・電子オーブンレンジドアパネル分解（２０１７．１２．１１）

電子レンジのスイッチが入らない・・、お料理の必須アイテムが利用できず助けを求める連絡が入りました。午前からの現場がお昼過ぎに完了し、その足でご依頼主のお宅に伺いました。可能ならば現地で対応したいところですが、確実かつ丁寧に修理するため、また夕方までまだ時間があったので、お預かりして工房に持ち帰ってきました。手早く片付けます。

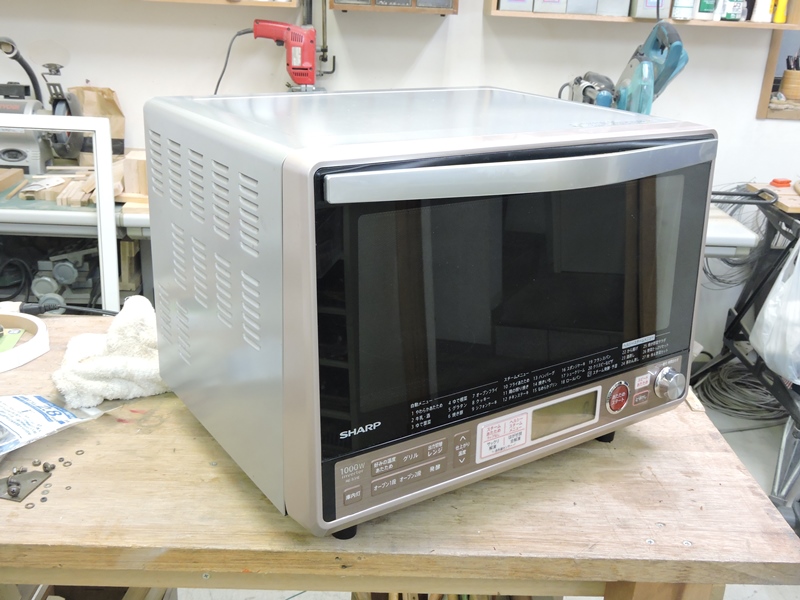

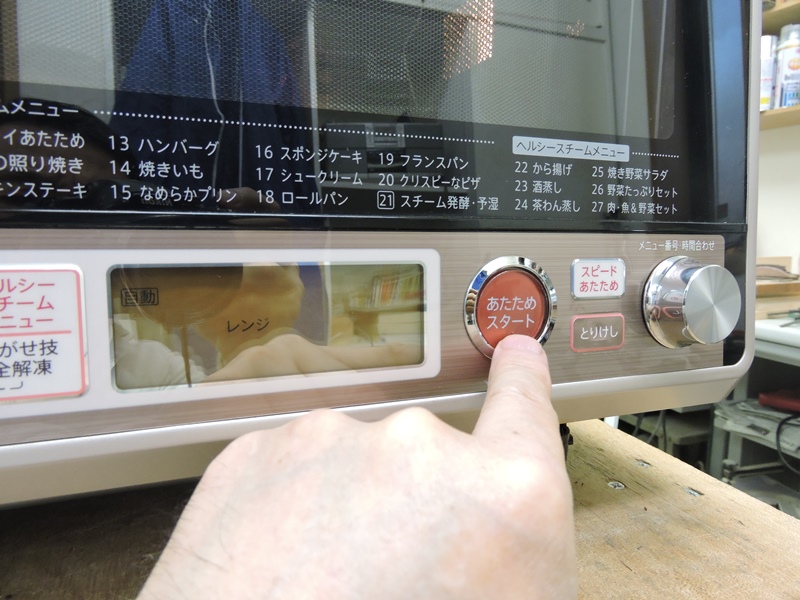

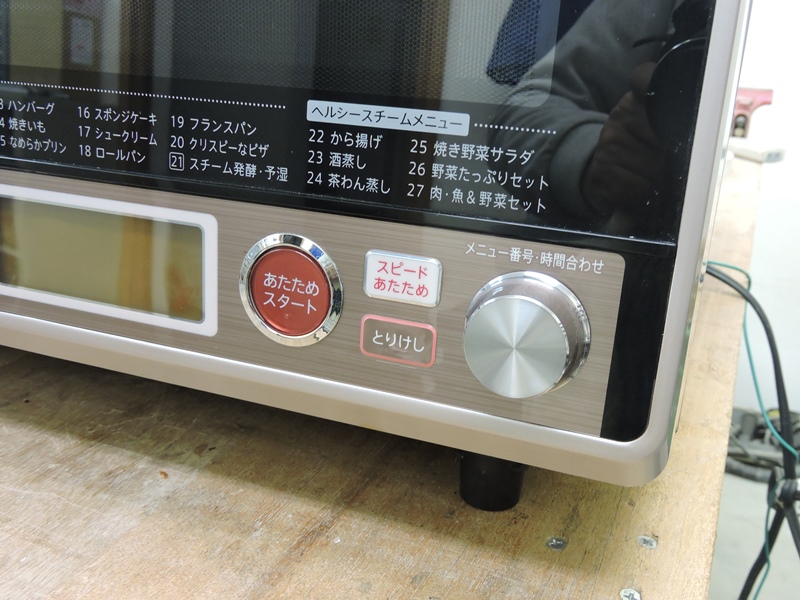

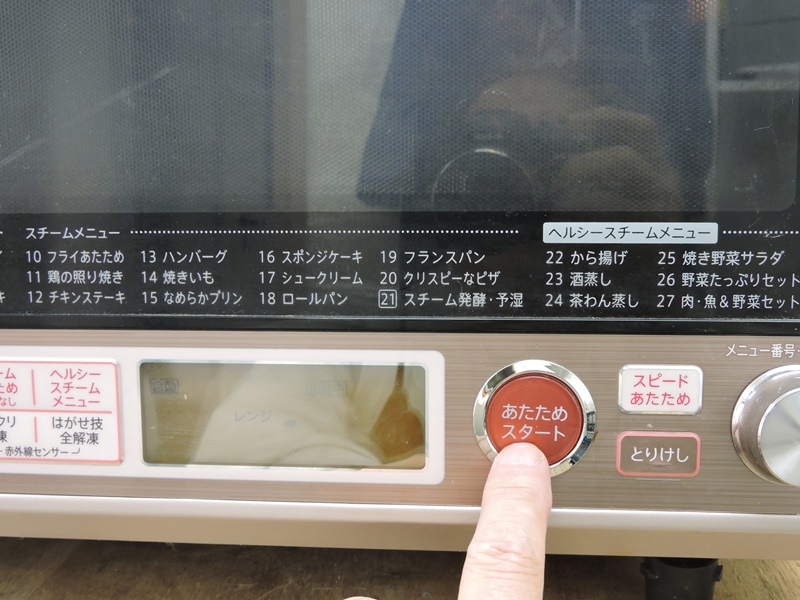

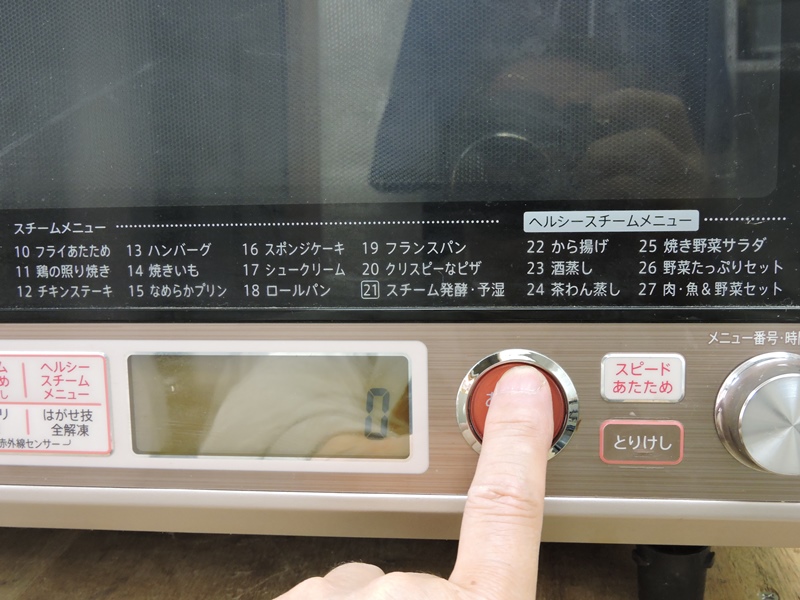

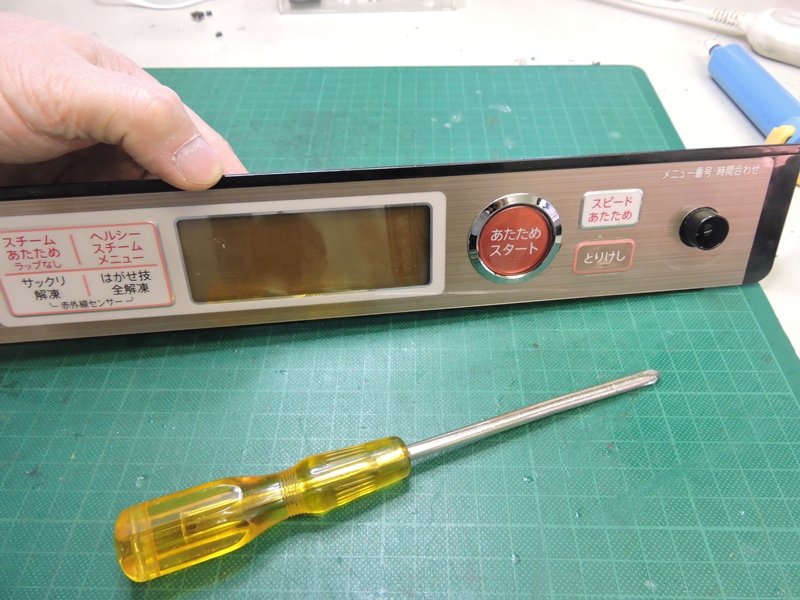

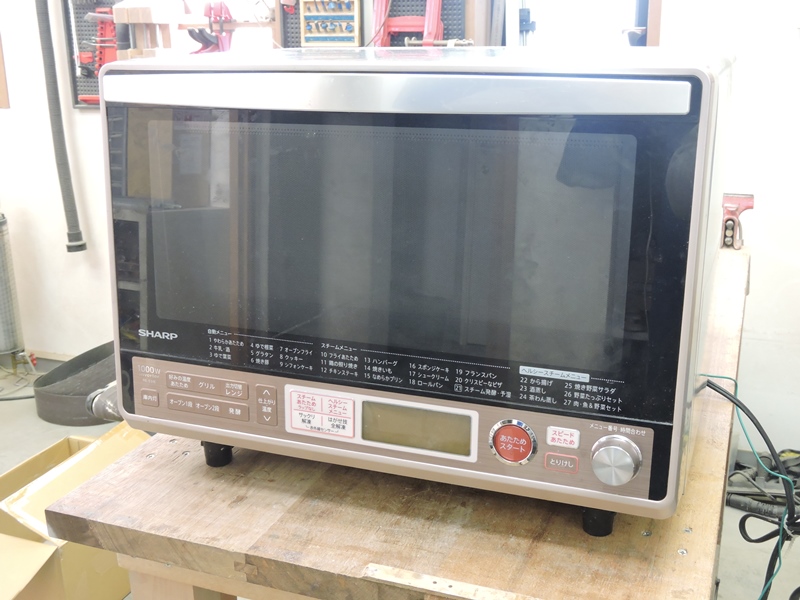

この「あたためスタート」ボタンの調子が悪いそうです。ボタンの上端あたりを押すとスイッチが入りますが、	ボタンの左半分や下端を押しても入りません。強く押すとまれに入ることがあります。不安定です。

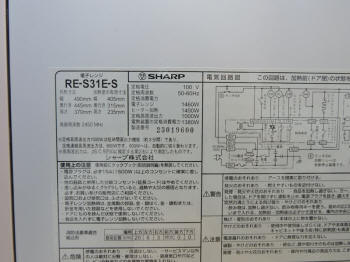

側面パネルに貼り付けられている製品シールを確認します。ＳＨＡＲＰ製ＲＥ－Ｓ３１Ｅ－Ｓです。	既にＳＨＡＲＰ社に製品情報はありませんがこちらから取扱説明書をダウンロード出来ます。

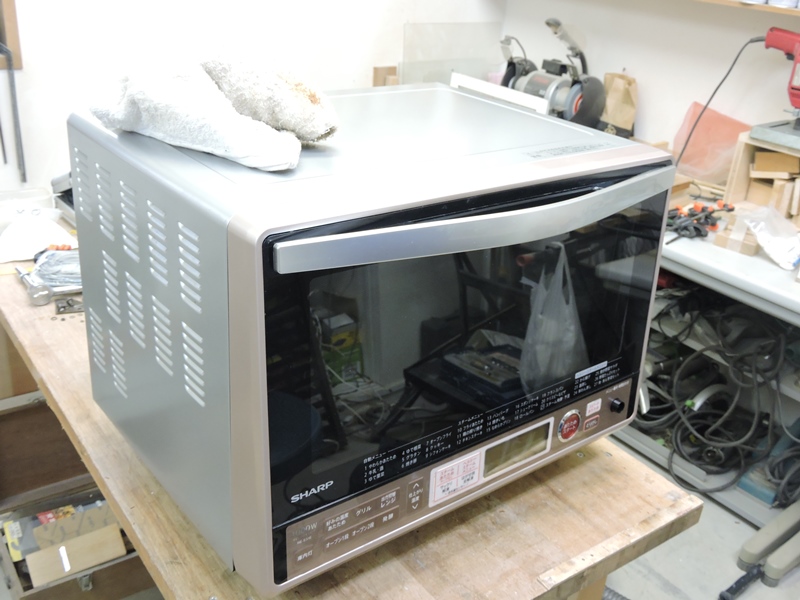

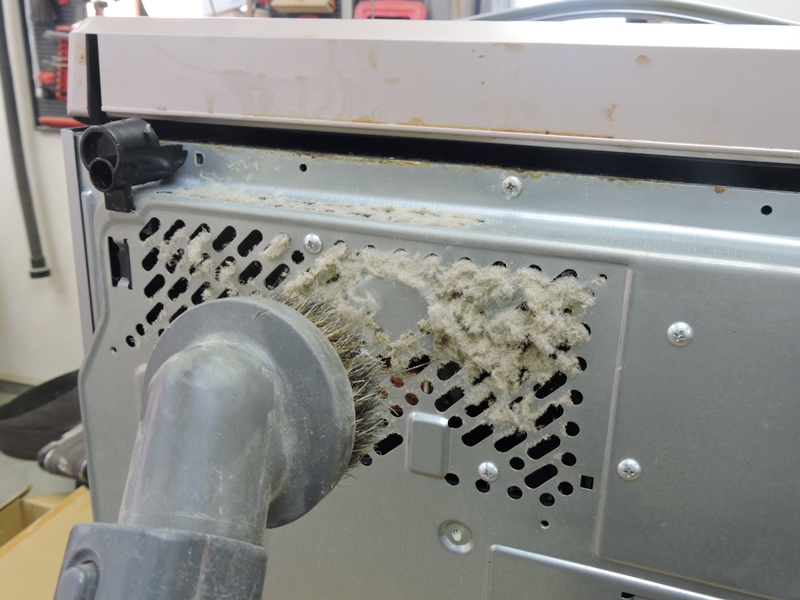

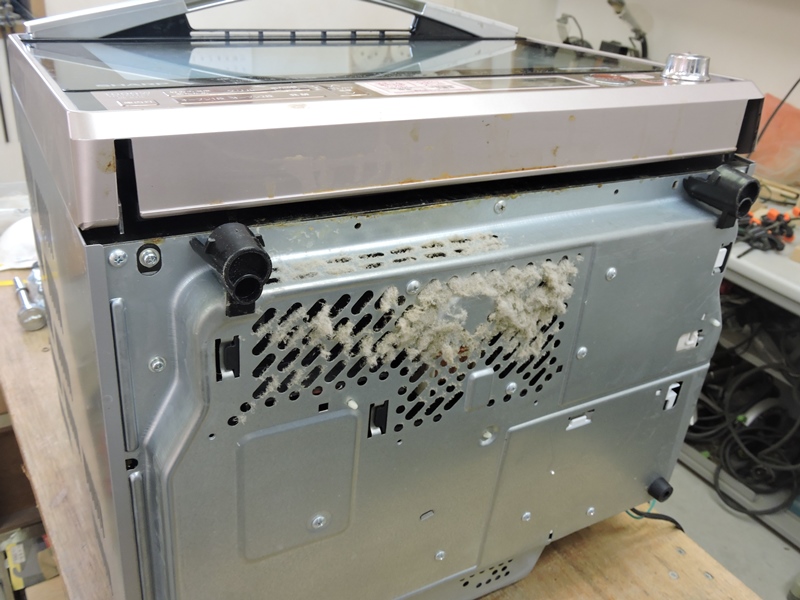

２０１１年発売、庫内容量３１Ｌ、最大レンジ出力１０００Ｗの大型でパワフルなオーブンレンジです。	仰向け（ドアを上向き）にすると、底面の吸気グリルが綿埃で詰まりかけています。

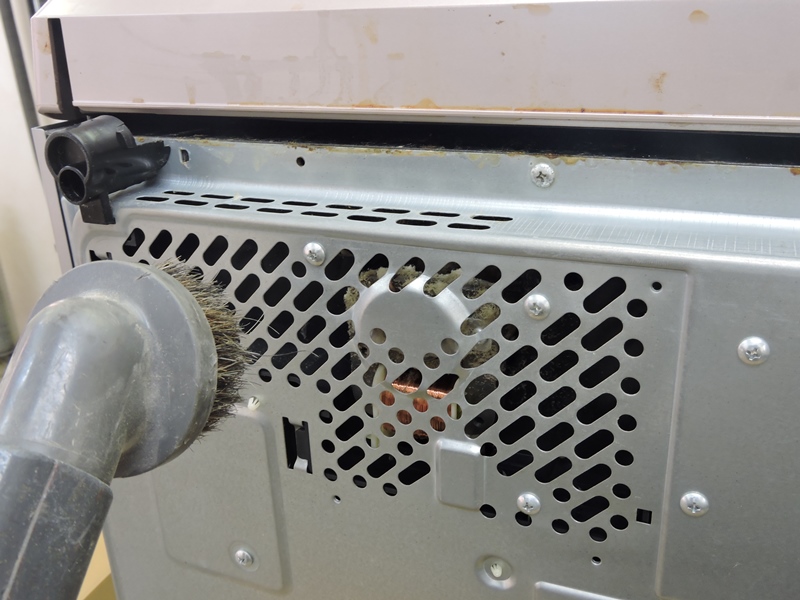

電気掃除機で完全に吸い取ります。内部に見えるブロアモーターも埃だらけです・・が、先を急ぎます。	スイッチが組み込まれている、ドアパネルの内部にアクセスしなければなりません。
家電製品などの民生機器は、使用者の手が容易に入らないよう、パーツの組付けや固定ネジの位置が工夫されています。	分解（組付け）の手順が非常に分かりにくいのです。足を取り付けるネジが、本体の固定ネジを兼ねることもあります。

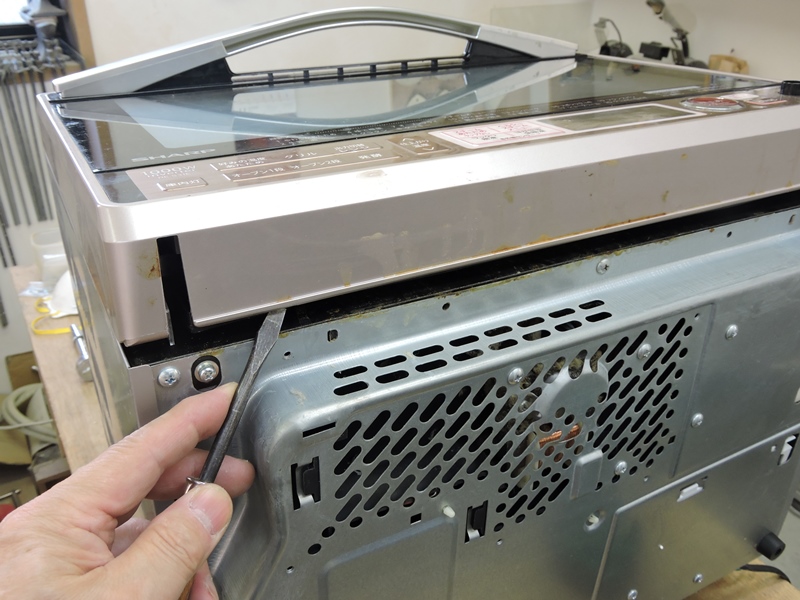

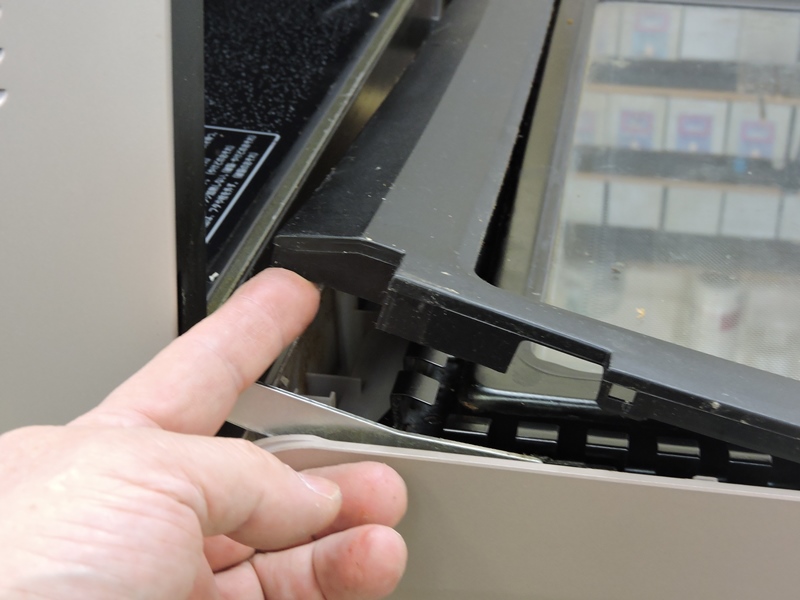

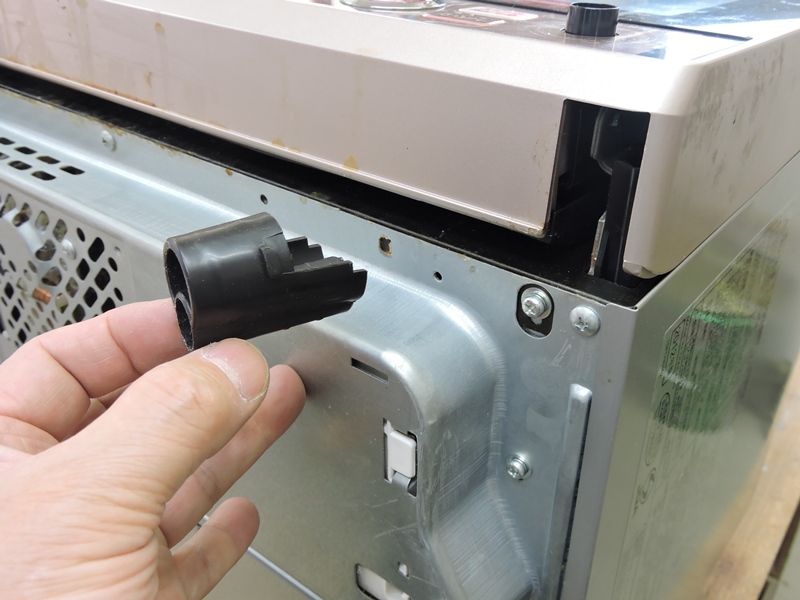

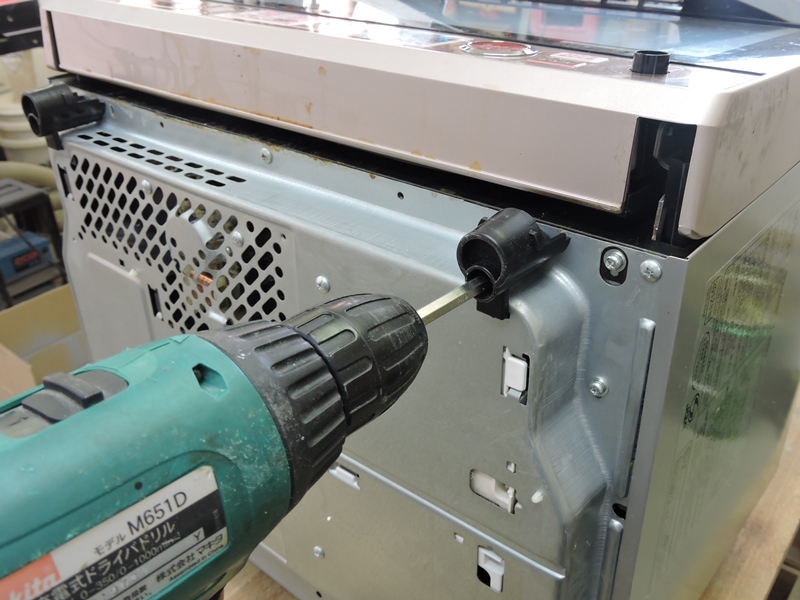

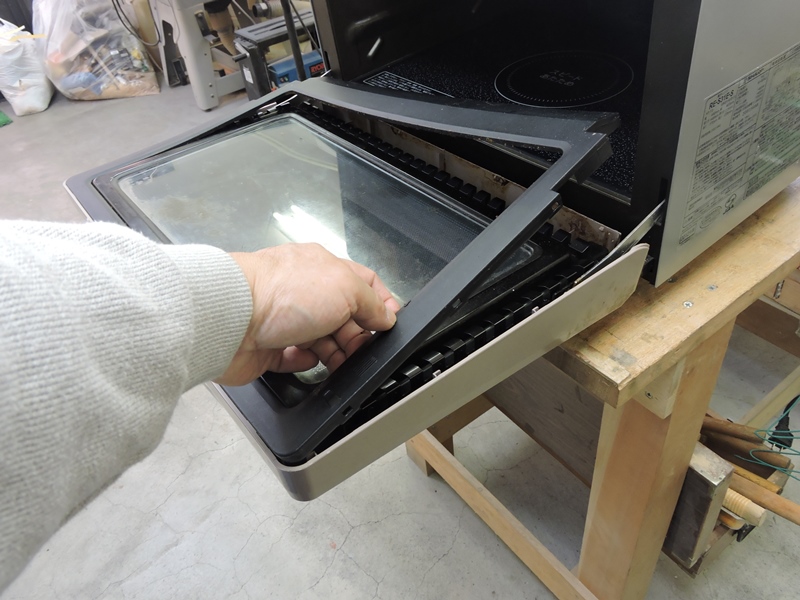

足を取り外しましたが、無関係でした。このカバー状の構造は、全体が嵌め込み式になっているのかも・・、	そうではありません。ドアの内側に嵌め込まれているインナーフレームを、ドアパネルが受け止める構造です。
ネジは使用されておらず、周囲数か所に配置されたツメが噛み合うことで固定されています。フレームを破損しないよう丁寧に外します。

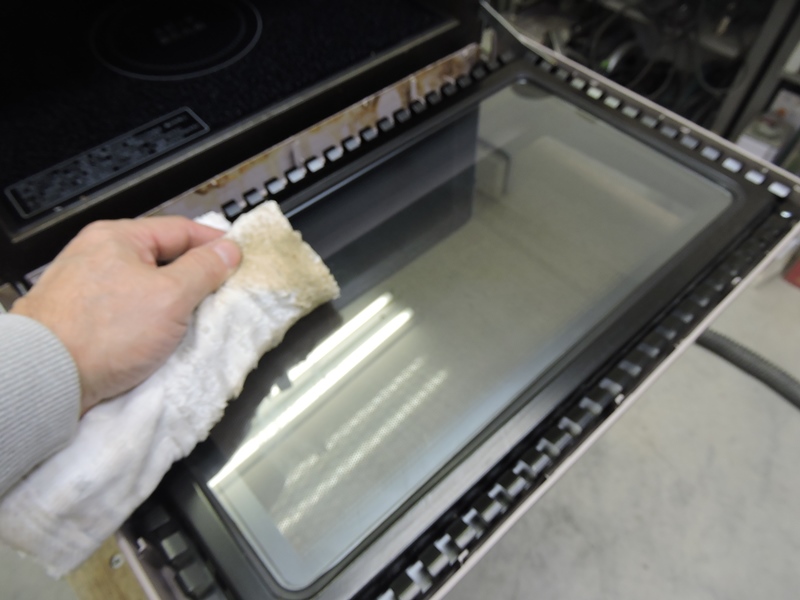

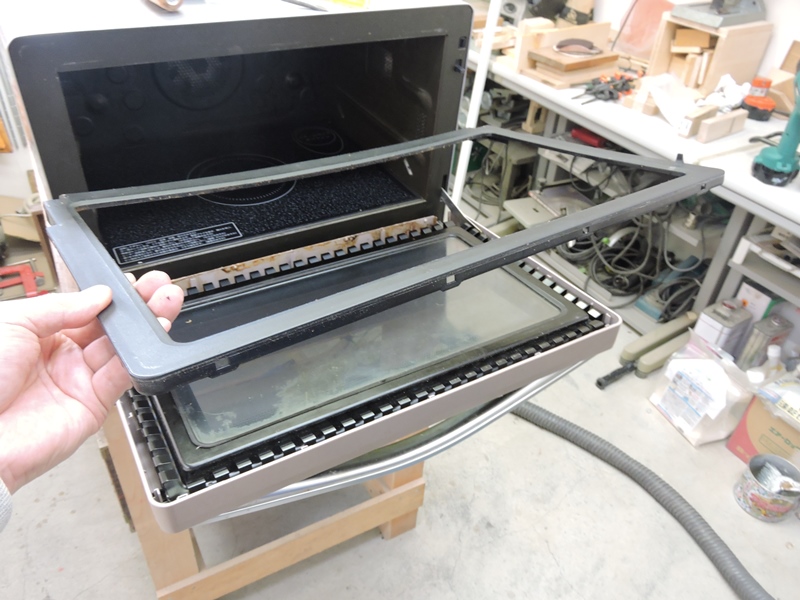

インナーフレームが外れました。製品の分解図があれば試行錯誤せずに済みますが、入手困難です。	インナーフレームの内側に、堅牢な金属製フレームによりガラス板とパンチングメタルが固定されています。

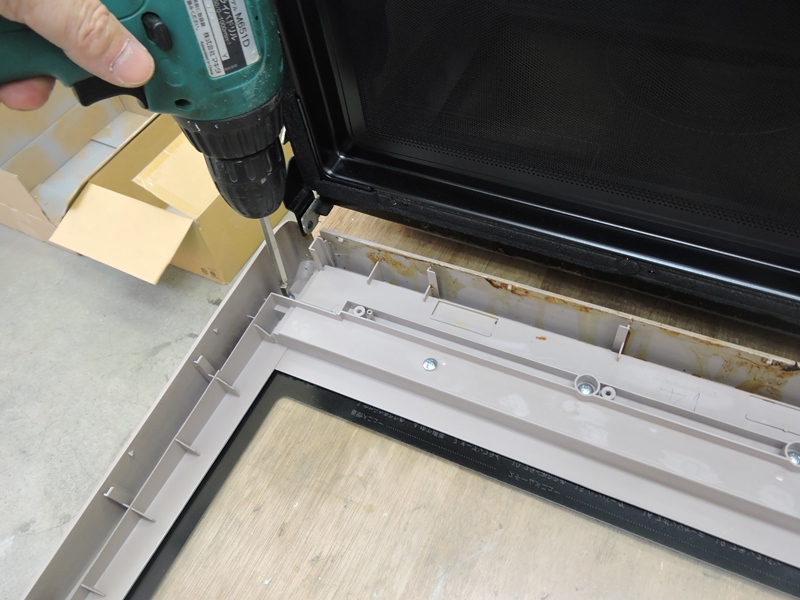

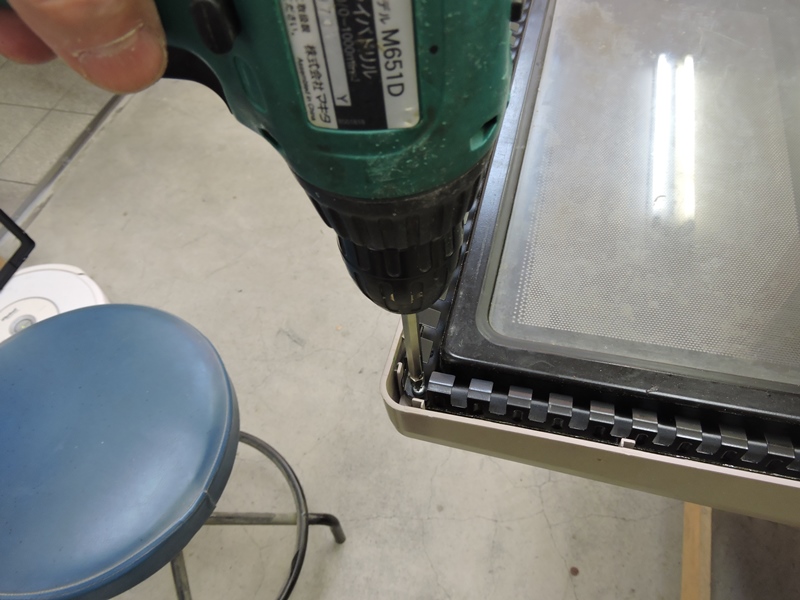

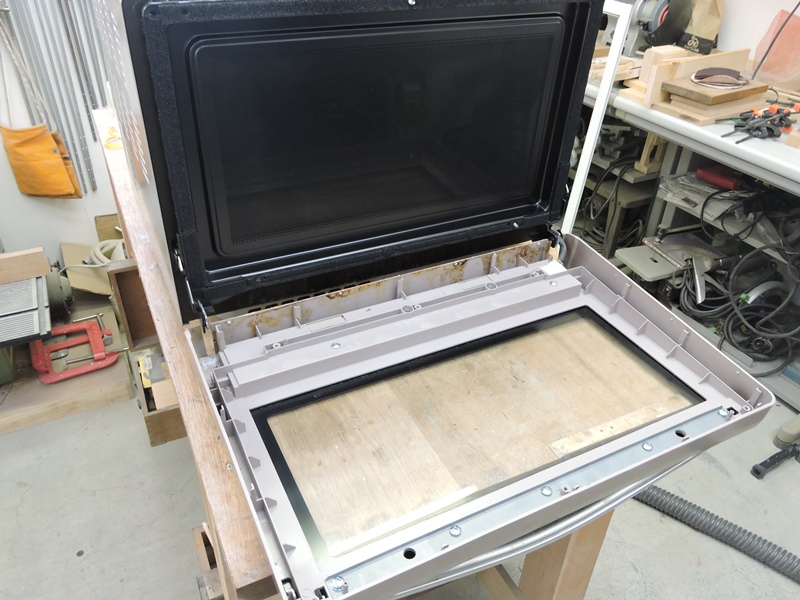

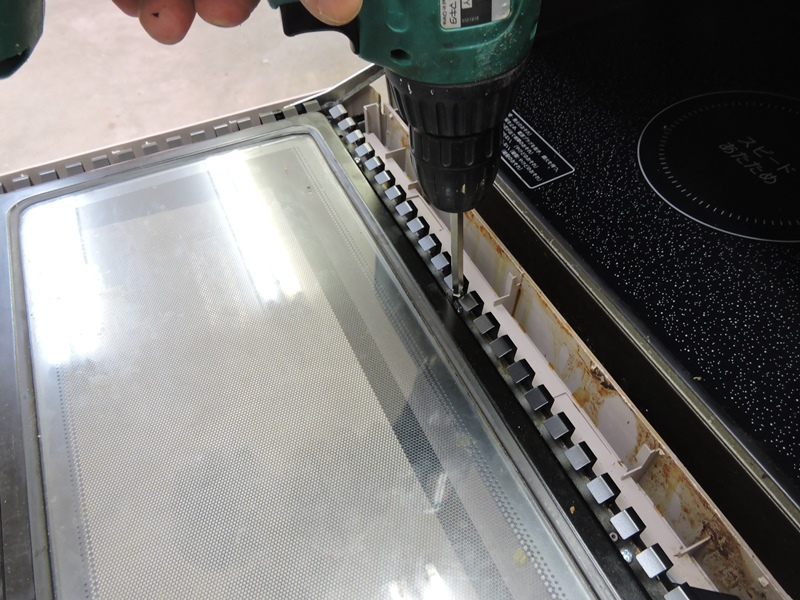

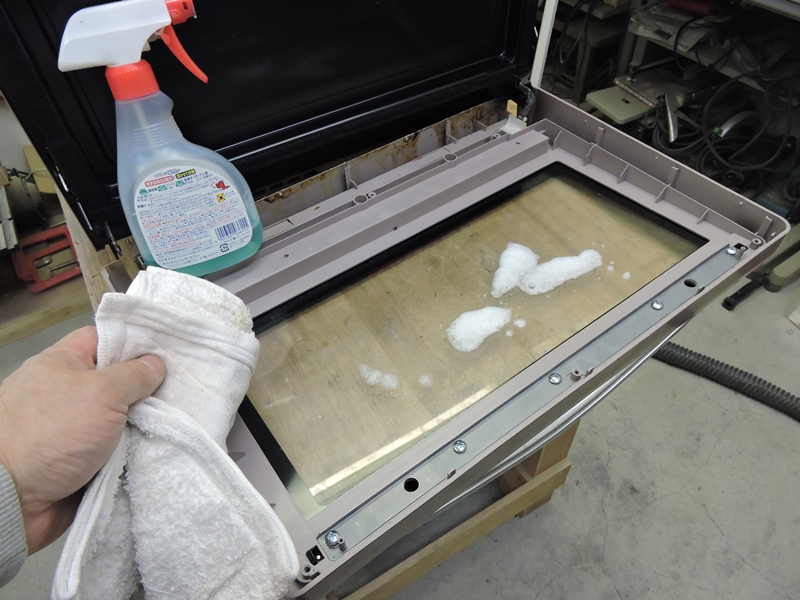

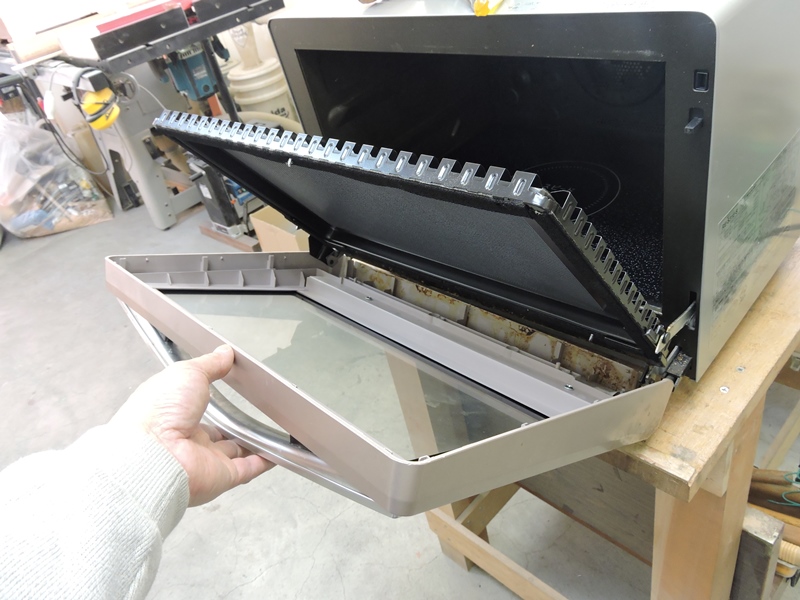

金属製フレームは、ドアパネル外側の樹脂製カバーにネジ止めされています。全て緩めます	ドアパネルが内外２枚に分離しました。内側のパネルは極めて重要な役割を果たします。

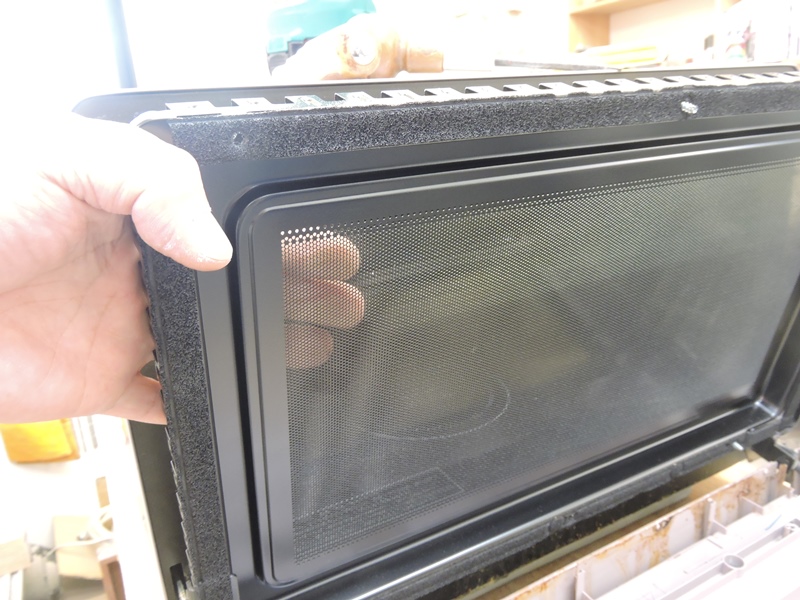

このパンチングメタルは、マグネトロンが発生する２４５０ＭＨｚの電磁波をほぼ完全にシールドします。	電子レンジの強力な加熱原理を考えれば、電磁波が外に漏れ出すことは絶対に防がなければなりません。

内側パネルが外れると、さらにネジが隠れています。
操作パネルを内側から固定しているネジでしょう。
　

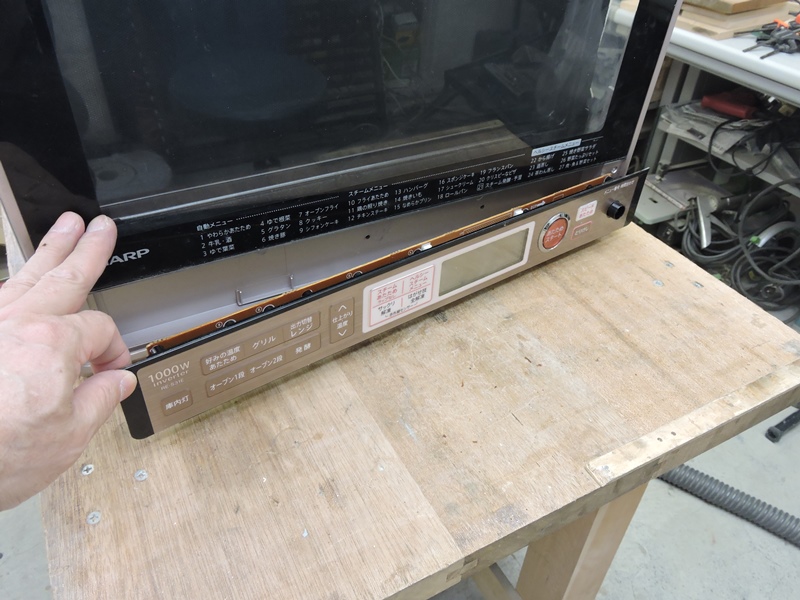

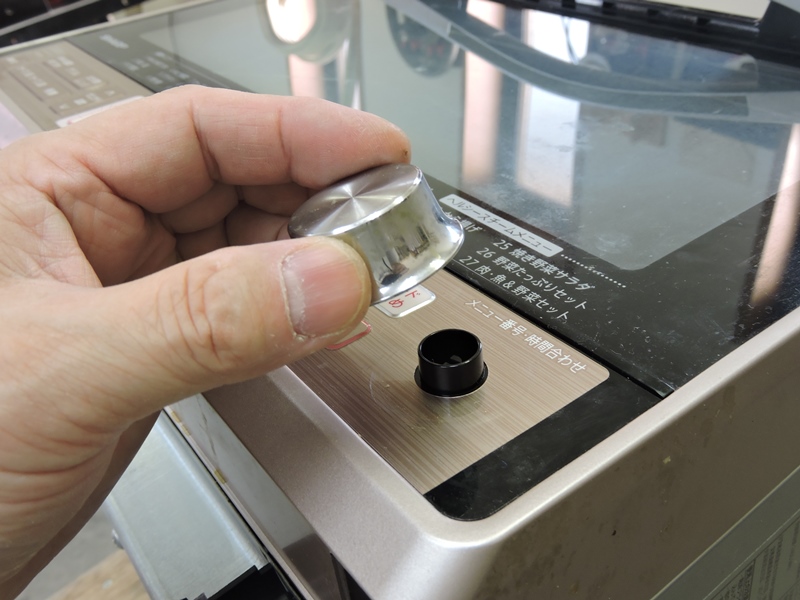

ドアパネル前面下部に取り付けられている
操作パネルです。ようやく外れてきました。
　

これで不具合を起こしているスイッチにアクセスすることが出来ます。

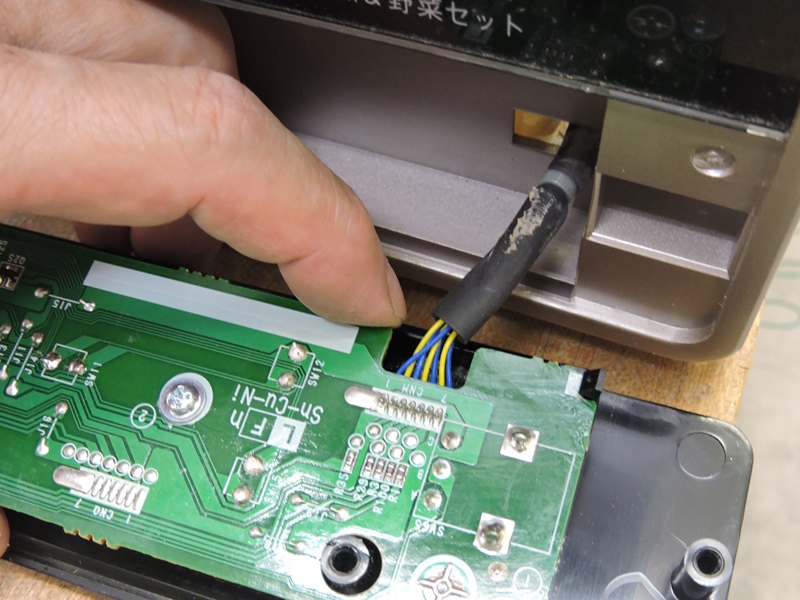

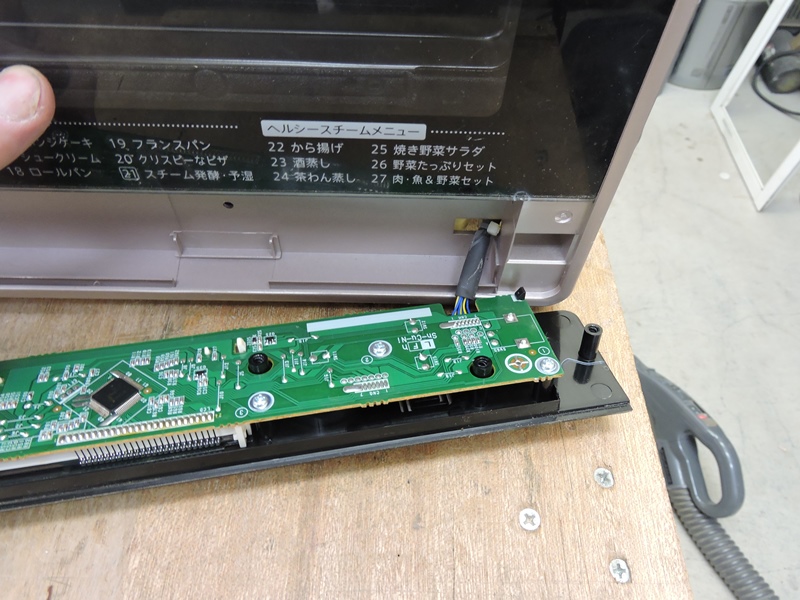

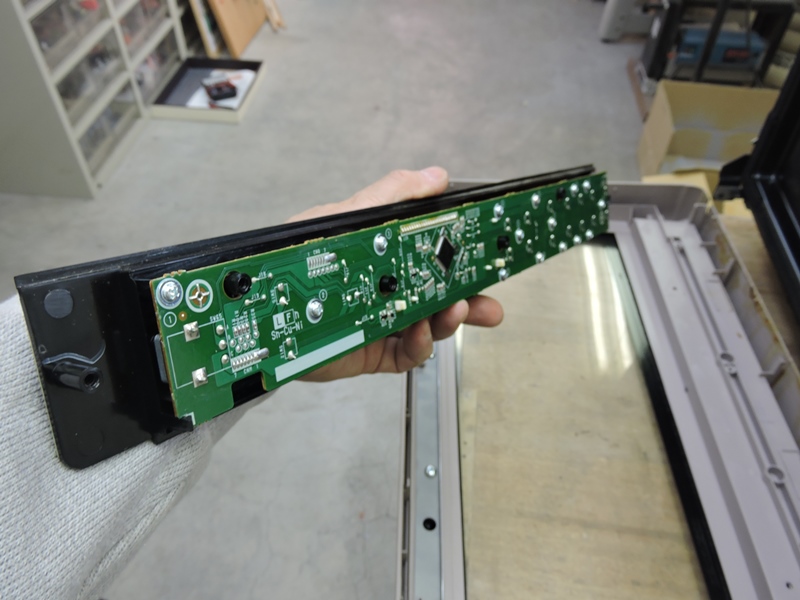

操作パネル内側に、スイッチやディスプレイをまとめた回路基板が取り
付けられています。右側ヒンジの近くにケーブルが配線されています。
　

コネクタを抜きケーブルを外します。多くの家電製品で
操作パネル部分にこのような構造が採用されています。
　

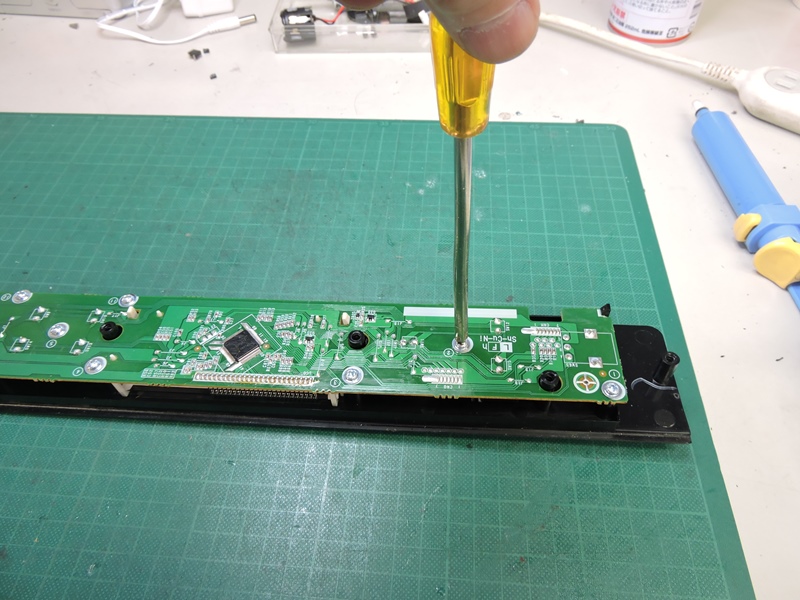

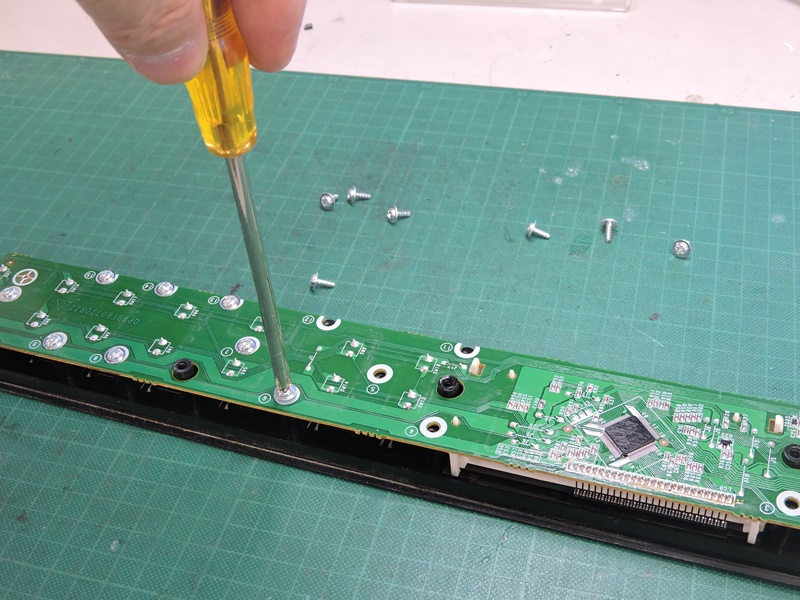

表側パネルと回路基板は計１５本もの
ネジで固定されています。全て緩めます。
　

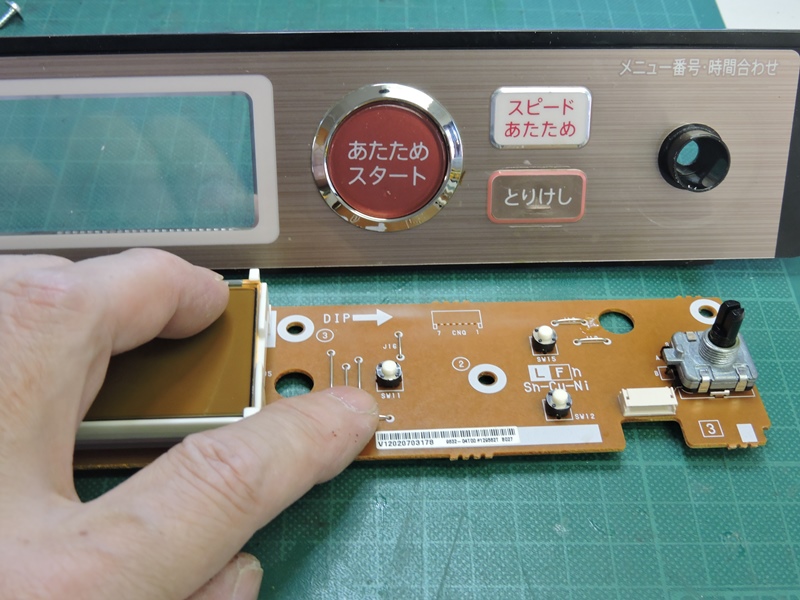

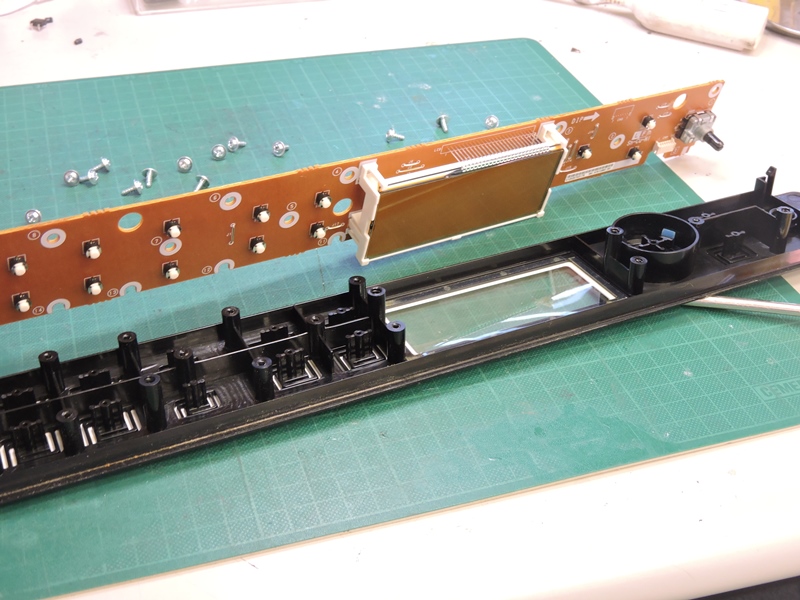

両者が分離しました。表側パネルに配置されたボタンが、
回路基板上に実装されたタクトスイッチを押し込みます。
　

不具合を起こしている「あたためスタート」
ボタンに該当するタクトスイッチはこれです。
　

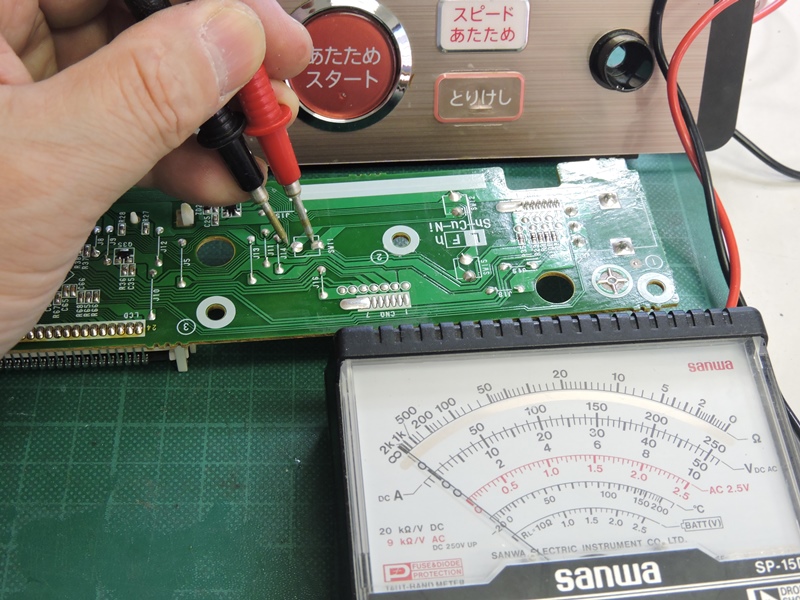

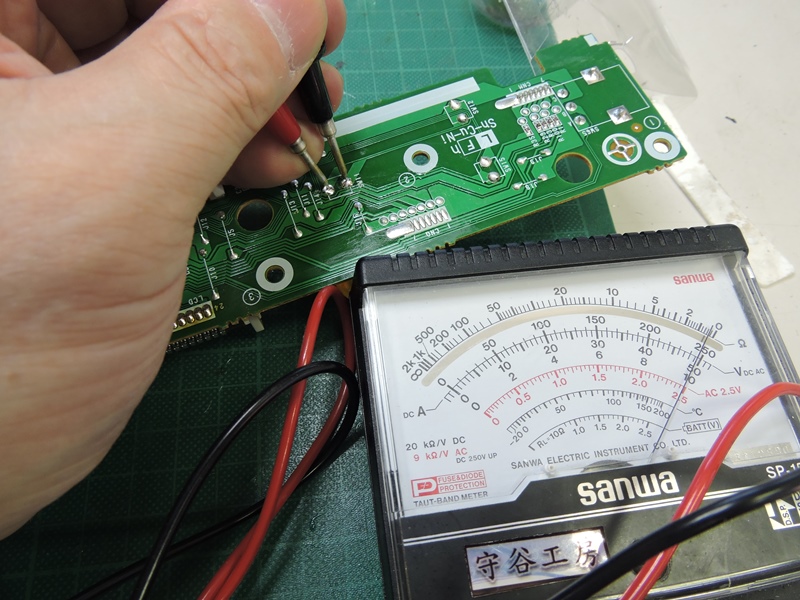

タクトスイッチを押したときの導通状態を
回路計を用いて点検します。導通しません。
　

原則的に部品交換です。タクトスイッチの
劣化による不具合発生を実に多く見かけます。
　

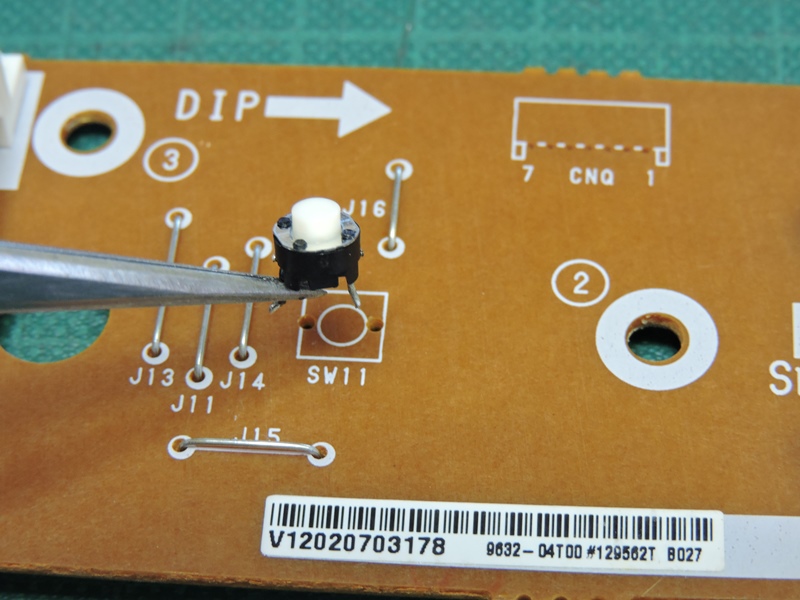

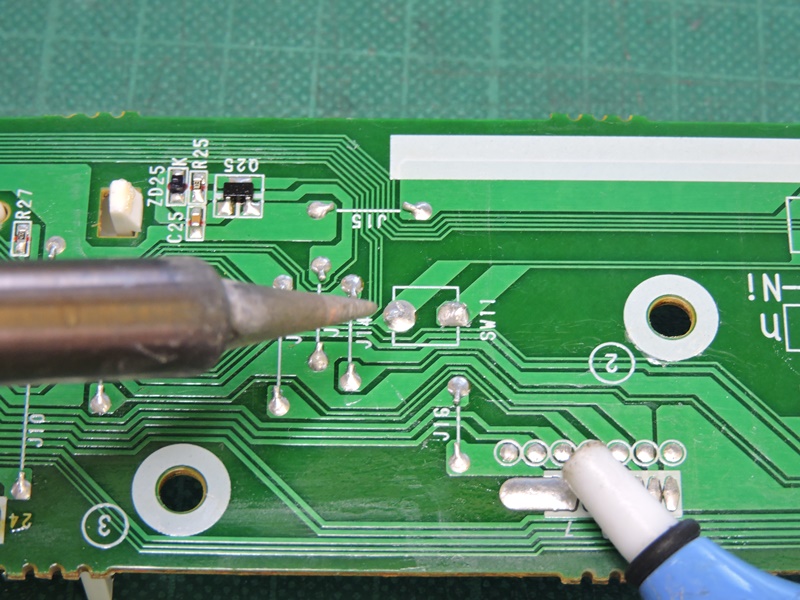

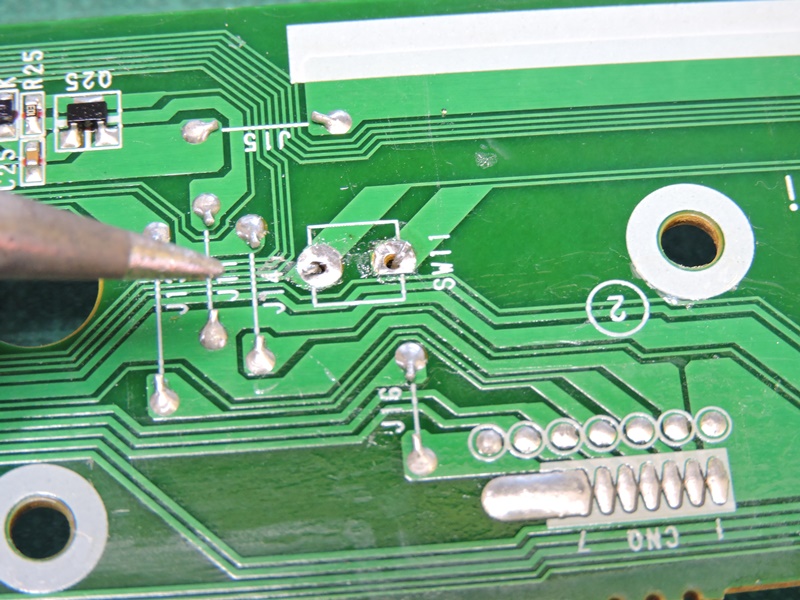

タクトスイッチを取り付けて
いる半田を吸い取ります。
　

新品に交換したいところですが、このサイズ、押しボタンの高さ、
端子の間隔など、いずれも同等品を手に入れるのは困難です。
　

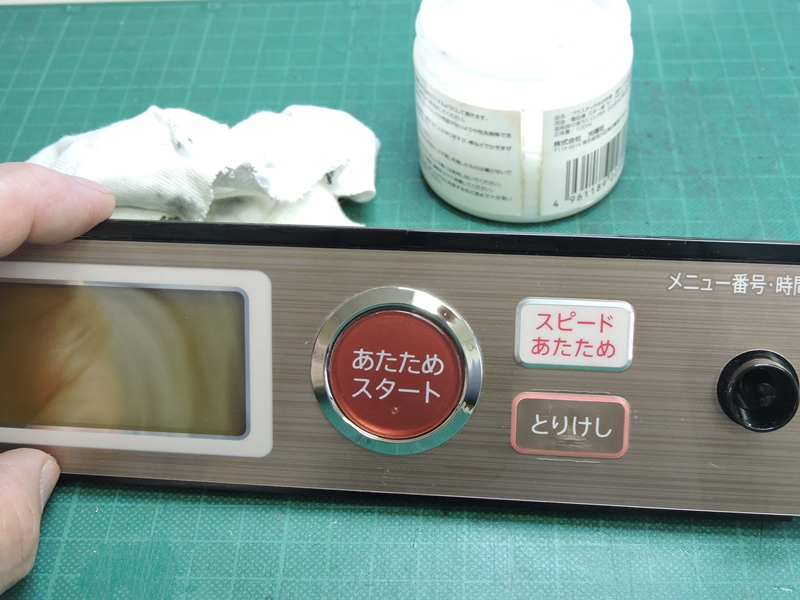

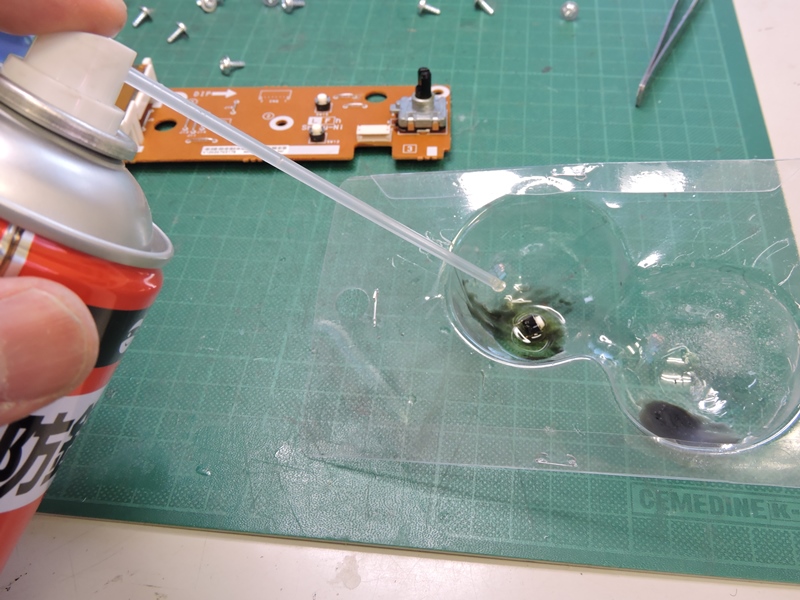

しかも、大急ぎで修理してほしいとのご要望なので、潤滑剤を用いて電気接点の
復活を試みます。潤滑剤の溜まりを作り、その中にスイッチを浸潤させます。
ピンセットでボタンを数百回繰り返し押し込み、潤滑剤の浸透を促します。
　

ほぼ完全に復活しました。もちろん新品に交換したいところですが、タクトスイッチは
全部で１６個使用されています。点検してみると他のスイッチも大なり小なり劣化が
進行しています。新品への交換は複数のスイッチが不具合を起こした時点でよろしい

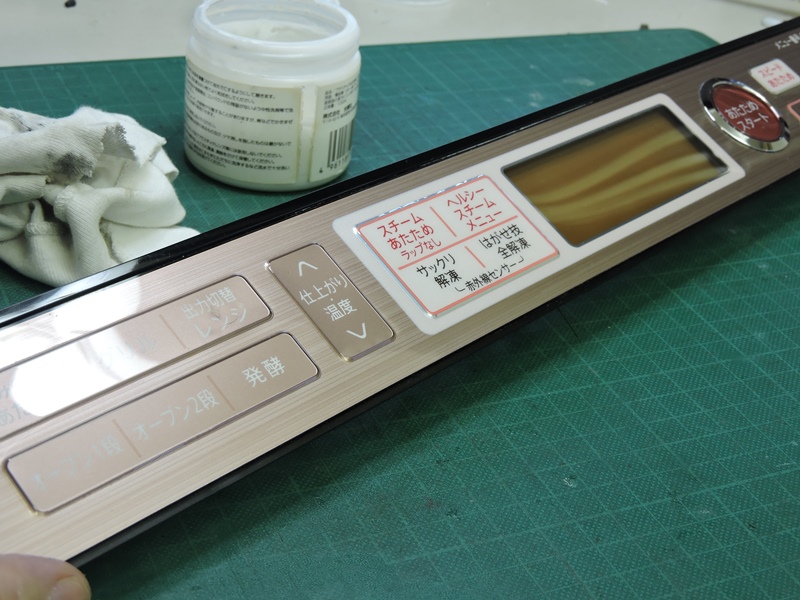

でしょう。今回は全てのタクトスイッチに潤滑剤を吹き付け、接点の劣化を予防します。
　
