| ・ノートＰＣクーリングファン清掃（２０１８．２．２１） |

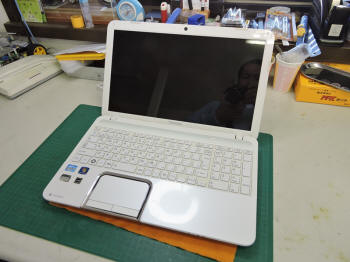

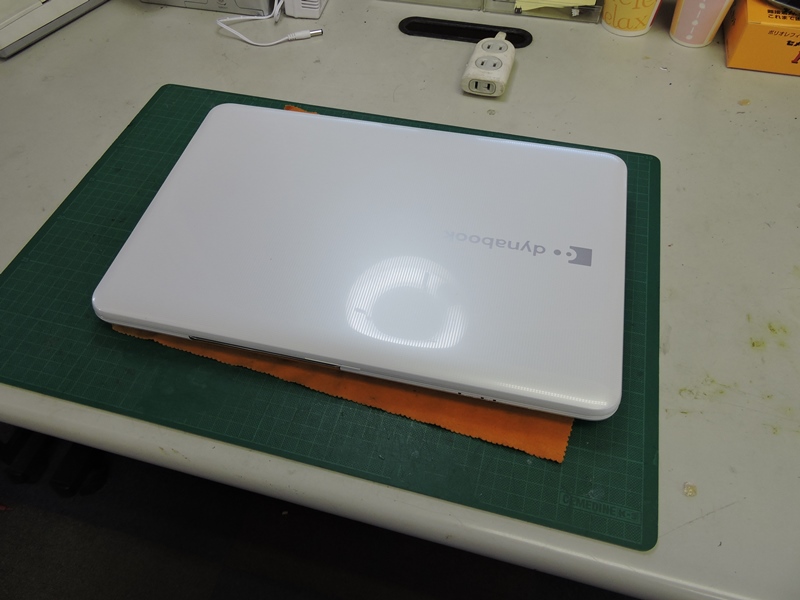

 １５．６インチＬＥＤ液晶ディスプレイを装備した、Ｃｏｒｅｉ７搭載のパワフルな ノートＰＣ、東芝ダイナブックです。程度の良い中古品を購入されたそうで、 最近になり冷却ファンのエラーメッセージ（過熱）が出るとのことです。 |
||
 冷却ファン周りに埃がたまり効率が低下していると考えられ ます。ご自身で排気口から埃を吸い出したこともあるそうです。 |

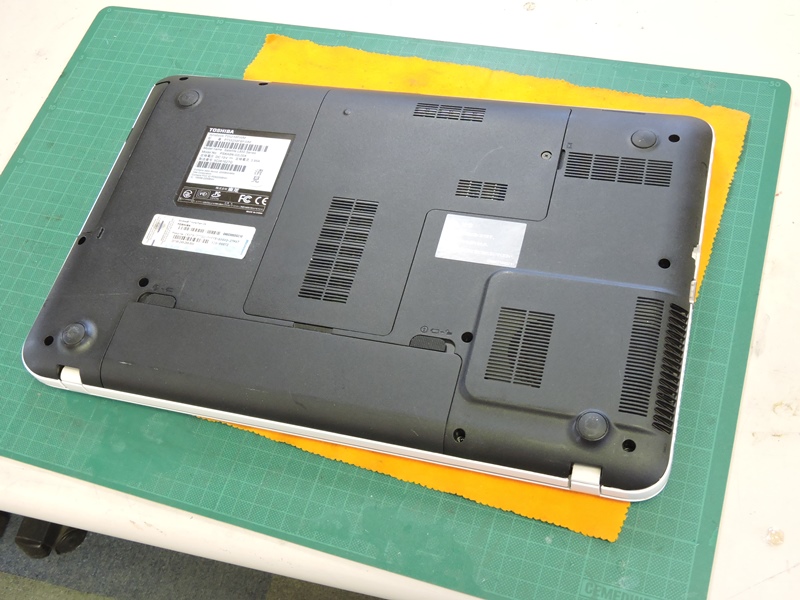

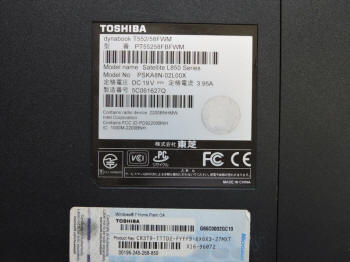

 本体裏カバーを開けて清掃するには不安があり、 工房に依頼下さいました。Ｔ５５２／５８ＦＷＭです。 |
|
 ２０１２年製、８ＧＢのメモリに１ＴＢのＨＤＤ、 型番末尾のＭは特別仕様のようです。 |

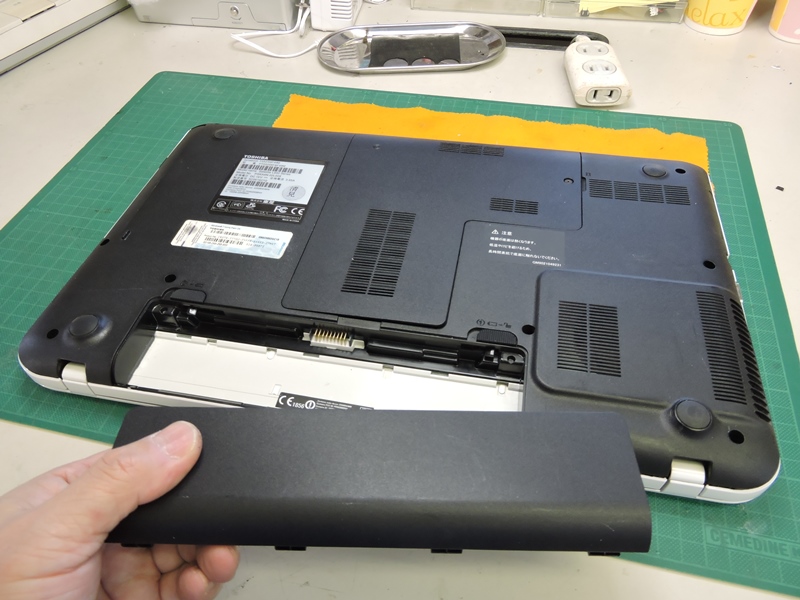

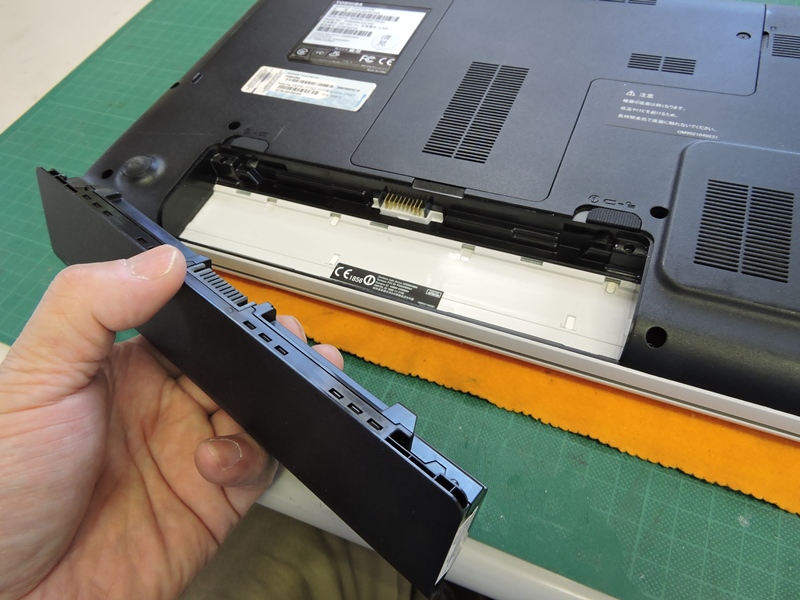

 バッテリーパックを外します。公称５．２時間の 駆動時間を誇るリチウムイオンバッテリーです。 |
|

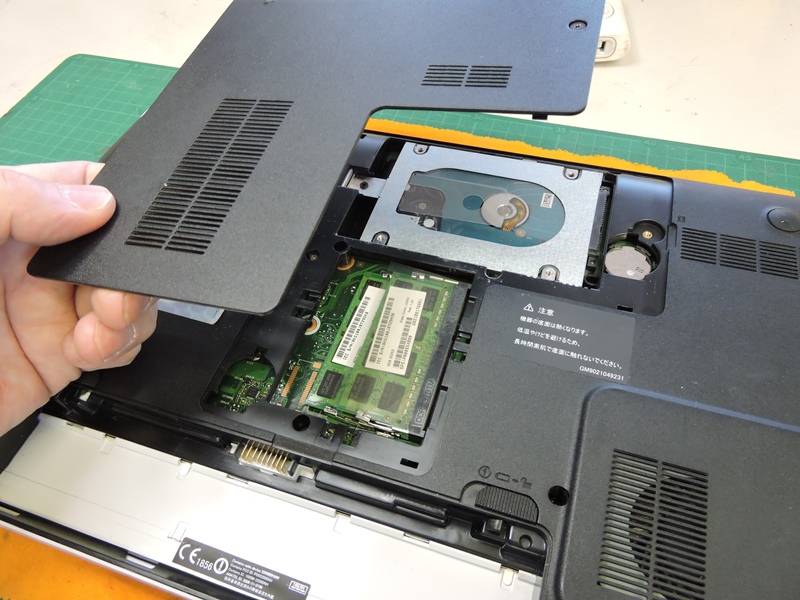

 ＨＤＤユニットやメモリのアクセスカバーを外します。 交換や増設がしやすいよう固定ネジは１本です。 |
 ５４００ｒｐｍ・ＳｅｒｉａｌＡＴＡ対応のＨＤＤ、ＰＣ３－１２８００ （ＤＤＲ３－１６００）ＳＤＲＡＭはデュアルチャネル対応です 。 |
|

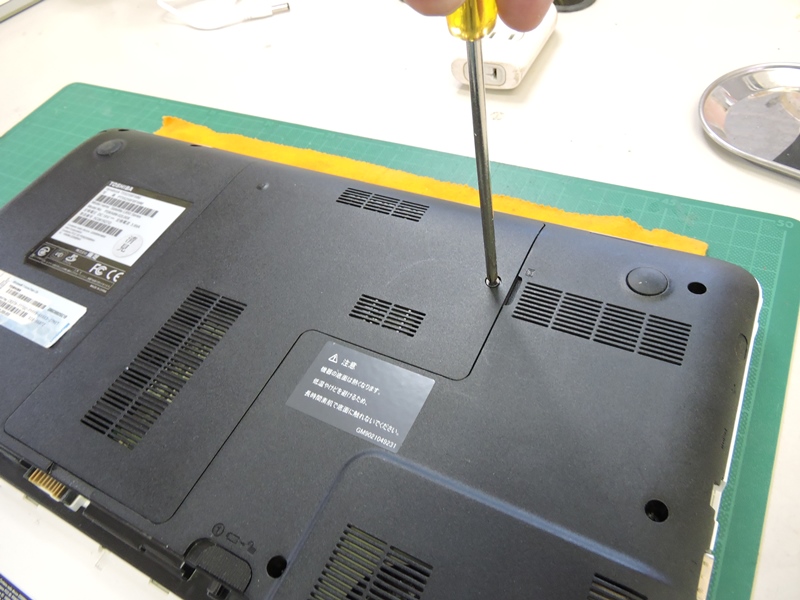

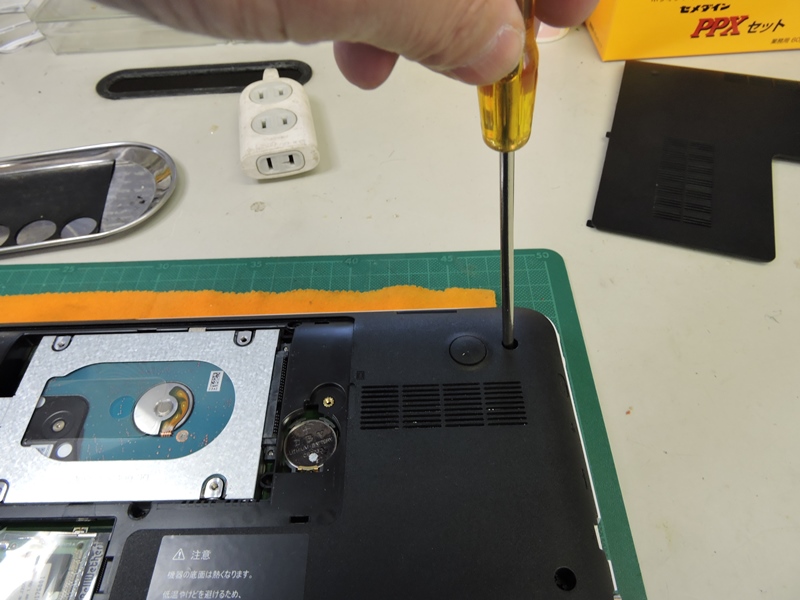

 裏カバーの取り外しにかかります。周囲のネジから順に 緩めます。ゴム足やシール内の隠しネジはないようです。 |

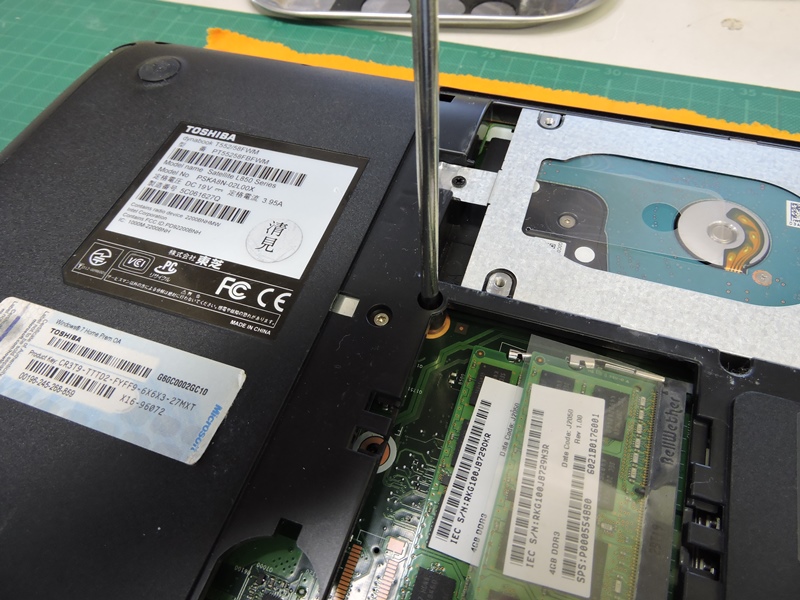

 アクセスカバーの内側にも数本の ネジがあります。全て緩めます。 |
|

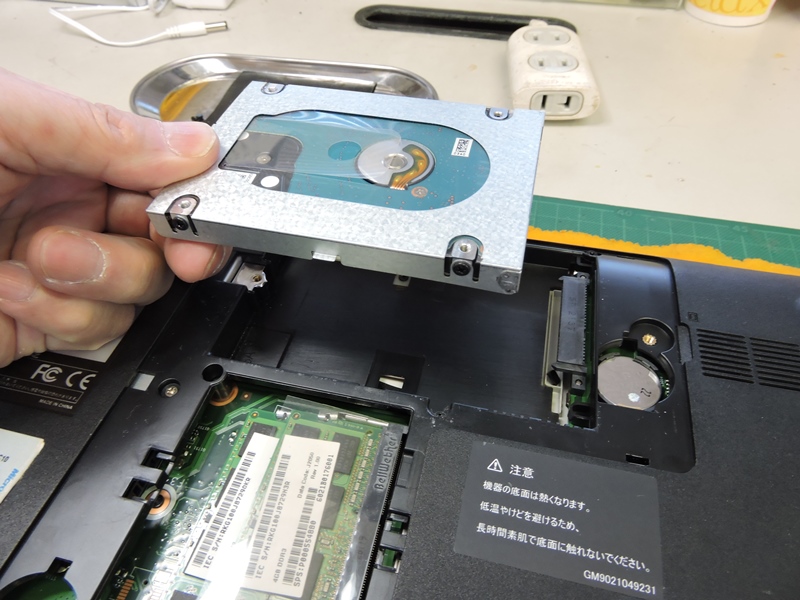

 ＨＤＤユニットを外すのを忘れていました。 いずれＳＳＤへの換装をお勧めします。 |

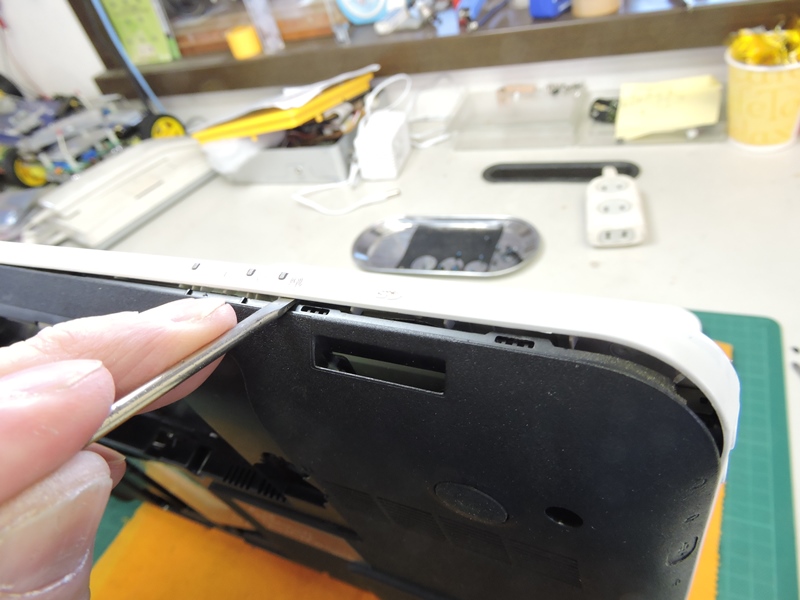

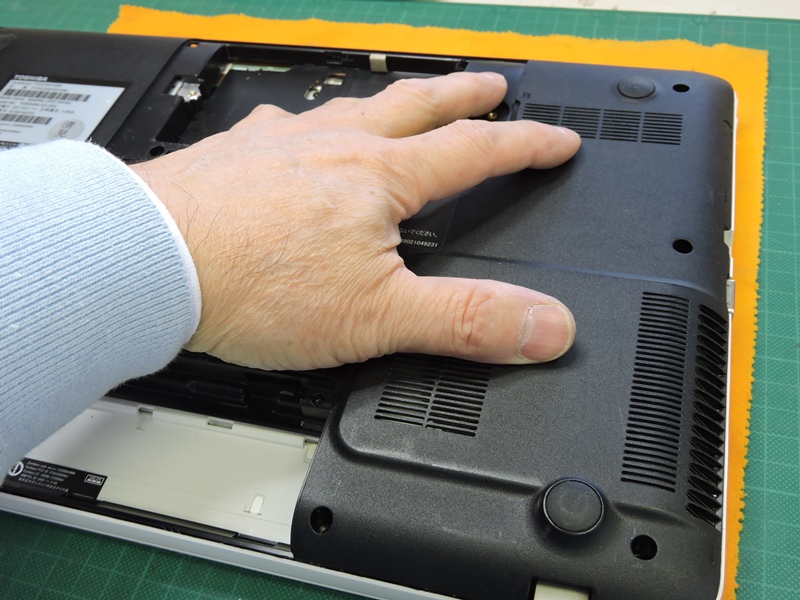

 ネジを緩めるだけでカバーが外れてくることは 稀です。さらに突起や爪による篏合を解除します。 |
|
 組み立て時にカバーを嵌め込む工程は「パチン」の一瞬でしょう。しかし、逆の分解は 何か所もの篏合を少しずつ解除するしかなく、少しでも無理をするとカバーの周囲や 爪を破損してしまうので、カバーの作業浮き具合を確認しながら根気よく慎重にします。 |
||

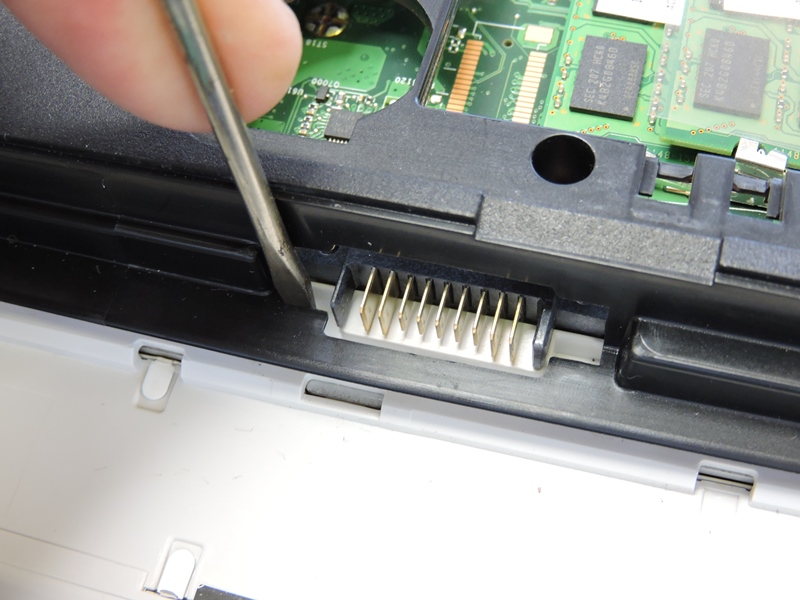

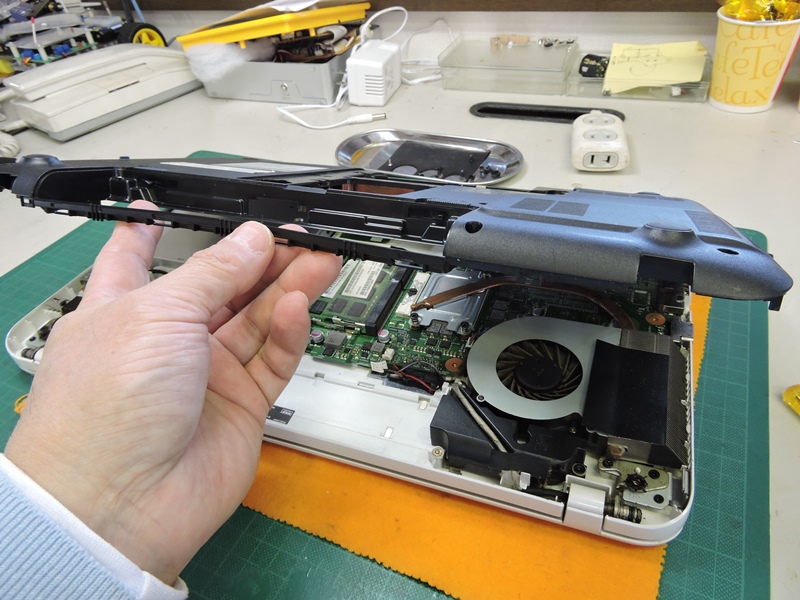

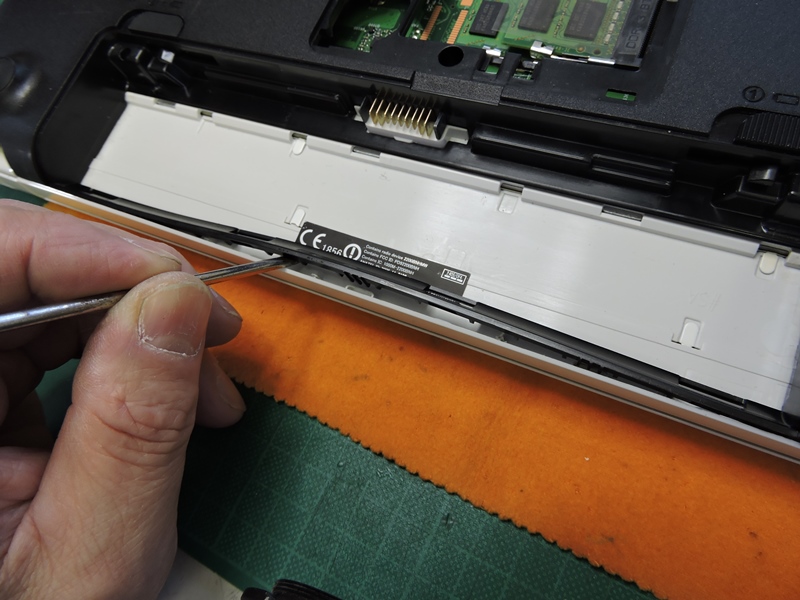

 バッテリーパックの電極端子周囲も複雑な篏合 構造です。ドライバーの先で爪の位置を探ります。 |

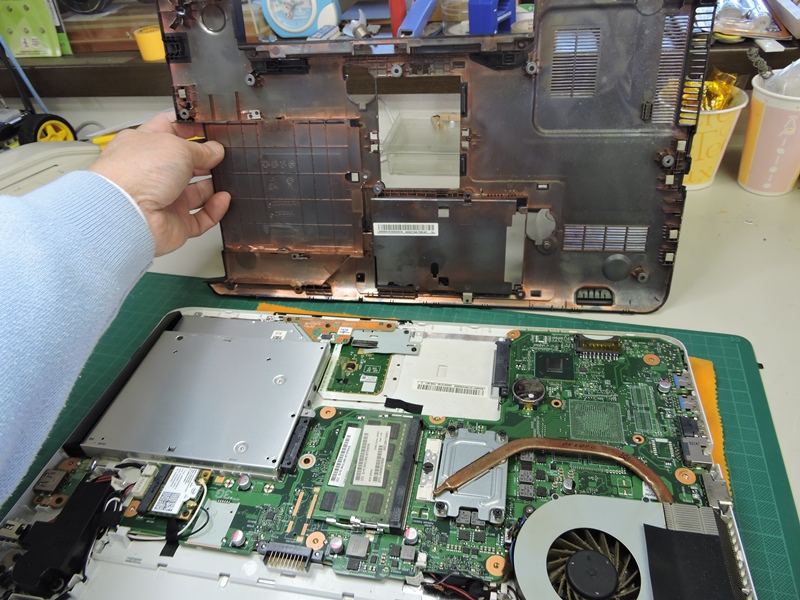

 それでもノートＰＣの中では比較的 簡単な構造です。何とか開きました。 |
|
 裏カバーの内側表面は、電磁波対策のため でしょうか、金属コーティングされています。 |

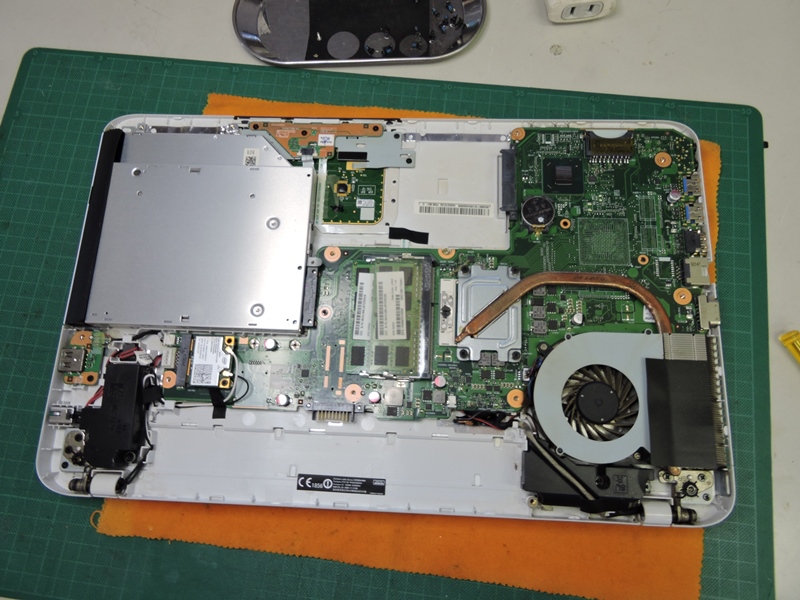

 ひと昔前のノートＰＣに比べると、基板の締める面積が 劇的に減少しています。右下に冷却ファンが見えます。 |
|

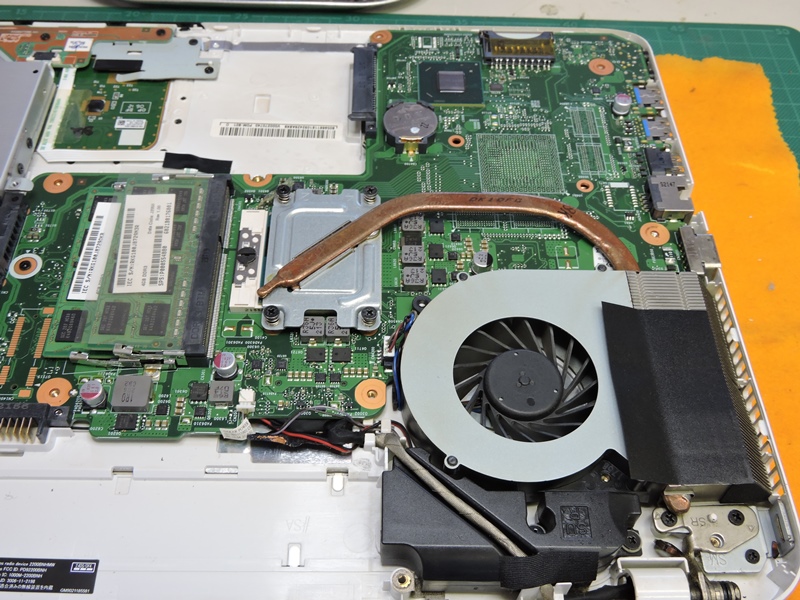

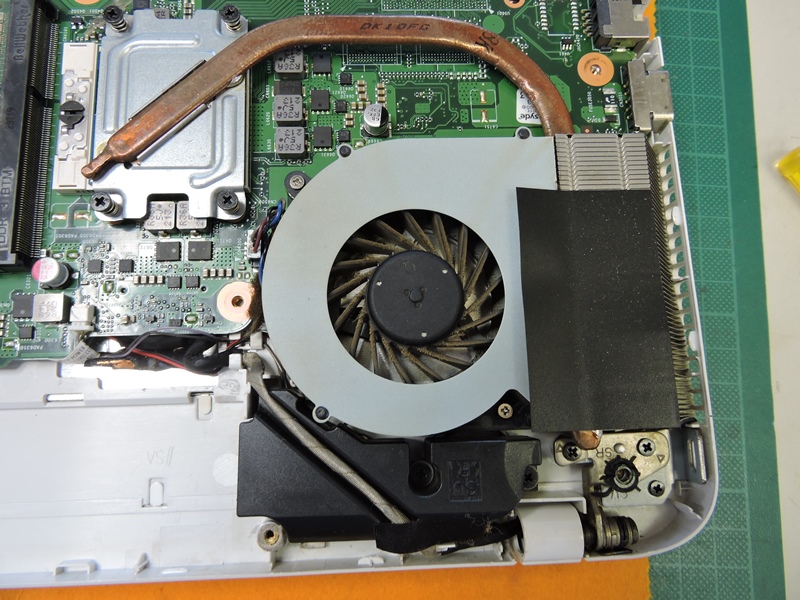

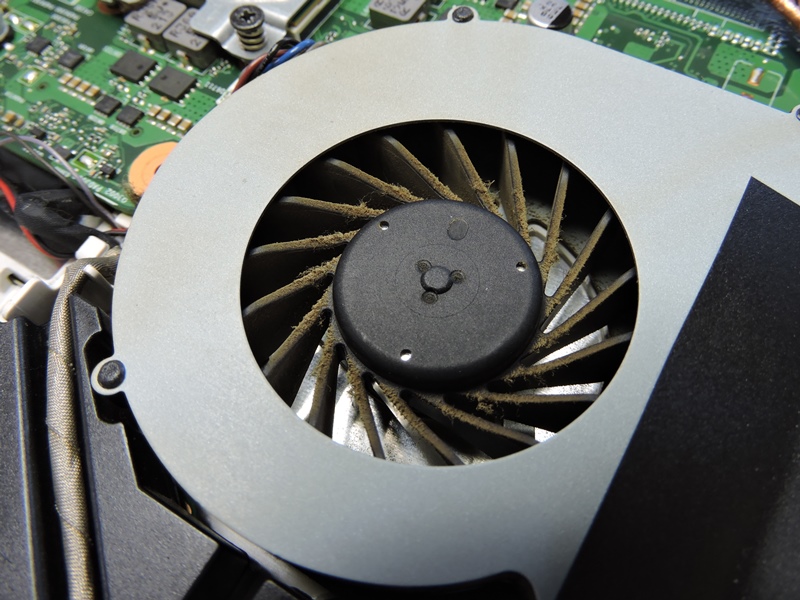

 冷却ファンの右側にヒートシンク、ヒートシンクから左上のＣＰＵへ熱を導く ヒートパイプが延びています。ファンの羽根に埃が張り付いています。 |
||
 このノートＰＣは裏カバーを開けることで直接 冷却ファンにアクセスできるので助かります。 |

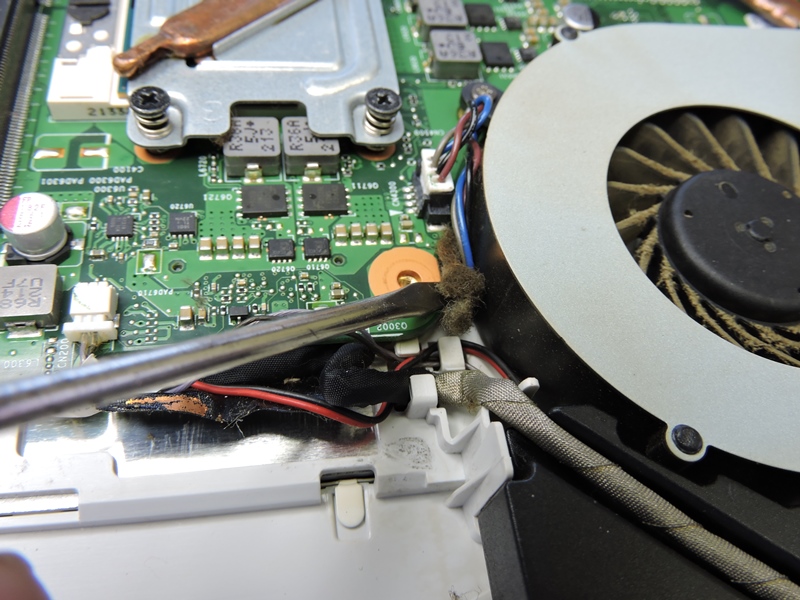

 冷却空気の通り道ではない反対側に埃の塊が あります。どのようにして紛れ込んだのか疑問です。 |
|

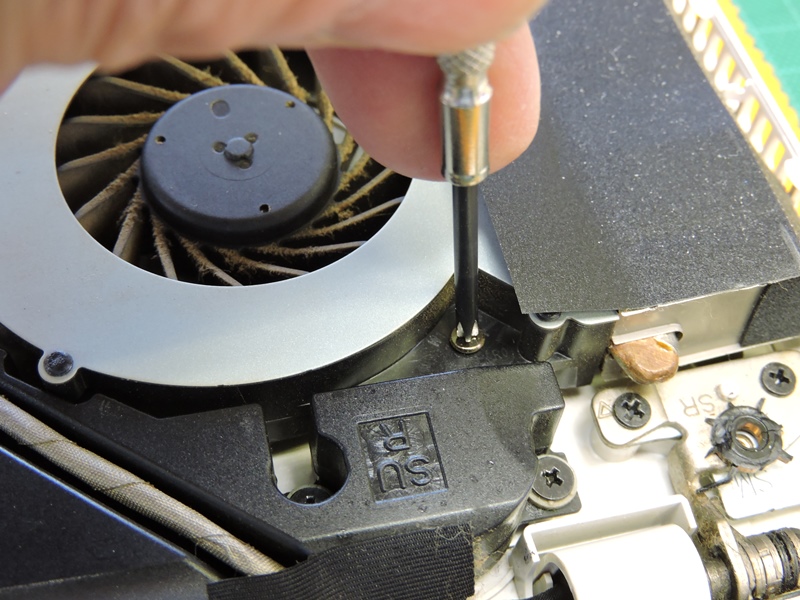

 冷却ファンを取り外します。ネジ２本による 簡単な固定です。同時にケーブルも抜きます。 |

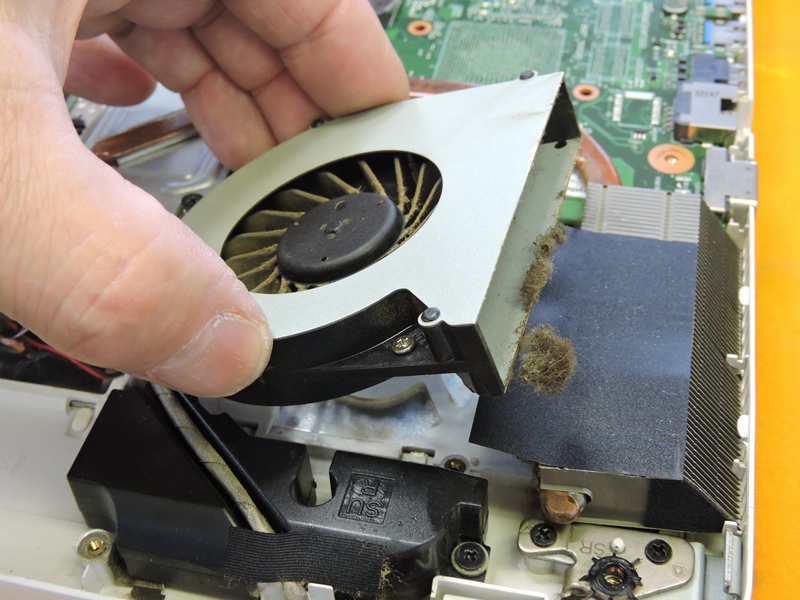

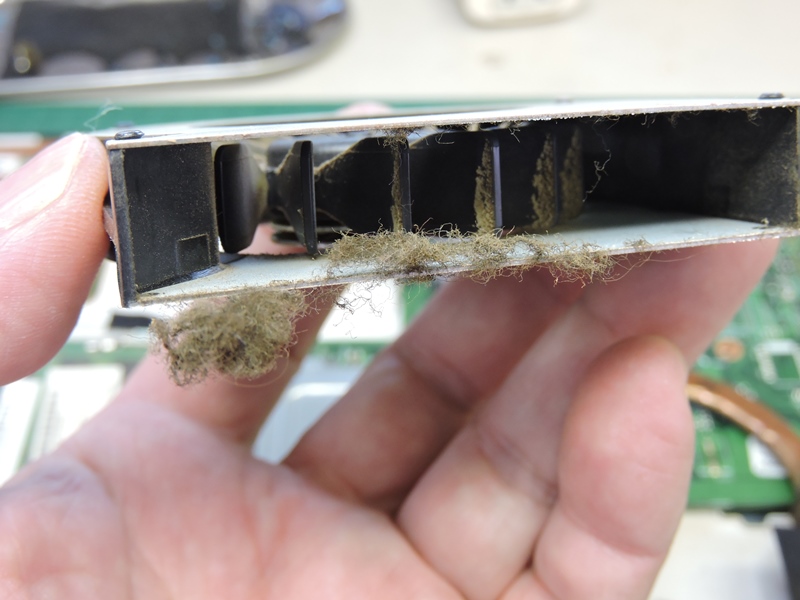

 持ち上げると、冷却空気の吹き出し口部分 にもこのような埃の塊ができています。 |
|

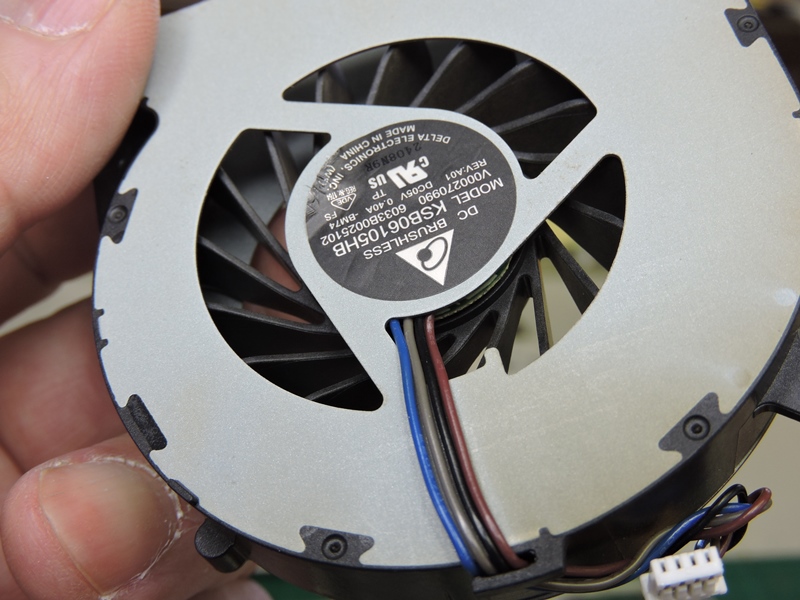

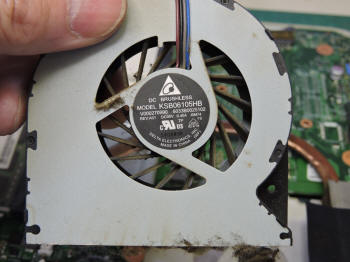

 ファンの回転がスムーズでなかったり、べアリングに 劣化があれば交換ですが、その必要はなさそうです。 |
 吹き出し口から中を点検します。羽根の 表面に埃が一様に張り付いています。 |
|

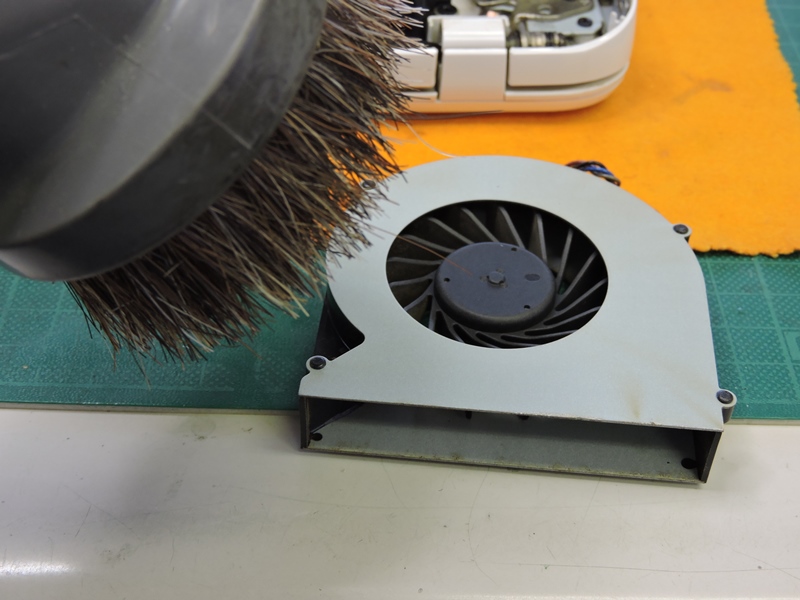

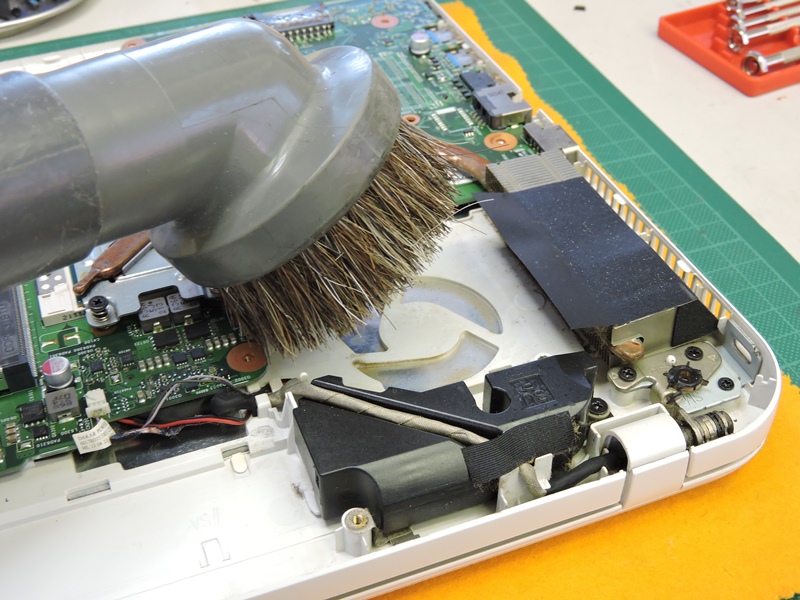

 掃除機の先にブラシを取り付け、毛先を中に 入れて羽根表面の埃や汚れを丁寧に落とします。 |

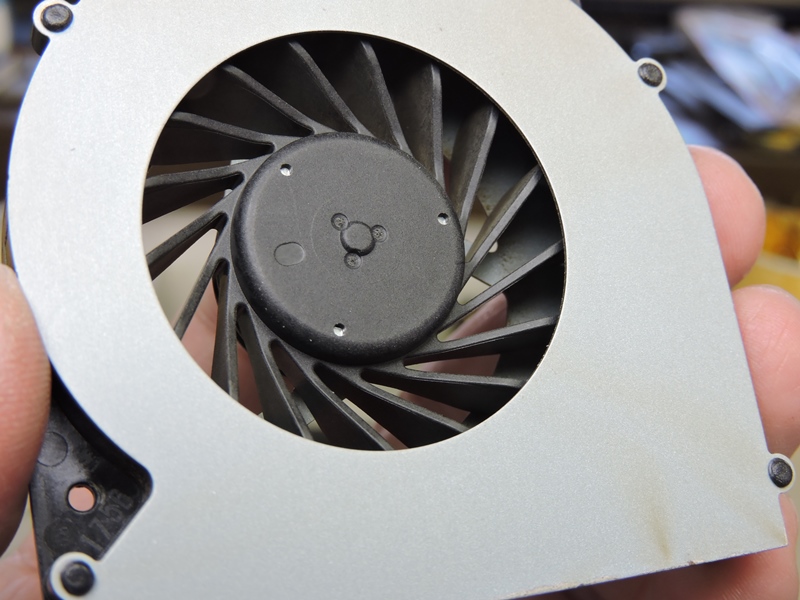

 掃除機による吸引だけでほぼ 汚れが落ちて綺麗になりました。 |
|
 吹き出し口から覗いても、羽根表面の 汚れがほとんど落ちていることが分かります。 |
 可能ならばファン回転軸受をグリスアップしたい ところですが、シール側ではないので諦めます。 |
|

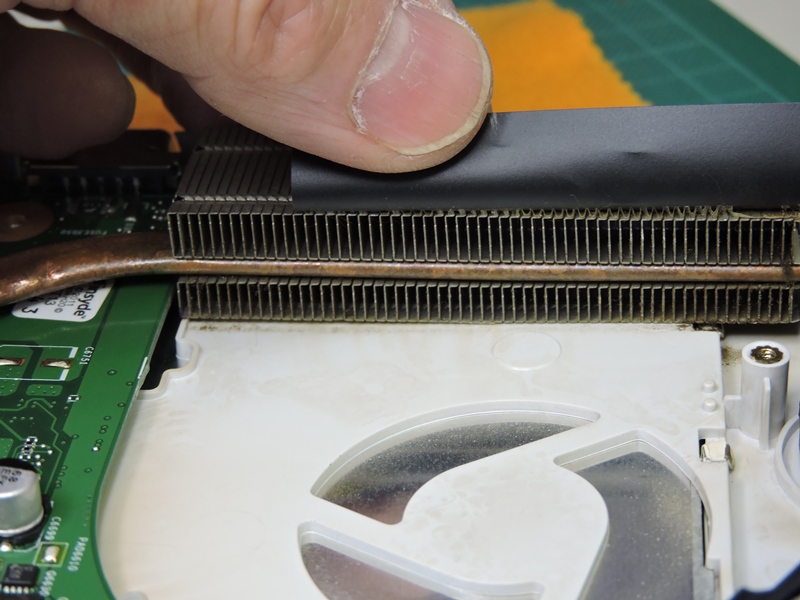

 冷却効率の低下およびエラーメッセージ表示の原因は、ファン側の埃や汚れも さることながら、むしろこちらではないかと思われます。ヒートシンク内の熱交換用 フィンに埃がまとわりつき、スリットが詰まりかけています。ヒートシンク内のメンテは 一般ユーザーの手の及ぶ範囲外です。予定されていたトラブルと言えましょう。 |
||
 難しい作業ではありませんが、ここまで分解 出来るのであれば清掃は簡単なものです。 |
 分解せずに排気口の外側から掃除機で吸引する だけでは、この部分に蓄積した埃は取り切れません。 |
|

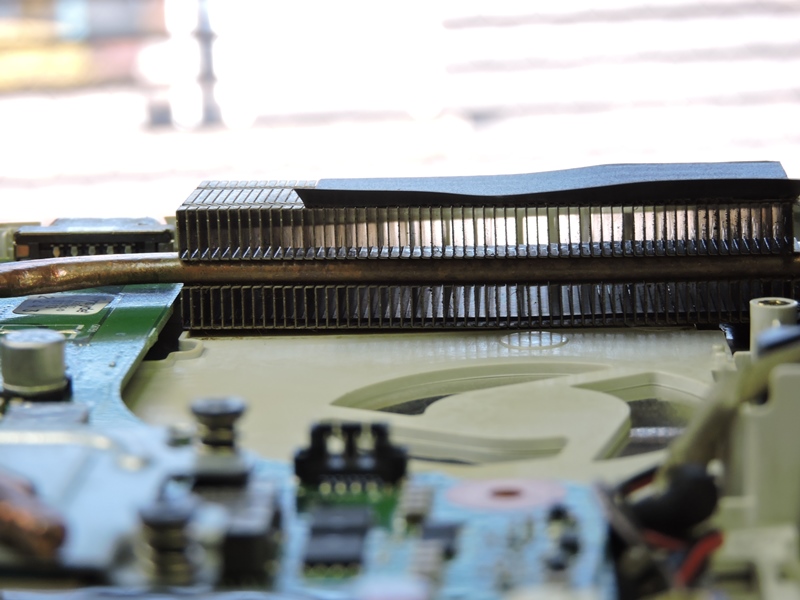

 熱交換用フィンの薄い金属板が作るスリットを通して、向こう側が良く見えます。 ヒートシンクは常にこの状態が保たれないと、本来の性能を発揮できません。 |
||
 冷却ファンを元通りに組み付けます。メーカーの 修理では冷却ファンを交換されているでしょう。 |
 このノートＰＣ専用に設計されたユニットなので 汎用品は流用できず、高額な費用になるでしょう。 |
|
 本体裏カバーを元に戻しバッテリーパックを装着して動作確認を行います。 ＹｏｕＴｕｂｅのＢＧＭ動画を１昼夜連続で再生し、機能・動作に何ら支障が なくエラーメッセージも表示されませんでした。ご依頼主様にお返しします。 |
||
|
||
