| ・Ｐａｎａ ＶＨＳデッキＮＶ－ＨＣ１長期戦 その１（２０１７．９．１５） |
 ９月７日（木）にお預かりしたパナソニック製ＶＨＳビデオデッキです。もちろん故障していて テープ再生はできません。それどころか中にテープが取り込まれて、イジェクトできなくなって います。その昔、ＶＨＳがまだ主流だった頃、何度かデッキを修理したことがあります。しかし、 一度調子を崩したデッキは、どのように修理しても完全には元に戻らないことを覚えています。 |
||

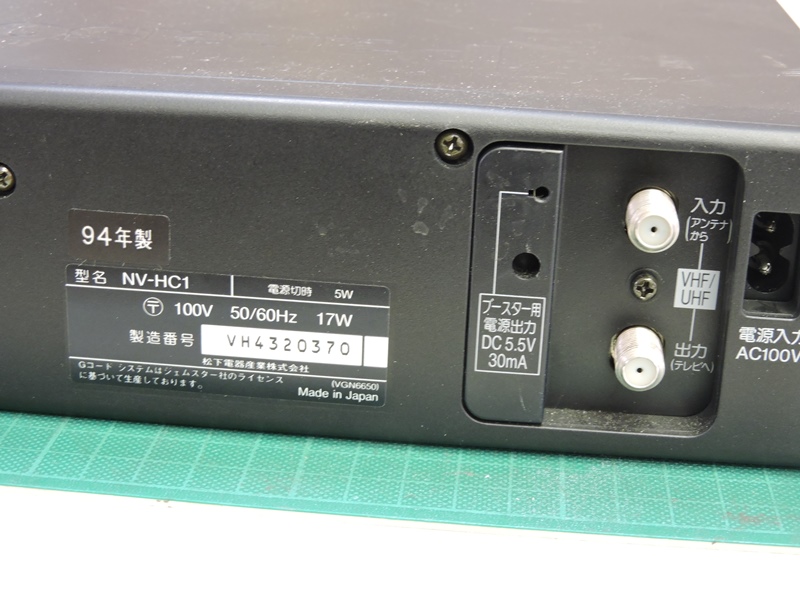

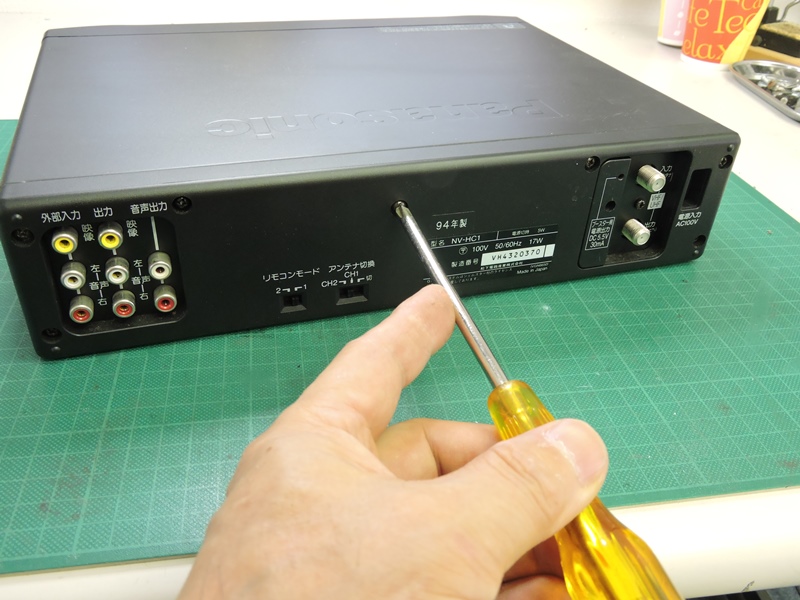

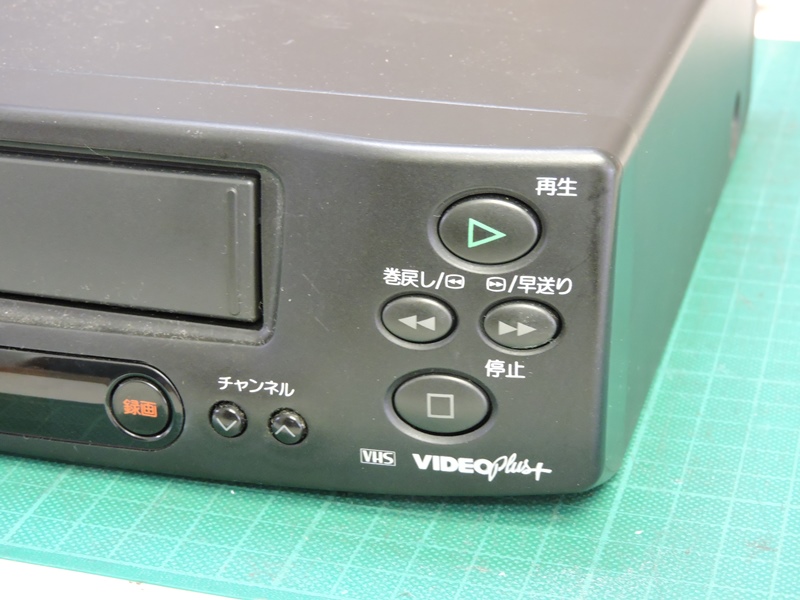

 背面の製品シールで型番を確認します。ＮＶ－ＨＣ１、１９９４年製、２０年以上も前の製品です。 松下電器がＶＨＳデッキ「マックロード」を発売したのは、そこからさらに２０年近く以前です。 |
||

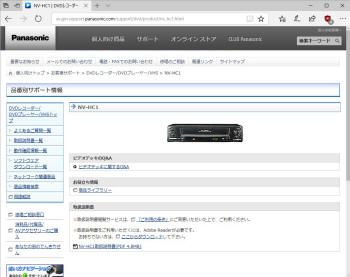

 パナソニックのＷＥＢに、かろうじて 製品情報（製品名のみ）が残っています。 |

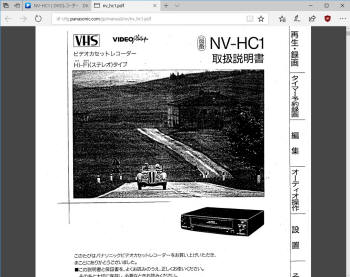

 面白いことに取扱説明書をダウンロードできます。 画質の悪いアナログコピーをＰＤＦ化しています。 |
|

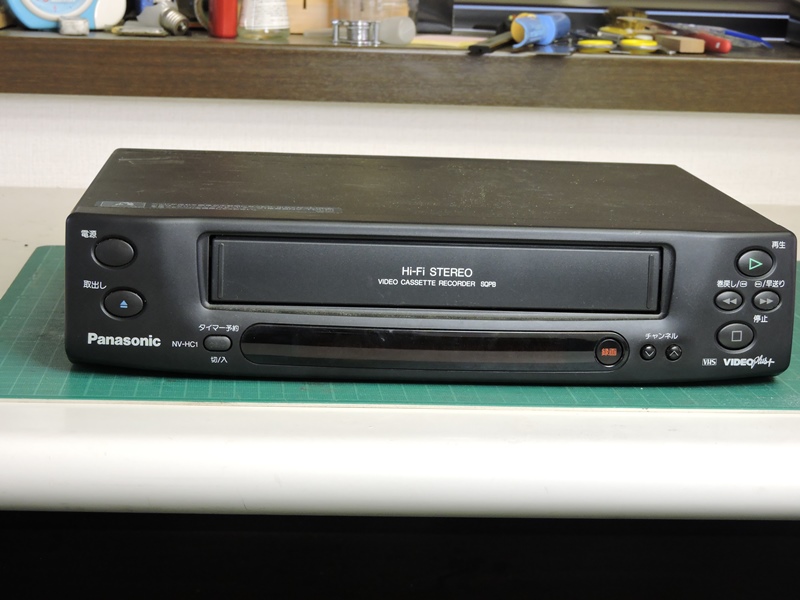

 各社ＶＨＳデッキの製品開発が進み、操作が 簡略化され、サイズは小型化されています。 |

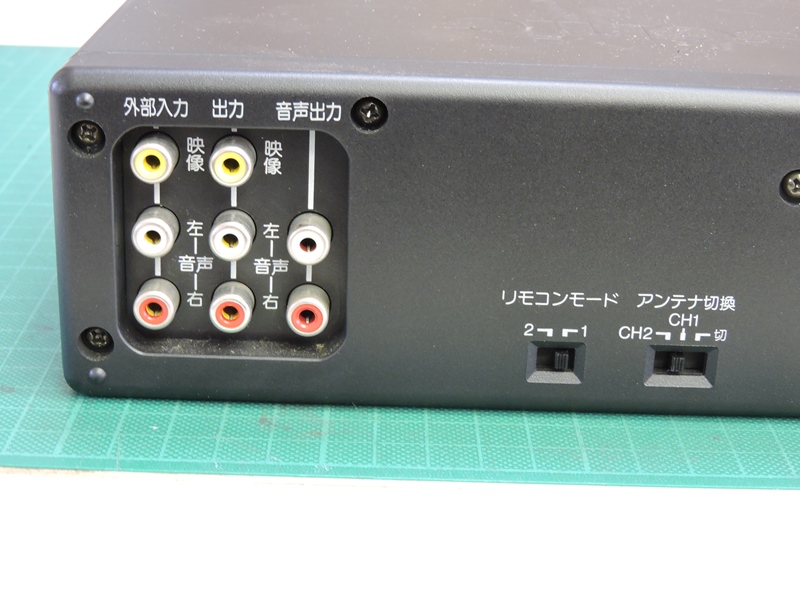

 実にシンプルな構成で、映像端子は コンポジットのみ、Ｓ端子がありません。 |
|

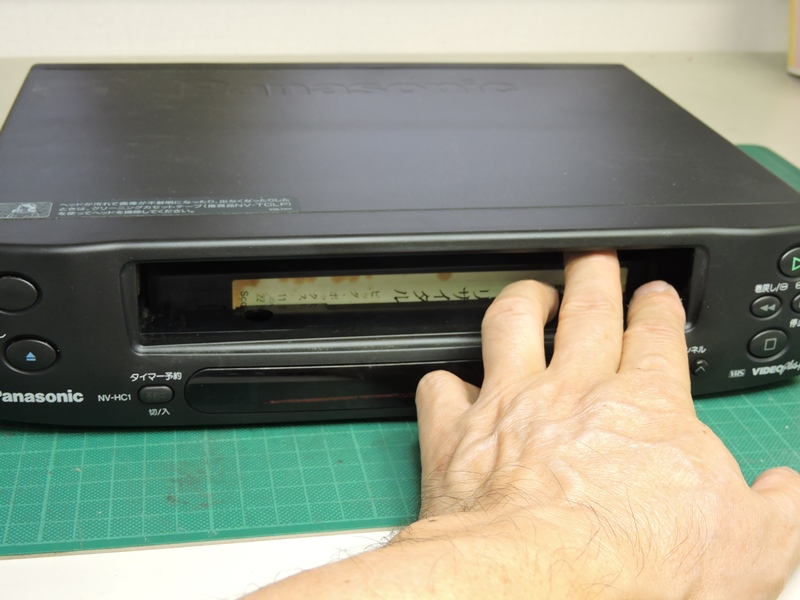

 トレイカバーを押し開けて見ると 中にテープが入ったままです。 |
 修理の前に、中のテープを 取り出すことにします。 |
|

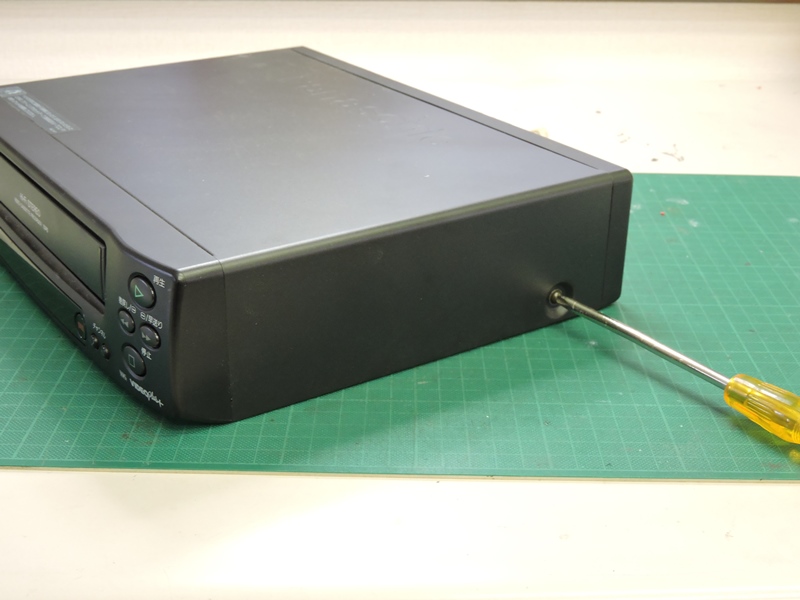

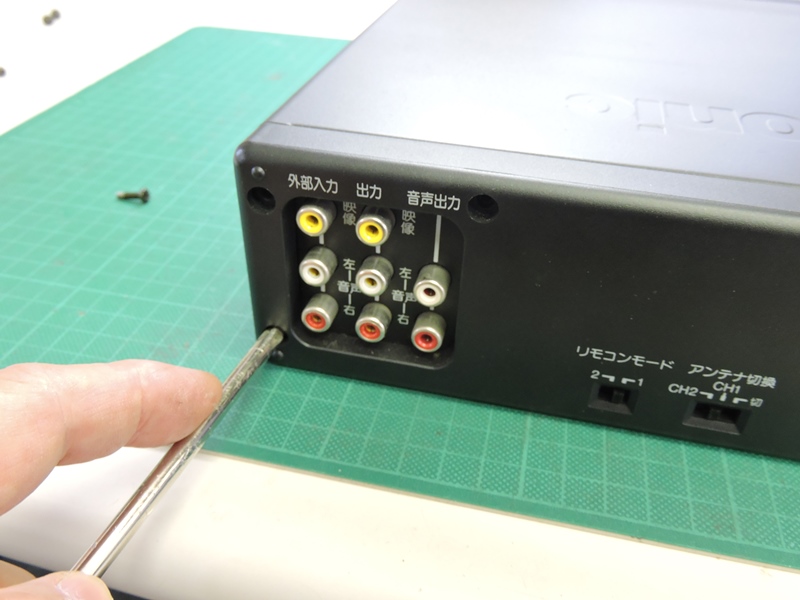

 外側に露出しているネジを 片端から緩めていきます。 |
 左右側面のネジを緩めれば、全体を覆うカバーが 大概外れてくるのですが、そうではないようです。 |
|

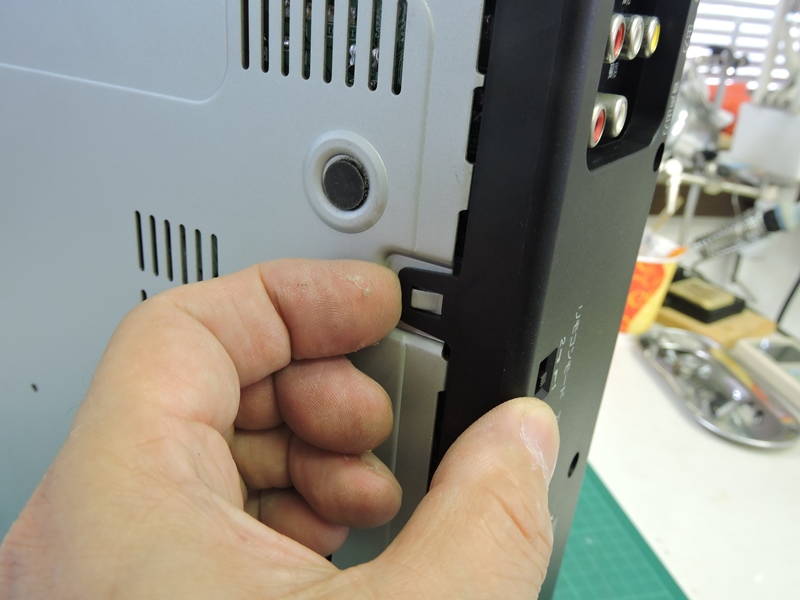

 普通は前面パネルの固定にしか使われない 爪による篏合が、背面パネルにも使われています。 |

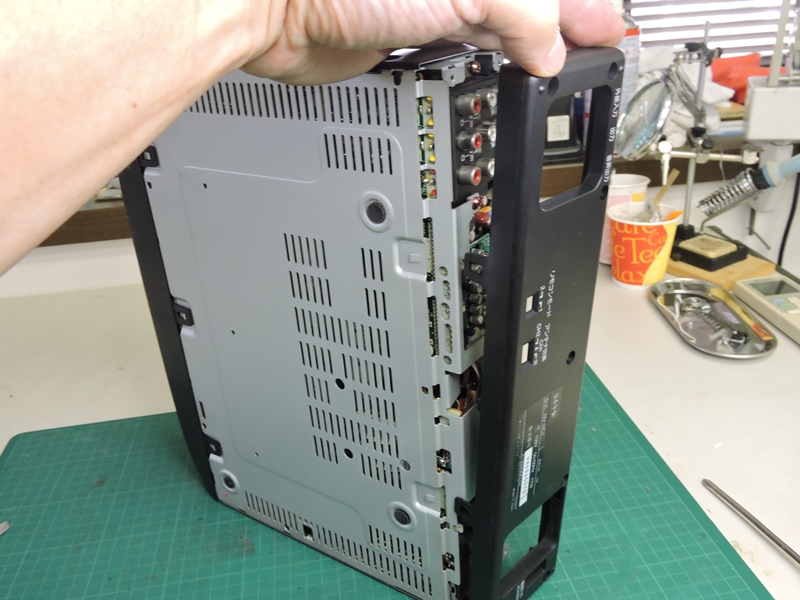

 背面パネルを先に外す仕様です。 固定ネジの使用本数が多めです。 |
|

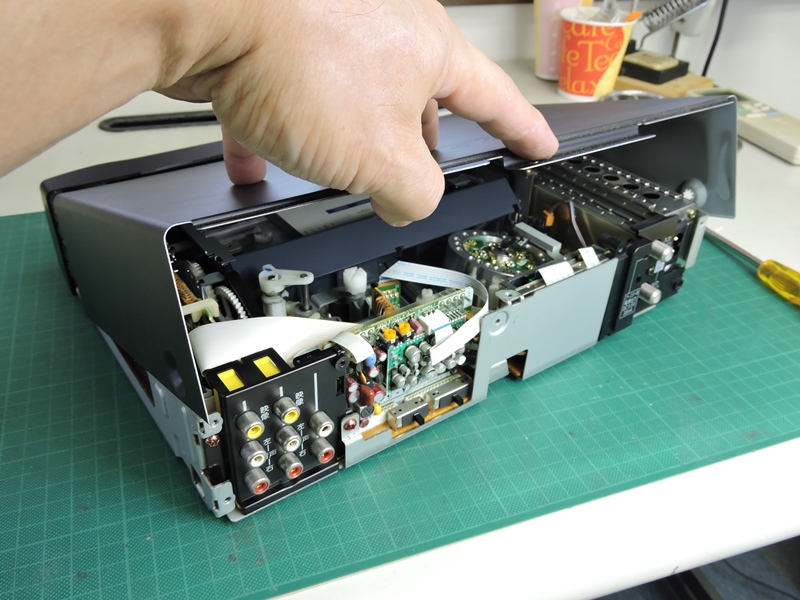

 ようやくカバーが外れてきました。４ｋｇ 近い重量で、大きさの割に重く感じます。 |
 ここでも電源を入れて見ますが、 テープが動く様子は全くありません。 |
|
 テープのローディング機構が誤作動により膠着 しており、テープがメカに噛み込まれています。 |

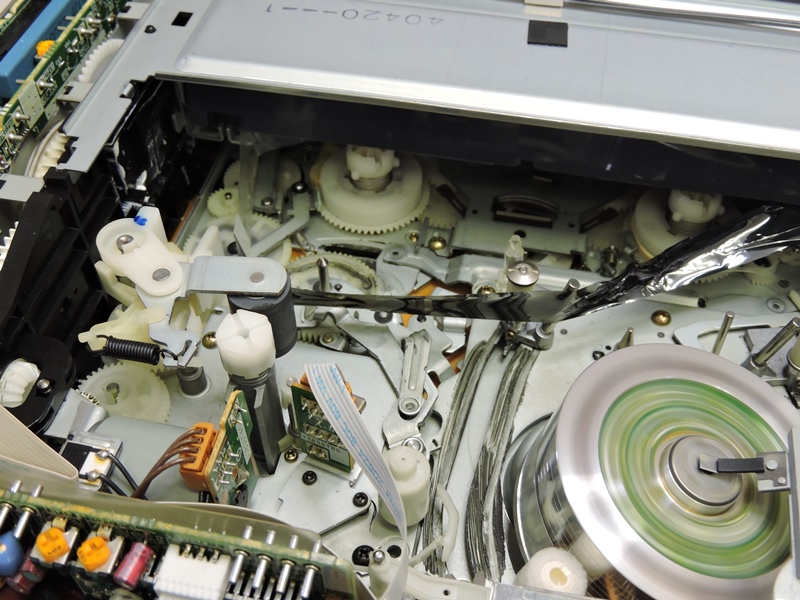

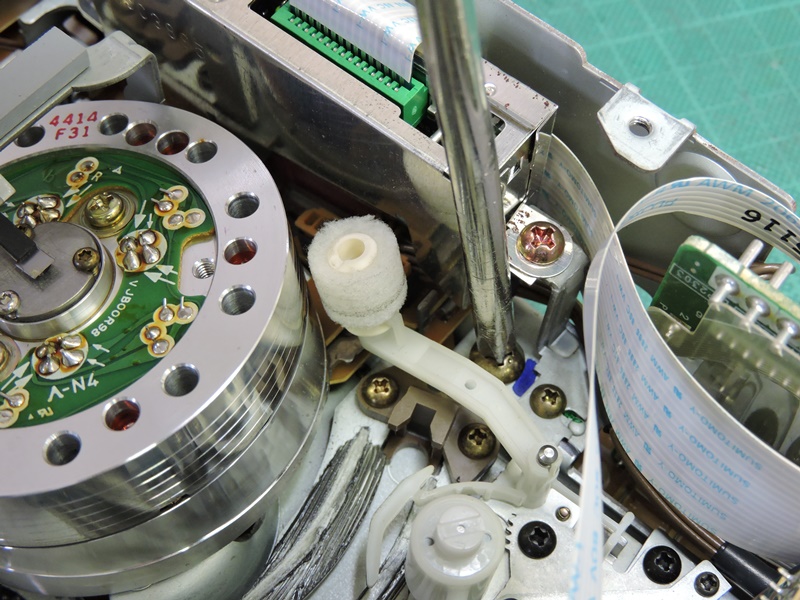

 膠着部分を解除し何とかカセットをイジェクトさせ ます。テープがローディングピンに掛ったままです。 |
|
 左右のローディングピンの動作にも 問題があるのかも知れません。 |

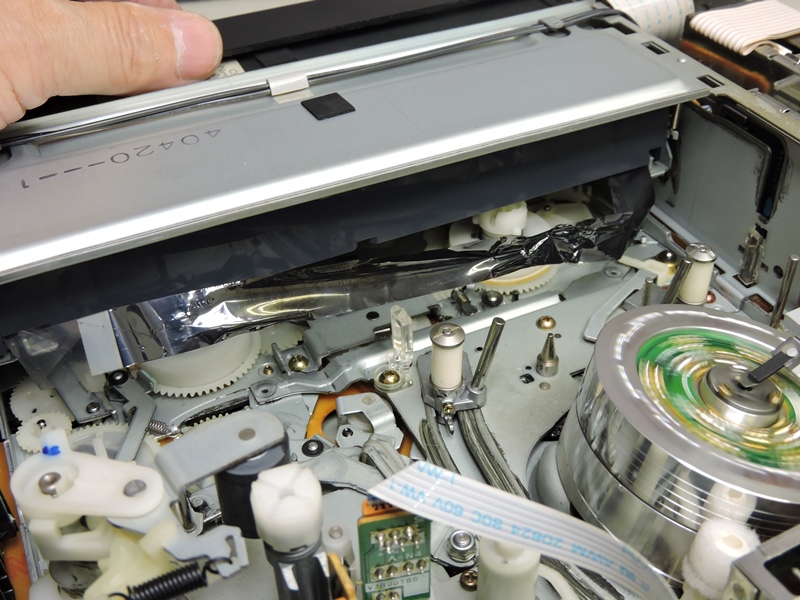

 ローディング機構の不具合のせいで デリケートなビデオテープもこの有様です。 |
|

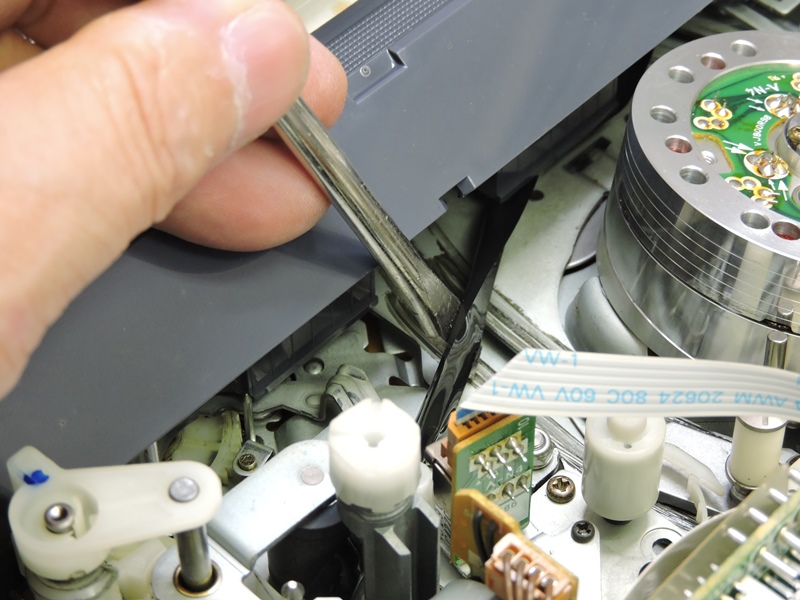

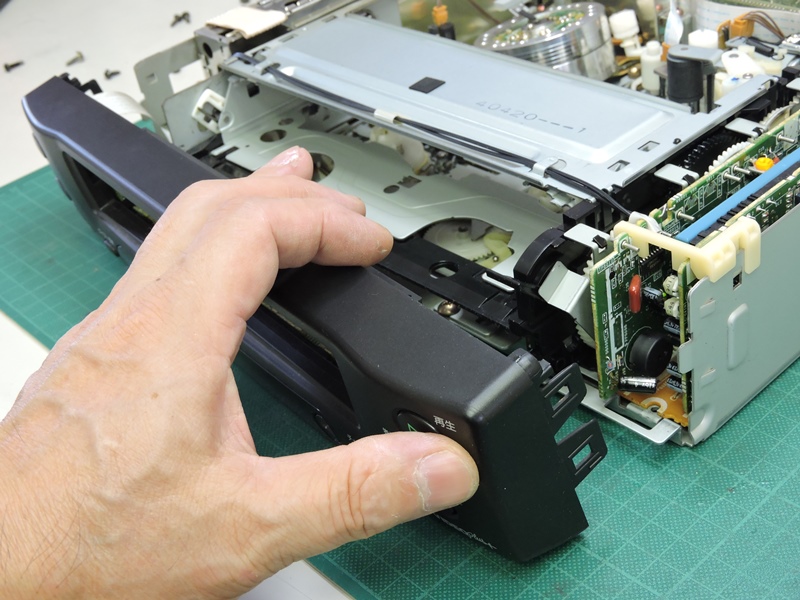

 コンパクトサイズのデッキである故に、内部スペースに余裕がなくカバーやパネルを 外さないと分解が先に進みません。前面パネルは爪による篏合のみの固定です。 |
||

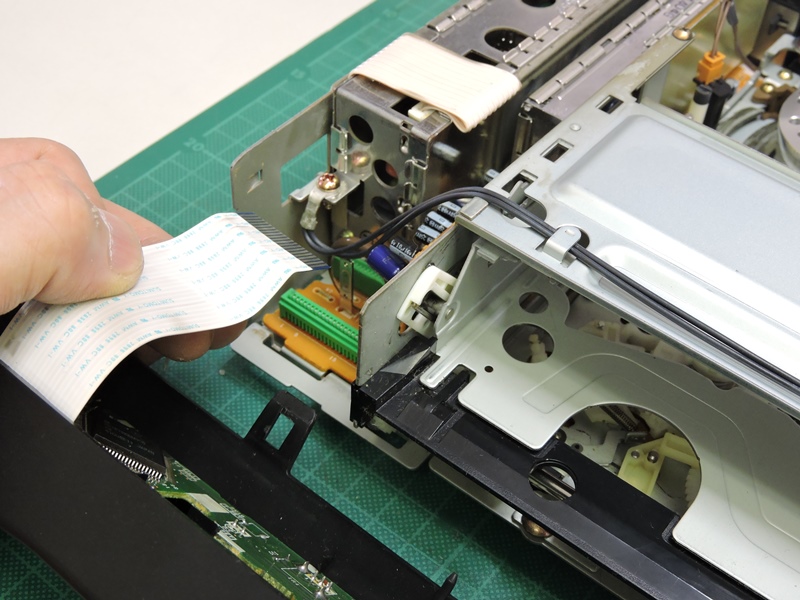

 前面パネル上の操作ボタンや液晶表示と 信号をやり取りするフラットケーブルです。 |
 装置全体を底部で支える金属製シャシーが 見えてきました。分離する必要があります。 |
|

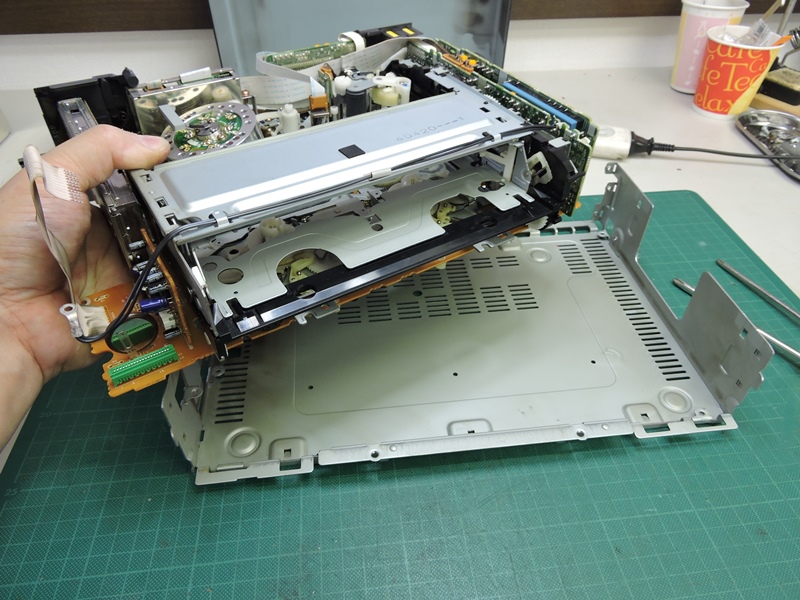

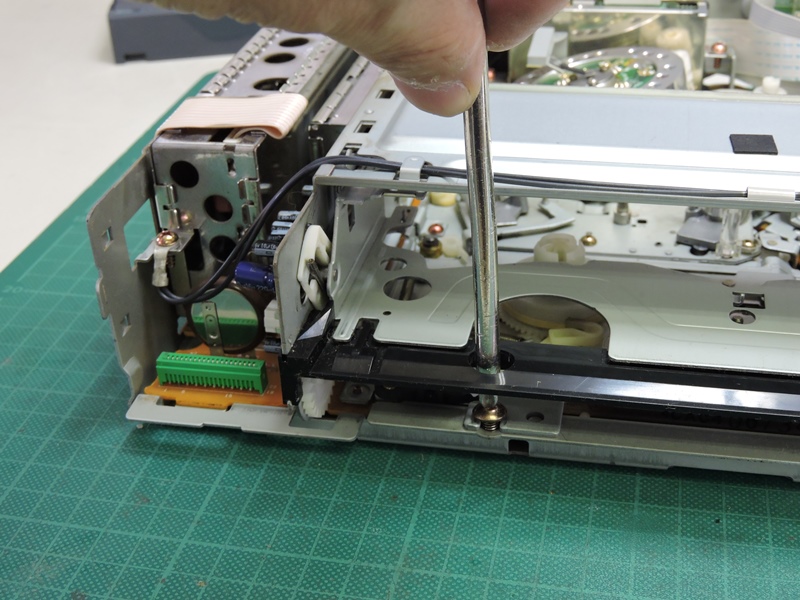

 テープトレイの真下に２本、ヘッドの奥に１本、計３本の ４ｍｍネジでテープメカごとメイン基板が固定されています。 |
 回路基板とのショートを防止するため、 樹脂製のスペーサが取り付けられています。 |
|

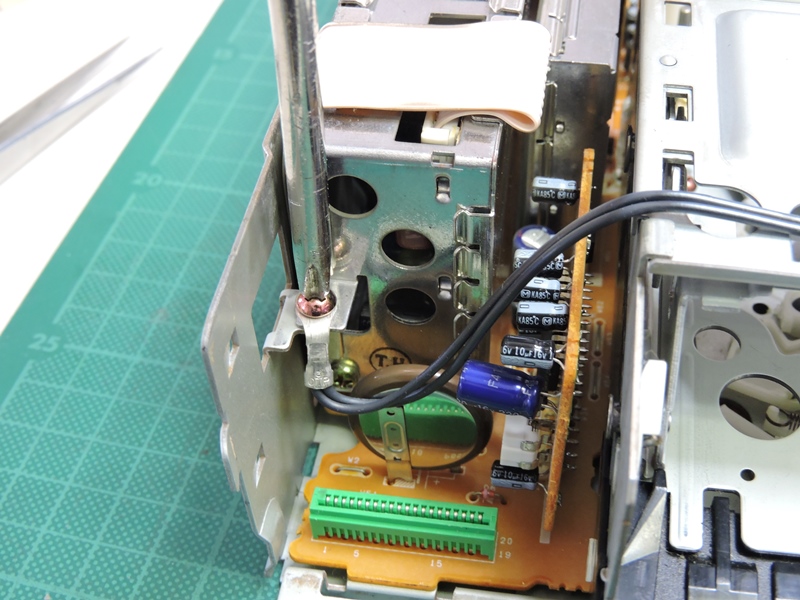

 回路基板のアースがシャシーの一部に 接続（接地）されています。外します。 |

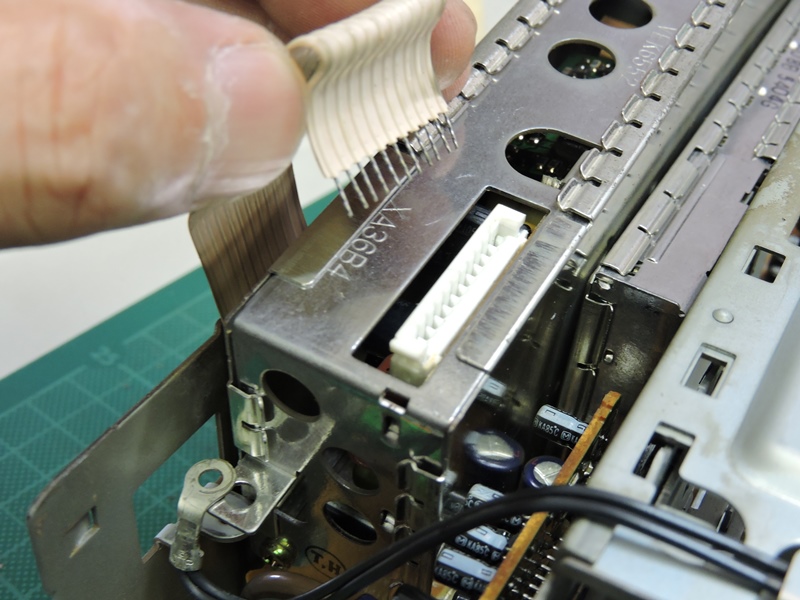

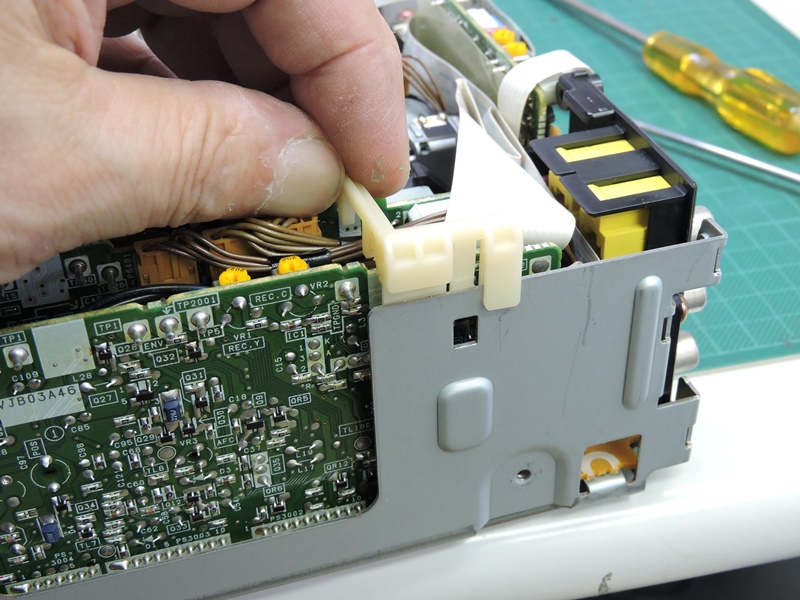

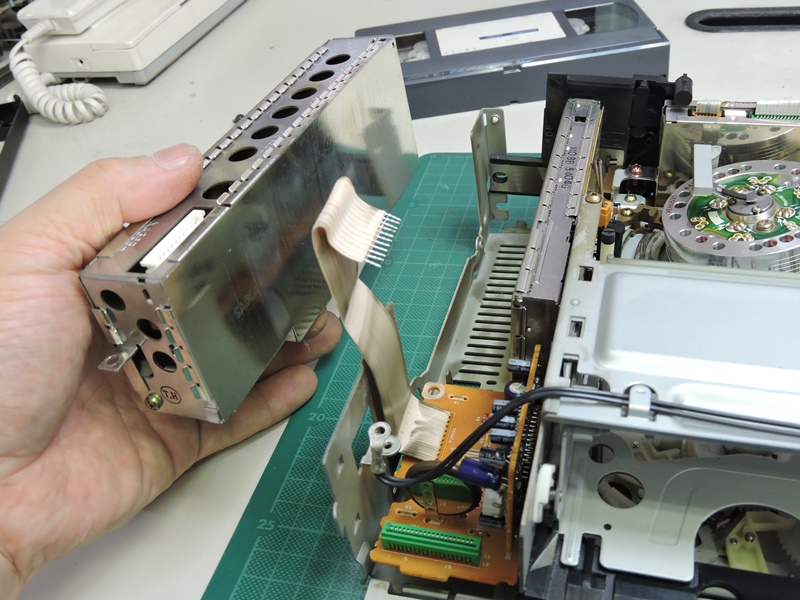

 コンパクトな電源ユニットからメイン基板に フラットケーブルで電力が供給されます。 |
|

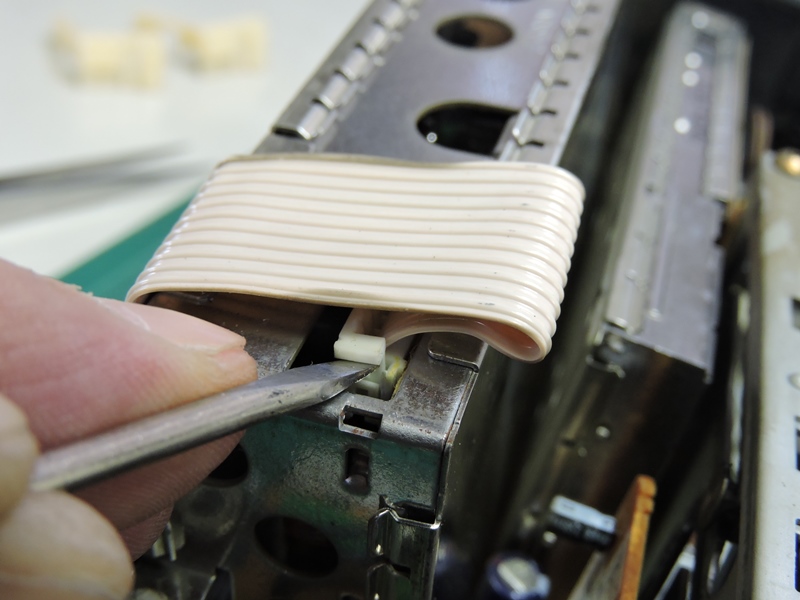

 コネクタの配線固定具が少し壊れかけてい ます。交換は困難なので慎重に扱います。 |
 電源ユニットも後方で１か所シャシーにネジ 固定されています。扱いやすい設計です。 |
|

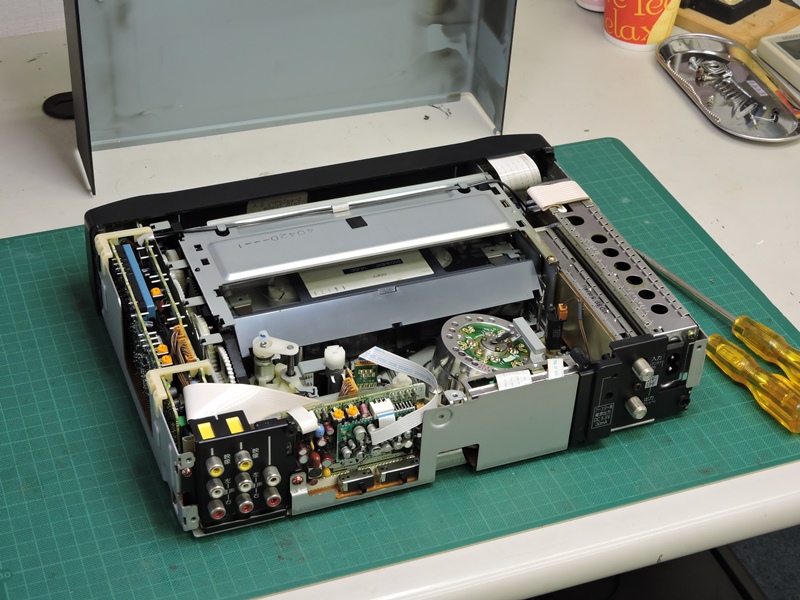

 金属製のシャシーが、上側カバー、前後のパネルと組み合わされて全体の 構造と強度を維持しています。電気的シールドも兼ねた合理的な設計です。 |
||

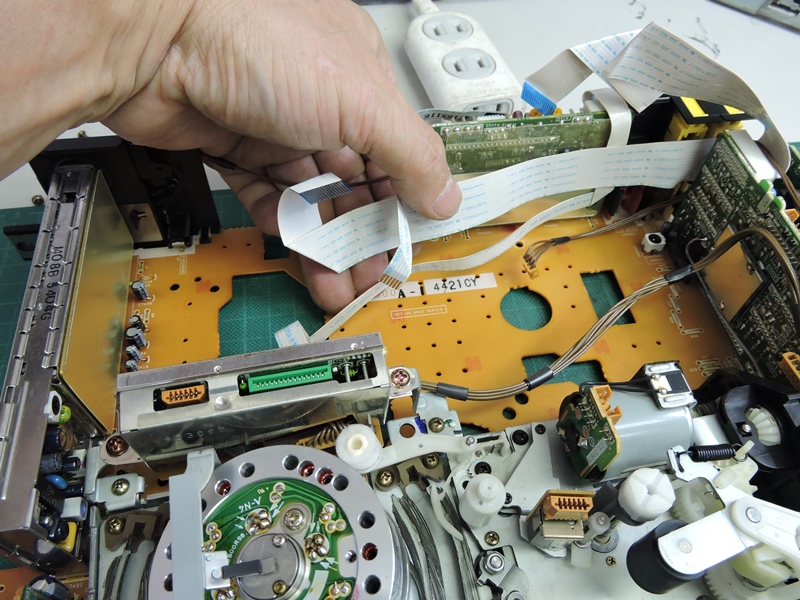

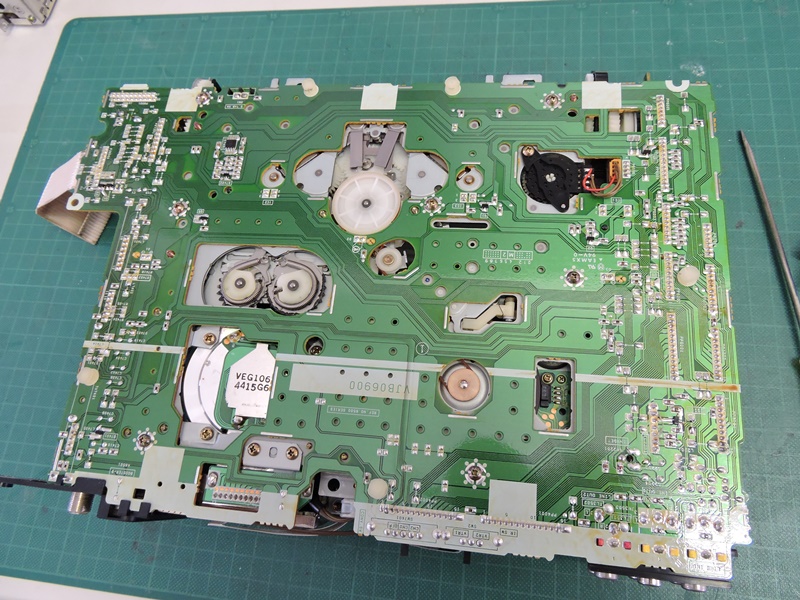

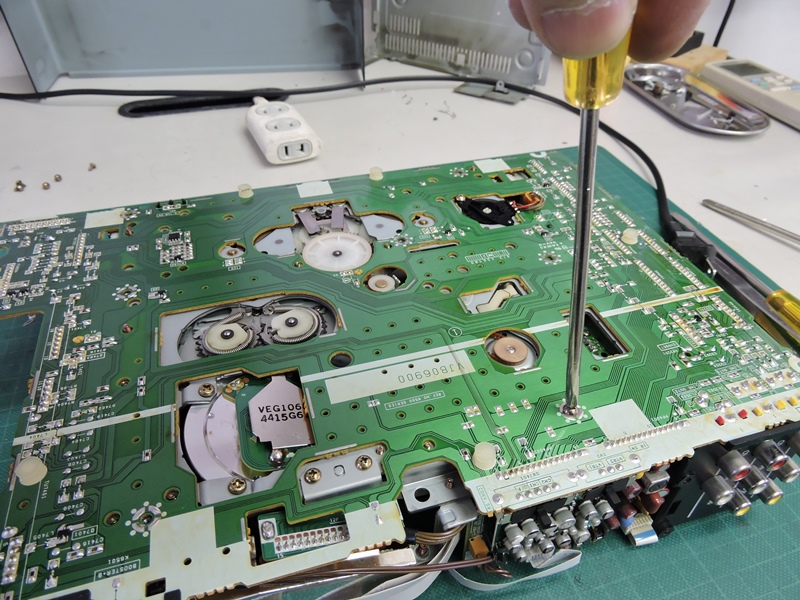

 裏返しにしたメイン基板です。この基板に デッキメカがネジ止めされています。 |
 シャシーへの固定ネジはデッキメカ部を通ります。 正確には、デッキに基板が取り付けられています。 |
|
 テープデッキの動作位置を検知する ロータリースイッチとその接続端子です。 |

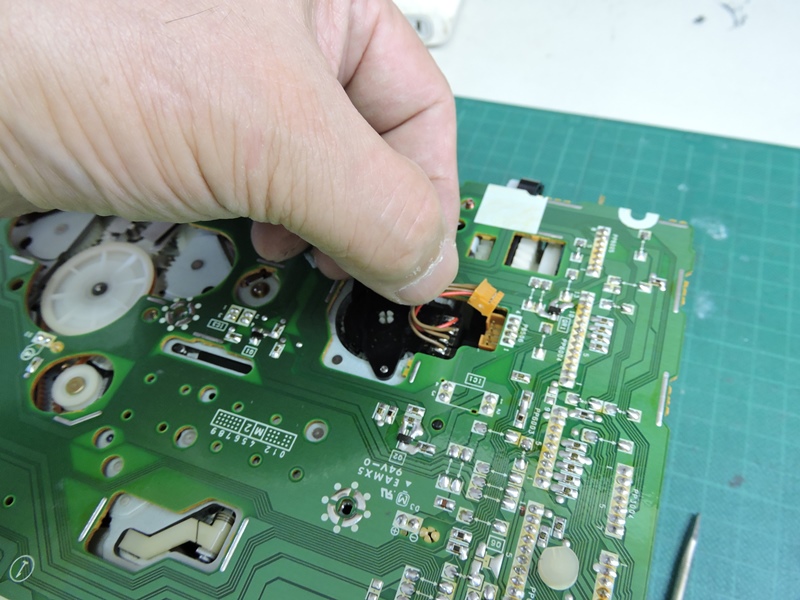

 ヘッドシリンダ、音声ヘッド、消去ヘッド、 サーボ系の配線ケーブルを抜きます。 |
|
 テープデッキメカとメイン基板が分離しました。ここまでで既に１週間ほど時間を要して います。組み立て構造を探りながら、各部の機能や動作を理解しながら作業を進めている ので長い時間がかかります。適切な修理には正確な原因把握が必要です。そして、故障 原因の把握には、構造の完全な理解が不可欠です。時間がかかるのは止むを得ません。 |
||
|
||
