| ・高性能ＰＣ電源ユニット交換（２０１７．７．３） |
|
ビデオ編集用の高性能タワー型デスクトップＰＣの修理です。中・高等学校の生徒視聴覚委員会で 利用されているＰＣで、大容量のＨＤＤには学校行事を記録した貴重なビデオファイルが収められて います。起動できない・・ようですが、状況を伝えるために以下のようなメモが添えられていました。 |
|||
|
・立ち上げようとしても電源が付かない。真ん中のファンが動いていない。 ・電源ボタンを押すと、点滅はするがすぐに消える。 ・何十秒間か押すと、動かなかった真ん中のファンが動き出した。 ・またすぐにファンが止まり、電源も止まった。 ・ファンを取り換えると、電源はつくようになった。 ・しかし、ディスプレイをつなげてみると信号なし・・・ ・ＨＤＭＩもＶＧＡも、他のディスプレイも試したが「ＮＯ ＳＩＧＮＡＬ」 ・マザーボードをずらしてしまった。 ・ボタン電池も多分大丈夫 ・グラフィックカードを取り外した。 |
|||
|
このようなメモを添えて下さると大変助かります。原因解明のヒントが いくつも含まれているように思います。全体的にＰＣ起動時の動作が ひどく不安定です。何はともあれ、電源ユニットの動作が疑われます。 |
|||

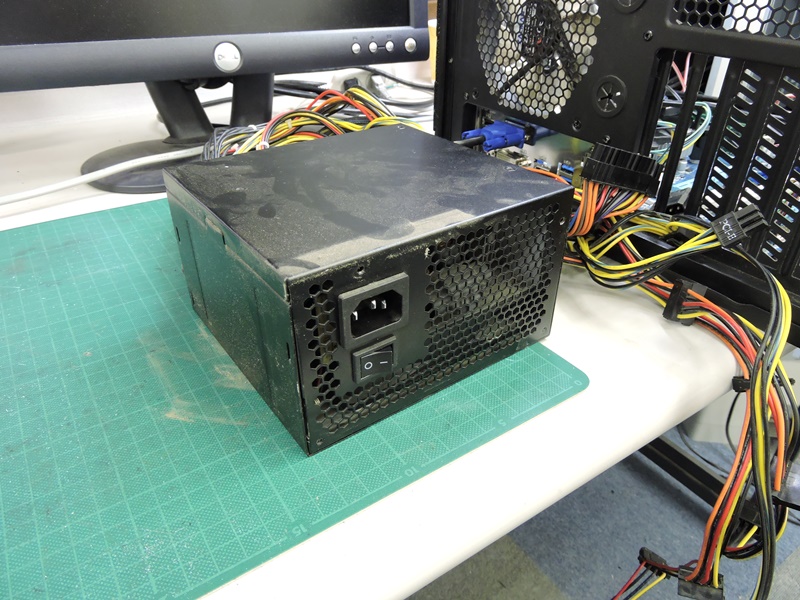

 圧倒的に大型のタワー筐体に、これまた大型の電源ユニットが組み込まれて います。全てのケーブルを抜き、電源ユニットを取り出します。埃まみれです。 |
|||

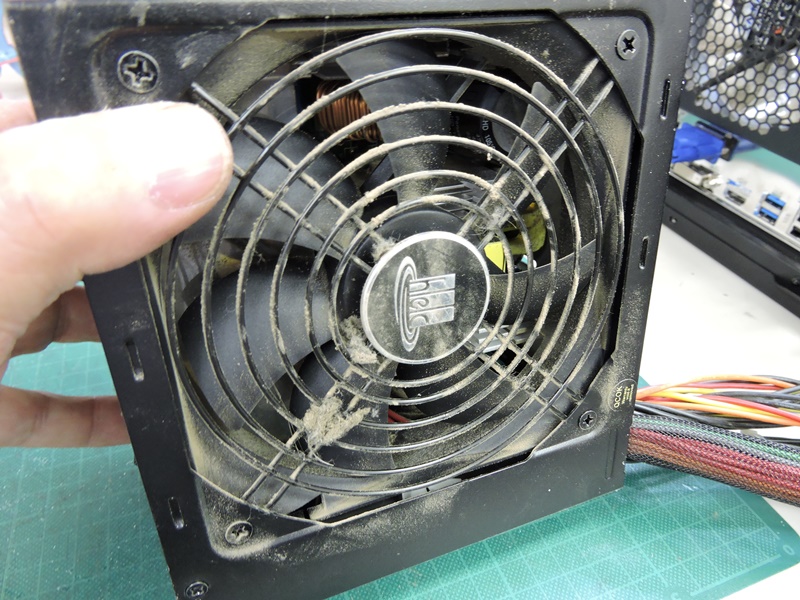

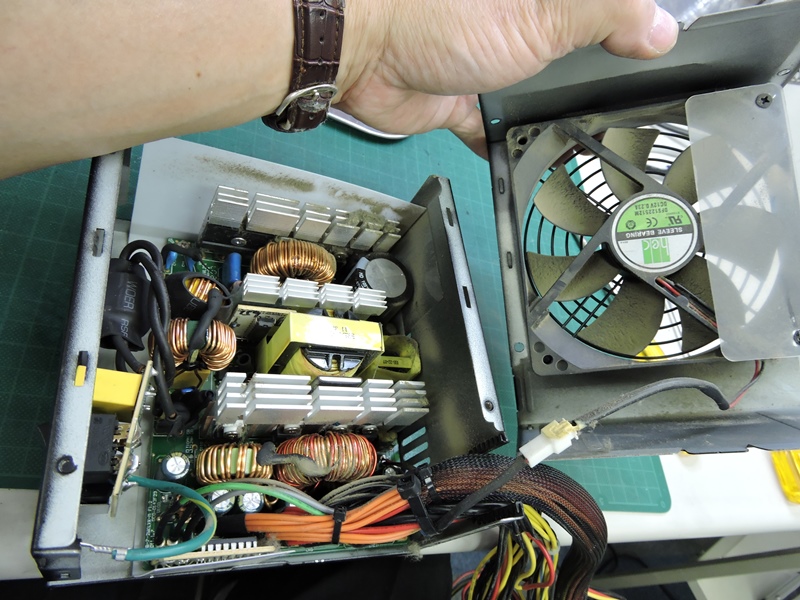

 ユニット内蔵クーリングファンも大型です。大量の埃が 入り込み、ファンブレードが埃を引きずっています。 |
|||

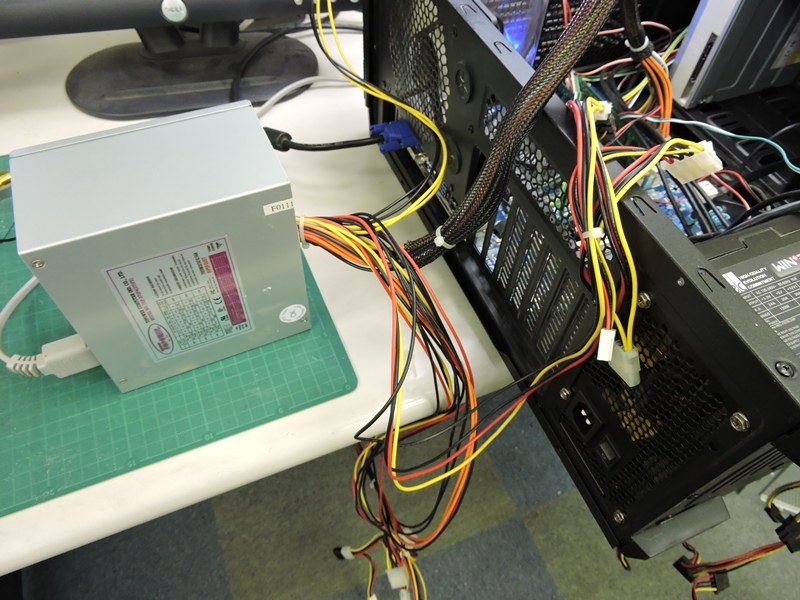

 手近にあったＡＴ電源ユニットを用意します。電力容量が明らかに不足 していますが、マザーボードを最低限動作させる電力を供給します。 |
|||
 ＣＰＵファンを始め、前面・上面・背面の各内蔵ファンが全て 回り始めました。トラブルの原因は電源ユニットです・・が、 |
|||
 やはりディスプレイに表示が出ません（ＮＯ ＳＩＧＮＡＬ）。 ＰＣ自体のクレジットやＢＩＯＳ画面も出ないということは、 |
|||
 ＣＰＵがＢＩＯＳを処理する段階から動作していない、ということであり、各デバイス・ チップ単位で点検が必要です。手始めに、チップの代表格ＣＰＵから点検します。 クーリングファンを外して清掃し、ソケットからＣＰＵチップを抜き取ってみます。 |
|||

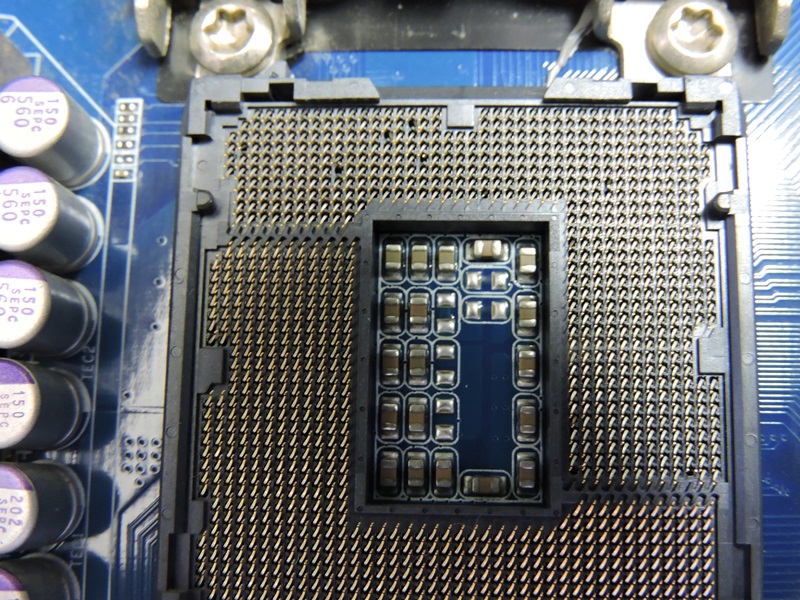

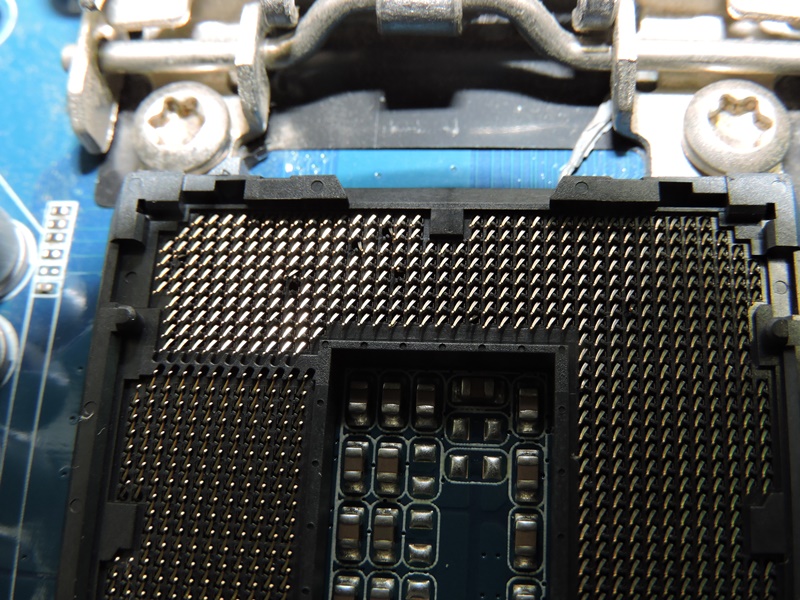

 ソケット内面に緻密に並ぶ端子群です。ＣＰＵチップ裏面の端子と電気的に 完全接触させるため、バネ構造に成形された微細な金メッキピンが、規則正しく 精密に植え込まれています・・、写真の中に不具合の原因が見えています。 |
|||

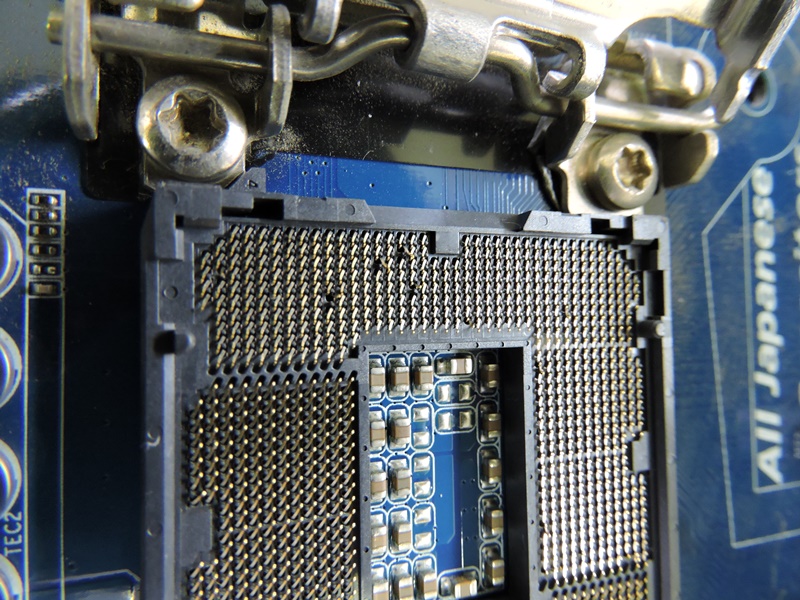

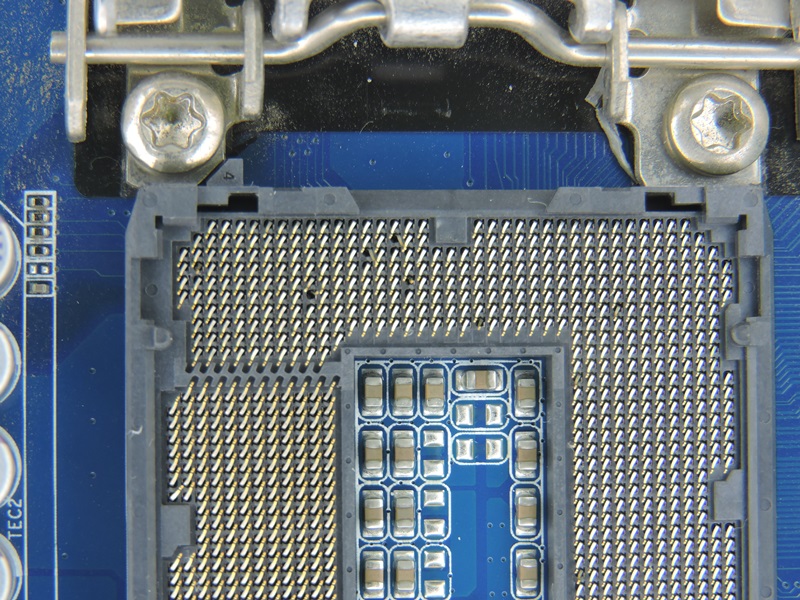

 数本のピンが欠損しています。正確には、何かの原因でピンが起き上がる方向に 曲がっています。拡大鏡下で極細先端のピンセットを使い、１本ずつ修正します。 |
|||

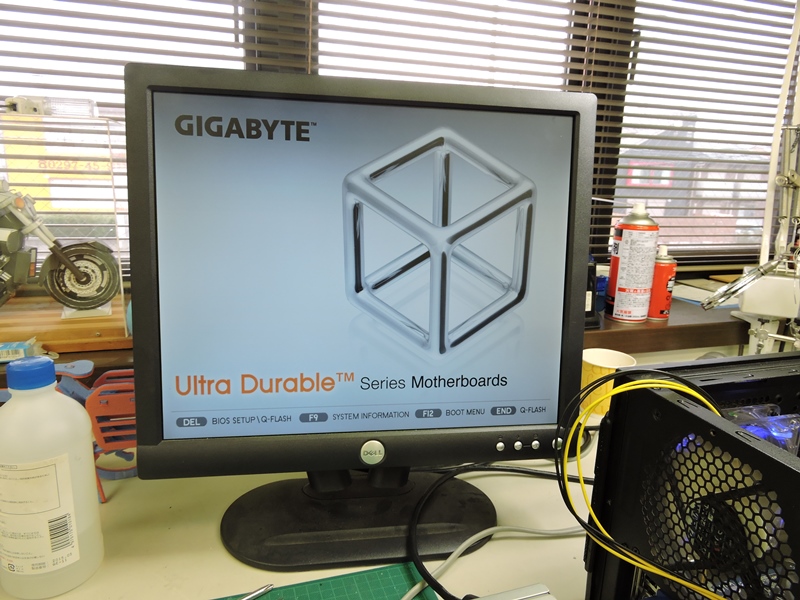

 ＰＣのクレジットが表示されるようになりました。この先、ＨＤＤの読み書きが始まると 電源容量が追い付かなくなる恐れがあります。電源を落として修理を続けます。 |
|||

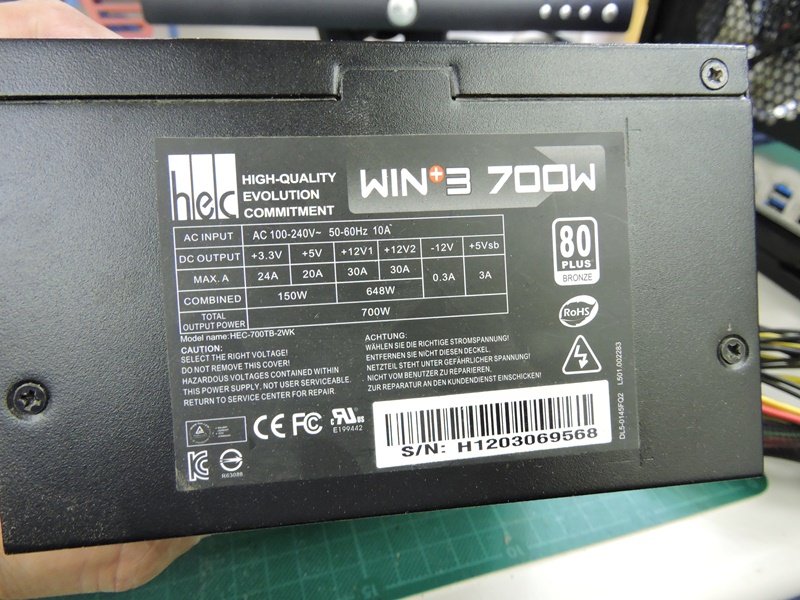

 組み込まれている電源ユニットは「ｈｅｃ ＷＩＮ＋３ ７００Ｗ」です。 高性能グラボや何台ものストレージを駆動する大容量電源です。 |
|||
 「電源ユニットの不具合＝コンデンサのパンク」と期待しつつも、外見上 コンデンサには問題が見当たりません。放熱器付きパワートランジスタに 容疑がかかりますが、その点検や交換には多く時間と手間がかかります。 |
|||

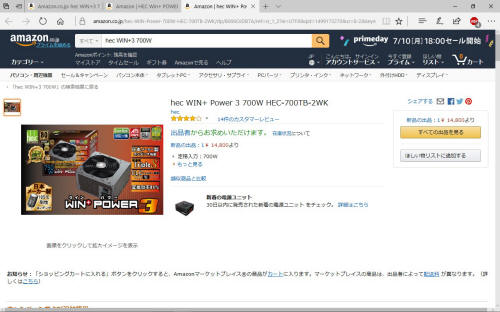

 電源ユニットごと交換する方が賢明です。同等の製品を探します。 同型の「ＷＩＮ＋３」は品薄のようです。１５０００円ほどします。 |
|||

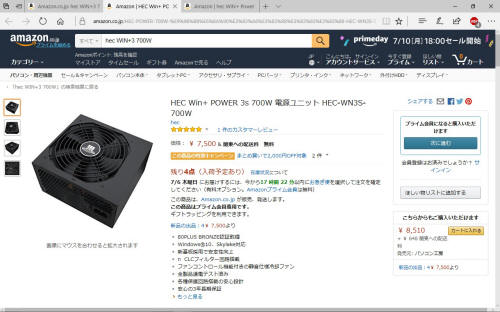

 似たような製品で「ｈｅｃ ＷＩＮ＋３ｓ ７００Ｗ」があります。「ＷＩＮ ＋３」の半額程度の価格です。互換性があれば良いのですが。 |
|||
|
守谷工房様 お問い合わせいただき、誠にありがとうございます。 Genkibuyサポートセンターでございます。 お問い合わせいただきました 「HEC WIN+ POWER 3s（700W）」と「HEC WIN+POWER 3（700W）」 のコネクタにつきまして、基本的には同じ仕様となっておりますが、 「HEC WIN+ POWER 3s（700W）」では一部のコネクタの数の変更が行われて います。 主要な変更点としまして「HEC WIN+ POWER 3s（700W）」では ・ペリフェラルコネクターがx4→x3に変更 ・PCI-Expressコネクターがすべて「6+2ピン」に変更 となっております。 詳しくは代理店製品ページをご確認ください。 ■WIN+ POWER 3s製品ページ http://www.milestone-net.co.jp/product/hec/power_supply/win+power3s.html ■HEC WIN+POWER 3製品ページ http://www.milestone-net.co.jp/product/hec/power_supply/win+power3.html ※ページ内の「スペック」タブをクリックいただくと詳細なコネクタ数が確認い ただけます。 ご参考になりましたら幸いでございます。 よろしくお願い申し上げます。 |
|||
|
取り扱いのあるＰＣショップに、両者の互換性を問い合わせてみました。 その日のうちに返信があり、上のような丁寧な回答を得ることができました。 |
|||

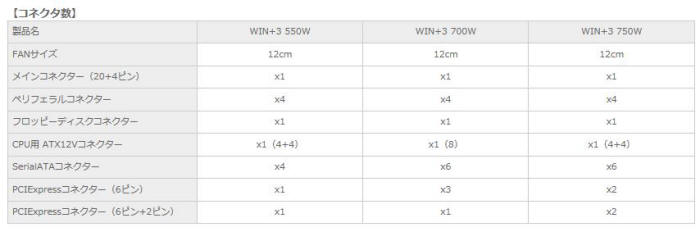

 「ＷＩＮ＋３」（元の電源ユニット）のケーブル・コネクタ一覧です。 このレベルの電源ユニットになると、すごいコネクタ数です。 |
|||

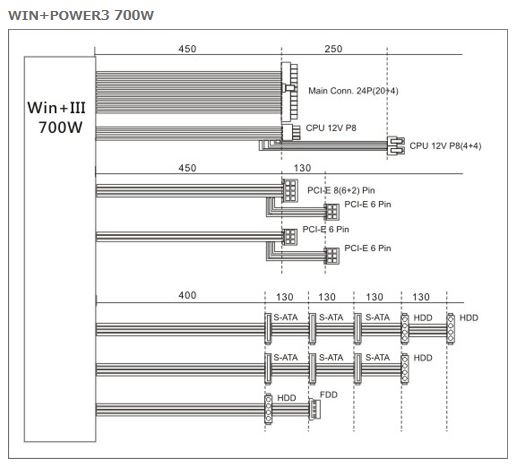

 ケーブル・コネクタの図式説明です。非常に 分かりやすく、コネクタ過不足の確認が簡単です。 |
|||

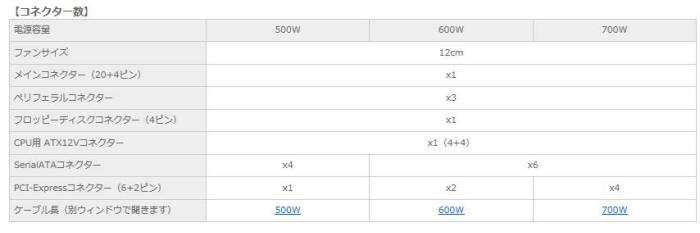

 「ＷＩＮ＋３ｓ」（後継機種の電源ユニット）のケーブル・コネクタ一覧 です。旧型「ＷＩＮ＋３」に比べて、若干整理統合されています。 |
|||

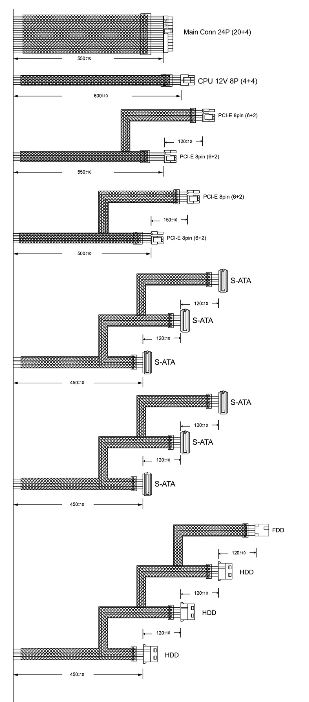

 「ＷＩＮ＋３ｓ」（後継機種の電源ユニット）のケーブル・コネクタの 図式説明です。結論は、互換性に何ら問題はありません。 |
|||
 ＰＣショップからの回答通り、基本的に同じ仕様でした。残念ながら いざ発注時に、半額近い価格での在庫はありませんでした。学校では 編集作業が中断しているので、発注を先延ばしするわけにはいきません。 |
|||

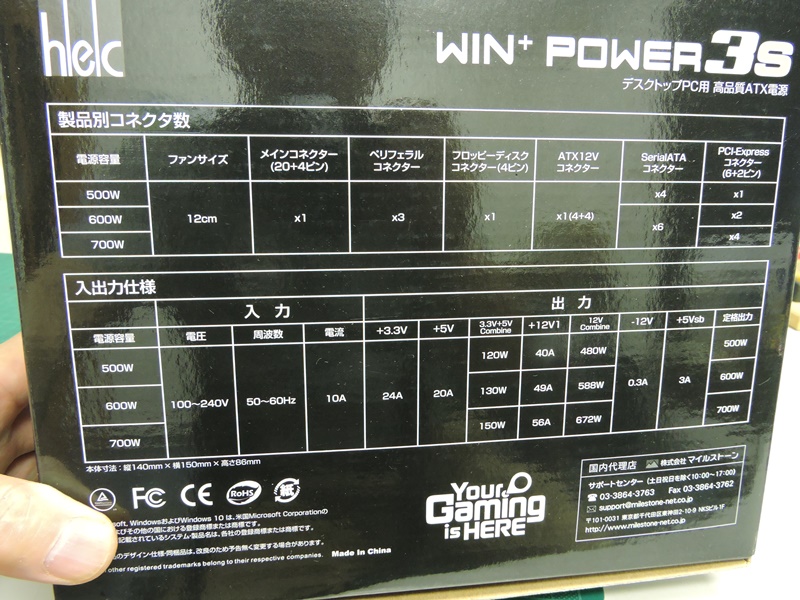

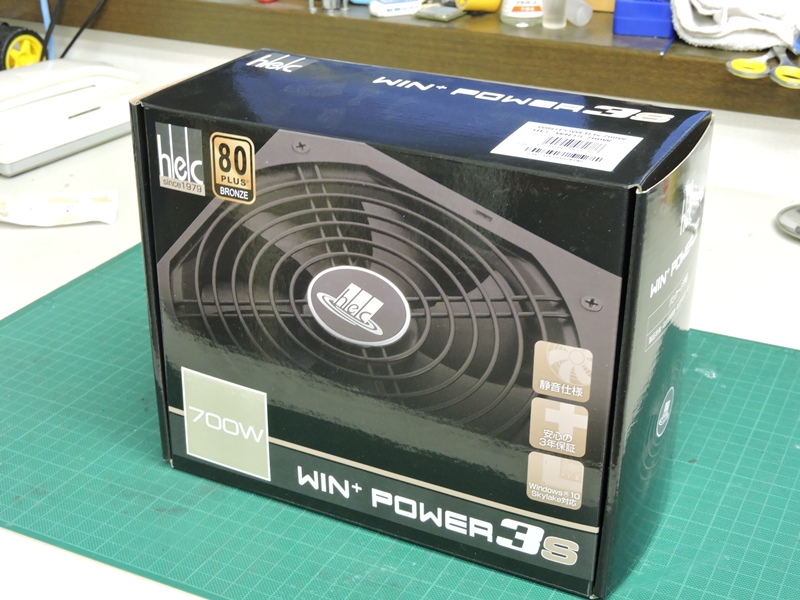

 ボックスの裏面にコネクタ一覧と入出力仕様が印刷されています。このビデオ編集用 ＰＣは、グラボ１枚とストレージ２台しか搭載されていないので・・、ほとんど余ります。 |
|||

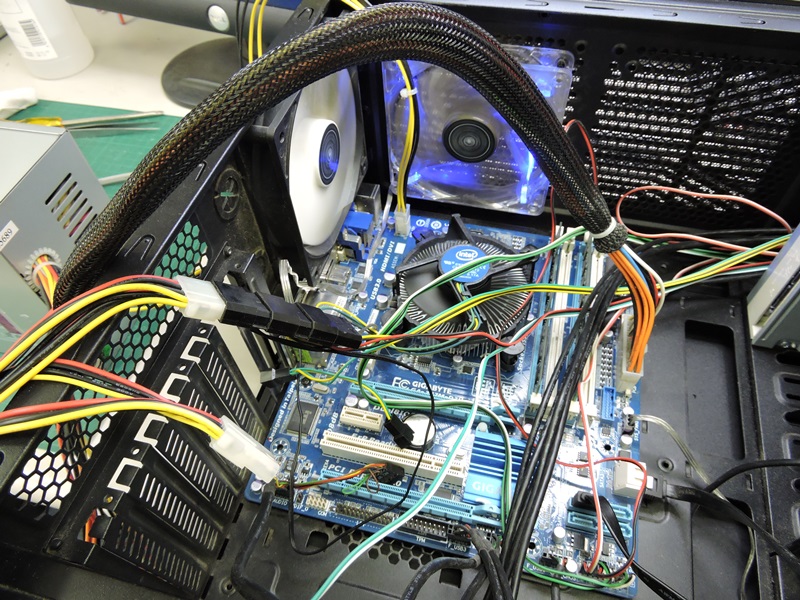

 内部クリーニング、ケーブルの配線し直し、一部誤配線の 修正を終え、新しい電源ユニットのもと電源を入れます。 |
|||

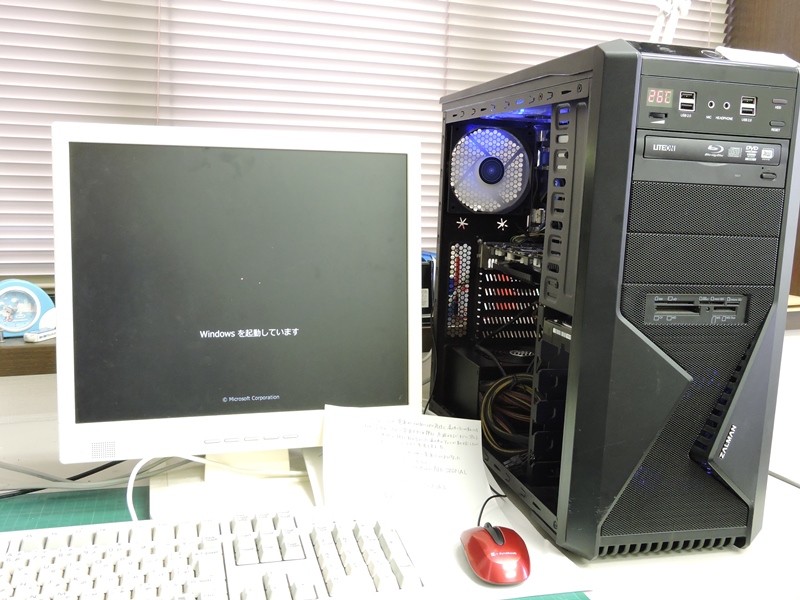

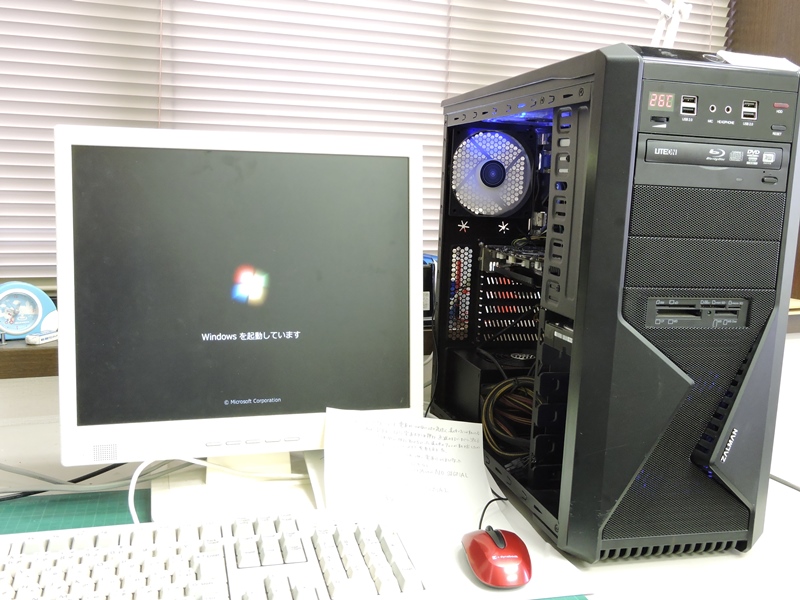

 ＨＤＤのブートセクターが読み込まれＯＳが起動します。 Ｗｉｎｄｏｗｓ７ Ｈｏｍｅ ・・だったのですね。 |
|||
 ＨＤＤの時代は終わった感が漂います。ＳＳＤを 搭載したタブレットの方がよほど速く起動します。 |
|||

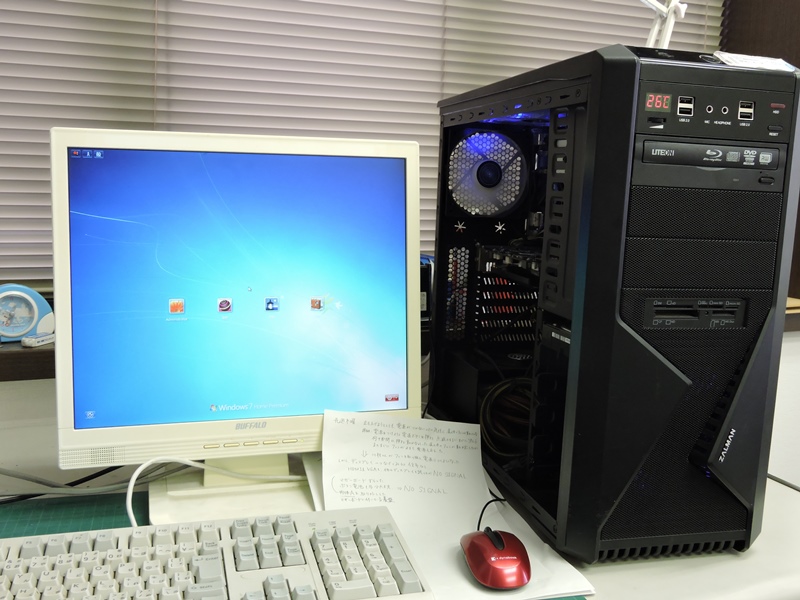

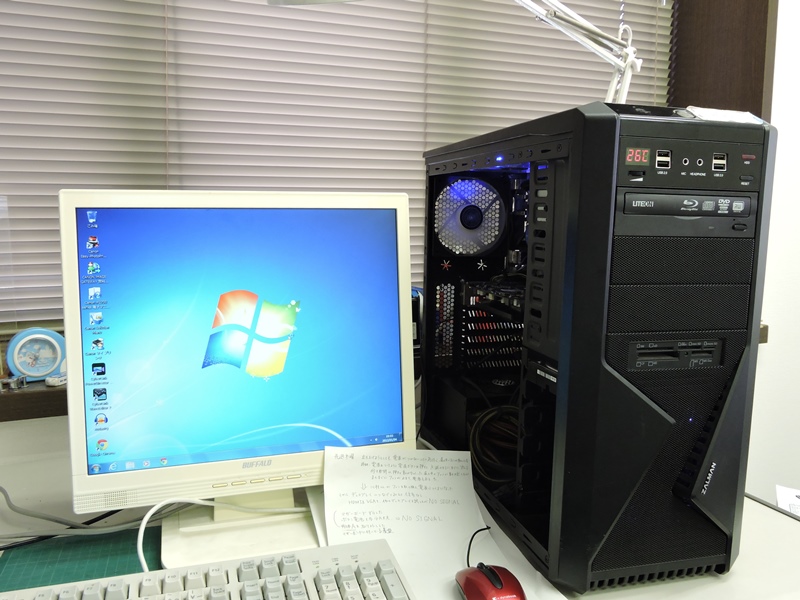

 ログインの画面まで辿り着きました。ここまで 来れば、他に問題はまず考えられないでしょう。 |
|||
 念のためパスワード不要の「Ｇｕｅｓｔ」アカウントでログインさせて もらい、ＨＤＤ内のビデオファイルを読み出せることを確認しました。 |
|||
|
|||
