| ・ＳＯＮＹ製ＴＣＭ－１００Ｂ 昭和の名品復活す（２０１８．４．２） |
 遠く九州からのご依頼です。数年前から回転ムラが出たり回転が止まったりを 繰り返し、ついに全く回転しなくなりました。家電量販店に修理の相談をしたところ ＳＯＮＹに問い合わせてくれたそうで、「古いものなので受け付けできない」との回答。 |
||

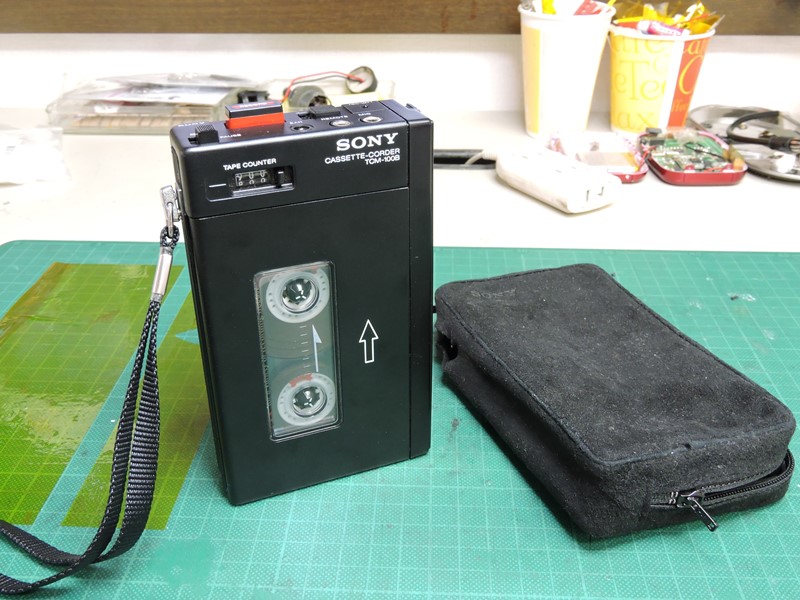

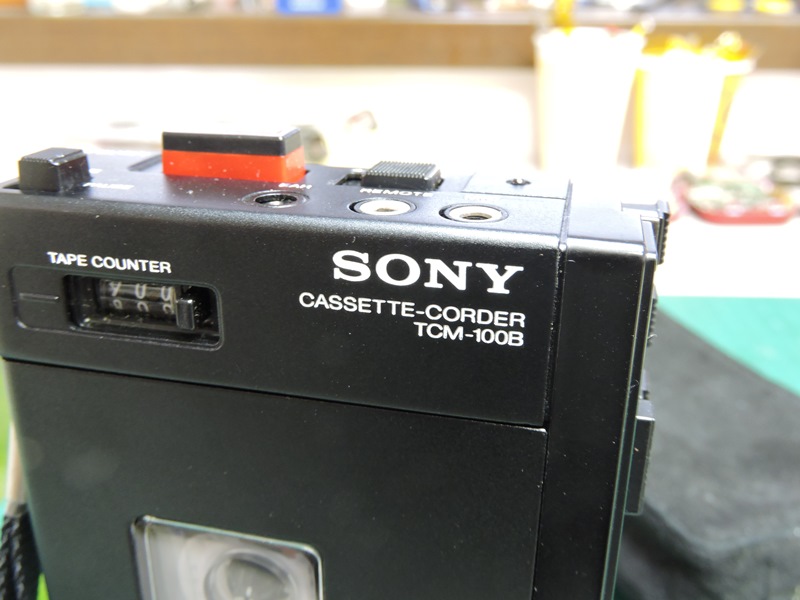

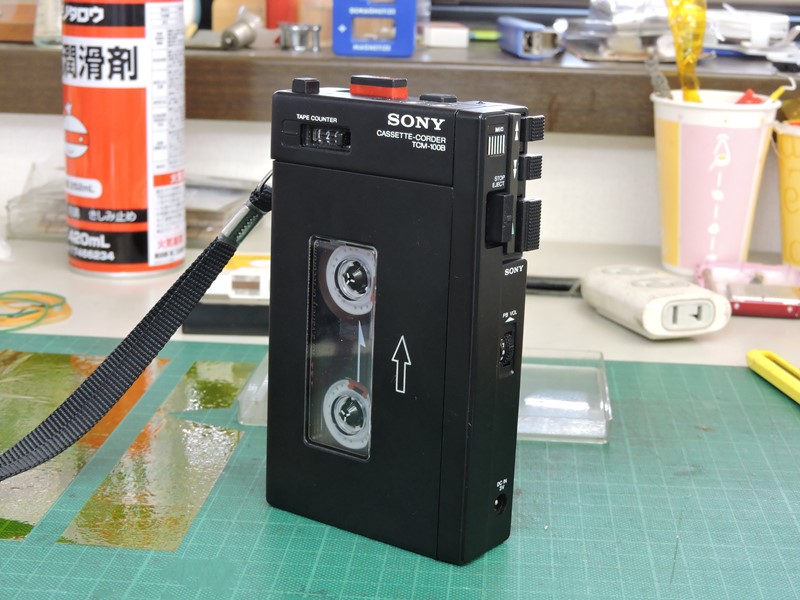

 ＳＯＮＹ製、カセットコーダーＴＣＭ－１００Ｂ。 昭和５３年発売、４０年前の製品です。 |
 取扱説明書ダウンロードページにこの機種は収録 されていません。こちらのサイトに概要があります。 |
|

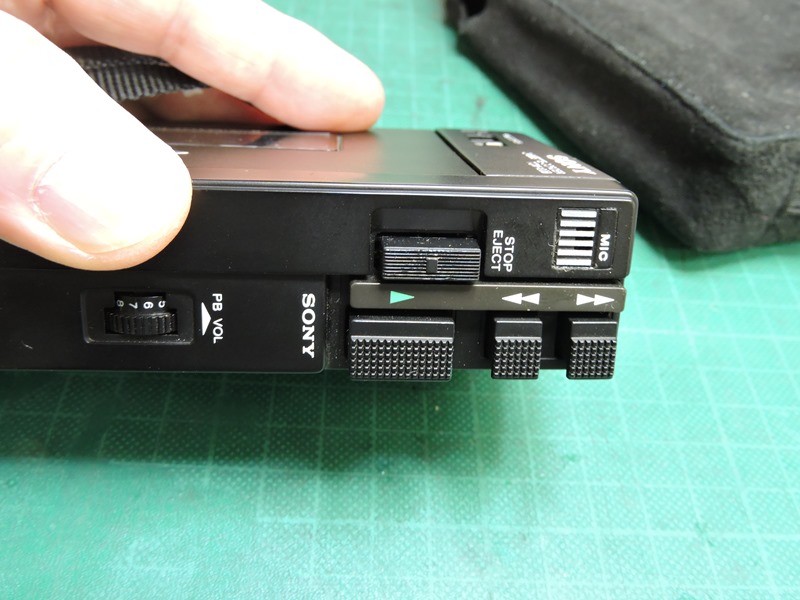

 丸みを排除しエッジを効かせたスタイリッシュな 外装デザインは、今日でも十分通用しそうです。 |
 それもそのはず、当時１９７８年の通産省（経済 産業省）グッドデザイン賞を受賞しています。 |
|

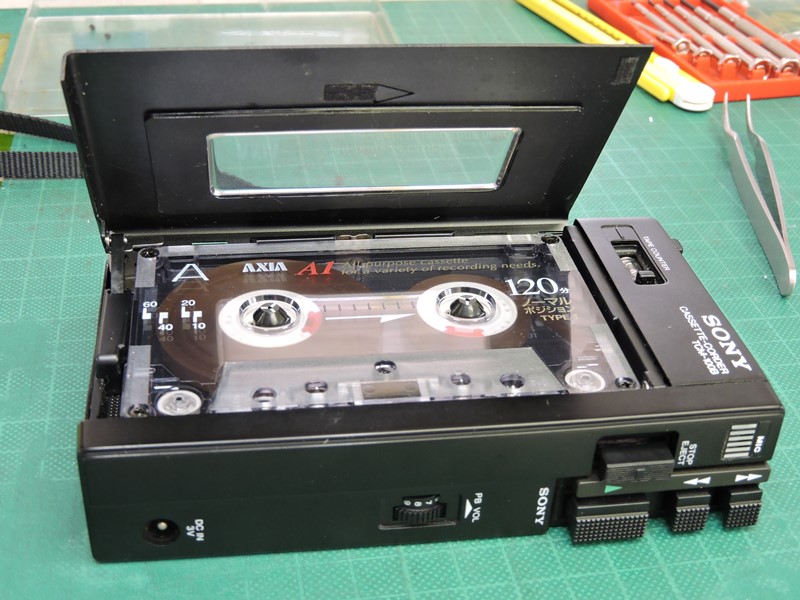

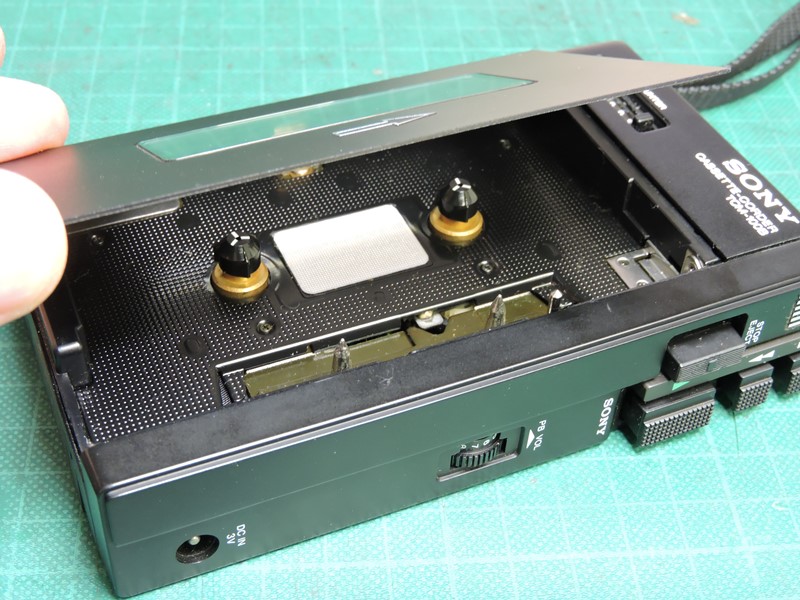

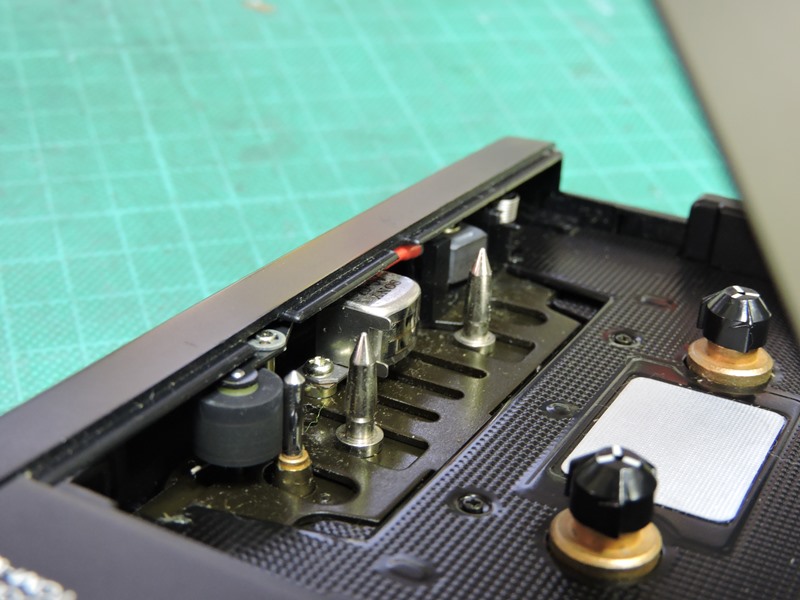

 カセットテープ装填部のカバーは プレート１枚のみ、精巧な印象です。 |
 間もなく登場するウォークマン用の基本 メカニズムがほぼ出来上がっています。 |
|
 感心してばかりいないで、故障の 修理にかからなければなりません。 |

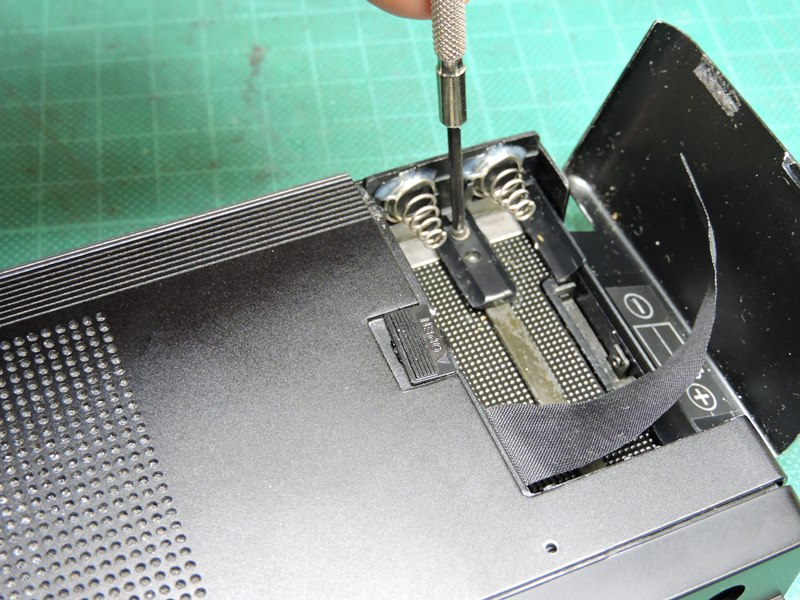

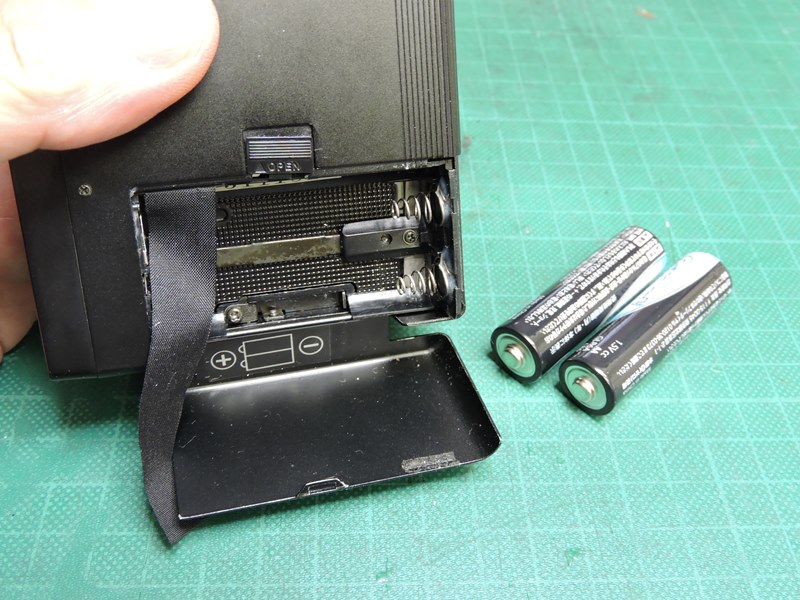

 乾電池カバーを外し、外装カバーを 固定している精密ネジを緩めます。 |
|

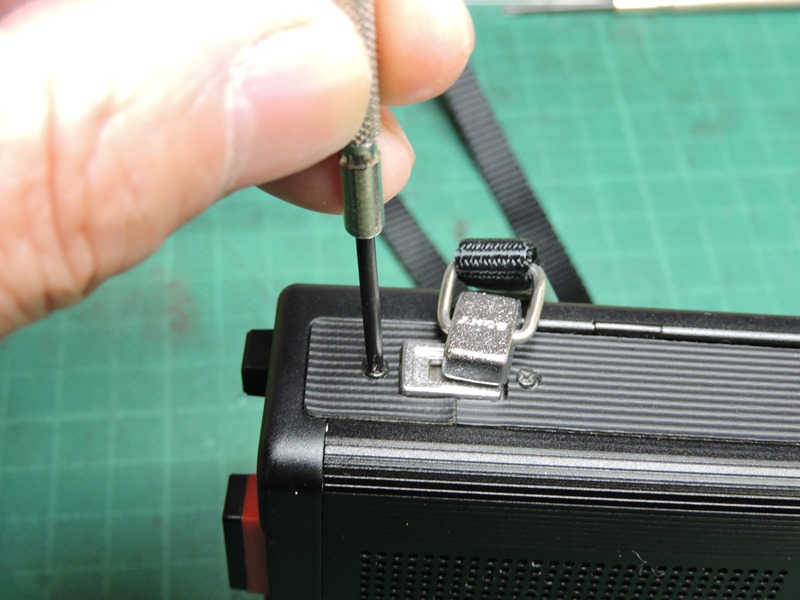

 キャリングストラップを固定する長めの ネジは本体側面の固定も兼ねています。 |
 乾電池ホルダーの内部にも固定ネジがあります。 テープカバーの開閉ダンパーが内蔵されています。 |
|

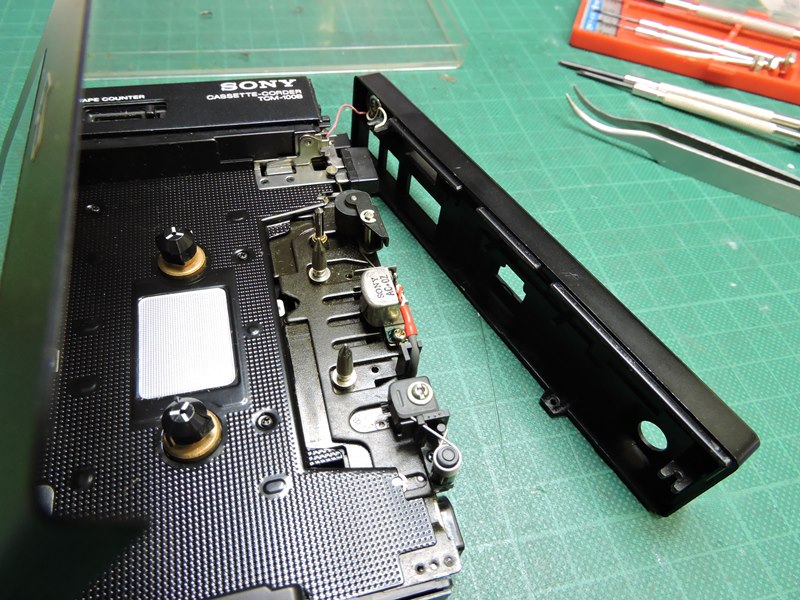

 操作ボタン側のパネル カバーが外れてきます。 |

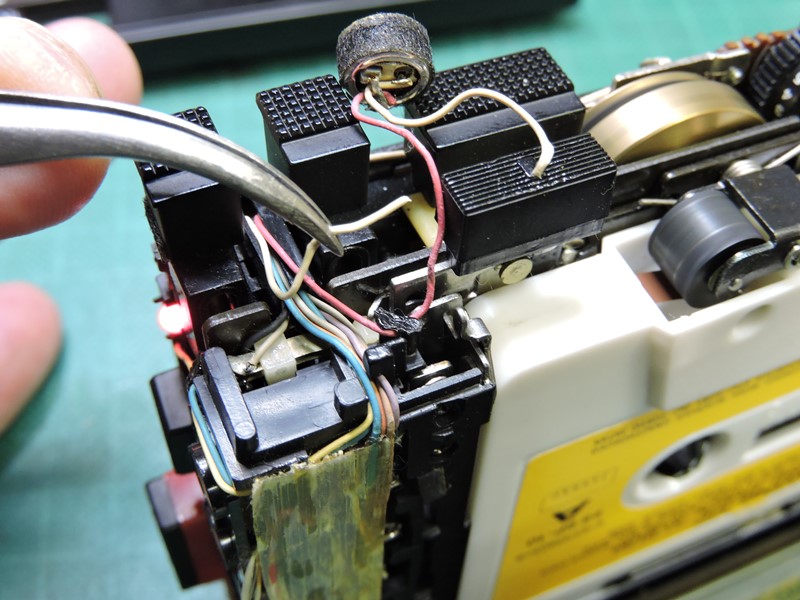

 パネルカバー内側に録音マイクが取り付けられて います。配線が片方切れているので後で修理します。 |
|

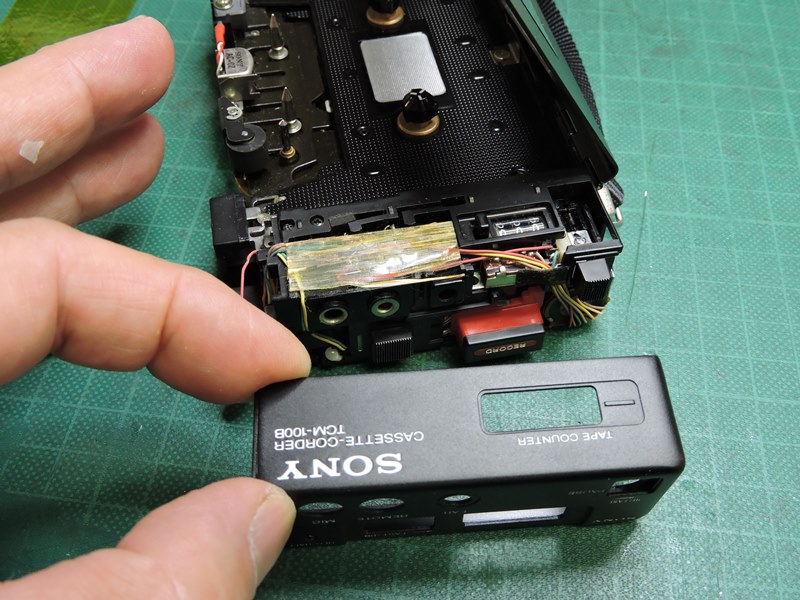

 テープカウンターが付いている 側のパネルカバーを外します。 |
 側面のパネルカバーに保持されていた 背面側カバーが外れ、内部が露わになります。 |
|

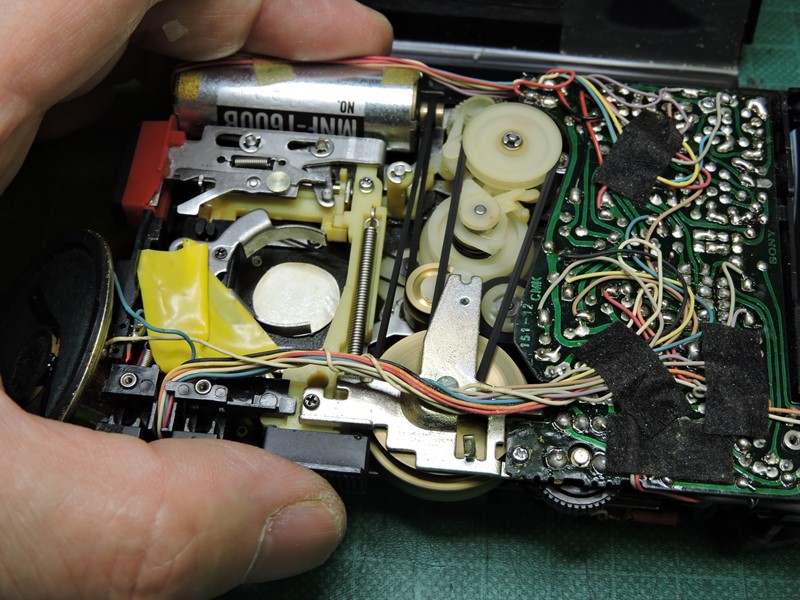

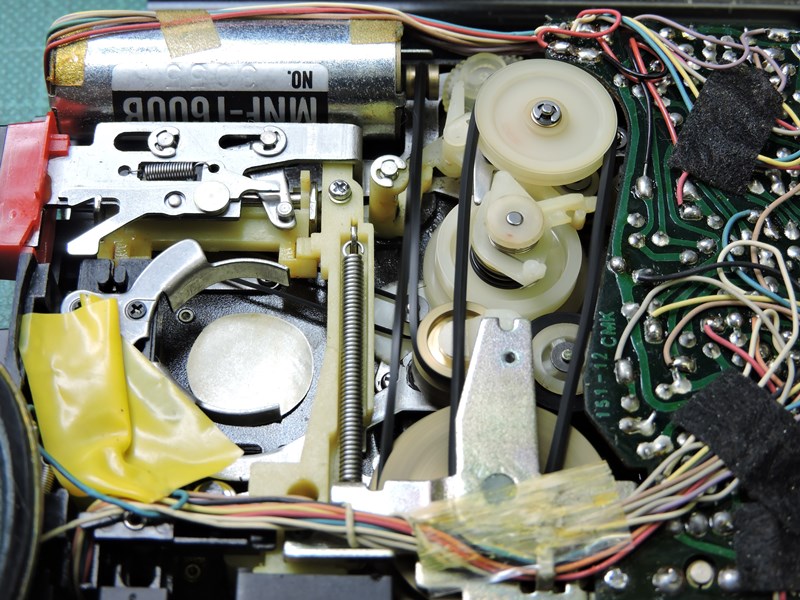

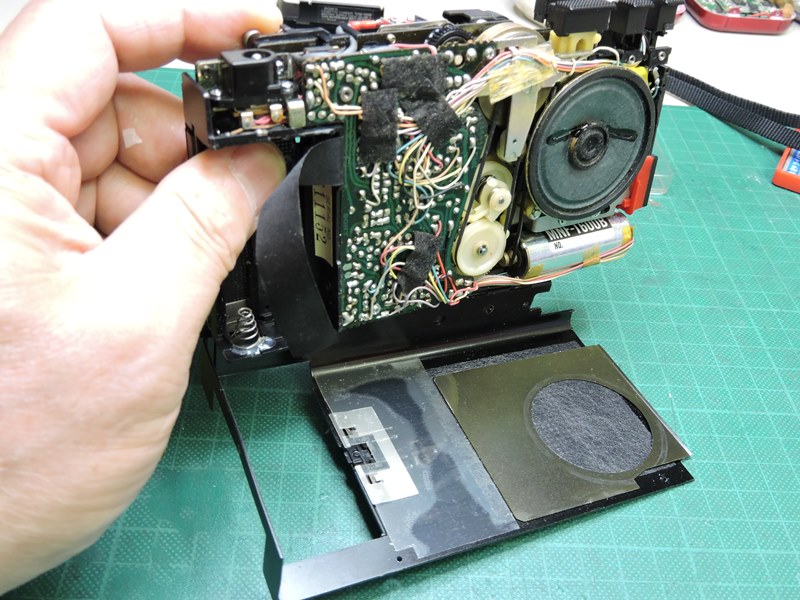

 ４０年前の時点で、狭い空間によくぞここまで詰め込んだものです。合理的な 機構と最小限の部品により必要な機能を実現する、考え抜かれたメカニズム です。右側半分を占めるプリント基板には、昭和の頃のＳＯＮＹらしさが残ります。 |
||
 回転ムラおよび回転しない原因はすぐに 判明しました。このゴムベルトです。 |

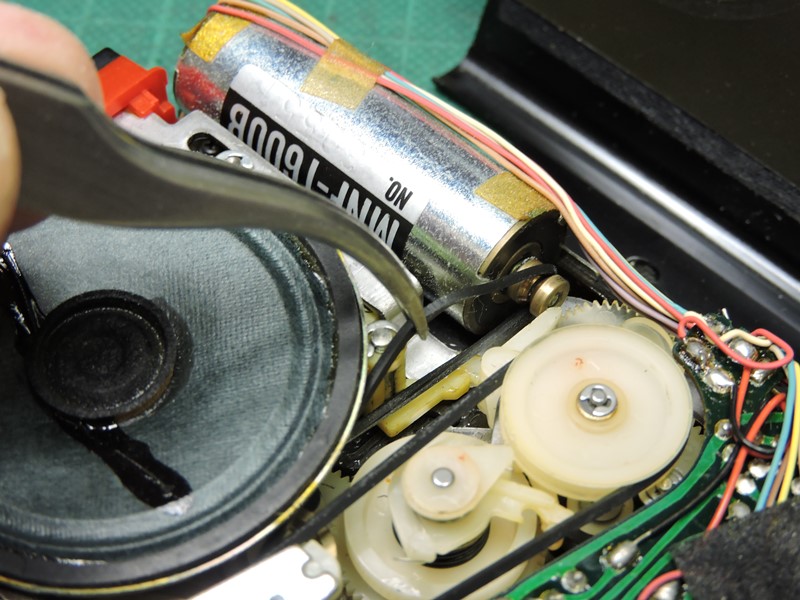

 電源を入れるとモーターは問題なく快調に回転します。 このモーターもウォークマンに搭載されていました。 |
|

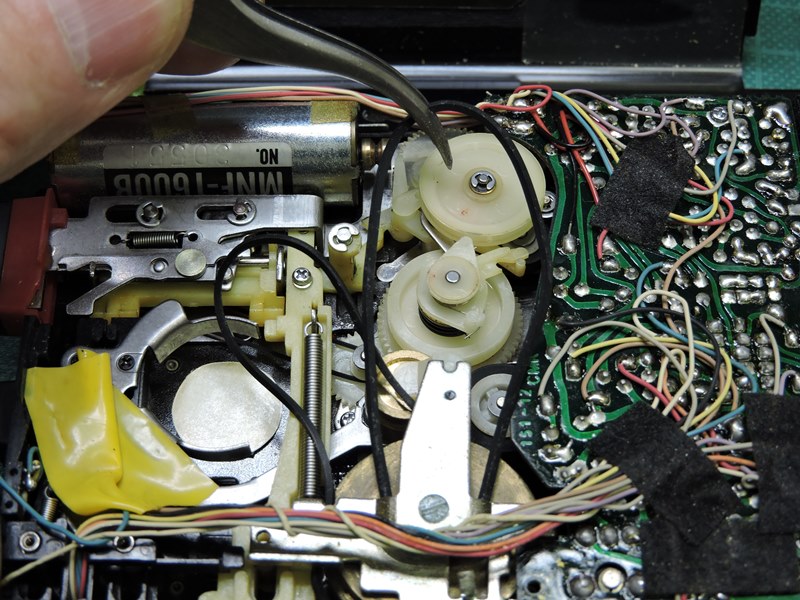

 フライホイールおよびキャプスタン軸に回転を伝える メインのベルトです。伸びた後で固化し歪んでいます。 |

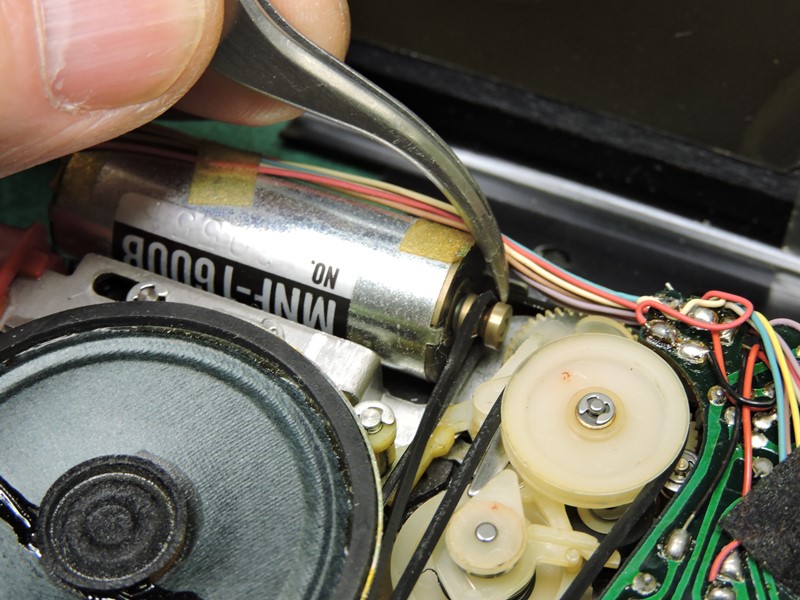

 これはベルトの伸びではなくたるみです。 モーター軸のプーリーが空転してしまいます。 |
|
 ともあれゴムベルトを交換しなければ なりません。駆動系から取り外します。 |
 フライホイールシャフトを固定している 金具に阻まれてベルトが抜けません。 |
|
 固定金具を取り外しにかかりますが、 固定ネジがプリント基板にも跨っています。 |

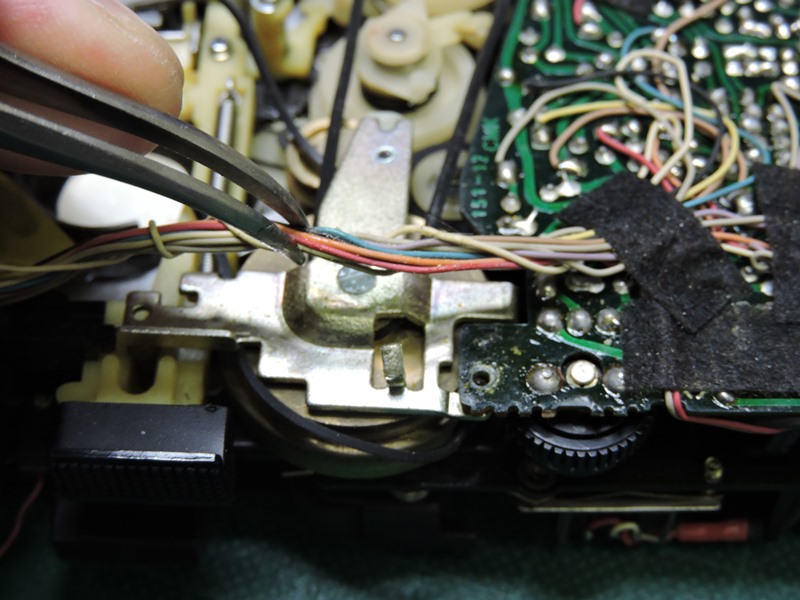

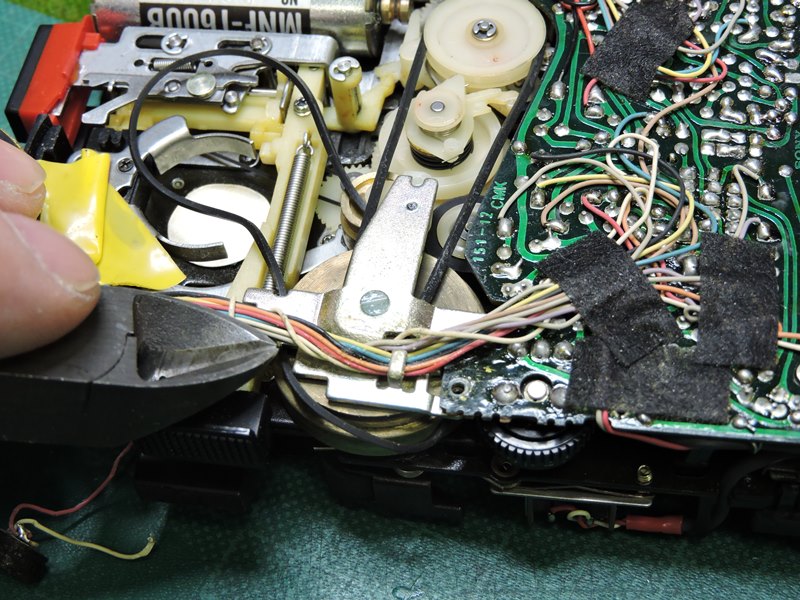

 細いビニルコードによる配線束が邪魔に なります。束を固定している爪を起こします。 |
|
 固定金具がどのようにネジ止めされて いるのか、まだ把握できていません。 |

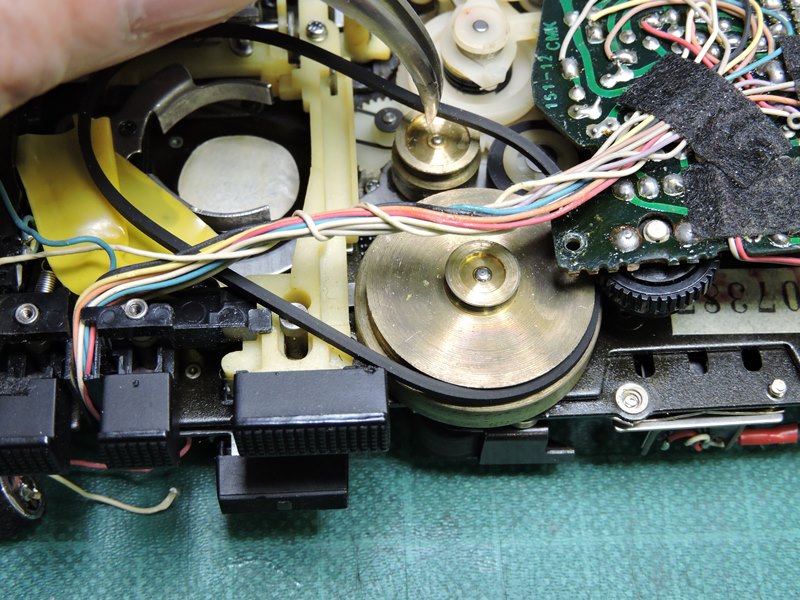

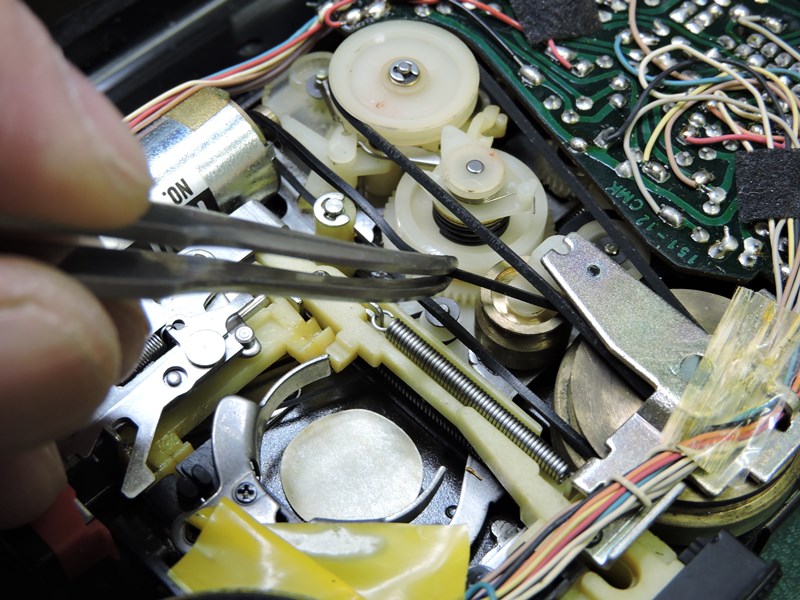

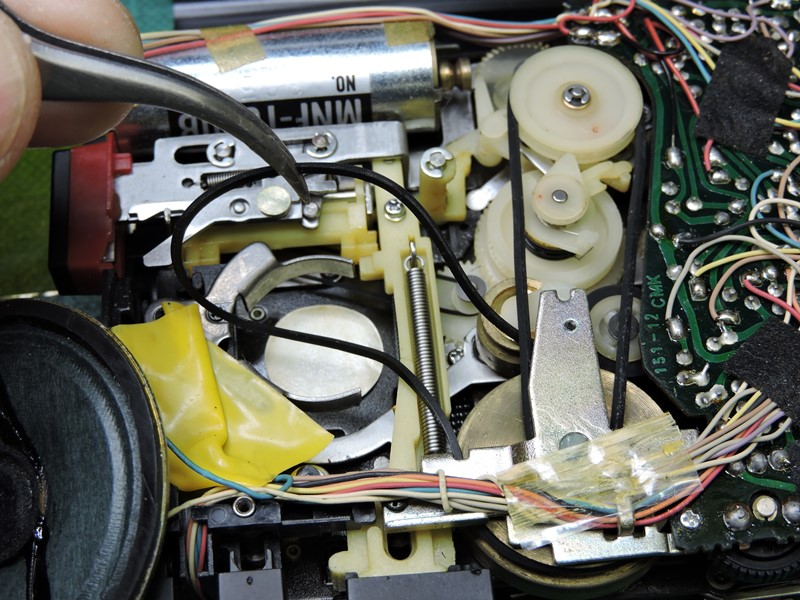

 フライホイールの同軸プーリー経由で駆動される、 巻き取りリール系のベルトです。劣化しています。 |
|

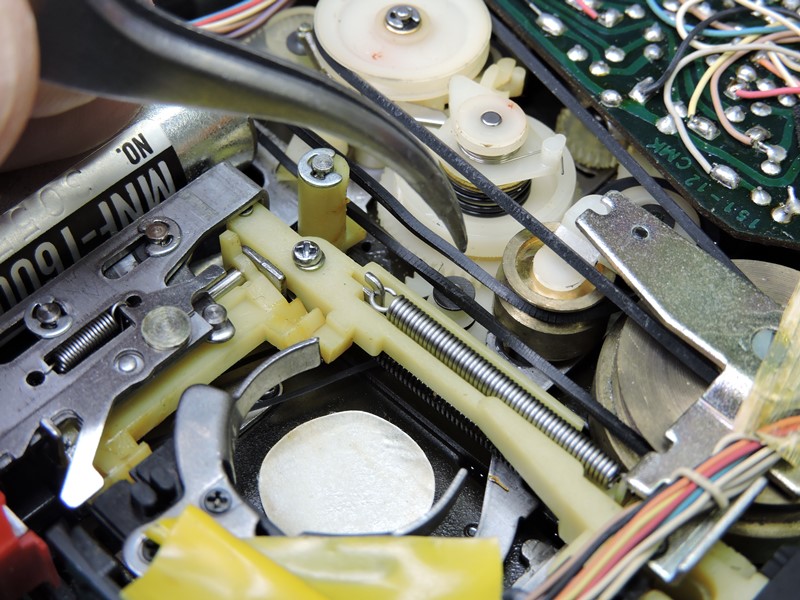

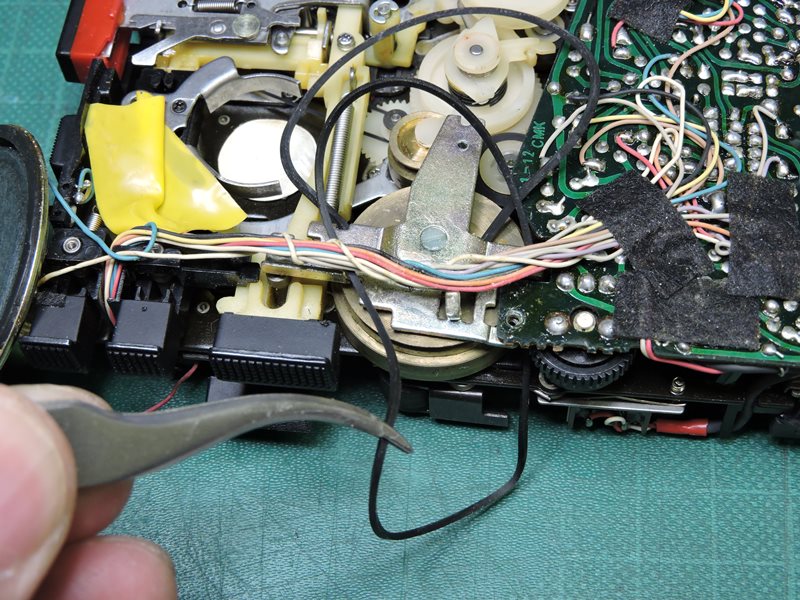

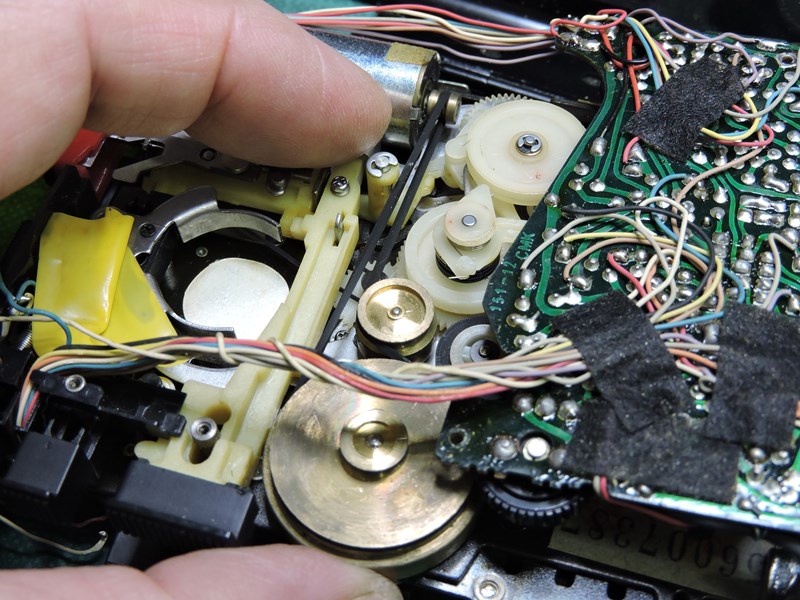

 ２本のゴムベルトいずれも、固定金具の 内側を通っているので抜けてきません。 |

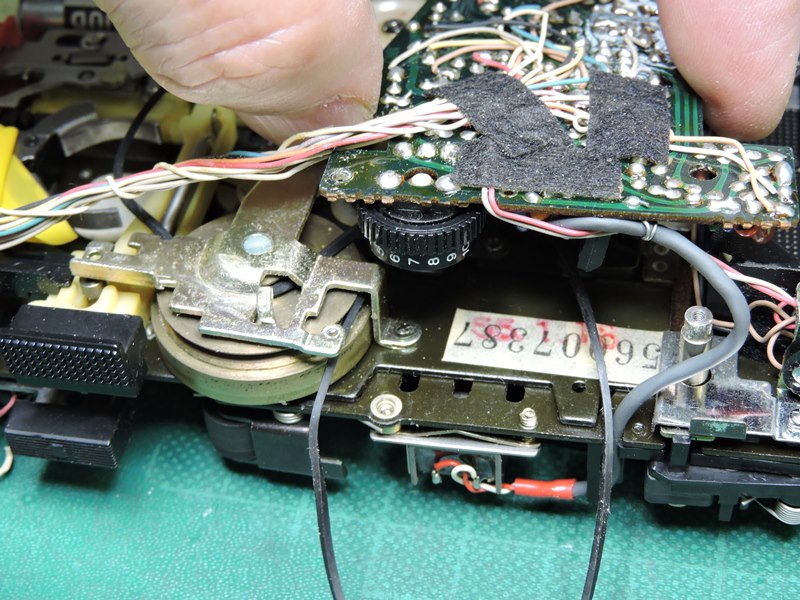

 プリント基板を持ち上げてみると、その 下に金具の固定ネジが隠れています。 |
|

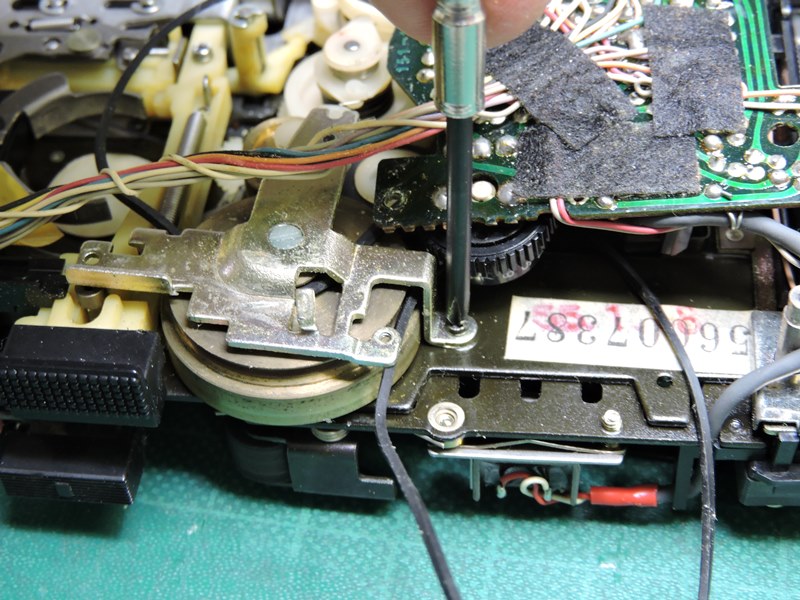

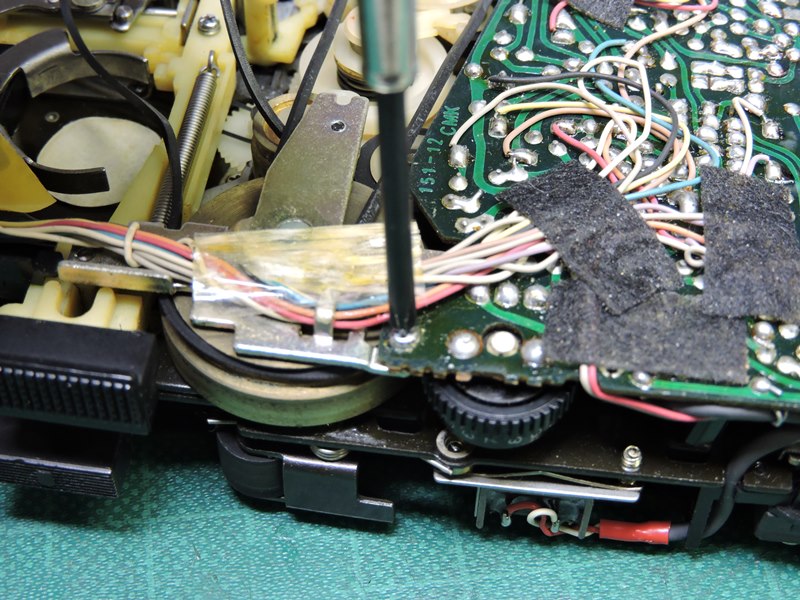

 プリント基板を避けながらぎりぎりで 精密ドライバーがネジにかかります。 |

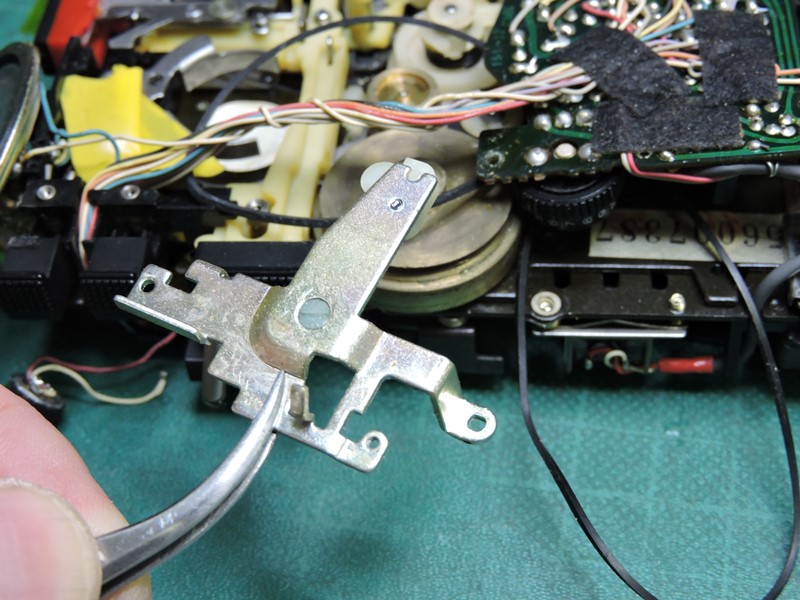

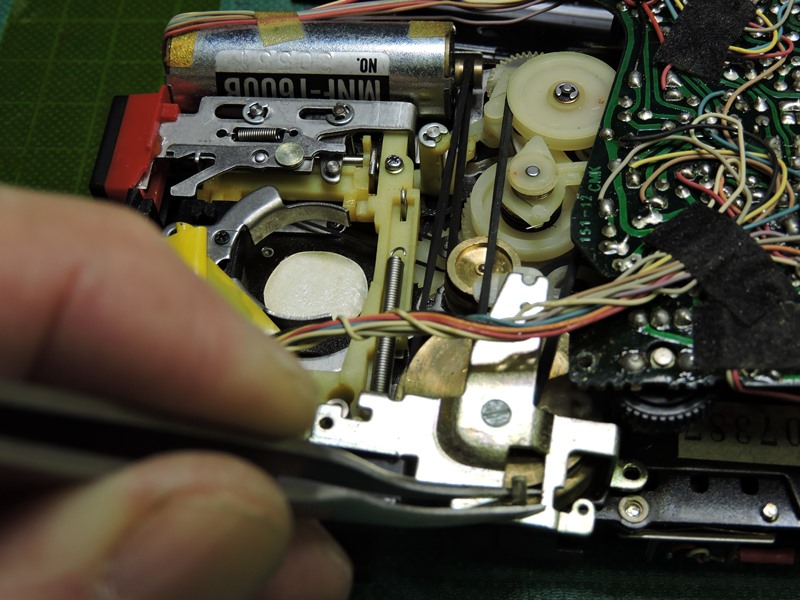

 フライホイールシャフトの固定金具がようやく 外れました。精密に打ち抜かれた部品です。 |
|

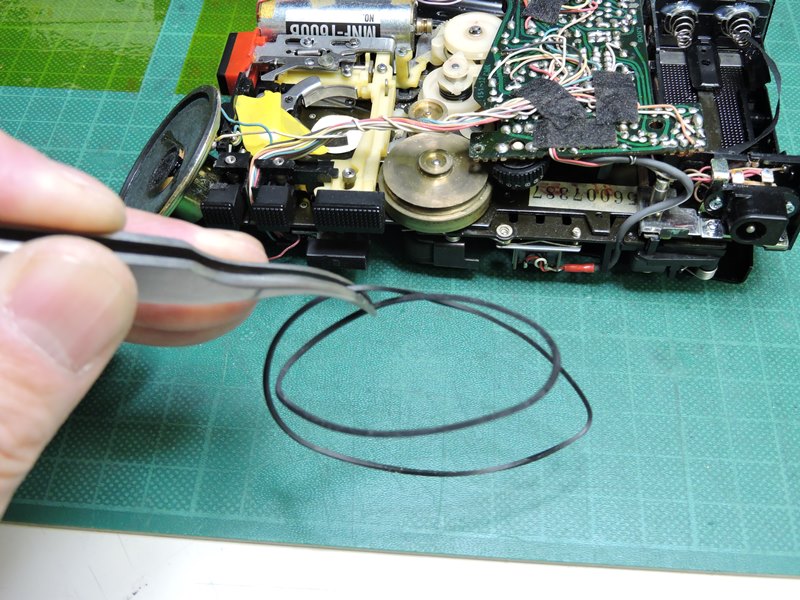

 ２本の駆動用ゴムベルトが外れました。４０年間もの経年変化に より１０％以上長く伸びた状態で固化し、ひどく変形しています。 |
||

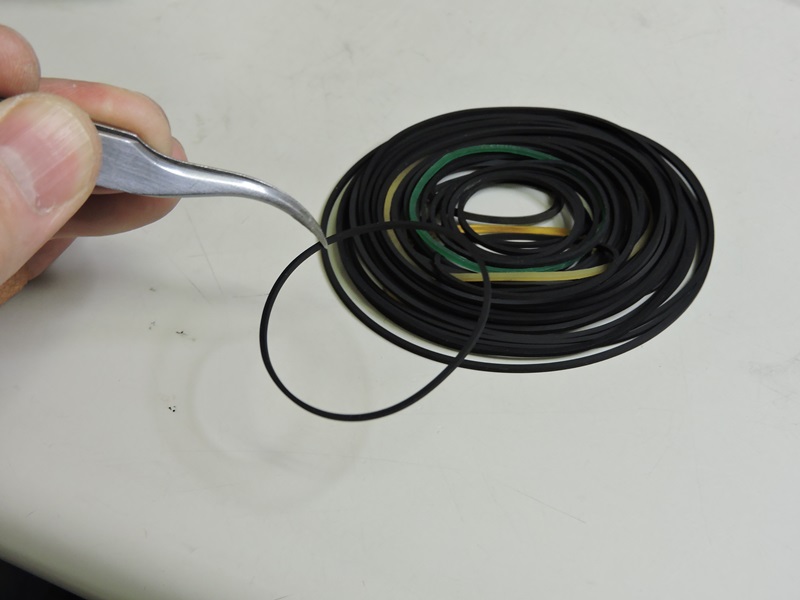

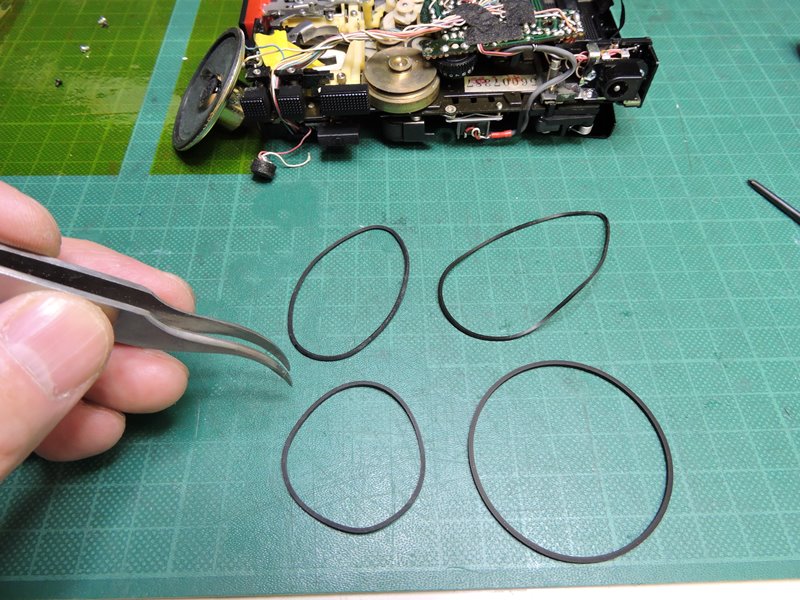

 ゴムベルトのストックの中から、元の 長さに見合ったものを選び出します。 |
 ほぼ同じ長さのものが見つかりましたが、 僅かに太いようです。問題ないでしょう。 |
|
 固定金具が外れた状態で ゴムベルトを掛けていきます。 |
 フライホイール駆動系のゴムベルトを モーター軸のプーリーに掛けます。 |
|
 リール巻取り系のベルトも掛けてから 固定金具を元の位置に取り付けます。 |
 この時点で電源を接続し試運転してみます。 何の問題もなかったかのように快調に回転します。 |
|

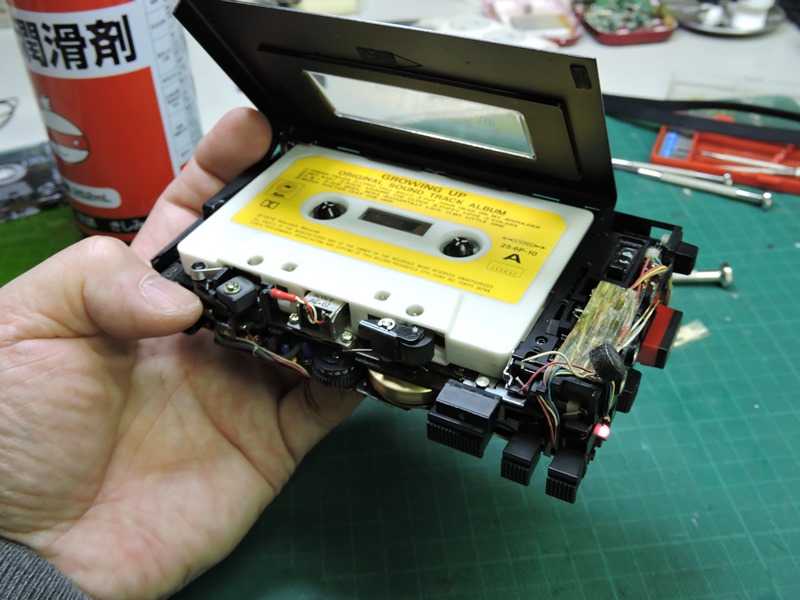

 毎度使用している音楽テープを再生してみます。僅かに音が揺れますが（ワウフラッター）、 デジタル音源を聞きなれているせいでしょう、当時の再生音はこのぐらいのものです。 |
||

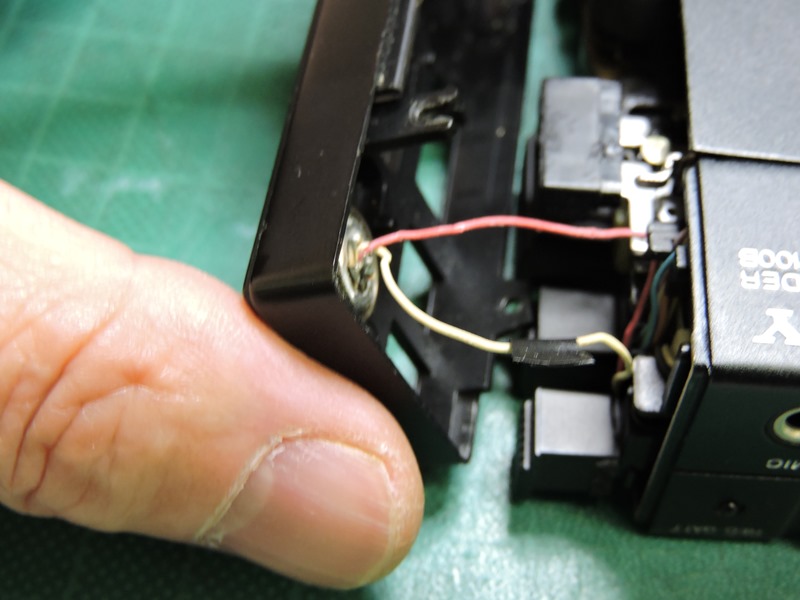

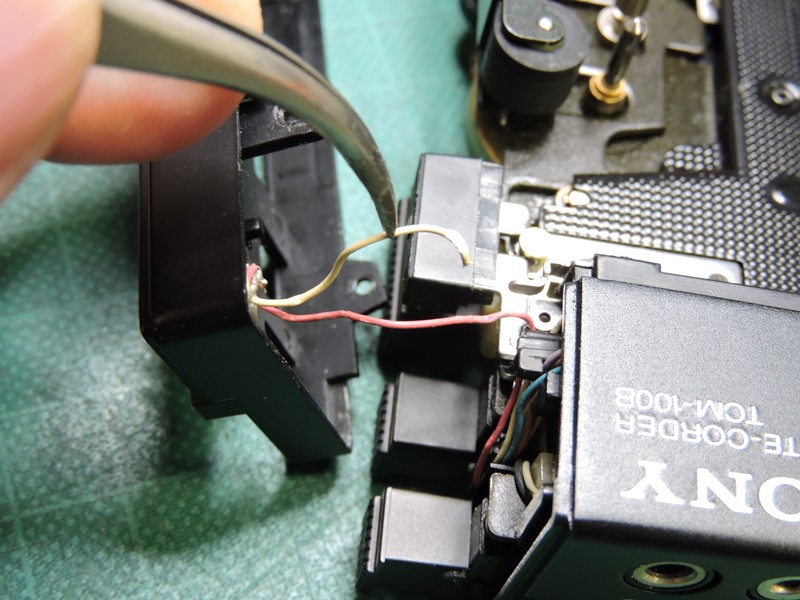

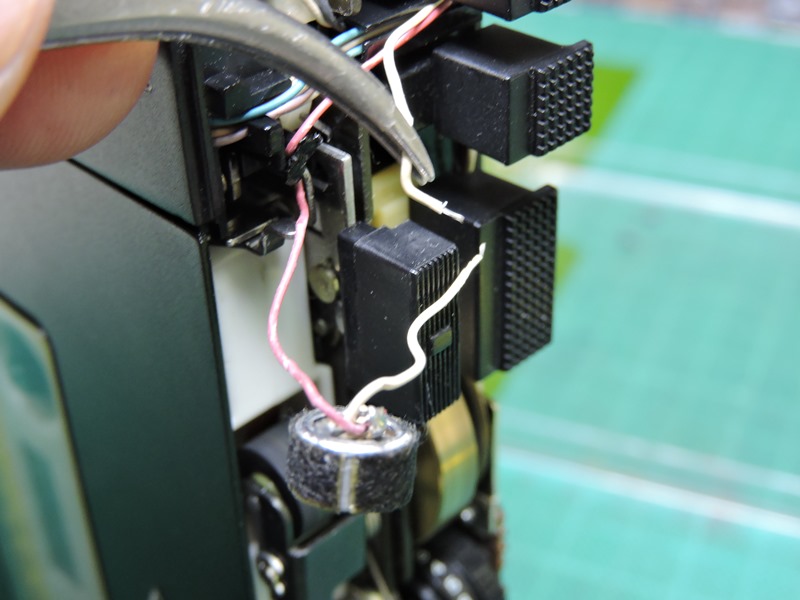

 内蔵マイクの配線が切れた ままでは録音が出来ません。 |

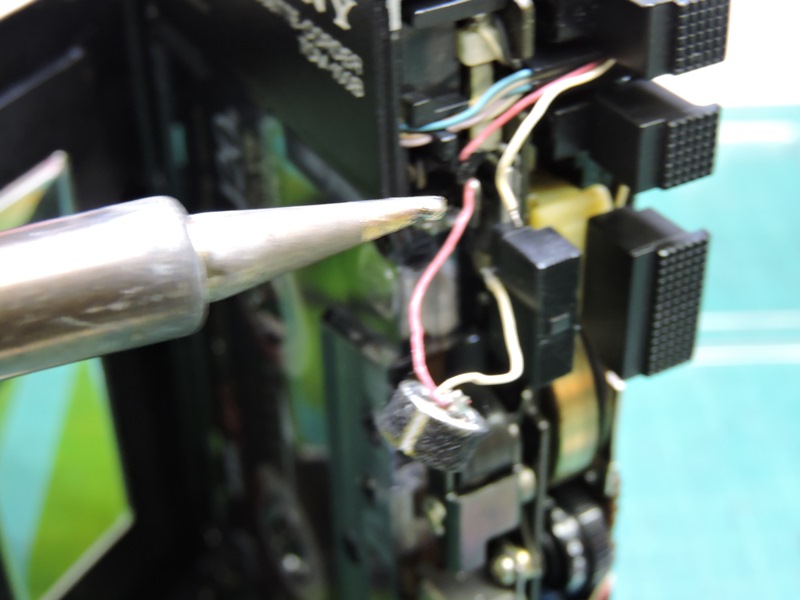

 ビニル被覆を１ｍｍほど取り除き、 芯線を予め半田処理しておきます。 |
|
 細いビニルコードは一瞬で半田付けしないと ビニル被覆が溶けて後退してしまいます。 |
 接続部をビニルテープで 絶縁しておきます。 |
|
 本体カバーを元通りに組み上げます。作業しているとスタイリッシュな ＳＯＮＹデザインの良さが、手の感触として直接伝わってきます。 |
||
 とても大事に使われてきたのでしょう、本体に傷や汚れが見当たりません。 全体を簡単にクリーニングして修理完了です。グッドデザイン賞に輝いた、 昭和の日本が生み出した名品です。ご依頼主様の愛着が良く分かります。 どうぞ大切になさって下さい・・、お宝鑑定団みたいな終わり方かな。 |
||
|
||
