| ・掃除機ホースの補修（２０１８．１．１５） |

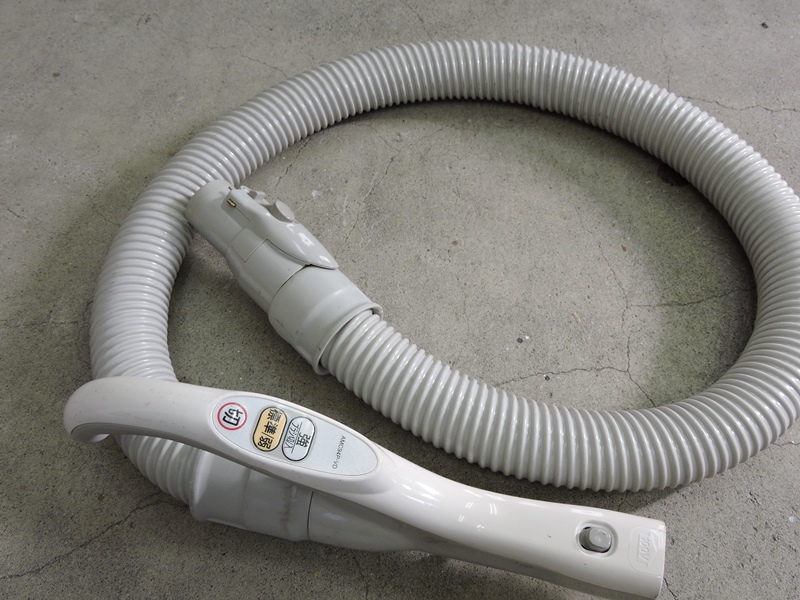

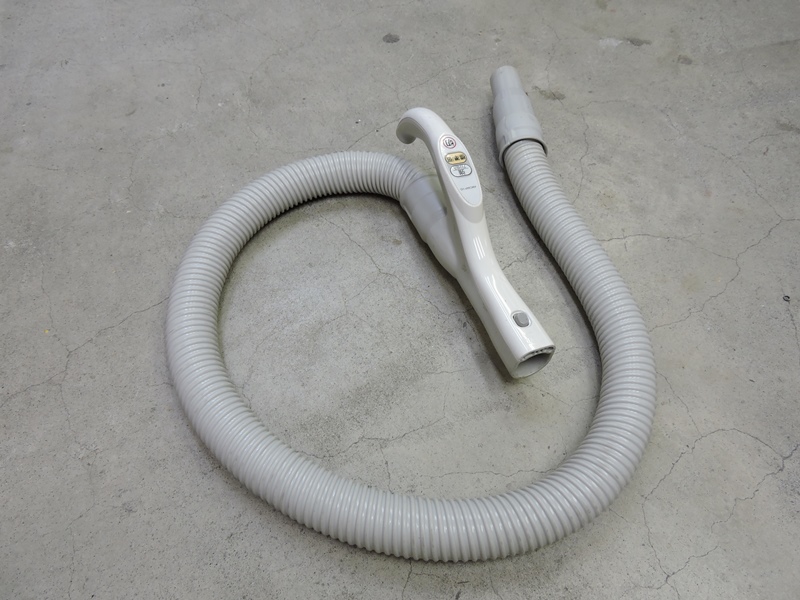

 家庭用電気掃除機（クリーナー）のホースが壊れている、との 連絡をいただきました。スイッチ周りのトラブル（スイッチが入ら ない等の故障がよく起こります）かと思いながら伺ってみると・・ |
||

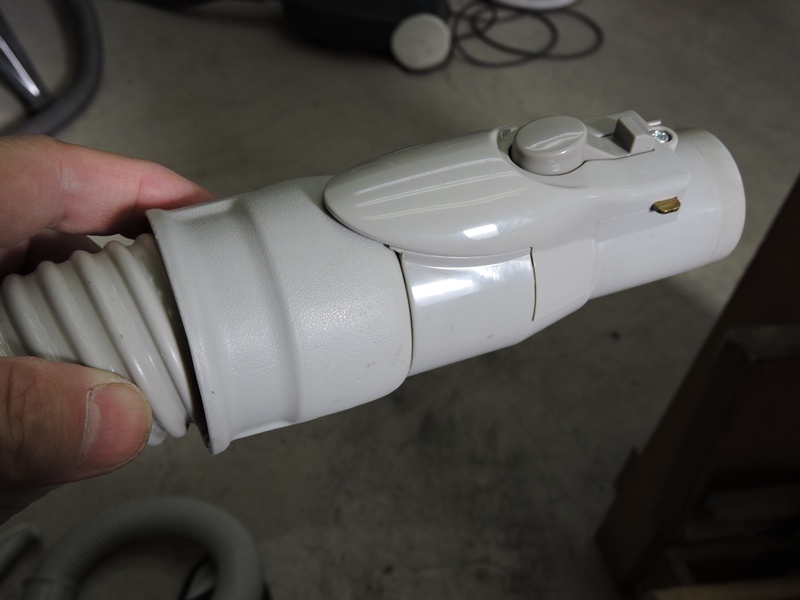

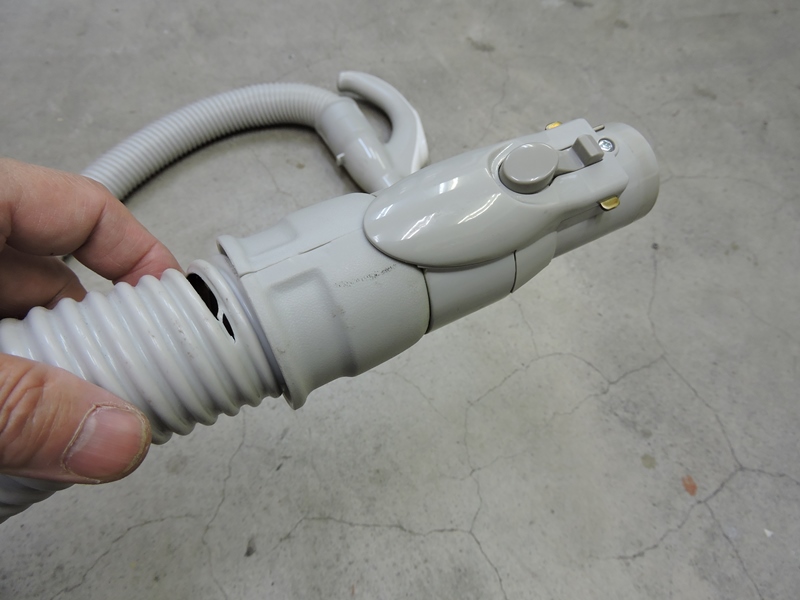

 掃除機本体側の接続部近くで、ホースの外皮が切れ始めています。 ホースを引くことで掃除機本体が左右に移動するたび、この部分を 折り曲げる力が集中的に加わります。保護ブーツの外で切れています。 |
||

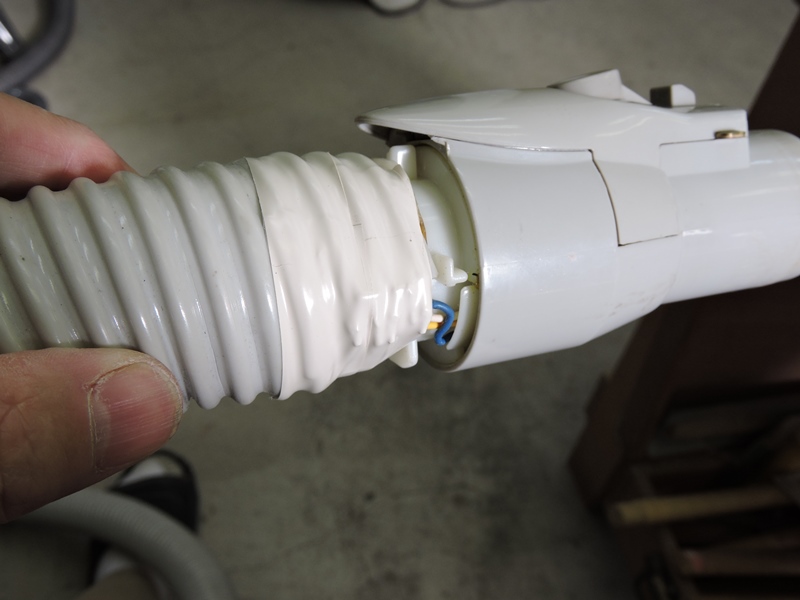

 このままでは破断が進むばかりです。ビニルテープなどで 補修されているのを見かけますが、ほとんど無意味です。 |
 接着剤に依存する補修方法は、接着強度の不足と 接着部分の美観的問題があり避けたいものです。 |
|

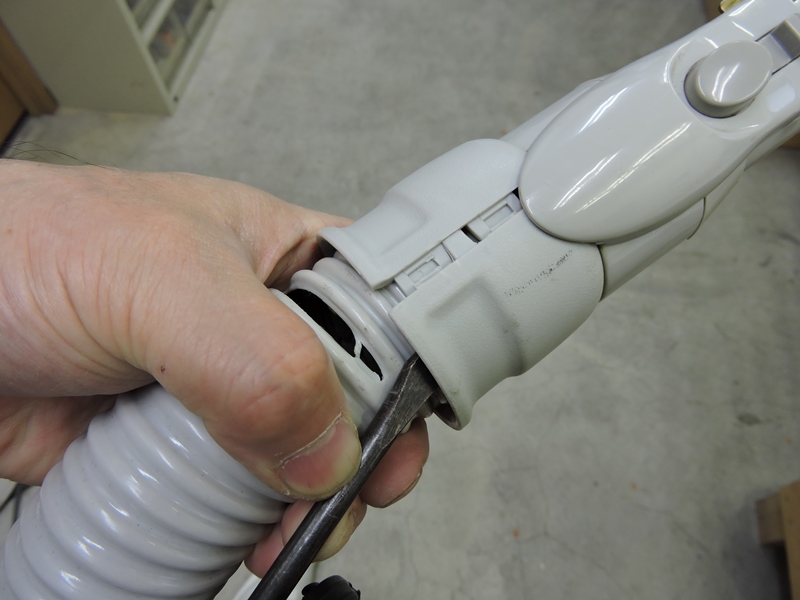

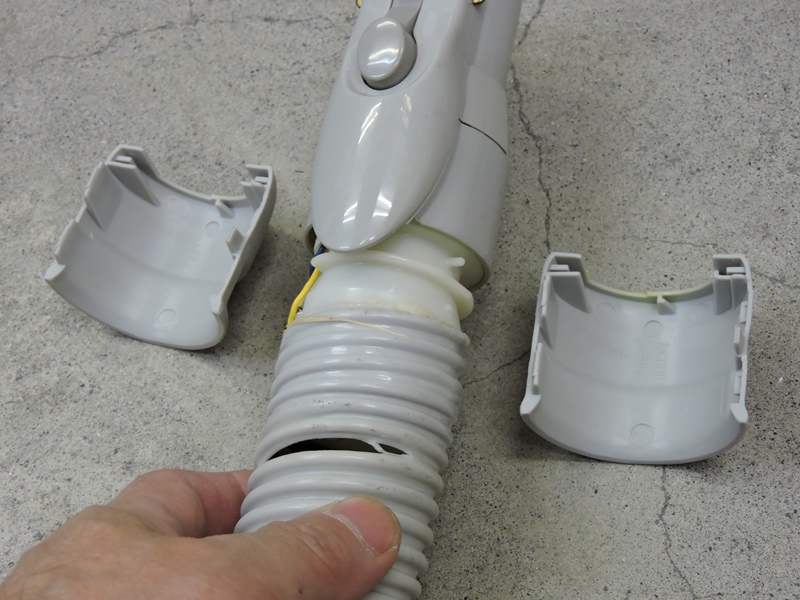

 本体との接続部近くでの破断なので、ホースの一部を切り 詰めて補修することにします。保護ブーツを取り外します。 |

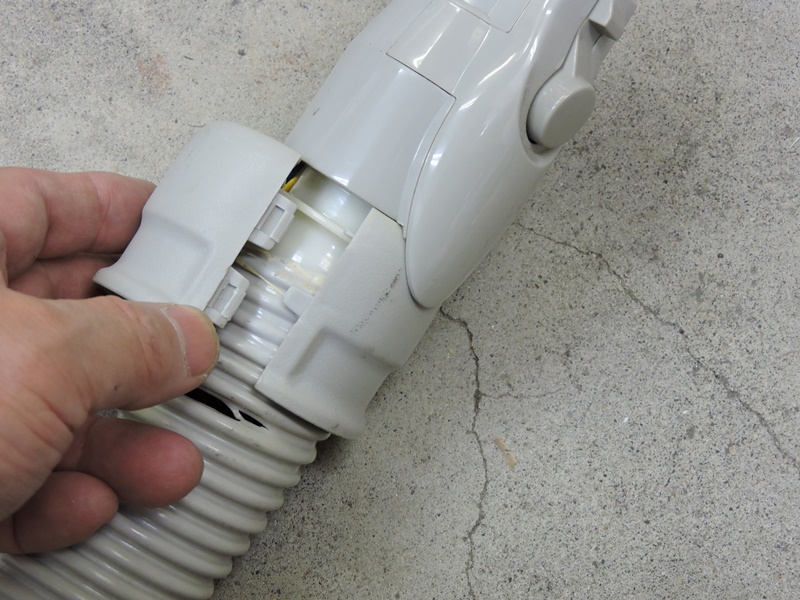

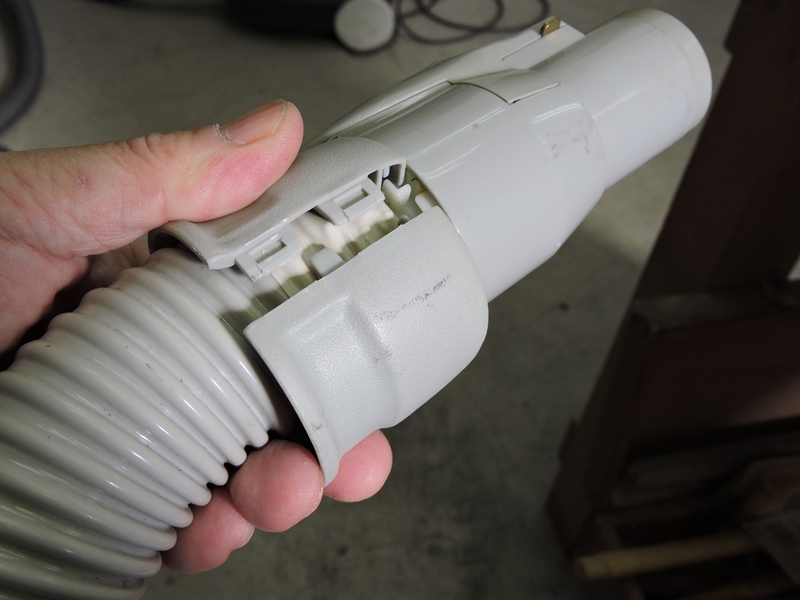

 保護ブーツは左右のピースが爪に よりしっかり篏合する構造です。 |
|

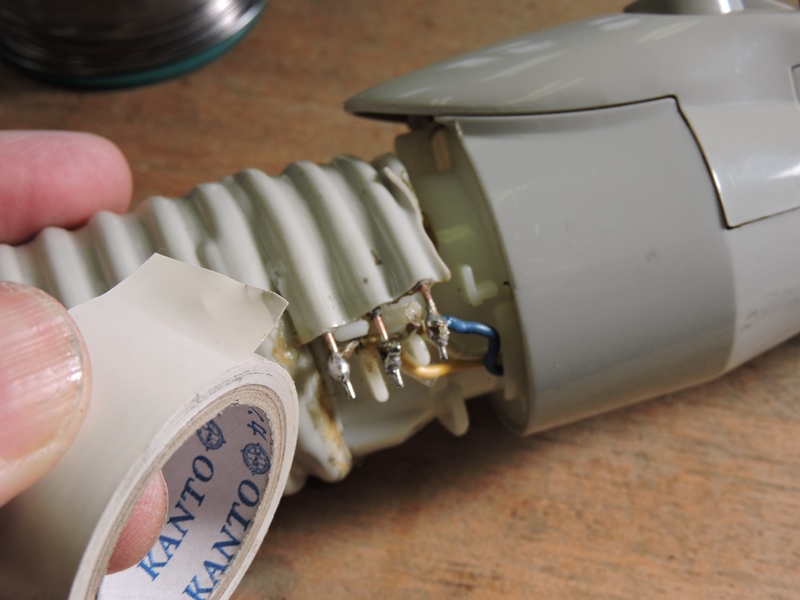

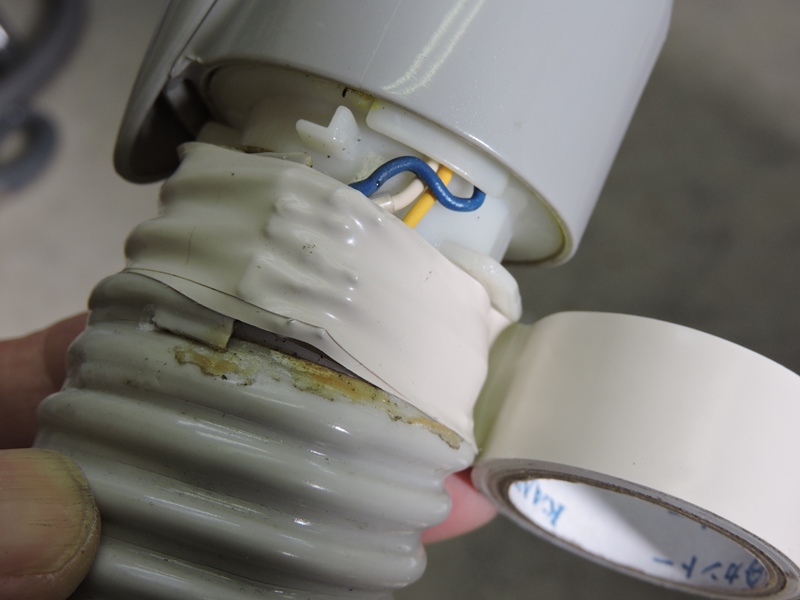

 保護用のビニルテープを剥すと、手元スイッチへの配線が 露出します。３条巻きの鋼線が配線を兼ねています。 |

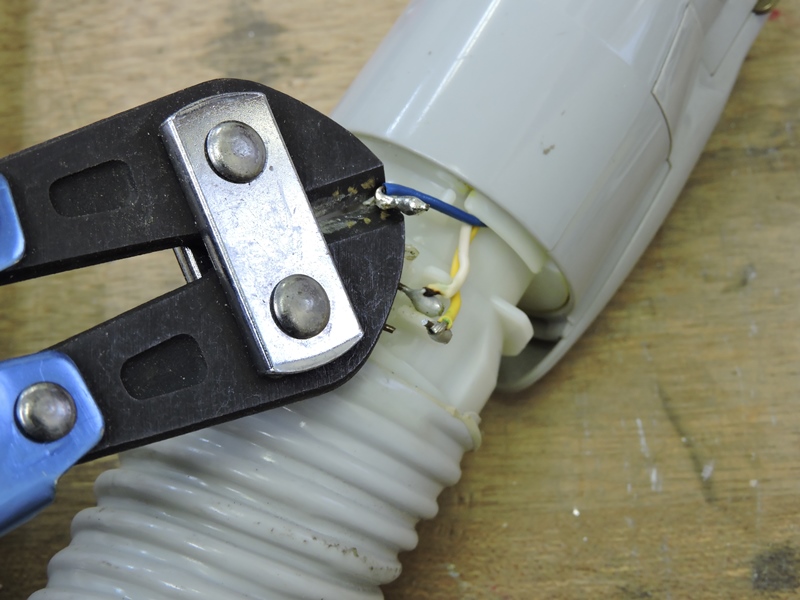

 配線をいったん切り離します。鋼線側を 切るためワイヤカッターを使います。 |
|

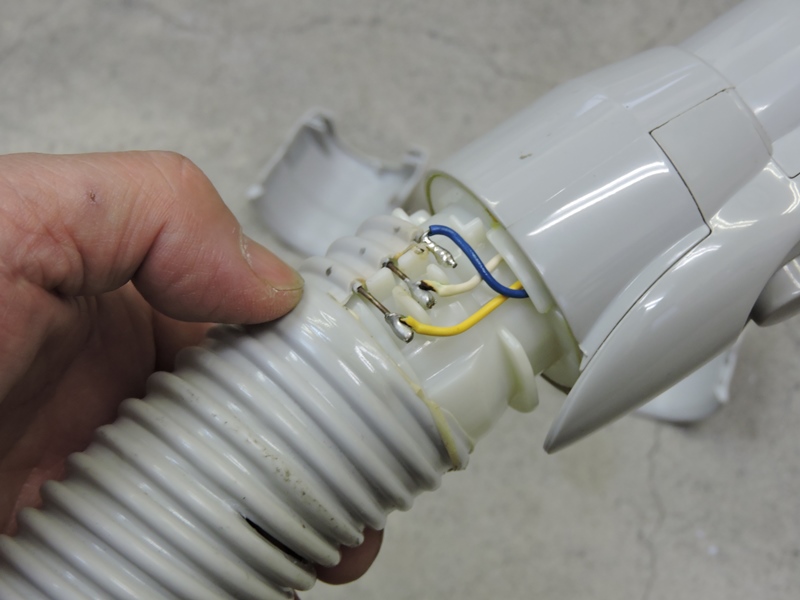

 ビニル線側を切ると配線長が足りなくなります。配線は 電源と制御線です。色の並びを記録しておきます。 |
 掃除機本体側接続部からホースを切り離します。 破断部から遡るようにビニル外皮を切り込みます。 |
|

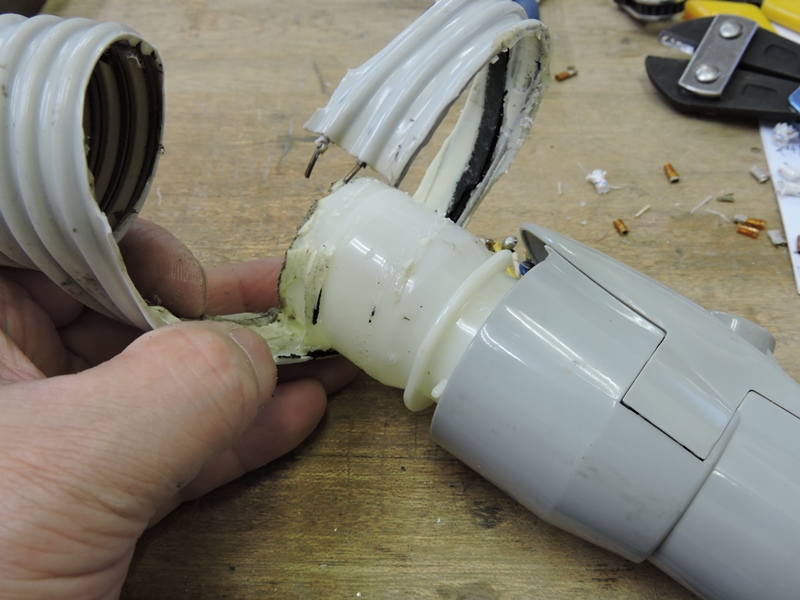

 シールを兼ねた特殊な接着剤で固定されています。 ビニル外皮を切り込みながら引き剥がします。 |

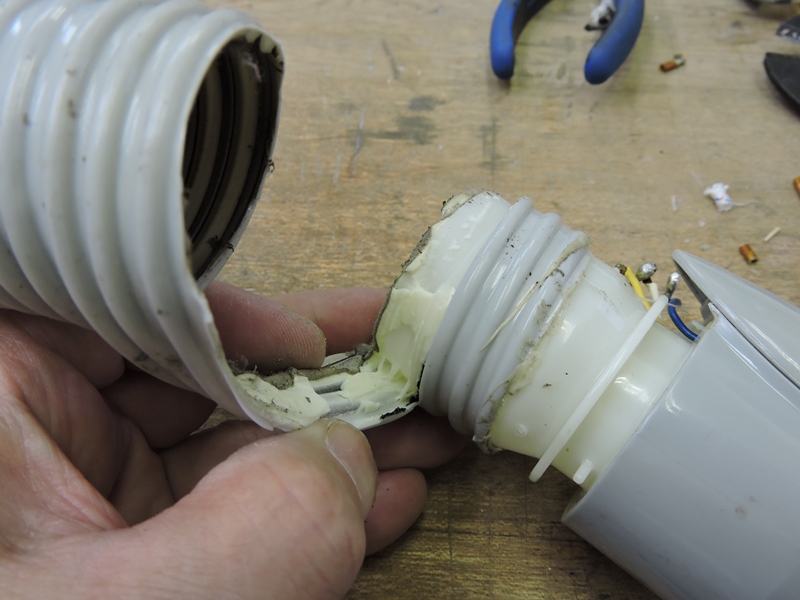

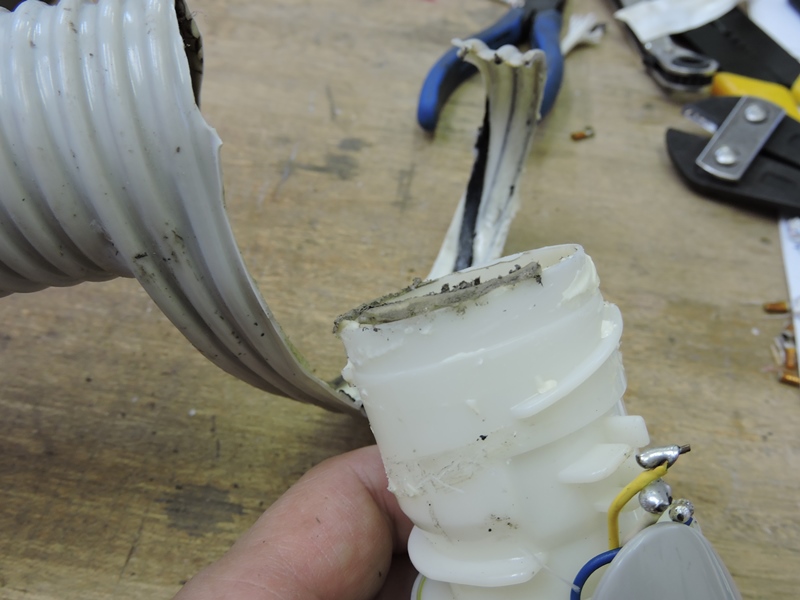

 接続部に差し込まれていた 部分を完全に分離します。 |
|
 残っていた接着剤を丁寧に取り除きます。接続口は鋼線の３条巻きに 合わせて螺旋状の突起が成形されています。ホースをねじ込める構造です。 |
||

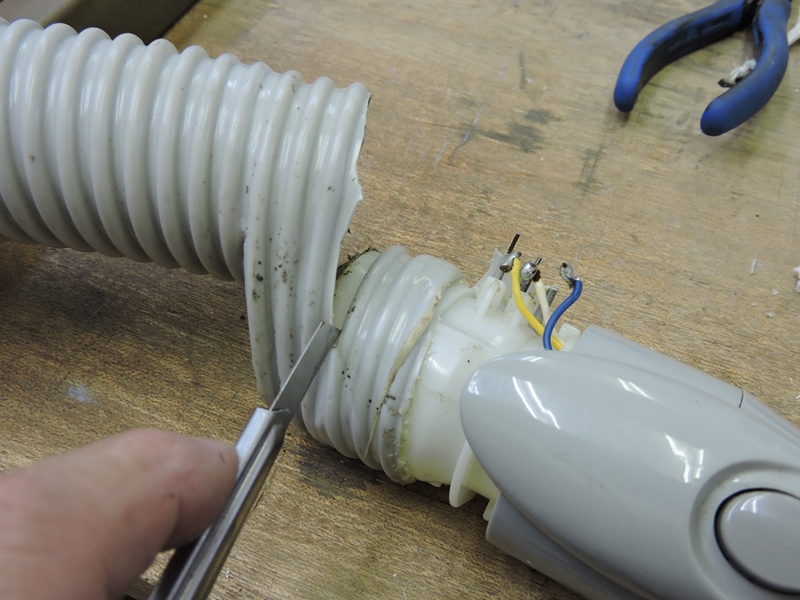

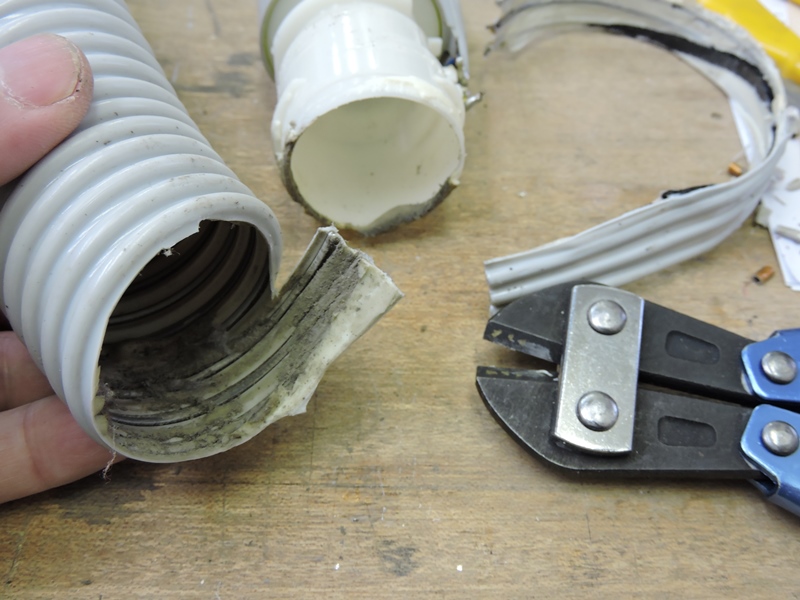

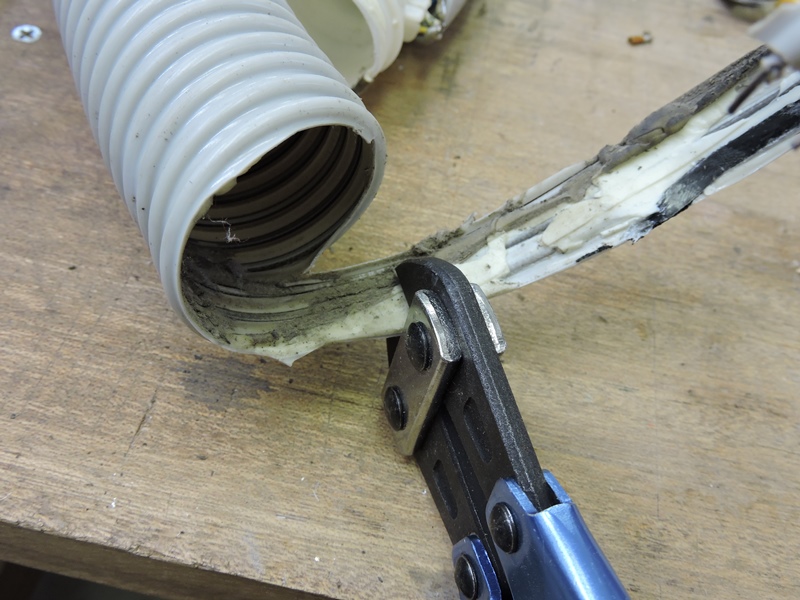

 切れていた位置に合わせて、手前の引き剥がした部分を 切り取ります。これ以上破断が進まないよう留意します。 |
 鋼線を後でビニル線に接続する ため、この程度を残しておきます。 |
|

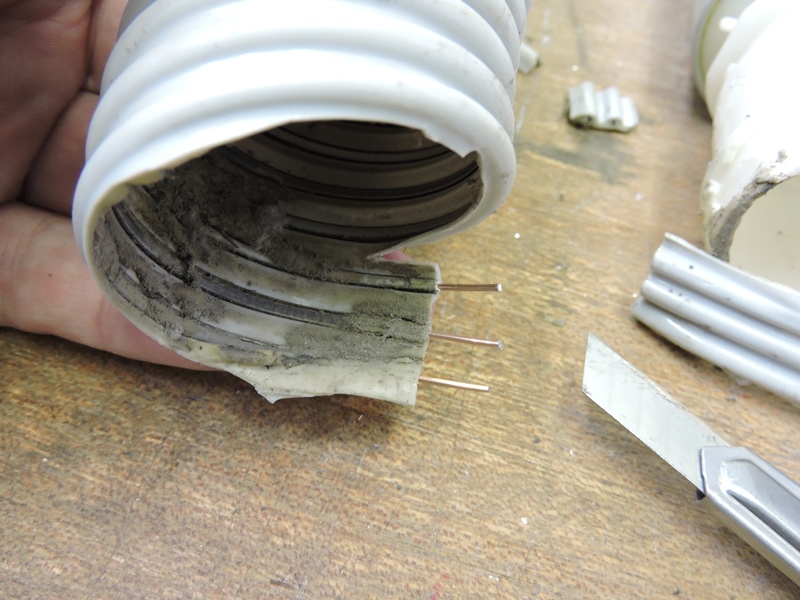

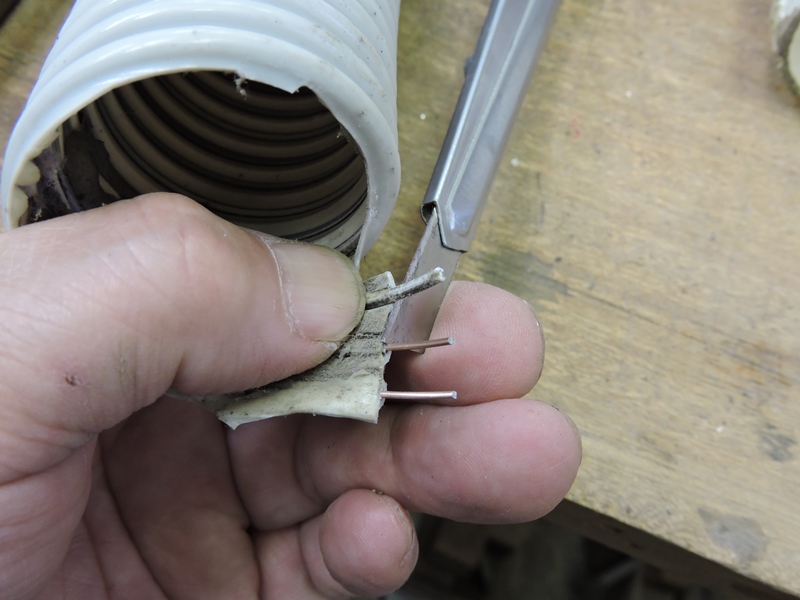

 カッターナイフでビニル外皮を切り 取り、内部の鋼線を露出させます。 |
 鋼鉄線の表面に銅メッキが 施されているようです。 |
|

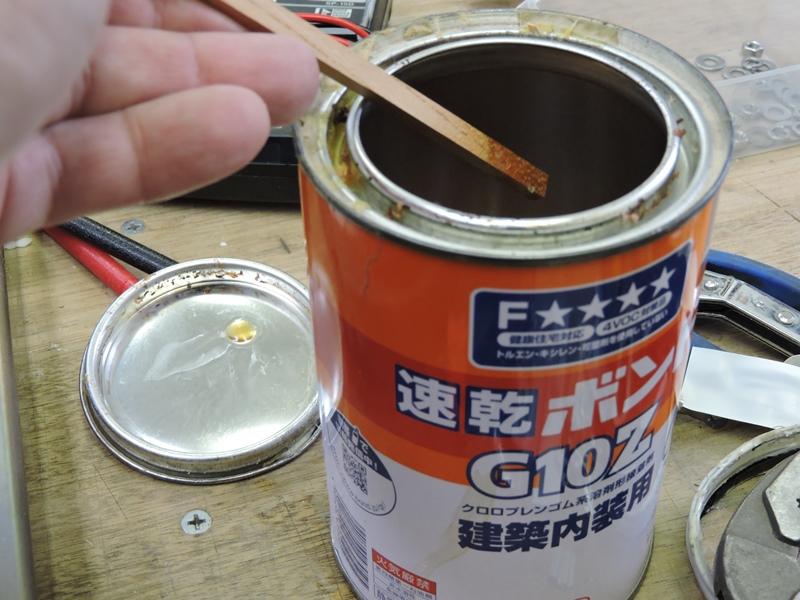

 樹脂製の接続口とビニル製ホースは ゴム系接着剤で固定することにします。 |

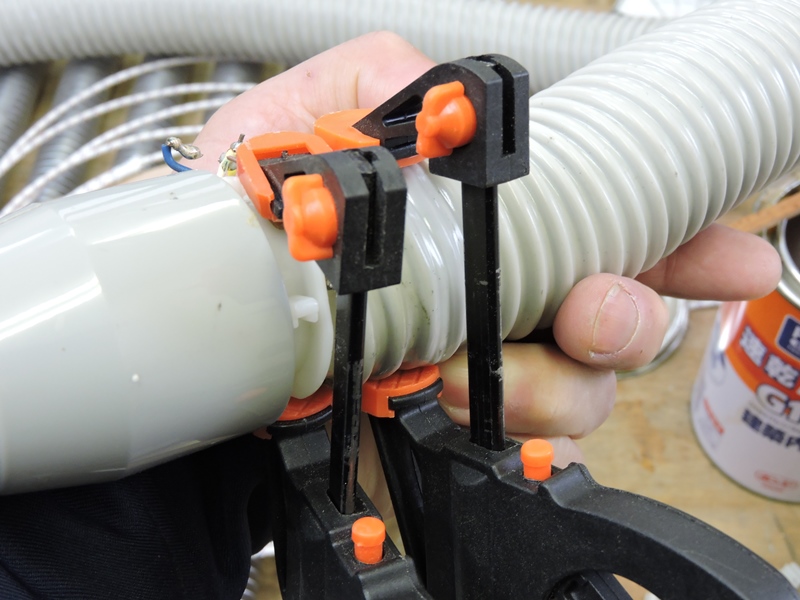

 接続口の表面全体に接着剤を塗り付け、 突起に沿ってホースを一気にねじ込みます。 |
|

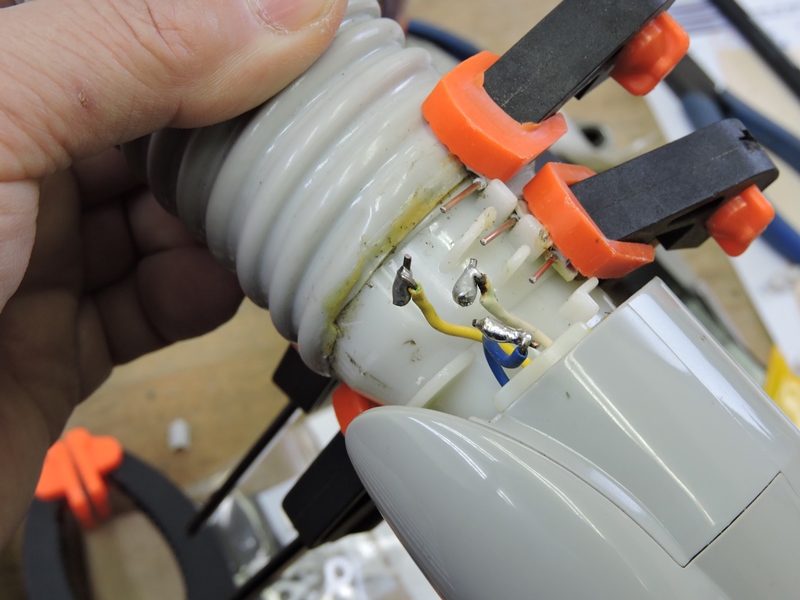

 鋼線の張力が強烈なので、終端部分を ２本のバークランプで強く固定します。 |
 実は、終端部分の内側にはまだ接着剤を 入れていません。配線を終えてからにします。 |
|

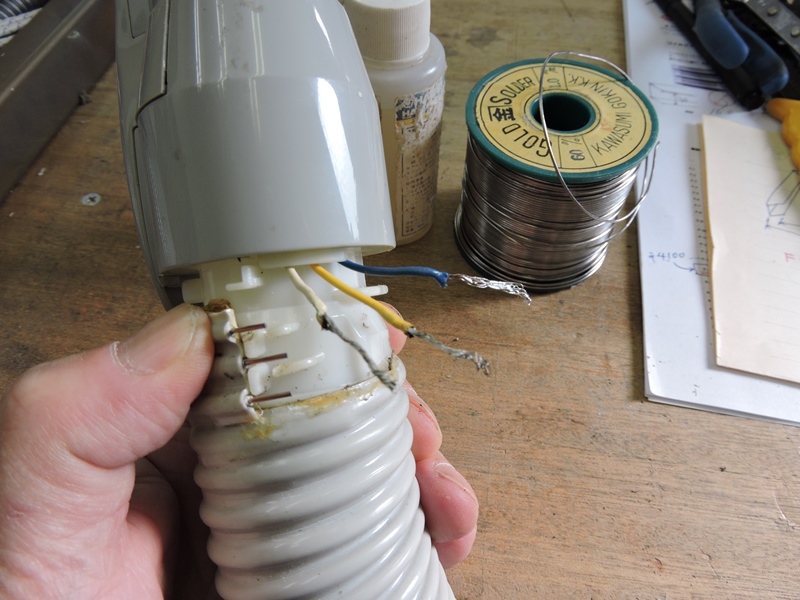

 ビニル線端の半田を溶かし、 芯線を露出させ整えます。 |

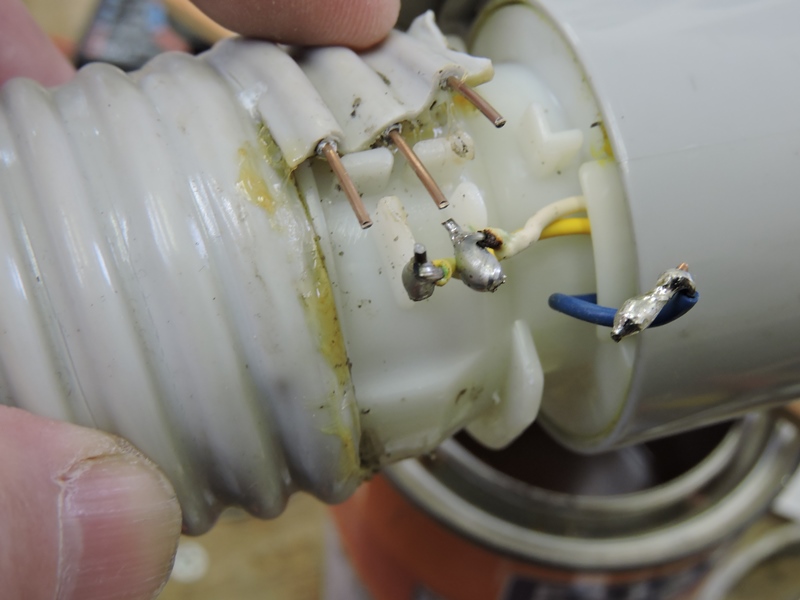

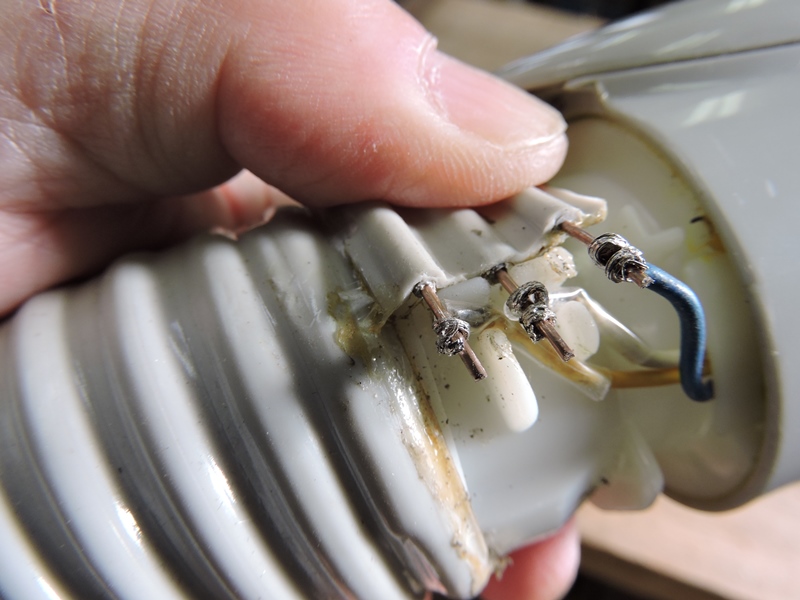

 芯線を鋼線に絡げます。記録を 確認し色を正しく配置します。 |
|
 銅メッキがされていますが、半田の 付着を促すためフラックスを使用します。 |

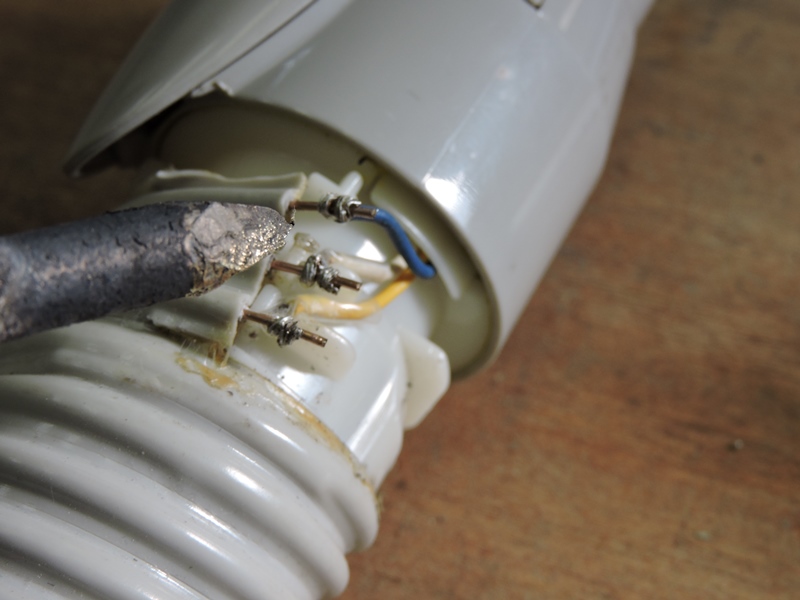

 鋼線の熱容量が大きいので、１２０Wの 半田ごてで一挙に半田付けします。 |
|

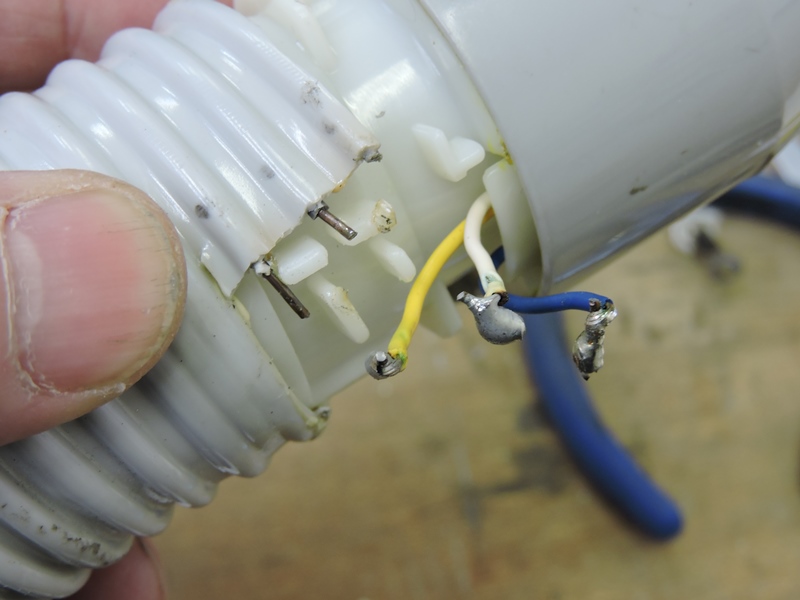

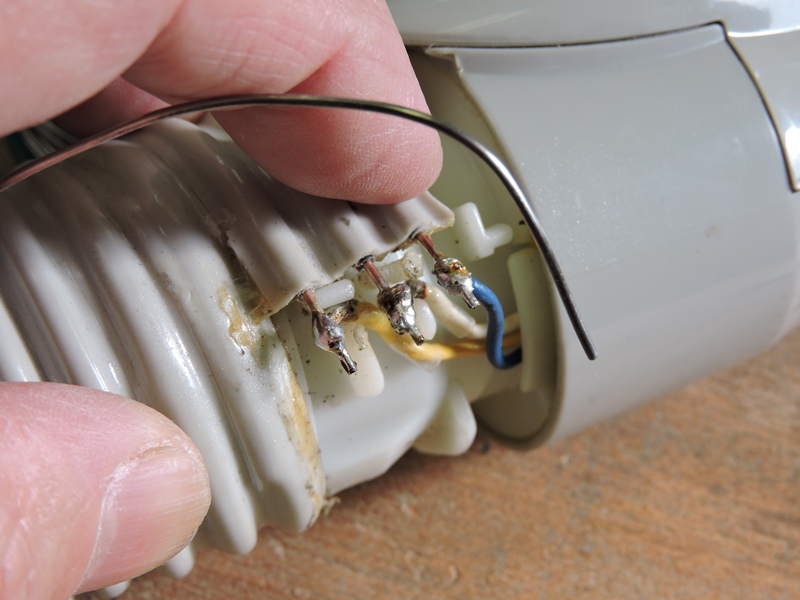

 芯線の周りに半田が十分流れ込んでいます。３本の配線は樹脂突起の溝内に 収まるので、接触・短絡の心配はありません。従って特に絶縁保護はしません。 |
||

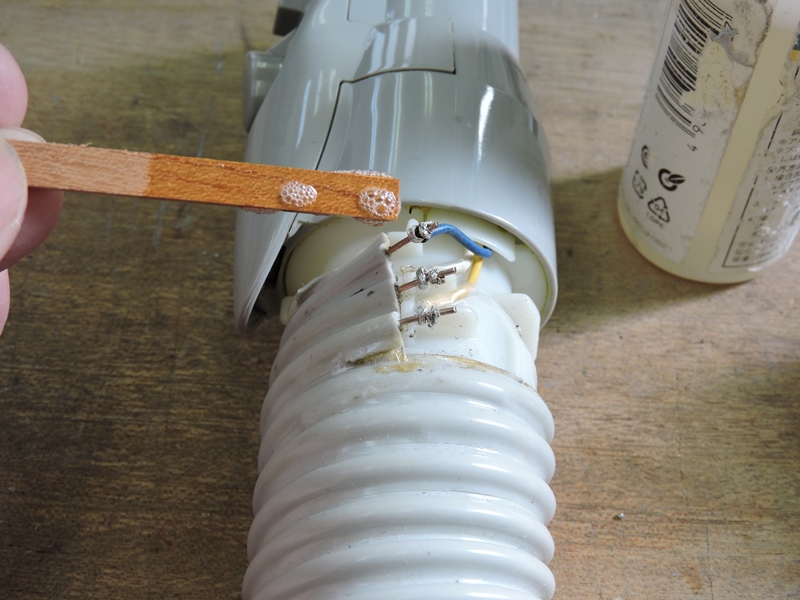

 接続を終えた時点で終端部分の内側に接着剤を追加 します。元通り保護用にビニルテープを試用します。 |
 鋼線が露出している部分にはビニル テープを重ねて巻き付けます。 |
|
 また、終端部分から外皮の破断が成長して こないよう、手前に向かい多めに巻き付けます。 |

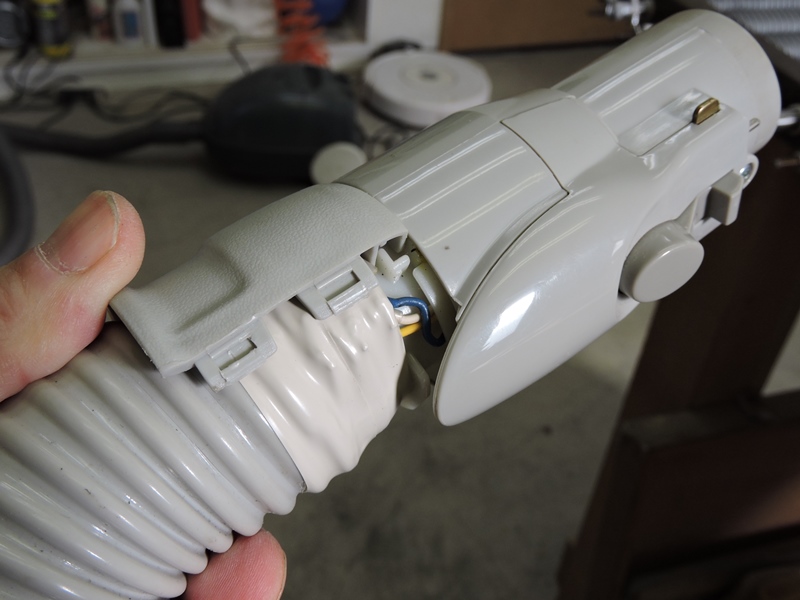

 元通りに保護ブーツを取り付け ます。片側を先に嵌め込みます。 |
|
 接続口をひねり突起部の干渉を避け ながら他方のブーツを嵌め込みます。 |
 強く押さえ付けると内部でツメが 噛み合いしっかり固定されます。 |
|
 新品時と同等の状態に補修出来ました。ホースの総延長が５ｃｍほど短くなり ましたが、使用時にほとんど支障はないでしょう。願わくば、製造元には耐久 試験を繰り返し実施し、保護ブーツ部分のデザインを改善してもらいたいもの です。長さと形状を少し変更することでホースの耐久性が向上するはずです。 |
||
|
||
