BOSE社プレーヤーの修理件数が増えています。これまでリモコン操作の不良も含め
ほとんどの修理に成功しております。今回は一体型の中でも初期の頃のモデルです。
|
![](BOSE%20AWRC/190428-155732.jpg)

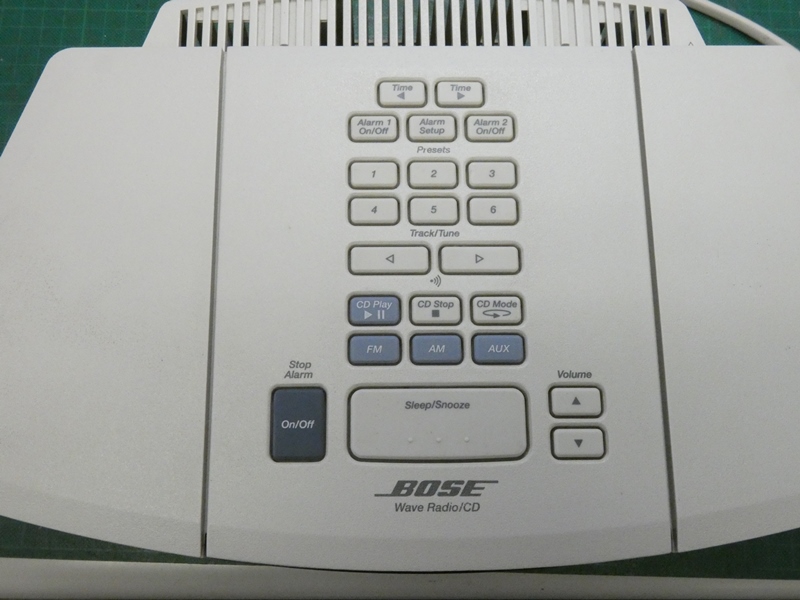

このモデルは本体上面に操作ボタンがあります。操作ボタンと付属リモコンのどちらでも操作
できます。ボタンが省かれた中期以降のモデルは、リモコンなしでは操作できなくなりました。
|
![](BOSE%20AWRC/190428-155741.jpg)
操作ボタンの付いたパネルはCD
プレーヤーの上蓋でもあります。
|
![](BOSE%20AWRC/190428-155805.jpg)

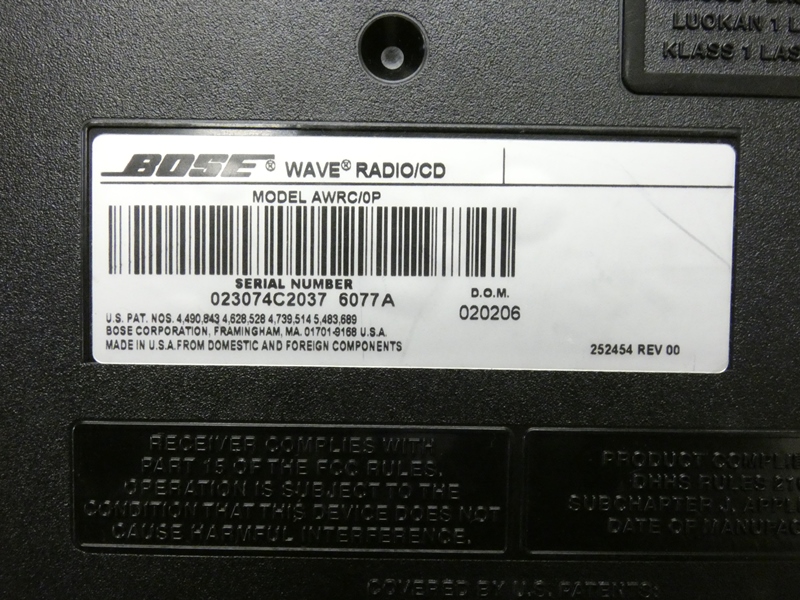

底面のシールで型式を確認します。
MODEL AWRC/0Pです。
|
![](BOSE%20AWRC/190428-160024.jpg)
不具合の状況を確認します。

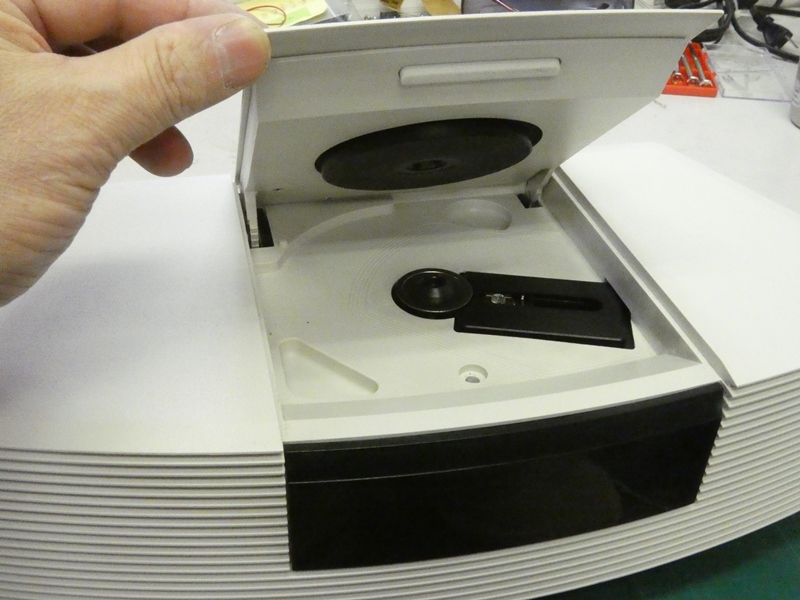

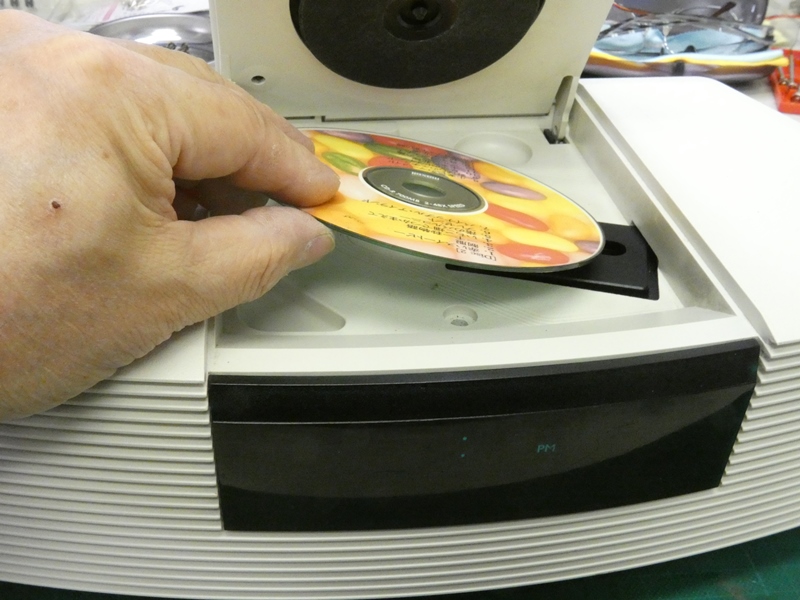

上蓋を開けてCDをセットします。
|

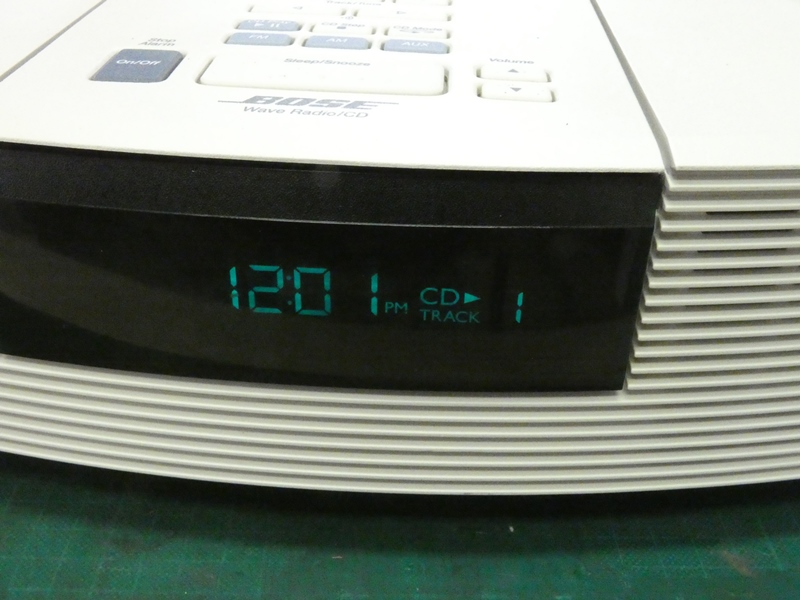

![](BOSE%20AWRC/190428-160106.jpg)
取りあえず再生します・・が、間もなく音飛びが
出ます。ご依頼主から伺っていた通りです。
|
![](BOSE%20AWRC/190428-155914.jpg)
ピックアップユニットの劣化が原因です。
交換作業のため本体を分解します。
|
![](BOSE%20AWRC/190428-155932.jpg)

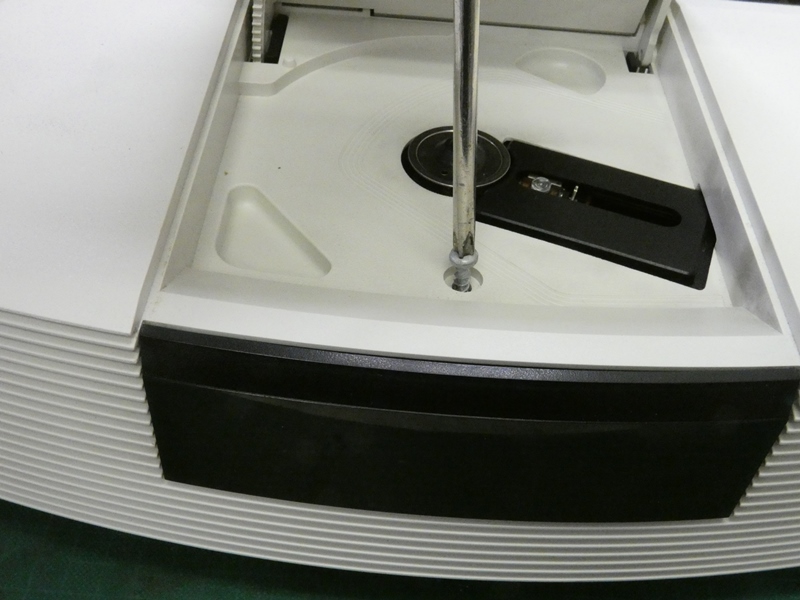

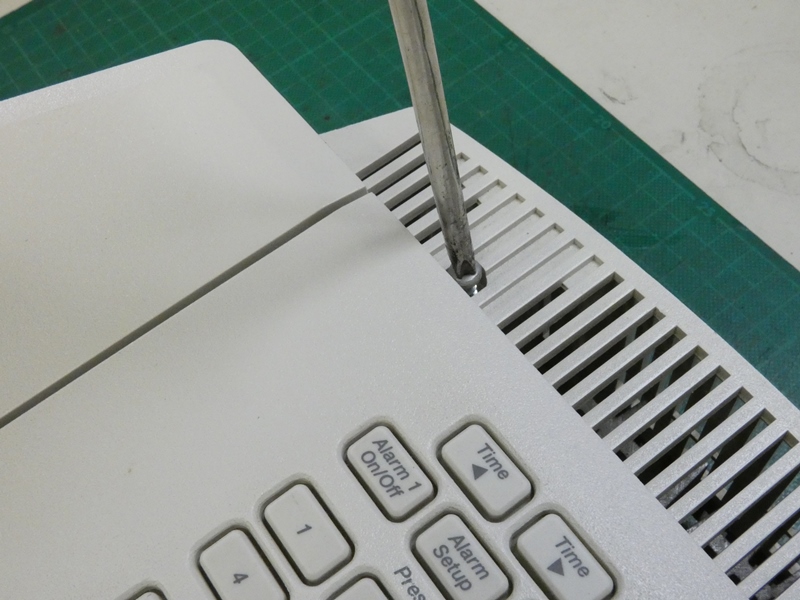

本体上面後方に2本、CDプレーヤーの
上蓋を開けた中に1本固定ネジがあります。
|
![](BOSE%20AWRC/190428-160445.jpg)

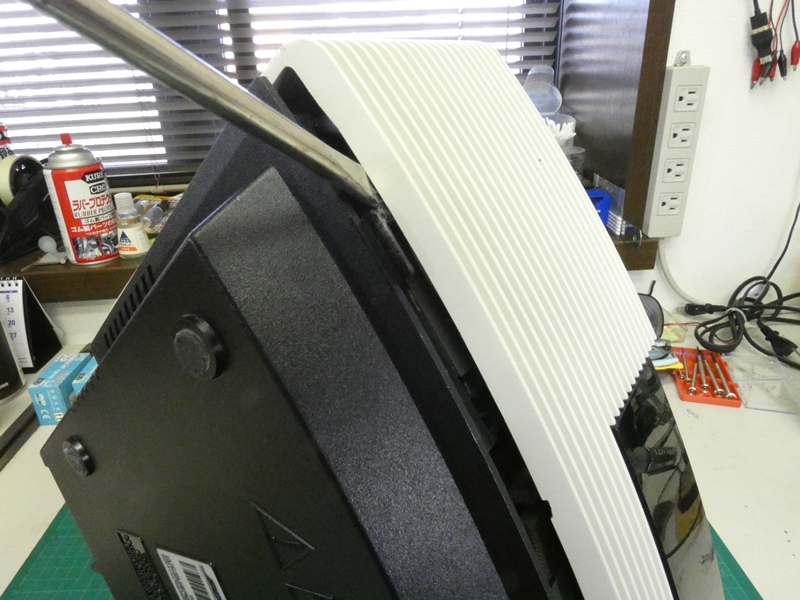

このモデルの分解のコツは、上面の固定ネジを緩めた後、本体上側カバーと
底面側カバーの篏合を解除しながら分離することです。隙間からドライバーの
先を入れ、本体左右のツメによる篏合部を押し広げてカバーを引き上げます。
|
![](BOSE%20AWRC/190428-160543.jpg)

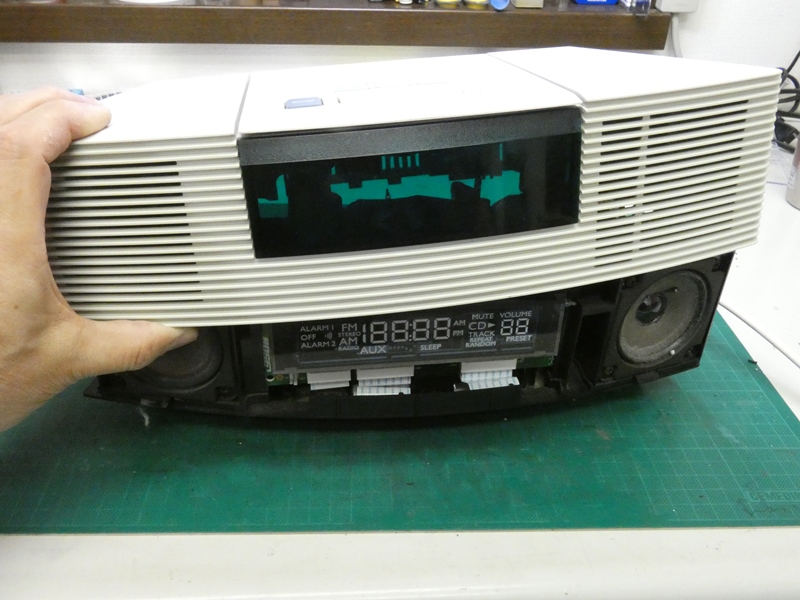

表示パネルの防塵シールを
避けながら引き抜きます。
|
![](BOSE%20AWRC/190428-160615.jpg)

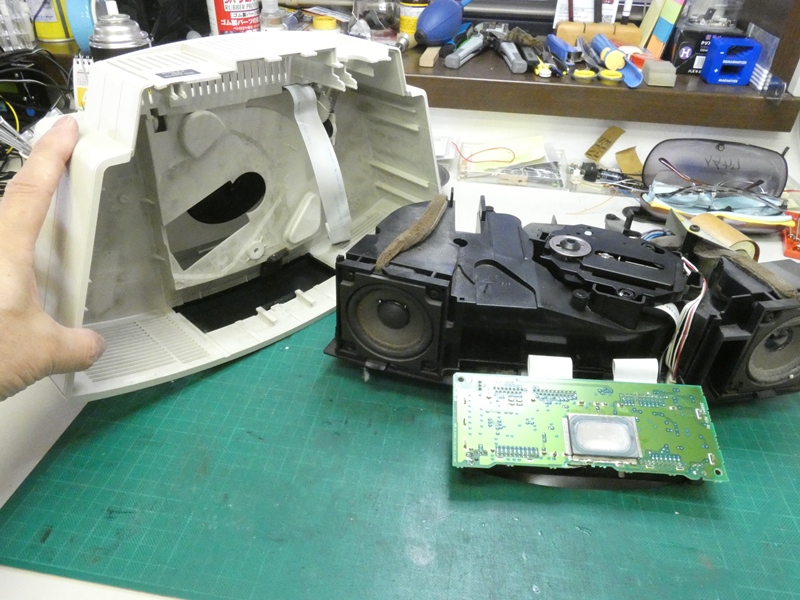

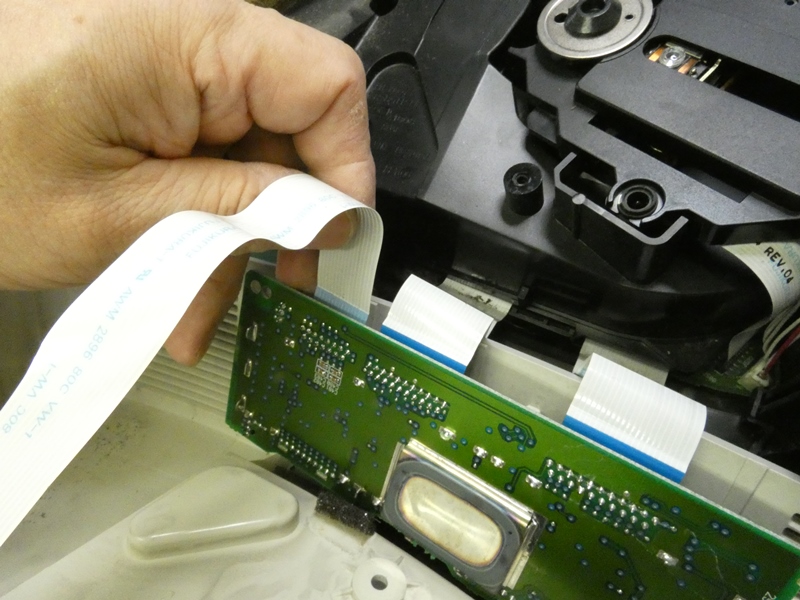

表示パネル背面の基板から操作ボタンへ
延びるフラットケーブルを引き抜きます。
|
![](BOSE%20AWRC/190428-160653.jpg)
ケーブルを抜かずに作業することも可能ですが、
作業性・安全性を考えカバーを完全に外します。
|
![](BOSE%20AWRC/190428-160809.jpg)

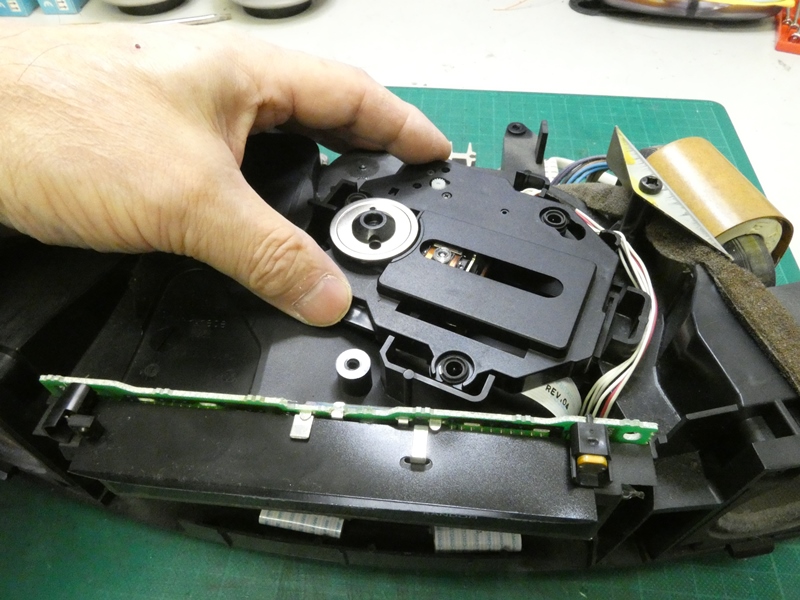

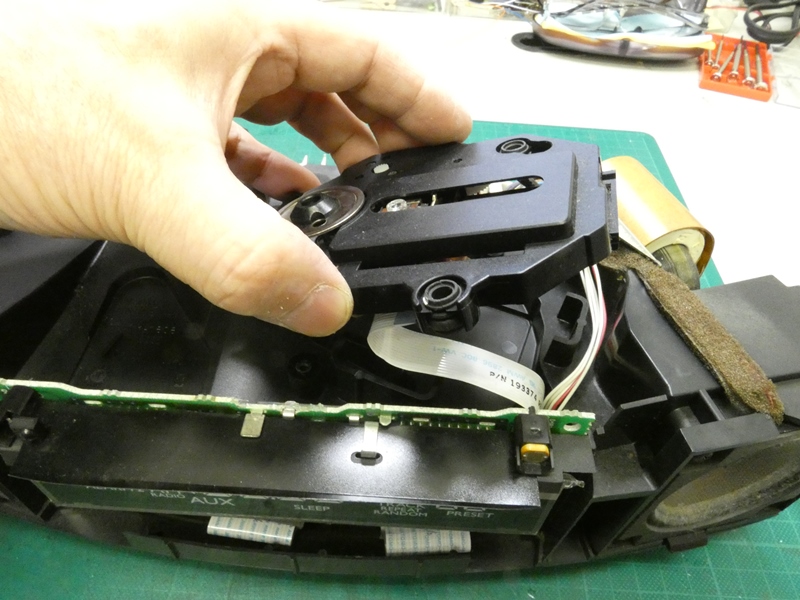

ピックアップユニットは本体最上部に取り付け
られています。手入れのし易さ抜群です。
|
![](BOSE%20AWRC/190428-160822.jpg)

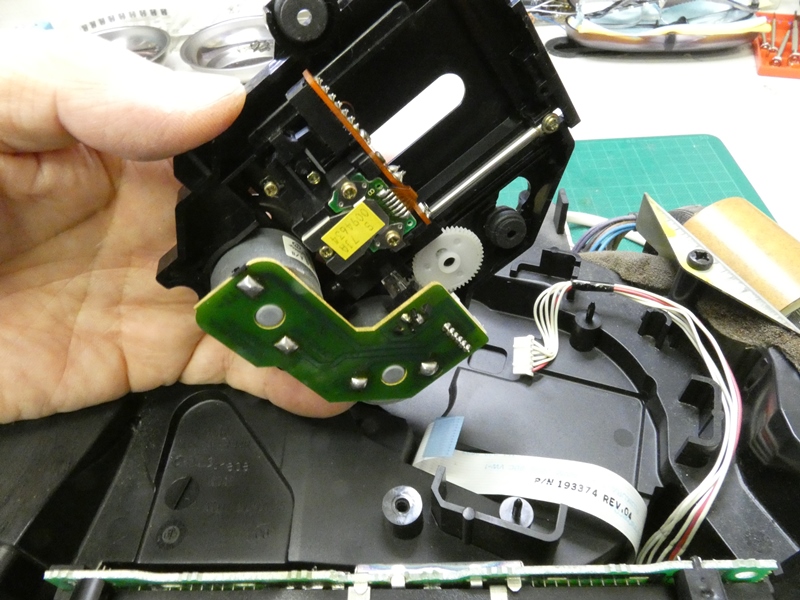

そして、ピックアップユニットはインシュレーターを介して本体構造体に
載せられているだけです。固定ネジを一切使用しないフローティング
方式で取り付けられています。持ち上げると簡単に外れてきます。
|
![](BOSE%20AWRC/190428-160849.jpg)
信号伝送用のフラットケーブルと
モーター制御用のケーブルを抜きます。
|
![](BOSE%20AWRC/190428-161008.jpg)

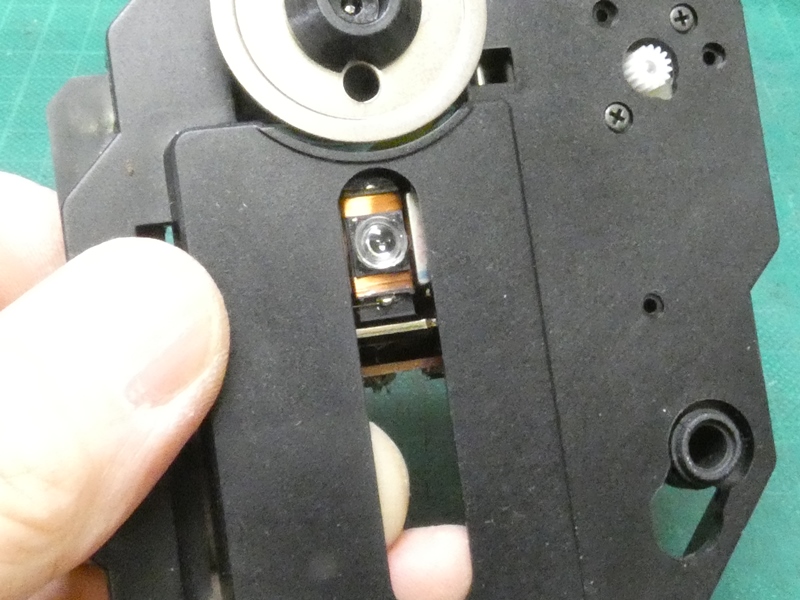

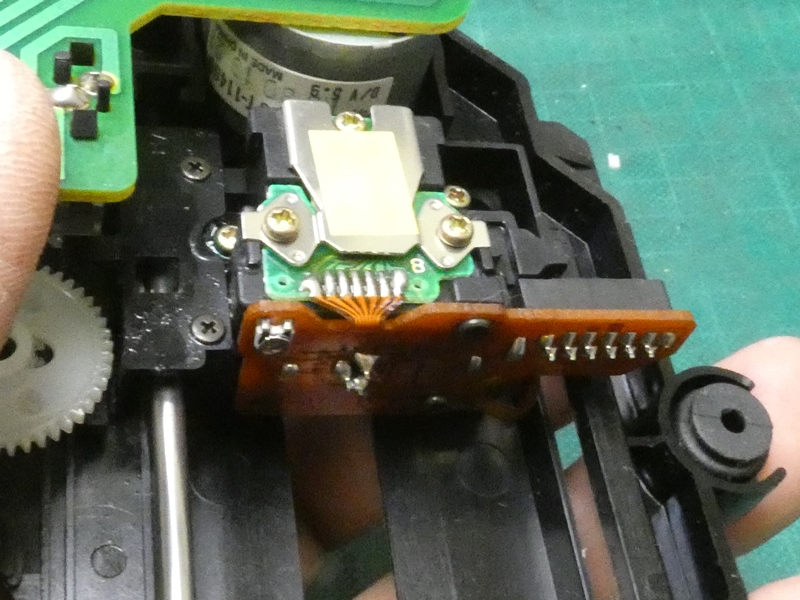

ピックアップレンズ部を確認します。日常的に
クリーニングされているようで特に汚れていません。
|
![](BOSE%20AWRC/190428-161025.jpg)
レンズクリーニングにより音飛びが改善しない場合、
補修部品があればピックアップユニットを交換します。
|
![](BOSE%20AWRC/190428-161052.jpg)

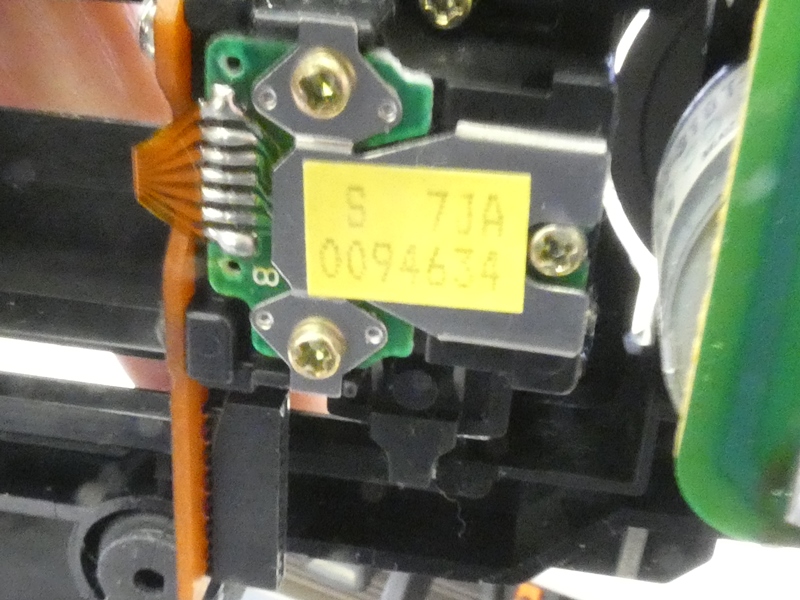

シールの刻印は製造番号のようで、
該当するユニットは見つかりません。
|
![](BOSE%20AWRC/AWRC.jpg)

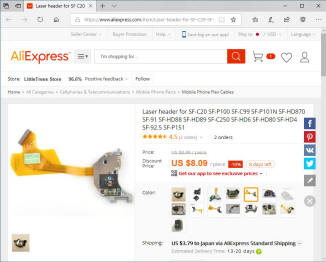

海外サイトで該当品を探します。ピックアップ部の
型番はSF-P100、13ピン仕様でなければなりません。
|
![](BOSE%20AWRC/190428-161128.jpg)

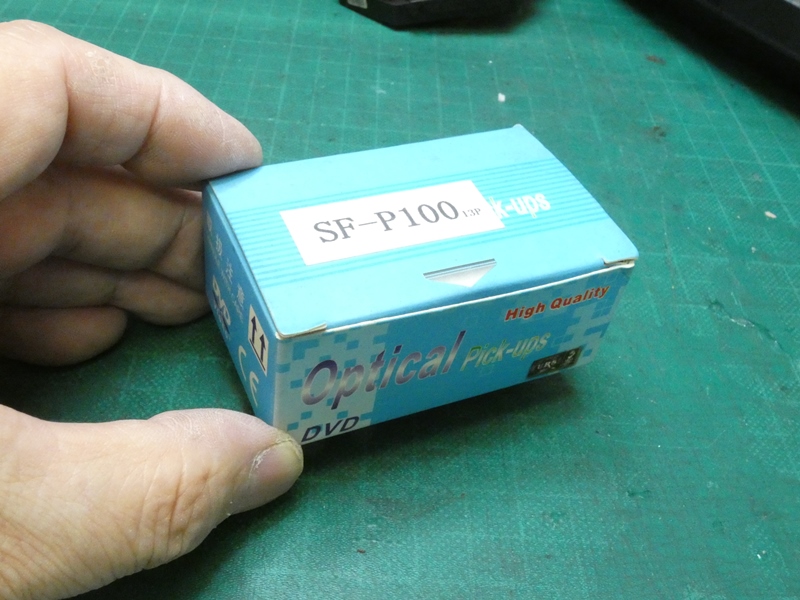

何と7.99US$(1000円以下)です。
しかも送料無料、念のため2個購入します。
|
![](BOSE%20AWRC/190428-161203.jpg)

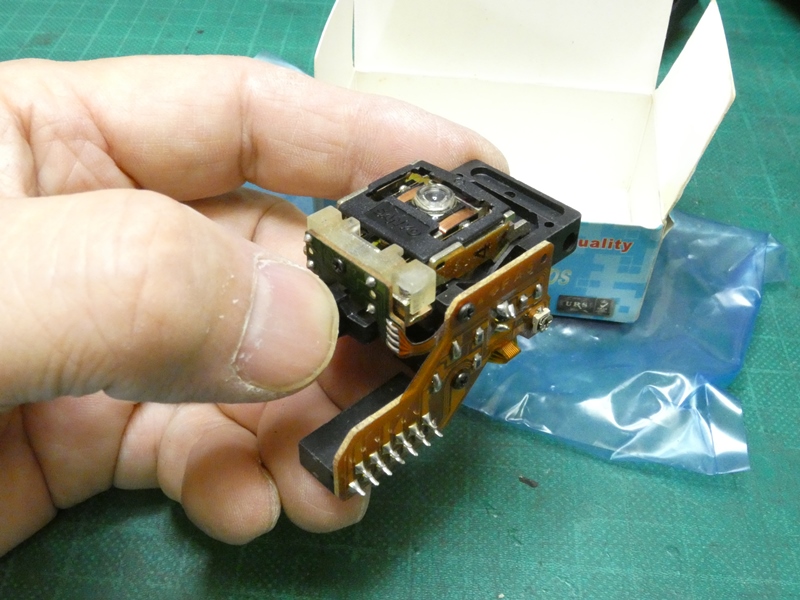

新品なのでレンズのトラッキング性能や
レーザー出力など問題ないでしょう。
|
![](BOSE%20AWRC/190428-161214.jpg)

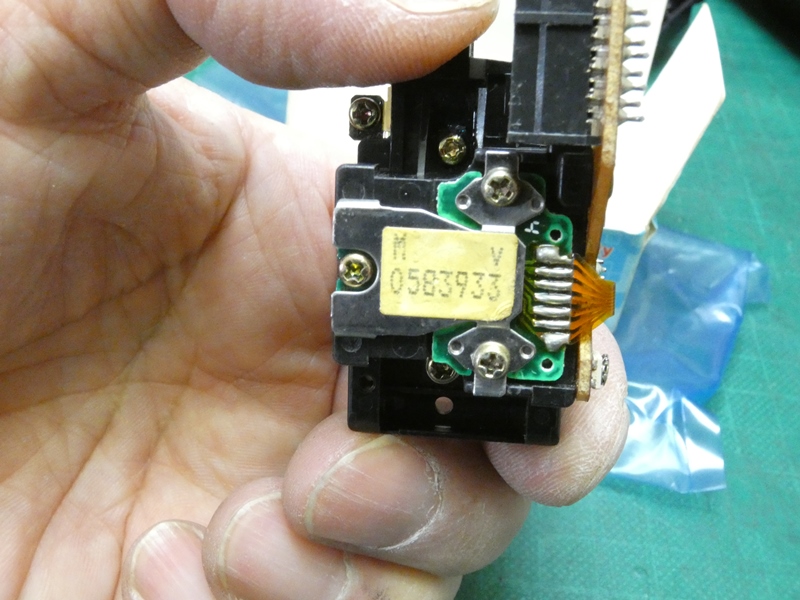

製品に貼り付けられているシールは
やはり製造番号のようです。
|
![](BOSE%20AWRC/190428-161249.jpg)

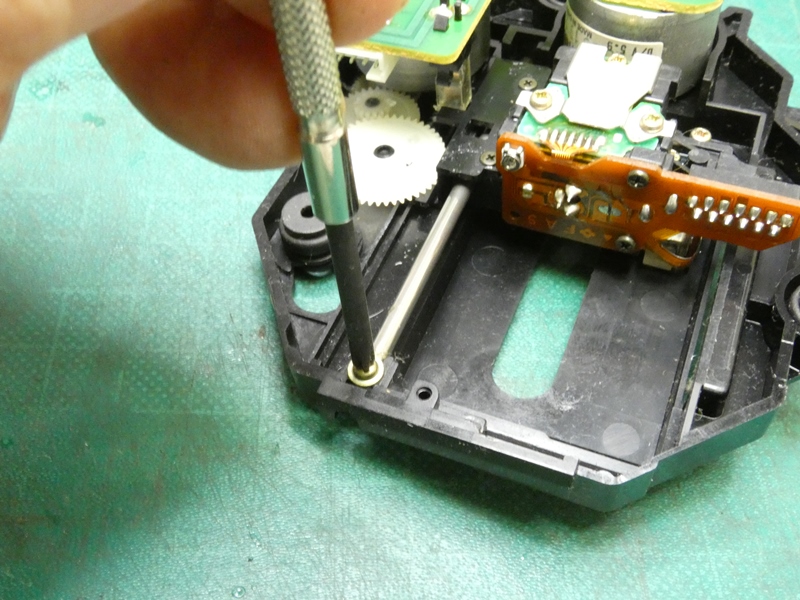

元のピックアップを取り外します。
ガイドシャフトの固定ネジを緩めます。
|
![](BOSE%20AWRC/190428-161348.jpg)

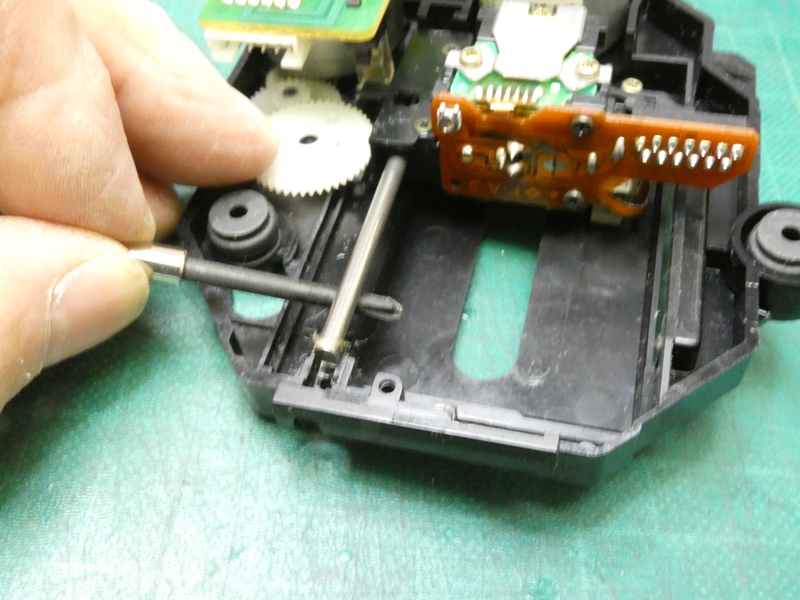

ガイドシャフトを取り出します・・が、それ
だけではピックアップが外れてきません。
|
![](BOSE%20AWRC/190428-161416.jpg)

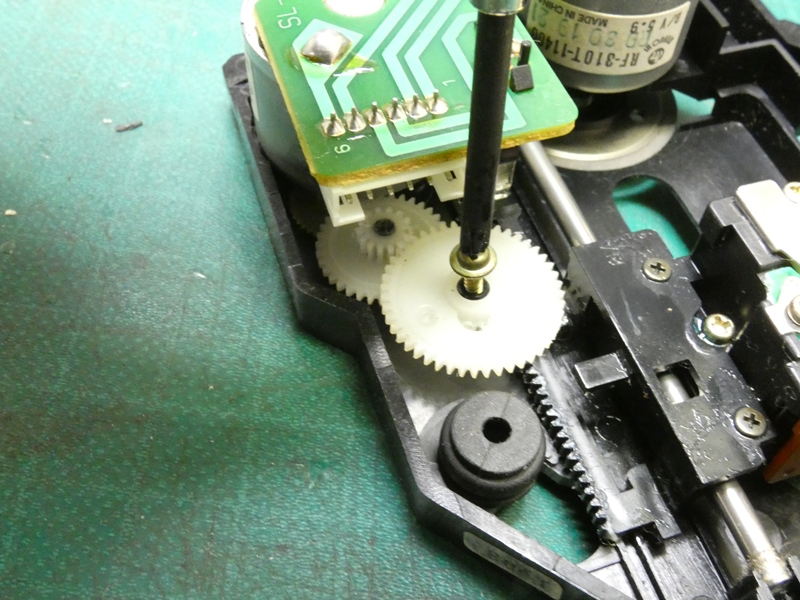

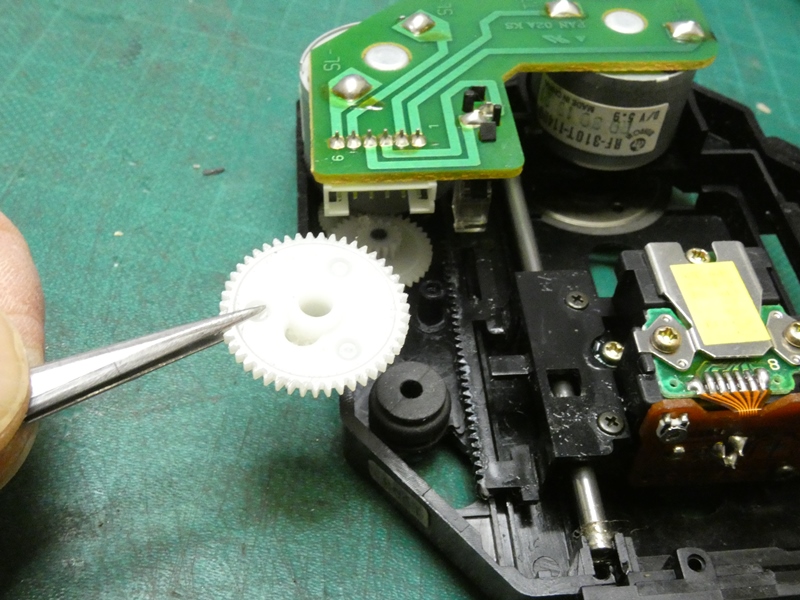

ピックアップ移動用の平ギヤも
外します。固定ネジを緩めます。
|
![](BOSE%20AWRC/190428-161442.jpg)

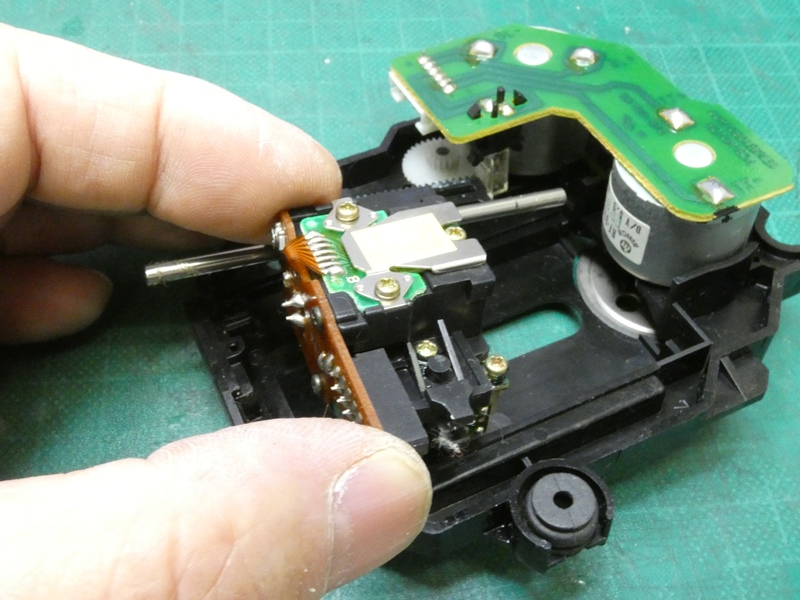

平ギヤと同軸のピニオンギヤが、ピック
アップのラックギヤと噛み合います。
|
![](BOSE%20AWRC/190428-161538.jpg)
ピックアップが外れてきます。ユニット全体の
交換ではないので、安価に済みそうです。
|
![](BOSE%20AWRC/190428-161641.jpg)

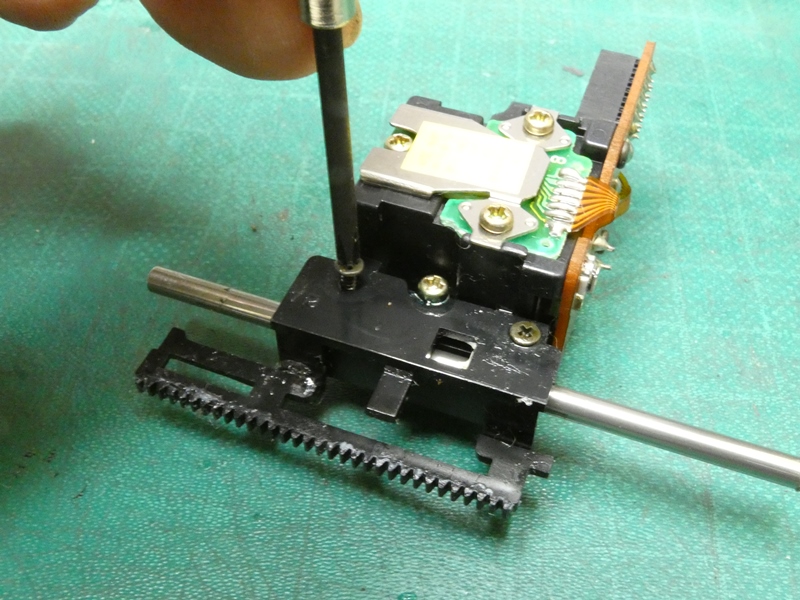

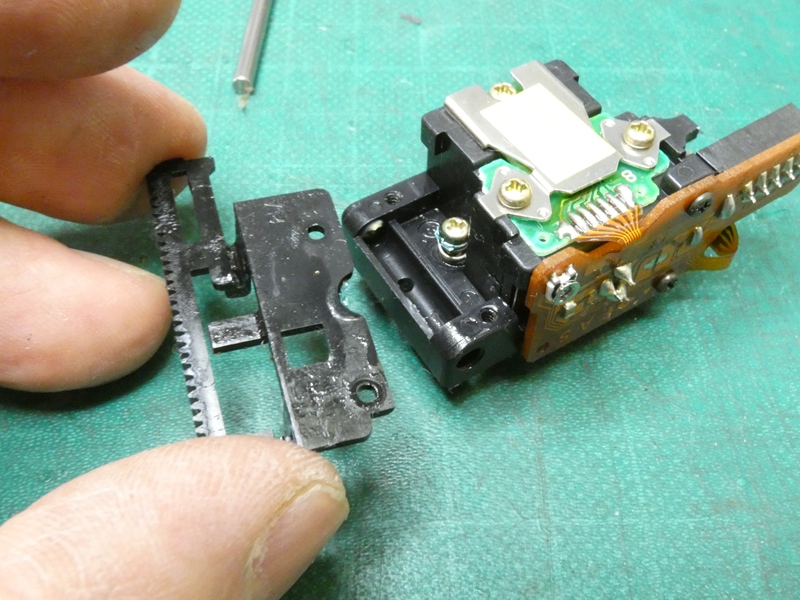

入手したピックアップにはラックギヤが
付属しないので、元の部品を再利用します。
|
![](BOSE%20AWRC/190428-161720.jpg)
2本の小ネジで固定されています。中間に残って
いるネジは、レンズ部フレームの固定用です。
|
![](BOSE%20AWRC/190428-161935.jpg)

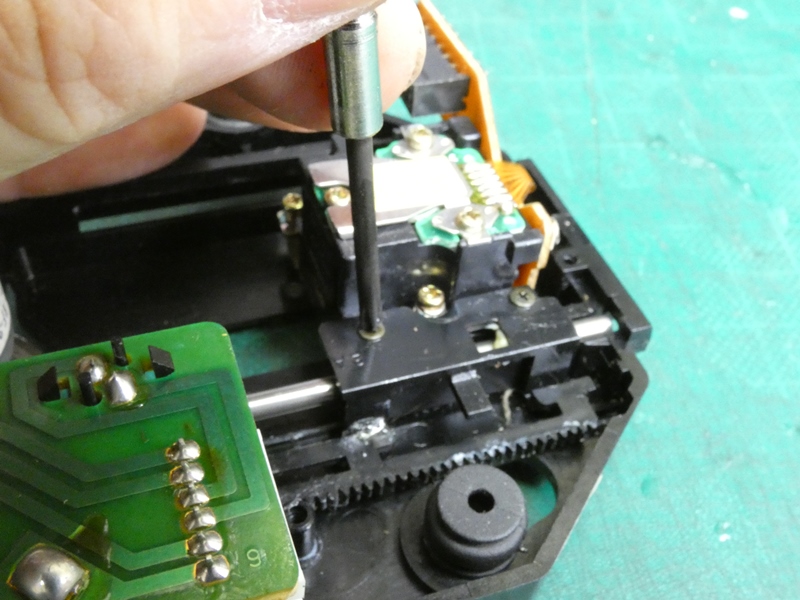

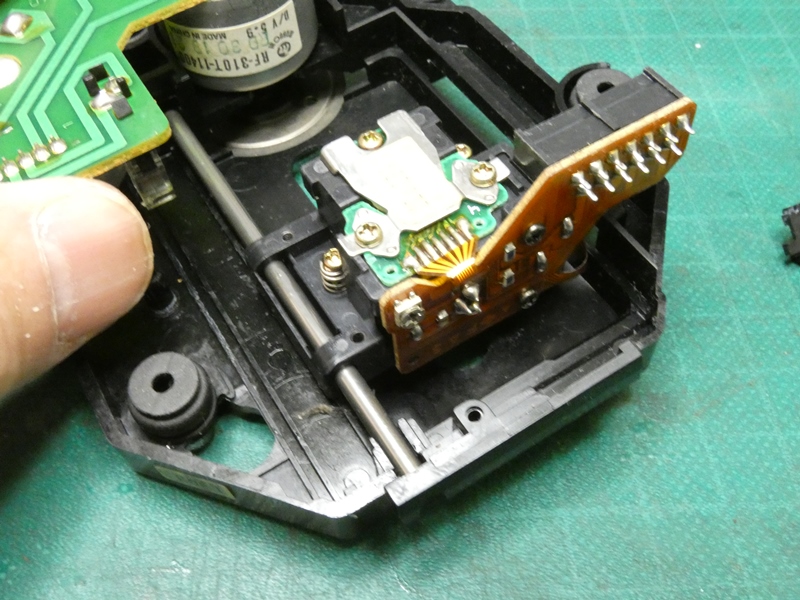

新しいピックアップをユニットに取り
付けます。問題なく収まります。
|
![](BOSE%20AWRC/190428-162036.jpg)
再利用する元のラック
ギヤ部を取り付けます。
|

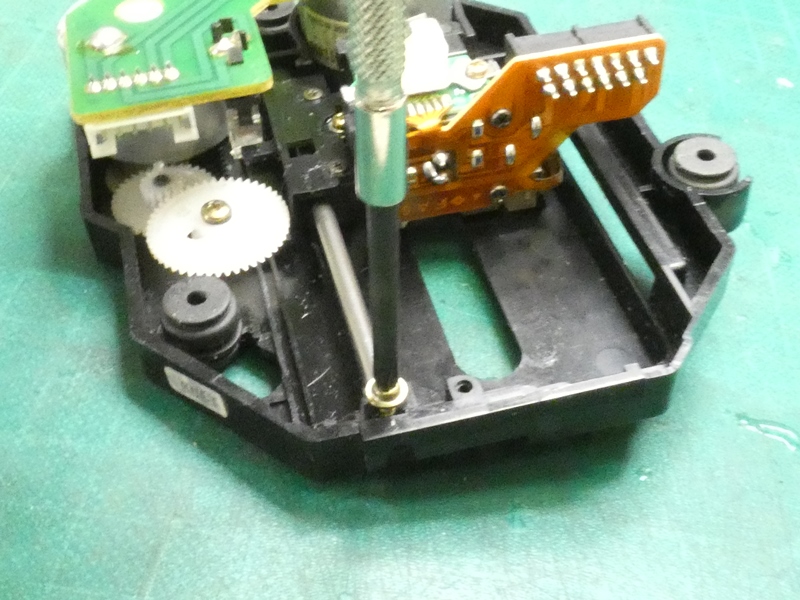

![](BOSE%20AWRC/190428-162249.jpg)
ガイドシャフト端をネジで固定し、平ギヤも取り
付けます。シャフトに少量のグリスを入れます。
|
![](BOSE%20AWRC/190428-162721.jpg)
簡単かつ低価格で作業を終えられそうです。が、
ユニットを本体に収めようとすると・・収まりません。
|

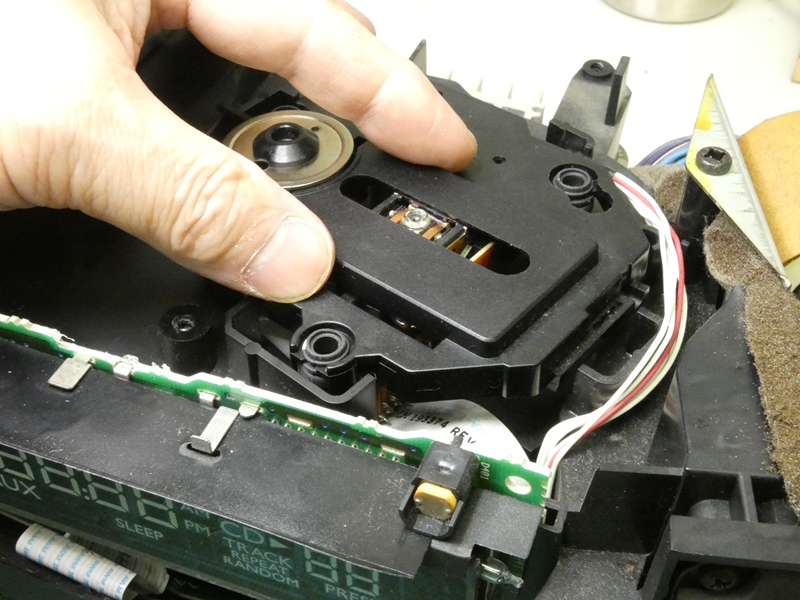

![](BOSE%20AWRC/190428-162730.jpg)

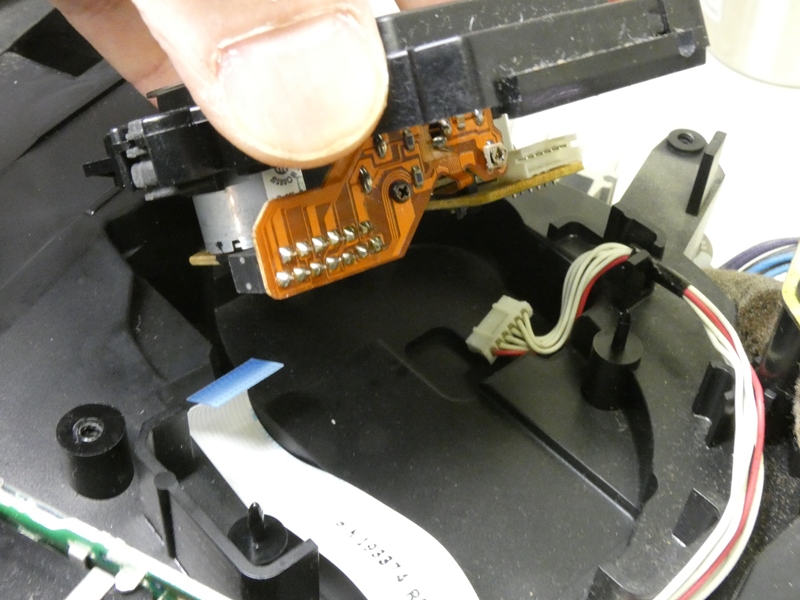

ピックアップに付属する小さな基板が
ユニットが収まる溝の底に干渉します。
|
![](BOSE%20AWRC/190428-162809.jpg)

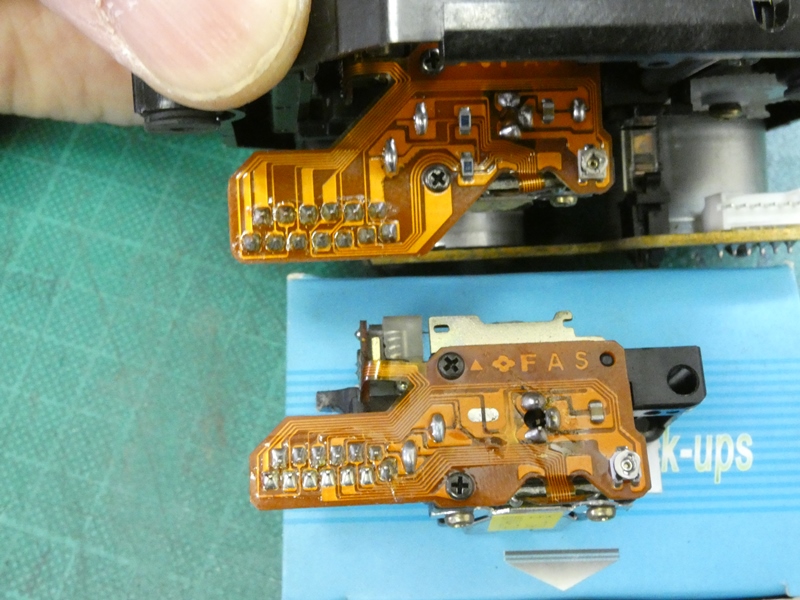

あらためて新旧のピックアップを比較してみると・・、この通りです。基板部分の上下
サイズが異なっています。新しく入手した製品(写真上)は上下長が長くなっています。
|
![](BOSE%20AWRC/190508-110513.jpg)
販売サイトの写真では、サイズの違いを確認
できませんでした。ピックアップを探し直します。
|
![](BOSE%20AWRC/190508-110557.jpg)

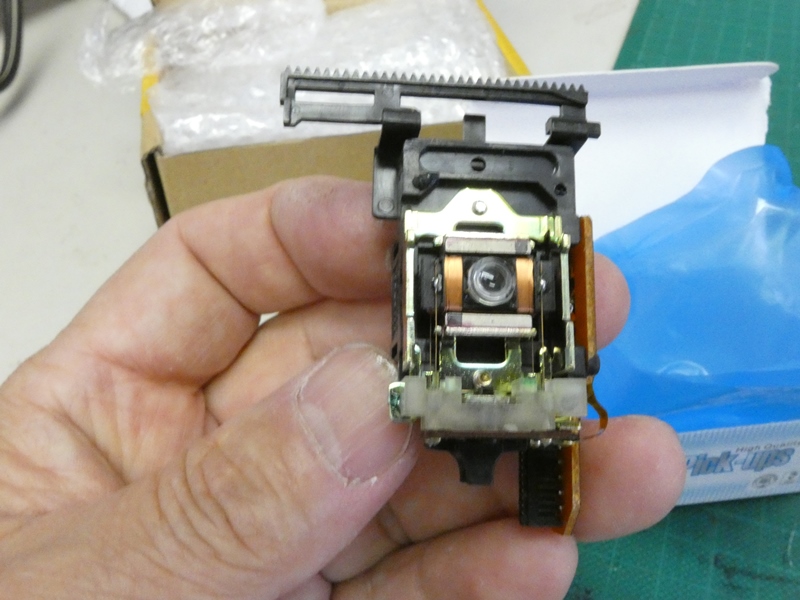

あらためて入手したSF-P100(13PIN)です。
ラックギヤ付きですが80US$(9000円)もします。
|

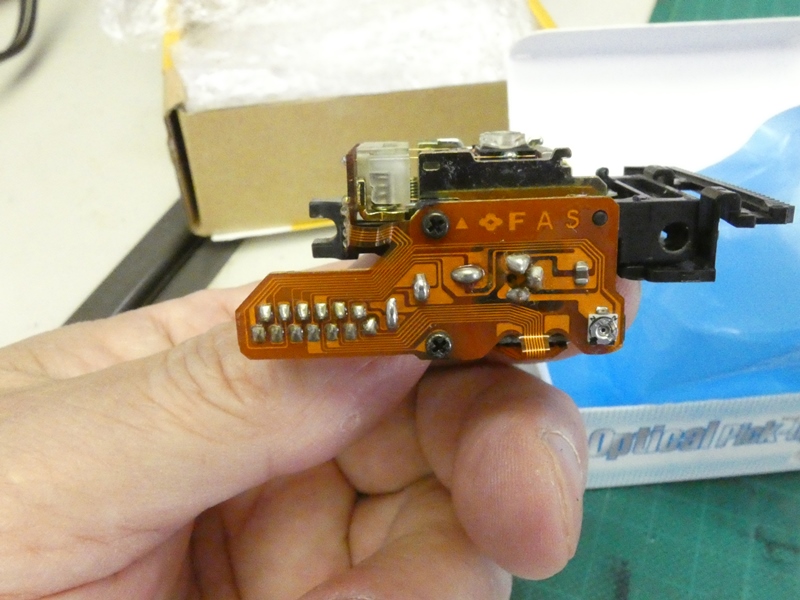

![](BOSE%20AWRC/190508-110602.jpg)
基板上の「FAS」は同じで、明らかにサイズが小さく
なっています。製品にバリエーションがあるようです。
|

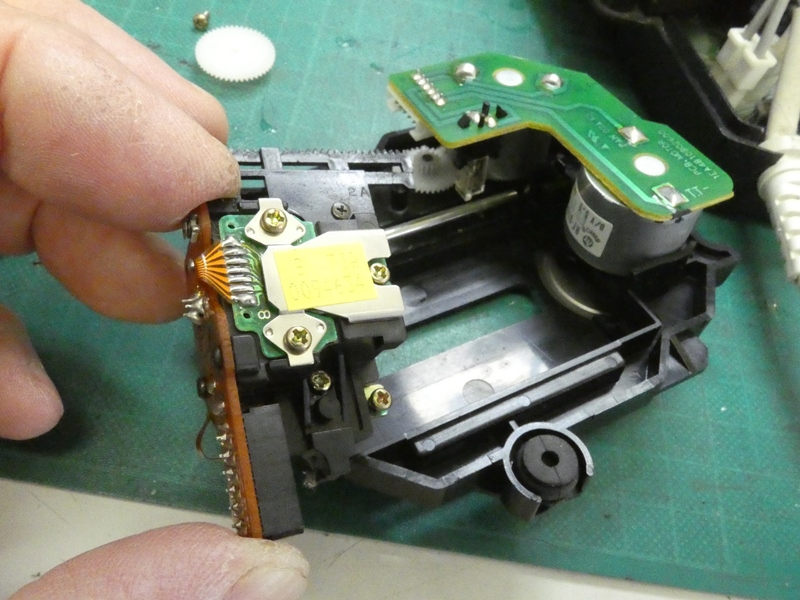

![](BOSE%20AWRC/190508-110943.jpg)
あらためて(気を取り直して)
ピックアップを交換します。
|

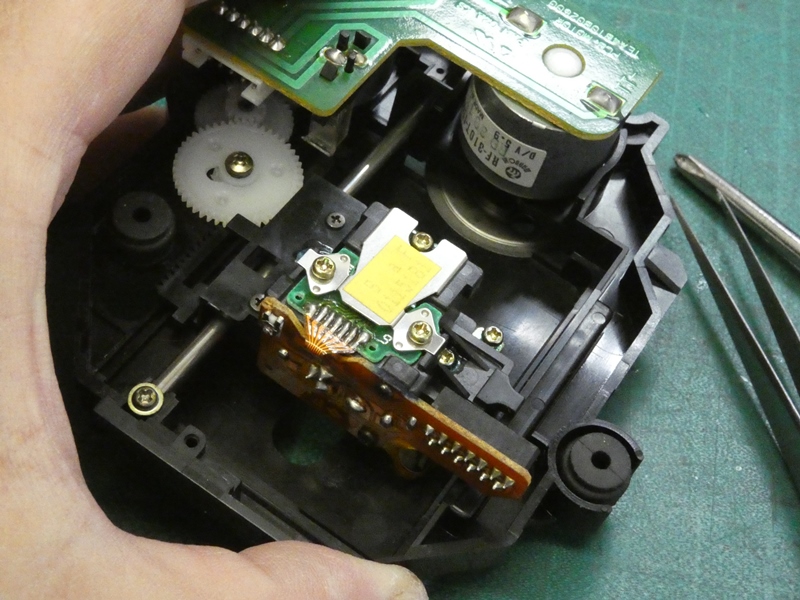

![](BOSE%20AWRC/190508-111150.jpg)
ピックアップ移動用シャフトや駆動
ギヤの取り付けも問題ありません。
|

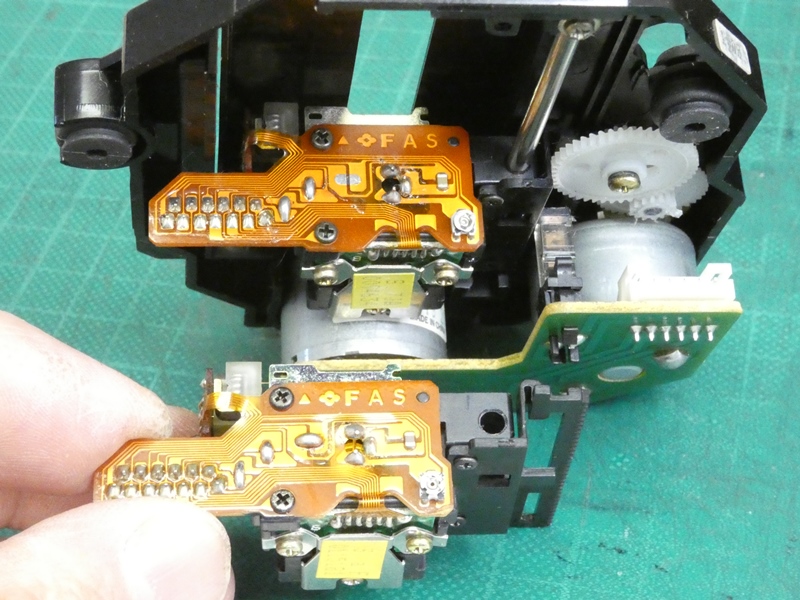

![](BOSE%20AWRC/190508-110841.jpg)

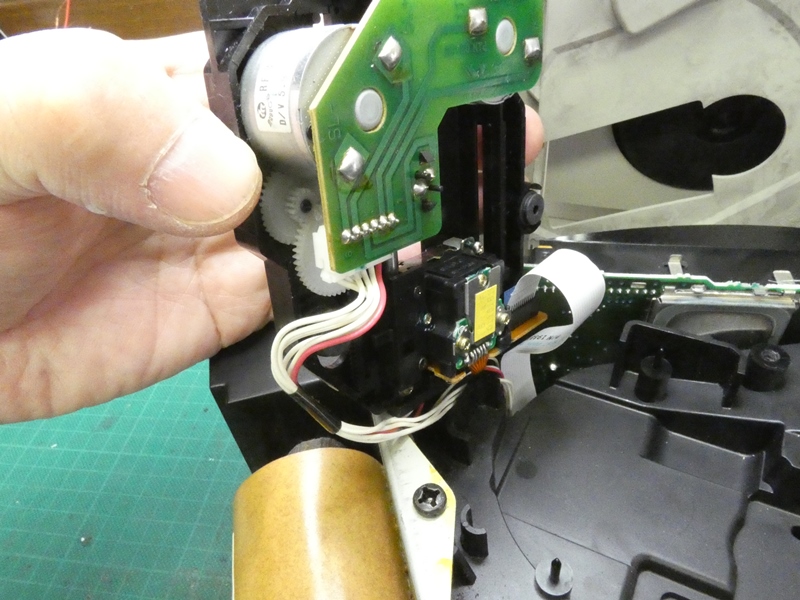

念のため新旧両ピックアップを比較して
みます。基板のサイズも同等です。
|
![](BOSE%20AWRC/190508-111339.jpg)
ケーブルを差し込みユニットを
プレーヤー本体に組み込みます。
|
![](BOSE%20AWRC/190508-181805.jpg)

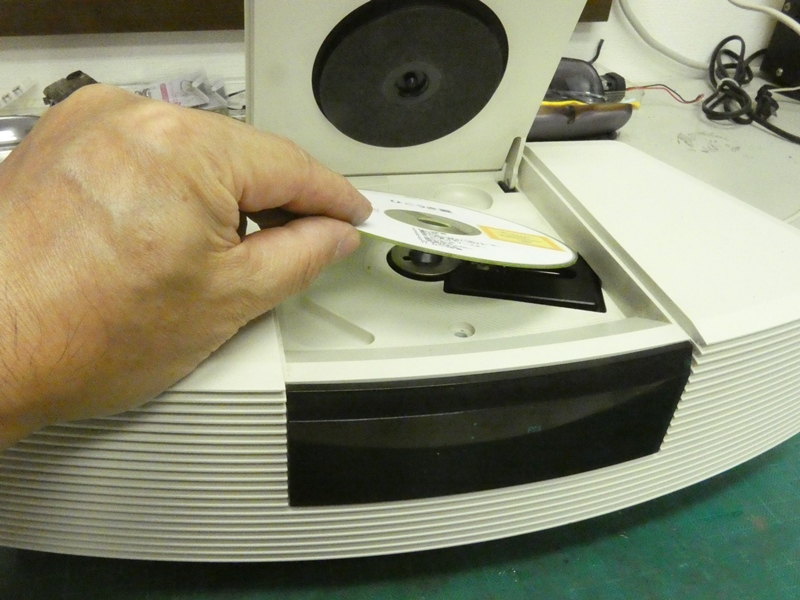

実際にCDをセットし動作確認します。
上蓋を開ける方式も悪くありません。
|
![](BOSE%20AWRC/190508-180424.jpg)
問題なくCDが再生され工房到着時の音飛びも解消されています。2日間にわたりCDを交換
したり連続再生を繰り返し、十分に動作を確認してからご依頼主にお返しします。ところが、
ご依頼元に届くや、CDが再生できないとの連絡が入り、急遽工房に送り返してもらい再修理と
なりました。結果は、ピックアップユニットの取り付けが微妙にずれて、ケーブルの接続がやや
甘くなっていただけです。組み直しにより問題は解消しました。配送中に加わった衝撃が原因と
考えられます。フローティング方式で取り付けられているため、強い衝撃によりユニットが暴れて
しまいます。荷物を「精密機器」や「こわれもの」に指定し、配達員の方がどれだけ丁寧に扱って
下さっても、配送センターのコンベア上は別次元です。あの超高速搬送からして、荷物に加わる
加速度は想定を超えるでしょう。減速時(停止時)のそれは、ほとんど「衝撃」だろうと思います。
|
|
|
