| ・ＢＯＳＥプレーヤーＳＭＤキャパシタの不良２（２０１９．３．１４） |
 海外サイトで見つけたＢＯＳＥプレーヤーＷＭＳの修理記事は、メイン基板に使用 されている中国製低品質ＳＭＤキャパシタ（コンデンサ）の劣化が、動作不良の 原因であることを指摘しています。２枚の基板上にある全ＳＭＤ（４０個）の交換が 必要とされていますが、ＣＰＵ基板側に不具合があることが分かっており、作業上の リスクも考慮した結果、部分的・段階的に交換作業を進めています。ＣＰＵ基板の 金属板によりシールドされた部分を除き、他のＳＭＤの交換を終えた段階で、まだ 不具合は解消されていません。気は進みませんが、内部の部品交換に挑みます。 |
||

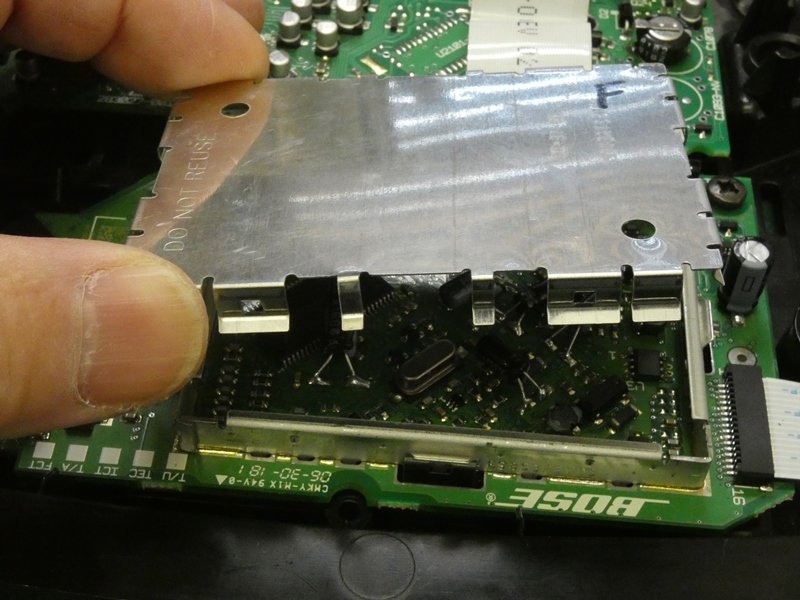

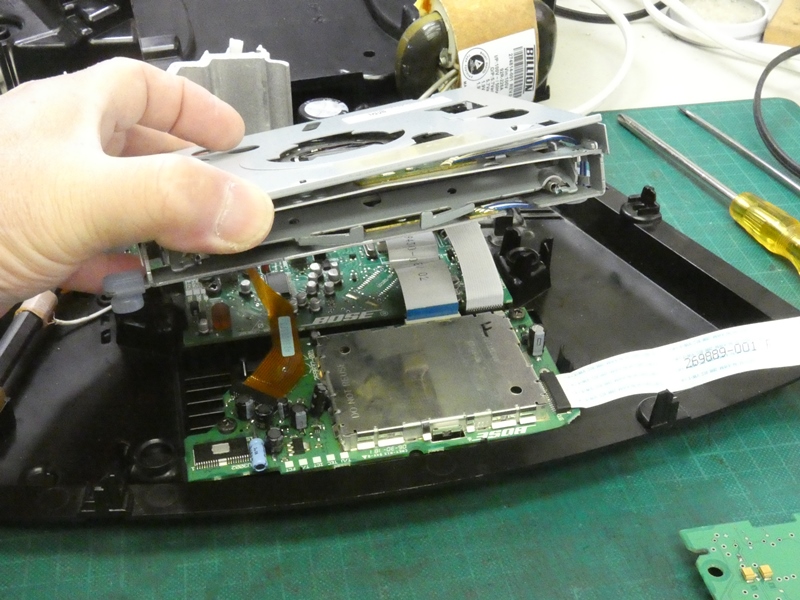

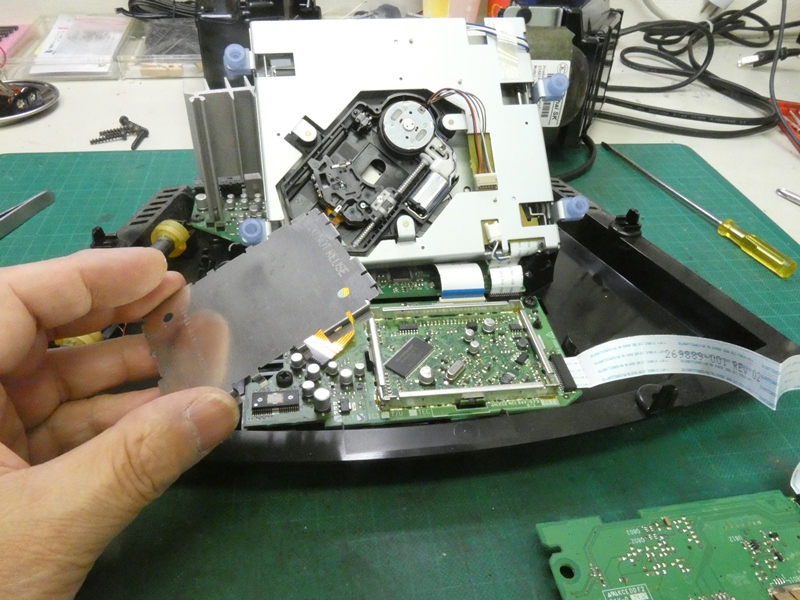

 シールドの金属カバーを取り外します。ＣＰＵを含む デジタル回路から生じるノイズを遮断しています。 |

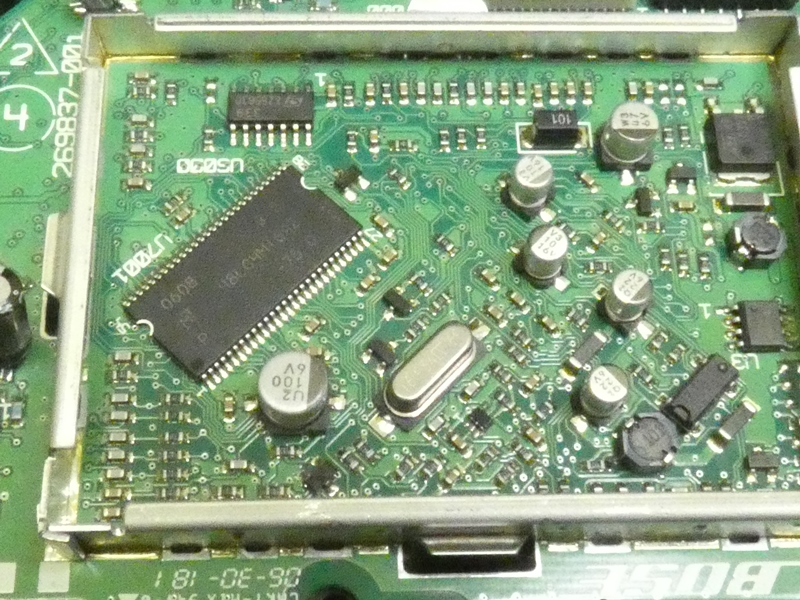

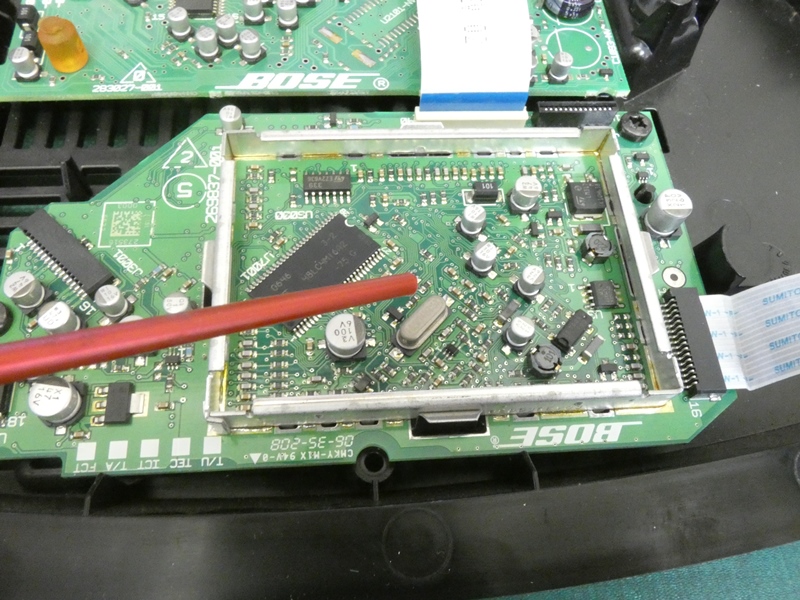

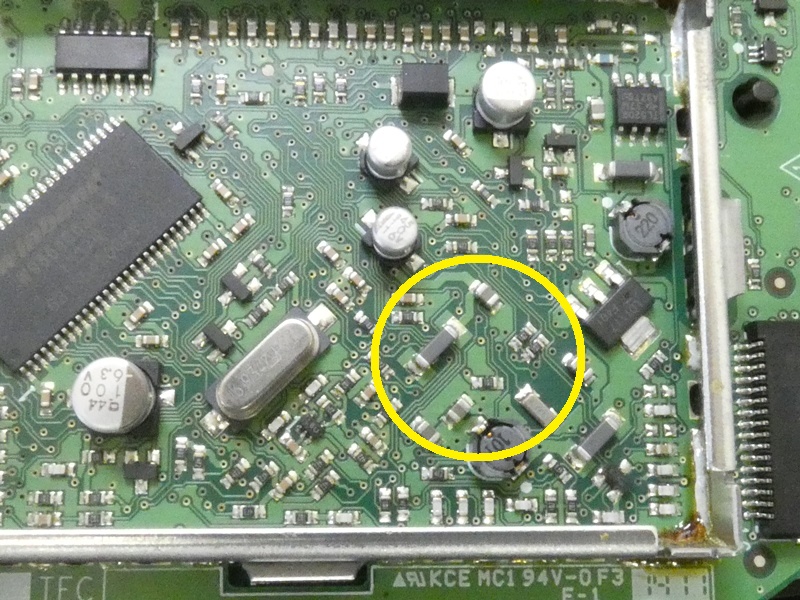

 シールド部分の内部です。左側のＬＳＩが制御用 プロセッサでしょう。６個のＳＭＤが含まれます。 |
|
 デバイスの不良が不具合の原因となっている ことを確認するため、パーツを冷却してみます。 |

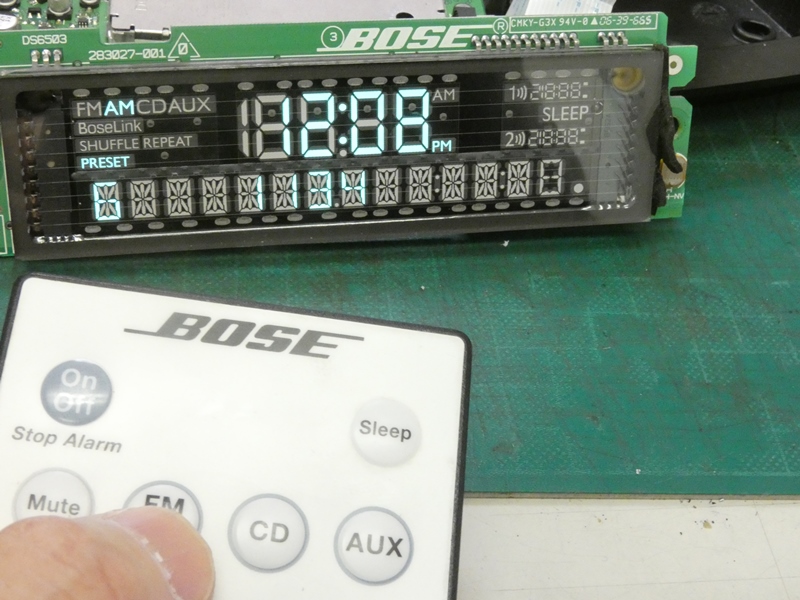

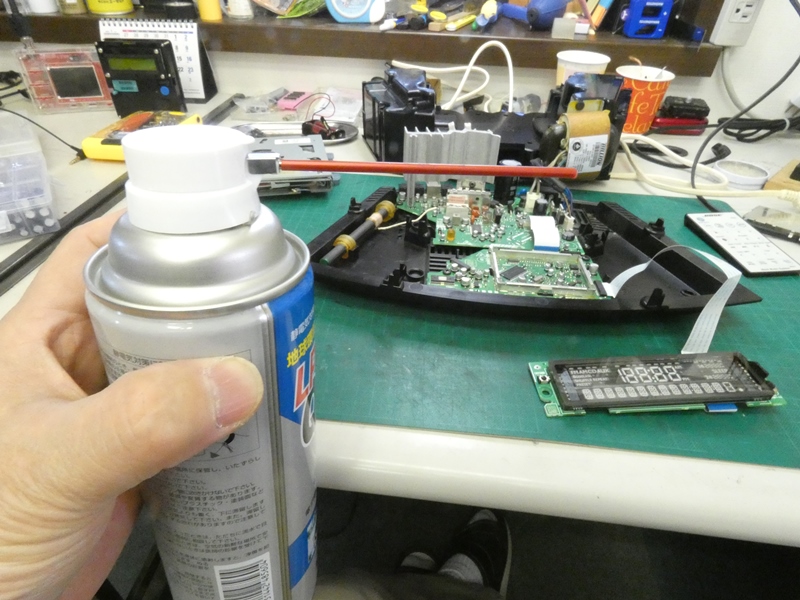

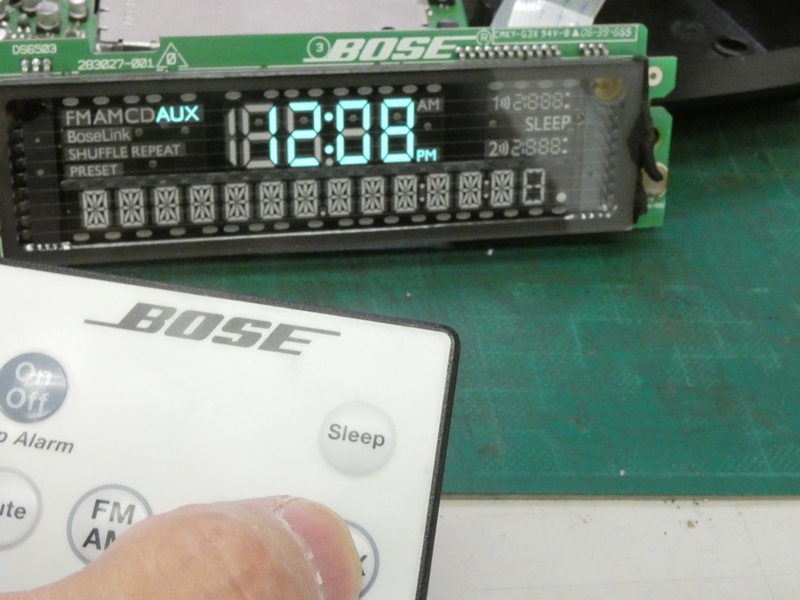

 不良が疑われるＳＭＤに冷却スプレーを吹きかけて みます。モードの切替が完全に機能しなくなります。 |
|

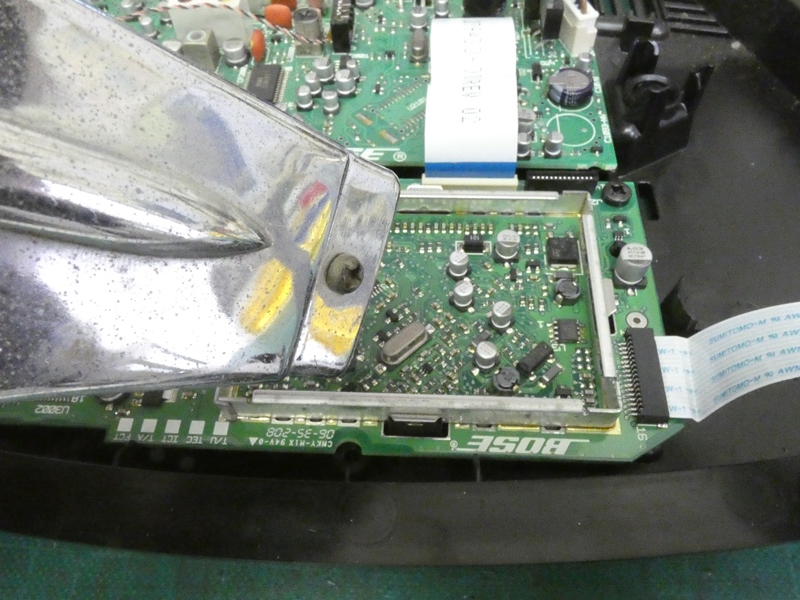

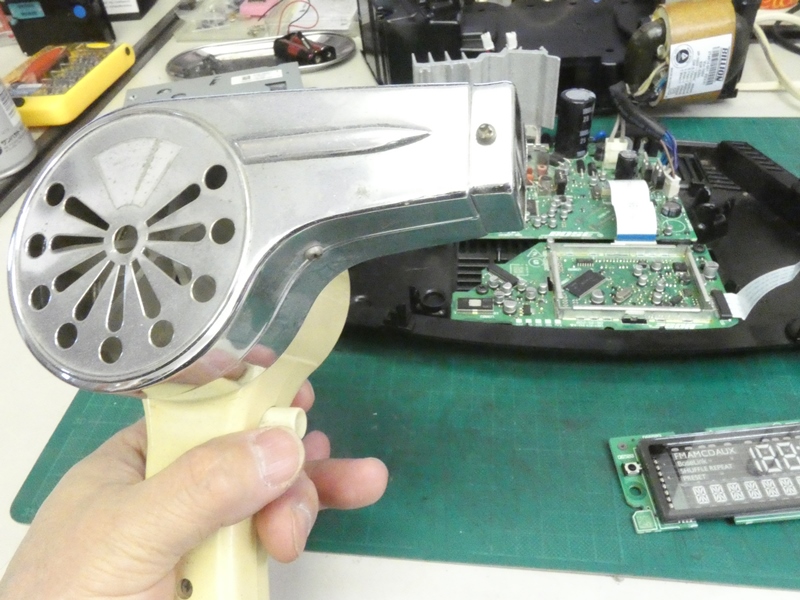

 逆にヘアドライヤーを使用して パーツを温めてみます。 |

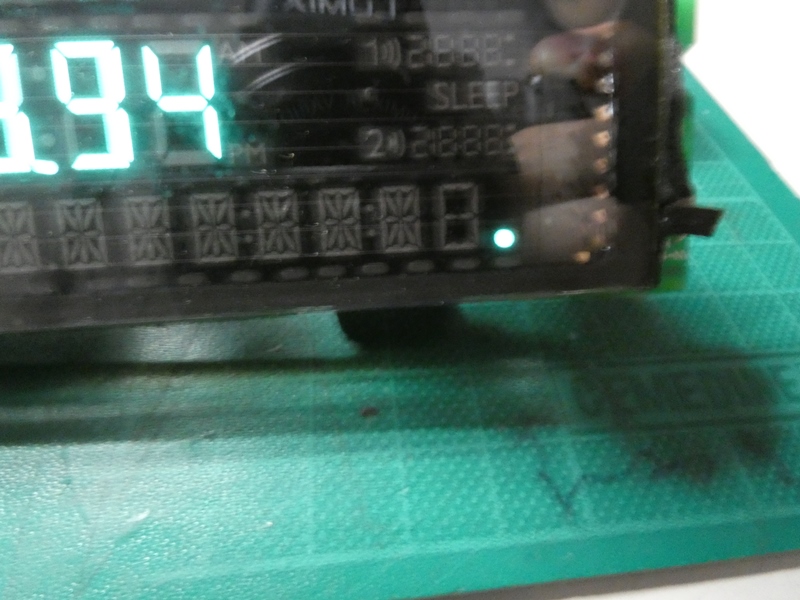

 不安定さは残るものの、何とかモード切替やＣＤ再生が できるようになります。ＳＭＤの不良が明らかです。 |
|

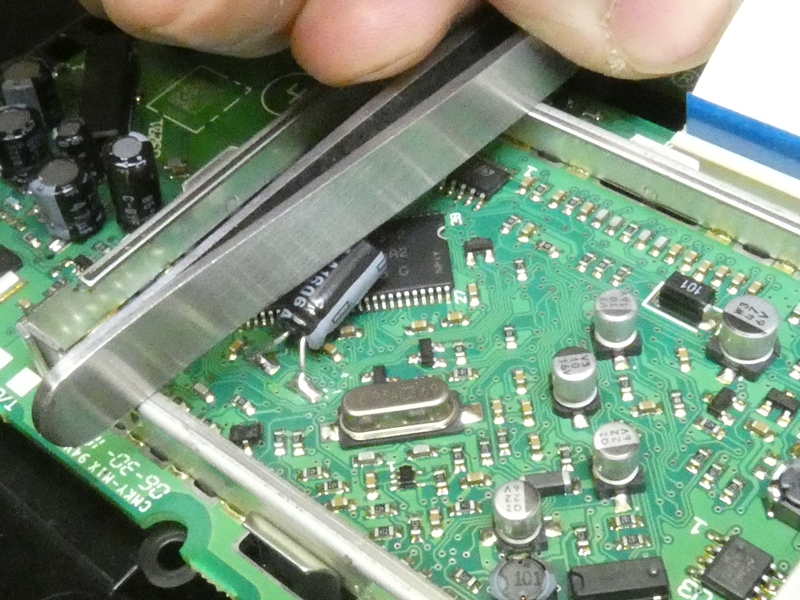

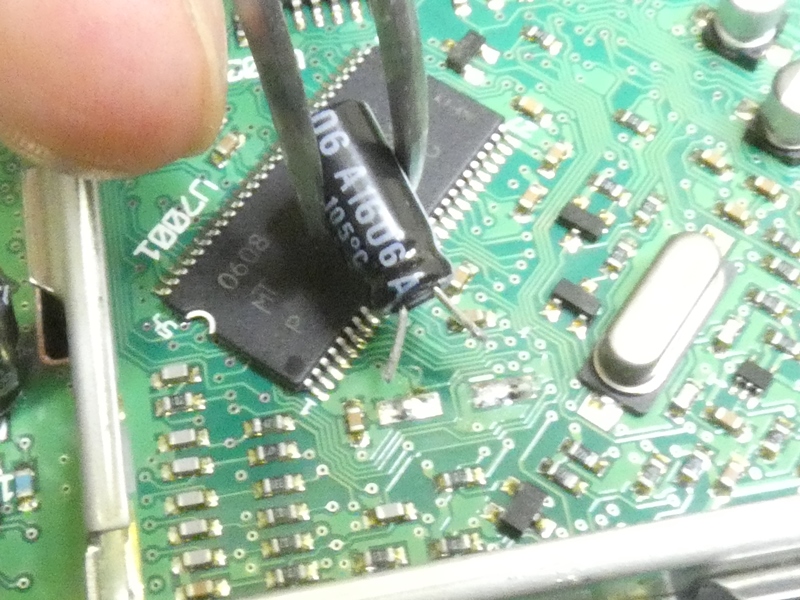

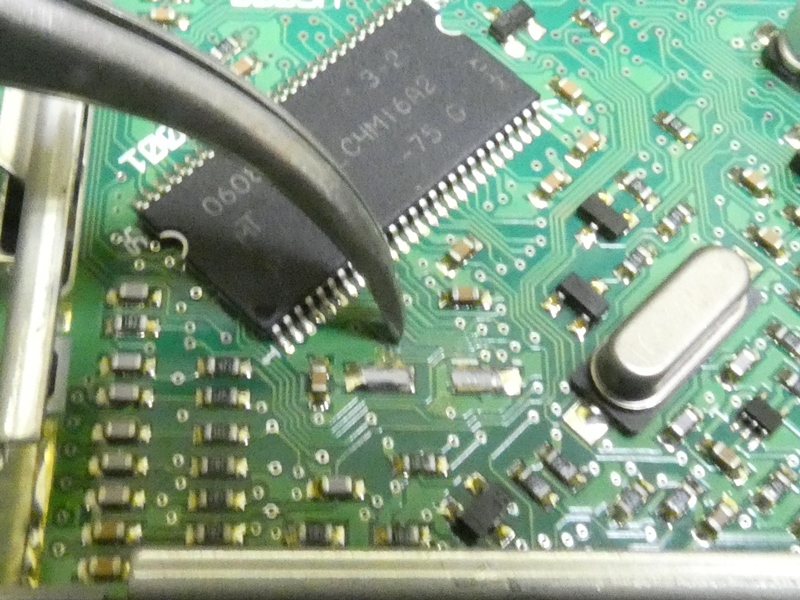

 チップ部品が密集する中、サイズの 大きい１００μＦから取り外してみます。 |

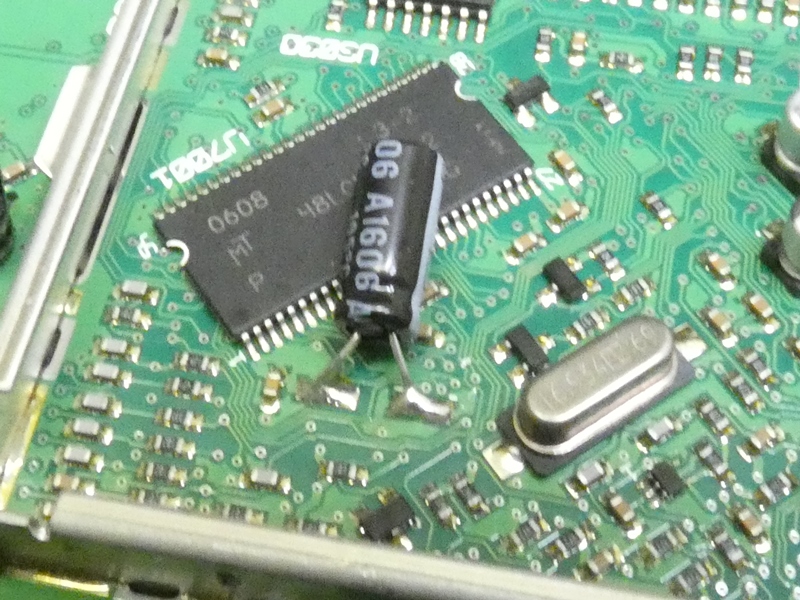

 引きちぎった後、配線パターンの 半田面を綺麗に整えます。 |
|

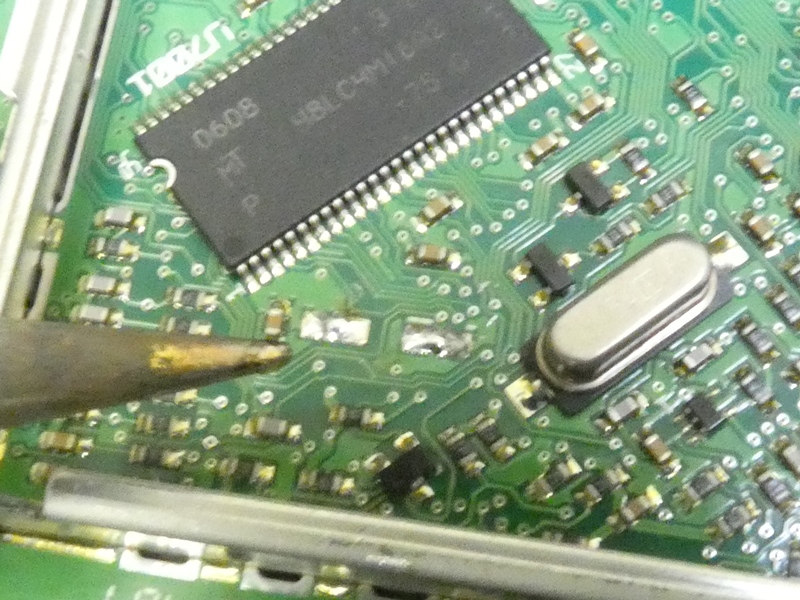

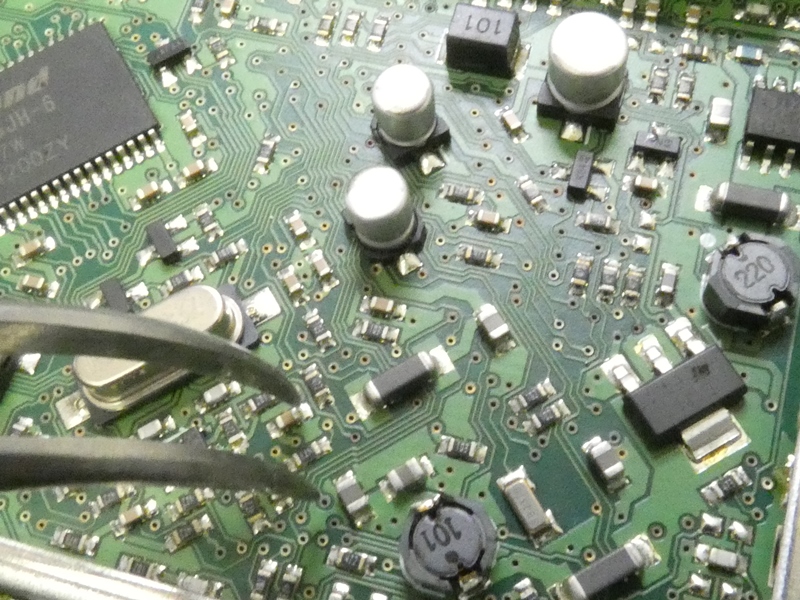

 半田をごく少量盛り付けて、新しい コンデンサの取り付けに備えます。 |

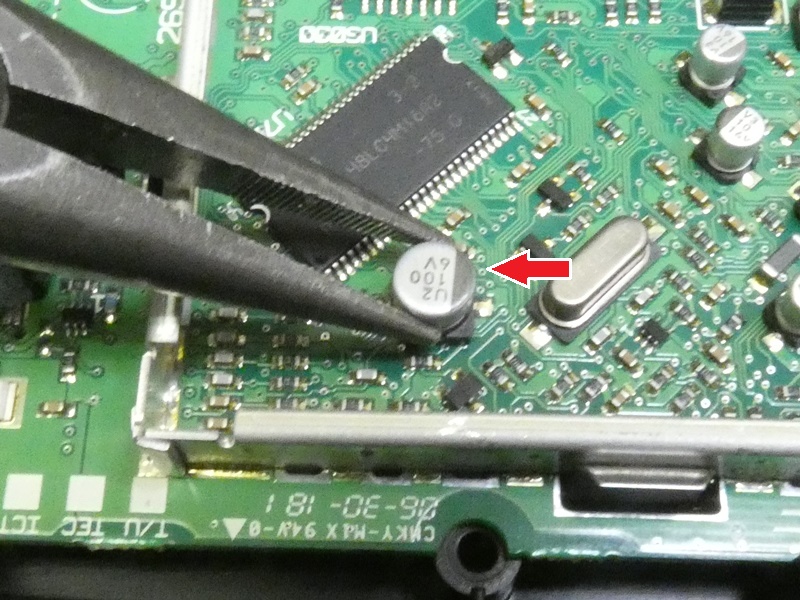

 普通のアルミ電解コンデンサを 横に寝せた状態で取り付けます。 |
|
 品質に問題のないＳＭＤに交換することも可能 ですが、手作業による半田付けは困難です。 |
 コンデンサの頭がシールドケースの 高さを超えていないか確認します。 |
|
 ここでも動作を確認してみます。 まだ不具合が解消しません。 |
 記事にあった通り、本当にＳＭＤ不良が 不具合の原因なのか不安がよぎります。 |
|

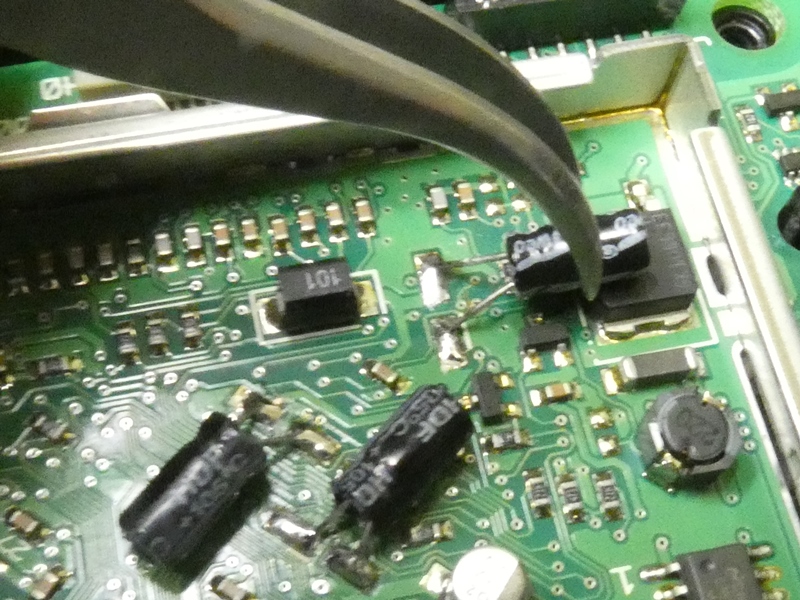

 次に、ペアで取り付けられている １０μＦ１６Ｖコンデンサを交換します。 |

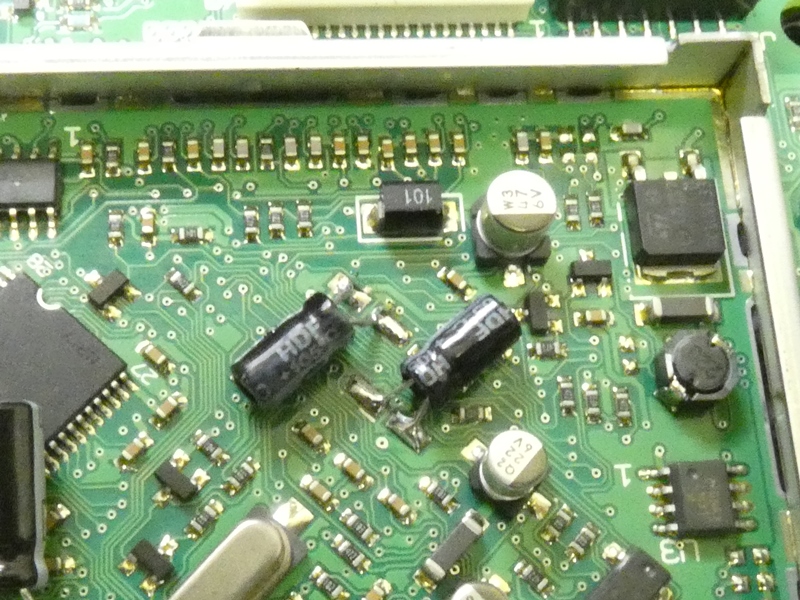

 ケミコンのサイズが小さく、周囲にスペースが あるので簡単に取り付けることができます。 |
|

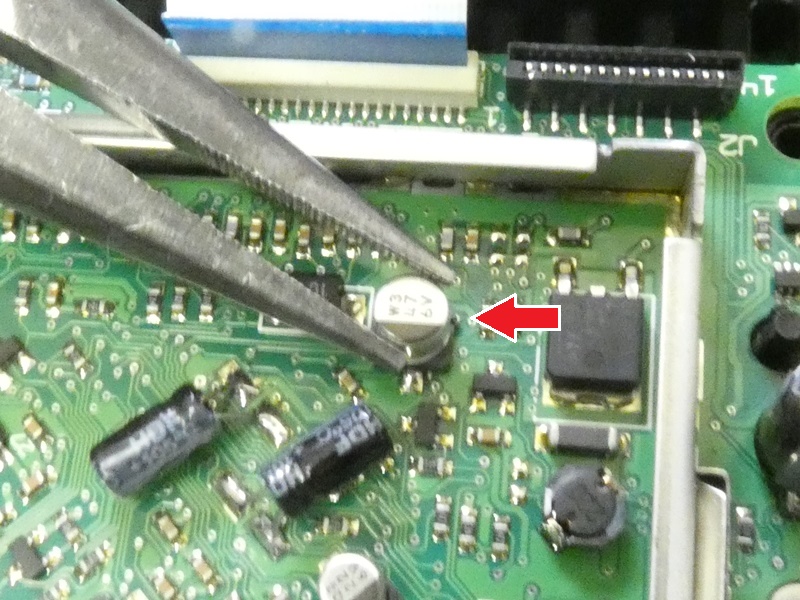

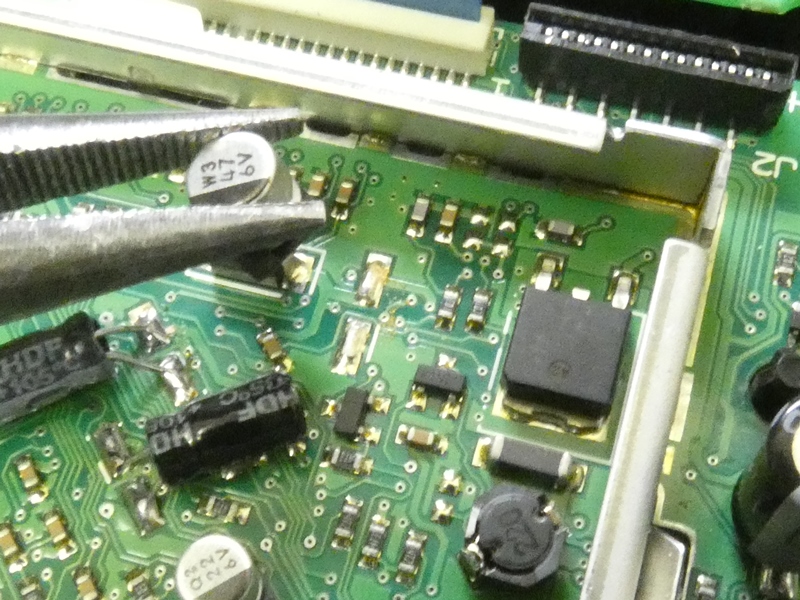

 右上に取り付けられている４７μＦ６Ｖを取り 外します。押さえ付けた状態でひねります。 |
 以前は、先を細く加工した半田ごてで半田を溶かして 外していましたが、この方法は安全かつ確実です。 |
|

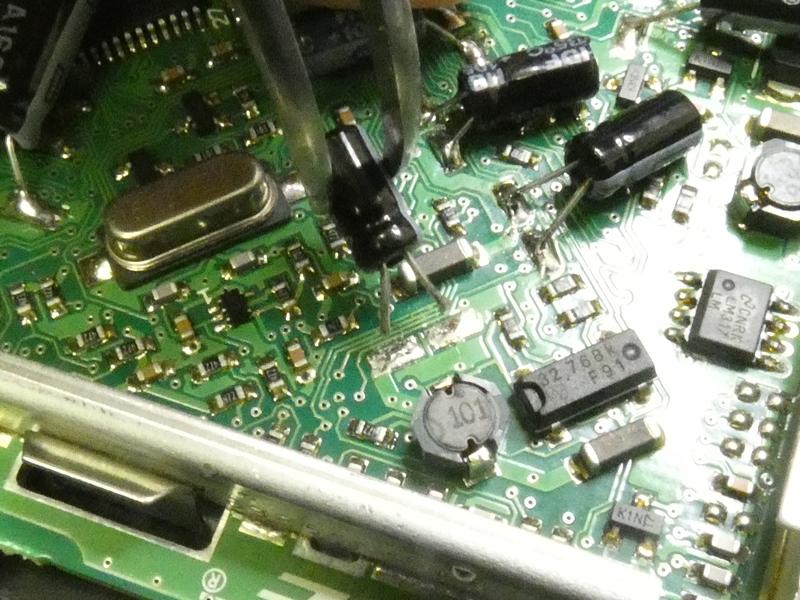

 新しいアルミ電解コンデンサに交換します。 取り付けスペースに問題はありません。 |

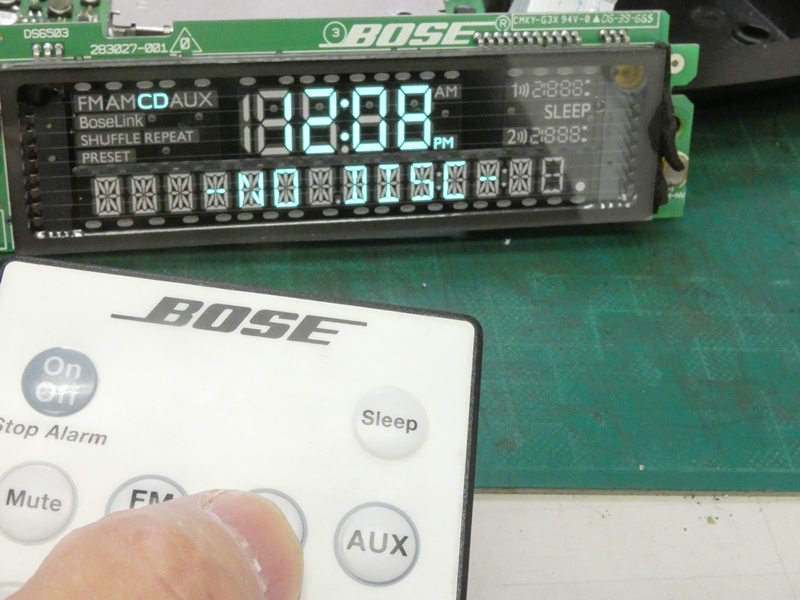

 再び動作を確認します。リモコンの信号を受信して いますが、まだ動作が不安定です。もう後がありません。 |
|

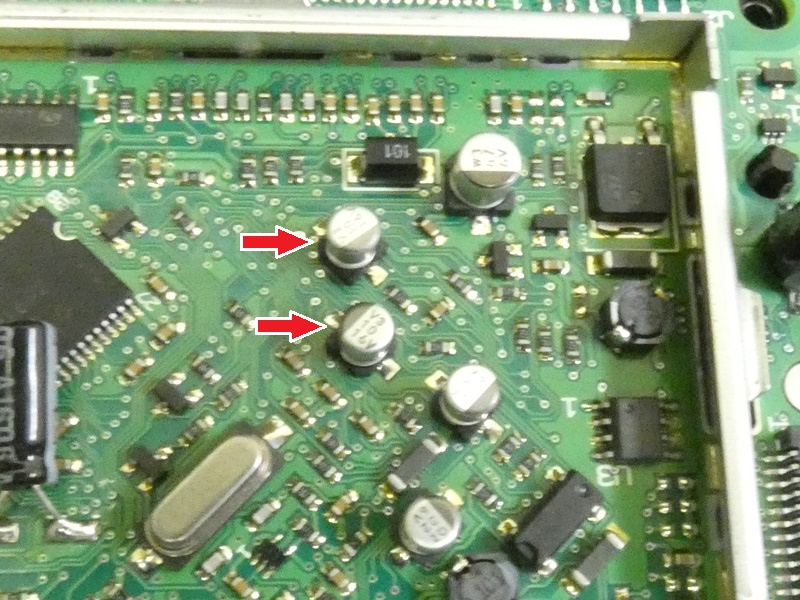

 残るは最後の２２μＦ６Ｖだけです。この２個が 不具合の原因である確率は・・かなり低いです。 |
 もしこれで不具合が解消しなかったら、既にメーカー修理の 道も途絶え、ご依頼主に何とお詫び申し上げたら良いのか。 |
|

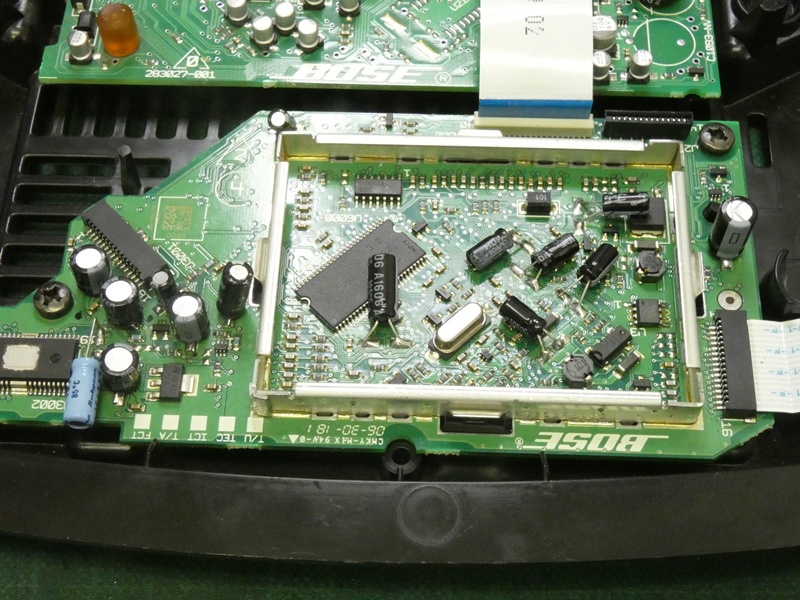

 しかし、現時点で打てる手は全て打ちました。結局、ＣＰＵ基板上のＳＭＤコンデンサは 全て新しいケミコンに交換されました。これで不具合が解消しなければ、作業は振り出しに 戻ります。ここまでのめり込み、実際に手を加えてしまった以上、１から原因を探り直します。 |
||

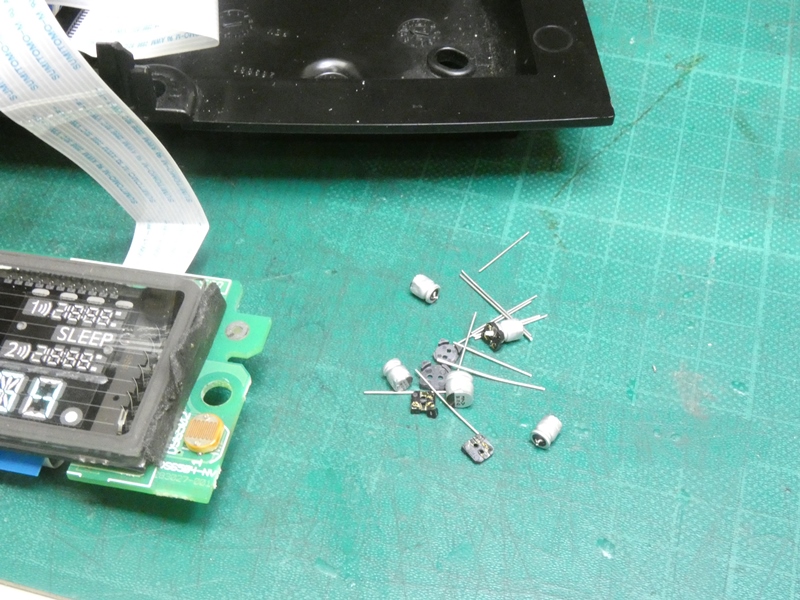

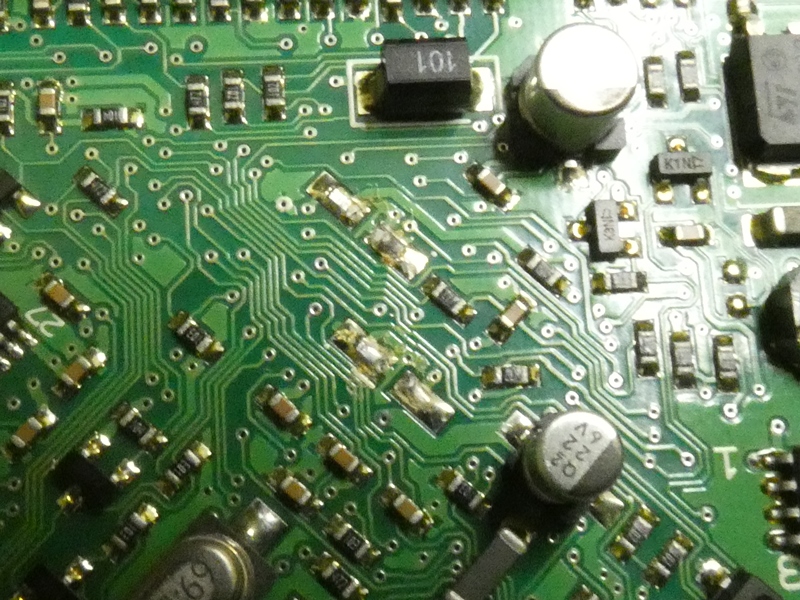

 ＣＰＵ基板から取り外されたＳＭＤです。潰れて いるので劣化の有無を確認することはできません。 |
 シールドの金属カバーを 元通りに被せます。 |
|
 ＣＤドライブユニットも 取り付けます。 |
 電源を入れてみます。モード切替を操作すると、 まずラジオ受信のモードにすんなり切り替わります。 |
|
 次にＡＵＸ入力に切り替えてみます。 問題ありません、再起動は起こりません。 |

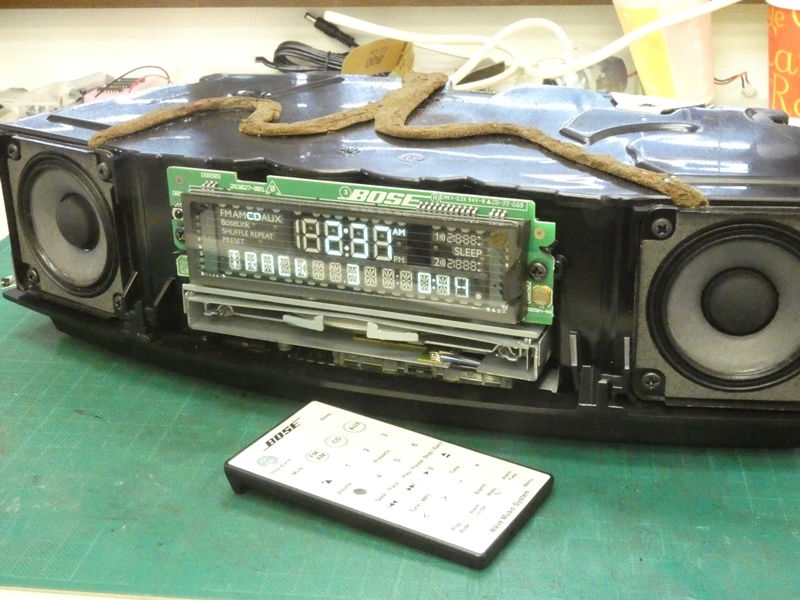

 そして、ＣＤ再生に切り替えてみます。ＢＯＳＥプレーヤーの 致命的な不具合が解決しました。安定して切り替わります。 |
|

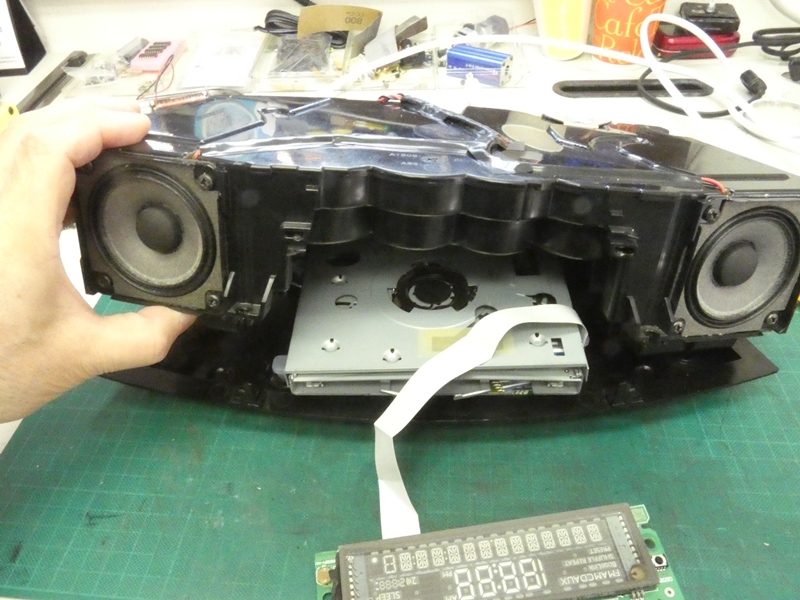

 ピックアップユニットに問題がなければＣＤは正常に 再生するはずです。スピーカーユニットを取り付けます。 |

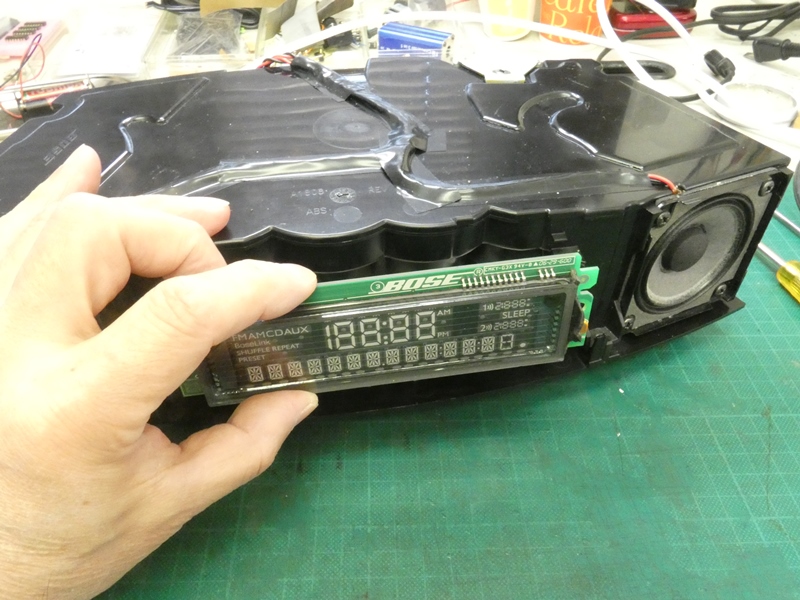

 表示部をスピーカーユニット 前面に取り付けます。 |
|

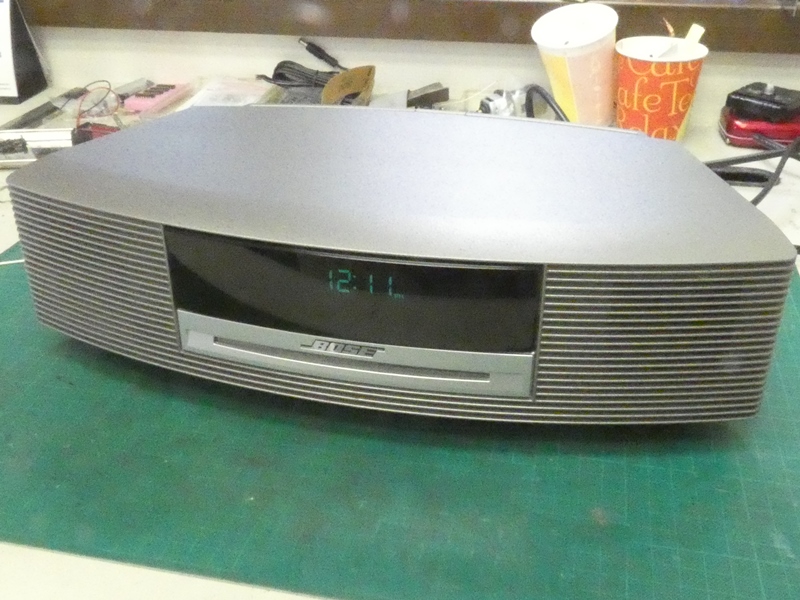

 あらためてＣＤを再生してみます。ＴＯＣを読み込むと間もなく再生が始まります。 非常に安定した再生です。シーク音は全く聞こえてきません。トラックの移動も 全くスムーズです。ＢＯＳＥらしいパワフルでかつ品のある再生音が響きます。 不具合の直接原因は、最後に交換した「２個の２２μＦ６Ｖコンデンサ」ということに なります。このＳＭＤの劣化が、リモコンによる操作の不具合、およびＣＤドライブの サーボ制御不良をもたらしていたといえます。ＢＯＳＥ社の製造欠陥となりましょう。 |
||
 工房内の他のＢＯＳＥプレーヤーも一挙に修理を 進めます。これ以上お客様をお待たせできません。 |

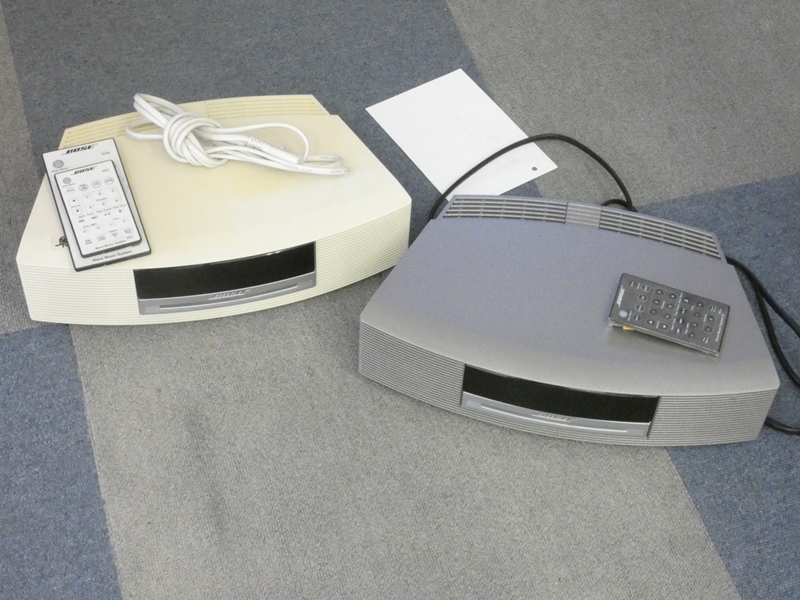

 ところで、このグレーメタリックの１台は 後から発売された新型で新色のようです。 |
|

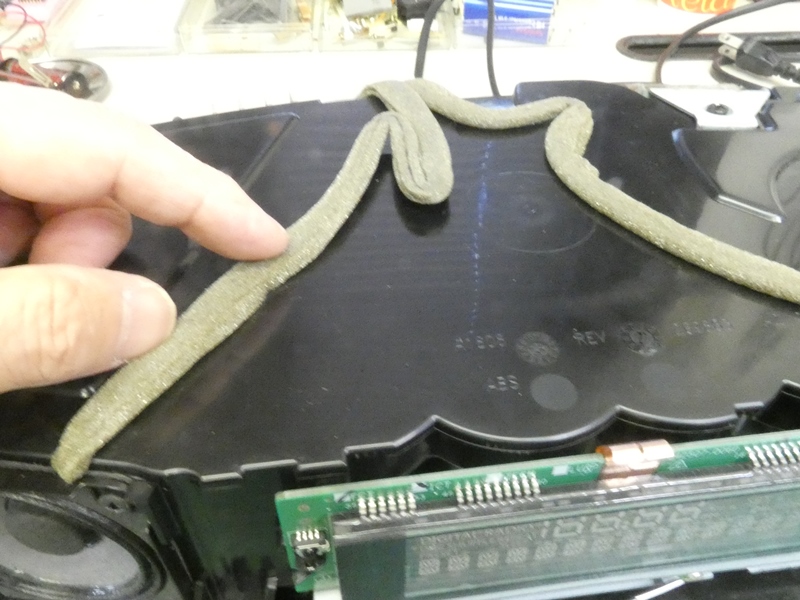

 スピーカーコードの保護材が、変質しそうに ない新しい材料に変更されています。 |

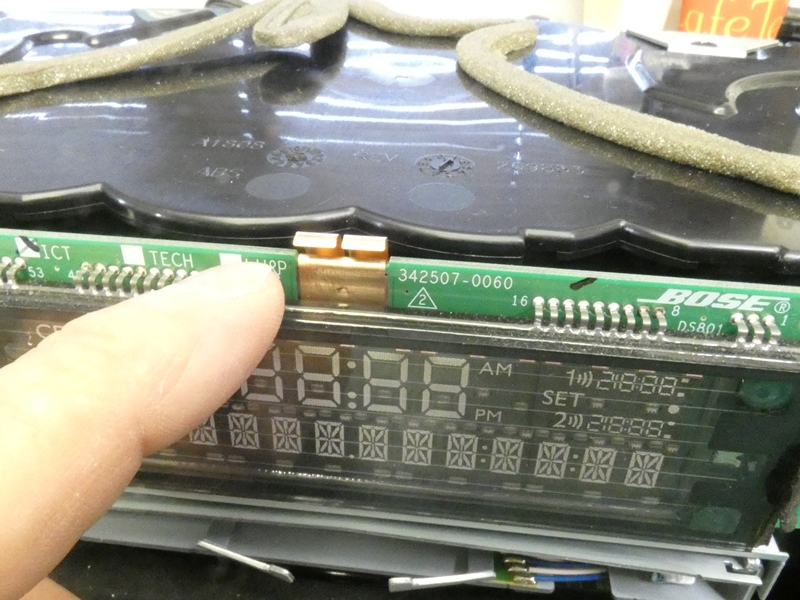

 表示基板の上辺に、本体カバーとアースを取る 金属クリップのような部品が追加されています。 |
|

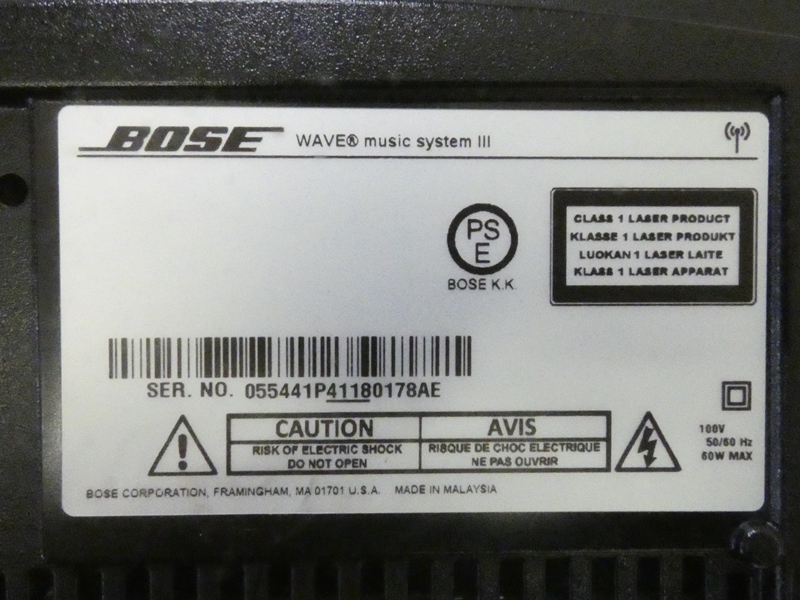

 製品プレートを確認するとＷＡＶＥ ｍｕｓｉｃ ｓｙｓｔｅｍ Ⅲです。 この１台はピックアップユニット交換だけで修理完了です。 |
 試しにＣＰＵ基板、および金属 シールド内部を確認してみます。 |
|

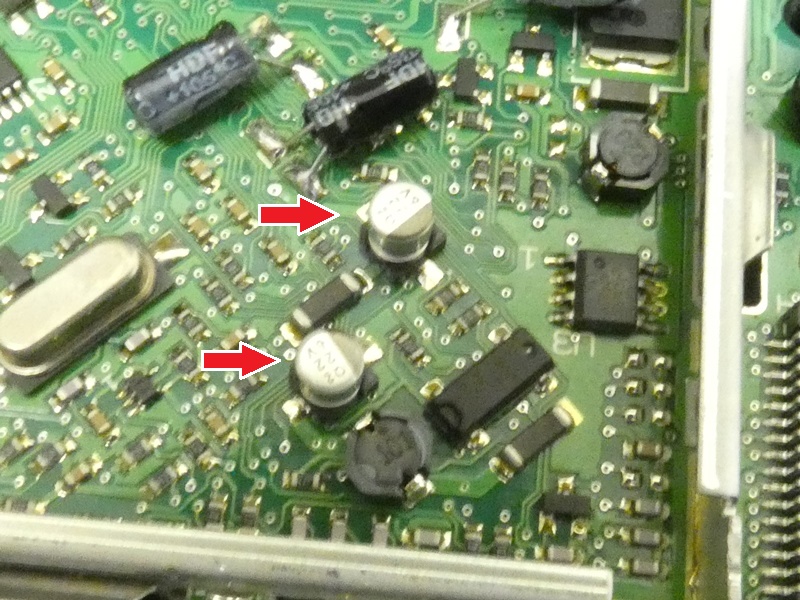

 不具合の直接原因と目される、最後に交換した２個の２２μＦ６Ｖコンデンサが 無くなっています。周辺の回路が設計変更されています。何故変更されたか？ この２個のＳＭＤが致命的な不具合を引き起こすことが明らかだからです。日本は おろか世界中で販売された高名なＢＯＳＥプレーヤーが、世界中で同じトラブルを 巻き起こした結果、マイナーチェンジにより基板の設計が変更されたのでしょう。 |
||
 ＢＯＳＥ社自身が製品の欠陥を認めた動かぬ証拠です。ＢＯＳＥ社は明らかに欠陥のある 製品に対して何ら購入者に救済措置を採っていません。工房から直営店に確認したところ 修理は有償で、一律１９４４０円（税込み）に送料が加わるとのことです。担当者の対応は 非常に親切で丁寧でしたが、そうではなくてＢＯＳＥ社は無償で修理に応ずるべきです。 |
||
|
||
