| ・携帯カセットプレーヤー修理（２０１８．１０．２０） |
年配の方から、かつて若者の必携品カセットプレーヤーが３台まとめて送られて きました。長い年月、大切にお使いになってきたのだろうと推察申し上げます。 ２台はＳＯＮＹ製ウォークマン、こちらはお聞きしていた不具合状況が再現されず、 修理の必要性は高くないと判断し、ご依頼主に了解いただいてお返ししました。 |
||

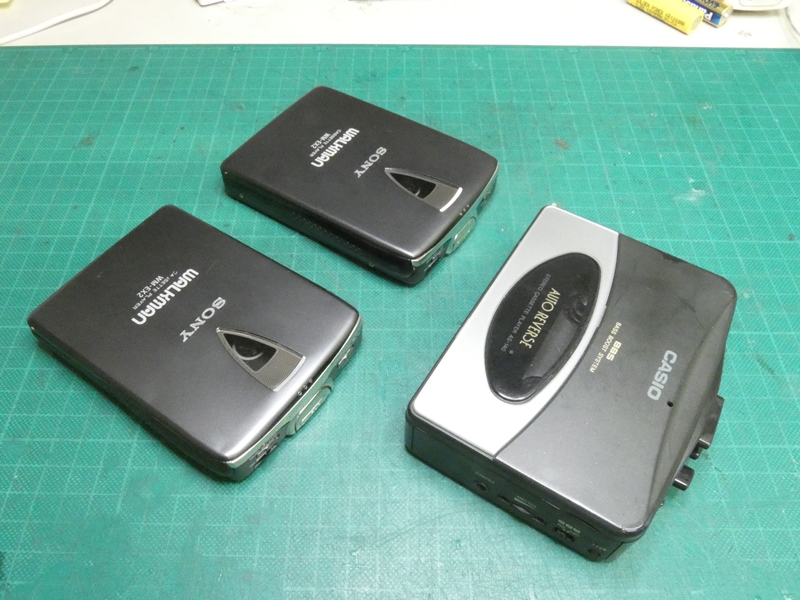

 １台はＣＡＳＩＯ製カセットプレーヤーで、ウォークマンのような 華麗なデザイン性で劣るものの、堅実な印象の製品です。 |

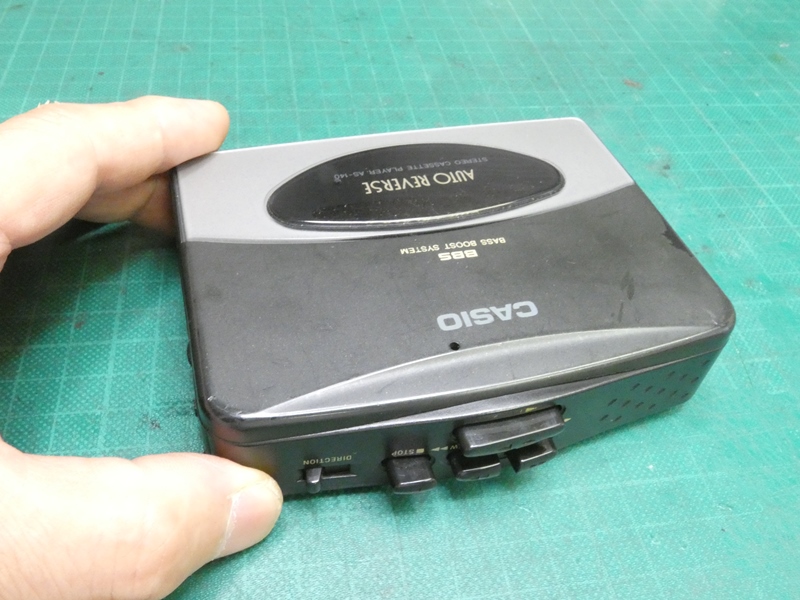

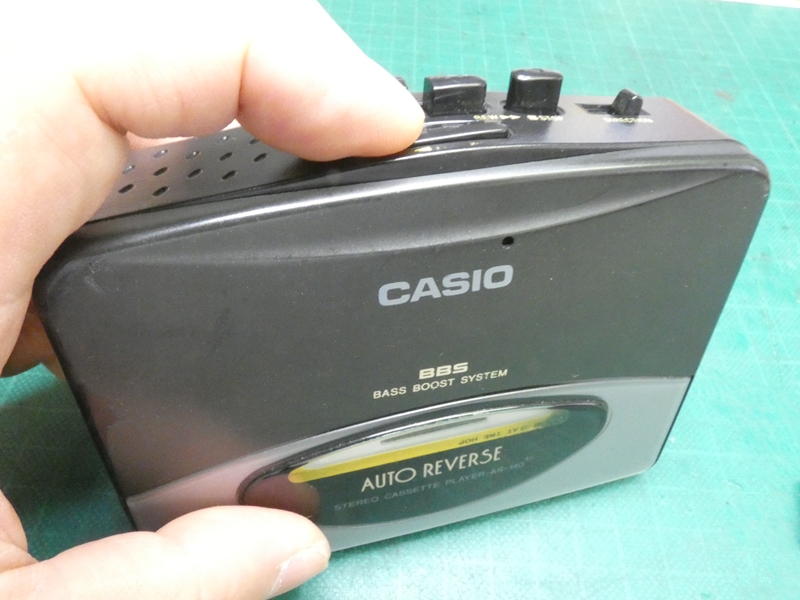

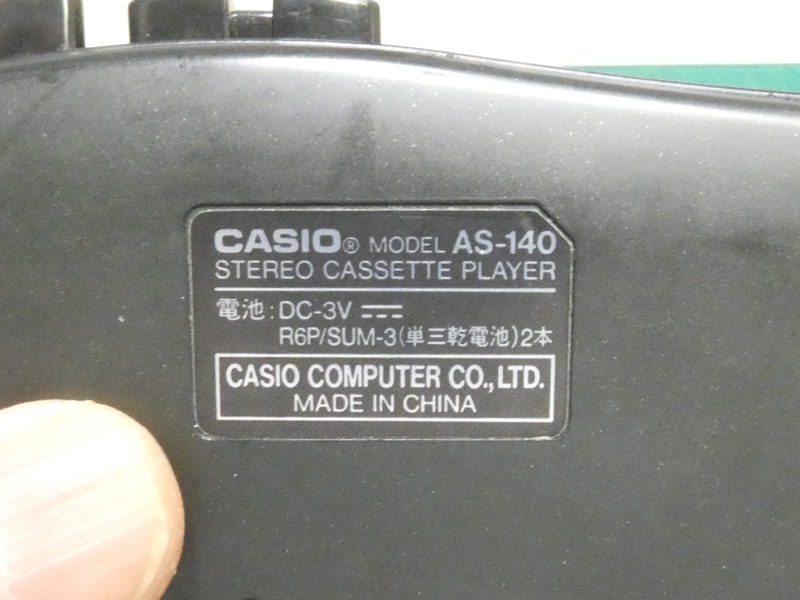

 Ｇ－ＳＨＯＣＫのＣＡＳＩＯ製ＡＳ－１４０、既にネット上に製品 情報は見当たりません。オートリバース、重低音再生搭載。 |
|

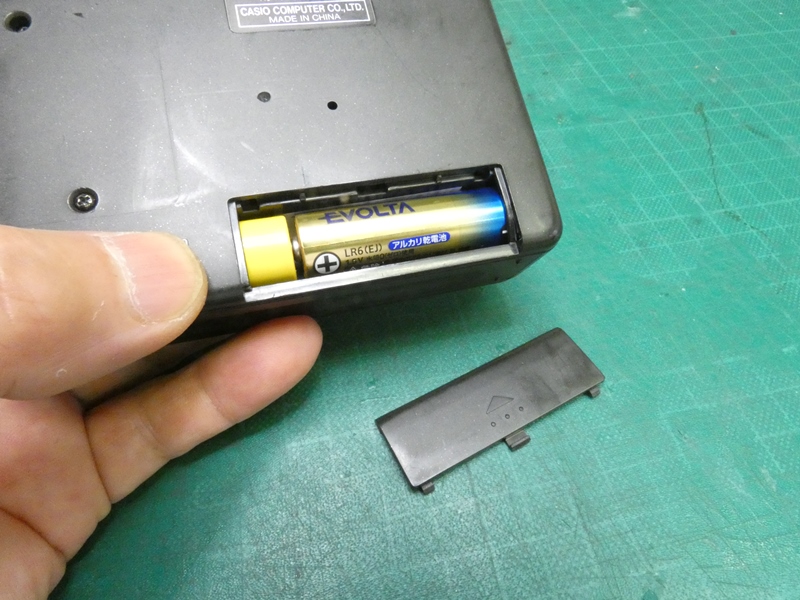

 ご依頼主は、全く動作しないとおっしゃって います。動作確認のため乾電池を入れます。 |

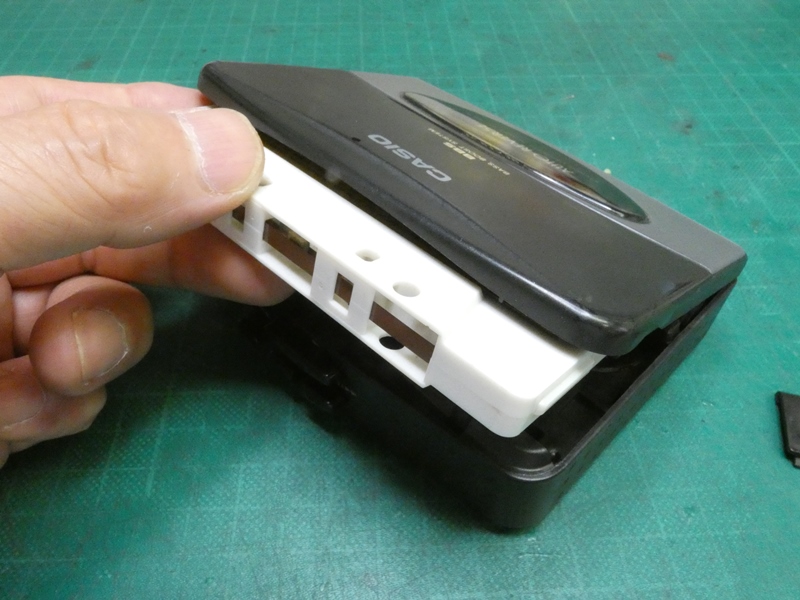

 ミュージックテープを入れて再生してみます。確かに音が 出てきません。テープが回っている様子もありません。 |
|

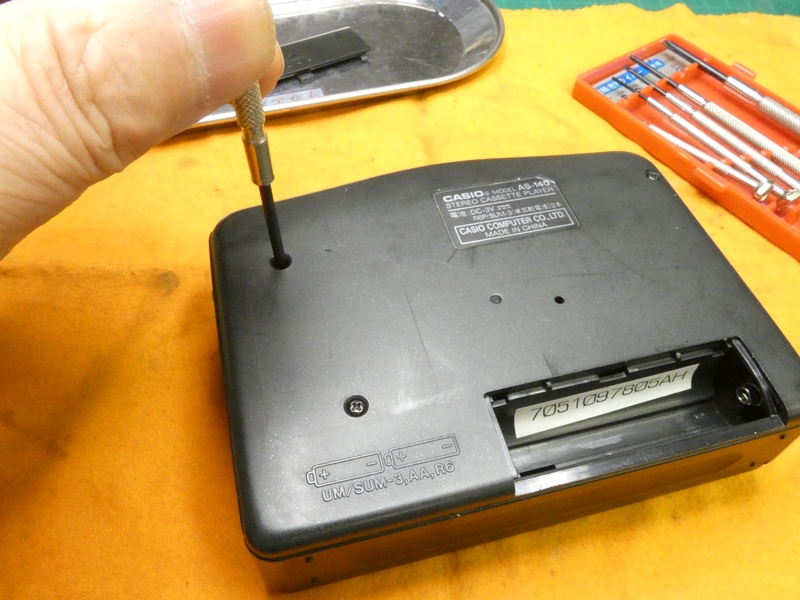

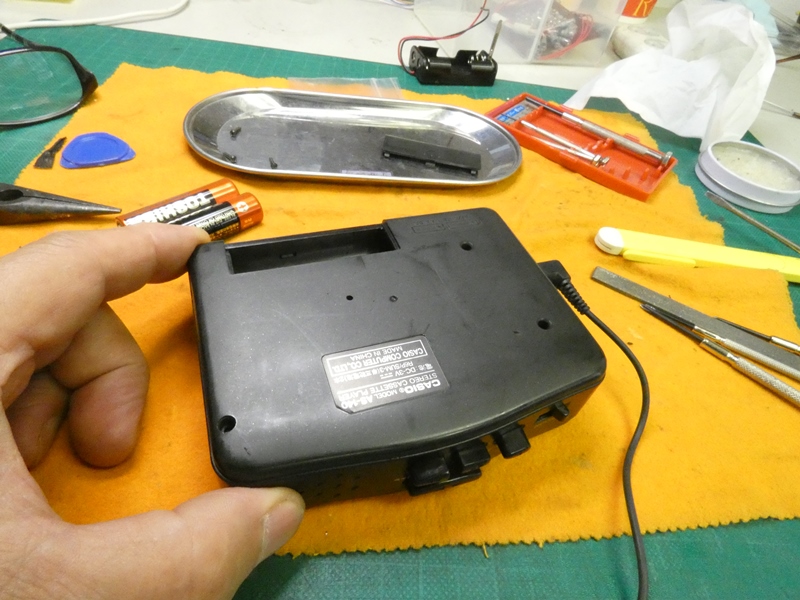

 分解して内部を調べることにします。 裏側カバーに固定ネジがあります。 |
 固定ネジなど不要かと思うほどタイトな 篏合です。ドライバーの先を慎重に入れます。 |
|

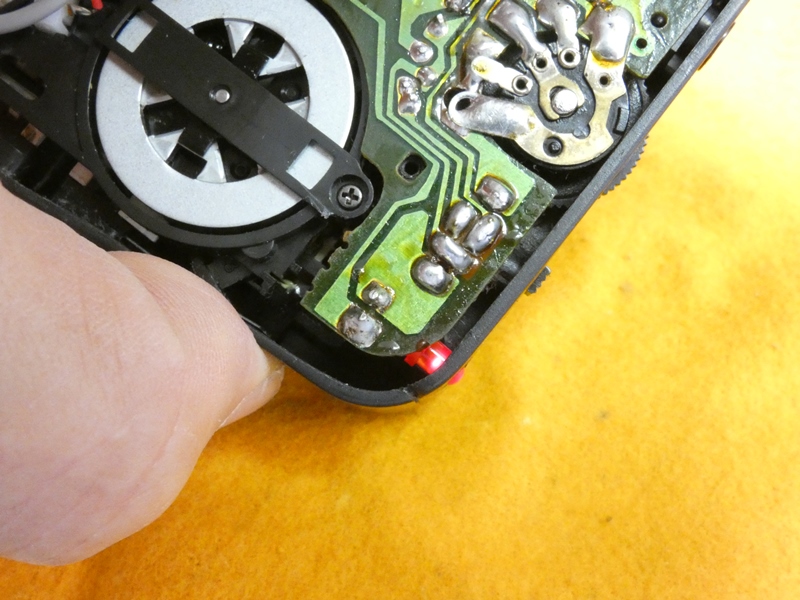

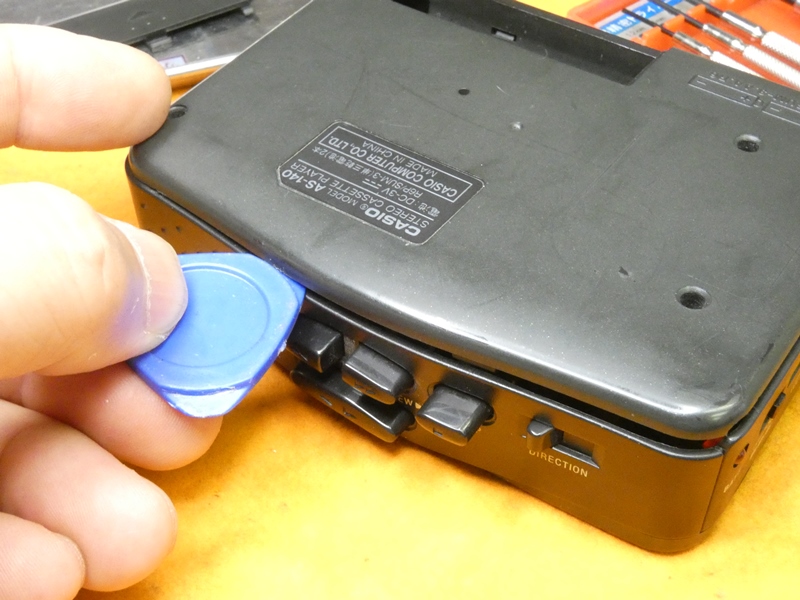

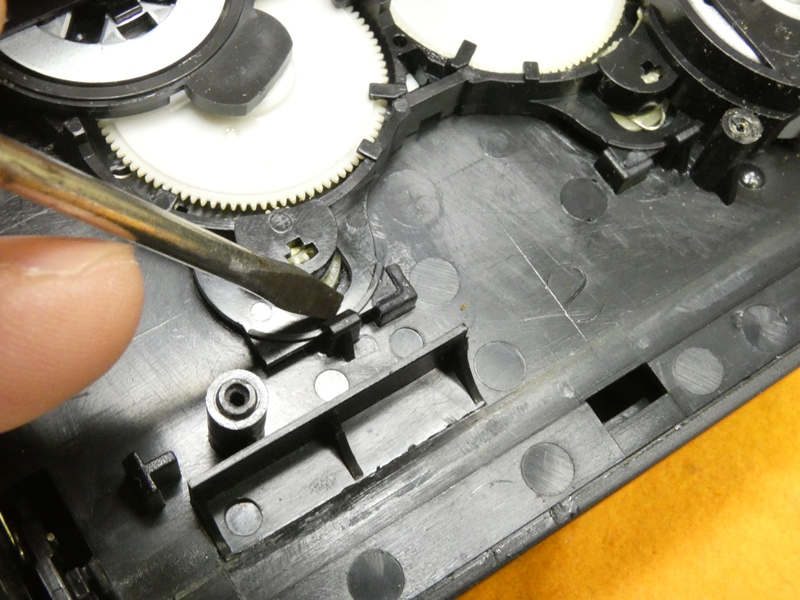

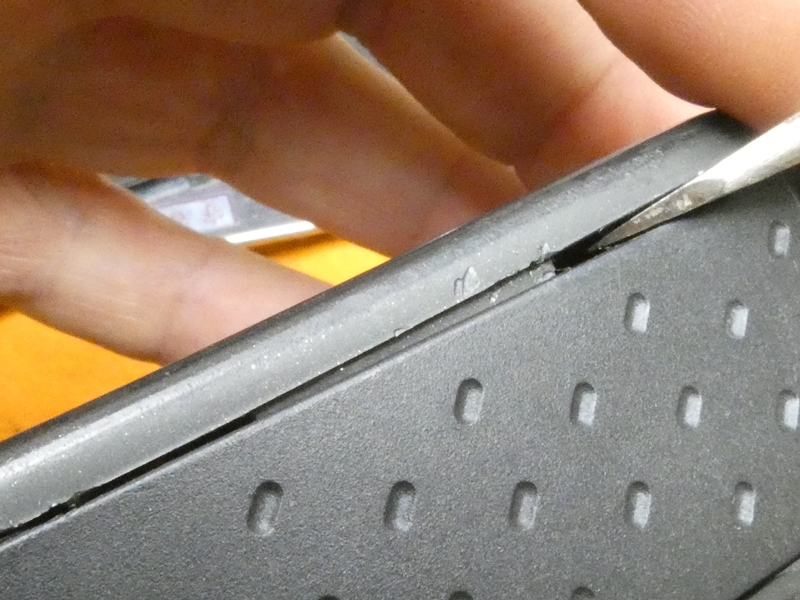

 ツメの位置が判明したところで、樹脂製 ピックツールで隙間を一挙に開けます。 |

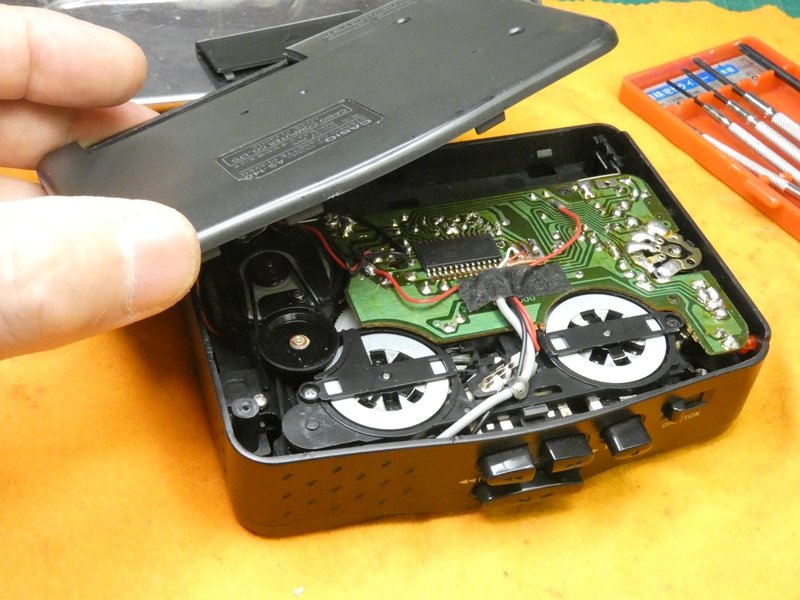

 内部が現れます。部品の配置にかなり余裕があり ます。ウォークマンの精緻さとは趣きが異なります。 |
|

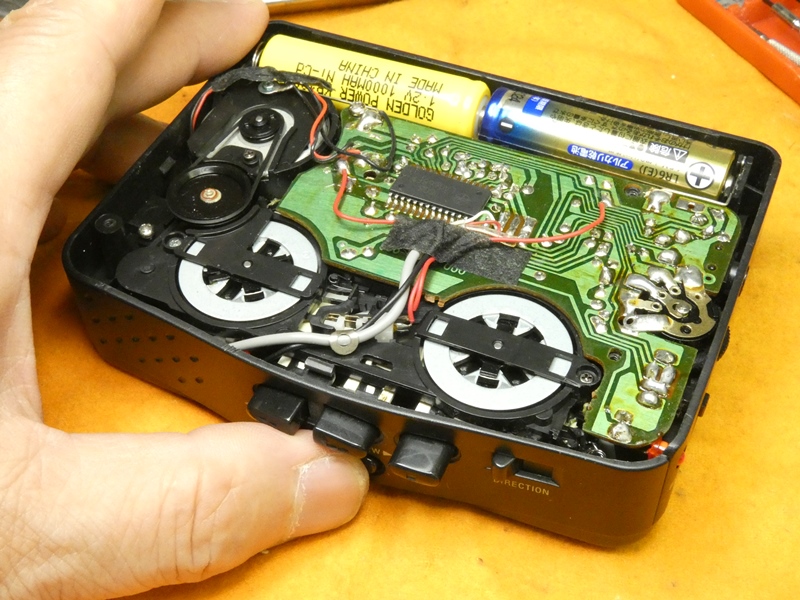

 裏カバーを取り除き内部を観察できる 状態で、再度動作を確認してみます。 |
 全く作動する気配もありませんが、電源インジケーターの ＬＥＤが点灯しています。回路に通電はしているようです。 |
|

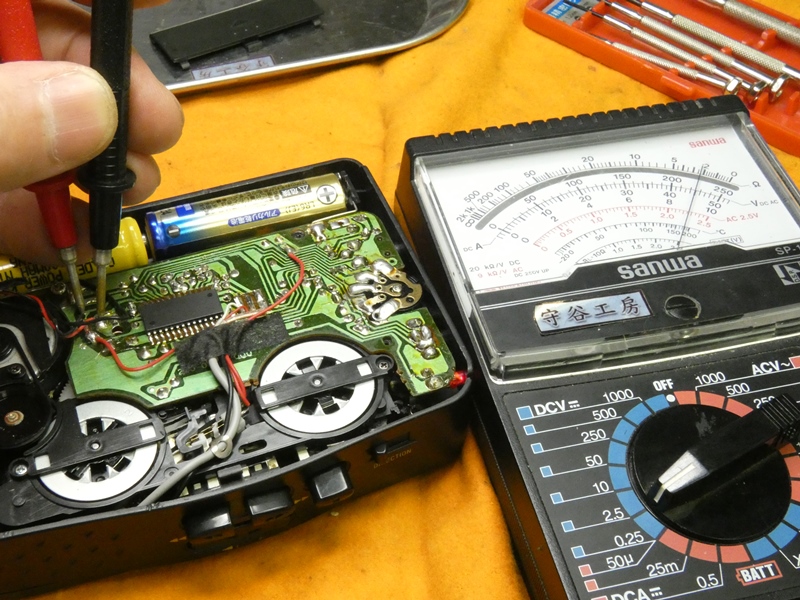

 モーターの端子に回路形を当ててみます。２．３Ｖほどの電圧が加わっており、 モーターに電力が供給されていることが分かります。モーターの故障が疑われます。 |
||

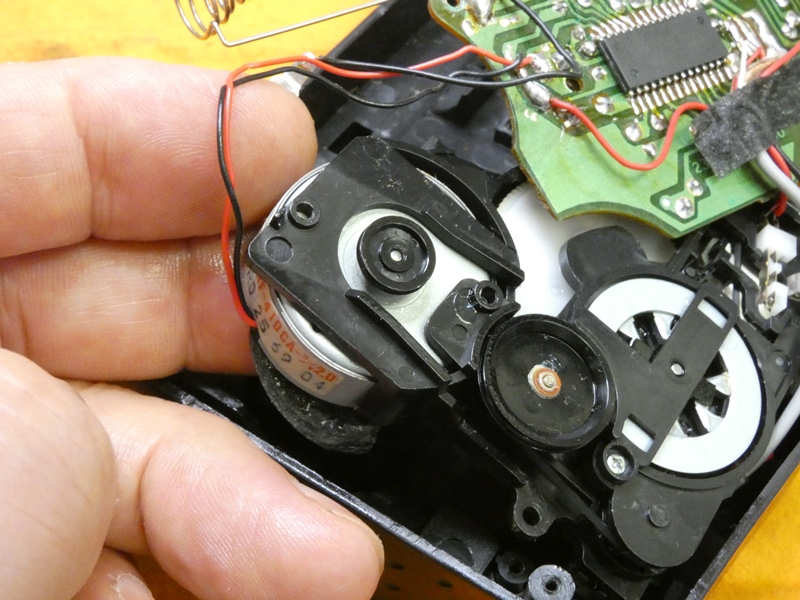

 モーター回転軸に取り付けられている小プーリです。 固着しているようで、回転させることが出来ません。 |

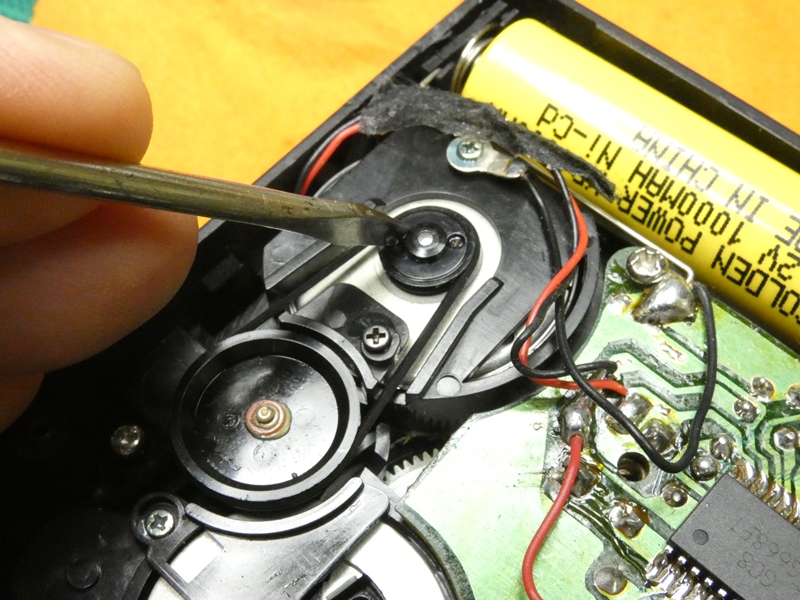

 モーターを取り出して点検する必要があります。 ゴムベルトを外し、小プーリを抜き取ります。 |
|
 ウォークマンのように極端に込み入っているわけでは ありませんが、構造を見極めながら分解を進めます。 |

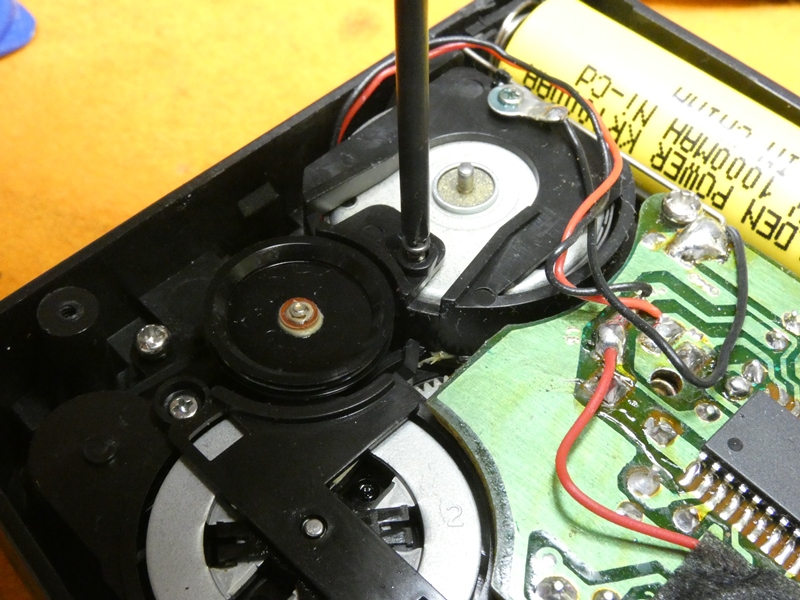

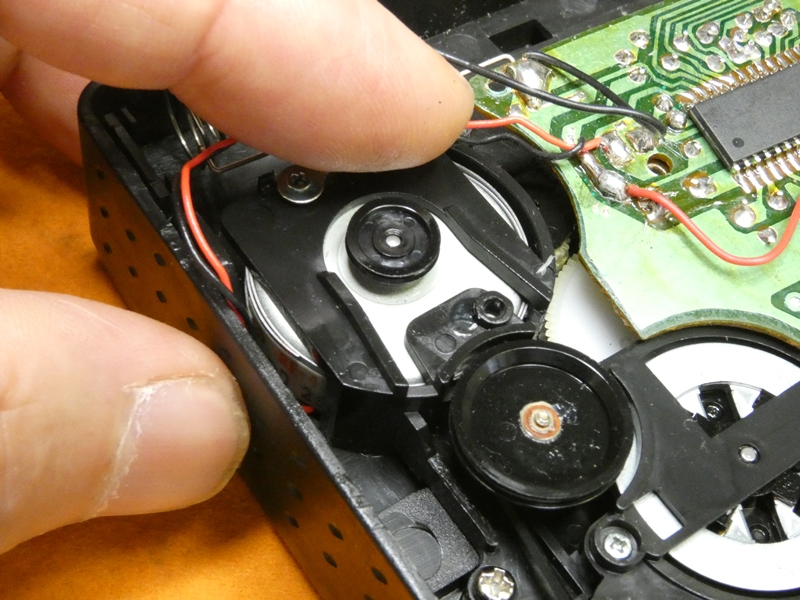

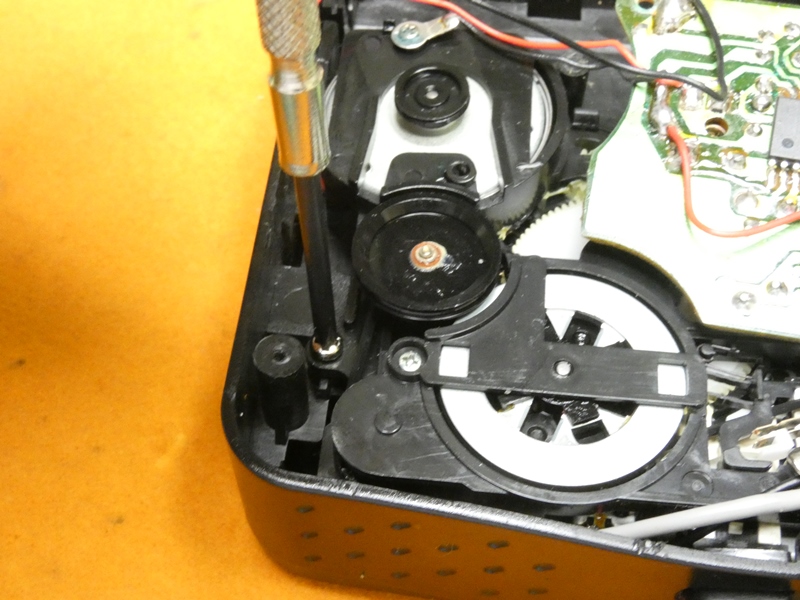

 モーター周辺の小ネジを１本ずつ緩めていき ます。モーターの固定方法が分かりません。 |
|
 回路基板が上に被さっています。予め 取り外しておかなければなりません。 |

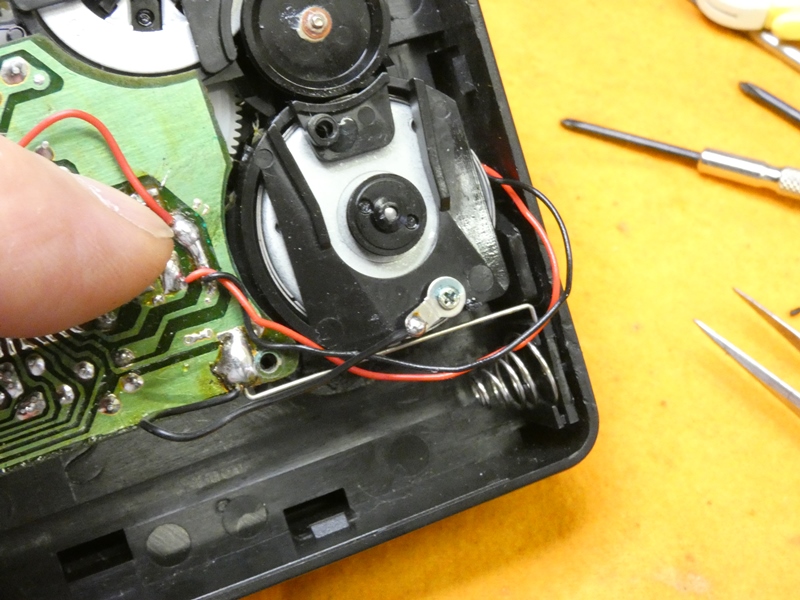

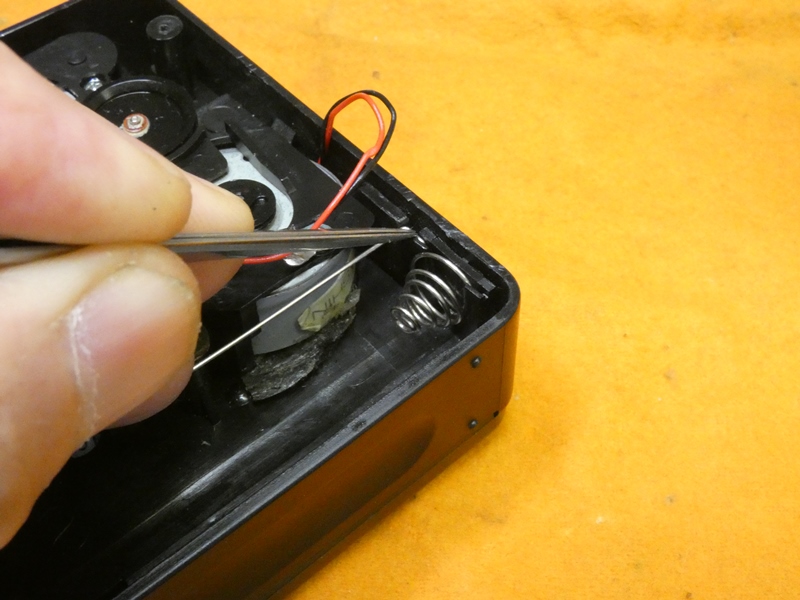

 構成部品の中でモーターのケースが最も大きな金属 部品になります。ノイズ対策のアース接続を外します。 |
|

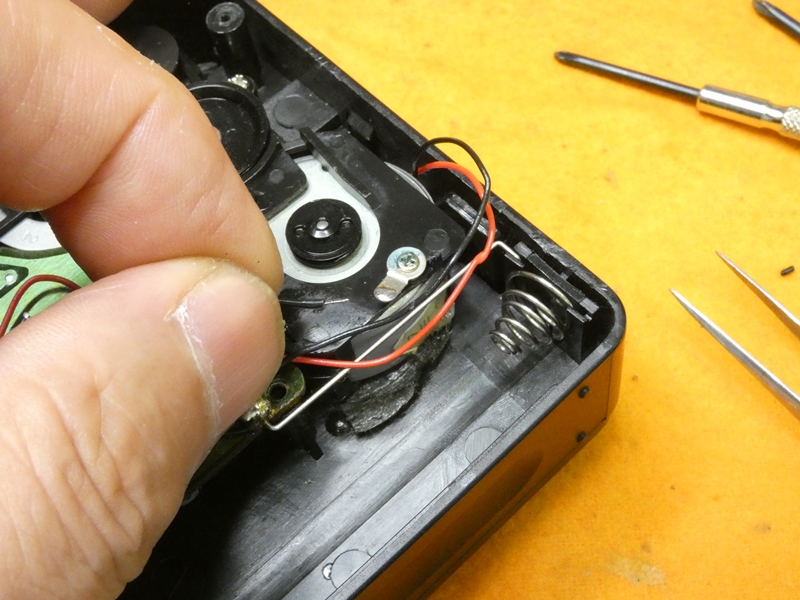

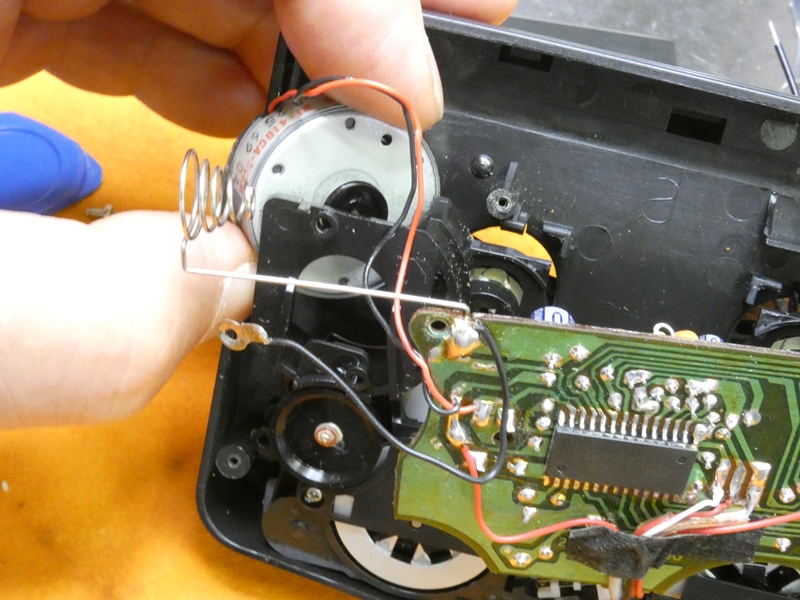

 回路基板と一体化している乾電池 ホルダーのスプリング金具を引き抜きます。 |

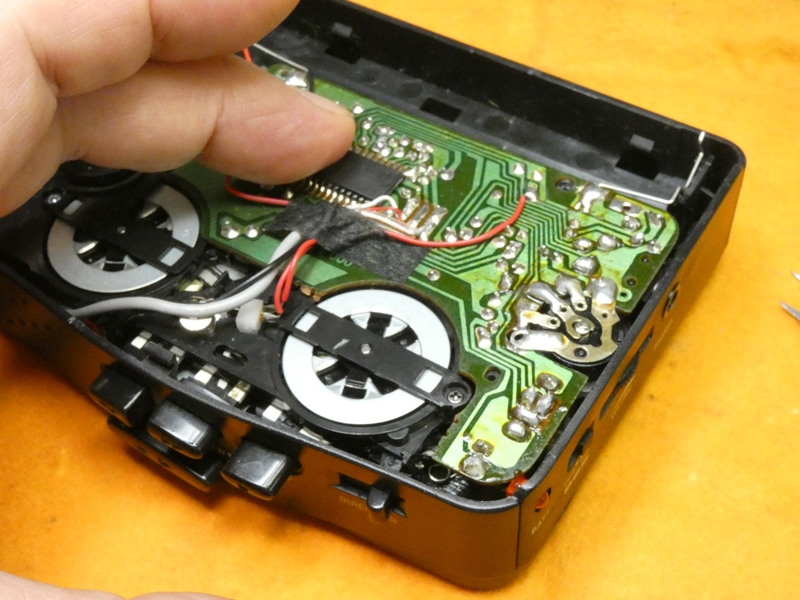

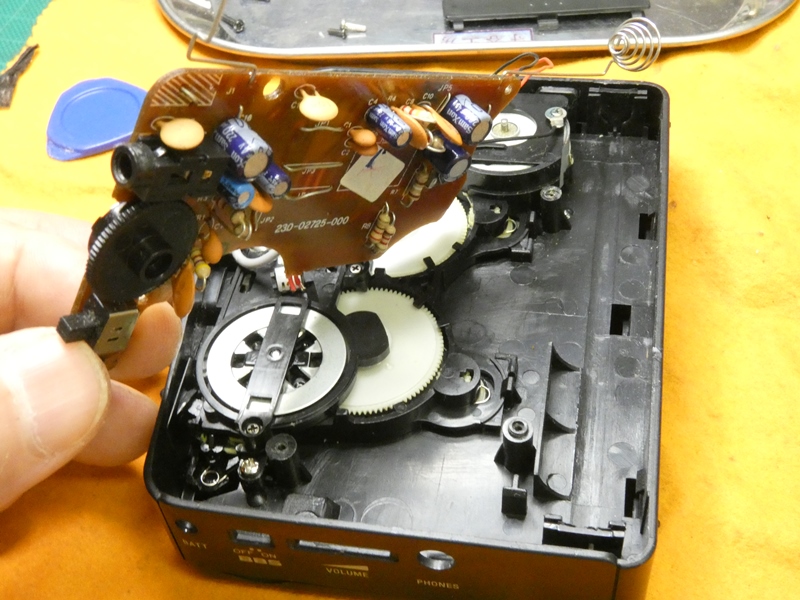

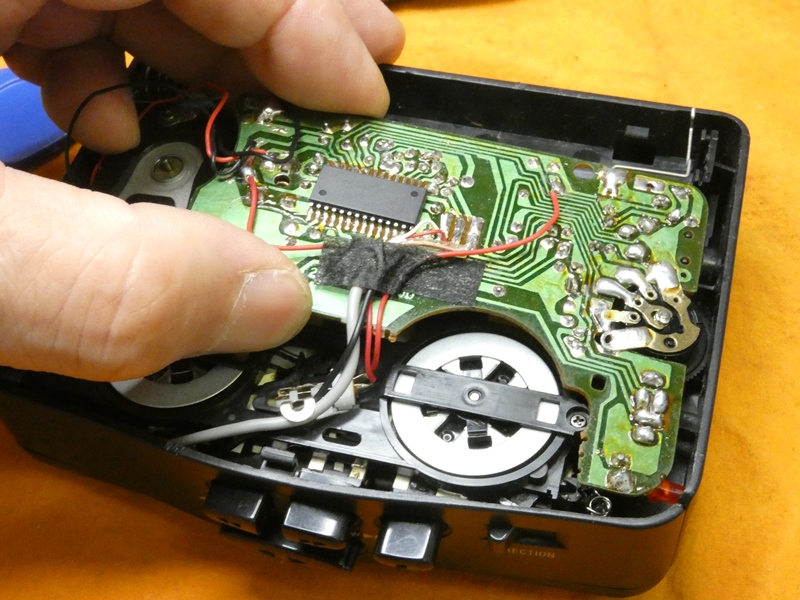

 基板を持ち上げると、実装されている電子部品を 確認できます。何とも簡素で最小限の回路構成です。 |
|

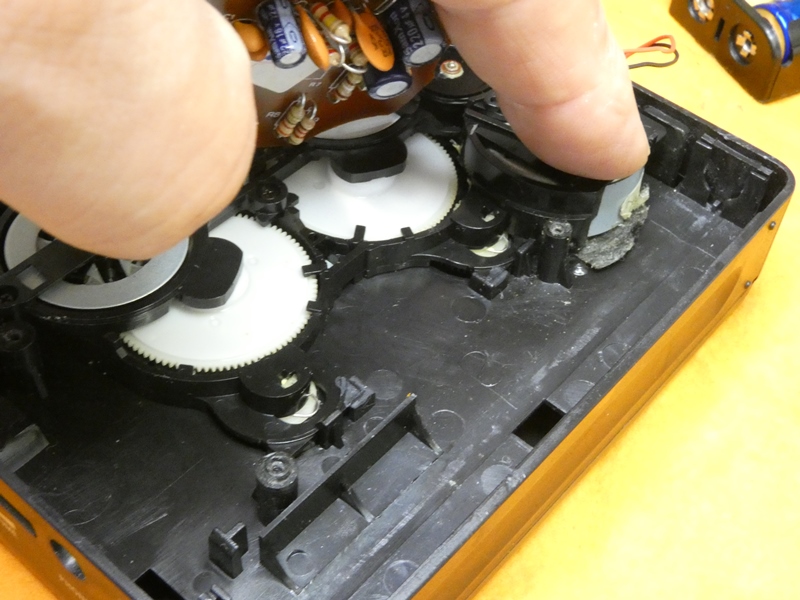

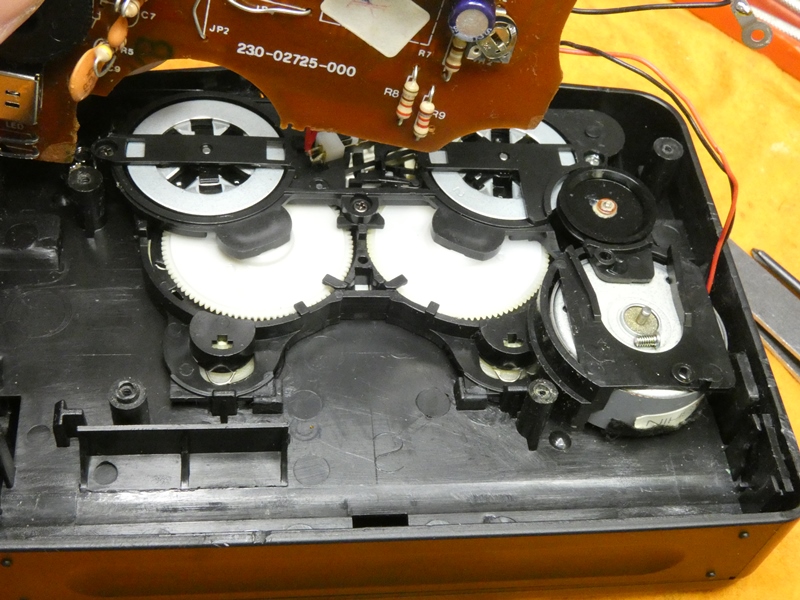

 モーターを挟んでいるフレームも浮かせる必要が あります。テープ駆動ユニット全体を持ち上げます。 |

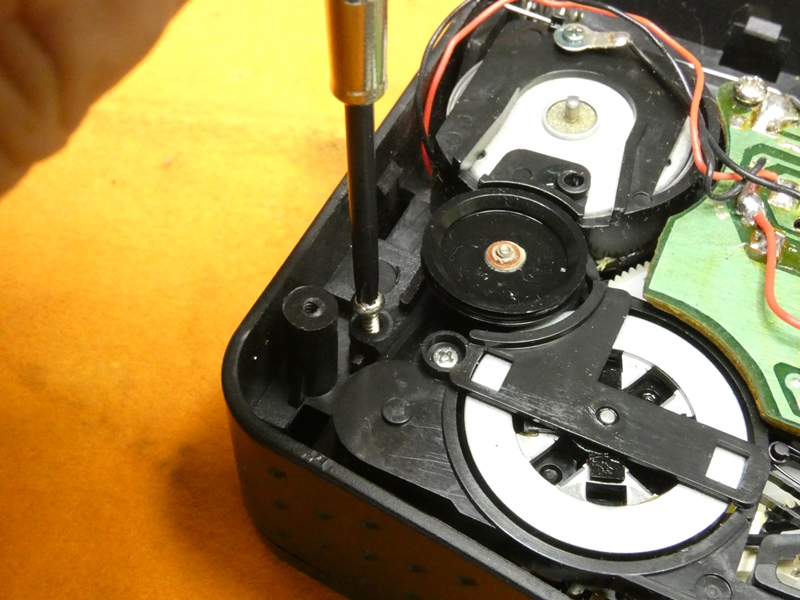

 駆動ユニットは、この左右２本のツメで 本体に固定されています。解除します。 |
|

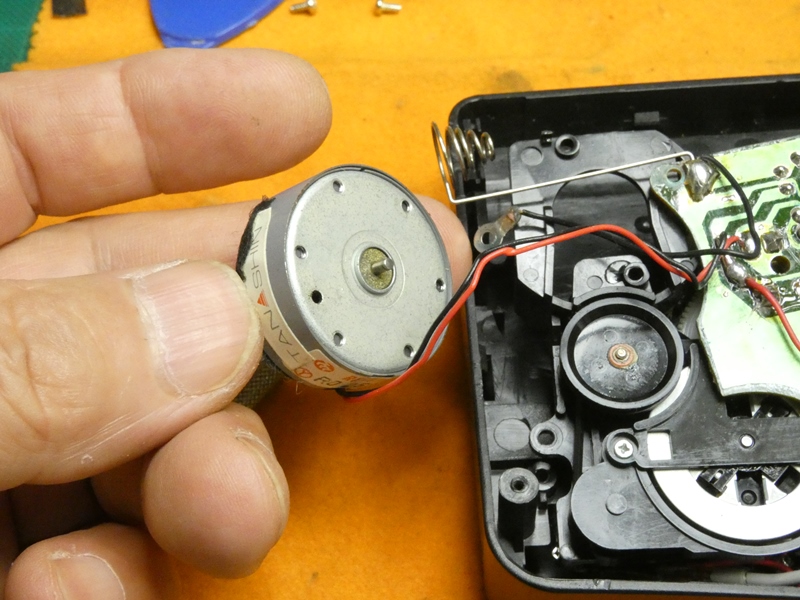

 ようやくモーターを取り外すことが出来ました。普通のＤＣモーターです。 回転しなくなっているので、出来れば新品に交換したいところですが、 補修用部品が手に入るわけがありません。電圧、回転数、本体サイズ、 シャフト径、シャフト長が全て一致する汎用品を探し出すのも大変です。 |
||
 モーターの修復を試みます。金属ケースを分解して 修理ところですが、ケースが歪む可能性があります。 |

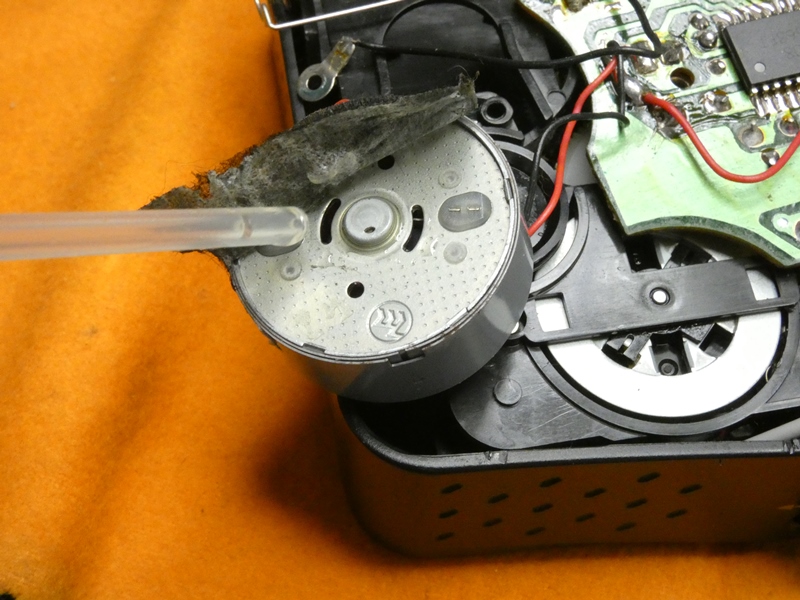

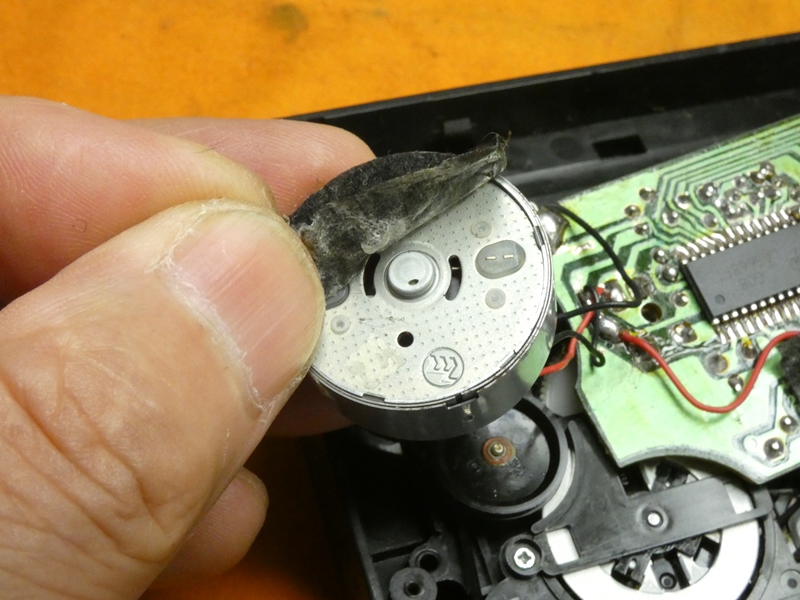

 シートを剥すと僅かに開口部があり ます。ここから潤滑剤を吹き込みます。 |
|
 シャフトが固着している原因には、内部で錆の発生、油脂分が経年や熱で変質・固化、 金属ケースの変形（可能性低）などが考えられます。ラジオペンチでシャフトを掴み、 様子を見ながら力をl加えていきます。固着が解消した範囲内を往復させ、吹き込んだ 潤滑剤を馴染ませます。解消範囲を徐々に広げ、やがて全周回転するようにします。 |
||
 印象として油脂の固着のようです。潤滑剤と エアを交互に吹き込み、内部を洗浄します。 |
 電圧を加えるとプーリが滑らかに回転します。 モーターを元の取り付け位置に戻します。 |
|
 モーターを含むテープ駆動 ユニットを本体に嵌め込みます。 |
 数か所の固定ネジを締め込みます。テープ駆動 ユニットの動作を確認した後で完全に固定します。 |
|
 この段階で再度モーターの回転を 確認します。問題ないようです。 |
 回路基板を元の位置に取り付けます。 。 |
|
 ゴムベルトをかけテープを再生してみます。モーター調速用の 半固定抵抗はあるものの、サーボ回路ではないようです。 |
 そのためでしょうか、モーターの性能劣化も 加わり長周期で微妙に再生音が揺れます。 |
|
 精密に組み立てられているDCモーターなので、間接的な洗浄では新品時の 性能を復活させることは難しいようです。新品の補修部品（同規格のモーター）に 交換すれば、さらに安定した再生音が得られるはずです。しかし、入手はほぼ 不可能でしょう。ご依頼主に事情を説明し、ご了解をいただいてお返しします。 |
||
|
||
