| ・鳩時計の修復（２０１８．１２．３） |
木製の鳩時計を修復します。物心も付かない子供の頃、自宅に掛けられていたことを 覚えています。全体が黒い色で、時刻を告げる「パッポー」という音も耳に残っています。 写真の通り、不具合は長針が欠損していることです。時計の役を果たさず、長期間（１０年 以上？）保管してあったそうです。鳩が飛び出てくる機構に興味が掻き立てられます。 |
||

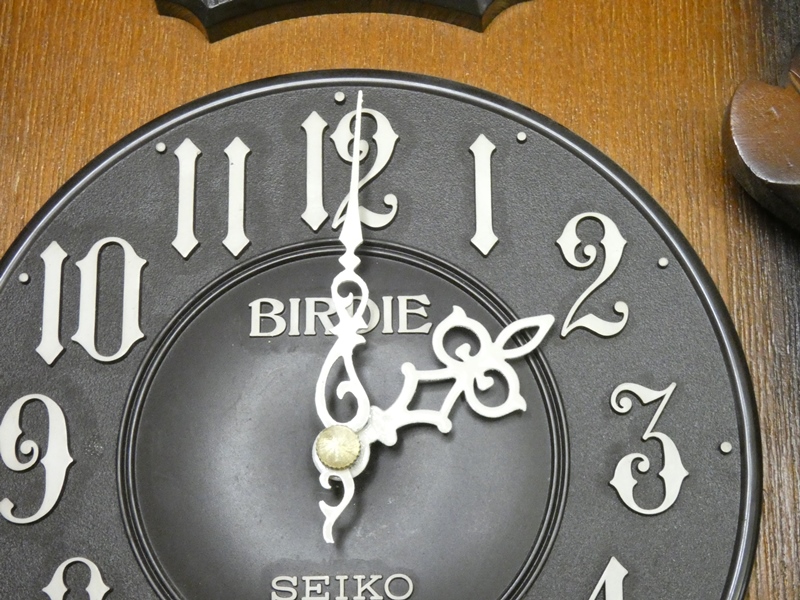

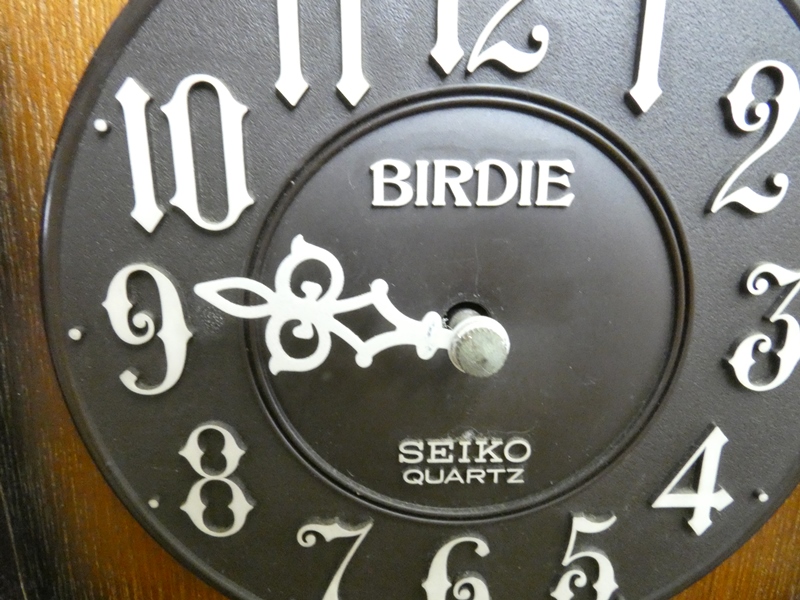

 文字盤、時針を確認します。ゴシック調にデザインされた数字と残っている 短針です。先に、長針・短針の取り付け方法を理解する必要があります。 |
||

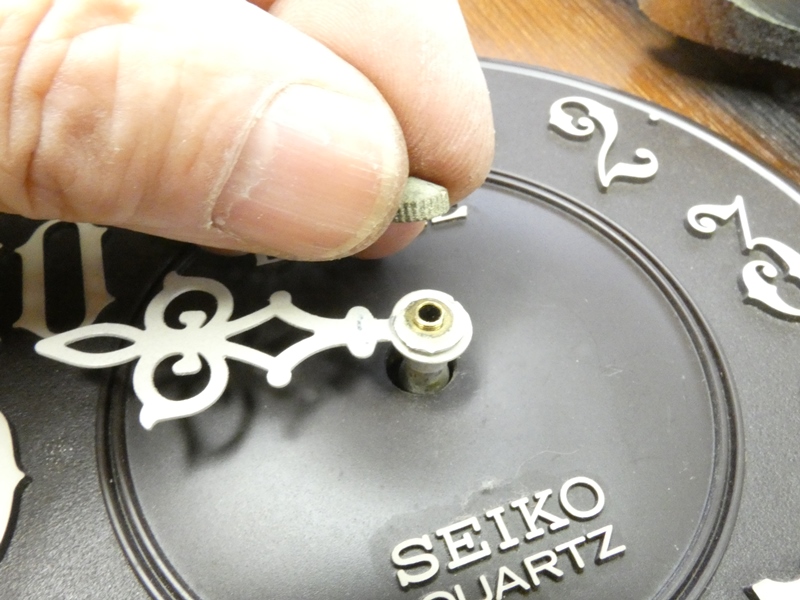

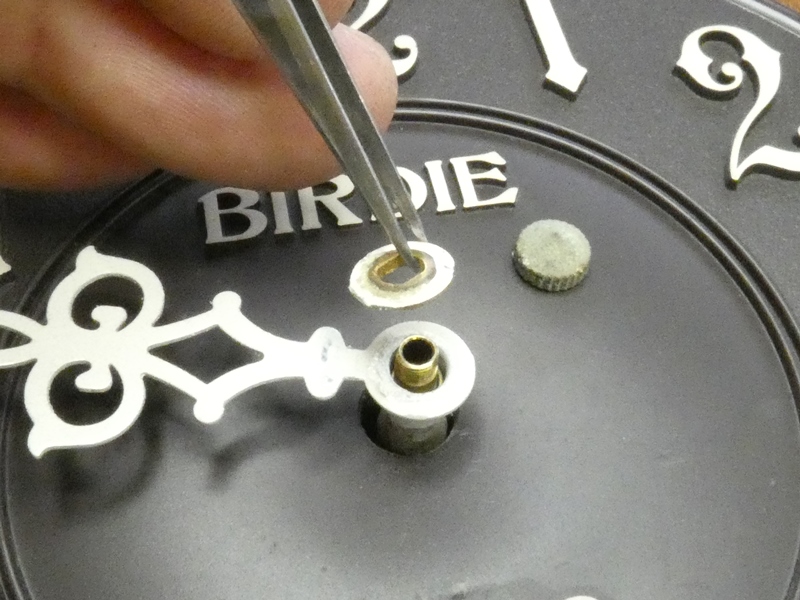

 長針を固定していた化粧ナットを緩めます。 材質表面の酸化が進み、強く固着しています。 |

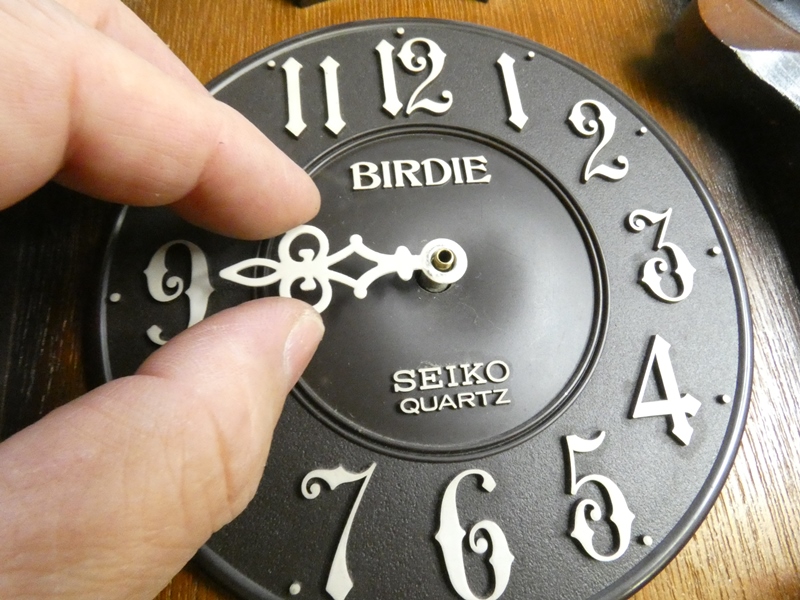

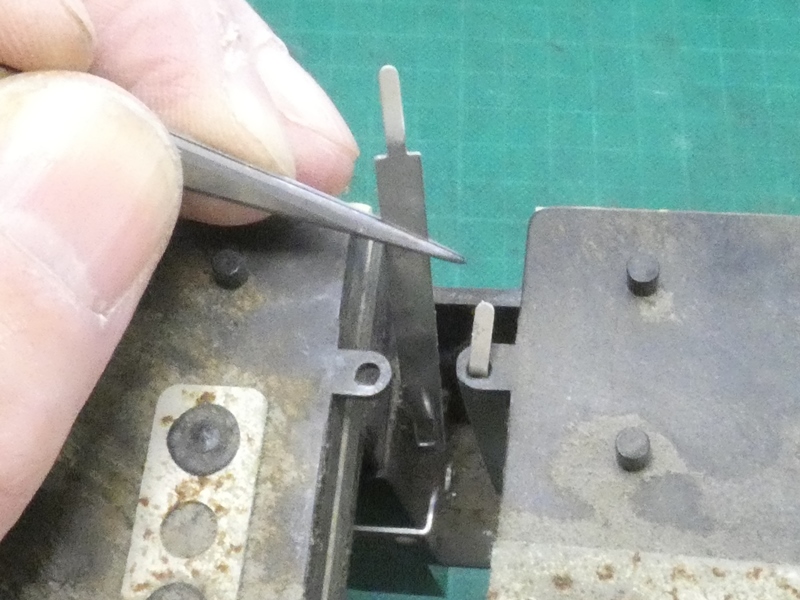

 化粧ナットの下に長針の根元部分が残っています。 金属疲労により、根元近くで折れてしまったようです。 |
|

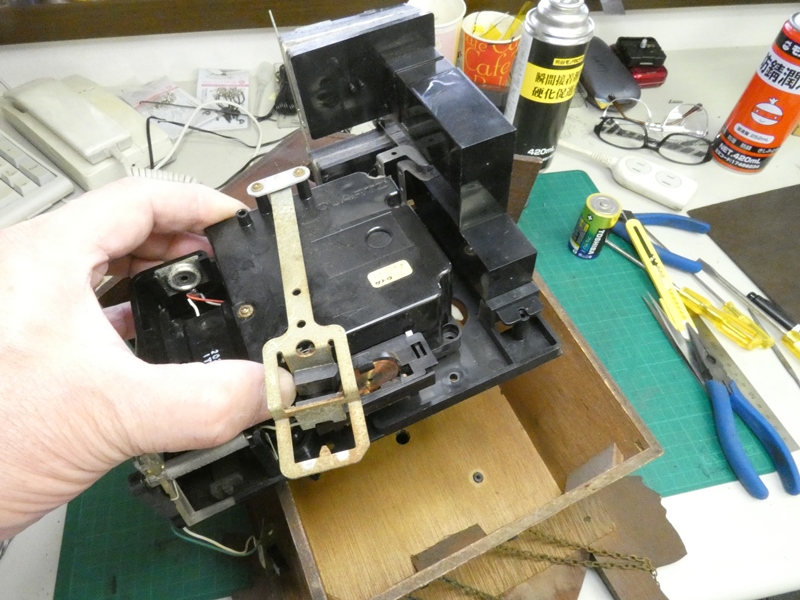

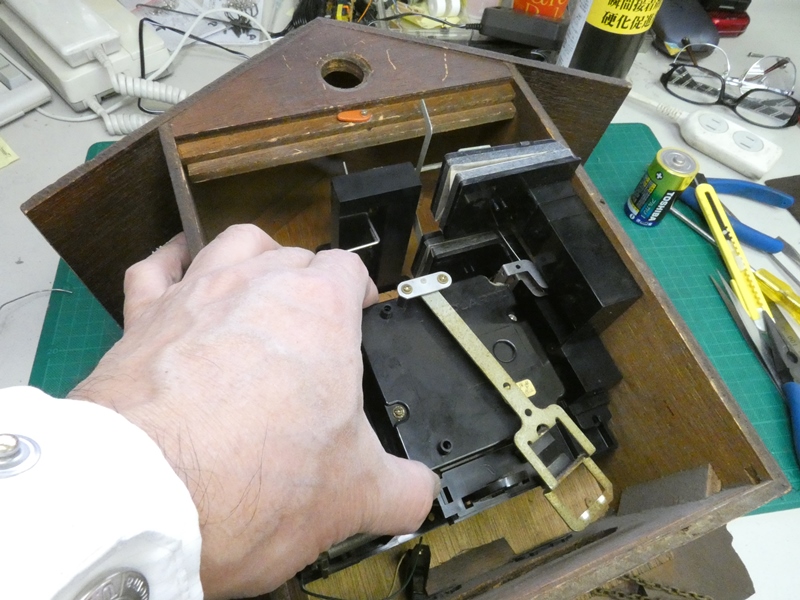

 長針の根元が残っているので、代替部品を再生でき そうです。ボックス内からムーブメントを取り出します。 |

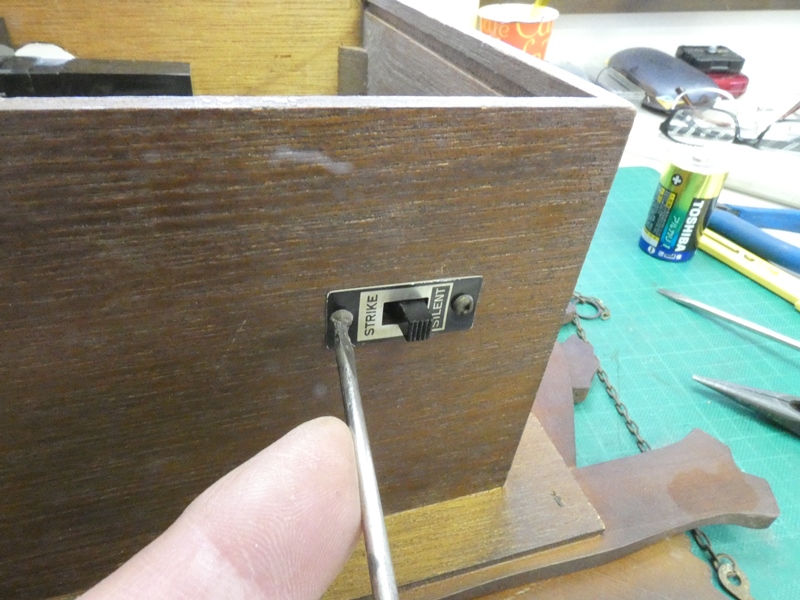

 時報（パッポー）のＯＮ・ＯＦＦを切り替えるスライド スイッチです。固着しているので潤滑剤を吹きます。 |
|
 レトリックな鳩時計ですが、心臓部には クオーツムーブメントが使用されています。 |

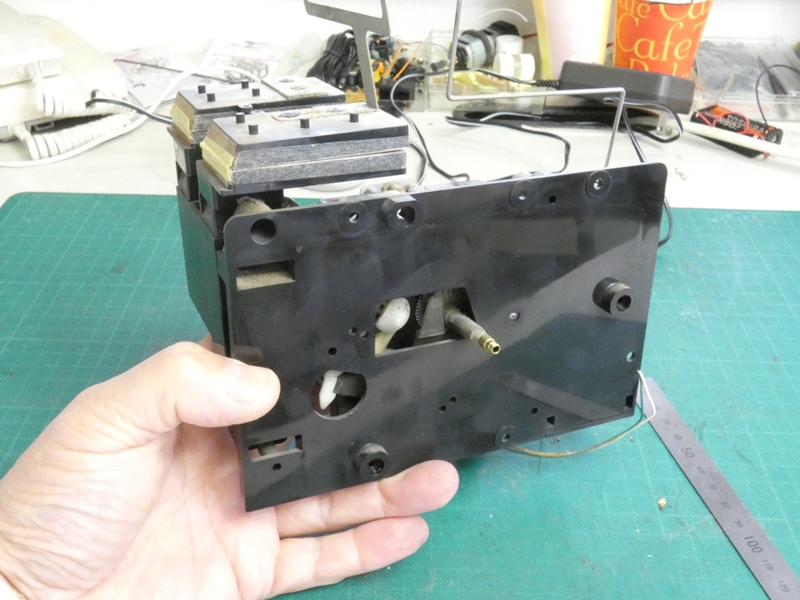

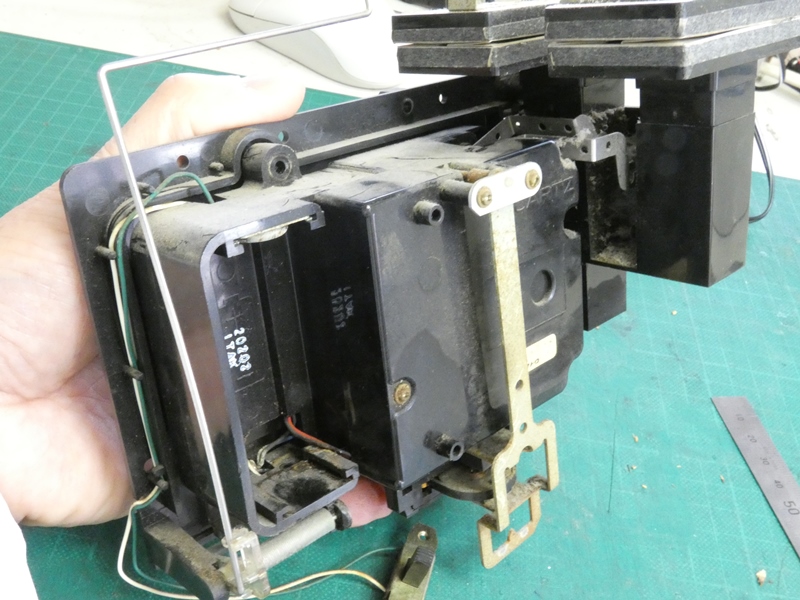

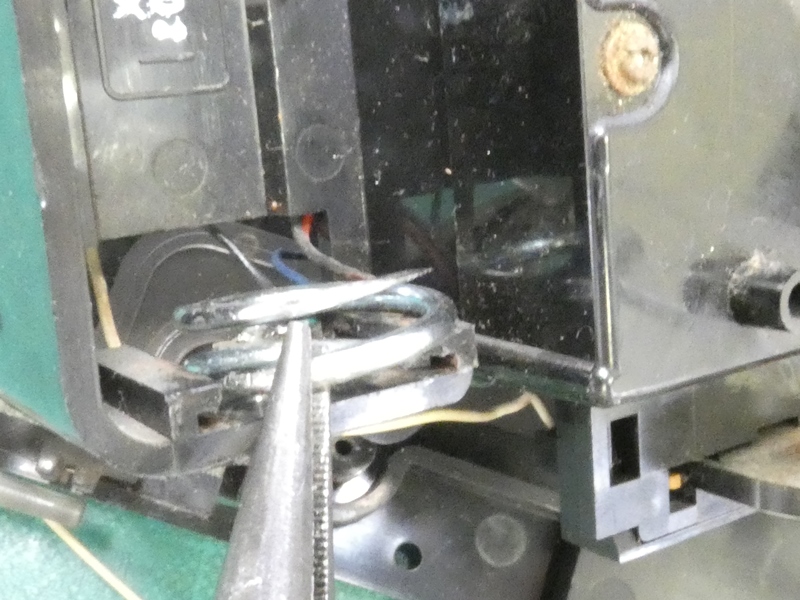

 リンクやレバーを解除しながら慎重に内部 機構を取り出します。物々しい装備です。 |
|
 現在広く普及しているクオーツムーブメントに、時報制御機構と振り子駆動機構が 組み込まれています。さらに、「パッポー」を奏でるホイッスル部と鳩人形の駆動 機構が合体され、新旧の装置が一体になったさながらハイブリッド機構であります。 「パッポー」をＤＳＰによる電子音、鳩をＬＣＤにグラフィック表示などしては台無しです。 |
||

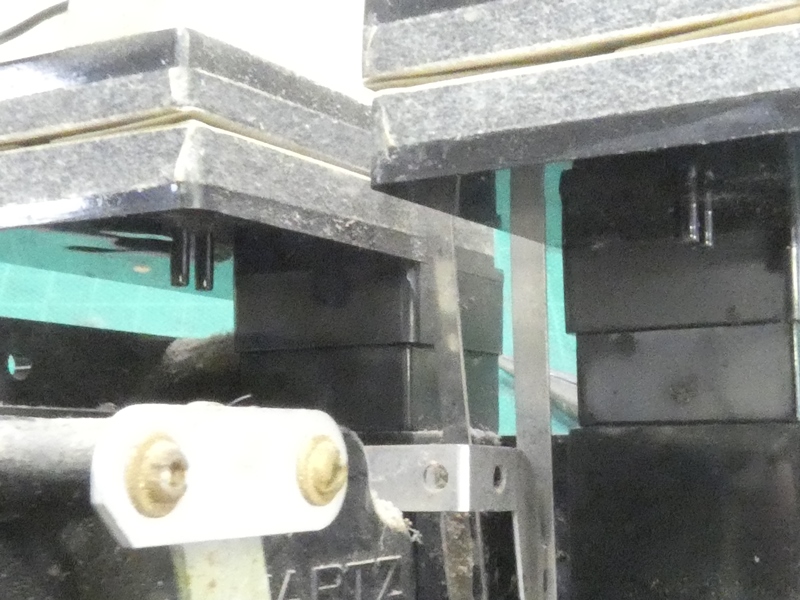

 ホイッスルに空気を送り込む小型のふいごが、 「パッ」用と「ポー」用に２個取り付けられています。 |

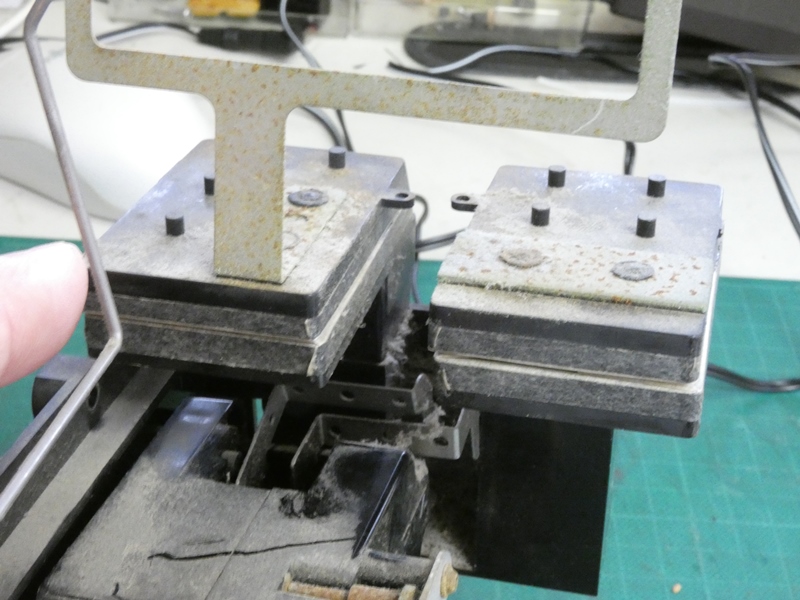

 昔ながらの「パッポー」音を奏でるため、 ハトロン紙製の旧態然とした造りです。 |
|
 空気室を変形運動させるため、ハトロン紙が 巧妙な蛇腹構造に折り畳まれています。 |

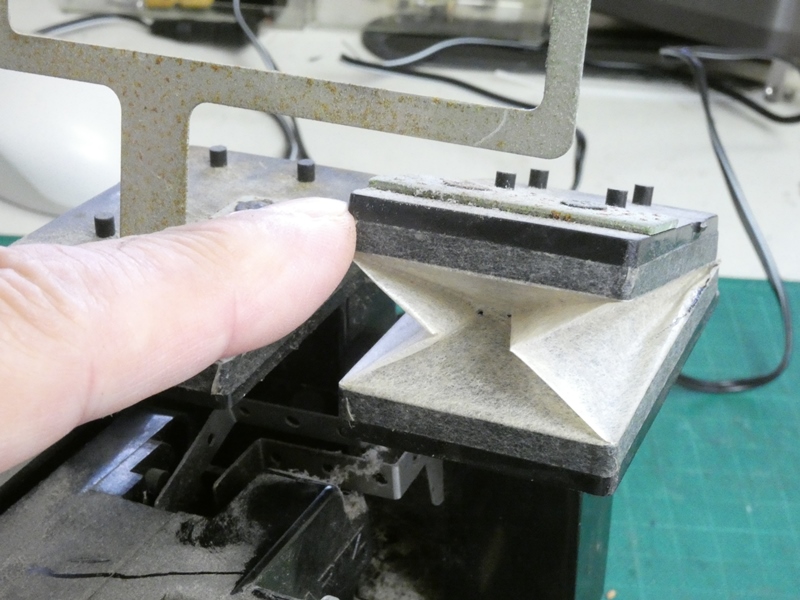

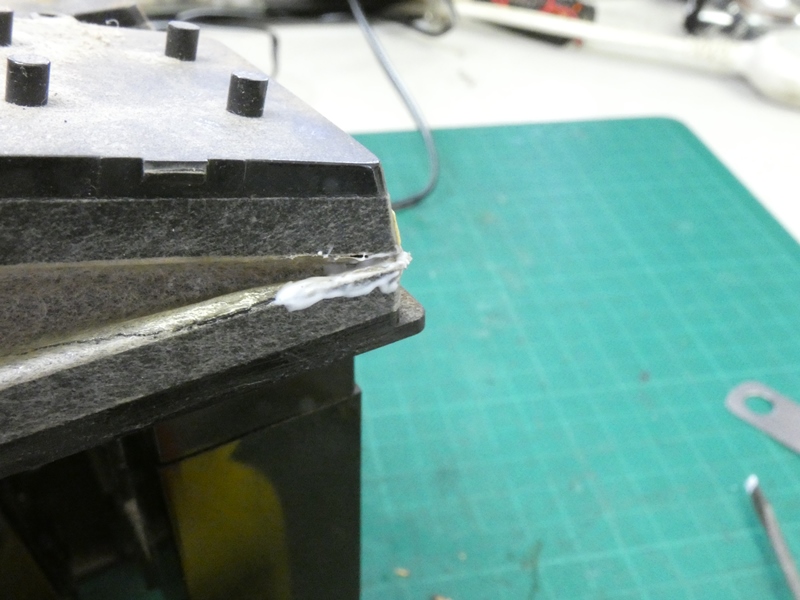

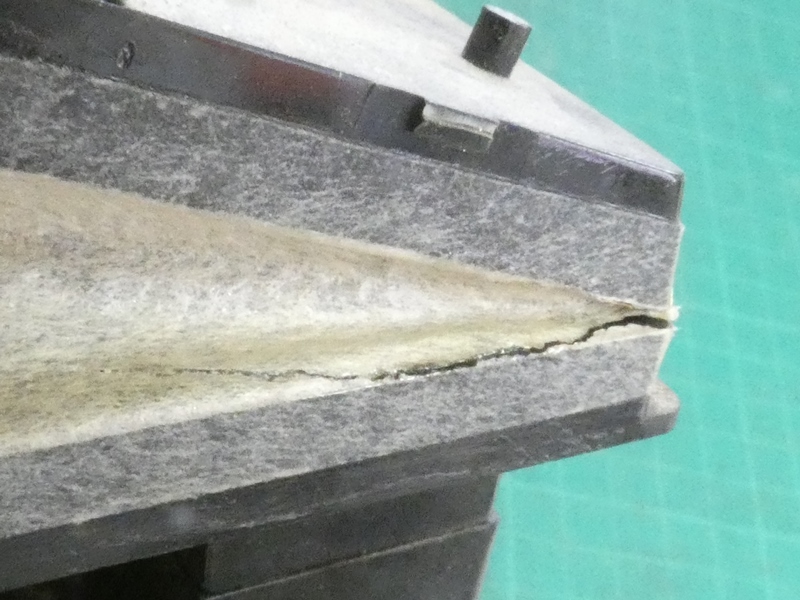

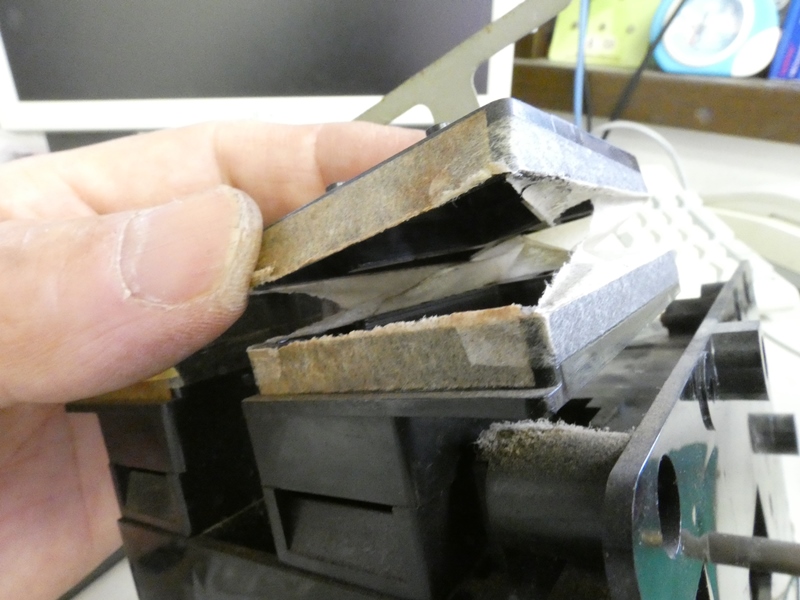

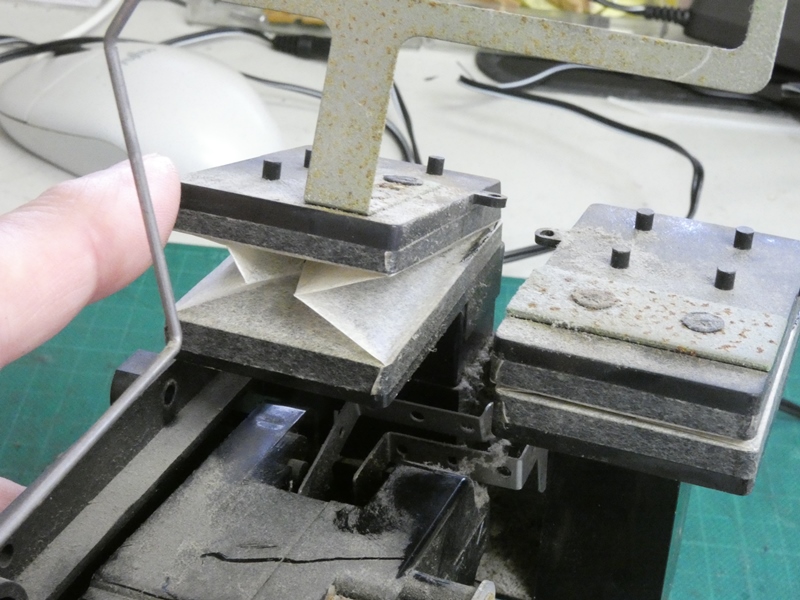

 蛇腹を開閉させながら状態を確認して みると、ハトロン紙の一部が破れています。 |
|

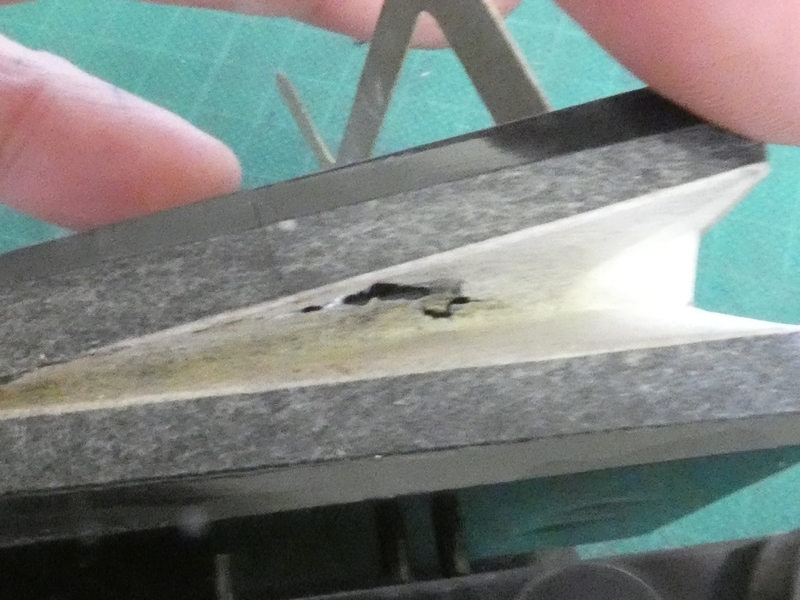

 ここにも破れている部分があります。 ホイッスルに向かう空気が漏れます。 |
 反対側の丁番に相当する部分です。 丁番が完全に切れています。 |
|
 長針の欠損と同じくらい重大な問題です。ハトロン紙・・紙ですから経年劣化（風化）は 免れません。折り目を境にさらに破断が進みそうです。古いハトロン紙を全て取り除き、 蛇腹を新しく作り直した方が良さそうです・・が、この巧妙な蛇腹の折り畳み方が分かり ません。一度壊してしまうと、再現は困難を極めそうです・・、修復することにします。 |
||

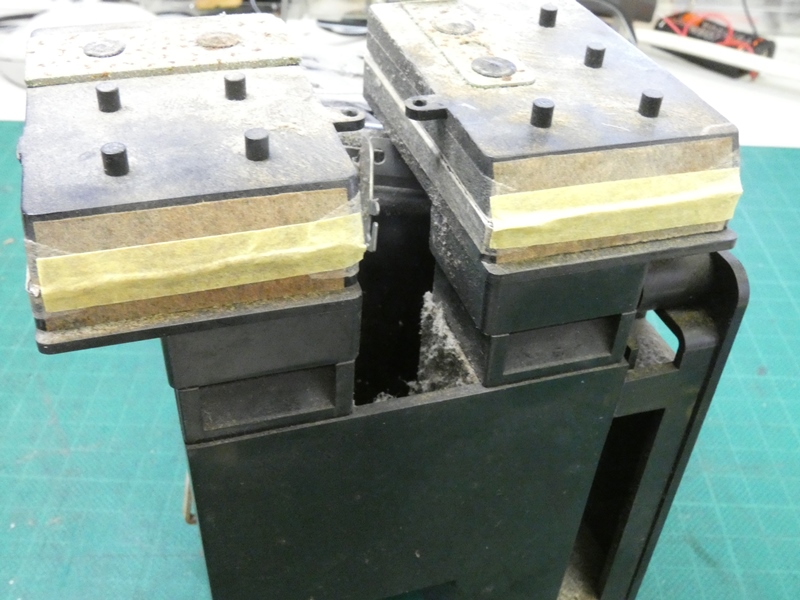

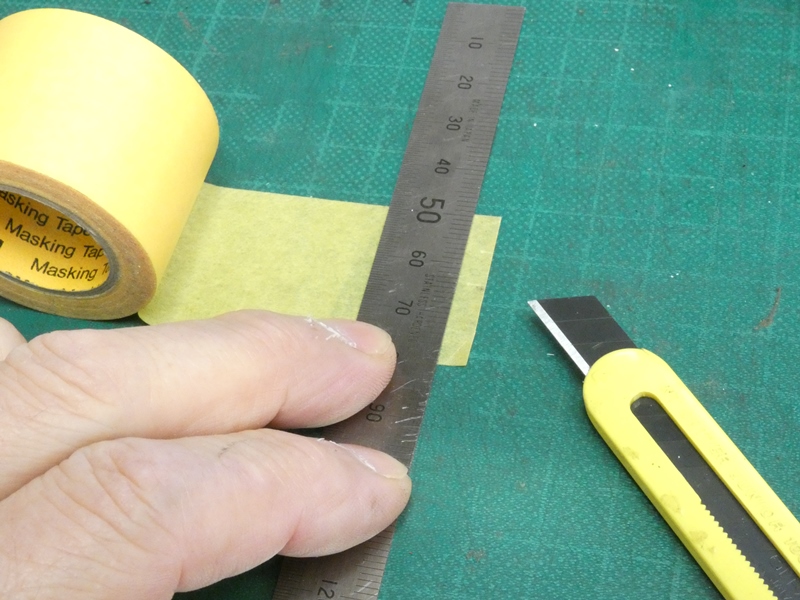

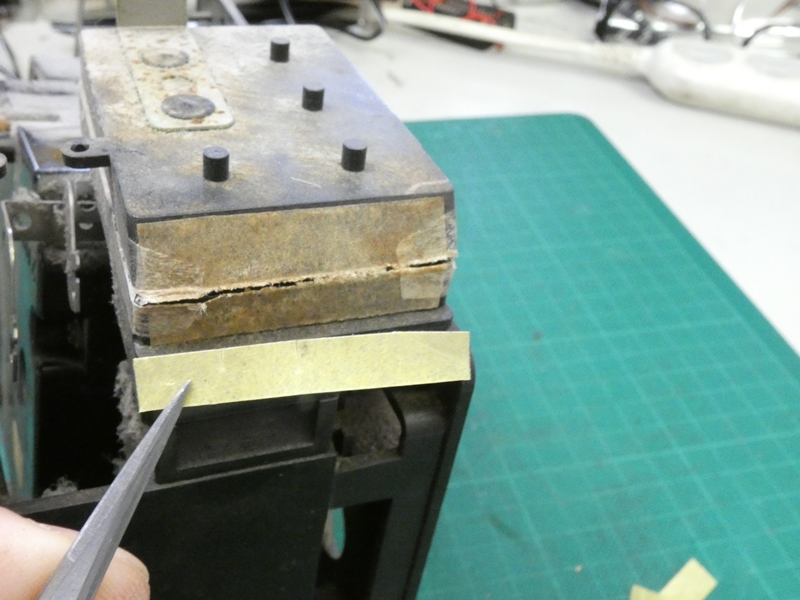

 先に丁番を修復します。ハトロン紙のような薄手の 用紙がないので、マスキングテープを代用します。 |

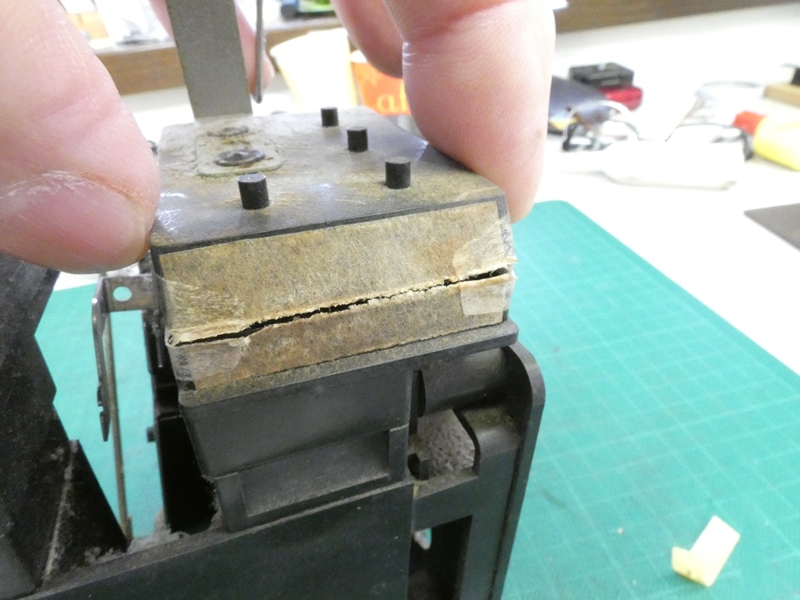

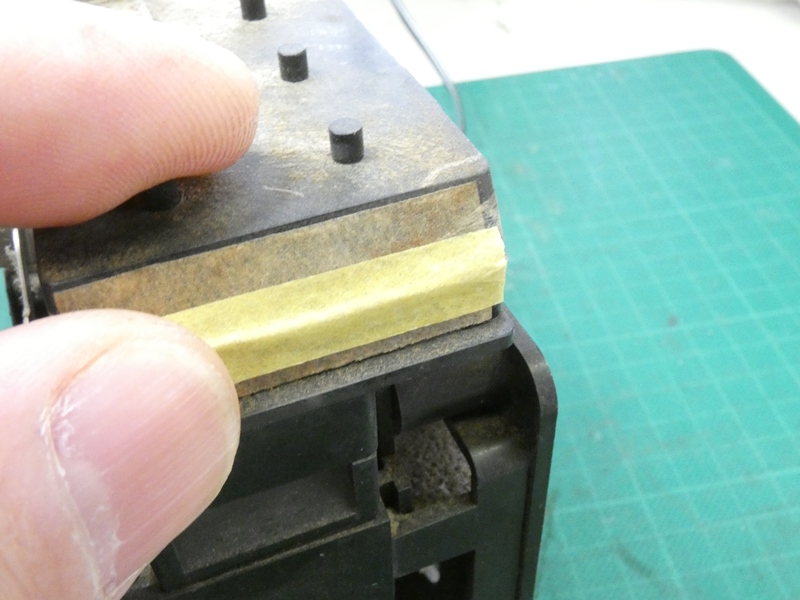

 下手にふいごを動かすとハトロン紙の破断が 進むため、閉じた状態で慎重に作業します。 |
|
 丁番部分を固定しただけで ふいごの位置が安定します。 |

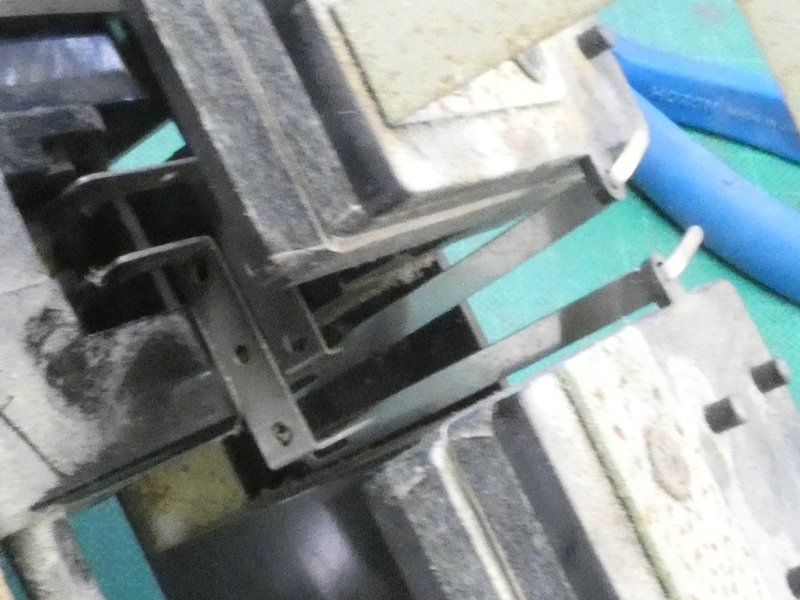

 「パッ」用と「ポッ」用、２個のふいご丁番を修復 しました。問題は空気の漏れる蛇腹の修復です。 |
|

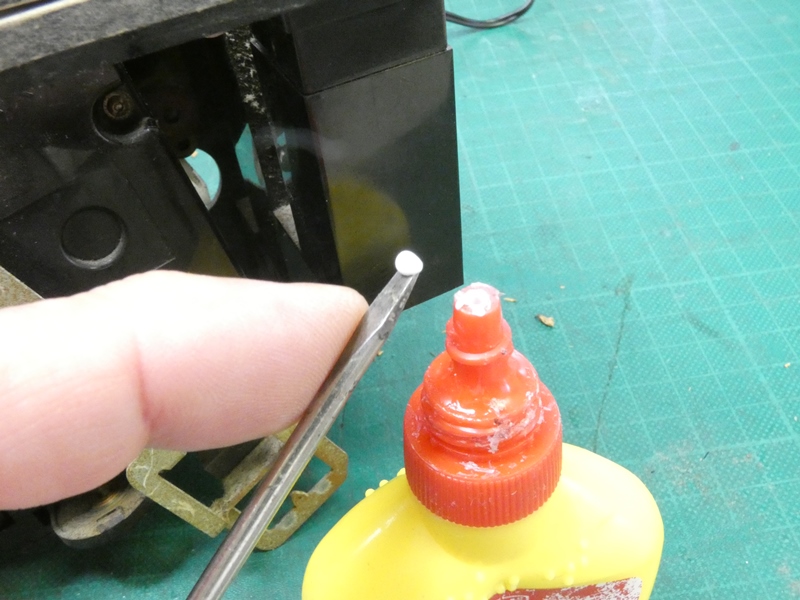

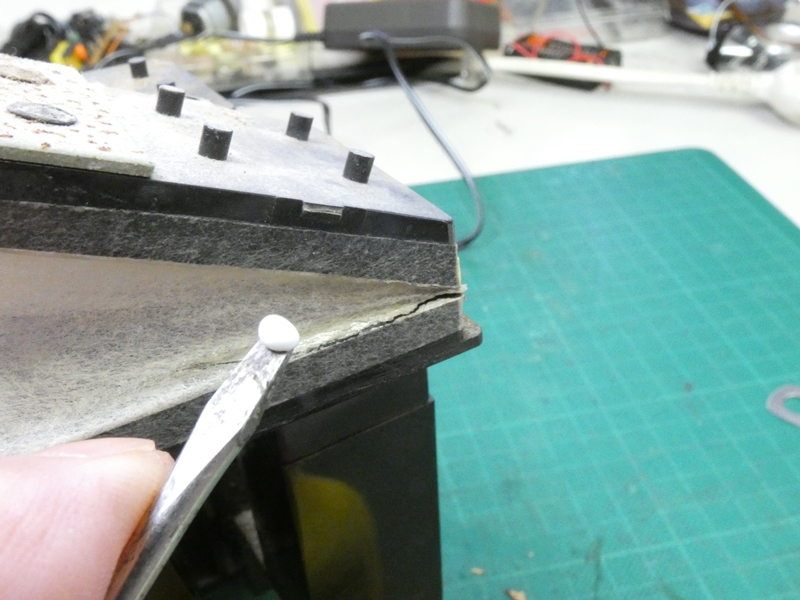

 細いドライバーの先に木工用接着剤を少量取り、 ふいごの隙間から破断部分に塗り付けます。 |
 破断線に沿って少しずつ修復します。接着剤が はみ出て蛇腹が開閉しなくなるとアウトです。 |
|
 接着剤が乾き一部が接合されるのを待って、続く 破断部分を修復します。ひたすら根気よく繰り返します。 |
 ふいごを開閉させると、小気味良く「パッポー」が 聞こえてきます。擦り減った神経が癒されます。 |
|

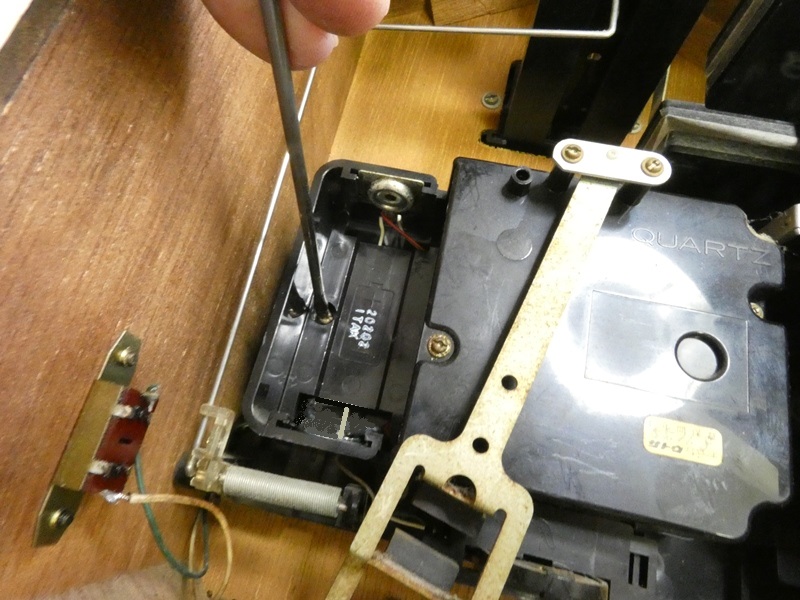

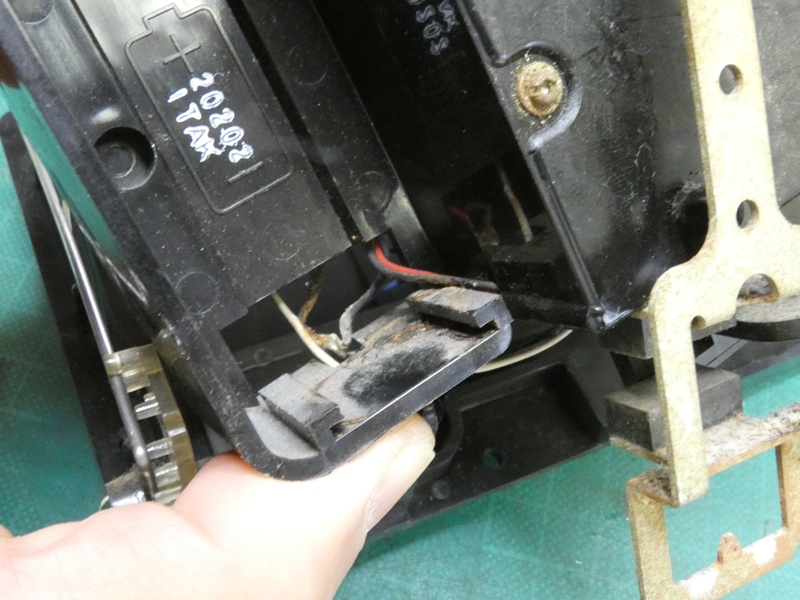

 次はムーブメント本体、乾電池ホルダーの不具合です。 単１用マイナス側の電極金具が脱落しています。 |
 反対側から確認すると、錆びて朽ち果てた金具の 一部が残っています。液漏れ放置による腐食でしょう。 |
|

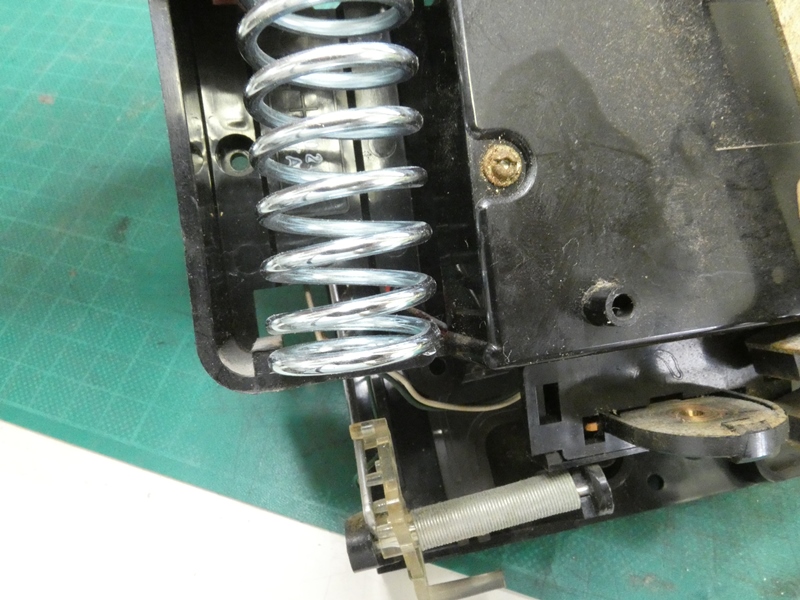

 工房に有り合わせの材料でマイナス側金具を修復 します。大きさの合いそうなスプリングがありました。 |
 金具を固定する突起部分の内径と、 スプリングの外径がほぼ同じです。 |
|

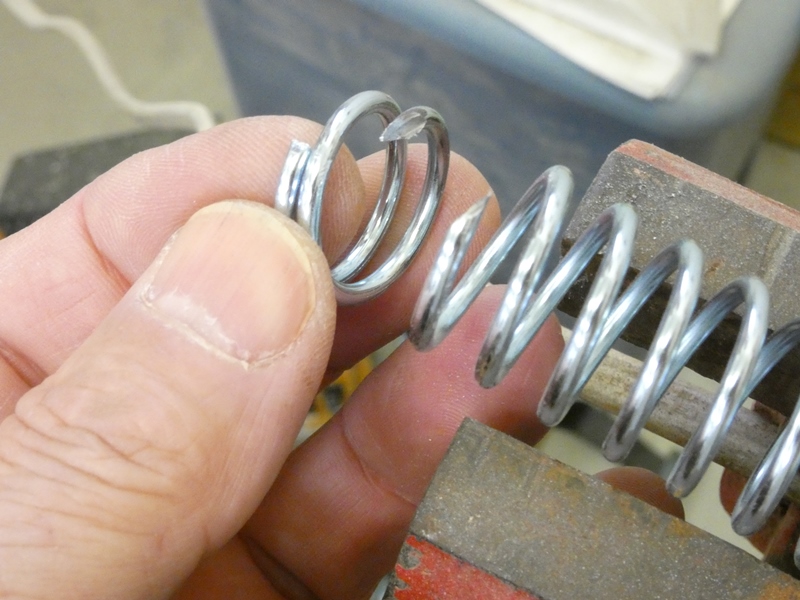

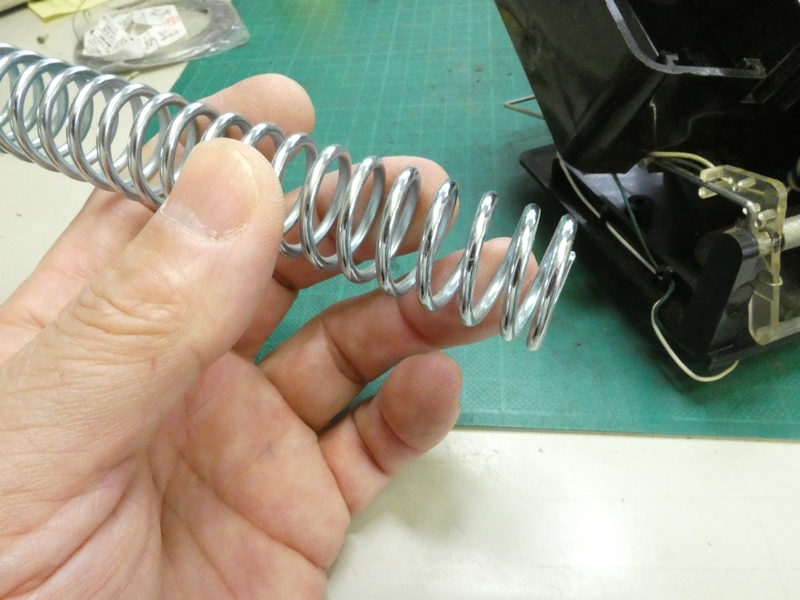

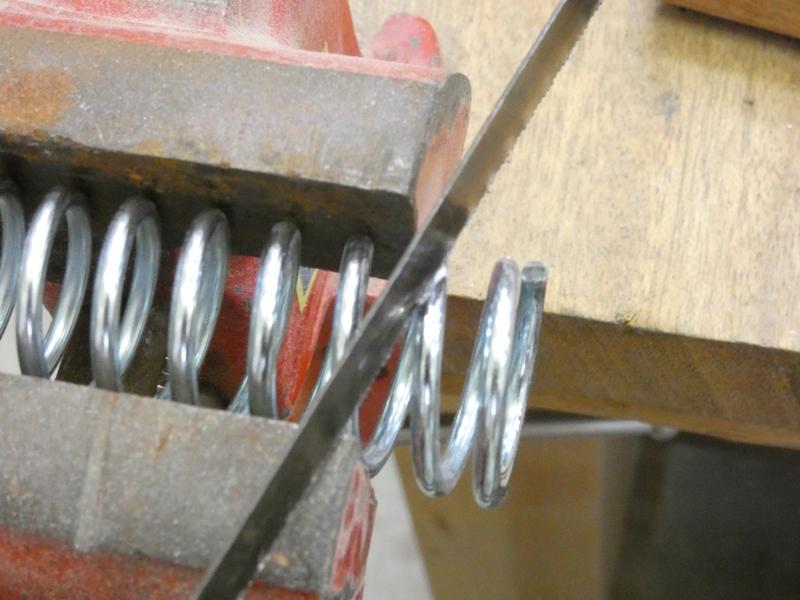

 スプリングから必要な長さを取ります。 有り合わせとはいえ、バネが太過ぎます。 |

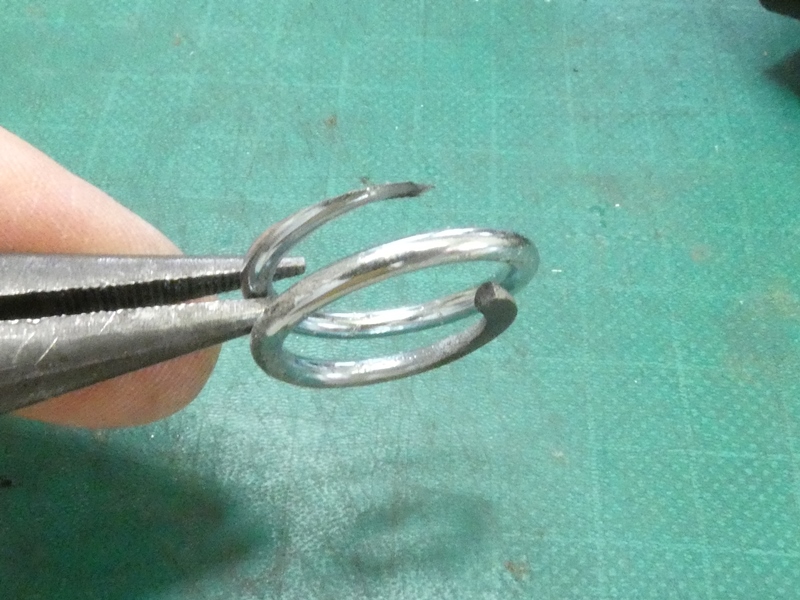

 単１乾電池を確実に保持できれば良しと します。グラインダで切断端を成形します。 |
|
 乾電池のマイナス側に接触する部分を 先に行くほど薄く切削します。 |

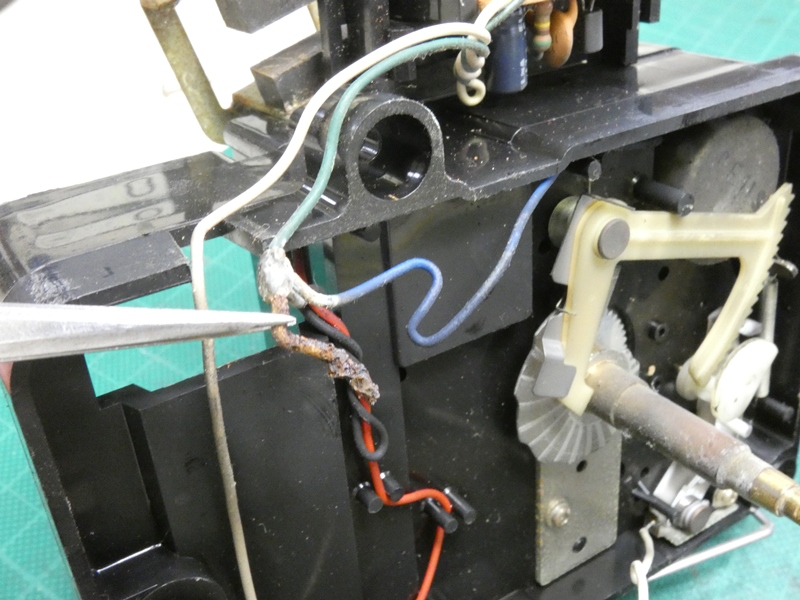

 マイナス側に接続されるコードを整理します。ムーブメント 本体、振り子駆動部、ふいご駆動部への３本かと思います。 |
|

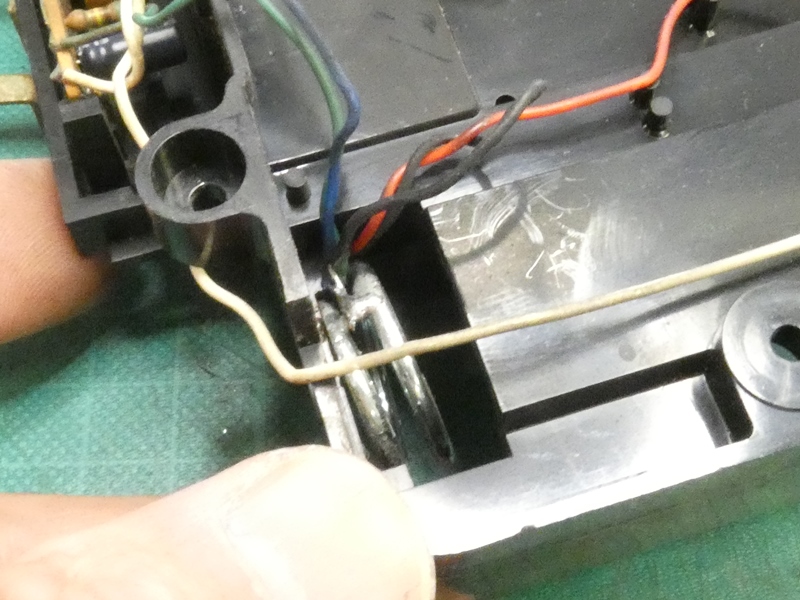

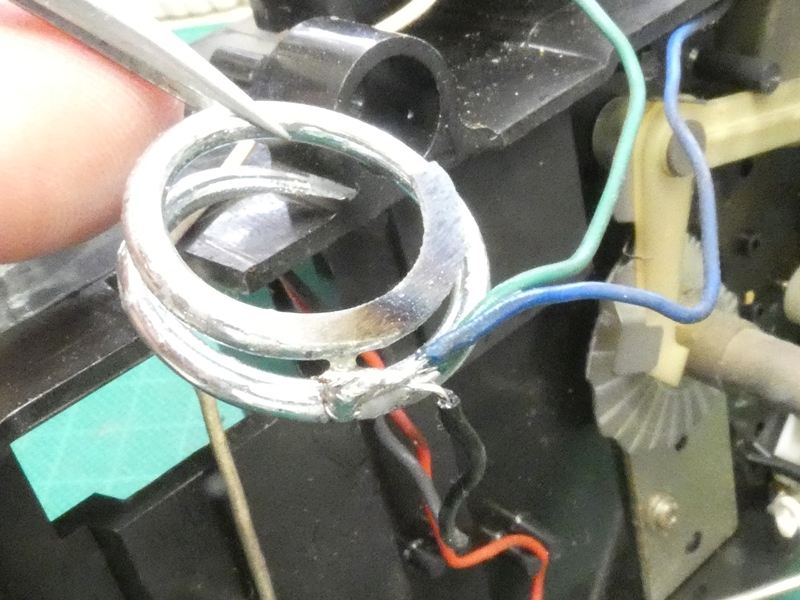

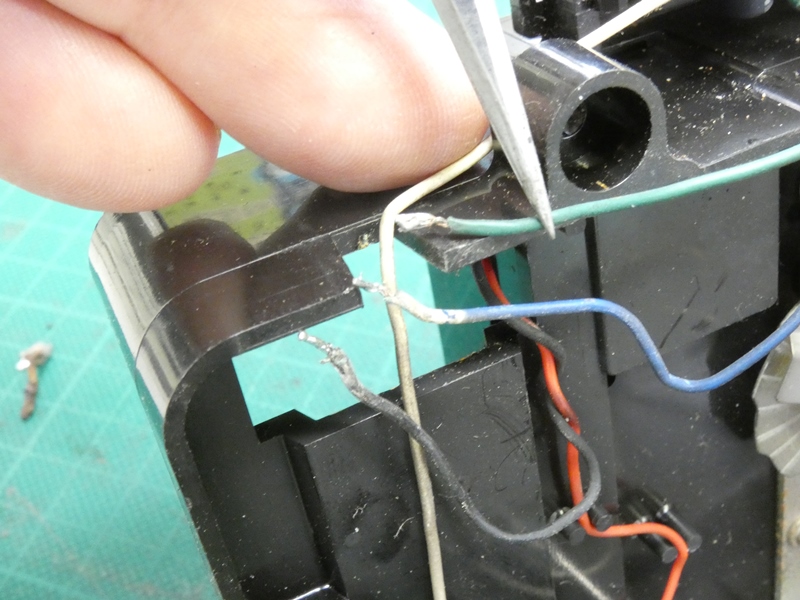

 スプリングから製作した電極金具に コードをまとめて半田付けします。 |
 ムーブメント本体の突起内に 電極金具を差し込みます。 |
|
 かなり固く入っていますが、念のため瞬間接着剤を入れて脱落を 防止します。やはり、加工するにはスプリングが太過ぎました・・。 |
||
 取り外しておいた、ふいごと駆動部を 接続するリンクを、元の位置に戻します。 |
 「パッ」用と「ポー」用に２本を連結します。 手前に駆動部から出るレバーが見えます。 |
|
 堆積した埃を丁寧に取り払い、ムーブメント全体を ボックス内に収めます。ムーブメント自体は快調です。 |

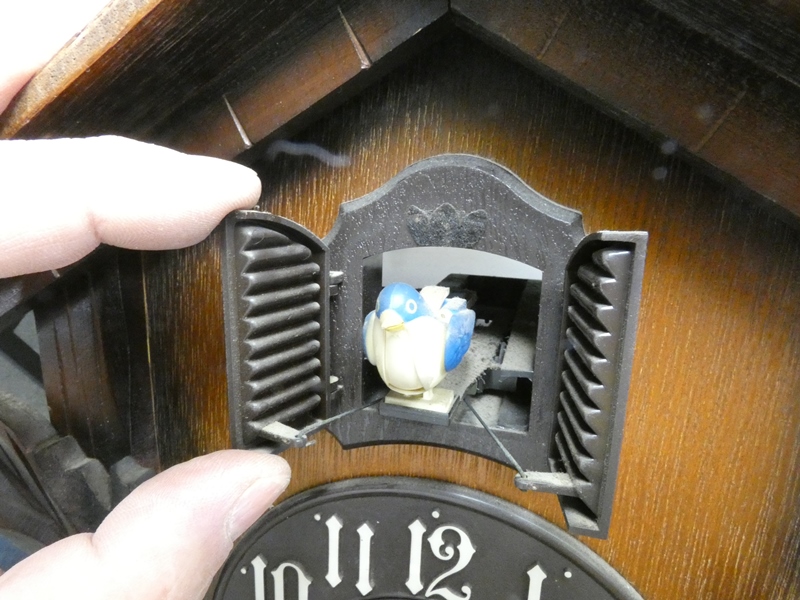

 楽しみにしていた鳩フィギュアの動作を確認して みます。各部が非常に柔らかく軽快に動作します。 |
|

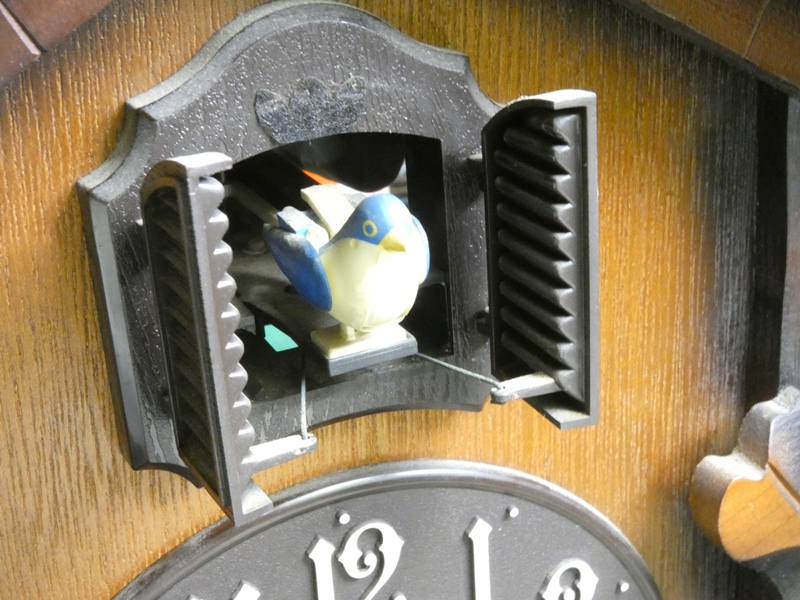

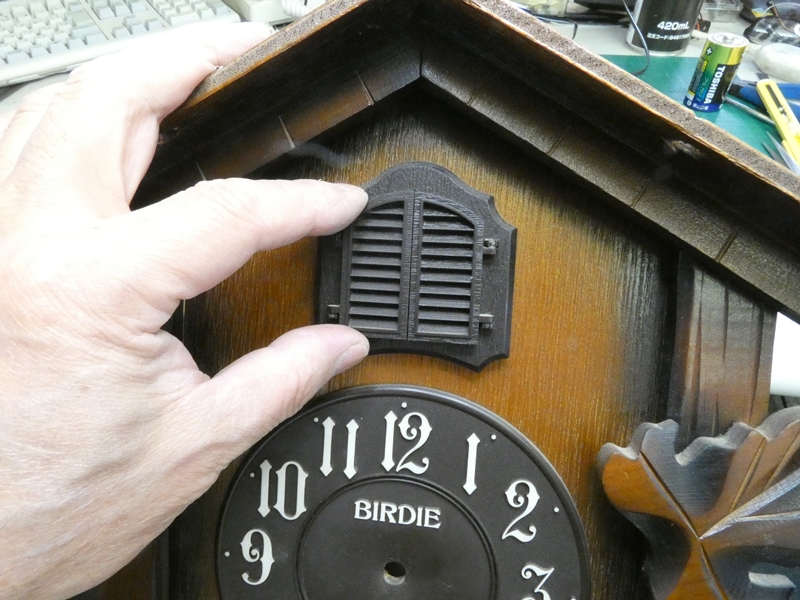

 扉が左右に開き、内部から鳩フィギュアが飛び出てきます。飛び出し切る頃、 小さな羽を両側に広げるのです。「パッポー」に合わせて時報数分、出入りを 繰り返します。立派なオートマタのひとつに数えられるのではないでしょうか。 |
||
 色々な修復作業に追われ、肝心の長針を 再生する作業が最後になりました。 |
 文字盤全体がゴシック調なので、短針とのバランスも 考え長針のデザインを選びました。ＪＰＧ画像です。 |
|

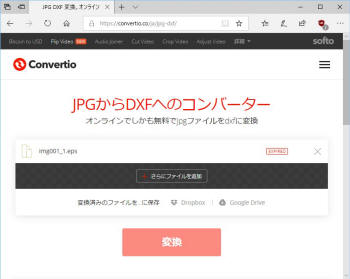

 切り抜き加工するにはベクトルデータが必要なので、 ネット上のオンラインサービスで変換します。 |

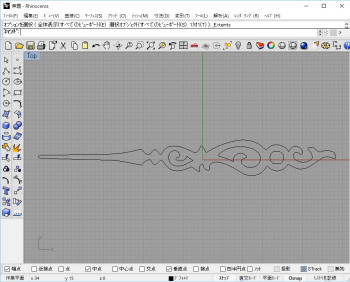

 ＣＡＤに取り込み、サイズや形状、特に時計の 長針軸を通すための穴形状を微調整します。 |
|

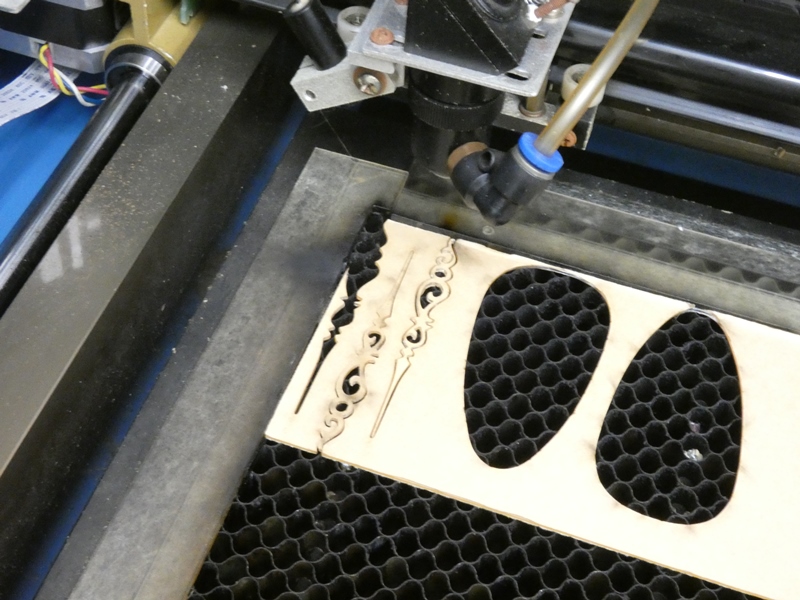

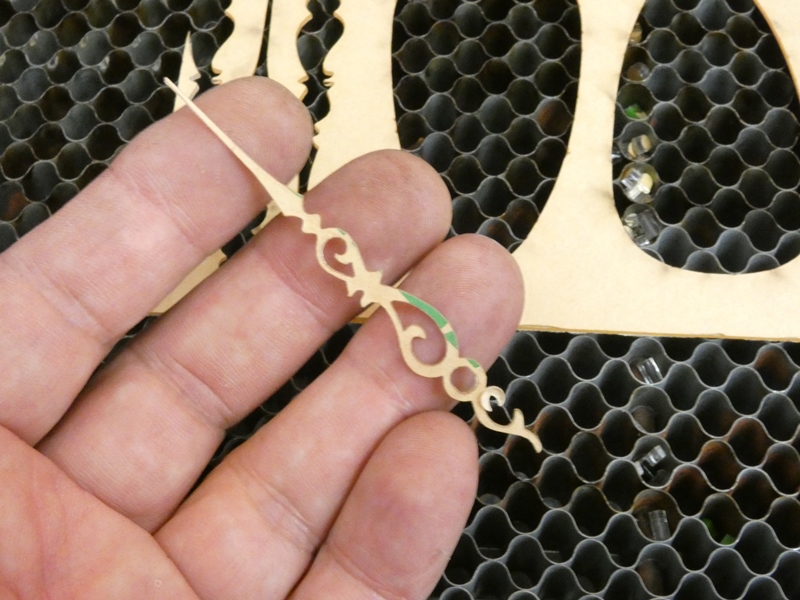

 １ｍｍアクリル板をレーザーカッターで 切り抜きます。予備を含めて数本製作します。 |
 元は金属製の時針でしたが、ＣＮＣフライス盤 未導入のため無理です。アクリルで代用します。 |
|

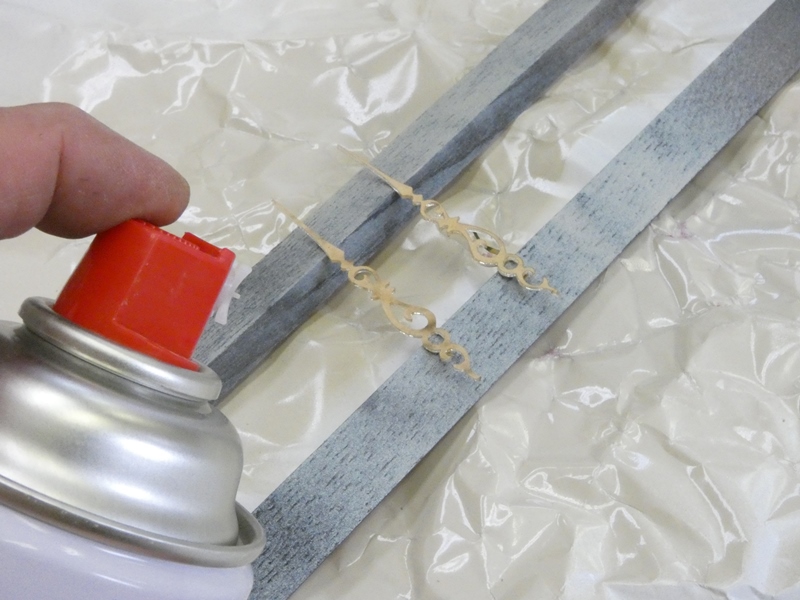

 残っている短針の塗装色に合わせ、 アクリル製長針を塗装します。 |

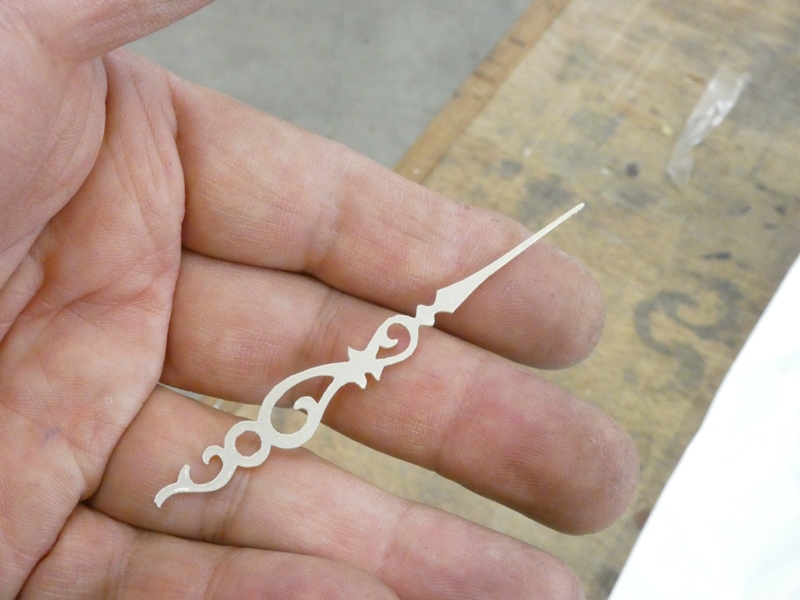

 研磨工程無しで出来上がりとします。 そこそこ綺麗に仕上がっています。 |
|

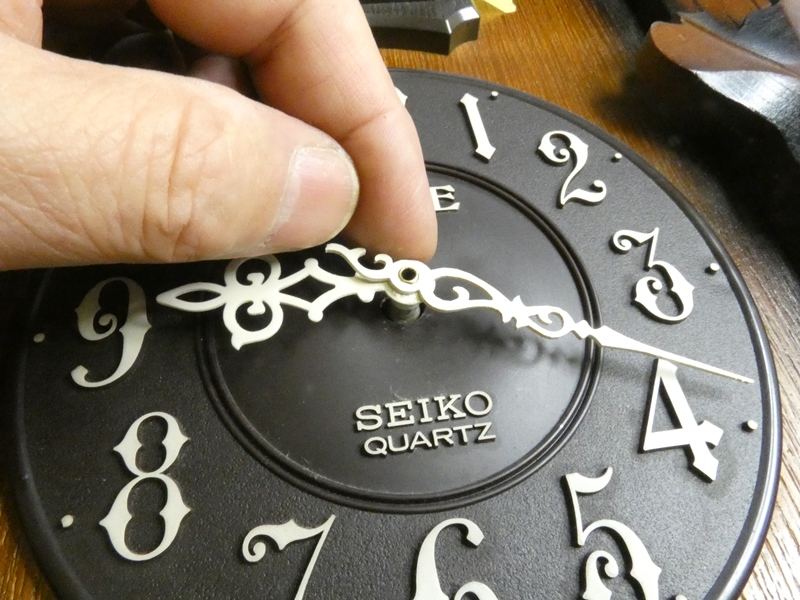

 長針を軸に取り付けます。穴は完全な円形ではなく、 一部切り欠きにより一定位置に嵌まり合う構造です。 |
 化粧ナットの酸化膜も研磨除去し、センスの 良いゴシック調文字盤が完全に復活しました。 |
|
 アクセサリーに過ぎない錘チェーンの錆びを落としメタルシルバーで再塗装、全体を クリーニングしてまとわりついた埃を落とします。最後に、時報を鳴らしながら１昼夜 ほど遅進を確認してご依頼主にお返しします。室内に響く「パッポー」を聞くと、逆に 時を遡る気がします、いつか全機械式のレガシー鳩時計を修理してみたいものです。 |
||
|
||
