| ・ドロワーチェスト補修（２０１９．１．２７） |
引き出しの付いた木製チェストを修理します。高級感の漂う落ち着いた印象の デザインです。外見的には特に問題があるように見えませんが、重量のある 本などを入れると、出し入れの際に引き出しが外れる（落ちる）そうです。 |
||

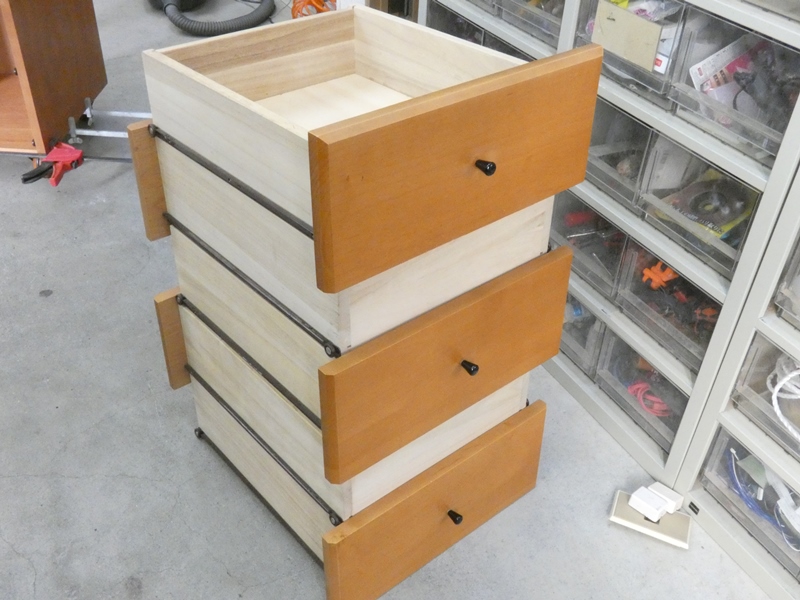

 引き出しを全て抜いてみます。箱組みは 桐製で非常に精度良く作られています。 |

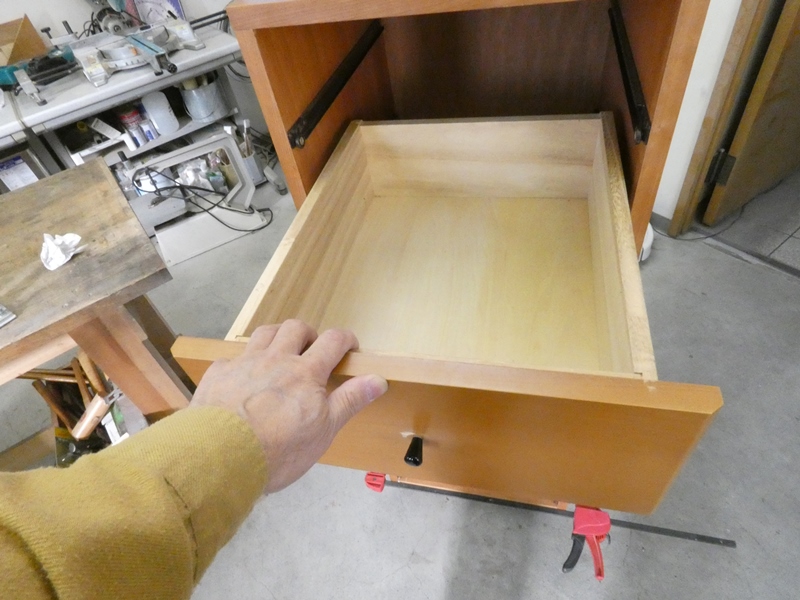

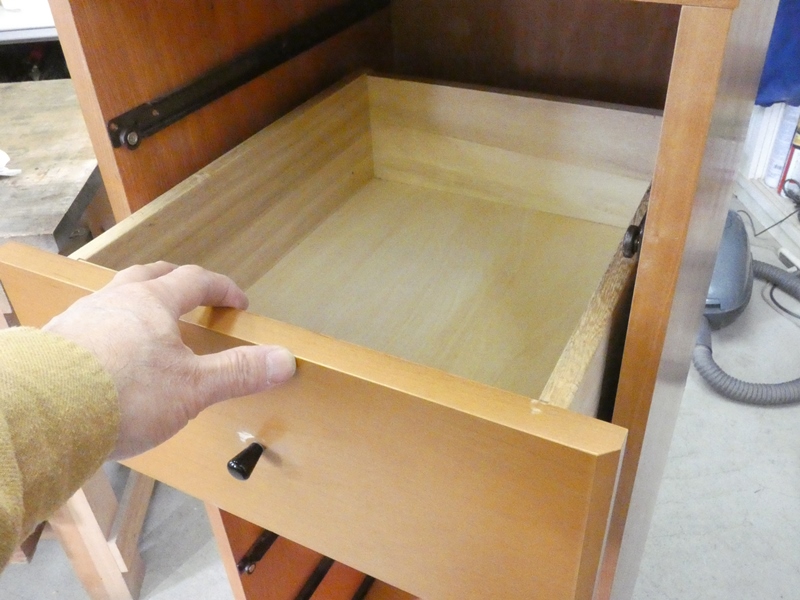

 引き出しの一つを 出し入れしてみます。 |
|
 特に問題はないようですが・・。多少左右にガタが ありますが、普通この程度の余裕を持たせてあります。 |

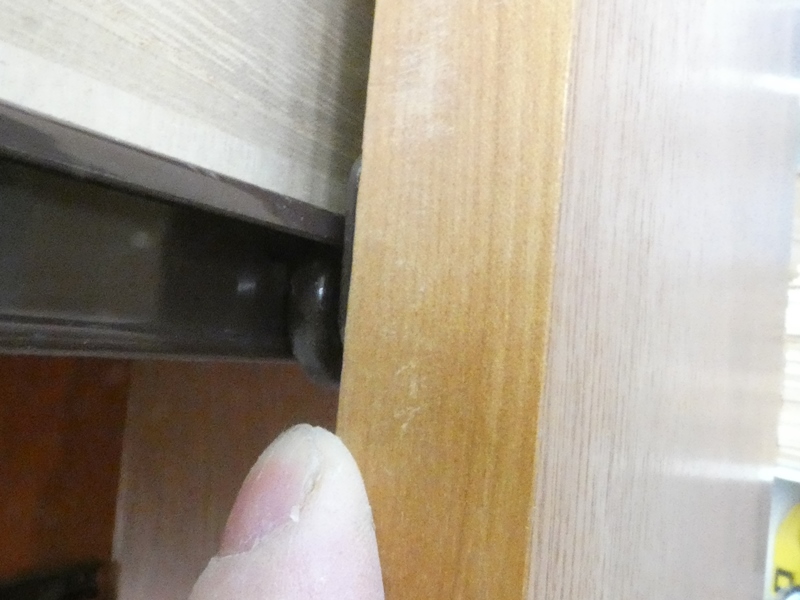

 右側の引き出し側レールと本体側樹脂タイヤです。 タイヤの上にレールがしっかり乗っています。 |
|
 左側のレールとタイヤです。こちらも しっかり乗っているように見えます。 |

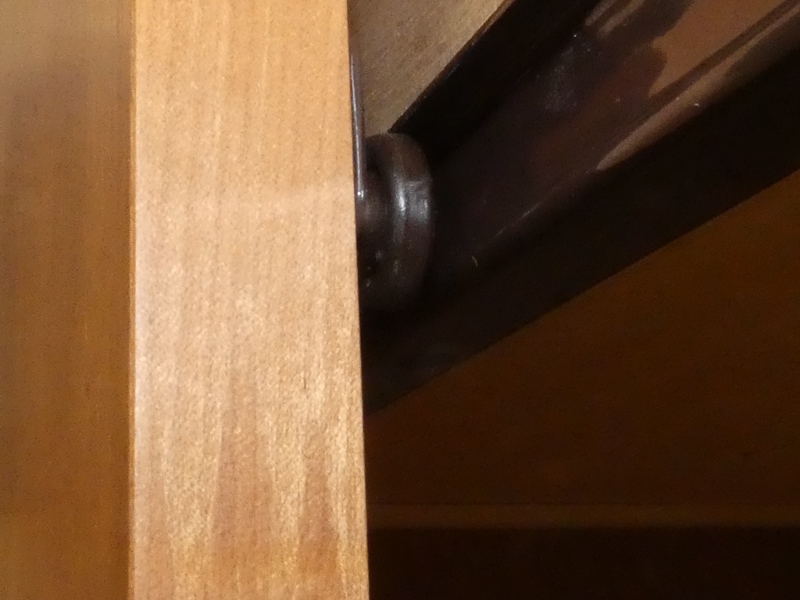

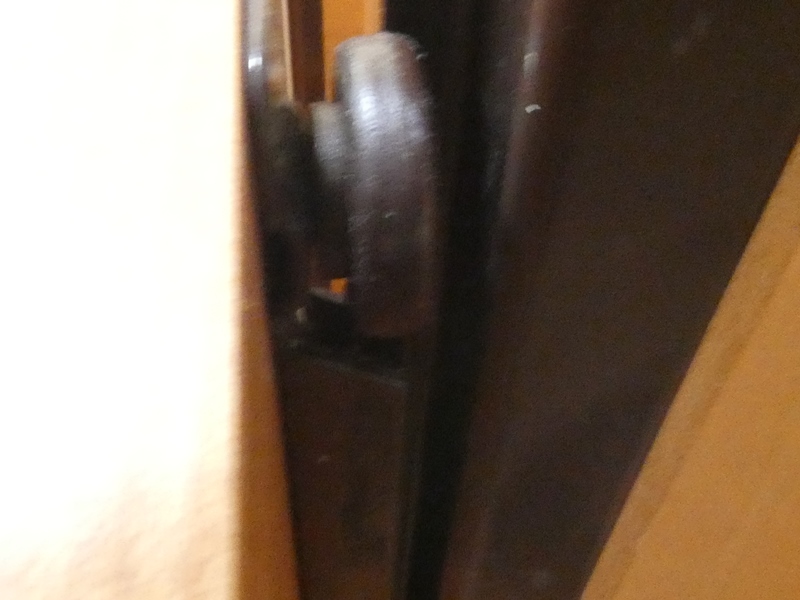

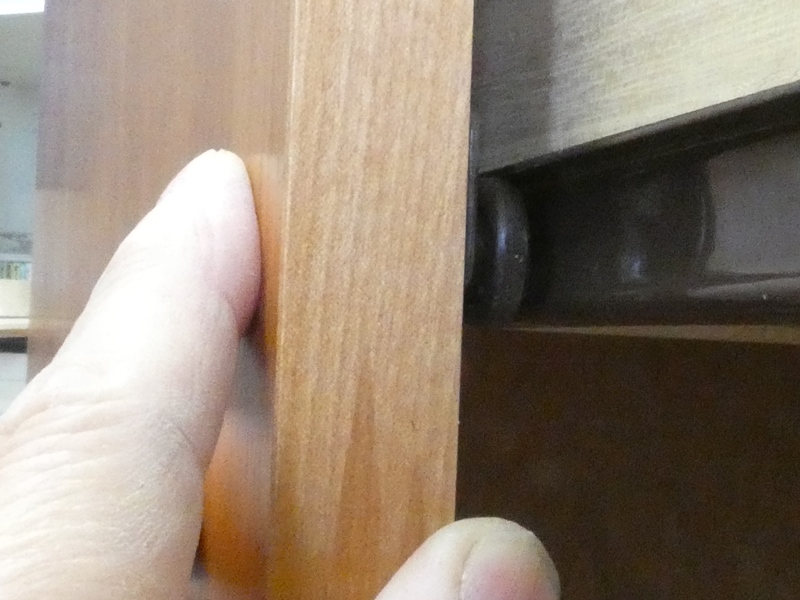

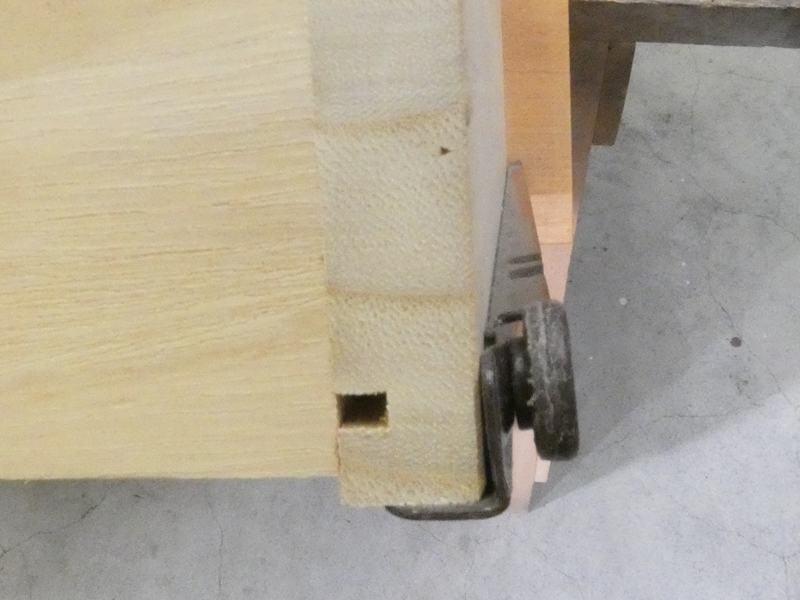

 引き出しを右方向に寄せると、レールからタイヤが 少し脱落します。しかし、まだ十分に乗っています。 |
|
 タイヤが完全に脱落すれば引き出しが外れて 落ちるでしょうが、それほどではありません。 |

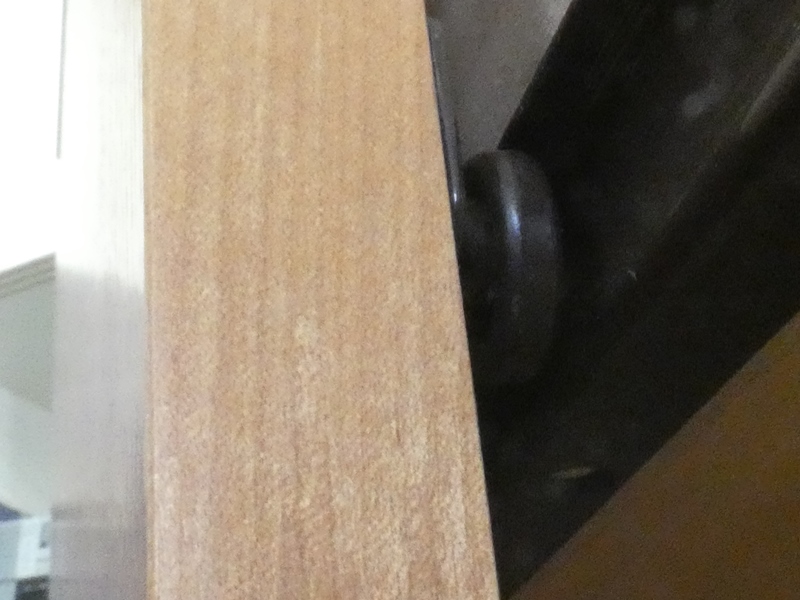

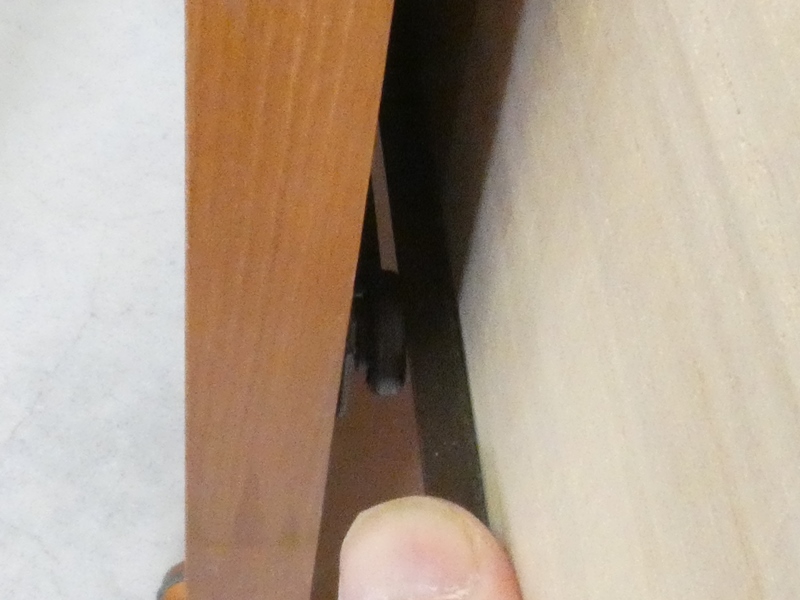

 チェストの左右側板を押さえてさらに力を加えて みます・・、タイヤがレールの外に出てしまいます。 |
|
 引き出しに入れた本の重みが、側板を広げる方向に 作用すると、引き出しが外れることが起こり得ます。 |
 しかし、チェストの側板はこの仕切り板に より左右とも固定されているはずです。 |
|

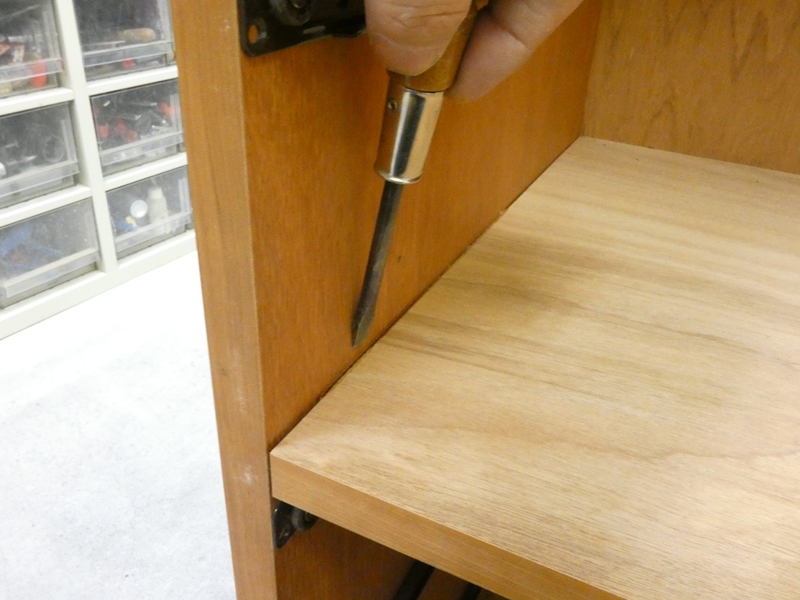

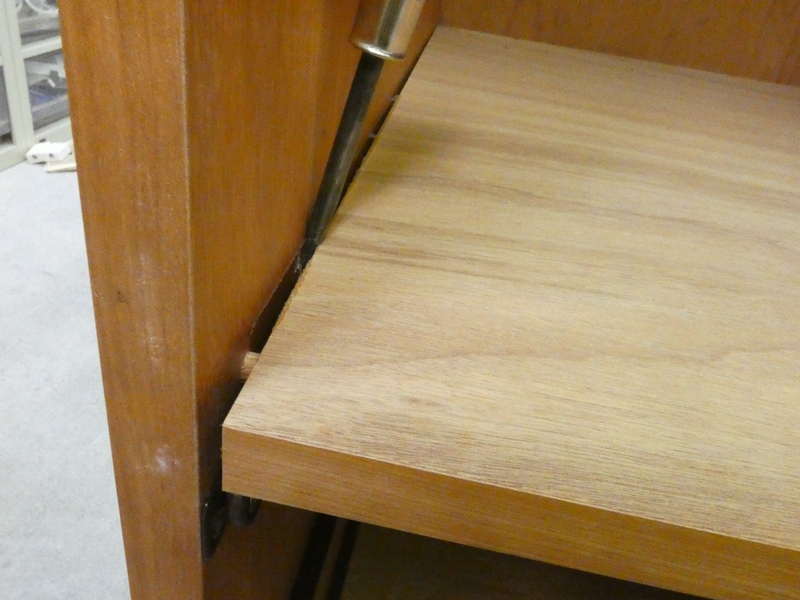

 接合部分にドライバーの先を差し込んでみると、 簡単に中に入っていきます。固定されていません。 |
 ダボ固定されているはずが、接着剤の 効きが失われてしまったようです。 |
|

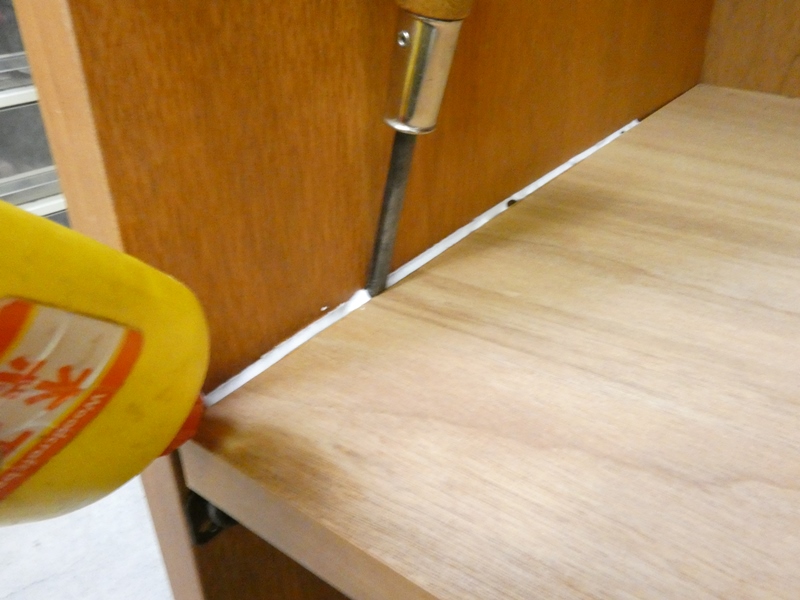

 接合面に新たに接着剤を入れます。 造形ヘラを使い接合面全体に行き渡らせます。 |

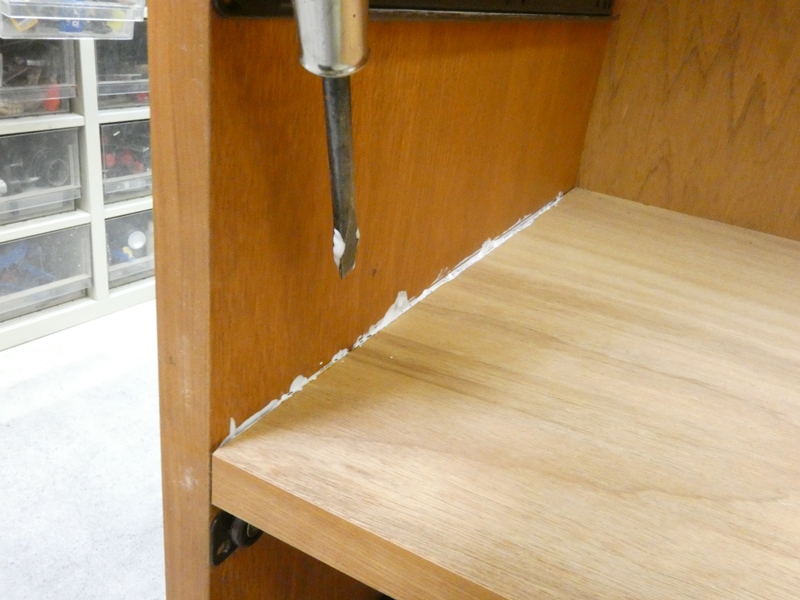

 仕切り板を側板に押し付けると、接合面 から接着剤が一様にはみ出してきます。 |
|

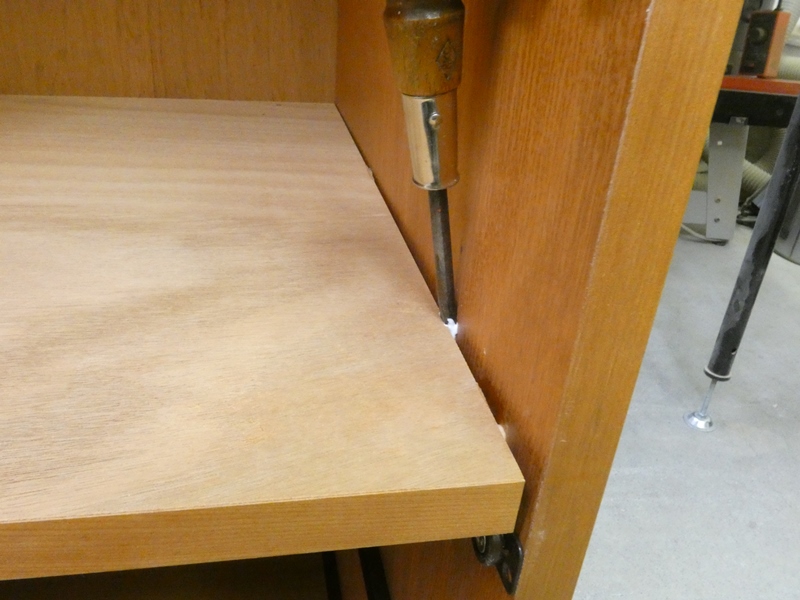

 反対側の接合面も同様に接着が効いていま せん。隙間を空けて接着剤を入れ込みます。 |
 接合面の補修は、本来ならば部材を完全に分解して 組み直したいところですが、損傷が大きくなりそうです。 |
|

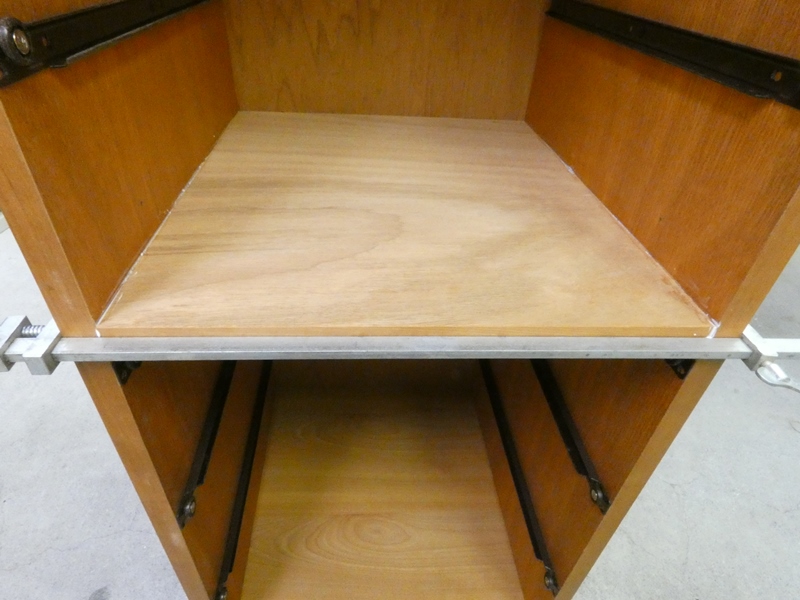

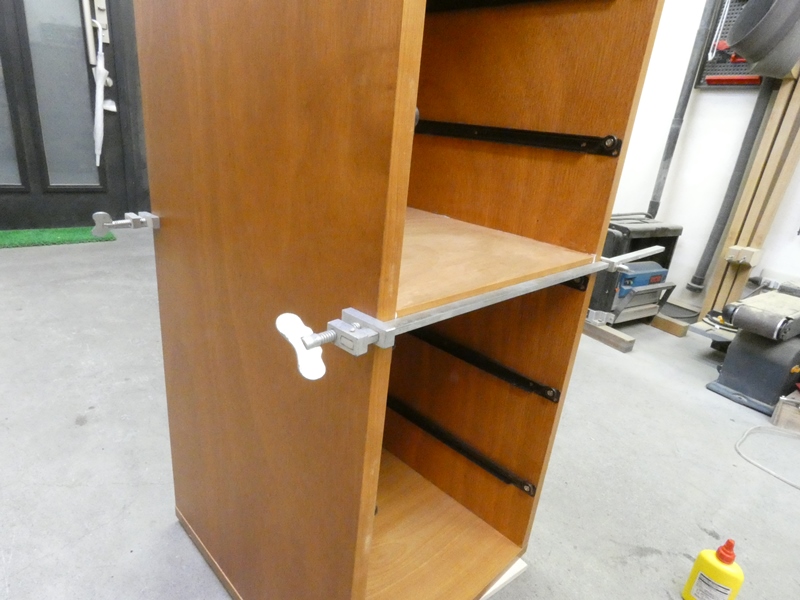

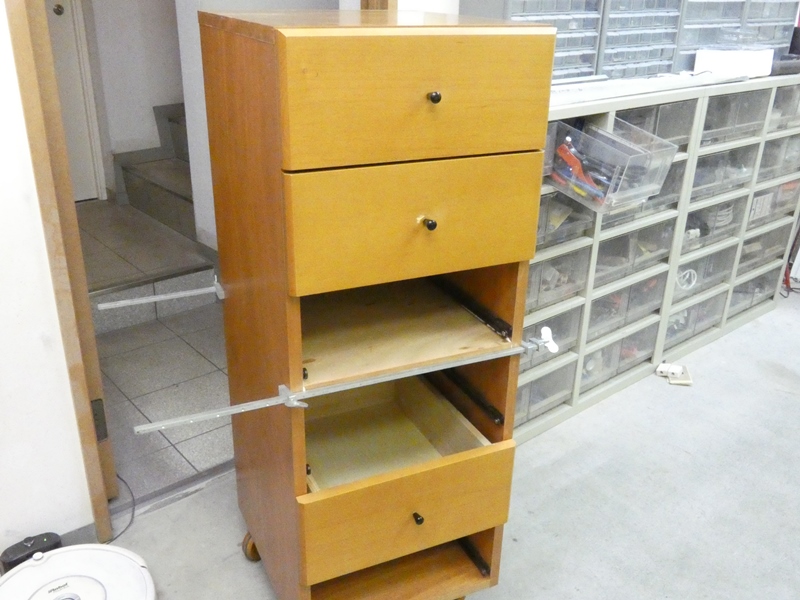

 側板の前後に播金をかけて固定します。引き出しが外れる原因は、本の 重みが側板を左右外側に押し広げ、タイヤがレールから脱落するからです。 側板が広がらないようにしたので、おそらくこれで問題は解決するでしょう。 |
||
 接着剤が固化するまで 十分に時間をおきます。 |
 乾燥を待っている間に、底板にも 同じ問題があることを見つけました。 |
|

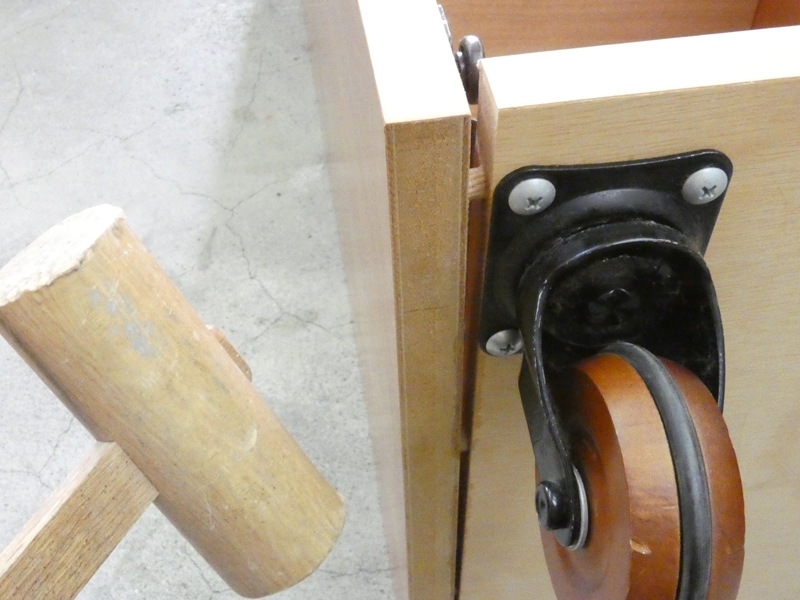

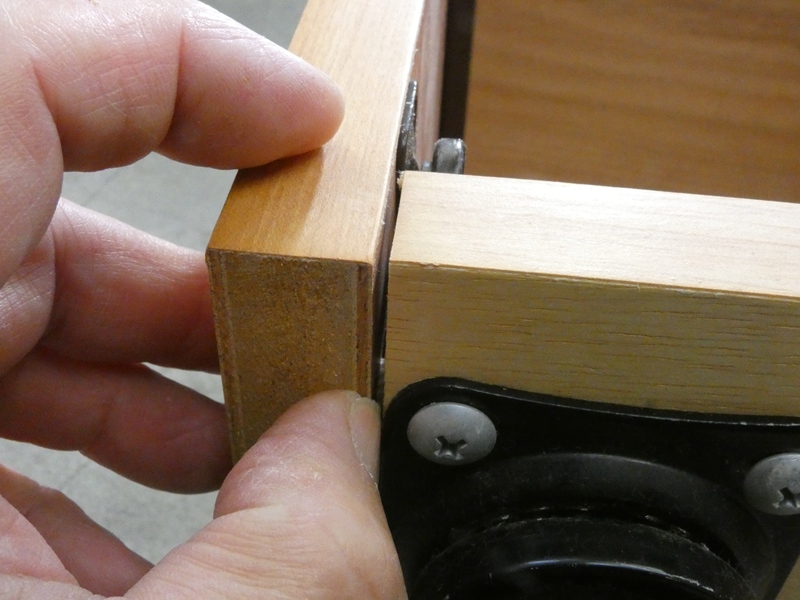

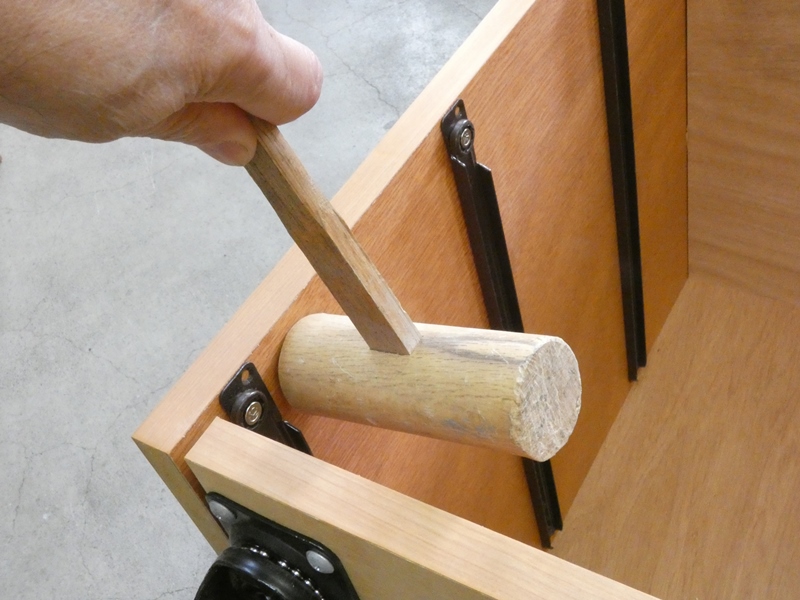

 底板もまた側板との接着が完全に失われて います。軽く叩くとダボが抜けてきます。 |
 中仕切り板と同様に 接合を補修します。 |
|

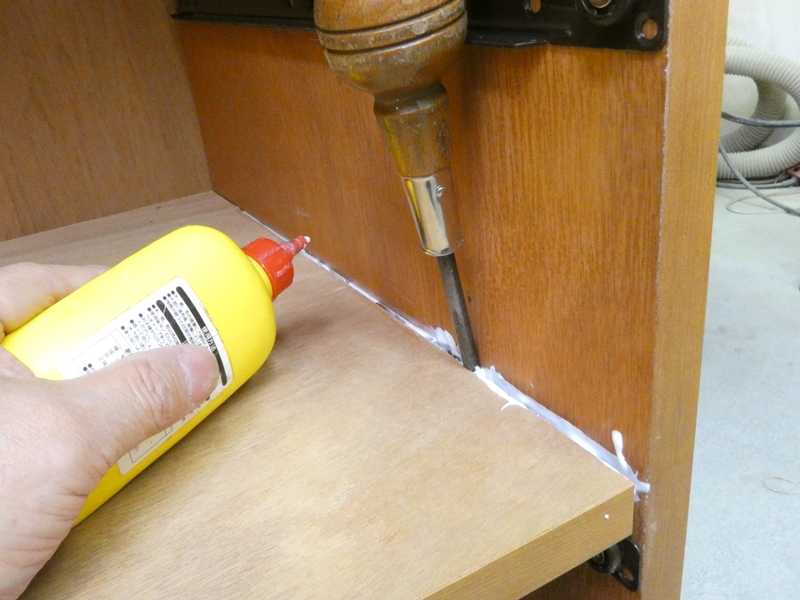

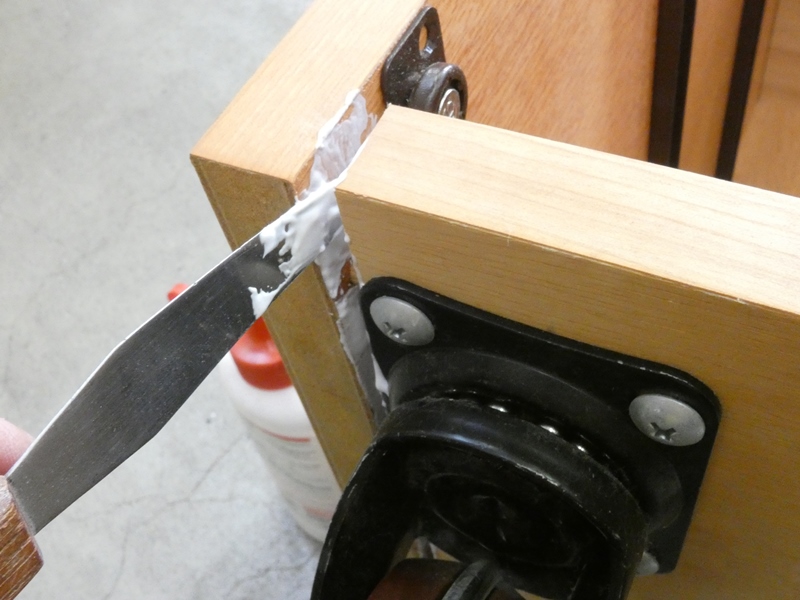

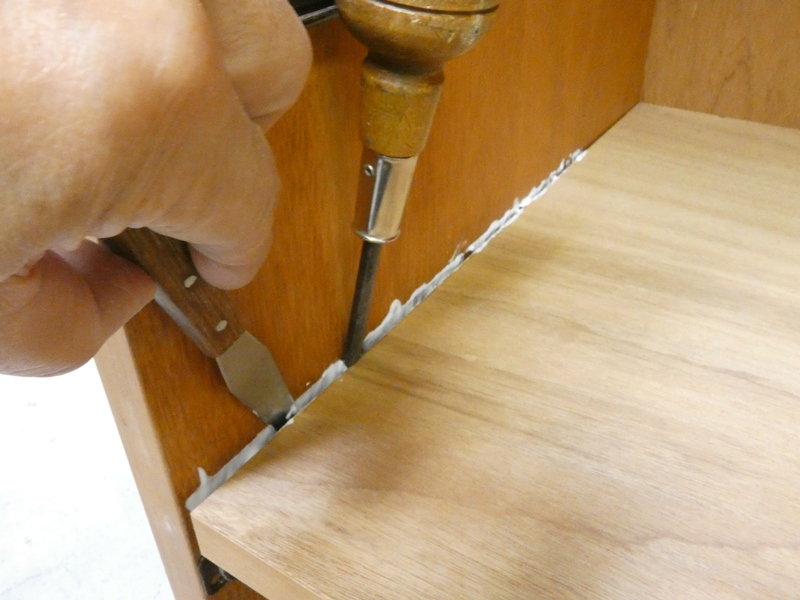

 造形ナイフを使い、広げた隙間に 接着剤を十分入れます。 |
 引き出しの各段に大量の本を収納した状態でチェストを移動 したのではないでしょうか。大きな破壊応力が加わります |
|
 箱組みの剛性はたかが知れているので、移動の度に 接合部に応力が集中し破壊が進んだのでしょう。 |

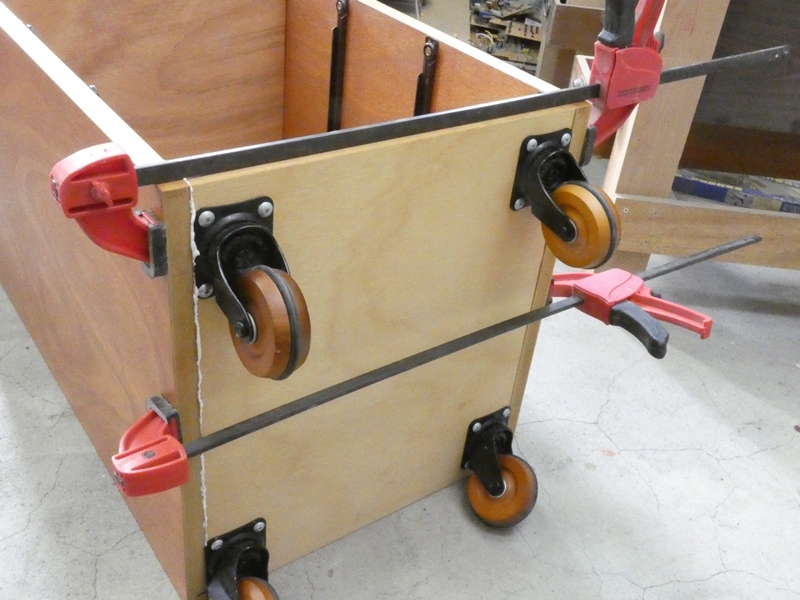

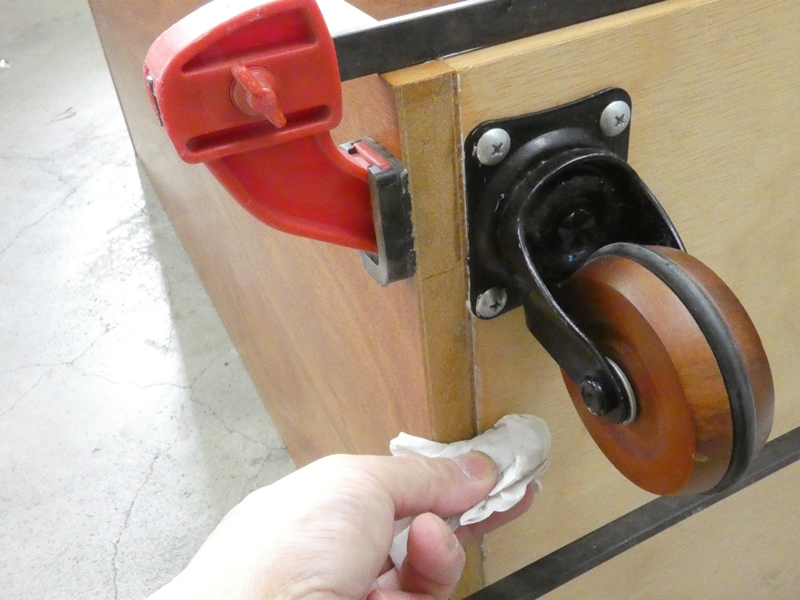

 クランプ固定した後で、はみ出た 接着剤を綺麗に拭き取ります。 |
|
 引き出しを入れてみます。これで外れることは ないと思いますが、まだガタが残っています。 |
 引き出し側のレールです。正確に取り付け られていますが、やや内側に傾いています。 |
|

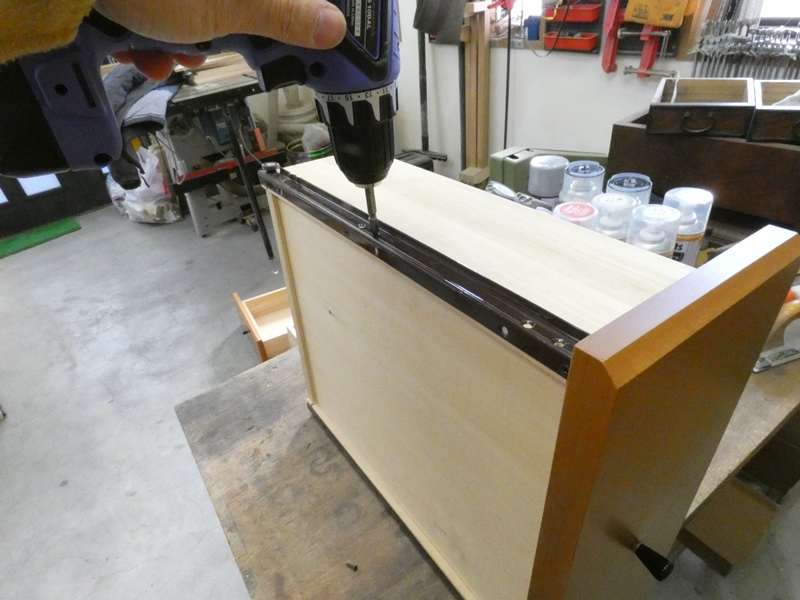

 もうひと工夫することにします。レールの取り付け位置を 調整（拡大）するため、固定ネジをいったん緩めます。 |

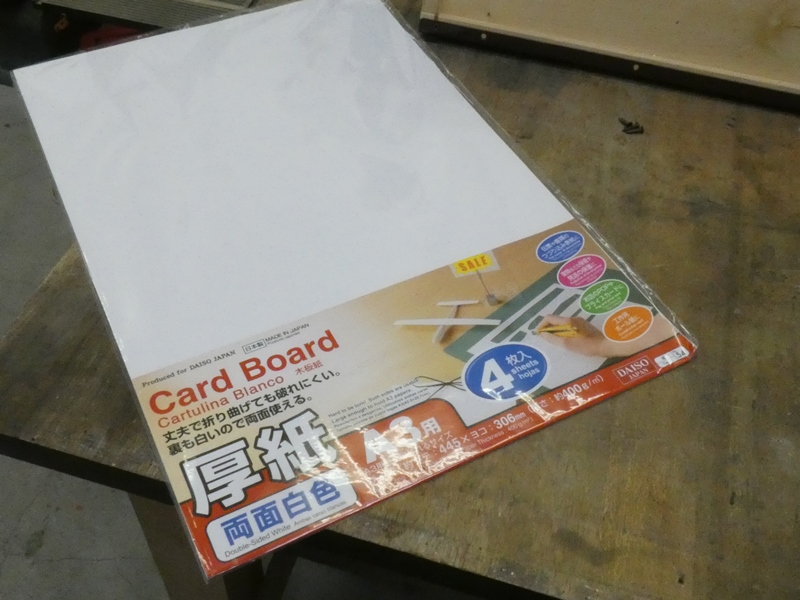

 レールの内側にスペーサーを挟む ことにします。厚紙を用意します。 |
|
 レールと同じ高さに切断します。片側 ２枚ずつ挟むと丁度良いと思います。 |

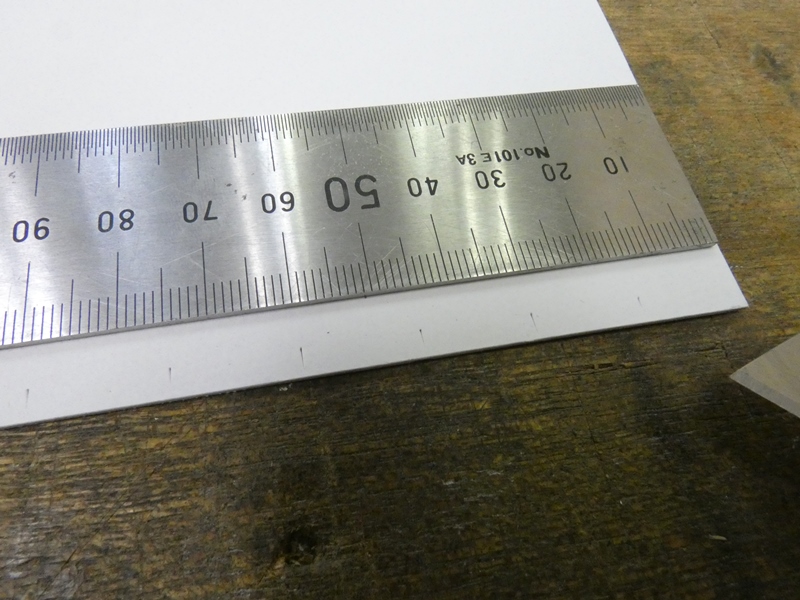

 レール高さに合わせ１５ｍｍ幅に 切ります。切断位置を印します。 |
|
 ひたすら切断します。引き出し６段の左右分で２４枚必要です。 スペーサーを入れることで、レールの傾きも矯正できるはずです。 |
||

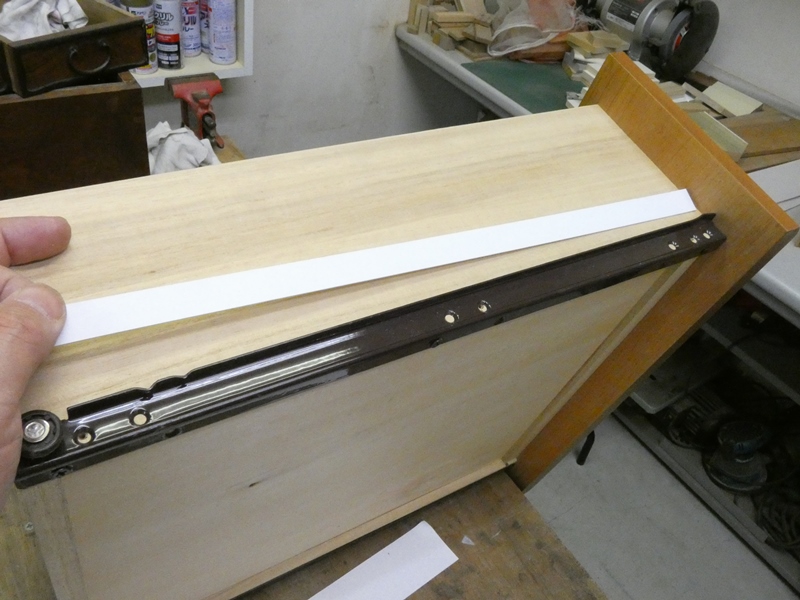

 固定ネジを取り去ったところで、隙間に スペーサー（厚紙２枚分）を挟み込みます。 |

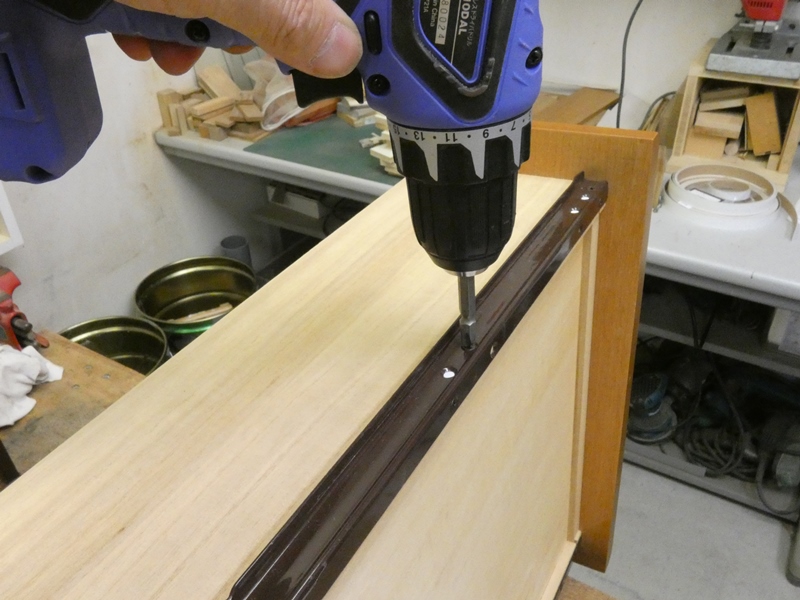

 再びレールをネジで固定します。左右で 厚紙４枚分、レールの間隔が拡大します。 |
|

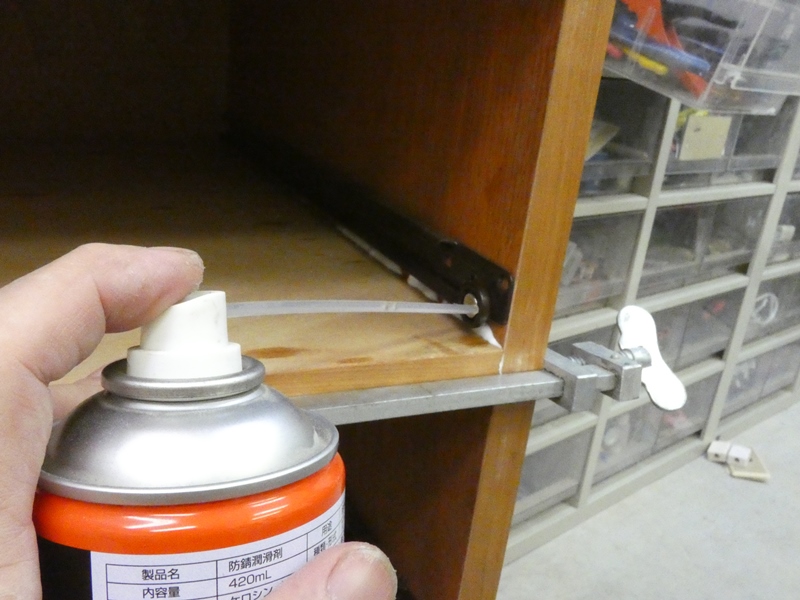

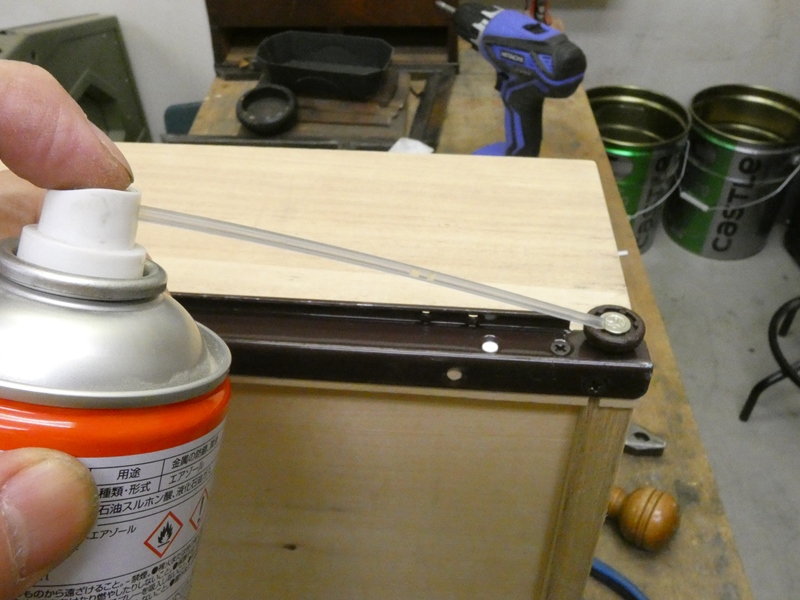

 ついでに樹脂車輪の車軸に 潤滑剤を吹いておきます。 |
 引き出し側レールの他に、側板 内側のレールにも車輪があります。 |
|
 チェストを移動させる際に、何故接合部に応力が 集中するのでしょうか？ 理由が分かりました。 |

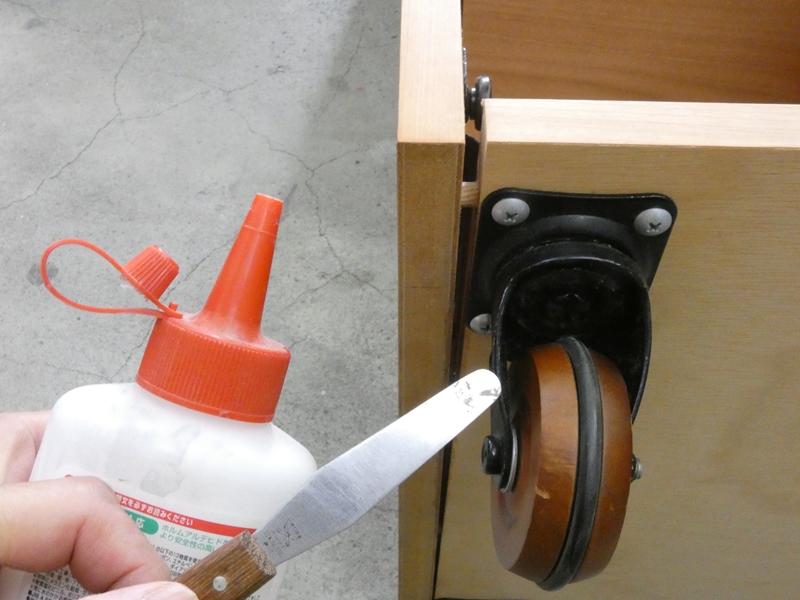

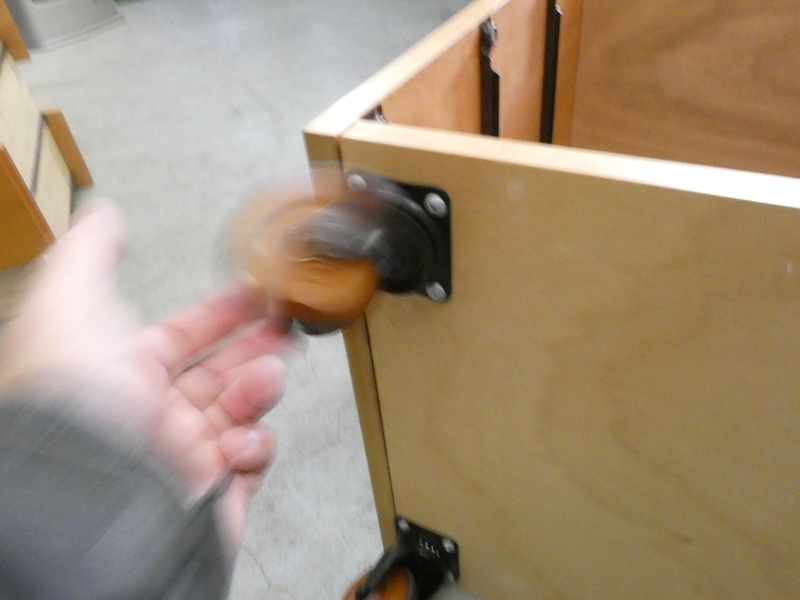

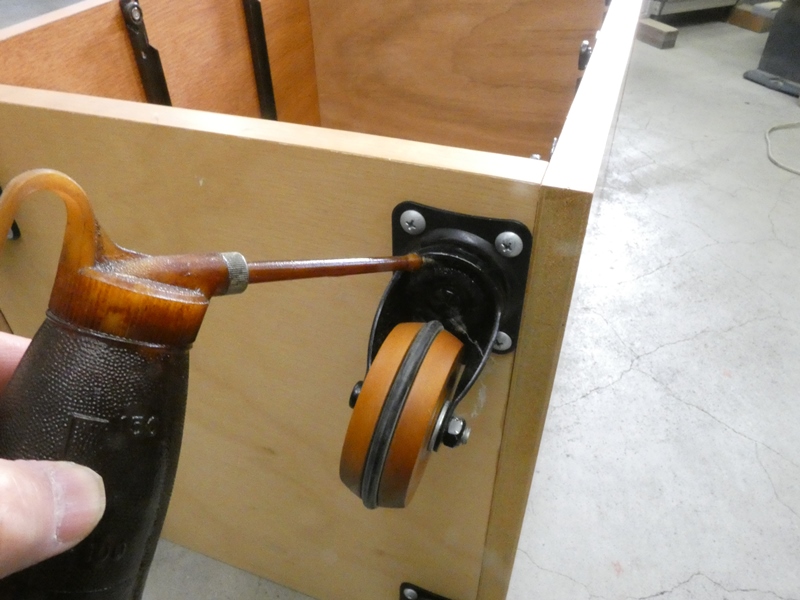

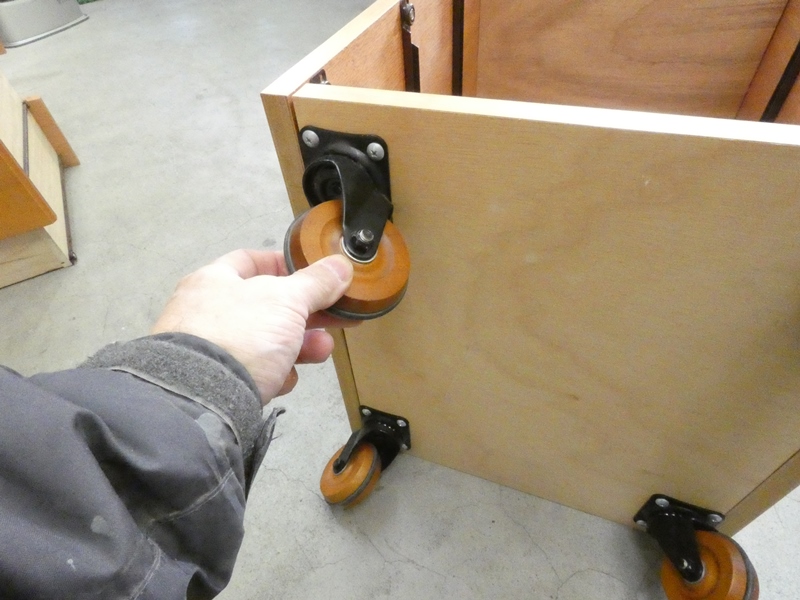

 底板に取り付けられている移動用の キャスターが、油切れで固着しています。 |
|
 キャスターが回らないので、大きな力を加えないとチェストを移動できません。 チェストを引きずるほどの大きな力が、接合部に破壊をもたらしたのでしょう。 |
||

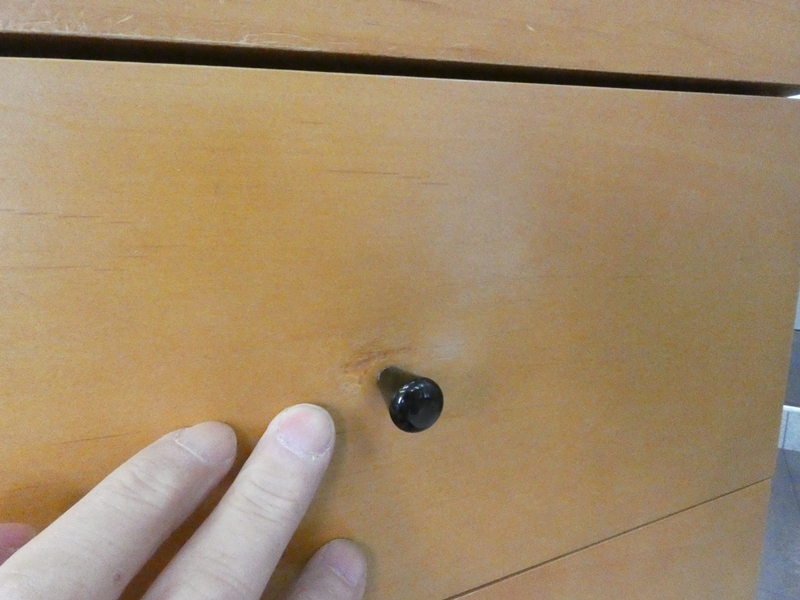

 ２段目引き出しのツマミの横に、塗装の剥がれた 箇所があります。折角お預かりしているので補修します。 |

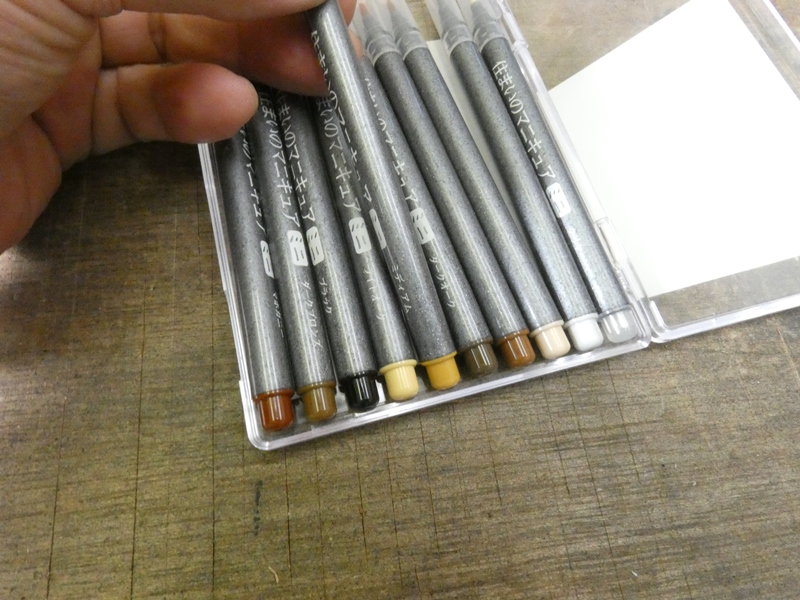

 フローリング補修用のタッチ アップペンから色を選びます。 |
|

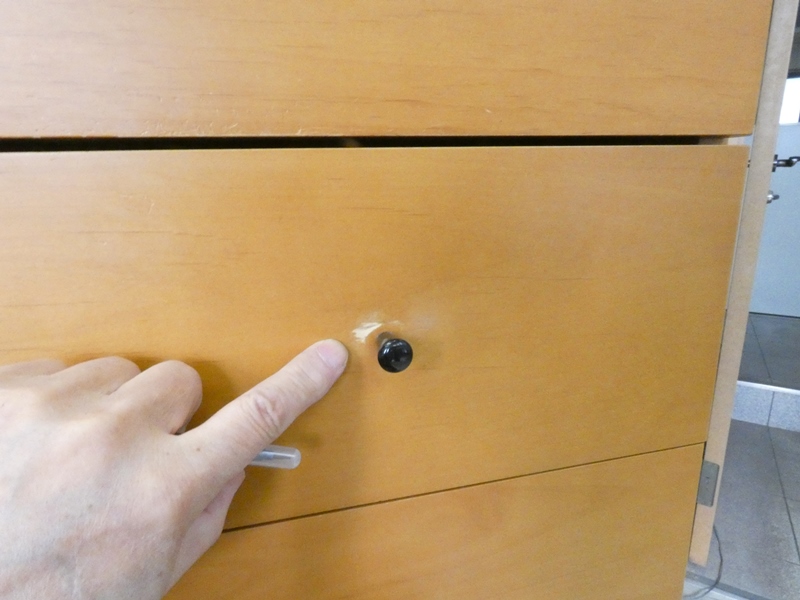

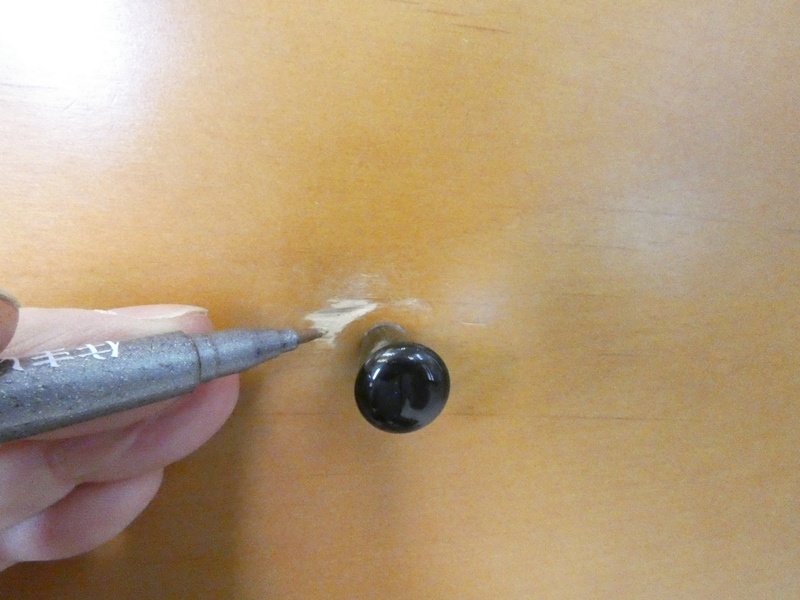

 塗装の剥がれだけではなく、少し深い傷に なっています。タッチアップを当てます。 |

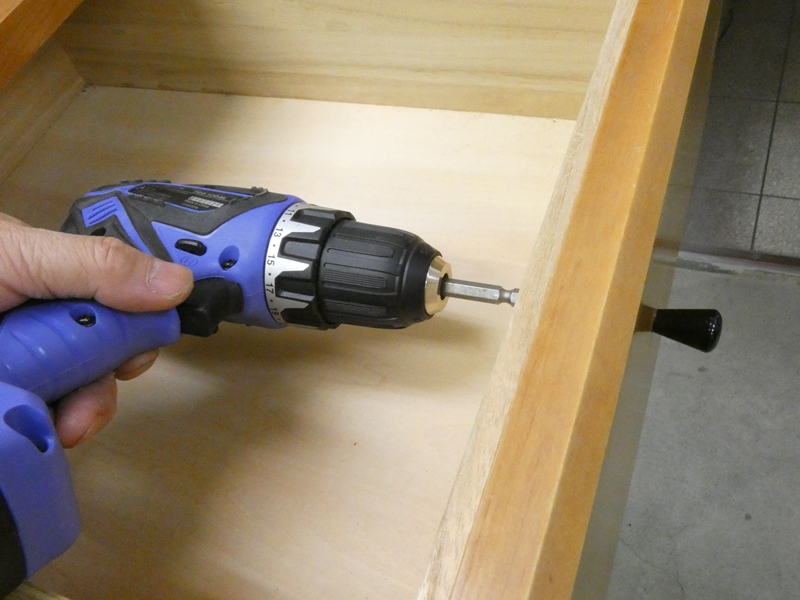

 ツマミの固定が所々緩んで いるので締め直しておきます。 |
|
 補修作業終了です。これで引き出しが外れる心配はありません。「不具合の 大元原因はキャスターの油切れ」、仮説ではありますが面白いものです。 |
||
|
||
