| ・ヘアドライヤースライドスイッチ修復（２０１８．８．２３） |
 美容室から業務用ヘアドライヤー修理のご依頼です。工房で動作確認してみると、スライド スイッチを操作しても電源が入りません。スイッチの動きがぎこちなく、時おり電源が入るも 間もなく切れてしまいます。内部で電気がスパークする「パチッパチッ」という音がします。 |
||

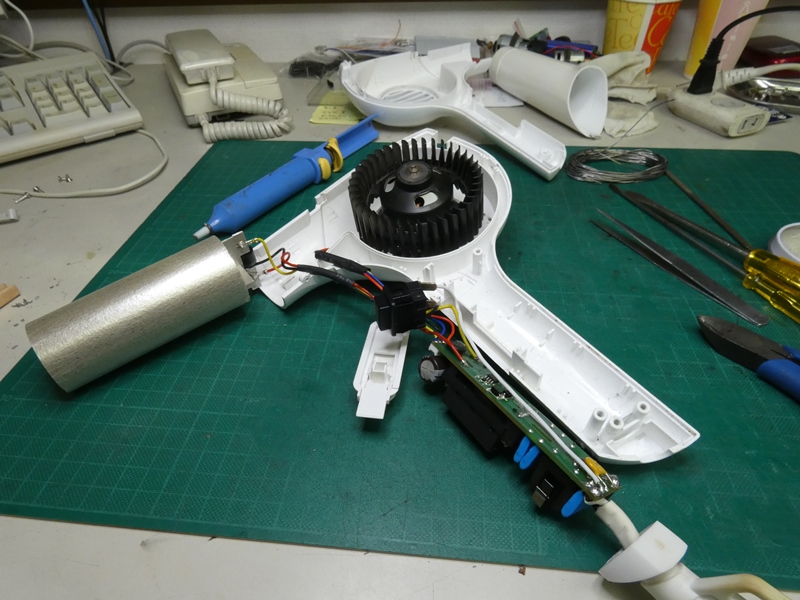

 スライドスイッチに問題があることは明らかです。 本体を分解し、スイッチを含む基板を取り出します。 |

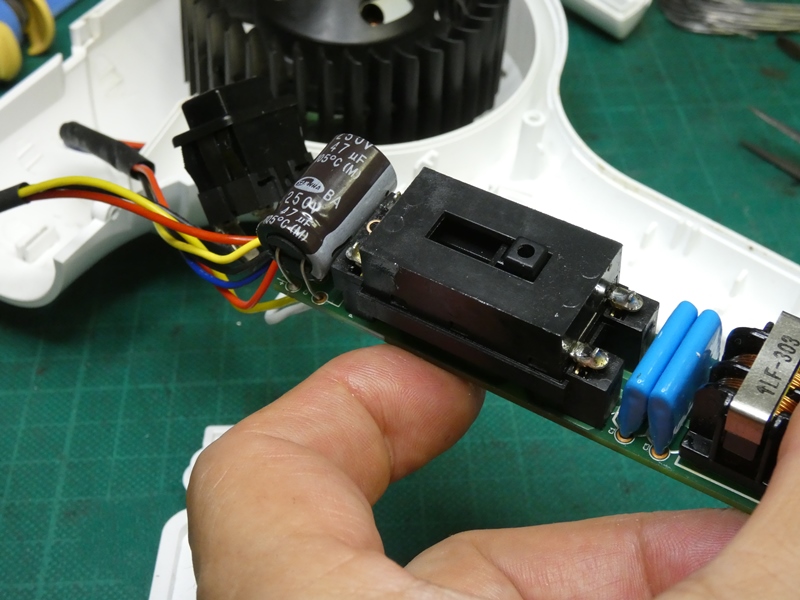

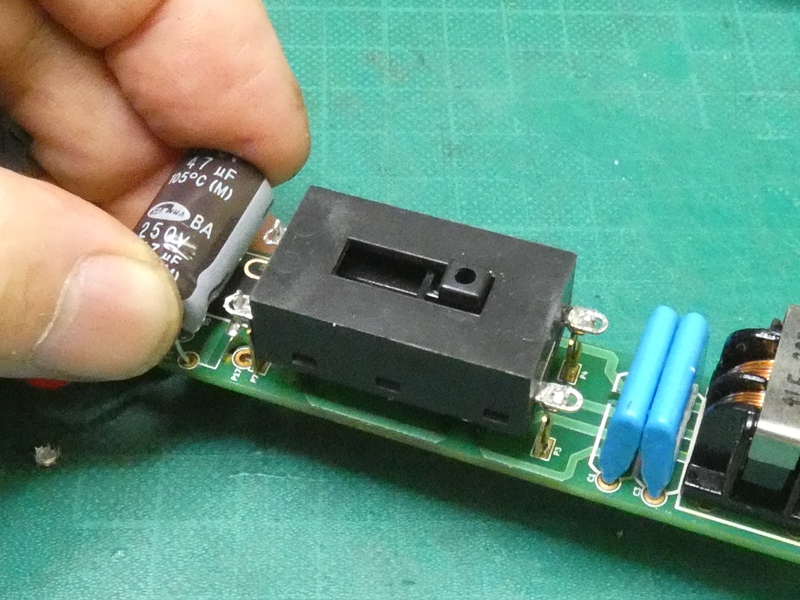

 ４Ｐのスライドスイッチを３Ｐ（停止・弱風・強風）で使用して います。停止と弱風の間でクリック感に違和感があります。 |
|
 ４本の接続端子が、ガラスエポキシ 基板に直接半田付けされています。 |

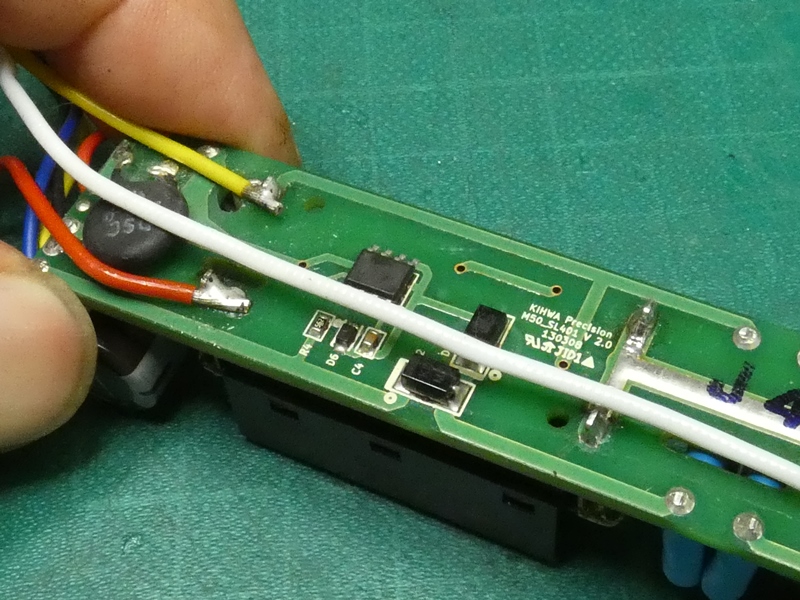

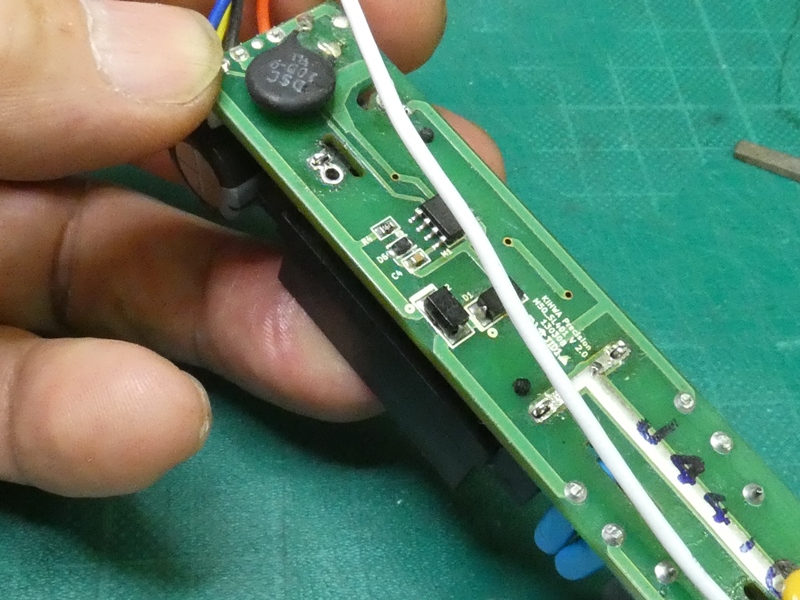

 大電力を扱う割には繊細な印象のプリント配線です。 もちろん必要な電流容量は確保されています。 |
|

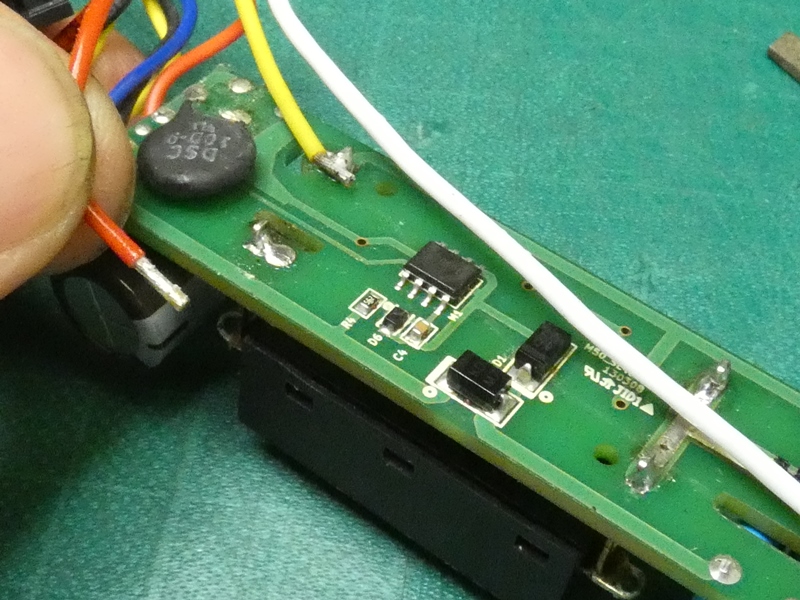

 電熱線へ電力を供給する ２本の配線を取り外します。 |

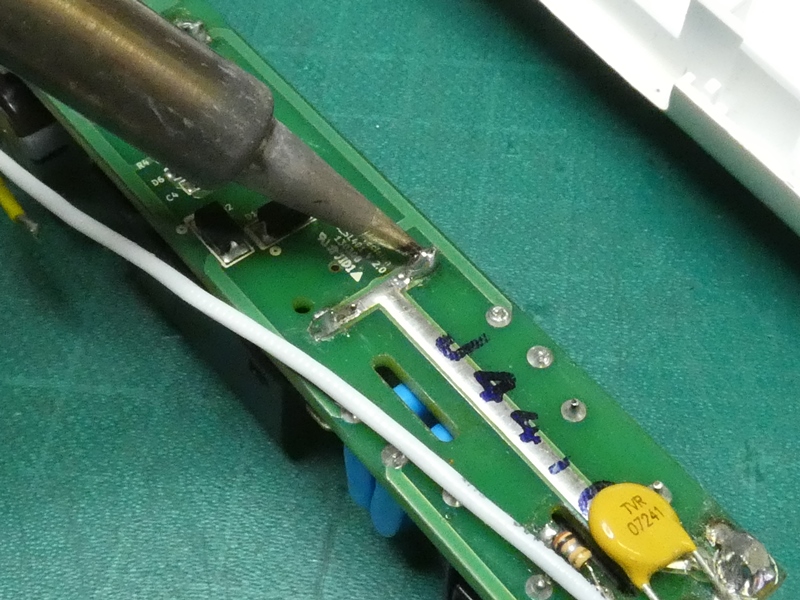

 接続端子４か所の半田を溶かします。 スルーホール基板なので十分熱を加えます。 |
|

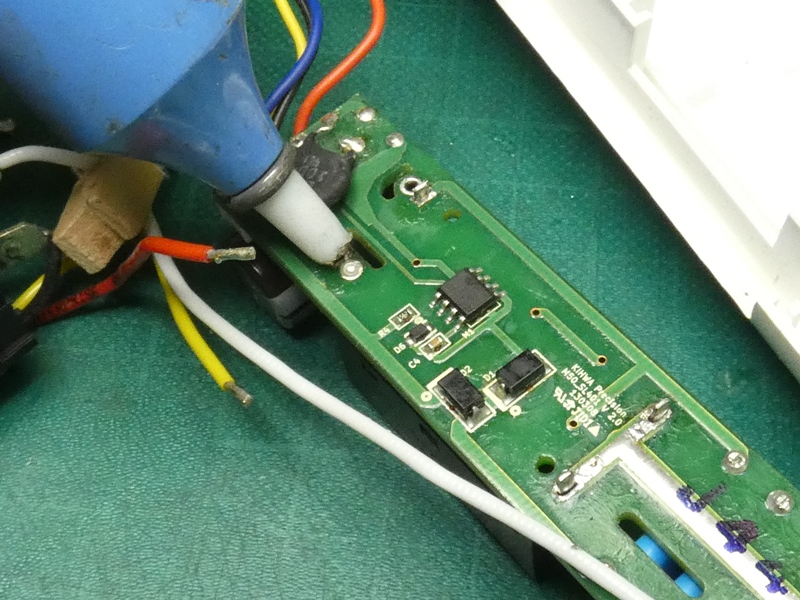

 半田吸い取り器で、溶けた半田を吸い取り除去 します。丁寧に作業しないとパターンを傷めます。 |
 スルーホール基板はホール内に半田が 残りやすく、なかなか部品が解放されません。 |
|
 ホール内の半田には熱が伝わりにくいためです。 逆に、半田を多めに残しておく方法もあります。 |

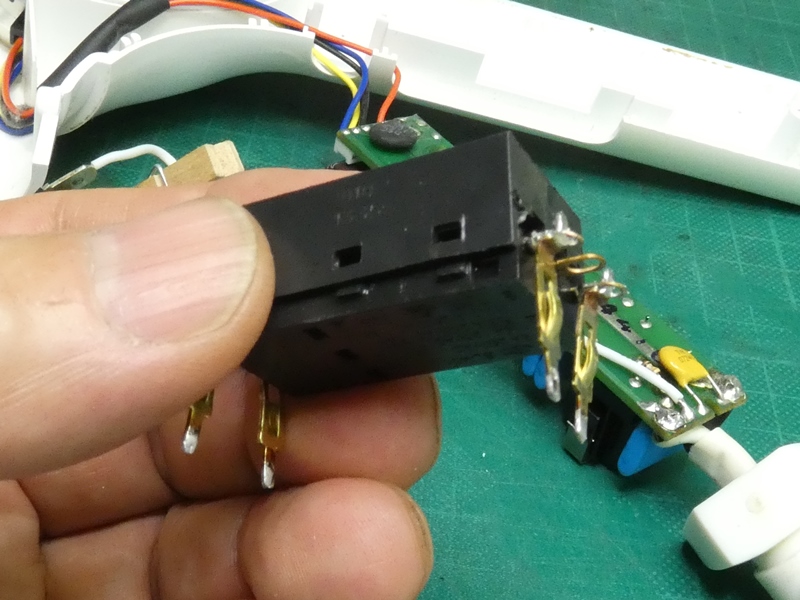

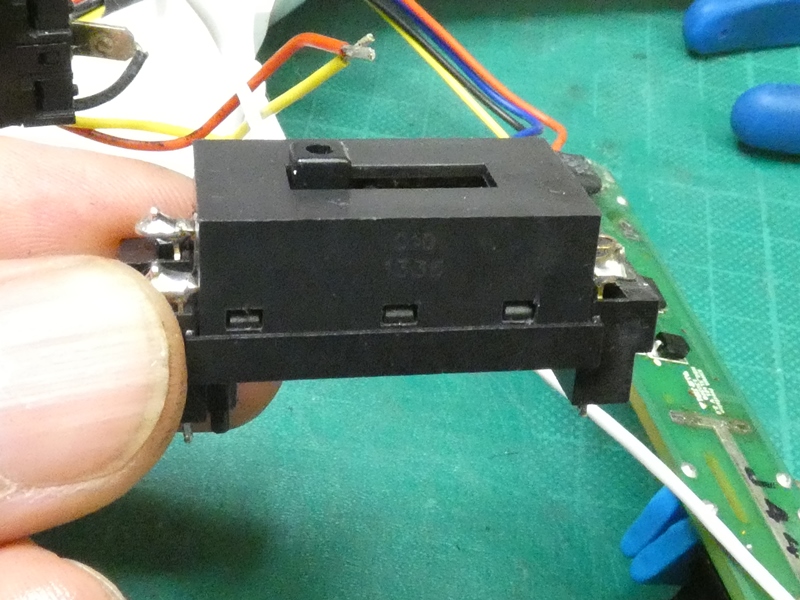

 このヘアドライヤー専用に設計されたＯＥＭ品 でしょう。汎用品には存在しない部品です。 |
|

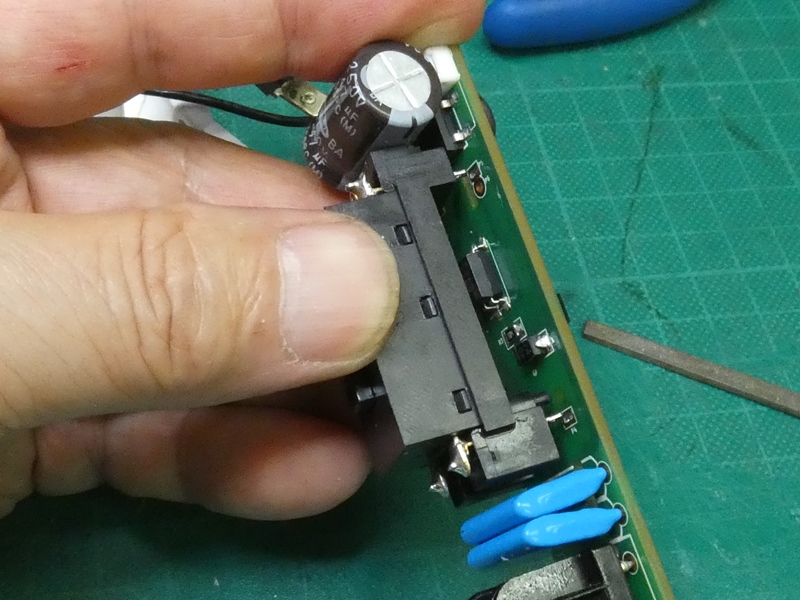

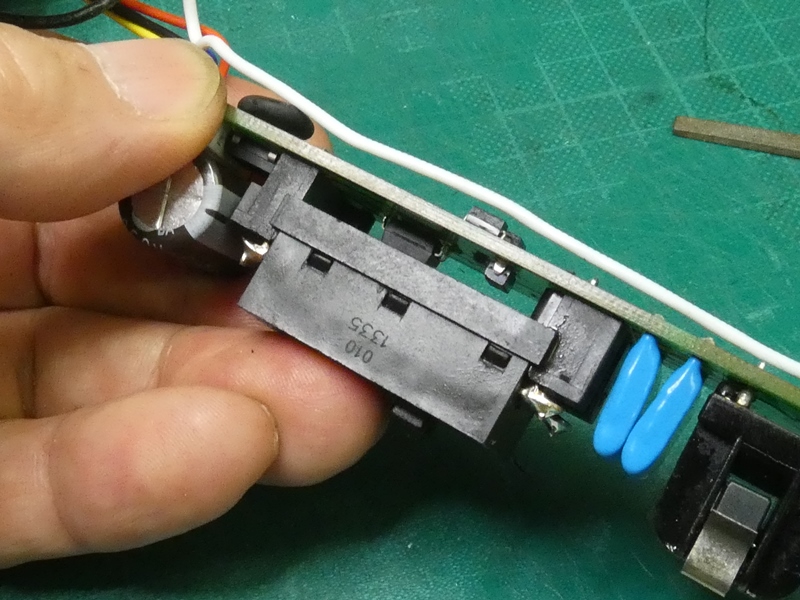

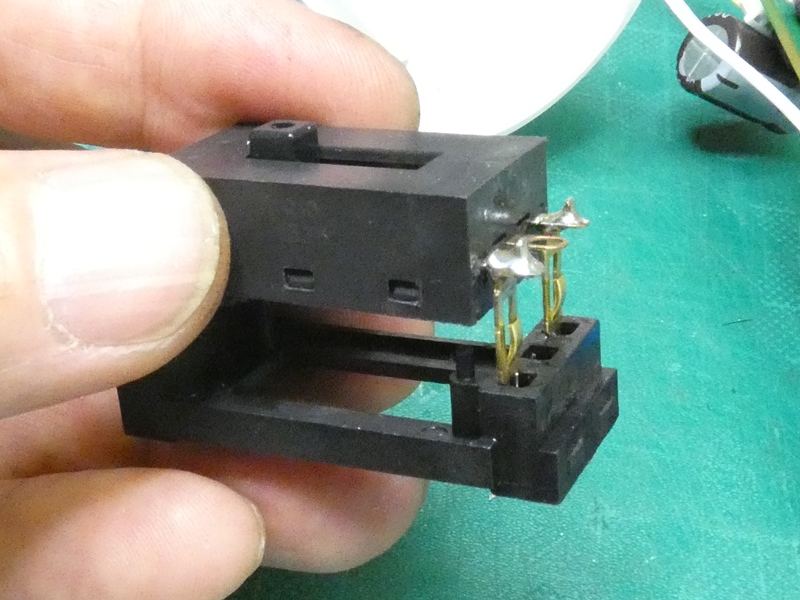

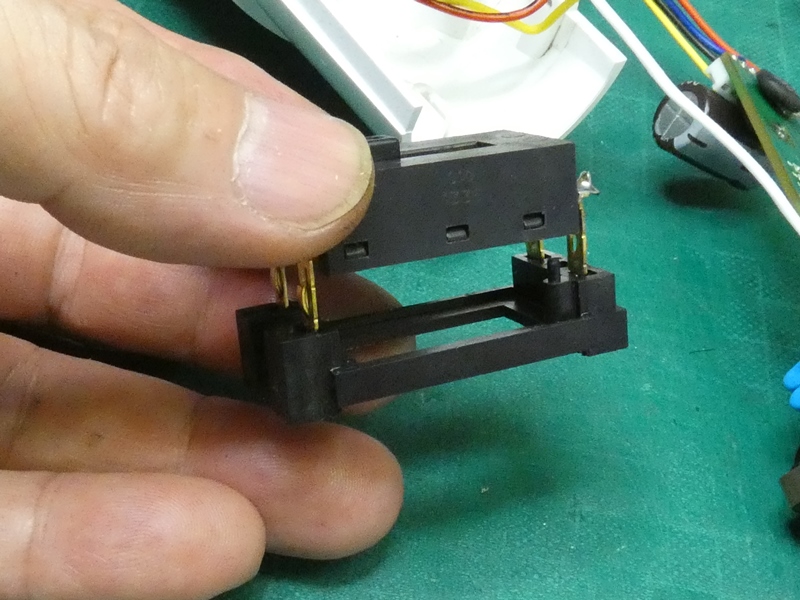

 高さを調整するためマウントが取り付けられて います。接続端子（電極）を抜きながら外します。 |

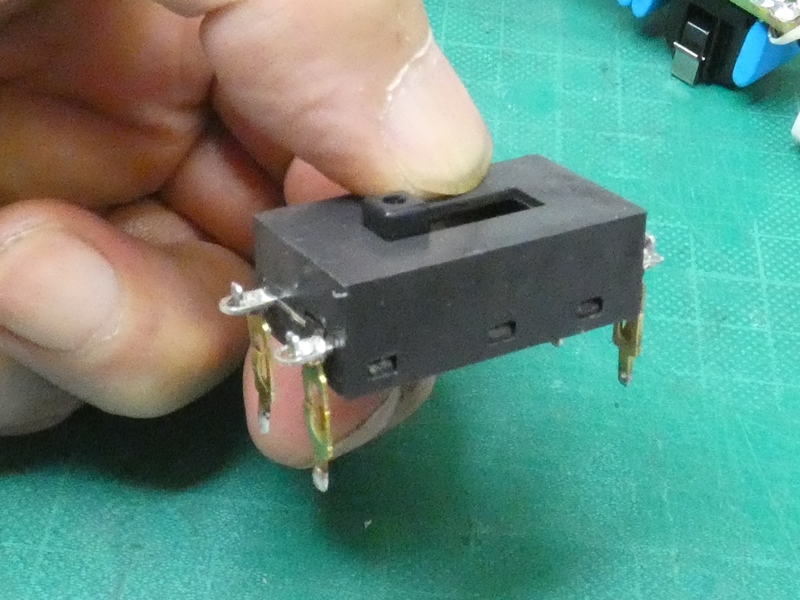

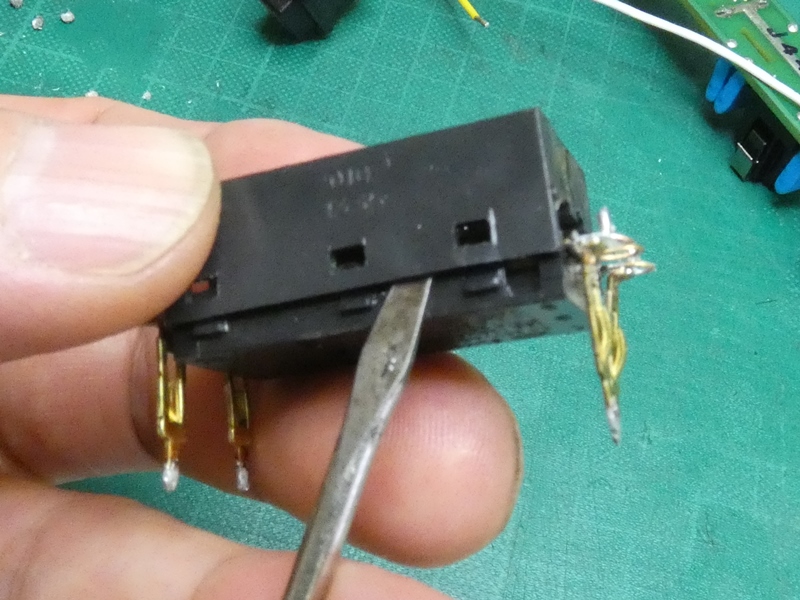

 スライドスイッチは本体と上側のカバーから 構成されています。カバーを外します。 |
|
 左右側面に３か所ずつツメによる篏合が あります。かなりきつい嵌め合わせです。 |

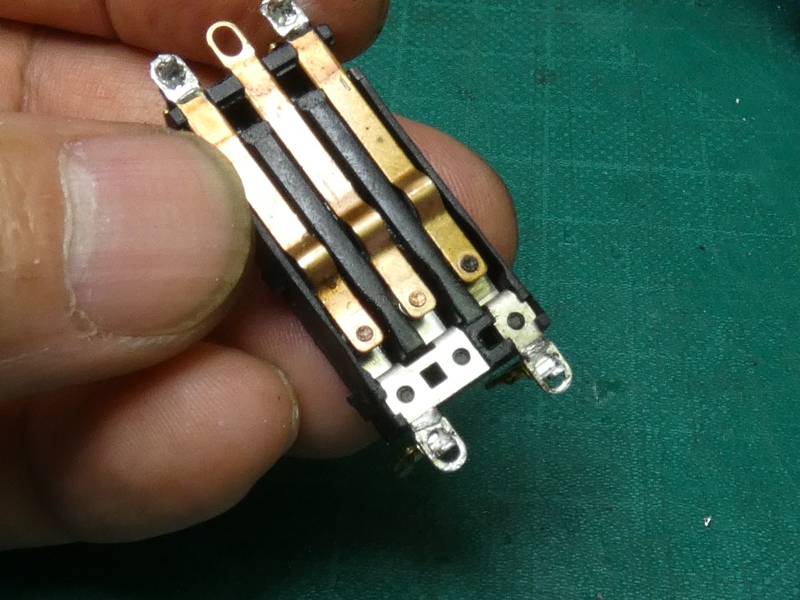

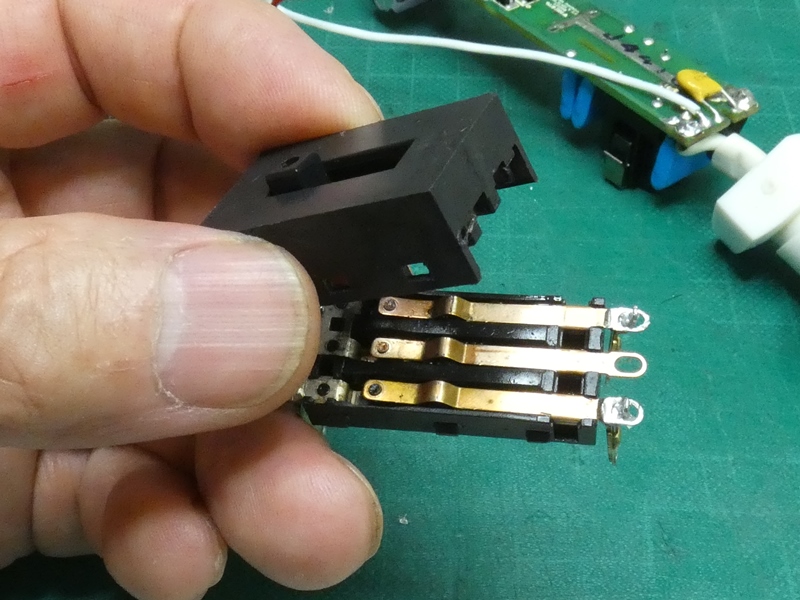

 カバーを外すと内部に組み込まれて いるスイッチ切片が見えてきます。 |
|

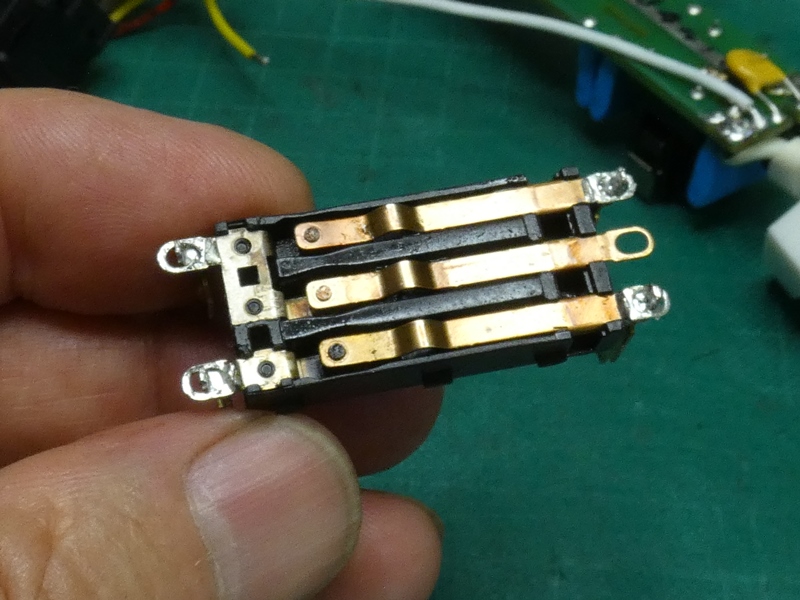

 ３枚、２．５回路分の銅製切片です。途中に押し込み用の 曲げ突起があり、先端にＯＮ・ＯＦＦ接点が付いています。 |

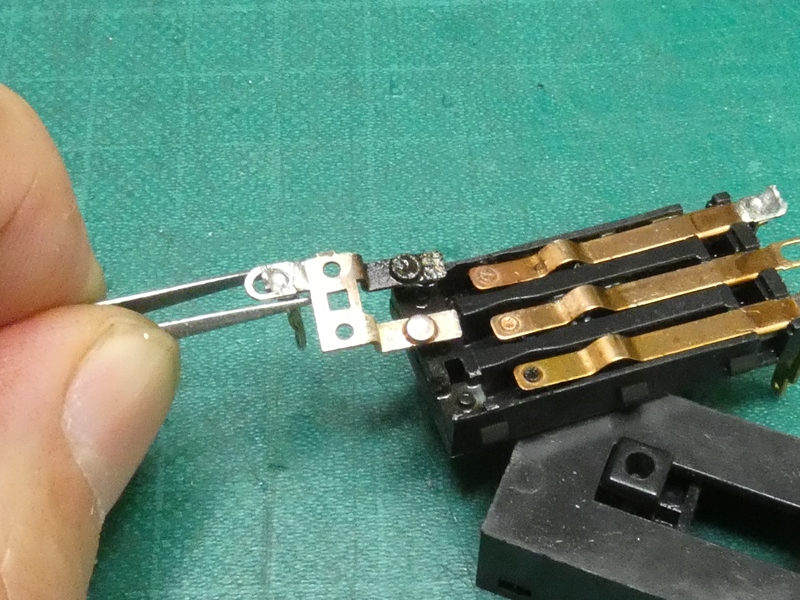

 受け側の接点は金具ごと取り外すことができます。 手前側１回路分の接点を取り出してみます。 |
|

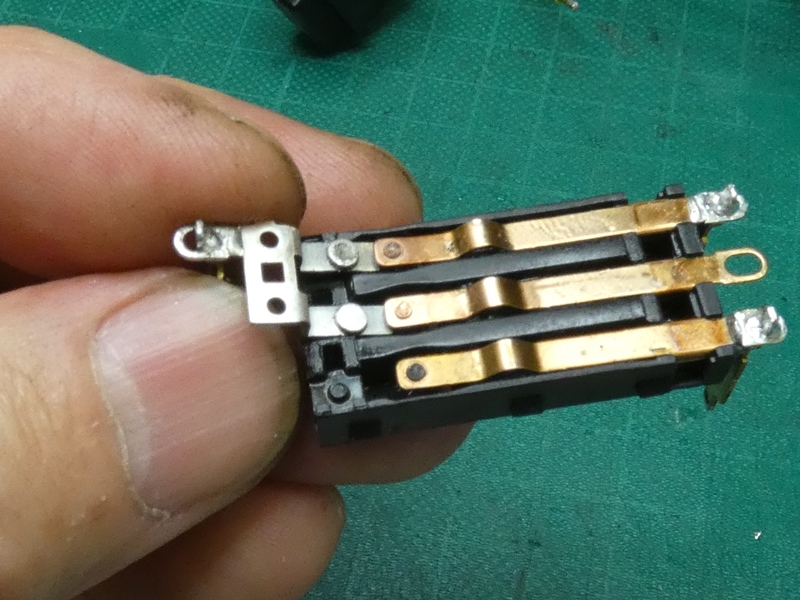

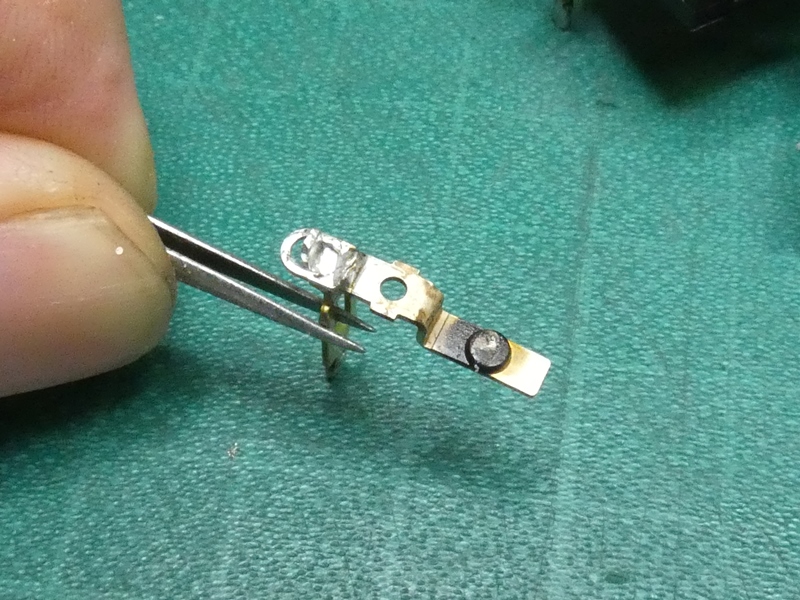

 接点およびその周囲にスパークの跡があり、表面が カーボンで汚れています。接触不良がありそうです。 |
 残りの接点も外します。入力側２回路分が１本にまとめられ 全体として２．５回路です。こちらにもスパーク跡があります。 |
|

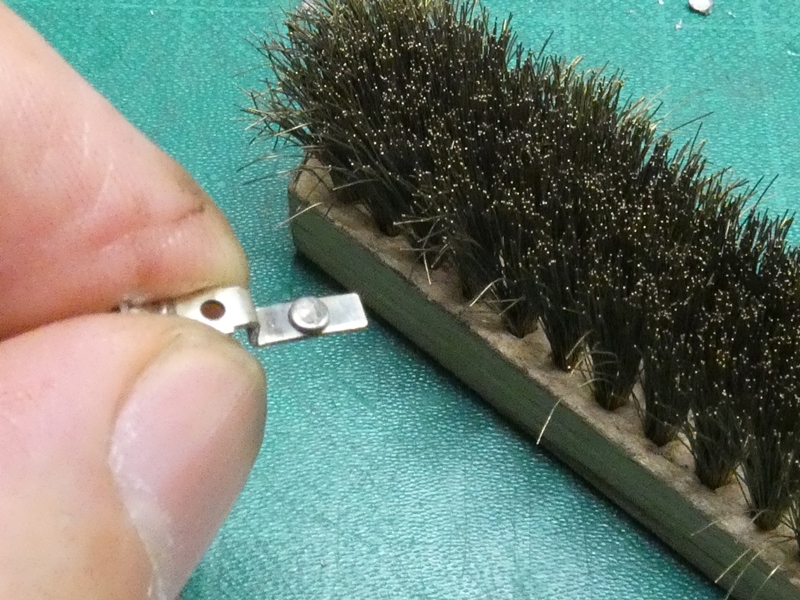

 ワイヤーブラシでカーボンや腐食を取り除きます。 またヤスリをかけて接点表面を平らに整えます。 |
 こちらの接点は、分岐した片方が使用されて いなかったため、全く劣化がありません。 |
|

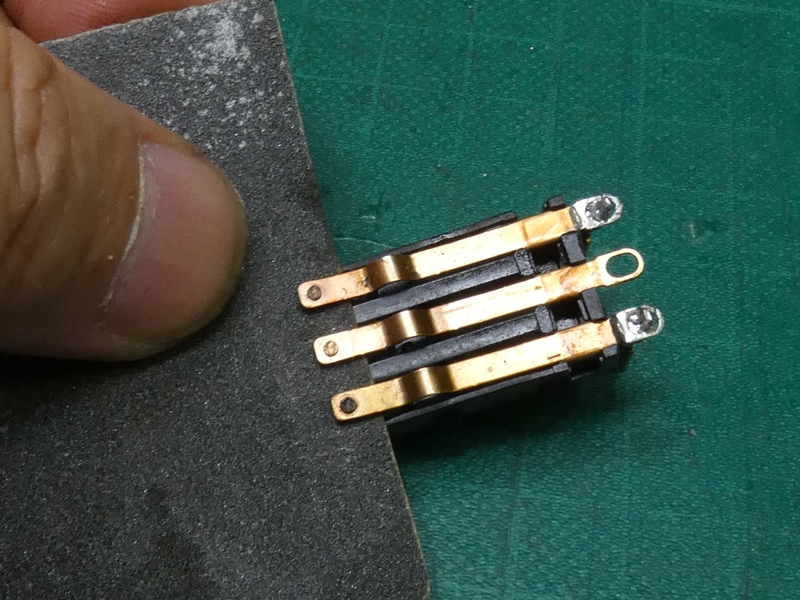

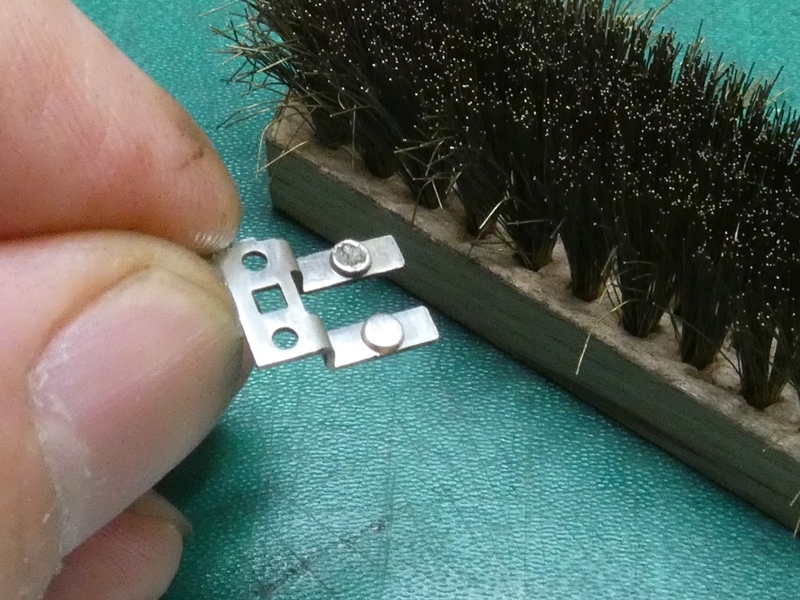

 切片の先端にある接点にも、当然カーボンが付着しているはず です。サンドペーパーを挟み込み下側から丁寧に研磨します。 |
||
 受け側接点の金具を元に戻します。新品同様とは なりませんが、接触は十分復活しているはずです。 |
 お断りするまでもなく、このような状態に陥ったスイッチ （部品）は間違いなく新品に交換です（手に入ればですが）。 |
|

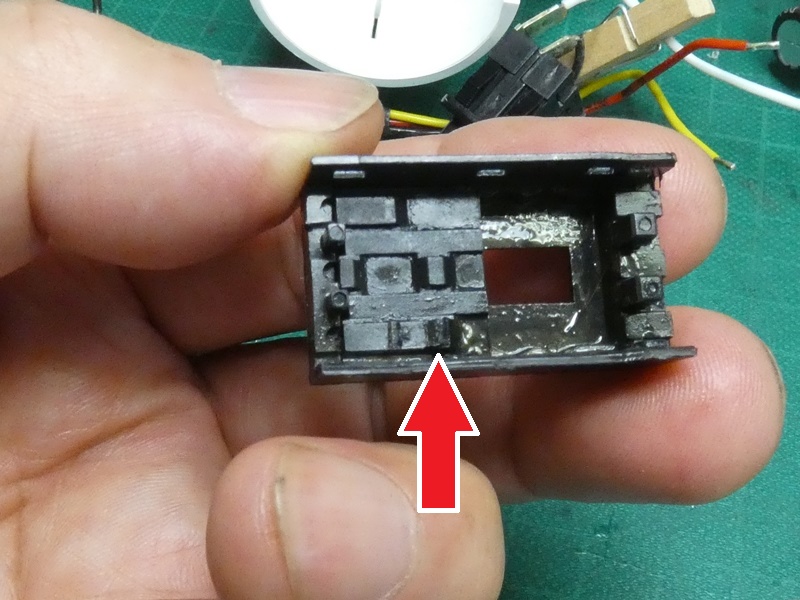

 スライドスイッチの上側カバーです。内側にスライドプレートが組み込まれており、プレート 表面の突起がスライド位置に合わせて３枚の切片を押し込みます。停止と弱風の間で 違和感がある原因が分かりました。写真中矢印の部分が摩耗によりえぐれています。 |
||

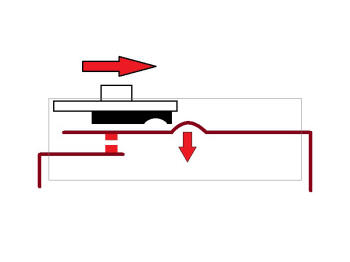

 ツマミをスライドさせると、突起が切片を 押し下げて電源を入れるはずですが・・ |

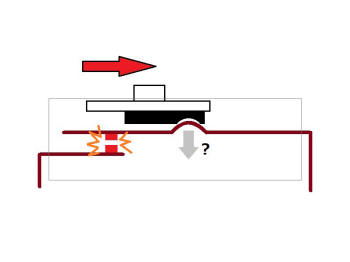

 突起の一部がえぐれているため、切片を押し下げ切れず電源が 確実に入りません。クリック感も得られずスパークが飛びます。 |
|
|
えぐれている部分に接着剤を盛り修正します。もうひとつ、 これまで使われていなかった中間の切片を利用します。 |

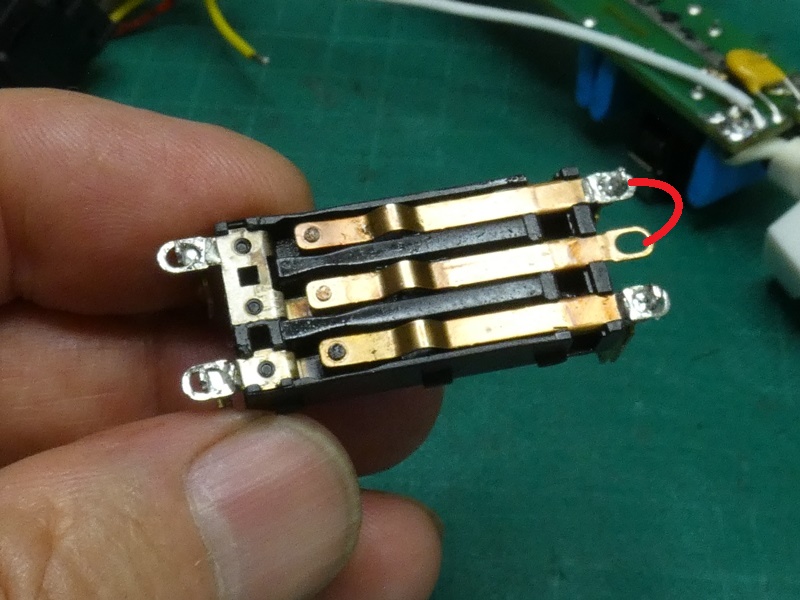

 ３回路分の端子が出ている側で、２枚の切片を短絡します。 これで損傷のない接点をＯＮ・ＯＦＦに加えることができます。 |
|

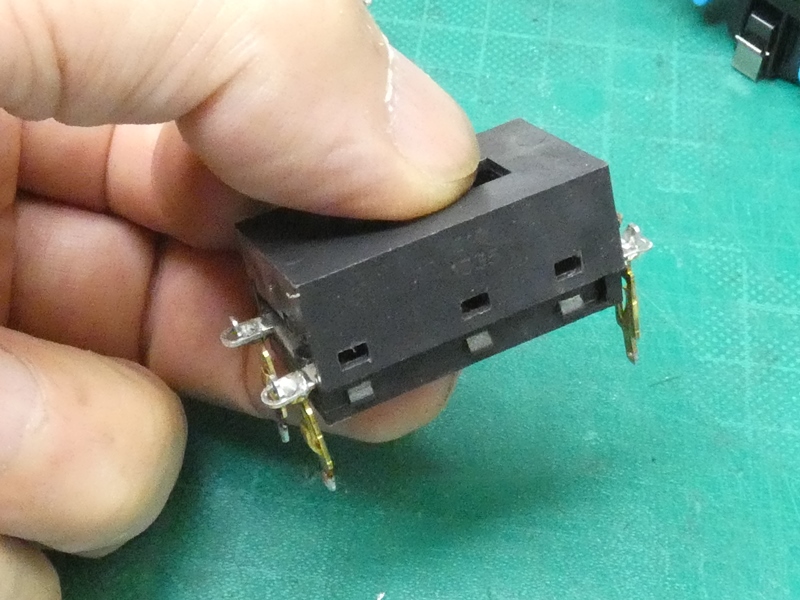

 スイッチの修復を終え、 上側カバーを被せます。 |
 停止・弱風・強風でのクリック感は多少損なわれて いますが、スイッチとしての機能は問題ありません。 |
|
 マウントを取り付け、元通り基板に半田付けし本体を組み上げて作業完了です（本体の 分解・組み立て作業は以前にもアップしているので略します）。スライドスイッチは最も 酷使される可動部品で、今回のような不具合は不可避でありほぼ時間の問題です。 製造メーカーは、特に業務用製品に関してサポート体制を充実させて欲しいものです。 |
||
|
||
