![](MickyRadio/180907-195806.jpg)
御祖父様からいただいたラジオだそうです。ミッキーマウスがデザインされた
愛らしい子供用の製品で、ご依頼主が小さい頃に買ってもらったものでしょう。
|

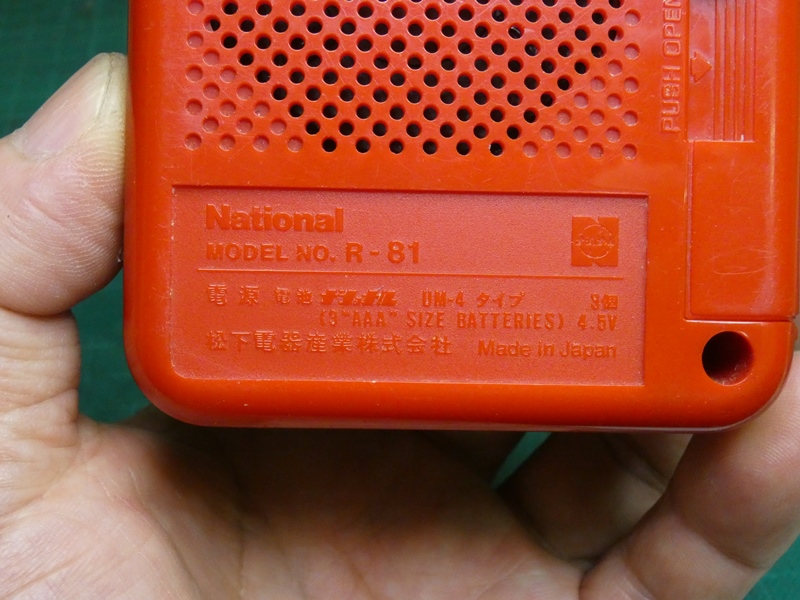

![](MickyRadio/180907-195839.jpg)
ナショナル(現パナソニック)製R-81、昭和50年代の製品で
オークションではアンティーク品として出品されています。
|
![](MickyRadio/180907-195909.jpg)

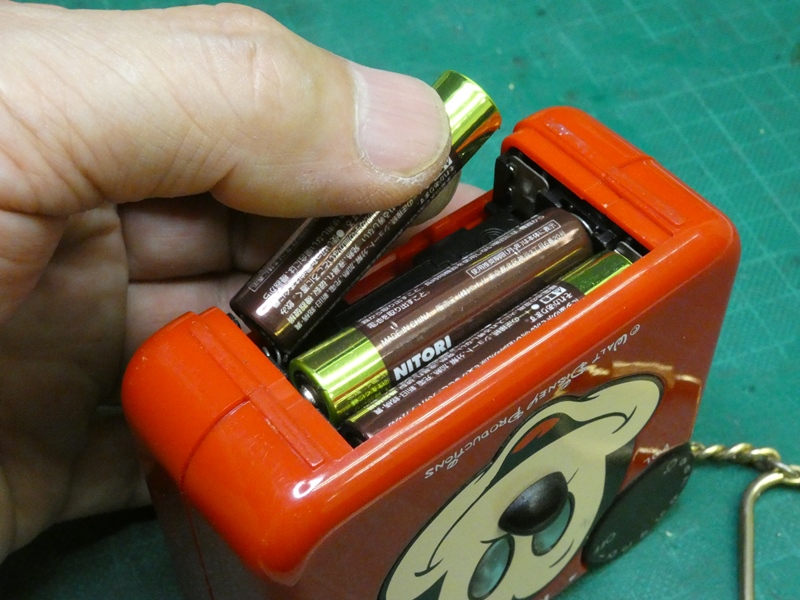

予め不具合状況を伺っておりましたが、
乾電池を入れて動作確認を行います。
|
![](MickyRadio/180907-195938.jpg)

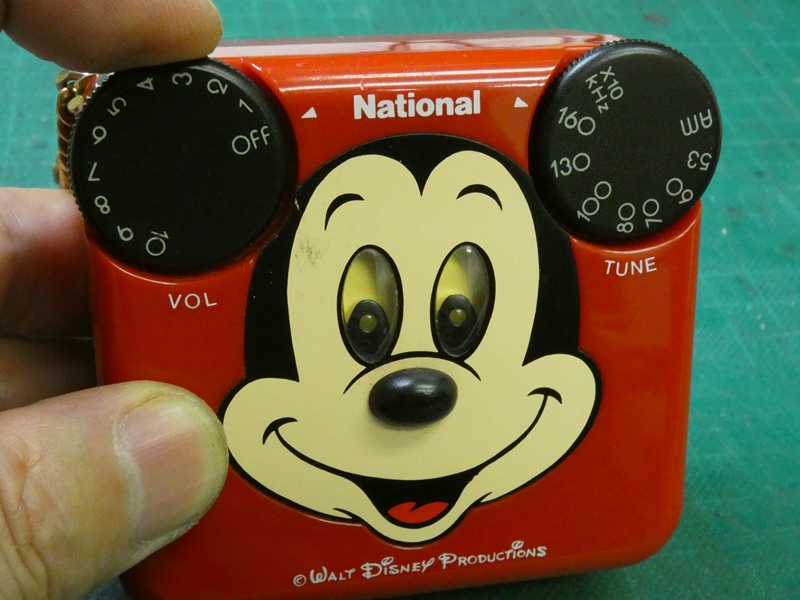

ミッキーの両耳に違和感なく
ダイヤルが配置されています。
|
![](MickyRadio/180907-195946.jpg)

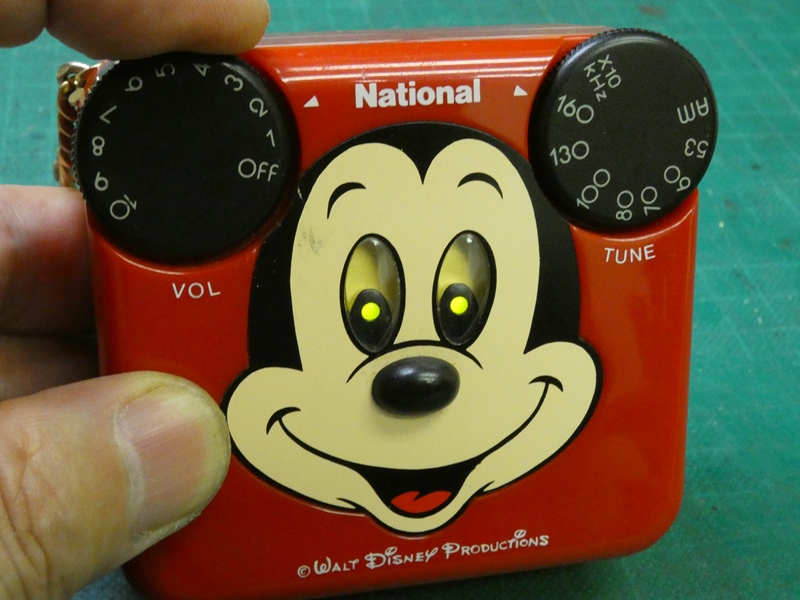

右耳は電源スイッチと音量調整です。
電源を入れると、瞬間両目が点灯します。
|
![](MickyRadio/180907-195952.jpg)

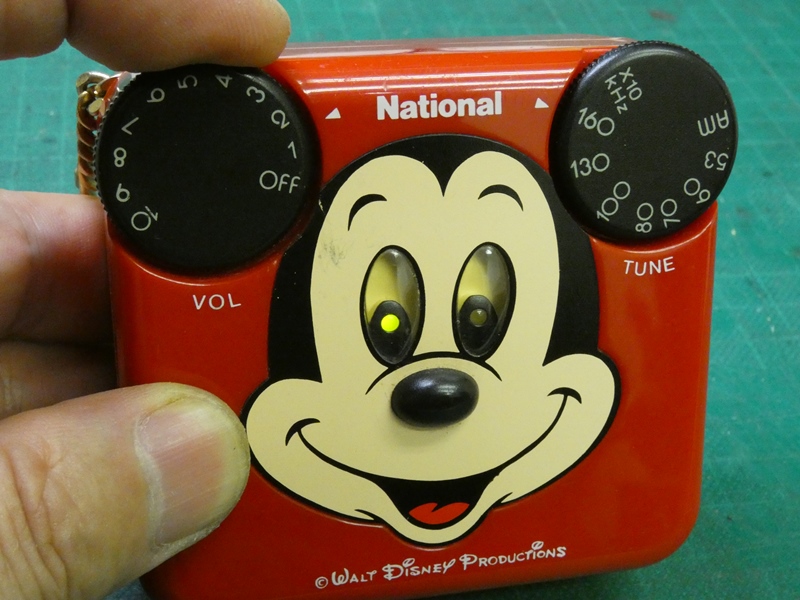

間もなく左目の点灯が消えて右目のみ
点灯します。LEDが内蔵されているようです。
|
![](MickyRadio/180907-200024.jpg)

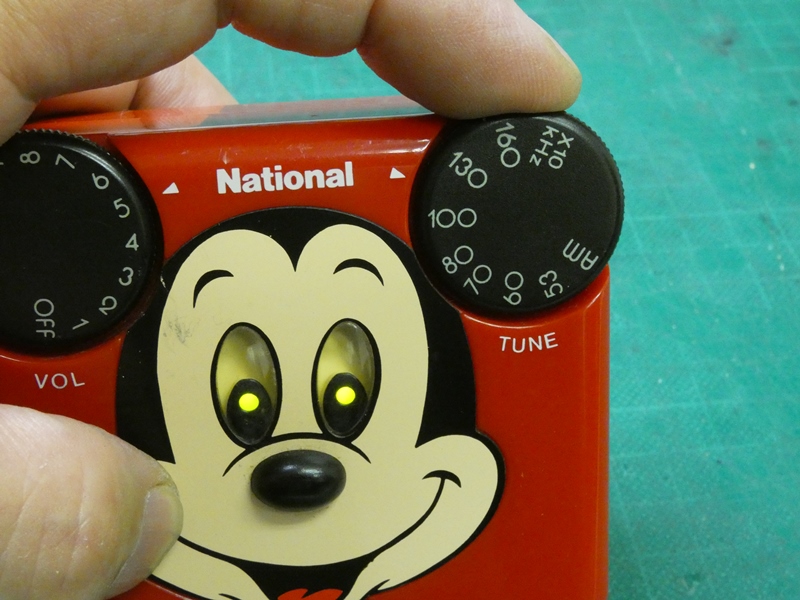

左耳は同調(選局)用ダイヤルです。回してみると所々で
チューニングが合うのか、ミッキーの左目が点灯します。
|
![](MickyRadio/180907-200056.jpg)

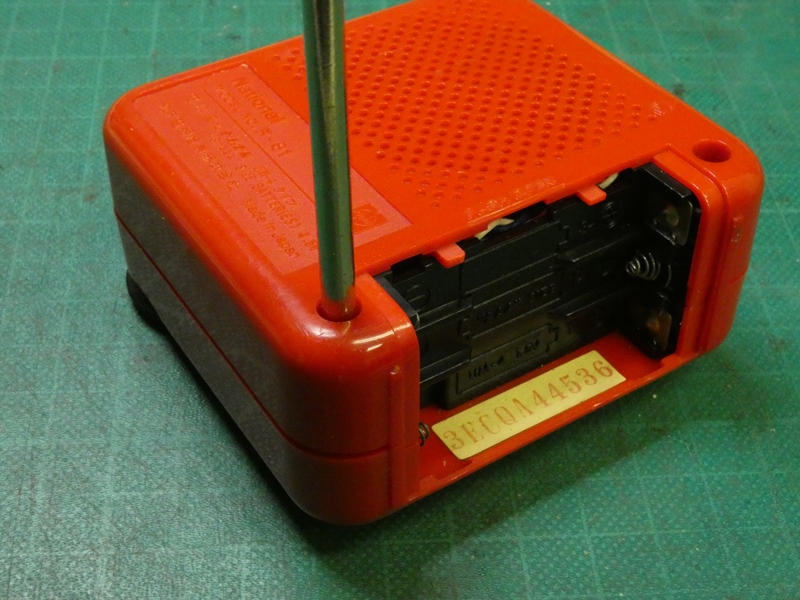

伺っていた通りの不具合で、チューニングが
合っても放送の音声が聞こえてきません。
|
![](MickyRadio/180907-200137.jpg)

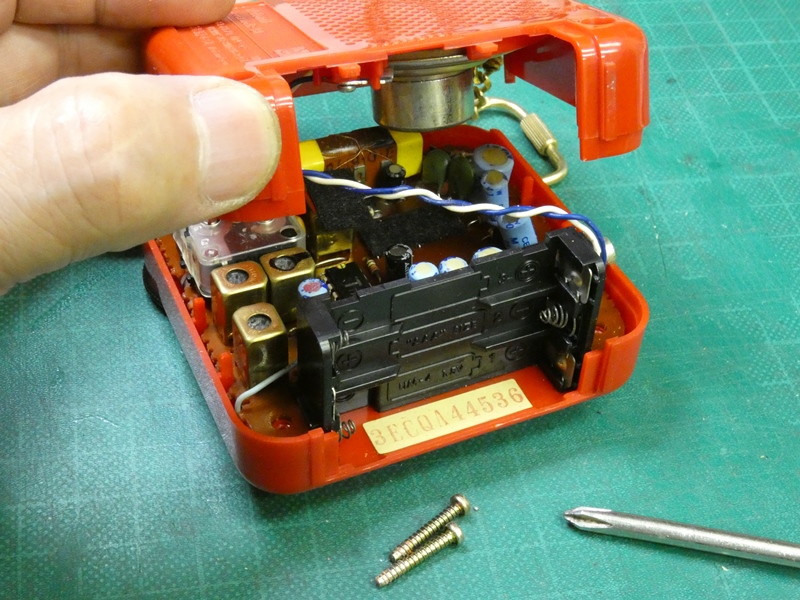

おそらく音声出力系の問題だろうと思い
ながら、ネジを緩めて裏カバーを外します。
|
![](MickyRadio/180907-201444.jpg)

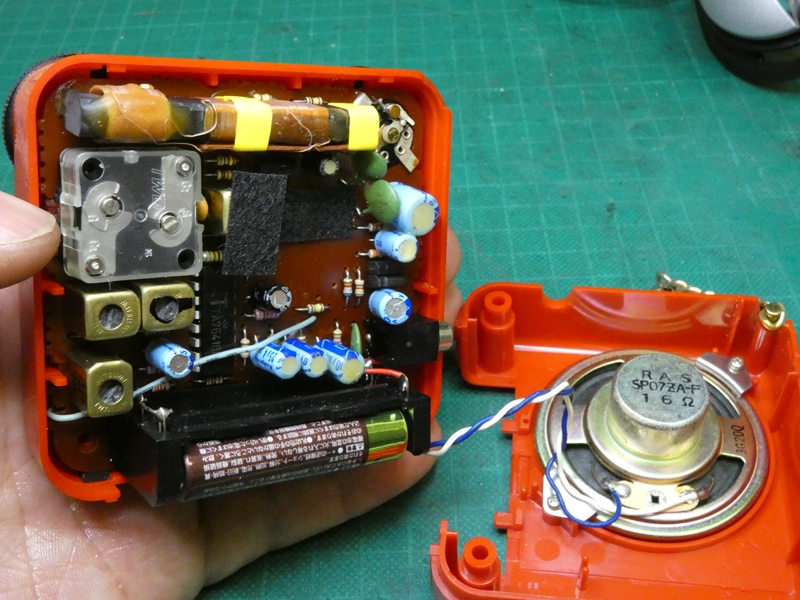

無駄なく綺麗に部品が詰め込まれ、
内部空間が有効に利用されています。
|
![](MickyRadio/180907-200414.jpg)

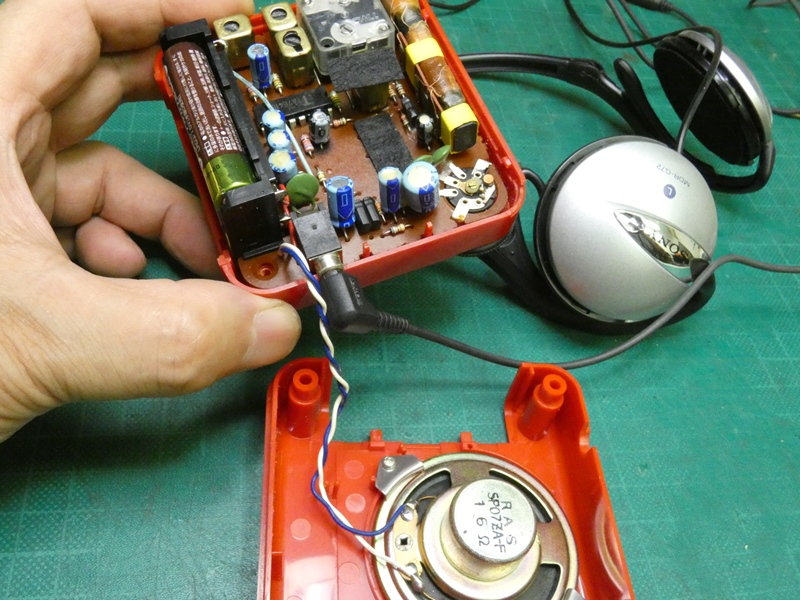

分解途中、このラジオにはイヤホン端子が付属している
ことに気づきました。ヘッドホンを差してみると・・、鳴ります。
|

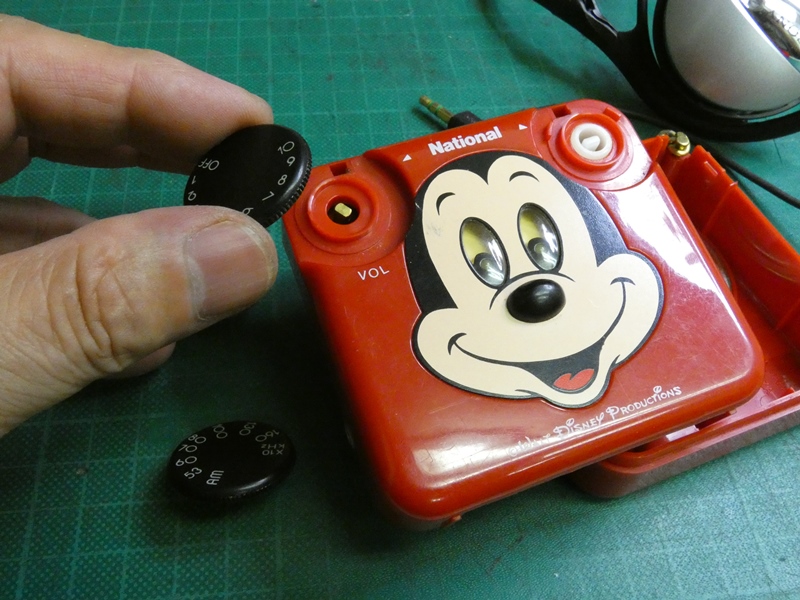

![](MickyRadio/180907-200529.jpg)
これは回路基板の配線パターン側も点検する
必要があります。両耳のダイヤルを抜きます。
|
![](MickyRadio/180907-201554.jpg)

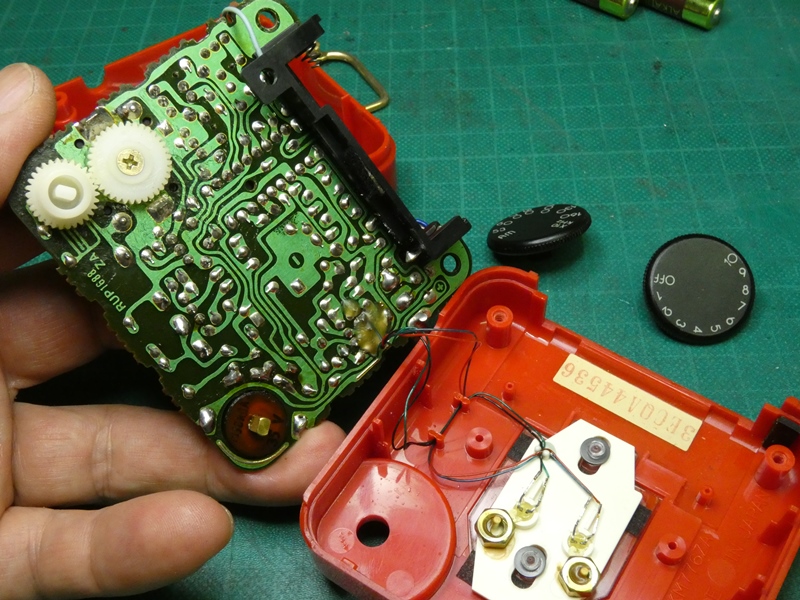

配線パターン側です。当時はまだ片面基板
ですが、SONYのようなこってり感は薄いです。
|

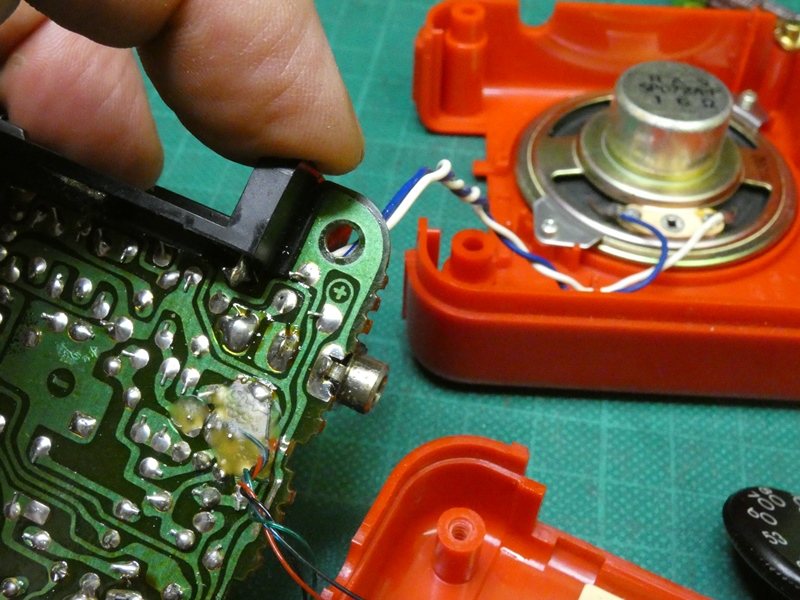

![](MickyRadio/180907-201629.jpg)
イヤホンジャックの裏側部分です。イヤホンに
信号が出ているので、この辺りの接触不良でしょう。
|

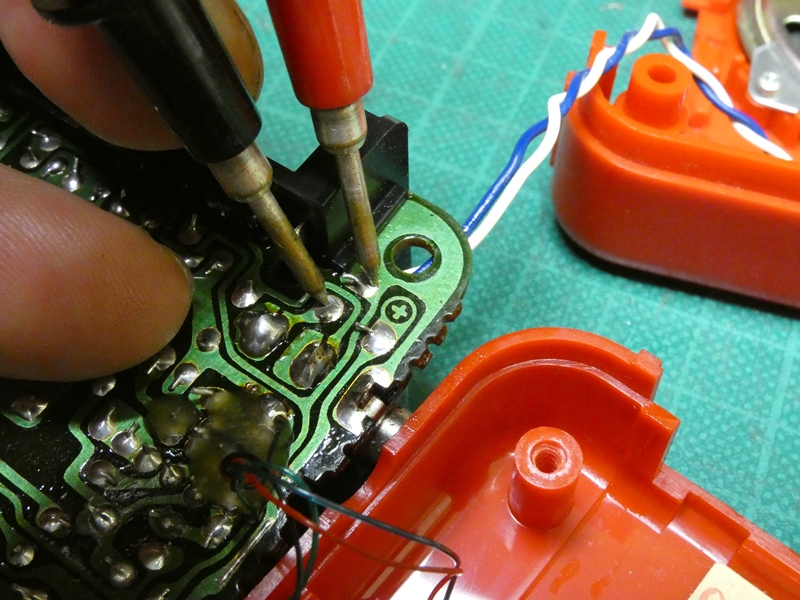

![](MickyRadio/180907-201652.jpg)
スピーカーの接続を調べます。
スピーカー自体はまだ元気です。
|
![](MickyRadio/180907-201800.jpg)

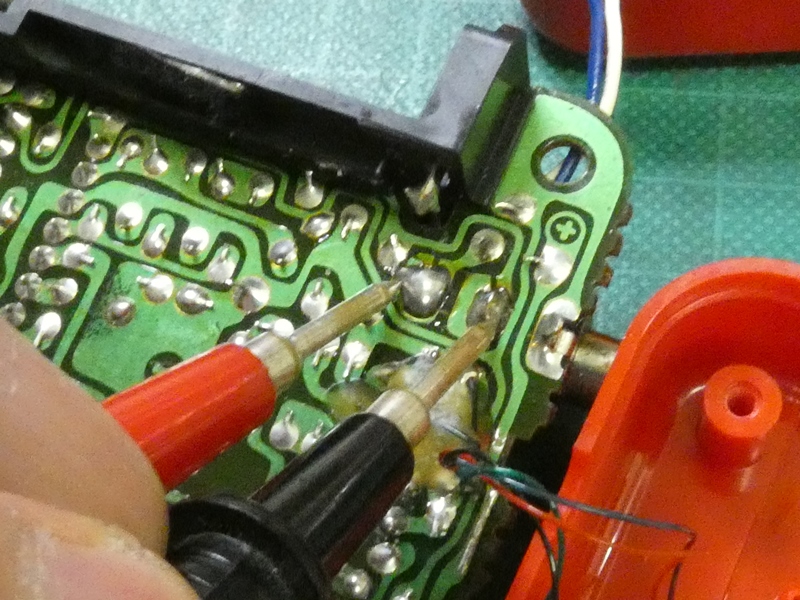

イヤホンを差し込んでいない状態では、ジャック内の
接点を通り出力がスピーカーへ接続されるはずです。
|

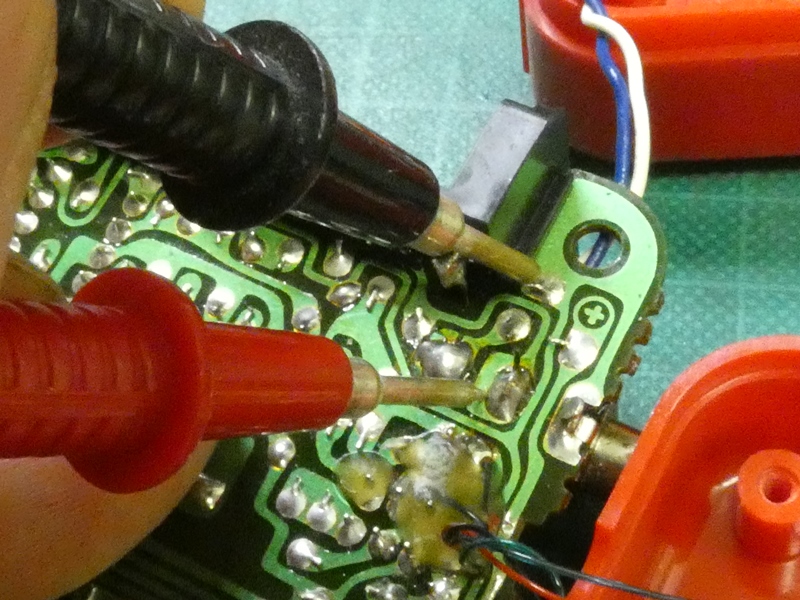

![](MickyRadio/180907-201830.jpg)
何度か確認するも、接続に問題はありません。
そのはずです、電源を入れるとラジオが鳴ります。
|

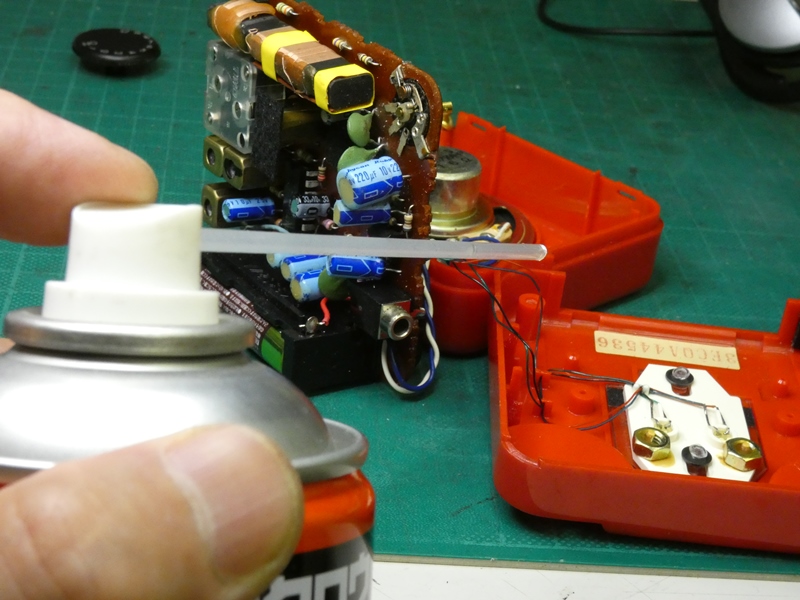

![](MickyRadio/180907-201105.jpg)
イヤホンジャック内の接点で接触不良が起こっていたようです。先ほど
ヘッドホンを差し込んだ際に、接触が回復したと考えられます。おそらく
イヤホンをお使いになる機会がなく、接点部分で金属の酸化が進んだ
ことが接触不良に至る原因だと思います。ジャックの中を洗浄します。
|
![](MickyRadio/180907-201117.jpg)

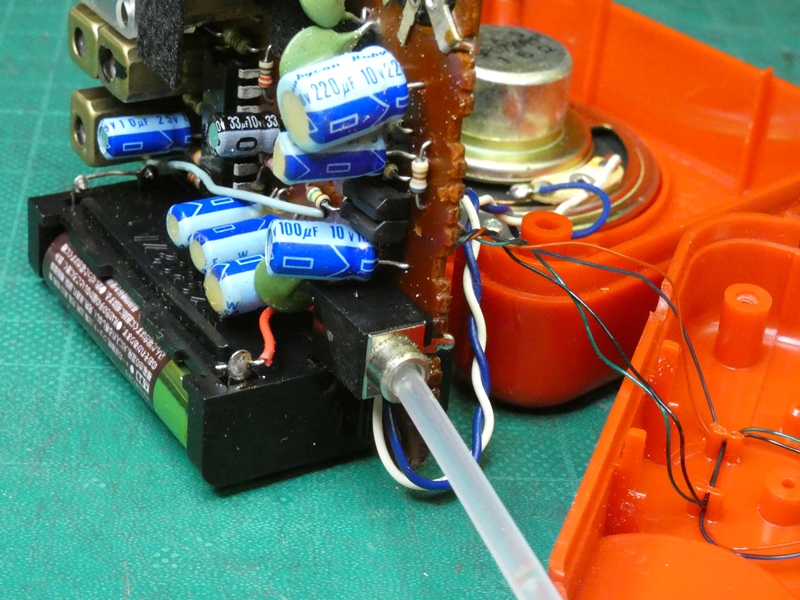

写真にはありませんが、周囲を十分
養生してから洗浄剤を吹き込みます。
|
![](MickyRadio/180907-201149.jpg)
イヤホンのプラグを何度も抜き差しして
接点を擦り合わせ、接触を復活させます。
|
![](MickyRadio/180907-201237.jpg)

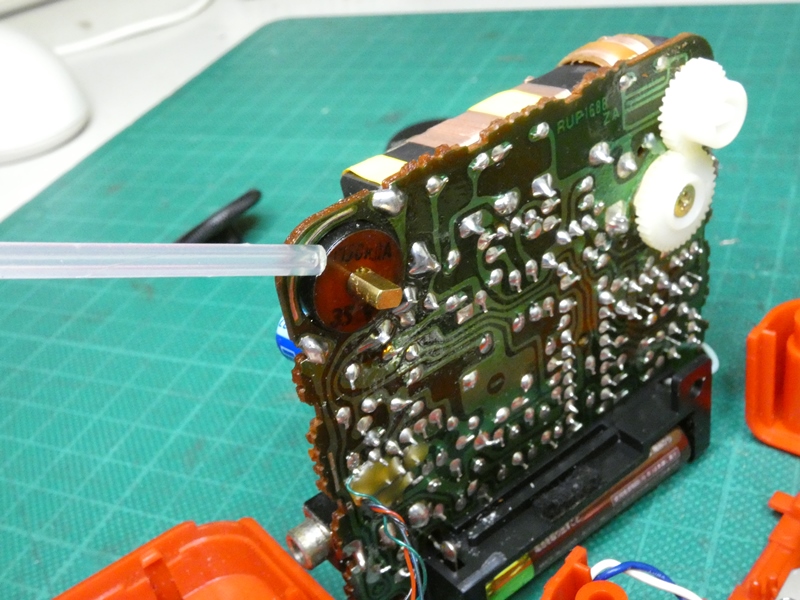

音量調整の際に、スピーカーからガリガリと雑音が
出ます。可変抵抗器の接触も回復を図ります。
|
![](MickyRadio/180907-202009.jpg)

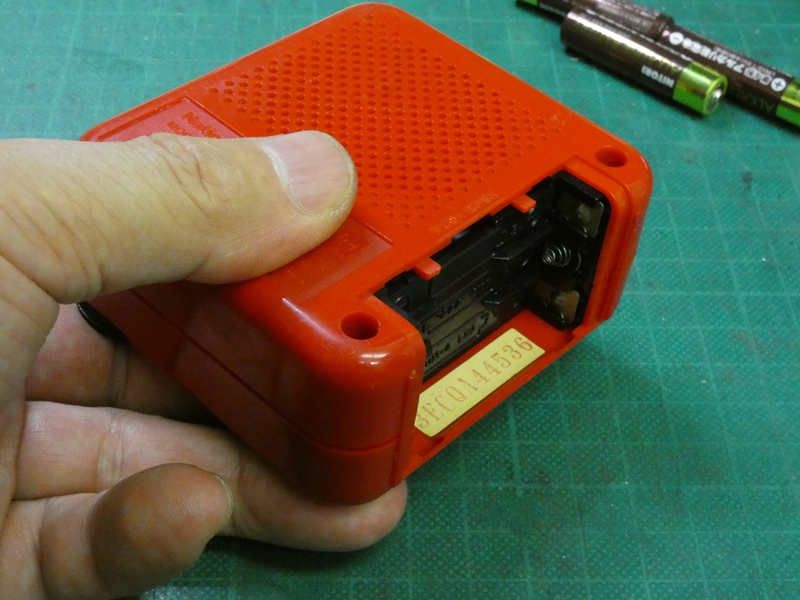

洗浄剤を入れた後は、基板上に残って
いる分を高圧エアで吹き飛ばします。
|
![](MickyRadio/180907-202303.jpg)

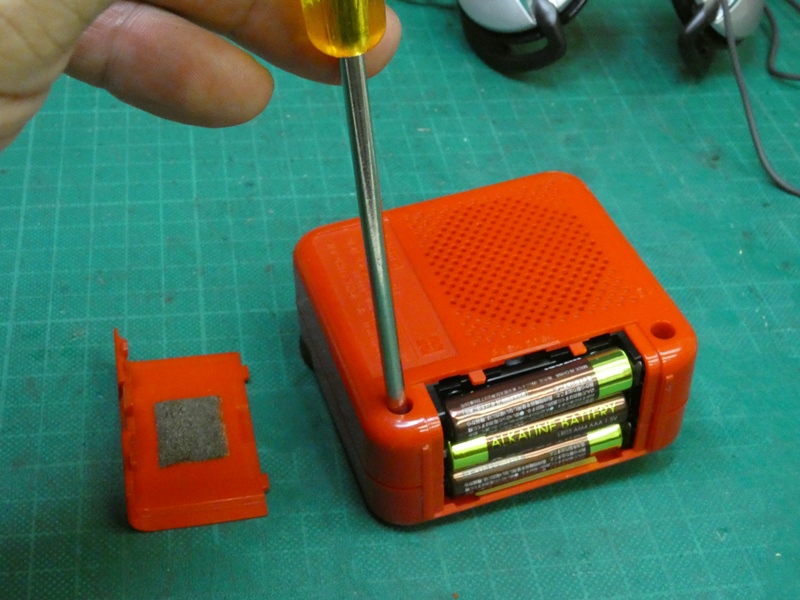

元通りに組み上げます。ほとんど
修理にはならない簡単な作業でした。
|
![](MickyRadio/180907-202136.jpg)
スピーカーからしっかり音声が聞こえてきます。
やはり一流メーカー品、上質なものづくりが光ります。
|
![](MickyRadio/180907-202324.jpg)

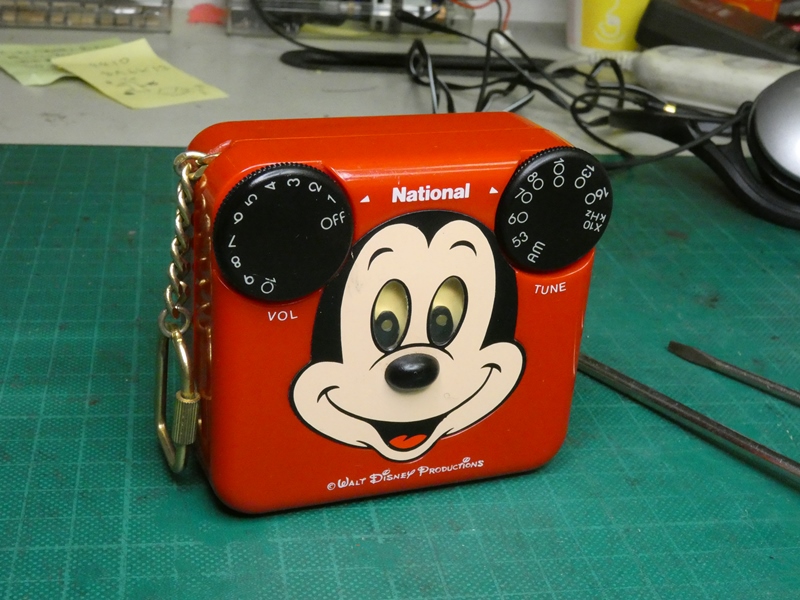

昨今のポ〇モンだかワ〇ピースだか訳の分からないキャラクターと異なり、大人が子供に
対して責任を持って与えることができた、古き良き玩具的製品のひとつです。子供の心や
夢を育むどころか、破壊・暴力・いじめ・殺人の場面が多くを占めるTVアニメのキャラクター、
それらが100円ショップの粗悪な買い捨て商品と結びついて大量に供給・使い捨てされる
現在の社会です。御祖父様の大人の優しさとともに、ラジオを長く大事になさって下さい。
|
|
|
