![](Onkyo_MDCD/180926-141428.jpg)

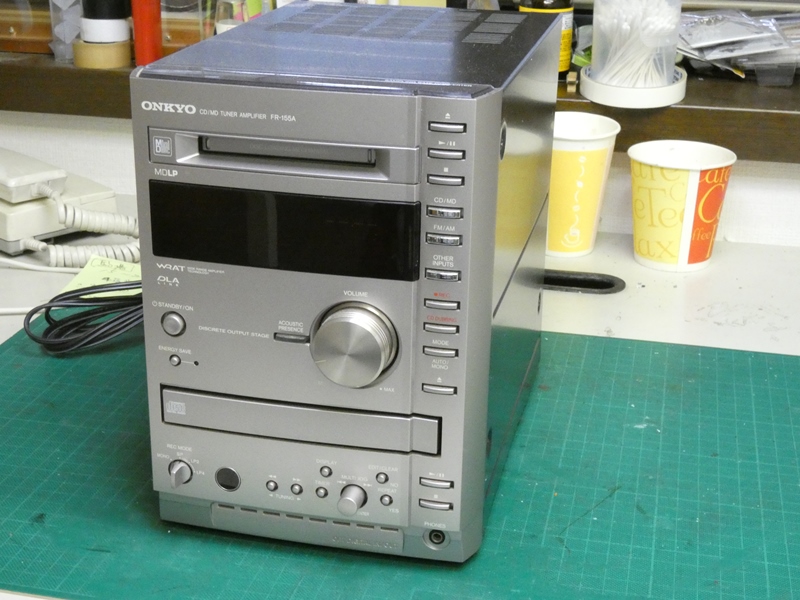

浦安市から工房までご依頼主が持参されたMD・CDコンポです。MD・CDとも
再生ができず修理をご希望です。一流メーカー製の比較的新しい機種で、MD・CD
いずれのピックアップユニットも十分入手可能なので、修理をお引き受けしました。
|
![](Onkyo_MDCD/180926-141447.jpg)

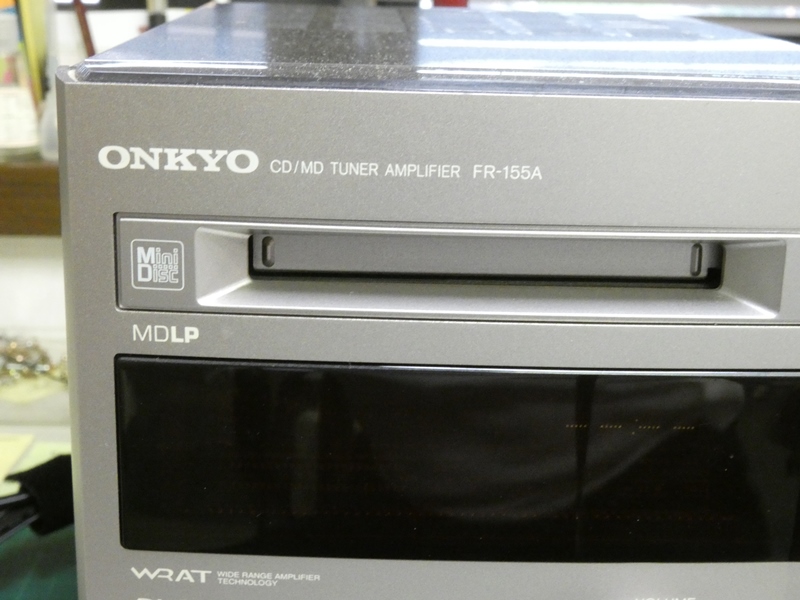

ONKYO社の製品です。MDはほとんど聴かない
そうで、CDのみ修理してほしいとのことです。
|
![](Onkyo_MDCD/180926-151716.jpg)
背面側の様々な端子群です。かつてこのような
メカニカルな外観が喜ばれた時代がありました。
|
![](Onkyo_MDCD/180926-151731.jpg)

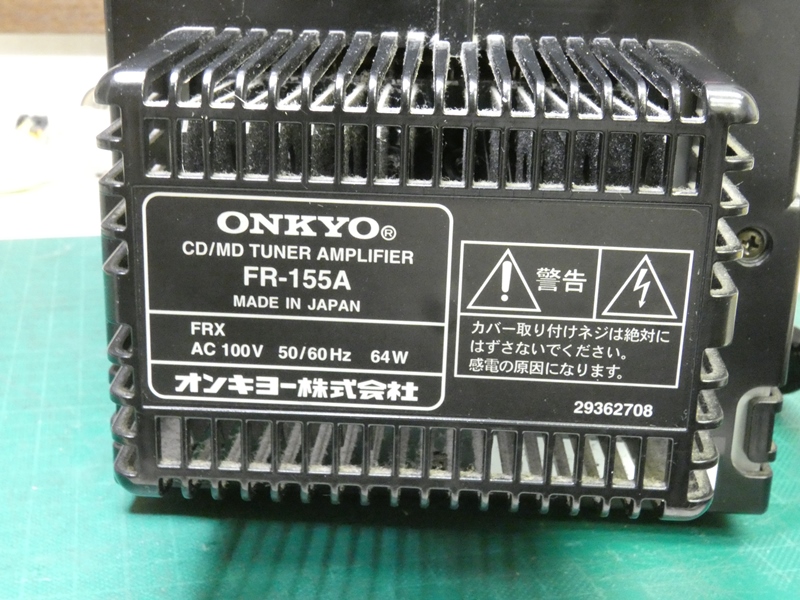

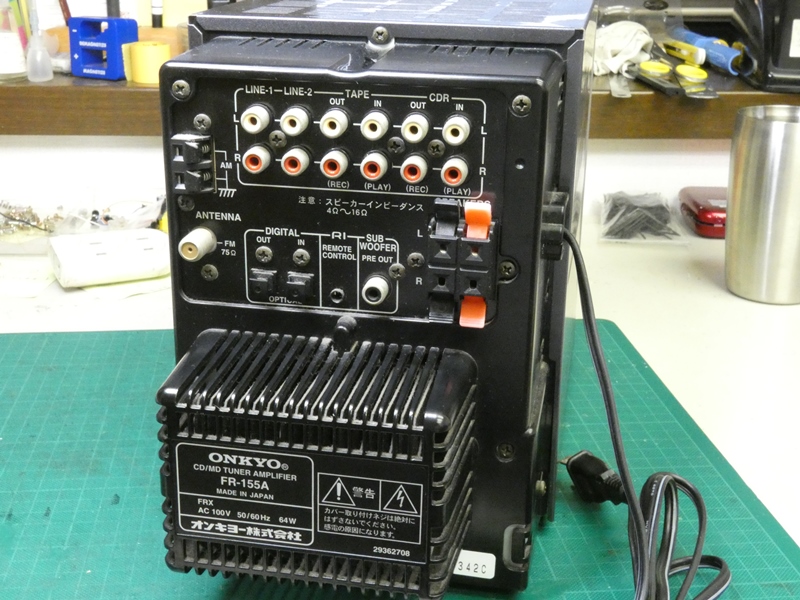

背面側下部に飛び出した部分は電源ユニット
でしょう。銘板に「FR-155A」とあります。
|
![](Onkyo_MDCD/X-A7.jpg)

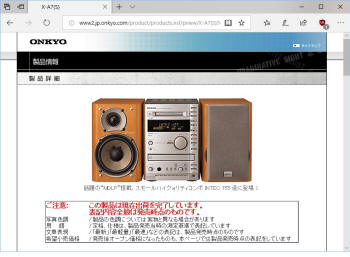

元はシステムコンポINTEC155シリーズ
X-A7にセットされていたセンター部分です。
|
![](Onkyo_MDCD/180926-141511.jpg)

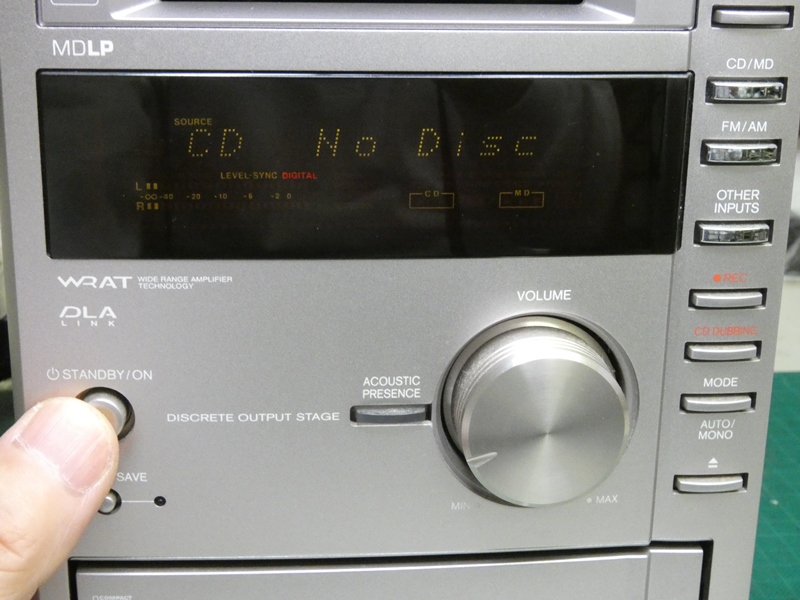

電源を入れて動作確認を行います。CDを
入れていないので「No Disc」の表示が出ます。
|
![](Onkyo_MDCD/180926-141524.jpg)

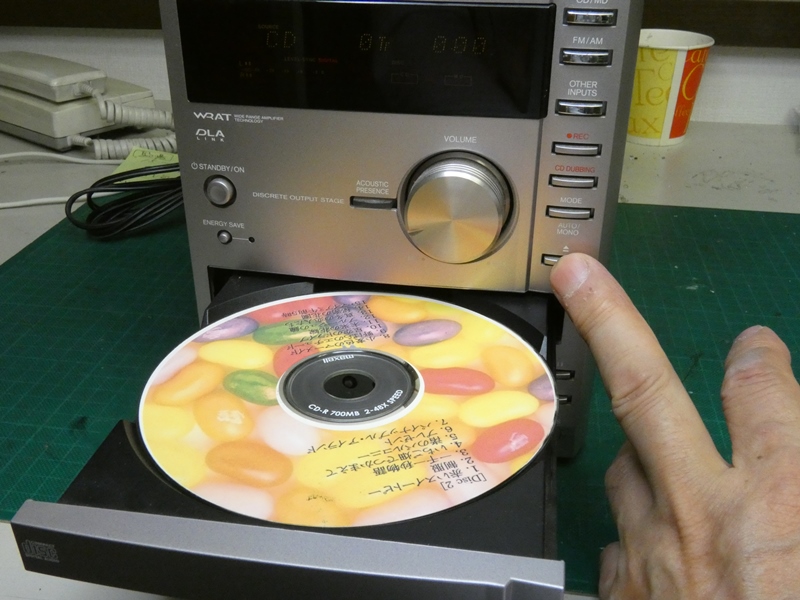

テスト用のCDを入れてみます。
トレイのローディングは正常です。
|
![](Onkyo_MDCD/180926-141532.jpg)
トレイが引き込まれTOCを読み
込みます。この動作も正常です。
|
![](Onkyo_MDCD/180926-141537.jpg)

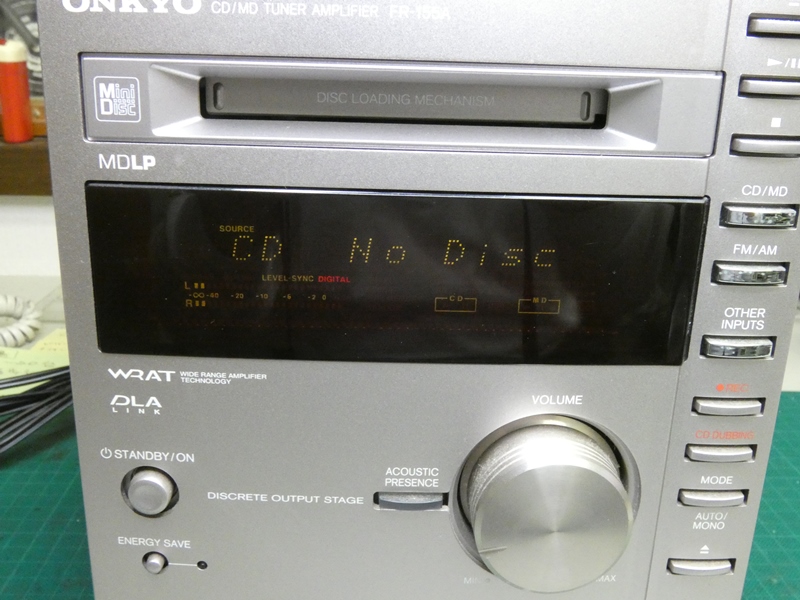

再び「No Disc」の表示です。
CDを認識していないようです。
|
![](Onkyo_MDCD/180926-141658.jpg)

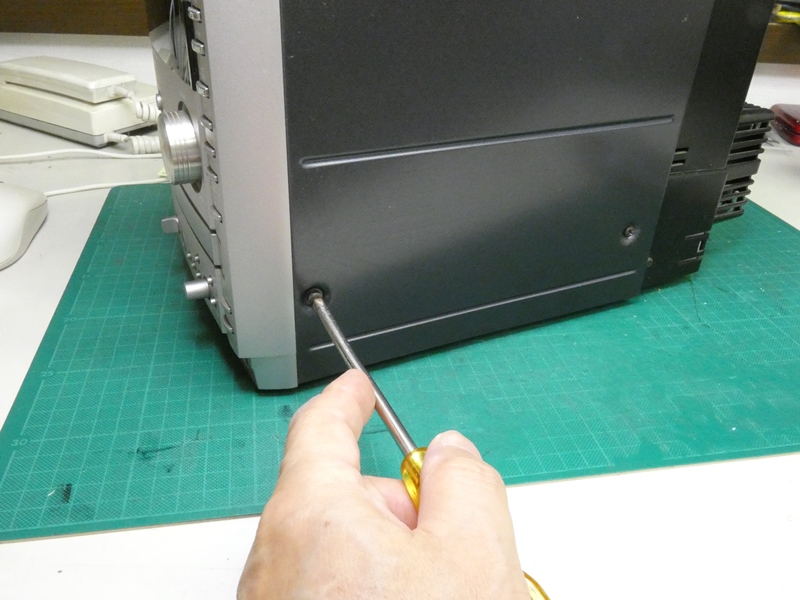

ピックアップレンズの汚れ、レーザー出力の低下など
色々原因を考えながら、取りあえず本体を分解します。
|
![](Onkyo_MDCD/180926-141808.jpg)

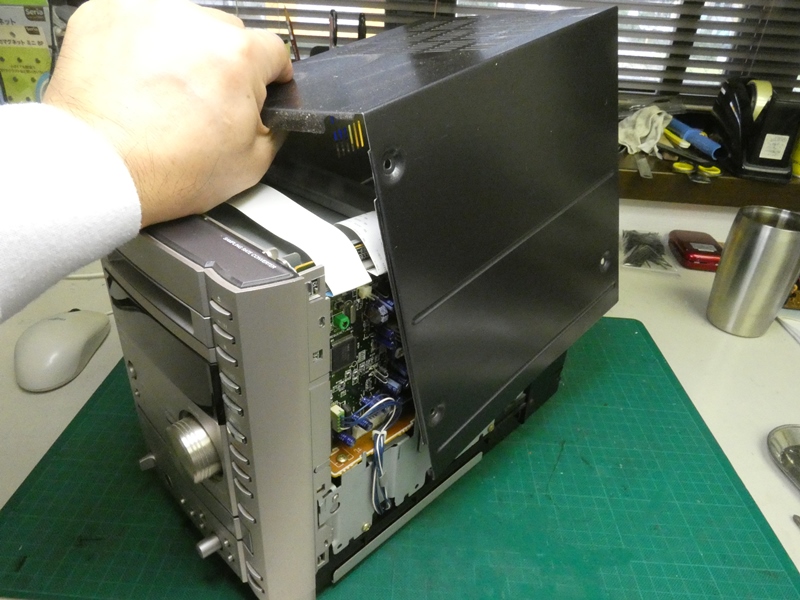

年数が経過しているので、基本的には
CDピックアップユニットを交換します。
|
![](Onkyo_MDCD/180926-141850.jpg)

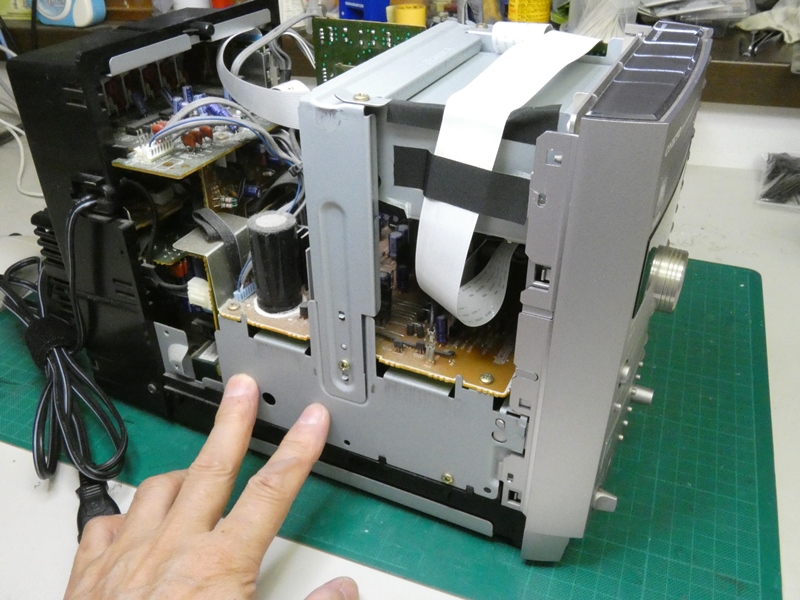

FR-155A用の補修用ピックアップユニット
KSS-213Cは間違いなく入手可能です。
|
![](Onkyo_MDCD/180926-141927.jpg)

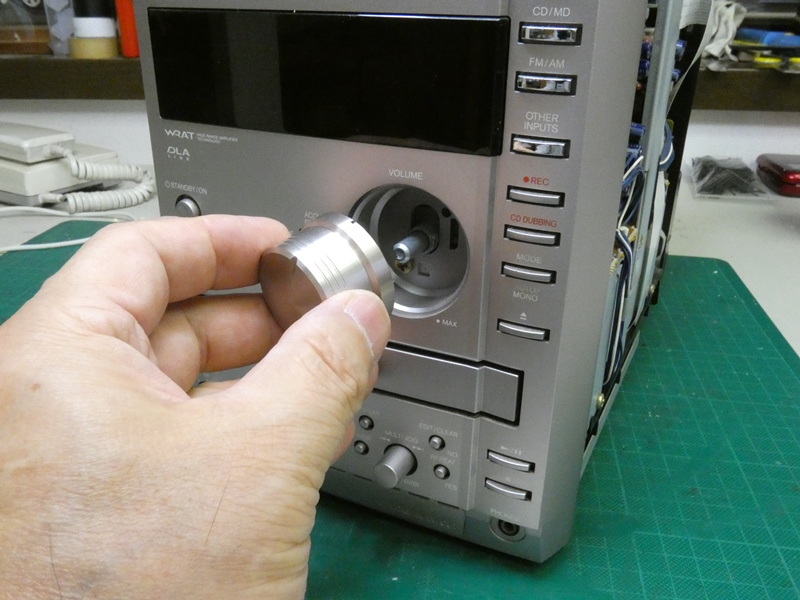

CDドライブは本体底部近くに組み込まれて
います。ドライブを取り出す作業が厄介です。
|
![](Onkyo_MDCD/180926-141941.jpg)

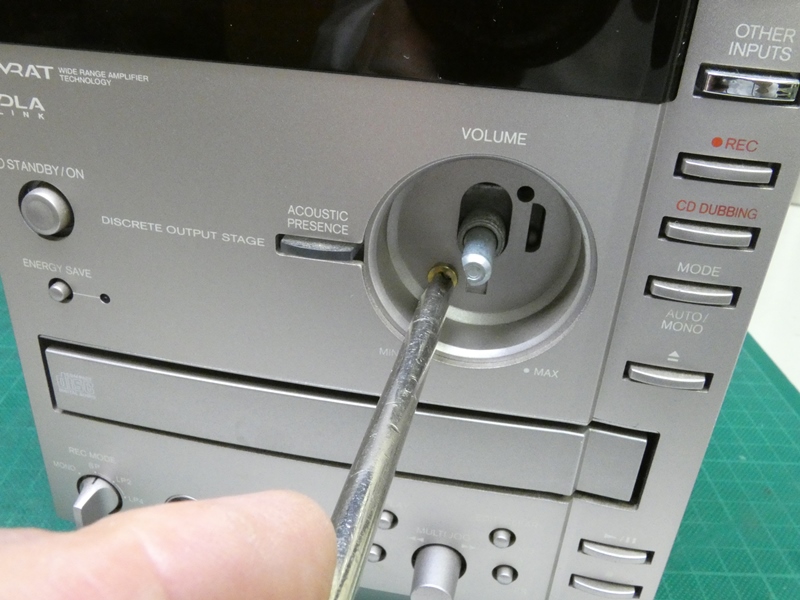

前面の化粧パネルを取り外しています。
音量つまみの内側に固定ネジがあります。
|
![](Onkyo_MDCD/180926-142057.jpg)

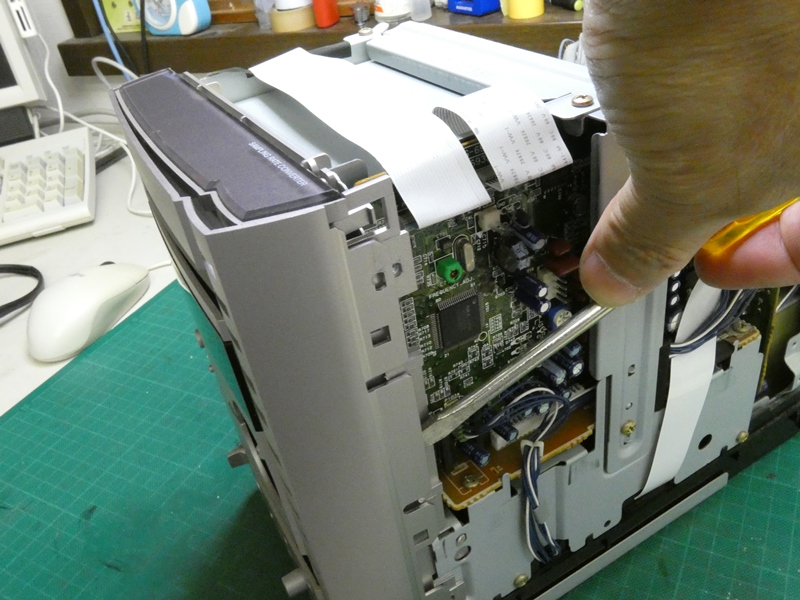

左右で噛み合っている爪を外します。
ドライバーの先を入れて浮かせます。
|
![](Onkyo_MDCD/180926-142123.jpg)

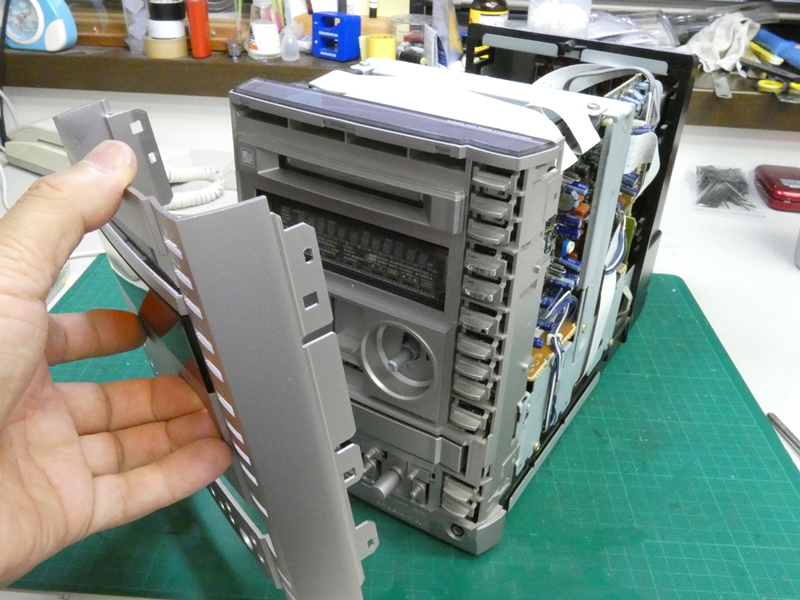

前面化粧パネルが外れたものの、その
内側にもう1枚別のパネルがあります。
|
![](Onkyo_MDCD/180926-142221.jpg)

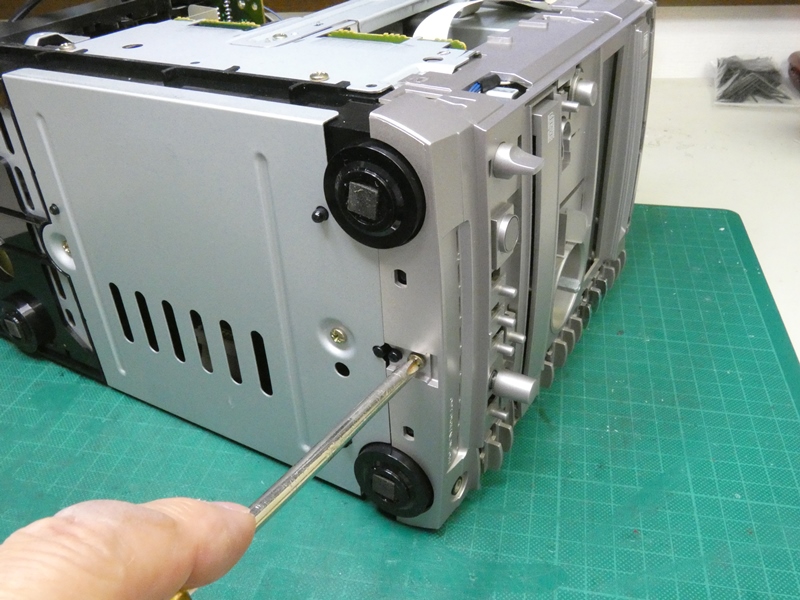

内側のパネルも取り外さないと
CDドライブにアクセスできません。
|
![](Onkyo_MDCD/180926-142253.jpg)

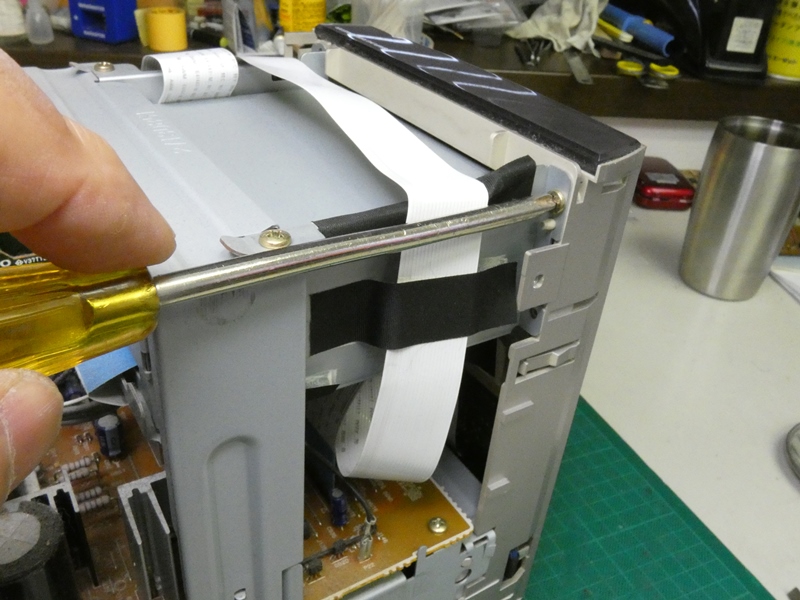

底面に1本、側面にも固定ネジがあります。
巧妙に設計された立体的な実装構造です。
|
![](Onkyo_MDCD/180926-142346.jpg)

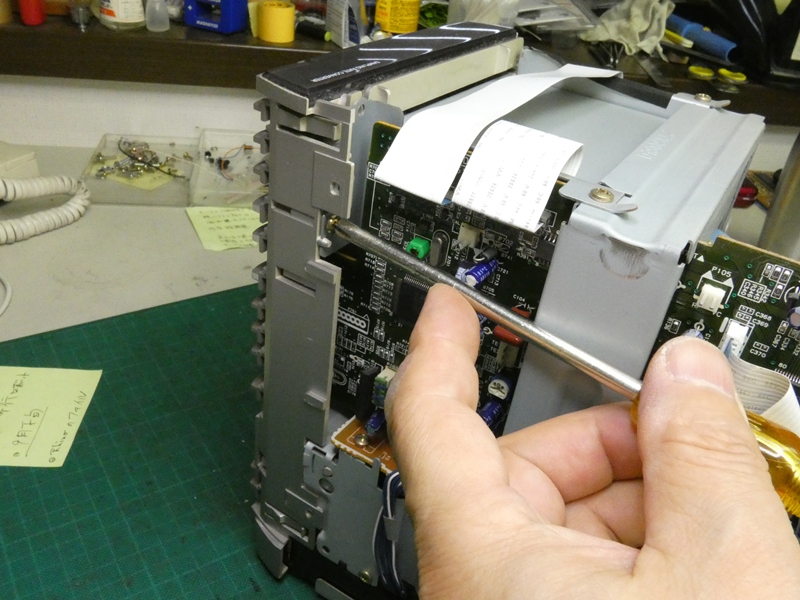

何となく一体型デスクトップPCの
内部実装を想像させる構造です。
|
![](Onkyo_MDCD/180926-142424.jpg)

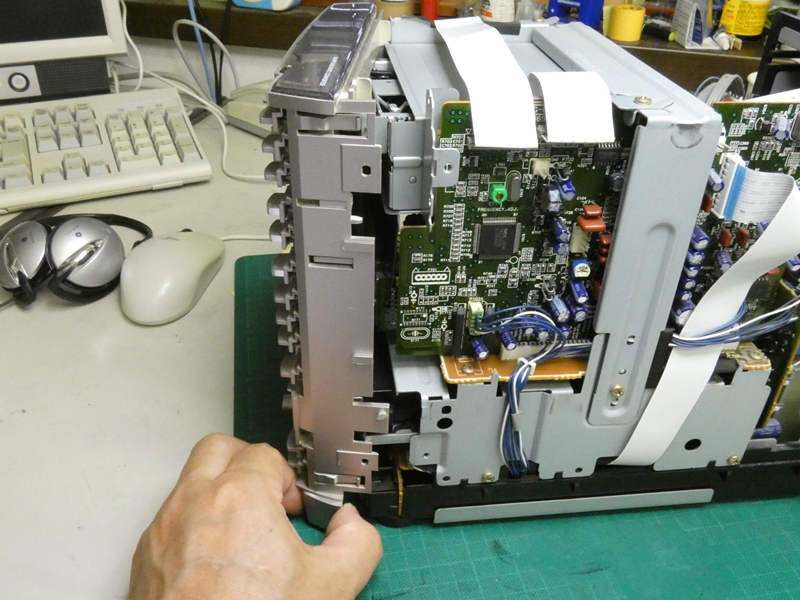

内側パネルが外れてきます。前面化粧パネルと別部品に
するとは、ONKYOの製品デザインへのこだわりでしょう。
|
![](Onkyo_MDCD/180926-142702.jpg)

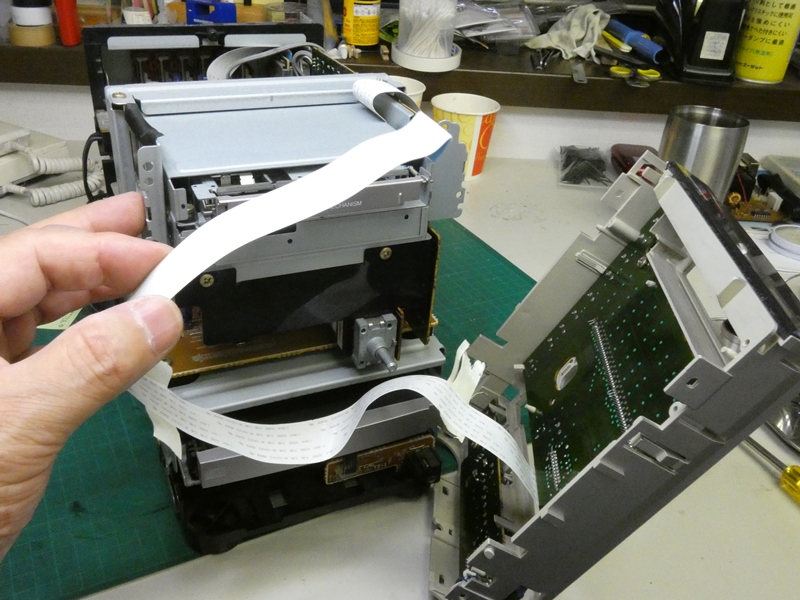

内側パネルにはスイッチ基盤、LCD等が取り付け
られ、本体とリボンケーブルで接続されています。
|

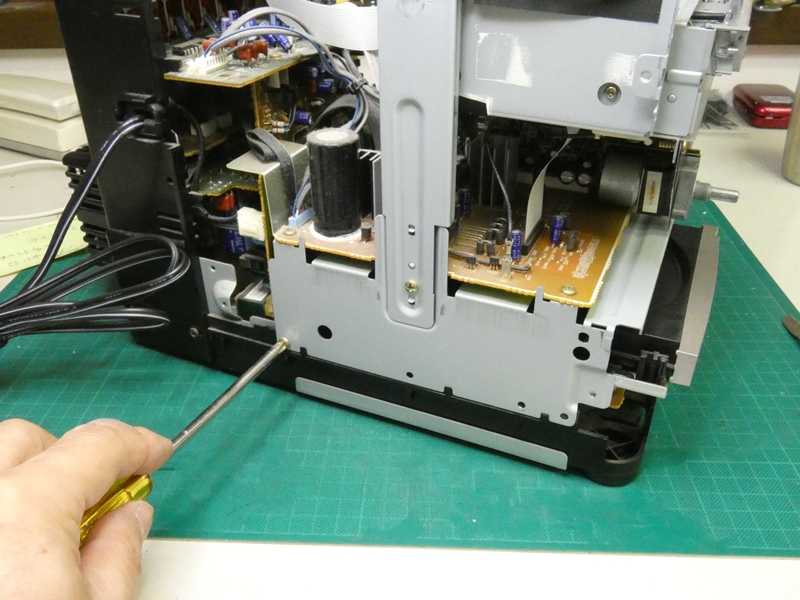

![](Onkyo_MDCD/180926-142847.jpg)
CDドライブを取り出せる一歩手前まで来て
いますが、最後の固定ネジが分かりません。
|
![](Onkyo_MDCD/180926-142946.jpg)

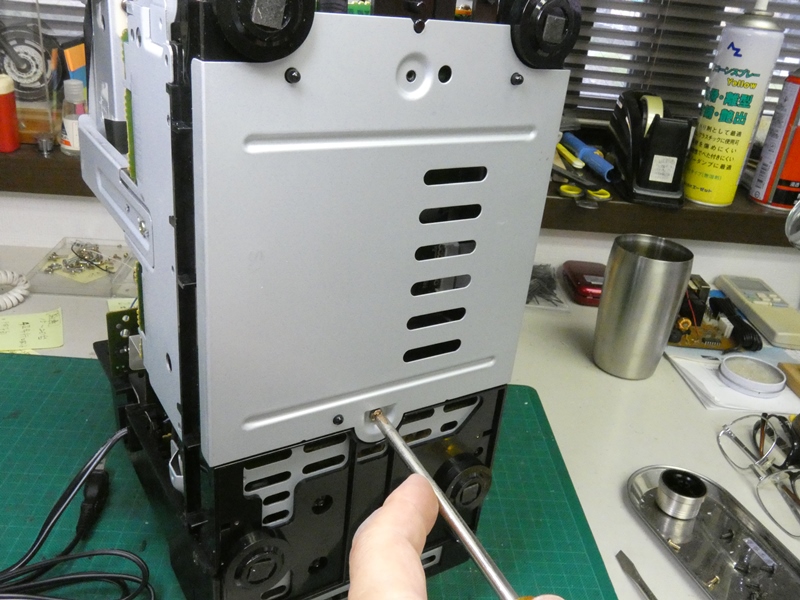

本体の向きを変えると、底面に金属カバーが取り付け
られています。簡単にネジ止めされているだけです。
|
![](Onkyo_MDCD/180926-143037.jpg)

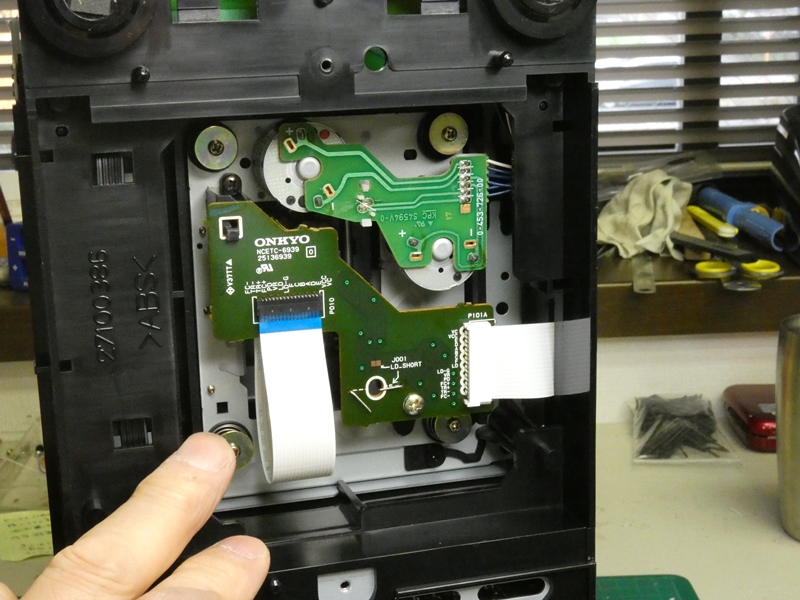

驚くべき設計がされていることに気づきました。底面カバーを取り外すと、
そこには「こんちは」とでも言わんばかりにCDピックアップユニットが・・
|
![](Onkyo_MDCD/180926-143239.jpg)

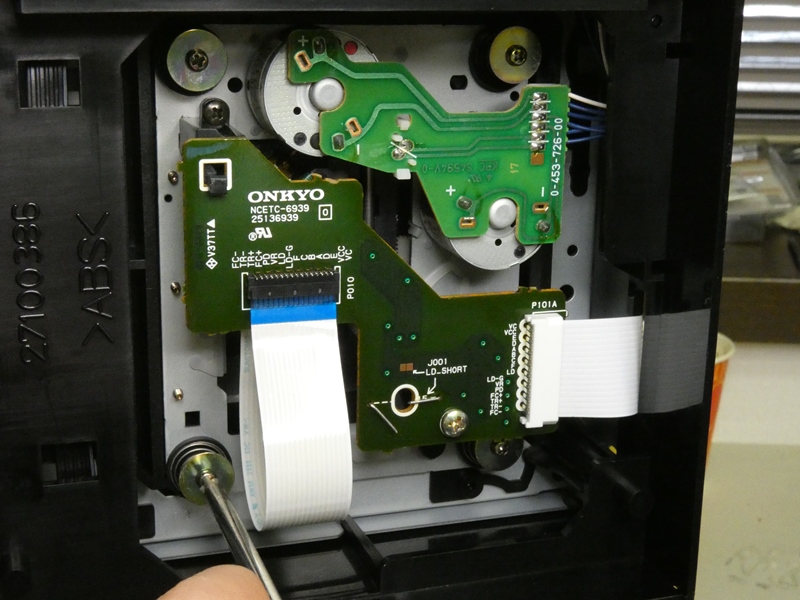

底面カバーを外すだけで、ピックアップユニットを
メンテナンス出来るよう設計されているのです。
|
![](Onkyo_MDCD/180926-143413.jpg)

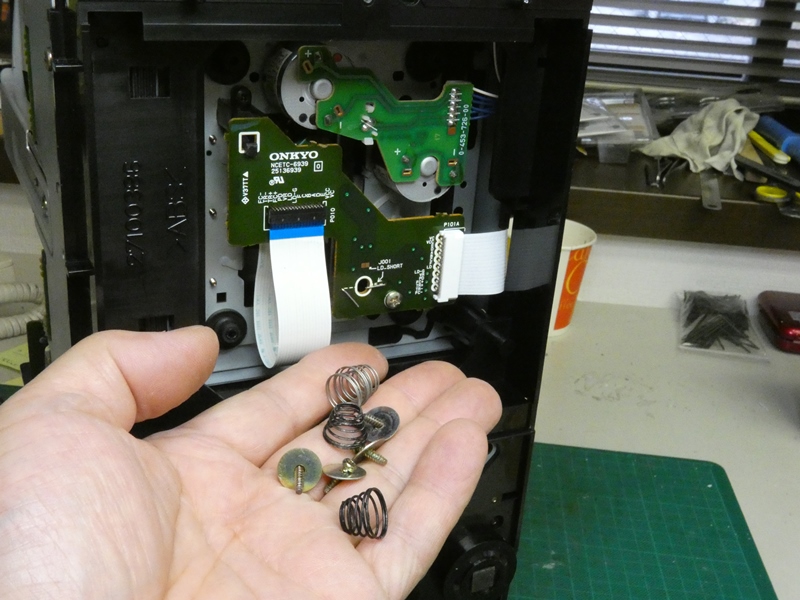

固定ネジとサスペンションスプリングを取り外します。
本体底部の手の届き難い位置ではなく、全く逆です。
|
![](Onkyo_MDCD/180926-143455.jpg)
いとも簡単にピックアップユニットを取り出すことが出来ます。接続ケーブルも
ピックアップ基板側で脱着可能です。本体の分解など・・不要だったわけです。
|

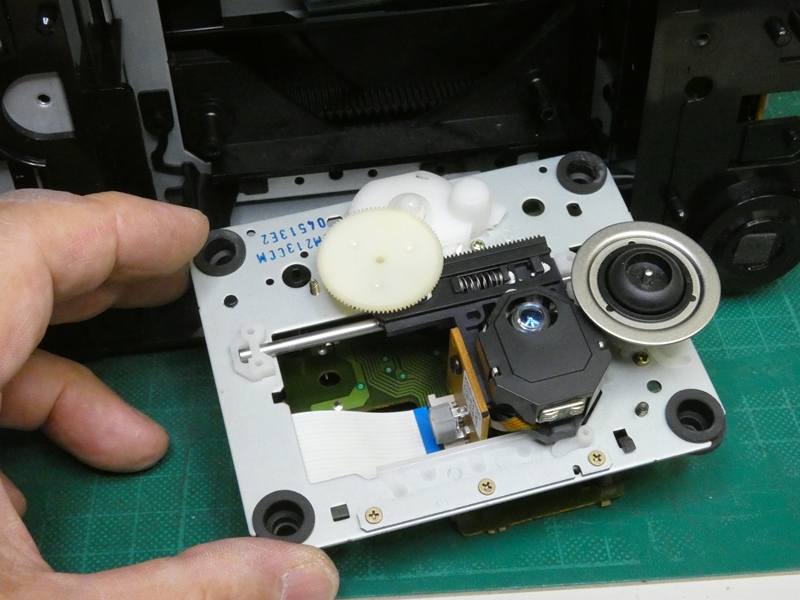

![](Onkyo_MDCD/180926-144941.jpg)
先に言ってくれれば・・と思うも、見事な設計に
感心しながら、ピックアップの点検を進めます。
|
![](Onkyo_MDCD/180926-145006.jpg)

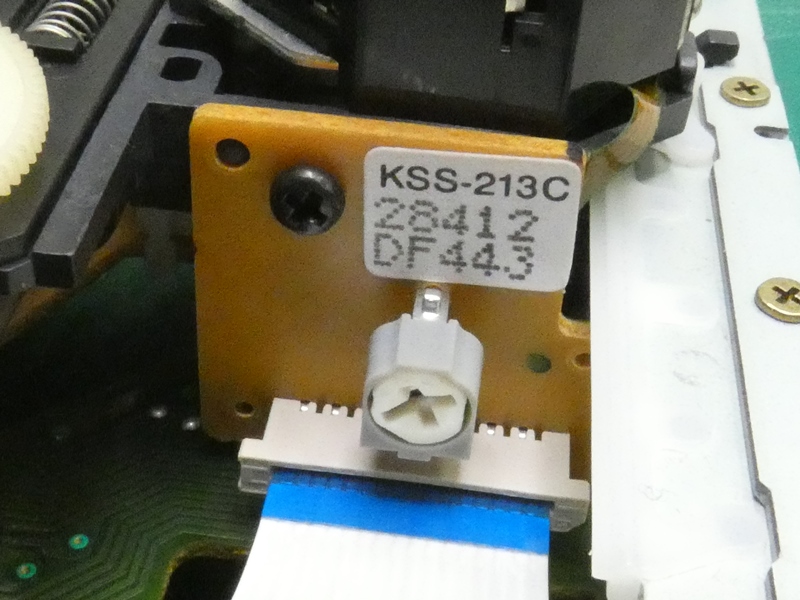

確かにピックアップユニットはKSS-213Cです。
手前の半固定抵抗はレーザー出力調整用でしょう。
|
![](Onkyo_MDCD/180926-145111.jpg)
ローディングトレイ式のCDプレーヤーは
ピックアップレンズの清掃が困難です。
|

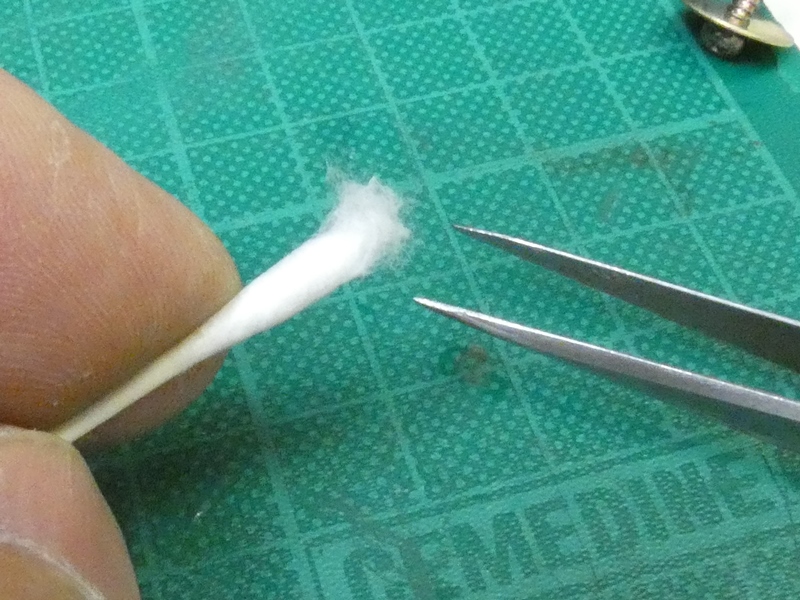

![](Onkyo_MDCD/180926-145103.jpg)
念のためレンズ表面の清掃を行います。
綿棒の先を柔らかくほぐして使用します。
|
![](Onkyo_MDCD/180926-145200.jpg)

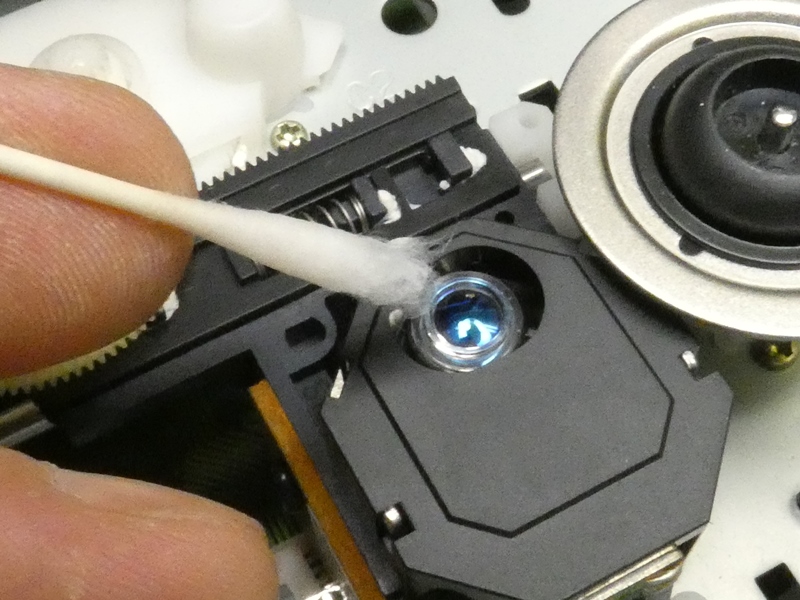

少量のアルコールを含ませ、レンズのサーボ
機構に力が加わらないよう優しく撫でます。
|
![](Onkyo_MDCD/180926-144641.jpg)

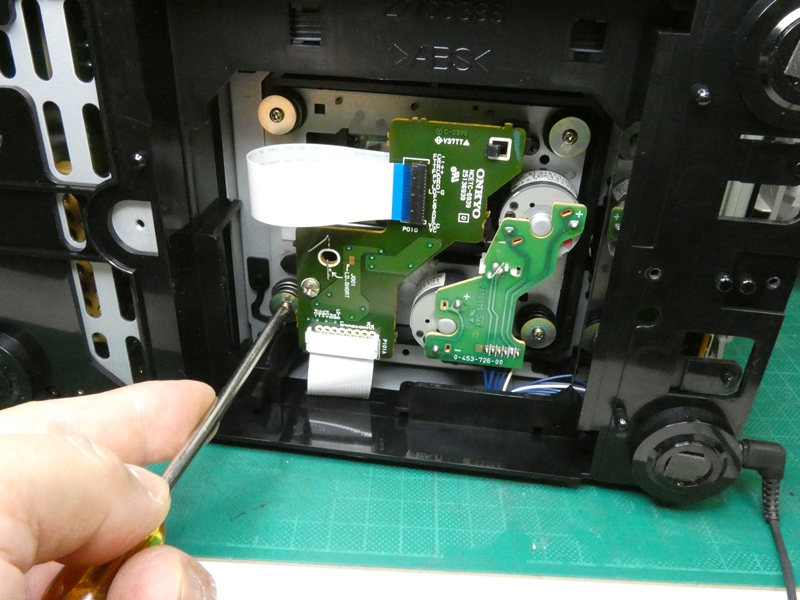

いったんピックアップユニットを元に
戻し、動作を確認してみます。
|
![](Onkyo_MDCD/180926-144352.jpg)

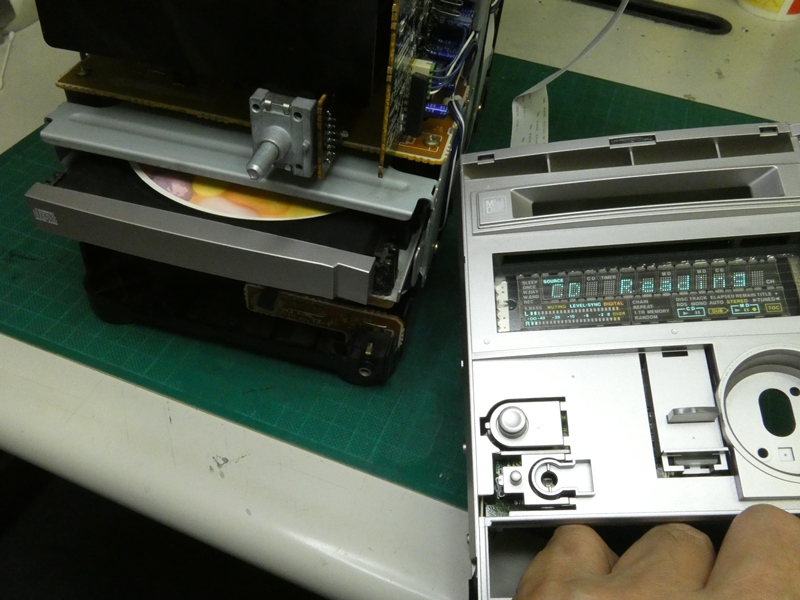

前面パネルを外したことで、セットしたCDの端が確認できるように
なりました。TOCを読み込んでいる途中、CDが回転していません。
モーター音が聞こえるのでモーターは回転しているようです。
|

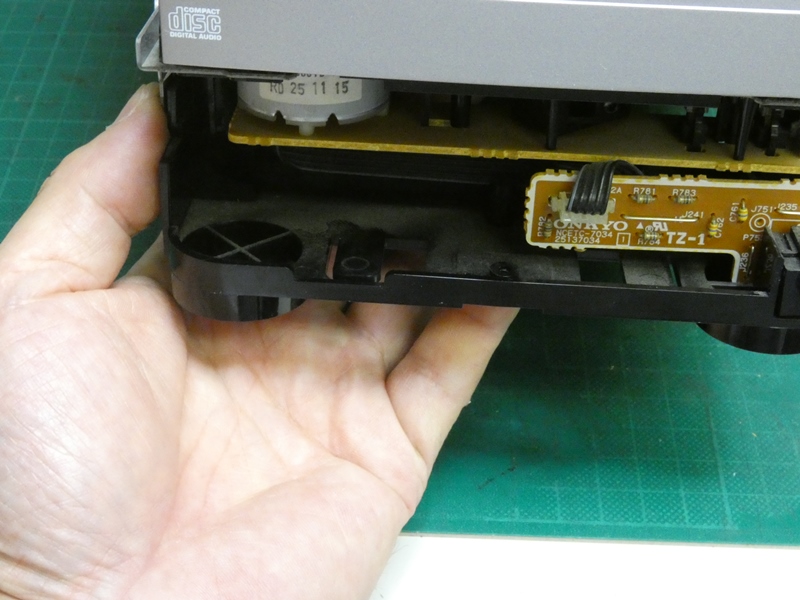

![](Onkyo_MDCD/180926-150450.jpg)
本体を持ち上げ、底から指先を入れてピック
アップユニットを軽く持ち上げてみると・・
|

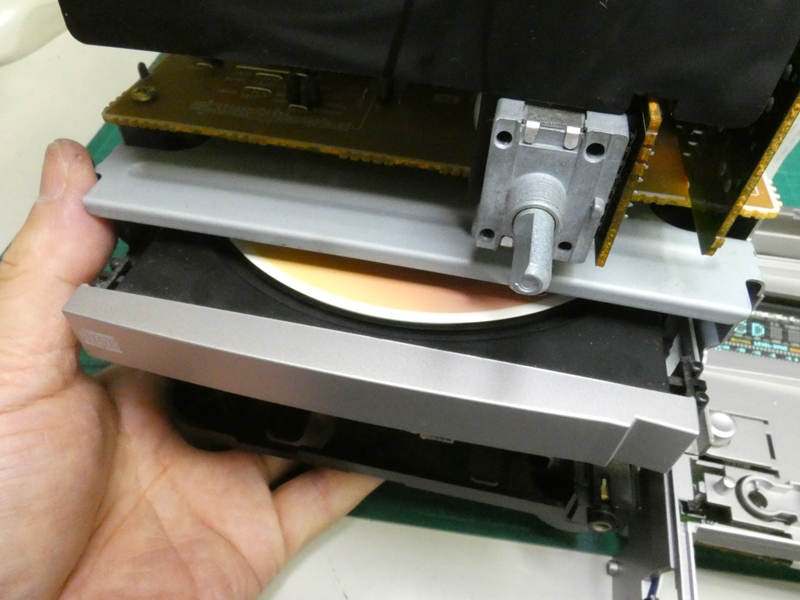

![](Onkyo_MDCD/180926-150528.jpg)
CDが回転し曲が正常に再生されます。
手を放すと回転は止まってしまいます。
|
![](Onkyo_MDCD/180926-150133.jpg)

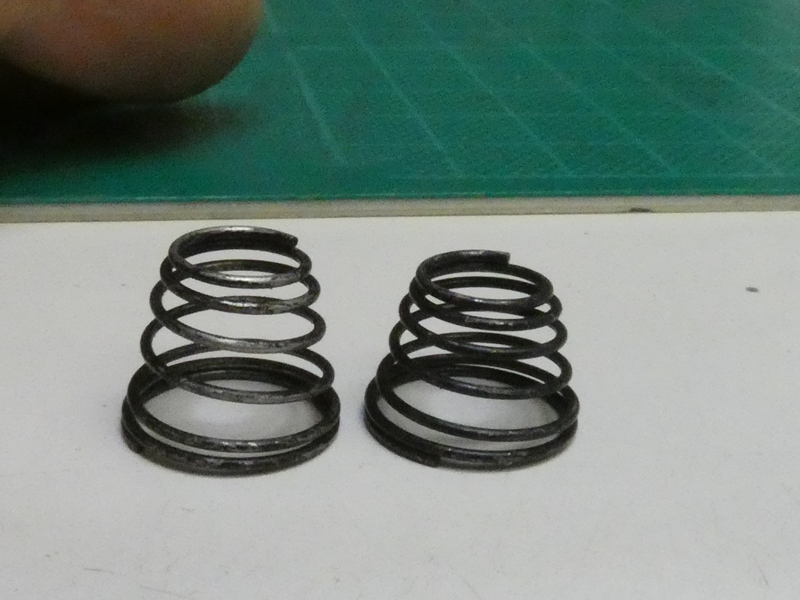

ピックアップユニットを支えているサスペンション
スプリングです。ヘタリにより高さが縮んだようです。
|
![](Onkyo_MDCD/180926-150637.jpg)

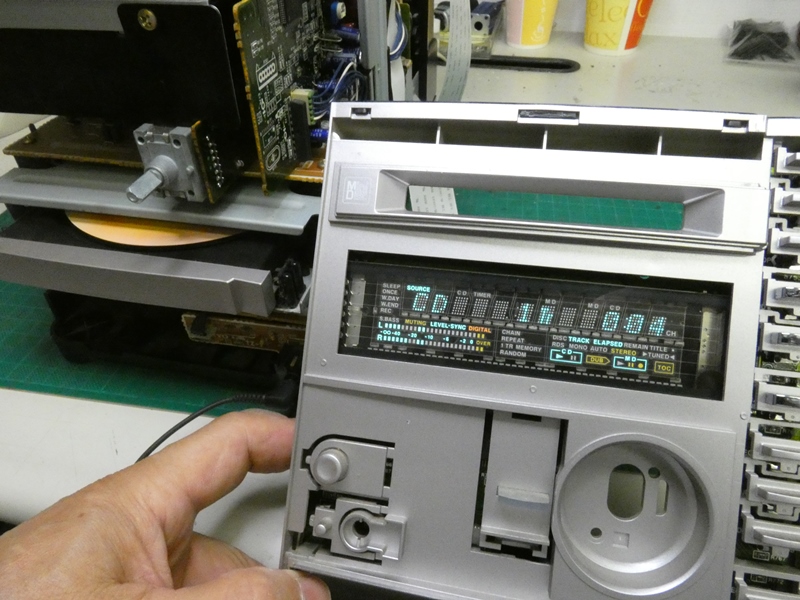

その結果、スピンドルパッドがCDに十分接触出来なくなった
ことが原因です。スプリングを伸ばして高さを復活させます。
|

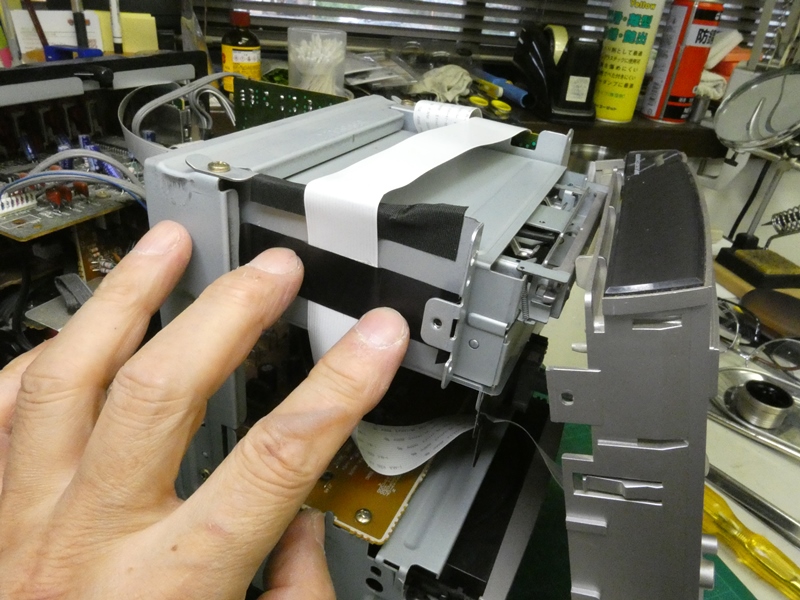

![](Onkyo_MDCD/180926-150831.jpg)
ピックアップユニット自体には何も問題がありません。
レンズも清掃したので当分使用できるでしょう。
|
![](Onkyo_MDCD/180926-151629.jpg)

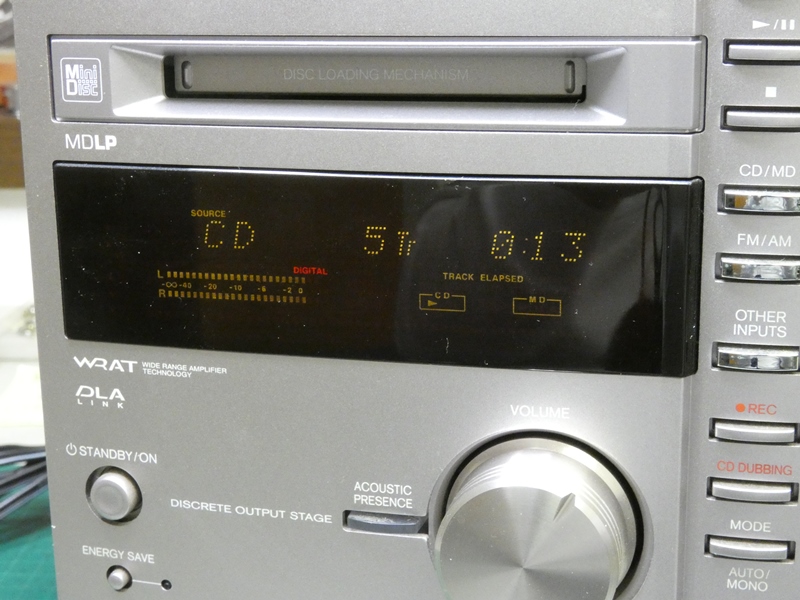

本体を元通りに組み上げ、再度動作確認を行い
ます。ヘッドホンから綺麗な再生音が聴こえます。
|

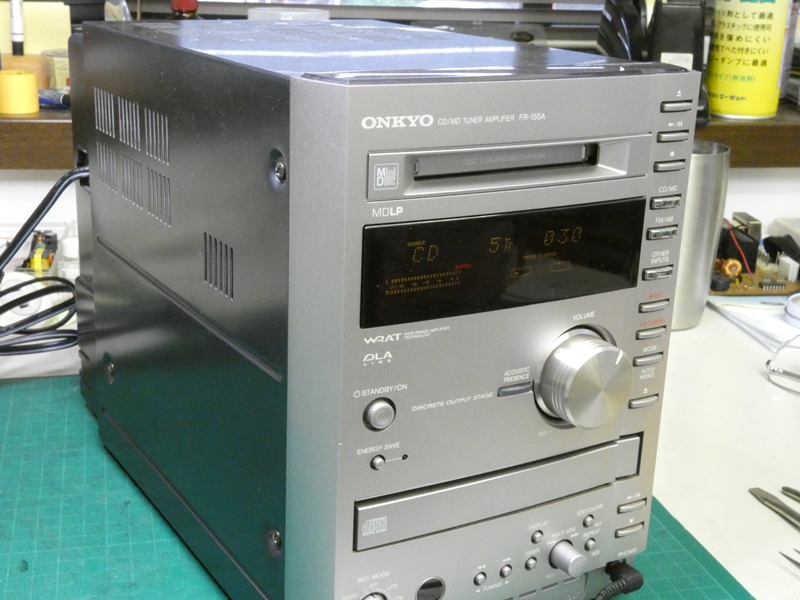

![](Onkyo_MDCD/180926-151647.jpg)
希望されなかったのでMDピックアップユニットは修理を見合わせました。
仮に修理した場合、交換用ユニットはKMK260でまだ在庫があります。
某海外ショッピングサイトで購入すれば僅か1000円ほどです(少々不安)。
|
|
|
