| ・パイオニアＴ－７００Ｓベルト交換（２０１９．４．１９） |
手強そうな修理品が工房にやってきました。オーディオの黄金時代を 築いたＰＩＯＮＥＥＲ製の高級カセットテープデッキです。高級感、重量感、 重厚感、存在感・・、申し分のない昭和の名機であります。長い年月が 過ぎ、今は動かなくなってしまったかつての逸品が再び蘇ったなら・・。 敢えて修理を望まれるご依頼主のお考えに、何とか添いたいものです。 |
|||

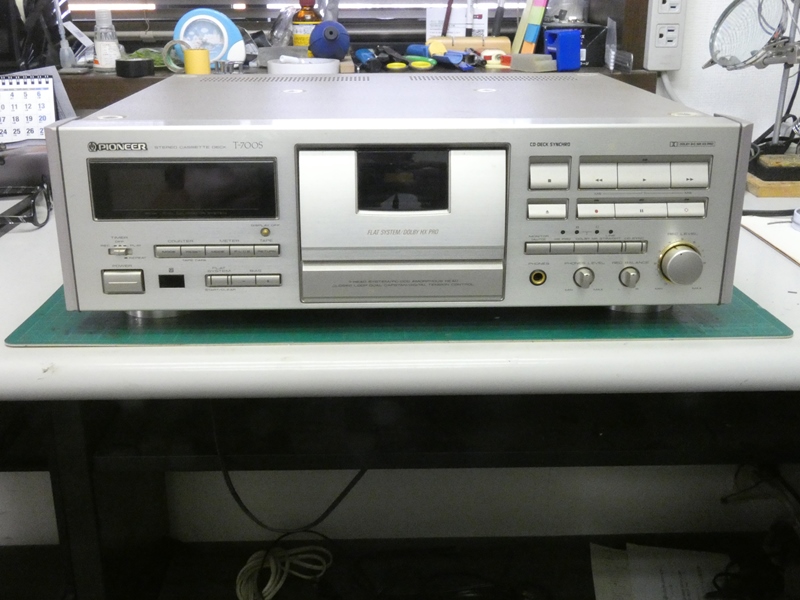

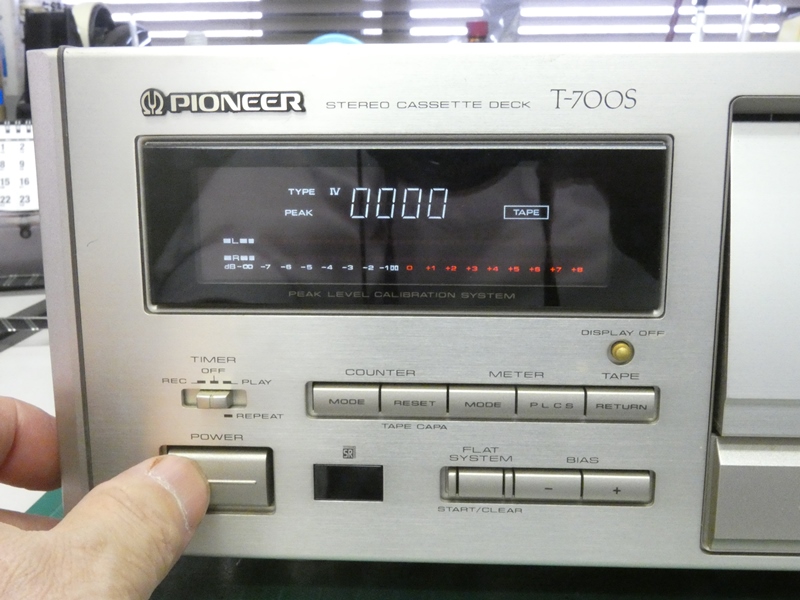

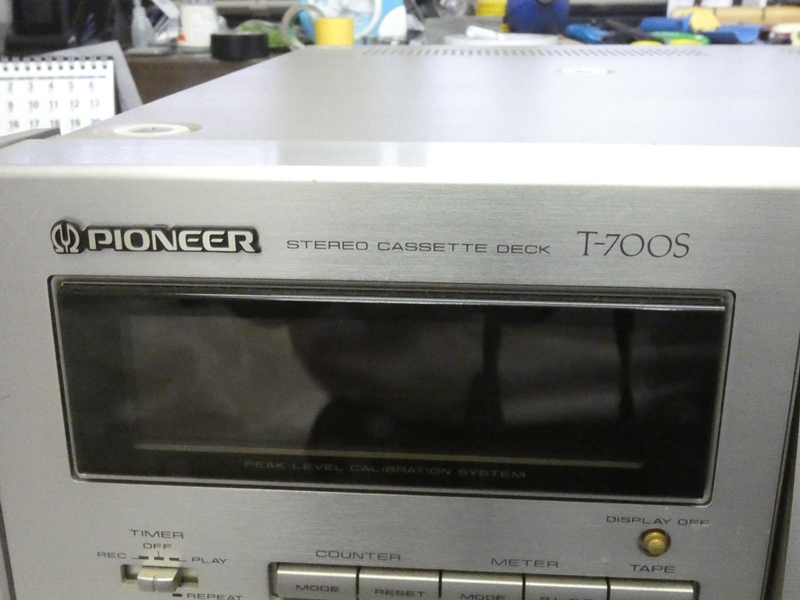

 初期の水平型デッキがほぼ姿を消し、垂直型の高級デッキが 主流となりました。前面パネルに機能が整然と並びます。 |

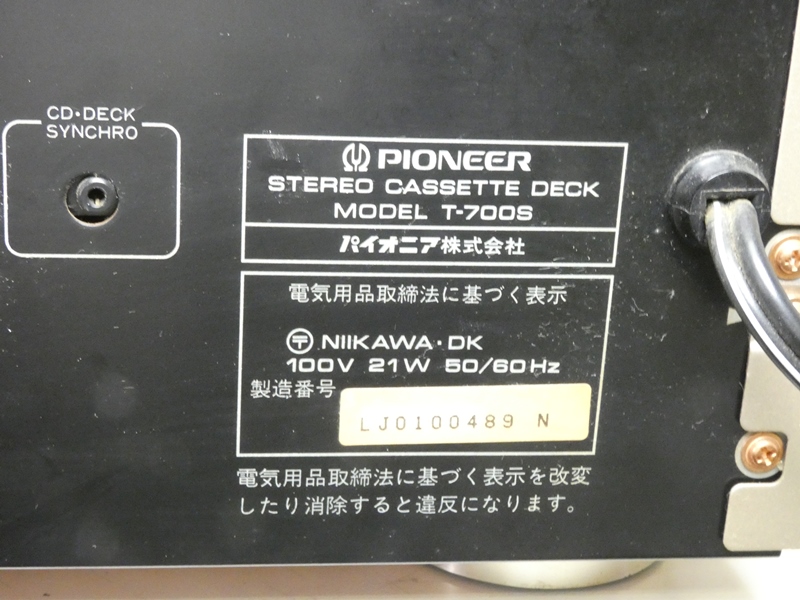

 ＰＩＯＮＥＥＲ製Ｔ－７００Ｓ、Ｔ－１０００Ｓの 後継機として１９９１年に発売されました。 |
||

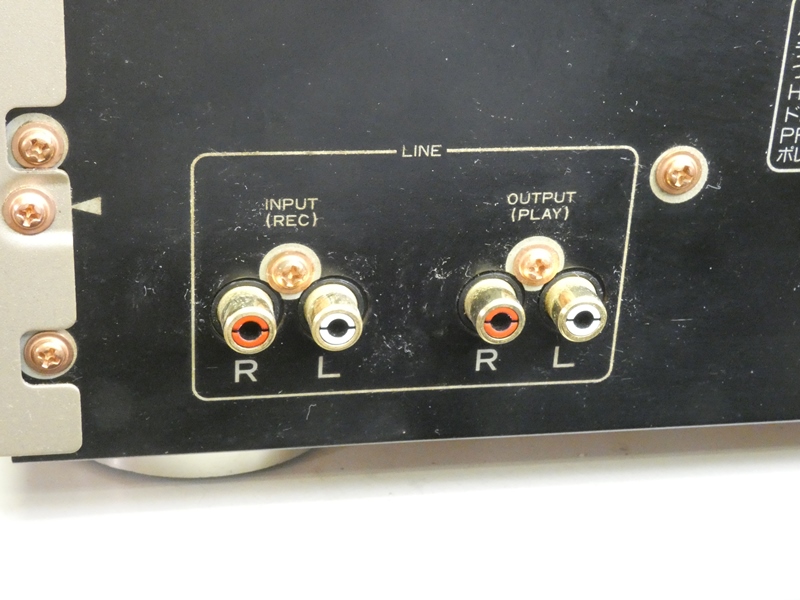

 背面の入出力ＲＣＡ端子です。銅製の 固定ネジを使用するこだわりようです。 |
 かつてのオーディオ御三家は、２０１３年にＡＶ事業を子会社化、 １５年ＯＮＫＹＯに株式譲渡、１９年ついに上場廃止となりました。 |
||
 ＰＩＯＮＥＥＲ本社はもとより、移管先のＯＮＫＹＯ＆ ＰＩＯＮＥＥＲ社からも修理を断られています。 |
 ご依頼主からの連絡では、ゴムベルトが劣化し（溶けて） 交換して欲しいとのことです。取りあえず電源は入ります。 |
||

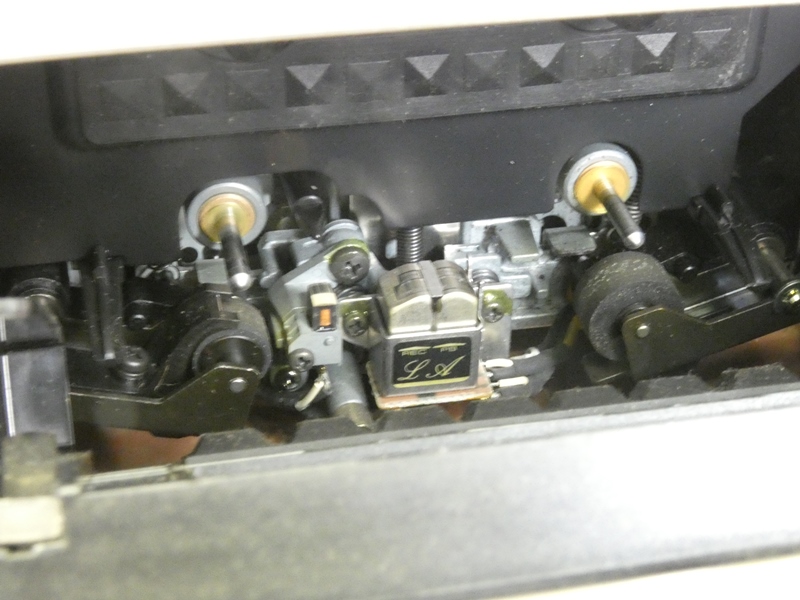

 開いたカセットドアから内部を覗いてみます。精緻な クローズドループ・デュアルキャプスタン機構です。 |

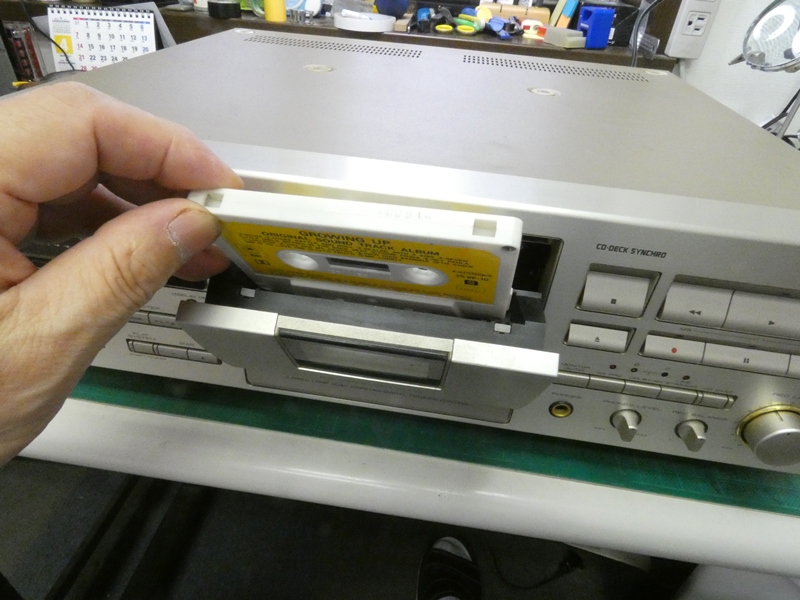

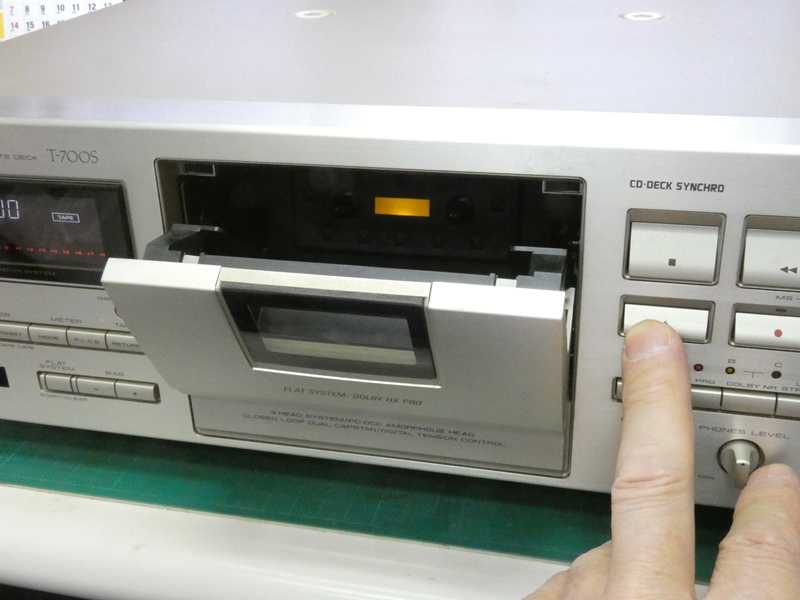

 ともあれミュージックテープを 入れて動作確認を行います。 |
||
 まず、カセットドアが完全に閉まりません。再生（プレイ）ボタンを始め、各操作 ボタンとも何の反応もありません。ベルトが溶けているとすれば当然ですが。 |
|||
 内部を調べるため筐体カバーを開けます。 測定器のような厳重な構造をしています。 |

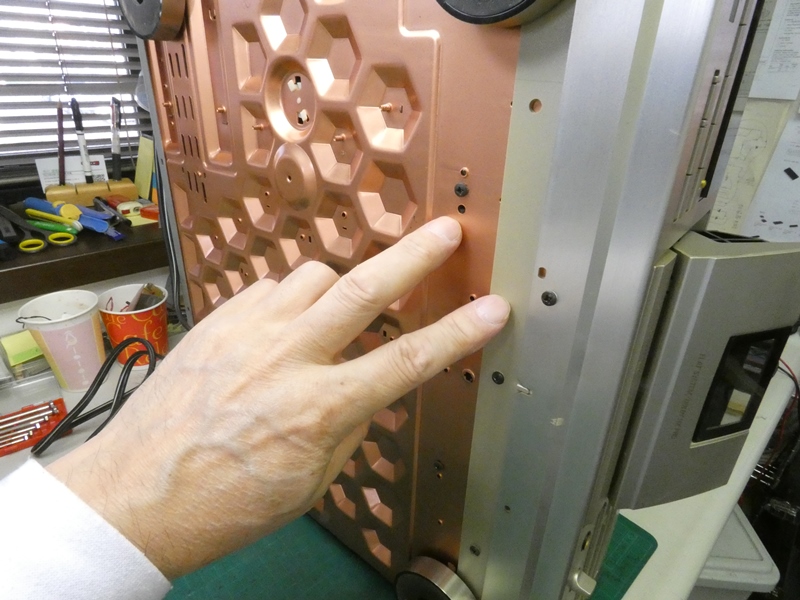

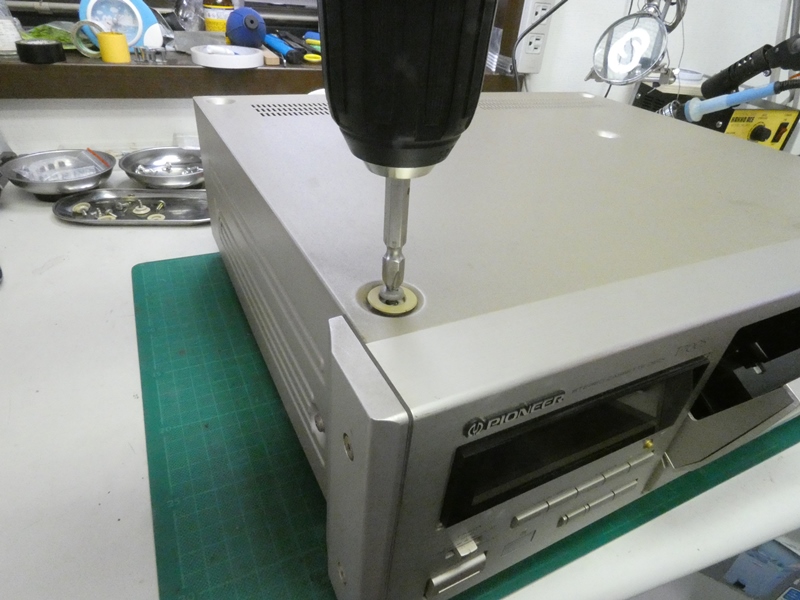

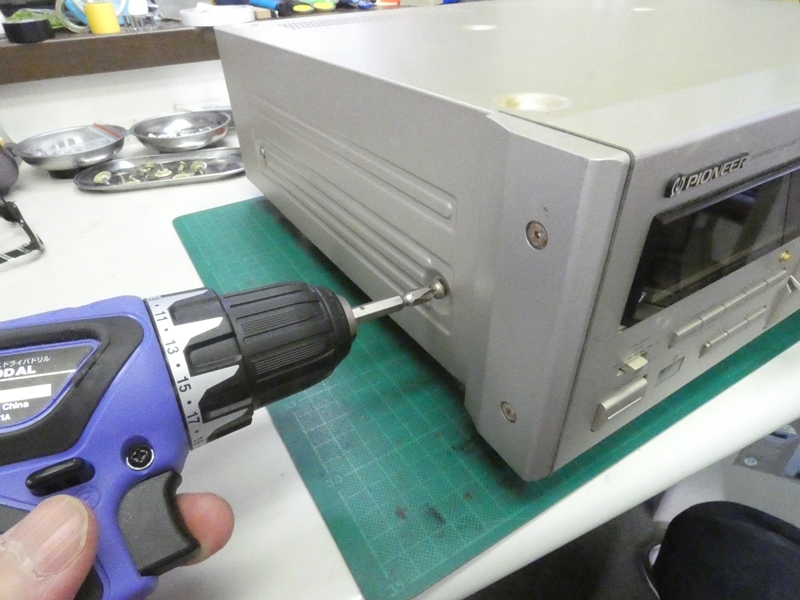

 上面だけで６本、左右側面に２本 ずつ、背面にも固定ネジがあります。 |
||

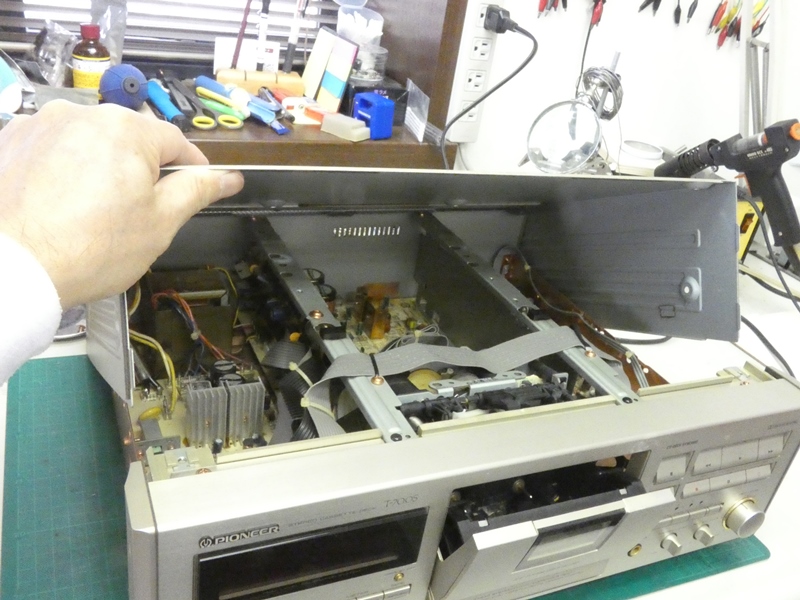

 鋼板製の筐体カバーを外します。カセットテープとは 裏腹に、コンパクトさとは無縁の重厚長大な構造です。 |
 手前にテープ駆動ユニット、他は広大な 回路基板が広がります。都市景観のようです。 |
||

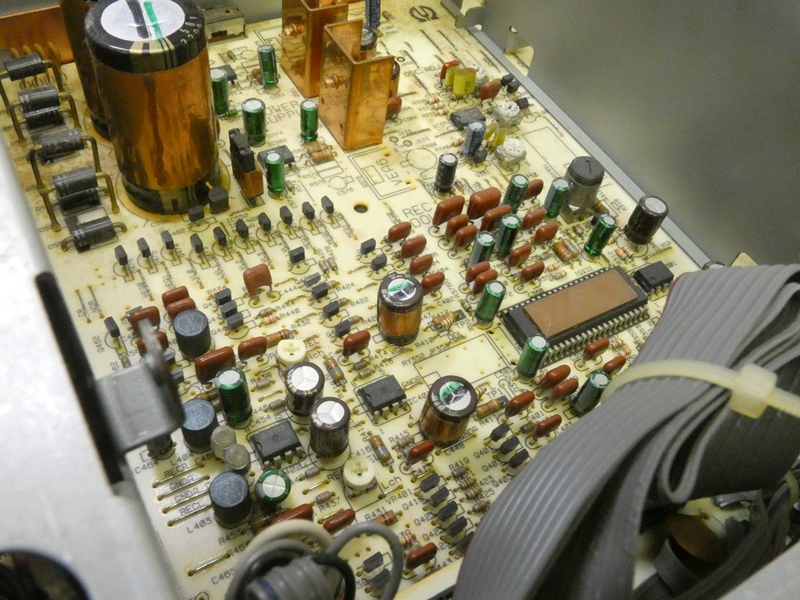

 ＰＩＯＮＥＥＲ全盛期の無敵とも言えるアートワークです。 どう見てもビジュアルを考えて設計しているでしょう。 |
 ご依頼は劣化したゴムベルト（駆動用 平ベルト）を交換して欲しいとのことです。 |
||

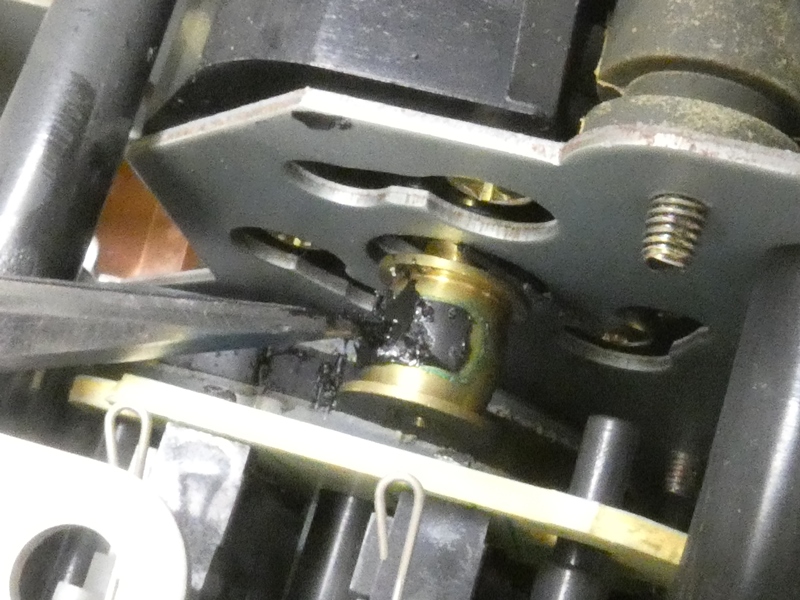

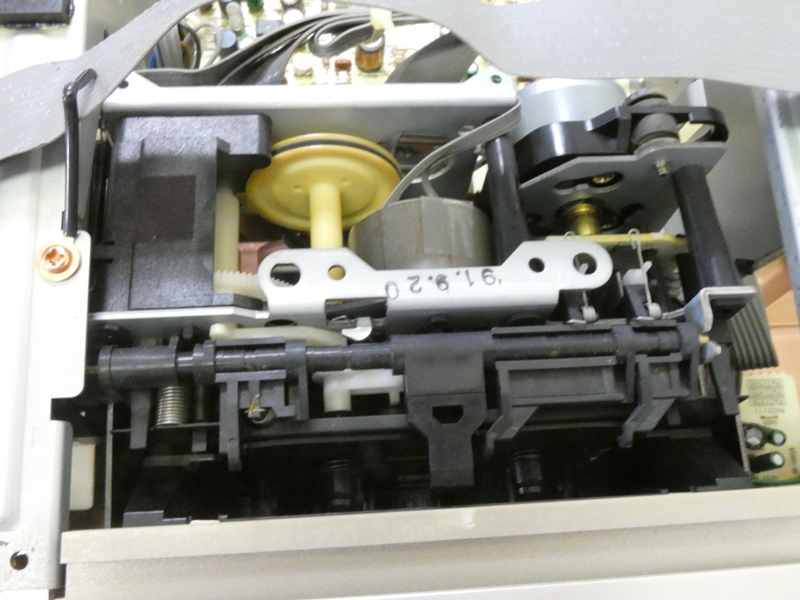

 駆動ユニットを覗き込むと、キャプスタン駆動用ＤＣサーボモーターとその駆動軸に 取り付けられたプーリーが見えます。プーリーのベルト駆動面にゴムベルトの残骸が 張り付いています。お聞きしていた通り、経年変化でベトベトに溶け出しています。 |
|||
 ベルト交換には駆動ユニットを分解する必要があり、 そのためにユニットを取り外さなければなりません。 |
 駆動ユニットがどのように固定されているか、 正しく理解すること自体が非常に厄介です。 |
||
 先に前面パネルを外しておかなければなら ないようです。左右の化粧グリルを外します。 |

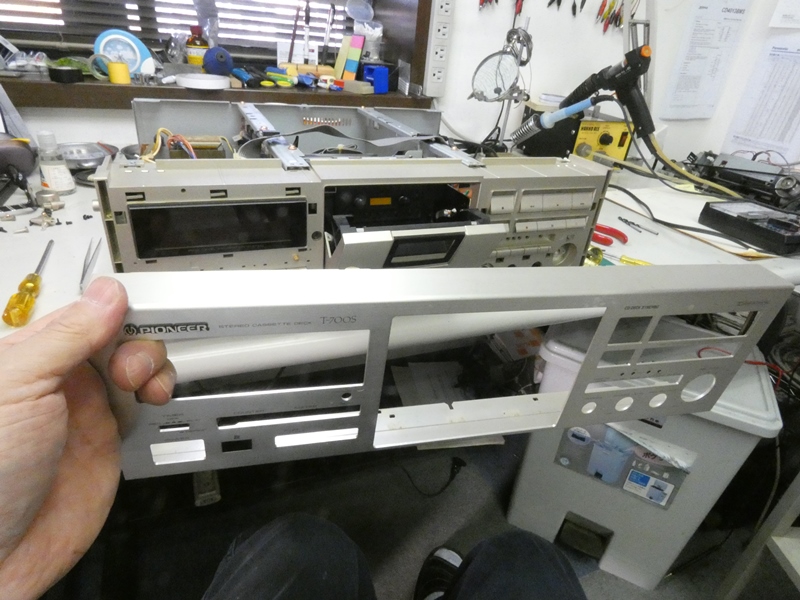

 前面パネルは化粧パネルとサブパネルの ２重構造です。先に化粧パネルを外します。 |
||

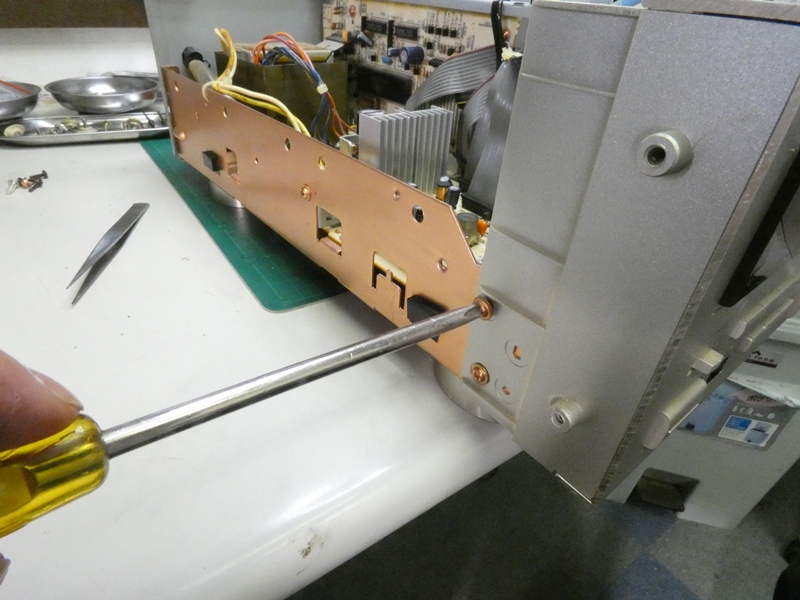

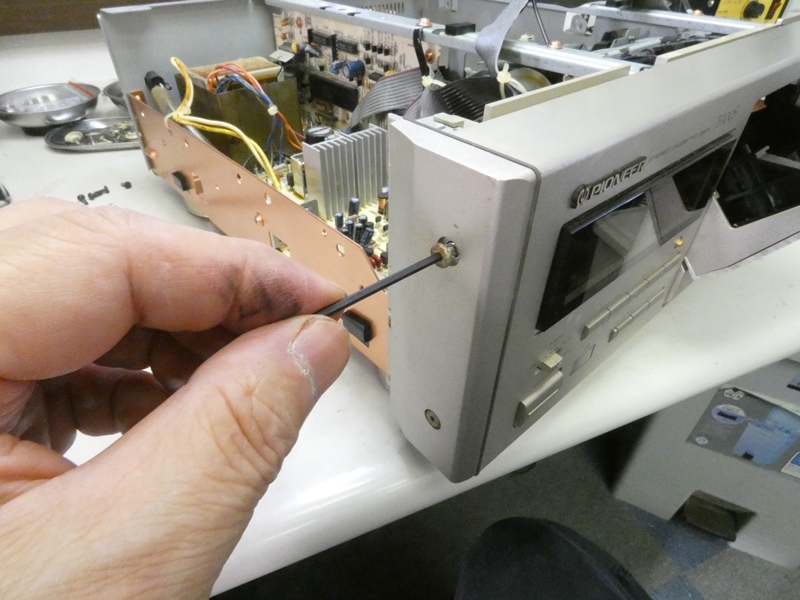

 化粧グリルを外した後に、サブパネルの 固定ネジが隠れています。緩めます。 |

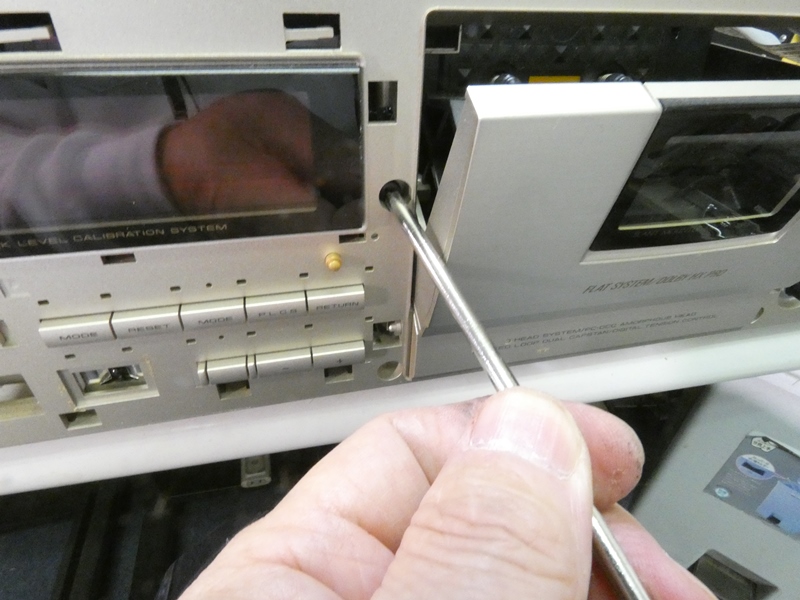

 カセットドアの左右に、サブパネルを 駆動ユニットに固定するネジがあります。 |
||

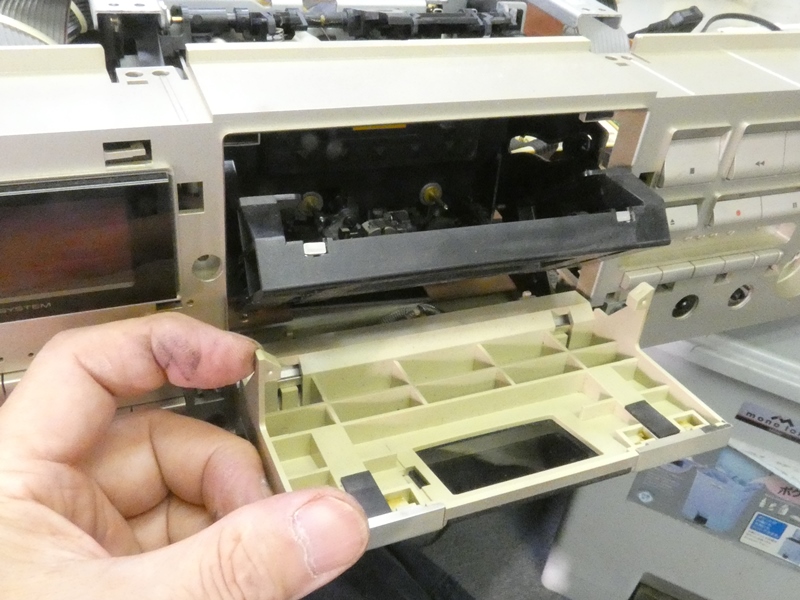

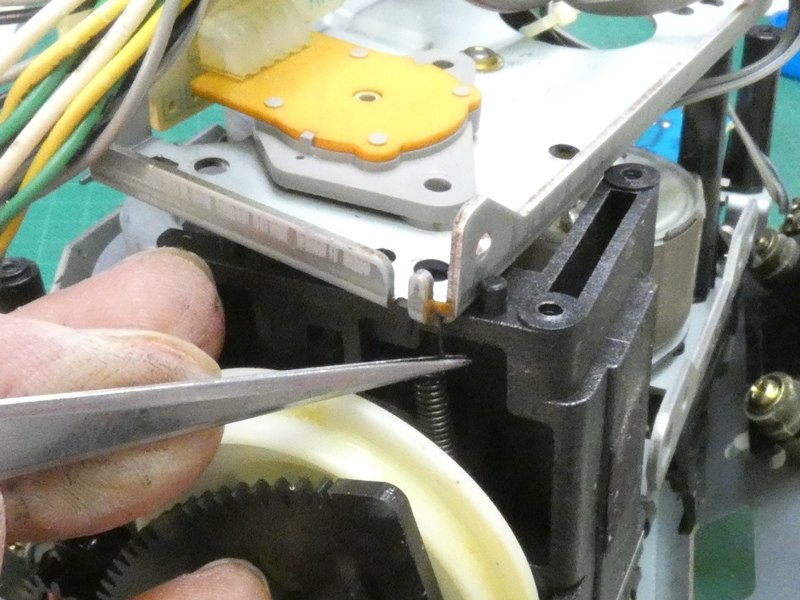

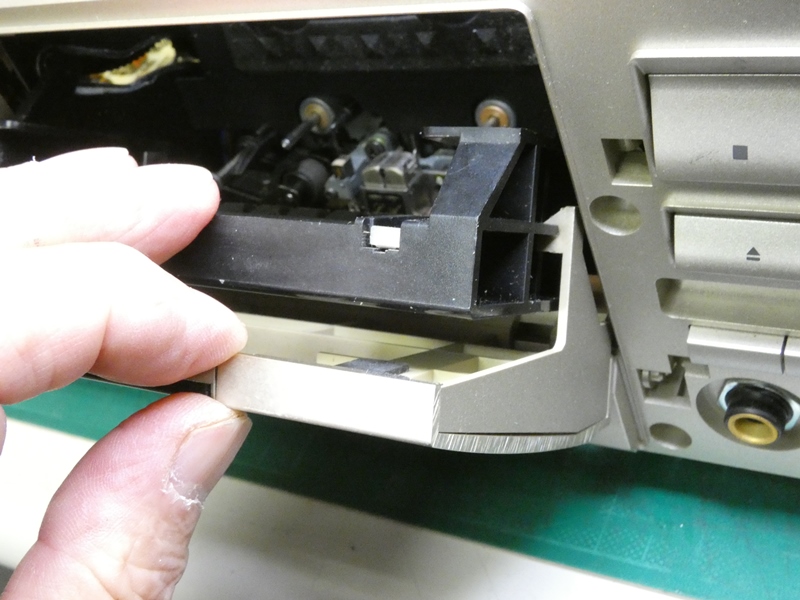

 化粧パネル側のカセットドアを駆動ユニット側の テープジャケットから、ツメを解除して分離します。 |

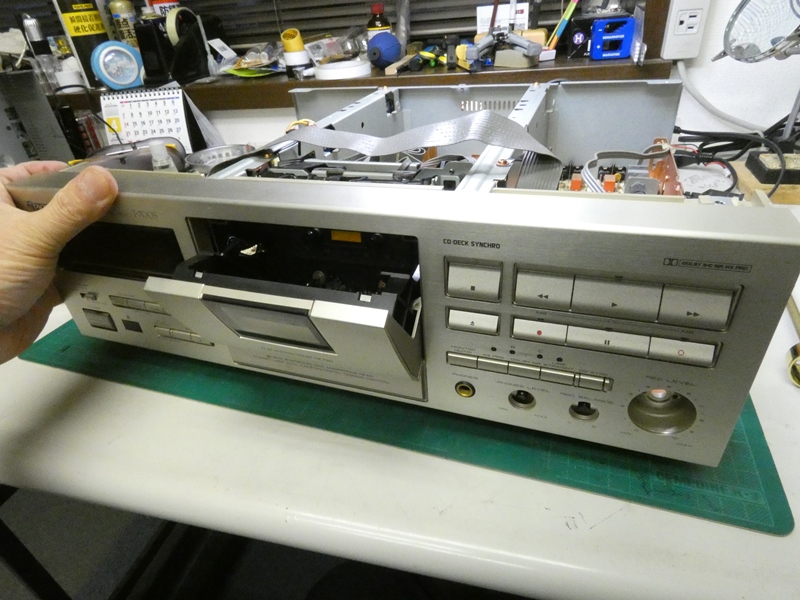

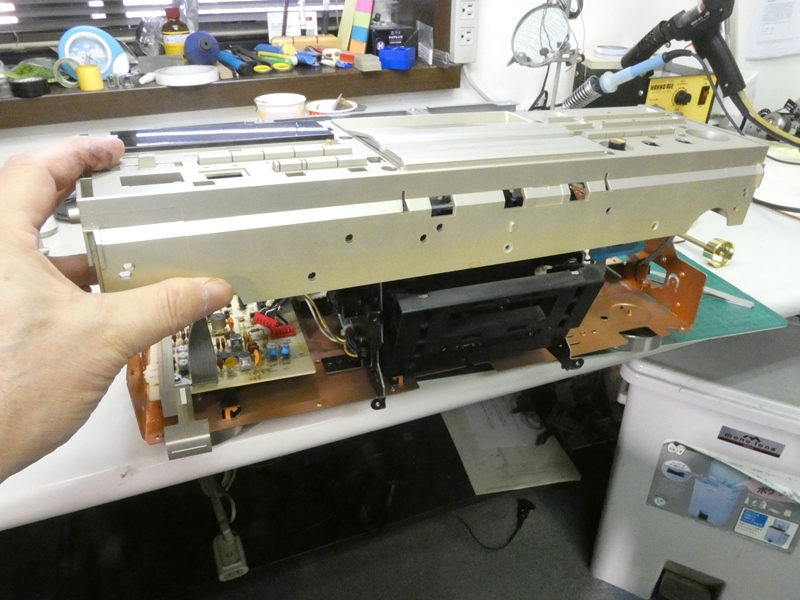

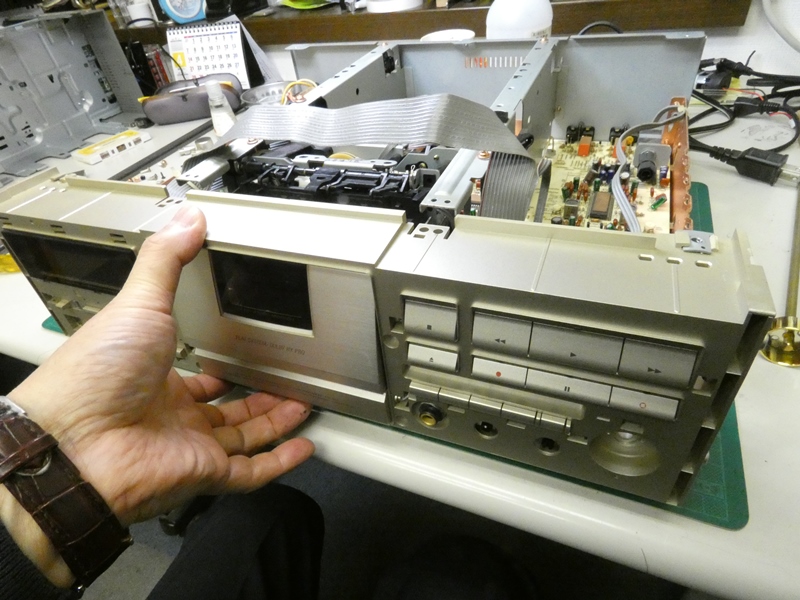

 これで本体からサブパネルを引き離すことが できます。前面パネルへの結線はそのままです。 |
||

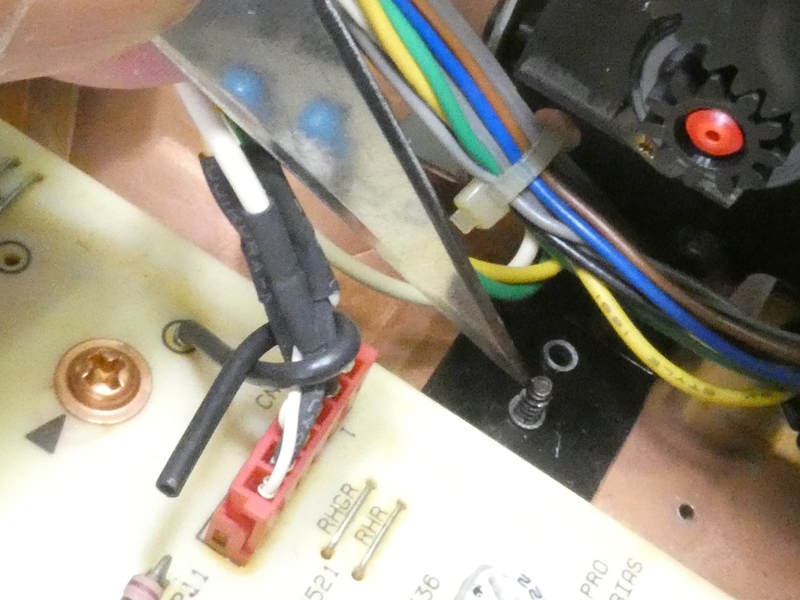

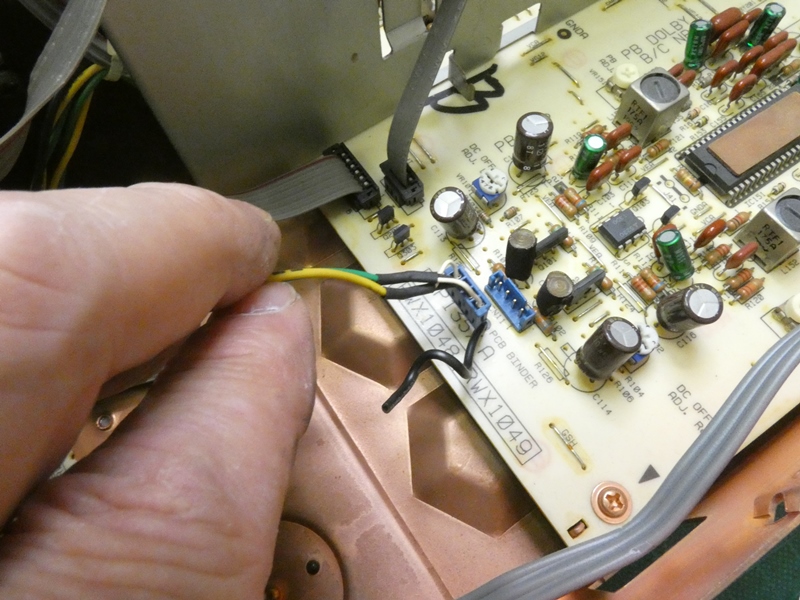

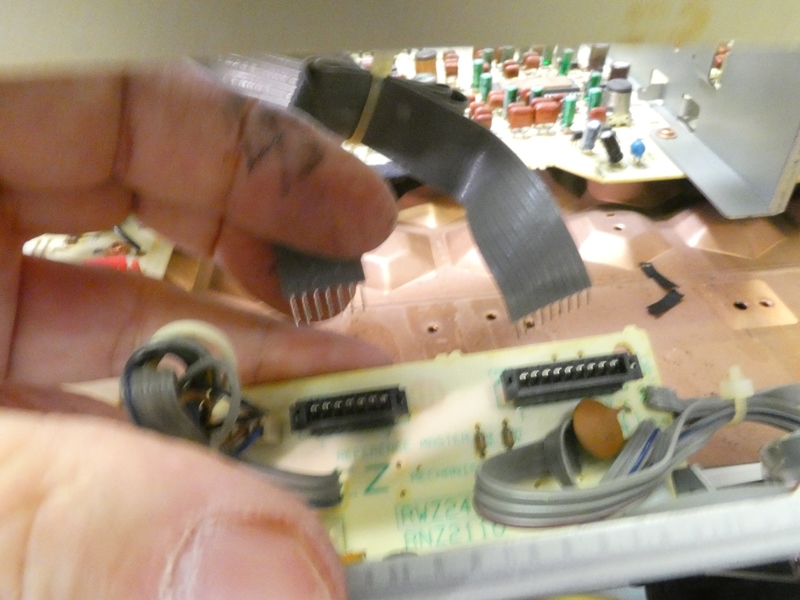

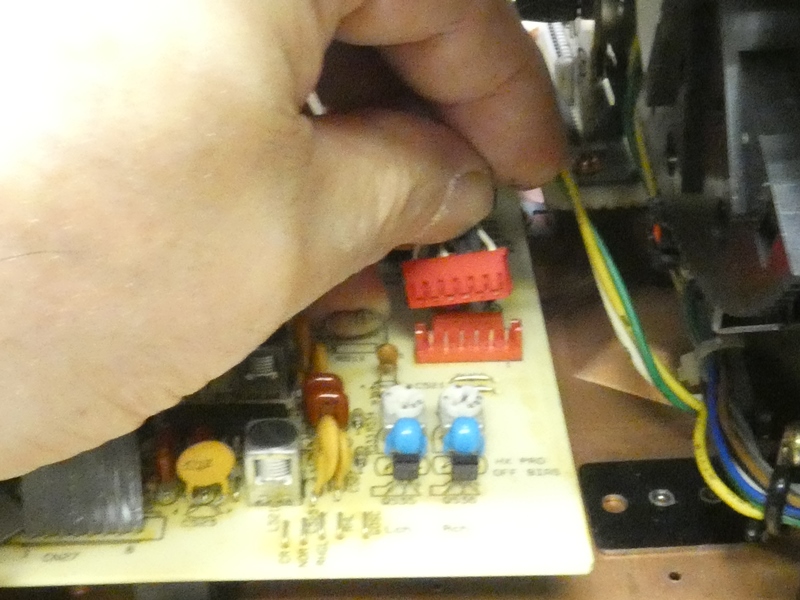

 駆動ユニットから回路基板に伸びる ケーブル（再生側）を抜きます。 |
 録音側のケーブルも抜きます。再生側回路と 録音・バイアス側回路が分離された設計です。 |
||
 駆動ユニットの背面側にモーター電源や駆動 制御用のフラットケーブルが配線されています。 |

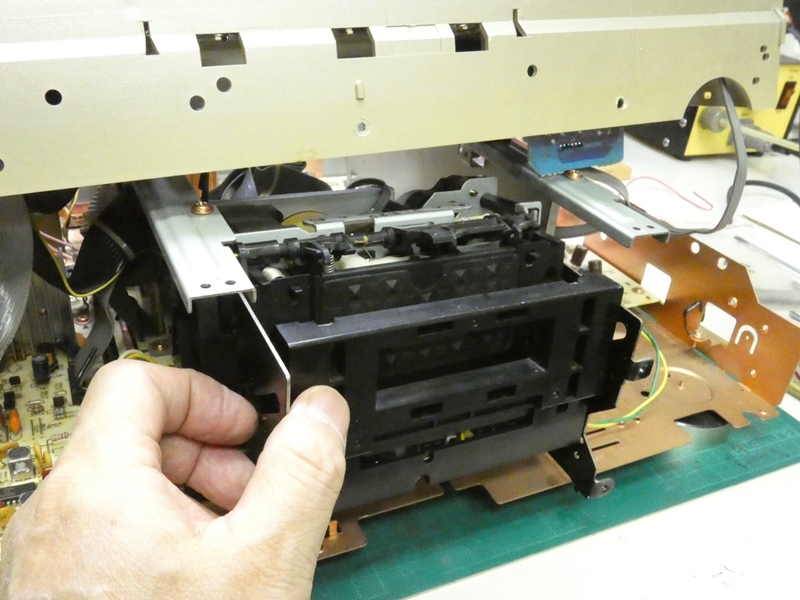

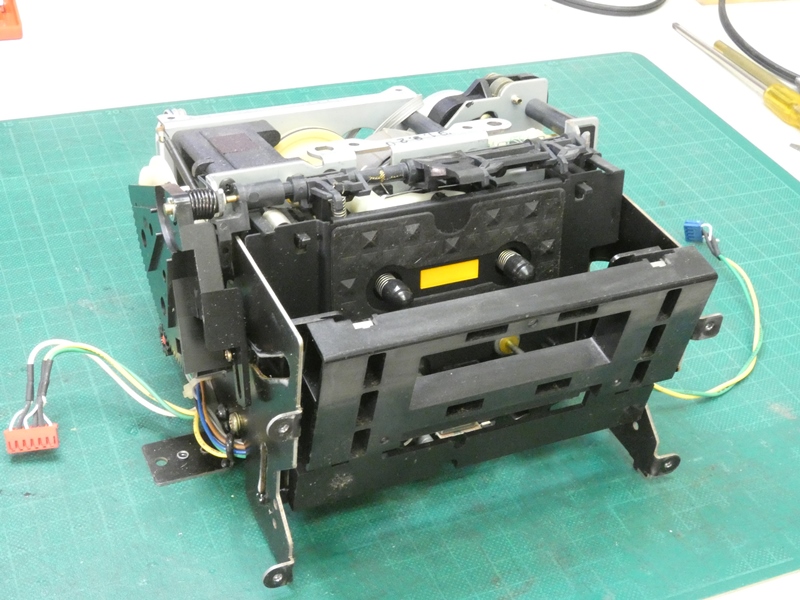

 ようやく駆動ユニットを引き出すことができました。 分解手順を記録しておかないと元に戻せません。 |
||
 駆動ユニットのベースを僅かにスラントさせ（傾け）、キャプスタンの回転や カセットテープ保持を安定させています。スラント角１０度は、ＰＩＯＮＥＥＲが 繰り返し実験の結果得られた最適の角度だそうです。キャプスタン用、 リール用、メカ駆動用に各々独立した３個のモーターを搭載しています |
|||

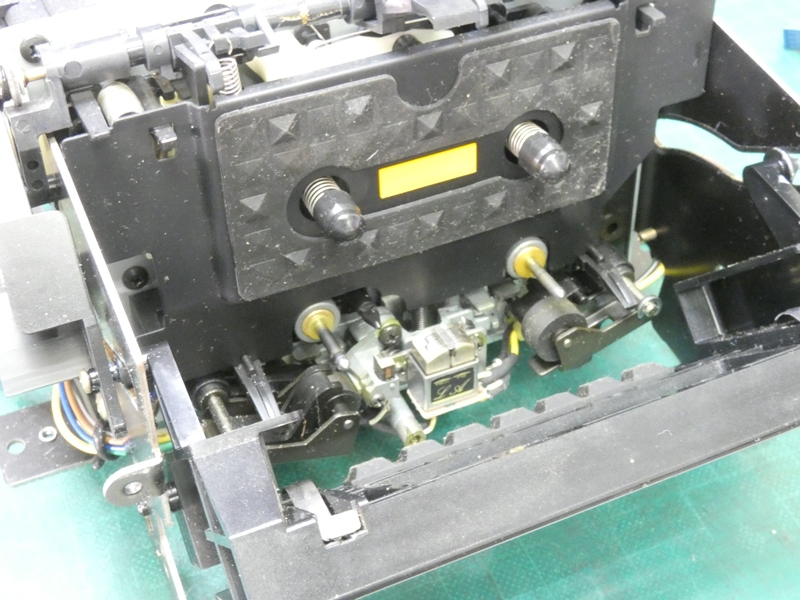

 あらためてデュアルキャプスタン、３ヘッド構成のテープ録再 ヘッド部分を確認します。外観上の不具合は見当たりません。 |

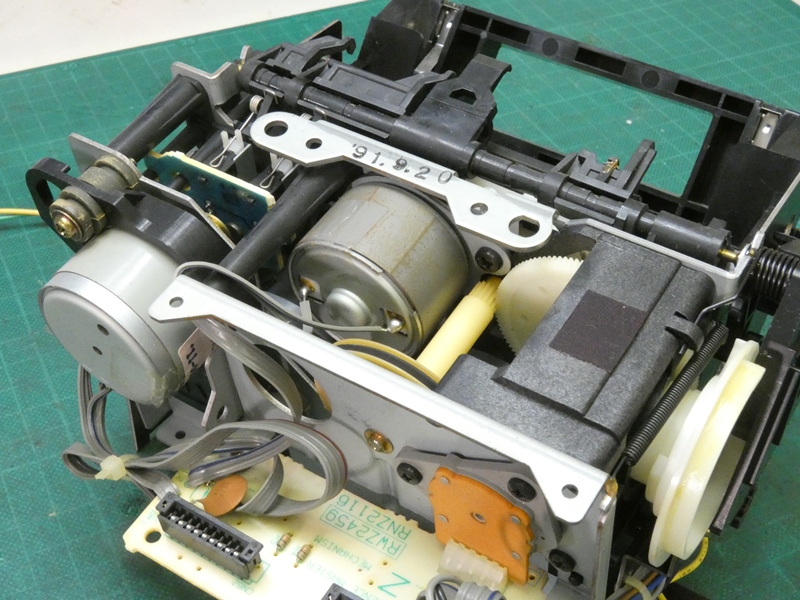

 駆動ユニットの背面側です。キャプスタン用とリール用の モーターが見えます。メカ駆動用は下部に隠れています。 |
||

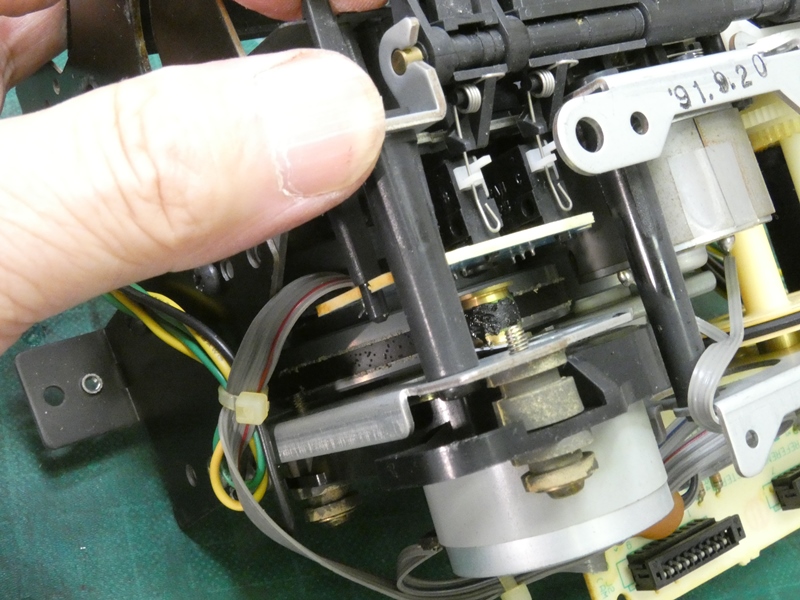

 右後方からキャプスタン用モーターを確認します。 劣化した平ベルトが張り付いて残っています。 |

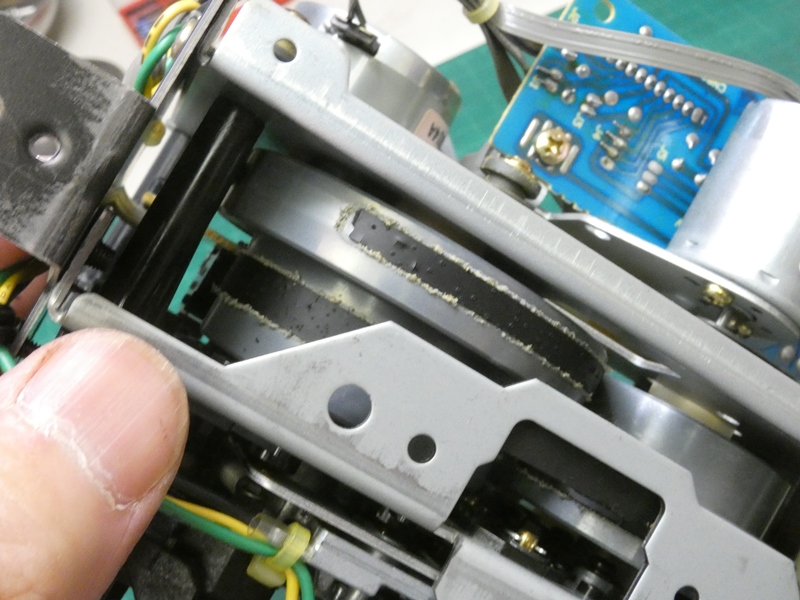

 フライホイール外周に沿ってベルトの残骸が 張り付いています。かなり状況は悪いようです。 |
||
 駆動ユニットの内部に、ちぎれた平ベルトの切れ端が 落ちています。溶けてペースト状なので注意深く拾います。 |
 ホイールのベルト面全体に手が届か ないので、外側のプレートを外します。 |
||

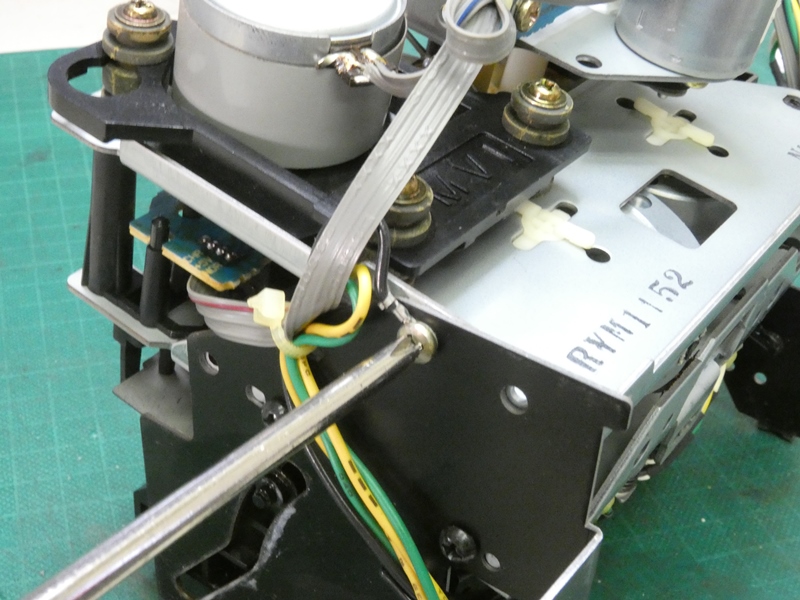

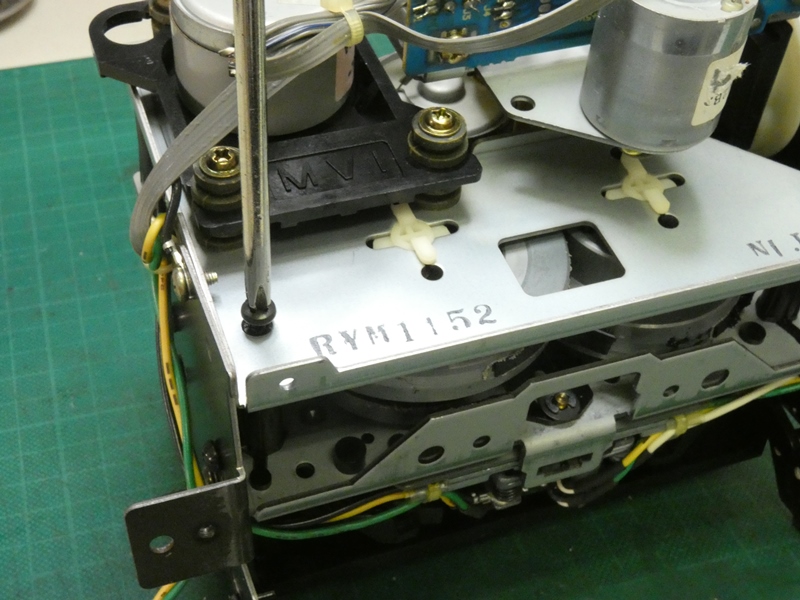

 プレート表面に３本と、側面 から１本固定ネジがあります。 |

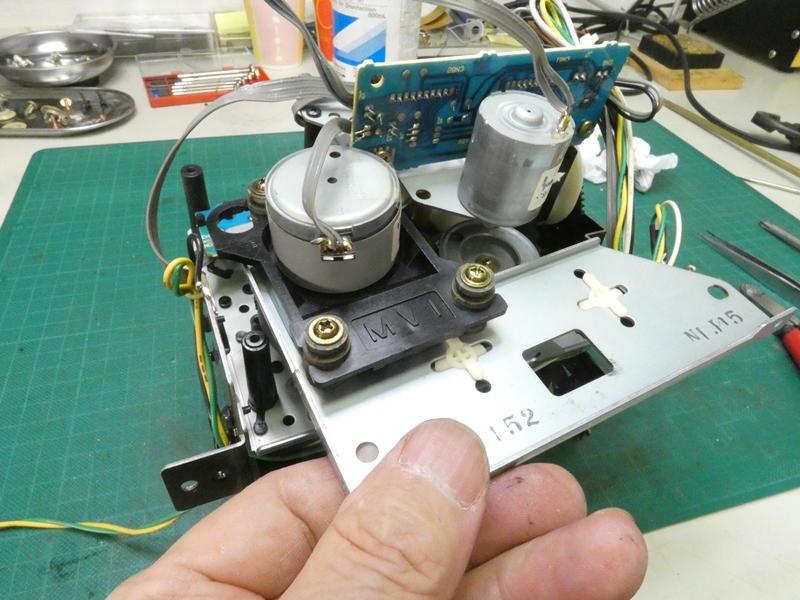

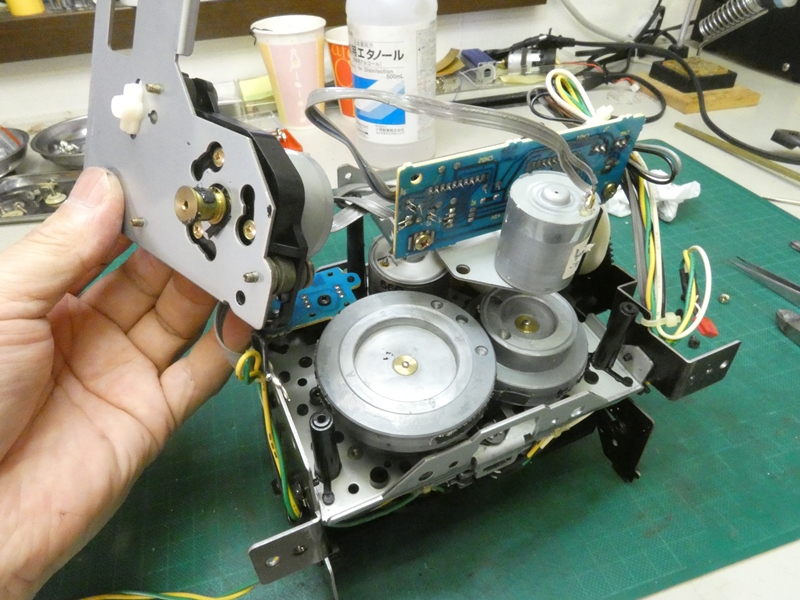

 キャプスタン用モーターとともに 外側プレートを取り外します。 |
||

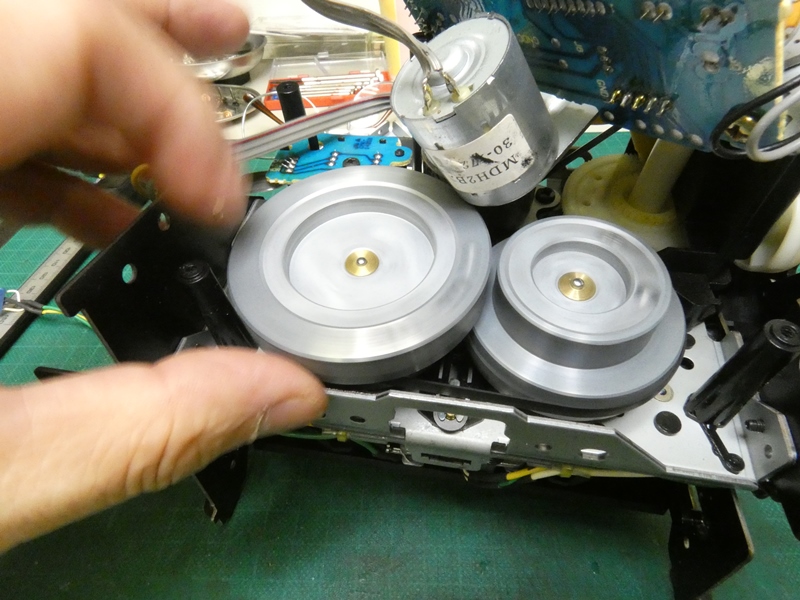

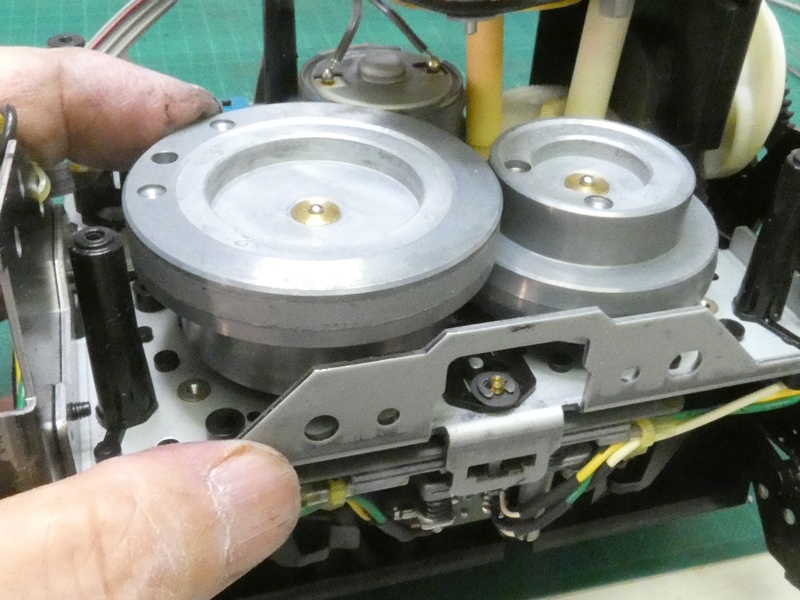

 プレートを取り去ると、デュアルキャプスタンを 構成する２個の巨大なフライホイールが現れます。 |

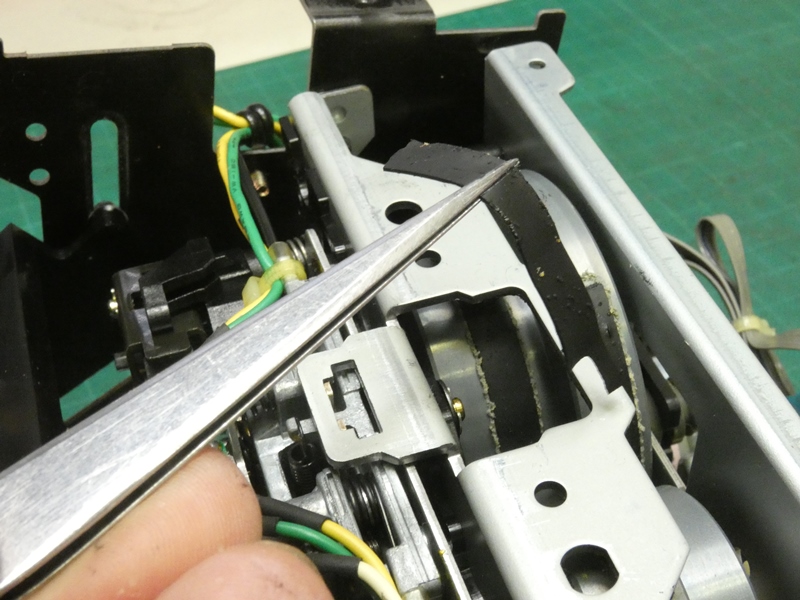

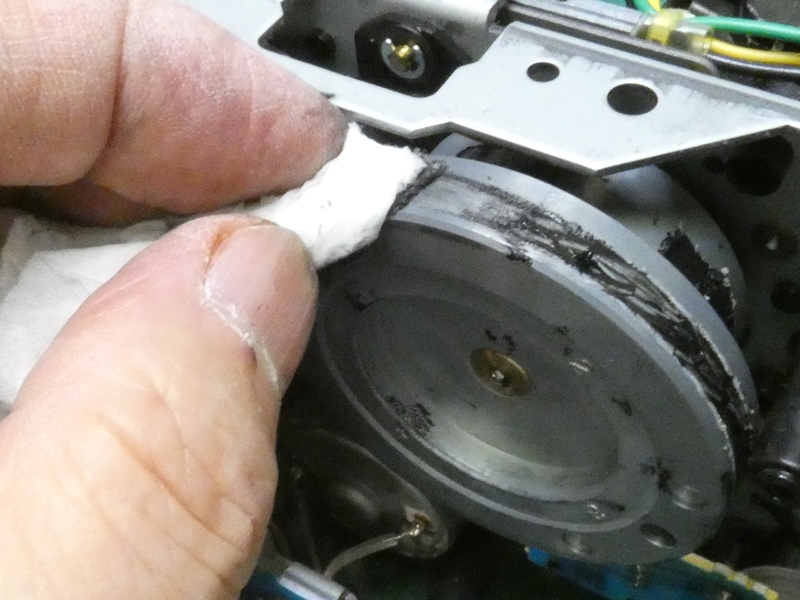

 フライホイールのほぼ全周にわたりゴムベルトが ペースト状に張り付いています。こそぎ落とします。 |
||
 粘着性のあるペースト状で、しかもカーボンを含むため 周囲をみるみる汚していきます。アルコールで拭き取ります。 |
 フライホイールが装着されたままでは、拭き取り 作業も思うように進みません。さらに分解します |
||

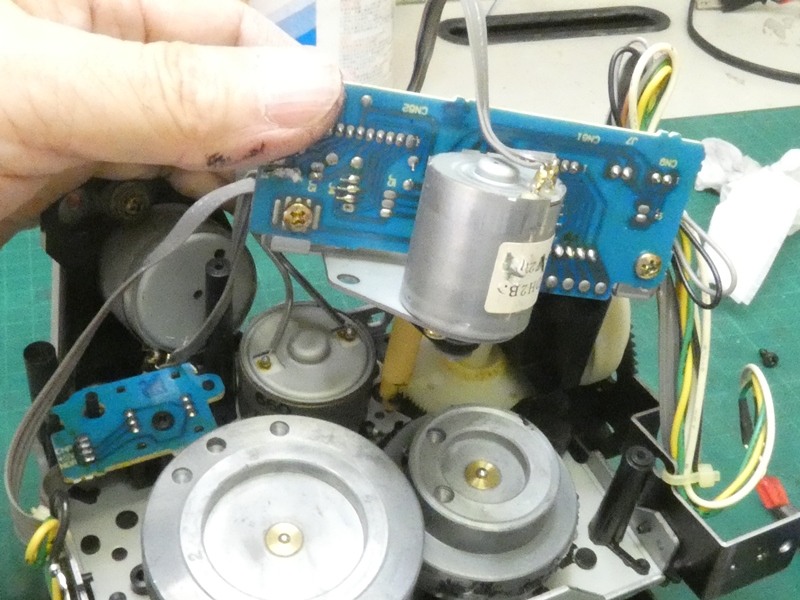

 メカ駆動用モーターを基板ごと取り外します。 これでフライホイールを遮るものがなくなります。 |
 超高精度で仕上げ加工されたキャプスタン軸です。 力を加えて変形させないよう慎重に抜き取ります。 |
||

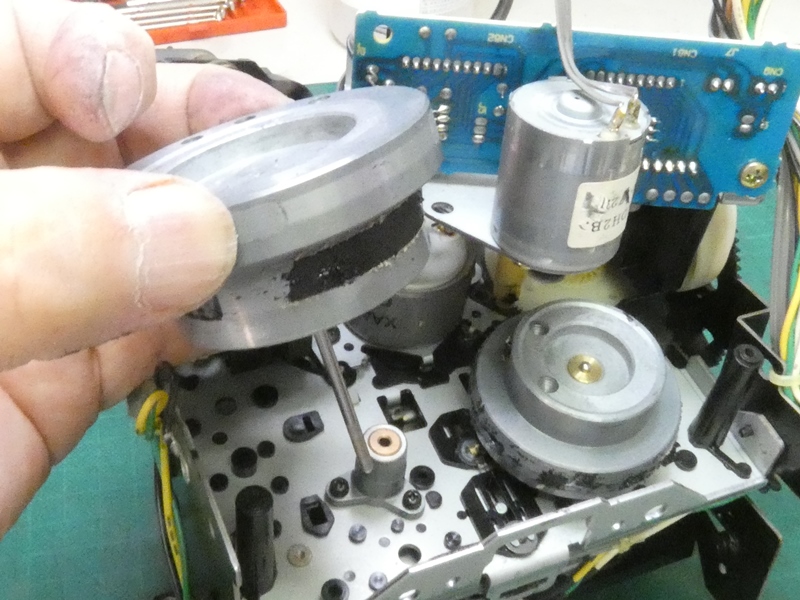

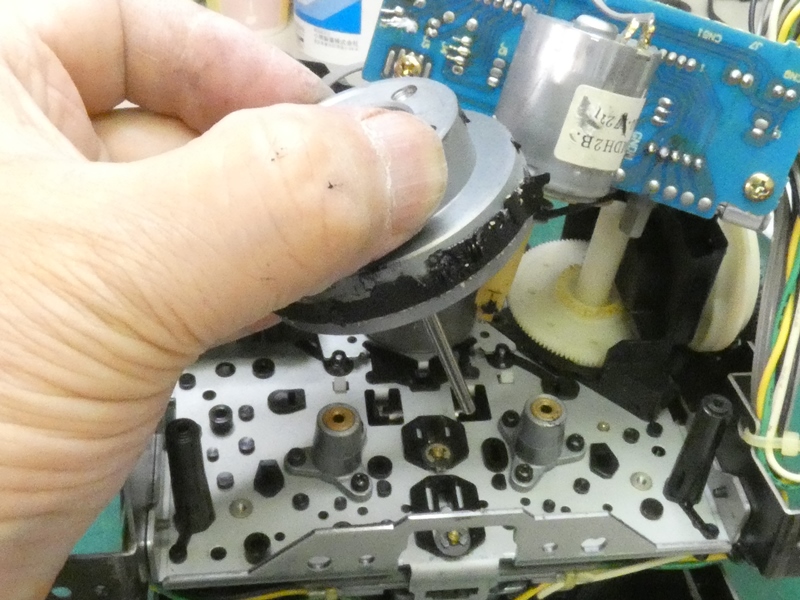

 対になるもう１個のフライホイールも抜き取ります。 装着したままでは完全な拭き取りは困難です。 |

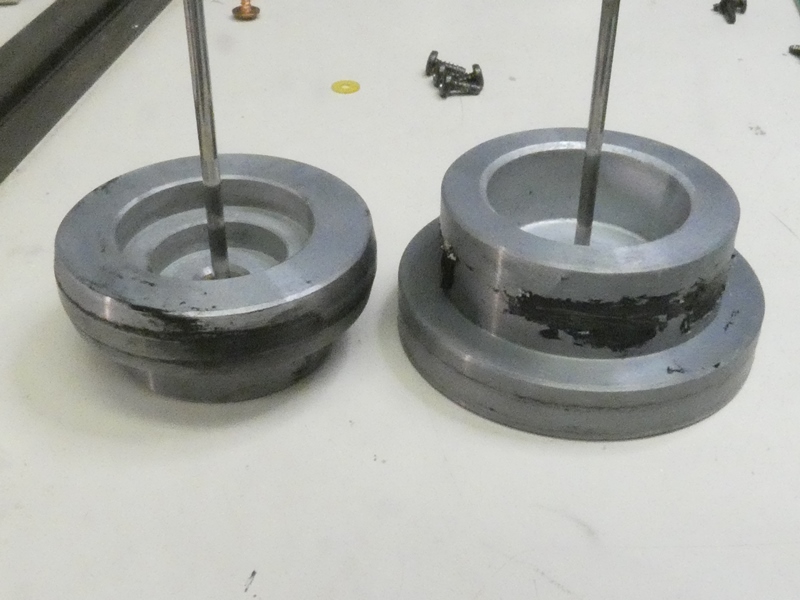

 取り出した２個の大型フライホイールです。慣性 質量が大きく、ワウフラッターの低減に貢献します。 |
||
 取り出した状態で徹底的に清掃したフライホイールを、元の位置に戻し ました。大量のウェスとティッシュペーパー、アルコールを使いました。 |
|||

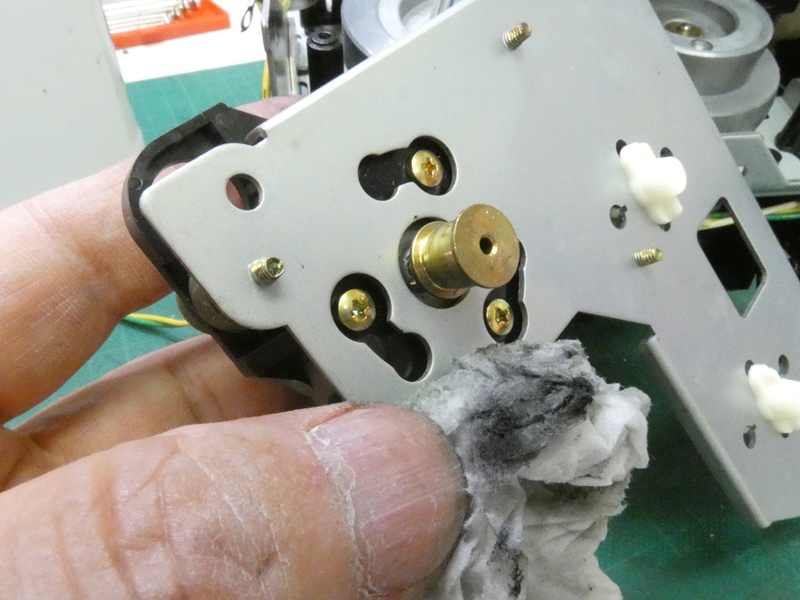

 キャプスタン用モーターの プーリーも丁寧に拭き取ります。 |
 モーターとフライホイール、２個のフライホイールを 連結する新しい平ベルトをかけなければなりません。 |
||

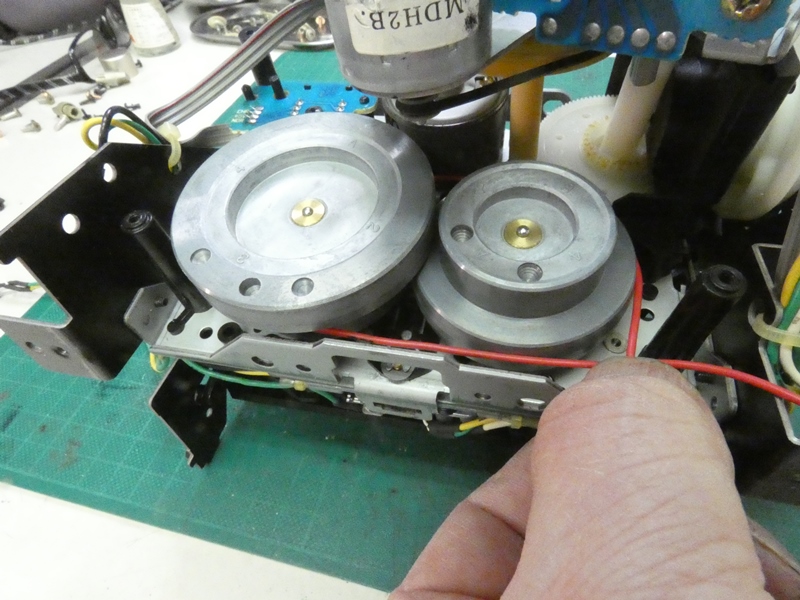

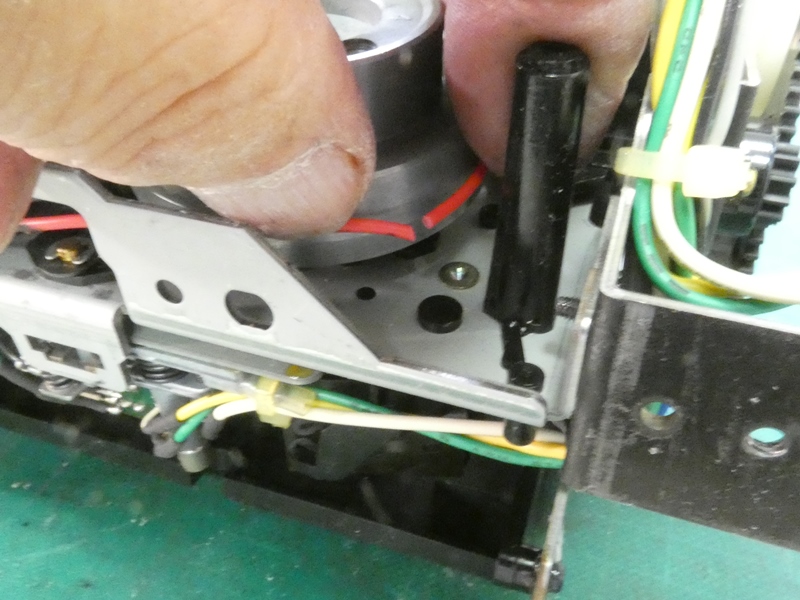

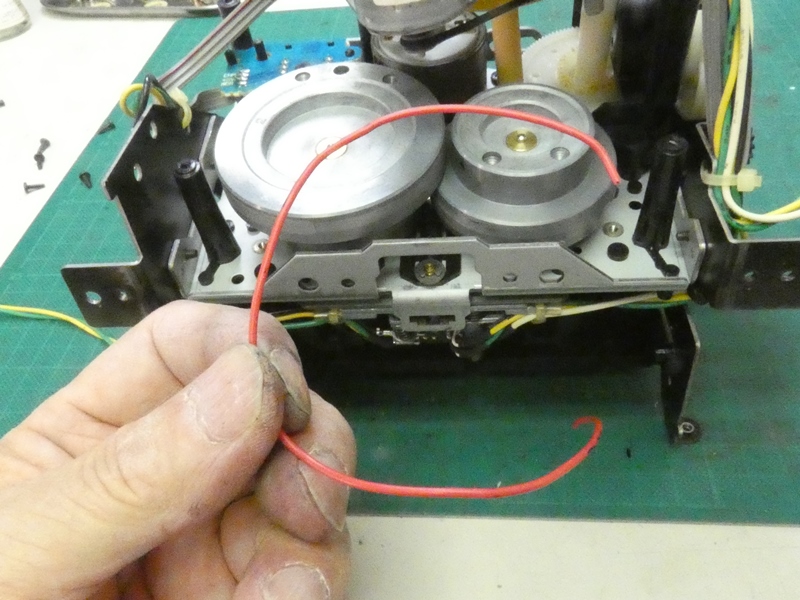

 ビニル線を利用してそれぞれに 必要なベルト長を確認します。 |
 ビニル線を１周分の 長さに切り取ります。 |
||
 スケールに当てて長さを測ります。 １０％ほど短いベルトを使用します。 |

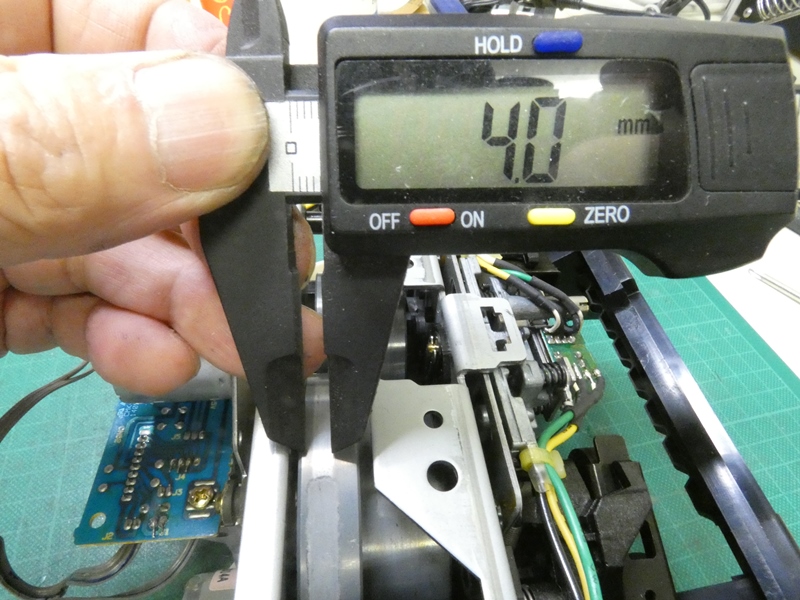

 ベルトの幅も確認します。フライホイールの 表面に残るベルト痕から測定します。 |
||

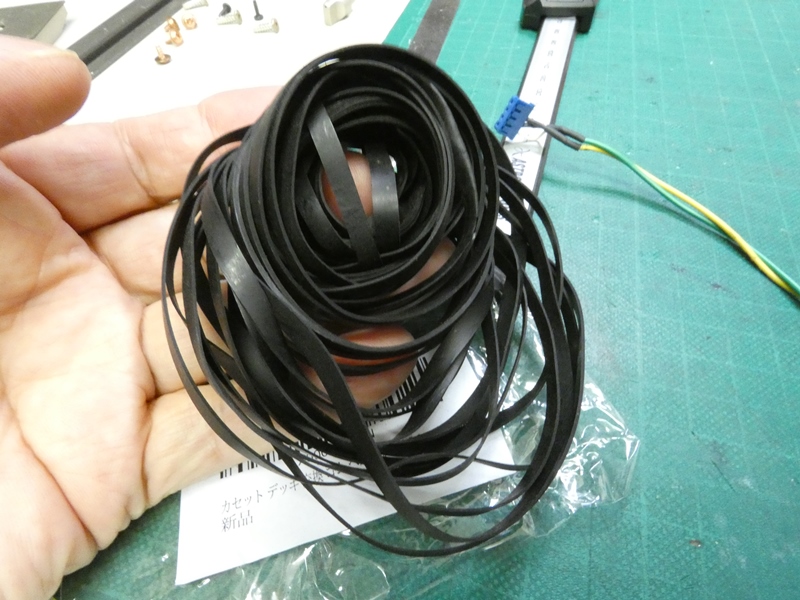

 周長・幅ともに適当なものを工房ストックの中から探し出します。 周長は冗長性があるので、よほどの場合を除き間に合います。 |
|||

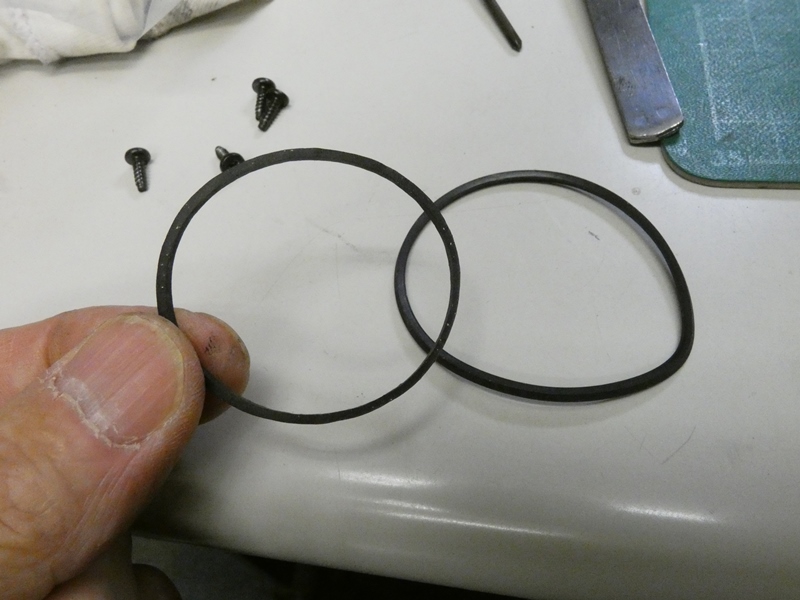

 まず２個のフライホイールを 連結する平ベルトを選びます。 |

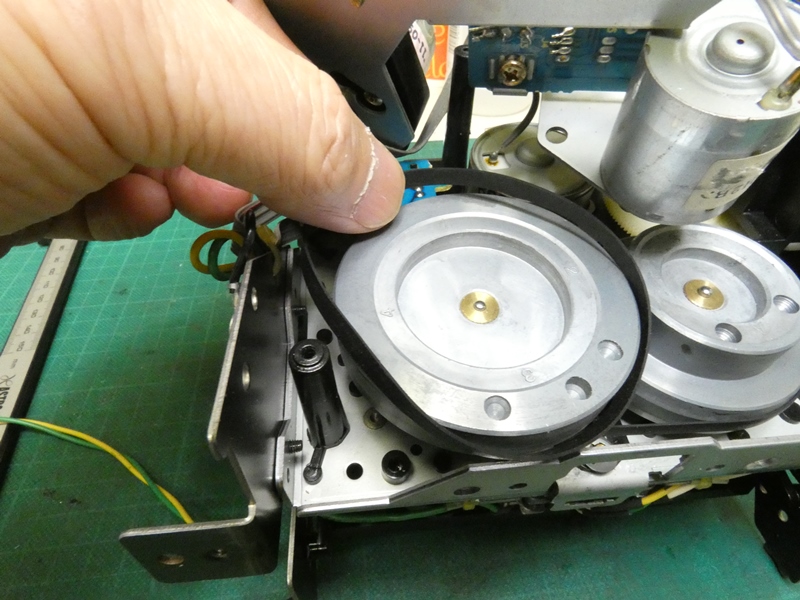

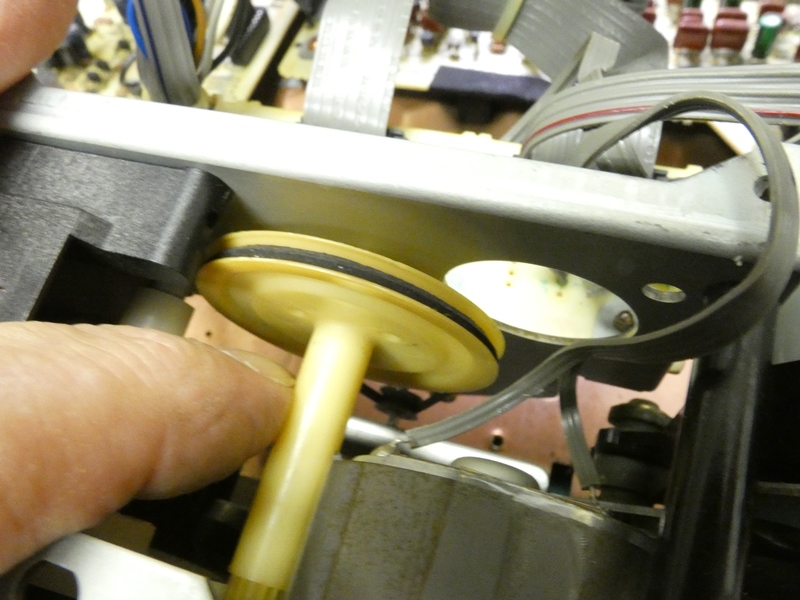

 左側フライホイールを少し持ち上げて ベルトをくぐらせ、右側に掛けます。 |
||
 平ベルトが掛かった状態でフライホイールを 回転させてみます。全くスムーズに回ります。 |
 次にキャプスタン用モーターと左側 フライホイールを連結するベルトを掛けます。 |
||
 フライホイール外周に正確に 位置していることを確認します。 |

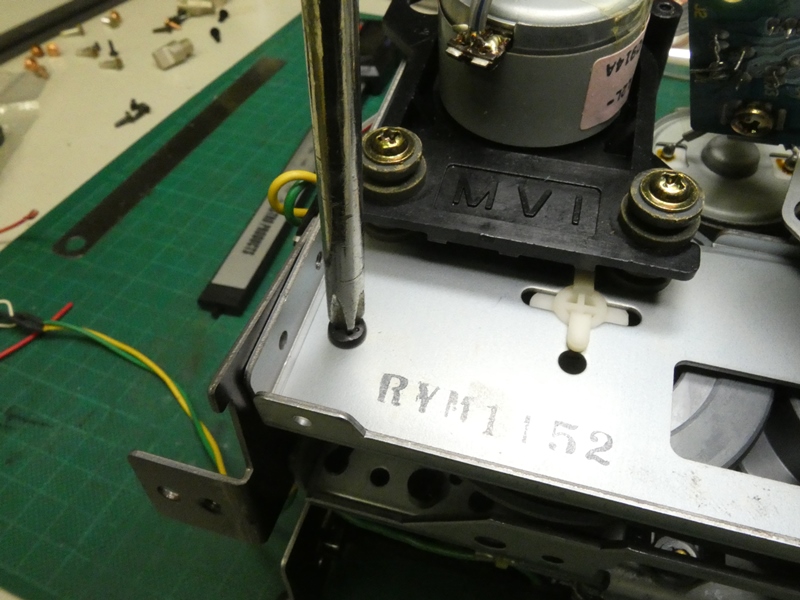

 外側プレートを元の位置に戻し 固定ネジを締め込みます。 |
||

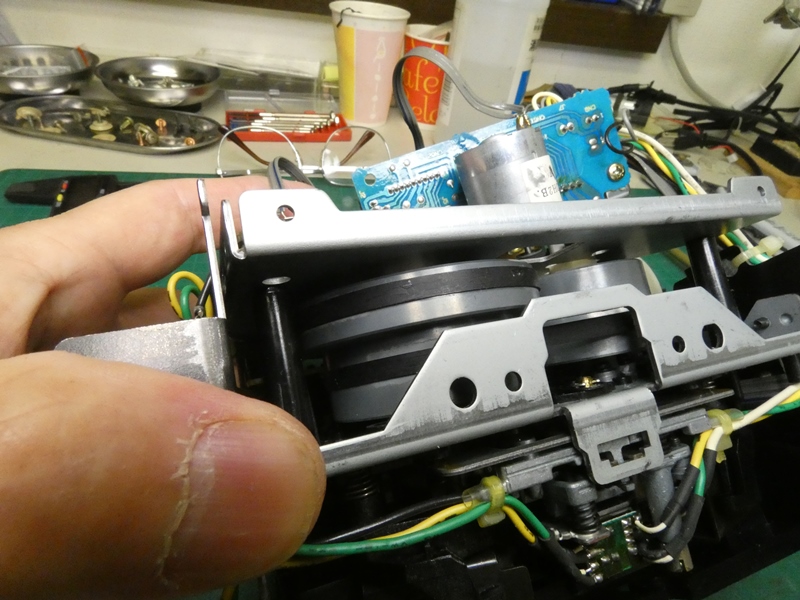

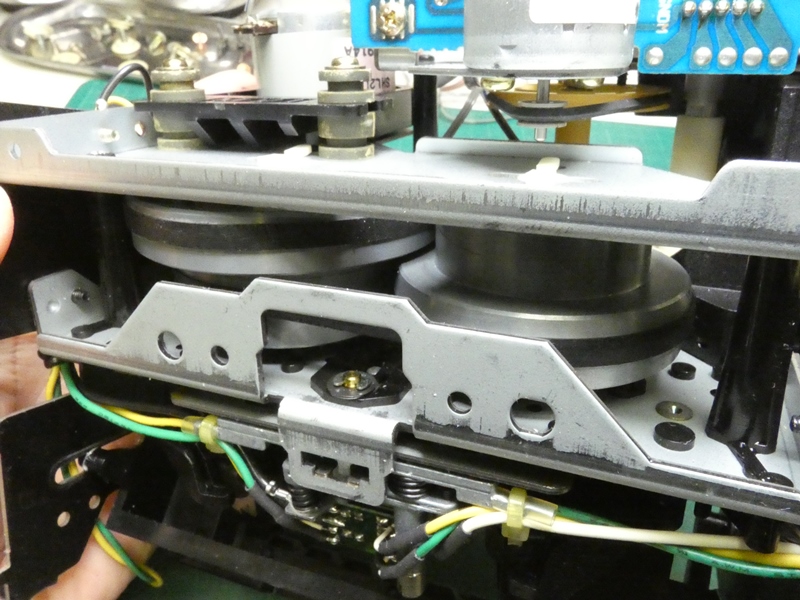

 キャプスタン軸がプレートの軸受に正しく入って います。２本の平ベルトの位置を再度確認します。 |
 キャプスタン用モーターのプーリーにも 平ベルトが正確に掛かっています。 |
||
 劣化した平ベルトの交換を終え、 駆動ユニットを元の位置に戻します。 |

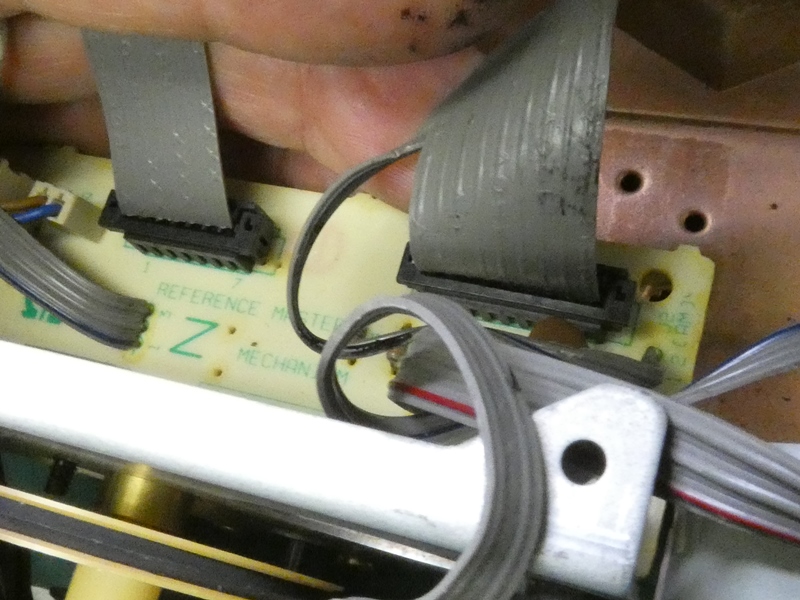

 背面側のフラットケーブルを差し込み ます。芯線が曲がらないよう注意します。 |
||
 録音ヘッド、再生ヘッドからの シールド配線を元に戻します。 |

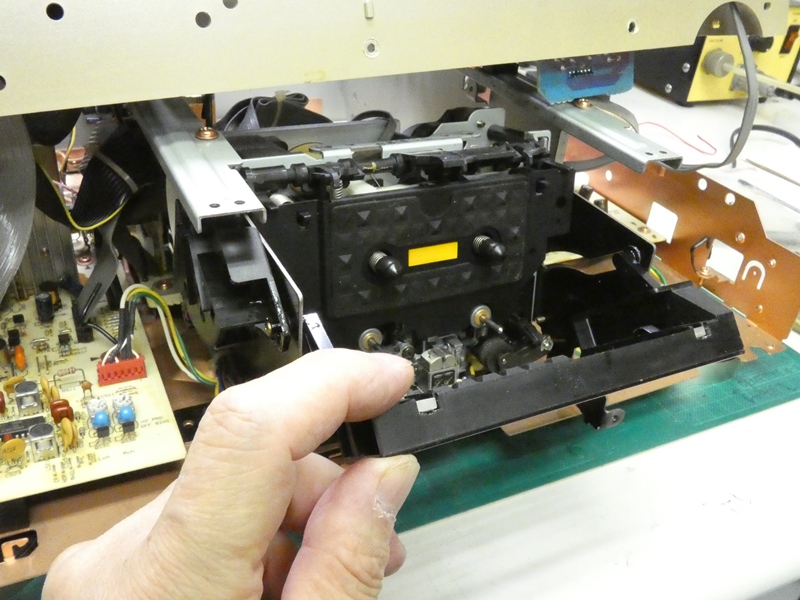

 前面サブパネルを取り付け、駆動ユニットの テープジャケットとカセットドアを合体させます。 |
||
 電源を入れると２個のフライホイールが回転します。静粛 そのものです。しかし、テープを出し入れしようとすると・・ |

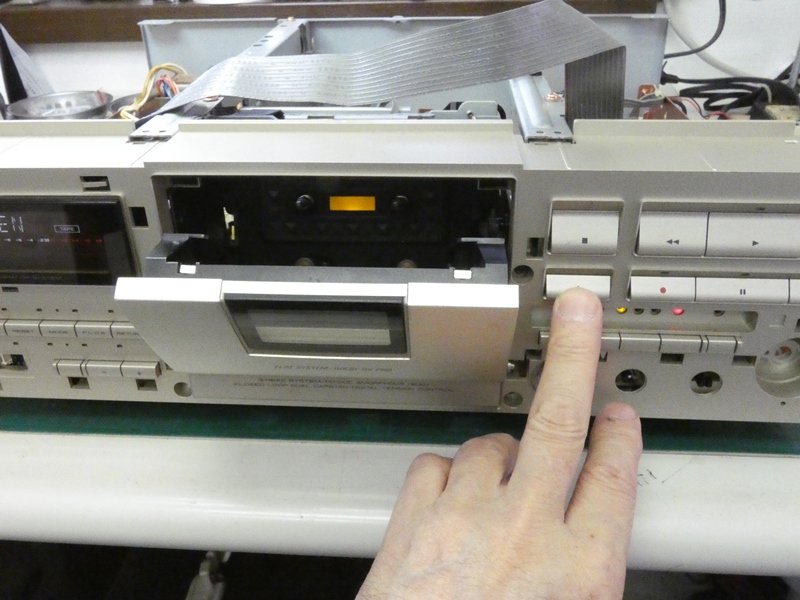

 ＥＪＥＣＴボタンを操作しても、開いていたカセットドアは 完全に閉まらず、閉まっていたドアは完全に開きません。 |
||
 テープジャケットの開閉、すなわちメカ駆動系の 動作に問題が残っています。再度分解します。 |
 サブパネルを外した状態でも 開閉動作は完全ではありません。 |
||

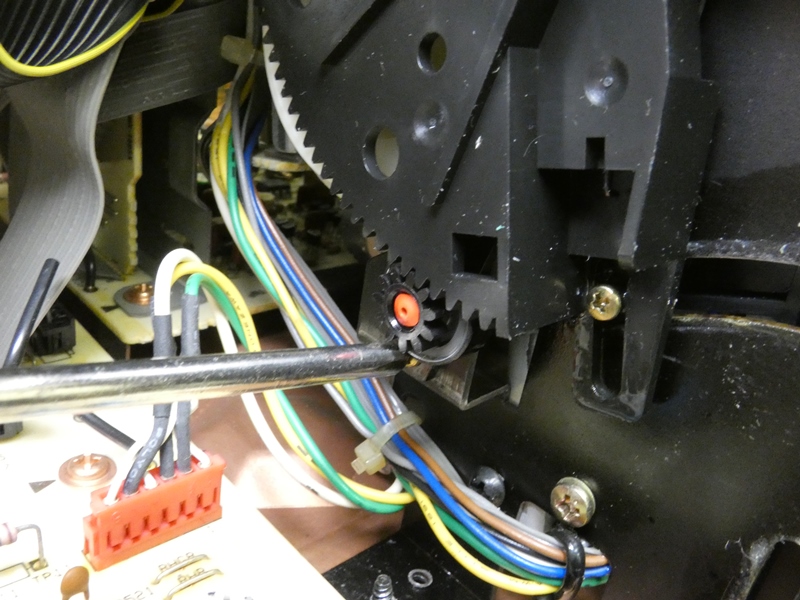

 高級機にありがちな機能、開閉を遅らせるダンパー です。取り外してみるも結果は変わりません。 |

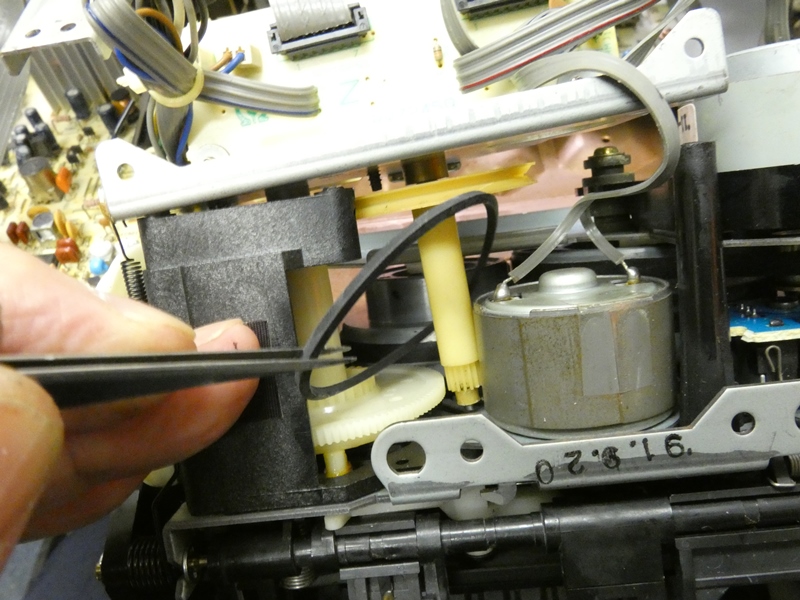

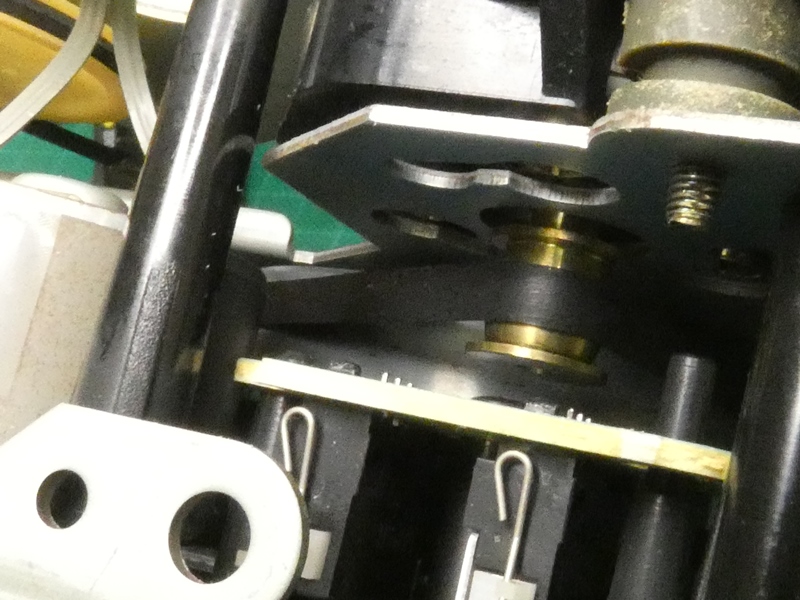

 テープジャケットを開閉しヘッドブロックを移動させるには 大トルクが必要で、駆動プーリーでベルトが滑っています。 |
||
 外観的には問題ないようですが、経年 変化により伸びて弾性が失われています。 |

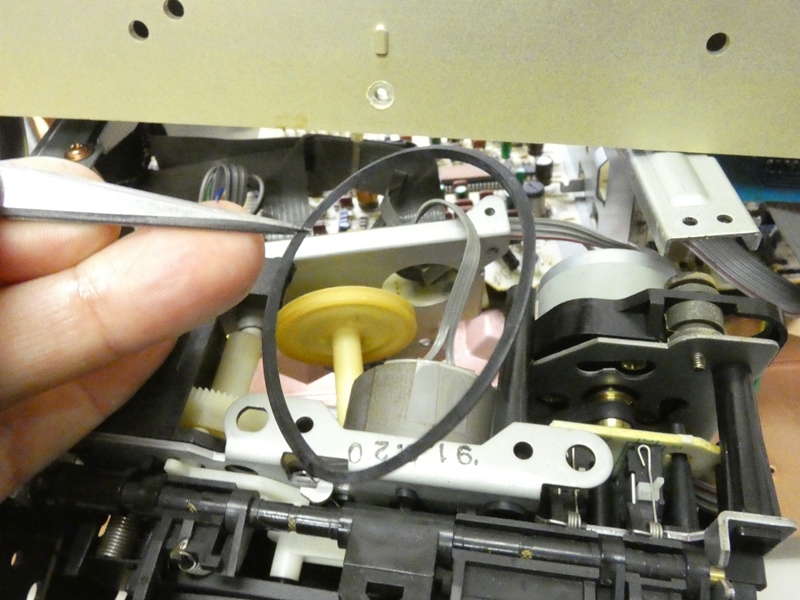

 工房在庫の中から新品で周長と 太さの合うベルトを選びます。 |
||

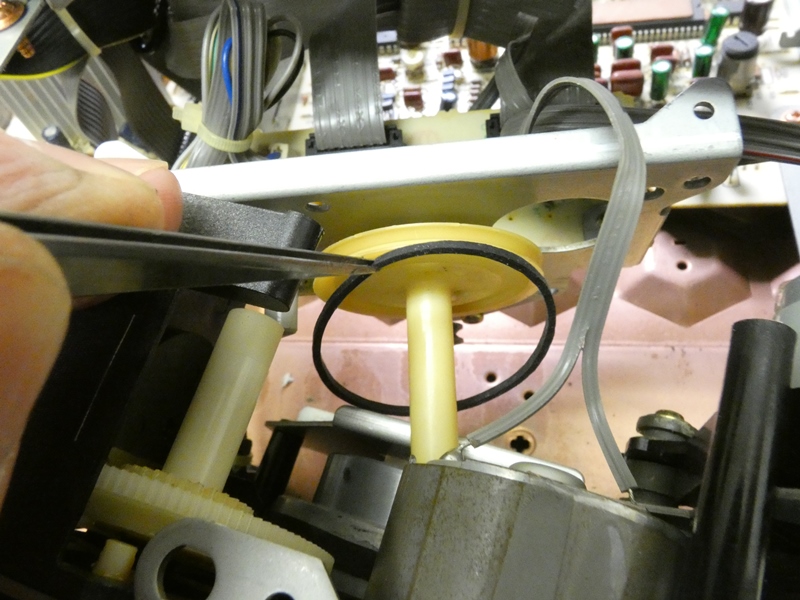

 被駆動側のプーリーにベルトを掛けるには 再度プレートを分解する必要があります。 |
 少し短めのベルトを選んだので、かなりきつく掛かって います。モーターのトルクからして問題ないでしょう。 |
||

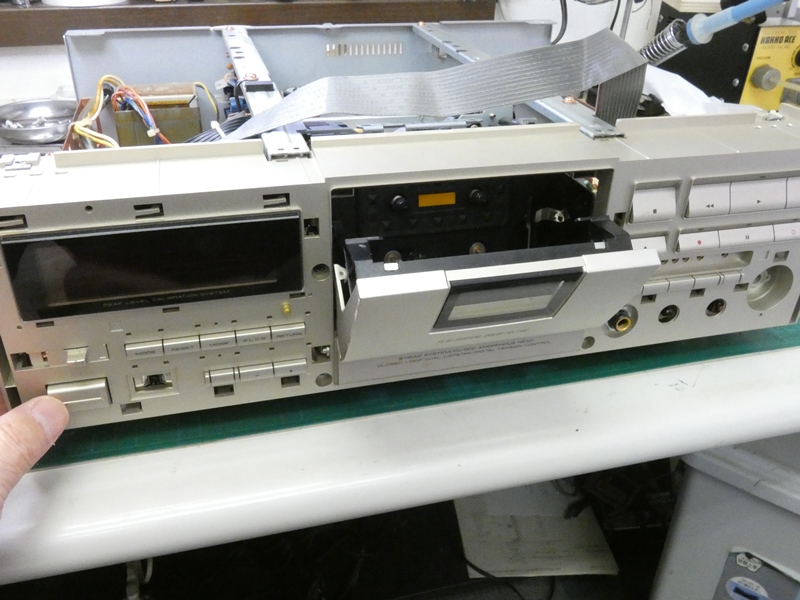

 カセットドアが開いた状態で 電源を入れてみます。 |

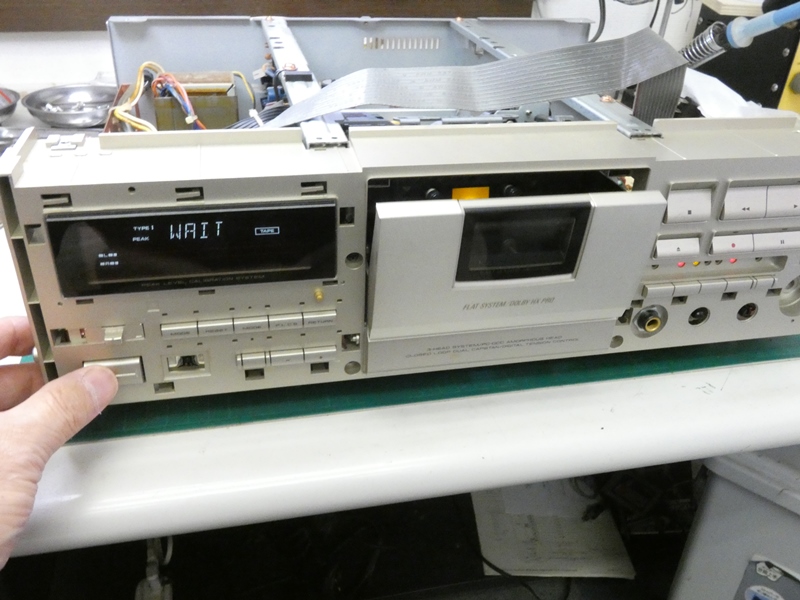

 ディスプレイに「ＷＡＩＴ」と表示されドアが 静かに閉じます。開閉ともに完璧です。 |
||
 再生・早送り・巻き戻し・一時停止・停止、平ベルトの交換により全ての動作が 完全に復活しました。作業中に新たに発見したカセットドア開閉の不具合も、ベルトの 交換により解消しました。これで一応ご依頼主の指示をクリアしたことになります。 |
|||
 ところが、テープ駆動系の問題が解決し実際にミュージックテープを再生してみると、 間違いなくテープは駆動されていますが、何も信号が出てきません。背面出力端子 からもヘッドホン端子からも音声は出力されず、表示器のレベルメーターも何も反応 していません。ご依頼主に確認すると、長年倉庫のような場所で保管されていたそうで 厳しい周囲環境ではゴムベルトの劣化はもとより、回路基板に不具合が生じても 不思議ではありません。Ｔ－７００Ｓに組み込まれた複雑大規模で高度な回路から 不具合個所を見つけ出すことは大変な困難を伴います。最低限、全回路図かサービス マニュアルが必要です。ＰＩＯＮＥＥＲ社とＯＮＫＹＯ社に問い合わせてみます。 |
|||
移管されていることをうっかり忘れておりました。 |
問い合わせてみました。社外秘だそうです・・、さて。 |
||
|
|||
