| ・ＳＯＮＹ小型ラジオＡＭ受信できず（２０１９．５．２） |
ＳＯＮＹ製のＡＭ・ＦＭ・ＴＶの３バンドを受信できる小さなラジオです。ＴＶはアナログ 放送当時の音声受信機能で、現在の地デジ放送には対応しません。不具合は、 何故かＡＭ放送が受信できず、加えて内蔵イヤホンの片側が聞こえないそうです。 |
||
 製品名は、２００２年発売のＳＲＦ－Ｒ６３３Ｖ。 ＳＯＮＹのＷＥＢサイトに取扱説明書があります。 |

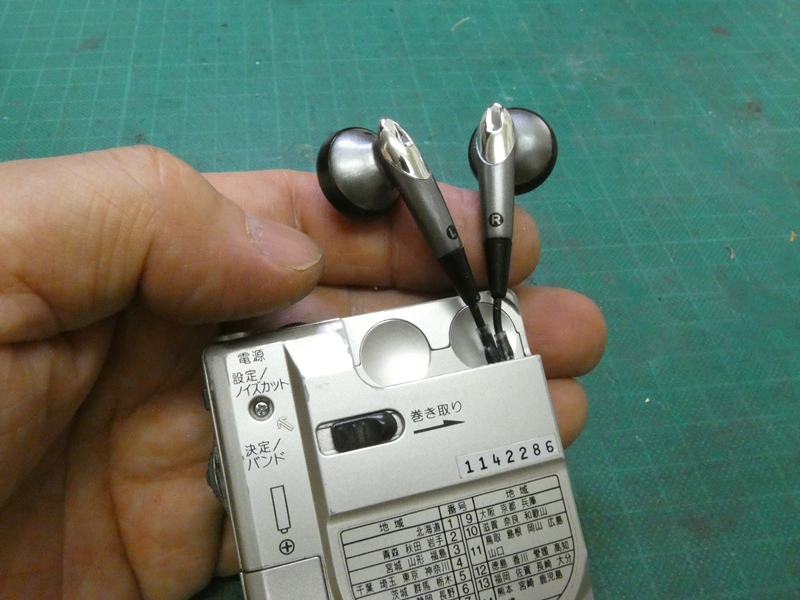

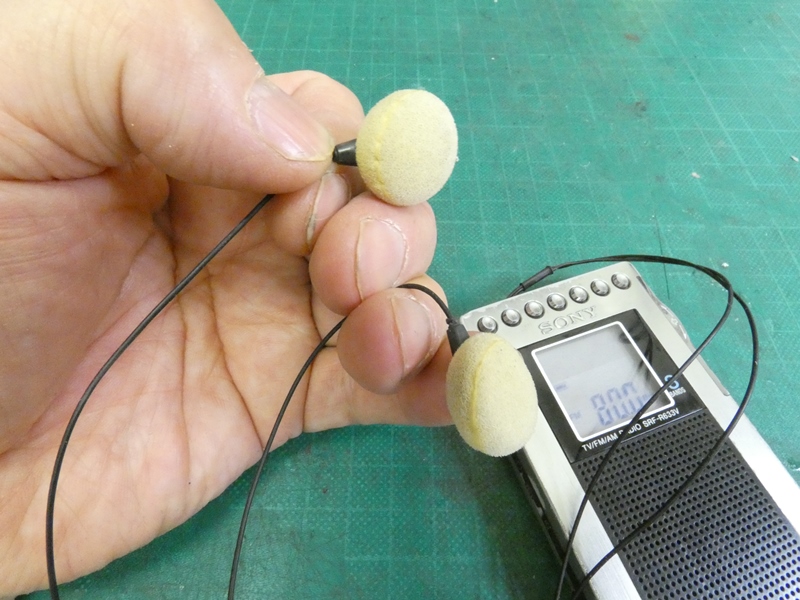

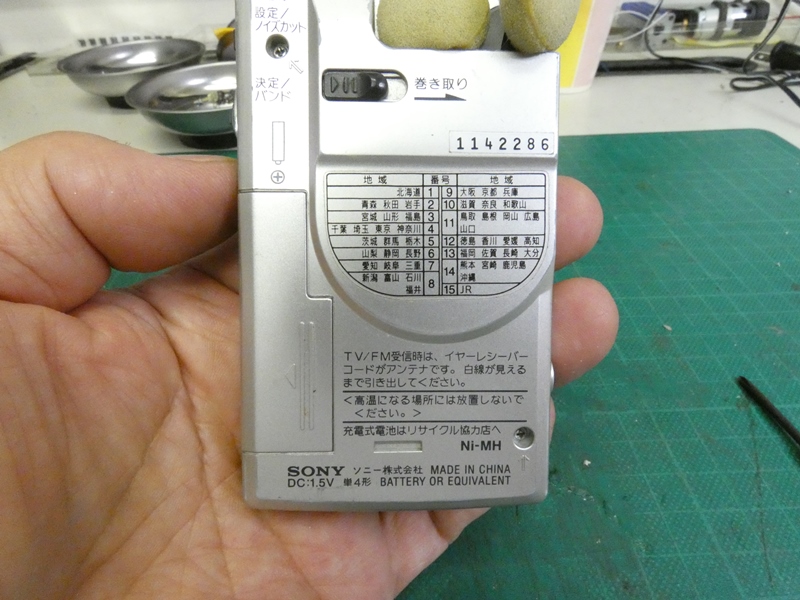

 手のひらに収まるコンパクトサイズ。しかも 背面にステレオイヤホンが内蔵されています。 |
|

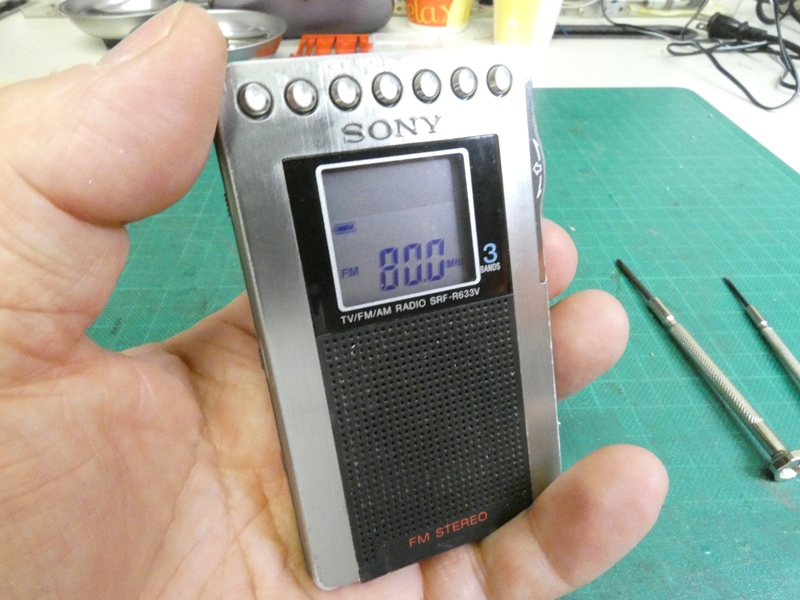

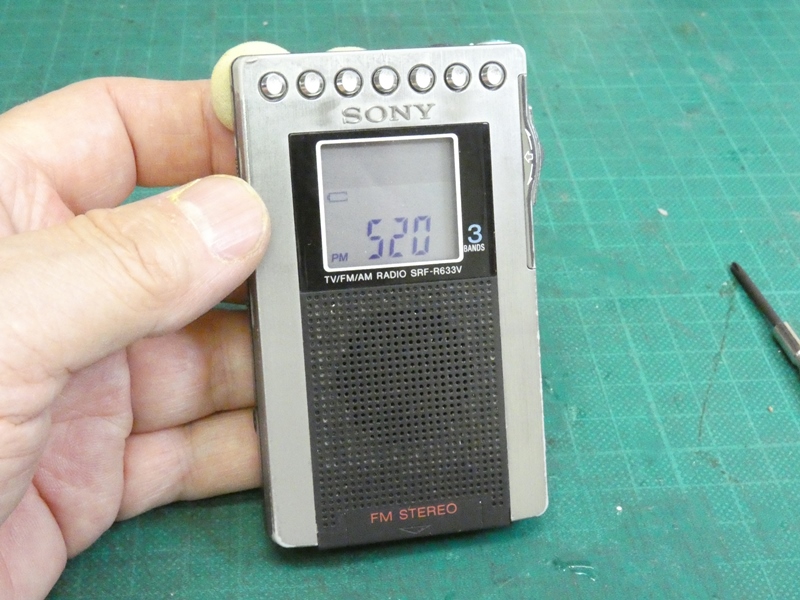

 乾電池（単３・１本）をセットし電源を入れてみます。 内蔵スピーカーからＦＭ放送が聞こえてきます。 |

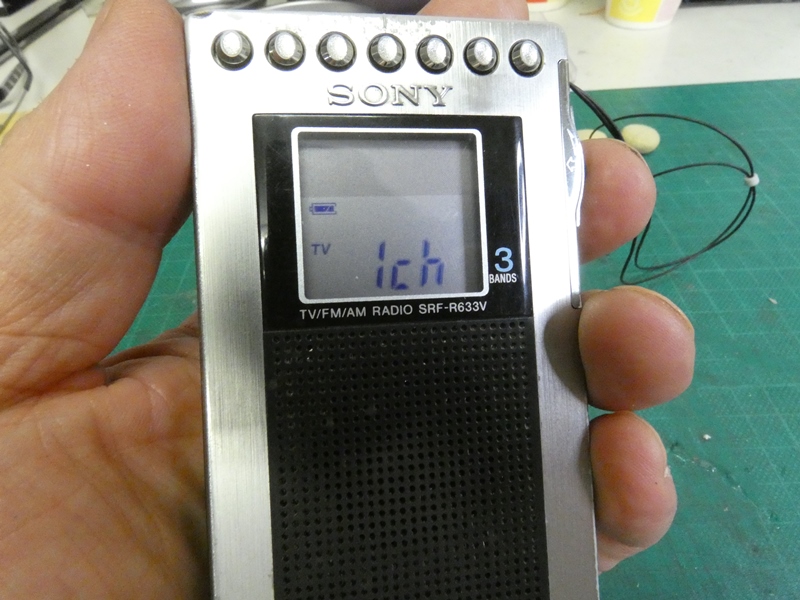

 ＴＶ放送に切り替えます。受信 チャンネルが表示されるだけです。 |
|

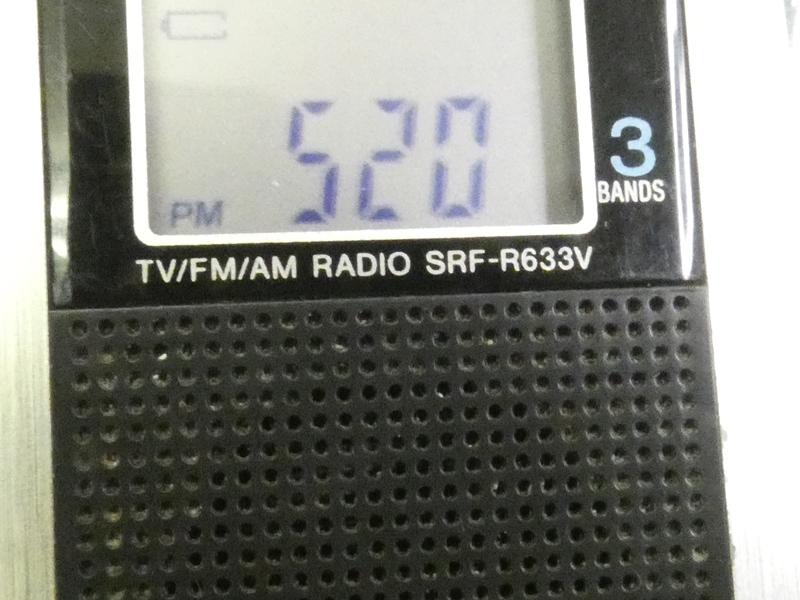

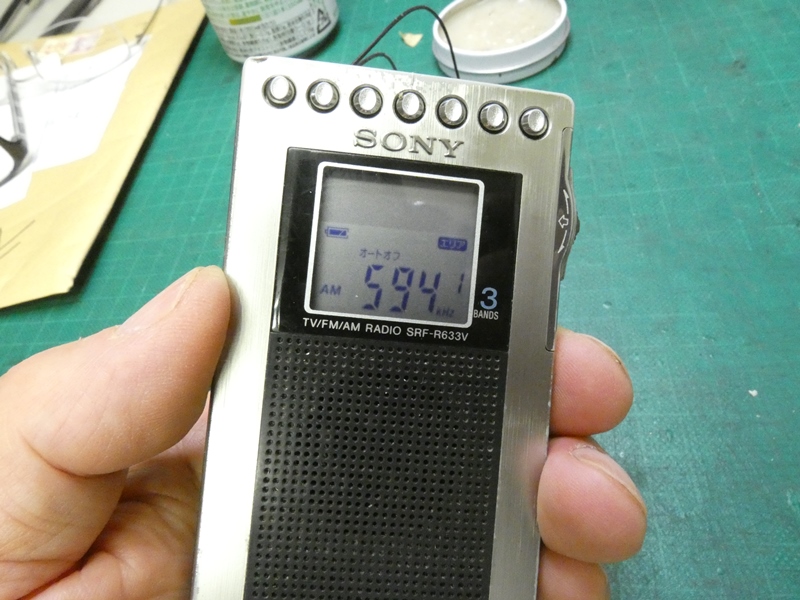

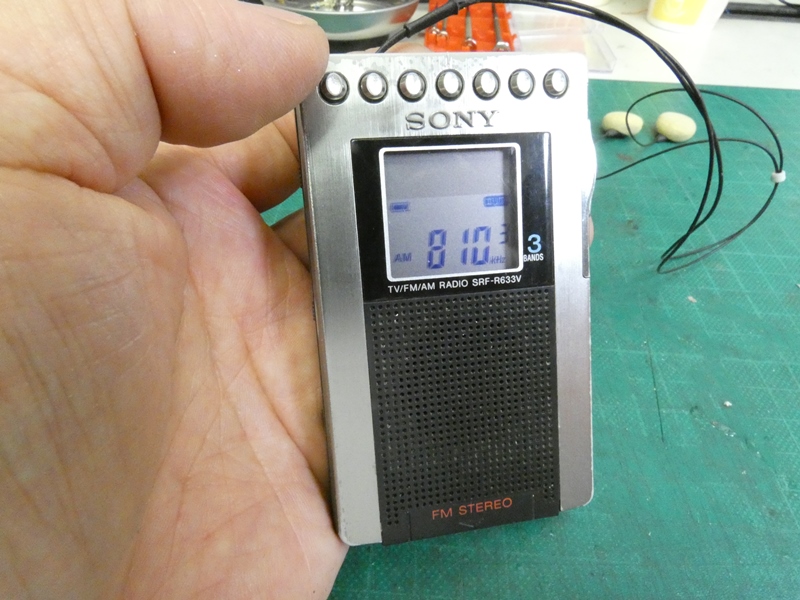

 ＡＭ放送に切り替えます。確かに受信しま せん。スピーカーから何も聞こえません。 |
 受信周波数を色々変えても、ＡＭ帯 特有の雑音すら聞こえてきません。 |
|
 内部にアプローチする ため本体を分解します。 |

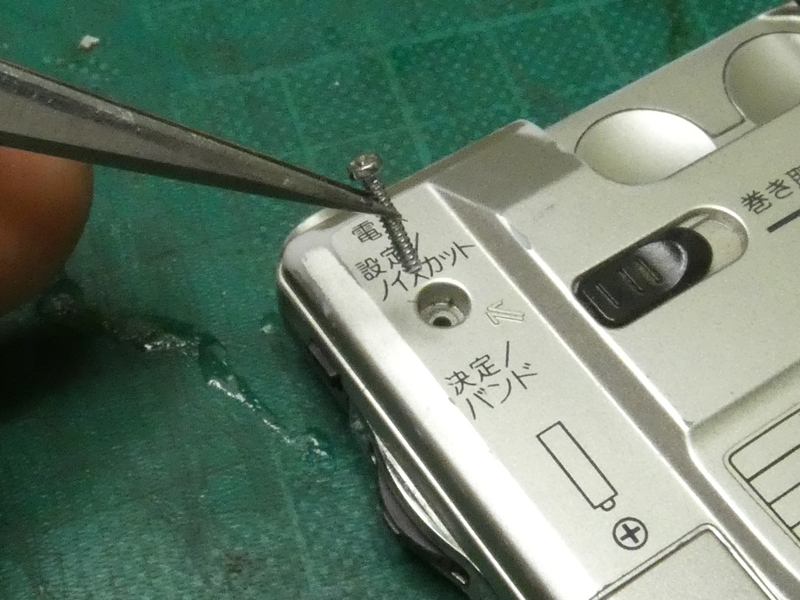

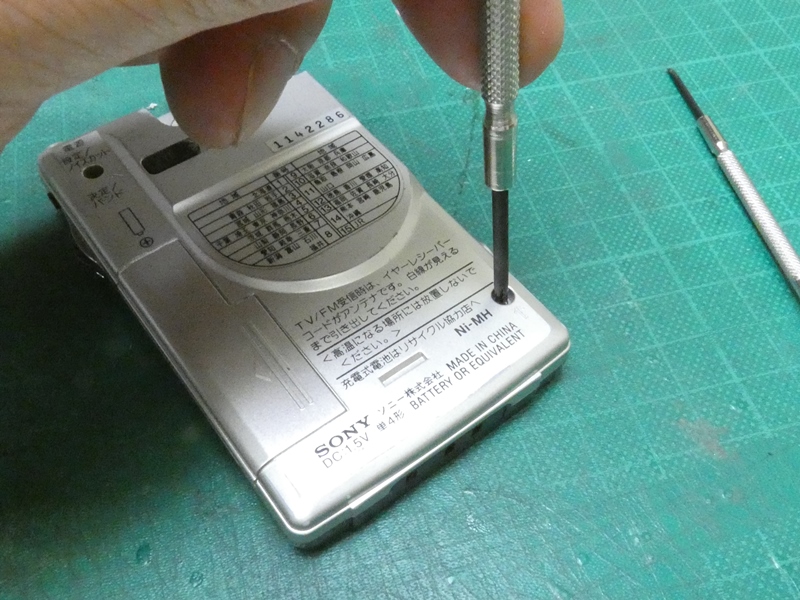

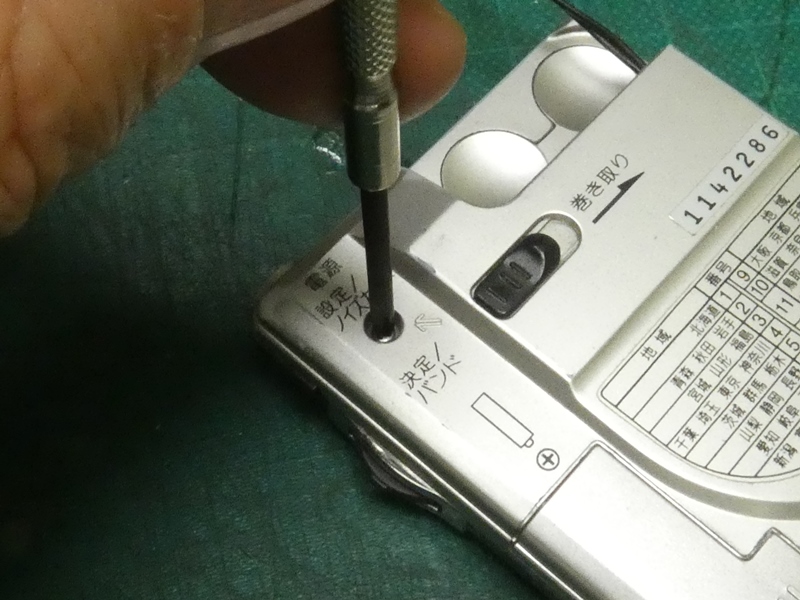

 本体は表・裏カバーの２ピース構造 です。「⇒」印のあるネジを緩めます。 |
|
 ネジ固定は２か所のみです。割と 簡単な構造をしているようです。 |

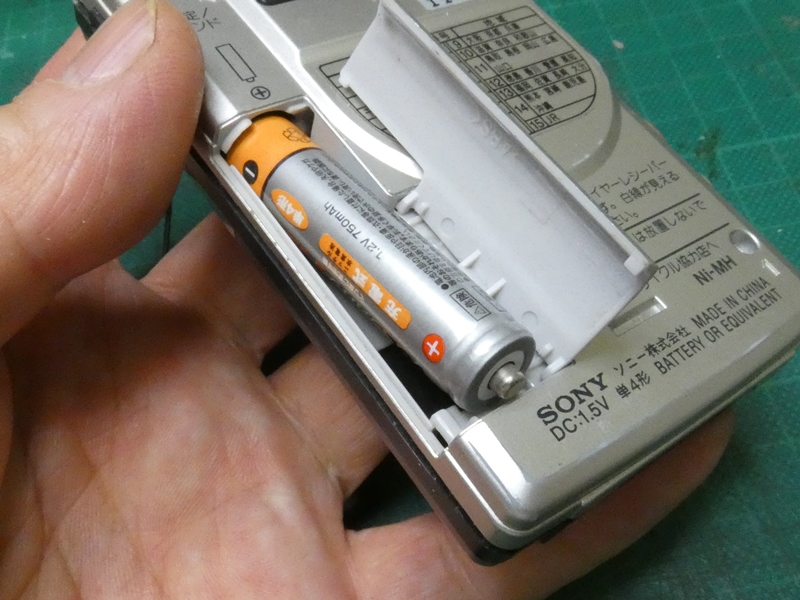

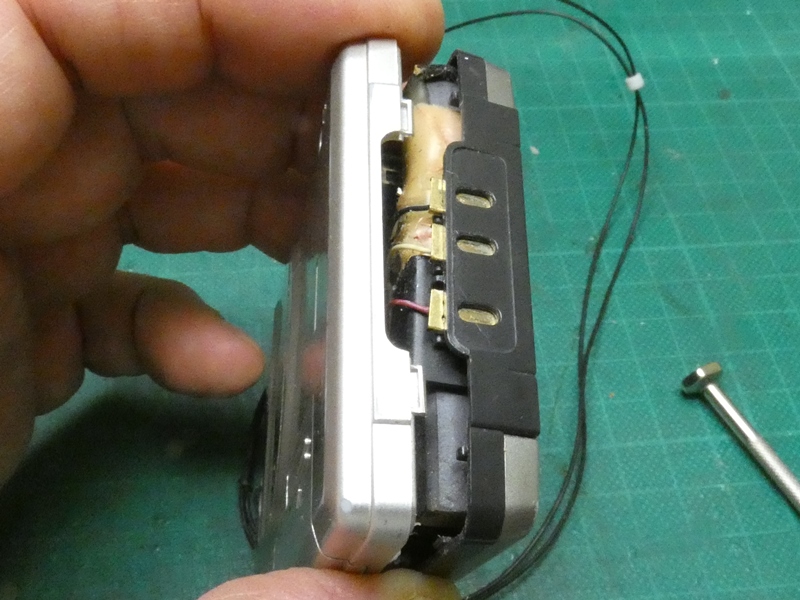

 乾電池を抜かないと カバーが外れません。 |
|

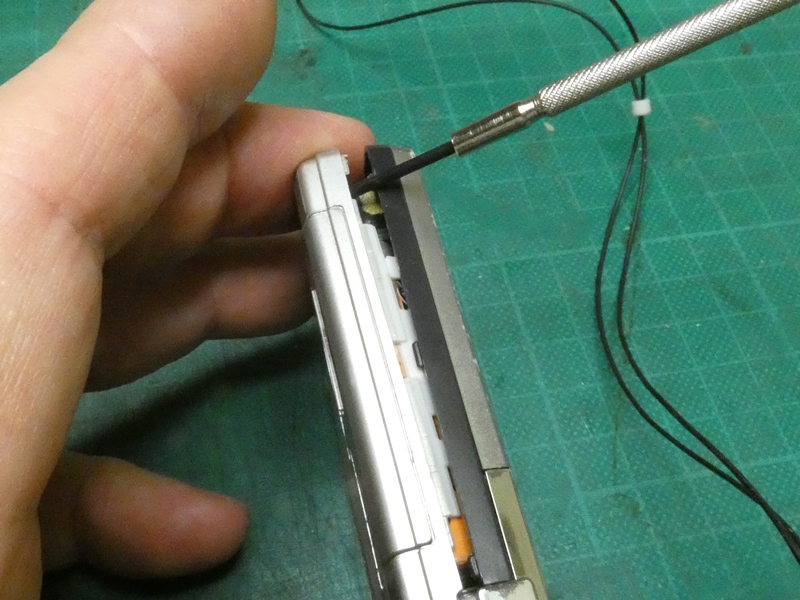

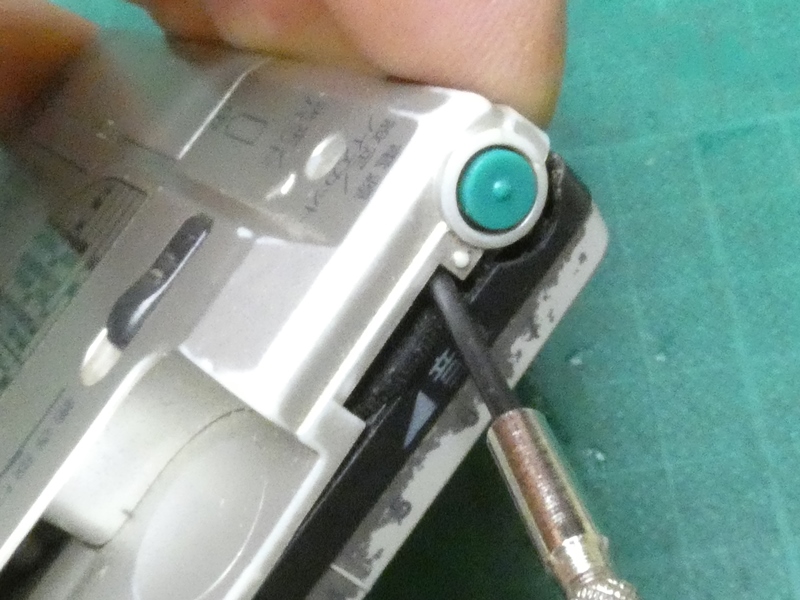

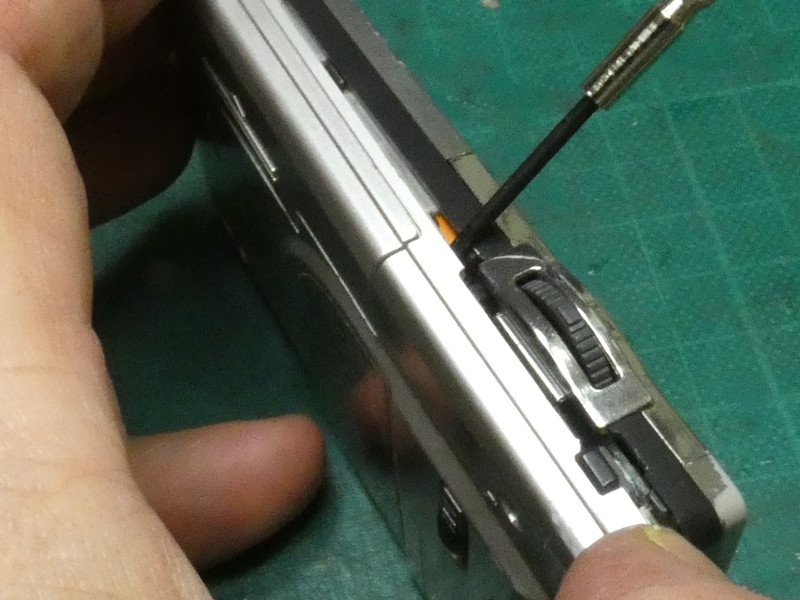

 ツメによる巧妙な篏合を解除します。隙間を 探りながらドライバーの先を差し込みます。 |
 一度解除された篏合が元に戻らない よう、左右に隙間を広げていきます。 |
|
 篏合のある個所がほぼ分かりました。 ツメを折らないよう丁寧に開きます。 |
 篏合部の設計が不十分ですと、本体 カバー組み付け時の外観を損ないます。 |
|

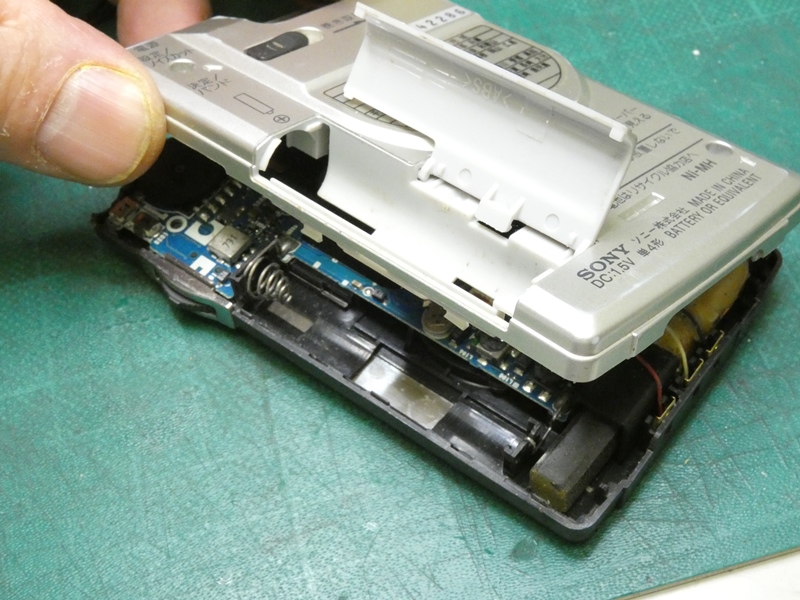

 カバーを分離させます。内部を相互に 接続しているケーブルに注意します。 |
 内部のケーブルはイヤホンに信号を 送るフレキシブルケーブルのみです。 |
|

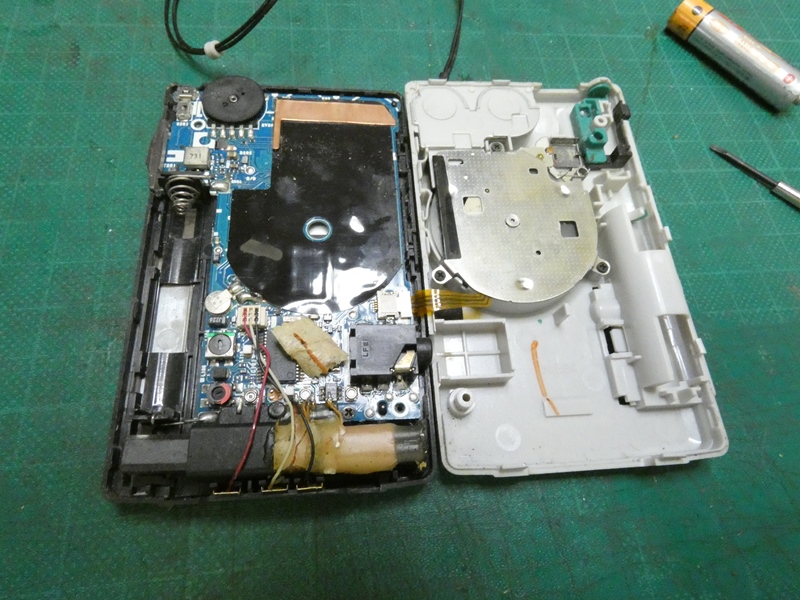

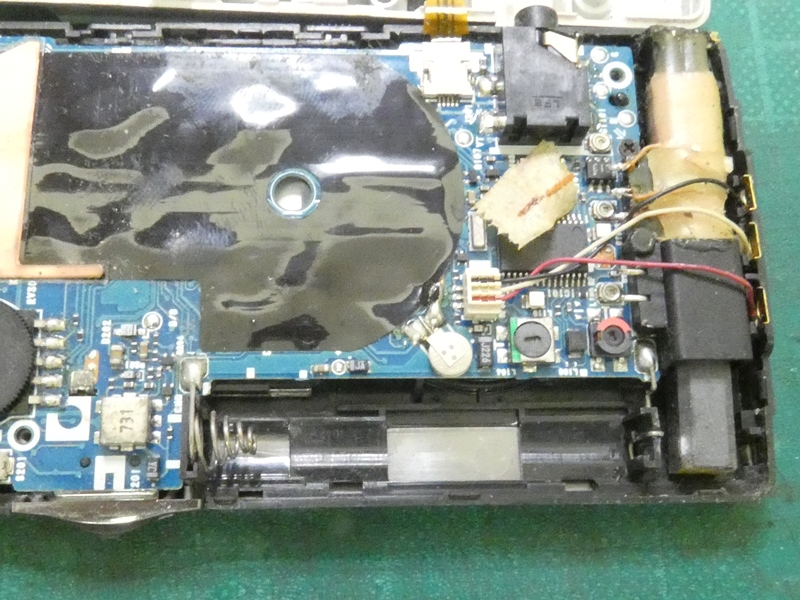

 回路基板の全体です。デジタル回路用の高密度配線に、バーアンテナ、 イヤホンジャック、可変抵抗器といったアナログ部品が混在しています。 |
||

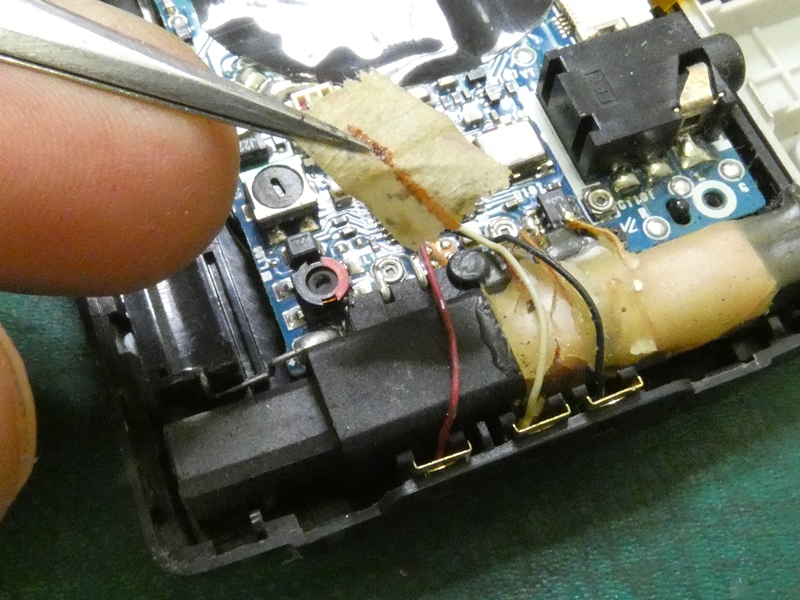

 この枯れた粘着テープはバーアンテナの 配線保護用に貼られていたようです。 |
 ＡＭ放送のみ受信できないことから、 先にバーアンテナ周りを点検します。 |
|

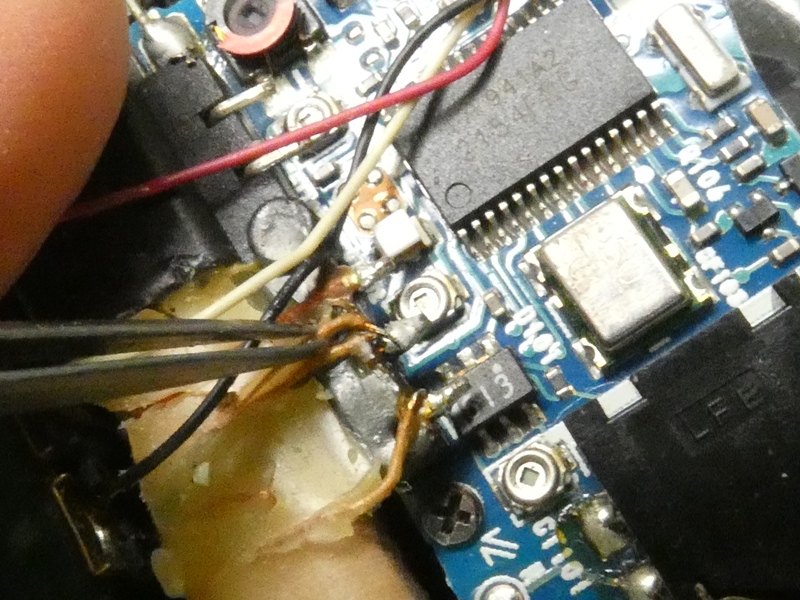

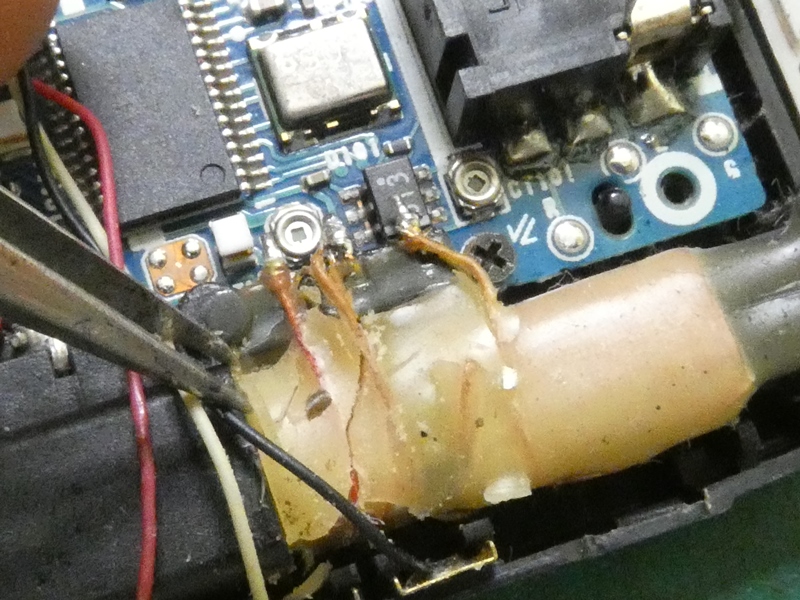

 間もなく問題が見つかりました。バーアンテナから出る細い配線のうち２本の 中間線と基板の半田付けが切れています。よほど大きな力や衝撃が加わら ない限り、半田付けされている接続がなぜ切れてしまうのか不可解です。 |
||
 乾電池をセットして電源を入れ、ピンセットで 配線を押さえ付けると、スピーカーが鳴り出します。 |

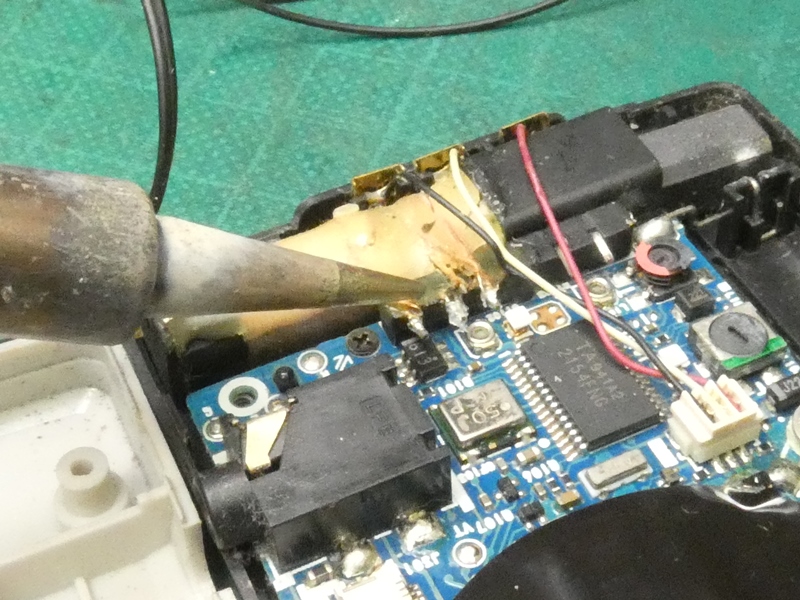

 配線を半田付けし直します。元々 半田付け不良だったのでしょうか。 |
|

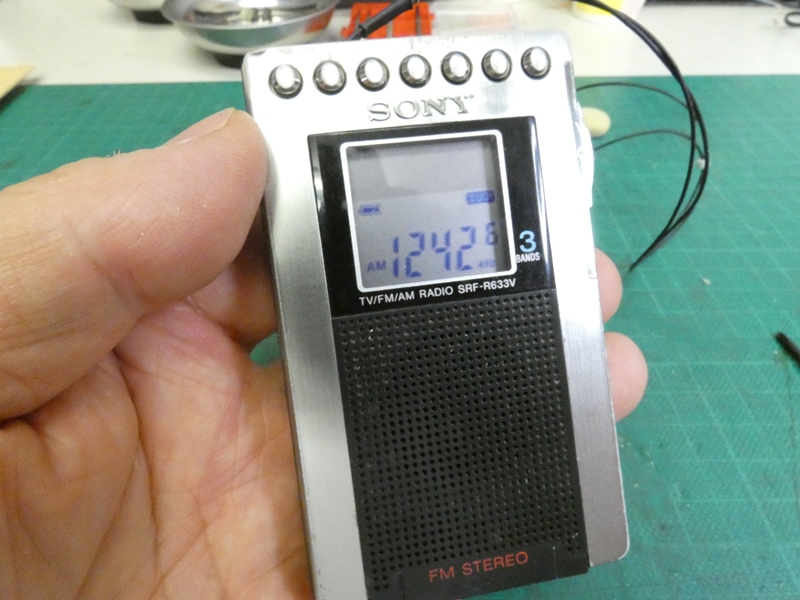

 ＡＭ放送受信の問題は解決です。内蔵スピーカーが正常に機能して いるので、ここまでの作業は順調かつ簡単に進めることができました。 |
||
 もう一つの不具合、イヤホンの片側が聞こえない問題に かかります。この細い配線なので内部断線だと思います。 |
 内蔵イヤホンは背面側のカバー内部に、 巻き取り機構とともに格納されています。 |
|

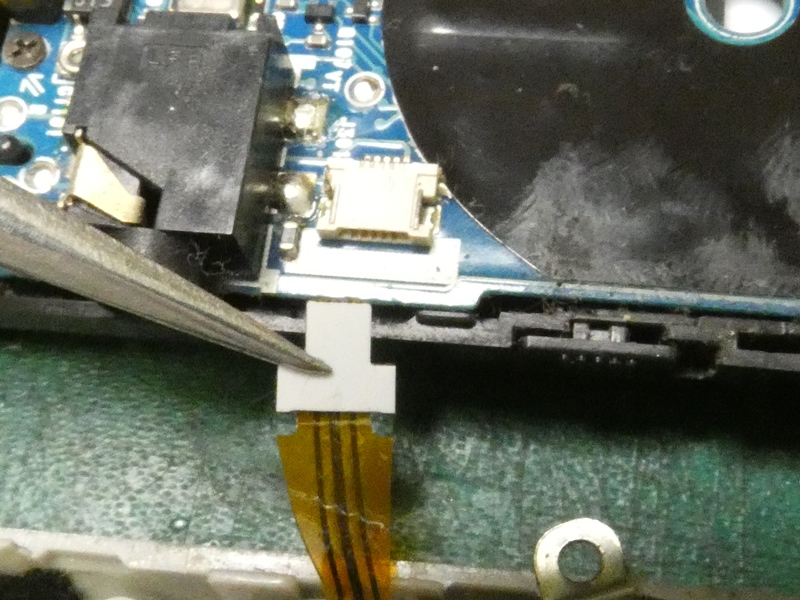

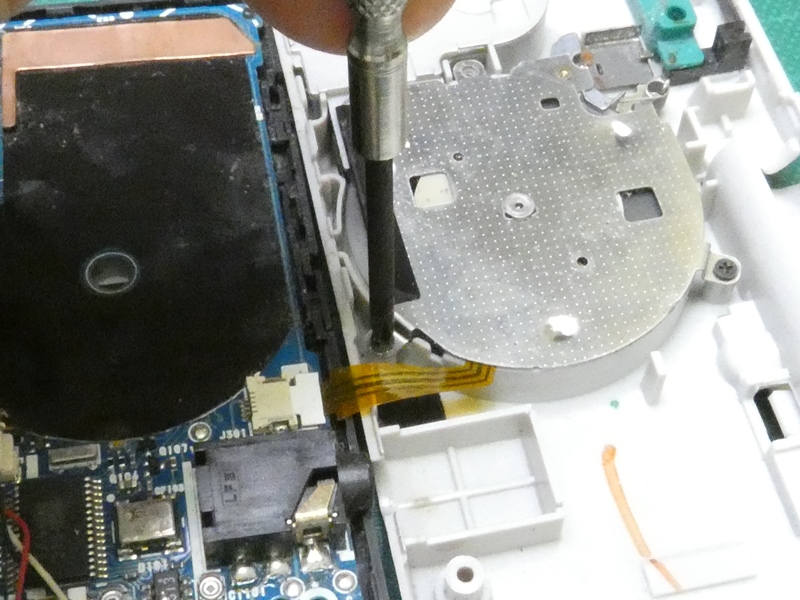

 回路基板から音声信号を取り出す ケーブルです。コネクタ部を抜きます。 |

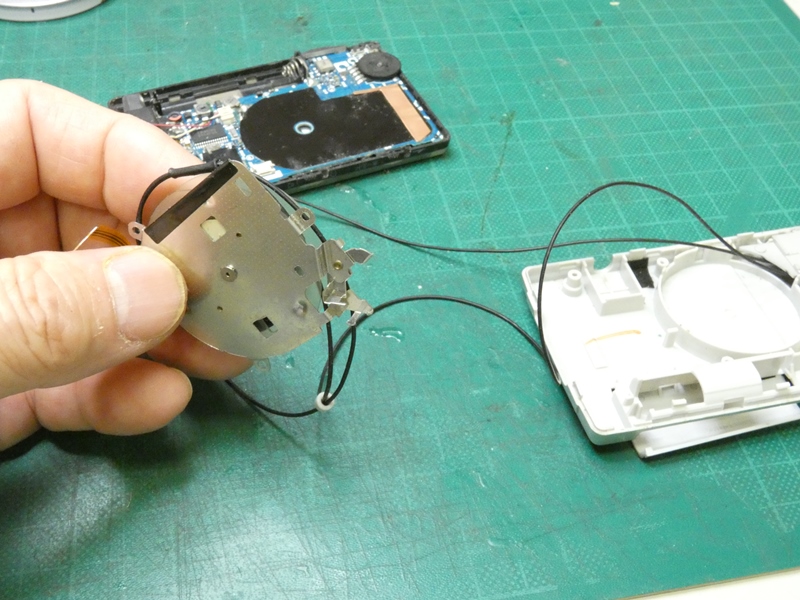

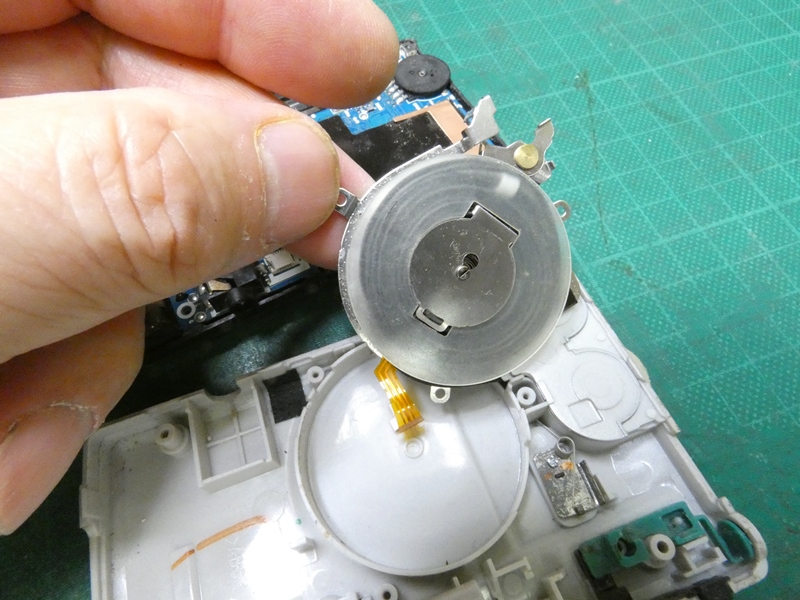

 イヤホンコードの巻き 取り機構を外します。 |
|
 コードが引き出された後、ゼンマイが戻る力に よりリールが回転してコードを巻き取ります。 |

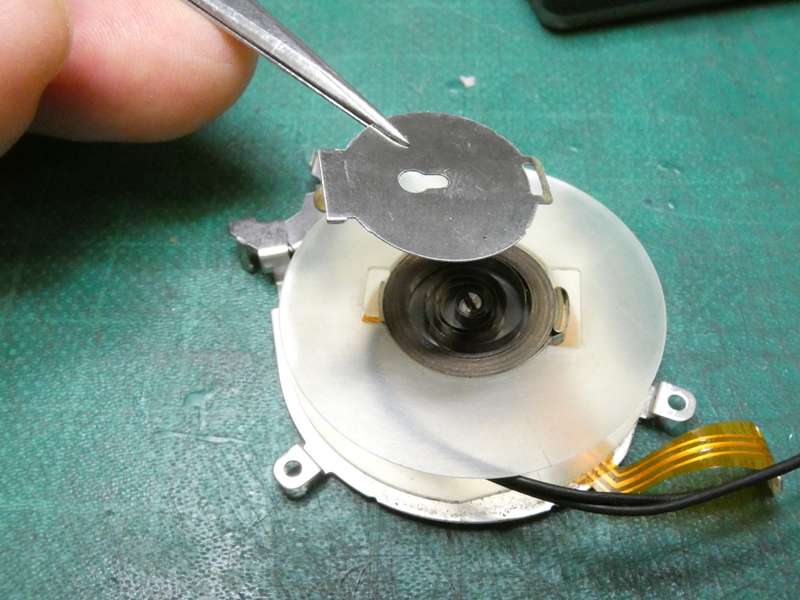

 ベースプレートのシャフトにリールを 固定しているロックプレートを外します。 |
|

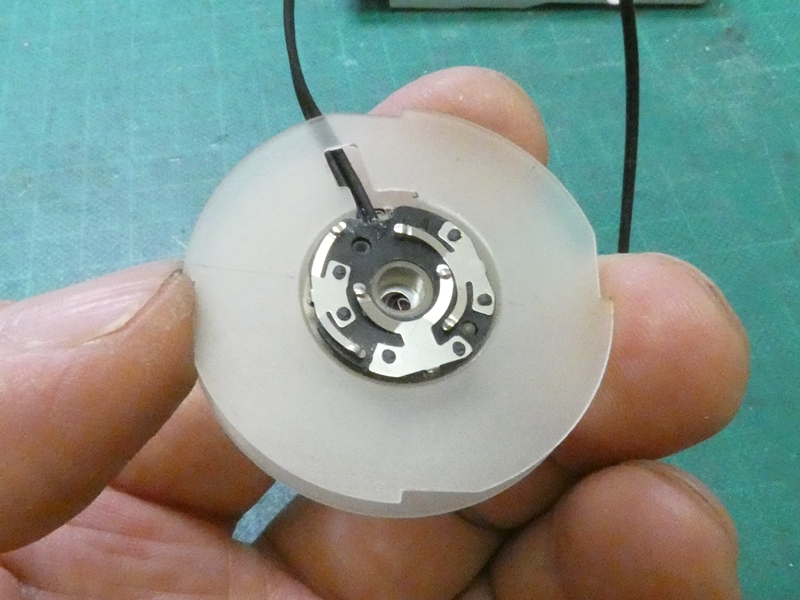

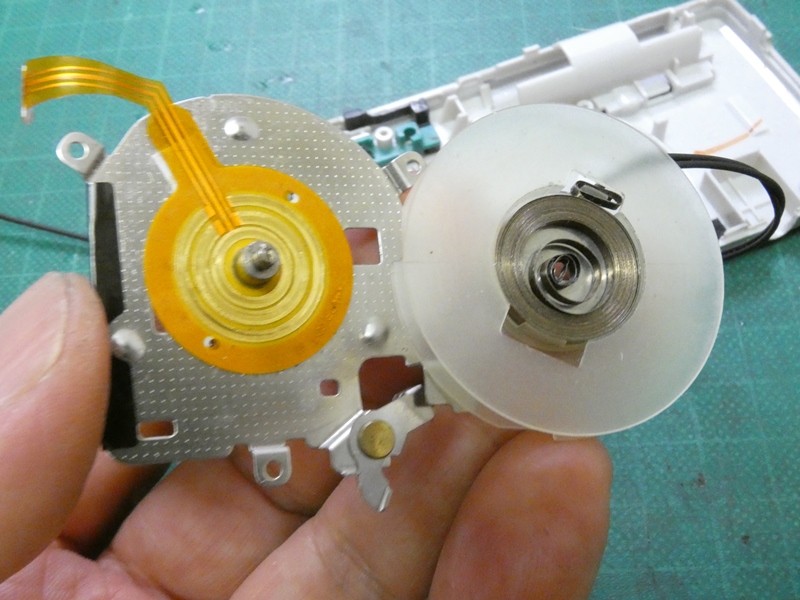

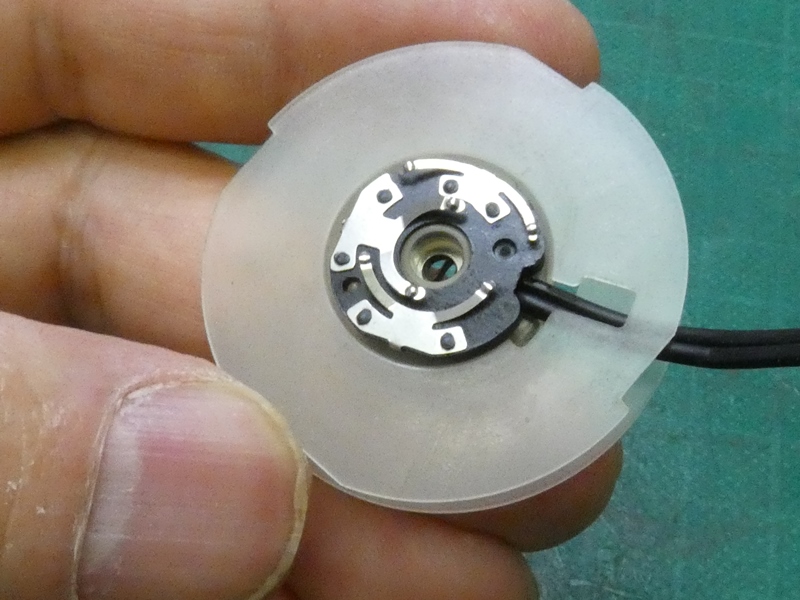

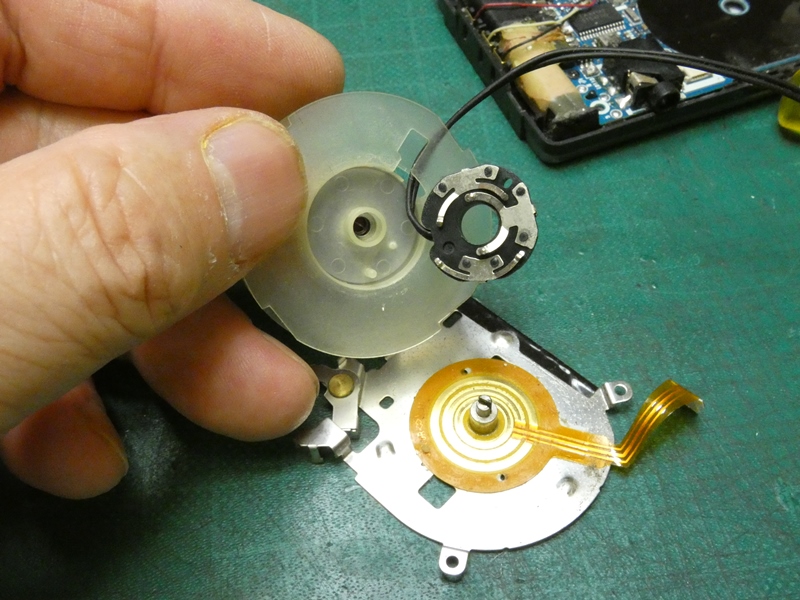

 ベースプレートからリールを外します。内側にＲ・Ｌ２チャンネル分の 音声信号を伝える、ロータリー式電極とブラシの付いた円盤が組み 込まれています。この機構によりリールの回転に自在に対応します。 |
||

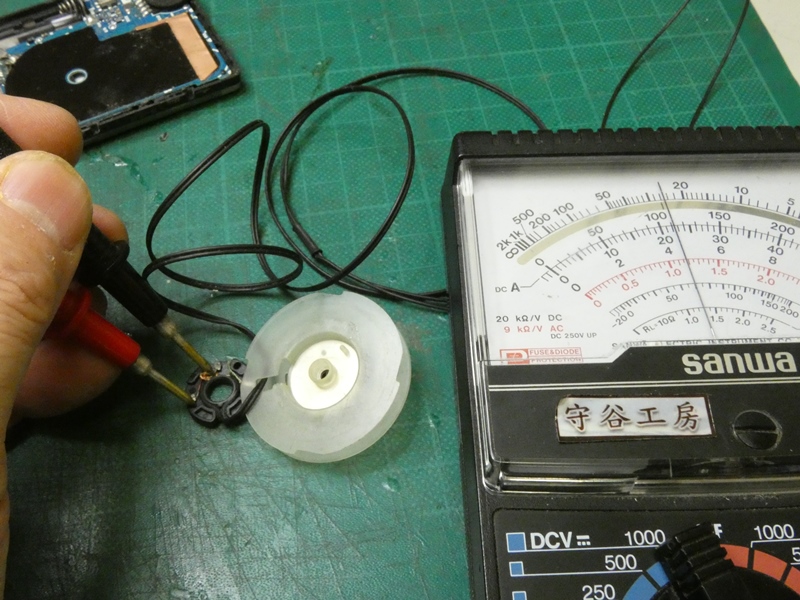

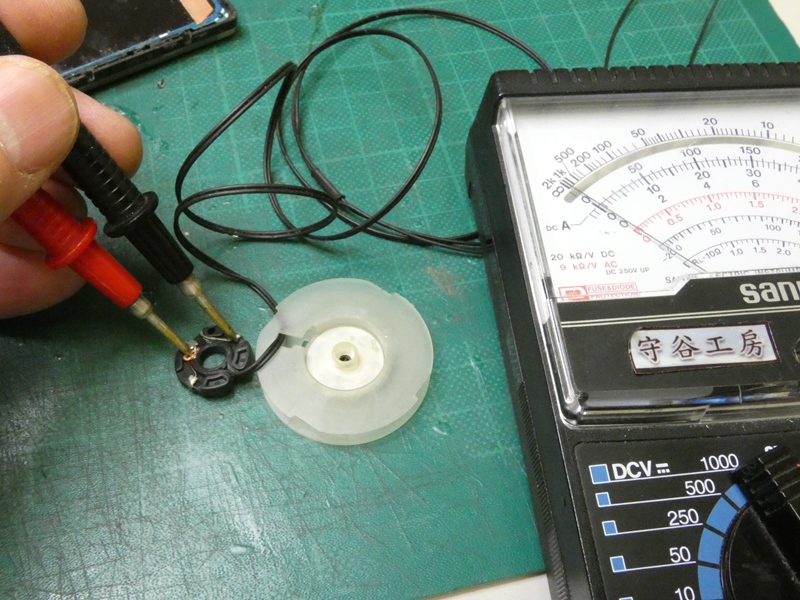

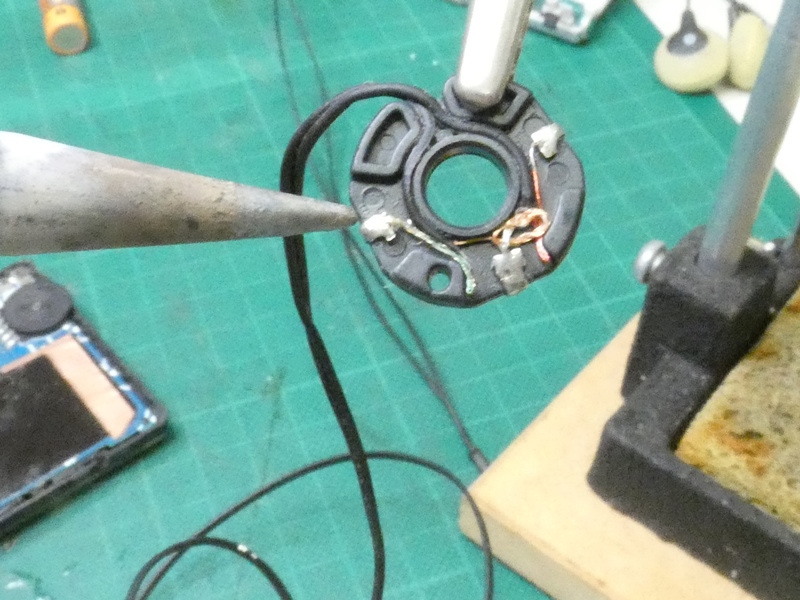

 円盤の端子部分でイヤホンコードの導通を確認します。 片方は正常で、イヤホンからガリガリ音がします。 |
 もう片方のコードは導通がありません。イヤホンも 無音です。コードの内部断線に間違いありません。 |
|
 コードごとイヤホンを新品に 交換するのが簡単です。 |
 円盤の溝に組み込まれた コードを取り外します。 |
|
 マイナス側はＬ・Ｒチャンネルを １本にまとめて接続されています。 |

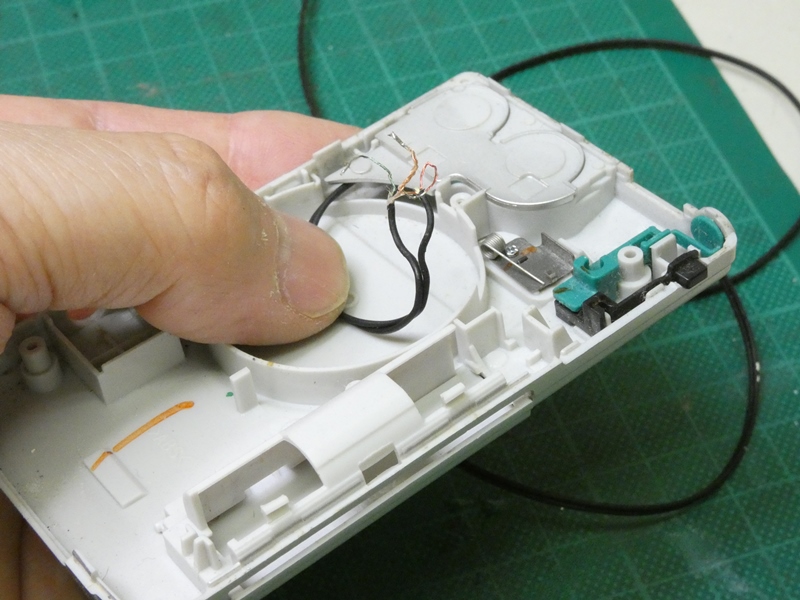

 本体カバーからコードを抜きます。面倒な機構が 限られた空間に見事に実装されているものです。 |
|

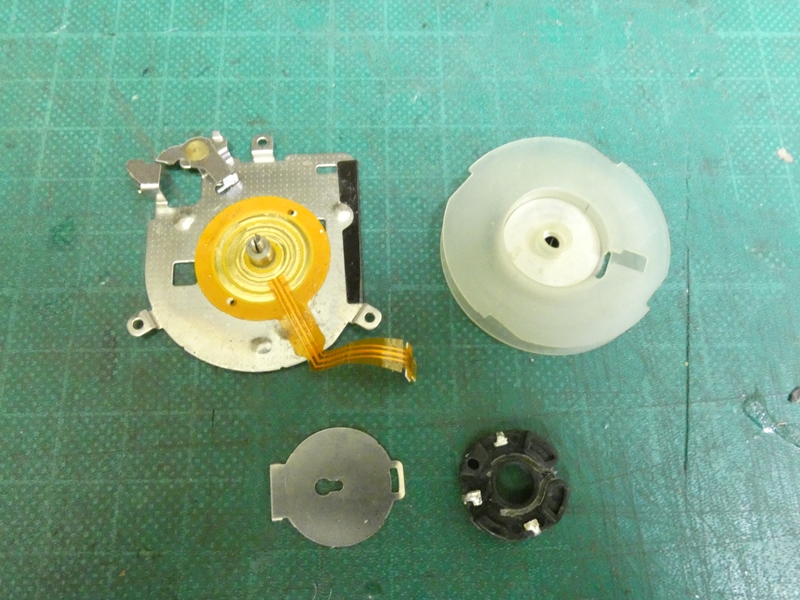

 コードの巻き取り機構を 構成する部品です。 |

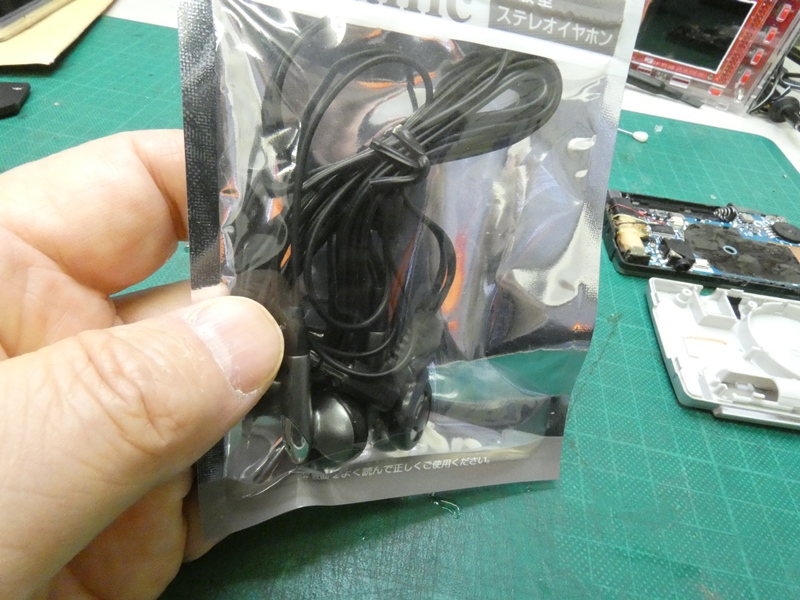

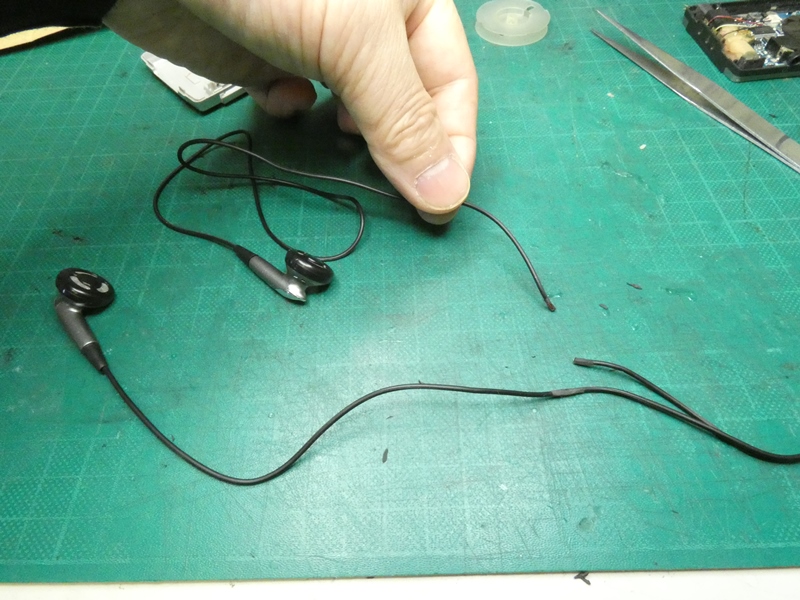

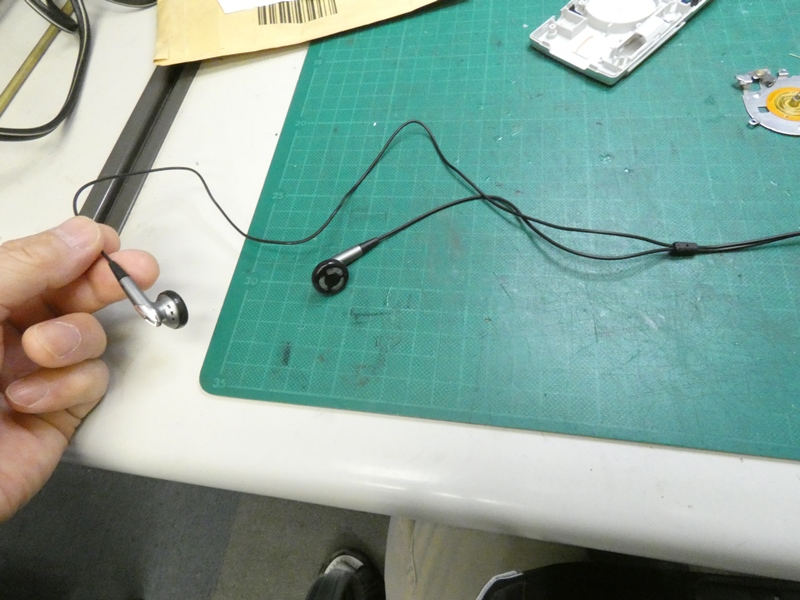

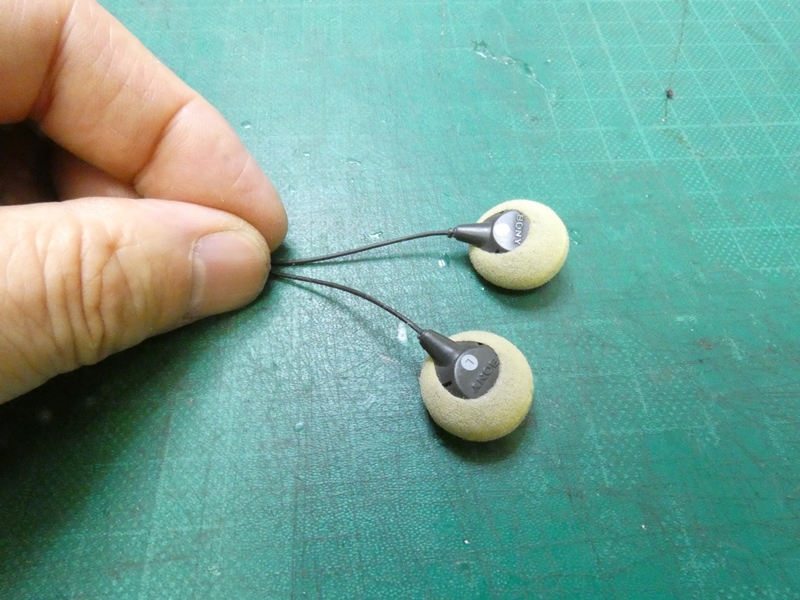

 新しいイヤホンを用意します。残念なことに元の イヤホンのような極薄型の製品は見つかりません。 |
|
 どの製品もハウジング部が大きく、本体内に収納でき そうにありません。さらにＬＲでコード長が異なります。 |
 収納できない点はご依頼主に了解いただきましたが、 ＬＲでの長さの違いは解決しなければなりません。 |
|

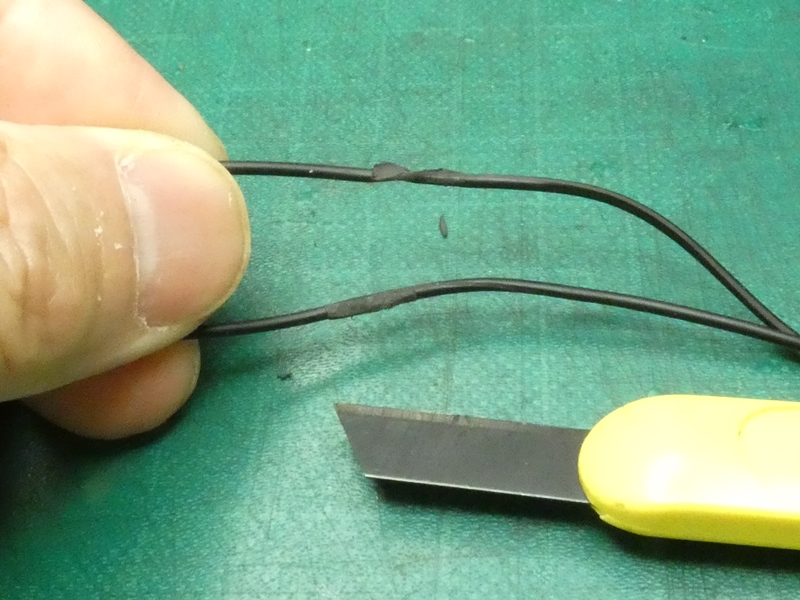

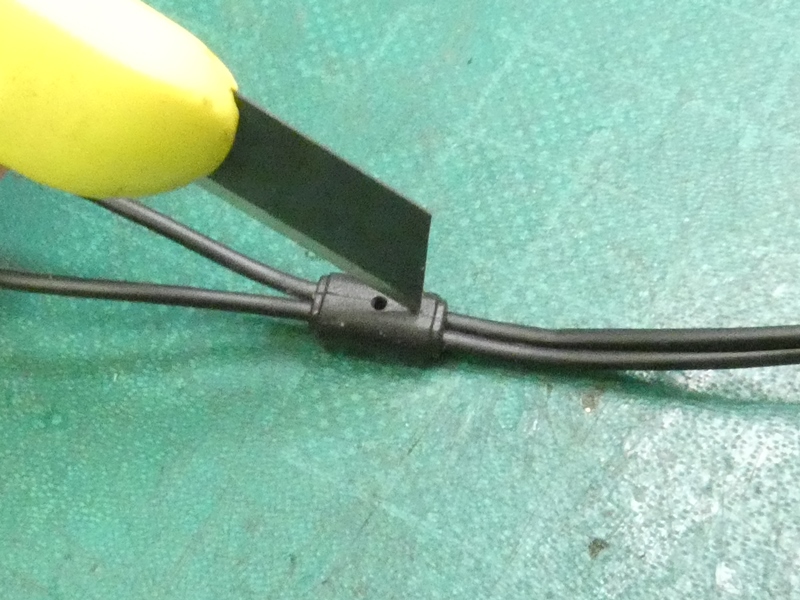

 コードの分岐部を補強している モールドを切り離し取り除きます。 |
 モールドによる余分なビニル樹脂を カッターナイフで削り落とします。 |
|
 ＬＲで同じ長さになるよう コードを切り詰めます。 |

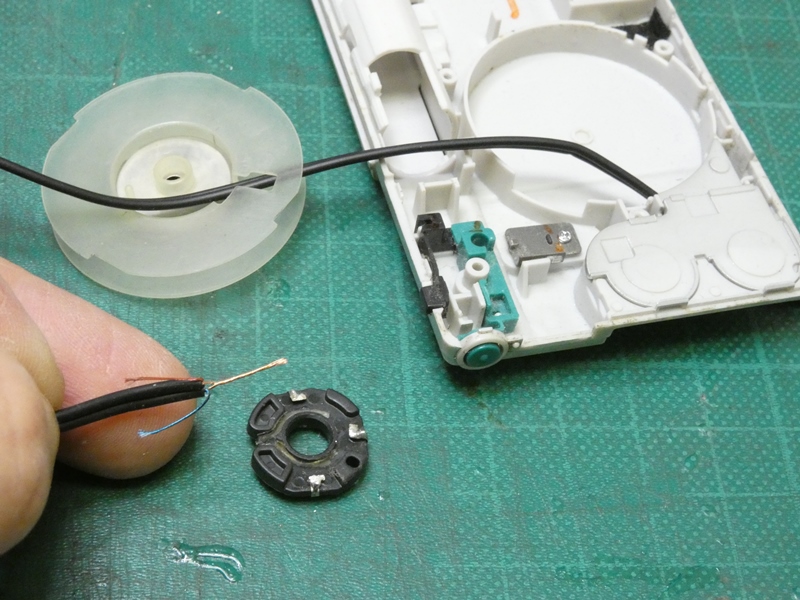

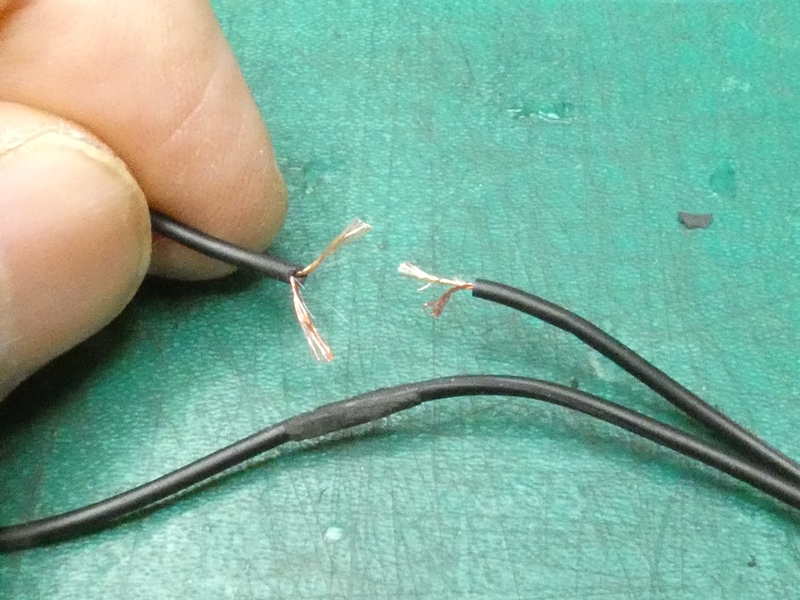

 コードの先端を処理します。極細の２芯はアラミド 繊維を挟み、表面に絶縁コーティングがされています。 |
|

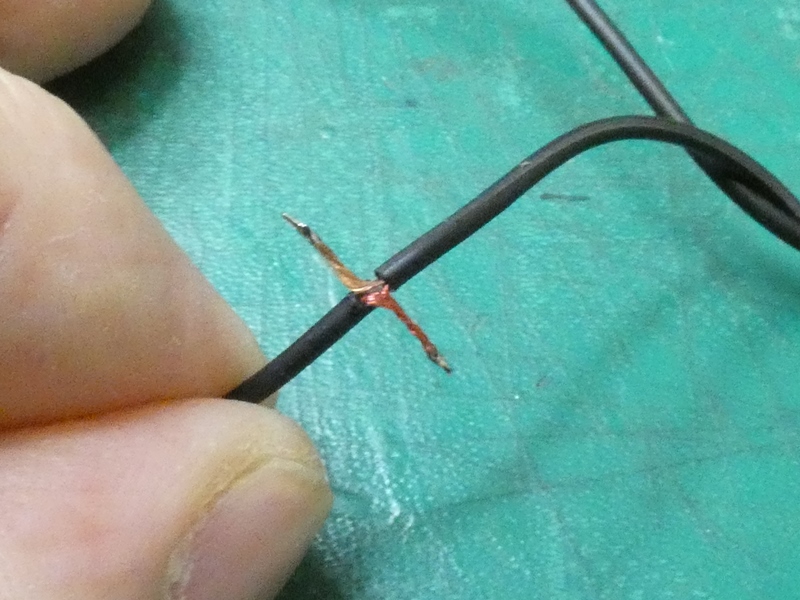

 撚り合わせた先端部分だけ半田付けします。 絶縁コーティングは半田の熱で除去されます。 |

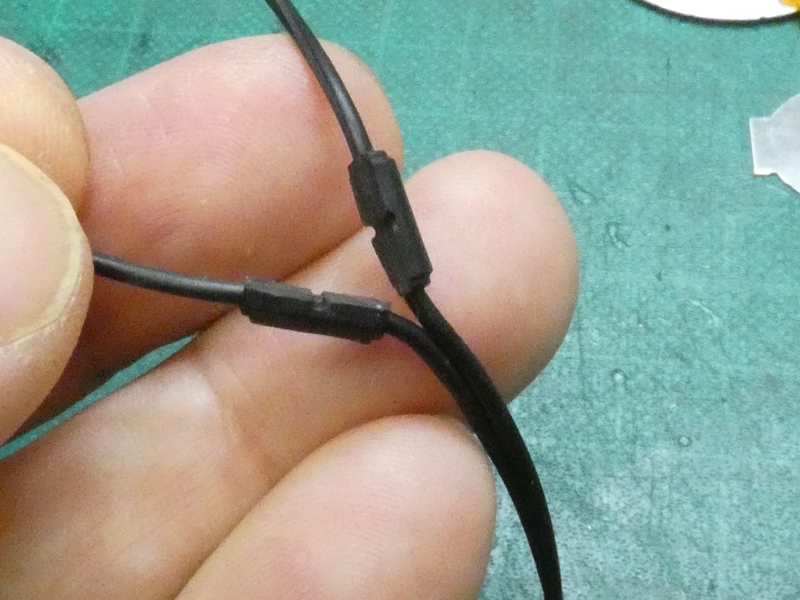

 接続部分を瞬間接着剤で補強し、 熱収縮チューブを被せて保護します。 |
|

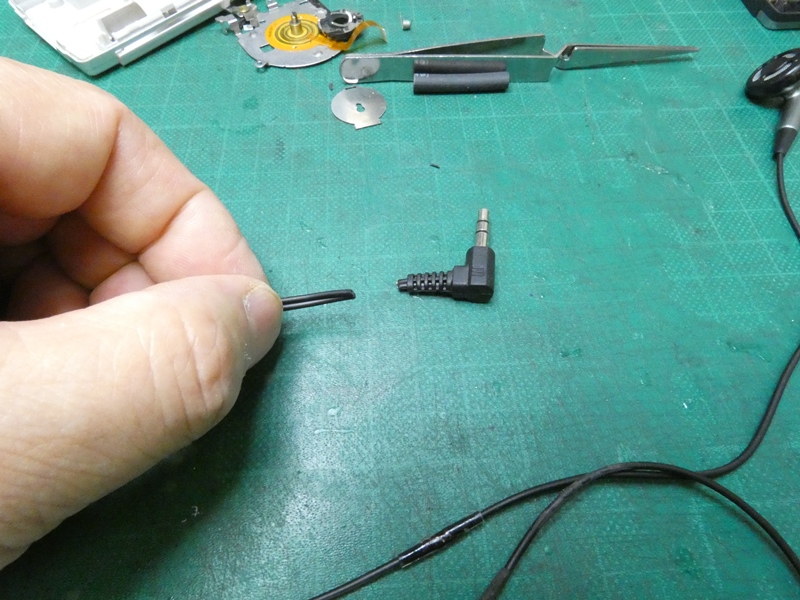

 コードの反対側は、不要な ミニプラグを切り落とします。 |

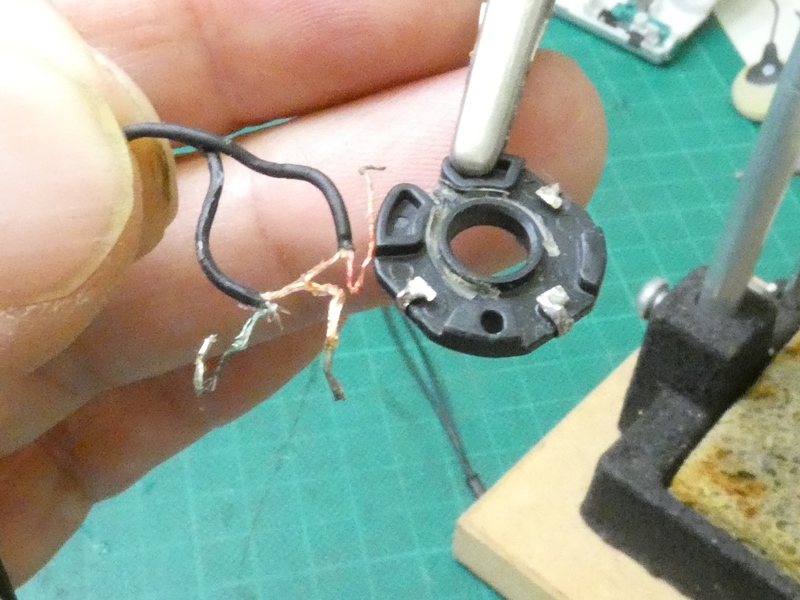

 ＬＲ２本分の先端を処理します。 マイナス側は１本にまとめます。 |
|

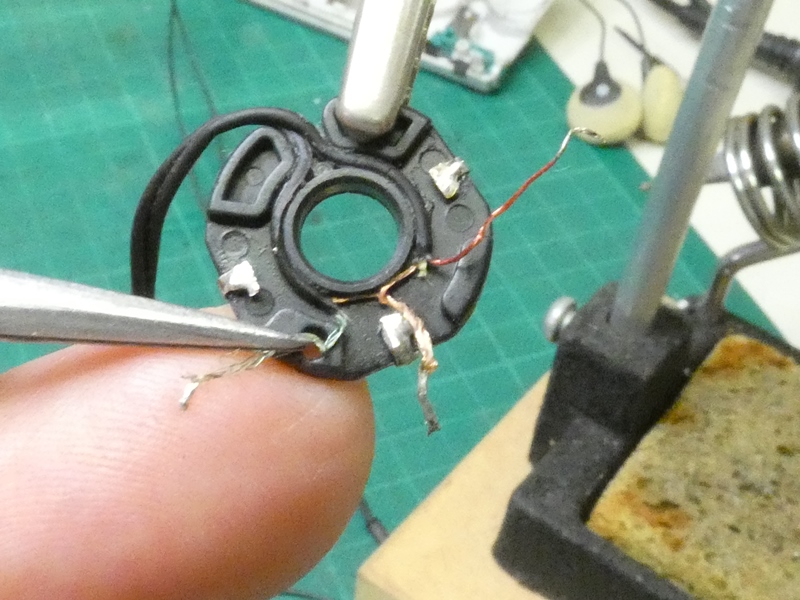

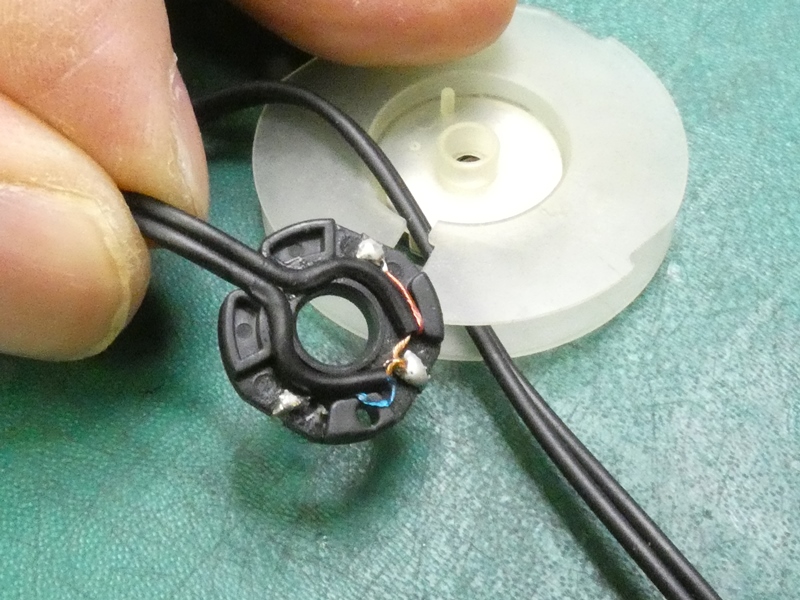

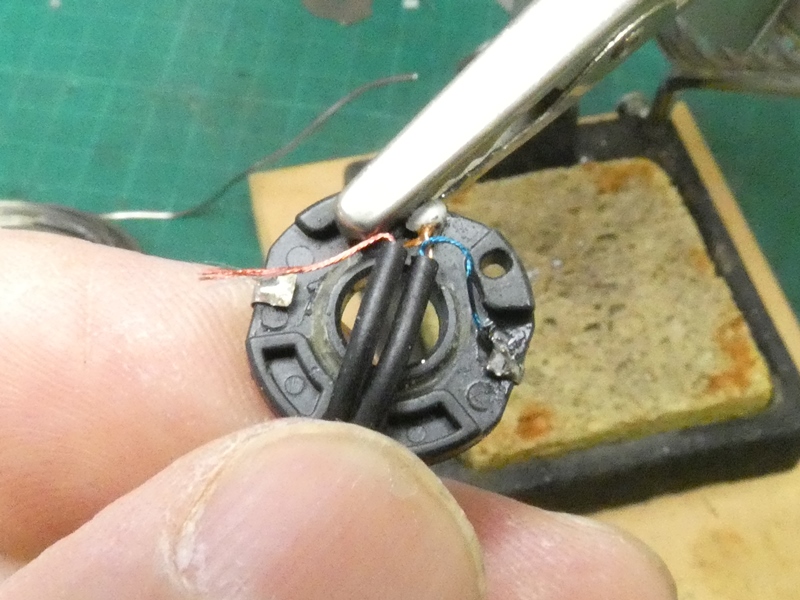

 共通のマイナス側を 端子に半田付けします。 |

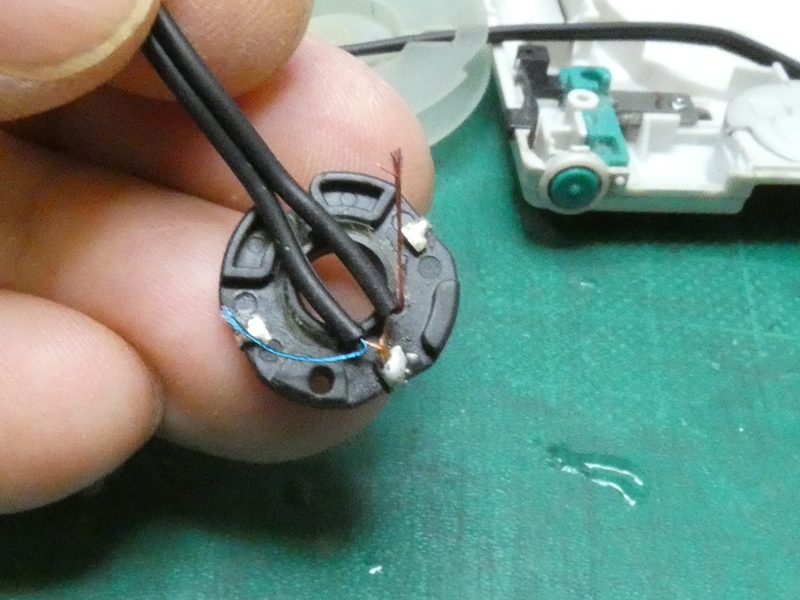

 Ｌ側コードを引き回して 端子に半田付けします。 |
|
 Ｒ側コードも半田付けします（Ｌ・Ｒの区別は 確認のしようがないため正確ではありません）。 |
 円盤面の溝内に各コードを収め、 瞬間接着剤で軽く固定します。 |
|
 円盤をリール内に収めたところで・・、大問題に気付きます。まず、コードの太さが 原因で円盤が完全に収まらず、少し持ち上がっています。リールにコードを巻き付けて みると、やはり太さのせいでリール内に収まりません。一般市販品には、低価格で 一定の強度を保つためかなり太さのあるコードが使用されています。逆に元のイヤホン コードには、特殊な極細品が使用されています。同等品質のイヤホンあるいはコードを 入手することは・・、残念ながら不可能です。かくなる上は、元のコードを再利用します。 |
||
 内部で断線していることが分かって いますが、問題はその場所です。 |
 イヤホンを耳に掛ける時のしぐさからして、 イヤホンの根元で断線しやすいと仮定します。 |
|

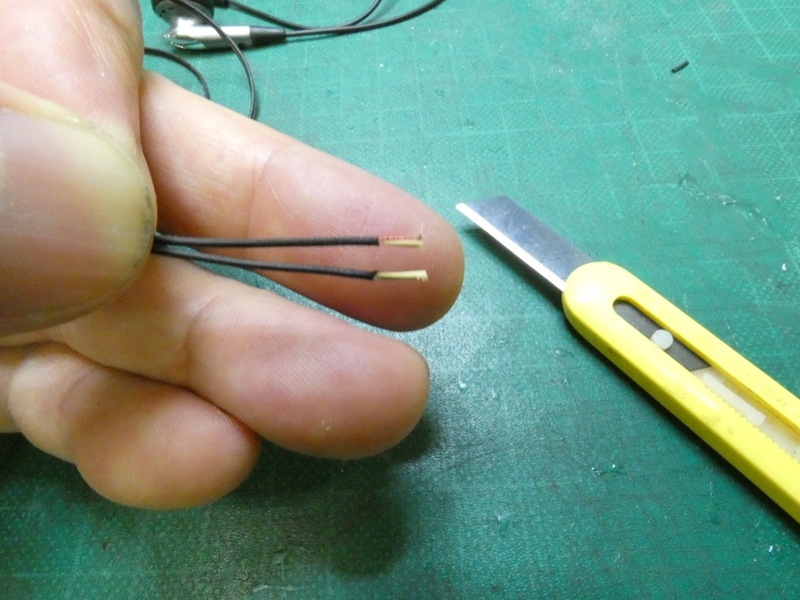

 イヤホンの根元近くでコードを 切断し、先端を処理します。 |

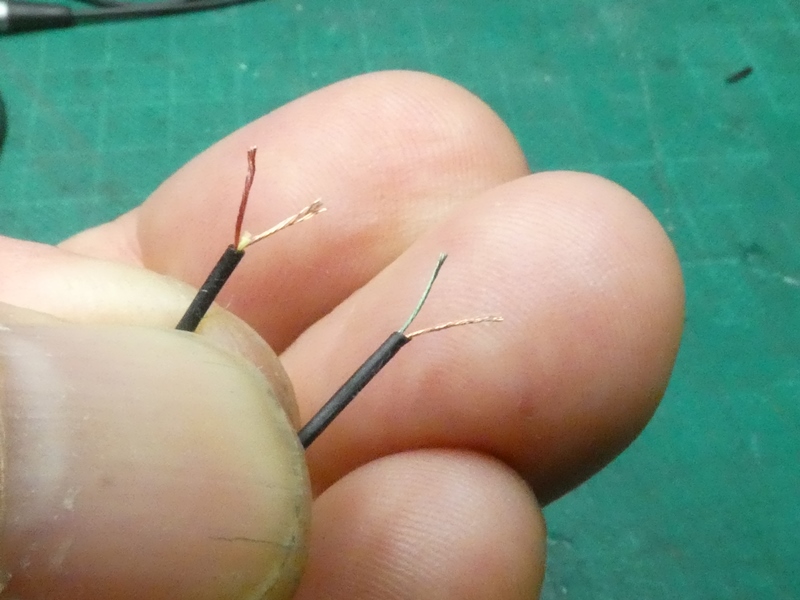

 やはりアラミド繊維を挟み込んだ 超極細の２芯コードです。 |
|

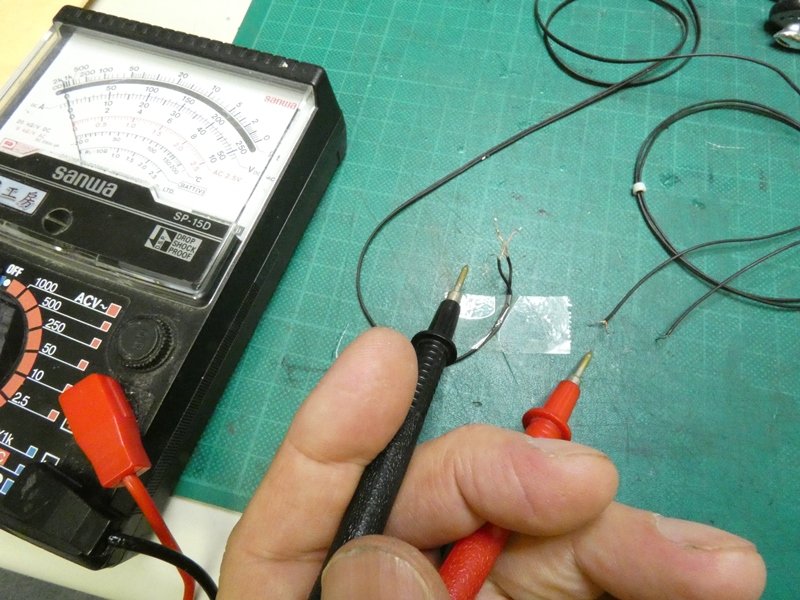

 再利用する部分の導通を調べます。仮定 した通り２本とも途中に断線はありません。 |

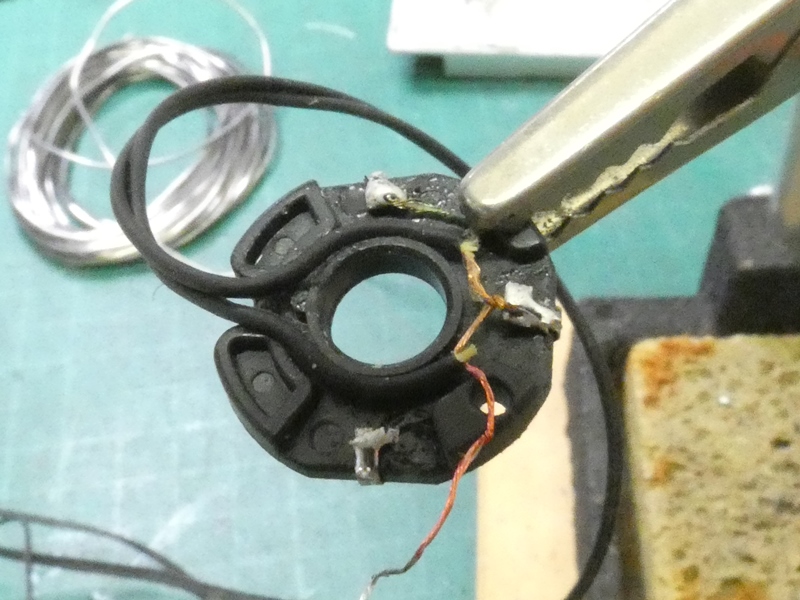

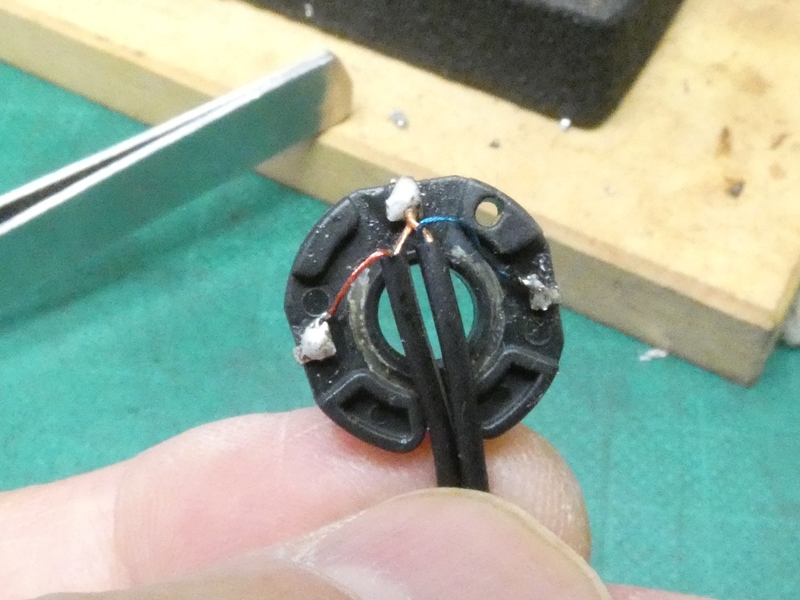

 円盤上の端子に 接続し直します。 |
|
 円盤をリール内に収めます。すんなり 入ります、元の設計通りということです。 |
 ベースプレートと合体させる前に、ロータリー式 端子の表面に接点復活剤を吹いておきます。 |
|

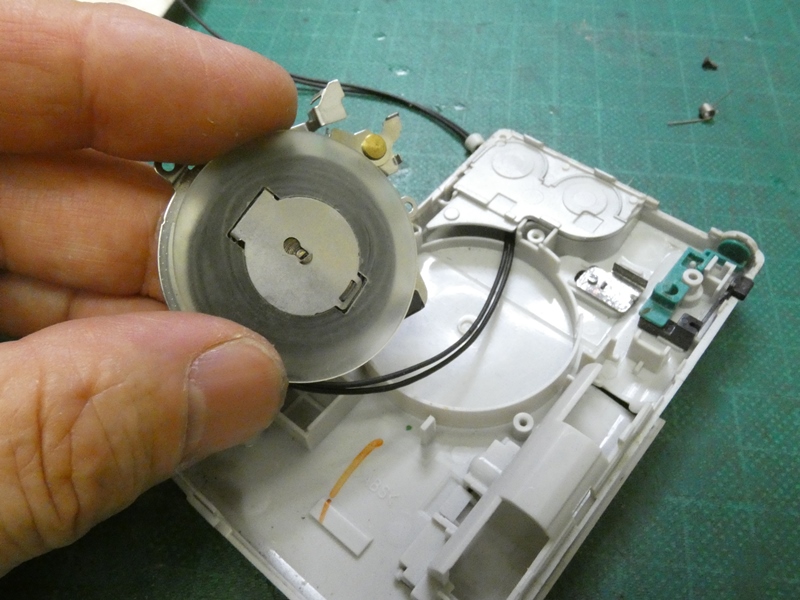

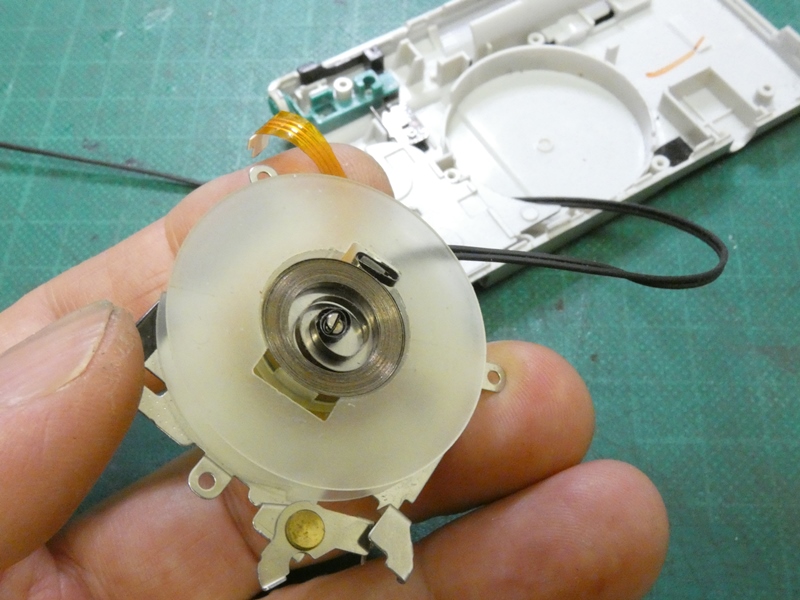

 シャフトにリールを差し込み、シャフトの 切り込みにゼンマイ端をかけます。 |

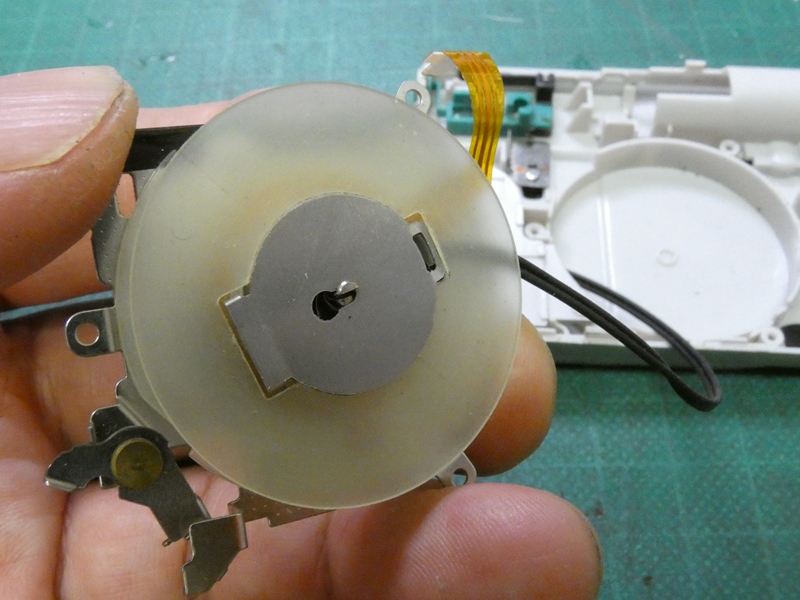

 ロックプレートを嵌め込みます。脱落を防止する ため、数か所に瞬間接着剤を差しておきます。 |
|
 コードが細くしなやかで、取り回しや リールへの巻き付けが容易です。 |

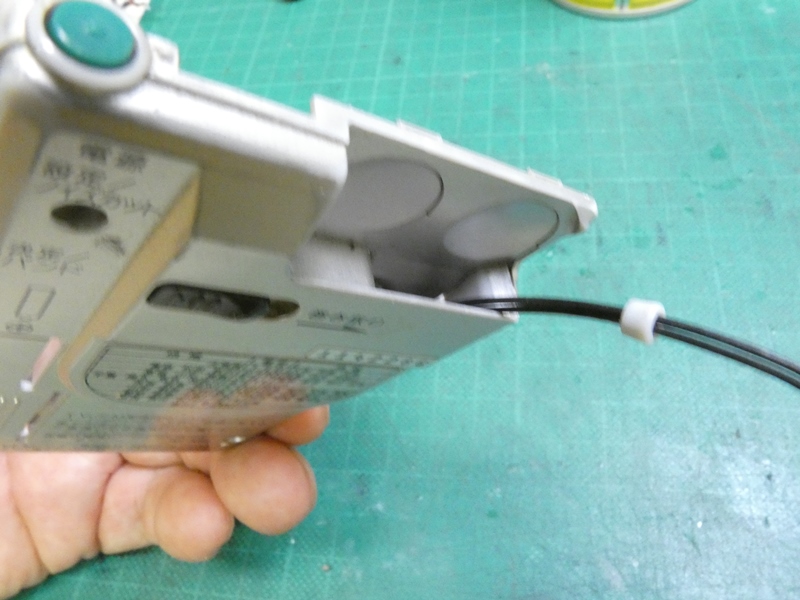

 コードの引き込み口から コードを外へ出します。 |
|

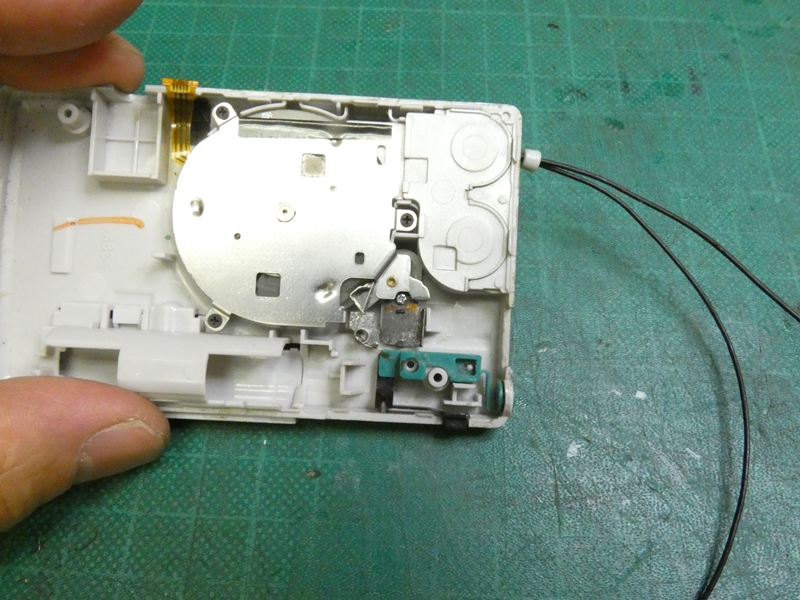

 ゼンマイを余分に巻き上げ、コード巻き取りに余裕を持たせます。ベース プレートをネジ固定し、コードの引き出し、巻き取り具合を確認します。 |
||

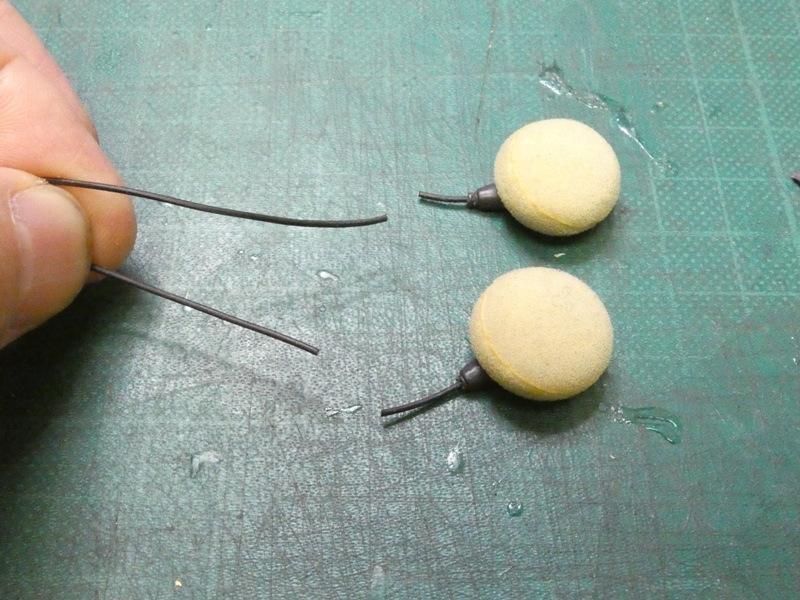

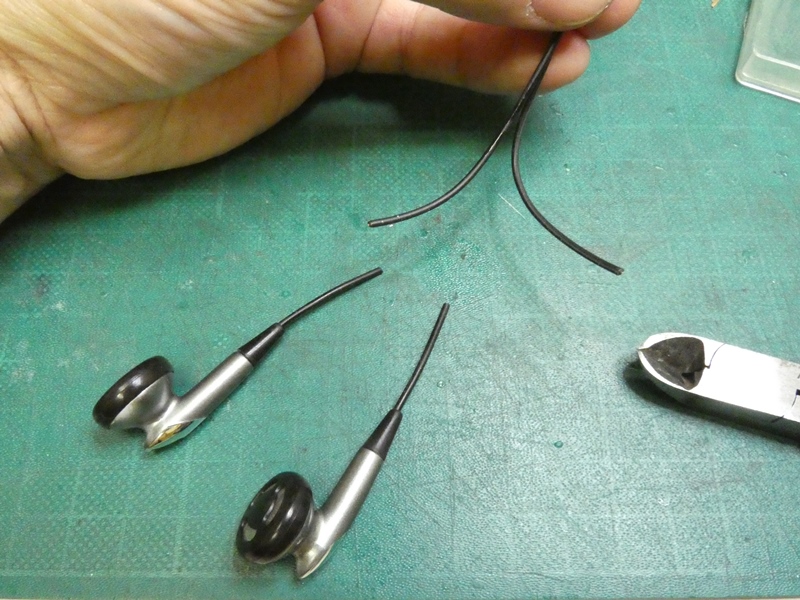

 イヤホン本体は新品を利用します。本体の 付け根に近い部分でコードを切り落とします。 |

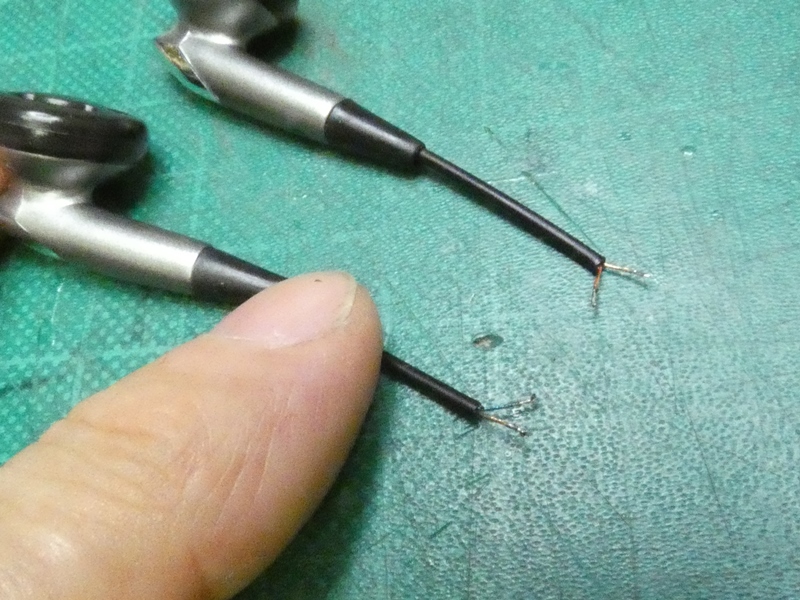

 コード端を処理します。撚り合わせた 芯線の先端部だけ半田を乗せておきます。 |
|

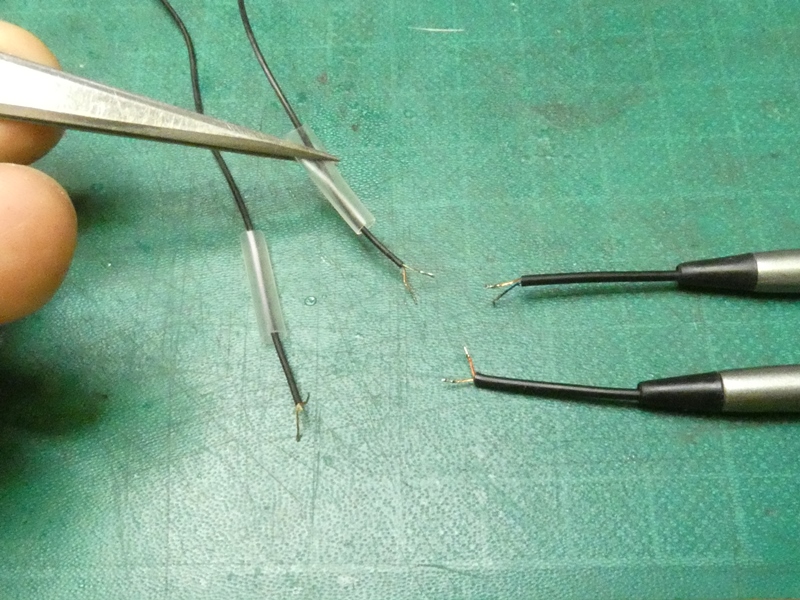

 忘れないうちに熱収縮 チューブを通しておきます。 |

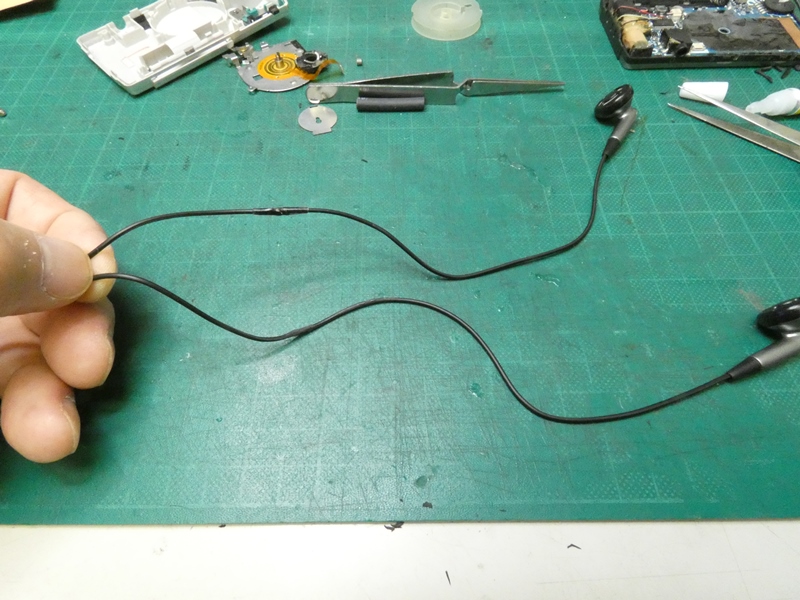

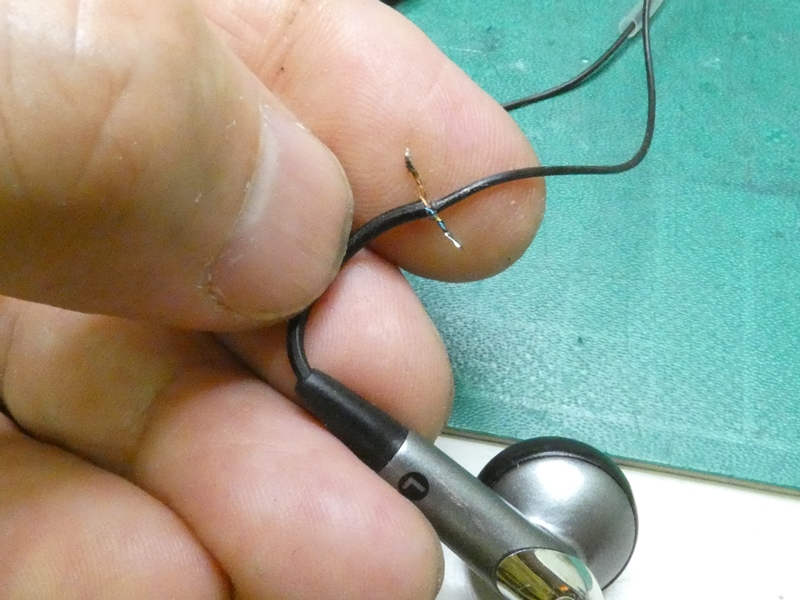

 予め半田を乗せた先端部どうしを 半田付けにより接続します。 |
|
 取りあえずイヤホンの接続作業を終えたので、 実際に音声が聞こえるかここでテストします。 |
||

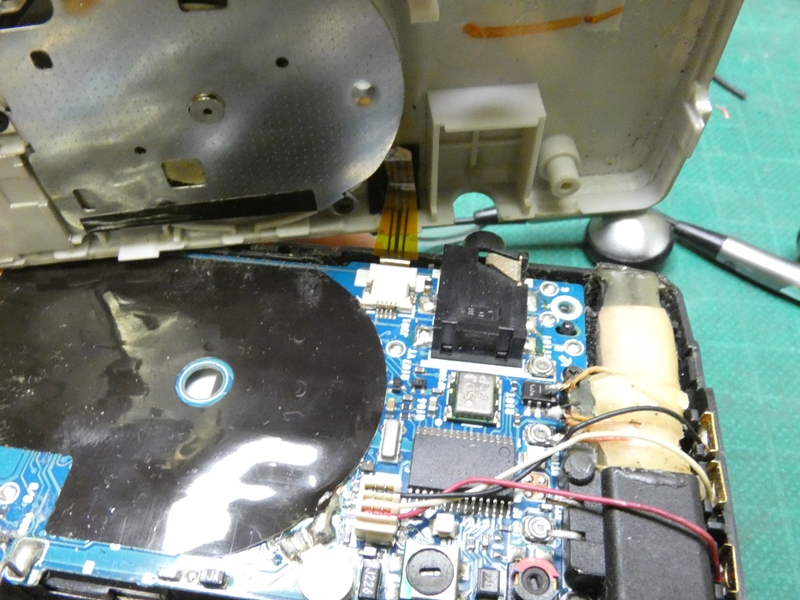

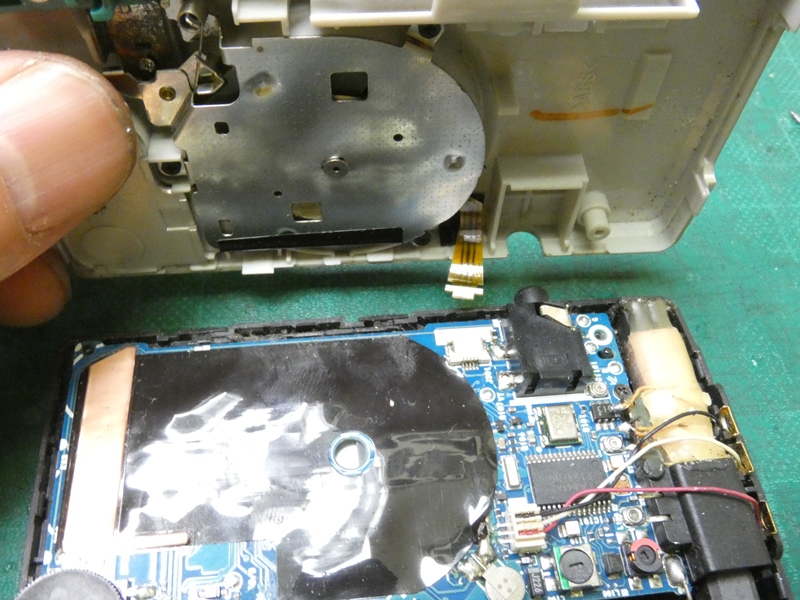

 ベースプレートから出るフレキシブルケーブルを回路基板 上のコネクタに差し込みます。ケーブル長がぎりぎりです。 |
 左右チャンネルとも問題 なく音声が聞こえます。 |
|

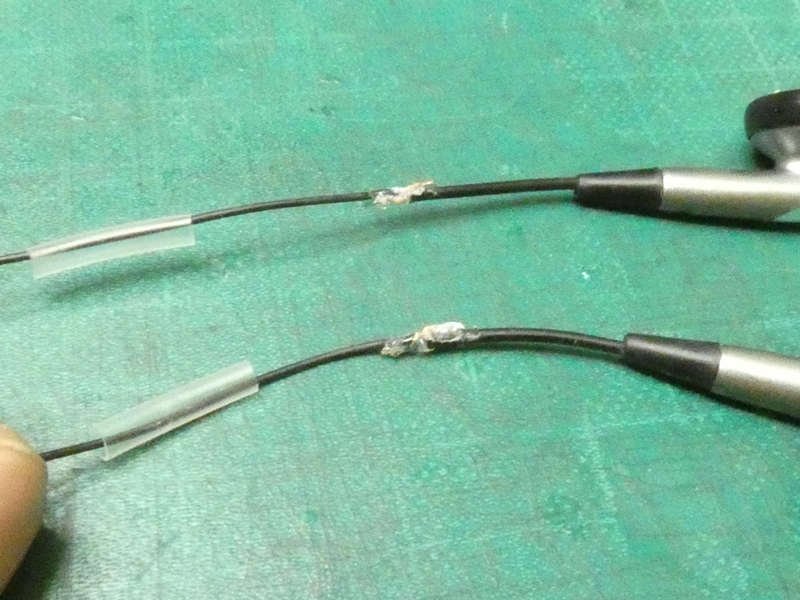

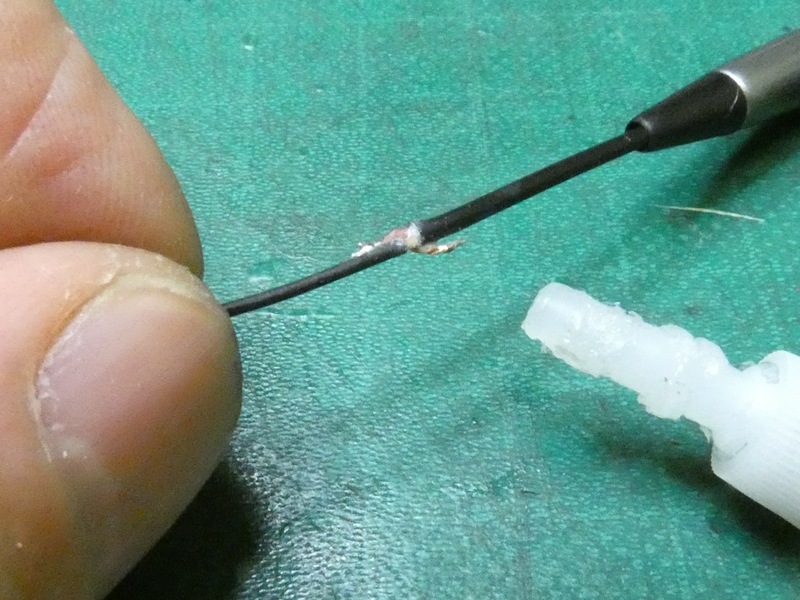

 コードの接続部を仕上げます。 瞬間接着剤を充填し補強します。 |
 熱収縮チューブを被せ 接続部を保護します。 |
|

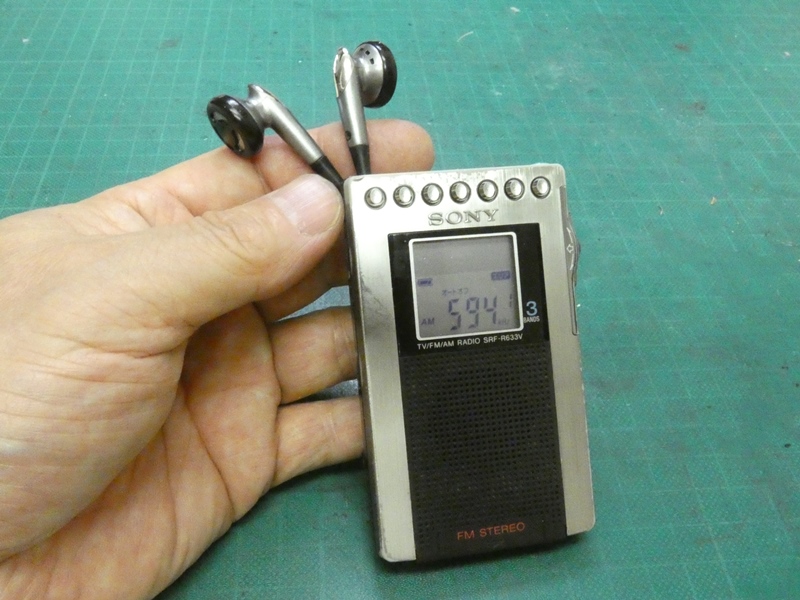

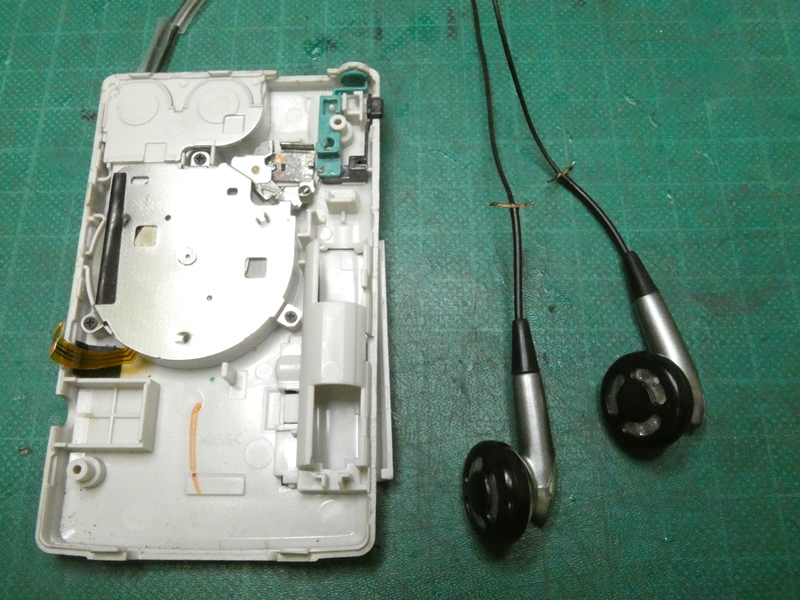

 イヤホン本体が大きくラジオに収納できない点が残念ですが、 左右とも信号伝達が復活し、ＡＭ放送も受信できるようになりました。 |
||
 今後もし薄型のイヤホンが入手できたら、引き込みコードの先端で 切り離して新しいイヤホンに付け替えることもできましょう。その際、 ラジオ本体や巻き取り機構を分解する必要はありません。最後に 再度動作確認し、本体全体を軽くクリーニングして作業終了です。 |
||
|
||
