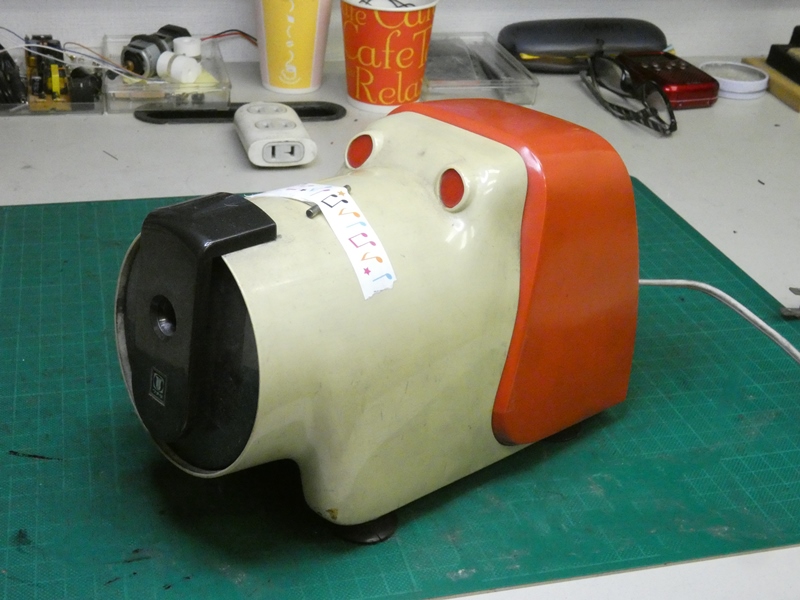

愛らしい形をした鉛筆削り器(機?)が届きました。犬をかたどっていることに正直しばらく
気付きませんでした。昭和中期の製品でしょうか、ノスタルジックな雰囲気が漂います。
|

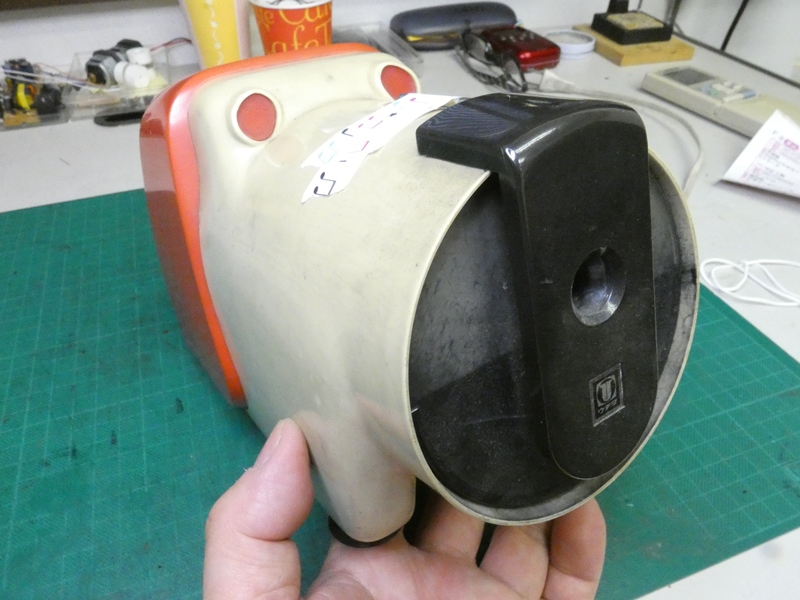

オレンジ色カバーの部分は耳、削り屑ケースの
前部は鼻で、鼻の穴から鉛筆を差し入れます。
|

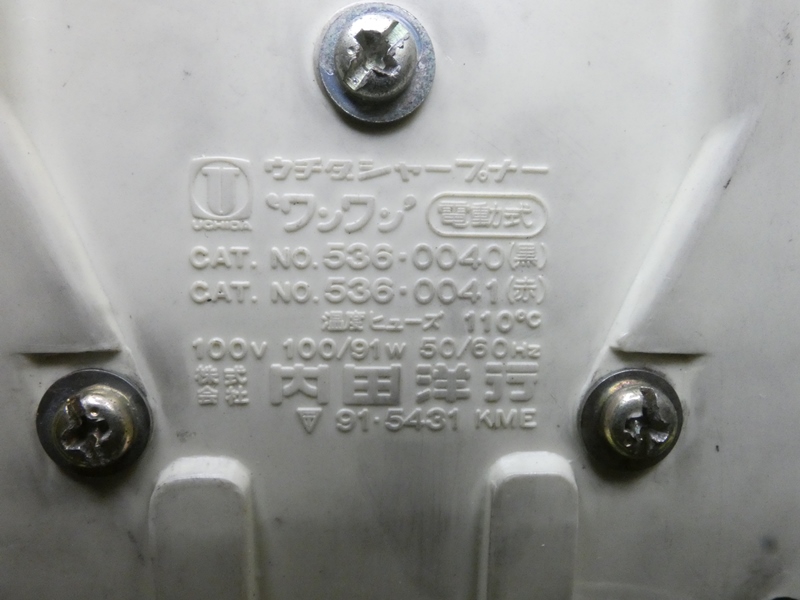

内田洋行製、製品名は「ワンワン」
です。これを見て犬だと分かりました
|

全体が鉛筆芯の黒鉛で汚れています。底面の
ゴム足がひとつ欠けており、ガタガタ安定しません。
|

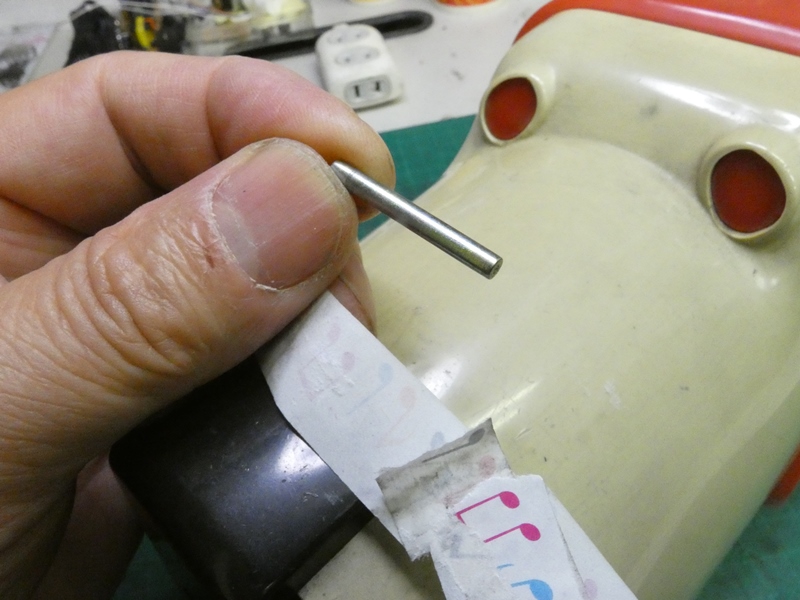

ご依頼主から知らされていましたが、内部から
このピンのような部品が出てきたそうです。
|

一度動作確認を行ってみます。

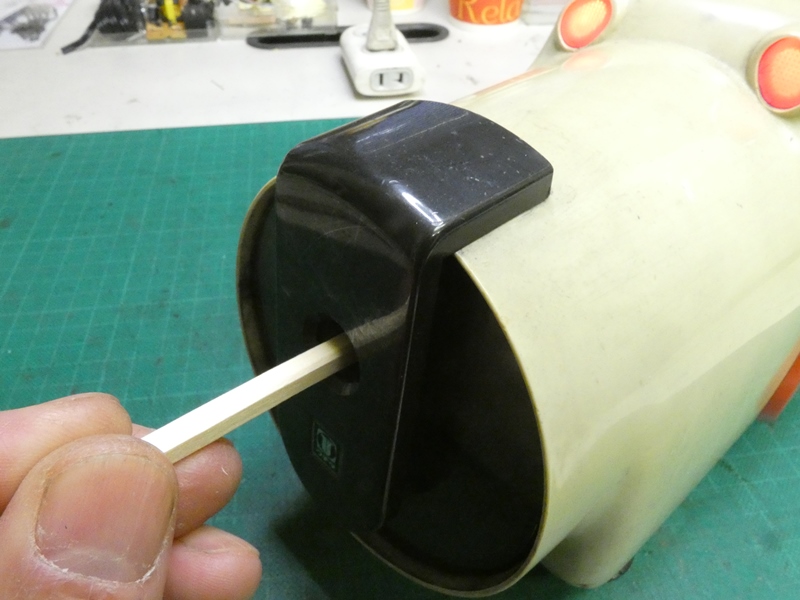

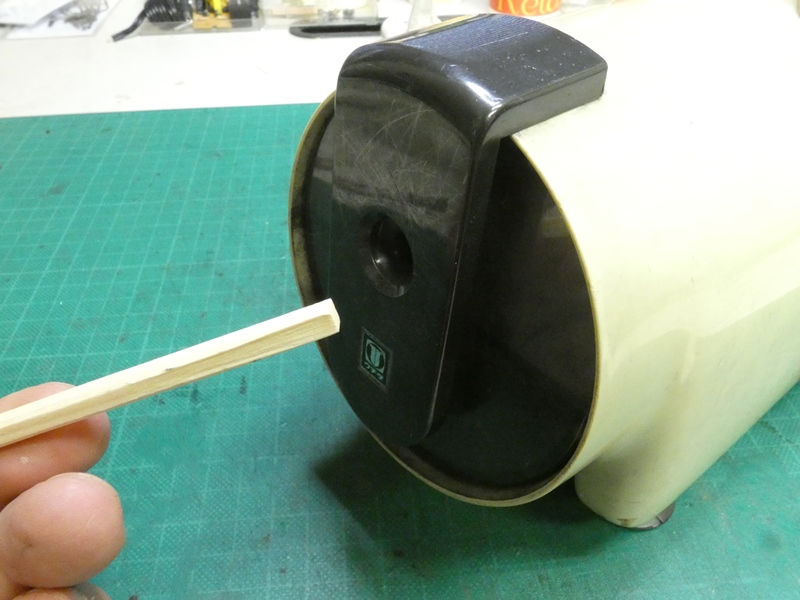

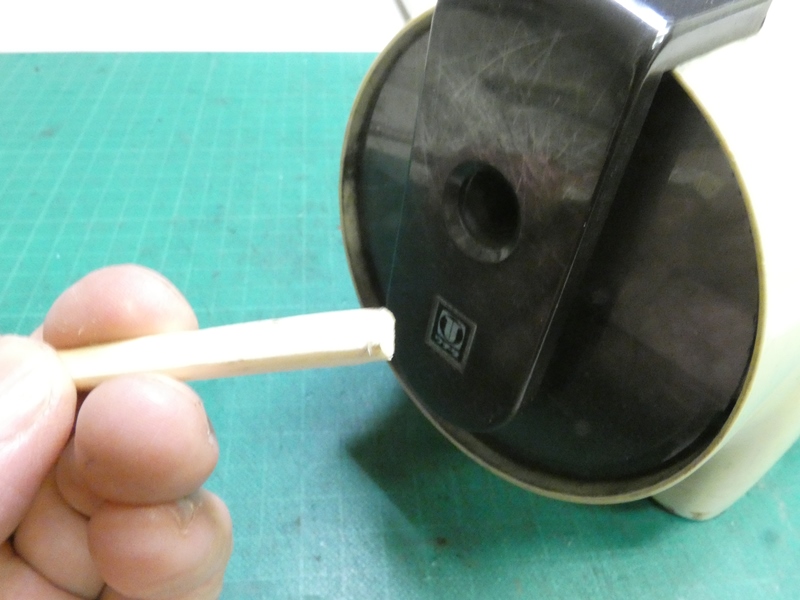

鉛筆の代わりに割り箸を使います。
|

鼻の穴(?)から割り箸を差し入れると、電源が入り
両目に相当する部分が点灯し、モーターが回転します。
|

中でモーターが回転しブレードも勢いよく回転しているようですが、
割り箸は全く削れる様子がありません。ブレードに接触していないようです。
|

不具合の原因を探るため、
分解して内部を調べます。。
|

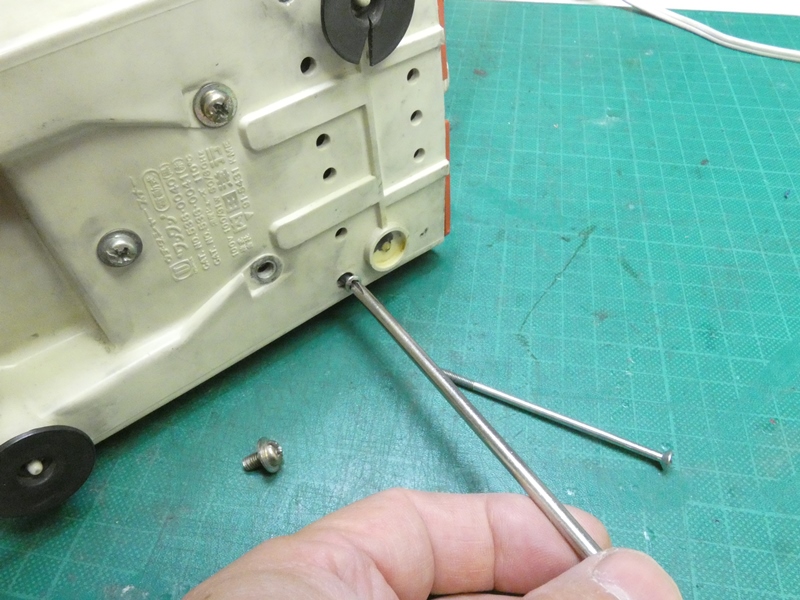

樹脂製部品の造形が非常に大雑把です。ネジ受けの
位置が遠く、異常に長いネジで固定されています。
|

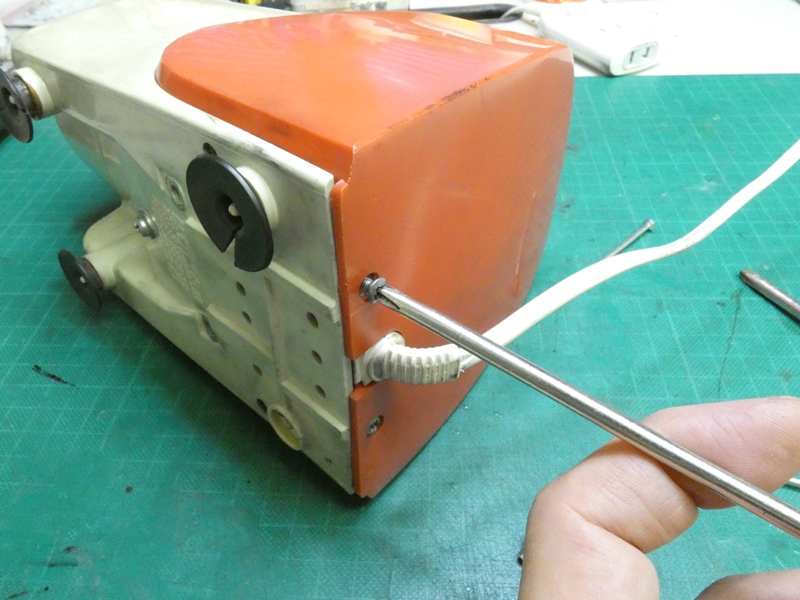

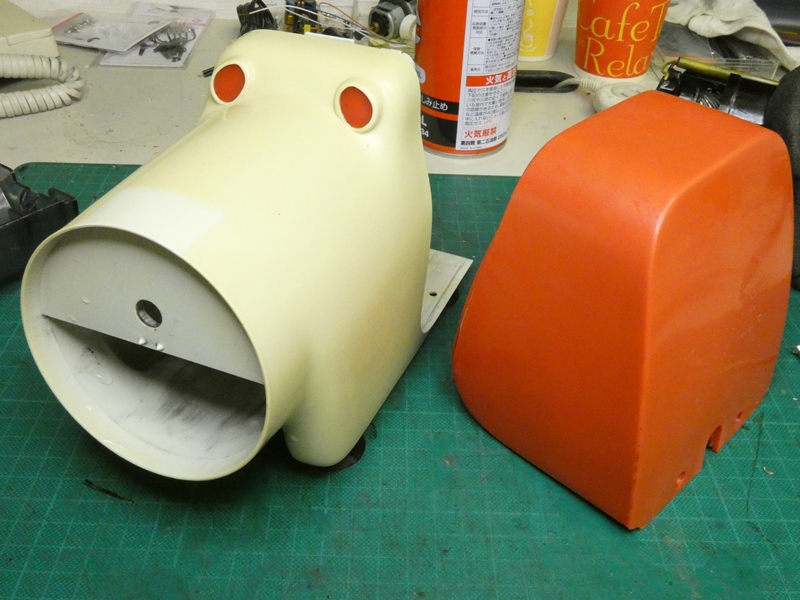

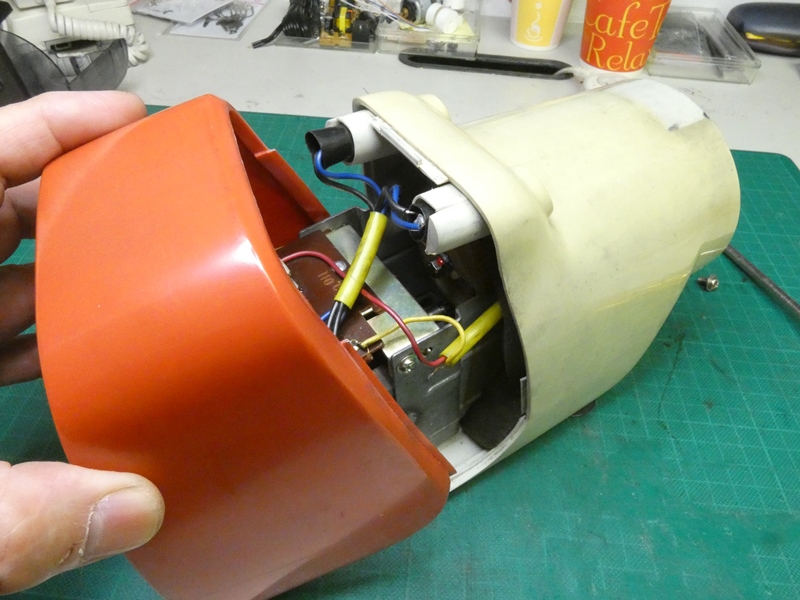

頭部~両耳にあたる本体後部カバーを
外します。組み付けが実に単純です。
|

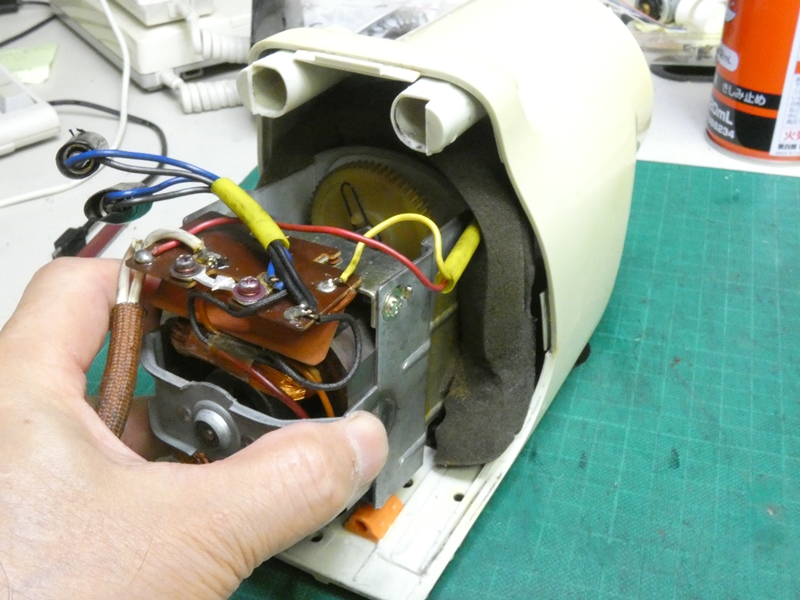

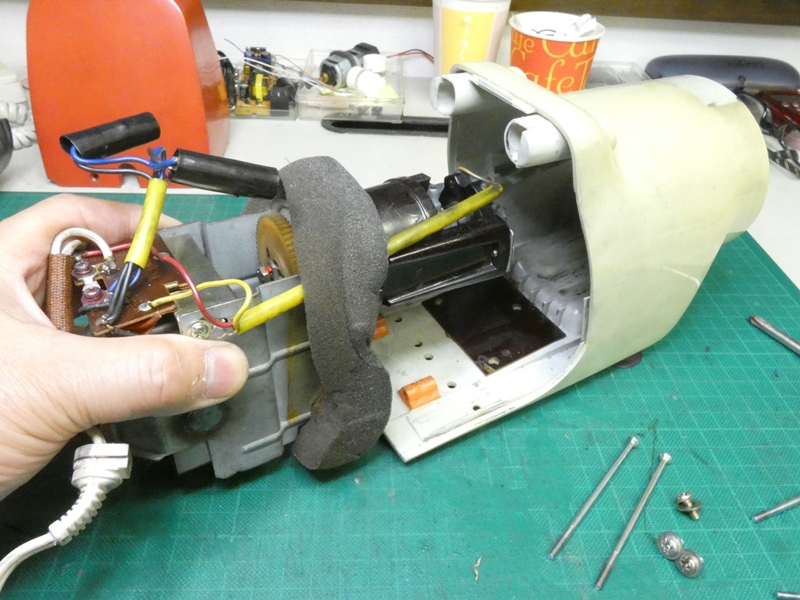

底部3本のネジを緩め、モーターおよびブレードユニットを
引き出します。点灯する両目はLEDではなく電球です。
|

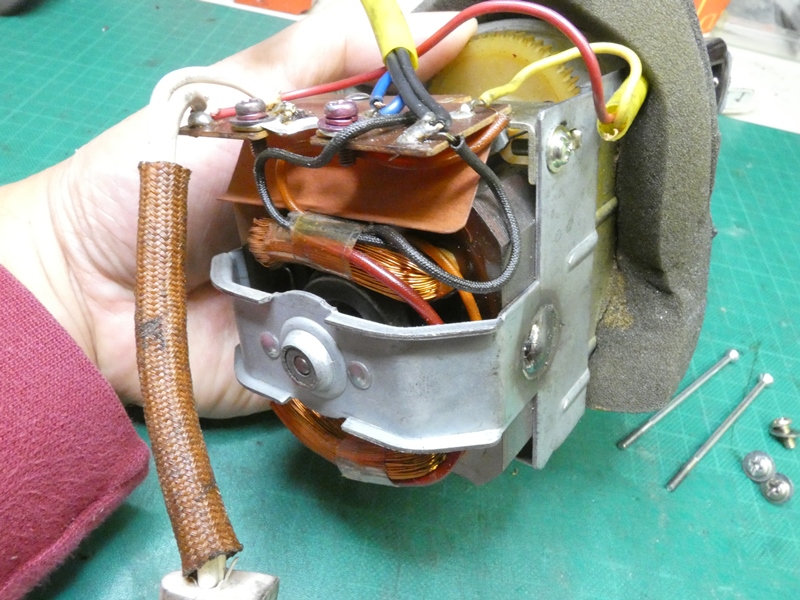

ローターや配線が剥き出しの露出型電動機
です。技術が丸々見えていた頃の装置です。
|

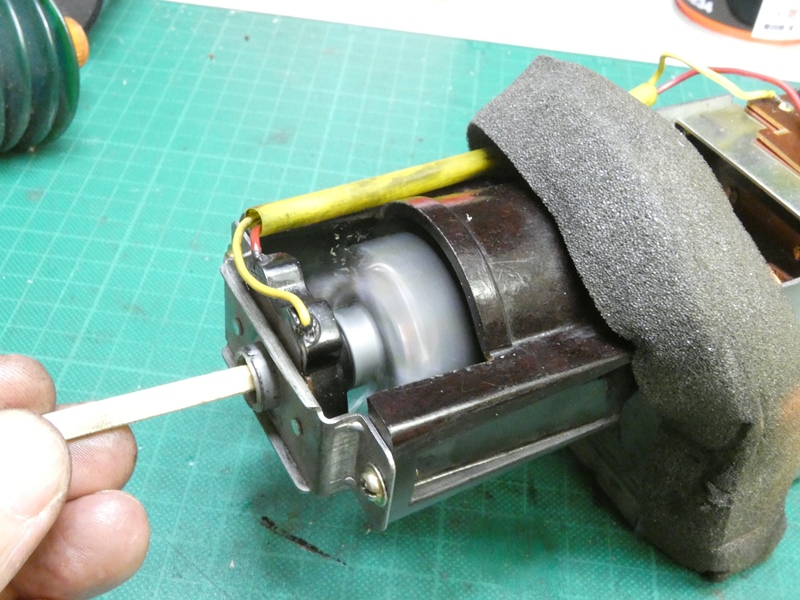

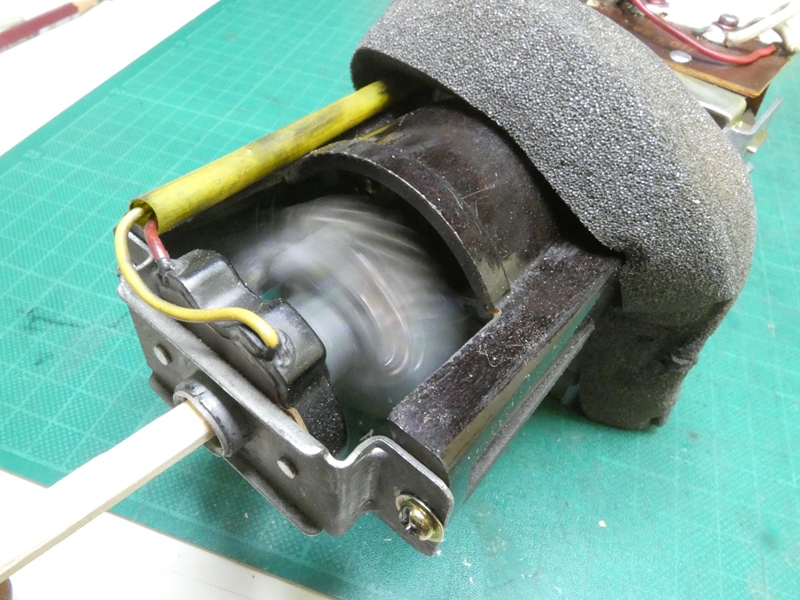

ブレードを確認できる状態で回転させてみます。
特に問題ありません、何故削れないのでしょう。
|

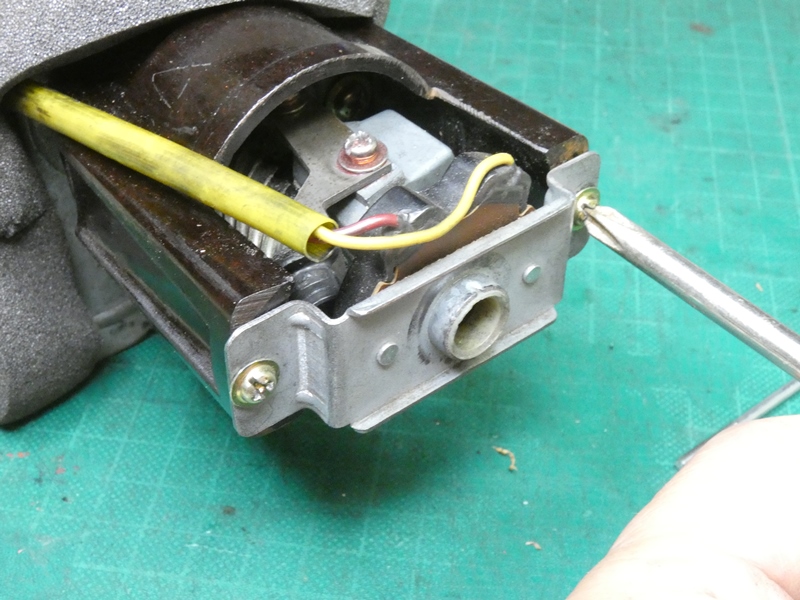

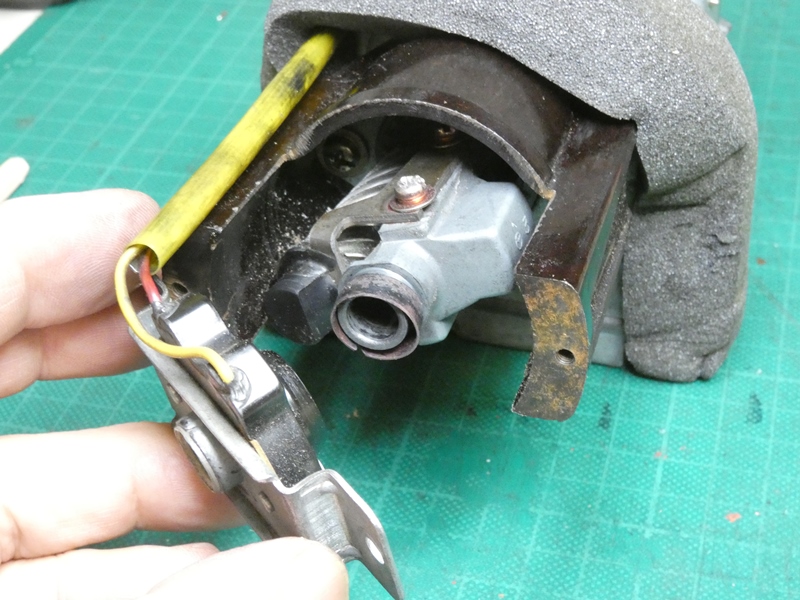

鉛筆差し込み口のステーを外してみます。裏側に
電源を入れるスイッチが取り付けられています。
|

電源のON・OFFがかなり不安定です。
スイッチが接触不良を起こしているようです。
|

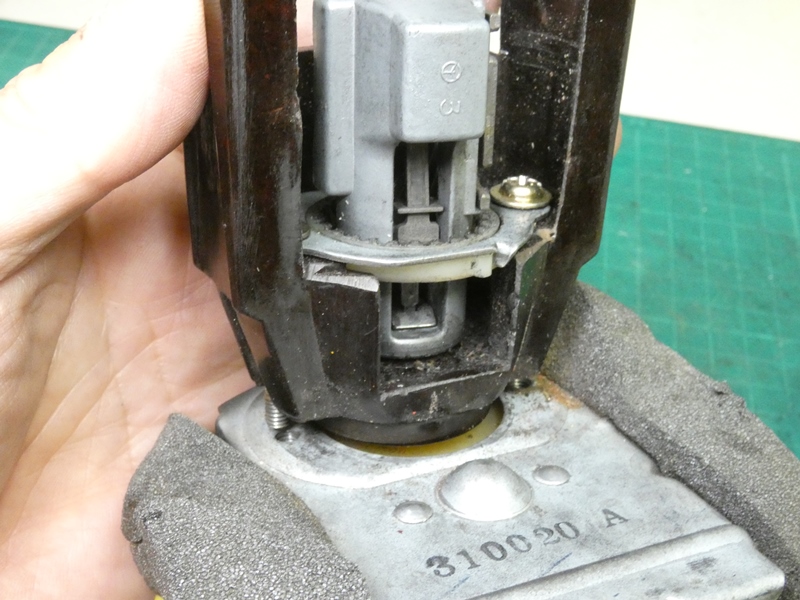

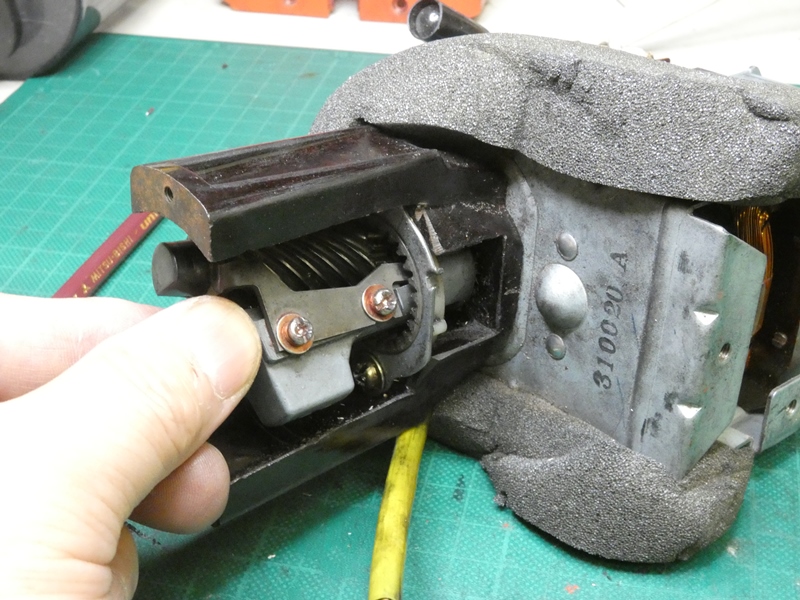

ブレードユニットを引き抜こうとしますが
何かに固定されているようです。
|

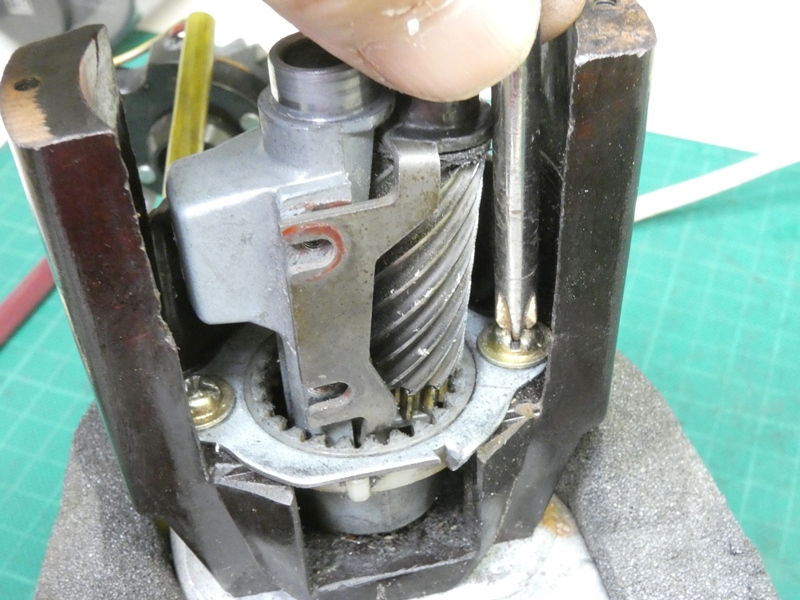

ユニットにロータリーブレードを固定
しているネジです。緩めてみます。
|

ブレードは外れるも、ユニット本体は固定
されたままです。まだ奥にネジがあります。
|

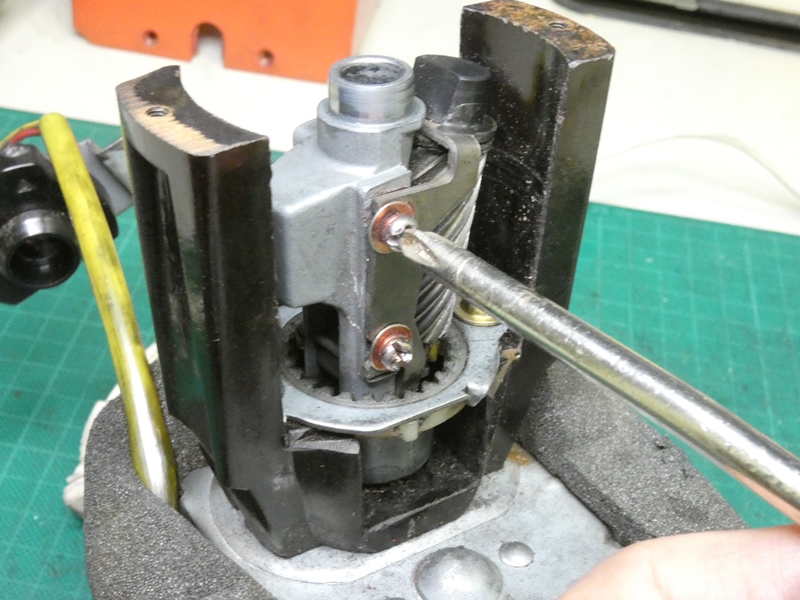

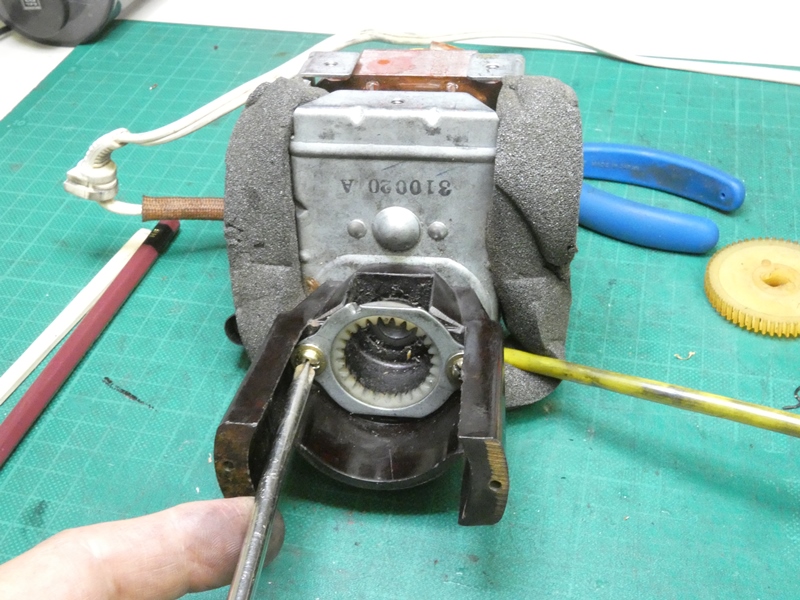

ドライバーを差し入れて2本のネジを
緩めますが、このネジでもありません。
|

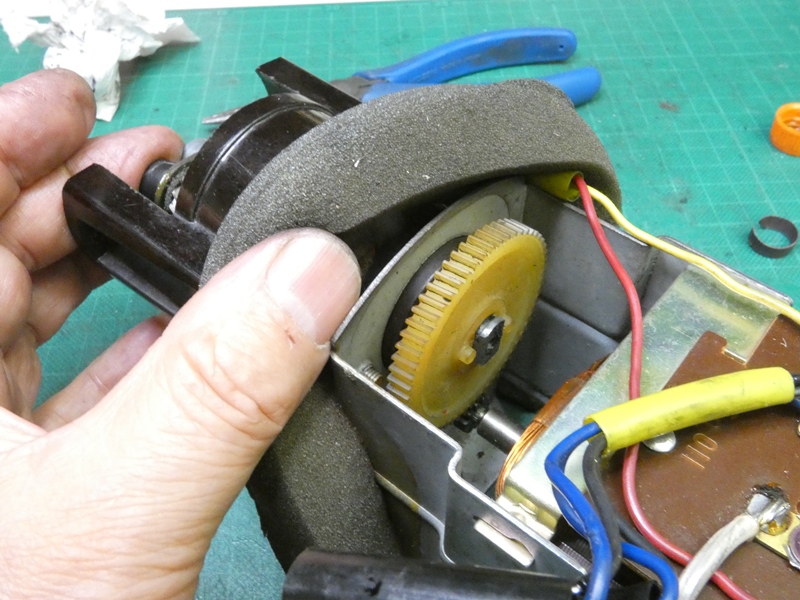

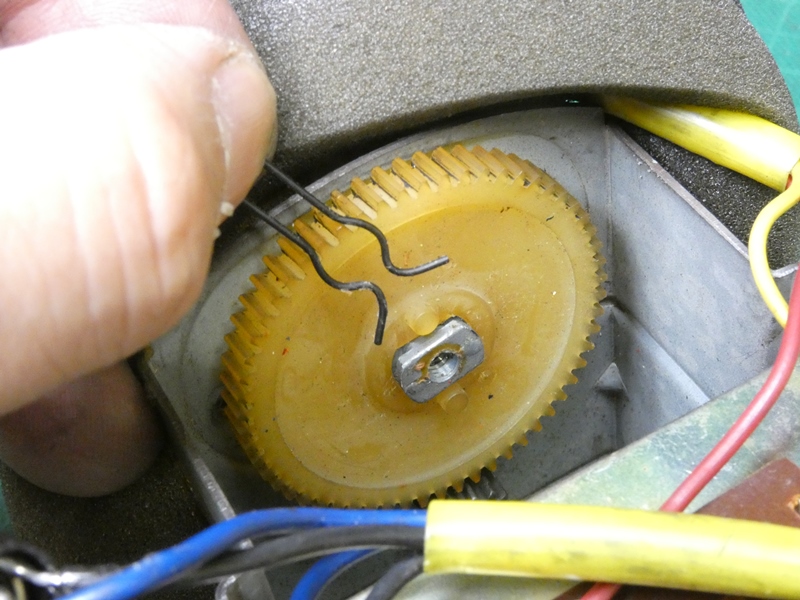

モーターの取り付けフレーム側に入ったところで、ブレードユニットの回転シャフトに
大きな平ギヤが取り付けられています。モーター軸のピニオンに噛み合い減速します。
|

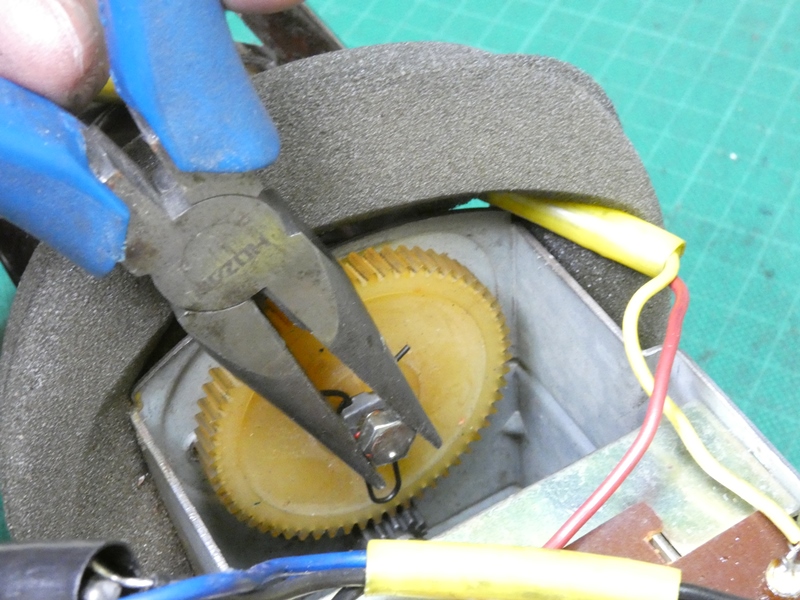

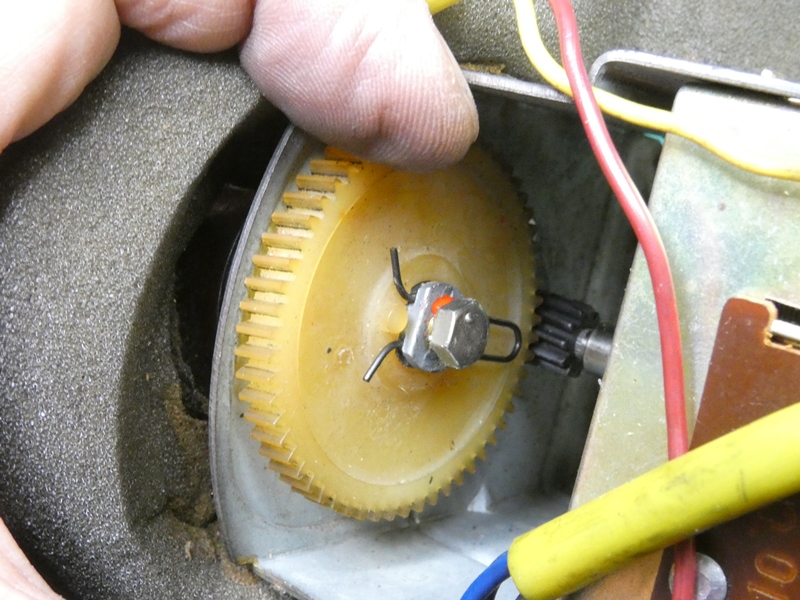

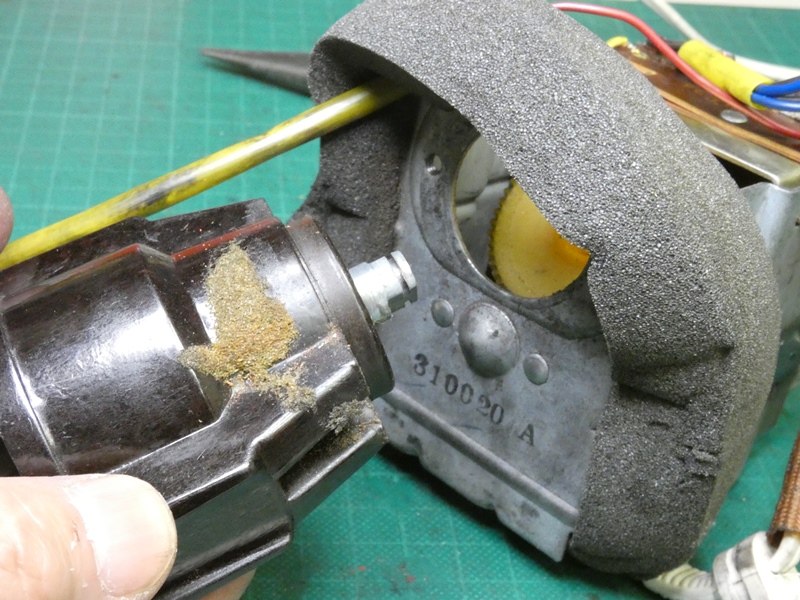

回転シャフトの先端に六角ネジが
ねじ込まれています。緩めます。
|

回転シャフト先端近くに溝が刻まれているようで、
ギヤが抜けないようにバネ状のピンが入っています。
|

ようやくブレードユニットが分離しました。
内部に長年の埃が蓄積しています。
|

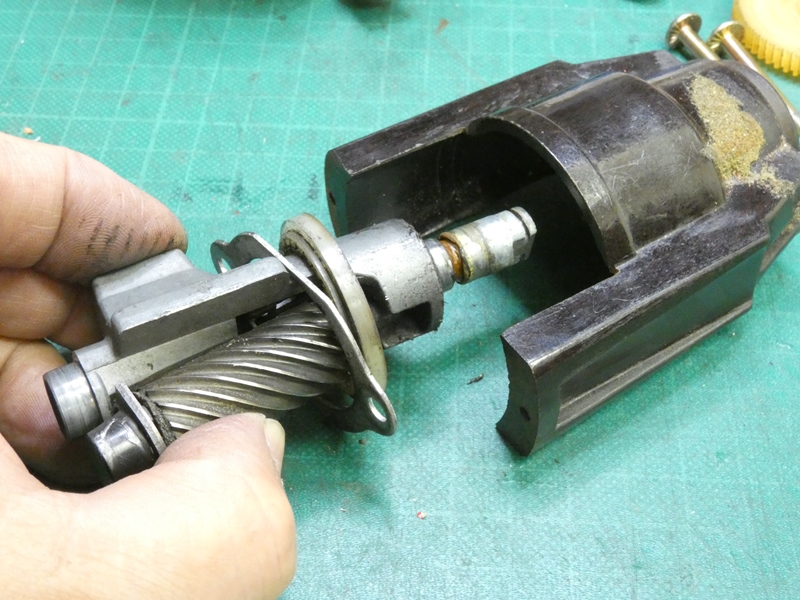

削り屑の飛散防止カバーを兼ねた

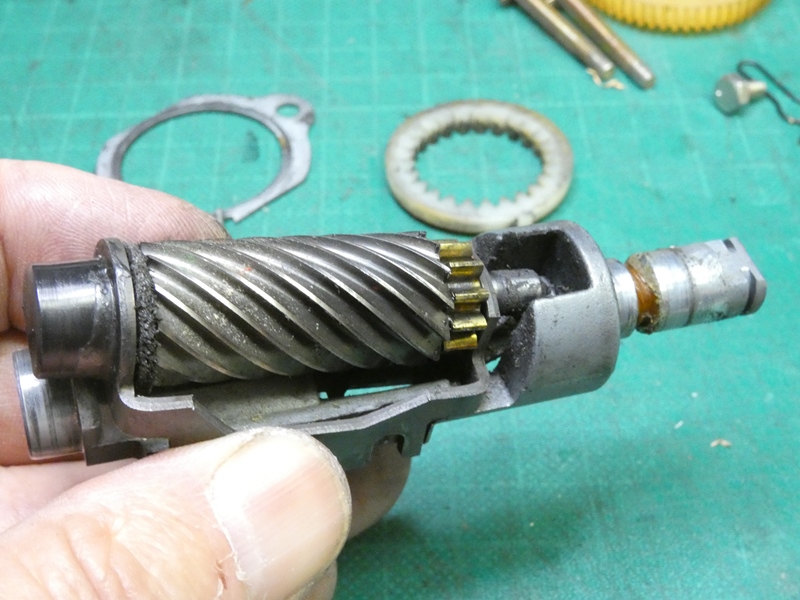

アウターからブレード部を引き出します。
|

外観上、ロータリーブレードに特に問題は
ありません。歯の切れ味も悪くありません。
|

アウターおよびインターナルギヤは
切削に無関係なので、元に戻します。
|

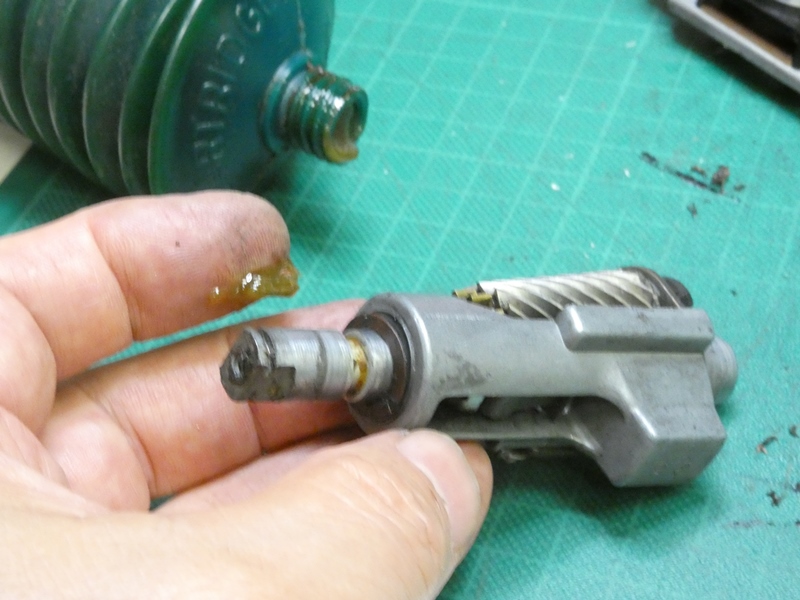

先ほど六角ネジを外した回転シャフトの
先端です。ネジ穴は貫通穴になっています。
|

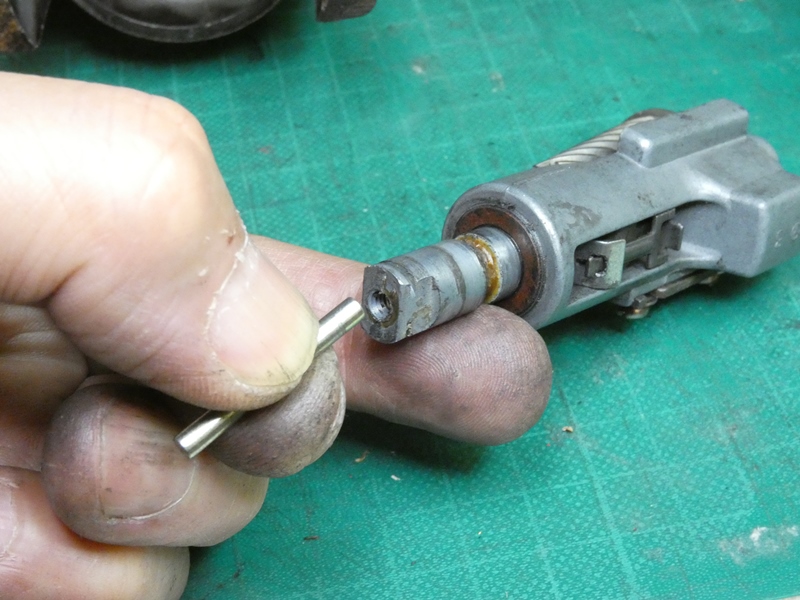

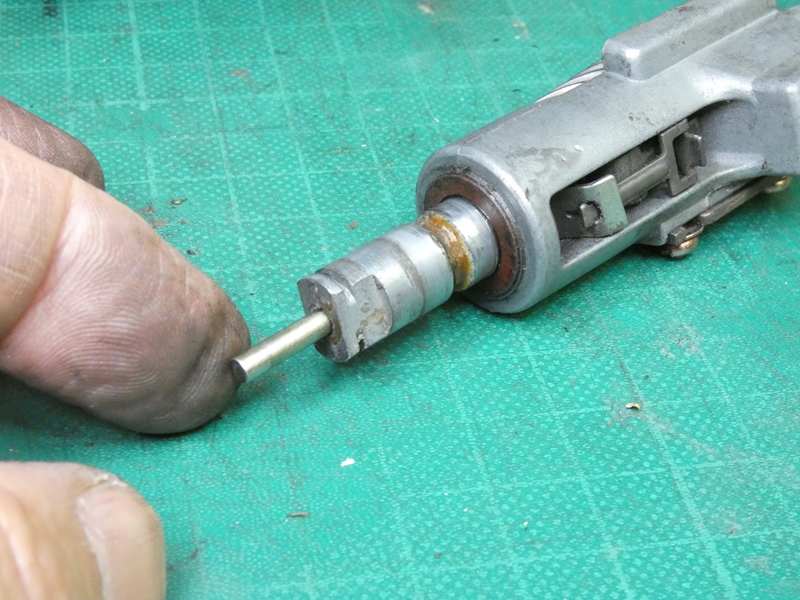

一緒に送られてきたピンのような部品が
径・長さとも合致します。差し込んでみます。
|

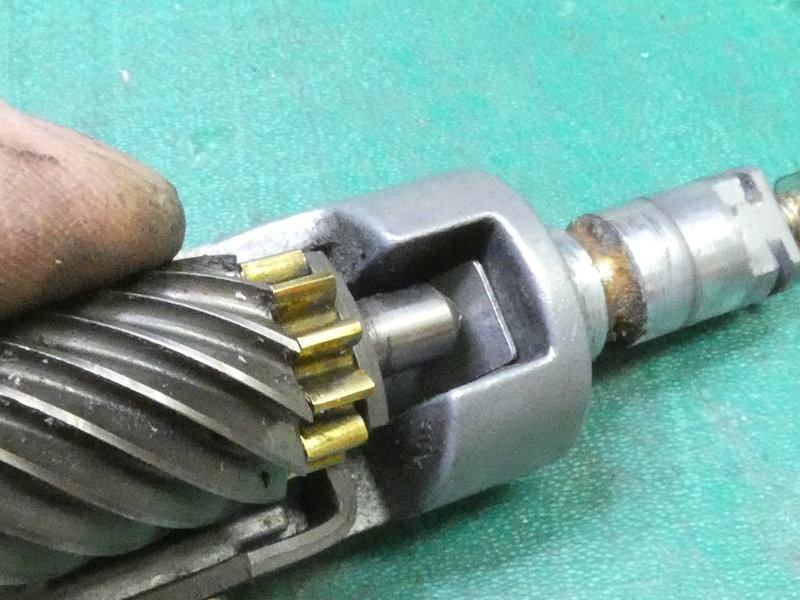

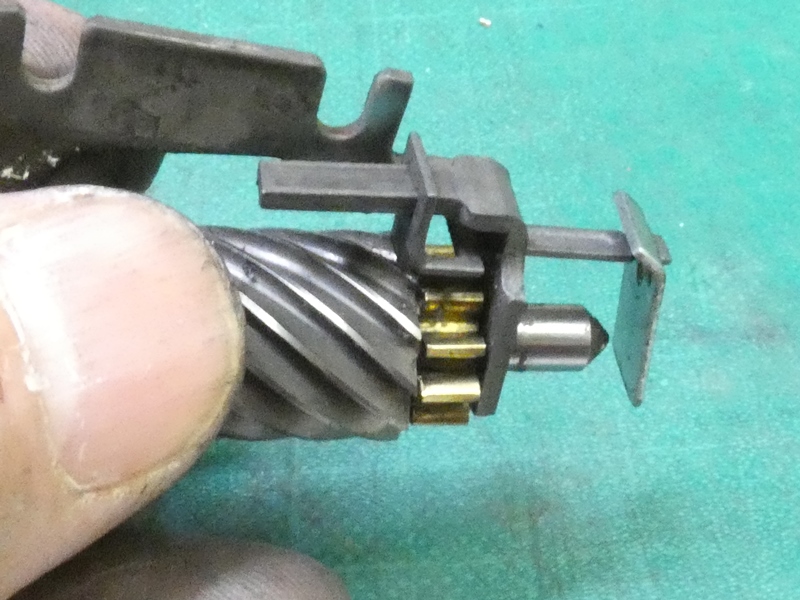

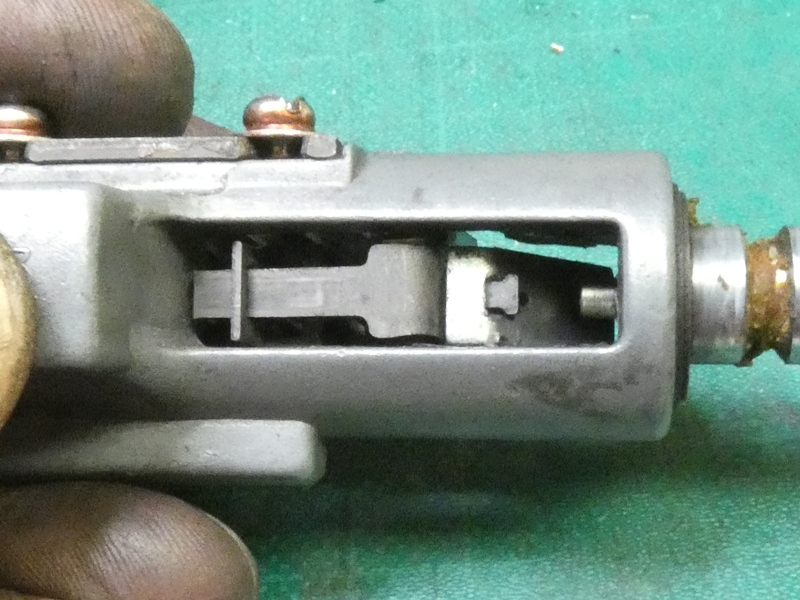

ロータリーブレードの先端部分です。脇から
延びる金属板が衝立のようにシャフトと接します。
|

金属板は鉛筆の先をブレードに押し当てる役割を果たし
ます。先ほどのピンは反対側から金属板を支えます。
|

分解していると全体的に固定ネジが緩んでいます。
組み付けにガタが生じ、ピンが脱落したのでしょう。
|

鉛筆が削れないのはピンの脱落が原因・・紛失しなくて
本当に良かったです。古いグリスを掃除し入れ替えます。
|

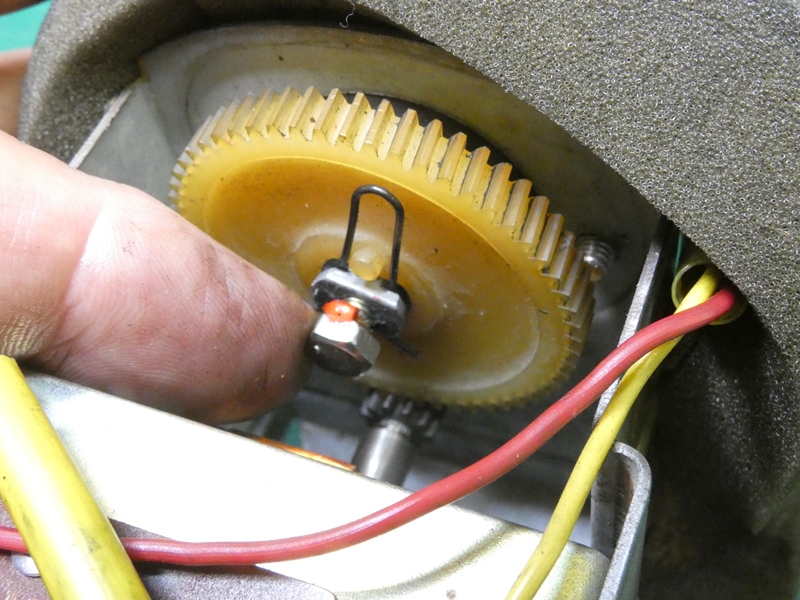

ブレードユニットを元通りに組み
付け、平ギヤを嵌め込みます。
|

六角ネジは歯車の固定用ではなく、中に入れた
ピンが抜けないようにするためのものです。
|

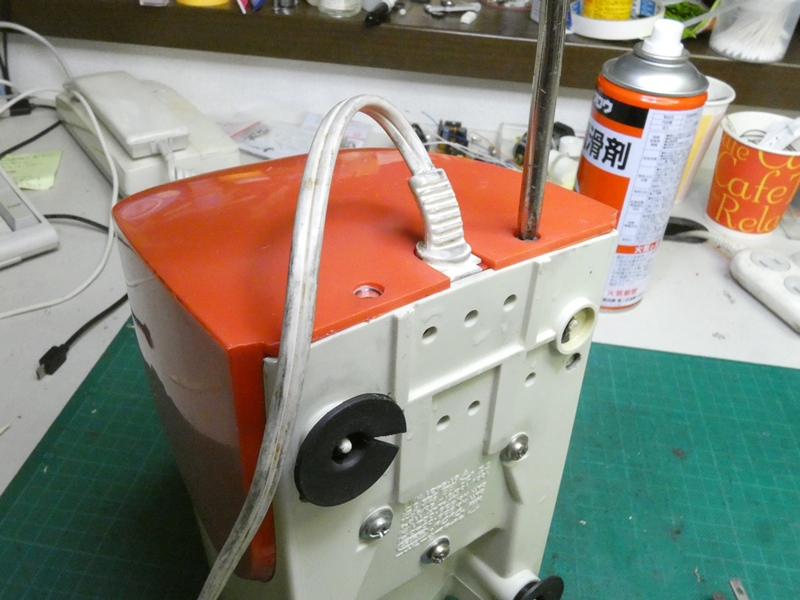

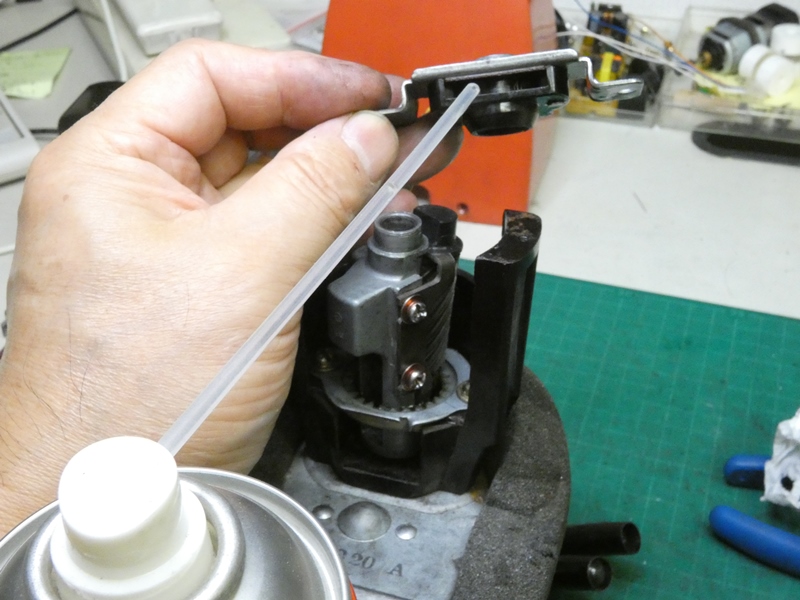

電源スイッチの接触不良を改善します。
隙間から潤滑剤を吹き込みます。
|

再度、動作確認を行います。スイッチが一発で
入り、割り箸が中に引き込まれて行きます。
|

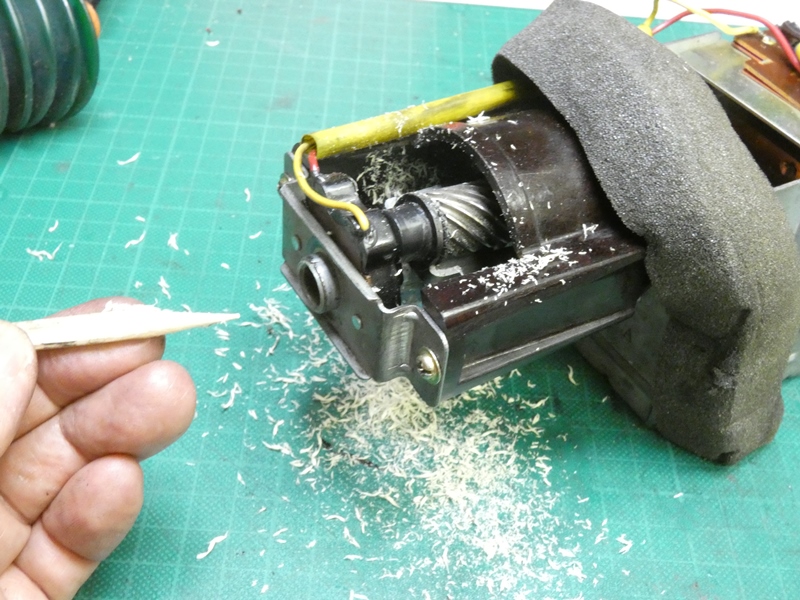

周囲にこれだけの削り屑を飛散させ、割り箸が見事に削り上がりました。
芯の細さ調整機能、自動停止機能など何もない初期の頃の製品ですが、
ロータリーブレードが鉛筆を綺麗に削る機構には、ただ感心させられます。
|

「ワンワン」の外装カバーに戻ります。洗剤で
全体を水洗いし、黒っぽい汚れを落としました。
|

モーター部分を中に収めます。電源コードの
半田付けが切れかけているので修理します。
|

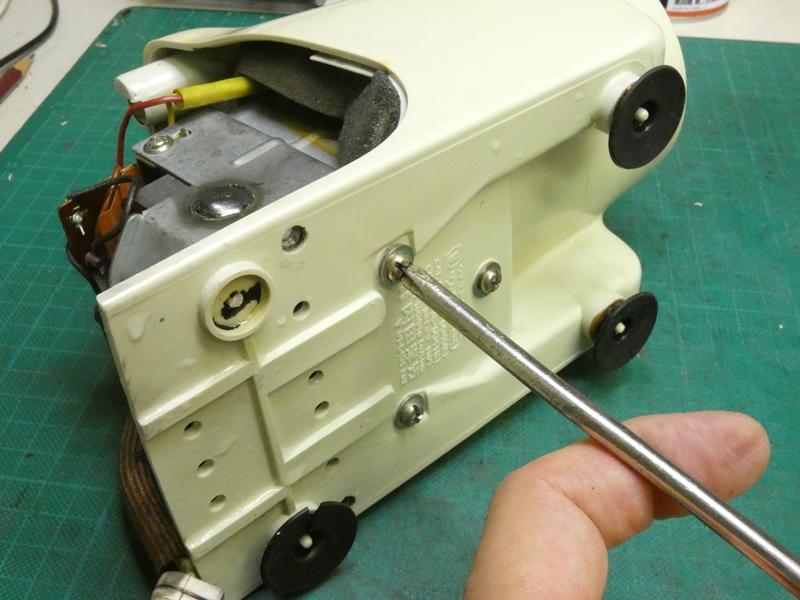

底部から3本のネジでモーターフレームを
固定します。緩まないよう十分トルクを加えます。
|

オレンジ色のカバーも取り付けます。汚れは
落ちたものの艶が失われくすんでいます。
|

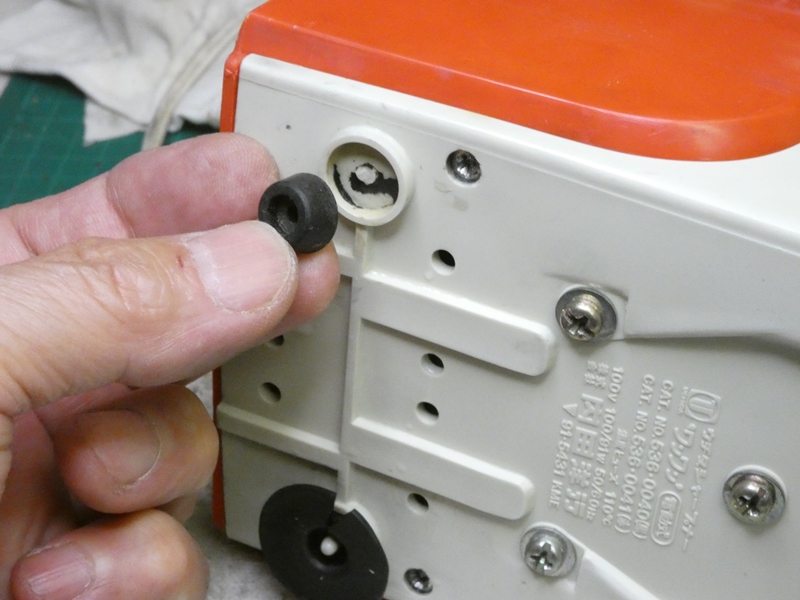

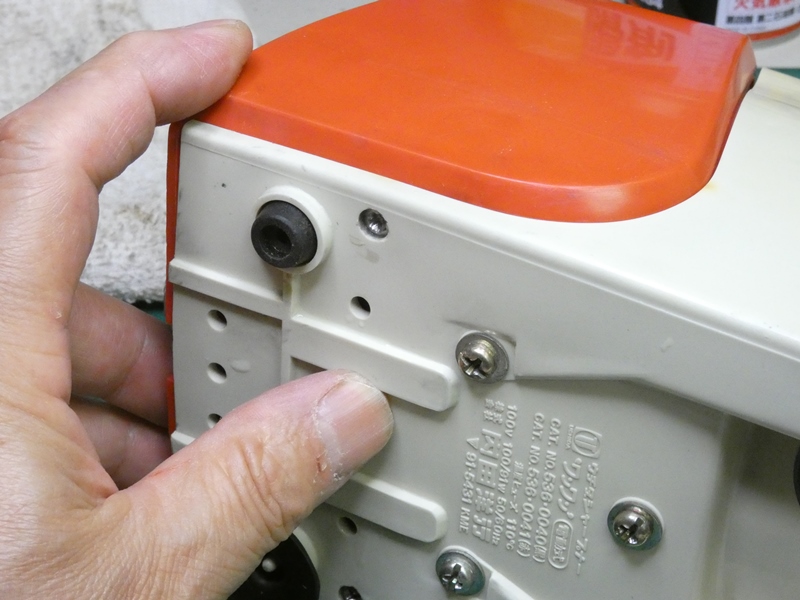

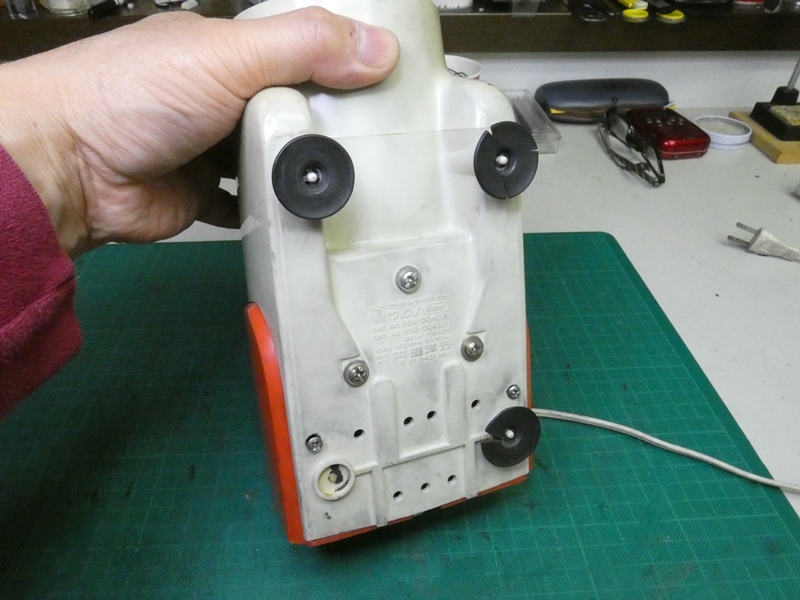

底面のゴム足(吸盤)が1個脱落し、使用時にガタ付き
ます。有り合わせのゴム足で高さだけ合わせます。
|

取りあえずガタ付きは解消しました。残って
いる3個の吸盤で何とか固定出来そうです。
|

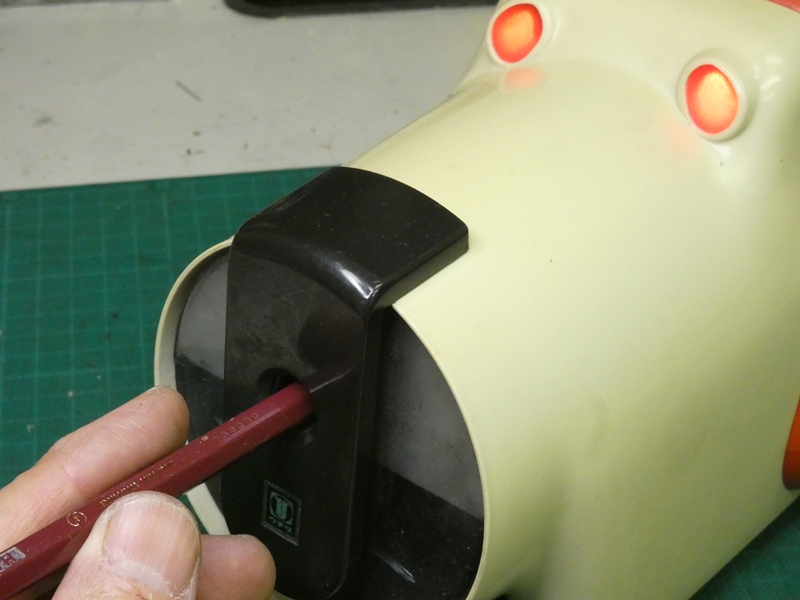

割り箸ではなく、鉛筆で動作確認を行い
ます。先が丸くなった鉛筆を用意します。
|

順調に削れています。両目が
点灯して動作中を示します。
|

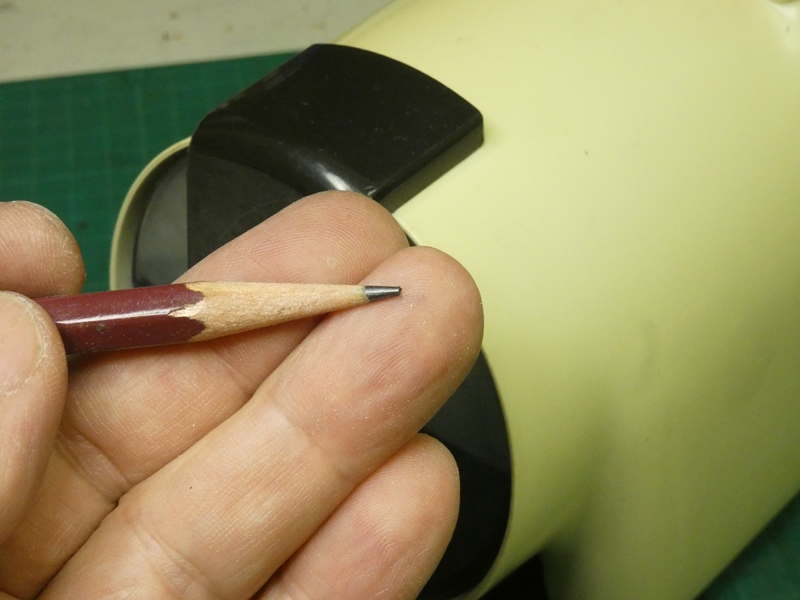

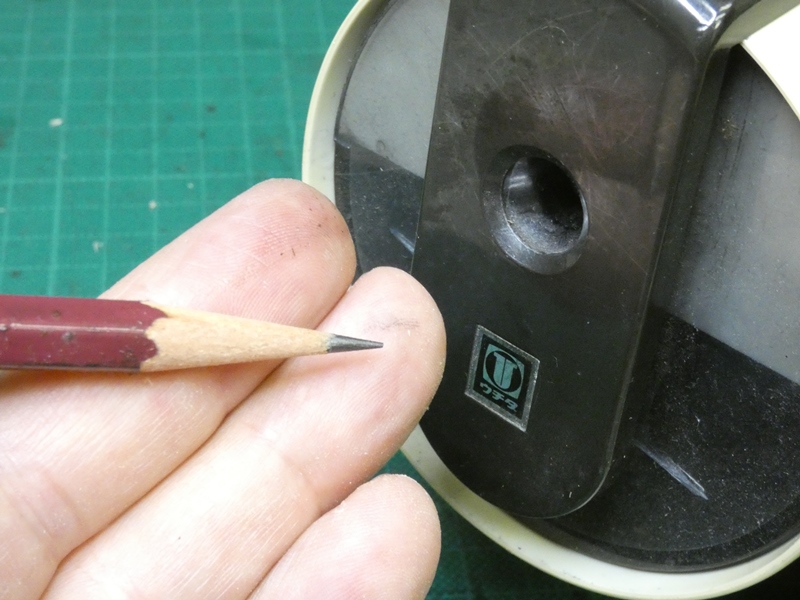

綺麗に削れました。敢えて難を言えば、動作中の振動がやや大きく、
芯の先端が折れてしまわないか心配です。やはり年代物ですので、
回転機構全体に摩耗やガタが生じていることが原因かと思います。
|

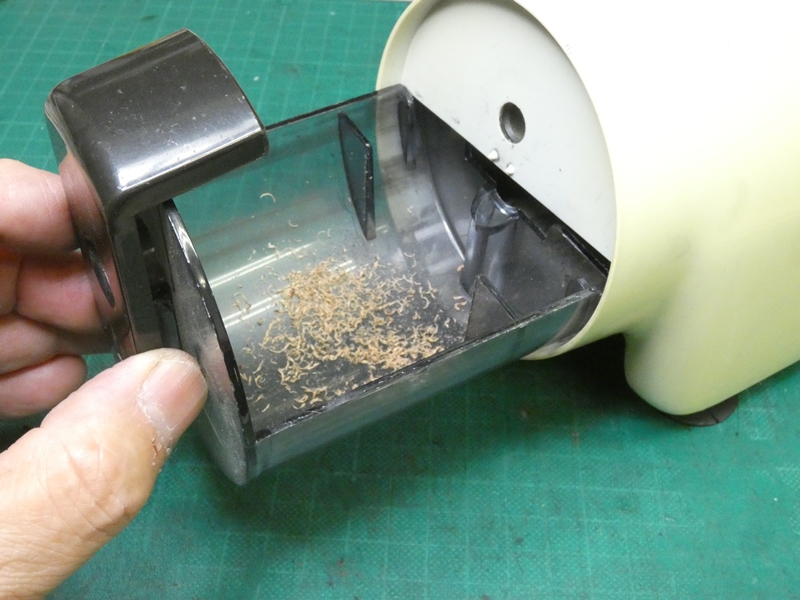

削り屑ケースの中を見ると、鉛筆の
削り屑が懐かしい匂いを放っています。
|

ご依頼主にとって「思い出の品」だそうです。

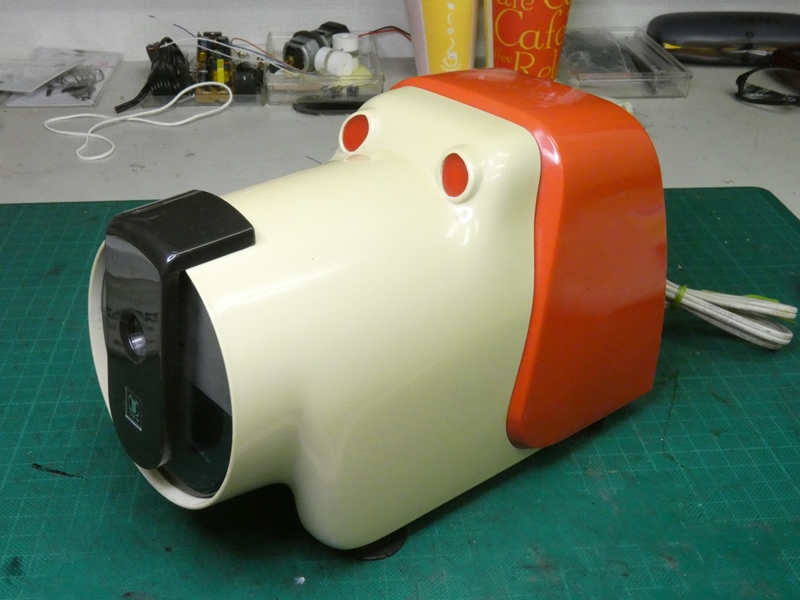

コンパウンドをかけて少しでも輝きを取り戻します。
|

限られた時間では十分な光沢を復活させるまでは至りません。それでも
工房に届いた時点と比べると、見違えるほど綺麗になったと思います。
家電製品のデザイン系譜に残しておきたい、愛嬌と哀愁に満ちた製品です。
|
|
|
