| ・ポップアップ？トースターの故障（２０１９．６．１１） |
「ポップアップトースター」を修理して欲しいと、ご依頼主からの連絡です。パンが 焼けるとポップアップ、つまりパンが飛び出てくるからなのでしょう。で、不具合は ポップアップしない、焼き上がってもパンが飛び出してこない・・、そうではなくて レバーを押し下げてもロックされず、トースター内にパンを引き込めません。 |
||

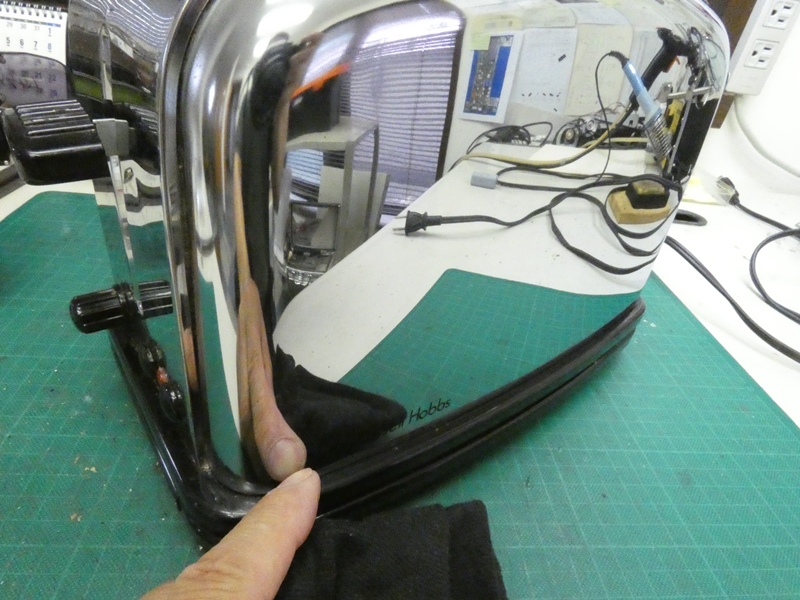

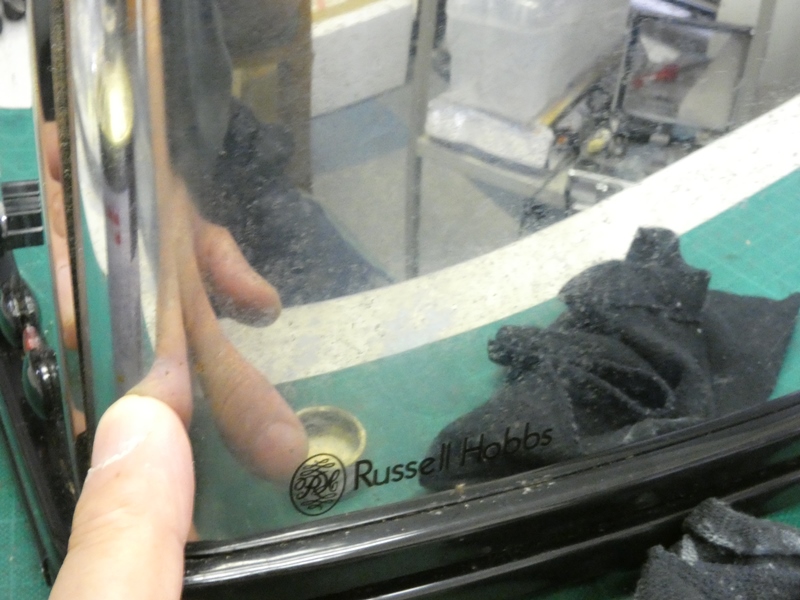

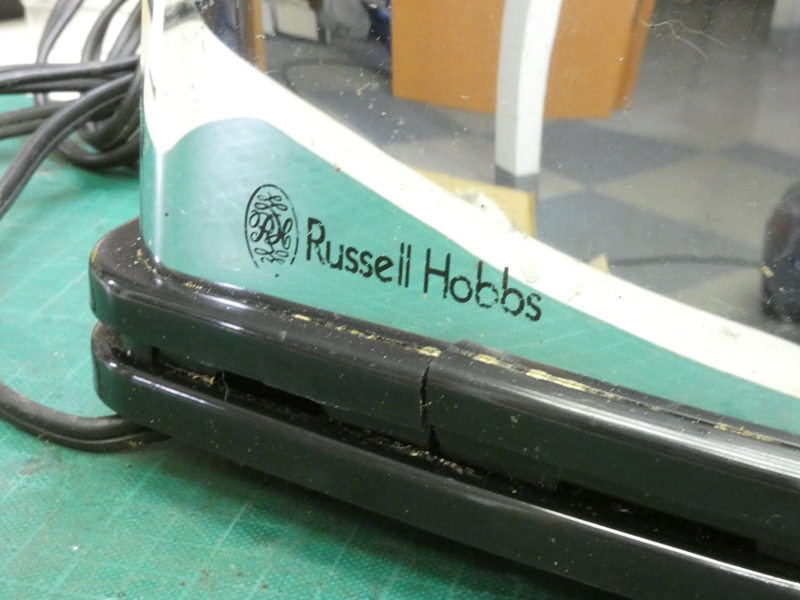

 本体横に「Ｒｕｓｓｅｌｌ Ｈｏｂｂｓ」と刻印があります。 英国のブランドでラッセルホブス社の製品です。 |

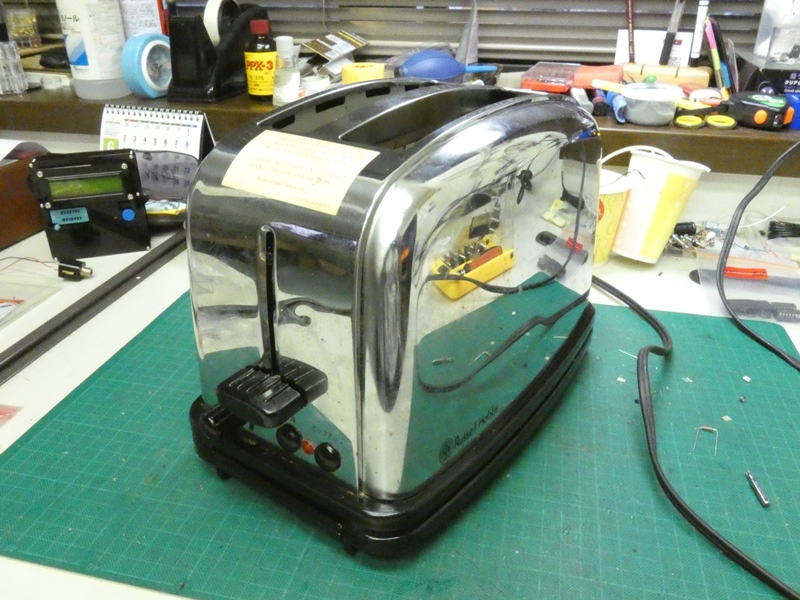

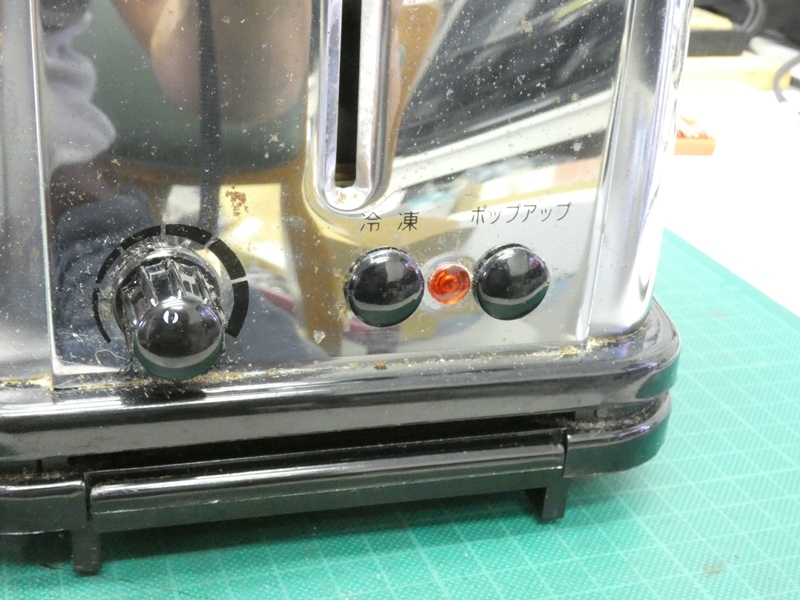

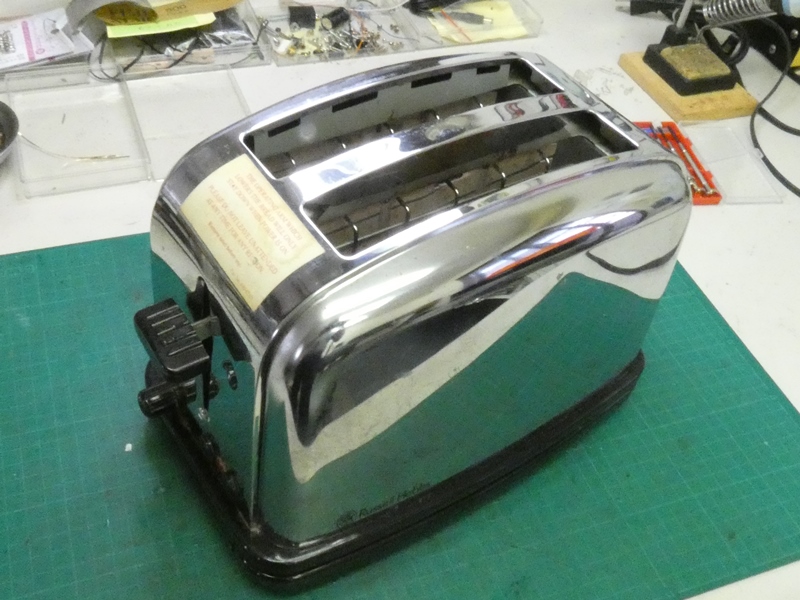

 レバー側の下に調整ツマミ・ボタンがあります。実にオーソ ドックスなトースターで、製品名はクラシックトースターです。 |
|
 底面を確認します。外側を囲むグリルの 一部が破損して（割れて）います。 |

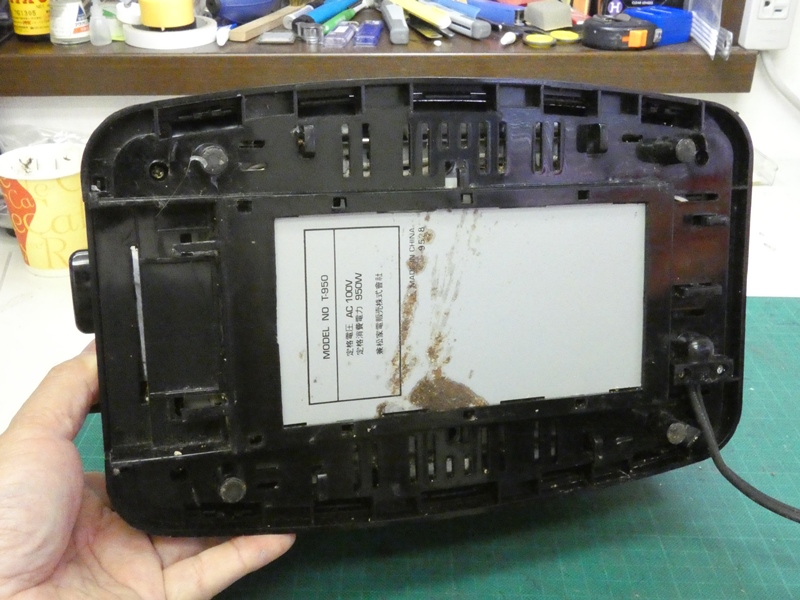

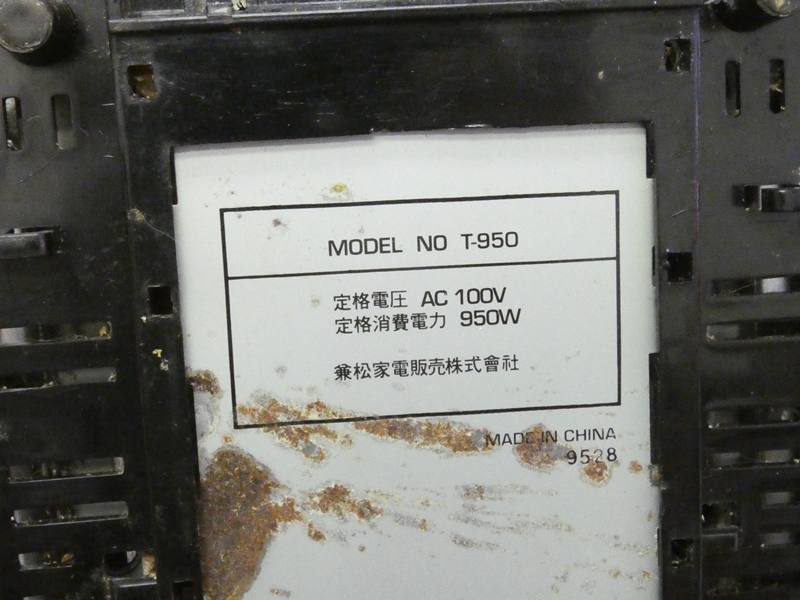

 輸入販売を行っている会社名が記載されて います。英国製といえども製造は中国です。 |
|
 押し下げたレバーが止まらない・・、レバー周りの 何か金具部品のようなものが変形でもしたのでしょう。 |

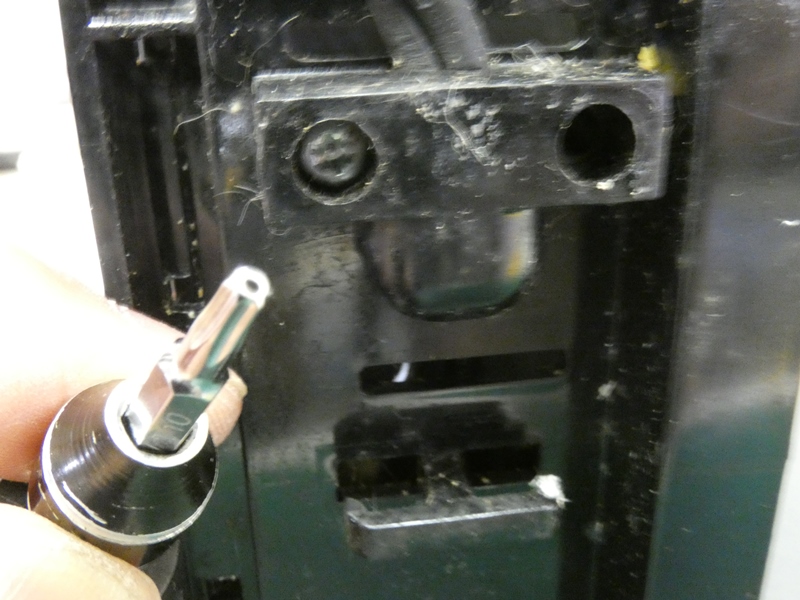

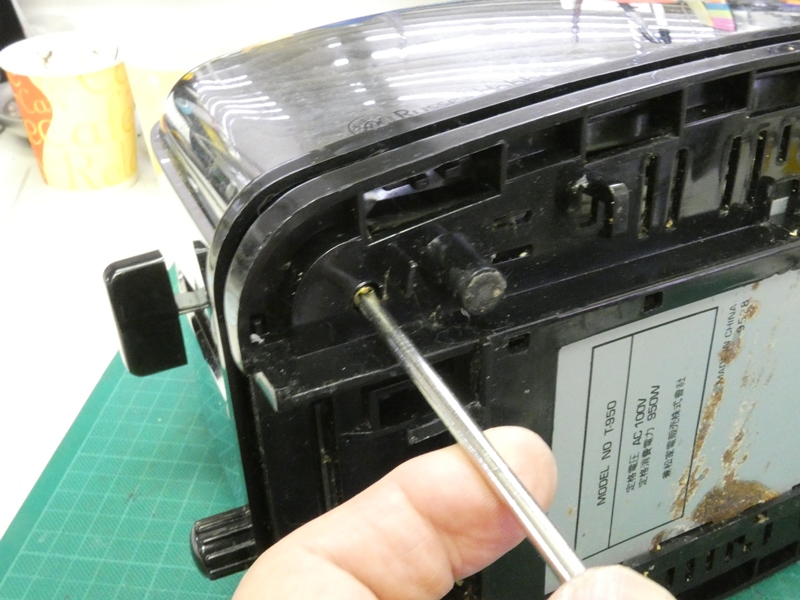

 安直に考えを巡らせつつ、本体の分解を進めます。 電源コードのホルダー固定に特殊ネジが使われています。 |
|
 使用者が分解できないようにする対策でしょう。 適合するビットを取り付けてネジを緩めます。 |
 分解するにつれ、内部から大量のパンくずが落ちてきます。 何百枚・何千枚のトーストを焼き上げてきたのでしょう。 |
|

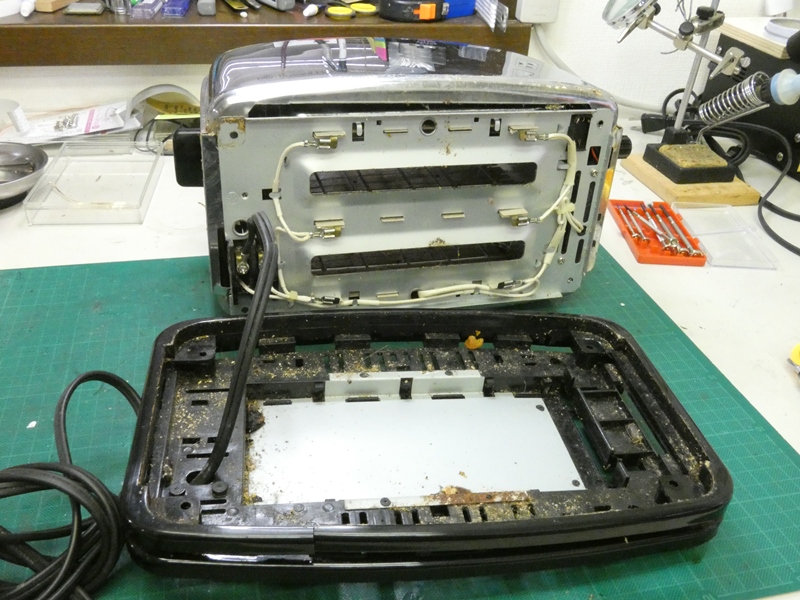

 底部カバーと金属製の上部を分離します。底部外周のグリルは おそらく本体を落下させたのか、完全に破断しています（手前）。 |
||

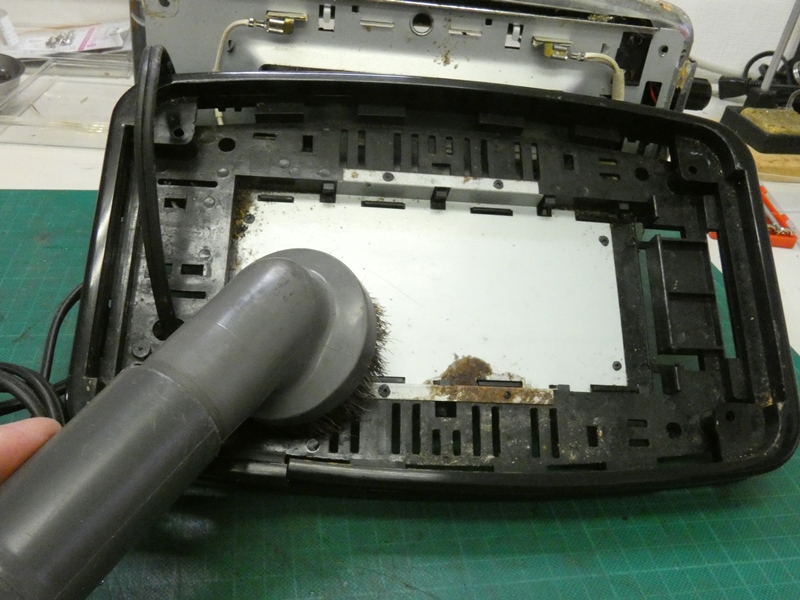

 作業がパンくずまみれになりそうなので 一度掃除機で吸い取っておきます。 |

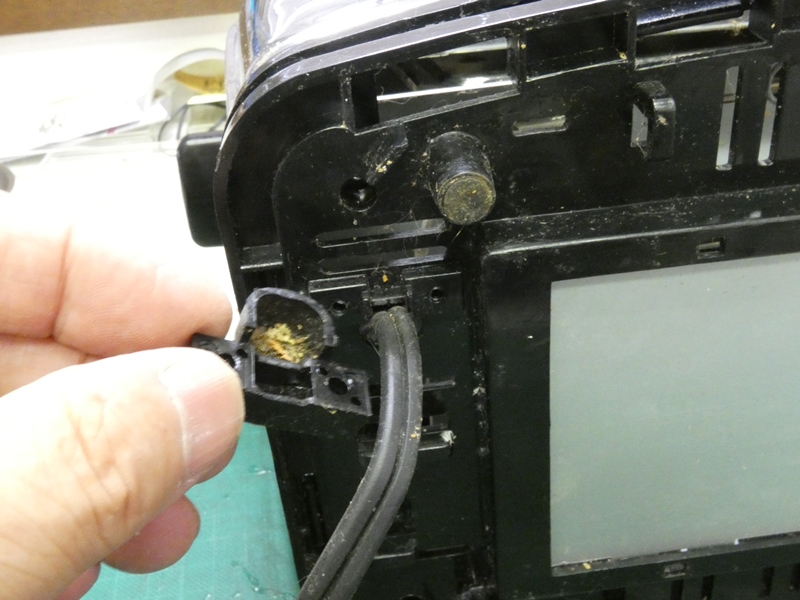

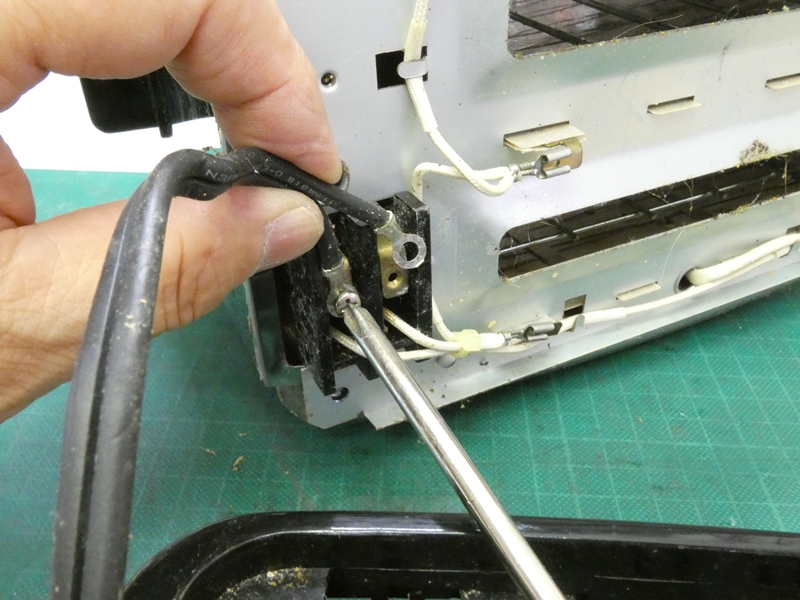

 電源コードを外します。汚れが 入りにくい丁寧な作りです。 |
|

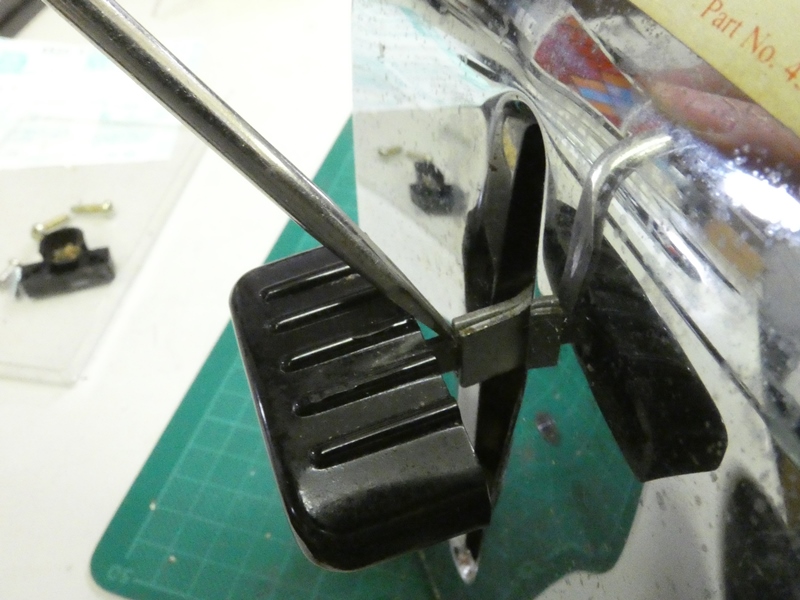

 レバーを引き抜きます。きつめに差し込ま れているのでドライバーの先を使います。 |

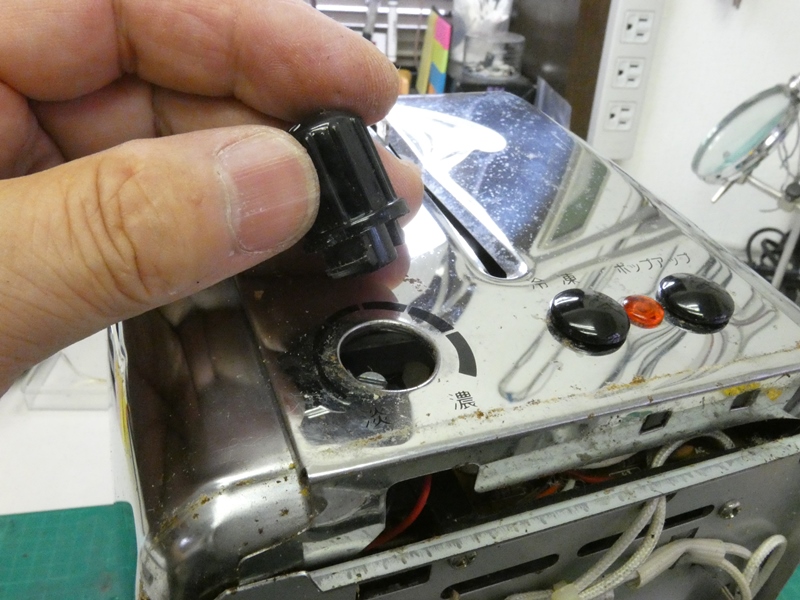

 焼き加減調整用の ツマミも引き抜きます。 |
|

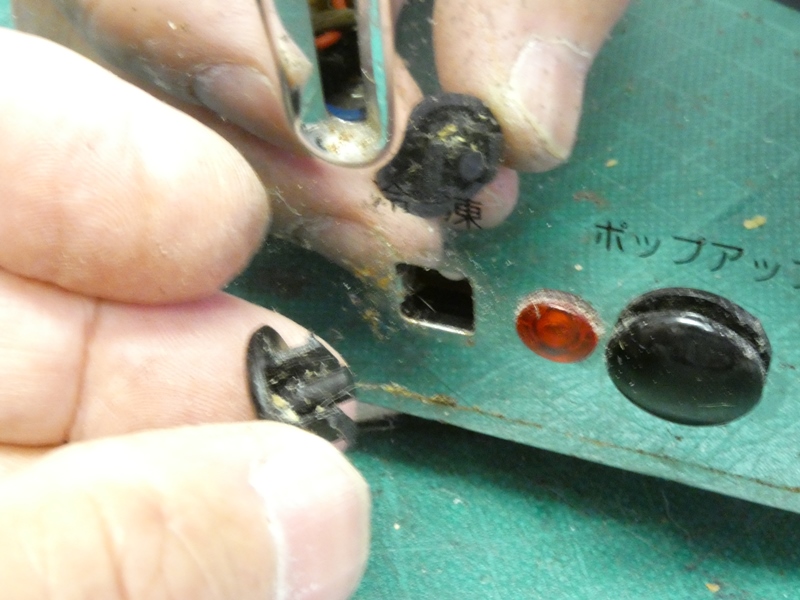

 「冷凍」、「ポップアップ」のスイッチボタンを 外します（実際は外す必要はありません）。 |

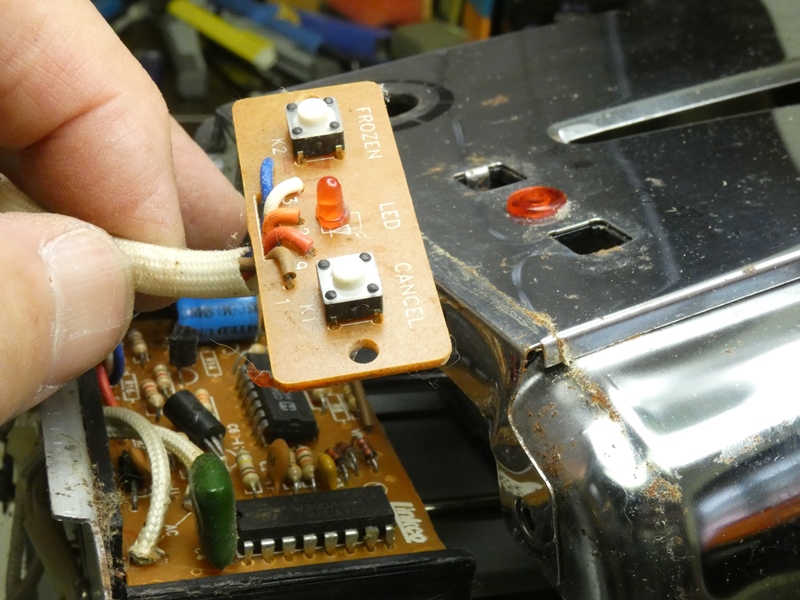

 本体内部に差し込まれている スイッチ基板を外しておきます。 |
|

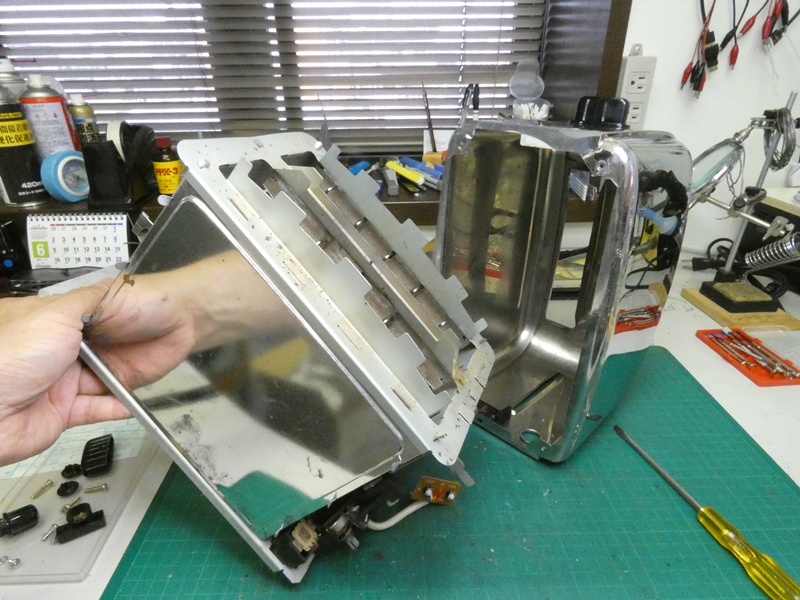

 金属製の本体外側と、内部の発熱機構部を分離します。 レバーやプレートの端が引っ掛かり簡単ではありません。 |
||

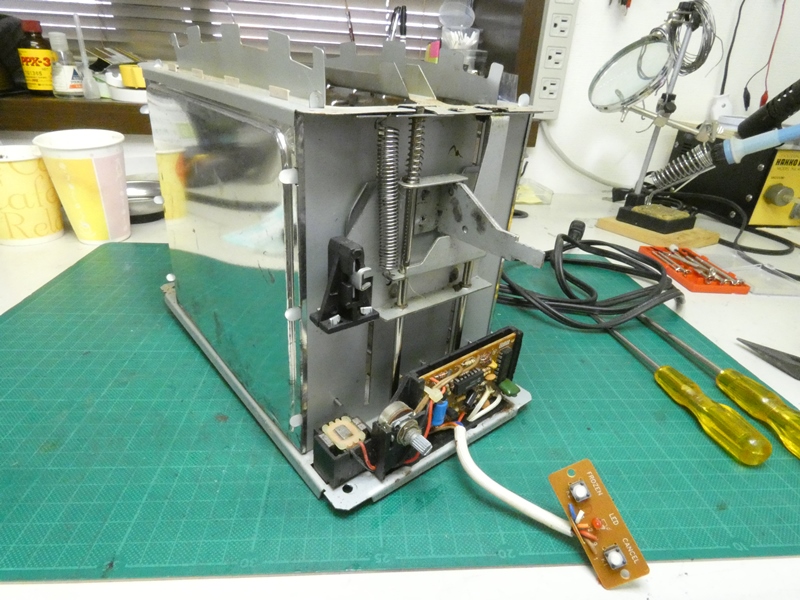

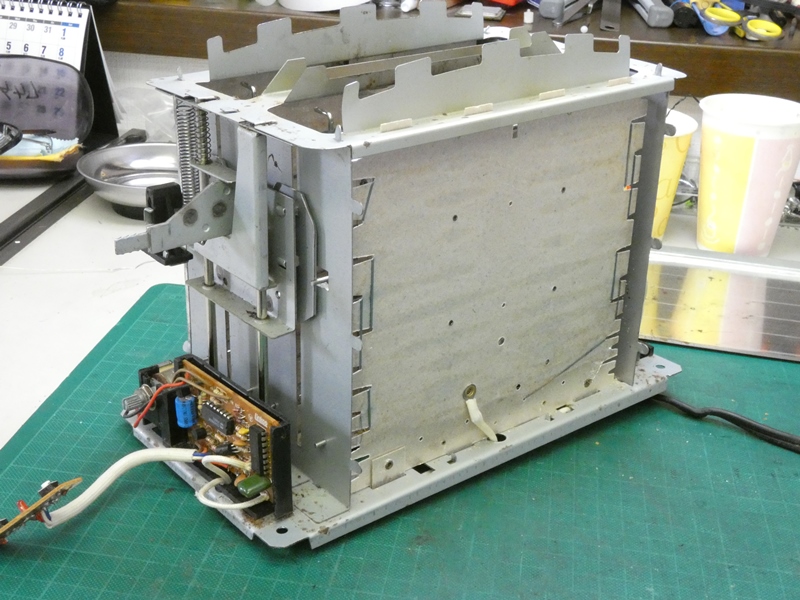

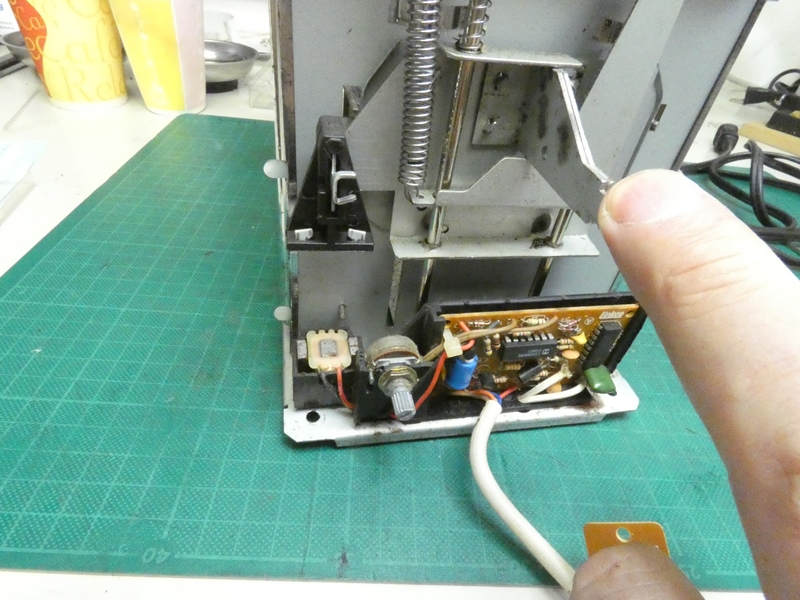

 ポップアップ機構は簡単な機械式などではあり ません。電子的な制御回路を内蔵しています。 |

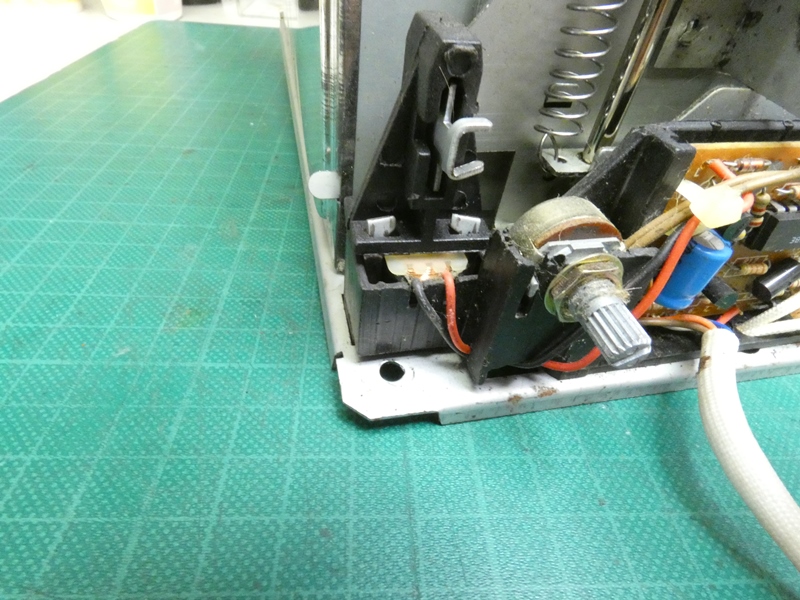

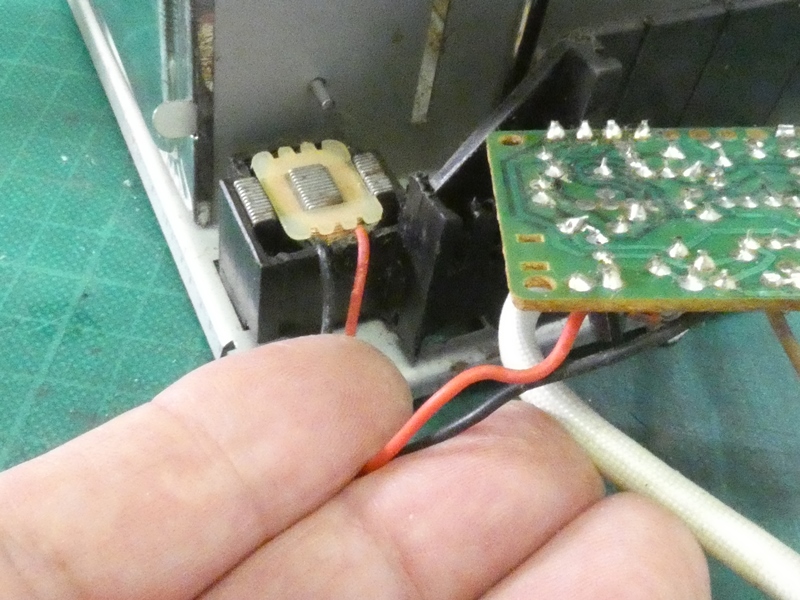

 レバーを下げると、フック等が引っ掛かる方式ではなく、 鉄片が電磁石に吸い付いてロックされる仕組みです。 |
|
 しかし、通電状態で操作しても 鉄片が全く吸い付きません。 |
 ドライバーの先を当ててみると 電磁石が磁化されていません。 |
|
 この制御回路に不具合があるとすると かなり厄介な修理になります。 |

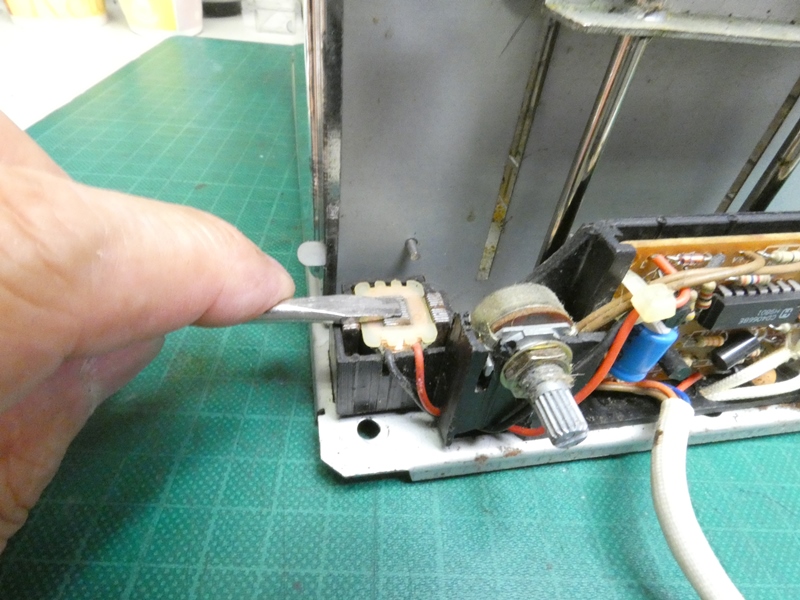

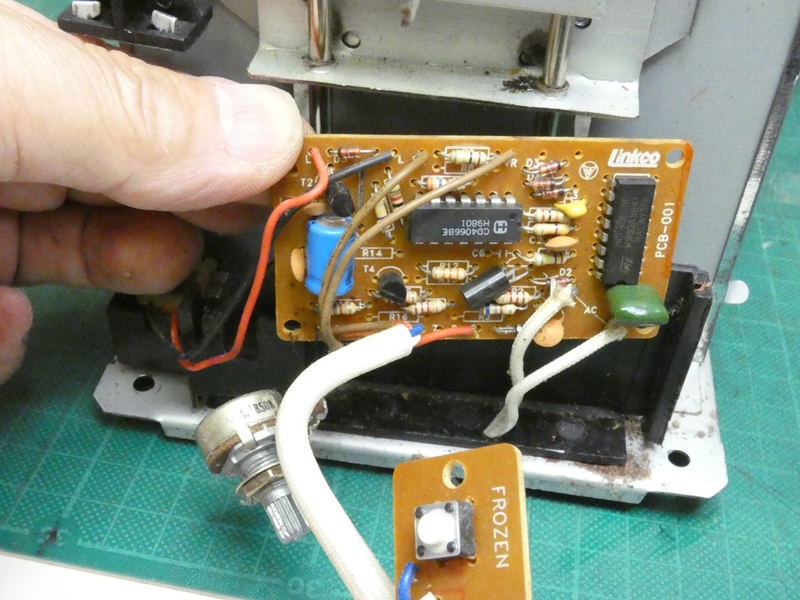

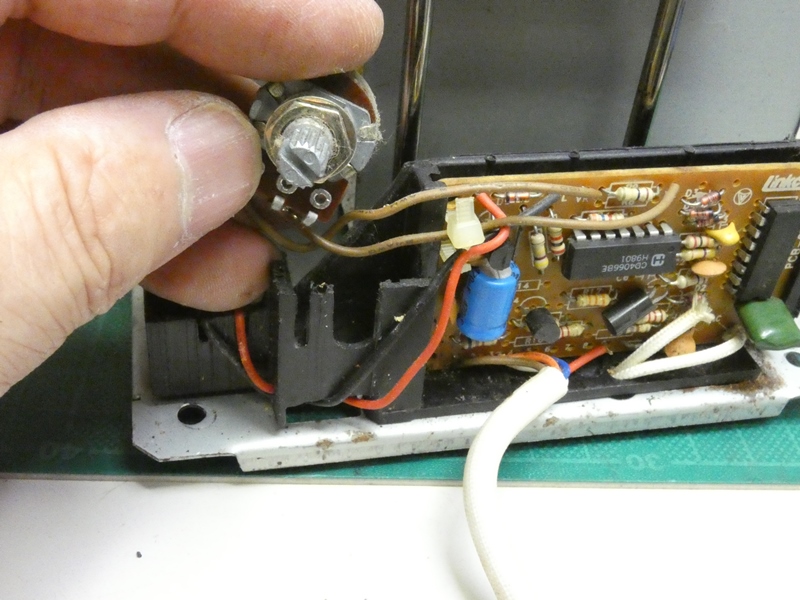

 点検のため可変抵抗器や 基板を取り外します。 |
|

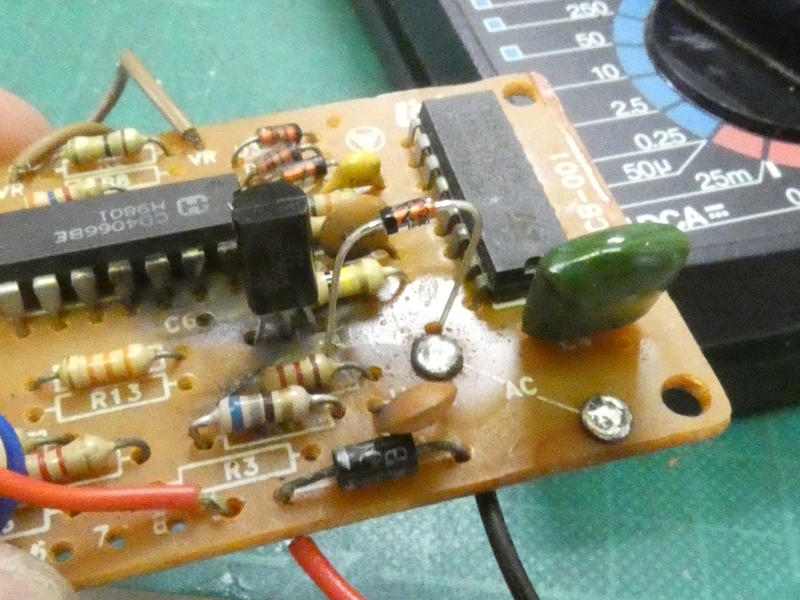

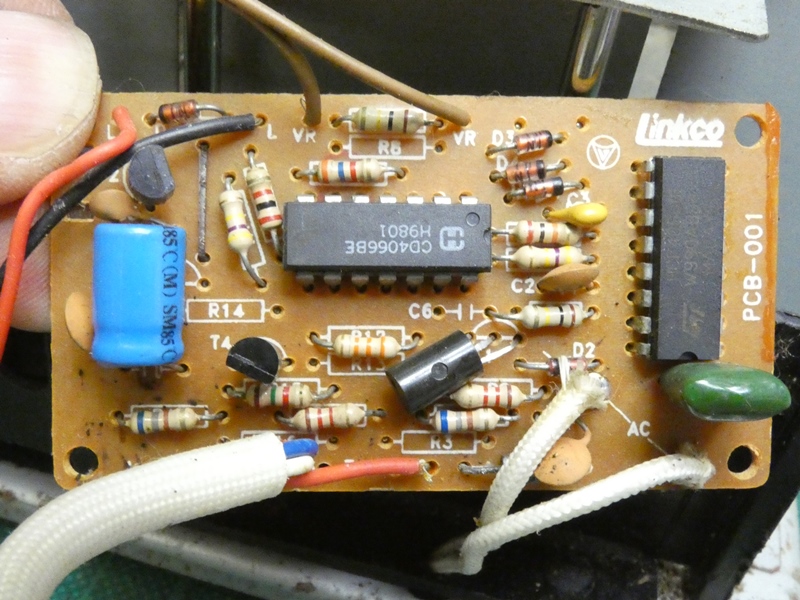

 基板上には２個のロジックＩＣが搭載されています。タイマーにより加熱時間を正確に 制御することで、焼き加減を調節しているようです。恐れ入ります。外見的に特に 部品の劣化・損傷は見当たりません。また簡単に壊れそうな回路でもありません。 |
||

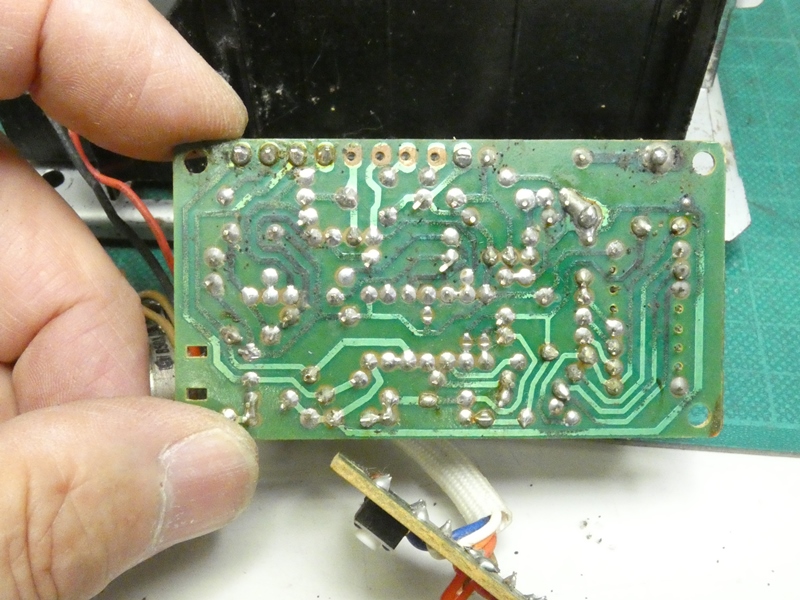

 配線パターン側を点検します。やはり高温に 晒されるためかパターンの劣化が進んでいます。 |

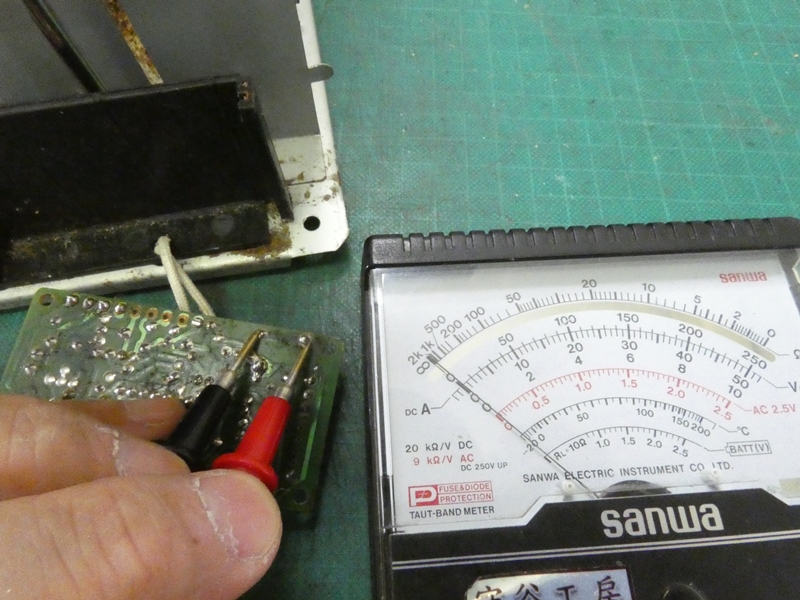

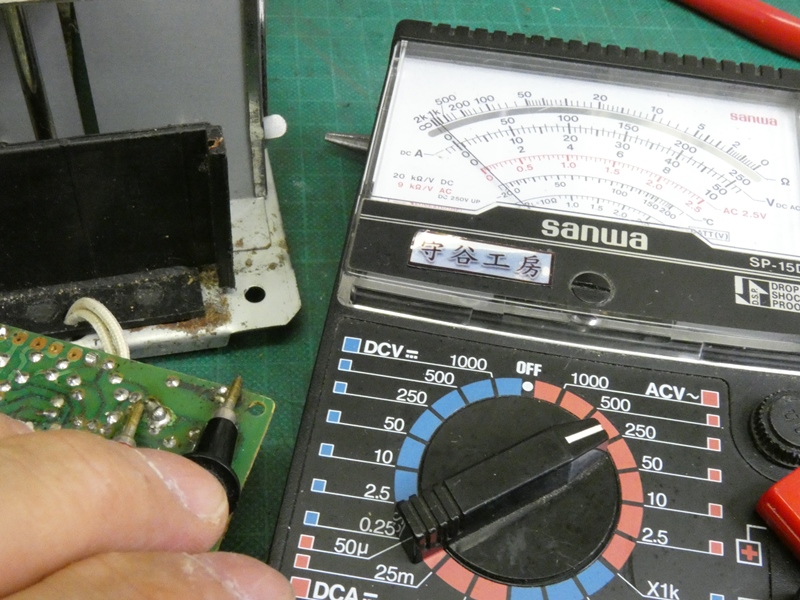

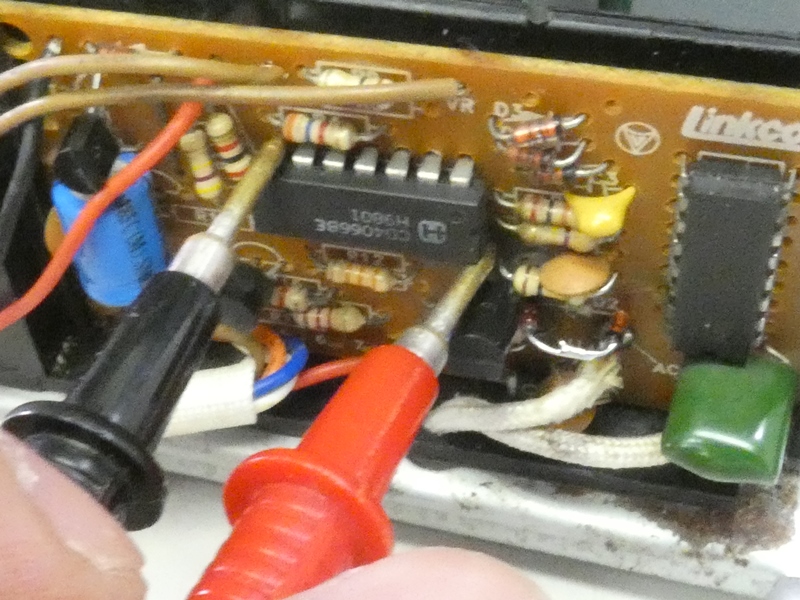

 通電状態で回路に電圧が加わって いるか確認します・・、加わっていません。 |
|
 何故回路に電圧が加わらないのか 電熱線パネルを分解して調べます。 |

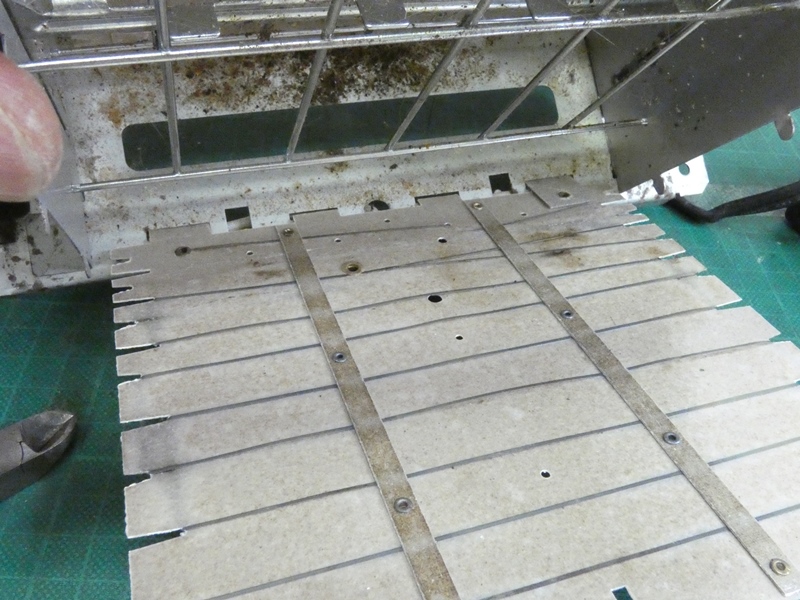

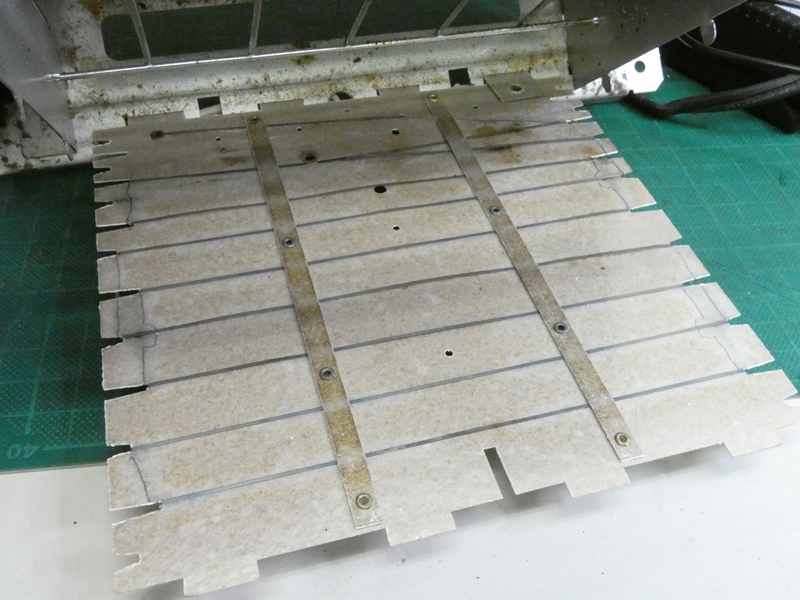

 ２枚の食パンを両端と中央３枚の電熱線 パネルが挟みます。端のパネル１枚で・・ |
|

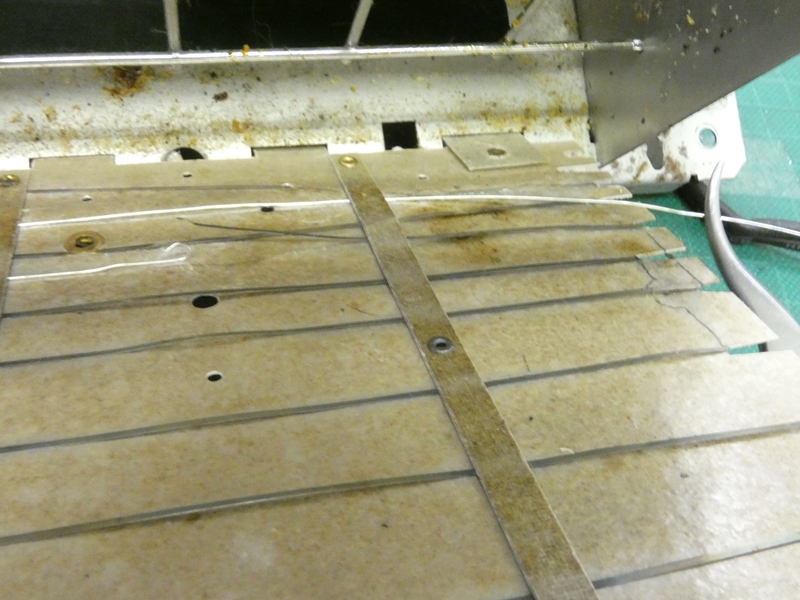

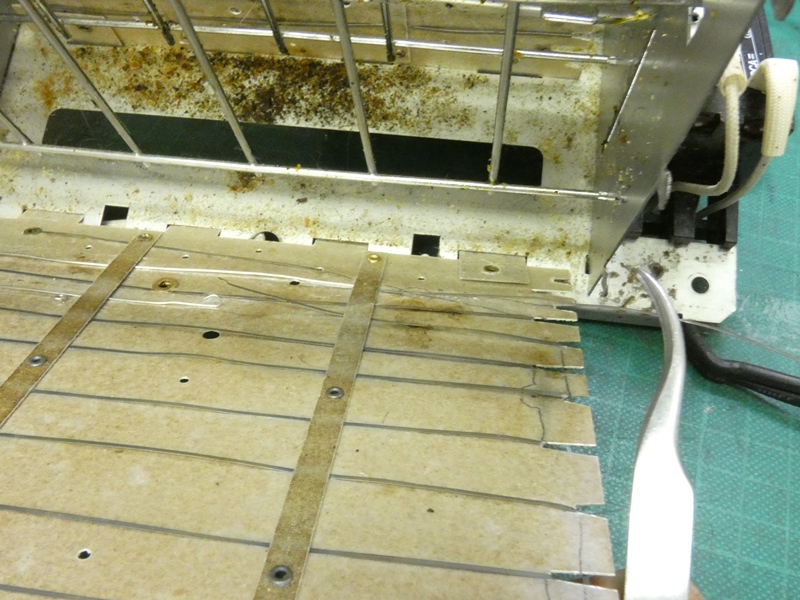

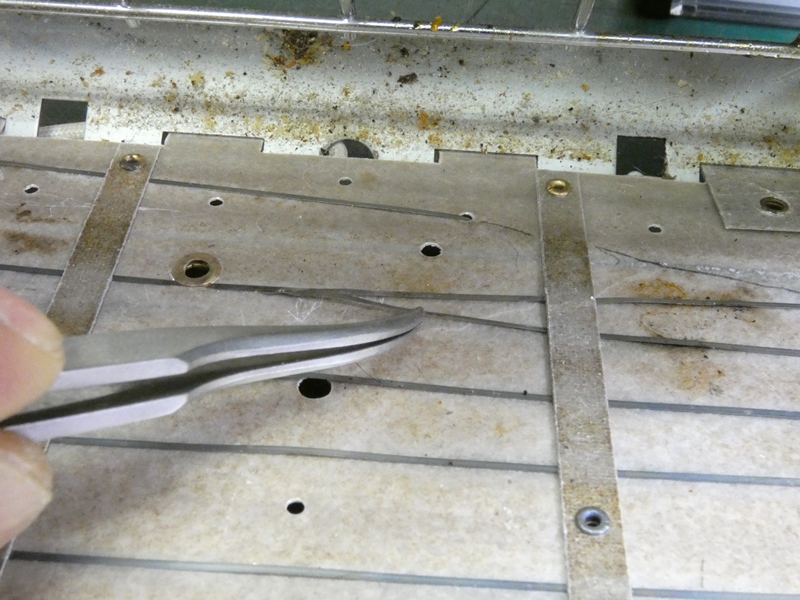

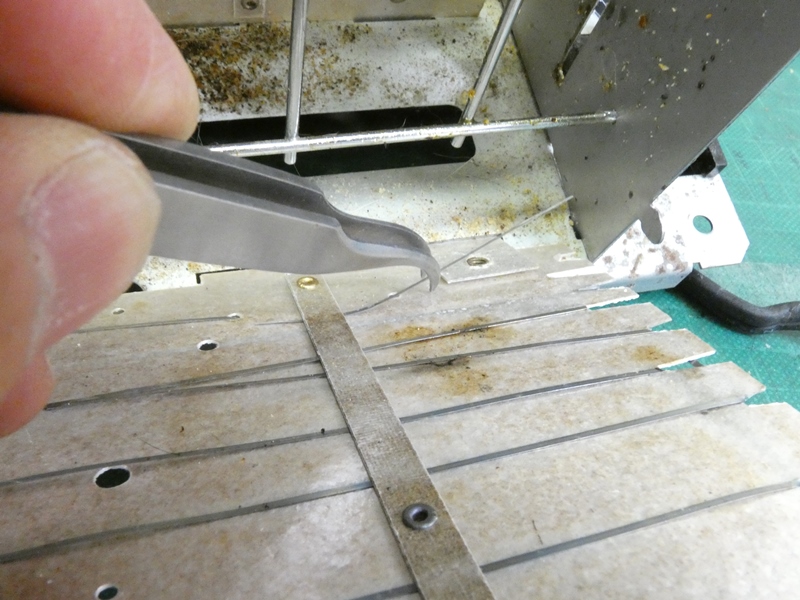

 パネルに巻き付けられている電熱線が 下の方で断線し、一部がなくなっています。 |
 断線した電熱線の途中にハトメが打たれて おり、そこから電線が引き出されています。 |
|

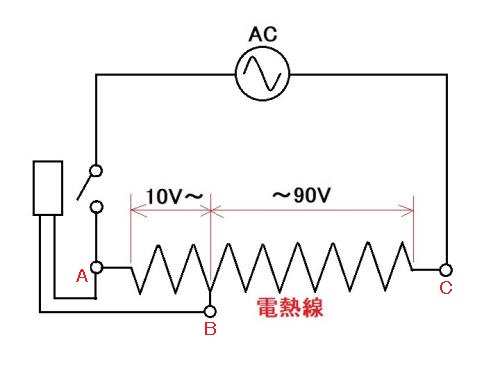

 制御回路を動作させる電源は、電熱線の途中から電線を引き 出すことで電源電圧を分圧して作り出しています（Ａ－Ｂ間）。 |
||

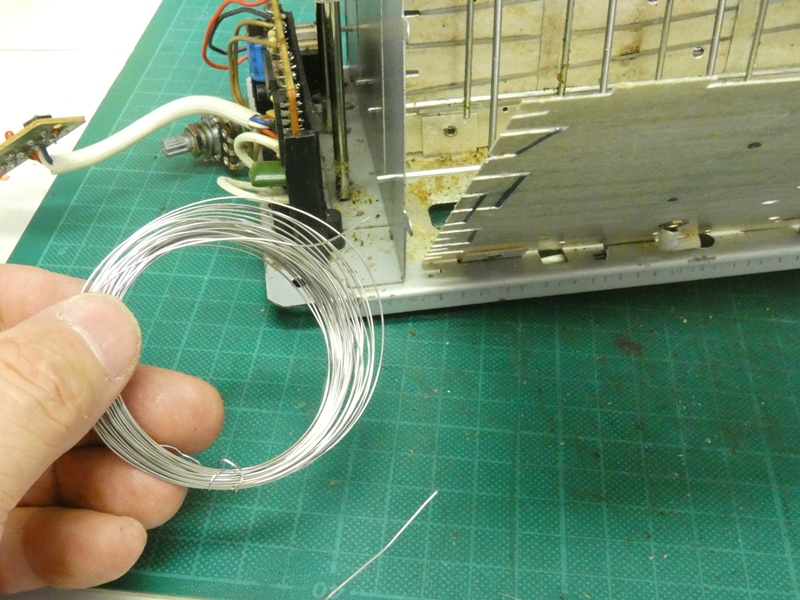

 電熱線の欠損部分を、汎用の電熱線を利用して 補います。テープ状の電熱線は入手困難です。 |
 抵抗（発熱）特性が異なりますが、 長さが限られるので支障ないでしょう。 |
|

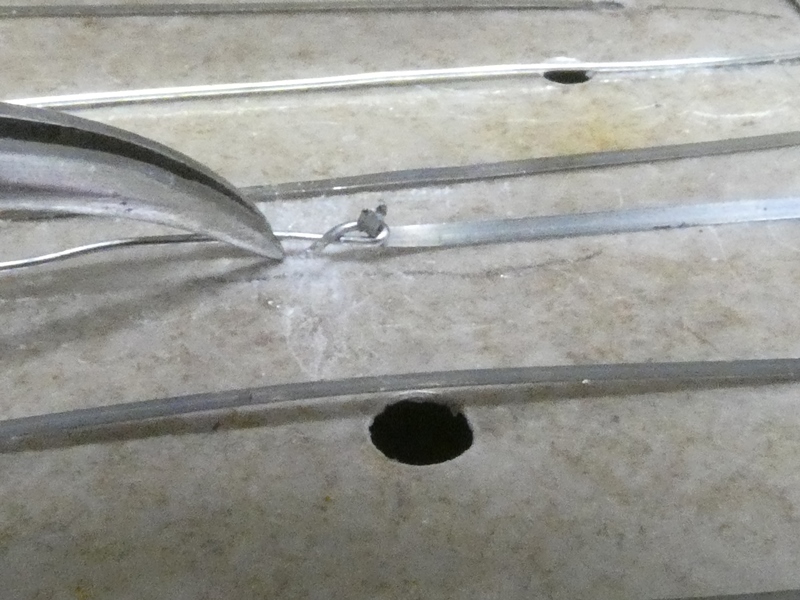

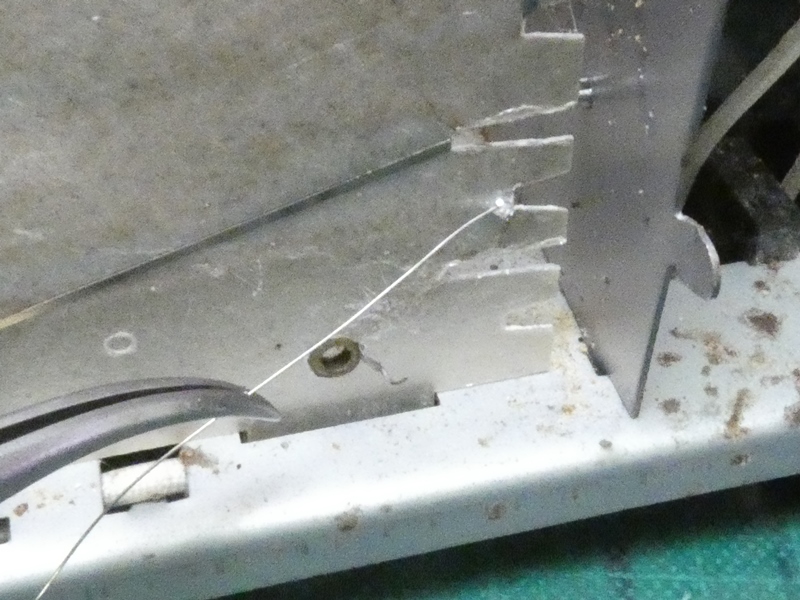

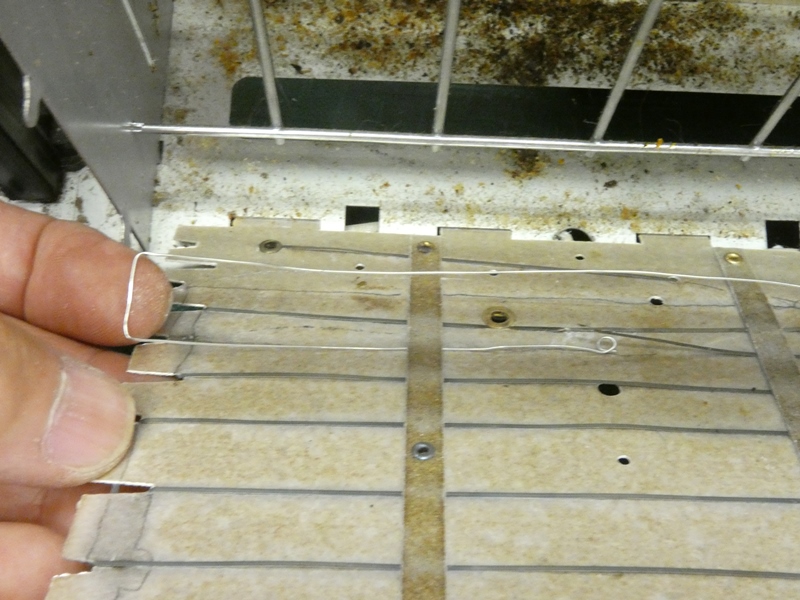

 欠損部分を補うように 左右に往復させます。 |
 切断端との接続は針金 細工のように絡めておきます。 |
|
 マイカ板の端で折り返し 裏側に引き込みます。 |

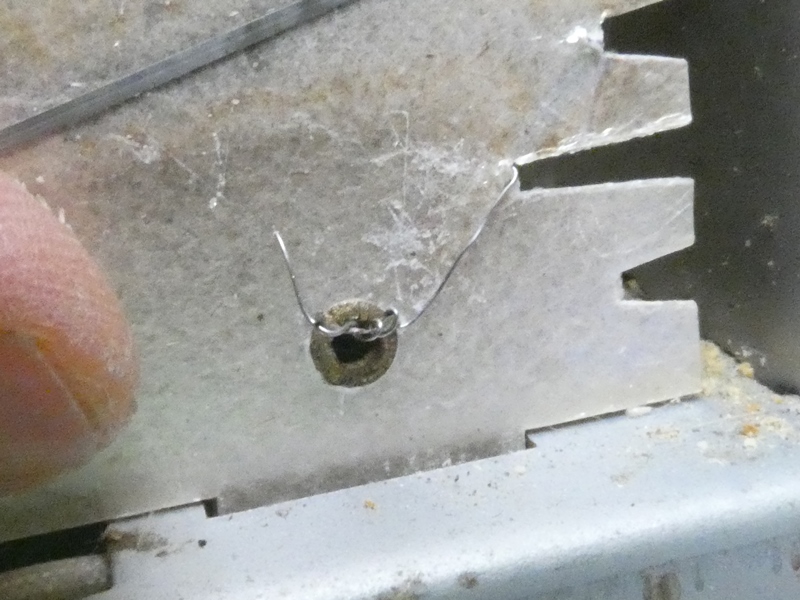

 ハトメに元の電熱線が 僅かに残っています。 |
|
 何とか絡めて接続します。失敗 した場合はハトメを打ち直します。 |

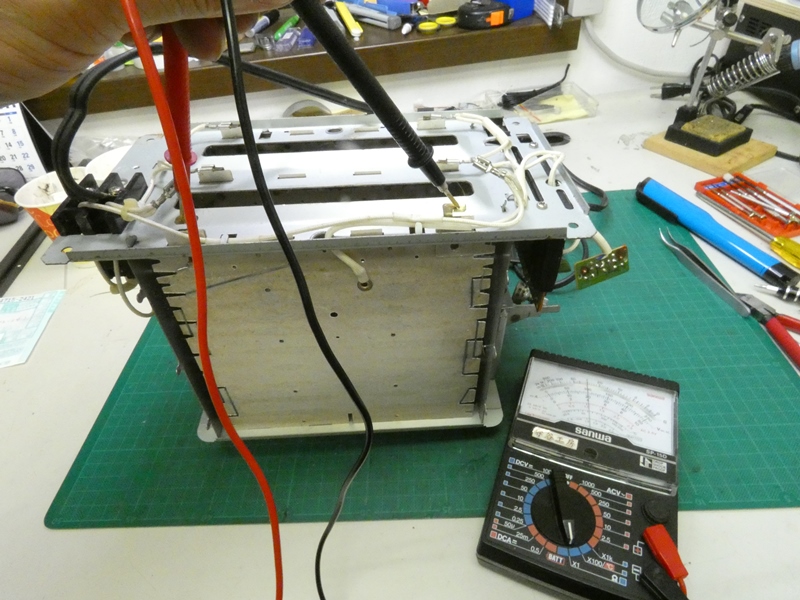

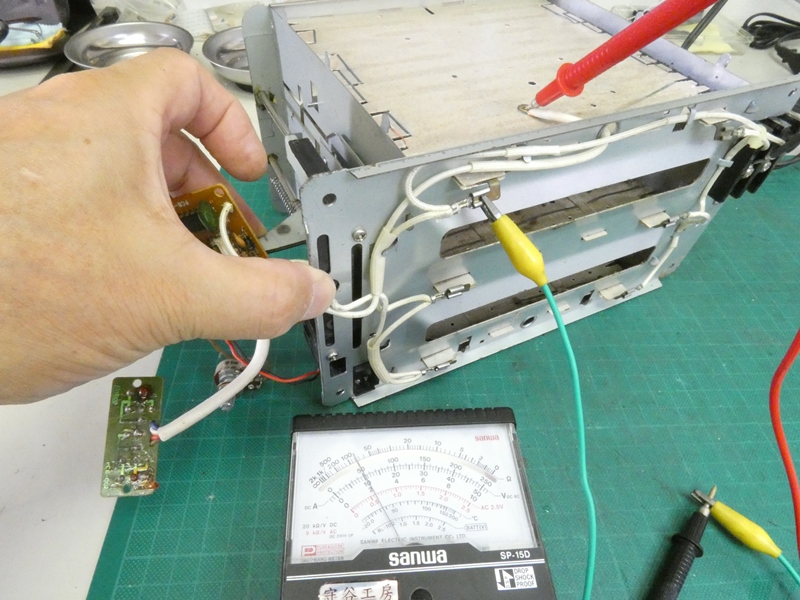

 通電状態で電熱線に加わる電圧を確認 します。両端（Ａ－Ｃ間）はＡＣ１００Ｖです。 |
|
 制御回路用に途中から引き出した（Ａ－Ｂ間） 電圧を確認します。ＡＣ１０Ｖ程度です。 |
 これで動作するはずですが、確認 すると基板に電圧が加わっていません。 |
|

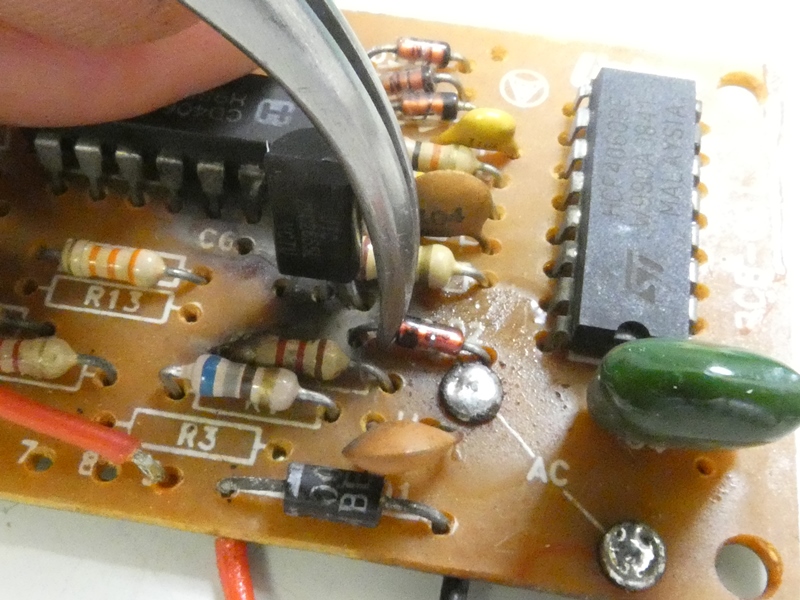

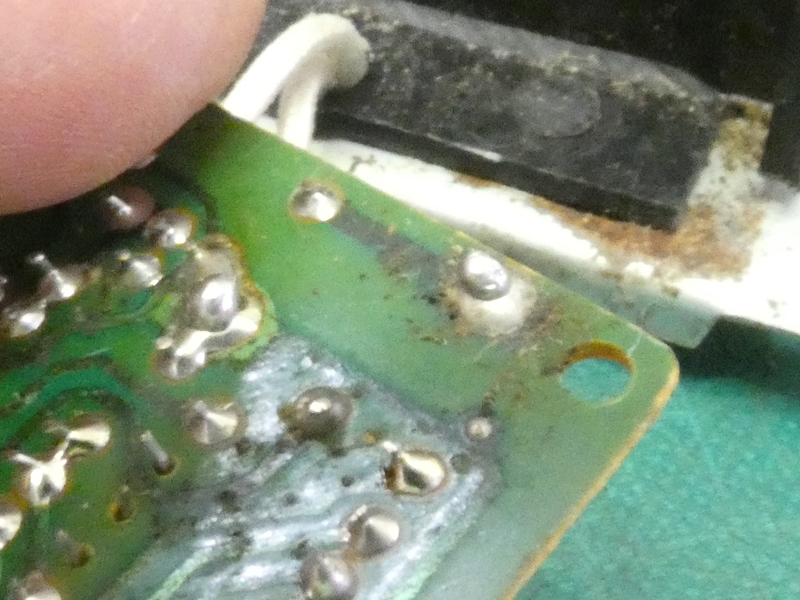

 電源の接続部分を 注意深く観察すると、 |

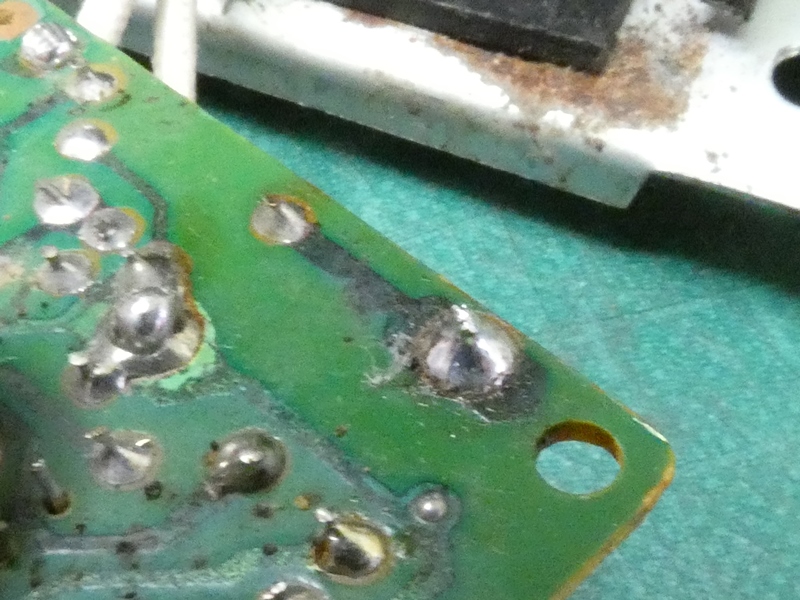

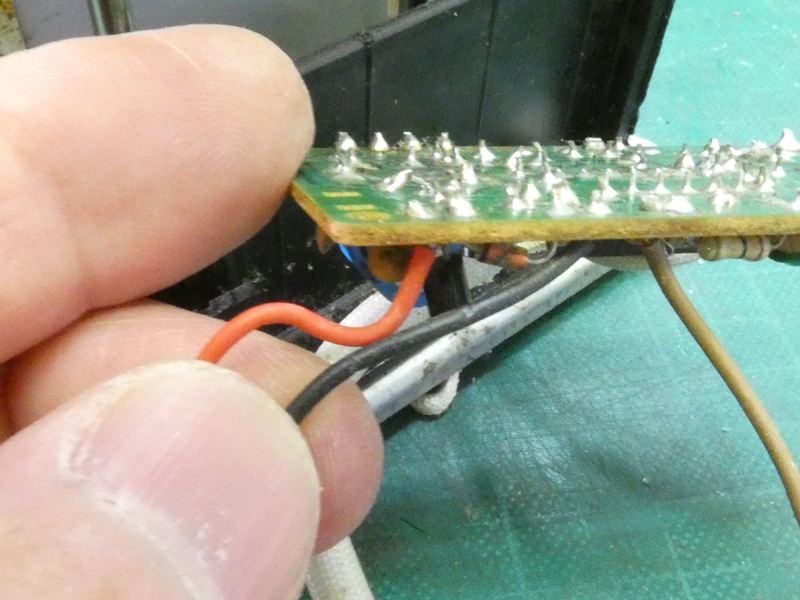

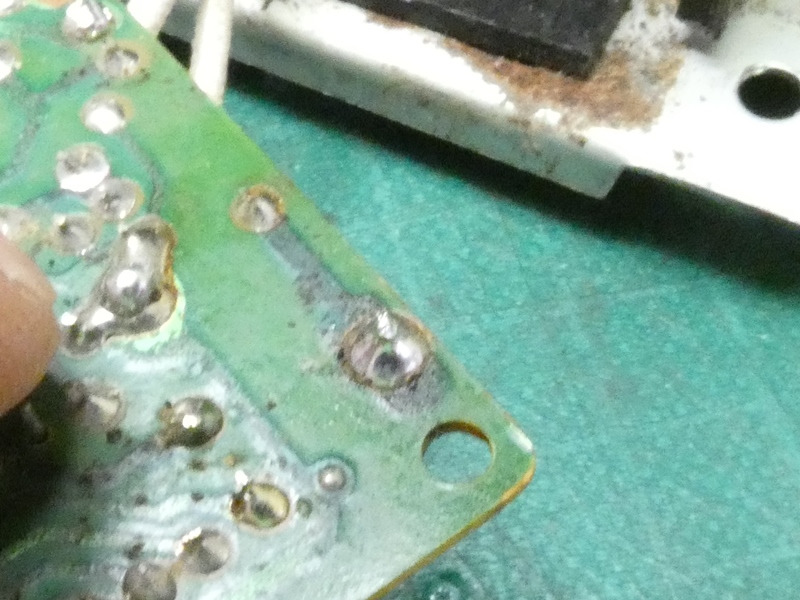

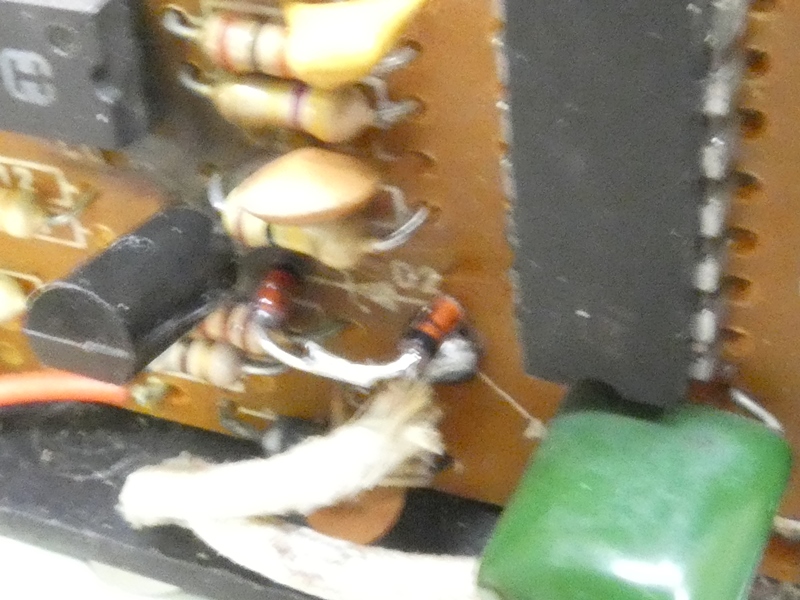

 半田付けが浮いています。メーカー品なのに 何故このようなトラブルが起こるのでしょう。 |
|

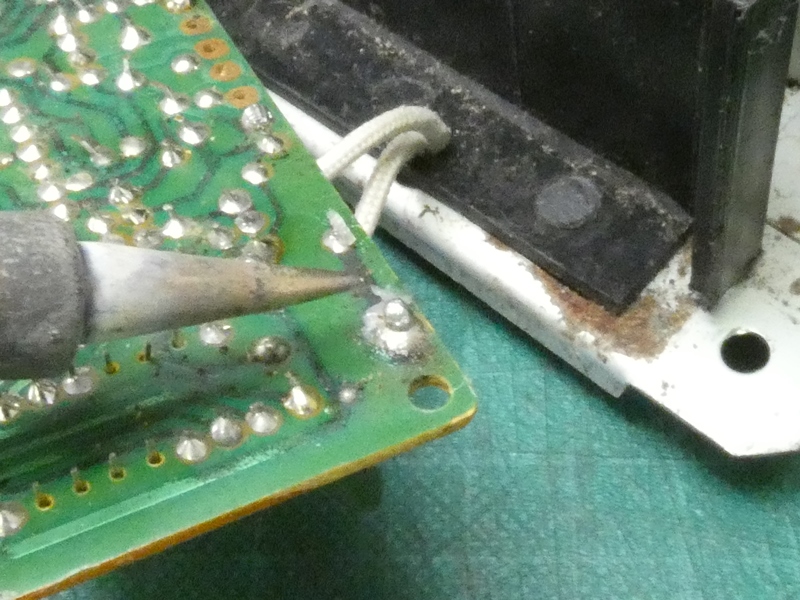

 不完全な半田付けを いったん除去します。 |
 あらためて電源のコードを 丁寧に半田付けします。 |
|
 制御回路を元に戻し動作確認を行います。不具合の原因を特定し 必要な修理を加えたので、これで正常に機能するはずです。 |
||
 甘くありません、まだ動作しません。 電磁石が十分に磁化されません。 |
 原因は回路に加えられている電源電圧が十分 ではないからです。分圧が適切ではないようです。 |
|
 代用した電熱線の抵抗特性が異なる（抵抗が小さい） ためです。ここで全く別の解決方法を採ります。 |

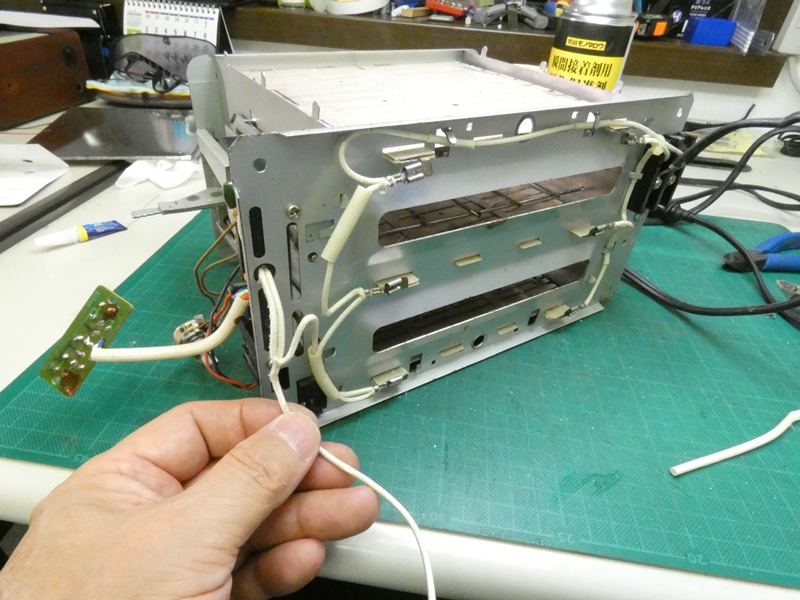

 反対側の電熱線パネルから 電源を取ることにします。 |
|

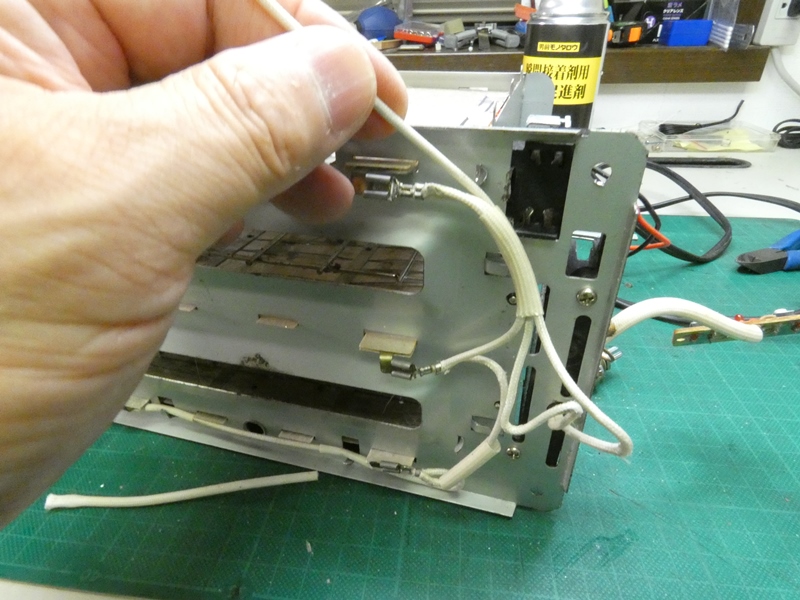

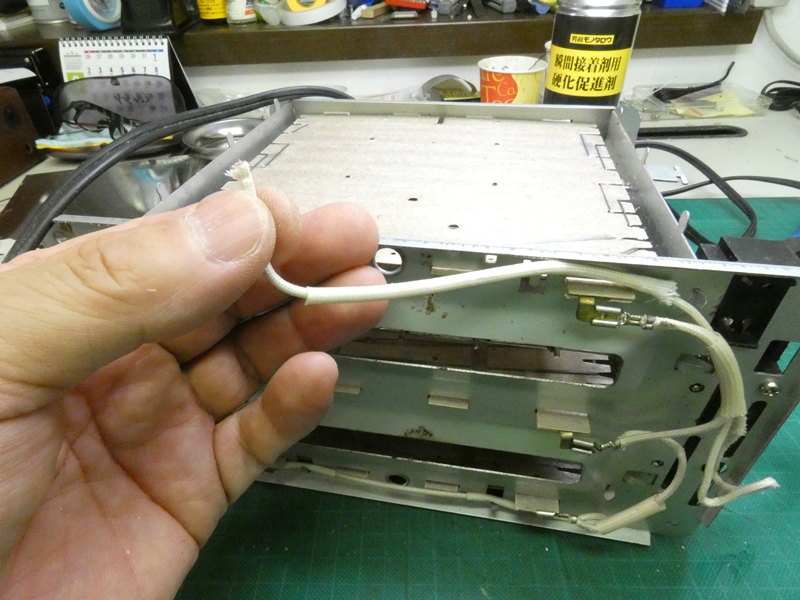

 分圧を取り出している配線（Ｂ点）を 切断し、反対側へ引き回します。 |

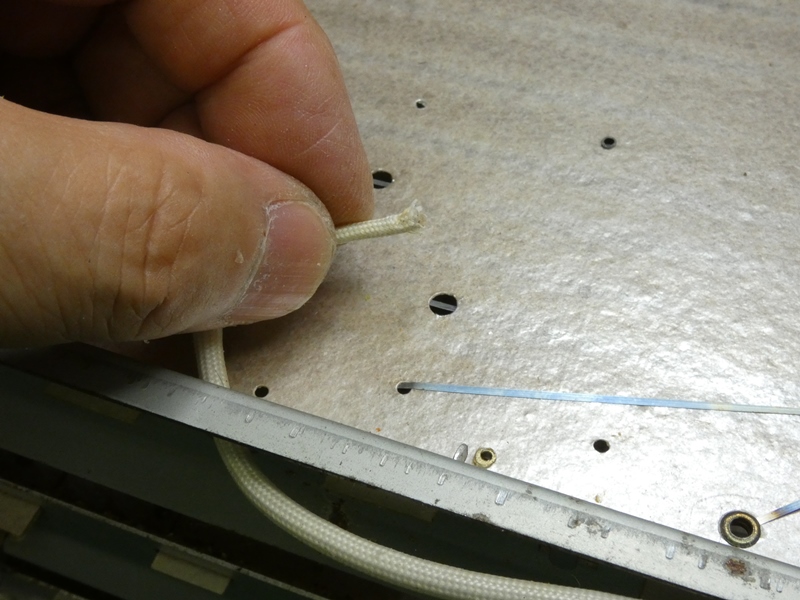

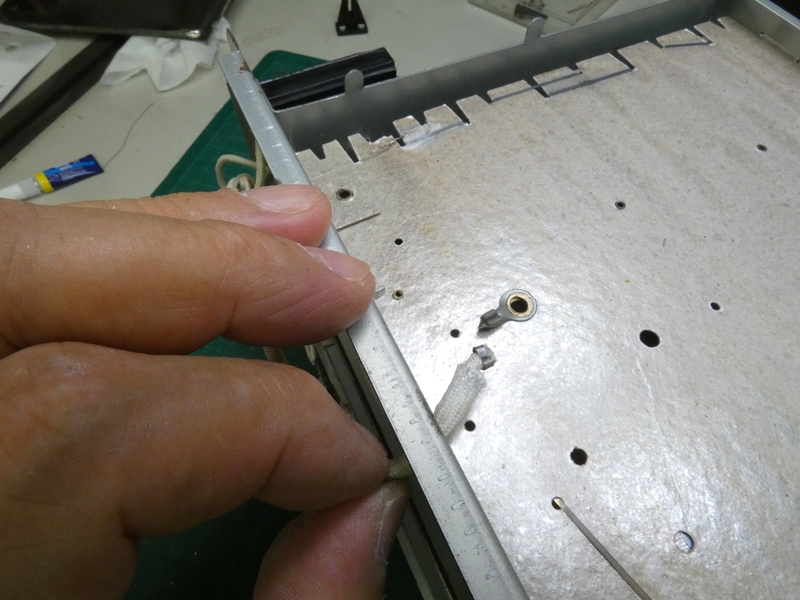

 耐熱チューブを被せながら フレームの隙間を通します。 |
|
 穴の位置などフレームの構造は全く同じです。 電熱線パネルにも同じ位置にハトメ用の穴があります。 |

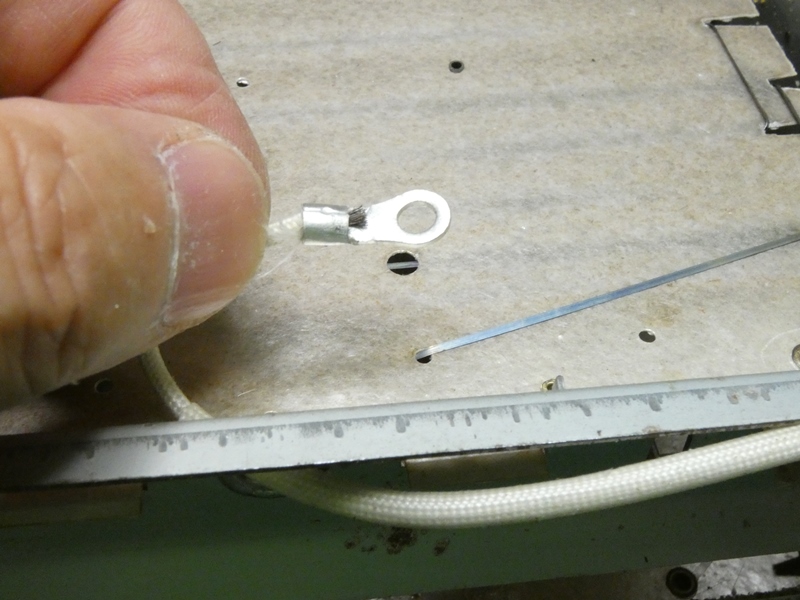

 配線の先端に圧着 端子を取り付けます。 |
|

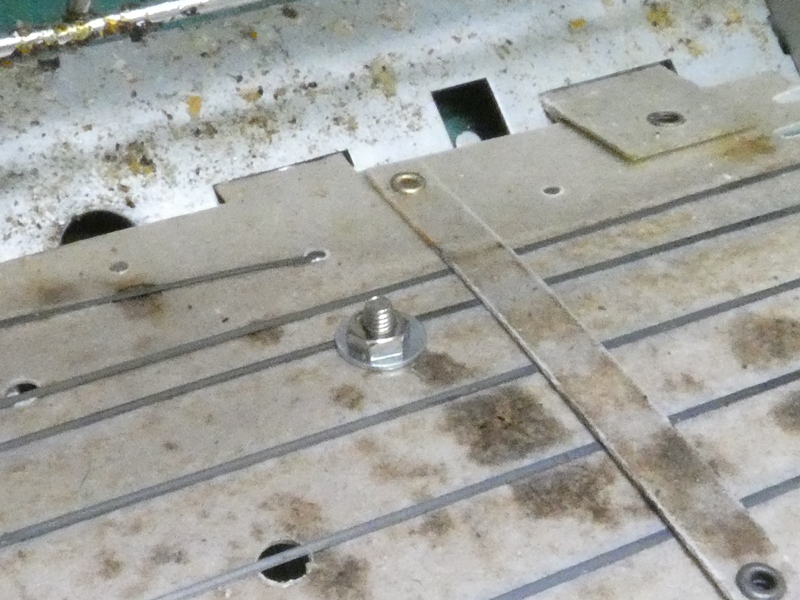

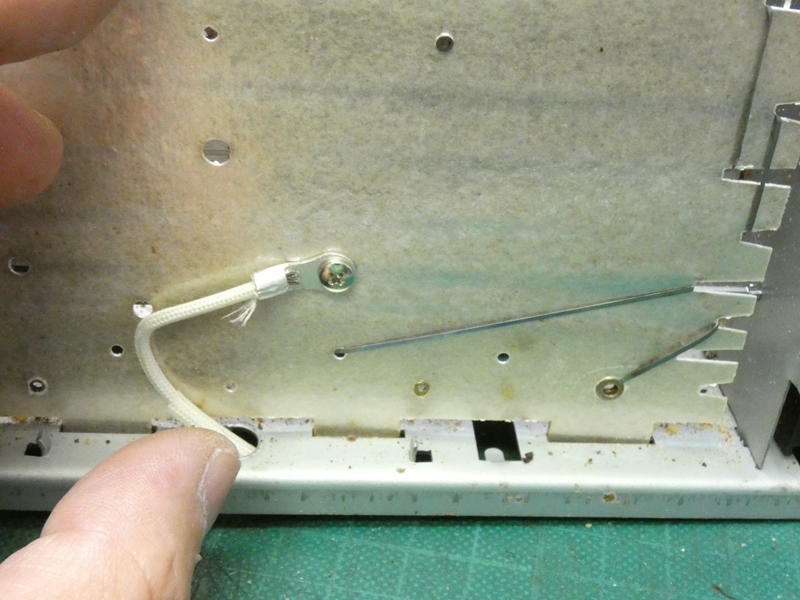

 ハトメではなく同径の ネジで固定します。 |
 内側にワッシャを入れて分圧を取り 出す電熱線に接触させます。さて・・ |
|

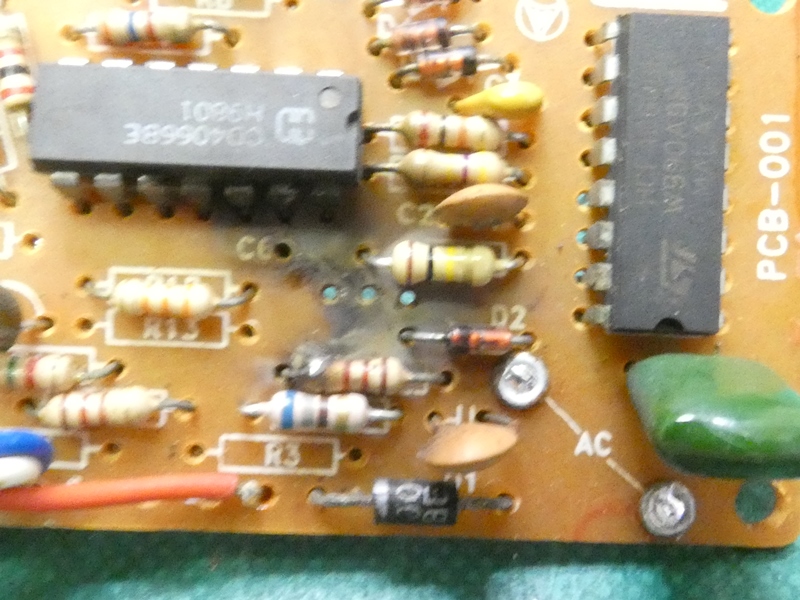

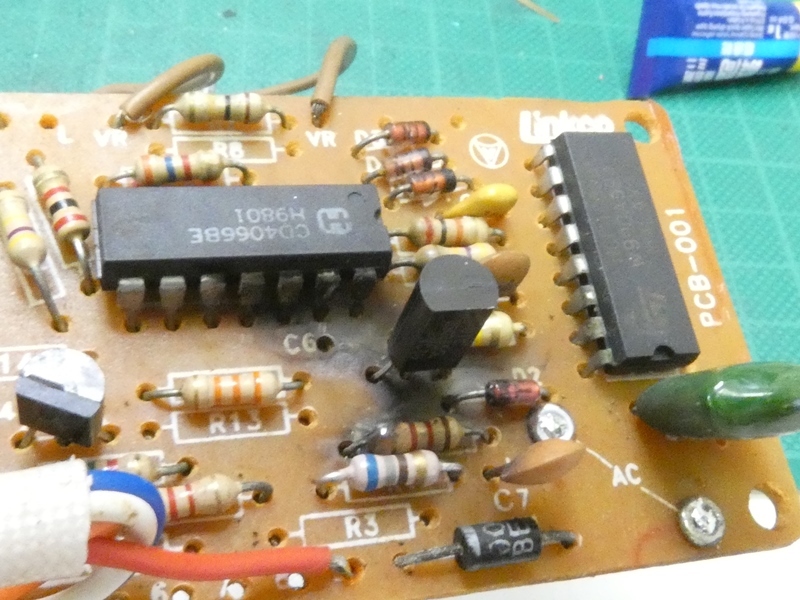

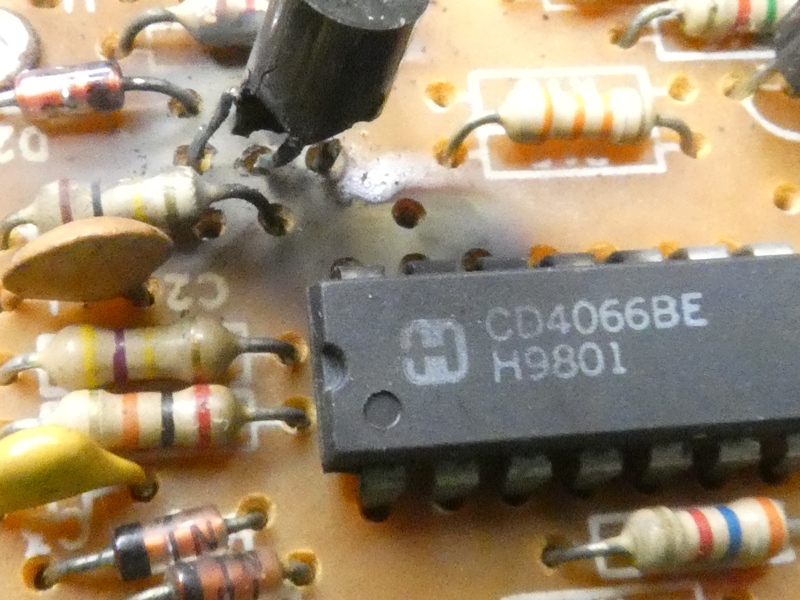

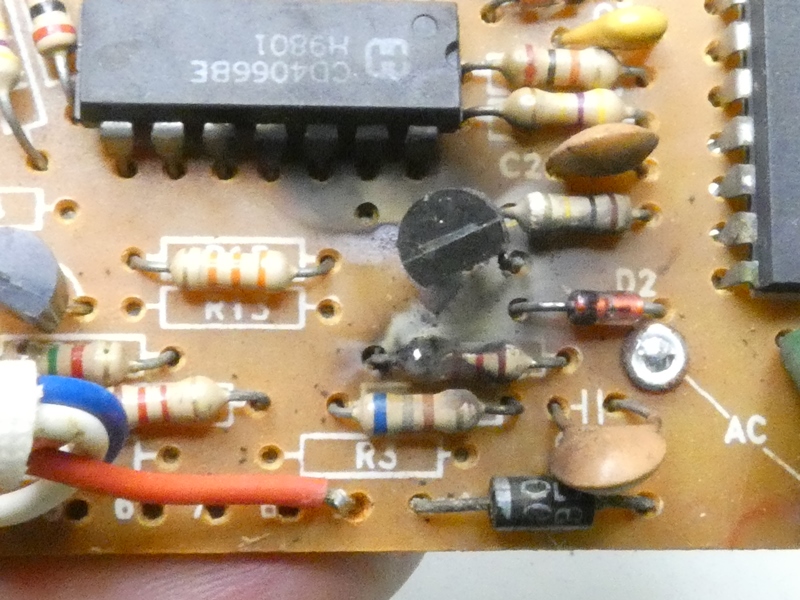

 通電した途端、制御回路が火を噴きます。やってしまいました！ こういう場合、 何故か瞬間的に原因がひらめきます。分圧を取り出す端子（Ａ－Ｂ間）を、Ａ－Ｃ間と 取り違えたためです。９０Ｖ前後の電圧を回路に加えてしまいました。レギュレーターに なるＴＲが完全に焼き切れています。周囲にも延焼が及び、抵抗類も巻き添えです。 |
||
 ロジックＩＣも無事である保証はありません。 ４０６０・４０６６と汎用のＩＣではありますが。 |

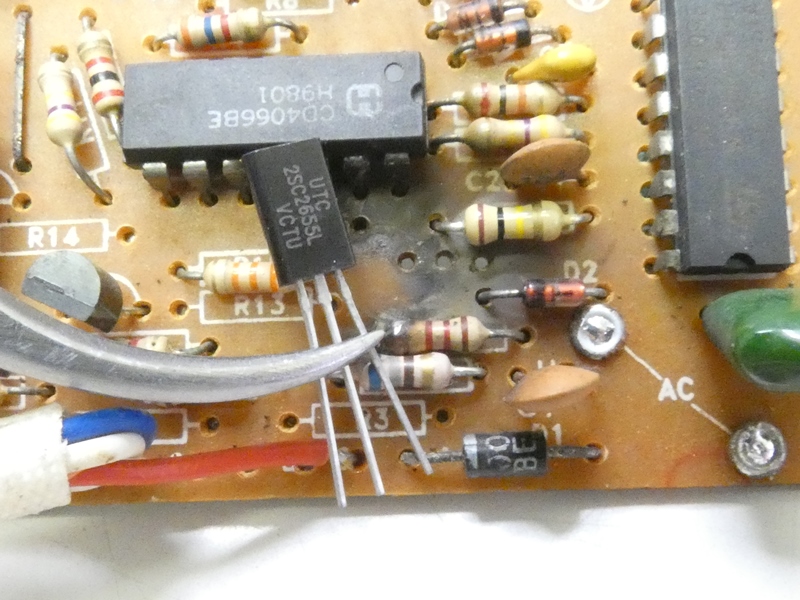

 何としてでも工房の責任で修復せねばなりません。 まずＴＲを交換します。５６０９は汎用のＮＰＮです。 |
|
 Ｉｃ１Ａ程度のＮＰＮを選びます。 ２ＳＣ２６５５が手に入りました。 |
 焦げていても隣の抵抗器は無事です。 ロジックＩＣに電圧が加わっていません。 |
|
 供給電圧を決めているツェナーダイオードが壊れて、両方向とも 導通状態です。交換は簡単ですが刻印がなく電圧が分かりません。 |
||
 ロジックＩＣを動作させるので５Ｖ前後かと思いますが、 電磁石を駆動するには１０Ｖ近くまで必要かも知れません。 |

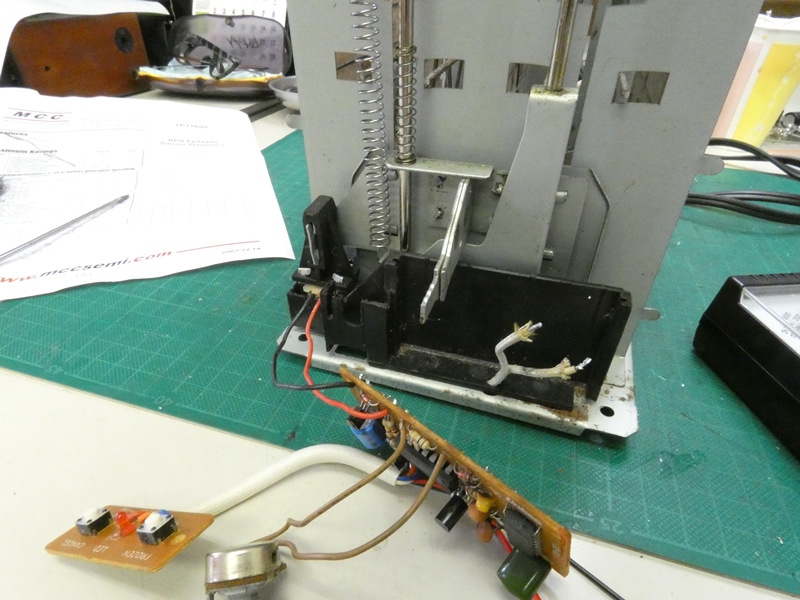

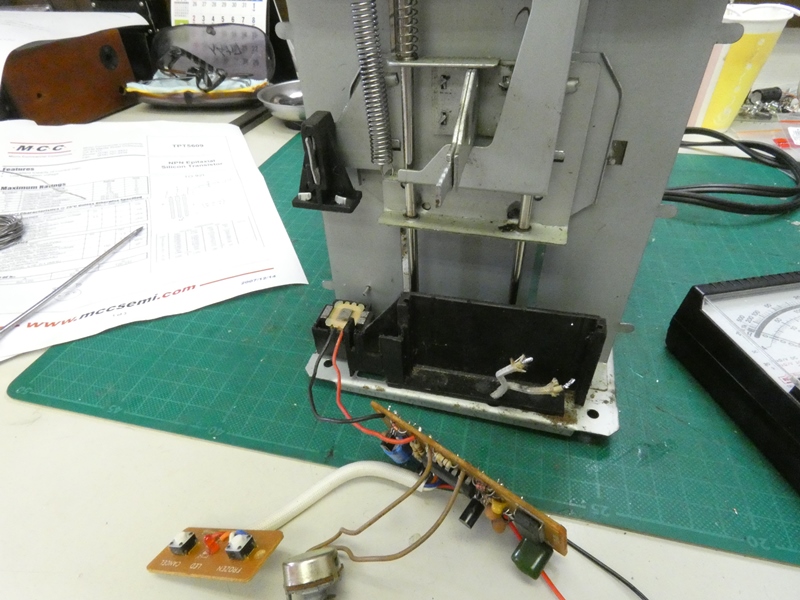

 回路途中から直流電源を接続してテスト します。工房在庫の５．１Ｖでは・・ダメです。 |
|
 ５．１Ｖと３．３Ｖを直列にし ８．４Ｖで試してみます。 |
 ロジックＩＣには電圧がかかり 正常に動作しています。 |
|
 鉄片が吸着するようになりました。 回路を復旧させることに成功です。 |
 本体を組み立て、実使用の 状態で動作確認します。 |
|

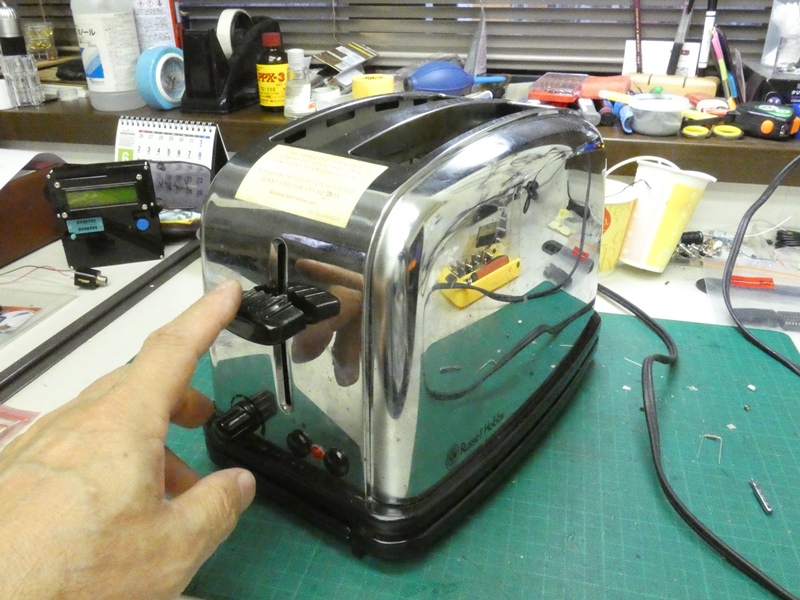

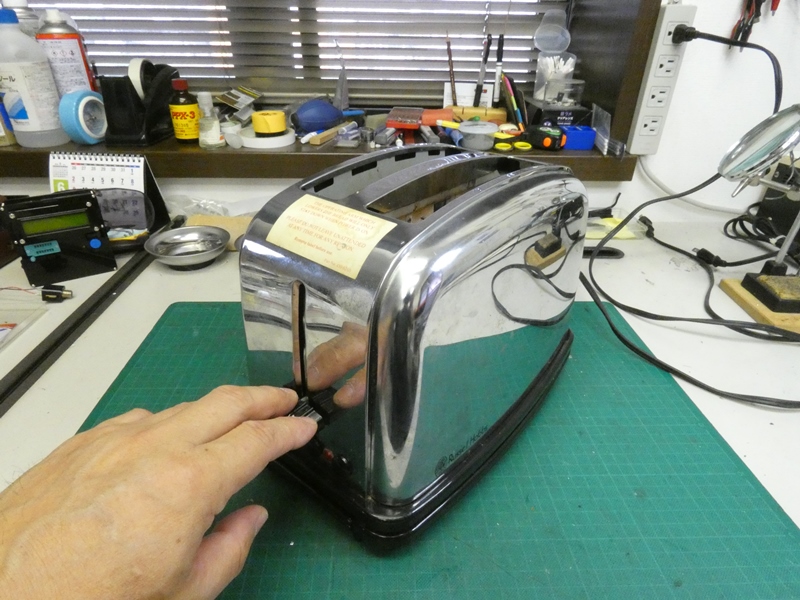

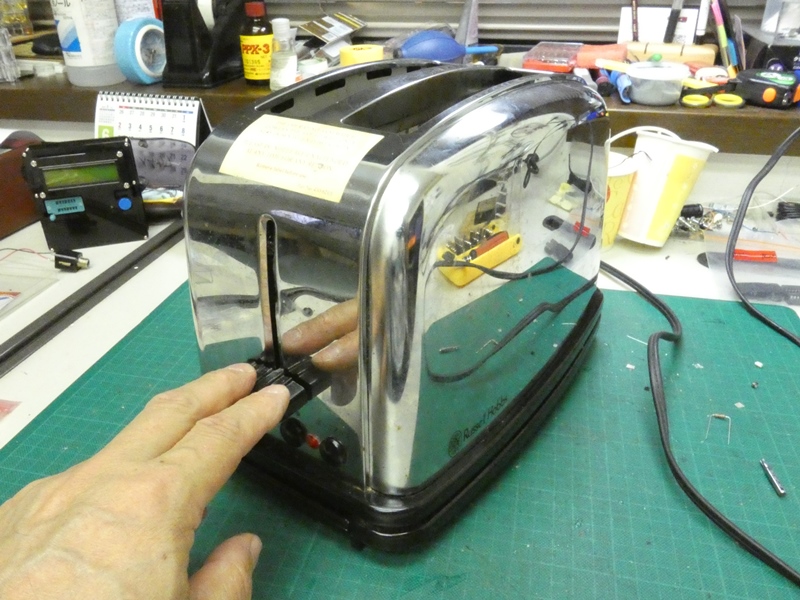

 レバーを引き下ろします。以前はロック されず元に（上に）戻っていました。 |
 制御回路により電磁石に通電し 鉄片を吸い付けてロックします。 |
|

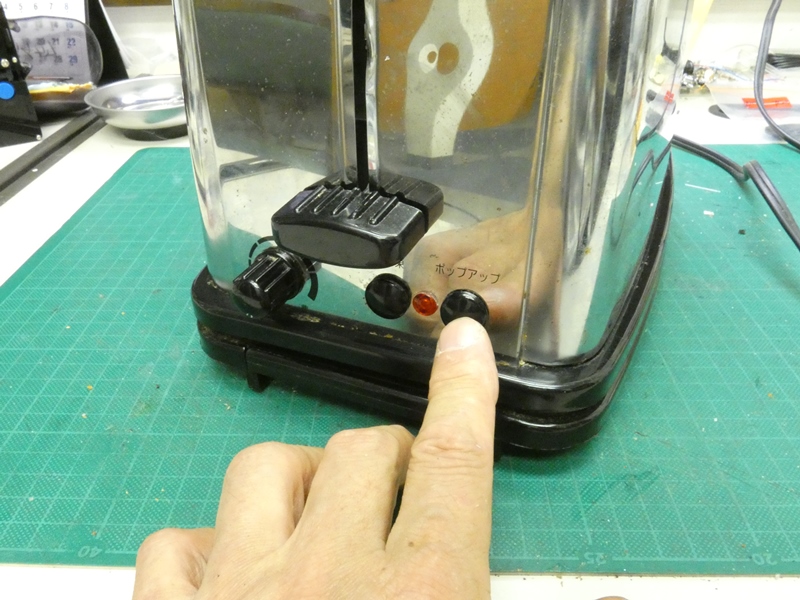

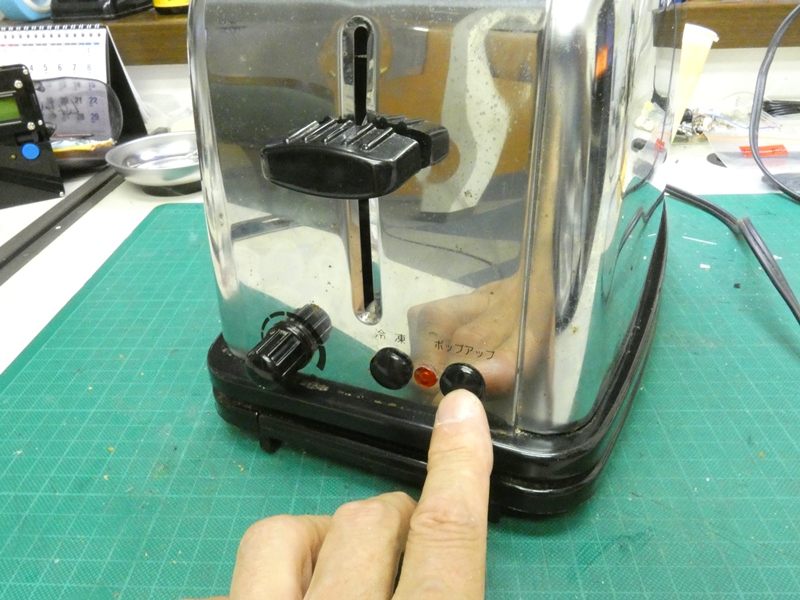

 試しに「ポップアップ」ボタンを押してみます。 加熱を中断してレバーを戻すボタンです。 |
 電磁石の通電を切ることで鉄片が 離れ、レバーが元に戻ります。 |
|
 周囲が熱くなってくるので電熱線が発熱している ことは分かりますが、実際にパンを焼いてみます。 |

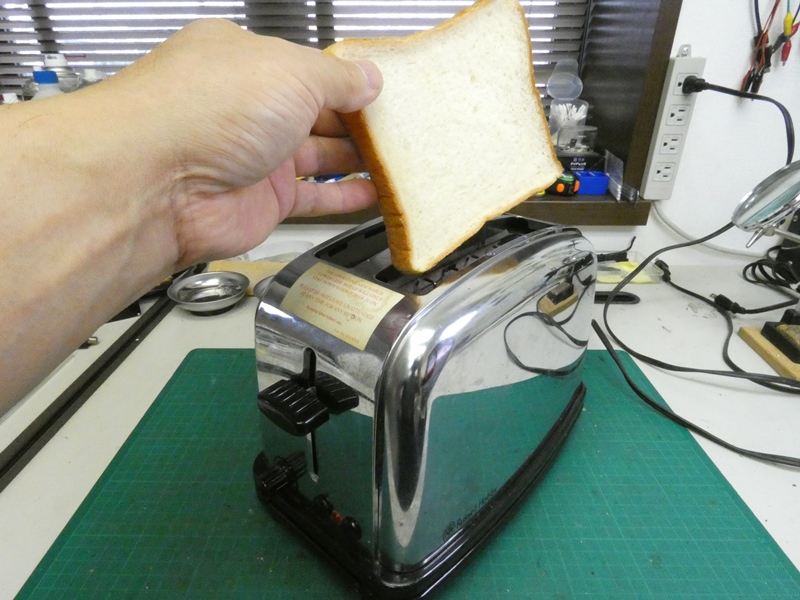

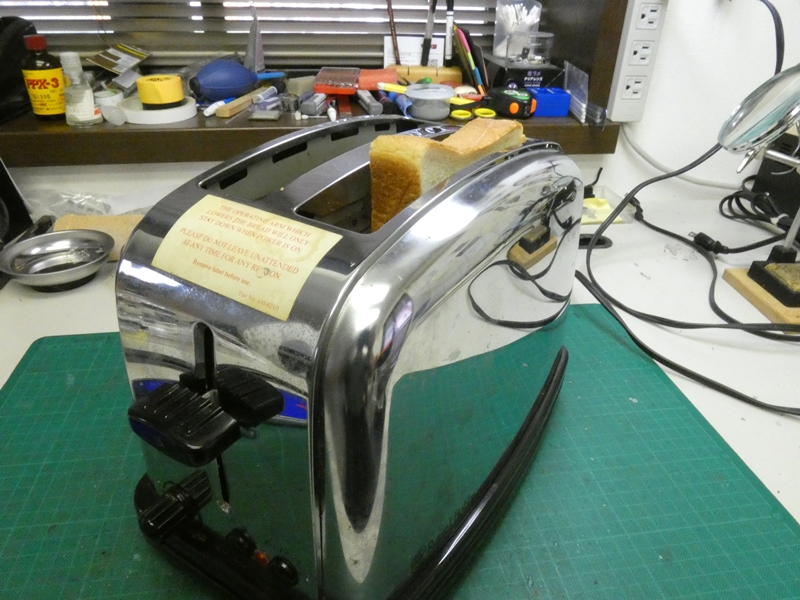

 レバーを下げてパンを引き入れます。 レバーのロックは確実に機能しています。 |
|

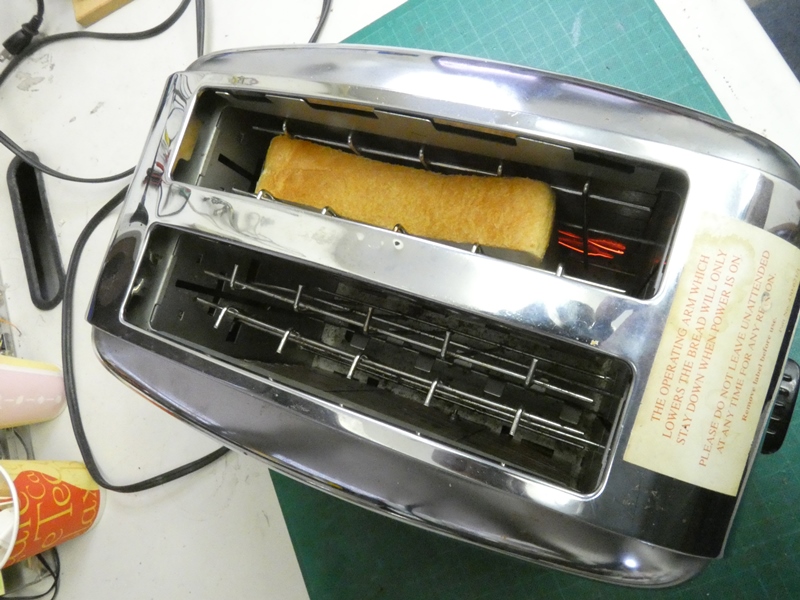

 内部を覗き込むと、欠損していた部分に当てた電熱線だけが赤熱しています。 抵抗（発熱）特性が異なるので、そこだけ赤熱温度に達しているためです。 |
||
 しばらく待っていると、タイマーが切れてロックが 解除されレバーが上がります（ポップアップ）。 |
 焼き加減を最小にしているのでほとんど 焦げ目が付かず、パン全体が温まる程度です。 |
|
 焼き加減として正常に機能しているので しょうか。実際に焼き時間を計測してみます。 |

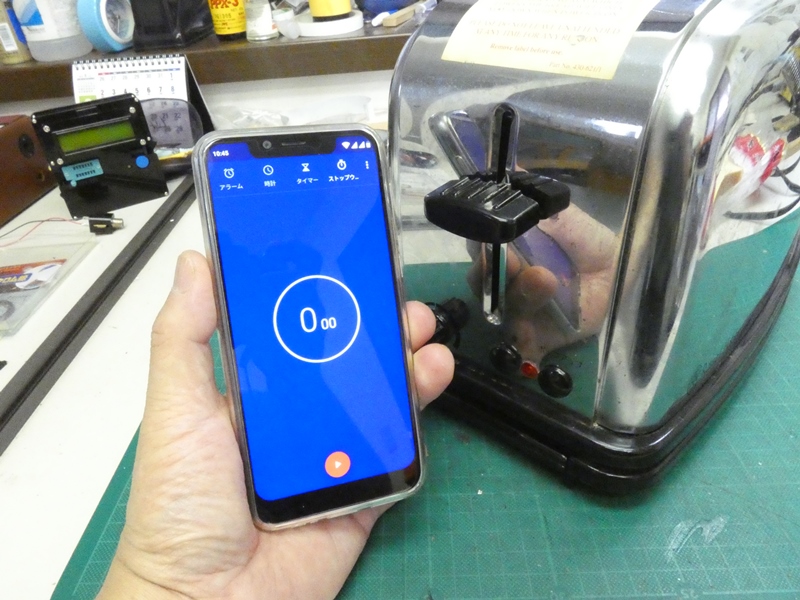

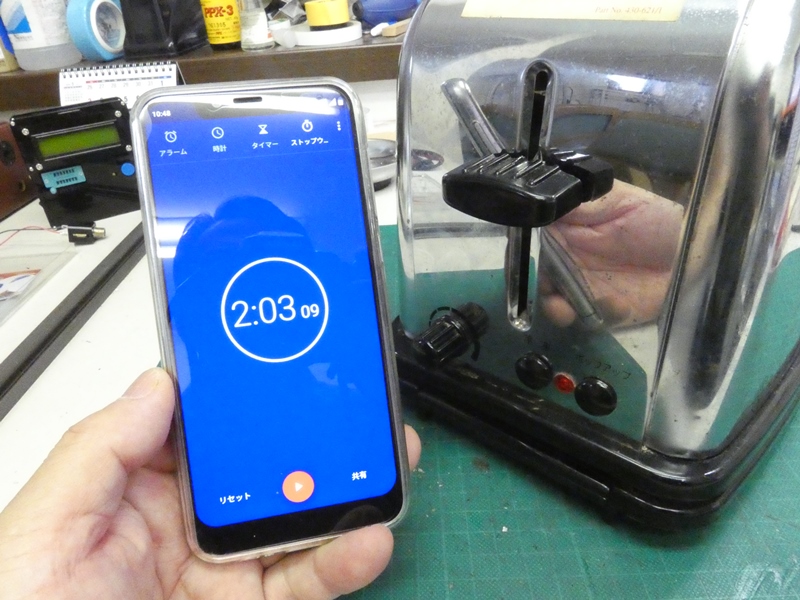

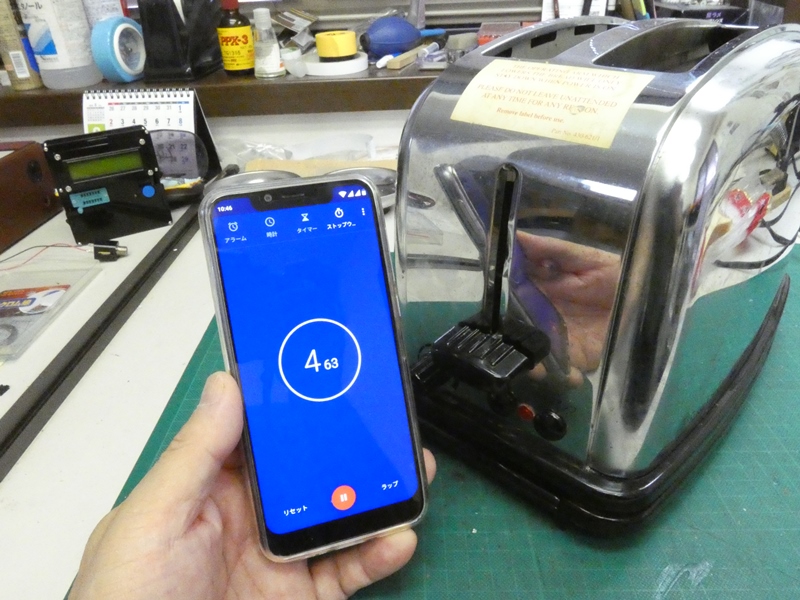

 ストップウォッチを用意しレバーを 下げると同時に計測を始めます。 |
|
 丁度２分でレバーが戻りました。電子回路による タイマーなので正確に制御されているようです。 |
 先ほどの２分に続けてさらに２分、計４分の 加熱でこの焼き色です（私の好みです）。 |
|

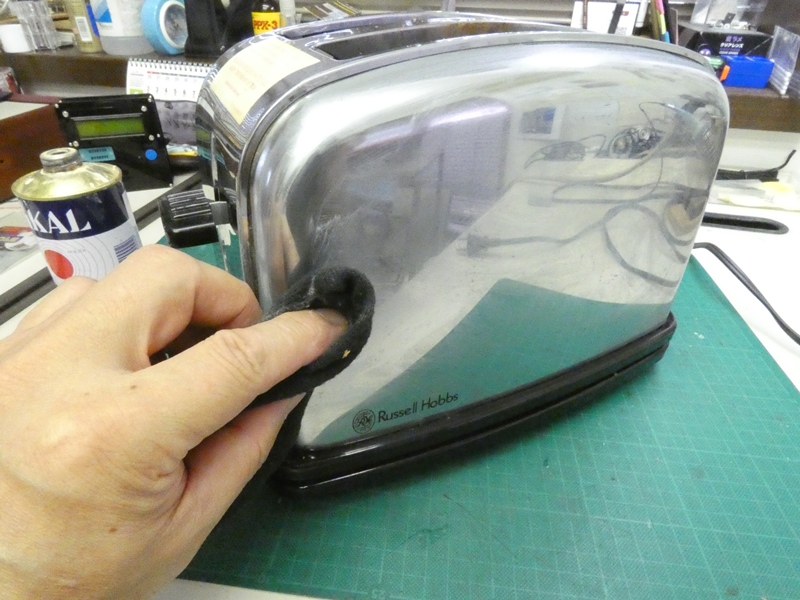

 最後にクロムメッキの本体を綺麗にします。 柔らかい布に金属用研磨剤を付けて磨きます。 |
 研磨剤が広がると一時的に 表面が曇った状態になります。 |
|
 綺麗な布に交換して磨き直すと、曇りが消えて光沢が蘇ります。 パンくずには参りましたが、ほとんど傷もなく良好な状態です。 |
||
 基板が火を噴いた時はどうしようかと思いました。接続を間違えなければ 制御回路の復旧に時間を奪われることもなく、あっさりと修理を終えられた ことでしょう・・いや身から出たサビ、不注意による人災でしかありません。 |
||
|
||
