| ・ヘアドライヤー２台を連続修理（２０１８．９．２７） |
 個人の方からヘアドライヤー修理のご依頼で、２台まとめて送られてきました。 １台はスティックタイプ、もう１台は業務用と思われるパワフルなタイプです。 |
||

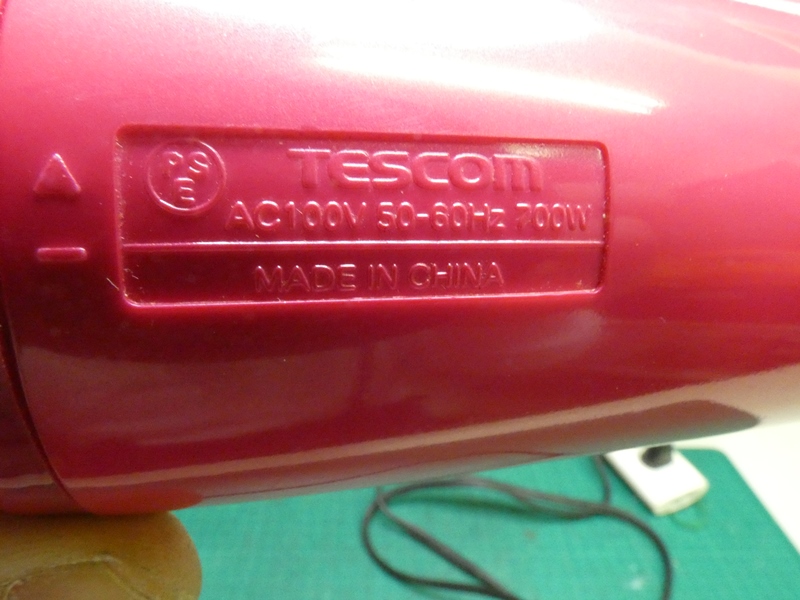

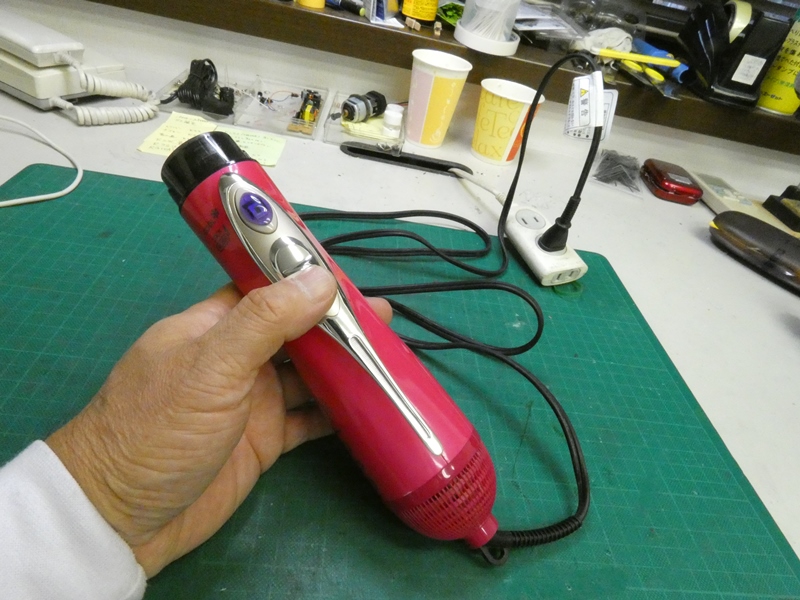

 スティックタイプはファッショナブルなローズ色、 松本市に工場を持つTESCOM社の製品です。 |

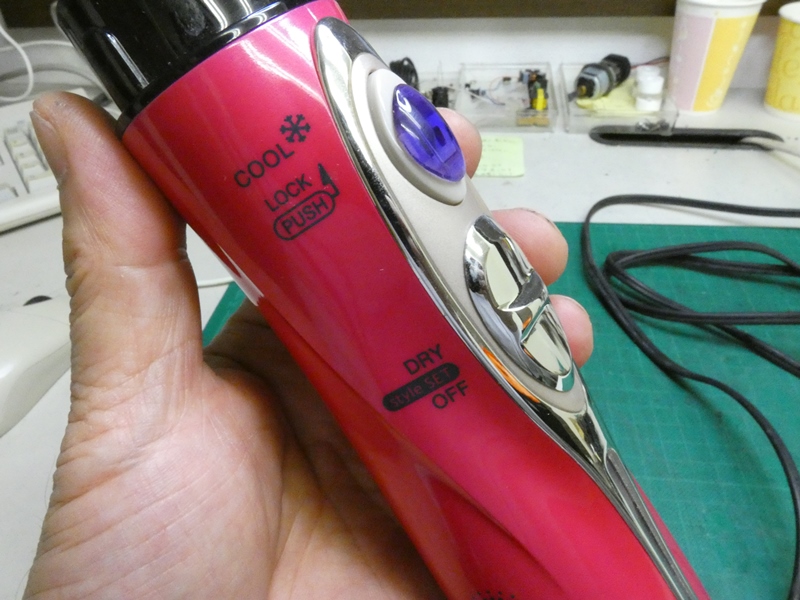

 女性が前髪などを整える際に 使いやすい形状・デザインです。 |
|

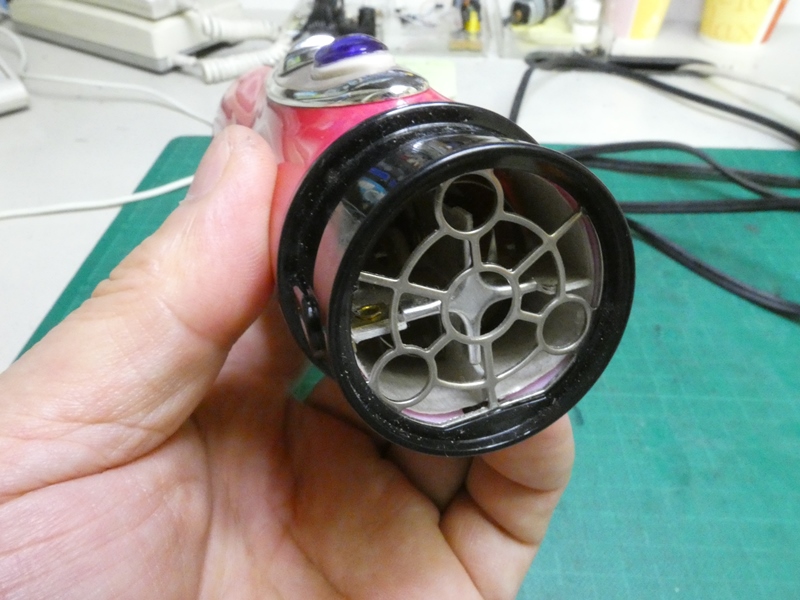

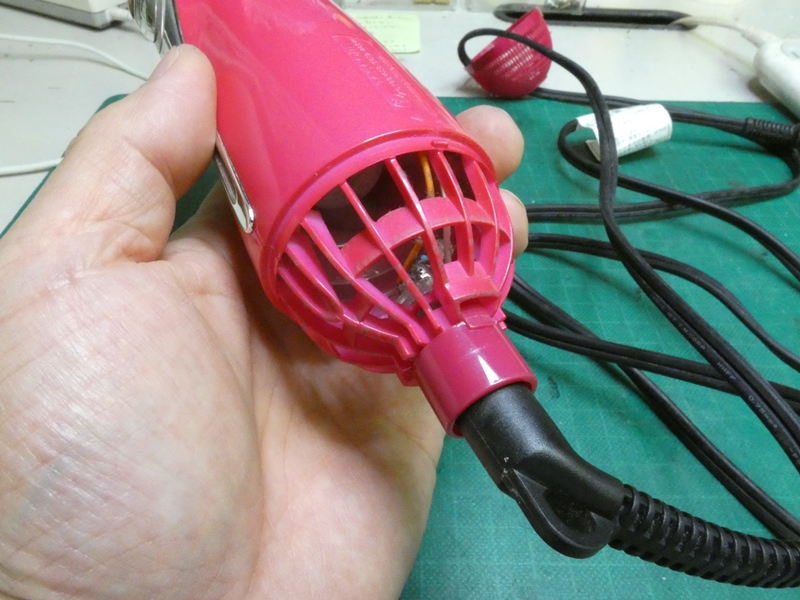

 温冷風の吹き出し口です。電源を入れても何も 反応しません。どこかで断線しているのでしょう |

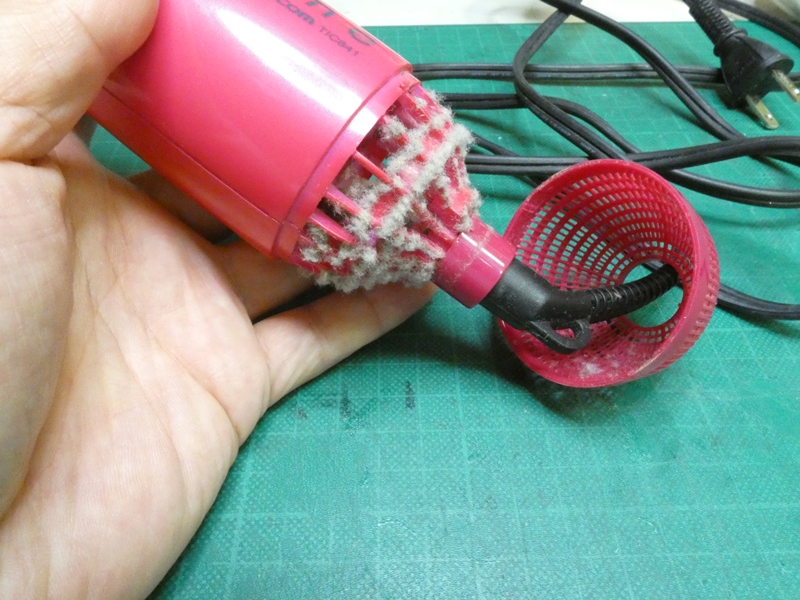

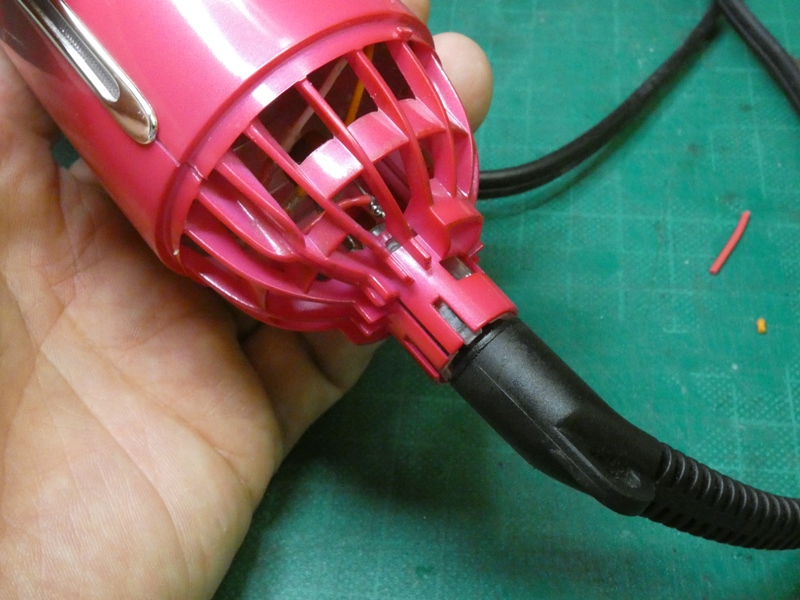

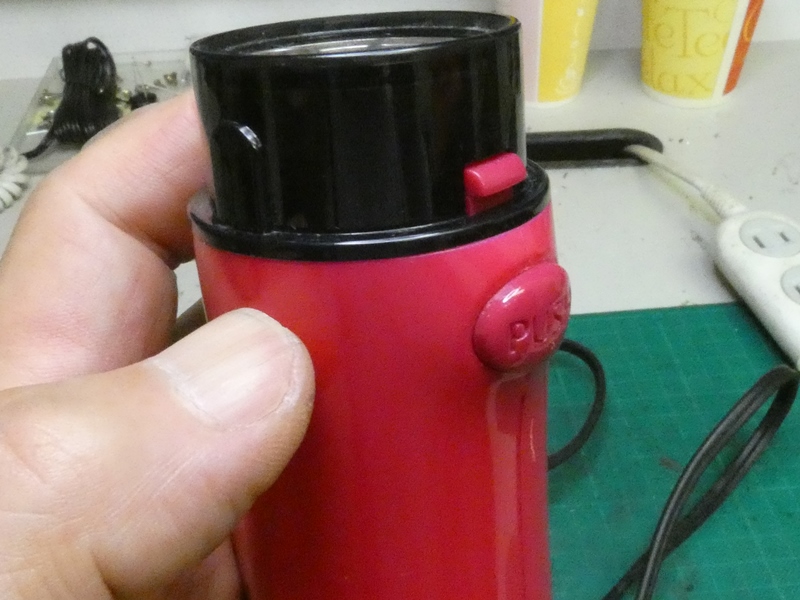

 後部のキャップが外れる構造です。 内部に埃が溜まって（詰まって）います。 |
|

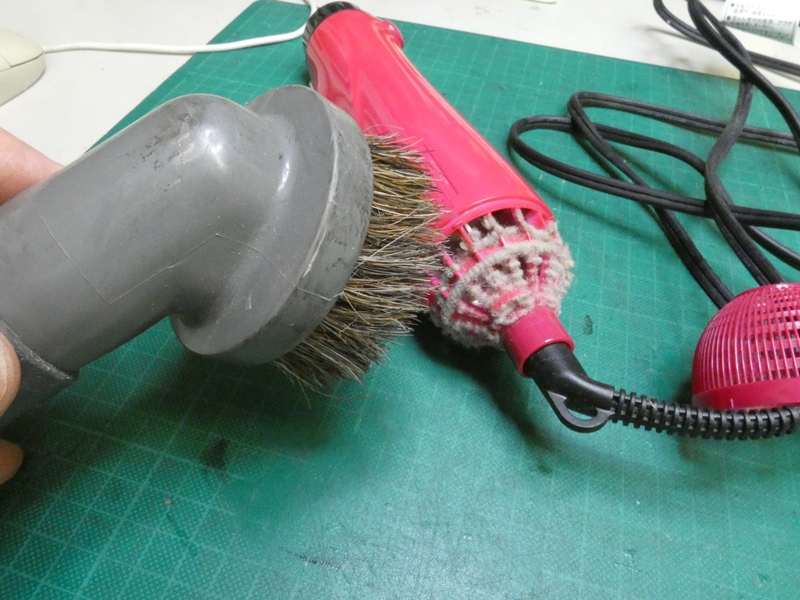

 修理前に埃を片付けてしまいます。 掃除機で丁寧に吸い取ります。 |
 ほぼ完全に除去できました。 スリットの隙間から内部が見えます。 |
|

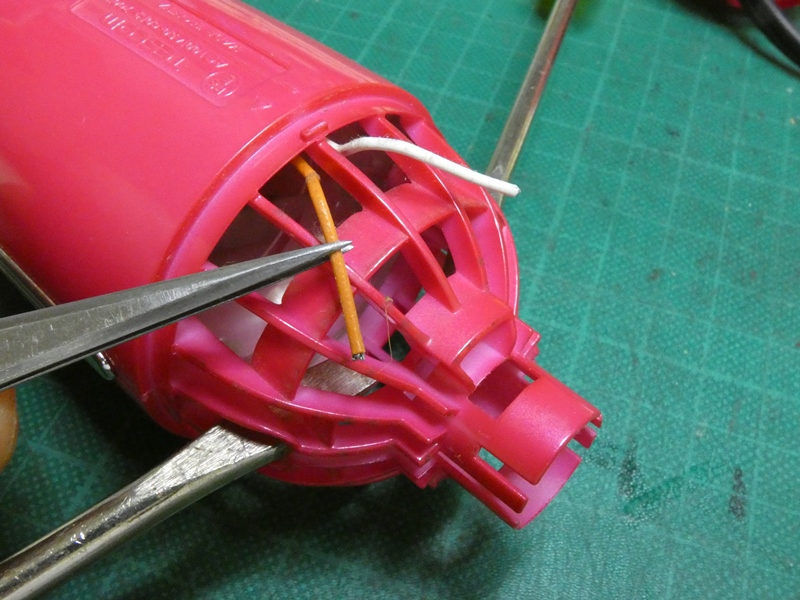

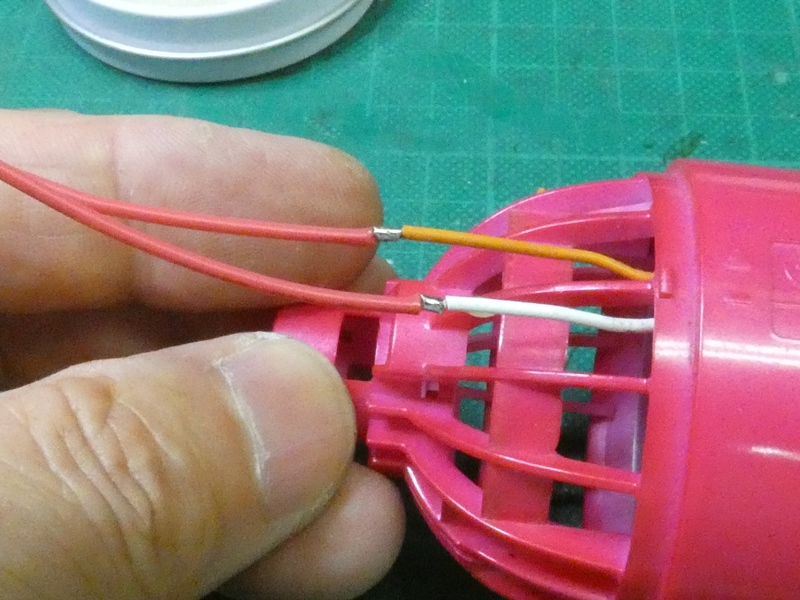

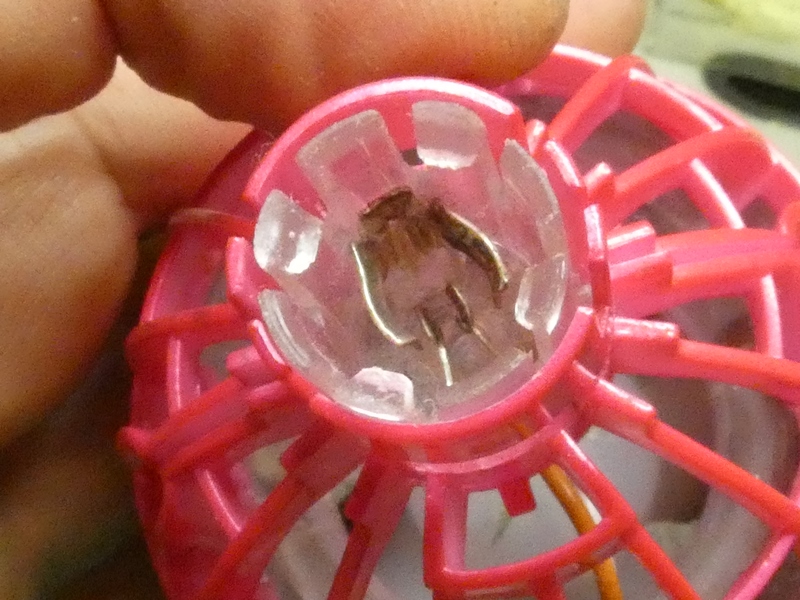

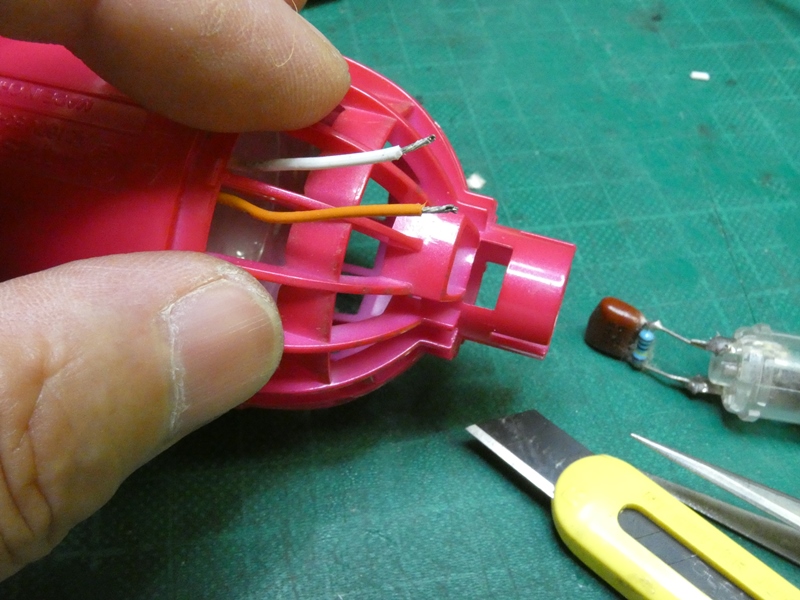

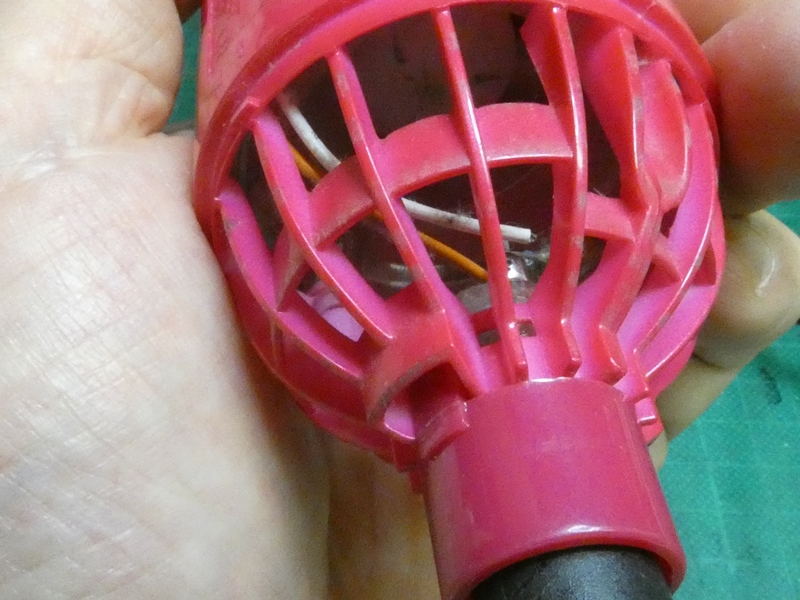

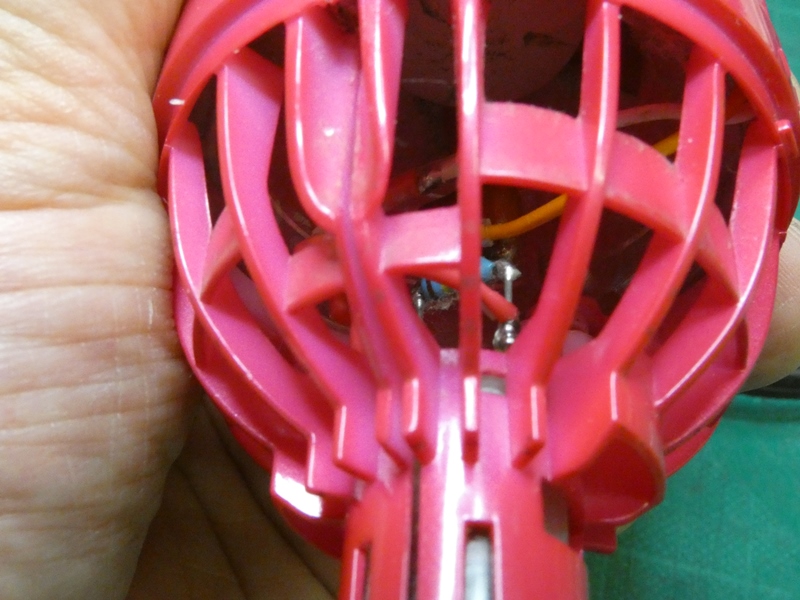

 外部から引き込まれた電源を、さらに内部へ接続するコードが見えます。 よく見るとオレンジ・白いずれのコードも、接続が切れて遊んでいます。 |
||
 早々に断線箇所が見つかりましたが・・、何と本体が 分解できません。ネジによる固定が見当たりません。 |

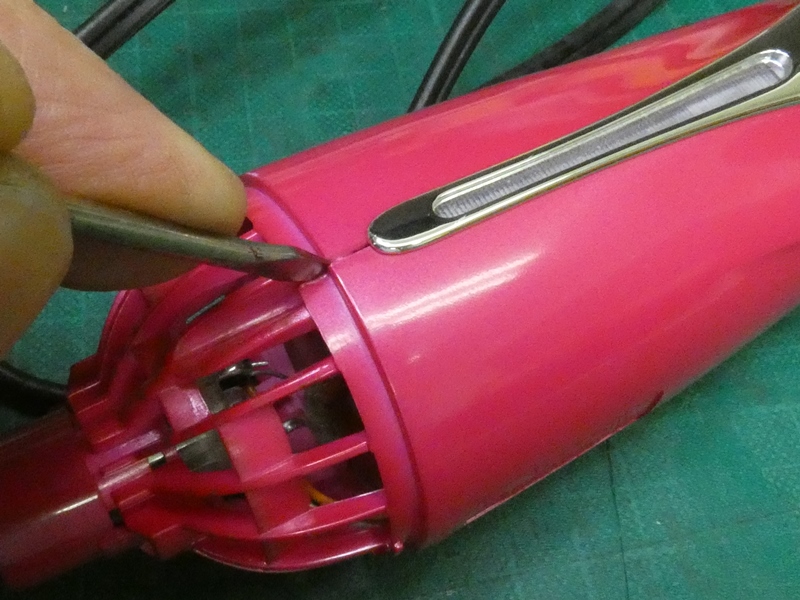

 ツメによる篏合にしては篏合が固過ぎます。 どうやら接着剤が使われているようです。 |
|

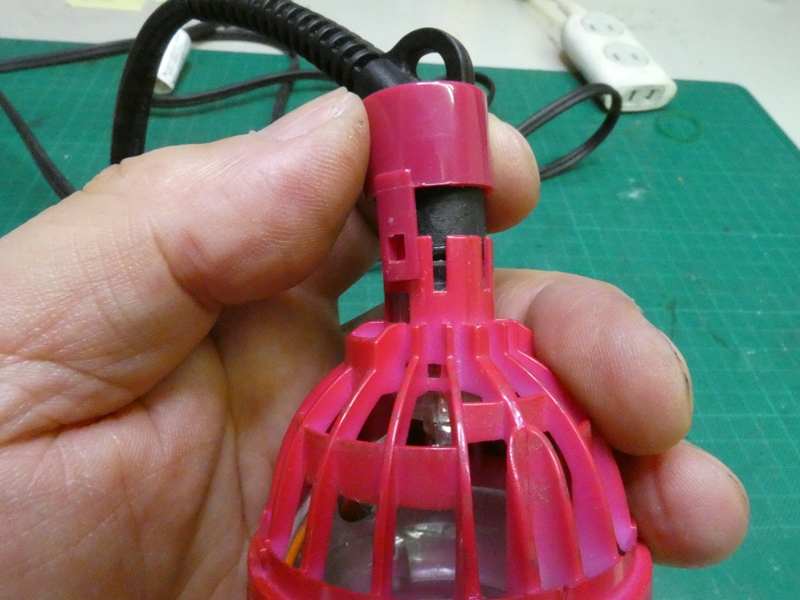

 無理に分離すると樹脂製本体カバーを破損させる 危険があります。電源コード付け根のキャップを外します。 |

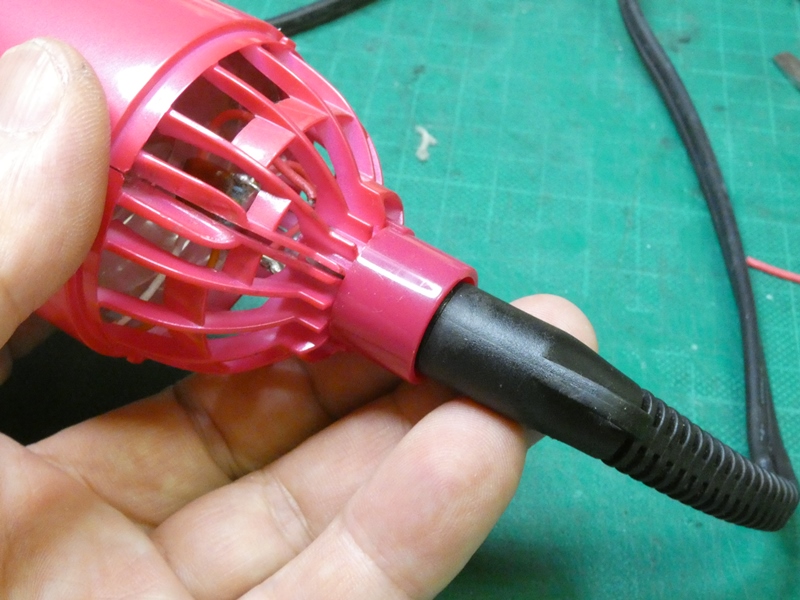

 コードがねじれないよう電源コード付け根は 自在コネクターを介して接続されています。 |
|
 キャップを外すだけでコネクターが抜けてくるはず ですが、本体内に押し込まれており固着しています。 |

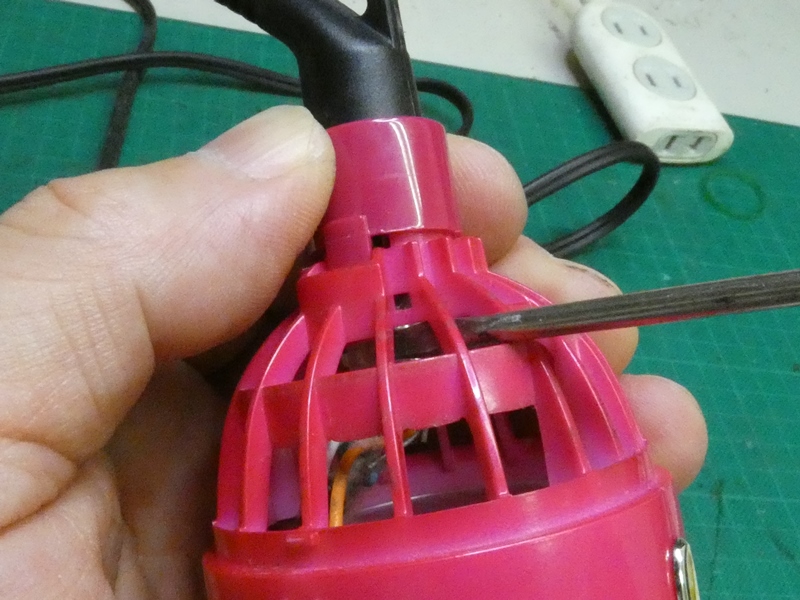

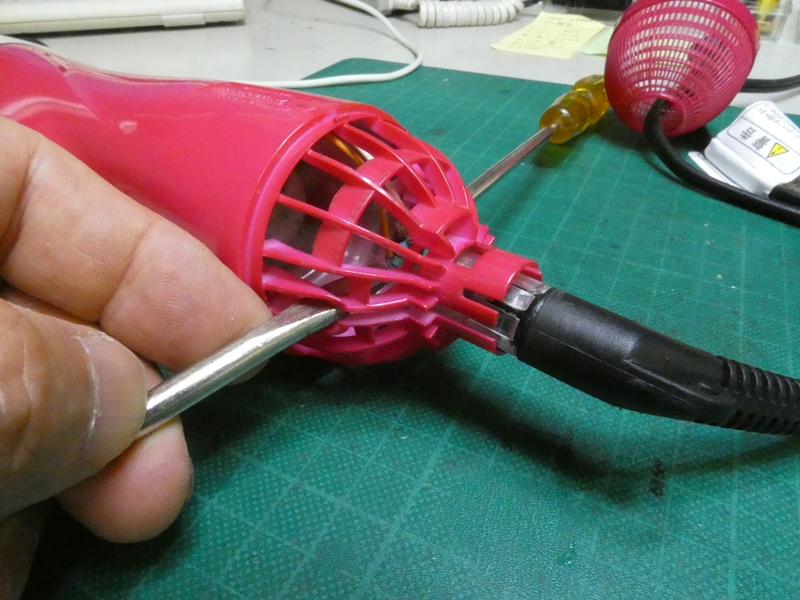

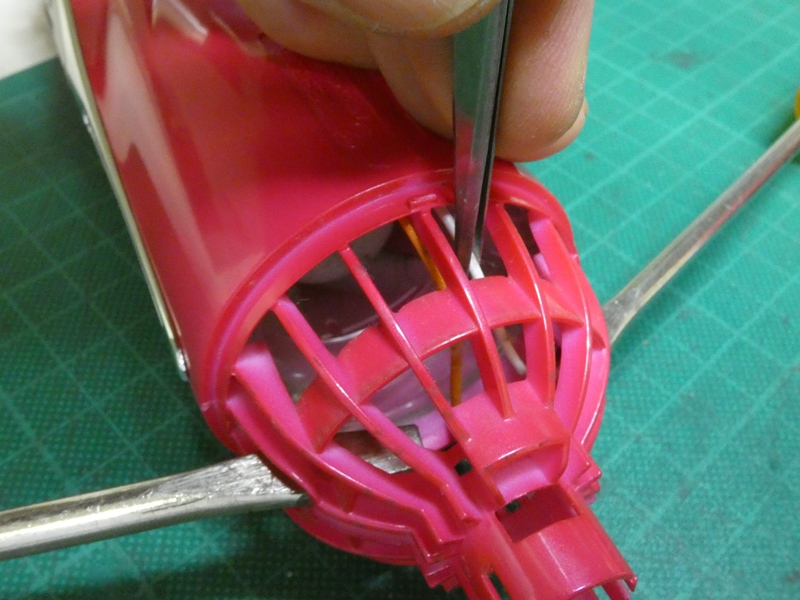

 本体カバーの合わせ目にドライバーを差し入れ、 隙間を広げた状態で内部のソケットごと引き抜きます。 |
|

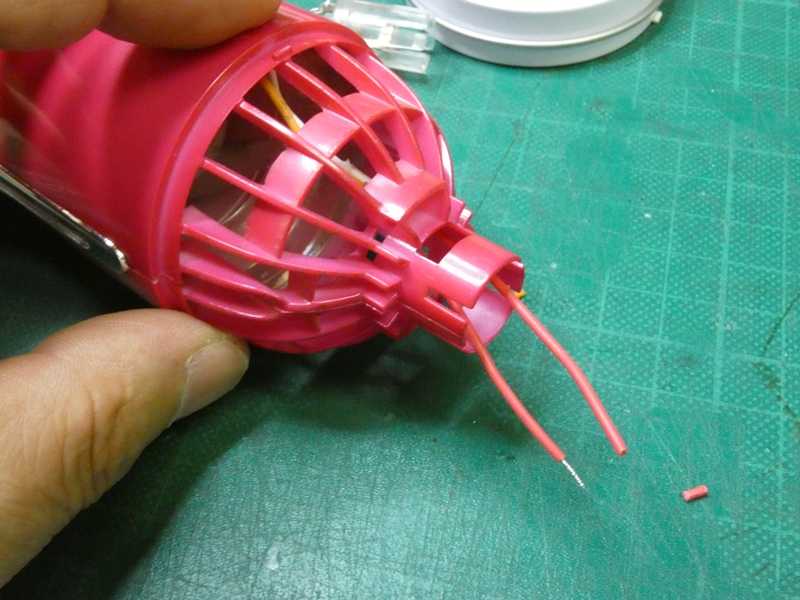

 内部に残されている電源の引き込み線を、 スリットの隙間から外へ取り出します。 |
 この２本が内部ソケットの端子に 接続されていたはずです。 |
|
 本体が分解できない以上、このまま では接続し直すことは不可能です。 |

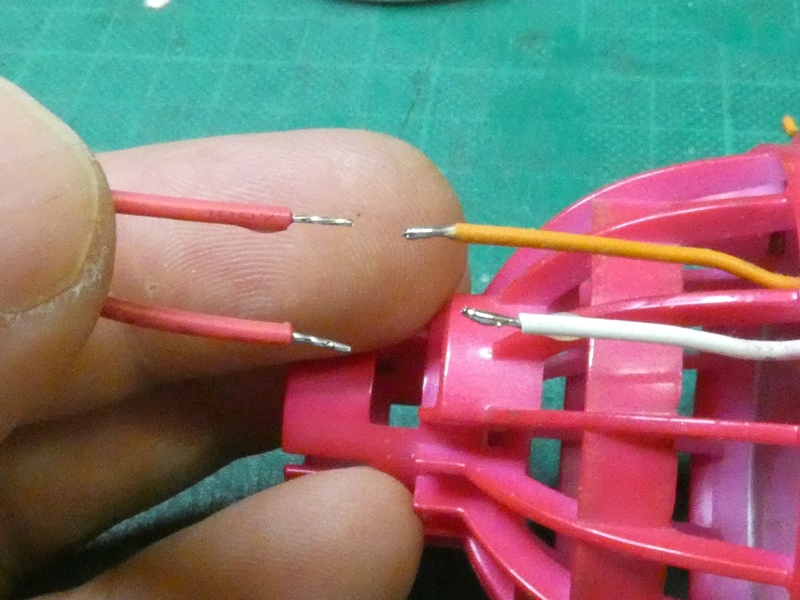

 本体の外でソケットに接続できるよう、 引き込み線を延長することにします。 |
|
 コードの末端を丁寧に処理し、半田 付けによりしっかり接続します。 |
 接続部分を露出させておくわけには 行かないので、チューブで保護します。 |
|

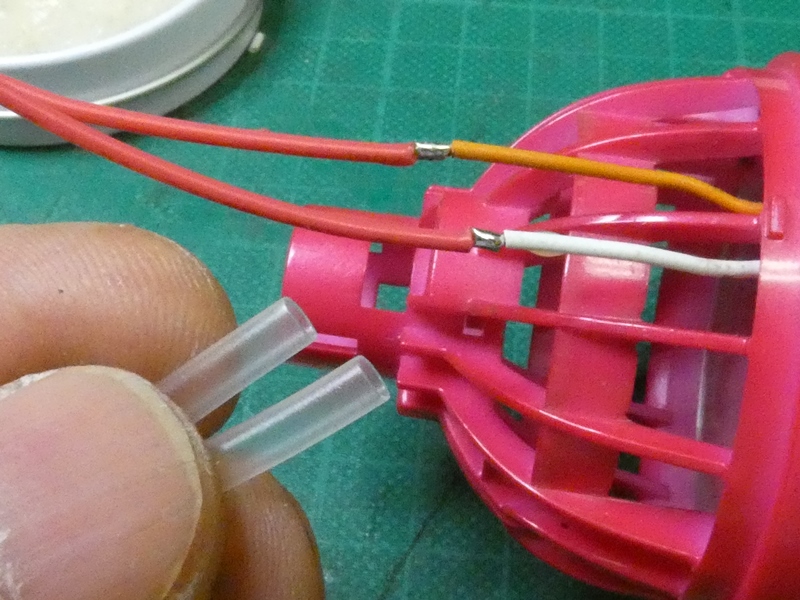

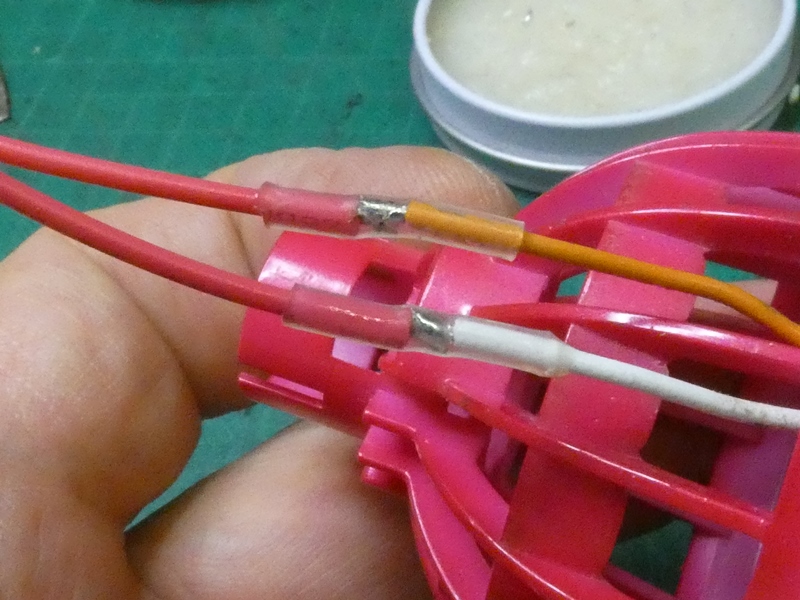

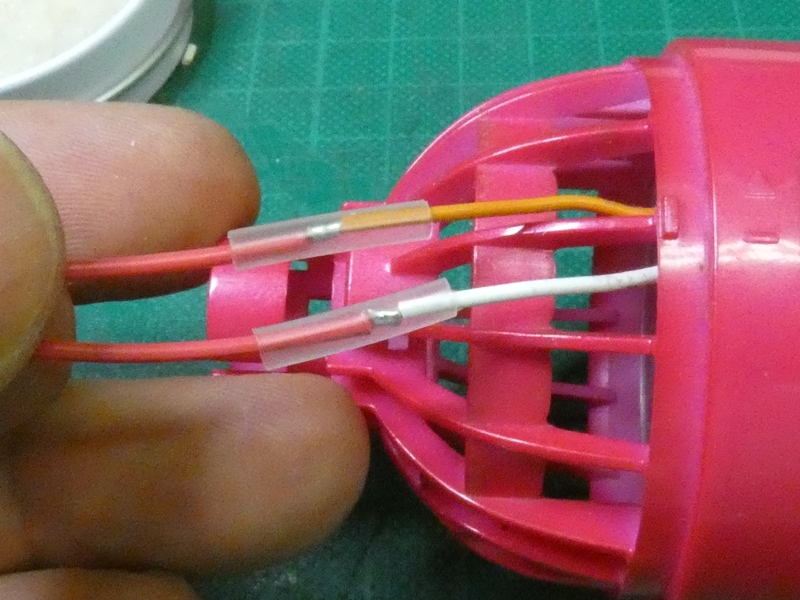

 接続部分に熱収縮チューブを被せ ます。接続部分の補強も兼ねます。 |
 熱を加えて接続部分の 前後に密着させます。 |
|
 延長された内部引き込み線を、後部の電源引き込み口から 外に引き出します。これでソケットとの接続が可能になります。 |
||

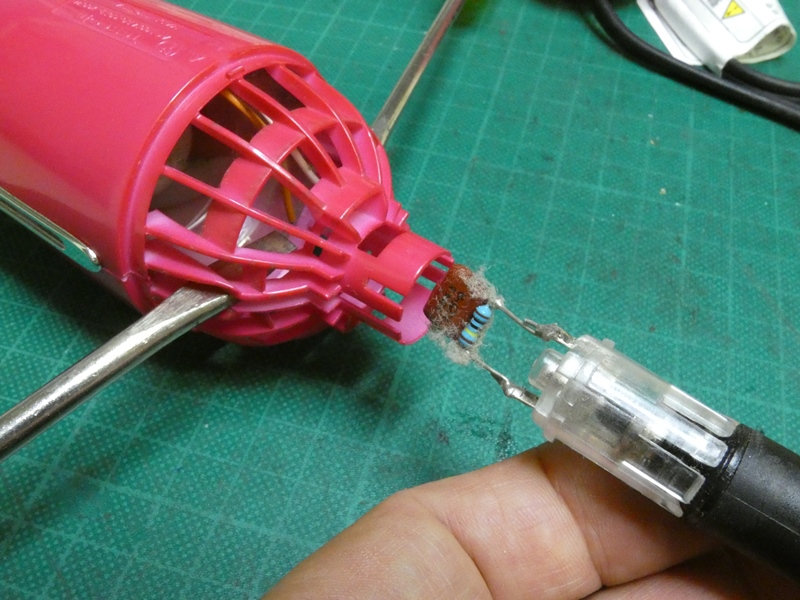

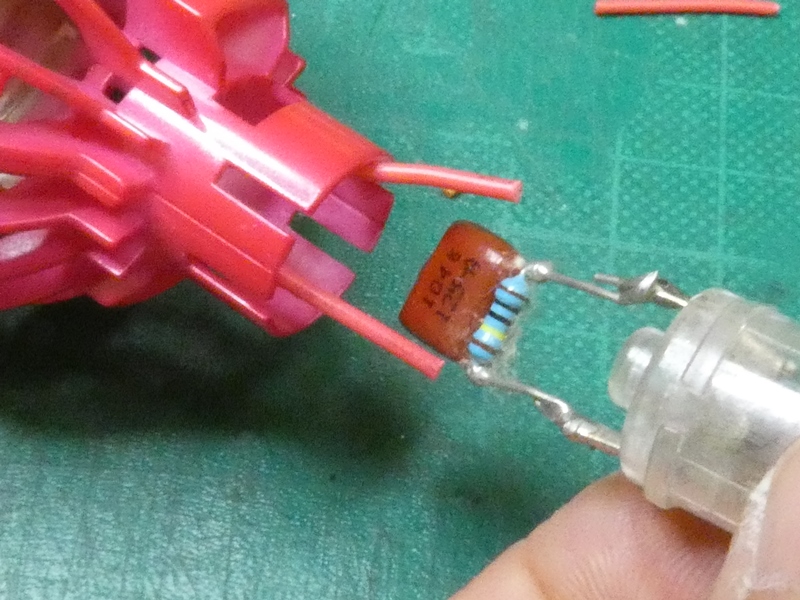

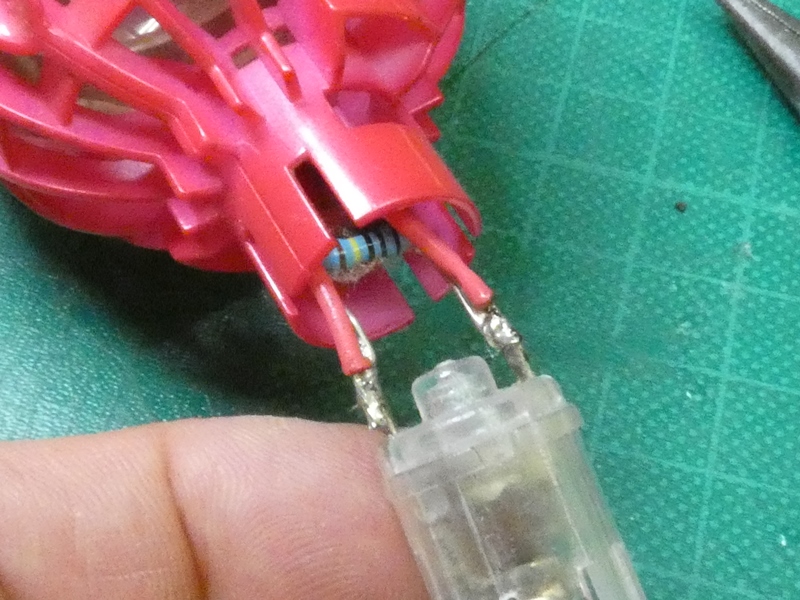

 ソケット端子と接続できるぎりぎりの長さに切り詰めます。 端子にスパーク吸収用のＣＲが取り付けられています。 |
 半田付けにより確実に接続します。本体が分解 できていれば余裕を持って作業できたはずです。 |
|
 再びドライバーで隙間を広げ、ソケットを所定位置 まで押し込みます。ツメが噛み合い固定されます。 |
 スリットの隙間から内部引き込み線の状態を 確認します。上手く収まっているようです。 |
|

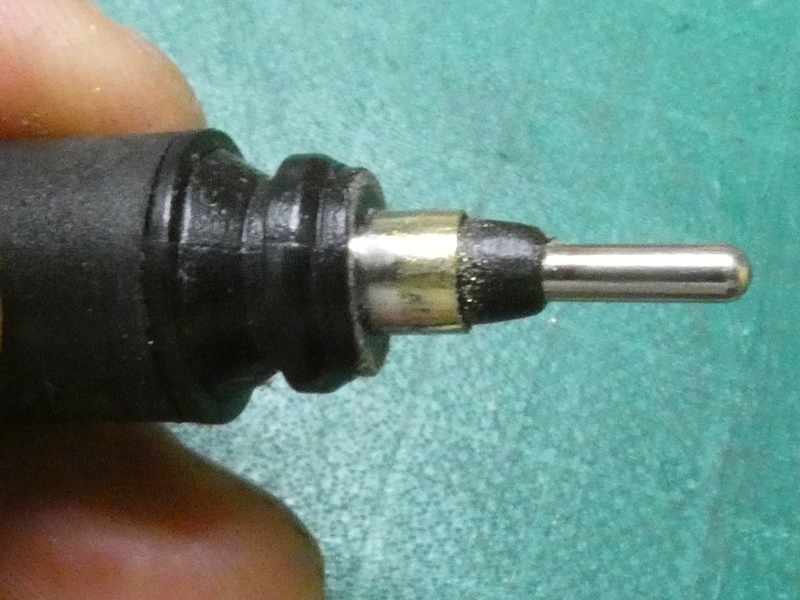

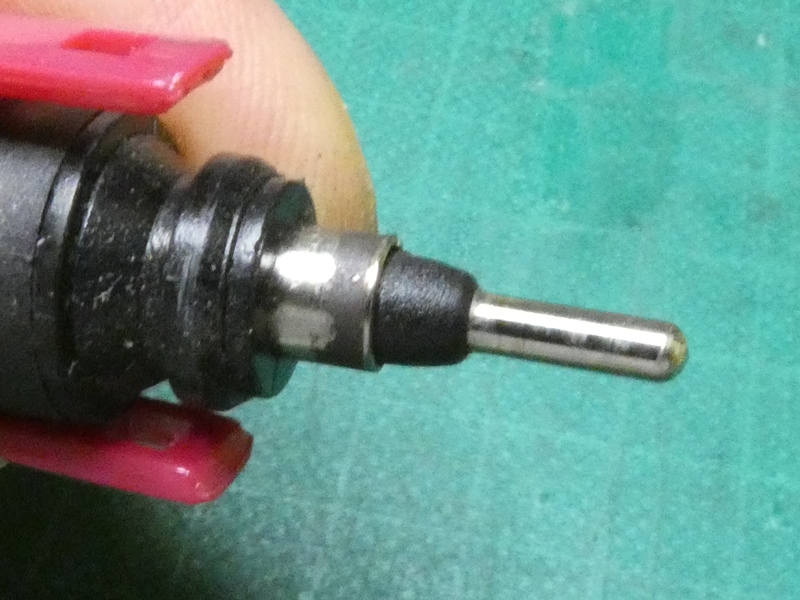

 電源コード側のコネクター先端です。 電極が汚れ接触不良を起こしています。 |
 表面をヤスリで研磨し 汚れを落としました。 |
|
 ソケット側の受け端子金具を点検します。接触 不良を起こさないよう間隔を狭めておきます。 |
 電源コードのコネクタを差し込み、一度動作確認 してみます。接触不良の心配はありません。 |
|
 コネクタの脱落防止キャップを元通り嵌め込みます。 本来はこの状態に組み立てられていたはずです。 |
 修理完了です。本体が分解できず難儀しましたが、 引き込み線を延長することで解決できました。 |
|

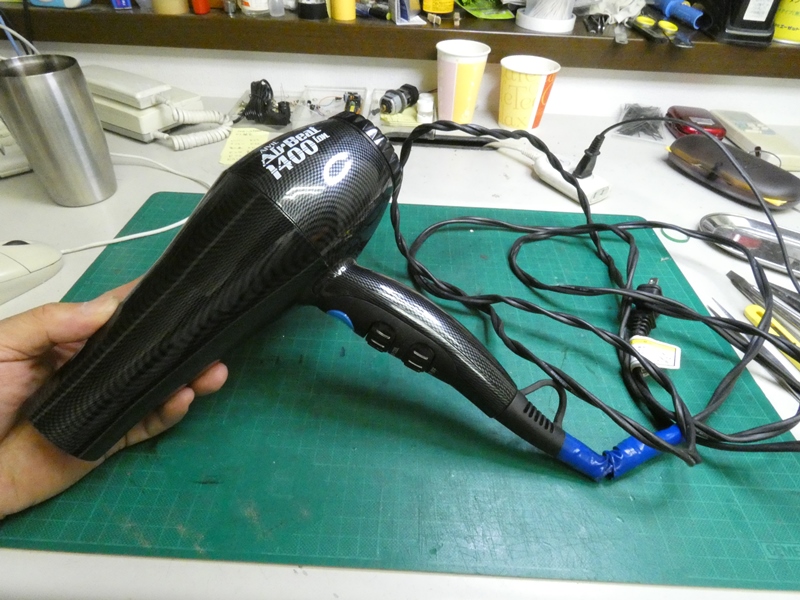

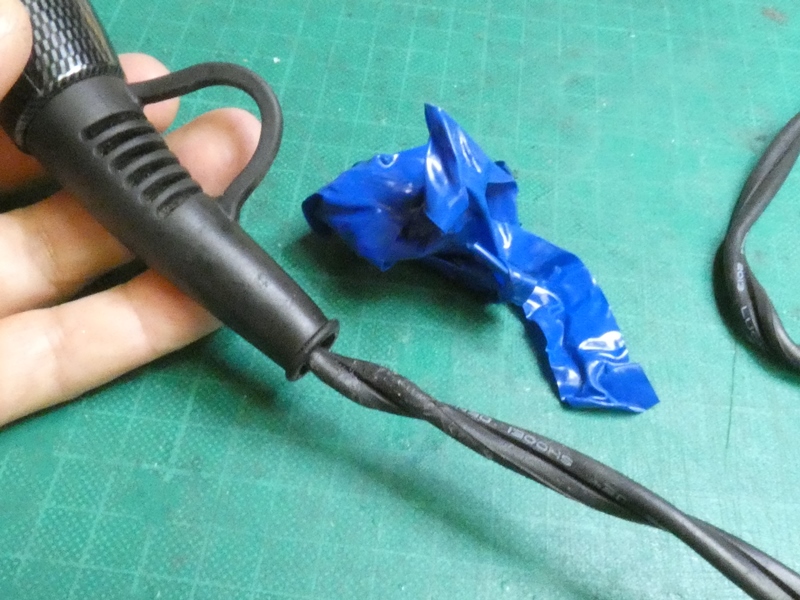

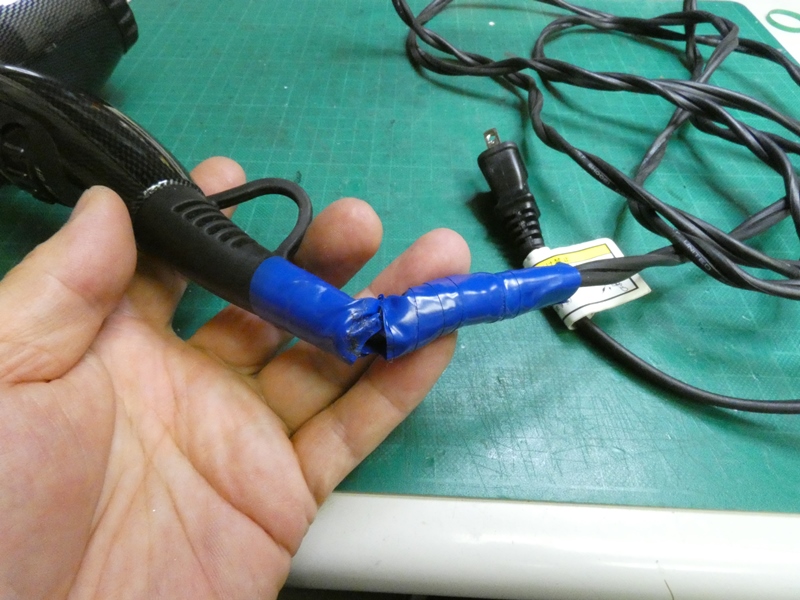

 もう１台のヘアドライヤー修理にかかります。こちらも電源コードの本体付け根部分に問題を 抱えています。以前に修理を試みたようで、ビニルテープがぐるぐる巻きにされています。。 |
||
 取りあえずビニルテープを取り除きます。外観 からしてこのあたりで内部断線していそうです。 |
 断線部分を切り落とし、電源コードを引き寄せて 接続し直さねばなりません。本体を分解します。 |
|

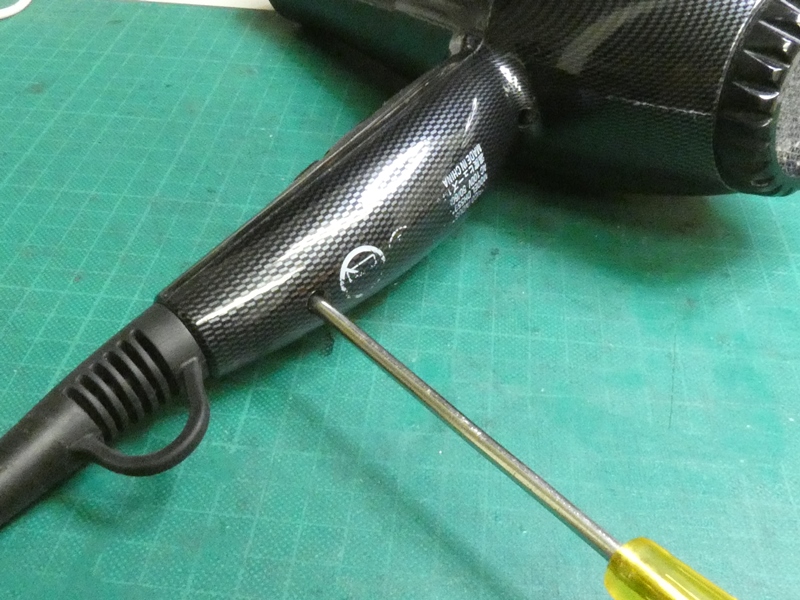

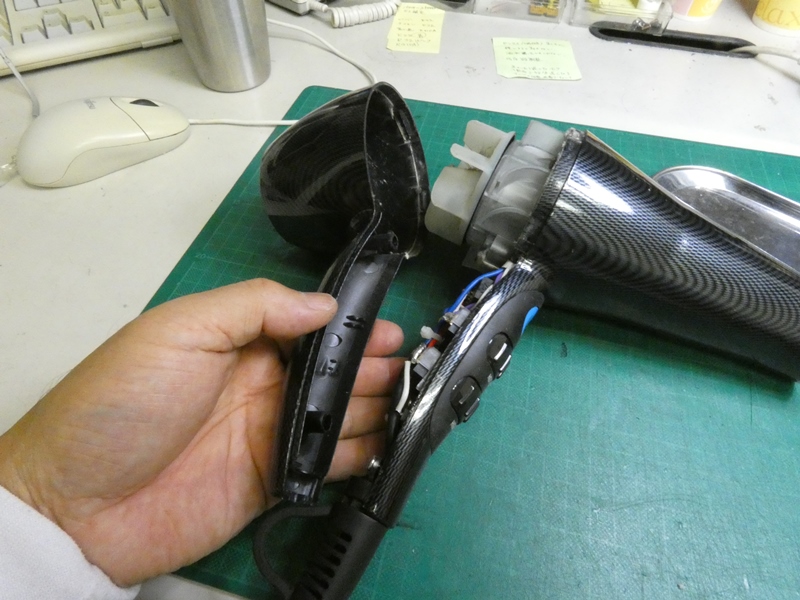

 グリップ部が前後に分離し、 後部側カバーが外れてきます。 |
 電源コードの引き込み状態です。 何となく違和感が漂います。 |
|

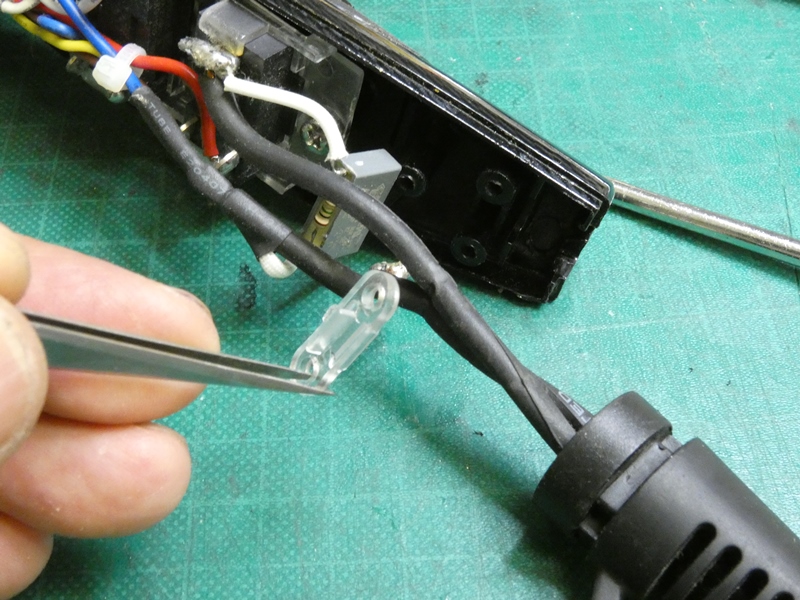

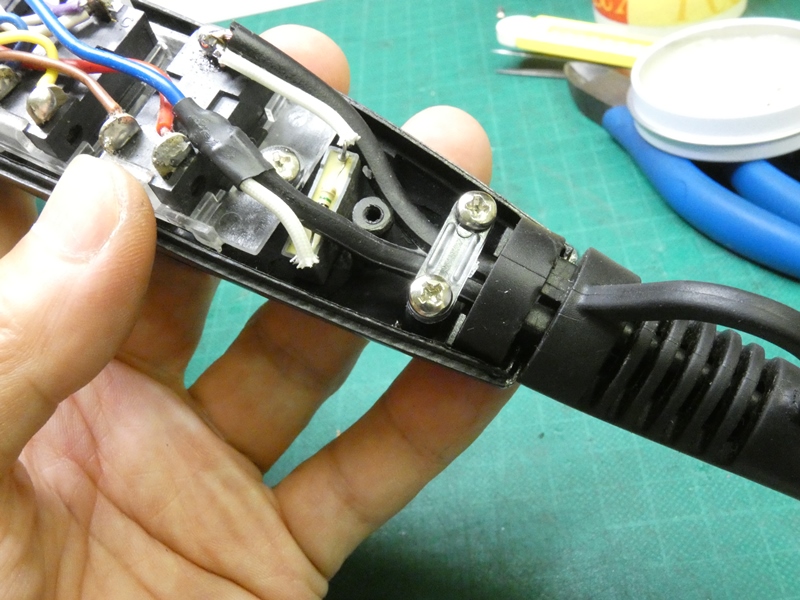

 電源コードの固定クリップを取り外します。後で 差し込みプラグ方向に２０ｃｍほど切り落とします。 |

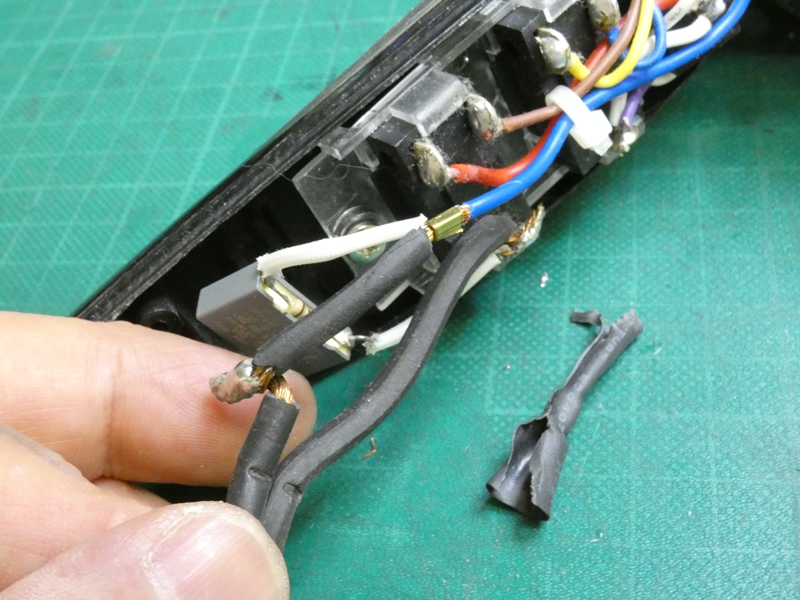

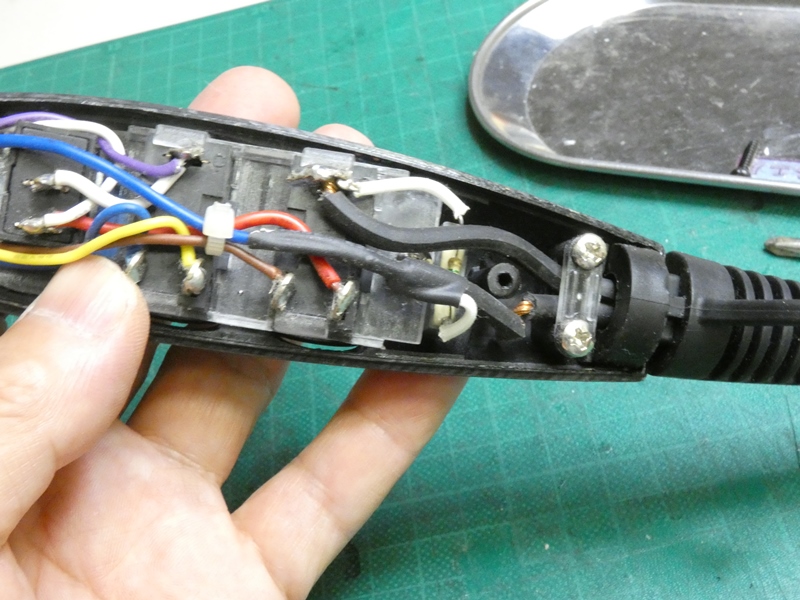

 内部に引き込まれた直後に、何故か 半田付けによる接続箇所があります。 |
|
 危険なことに、半田付けされた部分は 何ら保護されておらず露出状態です。 |

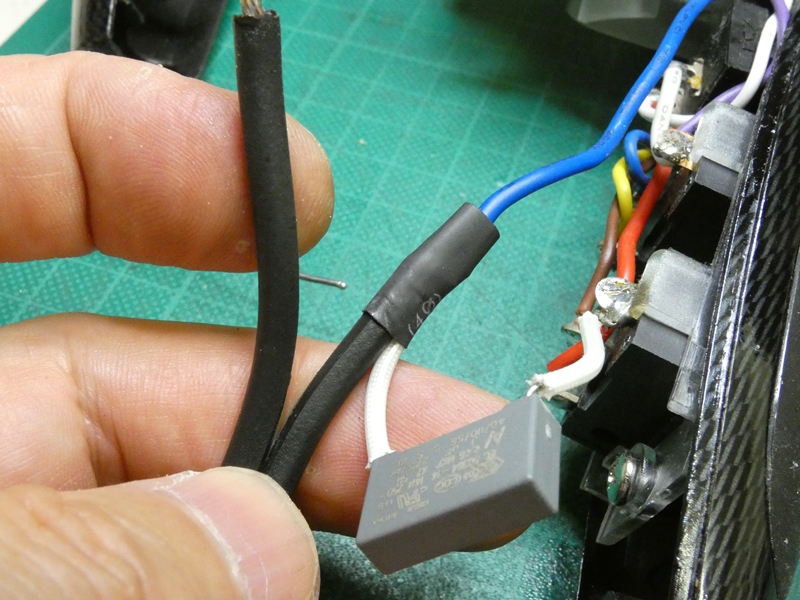

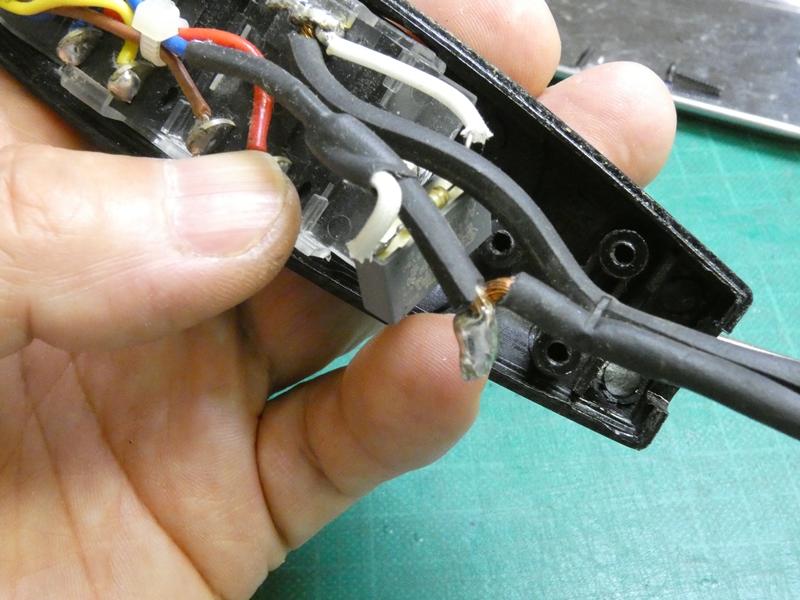

 その先は金具によるカシメ接続で、 熱収縮チューブにより保護されています。 |
|
 もう１本は内部の端子に直接半田付けされています。 しかし、製造元の実装作業によるものとは思えません。 |

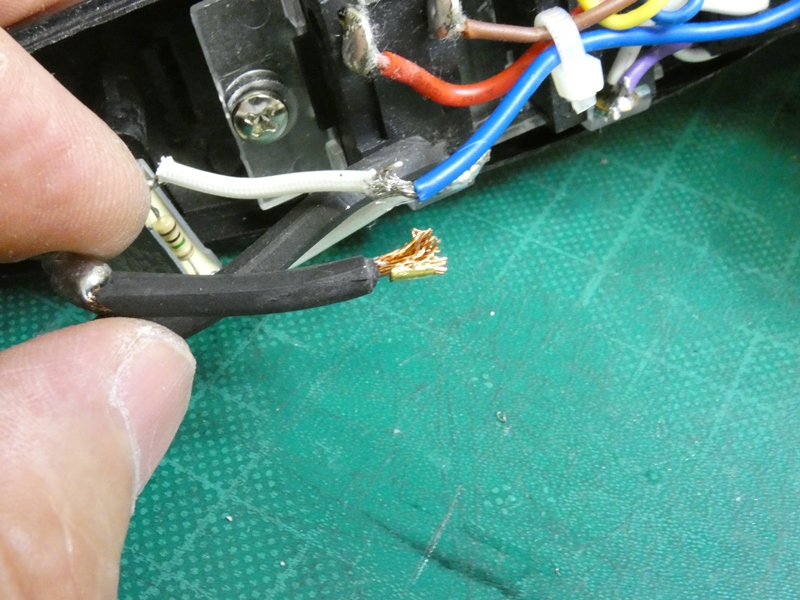

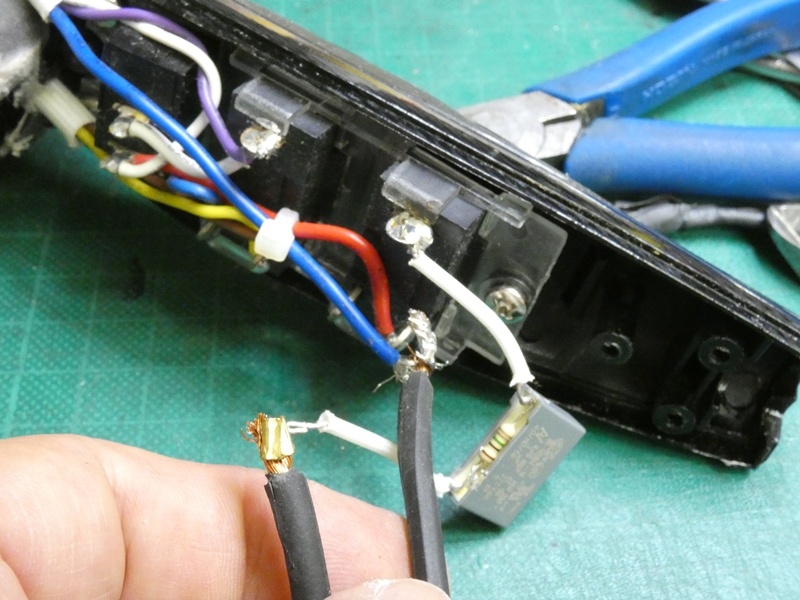

 電源コードの接続を２本とも切り離しました。 引き寄せた断線のない部分を接続し直します。 |
|

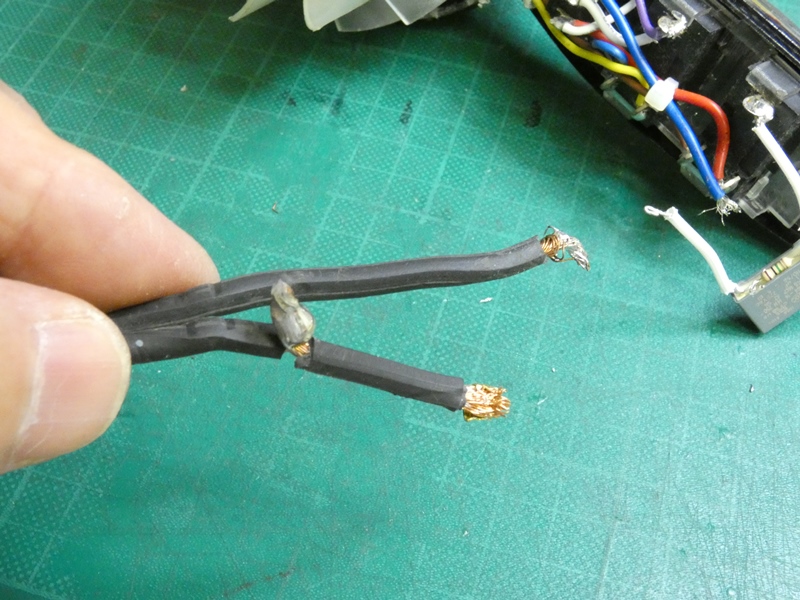

 取り出した元の電源コードです。内部断線箇所はもう少し手前部分にあり、 そこを含む２０ｃｍほどの範囲を切り落とすことで、不具合を全て解消します。 |
||

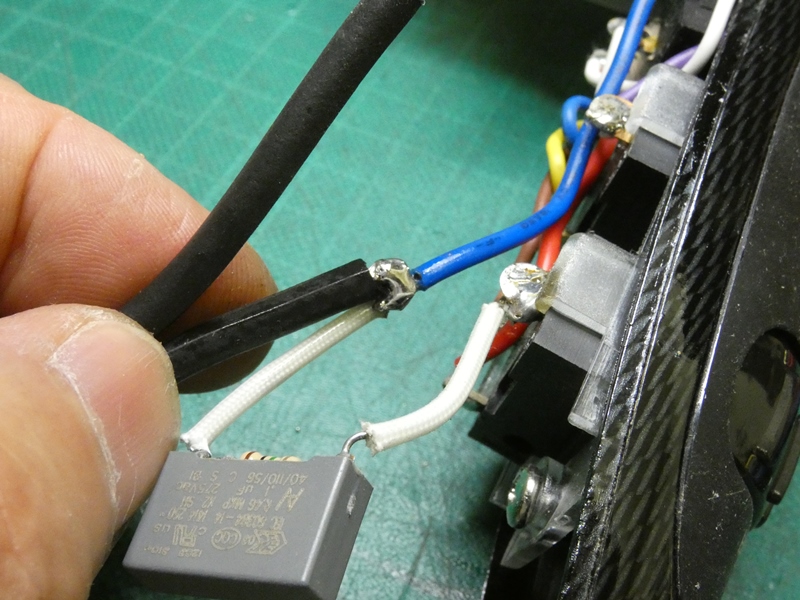

 電源コードの一方を半田付けにより接続します。 コードの太さの違いから圧着金具が使用できません。 |
 半田付けの上に熱収縮チューブを被せ 危険のないようしっかり絶縁保護します。 |
|

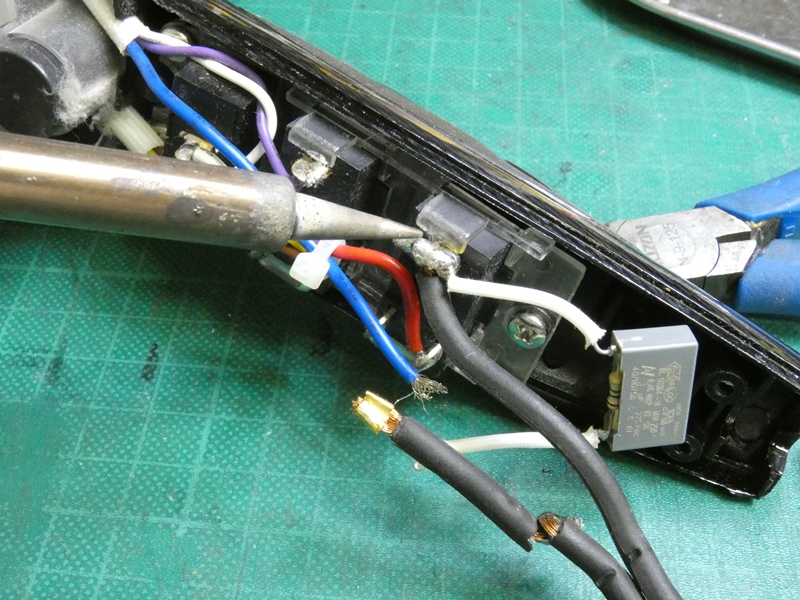

 他方の電源コードを端子に半田付けします。固定クリップを取り付けて不具合個所の修理 完了です。電熱器具のコード接続は、ことさら確実・入念に作業する必要があります。 |
||

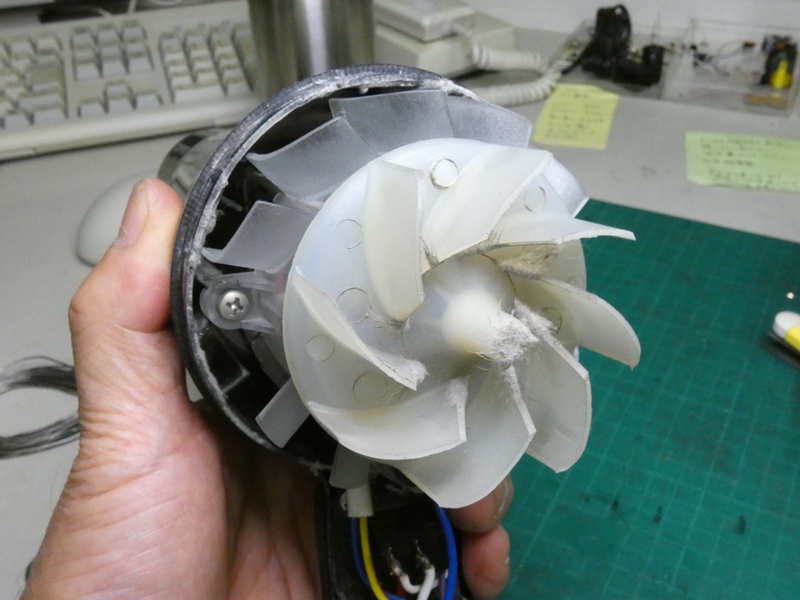

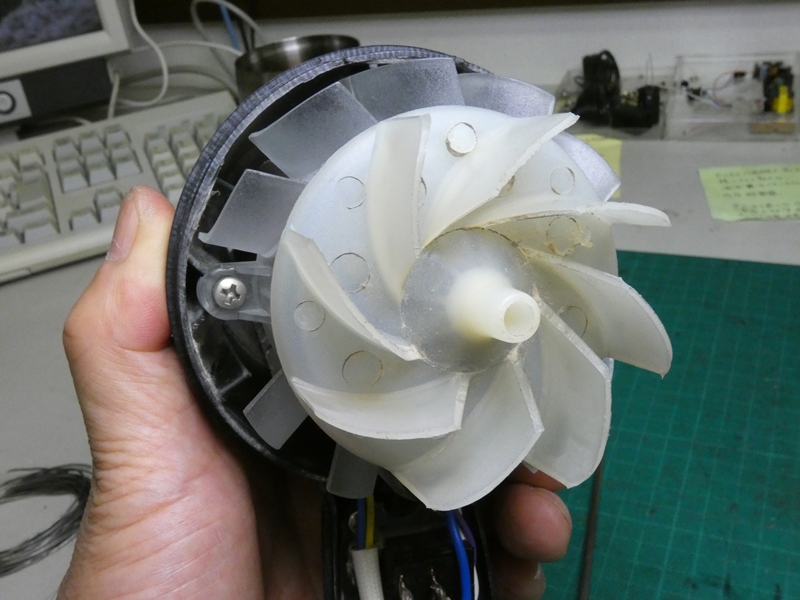

 安定した大風量を得るため、後部ブロアは斜流ファンに 安定羽根を組み合わせた構造です・・が、埃だらけです。 |
 掃除機で徹底的に吸い取ります。 分解しない限り手が届かない部分です。 |
|

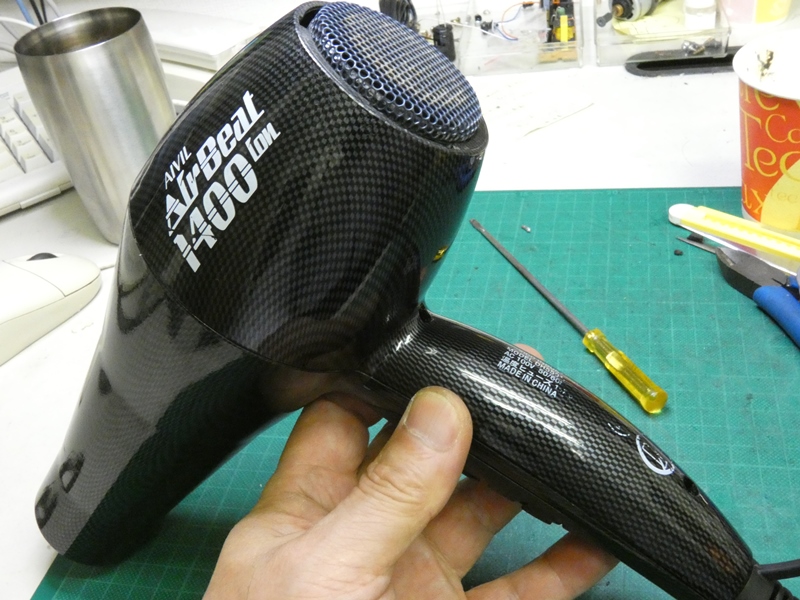

 本体を元通り組み立てます。説明が後になりましたが、 ＴｏｒｉｃｏＩｎｄｕｓｔｒｉｅｓ社製、ＡＩＶＩＬ ＡｉｒＢｅａｔ１４００です。 |

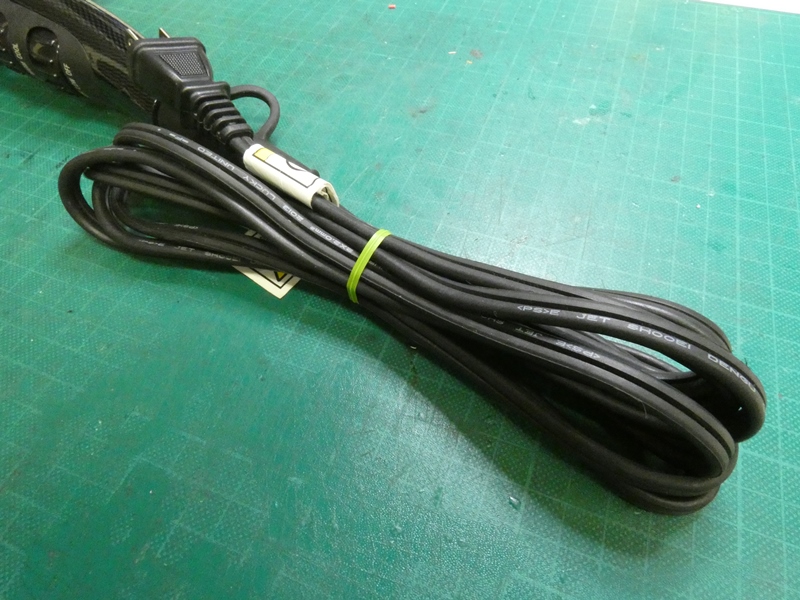

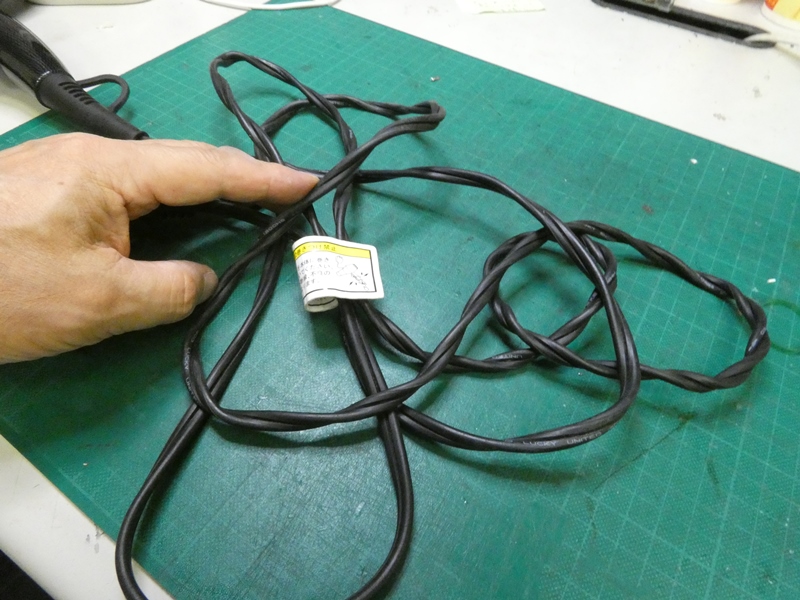

 届いた時点から憂鬱に思っていたのが、この コードのヨレです。断線の大きな要因になります。 |
|
 折角ご用命下さったのですから、腹を決めてヨレを修正します。 修正方法は企業秘密です。２台を梱包しご依頼主に返送します。 |
||
|
||
