| ・ウォークマンＷＭ－２０映画の小道具に（２０１９．３．２） |
世田谷にある有名な映画製作会社、 その美術担当様からのご依頼です。 |
古いカセットウォークマンを修理して欲しいとのこと。映画なのか テレビ番組なのか、そこで小道具として使用されるそうです。 |
|
 さすが美術ご担当だけあって、梱包が丁寧かつ 厳重です。よほど重要なアイテムなのでしょう。 |
 完全に動作するウォークマンで、しかも ピンク色でなければならないそうです。 |
|

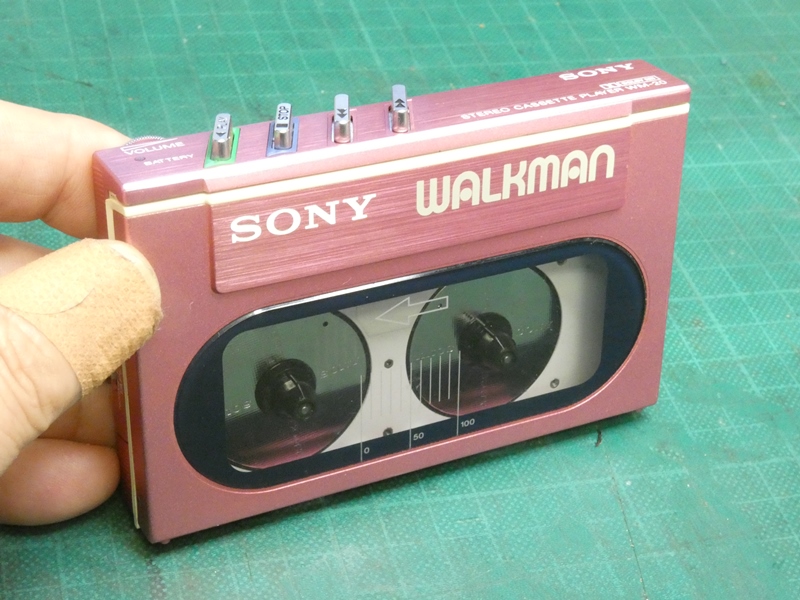

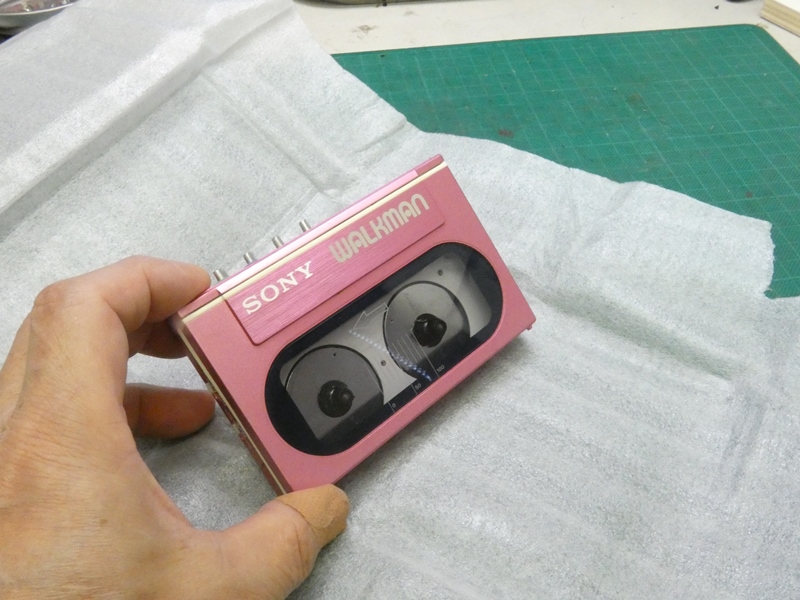

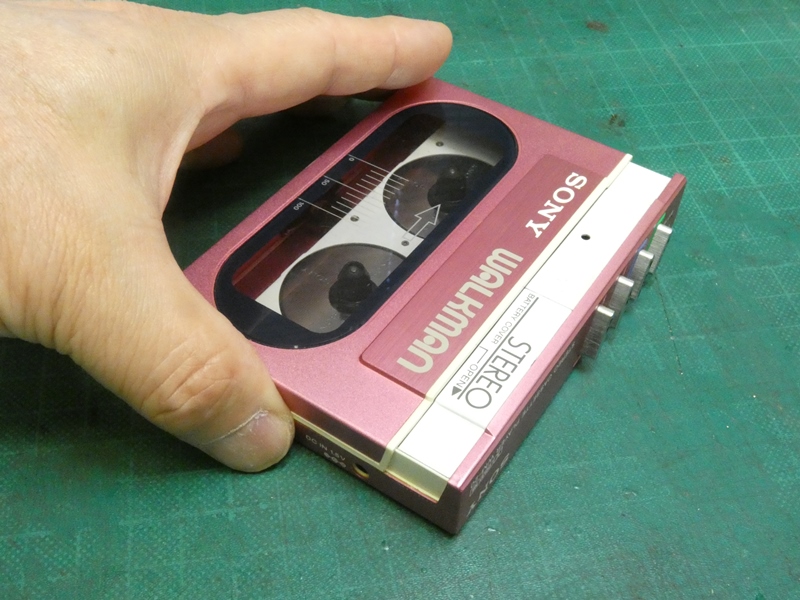

 外観的にはほとんど汚れも傷もなく、古びた印象は感じません。スタイリッシュに デザインされた本体は現在でも通用するでしょう。ですが、全く動作しないそうです。 |
||

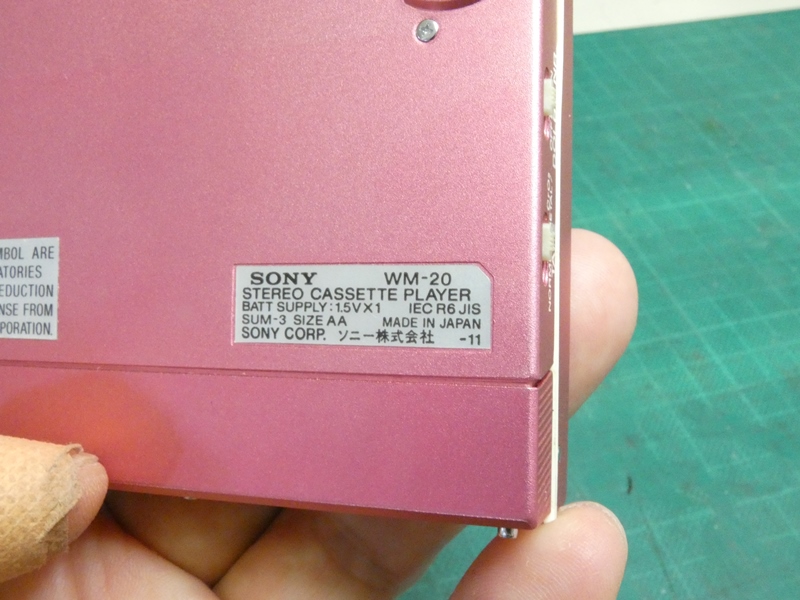

 型番を確認します。ＷＭ－２０、１９８３年（昭和５８年） 発売、ＣＭにデビュー３年目の松田聖子が起用されました。 |

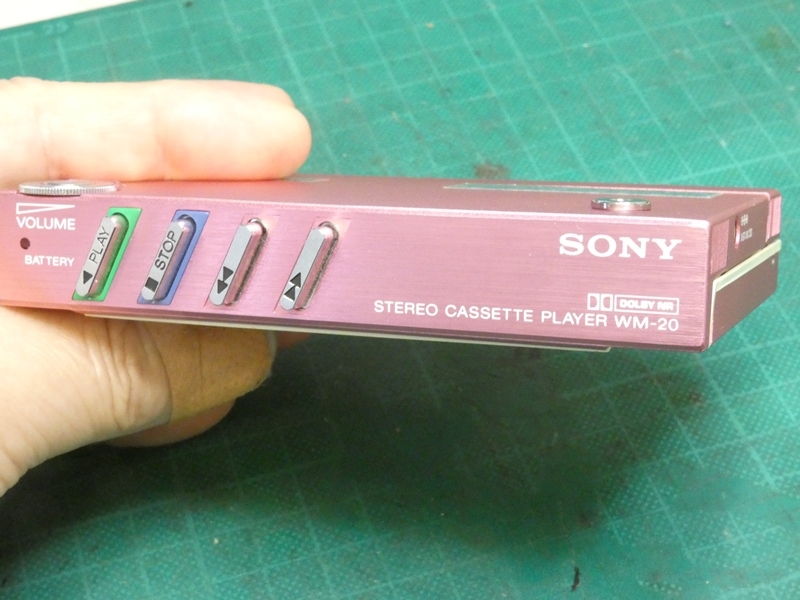

 テープ非収納時のサイズがカセットと 同サイズ、操作ボタンが斜めに並びます。 |
|
 テープをセットするにはホルダーを一段 下方向に引き出します（スライドイン方式）。 |

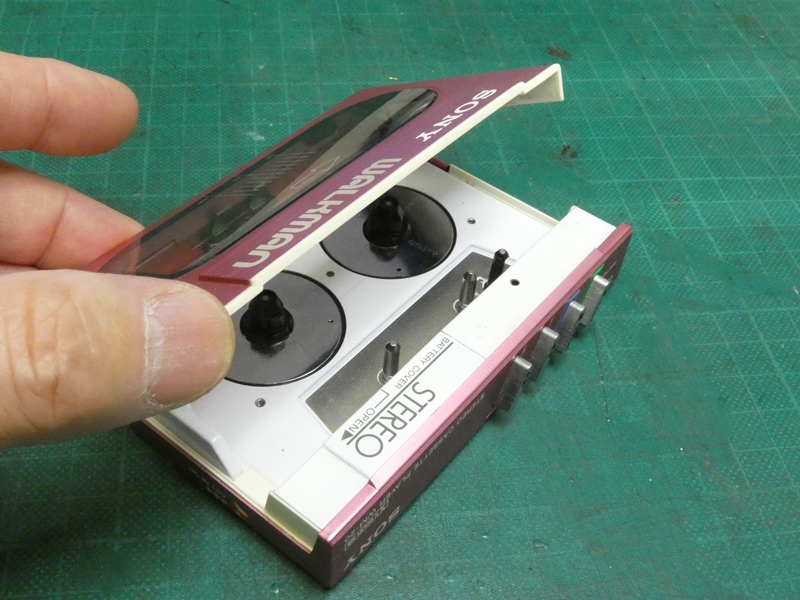

 ホルダーのカバー部分を上に 開けてテープをセットします。 |
|
 ＵＭ－３乾電池１本（１．５Ｖ）で駆動させるため、 回路やモーターが大幅に改良されています。 |

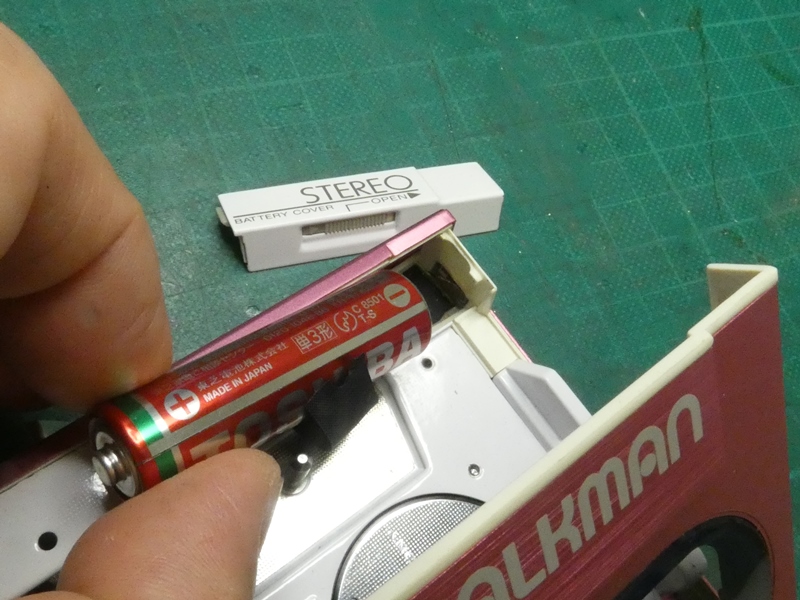

 実際に乾電池をセットしてみます。 お聞きしていた通り全く動作しません。 |
|

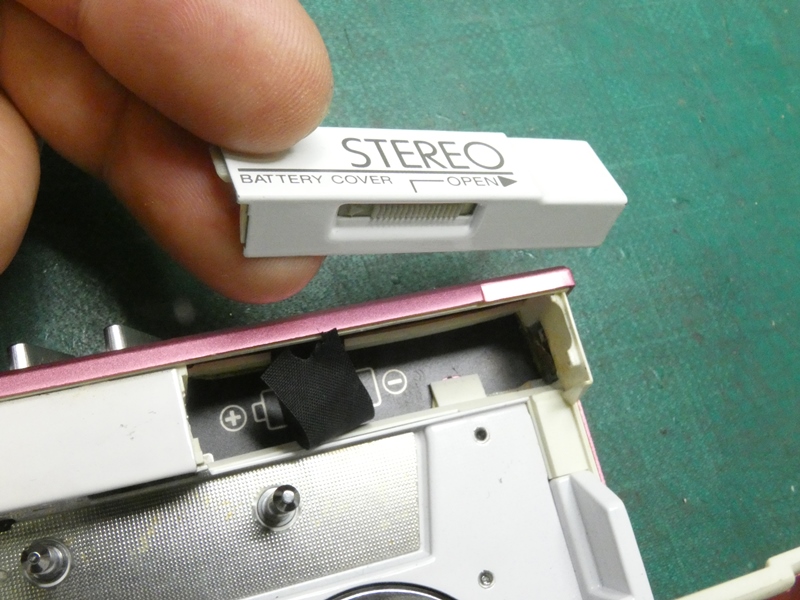

 単純な原因から探っていきます。乾電池 ホルダー金具の接触は良好でしょうか。 |

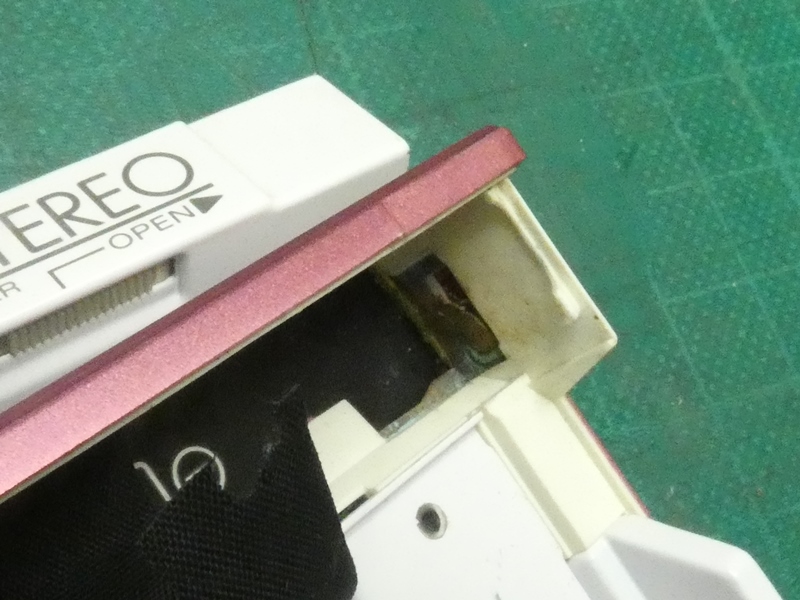

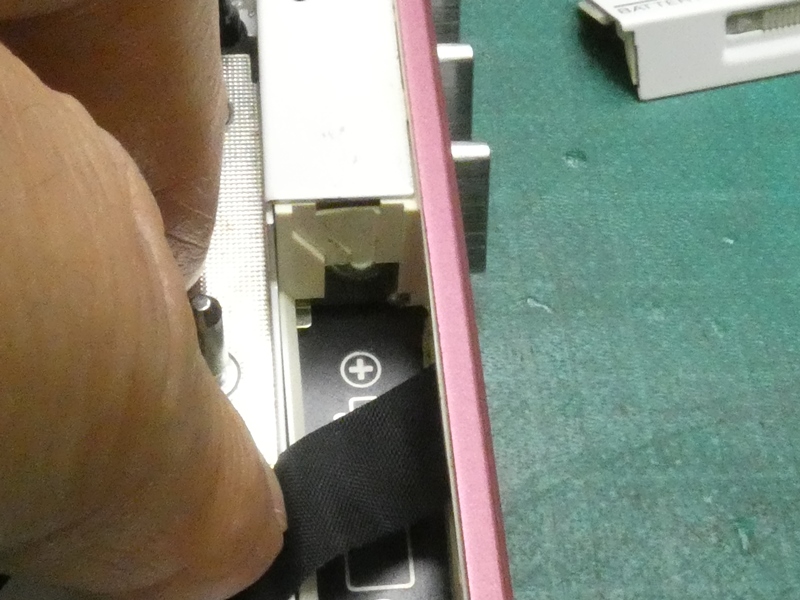

 マイナス極側の金具に腐食が見られます。 弾性も低下し乾電池の固定に不安があります。 |
|

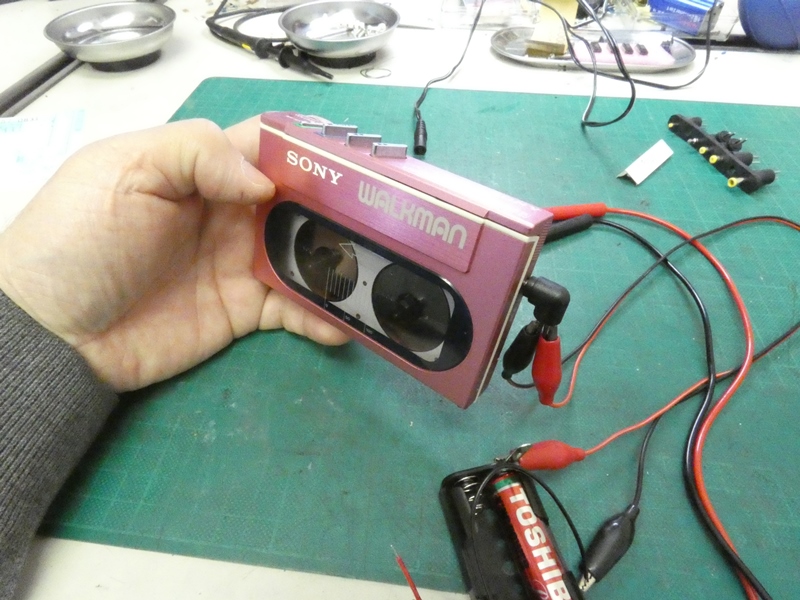

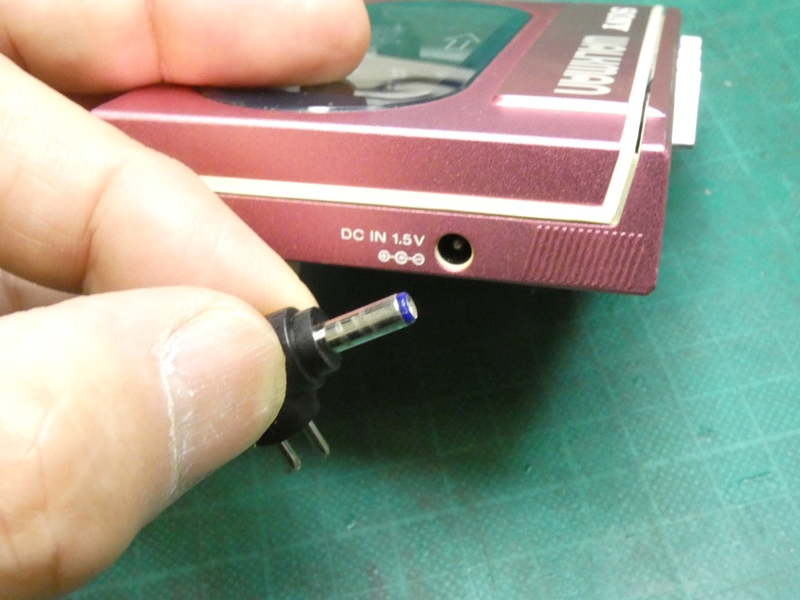

 乾電池ホルダーに不安があるので 外部電源用端子を利用します。 |
 電源を接続するも何の反応もありません。 回路に電源が供給されていないようです。 |
|

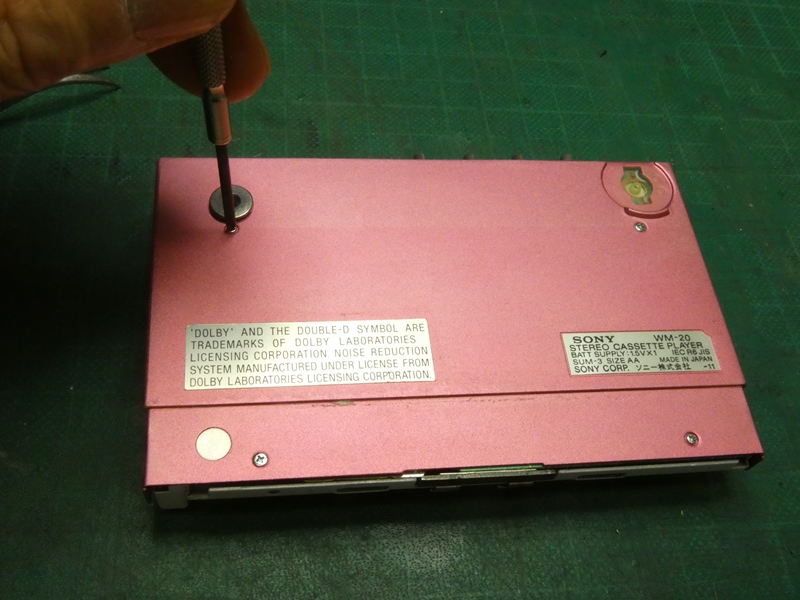

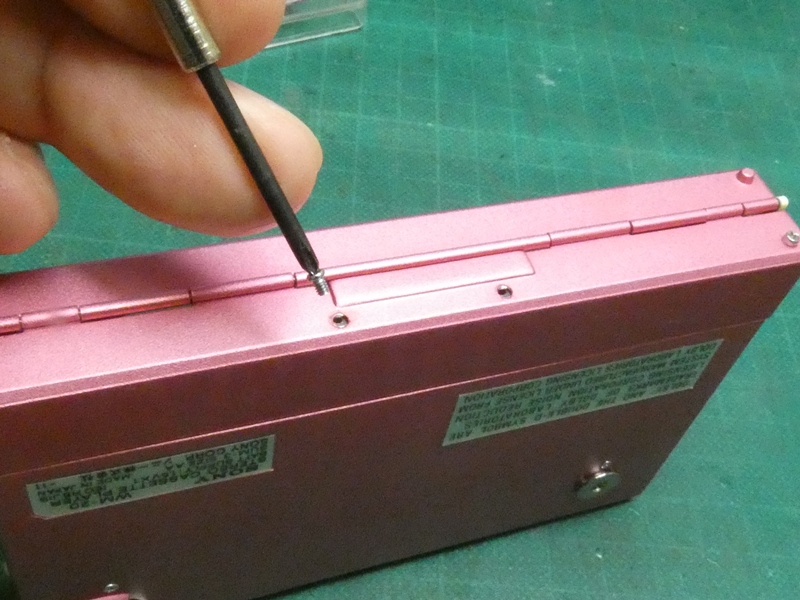

 分解して内部を点検します。当時のウォークマンは極薄の アルミ合金製ボディが小ネジで組み立てられています。 |

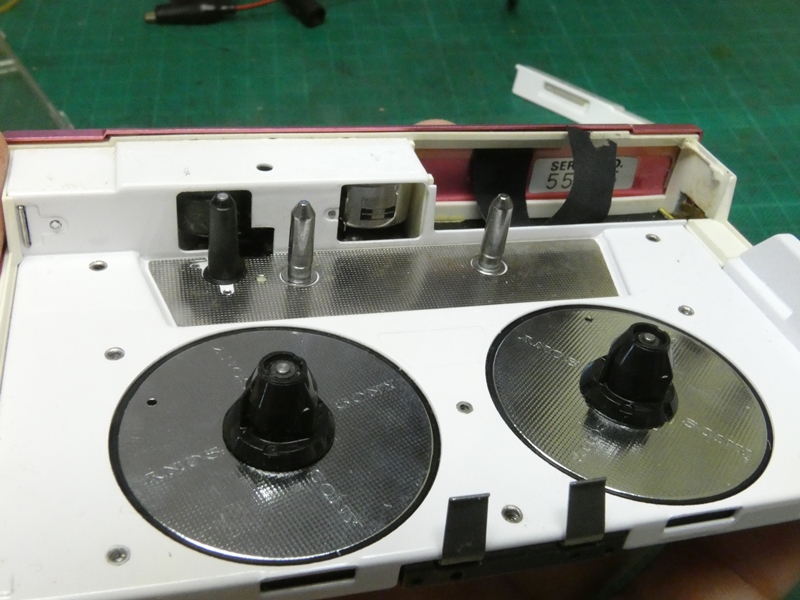

 全てのネジに精密ドライバーが必要 です。テープホルダーが外れてきます。 |
|

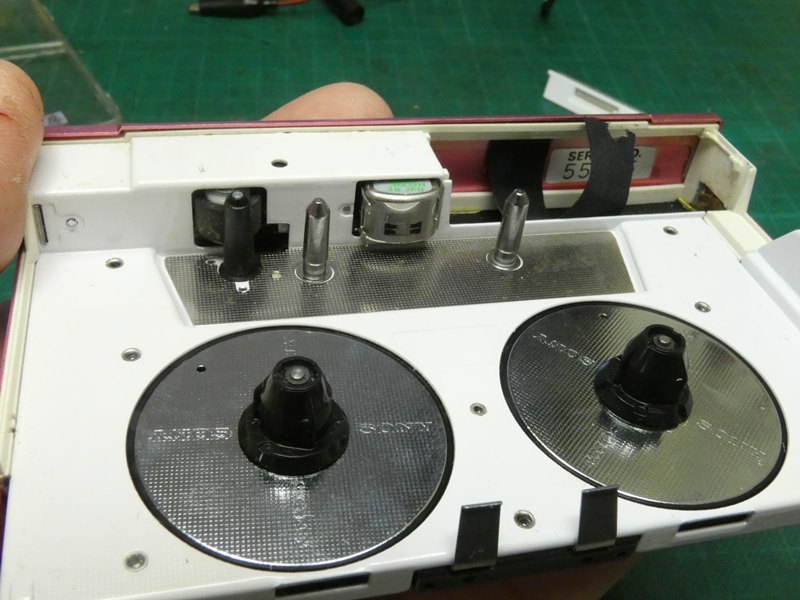

 片方向再生のシンプルなヘッド、ピンチローラー、 キャプスタンが並びます。特に劣化は見られません。 |
 ＰＬＡＹボタンを操作してみます。ヘッドと ピンチローラーが所定位置に出てきます。 |
|

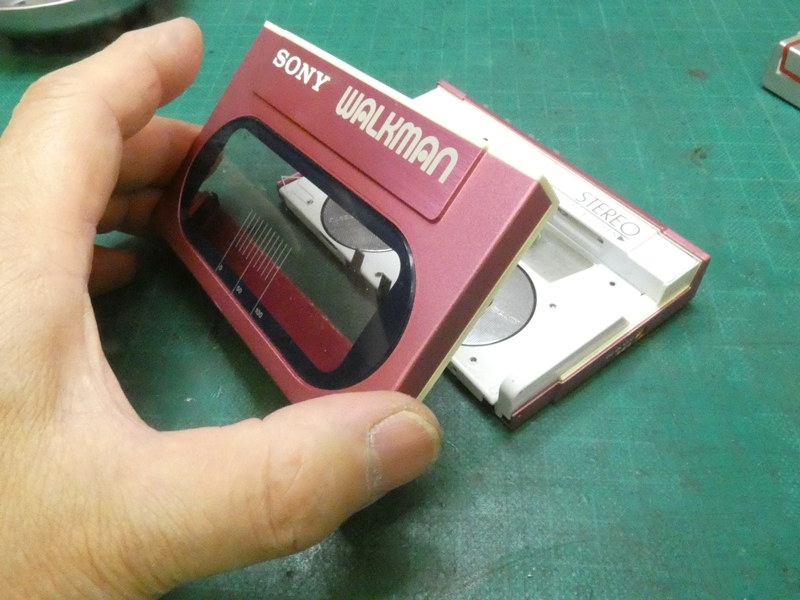

 さらに本体カバーを外します。本体外に 取り付けられた音量調整ツマミが邪魔です。 |

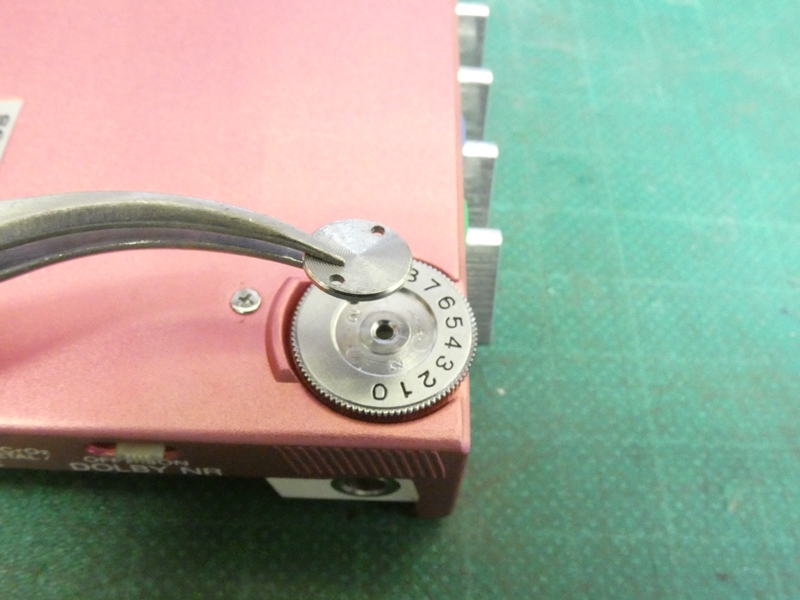

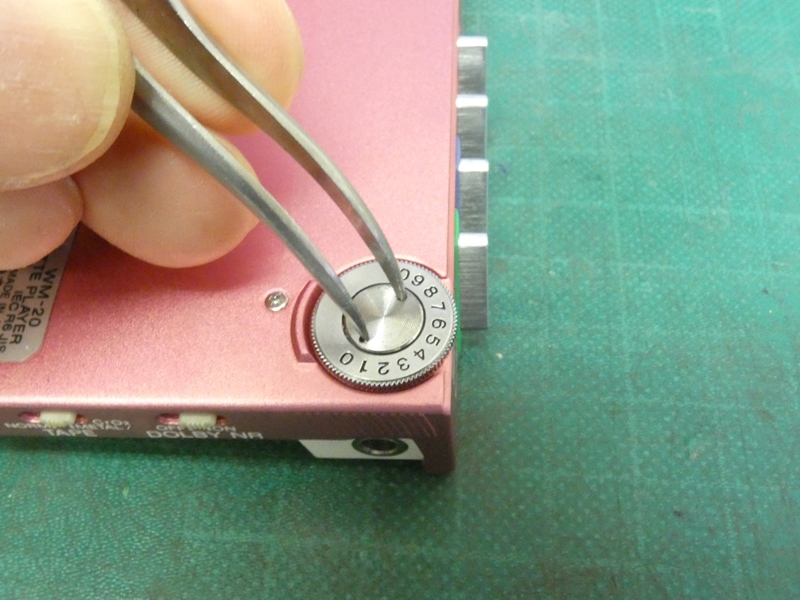

 ピンセットの先を穴に入れて回転させ ツマミの固定ネジを緩めます。 |
|

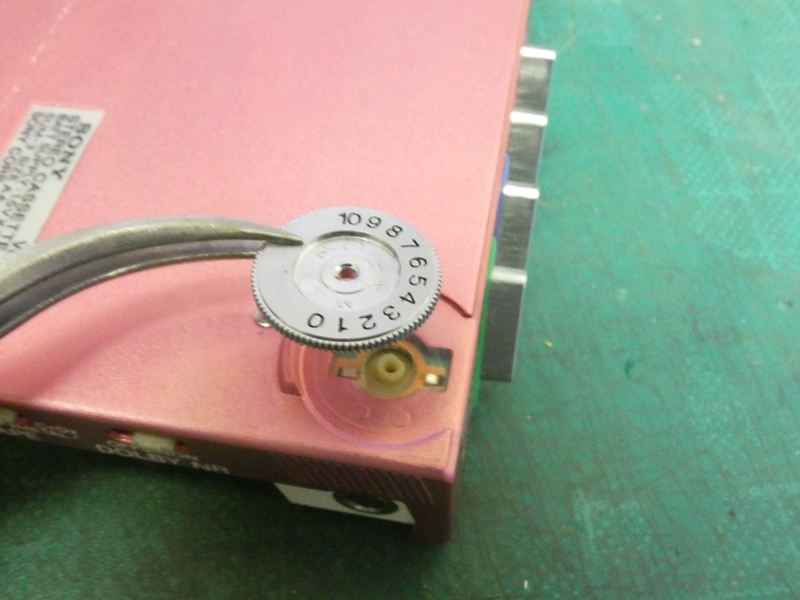

 音量目盛りが刻印されたツマミを外し ます。真下に可変抵抗器が見えます。 |

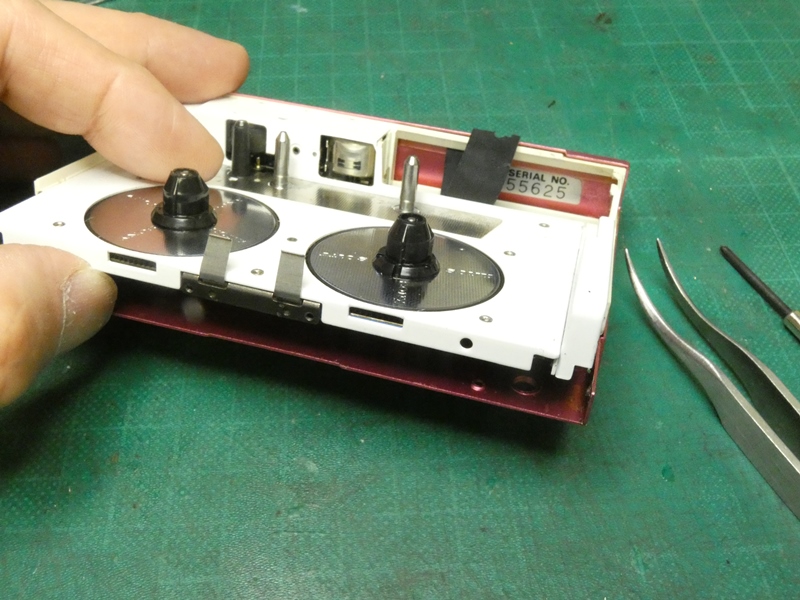

 本体カバーは４本の小ネジで 内部ユニットに固定されています。 |
|

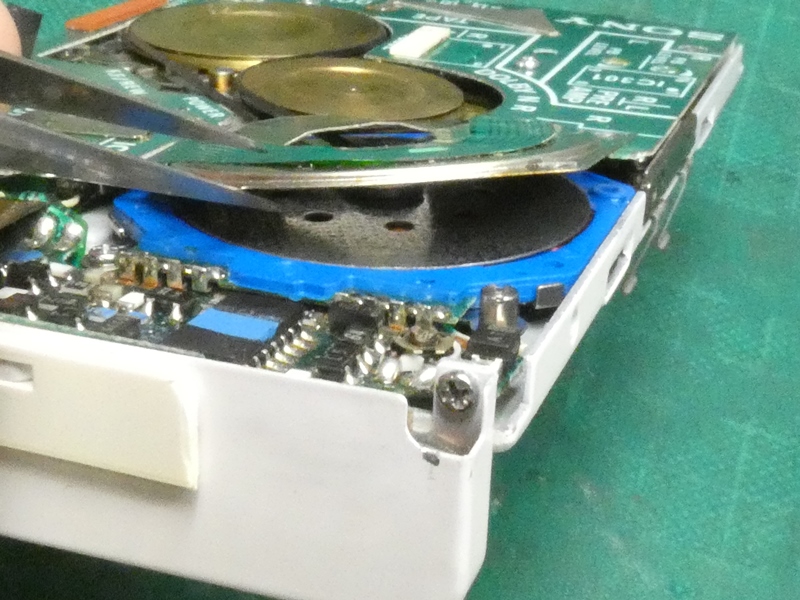

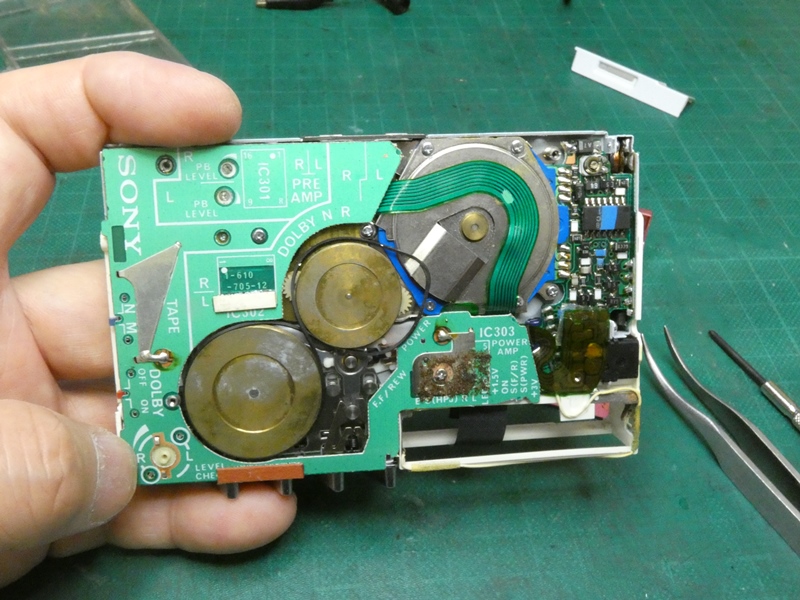

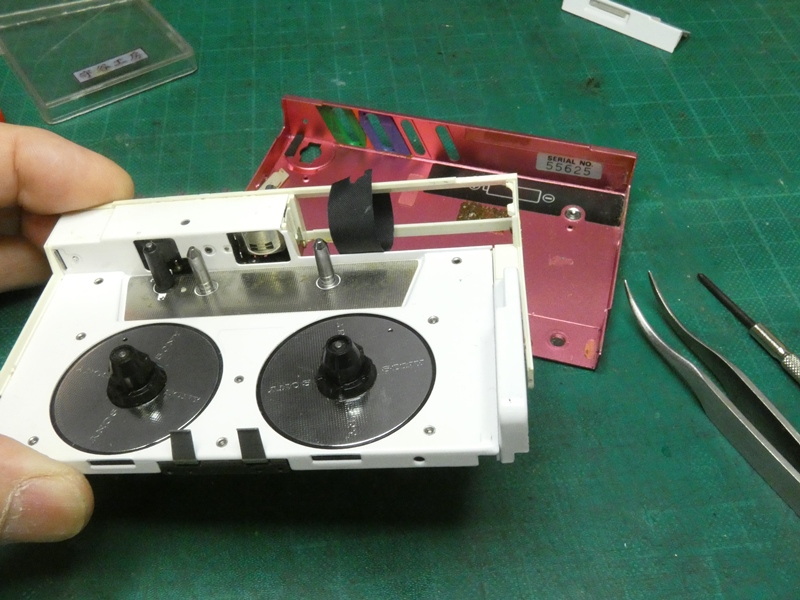

 内部ユニットが浮き上がってきます。 微細な構造なので慎重に分離させます。 |
 側面にテープタイプ選択とドルビーのスイッチがあり、 小型パーツがスライドスイッチを外部に中継しています。 |
|

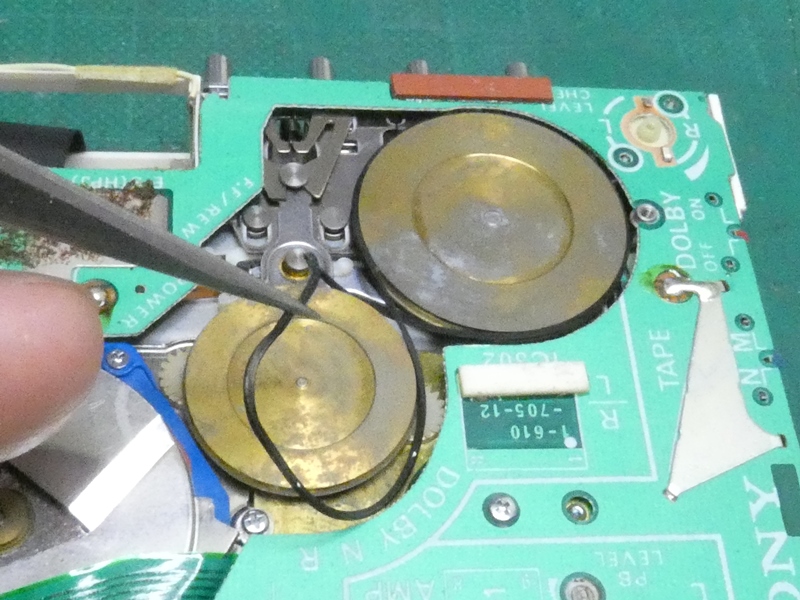

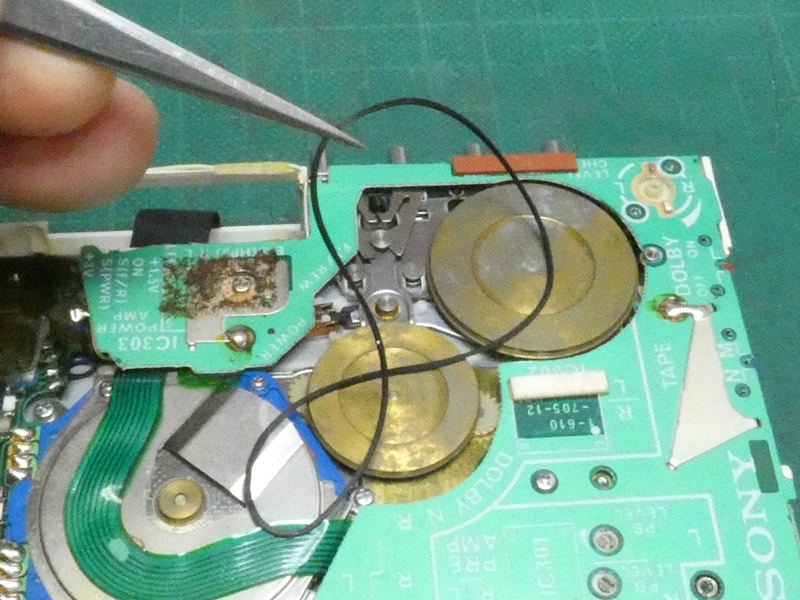

 ゴムベルトが完全にダメです。モーター回転軸のプーリーから脱落し、 伸び切ってヨレヨレの状態です。純正相当品の入手は難しいでしょう。 |
||
 よれた状態でゴムが固着しかかっています。 脱落してから相当の時間が経っているようです。 |
 ０．８ｍｍ角くらいの極細ベルトです。工房の 在庫品に近いものがあると良いのですが。 |
|
 ひと回り太いものですが、何とかサイズの合う ものがありました。ぎりぎりプーリー溝に入ります。 |

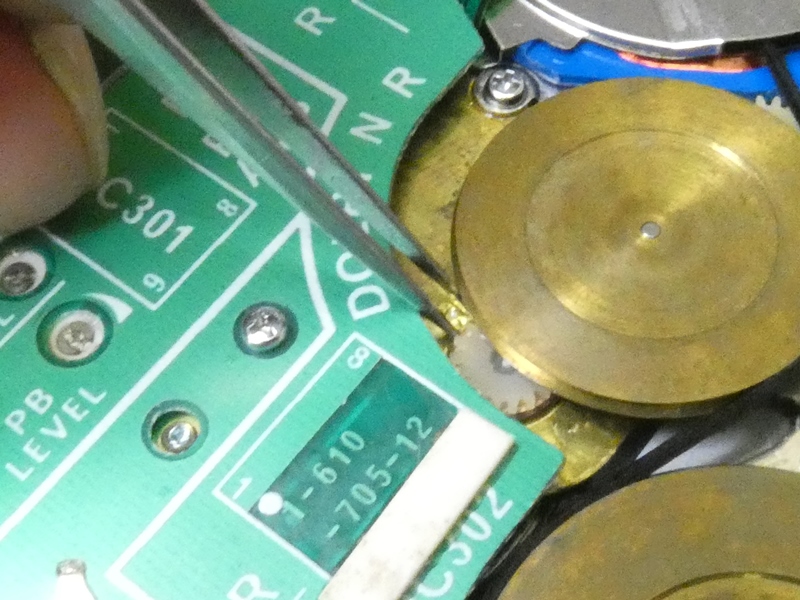

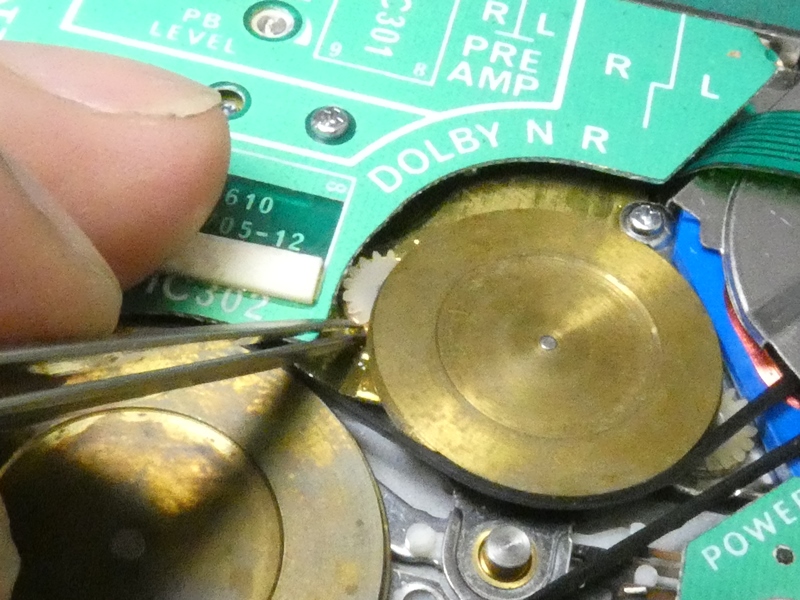

 軸受の滑りが一様に鈍化しています。 ギヤの隙間から微量の潤滑剤を入れます。 |
|

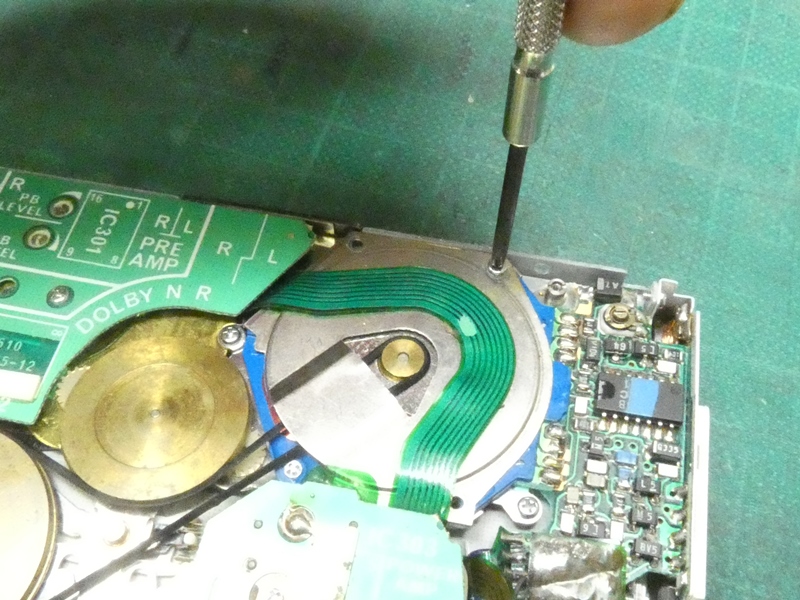

 ＳＯＮＹ渾身の超扁平薄型モーターです。ステーターの 内部にゴミが入り込んでいないか点検します。 |
 軽くエアーでブローしておきます。 特に問題はないようです。 |
|

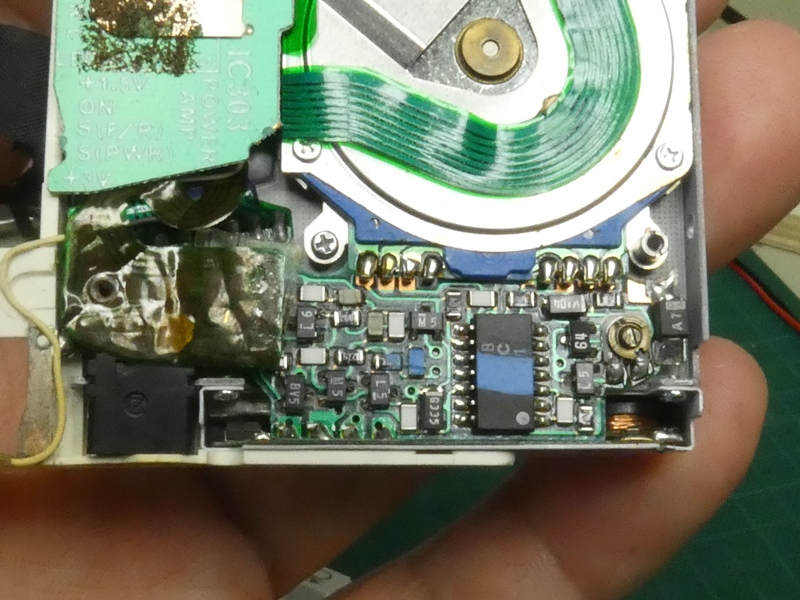

 電源が供給されない原因がまだ判明しません。電源回路およびモーター駆動回路が 組み込まれた基板です。一部にフレキシブル配線が用いられています（写真左下）。 |
||

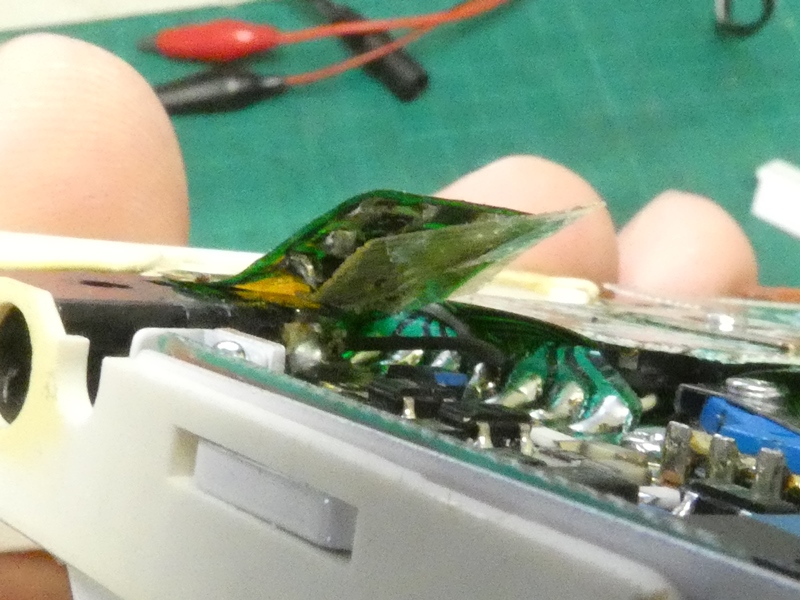

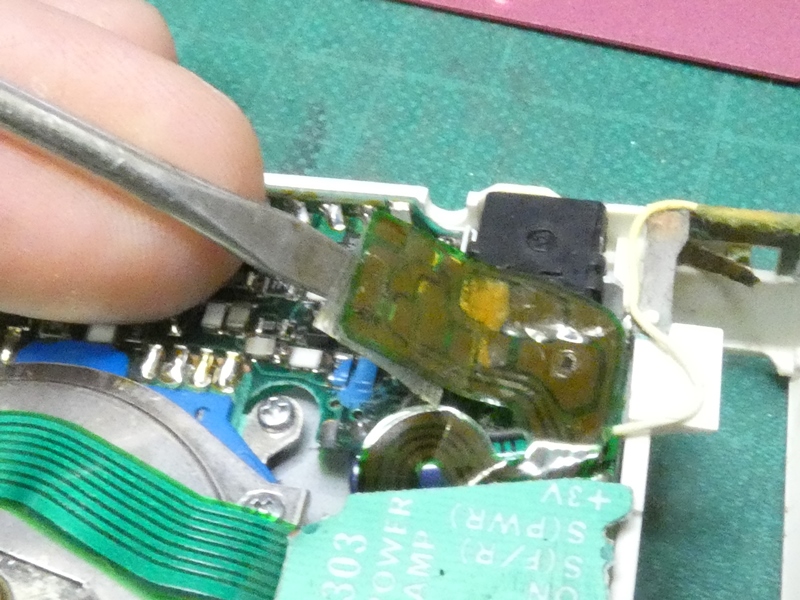

 ＡＣジャック横のフレキシブル配線です。 何故か中央で折れ曲がっています。 |
 最初から曲がっているのではなく、後から 無理に折り曲げられたような不自然な状態です。 |
|

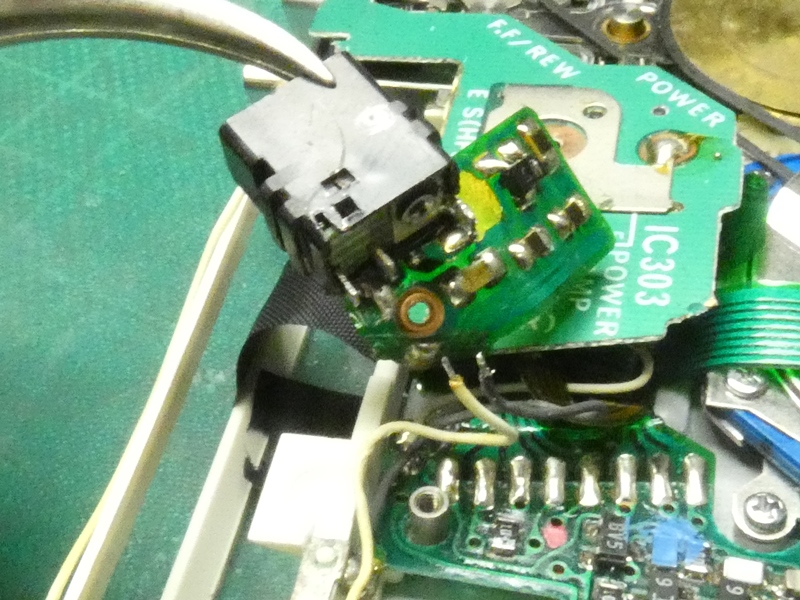

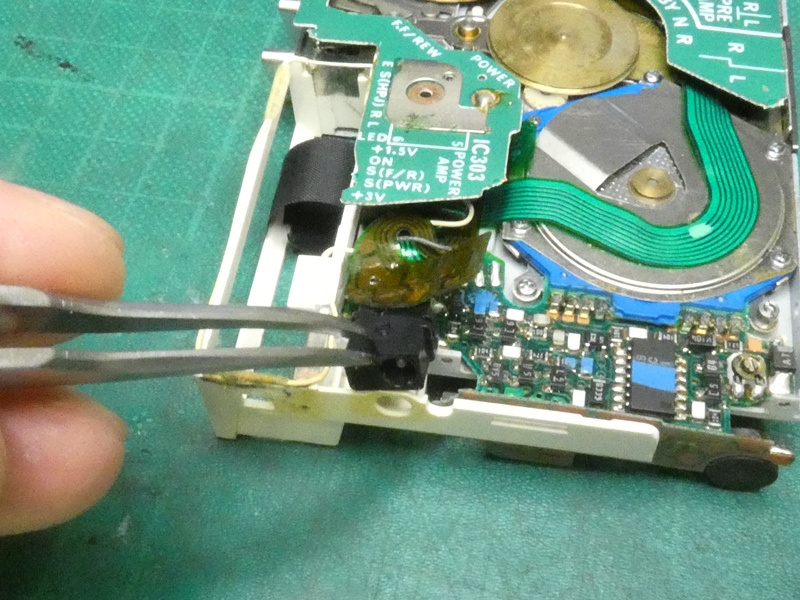

 ＡＣジャックごと取り出してみます。 本体に嵌め込まれているだけです。 |

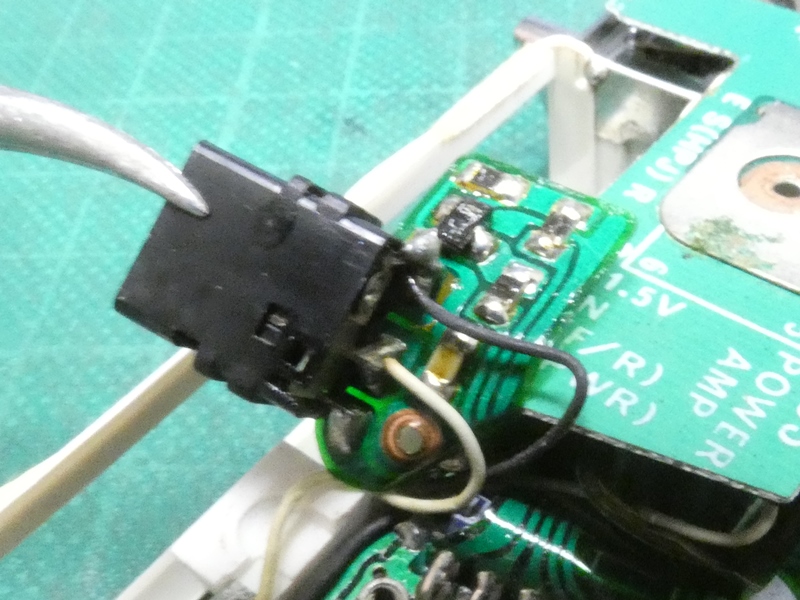

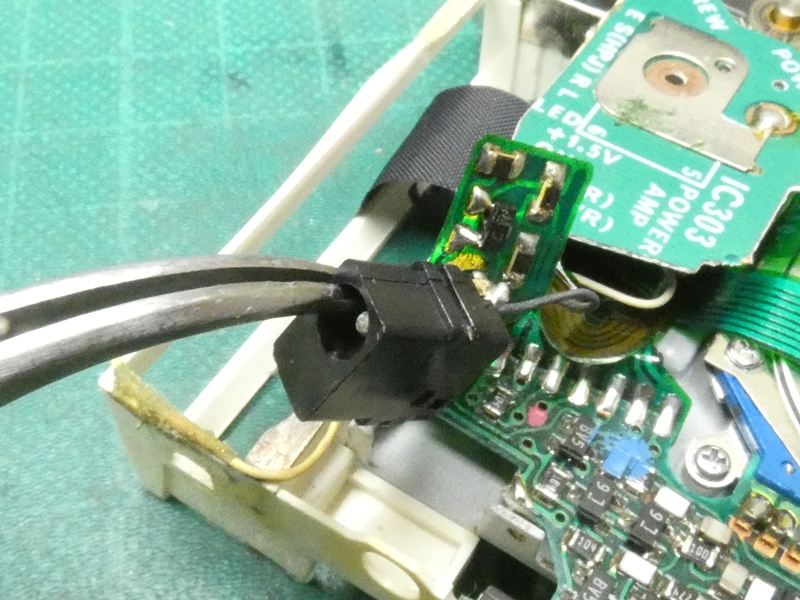

 ＡＣジャックは、いくつかの表面実装抵抗器と ともに配線フィルム面に半田付けされています。 |
|
 乾電池からの電源は、いったんＡＣジャック内の 接点を経由して回路に接続されているはずです。 |
 フレキシブル配線が折れ曲がっていることが気になり、 フィルムの裏側（部品実装面）を詳細に調べます。 |
|

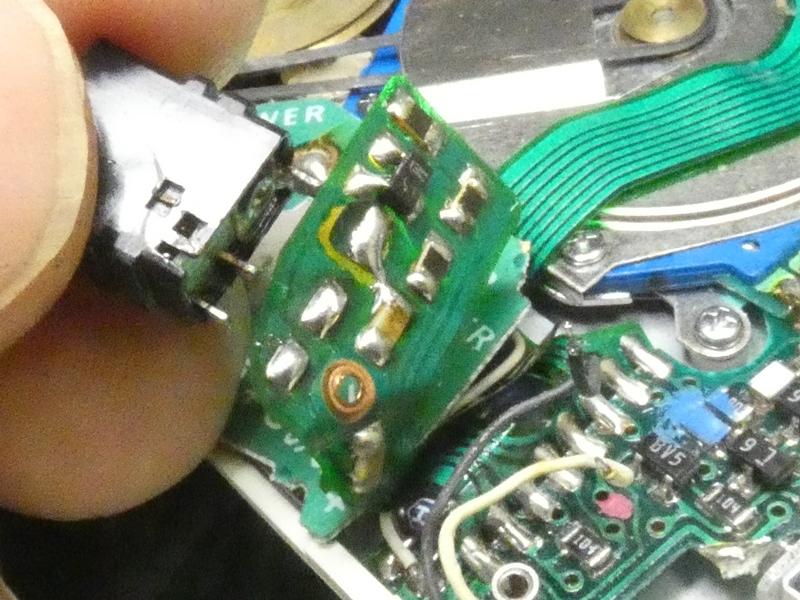

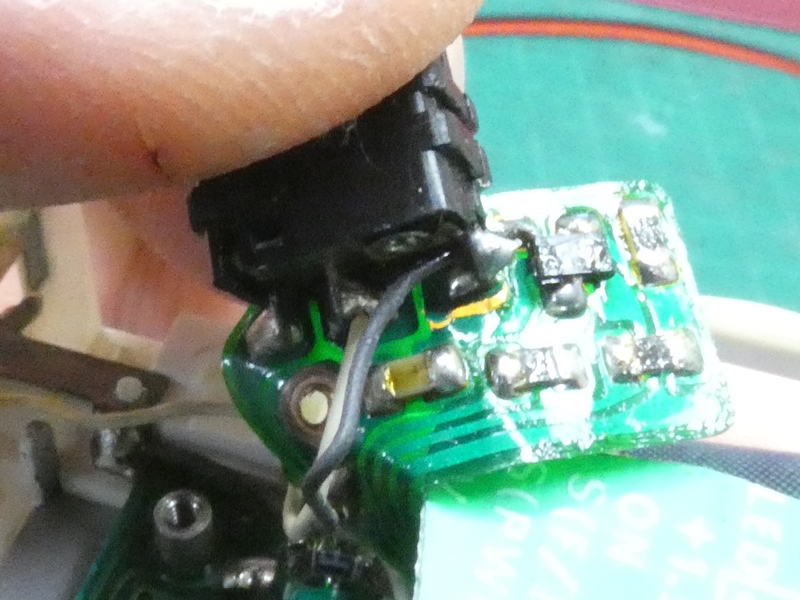

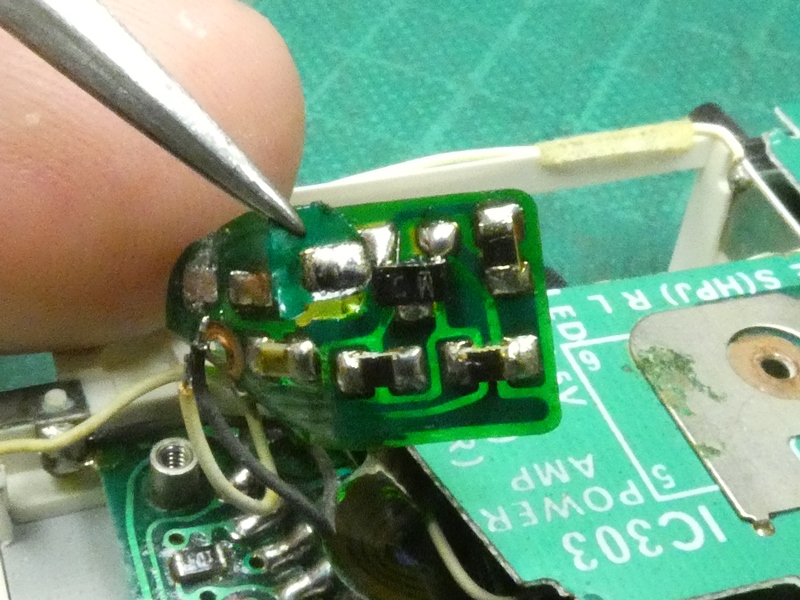

 電源が供給されない原因を発見しました。ＡＣジャックの端子が半田付けされている 配線（銅箔）が、見事に破断しています。フィルムが折れ曲がっているすぐそばです。 |
||

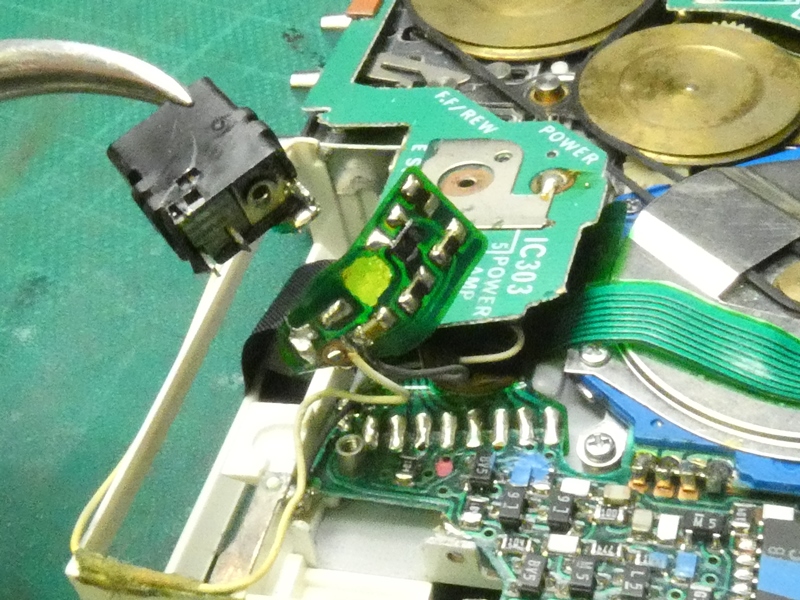

 破断を修復するため、ＡＣジャックをいったん 取り外します。２か所の半田を溶かします。 |
 残る１か所は、配線パターン（銅箔）が 切れているので端子に付いてきます。 |
|
 何か不具合を修理しようとしたのでしょうか。その際、配線 パターンが切れるほどフィルムが強く曲げられたようです。 |

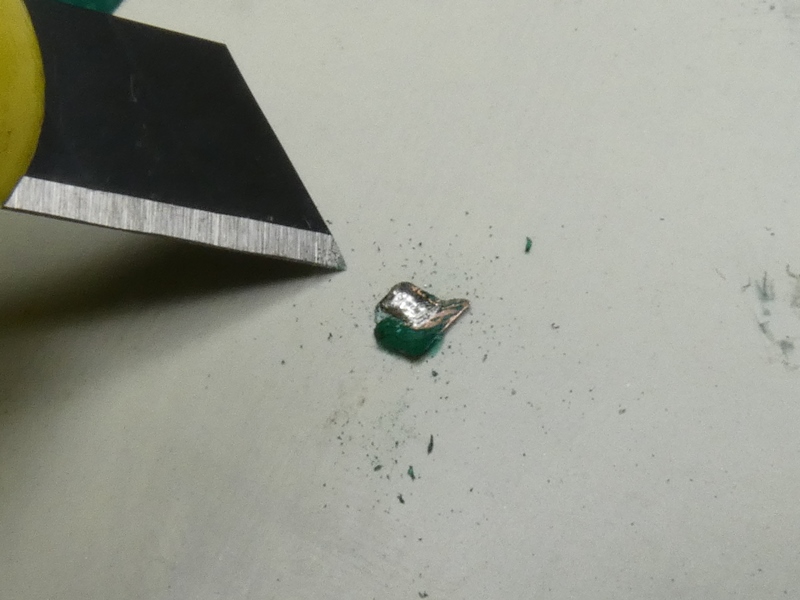

 ＡＣジャック端子に残っていた破片です。 元に戻すことができれば良いのですが。 |
|
 作業しやすくするためフレキシブル配線を セロハンテープで本体に仮固定します。 |

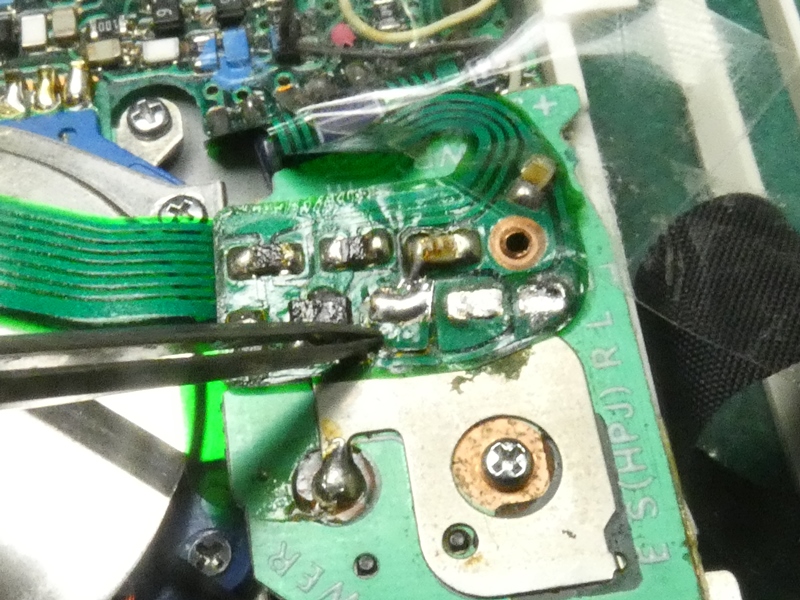

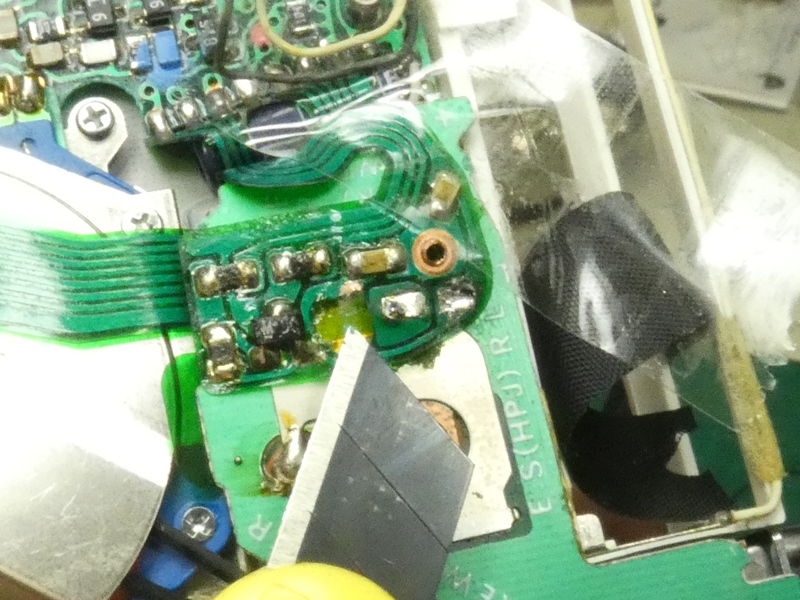

 破断した元の配線パターンを、レジストの 一部を剥がして半田付けに備えます。 |
|
 脱落した破片側も半田付け しやすいように整えます。 |
 配線パターン側に少量の 半田を盛り付けます。 |
|
 破片の下に瞬間接着剤を入れますが、耐熱性に 乏しいので半田付けに耐えられるか心配です。 |
 ＡＣジャックの端子を半田付けします・・が、 熱を加えた瞬間に破片が落ちてしまいます。 |
|

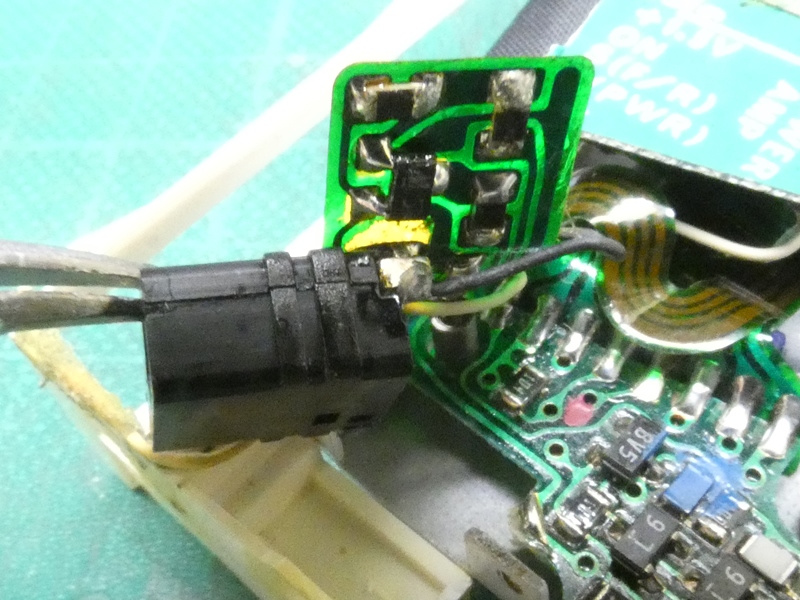

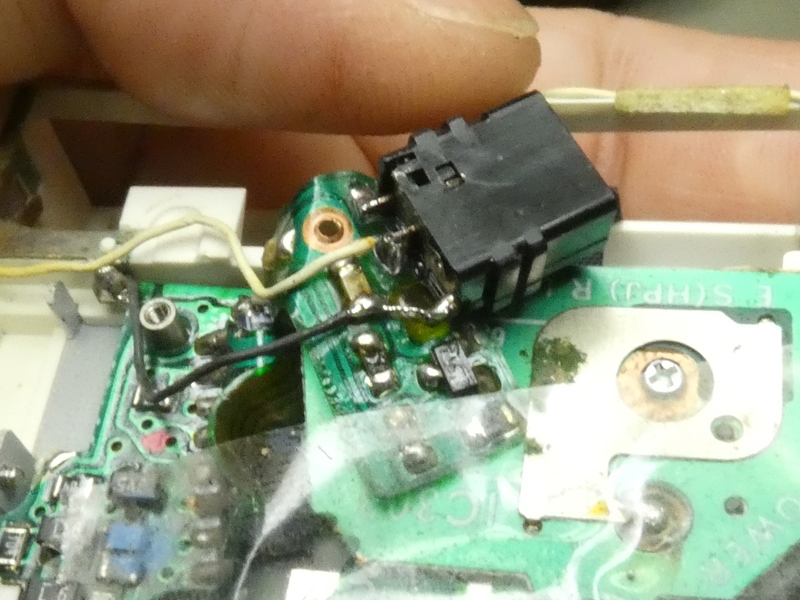

 破片の修復は諦めます。元々端子に接続されていた配線 （黒色ビニル線）を、配線パターン側に延長することにします。 |
||

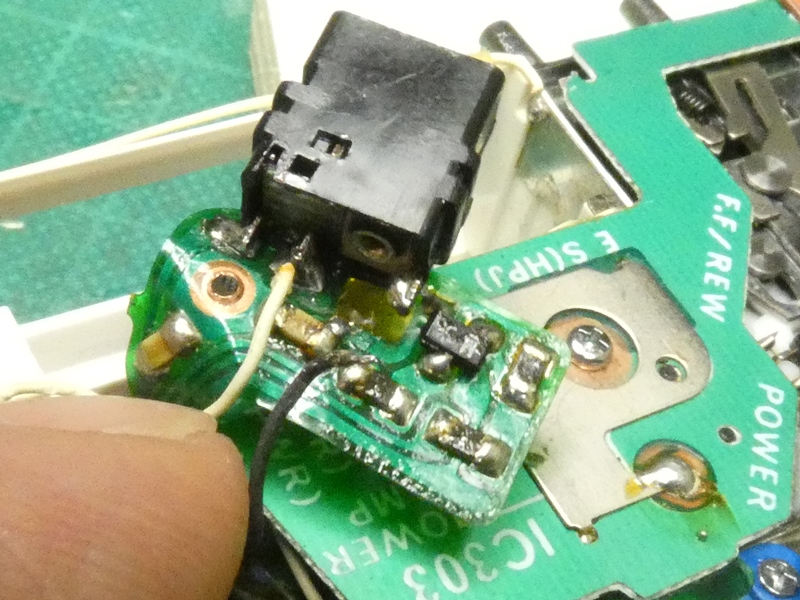

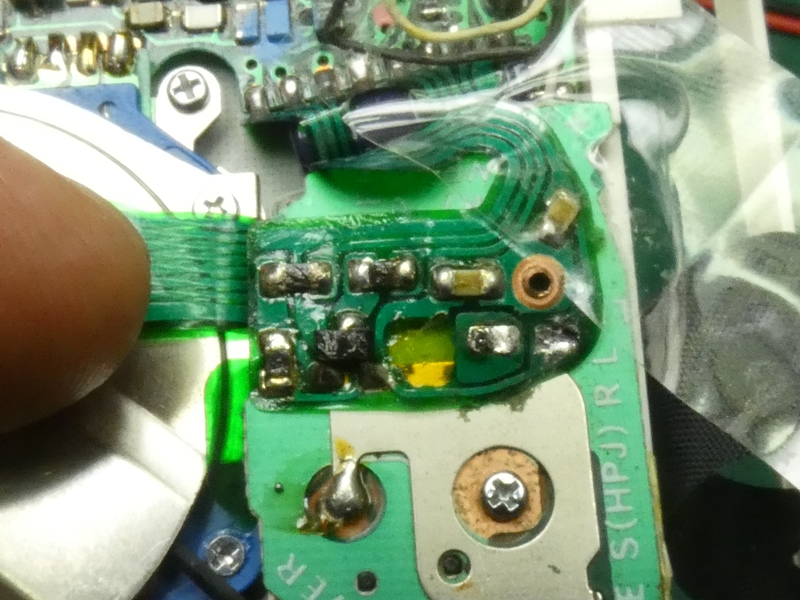

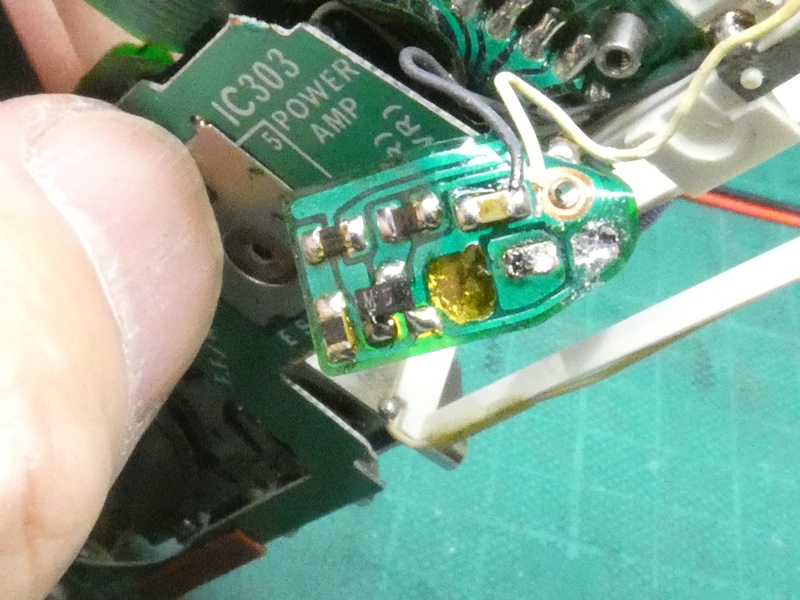

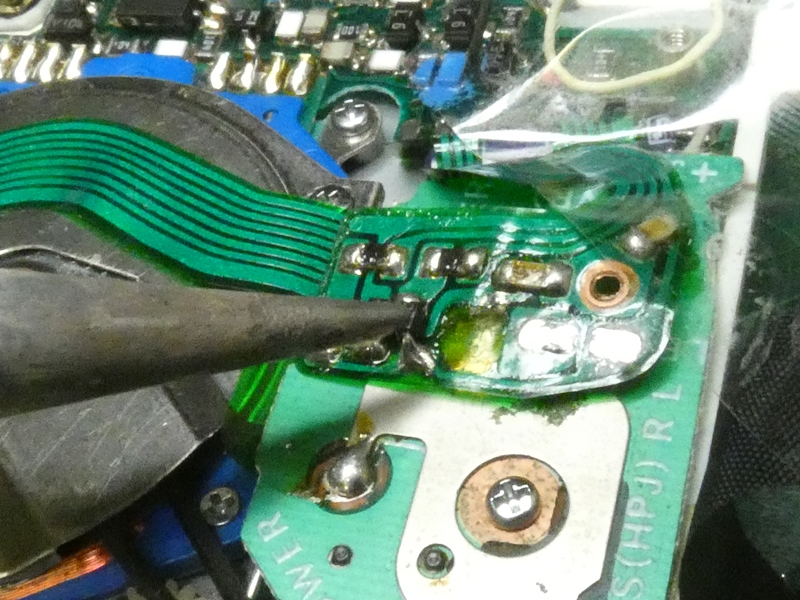

 隣接する表面実装抵抗器の端子を利用します。電源の回路接続的には 元の配線と全く同じです。問題が解決しました、回路に電源が供給されます。 |
||
 元通りに組み上げます。再度動作確認を行うと、在庫品を流用したゴムベルトが微妙にミス マッチのようです。径がやや太いことと、サイズ（外周長）も少し短いため、「張り」がきつく なりモーターの回転負荷が増大しているようです。モーター自体の経年劣化もあるでしょう。 再生が微妙に安定せず、モーターに一定以上の負荷がかかると再生音にノイズが混入します。 |
||

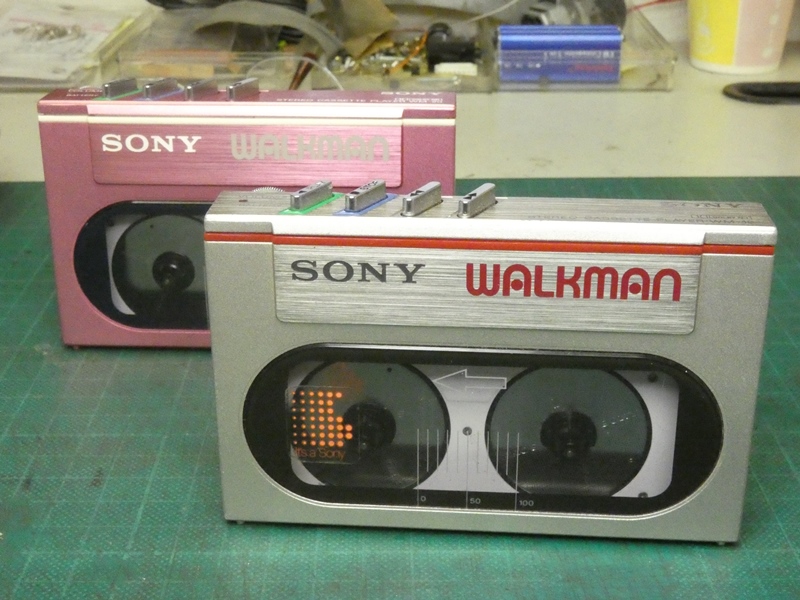

 後日、ご依頼主からもう１台ウォークマンが届きました。 色違いなので内部ユニットを交換できないかとお考えです。 |

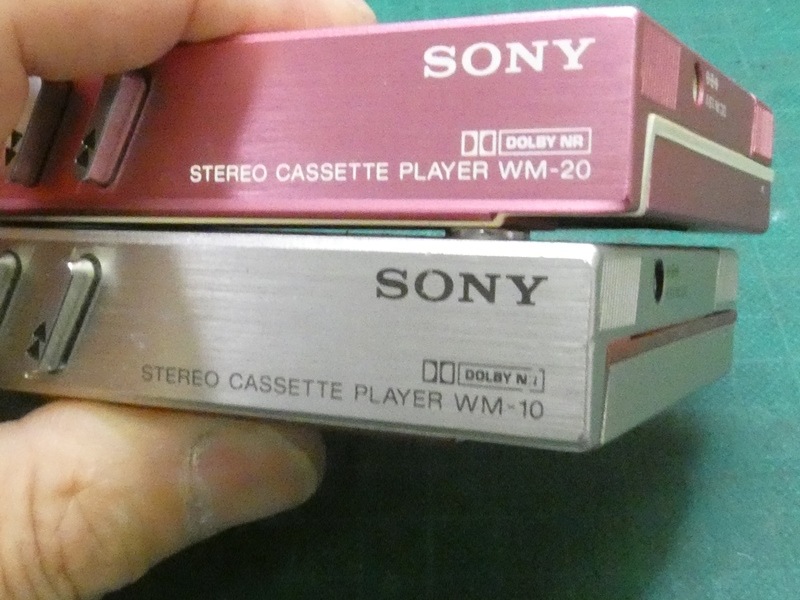

 ＷＭ－１０ですが外側カバーは互換性があります。 結果的に２台とも修理を完了しお返ししました。 |
|
|
||
