| ・ピックアップ交換で直らず（２０２１．９．１５） |
 ＰＬＳ－１４１０を既に何台修理してきたことでしょう。大半がＣＤトレイ駆動部の 部品劣化による動作不良、そしてピックアップ劣化によるＣＤ再生不良です。 このシリーズは標準的なピックアップを搭載しているので、補修部品の調達が 比較的容易で、作業に慣れてしまえば短時間で修理を終えることができます。 今回もＣＤトレイ駆動部修復、ピックアップ交換と進めたのですが、全くＣＤを 再生しません。スピンドルが回転せず、ピックアップの移動（シーク）もしません。 |
||||||||||||||||||||||||||||||||||||||||||||||
 以前はこの段階で基板不良と判断し 修理不能でお返ししていました。 |
 しかし、同じ状況で毎回修理不能では進歩が ありません。気合を入れて原因究明に挑みます。 |
|||||||||||||||||||||||||||||||||||||||||||||

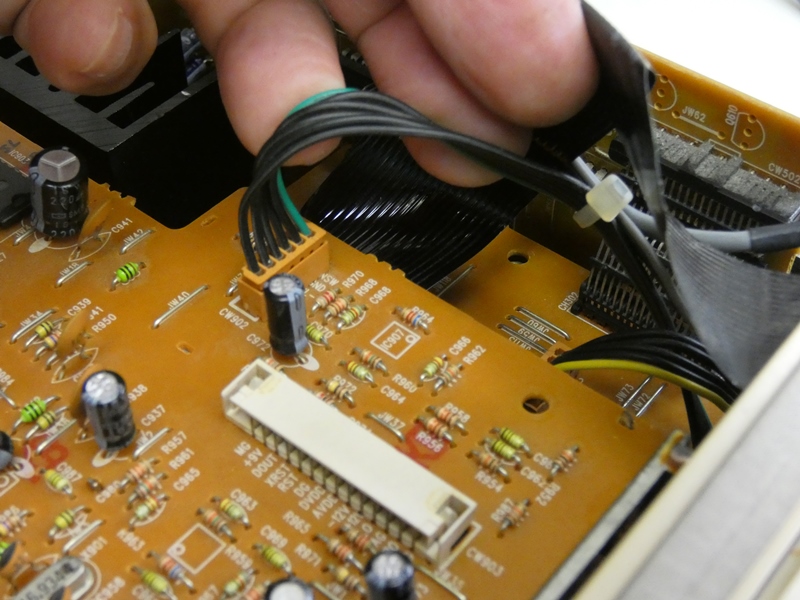

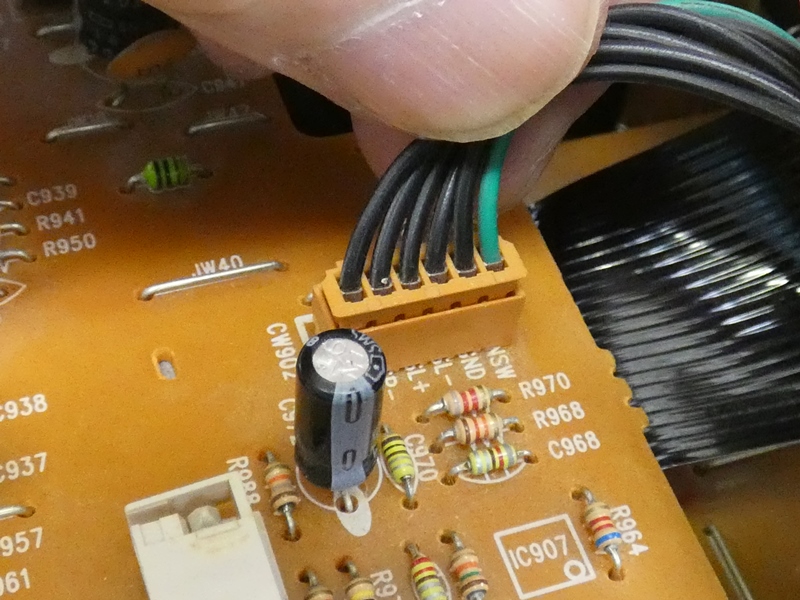

 ＣＤドライブユニットから接続されるコネクタの一つです。 スピンドル・シークモーター、エンドＳＷが含まれます。 |

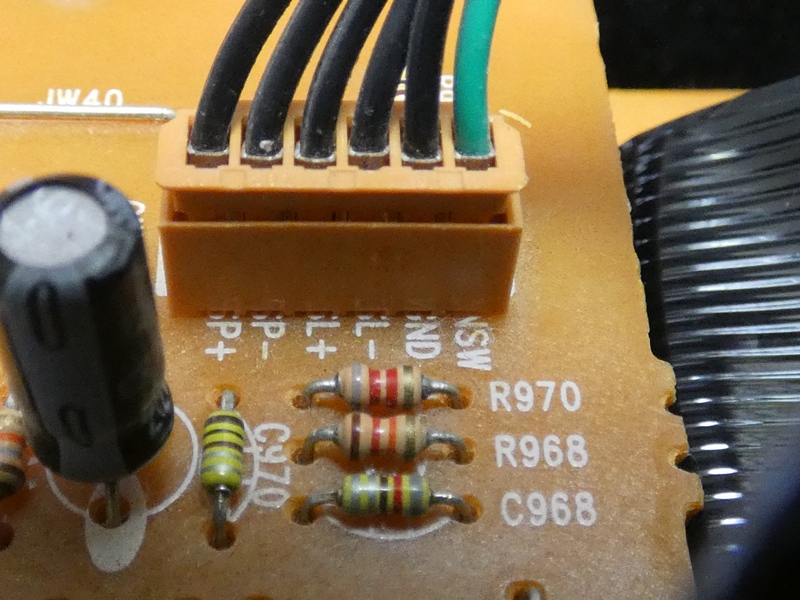

 スピンドルモーター（ＳＰ＋、ＳＰ－）、シークモーター （ＳＬ＋、ＳＬ－）いずれも電圧が全く出ていません。 |
|||||||||||||||||||||||||||||||||||||||||||||

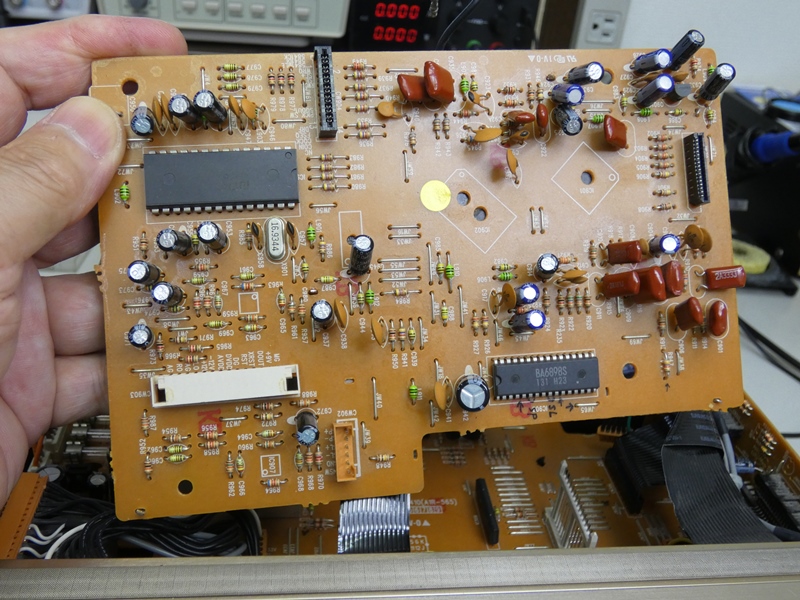

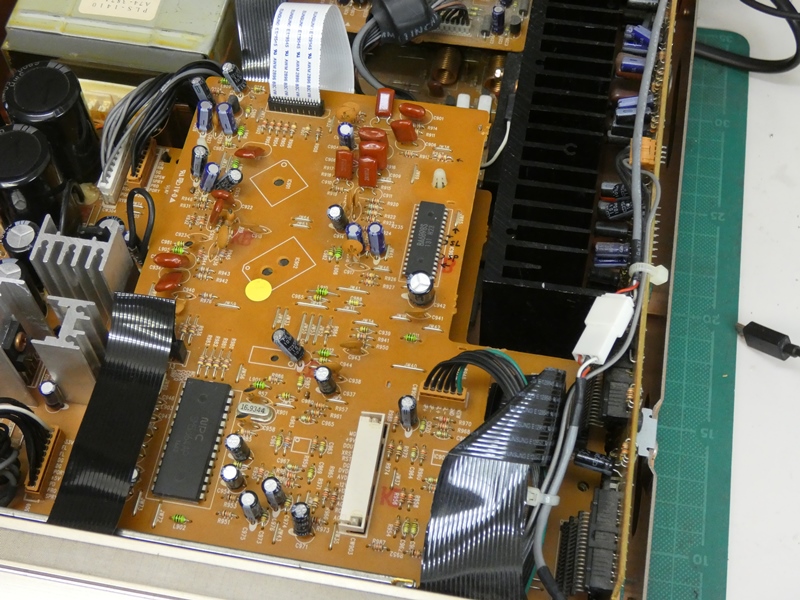

 水平に２枚重ねられている回路基板の上側、半分のサイズの基板を取り外します。 主にＣＤの制御回路がまとめられています。スピンドルモーターやシークモーターの 駆動電力はこの基板から供給されているので、その経路を調べることにします。 |
||||||||||||||||||||||||||||||||||||||||||||||

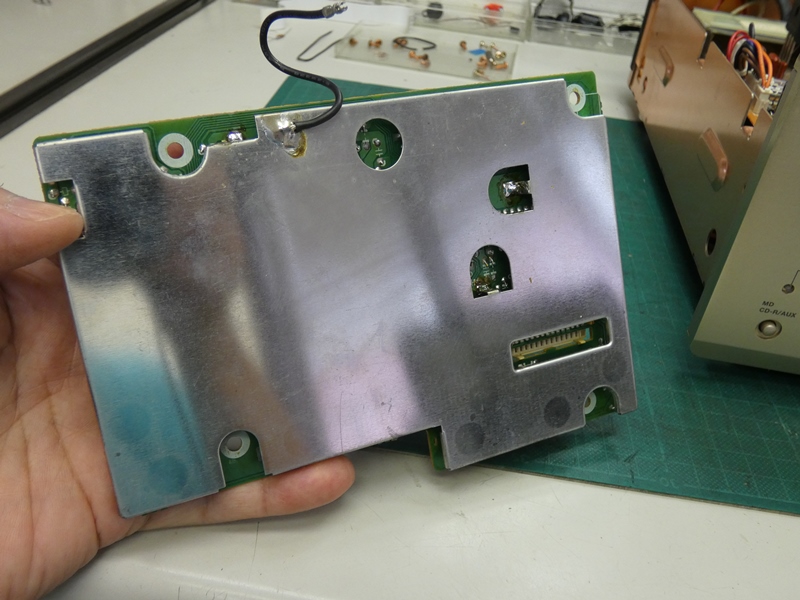

 まず立ち塞がる障壁は、裏側の 厳重な金属製シールド板です。 |

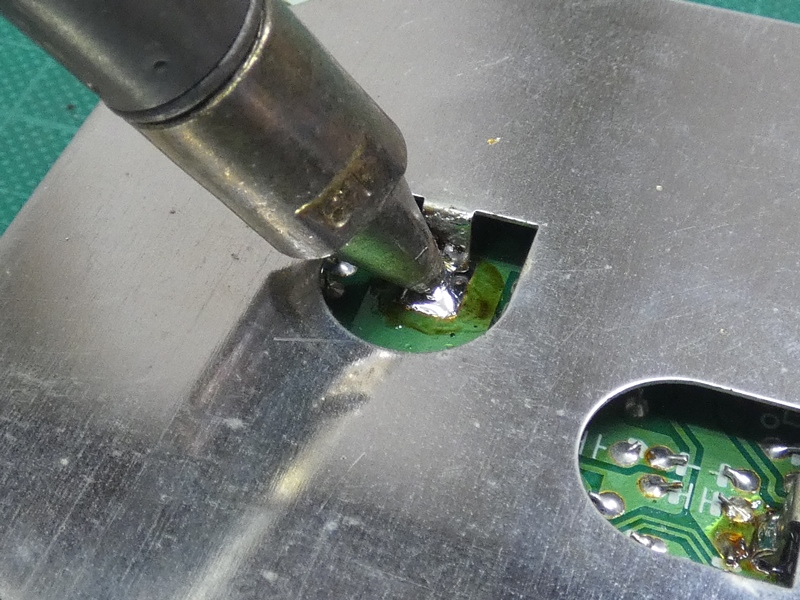

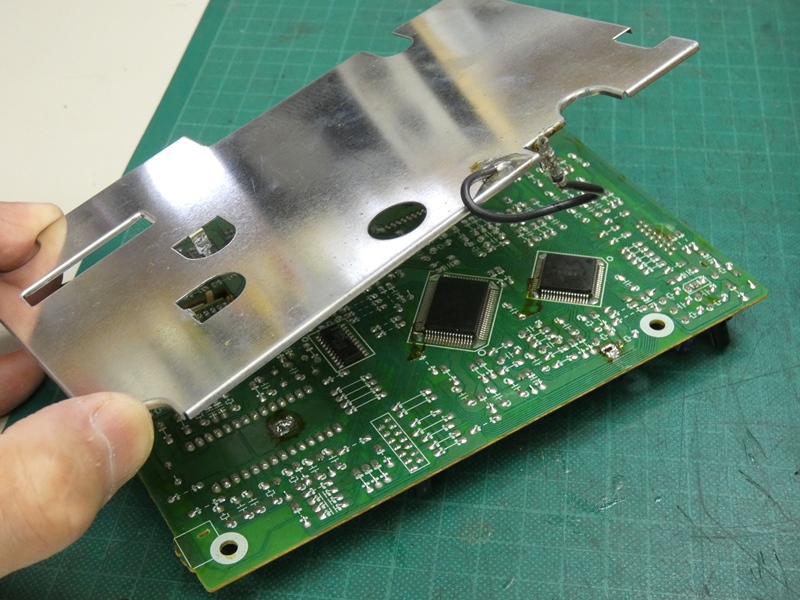

 一部はんだ付けを含む 差しこみ固定を解除します。 |
|||||||||||||||||||||||||||||||||||||||||||||

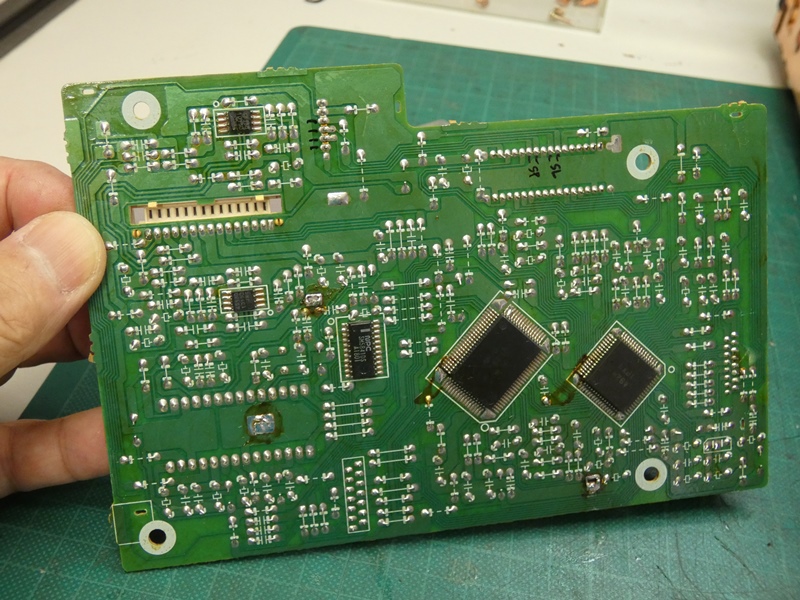

 裏側配線の片面基板ですが、その裏面にも ＬＳＩチップが数個取り付けられています。 |
 メイン基板の半分のサイズとはいえ この複雑な配線には気が滅入ります。 |
|||||||||||||||||||||||||||||||||||||||||||||

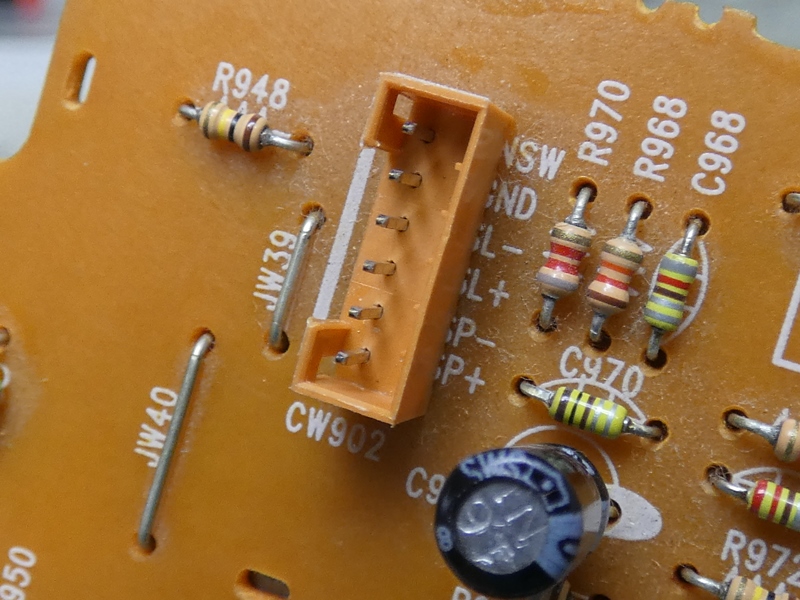

 出発点は、ＣＤドライブユニットからの ケーブルを接続するこのコネクタです。 |

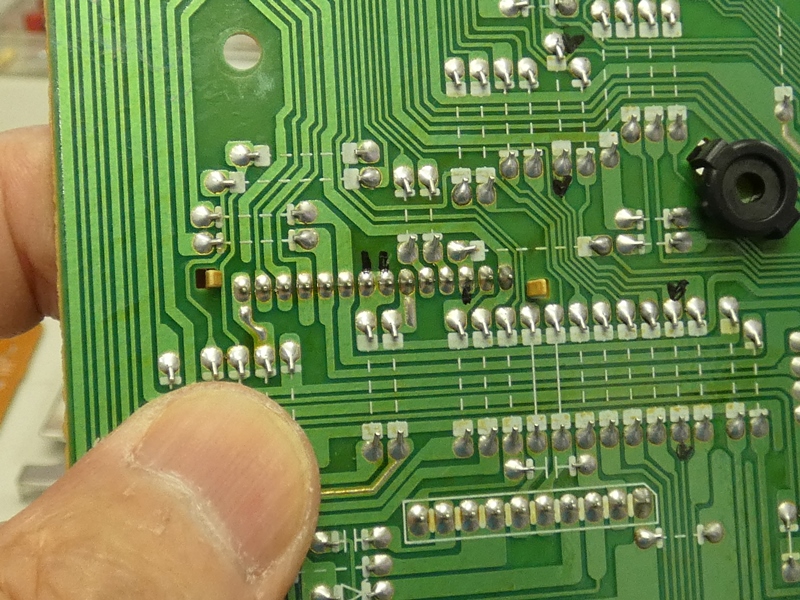

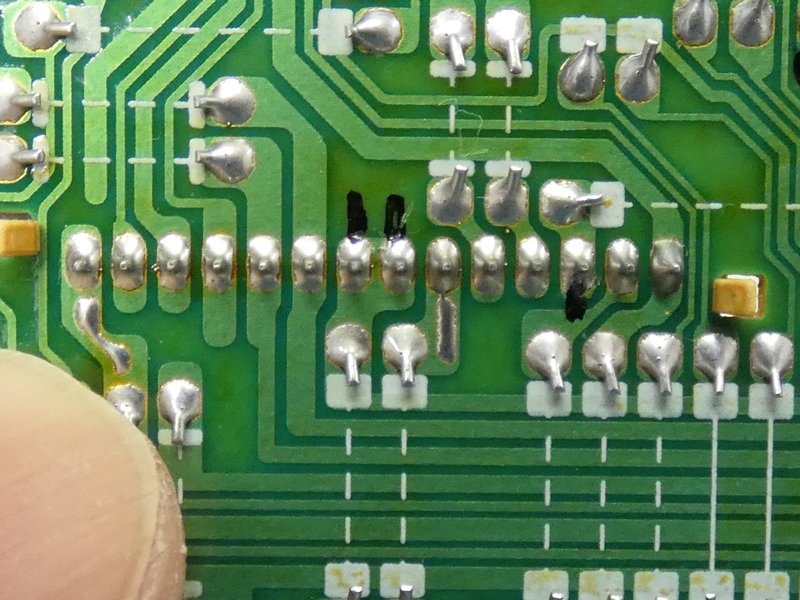

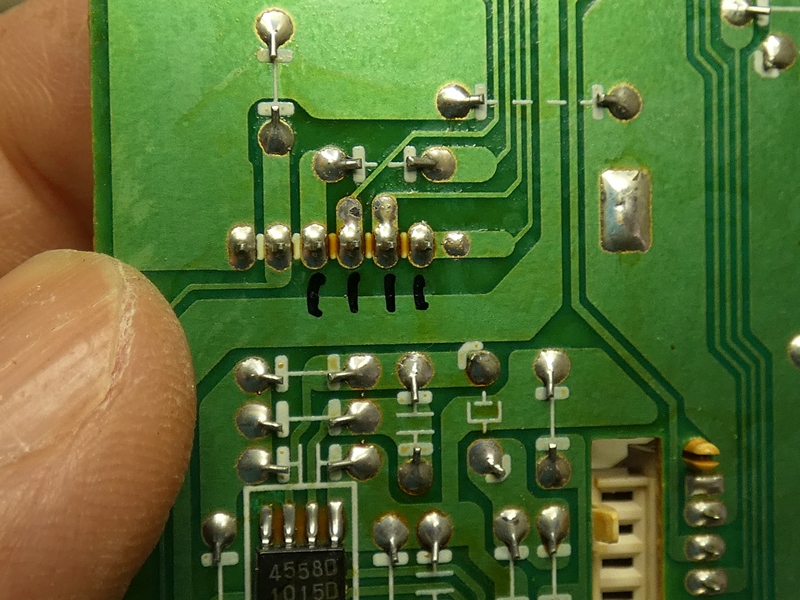

 裏側配線面を確認します。印のある端子が 左からＳＬ－、ＳＬ＋、ＳＰ－、ＳＰ＋です。 |
|||||||||||||||||||||||||||||||||||||||||||||

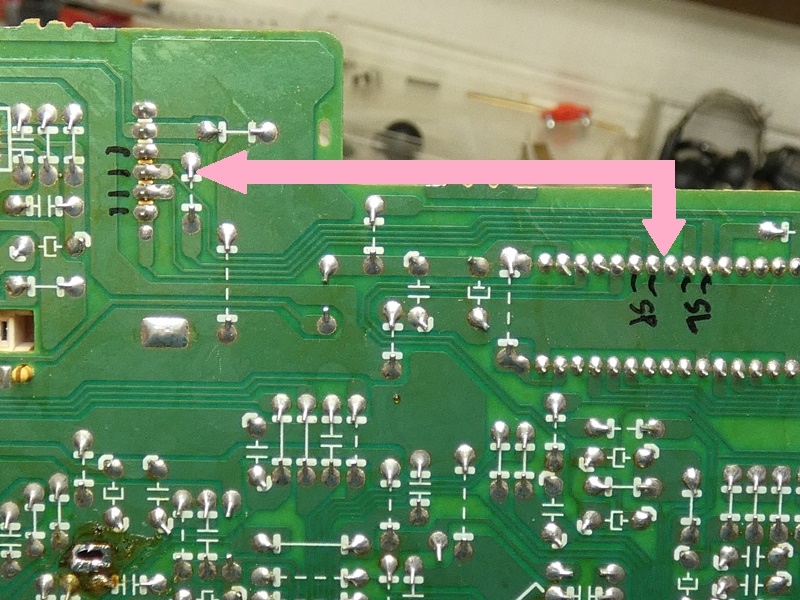

 ＳＬ－、ＳＬ＋、ＳＰ－、ＳＰ＋の４本を辿ると、写真右側の３２ピンＬＳＩチップに 配線されています。基板を組み直してＬＳＩチップの６・７番ピン（ＳＬ－、ＳＬ＋）、 ９・１０番ピン（ＳＰ－、ＳＰ＋）の電圧を確認すると、やはり出力がありません。 |
||||||||||||||||||||||||||||||||||||||||||||||

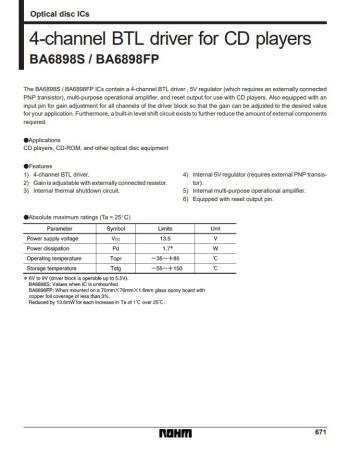

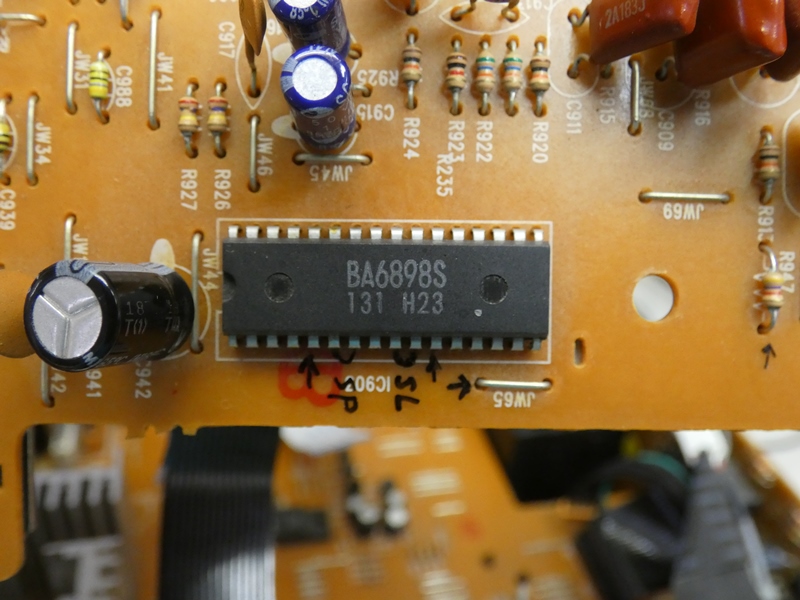

 表側部品実装面からＬＳＩチップの型番を確認します。「ＢＡ６８９８Ｓ」は ＣＤドライブ専用のモータードライバーＬＳＩです。４チャンネルの出力を 内蔵し、いずれもＢＴＬ回路なので２倍の駆動電圧を出力できます。 |
||||||||||||||||||||||||||||||||||||||||||||||
 ローム社（ＲＯＨＭ Ｓｅｍｉｃｏｎｄｕｃｔｏｒ）の製品で、 現在も販売中、万一破損していても入手可能です。 |

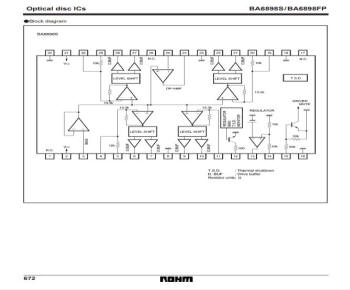

 ４チャンネルのＢＴＬモータードライブ出力に 加え、５Ｖのレギュレターも内蔵しています。 |
|||||||||||||||||||||||||||||||||||||||||||||
 ＢＡ６８９８Ｓが破損している以前に、どうも動作している 気配がありません。基板全体を動作させる電力を追います。 |

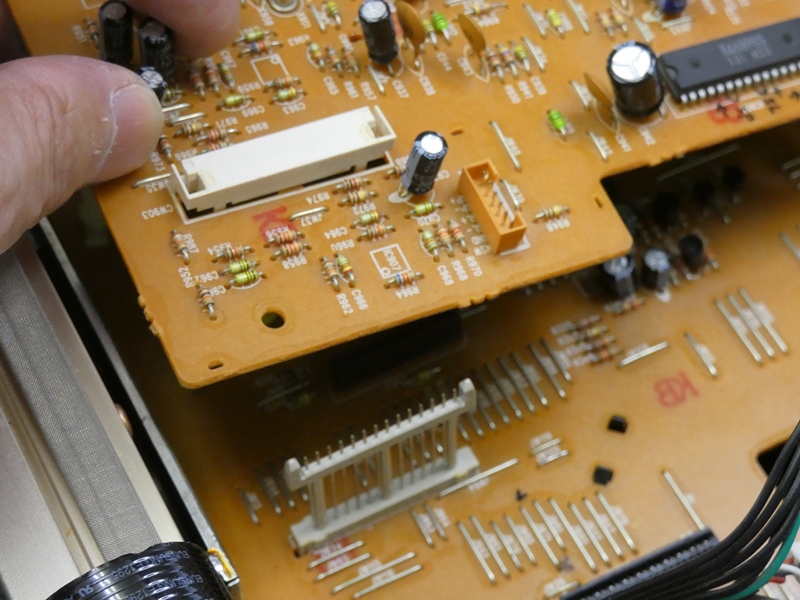

 ＣＤ制御基板はこの特殊なコネクタを介して、 下部のメイン基板と垂直方向に接続されます。 |
|||||||||||||||||||||||||||||||||||||||||||||

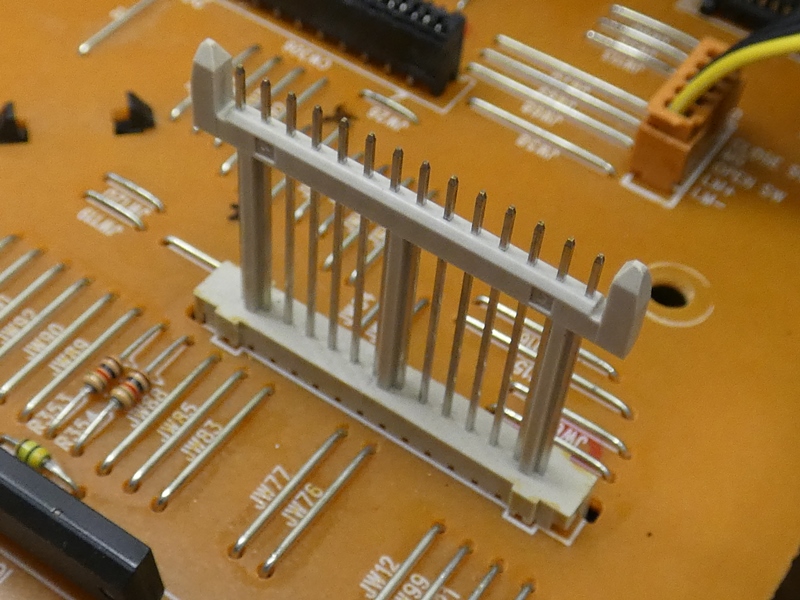

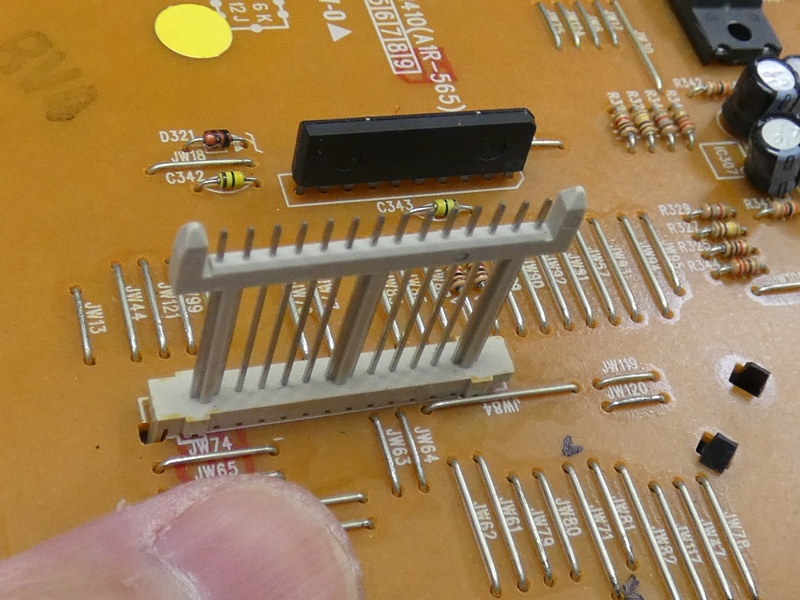

 メイン基板から垂直に立ち上がる１４ピンの コネクタです（ピンアサインは先の写真参照）。 |

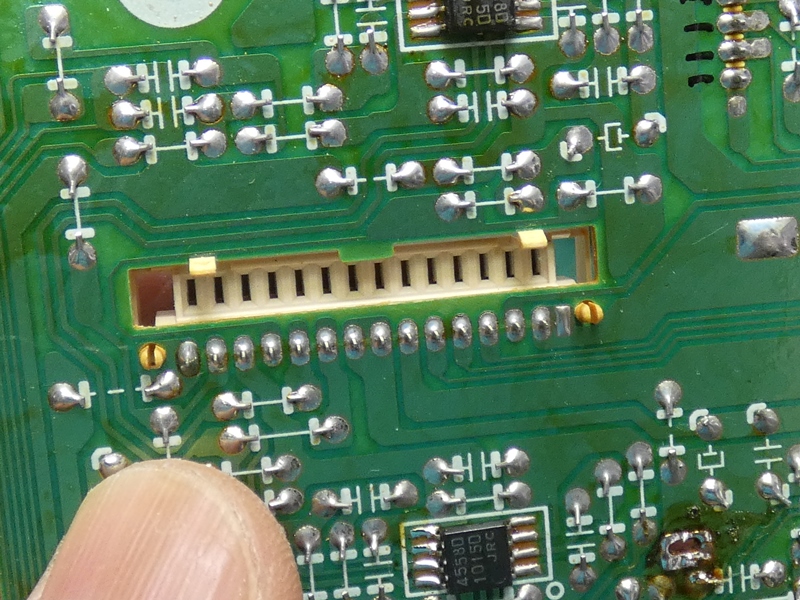

 ＣＤ制御基板側コネクタの裏側です。ここに メイン基板側の１４ピンが垂直に刺さります。 |
|||||||||||||||||||||||||||||||||||||||||||||

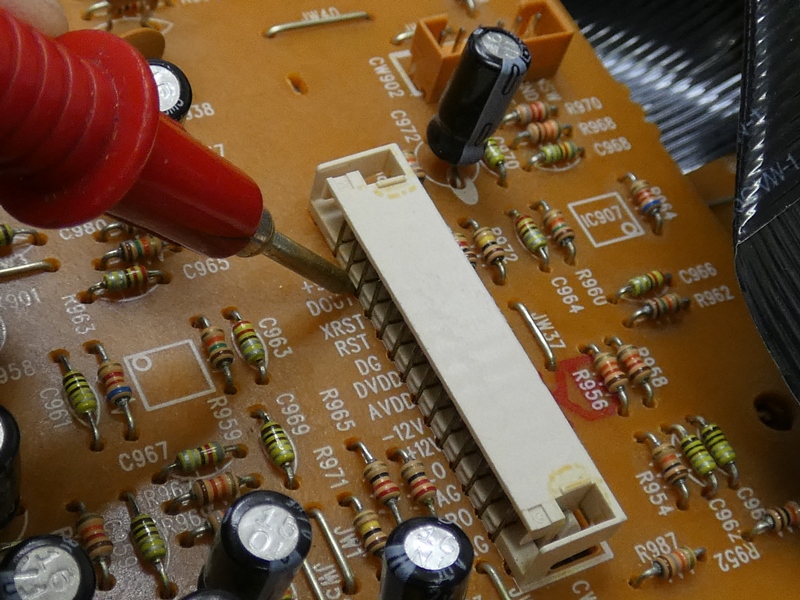

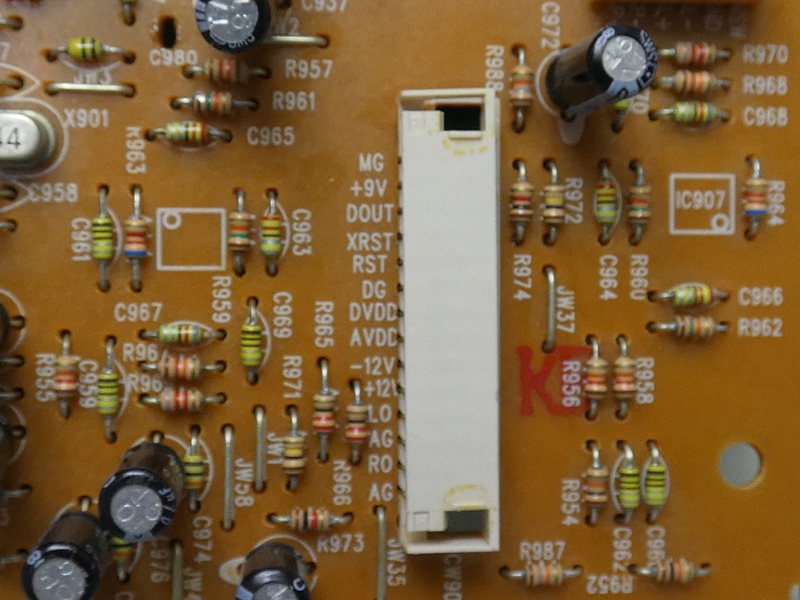

 コネクタ横にピンアサインが印字されており、いくつかは 電圧が明示されています。１ピンずつ確認していきます。 |

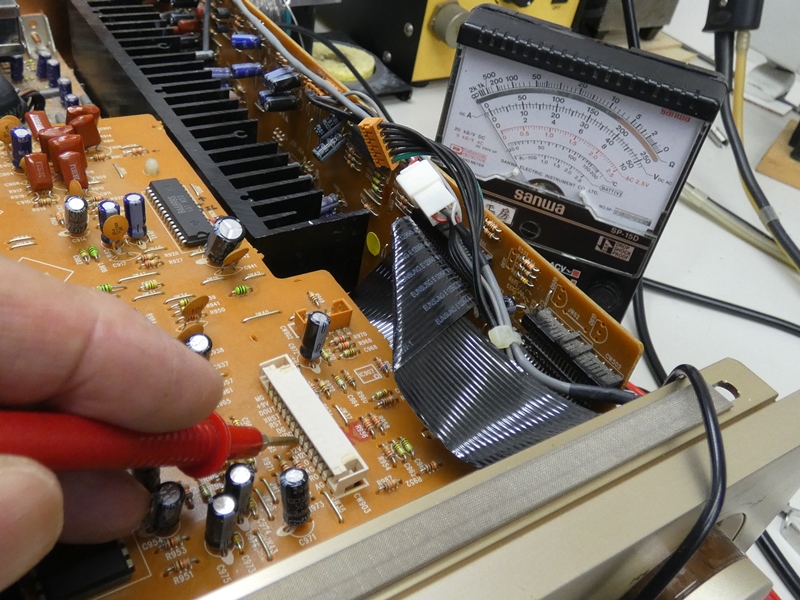

 何本かほとんど電圧が確認できないピンが あります。何となく正常ではない気がします。 |
|||||||||||||||||||||||||||||||||||||||||||||
両者で電圧を比較してみます。ＤＯＵＴ、ＤＶＤＣ、ＡＶＤＣの３端子で 明らかに電圧が異常です。特にＤＶＤＣとＡＶＤＣの２端子、ドナー 機の４．９Ｖはおそらく５．０Ｖの電源供給ではないかと思われます。 |
||||||||||||||||||||||||||||||||||||||||||||||

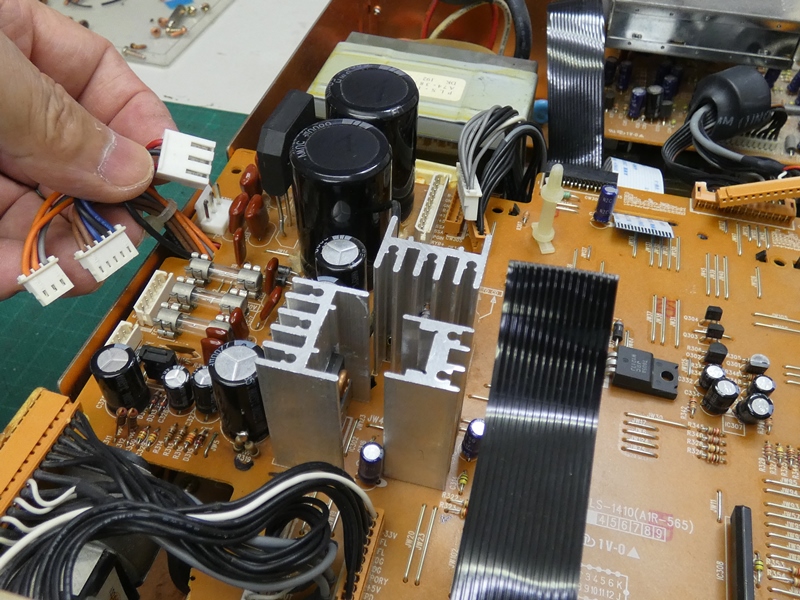

 インスペクションの範囲をメイン基板に 広げます。大部分が電源回路です。 |

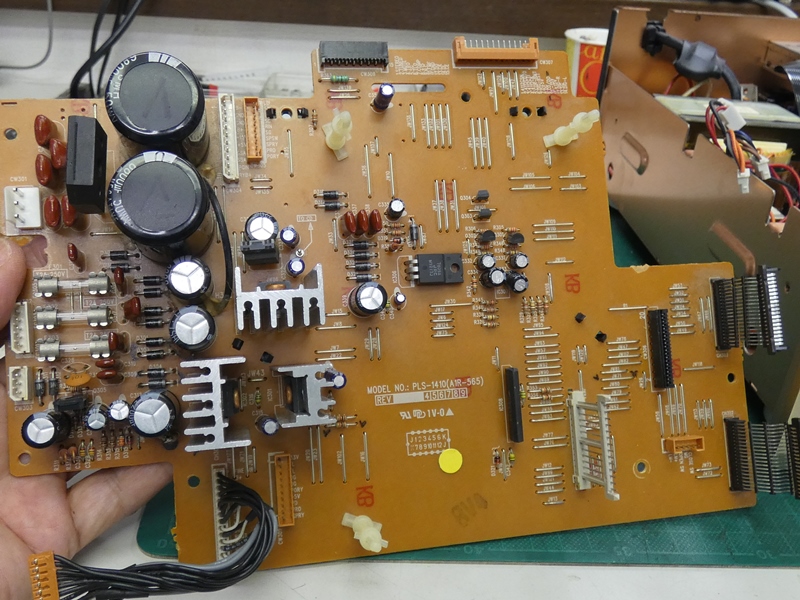

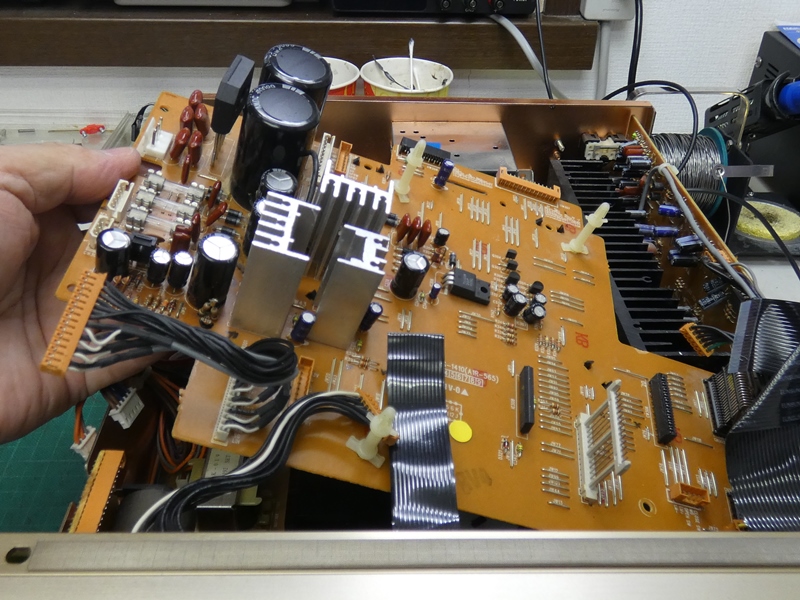

 何十台と修理してきているので 取り外しの手順は頭に入っています。 |
|||||||||||||||||||||||||||||||||||||||||||||
 これまでの経験から電源回路の構成部品が原因で あることがほとんどです。ポイントは発熱の有無です。 |
 発熱が大きい部品から劣化が進みます。 垂直コネクタからＤＶＤＣとＡＶＤＣを辿ります。 |
|||||||||||||||||||||||||||||||||||||||||||||
 コネクタがハンダ固定されている裏側配線面です。 先ほど同様、ここでも配線の複雑さに気が滅入ります。 |
 コネクタの出発点をマークします。左側がＡＶＤＣ、右側が ＤＶＤＣですが、配線側で一つにまとめられています。 |
|||||||||||||||||||||||||||||||||||||||||||||

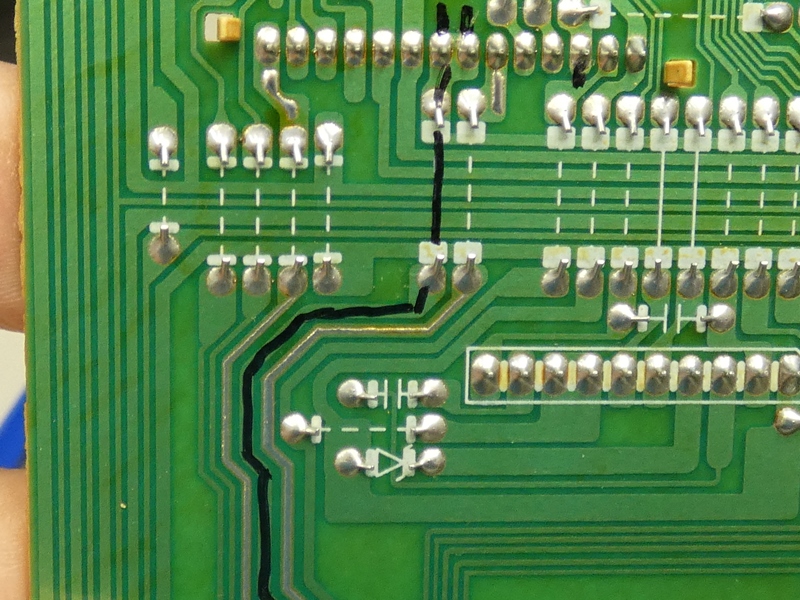

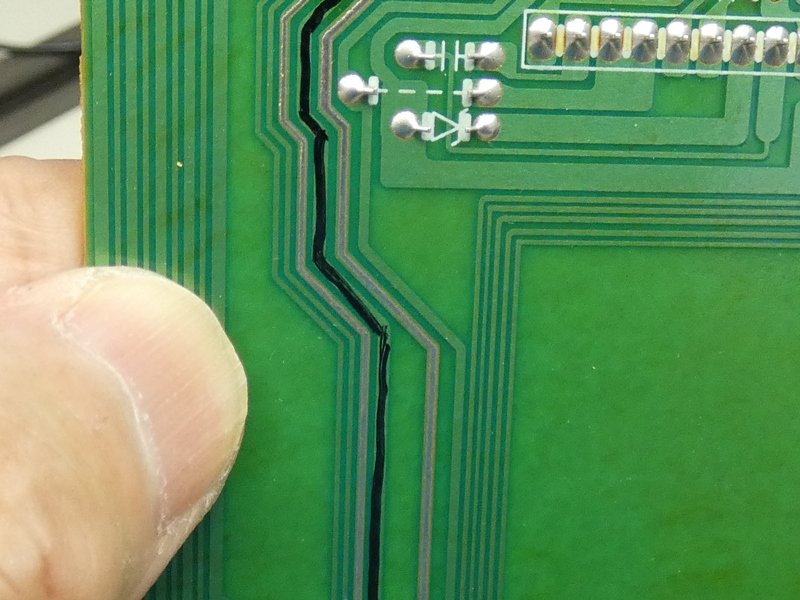

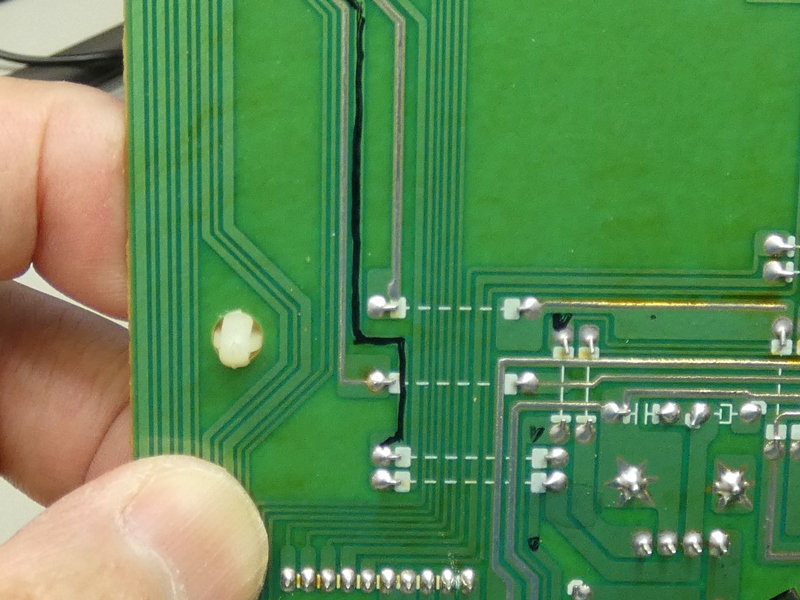

 供給先が異なるだけで元の電源は同じ ようです。配線を辿りながらペンでなぞります。 |
 ジャンパー線を経て基板 下方へ延びていきます。 |
|||||||||||||||||||||||||||||||||||||||||||||

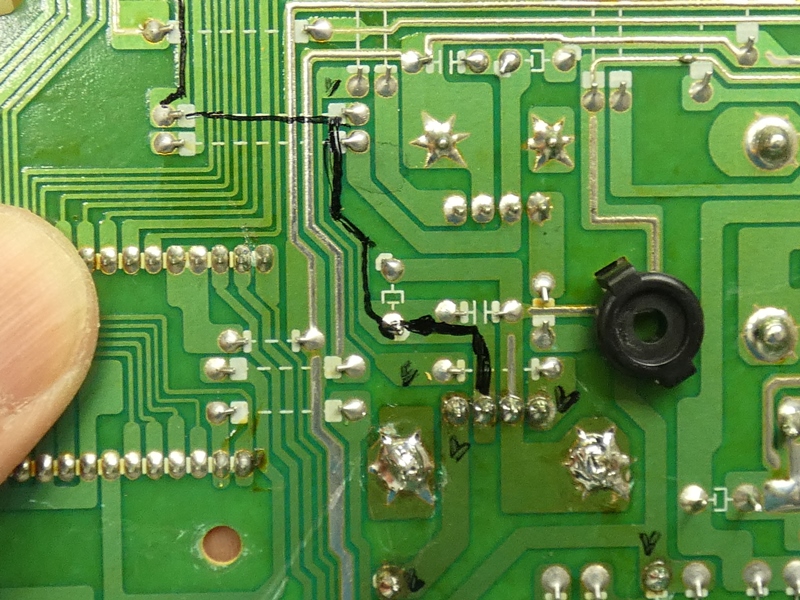

 さらに下方へ延びて、目指すは電源回路のようです。 ここで再びジャンパー線で基板内側に移動します。 |
 やはり電源回路、それも定電圧ＩＣに辿り着きました。 コントロール端子を持つ４端子レギュレターのようです。 |
|||||||||||||||||||||||||||||||||||||||||||||

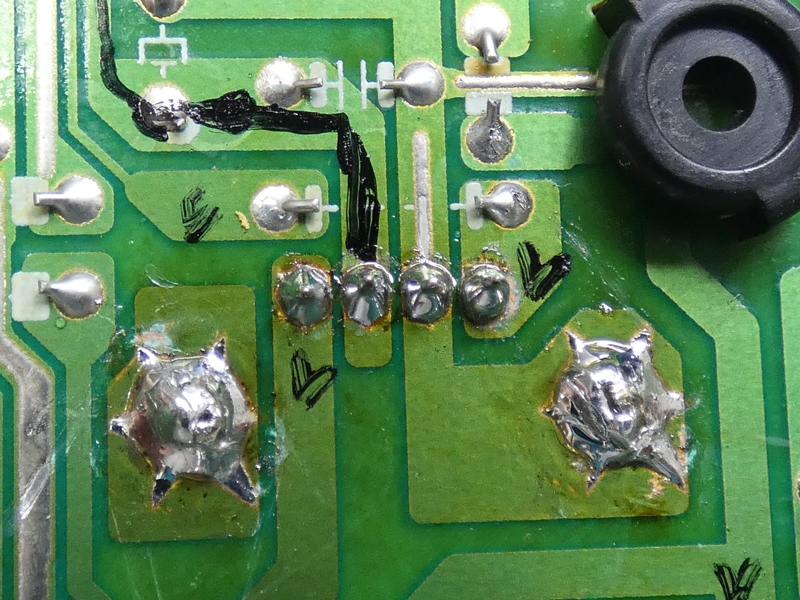

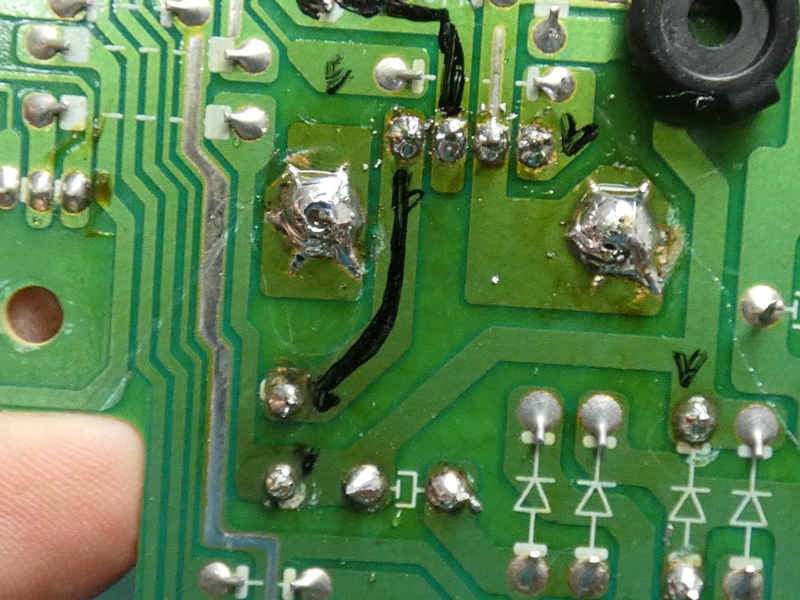

 左から２番目の端子に接続されています。 レギュレターの出力端子と思われます。 |

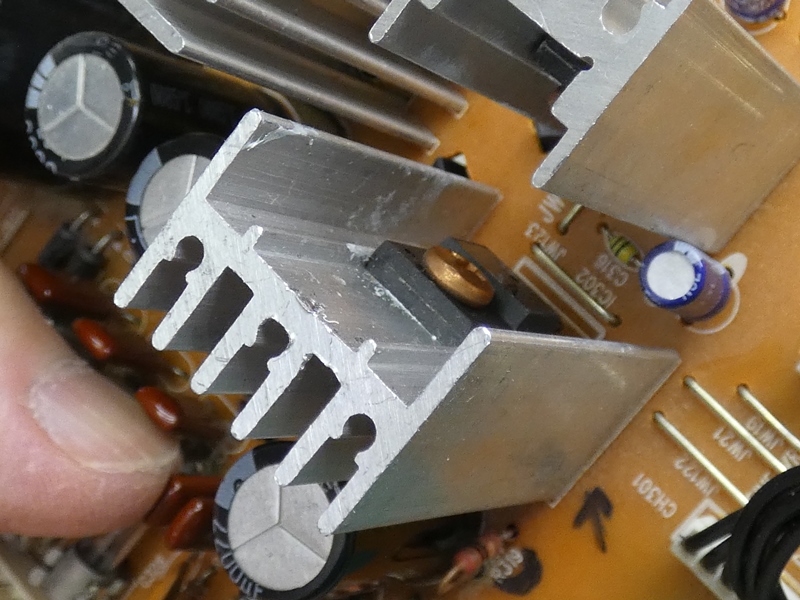

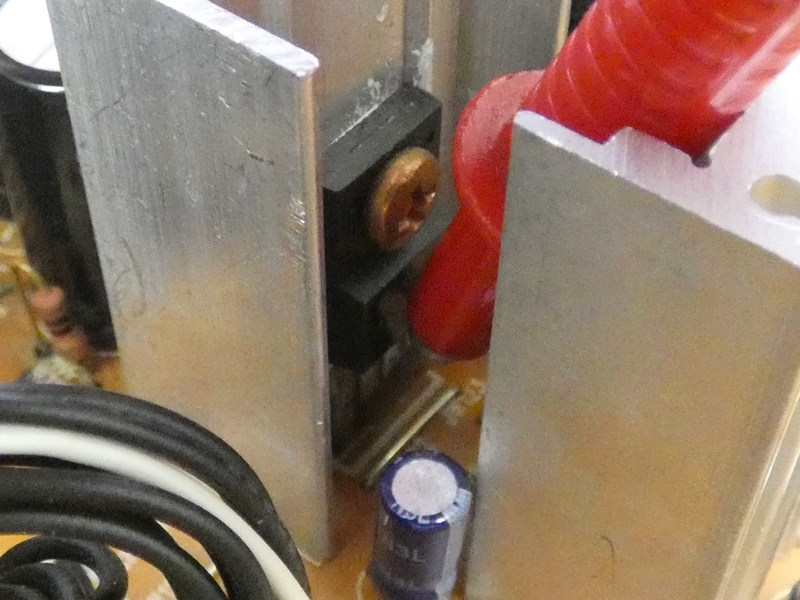

 表側から実装部品を確認します。このレギュレターが 破損し電源が供給されていない可能性が大です。 |
|||||||||||||||||||||||||||||||||||||||||||||

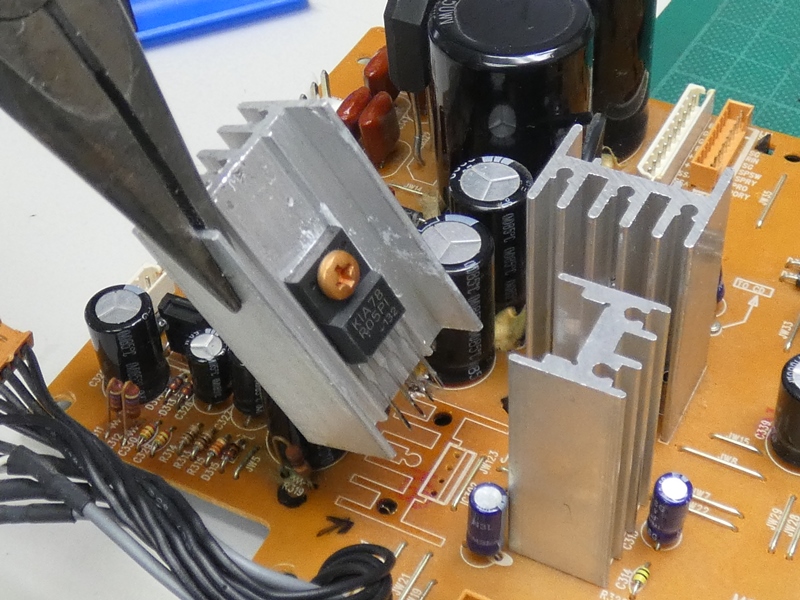

 出口が見えてきました、レギュレターの交換は簡単 です。今回も発熱部品の故障が原因のようです。 |

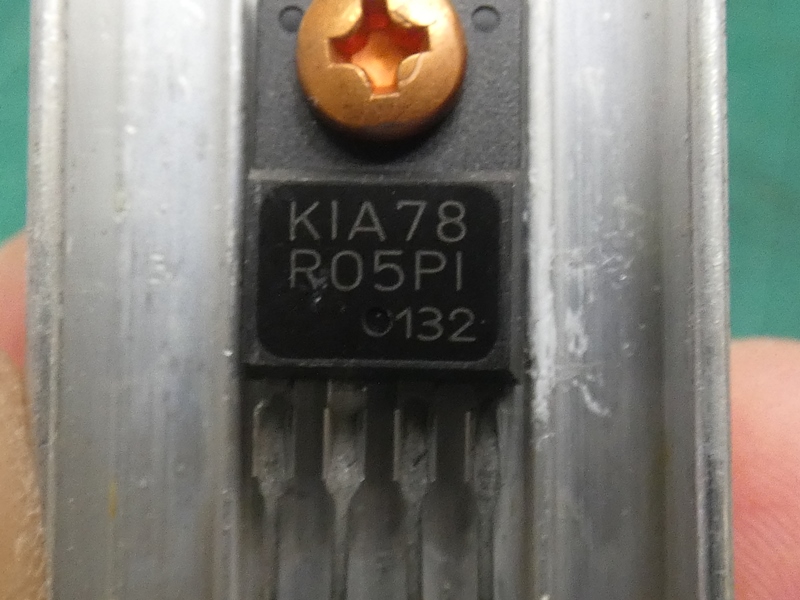

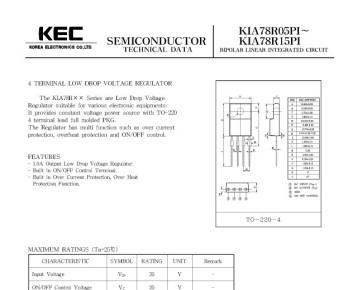

 部品型番は「ＫＩＡ７８Ｒ０５ＰＩ」、コントロール 端子付き４端子５ＶのレギュレターＩＣです。 |
|||||||||||||||||||||||||||||||||||||||||||||
 このＩＣもまだ入手可能な部品です。類似品が いくらでもあるのでどうにでもなるでしょう。 |

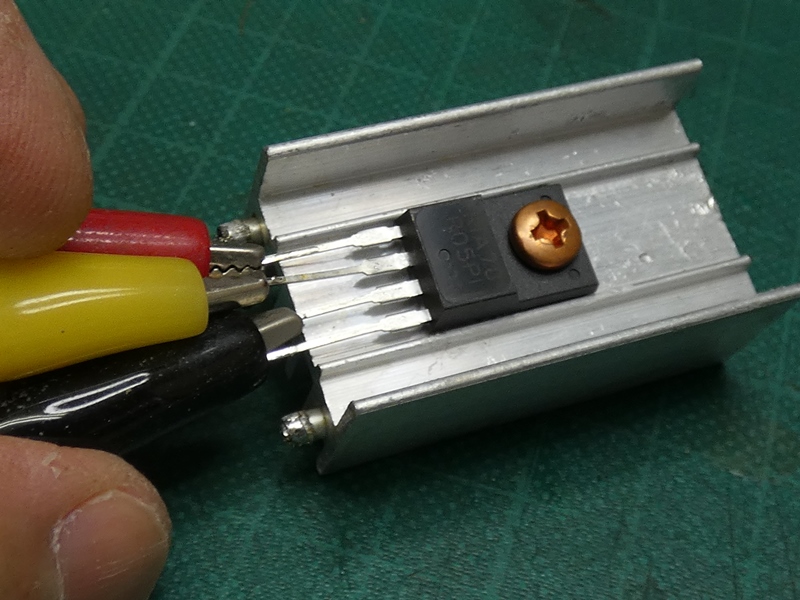

 念のためレギュレターの動作を確認すると・・・、 壊れてなんかいません。正常に５Ｖを出力します。 |
|||||||||||||||||||||||||||||||||||||||||||||
 とんだ濡れ衣を着せてしまいました。基板に戻し 通電した状態で出力電圧を確認してみます。 |

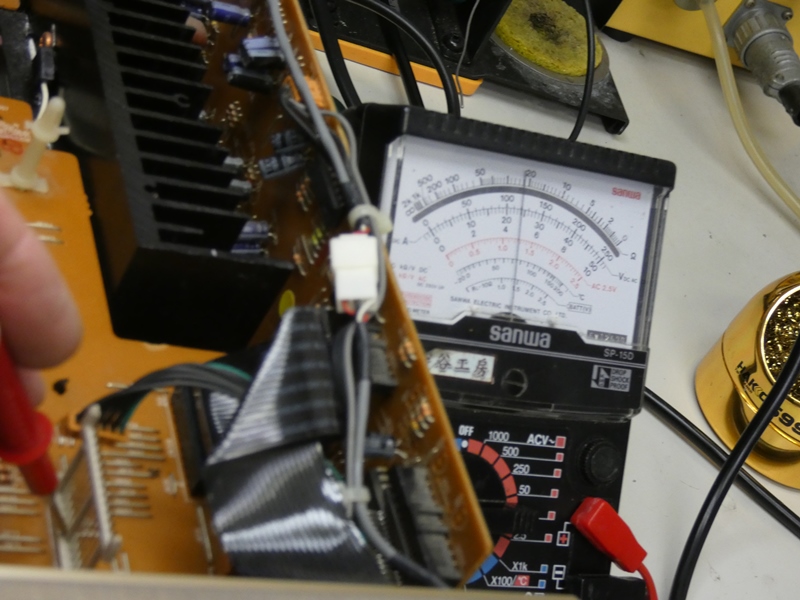

 最初のインスペクション通り、 この状態では１Ｖしか出ません。 |
|||||||||||||||||||||||||||||||||||||||||||||
 すぐに次の原因が見つかります。レギュレターの １番ピン、電源の入力端子電圧を確認すると、 |
 電源が供給されていません、ほぼ０Ｖです。それでも出力に １Ｖほど出るのは、コントロール端子からのバイパスでしょう。 |
|||||||||||||||||||||||||||||||||||||||||||||
 原因はさらに上流にありそうです。 配線を辿る作業に戻ります。 |

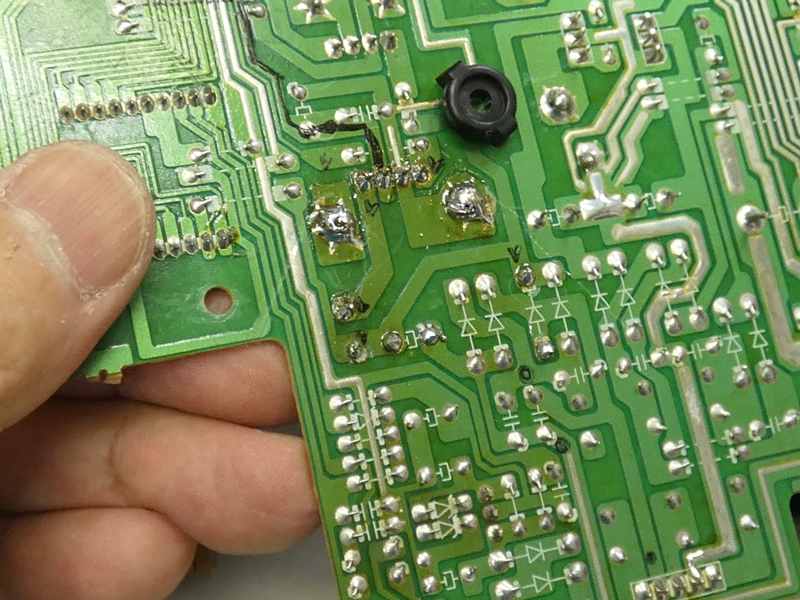

 レギュレターの１番ピンから、電源の供給元へ 配線が延びます。すぐ先に部品が１個入っています。 |
|||||||||||||||||||||||||||||||||||||||||||||

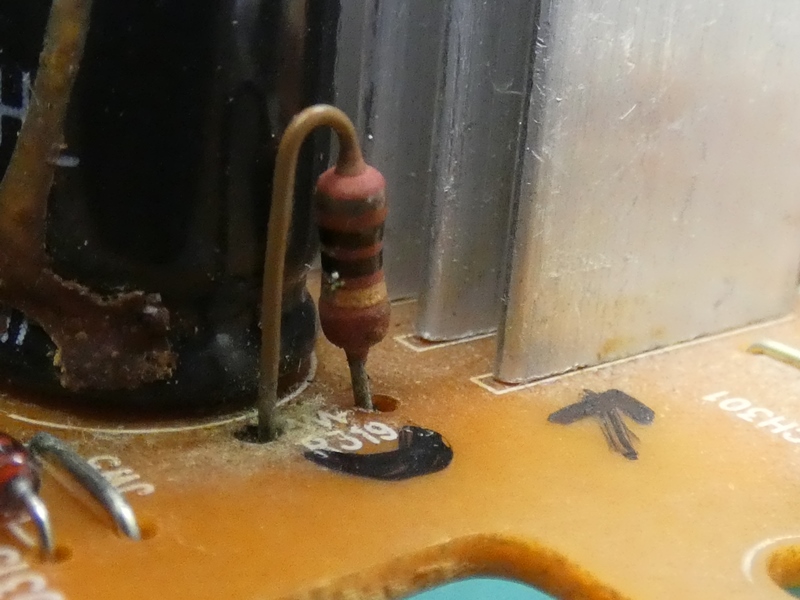

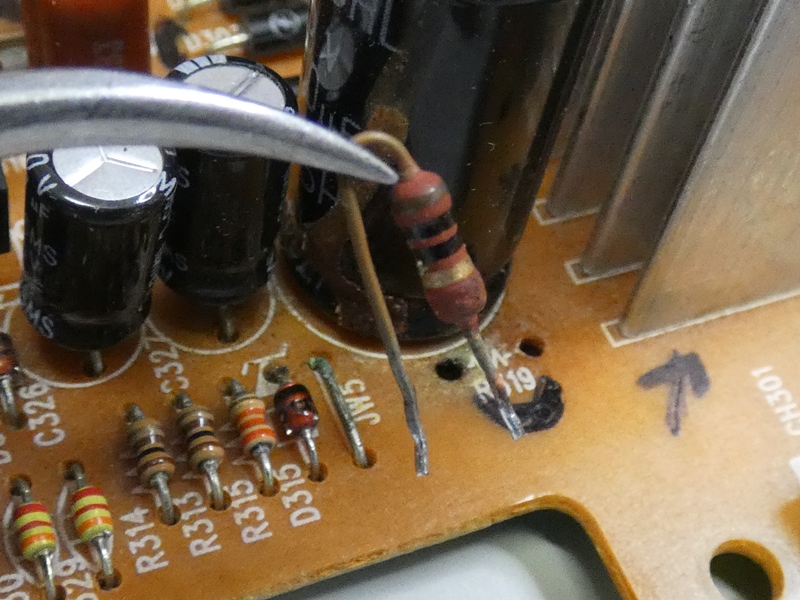

 表側を確認すると、何か色合いが冴えない 固定抵抗器です。この前後の電圧は・・、 |

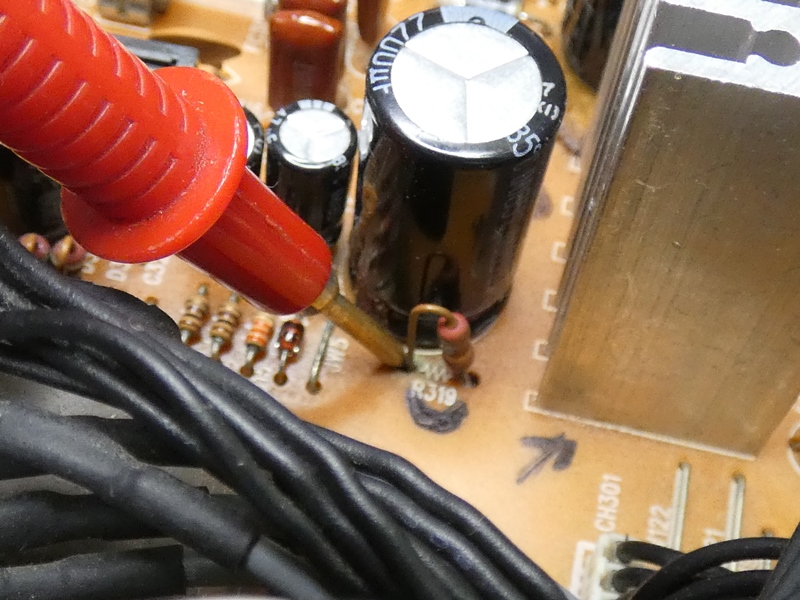

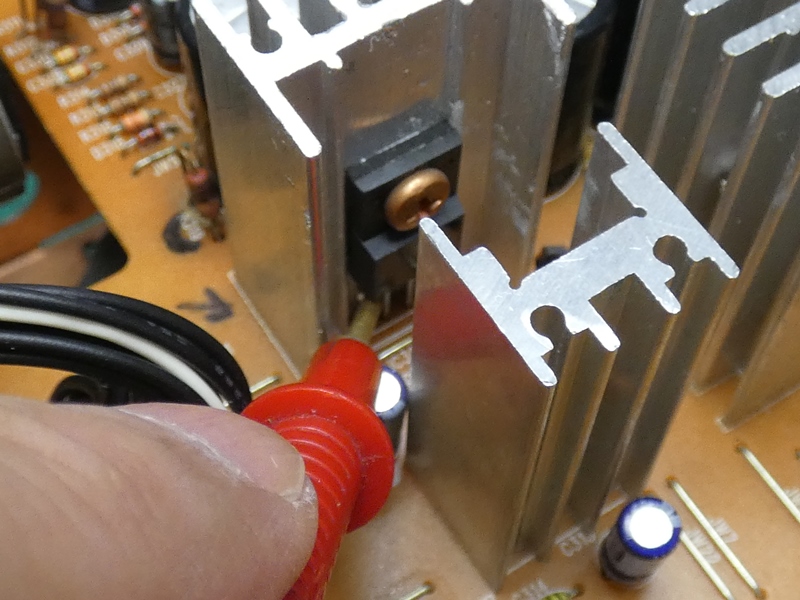

 固定抵抗器の入力側の 電圧を測定してみます。 |
|||||||||||||||||||||||||||||||||||||||||||||

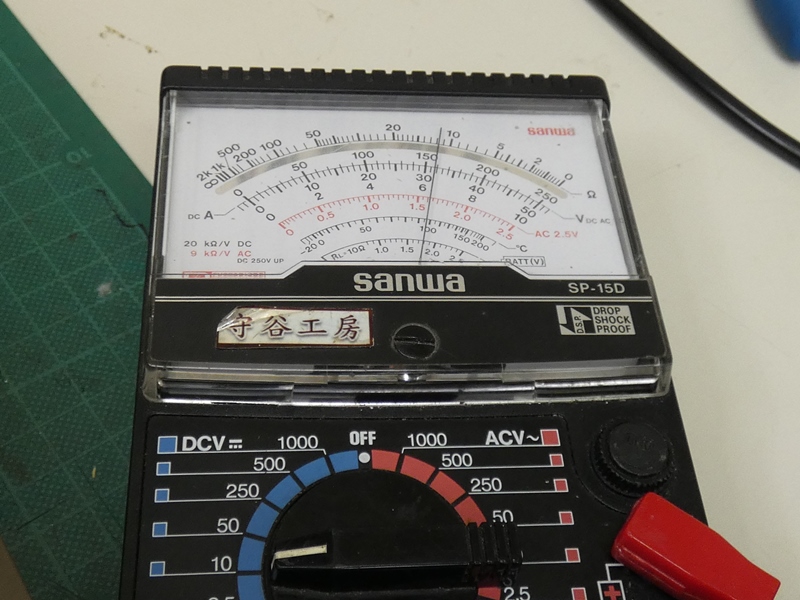

 ６．４Ｖくらいあります。ＫＩＡ７８Ｒ０５ＰＩが ５Ｖを出力するのに十分な電圧です。 |

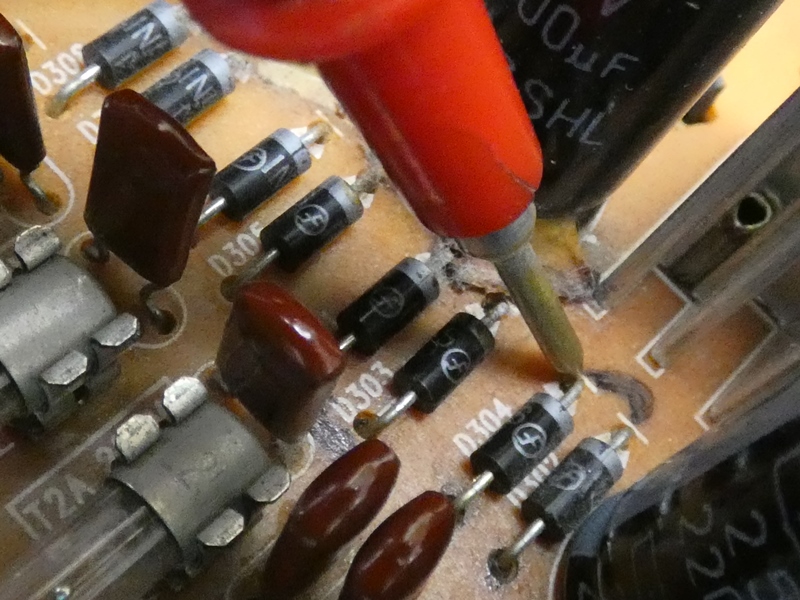

 固定抵抗器の先はダイオードブリッジによる整流回路に 行き着きます。もちろん出力電圧は問題ありません。 |
|||||||||||||||||||||||||||||||||||||||||||||
 固定抵抗器の出口側電圧を確認します。 レギュレターに加わるはずの電圧はどこに・・ |
 かろうじて０．８Ｖが確認される程度です。 固定抵抗器に大きな電圧降下が生じています。 |
|||||||||||||||||||||||||||||||||||||||||||||
 僅か９Ωの１／４Ｗ固定抵抗器です。実はここで９Ωを９０Ωと読み違え、 後の修理作業でえらい遠回りをすることに。この抵抗器が限りなく怪しい。 |
||||||||||||||||||||||||||||||||||||||||||||||

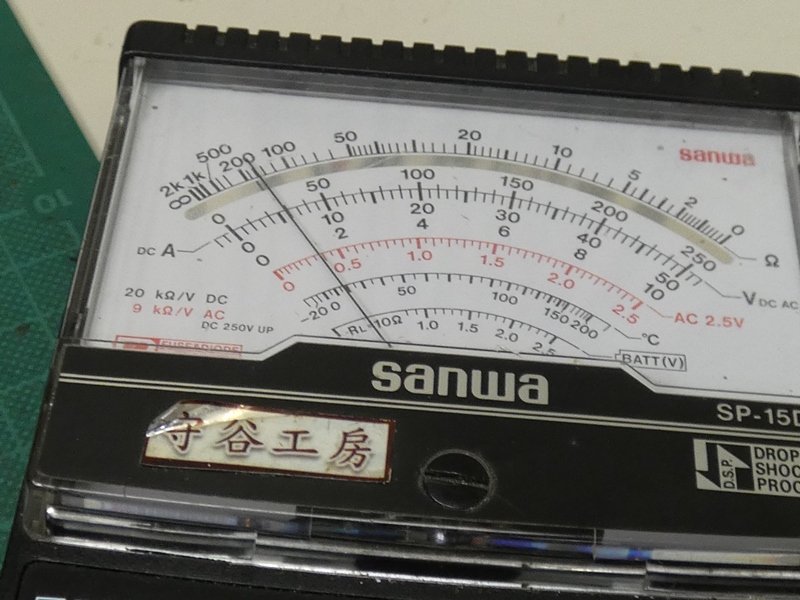

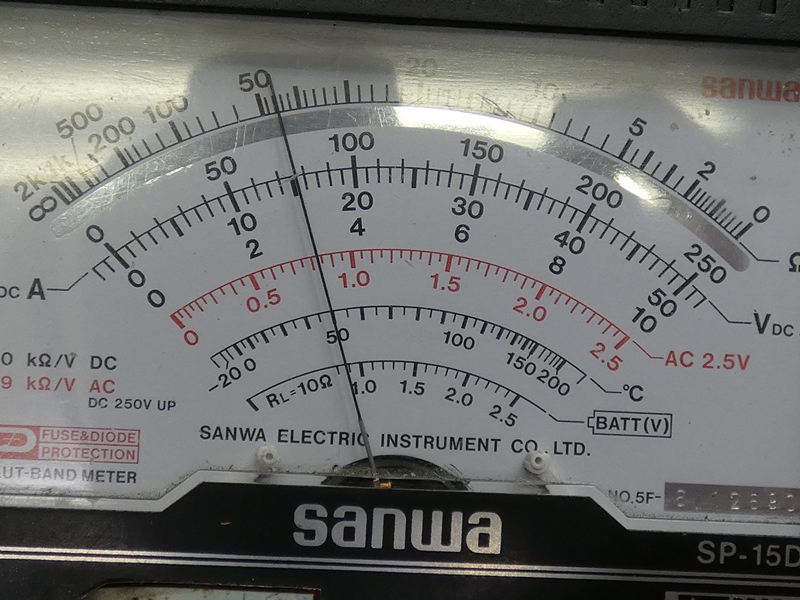

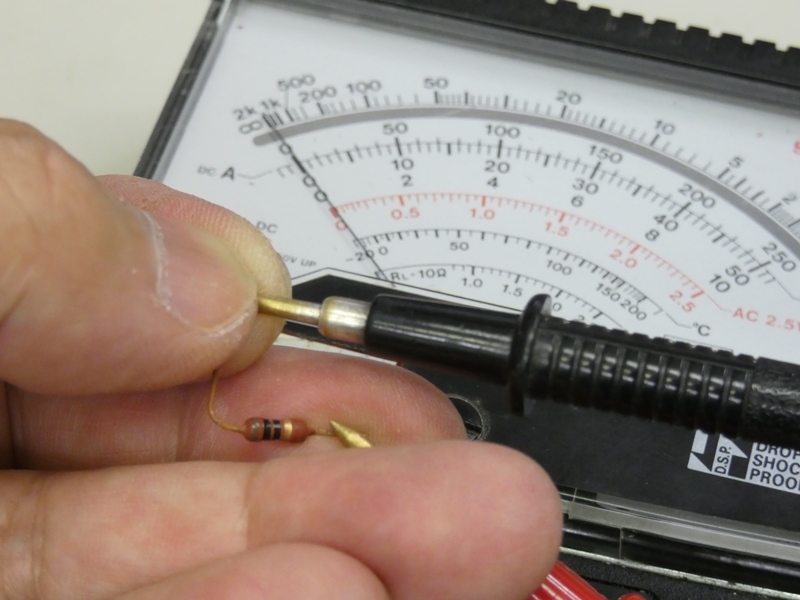

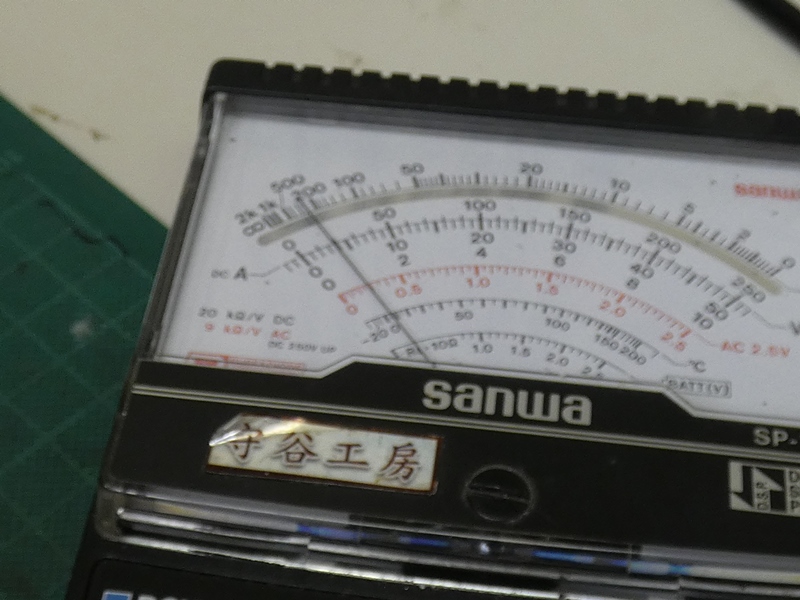

 抵抗値を測定すると、９Ωでも９０Ωでもなく ほぼ無限大です。完全に破損しています。 |

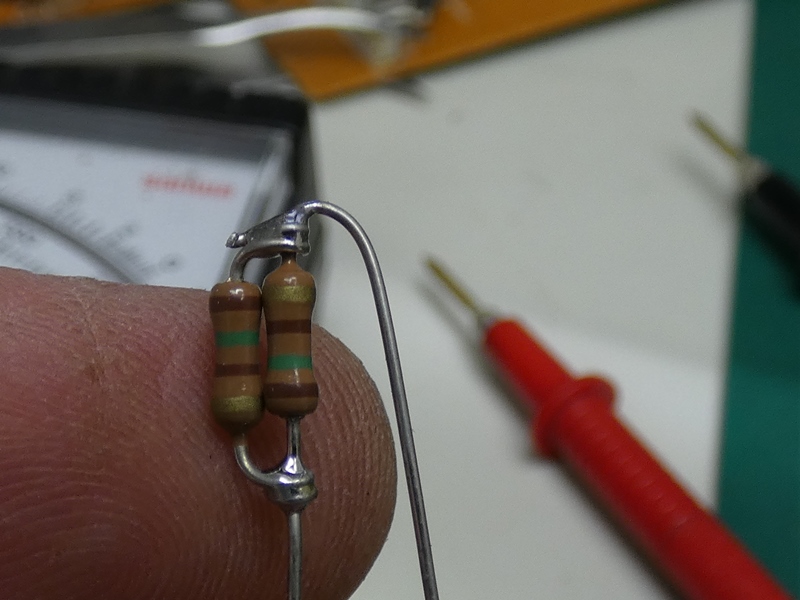

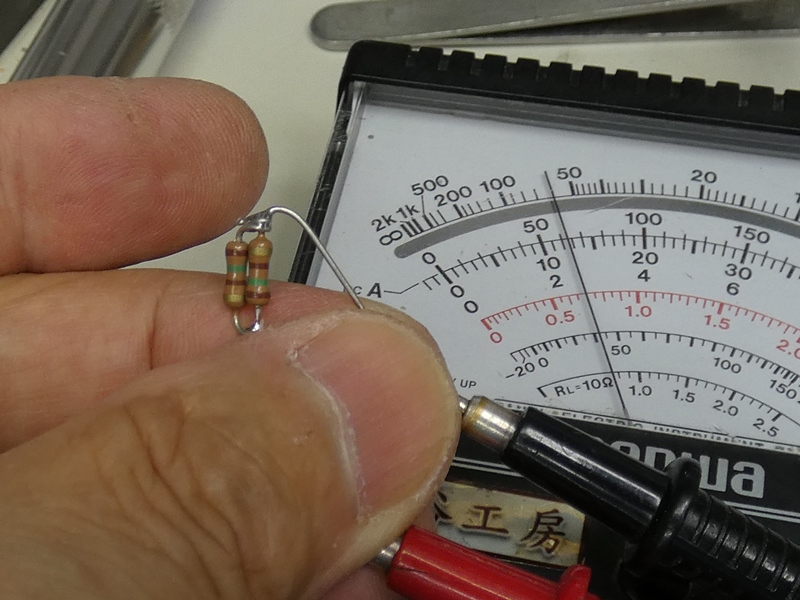

 電流制限用なので間違いなく発熱が伴い劣化が 進みます。まず、１５０Ωを並列にし７５Ωを作ります。 |
|||||||||||||||||||||||||||||||||||||||||||||

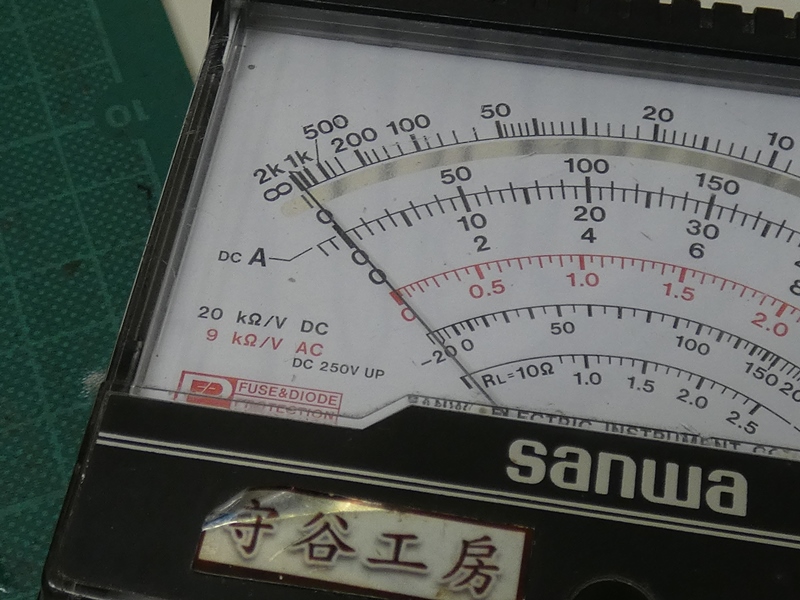

 実測すると６５Ωくらい、先ほど白状した ように抵抗値を完全に間違えています。 |

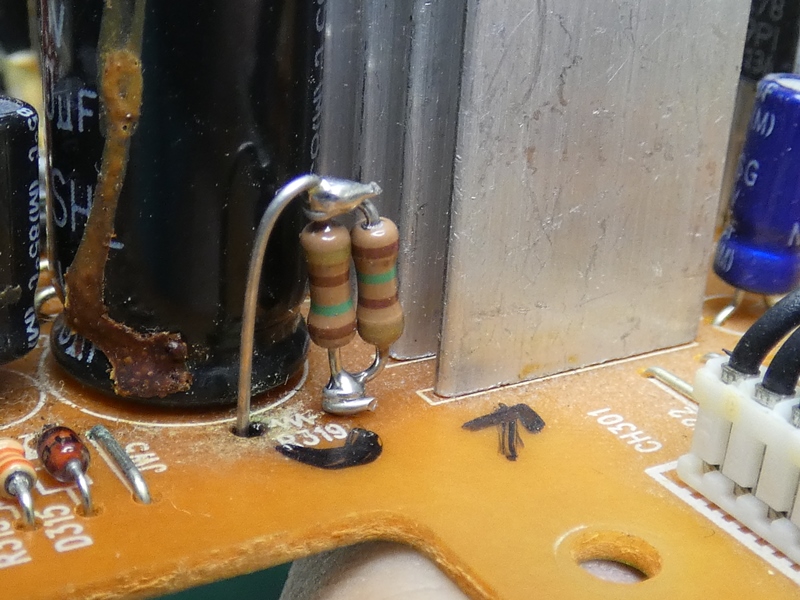

 そのまま取り付けてしまいます。１／８Ｗを 並列接続で１／４Ｗを作ったつもりでいます。 |
|||||||||||||||||||||||||||||||||||||||||||||

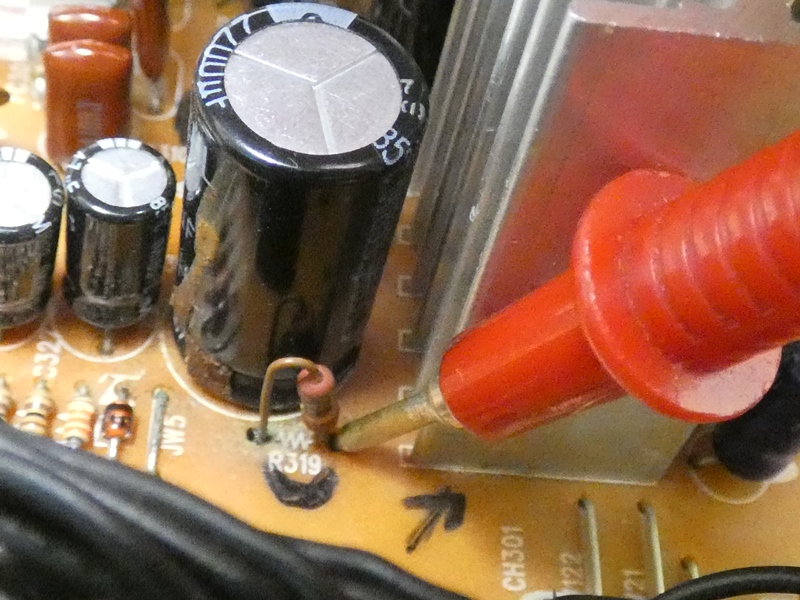

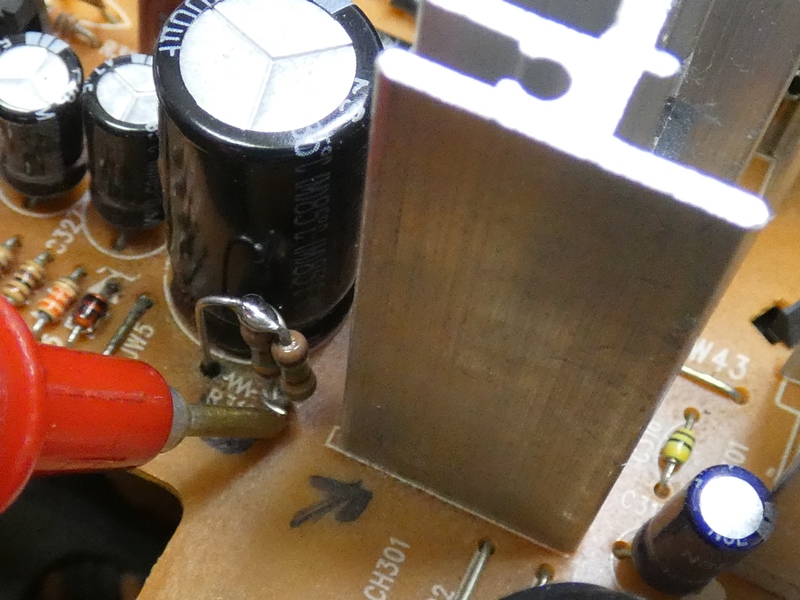

 ６５Ωの出口側で電圧を確認します。 通電直後からかなり発熱しています。 |
 ３Ｖの出力しかありません。電圧降下が大きいので 消費電力も大きく（約１８０ｍＷ）、発熱するはずです。 |
|||||||||||||||||||||||||||||||||||||||||||||

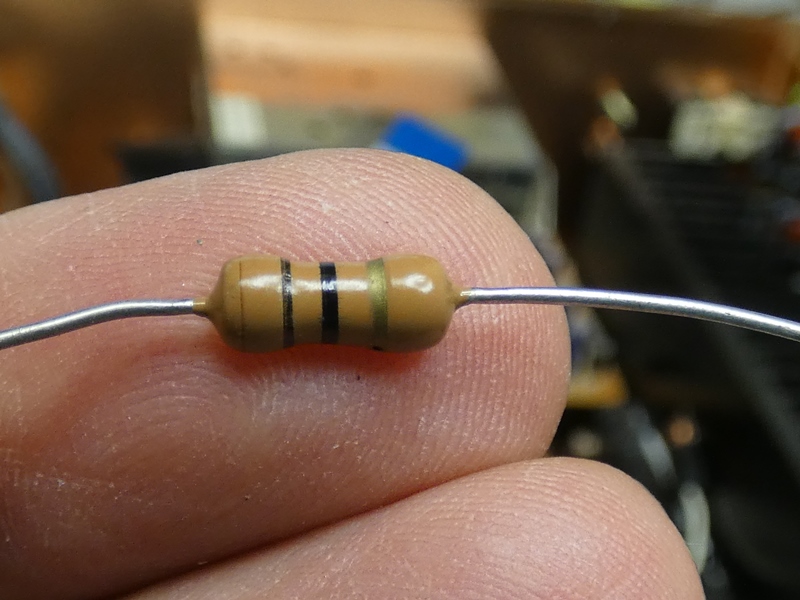

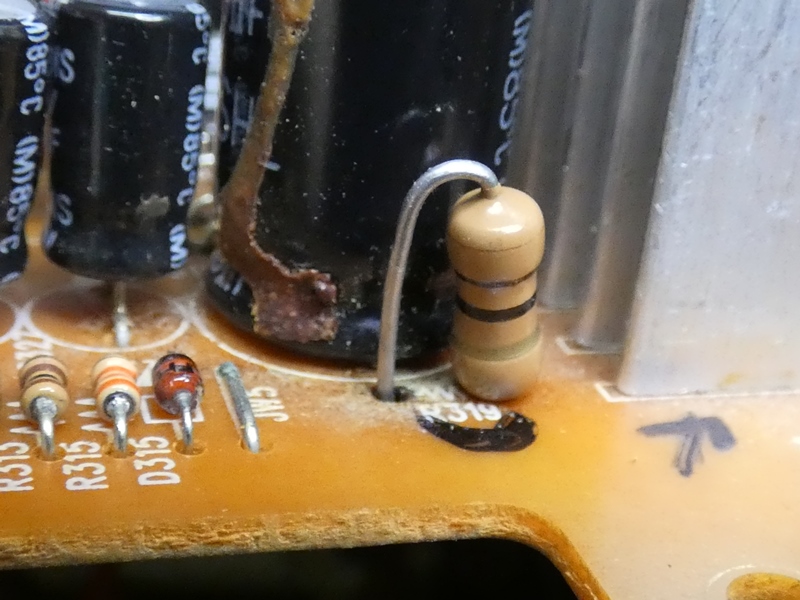

 ようやく抵抗値の読み間違いに気づき ストックから１０Ω、１／４Ｗを用意します。 |
 これでＤＶＤＣ、ＡＶＤＣは正常電圧に戻るはずです。 ＤＯＵＴも異常ですが、連動して復活するかも知れません。 |
|||||||||||||||||||||||||||||||||||||||||||||
 ＤＶＤＣ、ＡＶＤＣにほぼ５Ｖが出ています。ＣＤ制御基板に電力が正しく供給されれば スピンドルモーター、シークモーターともに動作するようになるのではないでしょうか。 |
||||||||||||||||||||||||||||||||||||||||||||||

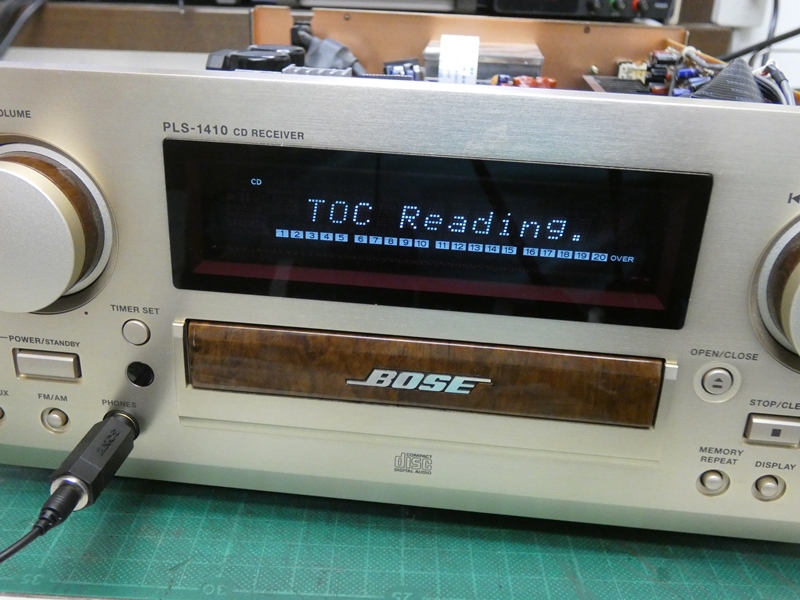

 元通りに基板を組み上げ動作を確認してみます。 ＴＯＣ Ｒｅａｄｉｎｇの表示まではこれまでと同じです。 |

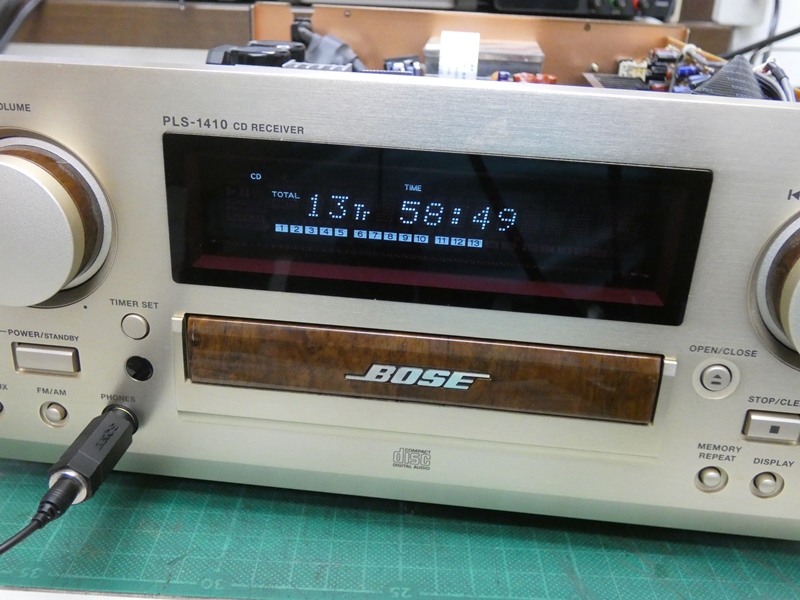

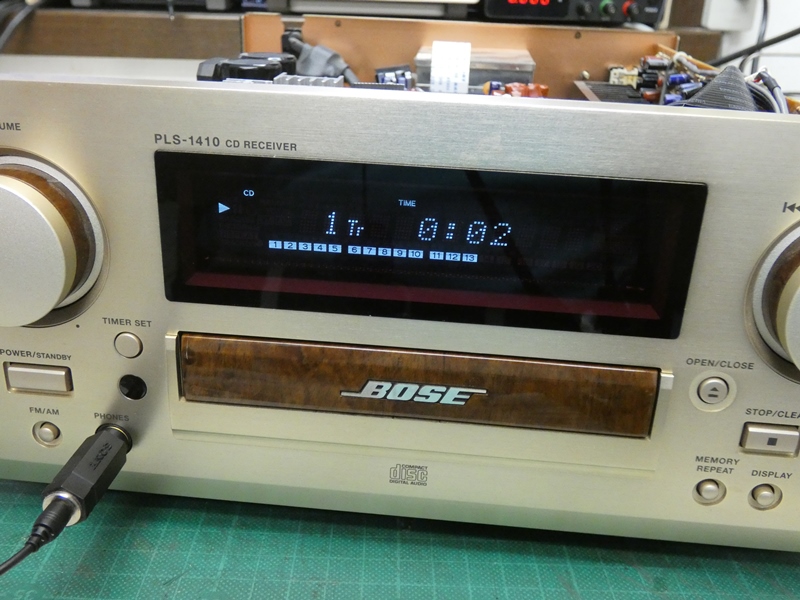

 かすかにキュルキュルという回転音が聞こえ 直後にＣＤのデータが表示されます、回復しました。 |
|||||||||||||||||||||||||||||||||||||||||||||
 安定したＢＯＳＥサウンドが蘇りました。ＢＯＳＥ社ＰＬＳシリーズの製品群は どれも洗練された精緻な回路設計に驚かされます。各基板への回路分散や 内部への実装にも美しさを感じさせるものがあります。国内にもユーザーが 多く存在し、しかも長く大事に愛用されていることが、途切れることなく修理の ご用命を頂戴する理由かと思います。ＣＤトレイ修理やピックアップ交換等の 比較的簡単な修理だけでなく、一歩二歩奥に分け入った修理に挑戦して 参ります。しかし、その結末が固定抵抗器ただ１本の劣化だったとは・・・。 |
||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
