| ・そのファンヒーターまだ使えます（２０２２．６．２７） |
 工房にも何人かのお得意様がおられ、何度もご用命をいただきます。 かなり長い年月使われた家電品を送ってこられる方もいらして、何故 買い替えをなさらないのか不思議に思うことがあります。製品価格が 数千円くらいですと、修理代をお安くしても新品価格と拮抗してしまい ます。しかし、金額の大小ではなく廃棄にお金を払うこと自体、馬鹿 げていると考えるのは不自然でしょうか。製造元が修理してくれない ことは、少しの修理で元に戻る可能性と全く無関係です。さて今回は このレトリックな電気ファンヒータ、修理できなければ・・即廃棄です。 |
||

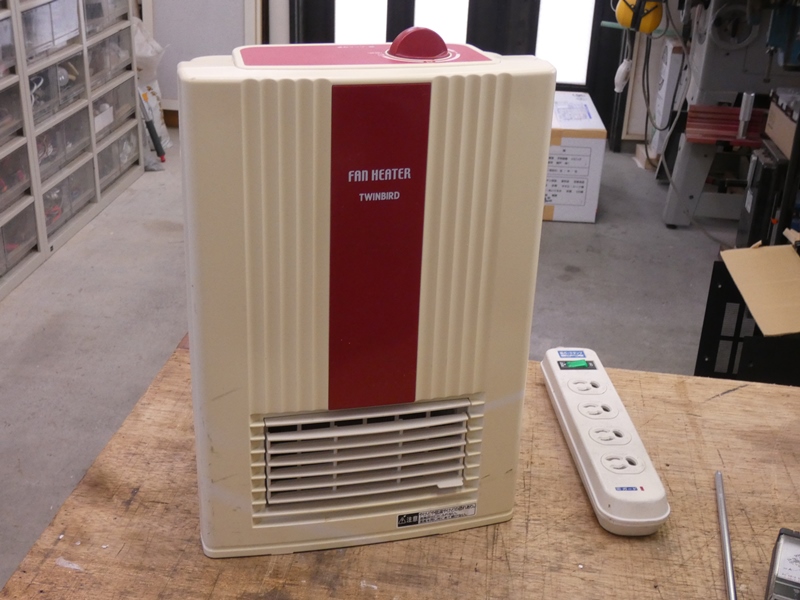

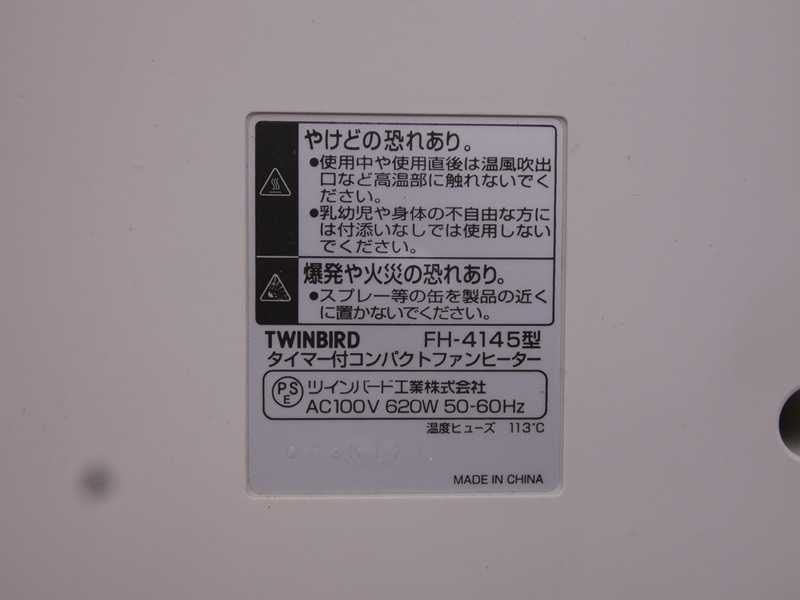

 操作はタイマーを兼ねたスイッチだけ です。発売時定価は５０００円です。 |

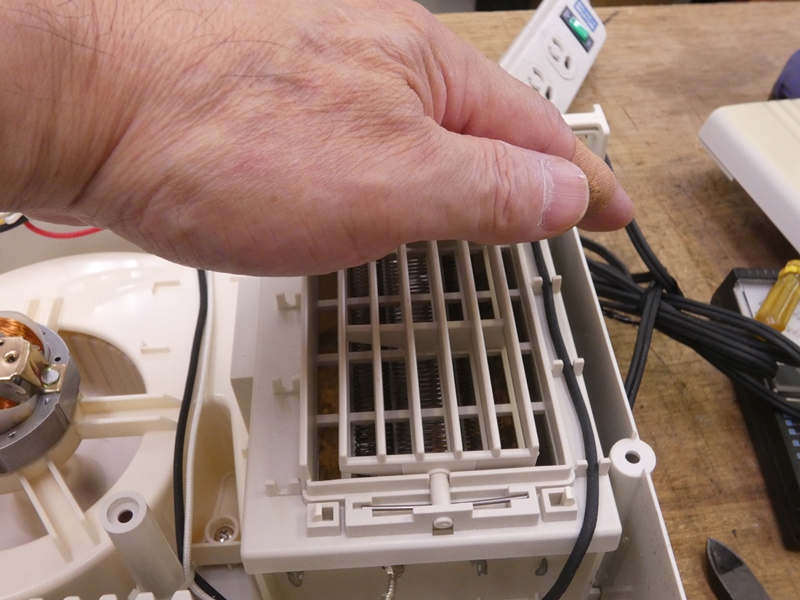

 心臓部である６２０Ｗのセラミックヒーターが 切れていれば、修理の意味がありません。 |
|
 逆にヒーター意外の部分が故障している のであれば、修理しない手はありません。 |
 ヒーター断線の判別は回路計を当てるだけです。 滅多に切れるものではありません、正常です。 |
|

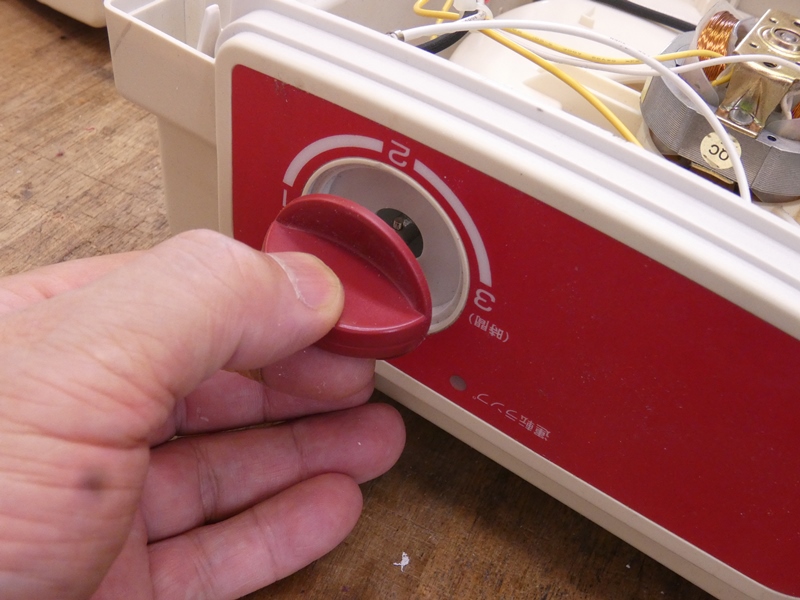

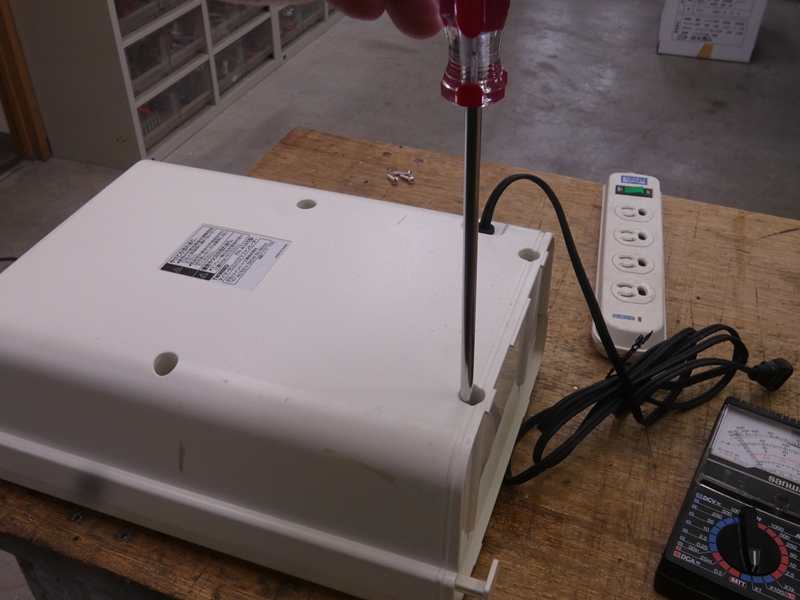

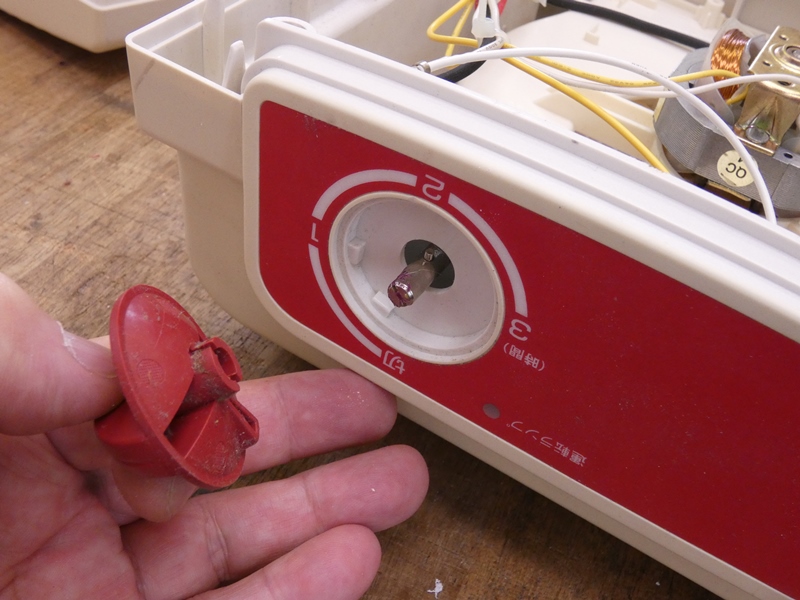

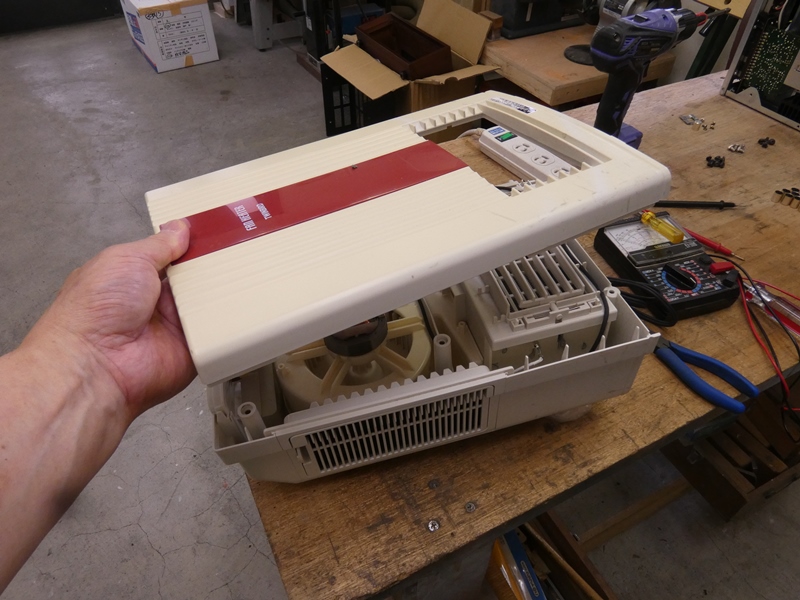

 外装カバーを外しタイマーの ダイヤルを引き抜きます。 |

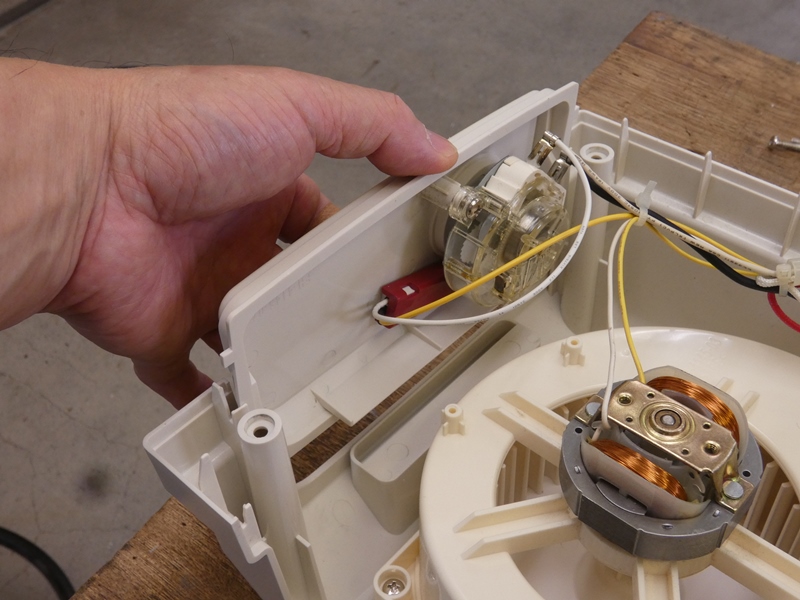

 電源の配線や温度ヒューズにも問題が無い ので、疑わしいのはこのタイマースイッチです。 |
|
 ゼンマイによるタイマー自体は動作しています。 連動するスイッチ部分に問題がありそうです。 |

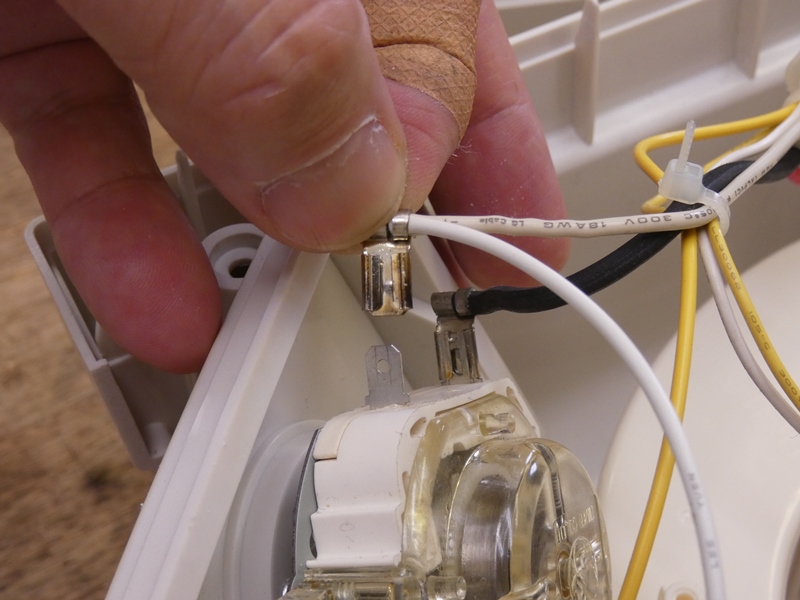

 タイマーを取り外して点検します。 先に配線を抜いておきます。 |
|

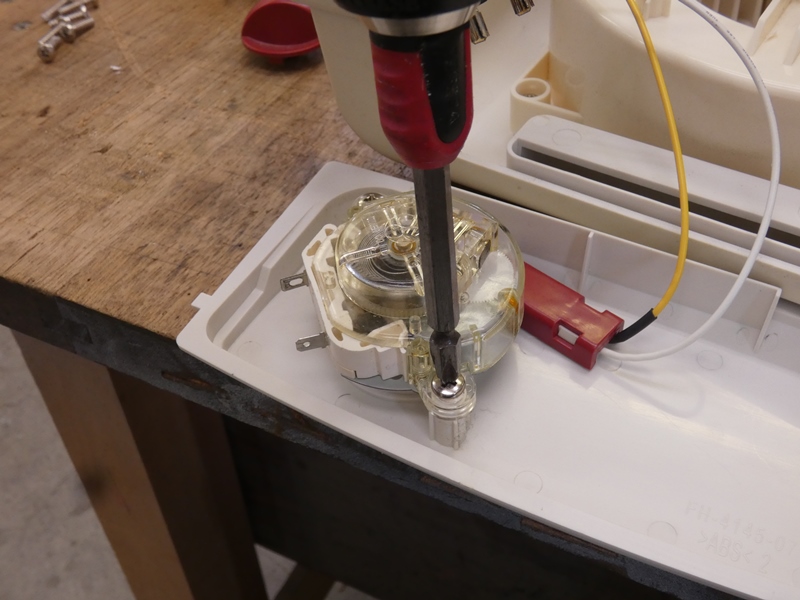

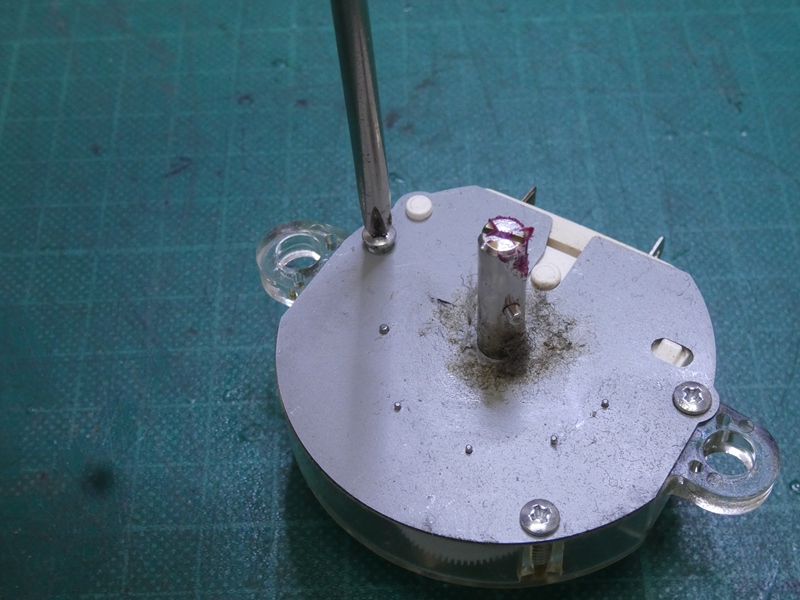

 ２本のタッピングネジで樹脂製 本体に固定されています。 |
 同型補修部品は難しいにせよ、同機能の 代替部品であれば入手可能でしょう。 |
|

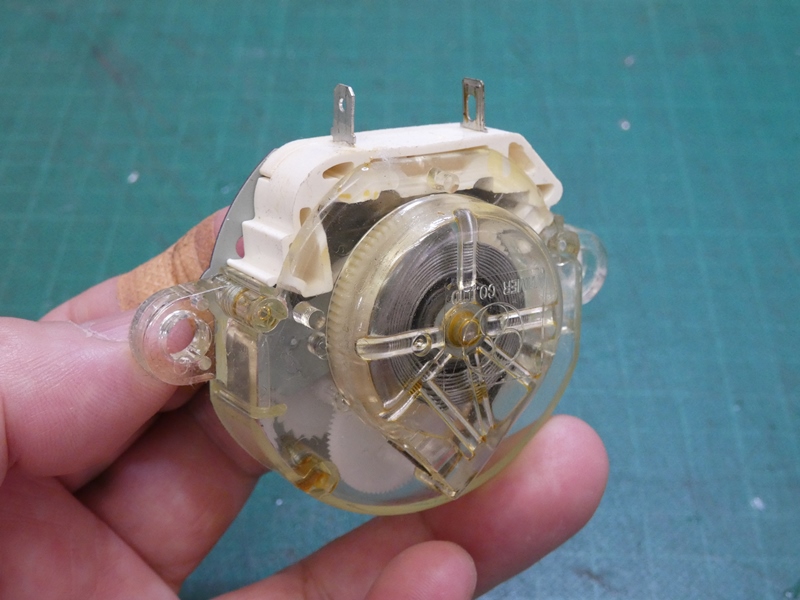

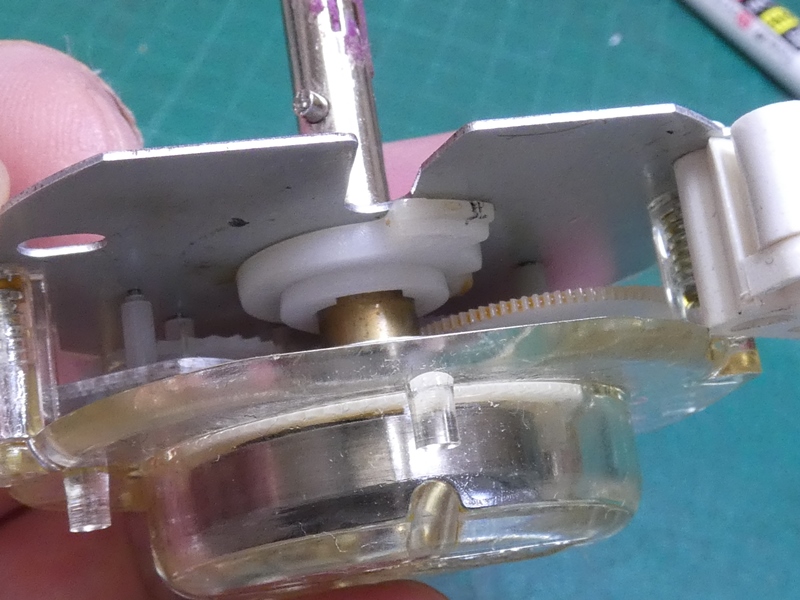

 シャフトを強く回すとゼンマイが巻き上げられ、タイマーが機能します。 必ず、タイマーが電源スイッチをＯＮ・ＯＦＦする機構があるはずで、 その機構あるいは、ＯＮ・ＯＦＦ用電気切片に不具合がありそうです。 |
||

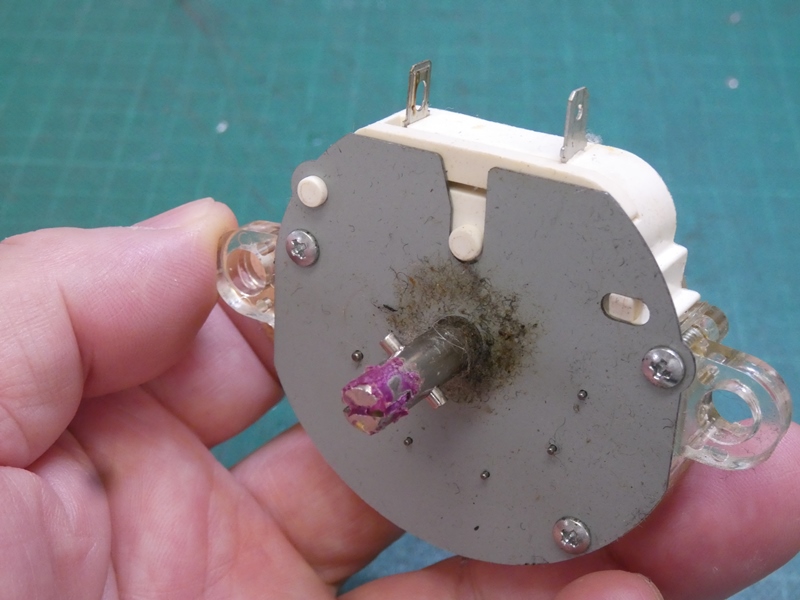

 ダイヤルが空回りしないように シャフトにピンが打たれています。 |

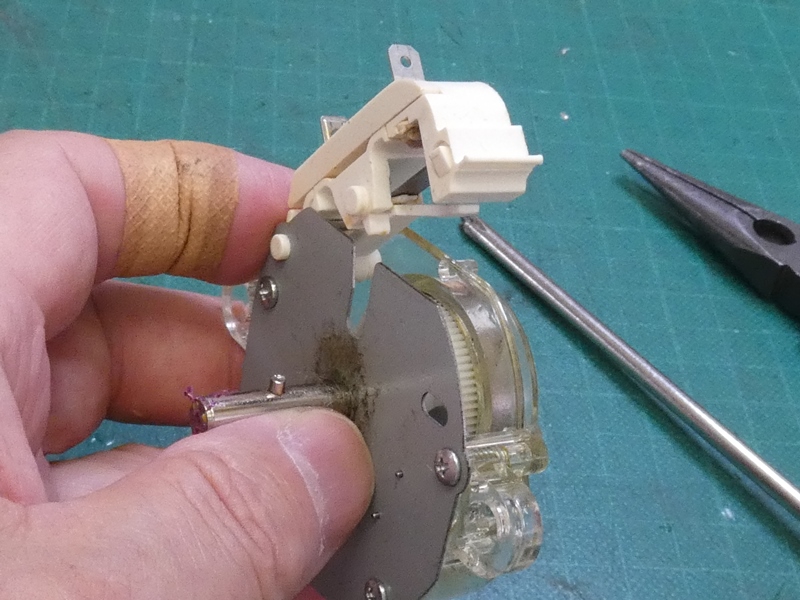

 ＯＮ・ＯＦＦ用電気切片は、タイマー上部の 樹脂製ホルダー内に組み込まれています。 |
|

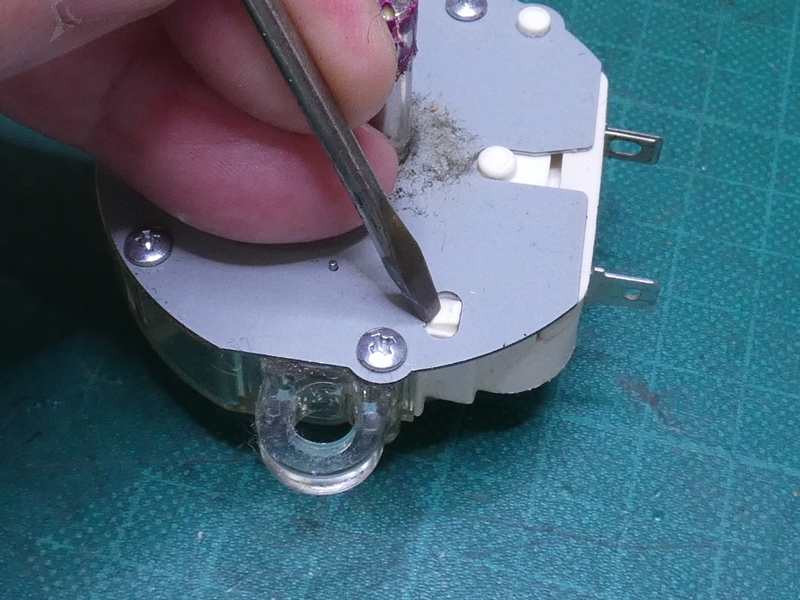

 本体固定ネジを緩め、ロック爪を 押し込むことで脱着できます。 |
 ロック爪の反対側が回転軸になり、上方向に開く構造 です。明らかにメンテナンスが考慮された設計です。 |
|

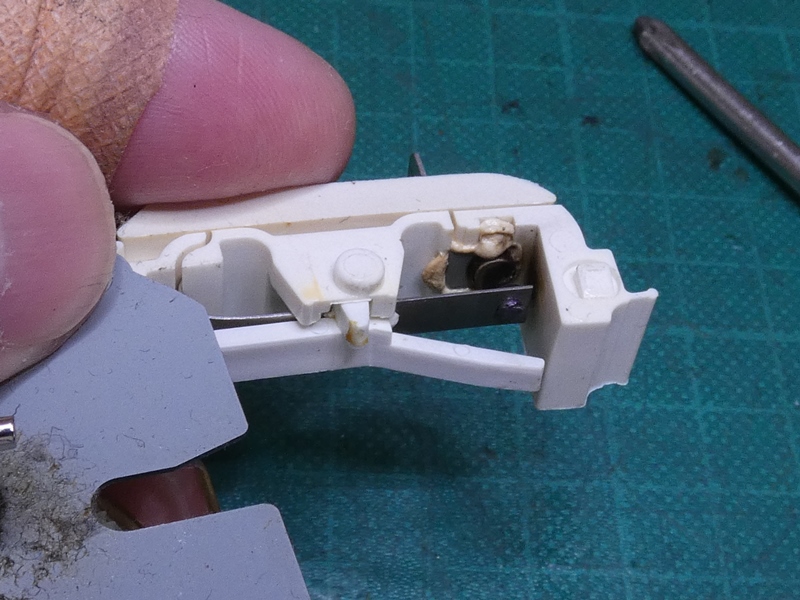

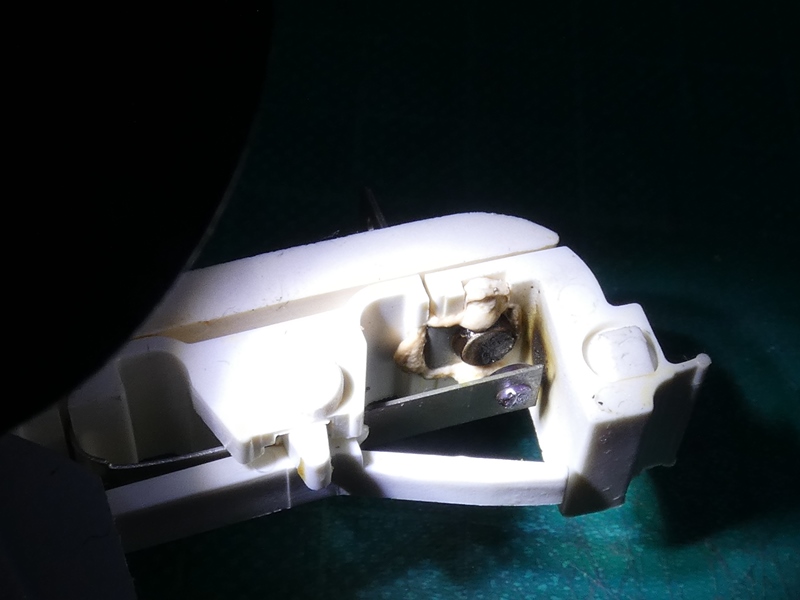

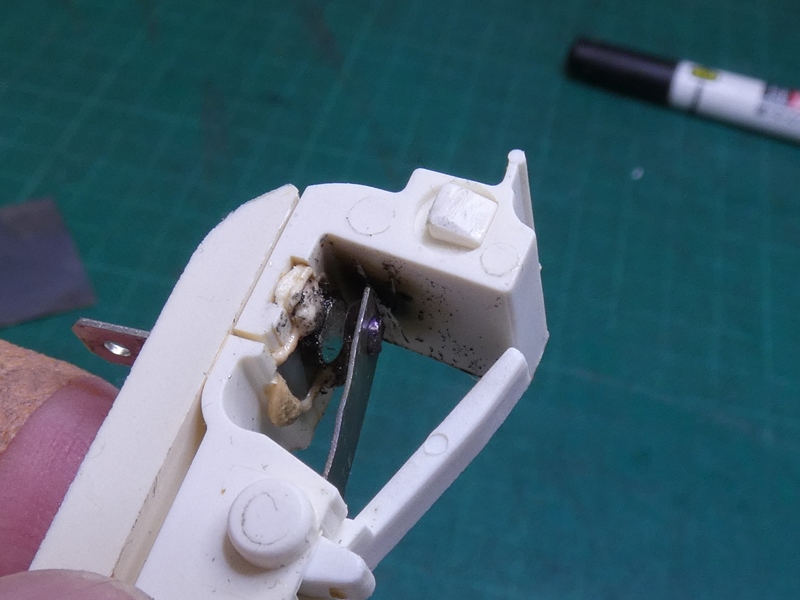

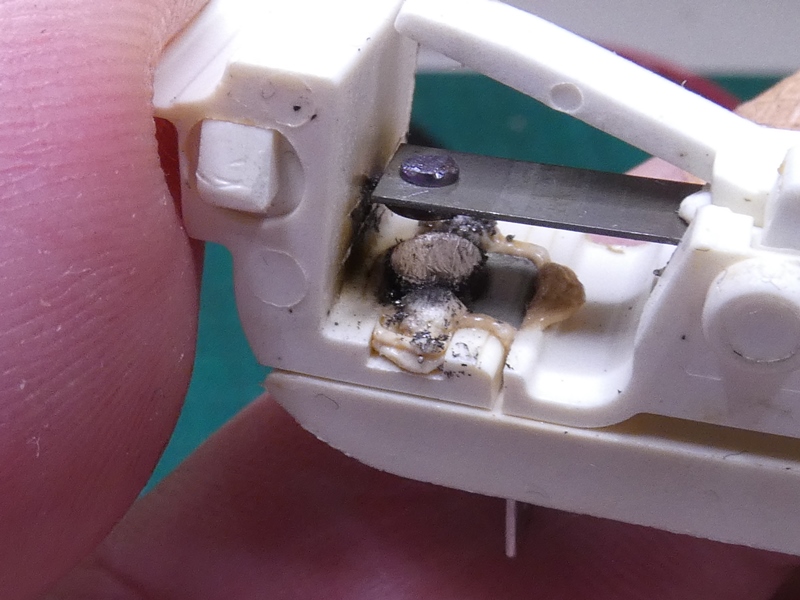

 電気切片部分を点検すると、接触不良を通り越して接触不能状態です。 接触不良が続く間に相当発熱があったようで、周囲が溶けかけています。 切片が劣化した際に簡単に部品交換できる設計のようですが、果たして そのような消耗部品が本当に供給されているのでしょうか。販売されて いるのを見たことも、実際に交換したという話を聞いたこともありません。 |
||
 完全に焼き切れている状態ですと無理ですが その手前であれば接点を切削して修復します。 |

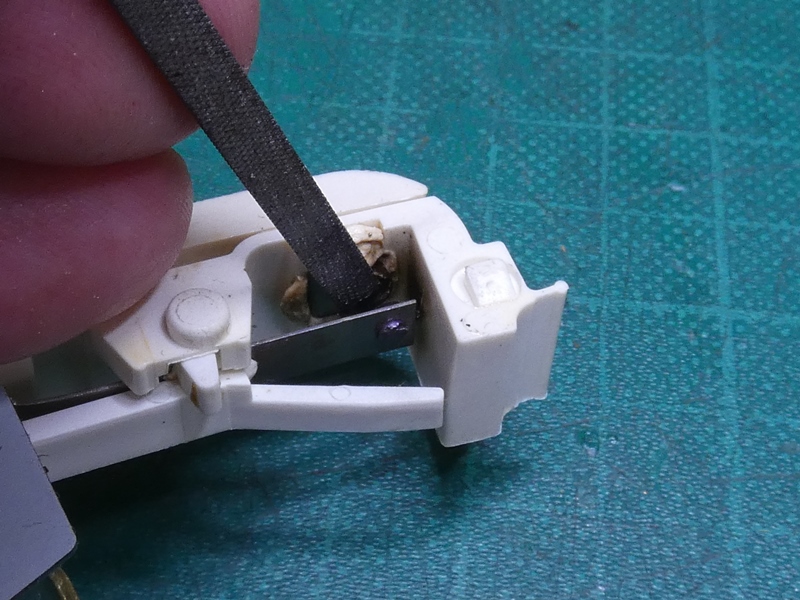

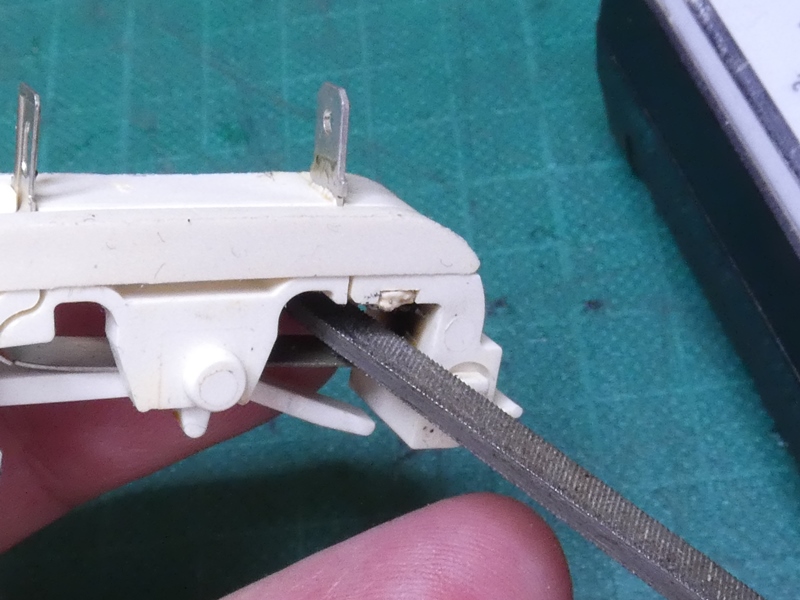

 金工ヤスリである程度思い切りよく 浸食部分を削り落とします。 |
|
 固定切片に続いて可動切片側も切削します。 接点金属がまだ十分残っているのが幸いです。 |

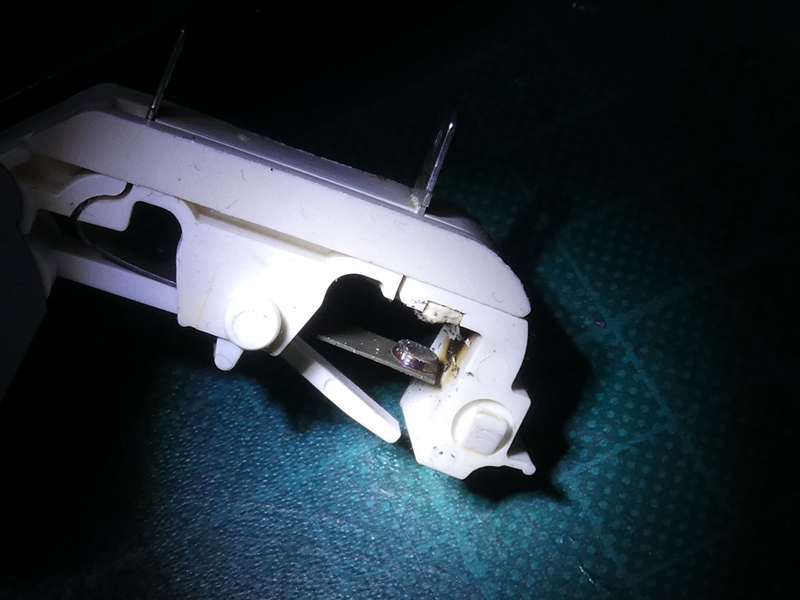

 両接点とも金属の地金が露出しています。火花による 摩耗は避けられないのでこれ以上の研磨は見合わせます。 |
|
 メーカー希望小売価格５０００円の製品では、電気火花が出ない 半導体スイッチ（サイリスタやトライアック）などコスト的に採用でき ないでしょう。ですが、接触不能に向かって摩耗しながらも数十年 問題なく機能してきたわけです。しかも、この簡単な修復により さらに今後も機能することになれば、半導体スイッチとて大して 優位性はないことになります。コストを抑えながら必要な機能を 実現する技術の成果が、このような場面にも見え隠れします。 |
||

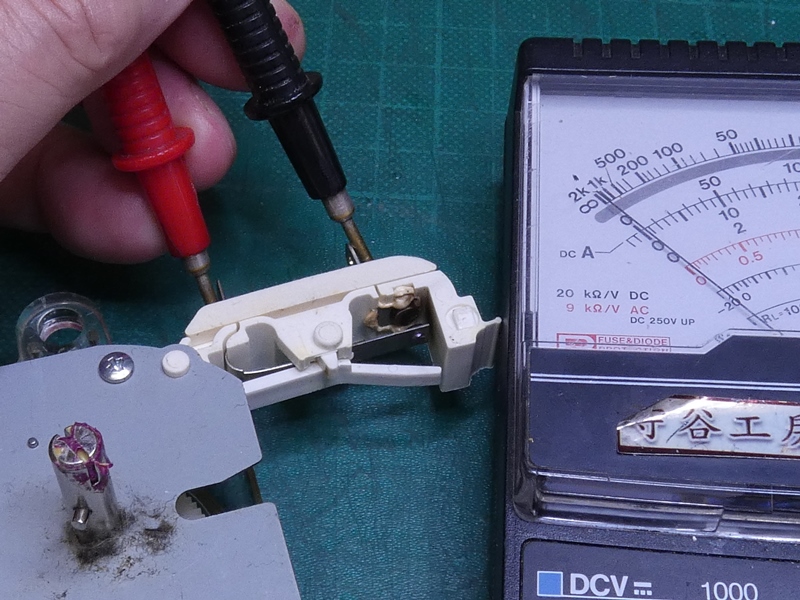

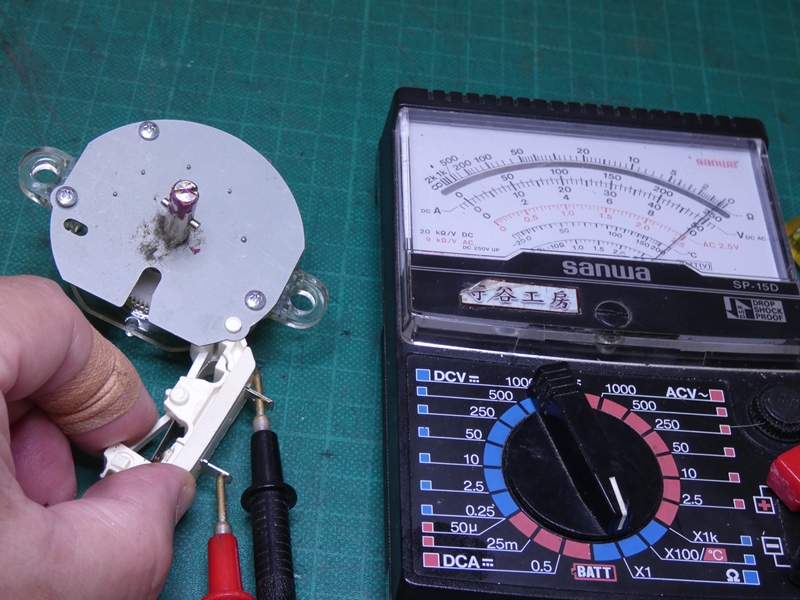

 修復結果を確認します。先に 開放状態での絶縁を確かめます。 |
 次に切片を閉じて導通を確認します。 確実に接触しふらつきもありません。 |
|
 ですが、樹脂製ホルダーを閉じると導通しなくなります。 シャフトと共に回転するカムがレバーを押し上げるのですが、 |

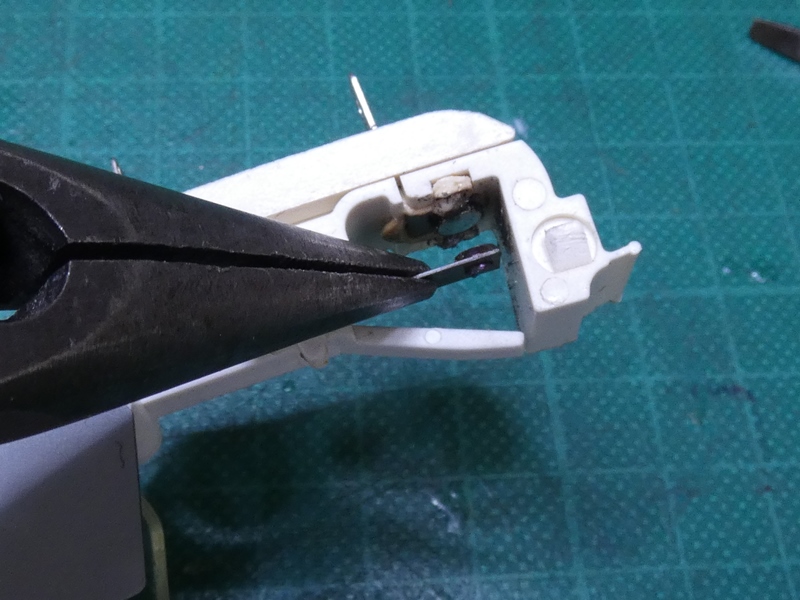

 切片金具が変形したせいで、接触位置に 到達していないようです。金具を調整します。 |
|
 摩耗により接点の位置が後退した ことも、原因の一つかも知れません。 |

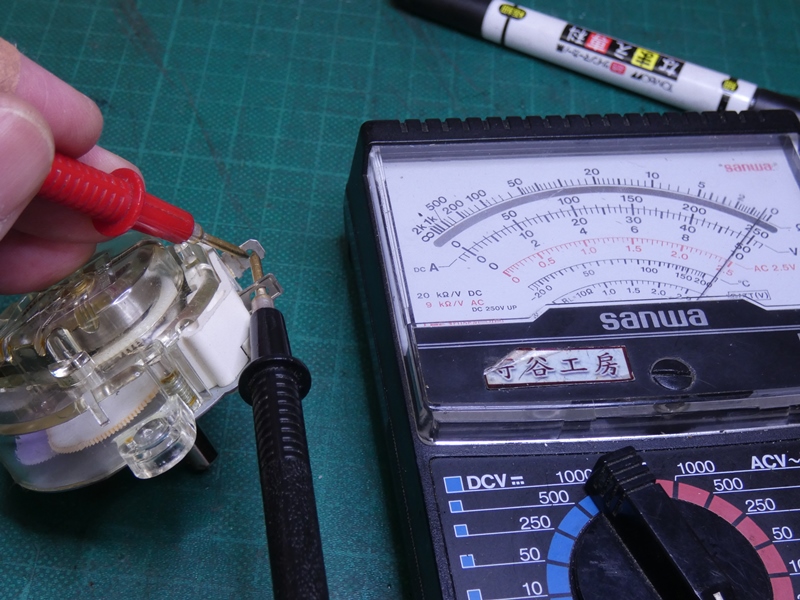

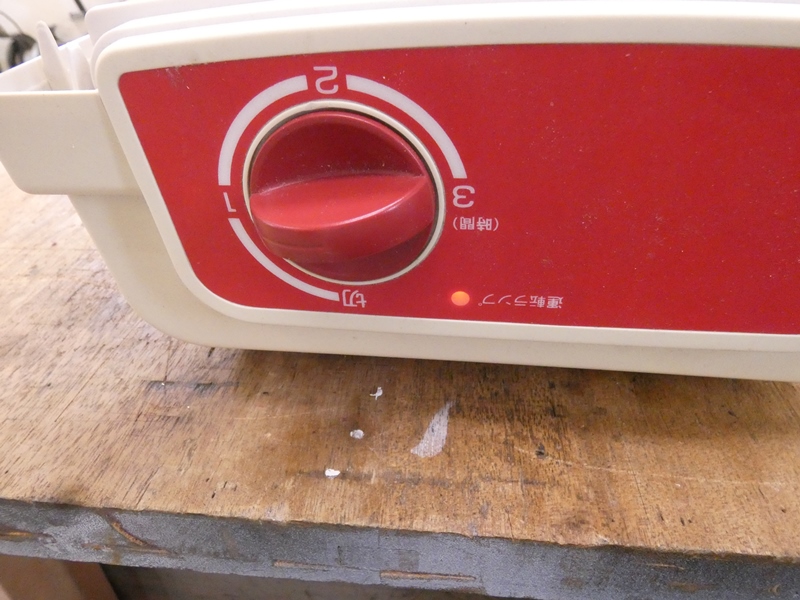

 今度は大丈夫です。タイマーをセットすると ＯＮになり、切れるとＯＦＦになります。 |
|

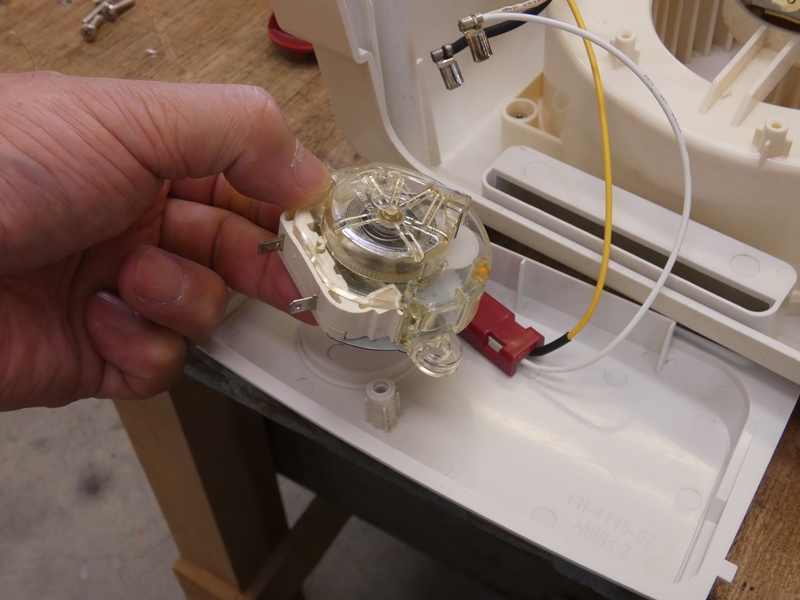

 分解した本体を途中まで組み上げます。 タイマーを取り付けダイヤルを差し込みます。 |

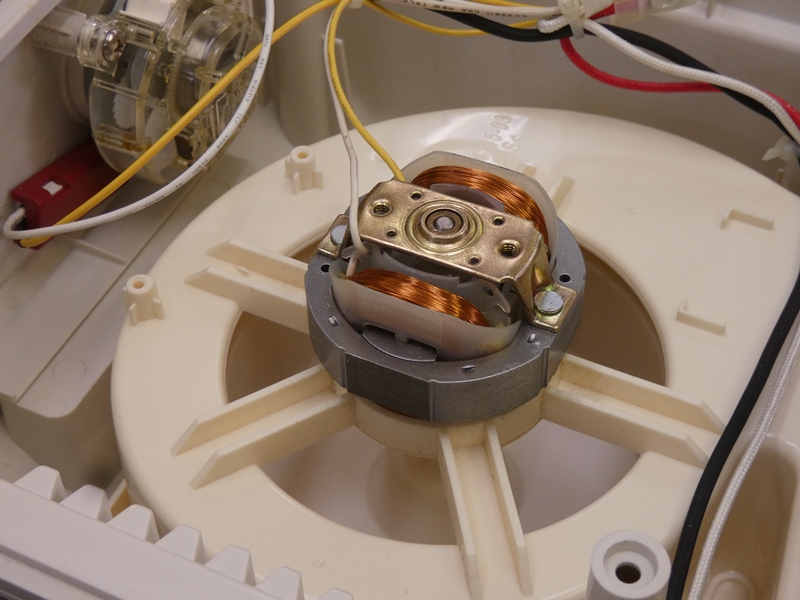

 タイマーをセットするとファンが 回転し始めます。快調です。 |
|
 セラミックヒーターのユニットから熱気が上がってきます。 ファンの気流が引き込まれていないので、動作確認を 早々に切り上げます。ヒーターが過熱して断線でもしよう ものなら、何のための修理なのか分からなくなります。 タイトルの「そのファンヒーターまだ使えます」は、工房の キャッチフレーズではございません。お得意様ご自身が そのように理解されていることが素晴らしいと思うのです。 |
||
|
||
