| ・セラミックヒーター遠回りの修理（２０２０．３．２１） |
 お得意様のコーヒー焙煎店からのご依頼です。この時季、冷え込む店舗内で 暖を取るためのセラミックヒーターが故障しています。スイッチが入らないそう です。営業に支障があるといけませんので、持ち帰り大急ぎで修理します。 |
||
 ＹＡＭＡＺＥＮ（山善）は産業用ロボットや工作機械で 有名です。住宅設備や家電事業部も併せ持つ企業です。 |

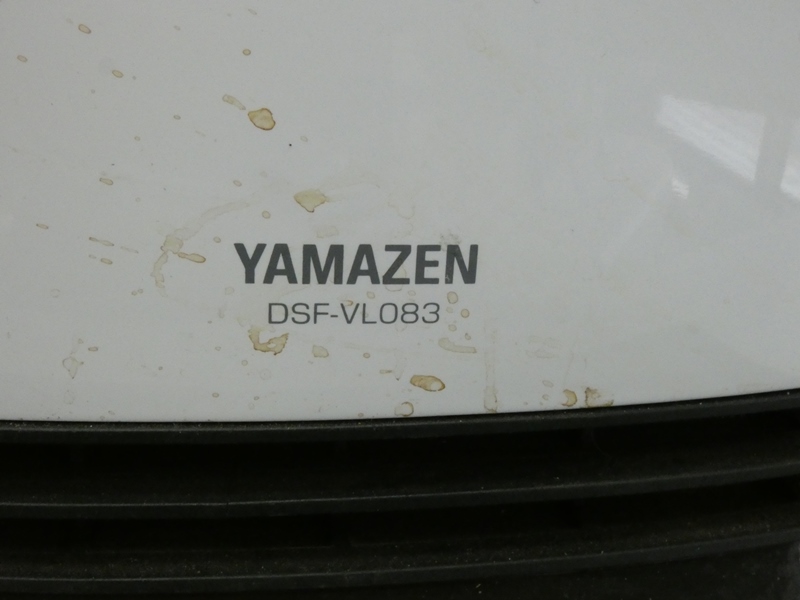

 ＤＳＦ－ＶＬ０８３は人感センサー付きの８００Ｗセラミックファン ヒーター、２０１７年製はさほど古い製品ではありません。 |
|

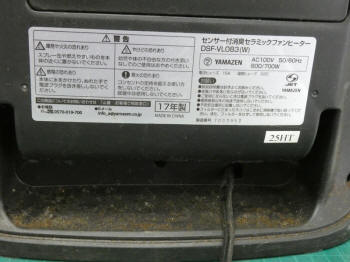

 Ａｍａｚｏｎ、ビックカメラ、ヨドバシなど 一連のショップで既に販売を終えています。 |

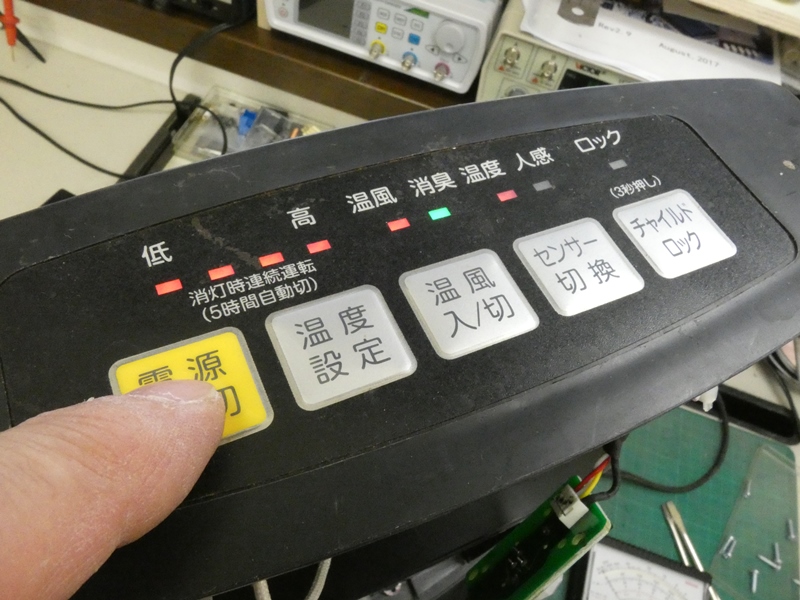

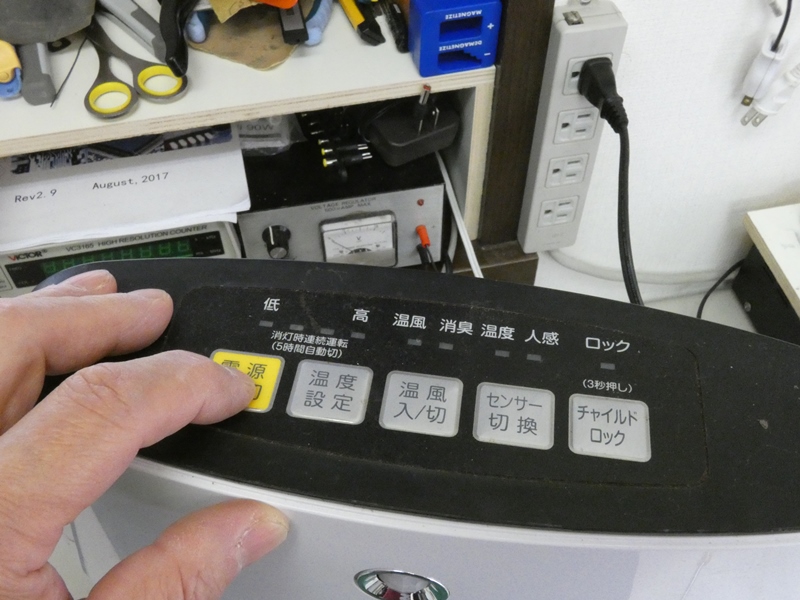

 コードを接続しスイッチを押してみますが確かに電源が 入りません。基板上のタクトスイッチの劣化でしょうか。 |
|

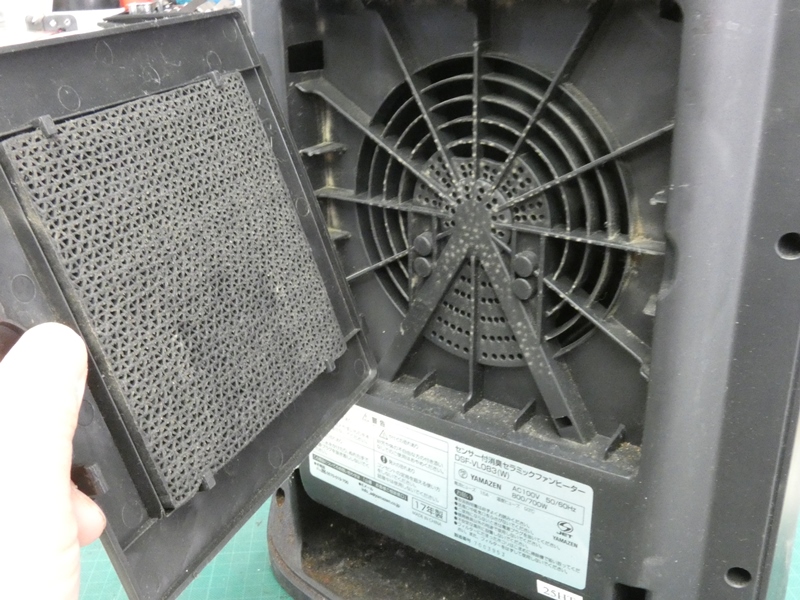

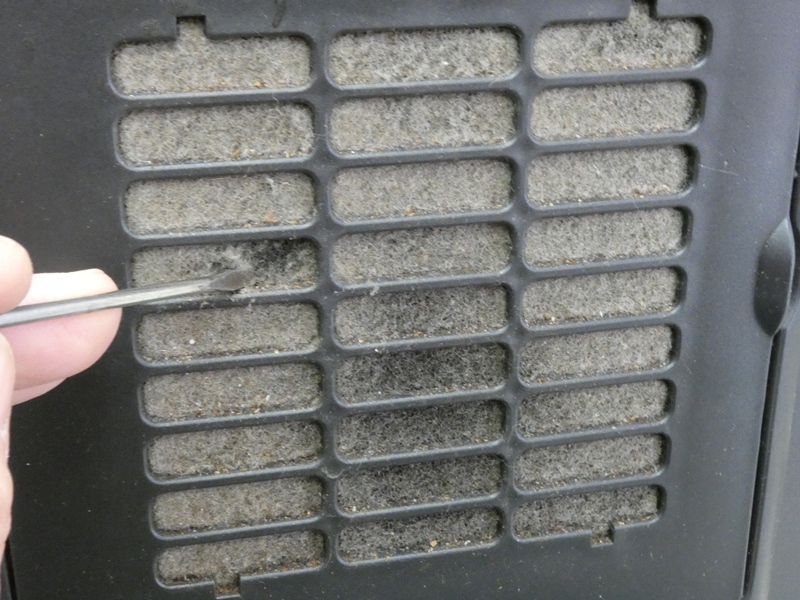

 それにしても全体的にひどい汚れ方です。 背面の空気フィルターもこの状態です。 |
 フィルターがほぼ目詰まりしているせいでしょうか、 カバーを外すと内部にまで埃が入り込んでいます。 |
|

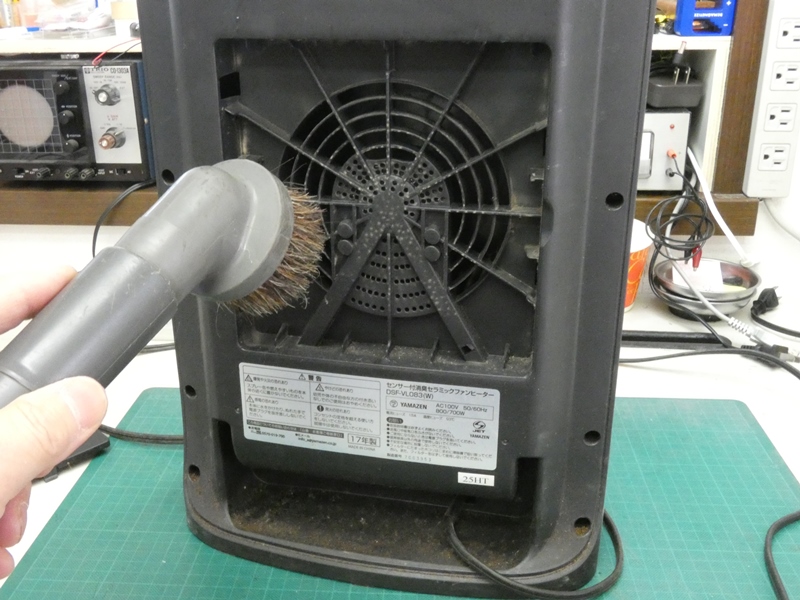

 修理を始める前に大方の 埃を吸取っておきます。 |

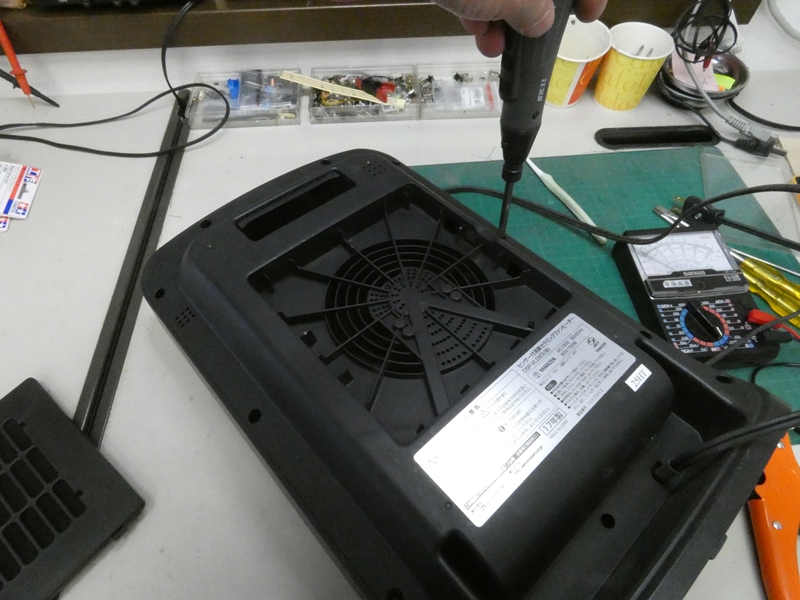

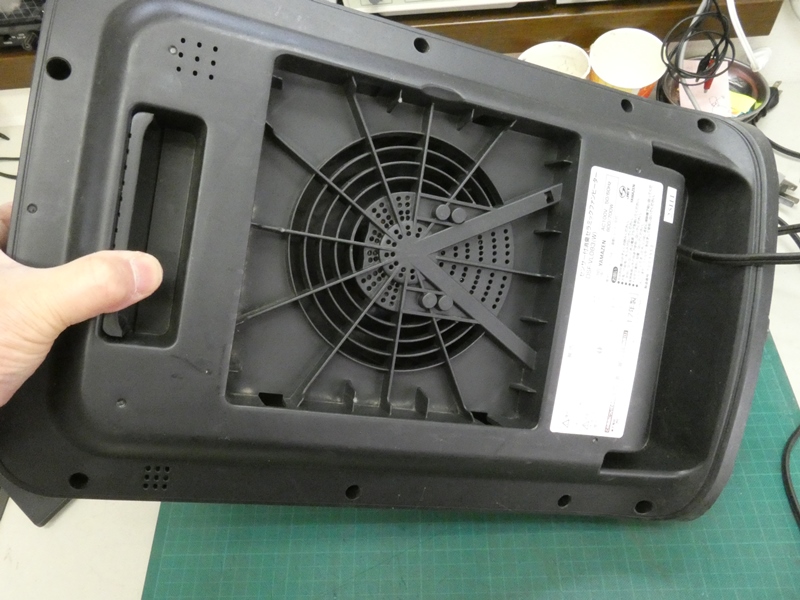

 背面側の本体カバーを開けなければなり ません。周囲にネジ穴が並んでいます。 |
|

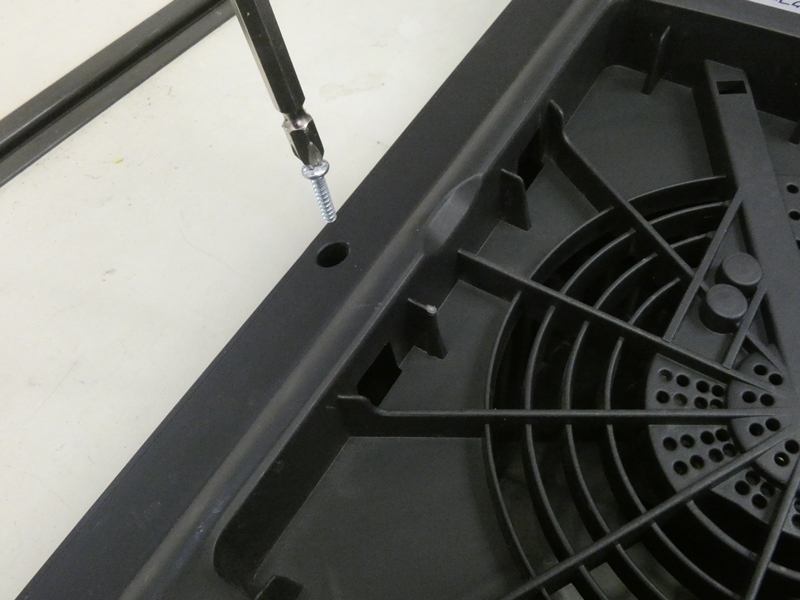

 １０本ほどの固定ネジを全て緩めます。先日 購入した小型の電動ドライバーが便利です。 |

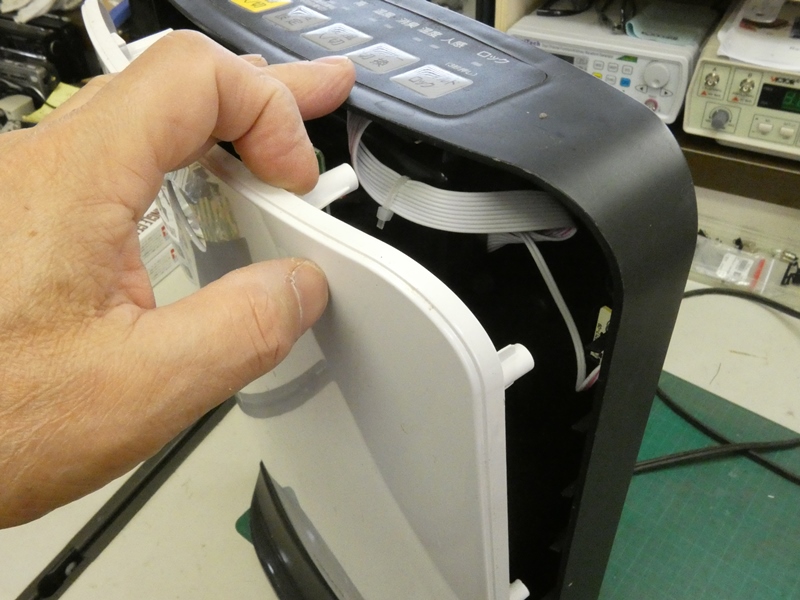

 背面側ではなく前面の白色 樹脂製カバーが外れてきます。 |
|

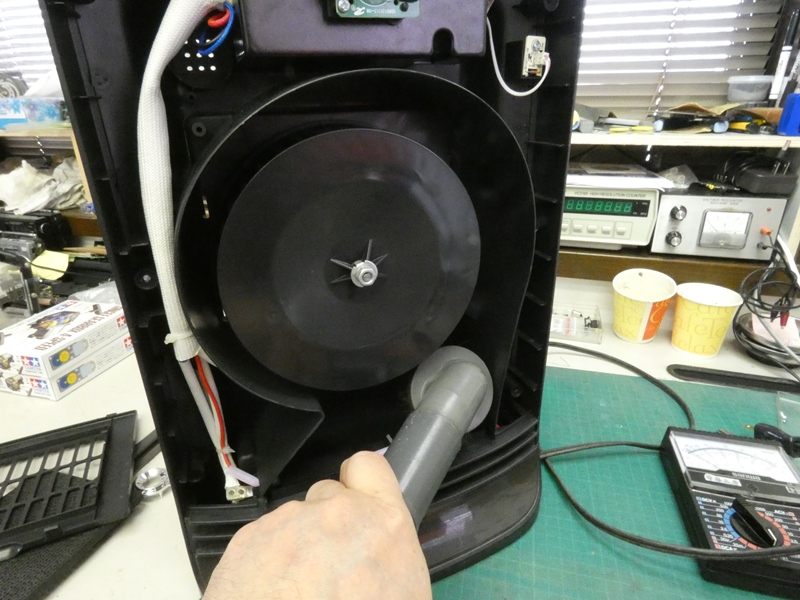

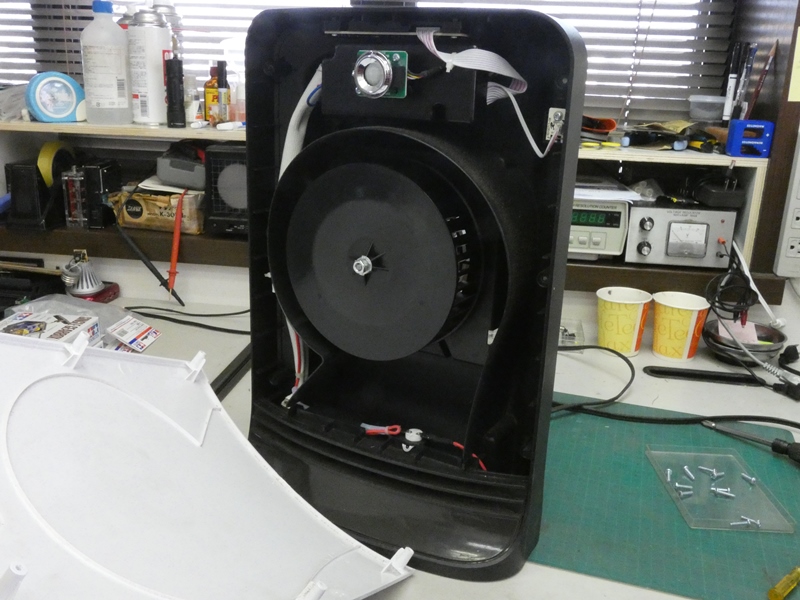

 中央部に大型の遠心ファンが内蔵されています。空気フィルターを介して背面から吸い 込んだ空気がダクトに導かれ、ヒーターユニットのある本体下部方向に吹き出します。 |
||
 電源が入らない原因を順に調べて行きます。 最初にヒーター真上のサーモスイッチです。 |

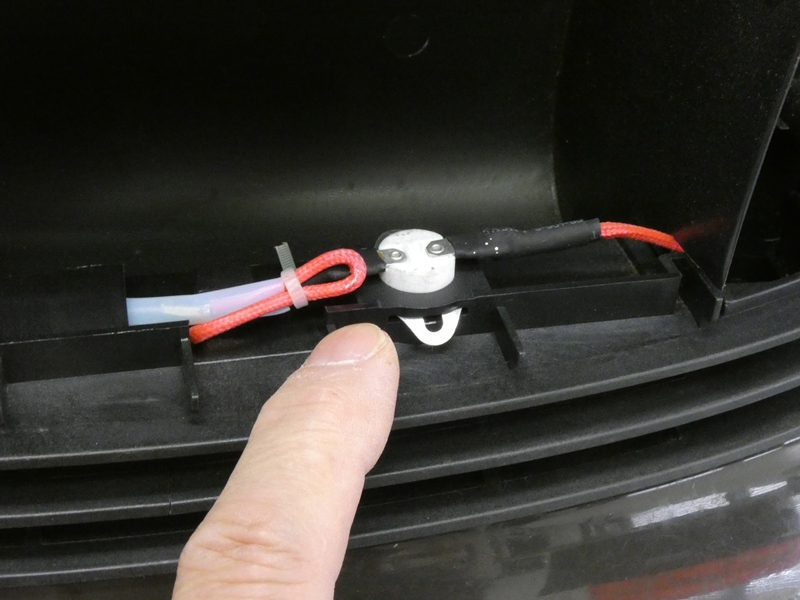

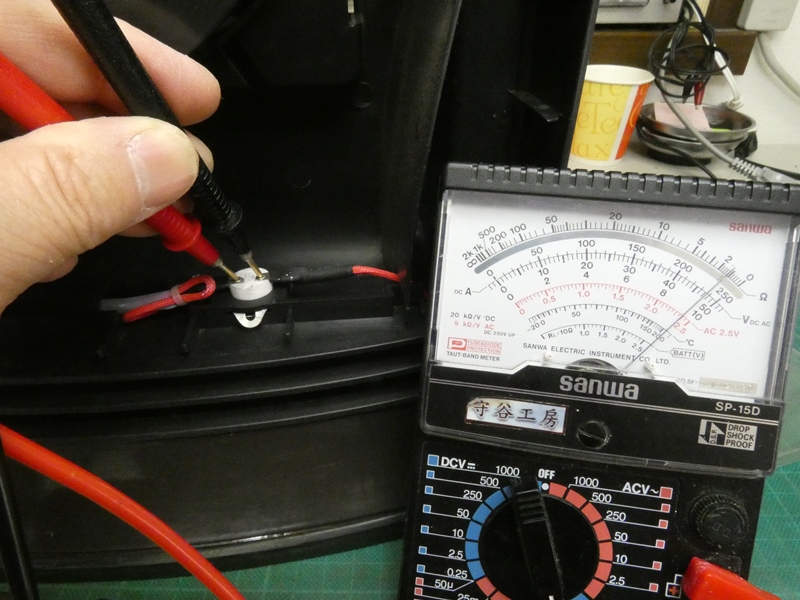

 サーモスイッチ（バイメタル）の故障も少なくありません。 回路計を当てると常温の状態で導通があります。 |
|

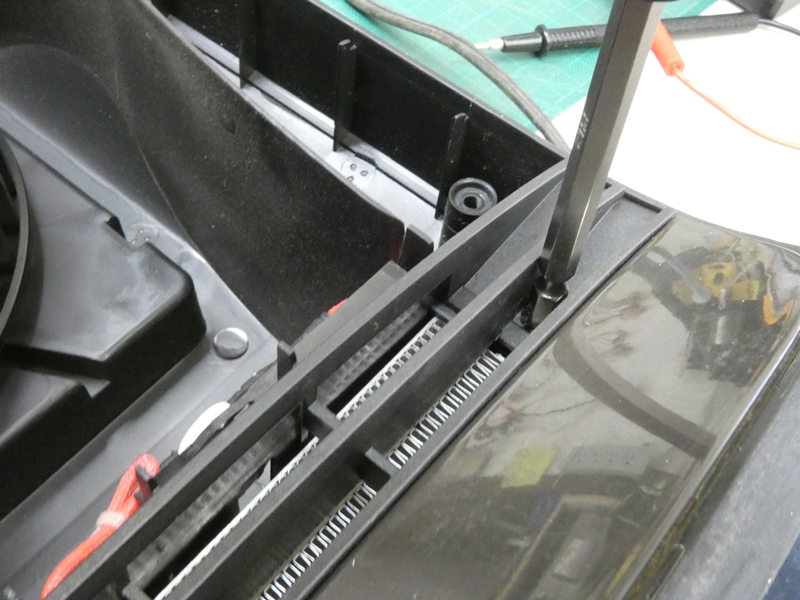

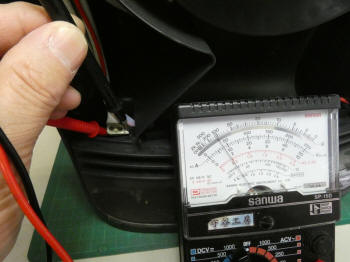

 次にヒーター（電熱線）の導通を調べます。 １００オームほどの抵抗があり正常です。 |

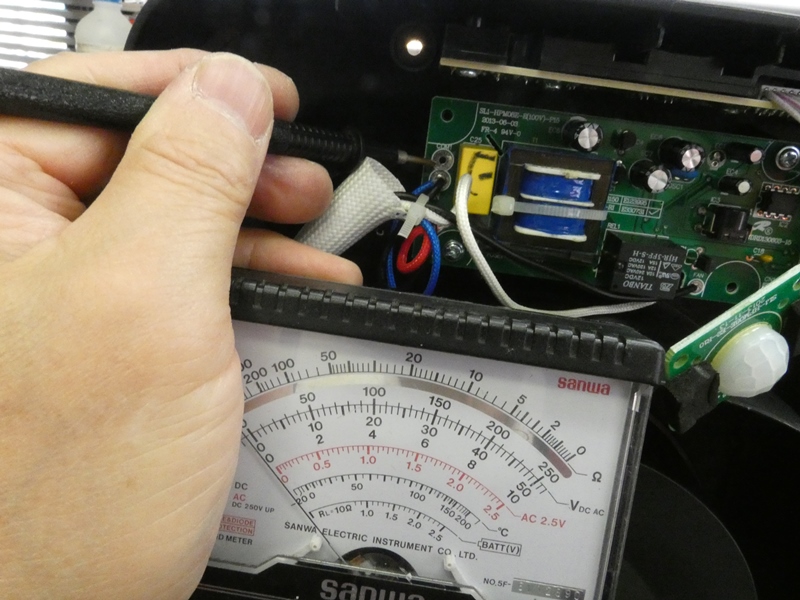

 本体上部の制御回路に移ります。この奥にある タクトスイッチの劣化が原因だと思うのですが・・ |
|

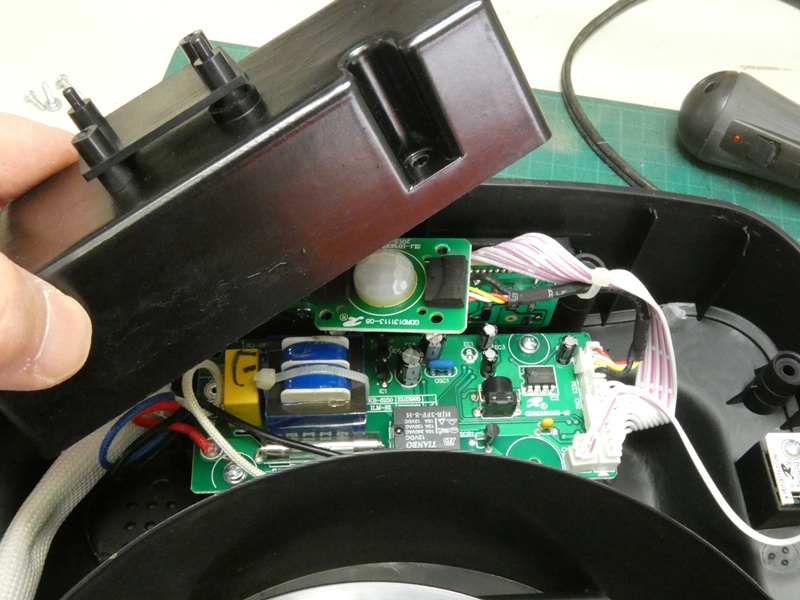

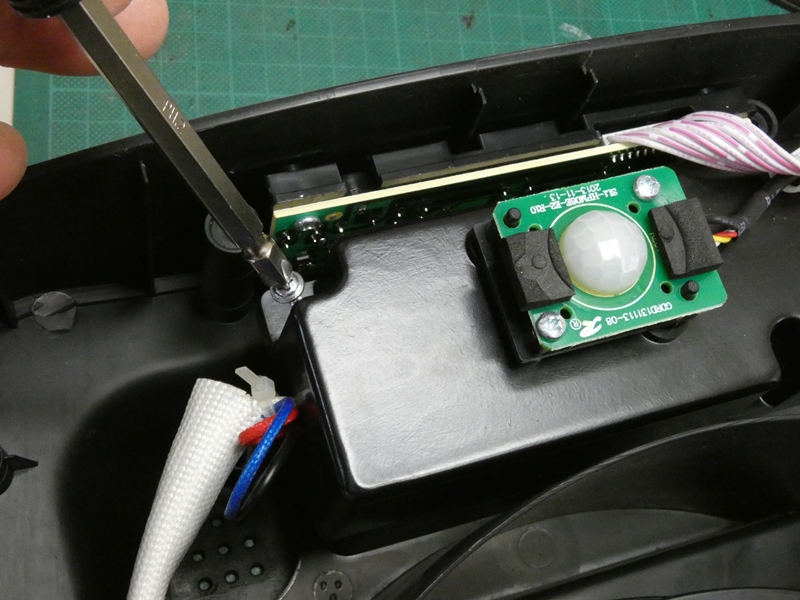

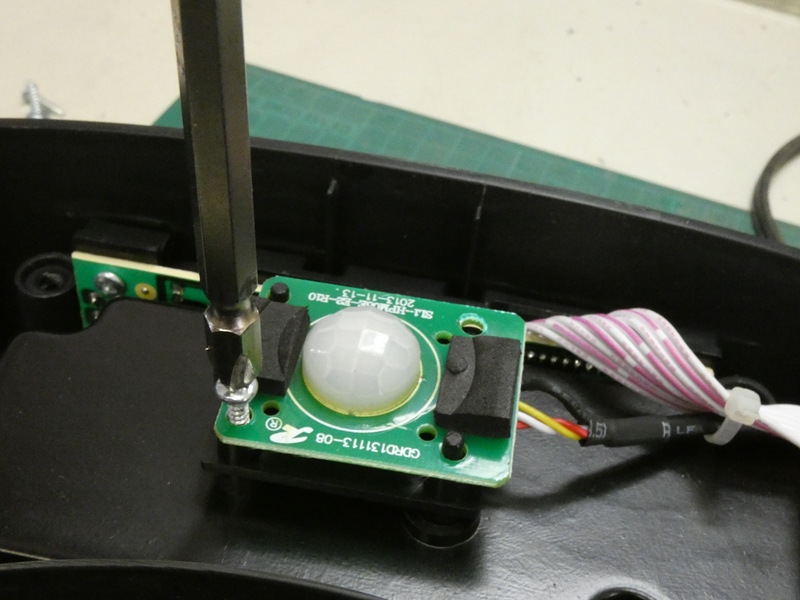

 手前のドーム状部品は、人感センサーが内蔵されています。 ＬＥＤのように見えるので取説に「点灯しません」とあります。 |

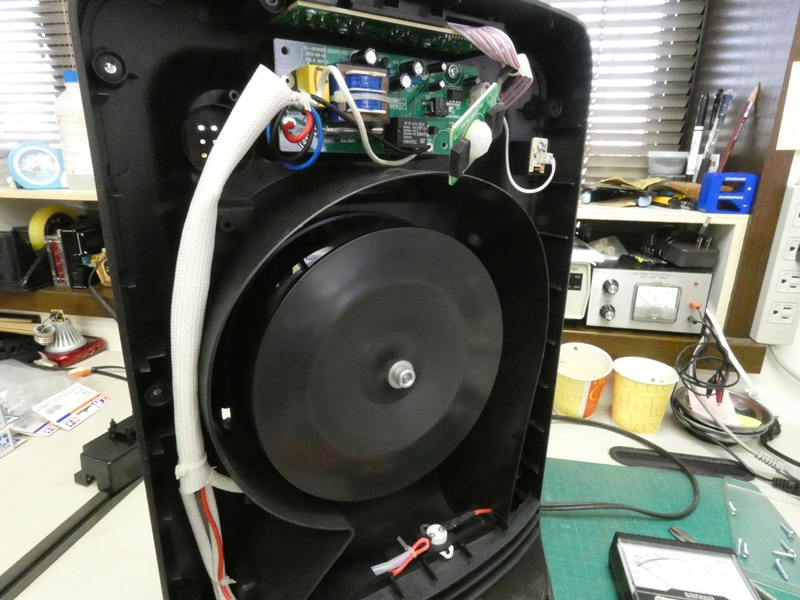

 簡単なセラミックヒーターですが、なかなか 高度に実装された電子制御回路を備えます。 |
|
 制御回路基板とヒーターの接続を調べるため 温風吹き出し口のカバーを取り外します。 |
 背面側の固定ネジを緩めてあるので、 嵌め込みを強く引き離すだけです。 |
|

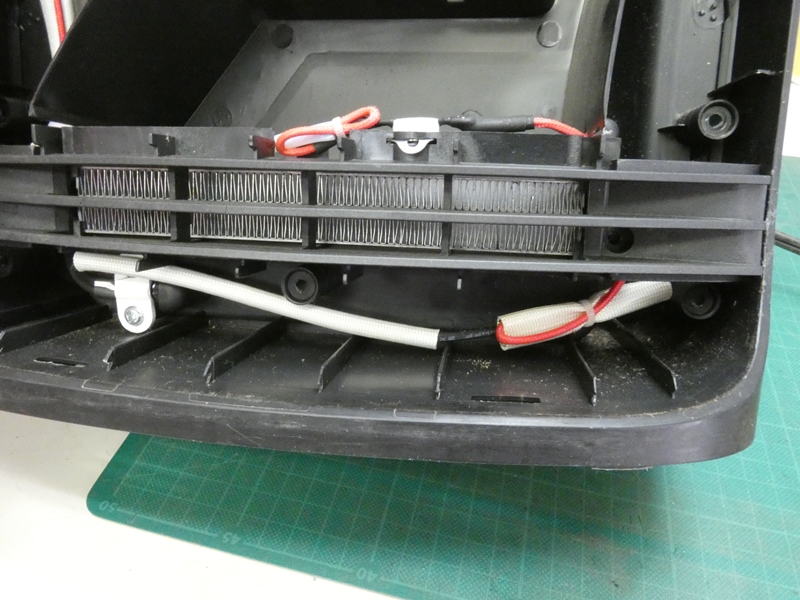

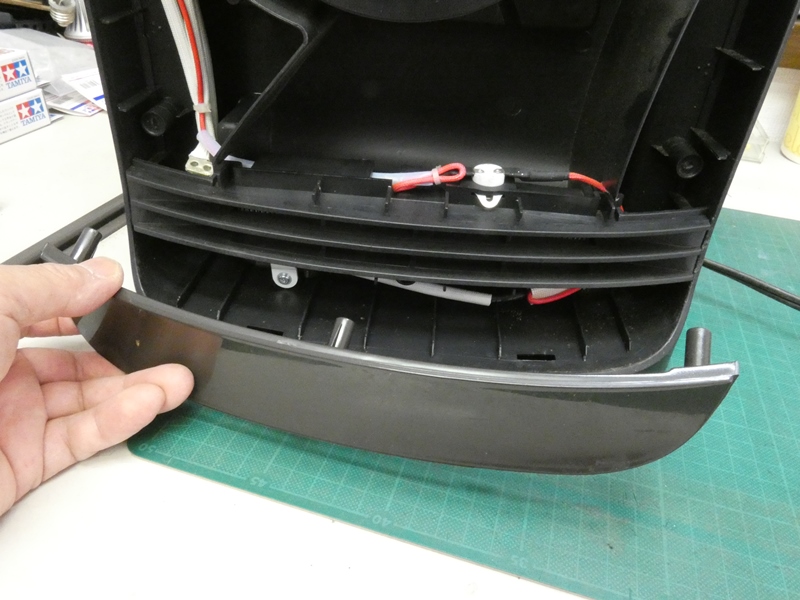

 吹き出し口カバー（グリル）ではなくその下の 化粧カバーが外れ、内部に配線が見えます。 |
 念のため、電源コードの差し込みプラグと内部引き 込み線間の接続も調べます。片側は導通があります。 |
|

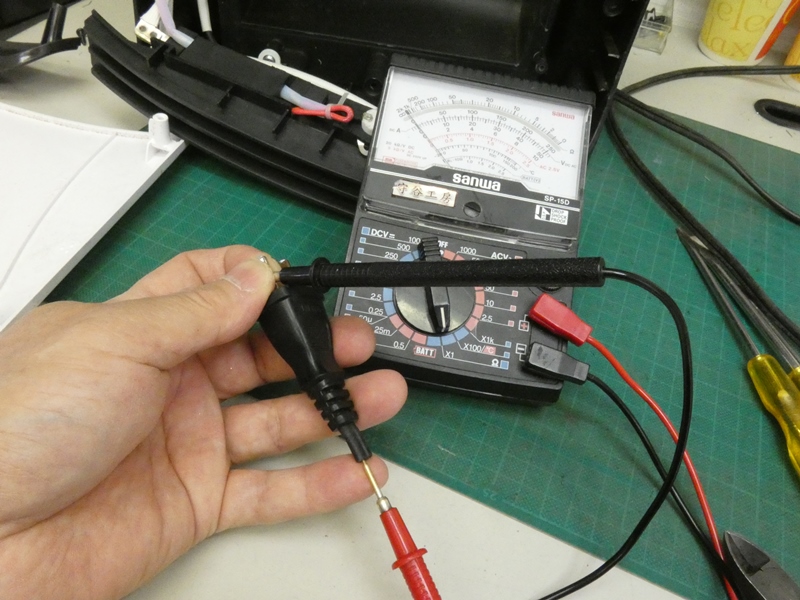

 あらま・・、他方の端子に導通がありません。 配線のどこかに断線があるようです。 |
 引き込み線を辿るも、特に断線などありません。 まさか、もしかすると、差し込みプラグに問題が・・？ |
|

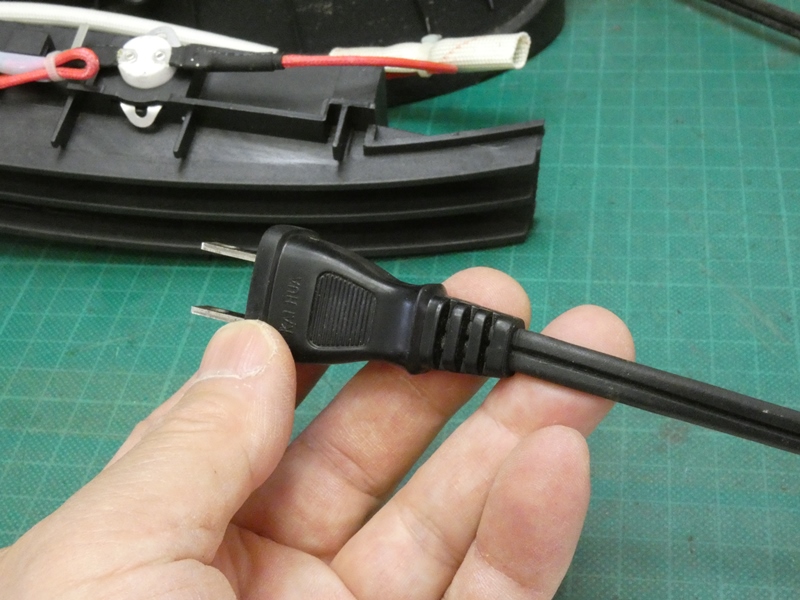

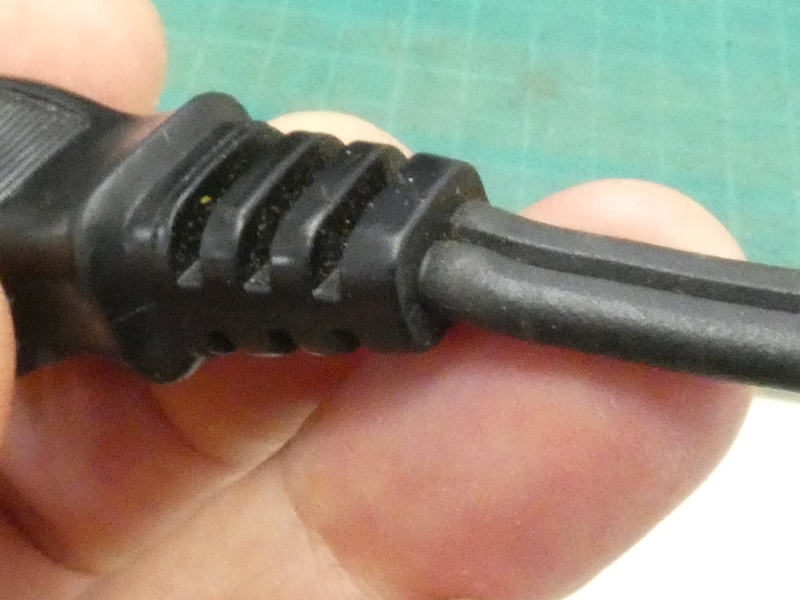

 間抜けなトラブルシューティングを進めてしまったようです。差し込みプラグを手に取り良く 観察すると、コードの根元に僅かに膨らみがあります。内部断線の可能性があります。 そうだとすると、ここまでの分解作業は何だったのでしょうか。本当に基本が大事です。 |
||

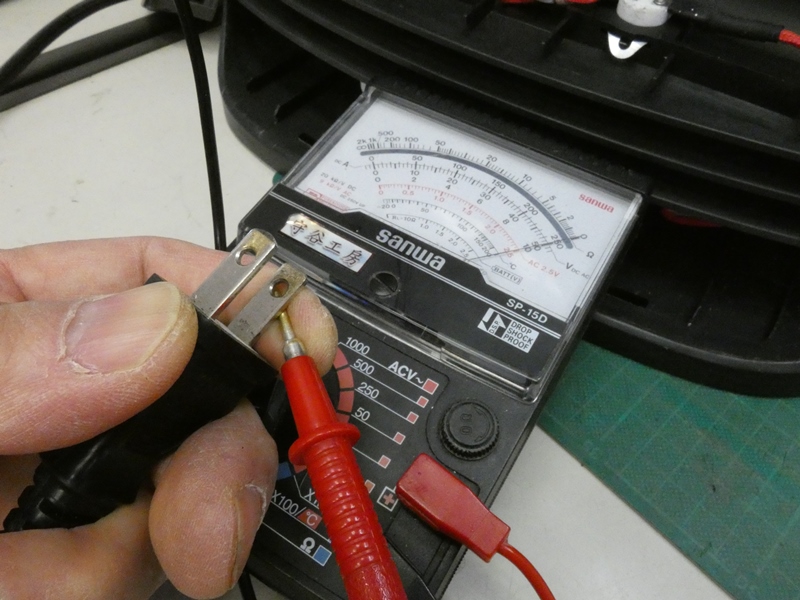

 差し込みプラグを切り離し、あらためて導通を 確認します。やはり片側が切れています。 |

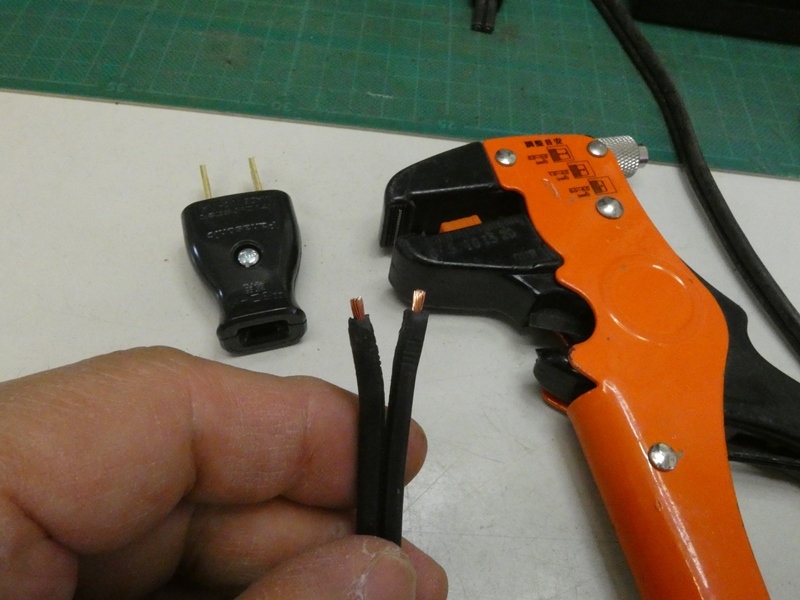

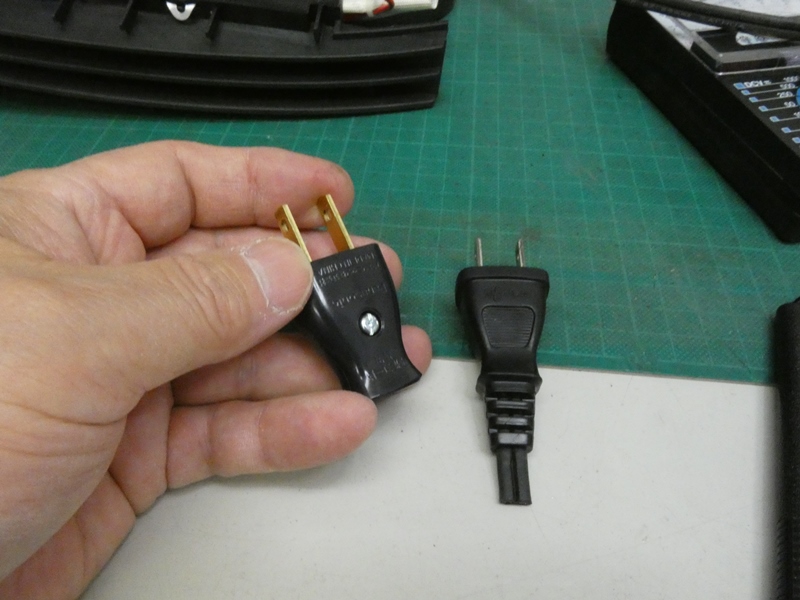

 市販の交換用差し込みプラグを用意します。 元のプラグと同等の１２５Ｖ・１５Ａ仕様です。 |
|
 本製品は電熱器具なので、電源コードの接続は 特に安全・確実に行わなければなりません。 |

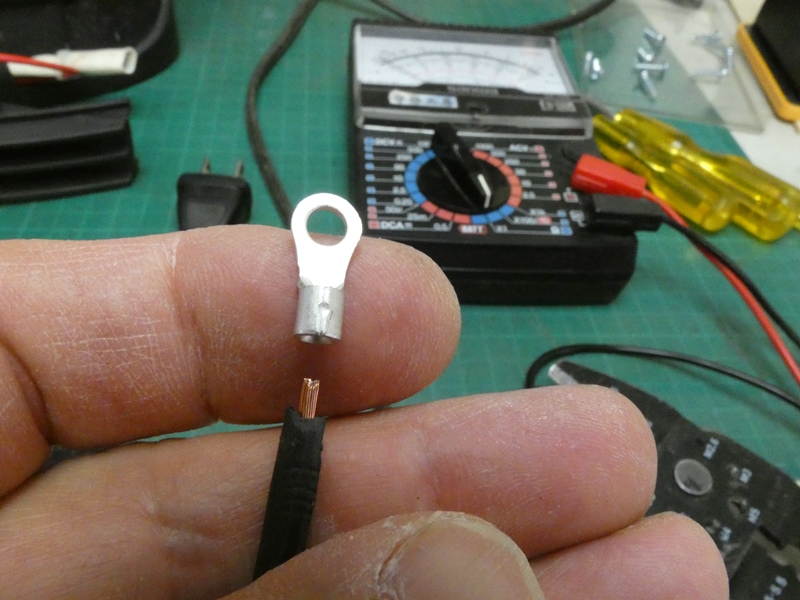

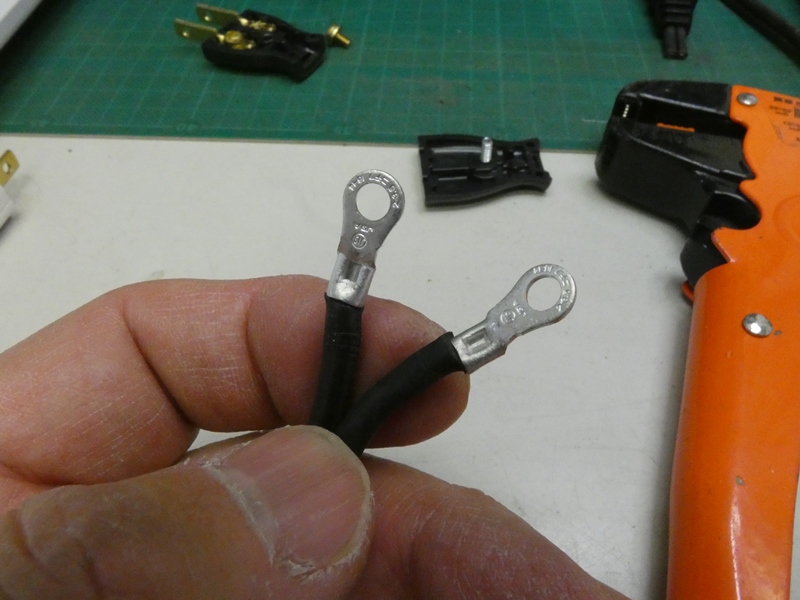

 接続には圧着端子を使用します。 作業手順はこちらが参考になります。 |
|

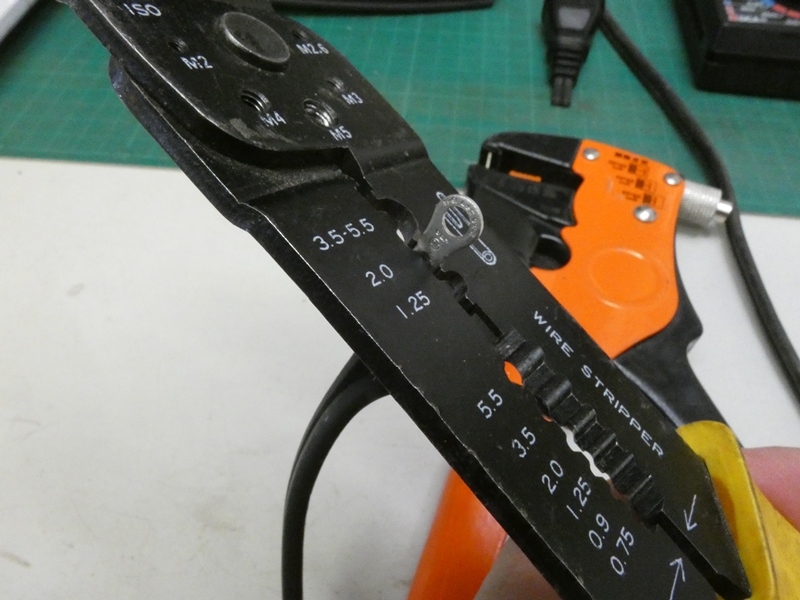

 工房の圧着工具はシングルアクションなので とにかく目一杯力を入れて端子を潰します。 |
 根元に保護チューブを入れたいところですが 差し込みプラグに収まらなくなるので止めます。 |
|

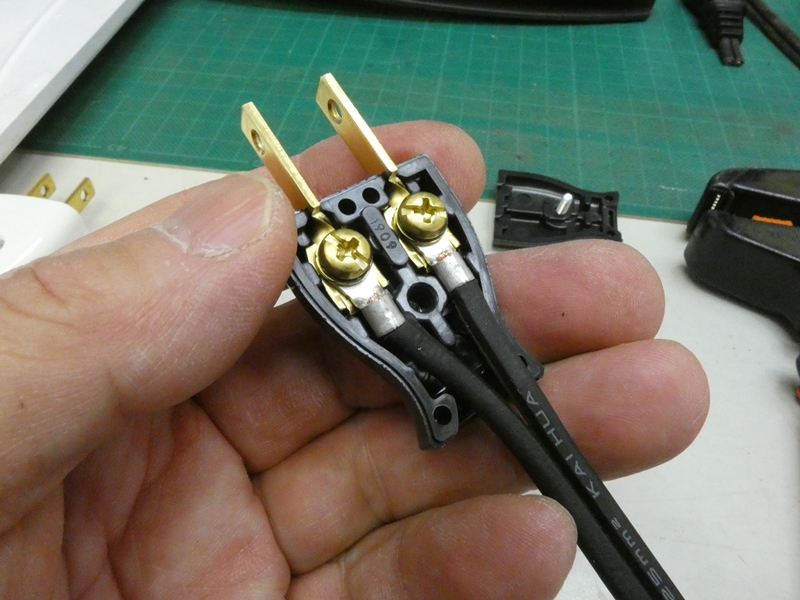

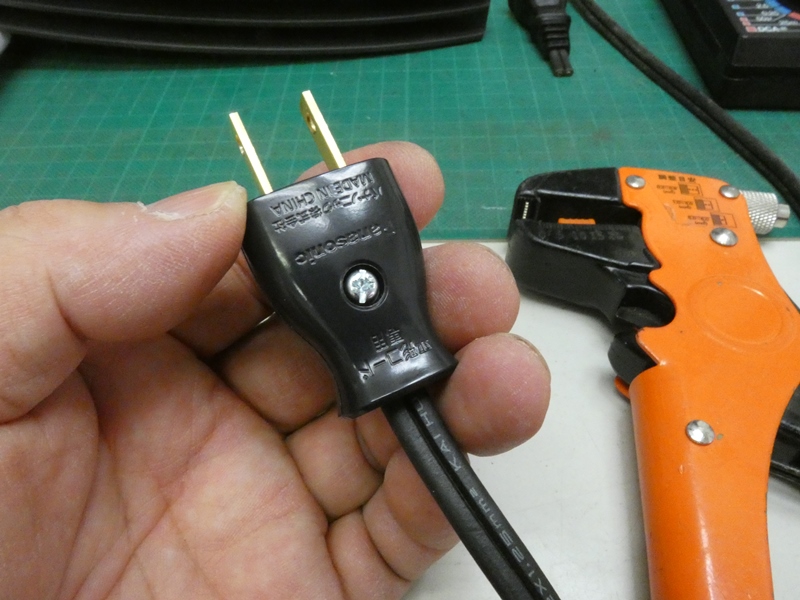

 差し込みプラグ内に丁寧に収め ネジを確実に締め込みます。 |
 カバーを元に戻して プラグの交換完了です。 |
|
 あっさりと直ってしまいました、各機能とも問題なく動作します。 随分と遠回りをしたものです、最初からプラグを調べていれば・・ |
||
 遠心ファンが快調に回転し ヒーターから温風が吹き出します。 |
 あっけなく修理が完了してしまったので、 内外のクリーニングに時間をかけられます。 |
|
 内部に入り込んでいた埃を完全に 取り除き、本体カバーを元に戻します。 |

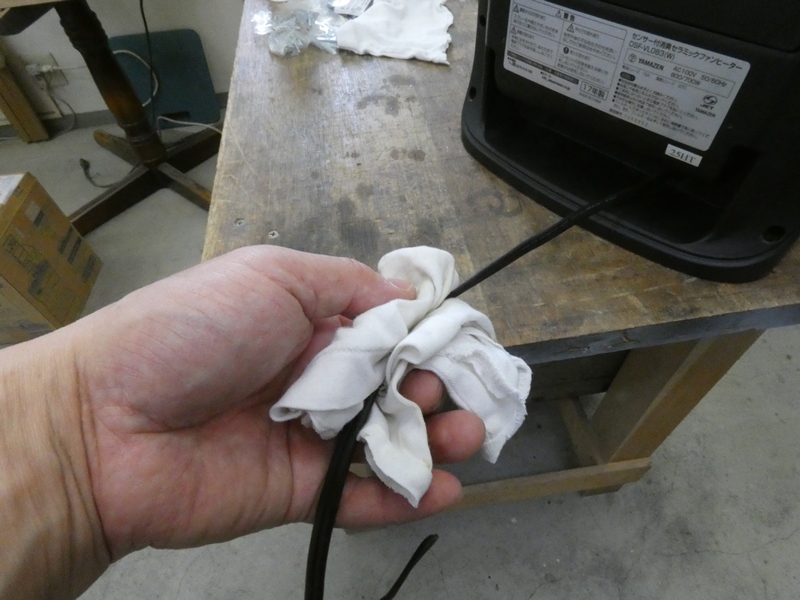

 汚れている電源コードを 洗剤を付けて拭き取ります。 |
|

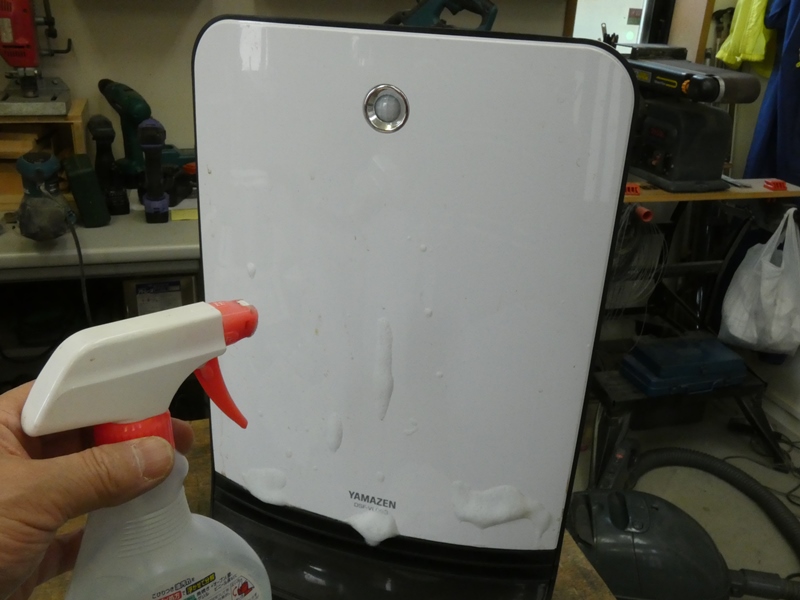

 前面の樹脂製カバーをクリーニングします。 洗剤と部分的にクレンザーを使用します。 |

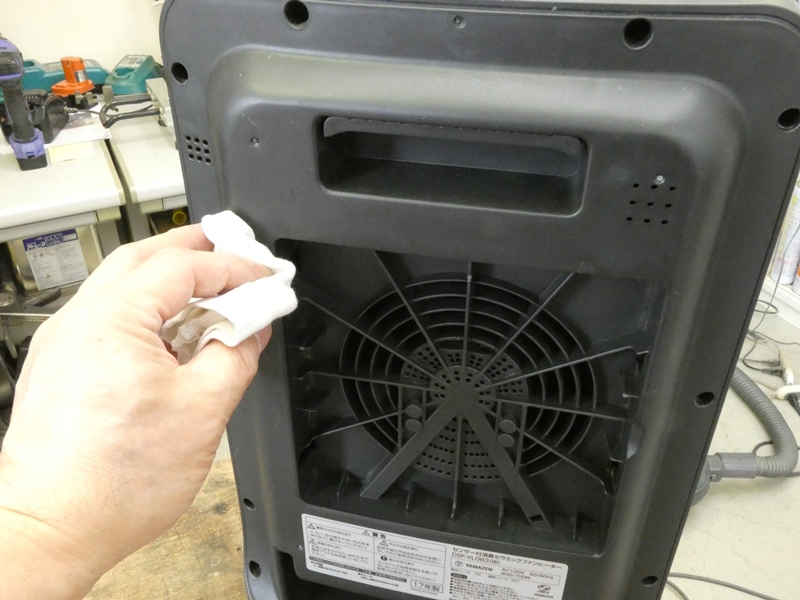

 背面側のカバーも 汚れを丁寧に落とします。 |
|

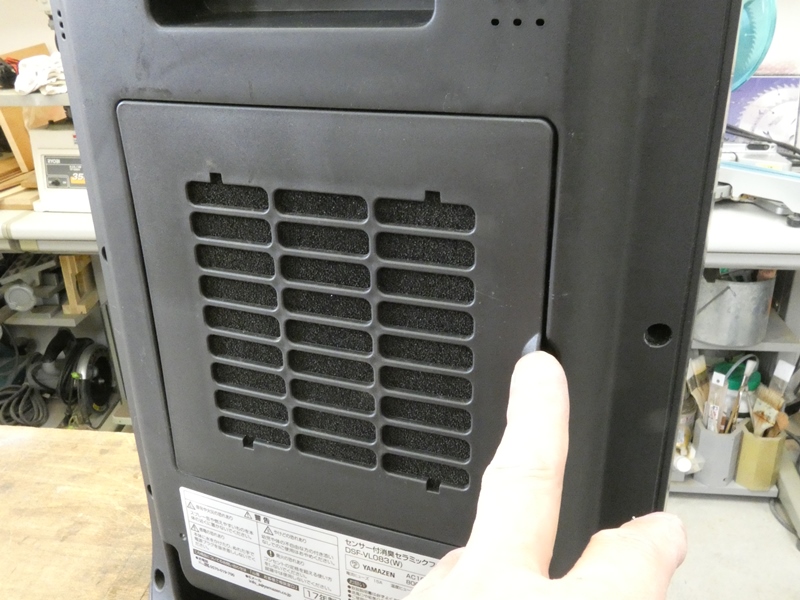

 空気フィルターを戻します。こびり 付いていた埃は完全に落ちています。 |

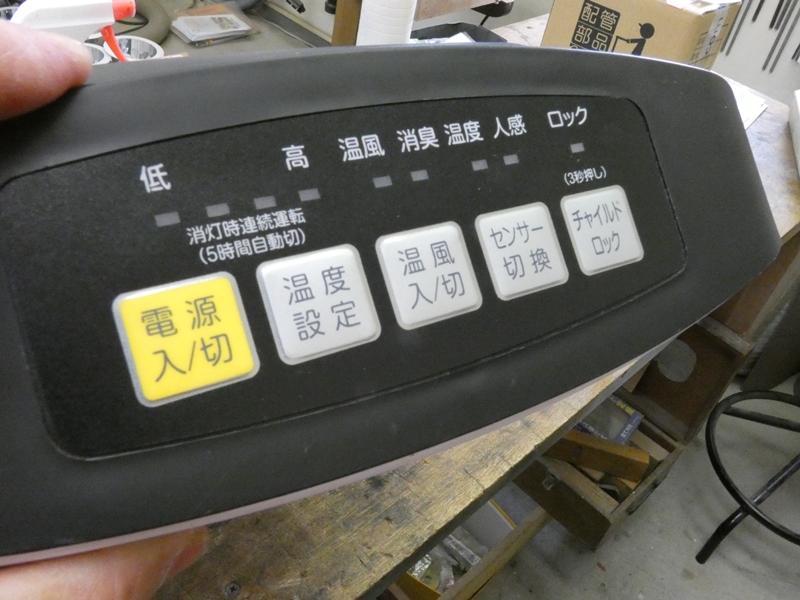

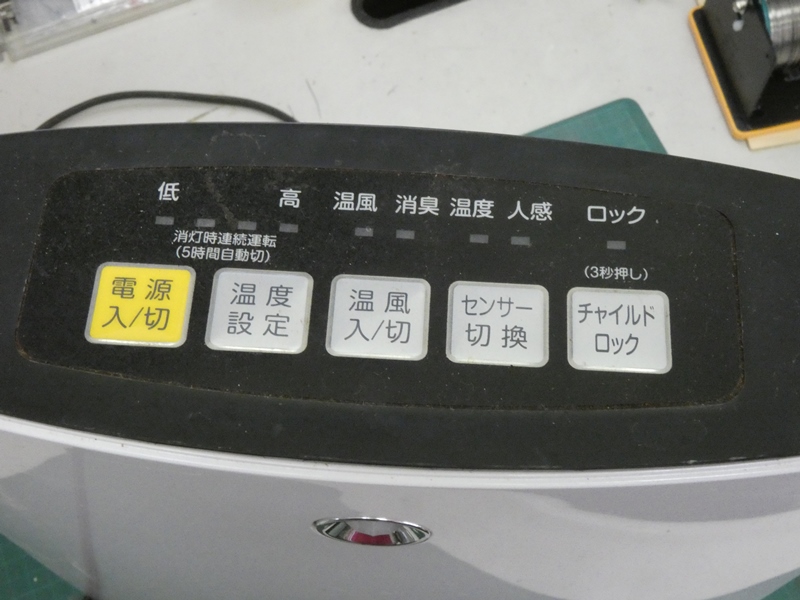

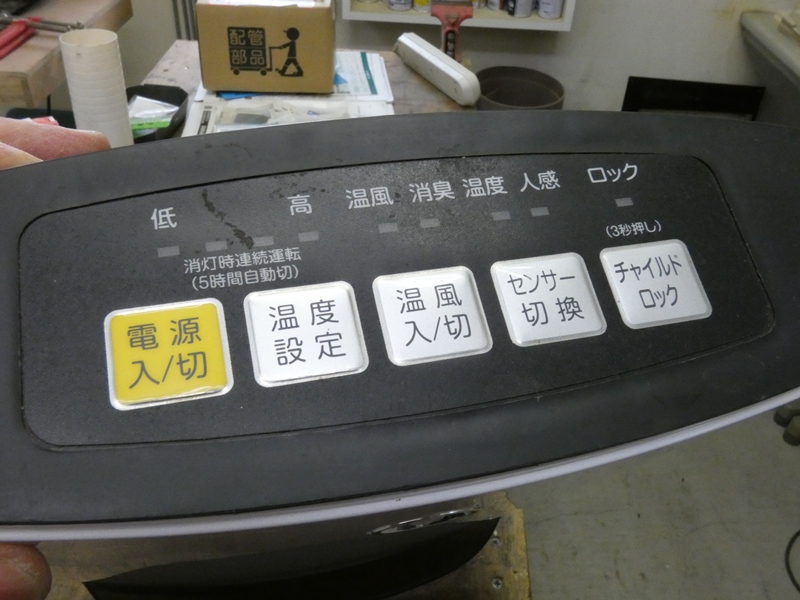

 上面の操作パネル部分です。 油のような汚れも付着しています。 |
|

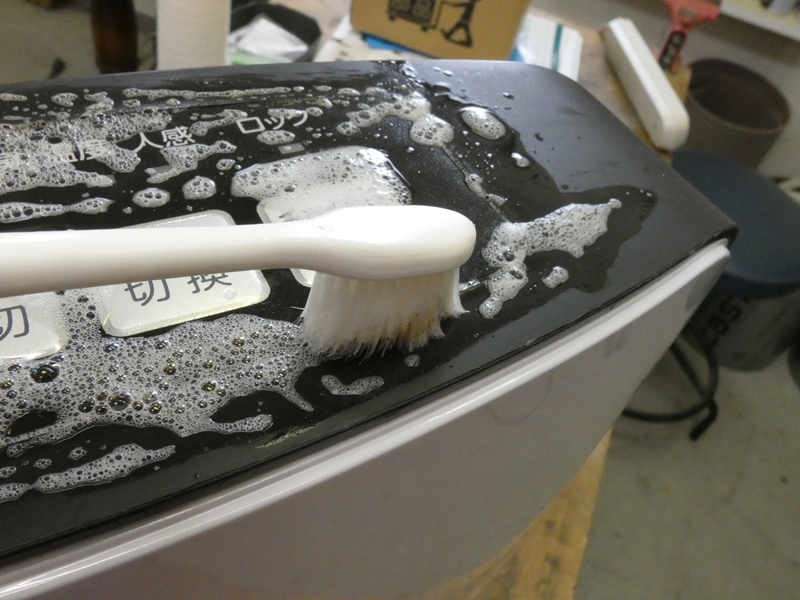

 細い溝に汚れが入り込んでいるので ブラシと洗剤を使って掻き出します。 |

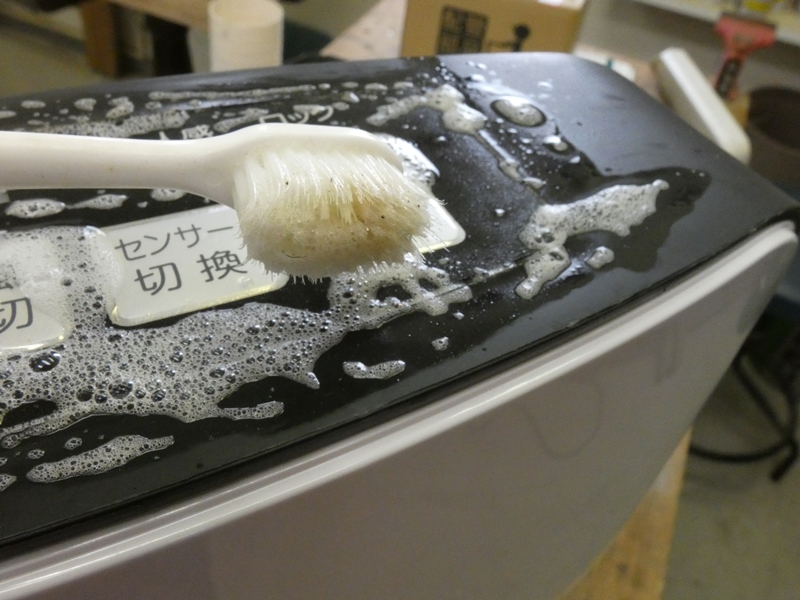

 洗剤が褐色に変色しブラシの毛に汚れが 付いてきます。徹底的に掻き出します。 |
|
 綺麗になりました・・と言うよりも、スッキリした新品のような風合いに 戻りました。購入してまだ３・４年ですから、ほとんど傷がありません。 |
||

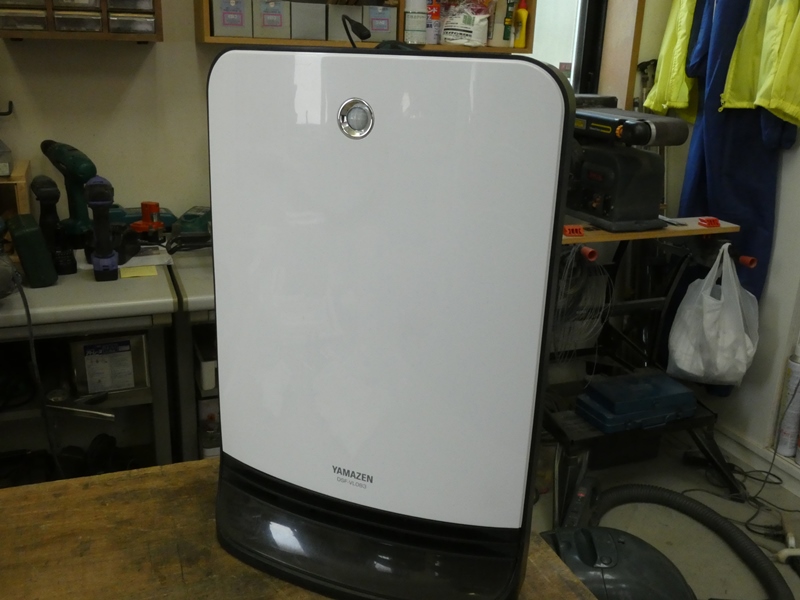

 前面カバーにもほとんど傷が無いので、汚れを落としてみるとやはり新品に近い風合いが 蘇ります。電源が入らない不具合の修理よりも、外観リフレッシュの成果の方が大きい ような気がします。上部にある目玉のようなものは、どう見ても動作中に点灯しそうですが、 ＬＥＤではなく人感センサーです。取扱説明書に「点灯しません」とわざわざ書かれています。 |
||
|
||
