| ・業務用ＰＨＳ極細配線の修復（２０２２．１．１３） |
 高齢者施設から連絡があり、ＰＨＳを修理して欲しいとのご用命です。 「いま時ピッチ？」と思われるでしょうけれど、施設などの限られた 範囲内での業務連絡には、弱電力のＰＨＳがまだ活躍しています。 |
||
 業務用だけに、一時的にせよ使用 できなくなると大いに支障をきたします。 |

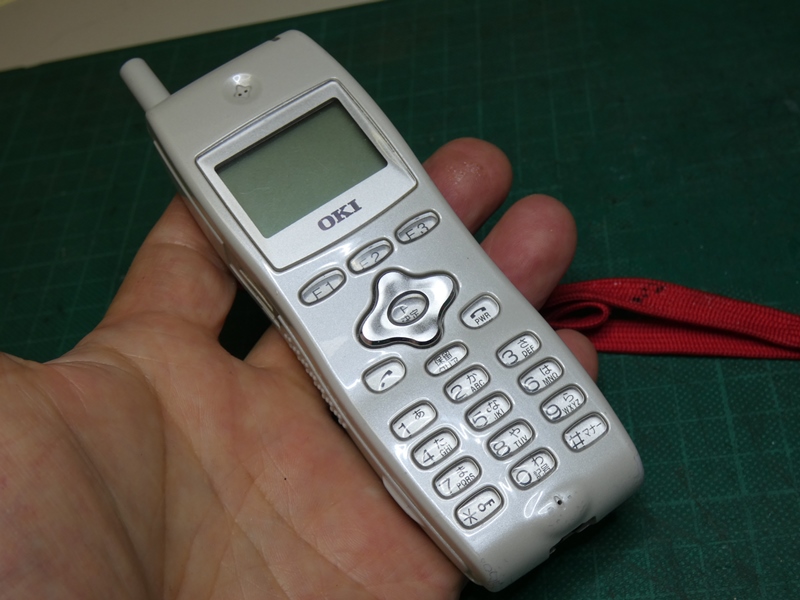

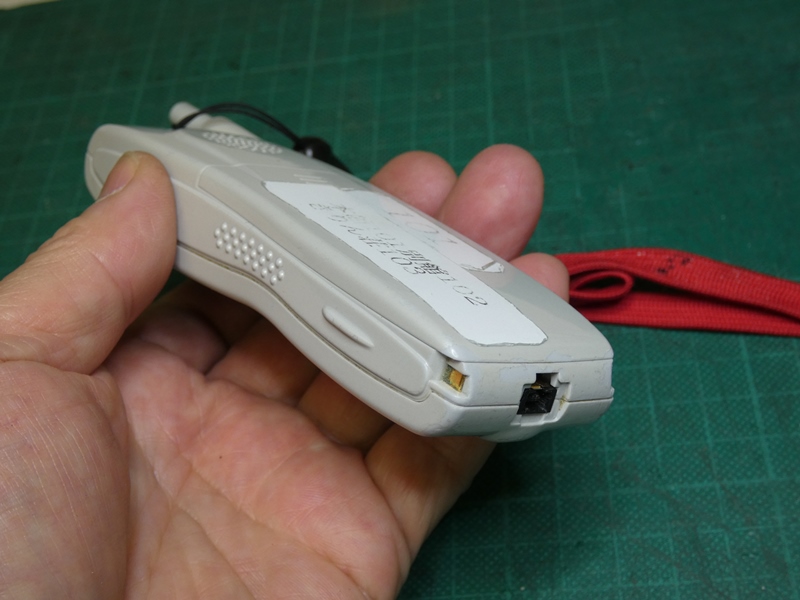

 現在のスマホでもなく携帯でもなく、ひと昔もふた昔も 前のＰＨＳからは、前時代的な雰囲気が漂います。 |
|

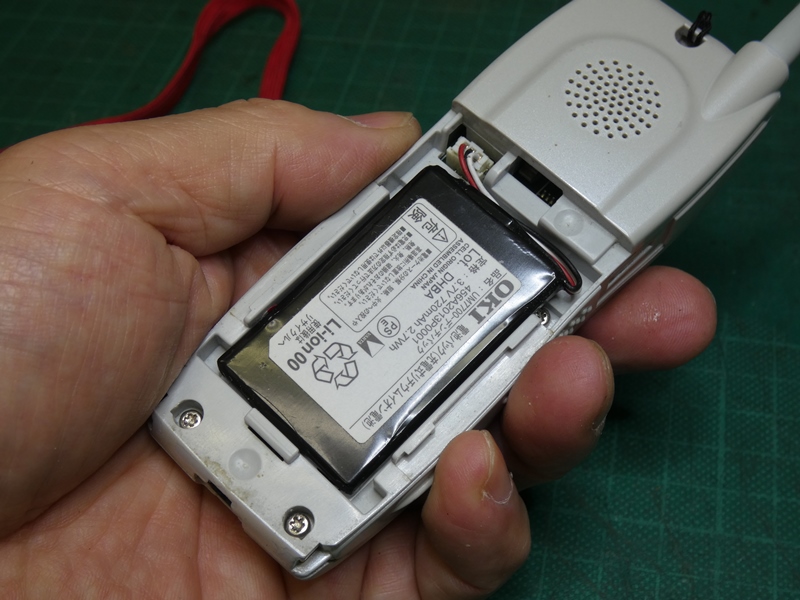

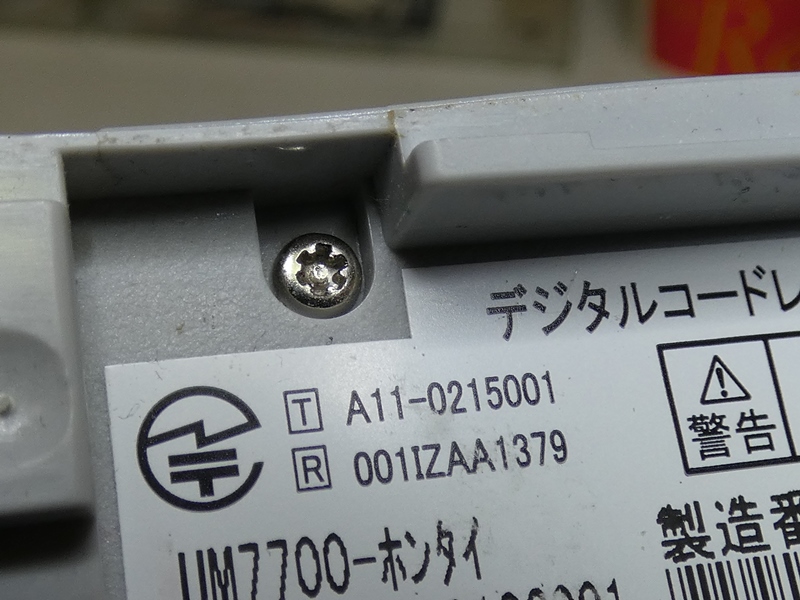

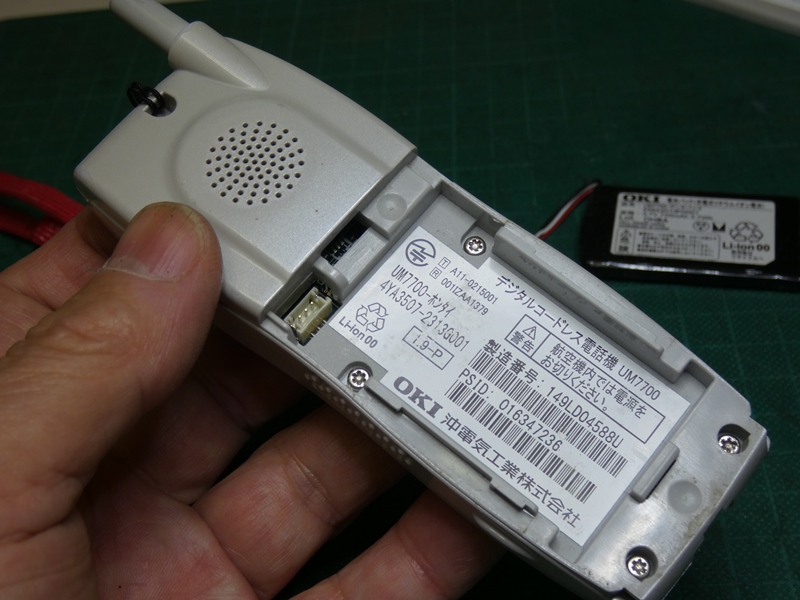

 裏蓋を開けてバッテリーを取り出し本体を分解 しようとすると、小さな特殊ネジで固定されています。 |
 工房にある特殊ビットの中に、 このサイズのものはありません。 |
|

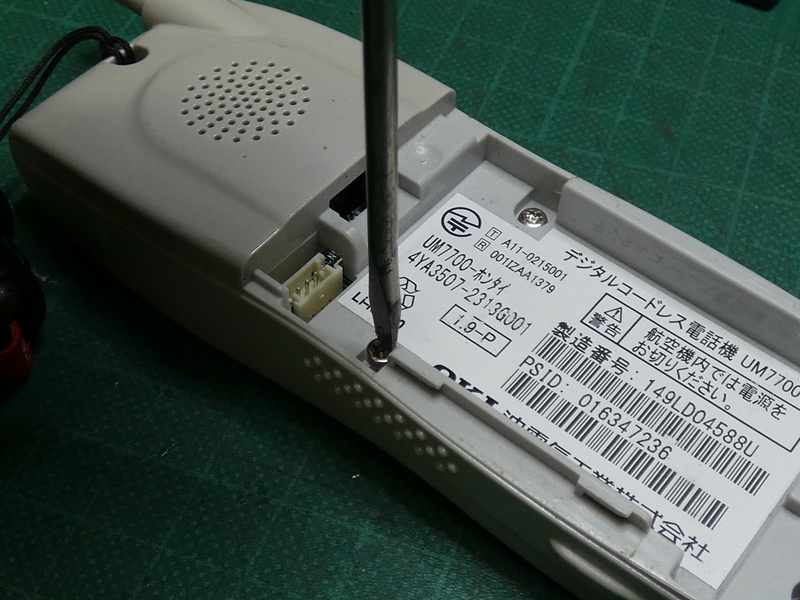

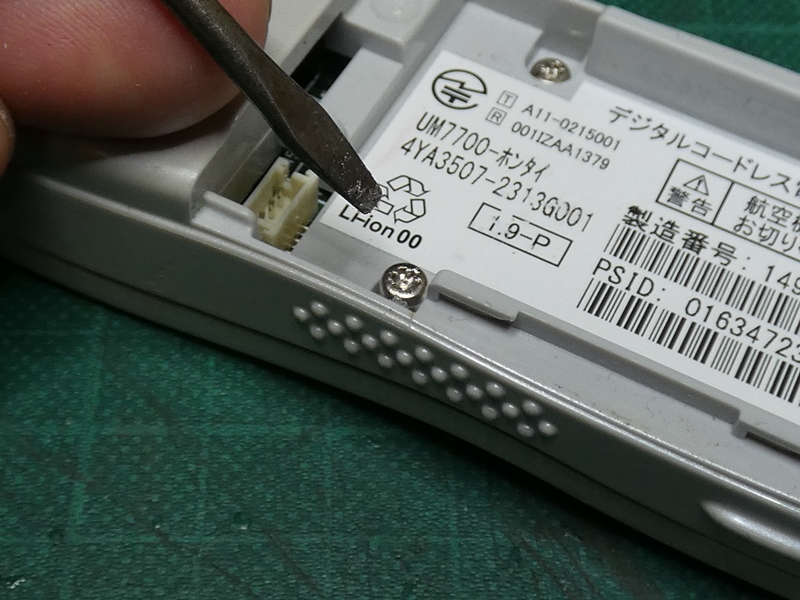

 ですが、小さいマイナスドライバーを、ネジの センターを外して押し当てると・・何とか回ります。 |

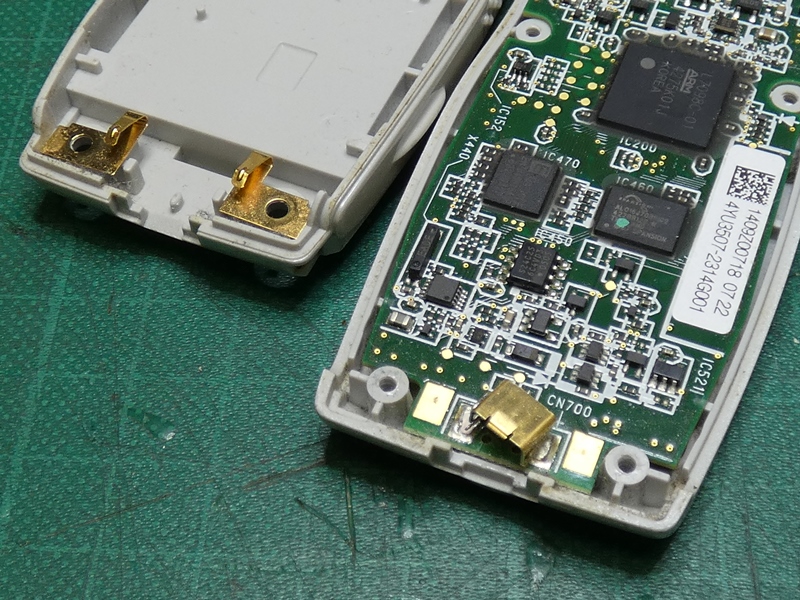

 「充電ができない」の意味が分かりました。 内部基板上のソケットがコケています。 |
|

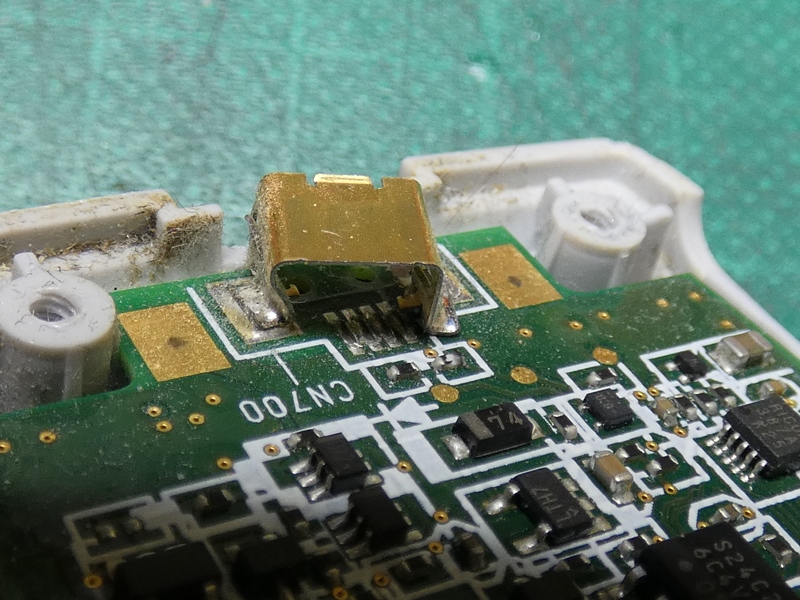

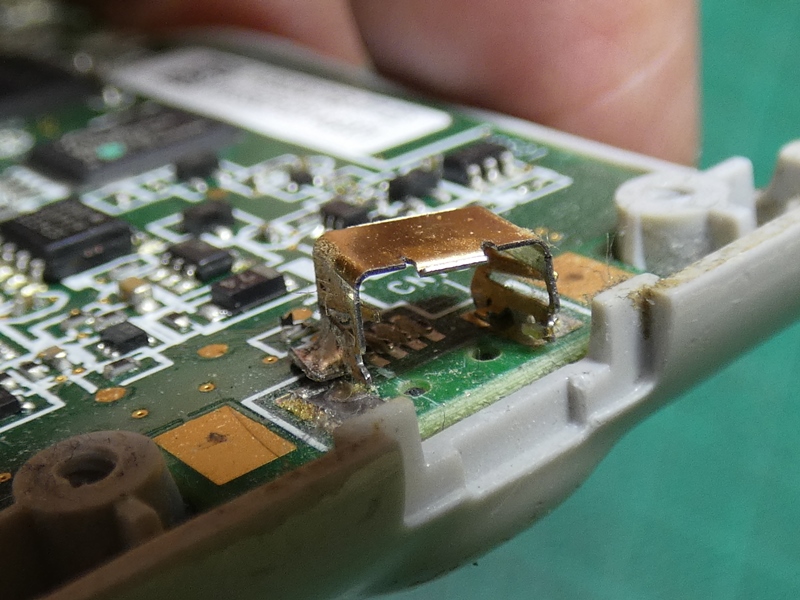

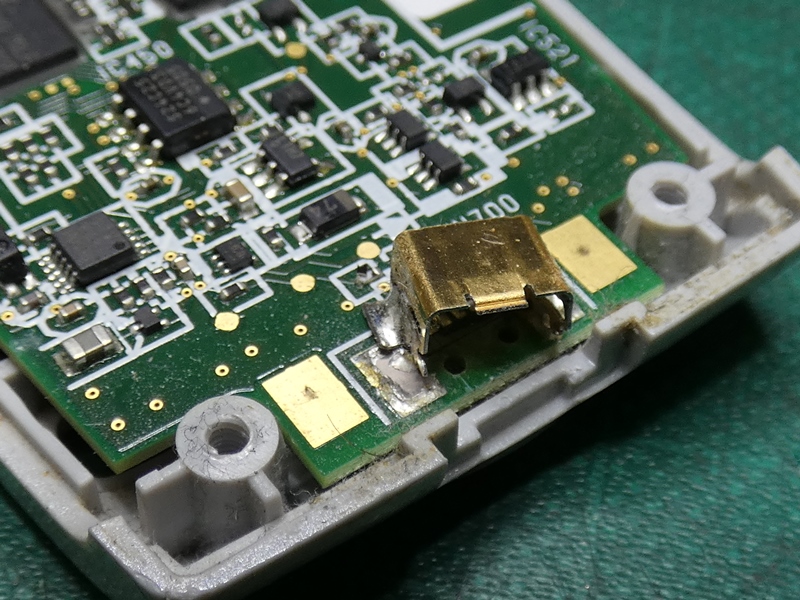

 基板に半田付けされた金属製のソケットカバーです。一見 して本来の取り付け位置からずれていることが分かります。 |
||
 両袖ステー部の半田付けが剥がれかけています。 充電器側のコネクタが無理に押し込まれたようです。 |
 それどころか、ソケットの 中身が無くなっています。 |
|

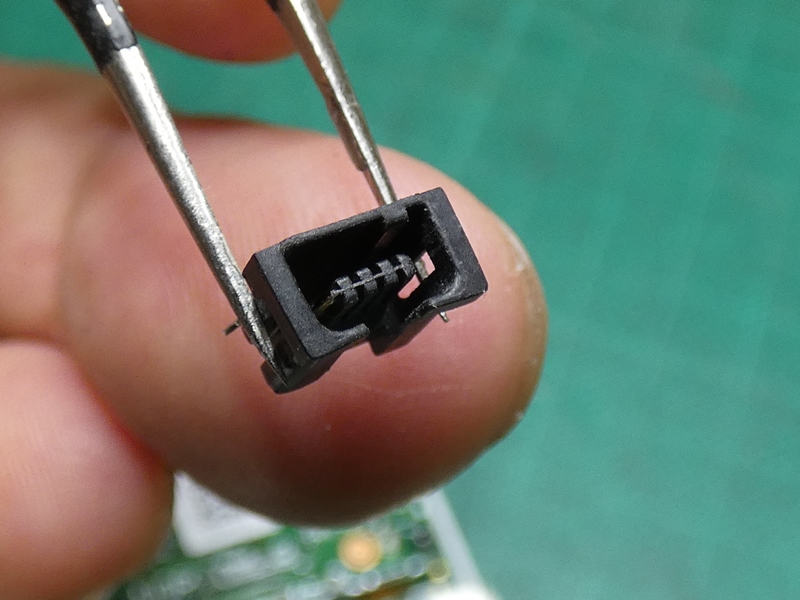

 ＰＨＳをお預かりする際に渡されたこの小さな部品、ソケットの中身です。 失くさずに保管しておいて下さって助かります。紛失していると同等品を 探さなければなりません（ＯＥＭパーツなので多分見つからないでしょう）。 |
||
 先ほどの金属カバーの中に、この樹脂製 ソケット本体が収まる構造です。 |

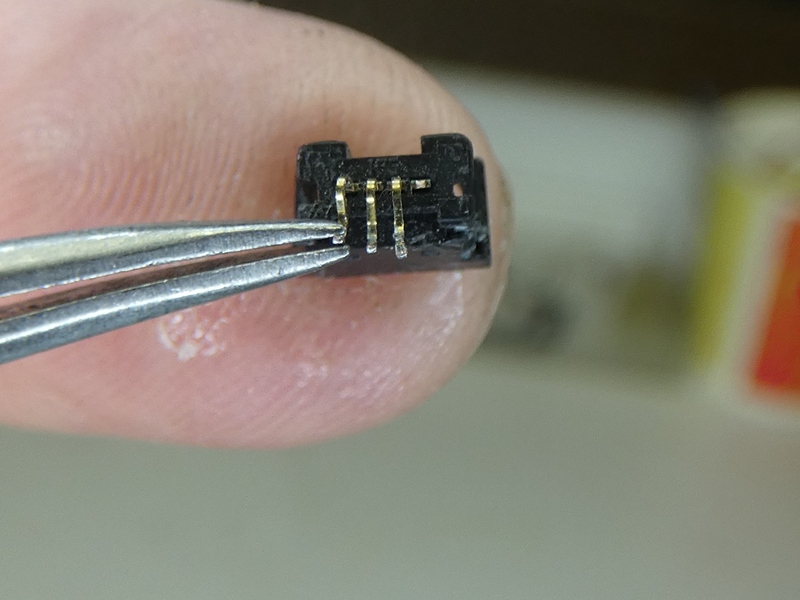

 ソケットの背面側に接続端子が 数本取り出されています。 |
|

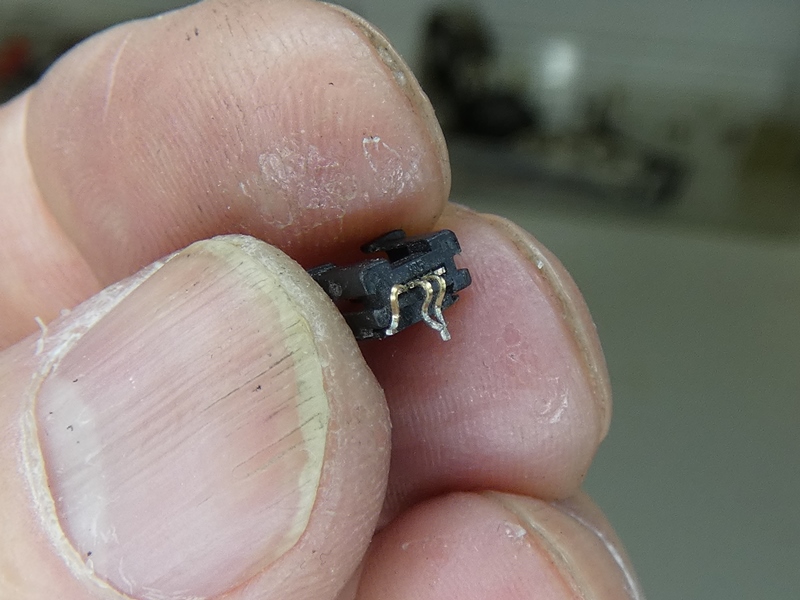

 しかし、ソケットが無理に押し込まれたことで、基板に半田 付けされていた端子も引き剥がされ、ひどく変形しています。 |
 交換できるに越したことはありませんが、 止むを得ず変形を修正していきます。 |
|

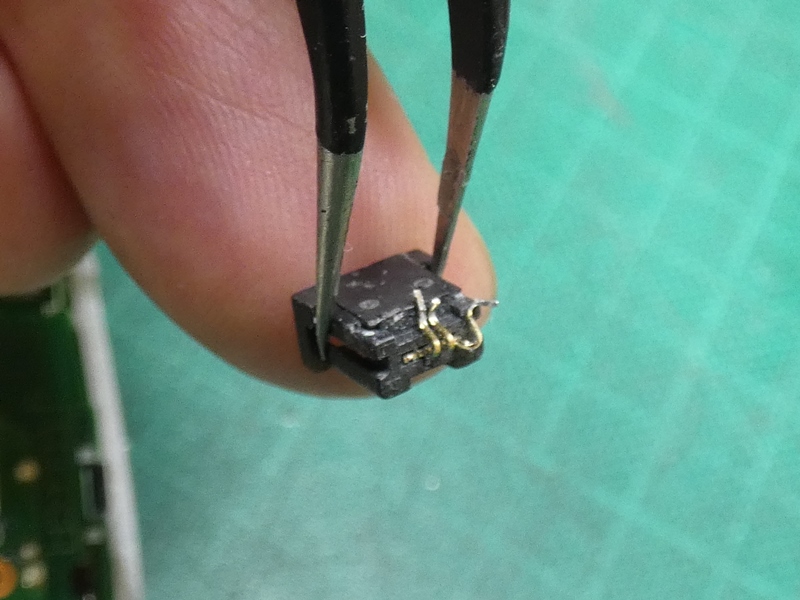

 変形の修正だけならばはるかにマシだったようです。充電用端子は ４ピンで構成されているところ、何とそのうち１本（写真右端）が折れて 脱落しています。端子の根元がかろうじて残っている状態です。 |
||
 絶望と挽回の境界に立たされる思いです。 が、作業できるところまで進めてみます。 |

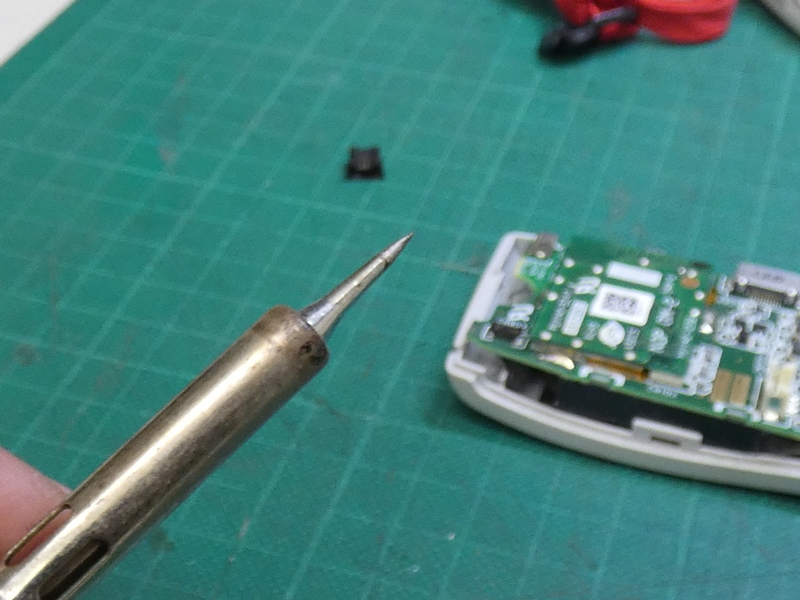

 この細かい作業には、半田ごての先を ニードルタイプに交換して臨みます。 |
|

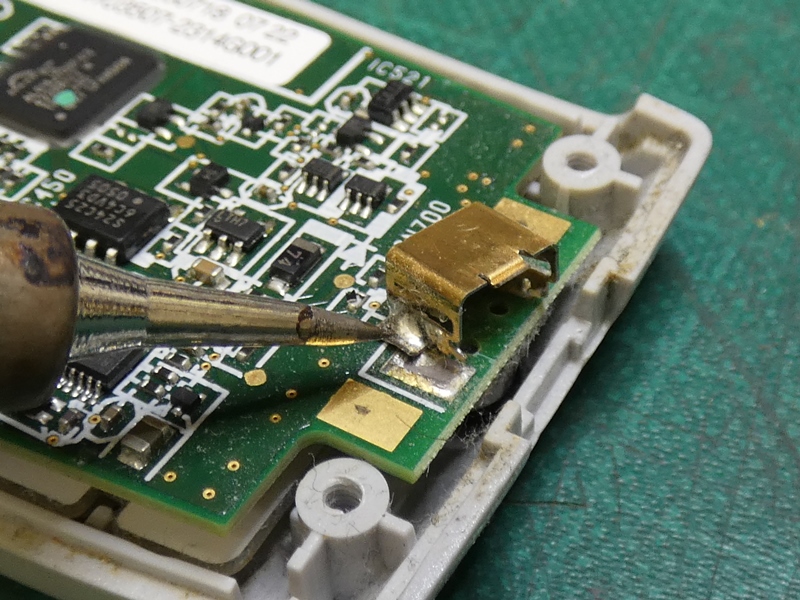

 取りあえず、ほぼ脱落状態の 金属カバーを基板から外します。 |

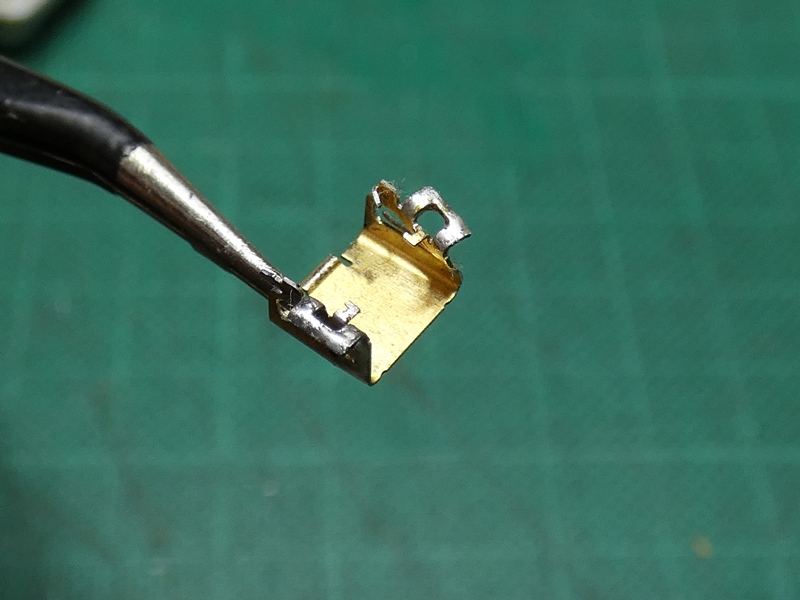

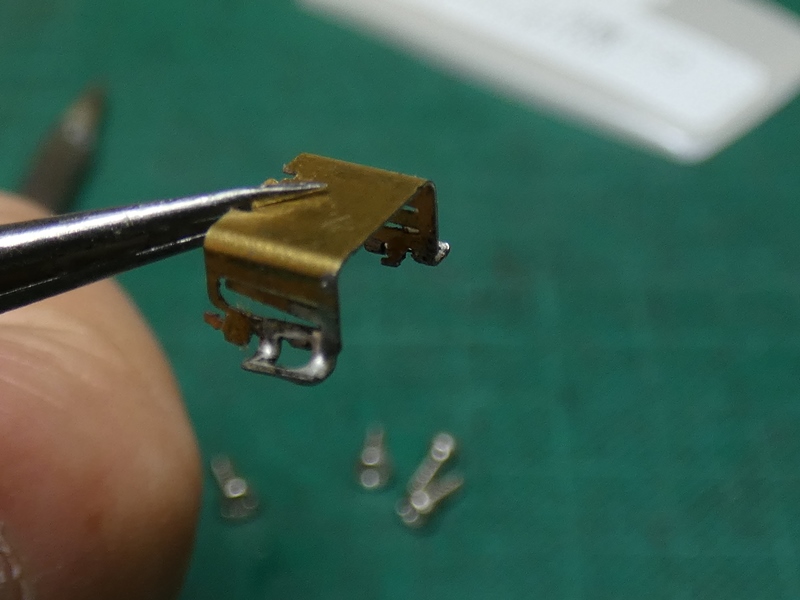

 取り外してみると、両袖のステー 部分が大きく変形しています。 |
|
 ラジオペンチで少しずつ変形を修正します。数か所に出ている小さな ツメは、内側に収まる樹脂製ソケットの位置決めと固定を担います。 |
||

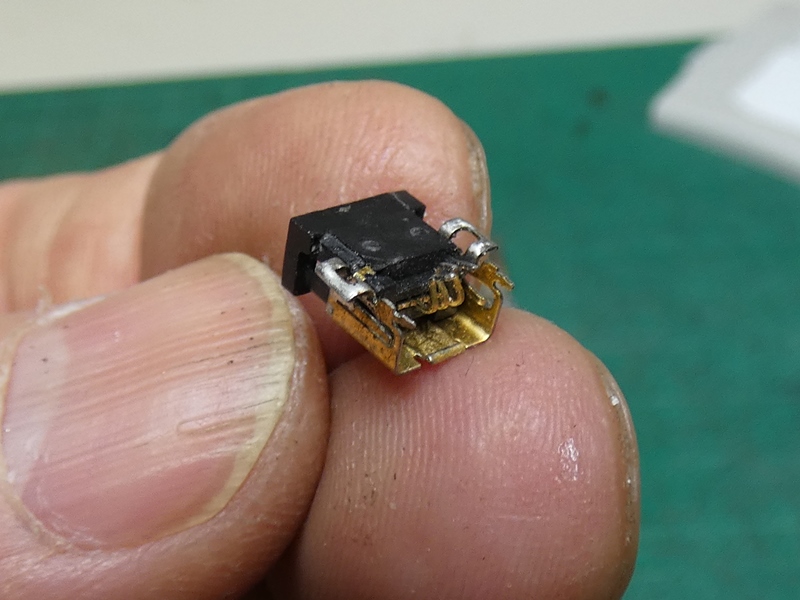

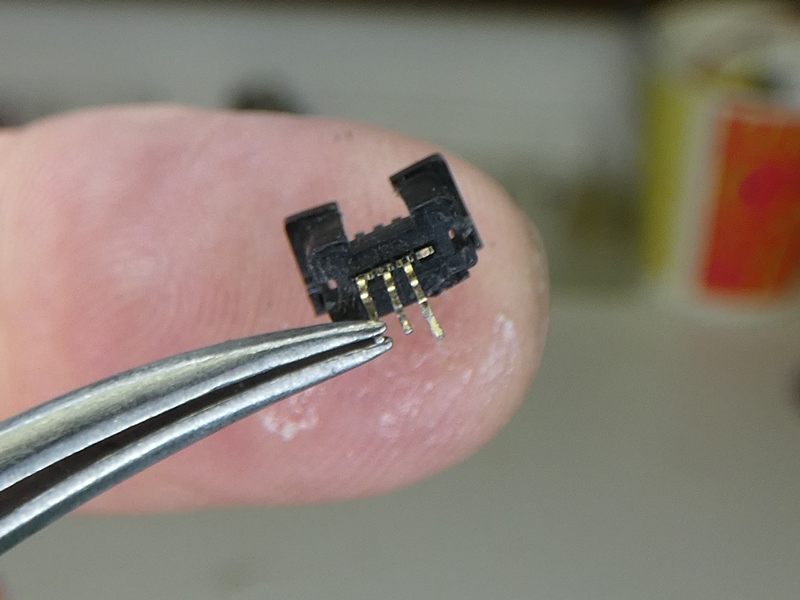

 接続端子を修復した樹脂製 ソケットを、内部に納めます。 |

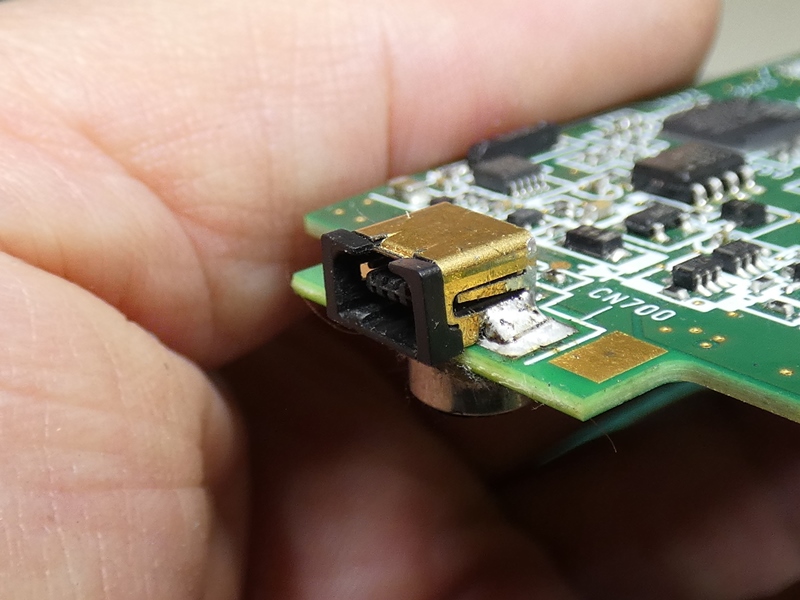

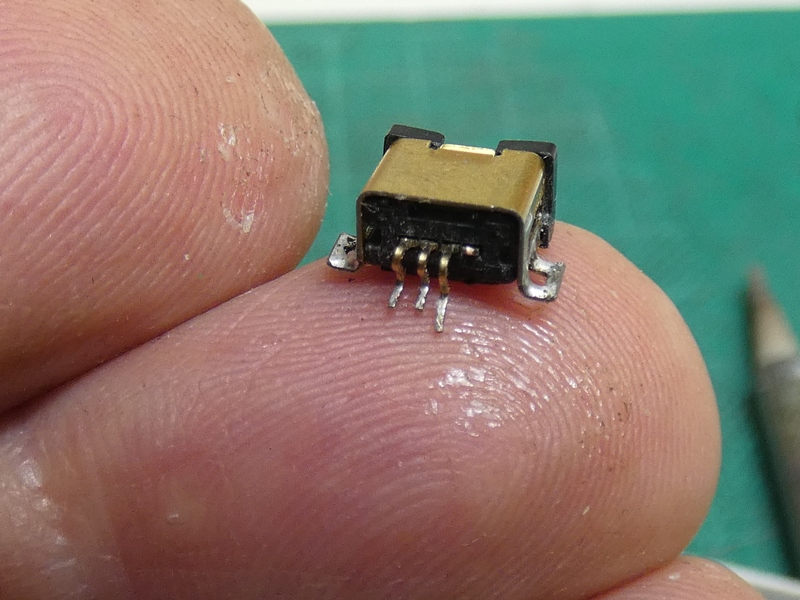

 金属カバーの変形が修復されているので、 ぴたりと収まりしっかりホールドされています。 |
|

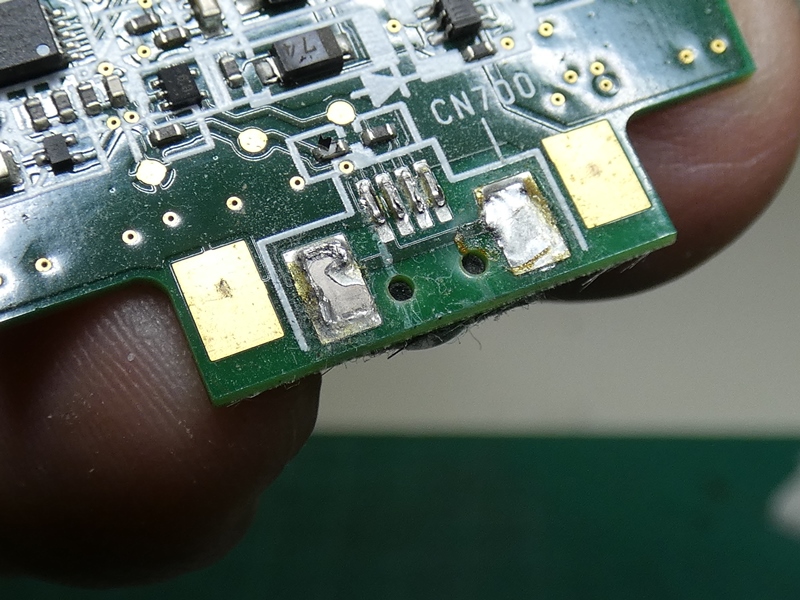

 基板側のソケット取り付け部分です。金属カバーの固定用ランド、 接続端子用の４本のランドとも損傷はなく、再利用できそうです。 |
||
 先に金属カバー両袖のステー部分を半田付けします。４本の接続端子を ランド位置に正確に一致させなければなりません。拡大鏡下での作業です。 |
||

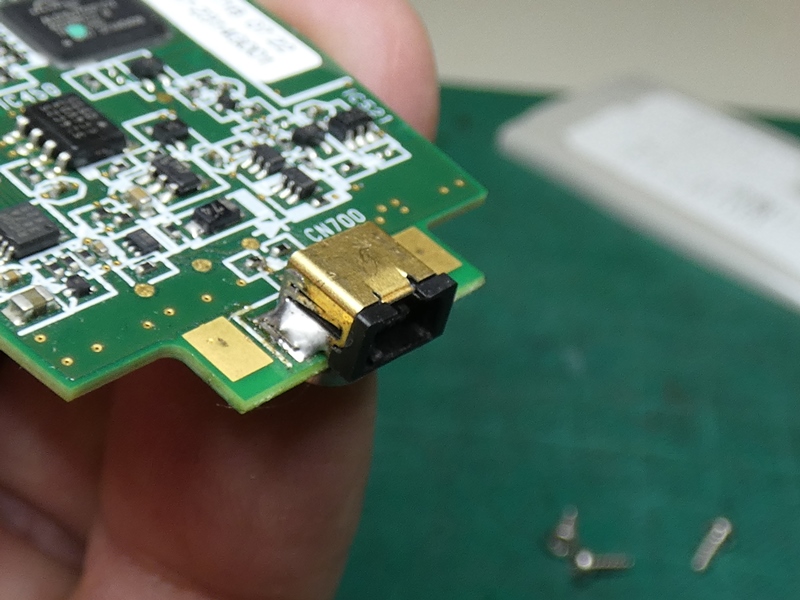

 金属カバーのステー部を、半田を多めに 盛り付けて左右とも強固に固定します。 |

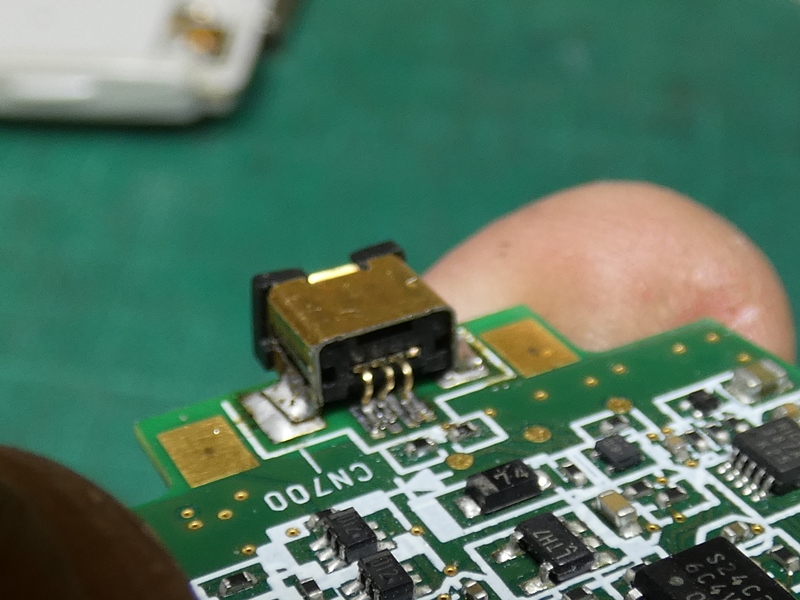

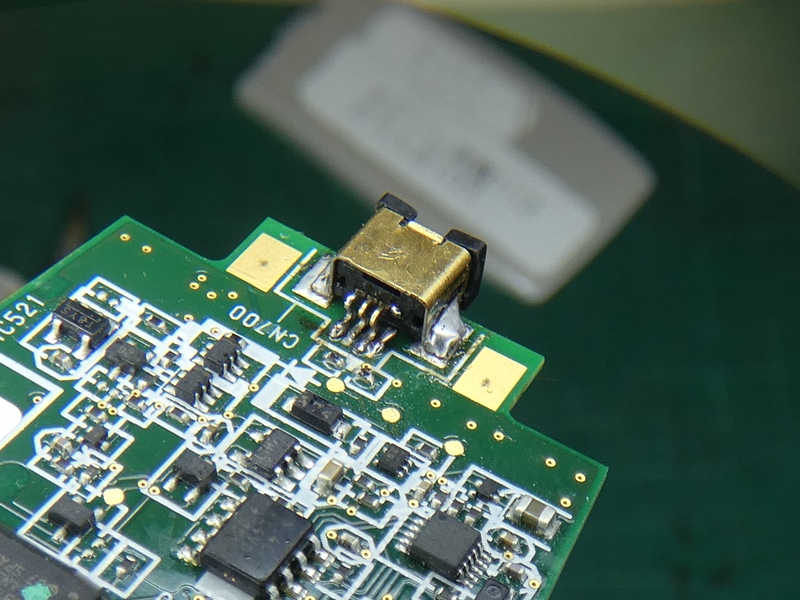

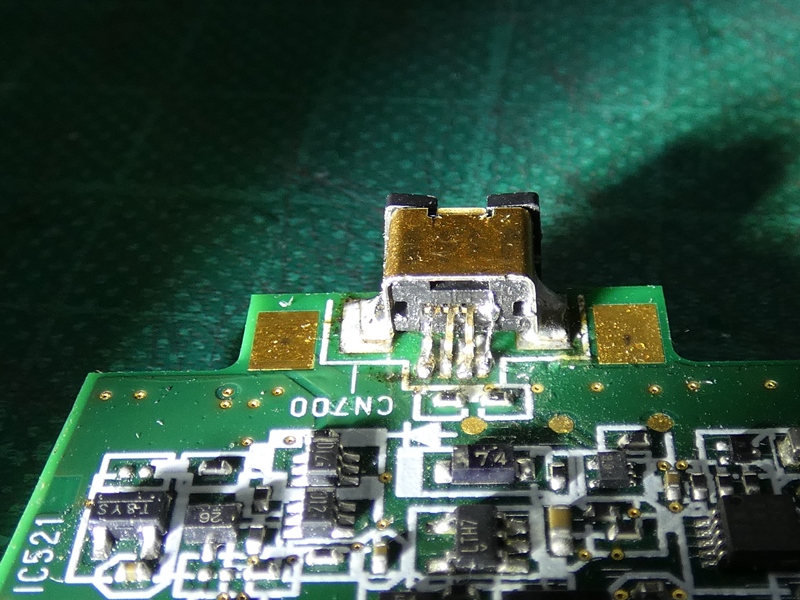

 もう一度接続端子の位置を確認します。 右端の１本が脱落したままですが・・ |
|

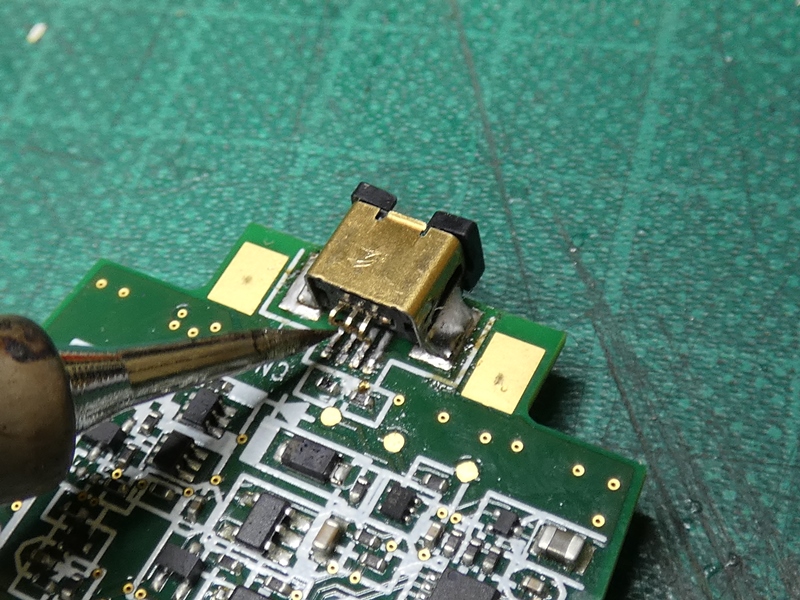

 精密作業用ピンセットの先がぎりぎり入る隙間に、ニードル状のこて先を 侵入させ接続端子を固定します。拡大鏡下で分かることは微妙な手先の 「震え」であり、半田付けは一発勝負です。ところが、温度調整機能付きの 半田ごても、これだけ細いこて先では十分に熱が伝わりません。先端ほど 熱容量が小さいので、接触させた瞬間に温度が低下し思うように半田を 溶かすことができません。温度が回復するのを待って一瞬で作業します。 |
||

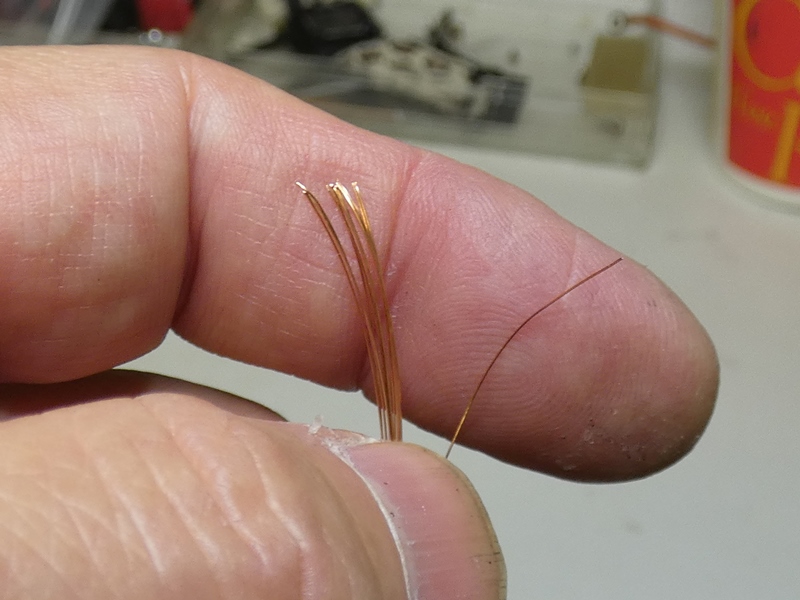

 さて、大問題は脱落した接続端子１本をどうやって 修復するかです。ビニルコードの芯線を用意します。 |
 樹脂製ソケットの背面に、脱落した端子の根元が僅かに 残っています。ここに半田を溶かし付けておきます。 |
|
 芯線の端をまずランドに半田付けします。 ４本目の一発勝負・・、何とか成功です。 |

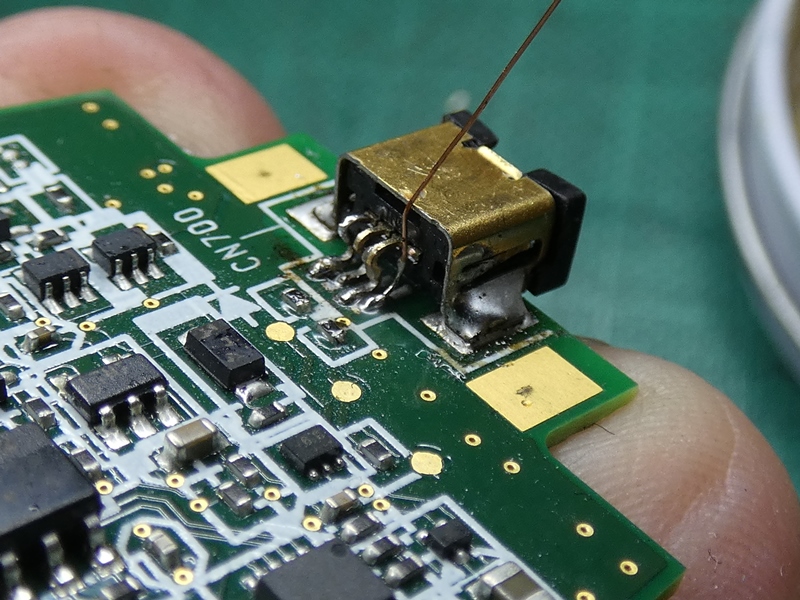

 最悪の条件下で芯線の他端を端子の根元に 半田付けします。息を完全に止めて作業します。 |
|
 先に溶かし付けておいた半田が、芯線の周囲にまとわり付いてるのが 確認できます。この状態であれば電気的な接続は（多分）大丈夫でしょう。 |
||

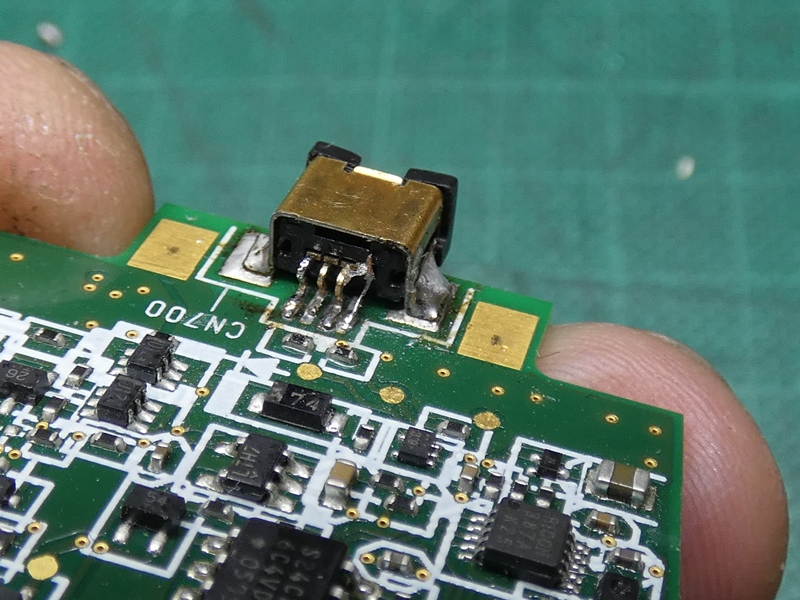

 横からＬＥＤライトを当てながら撮影したこの写真で、細い芯線により 脱落した端子が補われていることが分かります。回路計を当ててみる 分には、接続端子根元部分と基板ランド間での導通、および接続端子 同士の絶縁（非導通）に問題はありませんが、それ以上は何とも・・。 |
||
 修理できたか否か確認しようにも、本体をお預かりする際に充電器を お借りできませんでした。１台しかない充電を貸し出すと、残りのＰＨＳを 充電できず業務に支障が出るとのことです。止むを得ず動作確認しない ままに納品に出向きます。施設の受付で充電器をお借りし職員の方が 覗き込む目の前で、失敗した時の言い訳を考えながらの通電テスト・・。 こういうのってやですよね。結果は無事成功、納品書をお渡しします。 |
||
|
||
