| ・フィリップス製レコードプレーヤ修理（２０２１．１１．２５） |

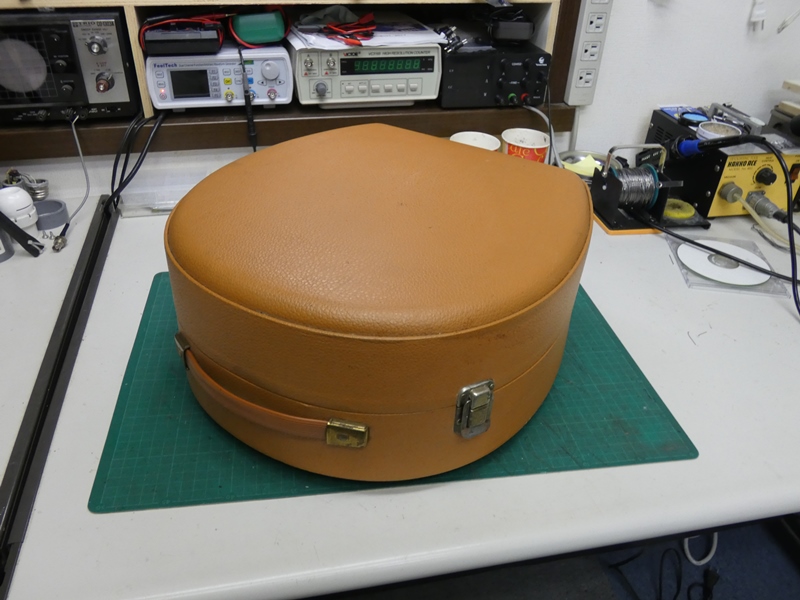

 工房に届いたレザー張りのケース、大きめのお洒落なバッグのように 見えます。ご依頼主からは、レコードプレーヤを修理して欲しいと 予め連絡をいただいておりますが、とてもそのようには思えません。 |
||

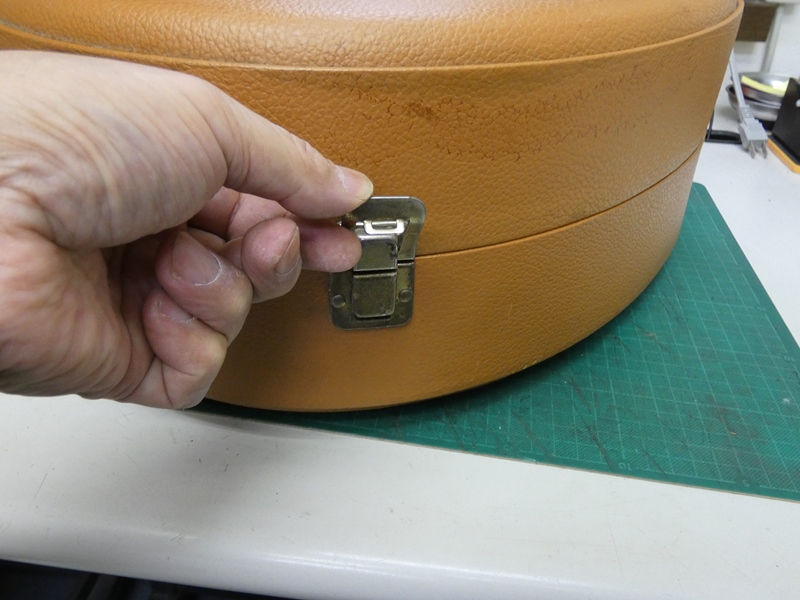

 分割された上下のレザーケースが 堅牢なバックルで合体されています。 |

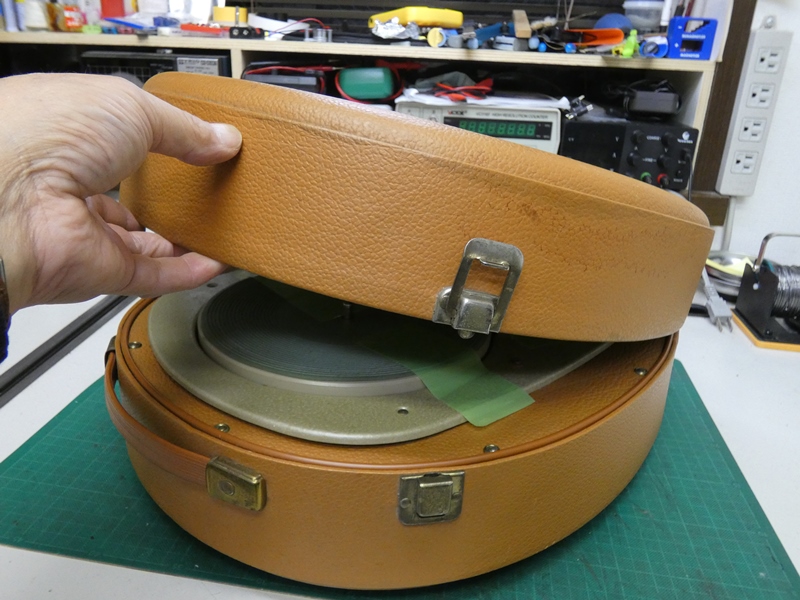

 バックルを解除すると上側の ケースが持ち上がります。 |
|

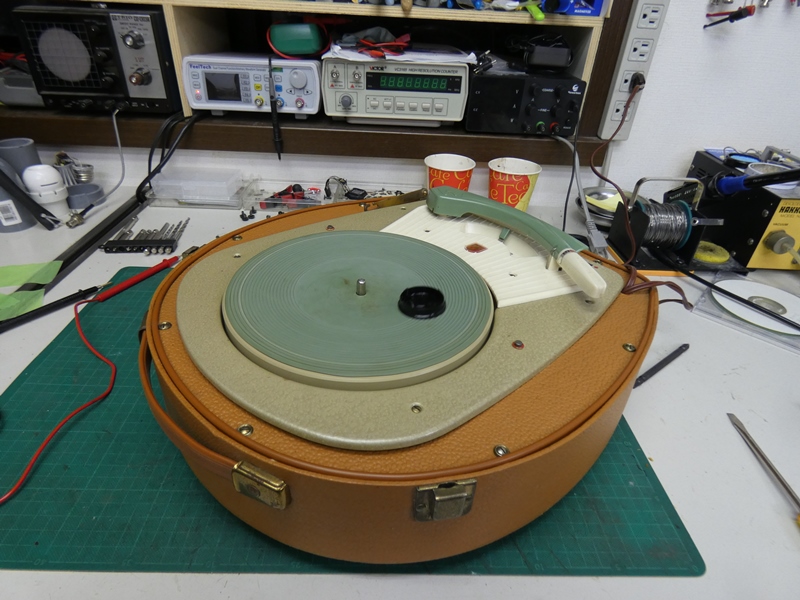

 確かにレコードプレーヤです。お洒落なレザーケースの中に、 レトリックなレコードプレーヤが収まっています・・そうではなく、 レコードプレーヤに合わせてレザーケースが作られています。 |
||

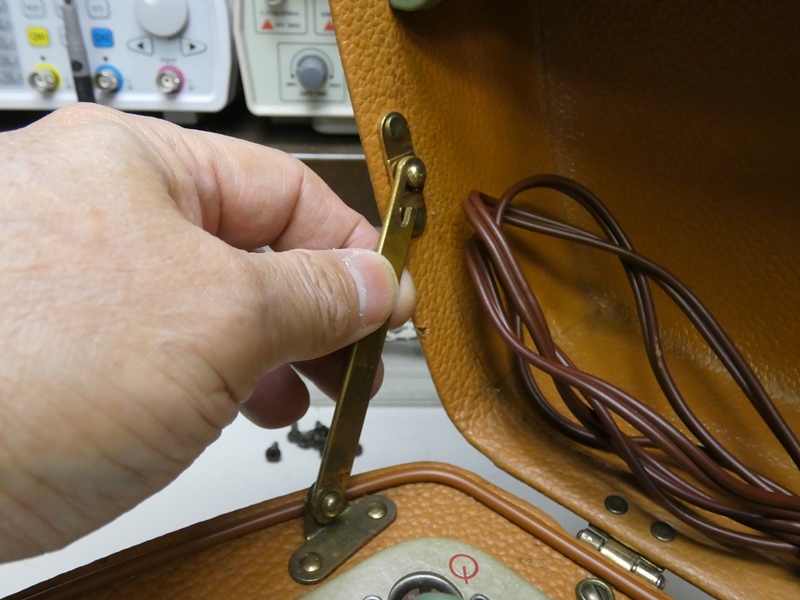

 上下のケースはこの金具で連結され、 上側ケースを自立させることができます。 |

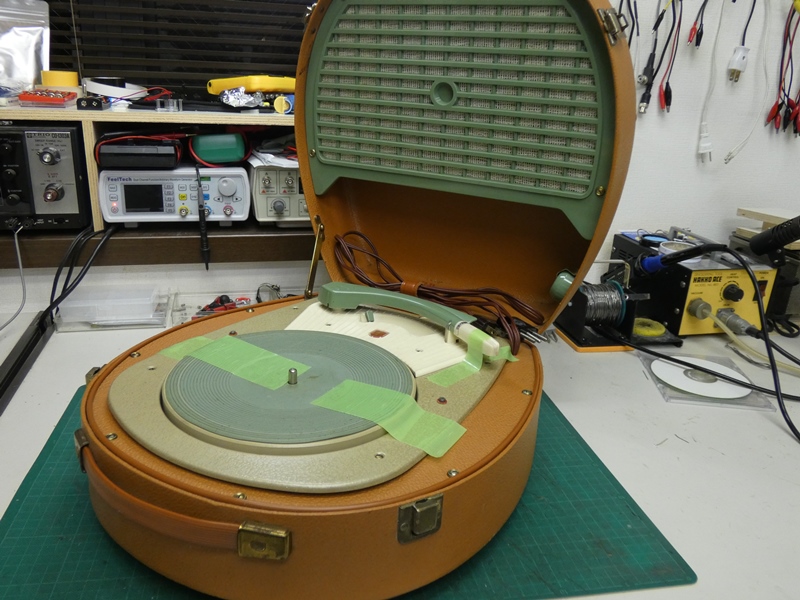

 上側ケースにも何か装置が組み込まれており、 どうもスピーカーユニットが内蔵されているようです。 |
|

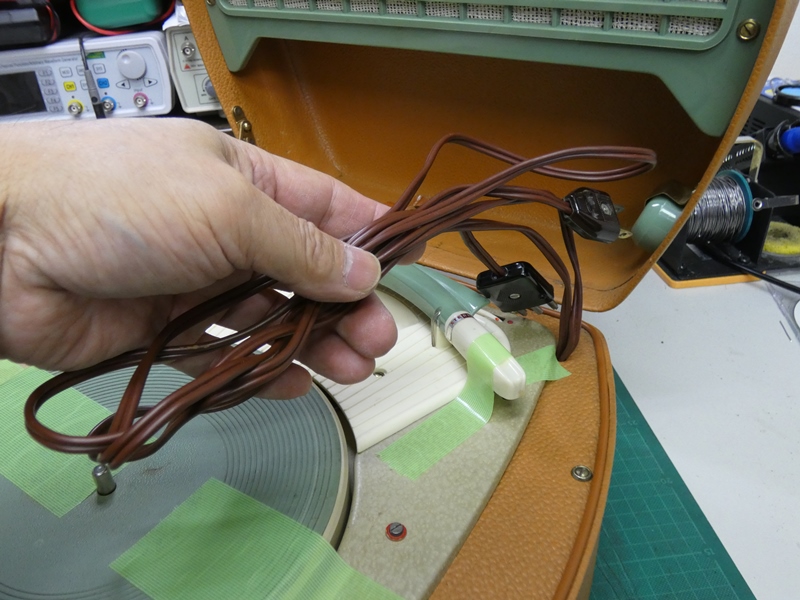

 上側ケースの奥まったところに コードが仕舞い込まれています。 |

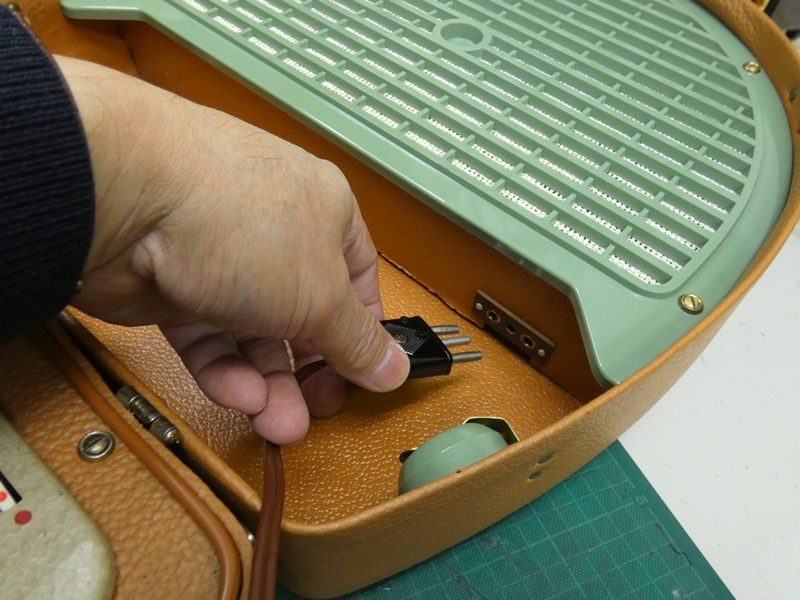

 １本はケース内に組み込まれた スピーカーユニットに接続されます。 |
|

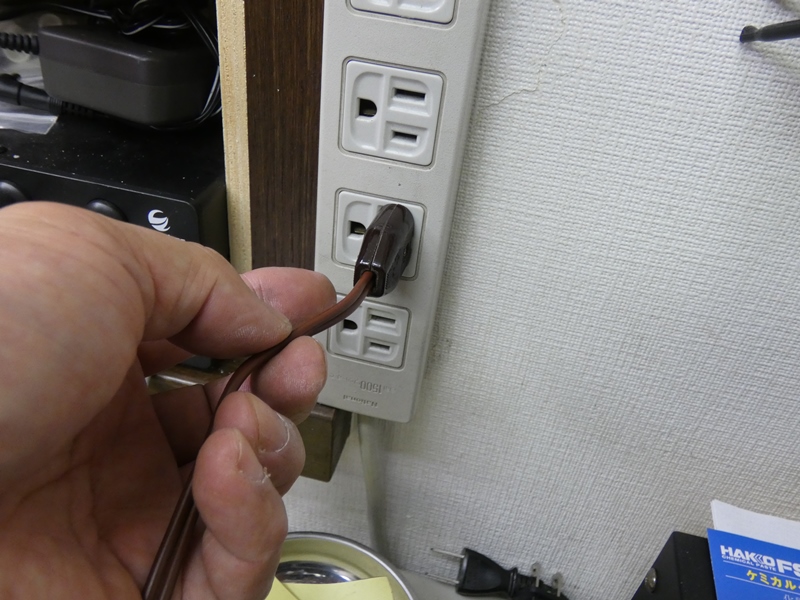

 もう１本は電源コードです。ある日突然動かなくなった・・ そうで、取りあえずコンセントに差し込んでみます。 |

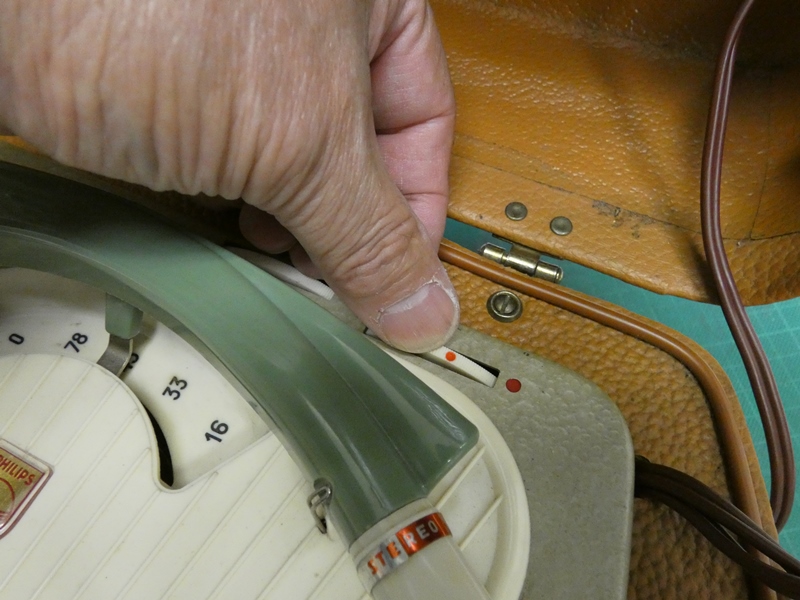

 赤丸の付いた回転つまみが、電源 スイッチと音量調節を兼ねています。 |
|

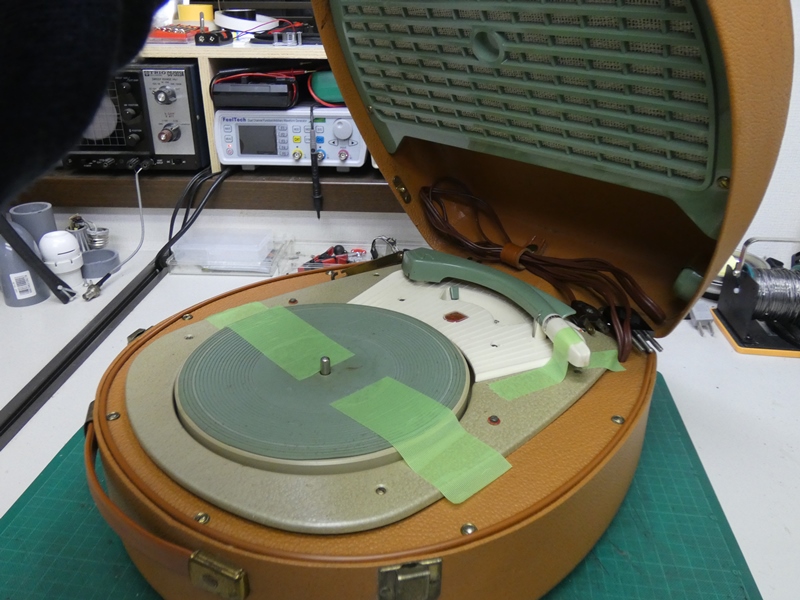

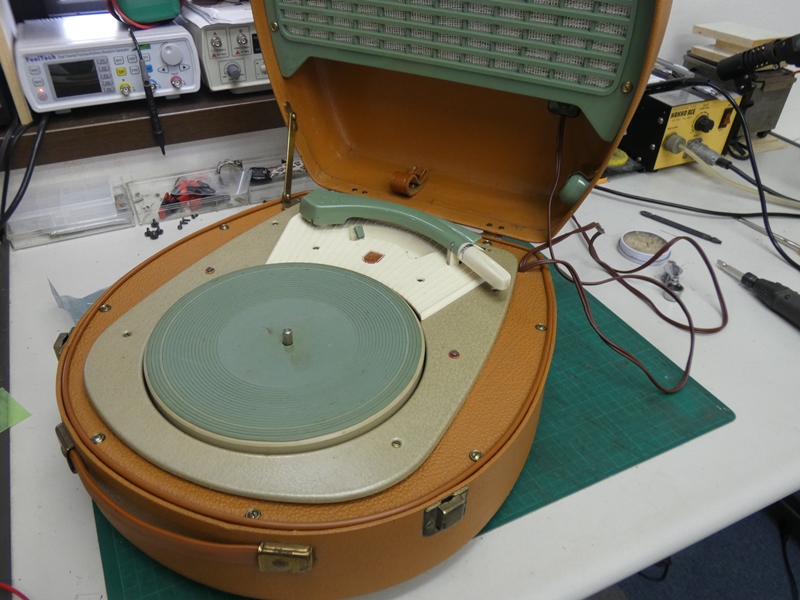

 電源が入っているはずですが、アームを動かしてもターンテーブルが 回り出しません。ある日突然動かなくなった・・ままのようです。 |
||

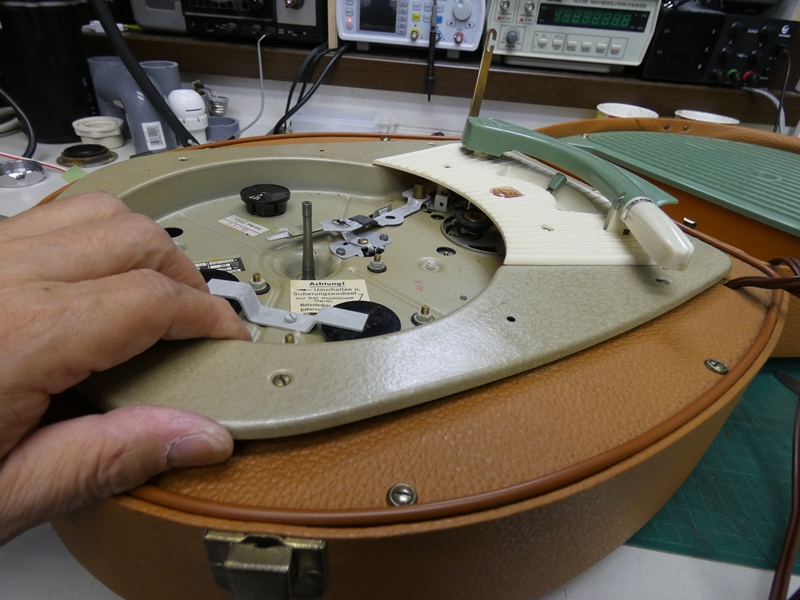

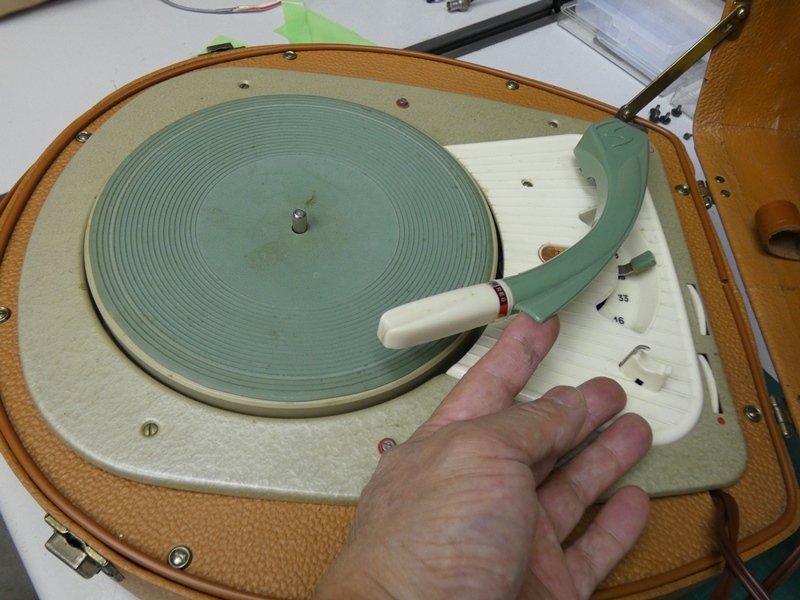

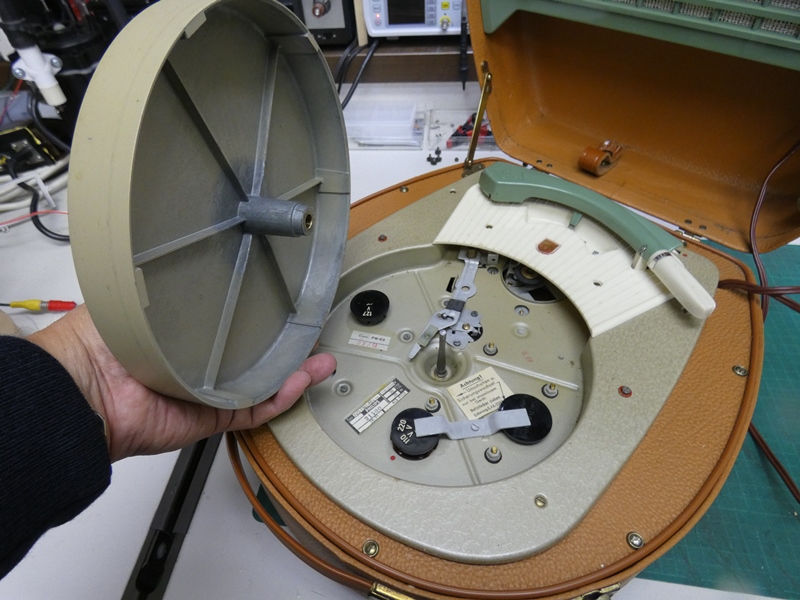

 ターンテーブルを外してみます。堅牢な ダイキャスト製で意外と重量があります。 |

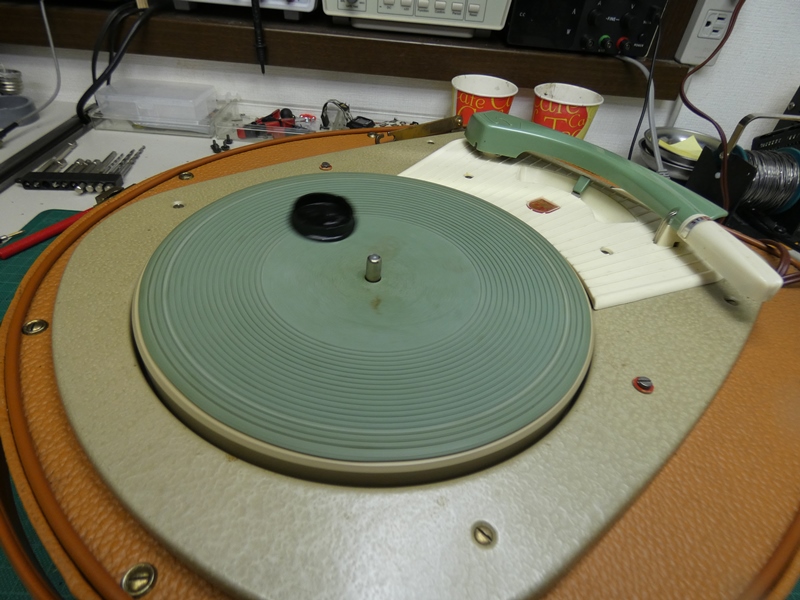

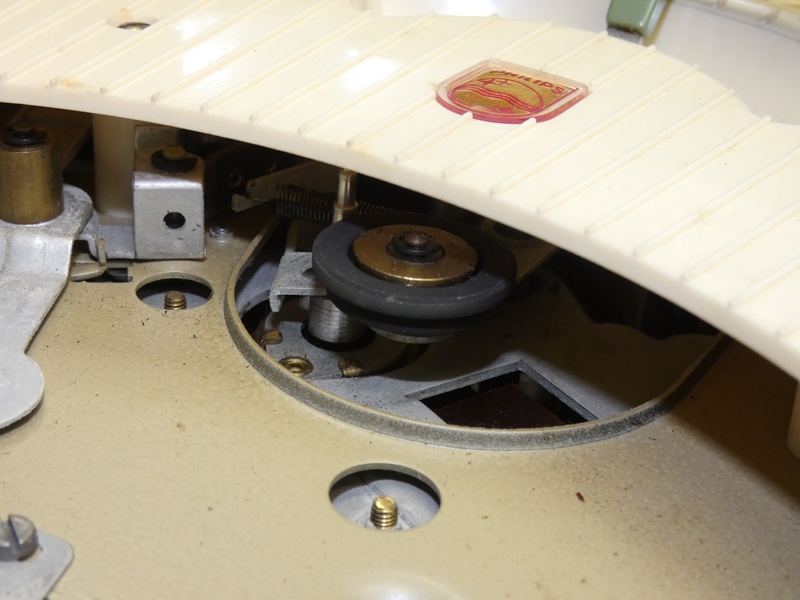

 アイドラーがターンテーブルの外周に 接触し回転させるリムドライブ方式です。 |
|
 製造年など不明ですが相当の年代物に違いありません。 ご依頼主からはフィリップス社製と聞いております。 |

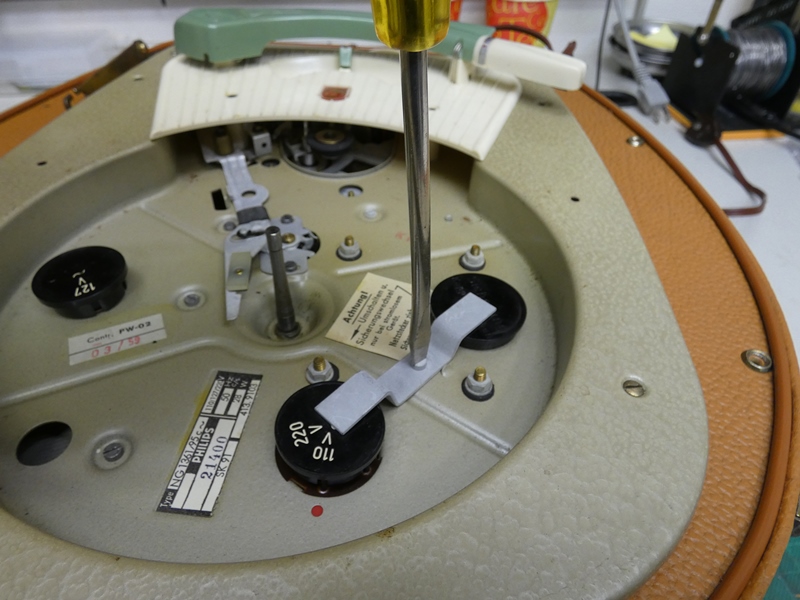

 プレーヤユニットのフローティング固定ネジを 外しますが、まだ取り出すことができません。 |
|

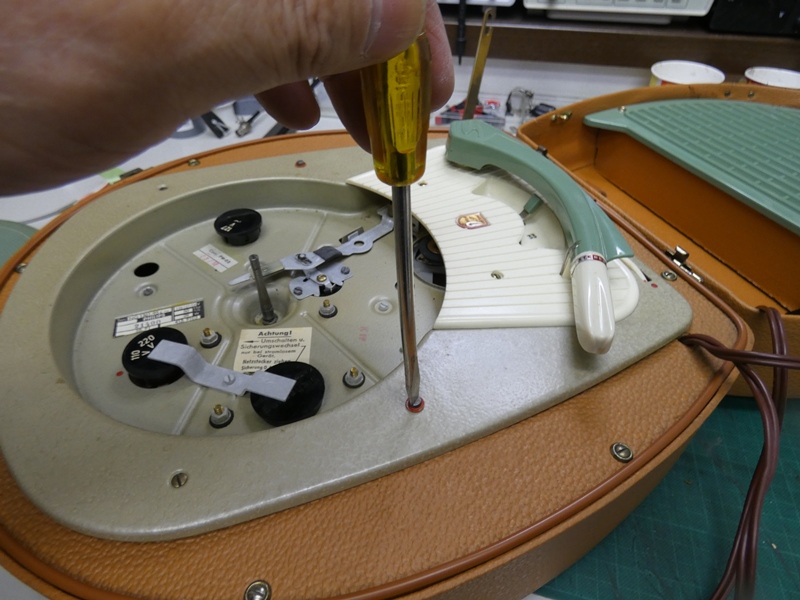

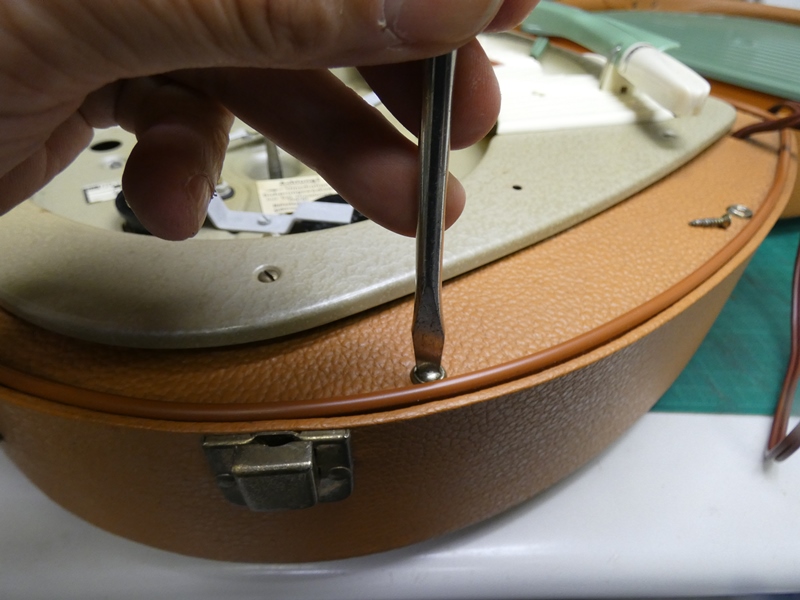

 レザー張りされた内側カバーの 固定ネジを全て緩めます。 |

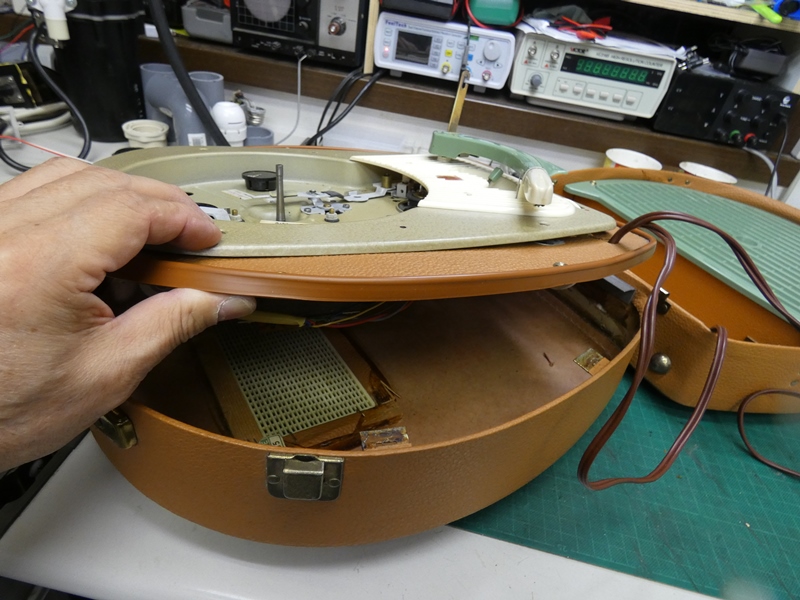

 固定ネジはどれもマイナスネジです。プレーヤ ユニットごと内側カバーが浮き上がってきます。 |
|

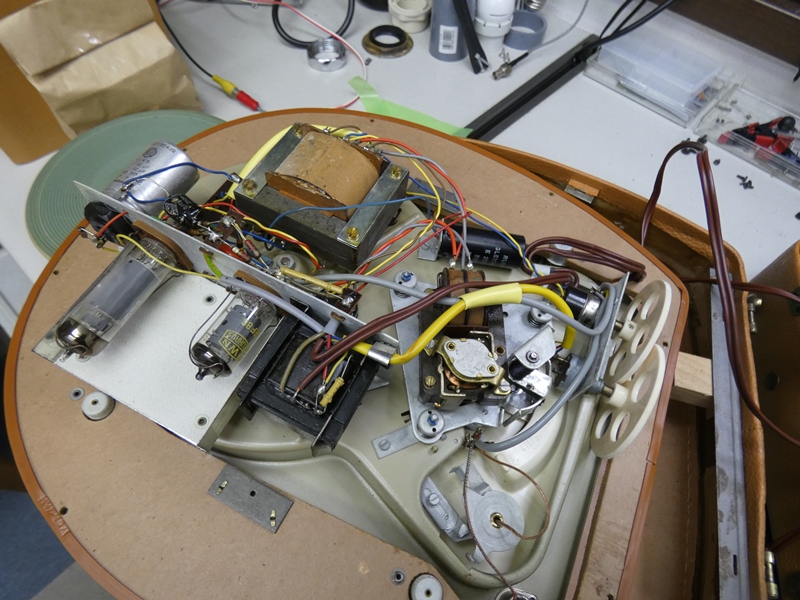

 年代物と分かっていたはずですが、内部が露になると驚かされました。 ソリッドステート化される以前の実装です。シャシーに固定された各部品が ビニルコードによる直接配線で接続されています、いわゆる空中配線です。 |
||
 とりわけ驚かされたのは、増幅回路が 真空管で構成されているところです。 |

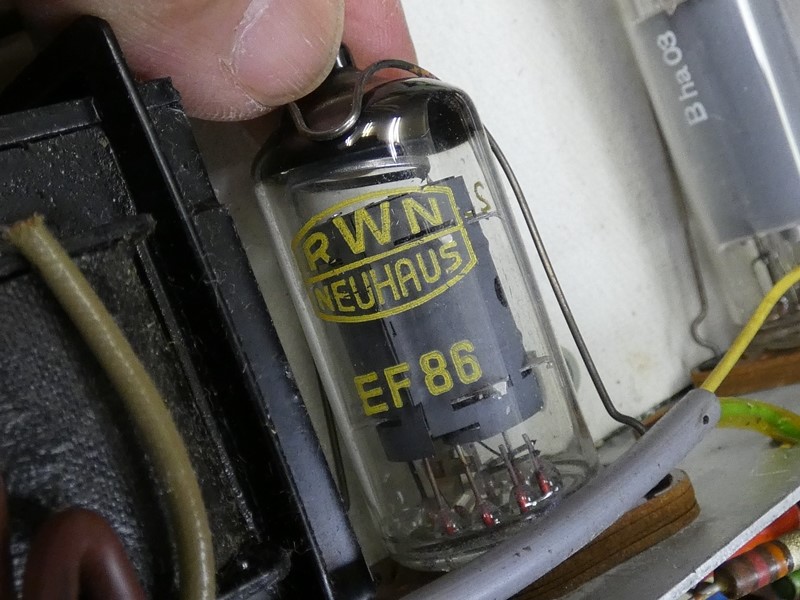

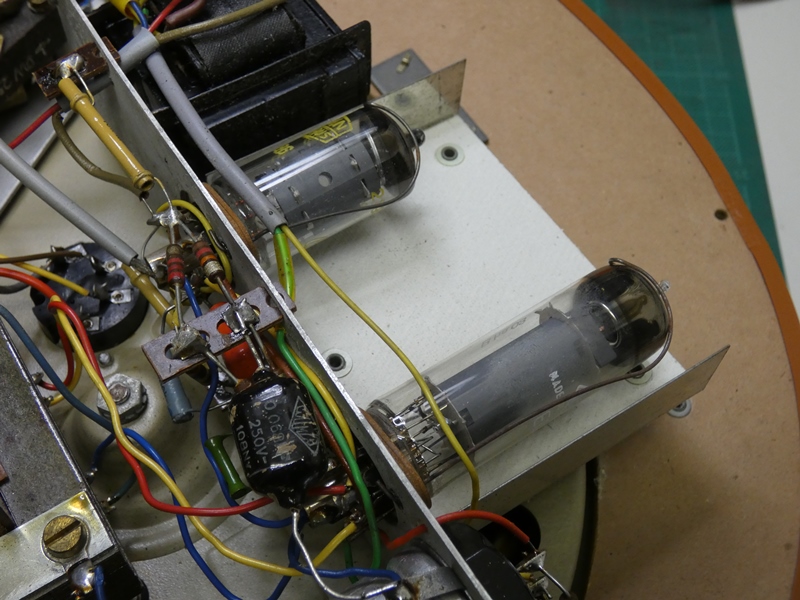

 真空管２本のうち１本はＲＷＮ製ＥＦ８６、現在も流通する 電圧増幅管です。ヴィンテージ品は１本１万円以上します。 |
|

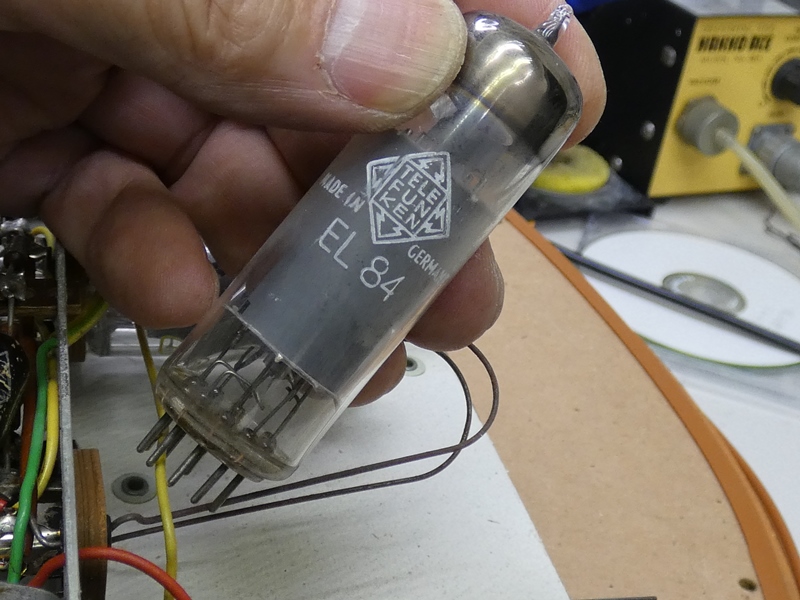

 もう１本はＥＬ８４、こちらもポピュラーなパワー段用 電流増幅管でＴＥＬＥＦＵＮＫＥＮ社（ドイツ）製です。 |

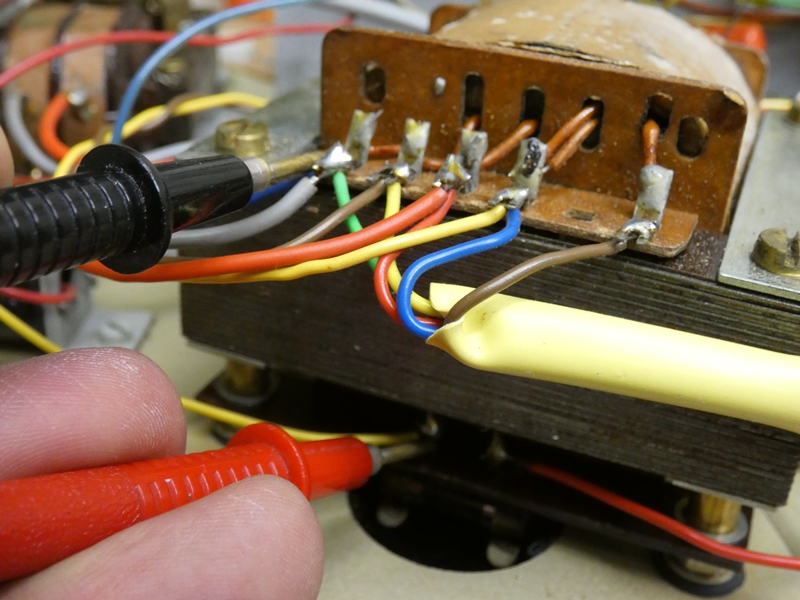

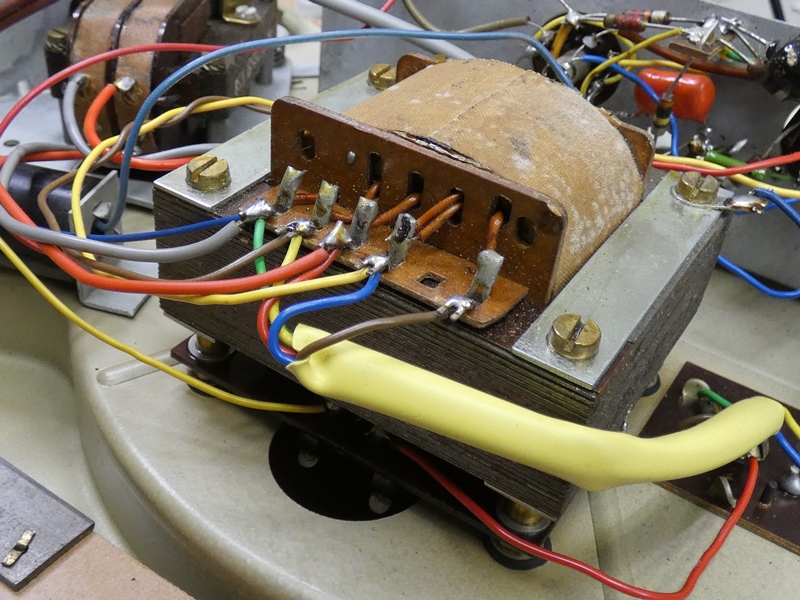

 真空管回路用に数百ボルトの高圧を供給する電源トランスです。 中学生の頃、真空管ラジオで強烈に感電した記憶があります。 |
|

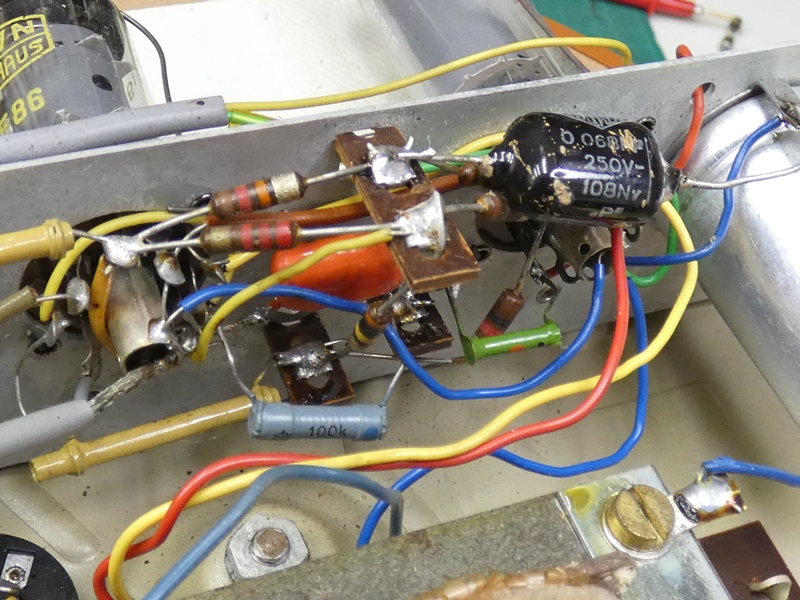

 増幅回路部分の配線です。部品の固定や中継にラグ板が使用されています。 完全に手作業による実装で、部品をバランスよく合理的に配置し配線する 芸術的な技能（アートワーク）が求められます。半田付けの跡が秀逸です。 |
||

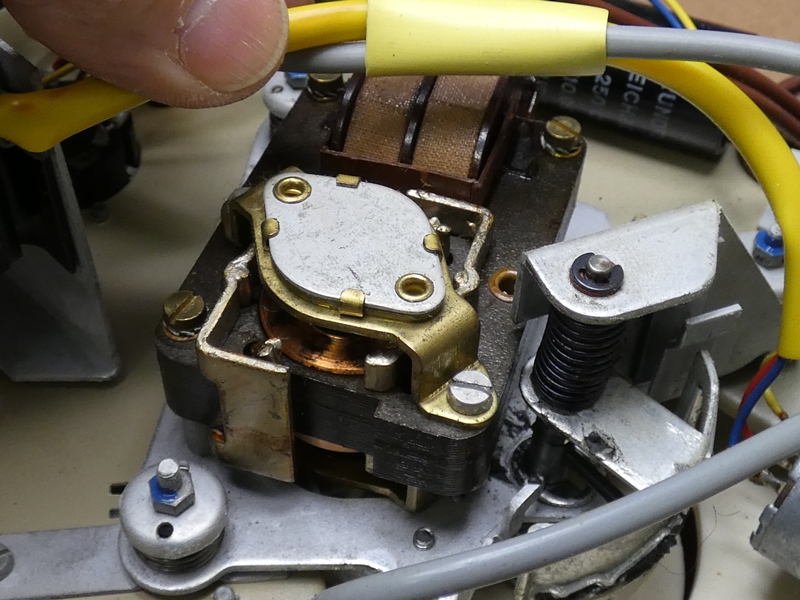

 ターンテーブル駆動用のモーターです。 単相隈取りモーター・・だと思います。 |

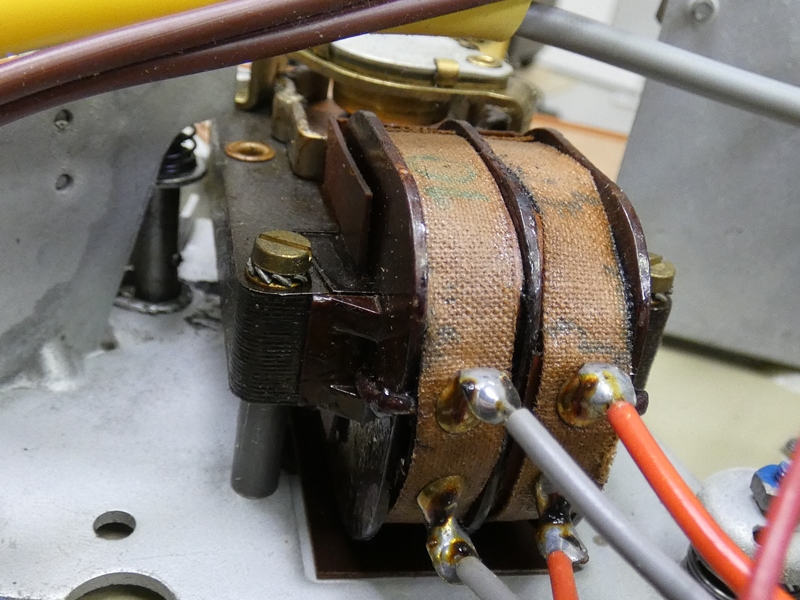

 鉄芯の後方張り出し部分に、２系統の 界磁コイルが巻き付けてあります。 |
|
 レトリックな機器の雰囲気に浸っている場合では ありません。電源が入らない原因を探します。 |

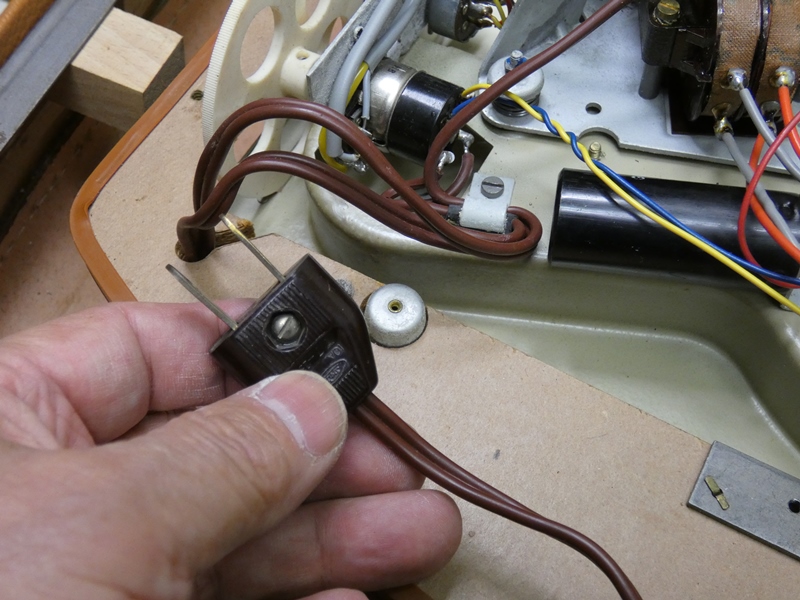

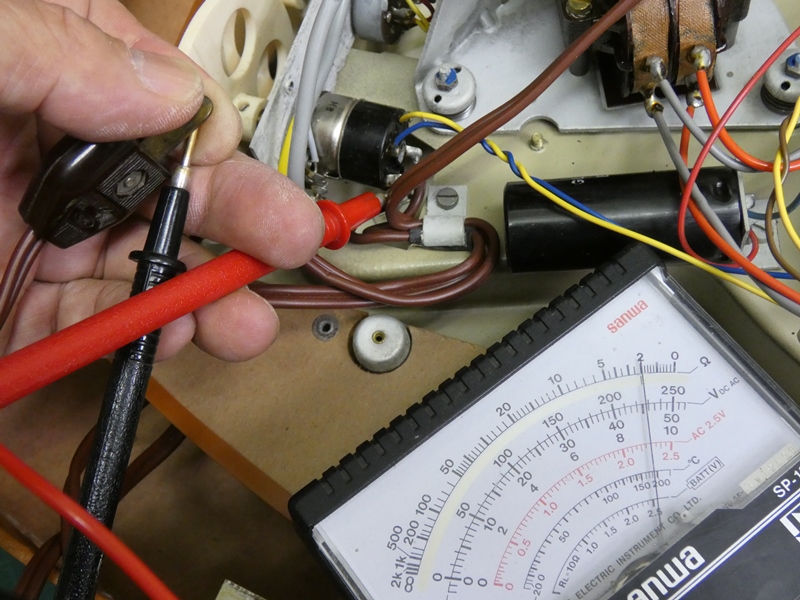

 差し込みプラグと本体内部への 電源引き込み間の導通を点検します。 |
|

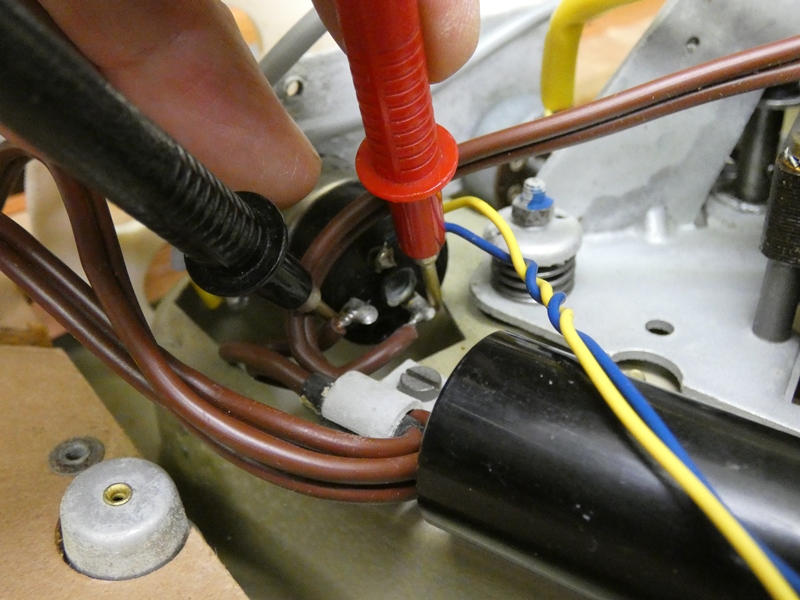

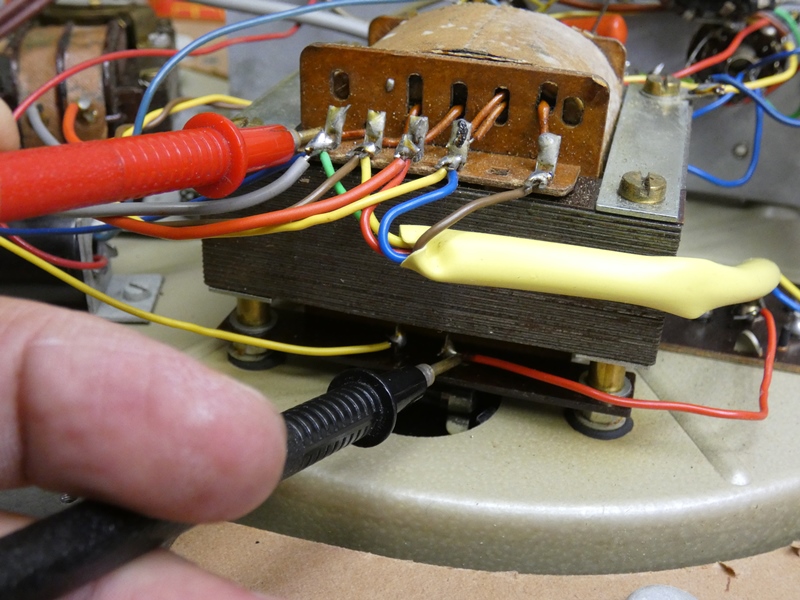

 コンセントにプラグを差し込むと、音量調整兼 電源スイッチの入力端子に１００Ｖが出ます。 |
 電源スイッチをＯＮにした状態では、 出力端子にも１００Ｖが出ています。 |
|
 電源スイッチを出た１本は、電源トランス下に 組み込まれたヒューズホルダに接続されています。 |

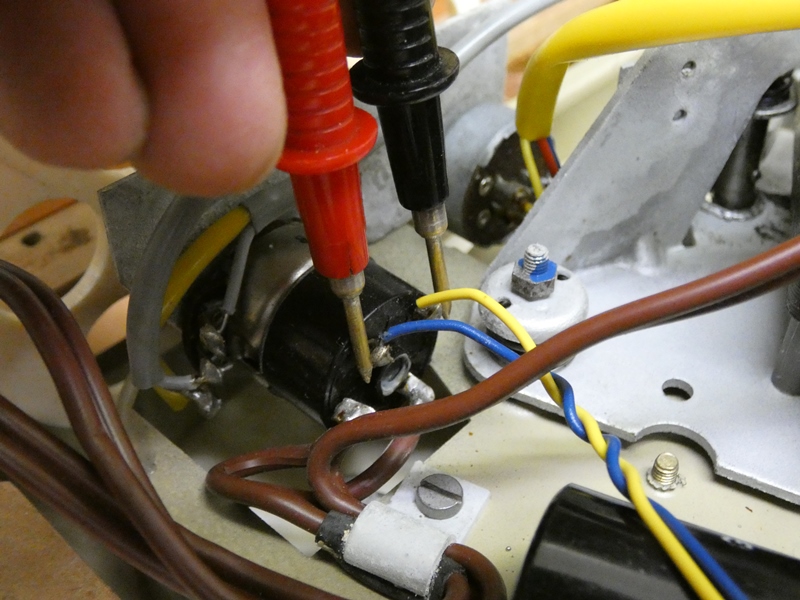

 電源スイッチを出た他方１本との間で、電圧を 確認します。ヒューズ入り口は１００Ｖです。 |
|
 ヒューズ出口側に電圧が確認されません。 ヒューズが切れているだけ・・のようです。 |

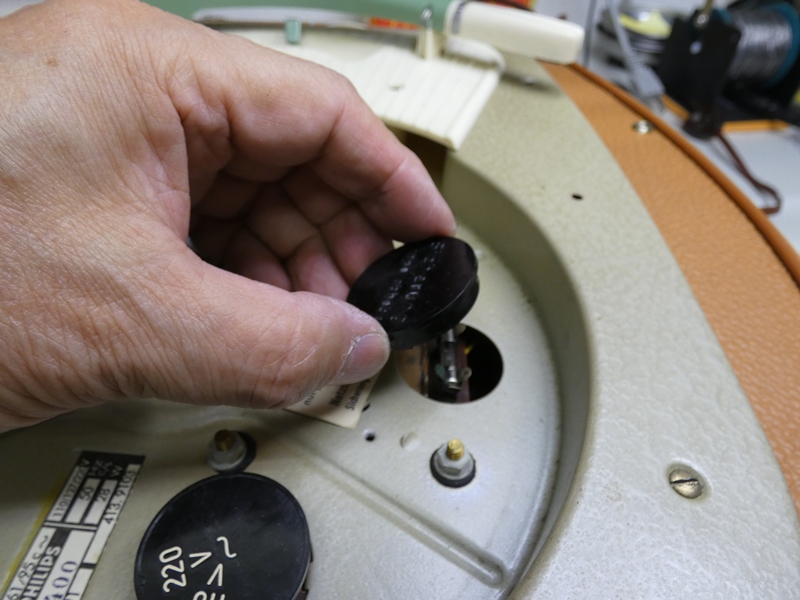

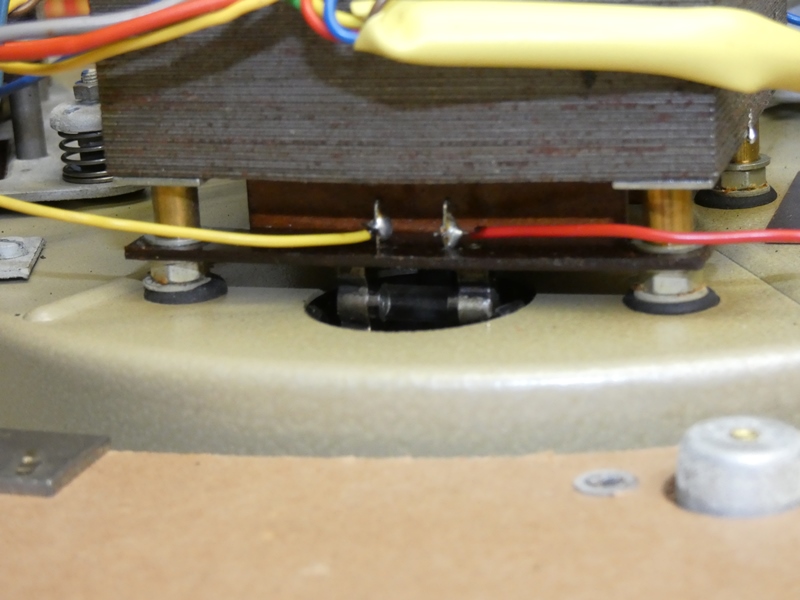

 ターンテーブルを外した状態で、内側から ヒューズを簡単に交換できる構造です。 |
|

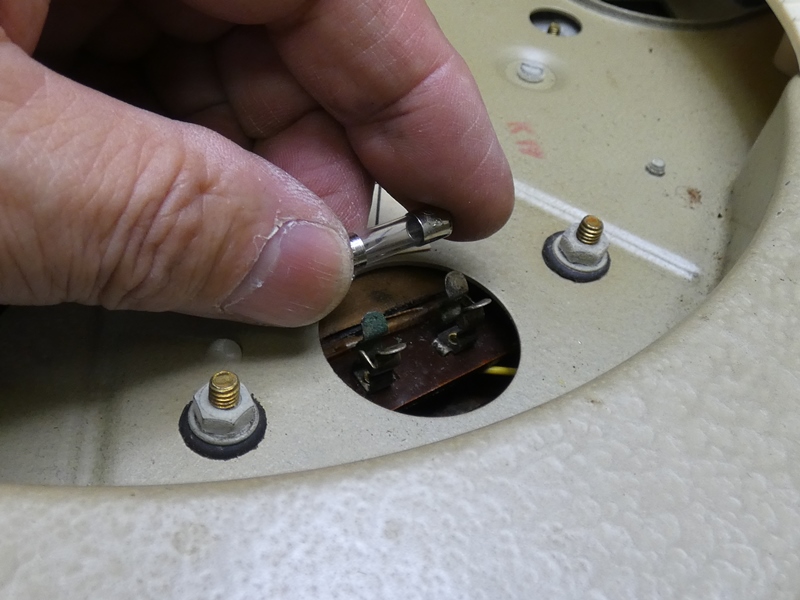

 押さえ金具を外し、キャップを取り去ると 手が届くところにヒューズが見えます。 |

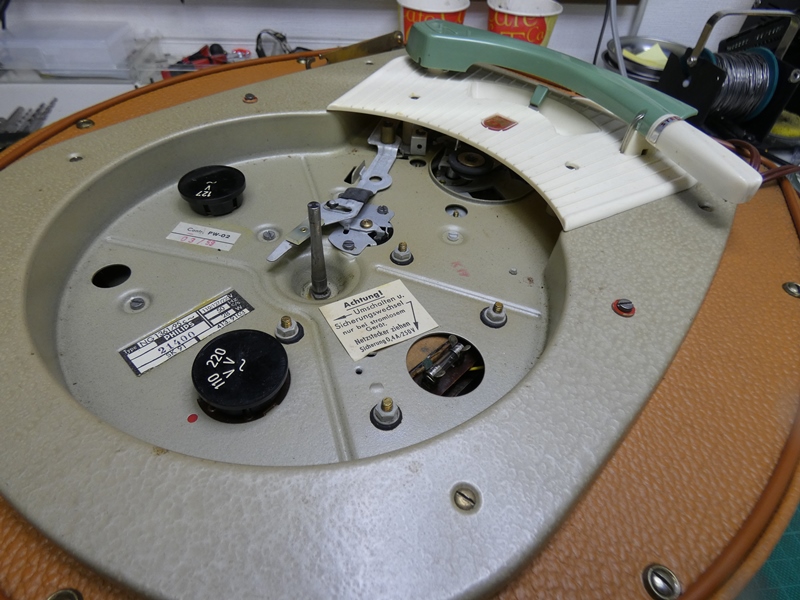

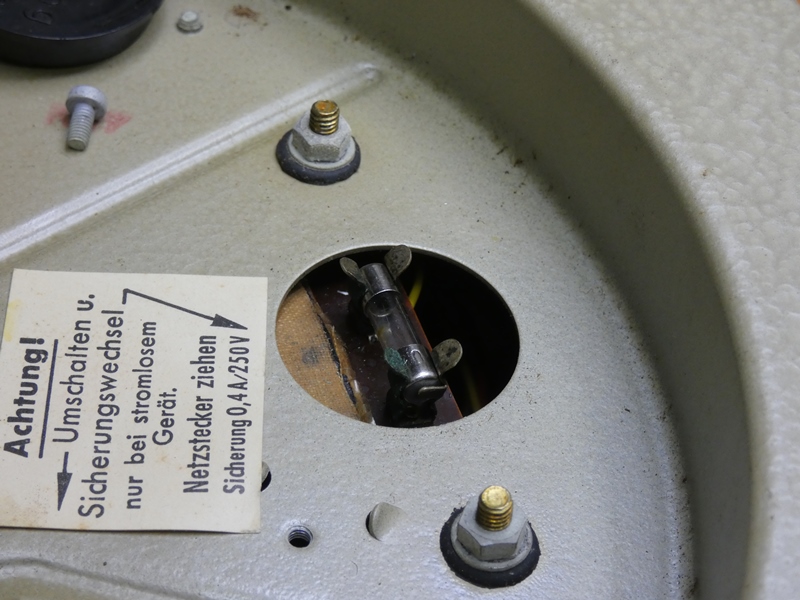

 何やらドイツ語の注意書きがあります。 ヒューズは０．４Ａ、２５０Ｖの指定です。 |
|

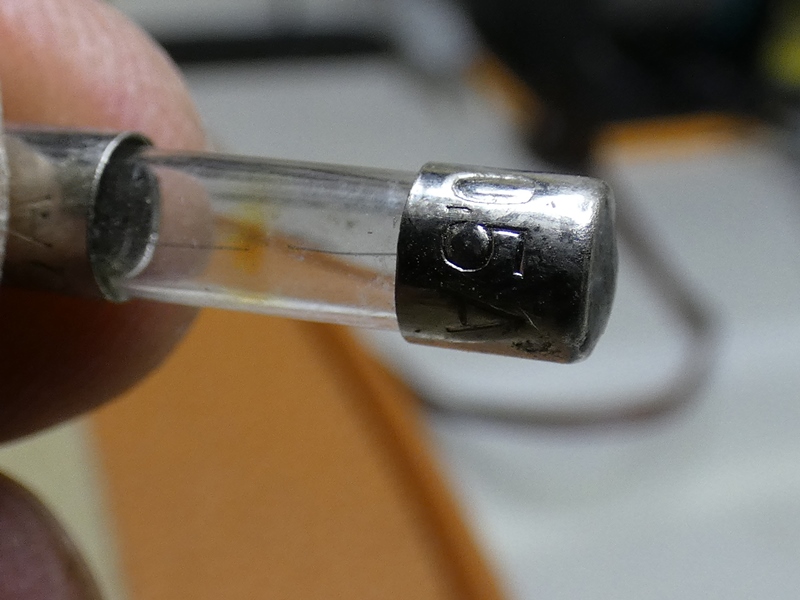

 ヒューズを取り出してみると、確かに溶断しています。 突然電源が入らなくなった原因、そのものです。 |

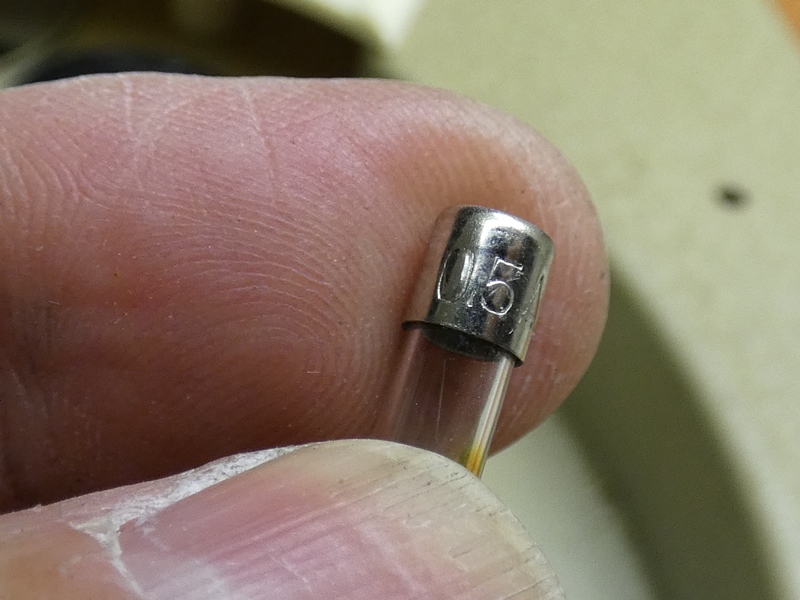

 ヒューズの容量を確認すると、０．４Ａ 指定のところに０．５Ａが使われています。 |
|
 さすがに０．４Ａのミニヒューズは入手できそうに ありませんので、同じ０．５Ａを使用します。 |
 電源を入れるとかすかなモーター音が してアイドラーが回転し出します。 |
|
 ターンテーブルを元に戻すと安定した回転を見せます。モーター音、 摺動音、ゴロゴロ音などもなく、この時代のターンテーブルとしては 秀逸です。回転数を７８、４５、３３、１６ｒｐｍに切り替え可能です。 １本のヒューズ交換だけで修理は終わりか、と思った次の瞬間・・・ |
||
 ターンテーブルとレザー張りケースの隙間からうっすらと 煙が立ち昇り、何やら部品が焦げる臭いがします。 |

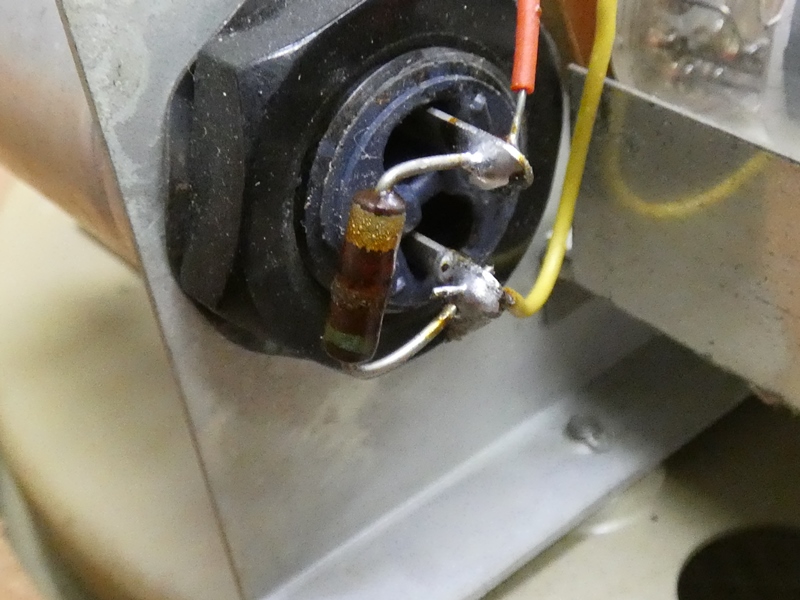

 慌てて電源を切り、再度レザーケースを 分解し点検します。異臭原はこの抵抗器です。 |
|

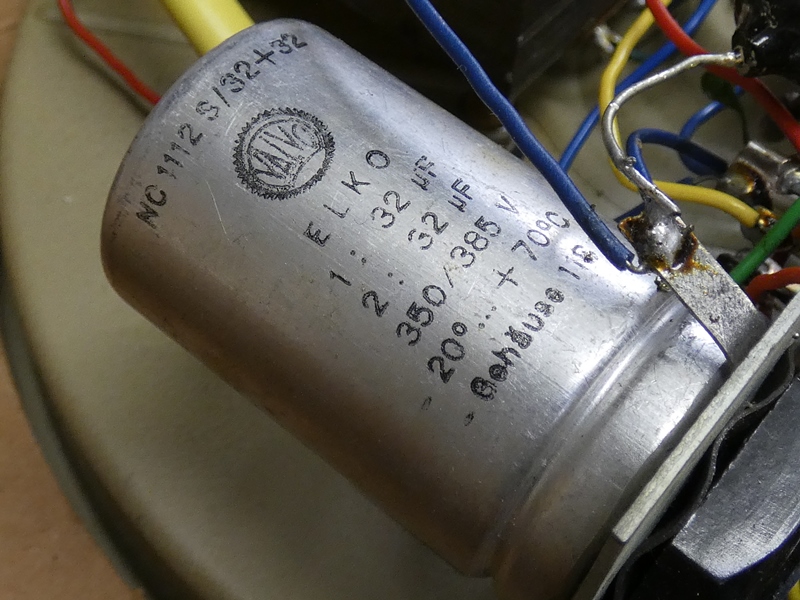

 耐圧３８５Ｖ、３２ｕＦ＋３２ｕＦ高圧電解 コンデンサの両端子間に接続されています。 |

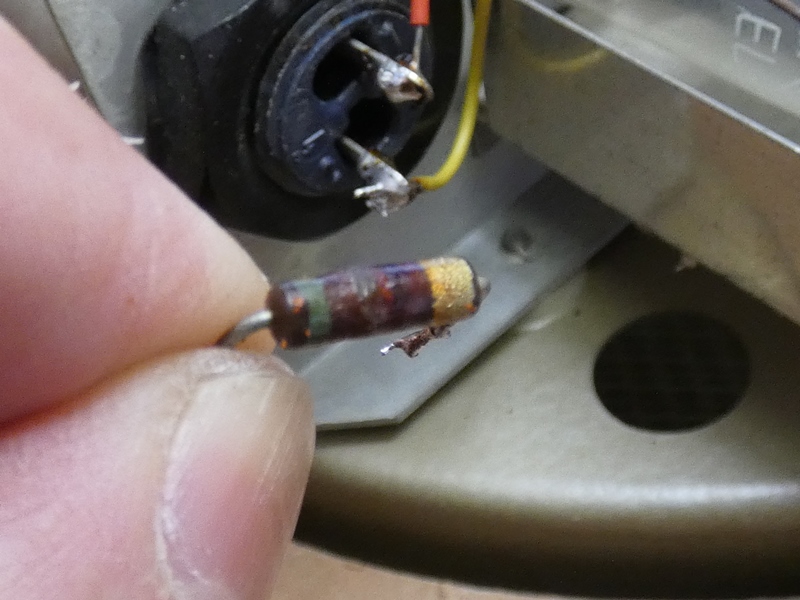

 発熱により表面の塗料が溶け出しています。 カラーコード緑・赤・黒が見えますが判然としません。 |
|

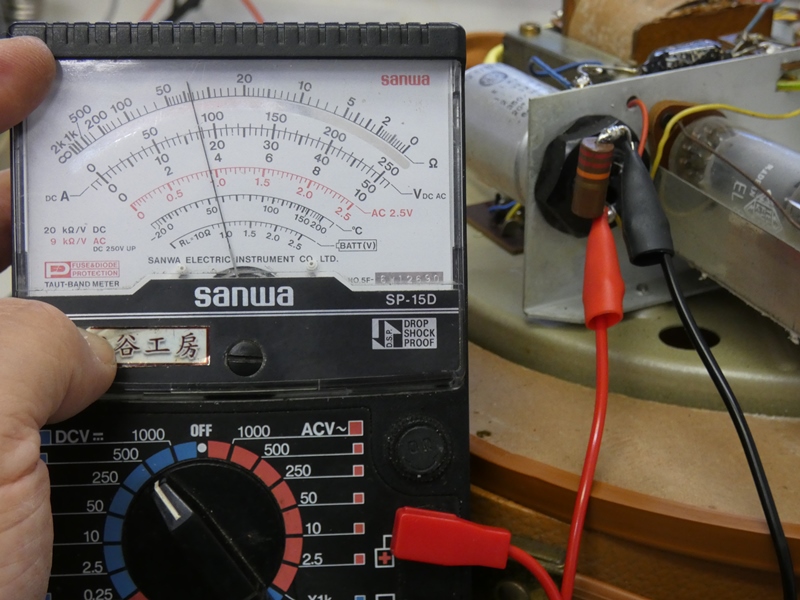

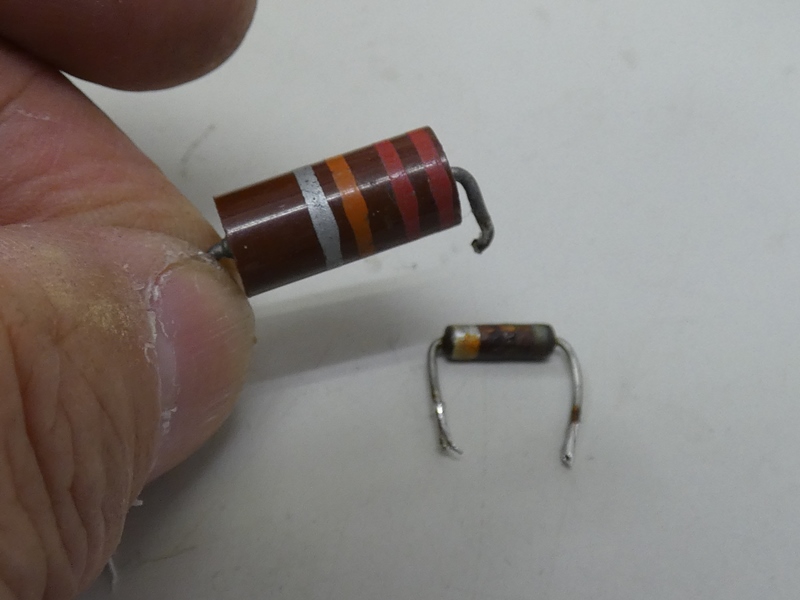

 回路計による実測では１２ｋΩくらいです。コンデンサ端子間の電圧が ４００Ｖ以上あるので、３０数ｍＡが流れ１０Ｗ以上消費している計算です。 ０．５Ａヒューズが飛んだのはこれが原因でしょう。工房の在庫部品から 一番ワット数の大きそうな２２ｋΩを選びます。２個のコンデンサ間で 印加電圧の段差を緩和するくらいでしょうから、何とかなると思います。 |
||

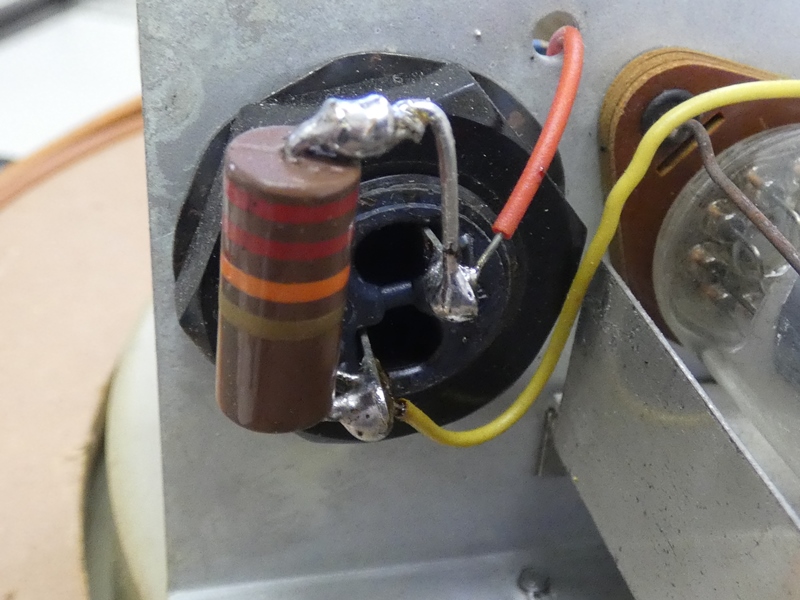

 リードを補いコンデンサの端子に がっつり半田付けします。 |
 抵抗器を接続した状態で電圧を測ると ３５０Ｖくらい、消費電力は５Ｗ強です。 |
|
 ほとんど発熱してこないので良しとします。 結果、ヒューズ交換だけでは済みませんでした。 |
 スタイラスチップ（針先）を指で触れると雑音が 聞こえるので、増幅回路も動作しているようですが・・ |
|

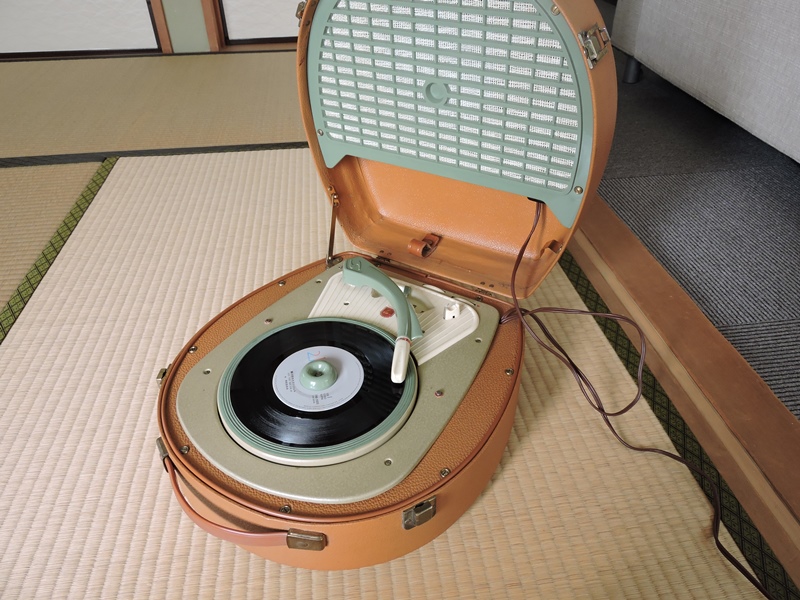

 念のため自宅に持ち帰り、保管してある 古いレコードを実際にかけてみます。 |

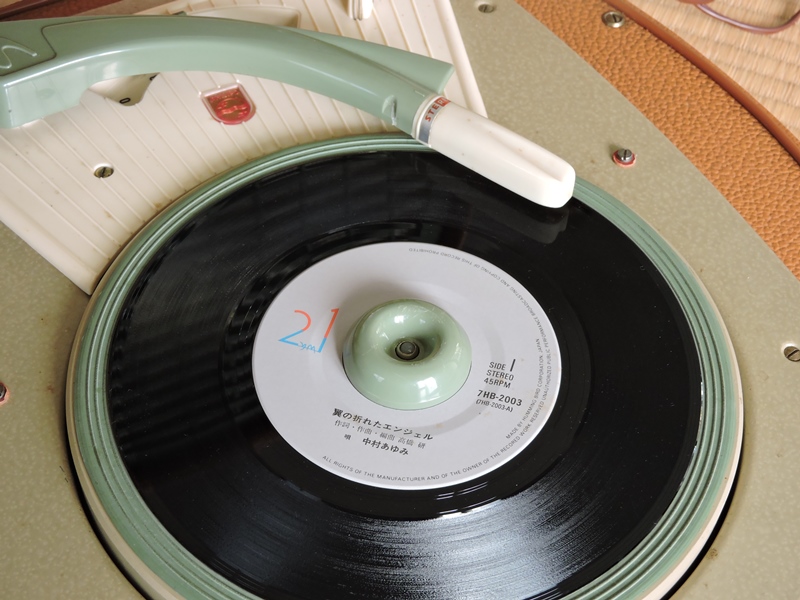

 １９８５年「翼の折れたエンジェル」の中村あゆみも、 このレトリックなプレーヤの前ではほとんど新人類。 |
|
 ＰＨＯＮＯ入力を２球増幅でスピーカー駆動へ、上側カバーに内蔵された スピーカーも当時の非力な製品で、とても音量や音質を評価できる環境 ではありませんが。何とか中村あゆみが分かるそれなりの再生音です。 ターンテーブルがなかなか安定して回転し、真空管回路が本来の設計 通りに機能するようになった時点で、修理作業終了とさせてもらいます。 |
||
|
||
