| ・ＤＥＮＯＮ限定モデルとて・・（２０２２．９．１８） |
 隣町つくばみらい市に、ビンテージオーディオ修理専門で名の知れた 会社があります。専らオーディアンプを修理されており、時々その守備 範囲を外れる製作や修理についてご用命をいただきます。ＤＥＮＯＮ製 ＣＤプレーヤの超高級機は、お預かりしてみるととんでもない重量があり、 後で確認すると１５ｋｇ近くになります。不具合は何かというと、超高級機 らしく再生音に透明感がない・・とかではなく、ＣＤを再生できないそうです。 |
||

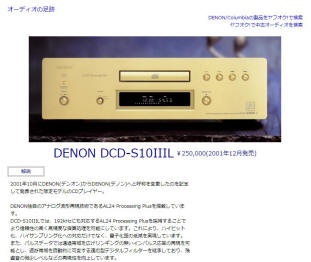

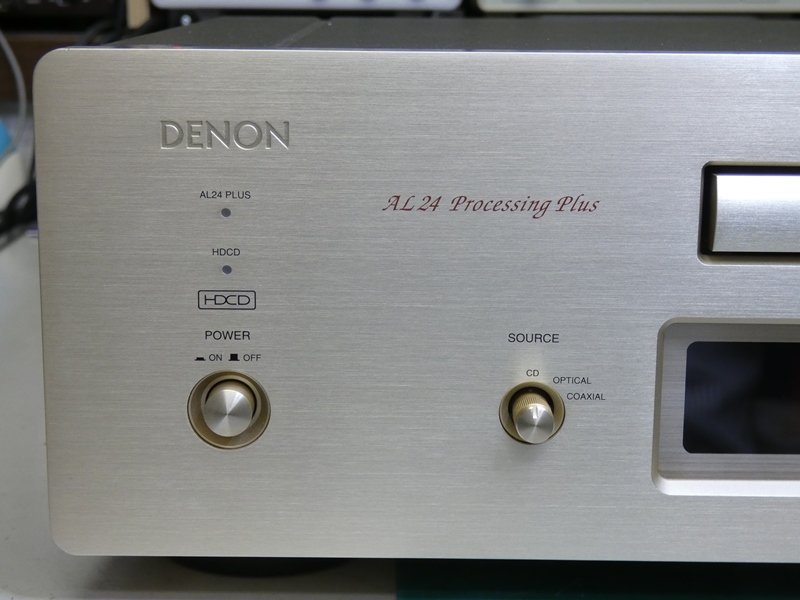

 かつてＤＥＮＯＮは「デンオン」と呼ばれていましたが、 ２００１年「デノン」に変更された時の記念モデルだそうです。 |
 ＤＣＤ－Ｓ１０ⅢＬは、１９９４年のＳ１０、１９９７年の Ｓ１０Ⅱ、１９９９年のＳ１０Ⅲに続く限定モデルです。 |
|
 防振性の高いプロテイン配合塗料でＣＤトレイを塗装 するなど、テンコ盛りで２００１年に発売されています。 |

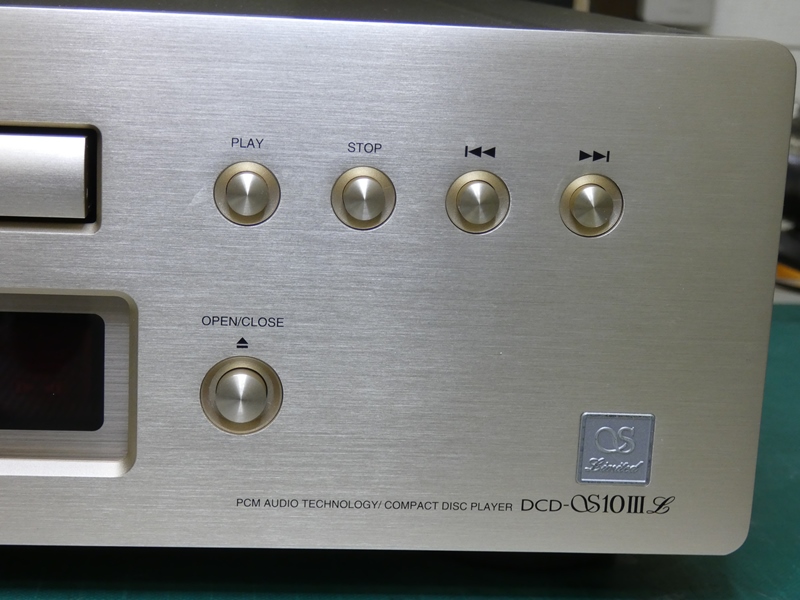

 前モデルのＤＣＤ－Ｓ１０Ⅲに装飾フォントのＬが加わり、 その上には「Ｓ Ｌｉｍｉｔｅｄ」のエンブレムが付きます。 |
|

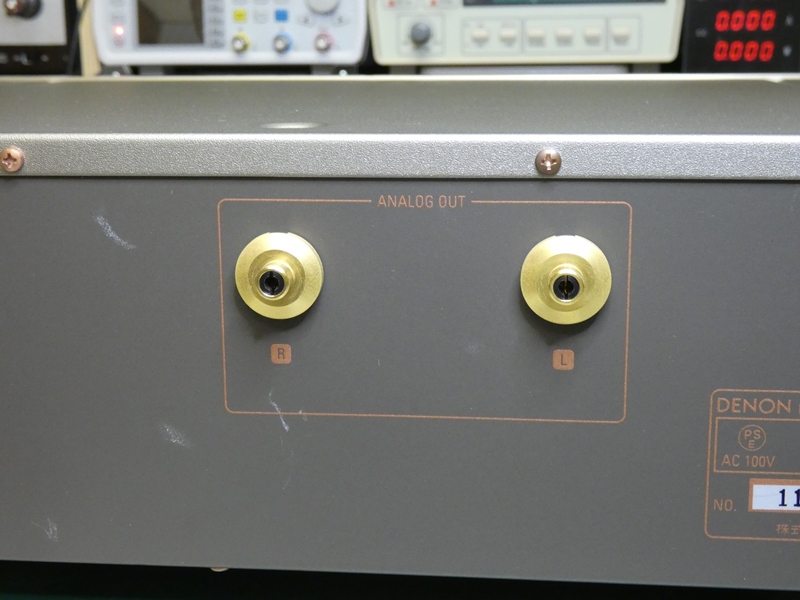

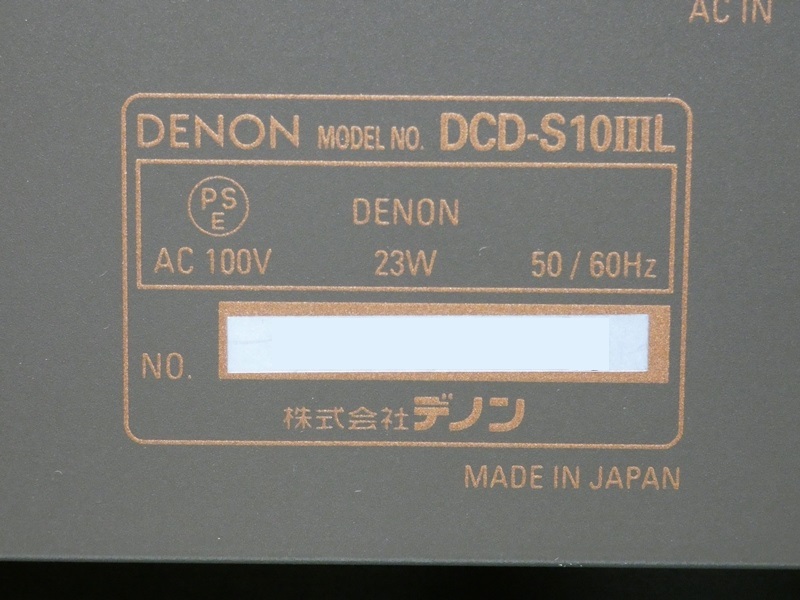

 背面のＲＣＡ端子は左右チャンネルの間隔も 十分、さすが２５万円もする超高級機です。 |

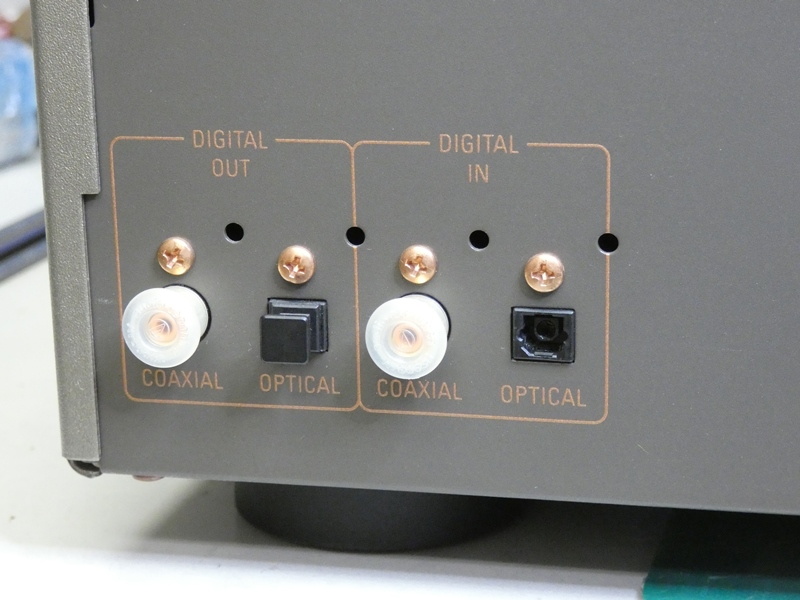

 デジタル入出力はＣＯＡＸＩＡＬ（同軸）と ＯＰＴＩＣＡＬ（光学）の２系統を備えます。 |
|
 これだけの超高級機でもＣＤの再生不良ですか・・、価格 からして再生機能を永久保証にしてもよろしいのでは。 |
 再生不良≒ピックアップ劣化ですので 新品部品への交換作業を進めます。 |
|

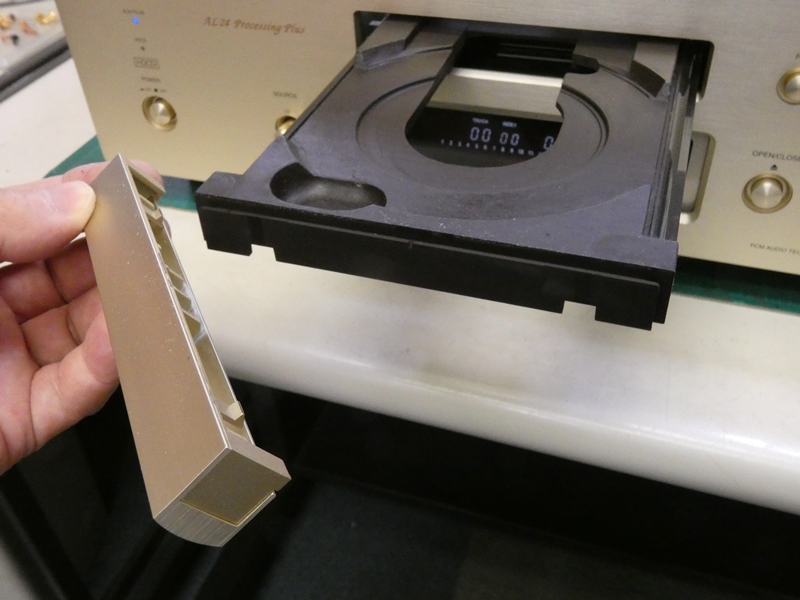

 予めＣＤトレイの前面ベゼルを取り 去り、本体上カバーを外します。 |

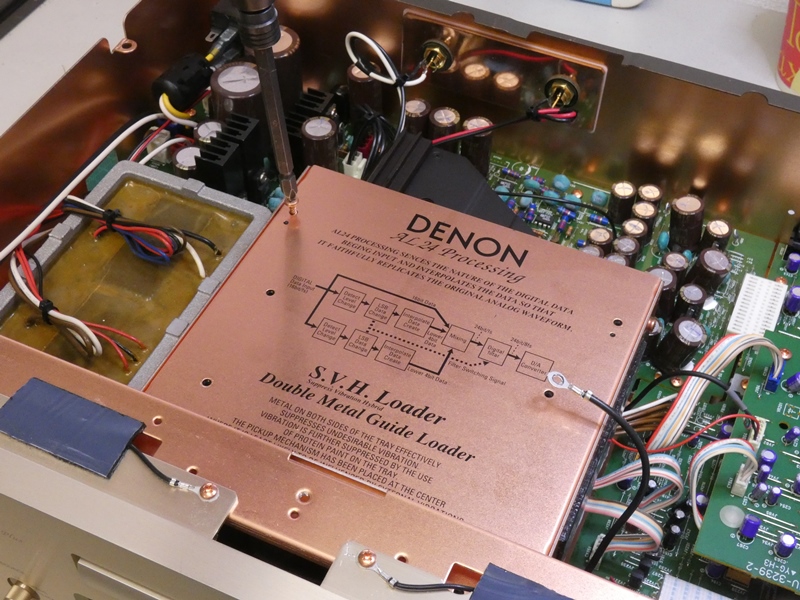

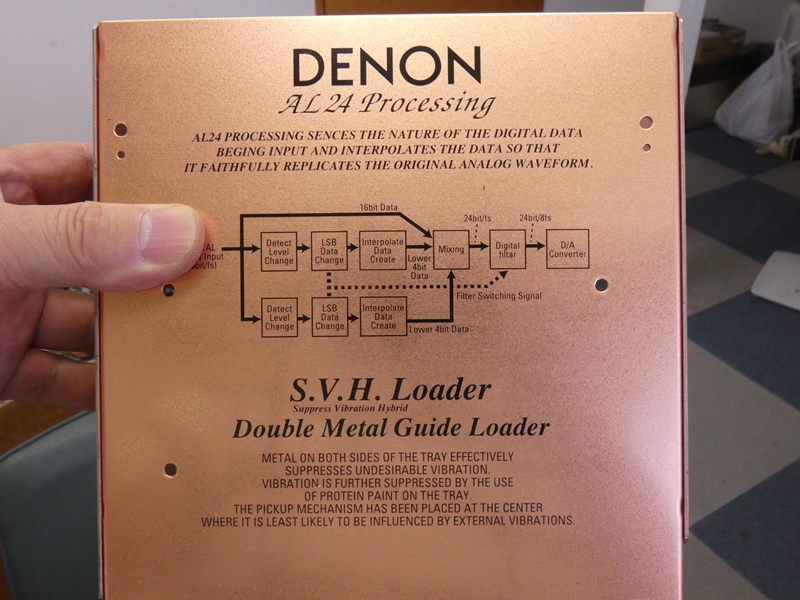

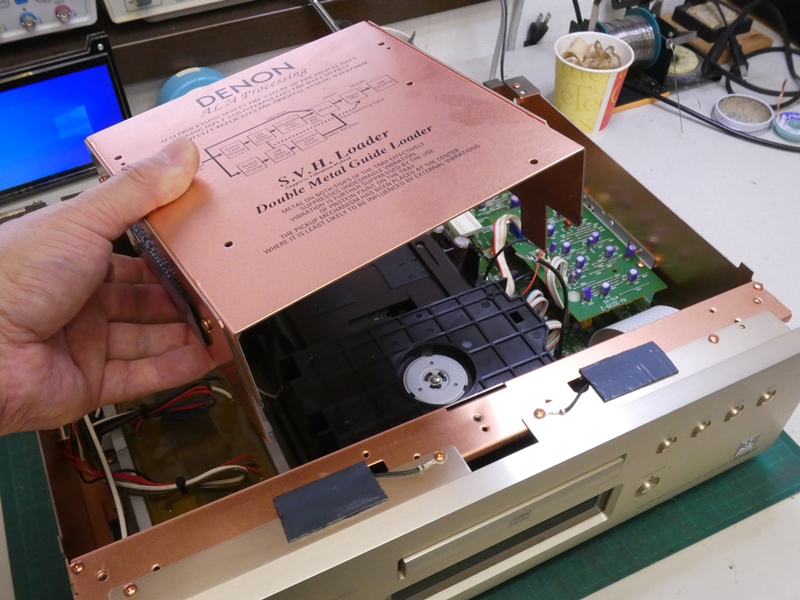

 ＣＤドライブユニットを覆う金属製シールド（？）カバー です。表面に凄い技術（能書き）が謳われています。 |
|

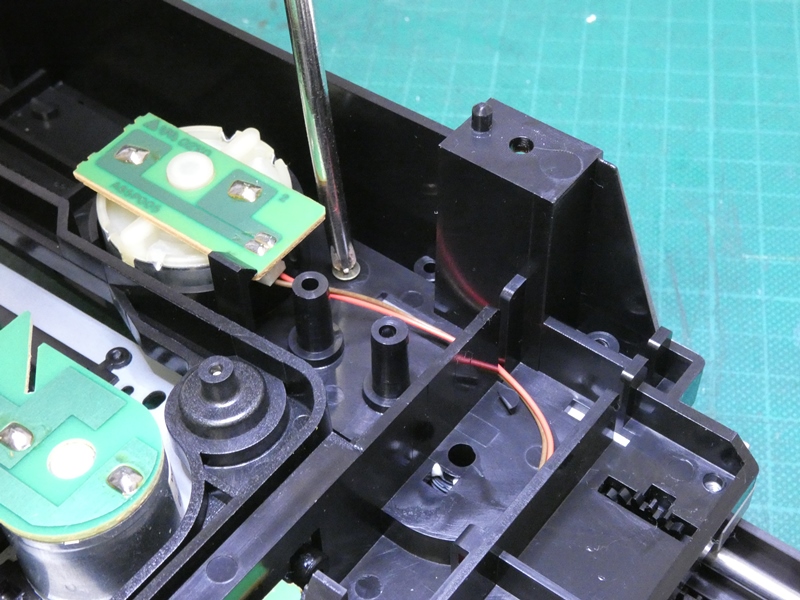

 ドライブユニットの取り外しにかかります。スピンドルの アッパーキャップを保持するタワー部を外します。 |

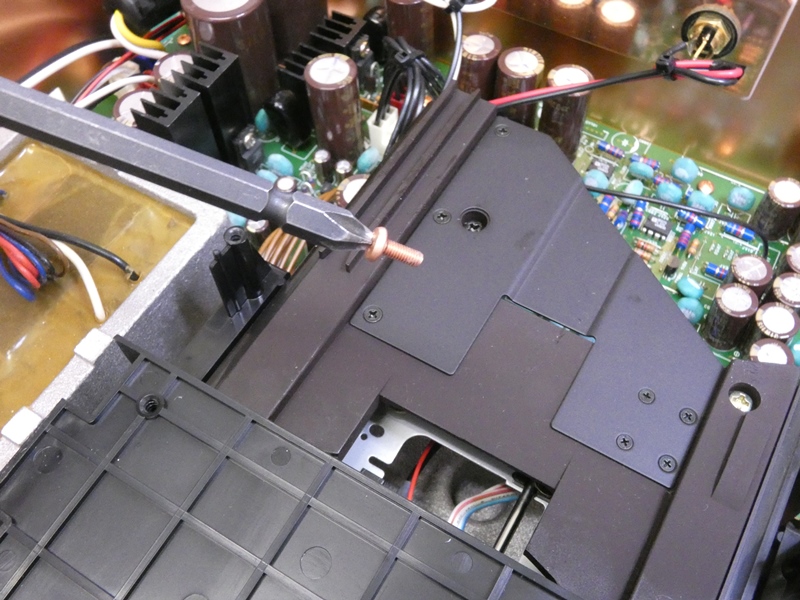

 使用されているネジはあたかも銅のような色をして いますが、ドライバーのマグネットに吸い付きます。 |
|

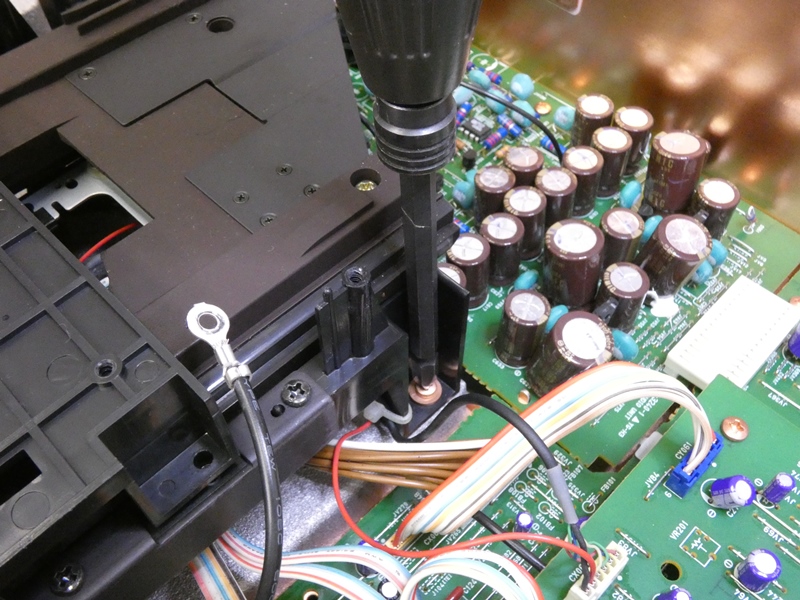

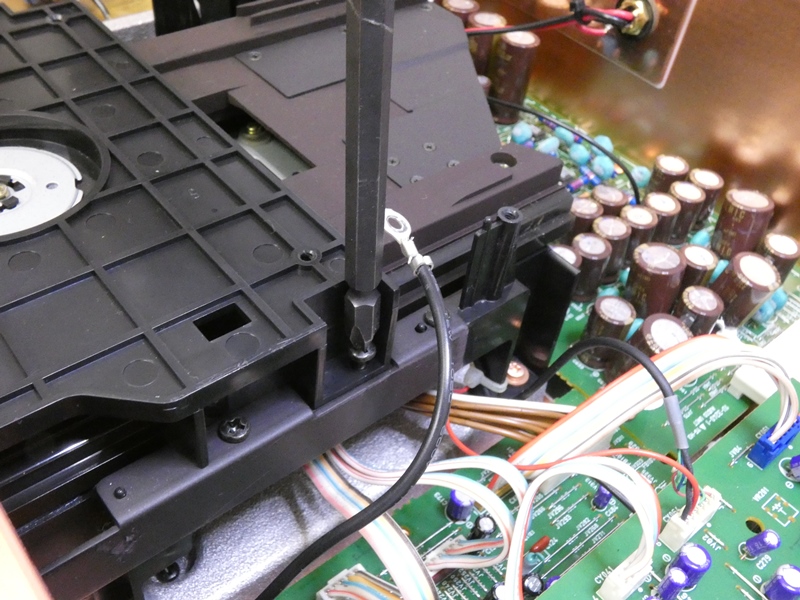

 ドライブ本体を固定しているネジを 緩めます。周囲に４本あります。 |

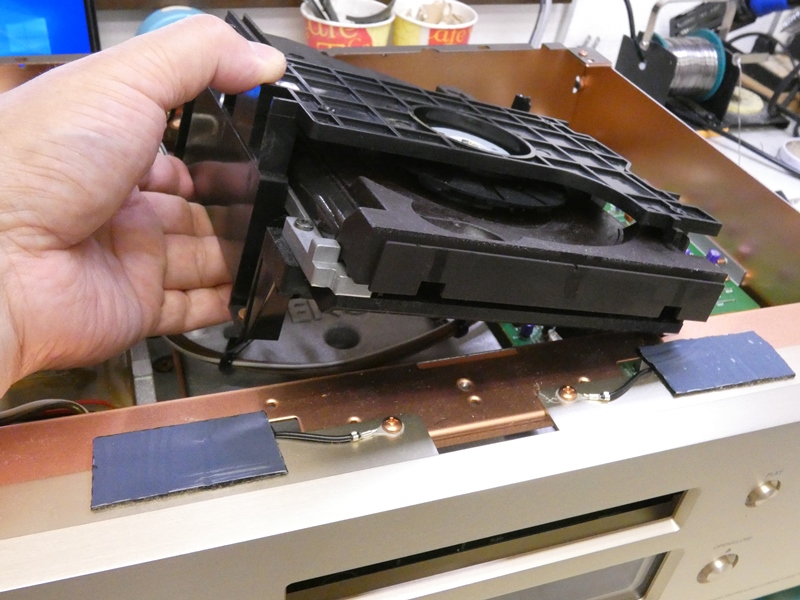

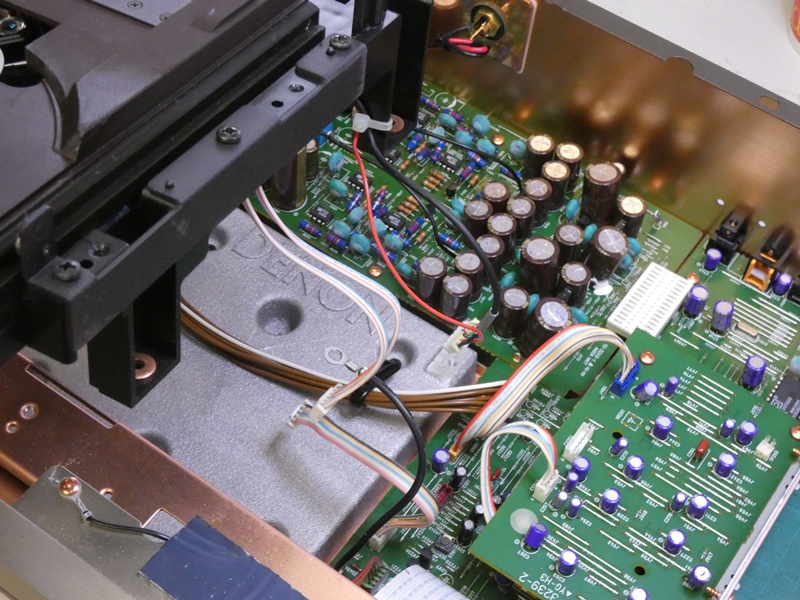

 ドライブユニットが本体から分離します。本体 基板と数本のケーブルで接続されています。 |
|

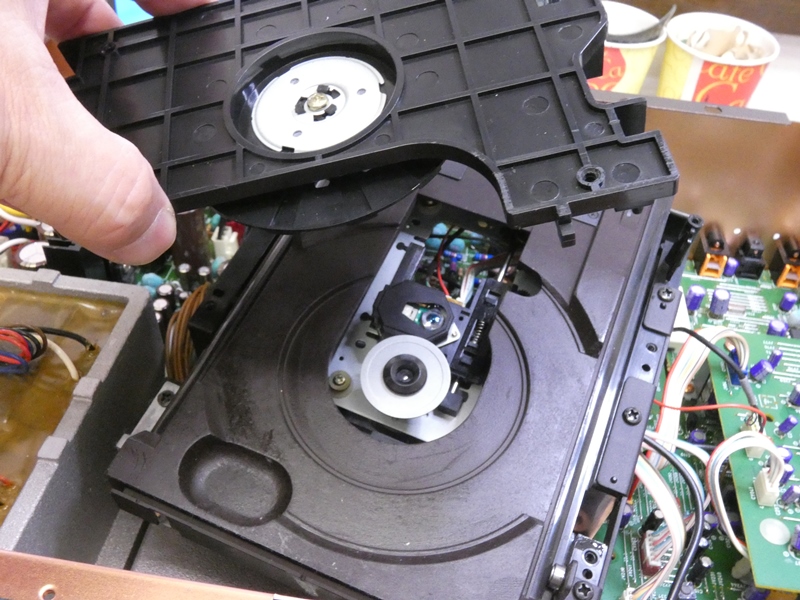

 タワー部をずらすと、その下にＣＤトレイ、続いて ピックアップを含むトラバースフレームが見えます。 |
 ドライブユニットの下はアルミダイキャスト製いかにも 重そうなベースが敷かれています。ここまでするか？ |
|

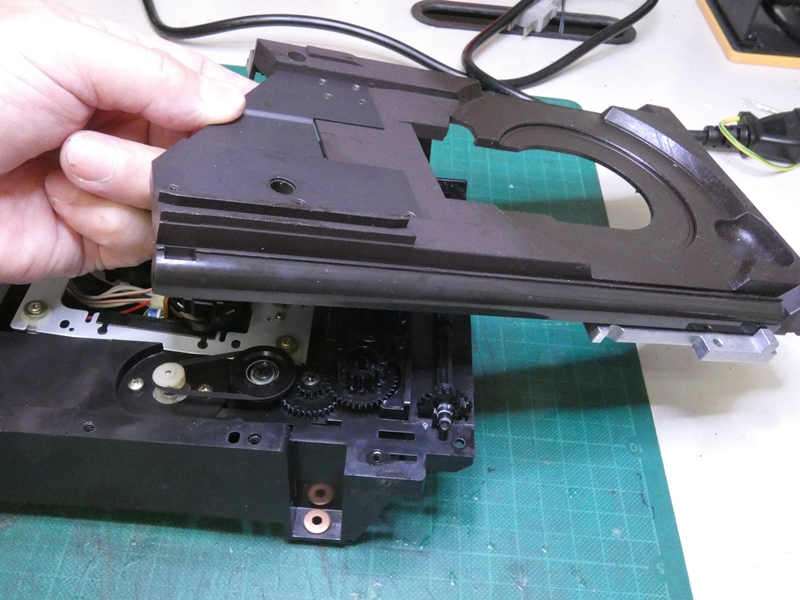

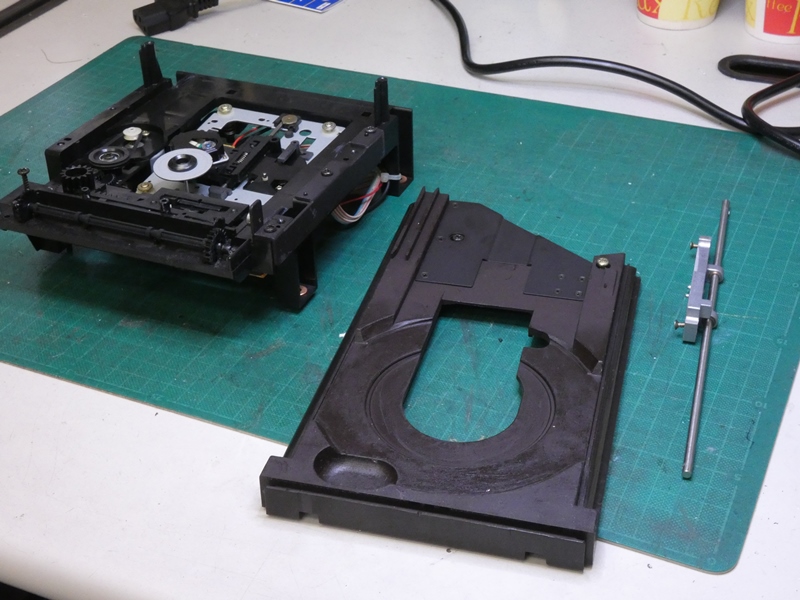

 トラバースへのアクセスの邪魔になるので、 ＣＤトレイをいったん取り外すことにします。 |

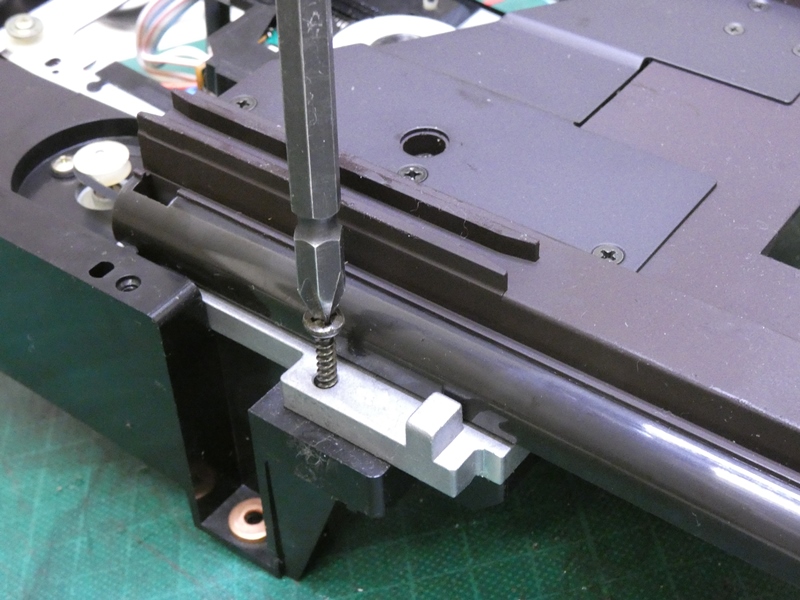

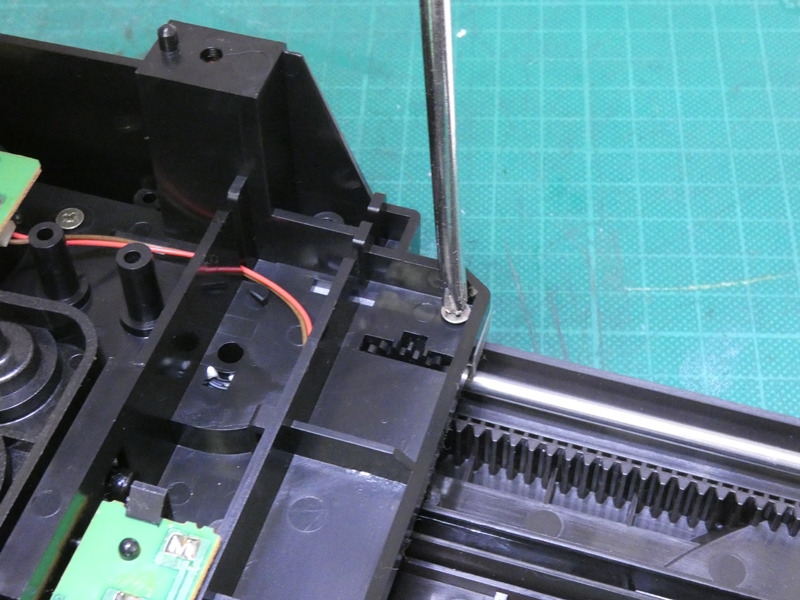

 トレイをスライドさせるためレールとなる シャフトが用いられています。凝った構造です。 |
|
 高級機らしくトレイの出し入れにも静粛性を与えるため でしょう。が、実際に普及機とあまり変わりありません。 |
 それよりも、防振性を高めるはずのプロテイン配合 塗料とやらが変質し、トレイの表面がベトベトです。 |
|

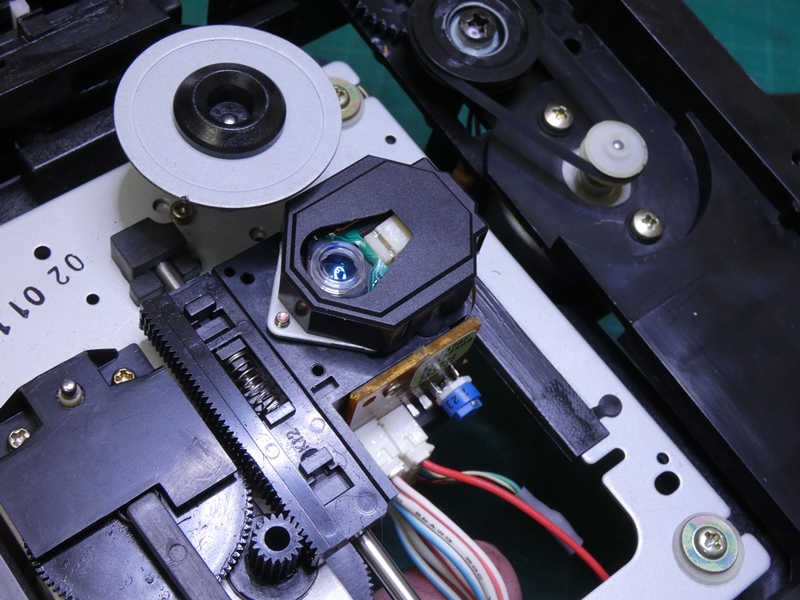

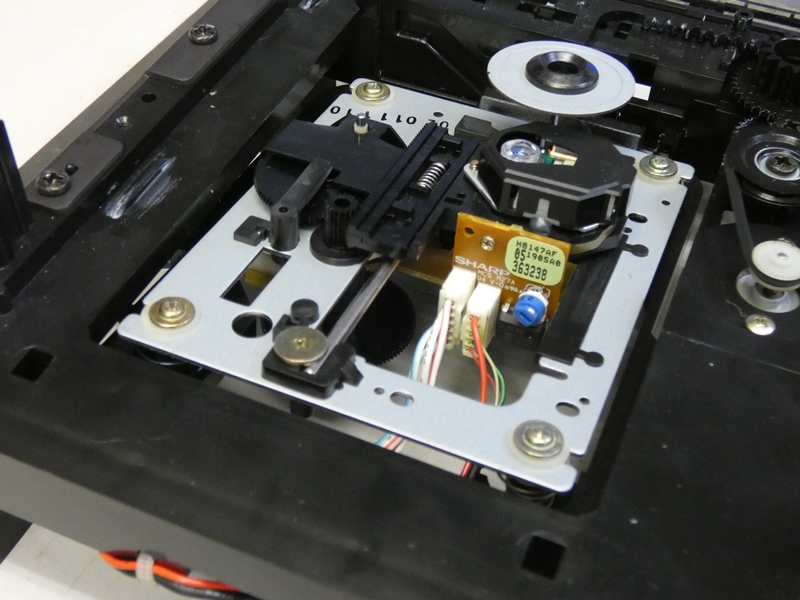

 ようやくピックアップに辿り着きます。 以前に見たことのある形状です。 |

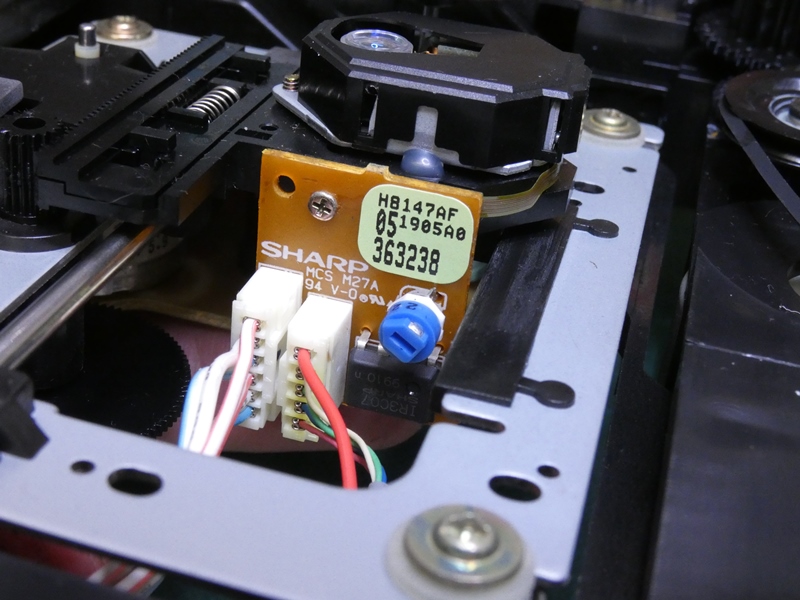

 やはりＳＨＡＲＰ製ピックアップです・・が、 ＤＥＮＯＮの超高級機にＳＨＡＲＰとは意外です。 |
|

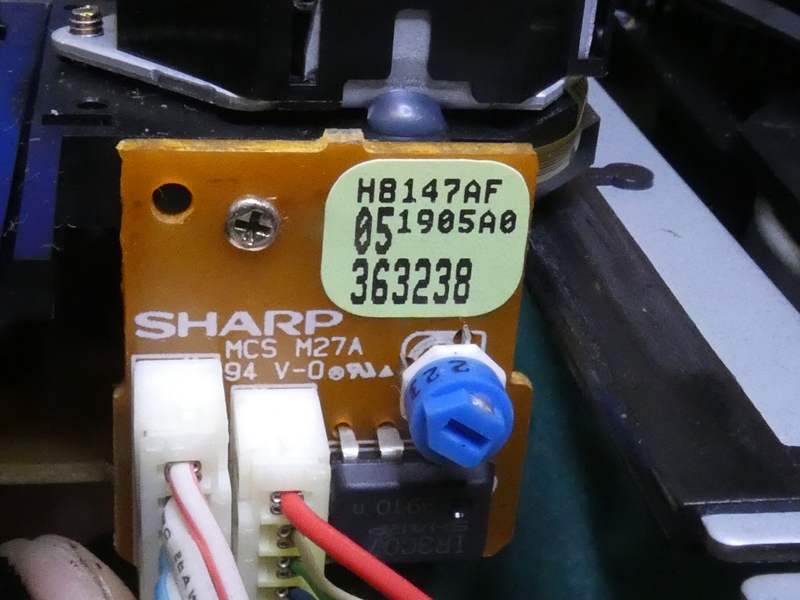

 型番を確認するとＨ８１４７ＡＦ、これは初めて見るピックアップ です。ＳＨＡＲＰ製といえばＫＳＳ－で始まる一連の製品が有名 ですが、強いて言えばケーブル接続用ソケットが２個付いている 点でＫＳＳ－２１０Ａに似ています。しかし、トリマーの下にＩＣが 付いており、よく見るとソケットのサイズが微妙に異なります。 |
||
 ピックアップの補修部品は市販されています。早々に交換を 終え（作業は略します）、ベトついたトレイを何とかします。 |

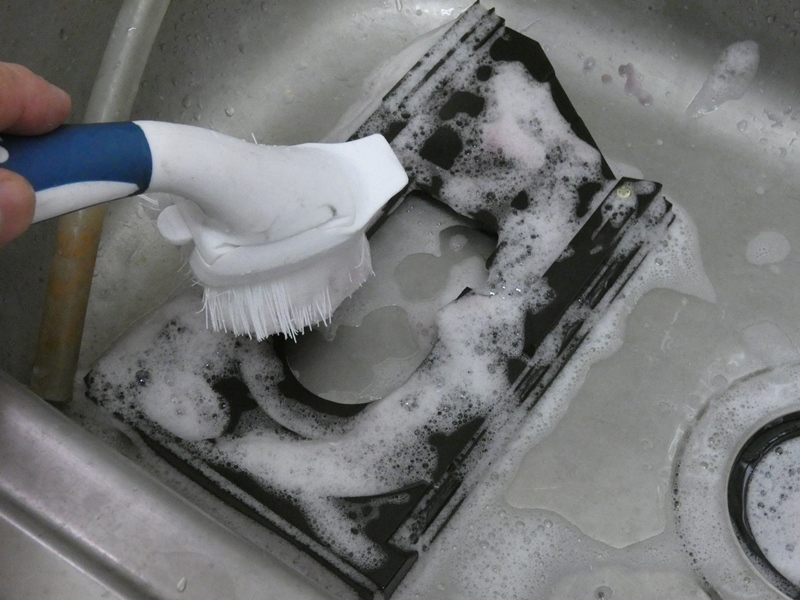

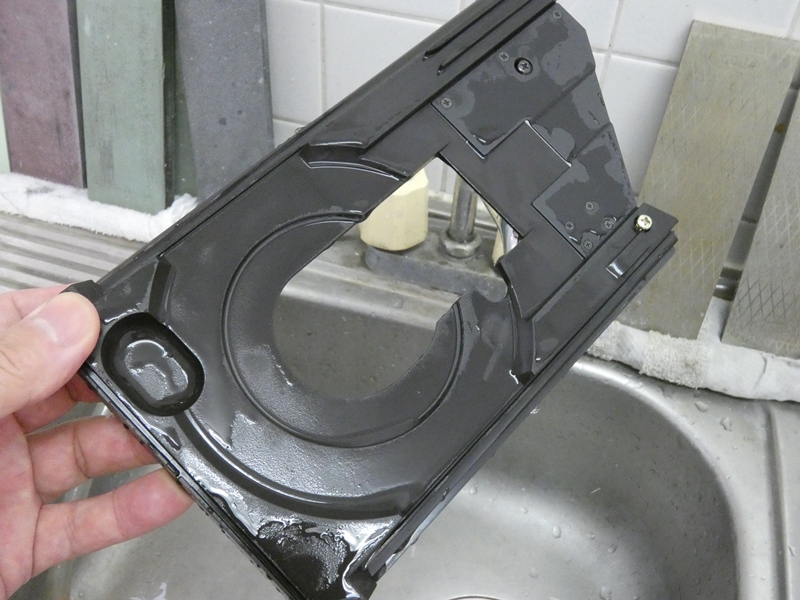

 最初はアルコールやクリーナを試しましたが、 意外や台所用洗剤で完全に落とせます。 |
|
 プロテインが入っているからでしょうか。 ドライブユニットを元通りに組み上げます。 |
 ピックアップ交換で復活すれば楽勝ものです。また ＤＥＮＯＮとてその辺のプレーヤと変わりなしです。 |
|

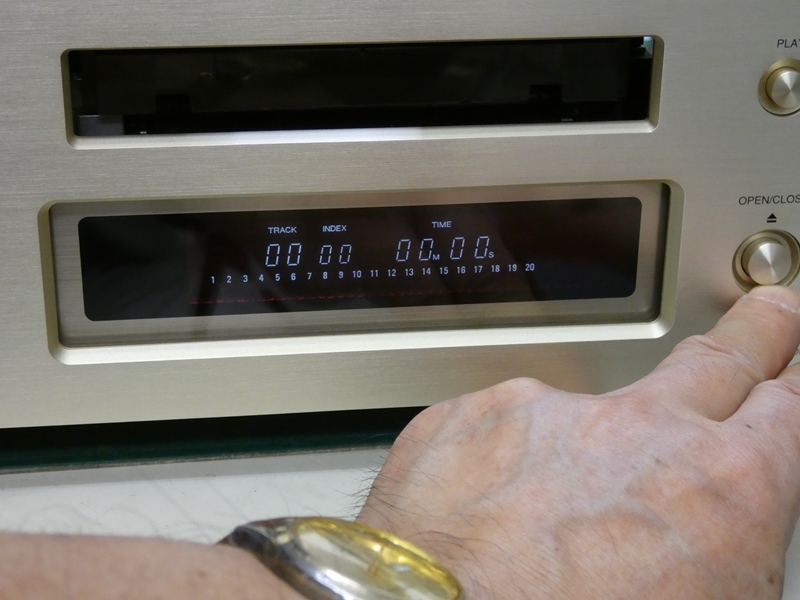

 ＣＬＯＳＥボタンを押してＣＤが引き込まれると ＴＯＣ情報を読み込むはずですが、表示されません。 |
 そして、ＰＬＡＹボタンを押しても 再生が開始されません。 |
|
 実は少し前に同じＤＥＮＯＮの先行機ＤＣＤ－１６５０ＡＺを 修理した際に、大変参考になったＷＥＢがあります。 |
 スナフキン氏がブログに綴るオーディオ機器の修理記事です。 フォトダイオードアンプ回路の不具合を指摘されています。 |
|

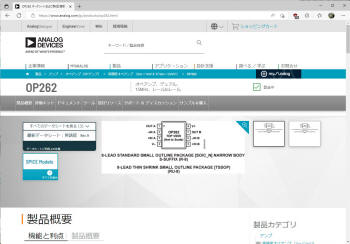

 ピックアップ信号のエラーを低減させる回路で、基板上の オペアンプＯＰ２６２が定格不足のため破損するそうです。 |

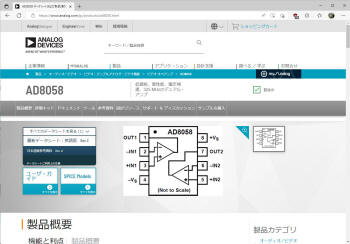

 定格を満たすＡＤ８０５８への交換が提案されていますが、 表面実装されたフラットパッケージの換装は困難を極めます。 |
|

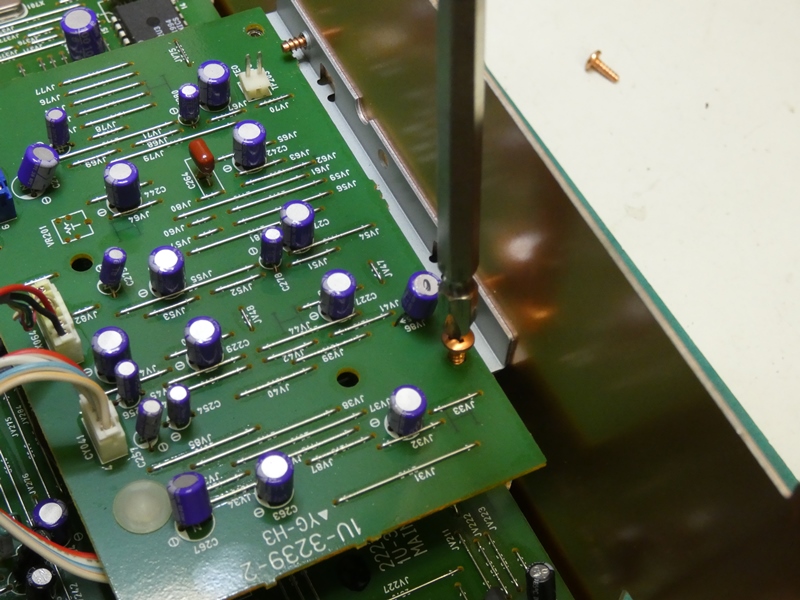

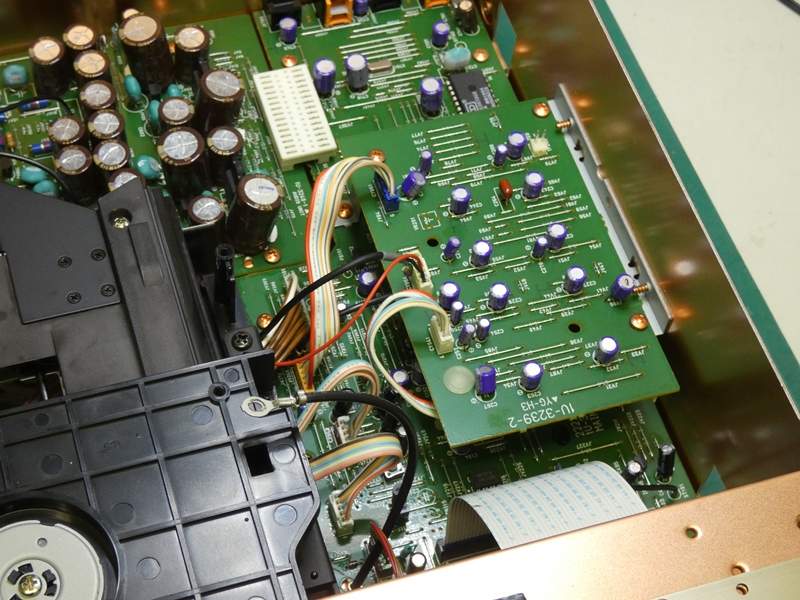

 ドライブユニットの右隣り、メイン基板の上に増設されて いるのがフォトダイオードアンプ回路の基板です。 |
 シリーズの中で、製品によりこの 回路の有無が分かれます。 |
|

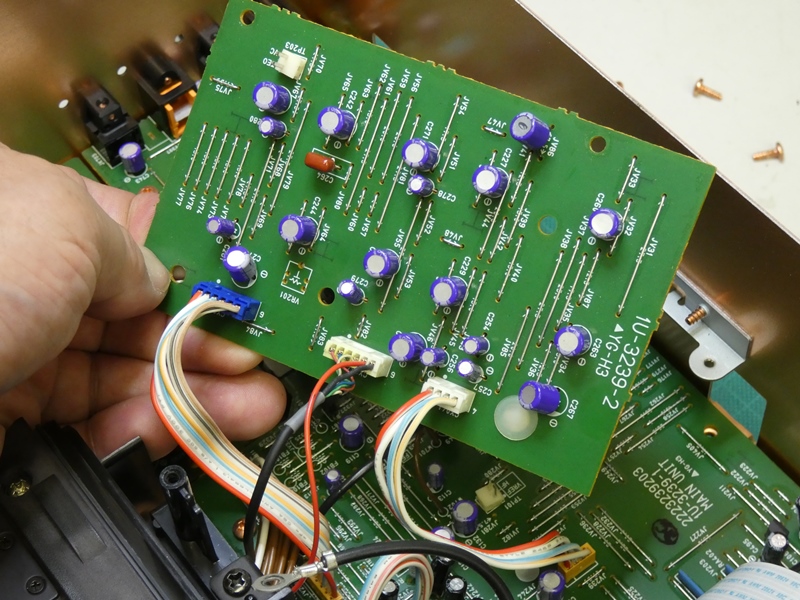

 表側から見る分には、電解コンデンサと ジャンパー線だけの簡単な回路構成ですが、 |

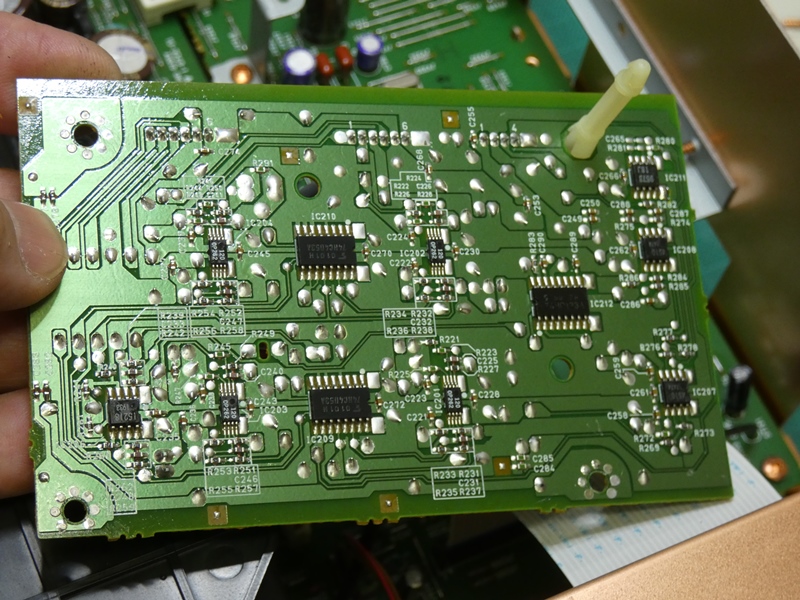

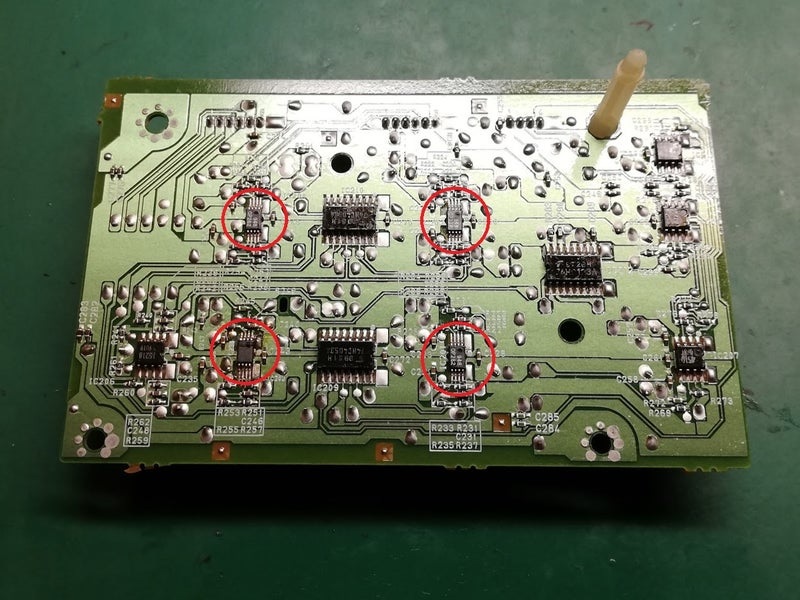

 裏側には１１個ものフラットパッケージチップが 実装され、厄介な様相を呈しています。 |
|
 写真中、赤丸で囲んであるチップがＯＰ２６２です。スナフキン氏は これらの換装にはパターンを破損する危険があり、お勧めできないと 説明されています。ところが、その代替策として驚くべきテクニックを 紹介されています。少し前にその方法により、ＤＣＤ－１６５０ＡＺの 修理に成功しており、このＤＣＤ－Ｓ１０ⅢＬにも適用できそうです。 ＊写真はスナフキン氏のＷＥＢから引用させていただきました。 |
||

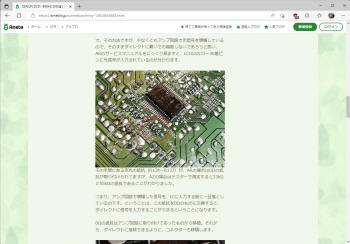

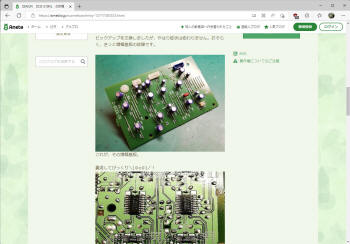

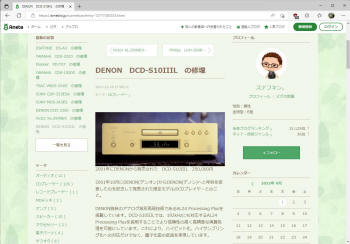

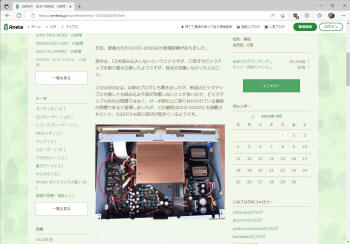

 代替策を紹介されているのはこちらのページです。 スナフキン氏はＤＣＤのシリーズを幅広く修理されています。 |
 何と、信号レベルを揃えることでフォトダイオードアンプ 回路をスキップしてしまおうという大胆なアイデアです。 |
|
 そもそもこのようなＣＤプレーヤの設計には懐疑的に ならざるを得ません。防振効果だの鋳物のベースだの、 |
 この分厚い金属製底板にしても１ｋｇはあろうかという代物です。 デジタル信号処理にアナログ的な設計が貢献するのでしょうか。 |
|
 レコードプレーヤの時代ならば振動やワウフラッターの低減、電磁的 影響の排除等は宿命的課題でしたが。フォトダイオードアンプ回路の 機能についてスナフキン氏のＷＥＢには「ピックアップからの光信号を 増幅させて、その信号の精度を高めることによって、エラーの少ない 信号に整える」と掲載されています。（ＤＥＮＯＮ社に対して）本当に そのような回路が有効であり必要であるのか、疑問でなりません。 |
||

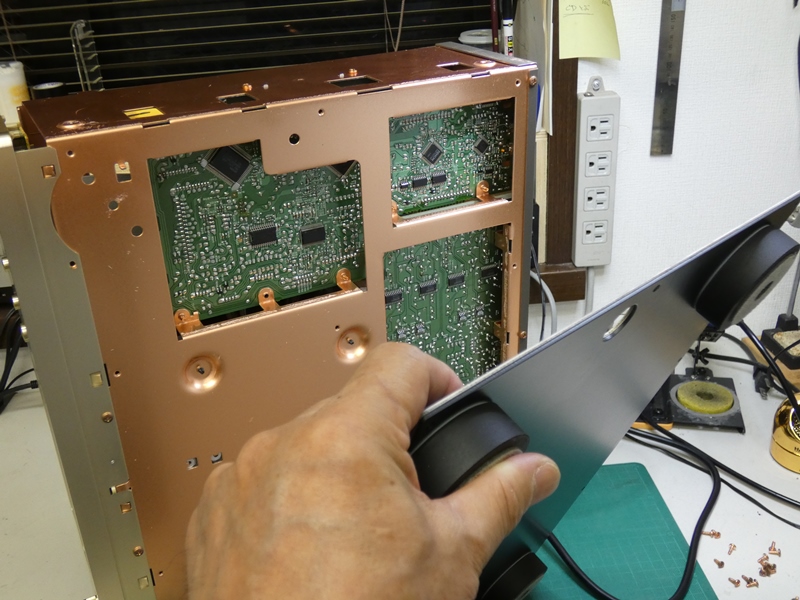

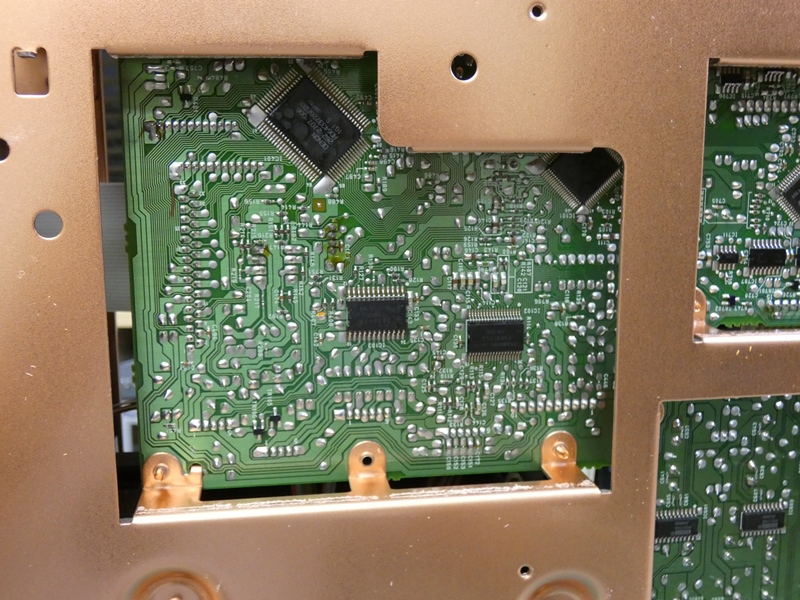

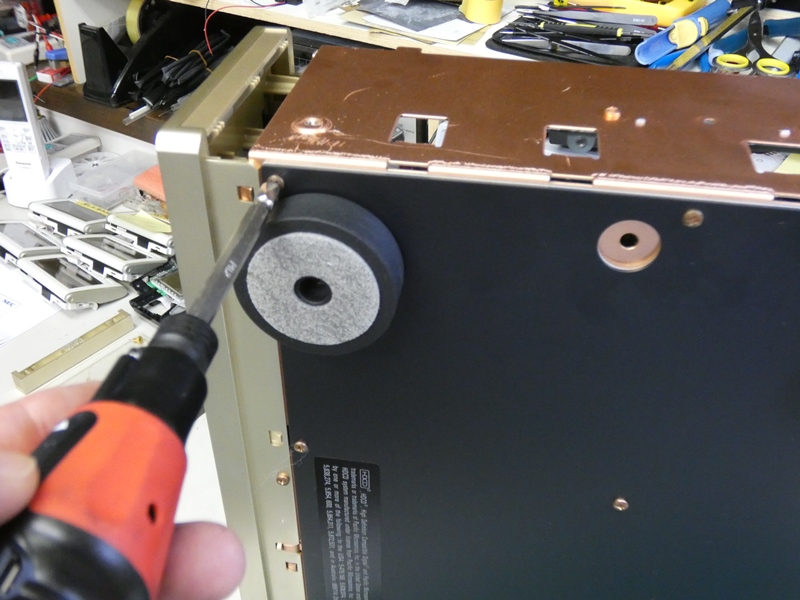

 底板を外すとメイン基板の裏側（パターン側）にアクセス できます。アンプ回路からの信号が入力される辺りです。 |

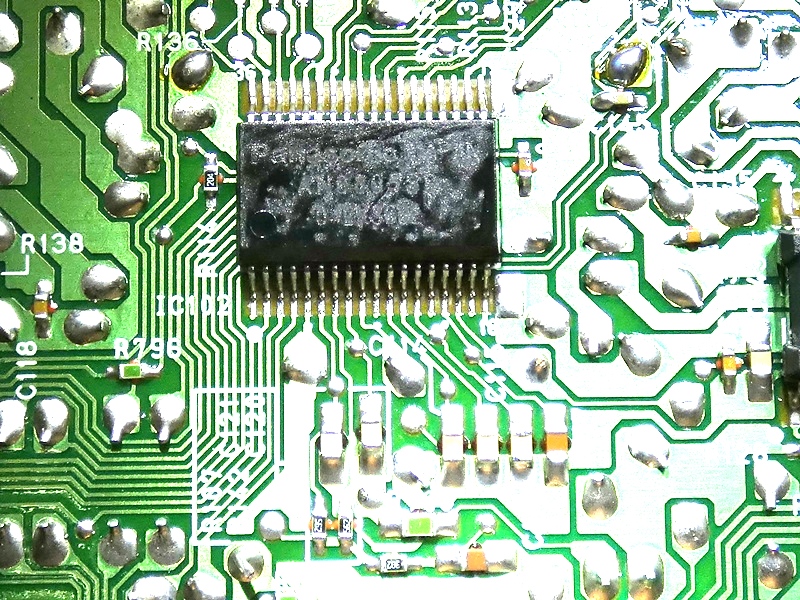

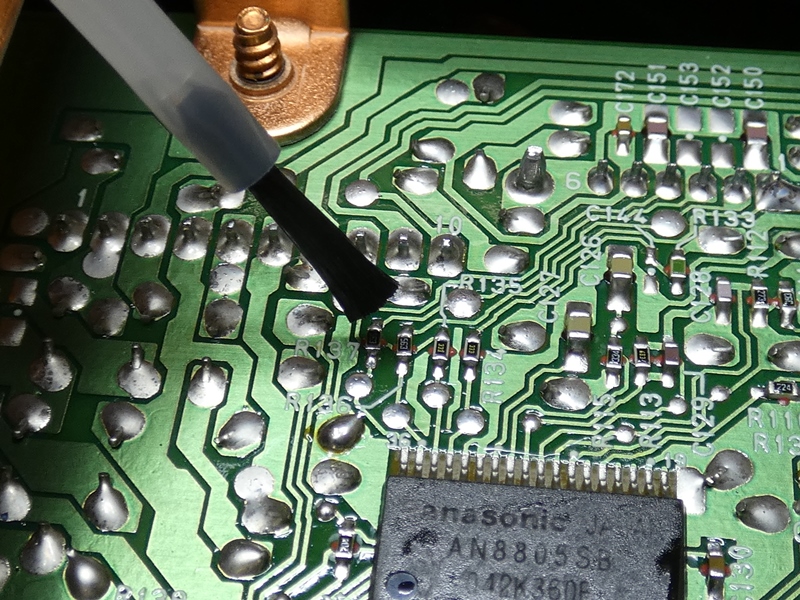

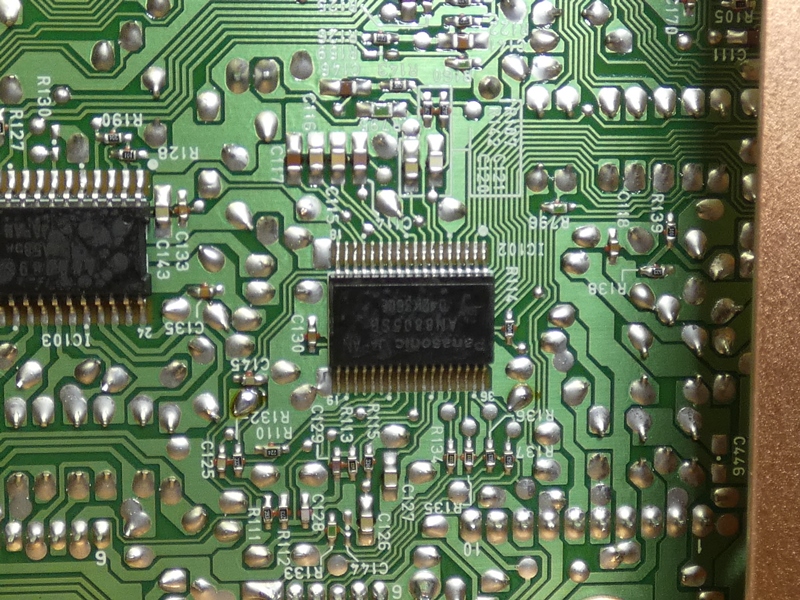

 パナソニック製オーディオ用プリアンプの ＡＮ８８０５ＳＢに抵抗器を通して入力されます。 |
|

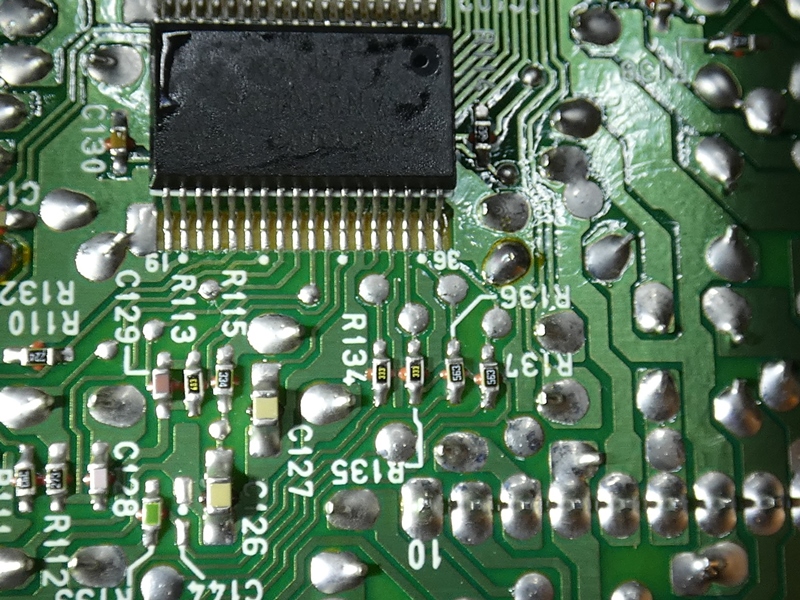

 ＡＮ８８０５ＳＢの右下、入力信号のコネクタ方向に。 Ｒ１３４、Ｒ１３５、Ｒ１３６、Ｒ１３７の４本が並びます。 |
 アンプ回路をスキップすると信号レベルが増幅されずに送り 込まれるので、これらの減衰用抵抗器は不要になります。 |
|
 スナフキン氏は抵抗器を取り除き、０オームの チップ抵抗に置き換える方法を提案されていますが、 |
 元の抵抗器はそのままに、ジャンパー線で 抵抗器の両端を短絡させる方法を採ります。 |
|

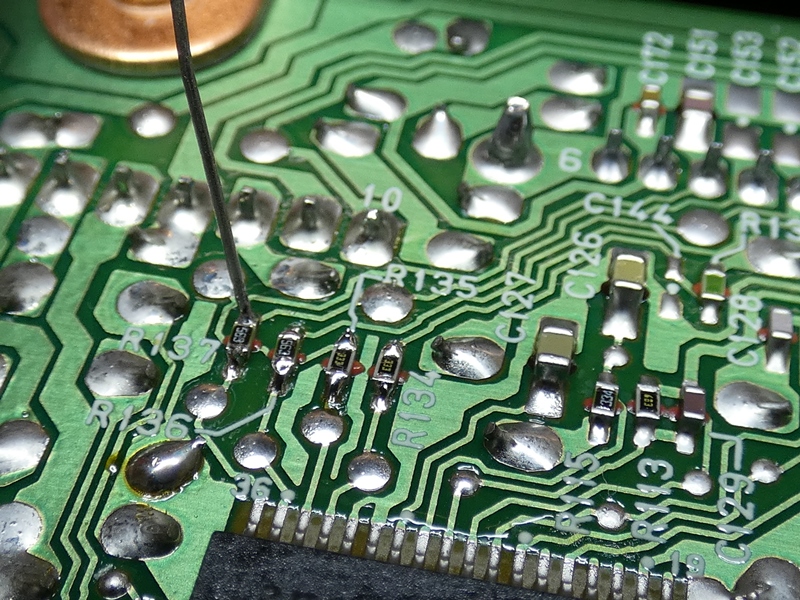

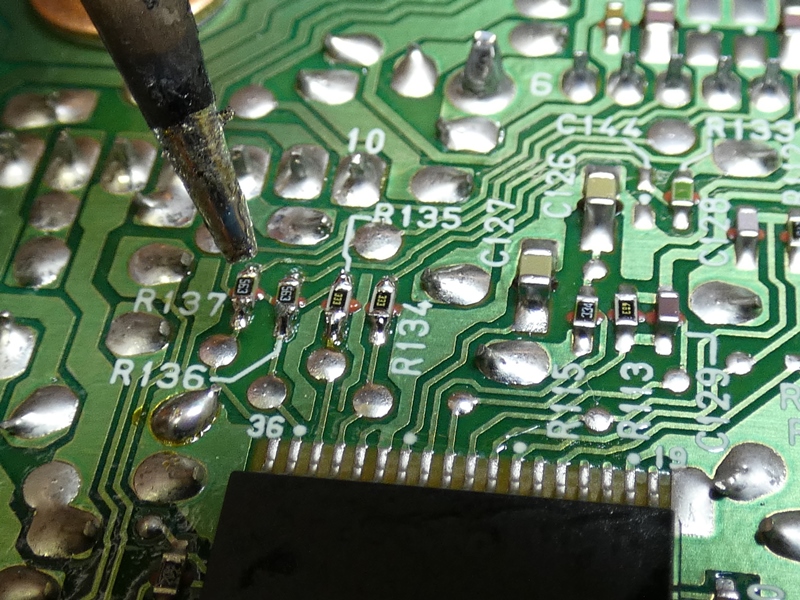

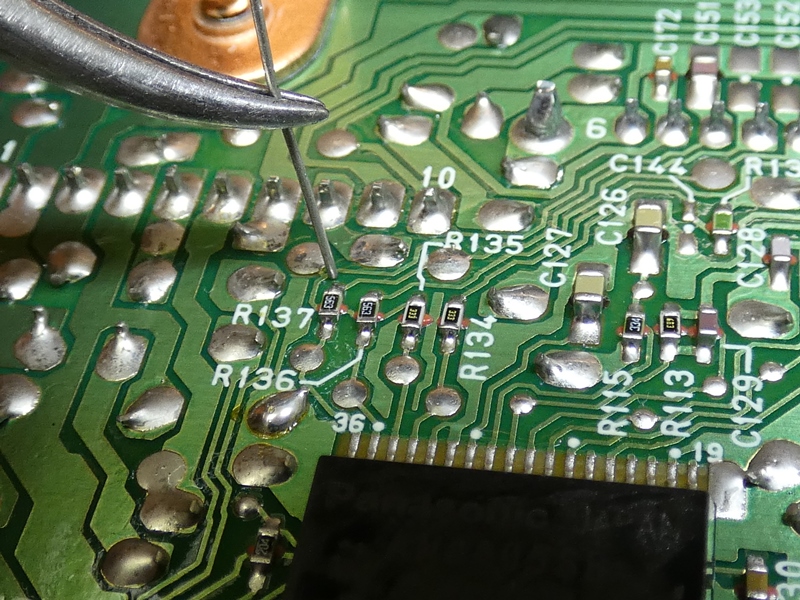

 抵抗器端子の片方に錫メッキ 線を１本半田付けしておき、 |
 適当な（反対側に届く）長さに カットしておきます。 |
|

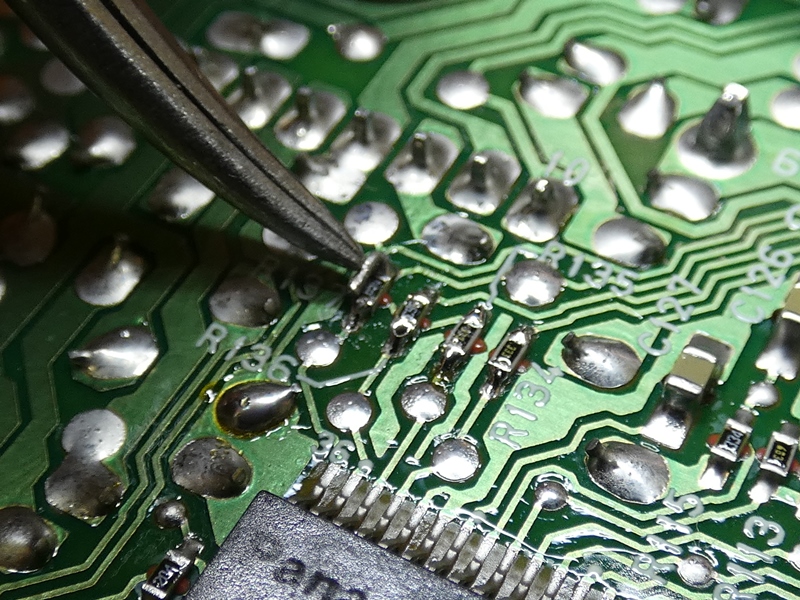

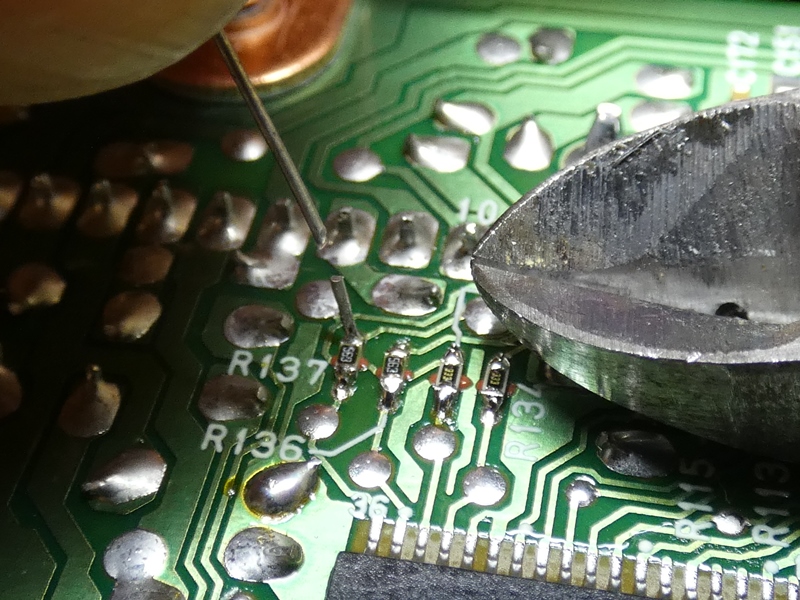

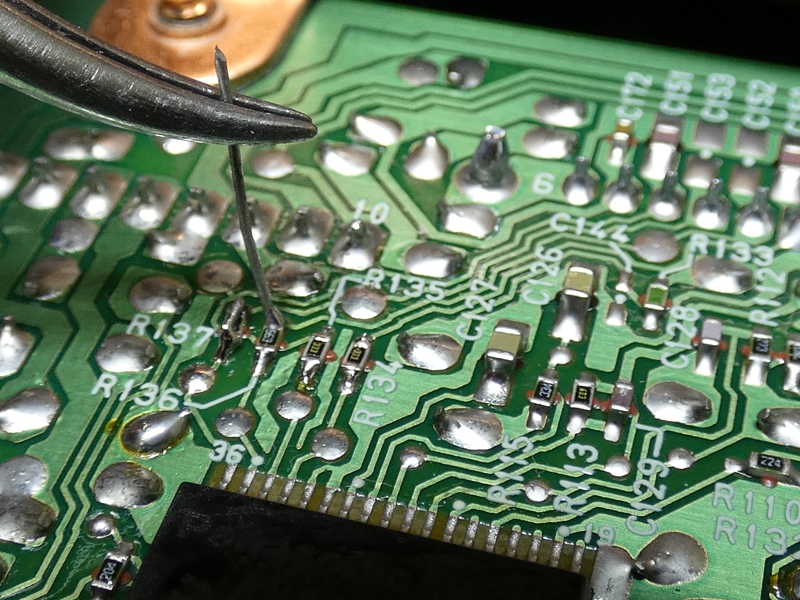

 ピンセットで折り曲げて他方の端子に接触させ、半田付けします。 この作業を抵抗器４本で繰り返します。前のＤＣＤ－１６５０ＡＺにも アンプ回路が搭載されており、その時は上手く作業できたのですが。 |
||

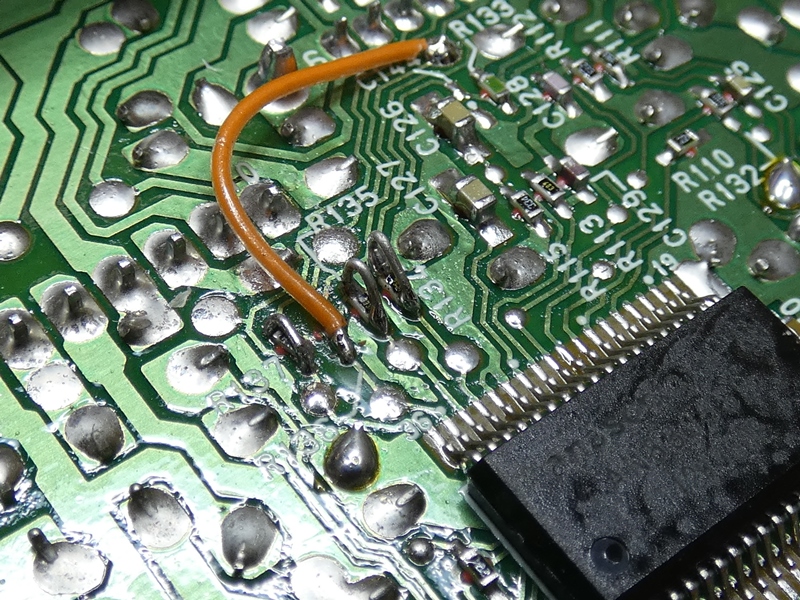

 ２本目のＲ１３５を作業する時に、半田ごてを当て過ぎて チップ抵抗もろとも基板のパターンを剥がしてしまいました。 |

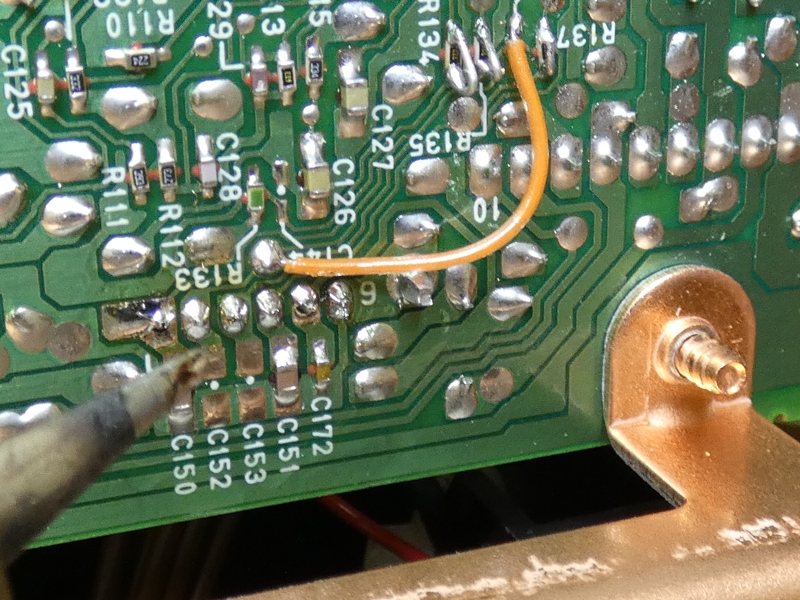

 止むを得ず、抵抗器の手前側端子から ソケット端子の近くまで直接配線することに。 |
|

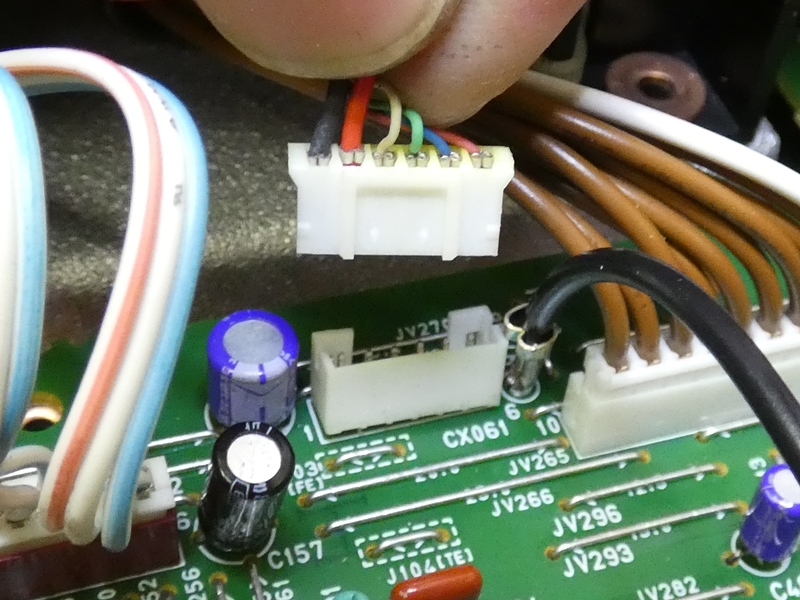

 次に、フォトダイオードアンプ回路がピックアップからの 信号を受けるソケットを、アンプ回路基板から取り外します。 |

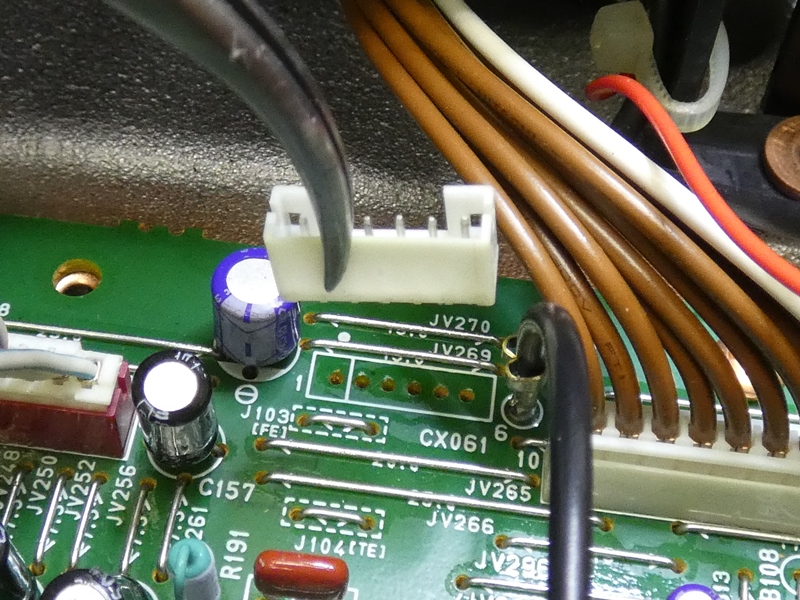

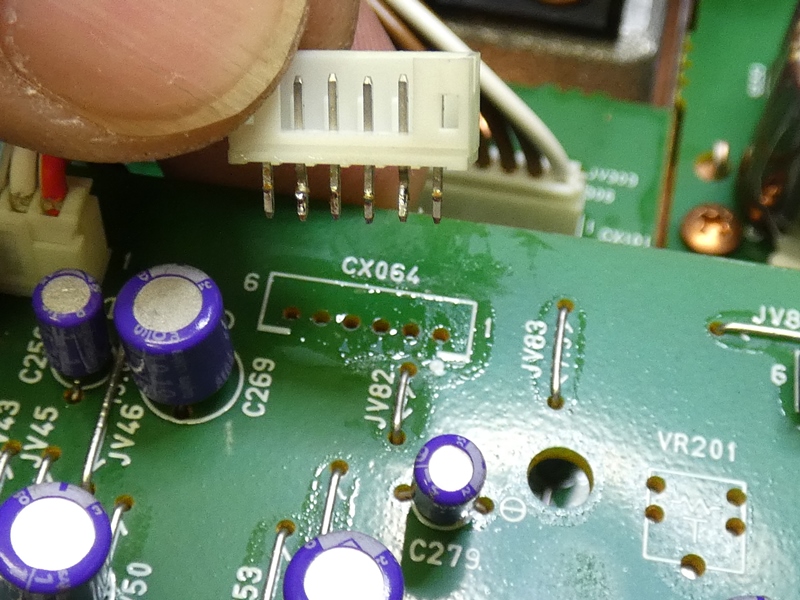

 そして、メイン基板がフォトダイオードアンプ回路からの 信号を受けていたソケットを、メイン基板から外します。 |
|

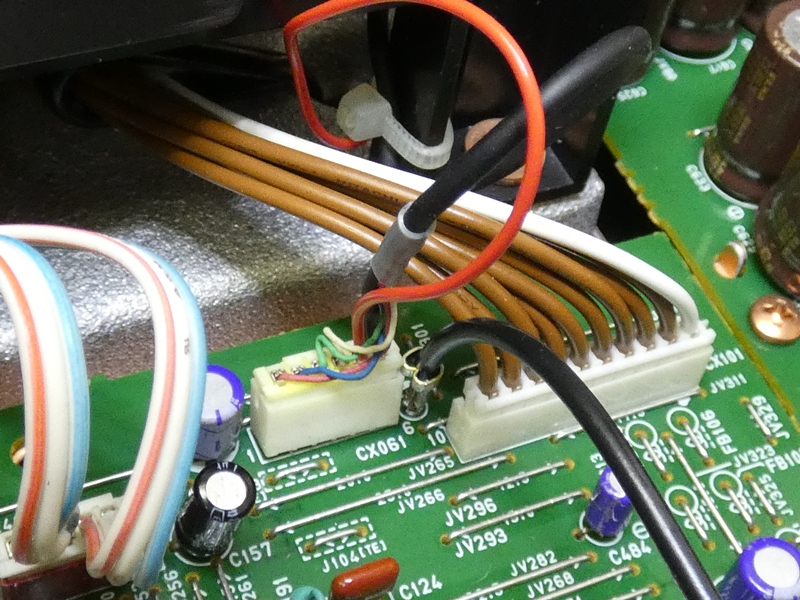

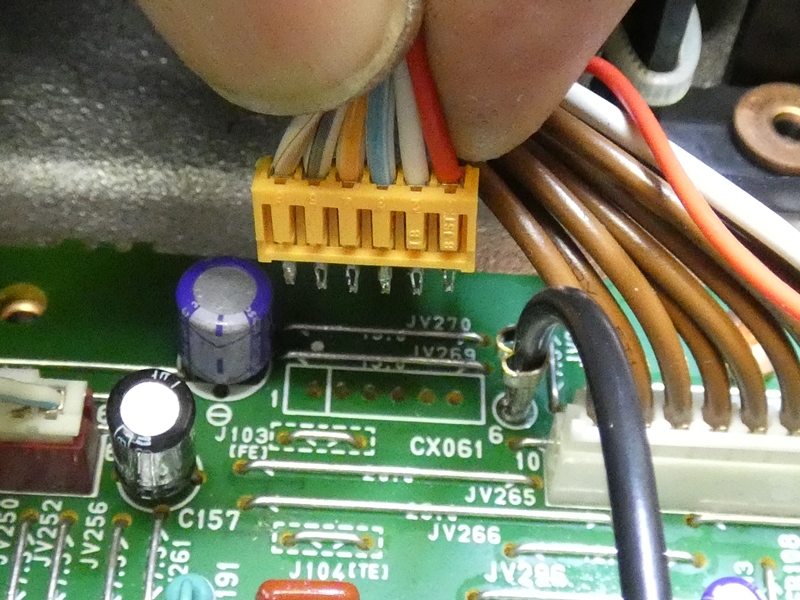

 先ほど取り外したピックアップからの信号を受ける ソケットを、新たにメイン基板に取り付けます。 |
 アンプ回路の前後で、信号の種類とピン数は代わり ません。メイン基板の裏側で各ピンを半田付けします。 |
|
 ピックアップからの信号線（コネクタ）を、メイン 基板に移動したソケットに直接差し込みます。 |
 これで信号レベルを減衰させることなく、ピック アップ信号がメイン基板に直接入力されます。 |
|
 ドライブユニットや配線関係を確認し、ＣＤを再生 してみます・・が、今度はディスクが回転しません。 |
 ここまで作業してきてこのトラブルには閉口ですが、 実はＤＣＤ－１６５０ＡＺでも経験しております。 |
|

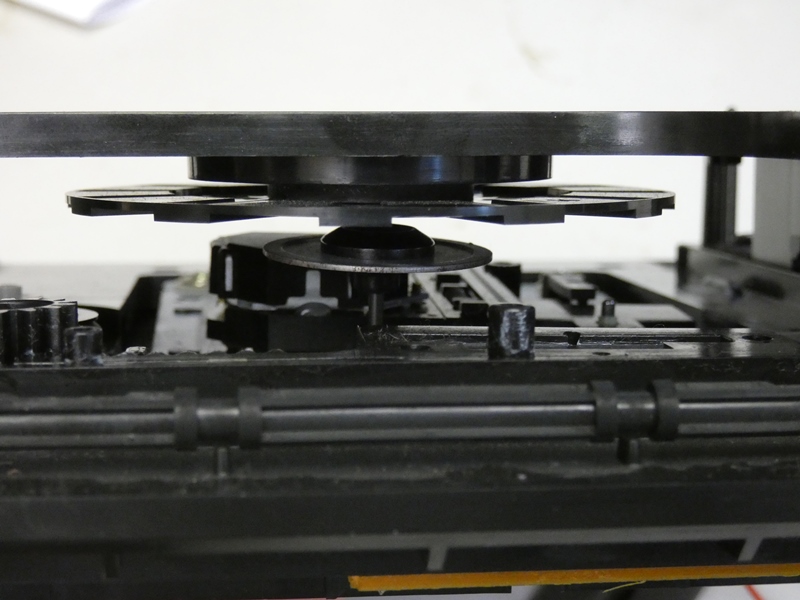

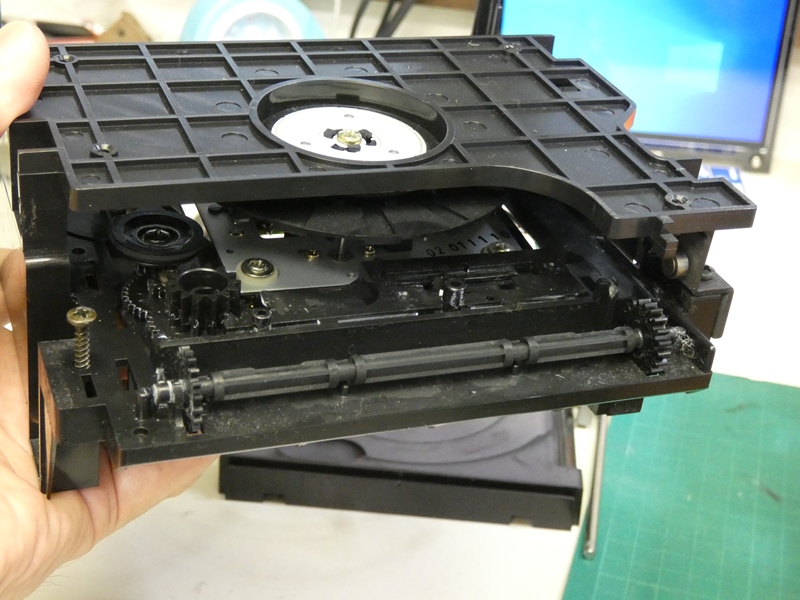

 ＣＤ再生時にピックアップやスピンドルが最も高い位置まで 持ち上がった状態です。タワー側に取り付けられていて ディスクを上から挟むキャップが、良く見ると下がり切って います。本来はスピンドル側のキャップに持ち上げられて もう少し高い位置になければなりません。上側のキャップが タワーの開口部内で回転する際に、この状態では開口部 内側と接触し擦れ合うため、抵抗が生じて回転を妨げます。 |
||
 ピックアップやスピンドルを含むフレーム全体が、 所定の位置まで持ち上げられていないことが原因で、 |

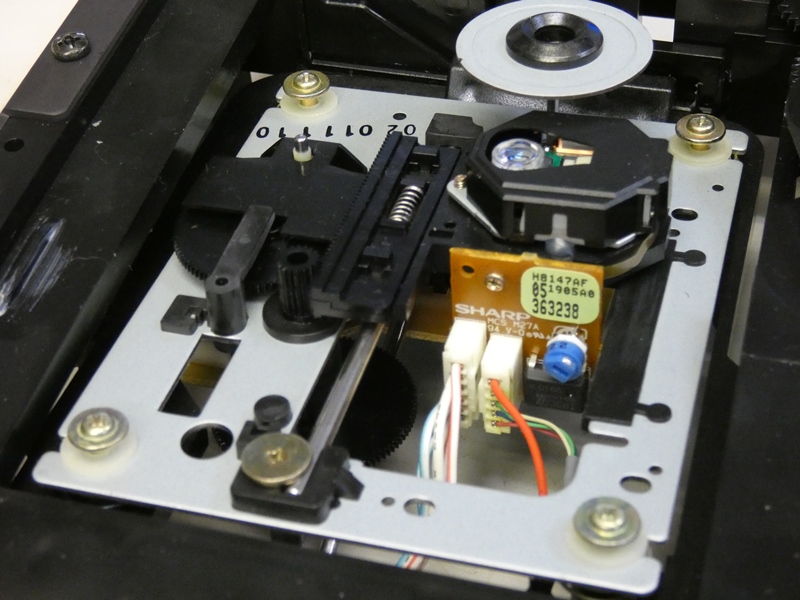

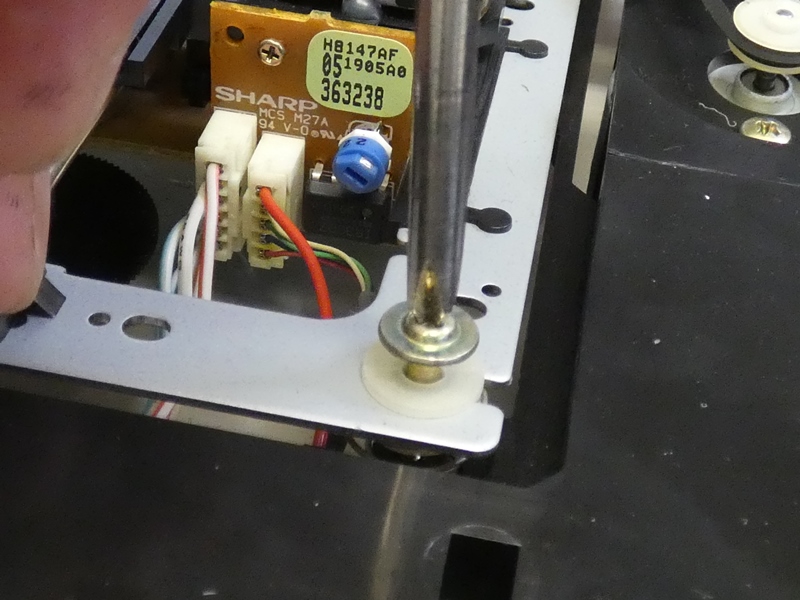

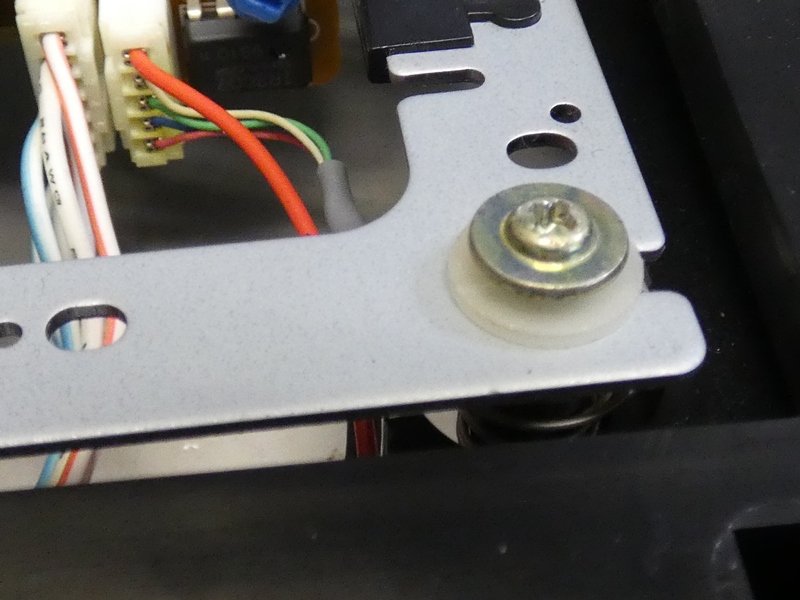

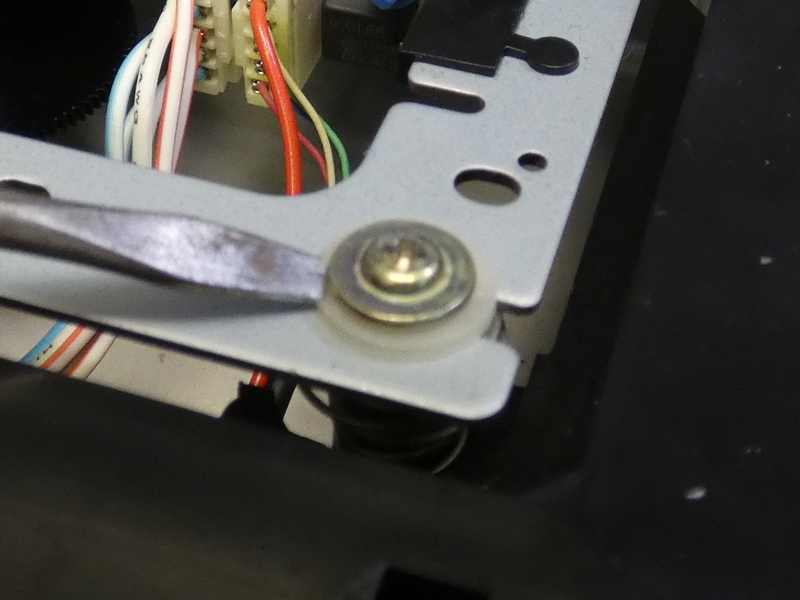

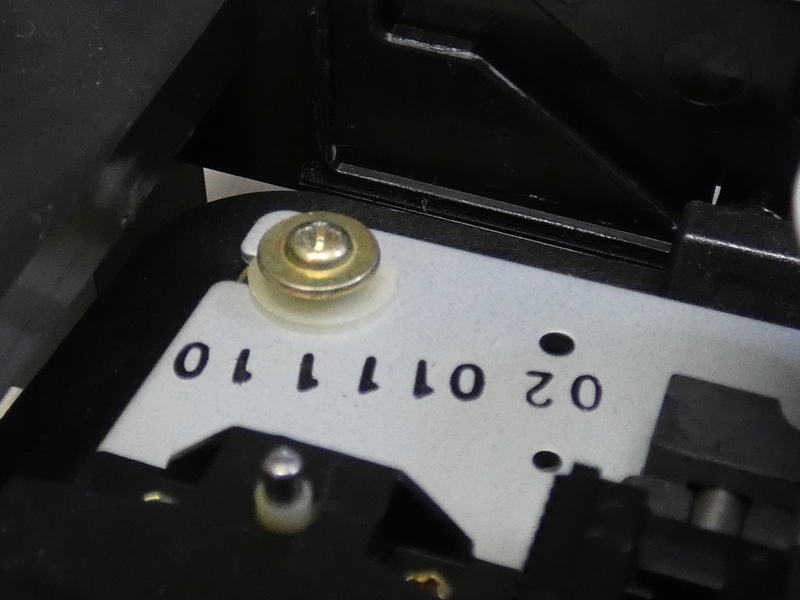

 その元になる原因がこれです。フレームを固定 するワッシャ付きネジが、少し浮いています。 |
|
 正確には、ネジが浮いているのではなく フレームの方が沈下しているのです。 |

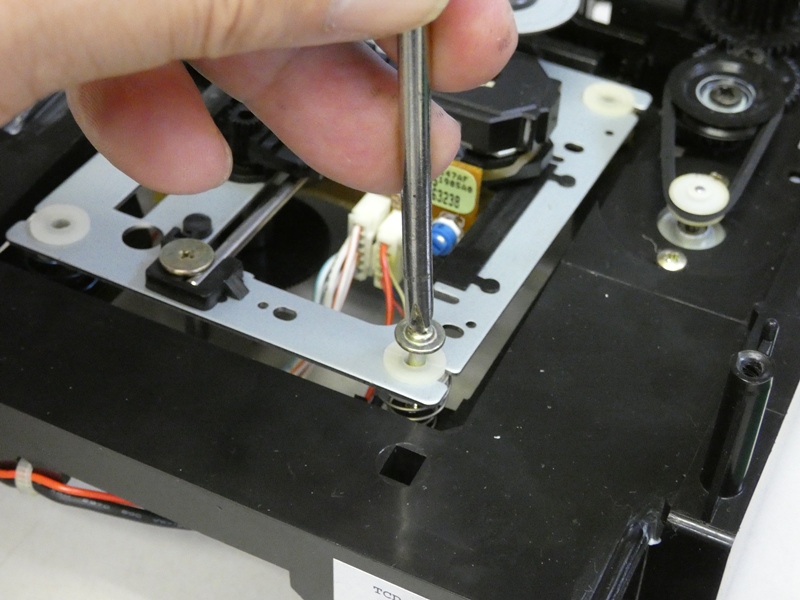

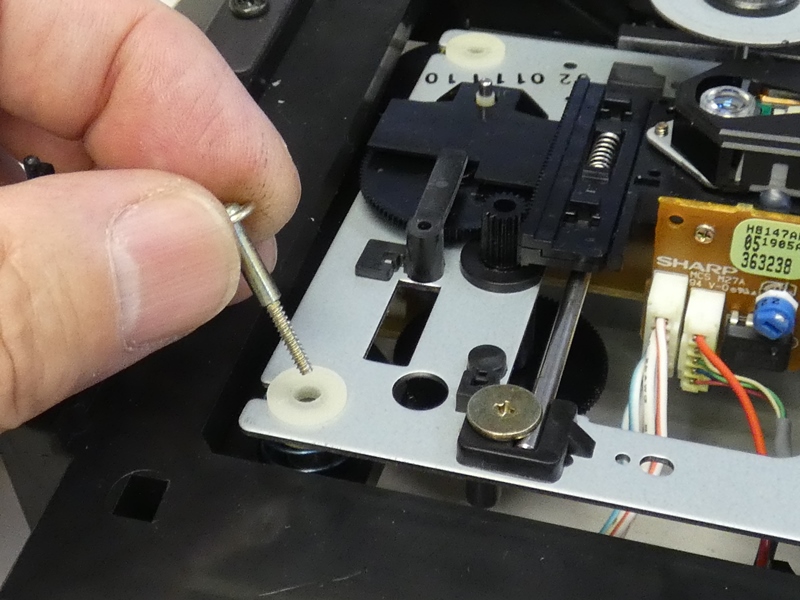

 確認するとネジは全てしっかり締め込まれて います。いったんネジを緩めてみます。 |
|
 フレームの高さを正確な位置に保つため、 決まった長さの段付きネジが使われています。 |

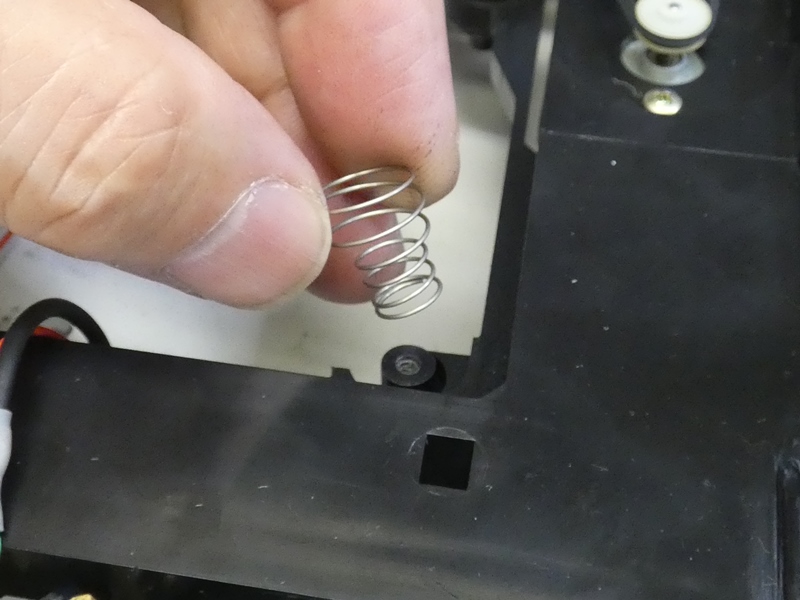

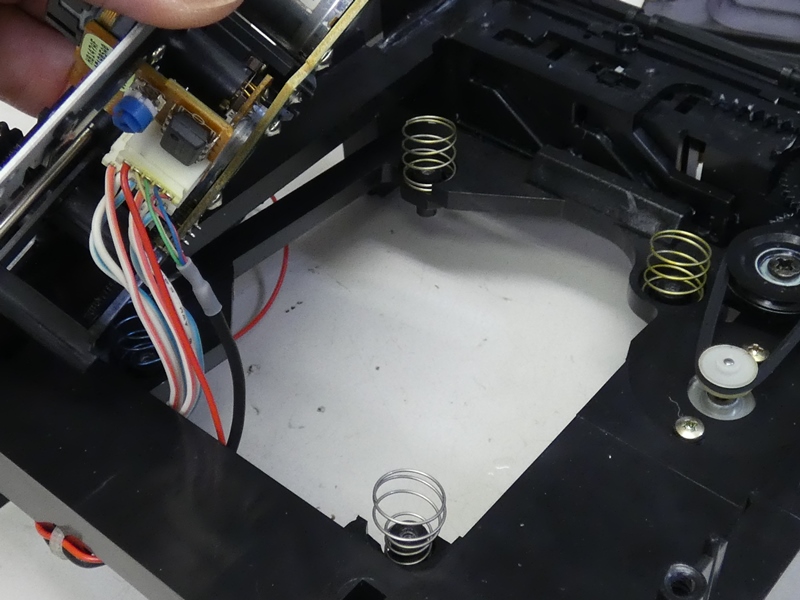

 フレームを取り外すと、ネジで固定されている ４か所にはスプリングが組み込まれています。 |
|
 振動を吸収するための手の込んだ設計でしょうが、 情けないことにそのスプリングがヘタリ切っています。 |
 驚いたことに４か所にそれぞれ形状・弾性が 異なるスプリングが配置されています。 |
|
 トラバース全体の重量バランスに対応してスプリングの 特性を最適化するという、どこまで贅沢なのでしょう。 |

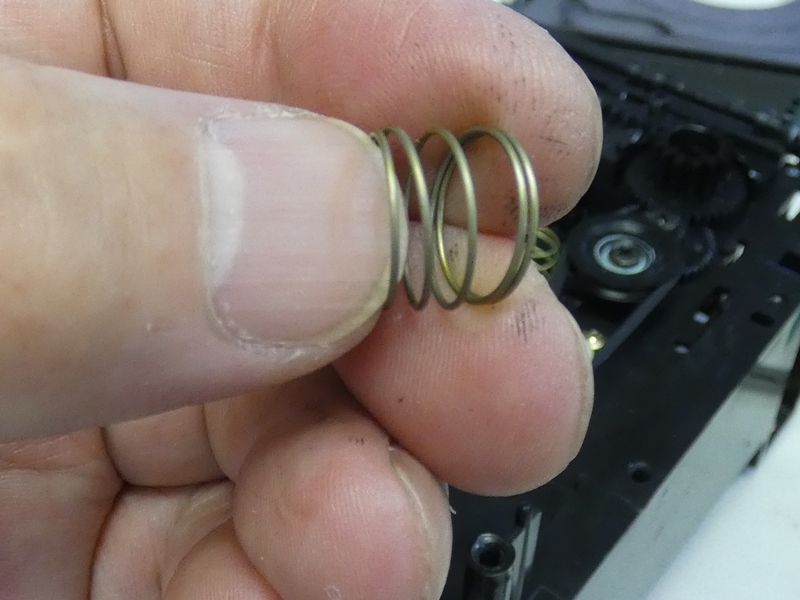

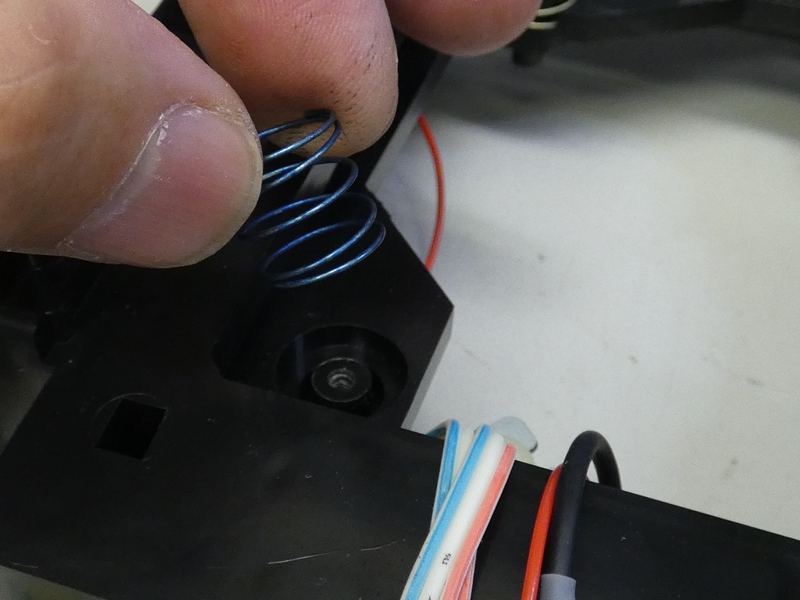

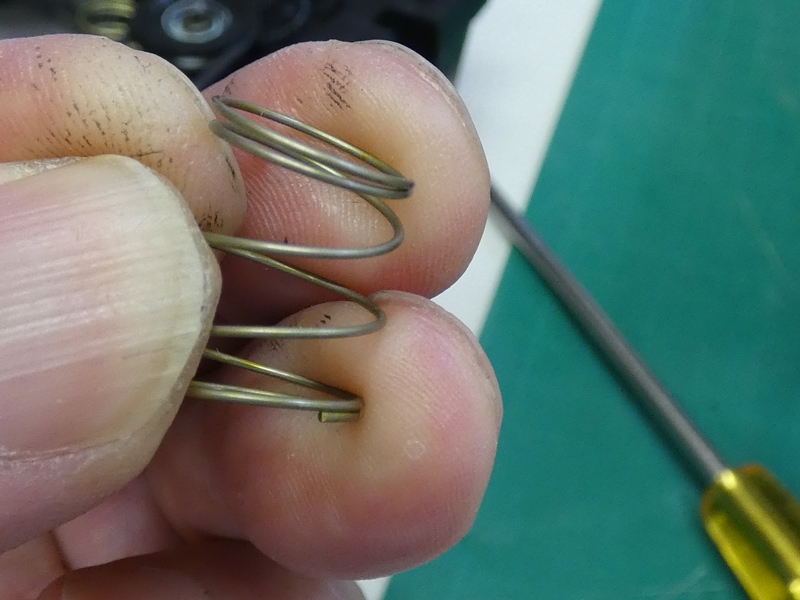

 スプリングを新品に交換・・などしません。 手で引き伸ばして弾性を復活させるだけです。 |
|

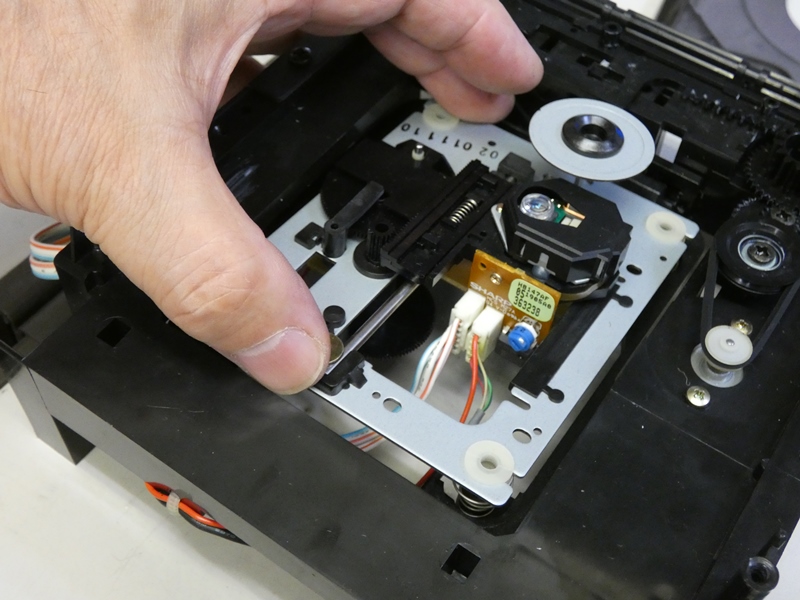

 トラバースを元に戻します。かなり高い 位置に戻っていることが分かります。 |
 固定ネジを締め込みます。ネジ頭が 直下のウレタンブッシュに密着します。 |
|
 何かこうフレーム全体がビシッとした印象で、 車のサスペンションを新調したような感じです。 |
||
 改めてネジの頭が浮いていないことを確認します。 段付きネジの有効長通りにフレームが固定されています。 |

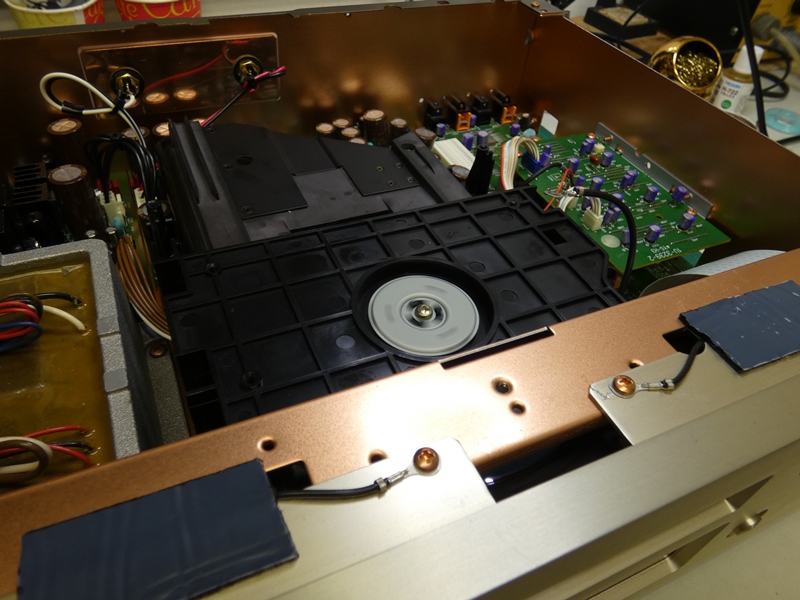

 ディスクがスムーズに回転 します。これならばきっと・・ |
|

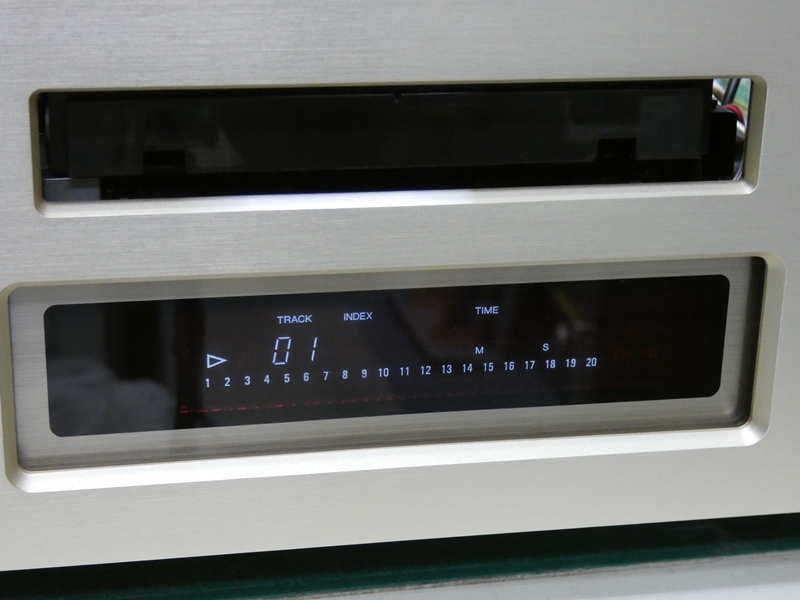

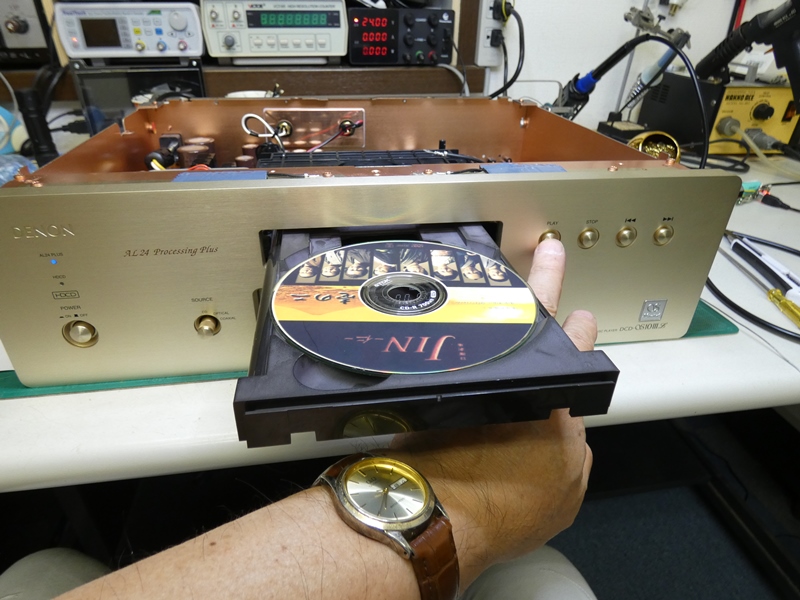

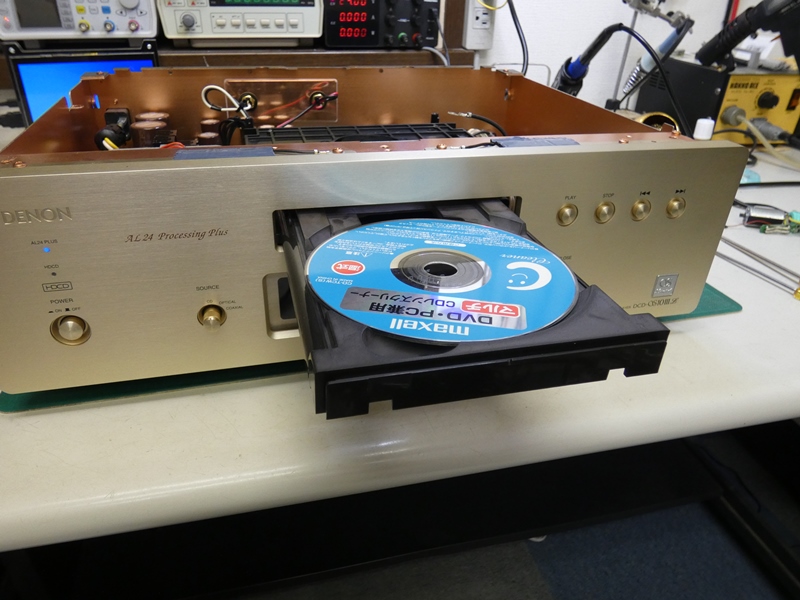

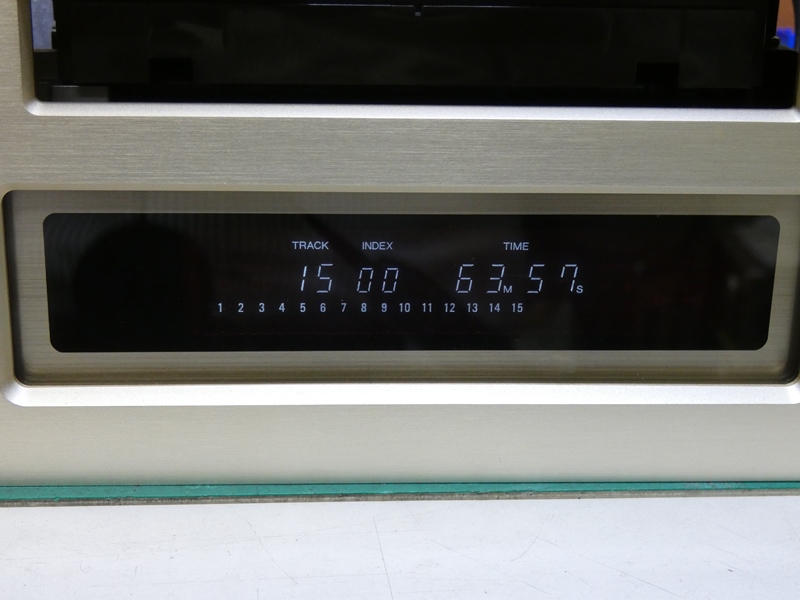

 ＣＤトレイが引き込まれ、ディスクが認識された直後にＴＯＣが 読み出され、トラック数（曲数）や再生時間（合計）が表示されます。 |
||
 ＰＬＡＹボタンを押すと間もなく再生が開始されます。トラックの移動が 実に機敏です。普及機で見られるようなトラック移動時のもたつきが 全くありません。複数曲を一度に移動する際も、ほとんど瞬時に 次のトラックを掴まえます。やはり高級機のドライブはそれだけの ことがあります。劣化したピックアップの交換はまぁ茶飯事ですが、 フォトダイオードアンプ回路のトラブルは、スナフキン氏が提供して 下さった凄技がなければとても解決できていません。厚く御礼を 申し上げます。それにしても、最後のスプリングのヘタリの１件は 余りに残念です。ここまで贅沢な設計を山ほど盛り込んでおいて、 ２５万円もの宝石か貴金属のような価格を付けておいて。で２０年 ほど経過してみるとたかがバネのヘタリでＣＤが回転しなくなる とは・・。何か基本を忘れていませんでしょうか、ＤＥＮＯＮさん。 |
||
|
||
