・小型冷蔵庫の修理＜お掃除（２０２４．２．１０）

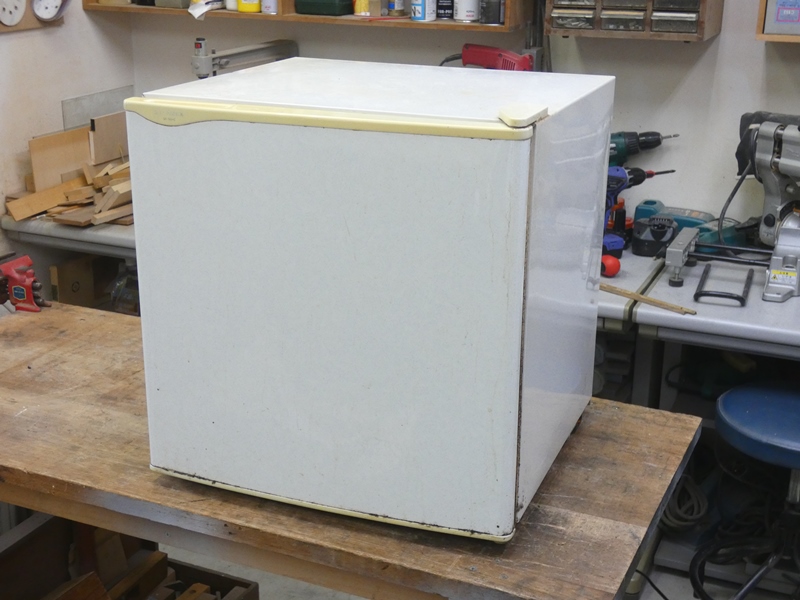

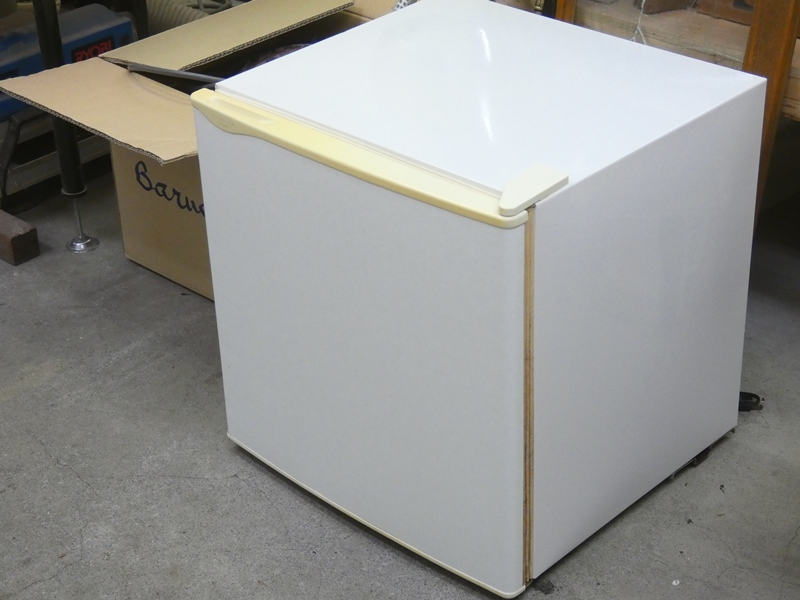

小型の冷蔵庫が冷えないので修理を依頼されました。

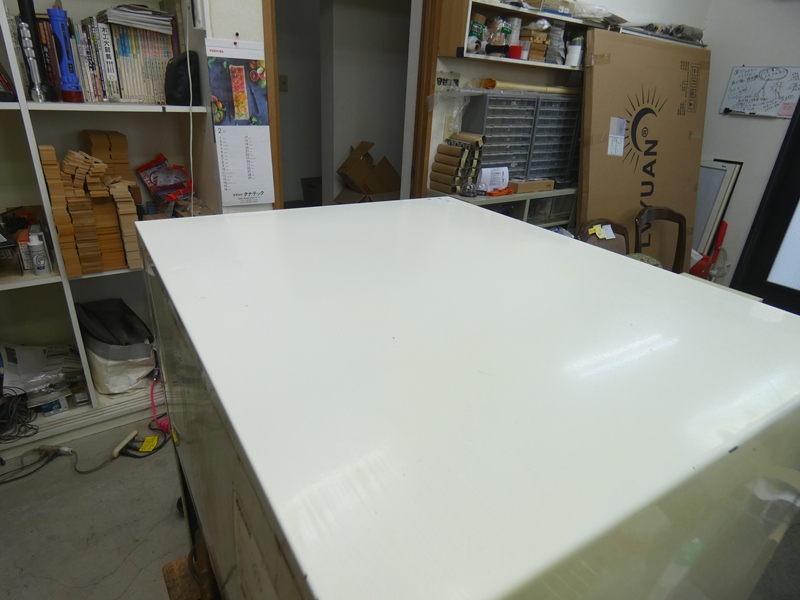

４５Ｌほどの容量で、手の届くところに置くことができ
便利です。直らなければ廃棄してよろしいそうです。
　

以前に点検に伺った際は問題なく動作していたの
ですが、その後再び調子が悪くなったとのことです。
　

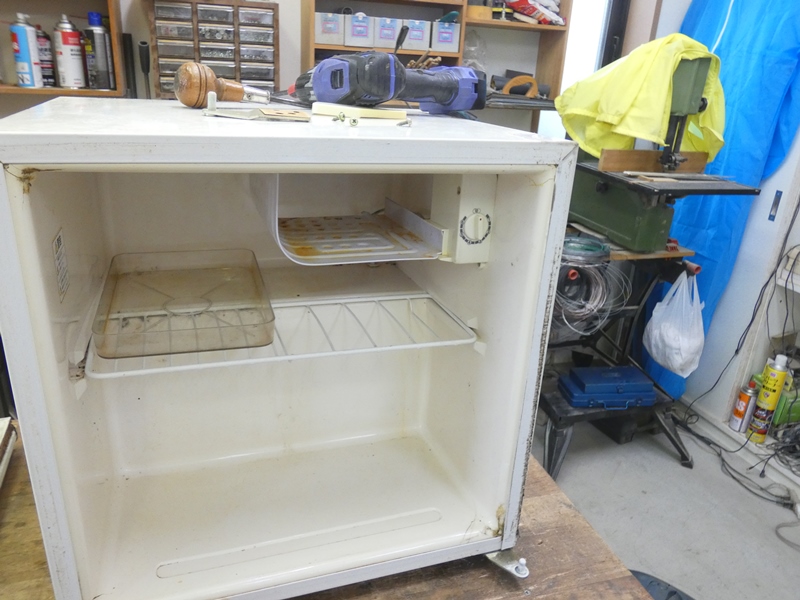

工房に運び込み点検し直します。

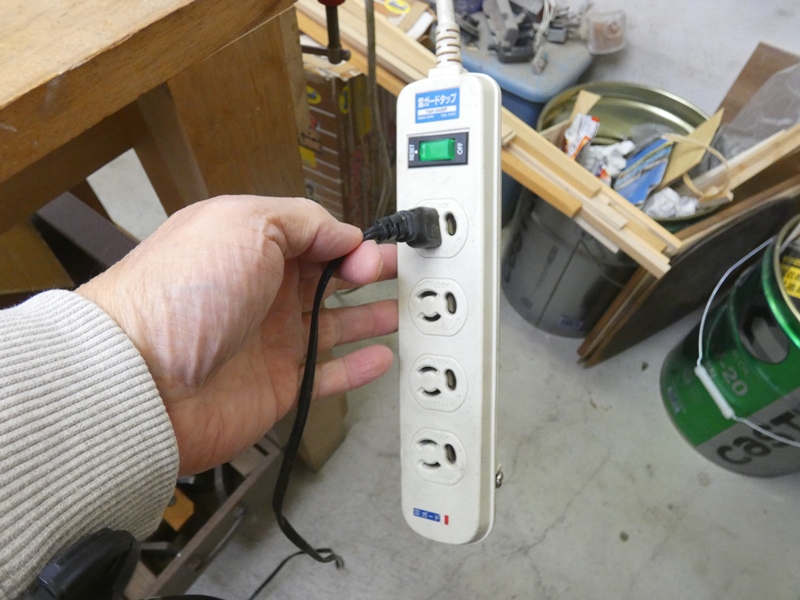

電源コードをコンセントに接続します。

簡単なもので操作スイッチはこれだけです。
電源ＯＮ・ＯＦＦと温度調整を兼ねています。
　

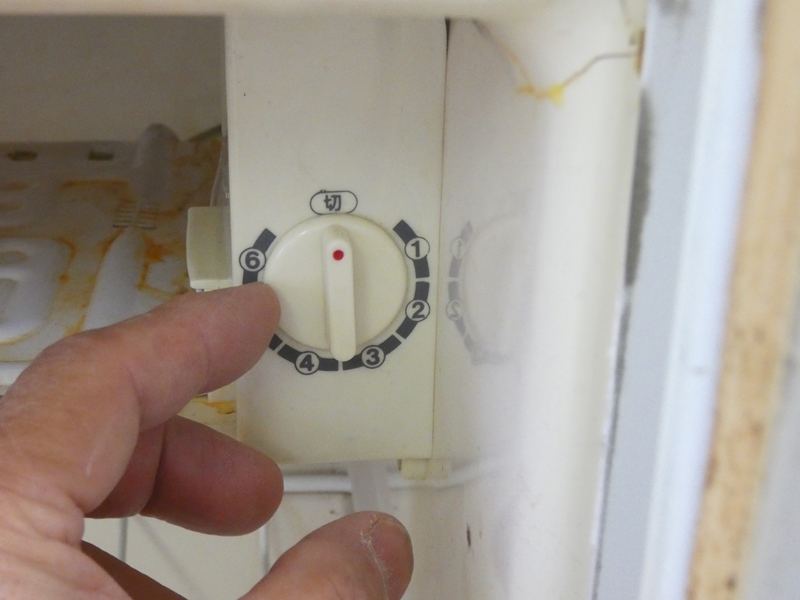

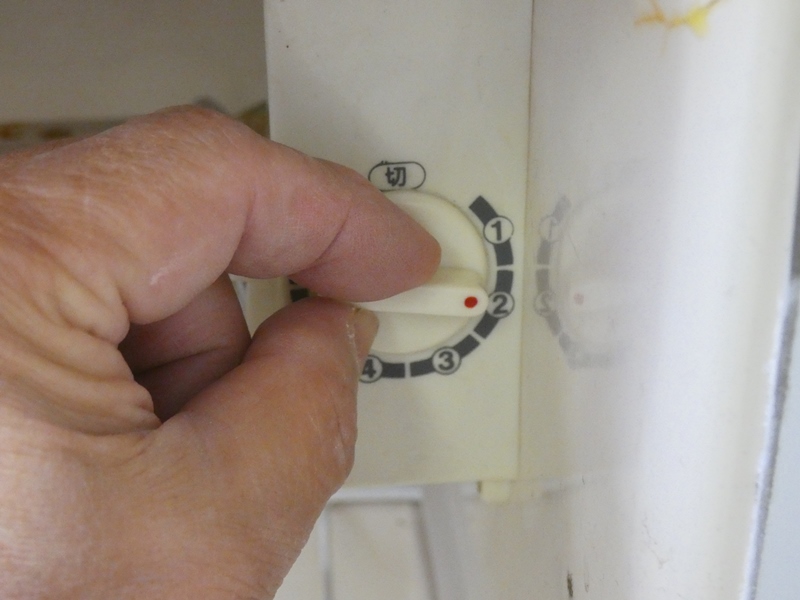

「切」の位置から目盛り２あたりまでツマミを回すと電源が
入ります。コンプレッサーが作動する振動で分かります。

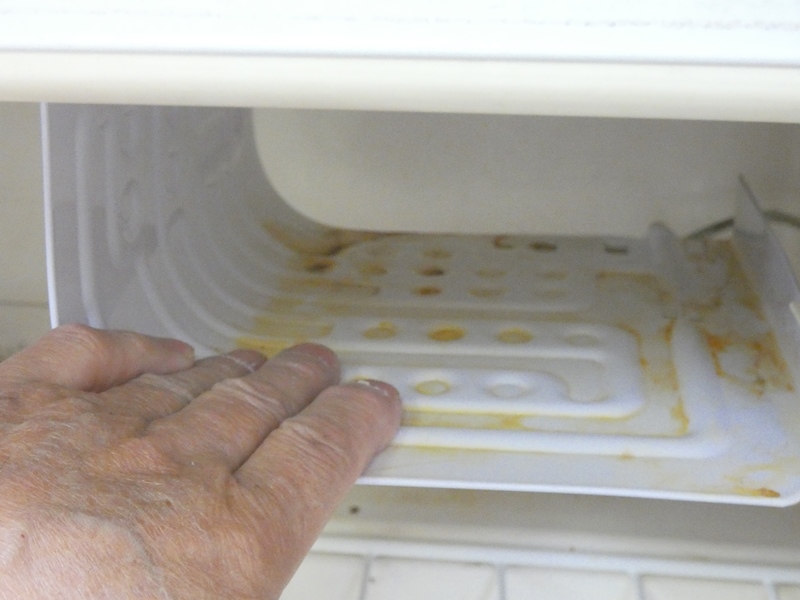

しばらくすると放熱器（吸熱器？）が冷えてきます。

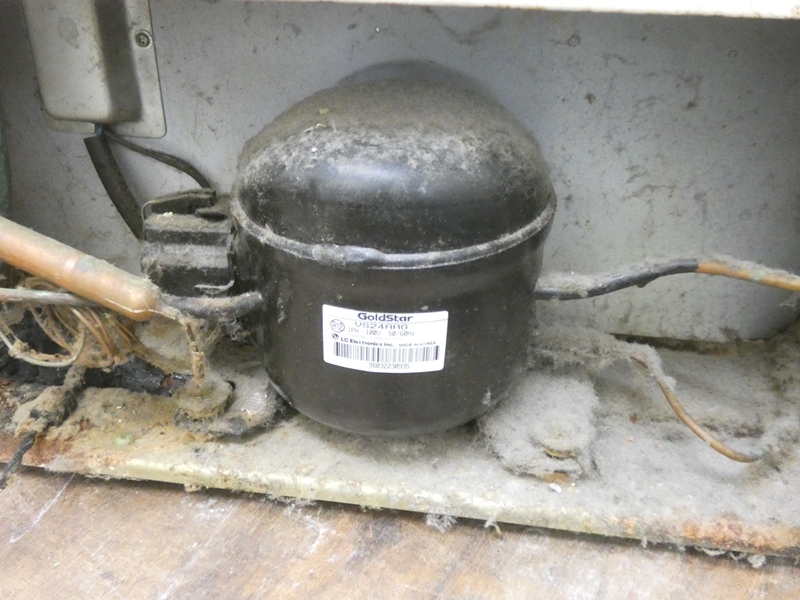

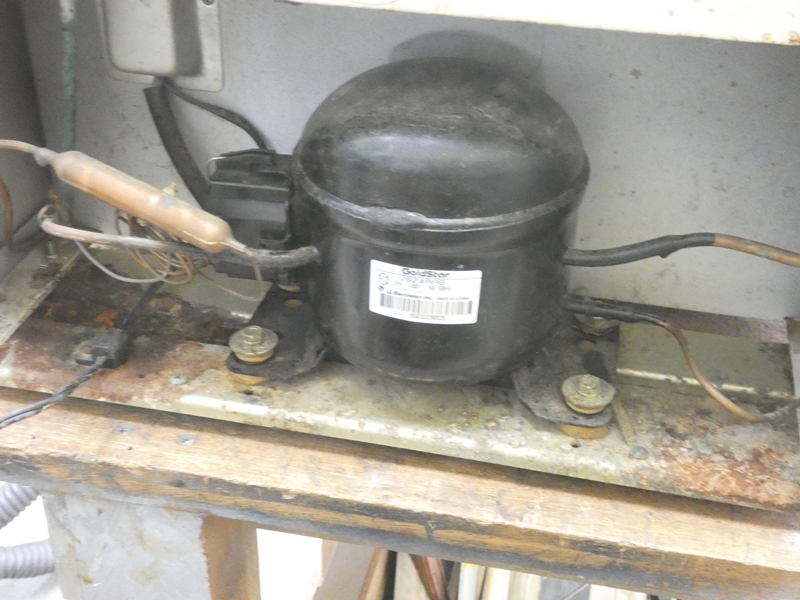

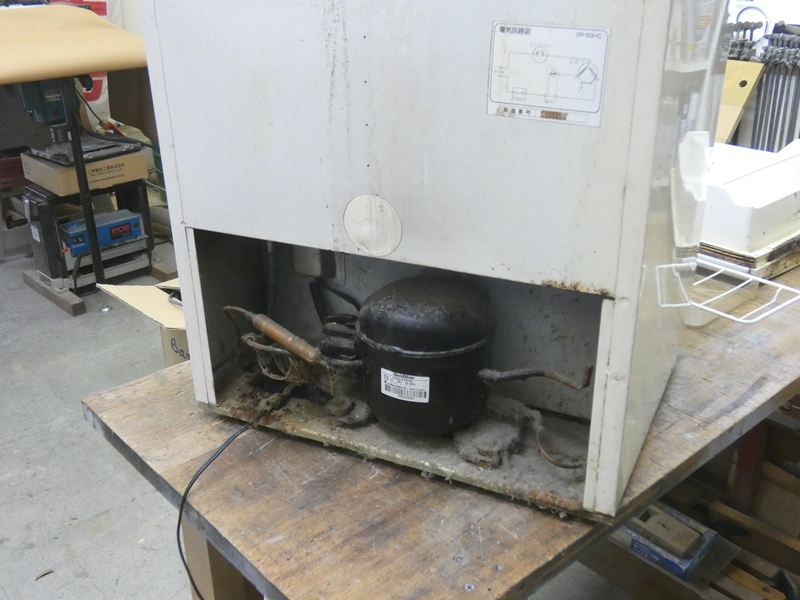

コンプレッサーや冷媒の循環は正常です。
　

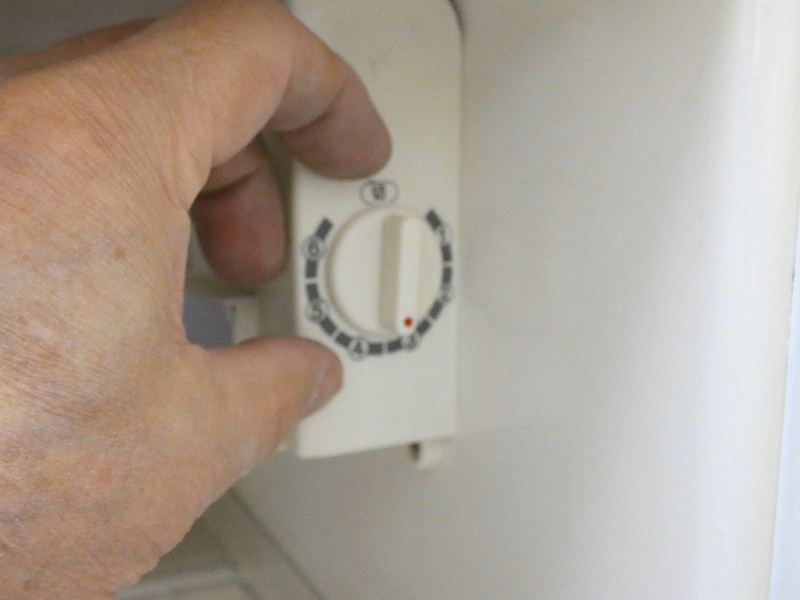

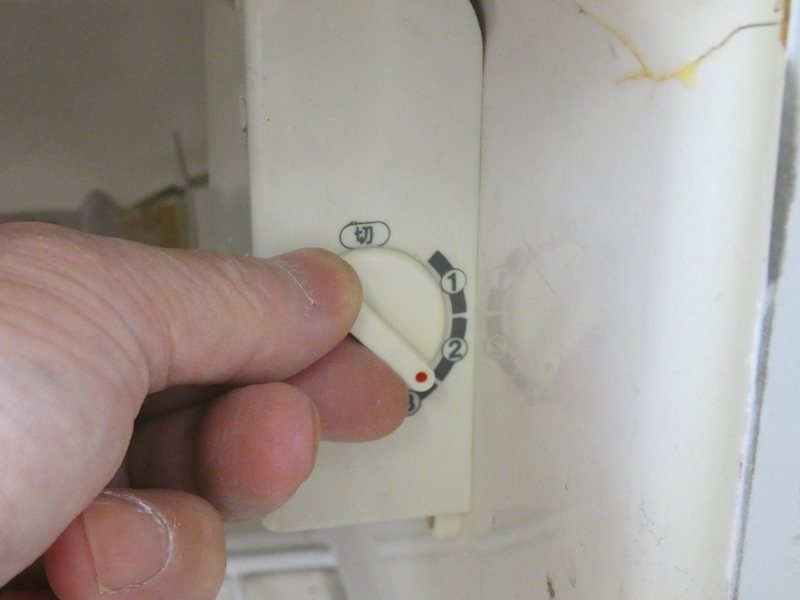

しかし、ツマミをもう少し回していくとコンプレッサーが
停止します。サーモスタット内蔵スイッチの不具合です。
　

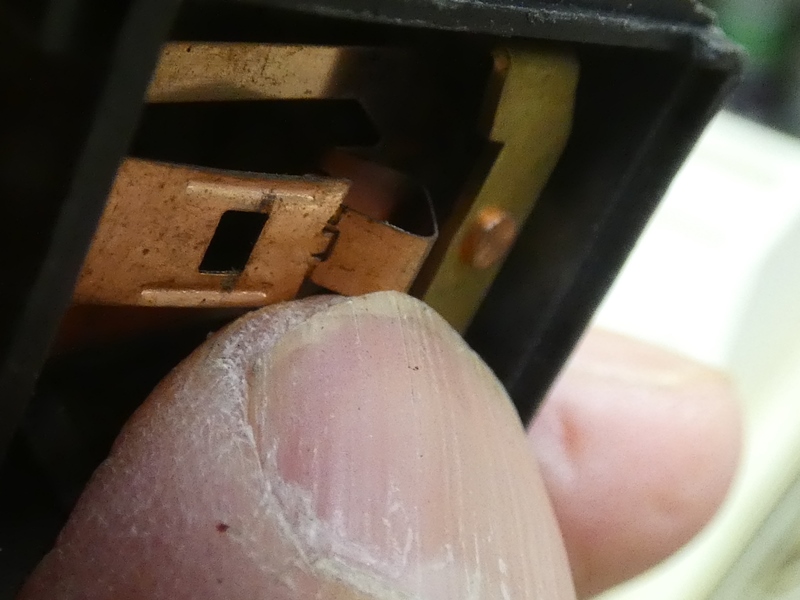

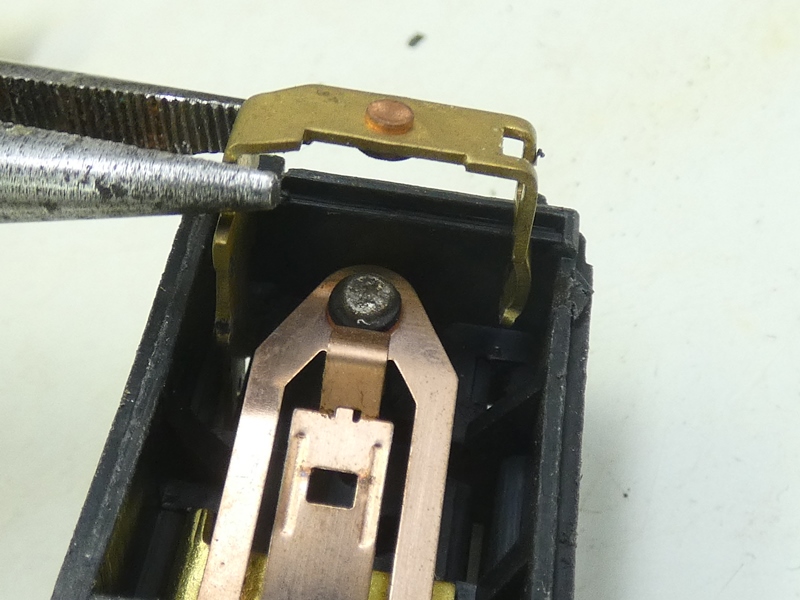

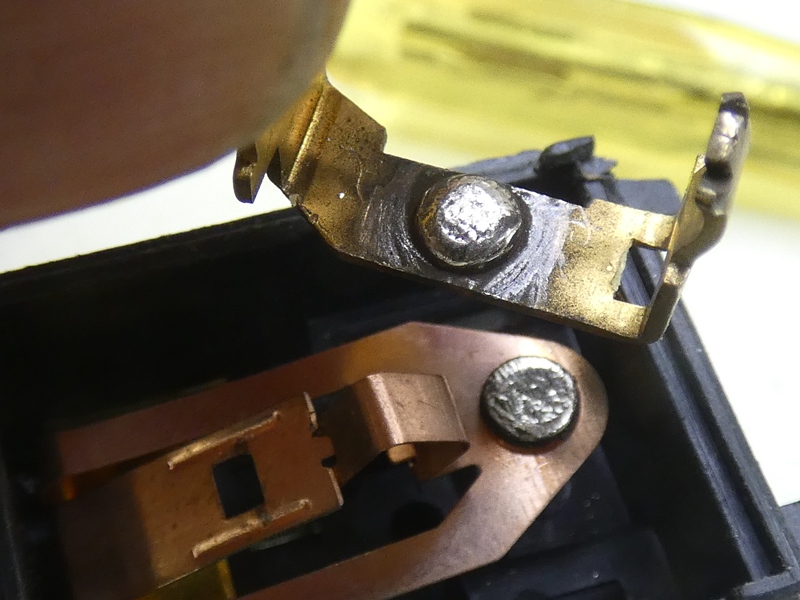

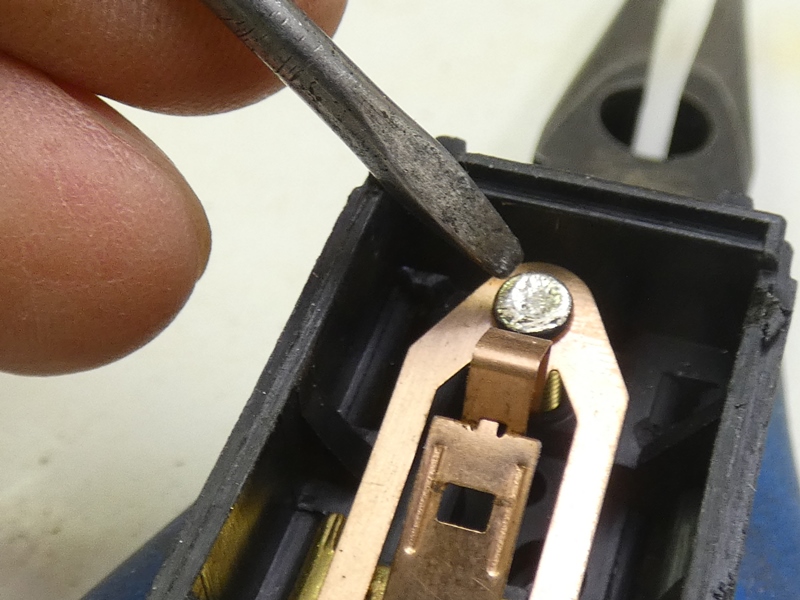

サーモスタット内の電極に接触不良が
あることが容易に想像できます。
　

サーモスタット内蔵スイッチを
取り出して修復することにします。
　

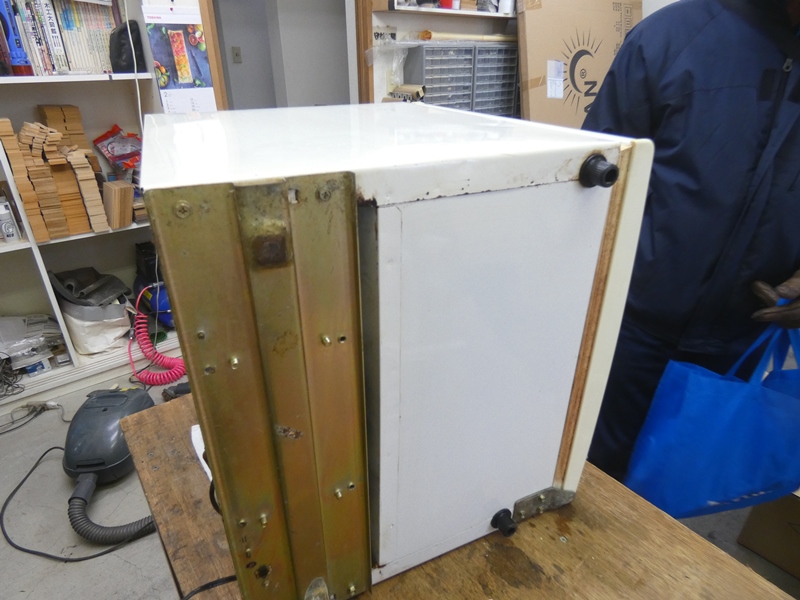

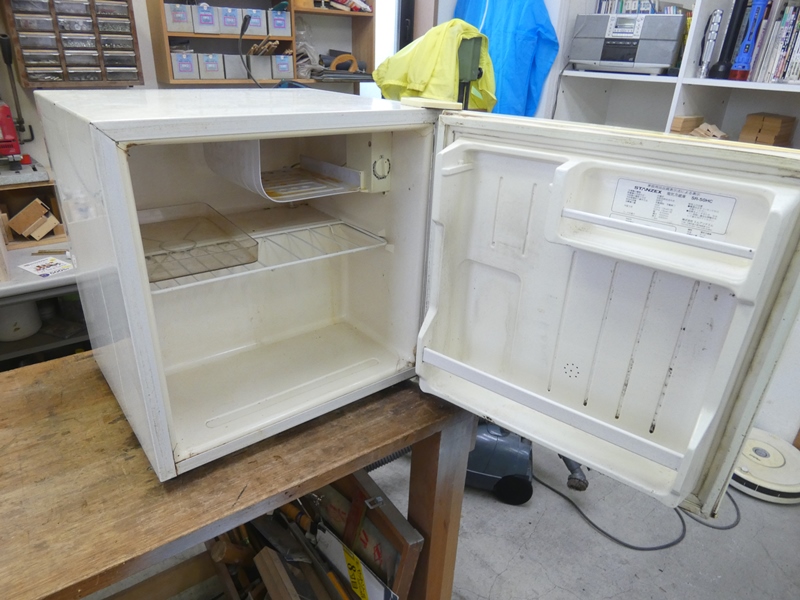

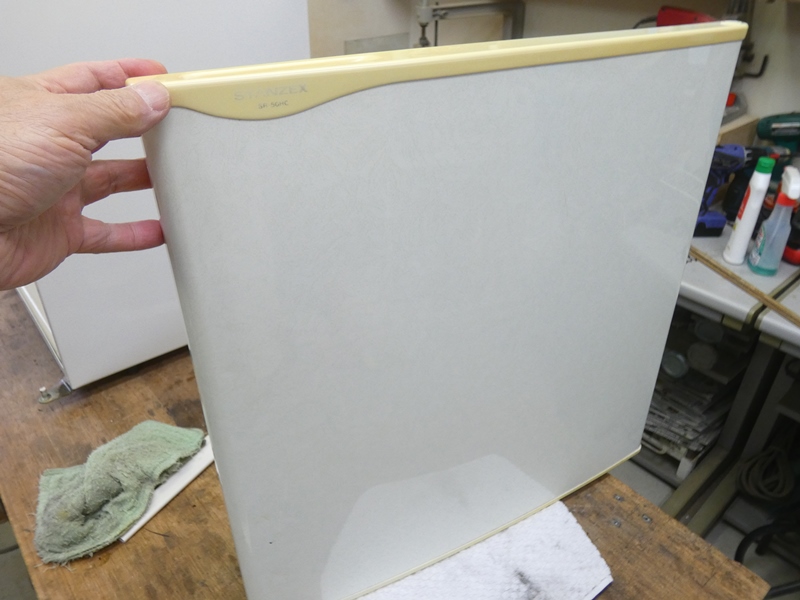

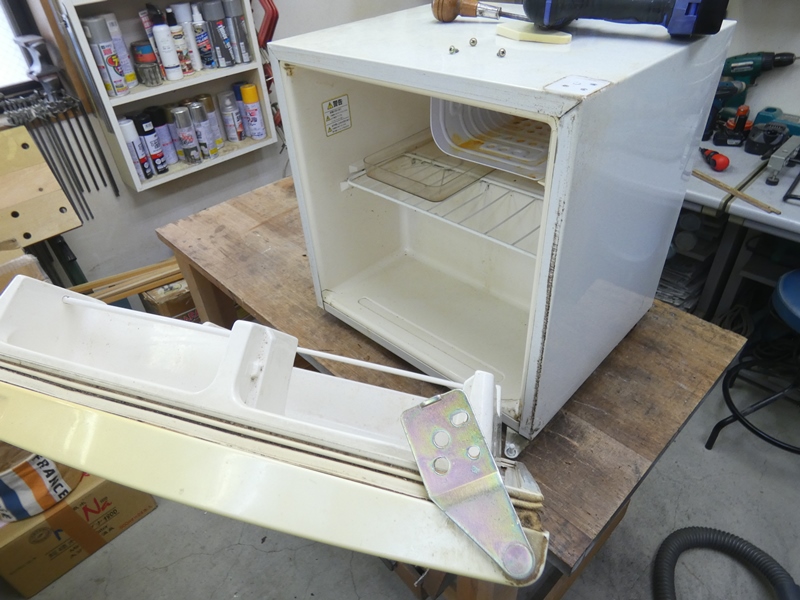

ドアを開けた状態でも作業は可能ですが
面倒なのでヒンジごと外すことにします。
　

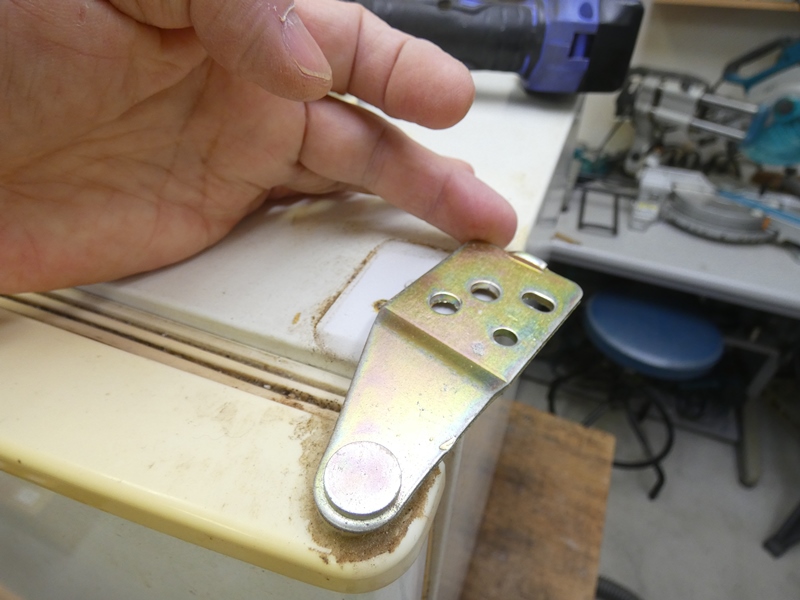

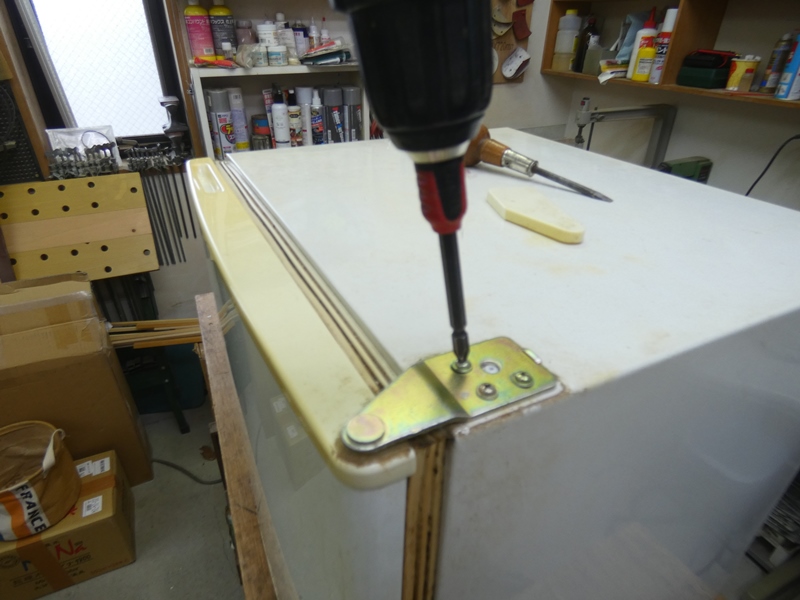

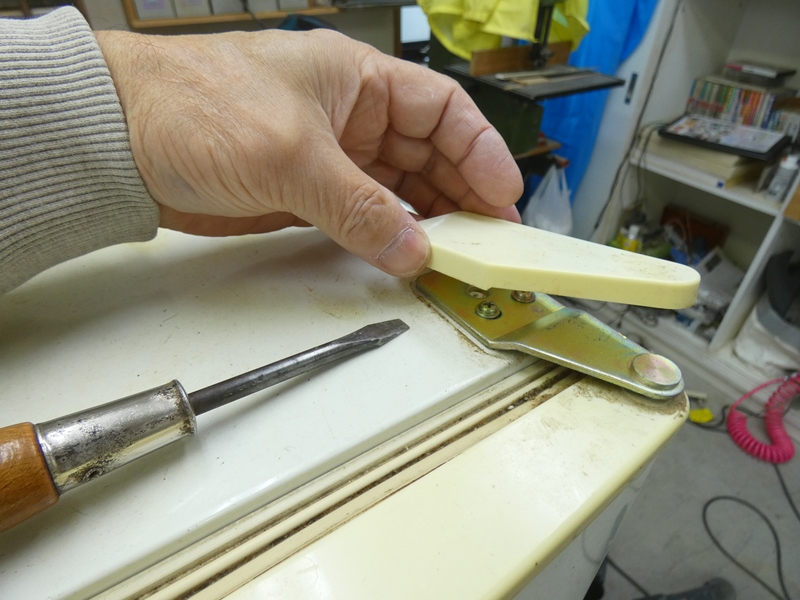

上側のヒンジを外す
だけ、簡単です。
　

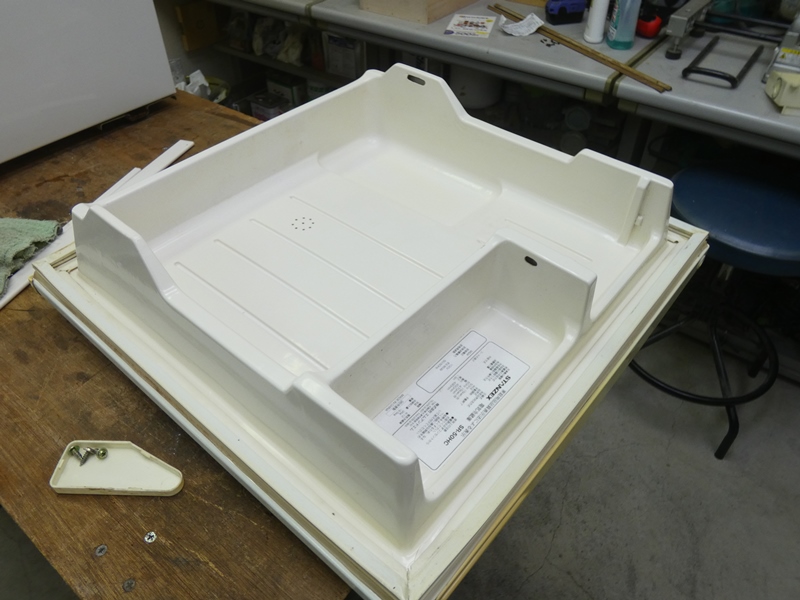

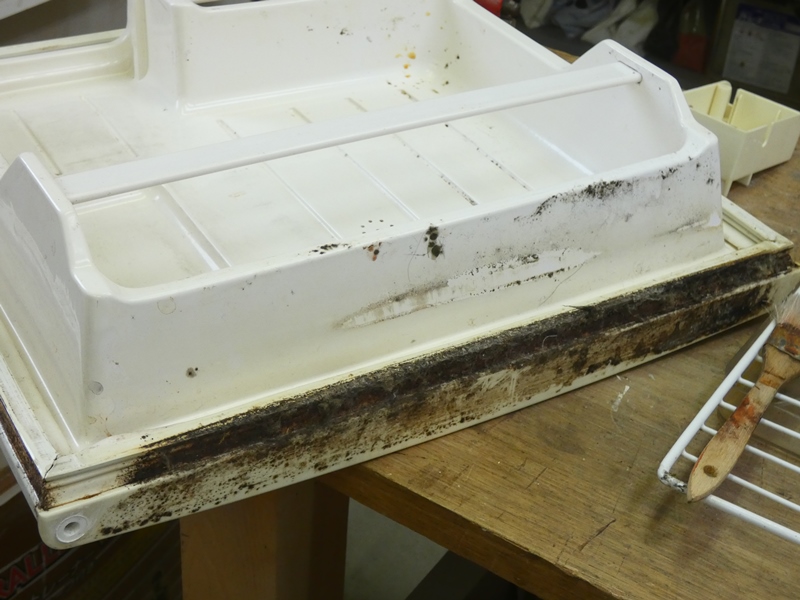

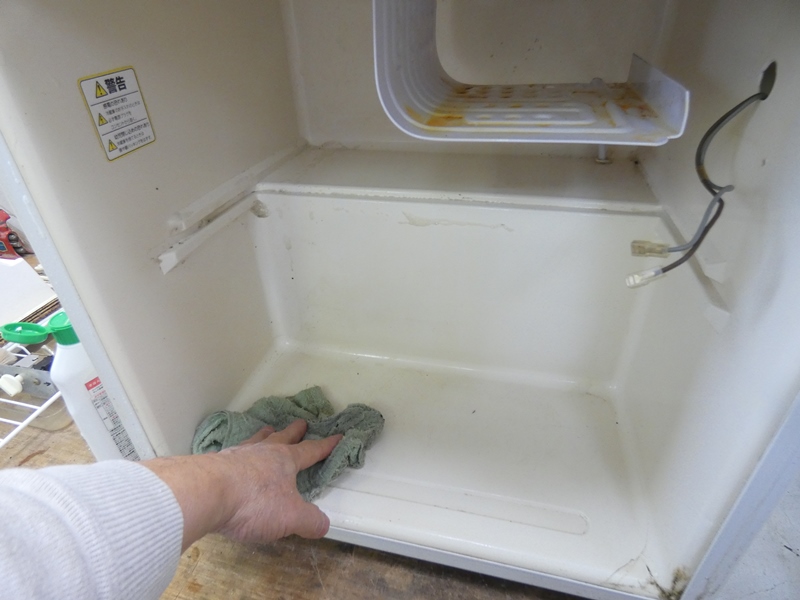

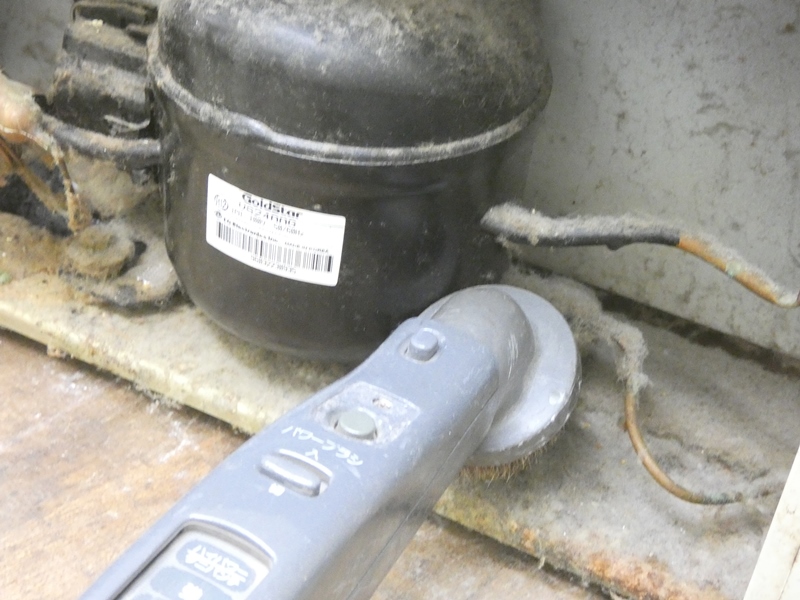

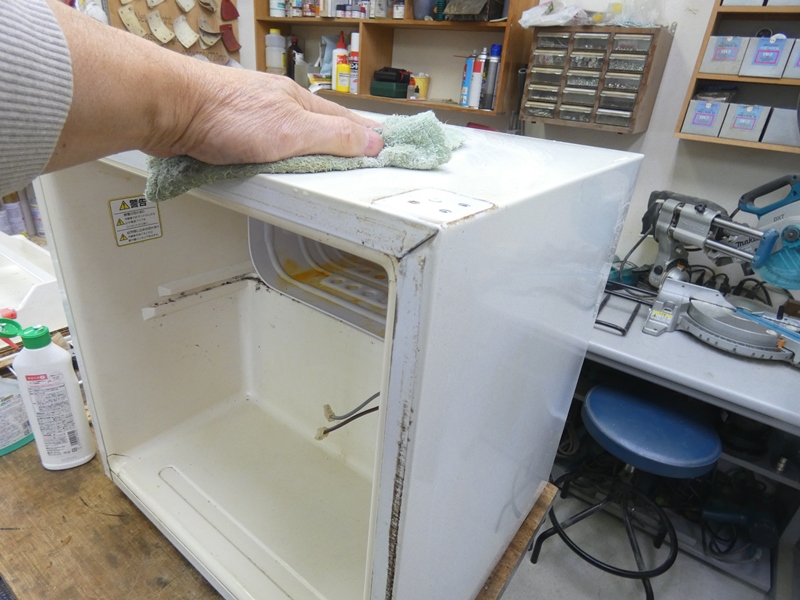

サーモスタットの修理もさることながら、長年使われてきて
纏わりついた汚れが半端ではありません。掃除のことを
考えると、先にドアを外しておいた方が何かと楽です。
　

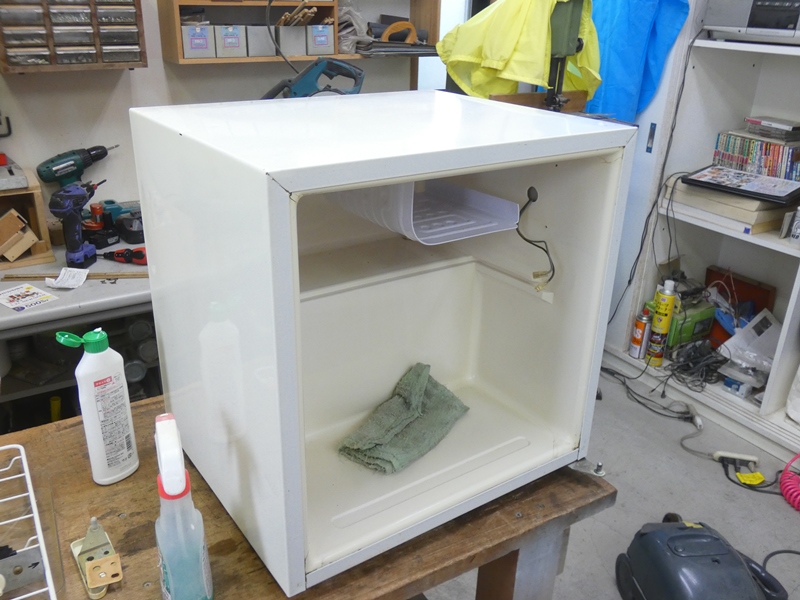

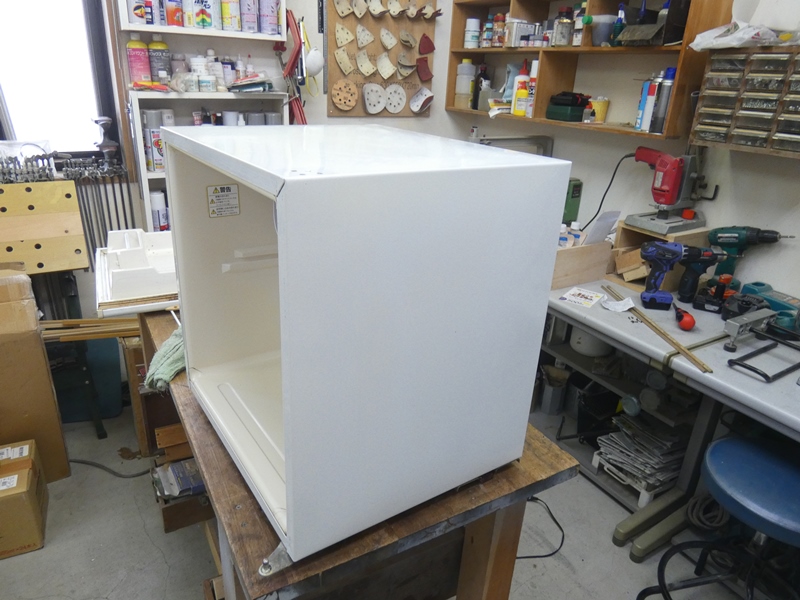

ドアに邪魔されることがないので
サーモスタットへのアクセスが楽です。
　

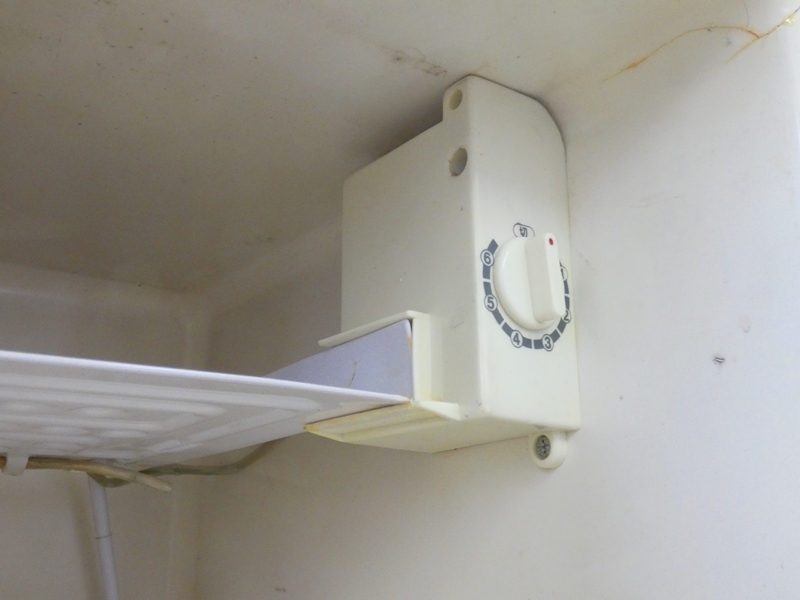

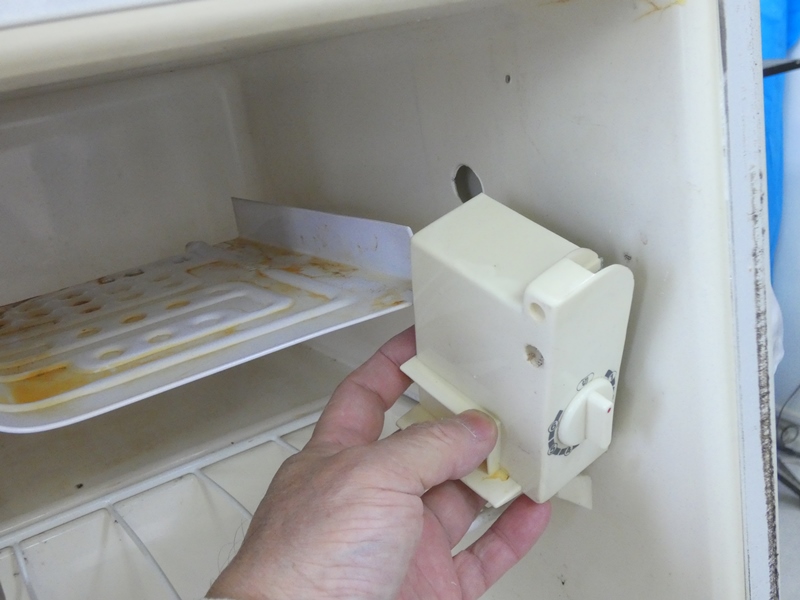

サーモスタットを内蔵するケースが
右側壁面にネジで固定されています。
　

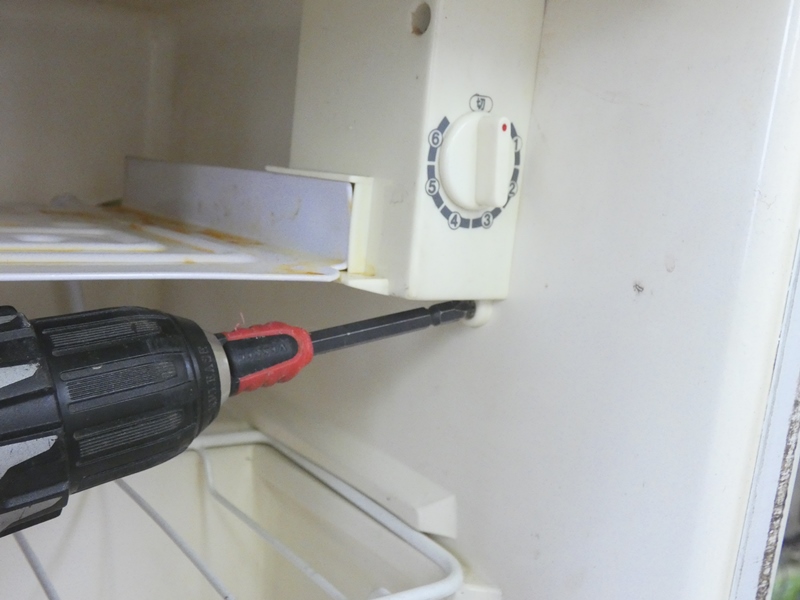

上下２か所のネジを緩めます。奥まって
いるので柄の短いドライバーを使用します。
　

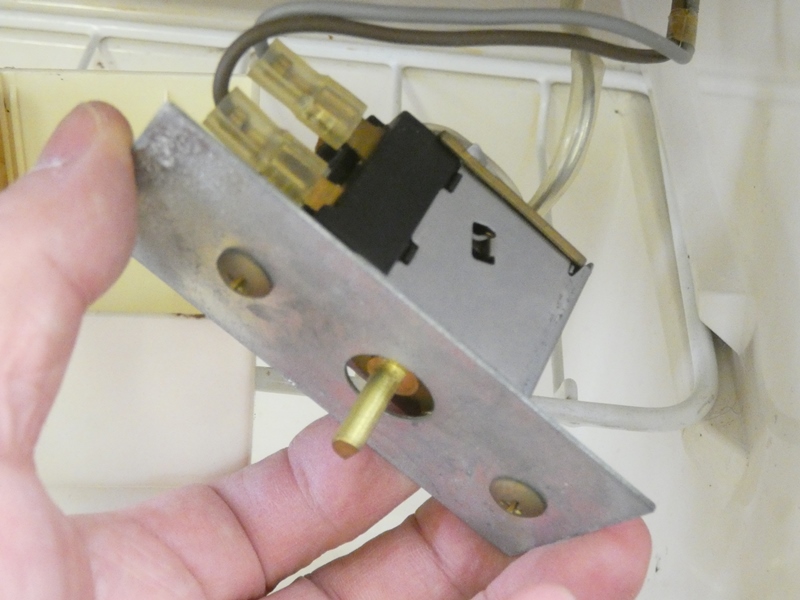

樹脂製のケースごと
外れてきます。
　

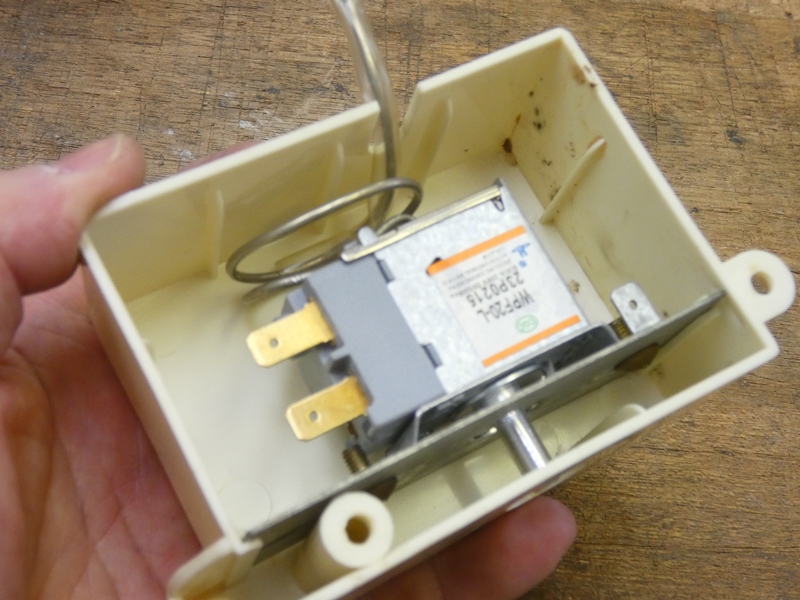

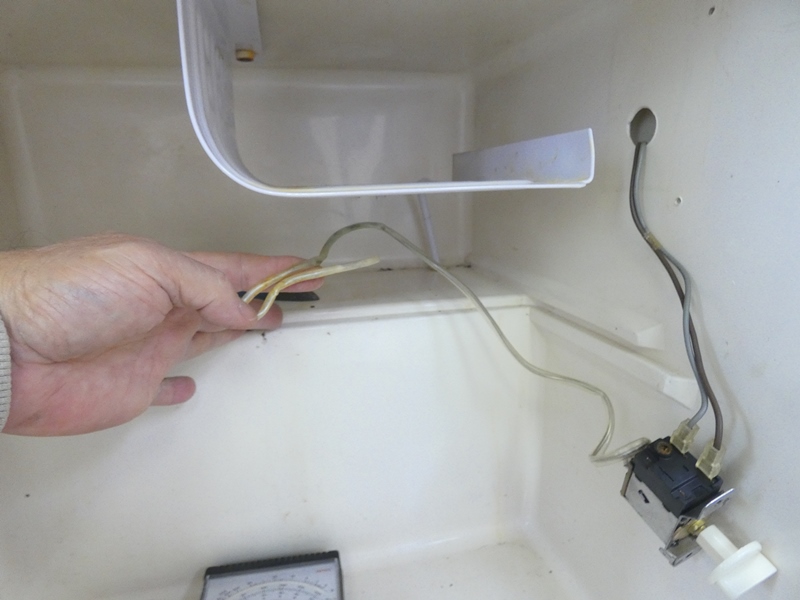

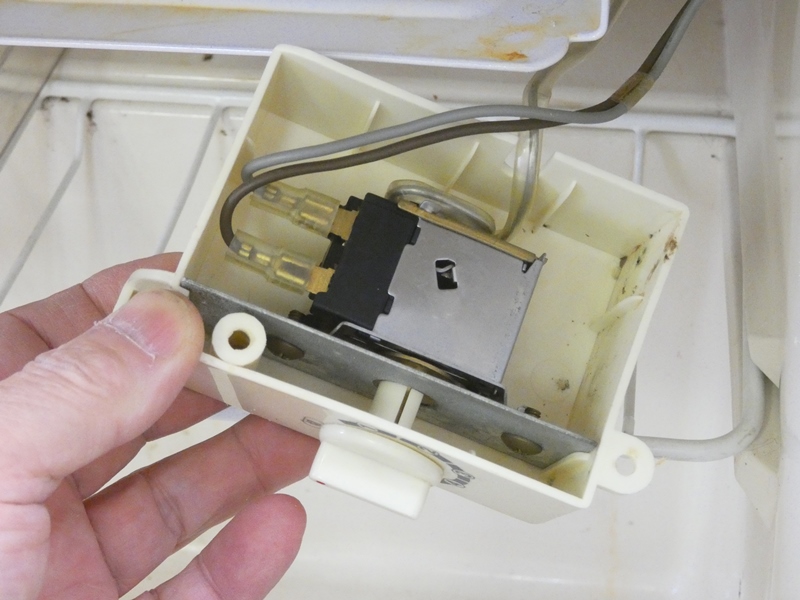

中にサーモスタットが組み込まれ、そこから配線と
細長い金属管（キャピラリーチューブ）が出ています。
　

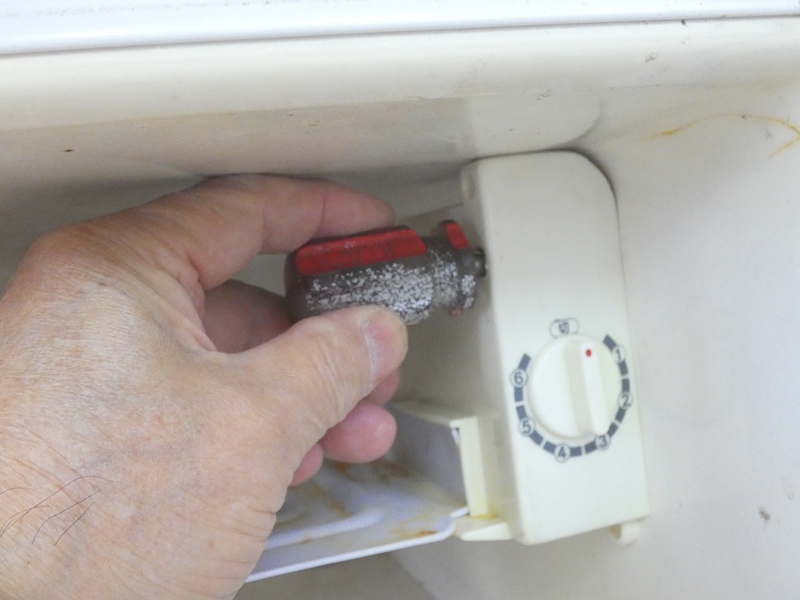

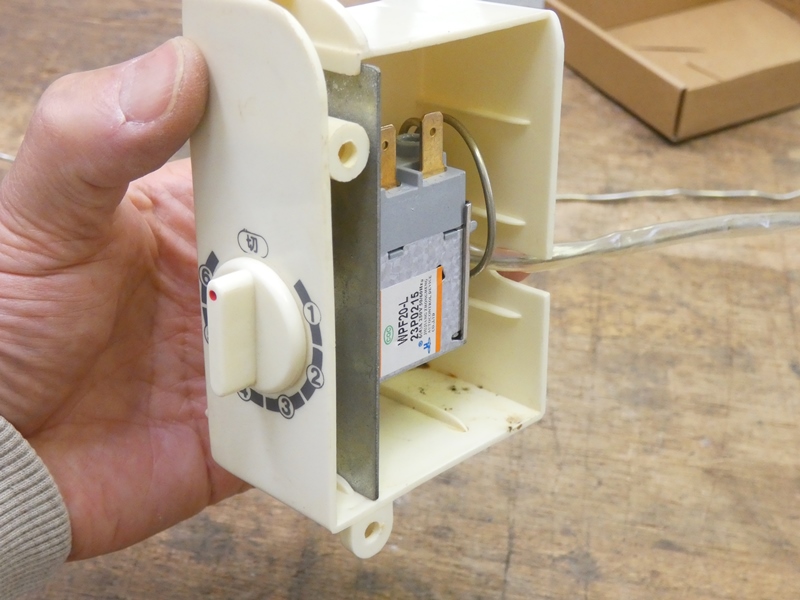

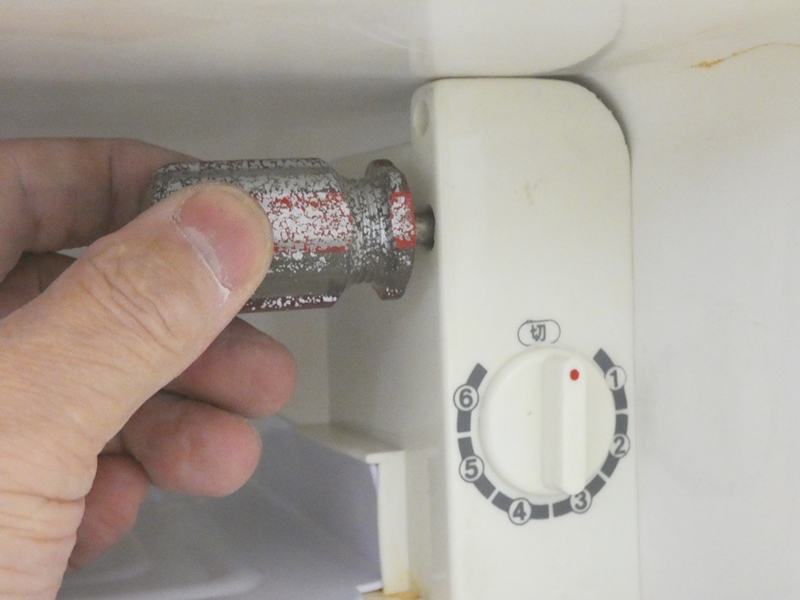

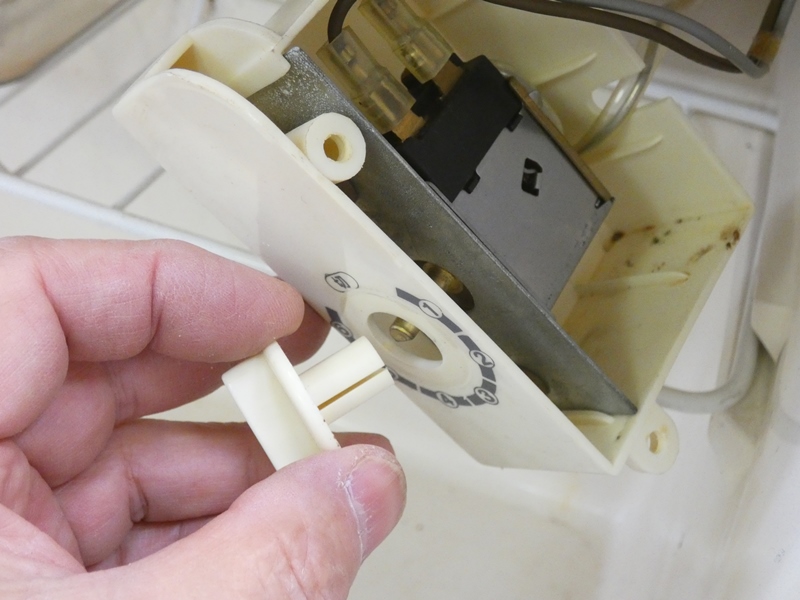

温度調整シャフトに差し込まれて
いるツマミを引き抜きます。
　

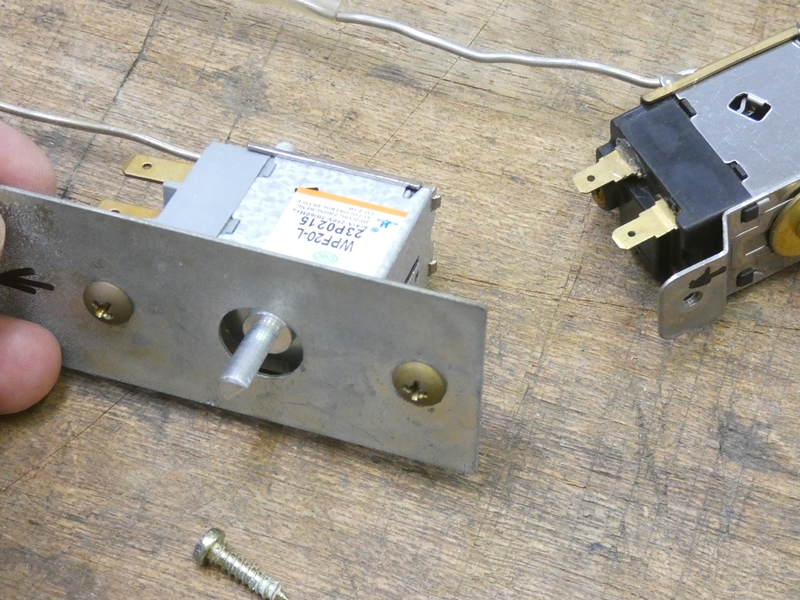

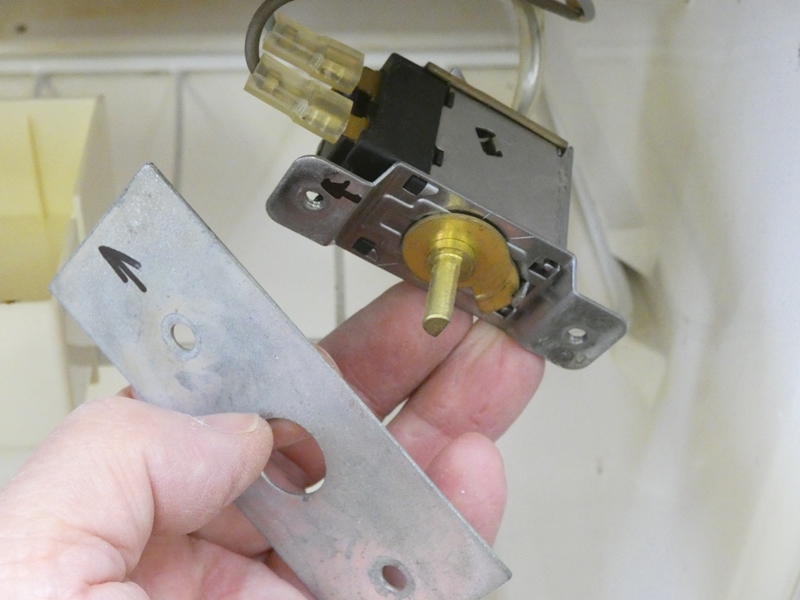

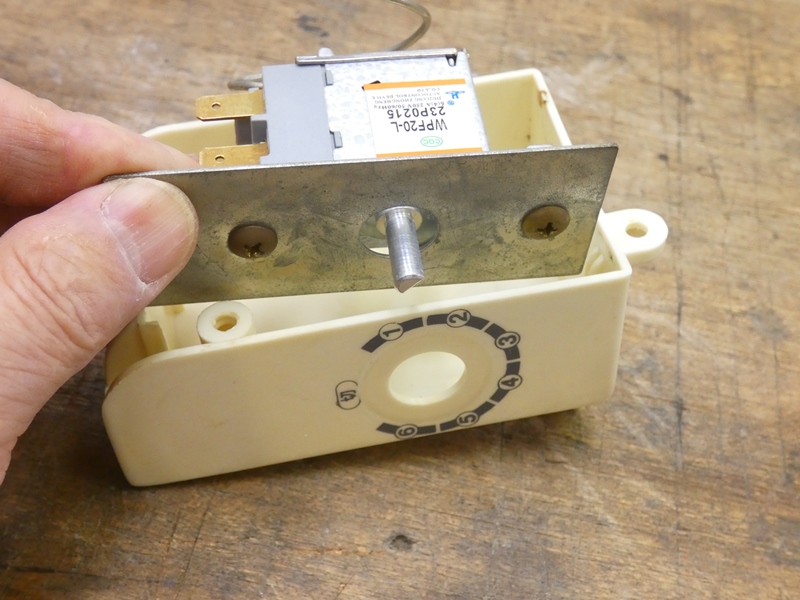

サーモスタットの手前に金属製
プレートがネジ止めされています。
　

ケース内に保持させるための補助
部品です。取りあえず外します。
　

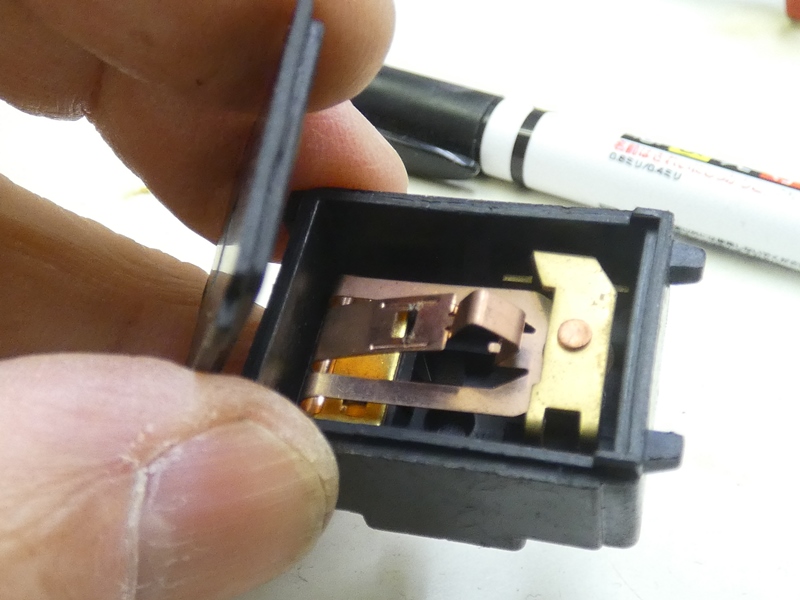

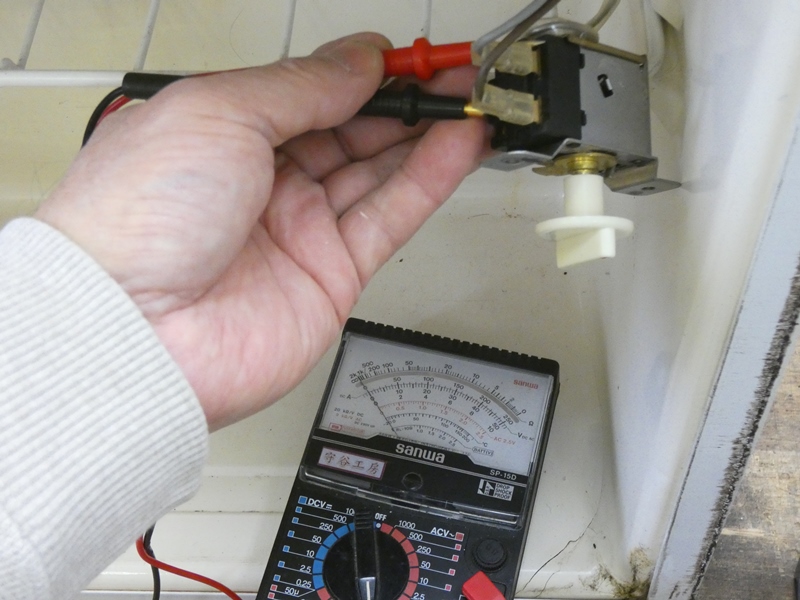

大元のＯＮ・ＯＦＦに加え、設定温度によりコンプレッサーの
電源を断続するだけの部品です。あらためて回路計を当てて

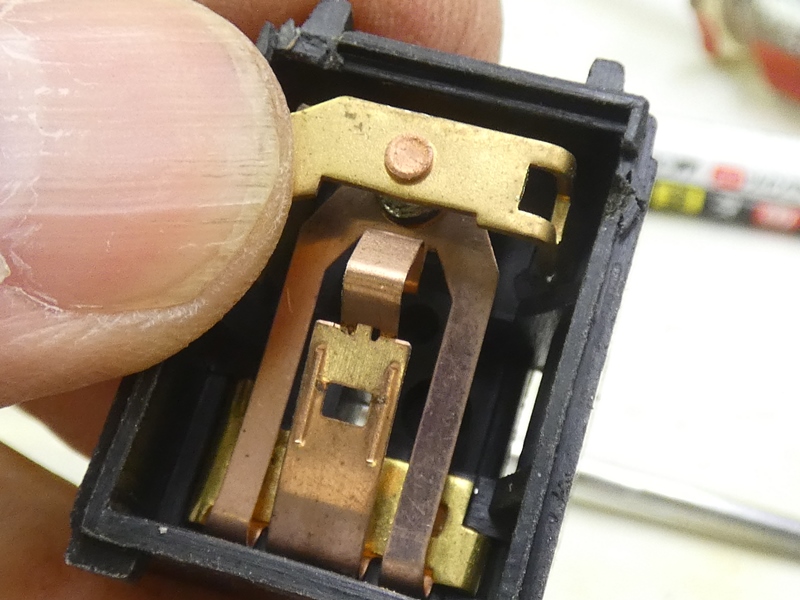

内部接点の導通・非導通を調べます。やはり、最初はいったん
ＯＮになるものの、ツマミを回していくと途中で突然切れます。
　

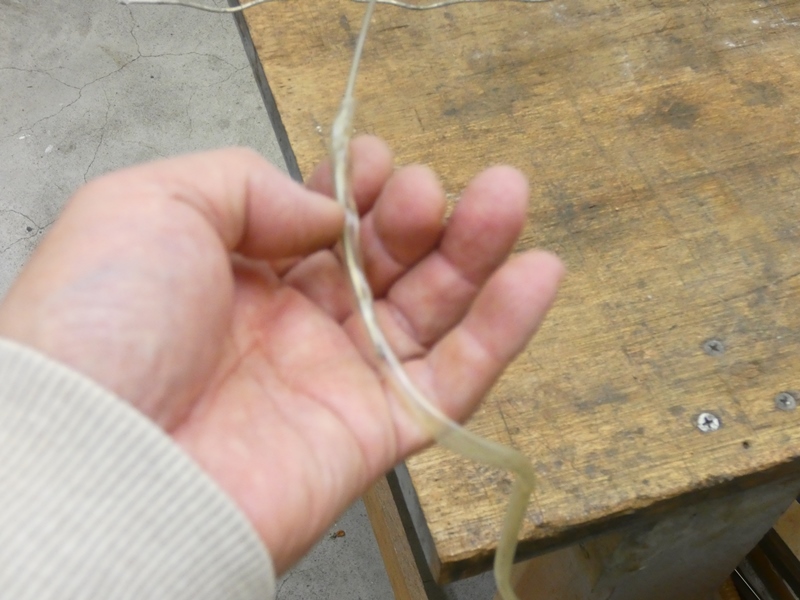

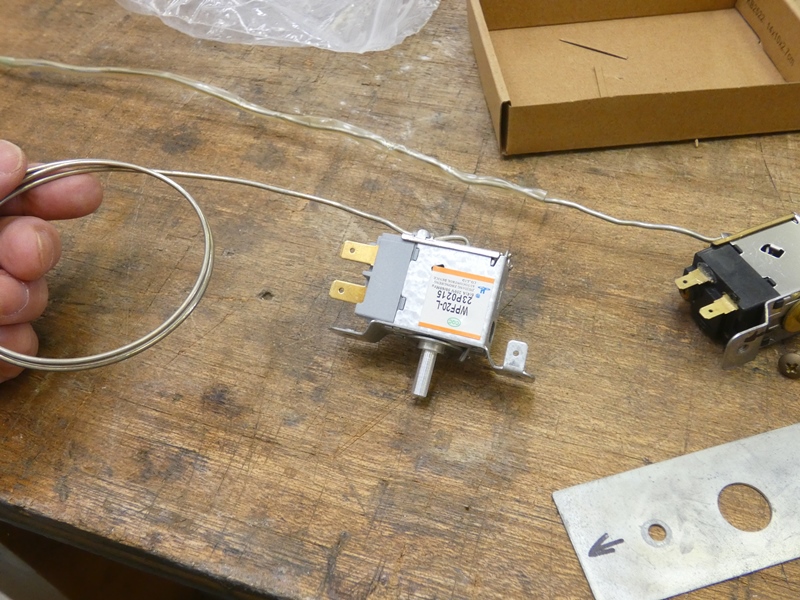

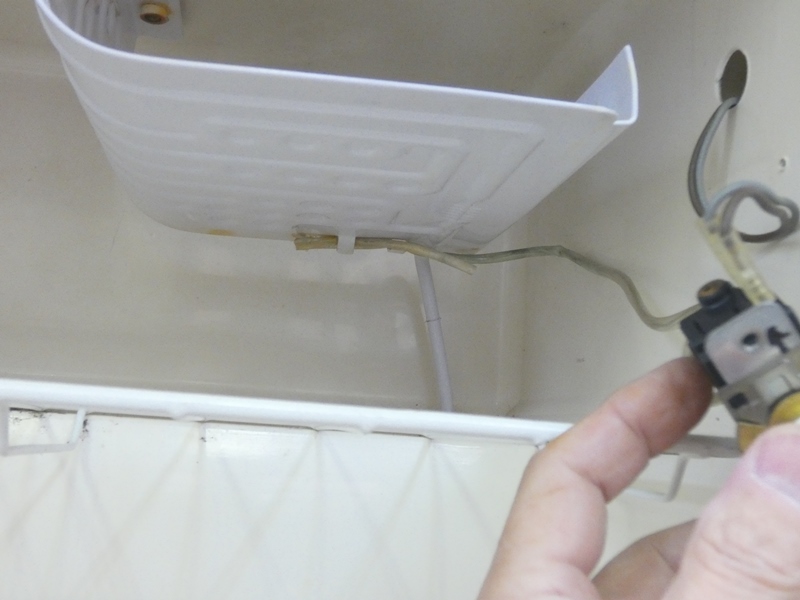

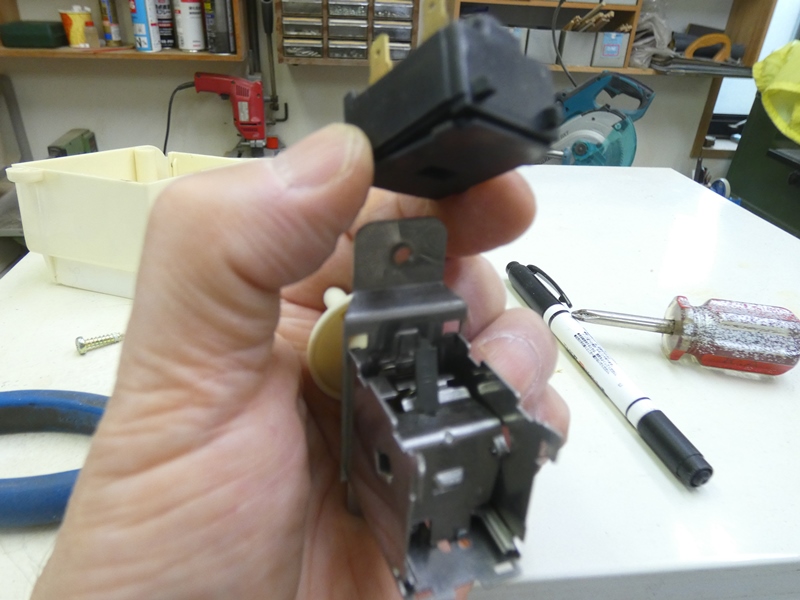

完全に取り外して点検するには、奥に延びる
キャピラリーチューブを解除しなければなりません。
　

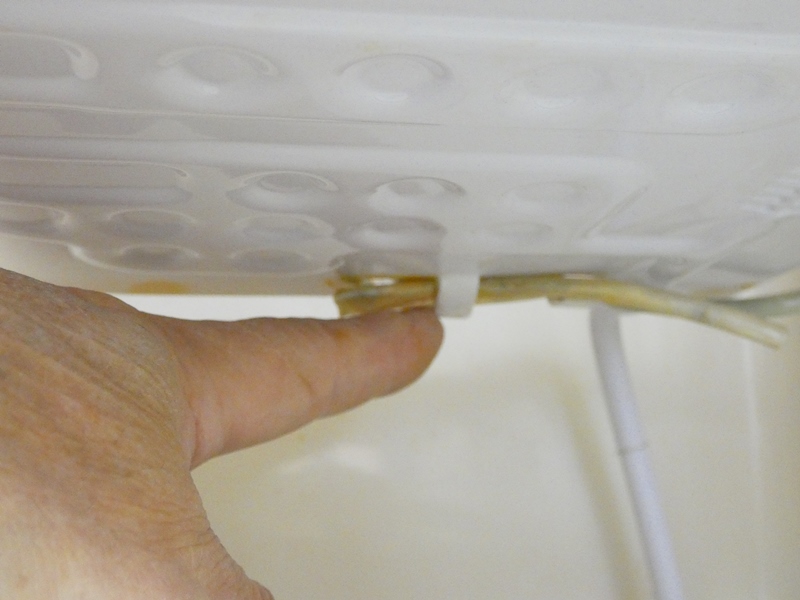

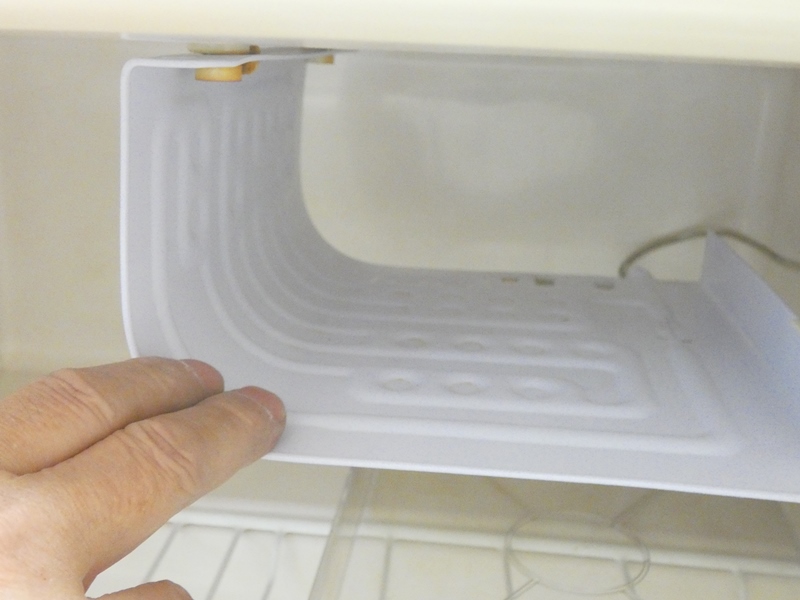

吸熱器の一部が突起状に加工され、
そこにチューブの先が固定されています。
　

突起を少し広げると
チューブが外れます。
　

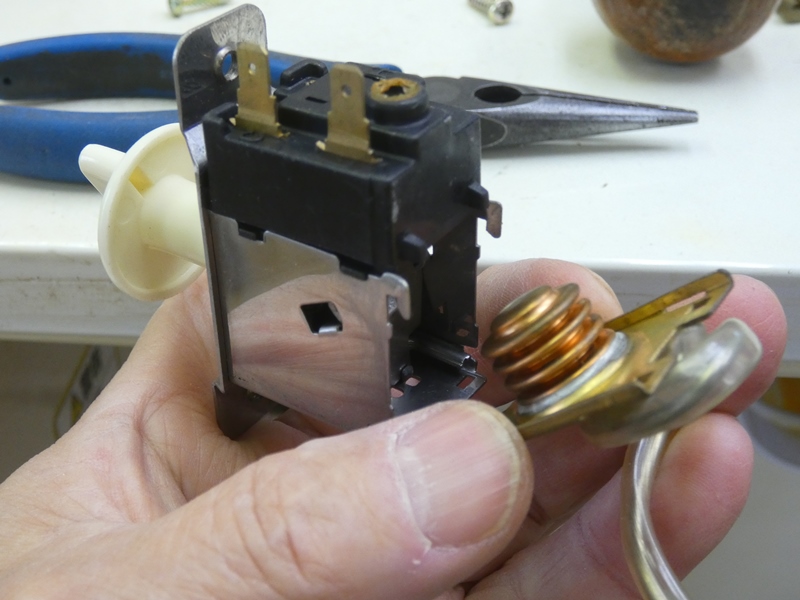

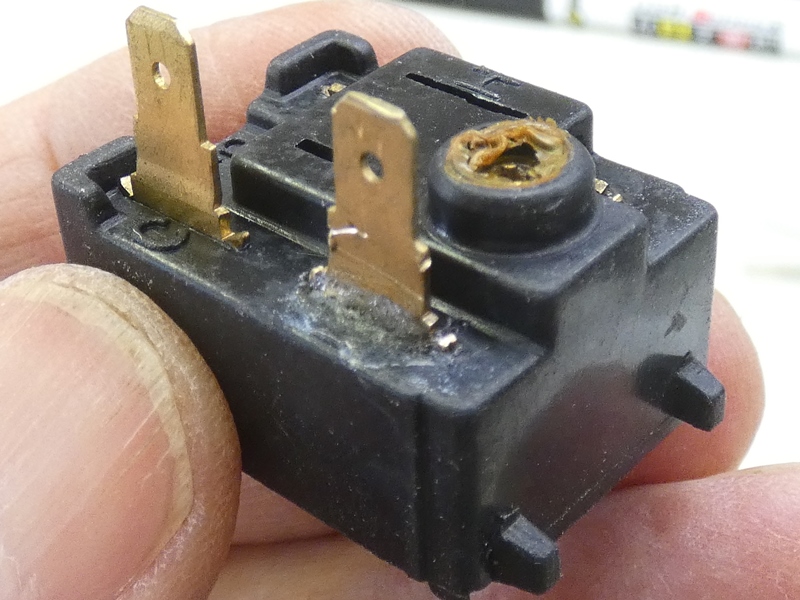

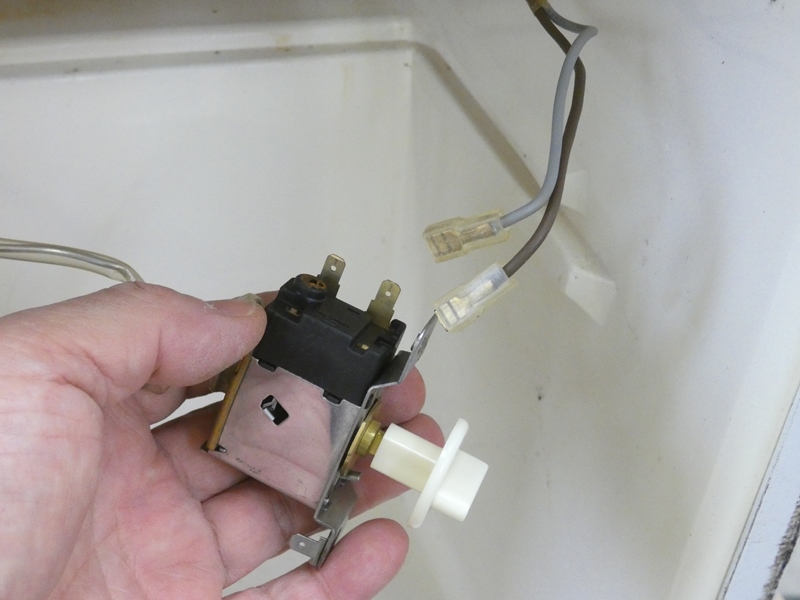

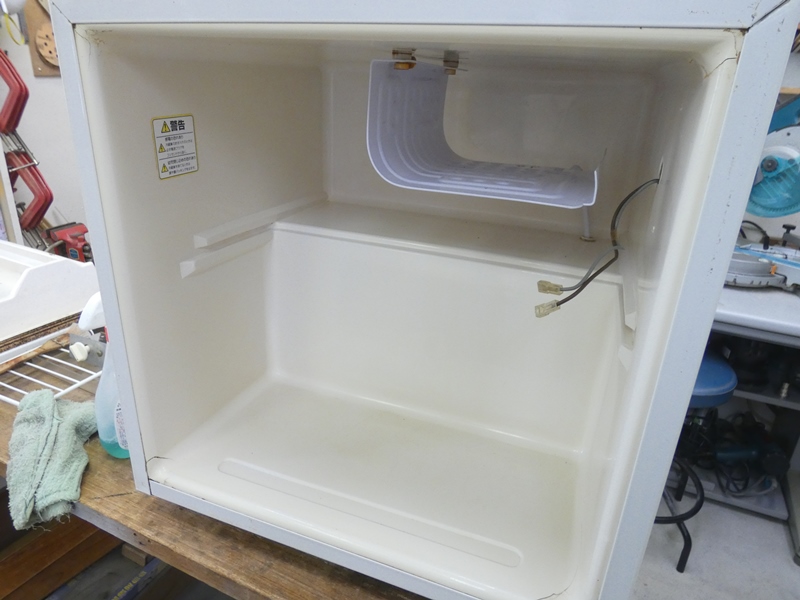

サーモスイッチの端子から
２本の配線を引き抜きます。

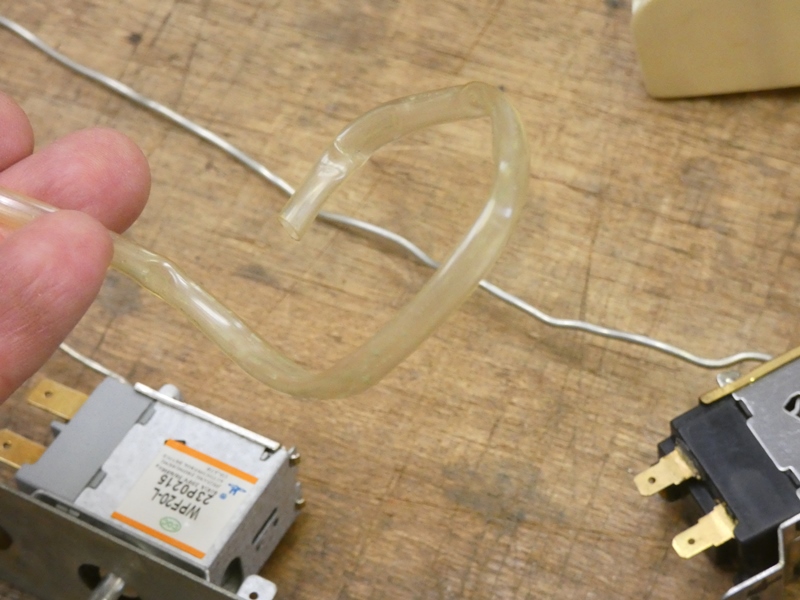

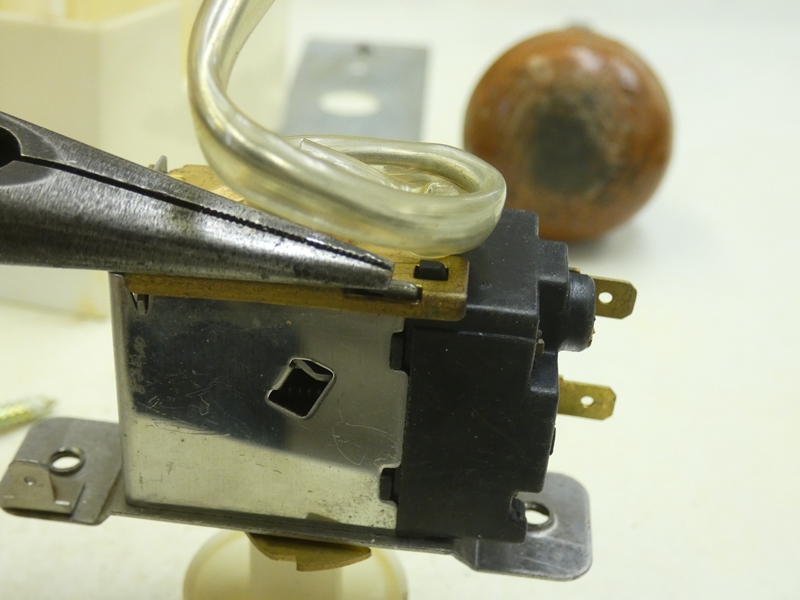

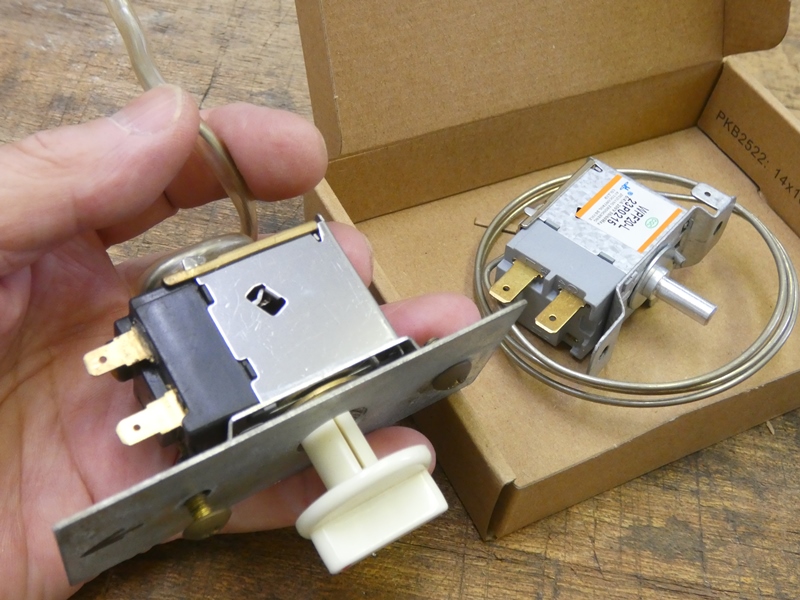

液体膨張式のサーモスタットです。キャピラリーチューブ内に
封入された液体が、熱膨張・収縮することで設定温度に
従って電気接点を断続します。熱膨張係数の高い液体が
封入されているそうで、工業用には水銀やＮａＫ（ナトリウム
カリウム）液が使用されますが、もちろん家庭用冷蔵庫には
そのような物騒な材料は採用されていないでしょう。
　
