| ・おもちゃのまちでシャッター修理（２０２３．９．１０） |

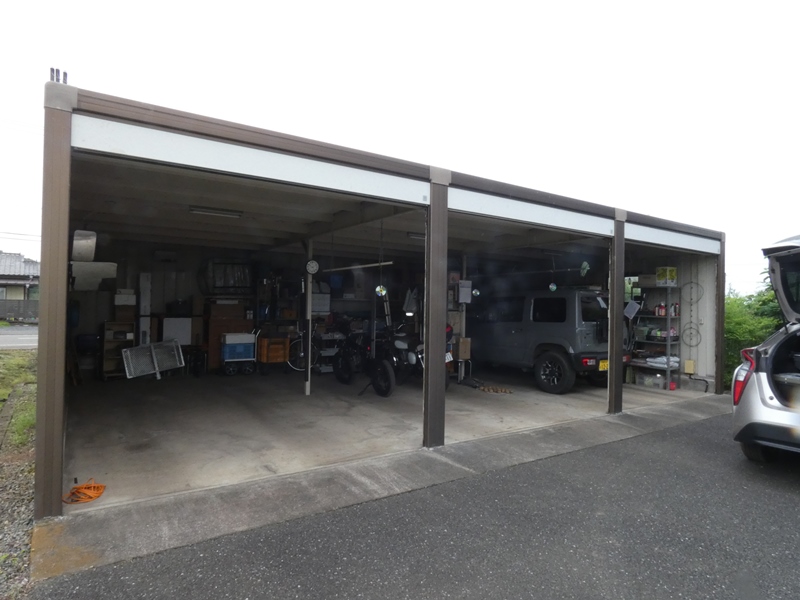

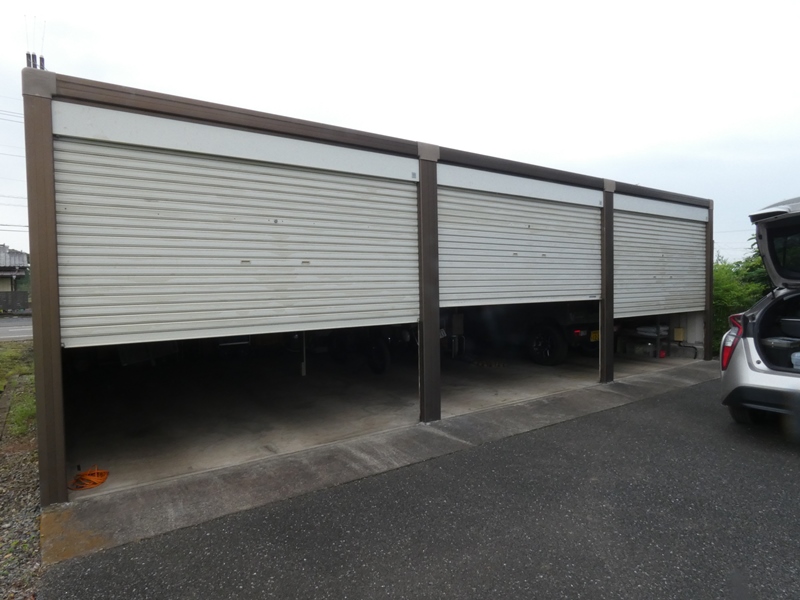

 夏前の６月末に栃木県壬生町までガレージシャッターの修理に 出かけました。記事のアップが遅れましたが、折角写真も撮って きましたのでその顛末をレポートします。３連の大きなガレージで シャッターの１枚目は正常、２枚目はリモコンが反応せずかつ 昇降が重く、そして３枚目はリモコンの反応が安定しません。 |
||
 壬生町は工房から車で約８０ｋｍ、１時間４０分ほどの 道のりです。現地近くのコンビニに立ち寄ります。 |
 トミーテックやバンダイナムコクラフトが立地する 工業団地を有し、おもちゃのまちで有名です。 |
|
 コンビニの店頭に防犯カメラが設置されて いますが、６月は燕の繁殖の季節で・・ |
 カメラの上に段ボールの巣箱が置かれて いて、その中で燕が子育て中です。 |
|
 ご依頼主のお宅に到着し、早速シャッターの 動作を確認します。まず左端の１枚目です。 |
 リモコン操作によりシャッターが上昇し 始めます。この１枚は問題ないそうです。 |
|
 金属が擦れる耳障りな音がします。 上昇がやや重いように感じます。 |

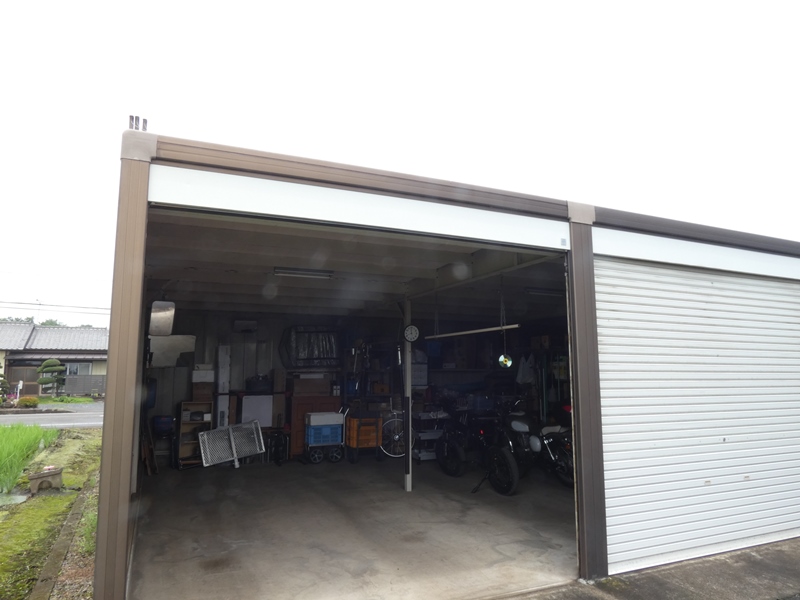

 上端位置まで上昇して自動的に 停止します。まぁ、正常です。 |
|

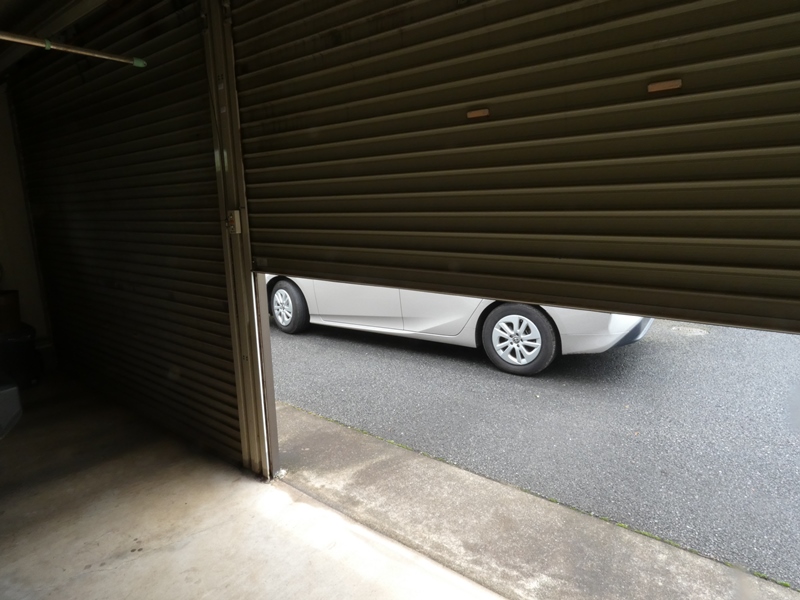

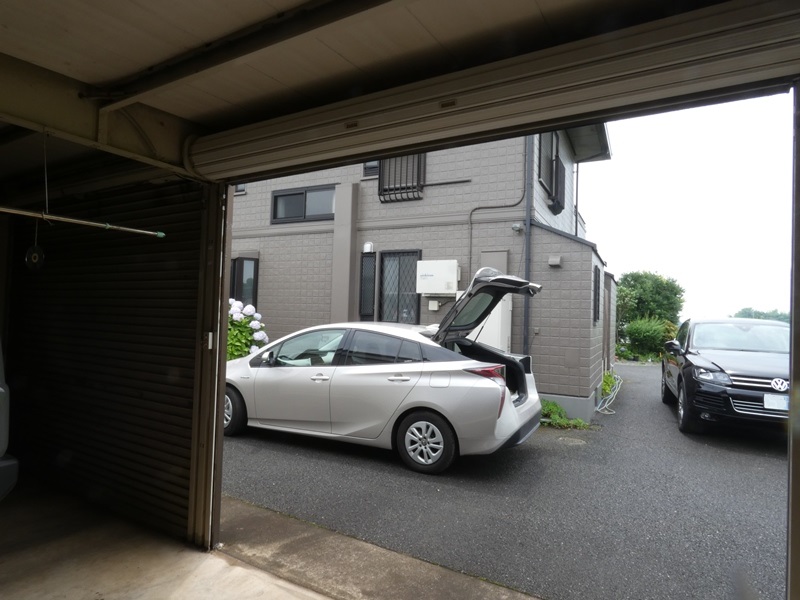

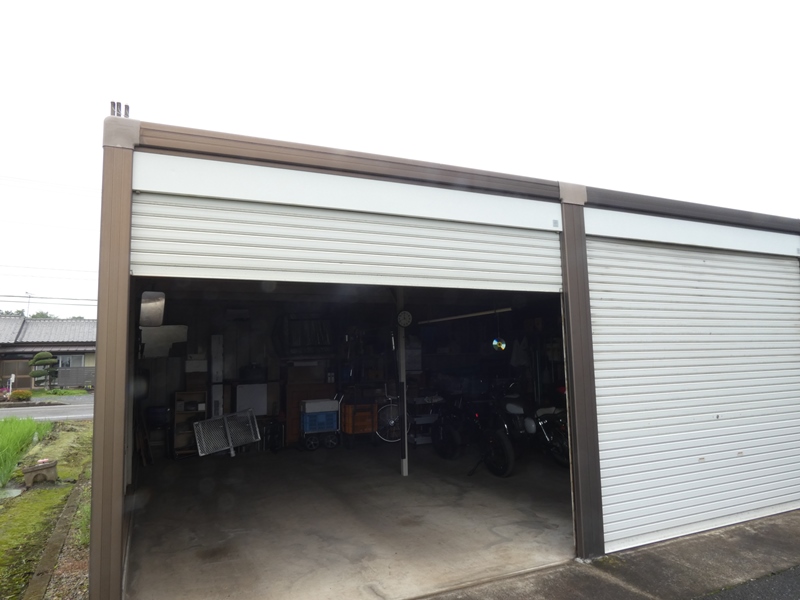

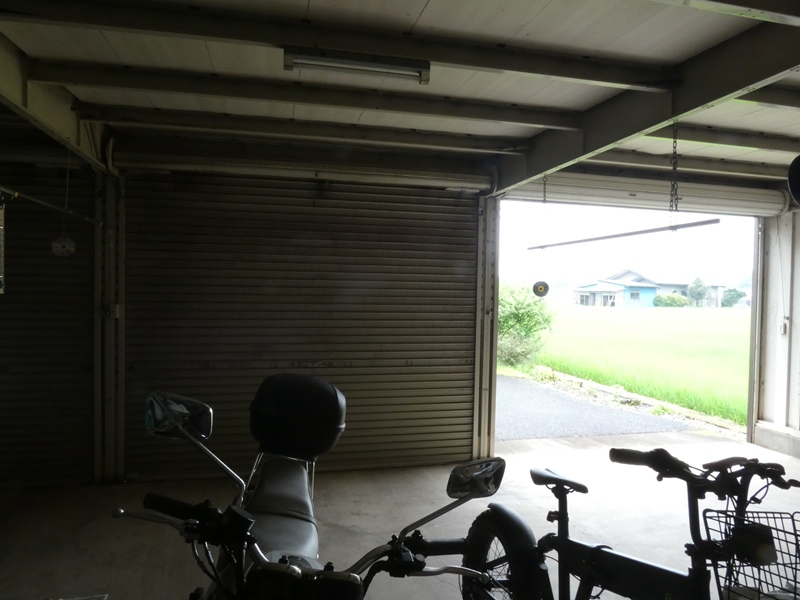

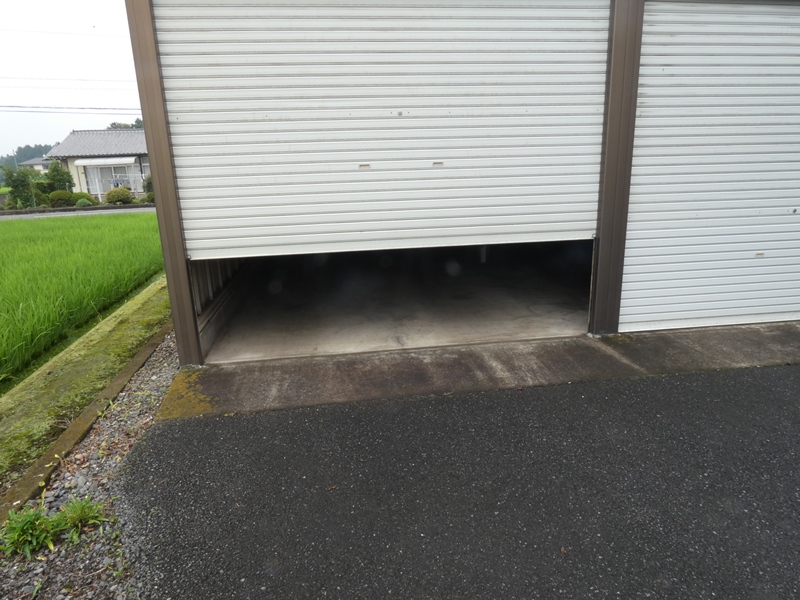

 ガレージ内に外光が射し込みます。２枚目の シャッターはリモコンが全く反応しません。 |

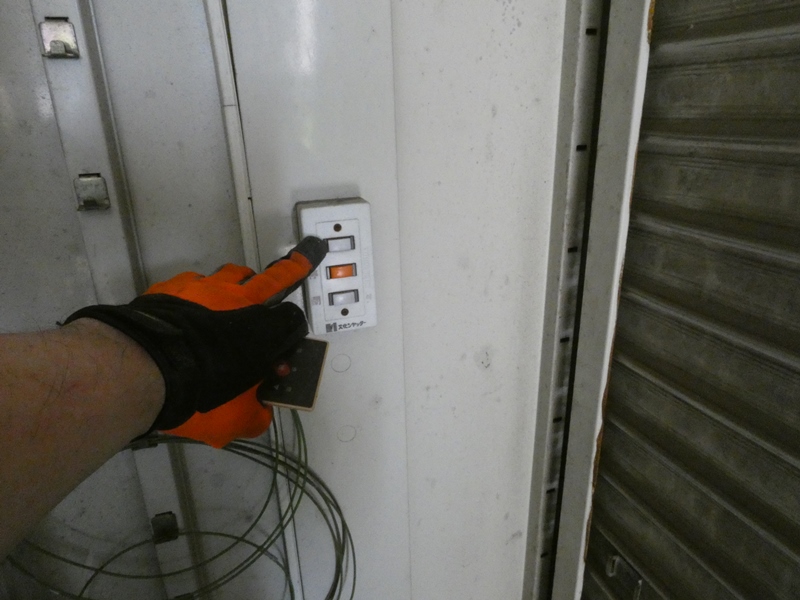

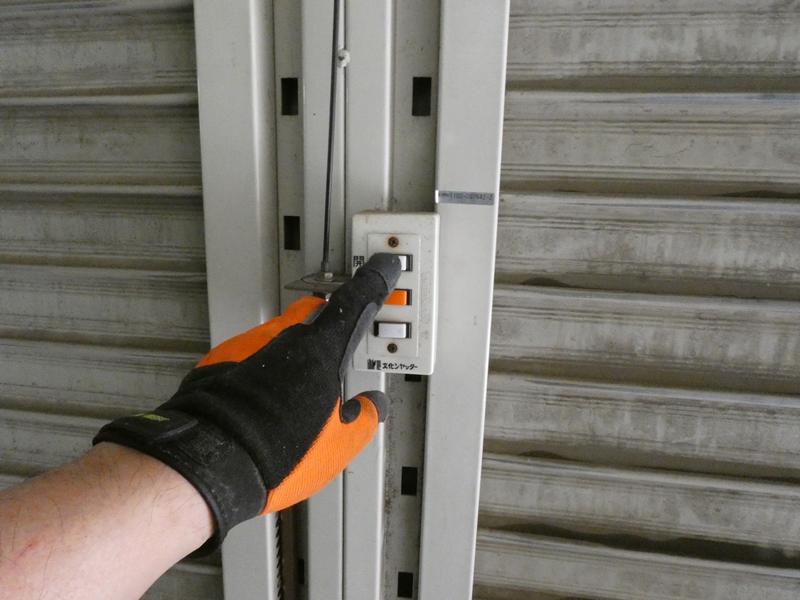

 ガレージ内の手動スイッチを操作します。リモコンも 手動スイッチもシャッターごとに用意されています。 |
|

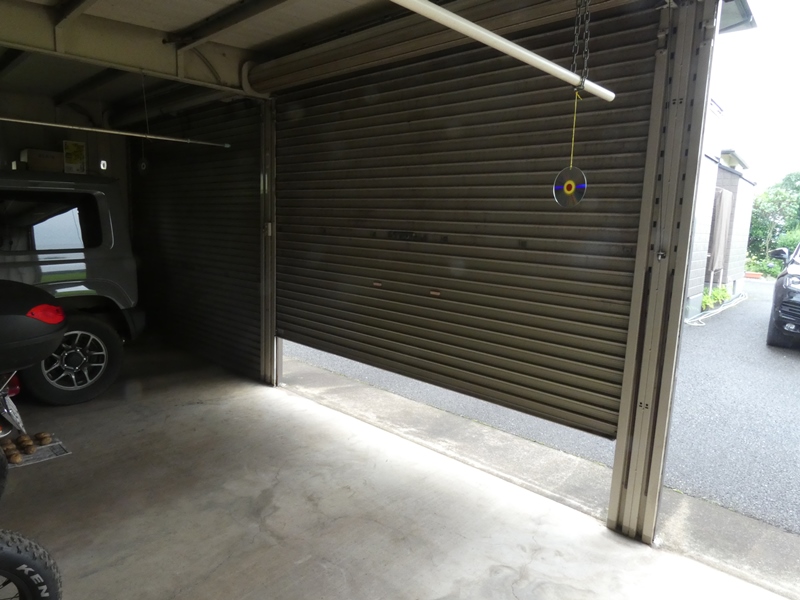

 モーター音が聞こえシャッターが ゆっくり上昇し始めます。 |
 途中まで上昇したところで 停止してしまいます。 |
|

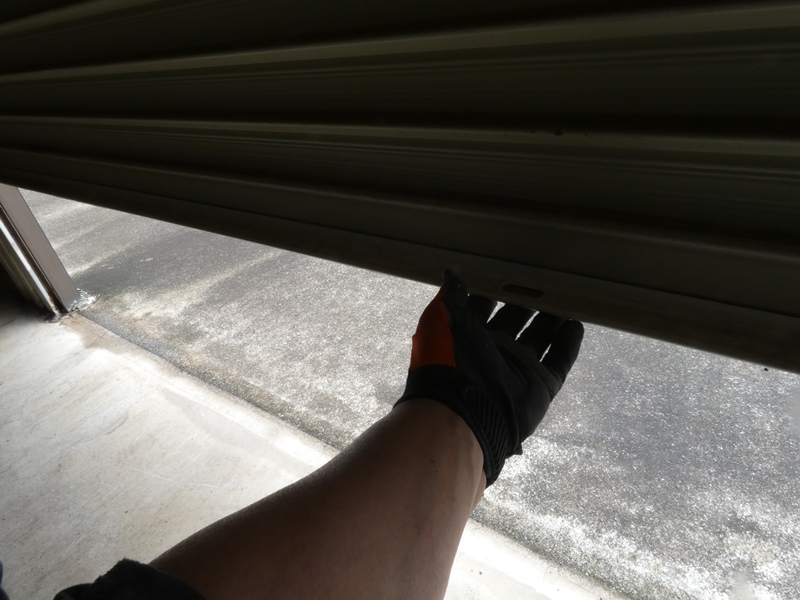

 伺っていた通り手で押し上げると再び 上昇し始めます。動きがかなり重いです。 |
 何とか上端まで到達しました。油切れや汚れの 付着により各部で摩擦が増大しているようです。 |
|

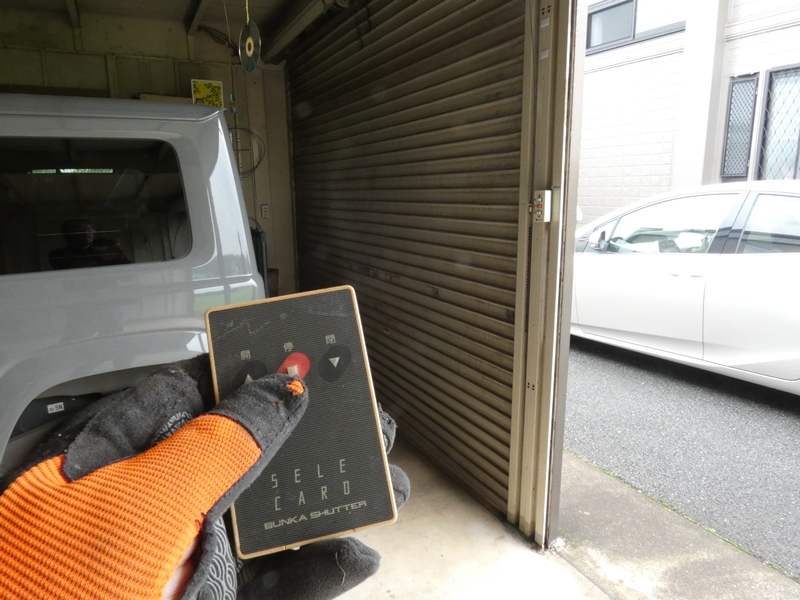

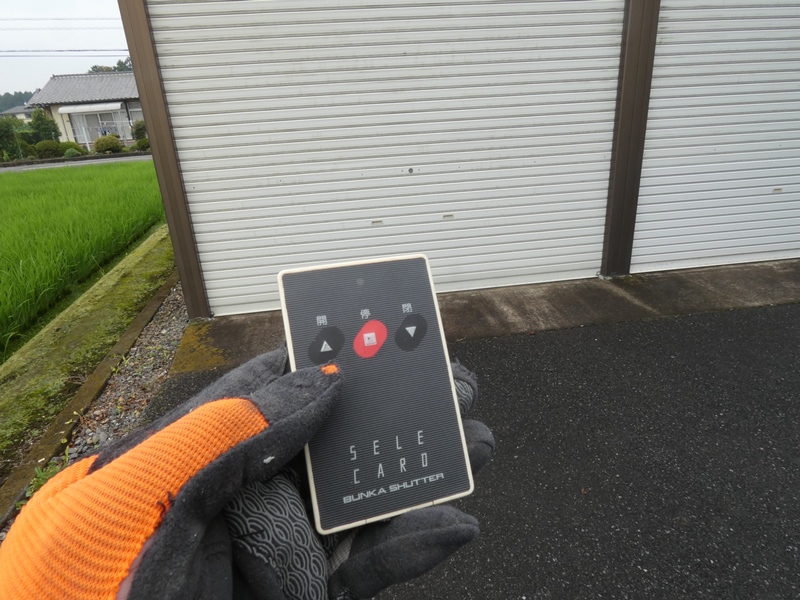

 ３枚目右端のシャッターをリモコン操作 します。反応しません、伺っていた通りです。 |
 手動スイッチで上昇させます。動きは 鈍いものの何とか上端まで移動します。 |
|

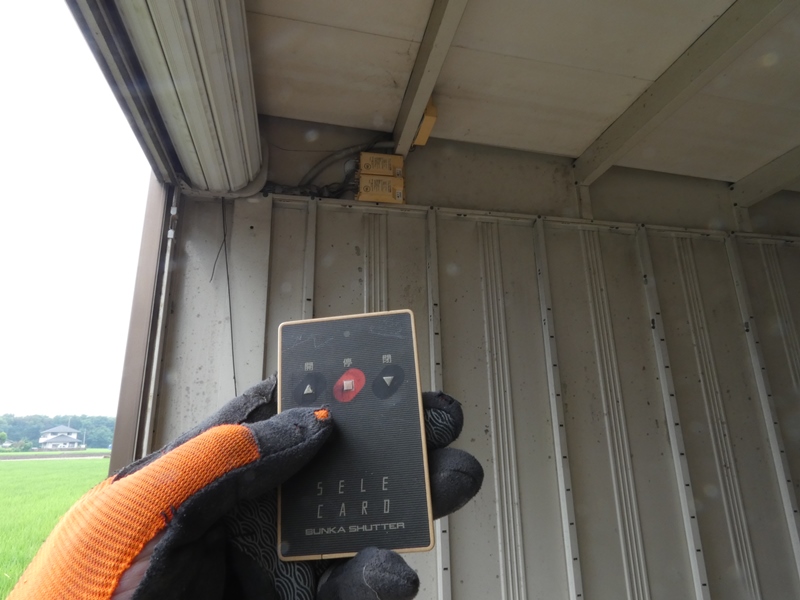

 １枚目シャッターの内側、天井方向にリモコンを 向けると３枚目は反応することに気づきました。 |

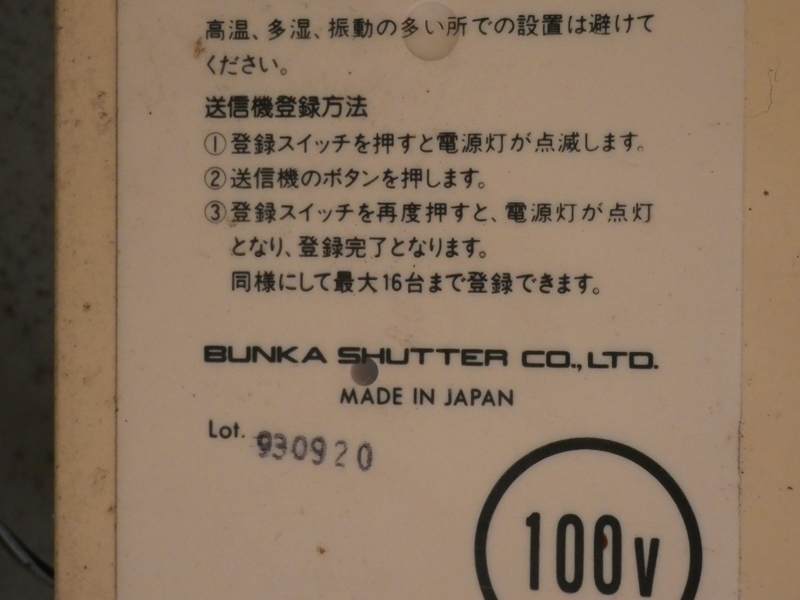

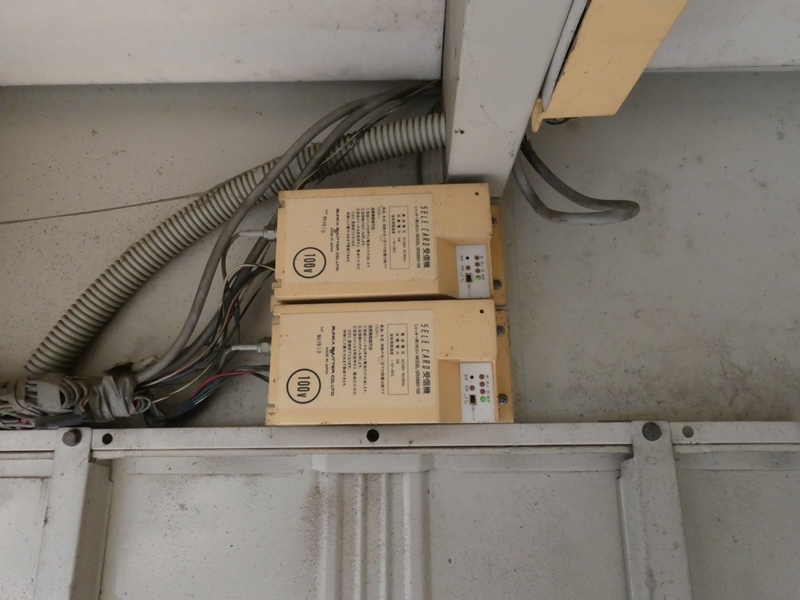

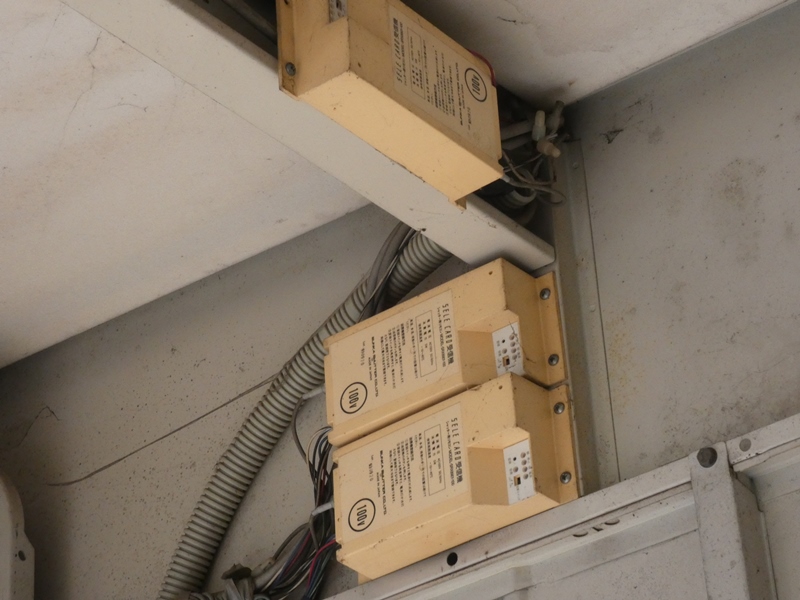

 その先にリモコンの受信ユニットが設置 されています。シャッター３枚分で３台です。 |
|
 最も状態の悪い２枚目中央のシャッターから修理を始めます。 設置３０年が経過するガレージで、製造元の文化シャッターは ガレージごと一式交換するしかないと回答しているそうです。 |
||

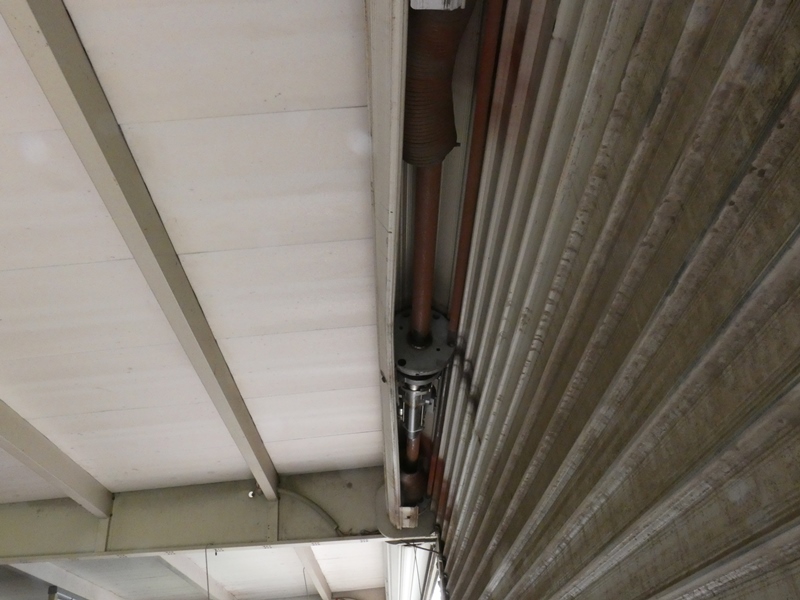

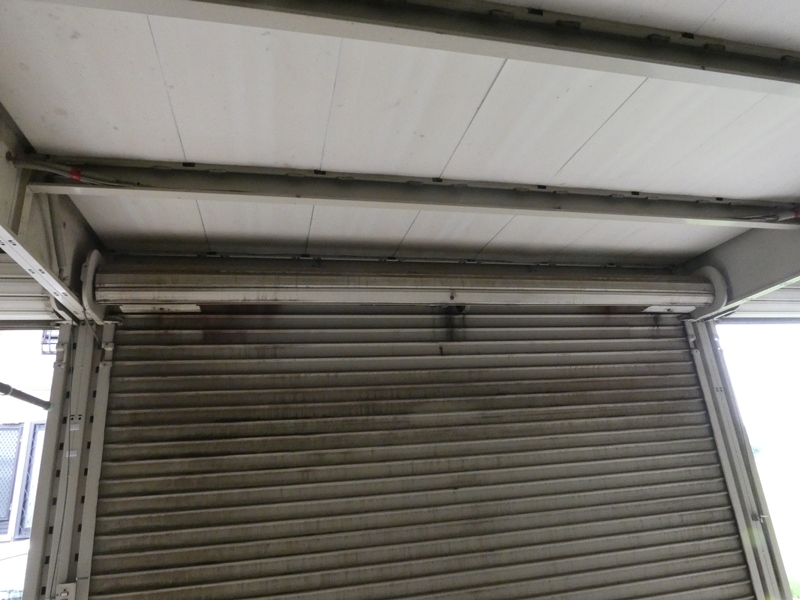

 シャッター上端の巻き上げ機構部です。 ボックスカバーがないので確認が容易です。 |

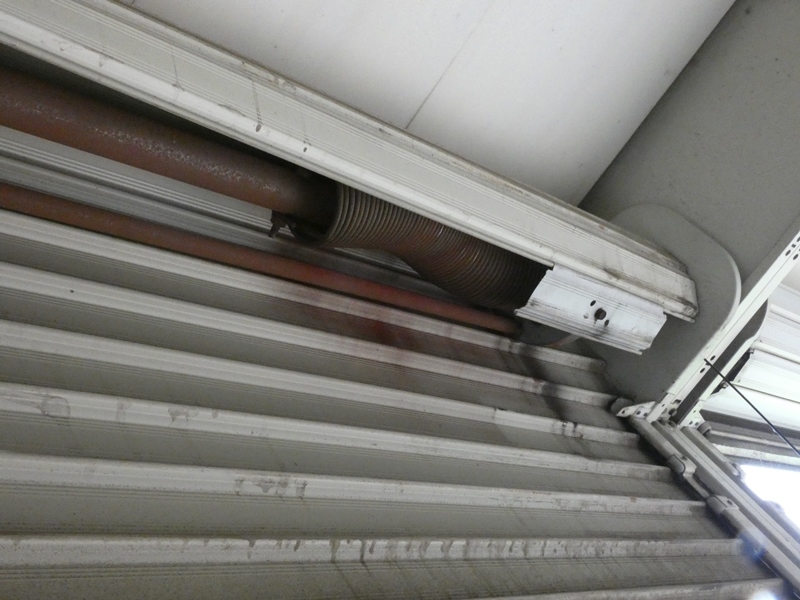

 左右両端に１ｍ近い長さのコイルスプリングが組み込ま れています。巻き上げトルクを低減する役割があります。 |
|
 中央部分にモーターを含む巻き 上げ装置が組み込まれています。 |

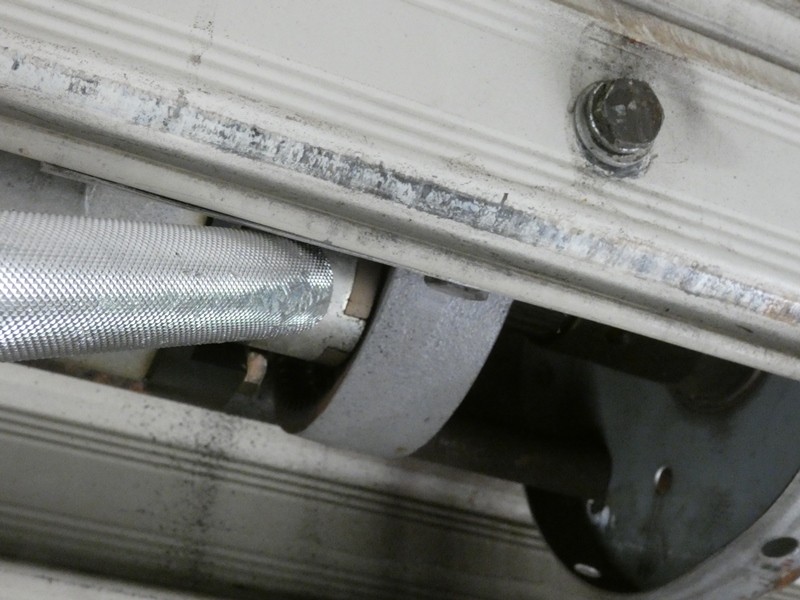

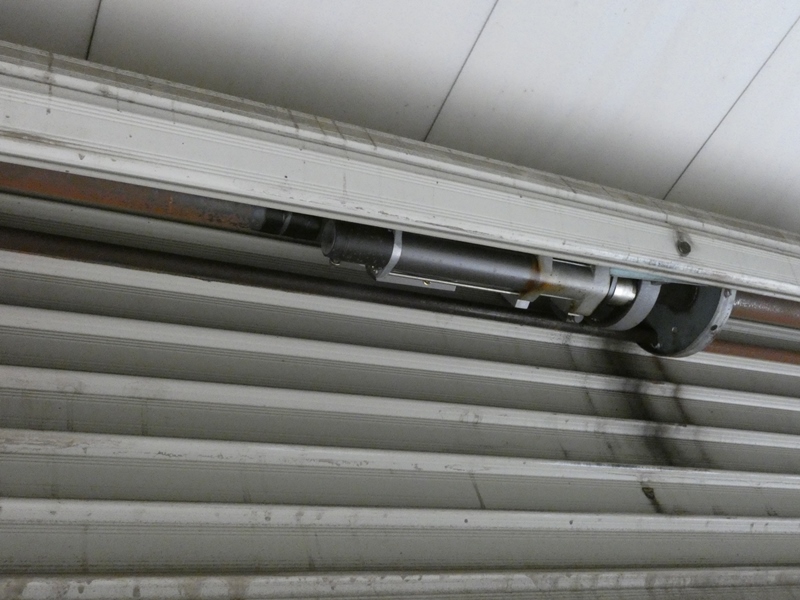

 かなりシリンダー長のあるギヤードモーター です。外観的な状態は悪くありません。 |
|
 シャッター両側を挟み上下にスライドさせるスリット です。多くの場合、この部分で摩擦が増大します。 |

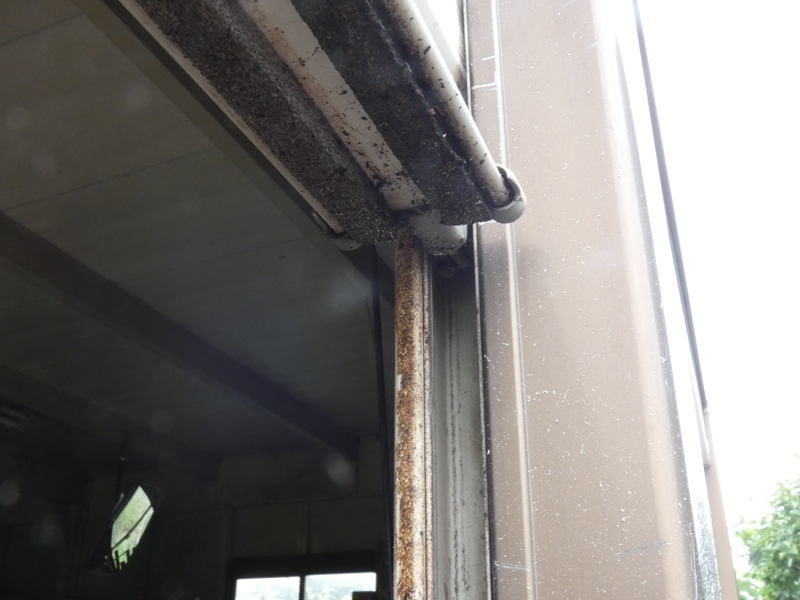

 スリットの内側には、摩擦を低減するため テフロン製のライナーが貼り付けられています。 |
|

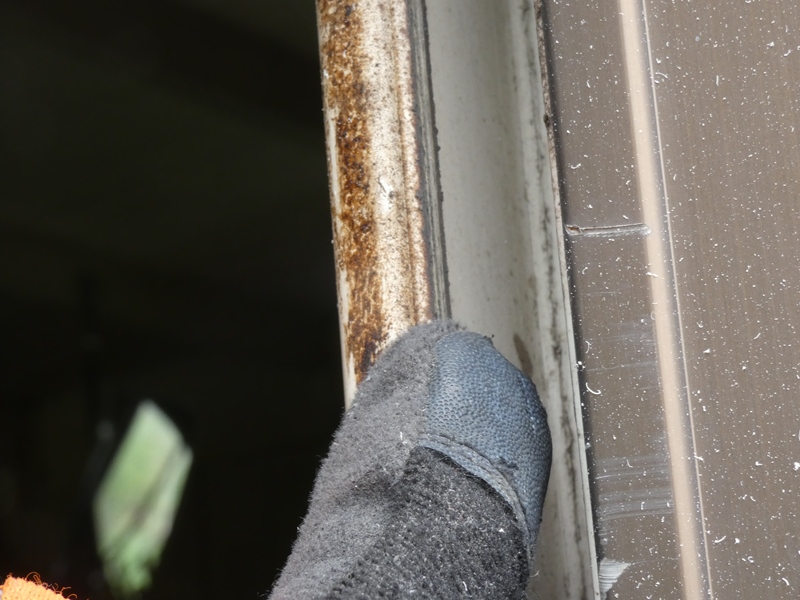

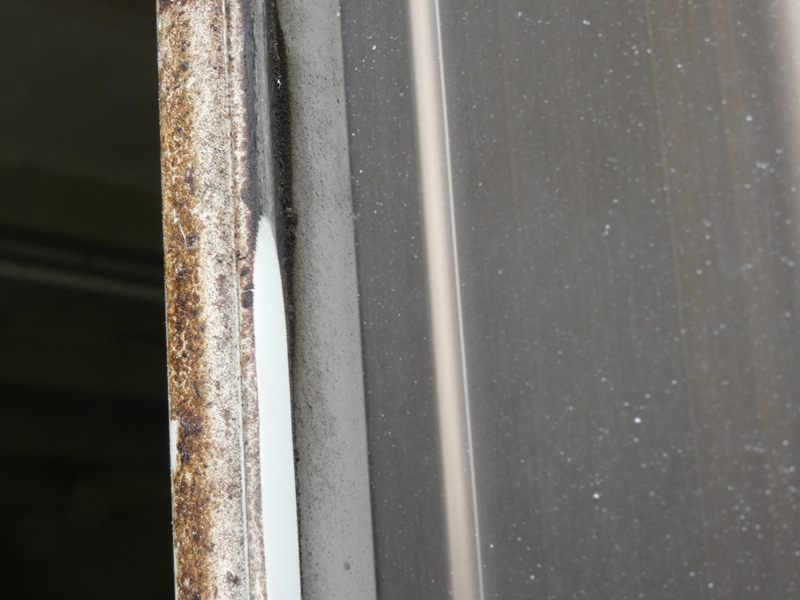

 そのライナーも長年にわたるシャッターの 往復で、表面が荒れ汚れが集積しています。 |

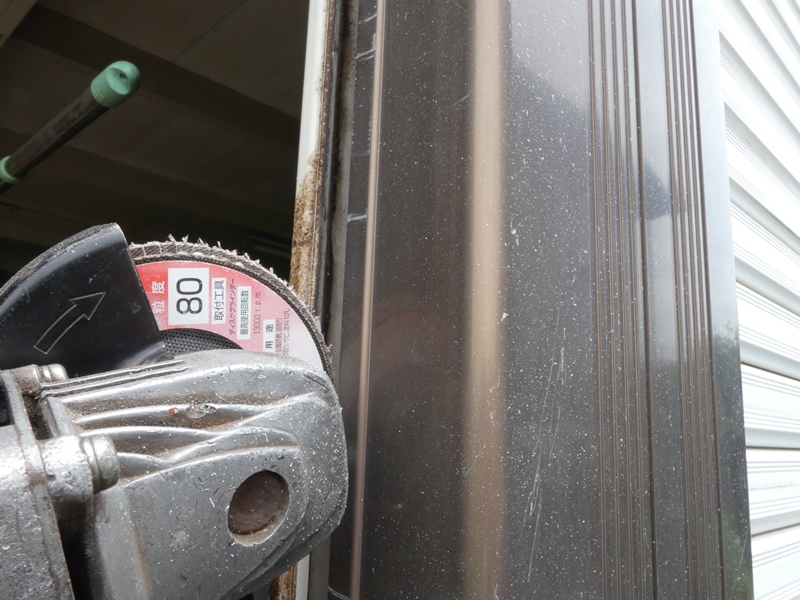

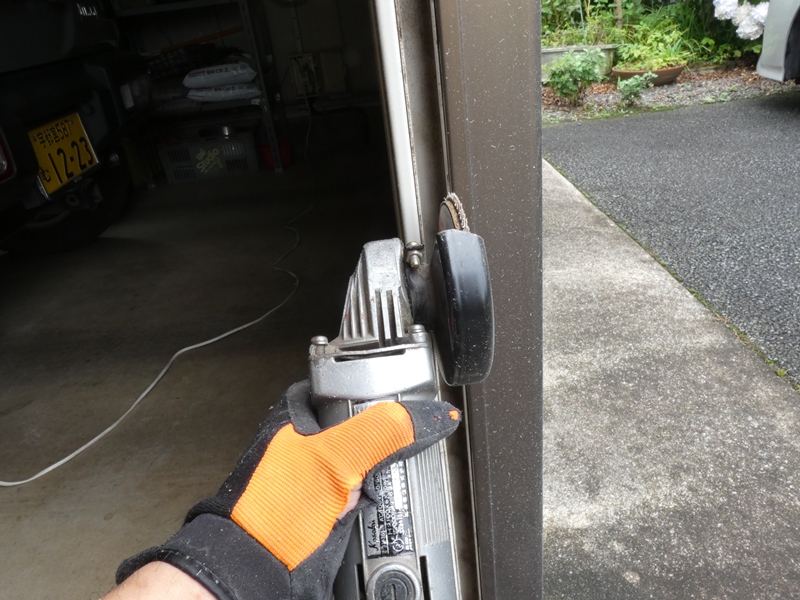

 少々乱暴ですが、ハンドグラインダーにサンダー ディスクを取り付けライナーを研磨します。 |
|
 ライナー表面がひと皮剥けて白く 新しいテフロン面が現れます。 |

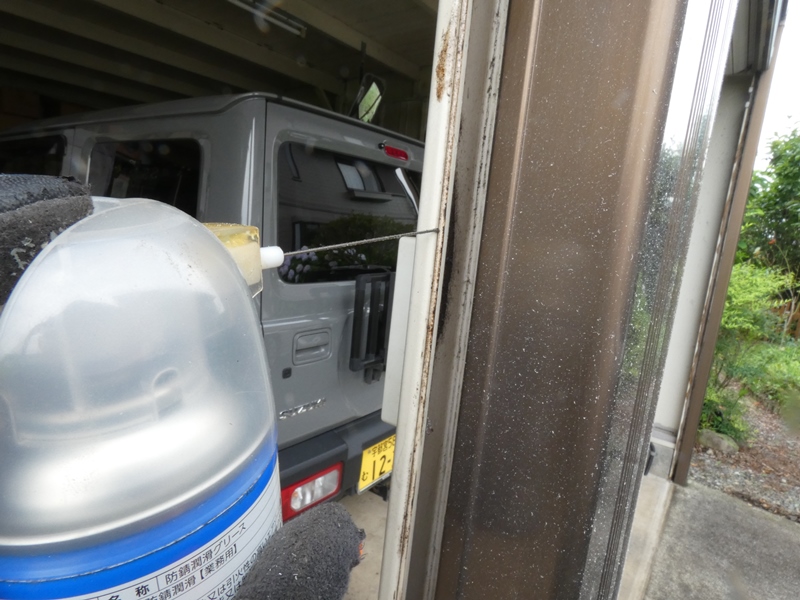

 スリット奥の突き当りは金属面なので スプレーグリスを吹き付けておきます。 |
|

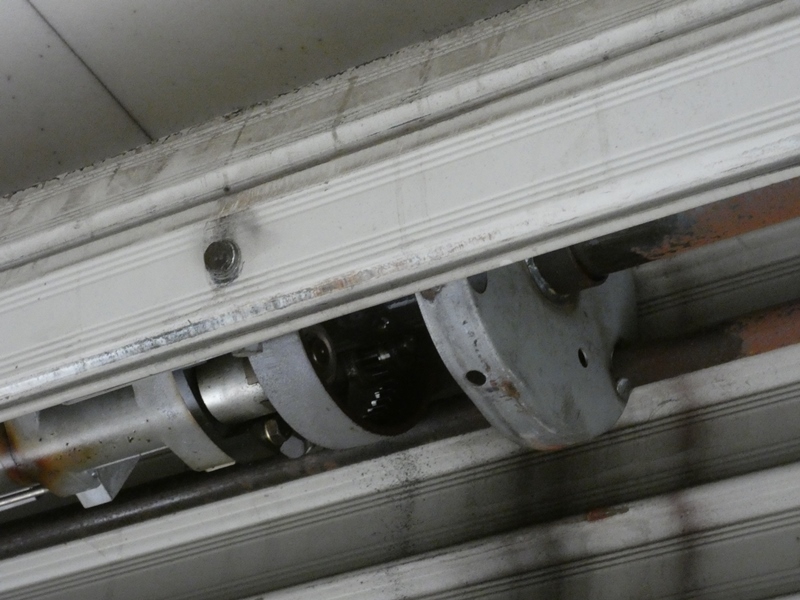

 シャッター両側の摺動がかなり改善されたようで、この状態で シャッターは上端まで巻き上げられるようになりました。しかし、 昇降時に上部の巻き上げ機構から耳障りな金属音が聞こえて きます。詳しく機構を確認すると、鋼鉄製で頑丈に固定された センターシャフトの周りを、金属リングがギヤードモーターの 動力で回転する仕組みです。このリングにシャッター上端が 固定されているので、回転により巻き上げられるわけです。 |
||

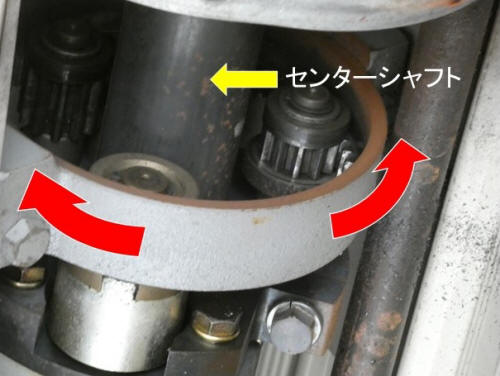

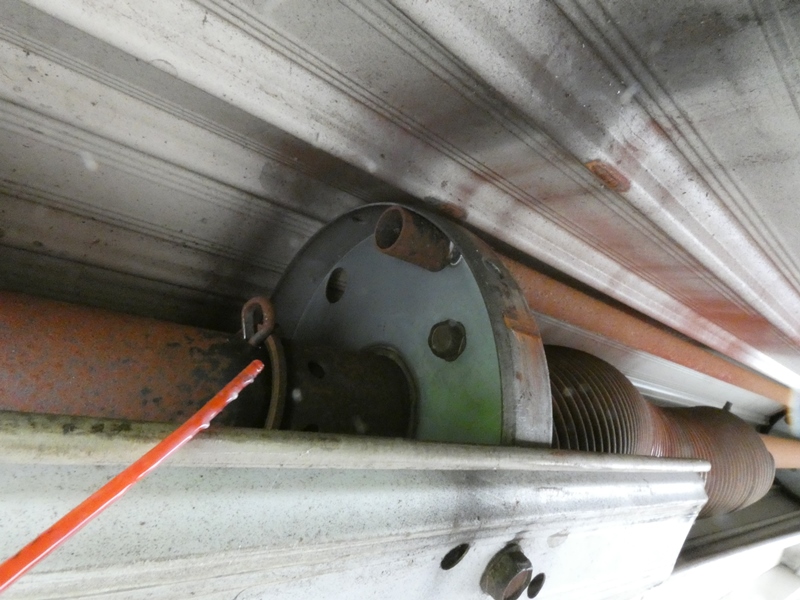

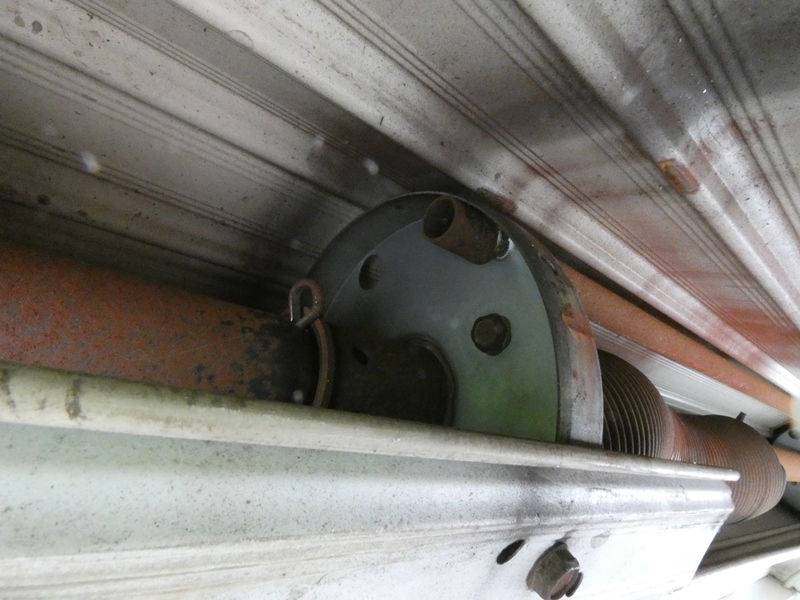

 リングの内周にギヤが刻まれています。センターシャフトに固定 されたディスク上で３か所の位置（０度、１２０度、２４０度）に ピニオンギヤが取り付けられ、リングを介してシャッターを支え 内周のギヤと噛み合ってリングを回転させ巻き上げます。 |
||
 油切れを起こして全体的に錆が広がり、 どこから金属音が出てもおかしくない状態です。 |

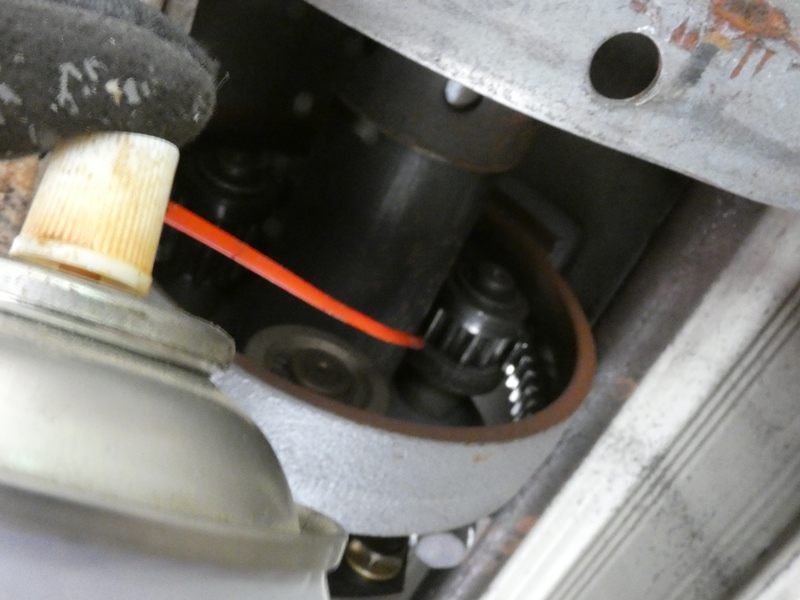

 手が届く限りあらゆる可動部・摺動部に グリスまたはオイルを吹き付けます。 |
|

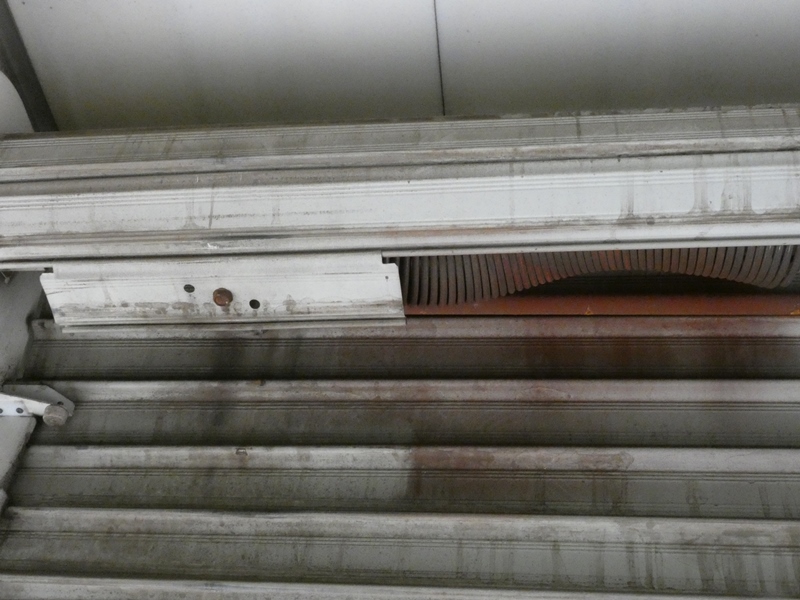

 シャッターの上端を中央でリングに固定している部分です。 内側に挟み込まれているプレートが少しはみ出ています。 |

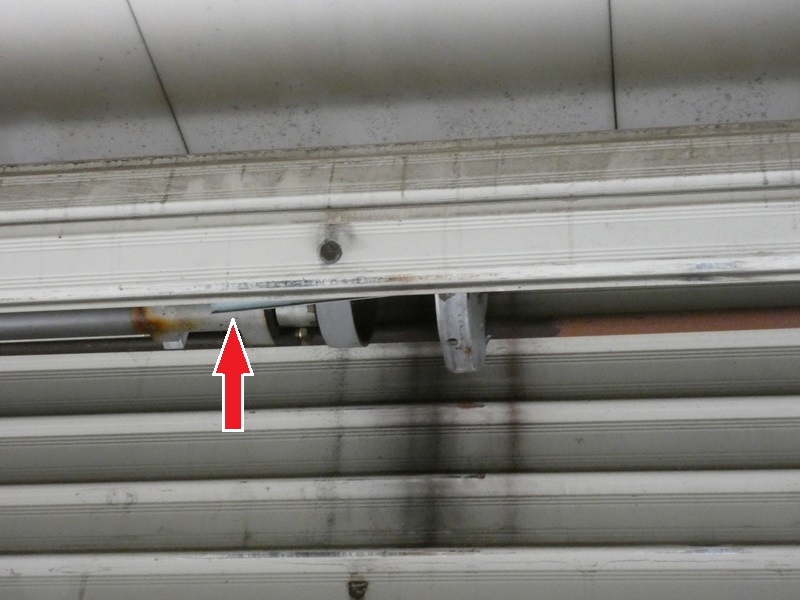

 横方向から確認すると、中央付近が 突き出て全体的に湾曲しているようです。 |
|

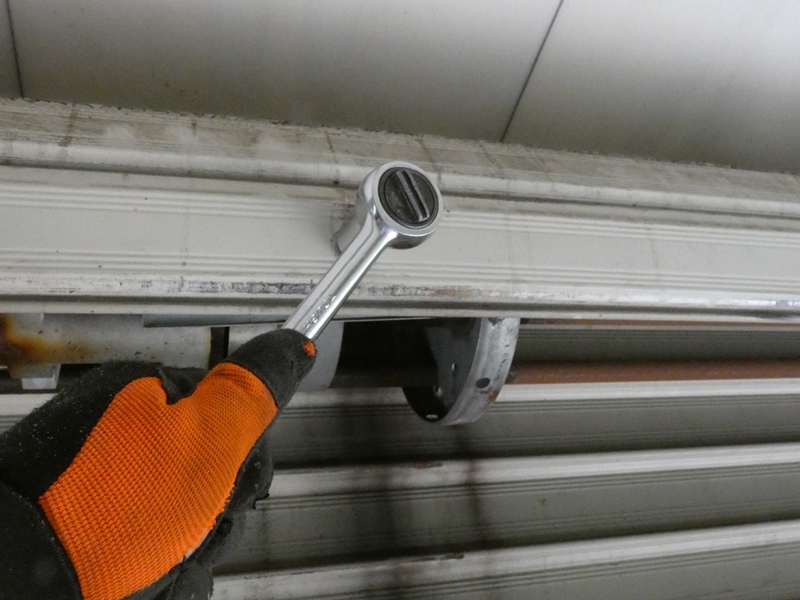

 シャッター上端（中央）を固定 しているボルトを緩めます。 |
 プレートのはみ出ている部分を叩いて シャッター上端ラインに揃えます。 |
|
 固定ボルトを締め込みますがまだ 湾曲は改善されていないようです。 |
 中央あたりを手で押し込んでみますが、 それで修正できるものではないようです。 |
|
 注油は他２枚のシャッターにも作業します。 次はリモコンが反応しない不具合です。 |
 ３枚のシャッター各々にリモコンと受信機が用意 され、それぞれペアリングする必要があります。 |
|

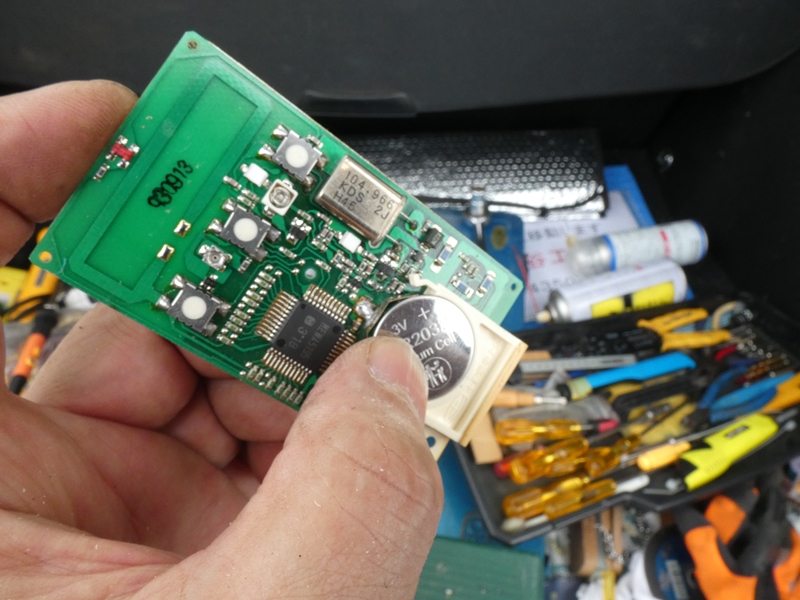

 受信機側は正常に動作していると仮定し、 反応しないリモコン２個を分解してみます。 |

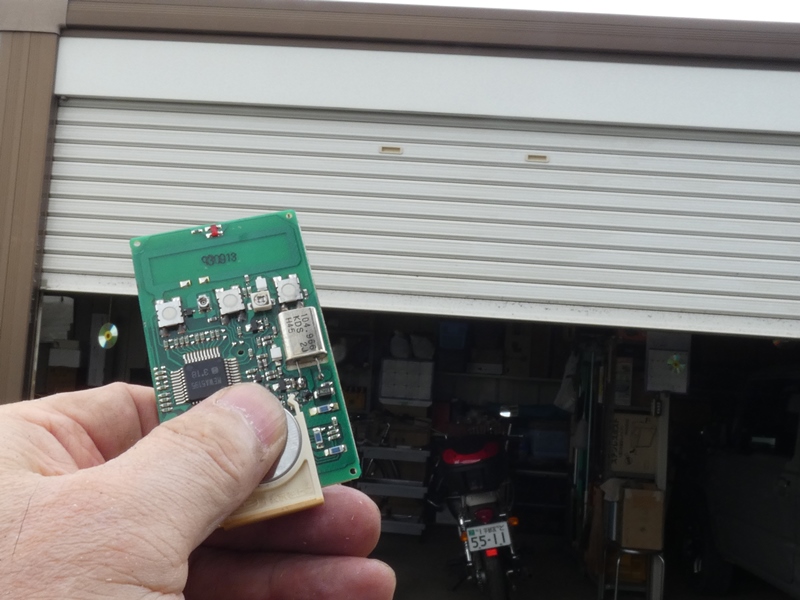

 ガレージの内外から操作するので、赤外線ではなく電波を 使った仕様です。ボタン電池を入れても操作できません。 |
|

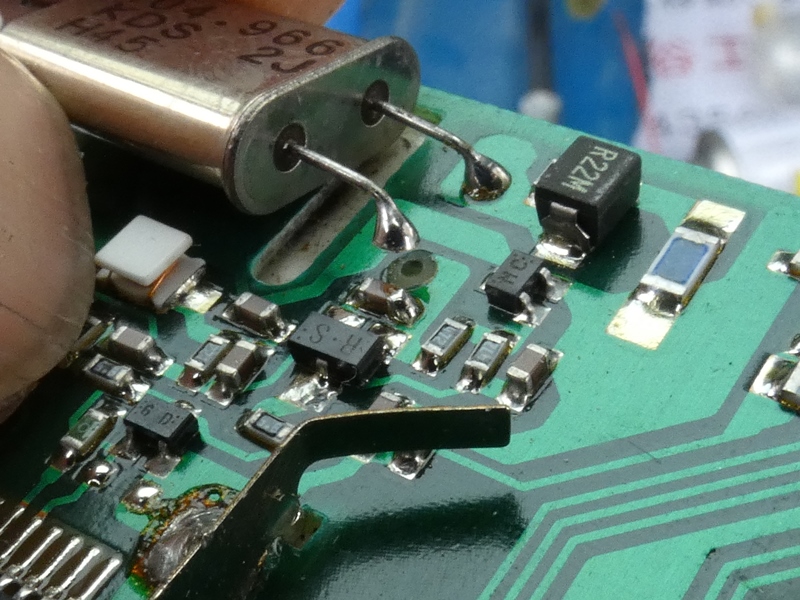

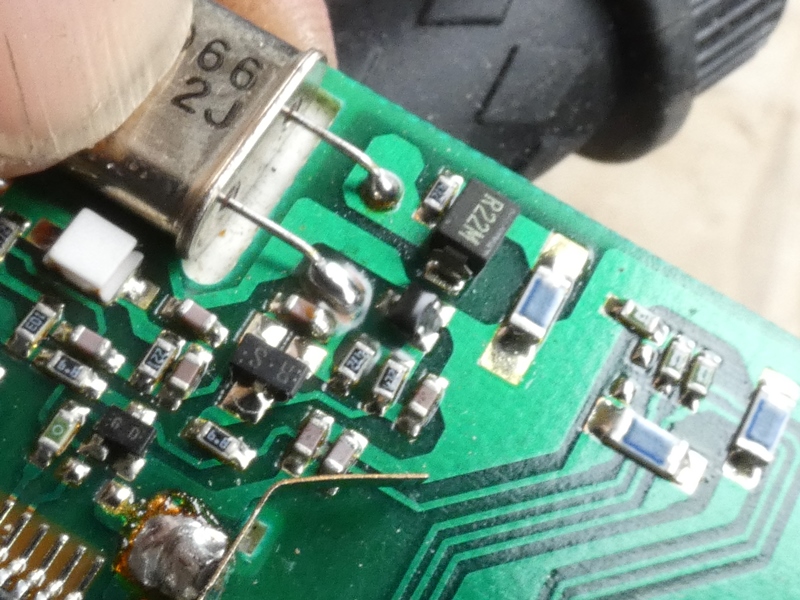

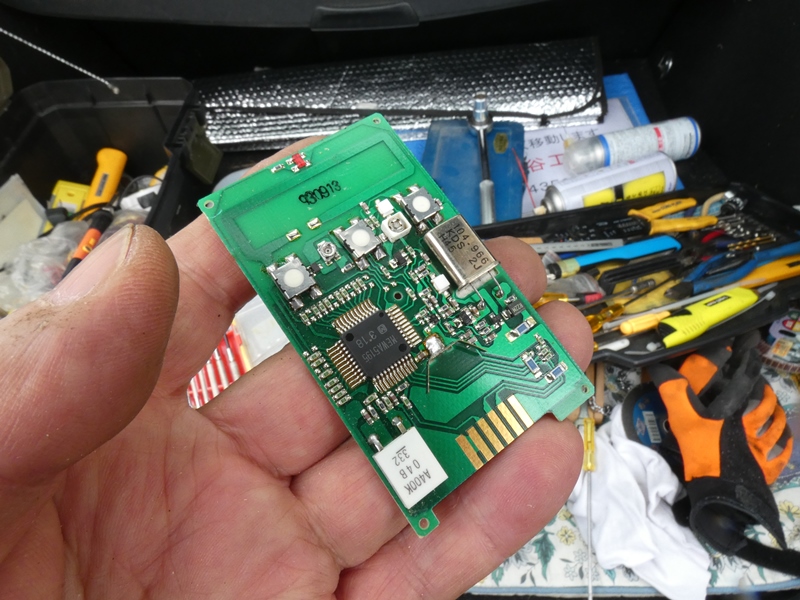

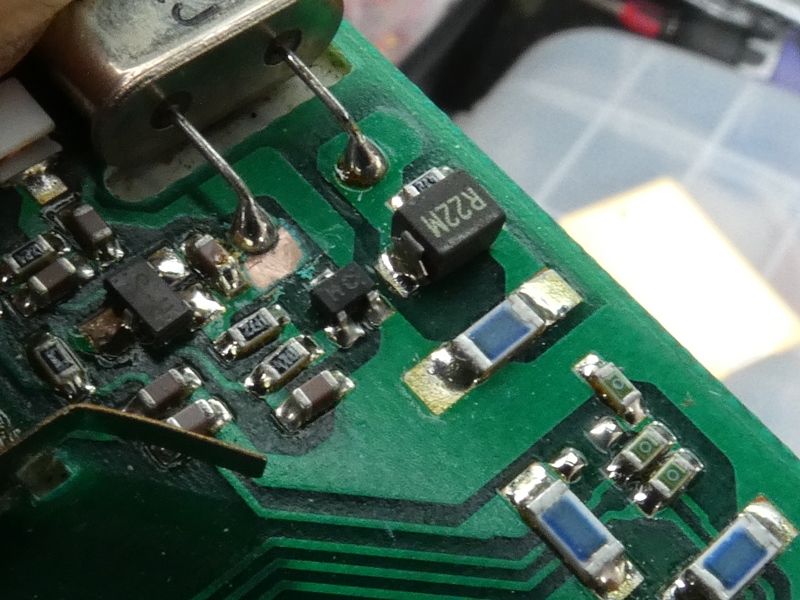

 リモコンの内蔵基板を注意深く観察すると、クリスタル 発振子端子の片方で半田が取れています。ＳＭＤが 多く並びリフローで半田付けされる中、このデバイスは 手作業で取り付けられていると思います。真っ先に しかも高確率でトラブルを起こしそうな部分です。 |
||
 基板側のランドも剥がれていますが 隣の島に何とか接続できそうです。 |

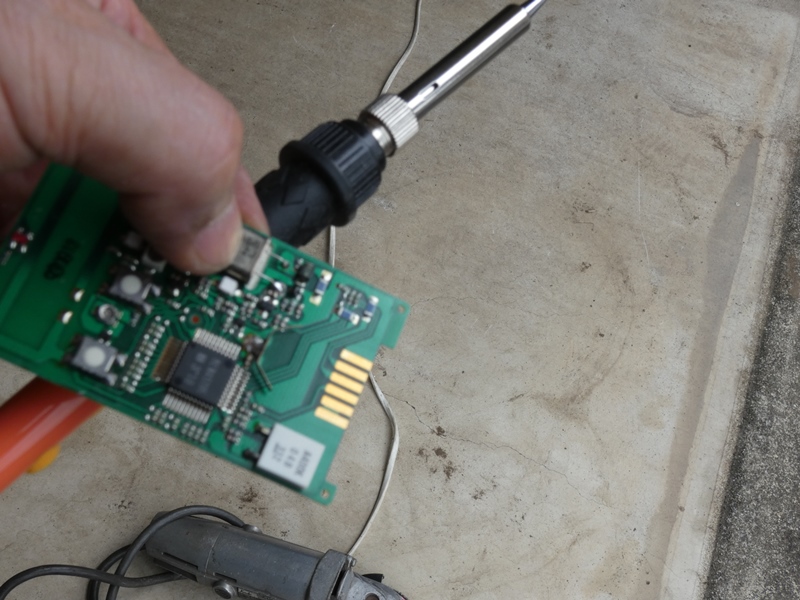

 いつもは工房内のデスク上で作業する内容 ですが、現場それも屋外で半田付けします。 |
|
 ガレージの中にＡＣ１００Ｖコンセントがあるので、 ツールボックス内の普通の半田ごてが使えます。 |
 結果は、完全に復活です。ガレージの屋根に 受信機３個分のアンテナ（３本）が出ています。 |
|

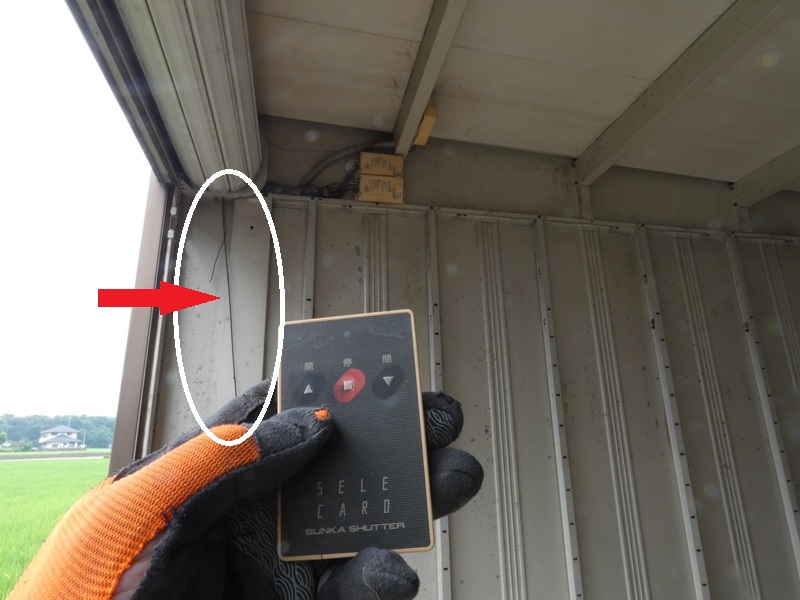

 最後の問題は、３枚目のシャッターでリモコンが機能する時と しない時があることです。ガレージ内ではリモコンの方向により 反応します。写真の方向、つまり受信機の方に向けると反応し ガレージの外に出ると全くダメです。原因が分かりました、この 写真に証拠が写り込んでいます。矢印が示す垂れ下がった コードのようなものは、屋根上のアンテナからの配線が本来は 受信機に接続されているはずが、切れているのです。実際には アンテナにもつながっていないので、隣のアンテナ配線を共用 することにします（３本まとめて１本で足りるように思いますが）。 |
||

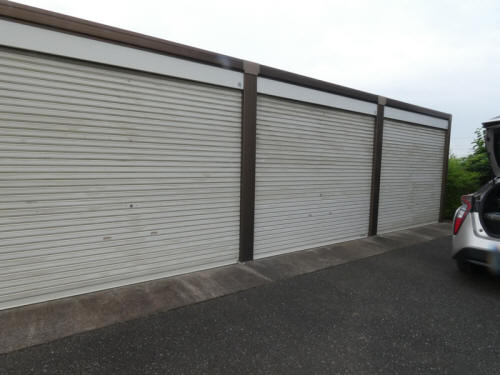

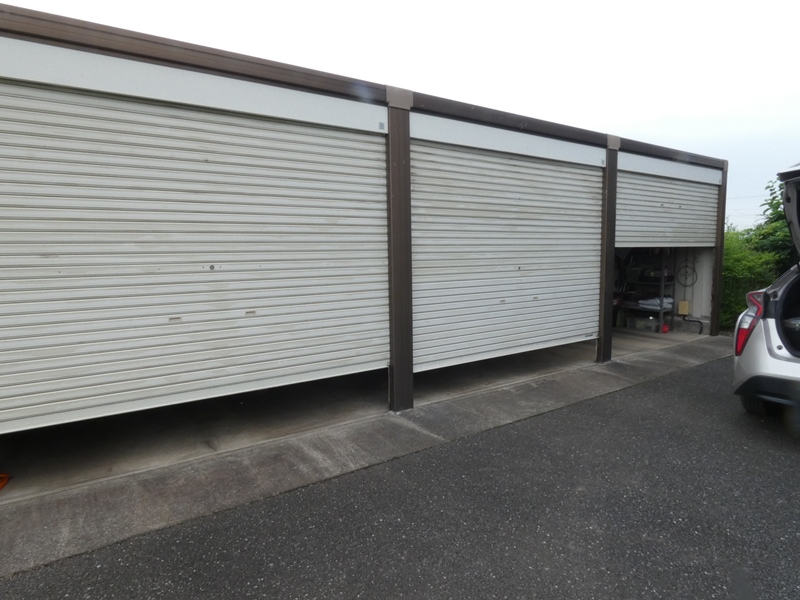

 作業を終え全体の動作確認を行います。 ３枚とも一斉に上昇していきます。 |

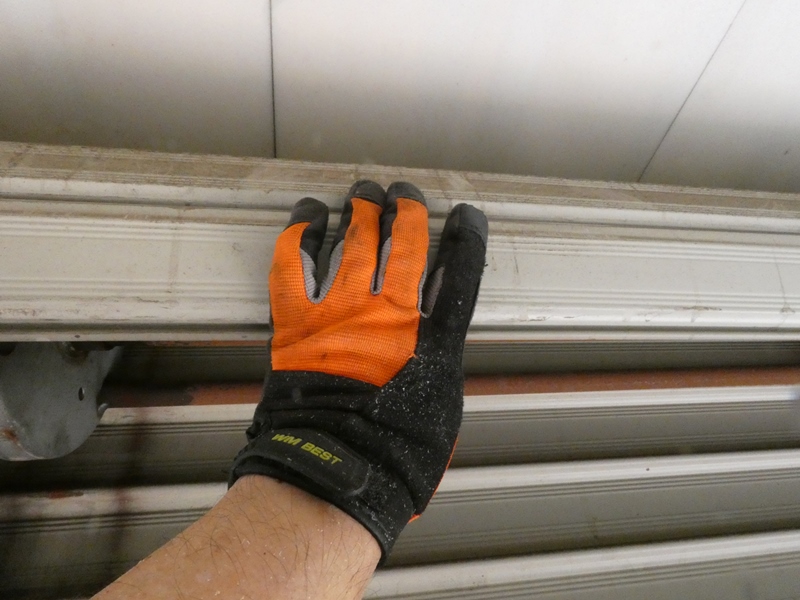

 実はシャッター面を構成するスラット、その 連接部の全てにオイルを吹き入れてあります。 |
|
 シャッターの表側から吹き付けたので周囲に オイル染みが広がり外観が損なわれています。 |
 洗剤を使った洗浄が必要ですが、作業前にご依頼主に 確認したところそのままでよろしいとのことで省略します。 |
|
|
巻き上げ機構に特に深刻な損傷や故障がないので、 当分はお使いになれると思います。シャッター昇降が 滑らかになり昇降スピードも速くなっています。耳障りな 金属音（キーキー）も鳴り止んでいます。シャッター面を 綺麗に洗浄し、できれば再塗装することで新品に近い 状態に戻るでしょう。その作業もご依頼いただければ 再び「おもちゃのまち」壬生町へ出かけて参ります。 |
||
|
||
