ジェットバス修理のご依頼があり、埼玉県越谷市まで出かけます。
守谷市から30kmくらいなので十分出張可能です。お伺いしてみると
ヤマハ社(日本楽器製造)製のシステムバスで、そこにジェットバスが
ビルトインされています。ヤマハは1987年まで住宅設備を製造し、
その後ヤマハリビングテック社に移行、2013年以降はトクラス社と
して製造・販売が続いています。製造元では「修理できない」そうです。
|

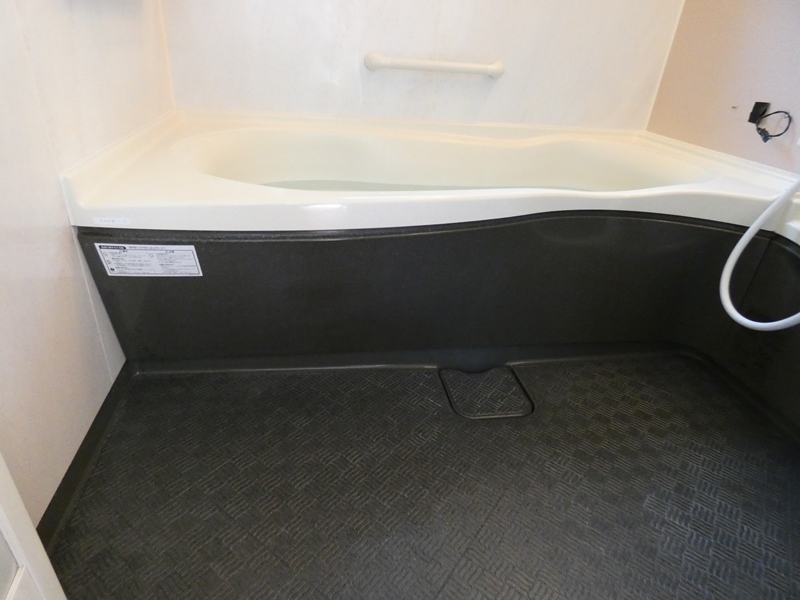

![](Jetbath2/240414-142348.jpg)

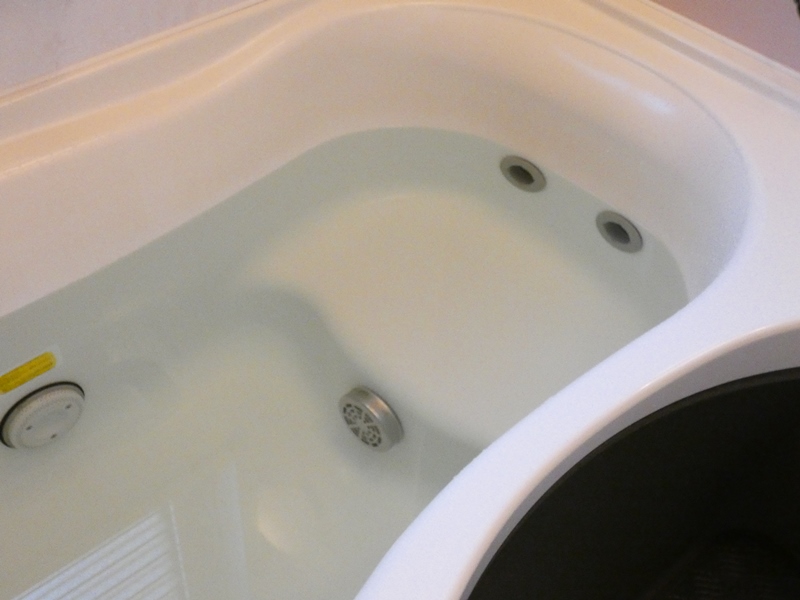

ヤマハが手がけた優れたデザインのバスユニットです

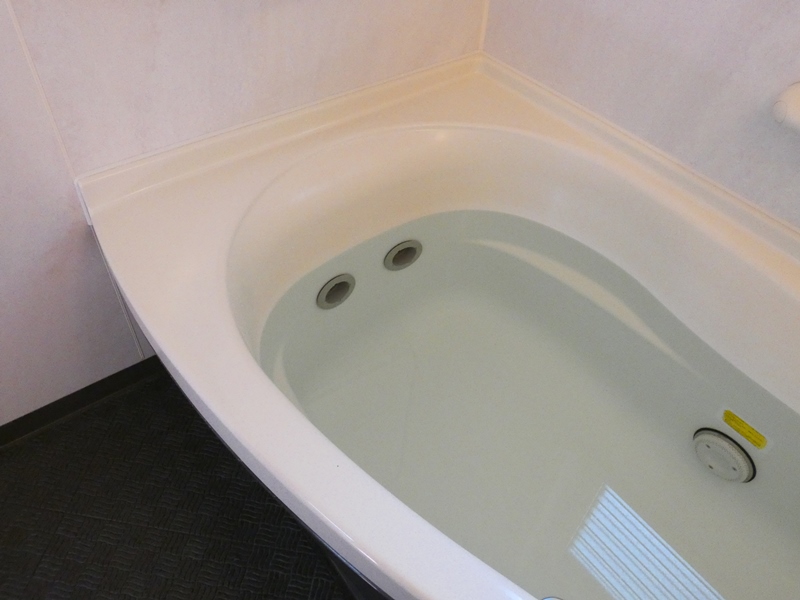

バスタブの前後にジェット流の吹き出し口があります。
|
![](Jetbath2/240414-142406.jpg)
浴室内のリモコンを操作しても動かない・・、
ご依頼主から教えてもらえるのはそれだけです。
|
![](Jetbath2/240414-142524.jpg)

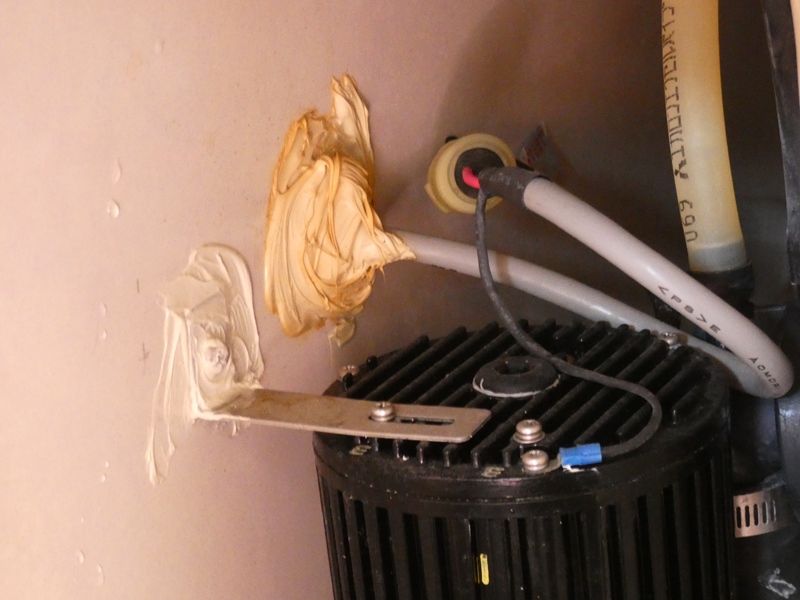

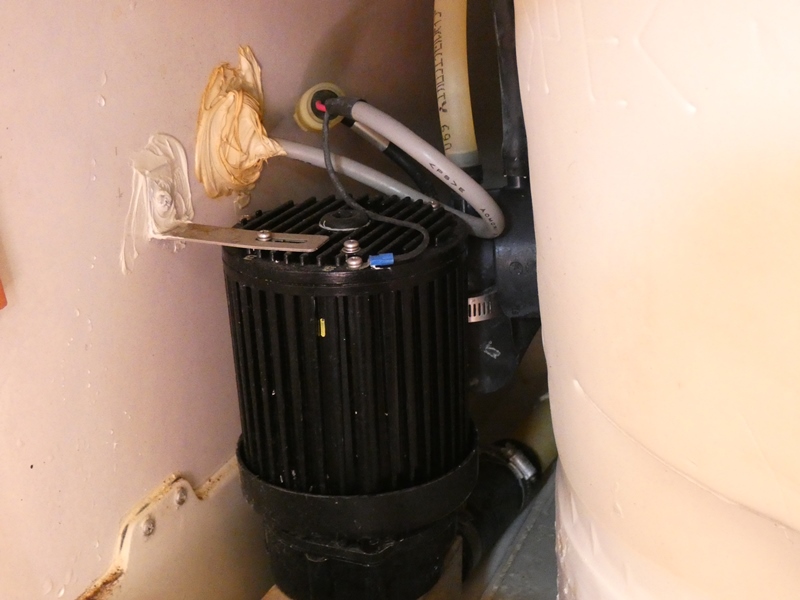

手前のエプロンを外すと左端の空間に
ジェットポンプが取り付けられています。
|
![](Jetbath2/240414-142608.jpg)
ポンプや電動機、制御回路などどこが故障していても
不思議はなく、お手上げになる可能性は無限大です。
|
![](Jetbath2/240414-142634.jpg)
反対側、右端の空間は壁面との間隔が
狭く、覗き込むことも容易ではありません。
|

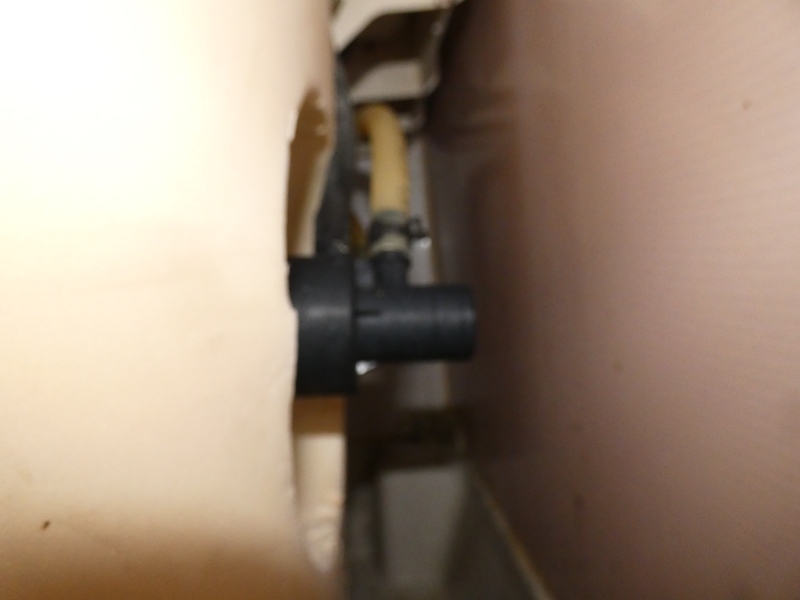

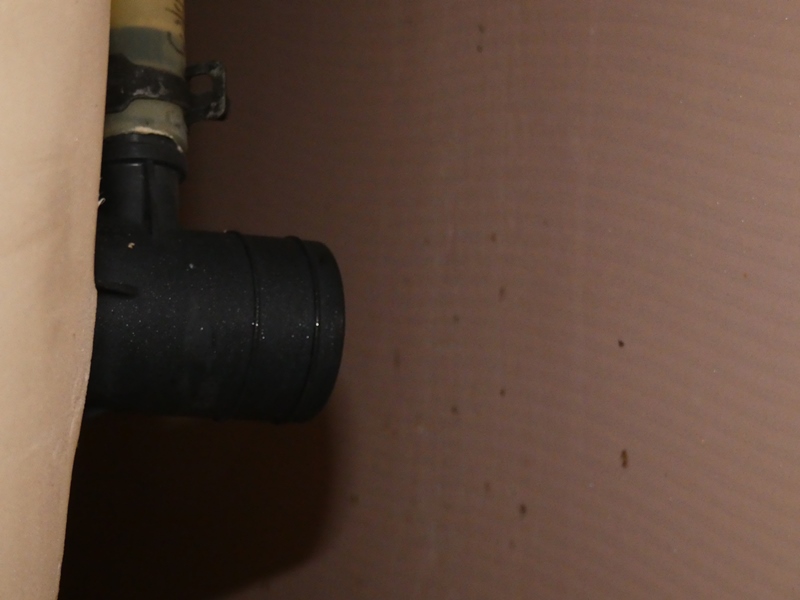

![](Jetbath2/240414-142755.jpg)
カメラを押し込んで撮影したところ、ジェット
吹き出し口と吸水口が配管されています。
|
![](Jetbath2/240414-152308.jpg)

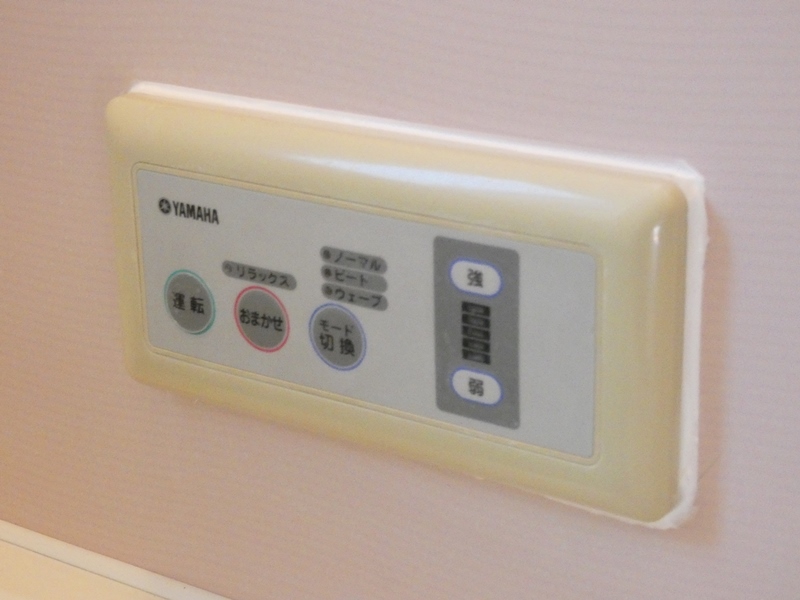

浴室内右側の壁面にジェットバスの
操作リモコンが取り付けられています。
|

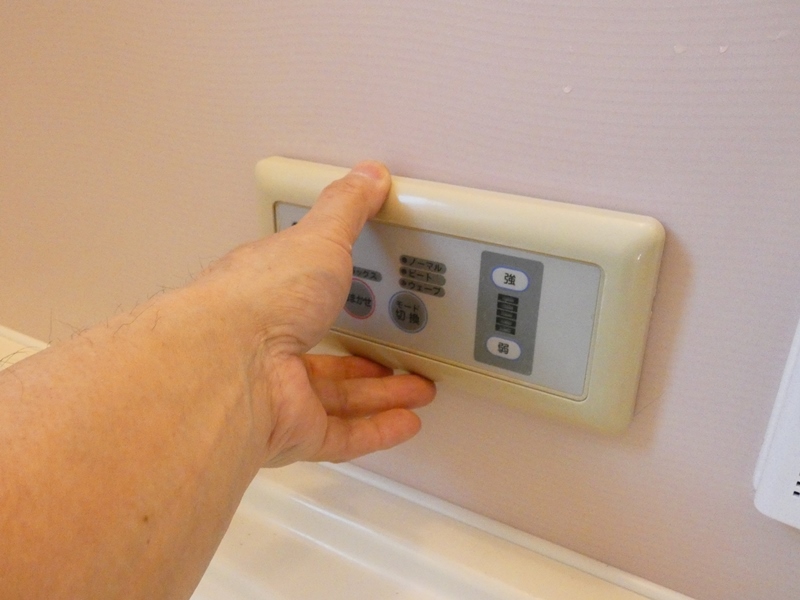

![](Jetbath2/240414-151230.jpg)
動作時以外もいくつかのLEDが点灯して
いるはずですが、全て消えたままです。
|

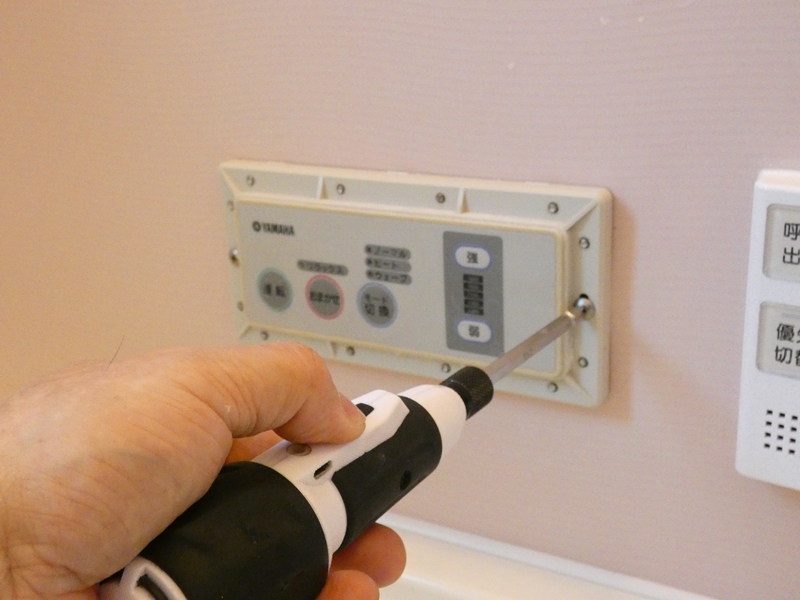

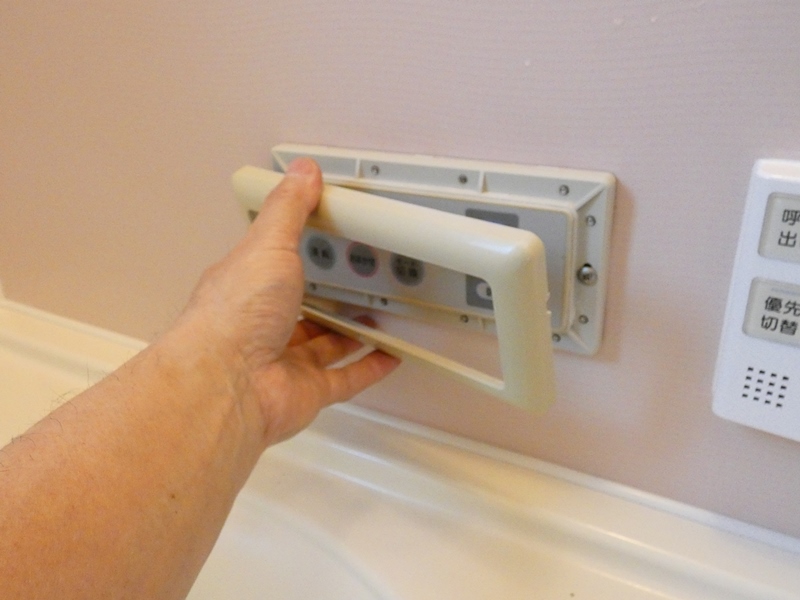

![](Jetbath2/240414-151152.jpg)
周囲のコーキングを取り除き
カバー、本体の順で外します。
|
![](Jetbath2/240414-150910.jpg)

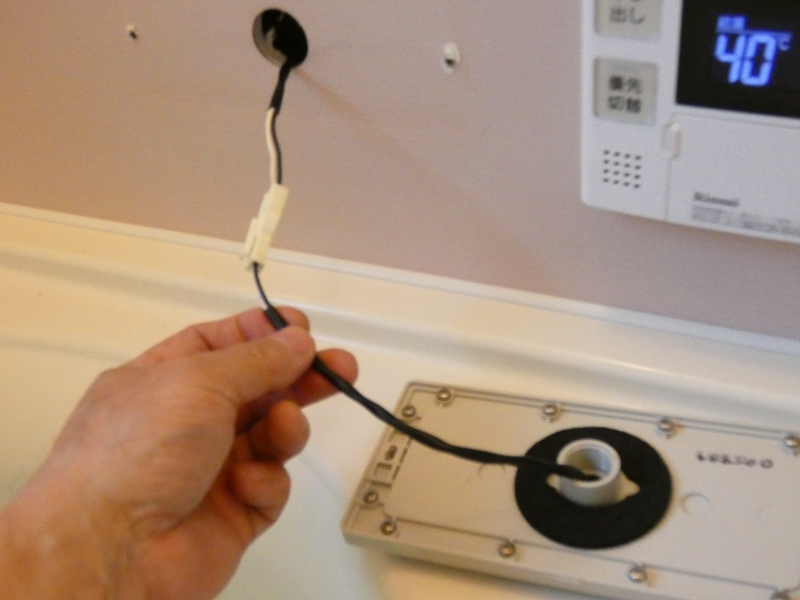

リモコンの奥、壁面の穴から
接続ケーブルが出ています。
|

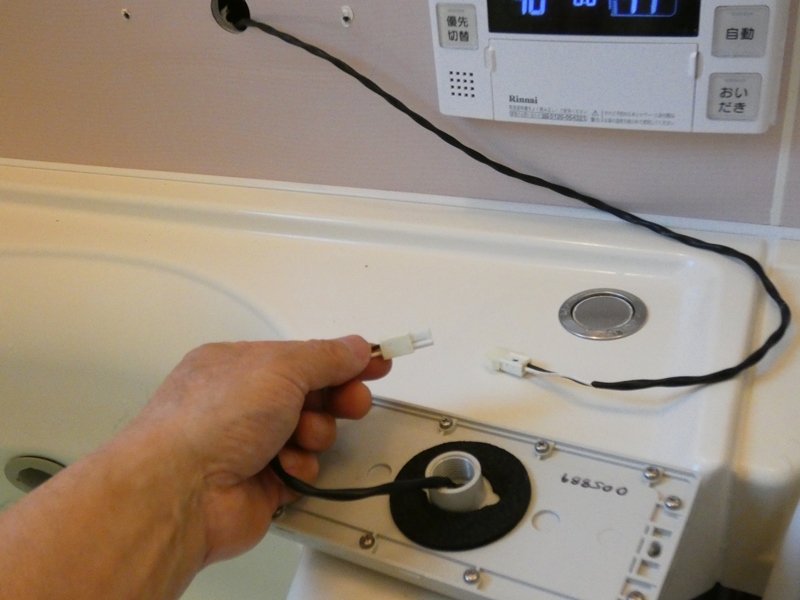

![](Jetbath2/240414-150928.jpg)
ジェットポンプ近くの制御回路と接続されて
いるはずですが、ケーブルは僅か2芯です。
|

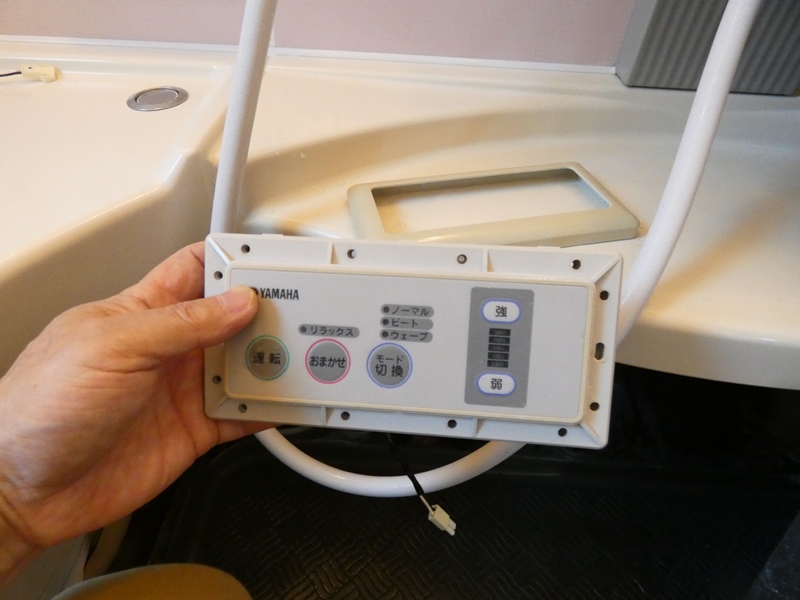

![](Jetbath2/240414-145259.jpg)
この2芯ケーブルに回路計を当てると、
12Vほどの電圧がかかっています。
|

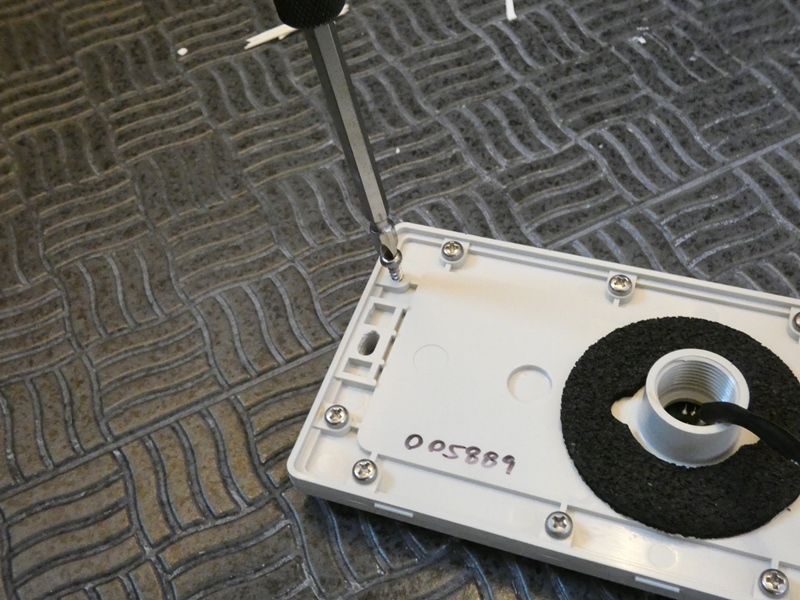

![](Jetbath2/240414-150841.jpg)
リモコン内の回路を動作させる電源供給と
制御回路との通信を兼ねているようです。
|

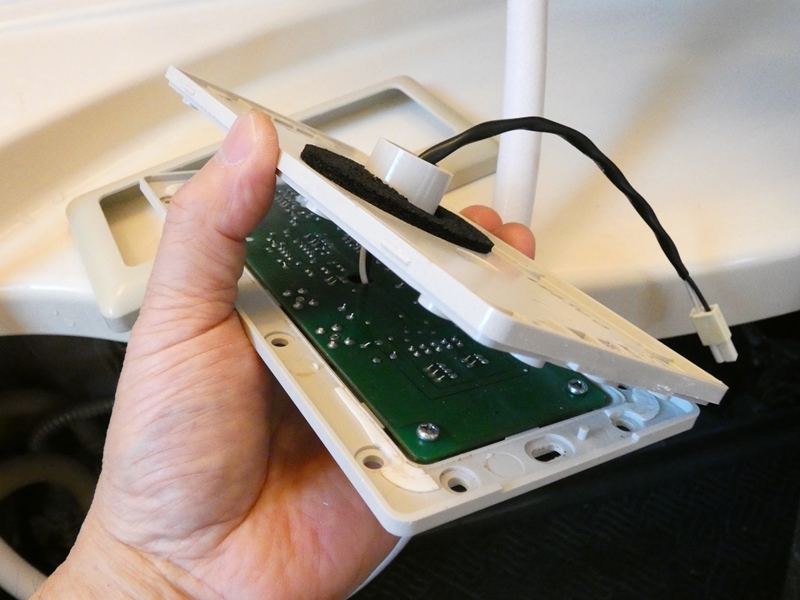

![](Jetbath2/240414-145311.jpg)
電源が来ているということは、電源回路や制御
回路は正常に動作しているのではないか・・、
|

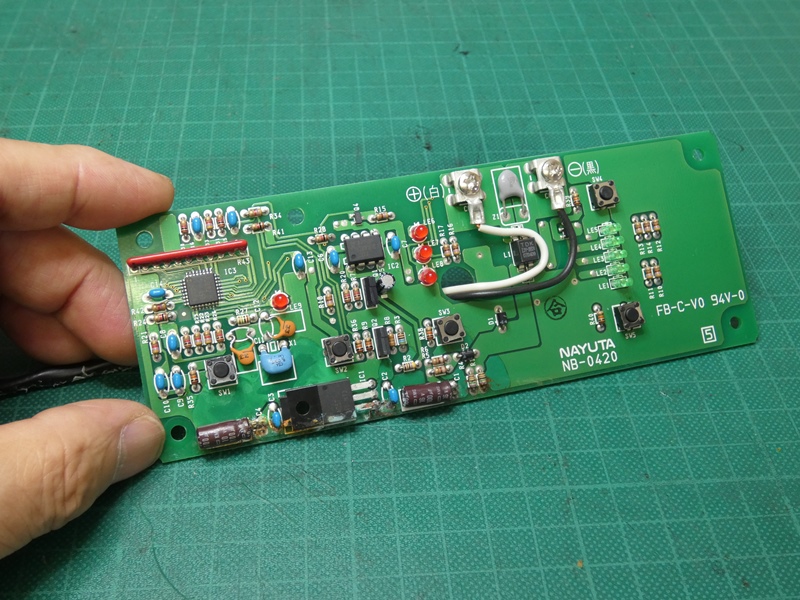

![](Jetbath2/240407-163721.jpg)
となれば、リモコン側に問題があり動作しないだけではないか、
という仮説が立てられます。実際、リモコンは浴室内で湿度が
異常に高い環境に長年晒されてきたわけで、回路基板に損傷が
生じる可能性が十分にあります。逆に、リモコン辺りに原因が
見つからなければ、ポンプや電動機、制御回路を調べることに
なり、バスタブの隙間奥まで手を入れなければなりません。
|

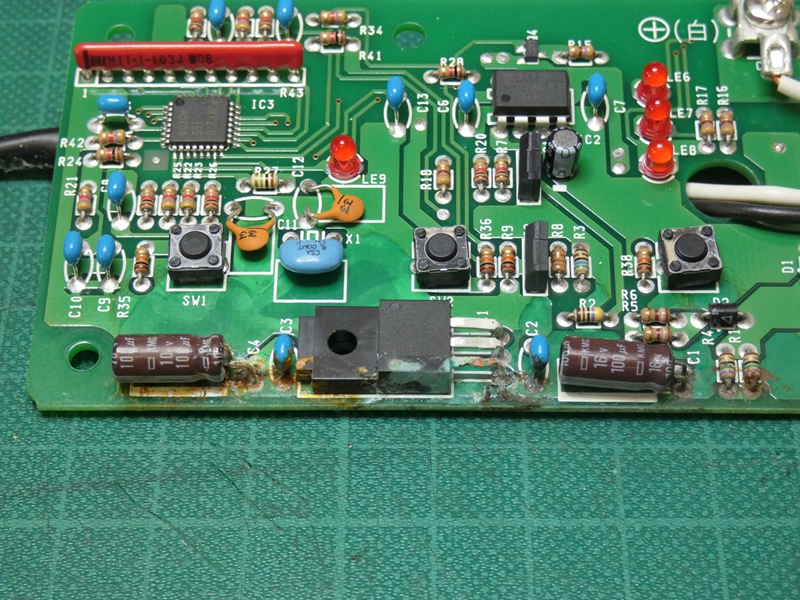

![](Jetbath2/240407-163737.jpg)
回路基板を眺めると惨状が目に飛び込んで
きます。基板の下端に腐食が広がっています。
|

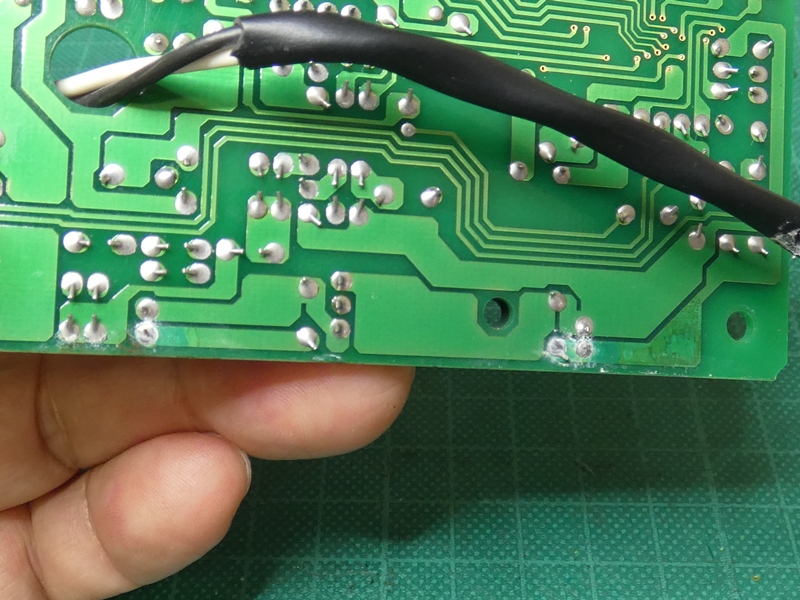

![](Jetbath2/240407-163808.jpg)
回路は両面基板で構成されており
裏側のパターンはさほどでもありません。
|
![](Jetbath2/240407-163751.jpg)

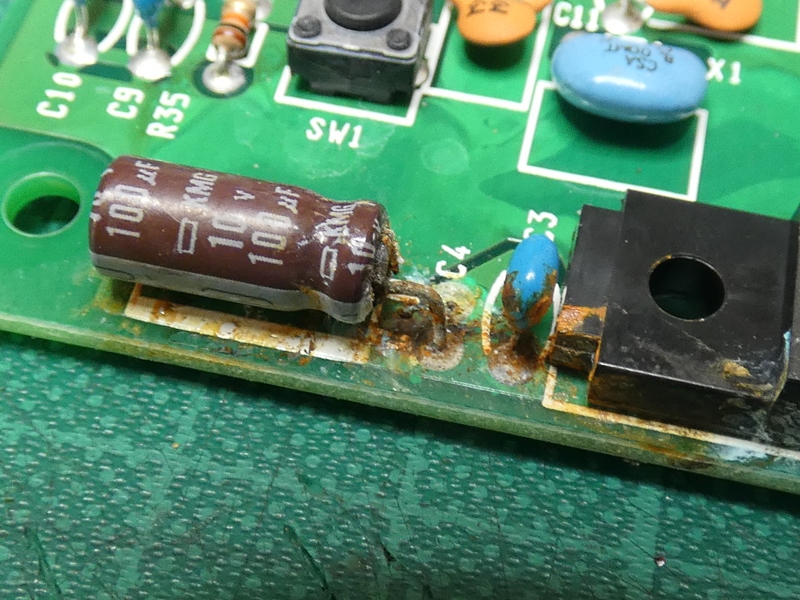

三端子レギュレータ近くの100μF電解コンデンサです。
片方の端子がなくなっています。端子の鉄材から生じた
錆でしょう、基板表面に赤茶色の汚れが広がっています。
|

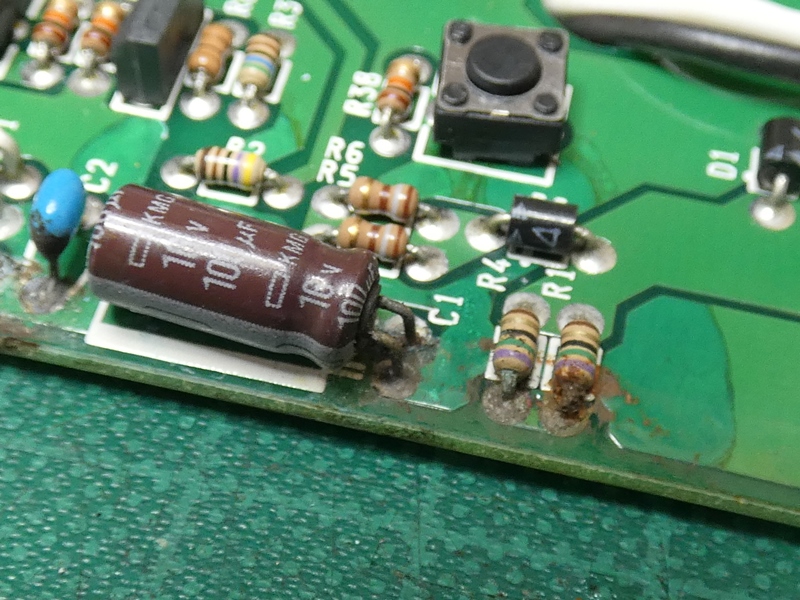

![](Jetbath2/240407-163757.jpg)
レギュレータを挟んだ隣の電解コンデンサです。こちらも
状況は劣悪です。近くの抵抗器2本にも影響が及んで
います。リモコン自体が防水構造で、周囲はコーキング
されていますが、長年の間に水が侵入したのでしょう。
|

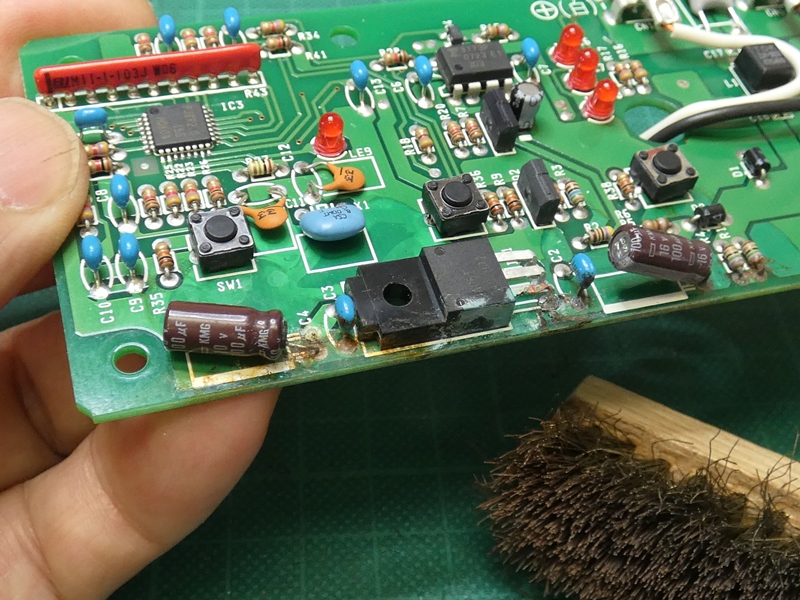

![](Jetbath2/240407-163918.jpg)
腐食部分をワイヤーブラシで清掃します。
表面のレジストが浮き上がっています。
|
![](Jetbath2/240407-164249.jpg)

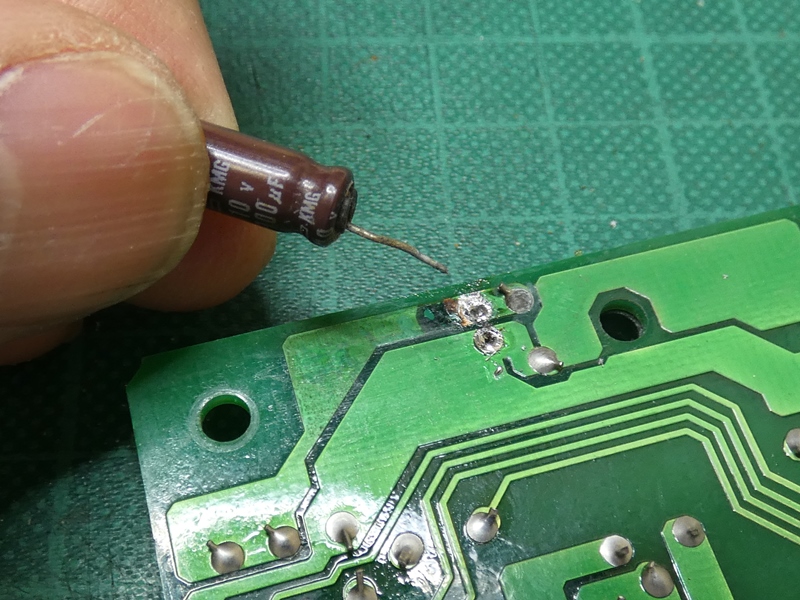

片足の電解コンデンサが
勝手に落ちてきます。
|

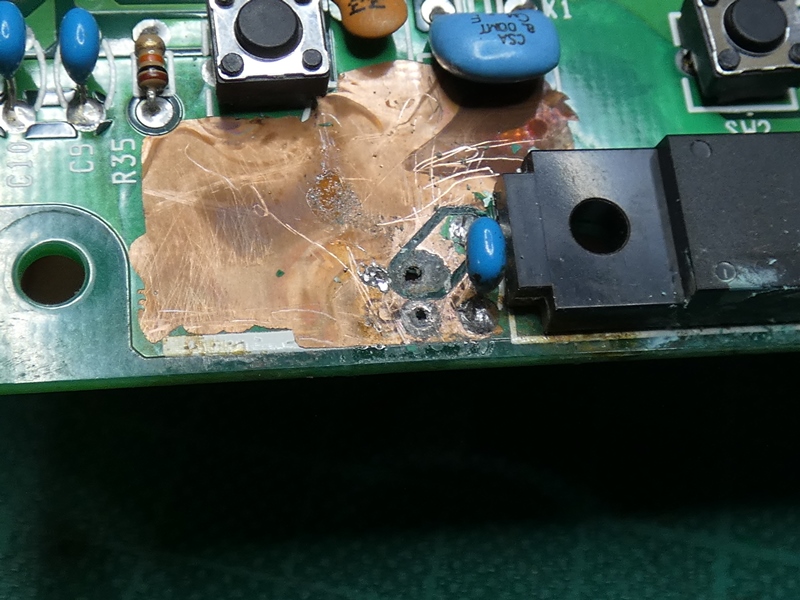

![](Jetbath2/240407-165956.jpg)
レジストが想像以上に広範囲に剥がれ
落ち、銅箔パターンが露出しています。
|

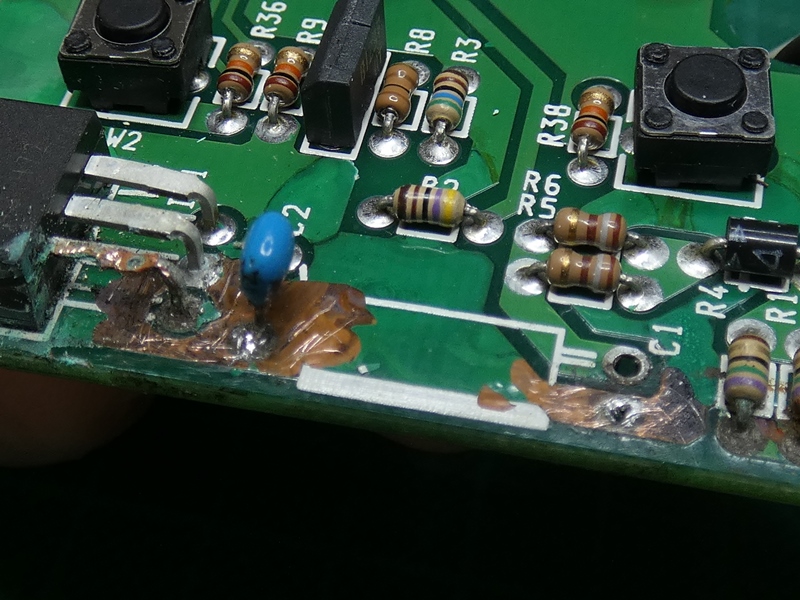

![](Jetbath2/240407-170003.jpg)
もう1本の電解コンデンサ周りも
銅箔パターンが剥き出しです。
|

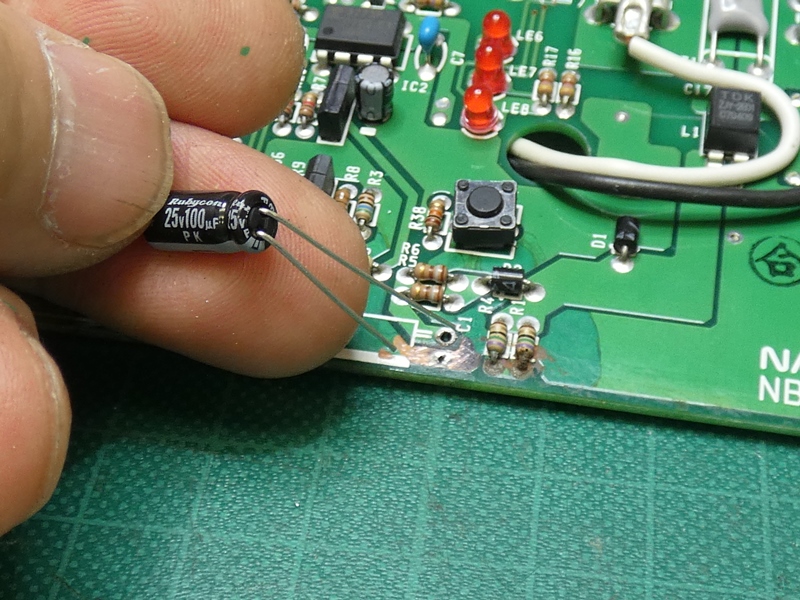

![](Jetbath2/240407-170323.jpg)
腐食物をできるだけ取り除いてから
まず電解コンデンサを交換します。
|

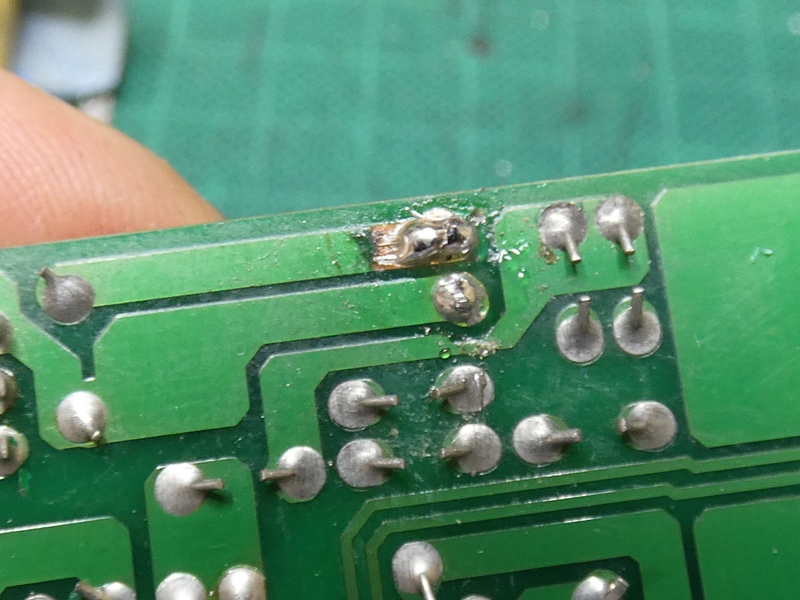

![](Jetbath2/240407-170449.jpg)
基板ホール部分では基板裏側まで腐食が
及んでおり、なかなか半田が乗りません。
|
![](Jetbath2/240407-170502.jpg)

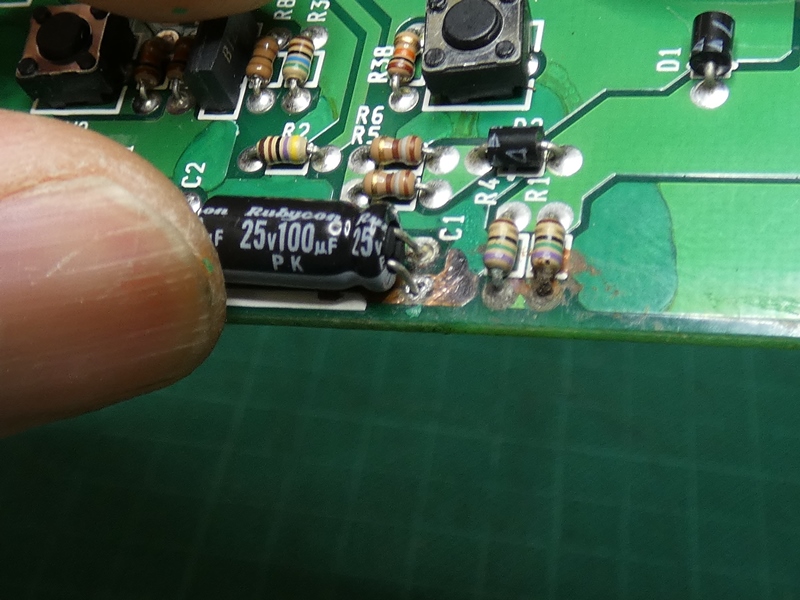

両面基板なので表側のパターンにも
部品を電気的に接続しなければなりません。
|
![](Jetbath2/240407-170604.jpg)

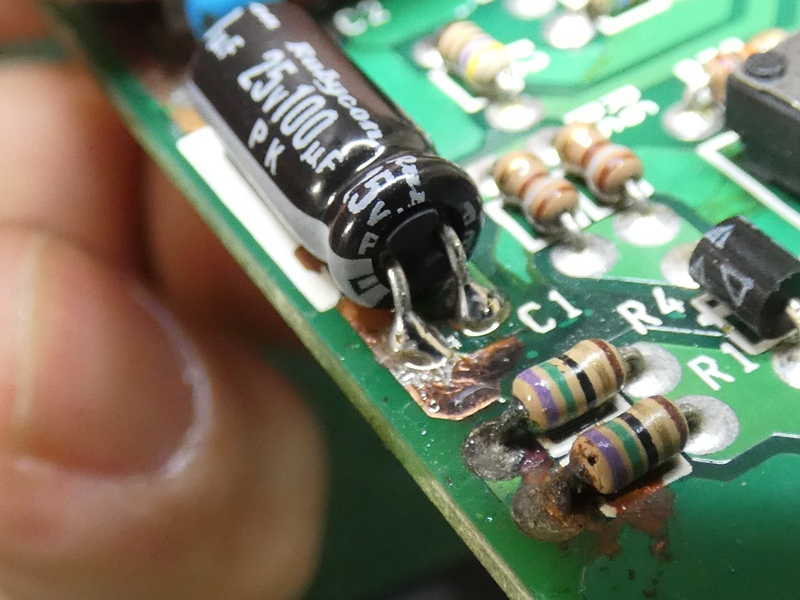

銅箔表面を丁寧にクリーニング
しながら確実に半田付けします。
|
![](Jetbath2/240407-171511.jpg)

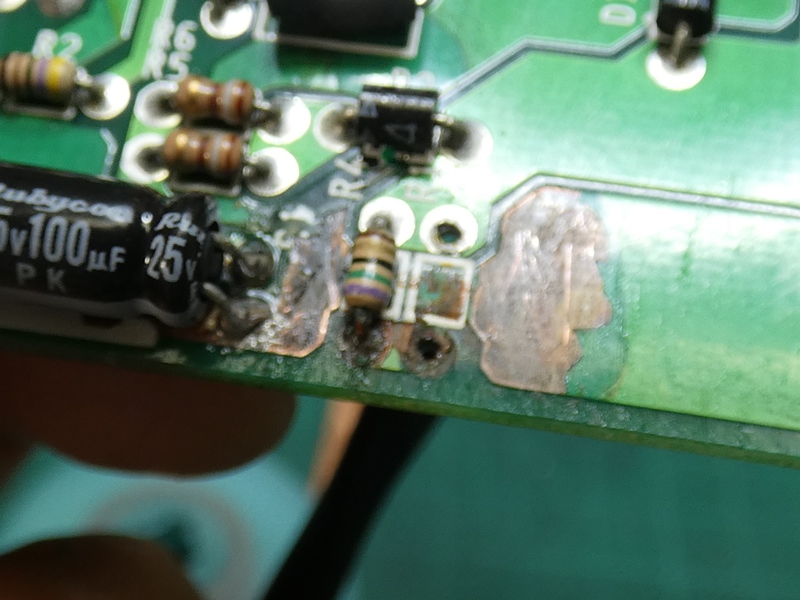

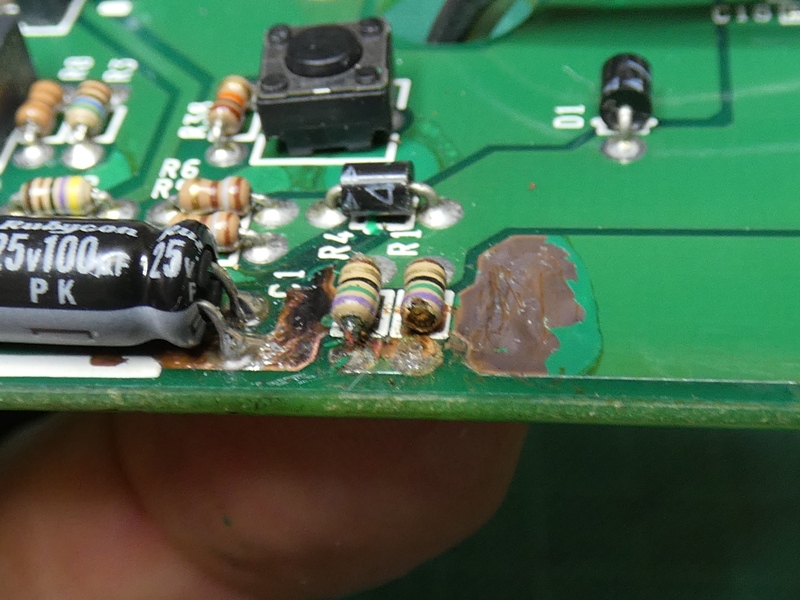

隣の抵抗器は端子に加え
本体にも腐食が進んでいます。
|
![](Jetbath2/240407-172023.jpg)
150Ωが2本並列接続されているので
新しい75Ω1本に置き換えます。
|
![](Jetbath2/240407-170808.jpg)

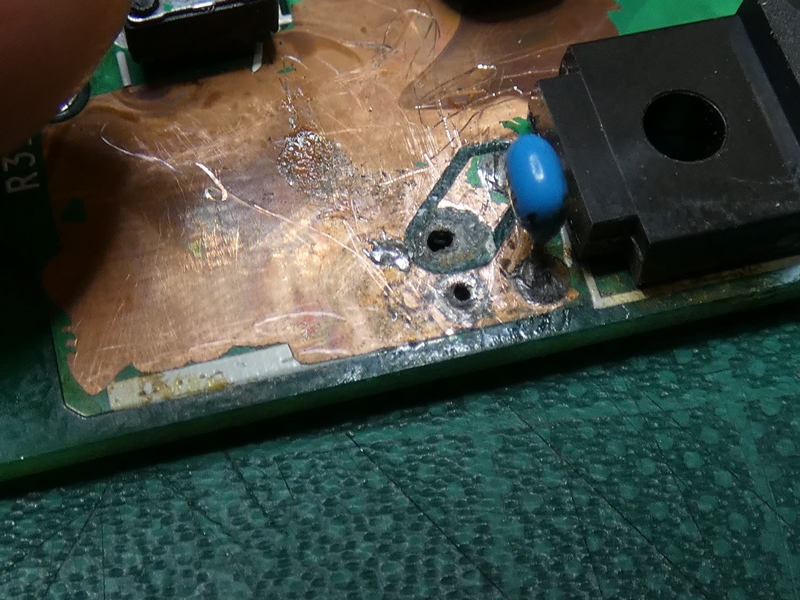

三端子レギュレータ手前の電解コンデンサを
除いた跡です。銅箔が広く剥き出しです。
|
![](Jetbath2/240407-170822.jpg)

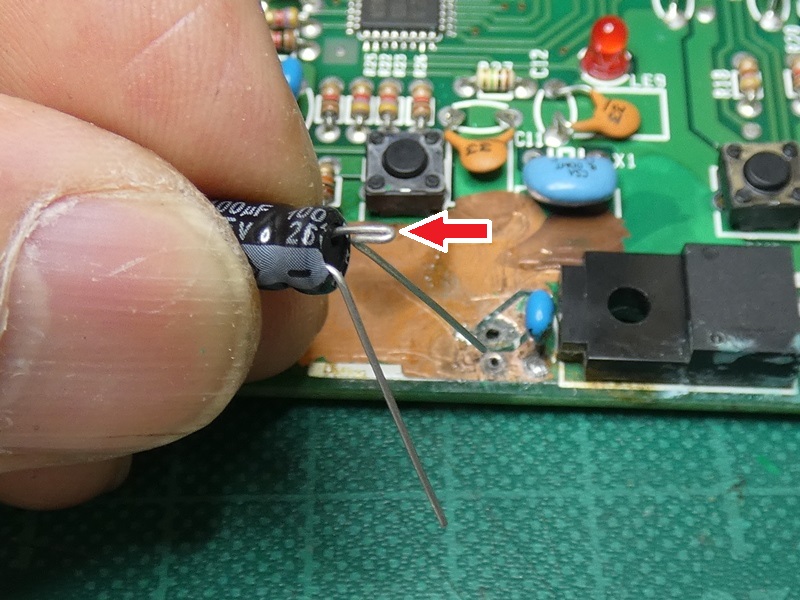

電解コンデンサ取り付け部の表側ランドが
欠損しています。部品に工夫を加えます。
|

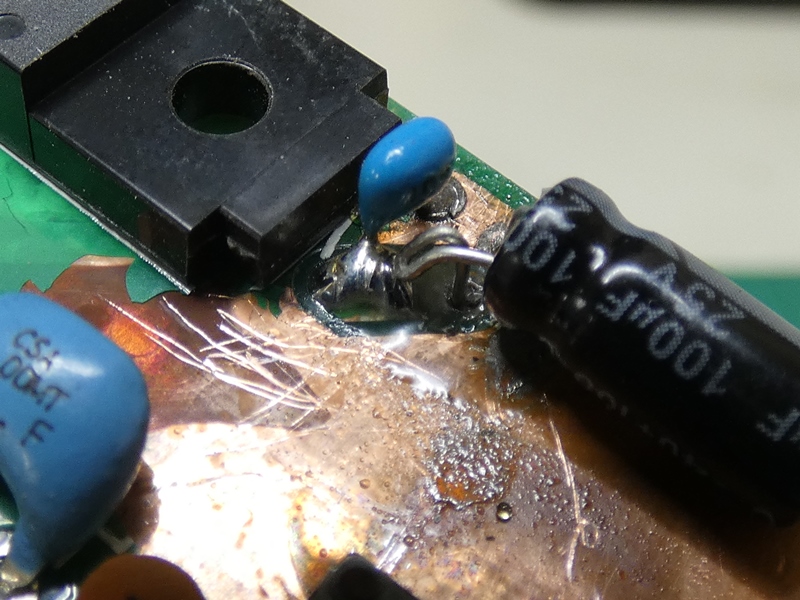

![](Jetbath2/240407-171226.jpg)
ランド先のパターンに届くよう端子
リードを途中で折り曲げます。
|

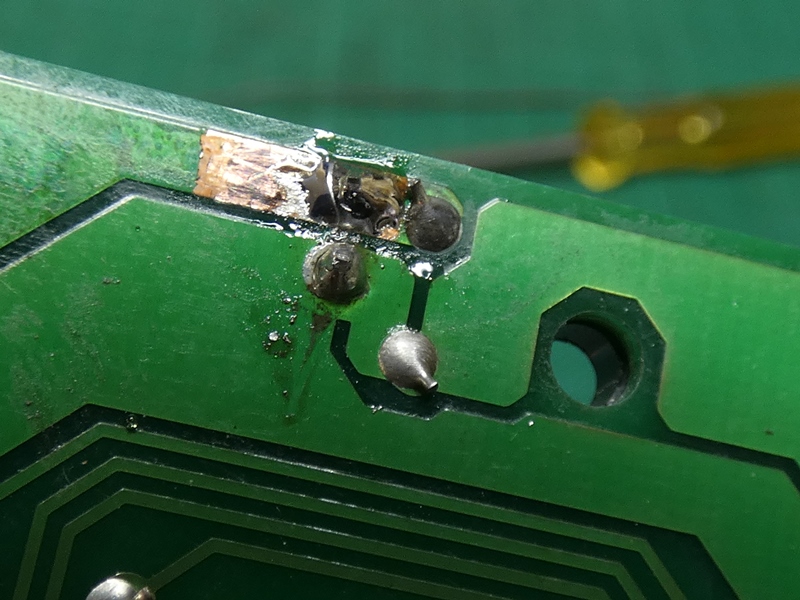

![](Jetbath2/240407-171337.jpg)
裏側配線パターンも
確実に半田付けします。
|

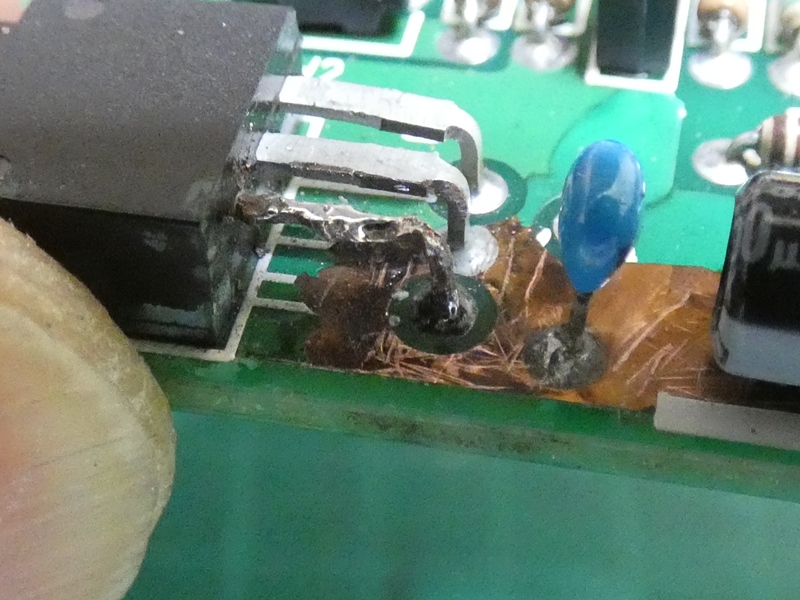

![](Jetbath2/240407-183906.jpg)
三端子レギュレータの入力側端子も
長年水分に晒され断裂寸前です。
|

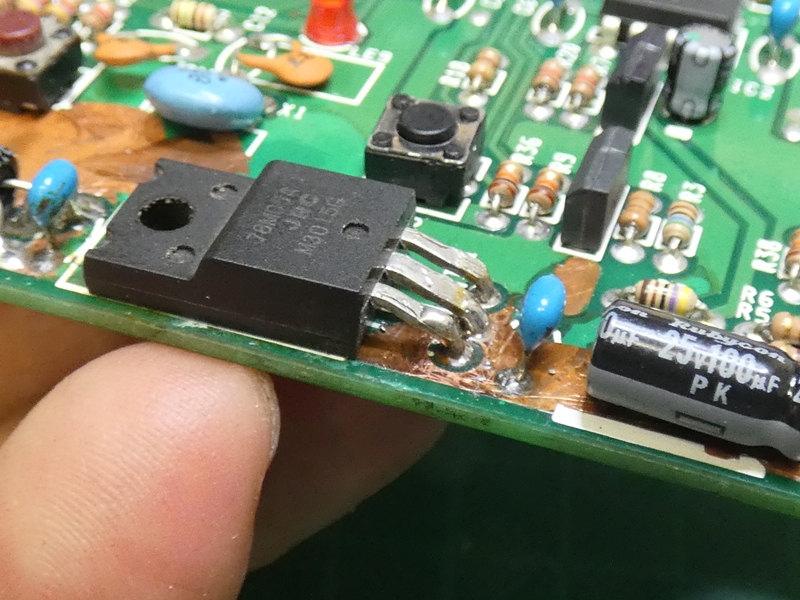

![](Jetbath2/240407-190705.jpg)
取り外して新しい
部品に交換します。
|

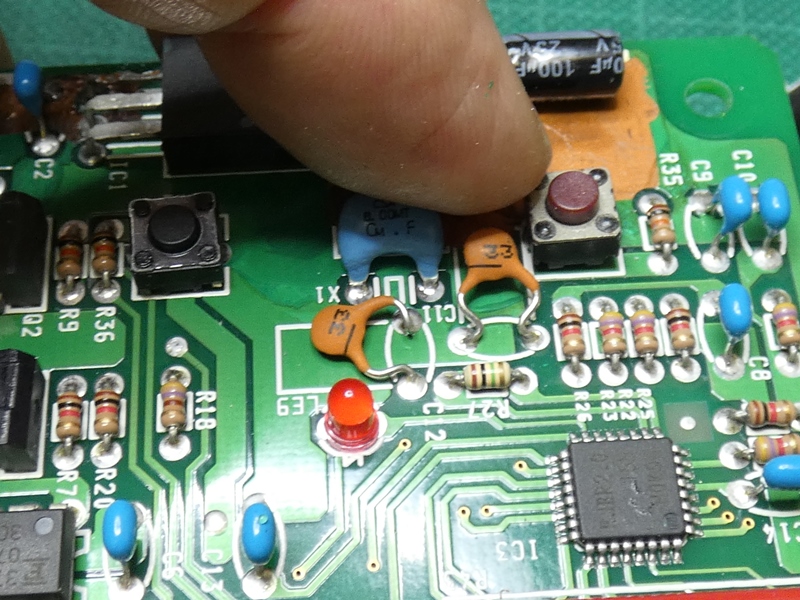

![](Jetbath2/240407-175845.jpg)

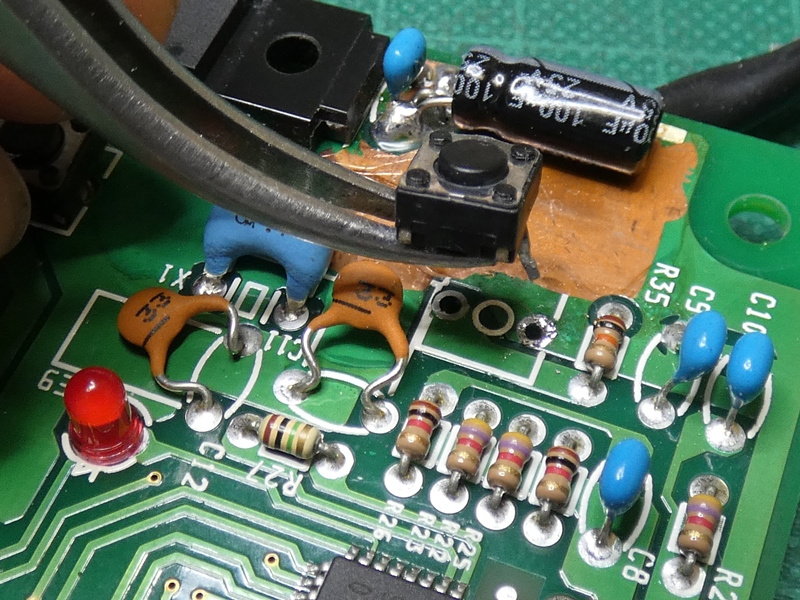

「運転」ボタンに該当する内部のタクトスイッチです。
オンボード点検で導通が怪しく、外して調べます。
|
![](Jetbath2/240407-175905.jpg)
やはり押してもONになり
ません。壊れているようです。
|
![](Jetbath2/240407-175938.jpg)
新しいタクトスイッチに交換します。「運転」ボタンは最も使用頻度が
高いボタンなので、タクトスイッチの劣化も早かったようです。しかし、
そもそも20年以上もの年月、よく持ったものです。ここまでの修復を
終えたところで、リモコン基板をいったんご依頼主へ送り返します。
リモコンに不具合があったことは確かですが、それ以外も故障して
いる可能性があります。ポンプや電動機、制御回路にわたる原因
究明は大変な作業になり、修理を続行するかあらためてご依頼主と
相談することになります。リモコンはコネクタ1個でケーブルを接続
するだけですから、ご依頼主に動作を確認してもらうことは難しくあり
ません。首を長くして待っていたところ、「動作しました!」と嬉しい
連絡です。ヤマハ製ジェットバスの故障は(たかが)リモコン内部の
腐食が原因ということです・・、あらためて取り付けに伺います。
|
![](Jetbath2/240414-145245.jpg)

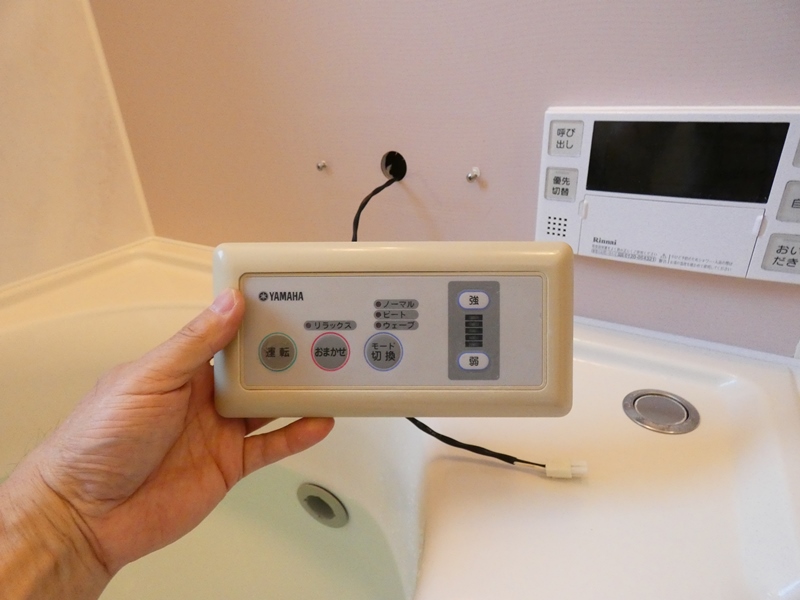

再び越谷市に出向きます。リモコンは再度工房へ
戻してもらい、基板の防水処理などを施しています。
|

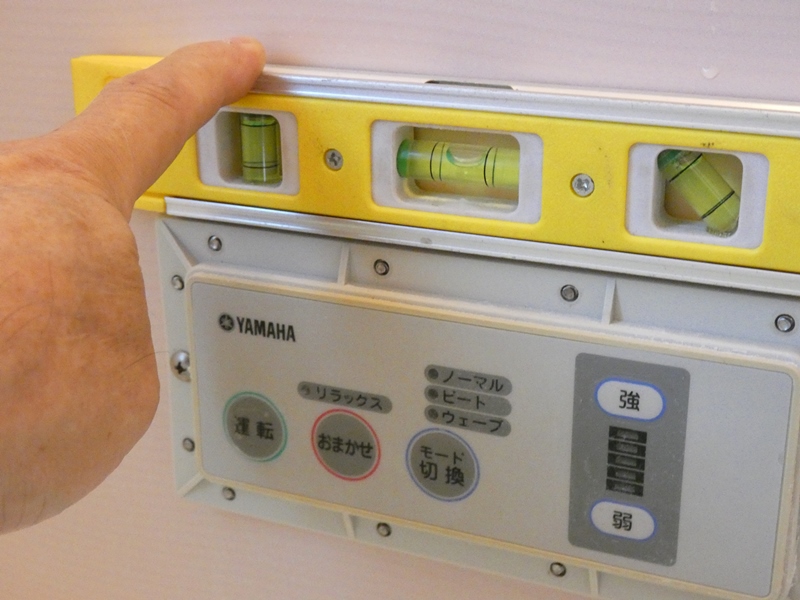

![](Jetbath2/240414-151212.jpg)
リモコン本体を元の壁面に固定します。
真面目に水準器で水平を確認します。
|
![](Jetbath2/240414-151225.jpg)
外カバーを嵌め込みます。
軽くクリーニング済みです。
|

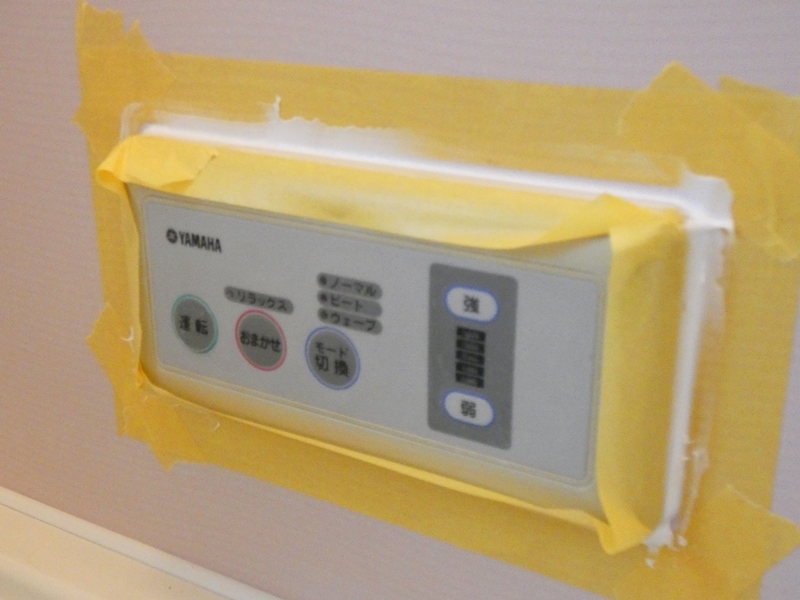

![](Jetbath2/240414-152036.jpg)
周囲から水が浸入しないようコーキングします。元々
不完全な防水処理が今回の故障を招いたようなものです。
|
![](Jetbath2/240414-152308.jpg)
うーん、やはり守谷工房のコーキングは下手です。
が、防水がしっかりできていることが大事です。
|
![](Jetbath2/240414-152320.jpg)

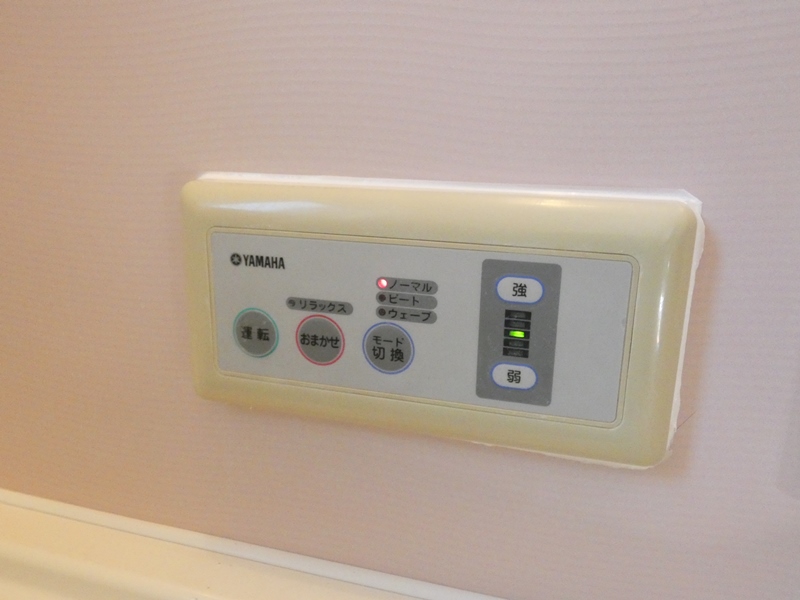

動作を確認します。「運転」を始め、
全てのボタンが正常に機能します。
|
![](Jetbath2/240414-152336.jpg)

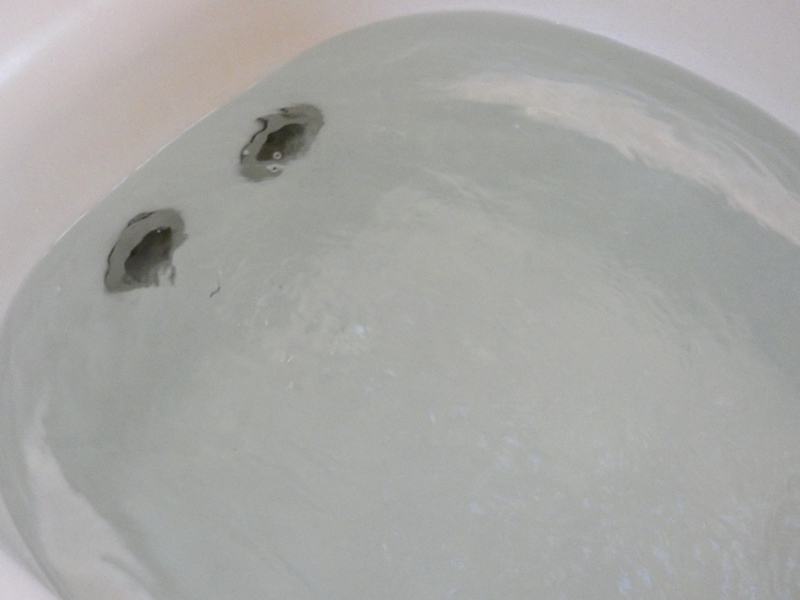

バスタブ左側(前方)からのジェット吹き出し
です。品の良いジェットはヤマハの雰囲気です。
|

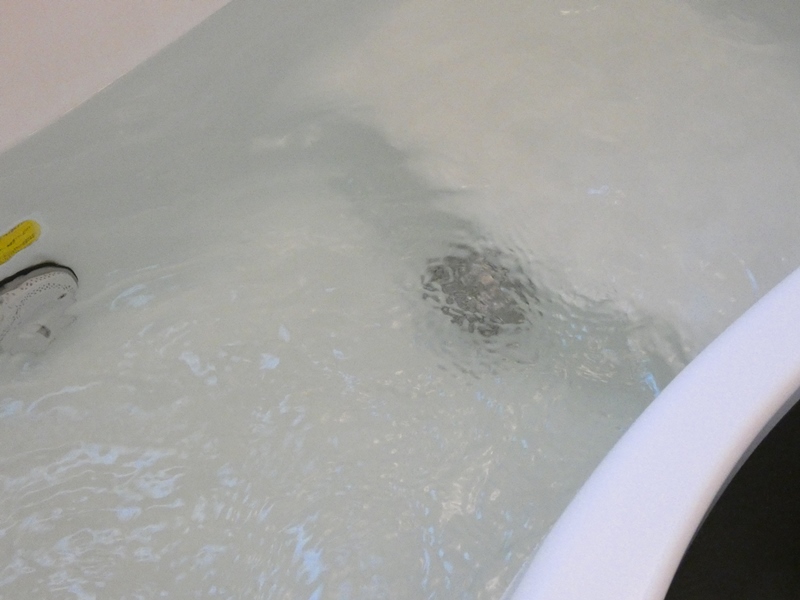

![](Jetbath2/240414-152341.jpg)
バスタブ右側(後方)からのジェット
吹き出しです。快調そのものです。
|
![](Jetbath2/240414-152654.jpg)
「浴室内のリモコンを操作しても動かない~直るでしょうか」とだけ
聞かれても、浴室専門の設備業でもない限り答えようがありません。
何の実績も根拠も見通しもないのに、取りあえず出かけていく自分に
我ながら呆れます。しかし、製造元は元より設備業者にも修理業者
にも見放されて困っているのに、知らないふりはできません。結果、
回路基板の部分的損傷という、修復可能な範囲内にある不具合に
終始するわけです。何とかなる場合が少なくない以上(ほとんど?)、
懲りずに出かけて行きましょう。お困りごとは守谷工房へご相談を。
|
|
|
