・ジェットバスを復活させる２（２０２４．１２．２０） |
 回路図まで起こして電源ユニット基板の一部を 修復し、再びご依頼主お宅に伺います。負荷が 接続されない状態では、電力も出力されないの だろう・・と安易に思い込み、接続してみますが。 やはりダメです。ユニットは直ってなどいません。 |
||
 ここで、元の電源ユニットを蘇らせる以外に 別の案を携えて乗り込んでおりました。 |

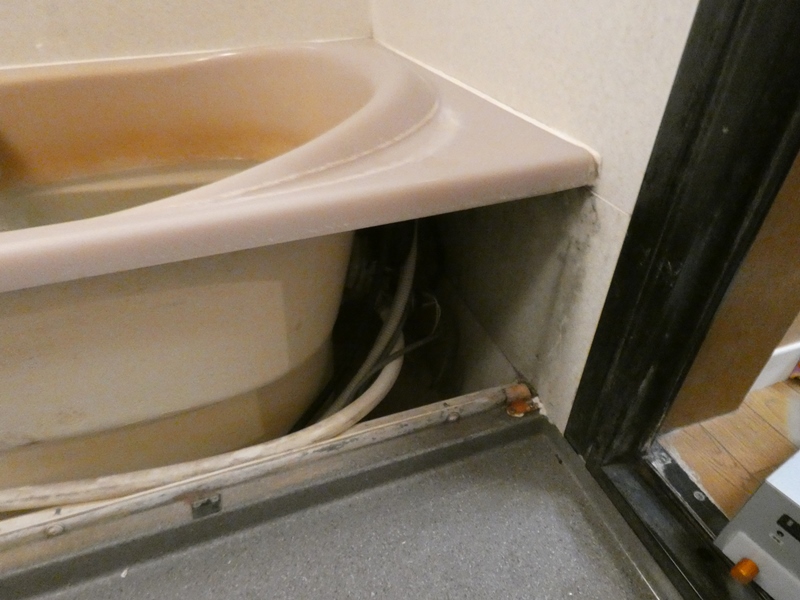

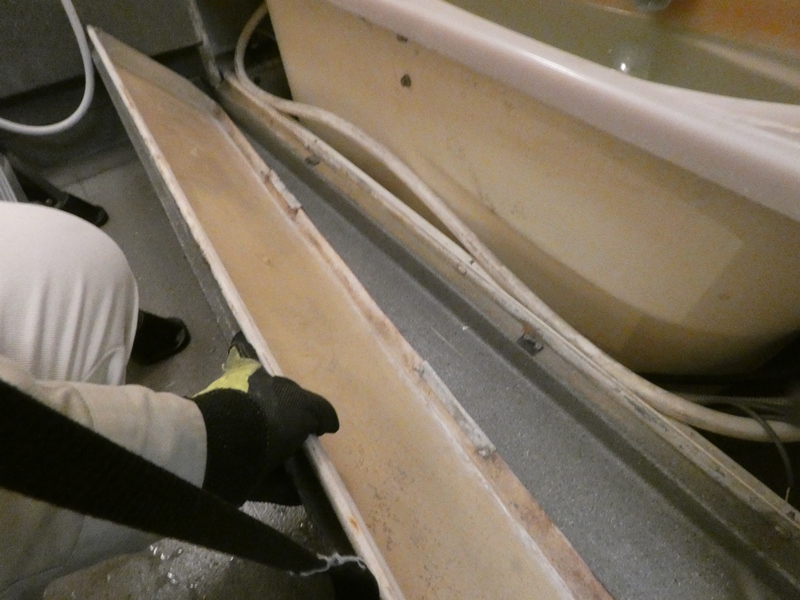

 浴槽手前のエプロンを外してみます。 配管が浴槽右側の奥からでています。 |
|

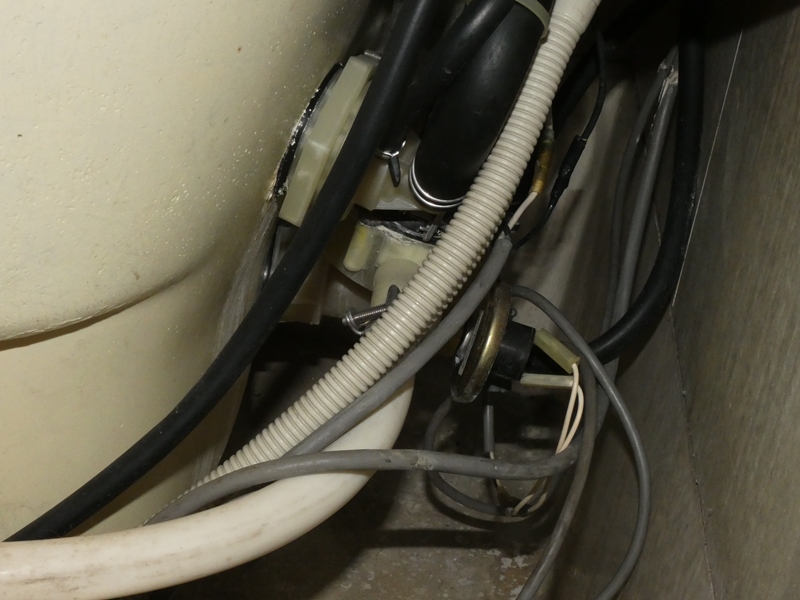

 ジェット吹き出し口の裏側です。モーターを含む ジェットポンプユニットが取り付けられています。 |
 ユニットは手が届くところにあり、配線も確認でき ます。最低限のメンテ性は考えられているようです。 |
|

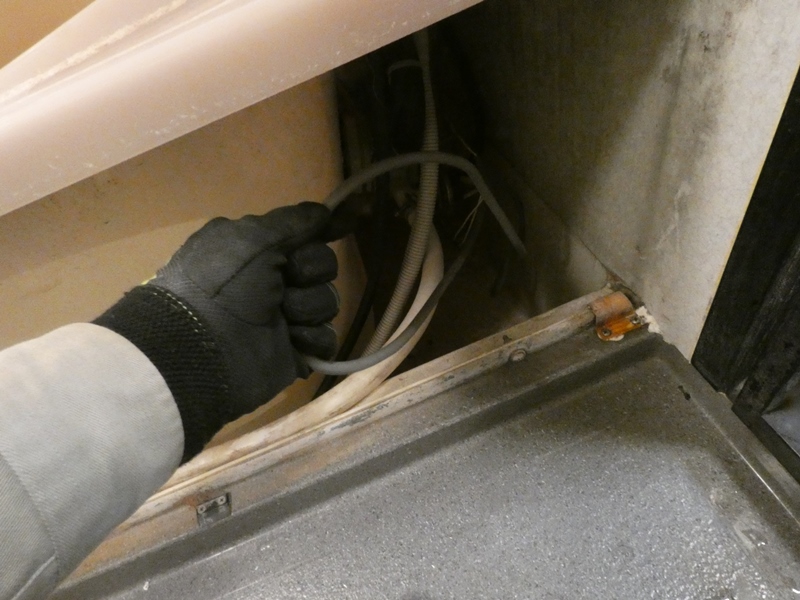

 このケーブルがモーターの電力供給線のようです。 壁面から出てモーターの端子に接続されています。 壁面内部を伝い天井裏の電源から延びています。 |
||

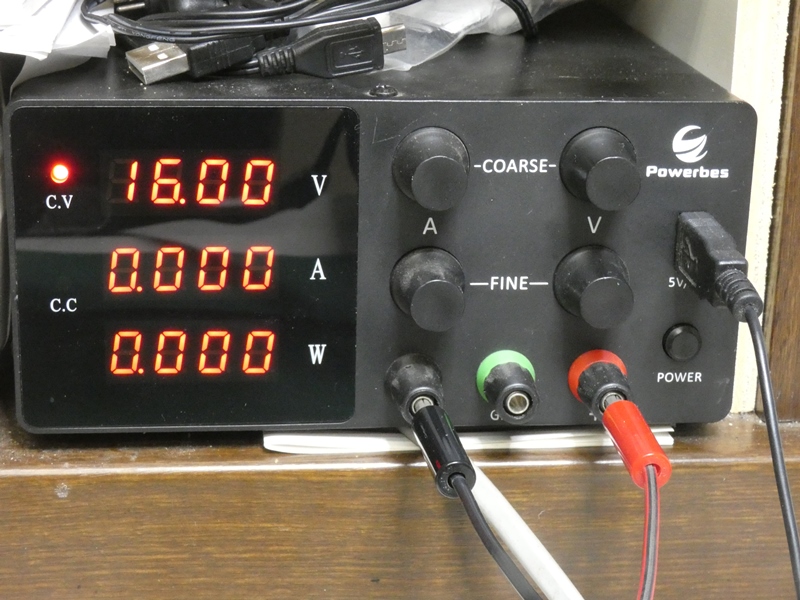

 工房で使用しているユニバーサル電源装置を持参 しています。モーターへの配線が分かれば、直接 電源を接続することで不具合の有無を確認できます。 |
||

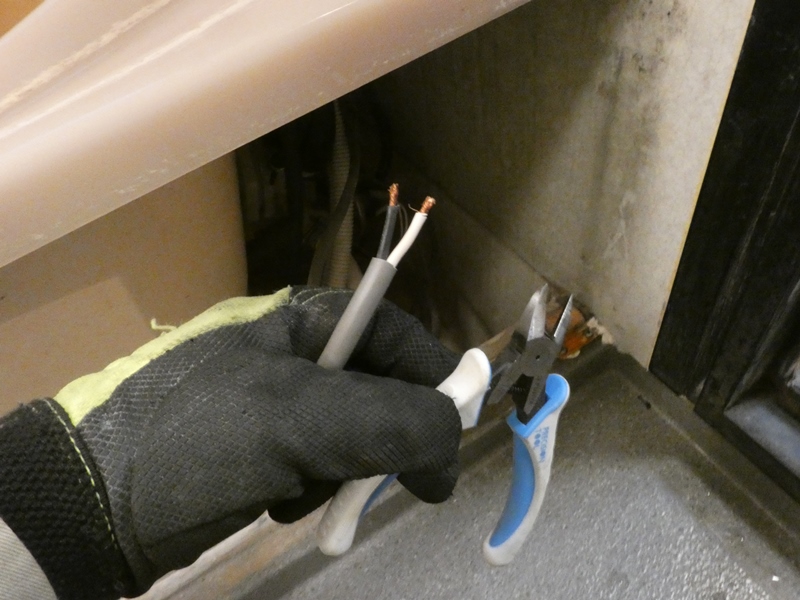

 モーターへの配線を、手前で 思い切り切断し芯線を出します。 |

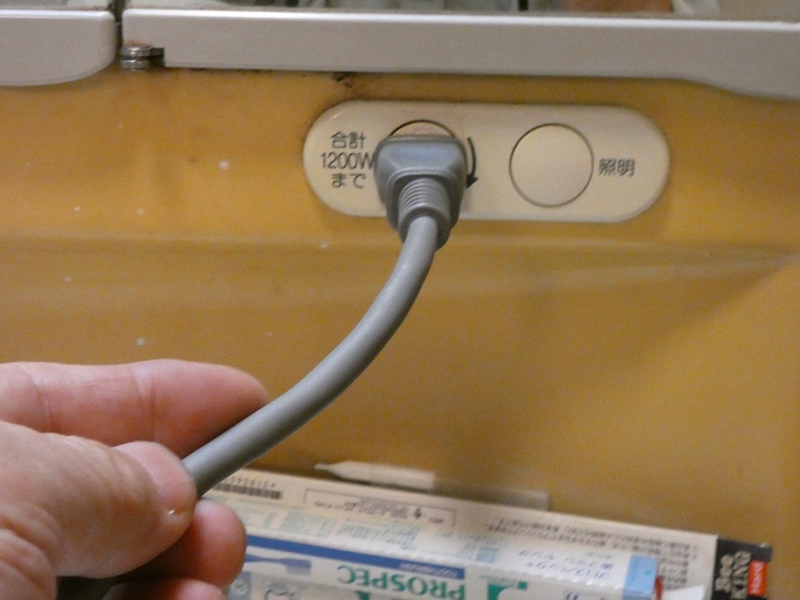

 ユニバーサル電源装置を コンセントに接続します。 |
|

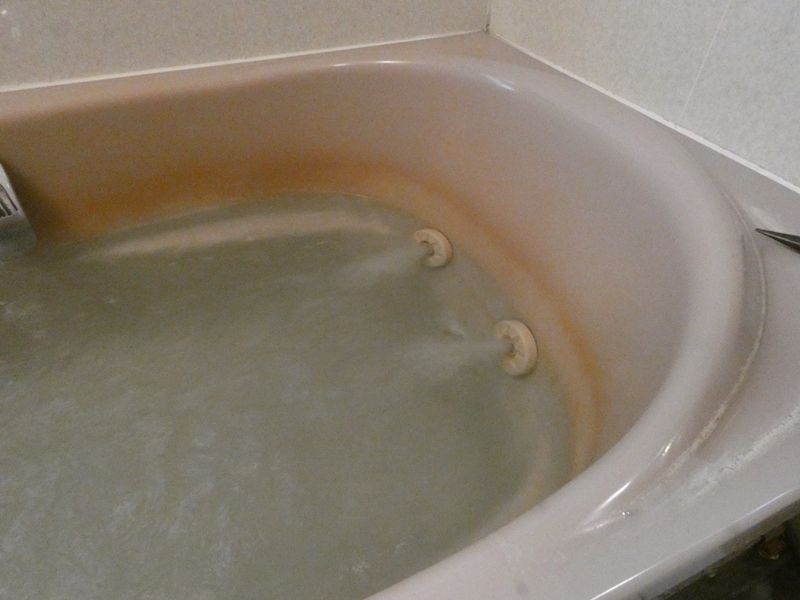

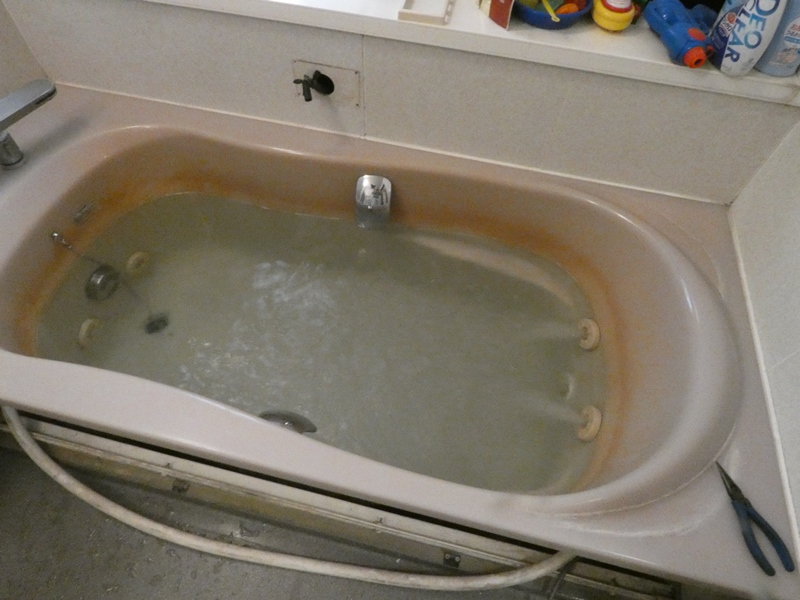

 さて、吹き出し口からジェットが・・出てくるではあり ませんか。モーターもジェットポンプもまだ健在です。 ただし、持参した電源装置が非力のためジェット流は さほど強力ではありません。スイッチング電源全盛の 時代、大容量電源を用意することは難しくありません。 |
||
 それと、左側（足元側）の吹き出し口からは ジェット流が出ていません。電源容量不足の 影響か、配管に詰まりがあるのか、まさか モーターの劣化でなければ良いのですが。 |
||
|
||
