| ・スクローラ（糸鋸盤）の整備（２０２２．１１．２３） |

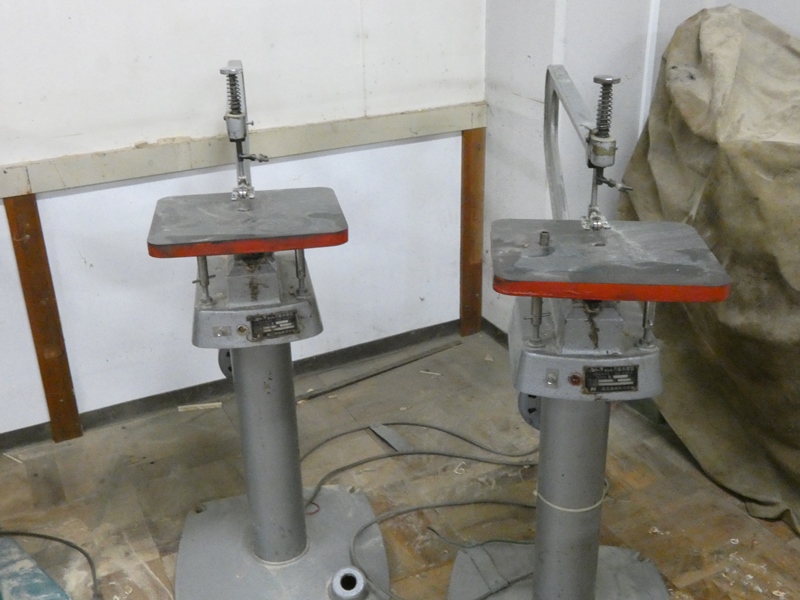

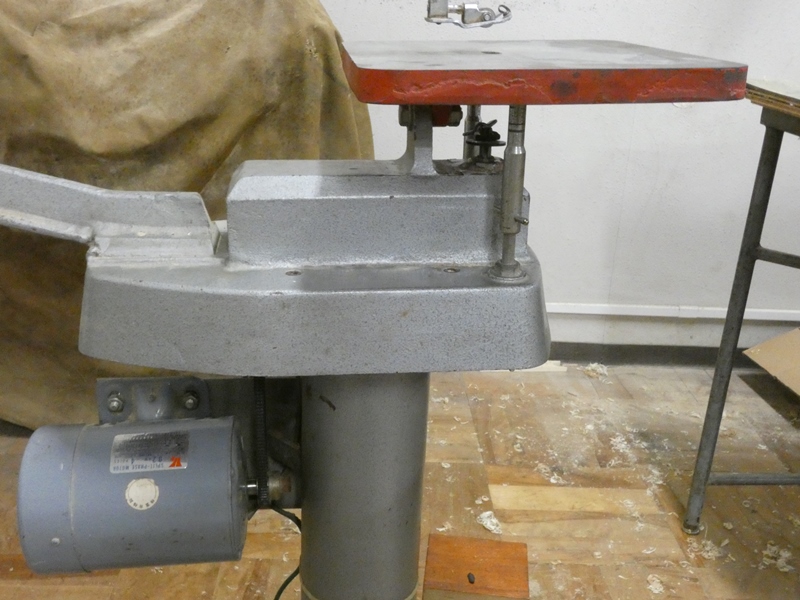

 学校の実習室に設備されているスタンド付きスクローラ（糸鋸盤）を 整備します。およそ４０年近くは経過していそうな旧型の製品です。 アームが長く全体的に堅牢な造りで、卓上型とは一線を画します。 |
||
 同型が２台ありいずれも動作しません。製造元の 日工機械株式会社は朝霞市に現存するようですが、 |
 ＷＥＢもなく詳細は不明です。 電源を入れて不具合を確認します。 |
|

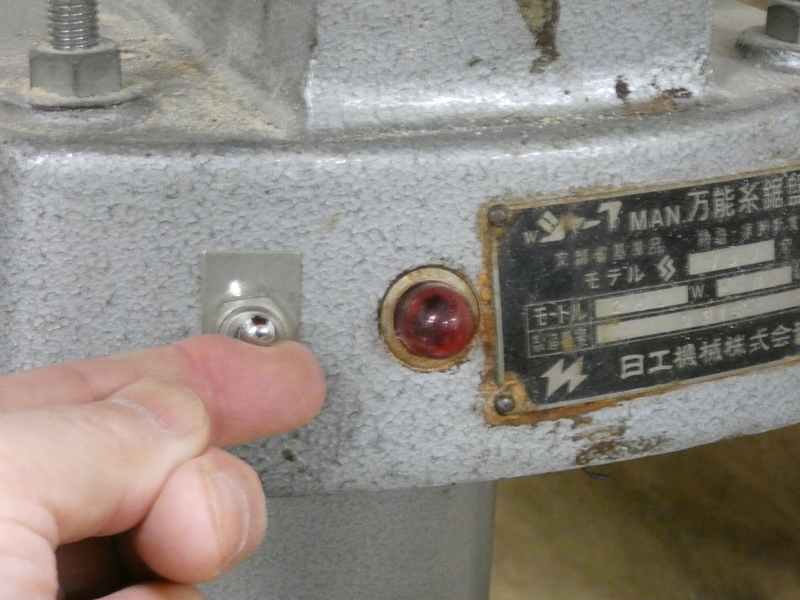

 電源スイッチを入れると、隣のランプは 点灯しませんがモーター音がします。 |

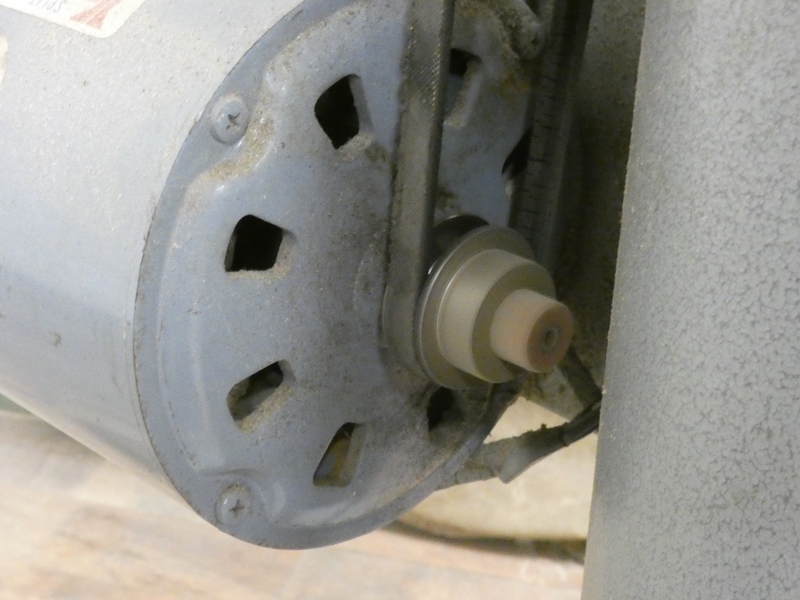

 単相２６０Ｗの誘導電動機が取り付けられており、 プーリは回転していますがベルトが回っていません。 |
|

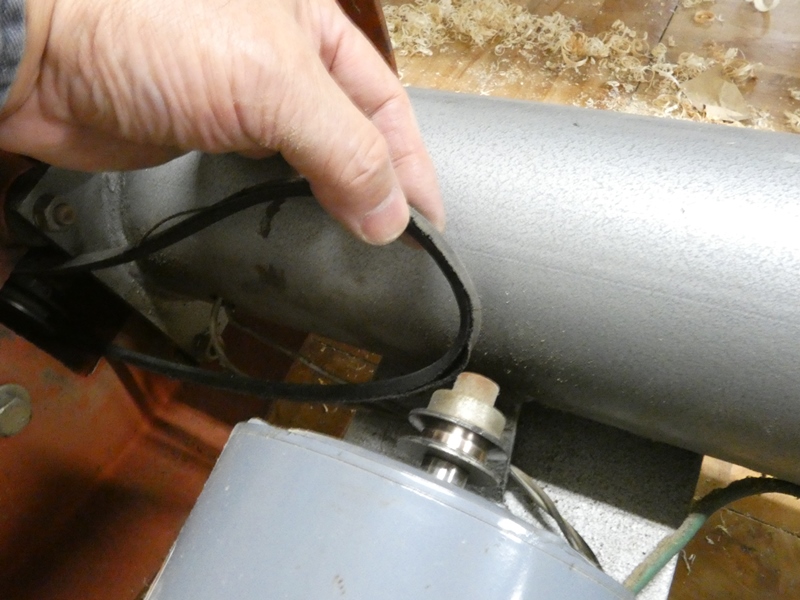

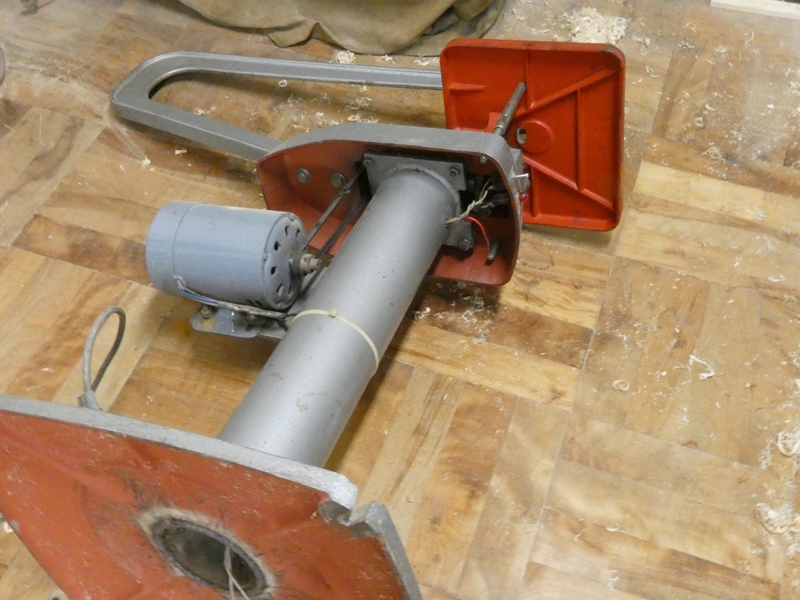

 駆動ベルトが経年劣化し、張力が維持できずスリップしています。 少なくともベルトの交換が必要です。加えて、他の部分にも不具合が ないか点検し、増し締めや注油などひと通り整備します。ほとんどの 部品が頑丈なダイキャスト製で、横倒しにするにも大変な重量です。 |
||

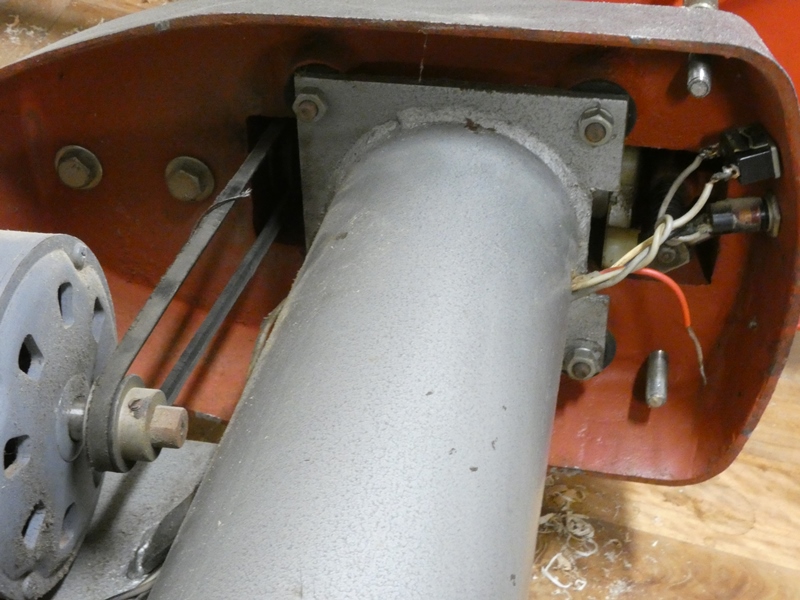

 内部を覗くと太い支柱からスイッチ 操作部に延びる配線が見えます。 |

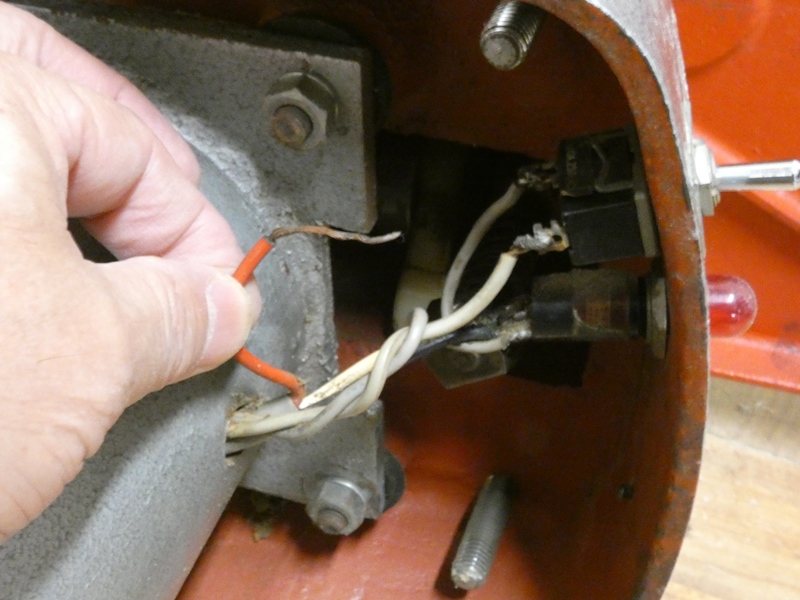

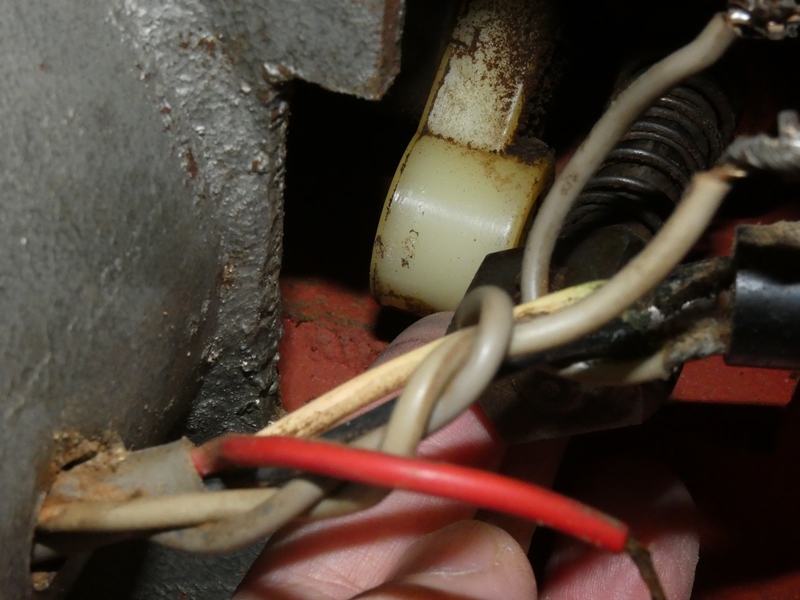

 赤色の配線の先が剥き出し状態で しかもどこにも接続されていません。 |
|
 保護材もなく危なっかしいので後で 何とかします・・と、その奥を見ると、 |

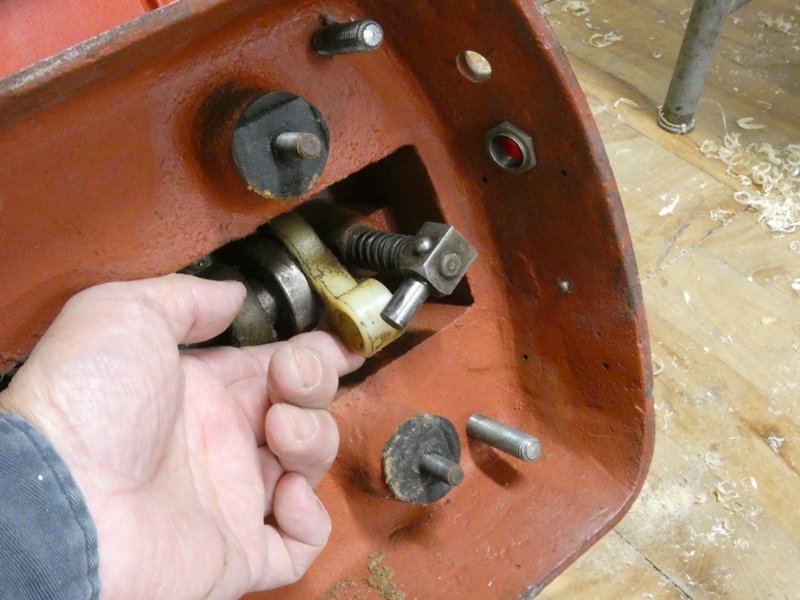

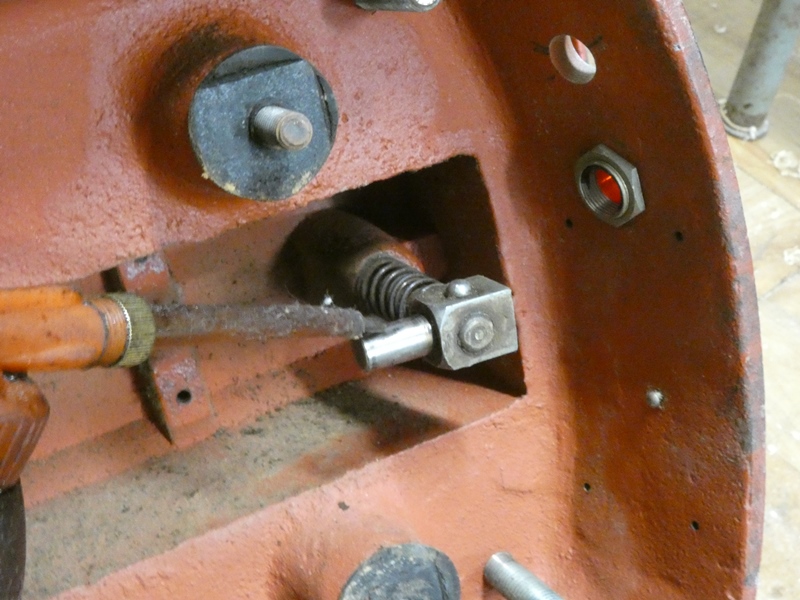

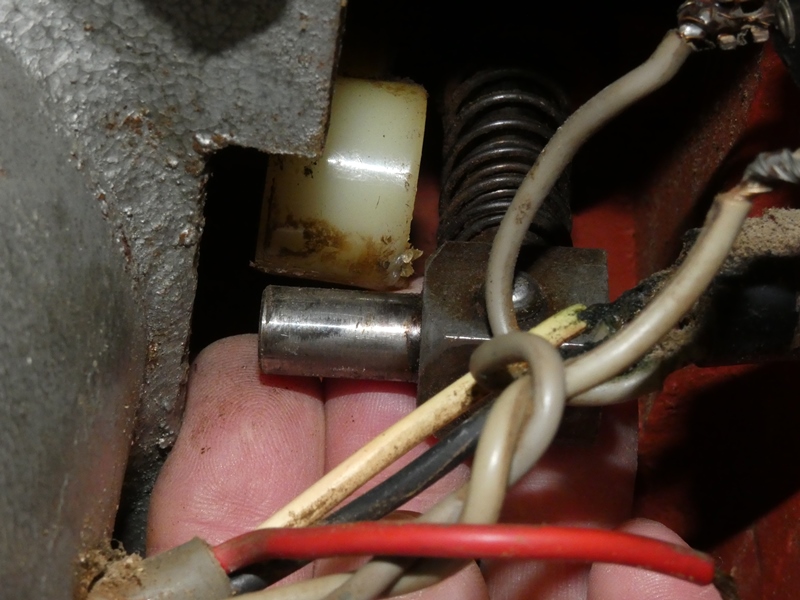

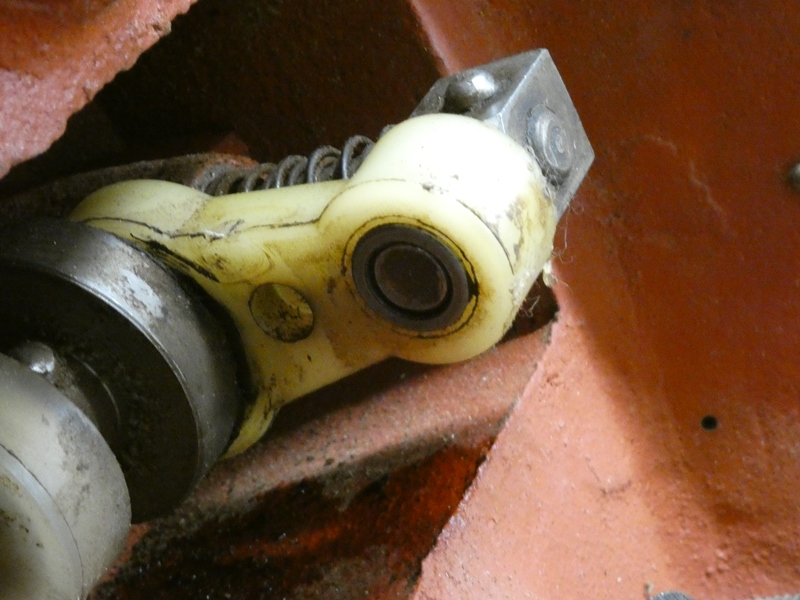

 鋸刃を上下駆動する下側ホルダーの先端が、 樹脂製クランクアームから脱落しています。 |
|
 駆動ベルトの交換だけでは済みません。 関連部分を分解していきます。 |

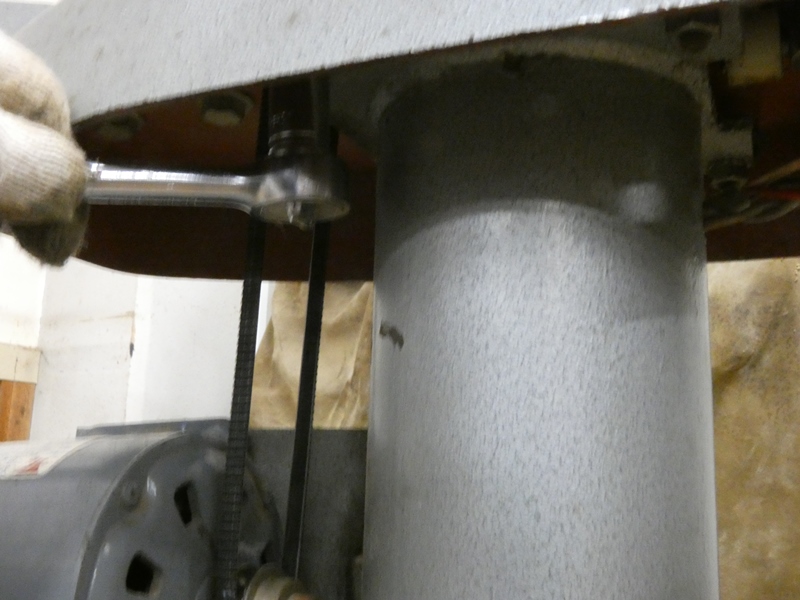

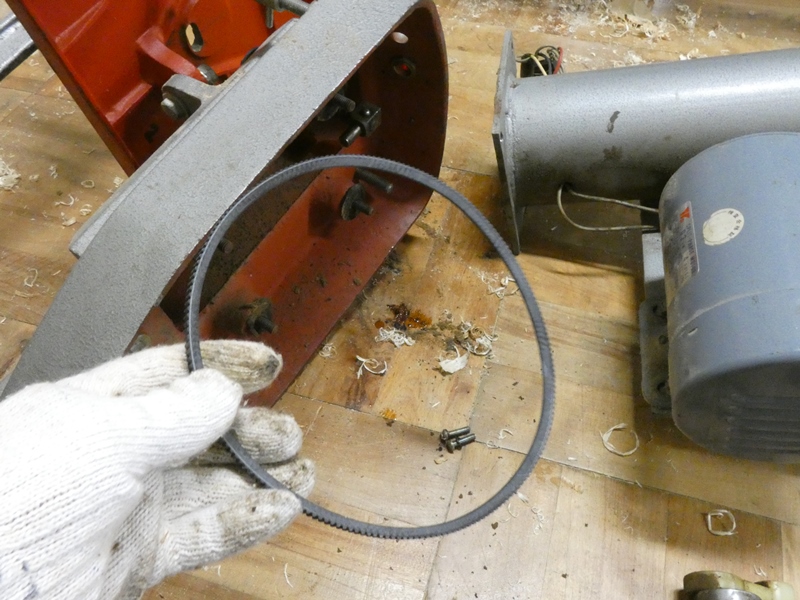

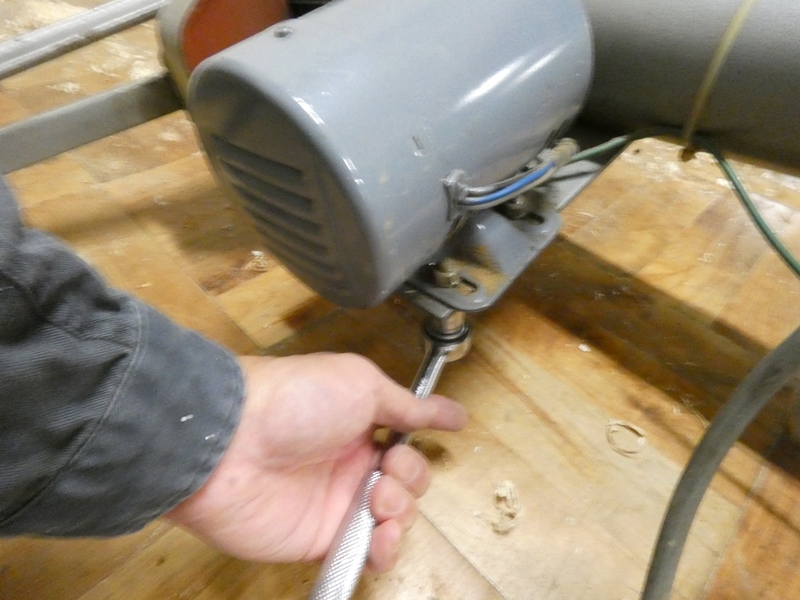

 電動機の固定ボルトを緩め 駆動ベルトを取り外します。 |
|

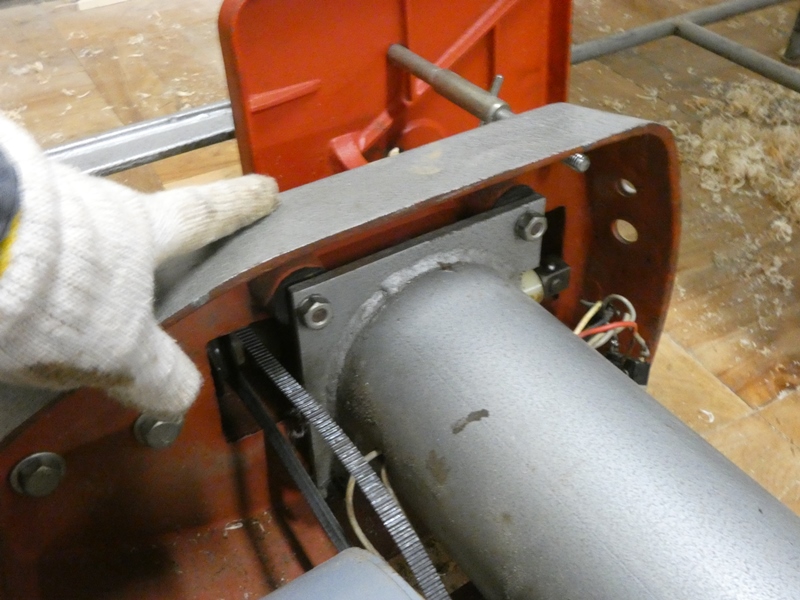

 スタンド（支柱）とスクローラ本体を 結合する４本のボルトを緩めます。 |

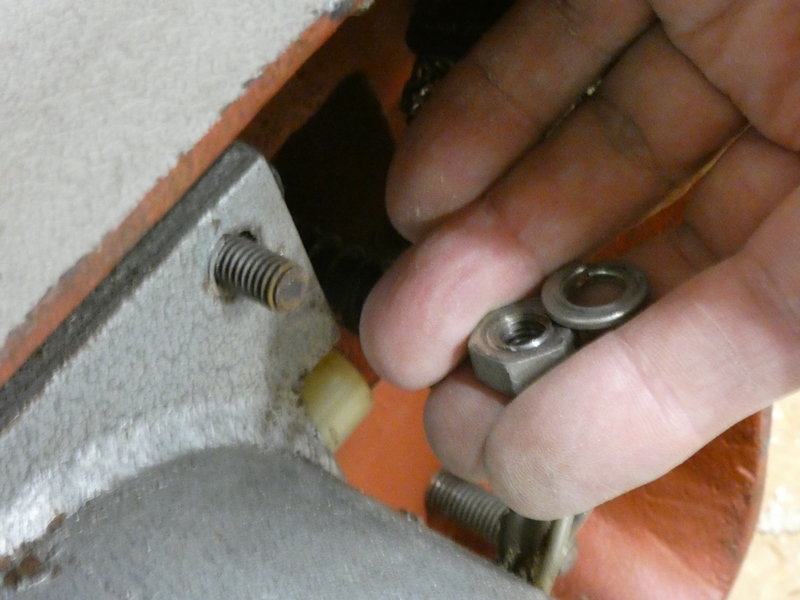

 スプリングワッシャを介して強固に締め付け られています。動作中の振動対策でしょう。 |
|

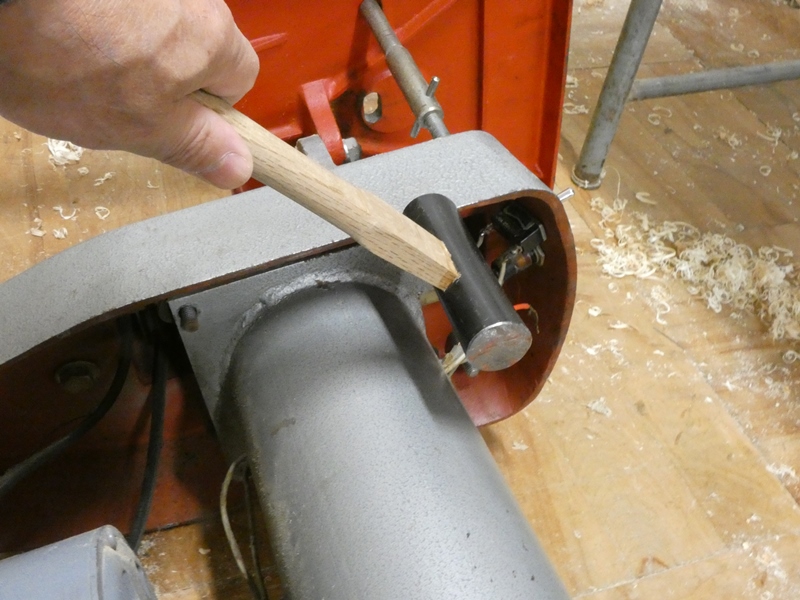

 ボルトを抜いただけでは分離しません。 本体の下端をハンマーで叩きます。 |

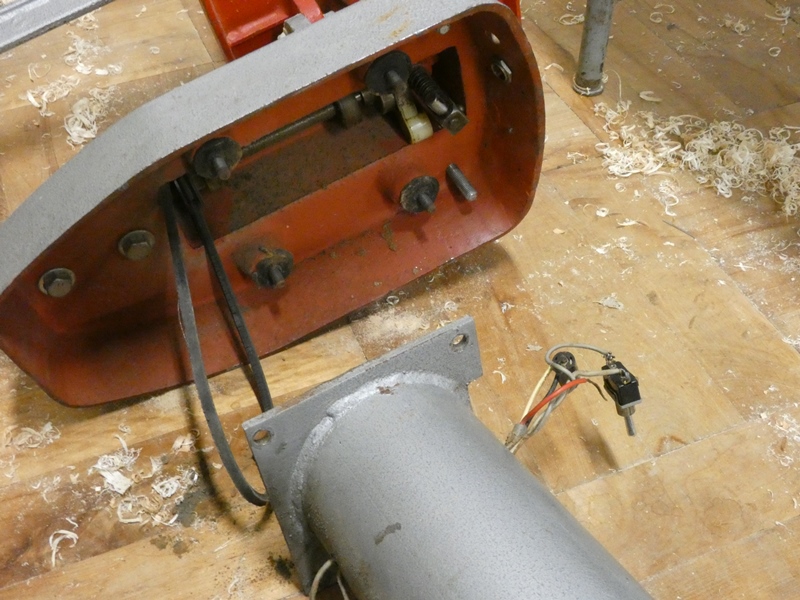

 本体とスタンドに分離しましたが いずれもかなり重量があります。 |
|

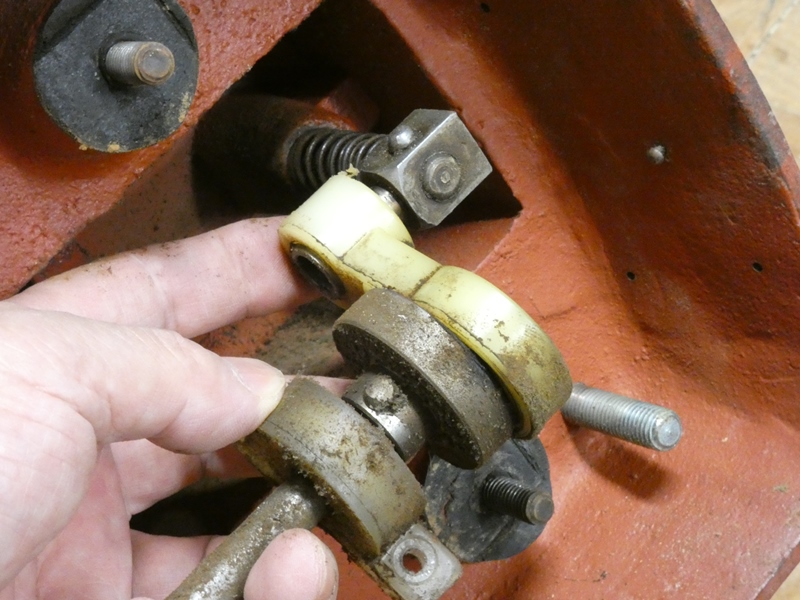

 あらためてクランクアーム周りを確認します。ホルダとの 連結が外れているので、鋸刃が動くはずがありません。 |

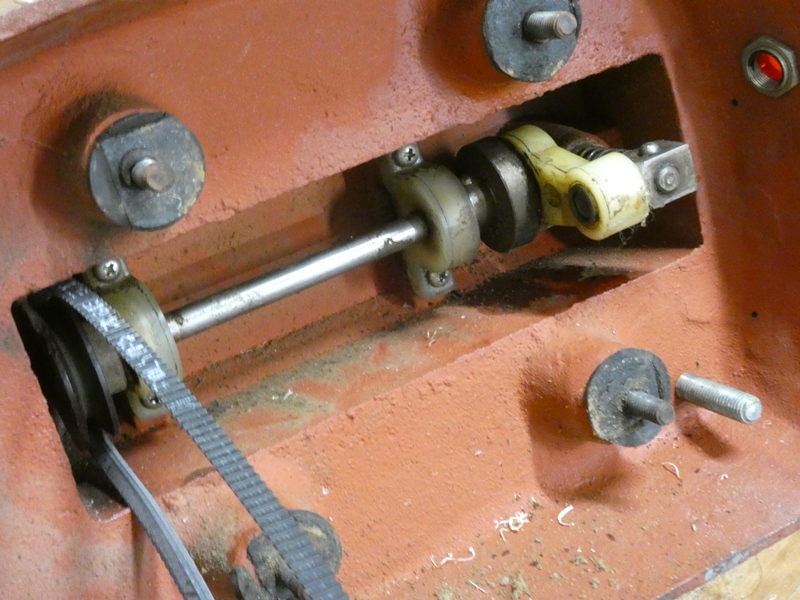

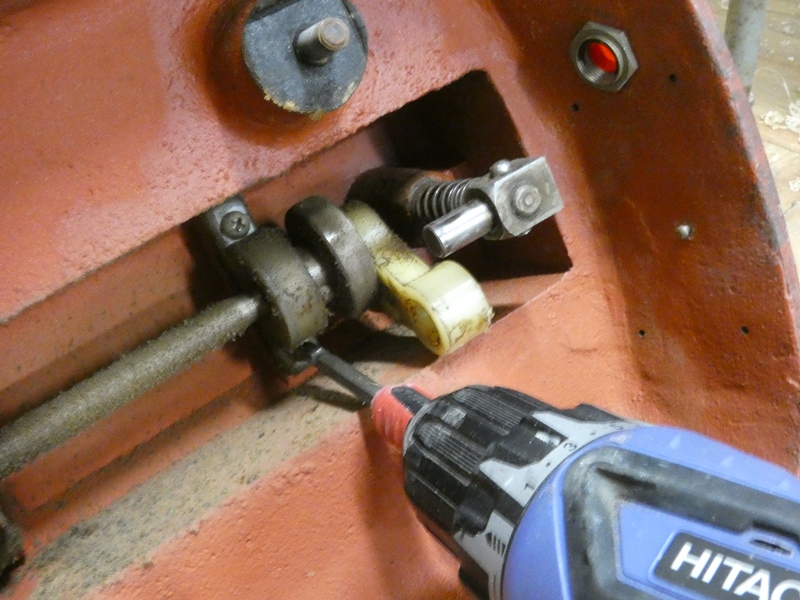

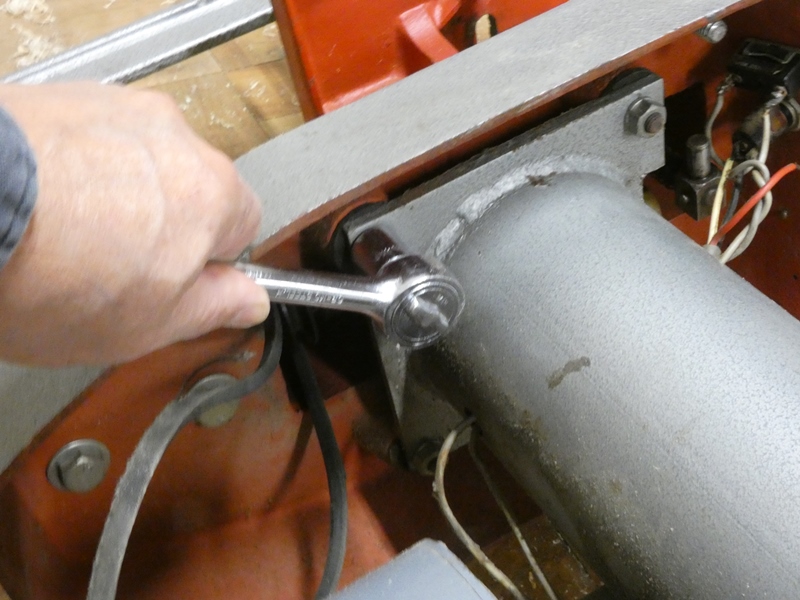

 電動機の回転を伝達する水平 シャフトの固定具を外します。 |
|

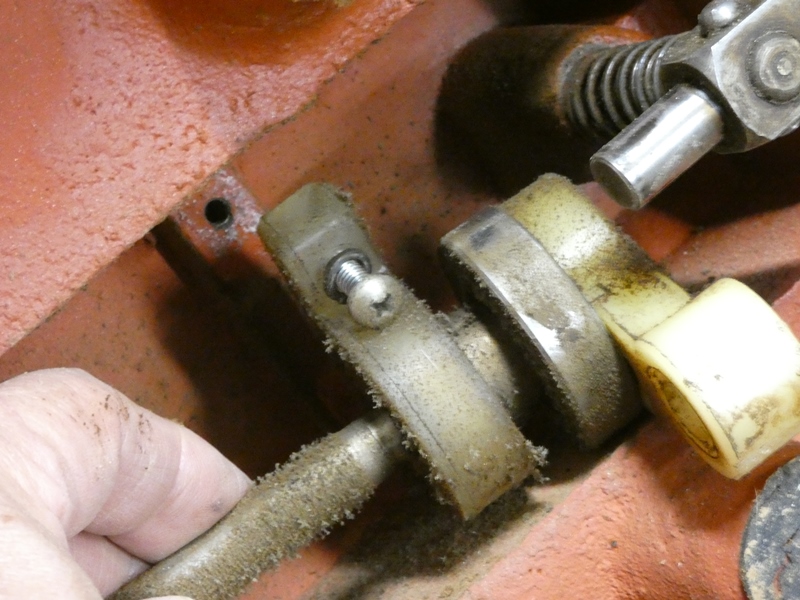

 シャフトは前後２か所で固定具内側の ベアリングを通り支持されます。さて、 |

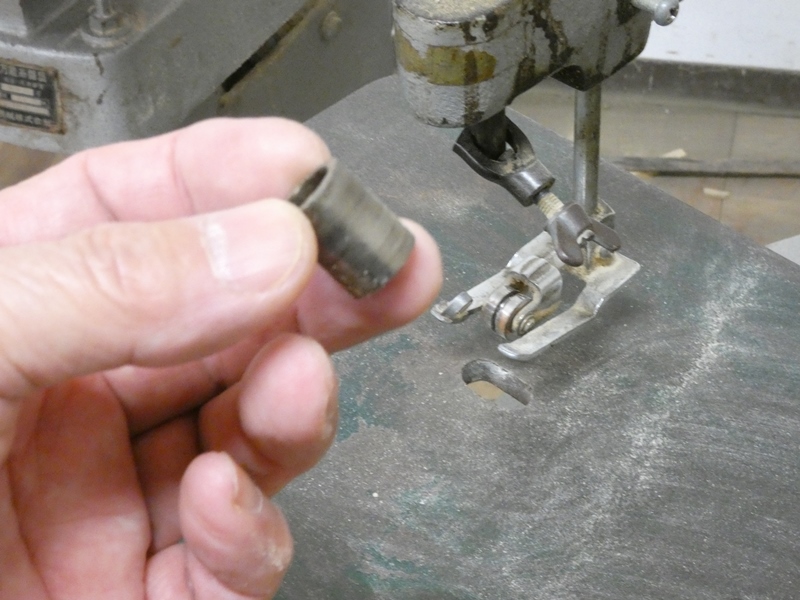

 作業にかかる直前に、スクローラの足元に このような部品が落ちているのを見つけました。 |
|

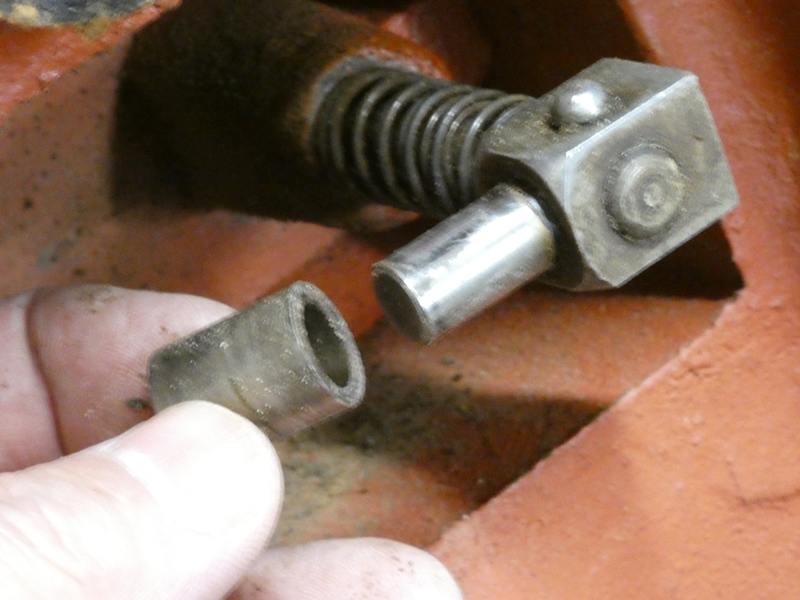

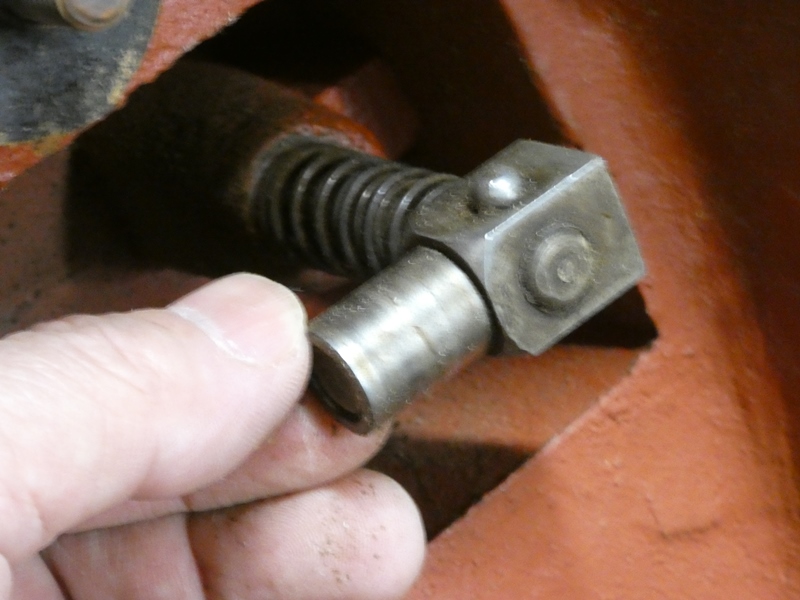

 材質は分かりませんが金属製のスリーブです。すぐに気づきました、 ホルダー先端の突き出しシャフトが内側に嵌まります。そして樹脂製 クランクアームの先端内側にスリーブ自身が程良く嵌まります。 ホルダーとクランクアームの隙間を埋め、オイルを保持して潤滑を 図るスペーサーということです。作業前に見つけることができて 幸運です。もし紛失していたら大変なことになっているでしょう。 |
||
 冷や汗を感じながら組み付け作業にかかり ます。先にホルダー側シャフトに注油します。 |
 回転させながらスリーブを通し 摺動面の馴染みを取ります。 |
|
 クランクアーム先端の穴に通します。これで電動機の 回転運動がホルダーの往復運動に変換されます。 |

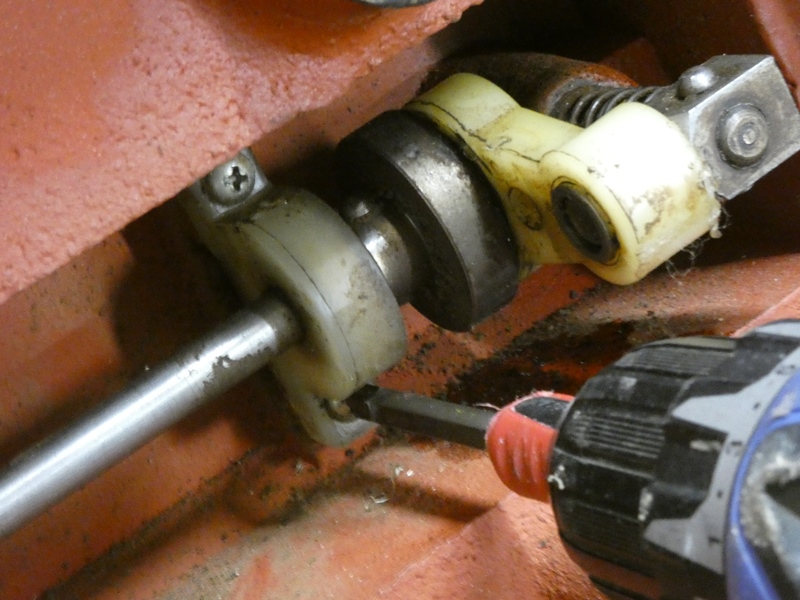

 シャフトの固定具をネジで 本体に取り付けます。 |
|
 ここで駆動ベルトを交換します。元のベルト長は６２０ｍｍ くらいですが、なかなか適当な製品が見つかりません。 |

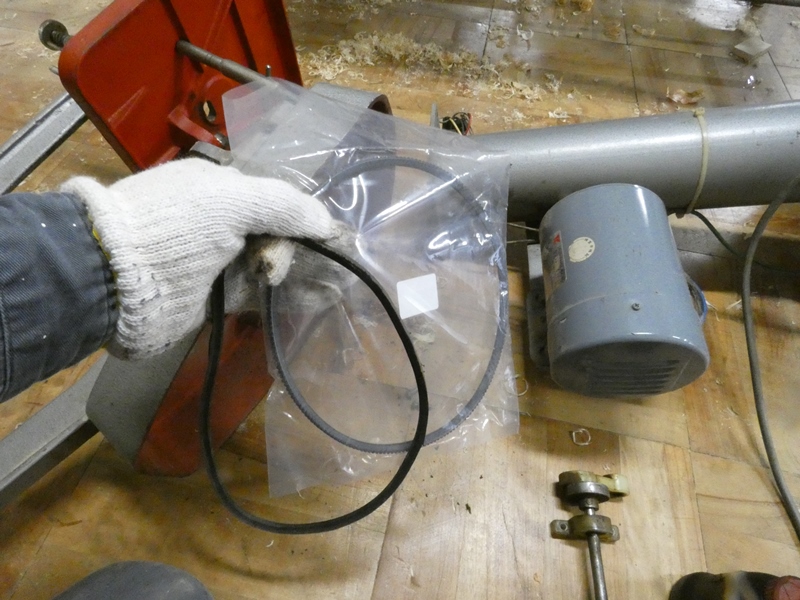

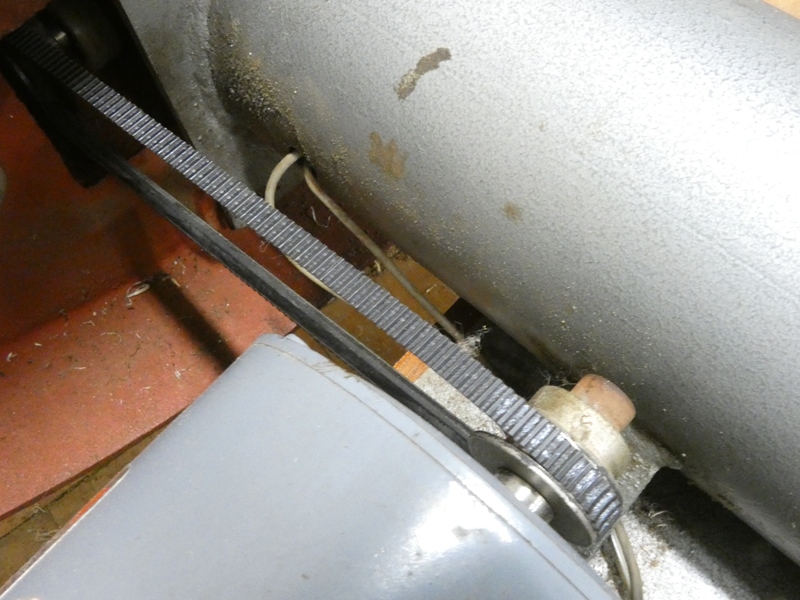

 ７Ｍ規格で６１５ｍｍ長を手配したところ 外側溝付きの小プーリ用が届きました。 |
|
 さほどの重負荷でもないので このまま取り付けます。 |
 手でシャフトを回してみると、取りあえず ホルダーが往復するようになったのですが、 |
|

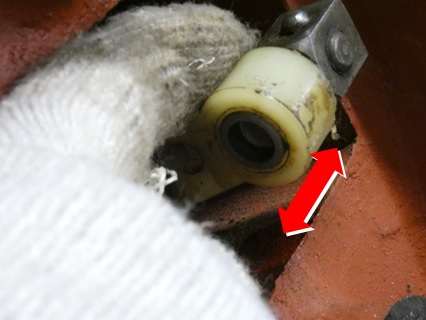

 ホルダー先端の取り付け部にかなり遊びがあり、 この方向に移動すると簡単に抜けてしまいます。 |

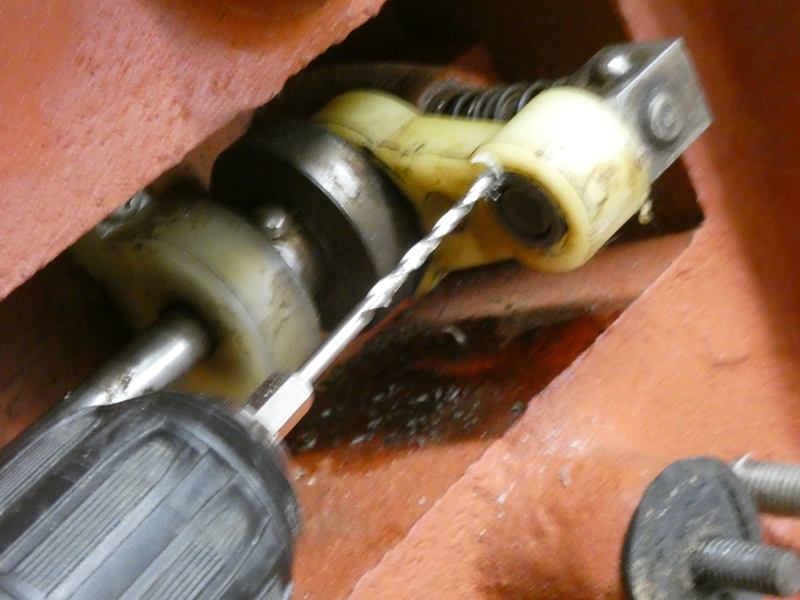

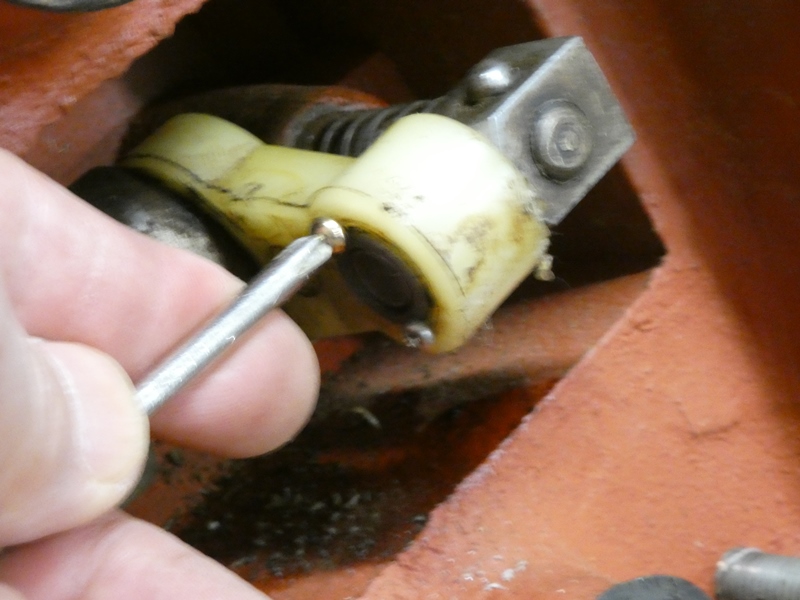

 スリーブが脱落しないような処置が必要です。 スリーブに接する直近の位置２か所に穴を開けて、 |
|
 小ネジを打ってスリーブを固定します。元はスリーブが 出てこないような何らかの形状に加工されていたのだと 思います。スリーブの内側とホルダー先端のシャフト間で 摺動回転させるので、ここは固定しても問題ないでしょう。 |
||
 本体と支柱を合体させボルトで固定します。 重量があるのでしんどい作業です。 |
 電動機のプーリにベルトをかけ、テンションを 加えた状態で固定ボルトを締め込みます。 |
|
 ゆっくりと本体を起こし自立させます。電動機が 少し傾いているので取り付け位置を修正します。 |
 自立した状態で本体と支柱の 固定ボルトを増し締めします。 |
|

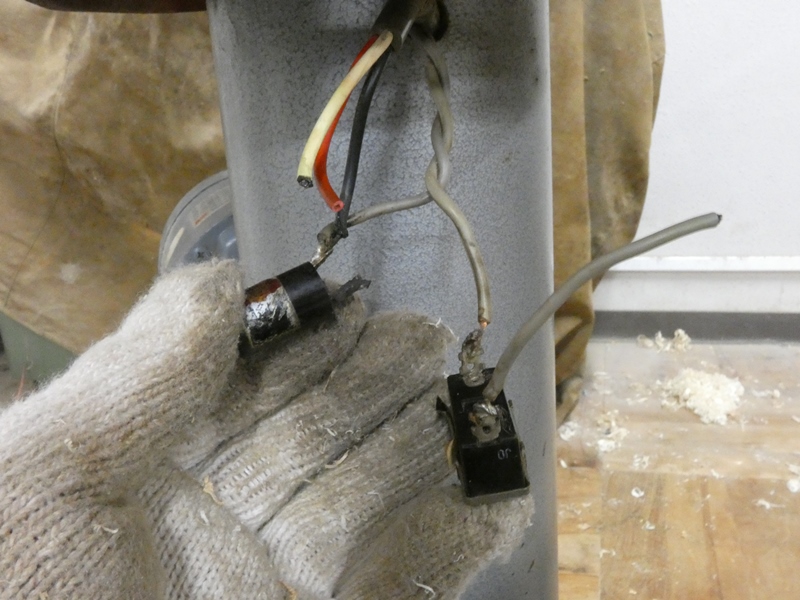

 危なっかしい電気配線を修復します。 入手が面倒な１００Ｖ用豆球は省きます。 |

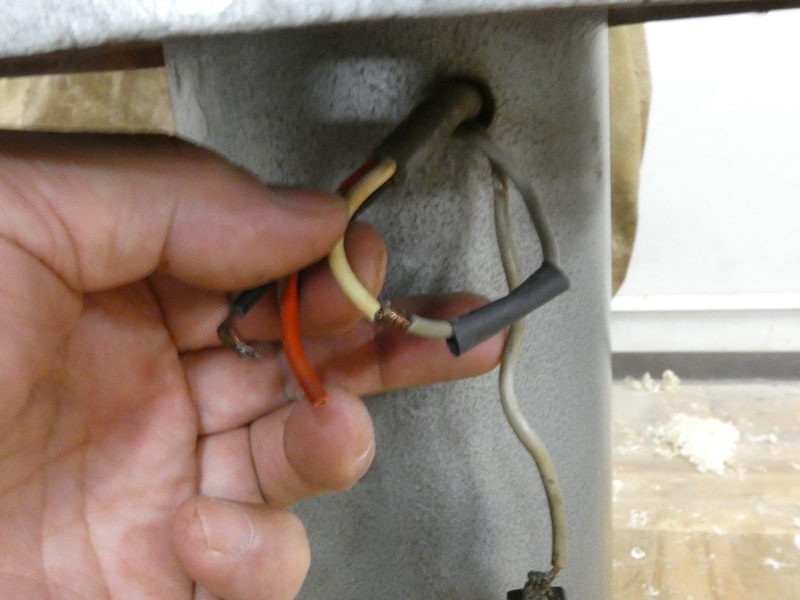

 配線をシンプルな引き回しに変更し、 結線部は熱収縮チューブで保護します。 |
|

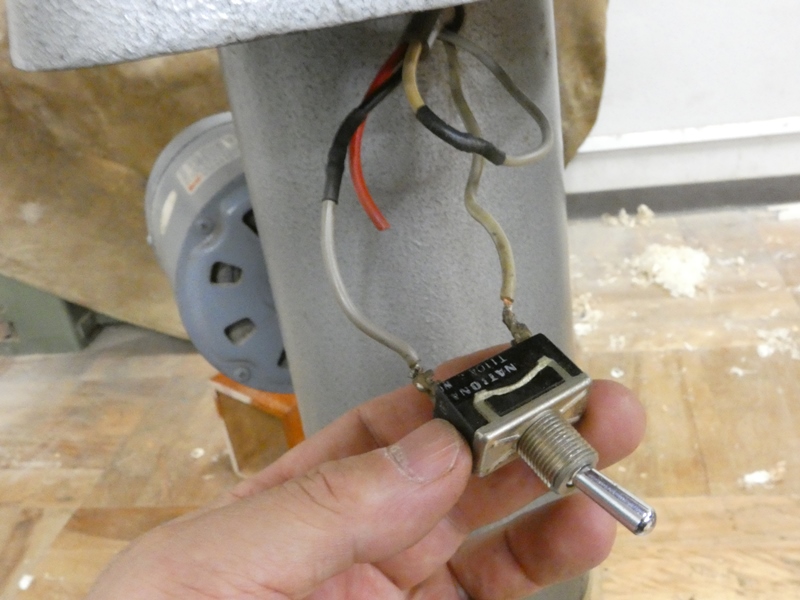

 電源スイッチのみの配線にします。 ここで電動機の通電を確認します。 |

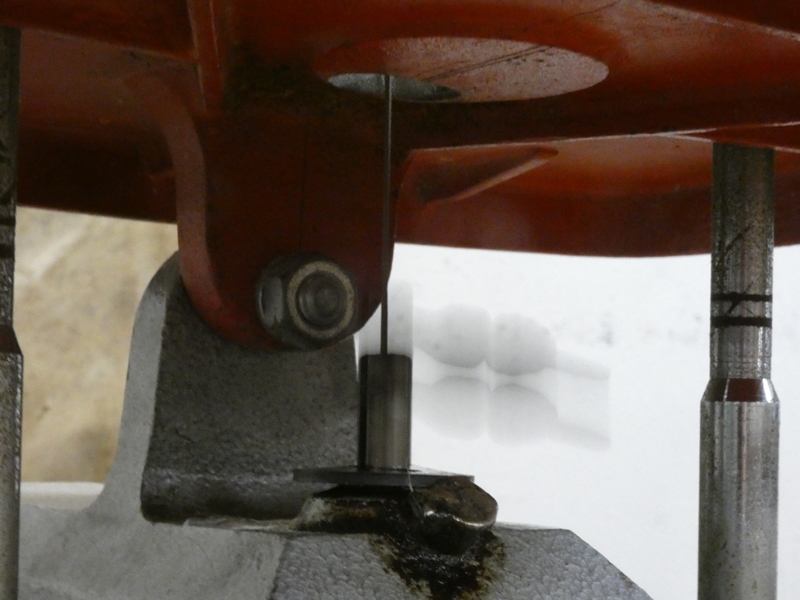

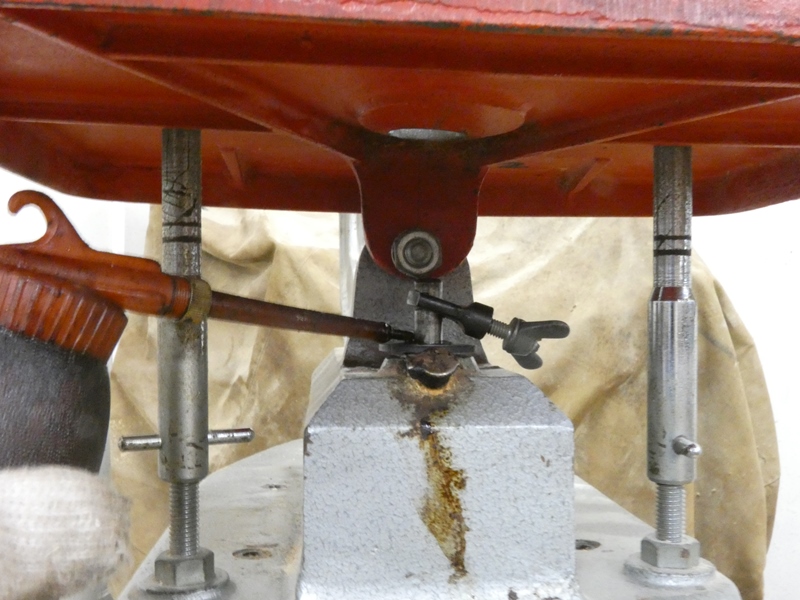

 下側ホルダーの上下往復摺動部は特に 油切れしやすく、リザーバが付いています。 |
|
 各部に十分注油し電源を入れます。華奢な卓上型とは 異なる振動の少ない安定した往復運動が戻っています。 |
||

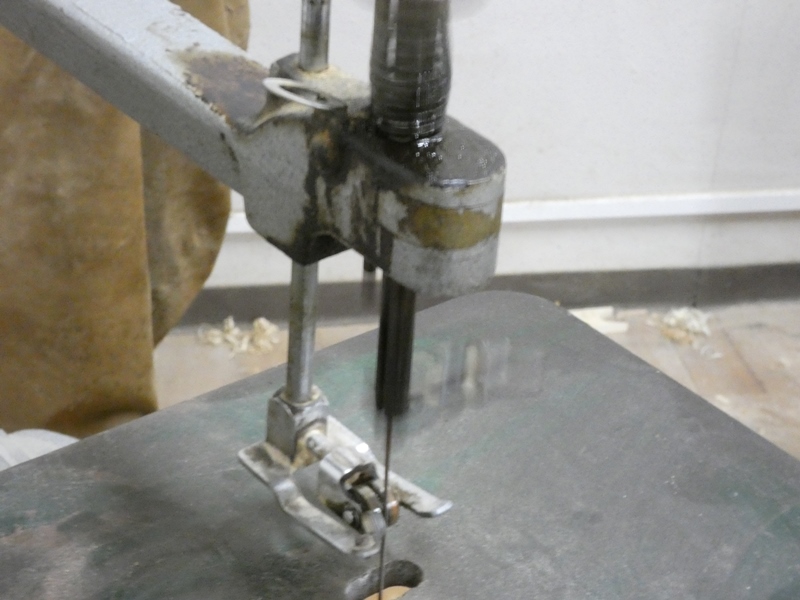

 実際に鋸刃を取り付けて木材をカットしてみます。若干 左右方向の水平が狂っているので、テーブル両サイド 下のハンドルを回して修正します。もう１台はベルト切れ 以外に特に深刻な不具合がなく、各部の点検と調整を 経て作業を終えます。産業用に製造された工作機械は 注油など基本的な整備を怠らなければ実に長持ちします。 |
||
|
||
