| ・カフェ御用達年代物ステレオの再生１（２０２２．８．２１） |

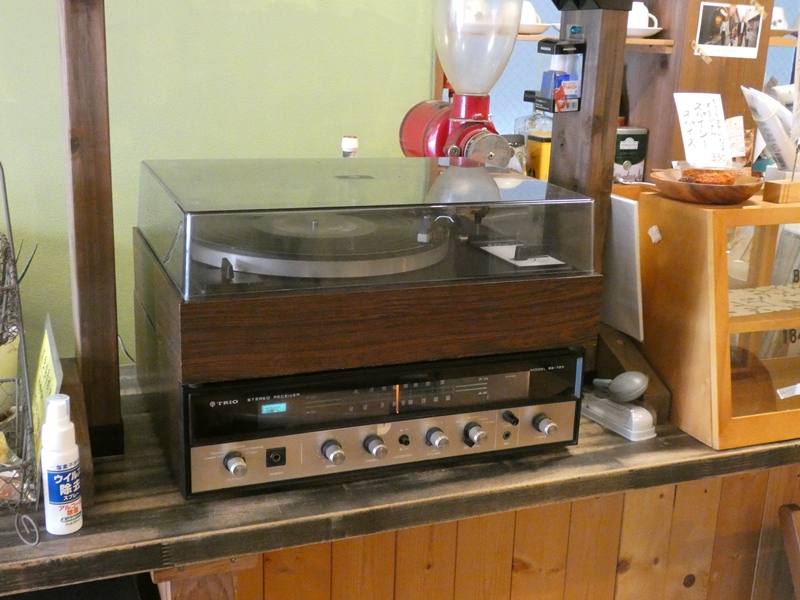

 Ｔｏｐｉｃｓ２５のスタート時に、カフェに据え置く年代物ステレオセットについて 簡単に紹介しました。元はと言えばある女性の持ち物で、この方はカフェの 常連のお客さんです。学生時代に購入され長い年月保管されていたものを、 カフェのお客さんたちがレコードを楽しむために寄贈されたそうです。レコード プレーヤのゴムベルトが傷んでおり、新品に交換して差し上げたのですが その後、レコードの回転がおかしいとの連絡があり、取りあえずカフェまで 出向くことに。守谷から都内までは往復するだけで半日、ひと仕事です。 |
||
 ベルト交換を終えた時点では 問題なく動作していたのですが。 |
 いくつか基本的な点検事項を 確認し、潰していきます。 |
|

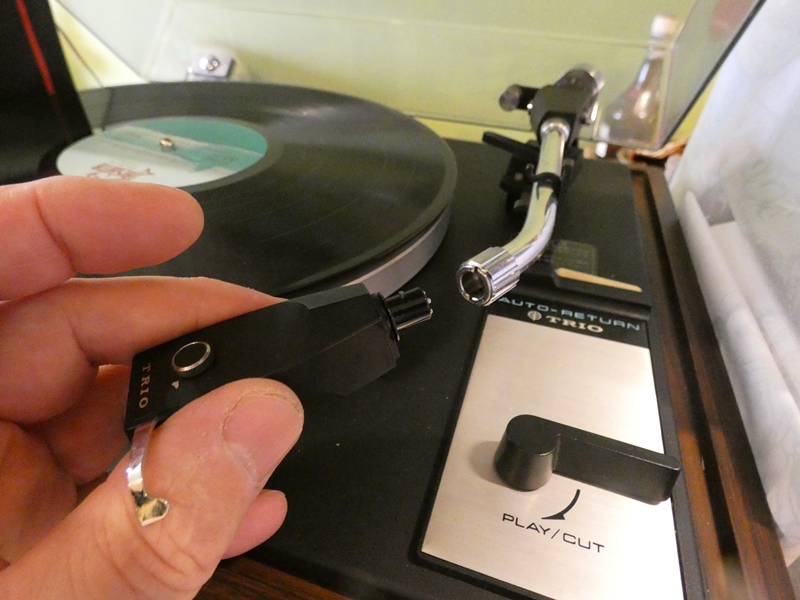

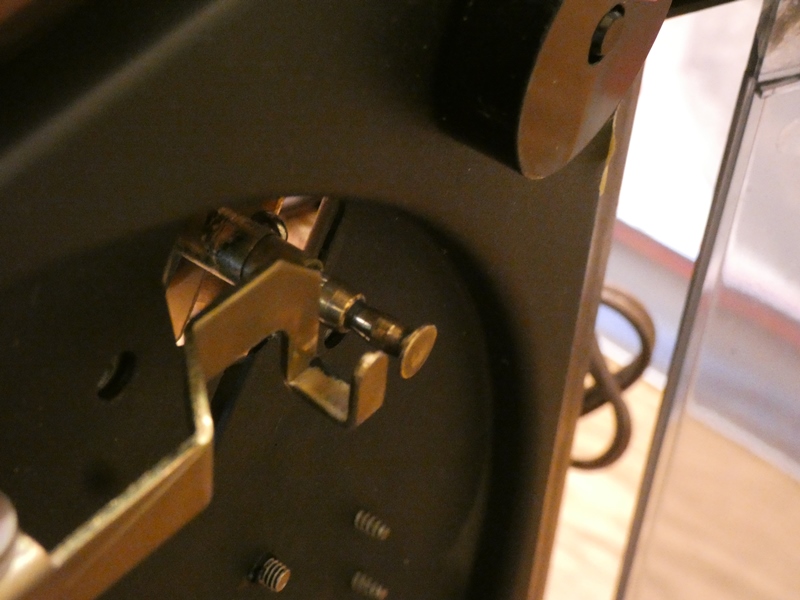

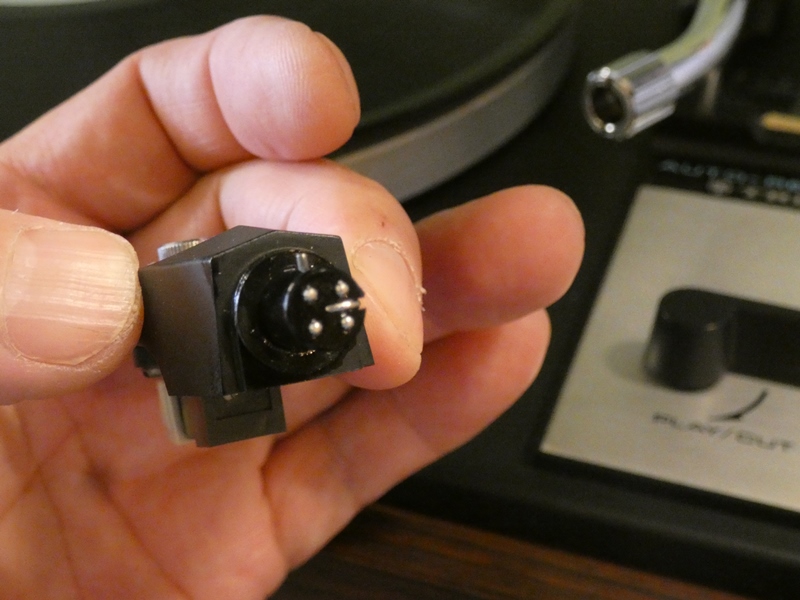

 ピックアップの信号端子です。修理時に 接触不良があり、接点を回復させました。 |
 念のためもう一度 クリーニングします。 |
|

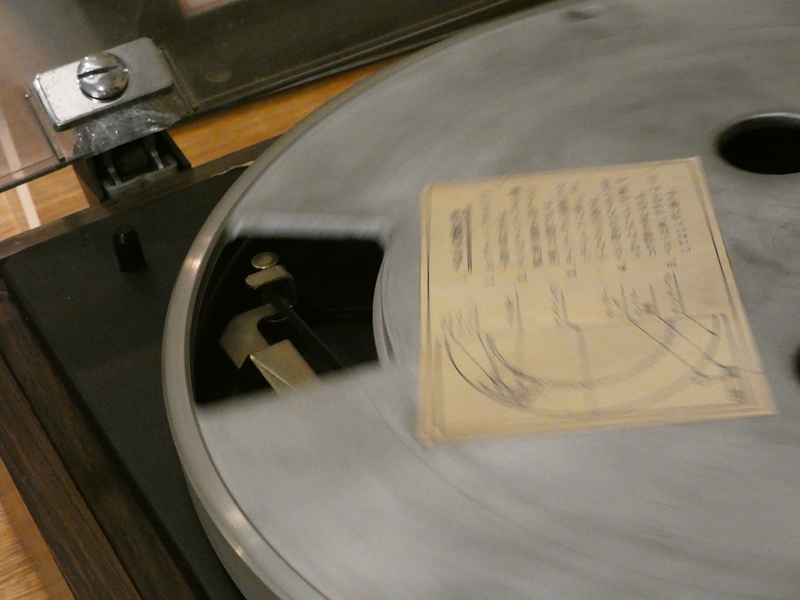

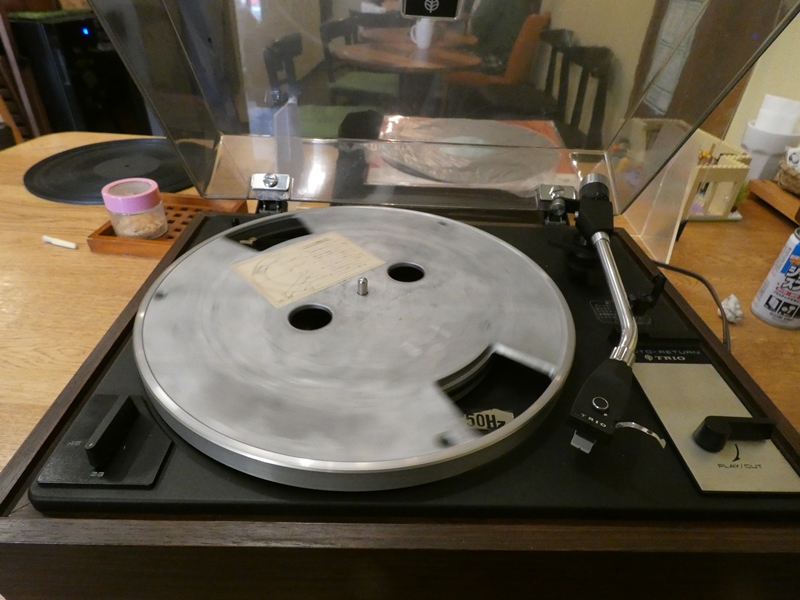

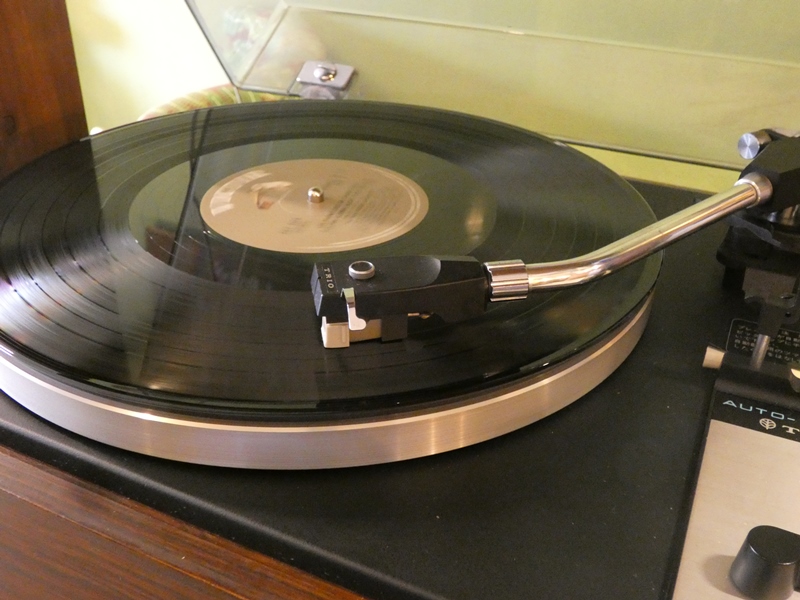

 問題なく再生できます。回転が 遅くなるような気配はありません。 |

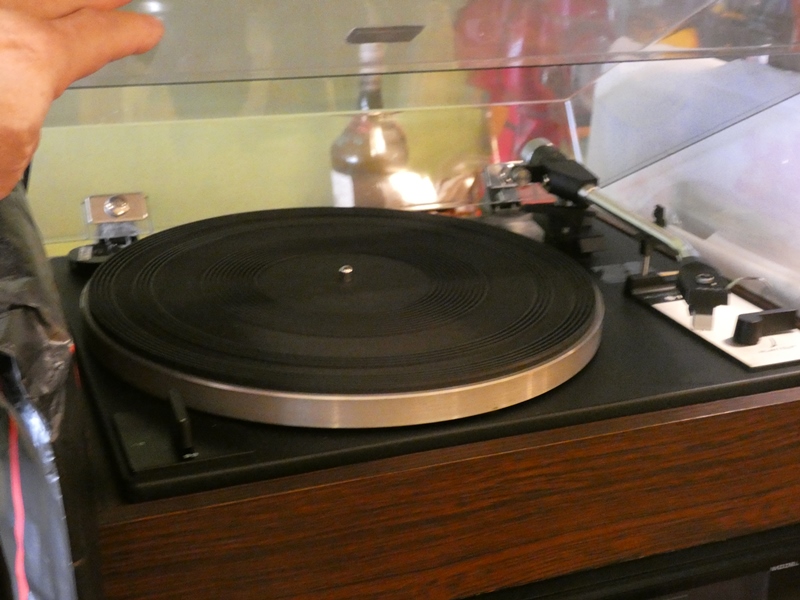

 カフェのオーナーや複数のお客さんが確認 しているので、間違いないのでしょうけれど。 |
|
 現場でできる作業は限られますが、 駆動系を確認してみます。 |
 以前に交換したゴムベルトです。新しいままの 状態で、キャプスタンに正確に当たっています。 |
|
 電源を入れて回転させてみるも、 安定しています。全く正常です。 |

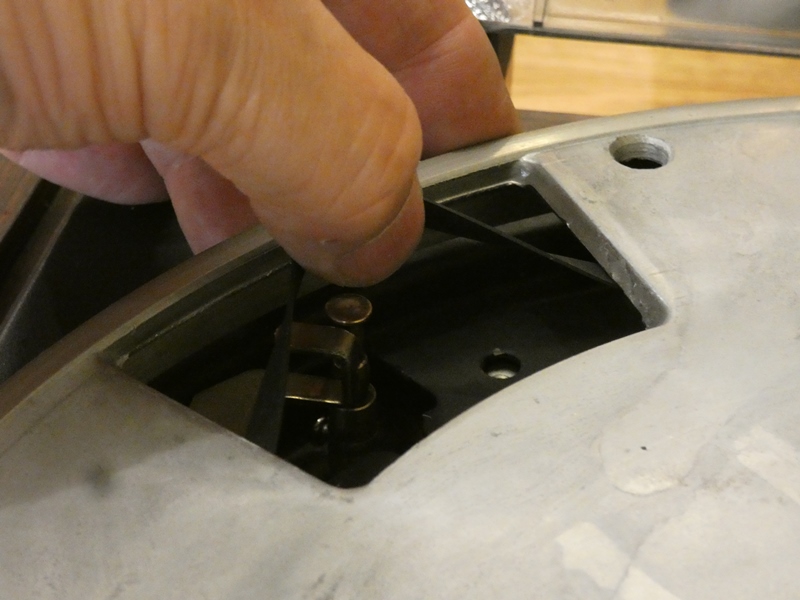

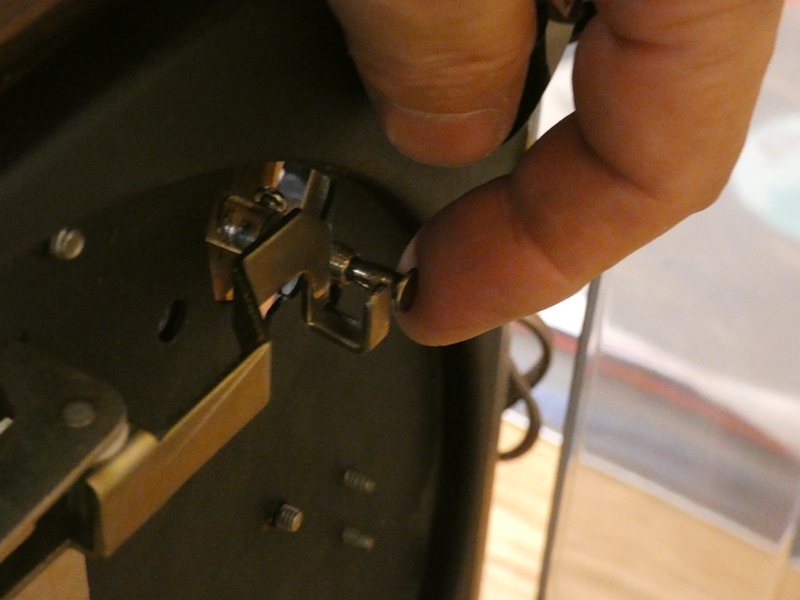

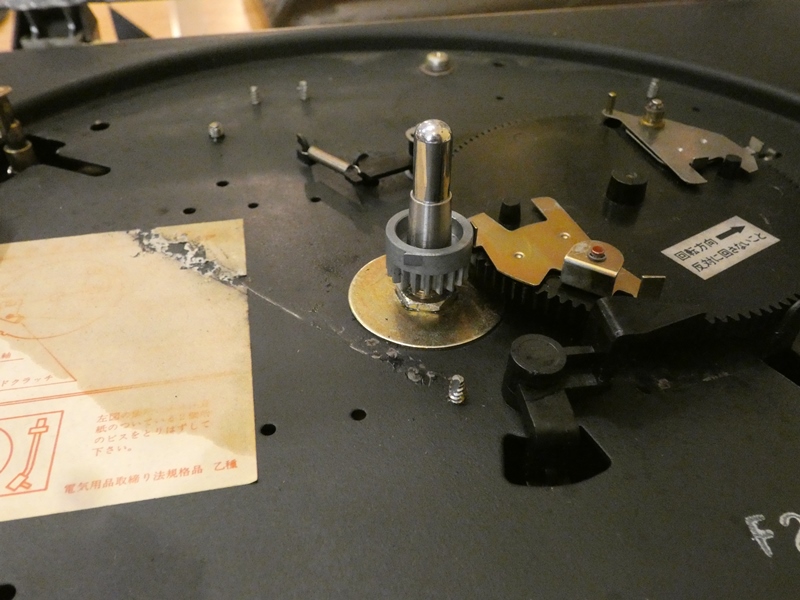

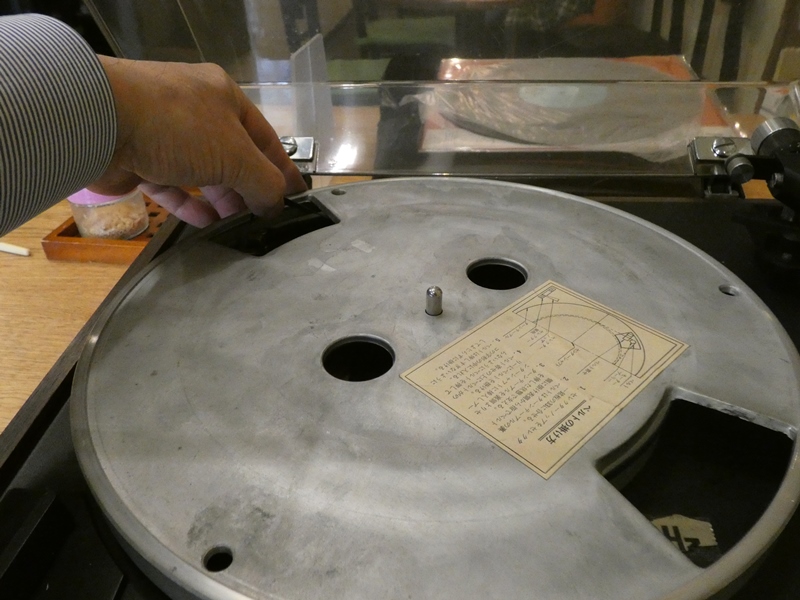

 修理時に固着していたターンテーブルの シャフトです。再度注油しておきます。 |
|

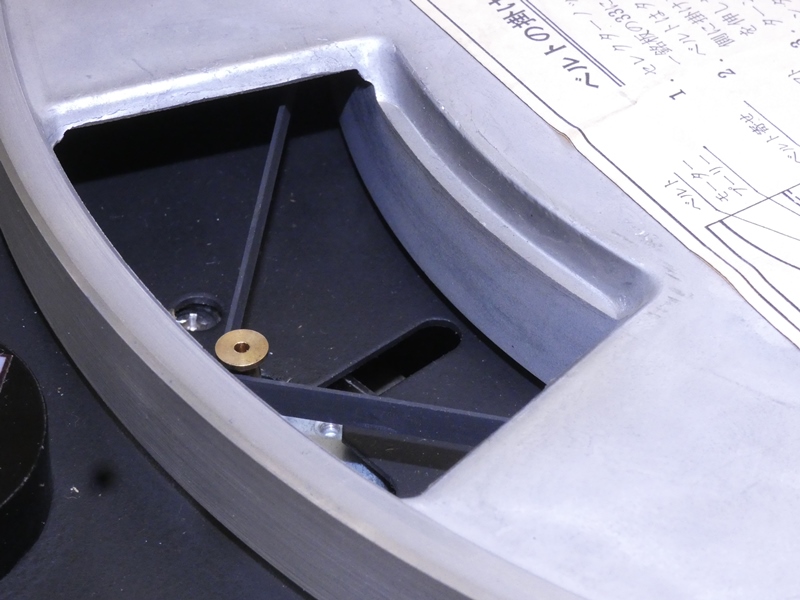

 回転数を変えるため、ゴムベルトがキャプスタンに当たる 位置を上下させるアームです。既に調整済みですが。 |
 回転数切り替えレバーに連動して 正しく作動します。問題ありません。 |
|
 そうすると、本体内部に組み込まれているモーターが怪しくなります。 ４０年は経過しているので、機械部品であるモーターが劣化してない はずはありません。もちろん前回修理時にはオーバーホールに近い 整備を行っており、納品時まで全く正常に回転していたものです。 |
||

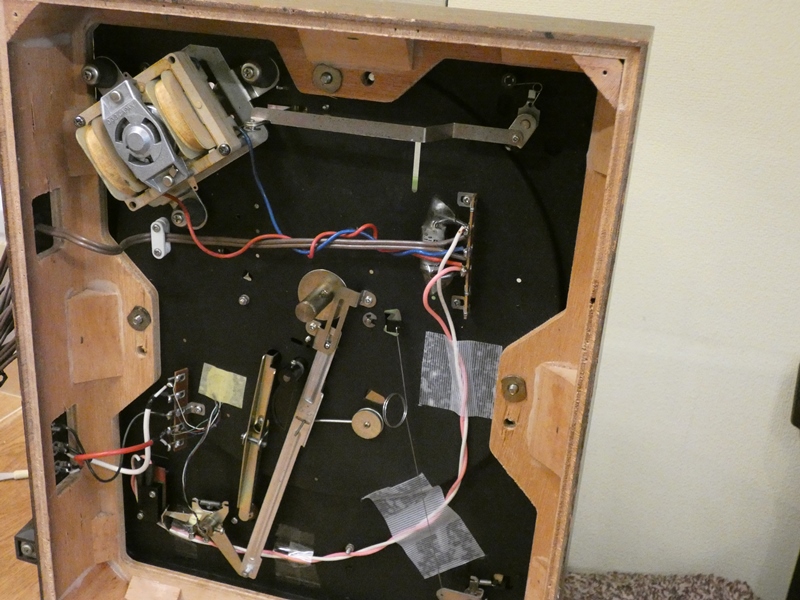

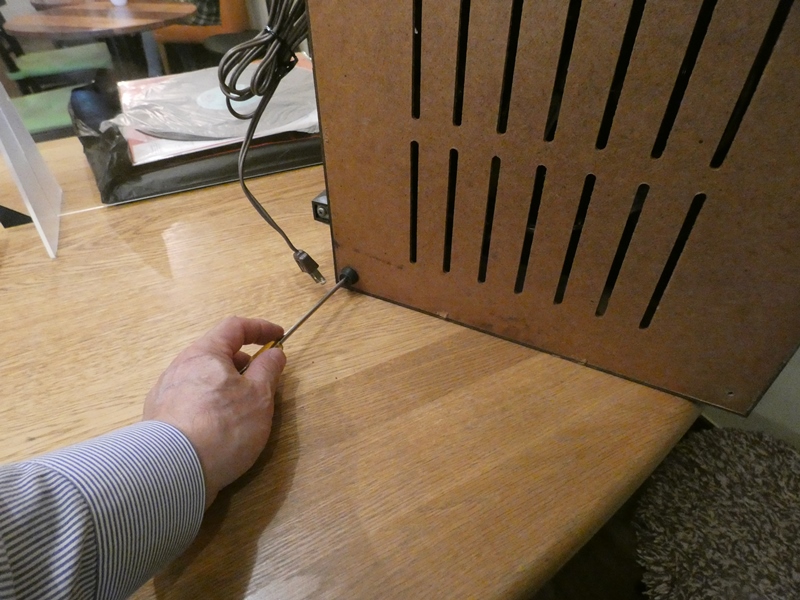

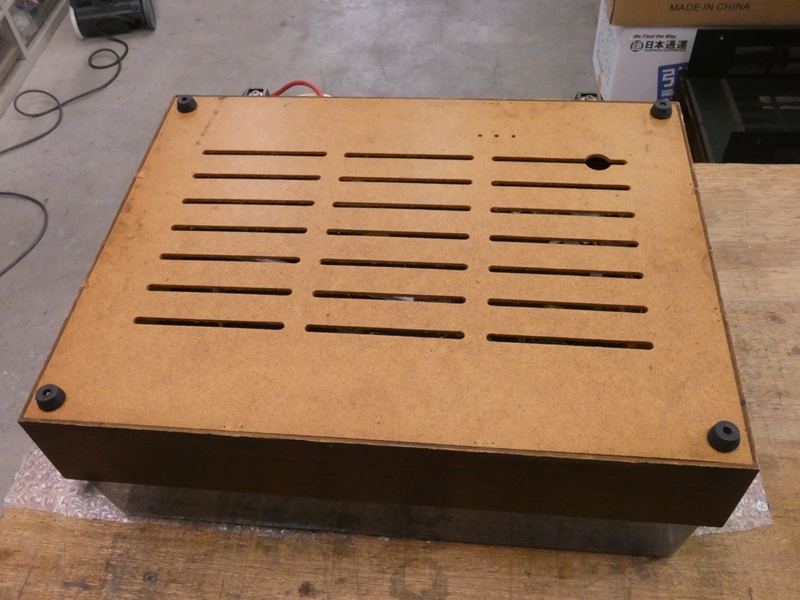

 カフェ内でお客さん用のテーブルを借り プレーヤーの底板を取り外します。 |

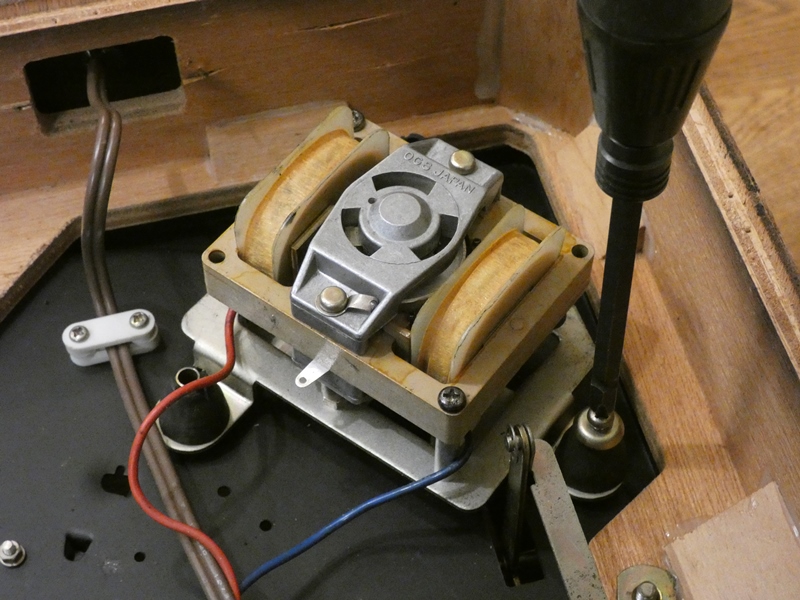

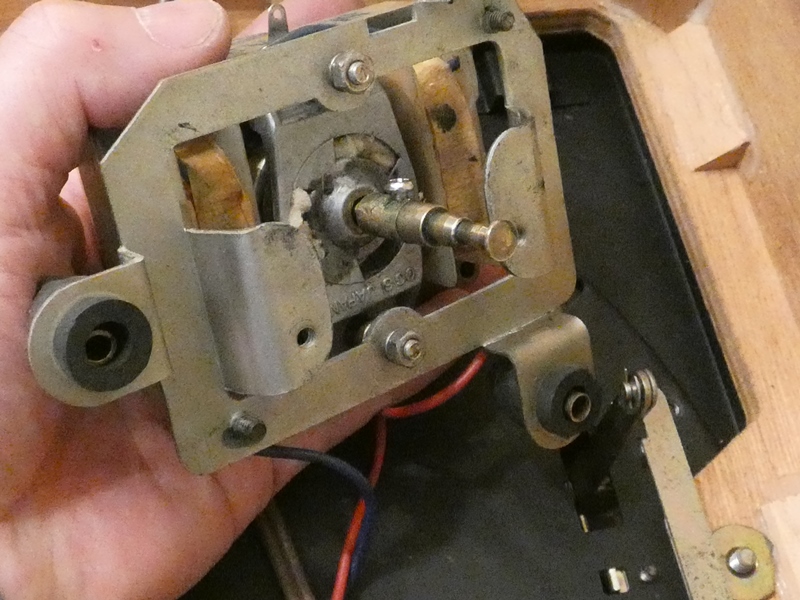

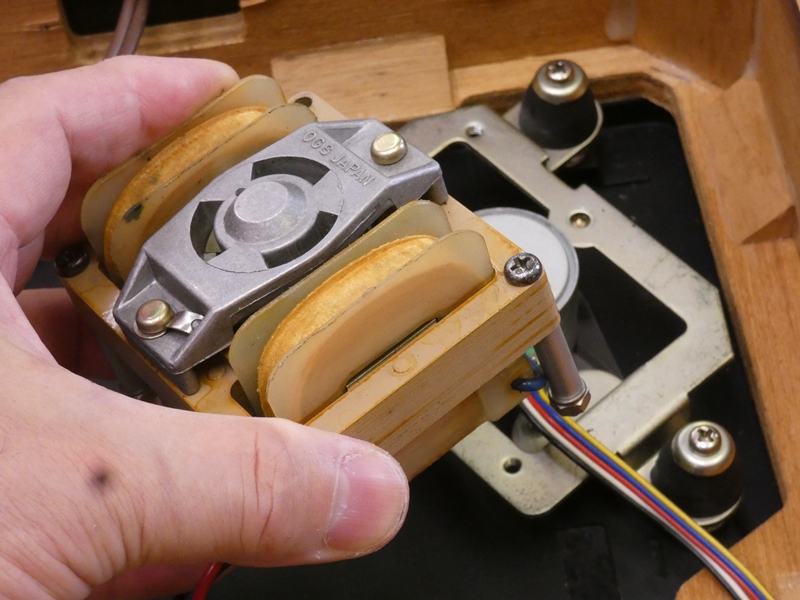

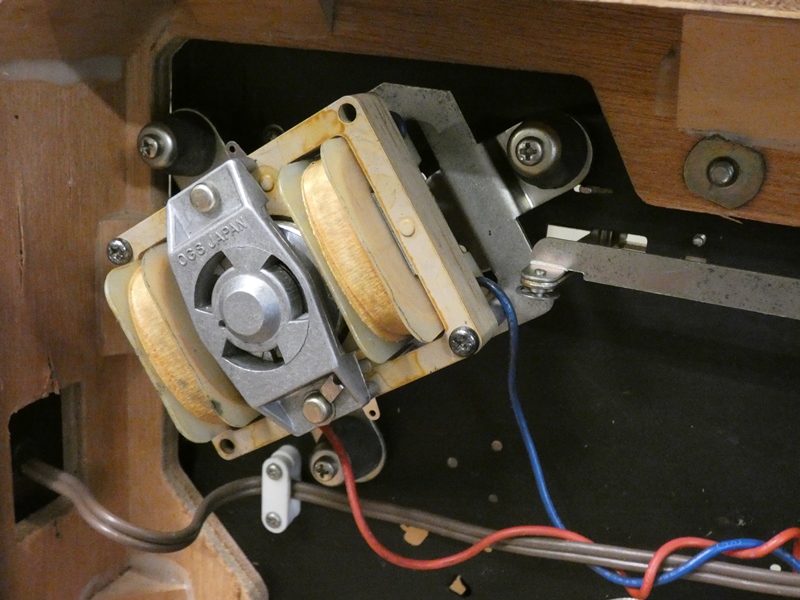

 ターンテーブル駆動用、昔懐かしい 隈取りモーター（２コイル、４極）です。 |
|
 ゴム製ダンパーを介し３か所で ネジ固定されています。 |
 外観的には何も問題なさそうで、この単純なモーターの 回転が何故不安定になるのか、見当が付きません。 |
|

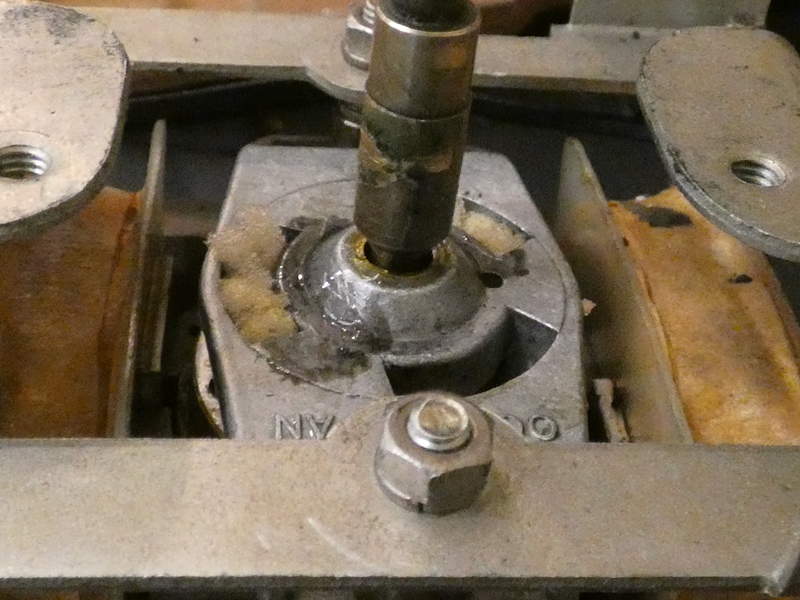

 強いて言えば、キャプスタン軸側の軸受けが心配です。メタル製の すべり球面軸受けが組み込まれています。オイルレスメタルのはず ですが、修理前は腐食により頑強に固着していました。十分に清掃 してから、オイルが切れないようハウジングの隙間にスポンジ片を 差し込み、機械油を浸み込ませておいたものです。再度オイルを 追加するくらいしか、この場（カフェ内）で打つ手はありません。 |
||
|
以下、工房での再修理の様子ですが、作業終了後に撮影 しているため作業の経緯となりませんことをご了解下さい。  写真に背景が写り込んでいるように、ここは工房内です。カフェへ 応急修理に伺ったのが５月初め、それから半月もしないうちに 連絡が入り、やはり調子が悪いとのことです。プレーヤーを工房 まで宅配で送るとおっしゃるも、配送中に破損する心配があり、 そのうち引き取りに出向くつもりでいました。しばらく間が空いた ６月下旬、セットの元持ち主とカフェのオーナーが何と工房まで 運んできて下さることになりました。プレーヤーの修理が目的 ですが、理由があってステレオセット一式を運んでもらいました。 |
||

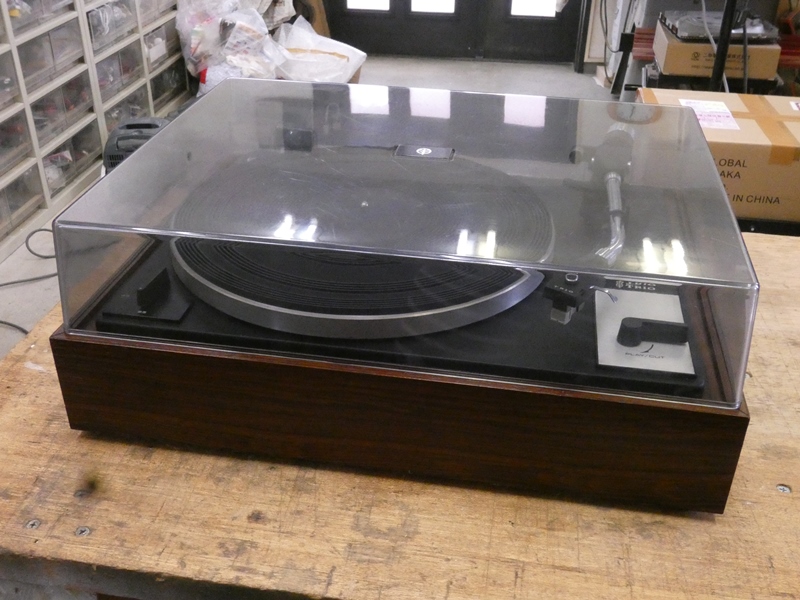

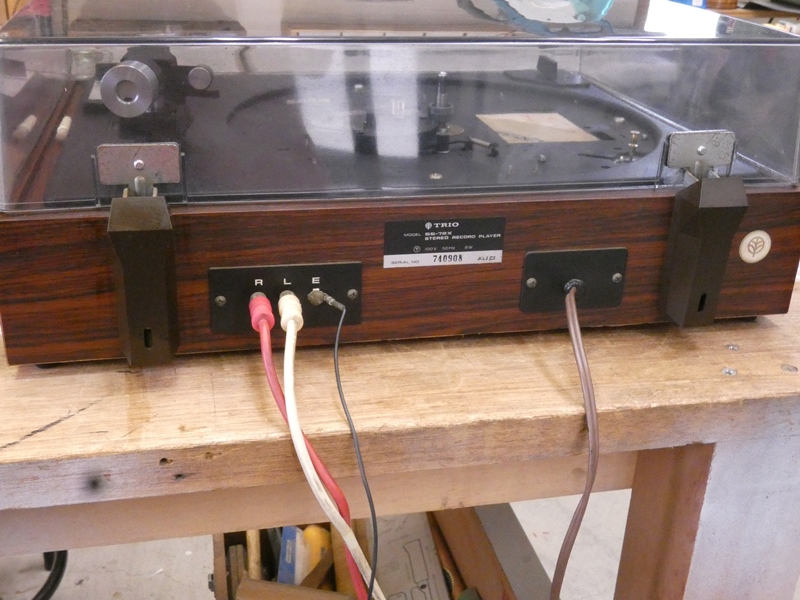

 あらためてプレーヤーの型番を確認します。背面には 電源コード、ＲＣＡジャック、アース端子が出ています。 |

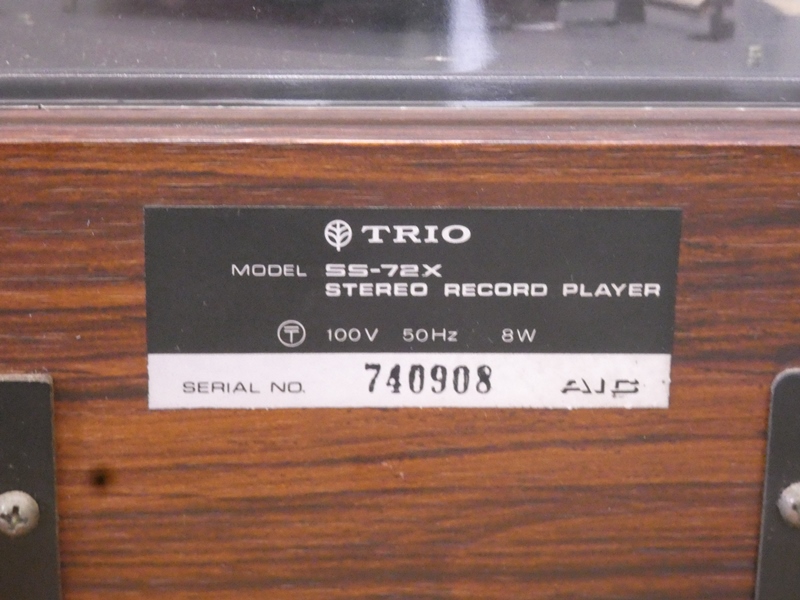

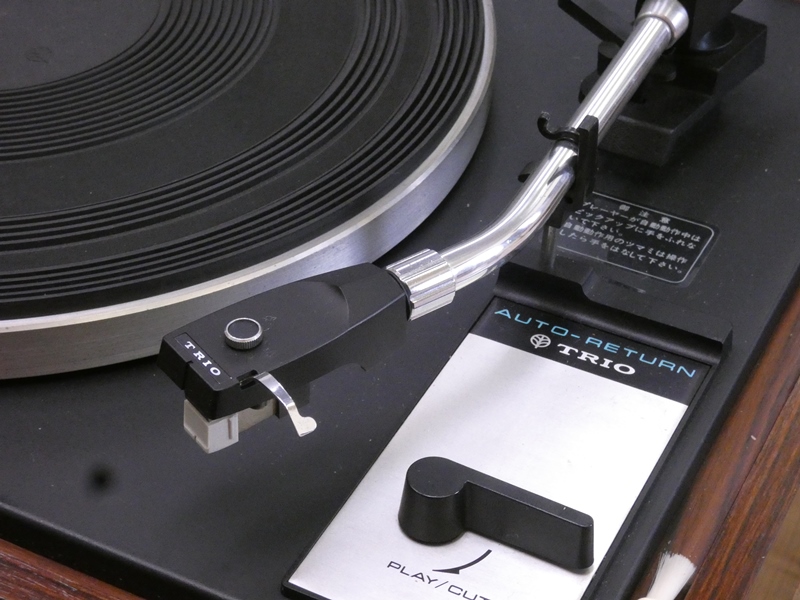

 ＴＲＩＯ製ＳＳ－７２Ｘとありますが、ステレオセットに 組み込まれていたコンポーネントのようです。 |
|

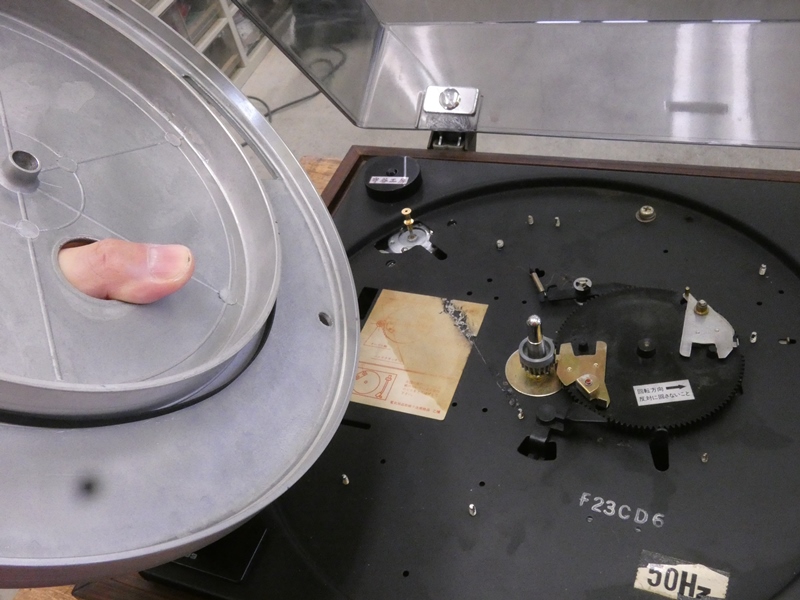

 ターンテーブルを外し、トーンアームを 固定してから本体をひっくり返します。 |
 オーバーホールでも性能が安定しない旧式の 隈取りモーターを、新しいモーターに交換します。 |
|

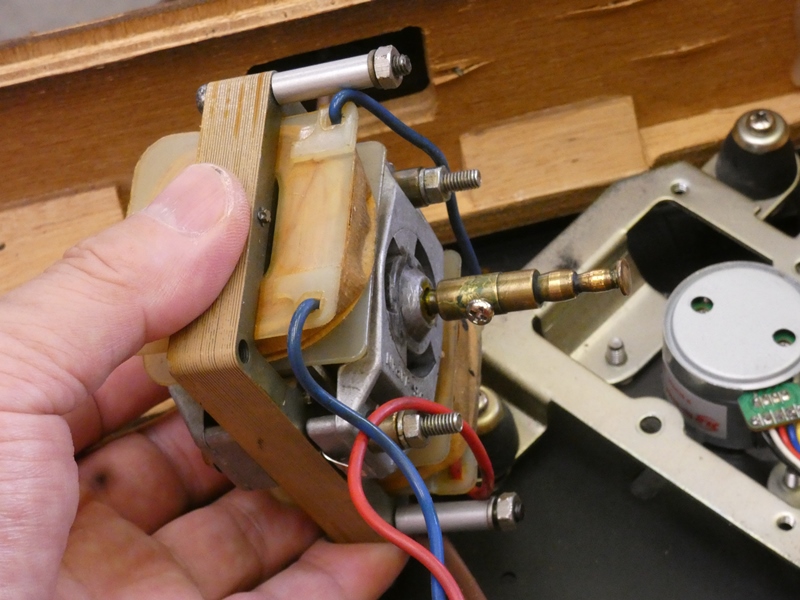

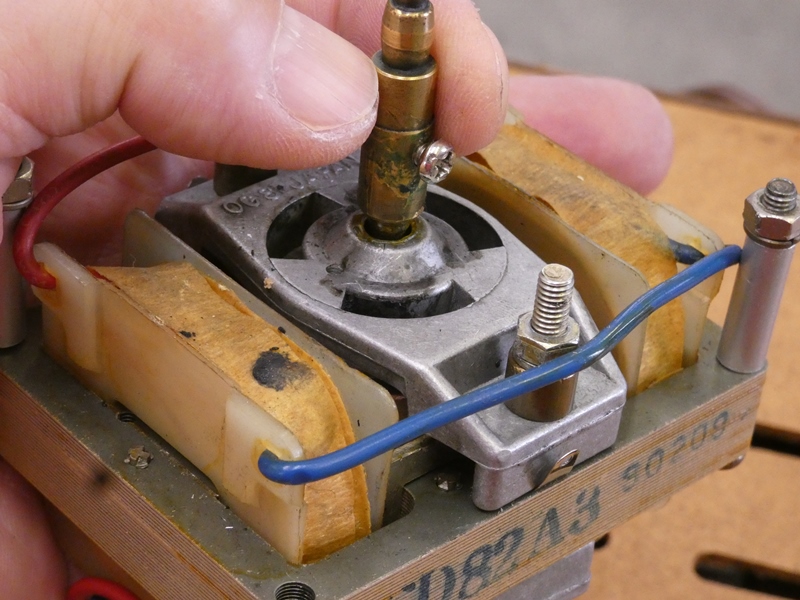

 元々取り付けられていた隈取りモーターです。 軸受けの劣化・ガタはもはや修復不能です。 |
 安定した回転と正確な回転数で、かつては レコードプレーヤー用に広く使われたものです。 |
|
 長年にわたる金属の摩耗や腐食の 進行は、どうしても防ぎ切れません。 |

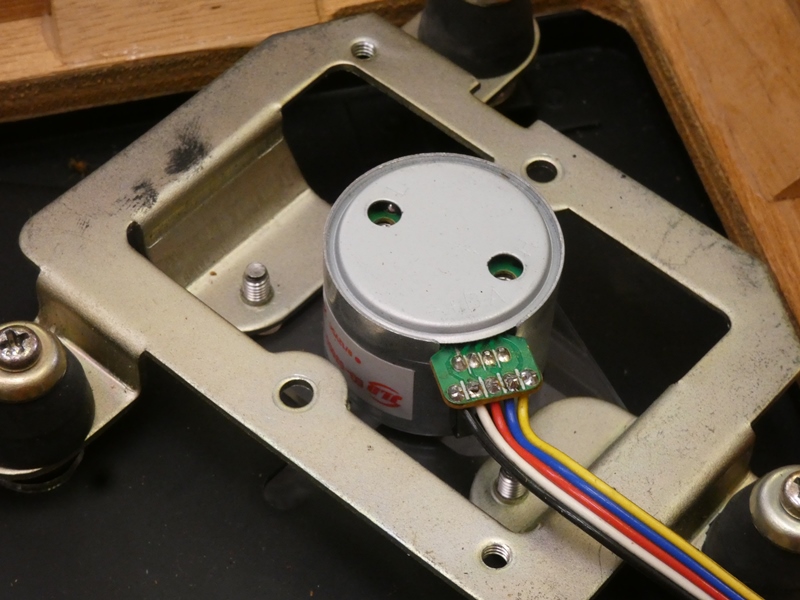

 代わりに取り付けた、今どきのオーディオ機器用ＤＣ モーターです。取付用ステーを専用に設計しました。 |
|
 元の隈取りモーターのジオメトリから新しいモーターの 取付位置を割り出し、ネジ穴を含むステー形状を設計し アクリル材から切り出しました。ＣＡＤが活躍します。 |
||

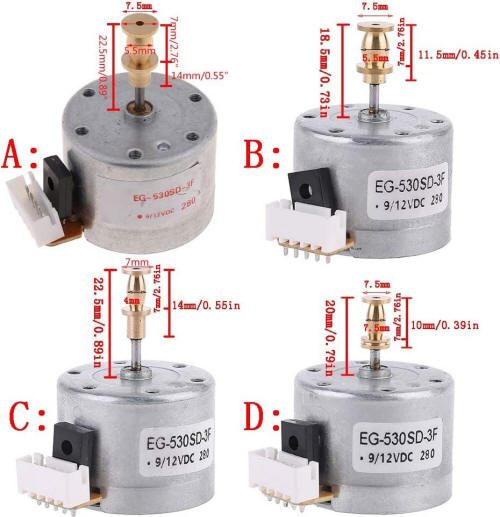

 この類のＤＣモーターは簡単に入手できます。規定電圧当たりの 回転数（ｒｐｍ）は似たり寄ったりで、印加電圧の調整により一定 範囲内で変化させられます。問題はターンテーブルの径に対して 適切なキャプスタン径を選ぶ必要があり、制御回路の設計と合わ せて製品を選ばなければなりません。４ｍｍ径が適合します。 |
||
 キャプスタンの位置を機械的に変える機構に代わり、 モーターを電気的に制御する回路を組み込みます。 |

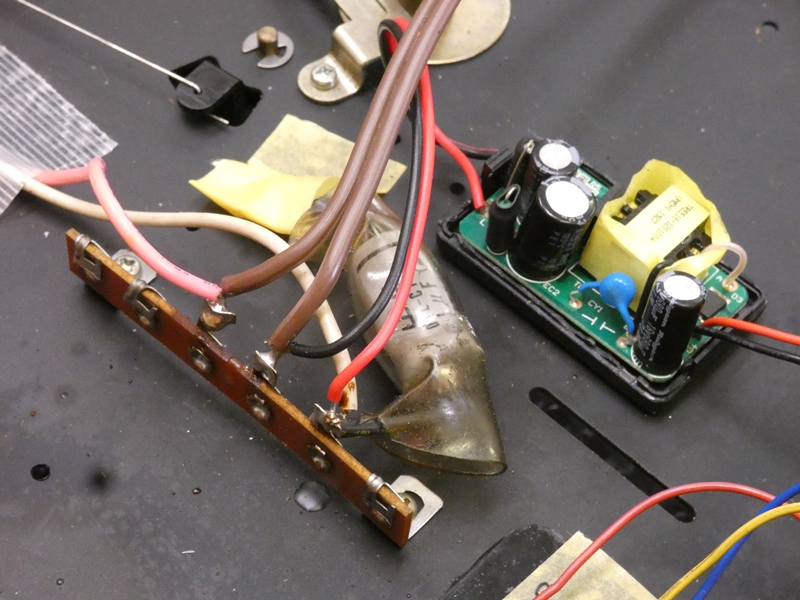

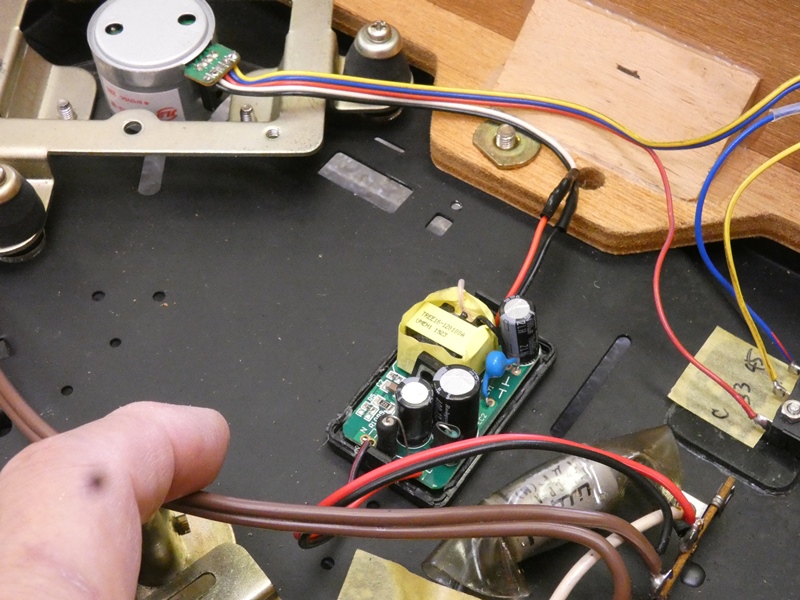

 ＤＣモーターを駆動するため専用の電源回路（ＤＣ１２Ｖ）を 組み込み、本体に引き込まれているＡＣ１００Ｖに接続します。 |
|

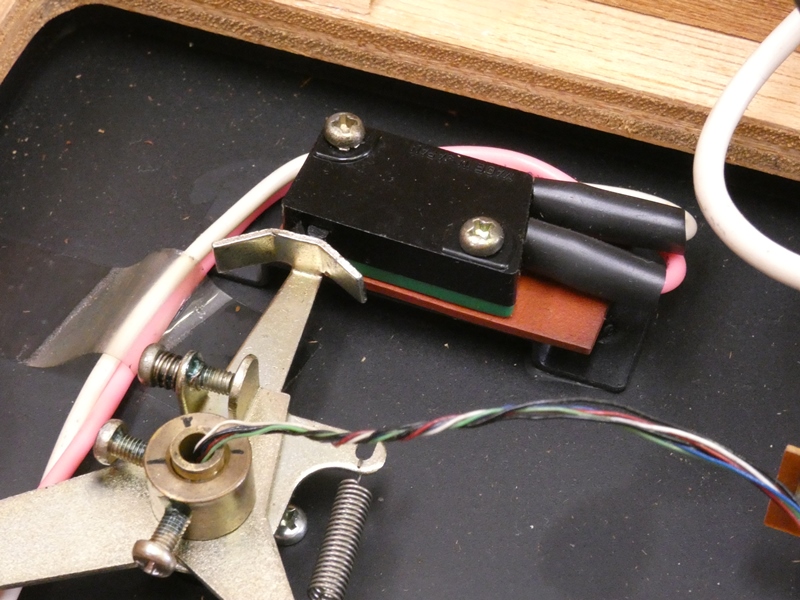

 トーンアームの回転軸でマイクロスイッチを ＯＮ・ＯＦＦさせ、モーターの電源を制御します。 |

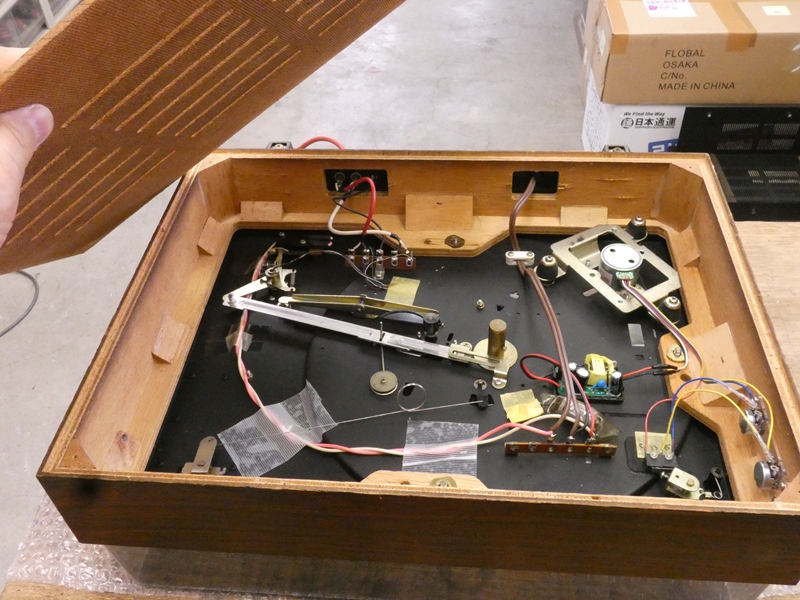

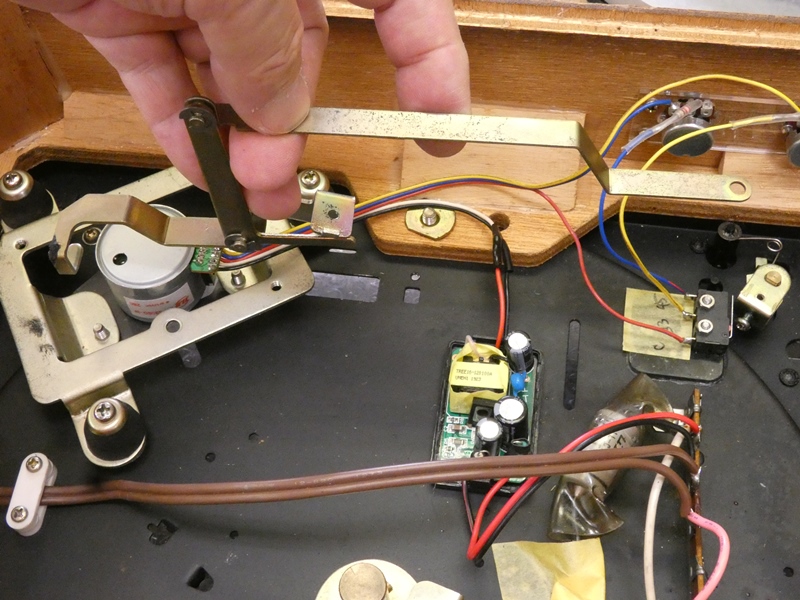

 マイクロスイッチから電源回路まで スイッチ配線を引き回します。 |
|

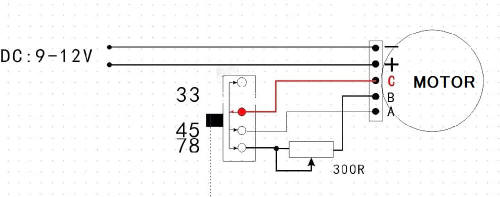

 製品に付属するモーター回転数の制御回路です。ターンテーブル径が 想定されていないので、このままでは使用できません。標準でほぼ３３・ ４５回転となるよう、それぞれの回路に抵抗器を挿入します。また３３・４５ 回転とも可変抵抗器を併用することで、回転数を微調整できるようにします。 |
||

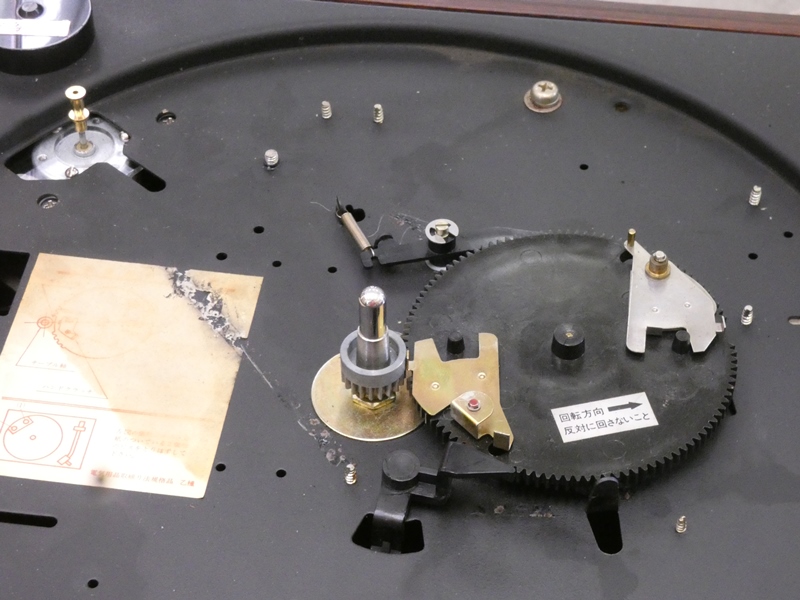

 ゴムベルトがキャプスタンに当る位置を変更する レバー連動部品は不要となります・・取り去ります。 |

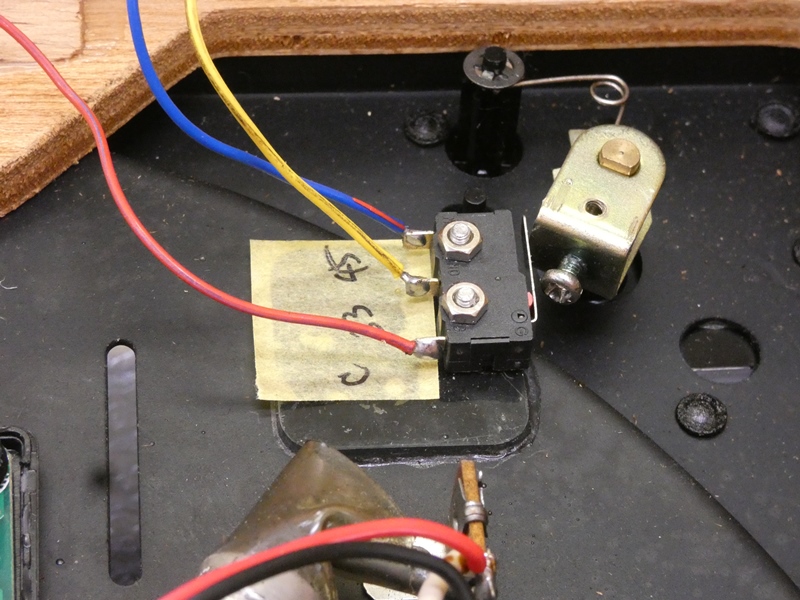

 代わって、レバーの回転軸でマイクロスイッチを ＯＮ・ＯＦＦさせ３３・４５回転を切り替えます。 |
|

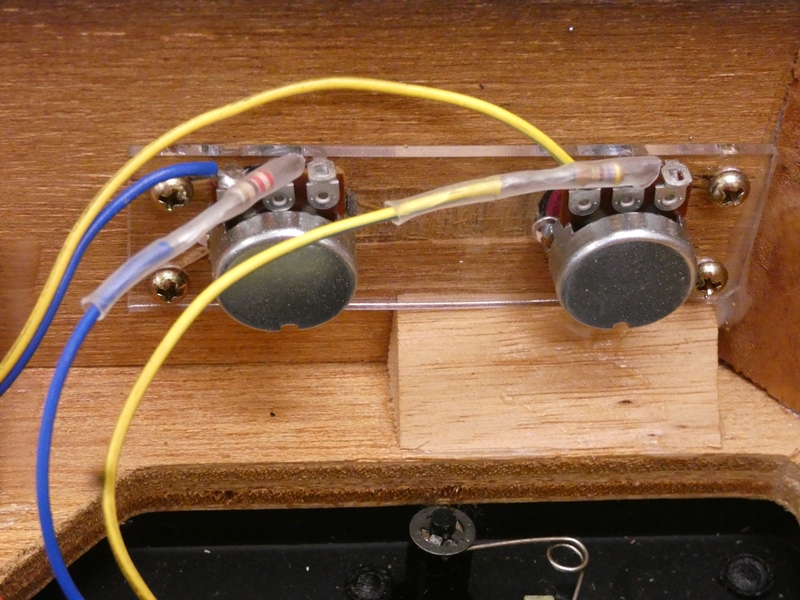

 回転数微調整用の可変 抵抗器を取り付けます。 |

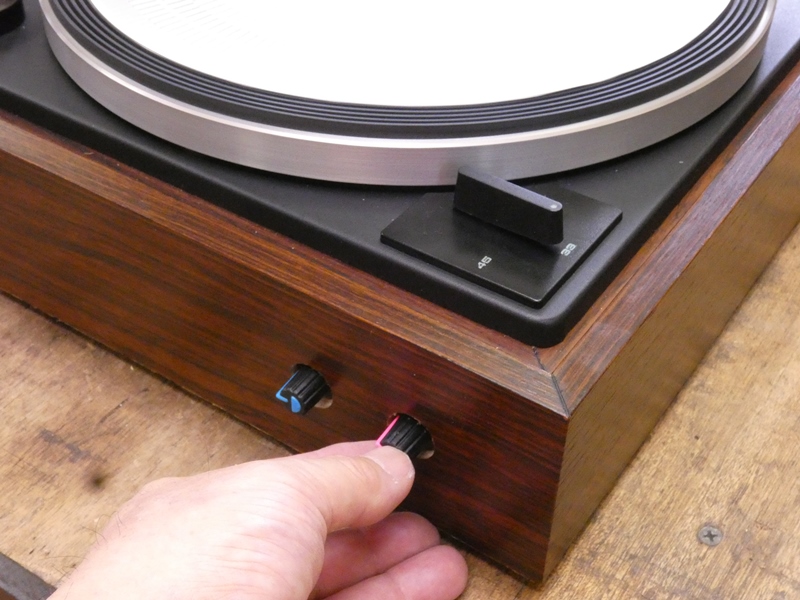

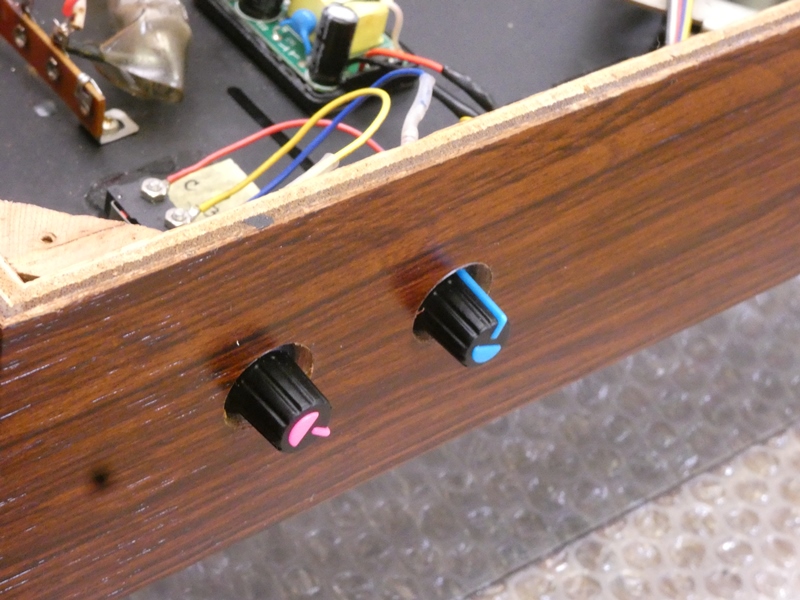

 可変抵抗器のシャフトを本体の外に出し それぞれに色の違うツマミを取り付けます。 |
|
 ターンテーブルの回転で動作するオートリターン 機構はそのまま利用します。再度、動作を確認します。 |
 ターンテーブルの内側にゴムベルトをセットします。 ターンテーブル径とはこの部分の外径を指します。 |
|

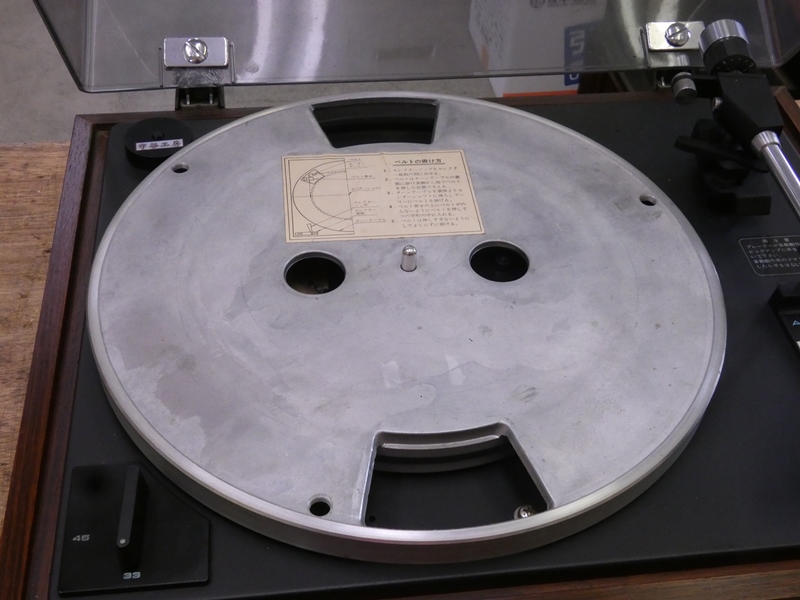

 ターンテーブルを元に戻します。当時としては 重量のある高性能プレーヤーだったようです。 |

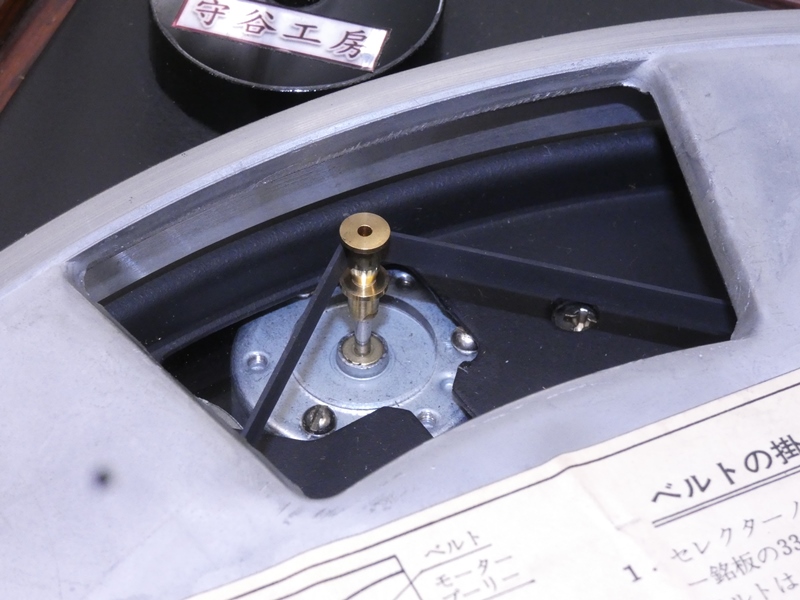

 ＤＣモーターのキャプスタンにゴムベルトを 掛けます。元のベルト長で丁度良く適合します。 |
|

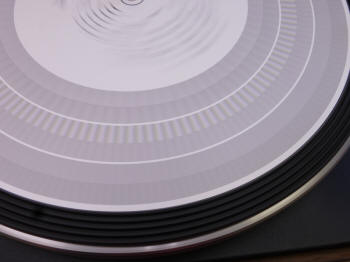

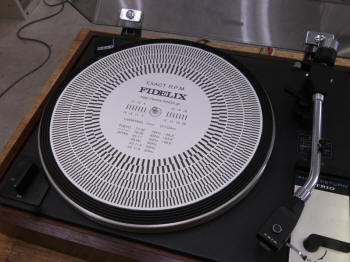

 回転数調整のためネットからストロボシートをダウン ロードし、プリンタで印刷し切り抜いて作成しました。 |
 ３３．３または４５回転に合わせて 可変抵抗器のツマミを調整します。 |
|

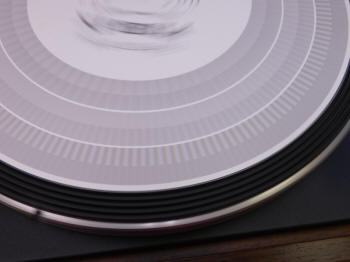

 外側から２番目のスリットに同期し、 ５０Ｈｚ、４５回転に合っています。 |
 ５０Ｈｚ、３３．３回転に合っています。ストロボシートは 点滅する照明器具でしか使用できず、ＬＥＤではだめです。 |
|
 ブラシレスのＤＣモーターが簡単に故障することはまぁないでしょう。 仮に調子が悪くなっても交換は簡単で費用も大してかかりません。 レコードプレーヤーがほぼ完全に復活した（生まれ変わった）わけ ですが、先ほどの「ステレオセット一式を運んでもらった」理由とは、 「どうせなら非力なレシーバ（アンプ）もスピーカーも何とかしたい」 ということなのです。実は元の所有者もカフェのオーナーも既に 了解済みで、全てお任せするとのお話しをいただいております。 |
||
|
||
