都内足立区の美容室ででシャンプー椅子をお預かりした
のが11月中旬。ほぼ1か月間試行錯誤を続けています。
年末が近づき美容室が書き入れ時に入ることは承知して
おります。何とか間に合わせて差し上げたいものです。
|

可能な限り分解したシャンプー
椅子を元通りに組み戻します。
|

油圧配管を交換・修復し、オイルを
補充して一応試運転を終えています。
|

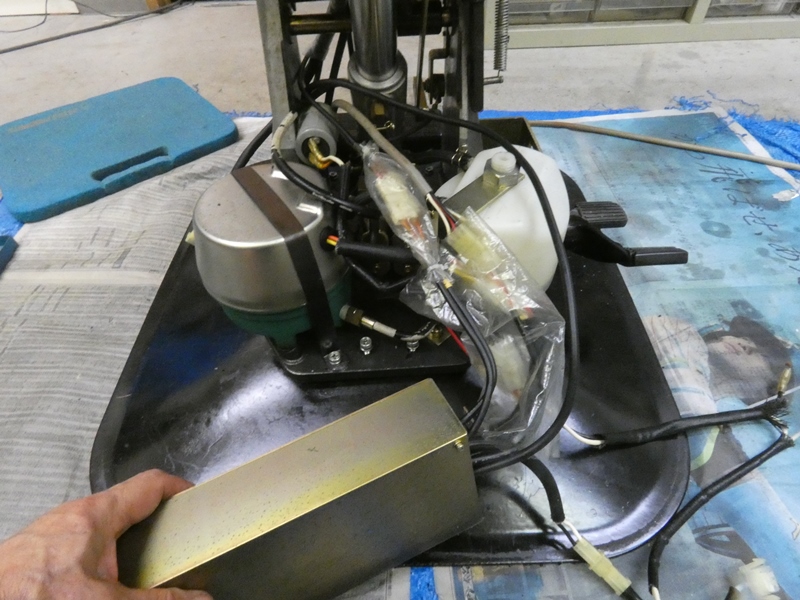

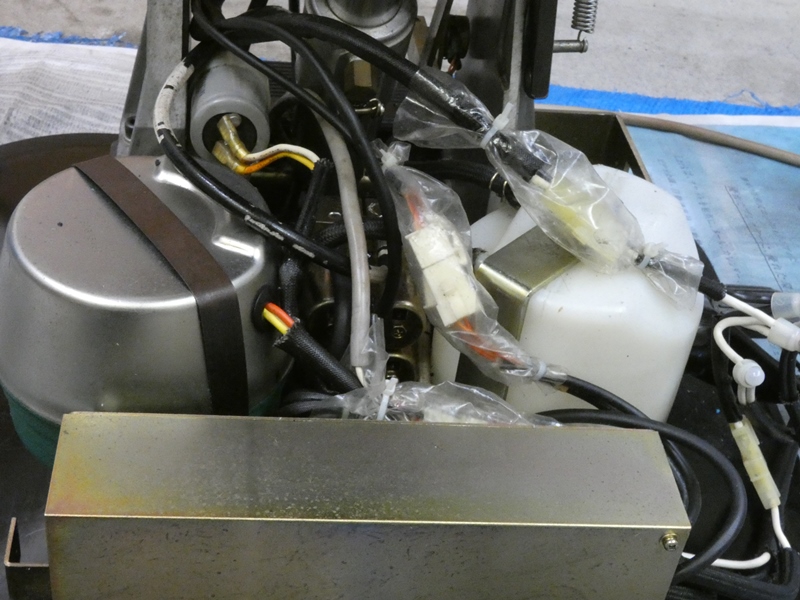

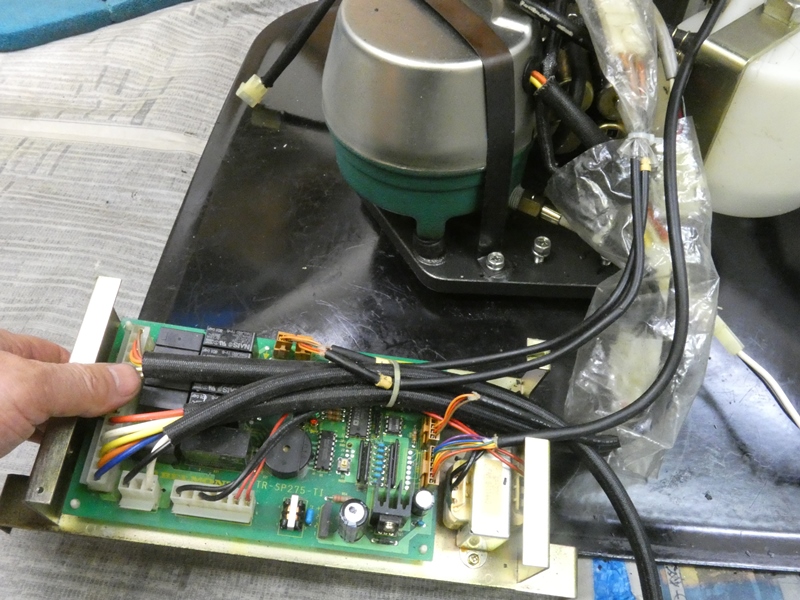

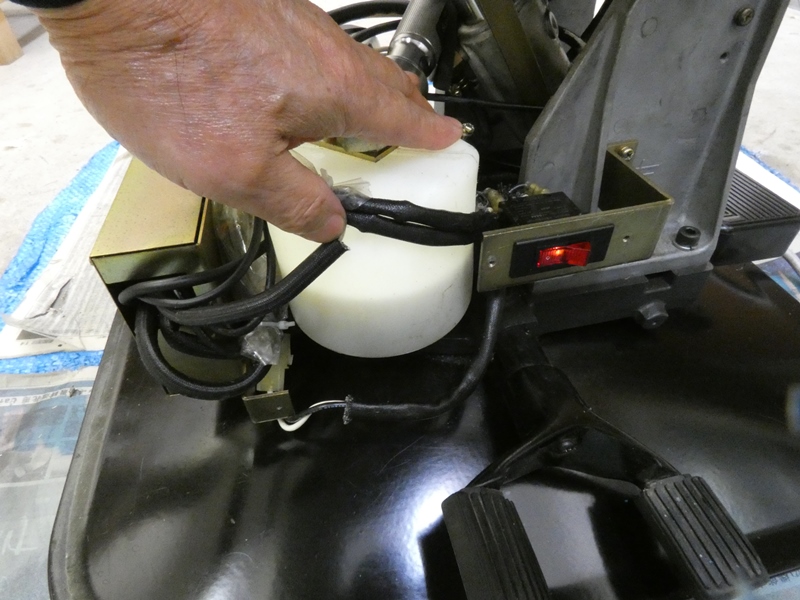

油圧ポンプ、電磁弁、リザーバタンク、制御回路
など主な構成部品を元通りに配置し固定します。
|

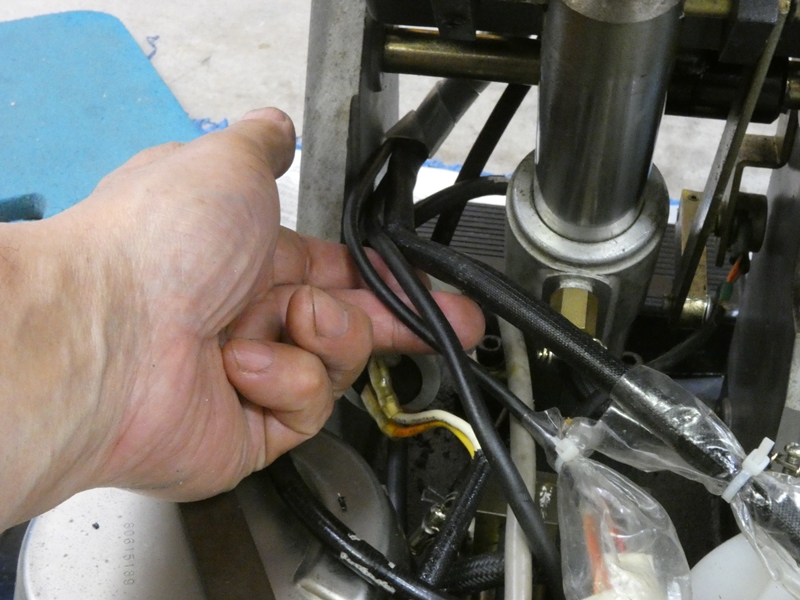

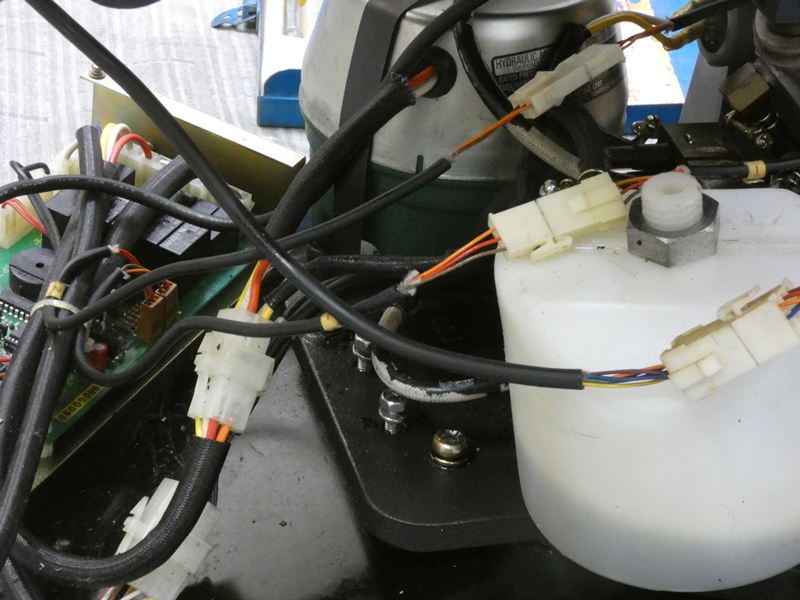

混在するチューブ類とスイッチやセンサーの
配線ケーブルの配置も分かりやすく整えます。
|

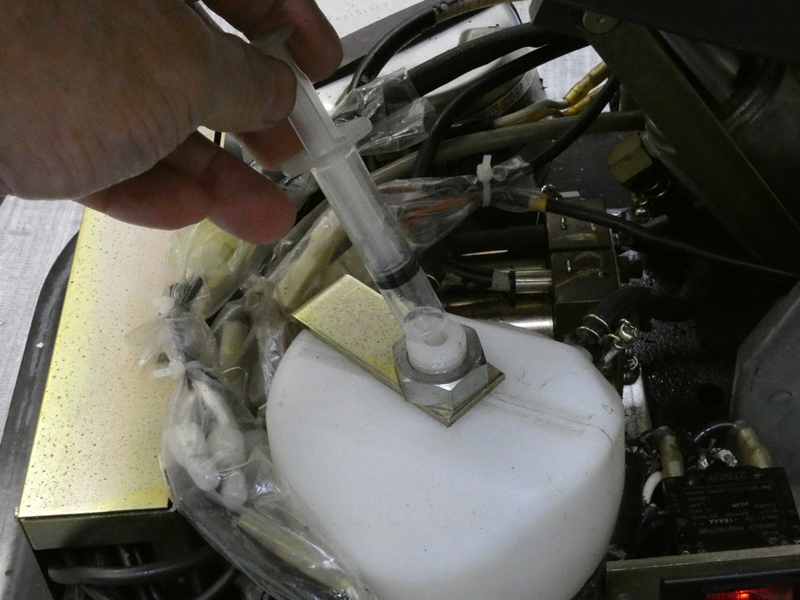

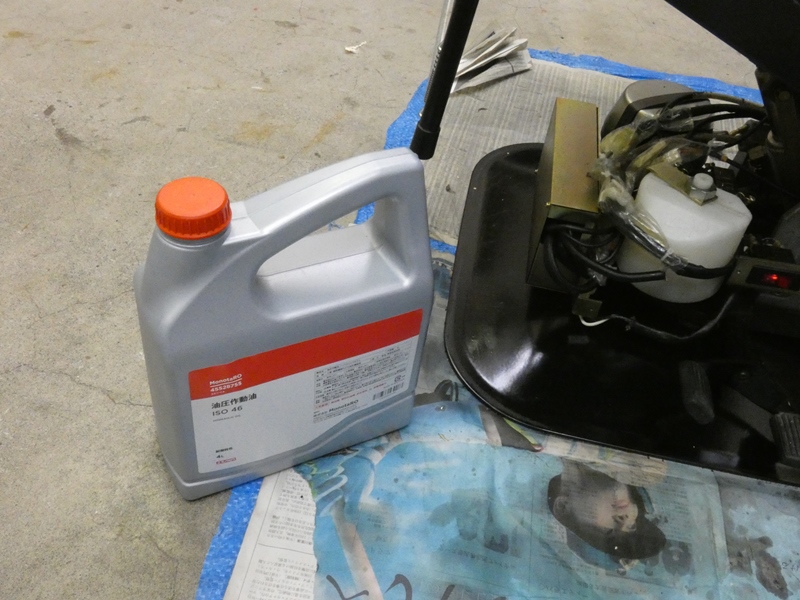

試運転の後、リザーバタンクのオイルが
かなり減っていたのでさらに補充します。
|

オイル経路やシリンダ内の
オーバーヘッド分でしょう。
|

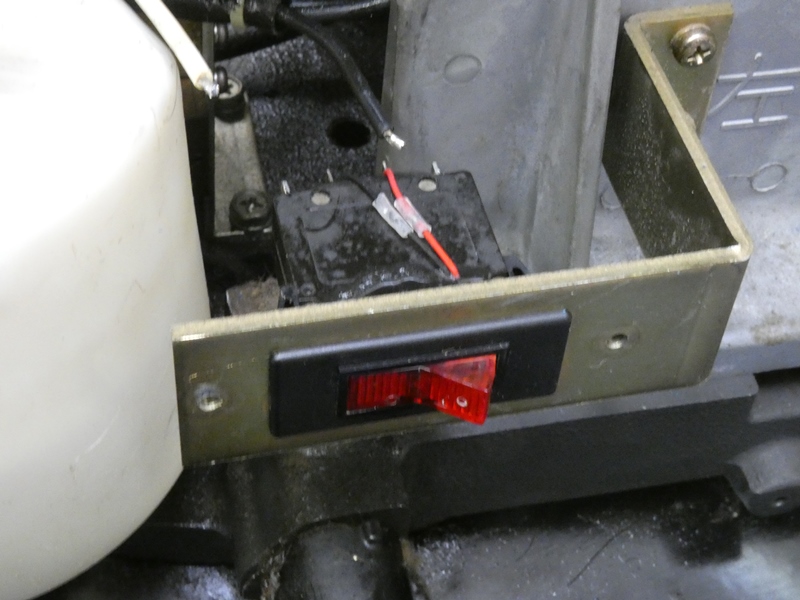

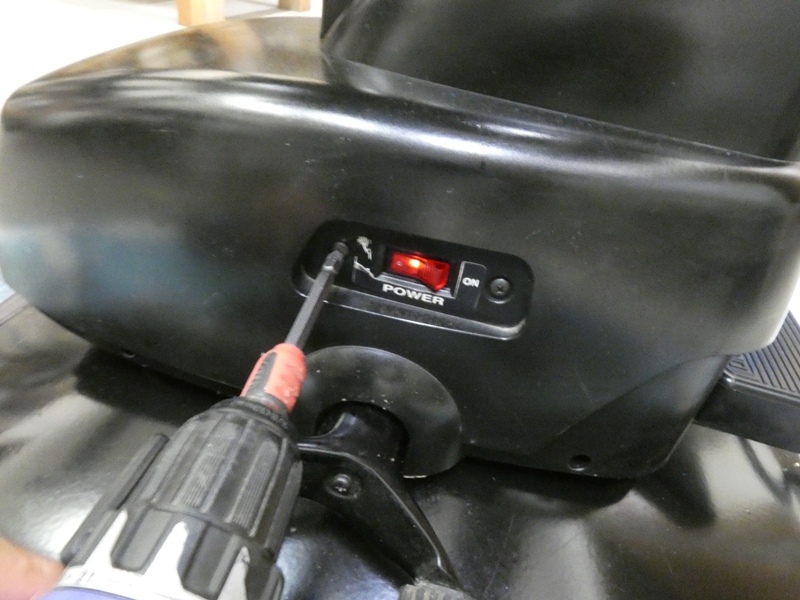

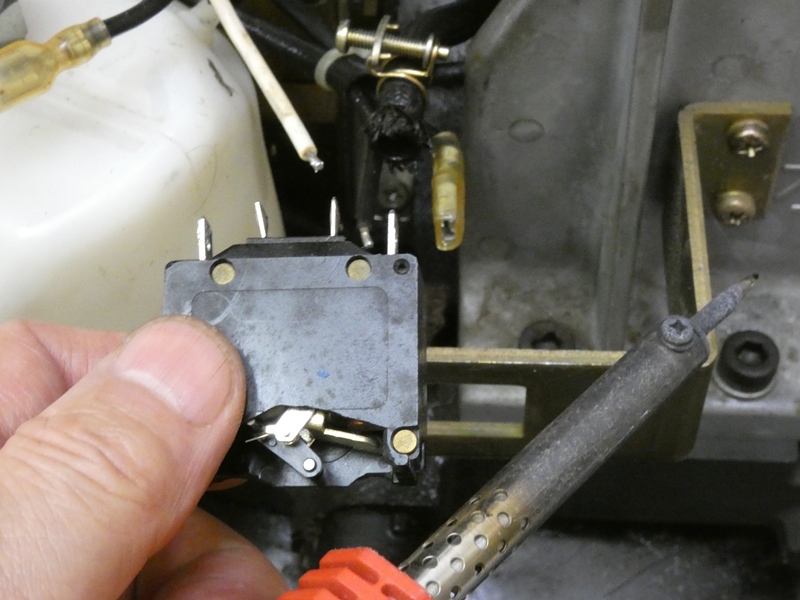

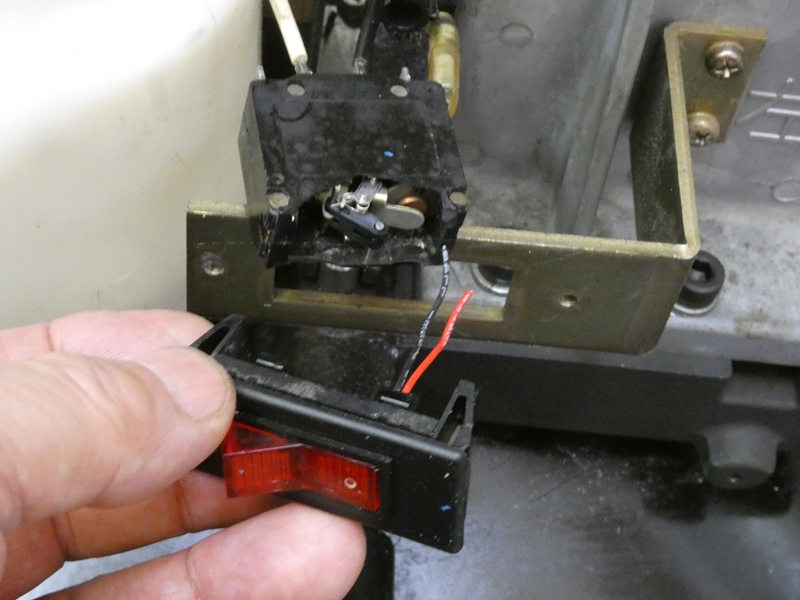

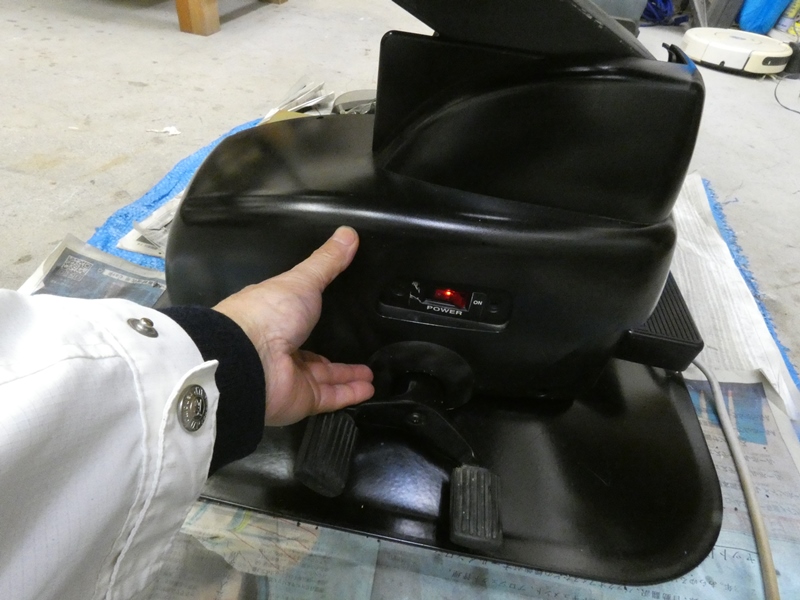

気付くと本体下部の電源
スイッチが破損しています。
|

同等の部品は入手可能ですが
破片を修復して再利用します。
|

丈夫な金属フレーム内に
収まるので大丈夫でしょう。
|

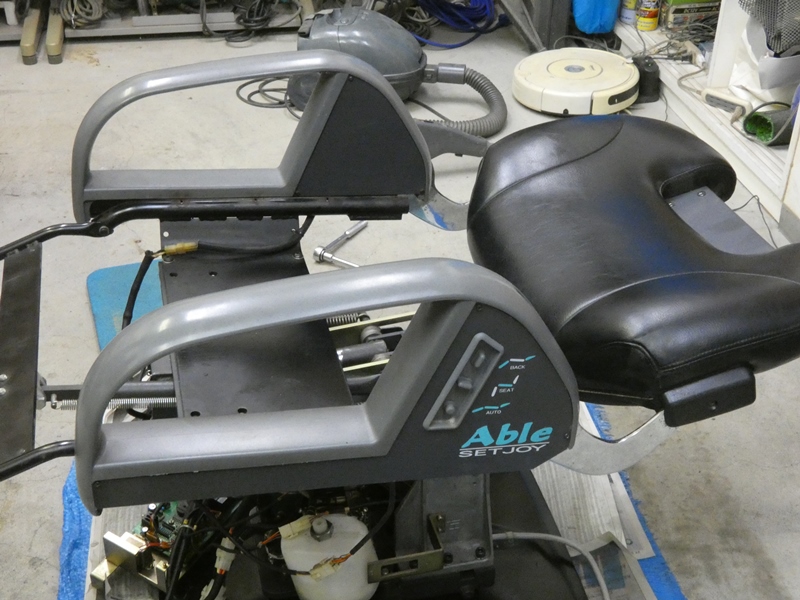

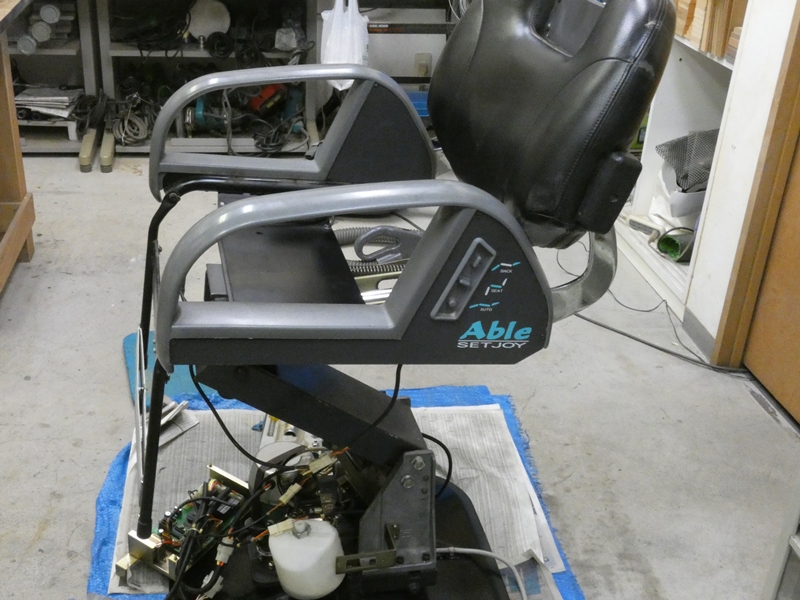

可動に関連する部分が組み上がり、
あらためて動作を確認してみます。
|

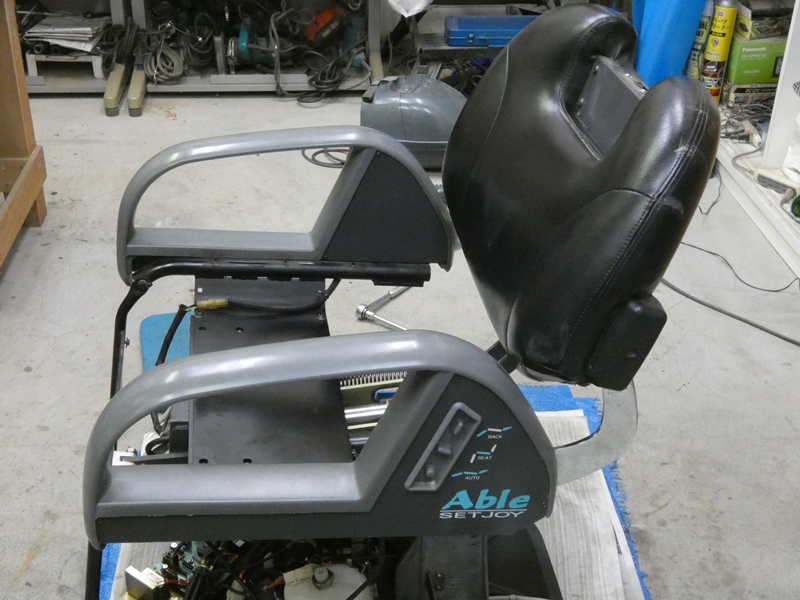

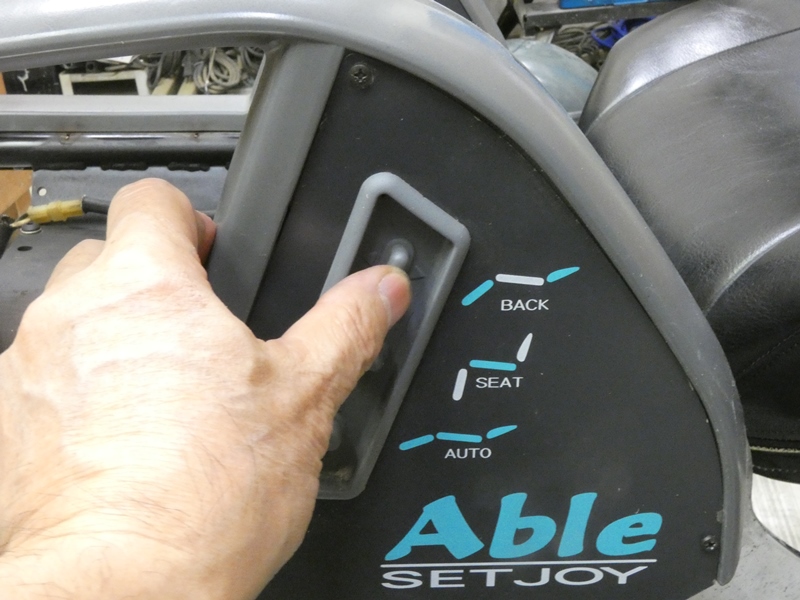

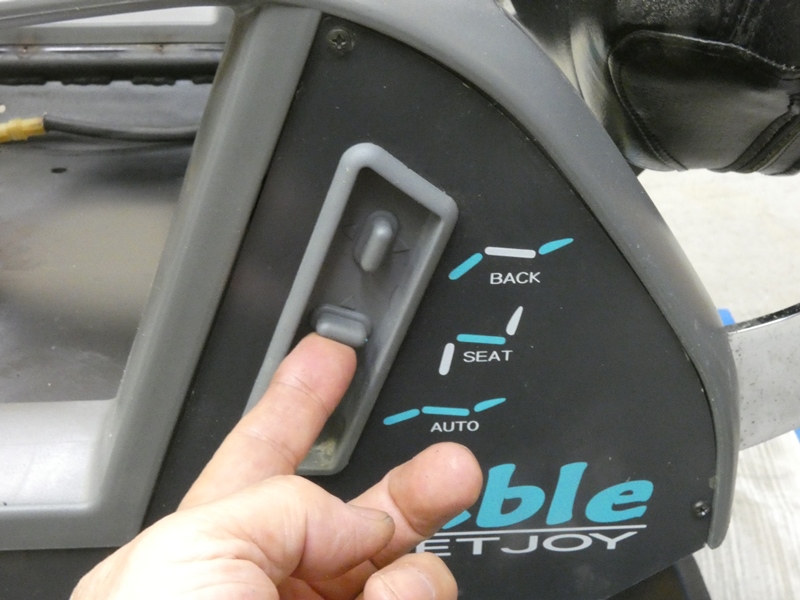

上下スイッチを押して座面を昇降させて
みます。元々問題なく動作していましたが、
|

昇降用シリンダにオイルが圧送され座面が上がります。
下降では電磁弁が開放され自重でオイルが戻ります。
|

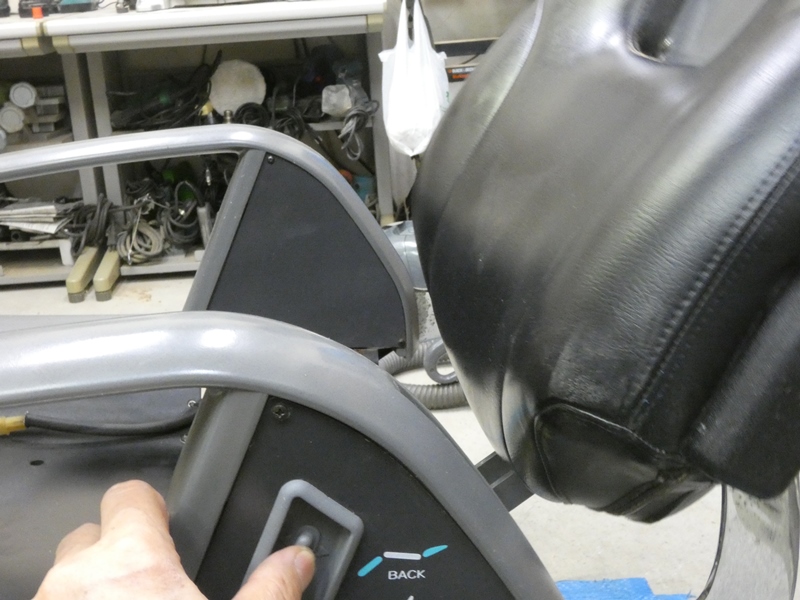

背もたれを倒す操作をしてみます。2本のスプリングで
シリンダが押し縮められ、電磁弁が開きオイルが戻ります。
|

試運転時は動きが鈍いままでしたが、シリンダ内の
残留エアが抜けたせいかスムーズに倒れます。
|

逆に背もたれを起こす操作をしてみます。修理前は
あちらこちらからオイルが漏れ出ていましたが、
|

スムーズかつ力強く起き上がってきます。
チューブの修復が功を奏したようです。
|

ここで2・3日放置してみて周囲にオイルが漏れないか
確認します。交換・修復したチューブもさることながら、
圧送側チューブのコネクタ部でオイル漏れが止まって
いるか心配です。結果は、コネクタ周囲にオイルの
滲み出しもなく、取りあえず漏れは解消したようです。
|

長期的な微量の漏れは止むを得ないかと思います。
減少分を補うためリザーバタンクが用意されています。
|

そのような判断から不具合の修理は完了とし、

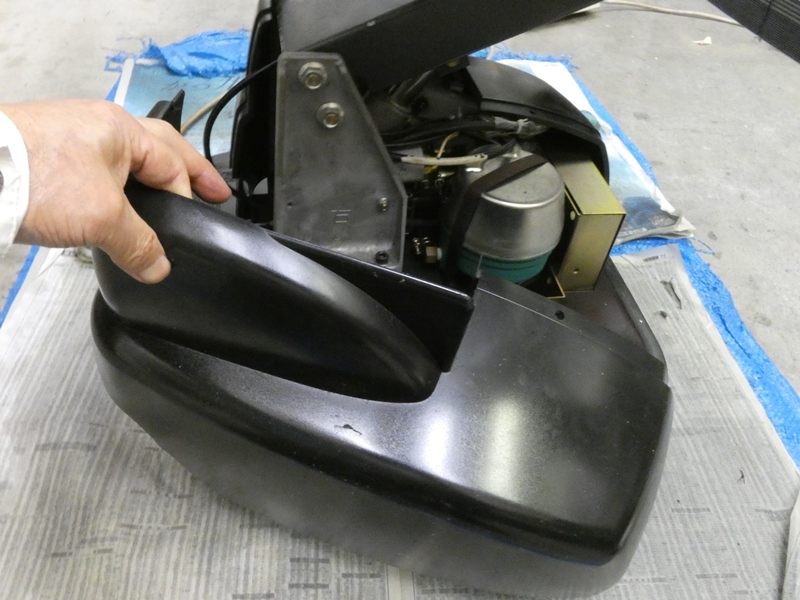

本体下部周りのカバーを取り付けて行きます。
|

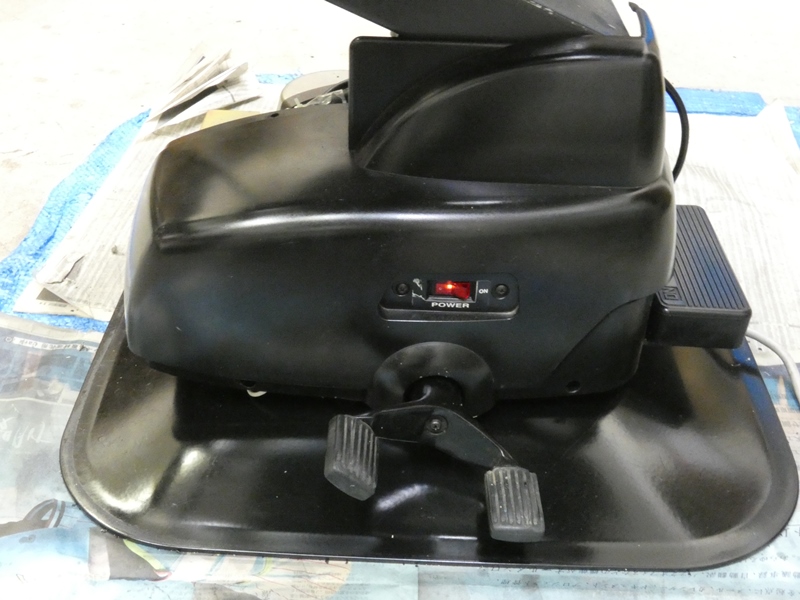

本体後ろ(写真右側)の足踏みレバーも
座面を昇降させるスイッチです(動作確認済)。
|

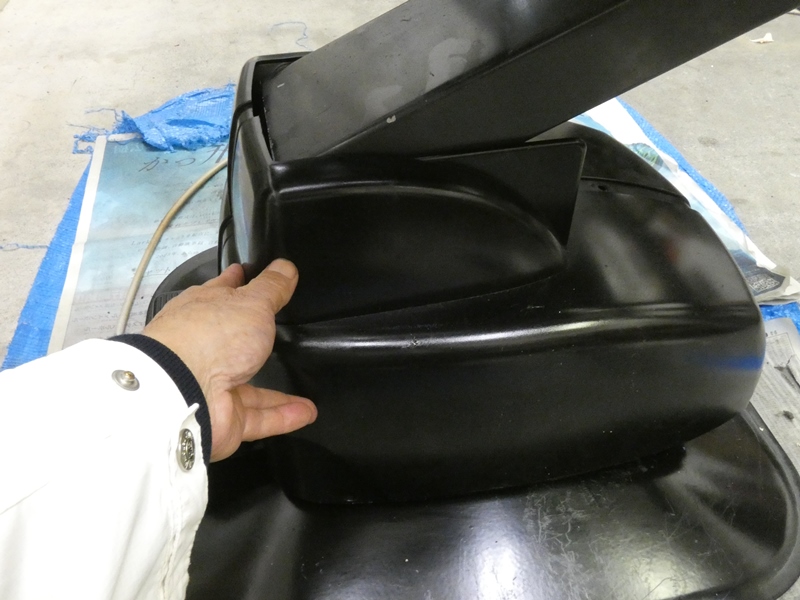

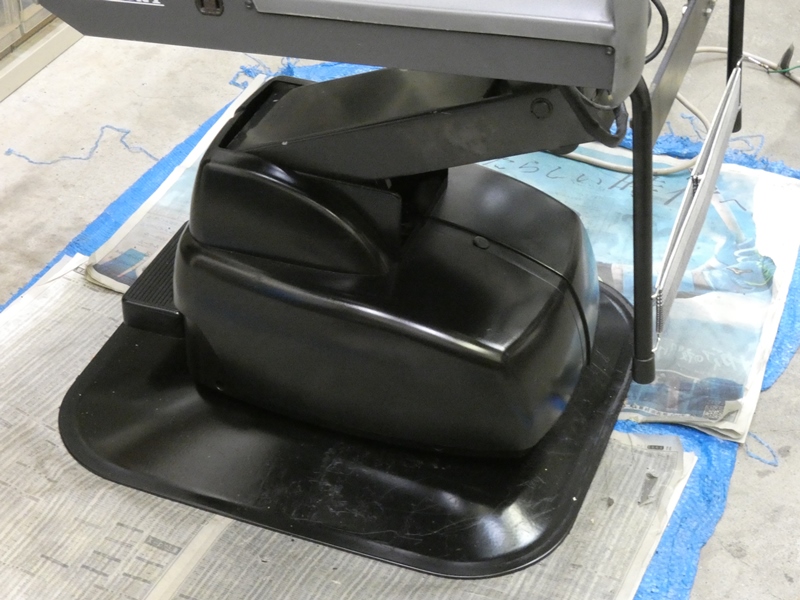

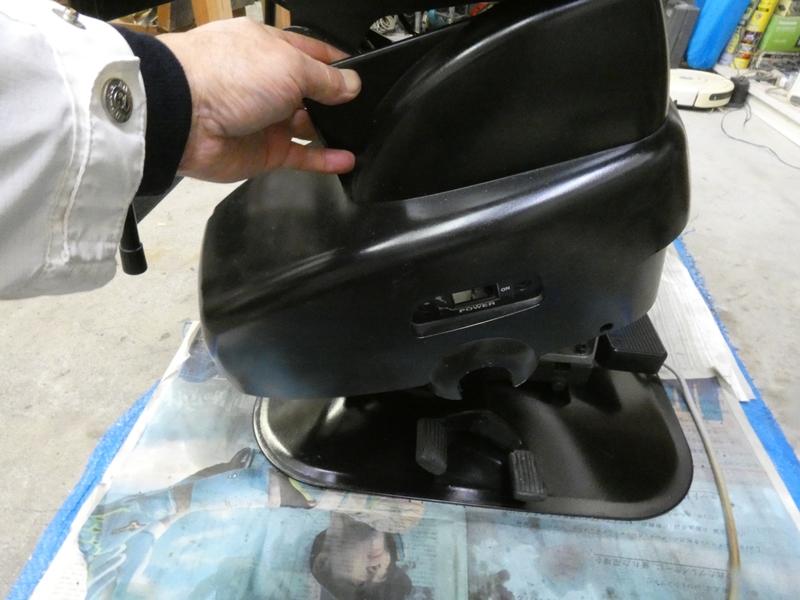

反対側のカバーを
取り付けます。
|

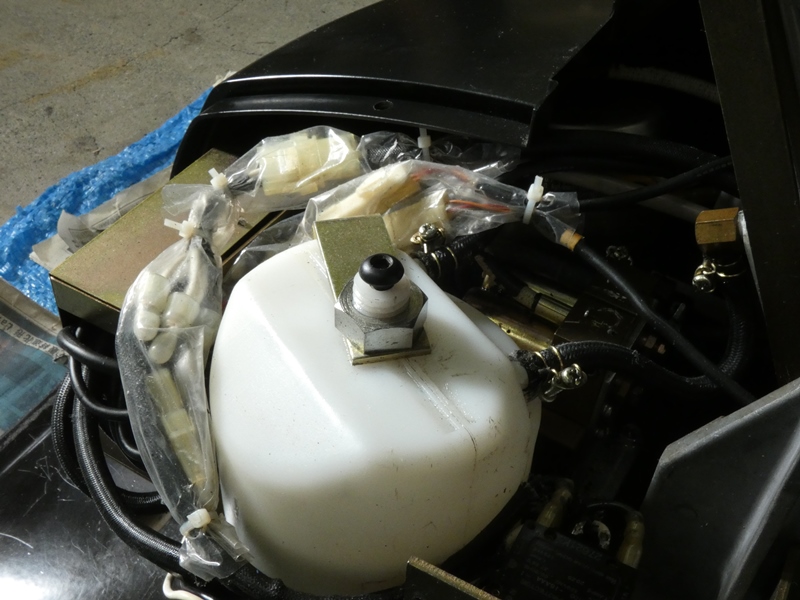

ここで、リザーバタンクの補充口が開いたままである
ことに気付きます。再度分解し適当なネジで塞ぎます。
|

カバーが艶やかに見えるのは、清掃した
際に漏れたオイルが塗り広がったせいです。
|

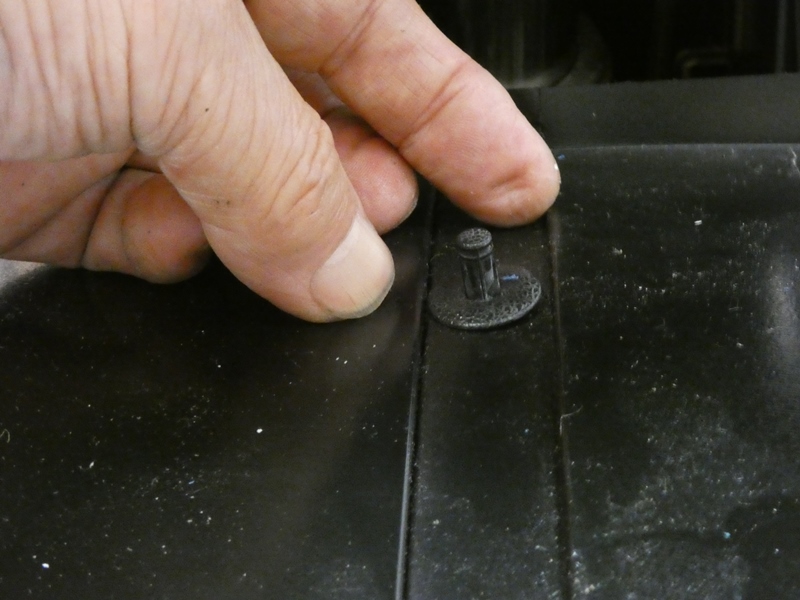

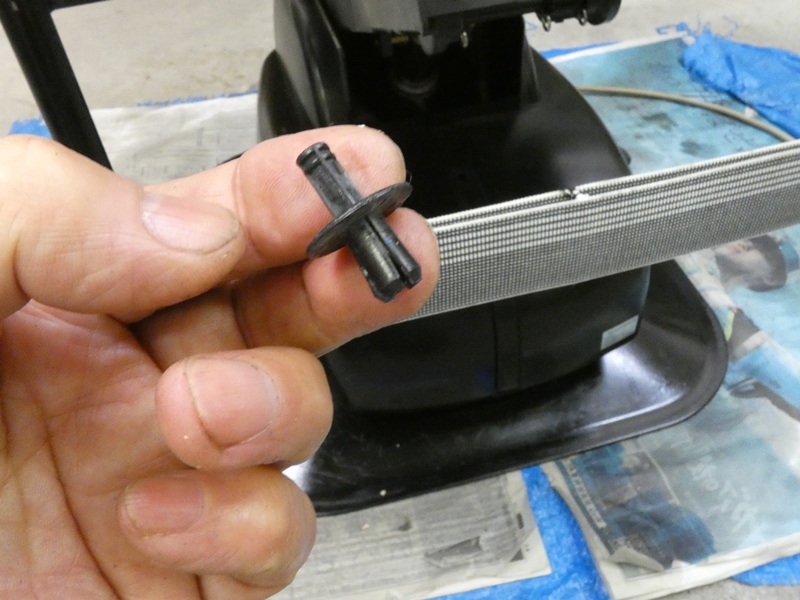

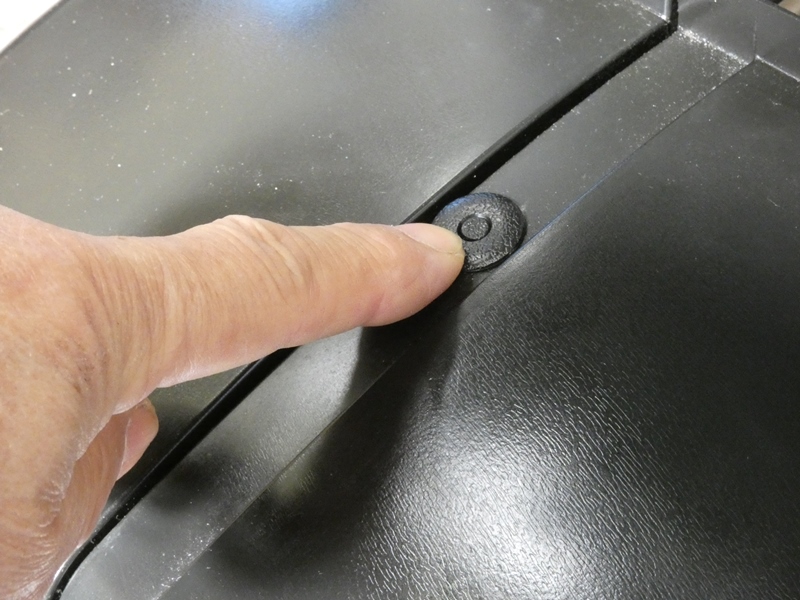

カバーは数か所で樹脂製の
プッシュリベットで固定されます。
|

元の位置に戻したいのですが
変形したり割れたりしています。
|

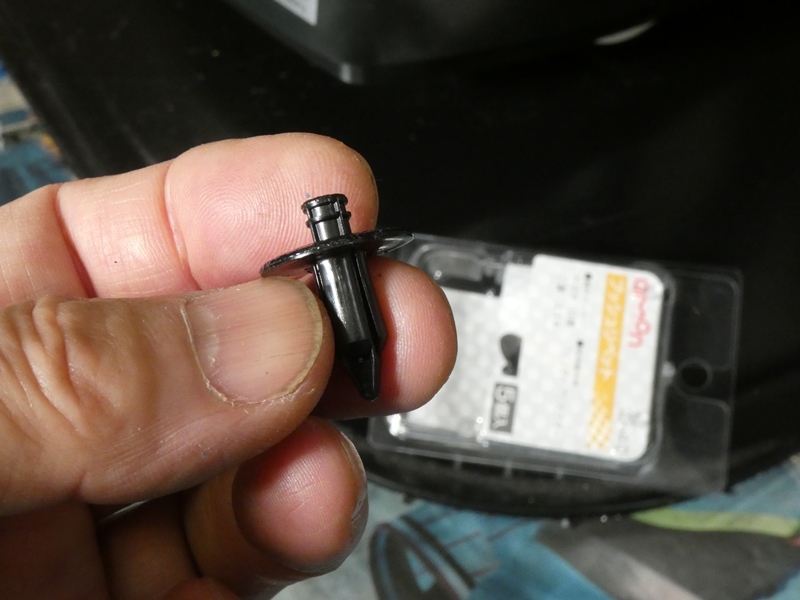

プッシュリベットは車用品でもあるので
近所のオートバックスで調達してきます。
|

新しい部品はすんなりと収まり、
かつしっかり固定できます。
|

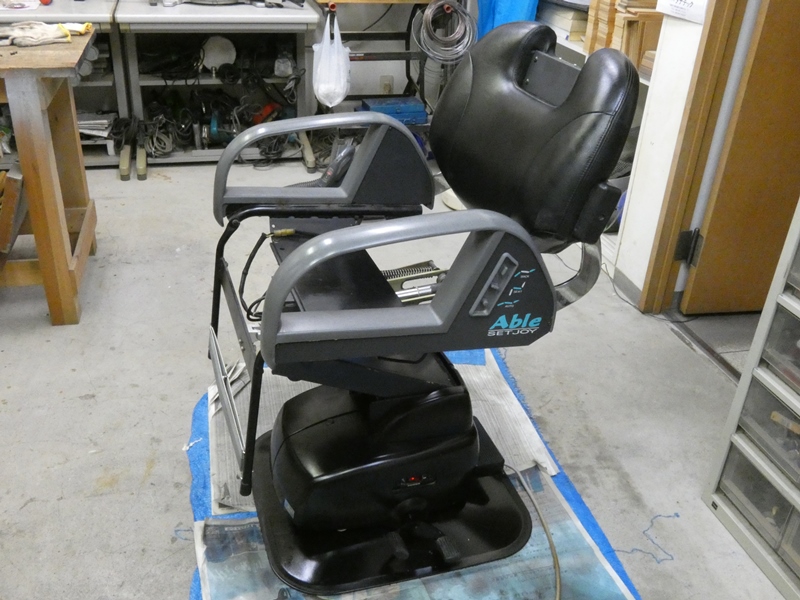

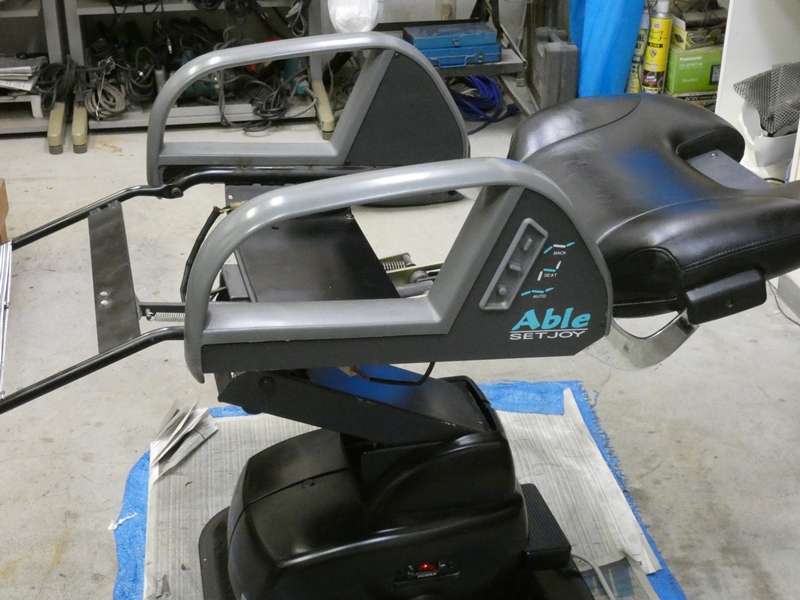

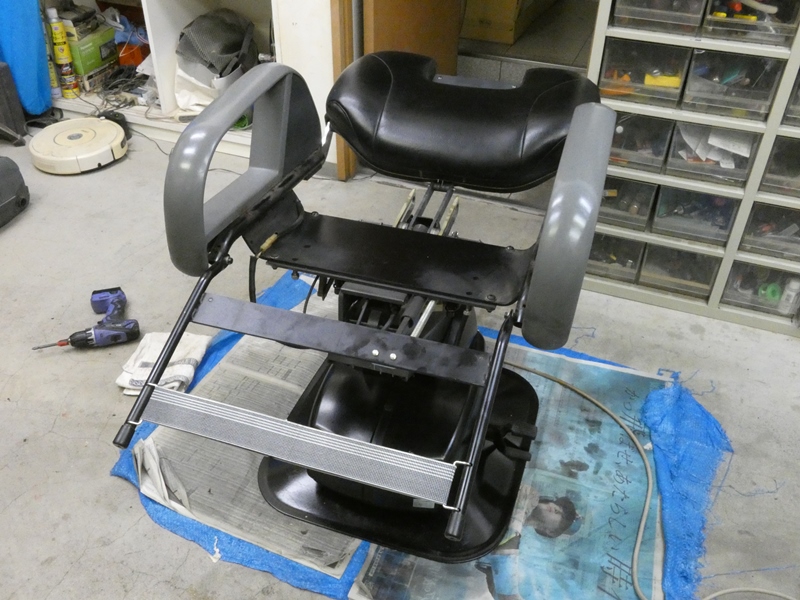

ひと月前、工房に運び込んできた状態に戻ります。
幾度となく作業室の床に油圧オイルがぶちまかれ、
その度に大量の洗剤を使って拭き取り掃除をして
きました。シャンプー椅子の修理以前に、掃除の
方がうんざりです。作業の完了を願うばかりです。
|

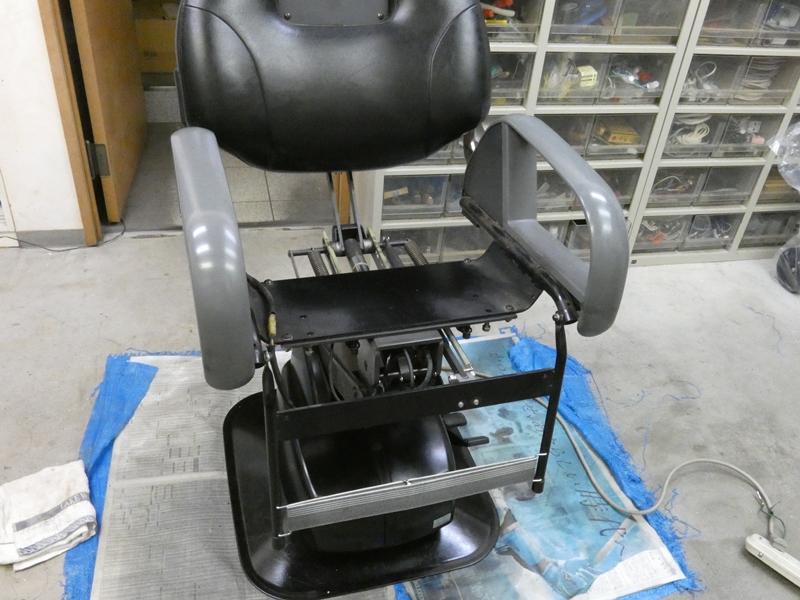

ここからさらに数日をかけて、
入念に動作確認を行います。
|

座面にクッションはないものの、
何とか腰掛けることができるので、
|

実際に腰掛けた状態でも
各部を動作させてみます。
|

油圧のパワーは凄いもので、体重
〇〇kgの私を軽々持ち上げます。
|

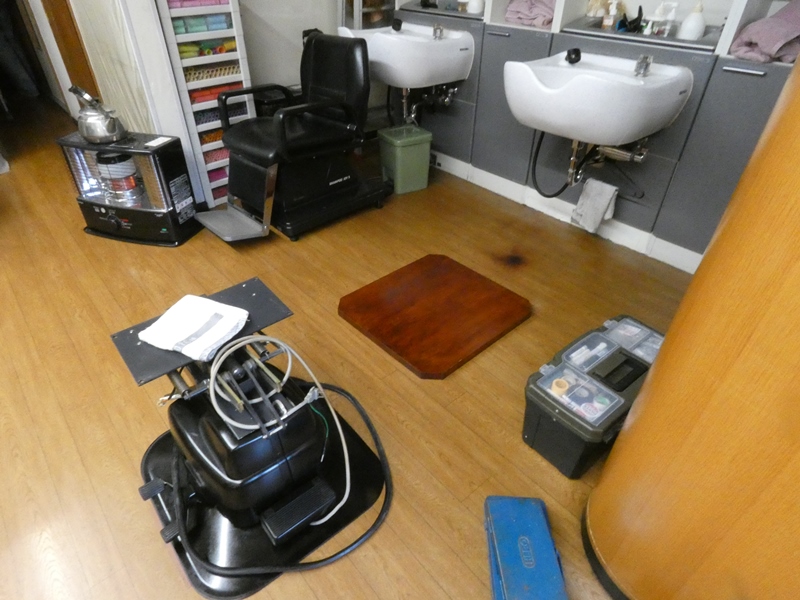

12月24日クリスマスイブ、修理を終えたシャンプー
椅子の納品で再び美容室を訪れます。美容室は
この日、年内最後の休業日で、翌日から大晦日
まで最も忙しい日々を迎えます。元に戻ってから
こそ正常に動いてくれないと困ります・・納品後に
機嫌が悪くなることを実際何度か経験しています。
|

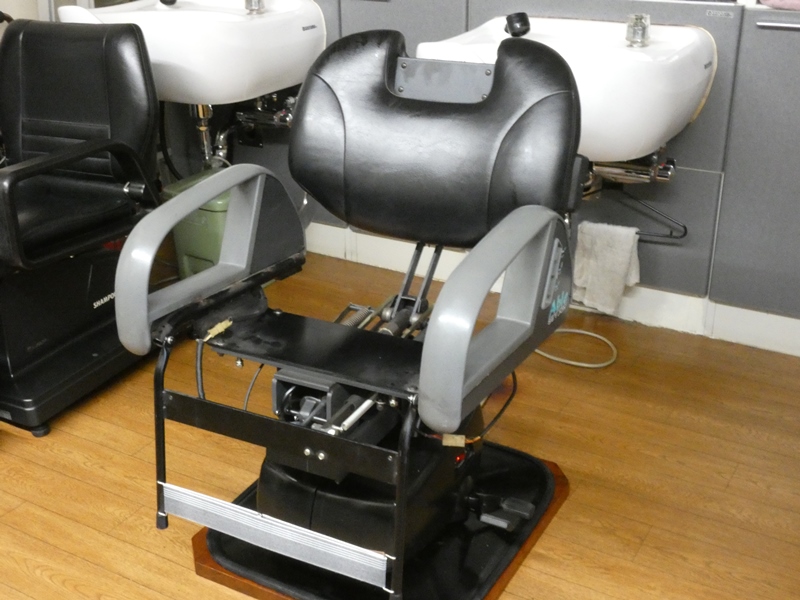

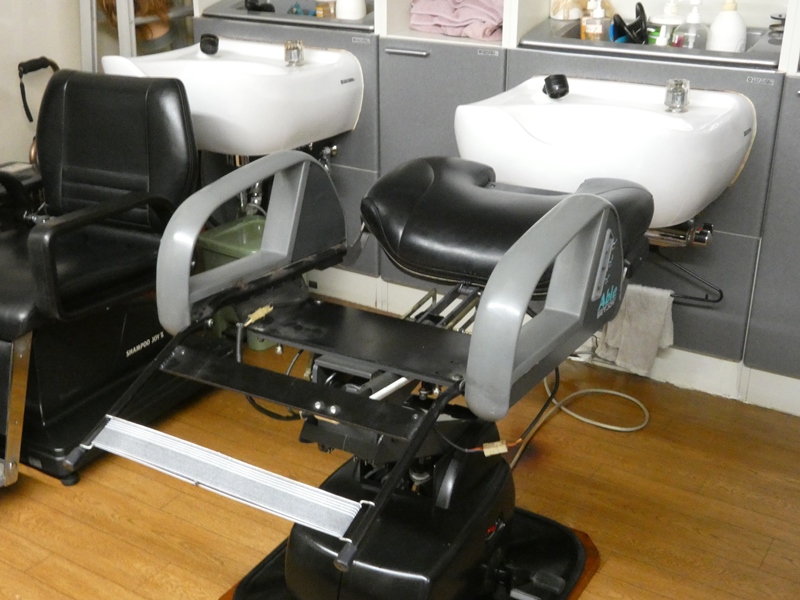

元の位置に据え付け、電源を接続し
工房と同じ動作確認を行います。
|

ご依頼主(店主)が見守る前で
各部が静かにしっかり作動します。
|

製造元が定める安全試験のような確認は出来ませんので、
例えば始業前に負荷をかけての各部の動作や、本体周囲に
オイルが滲み出していないかなど、必ず確認して下さるよう
お願いします。それでも今回の修理(=勉強)で理解できた
こととして、油圧システムの構造上、どこかにオイル漏れの
ような不具合が生じても、突然座面が落下したり背もたれが
後方に倒れるような危険な事故は起きにくいよう設計されて
います。歴史のある枯れた技術には知恵が凝集されている
のです。何年経ってもチューブが破れなければ、破れても
製造元で交換修理してもらえるならベターなのですが。
|
|
|
