| ・バッティングマシーンの修理（２０１５．０９．１６） |
 守谷市おもちゃ病院に持ち込まれたバッティングマシーンです。 プラスチック製の軽いボールを使用する室内でも楽しめるおもちゃです。 時間内で修理の手が回らず、お預かりしてきました。 故障状況は単に「動かない」とのことです。 スライドスイッチに不具合があるだけの簡単な故障ですが、安全に遊んでもらえるよう丁寧に作業します。 |
||
| １．故障の確認・分解 | ||

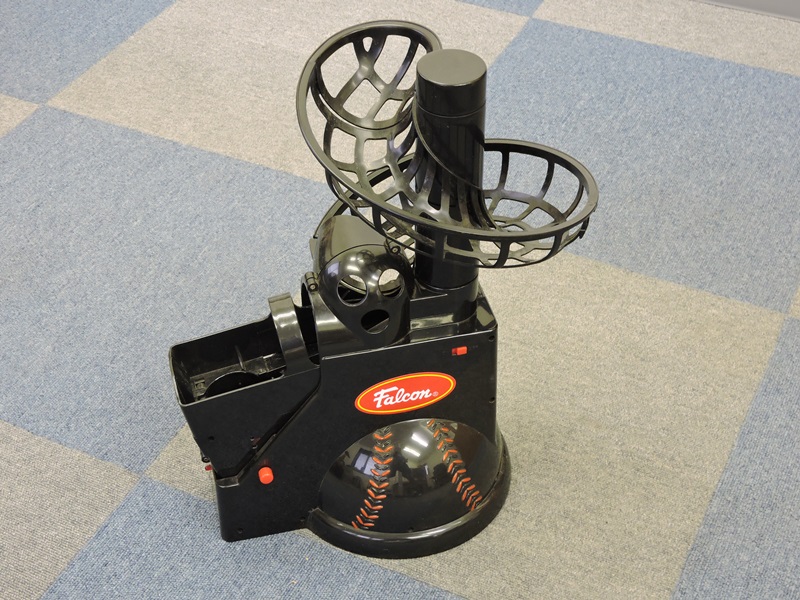

 室内遊戯用のバッティングマシーンはかなり以前から市販されていたと思います。 最近のものを手に取って見る機会を得ましたが、堅牢で無駄のないデザインです。 |
||

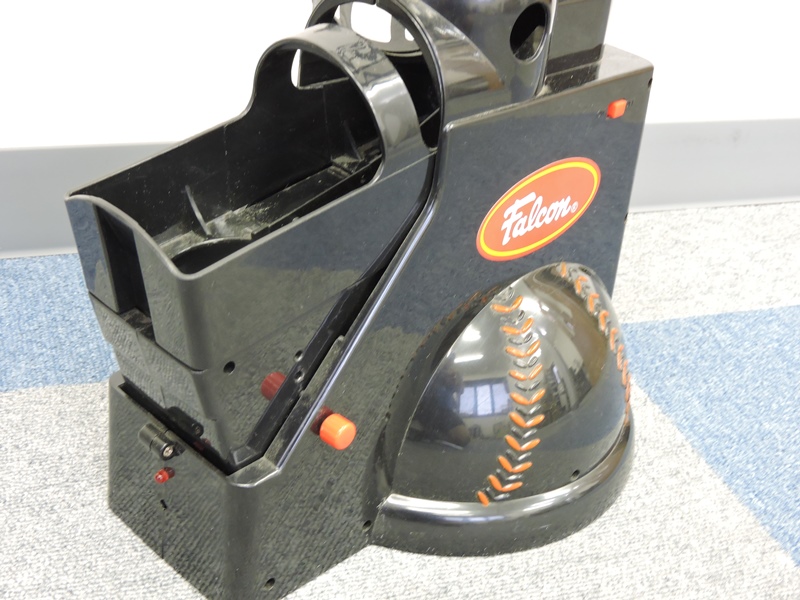

 ベース部分に野球ボールの球体があしらわれ 遊び心に加えて安定性のあるデザインです。 |

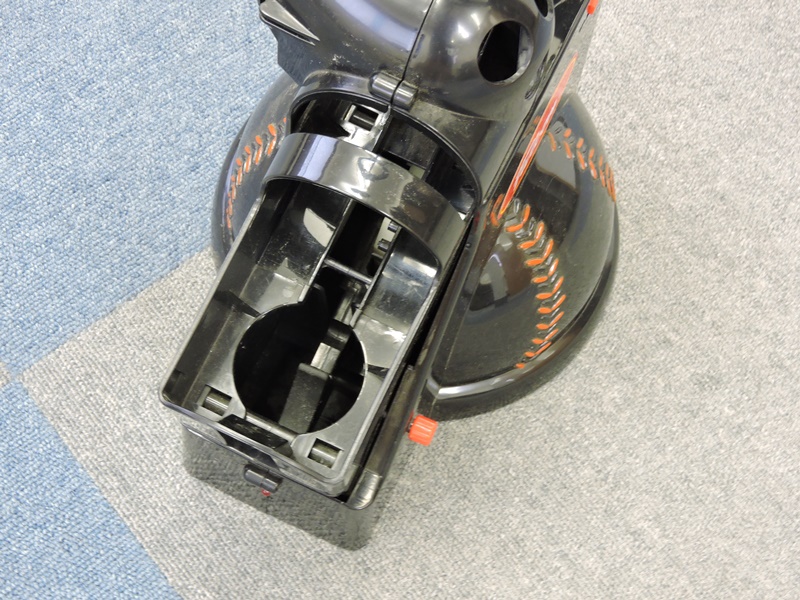

 ボールのトスを上げる部分です。内側のツメのような 部品が瞬間的にボールを弾いて放り上げます。 |
|

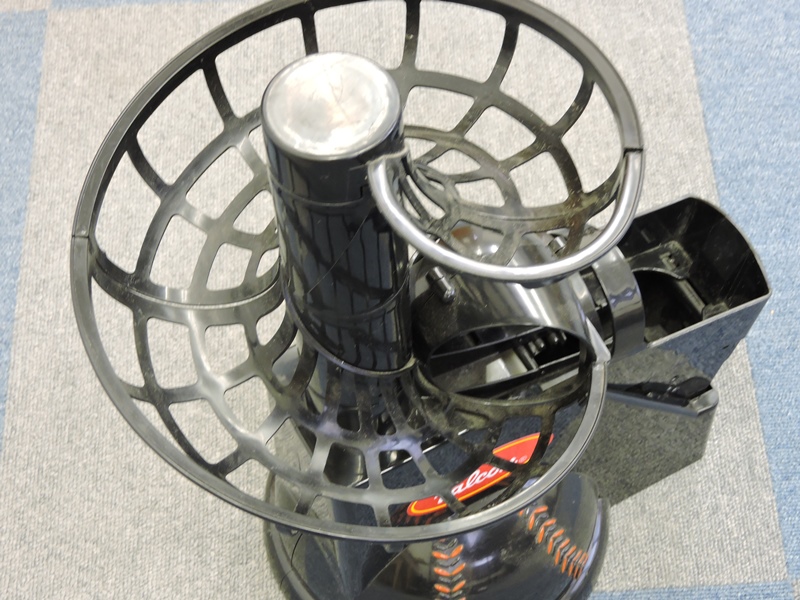

 一度に数個のボールをセットできるよう スパイラル状のケージが取り付けられています。 |

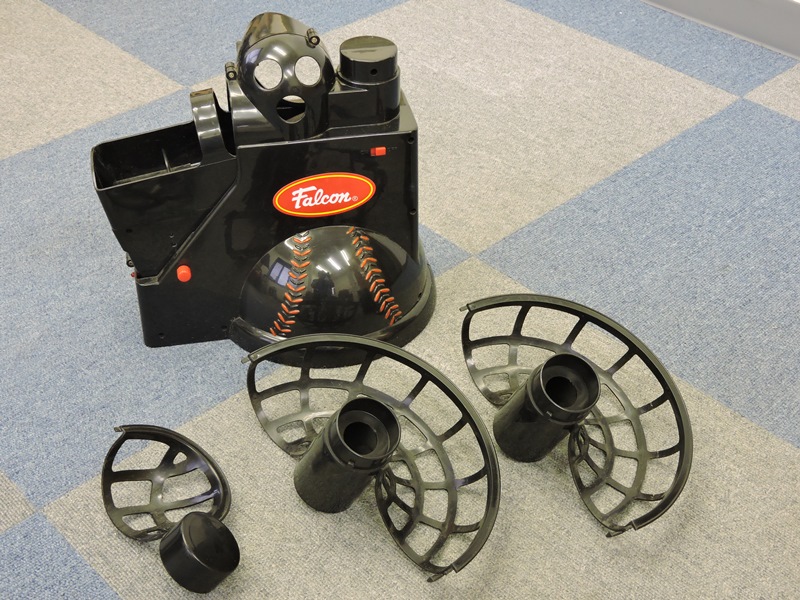

 ケージはこのように３分割できる組み立て式で コンパクトに収納する工夫がされています。 |
|

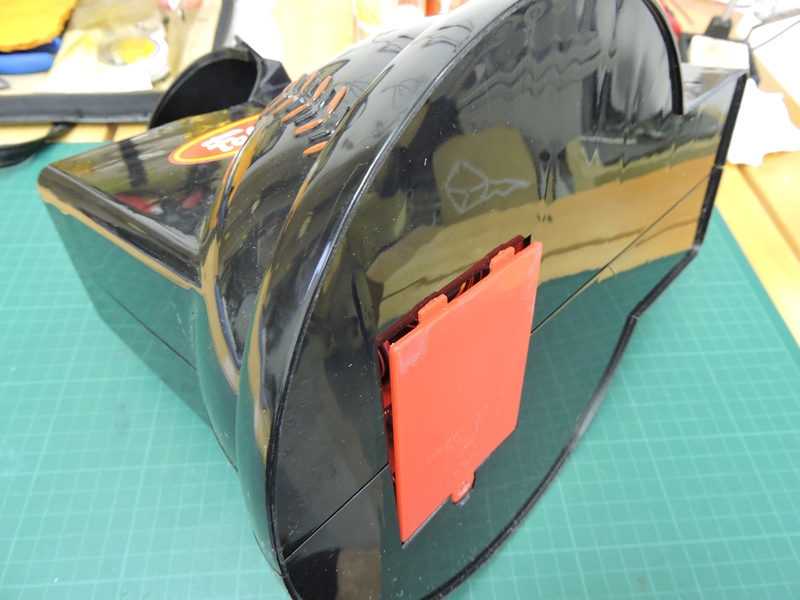

 底部に乾電池ホルダーがあります。 ネジを緩めてカバーを取り外します。 |

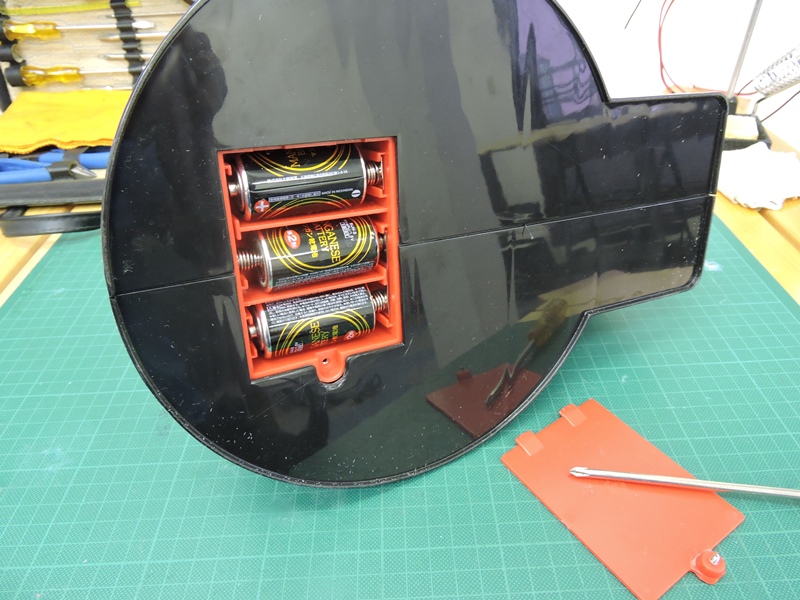

 お預かりした時点で乾電池がセット されていました。ＵＭ－２が３本です。 |
|

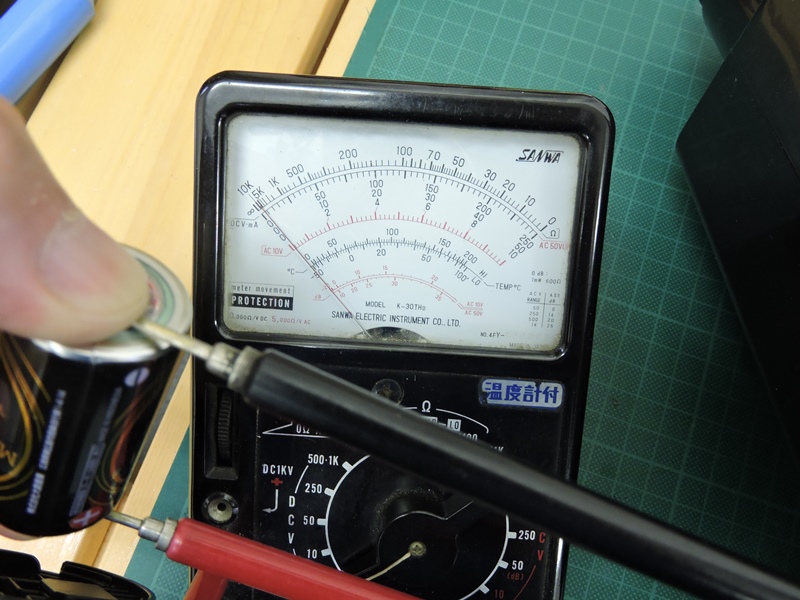

 最初に乾電池の電圧を確認します。３本中の ２本は０．５ボルト、１本はほぼ０ボルトです。 |

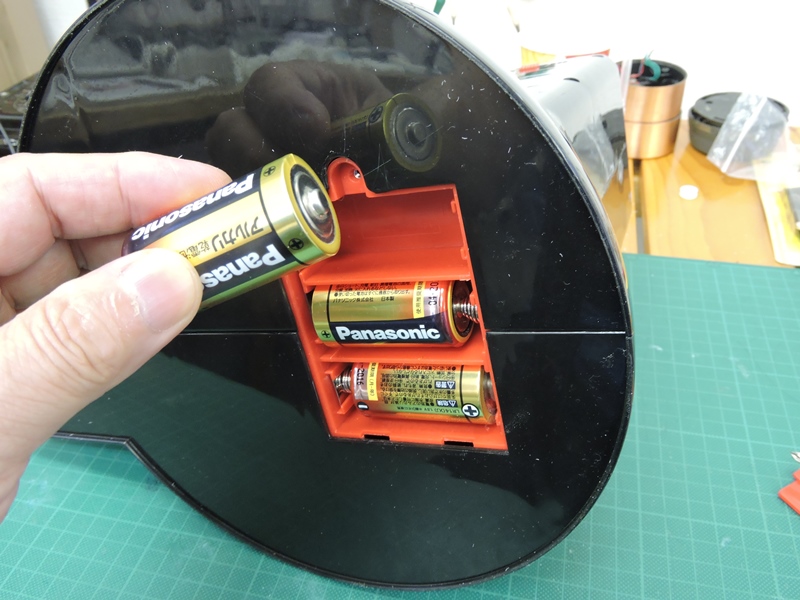

 動作を確認するため新しい 乾電池に交換してみます。 |
|

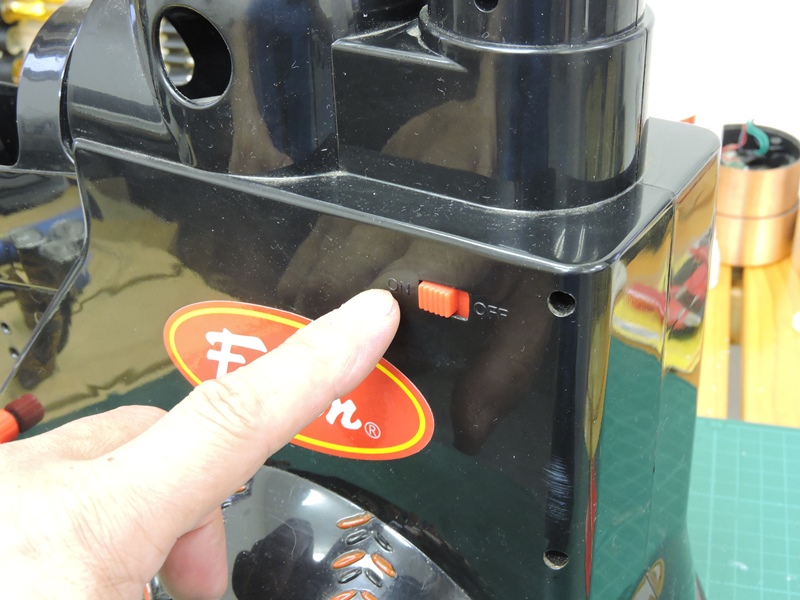

 スイッチを入れてみますが何の反応もあり ません。明らかに内部に故障があります。 |

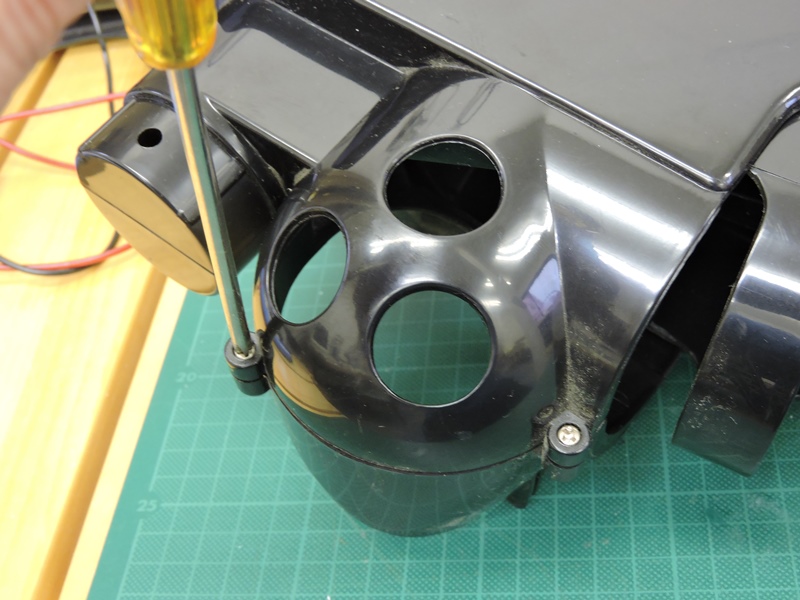

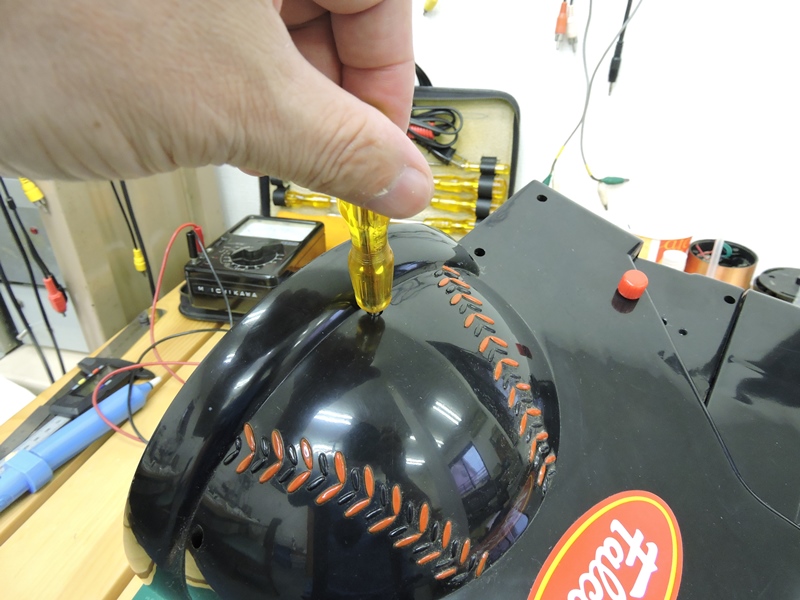

 本体は大きく左右に２分割されており、その 片側から１１本ものネジで固定されています。 |
|
 本体の組み合わせには全て同サイズの セルフタッピングネジが使用されています。 |
 内部の組み付けは分からないので 構造を確認しながら慎重に分解します。 |
|

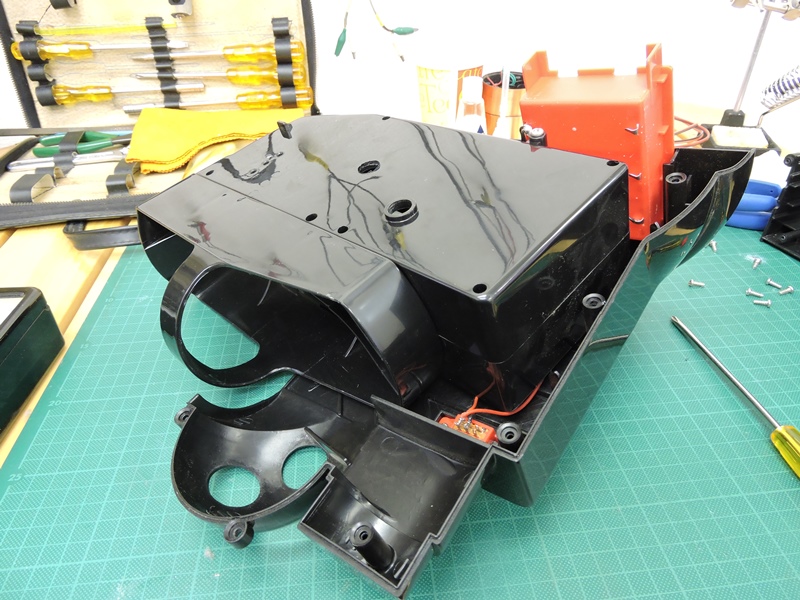

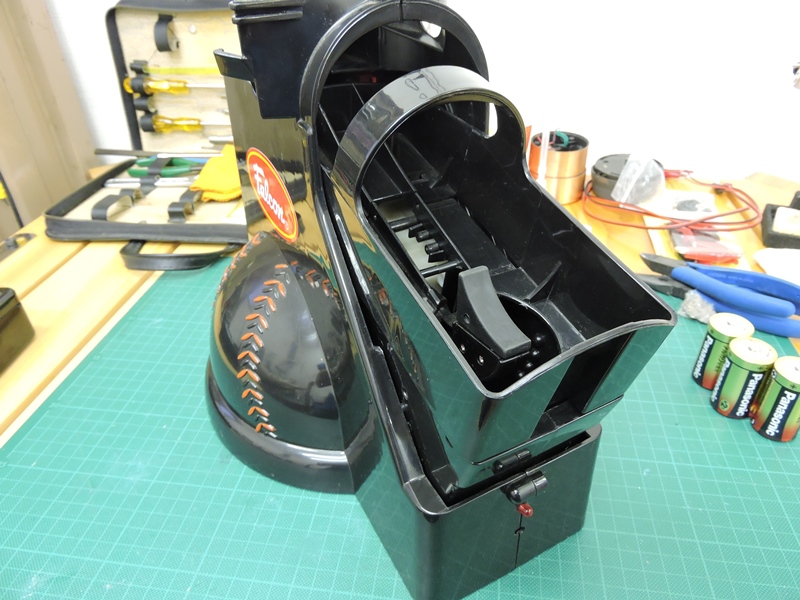

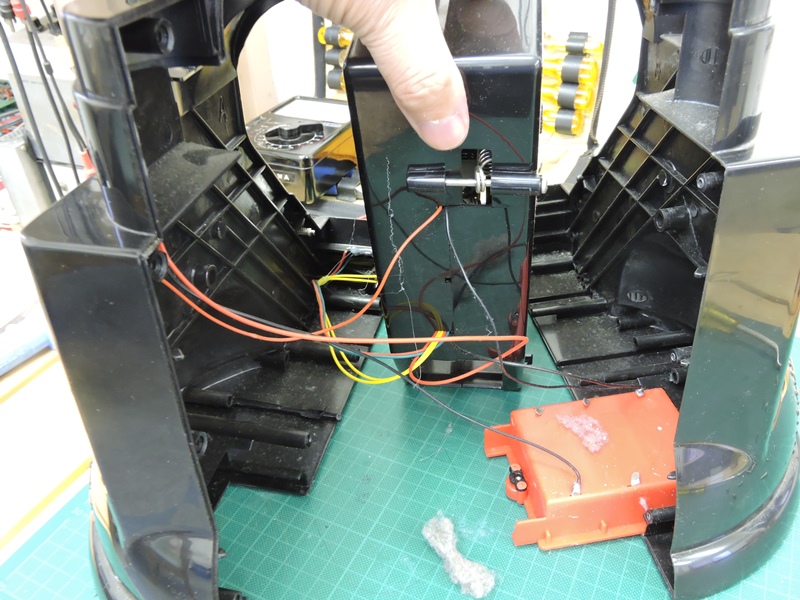

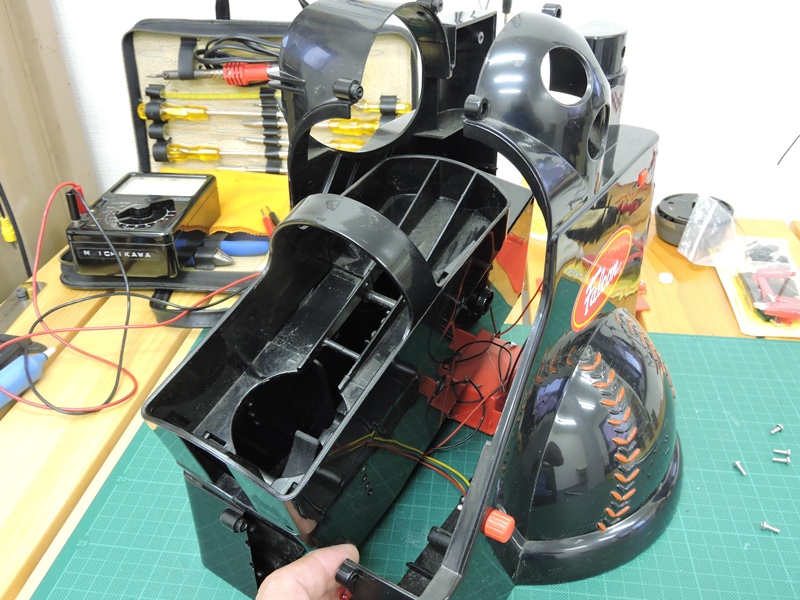

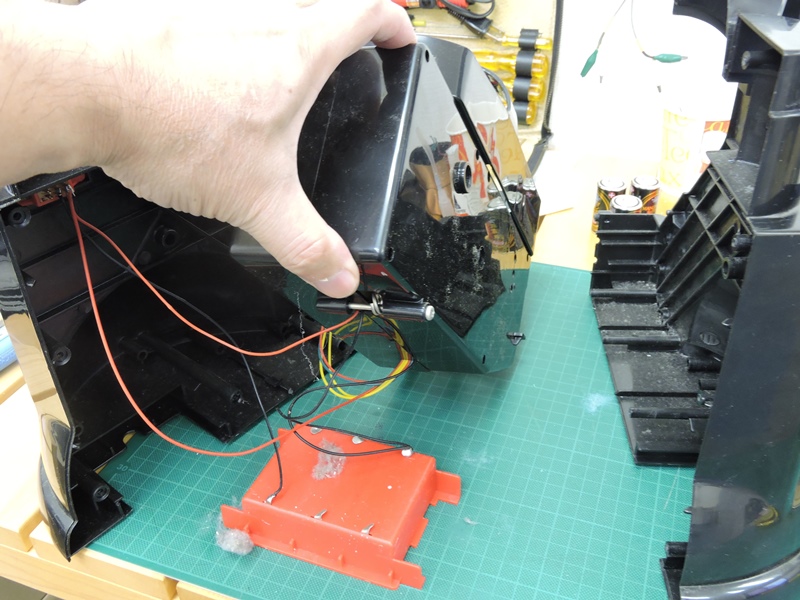

 本体が左右に分かれ、間に挟まれるように 動力ユニットが組み込まれています。 |
 乾電池ホルダーも左右の本体に 挟まれて保持される構造です。 |
|
| ２．スライドスイッチの修理 | ||

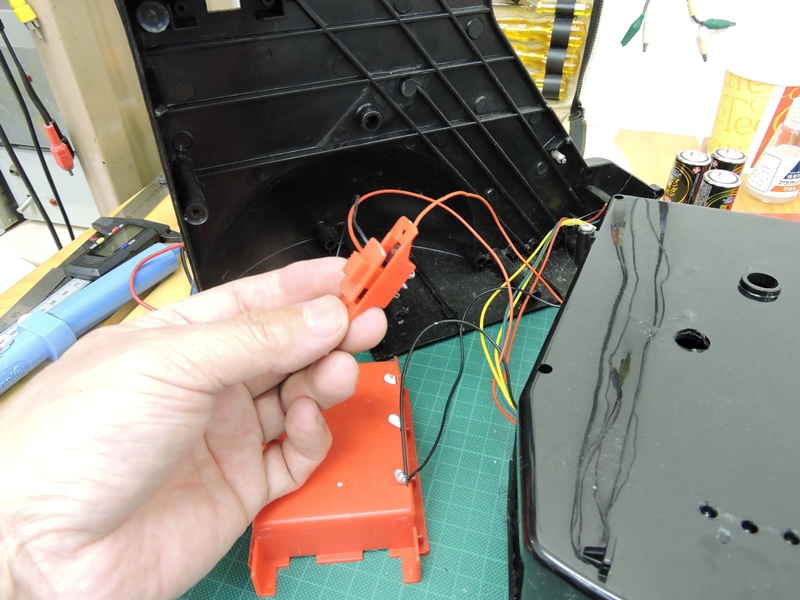

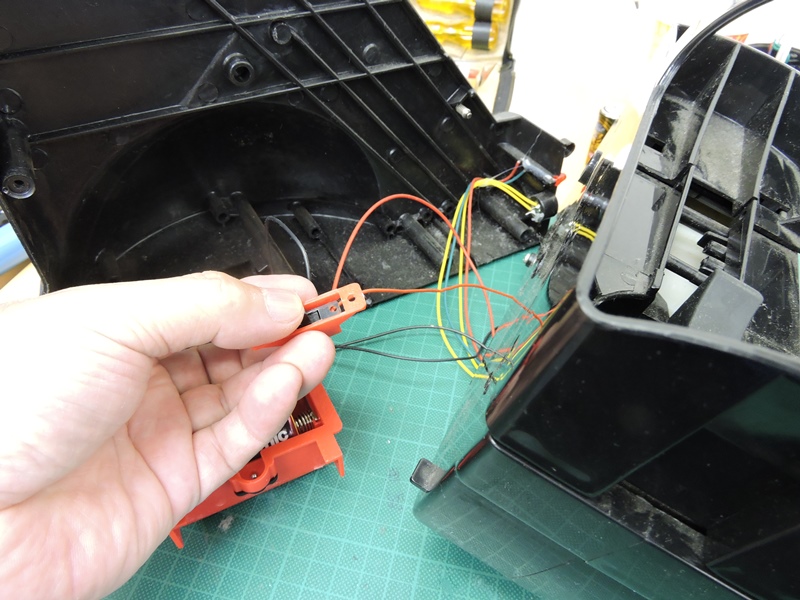

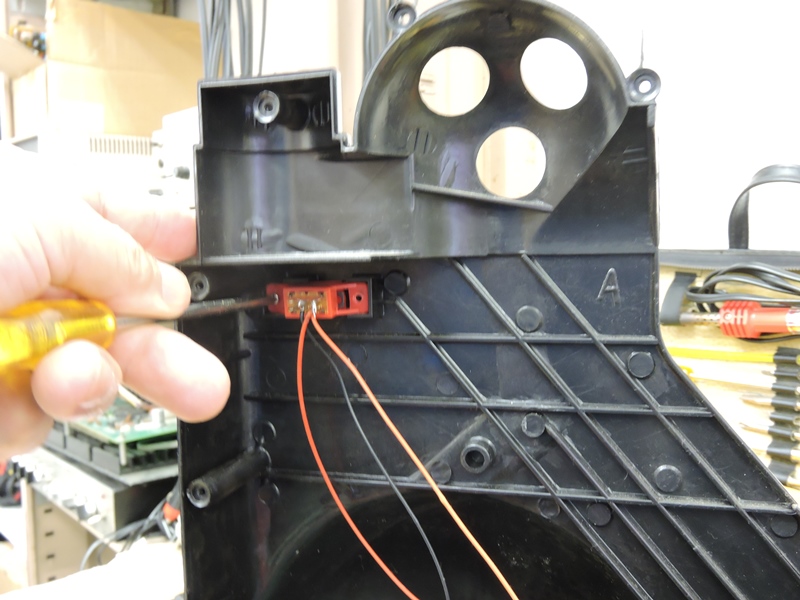

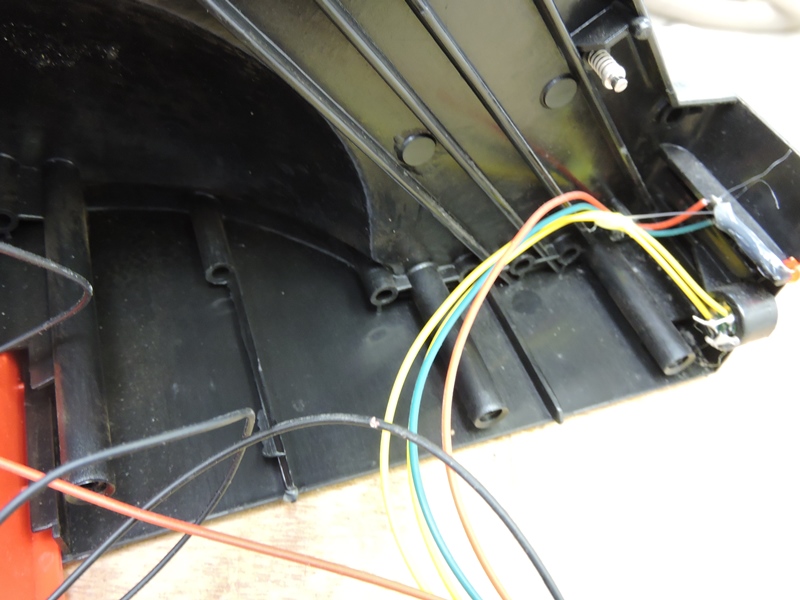

 本体片方の内側に電源スイッチが取り付けられています リード線を引きずるのでいったん取り外します。 |

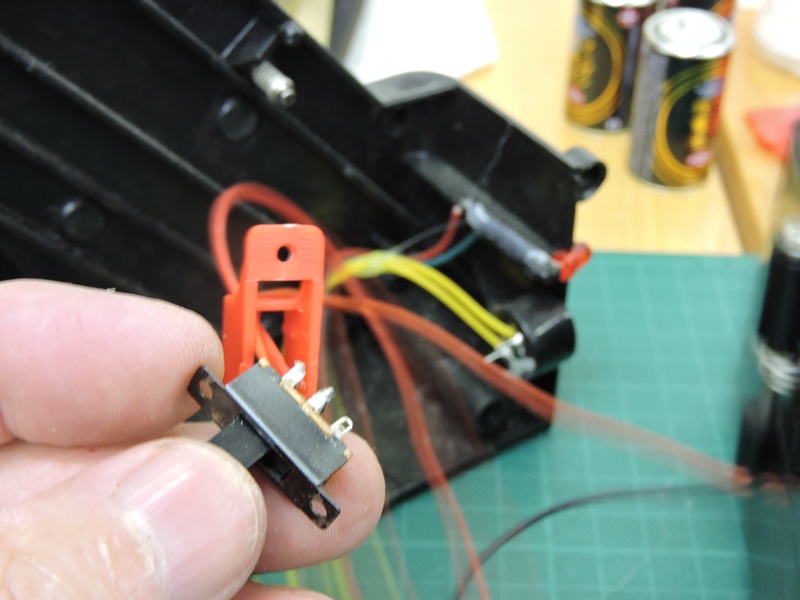

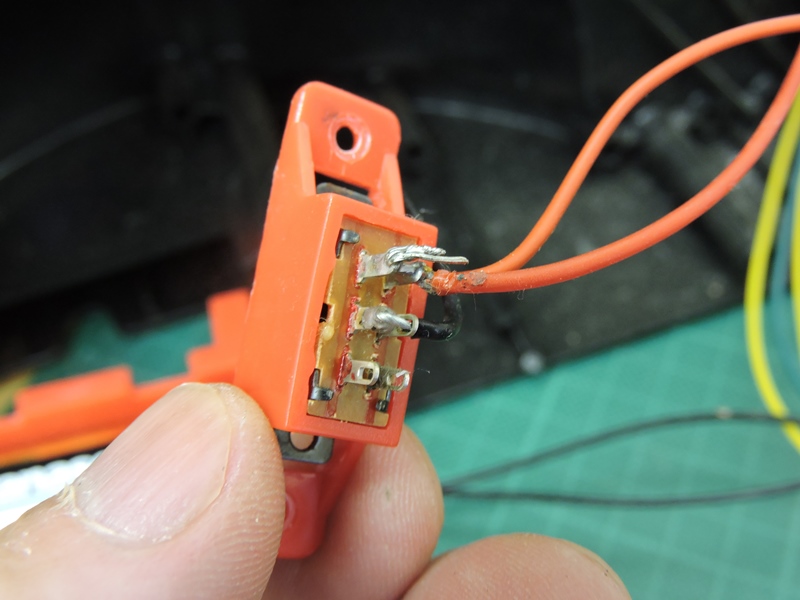

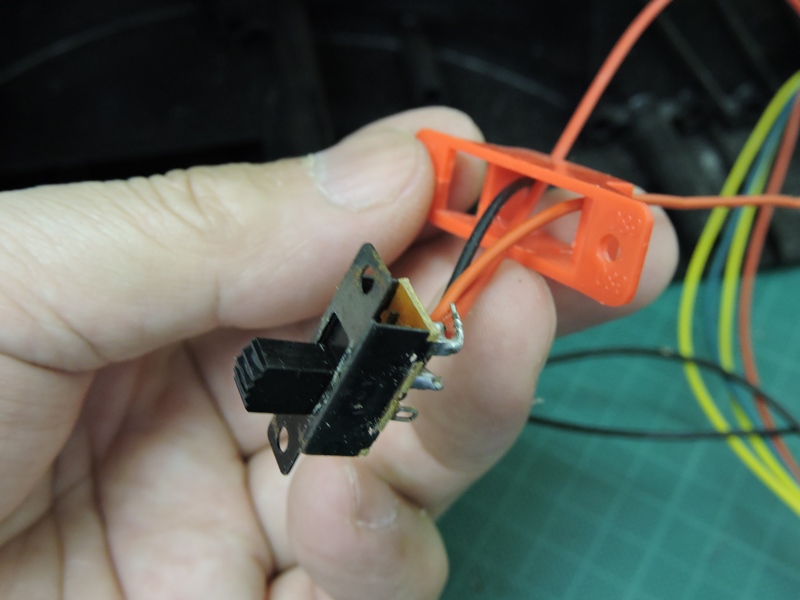

 電源スイッチは安価な開放型スライドスイッチで 本体取付用のブラケットとスイッチノブが付いています。 |
|

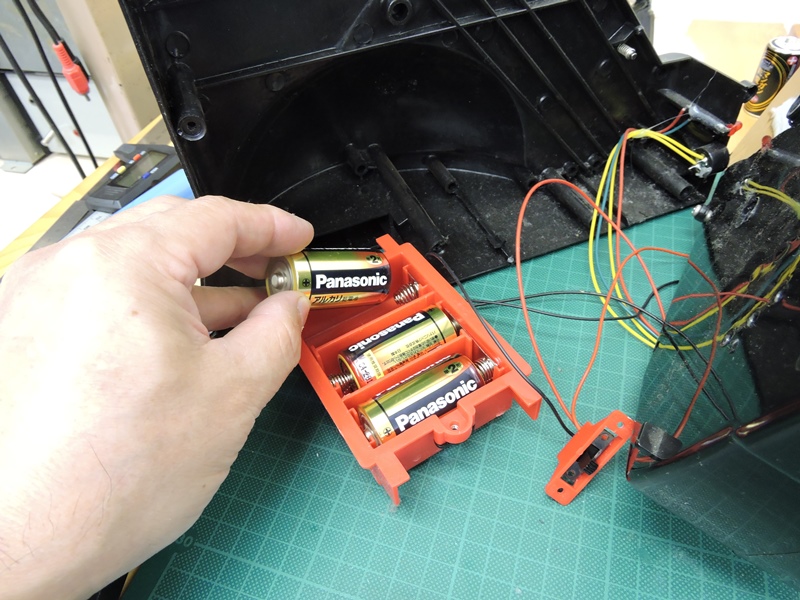

 各部に電源が供給されているか確認するため ここで再度新しい乾電池を入れてみます。 |
 突然、モーターに電源が入りマシーンが動き始めました。 しかし、スイッチのツマミがぐらぐらしています。 |
|
 スライドスイッチ本体のぐらつき、および接点の 接触不良が不具合の原因のようです。 |
 ブラケットから外します。本来ならばパーツを交換する ところですが、スライドスイッチの修復を試みます。 |
|

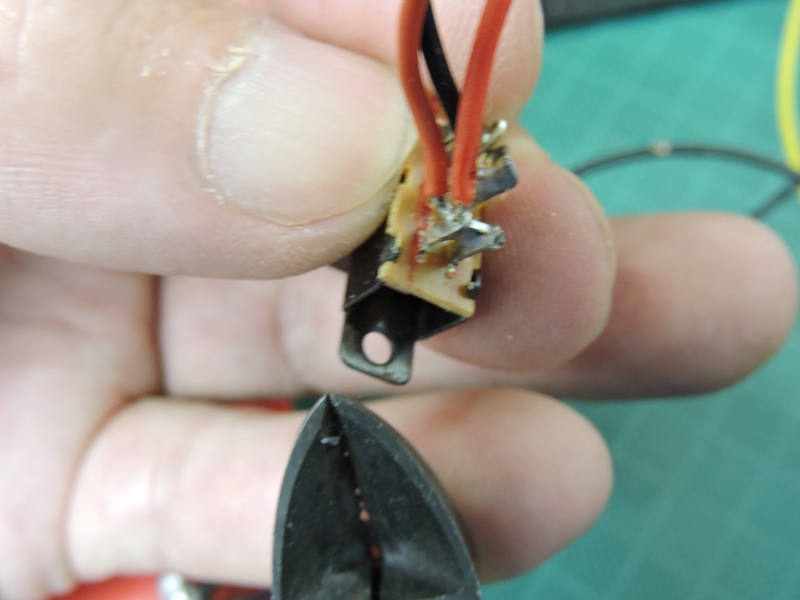

 開放型スライドスイッチの構造は簡単です。 エポキシ基板を掴んでいるツメを起こします。 |
 ツメによる基板の固定が最初から緩いようです。 ほぼ垂直に立てれば基板が外れてきます。 |
|

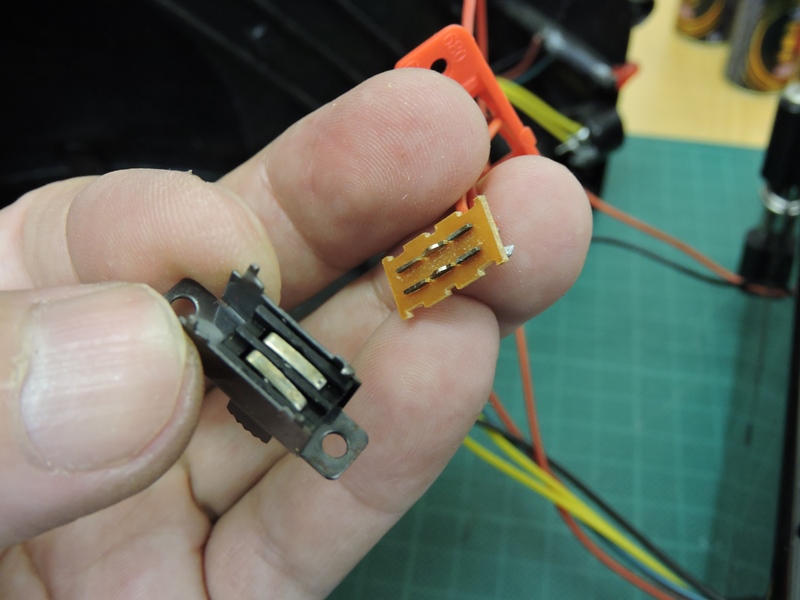

 ２回路分の固定接点が付いた基板（右）と、 可動切片が付いたフレーム（左）に分かれます。 |

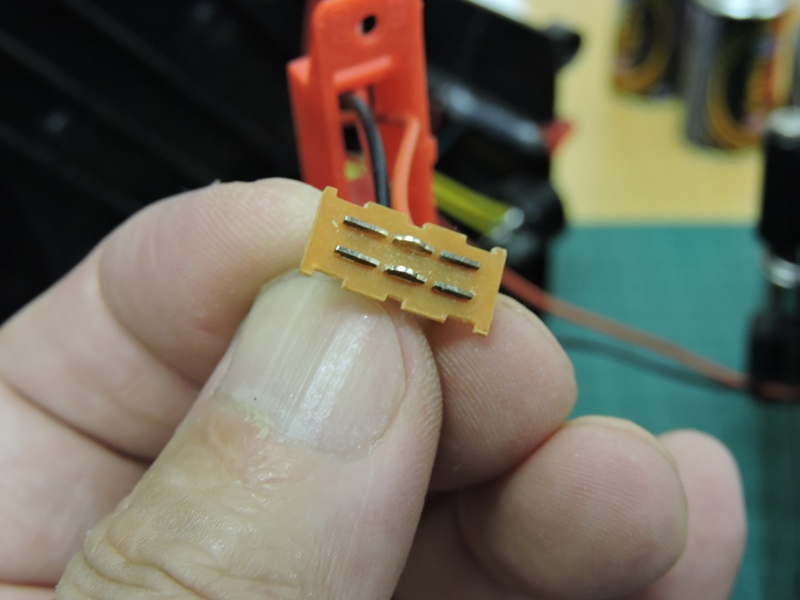

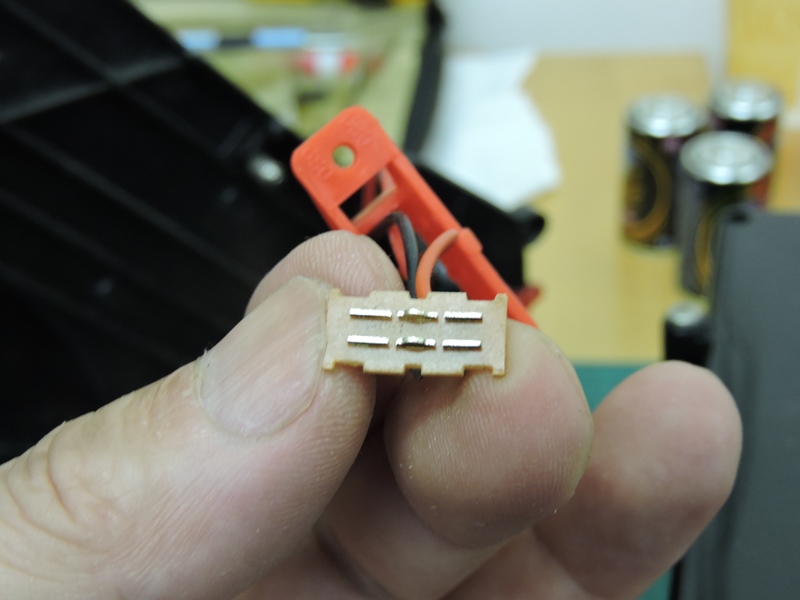

固定接点の接触部分の状態が良く ありません。汚れが付いています。 |
|

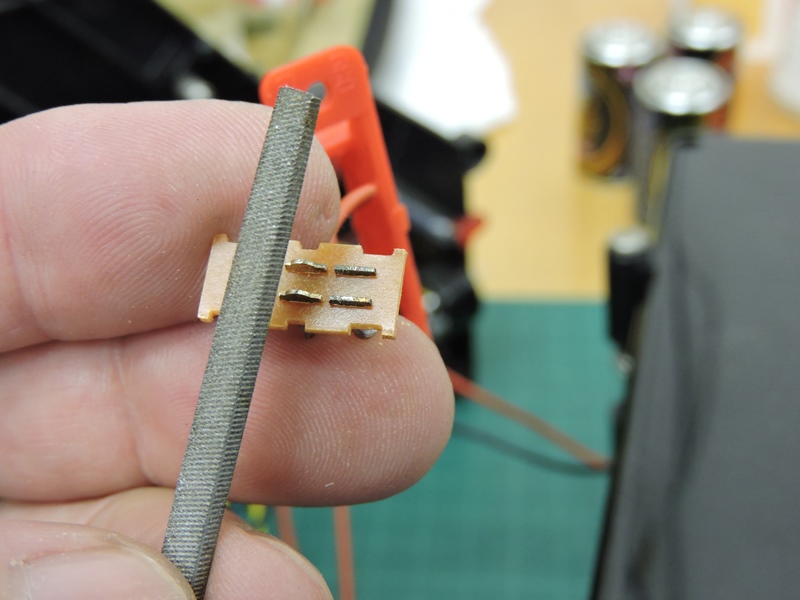

 手っ取り早くヤスリを使って汚れを落とします。 というより、材料の表面を少し削ってやります。 |
||
 汚れが完全に削り落とされて金属の光沢面が出てきました。 ペーパーでヤスリの痕（キズ）を消すべきですが略します。 |
||

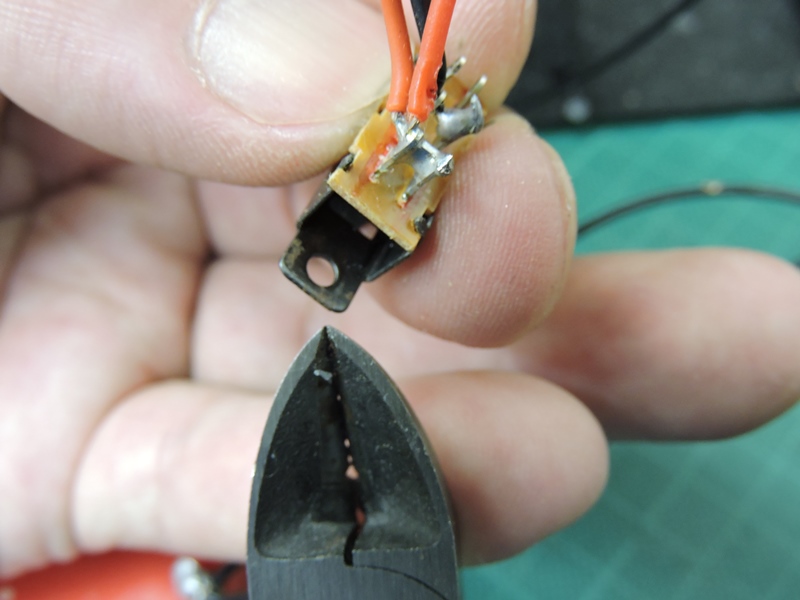

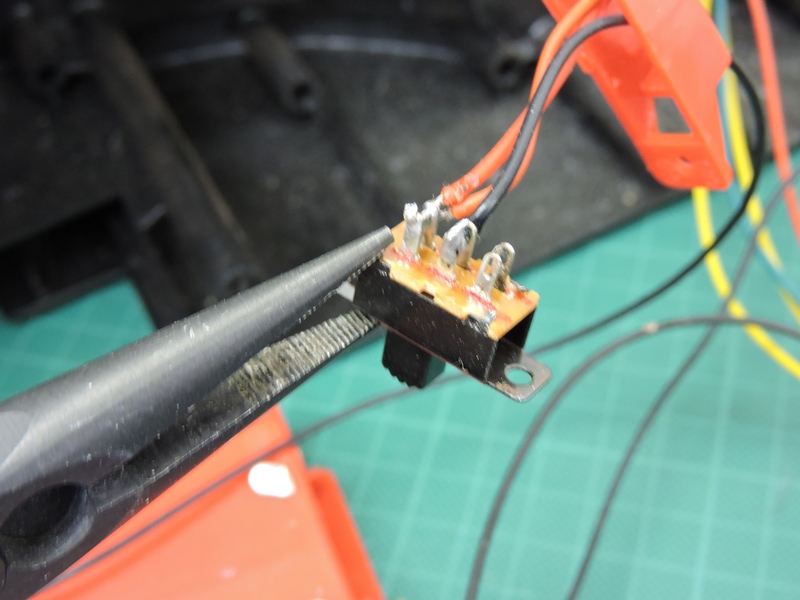

 基板を組み付けラジオペンチでツメを折ります。 当初のような緩みがないようしっかり折り曲げます。 |
 動作テストを行います。安定してＯＮ・ＯＦＦ できます。ツマミのぐらつきもありません。 |
|
| ３．内部のクリーニング | ||
 元気の良い持ち主に気に入られているせいか 長い間に内部に埃が多く入り込んでいます。 |
 とりわけ底面の部分には 埃が集まり積もっています。 |
|

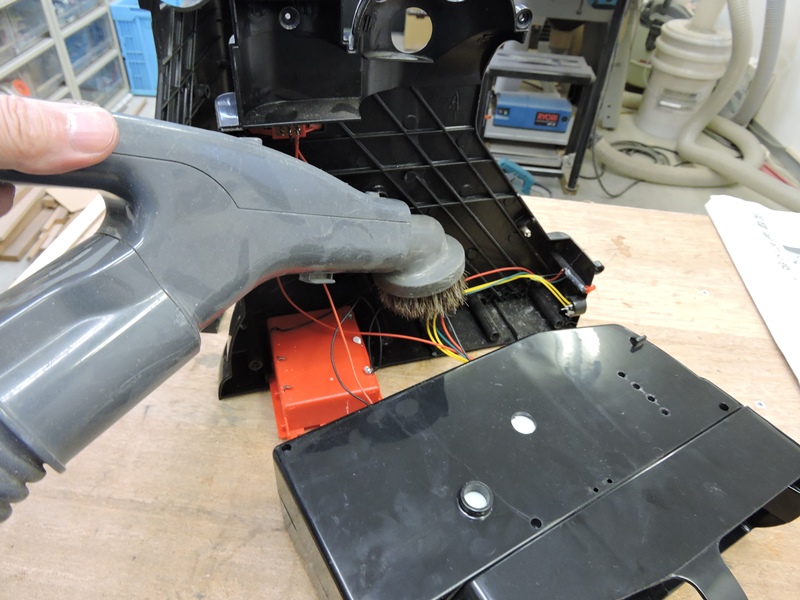

 クリーナーを使って一挙に吸い取ります。糸のように 見えるのは配線の固定に使われた接着剤の一部です。 |

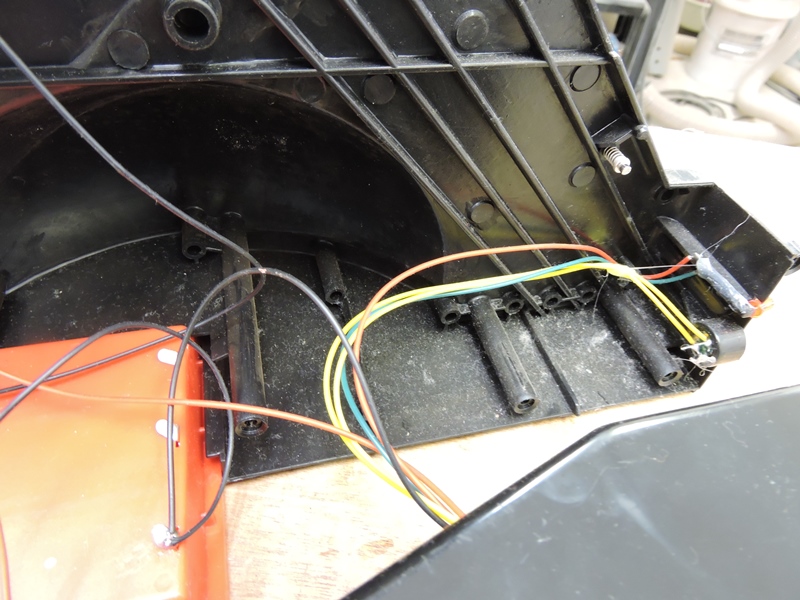

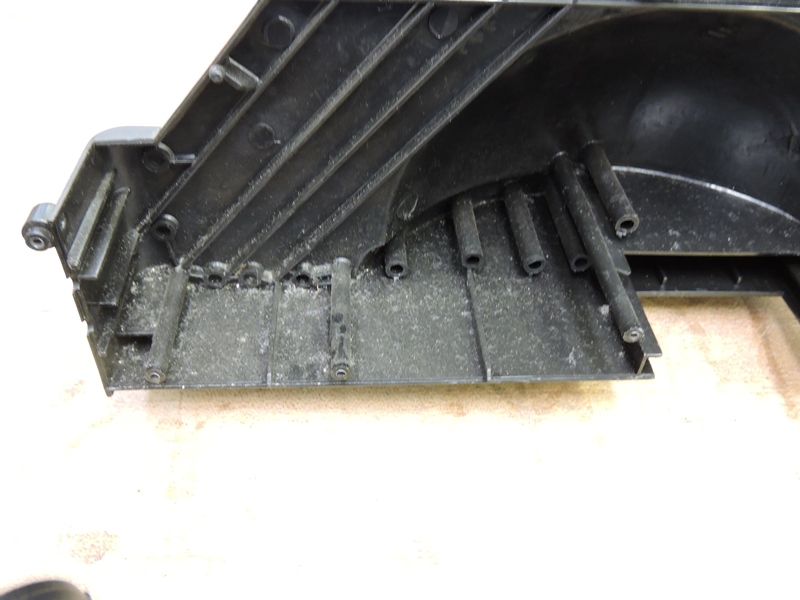

 クリーニング前（ｂｅｆｏｒｅ）の反対側 底面に埃が積もっている状態です。 |
|

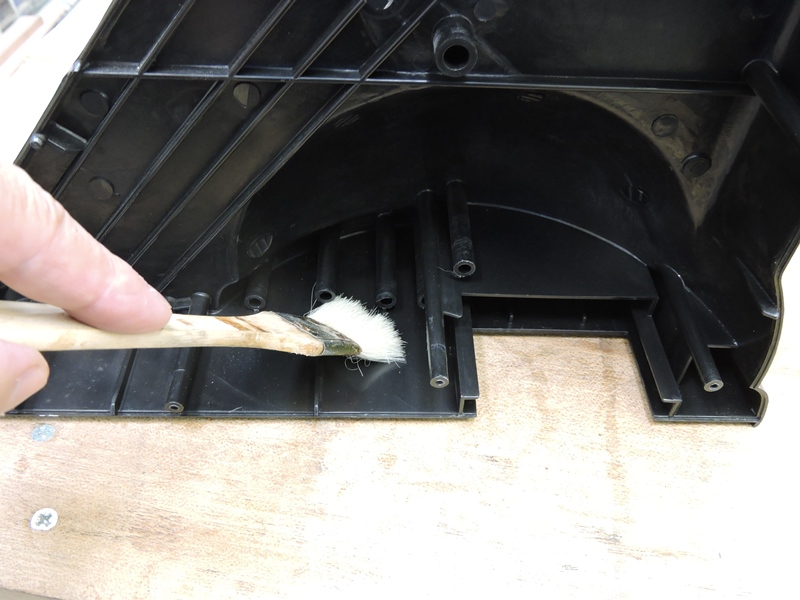

 クリーナーのブラシが届かない奥まった部分の 埃は、塗装用の刷毛を使って取り除きます。 |

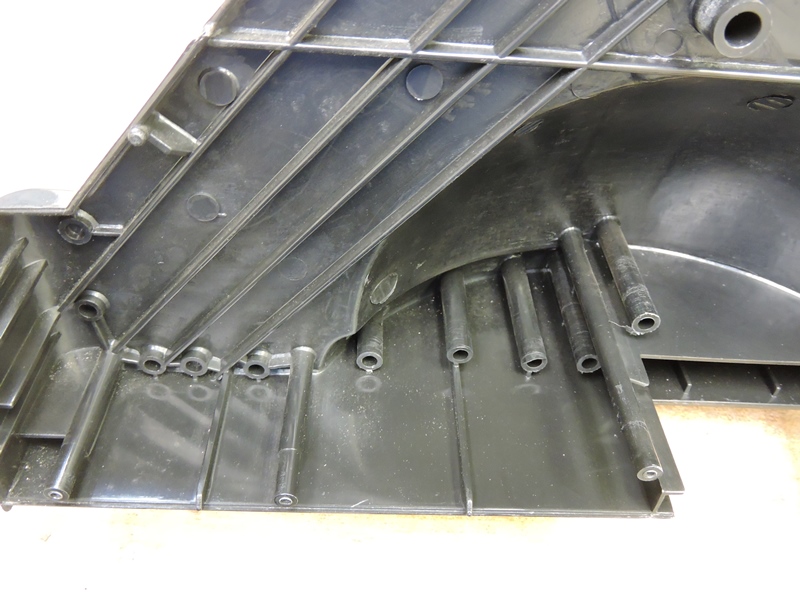

 クリーニング後（ａｆｔｅｒ）の状態です。上の クリーニング前（ｂｅｆｏｒｅ）と比較してみて下さい。 |
|
| ４．組み上げ・修理完了 | ||
 元通りに組み付けていきます。動力ユニットの 収まりや内部配線の取り回しに注意します。 |

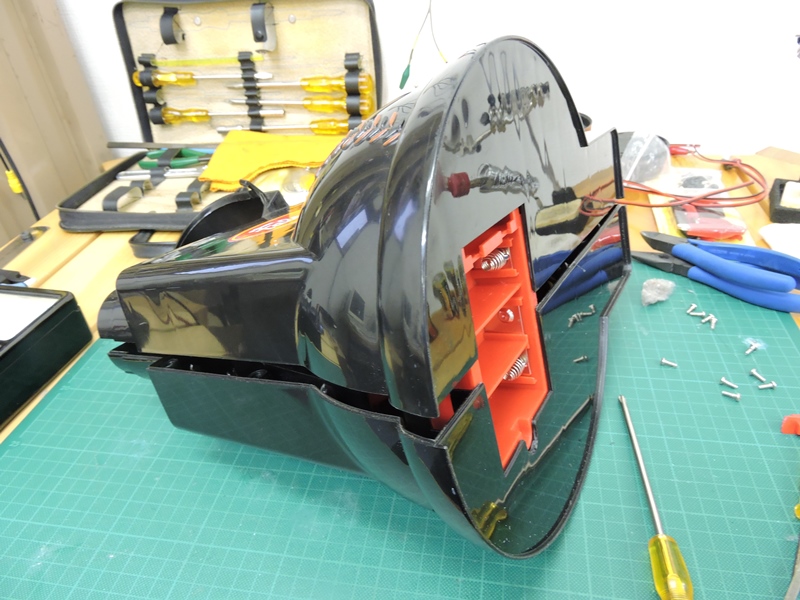

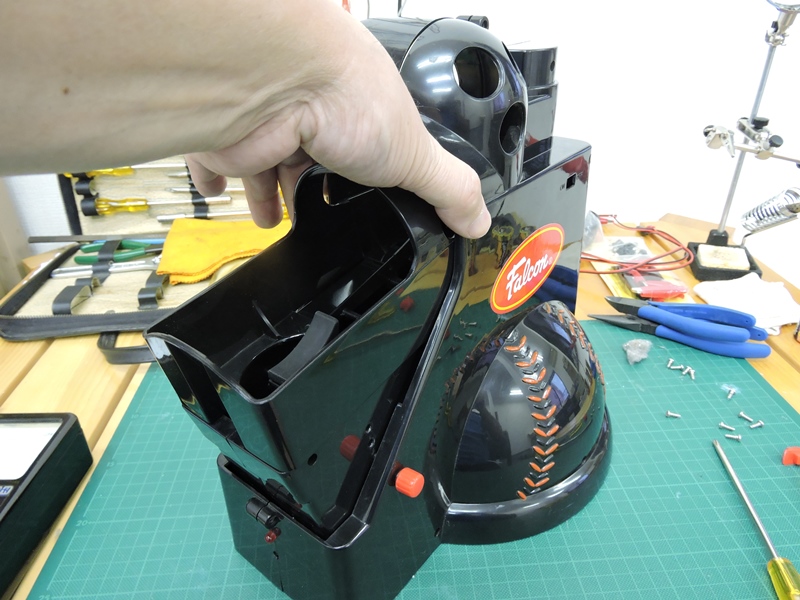

 左右本体を合体させます。隙間なく しっくり合体する位置を確認します。 |
|
 １１本のネジを元の位置にねじ込みます。モーター ユニットの高さが変えられることも確認します。 |
 無事組み上がりました。乾電池を入れて 最終的な動作確認を行います。 |
|

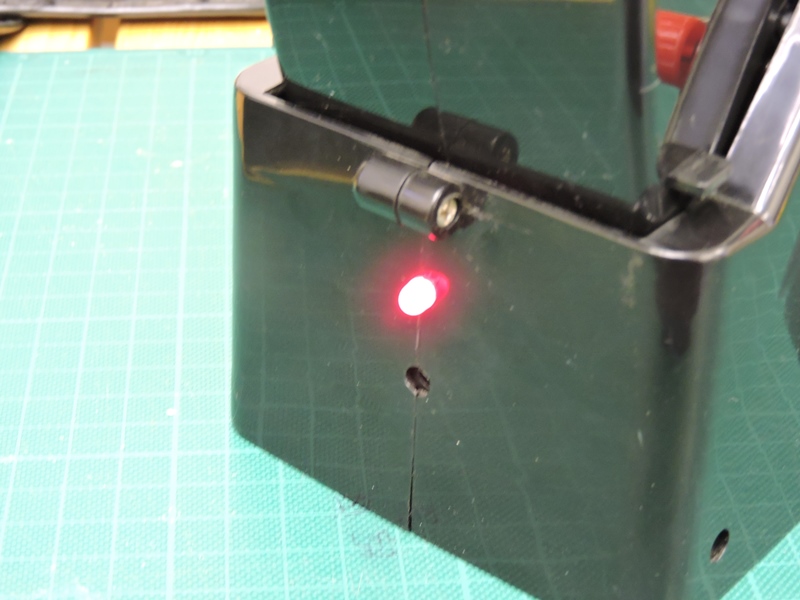

 ボールの発射タイミングが近づくと、ブザーの断続音が鳴り本体手前のＬＥＤが点滅 します（良く考えられています）。その直後にバンという音がしてボールが飛び出します。 |
||
|
||
