| ・クレーンゲーム修理（２０１６．２．２８） |

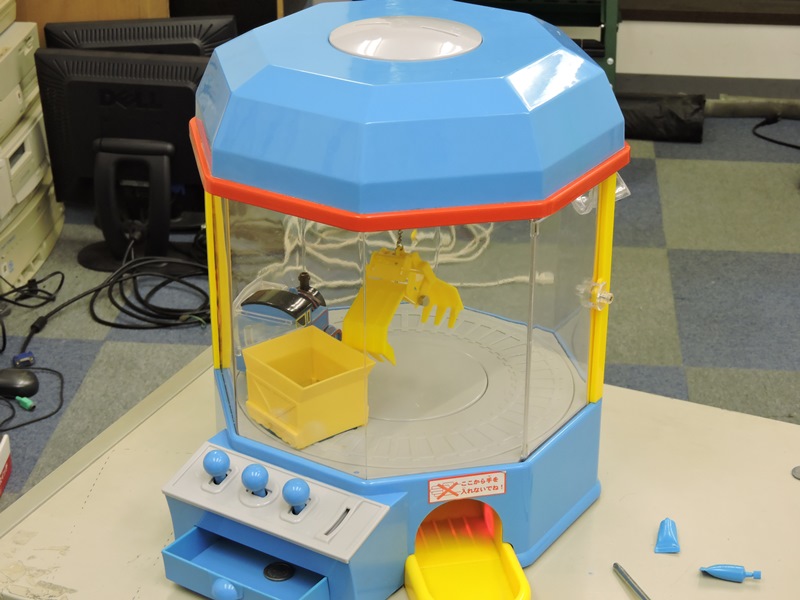

 守谷おもちゃ病院経由でお預かりしたクレーンゲームを修理します。 「きかんしゃトーマスはしる！クレーンゲーム」が正式名称で、定価１２，０００円 ほどの高価なおもちゃです。巧妙かつ難解な機構が組み込まれています。 |
||

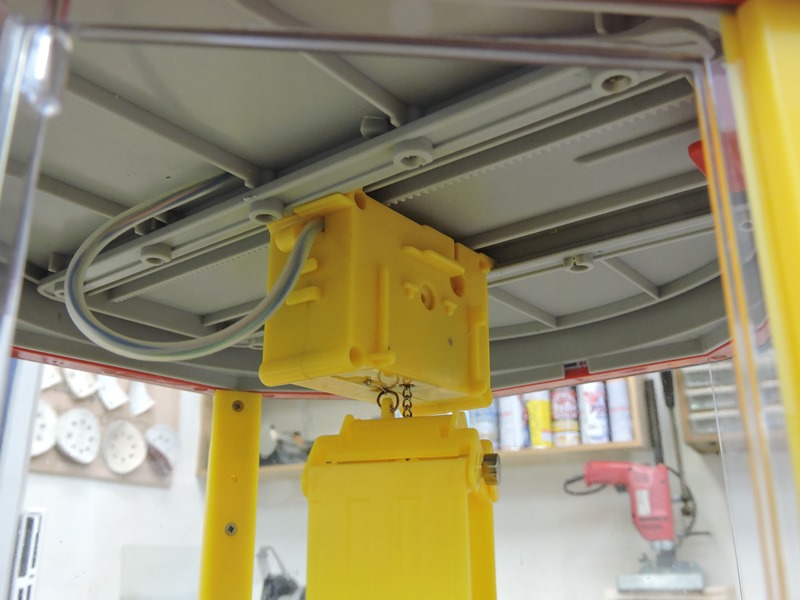

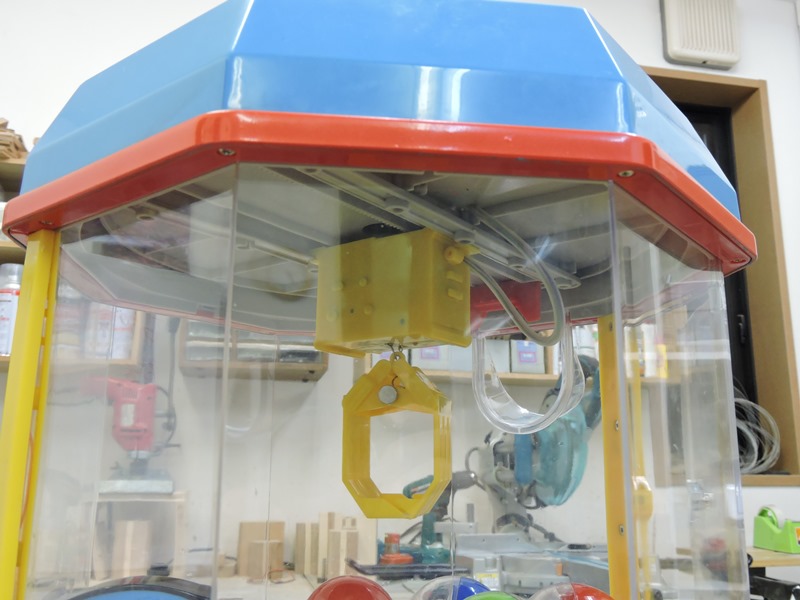

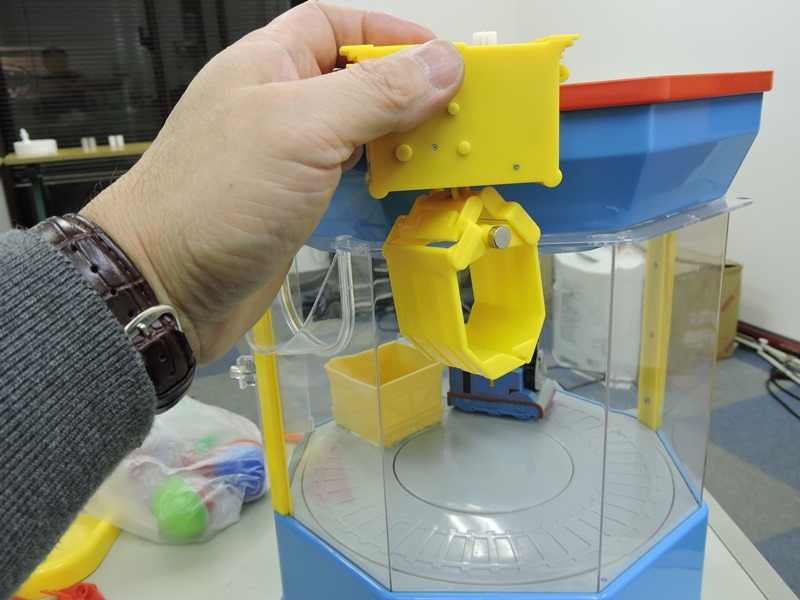

 天井に取り付けられているバケットクレーンが 上下（開閉）、前後、回転の３軸方向に移動します。 |

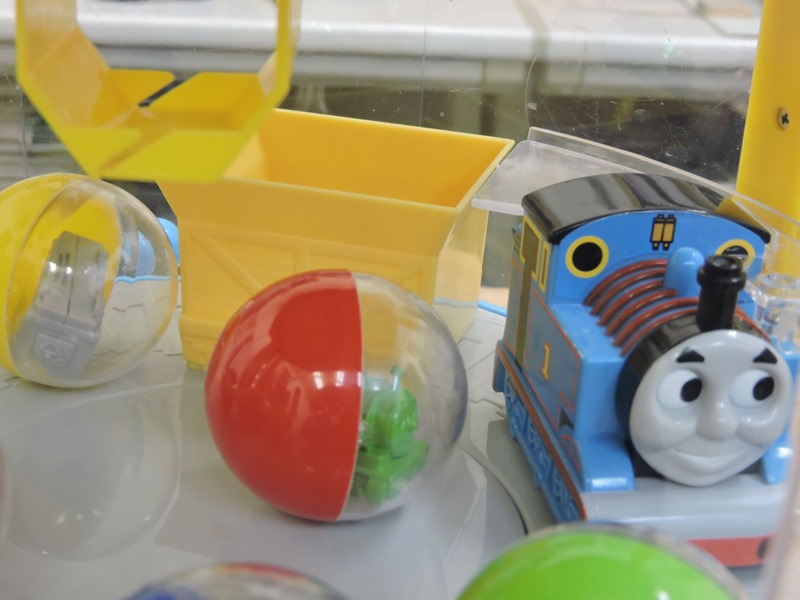

 ゲーム中に機関車トーマスが炭水車を引いて走り ます。拾い上げたボールを炭水車に落とします。 |
|

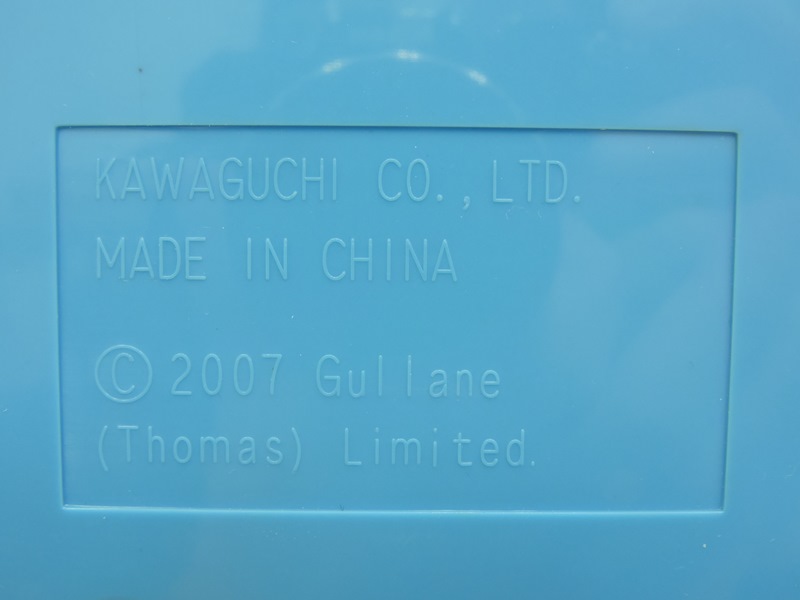

 ＫＡＷＡＧＵＣＨＩ ＣＯ．ＬＴＤ（カワグチ社）製、商品は まだネット上にありますがほぼ売り切れのようです。 |
 電源スイッチを入れると賑やかなメロディが流れ続け 作業に集中できません。配線を一時的にカットします。 |
|

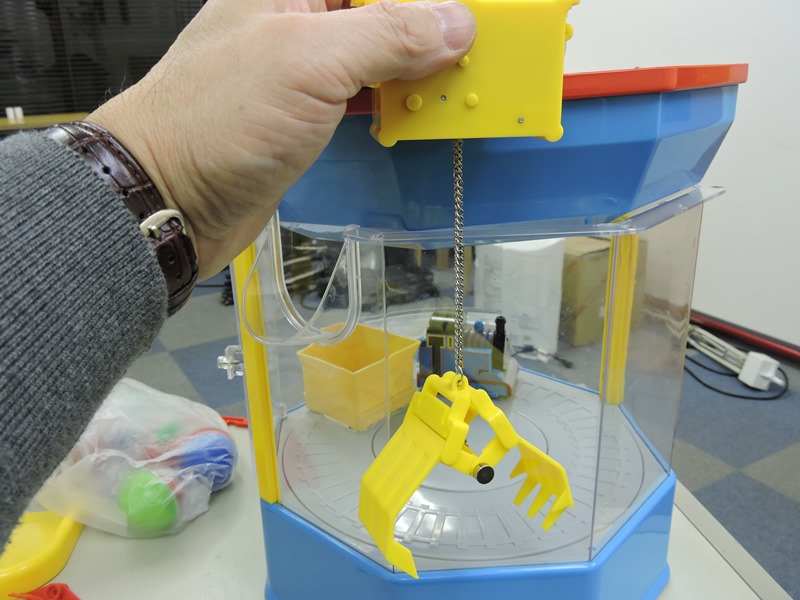

 主なトラブルはバケットクレーンの上下動にあり ます。ギヤの滑る音がして上昇も下降もしません。 |

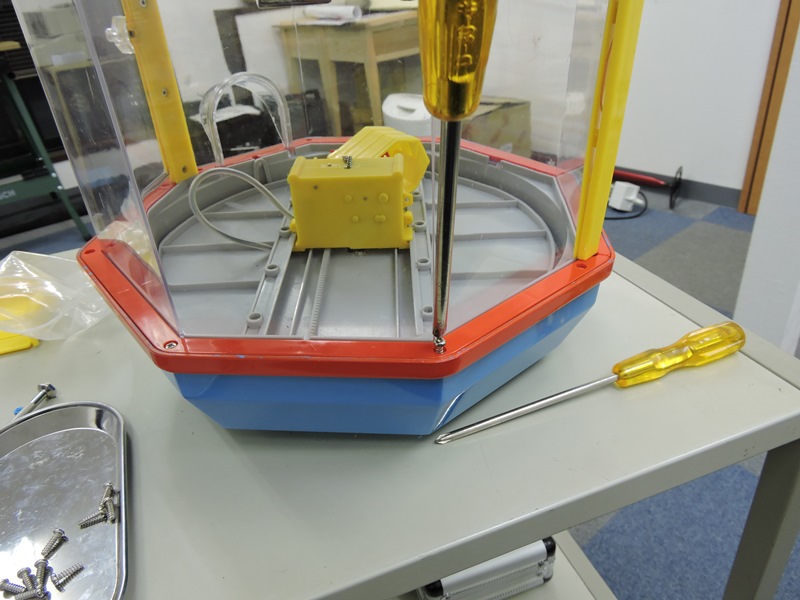

 クレーン機構部にアクセスするため 本体外側ケースを分解します。 |
|

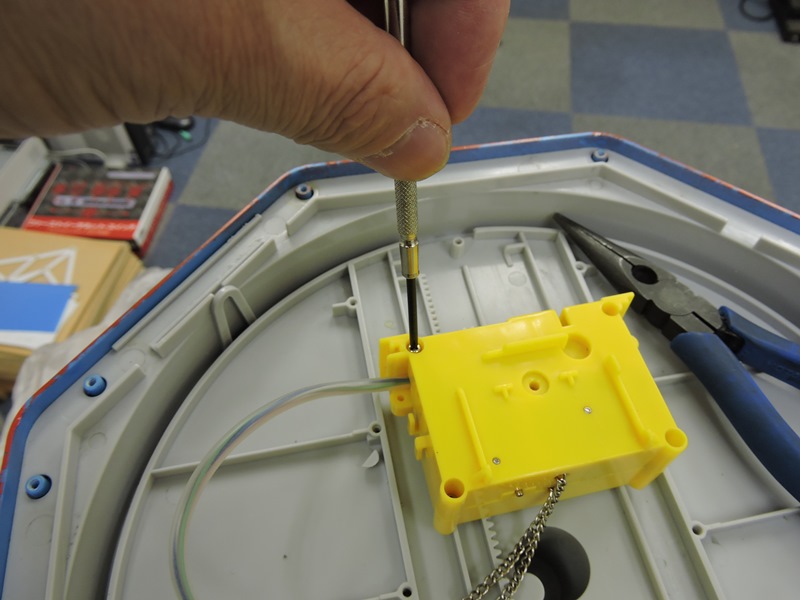

 クレーンを天井に取り付けているレールを外します。 前後に移動させるラックギヤが刻まれています。 |
 クレーン機構部の分解に進みます。 ケースの片側を取り外します。 |
|

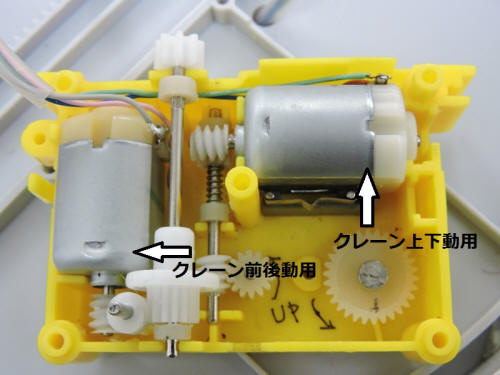

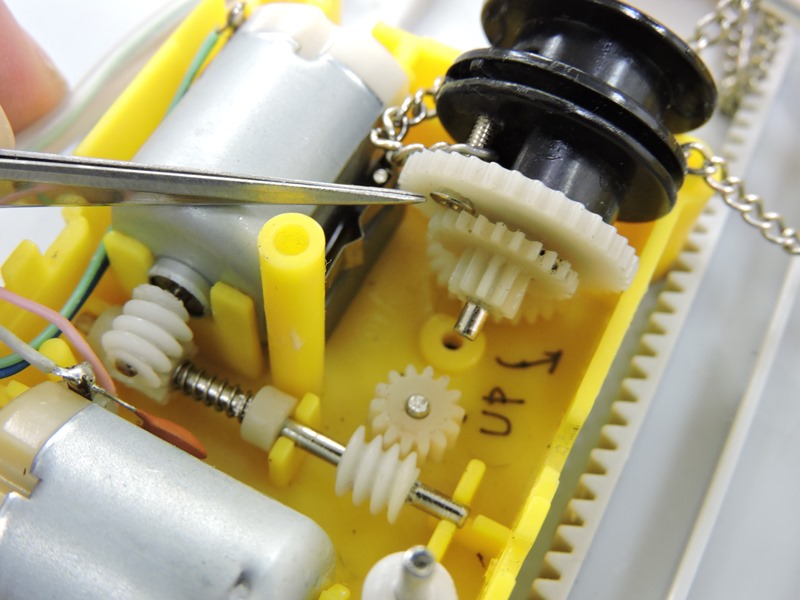

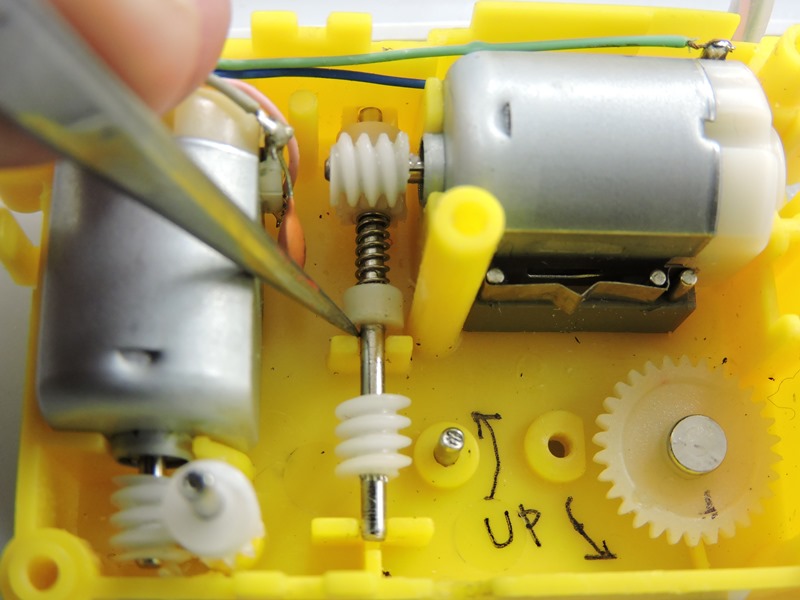

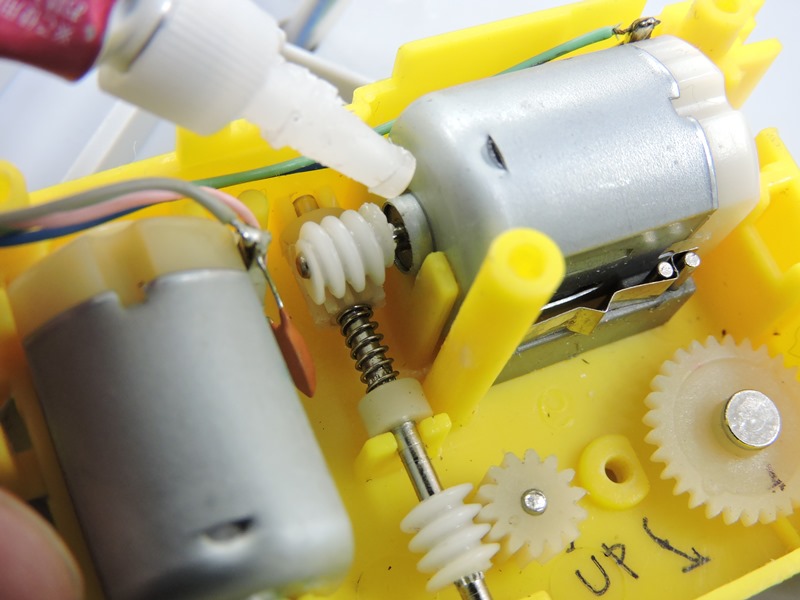

 クレーン上下動用のモータ（右上）に電源を接続し回転させると、マウントからモータが 浮き上がり、ウォームギヤと直下のピニオンギヤの噛み合いが離れてしまいます。 |
||

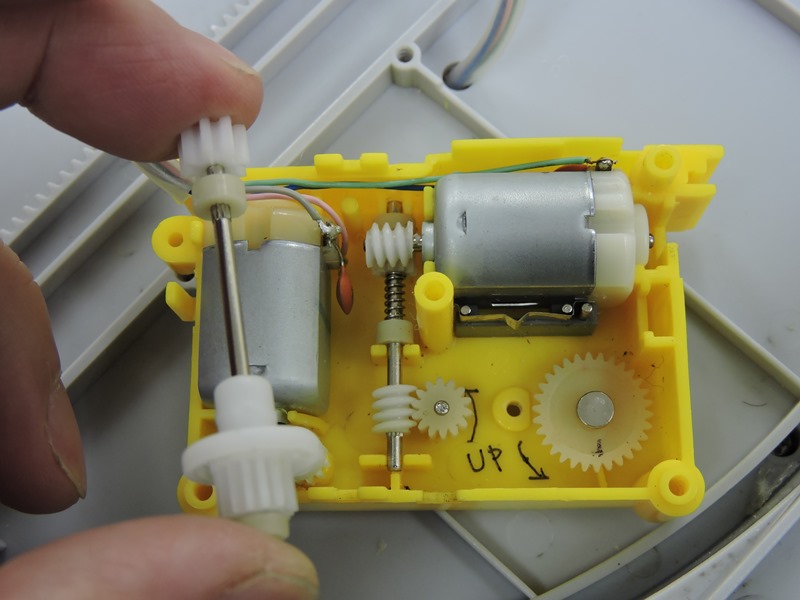

 モータをマウントに固定し直さなければなりません。 クレーン前後動用のギヤＡｓｓｙを取り除いておき、 |
 モータ軸受とマウントの隙間に 瞬間接着剤を流して固定します。 |
|

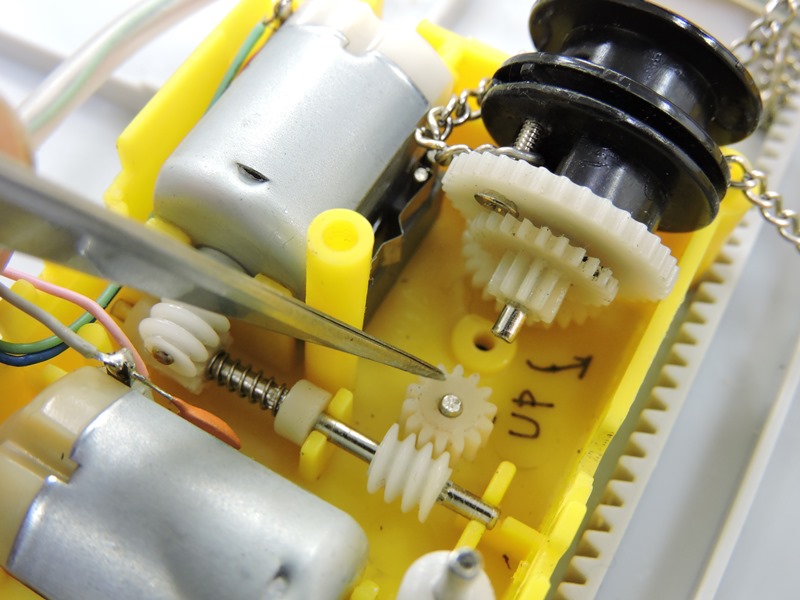

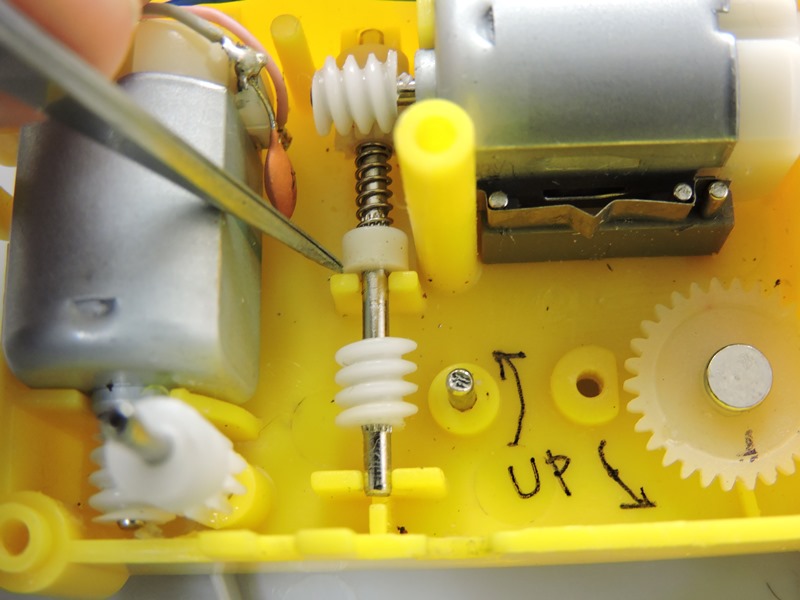

 再度モータを回転させると、今度はリリース機構が働いて ピニオンが軸方向にスライドし噛み合いが離れてしまいます。 |
 位置決め用のスリーブがずれて、ピニオンギヤ スライド範囲の遊びが大きくなっているためです。 |
|

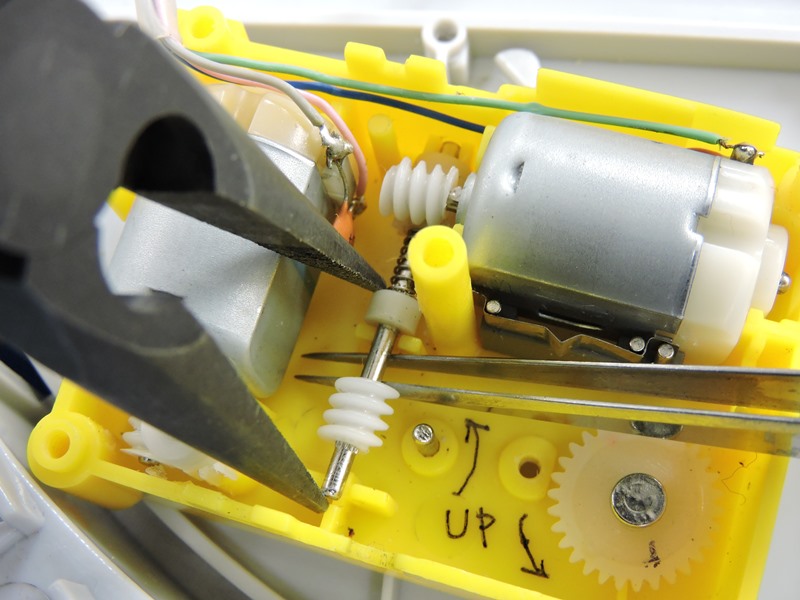

 ペンチで力を加えてスリーブの位置を調整しました。これで ２段目のウォームギヤまでしっかり回転が伝わってきます。 |
||

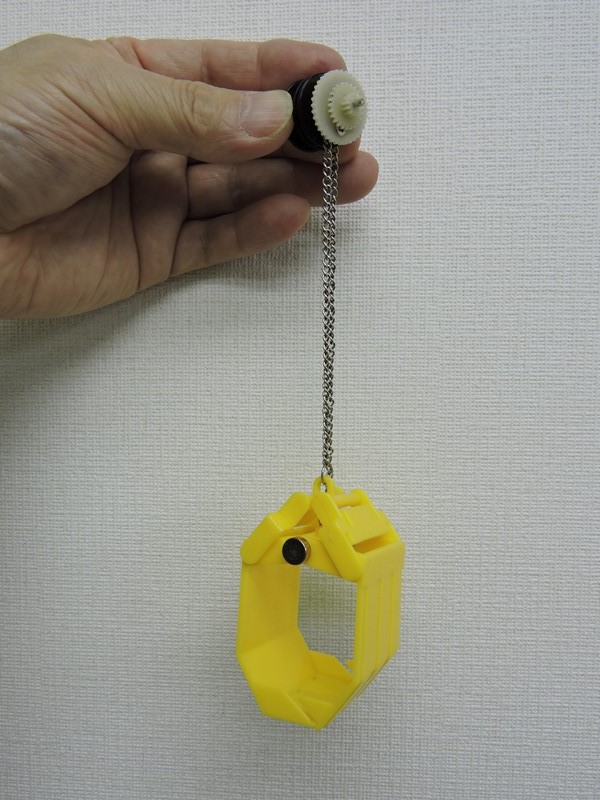

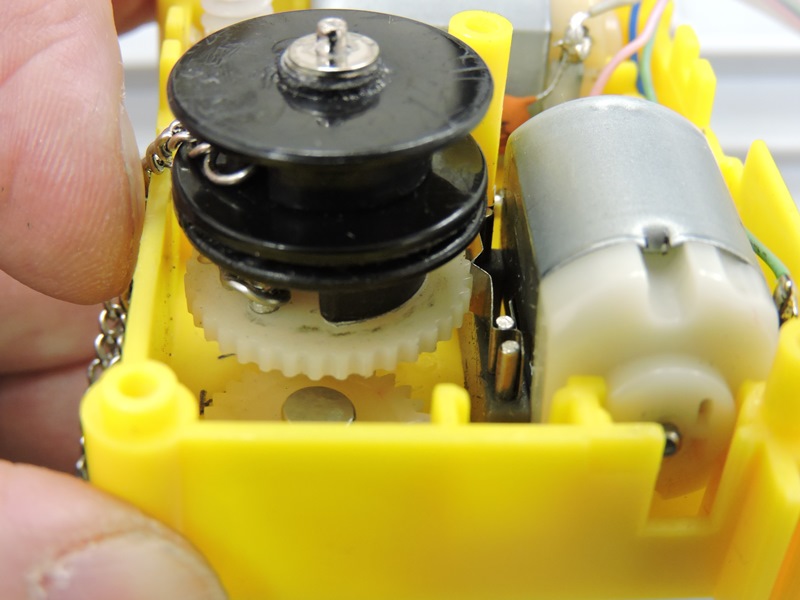

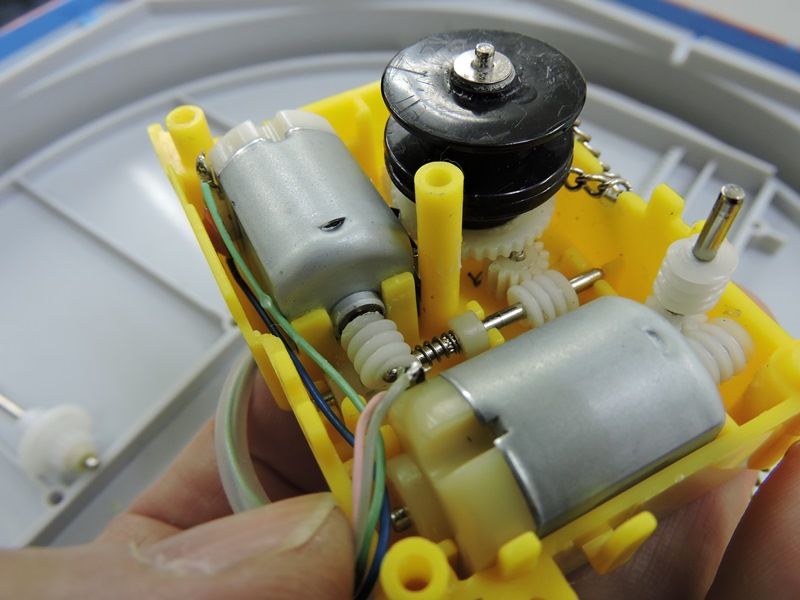

 バケットクレーンの上下動は、特殊なボビンを回転 させ、チェーンを巻き上げることで実現しています。 |
 ２段のウォームギヤと最終段平ギヤで大きく 減速し、ボビンを適切な速度で回転させます。 |
|

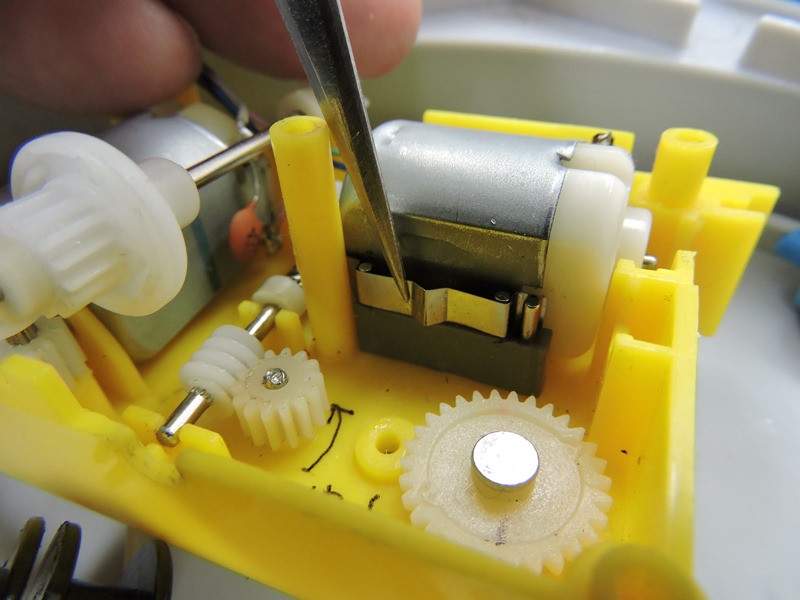

 最終段平ギヤの上にもう１枚平ギヤがあり、 モータ横のバネ突起と噛み合っています。 |
 バネ突起との噛み合いは、ボビンの 回転を一定の力で制限しています。 |
|
 ２枚の平ギヤには各々異なった 役割が与えられています。 |

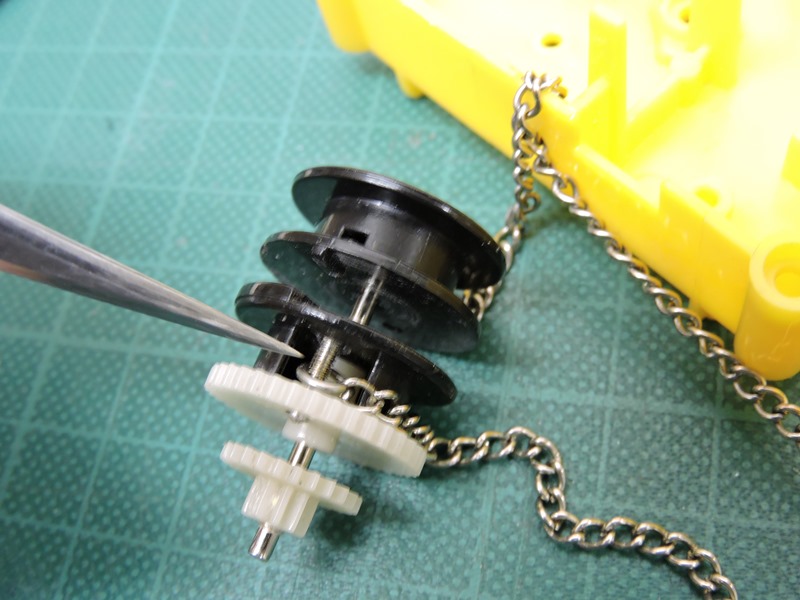

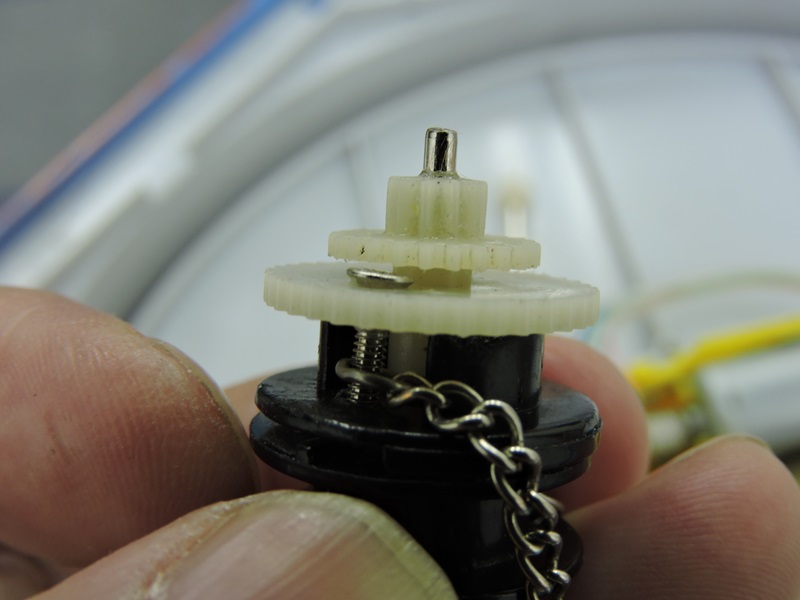

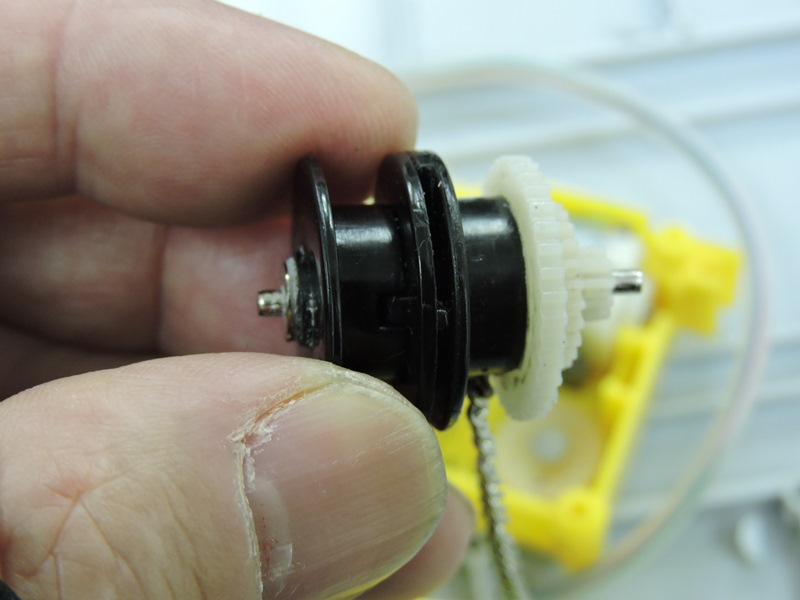

 ２個のボビンがチェーンを１本ずつ巻き取ります。また、 ボビンの内側にチェーンを取り付けるピンが出ています。 |
|

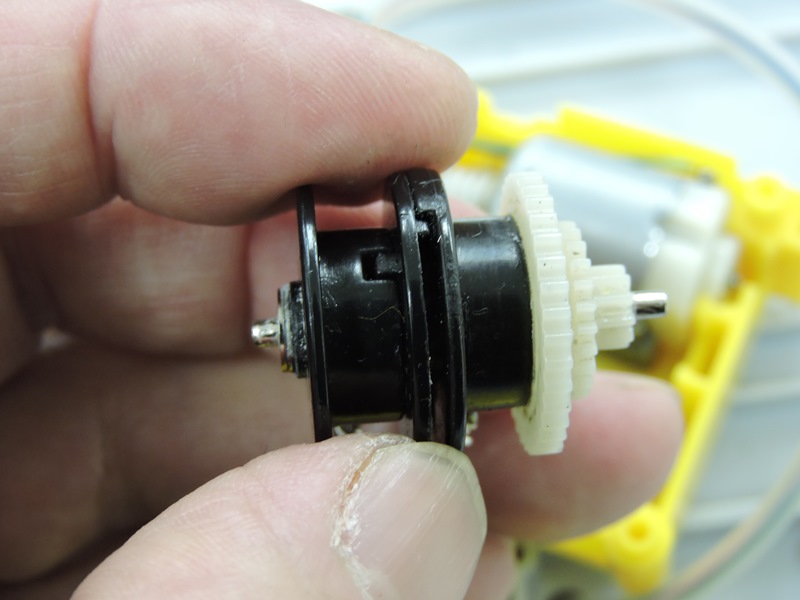

 写真右側のボビンはシャフトに固定されておらず 一定角度範囲を空回りするようになっています。 |
 空回りの範囲は、両ボビンの接触面に 作られたツメと切り欠きにより決定されます。 |
|

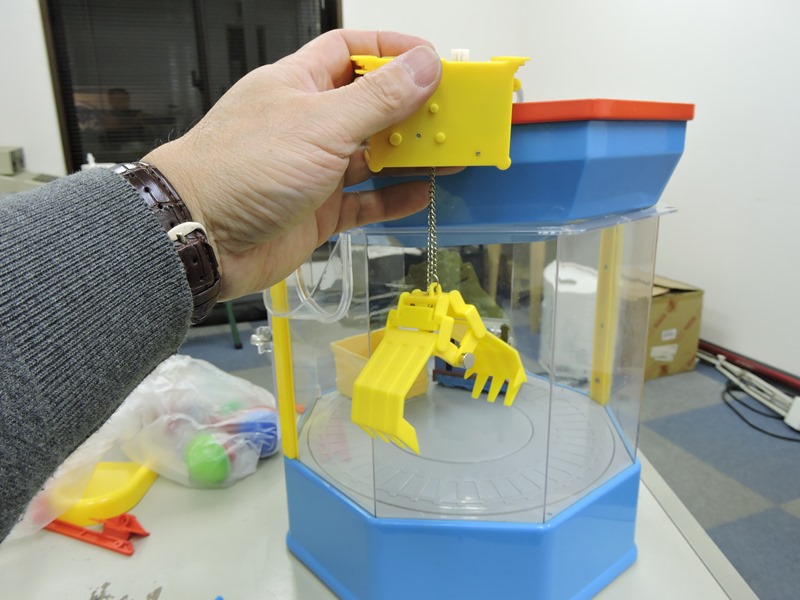

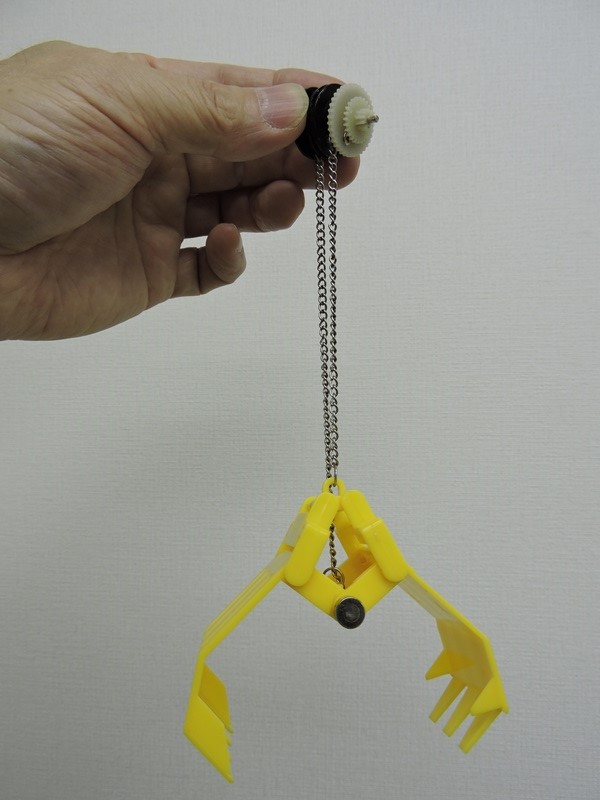

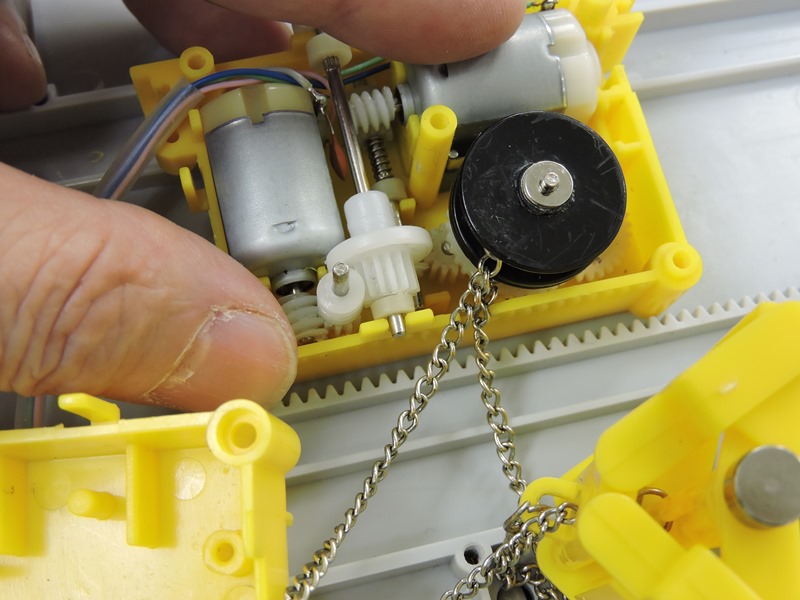

 チェーンの巻き上げ動作を確認してみます。 ①バケットが開いた状態で最下点にあります。 |

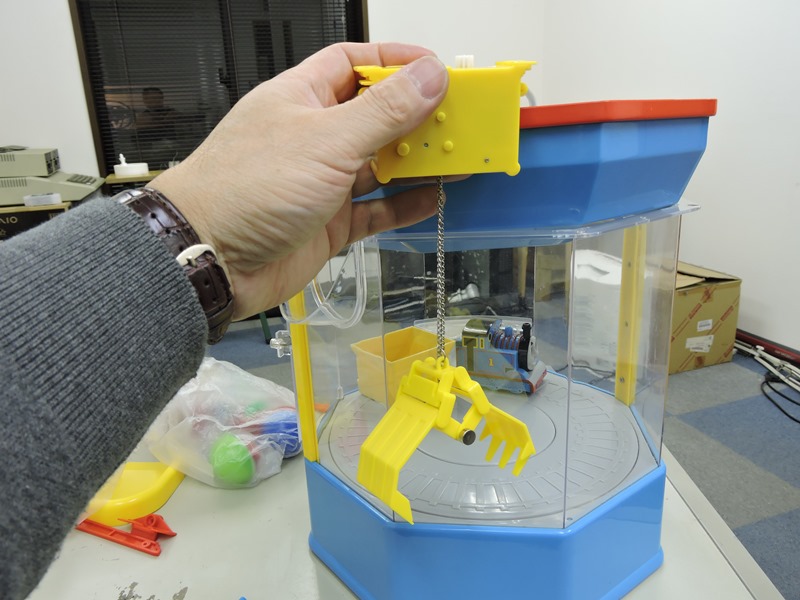

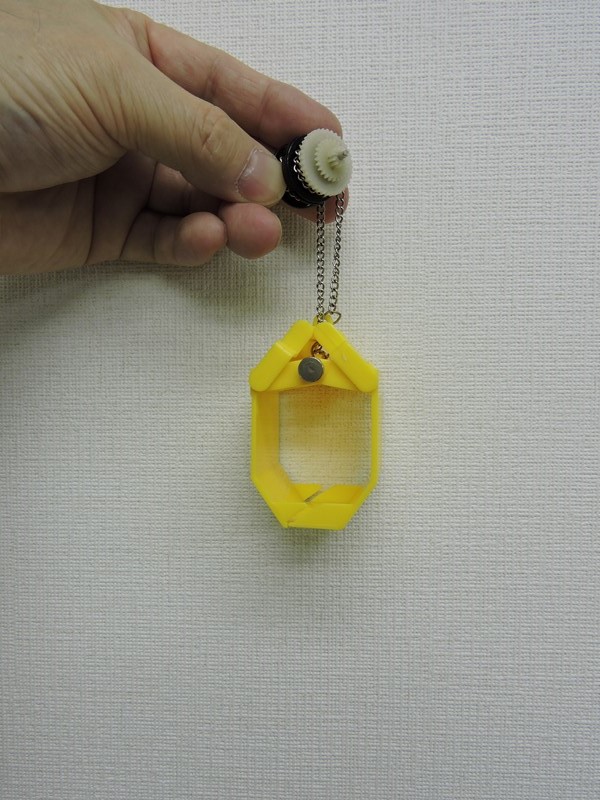

 ②片側のボビンが空回りによって一定角度回転し、片方の チェーンを少しだけ巻き上げることで、バケットが閉じます。 |
|
 ③ツメが切り欠きの終端に当たると、ボビンが２個とも 回転しチェーンを２本同時に巻き上げて上昇させます。 |
 ④最上点でモータを逆回転させると、先にバケットが 開いて荷物を落とし、続いてバケットが降りてきます。 |
|

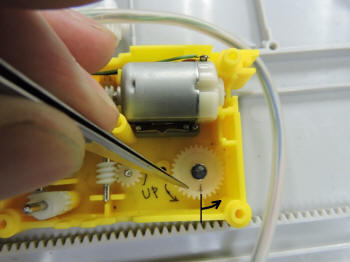

 ボビン軸先端のピニオンギヤは、この平ギヤと 噛み合っており、平ギヤはここを始点に・・ |
 ここを終点とするよう、裏側にある溝で回転が制限されています。 この機構により最下点と最上点でピニオンがリリースされます。 |
|
 一度組み上げて見ましたが、内部で何かを引っ掻いている ような音がして、チェーンがスムーズに巻き取られません。 |

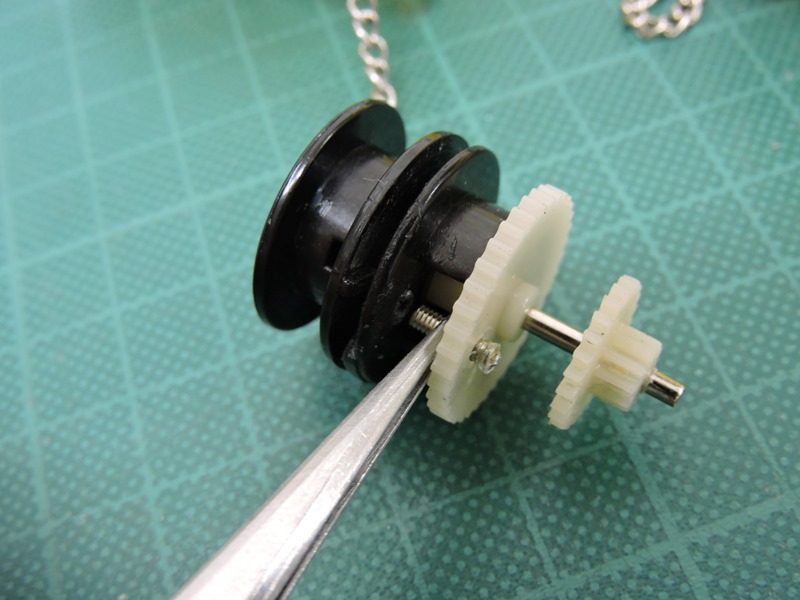

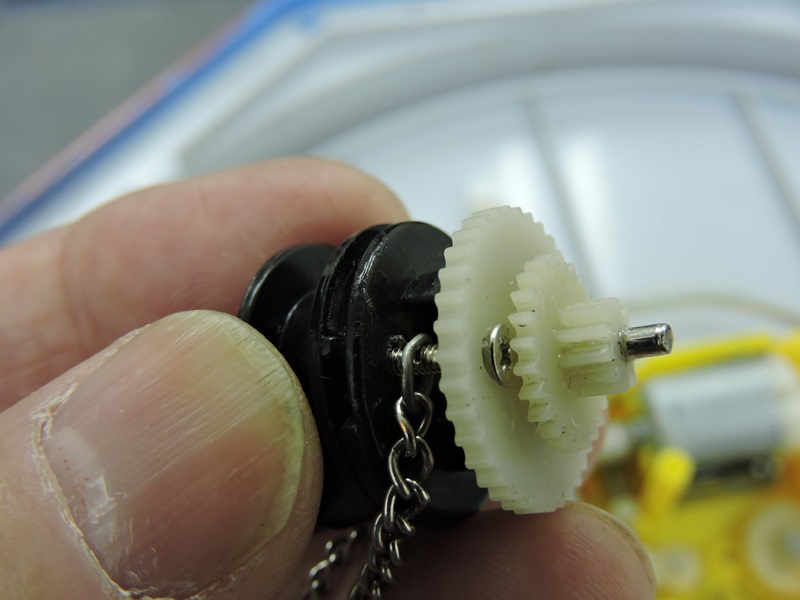

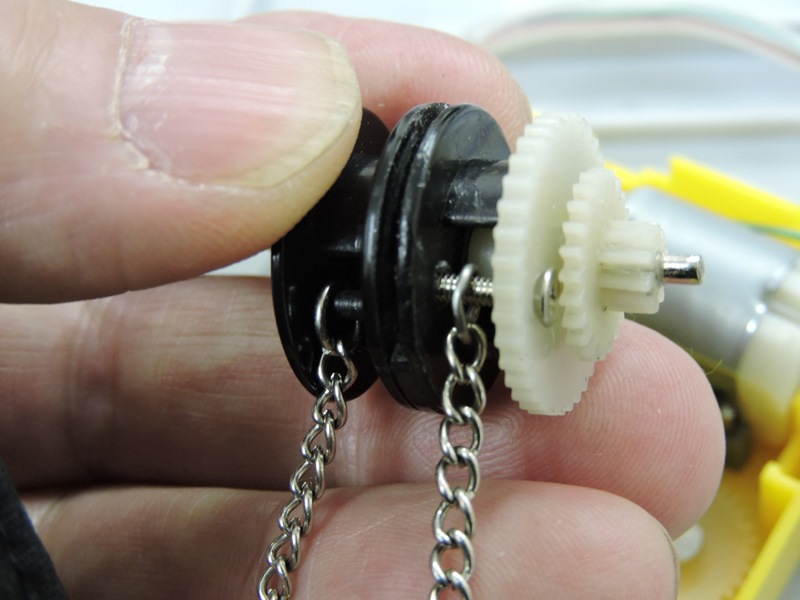

 ボビンにチェーンを取り付けるピンが脱落 したため、小ネジで代用されています。 |
|

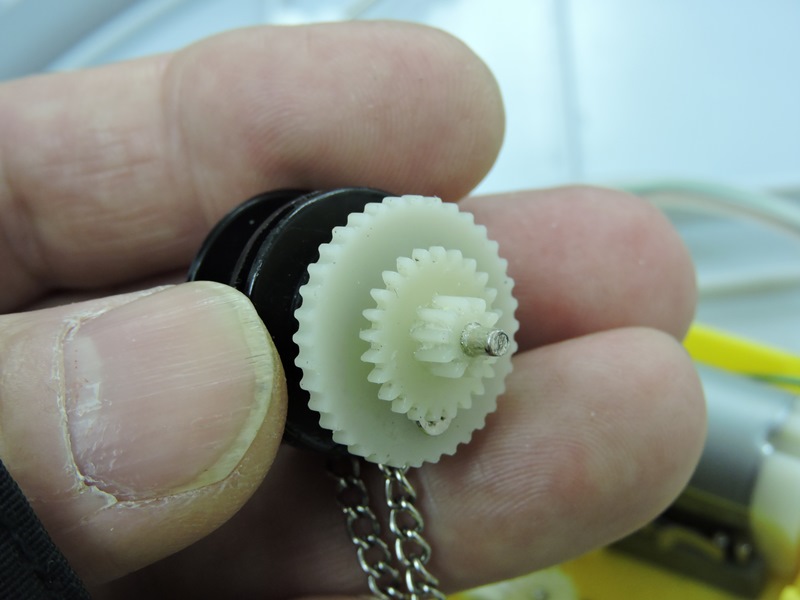

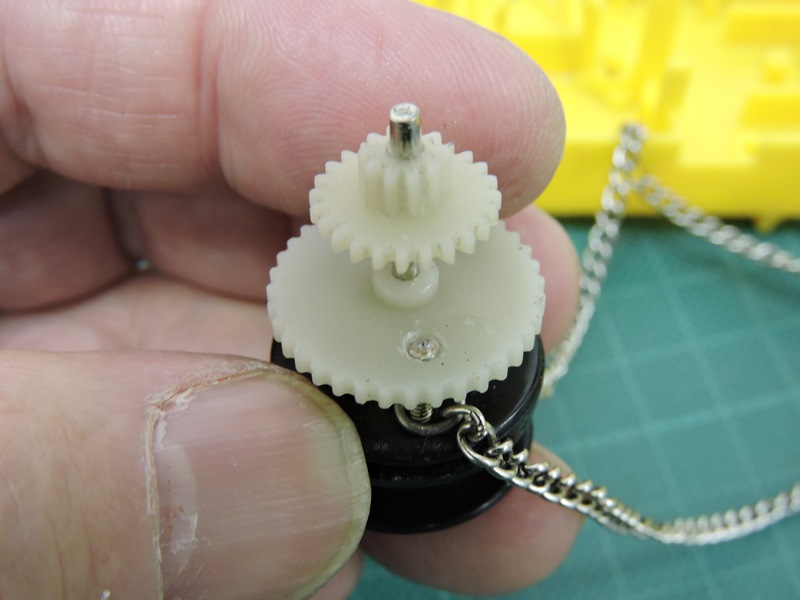

 小ネジの皿部分が、平ギヤの 表面から頭を出しています。 |
 飛び出ている皿部分が手前のピニオンギヤと 干渉しています。これが引っ掻き音の原因です。 |
|
 飛び出しを失くさなければなりません。 いったん小ネジを抜き取ります。 |

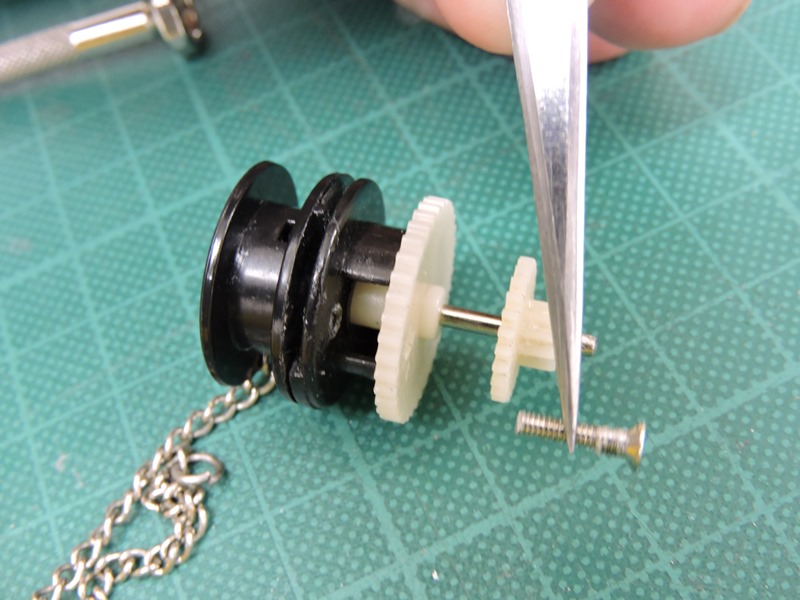

 ボビンの高さに対して少し長いよう です。丁度良い長さに調整します。 |
|

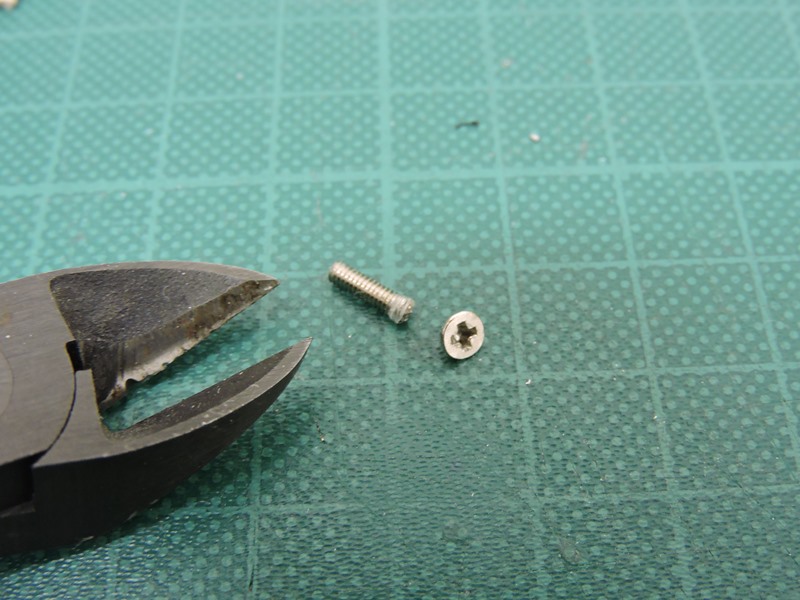

 ニッパを用いて皿部分を根元から切断し 長さを調整しつつシャフトのみにします。 |

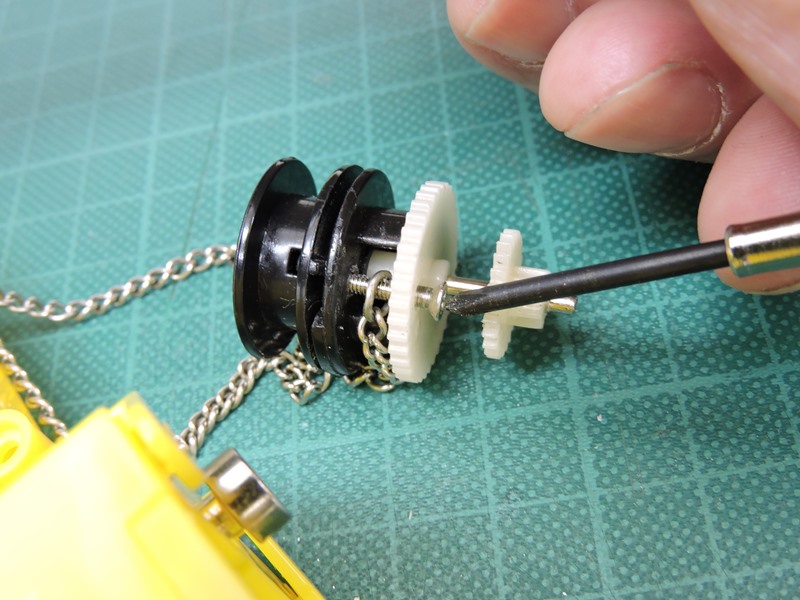

 既に開けられていたネジ穴に シャフトを差し込んで見ます。 |
|

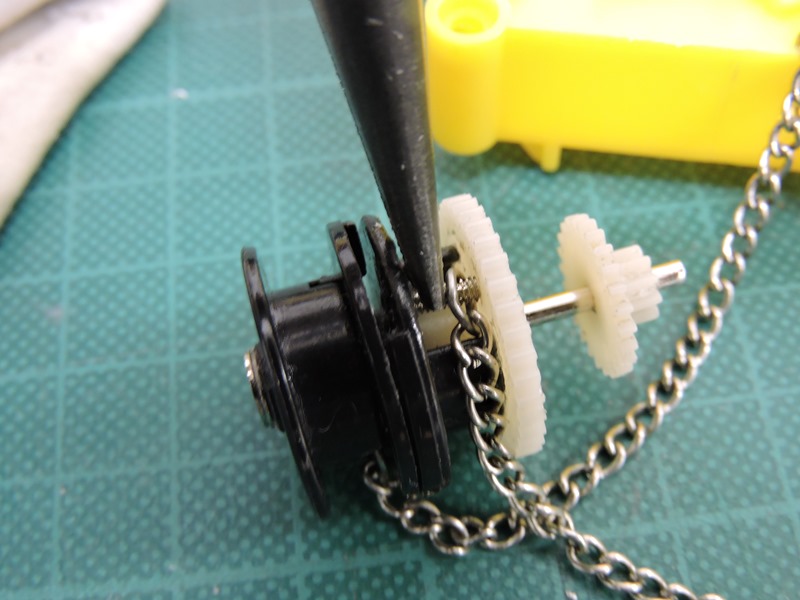

 途中まで差し込んだところで片方の チェーンを取り付けておきます。 |
 ネジの頭が無くなっているので シャフトを掴んでねじ込みます。 |
|

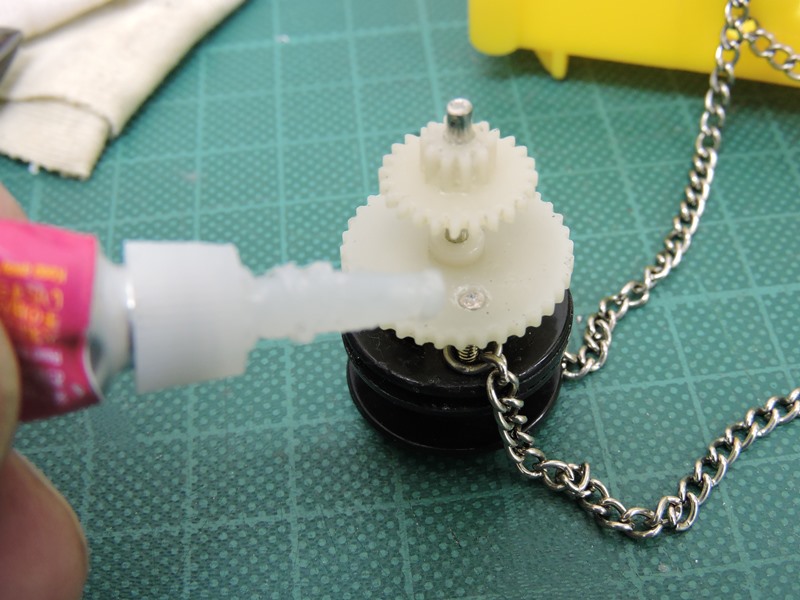

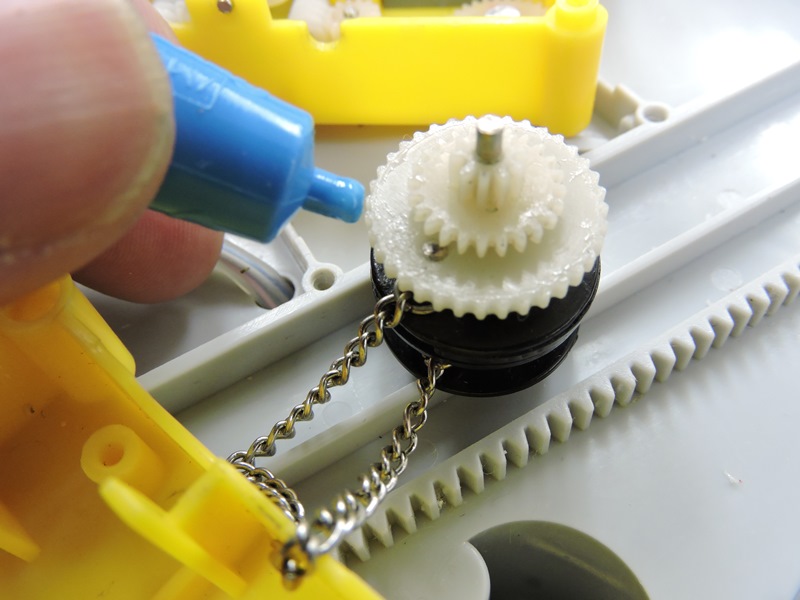

 ネジの緩み止め（シャフトの脱落防止）の ため、瞬間接着剤を入れておきます。 |

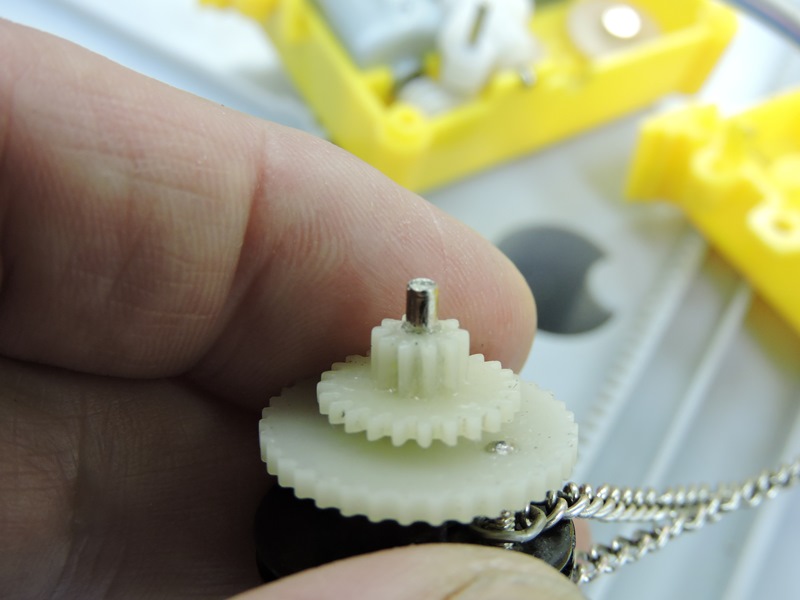

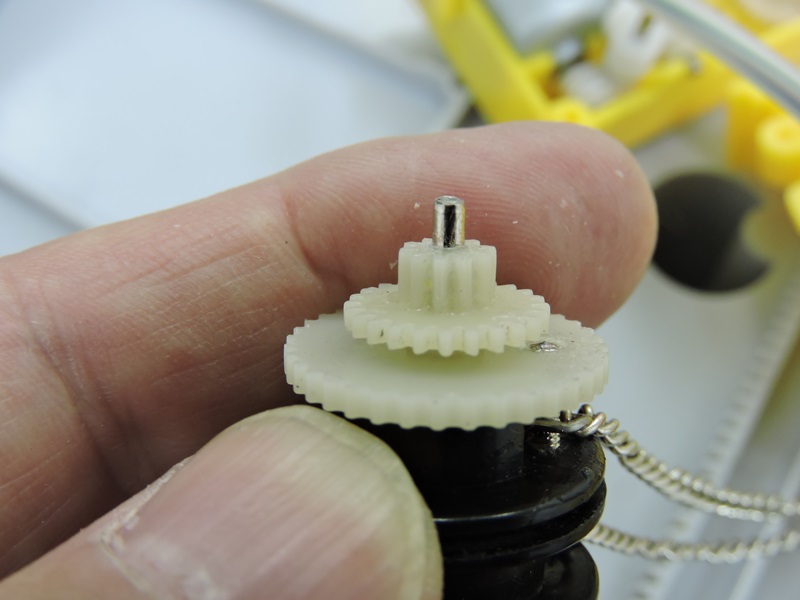

 飛び出しが完全に無くなり、これで ピニオンギヤとの干渉も解決します。 |
|

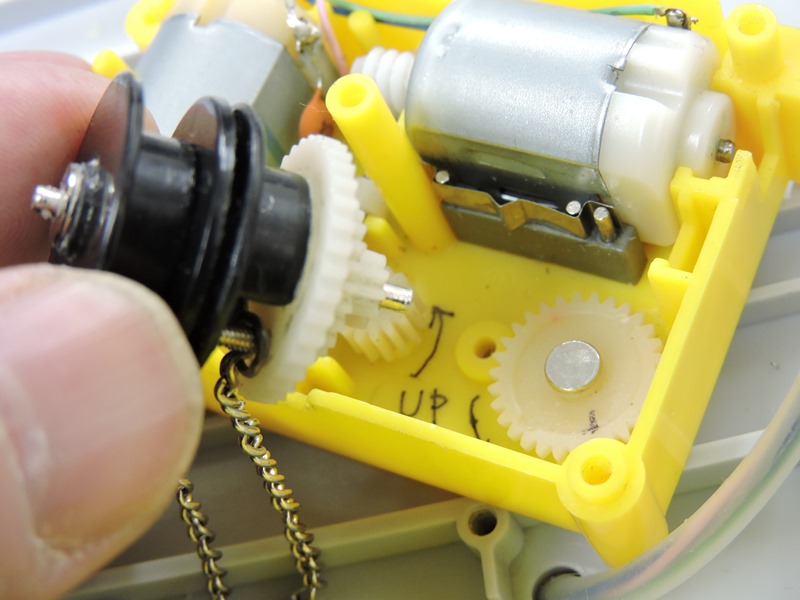

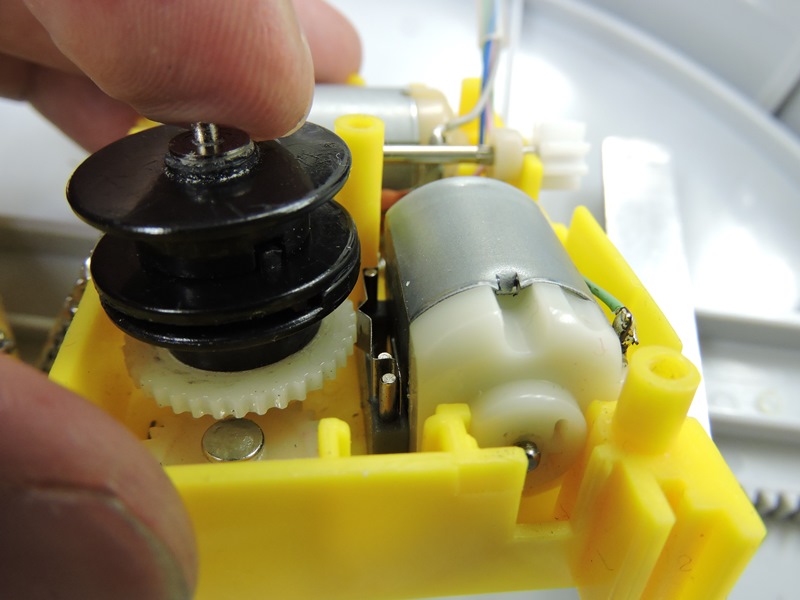

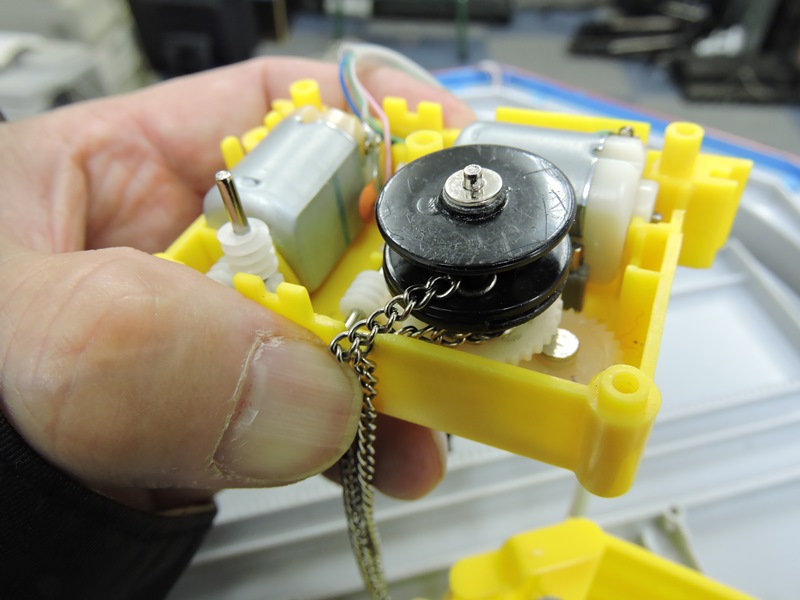

 ボビン軸をケース内に納めて見ます・・が、 今一つ回転がスムーズではありません。 |
 ギヤの空転防止対策でしょうか、シャフトの 根元に接着剤が固着しています。 |
|

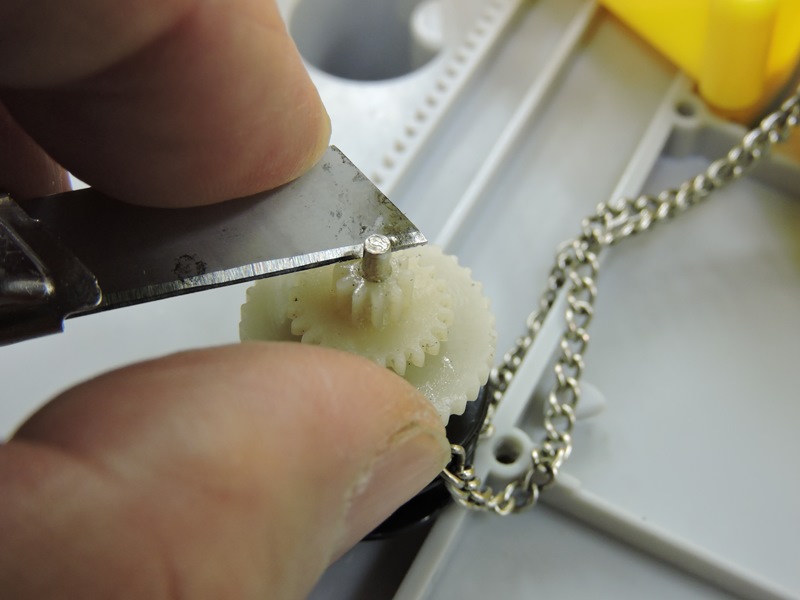

 ギヤを傷めないよう、カッターナイフで 丁寧に接着剤を削り取ります。 |
 綺麗に処置できました。 滑らかに回転します |
|
 再度組み付けるも、まだリリース機構が作動します。 残る阻害要因はバネ突起によるクリック抵抗です。 |

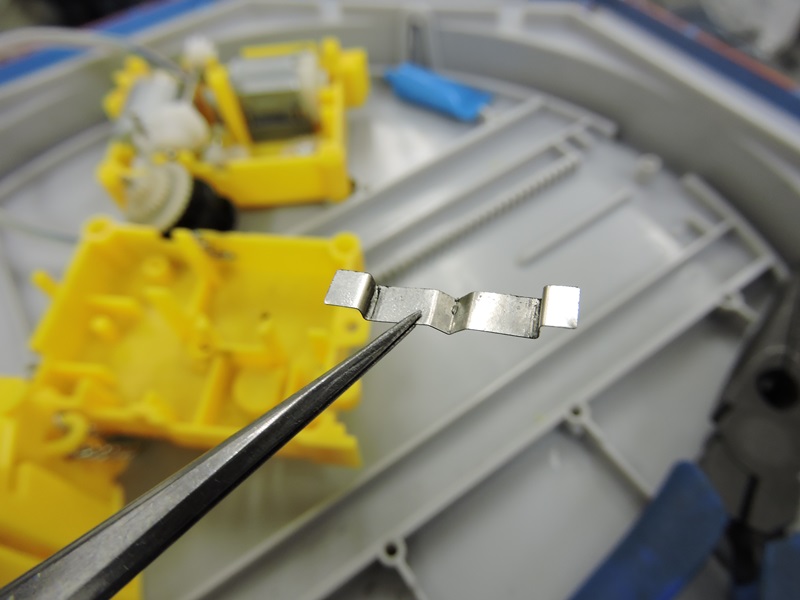

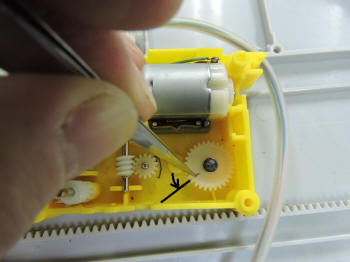

 ピニオンのリリースとバネ突起のクリック抵抗との バランスが崩れています。バネを少しいじめます。 |
|
 加えて、平ギヤの周囲にプラグリスを 塗り付けて、クリック抵抗を下げてやります。 |
 軽く小気味よくバネ突起と 擦り合うようになりました。 |
|

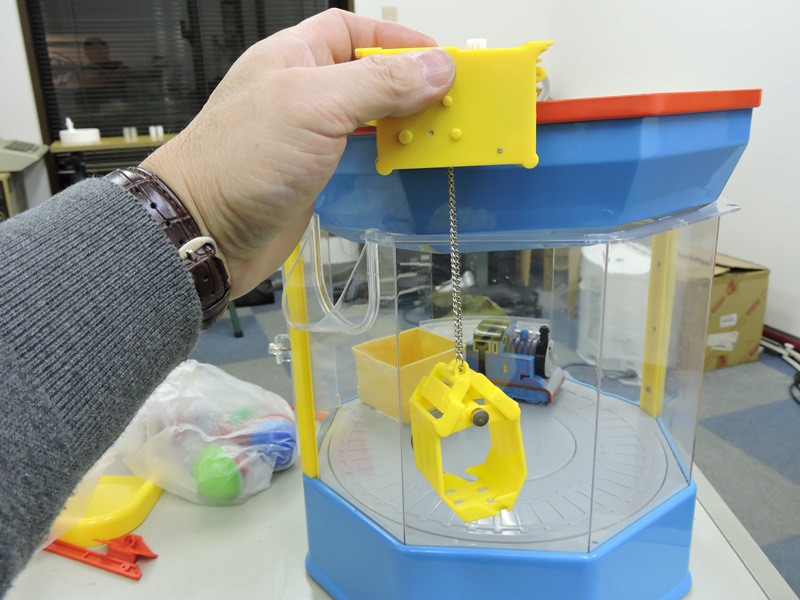

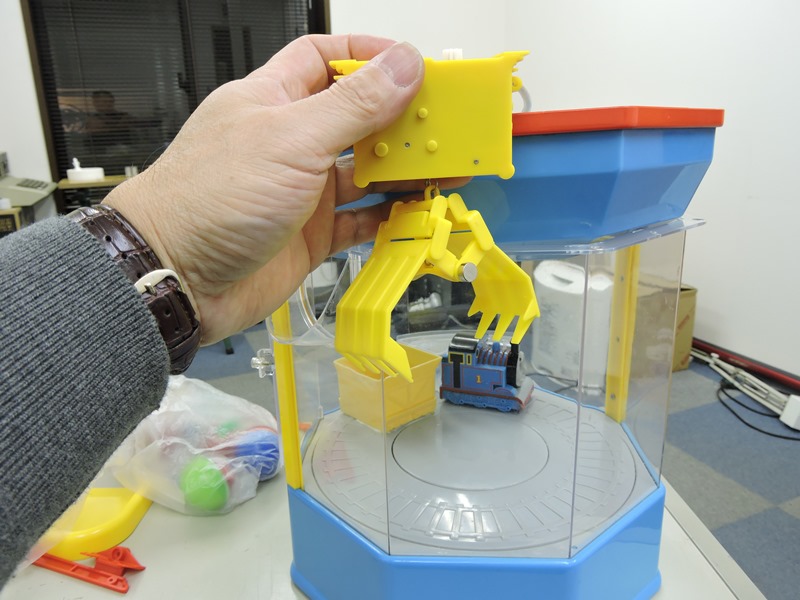

 電源を入れてレバーを操作し、クレーンを上下動させて見ます。 ①最下点においてバケットが開いている状態です。 |
||
 ②上昇を開始すると、先にボビンの片側が一定角度 回転してチェーンを巻き上げ、バケットを閉じます。 |
 ③上昇を継続させると２本のチェーンが同時に 巻き取られて、バケットは最上点まで上昇します。 |
|
 ④下降を開始すると、同じようにまずボビンの片側が一定 角度逆回転してチェーンを繰り出し、バケットを開けます。 |
 ⑤下降を継続させると２本のチェーンが同時に 繰り出されて、バケットは最下点まで下降します。 |
|
 ⑥最下点（または最上点）においてレバーを操作し続けても、ピニオン ギヤのリリース機構が作動してバケットはそれ以上上昇・下降しません。 |
||
 バケットクレーン上下動の不具合が解決 したので、本体を元通りに組み上げます。 |

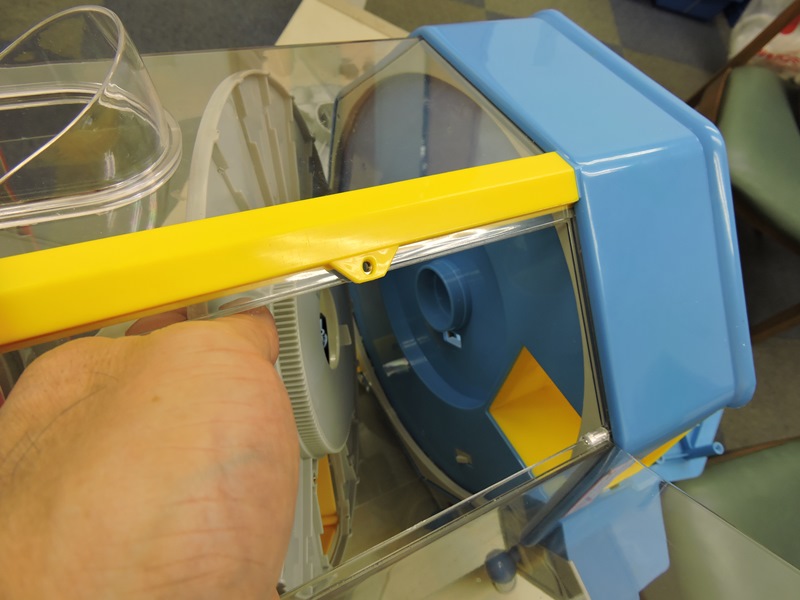

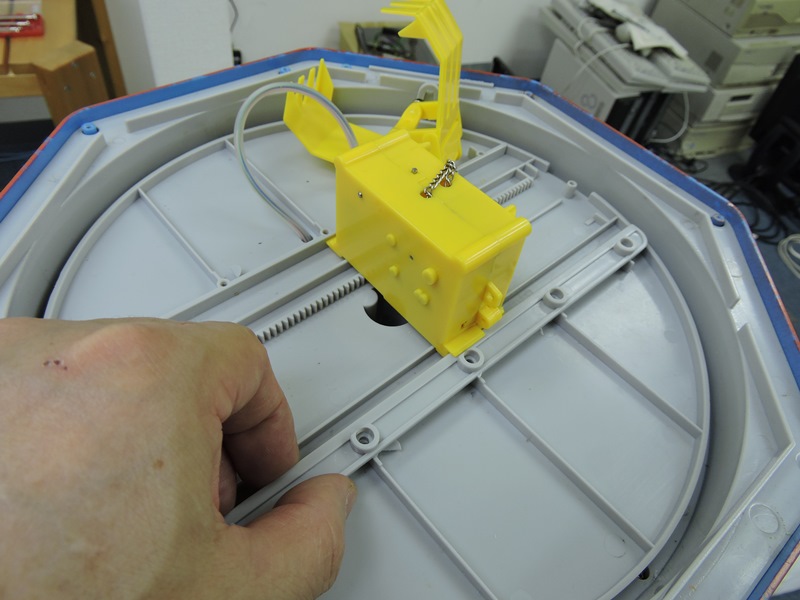

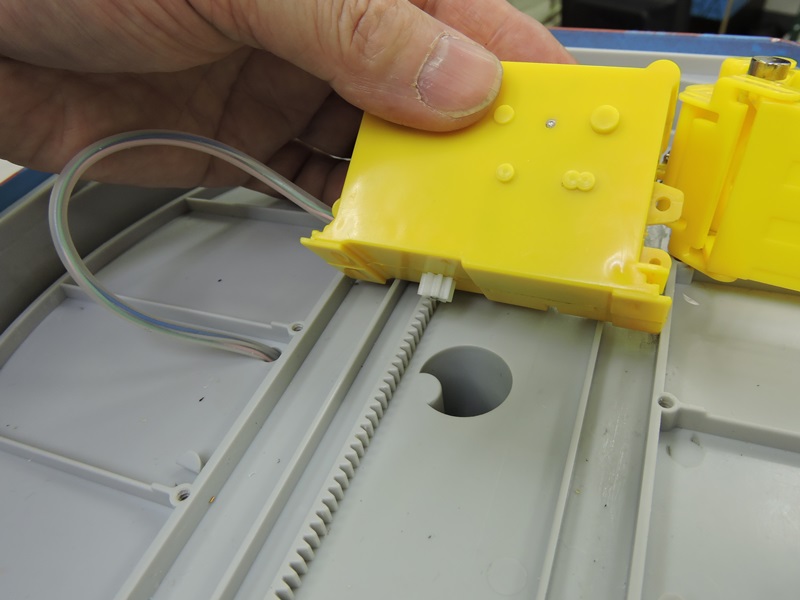

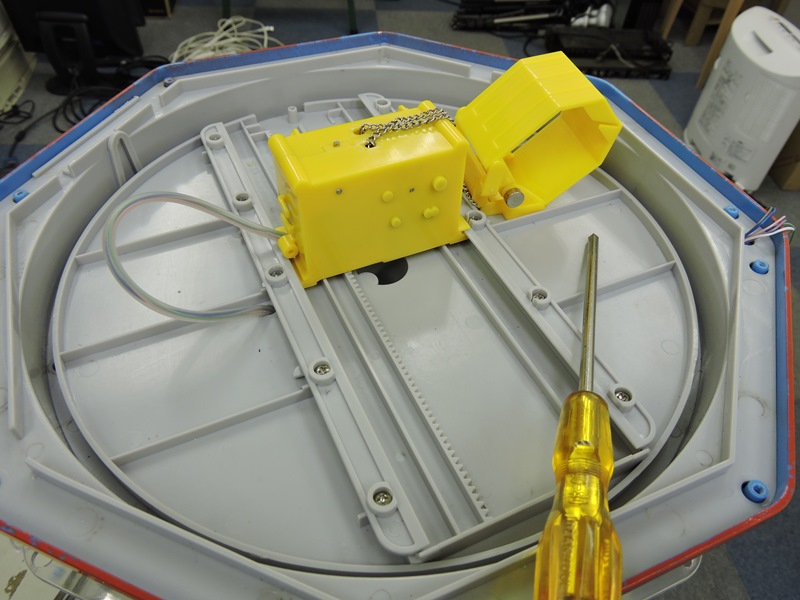

 クレーン機構部を天井裏にセットし、 前後動用ガイドレールを取り付けます。 |
|

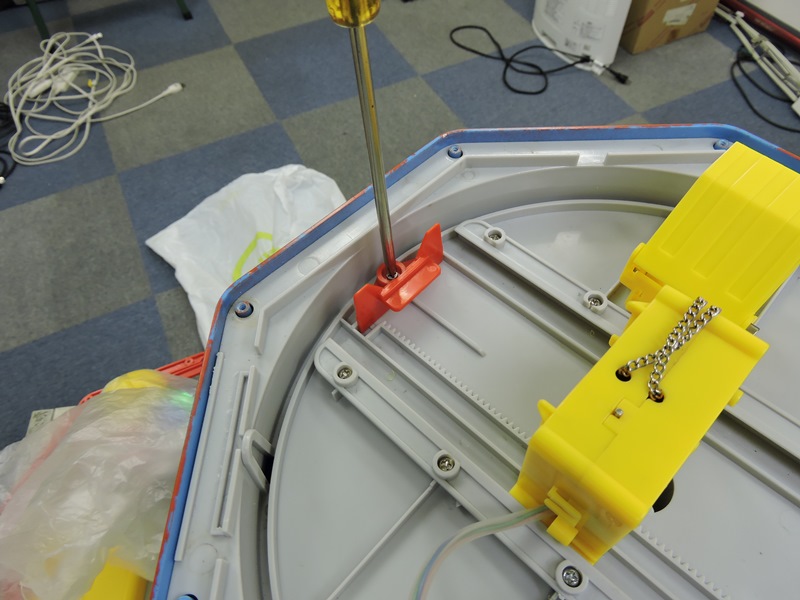

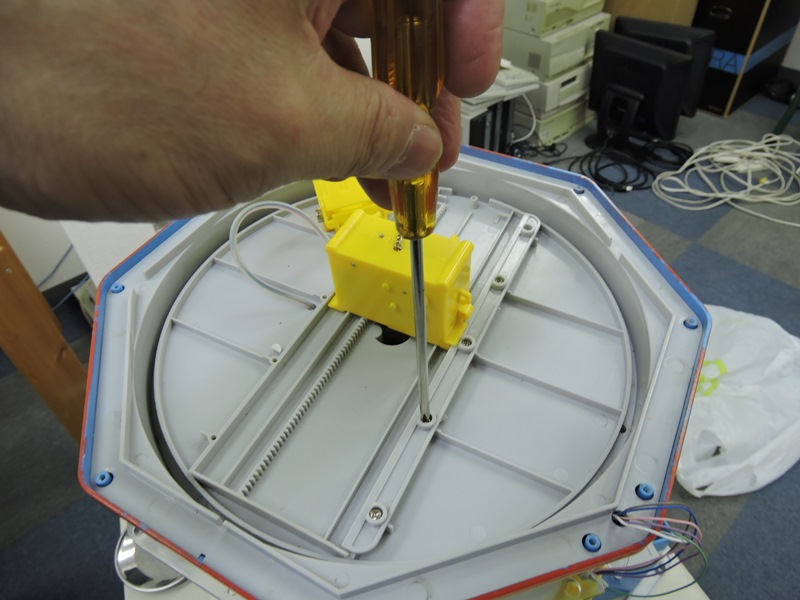

 左右５本ずつのネジでガイドレールを固定します。クレーンを 回転させる機構は、天井パネル内に組み込まれています。 |
 前後動用ガイドレールの片側にのみ ストッパー部品がネジ止めされます。 |
|

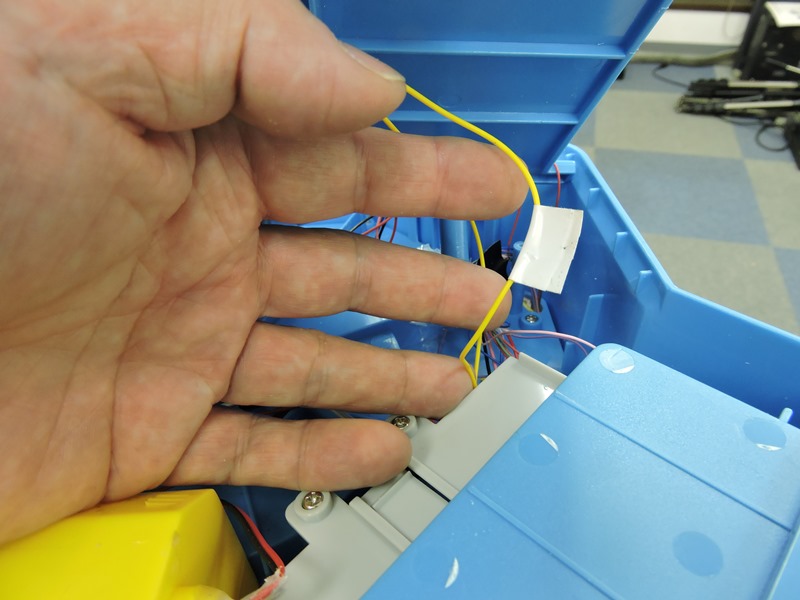

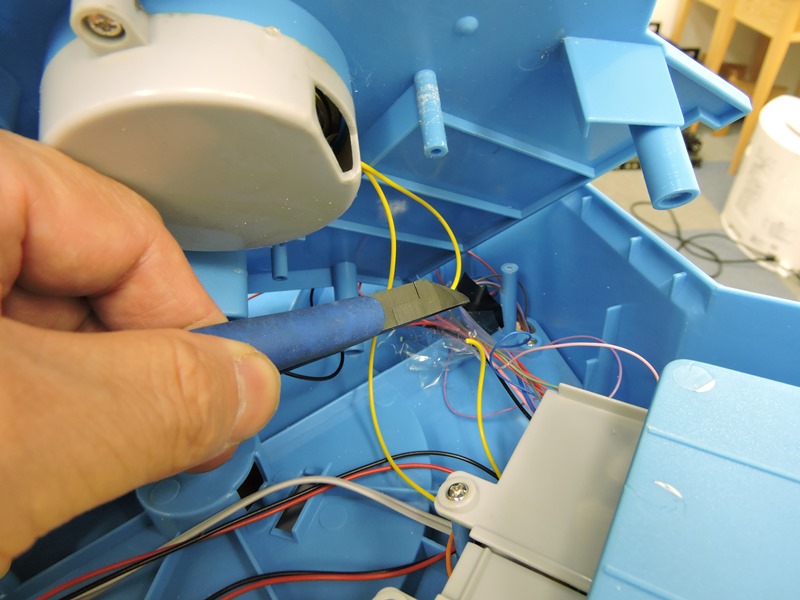

 メロディが流れないよう切断しておいた スピーカ配線を、元通り接続します。 |

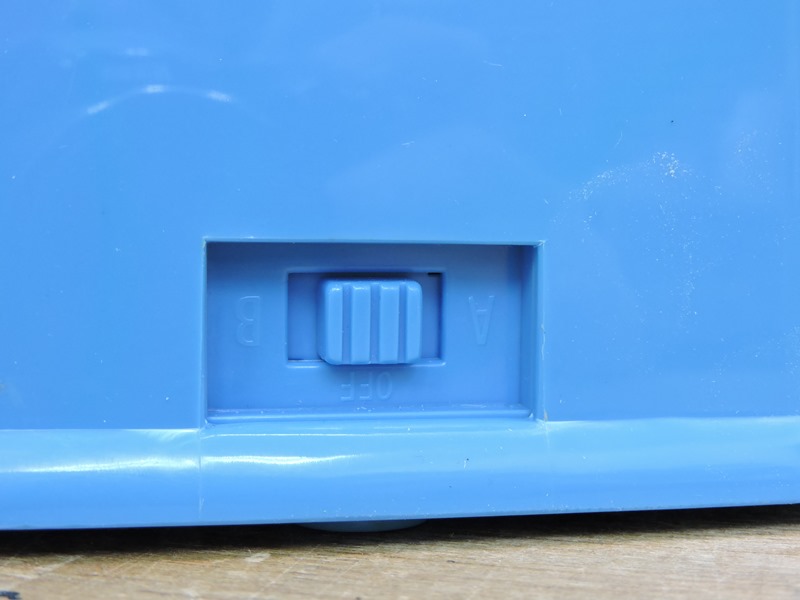

 電源スイッチは機関車が走行するモードと 走行しないモードの２通りでＯＮにできます。 |
|

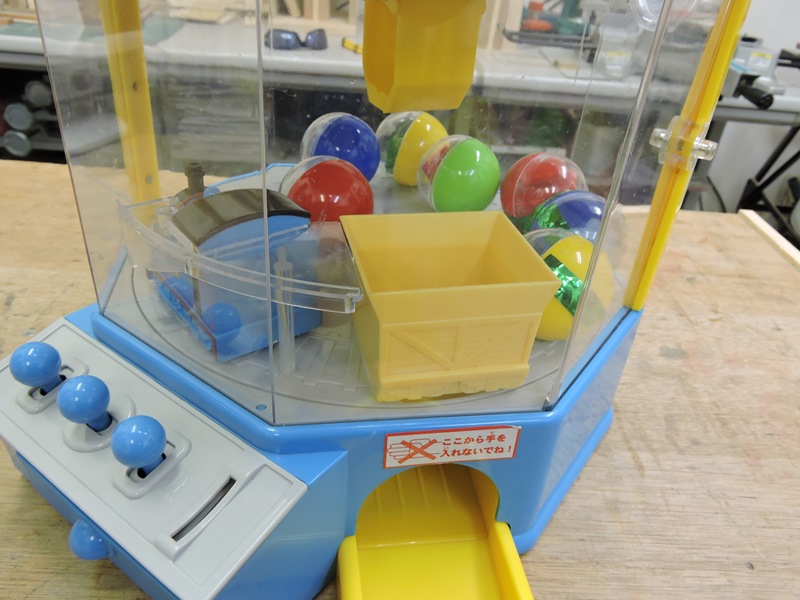

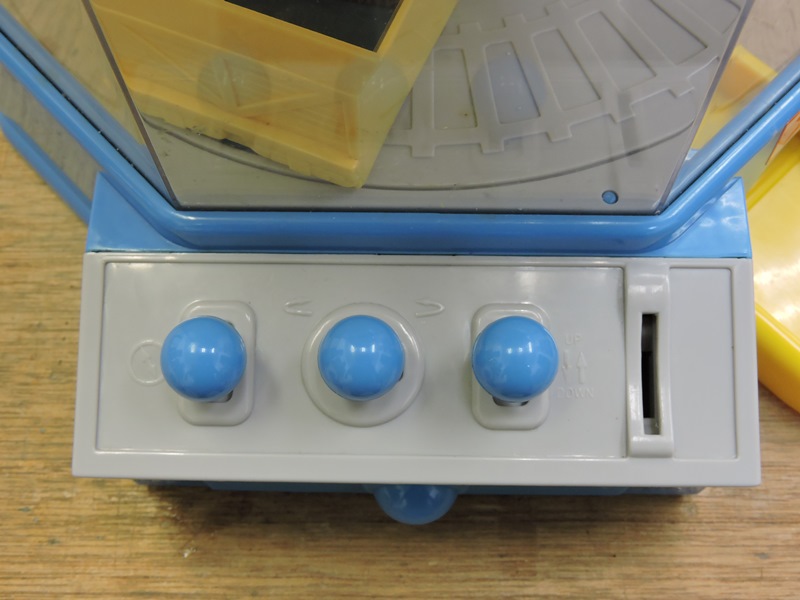

 左から順に、クレーンを前後動、 回転、上下動させるレバーです。 |

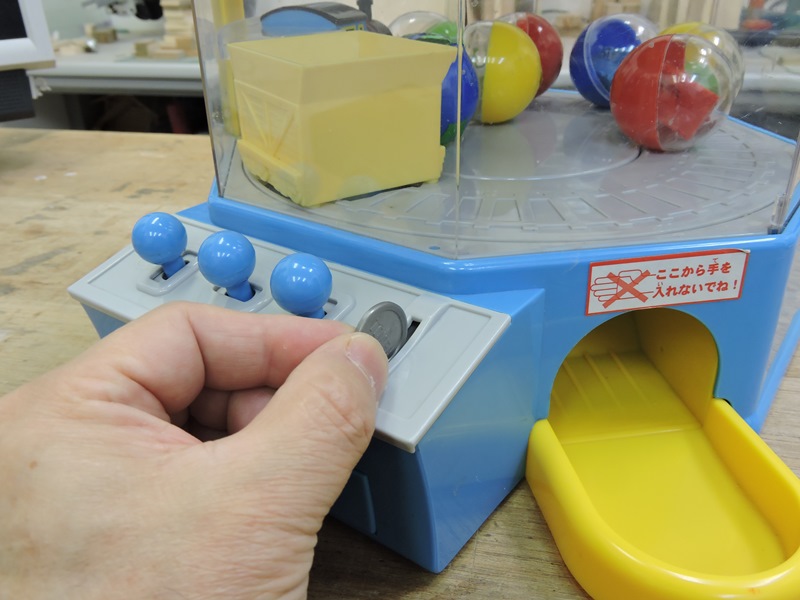

 凝った造りになっており、プラスチック製の コインを入れるとゲームがスタートします。 |
|
 作業完了目前で新たに問題を見つけました。機関車が ズムーズに走行せず、途中で停止してしまいます。 |

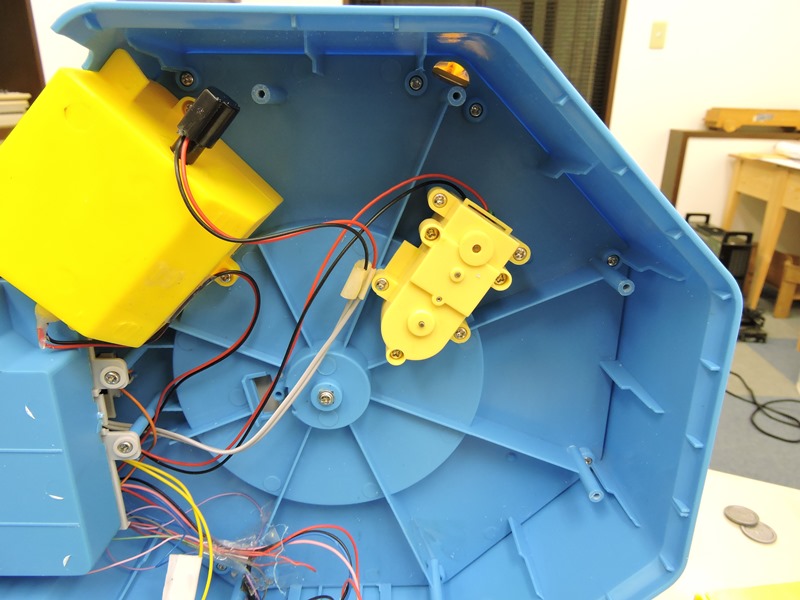

 底蓋を開けて走行テーブルの回転機構を 確認します・・が、特に問題ありません。 |
|
 走行テーブル側に問題がありました。本体の ベースと擦れてかすかに溝が掘られています。 |

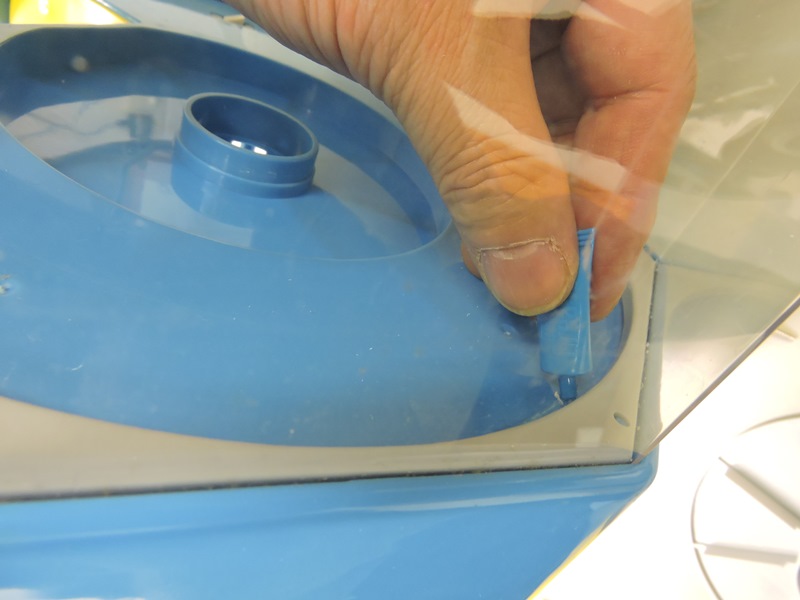

 軌道に沿ってプラグリスを 薄く塗り付けてやります。 |
|

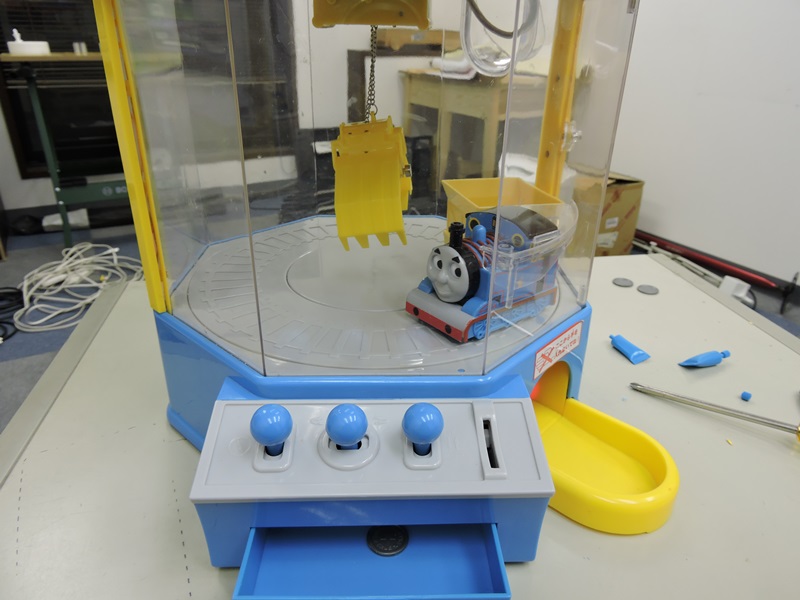

 機関車の走行が非常に軽快になりました。 クレーンの動きも問題ありません。 |
 内部に景品のボール（確かガチャとかいう小さな おもちゃの入ったプラスチック球）を入れます。 |
|
|
最終的な動作確認は・・言うまでもなくしばらく遊んで見ることです。結構はまります。 機構を十分に読み取らなければ手の出せない、なかなか難易度の高い修理でした。 |
||
|
||
