| ・玩具ミシンの修理（２０１６．１１．３０） |
 今日の守谷おもちゃ病院は大変盛況でした。ドクター７名が治療に当たる中、私にも４点の 修理が回ってきました。さらに入院扱いとなり工房に持ち帰ってきたのが、このミシンのおもちゃ です。子供用の玩具でどのように「縫える」機構を実現しているのか、大変興味を引かれます。 |
||

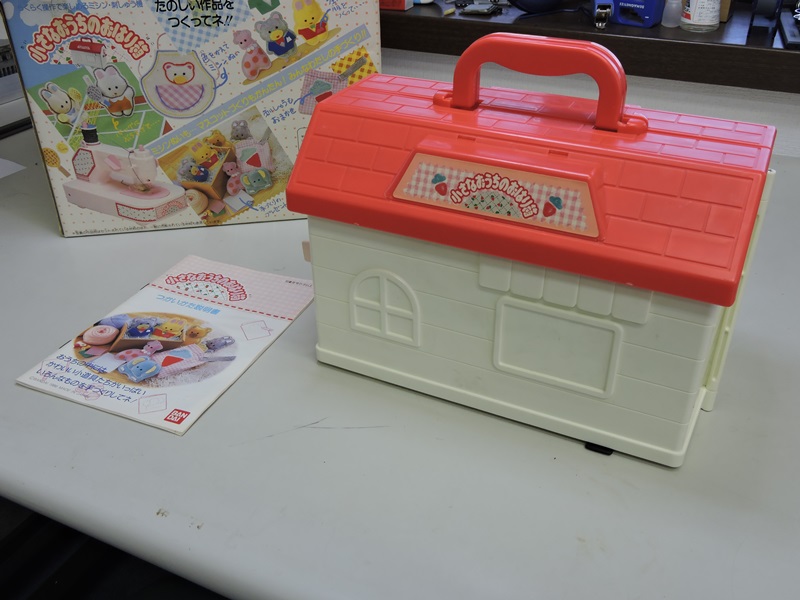

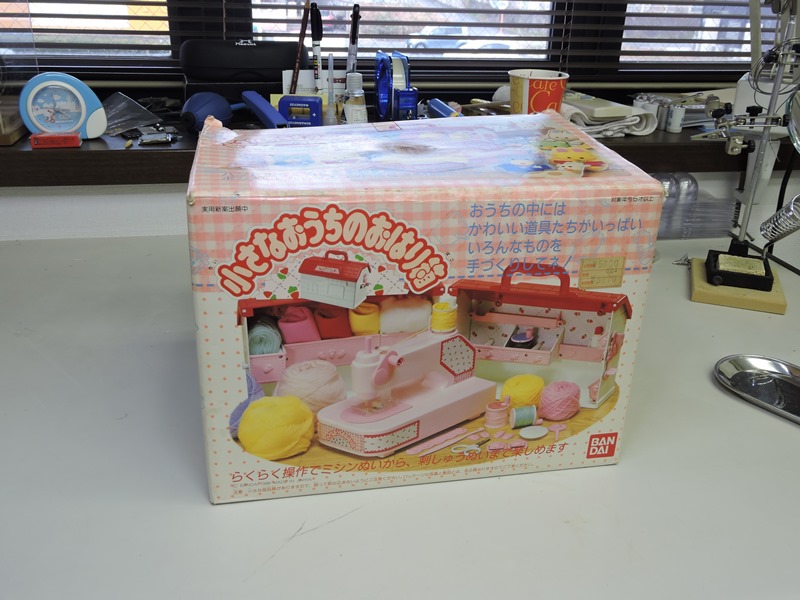

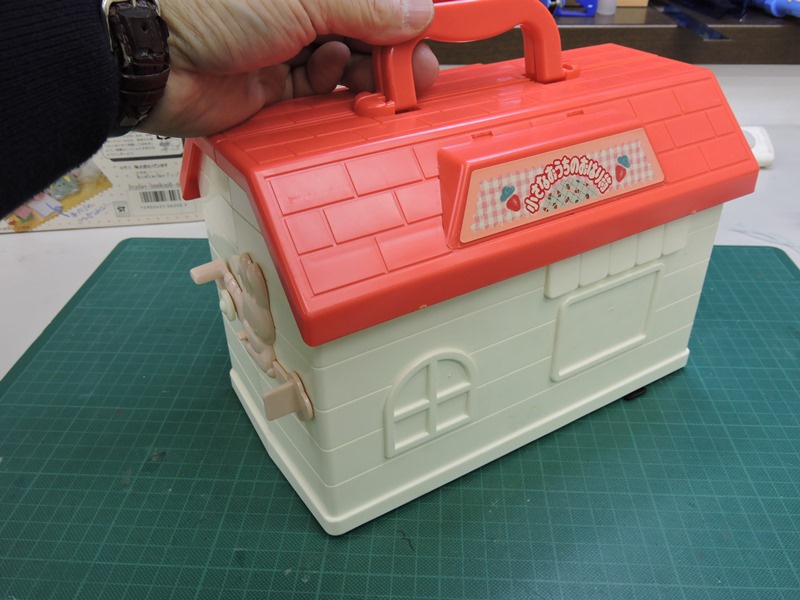

 BANDAI社製「小さなおうちのおはり箱」 という名の実に可愛らしいおもちゃです。 |
 「おうち」の形をしたボックスに ミシンが収納されています。 |
|

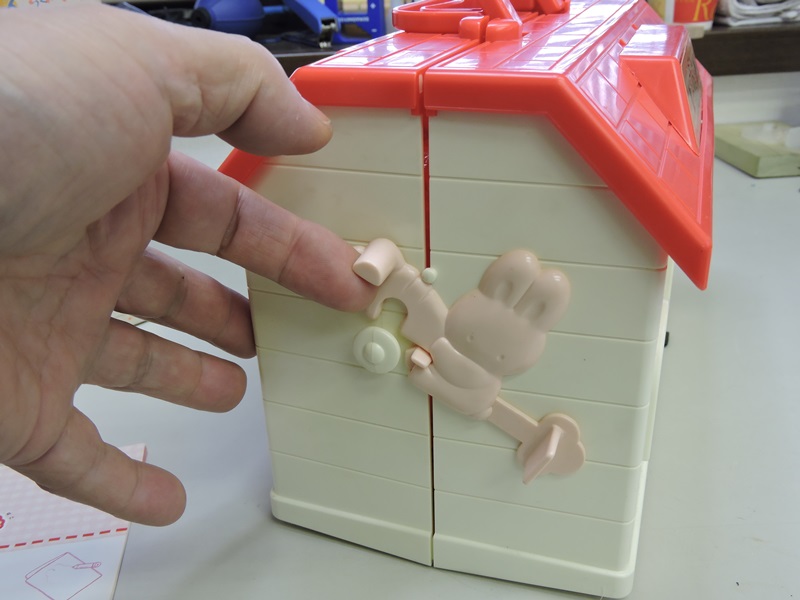

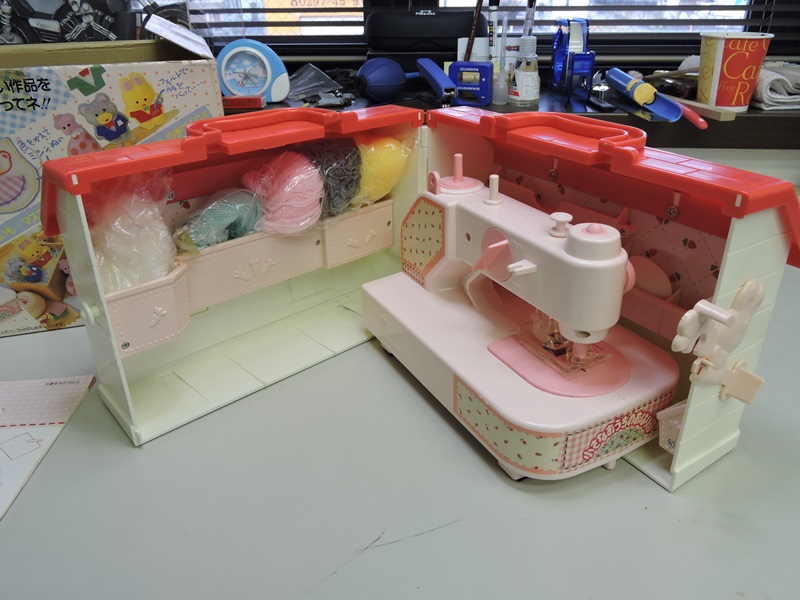

 鍵を開けるとボックスが中心部から左右に 分離し、中からミシンが出てきます。 |

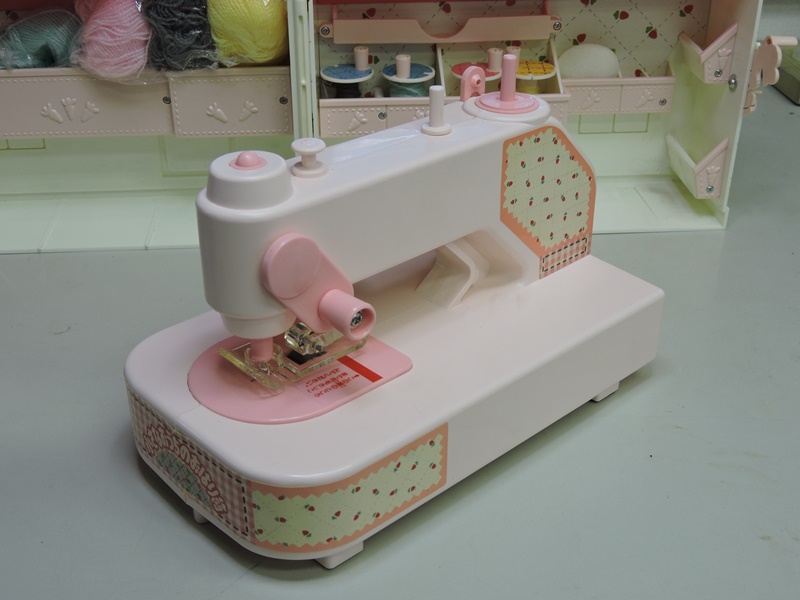

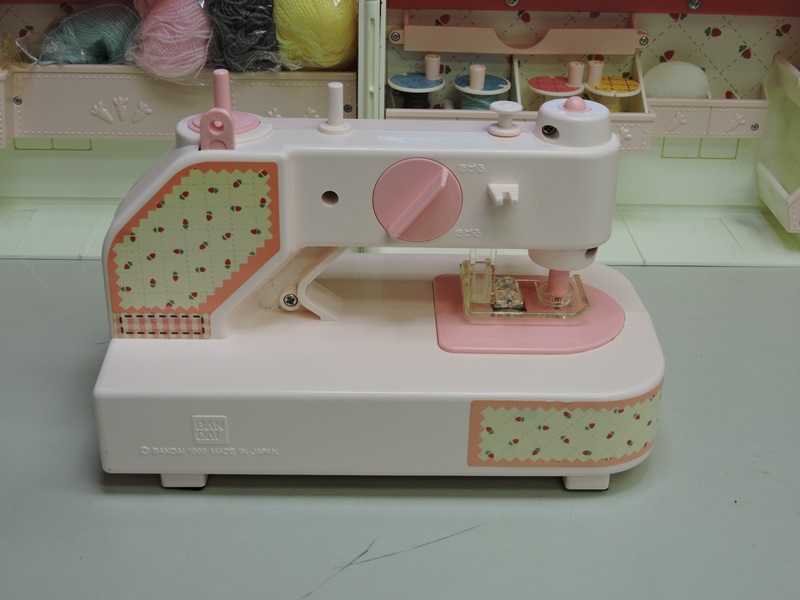

 取り出したミシン本体です。正直、 私はミシンとは縁がございません。 |
|
 外観をいくら眺めても、本当に布を縫う ことができるのか、判然としません。 |
||

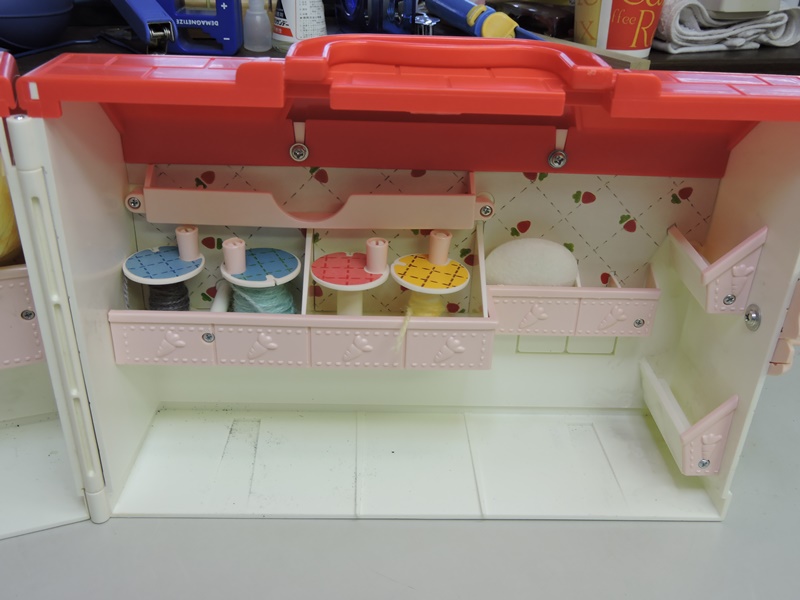

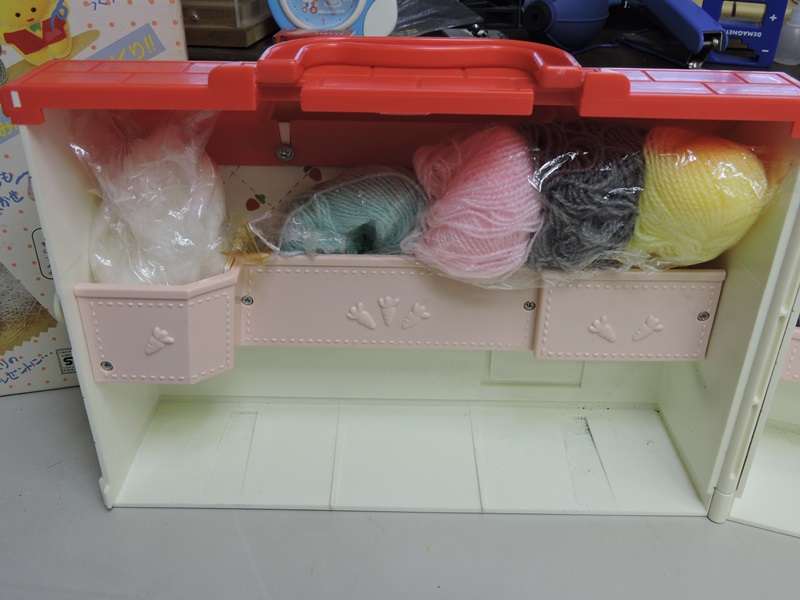

 ボックスの内部には付属品・小物を 収納できるようになっています。 |
 裁縫に必須の糸（毛糸）、糸巻き、チャコ （でしたっけ？）などが可愛らしく並んでいます。 |
|

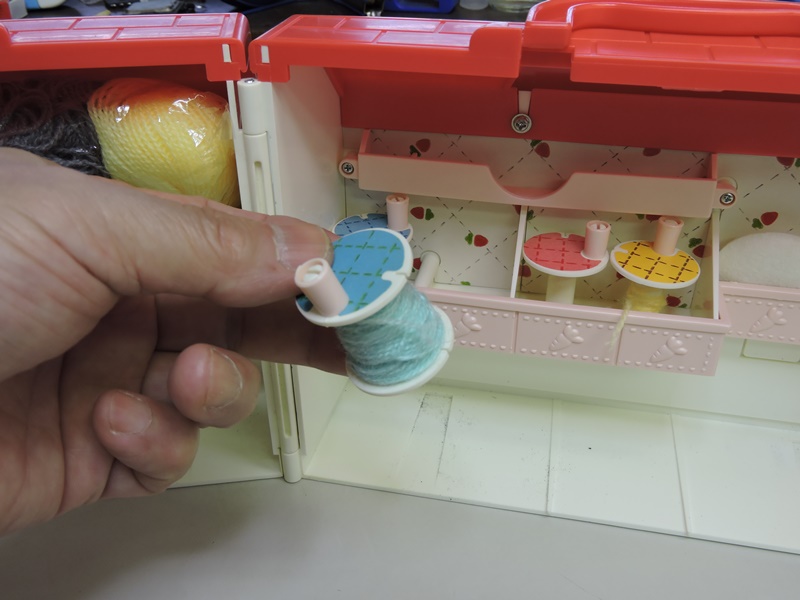

 付属の説明書に従って使用法を勉強し ます。まず糸巻きを一つ取り出します。 |

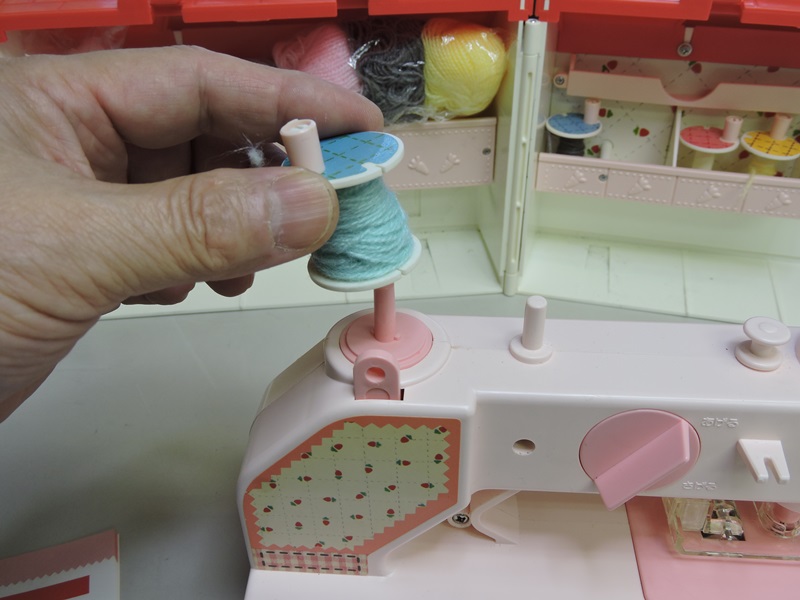

 糸巻きを糸立て棒に差し込みます。実は写真は 誤りで、右隣のもう１本の棒が正しい位置でした。 |
|
 左側の棒は糸巻きに糸を巻き取る時に使用するもので、 ハンドルを回すと手前の糸ガイドが自動的に上下します。 |

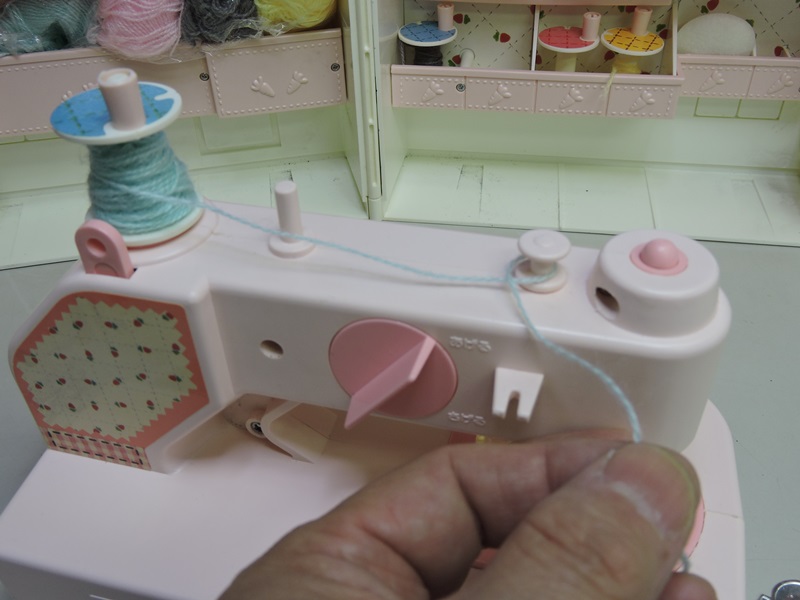

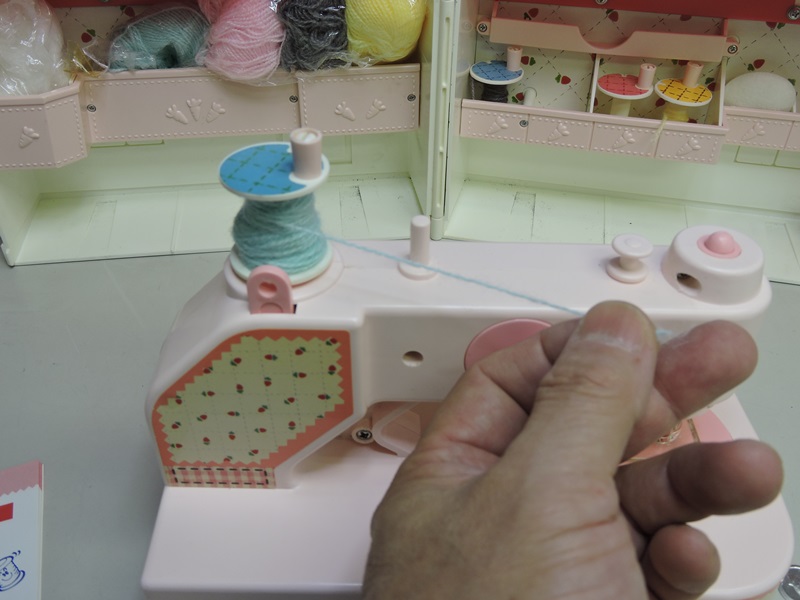

 糸巻きから糸を引き出し、 糸かけを伝い導きます。 |
|
 ミシン針に予め糸通しを くぐらせておきます。 |
 糸通しのワイヤーに糸（この おもちゃでは毛糸）を通します。 |
|

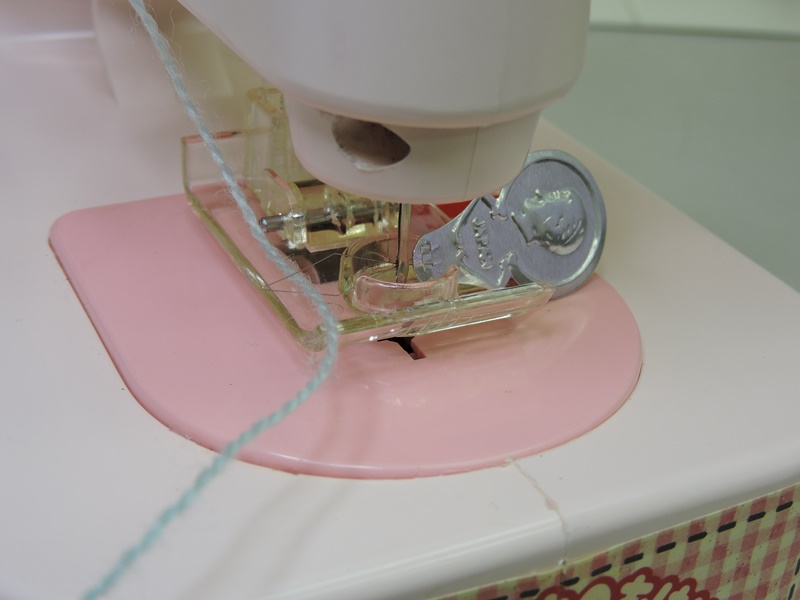

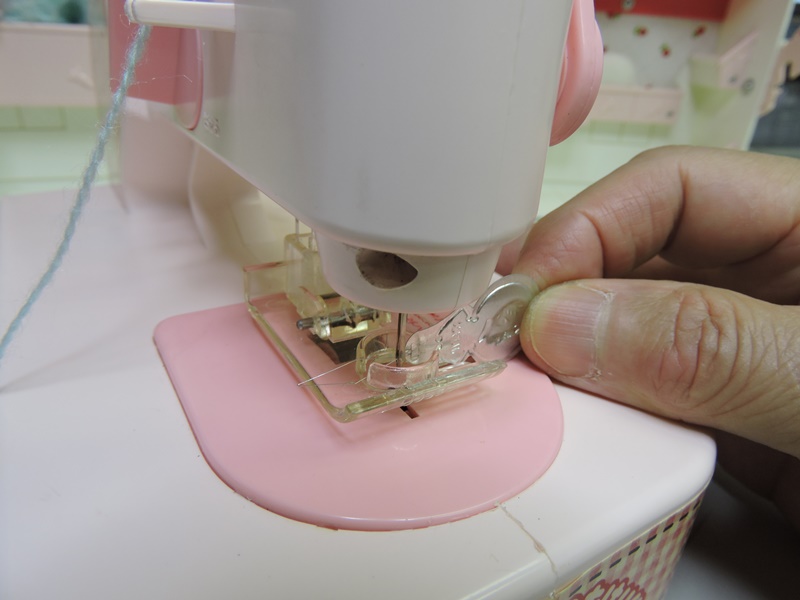

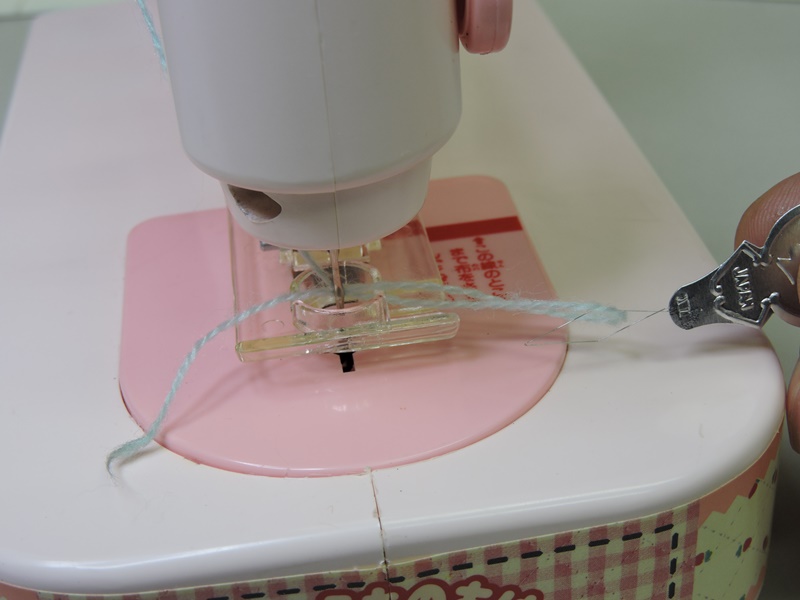

 糸通しを引いて毛糸を ミシン針に通します。 |
 糸通しを取り去ります。 |
|

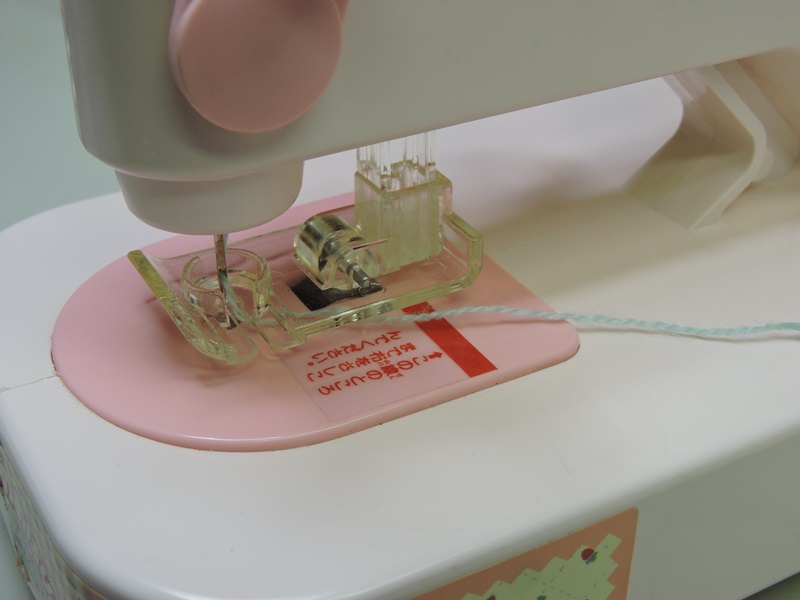

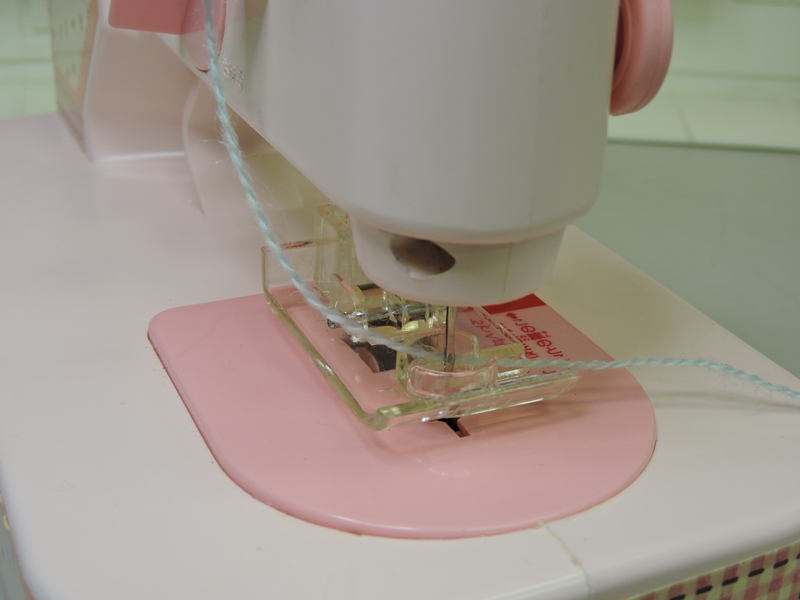

 毛糸を「押さえ」の下を通し後方に引き出し ます。これで糸の準備は終了（だそう）です。 |
||
 布をセットします。使用法の基本を理解するのに 必死で、故障個所を探すどころではありません。 |

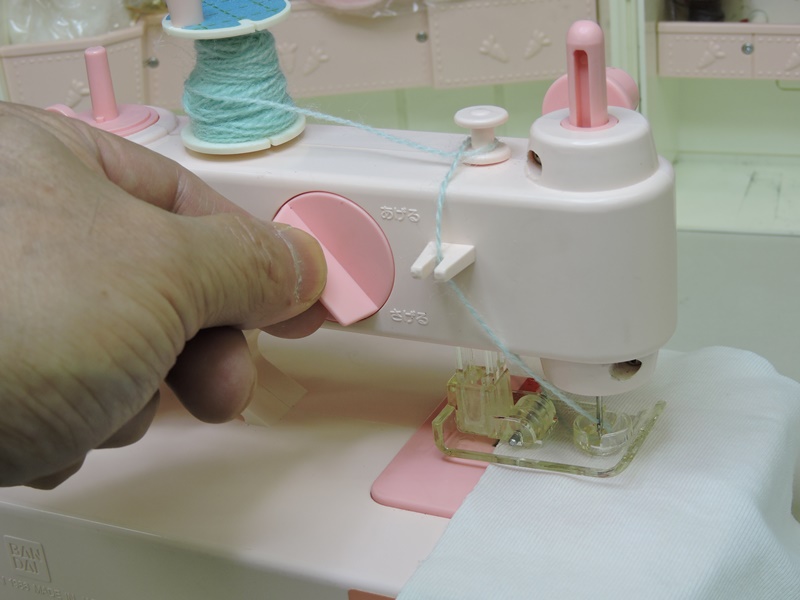

 「押さえ上げ」を回すと「押さえ」が 下に降り、布が固定されます。 |
|

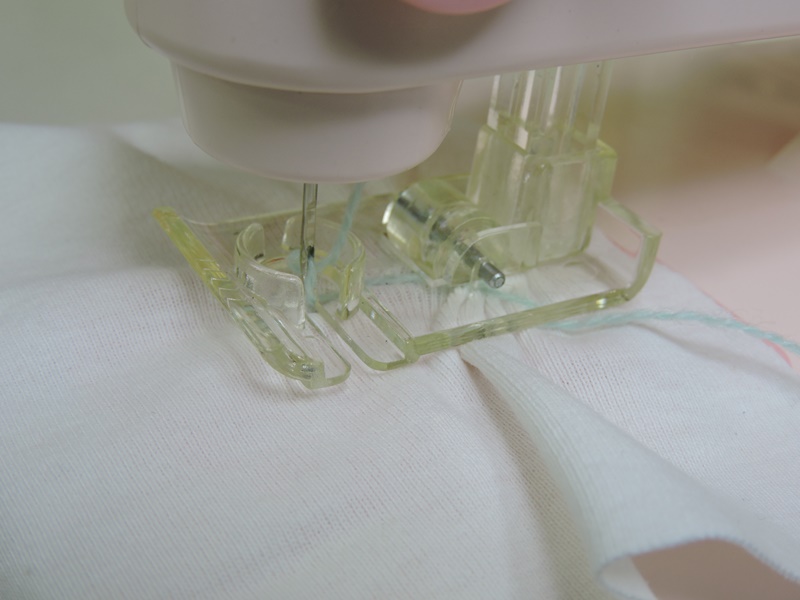

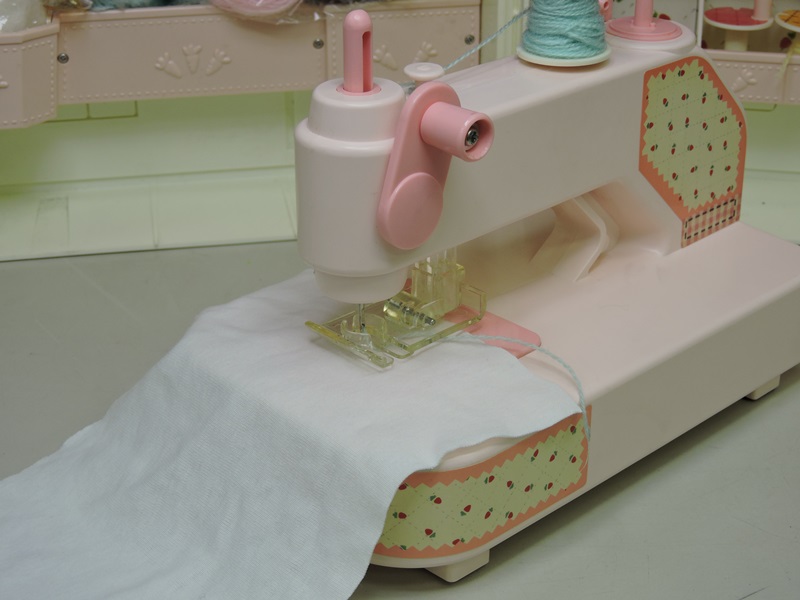

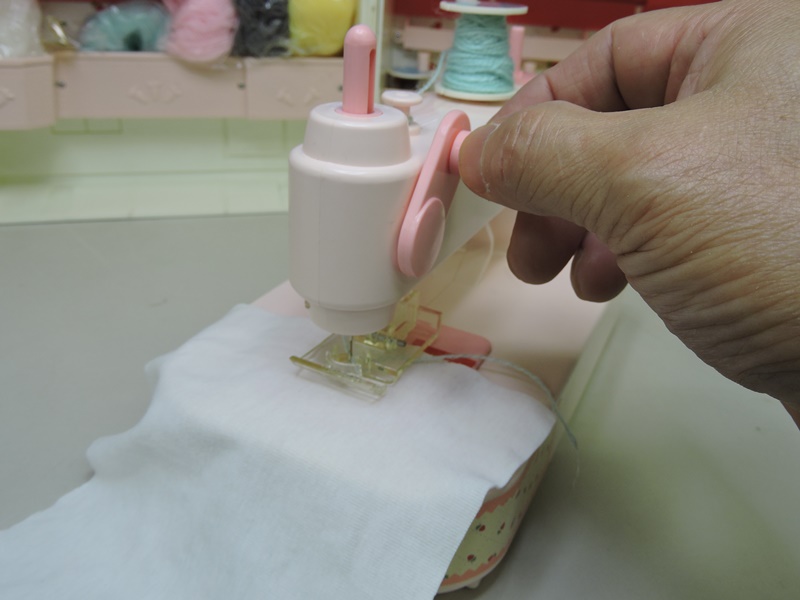

 このハンドルを手で回すとミシン掛けが行われます。 ミシン針が上下し、布が少しずつ前方へ送られます。 |

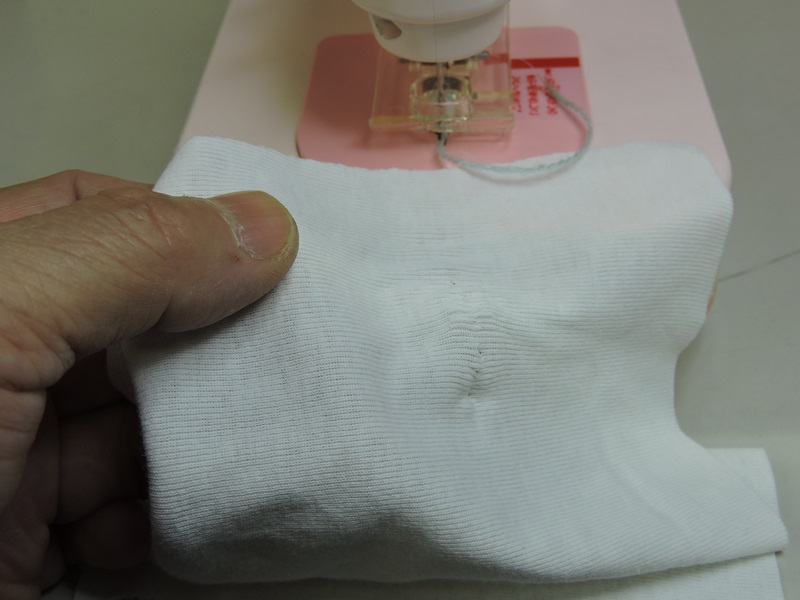

 途中で布が絡んでいますが、 何となく縫えているように見えます。 |
|
 布を取り出してみると、糸が全て抜けてしまいミシン針の 跡が点々と残っています・・・まともに縫えていません。 |
||
 まともに縫えていないことは確かですが、原因について 思い当たることは何もありません。分解にかかります。 |

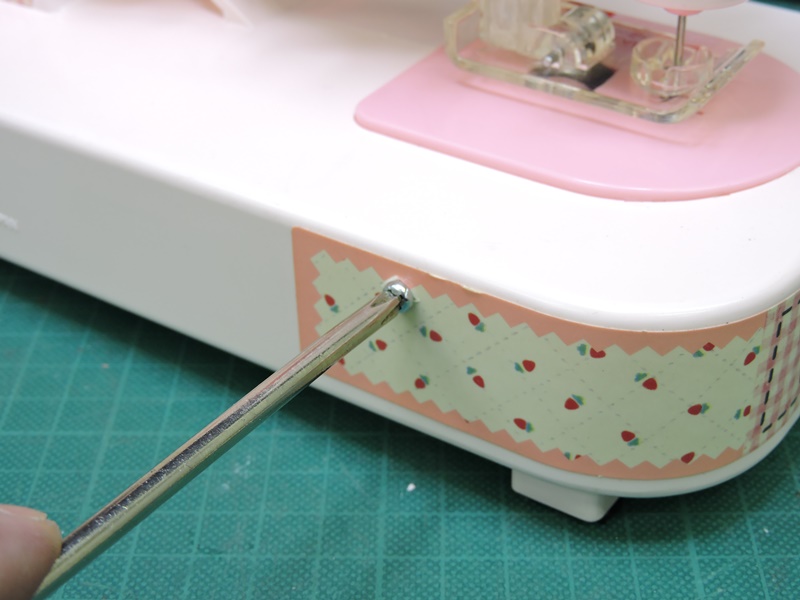

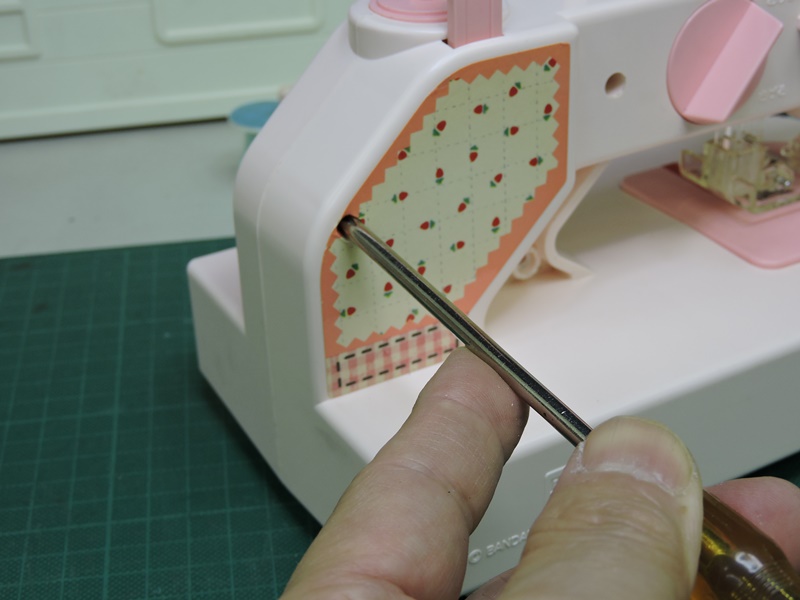

 化粧シールの下に固定ネジが隠れて います。少しだけシールに穴を開けます。 |
|

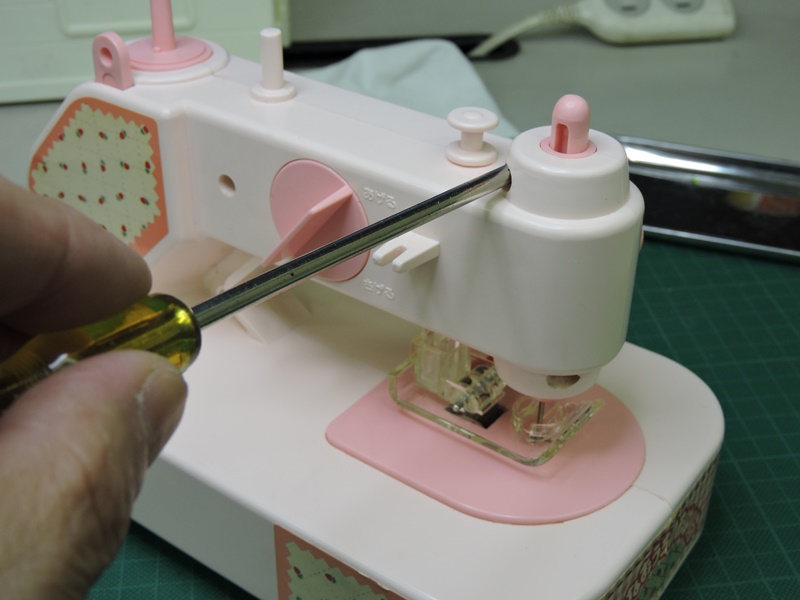

 ここにもネジが隠れています。シールを綺麗に剥がせ れば良いのですが、無理をすると破れてしまいます。 |

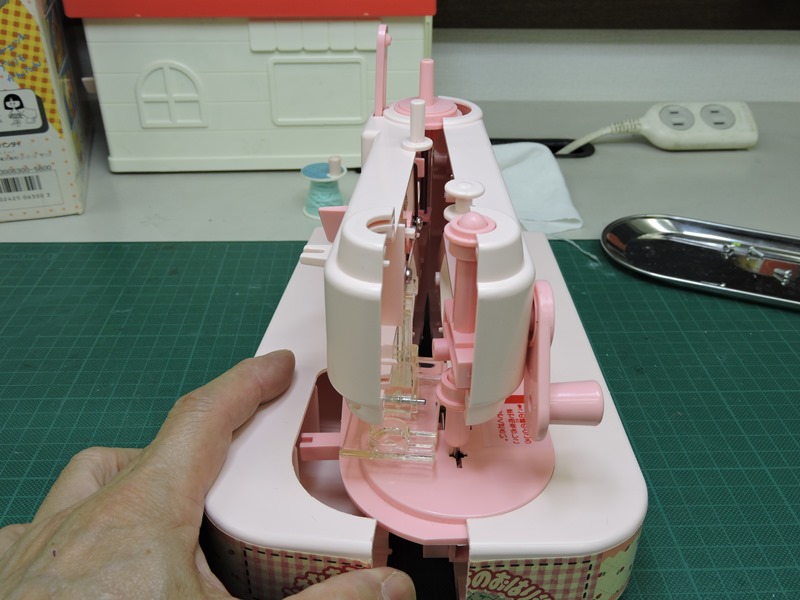

 全ての固定ネジを緩めました。 ミシン本体が左右に分離します。 |
|

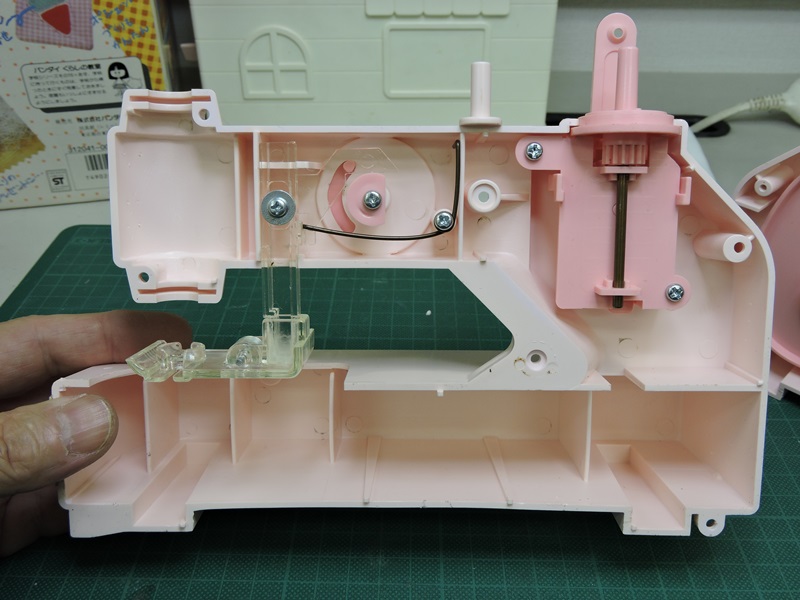

 左半身です。「押さえ」とその上下機構、糸巻きに 糸を巻き取る機構が組み込まれています。 |

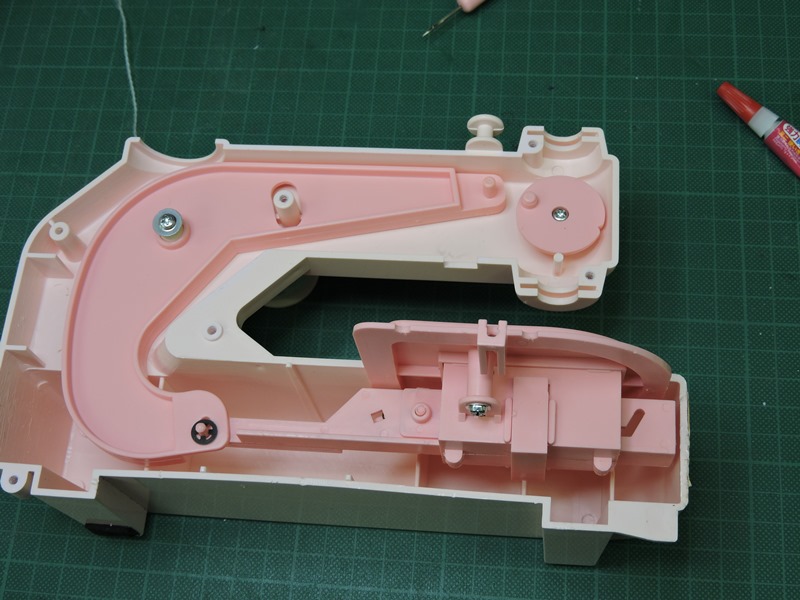

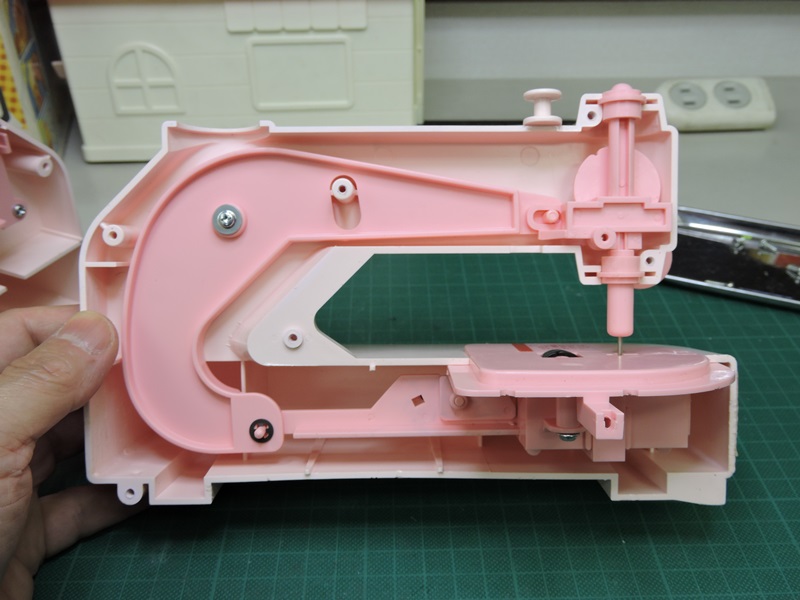

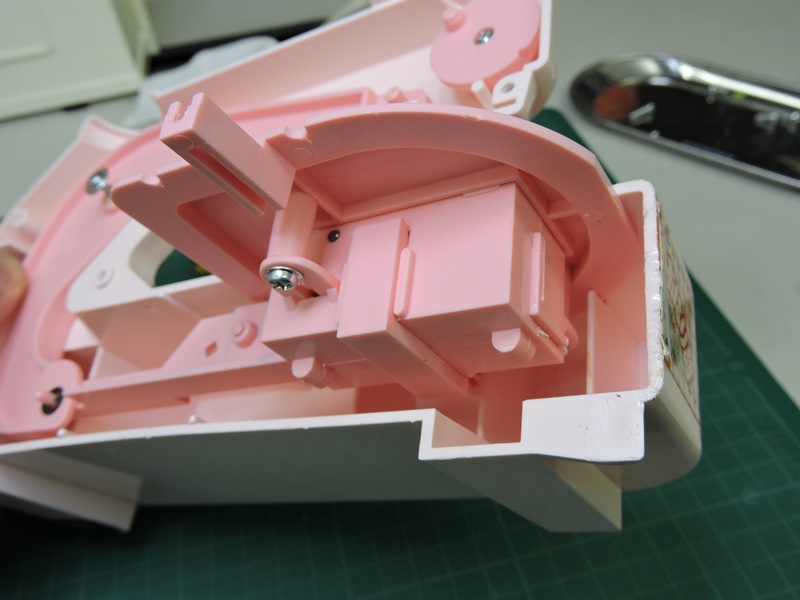

 右半身にはミシン針の上下機構、布の送り出し機構 など、やや複雑な仕掛けが組み込まれています。 |
|
 布テーブルの下部に、何か仕掛けが組み込ま れていそうなボックスが取り付けられています。 |

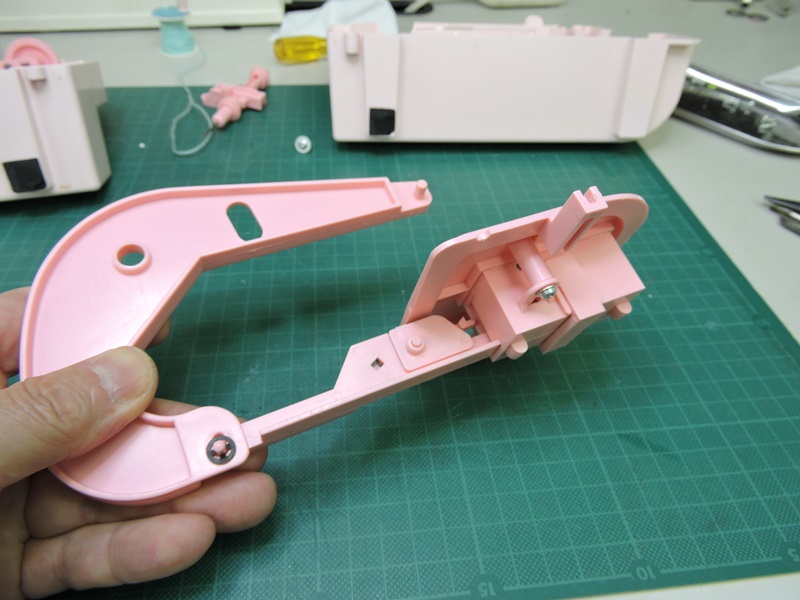

 この大きなＵ字型の部品は、手回しハンドルの回転を 下側の往復運動に変換するリンクを構成しています。 |
|

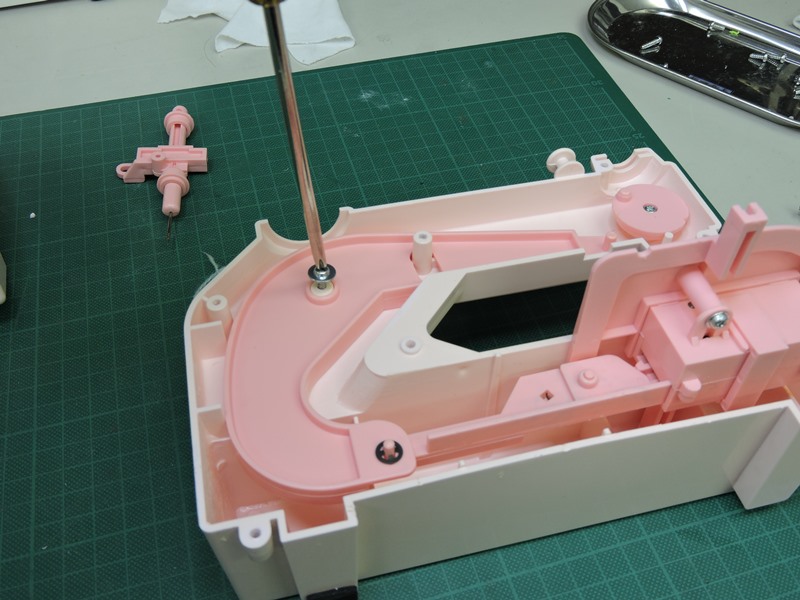

 揺動軸の固定ネジを緩めると 一連の部品が外れてきます。 |

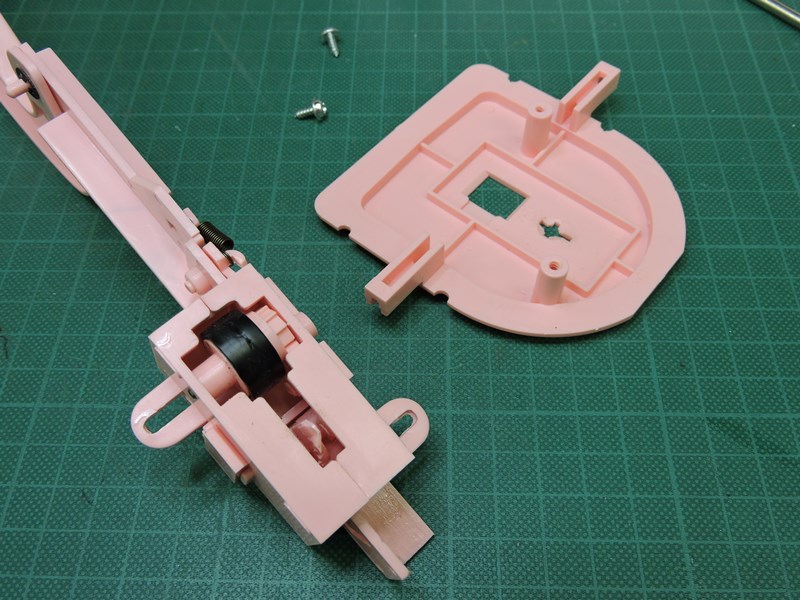

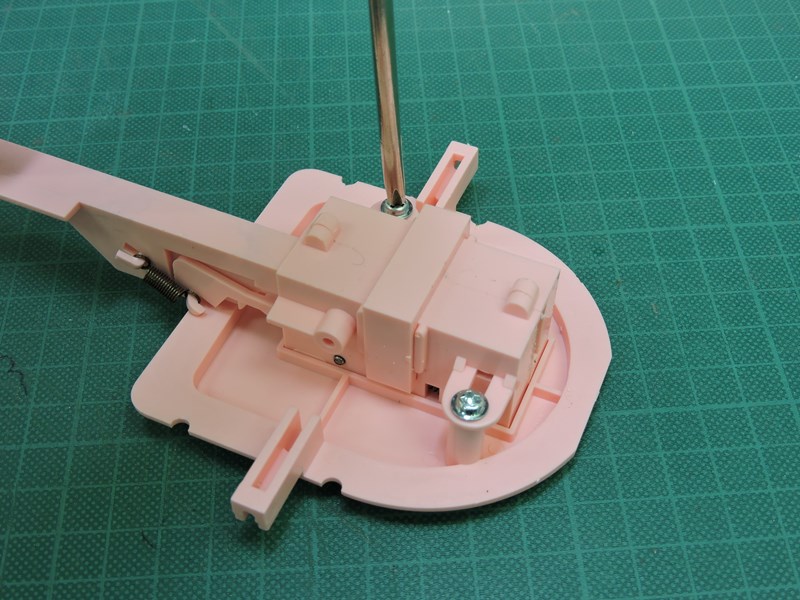

 ボックスは布テーブルの下部に ２本のネジで固定されています。 |
|
 ボックスの内部が見えてきました。布テーブル中央の 十字穴を通して、ミシン針がボックス内部に入ります。 |
 リンクにより前後駆動されるスライダーが ボックス内部を水平方向に貫通しています。 |
|

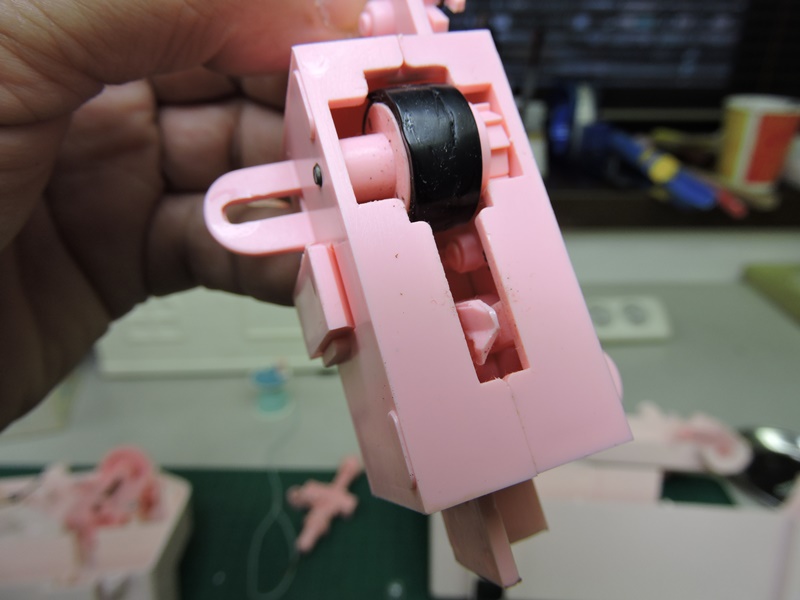

 ちょうどミシン針が入り込む辺りに、内部から 小さな突起状の部品が顔を出しています。 |
||

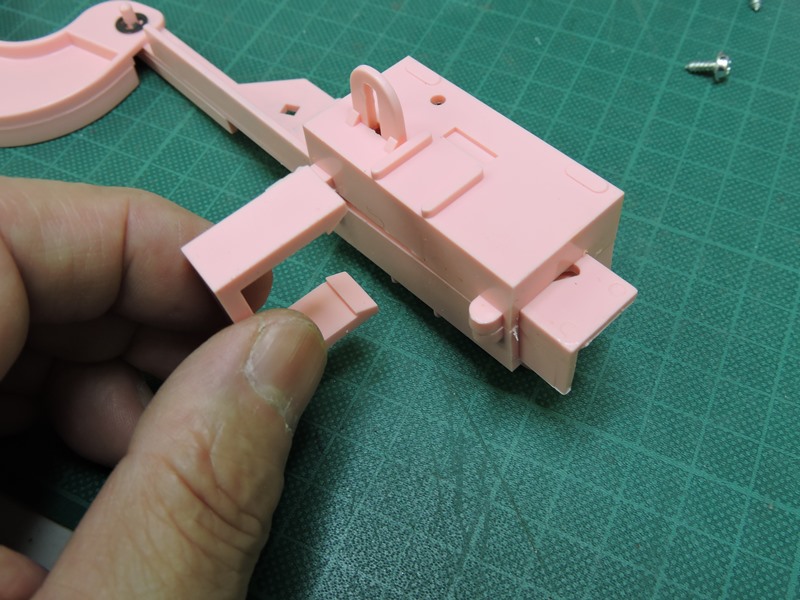

 ボックスは左右に分離することができます。外側 から大きなクリップで挟むことで固定されています。 |

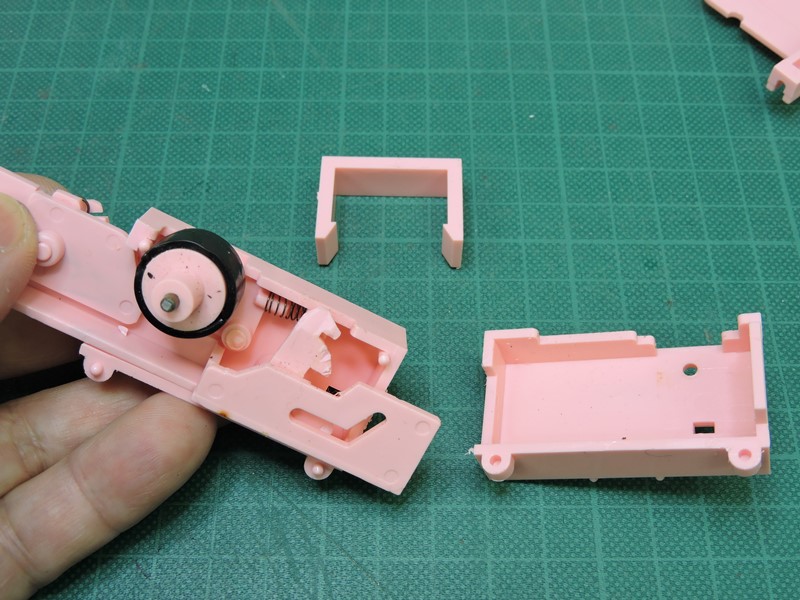

 クリップを外すと２つに分かれて ボックス内部が明らかになります。 |
|

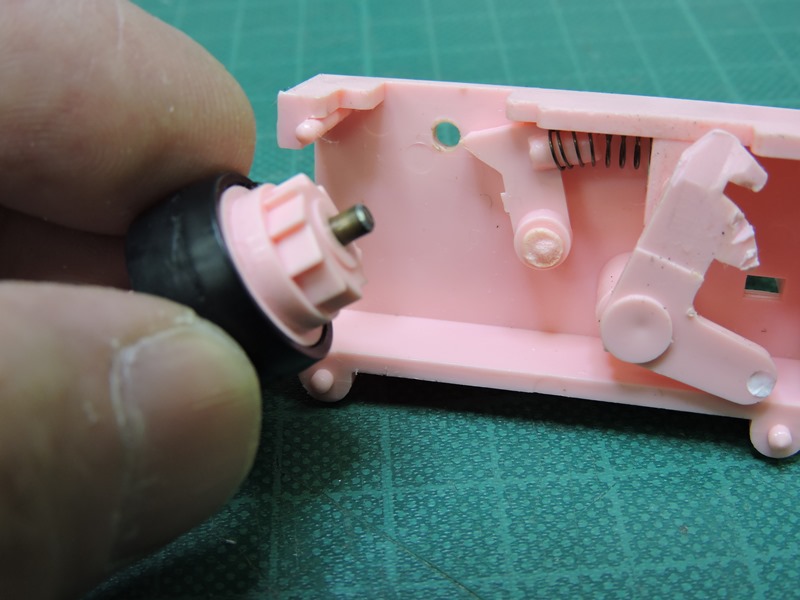

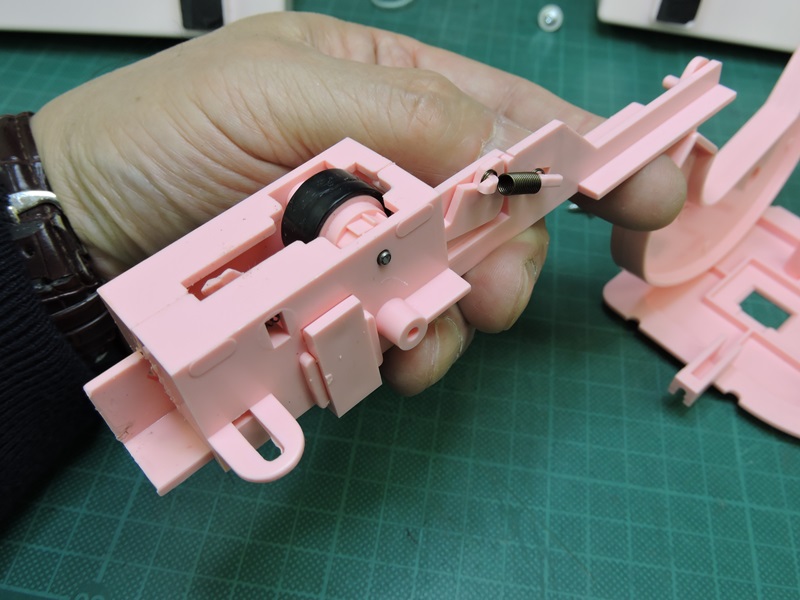

 スライダーを外してみます。黒い外周のローラー および小さなＬ字型の部品と連動するようです。 |

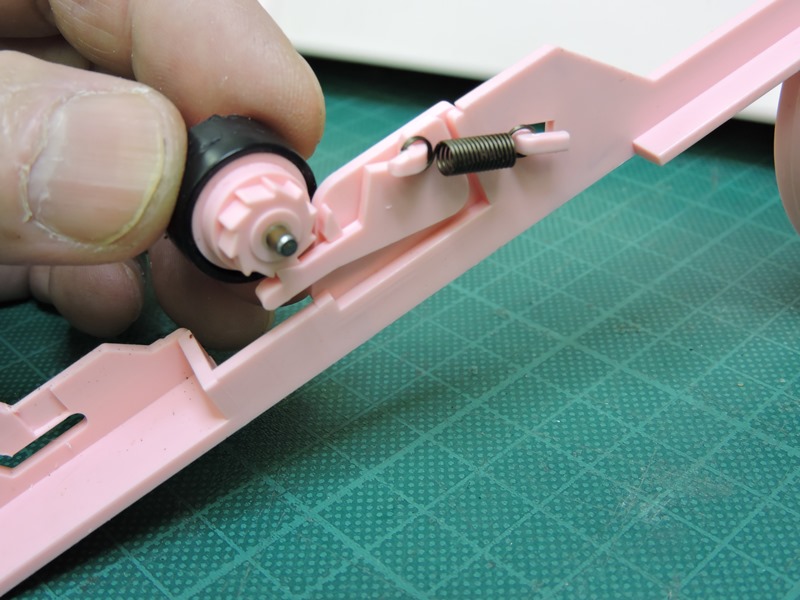

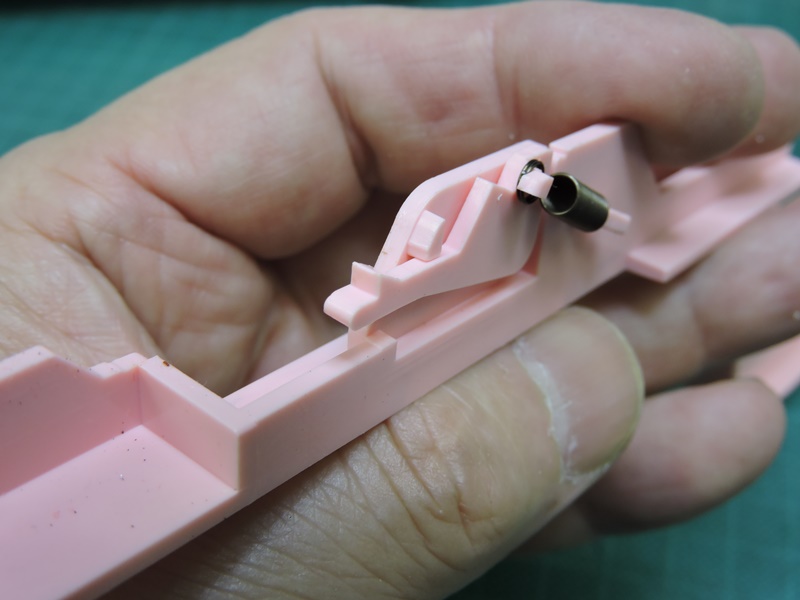

 スライダーの途中に爪が付いたレバーがあり、 スプリングが上向きに押さえ付けています。 |
|
 ローラーの内側にはレバーの爪と 噛み合う歯が刻まれています。 |
 スライダーが１往復する度に、爪がローラーの歯を １枚ずつ押し出し、ローラーが一定角度回転します。 |
|

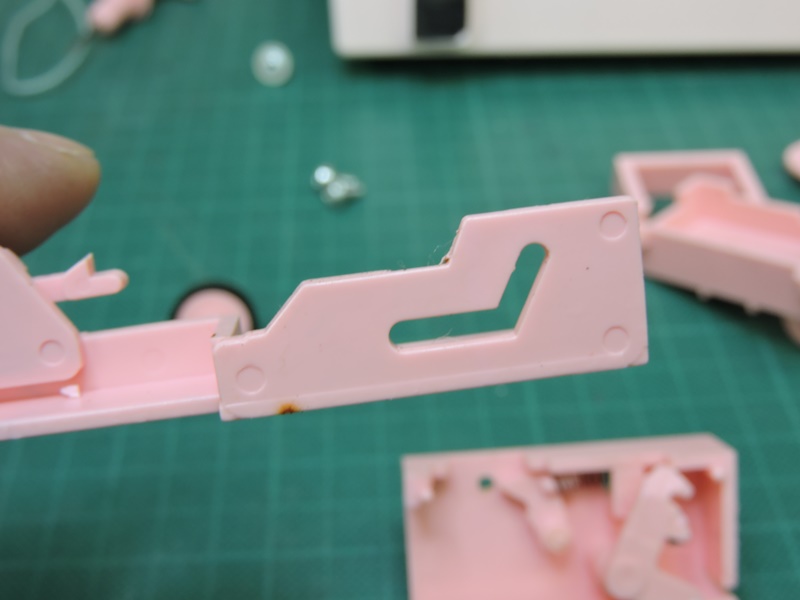

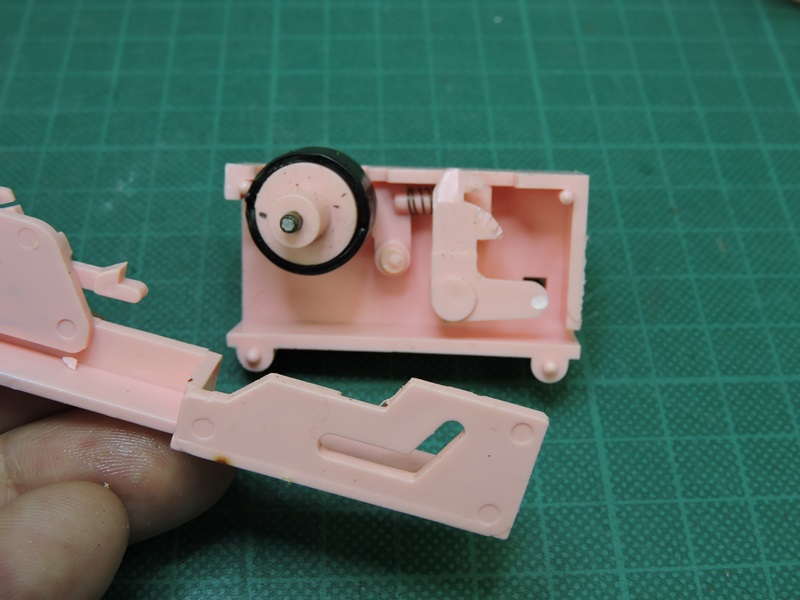

 スライダーの先端に小さなプレート部分があります。 （逆さの）「へ」の字型をしたスリットが加工されています。 |
||

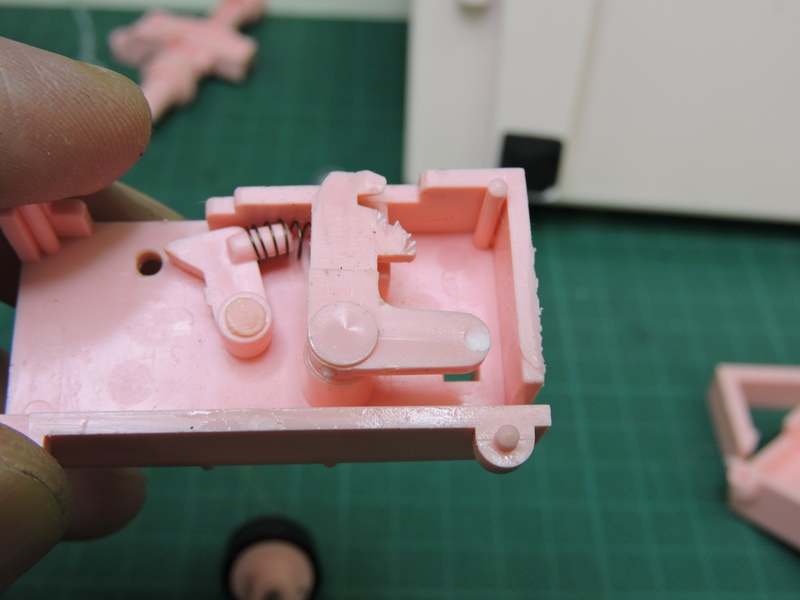

 スリット付きプレートがちょうど往復する位置に、おおよそＬ字型をした小さな部品が組み込まれて います。Ｌ字のコーナー部から奥に向かってピンが出ており、ボックスの軸受に止まり回転します。 |
||

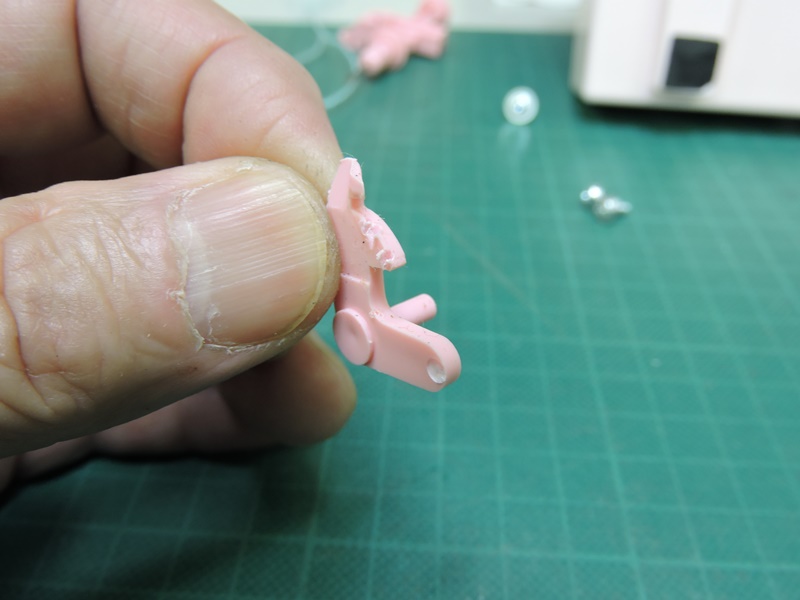

 Ｌ字の短辺端に、樹脂が白く跳んだスポットが あります。ここにもピンが出ていたようです。 |
 ピンは折れてどこかへ行ったのでしょう。長辺途中に 加工された突起部は、ミシン針が衝突して削れています。 |
|
 Ｌ字型部品はピンを介してスライダーとリンク します。ピンの欠損が不具合の原因です。 |

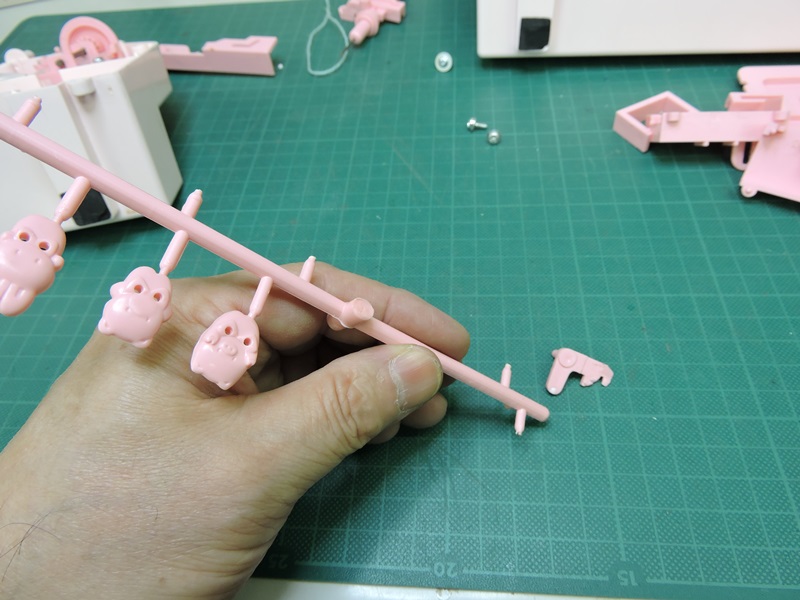

 Ｌ字型部品は糸をかがる重要な部品です。 残っていた樹脂ランナーからピンを再生します。 |
|

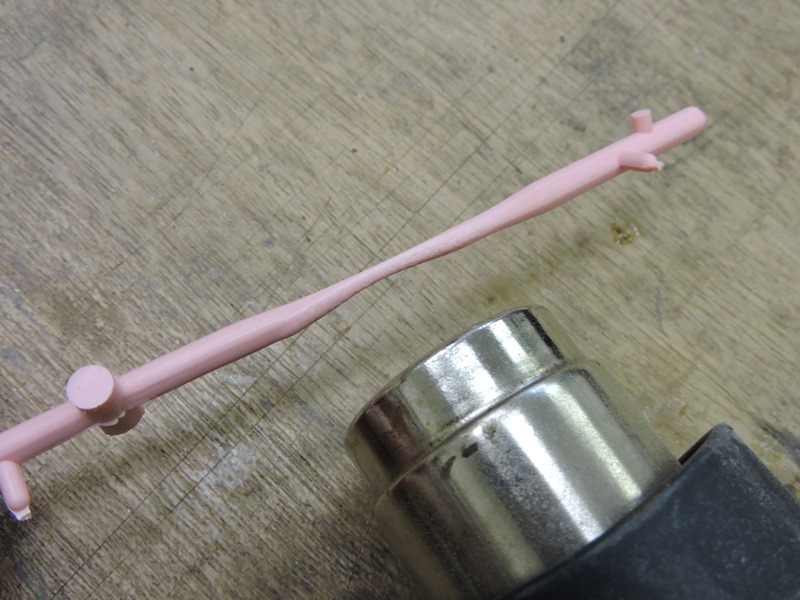

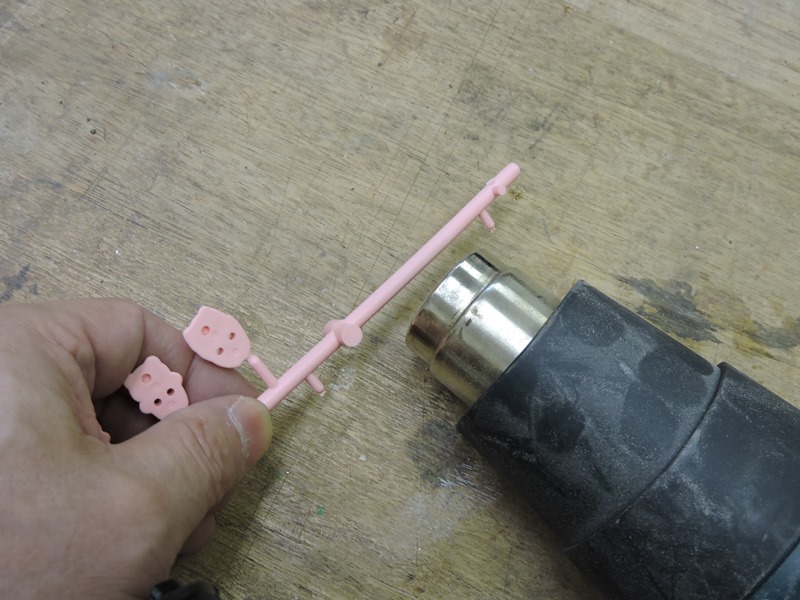

 ランナーをホットガンで加熱し、柔らかくなった ところで左右に引いて必要な太さにします。 |

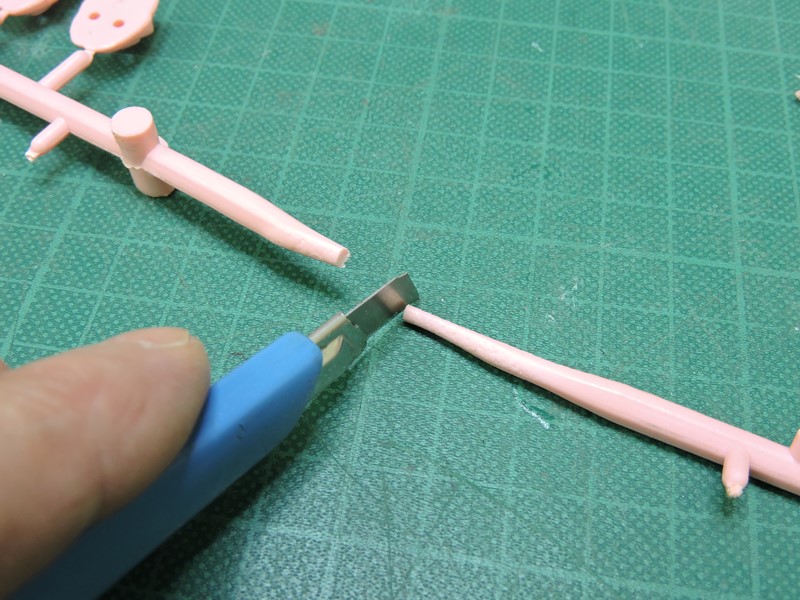

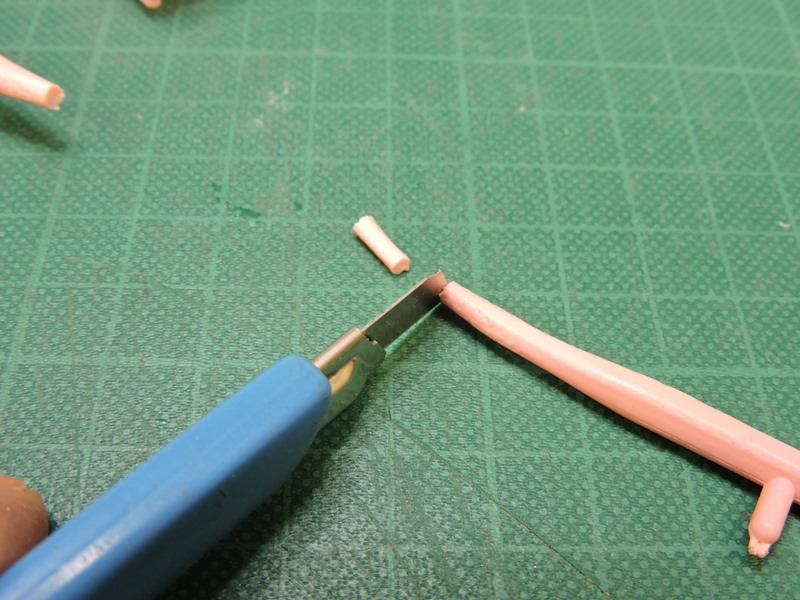

 適当なところで切断します。 |
|

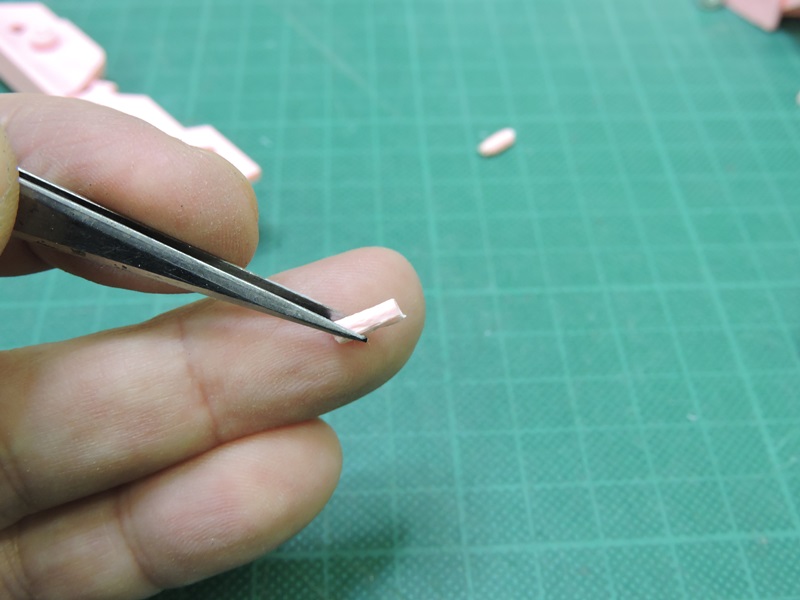

 必要な長さに切り揃え、 軽く切削して形状を整えます。 |

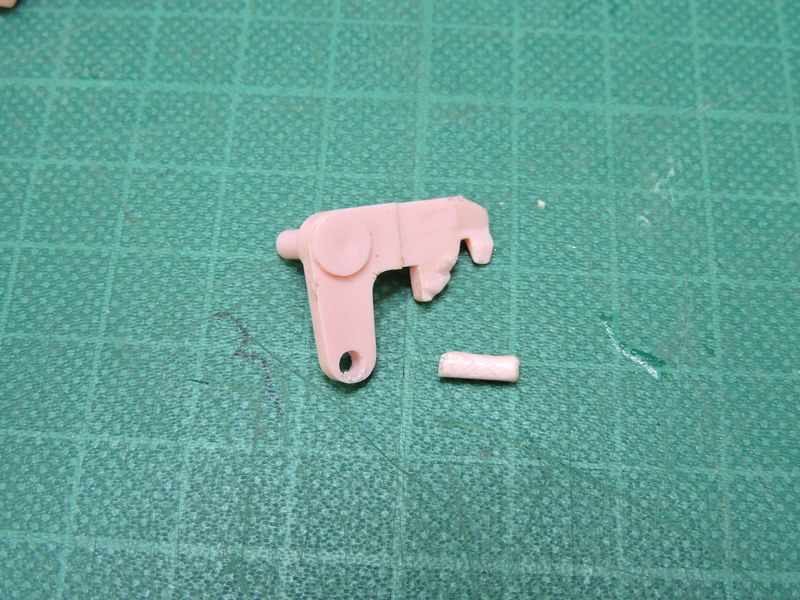

 このピンをＬ字型部品の 欠損部に取り付けます。 |
|

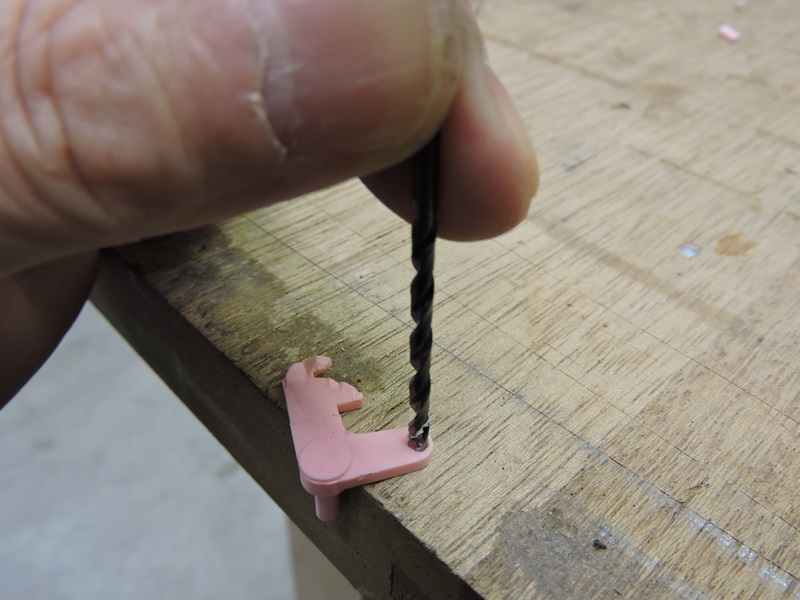

 直接接着すると強度が不足する可能性が あるので、欠損部に穴を開けて取り付けます。 |
 接合内部に樹脂融着用の接着剤、接合 外部（周囲）に瞬間接着剤を用います。 |
|

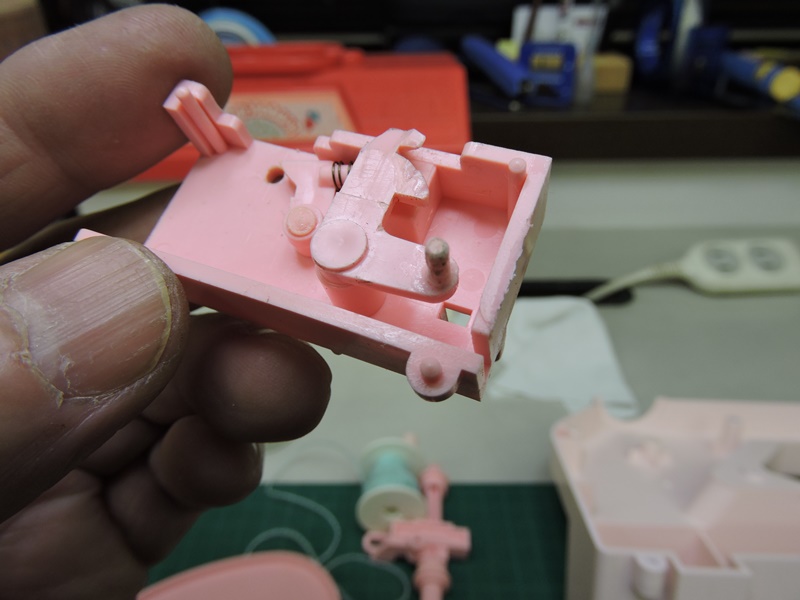

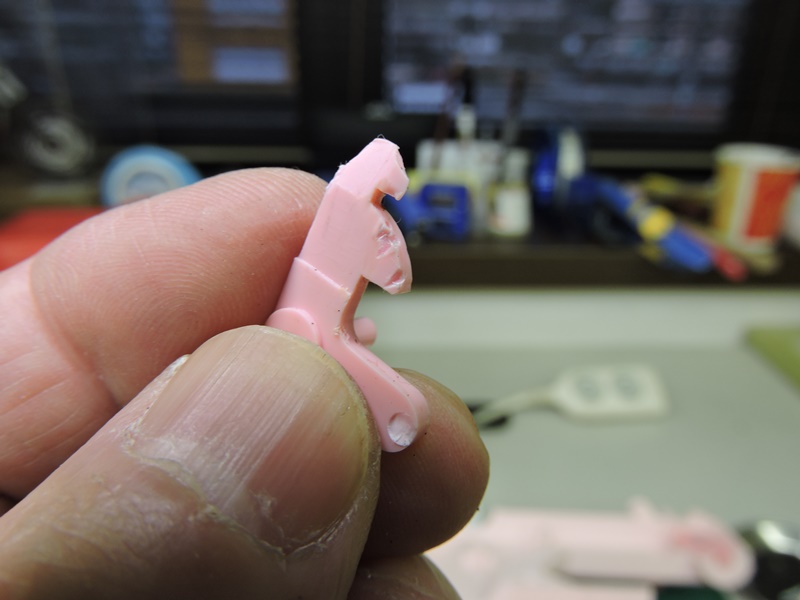

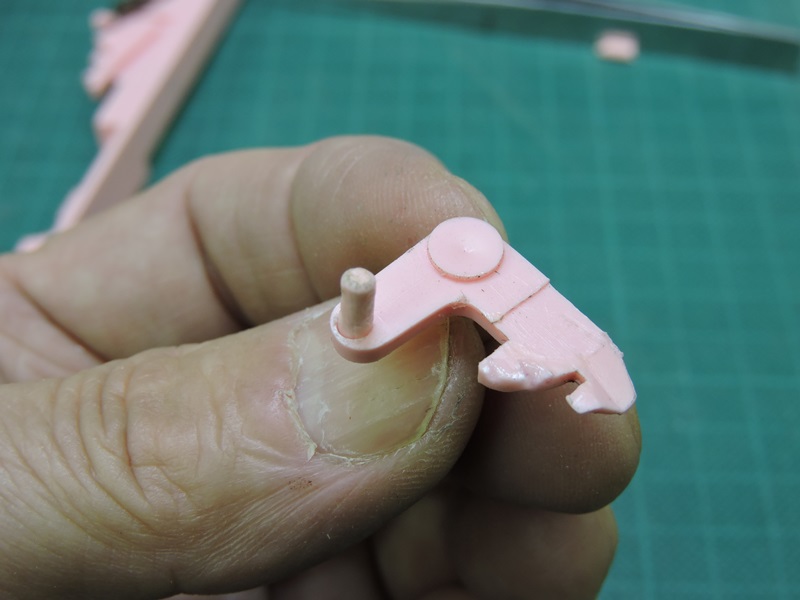

 ピンを再生しました。部品の右下部に見える微妙な形状の突起は、 ミシン針が往復する度に糸を輪に結びます（スティッチング）。 |
||
 修復されたＬ字型部品を元に戻します。ピンが欠損すると、 裏側にスティッチが形成されず糸が抜けていたわけです。 |

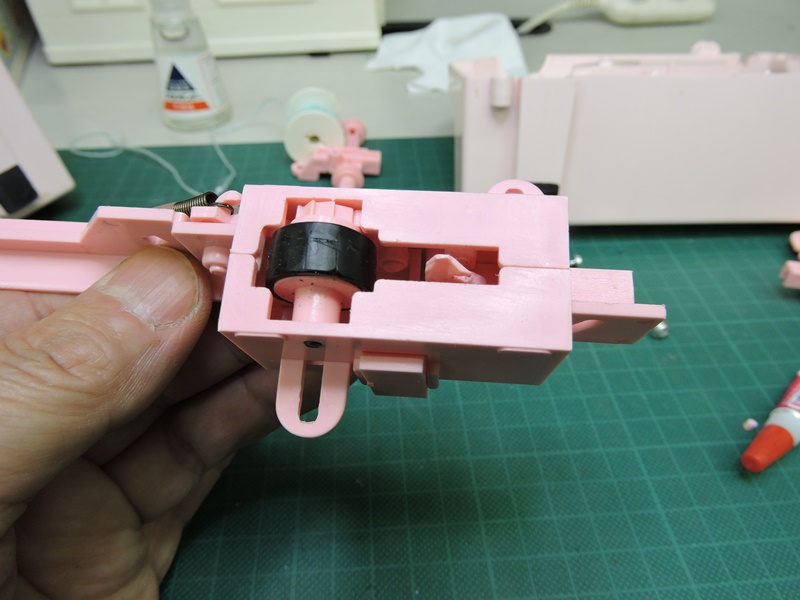

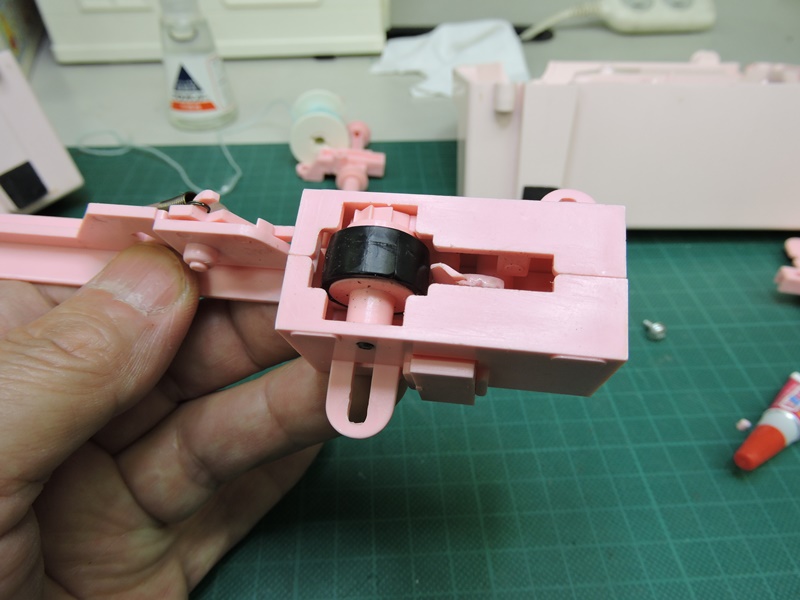

 ローラーやスライダーを組み付けます。 ローラーが徐々に回転して布を送り出します。 |
|

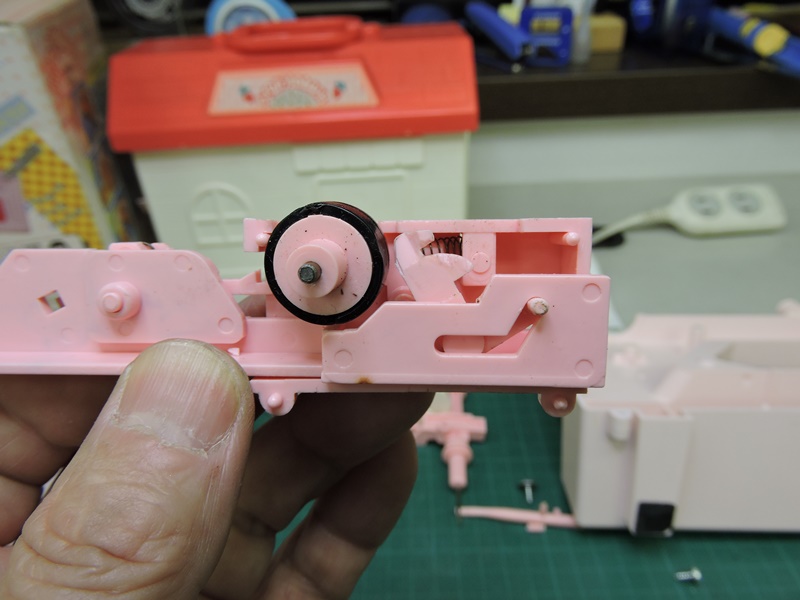

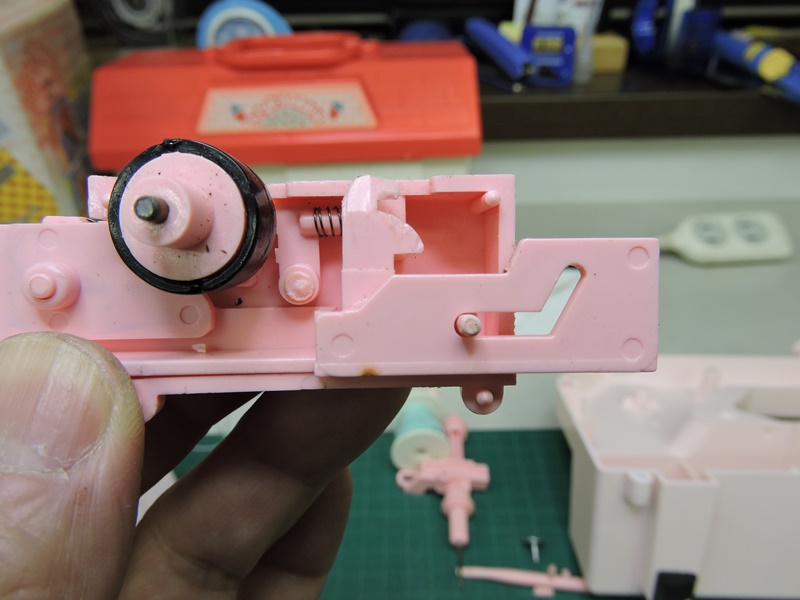

 スライダーが前方（右側）に押し出された状態です。ピンが スリットの水平部に入り、Ｌ字型部品は垂直に立っています。 |

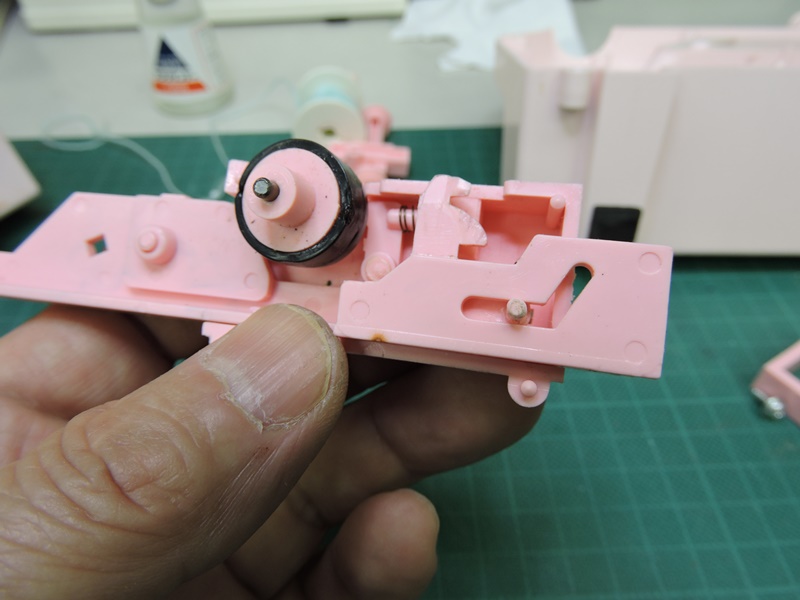

 スライダーが後方（左側）に引き戻された状態です。ピンが スリットの傾斜部に入り、Ｌ字型部品は左に傾いています。 |
|
 再度、スライダーが前方に押し出された状態。 Ｌ字型部品の先端がミシン針を受け止めます。 |
 再度、スライダーが後方に引き戻された状態。 Ｌ字型部品が傾きスティッチを形成します。 |
|
 一連の駆動部品を右半身に戻します。針先に糸が絡まると ピンに大きな負荷が生じます。結果折損に至ったのでしょう。 |

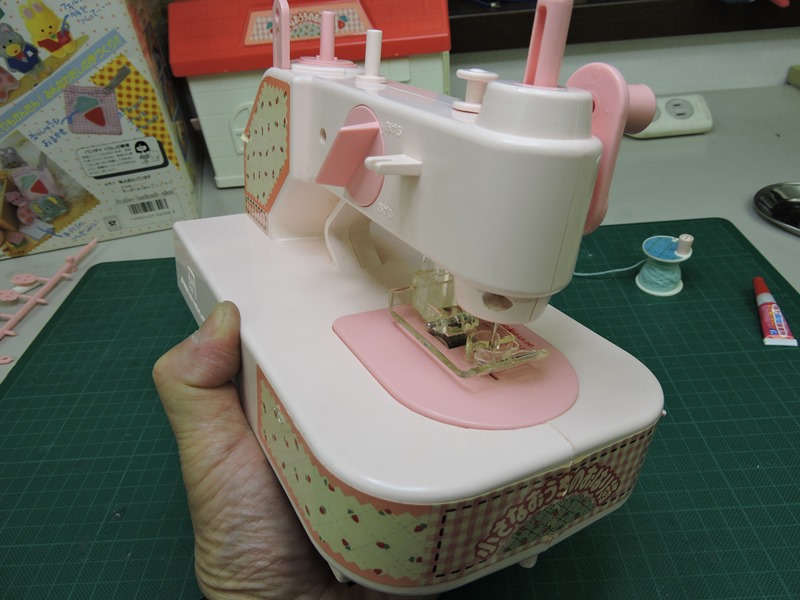

 本体を元通りに合体させます。実に簡便な構造で 見事に布を縫う仕組みが実現されています。 |
|

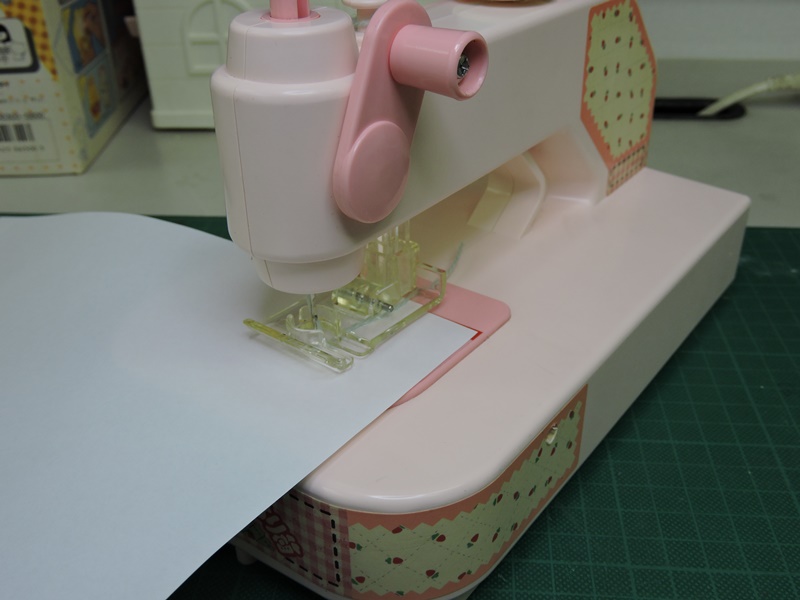

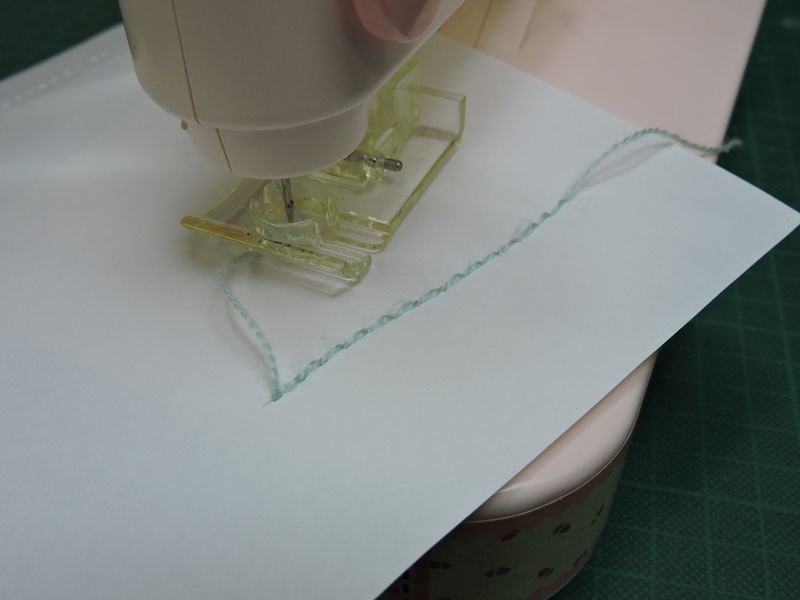

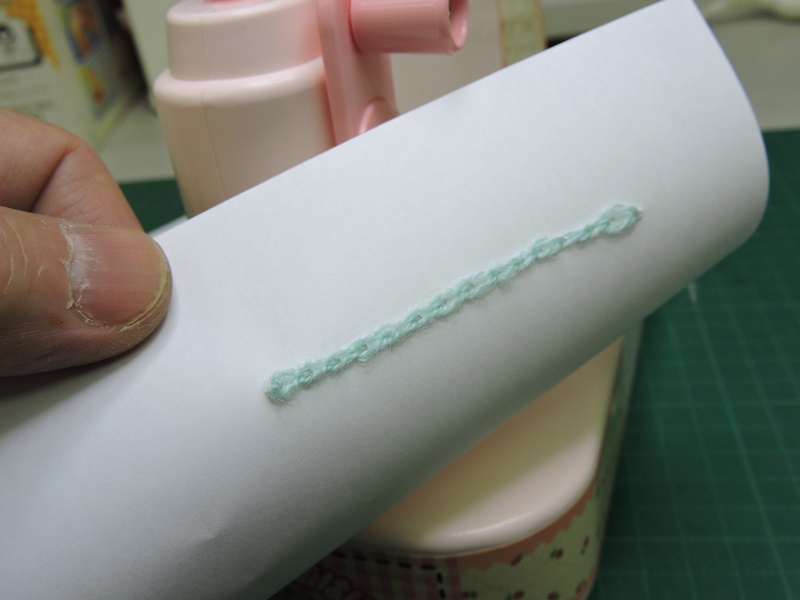

 身近に繊維の密な生地がなかったので コピー紙を代用にテストして見ます。 |
 しっかり縫えているようです。 糸（毛糸）が抜けてきません。 |
|
 裏側をみると見事な（説明書通りの）スティッチが作られています。玩具の持つ制限域内で、 簡便な構造で複雑な機能が実現されています。設計者の深い合理性に心底感心します。 |
||

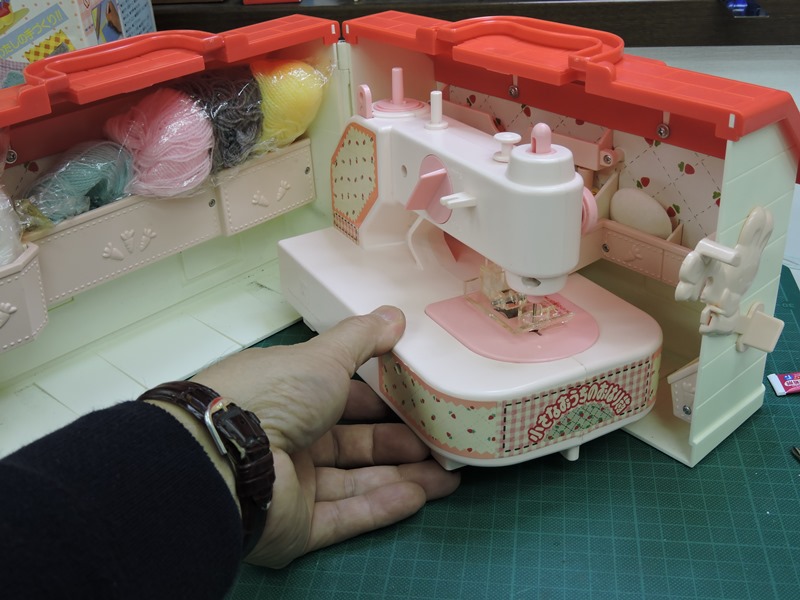

 元の「おうち」に収納します。 付属品も忘れずに片付けます。 |
 ネット検索すると「１９８６年製レア物」などと出てき ます。古き良き玩具を修理する機会をいただきました。 |
|
|
||
