| ・ミニカーと哺乳瓶（２０１９．７．１７） |
久々におもちゃ修理の記事です。毎週開催されるおもちゃ病院に参加し、なにがしか おもちゃを修理しています、なかなか写真記録を撮れませんが。今回はミニクーパーの ミニカーと、電子音内蔵の哺乳瓶のおもちゃです。いずれも簡単な修理で助かりました。 |
||
 まずミニカーですが、ルーフが外れています。 部品としては透明樹脂製のウィンドウが含まれます。 |

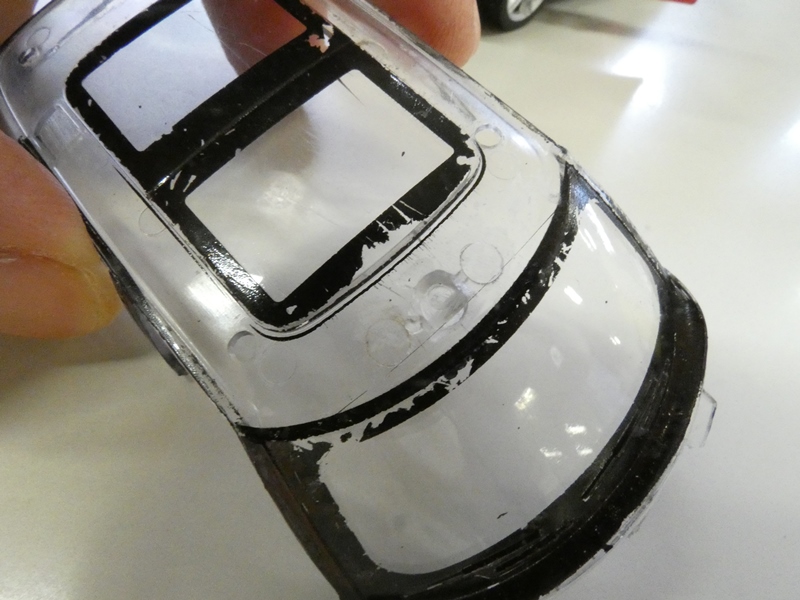

 ウィンドウの縁取りとピラー部のブラック塗装が かなり剥げています。簡単に補修します。 |
|

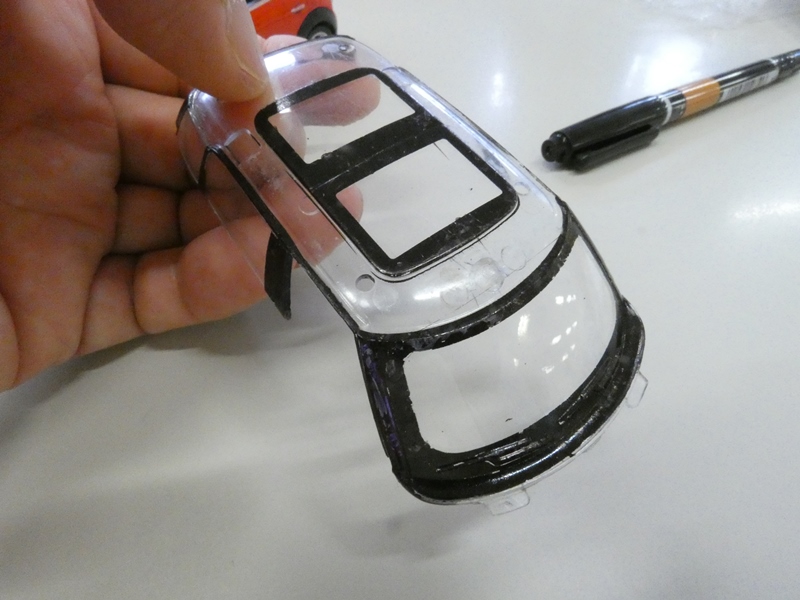

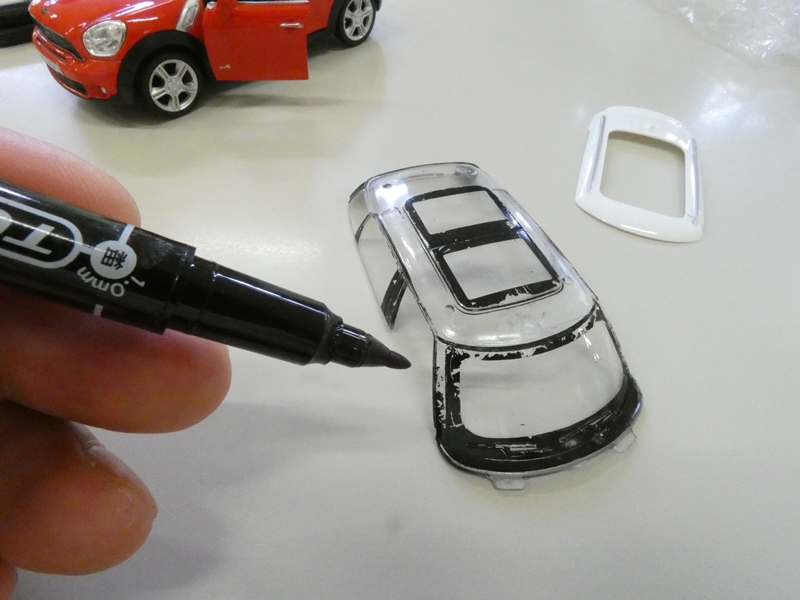

 プラ用の塗料など持参していないので ブラックの油性サインペンで代用します。 |
 サインペンは合成色なので漆黒とはなりませんが、 外側から眺める分には気になるほどではありません。 |
|

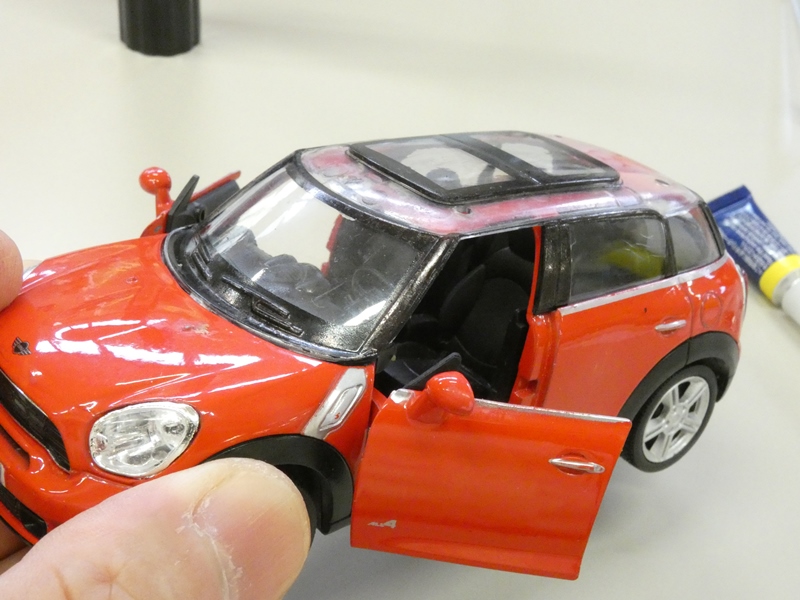

 数か所に瞬間接着剤を差して ウィンドウ部品を固定します。 |

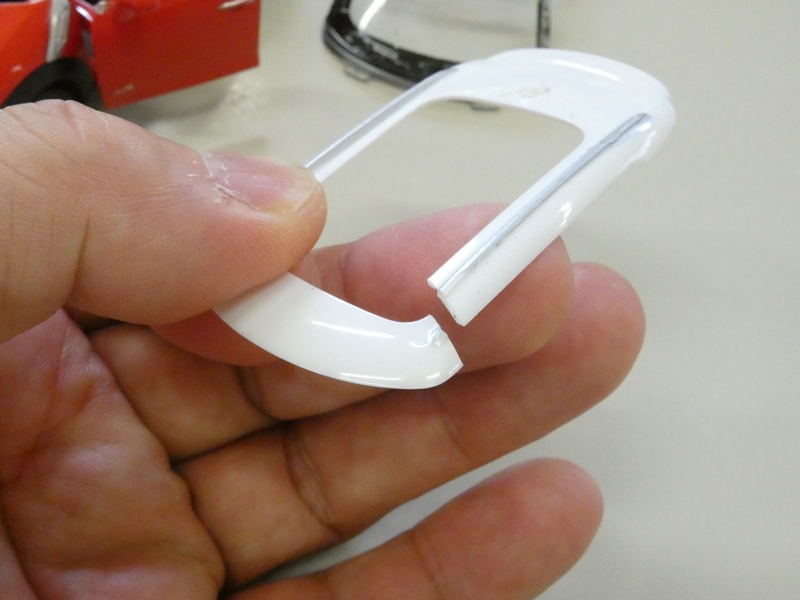

 これが本来のルーフです。 １か所で破断しています |
|

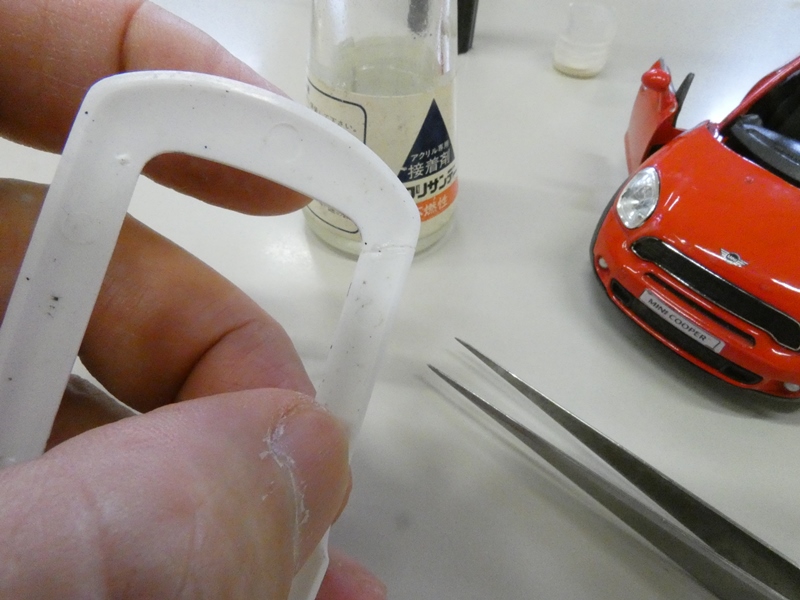

 樹脂用接着剤で補修します。破断面を 突き合わせておき、接着剤を流し込みます。 |

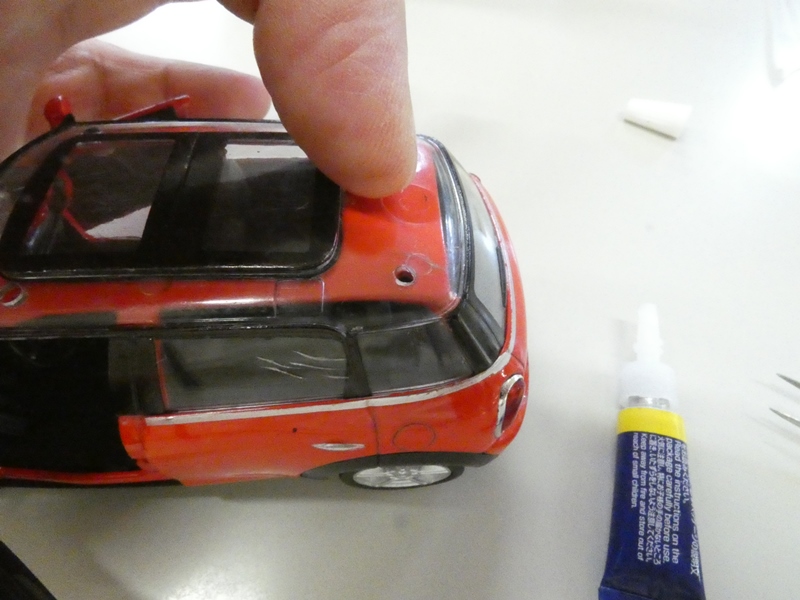

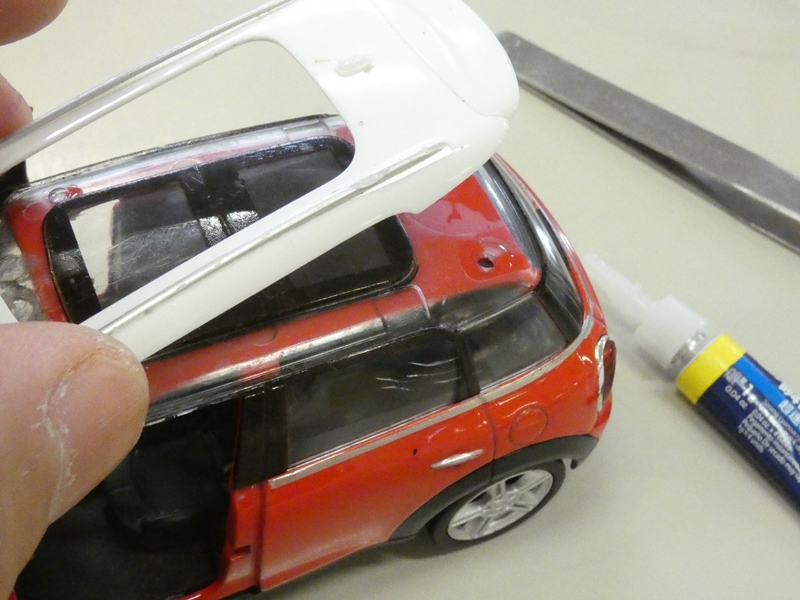

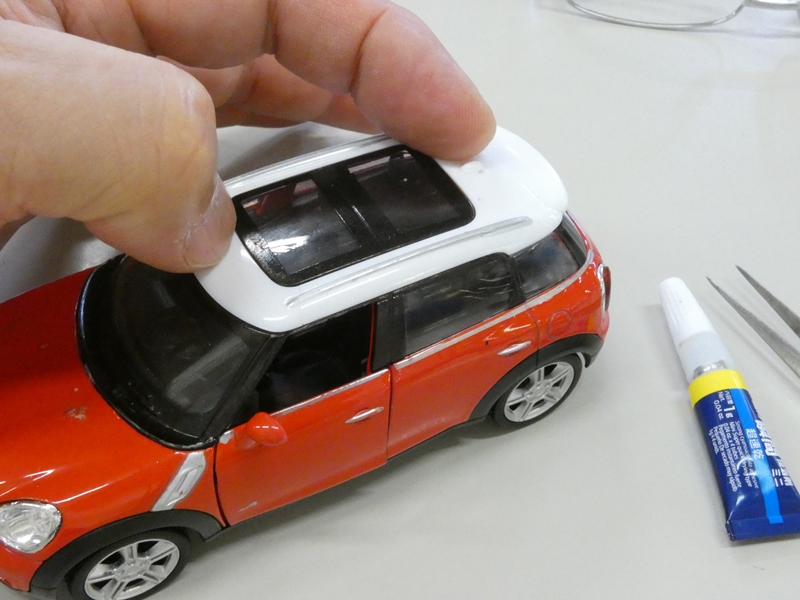

 瞬間接着剤を差して ルーフを固定します。 |
|

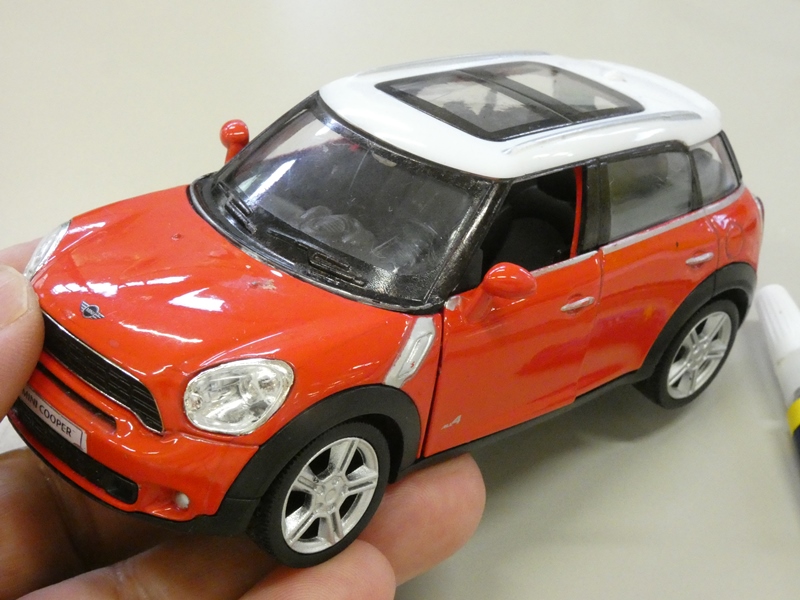

 ウィンドウ部品の非露出部分が隠れ、赤と白の ツートンがミニクーパーらしさを醸し出します。 |
 プルバック機構に特に問題はなく、外れた 部品を取り付けるだけの簡単な修理でした。 |
|

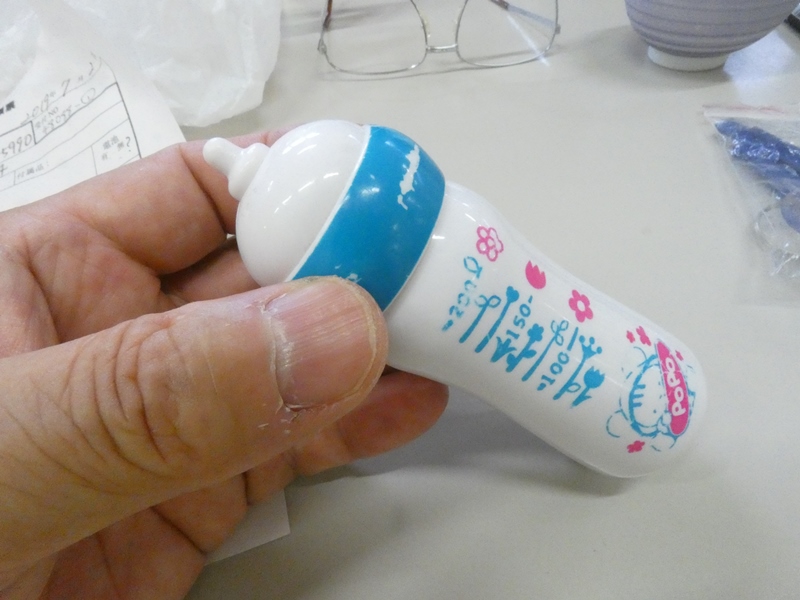

 もう１件は小さな哺乳瓶のおもちゃです。子供が人形の赤ちゃんにミルクを飲ませて 遊ぶのでしょう。手にしてしばらくの間、その仕掛けが全く分かりませんでした。 |
||

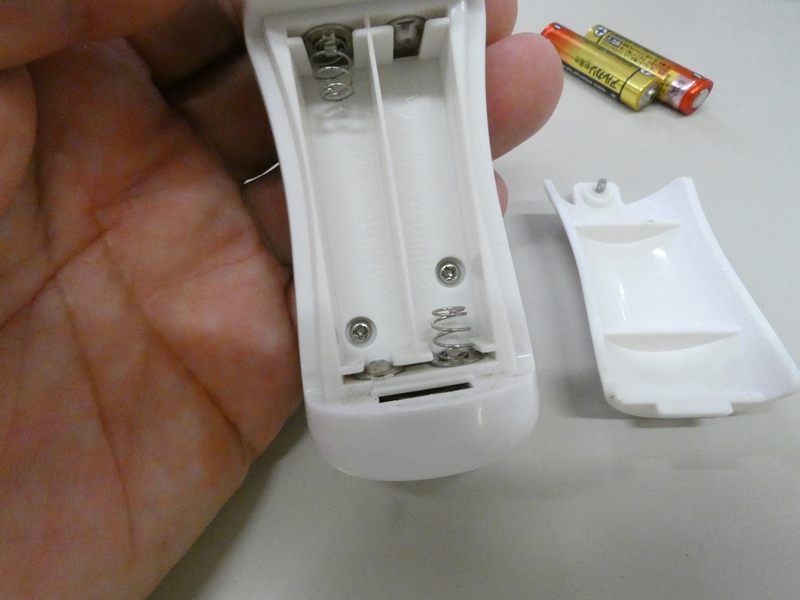

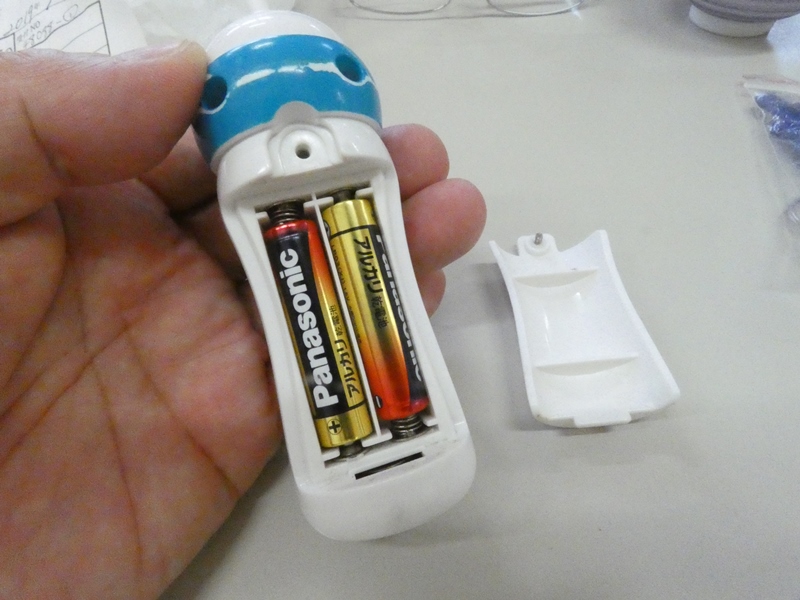

 背面のカバーを開けると 乾電池が組み込まれています。 |

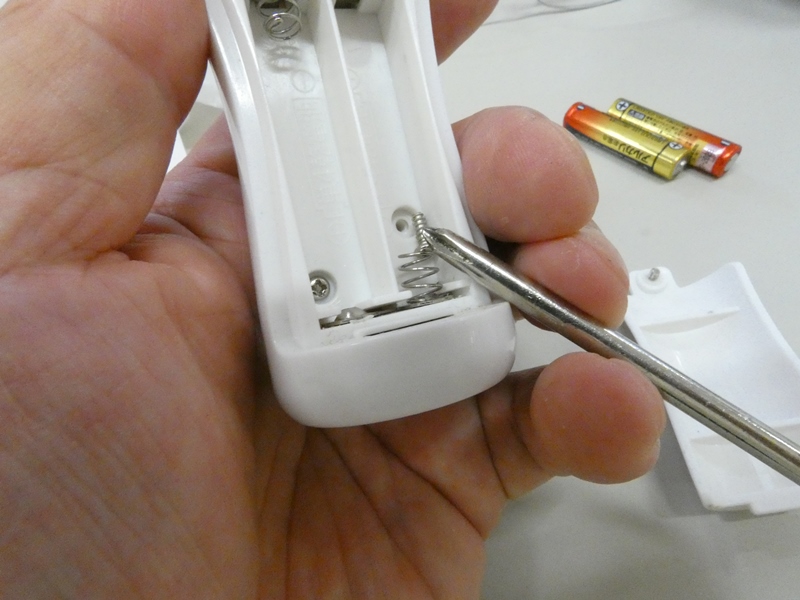

 電気的な仕掛けが内蔵されているようです。 乾電池を外すと固定ネジがあります。 |
|
 ネジを見つけると、ほとんど 条件反射的に緩めてしまいます。 |

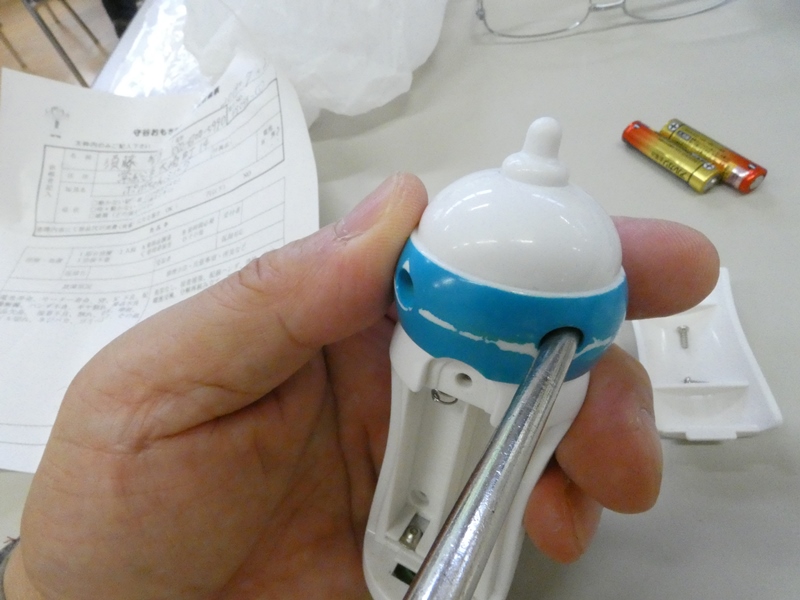

 哺乳瓶の頭部にも２本の 固定ネジがあります。 |
|

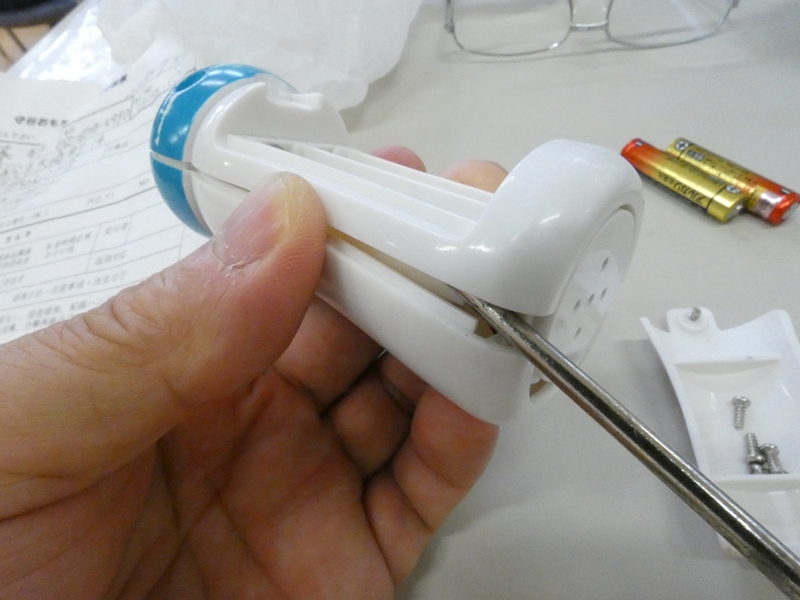

 ツメを解除しながら本体を 徐々に左右に分離します。 |

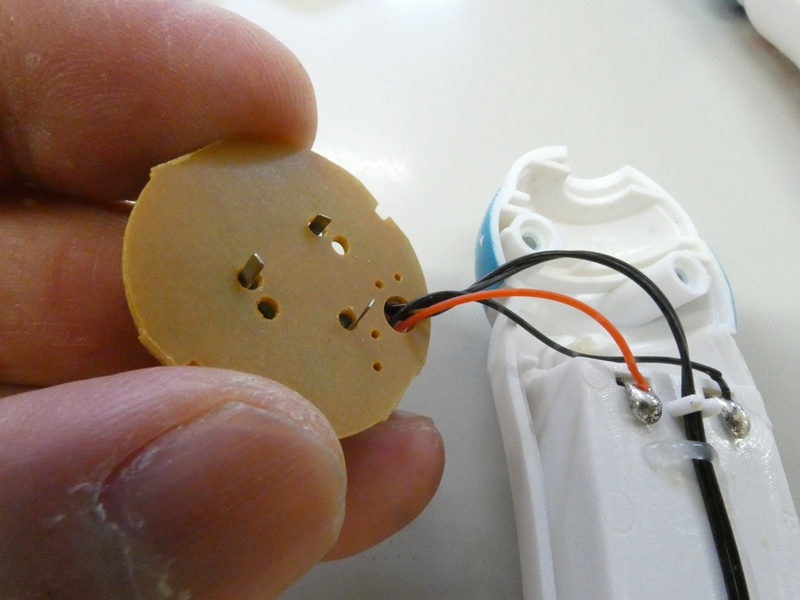

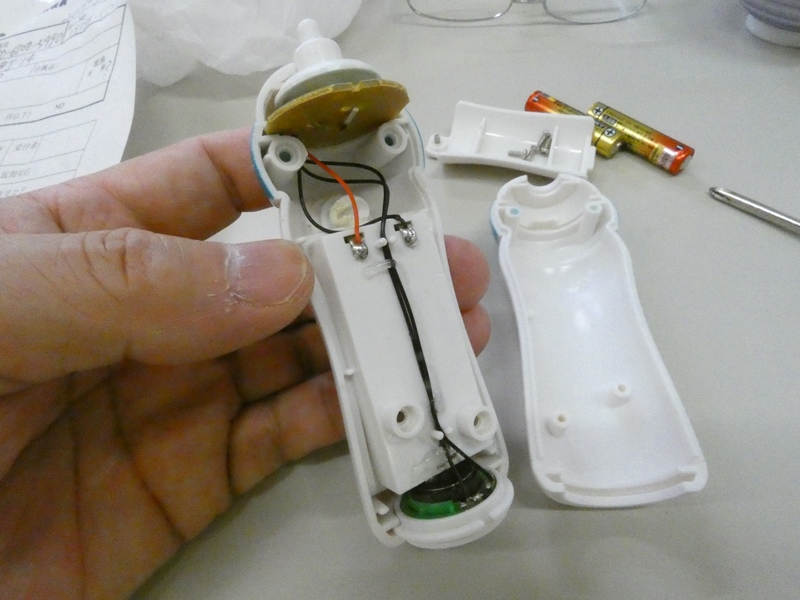

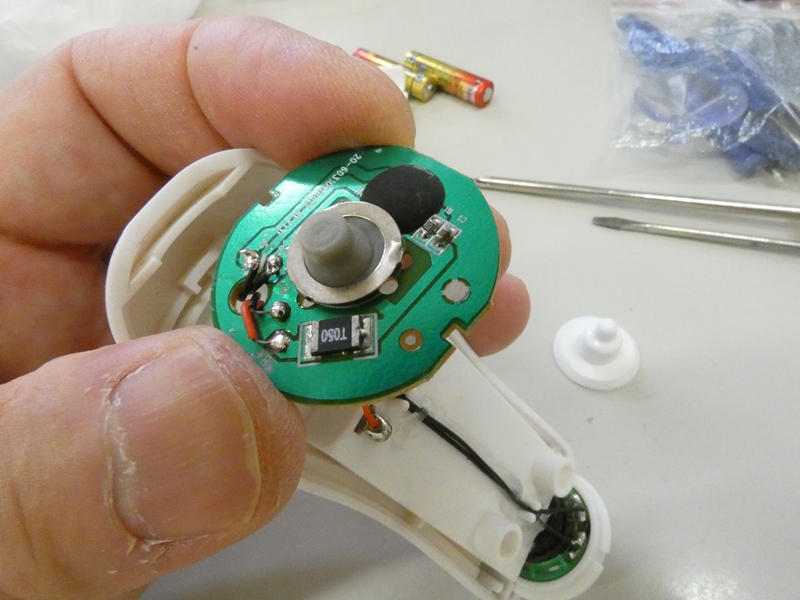

 内部を見てようやく仕掛けが分かりました。頭部に押しボタン スイッチとＤＳＰ回路、底部にスピーカーが組み込まれています。 |
|
 本体先端部（乳首）を押すと内部のスイッチが 導通し、ＤＳＰ回路が何らかの音声を出すようです。 |
 遅ればせながら、スイッチを 押しても何も音が出ません。 |
|

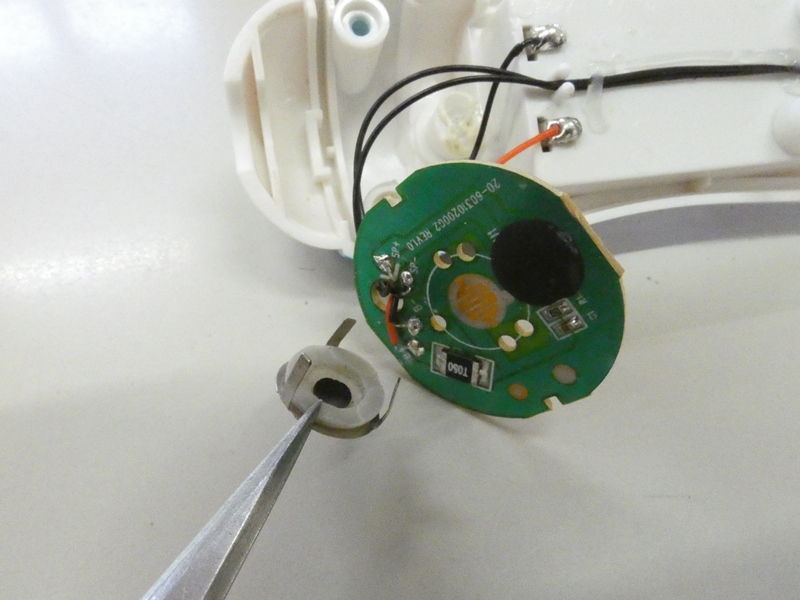

 テレビのリモコンと同じ構造で、 接触不良を起こしやすい部品です。 |

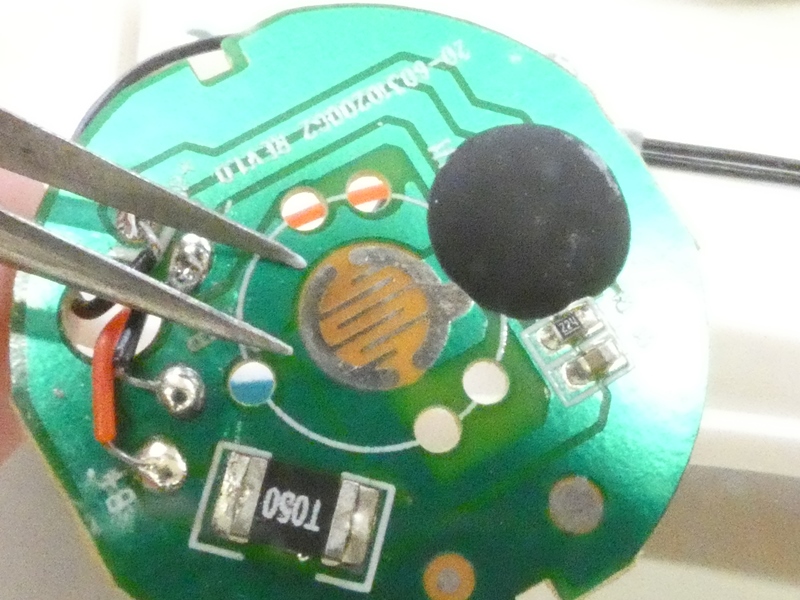

 ですが、基板面のスイッチ電極を 短絡させても、やはり音が出ません。 |
|
 ＤＳＰチップもよく破損しますが、その 前に底部のスピーカーを確認します。 |

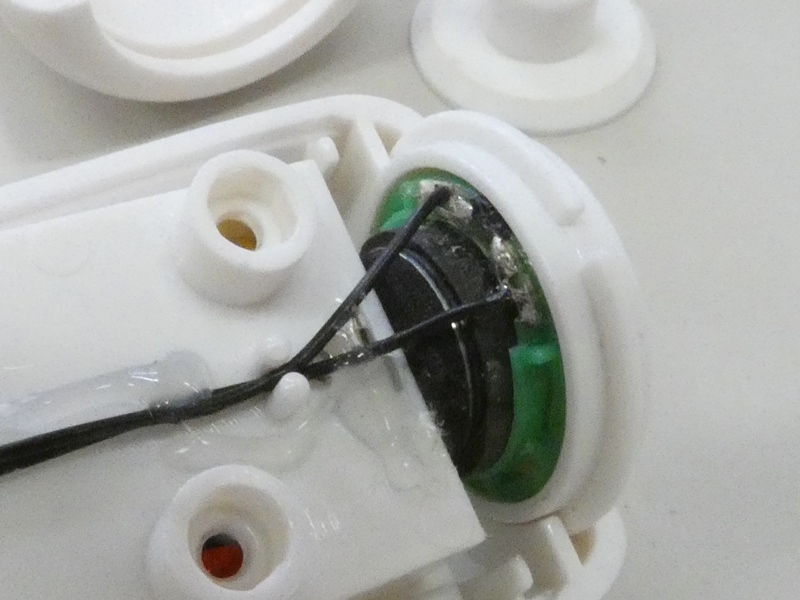

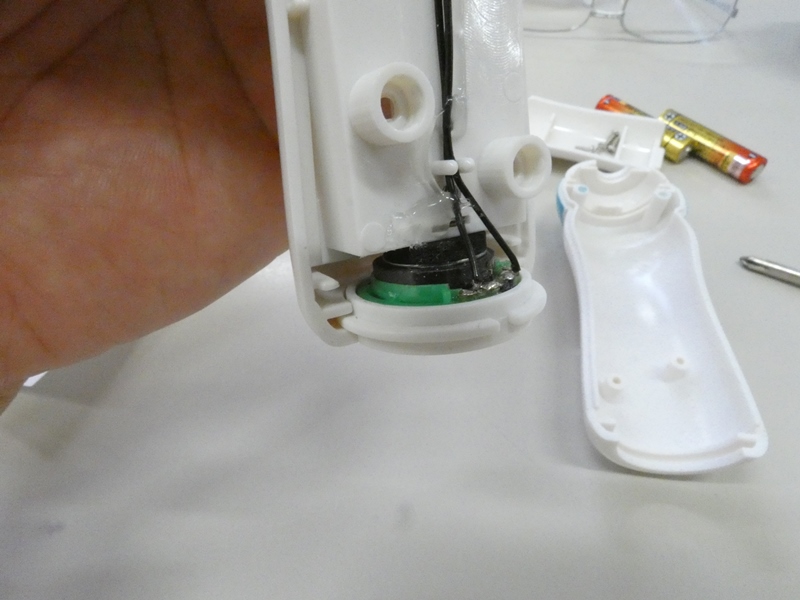

 底部へ延びる配線が、スピーカー 端子に半田付けされています。 |
|

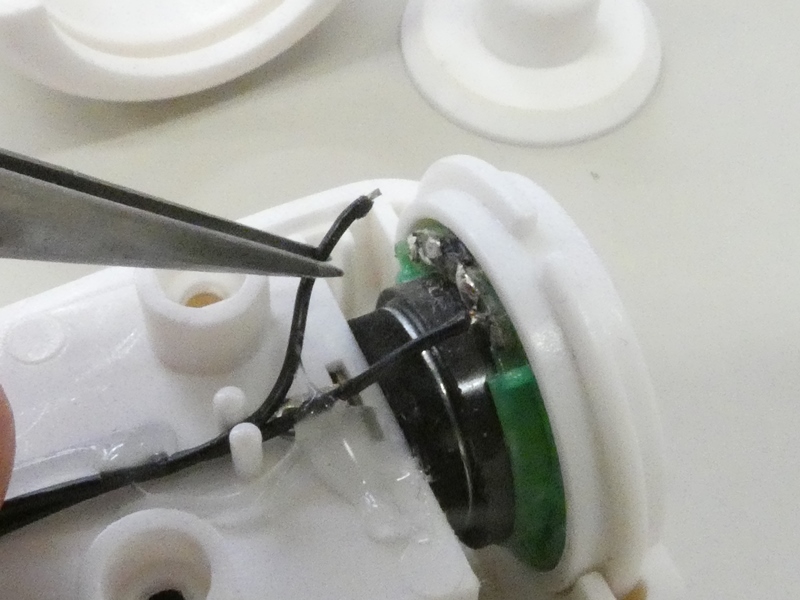

 見た目では分かりませんが、ピンセットでつまんでみると配線の片方が切れて います。ビニル被覆の先に芯線が見えるので、半田付け部分で切れたようです。 |
||
|
こちらも修理は簡単でした。丁寧に半田付けし直し、本体を組み戻して修理完了 です。よろしかったら、ＤＳＰが作り出す赤ちゃんの声を動画でお聞きください。 |
||
|
||
