| ・パナソニック製プラズマテレビ修理 ｐａｒｔ１（２０１６．１０．３０） |
 パナソニック製プラズマテレビの故障です。商品分類で薄型テレビは液晶テレビを 意味しており、まだ店頭に在庫はあるもののプラズマは絶滅した感があります。 以前にも画面が映らなくなったことがあり、修理で基板を交換しているそうです。 |
||

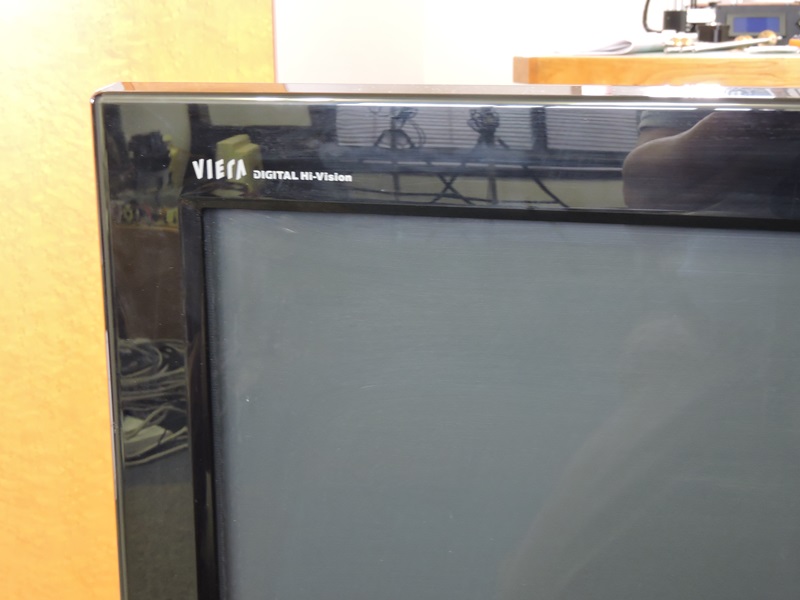

 パナソニックブランドとして現在も 続いているＶＩＥＲＡ（ビエラ）です。 |
 工房に運び入れて各部を点検します。修理可能か 否か（手に負えるか）を判断せねばなりません。 |
|

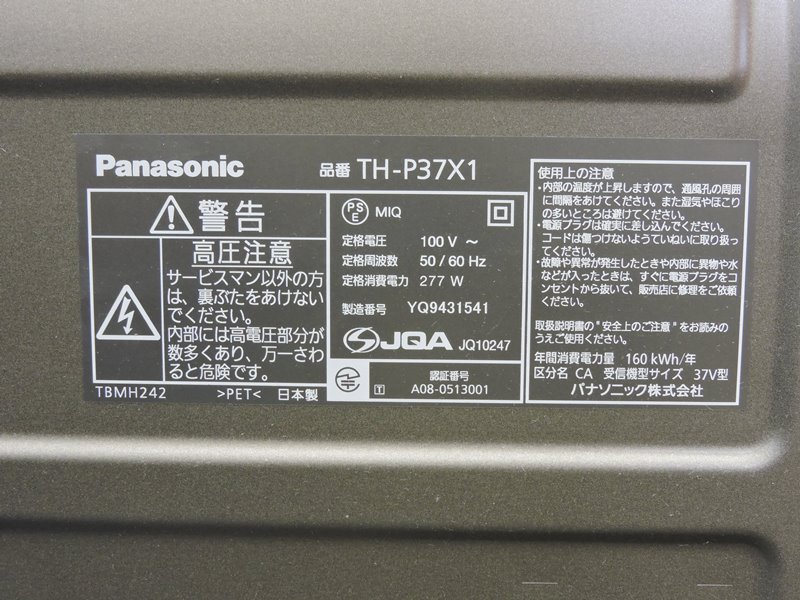

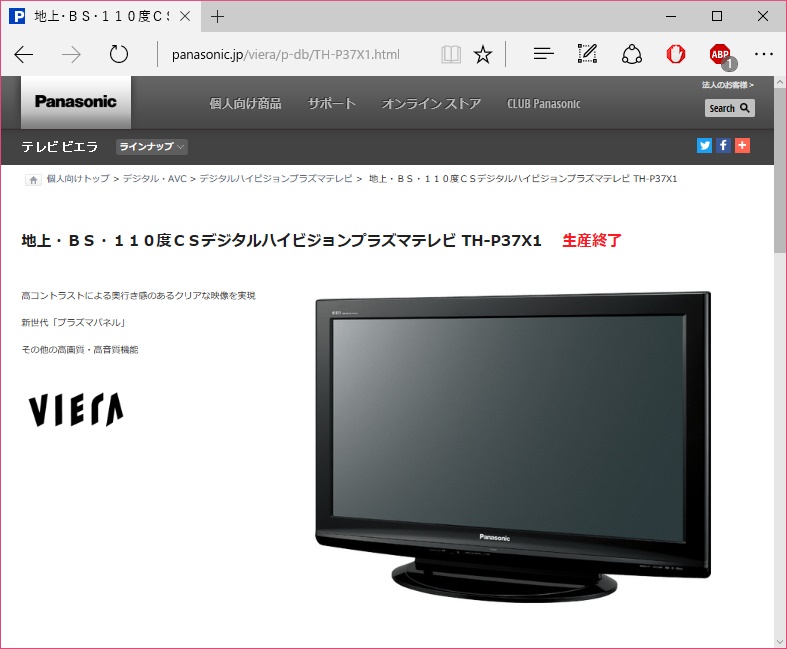

 ＴＨ－Ｐ３７Ｘ１型です。３７インチの液晶 パネル、Ｐがプラズマ方式を示しています。 |
 もちろん既に生産終了、この機種は 店頭在庫も見当たりません。 |
|
 まずスタンドを取り外します。安定性を確保する ため強固かつ簡便な方法で固定されています。 |

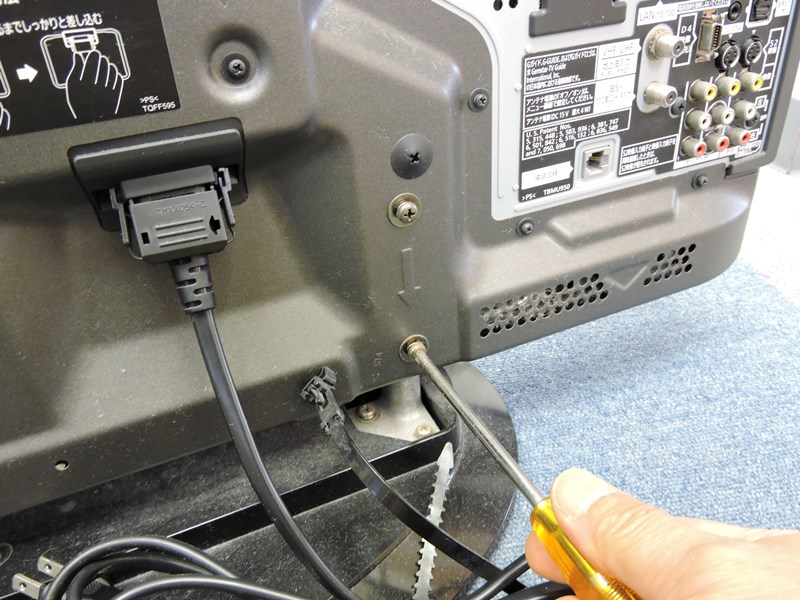

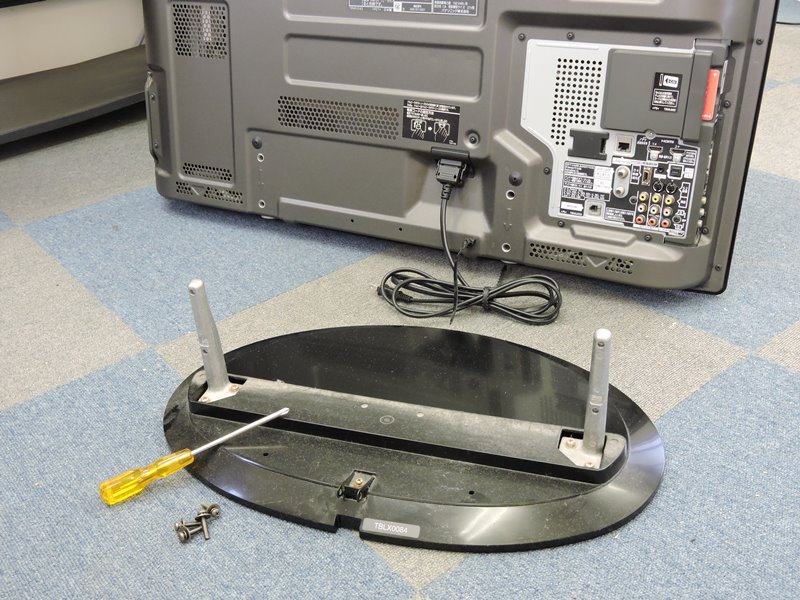

 Ｍ６のネジ４本を緩めると スタンド部は簡単に抜けます。 |
|

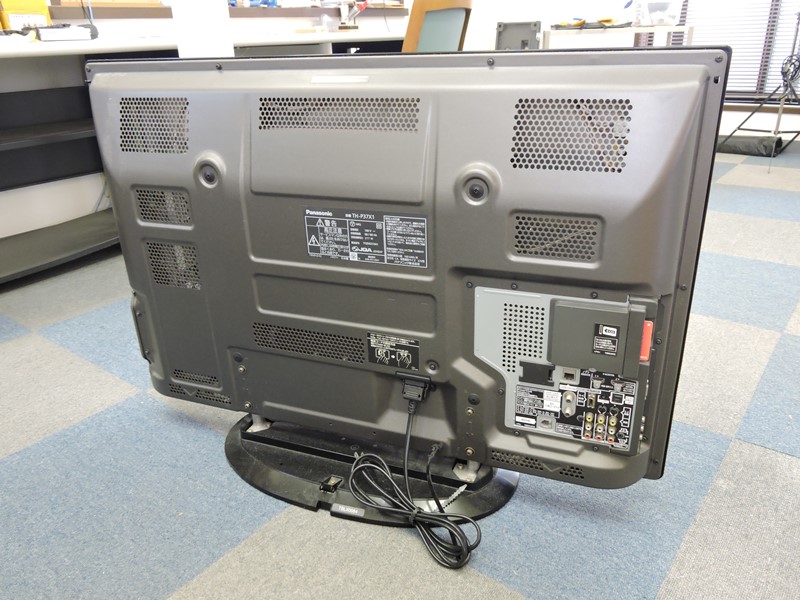

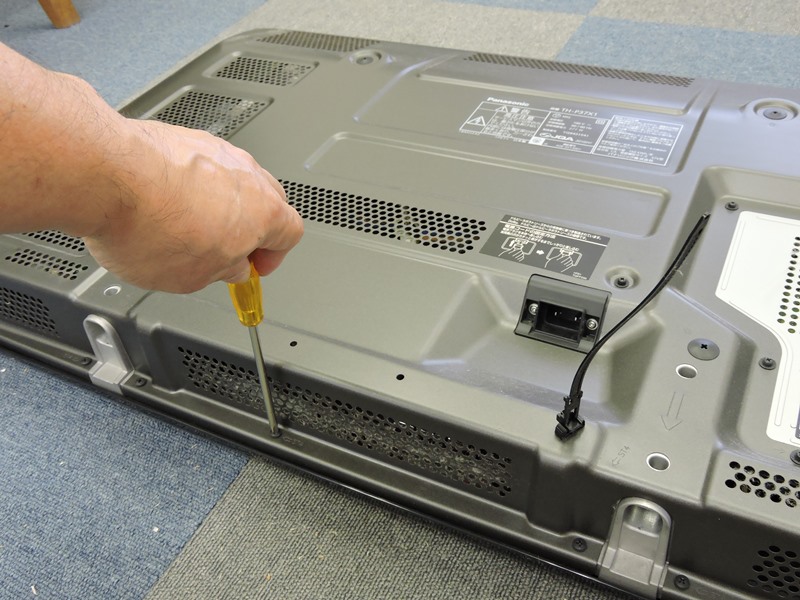

 パネルと同サイズ（３７インチ）、大きな背面 カバーです。１５本ものネジで固定されています。 |

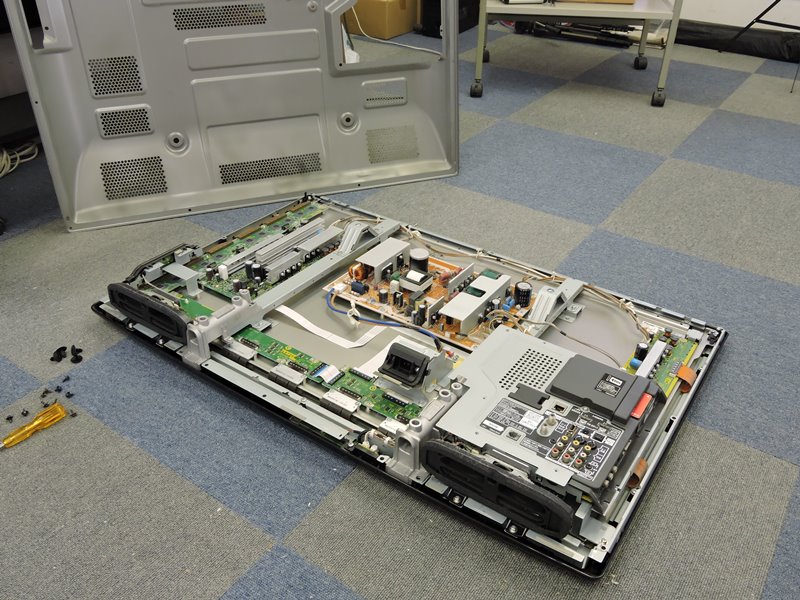

 背面カバーが外れ内部が露出しました。デジタル 家電に共通する意外とシンプルな構成です。 |
|

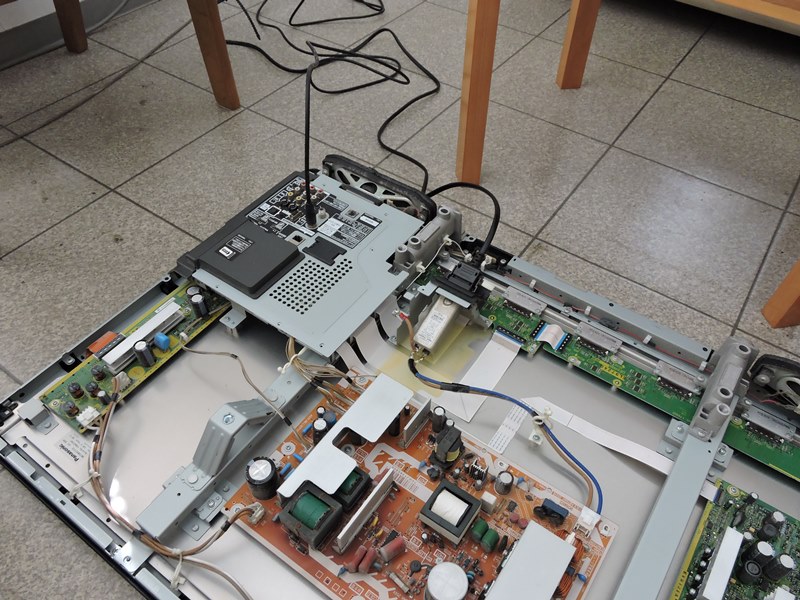

 電源コードとアンテナ線を接続して 故障の状況を確認します。 |

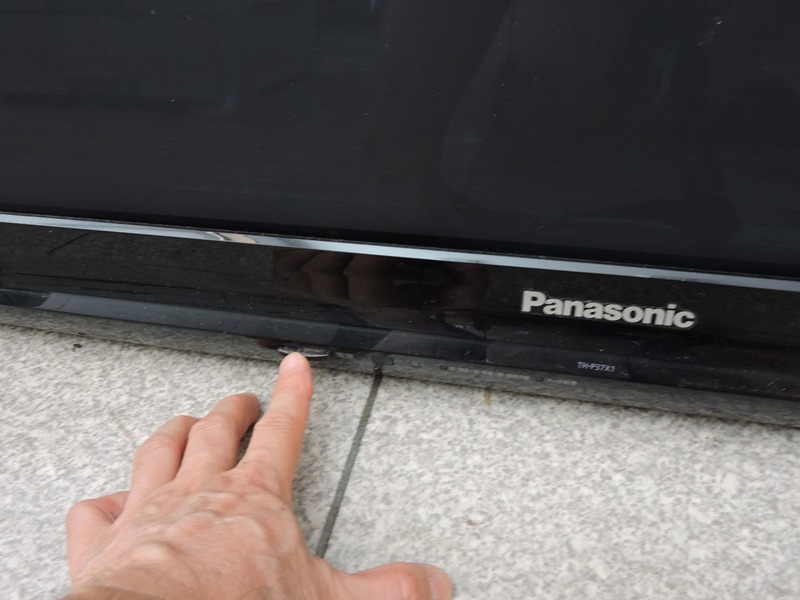

 本体を床に立てた状態で 電源スイッチを入れてみます。 |
|

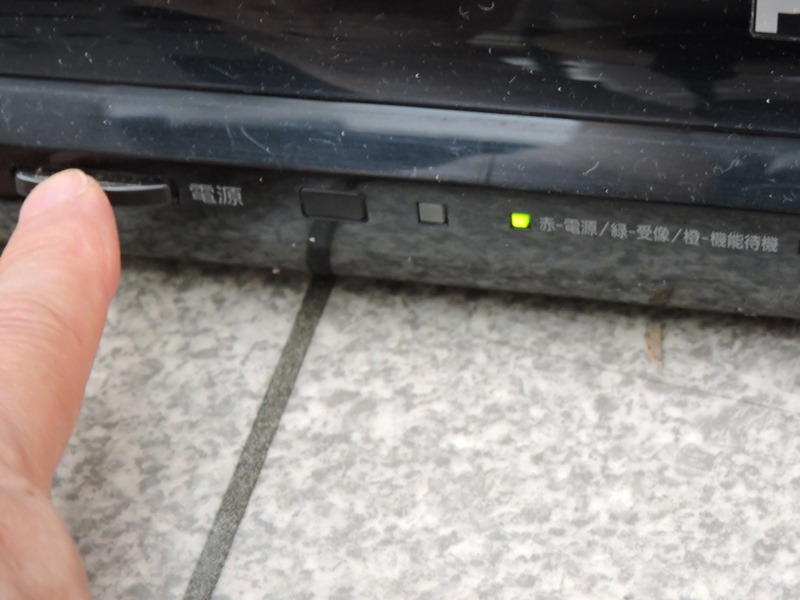

 スイッチを押し込むと（ＯＮ）、すぐ 横のＬＥＤが緑色に点灯します。 |
 少し待つと緑色の点灯は赤色の点滅に変わります。 ７回点滅して３～４秒消灯し、再び点滅を繰り返します。 |
|

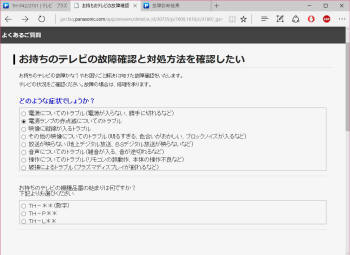

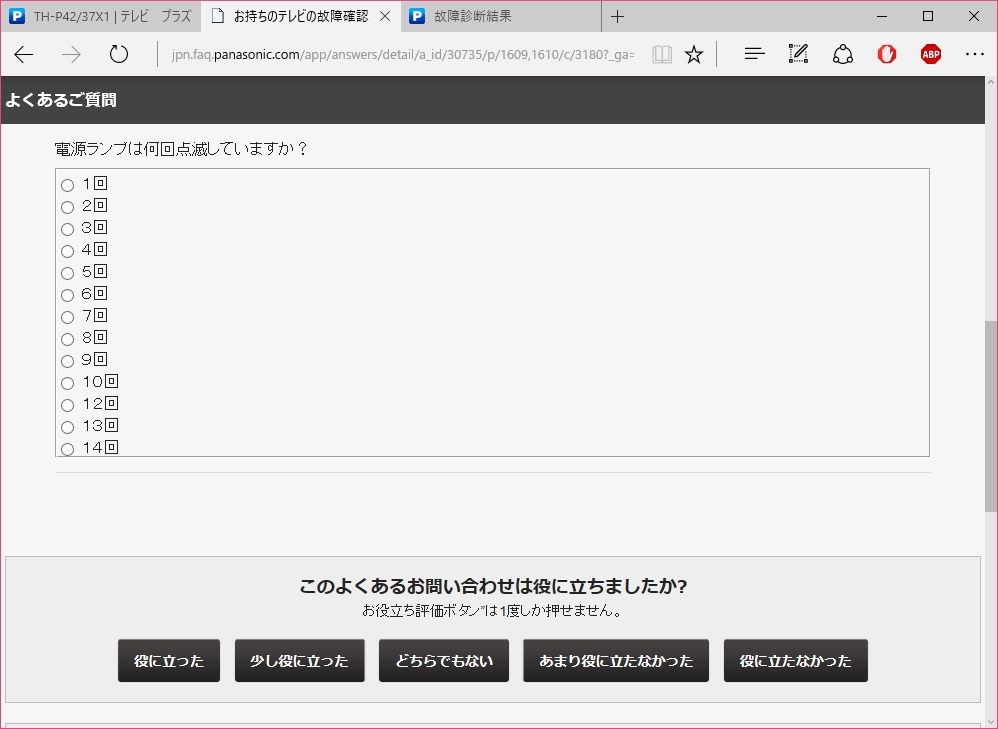

 パナソニックのＷＥＢ（サポート）には、ユーザーが 自身でできる故障診断のページがあります。 |
 赤色ＬＥＤの点滅は簡易的なダイアグノーシス （故障診断）で、点滅回数７を調べてみます。 |
|

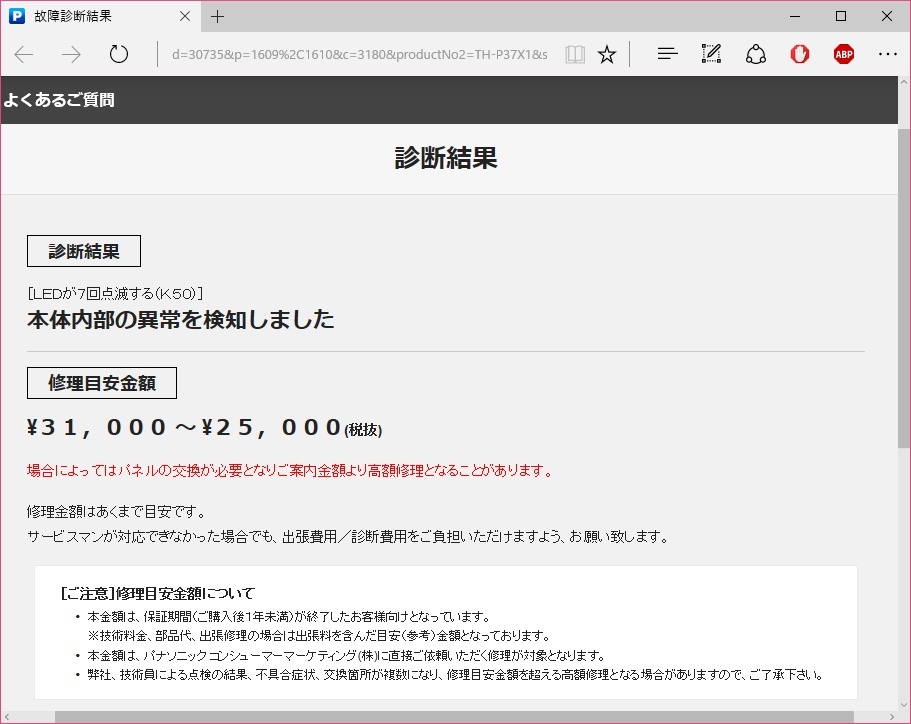

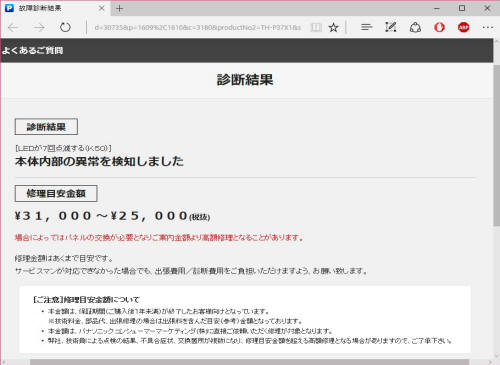

 「本体内部の異常を検知しました」、「修理目安金額」が３万１千円～２万５千円、「場合により パネル交換」となれば、さらに数万円かかるでしょう。同サイズ薄型テレビを２台購入できます。 |
||

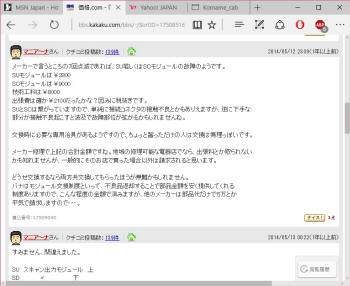

 価格．ｃｏｍの同製品口コミ情報に エラーに関する書き込みがあります。 |

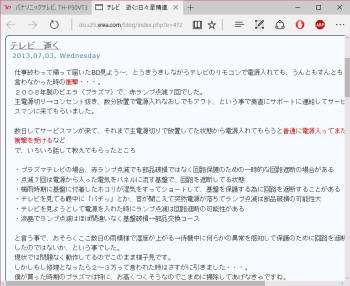

 こちらのサイトにもエラー表示に関する情報があり ます。点滅７回は、電源系統の故障のようです |
|

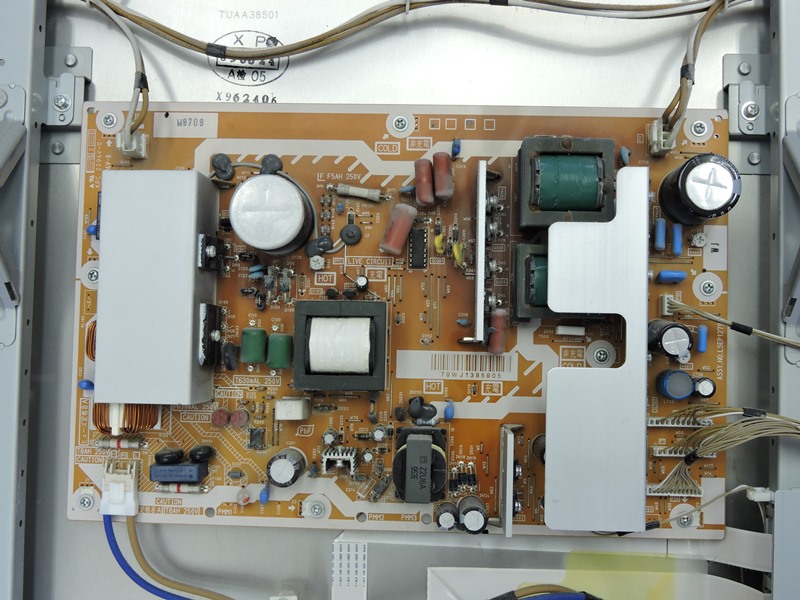

 手始めに、電源基板を調べてみます。 本体内部の中央に組み込まれています。 |

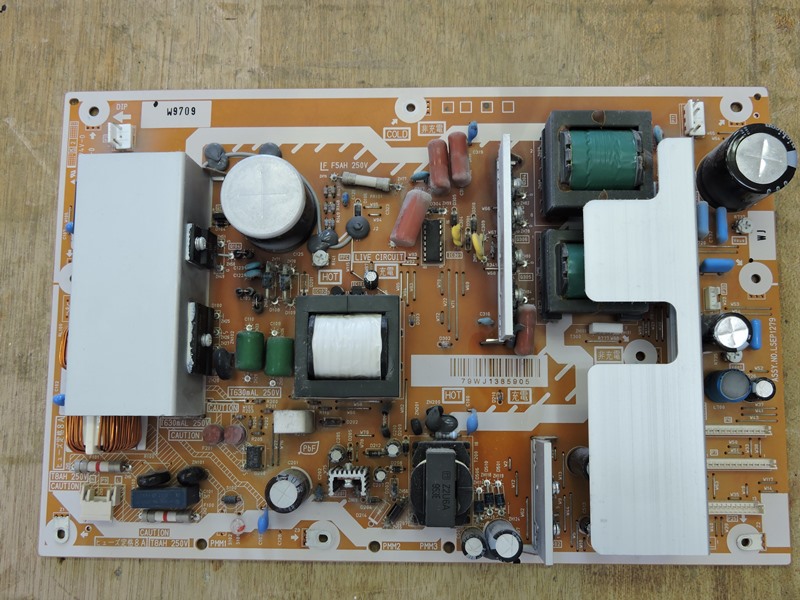

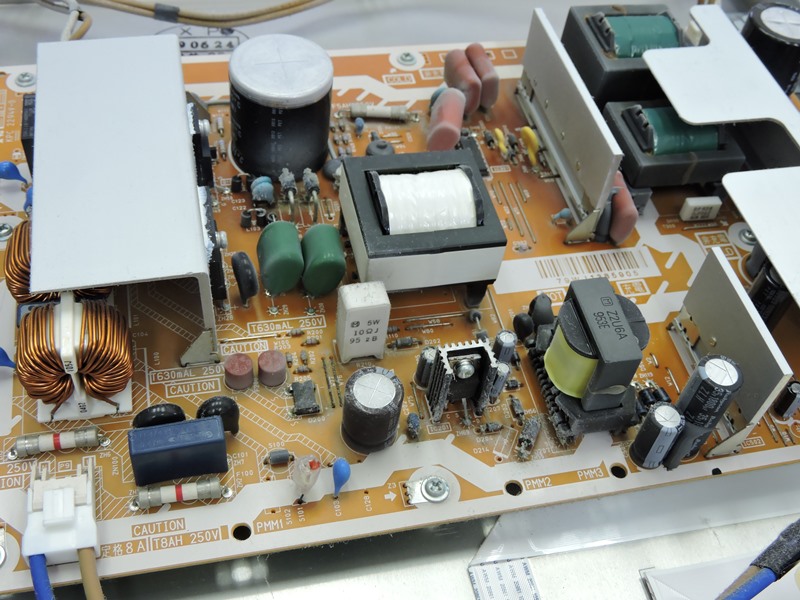

 いくつかのトランスと大きめのコンデンサー、 チョークコイルなどがあり、電源回路の風貌です。 |
|

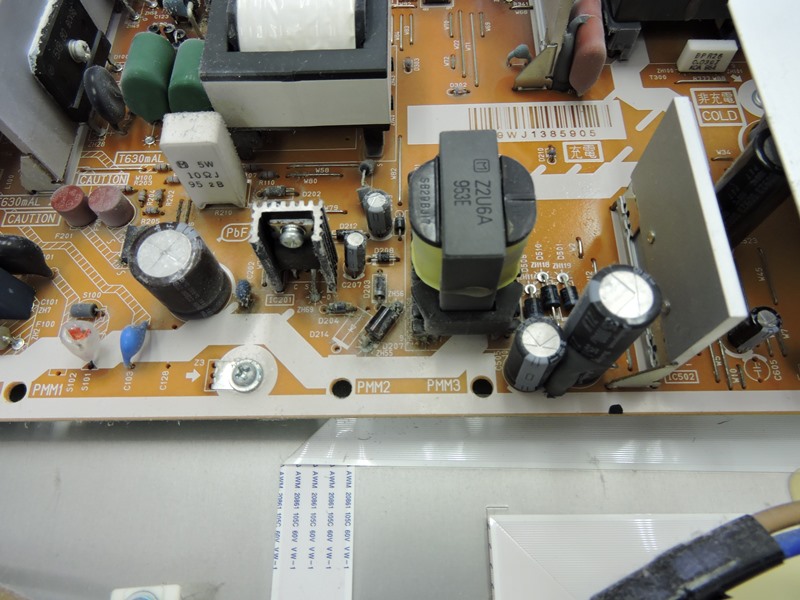

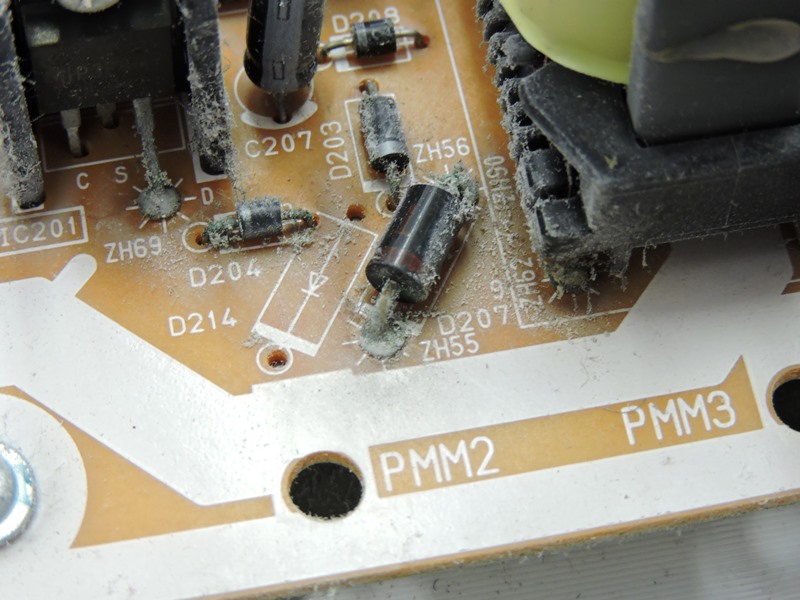

 手前に見える大小のダイオード 周りの様子に違和感を覚えます。 |
 パーツの周りに薬品の反応跡の ような汚れがまとわりついています。 |
|

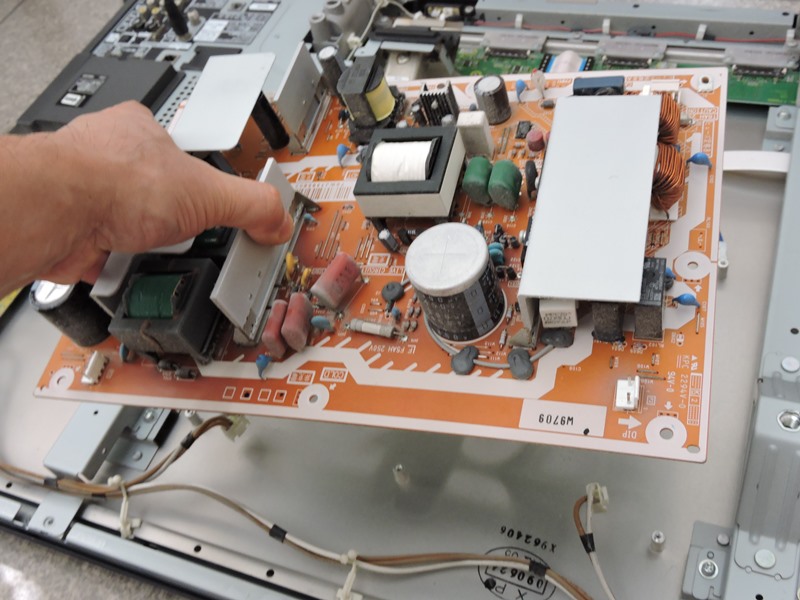

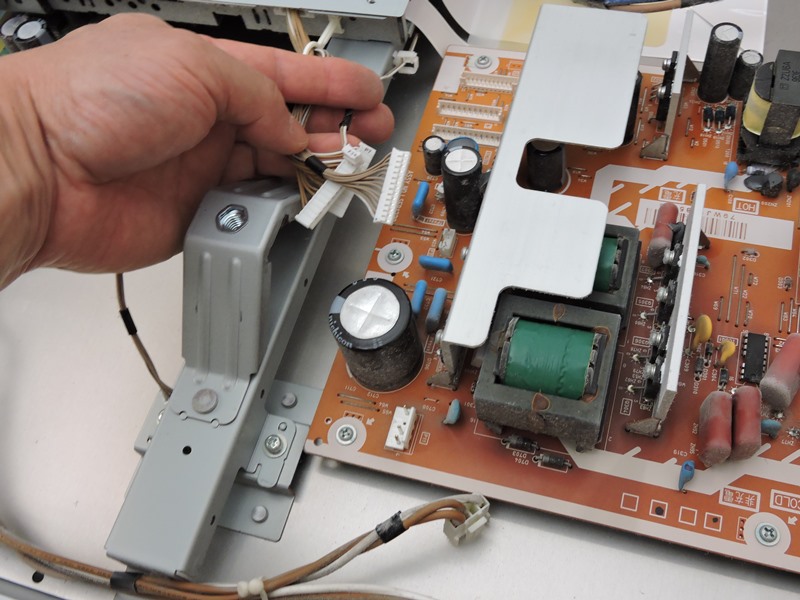

 電源基板を取り外して点検します。 まずコネクタ類を全て抜きます。 |

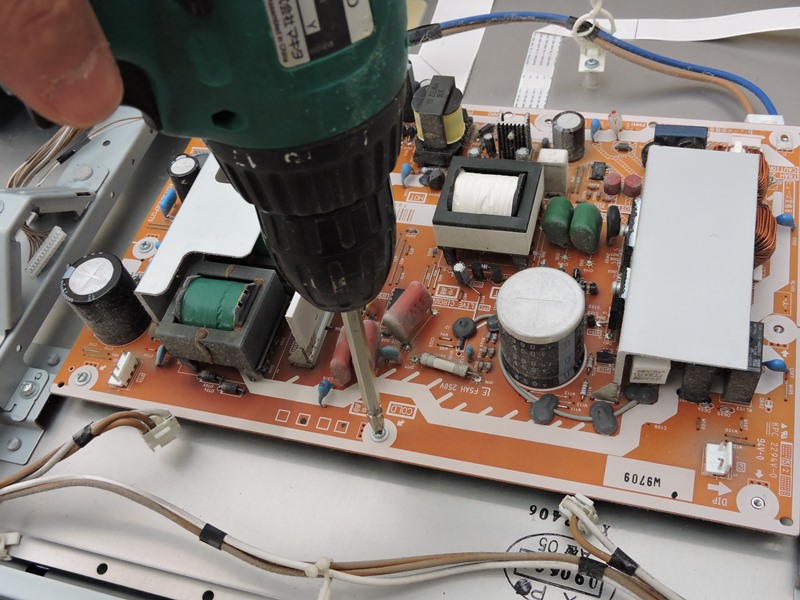

 ８本のネジを緩めます。作業していると 指先に粉のようなものが付いてきます。 |
|
 白っぽい粉状の汚れは部品や基板全面に 付着しています。水道水に含まれるカルキです。 |
 テレビを設置している室内は冬の 期間、加湿器を常用しています。 |
|

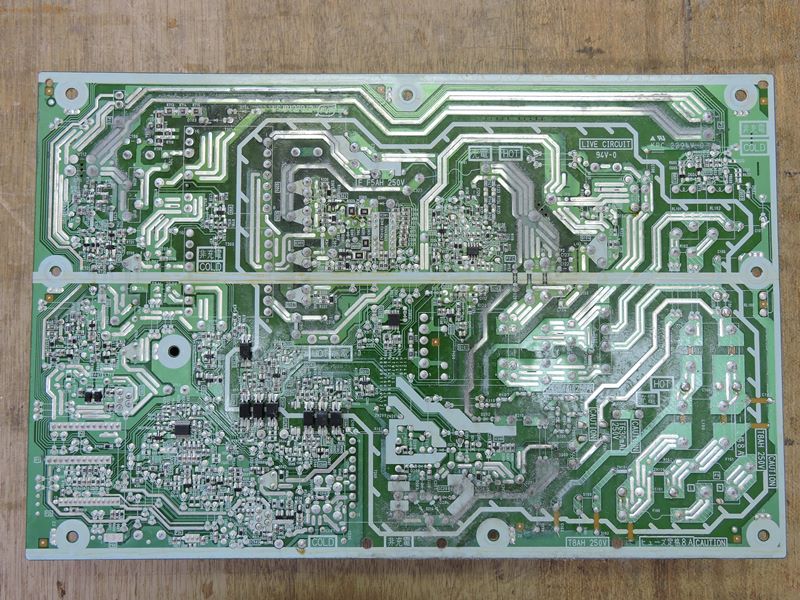

 基板の裏面を点検します。電子回路故障の 多くが半田付けやランドの劣化が原因です。 |
 カルキが集積するほどの多湿状態なので、 そのような単純トラブルの可能性が大です。 |
|

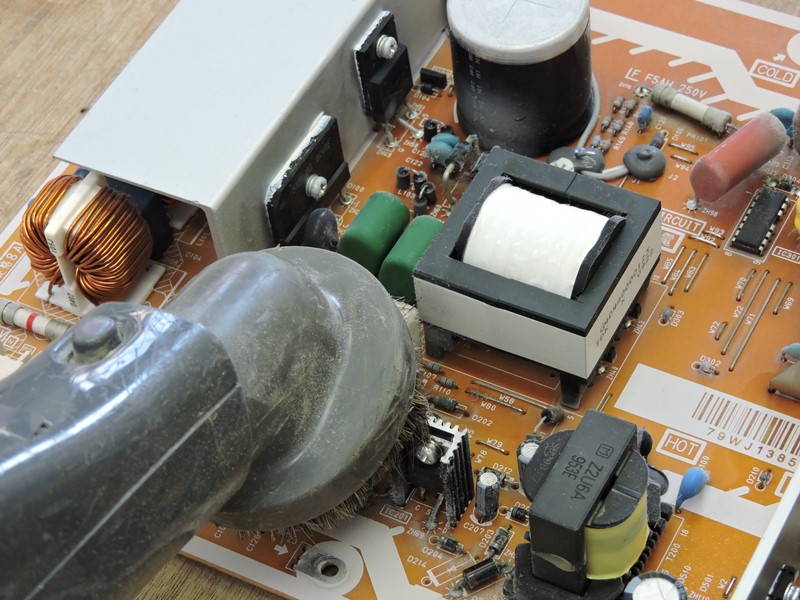

 カルキや埃を取り除くと部品の 状態を確認しやすくなります。 |

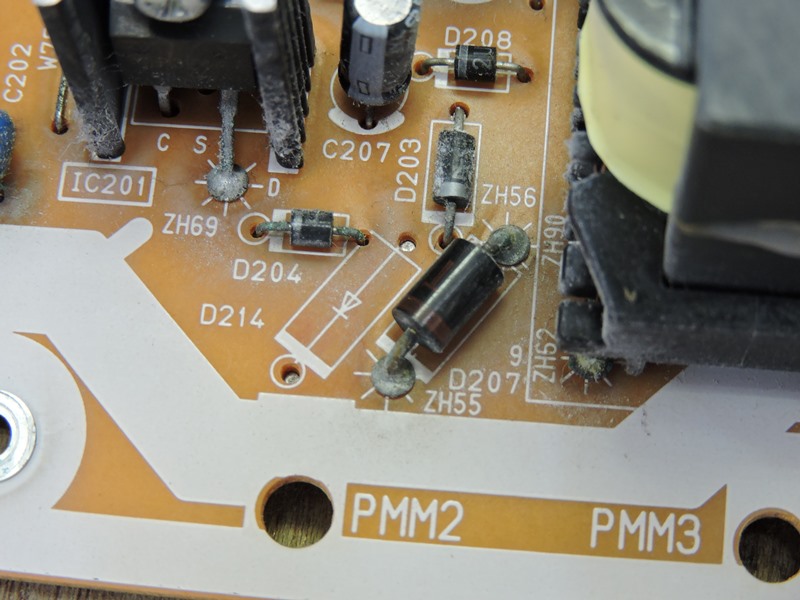

 先ほどのダイオードの周りです。極端な多湿に よるものでしょう、半田の腐食が進行しています。 |
|
 部品のリード線まで腐食が進行している かも知れません。半田を吸い取ります。 |

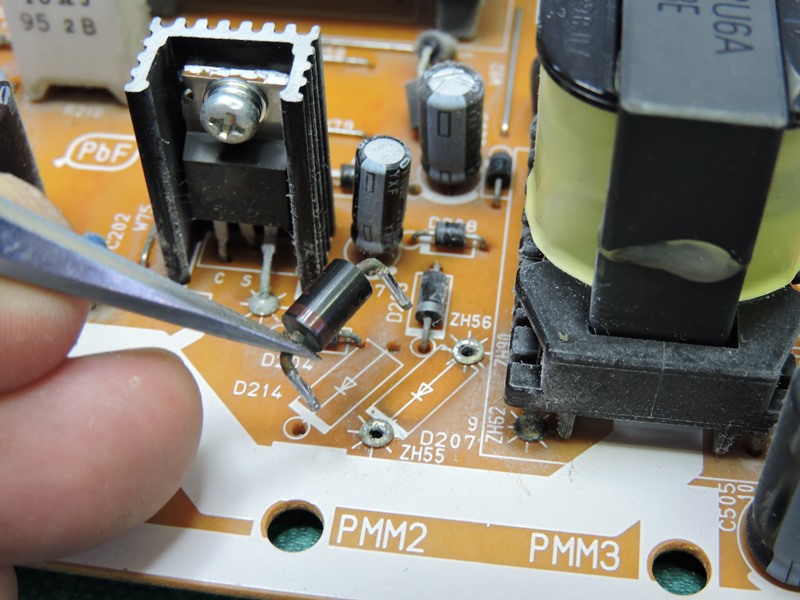

 あるいは部品自体の劣化も考えられ ます。ダイオードを取り外しました。 |
|

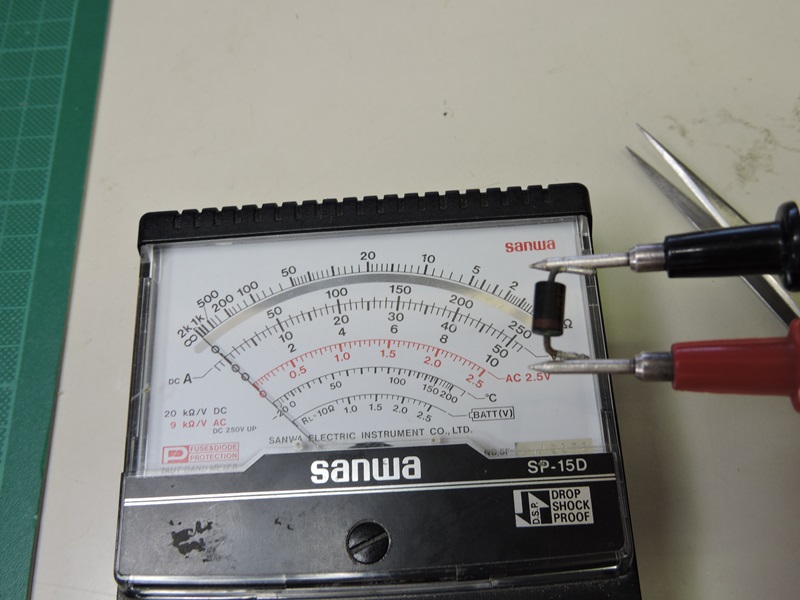

 回路計で順方向・逆方向の抵抗値を 調べます。このダイオードは正常です。 |

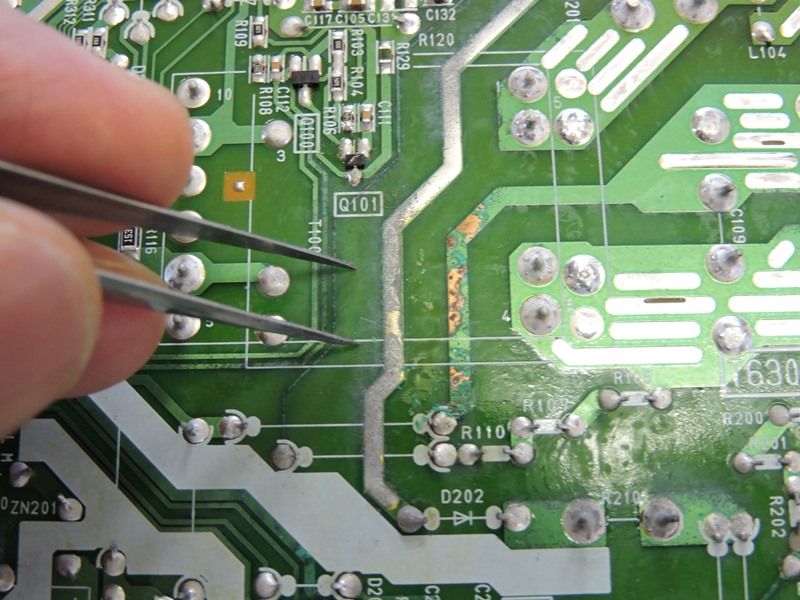

 汚れを落とした基板裏面を調べます。半田の腐食に加えて、 レジスト（銅箔保護剤）の剥離、銅箔の腐食も見られます。 |
|

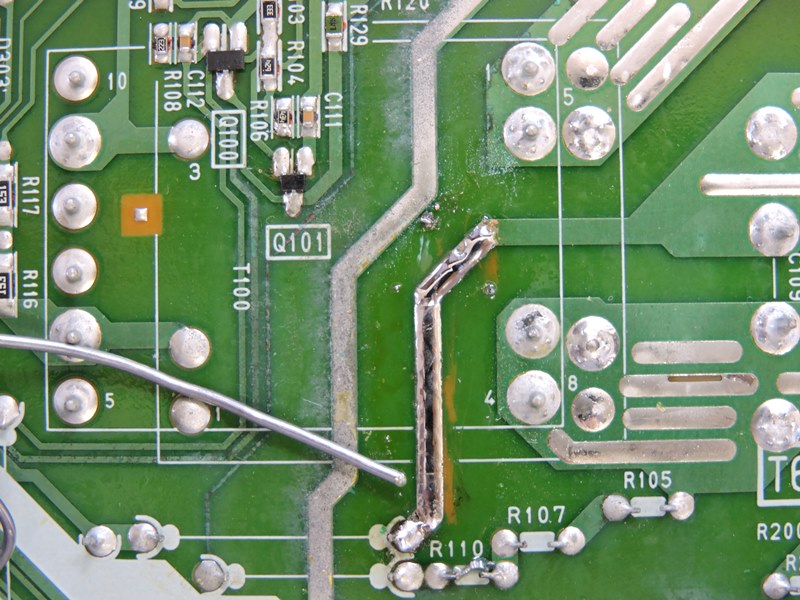

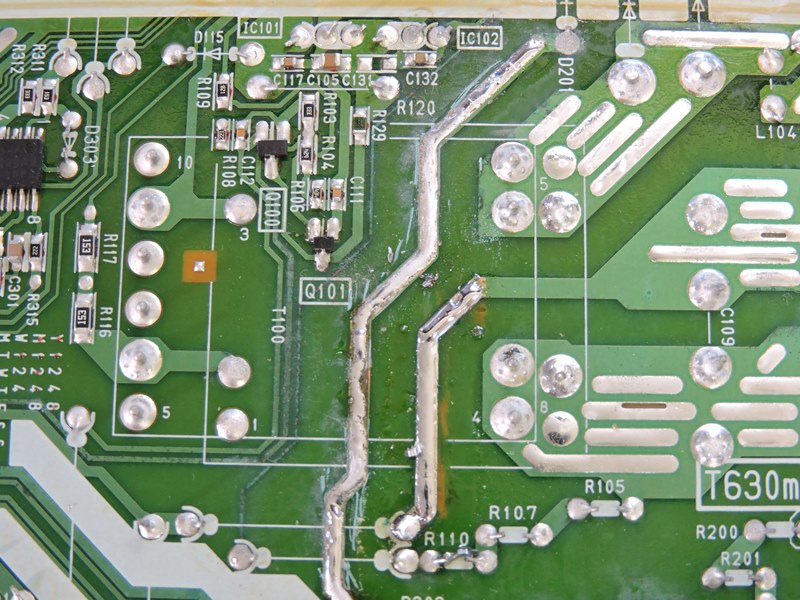

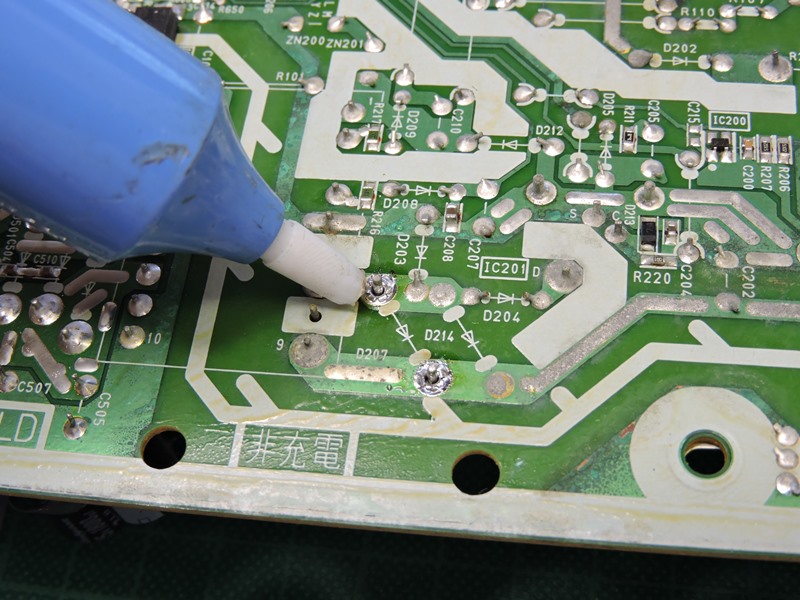

 応急処置ですが、露出した銅箔面に 半田を流して回路を補修します。 |
 腐食が進行している半田面も 同様に簡易処置します。 |
|
 他の基板にも同様の損傷が生じている 可能性があります。もう１・２枚調べてみます。 |

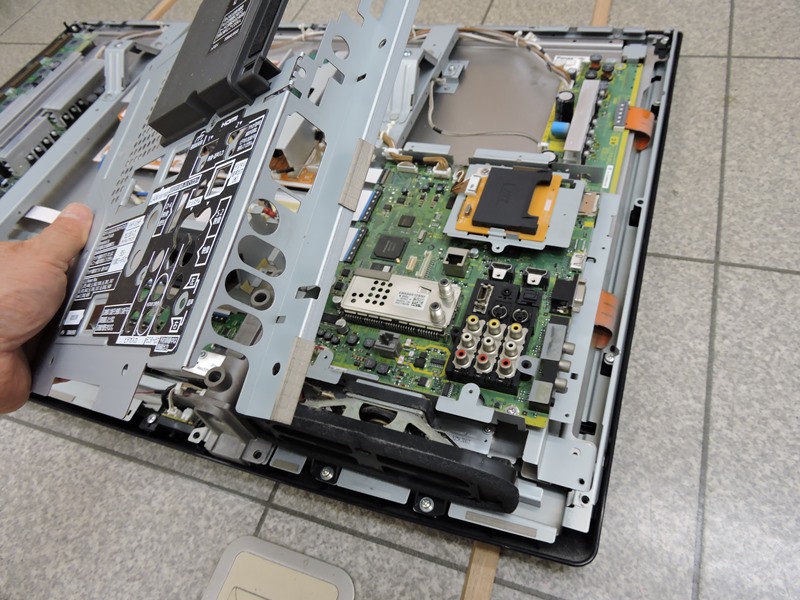

 チューナーおよび信号処理系の基板を取り 外します。金属板によりシールドされています。 |
|
 金属製シールド板の下にチューナーユニットと 信号処理系の基板が収められています。 |

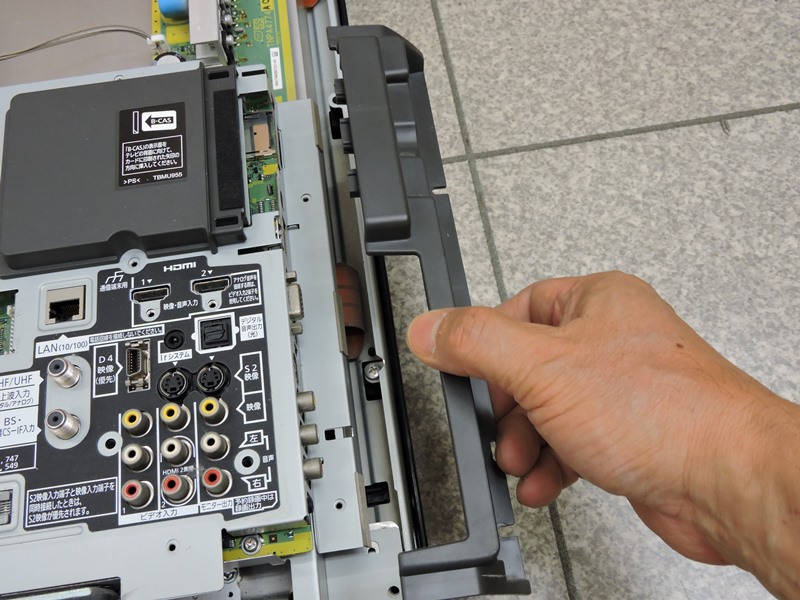

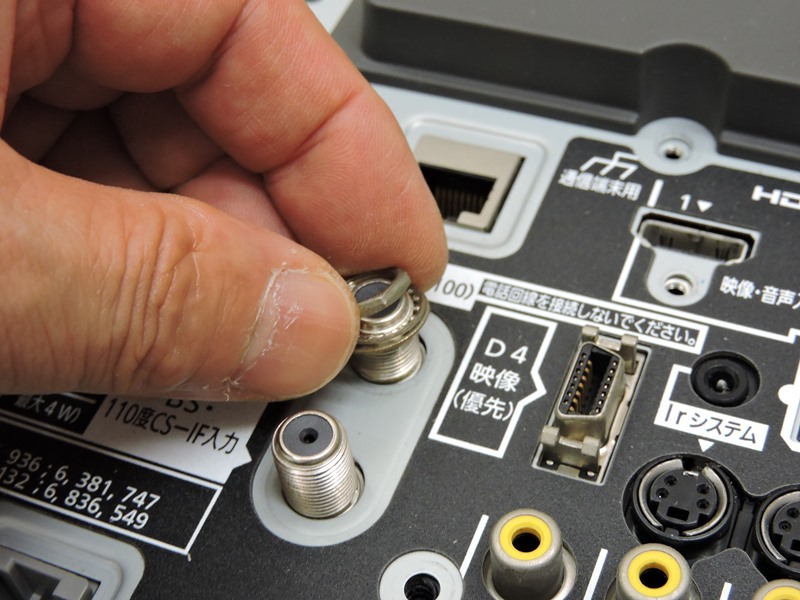

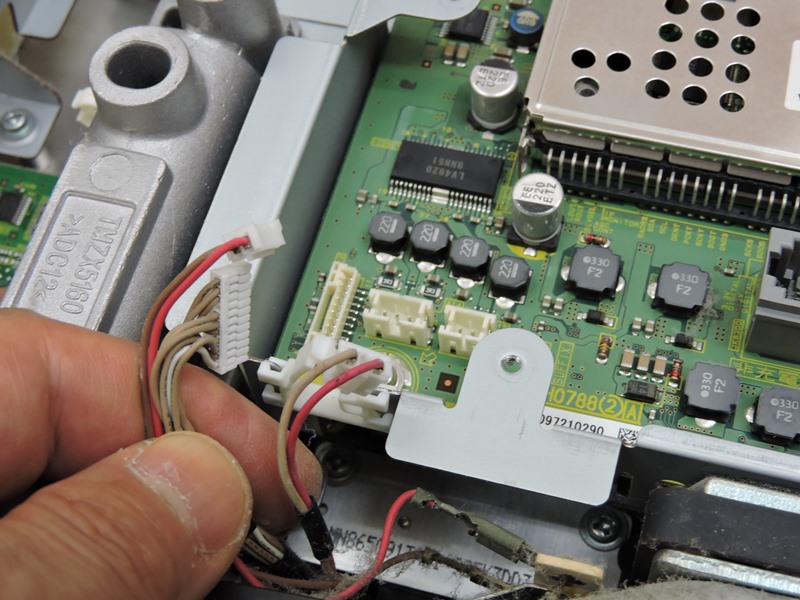

 接続されているケーブルを コネクタごと引き抜きます。 |
|

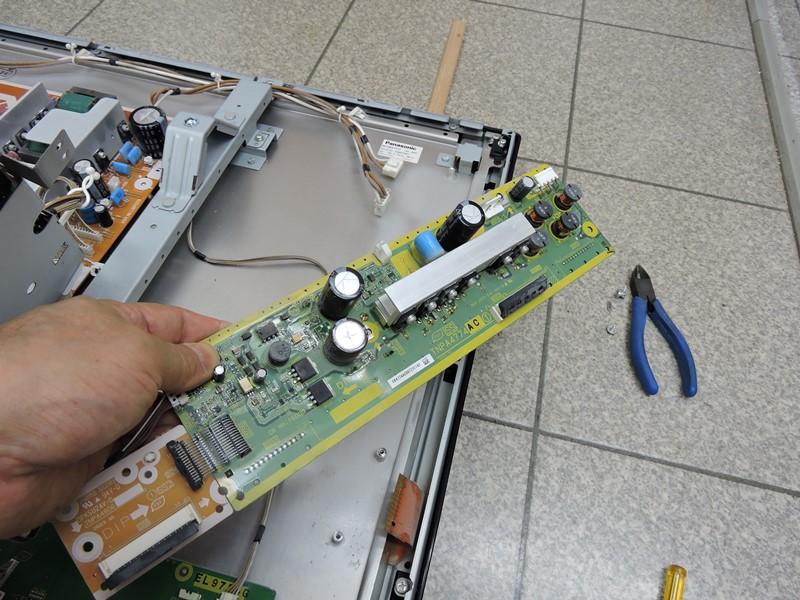

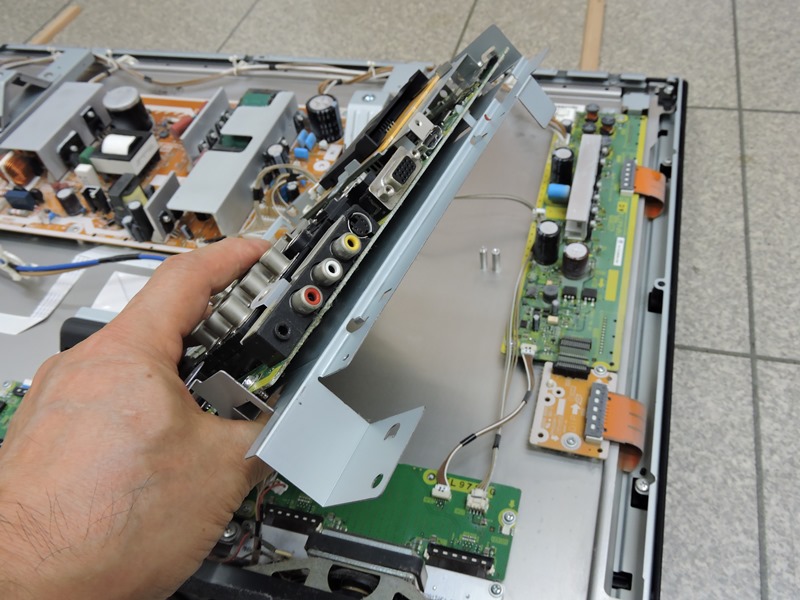

 ステーごと基板を取り外します。下の細長い基板は パネルをドライブする高電圧回路だろうと思います。 |

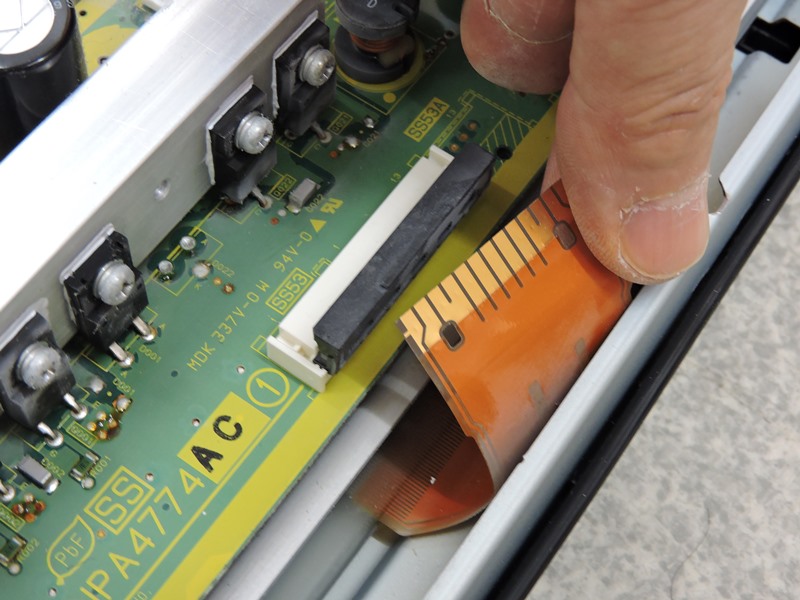

 ポリミイドフィルムによる配線とコネクタです。 接続端子のピッチが広く取られています。 |
|
 基板が外れてきました。一面 カルキで白っぽく粉まみれです。 |

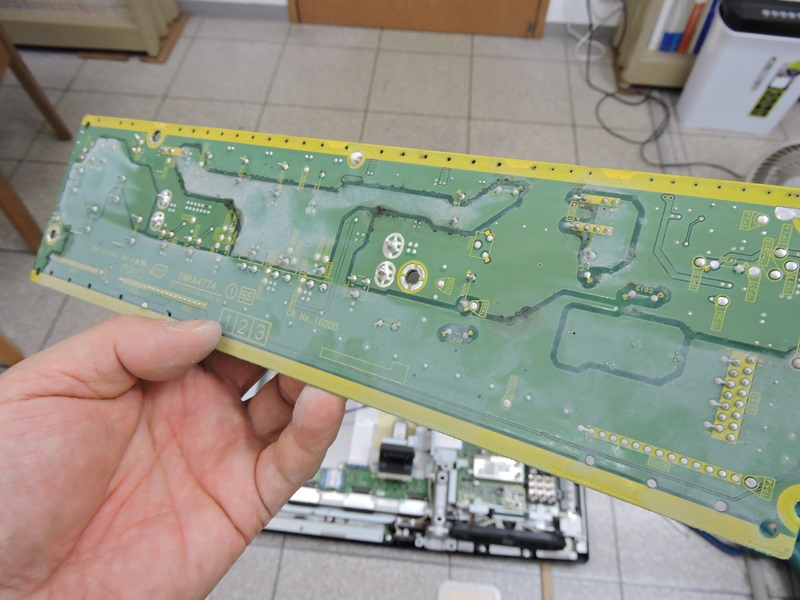

 裏面もまたカルキの集積で レジストの緑色が変色して見えます。 |
|

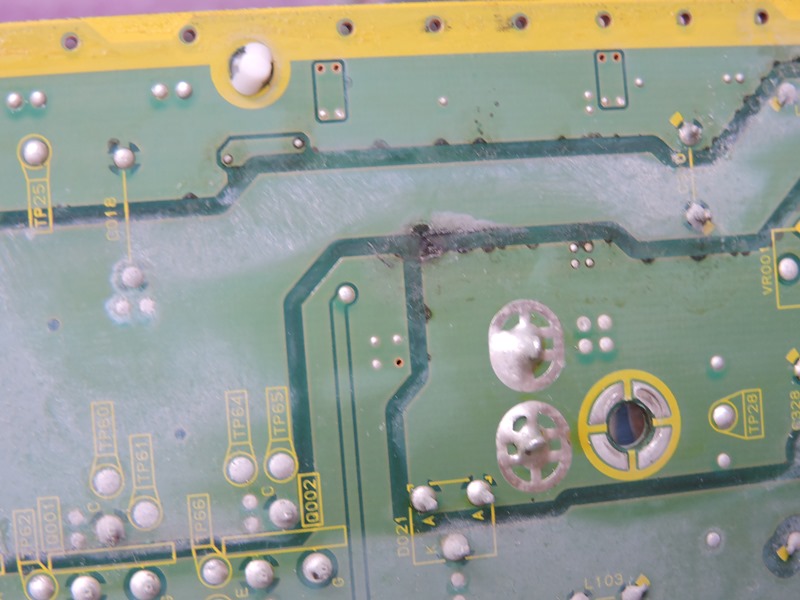

 高電圧対応のためでしょうか、広く取られたパターンの 縁部分に、スパークした痕のような腐食があります。 |

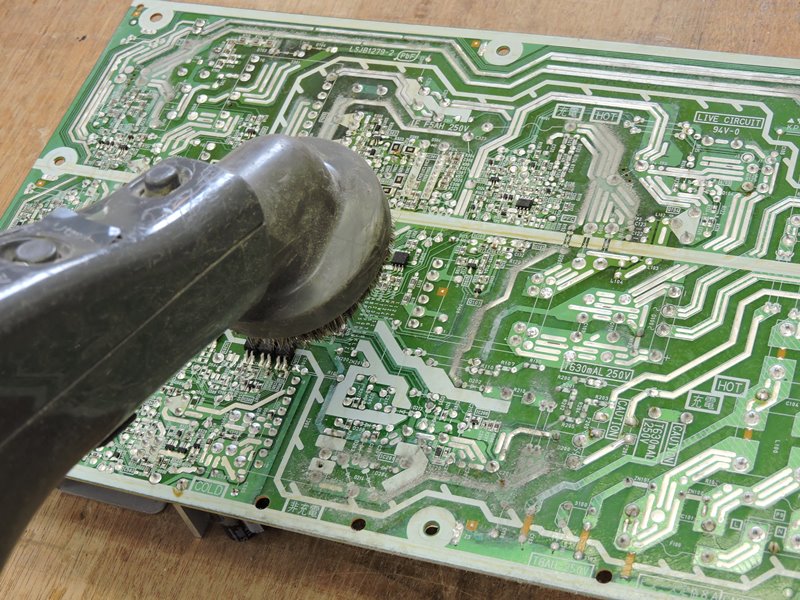

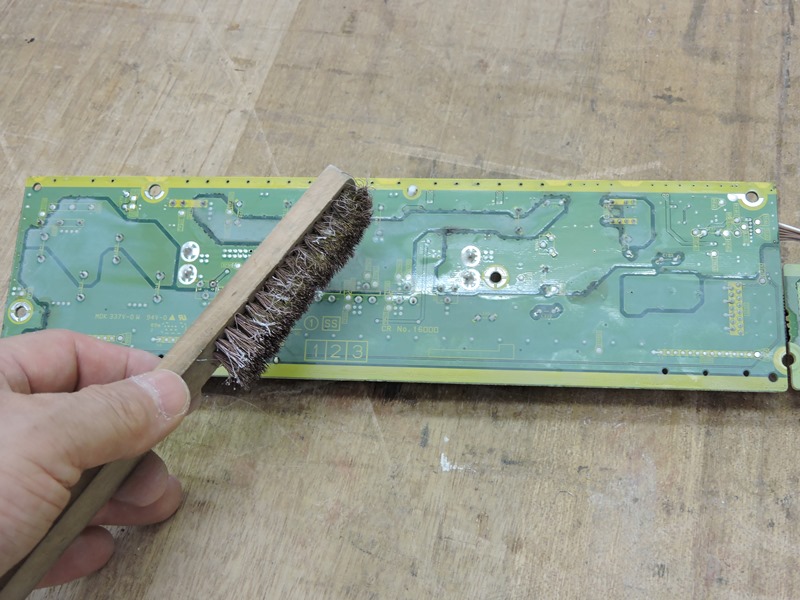

 少々乱暴ですが、ワイヤーブラシを 使ってカルキや腐食を一挙に落とします。 |
|
|
決め手に欠いた状態であちこち疑わしい個所を補修してきました。ここで再度 動作確認をしてみますが、エラーの状況（ＬＥＤ点滅）に変化はありません。 ただし、点滅回数が７回から６回に変わりました。補修によるものだと思います。  |
||
|
||
