| ・勝手口サッシドアリサイズ その１（２０１７．８．９～２１） |
 電話で「ドアを付け替えて欲しい」とのご依頼です。既存のドアを、網戸が付いた 通風機能のあるものに交換したいそうです。交換用のドアは既に入手されている ようで、「同じサイズ・規格のものでしょうね」とお聞きしたところ、「多分そうだ」と おっしゃっていました。入れ替えるだけならば、実に簡単な作業で済みます。 |
||||
| １．現地下見 | ||||
 ともあれ現地の下見・確認に伺います。工房から １３ｋｍ、車で３０分ほどの隣町常総市まで出かけます。 |

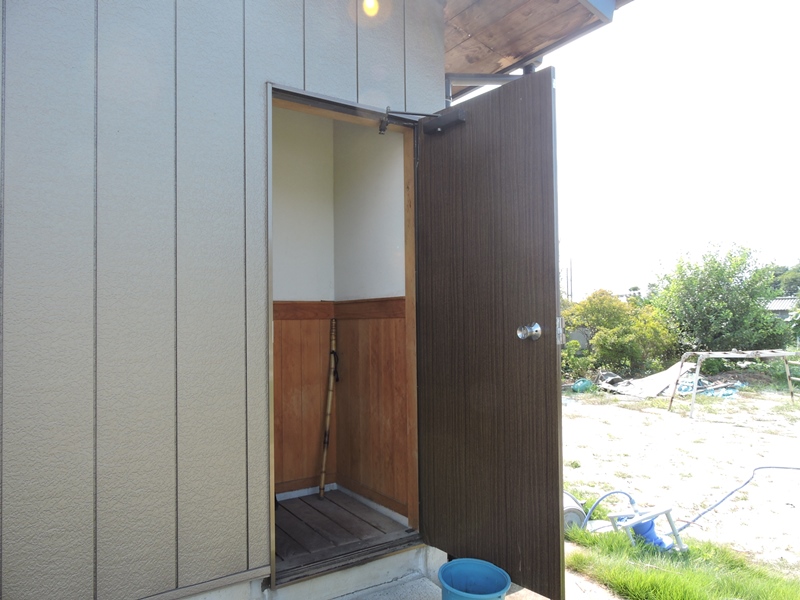

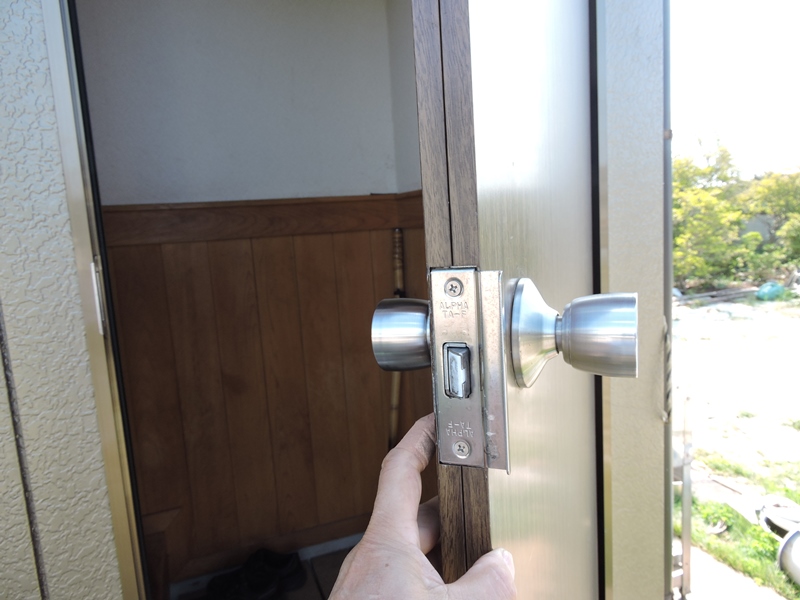

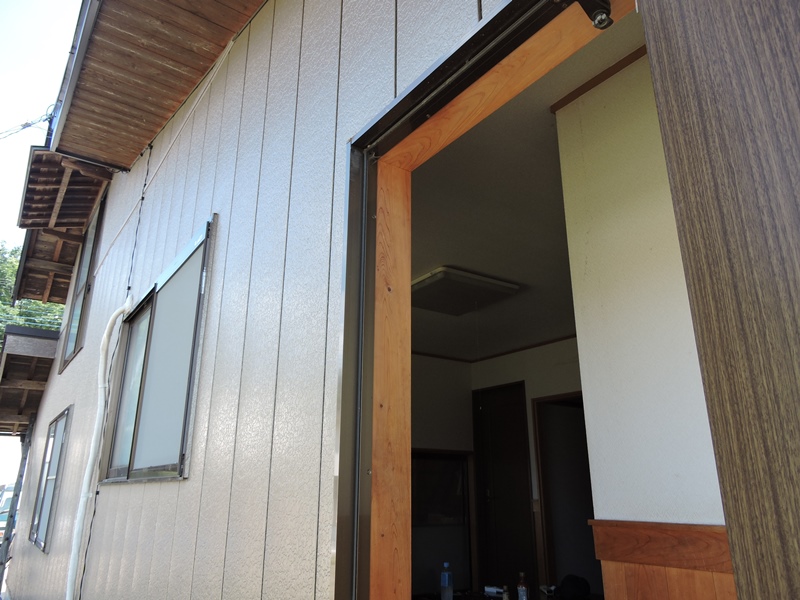

 ありふれた化粧合板製勝手口用ドアです。間口寸法が １９４３ｍｍ×７５０ｍｍ、正確に採寸し何度も確認します。 |
|||

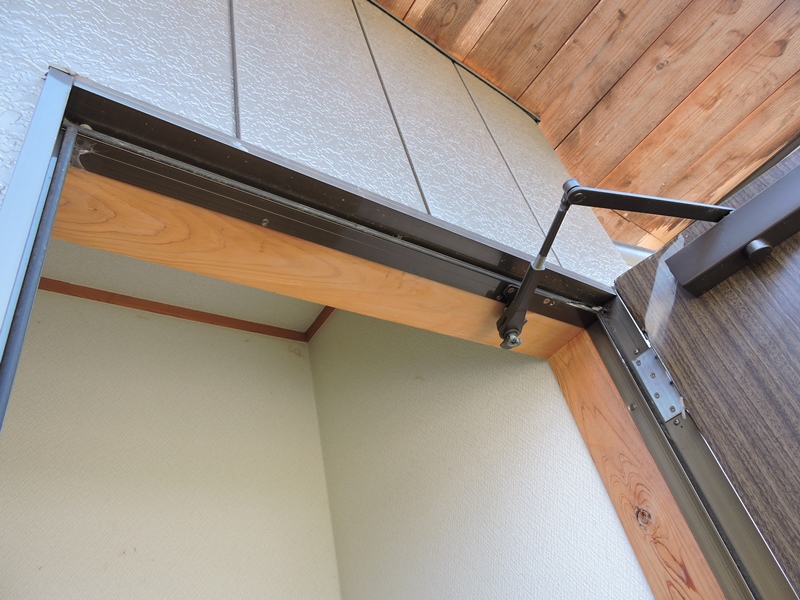

 ドアとセットの間口フレームです。ネジ 固定なので簡単に取り外せるはずです。 |

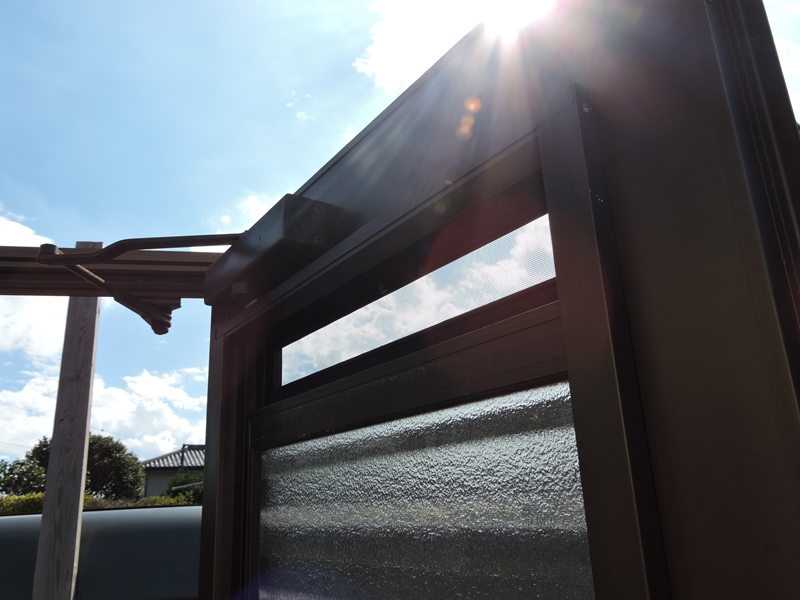

 クローザーも標準的なものなので こちらも取り外しは簡単です。 |
|||

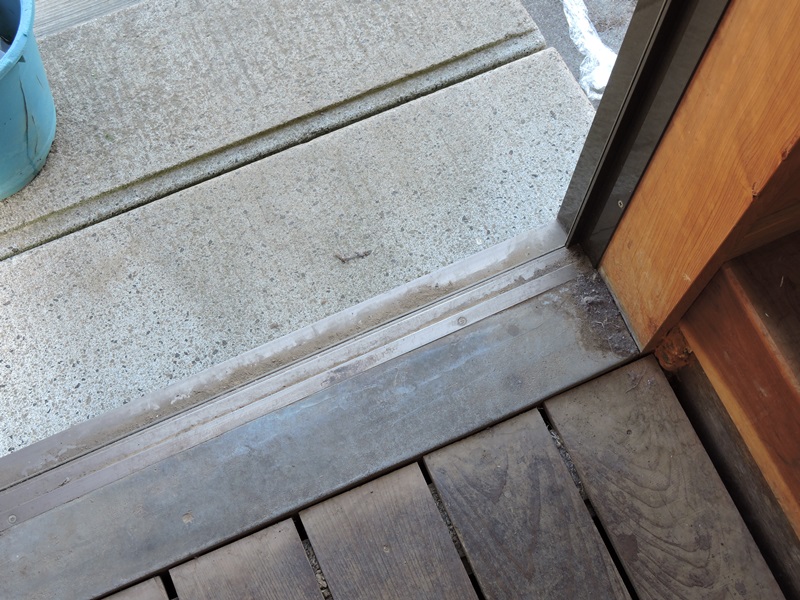

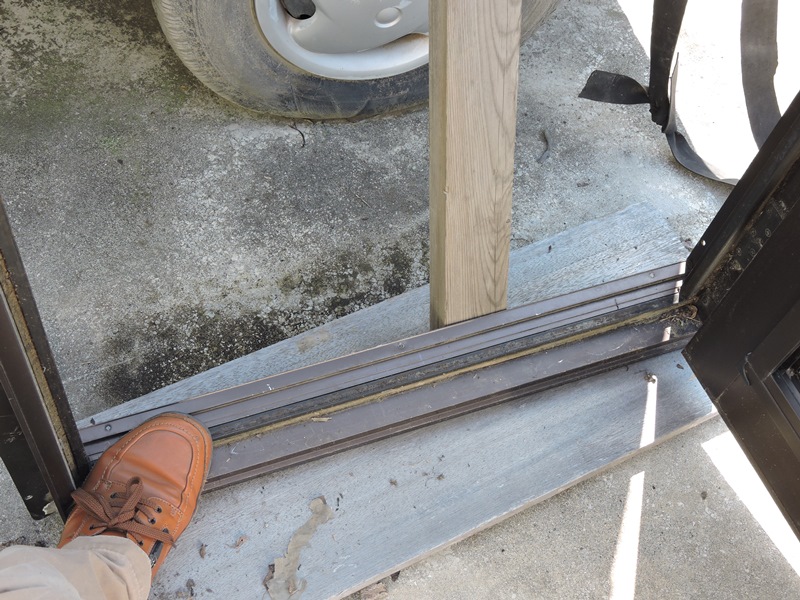

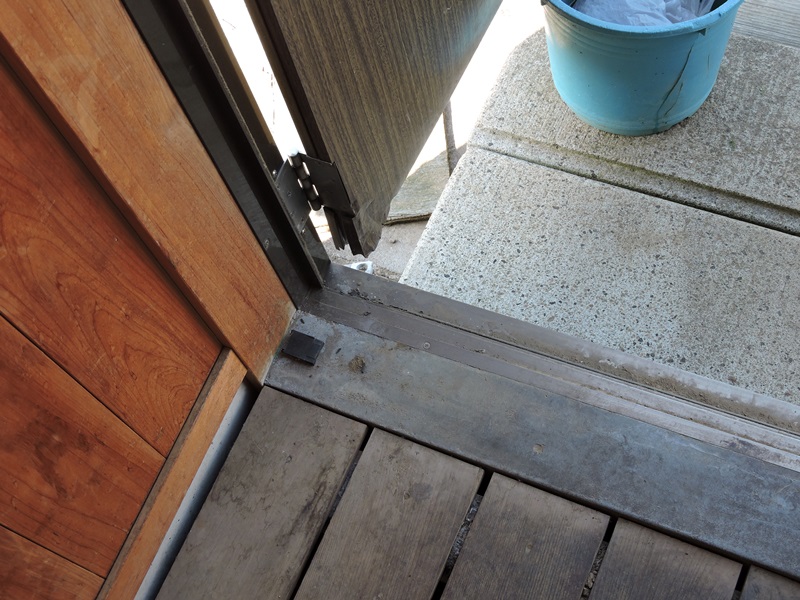

 間口の下枠と面一で間口フレームがネジ固定されて います。フレームの材料厚分欠き取られているようです。 |
 縦枠に対してはフレームを被せて固定されて いるので、左右の縦枠間隔が間口寸法となります。 |
|||

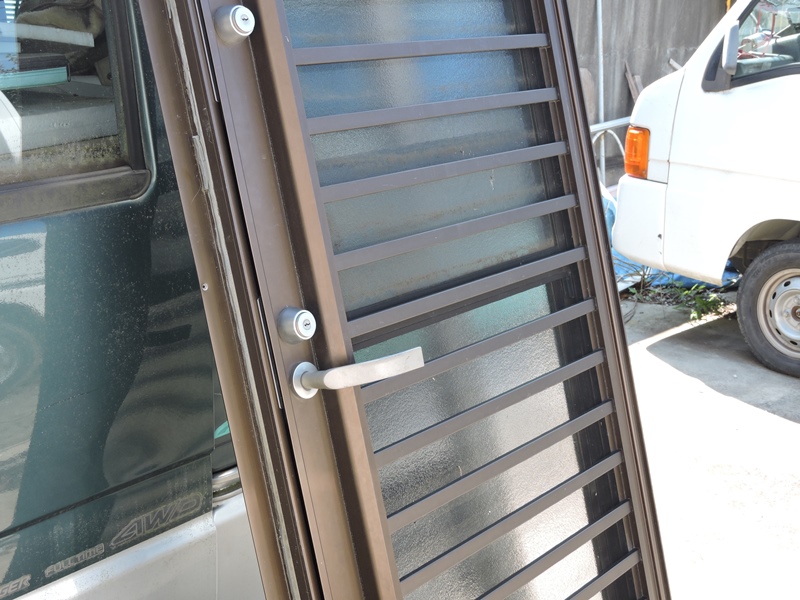

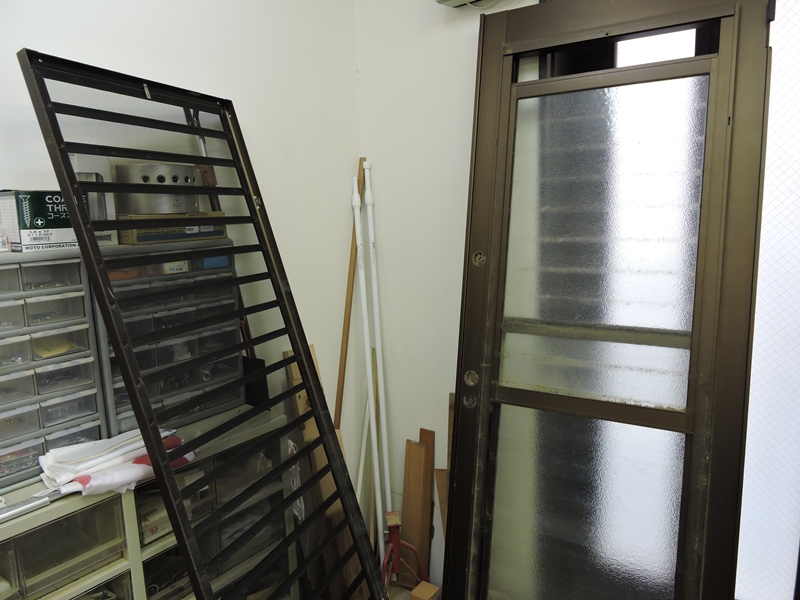

 これが交換用のドアです。古家から取り外してきた中古品です。 一見して、先ほどの間口と寸法が違うことが分かります、大きいです。 |
||||

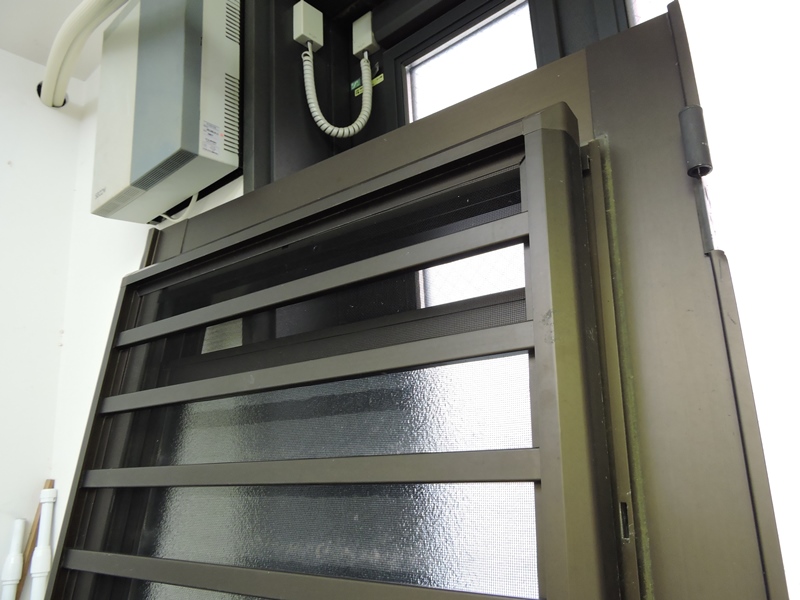

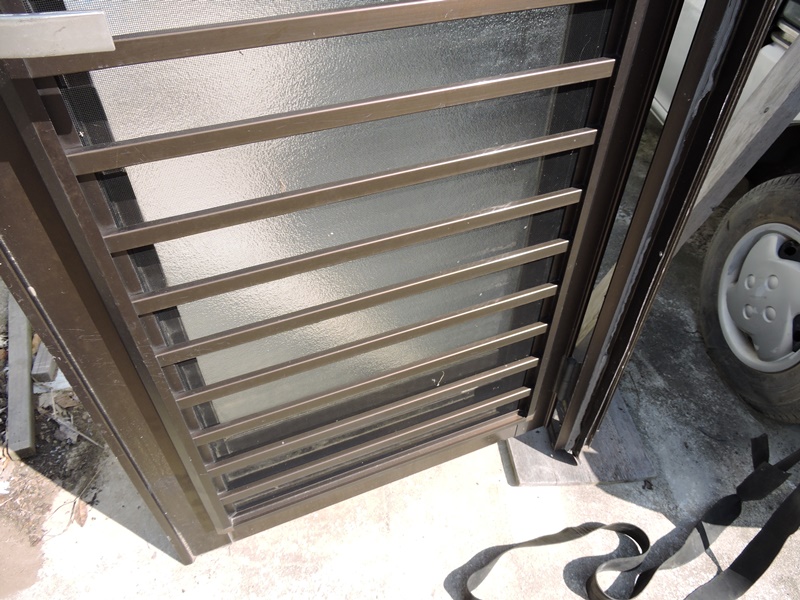

 外側に虫除け用ネットが張られた網戸障子が 取り付けられています。簡単に脱着できます。 |
 網戸障子の内側にガラス戸が入っています。室内 側から上下にスライドさせて開閉できる構造です。 |
|||
 着色アルミ製の勝手口用サッシドアで、 軽量の割に非常に堅牢な構造をしています。 |

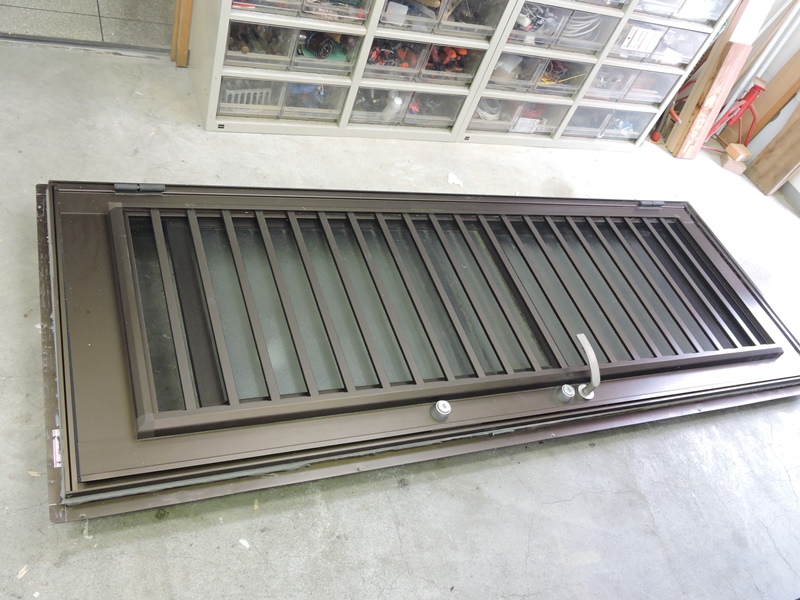

 表面全体に泥汚れがあるものの、傷みが少なく蝶番や ドアノブの動作も問題ありません。新品はかなり高価です。 |
|||
 しかし、大問題は寸法がまるで異なっていること です。間口枠で２０７１ｍｍ×７７１ｍｍもあります。 |
 既存の間口に収めるには、寸法の変更 つまり、リサイズしなければなりません。 |
|||
| ２．工房へ搬入 | ||||
 寸法的にも重量的にも乗用セダンには積載できないので、 ご依頼主にお願いして軽トラで工房まで運んでもらいました。 |
||||
 あらためて各部分の状態を確認します。同時に、リサイズのため部材を 切断可能かどうか、どこで切断するか、念入りに構造を調べます。 |
||||

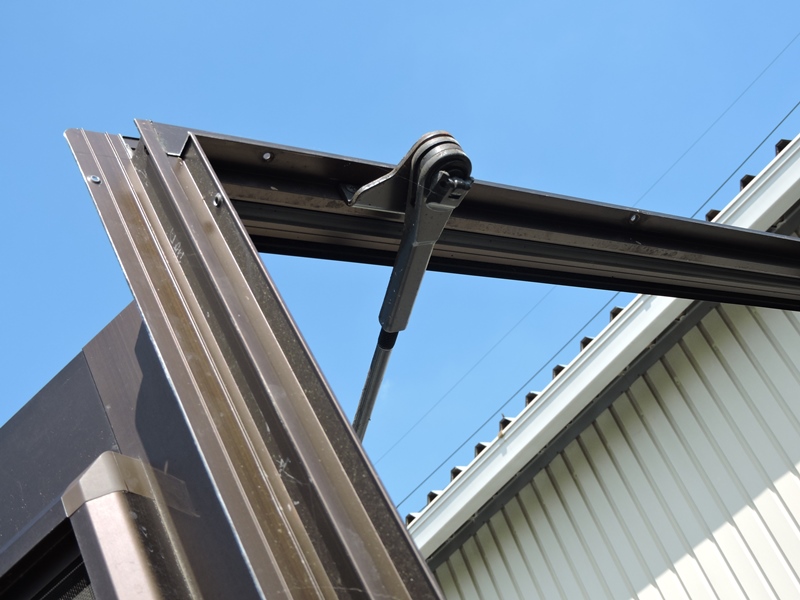

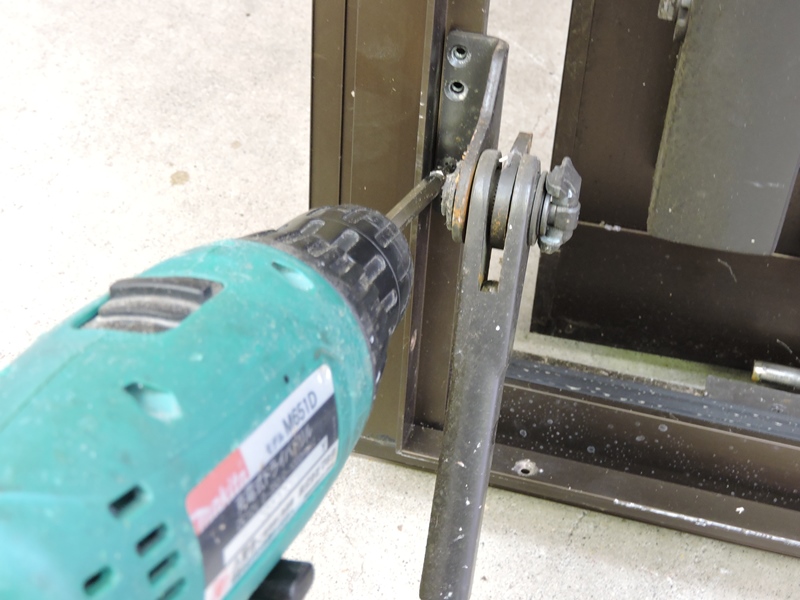

 ドアを閉める方向に常に力が加わっている ので、先にクローザーを解除、取り外します。 |
 アルミ製で軽量のはずですが、それでも３０ｋｇ ほどあるのでしょうか。取り回しが大変です。 |
|||
 ドアを９０度開いた状態で、蝶番固定 以外の干渉箇所がなくなります。 |
 本来のドアが直立した状態で、ドアを 垂直方向に持ち上げると抜けてきます。 |
|||

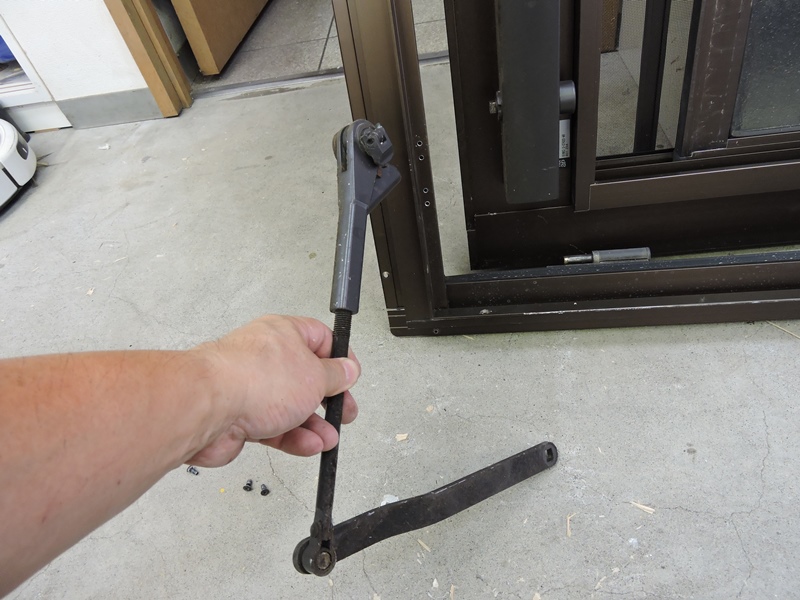

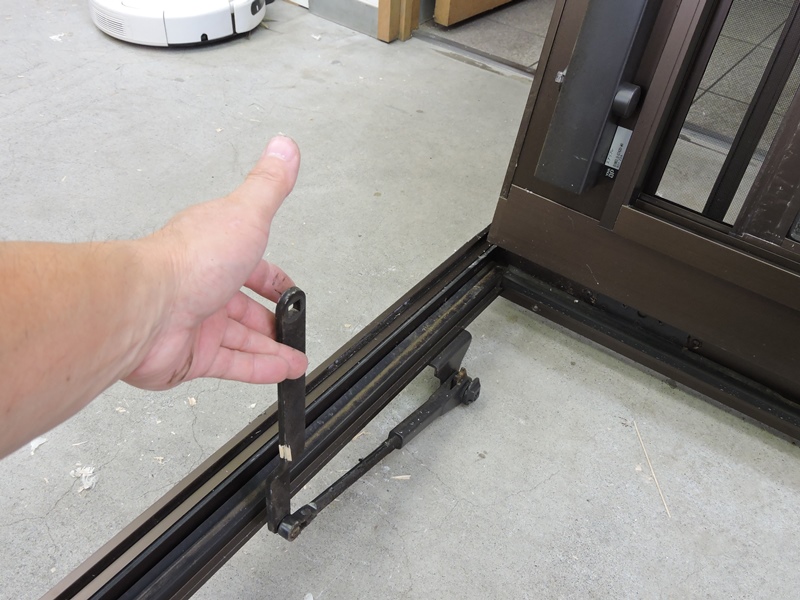

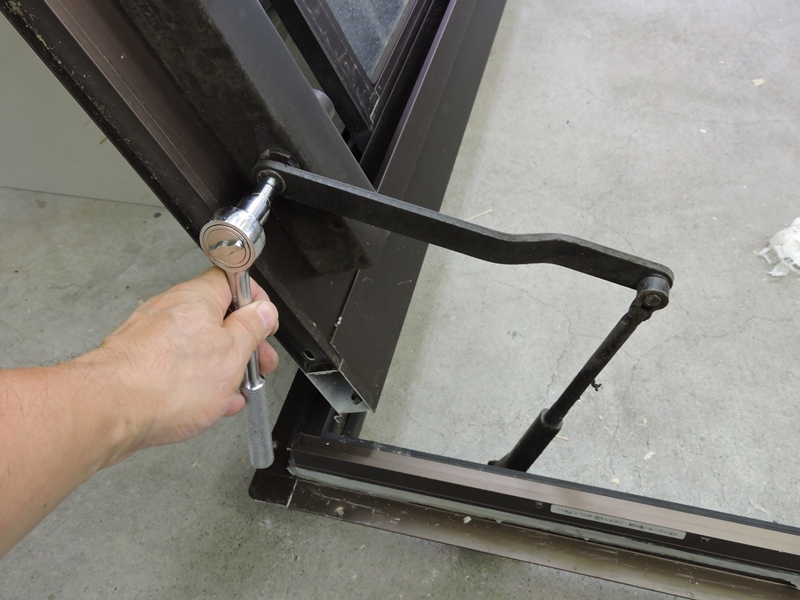

 クローザーアームの固定 金具を取り外します。 |
 部材を切断することで問題なくリサイズできるのか、元の 間口に一発で嵌め込むことができるのか、不安が募ります。 |
|||
| ３．外枠分解 | ||||
 リサイズの計画を考えます。サッシドアの間口フレームは、一番手前の飛び出し部分で ２００５ｍｍ（高さ）×７５２ｍｍ（幅）であることが分かりました。横幅方向は僅かに耳を 削り落とすことで嵌まるでしょう。高さ方向は２００５ｍｍ－１９４３ｍｍ＝６２ｍｍのサイズ ダウン、つまりドアの縦方向の構成部材を、全て正確に切断しなければなりません。 |
||||
 ドア本体は外側フレーム（外枠）と障子フレーム （障子枠）の２重枠により構成されています。 |

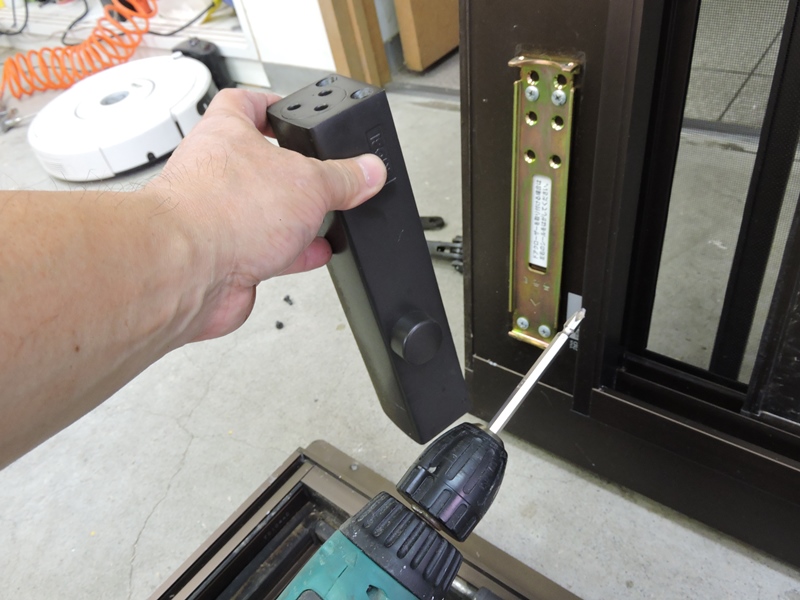

 外枠から分解していきます。クローザーの 本体やドアノブを先に取り外しておきます。 |
|||

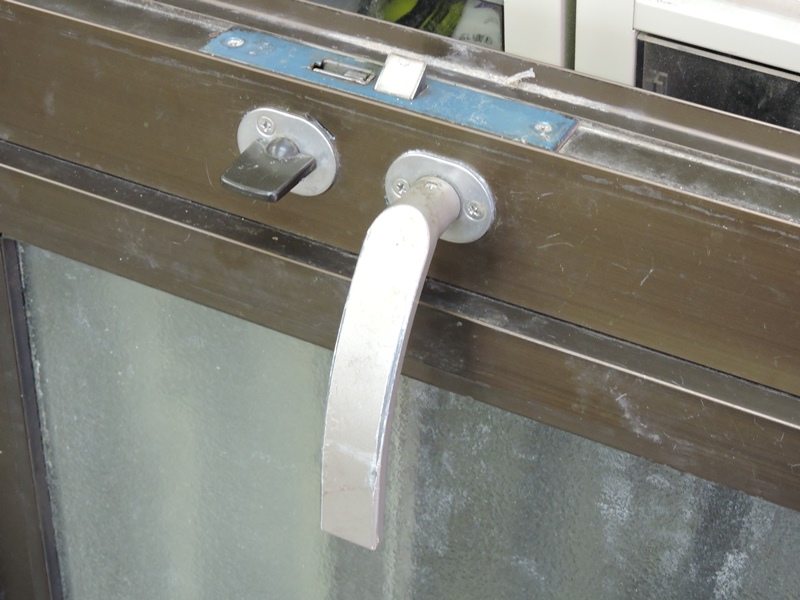

 玄関ドア用にも用いられる しっかりしたドアロック機構です。 |

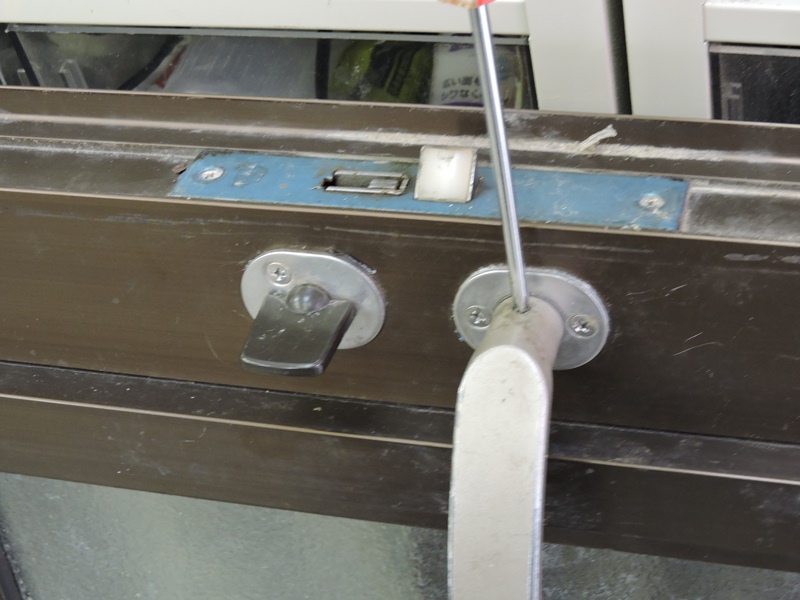

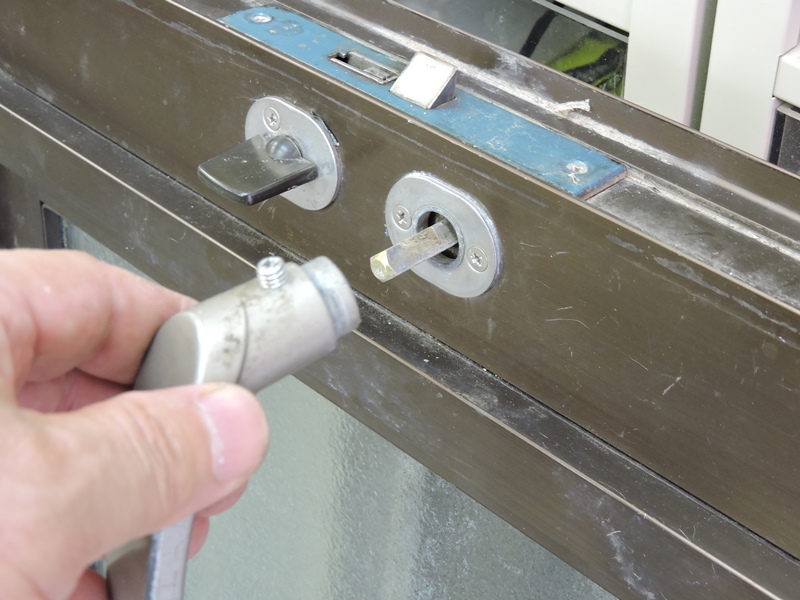

 止めネジを緩めると室内 側のドアノブが外れます。 |
|||
 アーマープレートを外します。新品時の 保護シートがまだ残っています。 |

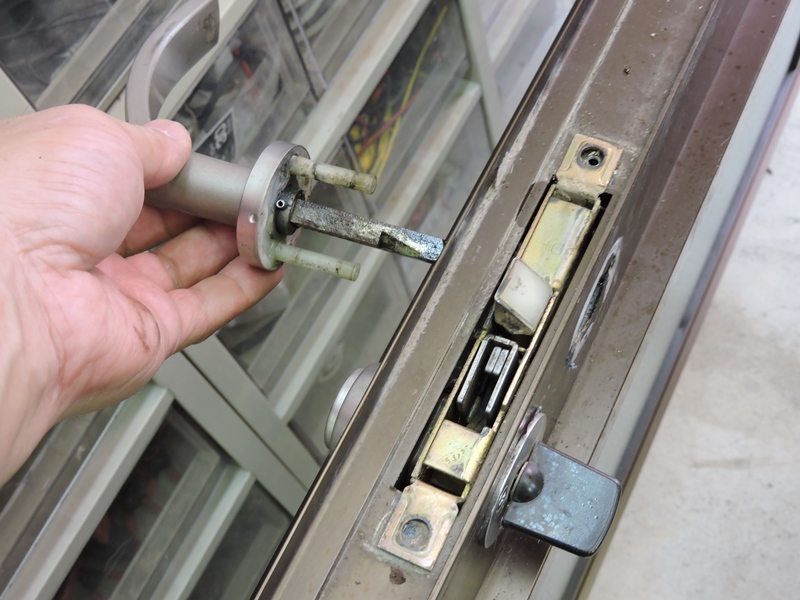

 室内側の台座固定ネジを緩めると ドアノブが外側に抜けます。 |
|||

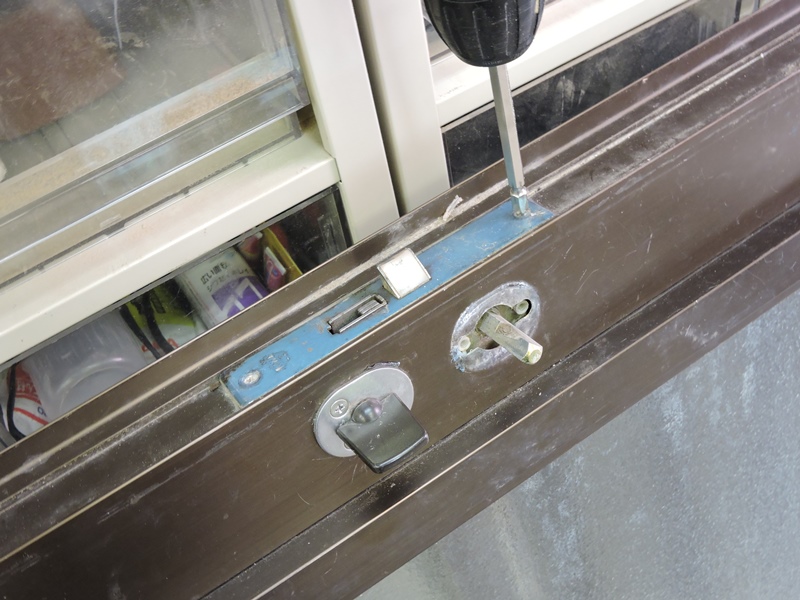

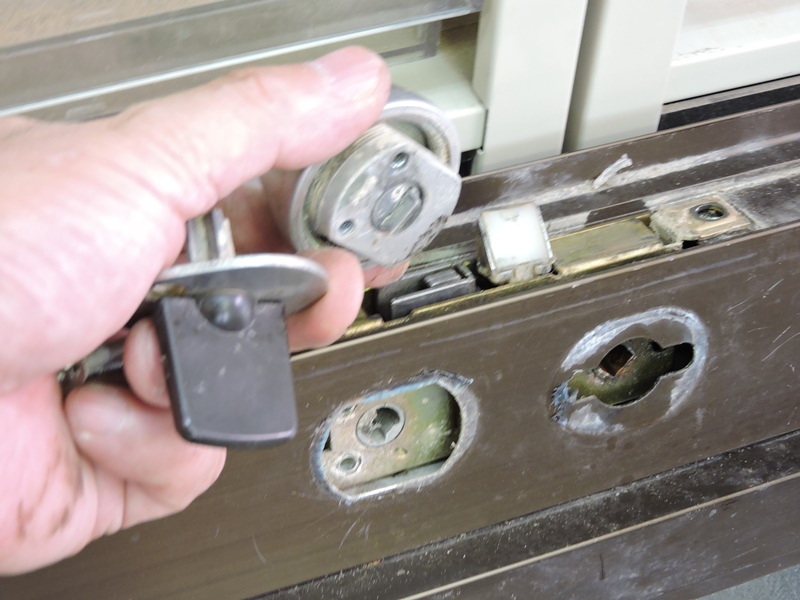

 シリンダー錠やサムターンも、外側に 突き出て支障となるので取り外します。 |

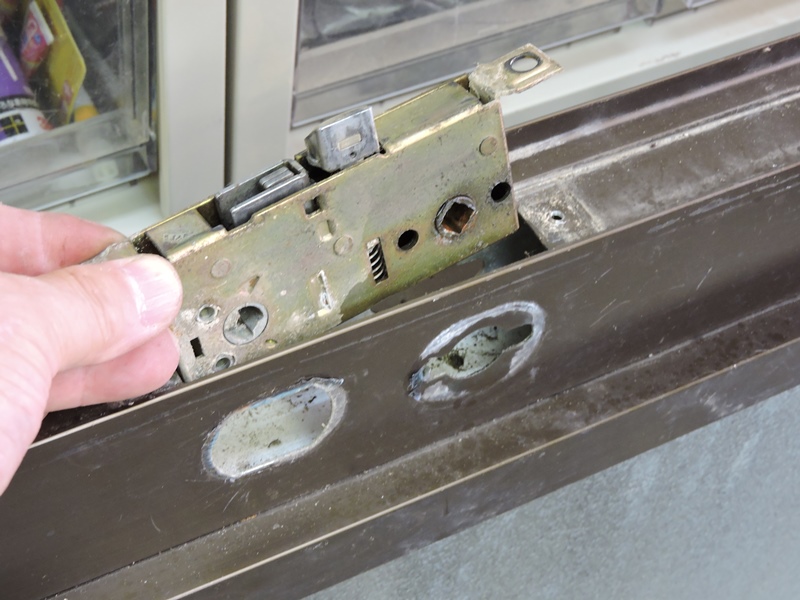

 既に固定ネジがなくなっているので 錠ケースも取り外しておきます。 |
|||

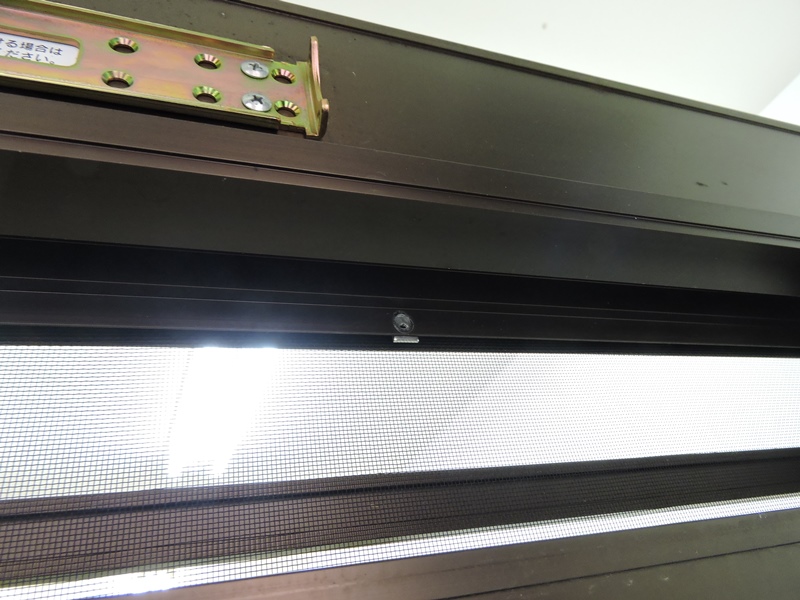

 このネジ１本で、網戸サッシを 内側から固定しています。 |
 ネジを緩めると、網戸サッシが 僅かにスライドして外れてきます。 |
|||
 外枠を組み付けているネジは、側柱に開けられたこの穴を貫通し、奥側の 側面を框材に固定しています。樹脂製のキャップが嵌め込まれています。 |
||||

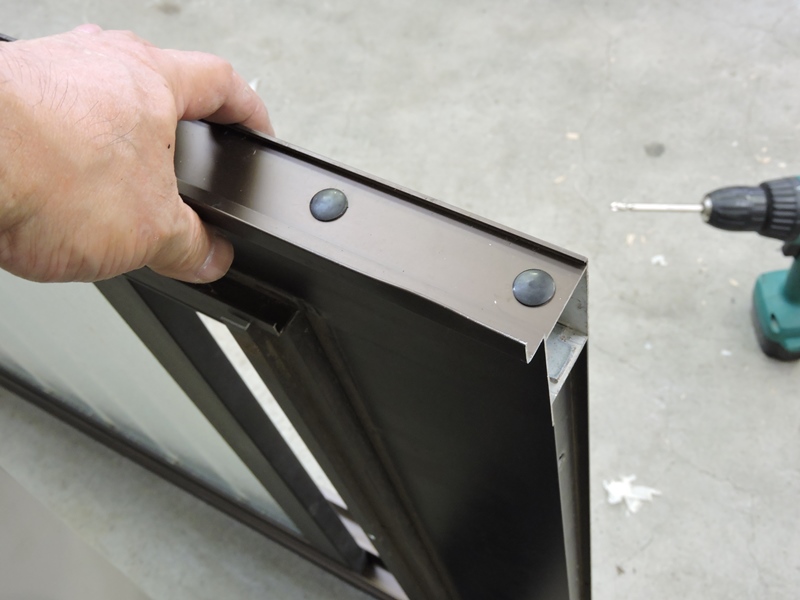

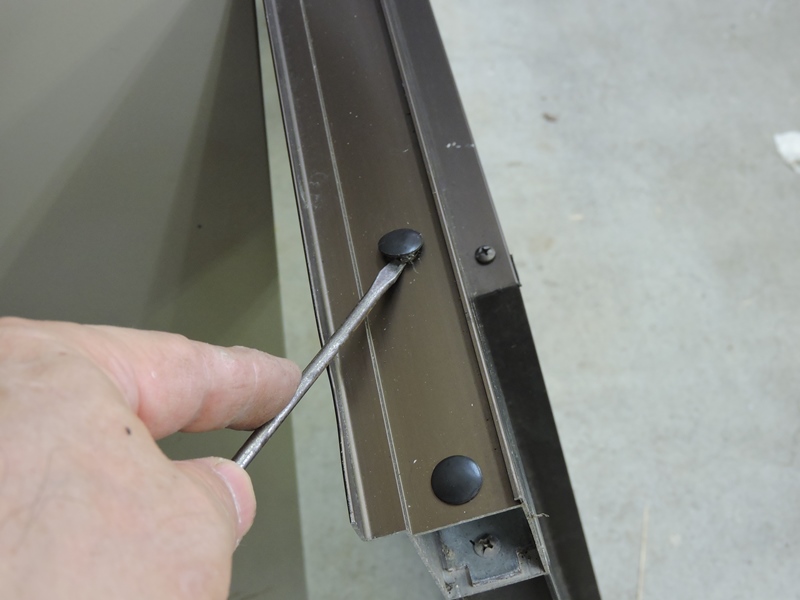

 樹脂製キャップを外します。 目隠しの役割もあるのでしょう。 |

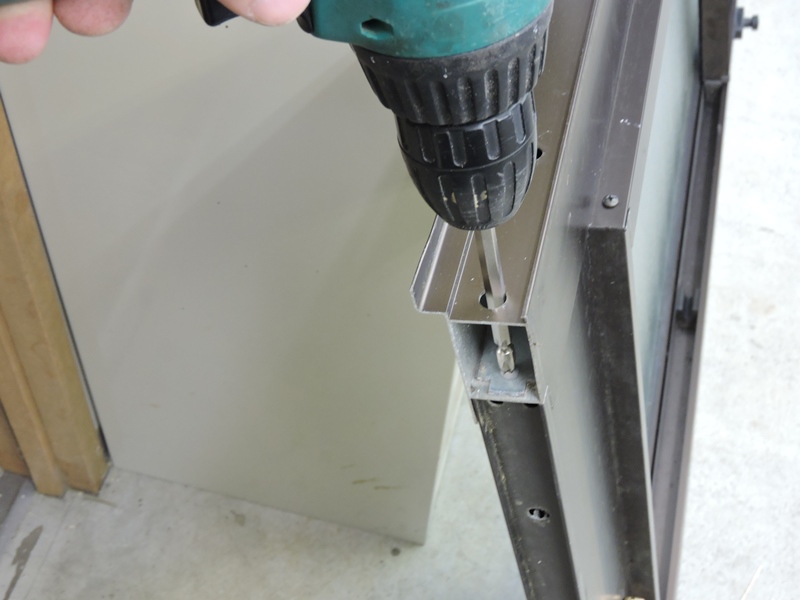

 貫通穴を通してドライバーを 差し込み、固定ネジを緩めます。 |
|||
 奥側側面の手前に、鉄製の 補強板が添えられています。 |

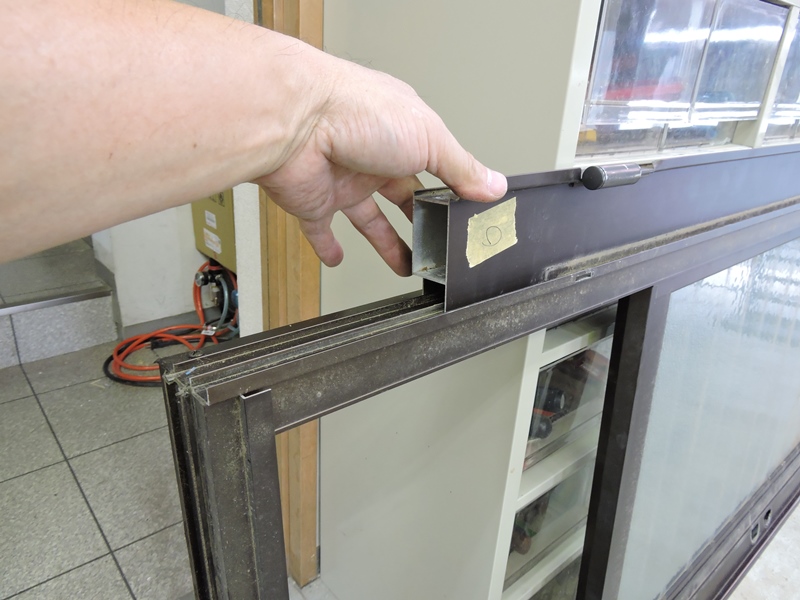

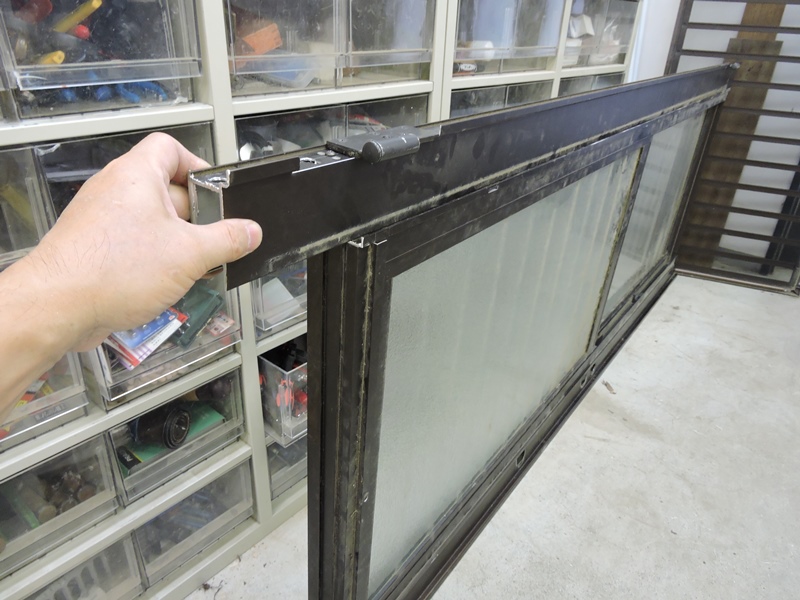

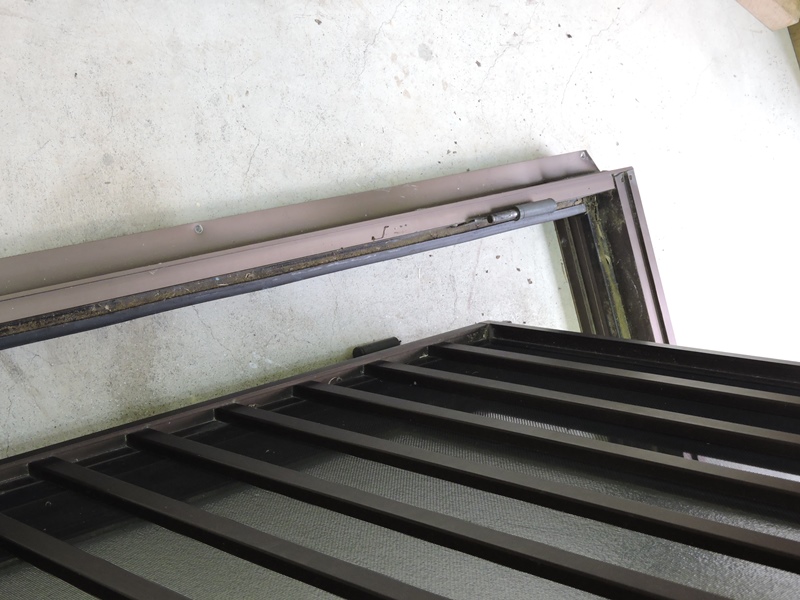

 框材（外枠横方向の部材）が 垂直方向に抜けてきます。 |
|||
 これで左右の側柱も外れてくるかと思い きや、中央部にある爪を挟みスライドして。 |

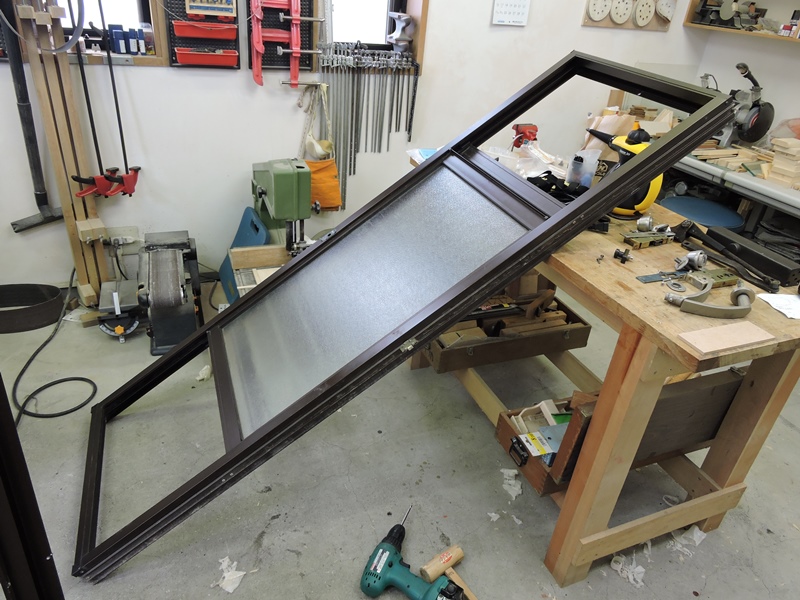

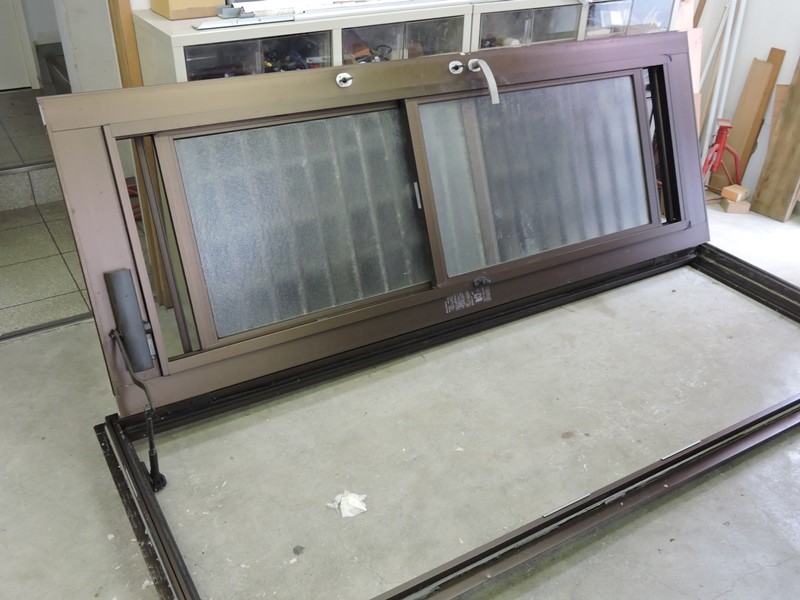

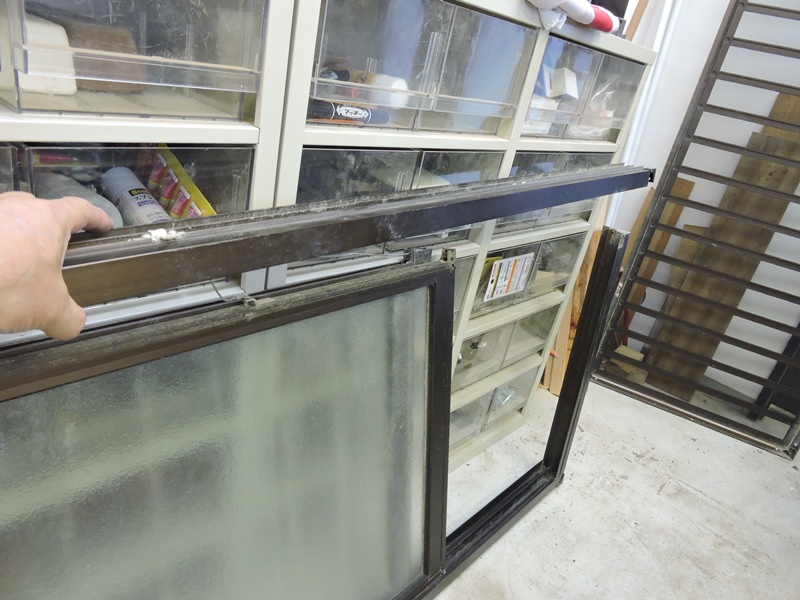

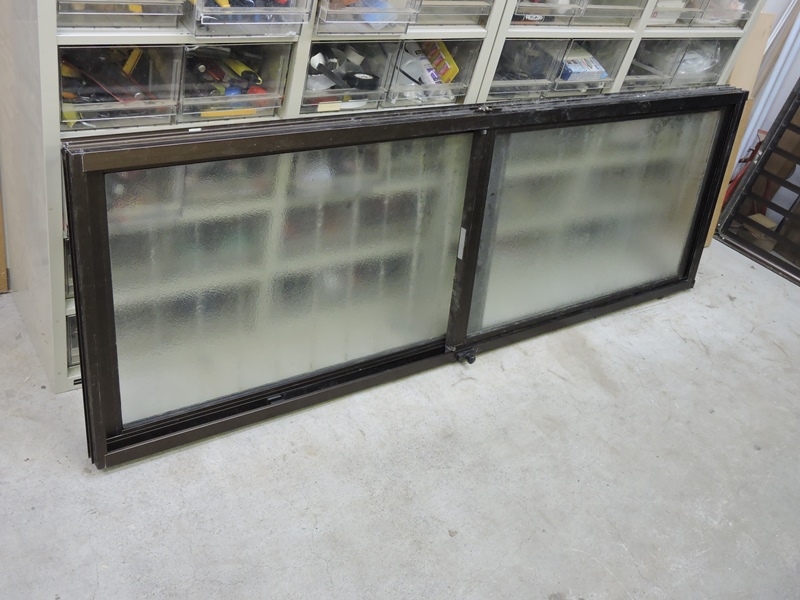

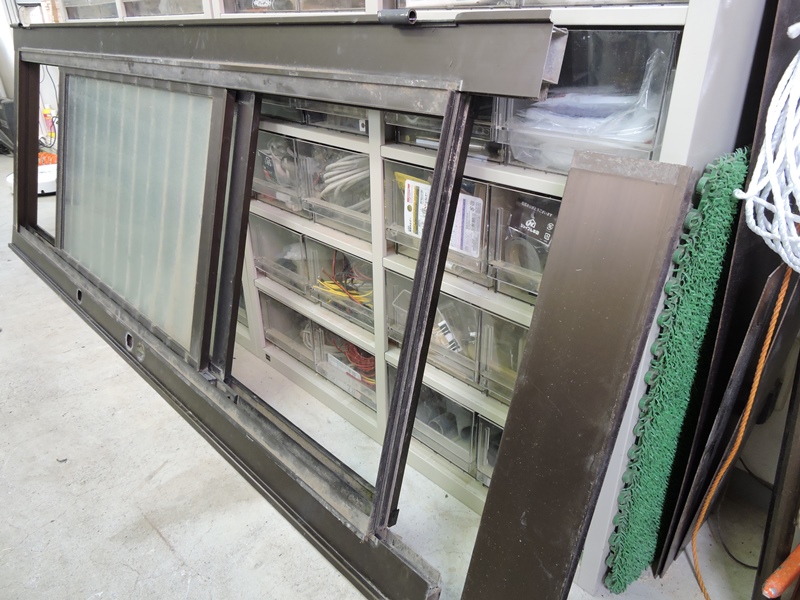

 外枠が取り除かれると、互いに上下にスライド する２枚のガラス戸を含む障子枠が残ります。 |
|||
| ４．障子枠の分解とリサイズ | ||||
 さらに障子枠を分解します。障子枠の リサイズに成功しなければ始まりません。 |

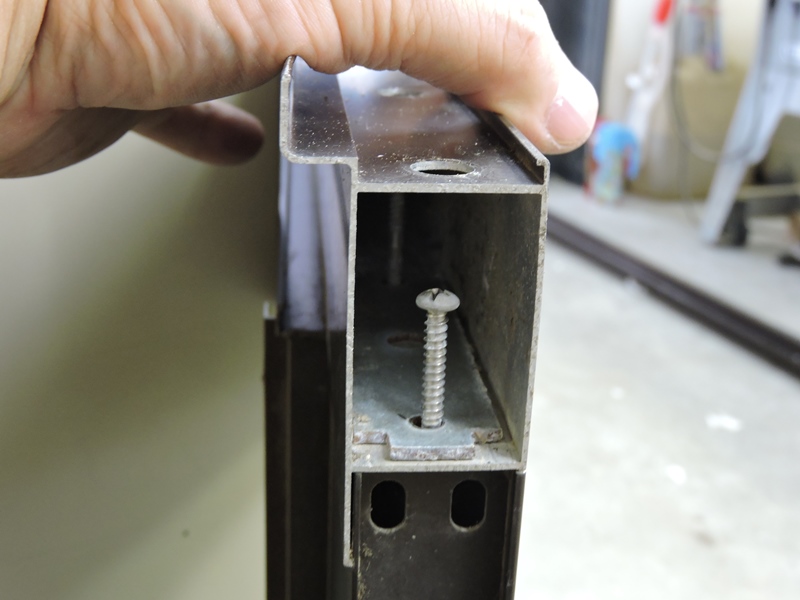

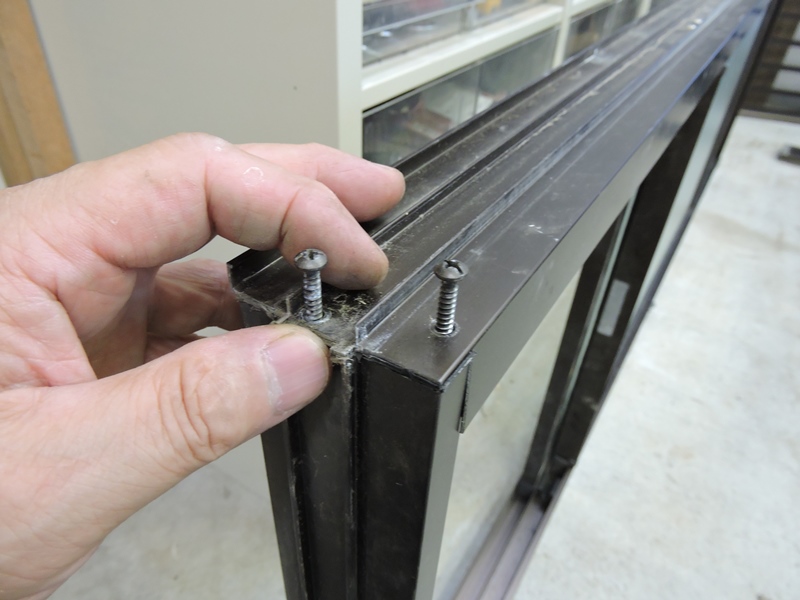

 外枠と同様に４隅各２本の長ネジで固定 されています。単純に外れそうですが、 |
|||

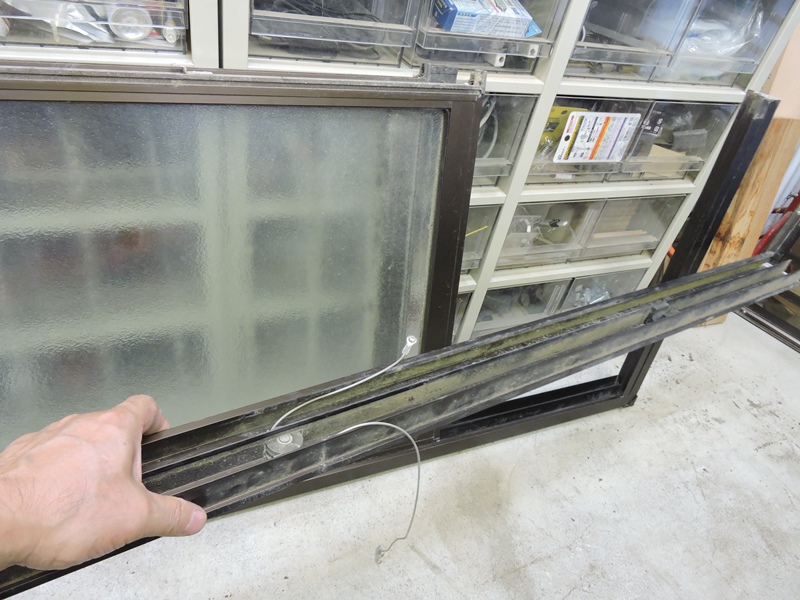

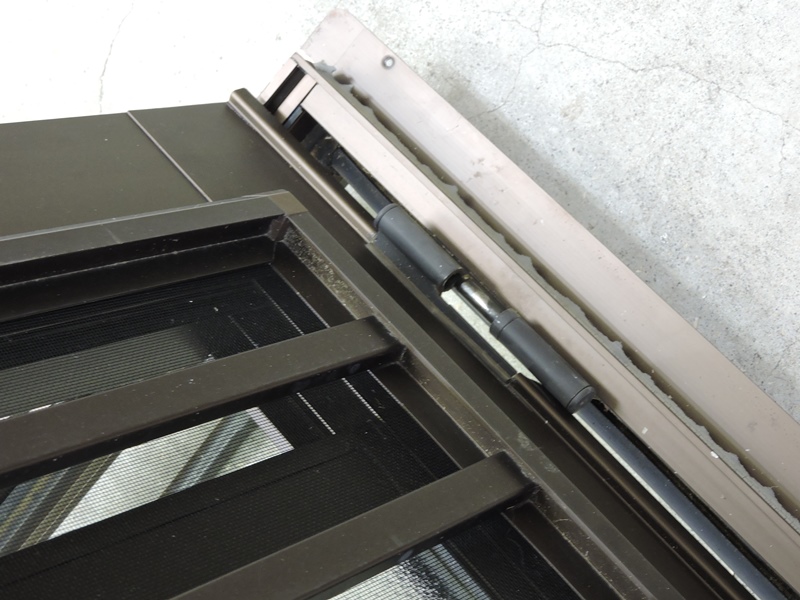

 側柱枠内にガラス戸を互いに上下させる 吊りワイヤーとプーリが仕組まれています。 |
 ワイヤー端のネジ止めを外すと 側柱枠が完全に外れてきます。 |
|||

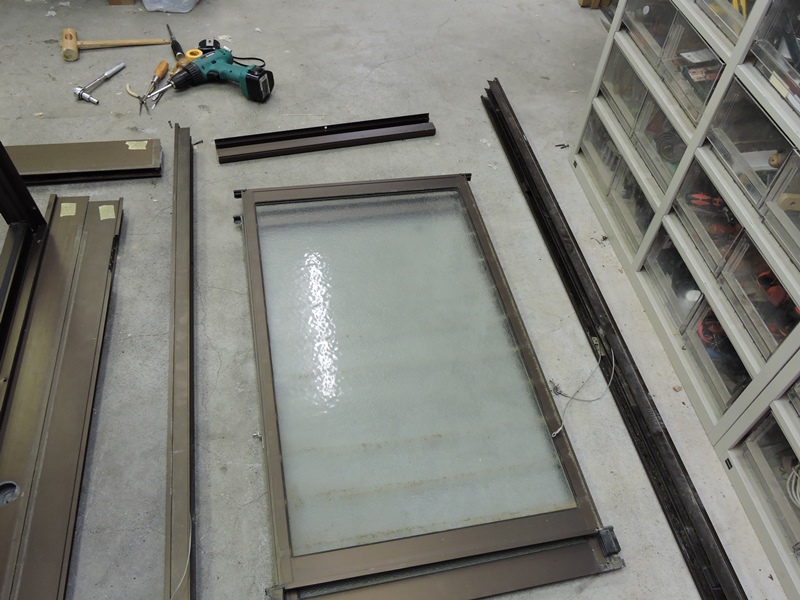

 左右２本の側柱枠、上下２本の框枠に 分解され、２枚のガラス戸が残ります。 |

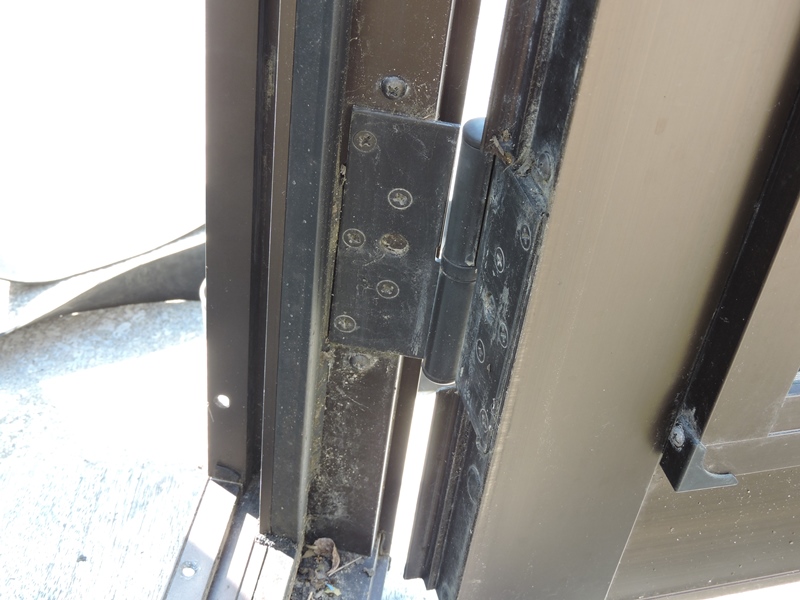

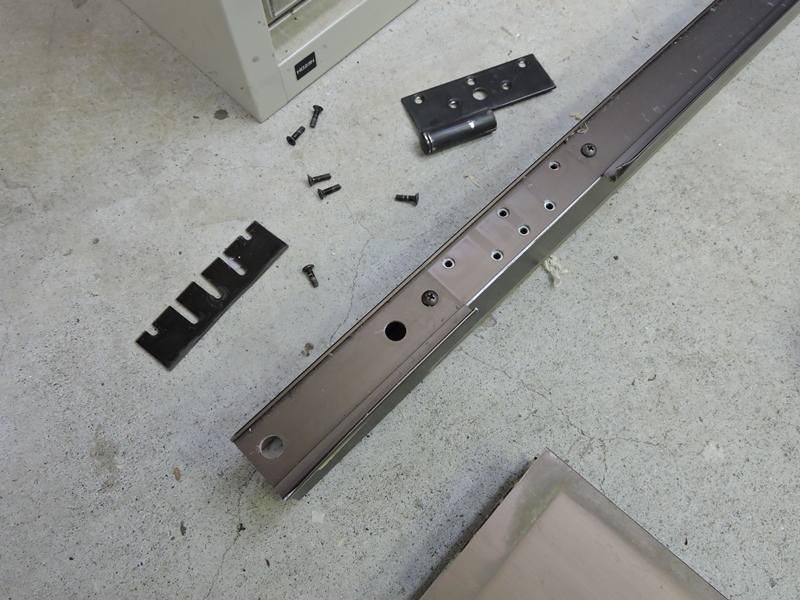

 側柱枠に取り付けられている蝶番を外します。サッシ チャンネルの内側から補強材が当てられています。 |
|||
 先ほどの計算に従って、全ての縦方向部材を正確に６２ｍｍ ずつ短くする必要があります。高速切断砥石を使用します。 |
||||

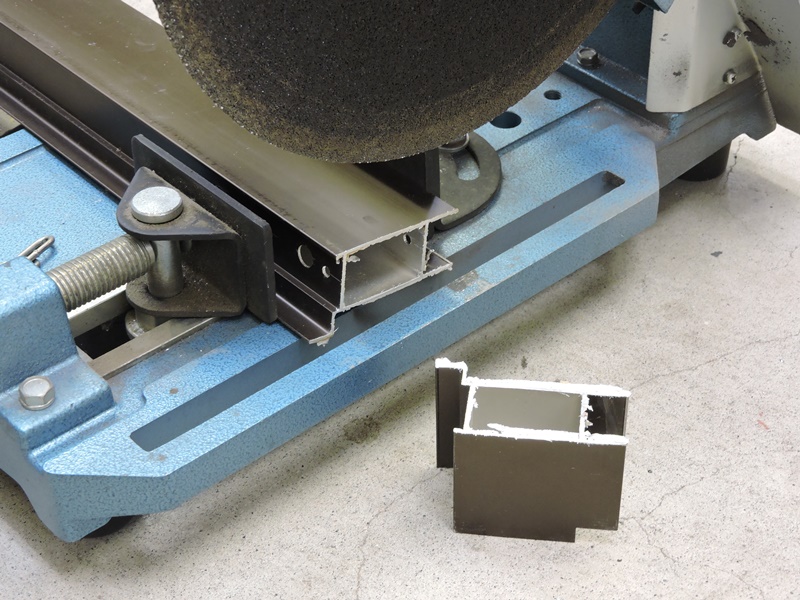

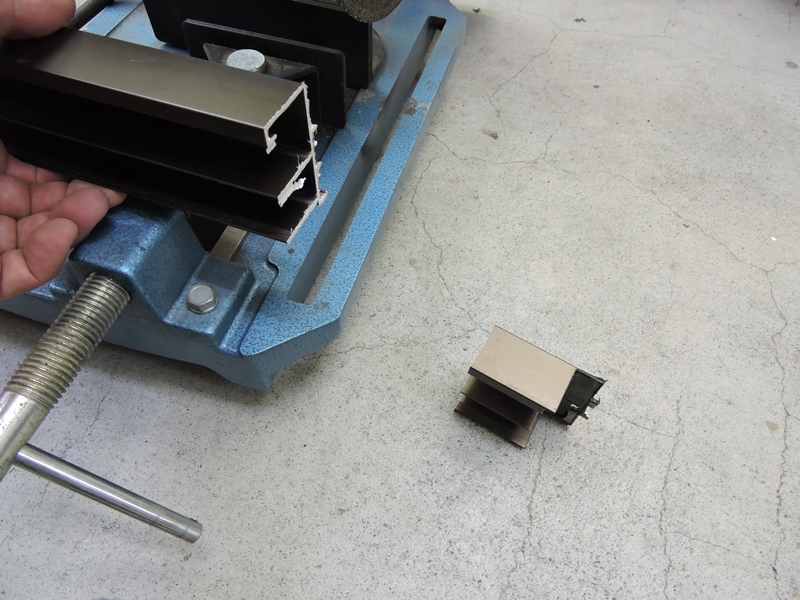

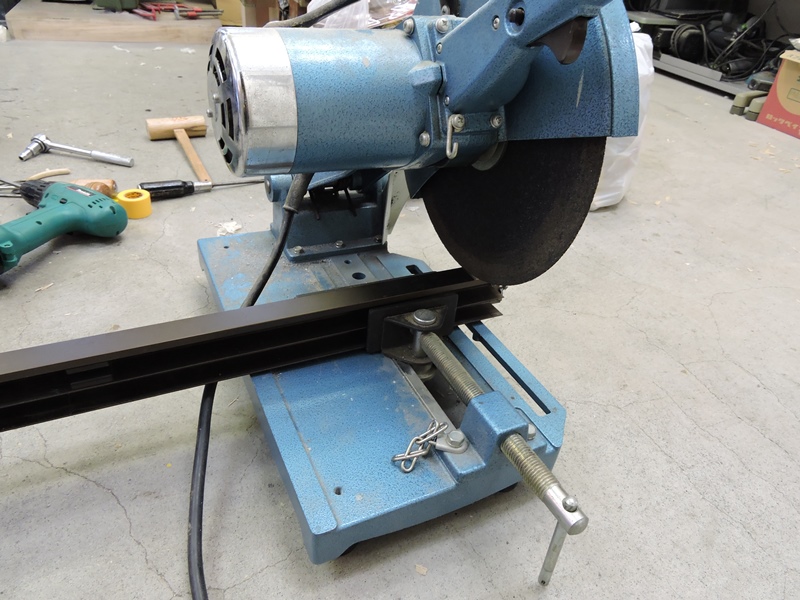

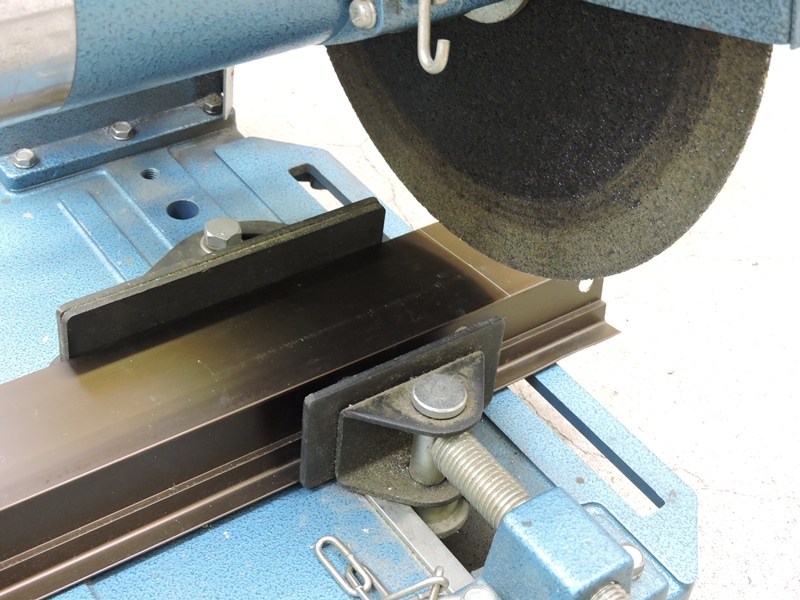

 アルミ合金製なので材料は柔らかく、切断機で容易に切り離すことが できます。切断機のマイターに固定することで正確に作業できます。 |
||||

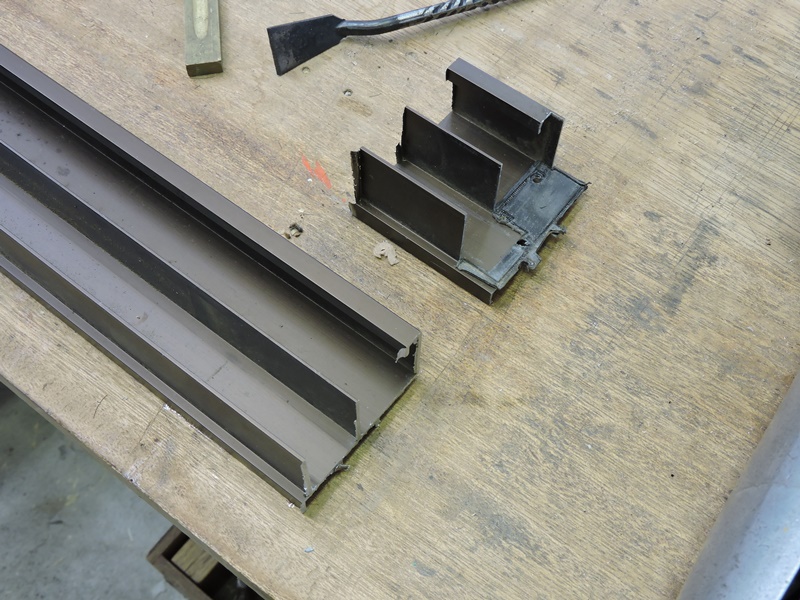

 框材と組み付けるため側柱端には切り込み加工が 施されています。正確に再現する必要があります。 |

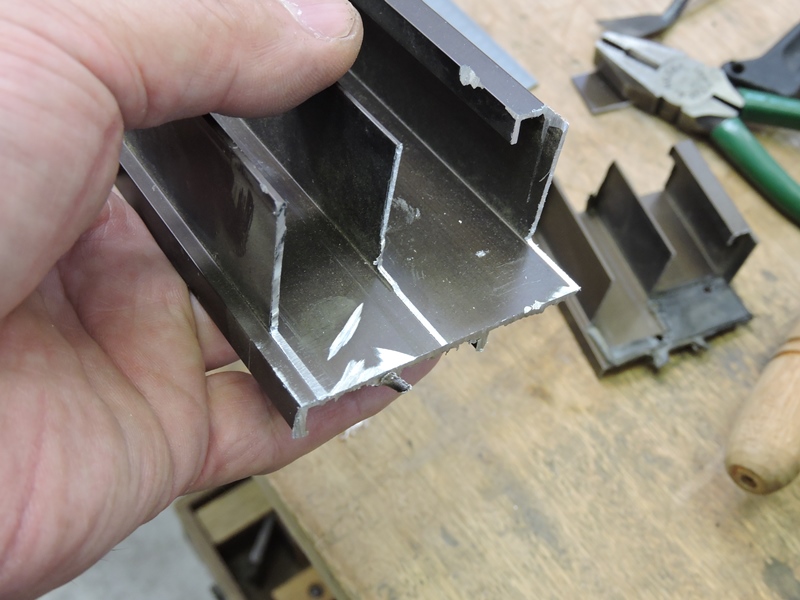

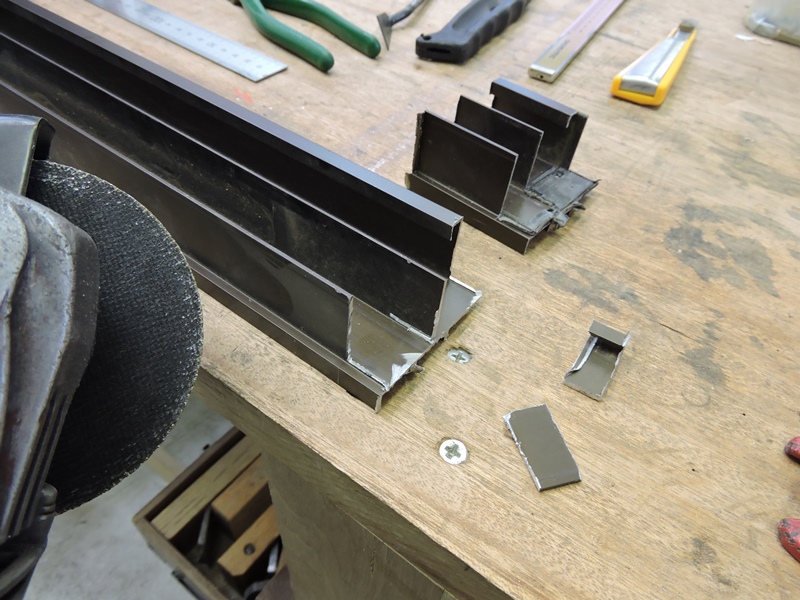

 ３枚の補強リブのうち、両側の２枚は ハンドグラインダーで何とか切断できます。 |
|||

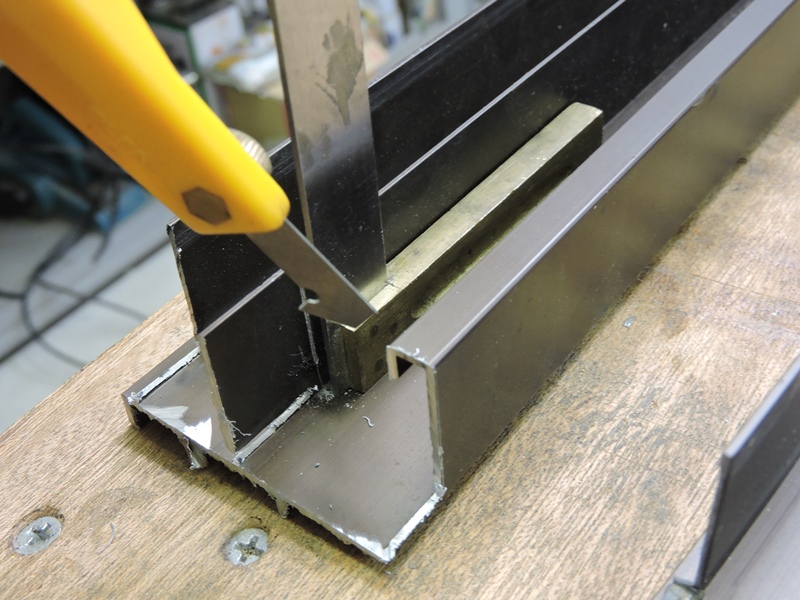

 中の１枚はグラインダーの刃が届かないので、 アクリルカッターで切込みを入れて折り取ります。 |

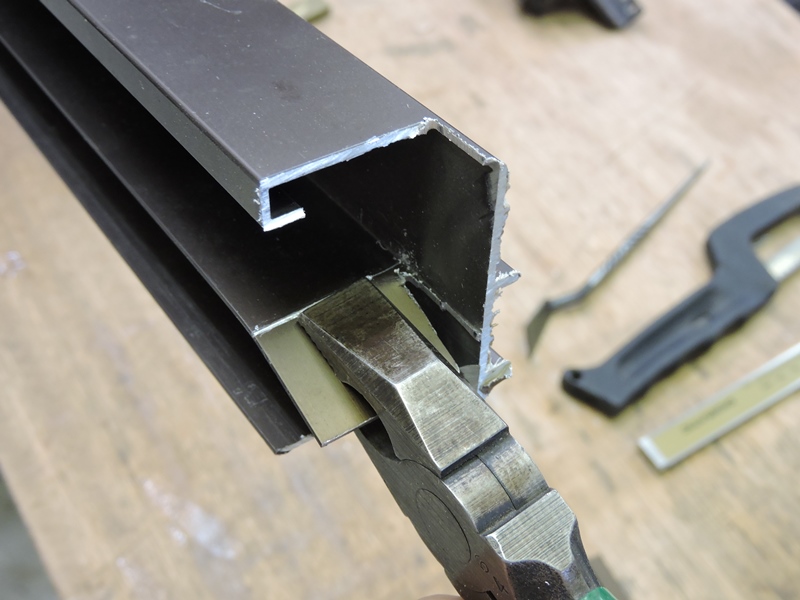

 ペンチで挟み強く何度か上下 させると、何とか折れてきます。 |
|||
 ヤスリでバリを取り、仕口の 形を整えておきます。 |
 切り離した元の部材を元に ネジ穴を再現します。 |
|||
 障子枠を組み付ける直前に、新たに問題を見つけました。 ガラス戸のスライド範囲も変更しなければなりません。 |
 プーリの位置が固定されているので、 上側のガラス戸が完全に閉じません。 |
|||

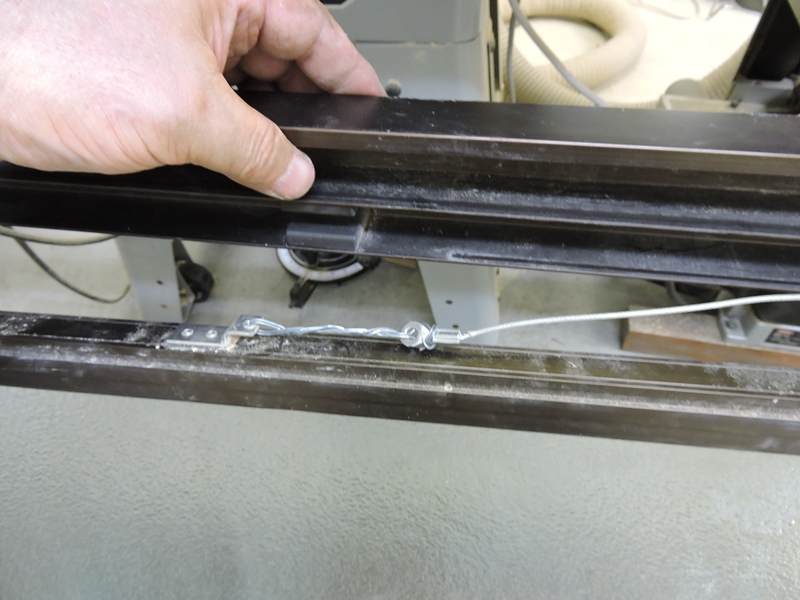

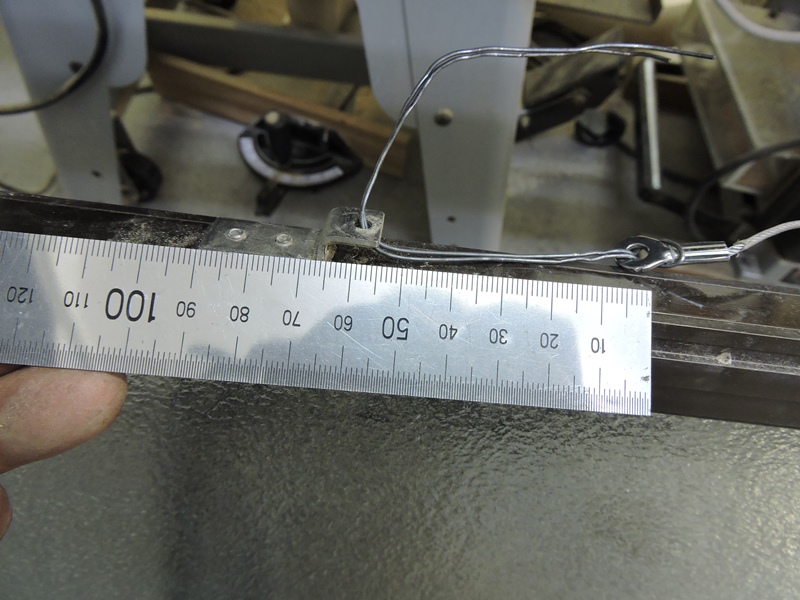

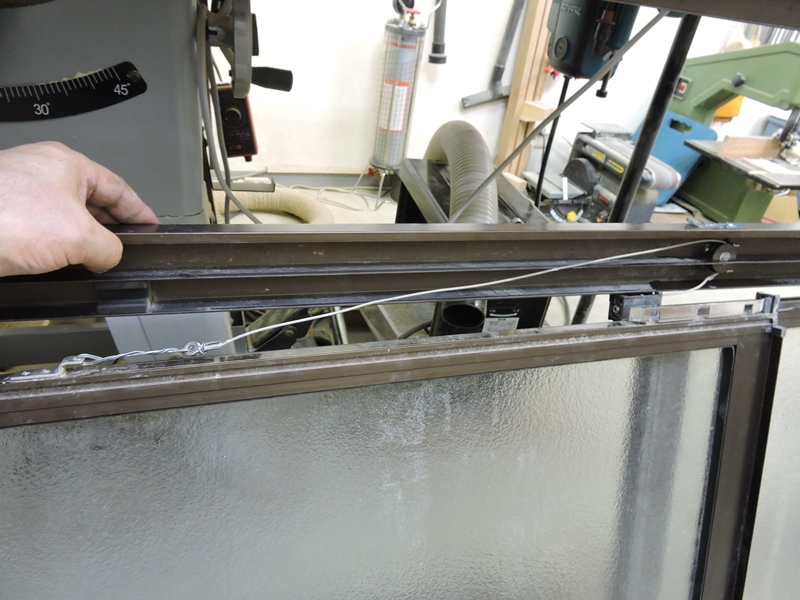

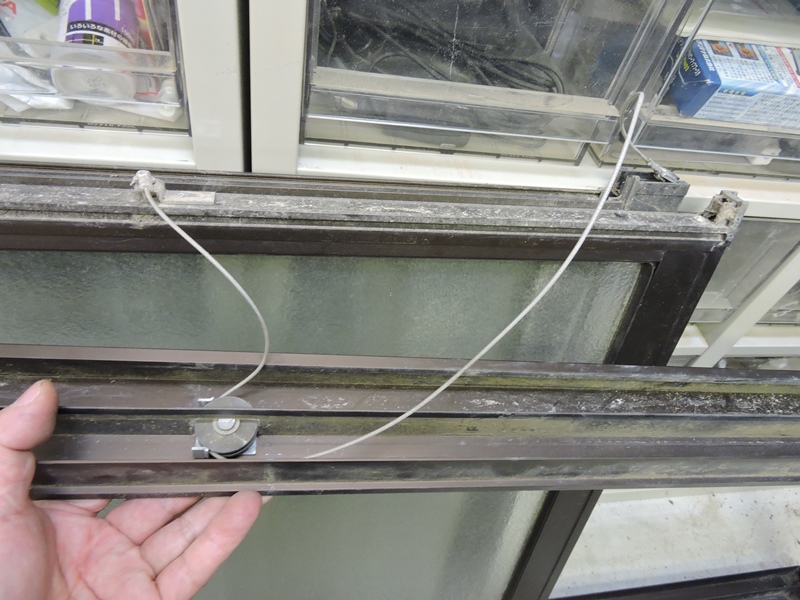

 吊りワイヤーをリサイズした６２ｍｍ分 延長する必要があります。針金で補います。 |
 吊りワイヤーを枠内に仕舞いながら 障子枠を元通りに組み付けます。 |
|||

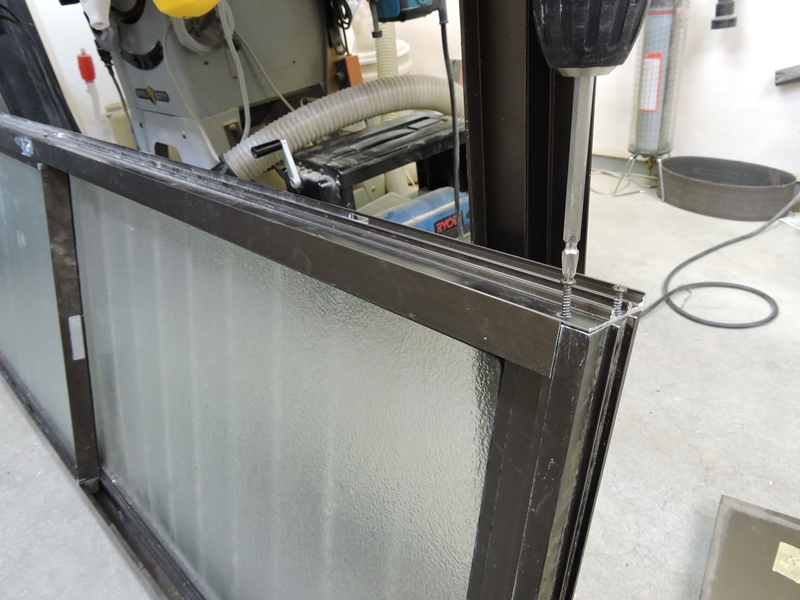

 長ネジを打ち込んで固定します。 側柱端の仕口は上手く合っています。 |
 障子枠のリサイズ作業を終えました。外見的に 問題もなく、元の強度が出ているようです。 |
|||
| ５．外枠のリサイズ | ||||
 障子枠を取り囲む外枠のリサイズ作業に入ります。先に蝶番の取り付け位置を 調整します。ネジ穴の位置決定は簡単です。全て６２ｍｍ低い位置に変更します。 |
||||

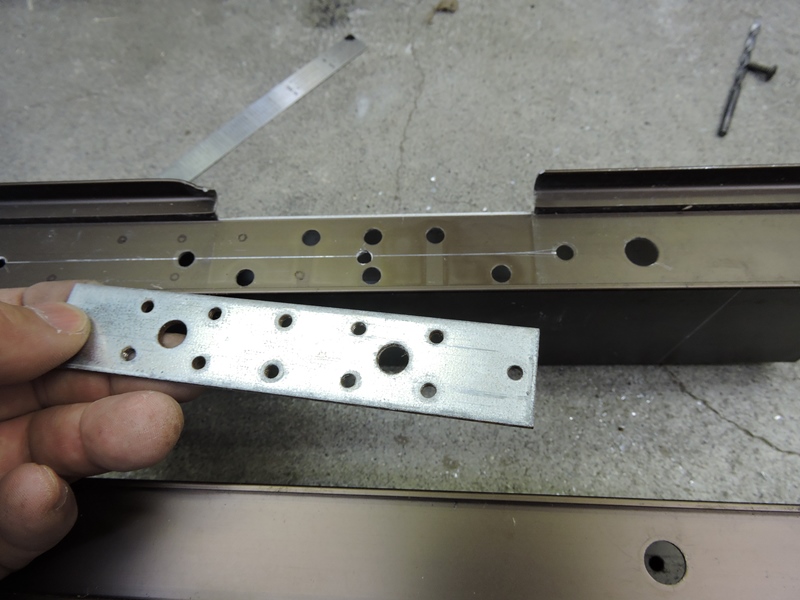

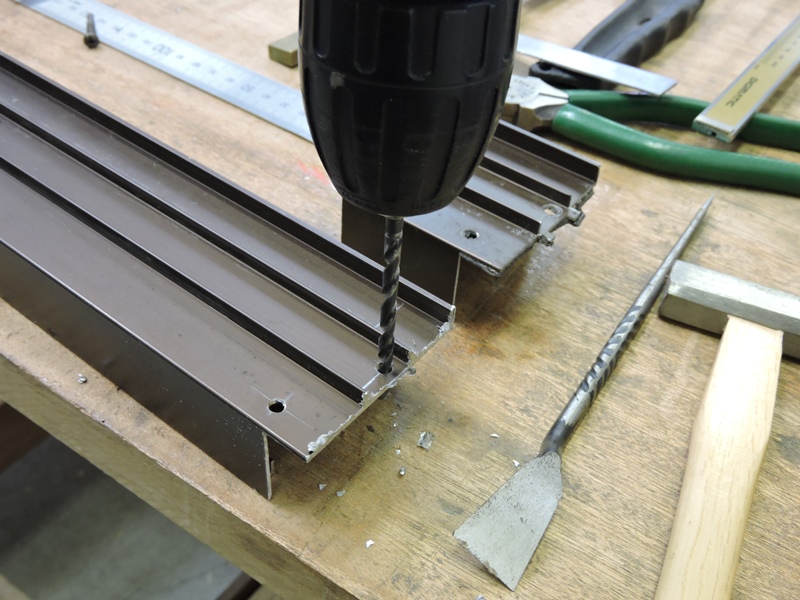

 補強版をチャンネル内側に固定する ためのネジ穴２個を先に開けます。 |

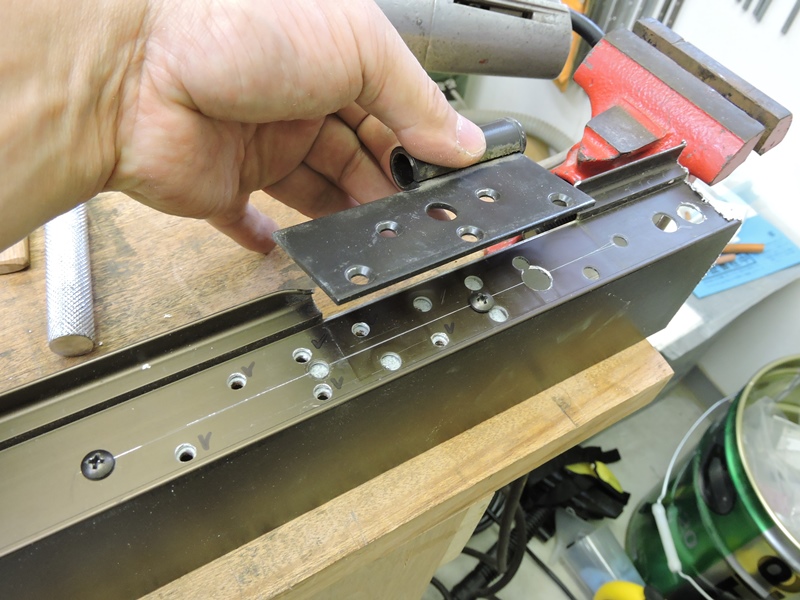

 補強版を当てた状態で、蝶番を 固定するネジ穴位置をなぞります。 |
|||

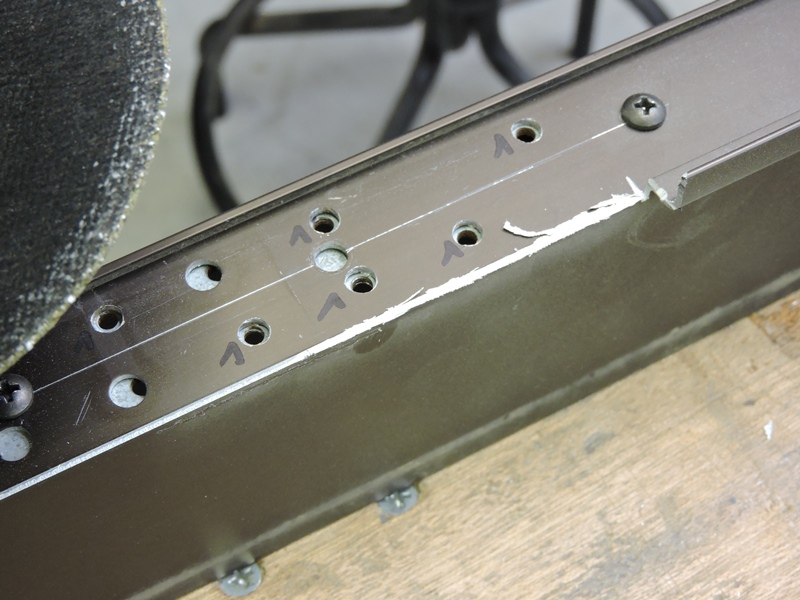

 計６個のネジ穴位置がマークされています。 穴あけの後で部材をリサイズします。 |

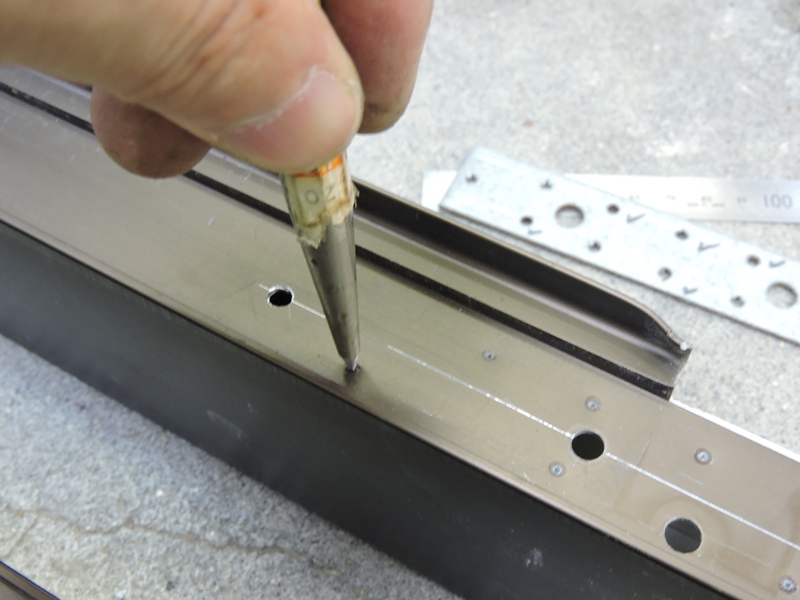

 穴あけ位置をセンターポンチでマークします。 ポンチ先端をやや鋭く研磨してあります。 |
|||

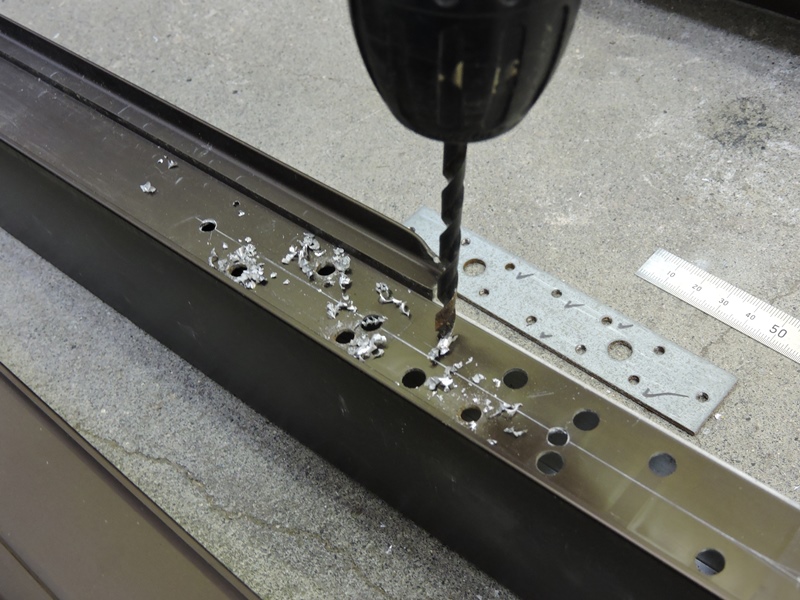

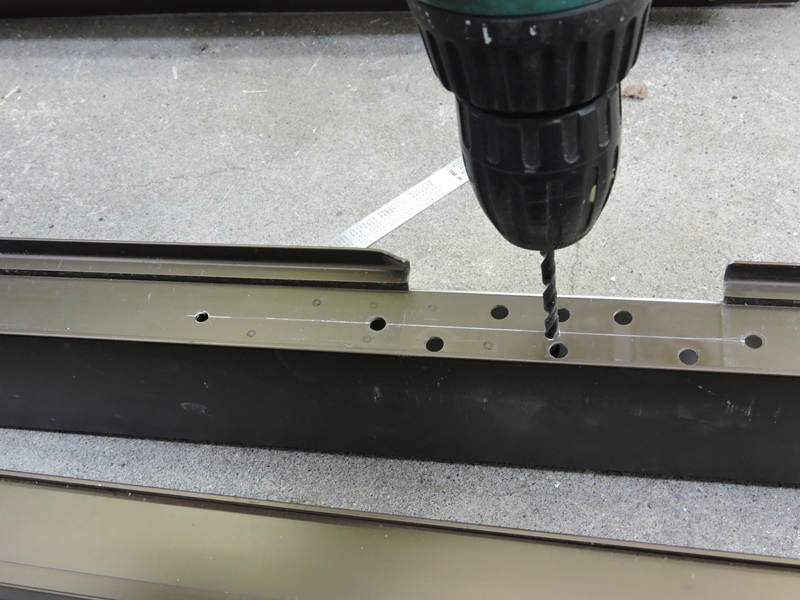

 アルミ合金なので、金属加工は非常に 楽です。切削油も必要ありません。 |

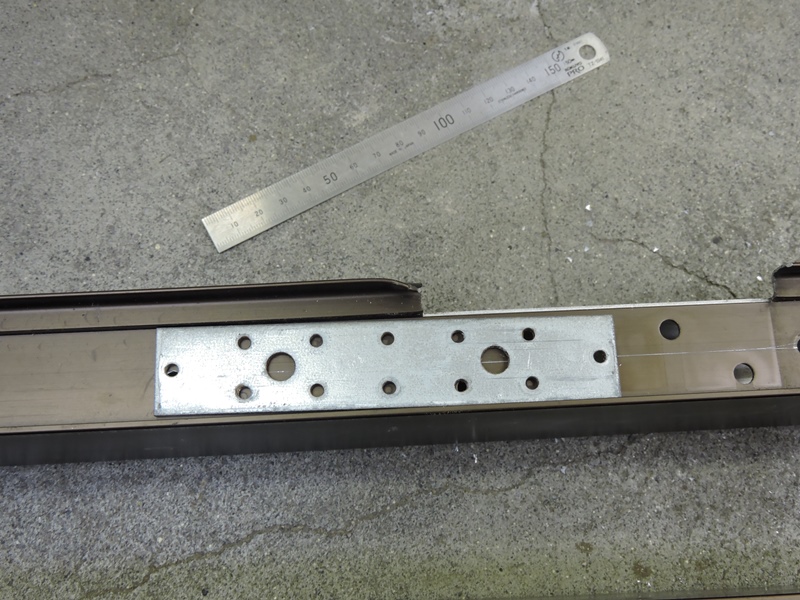

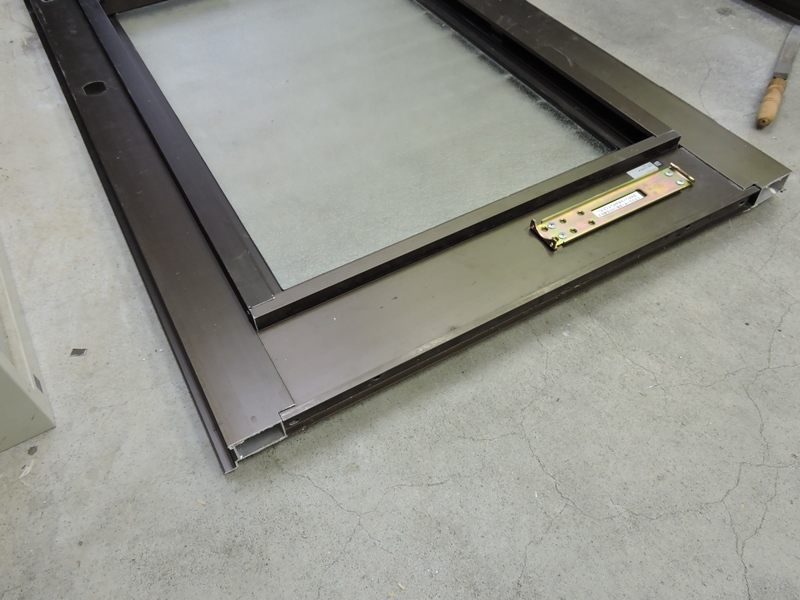

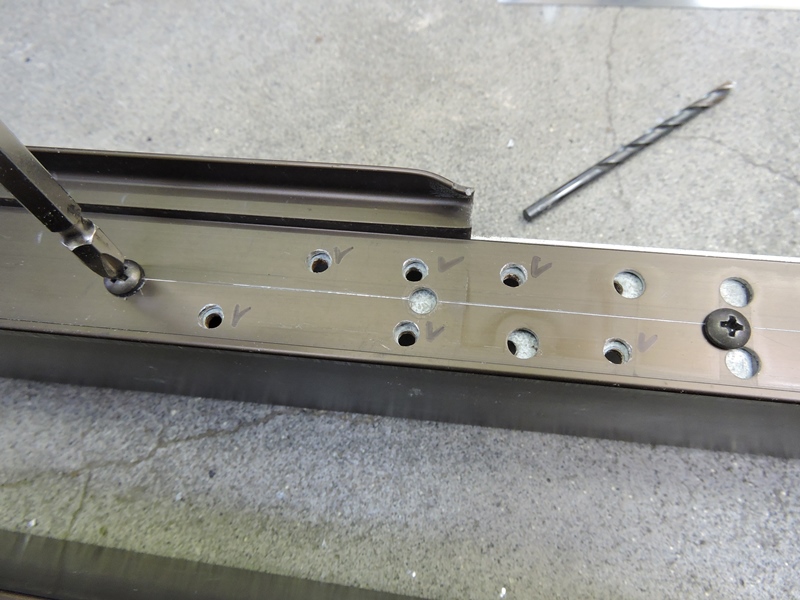

 チャンネル材内側に補強版を固定します。６個の 蝶番固定用ネジ穴が正確に開けられています。 |
|||

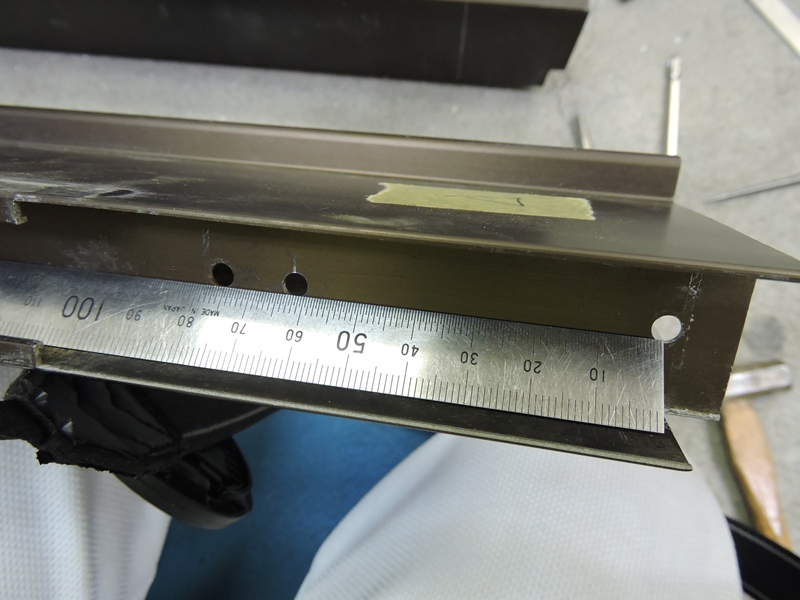

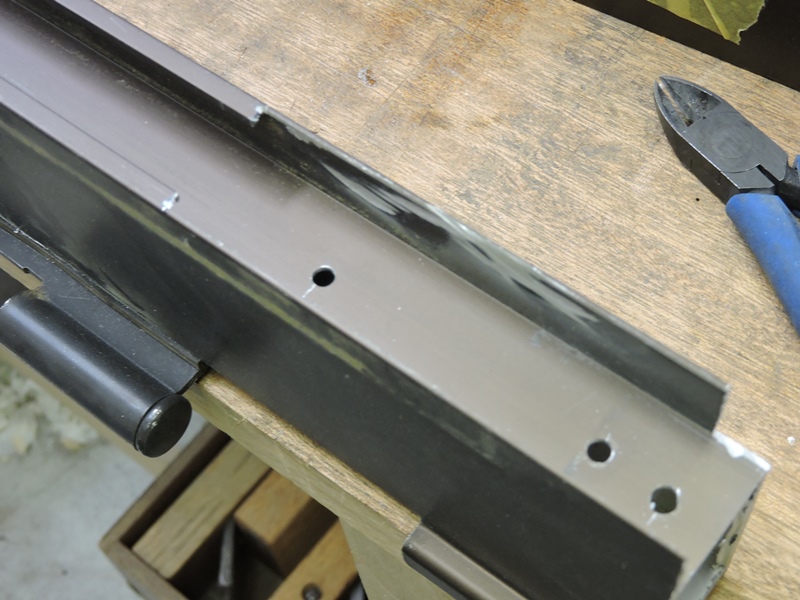

 さらに、外枠の左右２本の側柱に、框材と ネジ固定するための穴を開け直します。 |

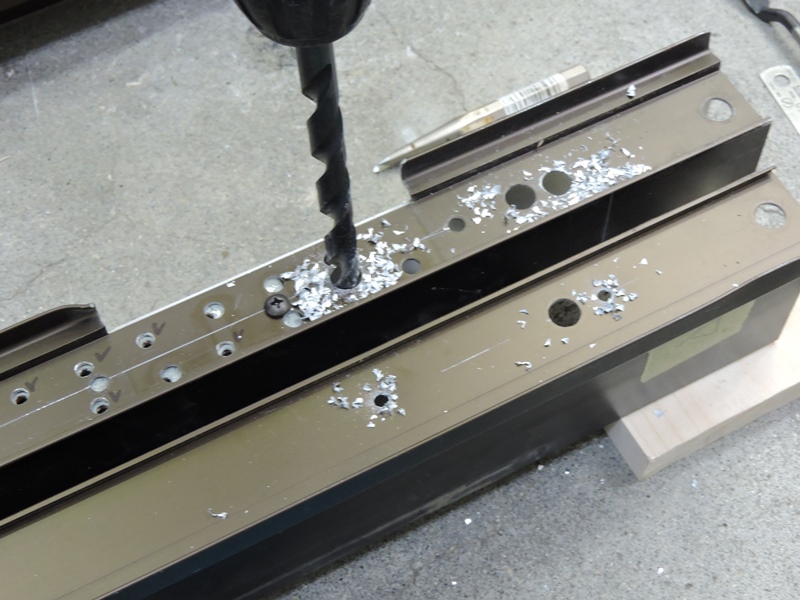

 手前側は貫通させるので、ネジ頭が 通るよう大径の穴を開けておきます。 |
|||
 再び高速切断砥石により、外枠側柱の ２本を、正確に６２ｍｍ切り詰めます。 |
 アルミ合金が押し出しで成形された 複雑な断面形状を確認できます。 |
|||
 蝶番が取り付けられていた元の位置では、 チャンネル材の一部が欠き取られています。 |
 蝶番回転部の干渉を避けるためであり、 位置変更に伴い切り欠きも拡大します。 |
|||
 やはり６２ｍｍ相当を切り欠くことになり ます。ハンドグラインダを使用します。 |
 切り欠いた後、ヤスリにより 形を整えバリを取ります。 |
|||

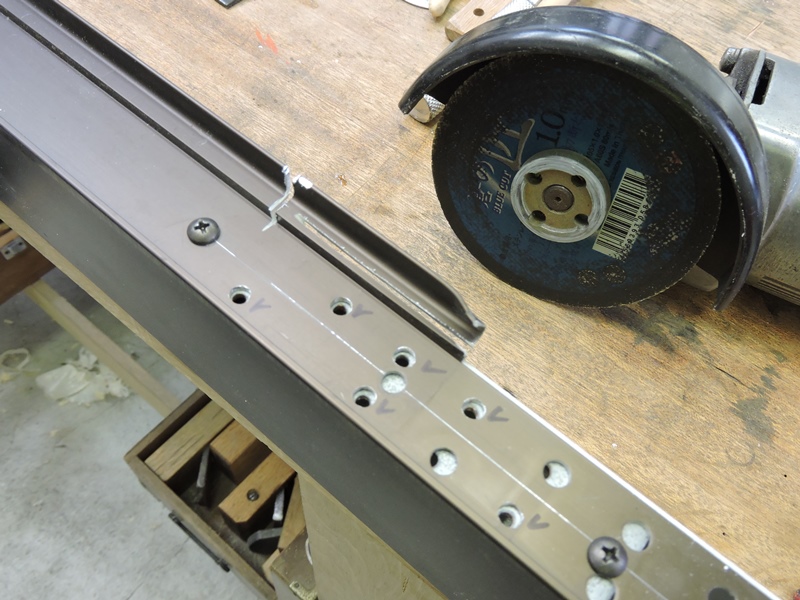

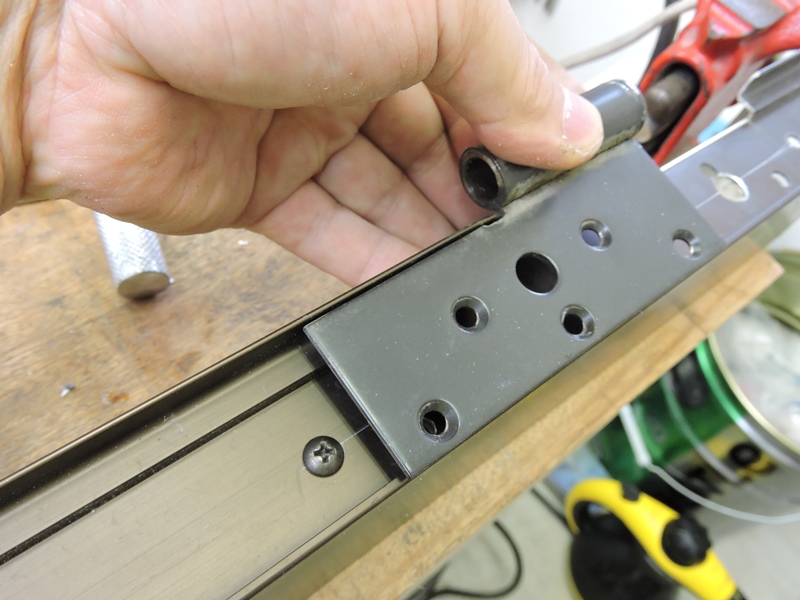

 蝶番を取り付ける準備ができました。中央の 大きめの穴は、裏側補強板の固定ネジ用です。 |

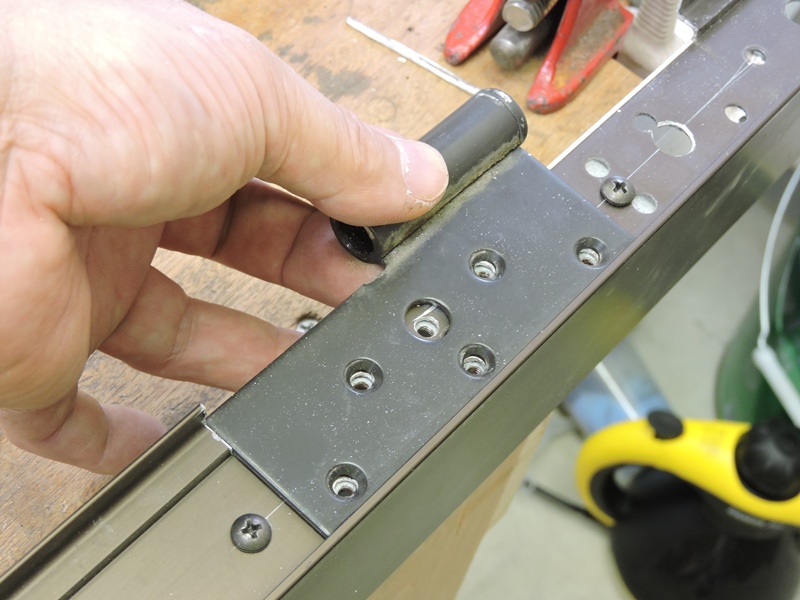

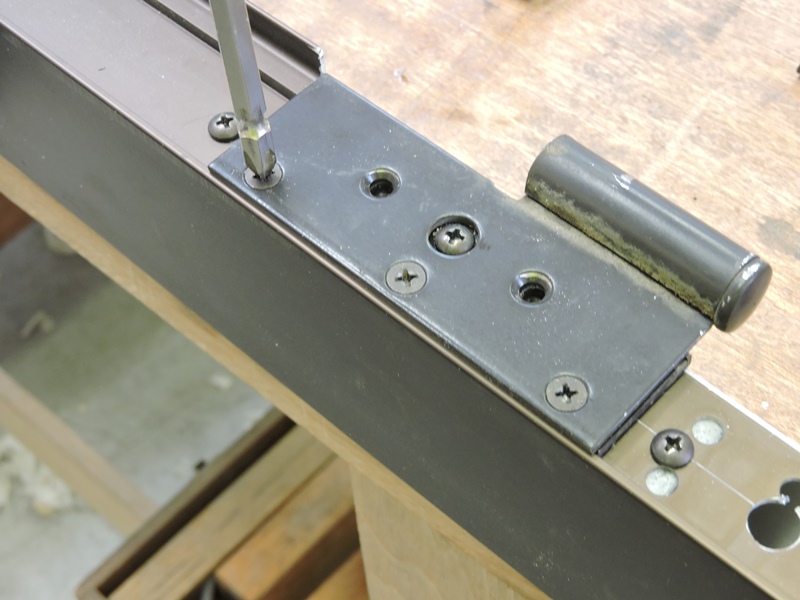

 元通りにネジを締め付け、 蝶番をしっかり固定します。 |
|||
| ６．外枠組み付け | ||||

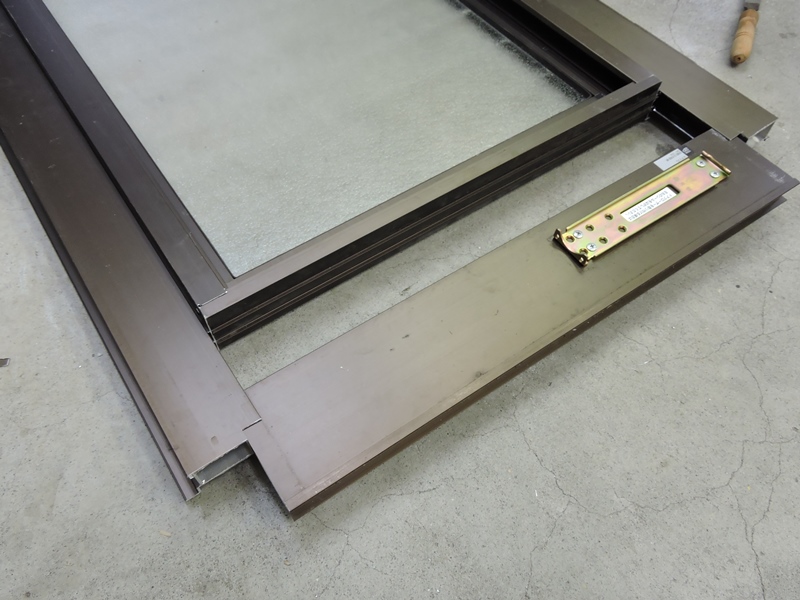

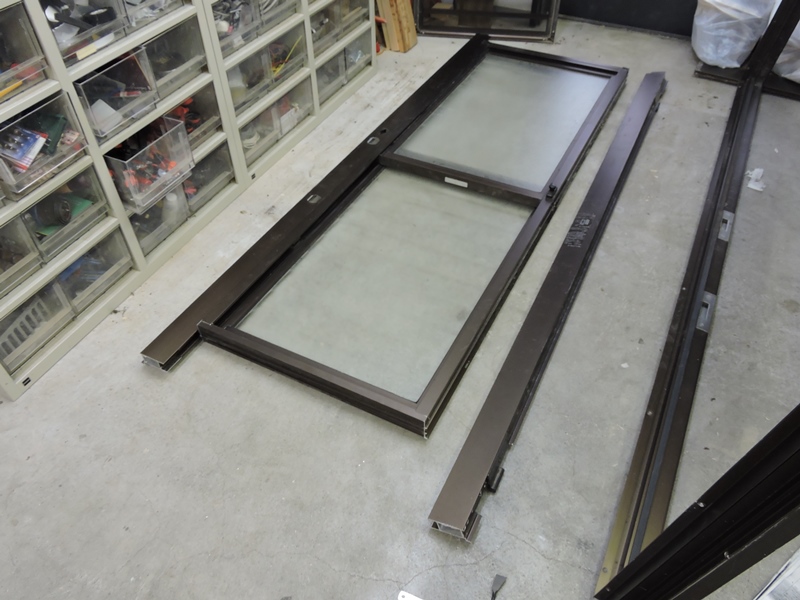

 障子枠の周囲に外枠を取り付けます。 中央部にある爪を内側に滑り込ませます。 |
 障子枠・外枠ともリサイズに問題あり ません。目的の長さに揃っています。 |
|||

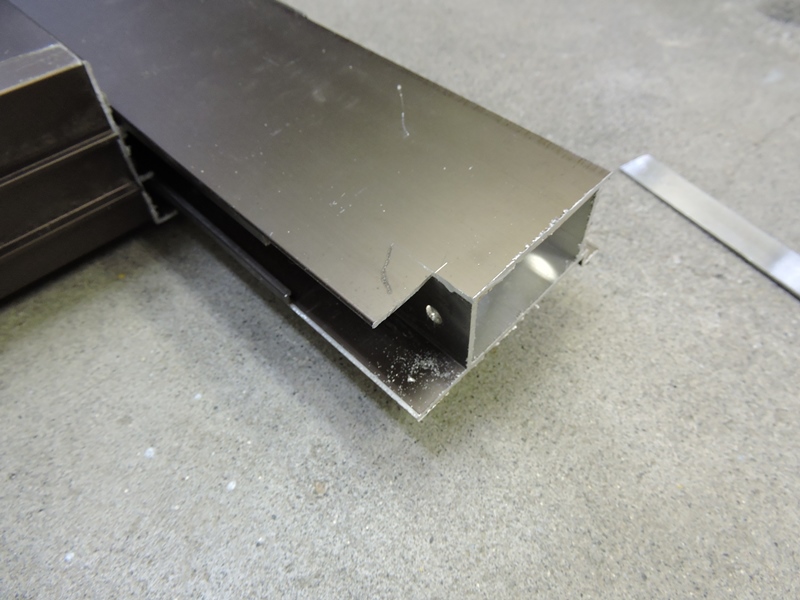

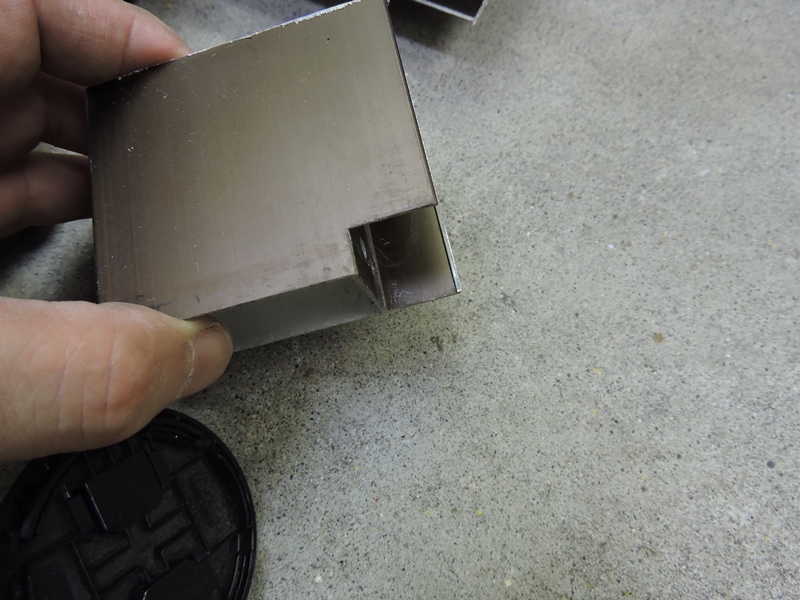

 切り落とした外枠端は、このように切り欠き 加工されています。再現しなければなりません。 |

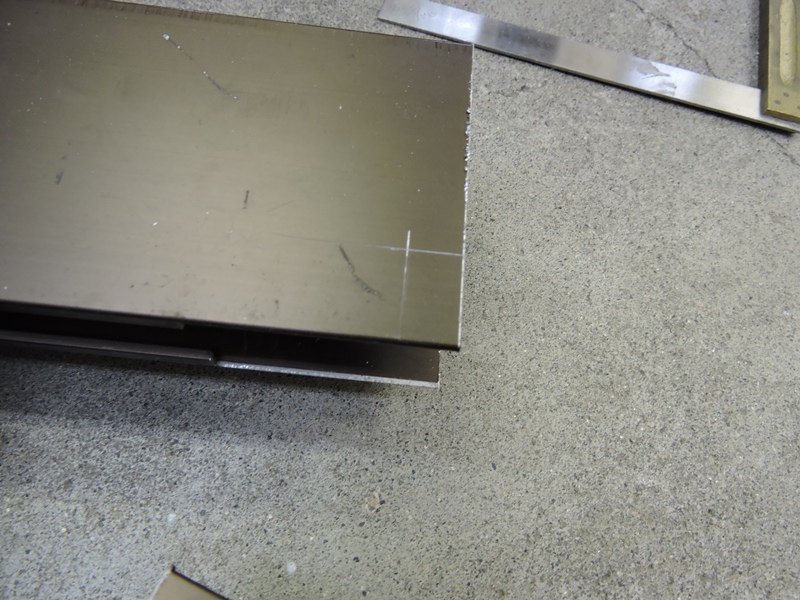

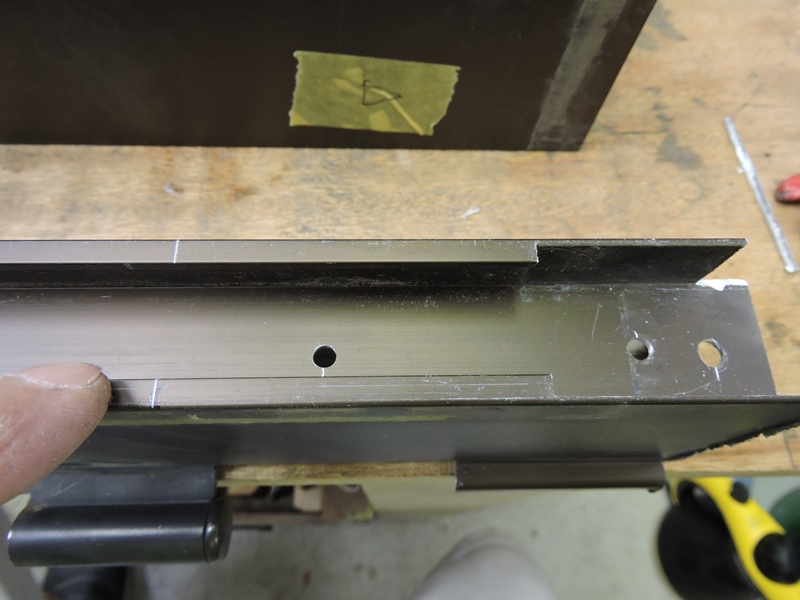

 リサイズした部材端に、 同等のケガキを入れます。 |
|||

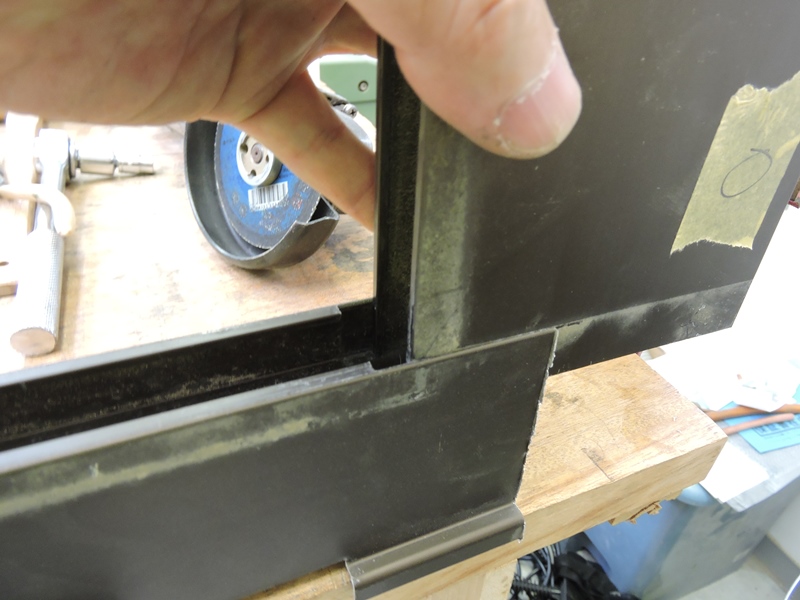

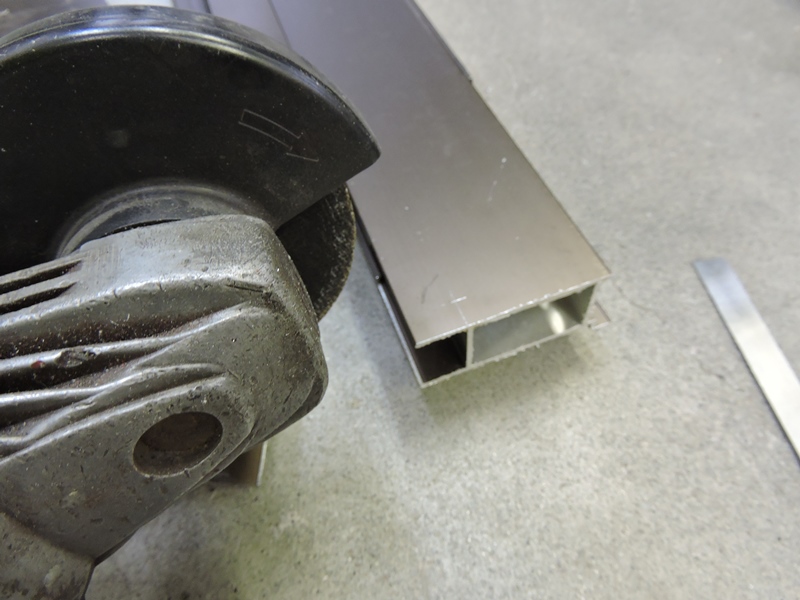

 ハンドグラインダで２方向 から切り込みます。 |
 加工誤差やバリはヤスリで 手加工し仕上げます。 |
|||
 框材を組み付けようとすると、さらに 加工の必要な箇所が見つかりました。 |
 側柱枠内側に折り返しが残っており、 框材の組み付けを邪魔しています。 |
|||

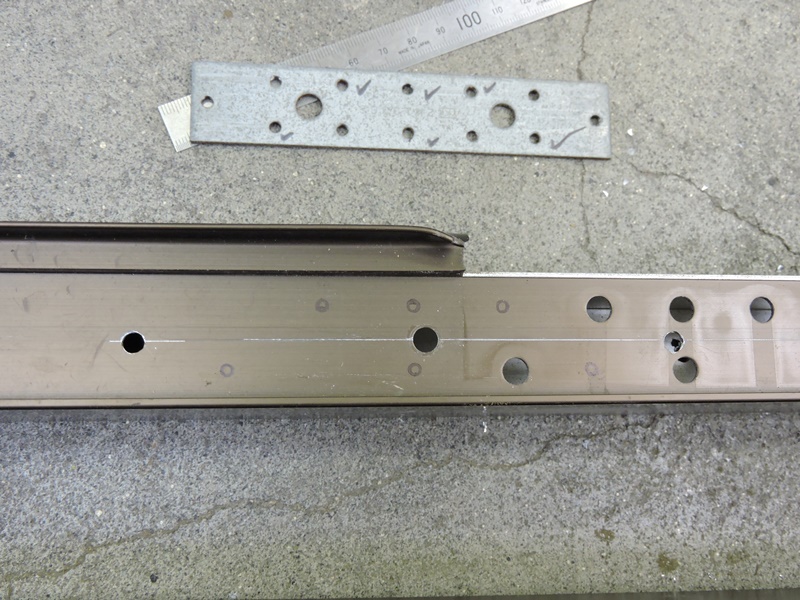

 リサイズ相当分（６２ｍｍ）をハンドグラインダで落としました。 固定ネジが通る穴が見えています。右端は元のネジ穴です。 |
||||

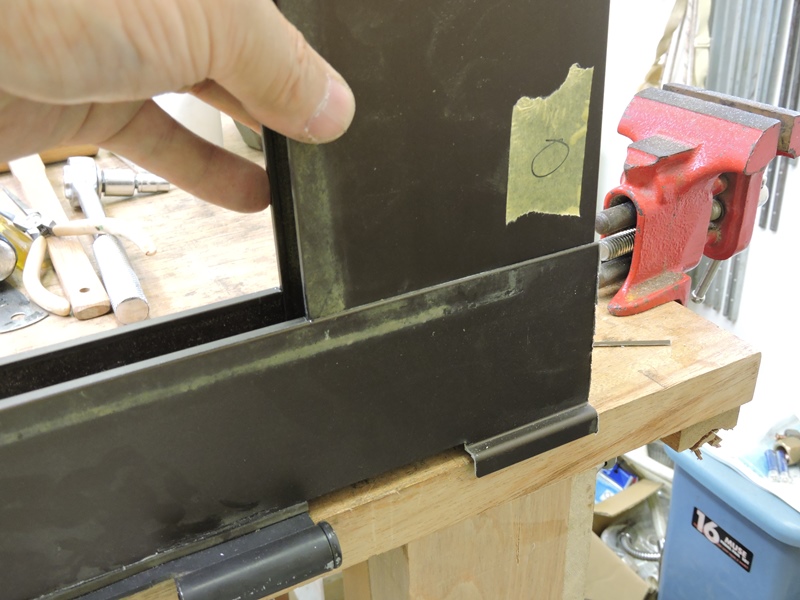

 框材がピタリと収まります。リサイズ作業を通して アルミサッシ製品の合理的な設計が理解できます。 |
 外枠を一挙に組み上げていきます。左右方向に リサイズは必要ないので、精度維持が容易です。 |
|||
 長ネジを締め付けて、元通り 堅牢に組み上げます。 |

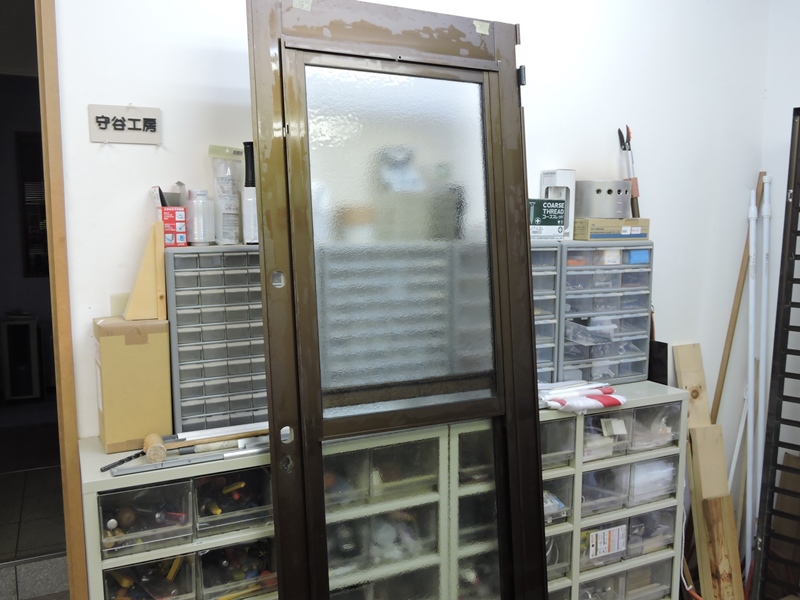

 障子枠＋外枠、すなわちドアの稼働側が完成しま した。外観的にはリサイズしたことが分かりません。 |
|||

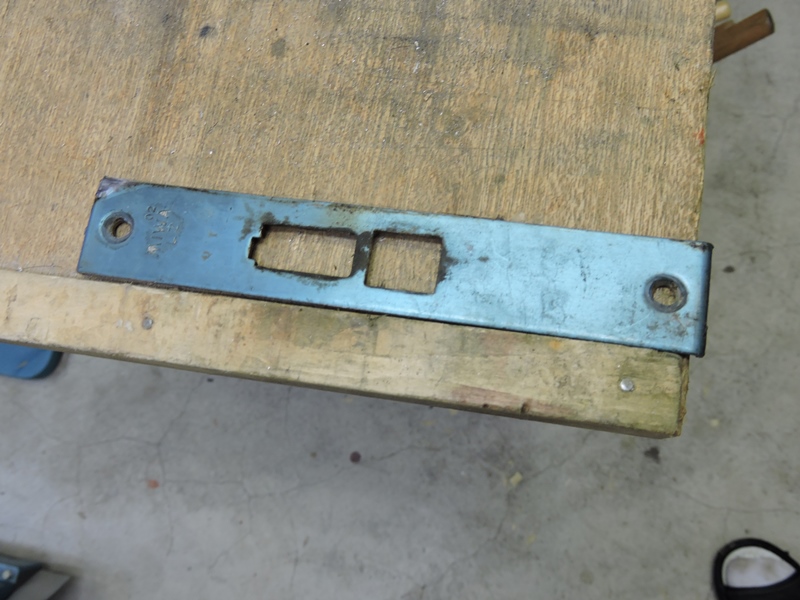

 保護ビニルシートが残ったまま 汚れ果てたアーマープレートです。 |

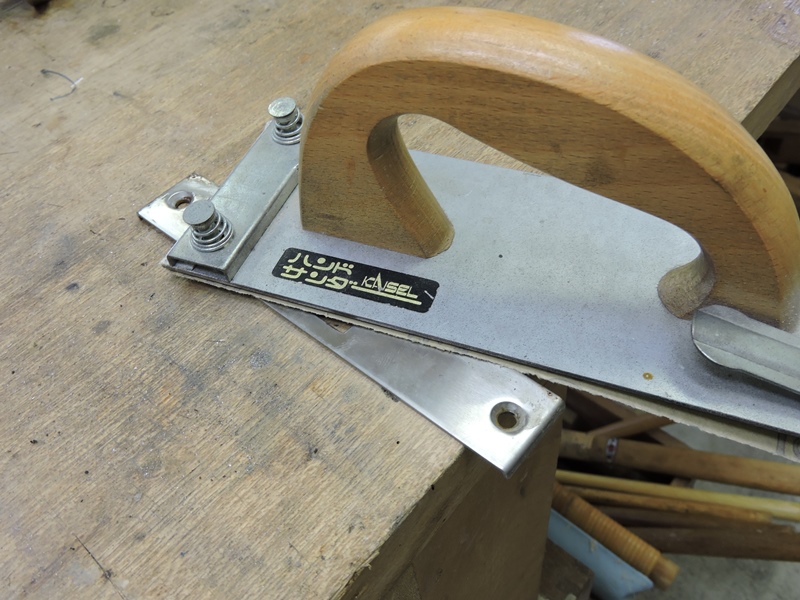

 ビニルシートを丁寧に剥がし、錆付いた プレート面をサンドペーパーで研磨します。 |
|||

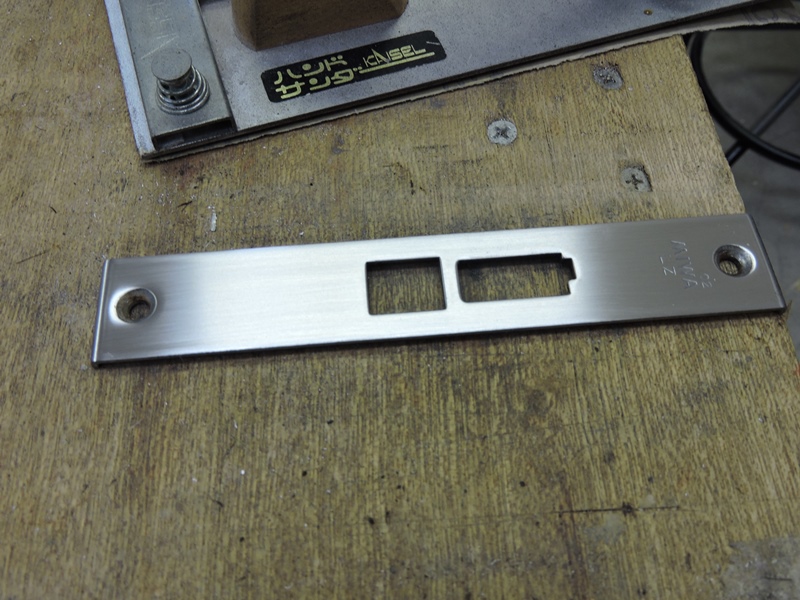

 輝きを取り戻しました、新品同様です。 後でドアノブも綺麗にしたいものです。 |

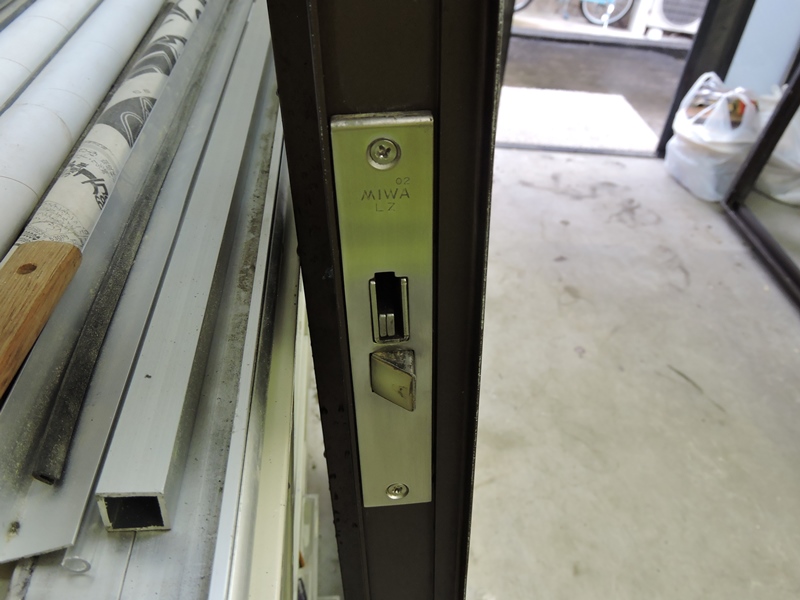

 錠ケースを元に戻し、アーマープレートを 取り付けて外枠のリサイズ作業を終えます。 |
|||
|
||||
