| ・デジタルプロポーショナルのルーツ（２０１９．１．２２） |
 ランドクルーザーに搭載されたデジタルプロポーショナルを修理していて、その昔この技術を 勉強した本のことを思い出しました。ラジコン技術社（現在は電波社）が発行する技術雑誌 「ラジコン技術」です。「鉄道模型趣味」と並んで本棚に保管してあった１冊を、数十年ぶりに 取り出してきました。１９６８年（昭和４３年）６月の臨時増刊号で、当時私は中学生でした。 今回のデジタルプロポーショナル回路の修理に非常に役立った資料を以下に紹介します。 団体名義著作物の保護期間は公表後５０年間ですので、転掲載は可能と考えますが、もし 当方の理解不足や電波社様他に支障がございましたら、ご指摘下さいますようお願いします。 |
||

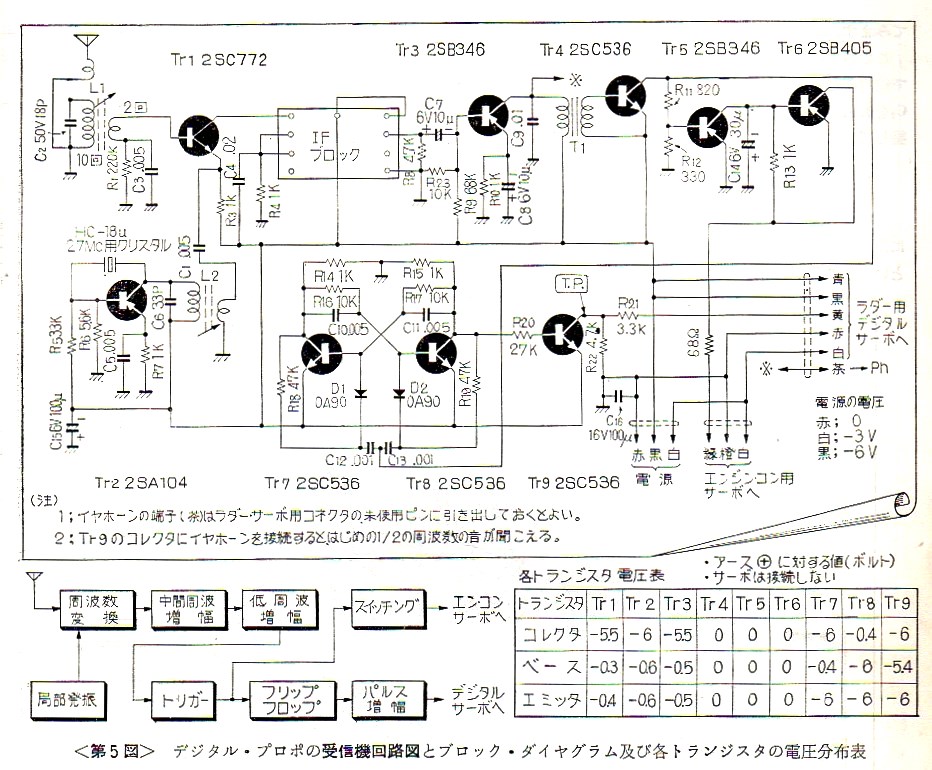

同誌Ｐ６１～６７に「シングルデジタルプロポ送受信機の製作」が掲載されています。送信機・ 受信機ともに回路基板のエッチングパターンや部品配置が示されており、懇切丁寧な解説が 自作を十分に可能なものにしています。上図はＰ６５の第５図に示されている「受信機回路図と ブロックダイヤグラム」です。ＴＴＬ－ＩＣが出現する以前なので、パルス列の間隔をパルス幅に 変換するＦＦ（フリップフロップ）はＴＲのペアとＣＲ・Ｄで組み立てられています。 |
||

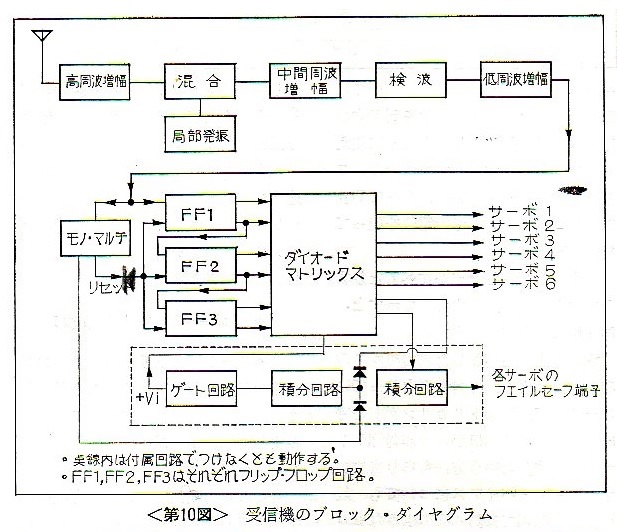

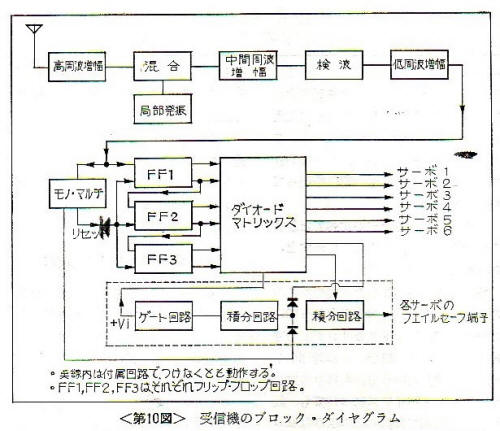

 Ｐ６８からＰ７９まで１２ページにわたり掲載されているのが「その特長から動作 原理まで－デジタル・プロポのおはなし」です。タイトル通り特長や原理を完全に 網羅しており、かつ解説が非常に分かりやすいです。上図はＰ７４第１０図に 示されている多チャンネルに対応するデジタルプロポのブロックダイヤグラム です。必要なチャンネル数分のＦＦが搭載され、ダイオードマトリクスによる デコーダーが、各ＦＦの出力からチャンネルごとの駆動信号を取り出します。 |
||

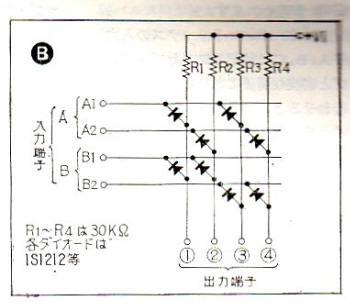

 パルス列が４個のデジタルプロポシステム用デコーダーの 例です。ダイオードによるＡＮＤ回路が組まれています。 |

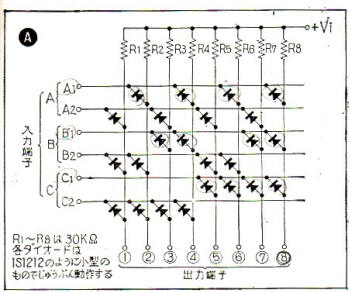

 ８個（７＋１）のパルス列が３個のＦＦに送り込まれ、 マトリクスにより８チャンネルの制御信号を取り出します。 |
|

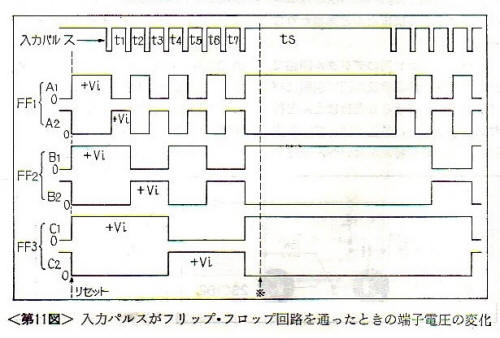

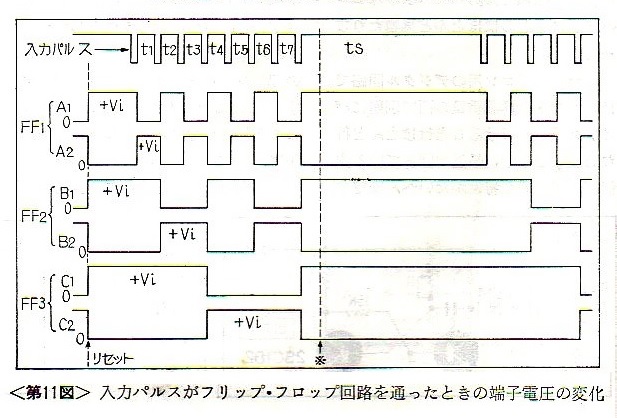

 ８チャンネルデジタルプロポシステムが、ＦＦによりパルス列を分周する タイムチャートです。これらの信号処理を全てＴＲなどディスクリート部品に よる回路で対応していたわけです。回路設計や実装が大変だったでしょう。 |
||

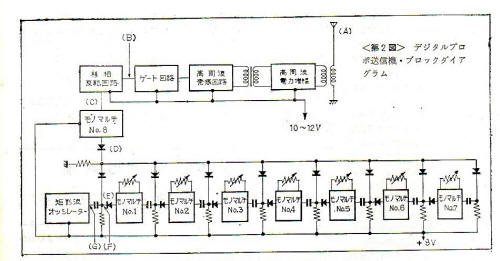

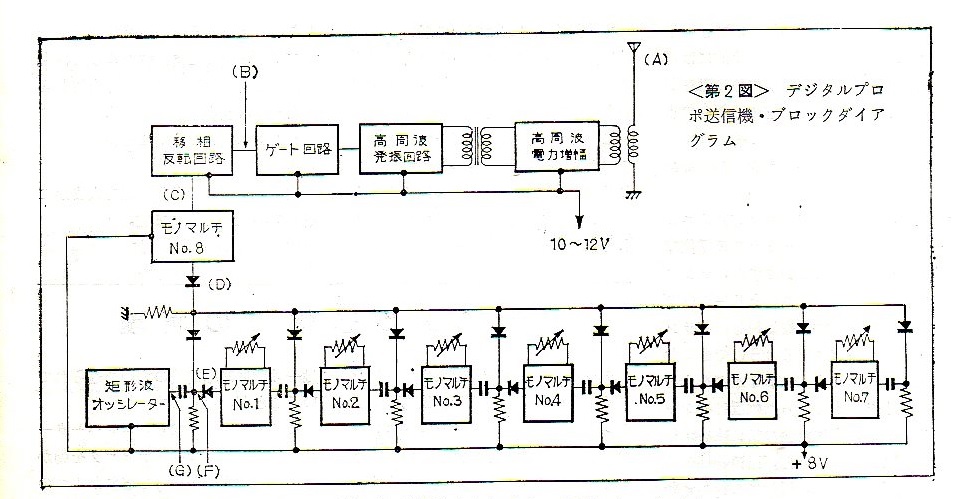

 Ｐ７０第２図に示されている「送信機・ブロックダイヤグラム」です。７個のモノマルチ 回路が連続するパルス列を作り出します。記事文中に「最近はＮＰＮのシリコン・ トランジスタが１本１００円前後の安価となり・・」とありますが、それでもこれだけの 回路を構成するには、ＴＲだけで数千円から１万円近い（５０年以上前）出費になります。 |
||

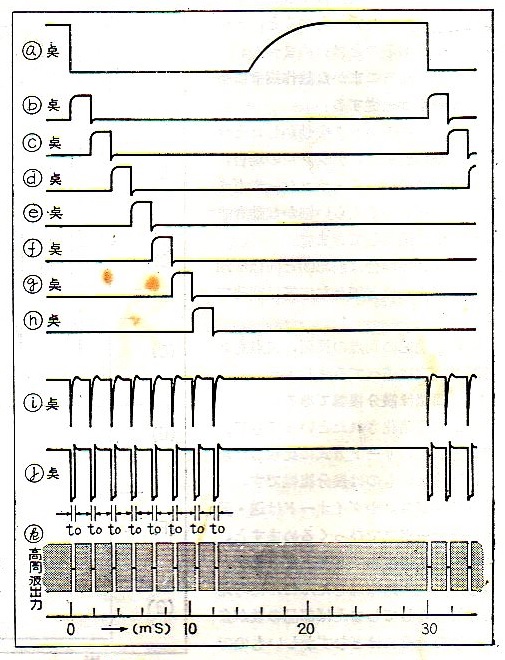

 Ｐ７０第２図ブロックダイヤグラムの回路が作り出す各部信号のチャートです。 ａ点～ｋ点は回路図と関連しません。最終的にパルス列で変調された キャリア信号（高周波出力）がアンテナから発射されることになります。 |
||
|
||
