| ・ＴＲテスター専用ケースへの組み込み（２０１９．２．６） |
 組み立てを終えたＴＲテスターにはケースが付属していました。専用ケースが 付いているので購入する気になったようなもので、それで１５５５円（購入時）、 しかも配送料が無料、・・理解に苦しみます。もちろん大変結構なことですが。 |
|

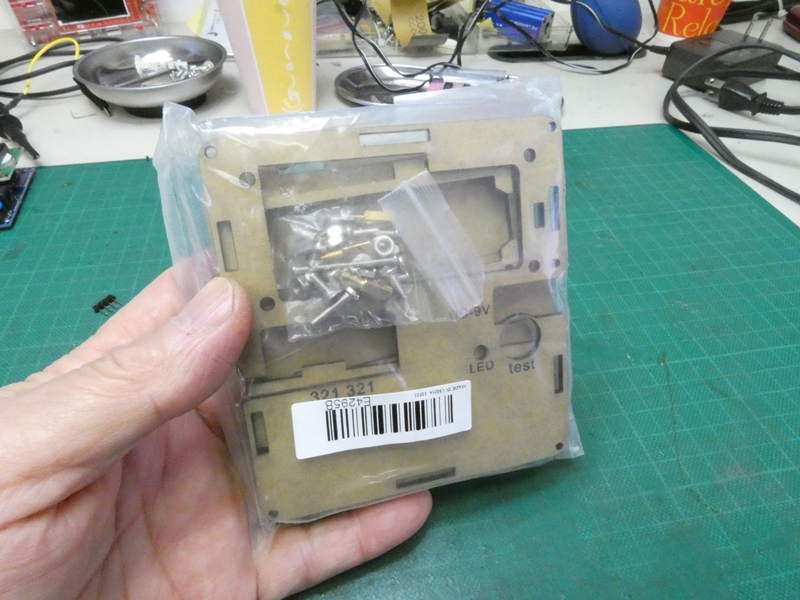

 デジタルオシロスコープ用のケースは必要にして十分な仕様、意外と高精度に 設計されていました。今回も期待が持てます。ビニル袋からパーツを全部取り 出します。レーザー加工された３ｍｍ厚と２ｍｍ厚の黒色アクリル板です。 |
|
 レーザー加工の精度が低いと、くり抜きの始点と 終点がずれたりしますが、見当たりません。 |

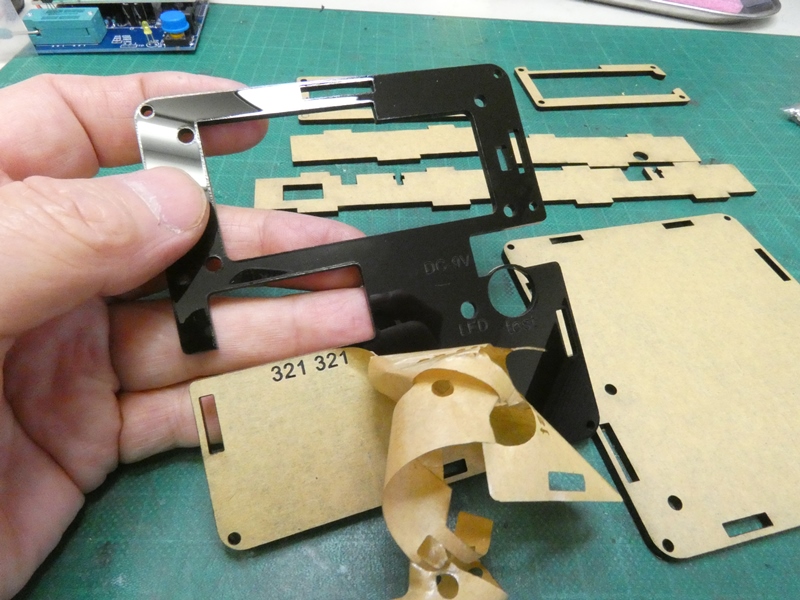

 保護シートを剥がします。 意外と手間がかかります。 |

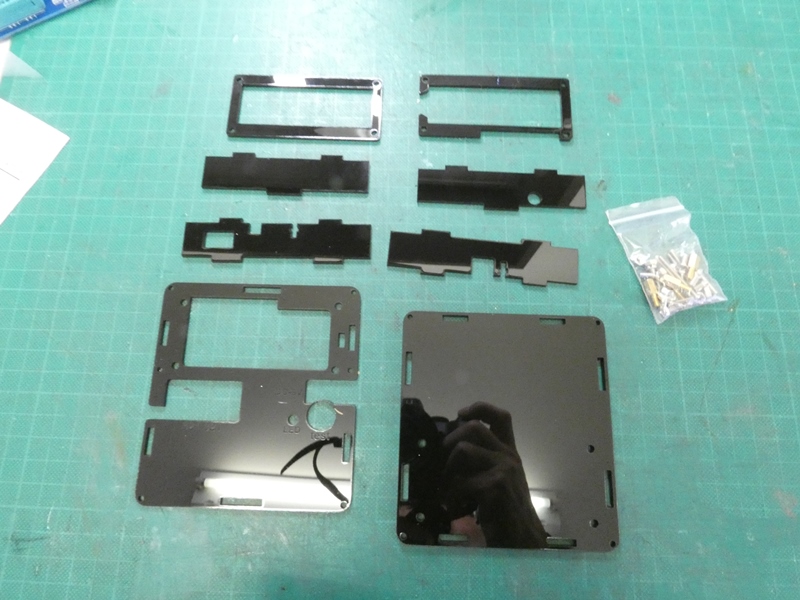

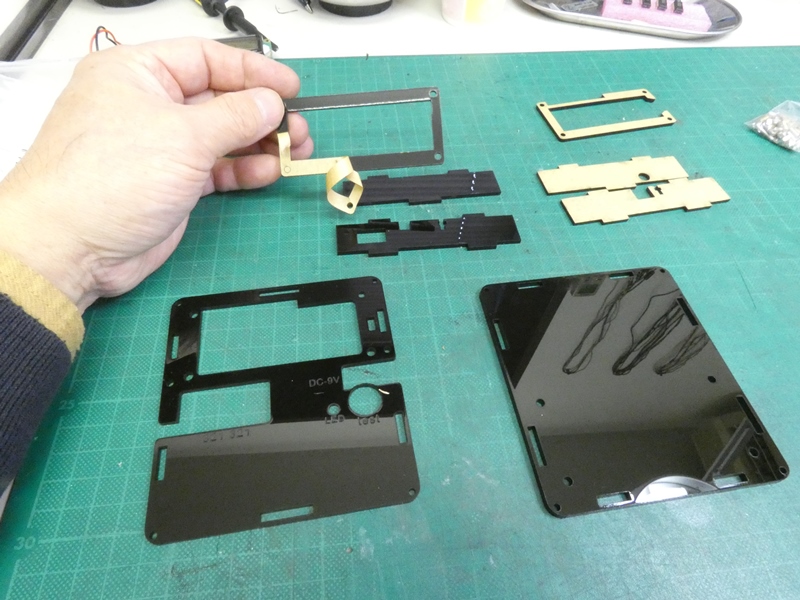

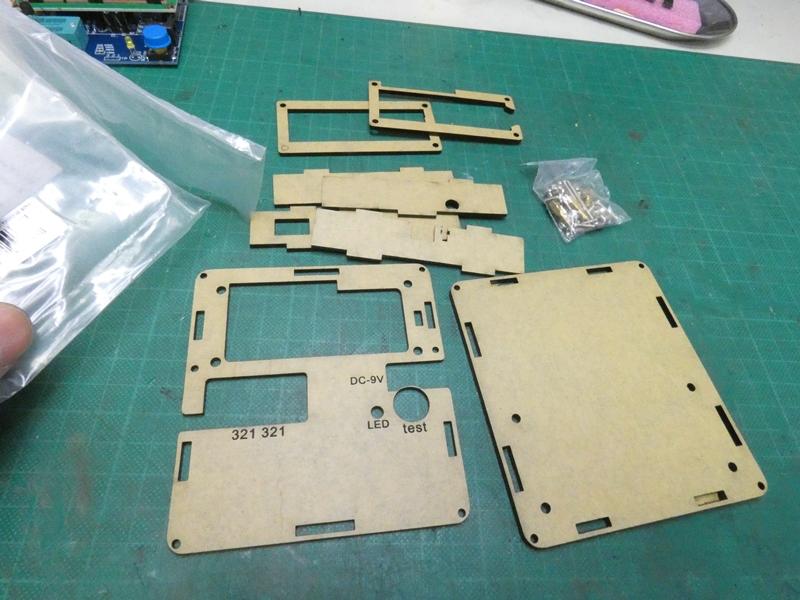

 ケースを構成する部品は８枚です。 組み立て用のネジ類が付属します。 |
 ケースの組み立てについて何も説明がありません。 何となく組んでいきますが、「簡単」ではありません。 |

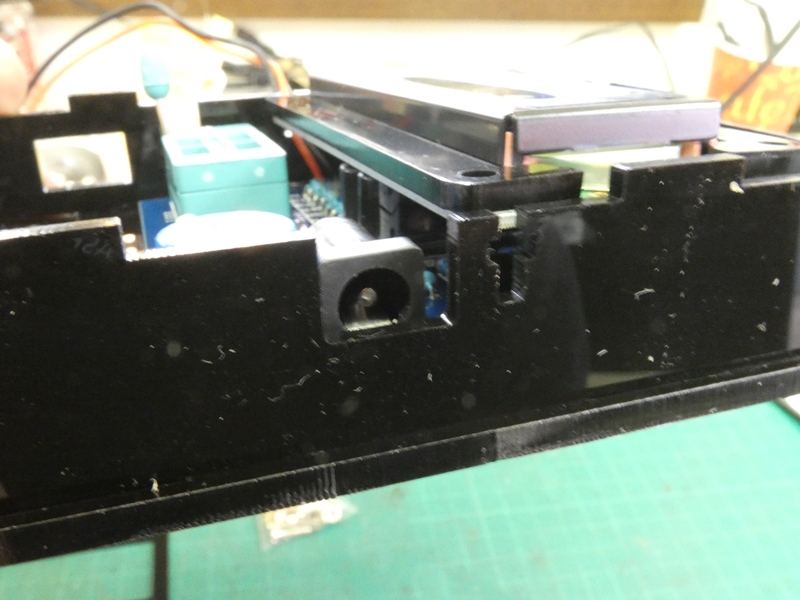

 ＡＣアダプターの差し込み口が一致する ことで、右側板であることが分かります。 |
 ＬＣＤの濃淡調整用半固定抵抗器が 見えるので、手前側板だと分かります。 |

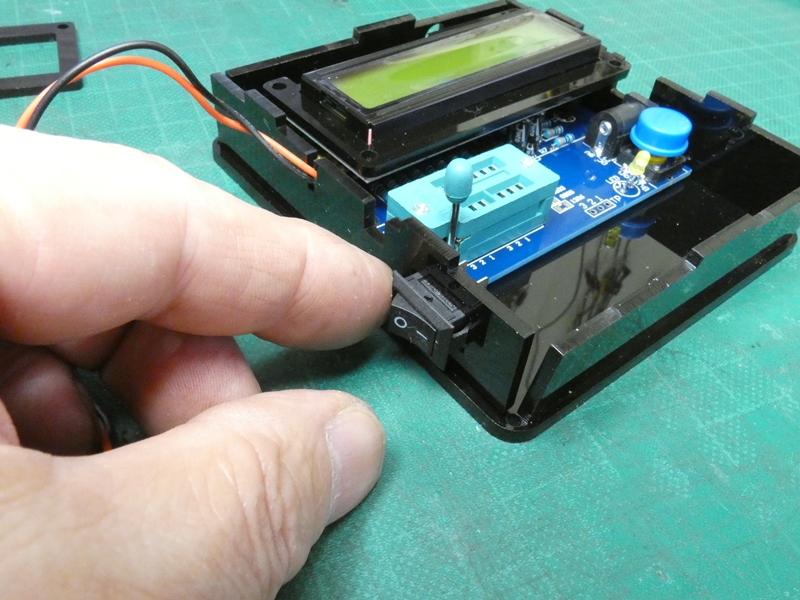

 ＴＲテスターを組み立てた時に、２Ｐスイッチが 余っていました。電源スイッチとして使用します。 |

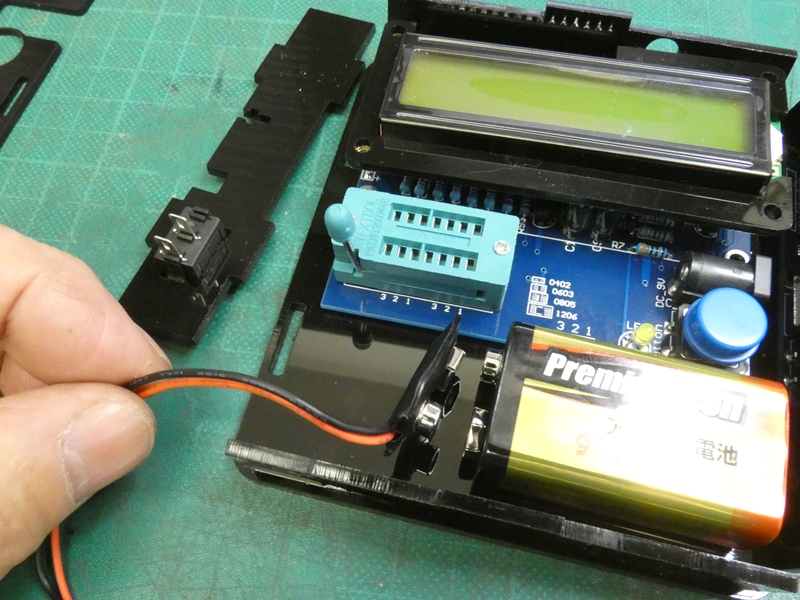

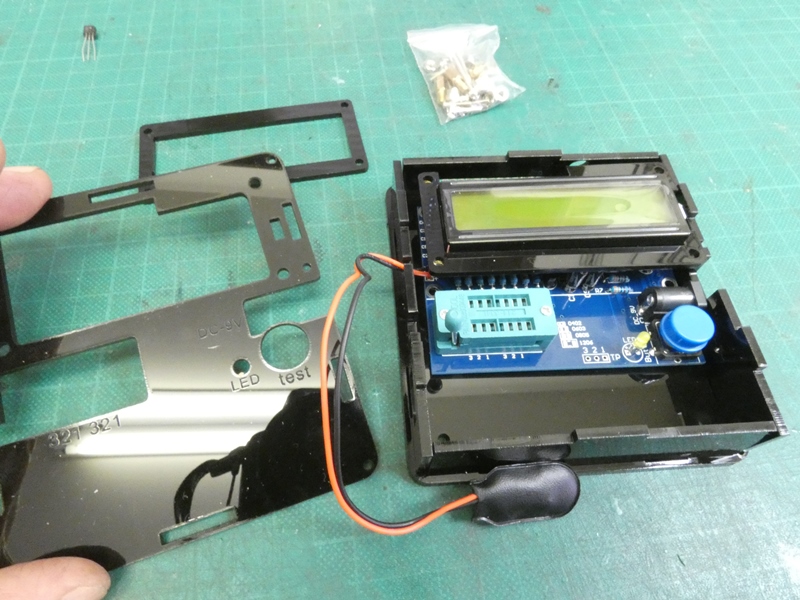

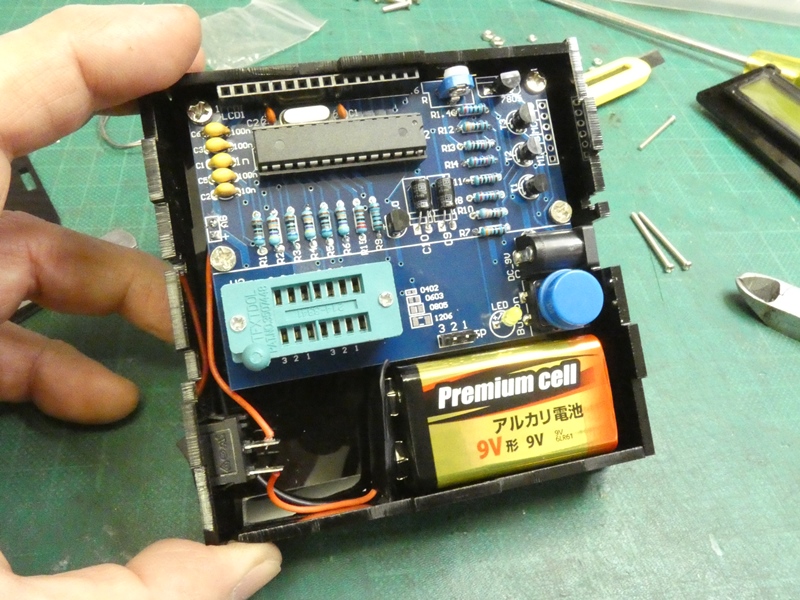

 ００６Ｐ９Ｖ乾電池を内蔵することができます。 電源スイッチを経由させるため、配線を外します。 |

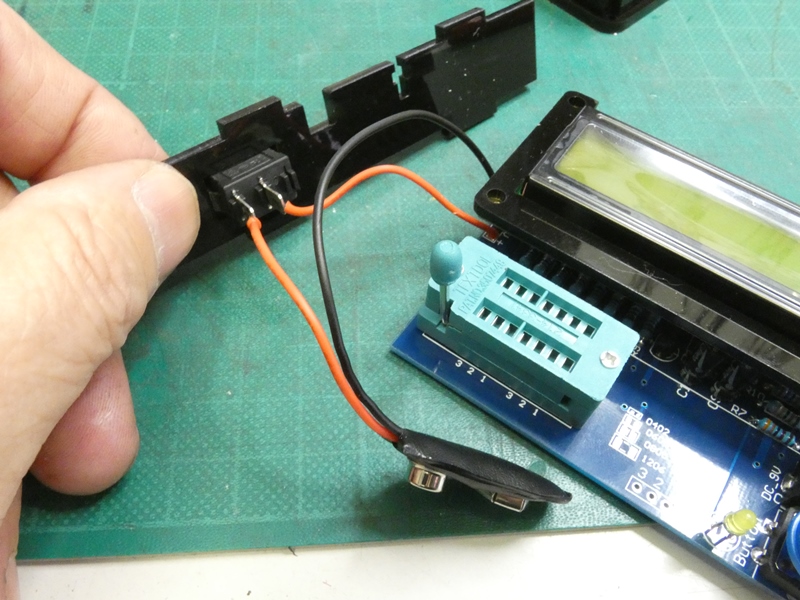

 ＋側の配線を途中で切断し、長さを合わせて基板に接続し直します。 組み立てるうちに、溝やくり抜きや突起の意味が分かってきます。 説明書なしで手探りで組み立てるのも、それなりに楽しいものです。 |
|

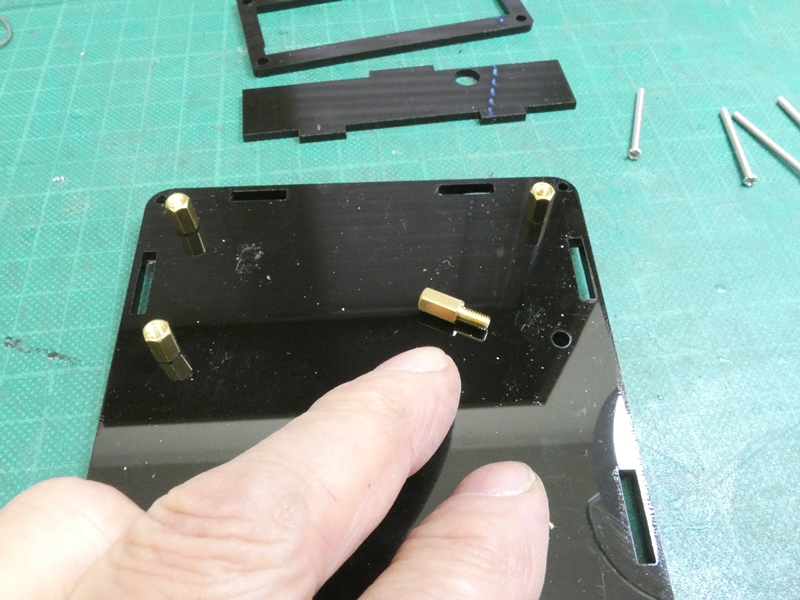

 ケース本体の固定にかかります。基板を持ち 上げる六角スペーサーを底板に固定します。 |

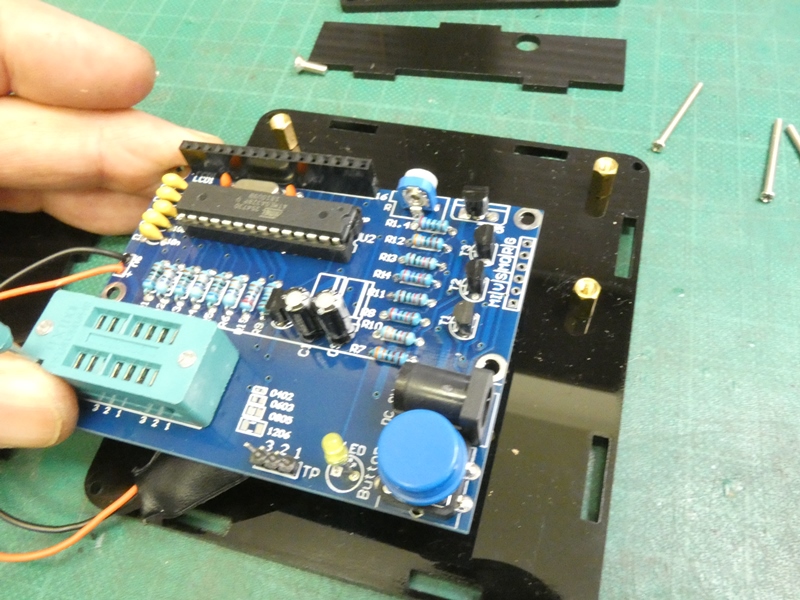

 六角スペーサーの４隅が 基板のネジ穴に一致します。 |

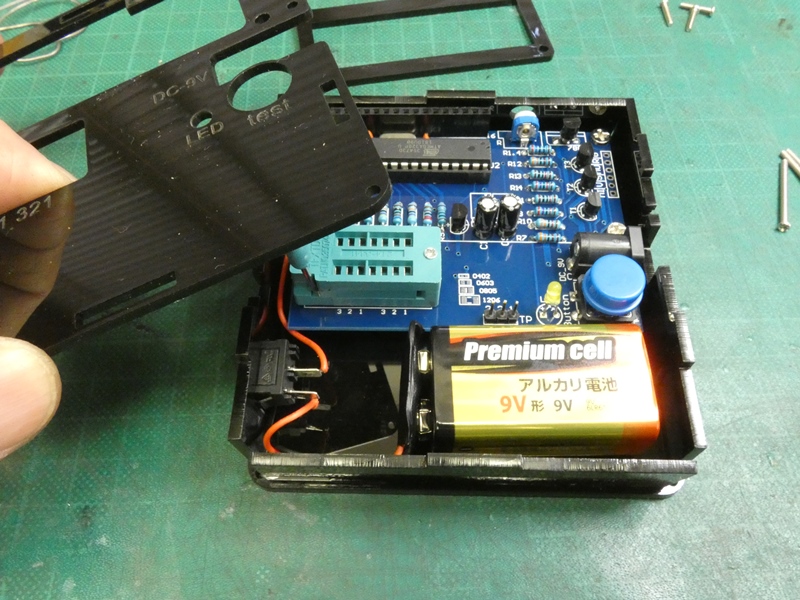

 基板の上から入れたネジを、六角スペーサーが 受け止めます。表パネルの当たりを確かめると、 |

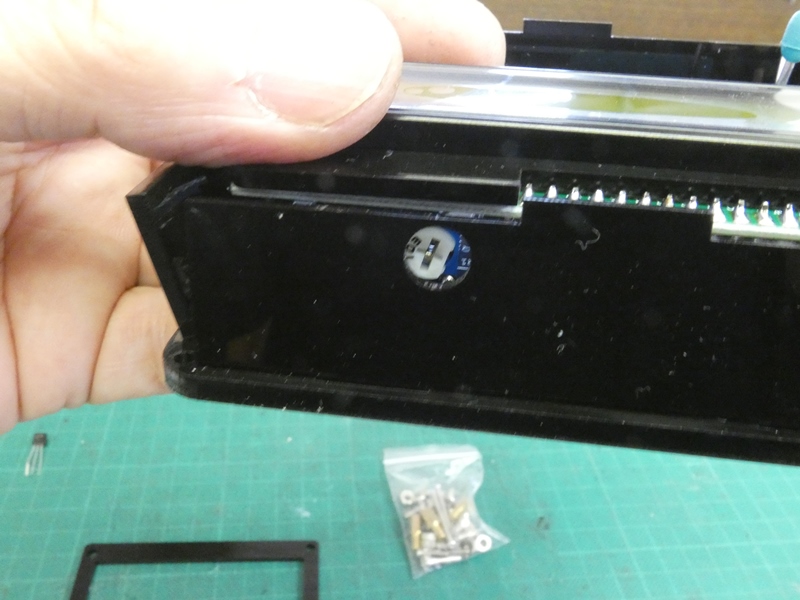

 基板に取り付けた電解コンデンサがパネルに干渉します。 シルク印刷の意味は、コンデンサを寝かせろということです。 |
 コンデンサのリードを切り詰めてしまったので再利用 できません。工房在庫の中から新しい１０μＦを補填します。 |
|

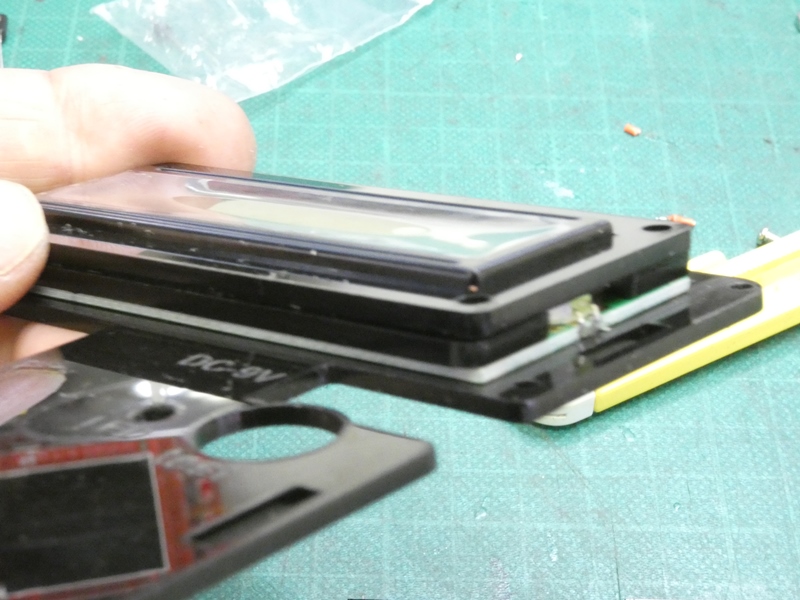

 ＬＣＤ基板に化粧を兼ねたグリル部品を ２枚取り付けます。１枚はスペーサです。 |

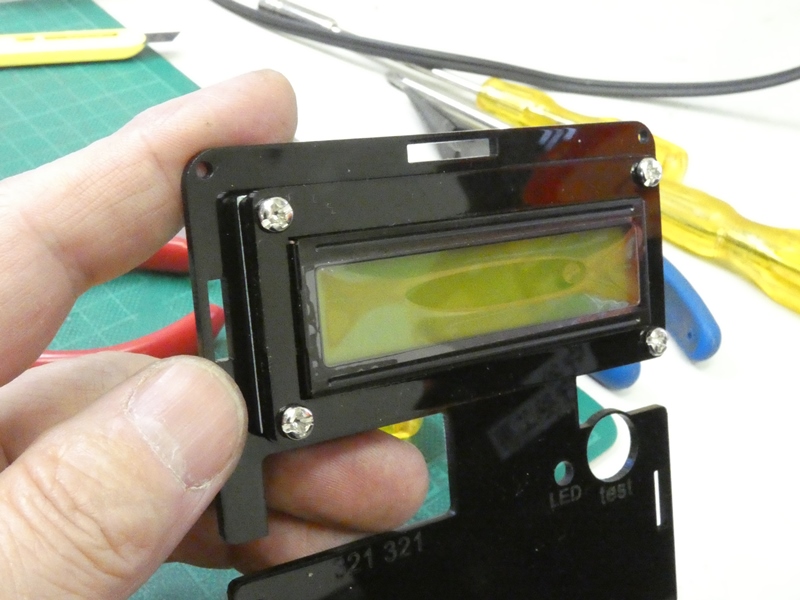

 ４隅の穴がＬＣＤ基板を通り表パネルの穴に一致 します。機能的でデザイン的にも悪くありません。 |
 ＬＣＤ基板のコネクタを本体基板側ソケットに 差し込みながら、表パネルを合体させます。 |
 当たり前ではありますが、各部の 仕口が完全に一致します。 |

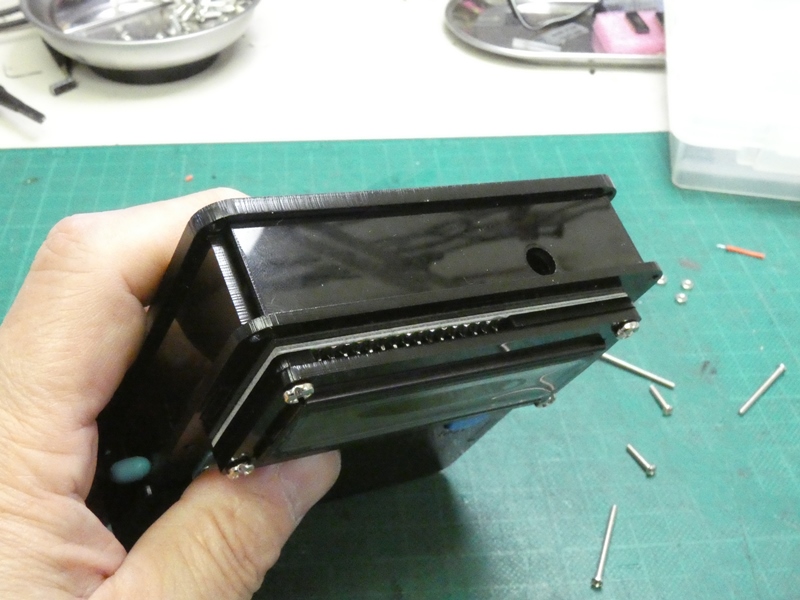

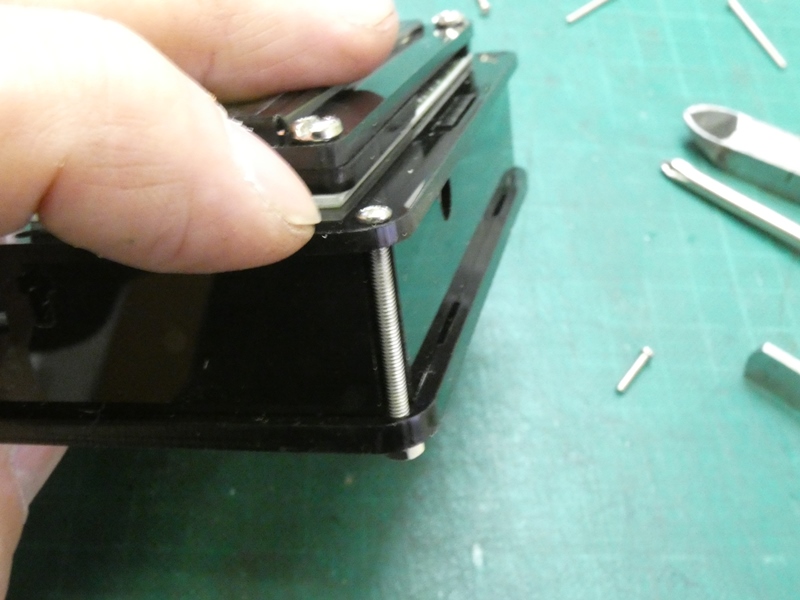

 本体の４隅にネジを入れます。強く締めると パネルが歪むので、ほどほどにしておきます。 |

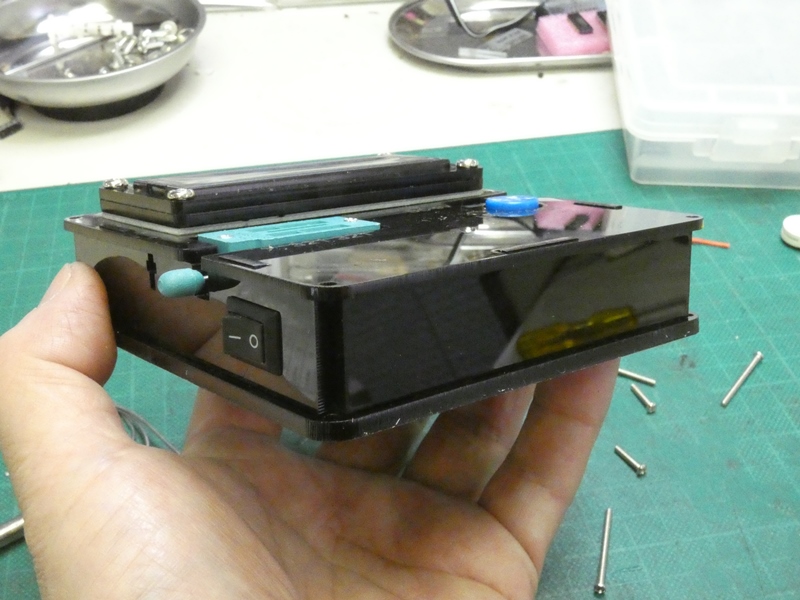

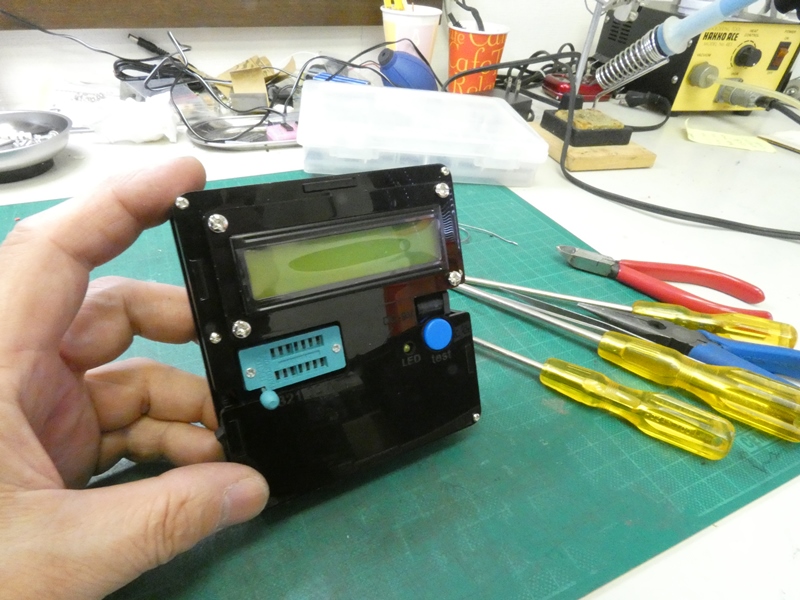

 組み立て作業完了です。 小一時間で十分完成できます。 |

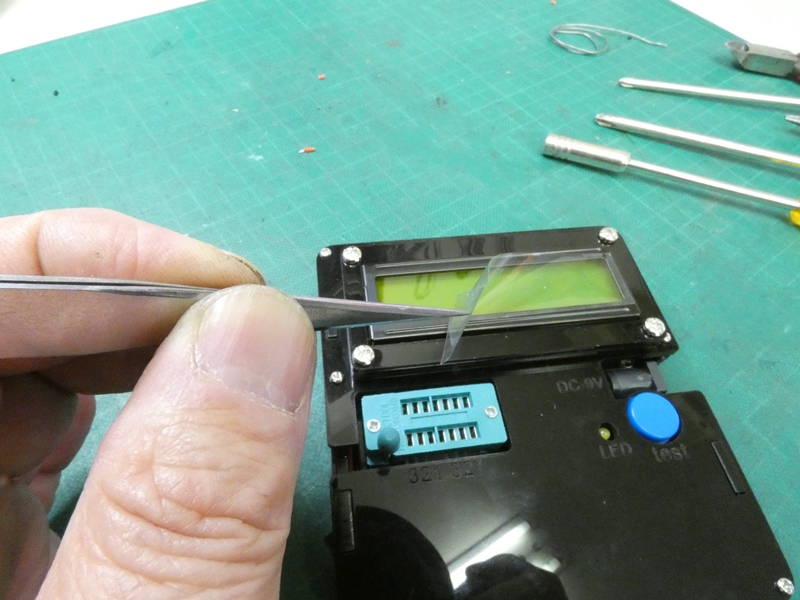

 ＬＣＤ表示器の保護シートを剥がします。組み立て中に 傷を付けないよう貼り付けたままにしておきました。 |

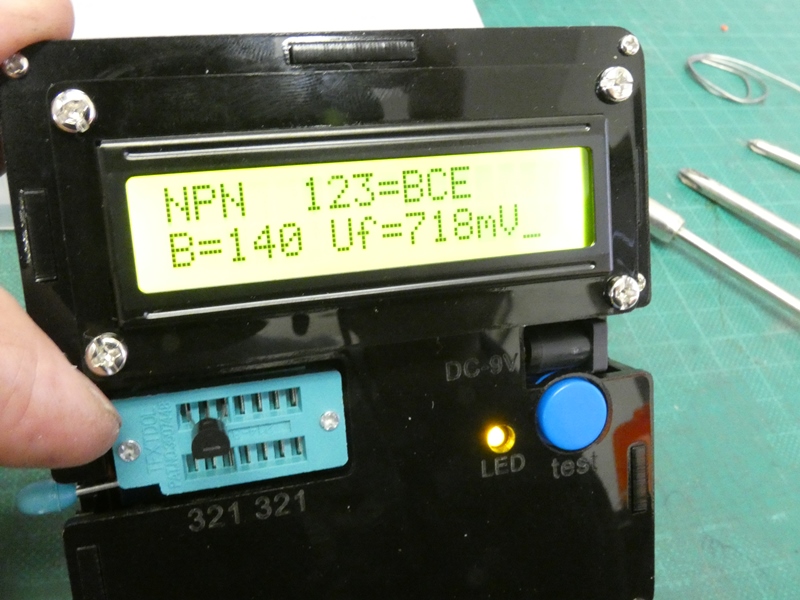

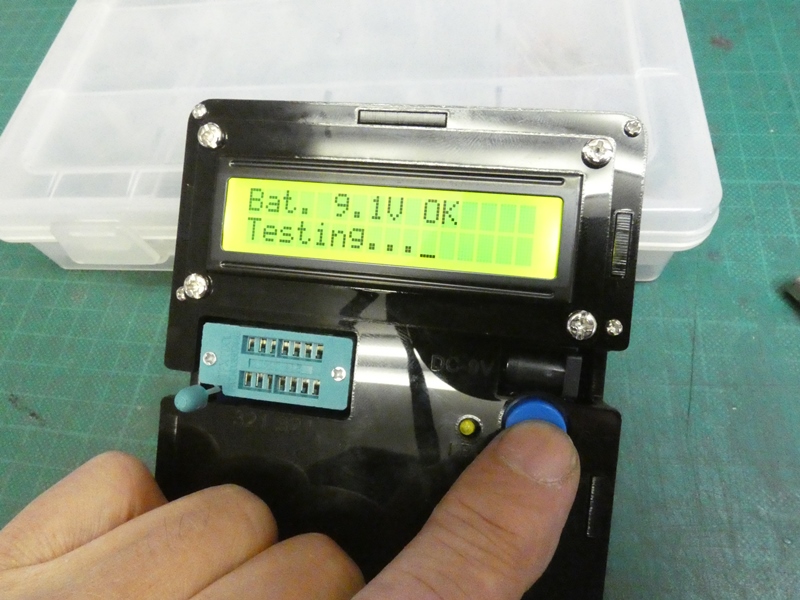

 あらためて電源を入れてみます。プッシュスイッチの 押し方（長短）で、機能が様々に切り替わります。 |
 プッシュスイッチの長押しにより機能の選択モードに入り、以後短く押すたびに Ｔｒａｎｓｉｓｔｏｒ → Ｆｒｅｑｕｅｎｃｙ → ｆ-Ｇｅｎｅｒａｔｏｒ → １０ｂｉｔ ＰＷＭ → Ｃ＋ＥＳＲ＠ＴＰ1：３ → ｒｏｔａｒｙ ｅｎｃｏｄｅｒ → Ｓｅｌｆｔｅｓｔ → Ｓｈｏｗ ｄａｔａ → Ｓｗｉｔｃｈ ｏｆｆと機能が切り替わります。 切り替え後、プッシュスイッチ操作でさらに細かく設定できますが、内容はこれから探ります。 |
|
 便利な製品が驚くほど低価格で普及してきたものです。もちろん高精度で厳密な 測定や検定用には適しませんが、工房が扱うような製作・修理用途には十分です。 型番からスペックを割り出せないデバイスや、型番表記が消えかかっている場合 （かなり頻繁にある）、デバイスが劣化しているか否かの判断等で重宝しそうです。 |
|
|
|
|
