| ・ドアノブ交換（２０１７．３．２６） |

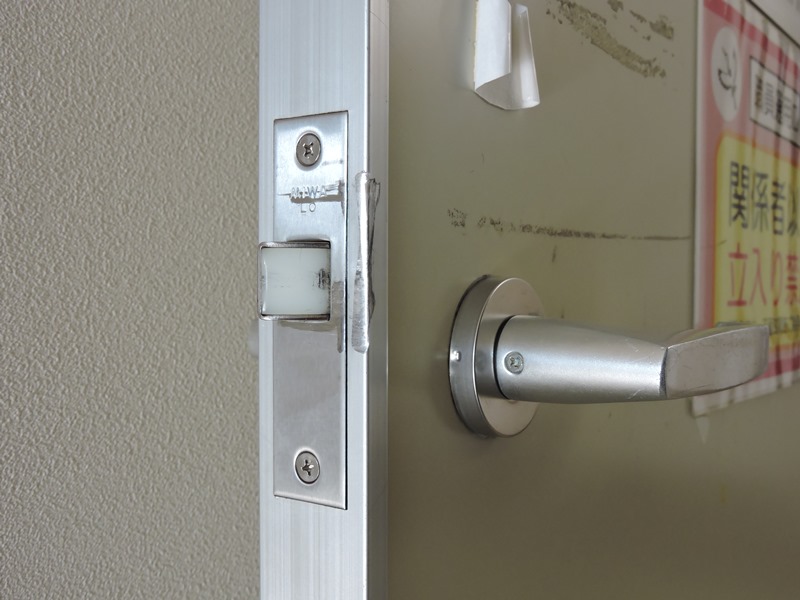

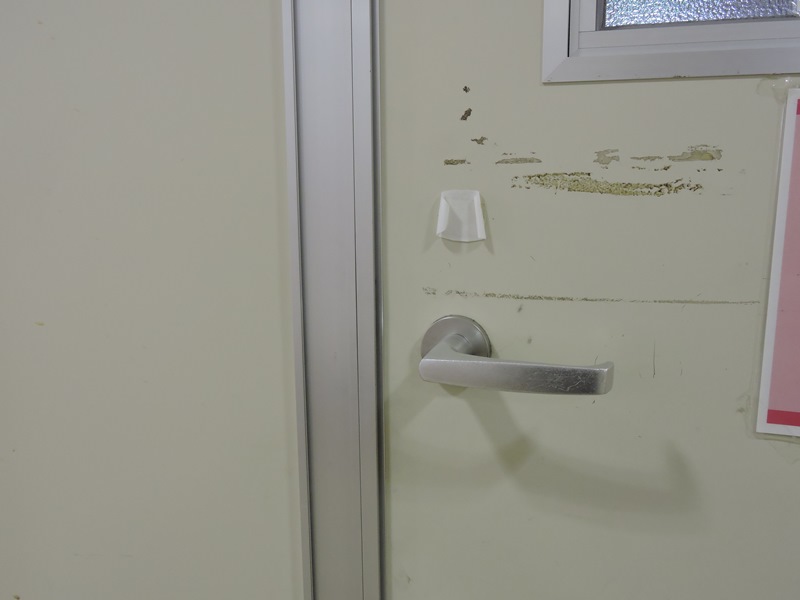

 ドアノブを交換します。現状はレバーハンドル、鍵無しのものです。 レバーを握りノブに変更し、鍵の付いたものにしたいとのご要望 です。ユニットを変更すれば良いだろうと安易に考えていました。 |
||
 事務室仕様の屋内用ドアに、製造 当初から取り付けられていたようです。 |
 ドアの表側・裏側ともにレバーハンドルで、また 鍵付きに変更できるタイプではないようです。 |
|

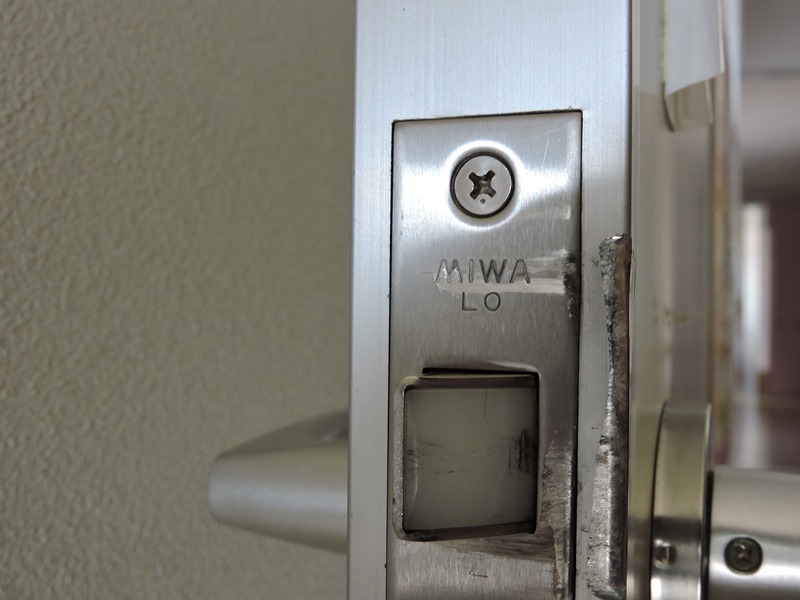

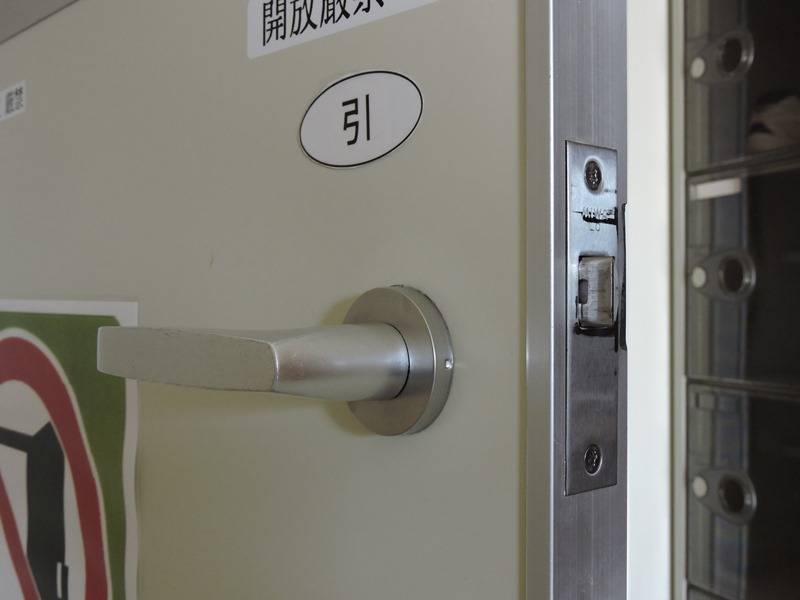

 製品の型番はＭＩＷＡ製ＬＯ、室内 間仕切用「レバーハンドル空錠」です。 |
 ユニットを取り外しました。同ボックス・プレートサイズの バリエーションはＭＩＷＡ製品の中にも見当たりません。 |
|

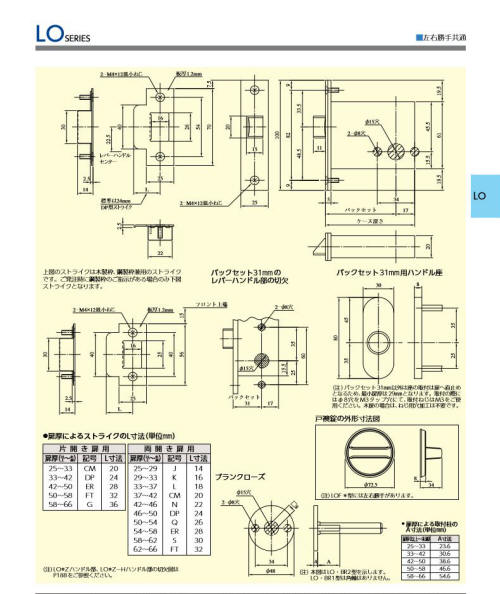

 握りノブ・鍵付きの製品はいくつもありますが、ボックスのサイズや 取り付け穴の位置・径が異なります。作業の難度が一挙に高まります。 既存のＭＩＷＡ製ＬＯを詳しく調べ、代替製品と取り付け方法を検討します。 |
||

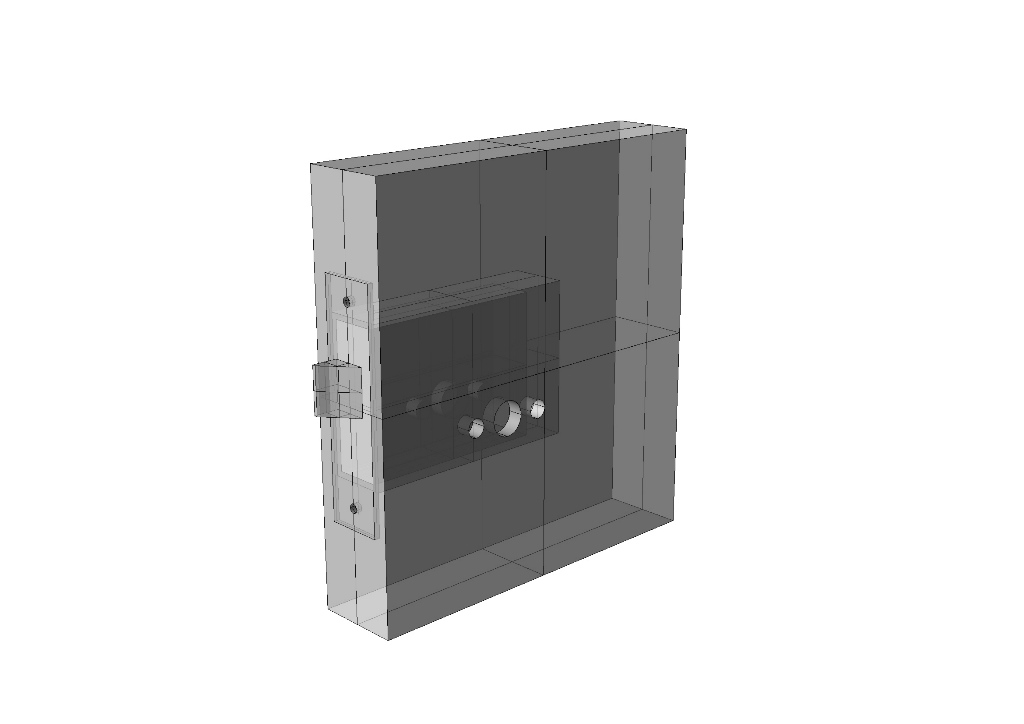

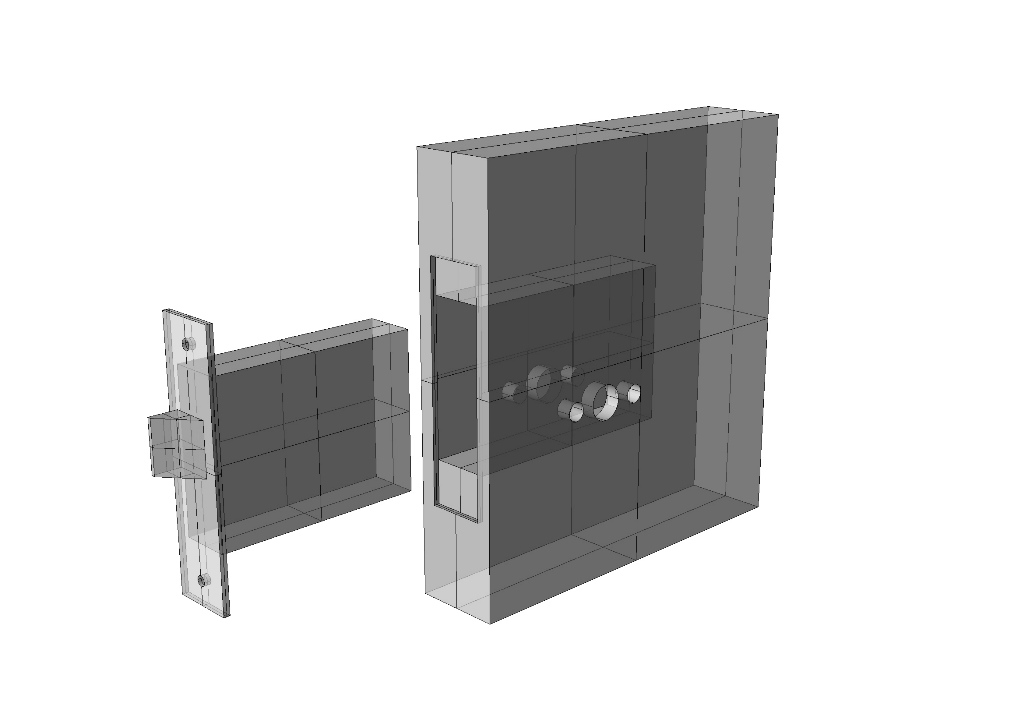

 ＣＡＤ上でＭＩＷＡ製ＬＯと取り付け空間の 正確な寸法・位置関係を把握します。 |
 他社製品も含め規格の異なる製品に ついて収まりを検討することができます。 |
|

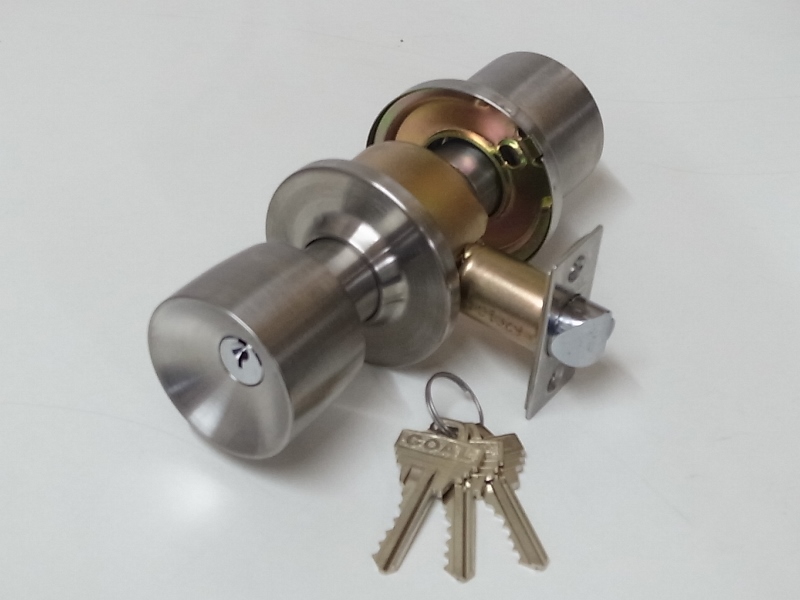

 握りノブ・鍵付きに加えて、あまり価格が高くないものを 選びます。ＧＯＡＬ製「Ｎ－ＵＳ－５Ｅ」が何とか収まりそうです。 |
||

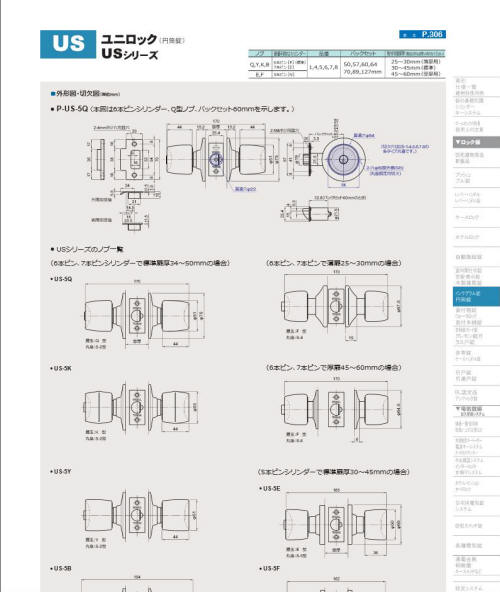

 ＧＯＡＬ製Ｎ－ＵＳ－５Ｅも仕様図面を手に入れてサイズや 取り付け方法を詳細に確認します。バックセットは６４ｍｍです。 |
||

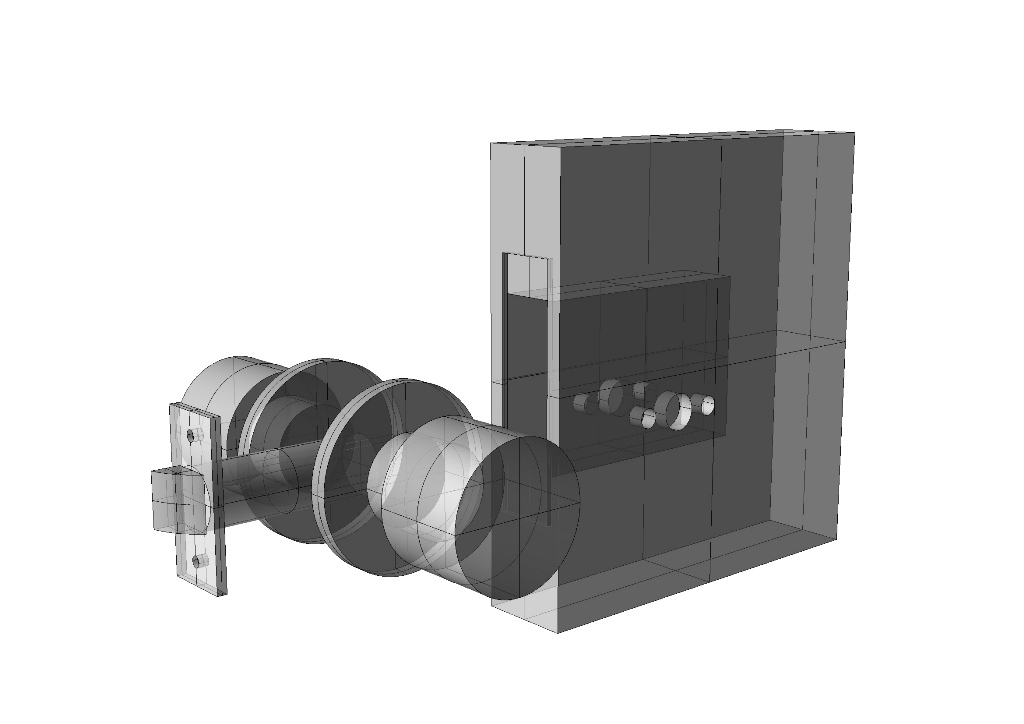

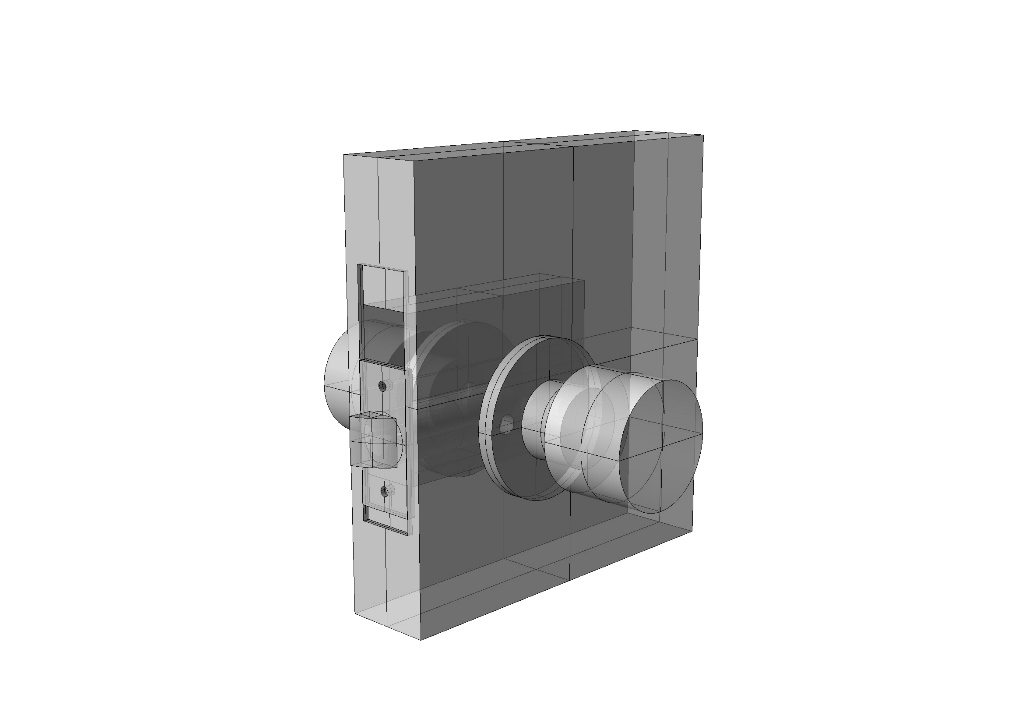

 ユニットの形状・サイズをＣＡＤに反映し 既存の取り付け空間への収まりを調べます。 |
 既存の穴を拡大することで何とか収まります。 プレートの固定方法を工夫しなければなりません。 |
|
 プレートの長さが短いため、ここまで 大きな開口部は必要ありません。 |

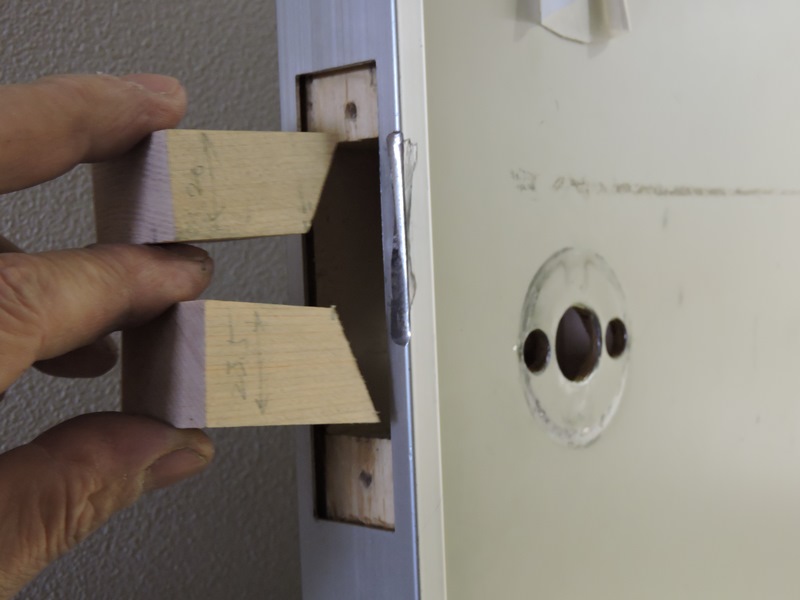

 ＣＡＤ上で余分な空間を割り出し スペーサを用意して塞ぎます。 |
|

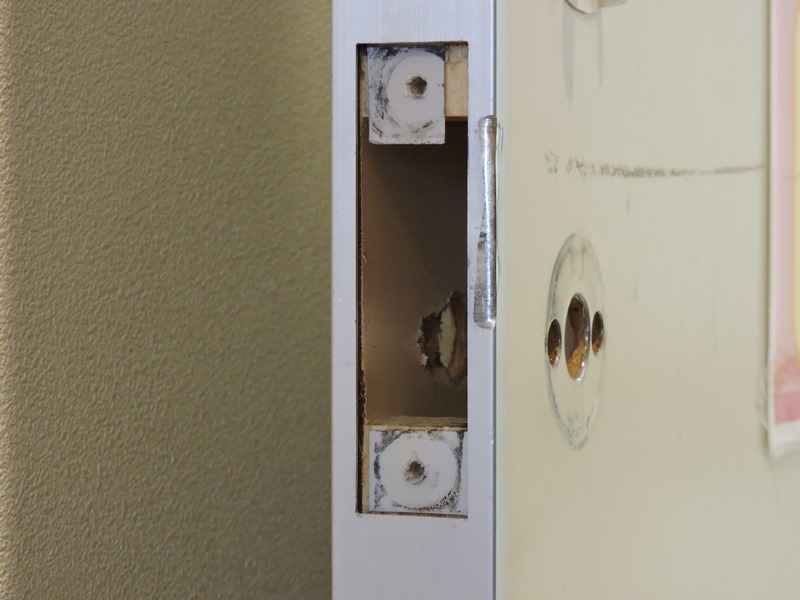

 エポキシ樹脂接着剤で固定します。 硬化するまで詰め物をしておきます。 |
 最も厄介な作業が穴の拡大です。 ドアの表面はアルミ合金製です。 |
|

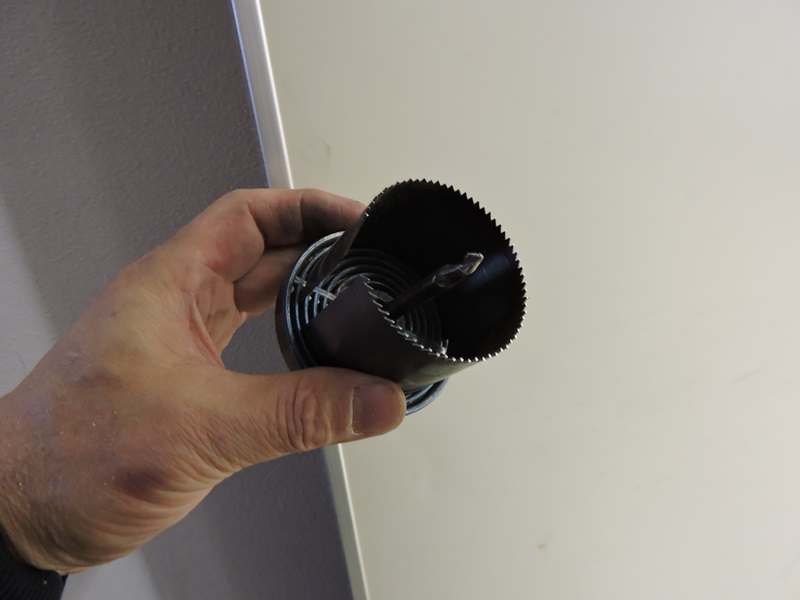

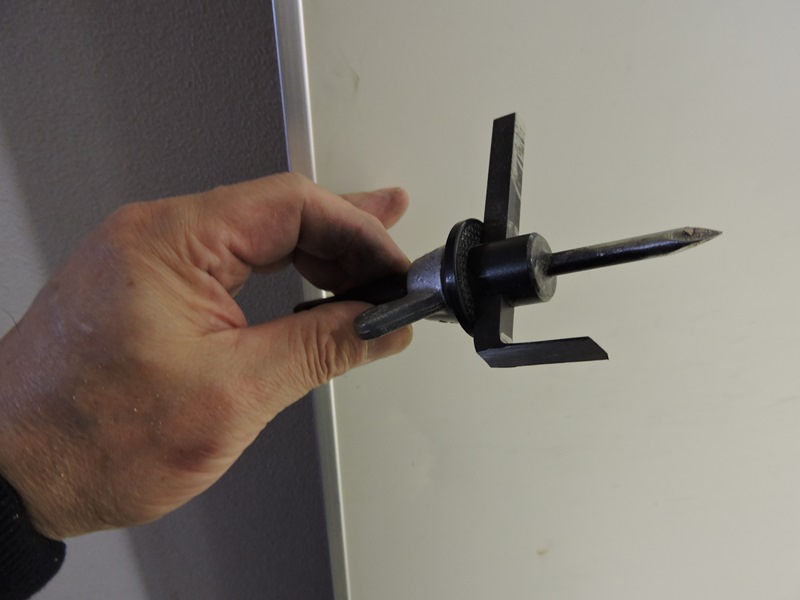

 ホールソー・自在錐ともに金属板には歯が立ちません。 加えて、センター軸を固定する方法がありません。 |
 原始的な方法を採ります。周に沿って 連続した穴を開け、ニッパで切り離します。 |
|

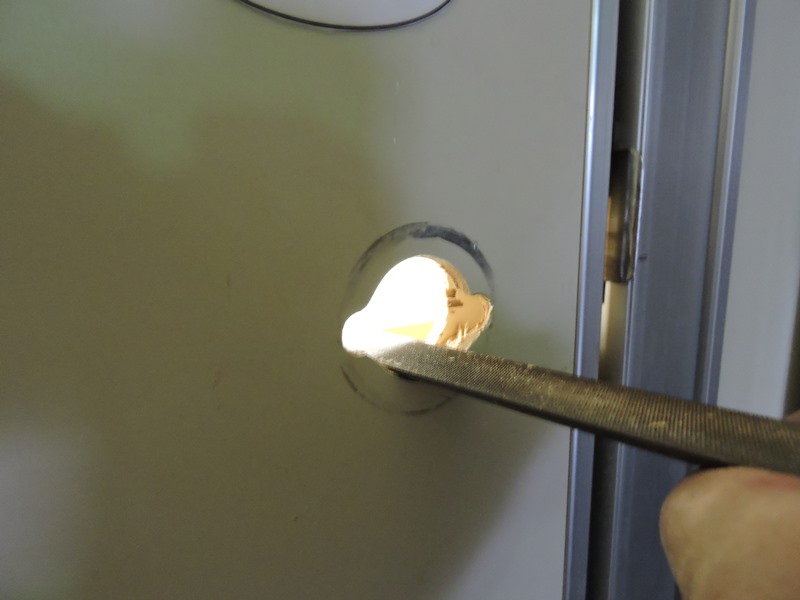

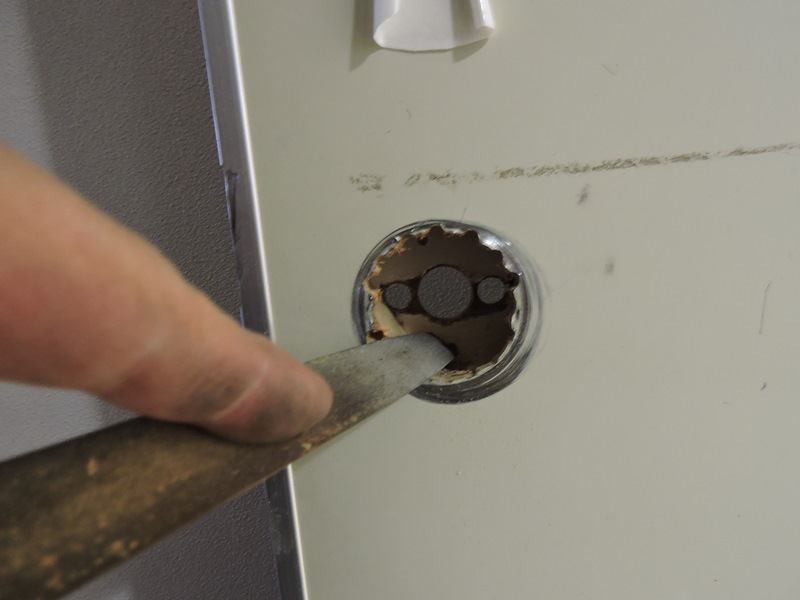

 ここからはひたすらヤスリで穴を広げます。 アルミ合金と木材なのでさほど難しくありません。 |

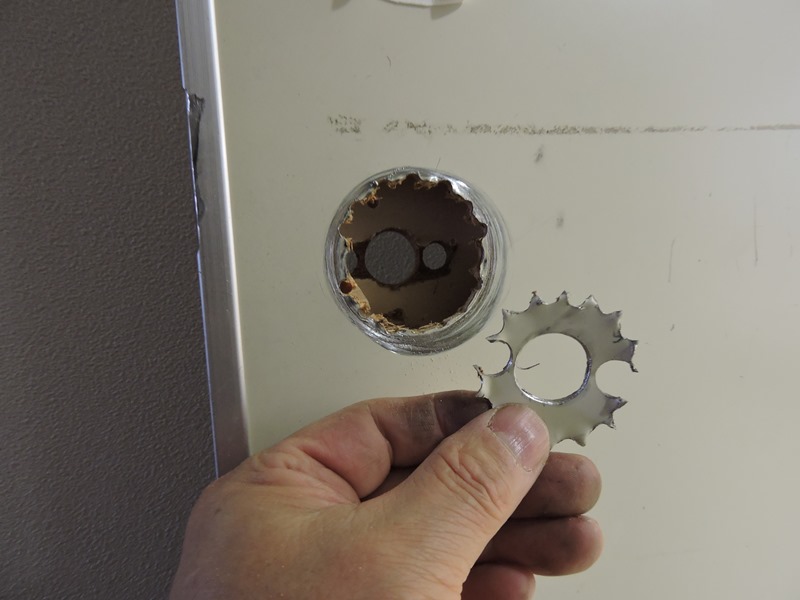

 必要な径に近づいてきました。ここまで 穴を開けてしまうと元には戻れません。 |
|

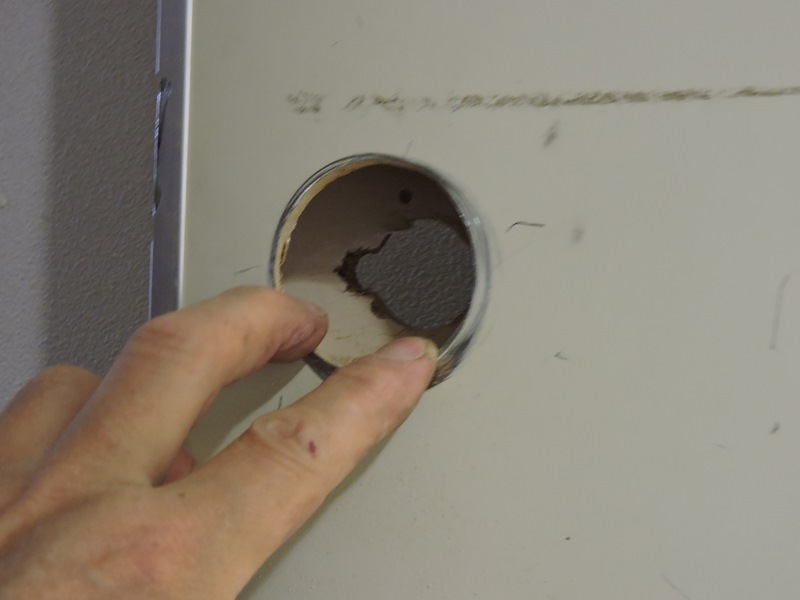

 最後は現物合わせで細かく加工します。 仕様では径５４ｍｍになります。 |
 反対側の突き出し穴も、径が僅かに足り ません。固定用ネジ穴も含めて調整します。 |
|
 仕様では反対側も径５４ｍｍで加工するようですが、 実際にはそこまで大きな穴は必要ありません。 |

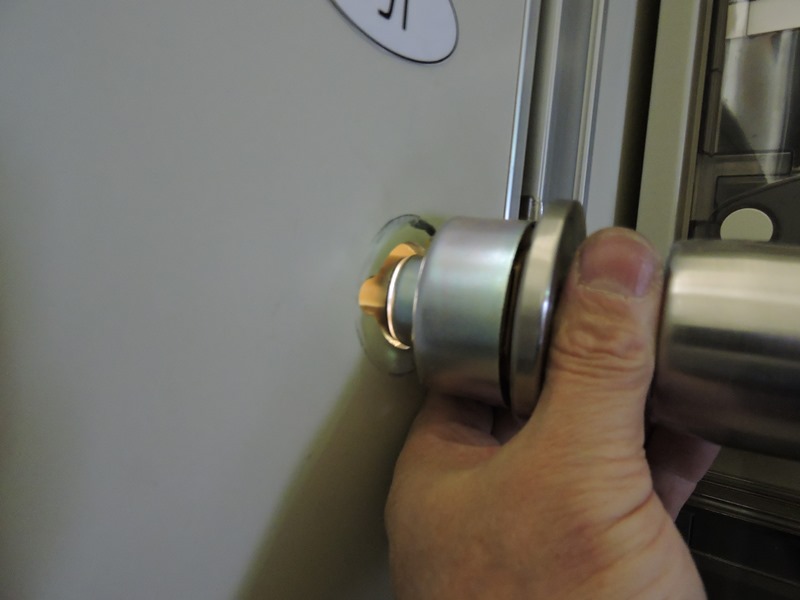

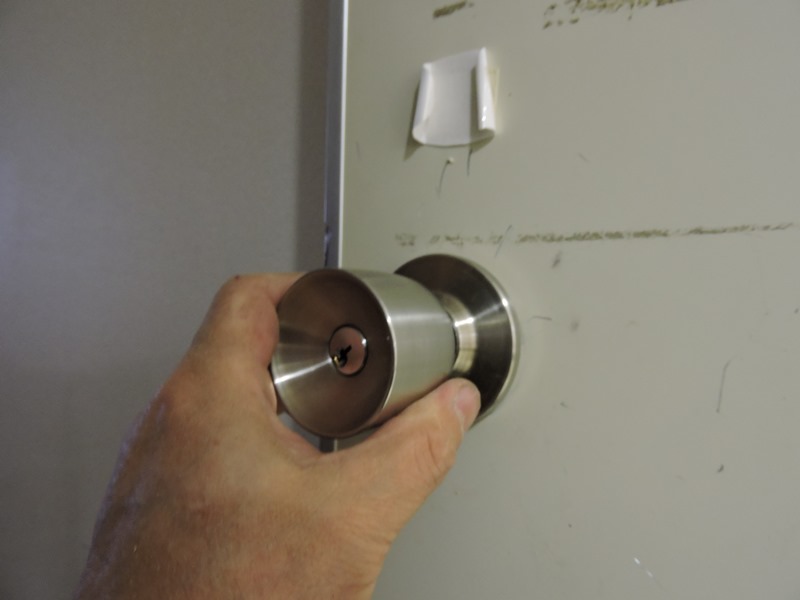

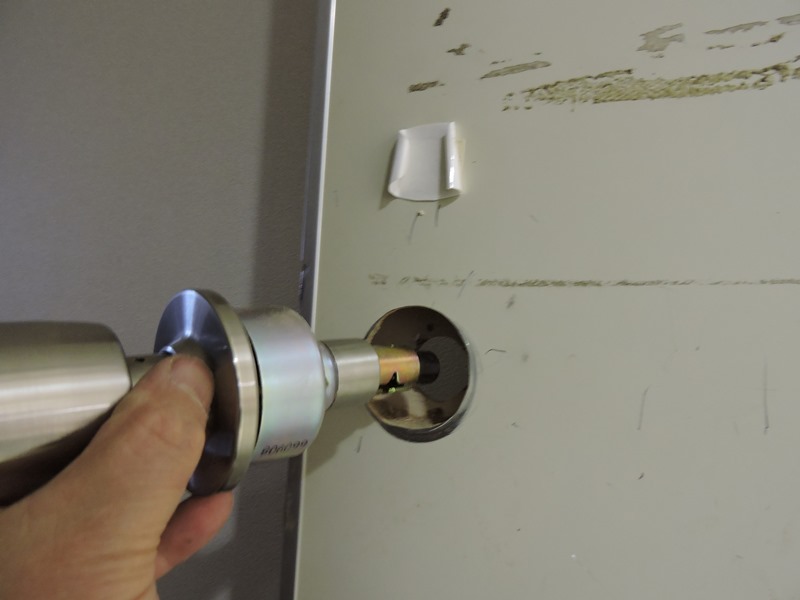

 しんどい作業を乗り切り、ようやくノブが収まりました。 元の穴を再利用できたので仕上がりが綺麗です。 |
|

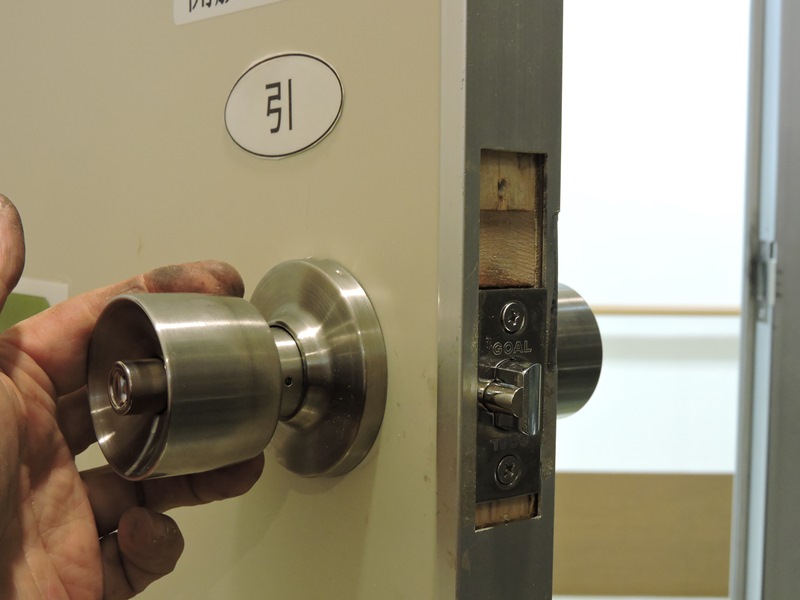

 新旧ユニットともにバックセット６４ｍｍ です。ラッチボルトも問題なく収まりました。 |

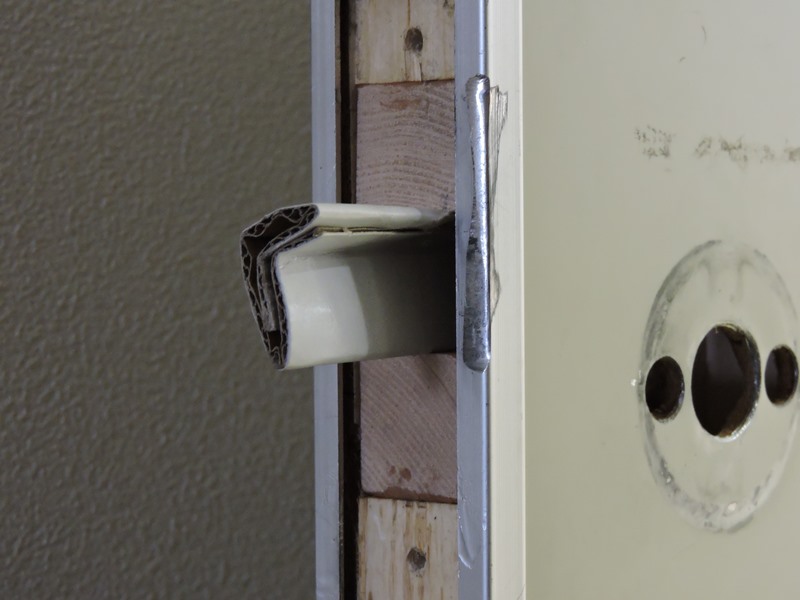

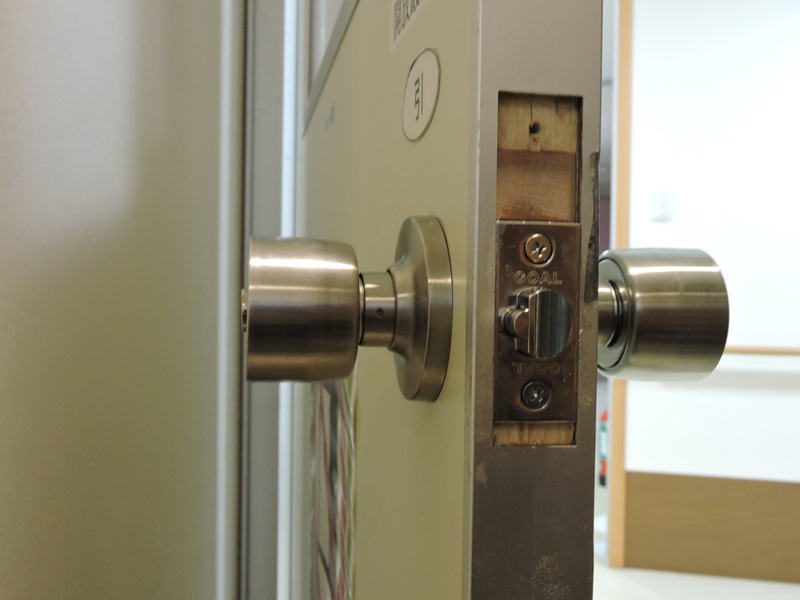

 プレートの上下長が１００ｍｍ→５７ｍｍと短くなったため、 上下に隙間が残ります。後で何か化粧板を当てます。 |
|

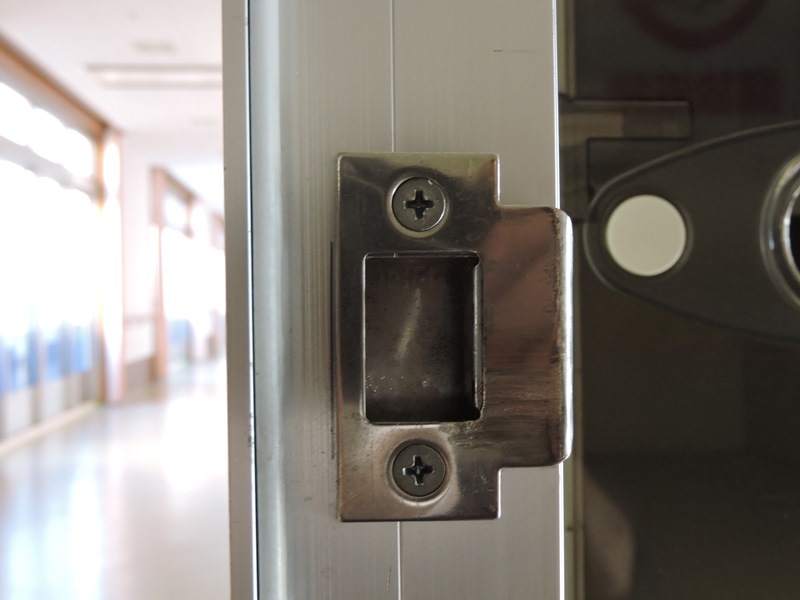

 ラッチ受けの位置も変更しなければなりません。 金属製サッシを加工して取り付けられています。 |

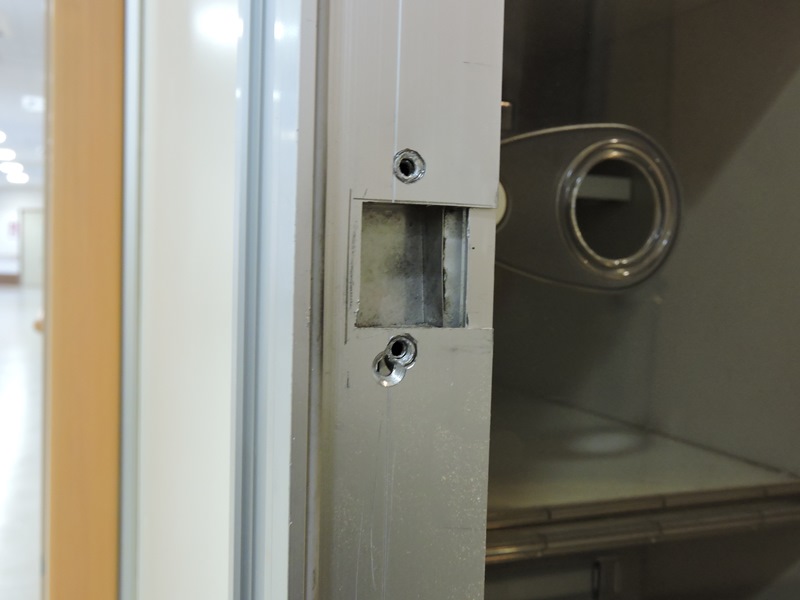

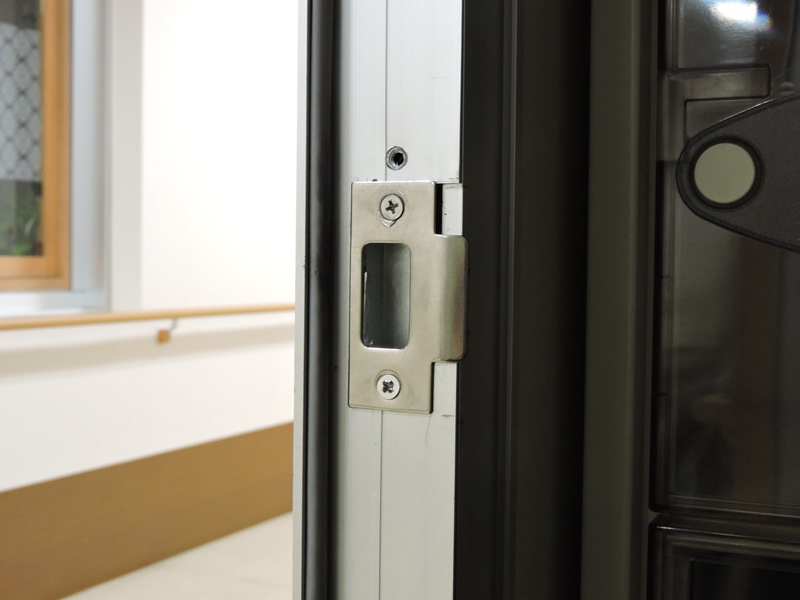

 元のラッチ受けを取り外しました。 サッシも外して穴を開け直します。 |
|
 ドアノブの取り付け位置を変更すれば、元の ラッチ受けを再利用できたかも知れません。 |
 しかし、ドア表面の穴加工面積が拡大し ノブ固定強度の低下を招く恐れもあります。 |
|

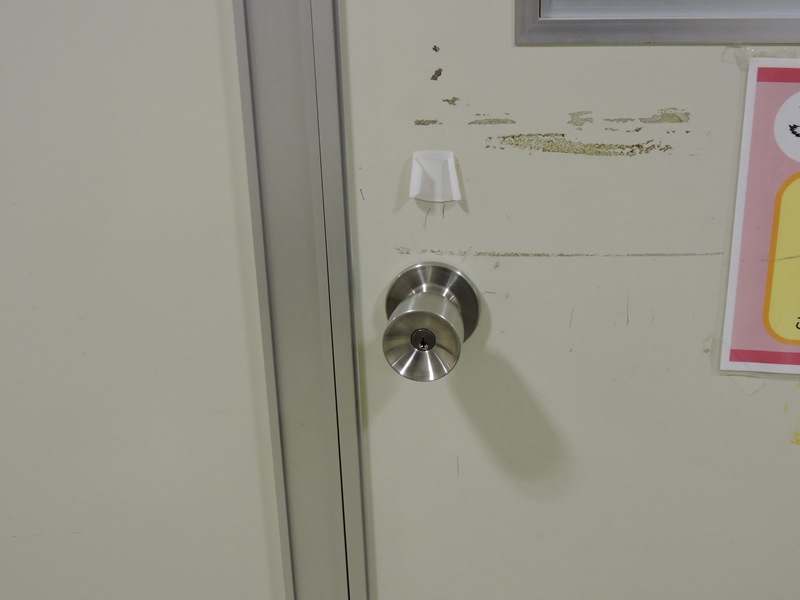

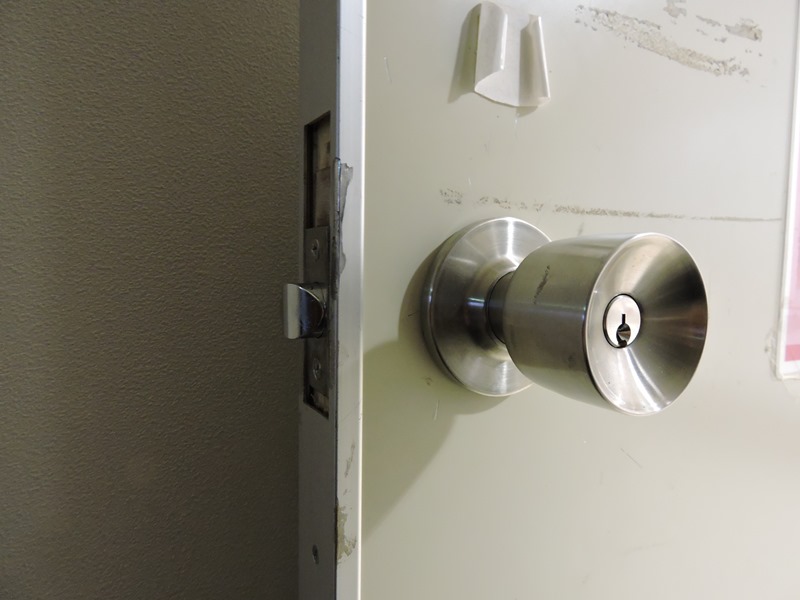

 何とかご要望通り、握りノブ・鍵付きに変更できました。ドアノブの仕様はドア建付けの際に 決定され、後で仕様を変更することは簡単ではないようです（鍵専門店にも相談しました）。 |
||
|
||
