| ・学びながら修理するミシンの不具合（２０１７．４．７） |
 ミシンの修理は２台目になります。しかし、１台目はおもちゃのミシンでしたので 初めて手掛けることになります。恥ずかしながら修理以前に使い方を知りません。 小学校の家庭科で少し習ったきりで、最後まで使えるようになりませんでした。 |
||

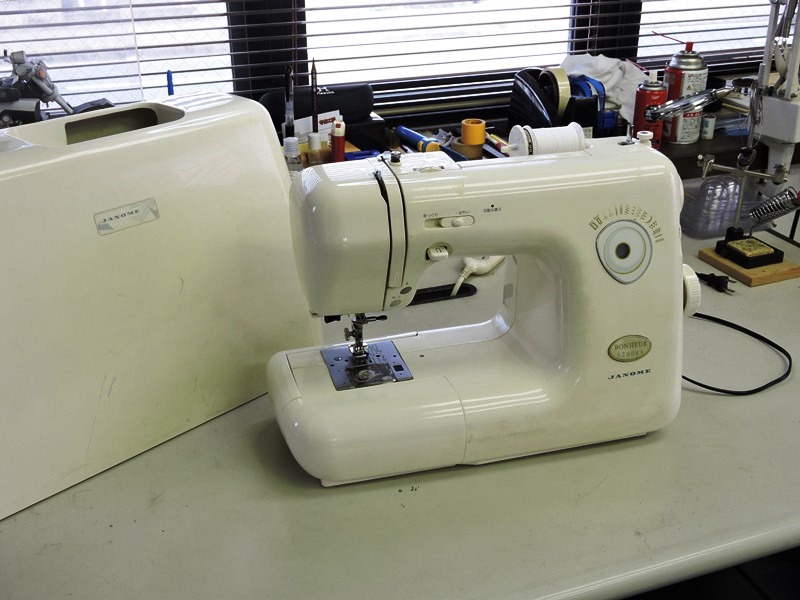

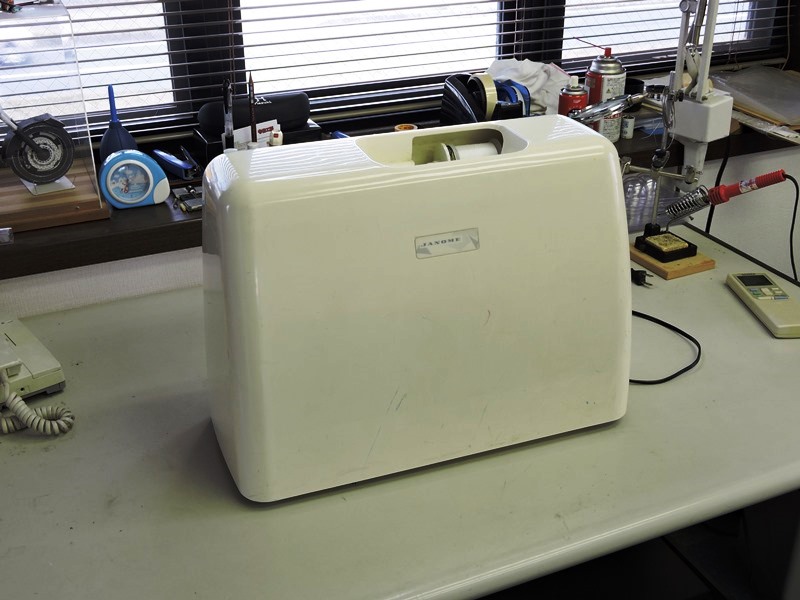

 修理の前にミシンの使い方を理解しなければ なりません。一度自宅に持って帰ります。 |
 奥さんに使い方を教わります。上糸・下糸、 ボビン・中がま、天秤・糸調子・・大変です。 |
|

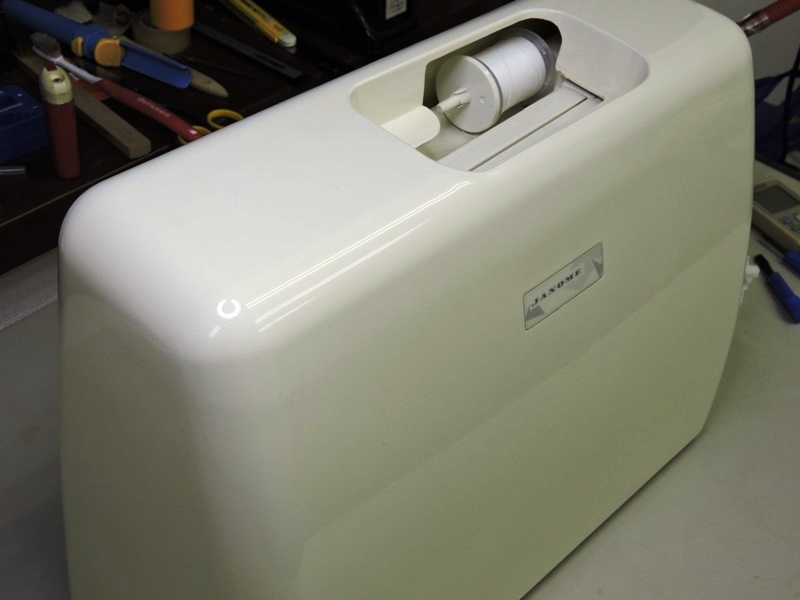

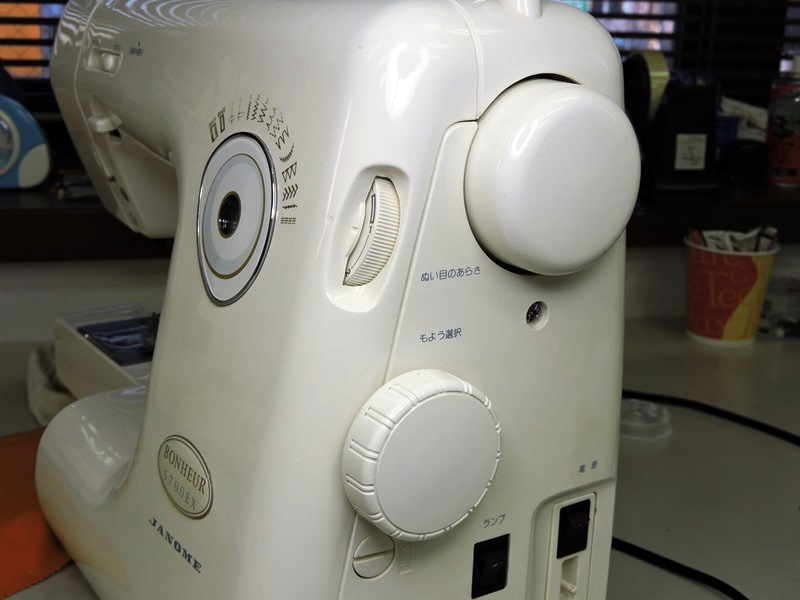

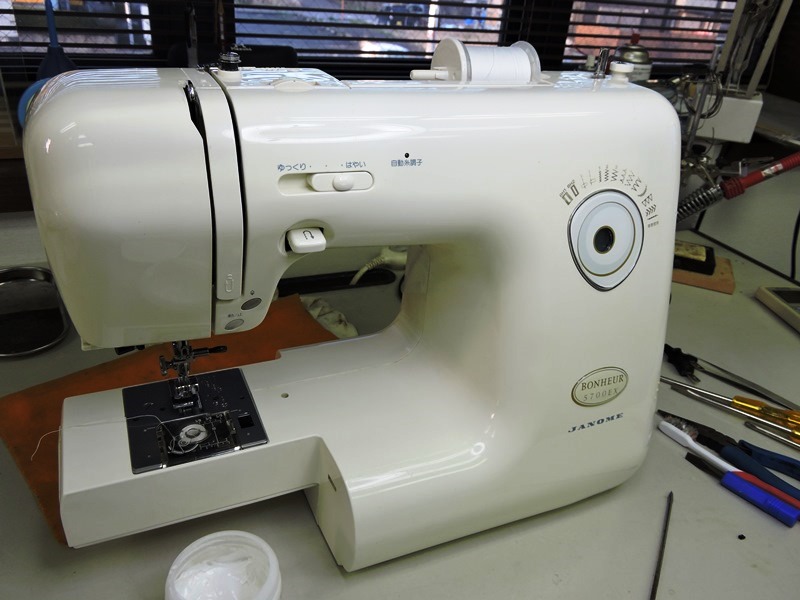

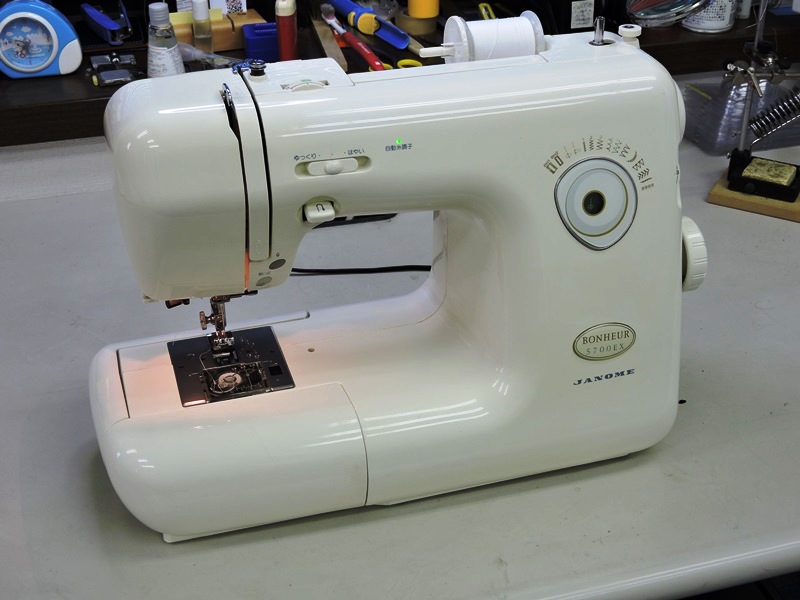

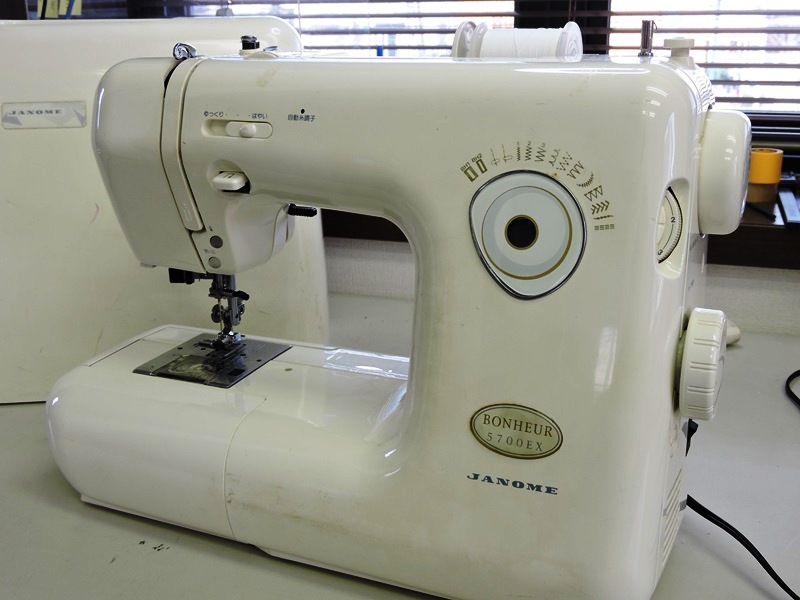

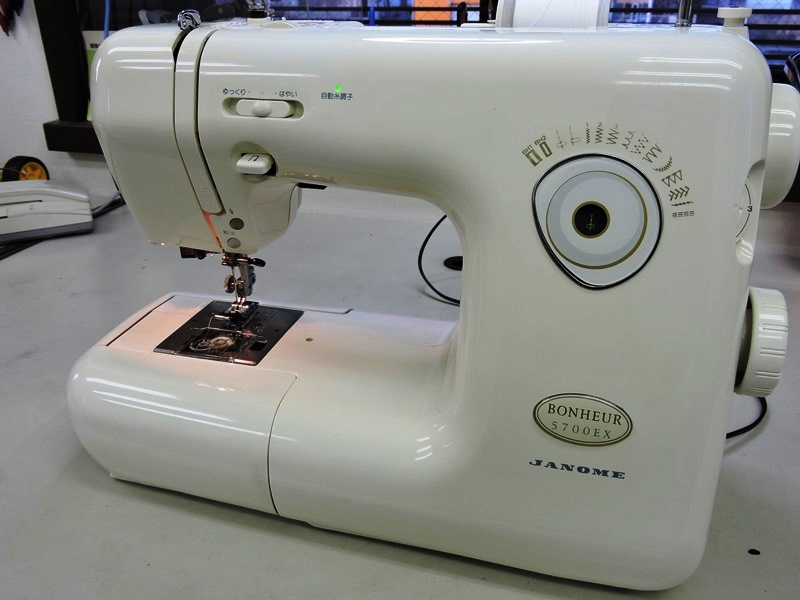

 お預かりしたミシンは、ジャノメ製ＢＯＮＨＥＵＲ （ボヌール）５７００ＥＸ、電子ミシンと呼ばれます。 |

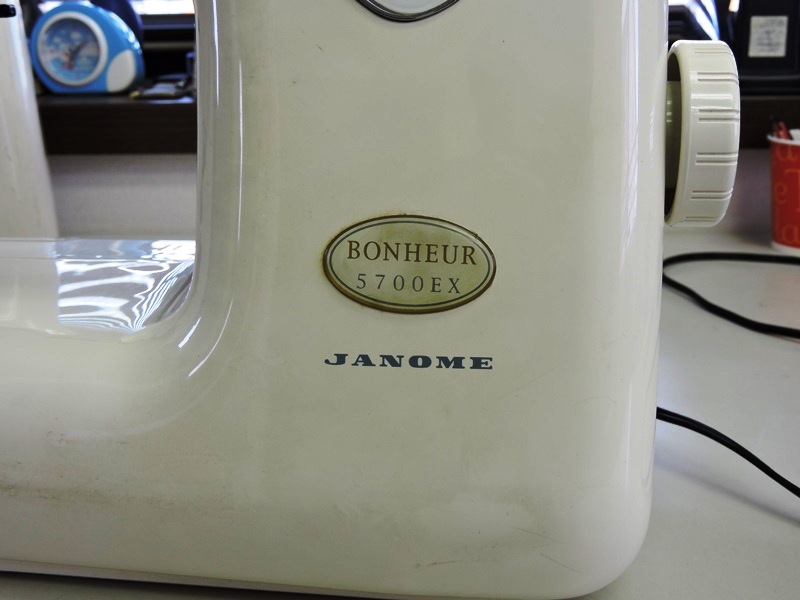

 型式７６１型、ご依頼主様がかなり古いと 言っていましたが、詳しくは分かりません。 |
|

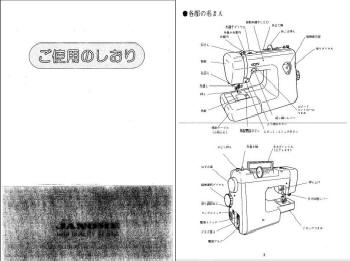

 ジャノメのＷＥＢから説明書（コピー）を ダウンロードすることができます。 |
 ダイヤル操作でジグザク縫いや ボタンかがりが簡単にできます。 |
|

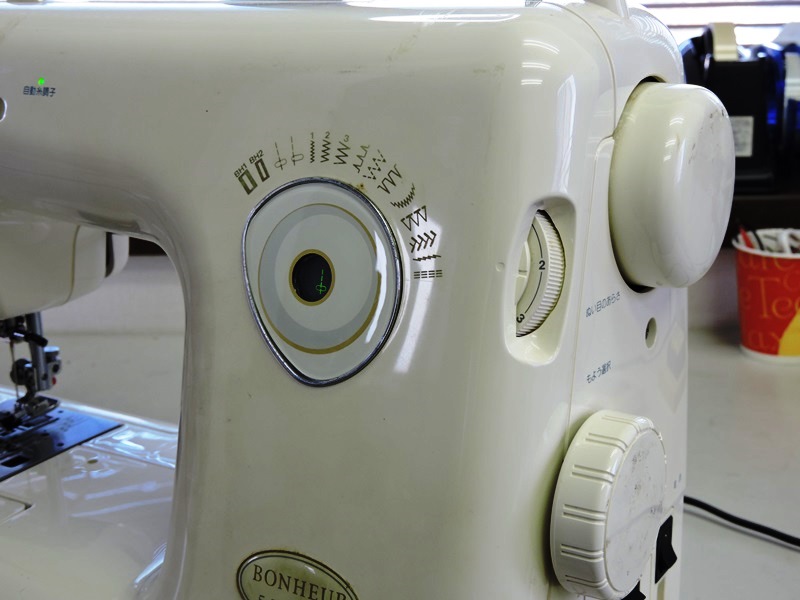

 電子制御によりパターンを変えるようです。 マイクロプロセッサを搭載しているのでしょうか。 |
 奥さんの手ほどきに従って 自分で試運転してみます。 |
|

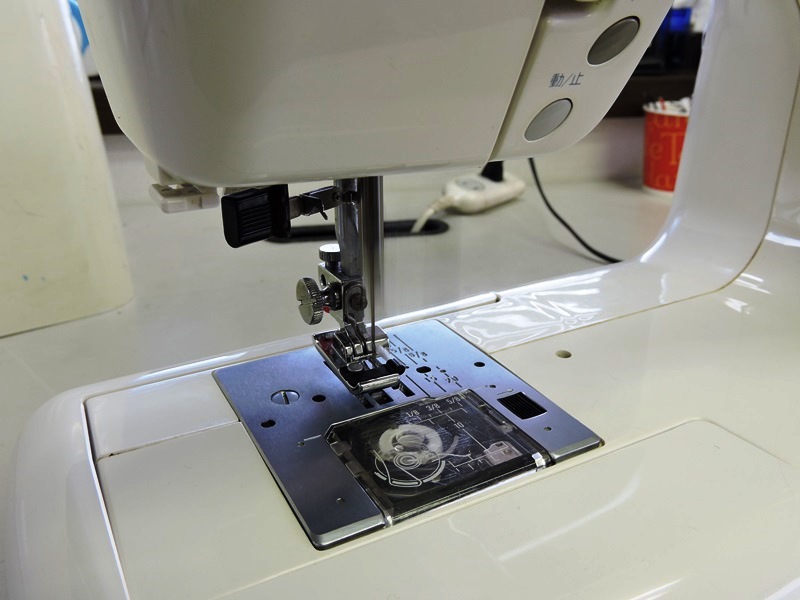

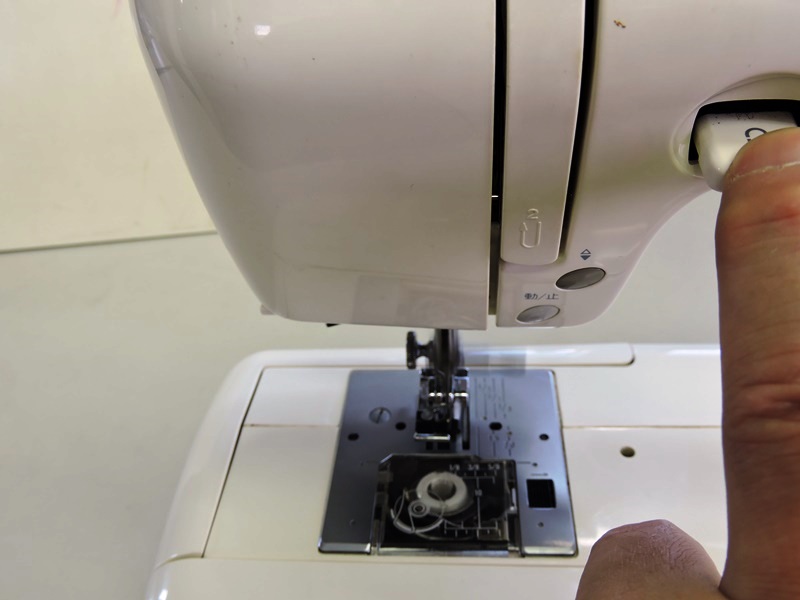

 目の前にある「動／止」ボタンを押すと モーターが回り針が上下に往復します。 |
 さすがジャノメ製のミシンです、 静かでほとんど振動もありません。 |
|

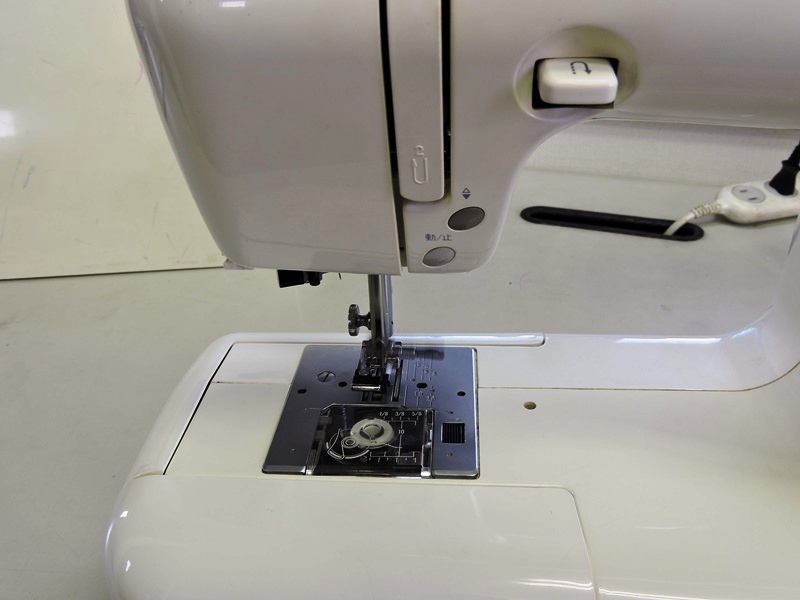

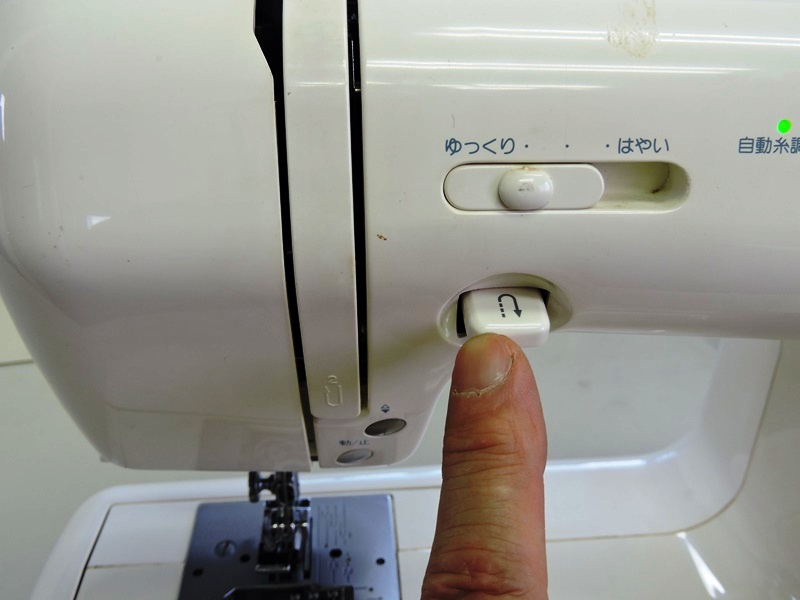

 不具合は「返し縫いができない」と伺っております。このレバーを 操作すると、布送りが反転し逆方向に重ね縫いされるはずです。 |
 レバーを下げても布送りの方向は変わらず、 同じ方向に縫い続けます。機能していません。 |
|
 最初は「返し縫い」とは何のことかも分からず、奥さんの手ほどきが大変役に立ちます。 不具合の原因を探るべく分解にかかります。が、おもちゃを除いてミシンは初めての挑戦です。 |
||

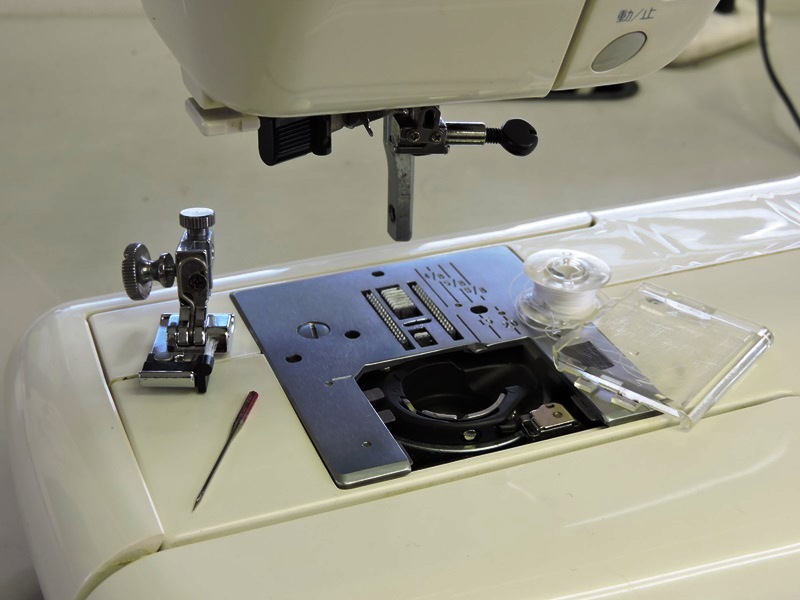

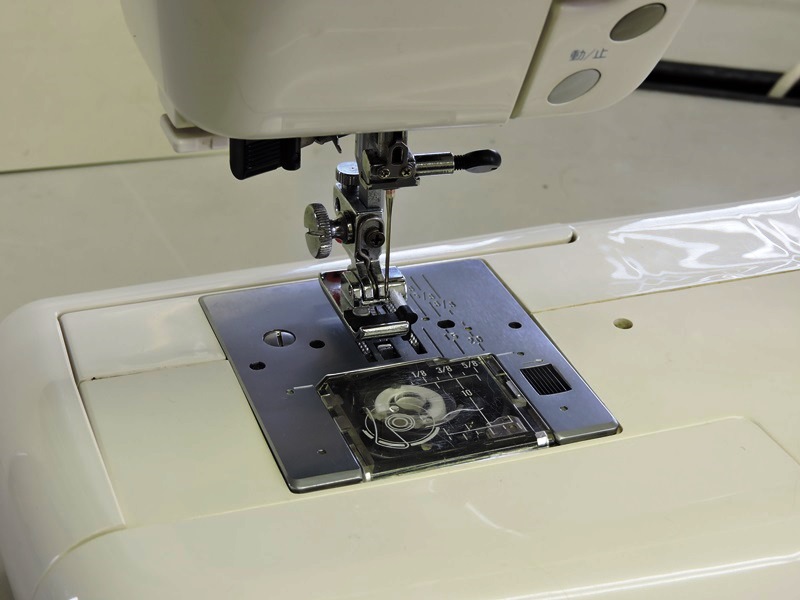

 現在一般的な水平全回転釜方式です。 針・押え・角板を外しボビンを取り出します。 |

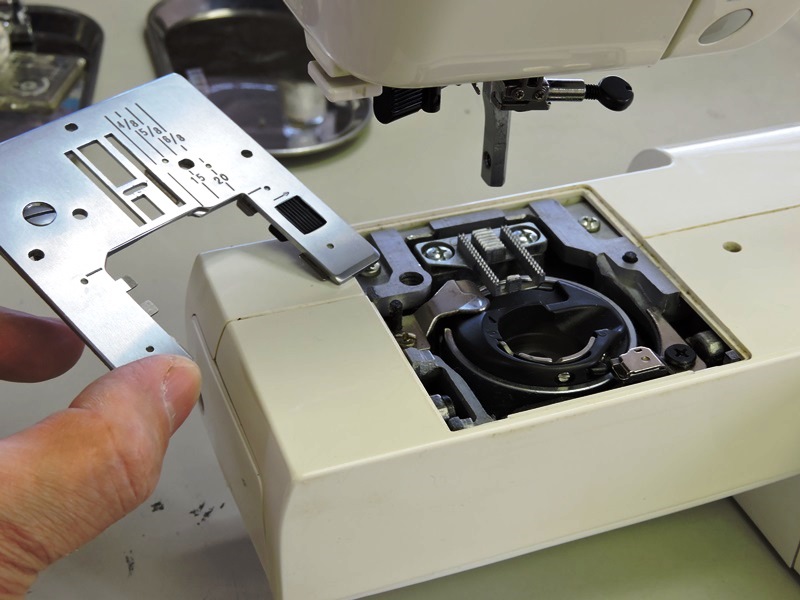

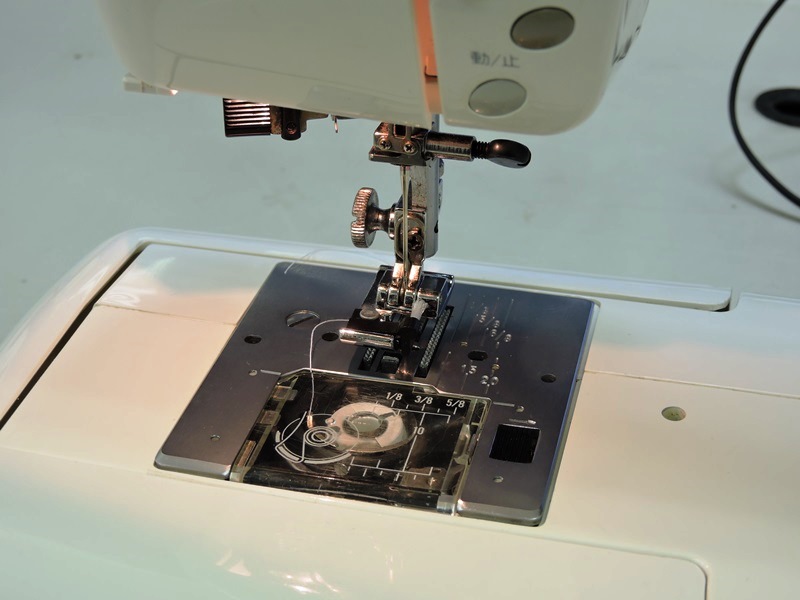

 針板も取り外し釜の内部を点検します。どこかに 布送りを反転させる機構があるはずです。 |
|
 電動ミシンなのでモーターを逆回転させているのかも知れ ません。修理以前に構造を知るための分解が必要です。 |

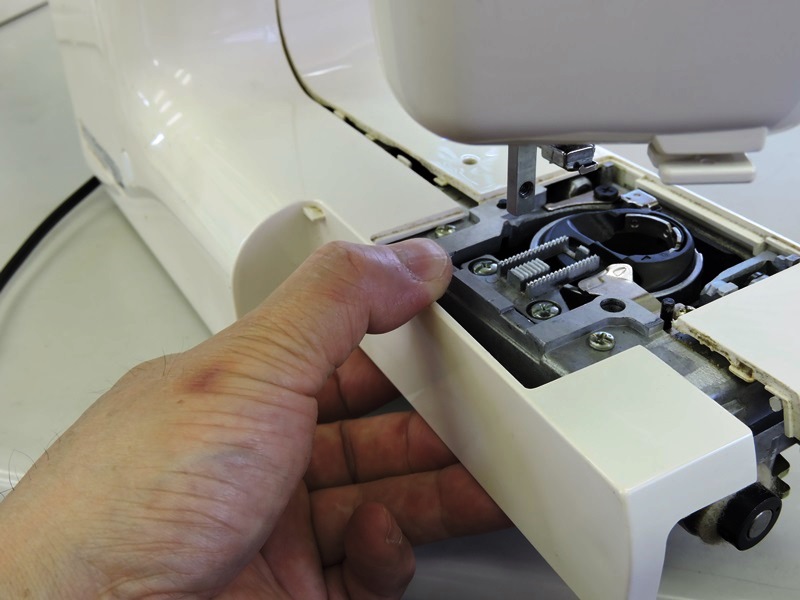

 内部を観察するには、少なくとも外側の パネルを外し露わにしなければなりません。 |
|

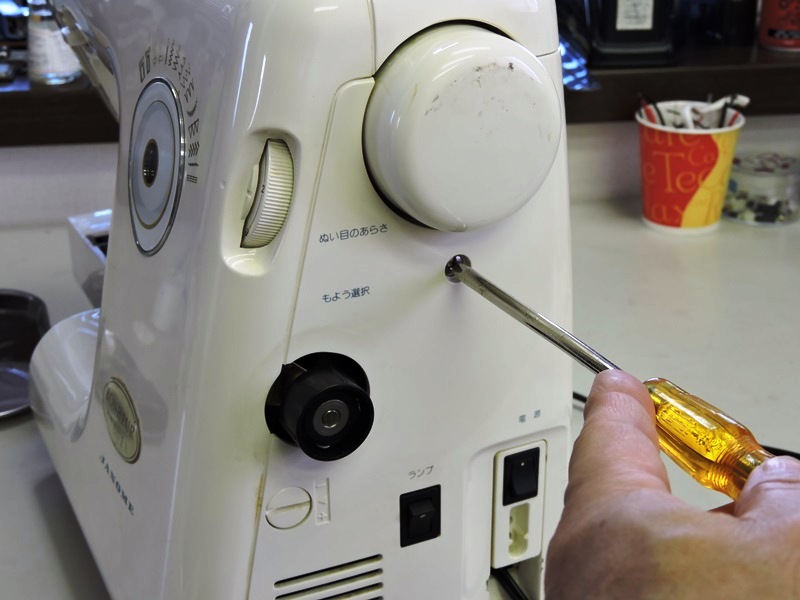

 パネル固定用と思われるネジを順に緩めていきます。 元に戻せるよう全て写真に記録しておきます。 |

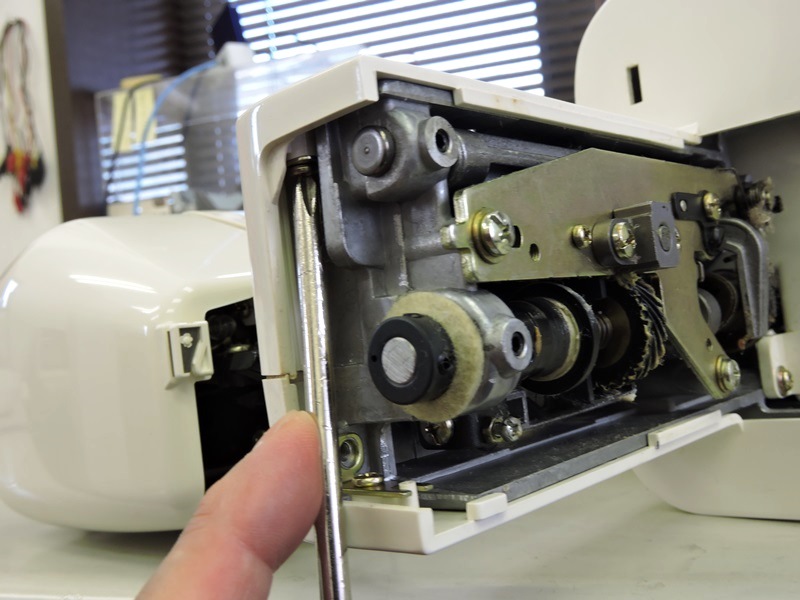

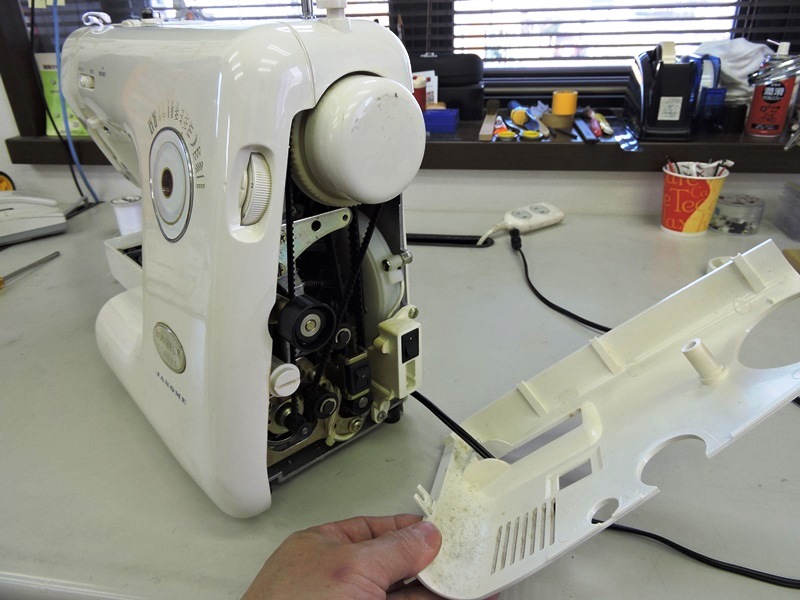

 プーリー側の側面パネルが外れました。 その中に新たに固定ネジが見つかります。 |
|
 奥側のパネルを固定しているネジです。内部の フレームが見えてきました。ダイキャスト製です。 |
 糸巻きの陰に頭部パネルを固定 するネジが隠れていました。 |
|

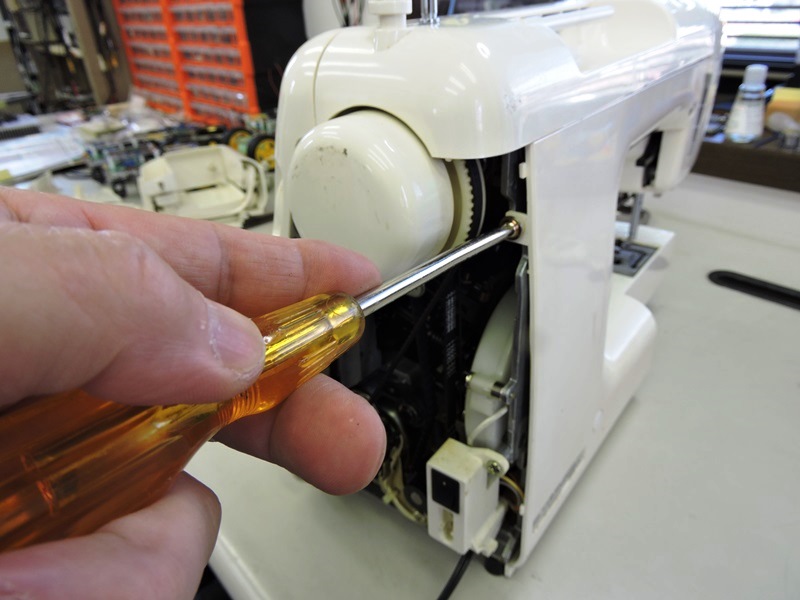

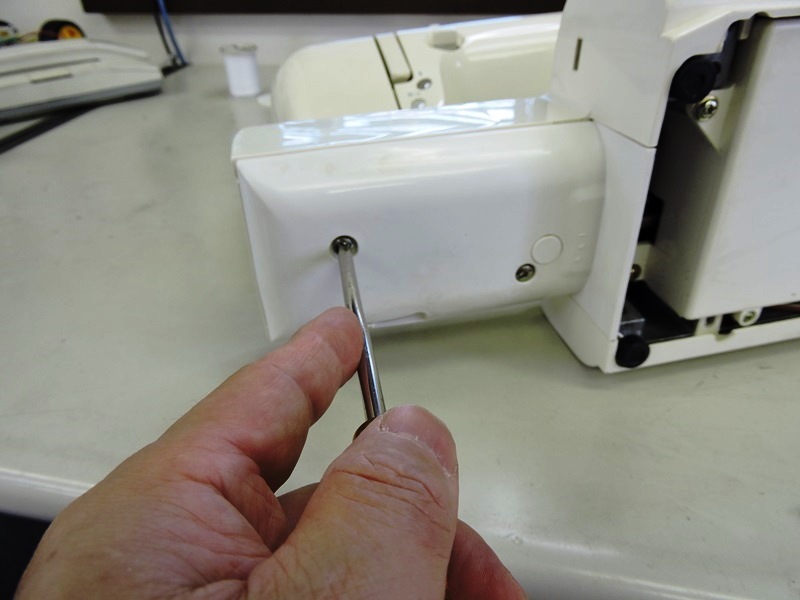

 奥側パネルを内部フレームに固定するネジ です。長さがあり深くねじ込まれています。 |

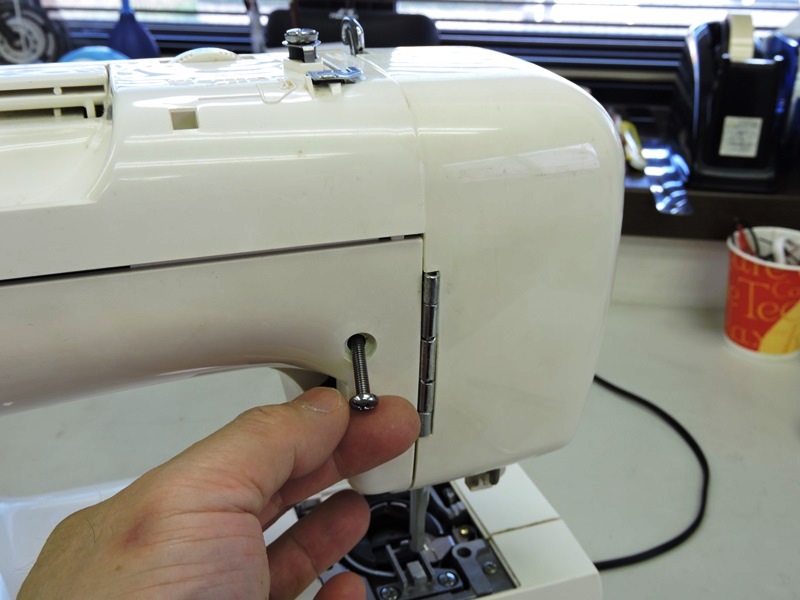

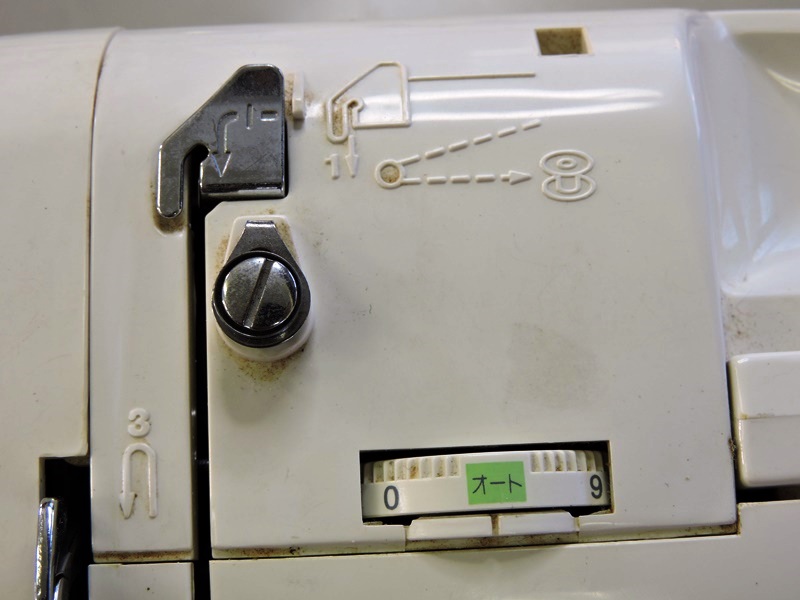

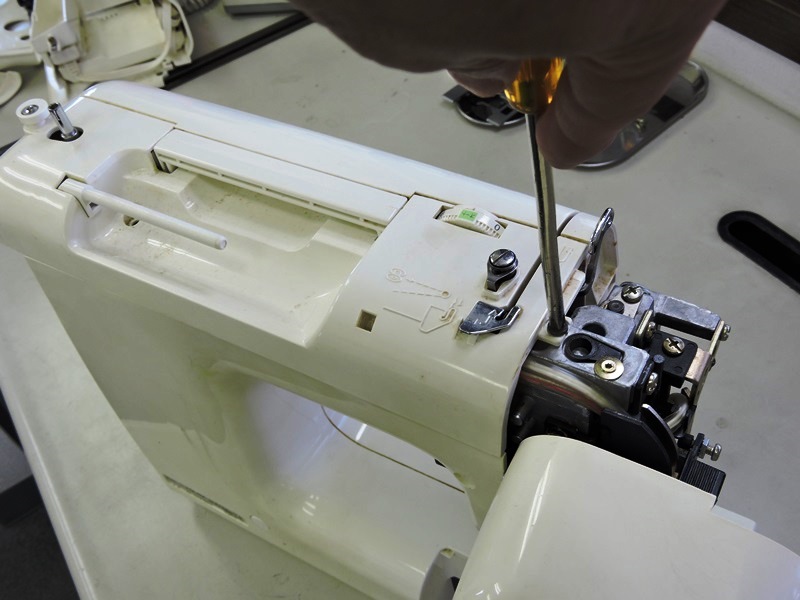

 面板カバーを開けた中に、さらに１本 頭部パネル固定用のネジがあります。 |
|

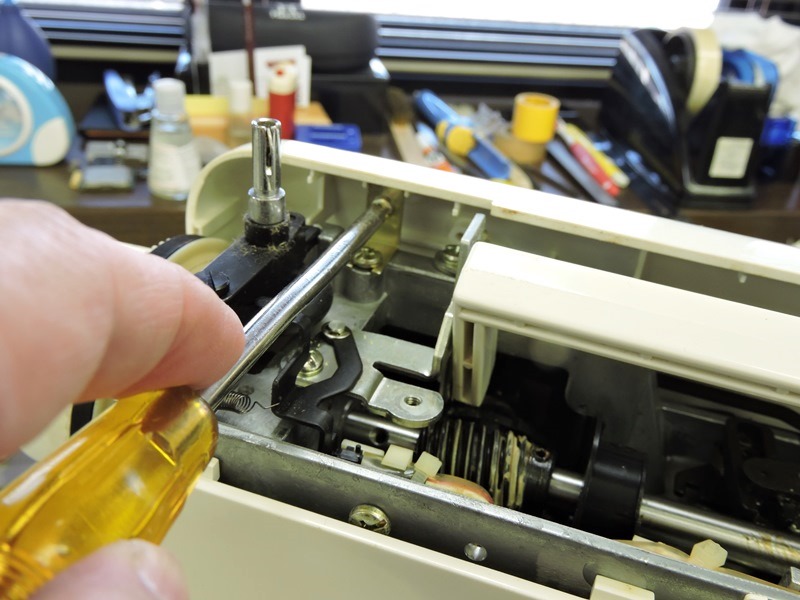

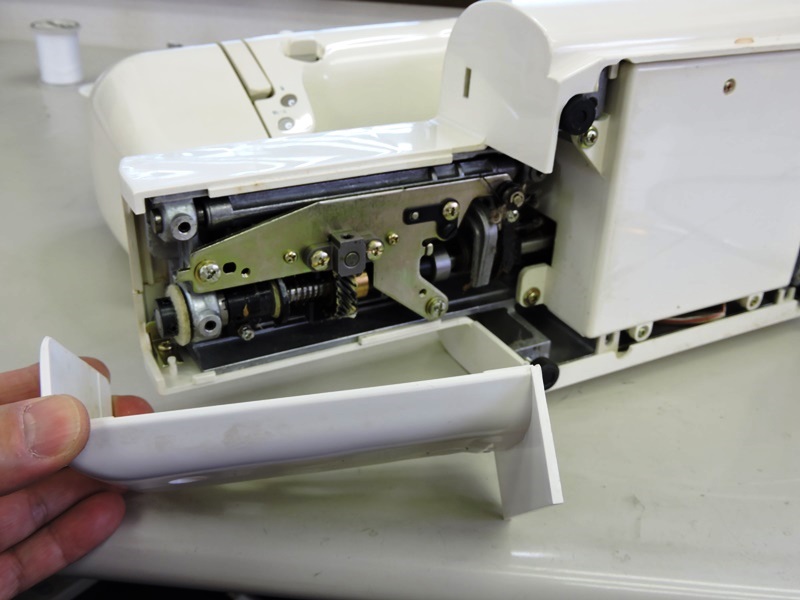

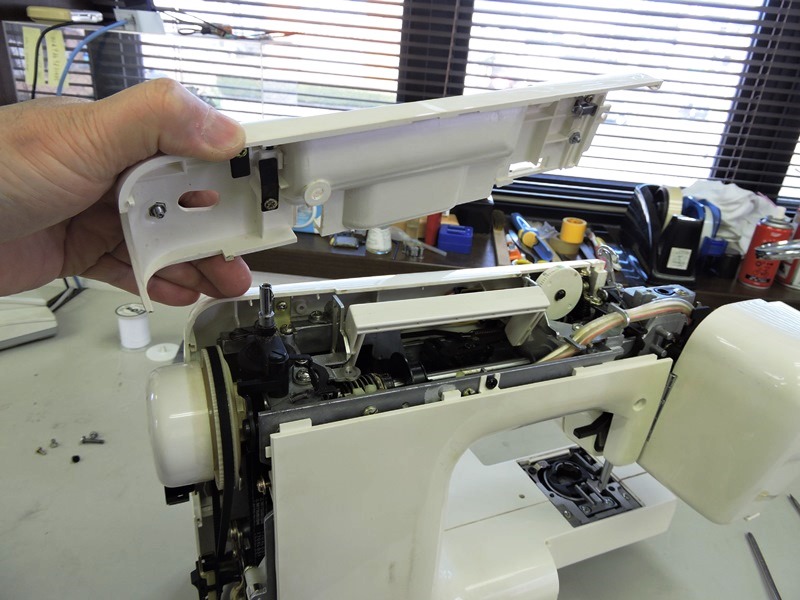

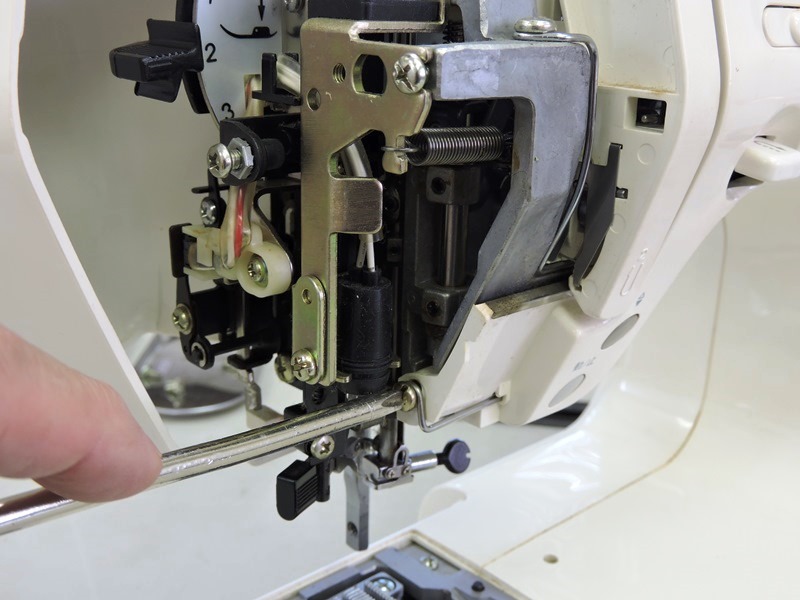

 頭部パネルが外れました。上面と側面の ２方向からでも内部の様子が観察できます。 |

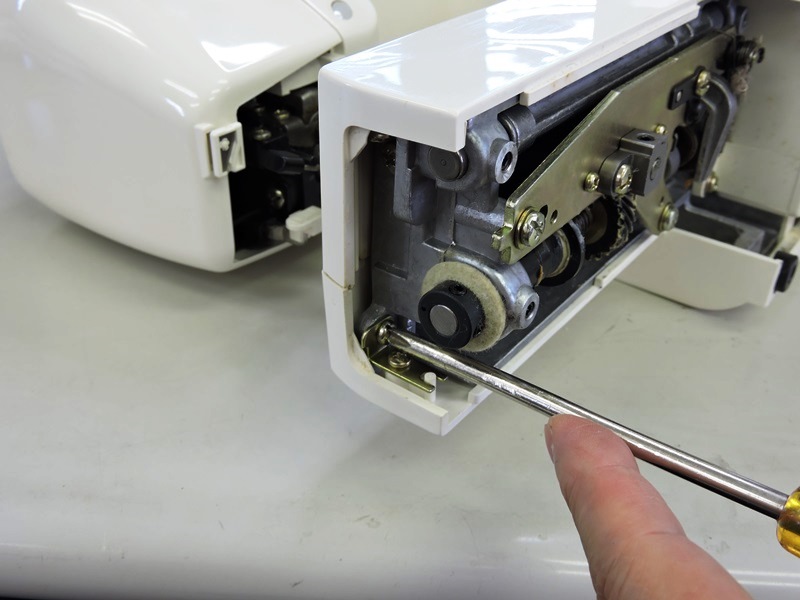

 ここに手前側パネルの固定ネジがあります。 ステーを介してフレームに固定されています。 |
|
 面板カバーを開けた内部の 手前側にもネジがあります。 |

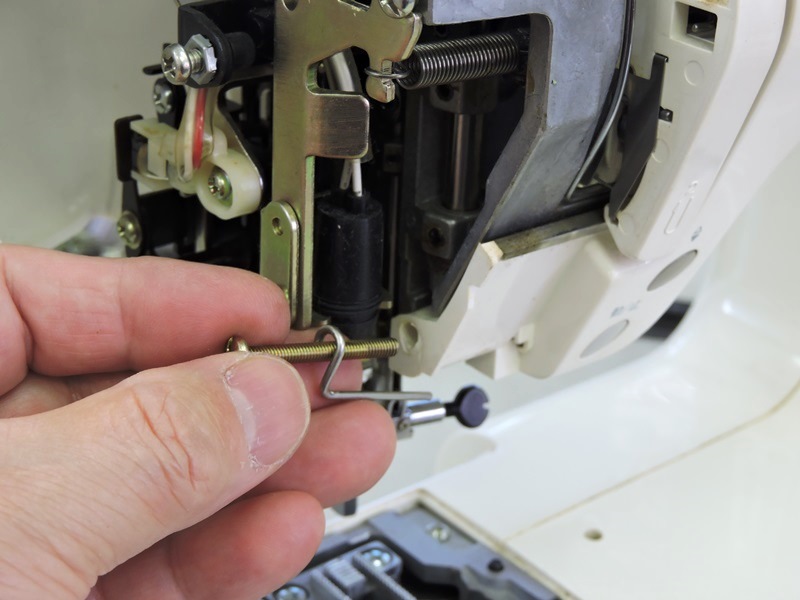

 これはパネル固定ネジではなく、バネのような フックのような金属部品を固定しています。 |
|

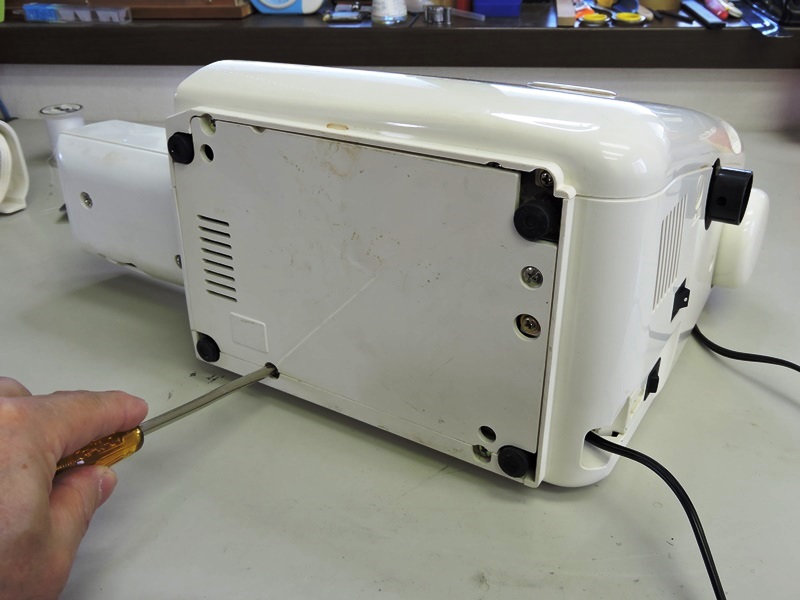

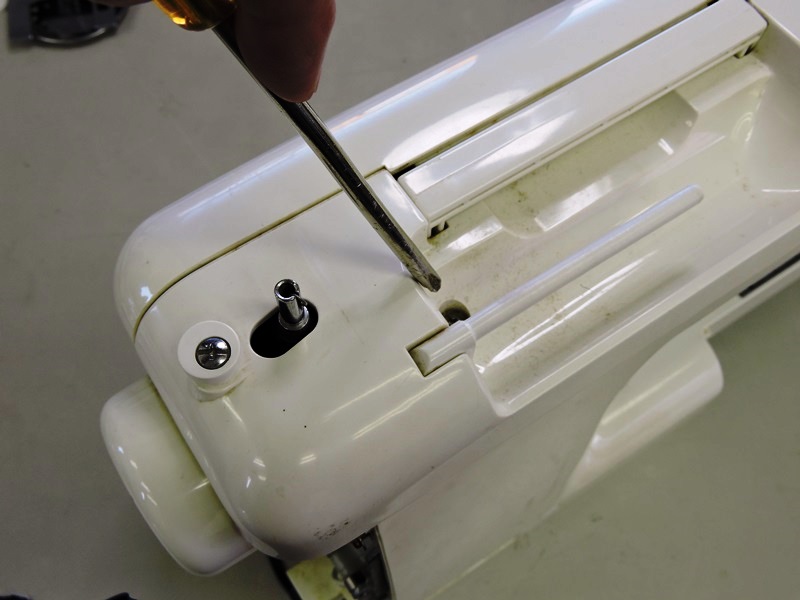

 ベッド裏側のカバーを外します。塩ビの やや柔らかい材質（他はＡＢＳ）です。 |

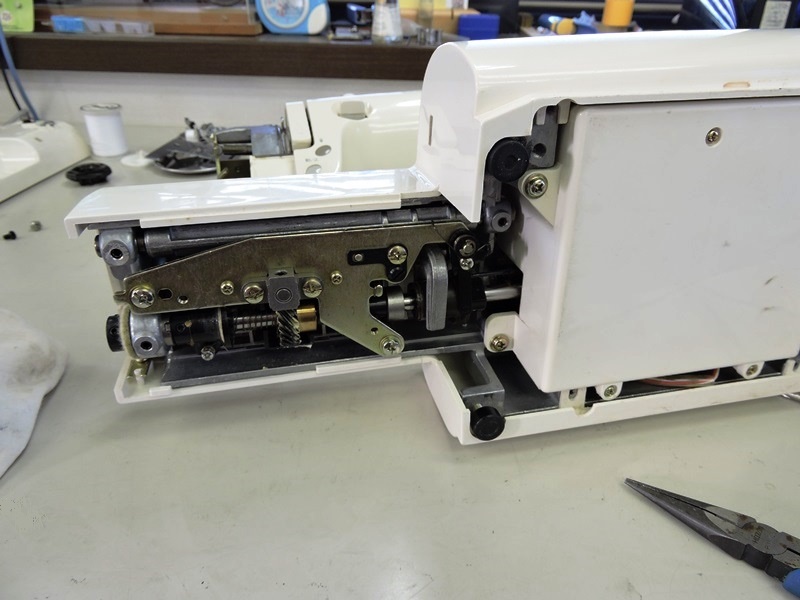

 ベッド内部が露わになりました。布送りや 中がま駆動用の機構が密集しています。 |
|
 手前側・奥側のパネルがここまで 一体成型されてベッドを覆っています。 |

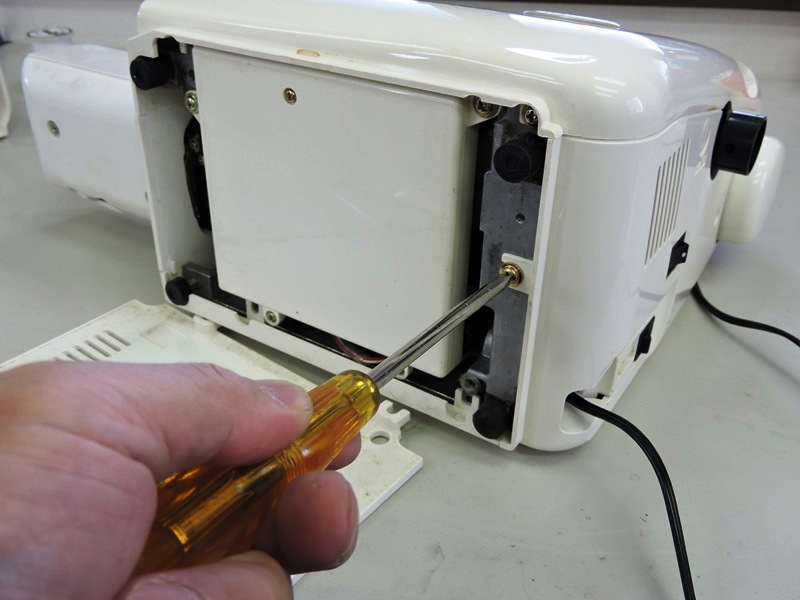

 内部に両パネルを各々固定する ネジが隠れています。緩めます。 |
|
 内外に見えるネジは全て外しました。手前側・奥側２枚のパネルは、残るところ 中心部分の篏合によって組み付けられていると思われます。ドライバの先をこじ 入れて爪を開放しますが・・分離しません。まだネジが残っていないか探します。 |
||

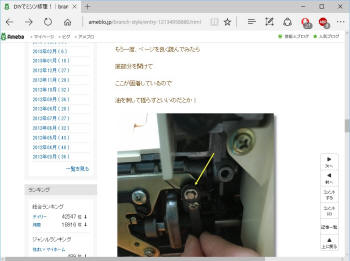

 努力の甲斐なくパネルは外れませんでした。しかし、お断り する理由を考えていた時、ＤＩＹによる修理事例を見つけました。 |
 もし同様の不具合であれば、大がかりな 分解などせず修理することが可能です。 |
|

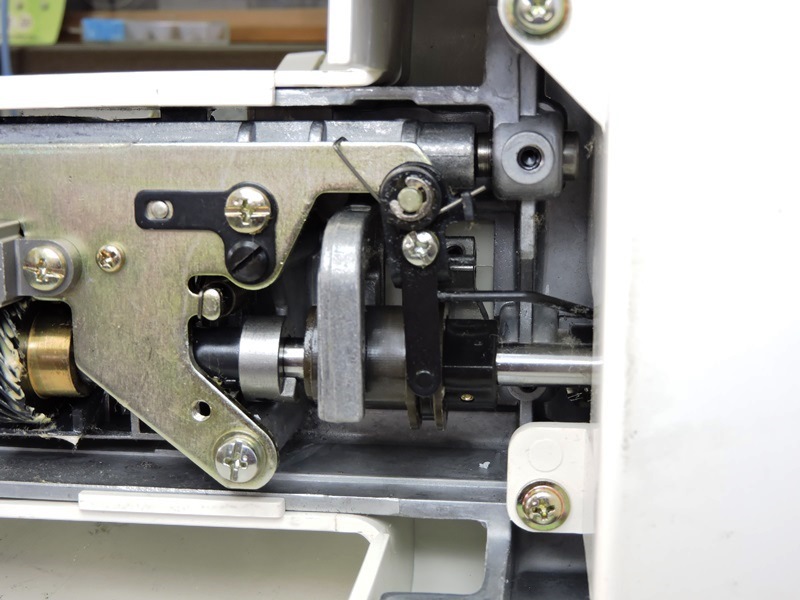

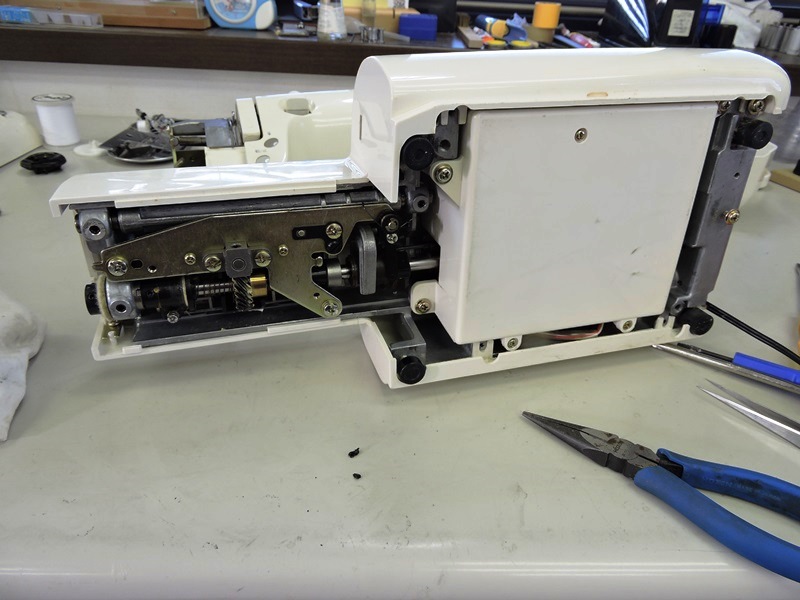

 布送り方向を反転させる機構はここにありました。本体内部を伝ってきた リンケージが偏心カムをスライドさせます。内蔵されたマイクロスイッチや タクトスイッチの不良を疑っていましたが、何ら電気的ではありません。 |
||
 通常はバネの張力で偏心カムが右側に寄って います。布を前進させるよう送り歯を駆動します。 |

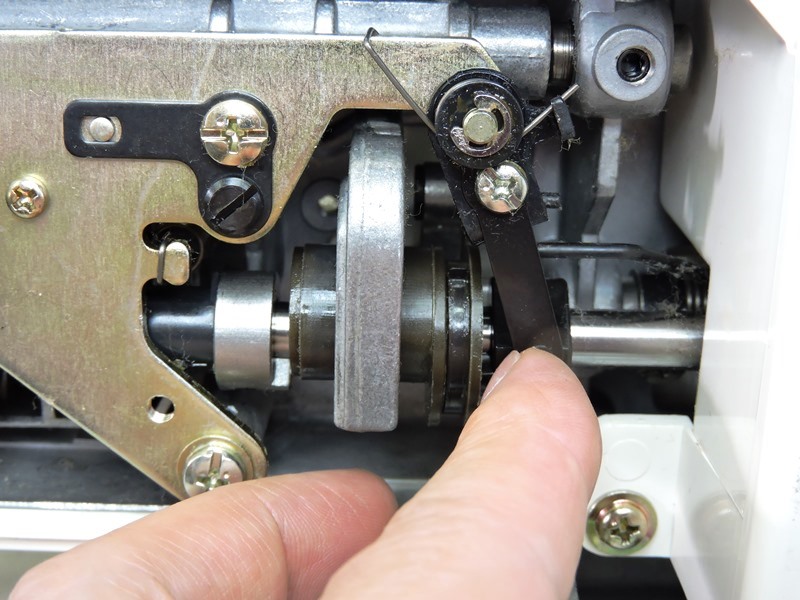

 返し縫いレバーが下げられると、リンケージに押されて 偏心カムが左にスライドし、布を後退させるよう駆動します。 |
|

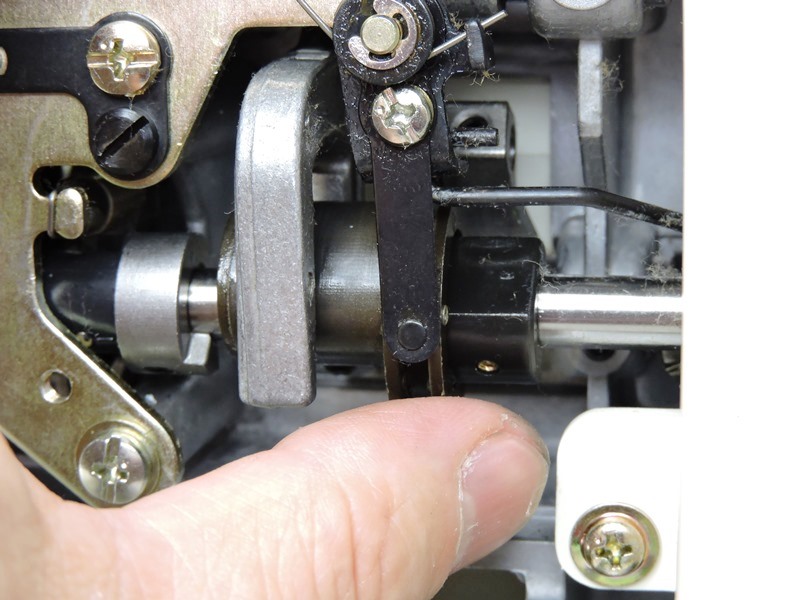

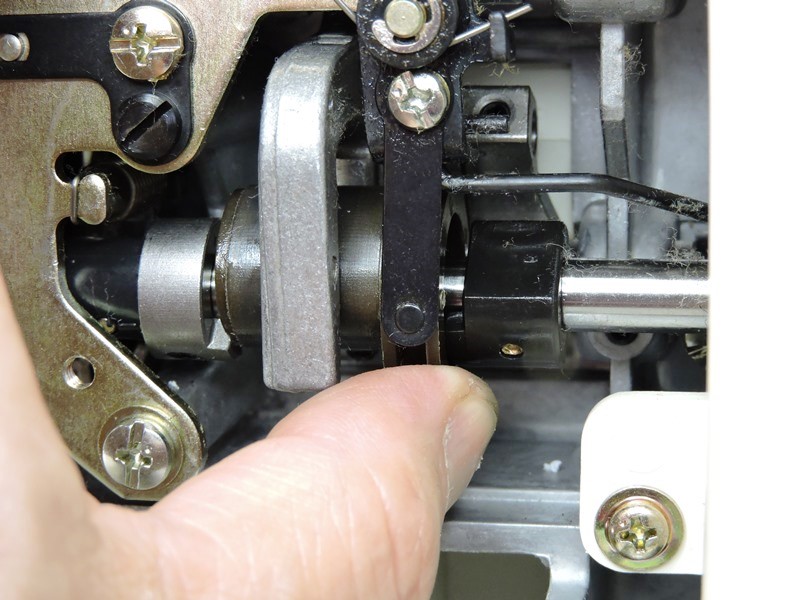

 偏心カムのスライドがスムーズではない・・どころか 固くなっています。左右に往復させるのに力が要ります。 |

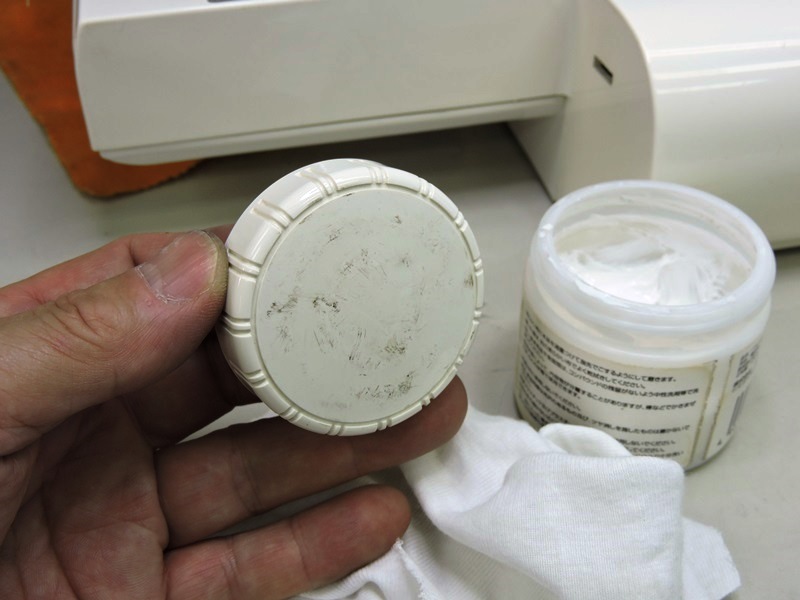

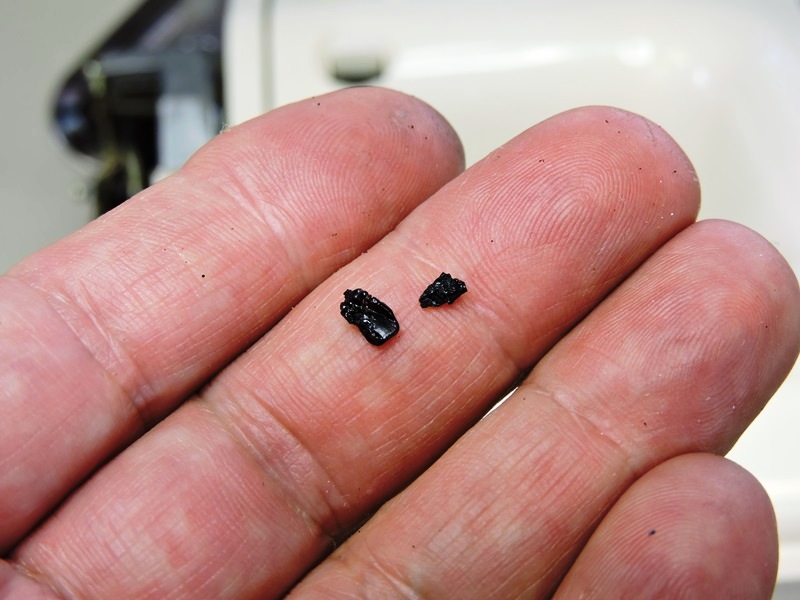

 潤滑のため充填されていたグリスが固着しています。 作業しているうちに何やら黒いものが落ちてきました。 |
|
 固着した部分から落下したようです。 残っている固着物を全て取り除きます。 |

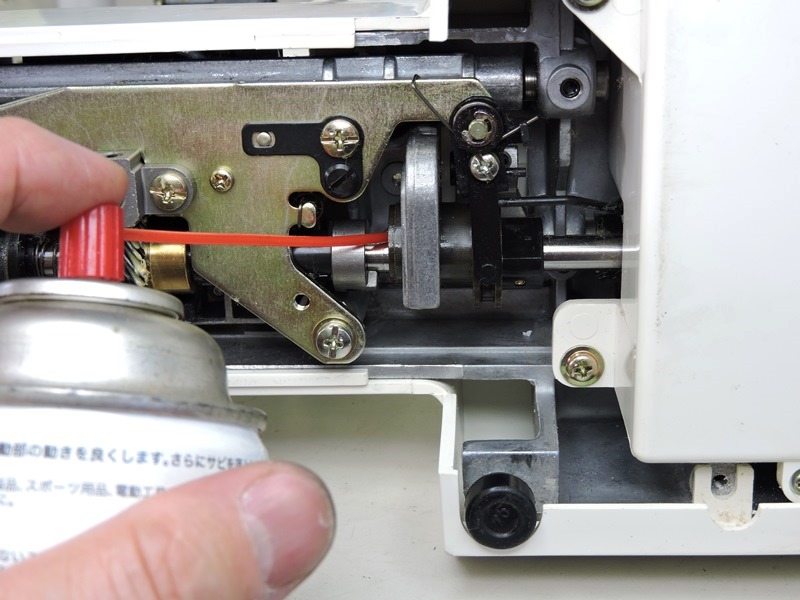

 潤滑剤をクリーナ代わりにして、ゴミや付着物を 完全に落としスムーズに往復するようにします。 |
|
 何とか外側パネルを取り外そうとして費やした 時間・・のことは忘れて、元通りに組み上げます。 |
 布が逆方向に送られ無事に返し縫いができます。堅牢で 精密な機構がもたらす、振動のない静かな動作音です。 |
|
 パネルが開いていればもっと深く内部まで勉強できたで しょう。しかし、お客さんの問題を解決することが先決です。 |
 長年のご使用でパネルに傷や汚れが広がっています。 樹脂用コンパウンドで全体をクリーニングします。 |
|

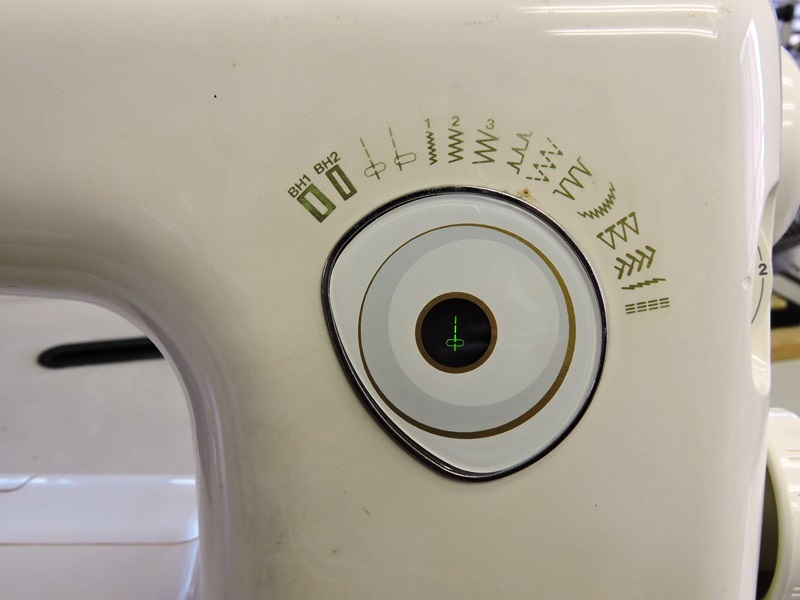

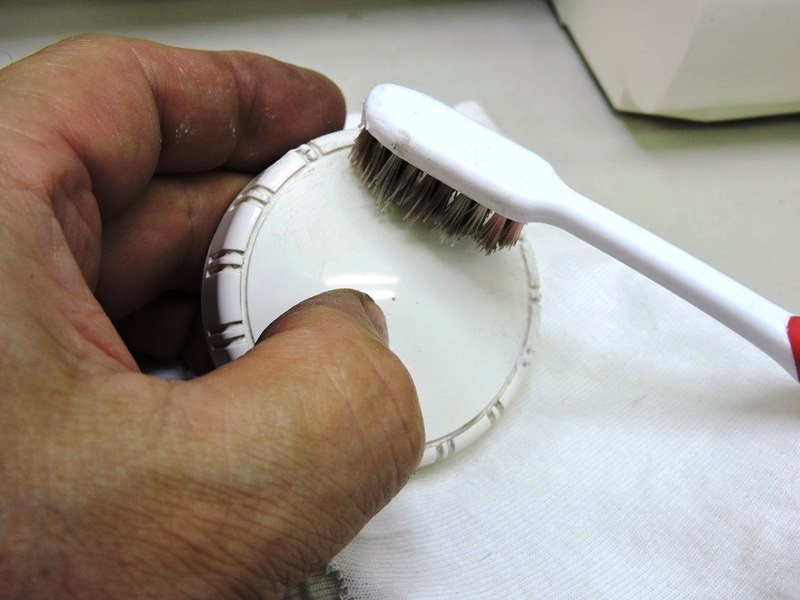

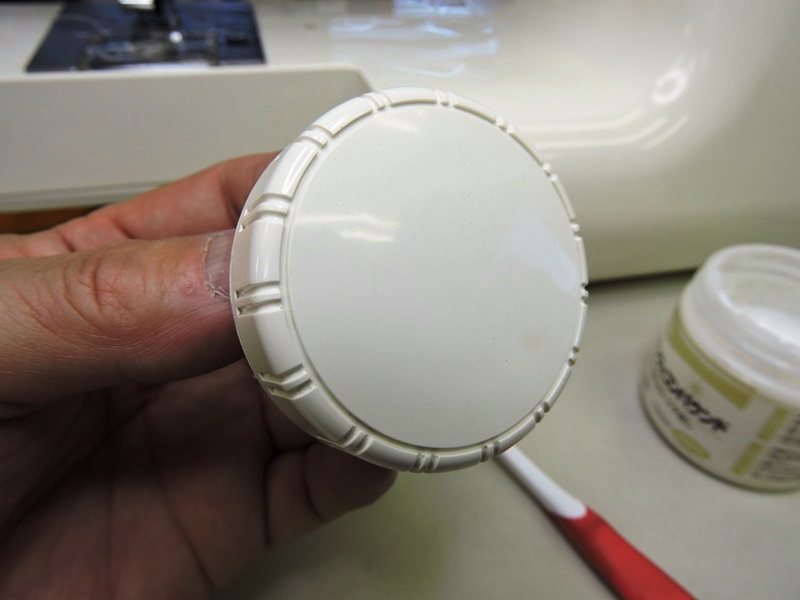

 クリーニング後の模様選択ダイヤルです。 溝に入り込んだ汚れも完全に取り除きます。 |
 パネル表面だけでなく、パネル同士の 合わせ目（篏合部）の汚れも落とします。 |
|
 表面に刻印された文字・図も、狭い隙間に 汚れが入り込み美観を損ねています。 |
 手前に見える糸調子調整用ダイヤルの 目盛りの刻み内も綺麗になりました。 |
|
 表面全体を磨き上げ細部に入り込んだ汚れも落とすと、 全体に光沢が戻り、新品時の風合いが蘇ります。 |
||
 ミシンの歴史は古く長い年月を経て改良が 重ねられ、その技術は完成域にあります。 |
 複雑を極める機構の集合体ですが、完成度の高い堅牢な 部品が、性能・機能の再現性・復元性を高く保っています。 |
|

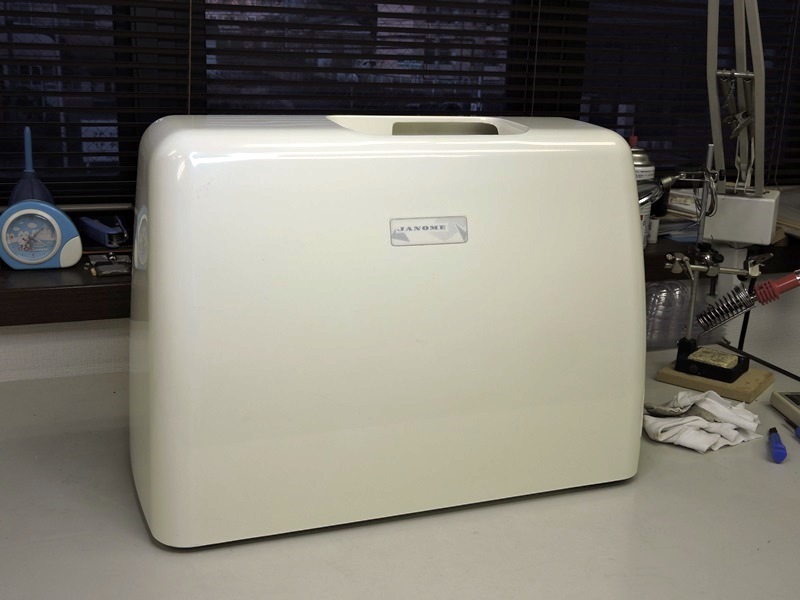

 ミシン修理の専門店があり、多くの熟練した修理技術者が活躍しています。 その世界を垣間見る良い機会になりました。最後に外に被せるカバーも磨きます。 |
||

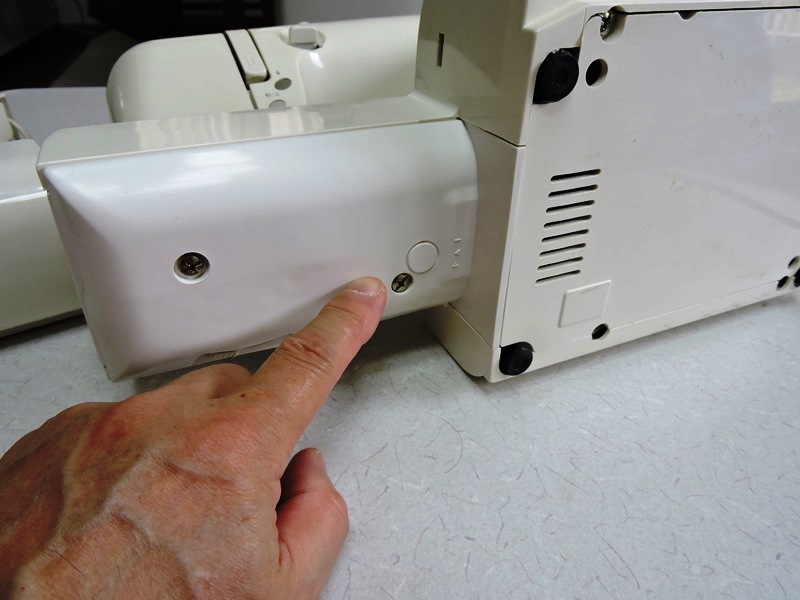

 番外編 全ての作業を終えてから気づきました。 よく見るとベッド下のカバーに点検口があります。 |

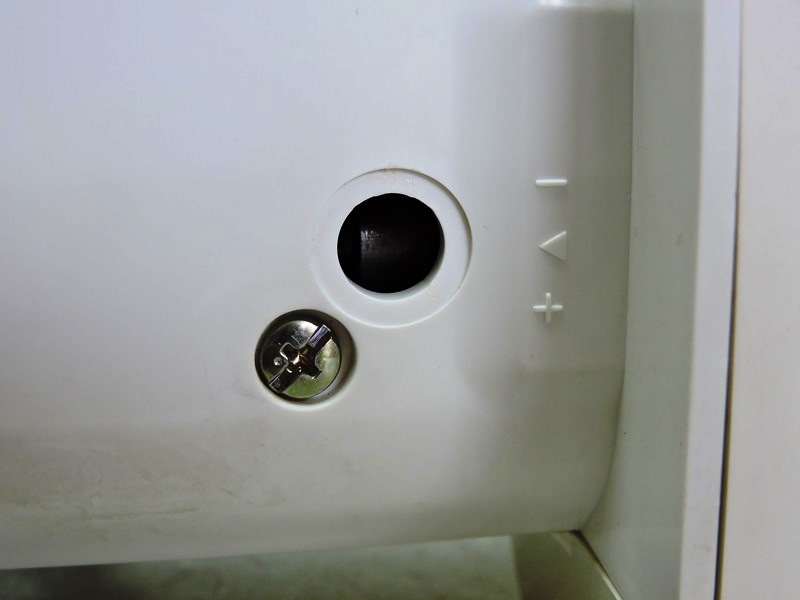

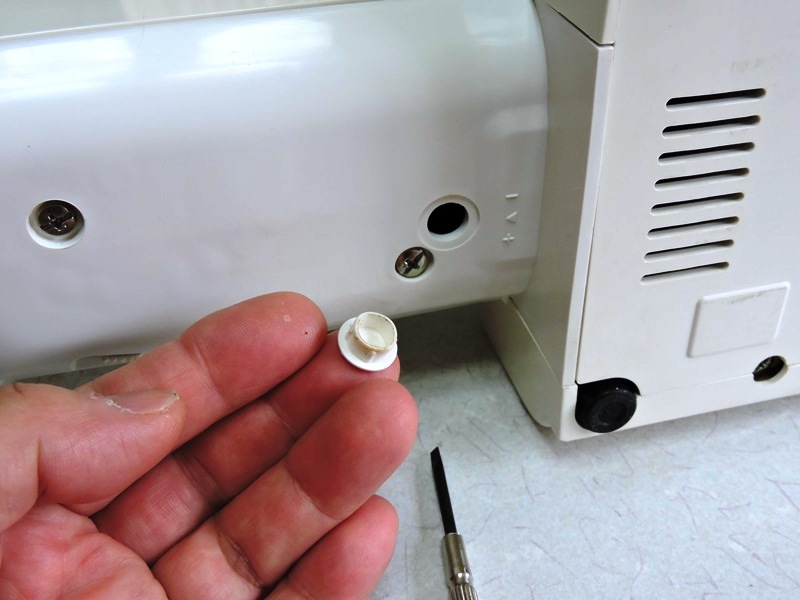

 キャップがはめ込まれており、ドライバの 先などでこじって取り外すことができます。 |
|
 不具合・修理箇所のスライド式偏心カムの部分に、ここから注油することができます。 ダウンロードした使用説明書には、他の部分も含めて注油の方法など記載はありません。 |
||
|
||
