| ・美容室ヘアドライヤー修理（２０１７．１０．１３） |

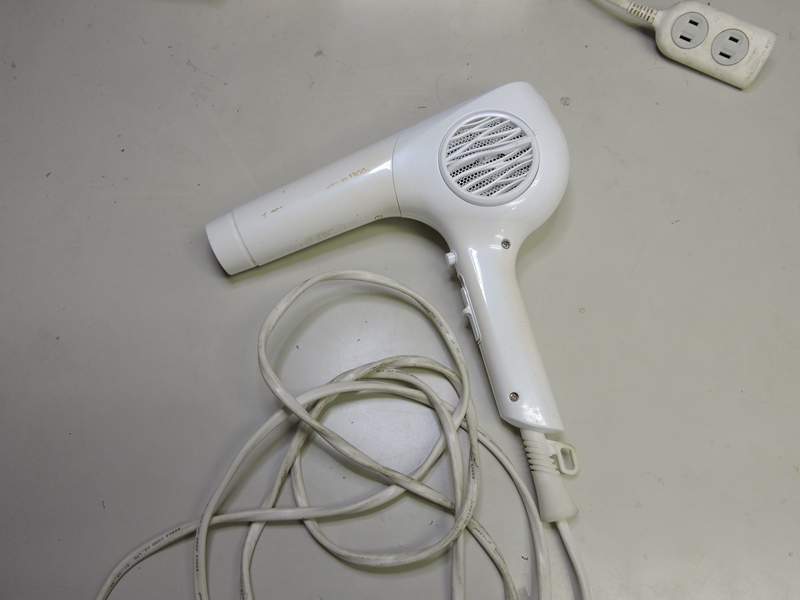

 以前にもヘアアイロン修理のご依頼をいただいた美容室から、今回はヘアドライヤー修理のご用命を いただきました。ヘアアイロンの調子はとても良いそうで、リピートいただけるのは大変有難いことです。 |
||

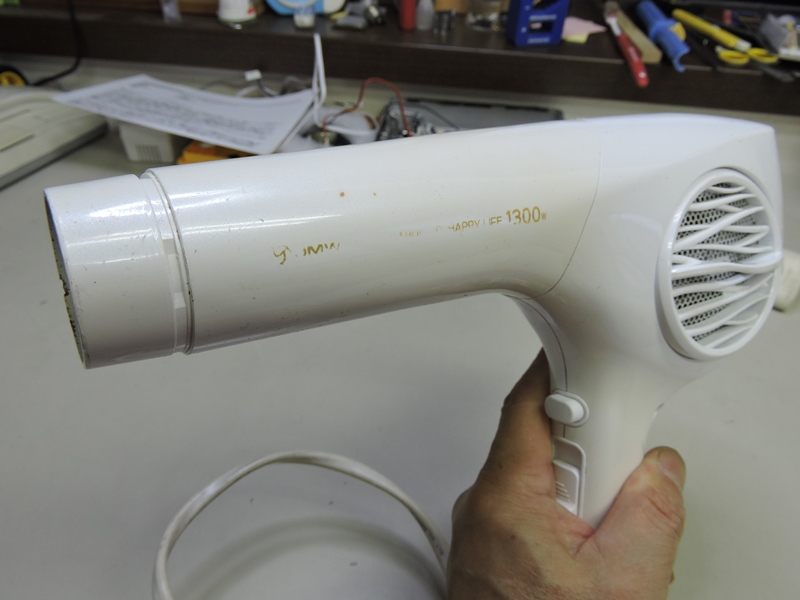

 ＧｌａｍＰａｌｍ製とおっしゃっていましたが、 見た目もそのように思いますが、 |

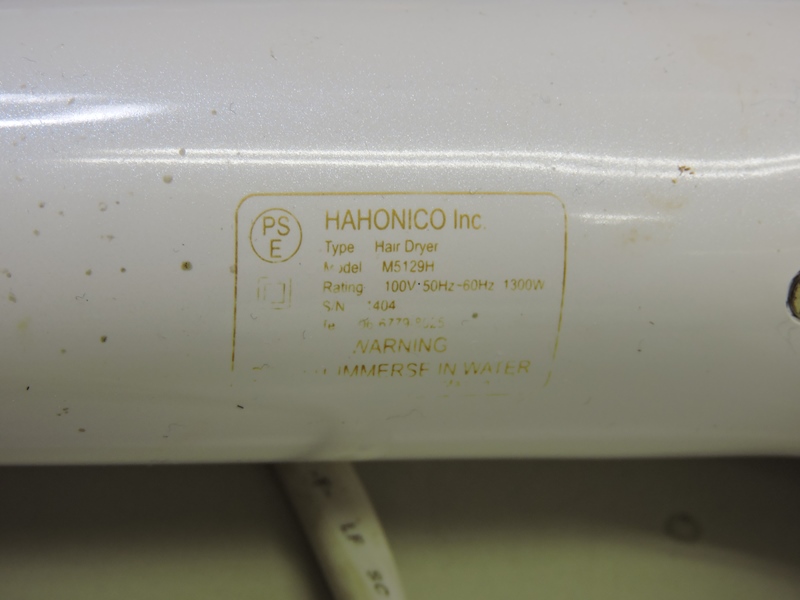

 製品名の刻印には、ＨＡＨＯＮＩＣＯ、 ＨａｉｒＤｒｙｅｒ、Ｍ５１２９Ｈとあります。 |
|
 ＨＡＨＯＮＩＣＯ（ハホニコ）社、聞いたことがございません。 ＷＥＢでは業務用化粧品のメーカーのようですが。 |

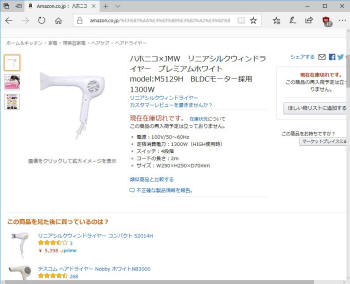

 ヘアドライヤーＭ５１２９Ｈはそこそこに取り扱いが あるようです（Ａｍａｚｏｎｎでは在庫切れでしたが）。 |
|

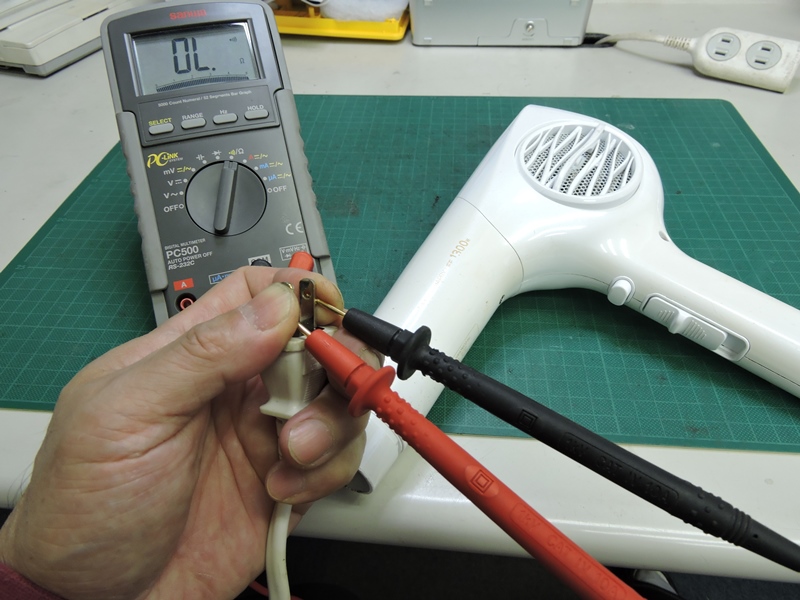

 スイッチをＯＮにした状態で、電源プラグ両極間の 導通を確認します。導通がなく回路が閉じていません。 |
 おそらく今回も電源コードの内部断線だと 思います。本体を分解する必要があります。 |
|

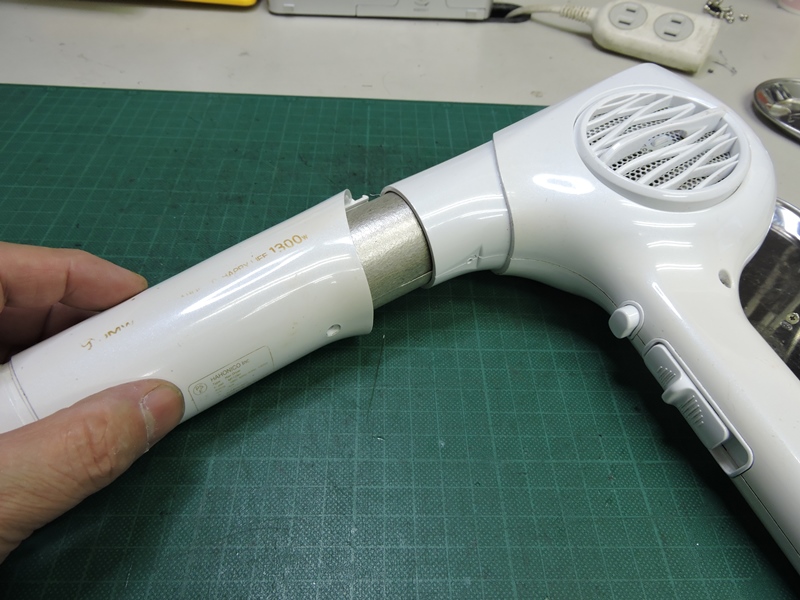

 温風吹き出し部の筒部品を取り外します。 ＧｌａｍＰａｌｍと構造が良く似ています。 |

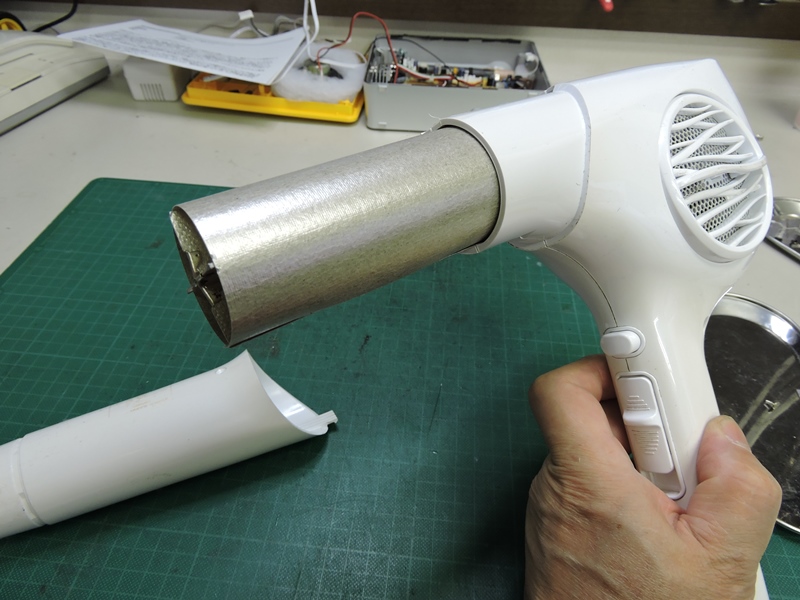

 吹き出し部の内側に、おそらくガラス繊維製の 筒状耐熱シールドが挿入されています。 |
|

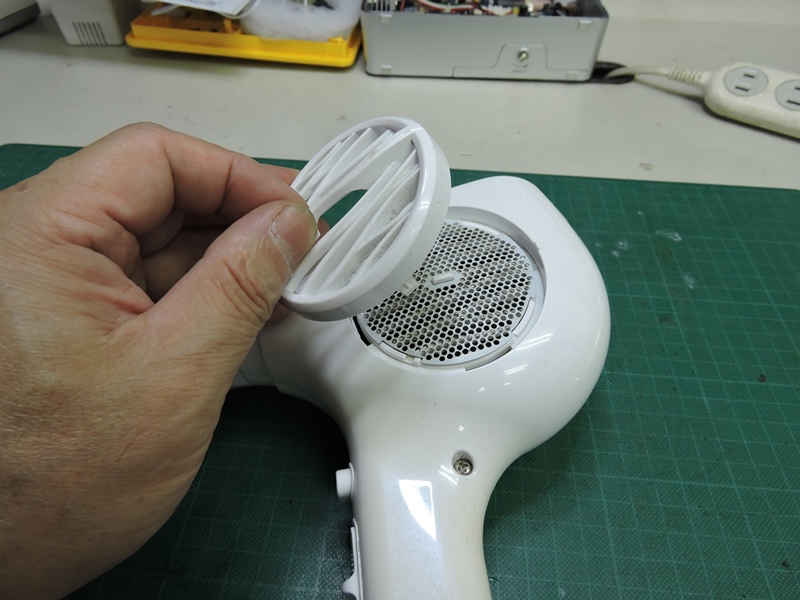

 本体両側面の気流取り入れ口です。外側の 円形グリルは回転させると外れてきます。 |

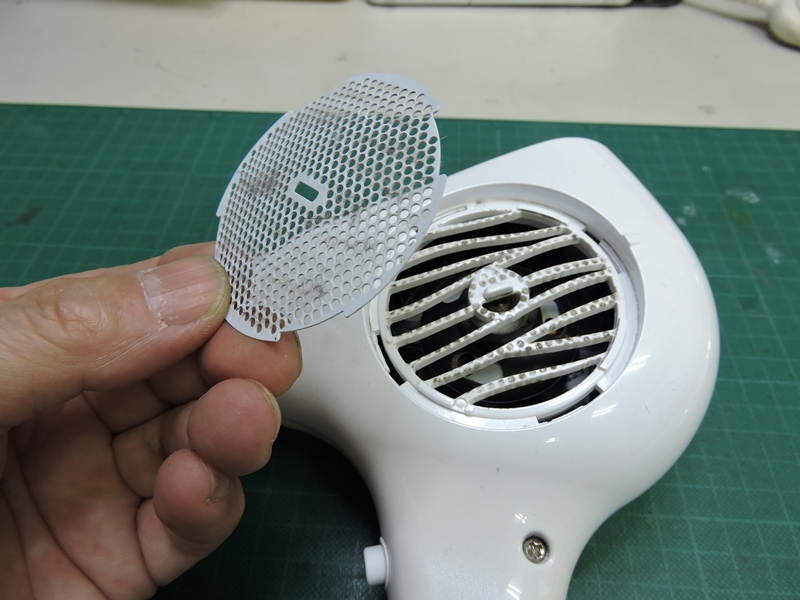

 その中にパンチングメタル製の フィルターが入れられています。 |
|
 高品質な造りに感心しながら、 本体の分解を先に進めます。 |

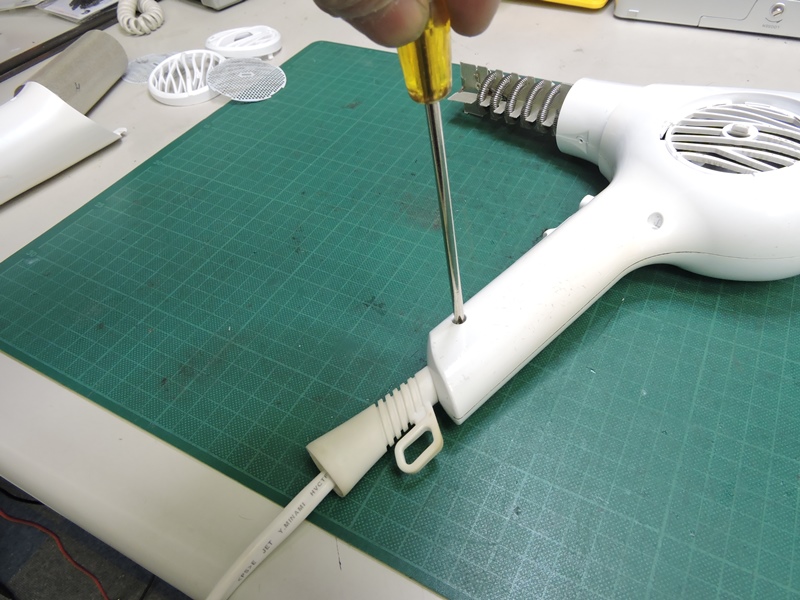

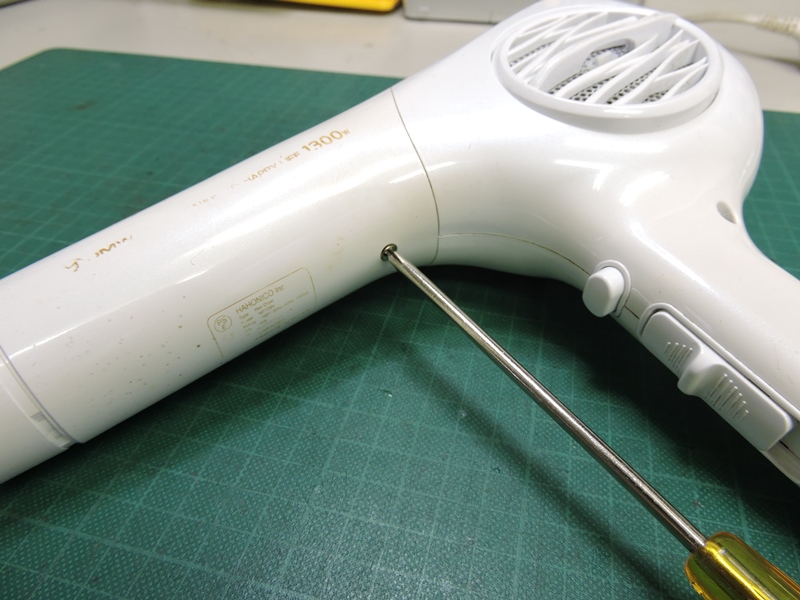

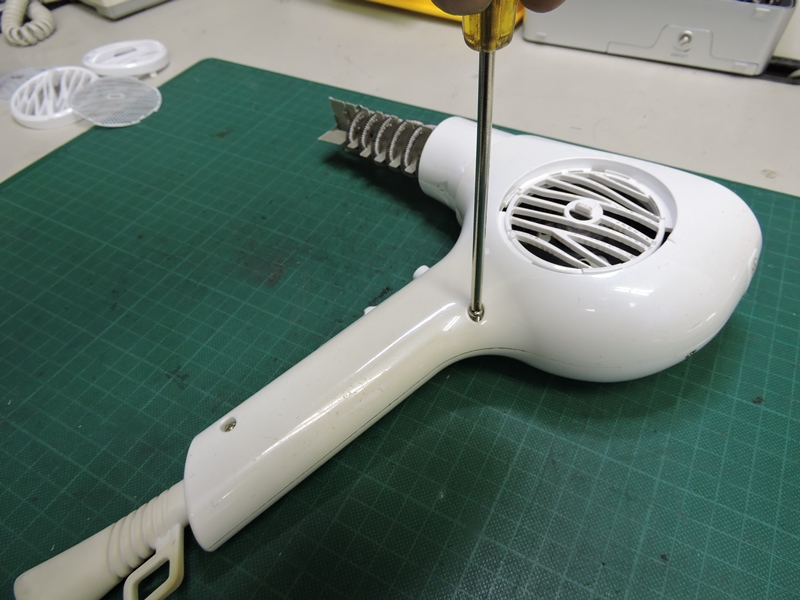

 ハンドル部分の２本の固定ネジを緩めます。 電源コードの取り付け部は一風変わった構造です。 |
|

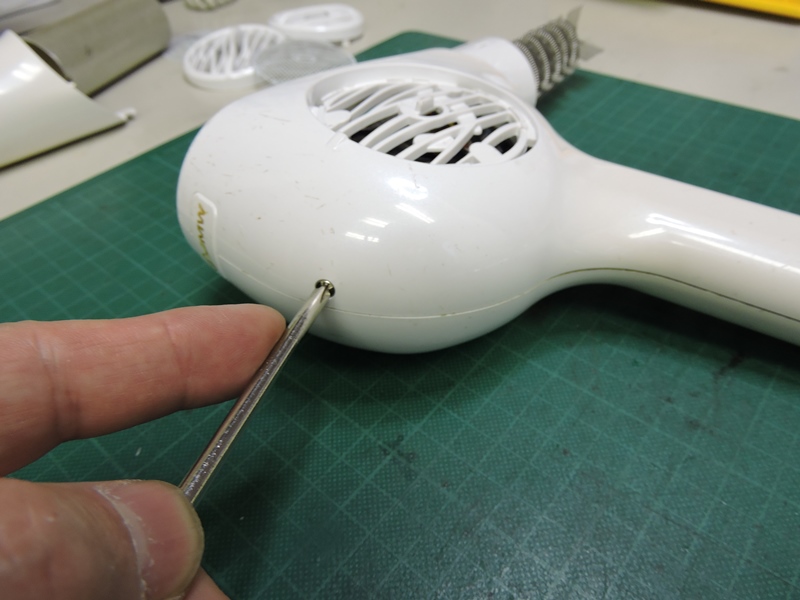

 背面部にもう１本、小さめの固定ネジが あります。やはりＧｌａｍＰａｌｍ同様です。 |

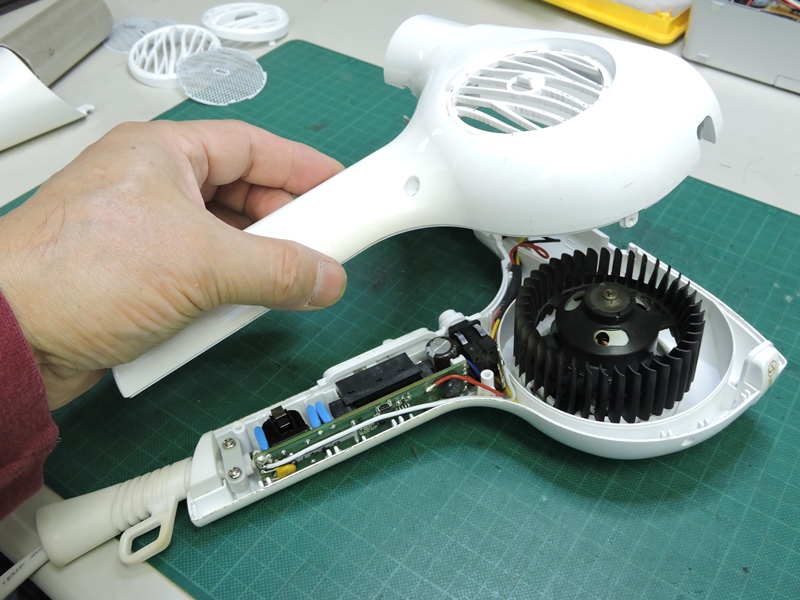

 本体が上下に分離しました。モータ直動のシロッコ ファンが見えます。埃が少なく良好な状態です。 |
|

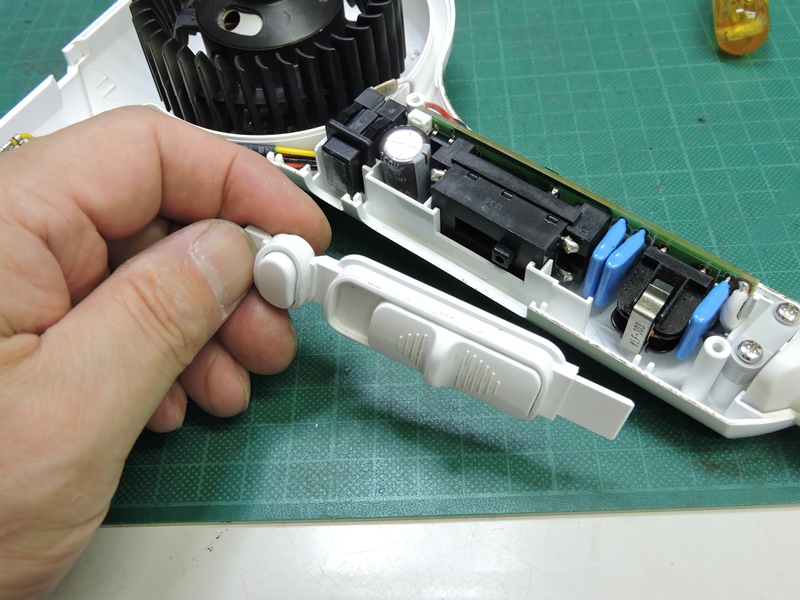

 スイッチプレートを取り外します。風量切り替えスライドスイッチとターボモード 押しボタンスイッチが一体成型されており、分解が（おそらく組み立ても）簡単 です。スイッチ基板や周囲のアセンブリは、やはりＧｌａｍＰａｌｍにそっくりです。 |
||

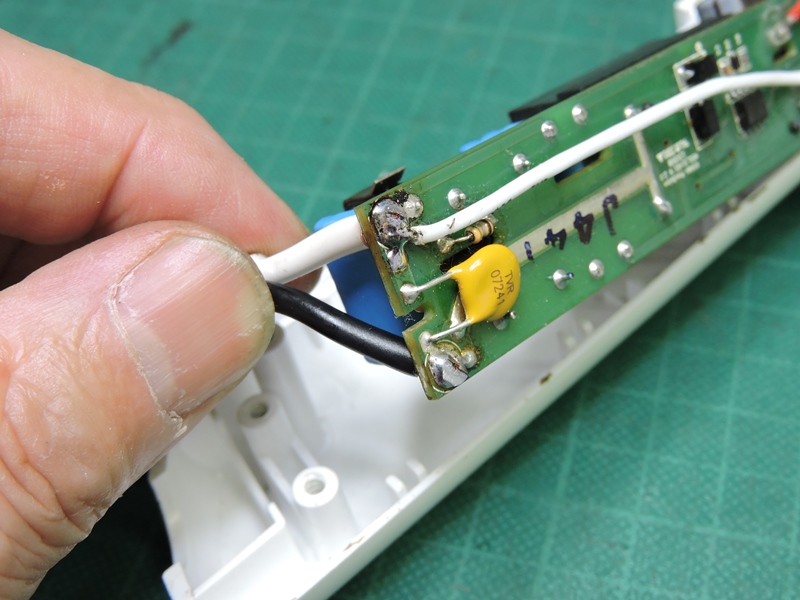

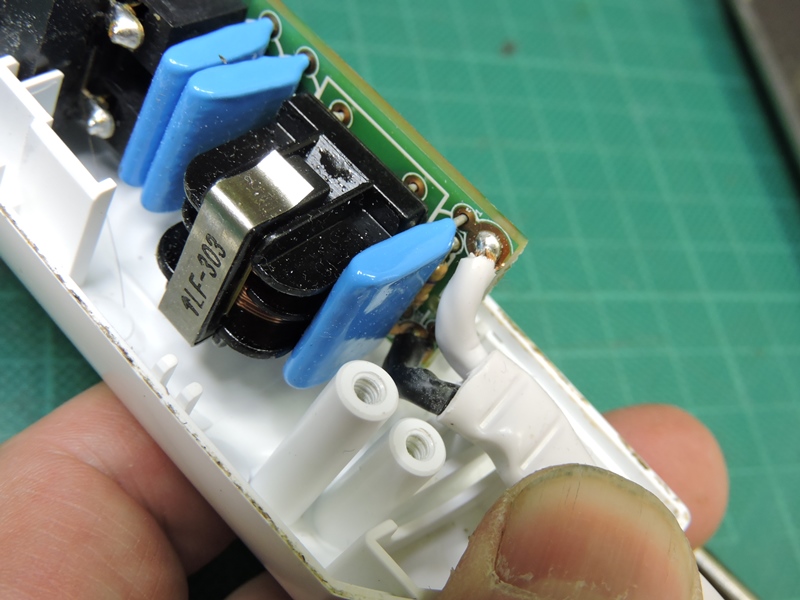

 電源コートの基板取り付け部分です。 基板のホールに半田付けされています。 |
 回路形を当てコードを揺らすと、時おり導通が あります。内部断線は間違いありません。 |
|

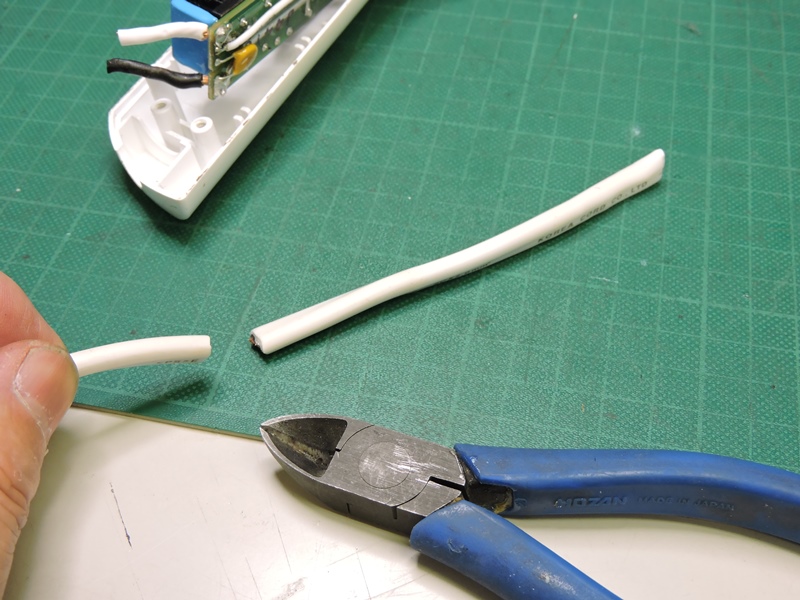

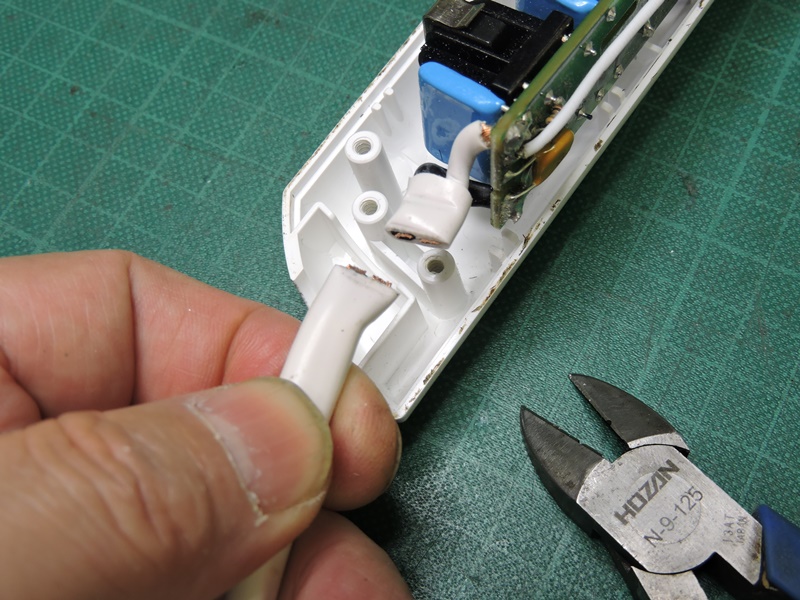

 コードの根元部分１０ｃｍほどを切断してみます。 途中に僅かに瘤のような部分があります。 |

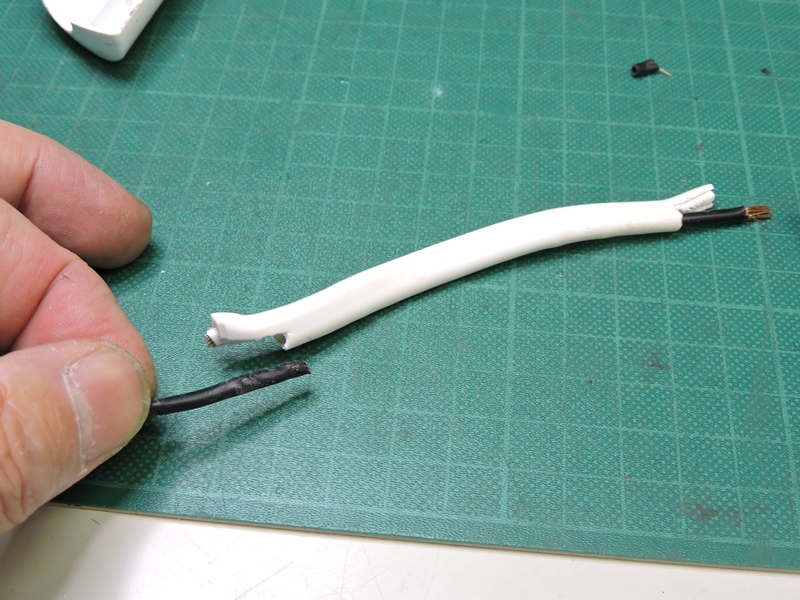

 黒色のコードを引いてみると、ちょうど瘤の 辺りから抜けてきました。ここが断線箇所です。 |
|

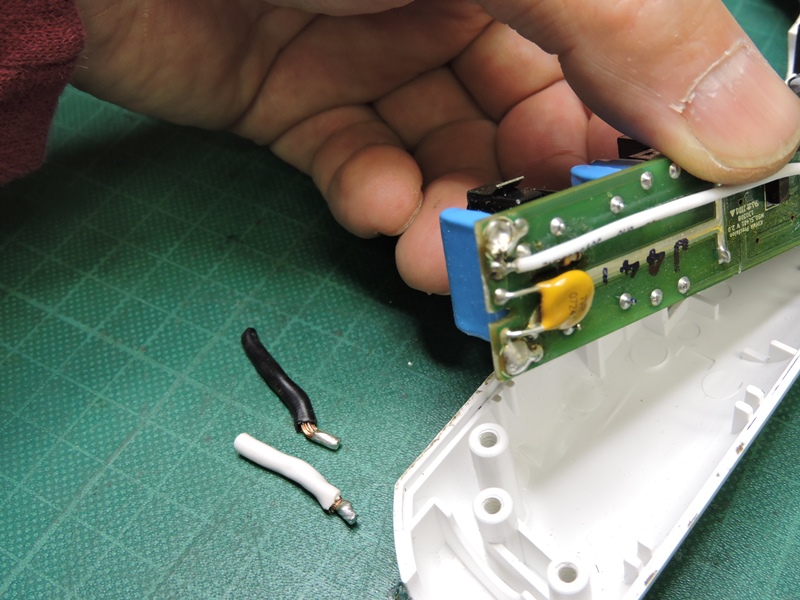

 あらためて電源コードの 末端処理を行います。 |

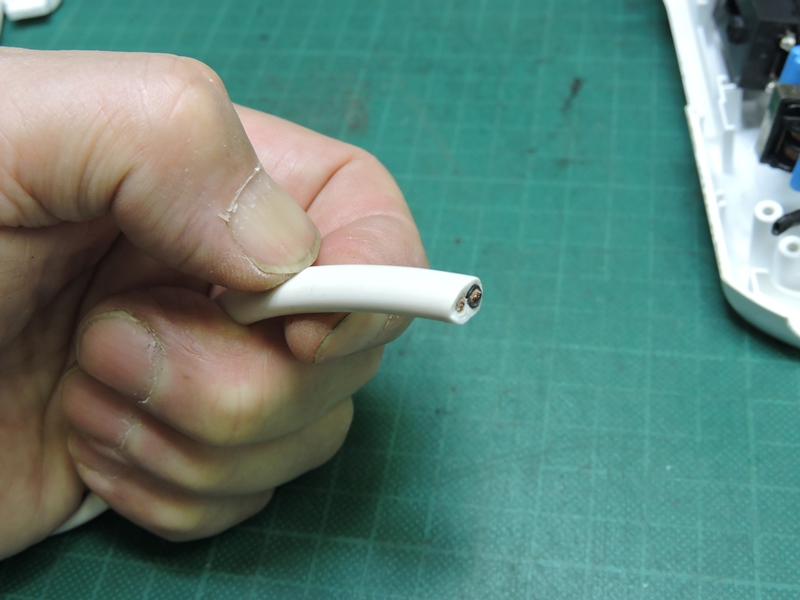

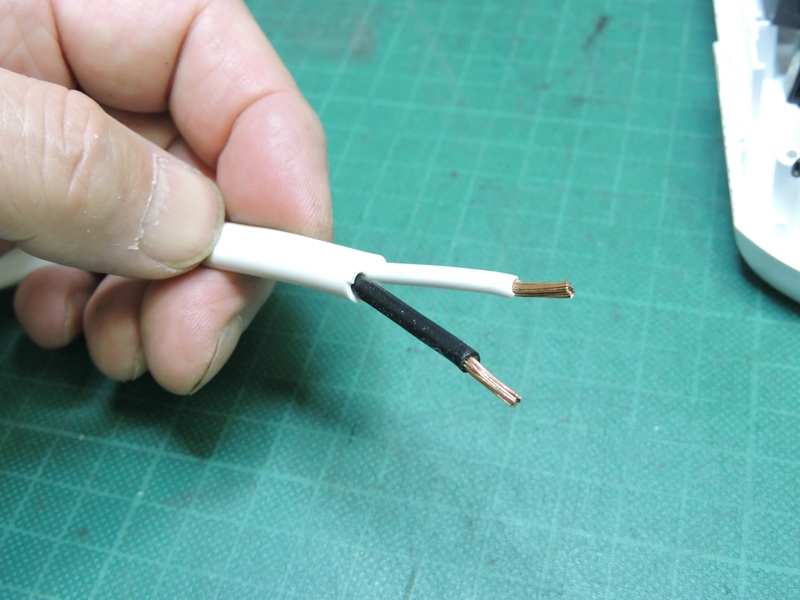

 外被覆を３０ｍｍほど切り取り、 芯線の被覆も１０ｍｍほど取ります。 |
|

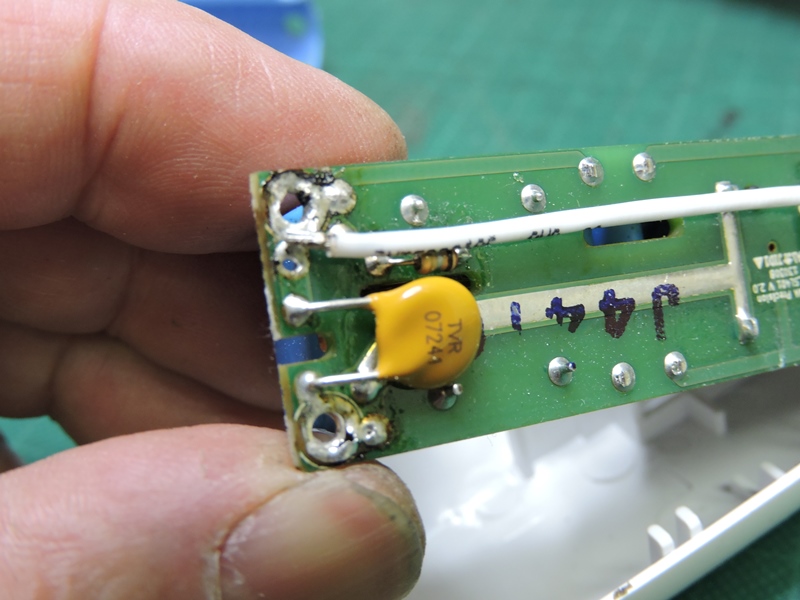

 基板側の処理を行います。１３００Ｗもの電力 供給には、十分な電流容量の接続が必要です。 |
 大きめの基板ホールは８０Ｗ以上の 大きな半田ごてで作業します。 |
|
 スルーホールは内側に半田が残りやすく、３０Ｗ程度の 半田ごてで綺麗に整えます。芯線の外径ぎりぎりです。 |

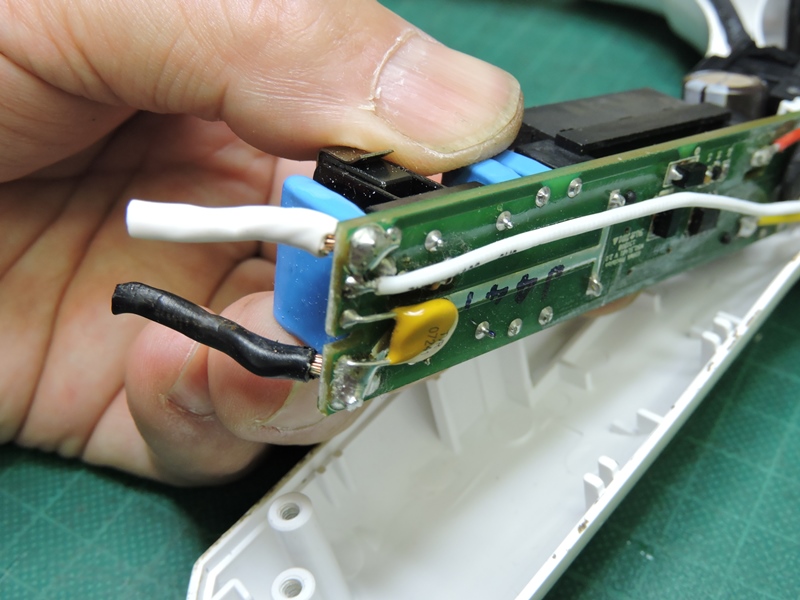

 再び８０Ｗクラス半田ごてで、十分に半田を 溶かし付けながら電源コードを取り付けます。 |
|
 手前の外被覆をクリップ部に載せ、上からクリップカバーを被せ２本の ネジで固定します。コードの本体取り付け部（フック）にはコードの 固定機能がなく、このクリップのみでコードを繋ぎ留めています。 |
||

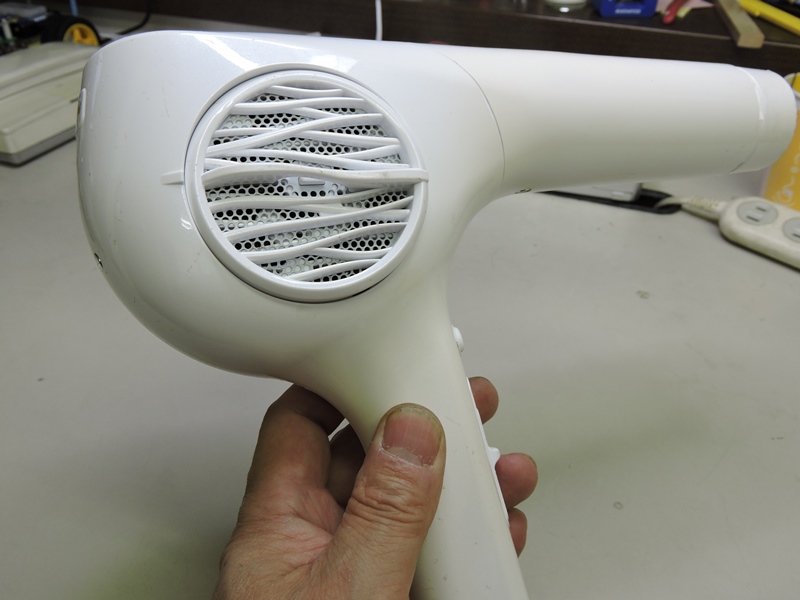

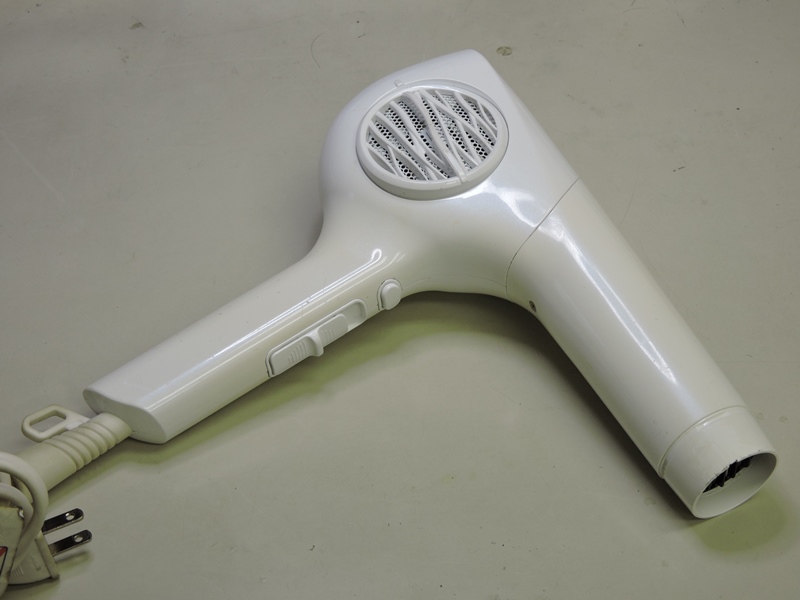

 元通りに本体を組み上げました。ＧｌａｍＰａｌｍとしか 思えないスタイリッシュなプロ仕様デザインです。 |

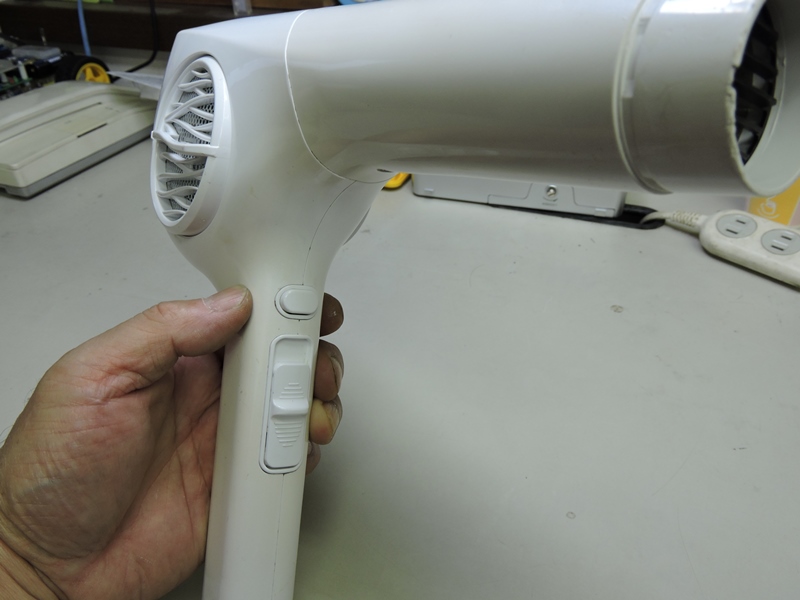

 実際にスイッチを入れて機能を確認します。 業務用途に応えるパワフルな気流が噴き出します。 |
|
 元々傷みの少ない綺麗な状態でしたが、樹脂用コンパウンドで 全体をポリッシュします。やはり輝きが増しひと皮剥けた印象です。 |
||
|
||
