| ・ＣＤプレーヤＰＤ－５０７０修理（２０１７．１０．２０） |

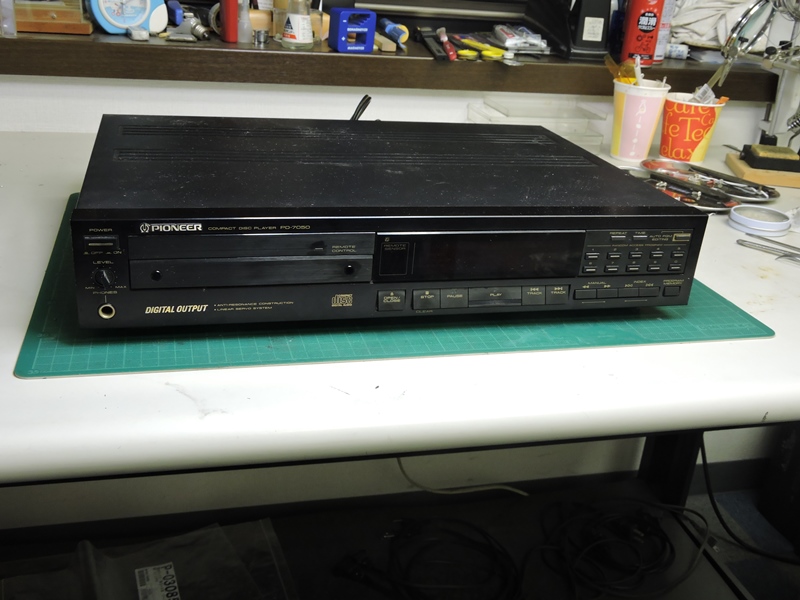

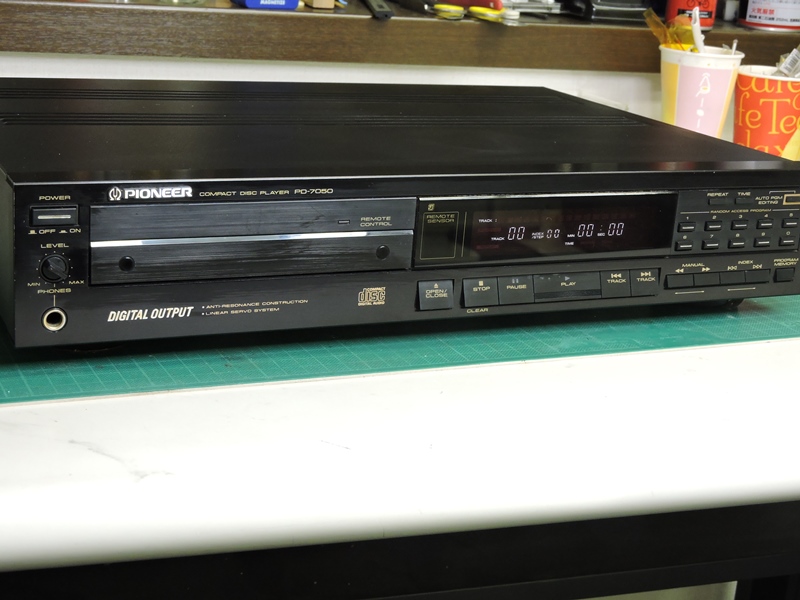

 ＰａｎａｓｏｎｉｃＶＨＳデッキＮＶ－ＨＣ１を納品に伺ったところ、続いて 高級ＣＤプレーヤ修理のご依頼をいただきました。ＰＩＯＮＥＥＲ製 ＰＤ－７０５０、１９８７年発売で定価６万円以上もする高級機です。 |
||

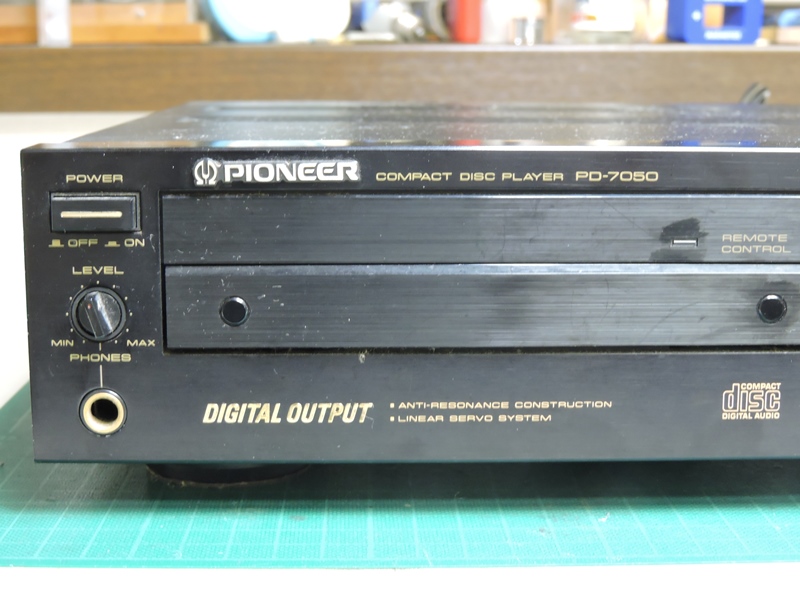

 重厚感のあるブラック塗装に、軽くヘア ラインを入れメタル感を出しています。 |

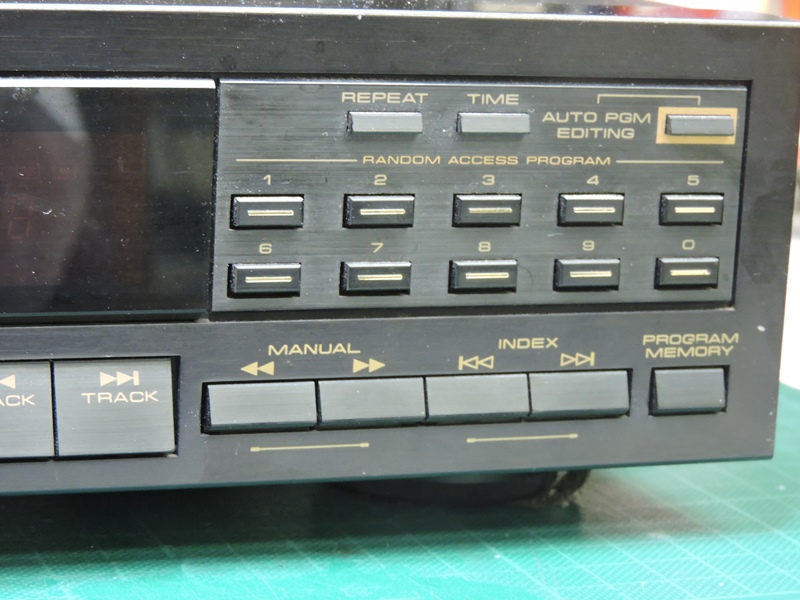

 とても覚えきれない多くの機能が搭載され、 前面パネルに操作ボタンがひしめきます。 |
|

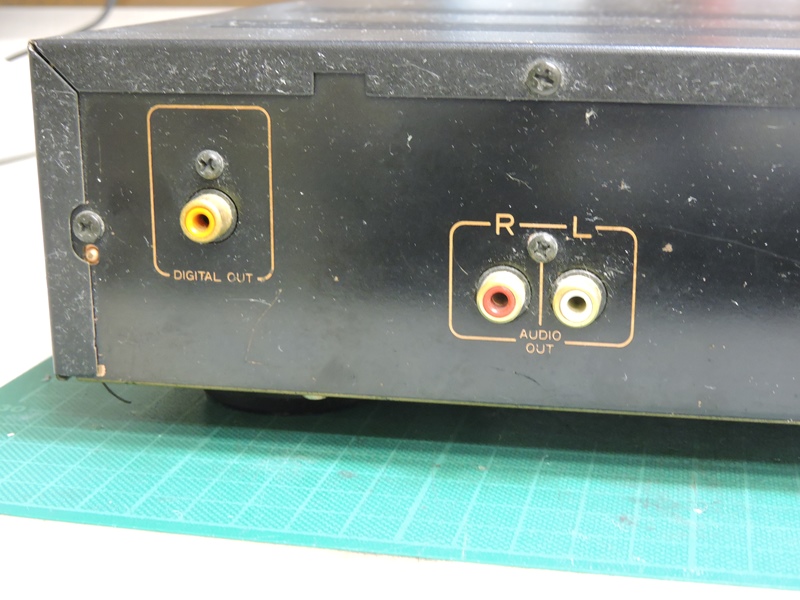

 ピンジャックによるアナログ出力の他、デジタル 出力を備えます（オプティカルではありません）。 |

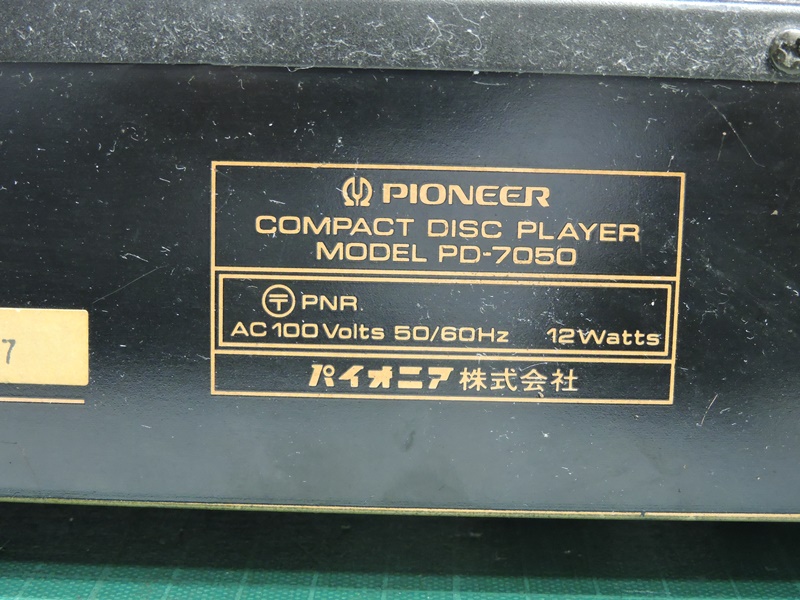

 背面に型番が印刷されています。故障してから長い 年月保管されていたそうで、全体的に埃まみれです。 |
|

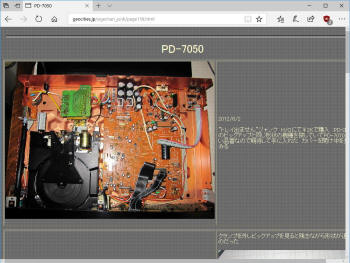

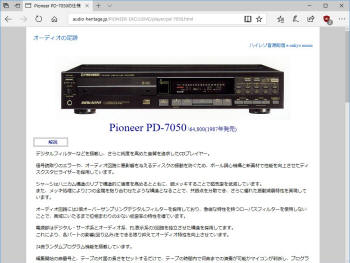

 ３０年前のオーディオ機器とあって、ＰＩＯＮＥＥＲ社ＷＥＢに 製品情報はありません。個人のＷＥＢに残っていました。 |

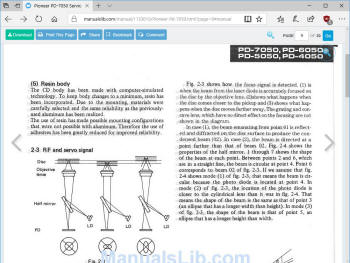

 その一方で、英語版のサービスマニュアルが閲覧できます。 ピックアップのサーボ機構なども詳しく解説されています。 |
|
 ＣＤを再生できない、とだけ聞いており、 あらためて動作確認を行います。 |

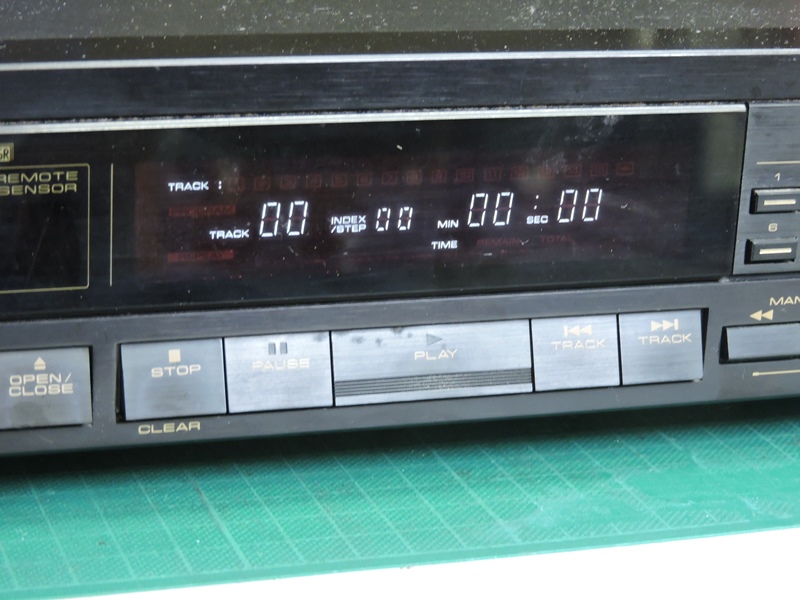

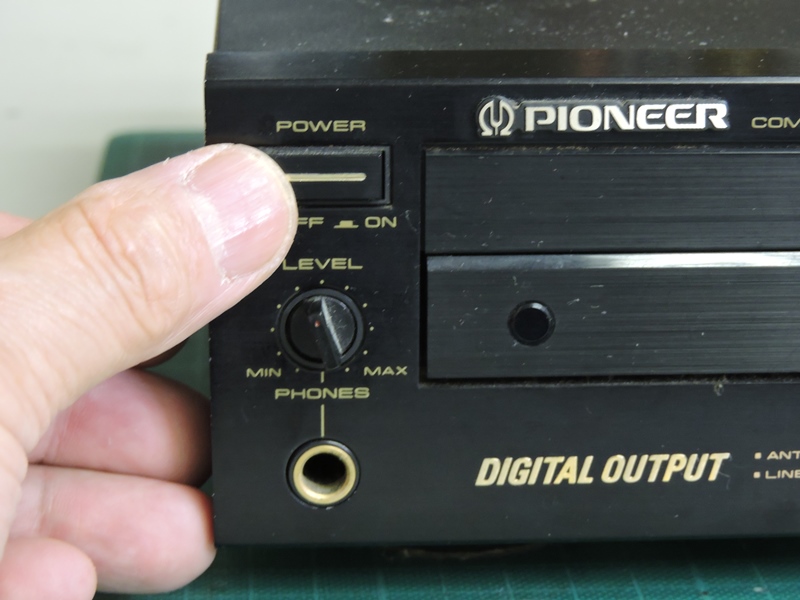

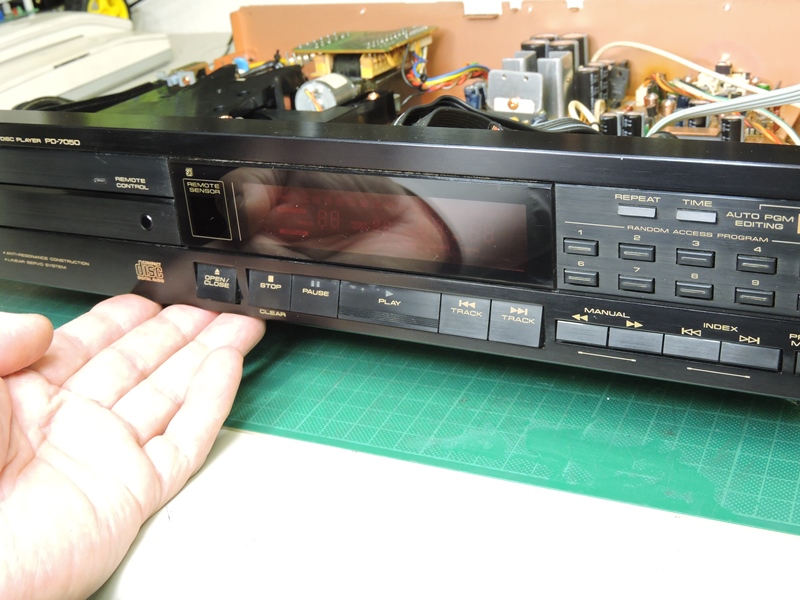

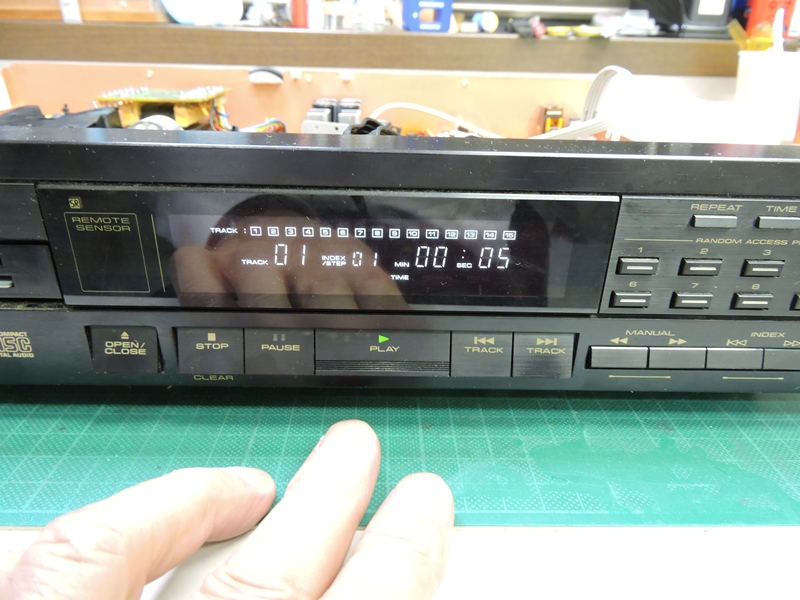

 電源を入れると、前面パネルのディスプレイに トラック情報やカウンタが表示されます。 |
|

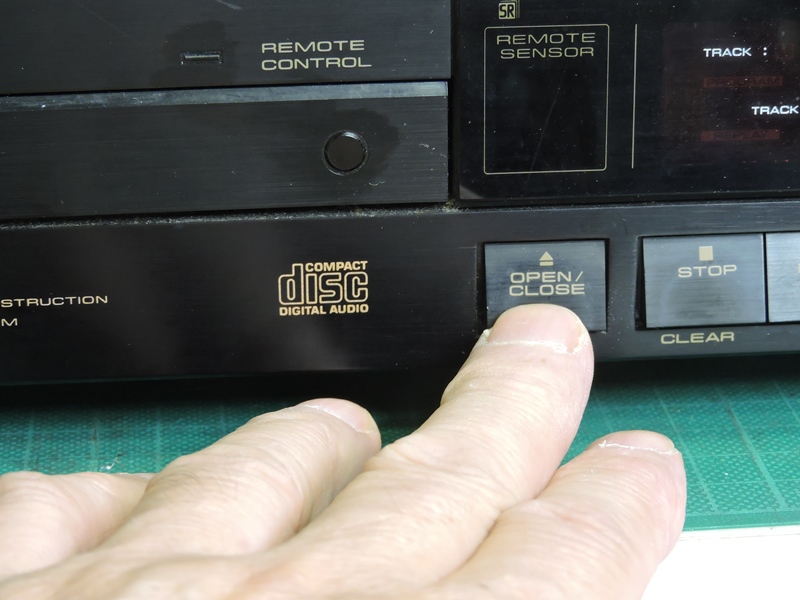

 ＣＤトレイのオープン・クローズボタンを 操作します。何の反応もありません |

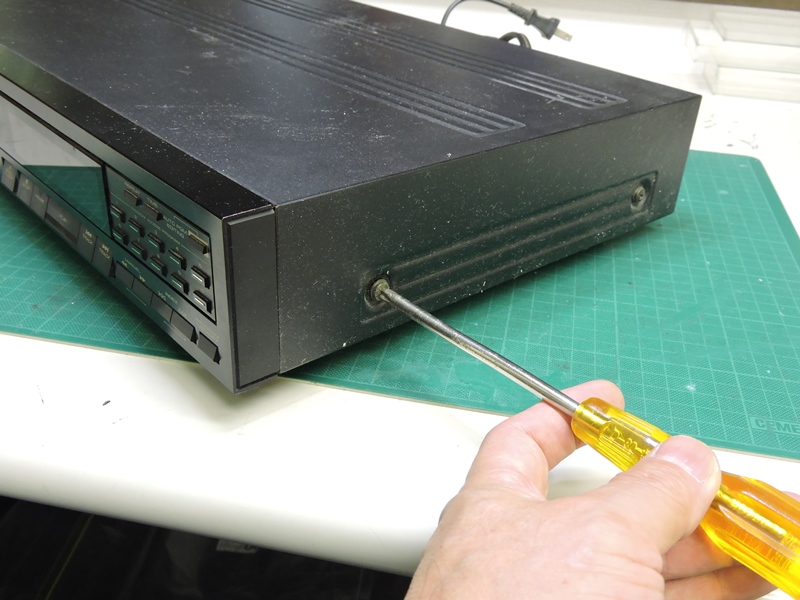

 本体の分解に入ります。まず左右 側面各２本の固定ネジを緩めます。 |
|

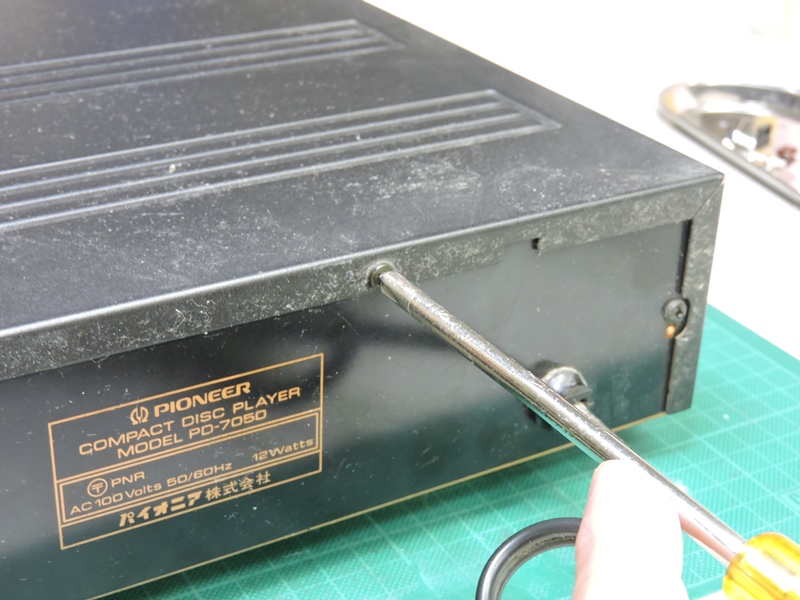

 背面の上部にさらに２本 固定ネジがあります。 |

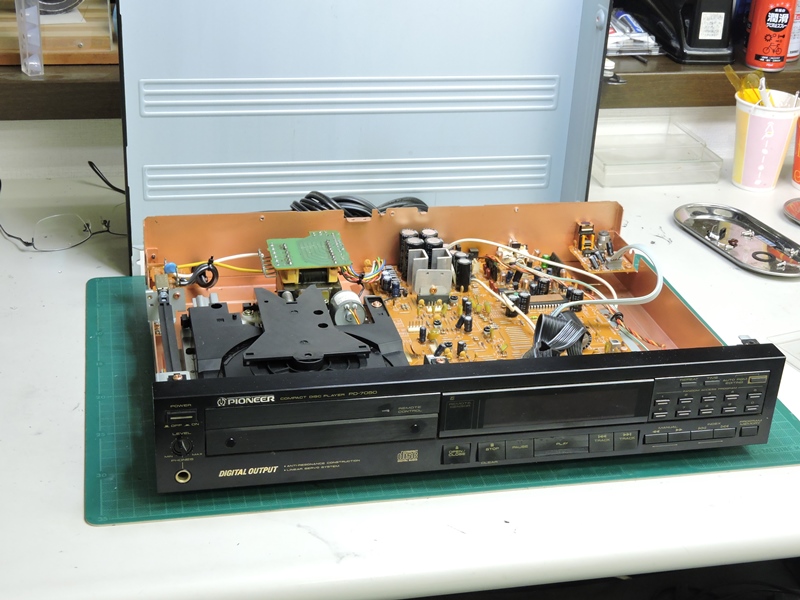

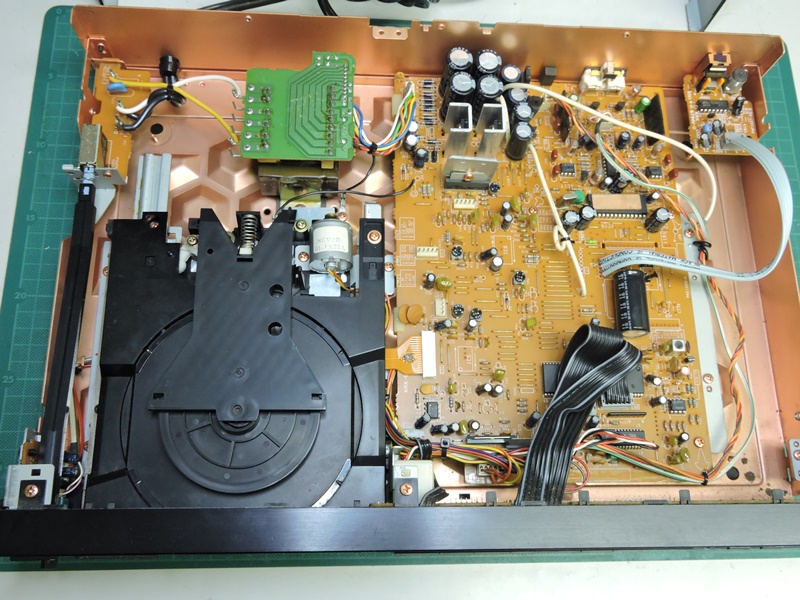

 磁気シールドや放熱・振動対策のため、当時は 筐体材料に全面的に金属板が使用されていました。 |
|
 ＰＩＯＮＥＥＲ社の高級オーディオ機器へのこだわりでしょう、 底部筐体には鮮やかに銅メッキされた鋼板が使用されています。 |
||
 ＣＤトレイが出入りしない 原因を先に調べます。 |
 外側からの目視では不具合個所を特定でき ません。ＣＤドライブユニットを取り外します。 |
|

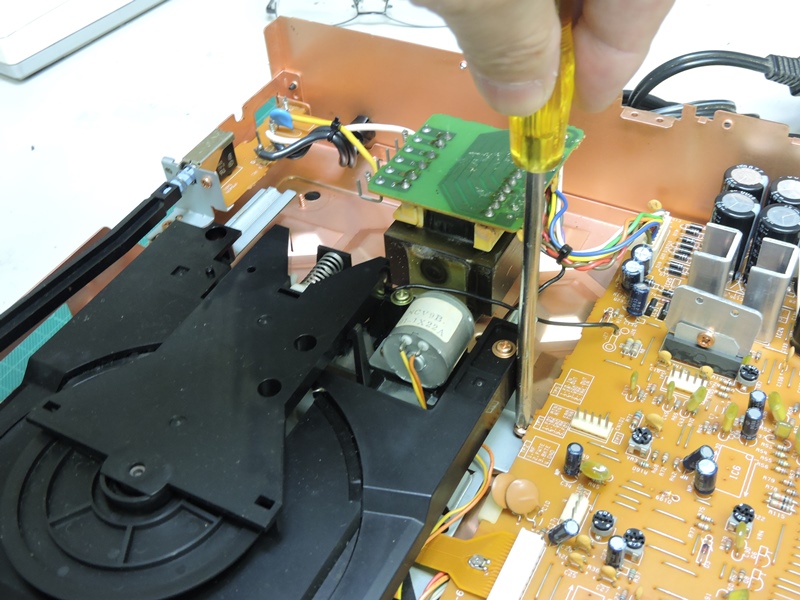

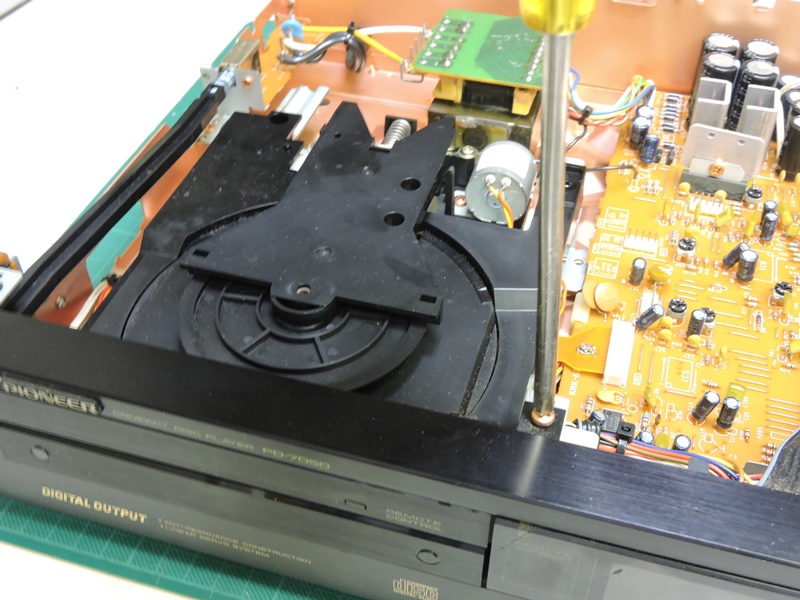

 ユニットを筐体に固定していると 思われるネジを緩めていきます。 |

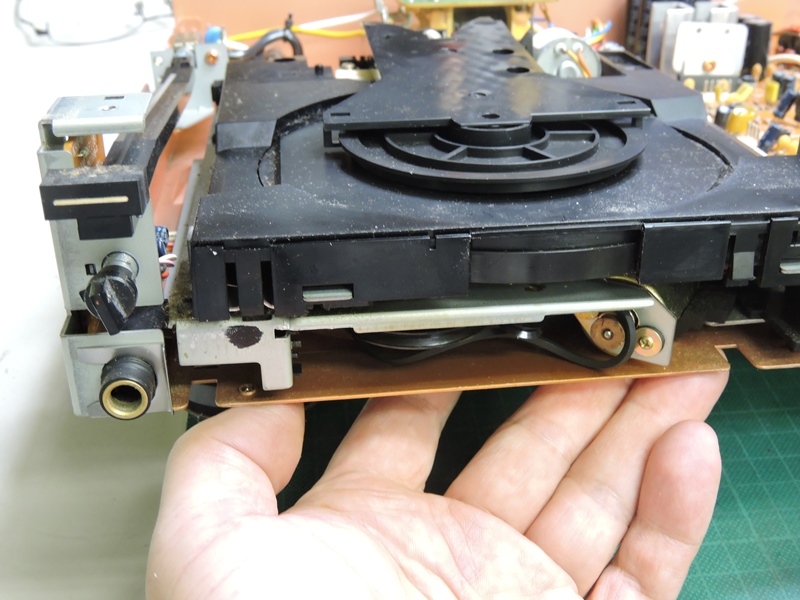

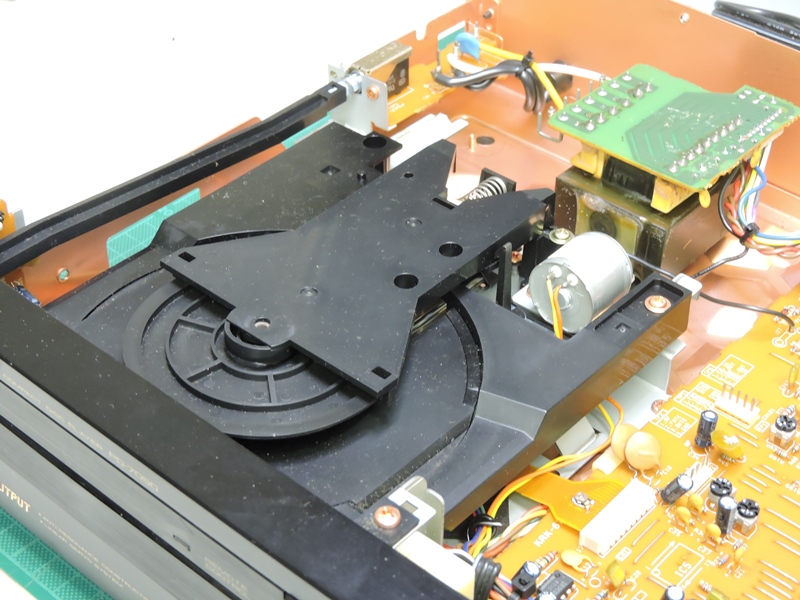

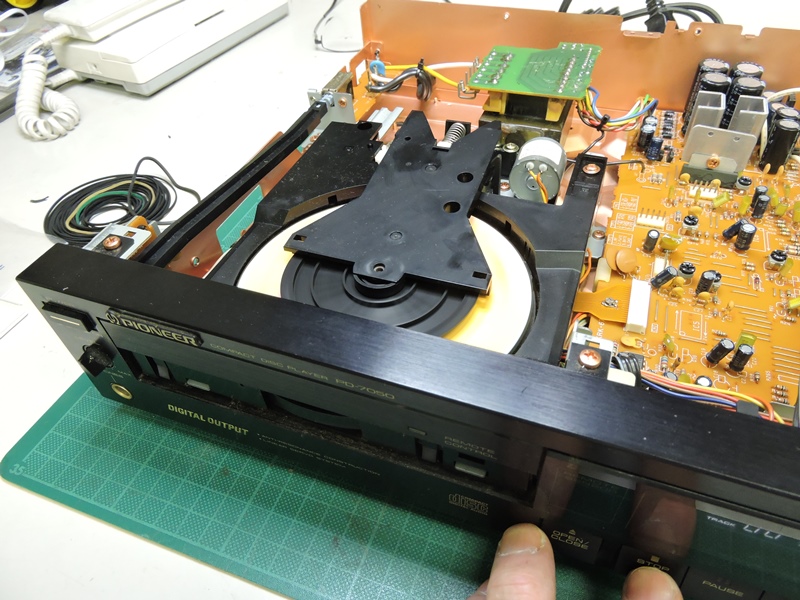

 トレイのロックが解除されて、外に出てきました。 トレイのローディング機構は下部にあるようです。 |
|
 やはり前面パネルが障害になります。 固定ネジを緩め取り外すことにします。 |

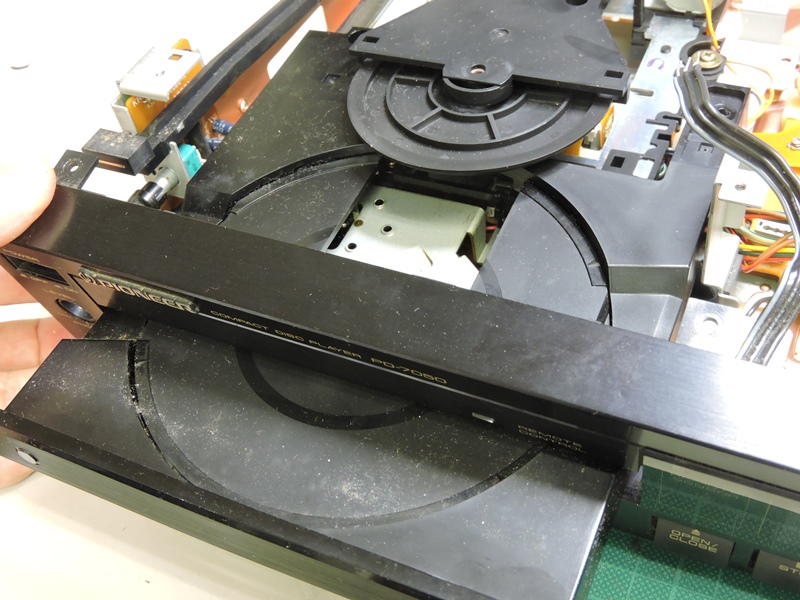

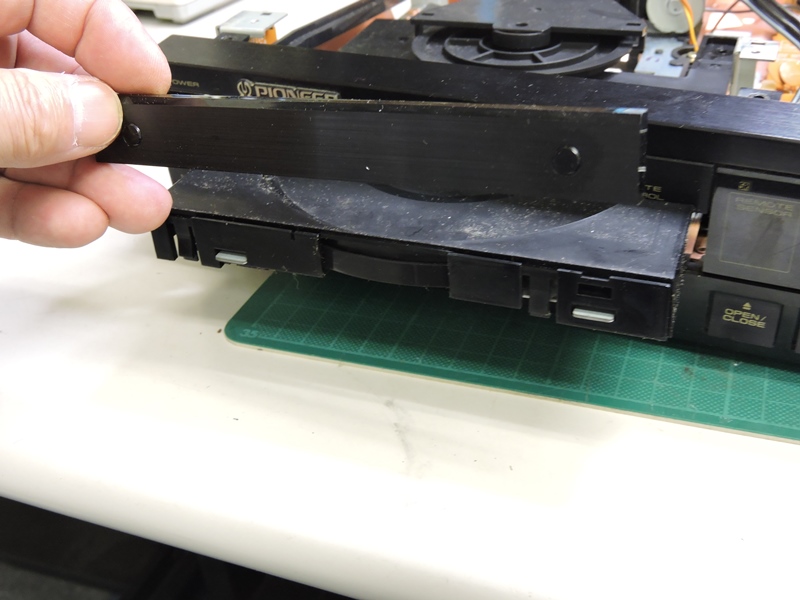

 ＣＤトレイの化粧パネルが前面パネルの 枠に干渉します。スライドさせて外します。 |
|

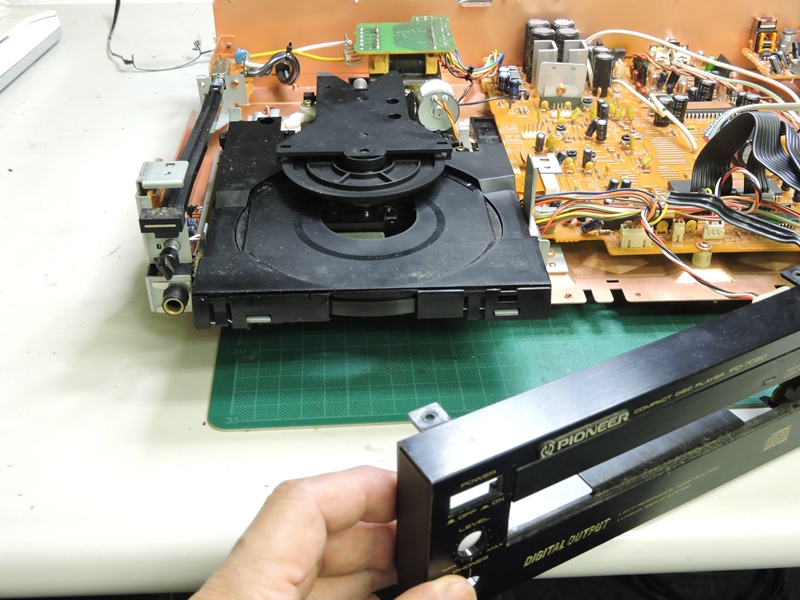

 前面パネルが外れました。ケーブル類を引き ずりますが、ＣＤユニットにアクセスできます。 |
 前面パネルがない状態でＣＤユニット 手前部分を覗き込んで見ると・・ |
|
 トレイが出入りできない原因が分かりました。トレイを前後にスライドさせる プーリからゴムベルトが脱落しています。手前の駆動モータから、回転軸の 方向を９０度ひねりながらベルトが掛かる構造です。モータは正常に回ります。 |
||
 ネットを検索してみると、まったく同様の 不具合、および修理事例が見つかります。 |

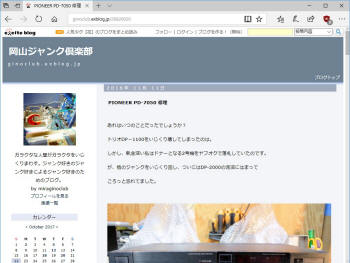

 こちらのサイトでもトレイ駆動ベルトの 劣化が原因として指摘されています。 |
|

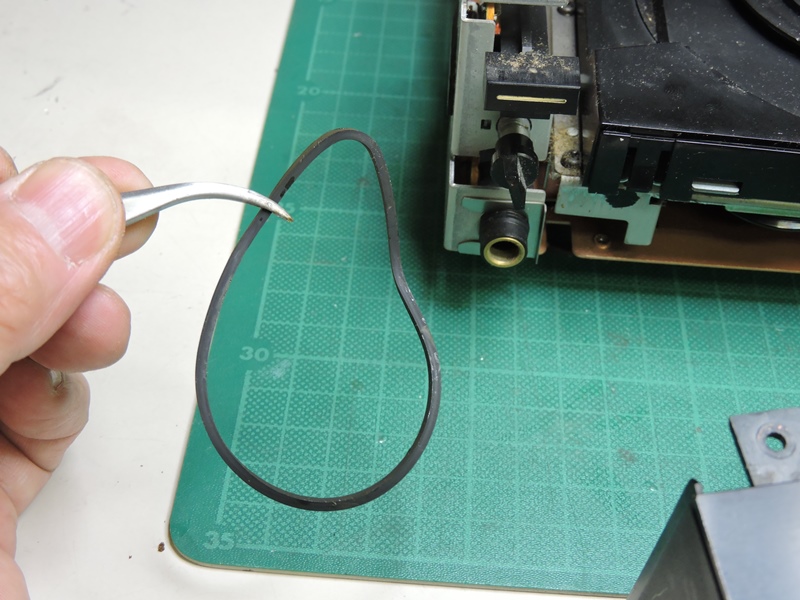

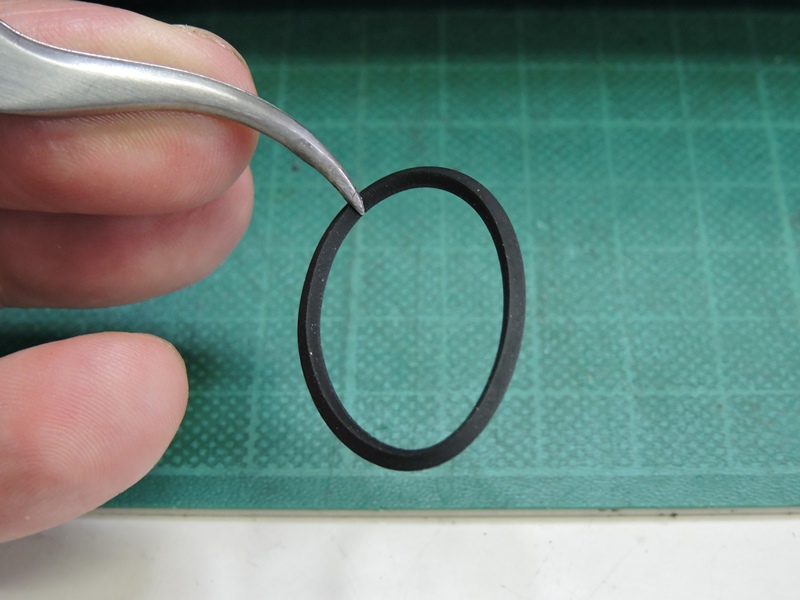

 ゴムベルトを取り外して点検します。 伸び切った状態で固化、変形しています。 |

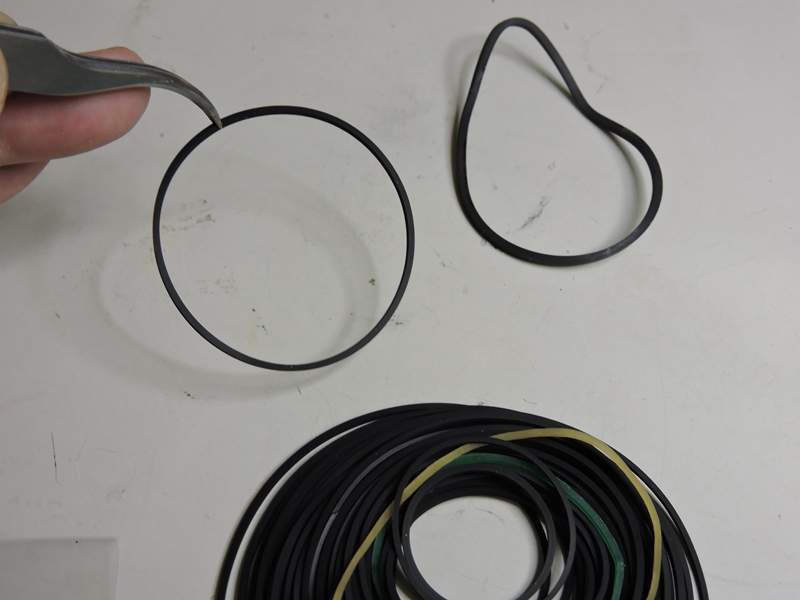

 工房の在庫からサイズの 合う１本を選び出します。 |
|

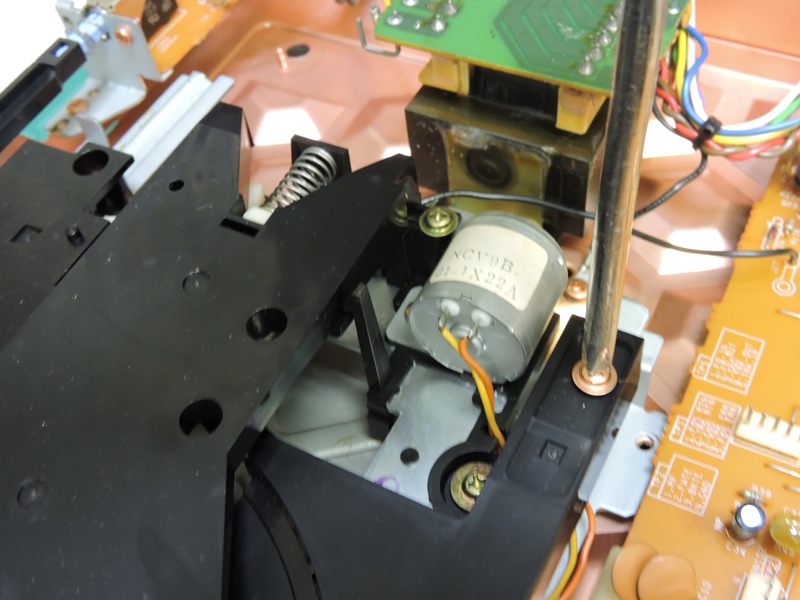

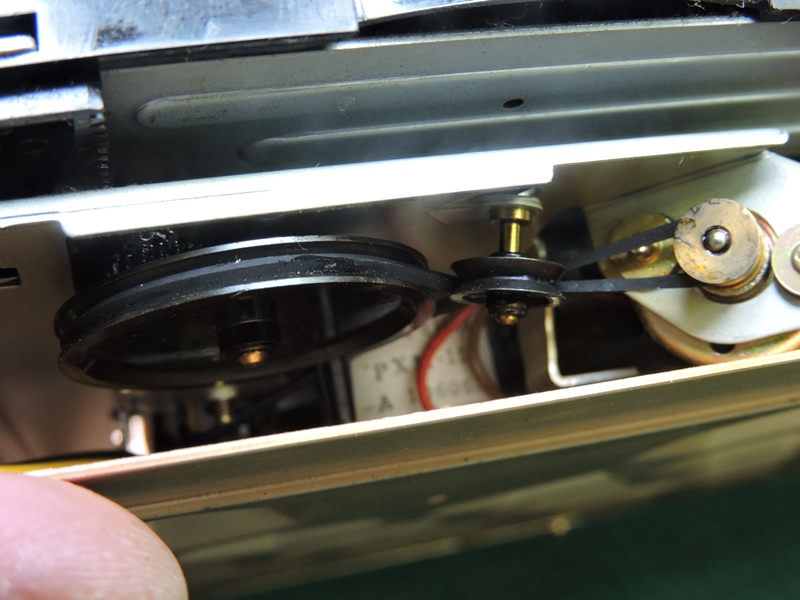

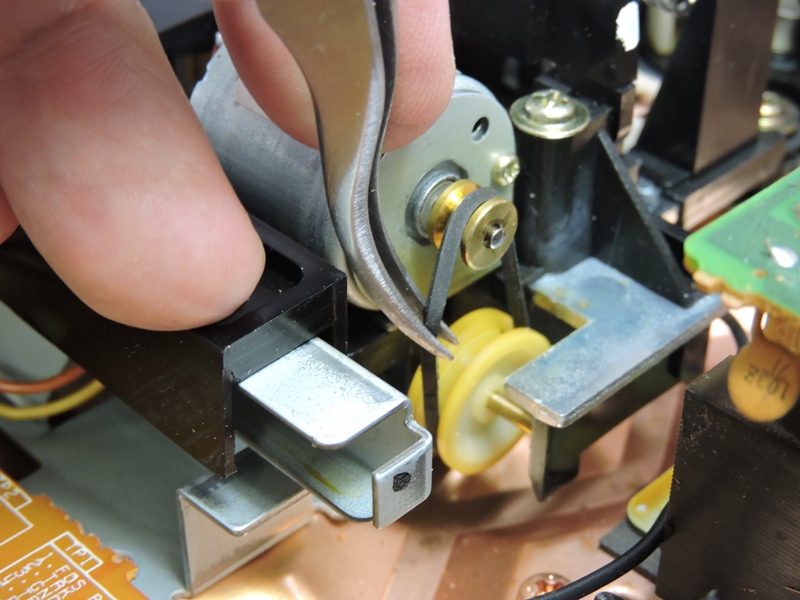

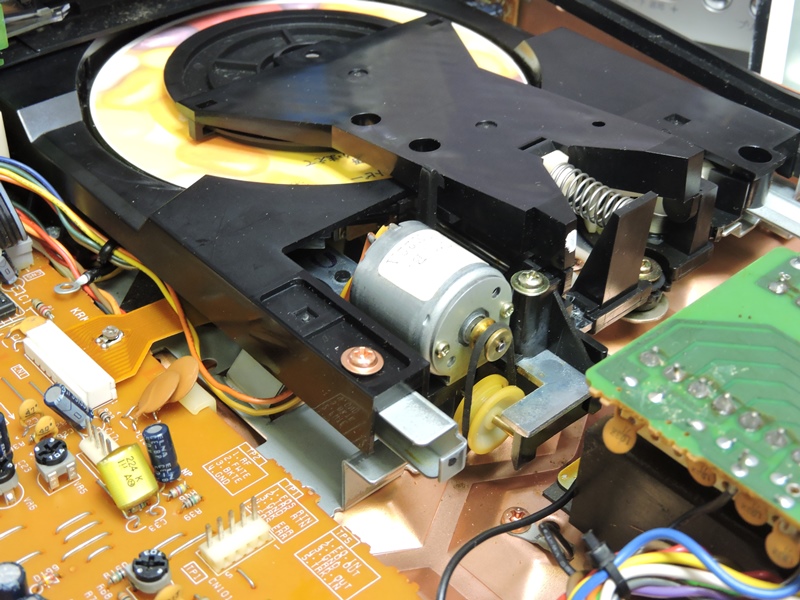

 方向変換用の中間プーリを介して モータプーリと駆動プーリに掛けます。 |
 この時点で、いったん 動作確認を行います。 |
|

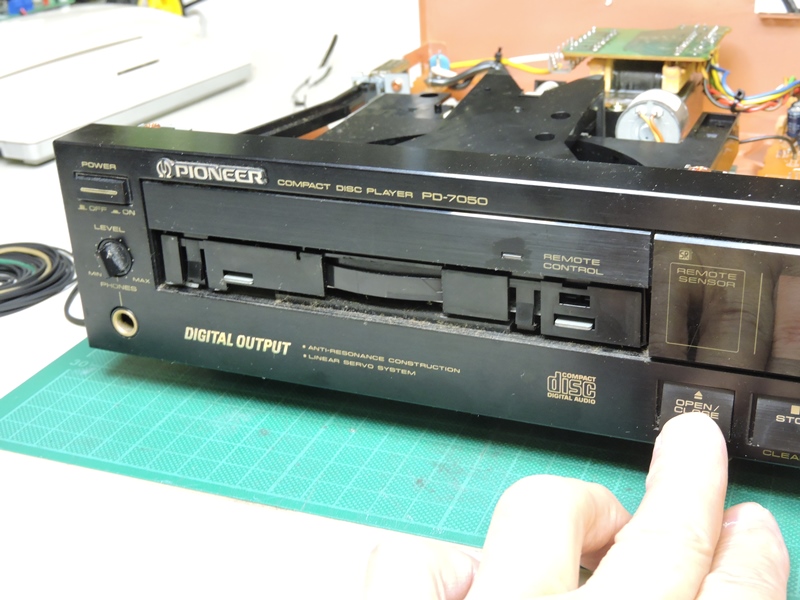

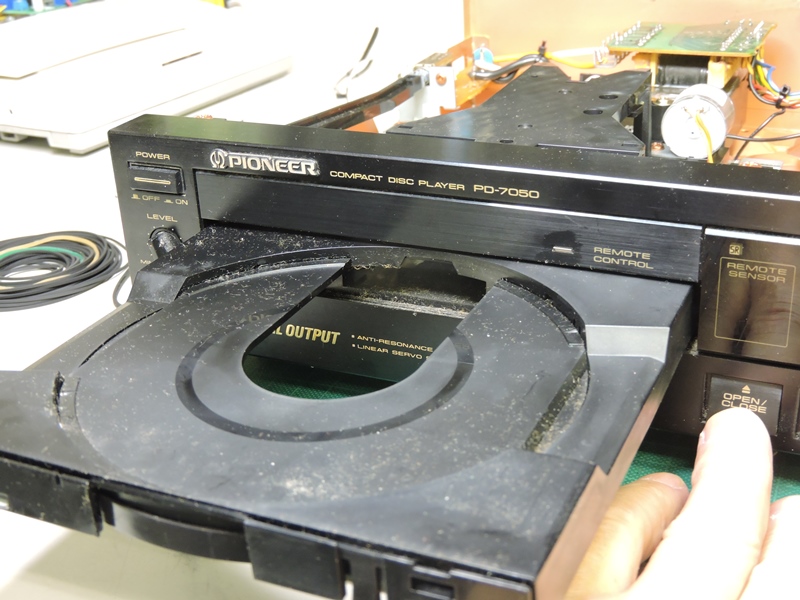

 ＣＤトレイがスムーズに出てきました。再度 ボタンを操作すると、静かにトレイが引き込みます。 |
||
 年月が経過しているプレーヤで最も心配な 点は、光学ピックアップの劣化です。 |
 トラッキングゲインやレーザーレベルがずれたり、 レーザー出力が低下していることも少なくありません。 |
|

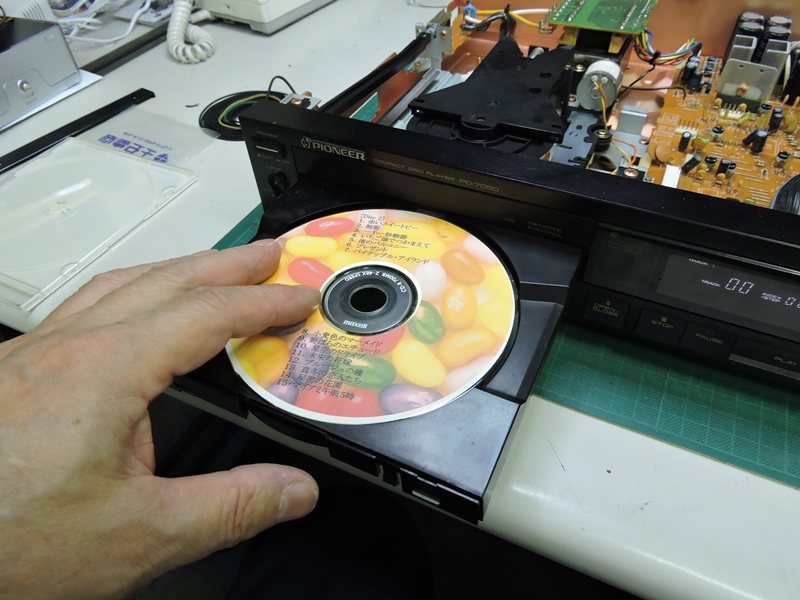

 ですが、音楽ＣＤを入れてみると、間もなく ピックアップのシーク音が聞こえてきます。 |

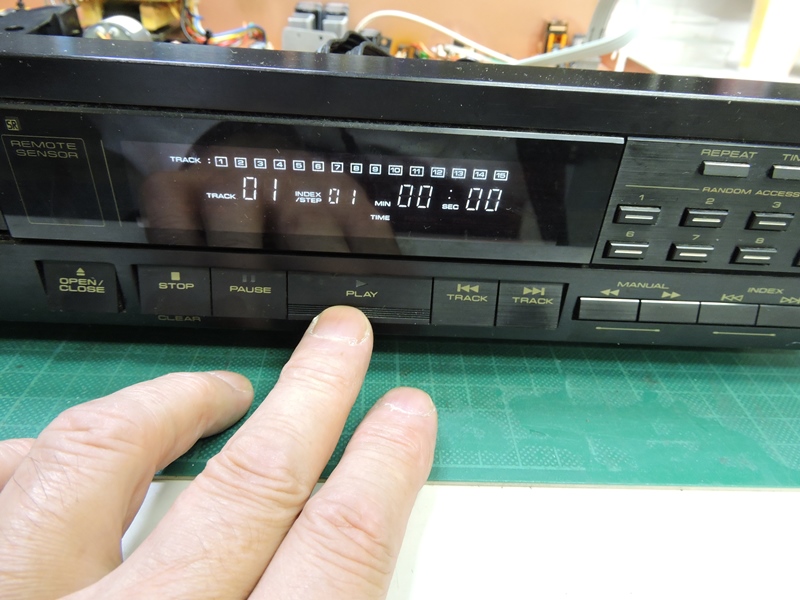

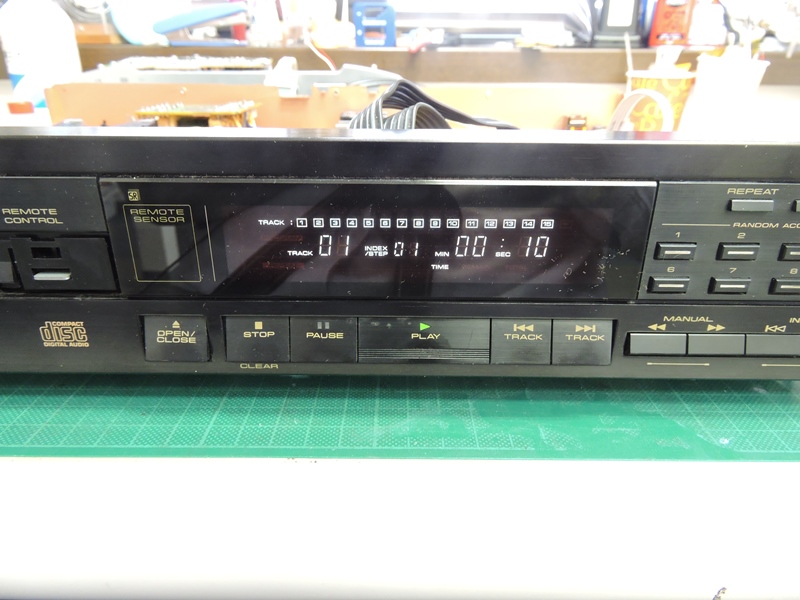

 ディスプレイにはＣＤのトラック情報が 表示され、カウンタが進んでいきます。 |
|

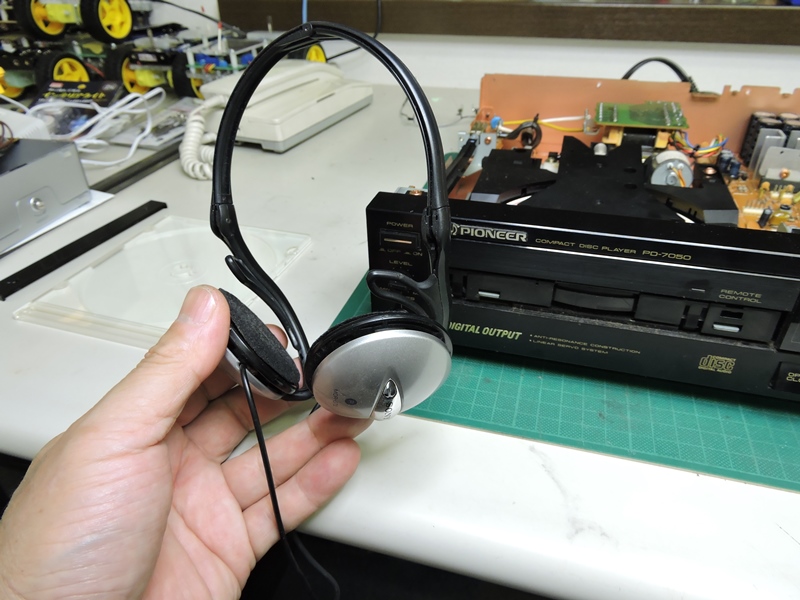

 よもやと思い、ヘッドホンを接続してみると 何の問題もなく音楽が再生されています。 |

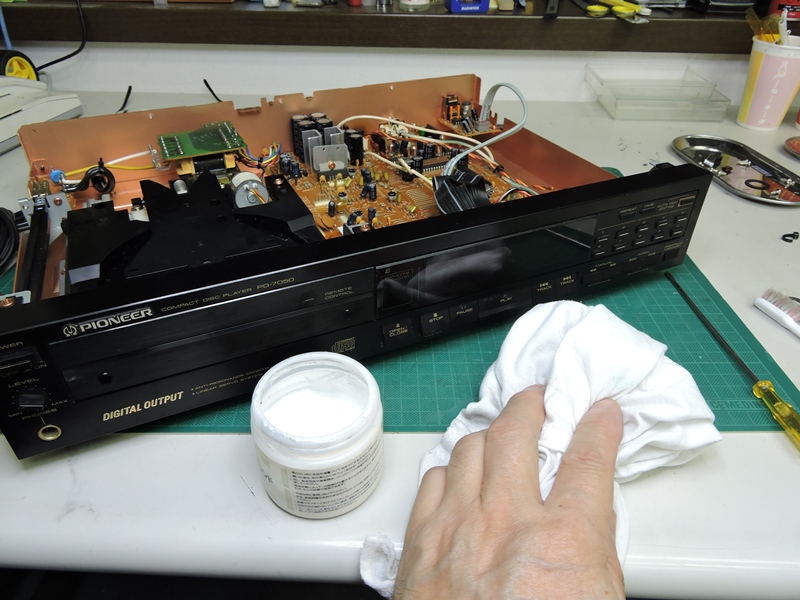

 １本のゴムベルト交換で修理完了です。 コンパウンドを使い長年の汚れを落とします。 |
|
 往時の輝きが戻ってきました。 精悍なブラックフェイスです。 |
 カバーを取り付け、さらに全体を クリーニングして作業完了・・のはずが、 |
|
 ＣＤの再生を繰り返していると、ＴＯＣの読み出しやトラック間の移動にやや時間が かかることがあります。再度分解してみると、もう１本ベルトの劣化を見つけました。 |
||

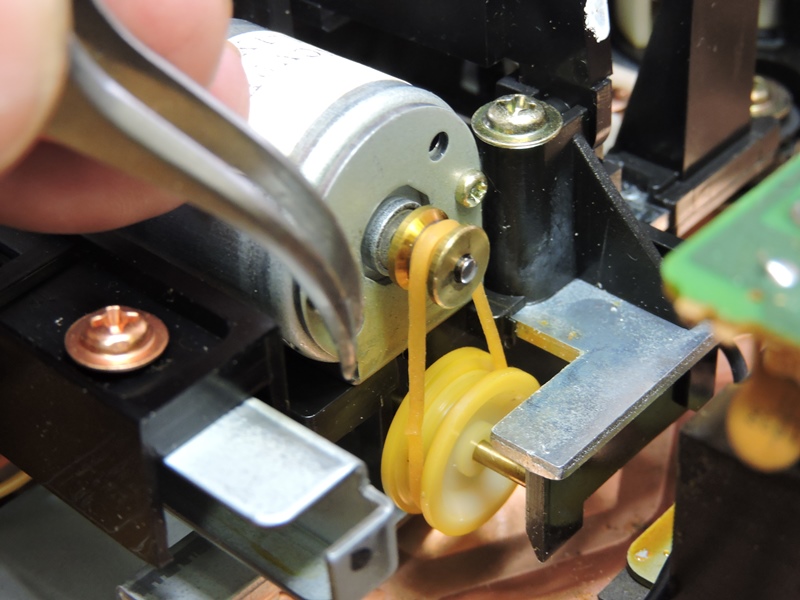

 ピックアップ位置をＣＤにトレースさせるモータです。 プーリに掛かるゴムベルトが伸びて固化しています。 |
 ２０ｍｍ径ほどの小さなベルトで、 あいにく補修部品の在庫がありません。 |
|

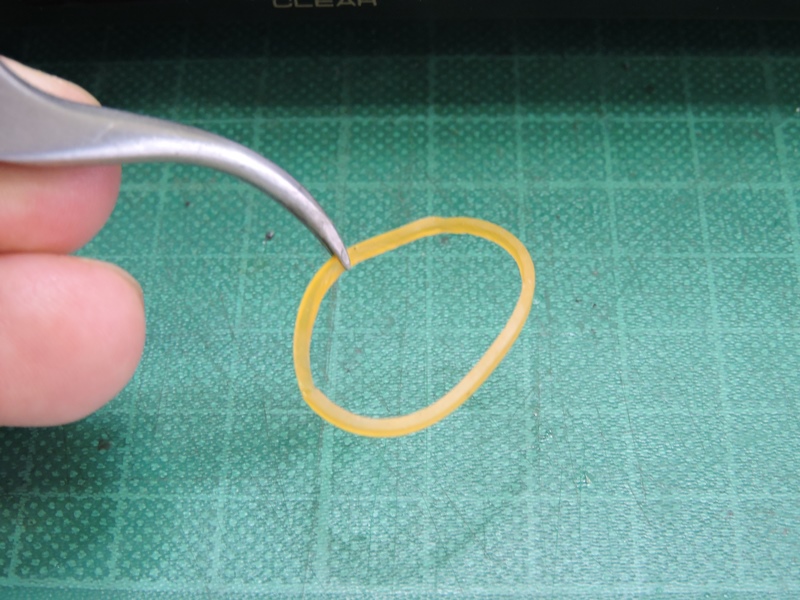

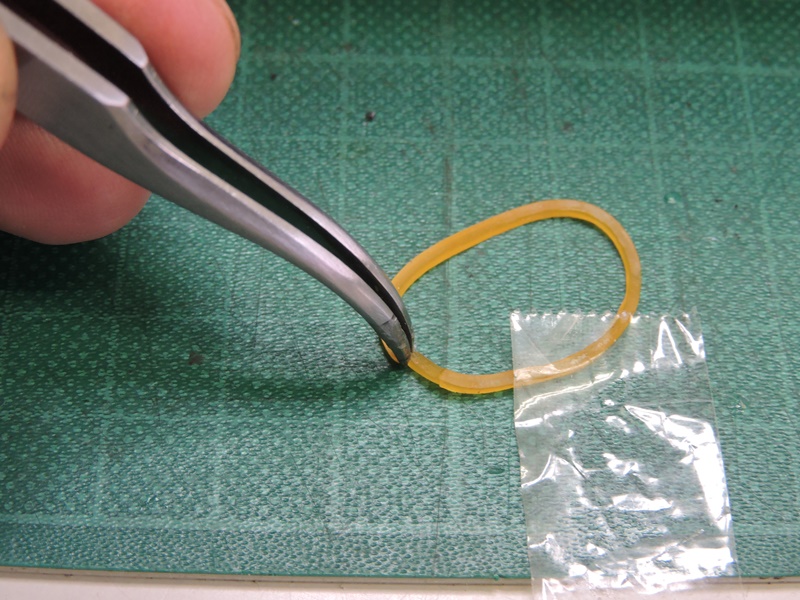

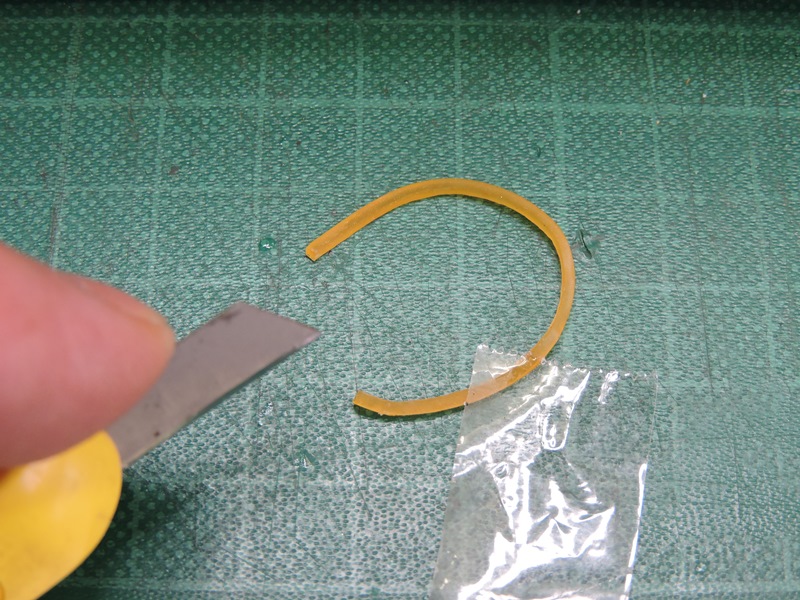

 補修用ベルトを入手するまでの措置として 輪ゴムから同サイズのものを作成します。 |

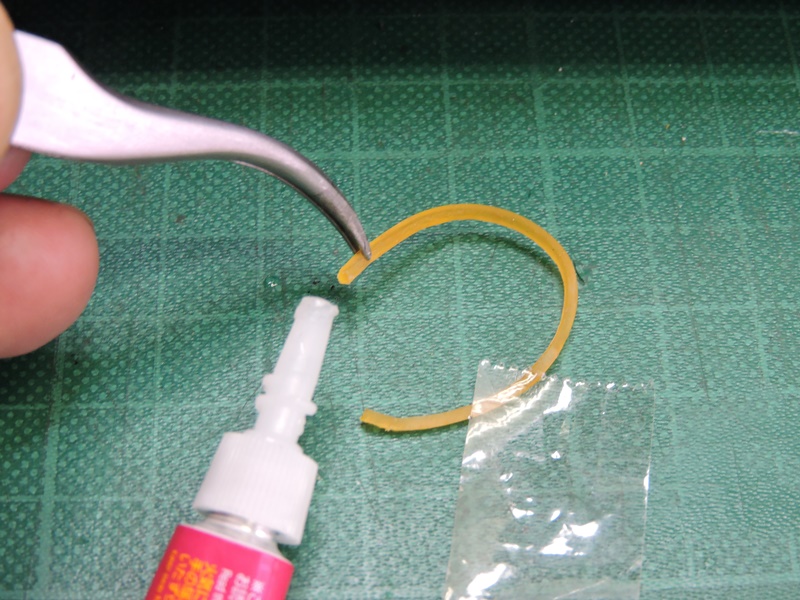

 輪ゴムを適切な長さに切断し、その 断面に少量の瞬間接着剤を付けます。 |
|
 家庭用の輪ゴムでカーボンが含まれて おらず、ほとんど耐久性はありません。 |
 ベルトを再度交換する際に、トラッキングや レーザーのゲインも調整し直すことにします。 |
|
 このベルトが劣化したままでは、ＴＯＣ読み取りやトラック間移動に問題が生じる はずです。他の修理事例では、ピックアップをリニアに移動させるウォームギヤ 部分でグリスの固着が報告されていますが、このプレーヤでは問題ないようです。 |
||
 やはり、ＴＯＣ読み取りやトラック間移動のレスポンスが改善されました。折角の ダブルオーバーサンプリングデジタルフィルターも、ベルトの劣化ごときで台無しです。 |
||
|
||
