| ・ヘアアイロンの本体修復（２０１９．１．１１） |

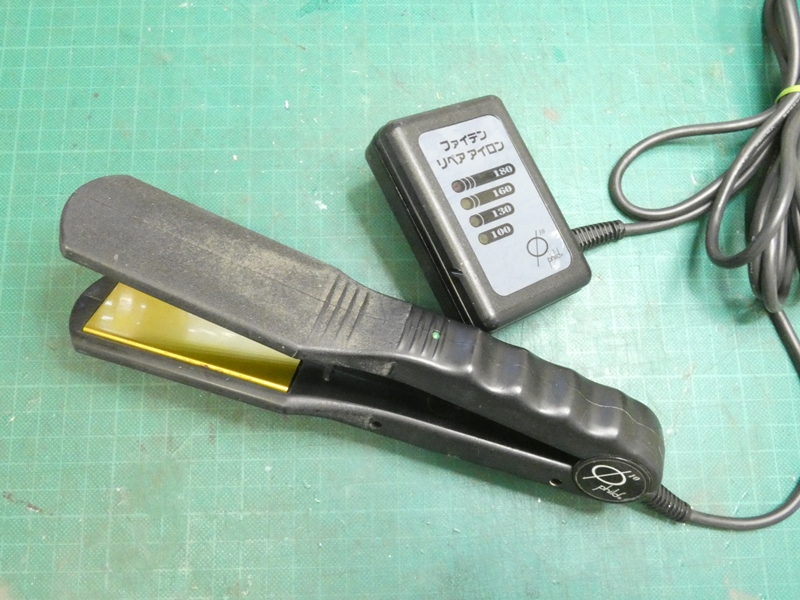

都内の美容室からのご依頼で、ヘアアイロンの本体に不具合があります。 工房に到着してみると、以前にコントローラーを製作した製品に似ています。 温度制御機能には問題ないので、修理のハードルは高くなさそうです。 |
||

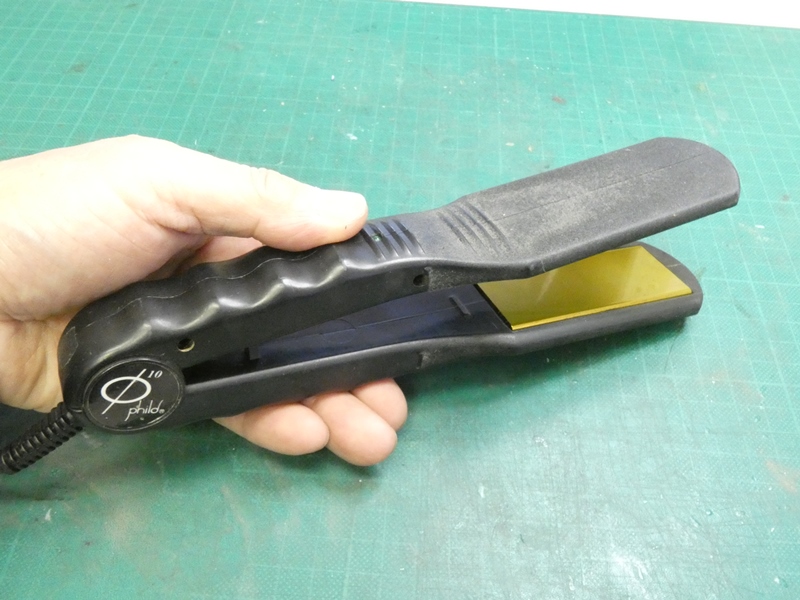

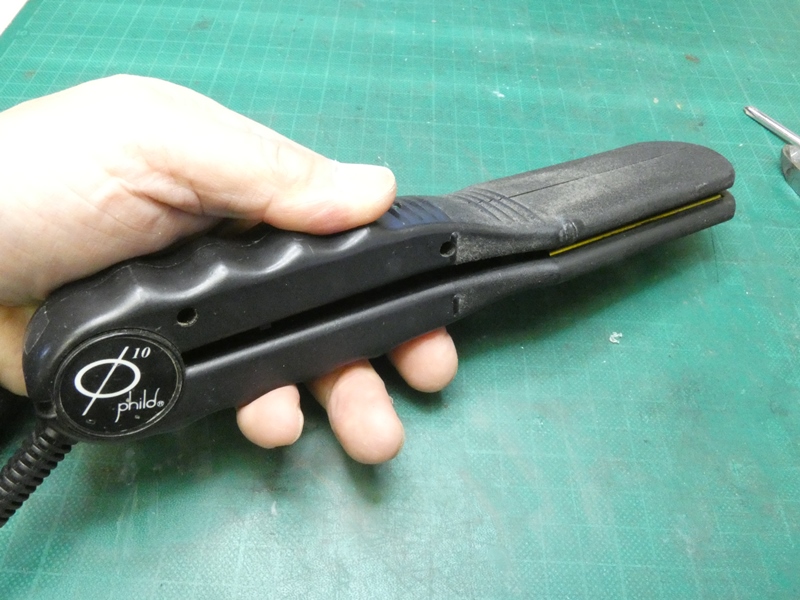

 上下２枚のコテ面が密着しないと伺っており ます。実際に手に取って確かめてみます。 |

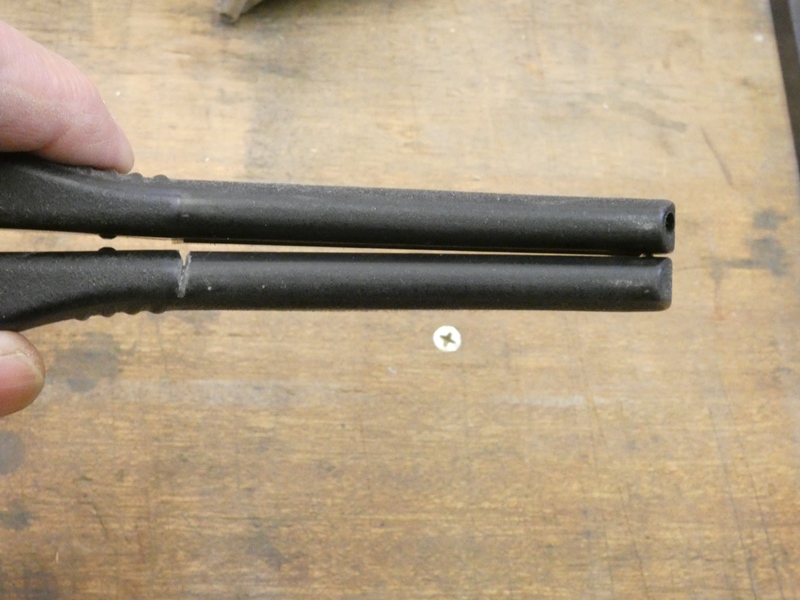

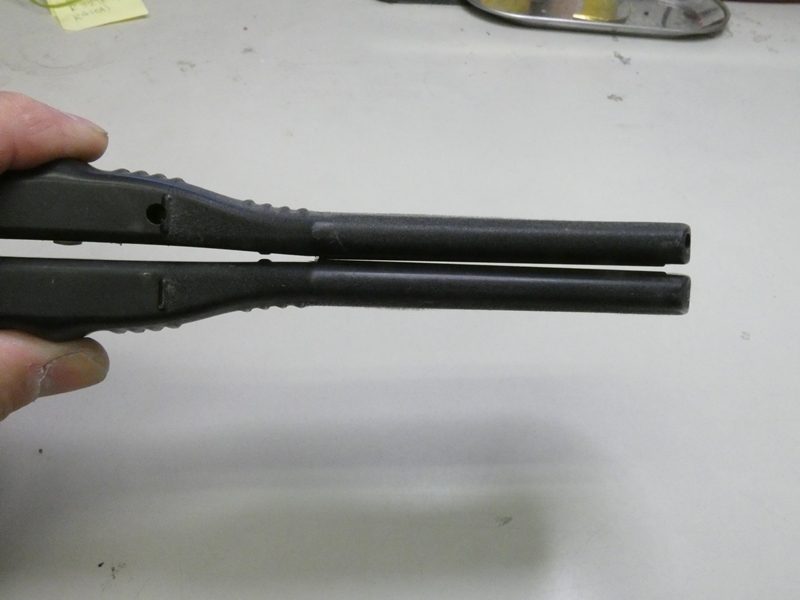

 密着するのは手元に近い部分のみで、 先を含む大部分は確かに隙間があります。 |
|
 長年使用した結果、本体材料が疲労し 変形が生じたものと考えていましたが、 |

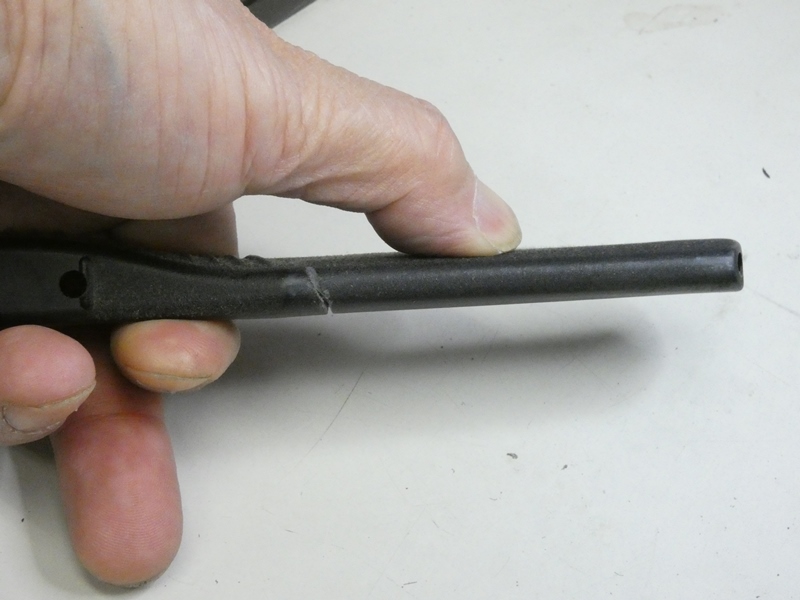

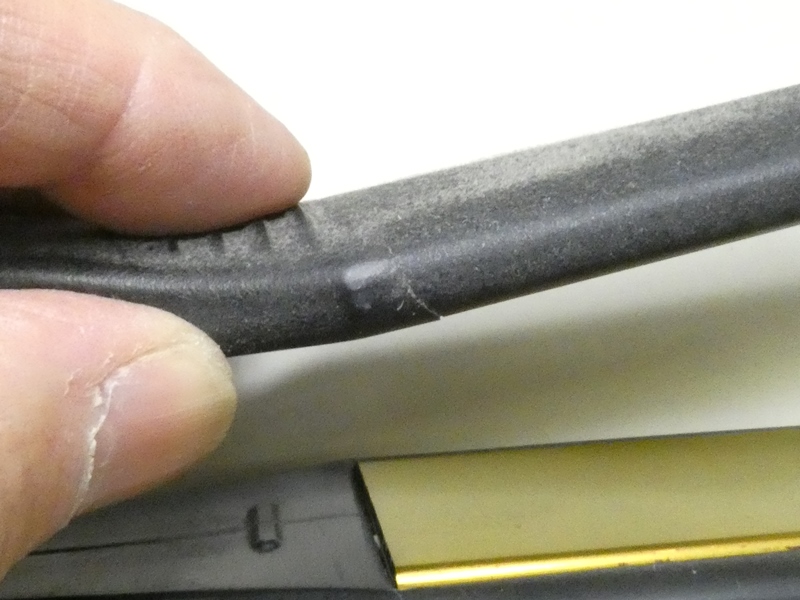

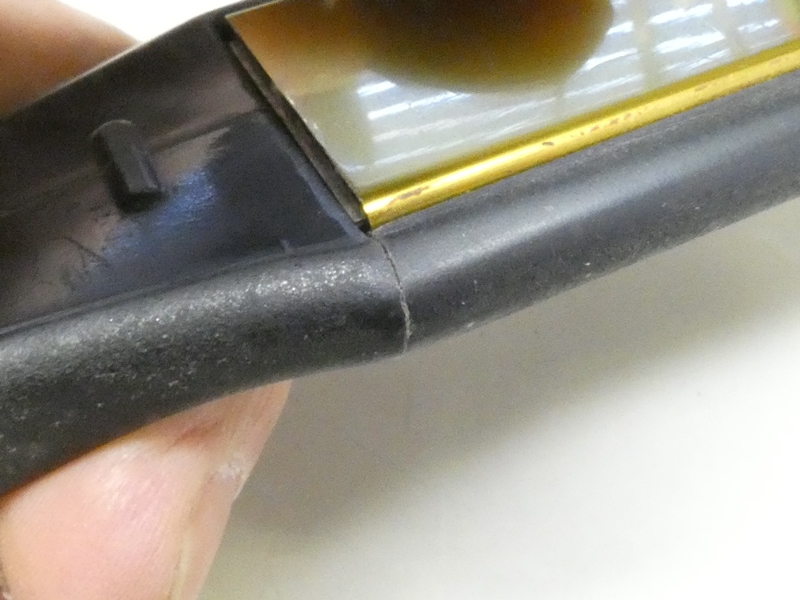

 実際にはそうではありません。発熱体の 根元部分にクラックが確認できます。 |
|
 コテ先で髪を挟むたびに繰り返し力が加わり、根元部分に応力が集中した結果 材料が耐え切れず破断したようです。コテ先を閉じ力を加えると隙間が生じます。 さらに力を加えると隙間が広がり、根元部分で本体が折れ曲がっていきます。 |
||

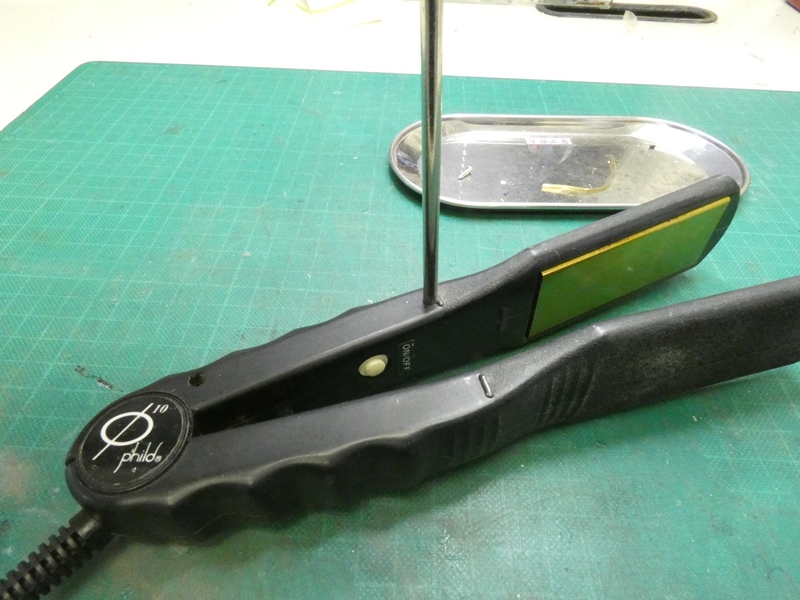

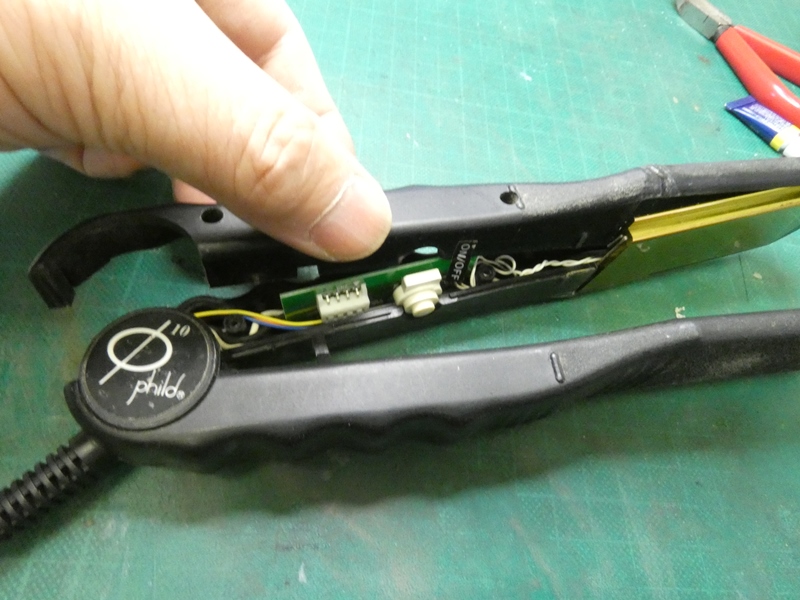

 破断部分を何らかの方法で修復する 必要があります。破断側を分解します。 |

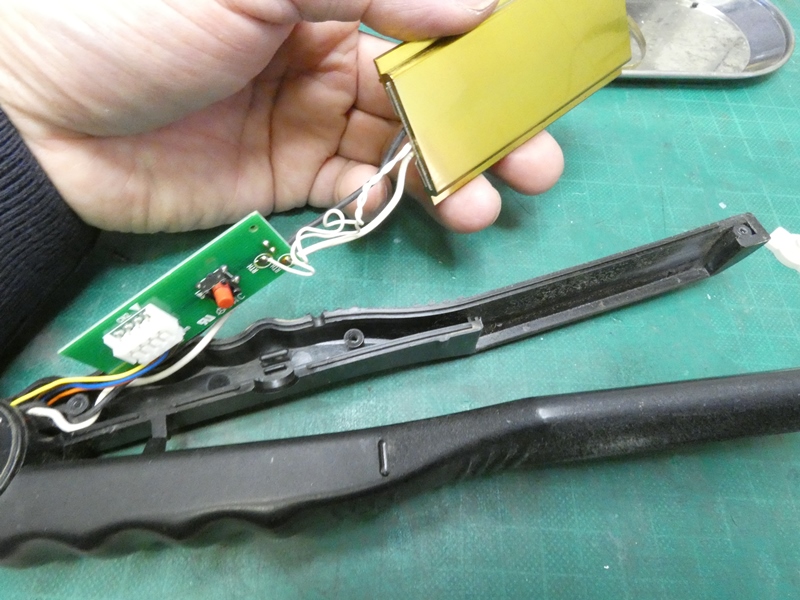

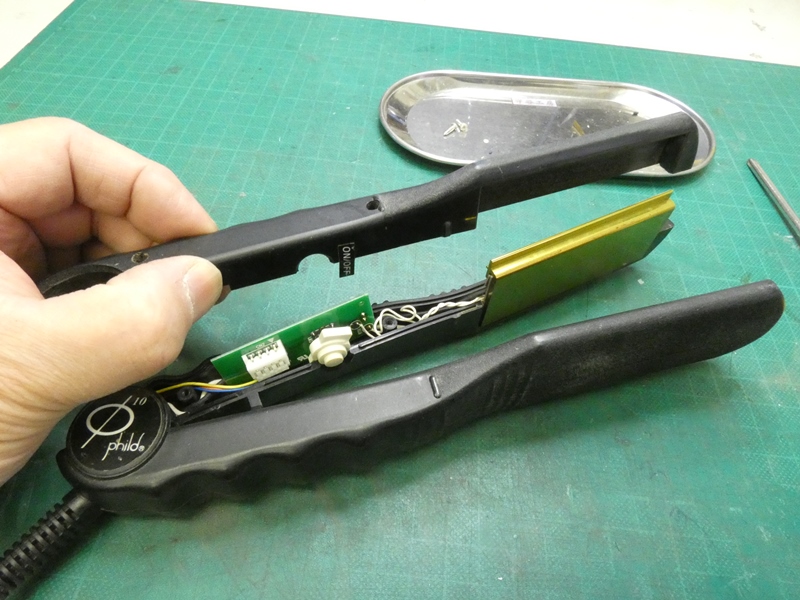

 発熱体や制御回路を、２枚のカバーで 左右から挟み込み内蔵させる構造です。 |
|

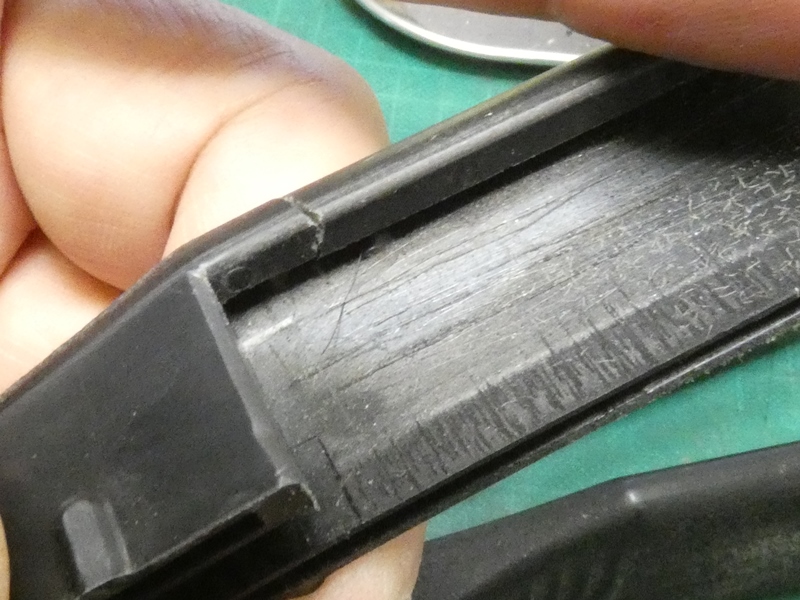

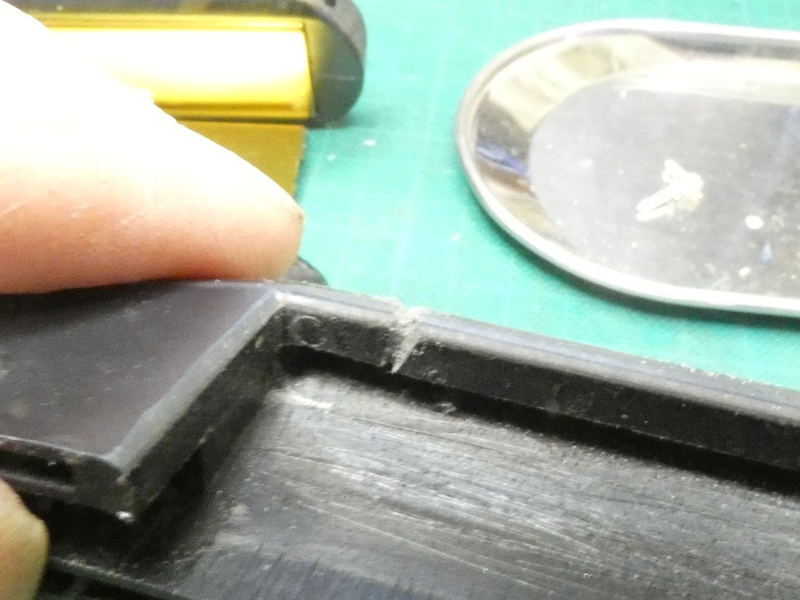

 分解後にカバーの片側を再度点検します。 材料が完全に破断し分離しています。 |

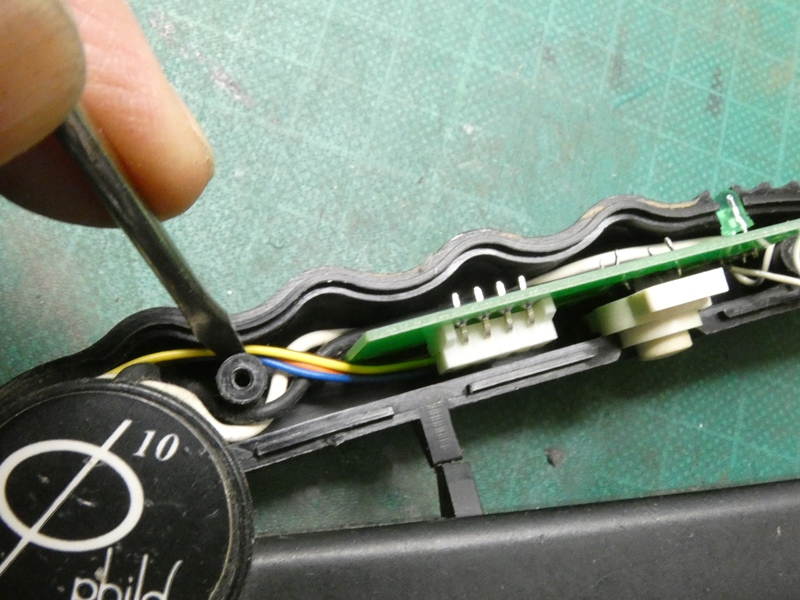

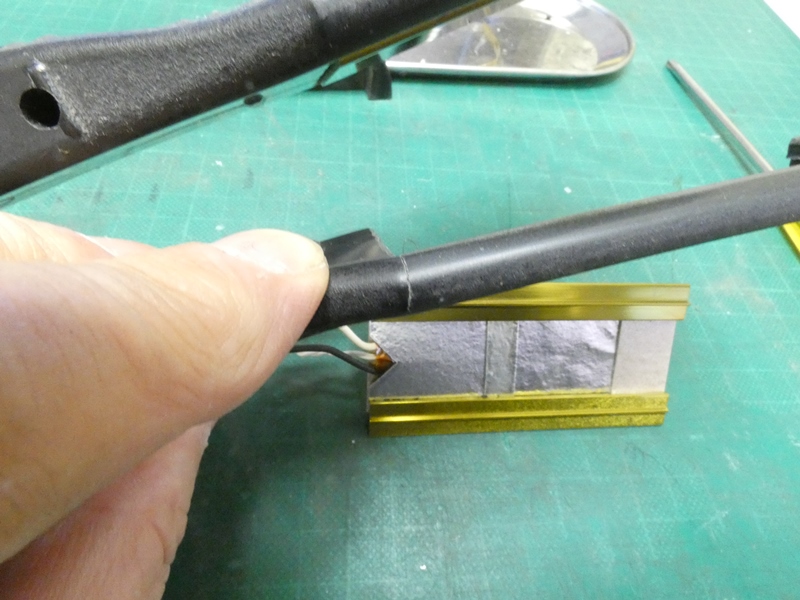

 反対側のカバーから発熱体や 制御回路を取り出します。 |
|

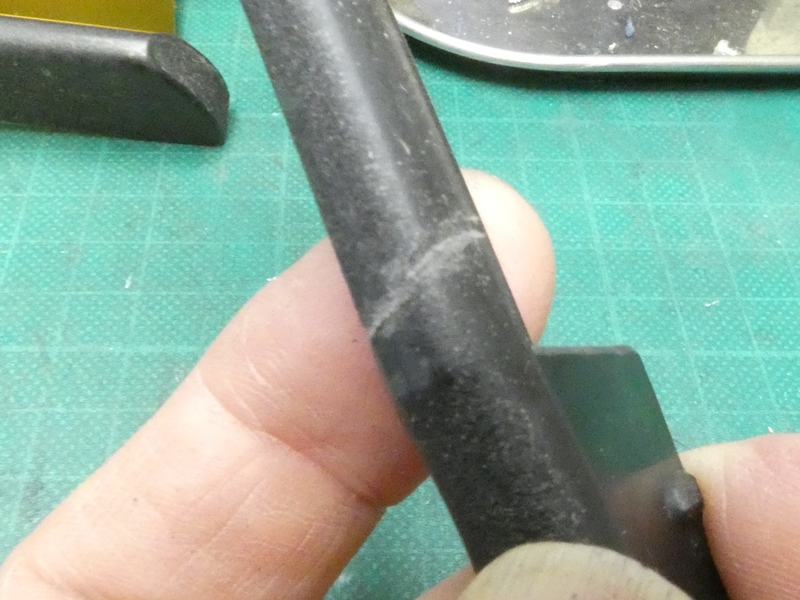

 こちら側も完全に破断が生じています。この ままでは表側まで破断が進むところでした。 |
 接着により破断を修復します。そのため 接着用の足掛かりを加工します。 |
|
 破断部に直接接着剤を入れても、母材との喰い 付きに限度があり十分な接合力が得られません。 |

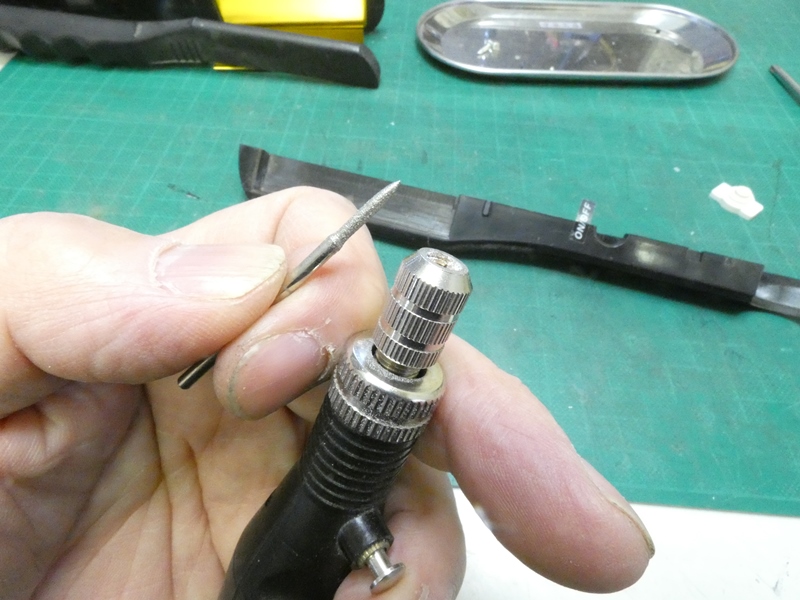

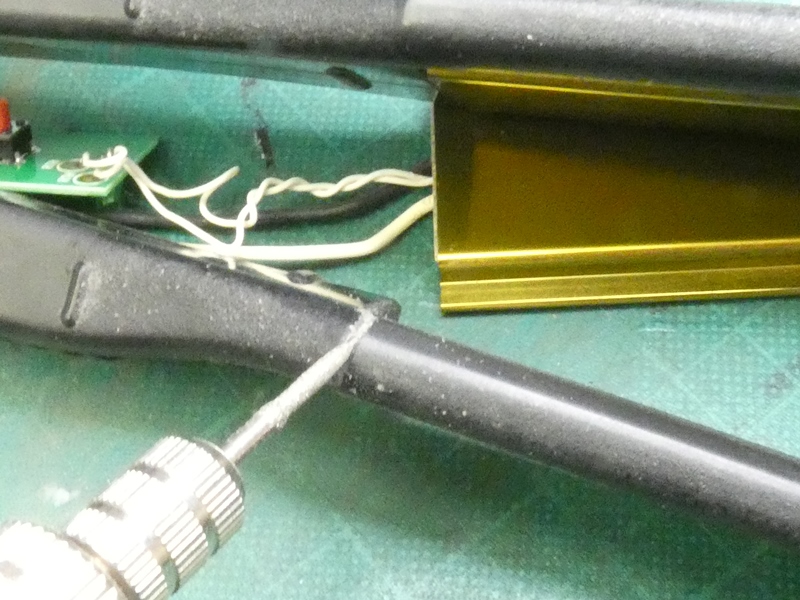

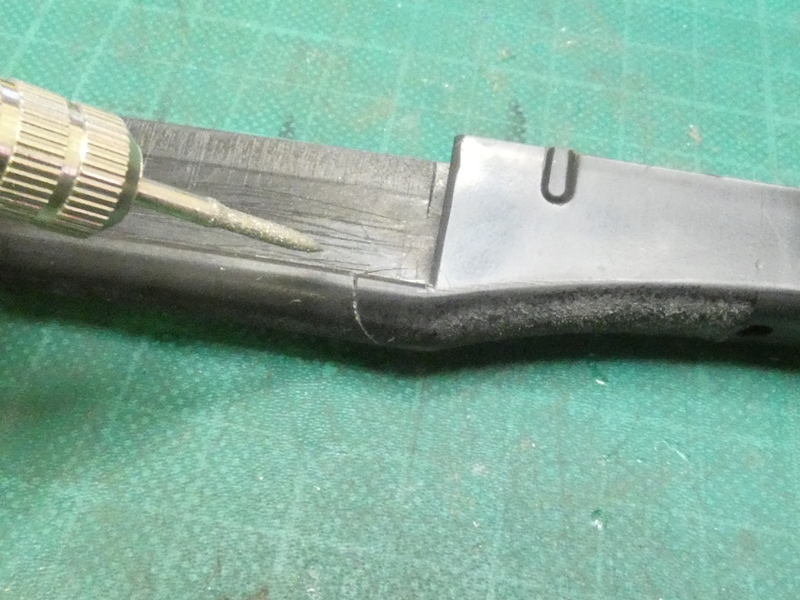

 ダイヤモンドビットを付けたリューターで 破断部にＶ字型の溝を入れます。 |
|
 Ｖ字型の溝に接着剤が十分入り、また 破断面全体に接着剤が行き渡ります。 |
 溝が出来ていますが、切削面が荒れています。 これでは接着剤の浸入を妨げそうです。 |
|

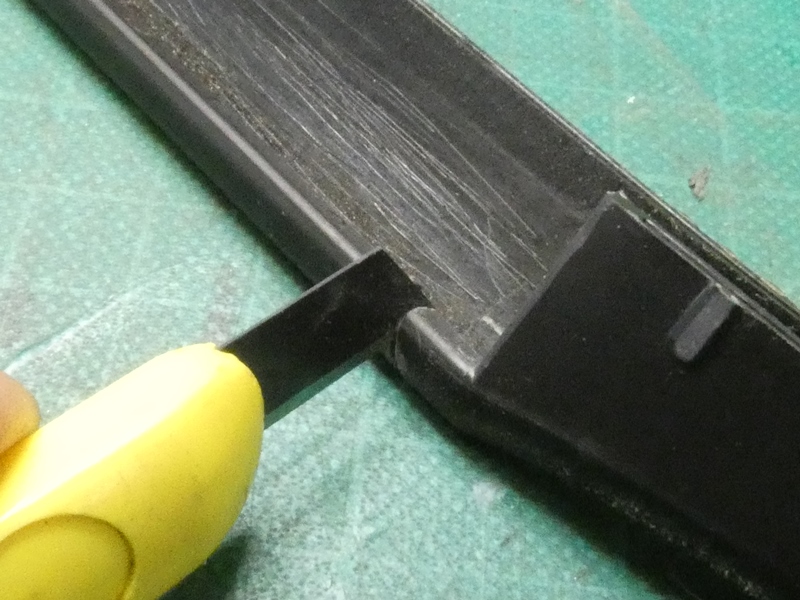

 カッターナイフを入れて 切削面を仕上げます。 |

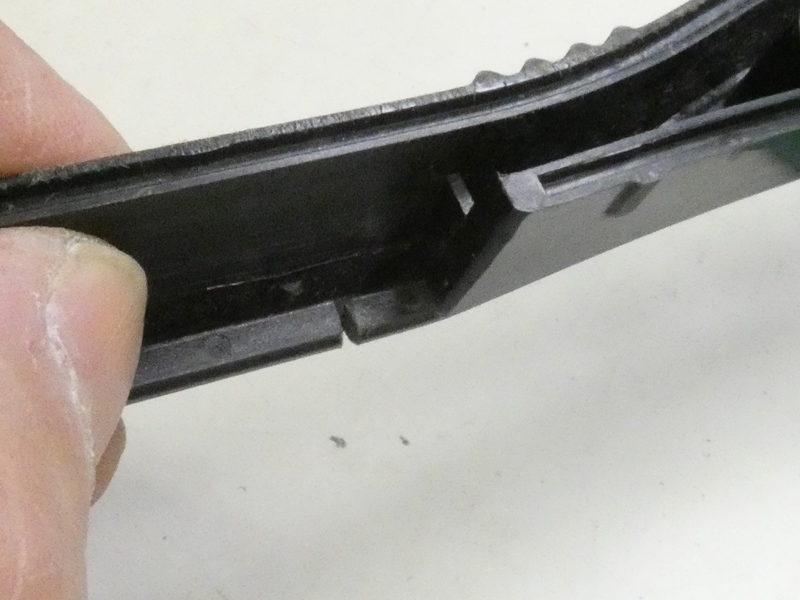

 強制的に変形を矯正するため、 僅かに隙間を作ります。 |
|
 隙間を密着させた状態で、 コテ先がほぼ直線になります。 |

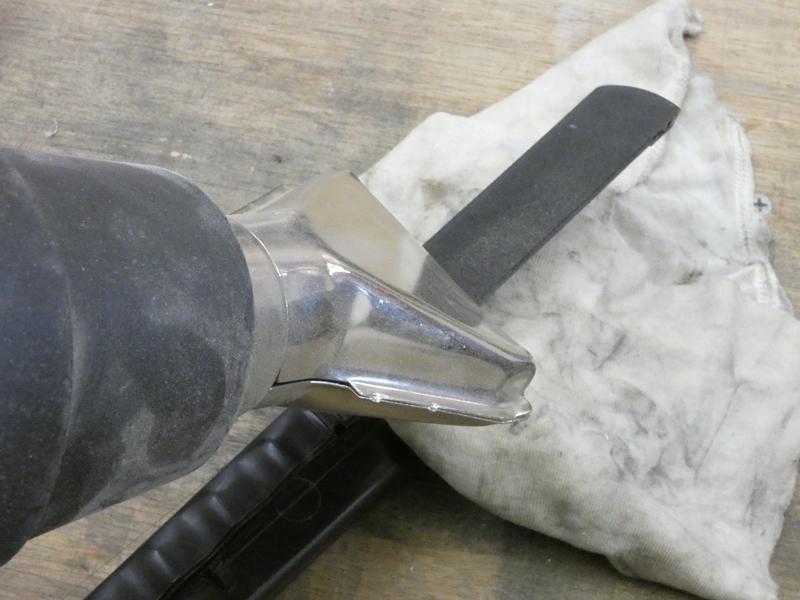

 折れ曲がった部分にヒートガンを当て、 変形を矯正し内部の歪を解放します。 |
|
 コテ先を閉じると、これまでとは逆に先端が密着し根元部分に 隙間が生じます。この状態で接着により破断部分を固定します。 |
||

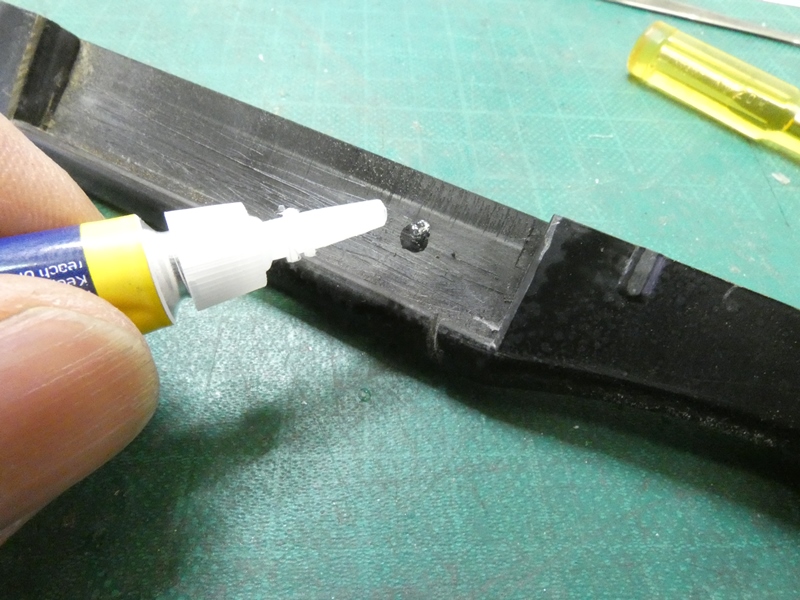

 取りあえず瞬間接着剤により補修することにします。 瞬間接着剤と本体母材との接着性を確認します。 |

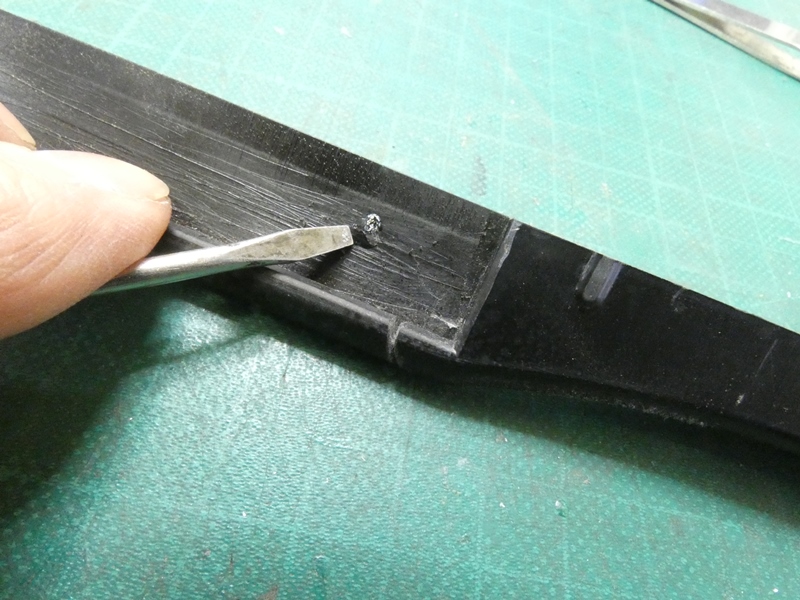

 瞬間接着剤が固化した後、ドライバーの先で こそぎ落としてみます。強固に密着しています。 |
|

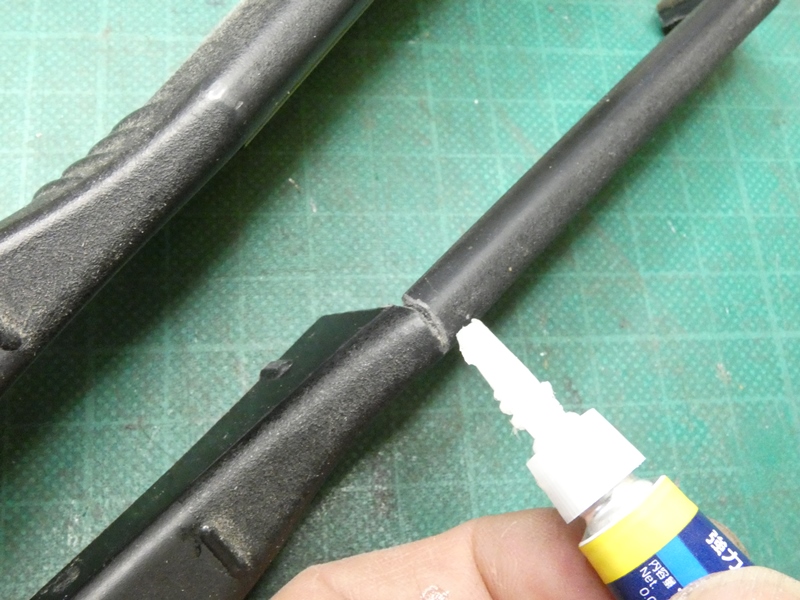

 まず溝の奥部分に重点的に 接着剤を送り込みます。 |

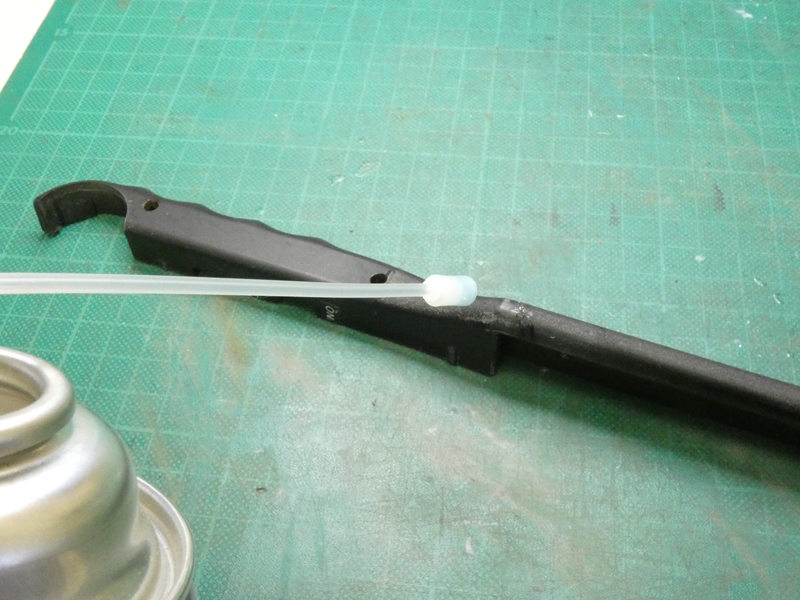

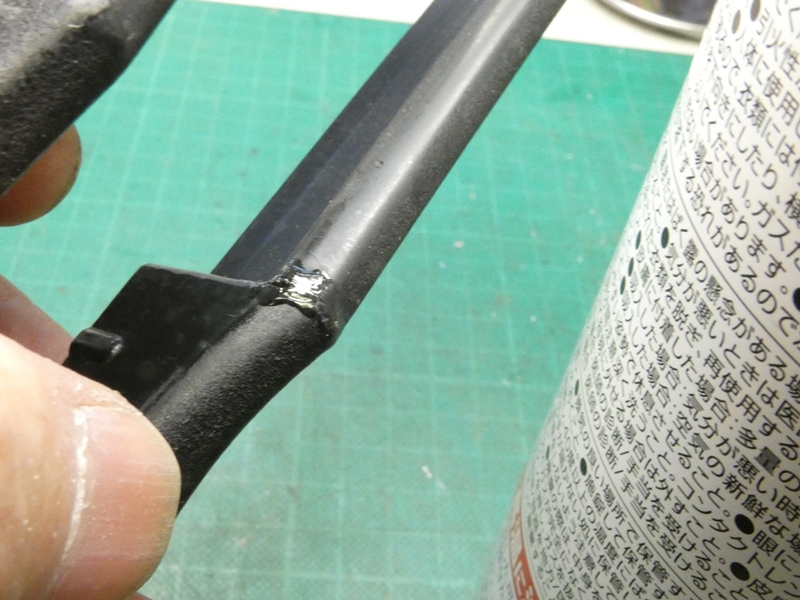

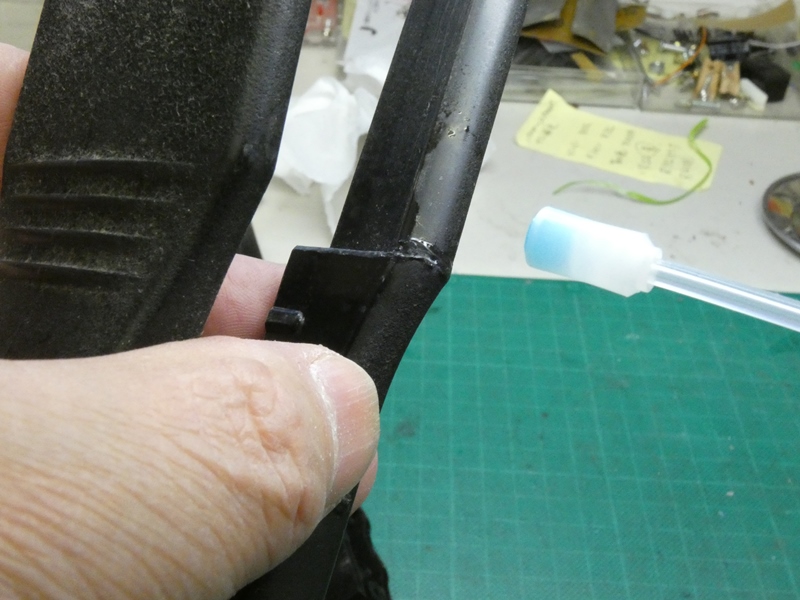

 硬化促進剤を吹き付け、瞬間 接着剤を完全に固化させます。 |
|
 ２・３回に分けて接着剤を追加し、その都度 硬化促進剤を吹いて強度を高めていきます。 |

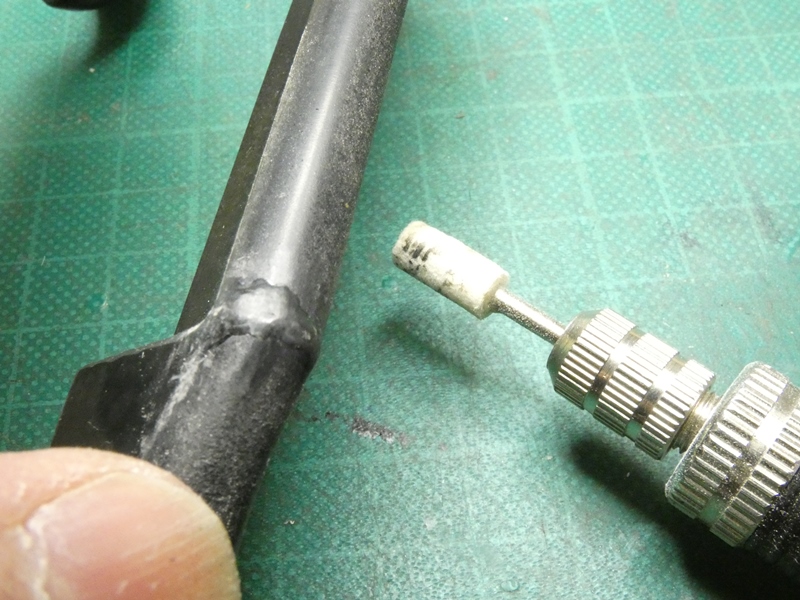

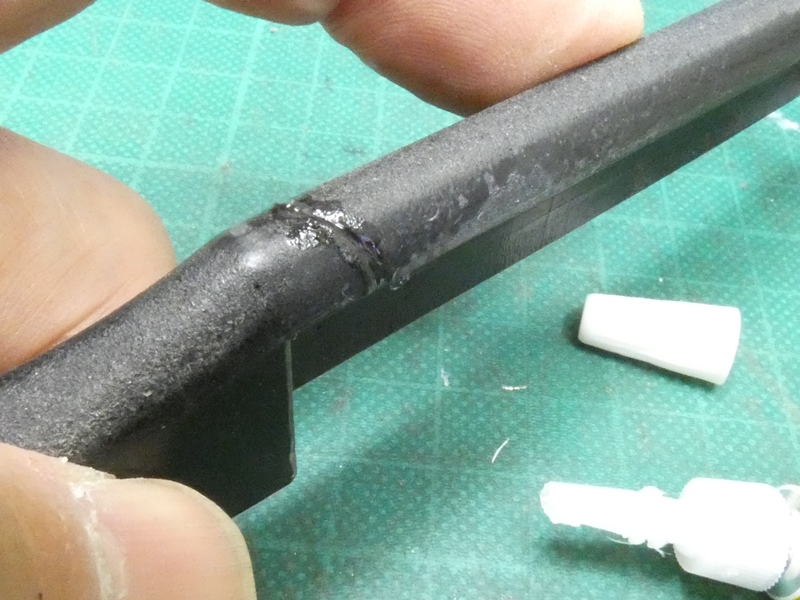

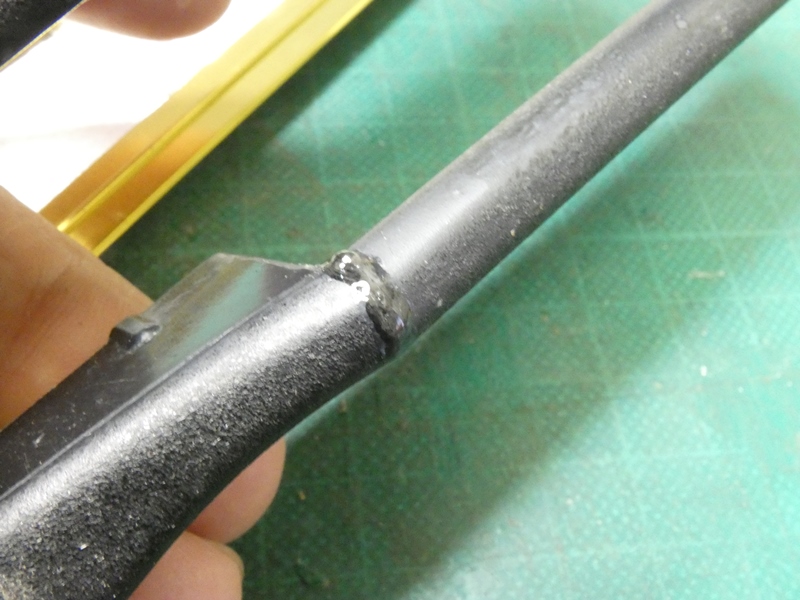

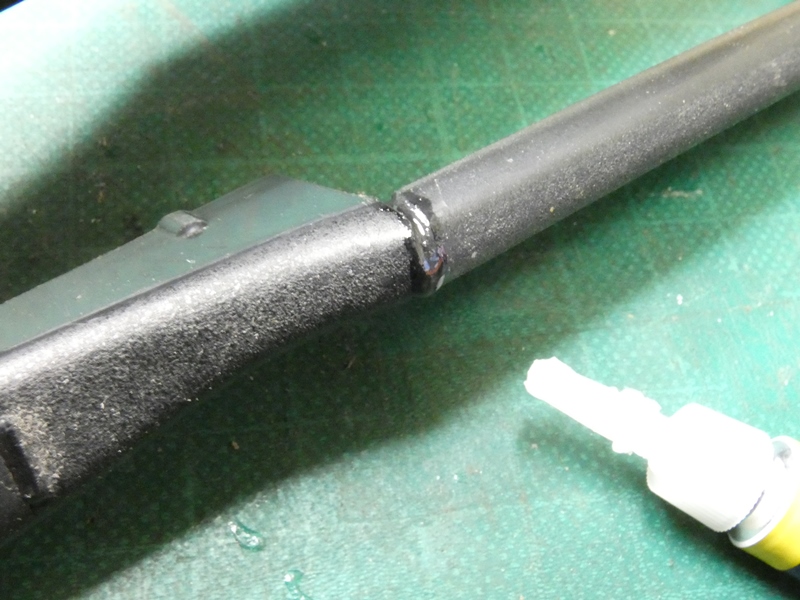

 表面に多少の肉盛りがある方が強度的に有利です。が、 余分に付着・固化した接着剤はリューターで削り落とします。 |
|
 反対側のカバーも溝に接着剤を 送り込み、同様に補修します。 |
 一度に大量の接着剤を流し込むと内部まで 固化が進まず、十分な接合力が得られません。 |
|
 Ｖ字型に成型した溝内に、少しずつ数回に分けて 接着剤を送り込み固化させることで強固に接合します。 |
 少量の瞬間接着剤を送り込むたびに硬化促進剤を 吹き付け、接着剤全体を完全に固化させます。 |
|
 ある程度肉盛りしたいところですが、 盛り過ぎると外観を著しく損ないます。 |

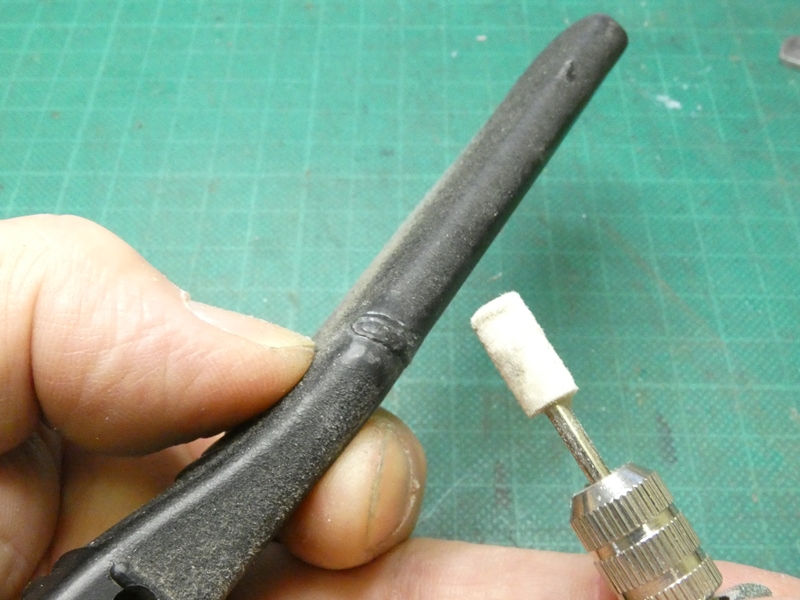

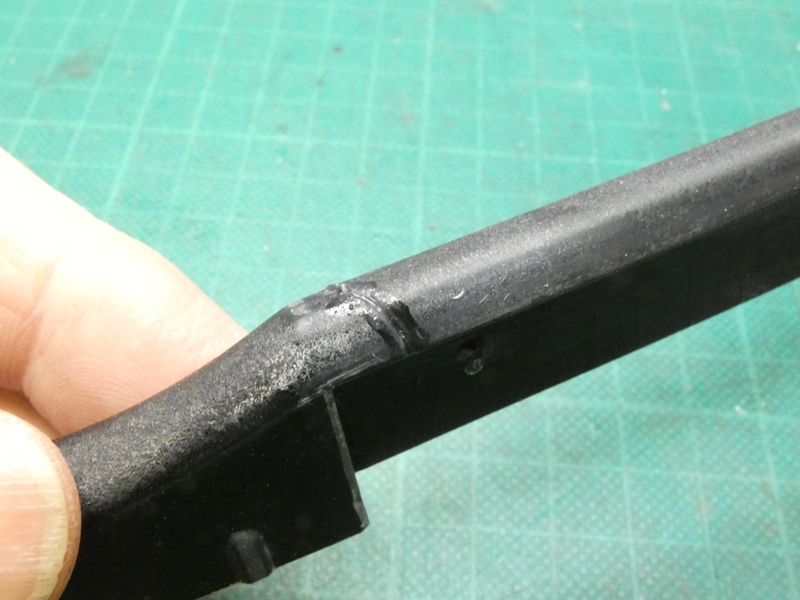

 リューターを使い外観を整えます。 かなりの強度が出ているはずですが・・ |
|
 発熱体や制御回路を、配線を噛まない よう本体内部に丁寧に戻します。 |
 ２枚のカバーを合体させます。組み付けは 修理前と変わらず問題ありません。 |
|

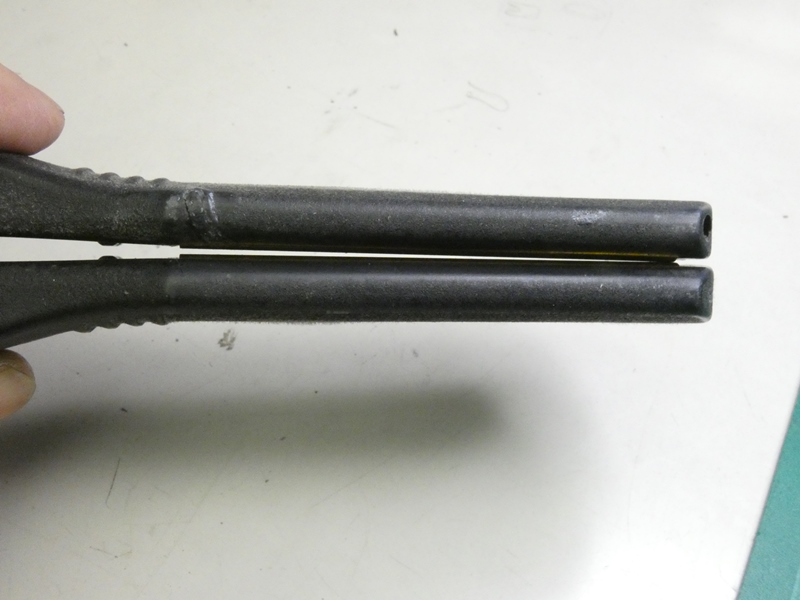

 先端が密着し、根元部分に僅かに隙間が生じる状態で接合されました。少し力を 加えると全体が密着しますが、それはやはり本体が変形するためです。コテ先で 髪を挟み力を加えると、根元部分に応力が集中することに変わりはありません。 果たして瞬間接着剤による補修が強度的に十分だったか、少々不安が残ります。 |
||
 しかし、十分な強度を確保するには、根元部分の形状・構造が適切とは言えません。 この設計では曲げ応力が集中的に加わることは自明で、破断するべくして破断したと 言えるでしょう。また、本体全体が樹脂製であることにも無理があると思います。 |
||
|
||
