| ・パイオニアＴ－７００Ｓ回路復活（２０１９．７．５） |

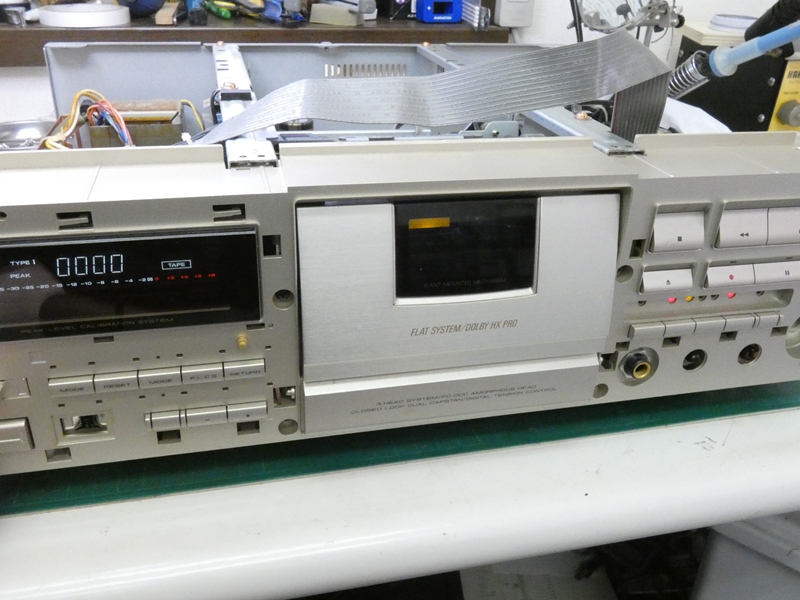

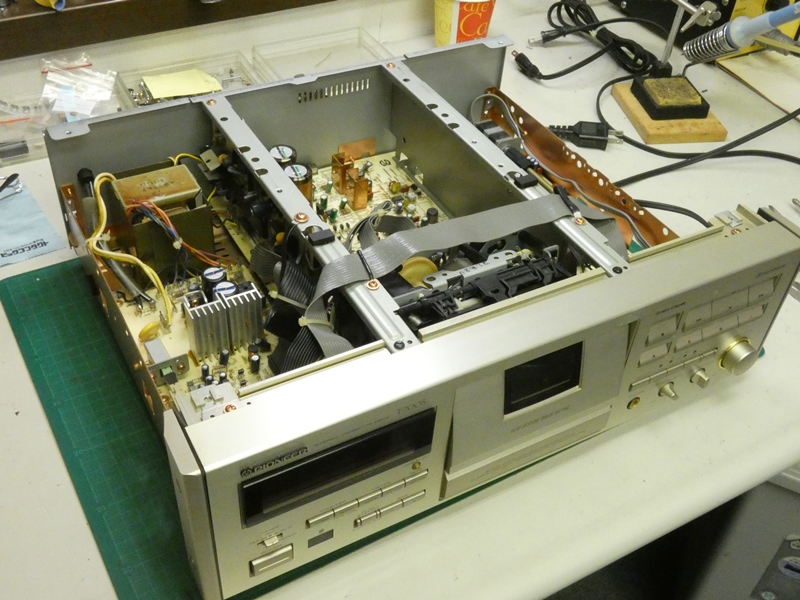

この４月にデッキ部分を修理（ベルト交換）したＰＩＯＮＥＥＲカセットデッキＴ－７００Ｓです。 思わぬ難題に直面し、４月以来作業を（ご依頼主にお断りの上）中断したままでした。 ひょんなことから問題解決の道が開け、ご依頼主の期待に沿うべく作業を再開します。 |
|||

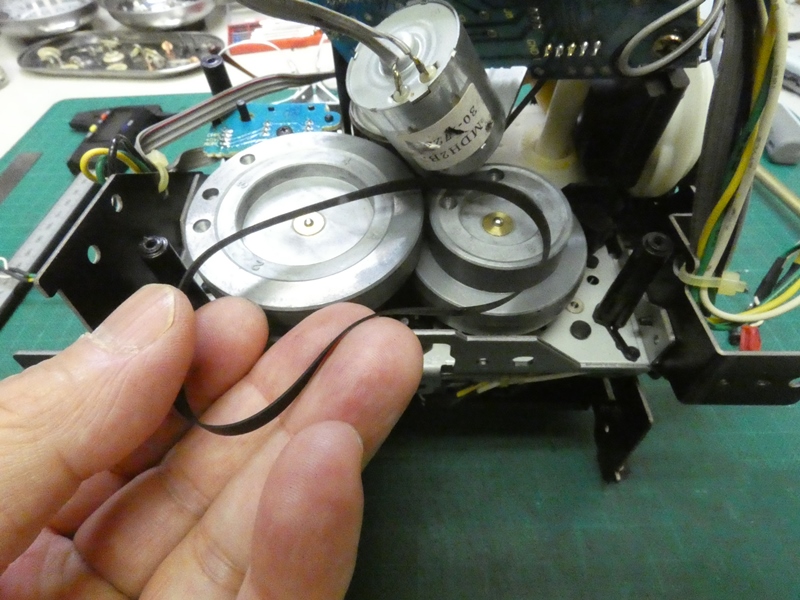

 ご依頼は経年劣化によりペースト状と化したゴム ベルトを交換することで、無事成功しております。 |

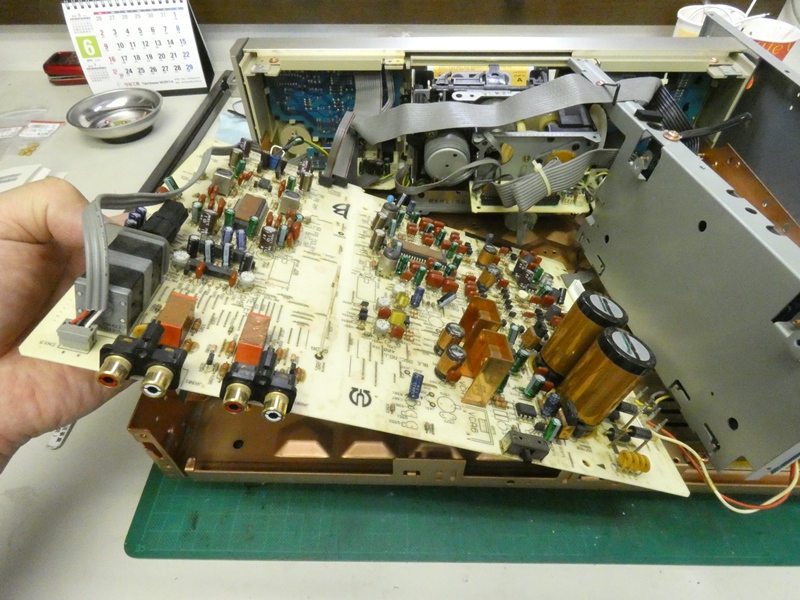

 デッキ部は復旧したものの、その後回路基板に 問題があり信号が再生されないことが分かりました。 |
||

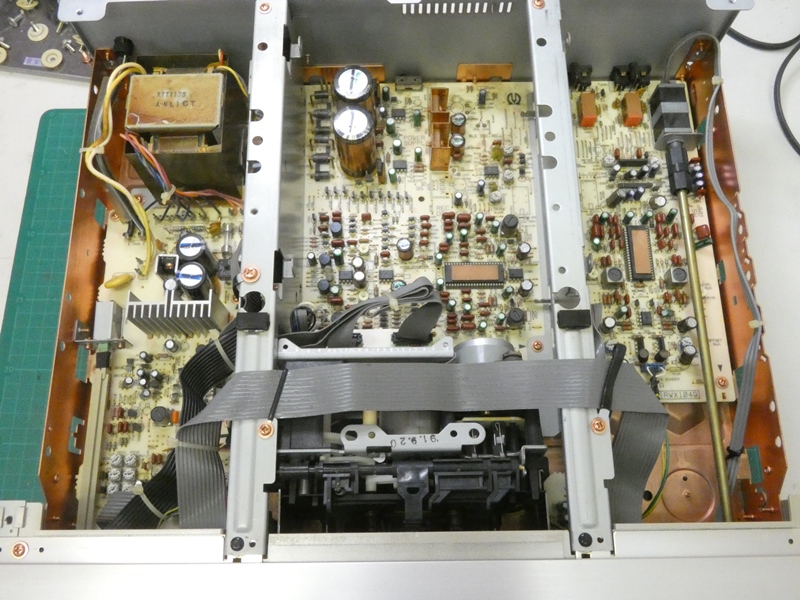

満載の回路基板は手の出しようがありません。 |
何ともつれない返答で、完全に手詰まり状態です。 |
||
 せめて再生回路（Ｐｌａｙｂａｃｋ系）だけでも修理出来れば、ご依頼主には これまで録り溜めたカセットテープを楽しんでいただけるのですが。 |
|||

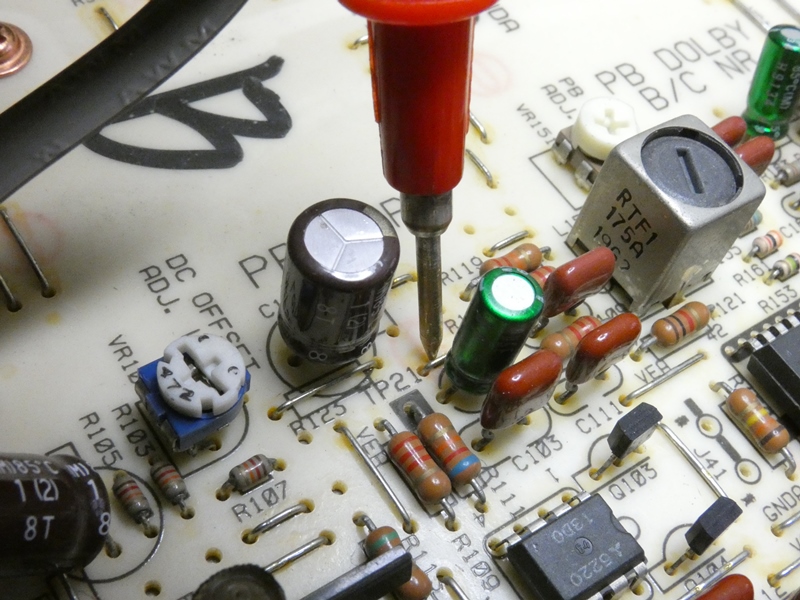

 基板面のシルク印刷も意味がよく分かりません。回路図無しで まるで手探りですが、電源の電圧くらいは確認してみます。 |

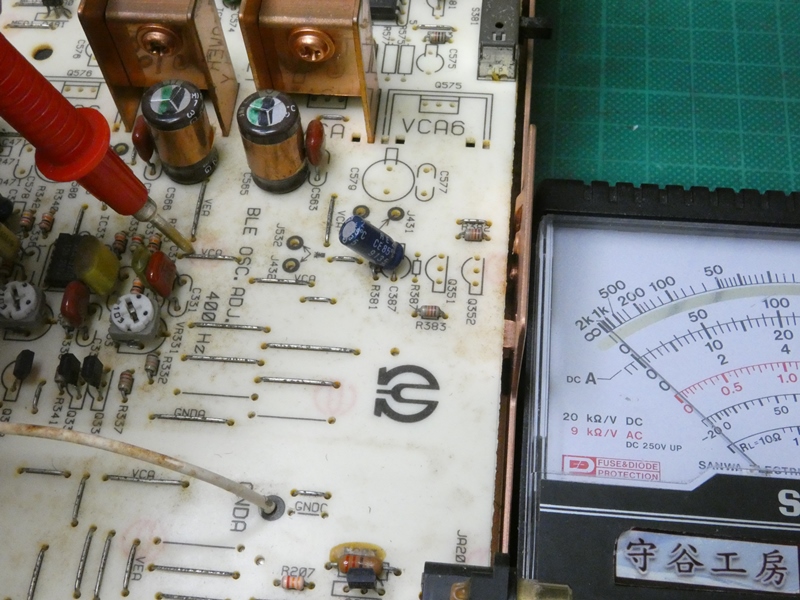

 どうしたことか電源と思しきポイント、その他の ポイントいずれも電圧が全くかかっていません。 |
||
 ベルト交換の記事をアップした後、思わぬ事が起こりました。 ＷＥＢをご覧になった北海道の方から連絡を頂戴しました。 |

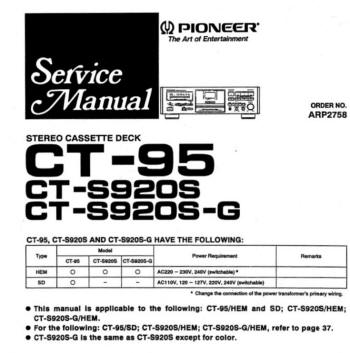

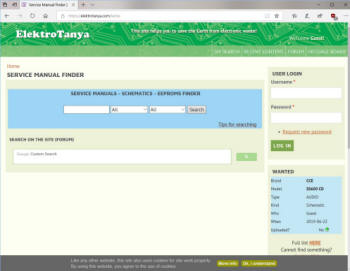

 Ｔ－７００Ｓ相当の海外向け製品で、ネット上に サービスマニュアルが存在するという有難い情報です。 |
||

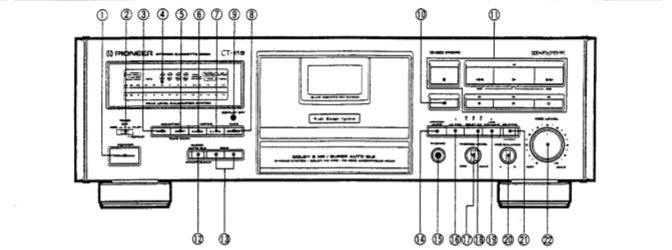

 海外向け製品は製品型番が異なることを忘れておりました。 前面パネルの説明図から同型であることが分かります。 |
|||
 全２７ページに及ぶ英語版マニュアルには、製品の分解図とパーツリスト、ブロック ダイアグラム、録音・再生系全回路図、ドルビーエンコーダ・デコーダ全回路図、基板 表裏両面見取り図、液晶表示器・操作ボタン系回路図、基板上の電子部品リスト、 各部の調整方法と基準値、前面パネルの説明、性能・仕様一覧と至り尽くせりです。 |
|||

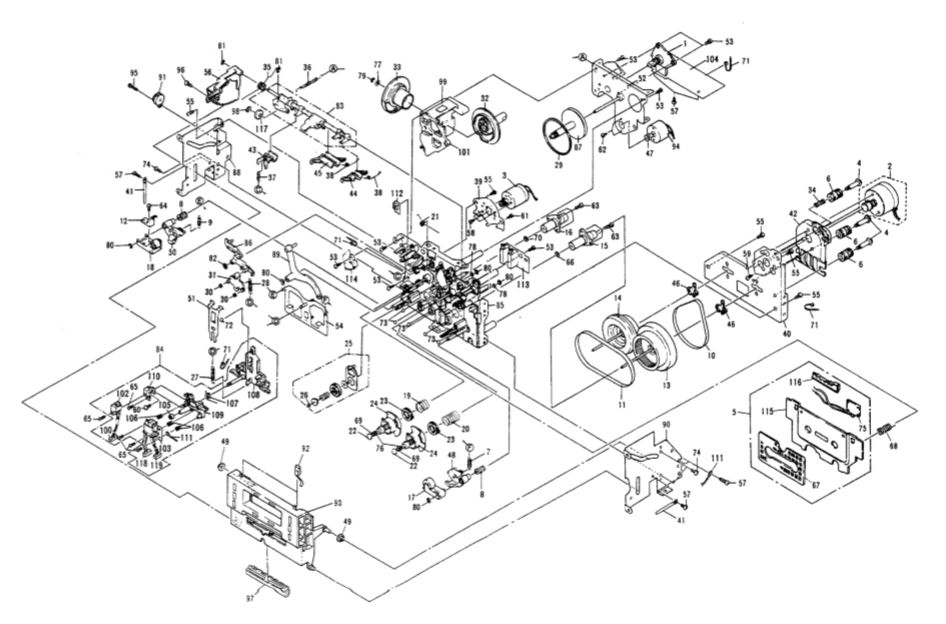

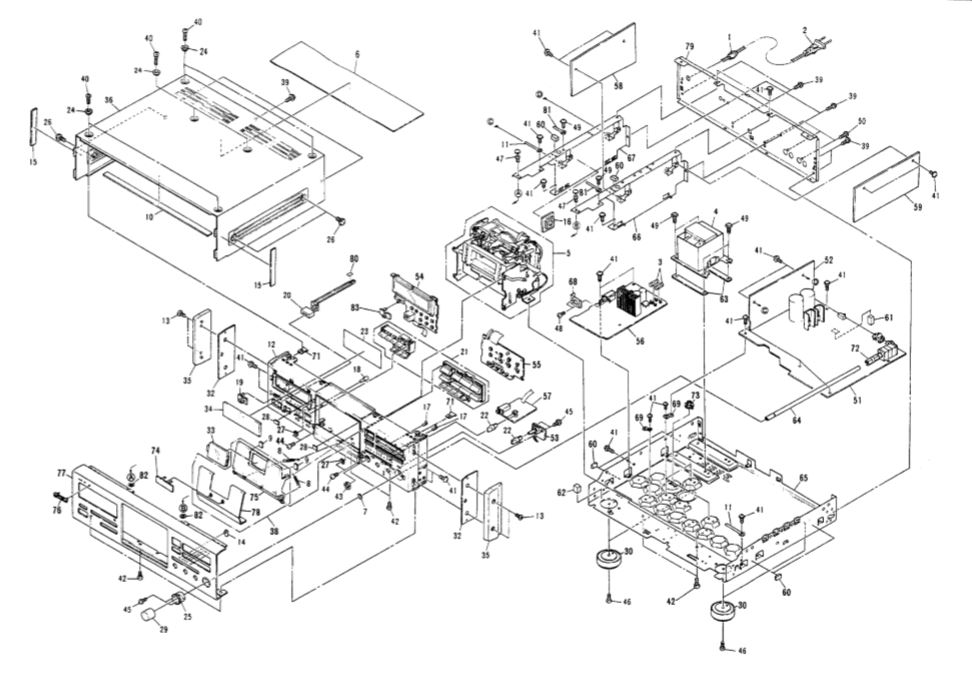

 カセットデッキ部の詳細分解図です。前回ベルト交換の際にこの 図面があれば、より的確な作業を要領よく行うことが出来たはずです。 |
|||

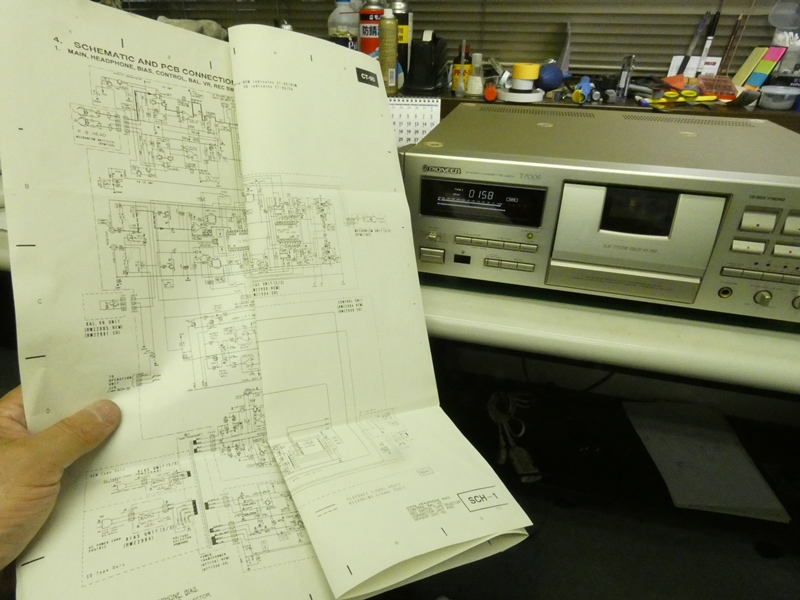

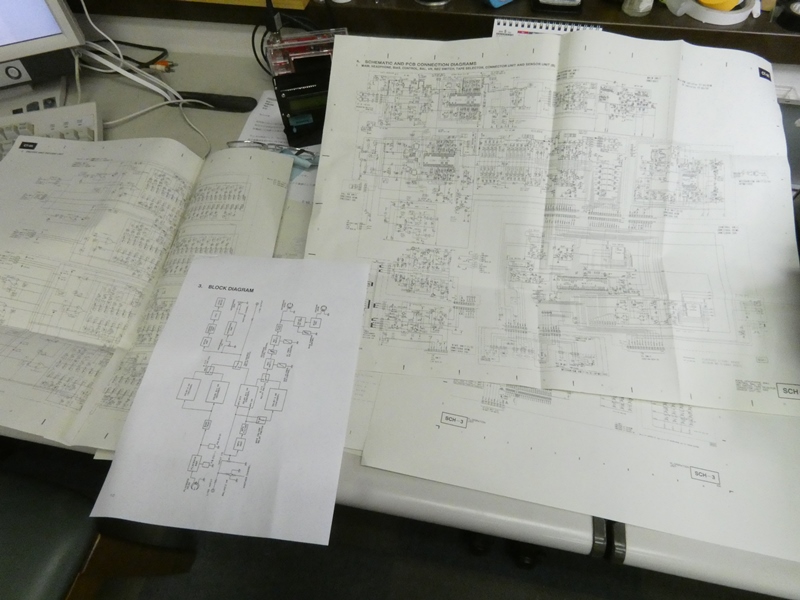

 ブロックダイアグラムと全ての回路図をプリントアウトしました。Ａ３用紙２枚に 印刷してようやく判読できる細かさです。オリジナルのマニュアルをスキャナで 取り込んでおり、ＰＤＦファイルとはいえ文字のかすれや画像の歪みがあります。 |
|||

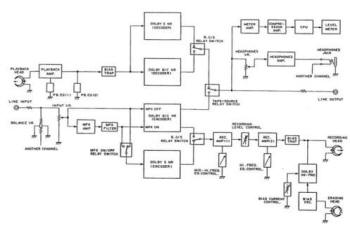

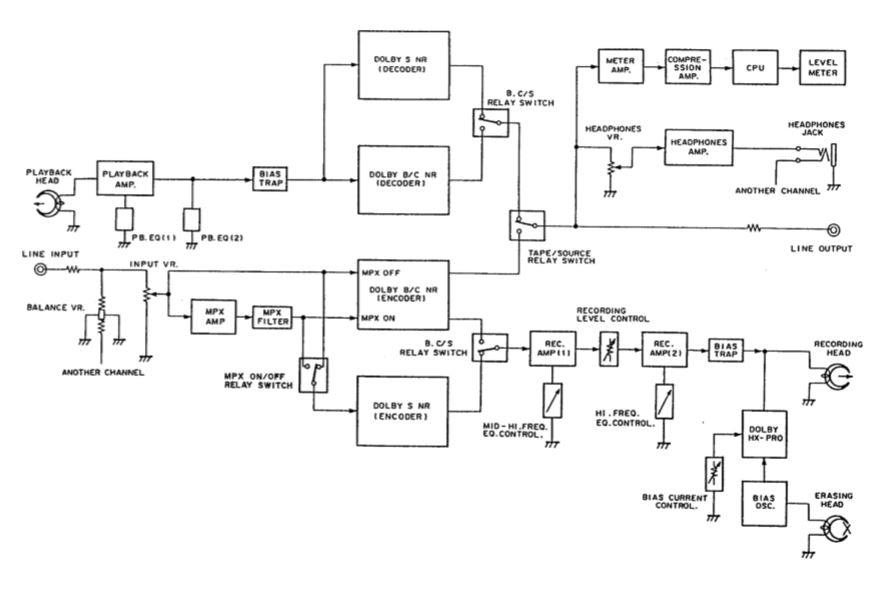

 先にブロックダイアグラムを確認します。空恐ろしく 思えた広大な回路も、すんなりと把握できます。 |

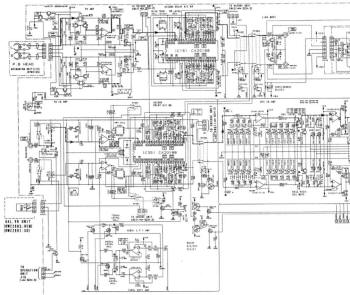

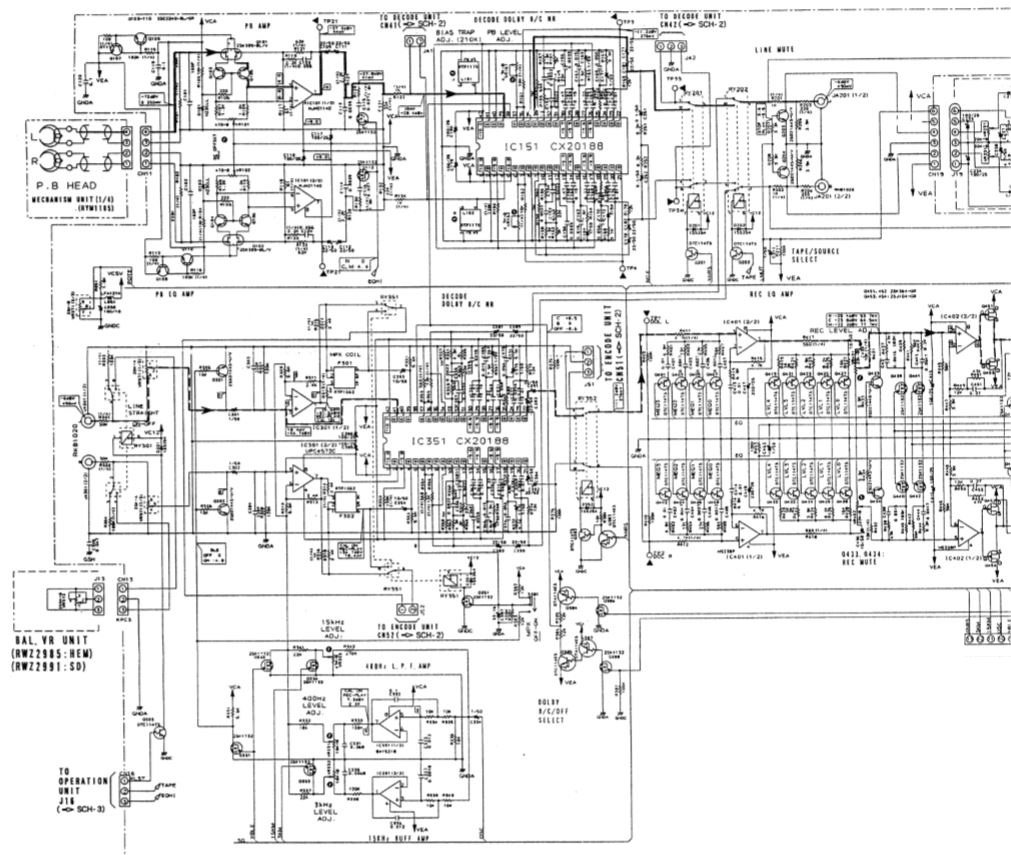

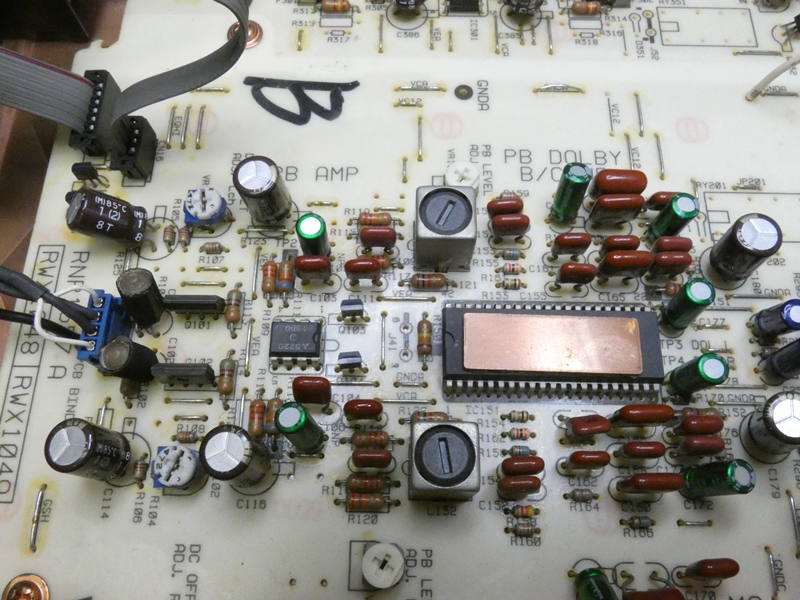

 再生系だけでも何とか復旧させたいものです。続いて回路図を 覗き込みます。Ｌ・Ｒチャンネルの電子部品が整然と並びます。 |
||

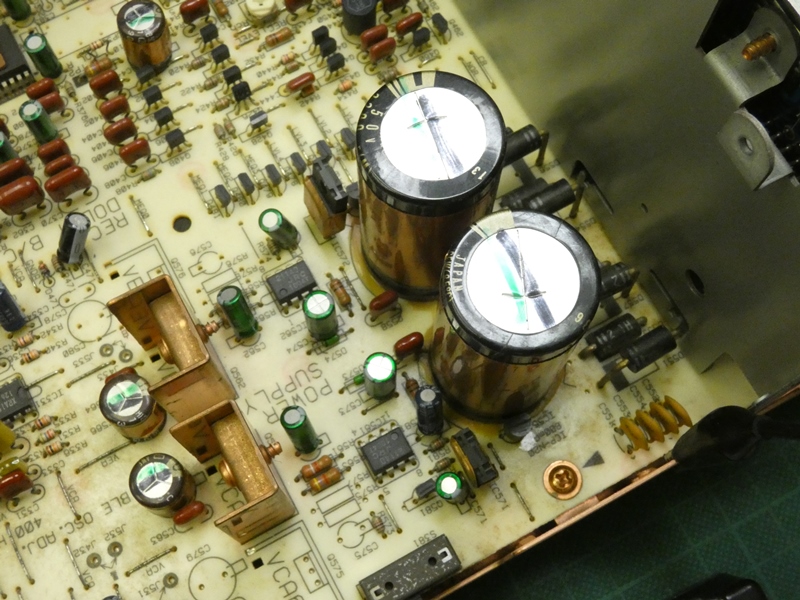

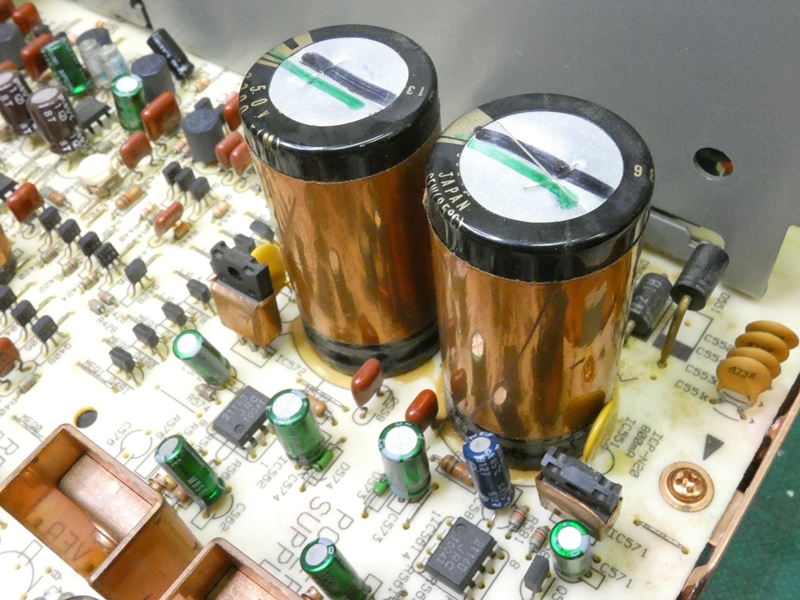

 この辺りはダイオード、電解コンデンサ、レギュレータ デバイスと並び、電源回路を構成しています。 |

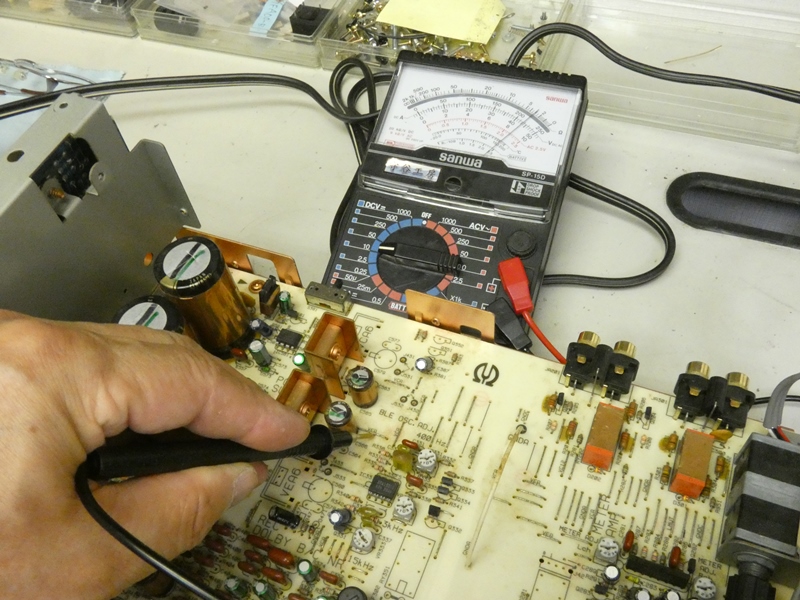

 再生回路の各部に電圧がかかっていませんでしたが・・ 念のため電源回路の出口部分で電圧を確認します。 |
||
 電圧が検出されません。もしかすると 電源回路が機能していないのでは・・ |

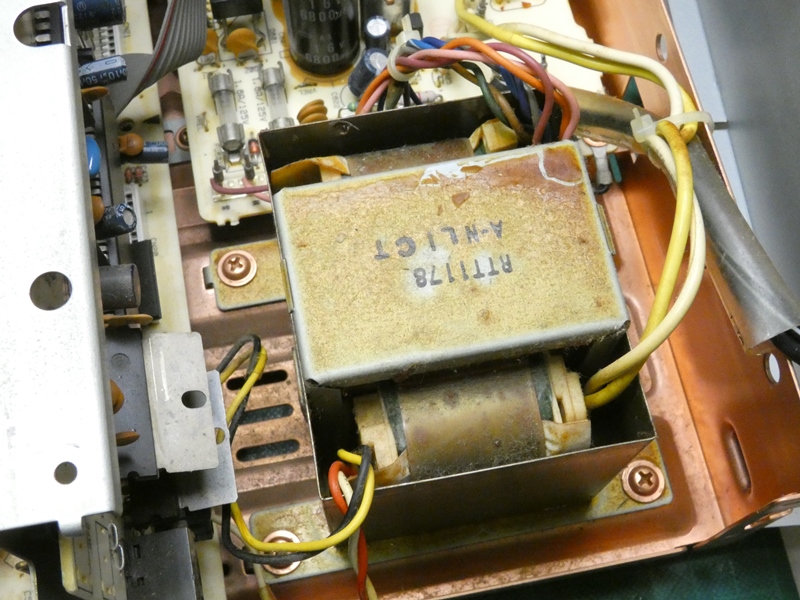

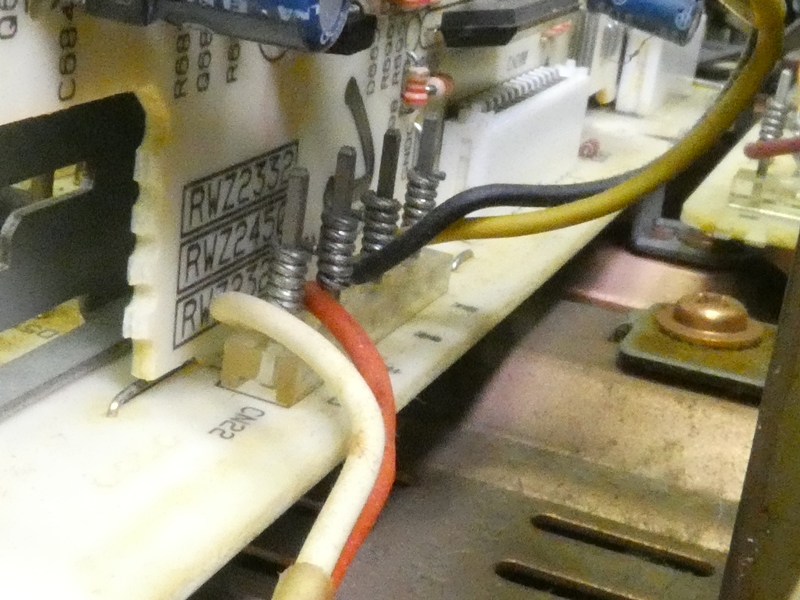

 厳重に電磁シールドされた電源トランスから、２次巻線が 引き出され電源回路の入り口部分に接続されています。 |
||

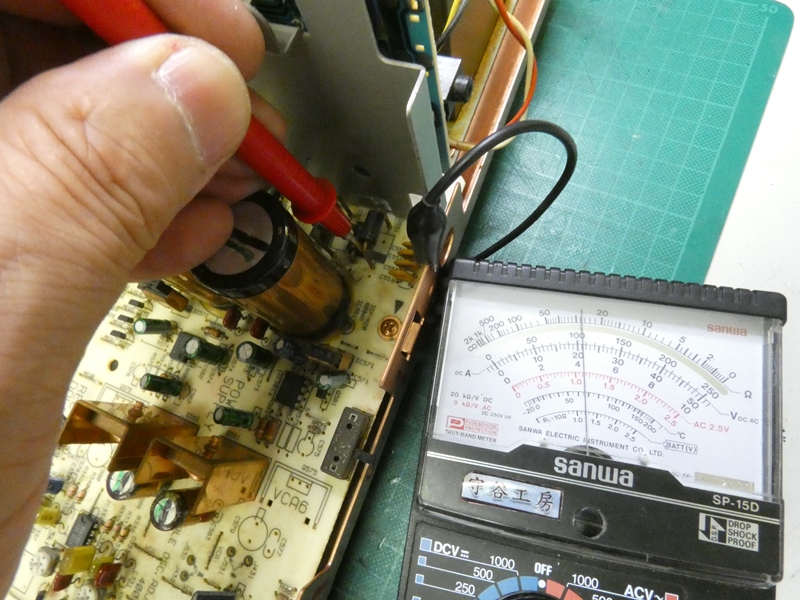

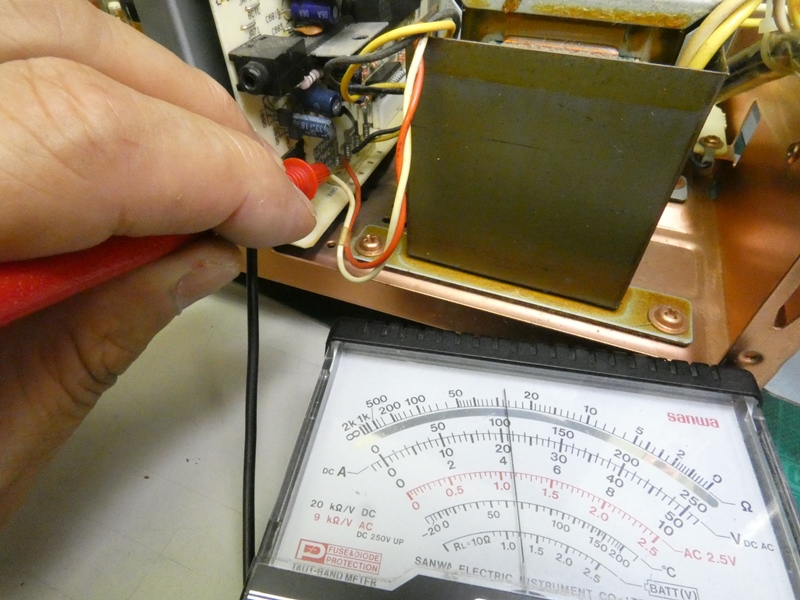

 電源トランスの出力＝電源回路の入力部で交流電圧を 確認します。電圧が出ています、問題ありません。 |

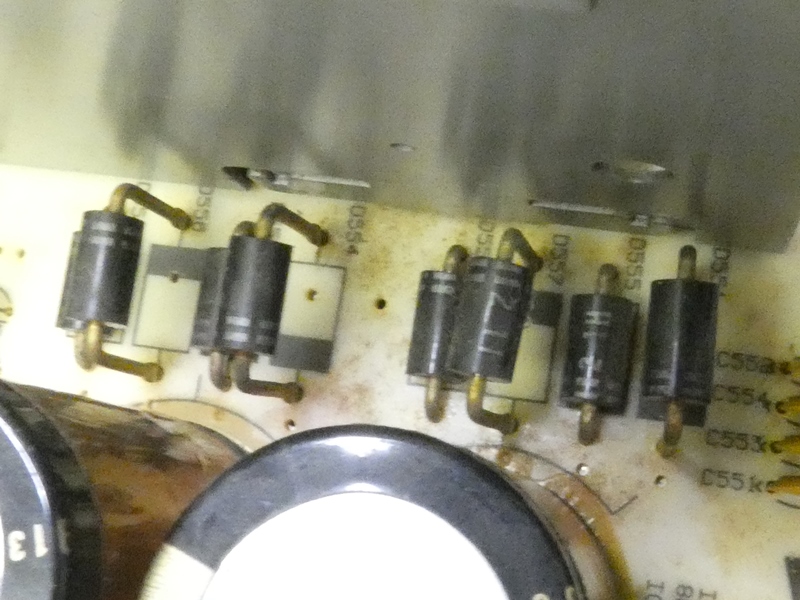

 直後に接続されている整流用ダイオードです。 右側の４本はブリッジを構成しています。 |
||
 ダイオードブリッジの出口に電圧が出ています。 電源が途切れている個所が絞り込まれてきました。 |

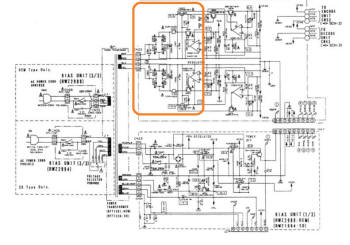

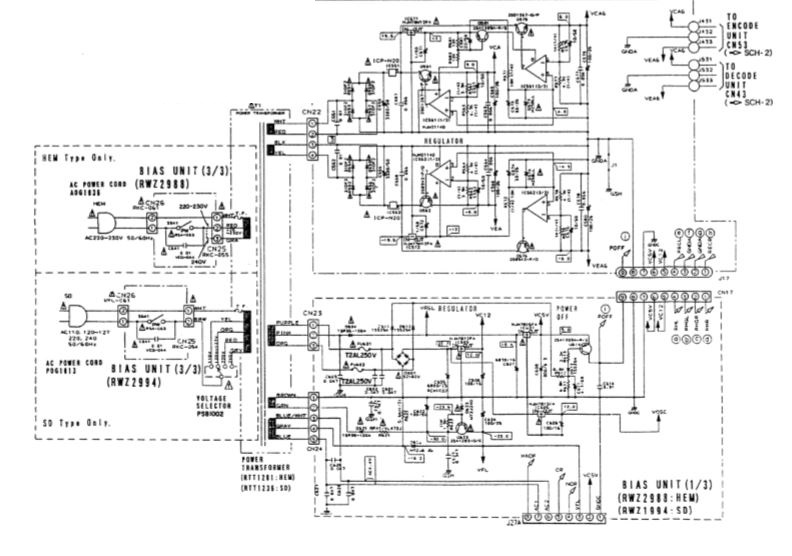

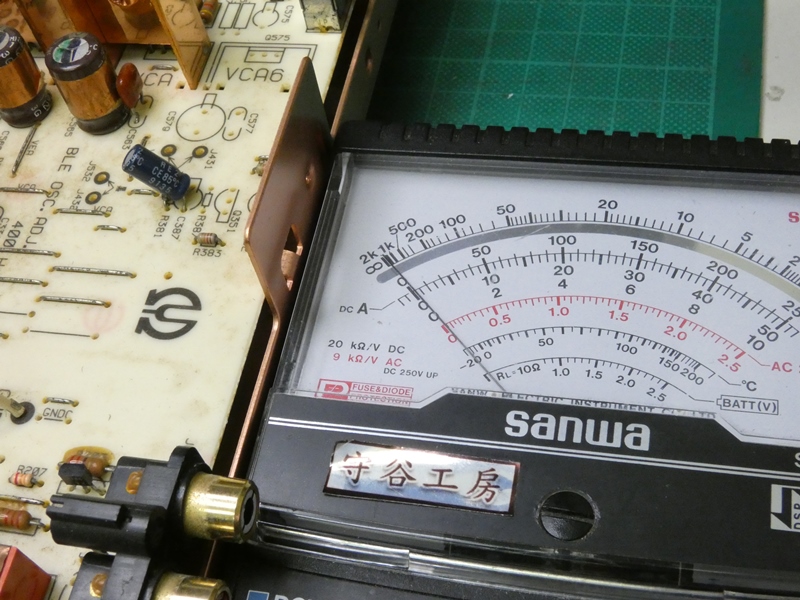

 回路計を当てているのは、回路図８ページ目のこの 辺りです。各部に電源を供給する大元になります。 |
||

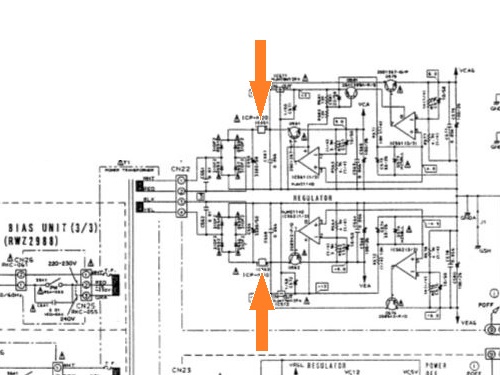

 回路図を詳しく調べると、ダイオードブリッジを出たところ、ボルテージレギュレータ用の ＮＰＮパワートランジスタ（型番不明）のコレクタとの間に、見慣れない部品があります。 |
|||

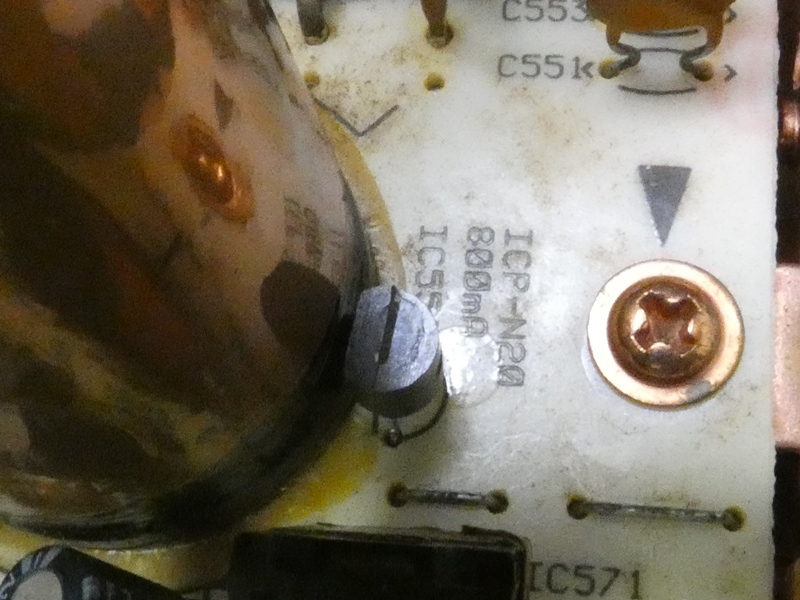

 基板に部品名が印刷されています。 部品番号ＩＣ５５１、ＩＣＰ－Ｎ２０です。 |

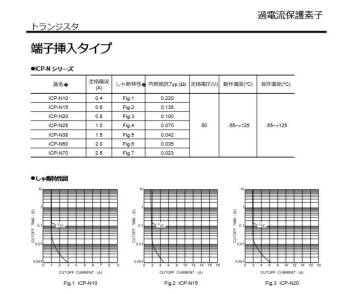

 ＩＣＰ－Ｎ２０はＲｏｈｍ社製、容量 ８００ｍＡのセラミックヒューズです。 |
||

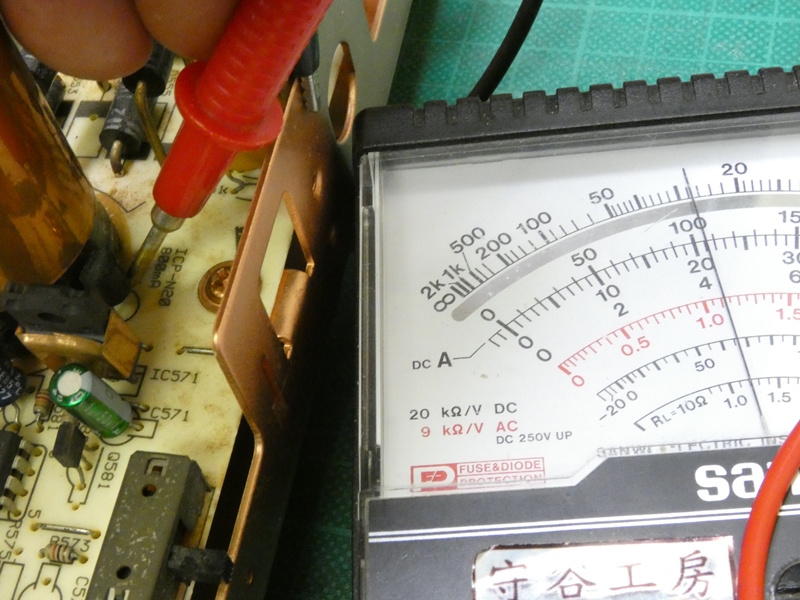

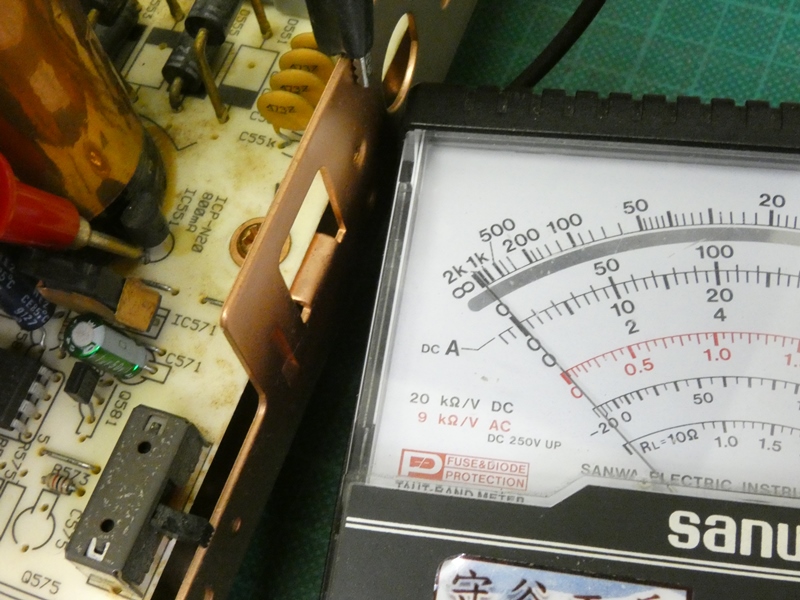

 セラミックヒューズの入力側にＤＣ ２２Ｖの電圧が加わっていますが、 |
 出力側では電圧が検出されません。 セラミックヒューズの溶断？でしょうか。 |
||

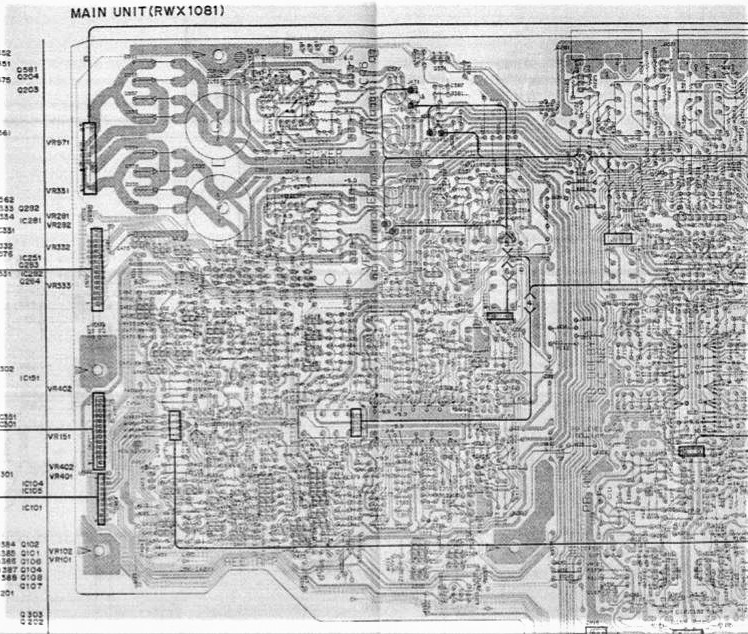

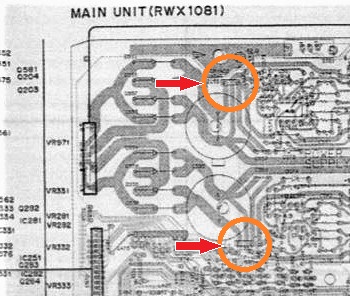

 基板見取り図（１１ページ）で、セラミック ヒューズ周りの配線パターンを確認します。 |
 ＋電源側、－電源側それぞれに ヒューズが挿入されています。 |
||
 基板上のどこを調べても電圧が検出されないのは、 電源が機能していないから・・当然の状況です。 |

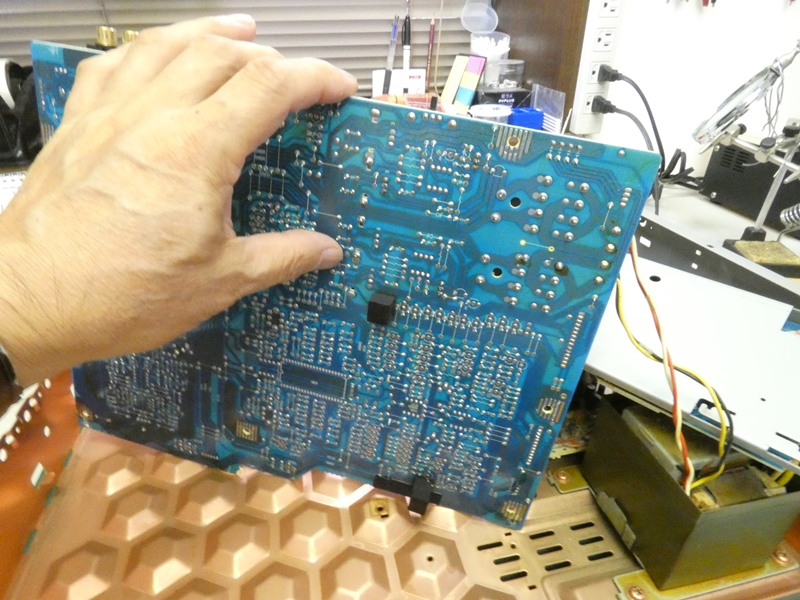

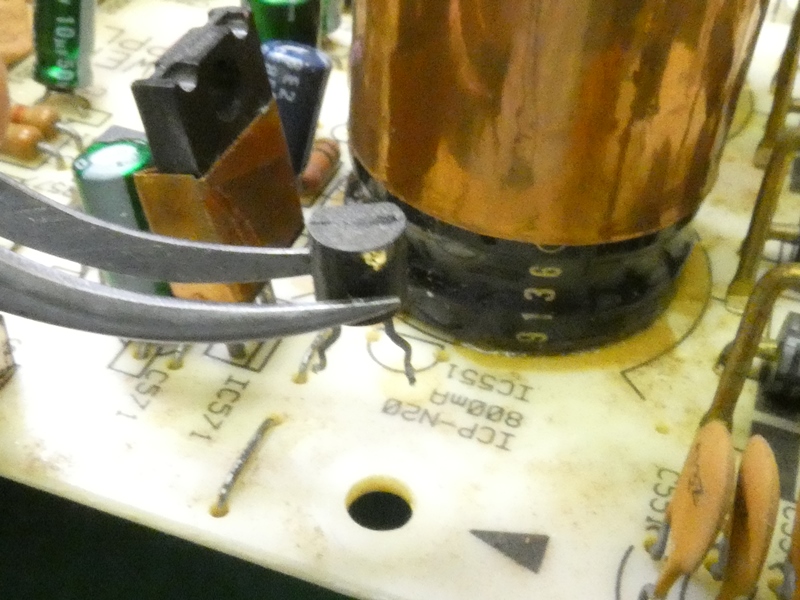

 基板を取り外し裏返して、切れた セラミックヒューズを交換します。 |
||
 これだけの高級機ですからガラス管ヒューズなど 「ダサイ」部品は採用されなかったのでしょうか。 |

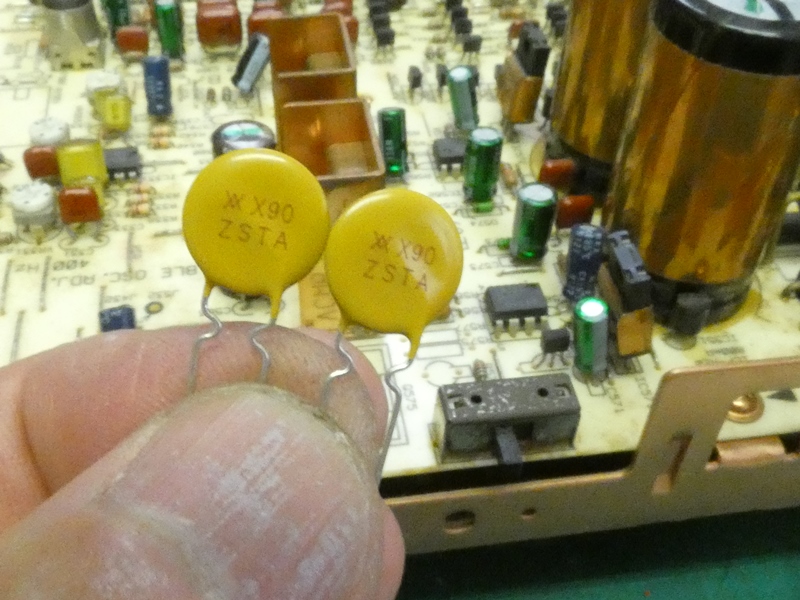

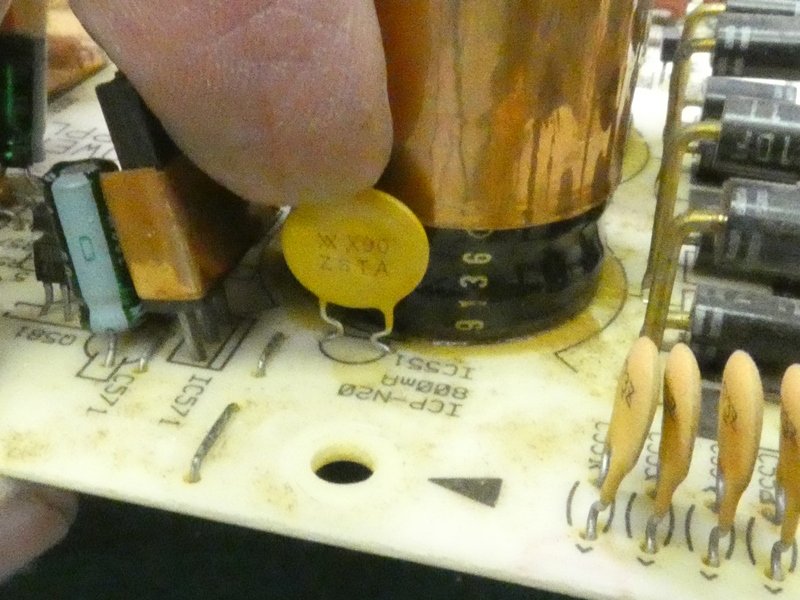

 昨今、リユーザブルではないセラミックヒューズなど 見かけません。無難にポリスイッチで代替します。 |
||
 ヒューズ類の許容電流はかなりアバウトです。 定格９００ｍＡ、遮断１８００ｍＡを使用します。 |
 ＋側・－側ともポリスイッチへの交換を 終えました。各部に電源が戻るでしょうか。 |
||
 横着ではありますが、いきなり電源を 入れてテープを再生してみます。 |

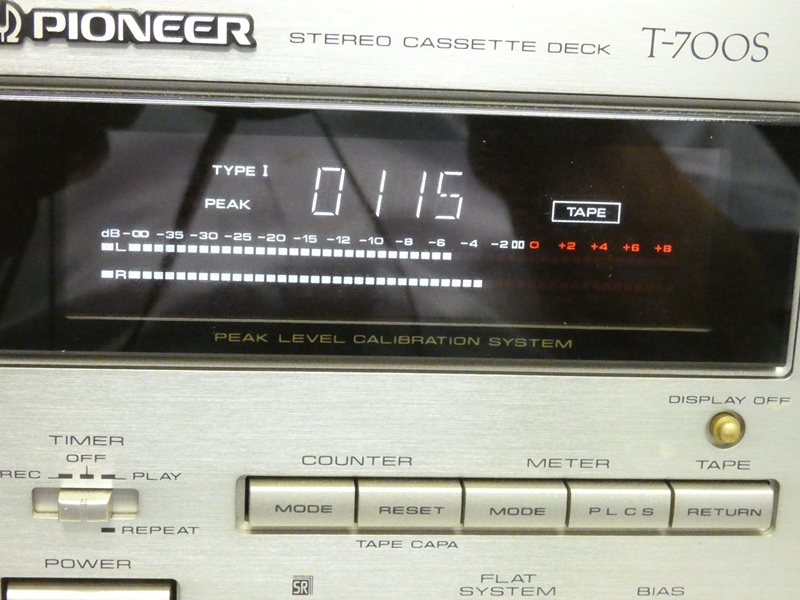

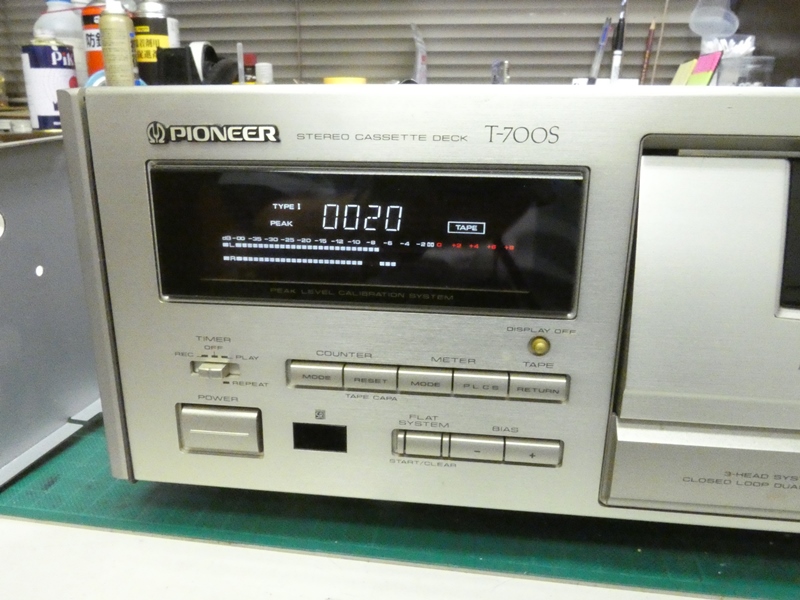

 ？？？！何と言うことでしょう、レベル メーターが元気に動作しています。 |
||

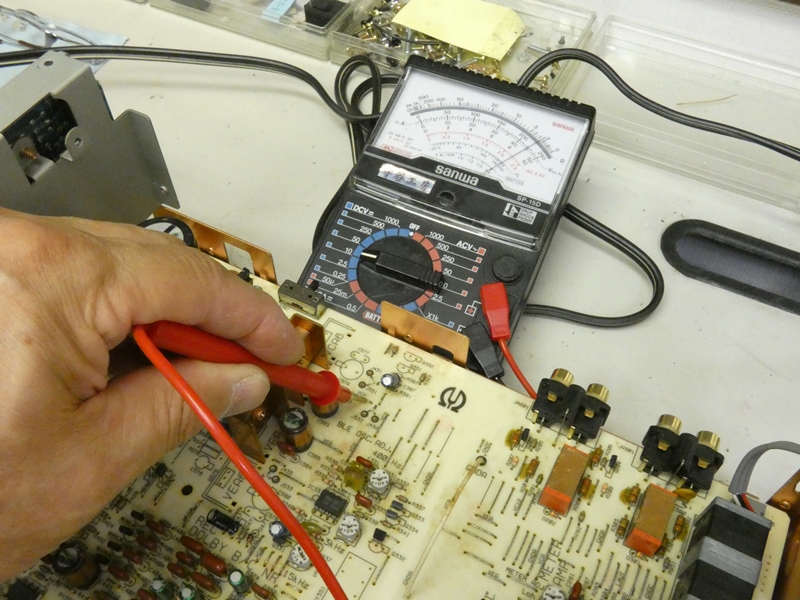

 慌てて各部の電圧を確認します。回路図に ＶＣＡの表示があるポイント、指示通り９．０Ｖです。 |
 ＶＥＡの表示があるポイント、 回路図の指示通りー９．０Ｖです。 |
||
 再生系の回路で同じくＶＣＡ・ＶＥＡを確認します。＋９．０Ｖと－９．０Ｖが 測定されます。信号処理系統への電源供給が止まっていたようです。 |
|||

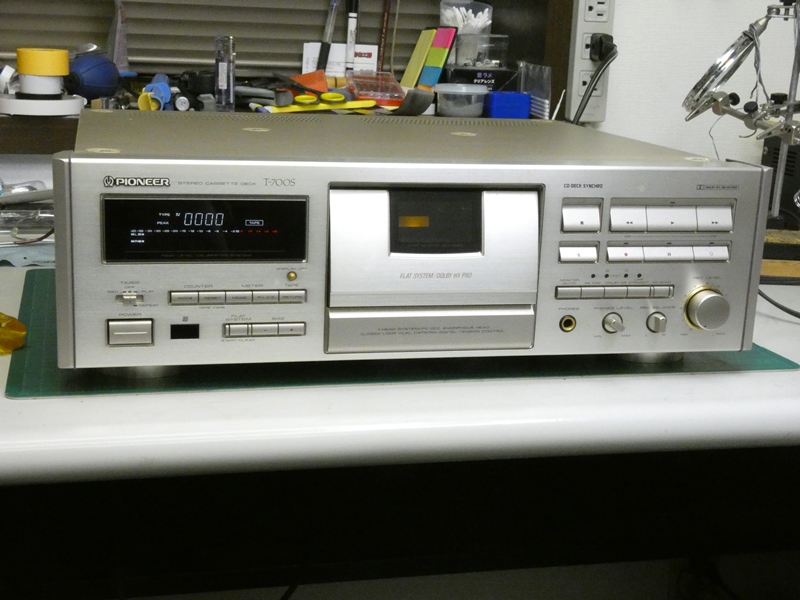

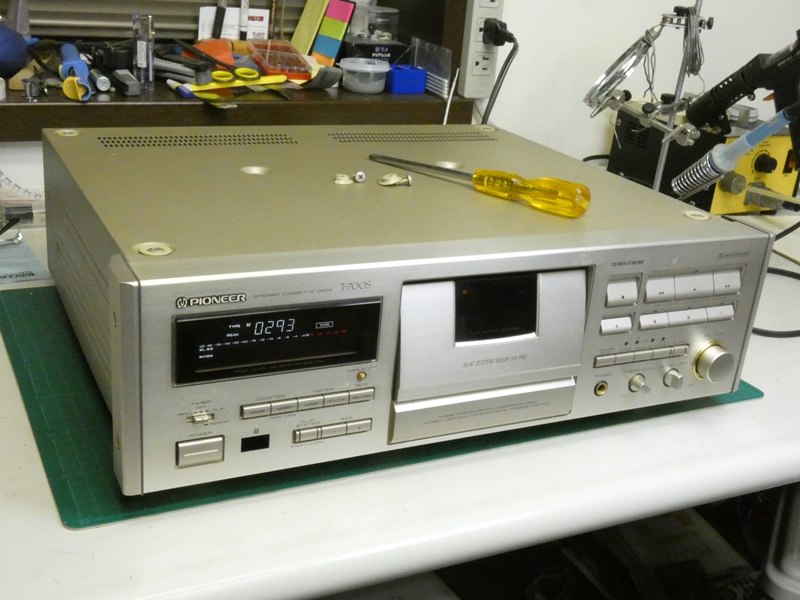

 背面のパネルを取り付け、ほぼ 元通りの組み付け状態にします。 |
 レベルメーターはそのまま しっかり動作し続けています。 |
||

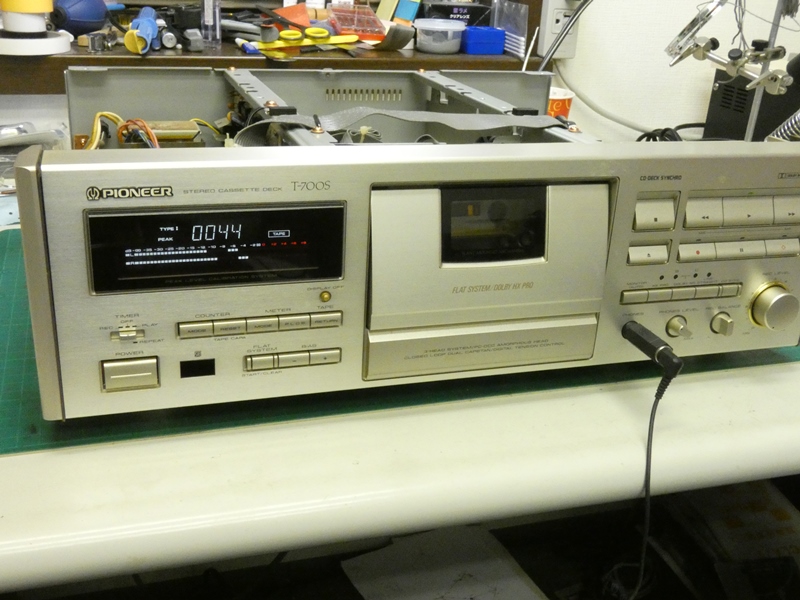

 レベルメーターが動いていても、音声が出力されていなければ 意味がありません。遅ればせながらヘッドホンを接続します。 |

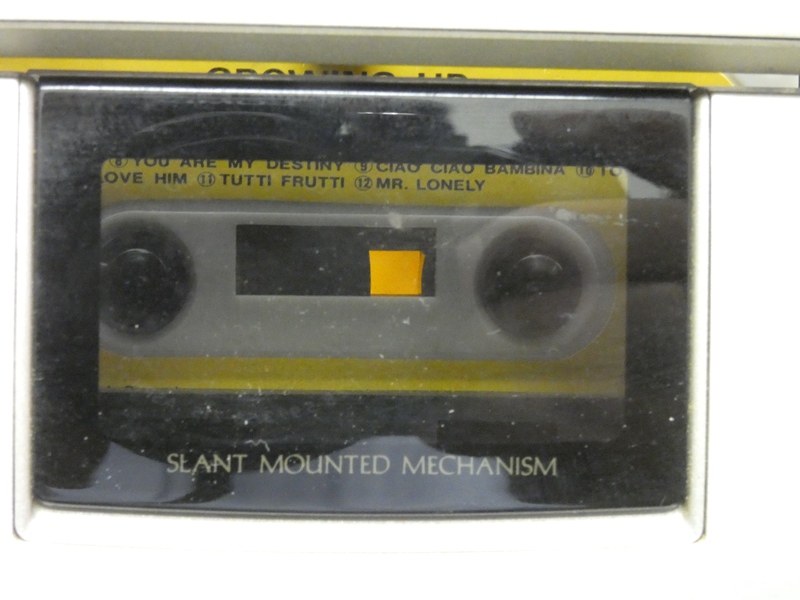

 大口径フライホイール・デュアルキャプスタンによる ワウフラッター（音揺れ）の少ない澄んだ音質です。 |
||
 結局、切れたセラミックヒューズを２個交換する修理となりました。めげずに頑張れば 回路図無しでも何とかなったかも・・、いいえそんなことはありません。モノづくりの基本は 設計図、その電気版が回路図です。設計図という地図無しでは、漕ぎ出す気力が得られ ません。回路図を教えて下さった北海道のＯ様、有難うございました感謝申し上げます。 |
|||
 正直申し上げると、回路図を入手できたものの実際に作業を再開するまで、２か月ほど 間を空けていました。その間、分解されたままのＴ－７００Ｓは、他の業務が忙しいことを 理由に工房の隅に追いやられていたのです。回路図を何度も眺めるうちに、面白いもので 当初は眩暈がするような回路が、少しずつ解（ほど）けていくような気がします。気力を 十分に蓄えて作業を再開したところ、短期決戦で決着が着いたようなものです・・何より です。痺れを切らさず、３か月半も修理を待って下さったご依頼主にもお礼申し上げます。 |
|||
|
|||
