| ・ＢＯＳＥ ＡＷＭ ピックアップの怪（２０２０．３．８） |
 先日、ＢＯＳＥ製ＡＷＭＳⅡを修理しましたが、前後してＡＷＭ（Ａｃｃｕｓｔｉｃ Ｗａｖｅ Ｍｕｓｉｃ）の 修理をご用命いただいていました。とにかくＢＯＳＥ製品の修理が連日のように舞い込みます。 梱包を開けてみると布製の専用キャリーケースごと収められており、その大きさと重量に驚か されます。往復の送料がかさみますので、出来るだけ安価に修理して差し上げたいものです。 |
||||||

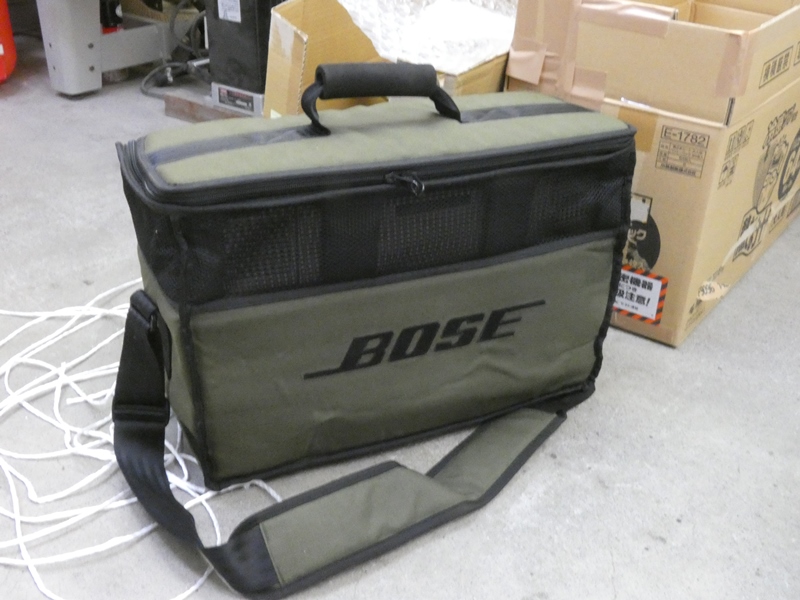

 キャリーケースもまた、布製とは いえ相応に堅牢に作られています。 |

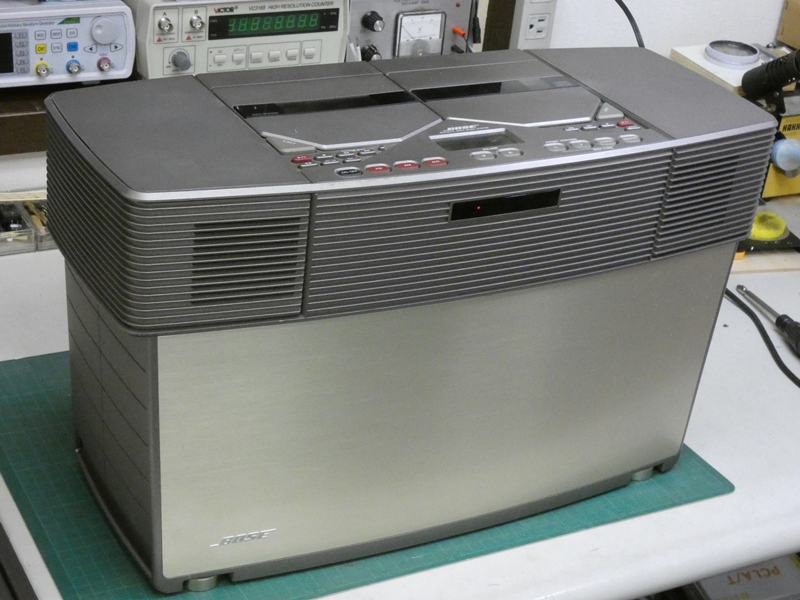

 ＡＷ－１、ＡＷ－１Ｄに続いて発売されたＡＷＭ、 シリーズの変遷はＢＯＳＥ地獄が参考になります。 |
|||||

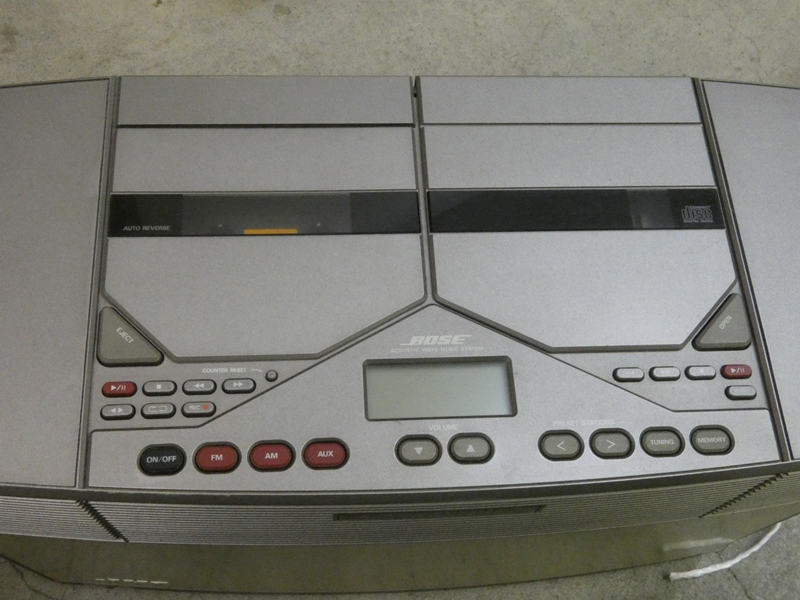

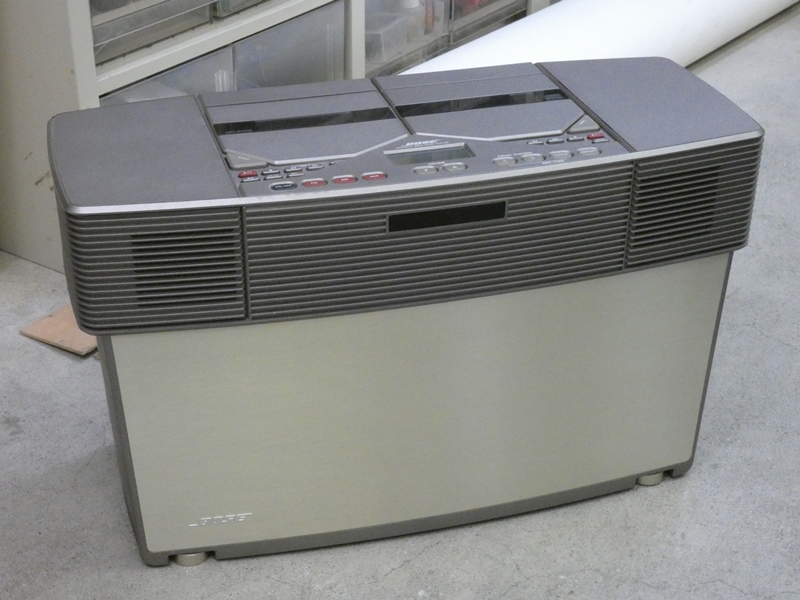

 ＡＷＭにはカセットデッキとＣＤプレーヤーが 搭載されています。ＡＭ・ＦＭラジオも内蔵です。 |

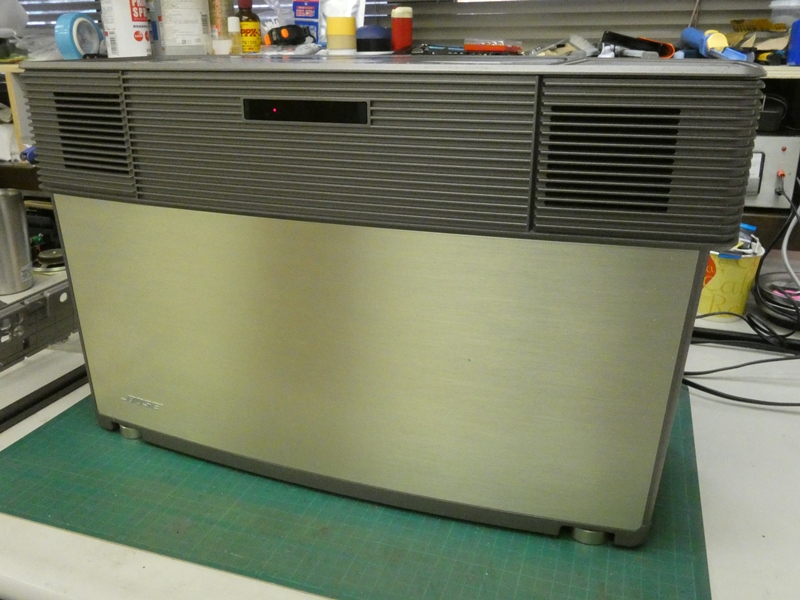

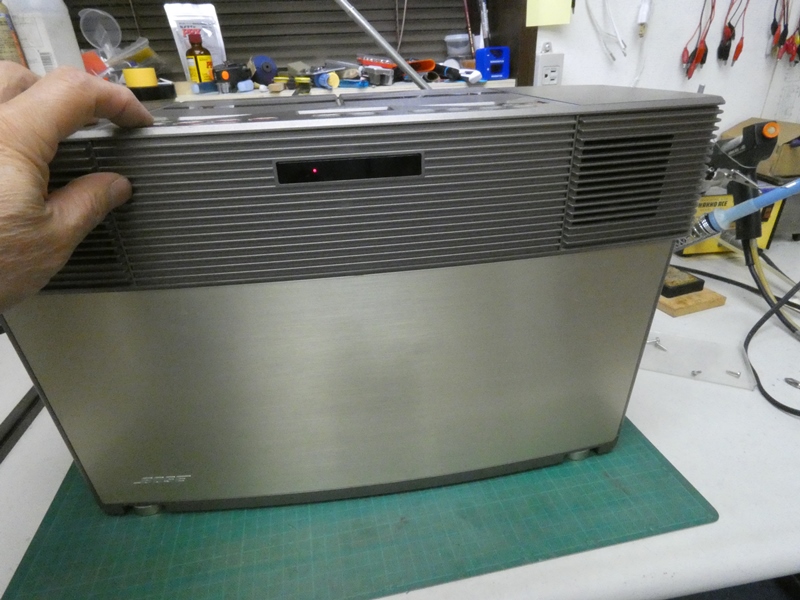

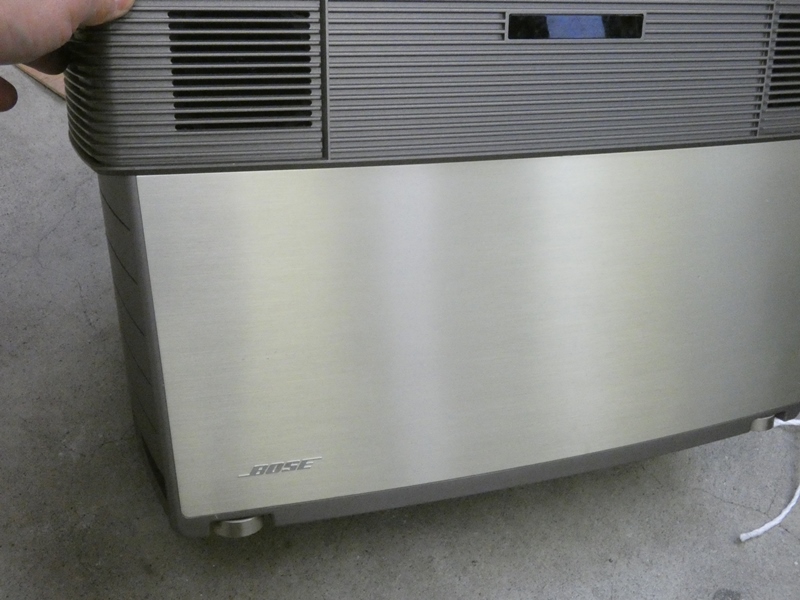

 前面下部は上質にヘアライン処理された 精悍な金属パネルで覆われています。 |
|||||
 ご依頼主の説明では、音楽を再生するとスピーカーが バリバリ鳴り、その後音が出なくなってしまうそうです。 |

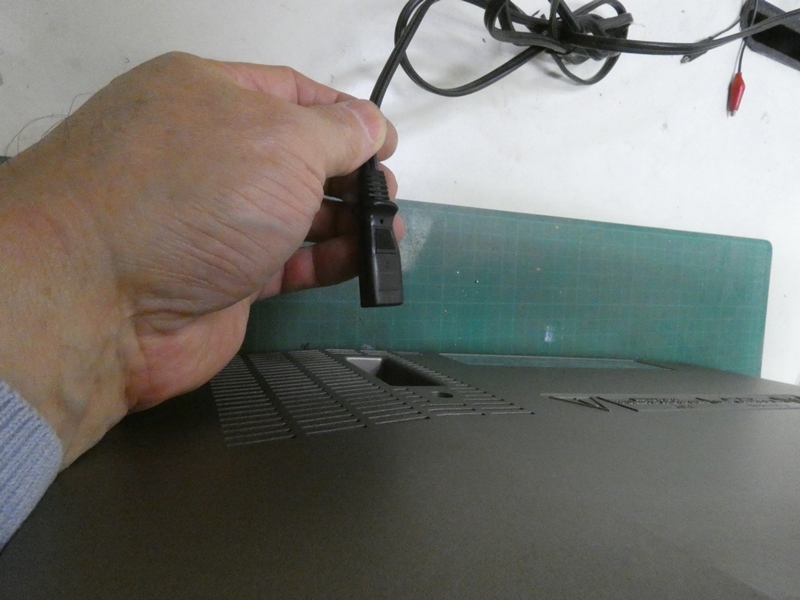

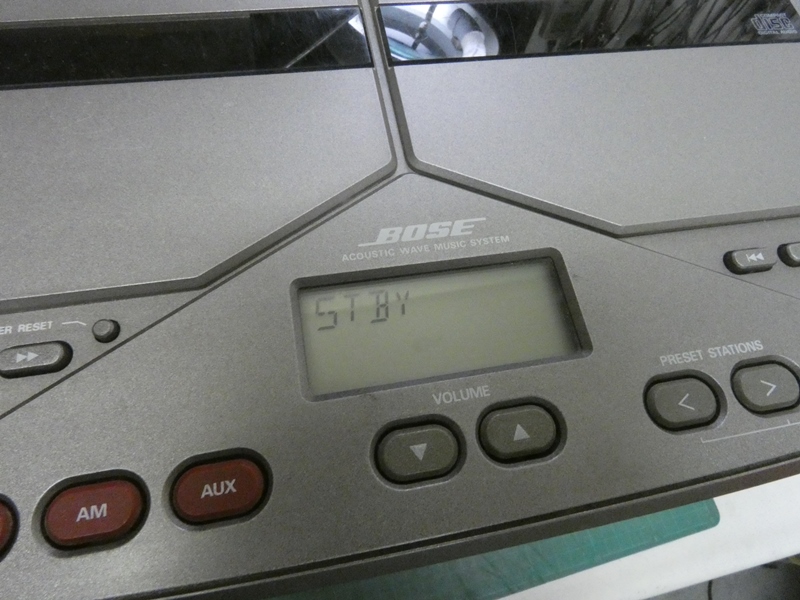

 電源コードを接続し基本動作を確認します。 ＳＴＢＹ（スタンバイ）の表示が出ています。 |
|||||

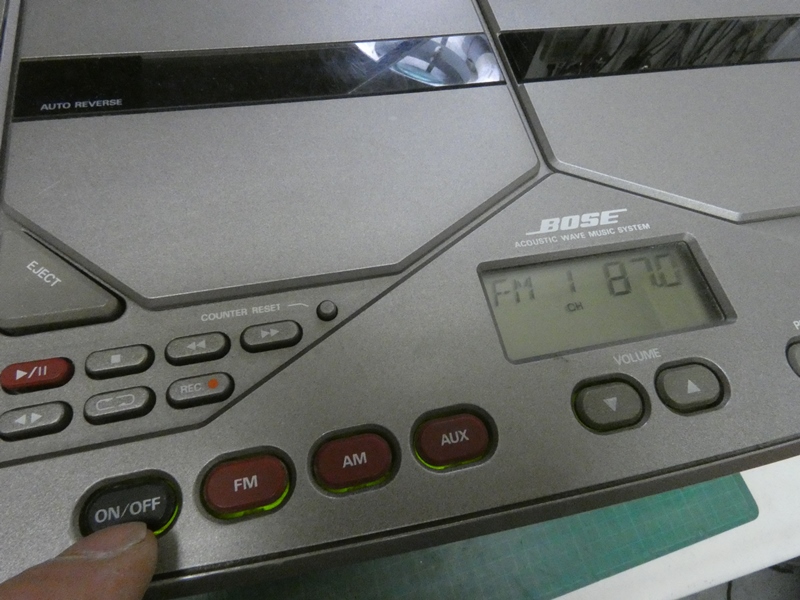

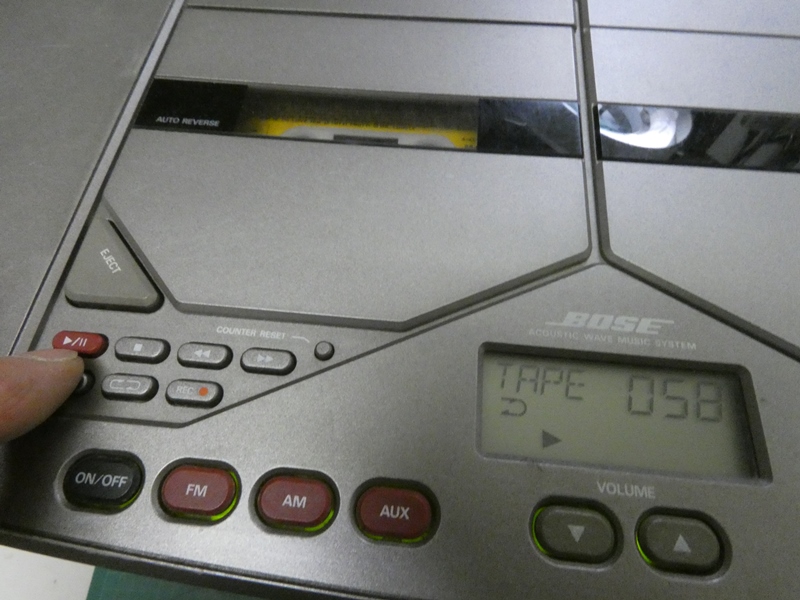

 電源スイッチをＯＮにします。始めはラジオ チューナーが選択され、ＦＭ放送を受信します。 |
 周波数を合わせると正常に放送が受信できます・・が、 確かに音が変です。音量を上げると音が割れます。 |
|||||
 スピーカーユニットの損傷（コーンが破れる）も 考えられます。次にカセットデッキを確認します。 |

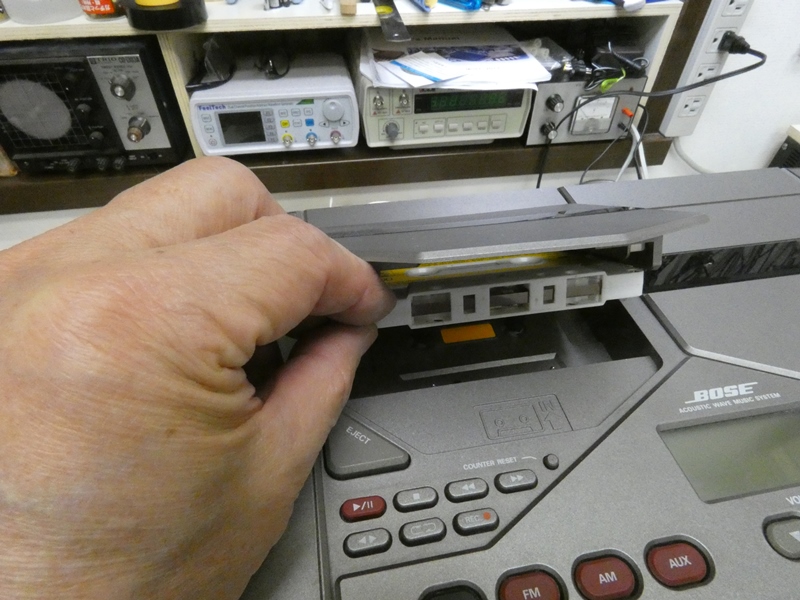

 デッキメカニズムは正常に動作しますが、ヘッドが 摩耗劣化しているようで、高域がほとんど出ません。 |
|||||

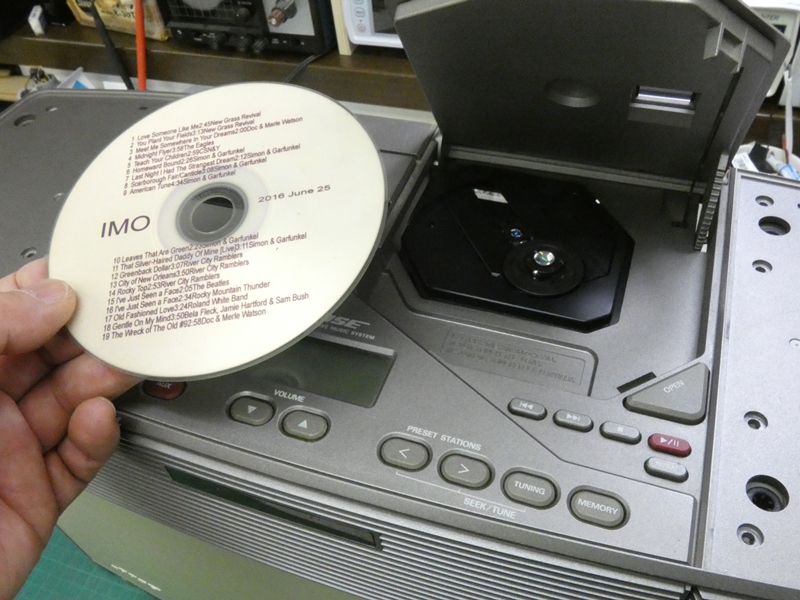

 ＣＤプレーヤーの動作を確認します。 再生できないと聞いておりましたが、 |

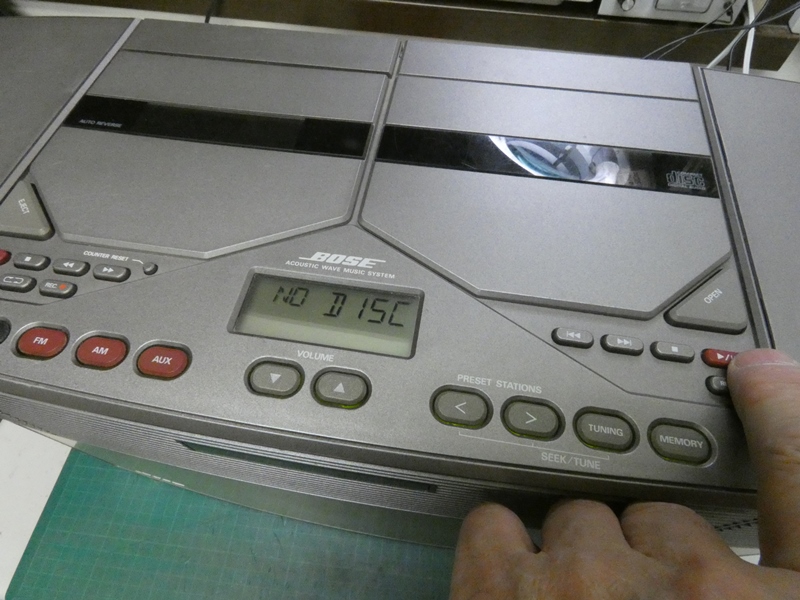

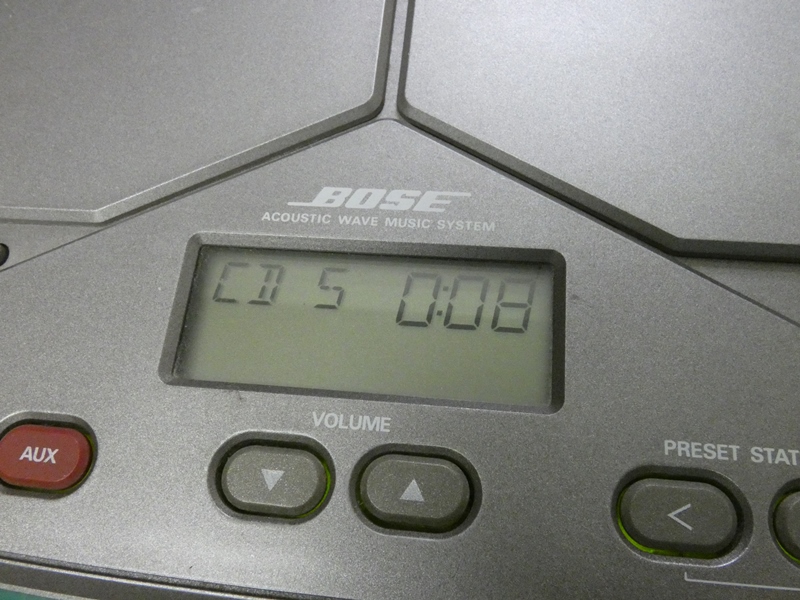

 「ＮＯ ＤＩＳＫ」と表示され、再生する 以前にディスクを認識しない状態です。 |
|||||
 初めて扱う製品では、その分解手順にいつも 戸惑います。今回は底面からアプローチします。 |

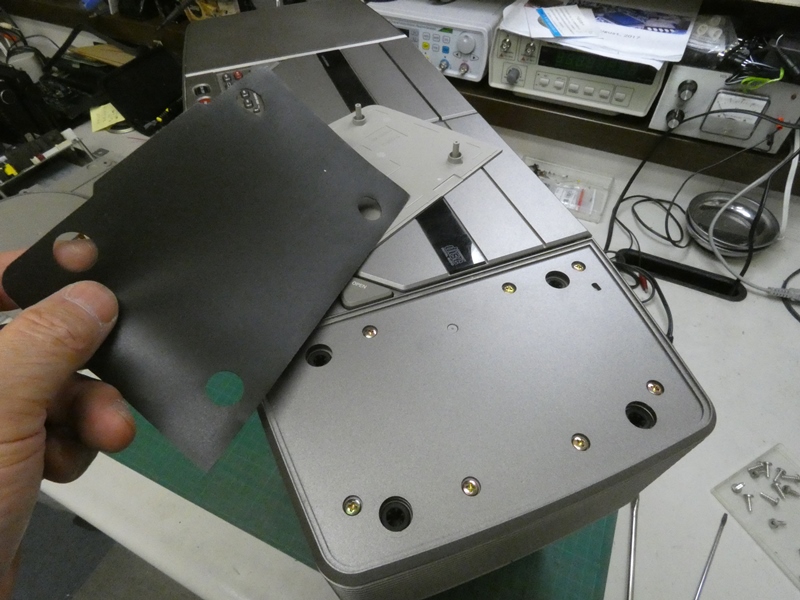

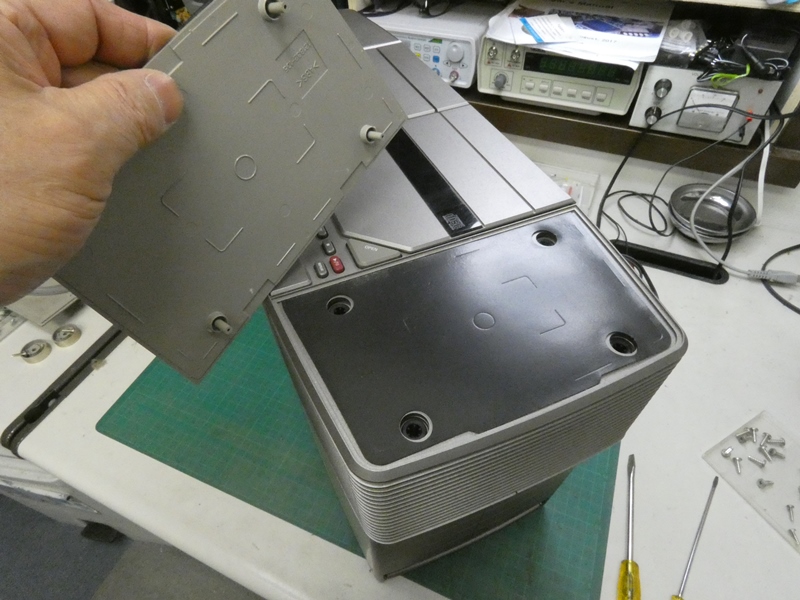

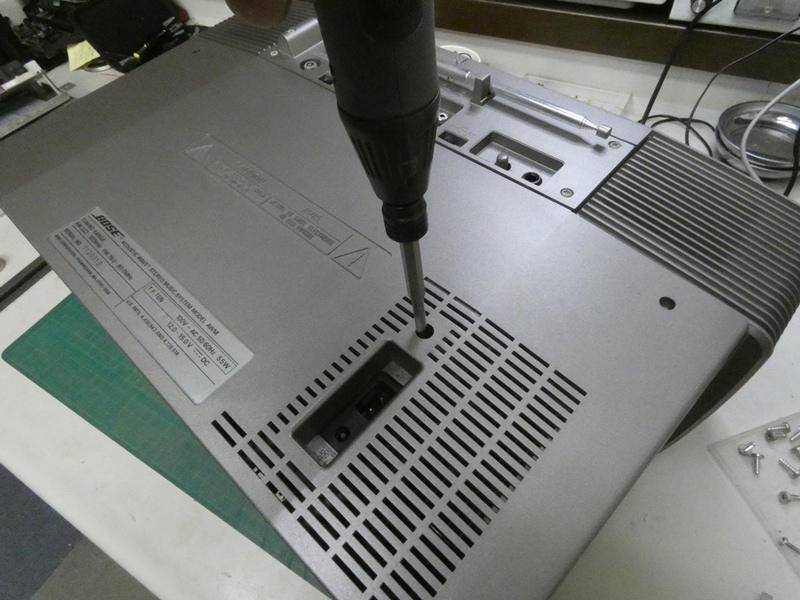

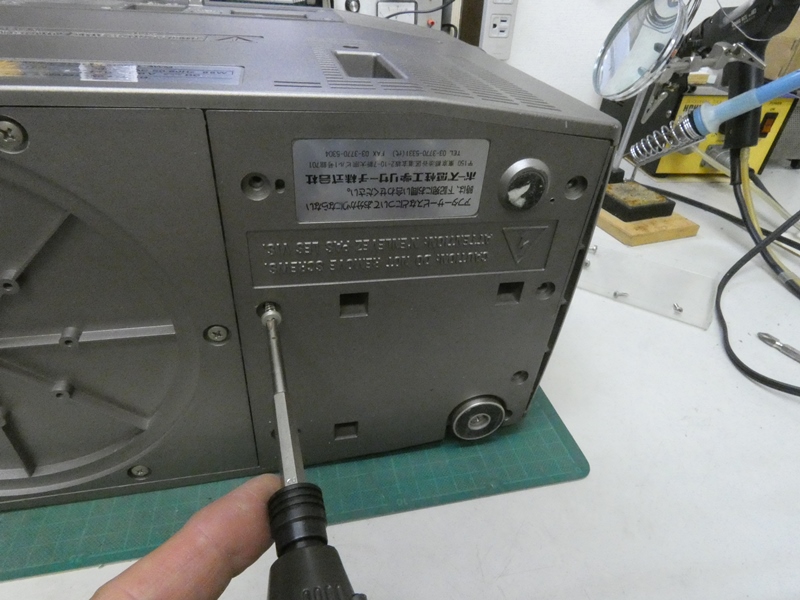

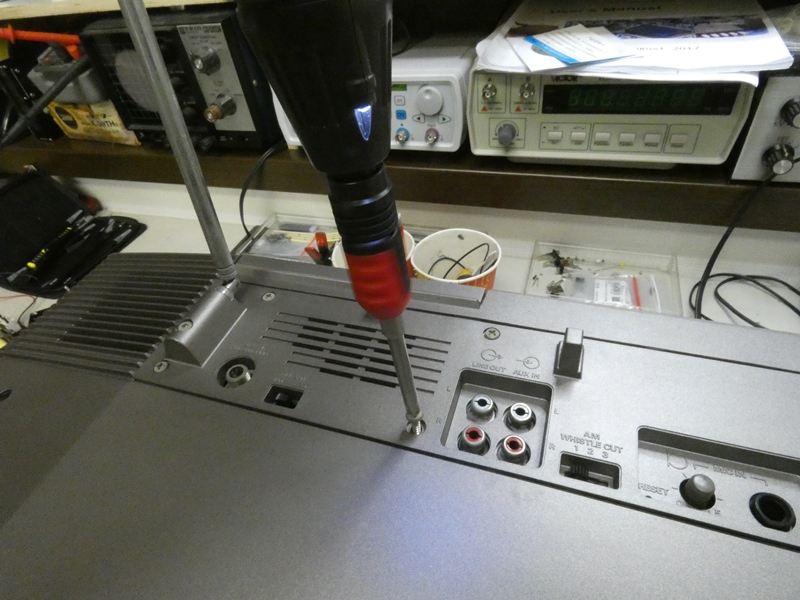

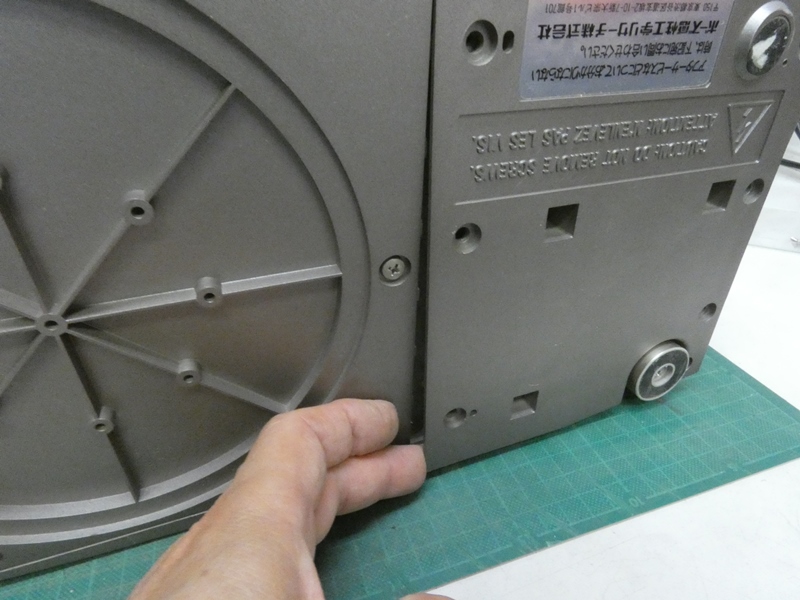

 理由は極めて単純で、「ネジのあるところから」です。底面に 左右に分かれたカバーがあり、いずれもネジ固定されています。 |
|||||
 隙間から内部を覗きつつ、カバーが外れた 内部を想像しながら慎重にネジを緩めます。 |

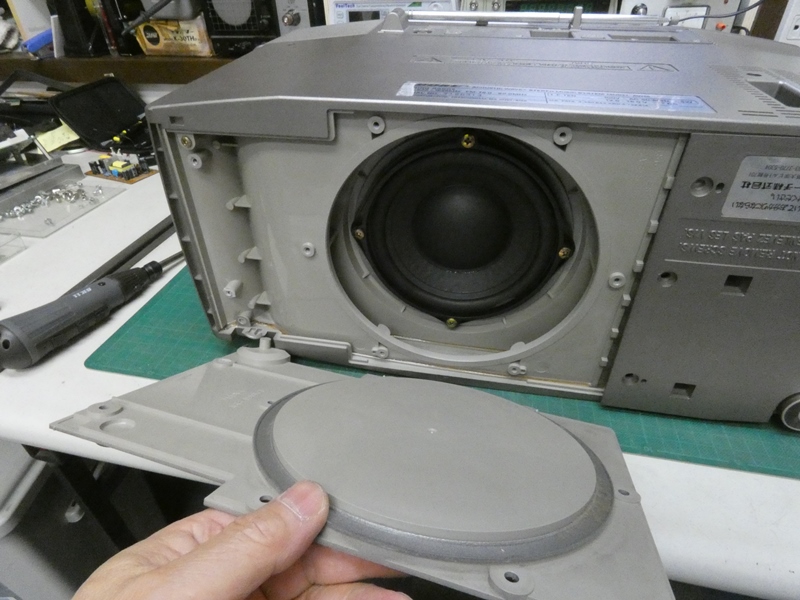

 左側３分の２を占めるカバーを先に外します。下向きに取り 付けられた立派なスピーカー（ウーファー）が顔を出します。 |
|||||

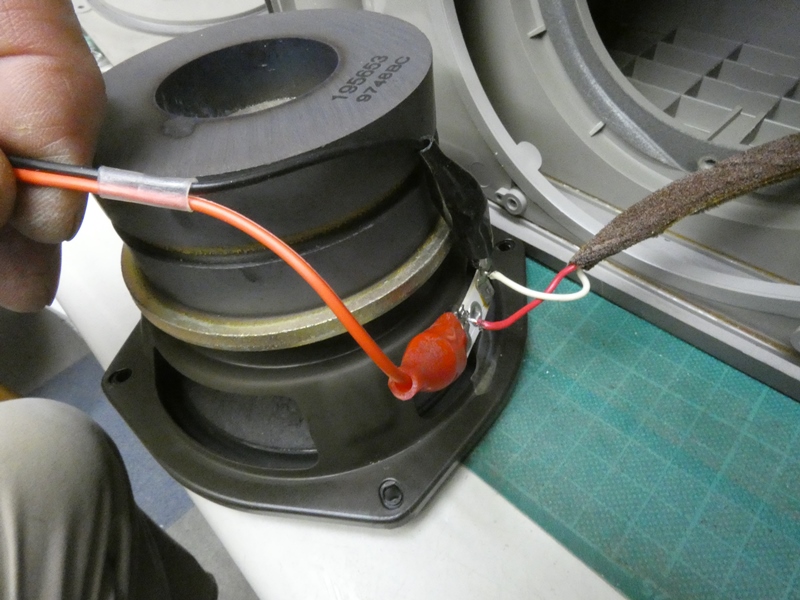

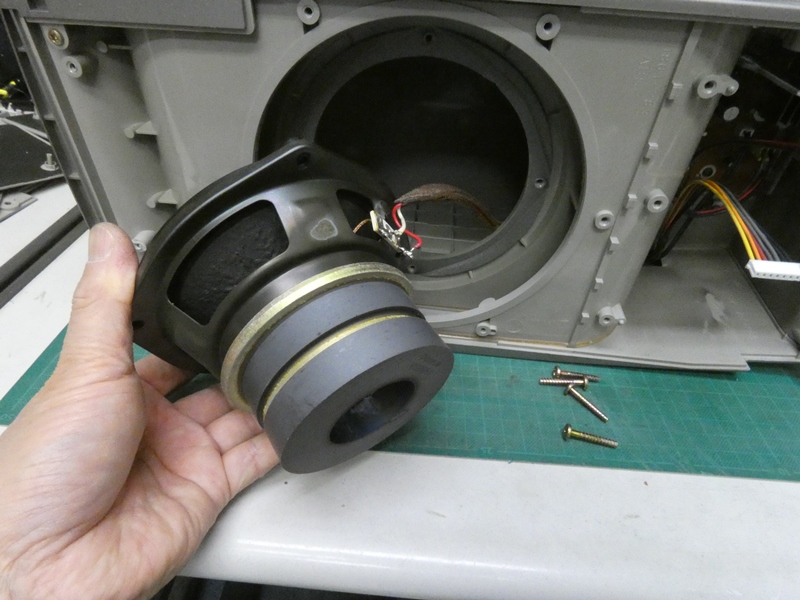

 スピーカーに破損がないか点検します。巨大な マグネットを装備したパワーのありそうなウーファーです。 |
 とても壊れそうにない堅牢なユニットです。 外部から信号を入れると再生音は全く正常です。 |
|||||

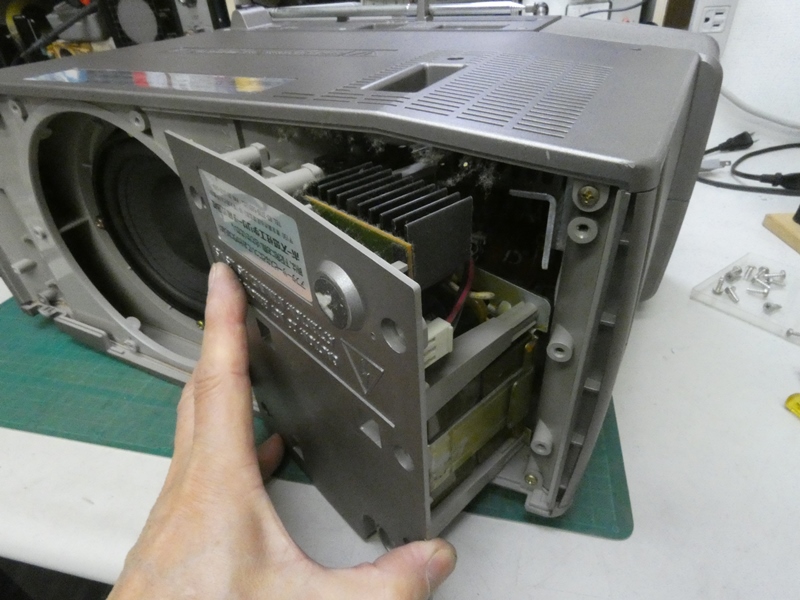

 先ほど途中までネジを緩めた右側３分の１の部分 です。電源ソケットの真上にも固定ネジがあります。 |
 予想通り電源ユニットが組み込まれています。スピーカーが 正常であれば、音が割れる原因はほぼ電源でしょう。 |
|||||

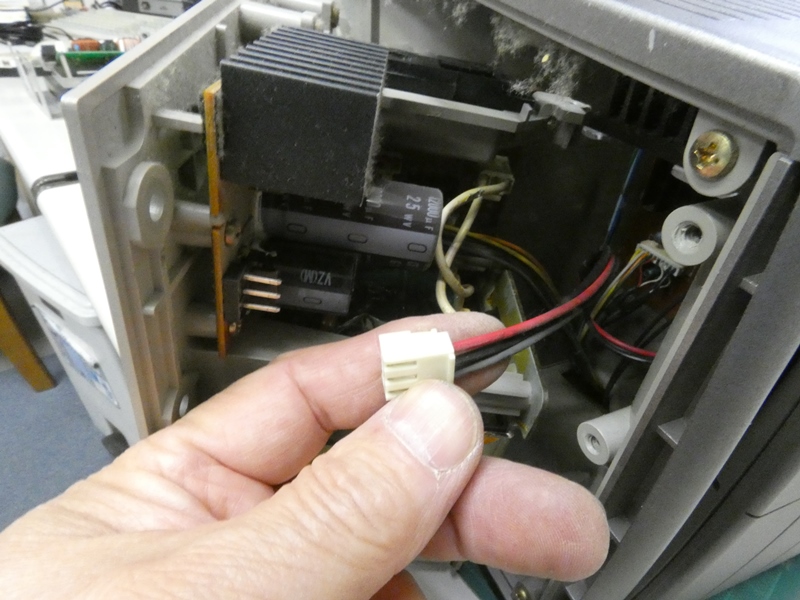

 本体内部との接続ケーブルを抜きます。 ユニット間の配線が意外と短く窮屈です。 |
 これでは本体とケーブルを接続 した状態での修理は困難です。 |
|||||

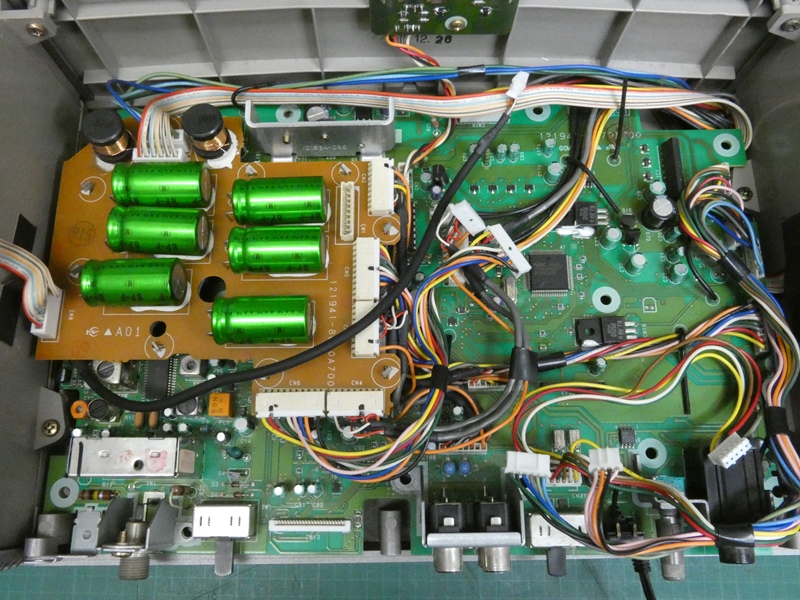

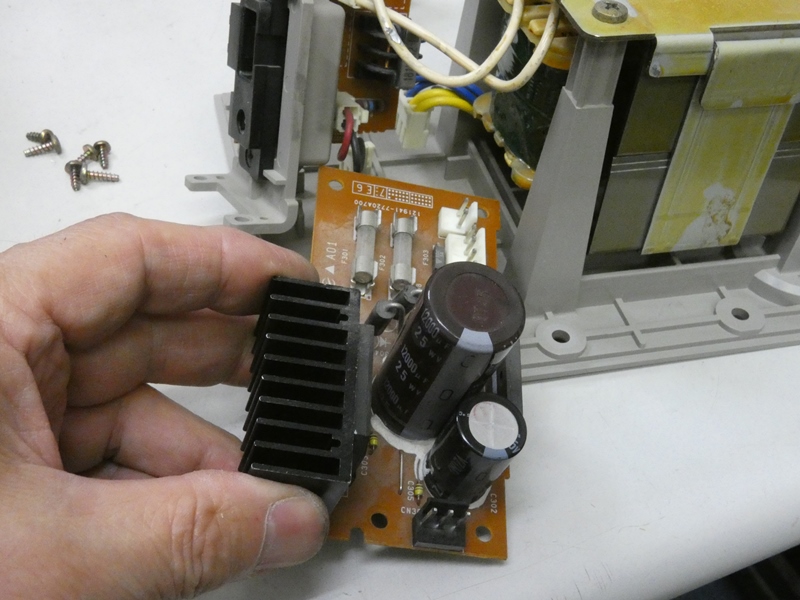

 本体上側の中高音用スピーカーはステレオ仕様で、左右に２組取り付けられていますが、 ウーファーは無指向性のものが１台です。従ってウーファーを駆動するパワーアンプおよび パワーアンプ用電源回路も１組で済みます。取り出した電源回路基板には、１２０００µＦと いう大きな電解コンデンサが載っています。大出力時や低音域出力時に音が割れるのは （特にバリバリ音）、この電解コンデンサの経年劣化が原因であることがほとんどです。 |
||||||

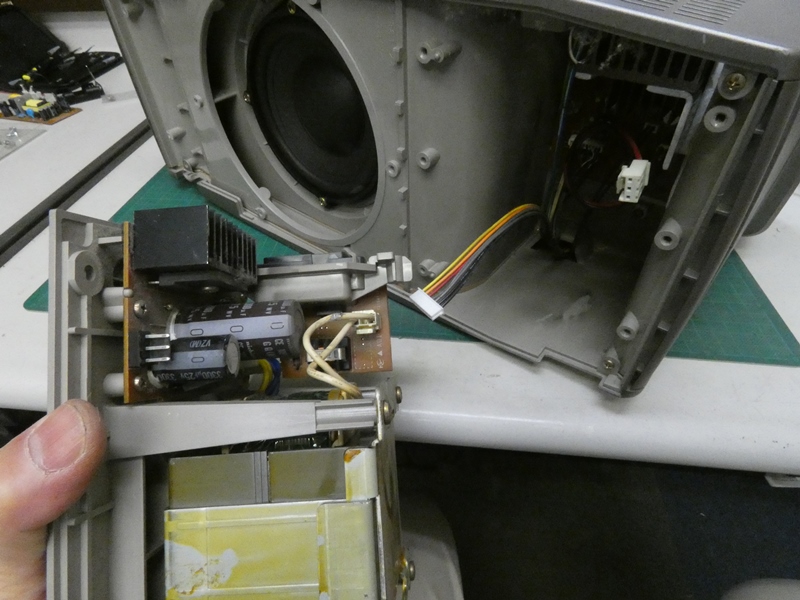

 樹脂製の底板カバーから 電源回路基板を分離します。 |

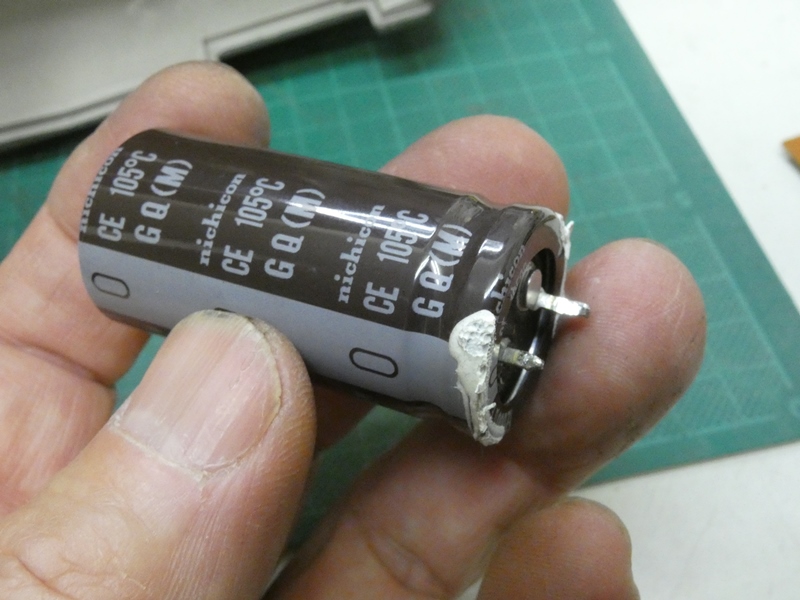

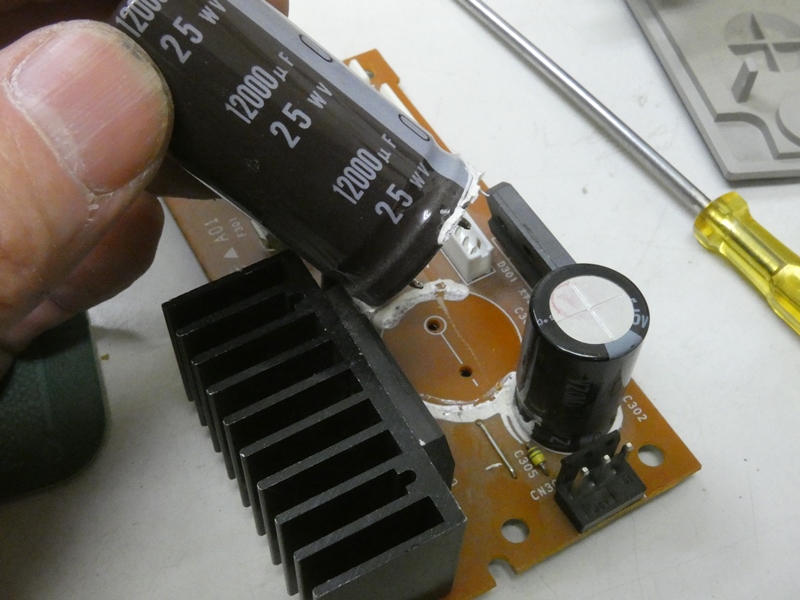

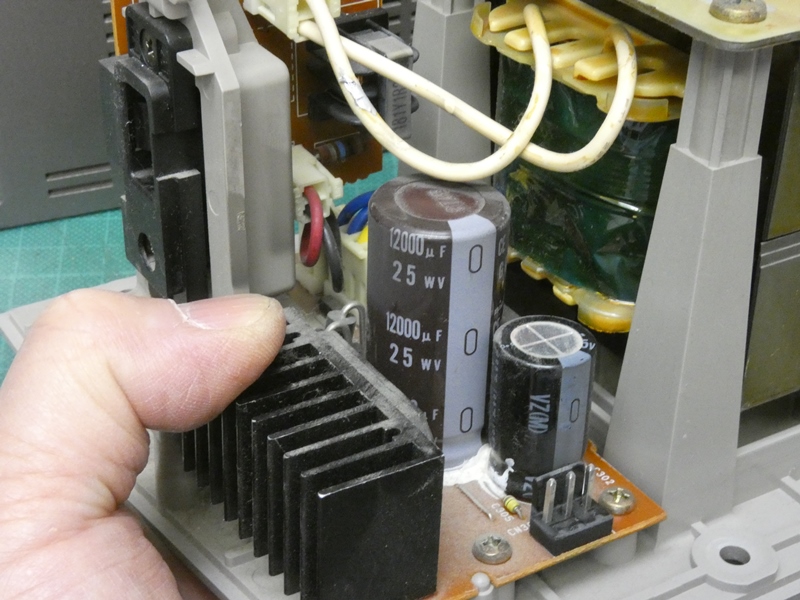

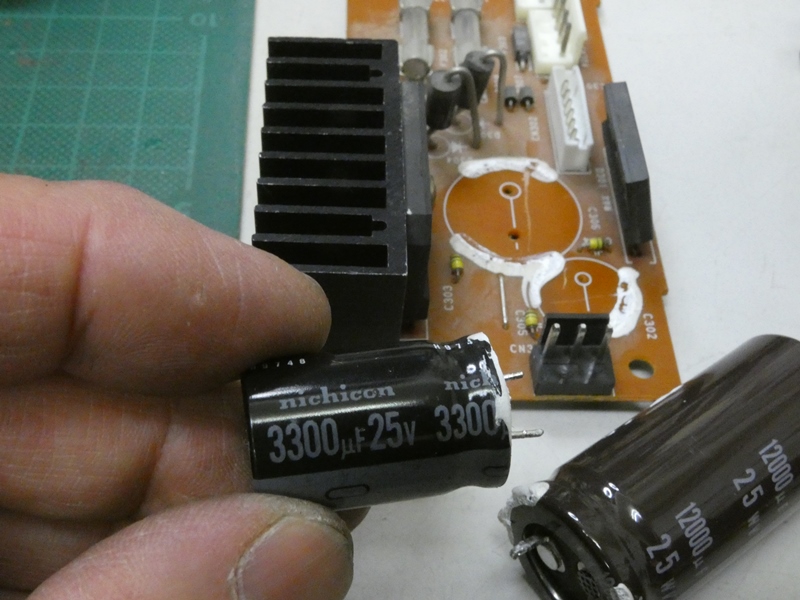

 不具合の原因と思われる１２０００µＦ・２５ＷＶを取り 外します。接触面周囲が白いのは接着剤でしょう。 |
|||||
 端子には金属線ではなく成形 された金具が使用されています。 |
 ついでに隣の３３００µＦも 交換することにします。 |
|||||

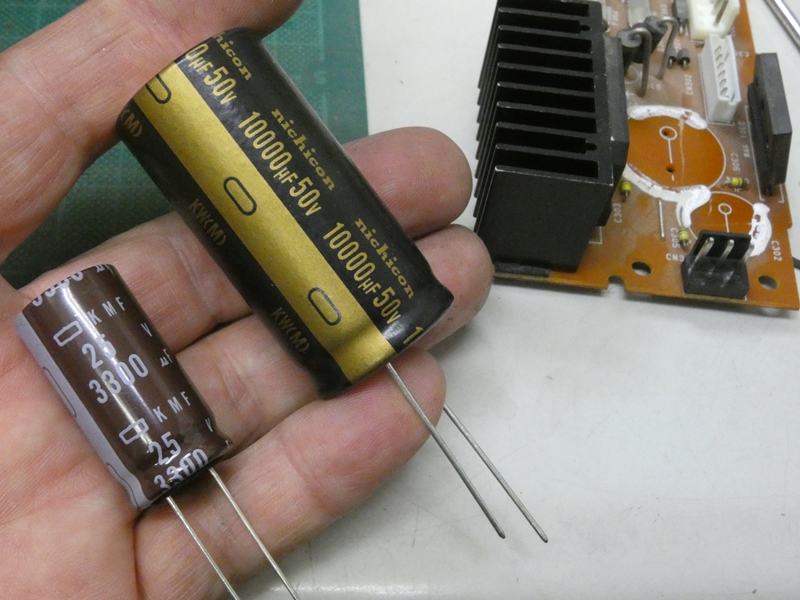

 あいにく１２０００µＦは手に入らず、ひとつ下の１００００µＦを使用します。その代わり 耐圧５０Ｖの高級品です。３３００µＦも新品に交換します。交換の結果は、ＦＭラジオの 再生でしか確認していませんが、ＢＯＳＥ ＡＷＭの弩級の再生音が見事に蘇りました。 |
||||||
 カセットデッキとＣＤプレーヤーの修理に進み ます。背面上部の接続端子カバーを外します。 |

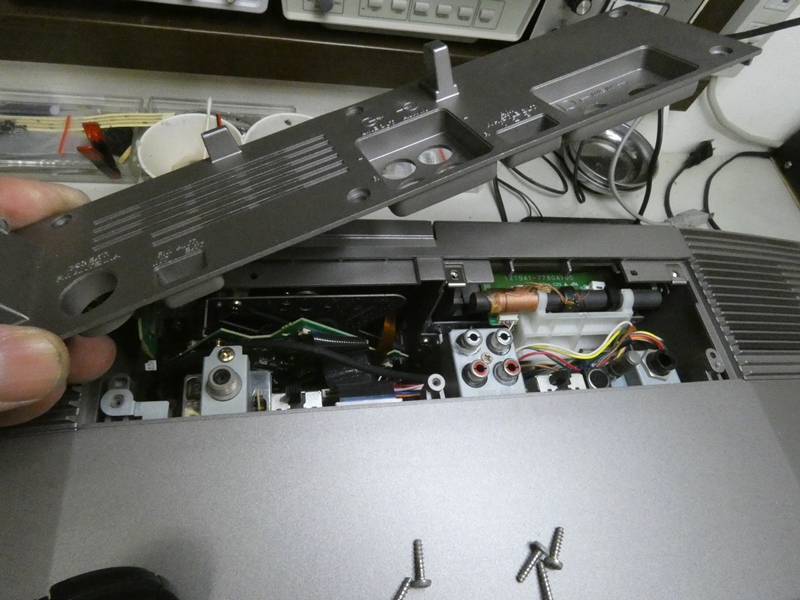

 ラジオアンテナも一緒に外れてきます。パワー段を除く 機能が、上部４分の１ほどの空間に収められています。 |
|||||

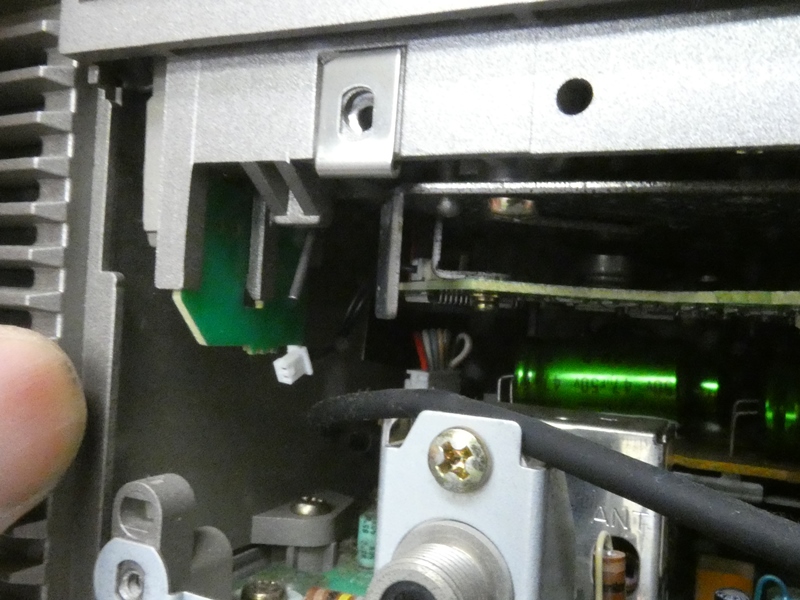

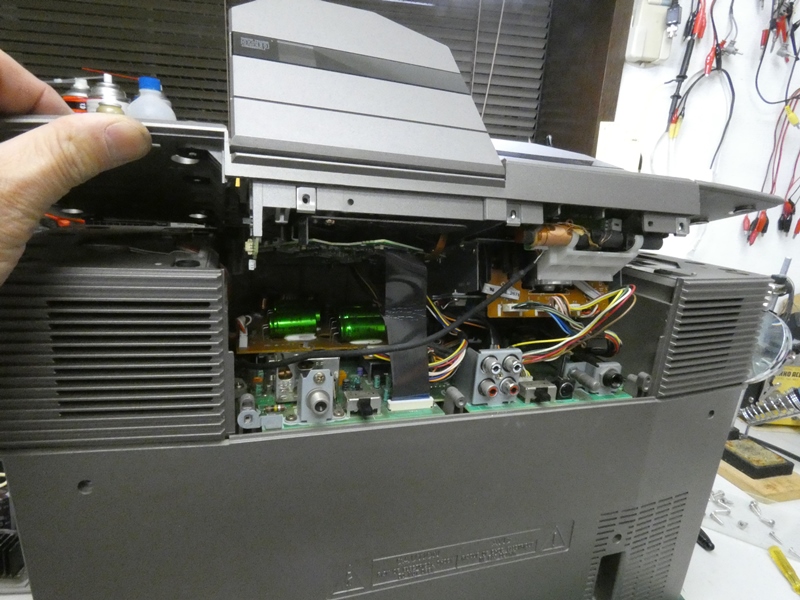

 カバーを外すと、内部で何やらコネクターが１個 外れています（作業の途中で正体が判明します）。 |
 上面の左右、カセットデッキの左側と ＣＤプレーヤーの右側は化粧カバーです。 |
|||||

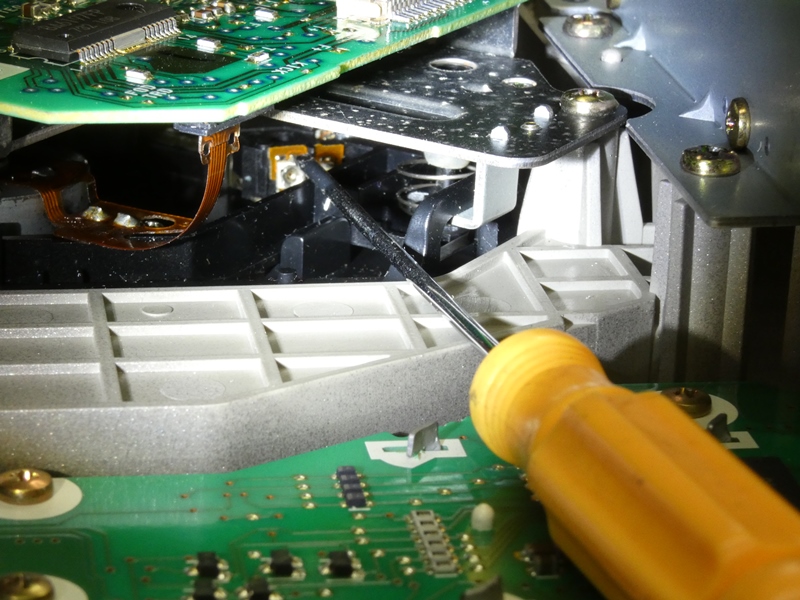

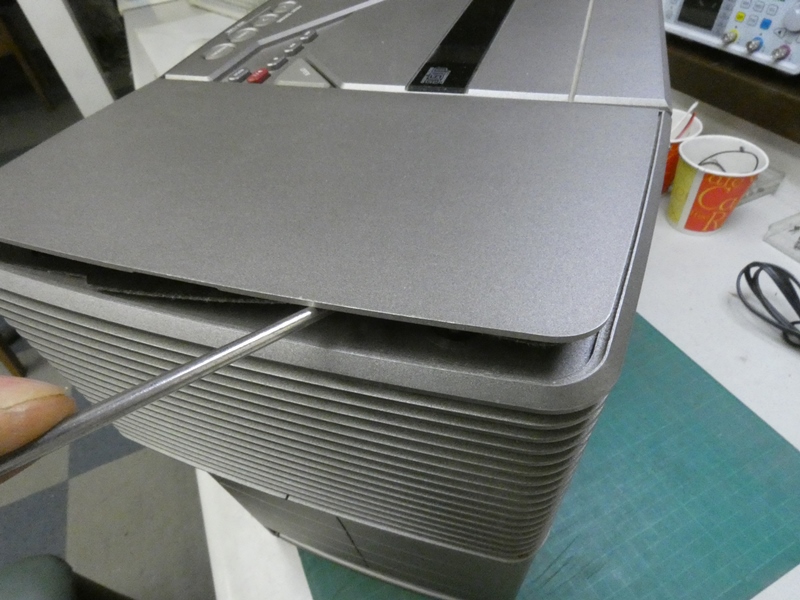

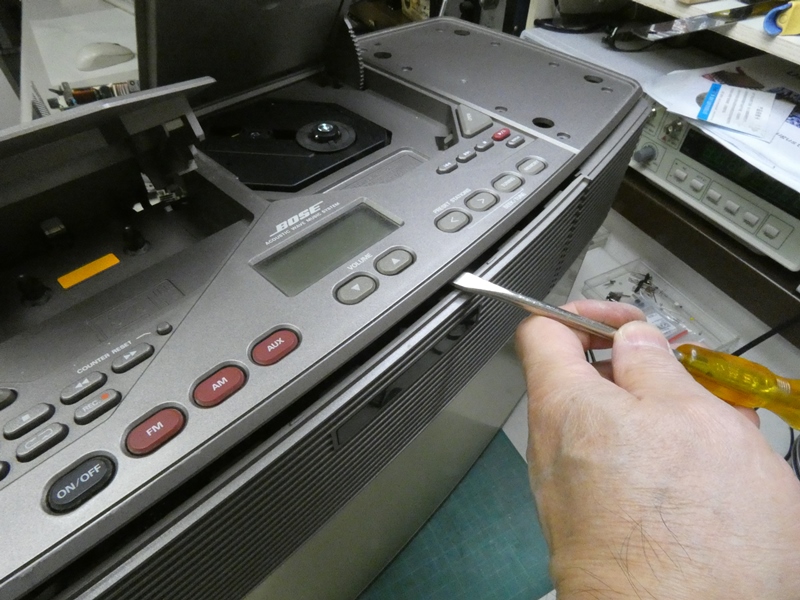

 マイナスドライバーの先を入れると 簡単に浮き上がってきます。 |
 樹脂製化粧カバーの下にゴム製の薄いシートが 挟み込まれています。共振防止用でしょうか。 |
|||||
 左右各８本の固定ネジを緩めると、テープデッキや ＣＤプレーヤーを含む一体構造が見えてきます。 |

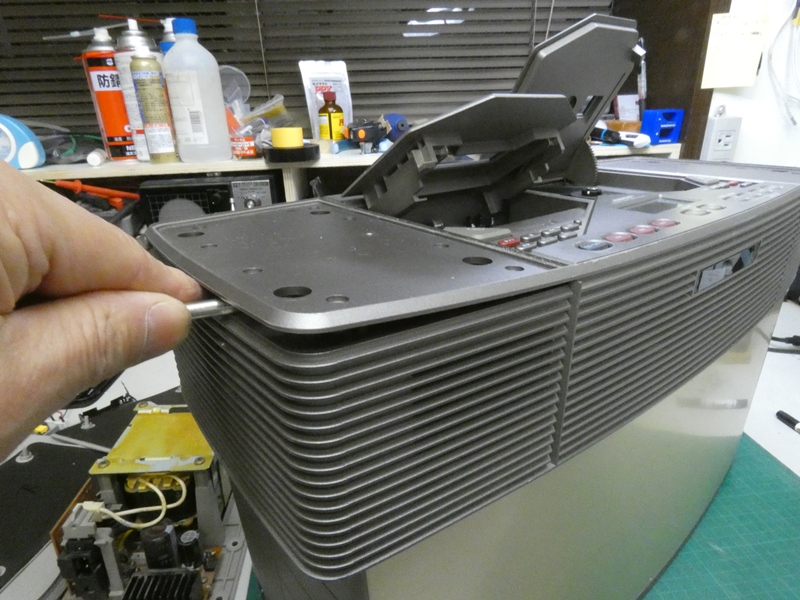

 本体前縁部に篏合があり、プレート全体を 後方に少しずらすことで外れてきます。 |
|||||

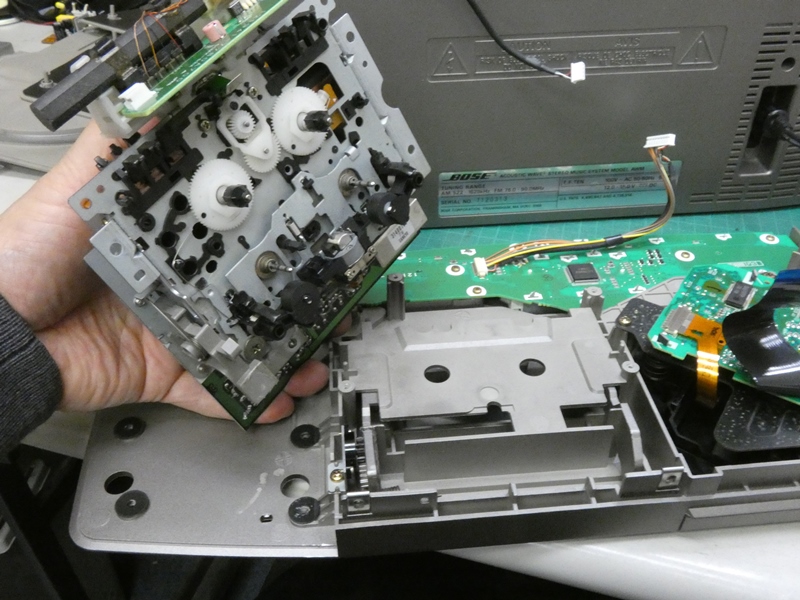

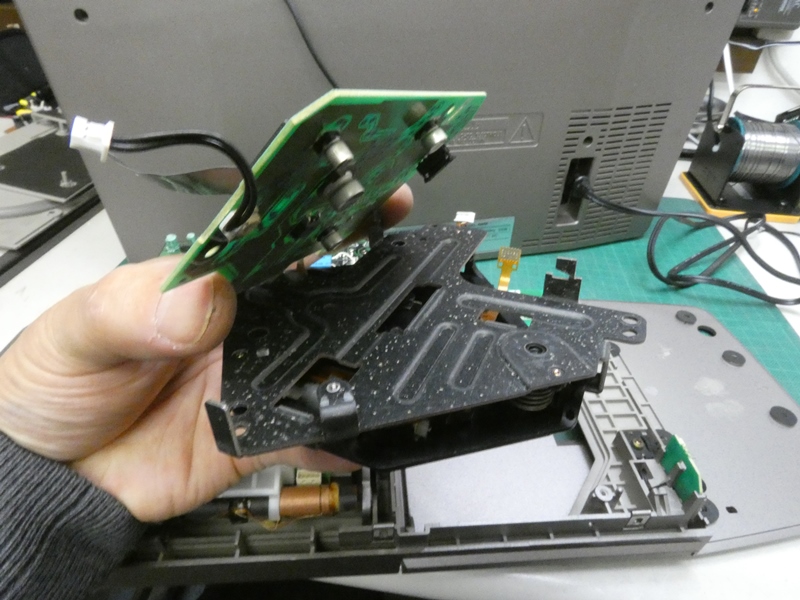

 篏合が解除されてからプレートの後方を持ち上げます。 ６個のコネクタとフレキシブルケーブル１枚を抜きます。 |

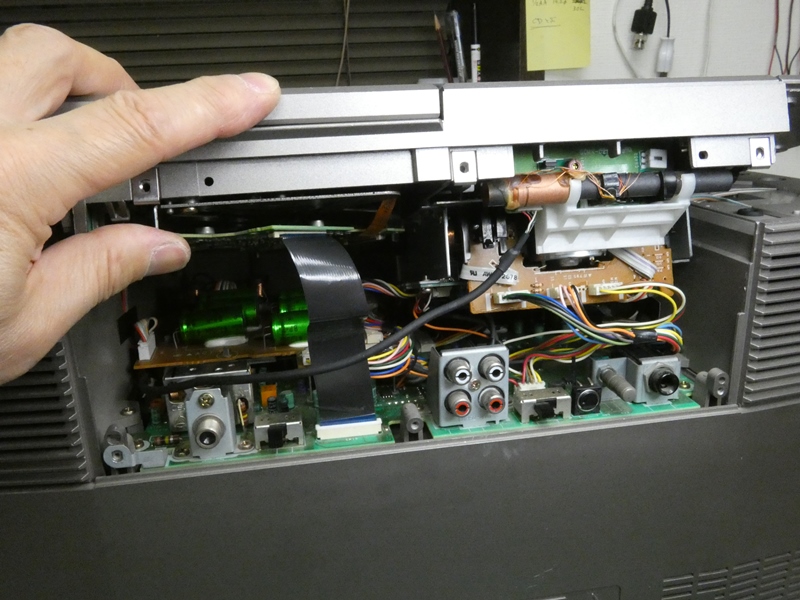

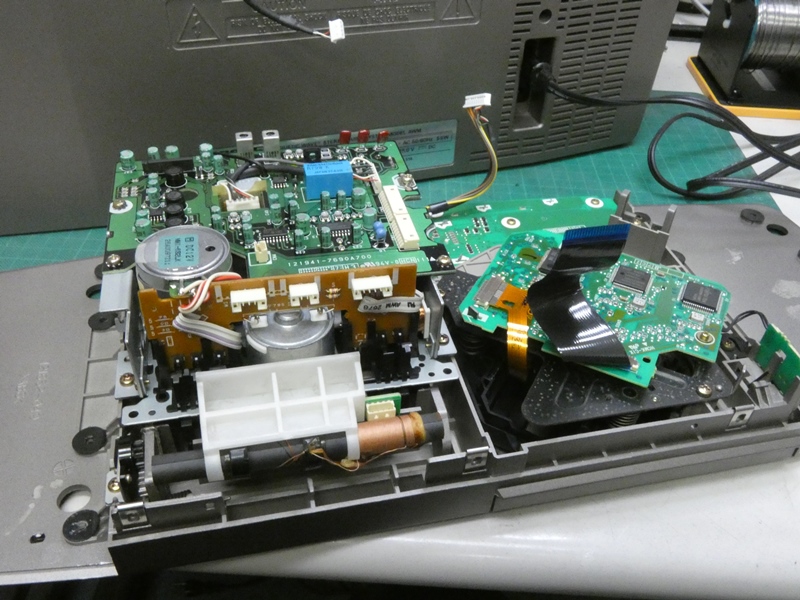

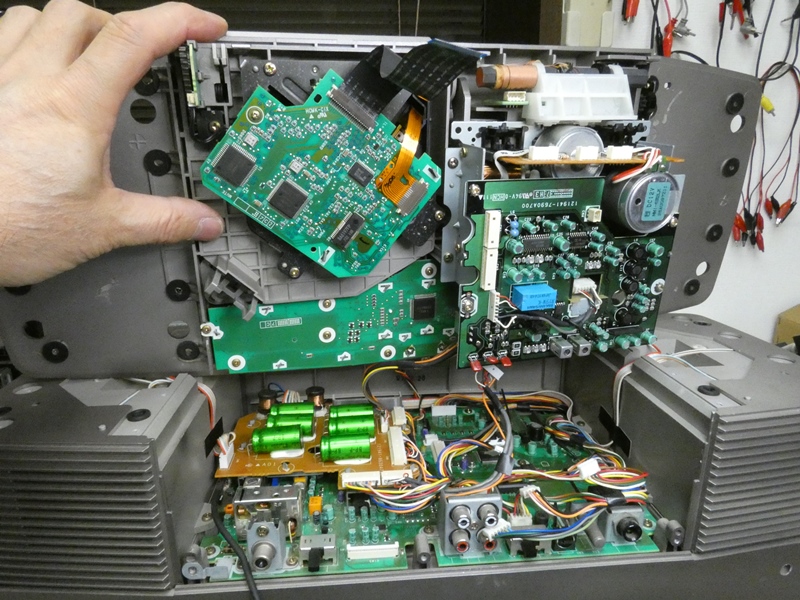

 本体側にも回路基板があります。主に プリアンプとラジオチューナーのようです。 |
|||||
 持ち上がったプレート側にはＣＤユニット、カセットデッキ、操作スイッチ基板、 液晶表示パネル、ＡＭラジオ用バーアンテナなどが取り付けられています。 |
||||||
 再生音質がひどく劣化してしまったカセットデッキ部を 点検します。テープ駆動系は特に問題ありません。 |
 ヘッドクリーニング後にアジマスを調整するも、高域の 音質が戻りません。ヘッドが完全に摩耗しています。 |
|||||
 同仕様のヘッドは入手不可能なので諦め ます。ご依頼のＣＤ再生復活に挑みます。 |

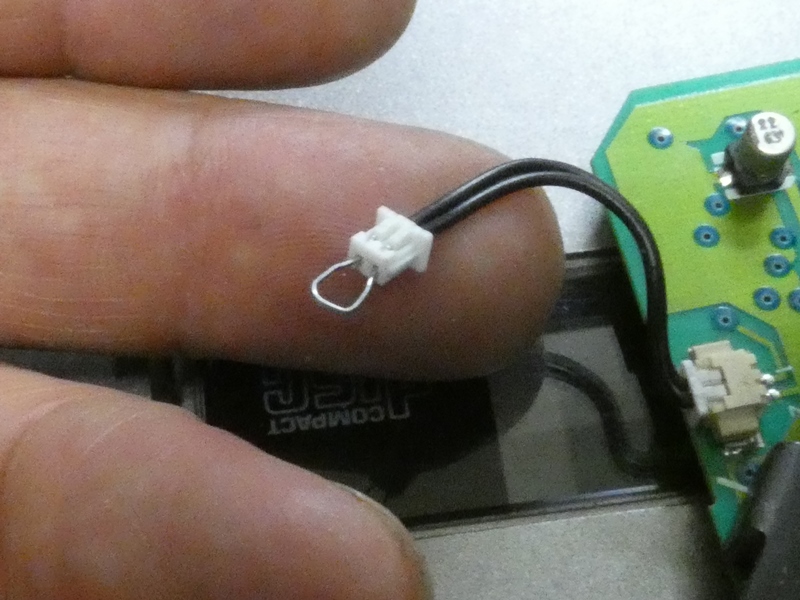

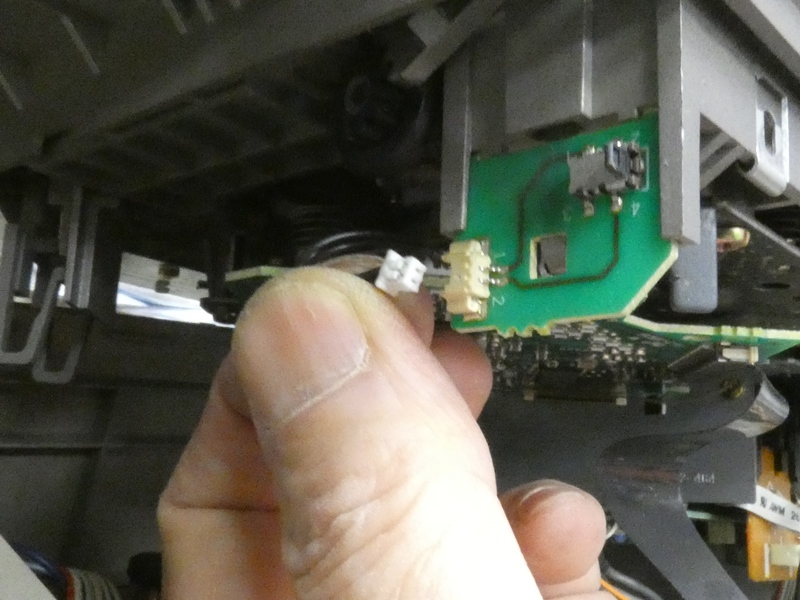

 外れていたコネクタの正体が分かりました。ＣＤ トレイ蓋の開閉検知用マイクロスイッチの配線です。 |
|||||
 コネクタが外れていただけ・・かも知れませんが、 年数からしてピックアップは多分だめでしょう。 |

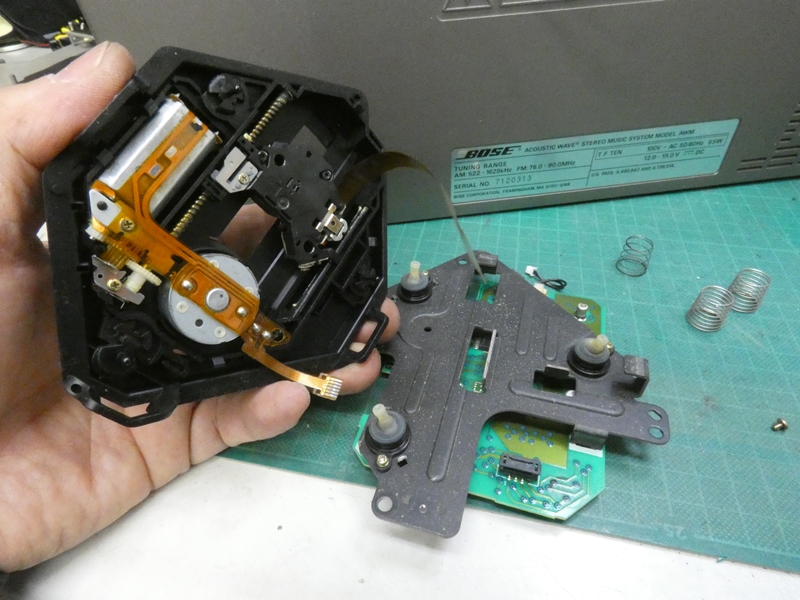

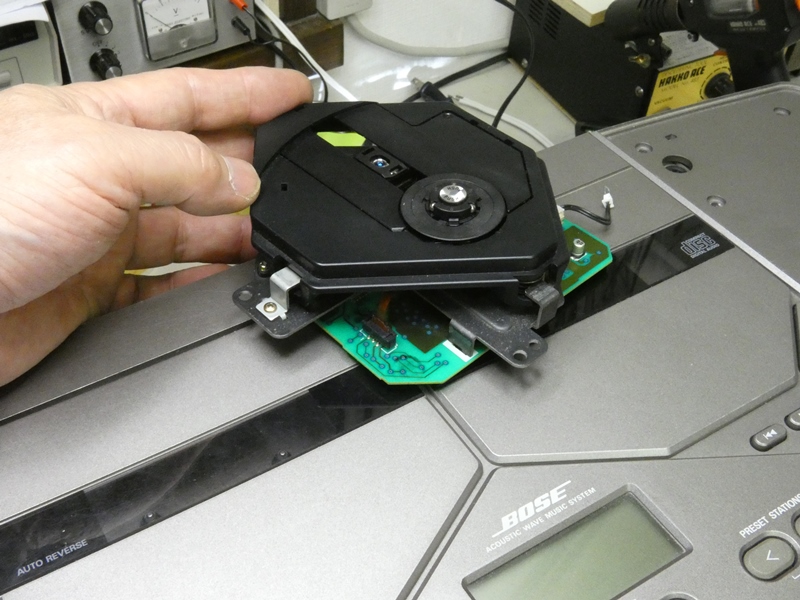

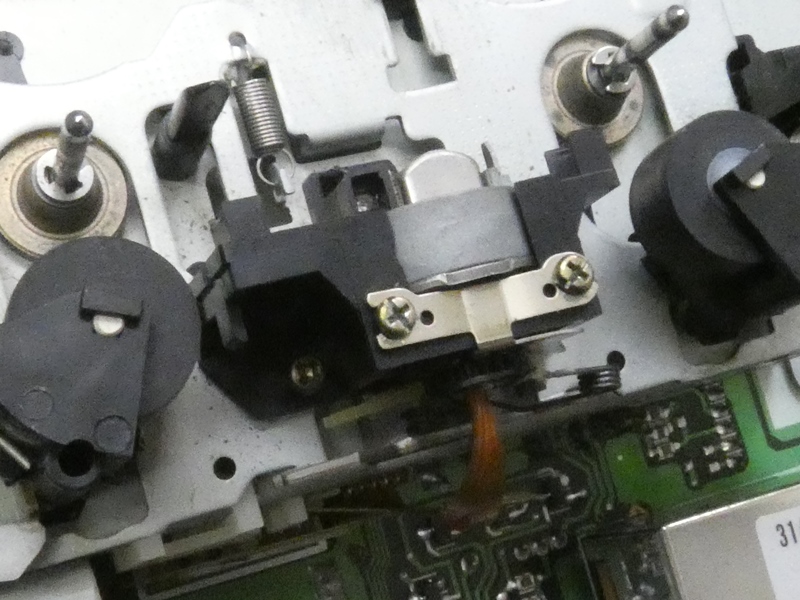

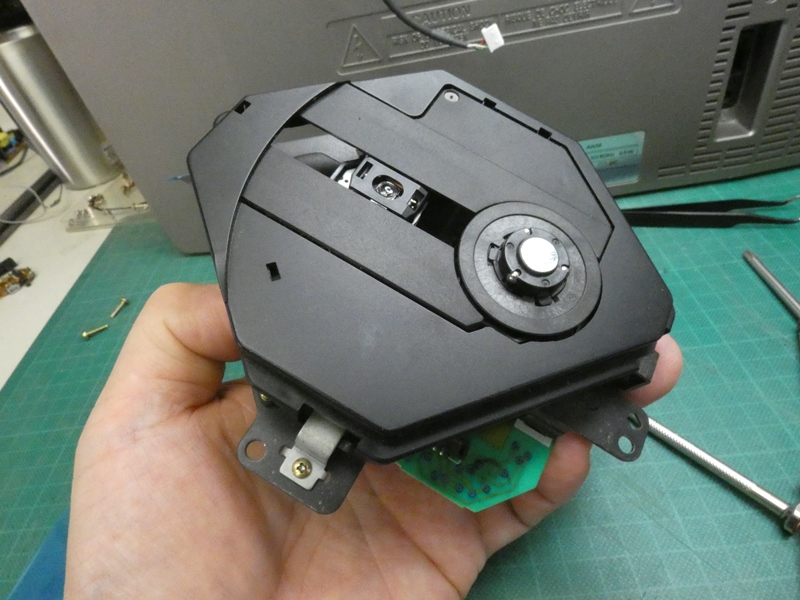

 ＣＤユニットを分解します。スプリングと ダンパーによるフローティング構造です。 |
|||||

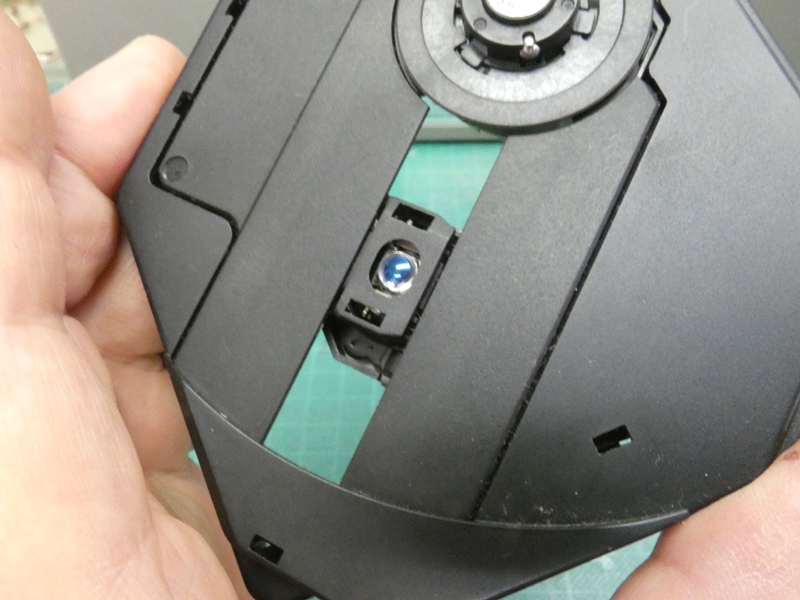

 レンズ材質の屈折率により表面が青色に見えます。 補修交換用のピックアップが入手できれば良いのですが。 |
 製品に組み込まれているほとんどの ピックアップには型番表示がありません。 |
|||||

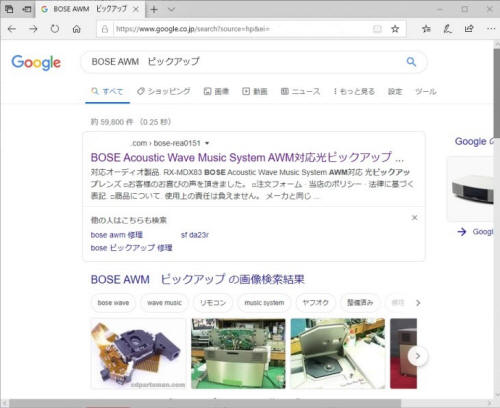

 無力ながらも、「ＢＯＳＥ」・「ＡＷＭ」・「ピックアップ」のキーワードでネット検索して みます。運良く１発でヒットしました。ＡＷＭ用のピックアップが市販されています。 |
||||||

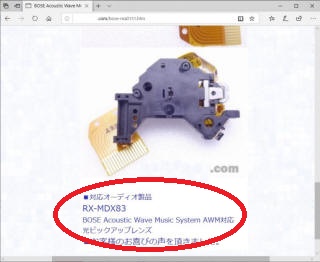

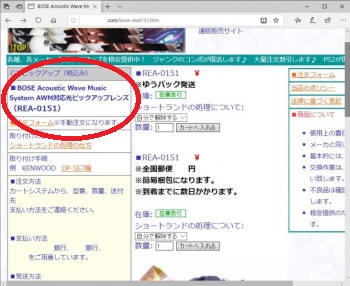

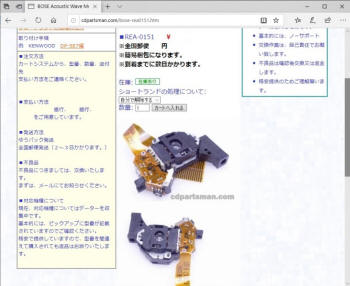

 実はこれまでに何度か利用しているショップです。 赤丸部分に間違いなくＡＷＭ対応とあります。 |
 製品型番ＲＥＡ－０１５１のピックアップ レンズです。在庫あり・・助かります。 |
|||||

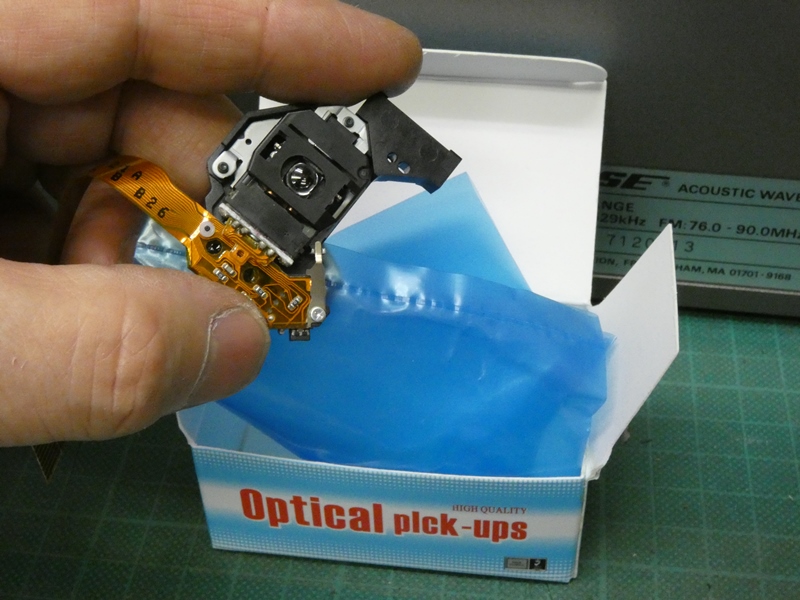

 発注したＲＥＡ－０１５１が配送されてきました。 このショップはほとんど不良品がありません。 |

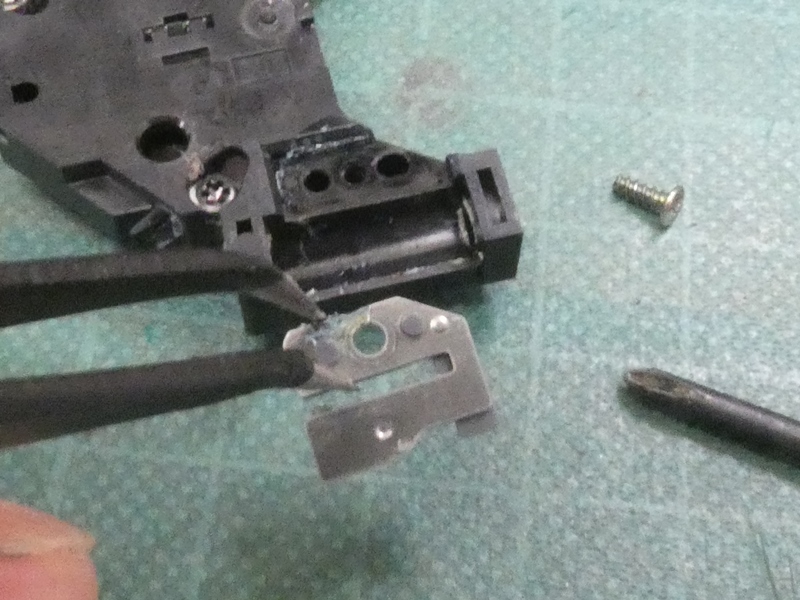

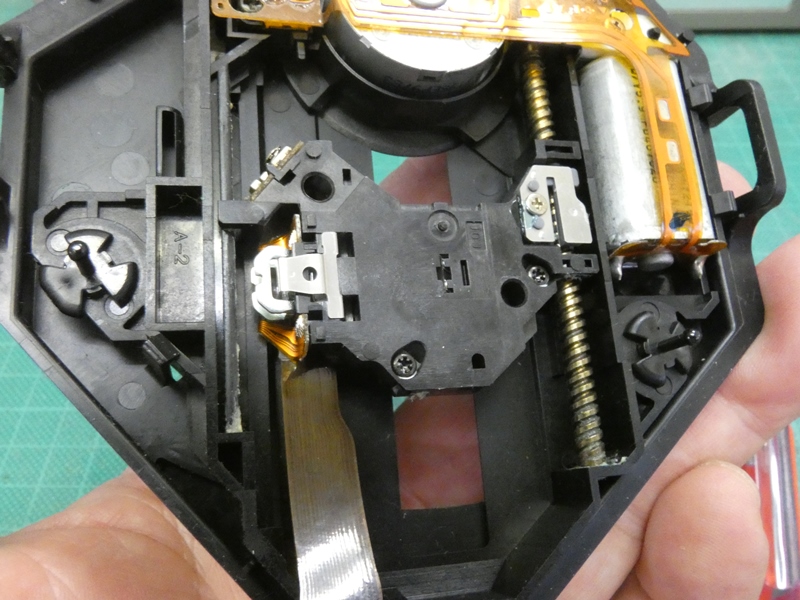

 元のピックアップを取り外します。ギヤの脱落 防止金具固定とモーターの固定ネジを緩めます。 |
|||||

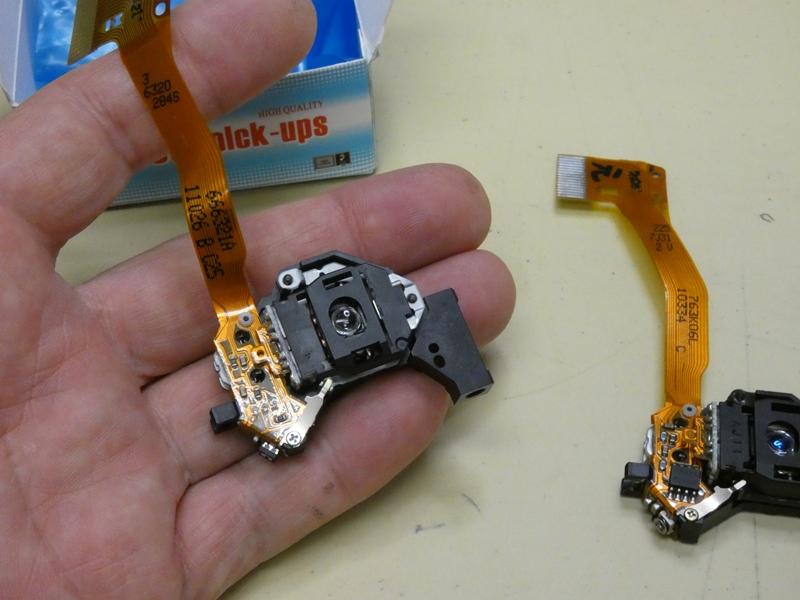

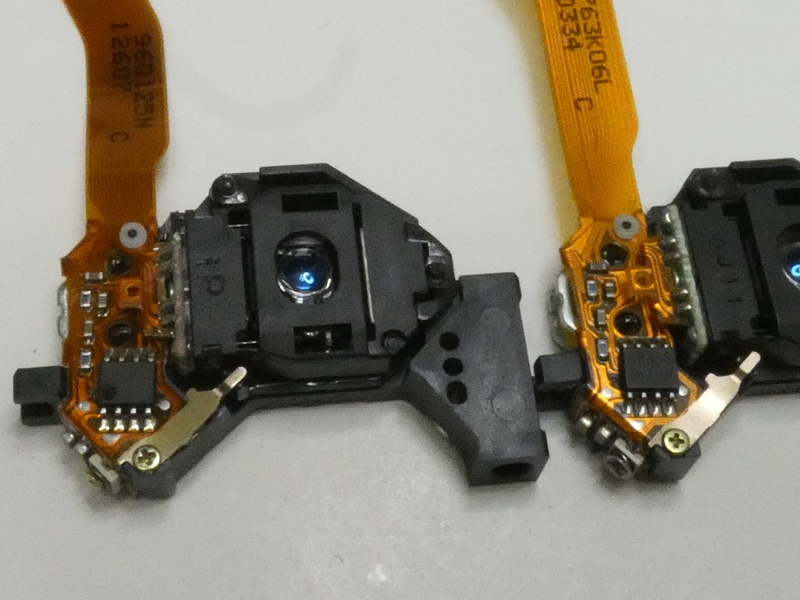

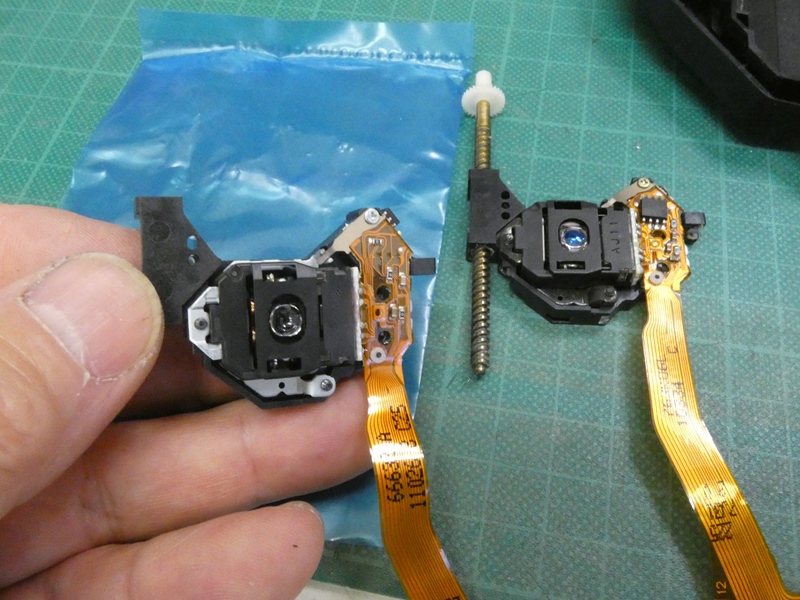

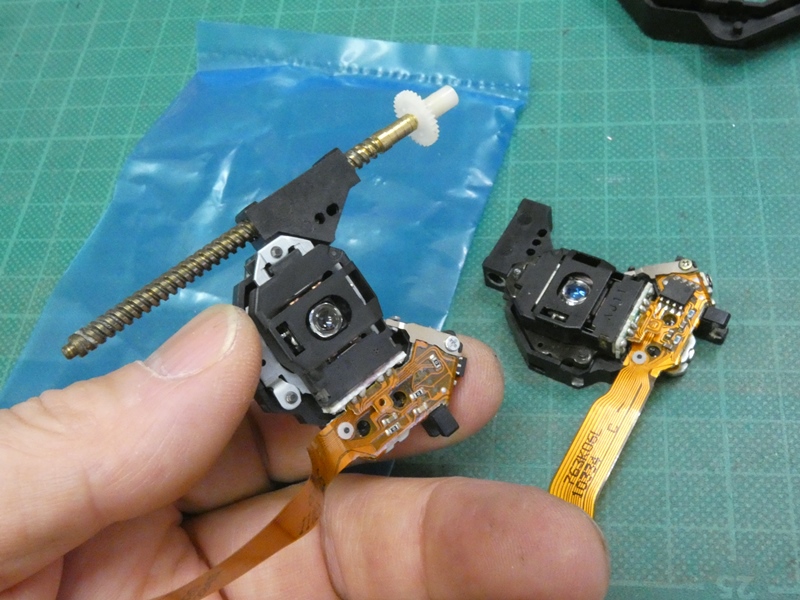

 新しいピックアップと並べ比べてみます。シーク用スクリューシャフトの 取り付け部や反対側のスライド部など位置や形状は同一です。フィルム 基板上の部品配置が異なっていますが、多分製品の製造時期・ロットの 相違でしょう。材質が微妙に異なるのか、レンズ表面は透明に見えます。 |
||||||

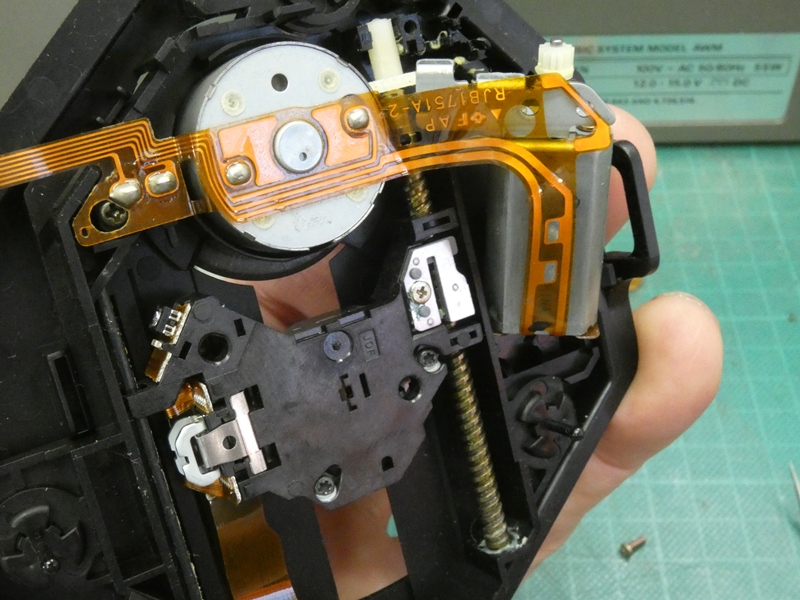

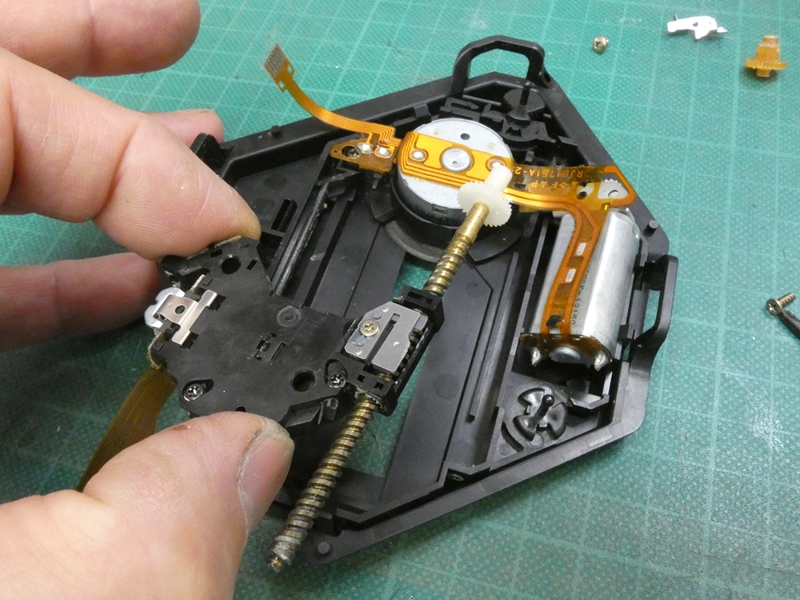

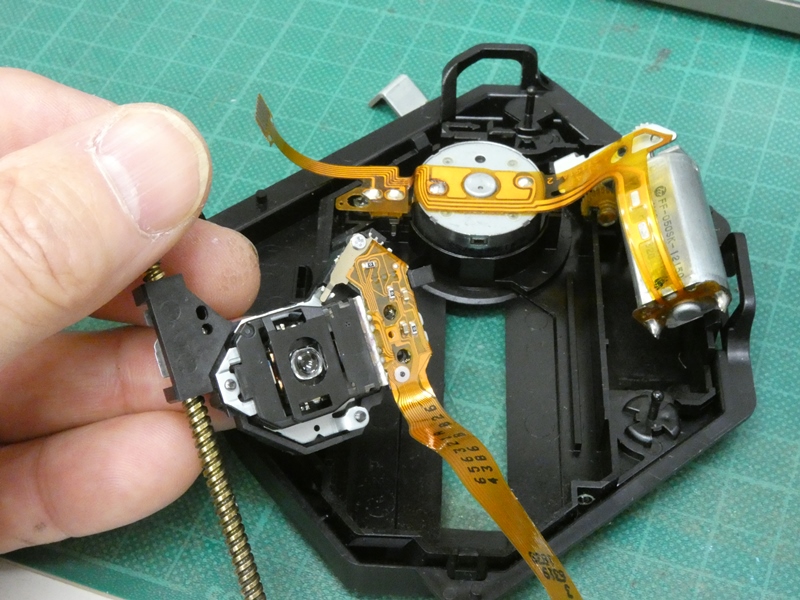

 元のピックアップからシーク用 スクリューシャフトを移植します。 |
 過負荷時のシャフト空転用金具も 完全に再利用できます。 |
|||||
 新しいピックアップをユニットに組み込みます。 ユニット本体とのジオメトリも完全に一致します。 |

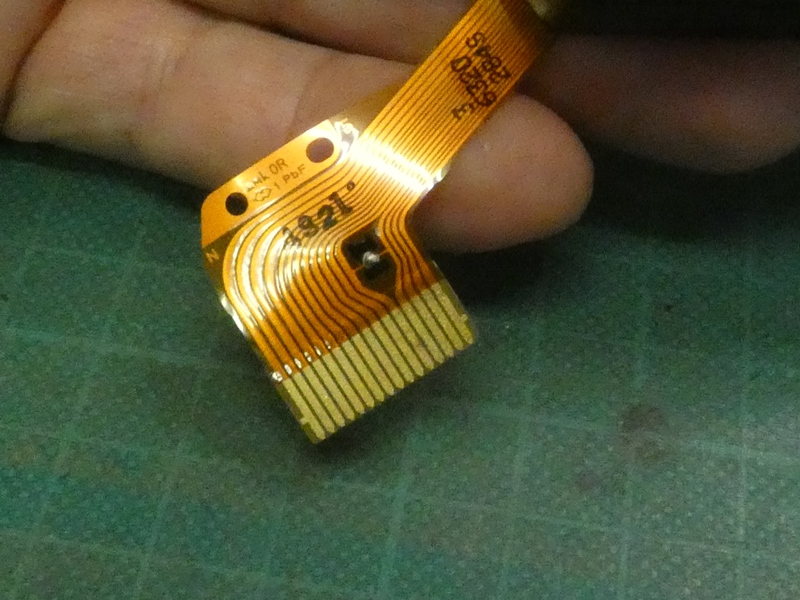

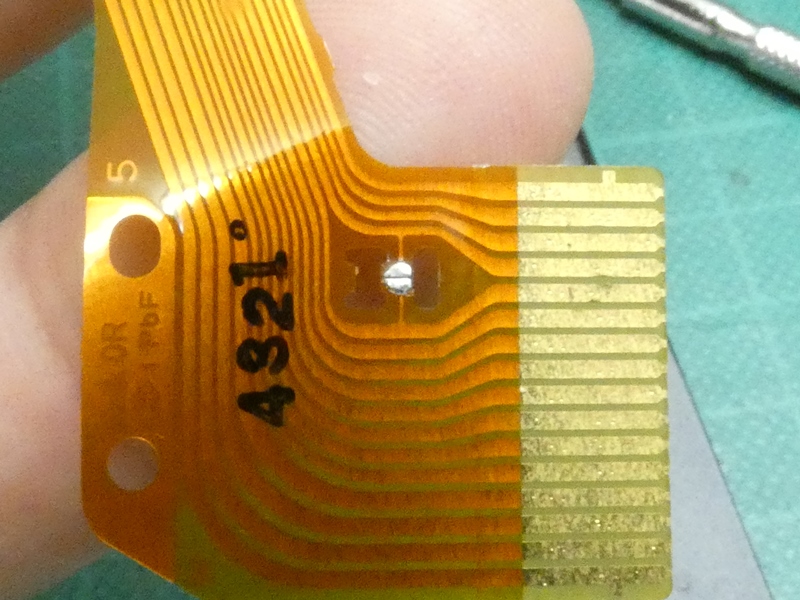

 ＲＥＡ－０１５１はフィルム配線上に １か所だけショートランドがあります。 |
|||||

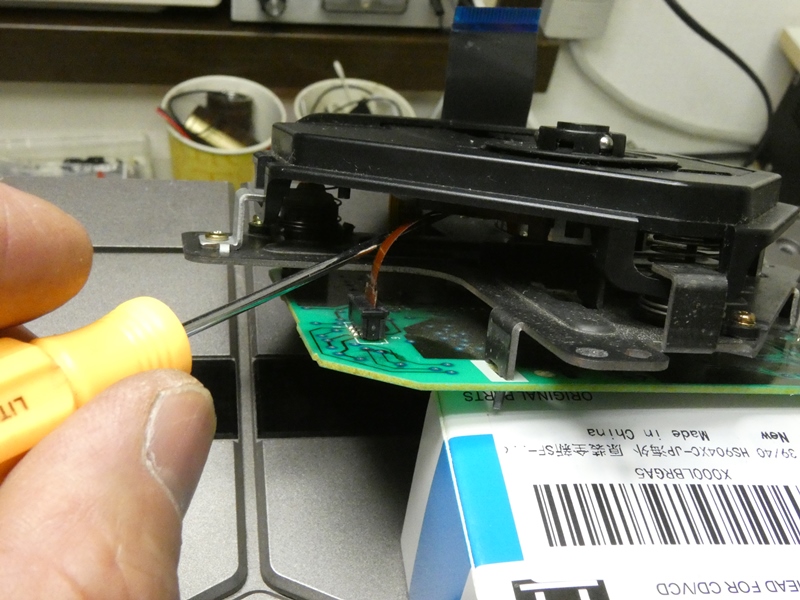

 半田ごてを当ててショートランドを解除します。静電気破壊 防止のため配線端子に指先が触れた状態で作業します。 |
 ピックアップ交換作業の完了です。取りあえずＣＤ ユニットをプレートに取り付けないで動作確認します。 |
|||||

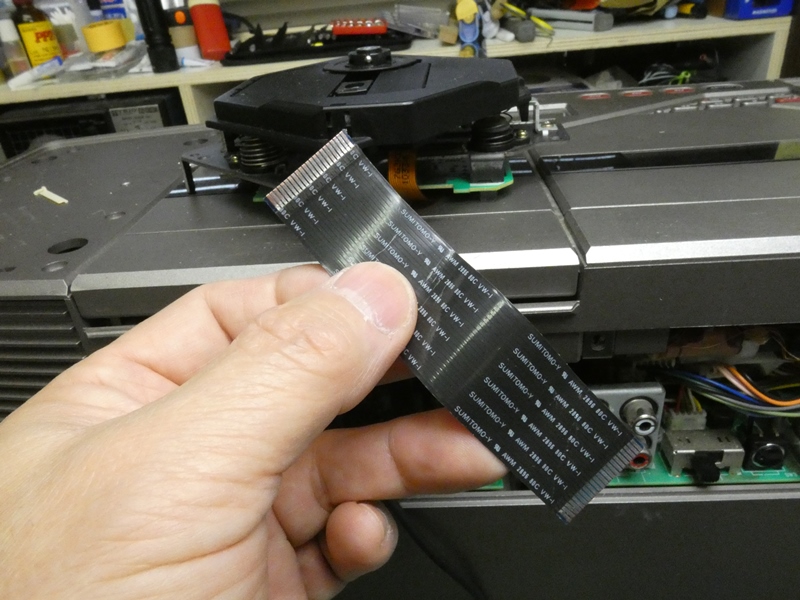

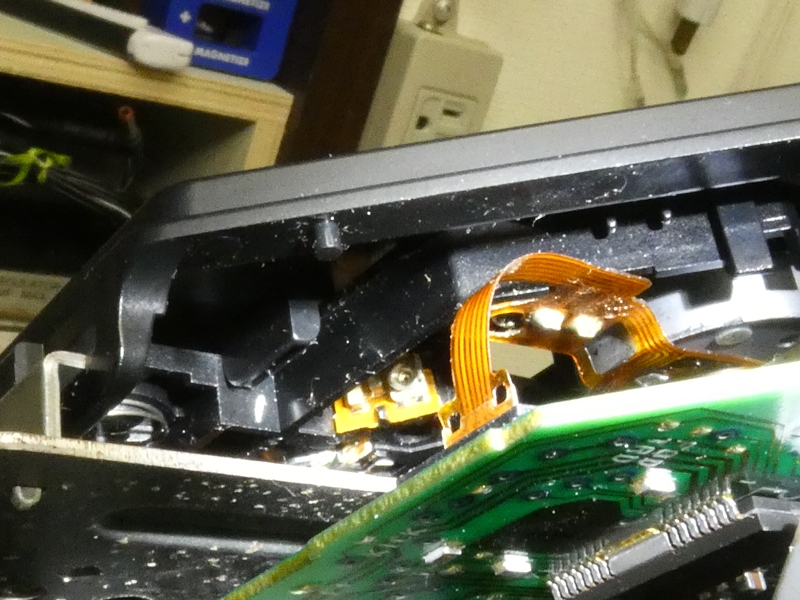

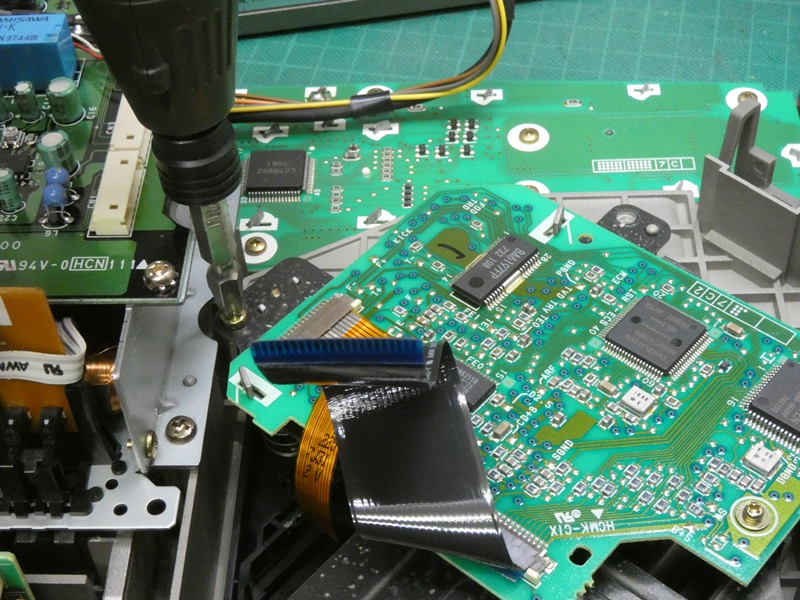

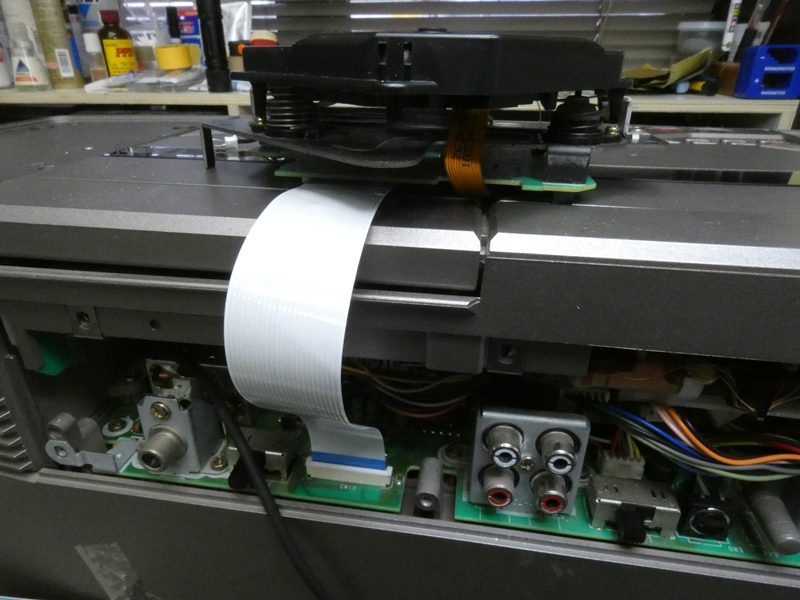

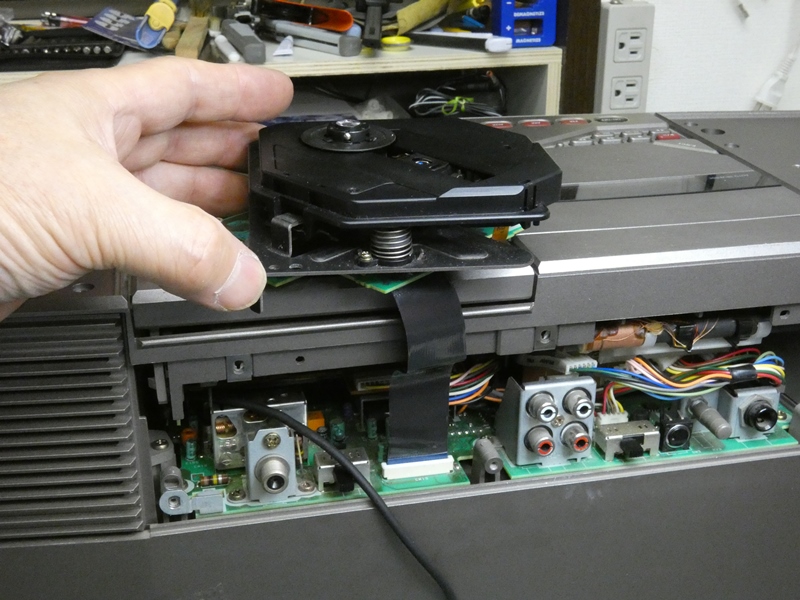

 ＣＤユニットを本体基板に接続するフラット ケーブルは本体の外側を経由させます。 |
 トレイ蓋の開閉検知用スイッチへの配線は コネクタにピンを差して短絡させておきます。 |
|||||
 コネクタが外れて「ＮＯ ＤＩＳＫ」が表示されていた だけであれば、ピックアップ交換は無駄になりますが、 |

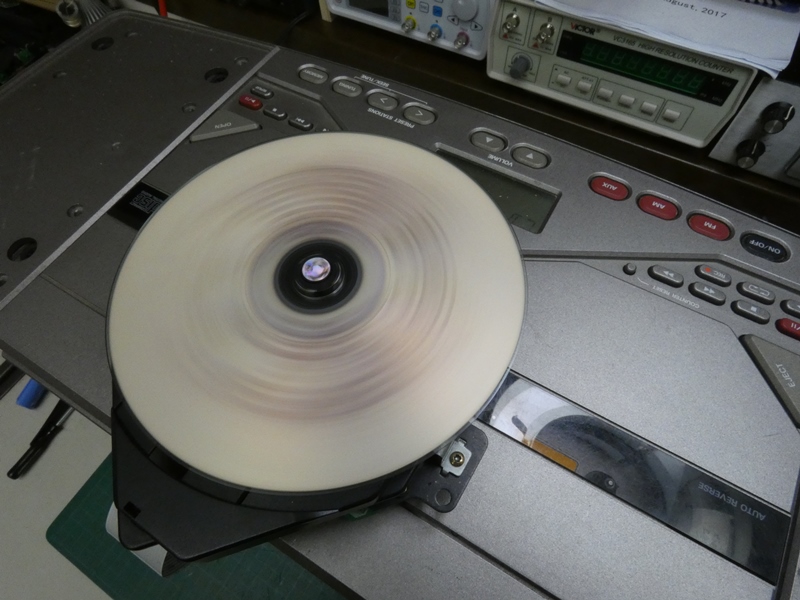

 結果はこの通りです。スピンドルが異常な速さで回転し、 ピックアップのシークが停止せず激しい振動音が出ます。 |
|||||
 余りにも異常な動作で、何が起こっているのかまるで 分かりません。いったん元のピックアップに戻してみます。 |
 「ＮＯ ＤＩＳＫ」が表示されず、動作がその 先へ遷移した点が唯一の前進でしょうか。 |
|||||
 元のピックアップに戻し、元の状態に組み上げて 動作確認します。何と、かろうじて再生します。 |

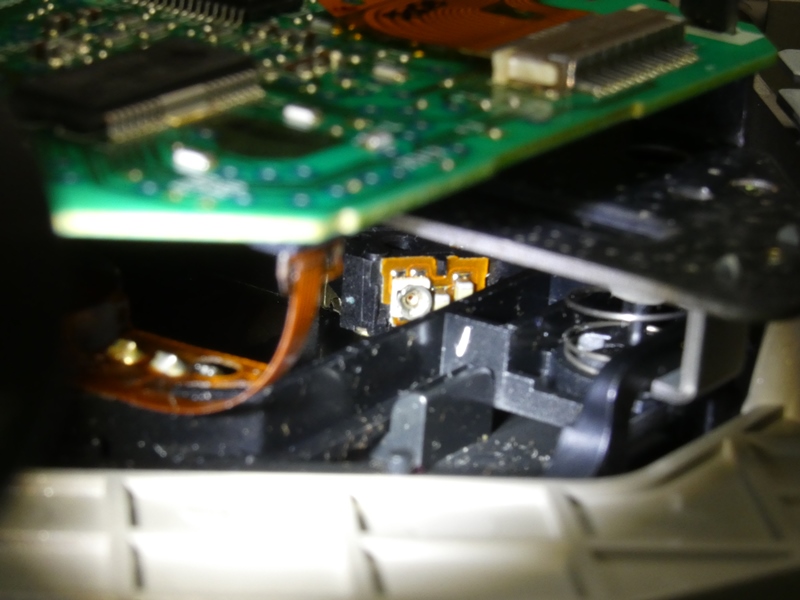

 しかし動作は非常に不安定で、間もなく激しい音飛びが始まり ます。隙間から見えるのはレーザー出力調整用トリマーです。 |
|||||
 ほんの少しだけ右に回して出力を上げてみます。 元のピックアップの動作を検証するためです。 |
 トリマーの位置で多少安定しますが、音飛びは解消 しません。この時点で気が付いたことがあります。 |
|||||
その気が付いたことを、販売ショップに問い合わせてみました。 |

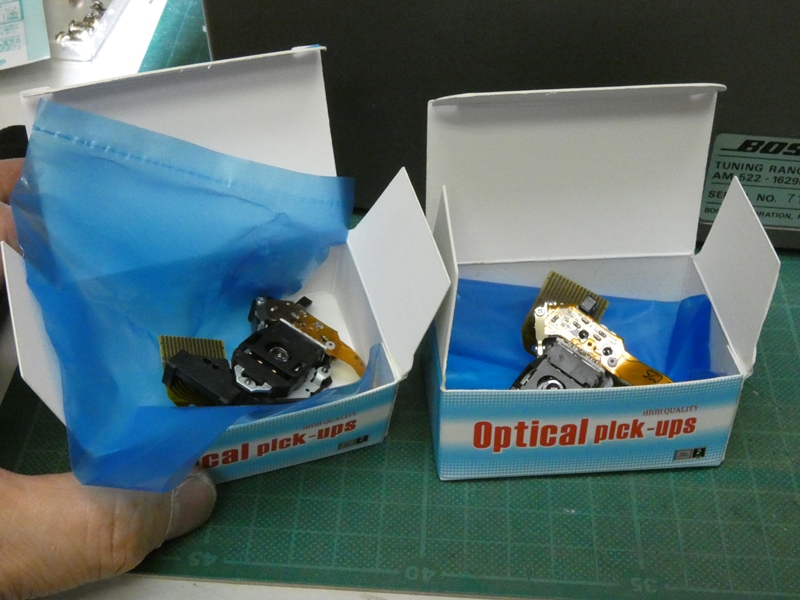

このようなやり取りの後、同じ型番のピックアップがもう １個送られて来ました。やはり国内の業者はまっとうです。 |
|||||
 写真を用意できませんでしたが、最初のピックアップはＣＤユニットを本体内に組み込んだ 状態でも動作確認を行いました。また、新品の場合は滅多にレーザー出力を変更しませんが、 止むを得ずトリマーも調整してみました。いずれも激しい振動を伴う異常な動作が現れました。 元のピックアップに戻すと、劣化により音飛びはあるものの、異常な回転やシークが停止しない トラブルが起こらないことから、新品にもかかわらず不良品である可能性が高いと考えられます。 |
||||||
 よもやピックアップの型番を間違えていないか、再度 商品説明を確認します。確かにＡＷＭ対応です。 |
 後から届いたもう1個のピックアップに交換してみます。 動作してくれないとご依頼主をさらに待たせてしまいます。 |
|||||
 結果は、シークが停止せず激しく振動することはなくなり ました。しかし、スピンドルは異常回転したままです。 |
 本体内に組み込もうが、レーザーを調整しようが全く ＣＤを読み込みません。読みそうな気配もありません。 |
|||||

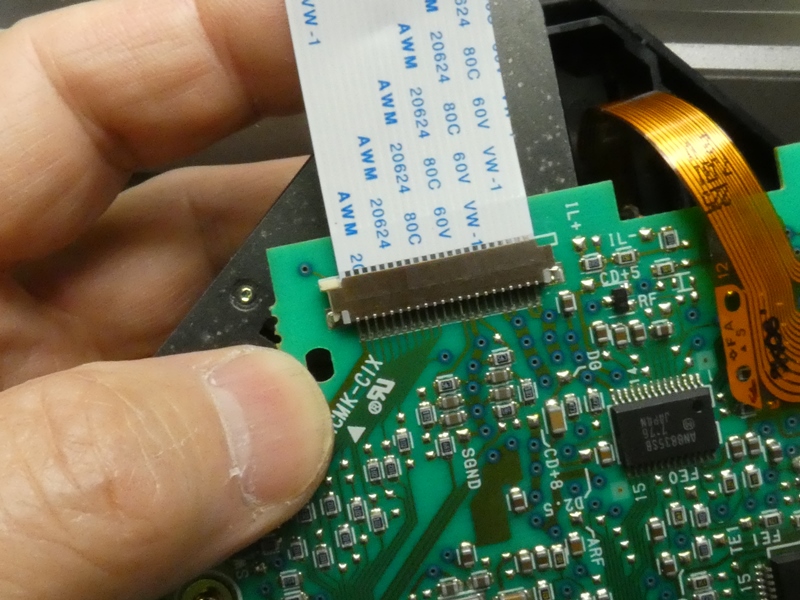

 何かピックアップ以外に重大な問題が隠れているのでは・・。 試しに本体基板に接続するフラットケーブルを点検すると、 |

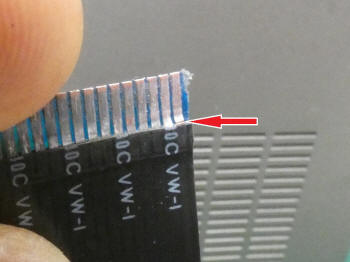

 何度も抜き差しを繰り返したせいでしょう、端子の１本が 根元で切れています。以前にも経験したことがあります。 |
|||||

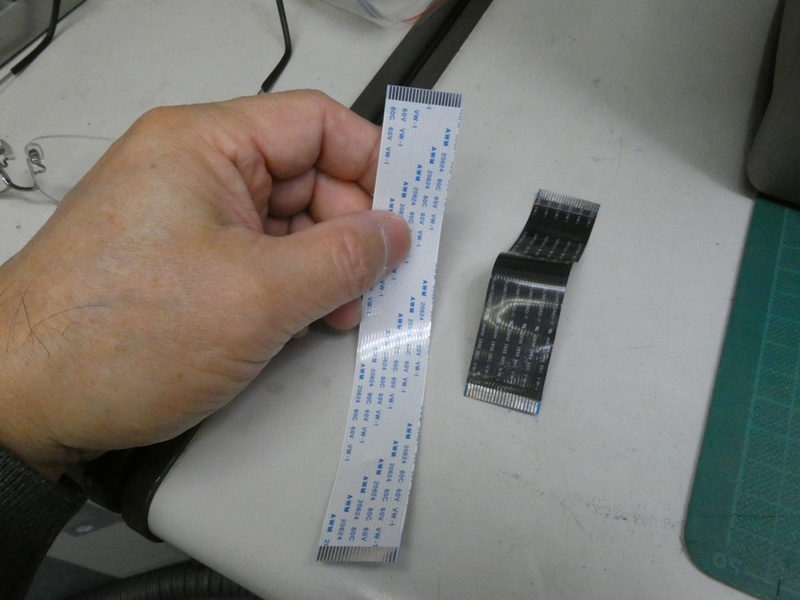

 １ｍｍピッチの２２ピンは工房に在庫がありません。 慌てて同仕様のフラットケーブルを取り寄せます。 |
 元のケーブルよりも若干薄手なので、コネクタから 抜けてきます。マスキングテープで厚みを加えます。 |
|||||
 完全に接続されていますが、やはり 動作しません。次の原因を探ります。 |

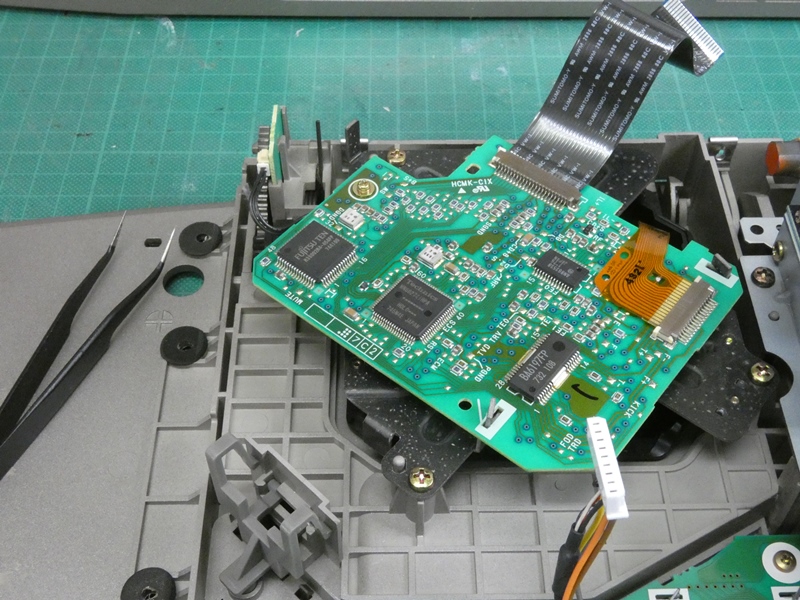

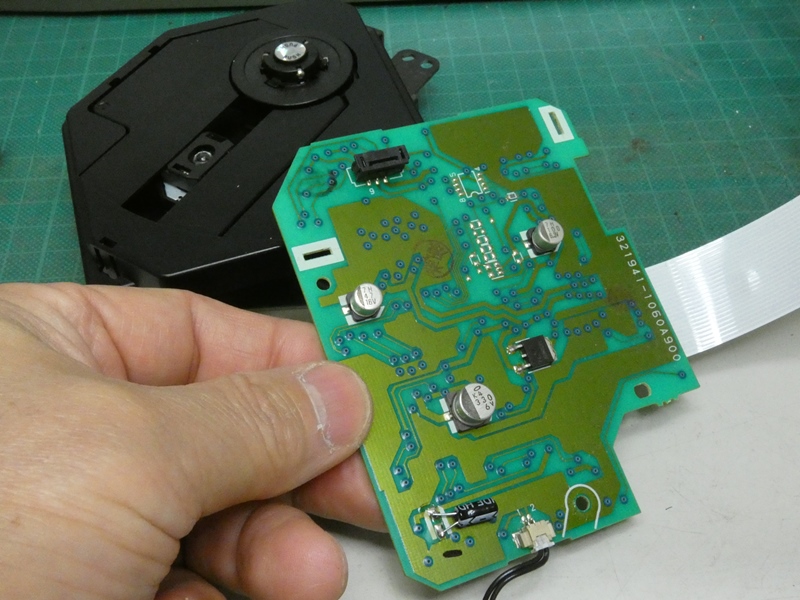

 ＣＤユニットに付属する制御基板です。その 基板上に評判の悪いＳＭＤが使われています。 |
|||||

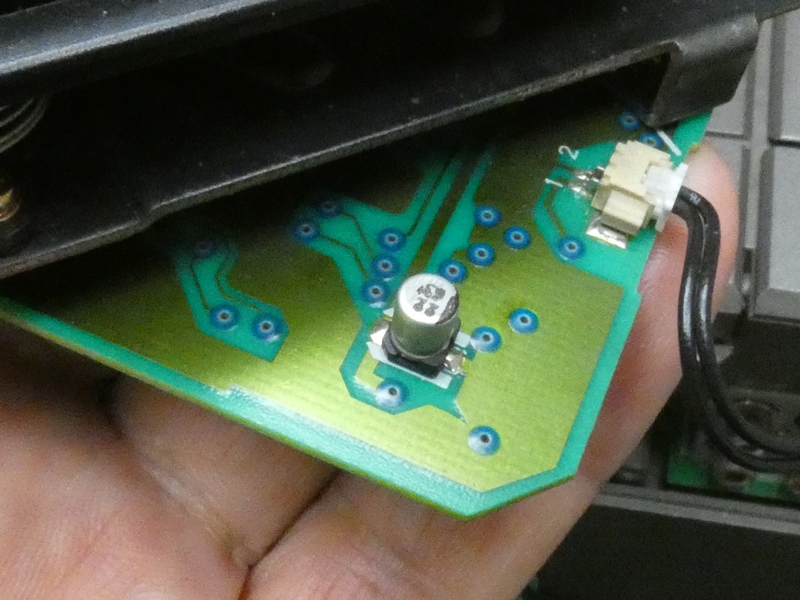

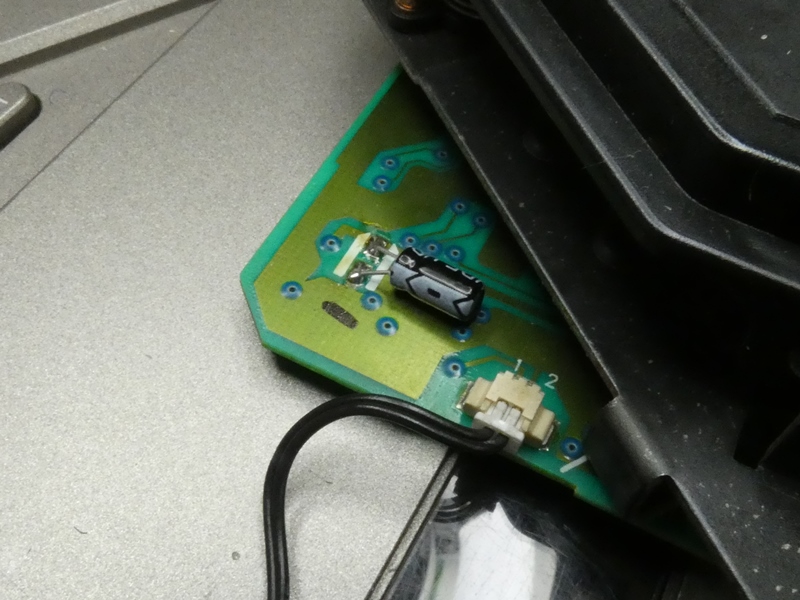

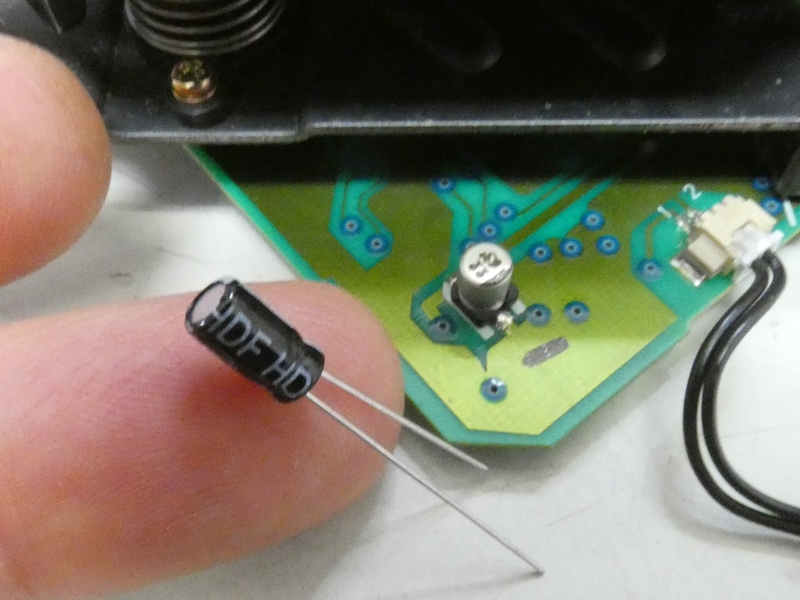

 特に経年劣化の進みやすい電解コンデンサです。スペースに かなり余裕があるので、普通の電解コンデンサに交換します。 |

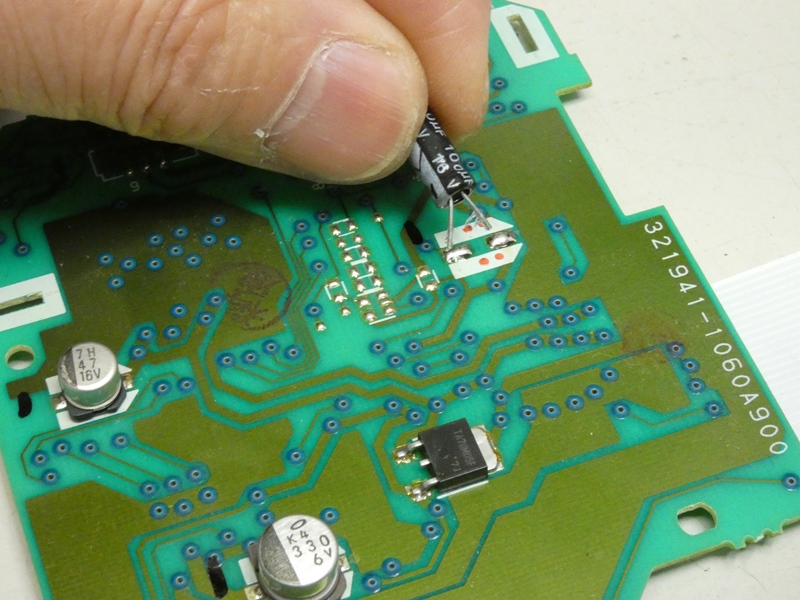

 多少高さのある部品でも、寝かせて しまえば問題なく取り付けられます。 |
|||||
 制御基板を完全に取り外しました。 まだいくつかＳＭＤがあります。 |

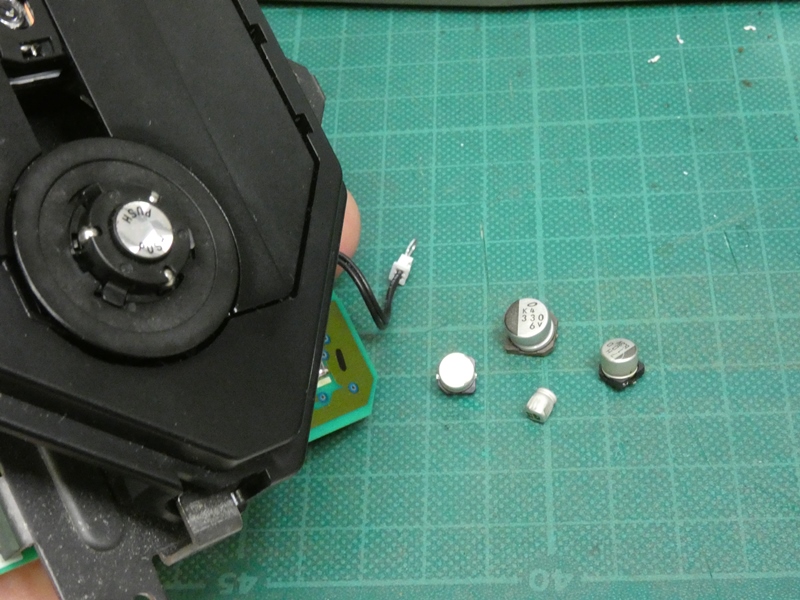

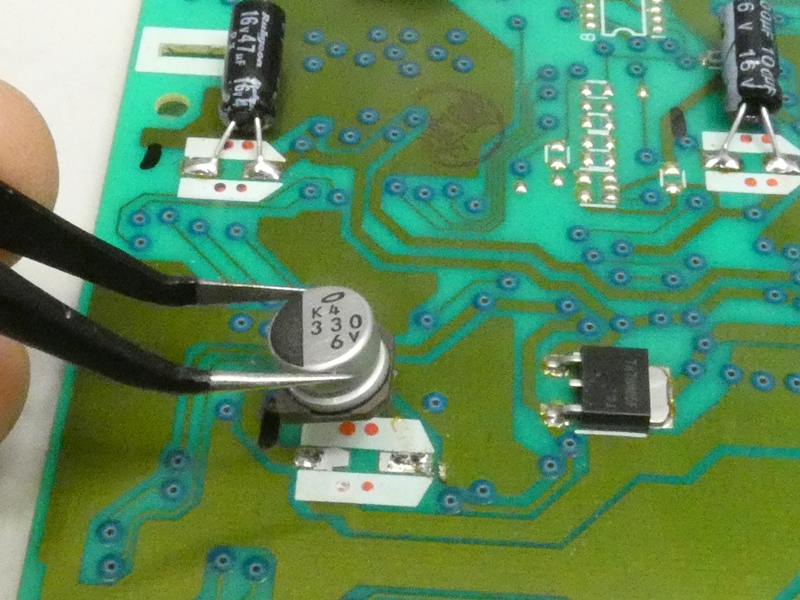

 基板を取り外したついでですから、 ＳＭＤコンデンサは全て交換します。 |
|||||
 この３３０µＦもかなり怪しい感じです。端子を破壊して 取り出すので、部品の状態を点検することはできません。 |
 ひと通りＳＭＤを交換し終えました。 結果は、改善しません。まだダメです。 |
|||||
 手詰まり感が作業室内を満たしつつあります。時間・労力・集中力・費用など リソースが大量に消耗しつつあります。何よりもご依頼主を長い期間お待たせした ままです。この先、ついに本体側のメイン基板にも範囲を広げることになるのか・・ |
||||||

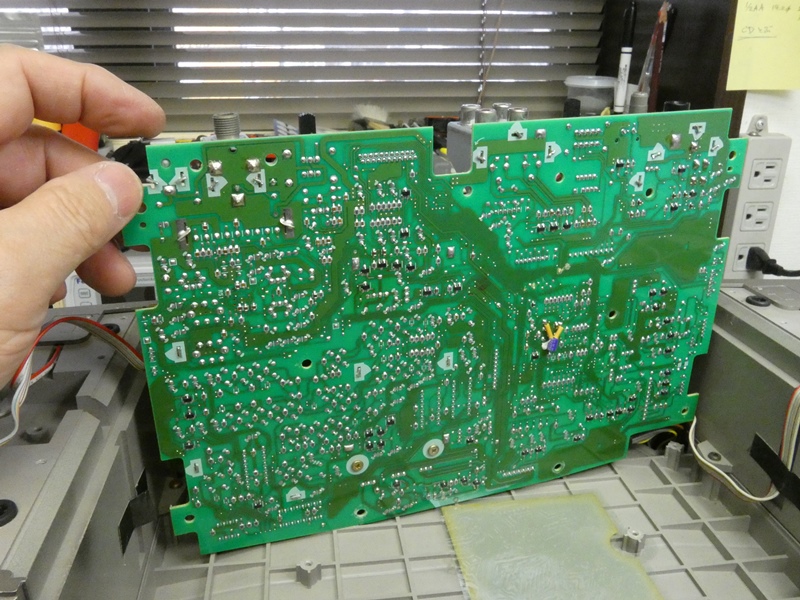

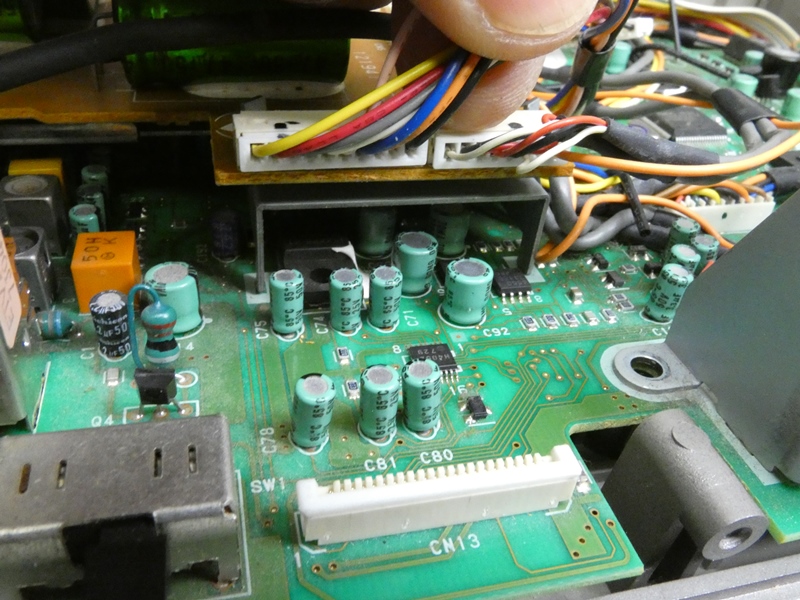

 本体側基板上にも劣化が疑わしい部品が数多く 実装されています。どれを見ても怪しく感じます。 |
 しかし、これだけ大規模な回路基板では、回路図なしの トラブルシューティングは単に無謀でしかありません。 |
|||||

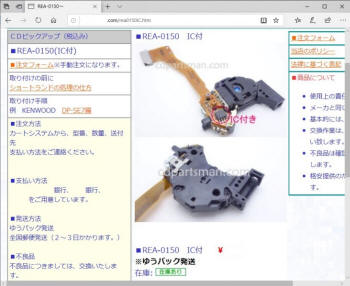

 何日も途方に暮れた後、全く偶然にＲＥＡ－０１５０を 見つけました。同じネットショップで扱っている製品です。 |

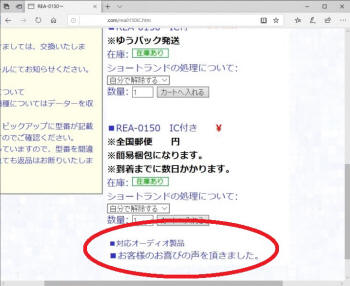

 対応オーディオ製品欄に、ＡＷＭはおろか製品名の 記載が一切ありません。ただ「ＩＣ付」にピンときました。 |
|||||
 元のピックアップには、フレキシブルケーブル上にＩＣチップが 取り付けられています。ＲＥＡ－０１５１には付いていません。 |
 普段からお客様に「ダメモト」を言っておきながら、今回は 自分が「ダメモト」で、ＲＥＡ－０１５０を購入してみます。 |
|||||

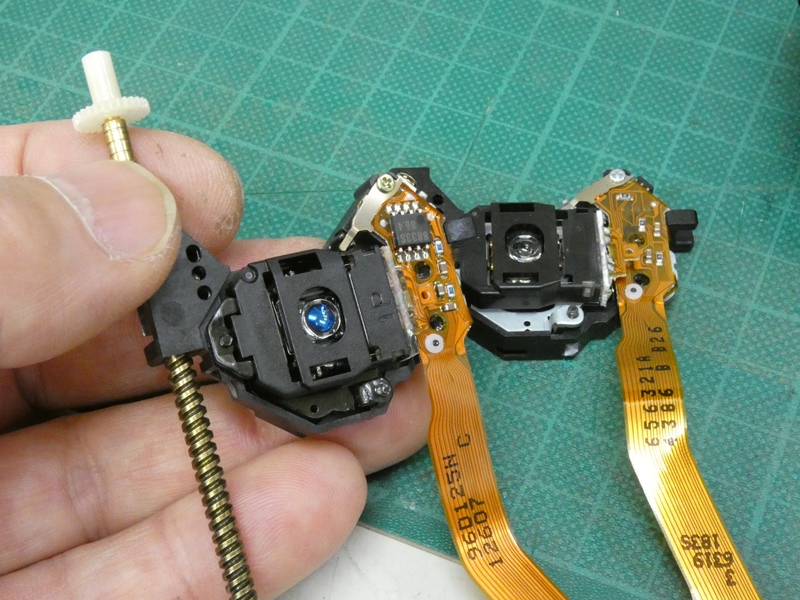

 元のピックアップと並べて詳細に比較 してみます。外観は完全に同一です。 |

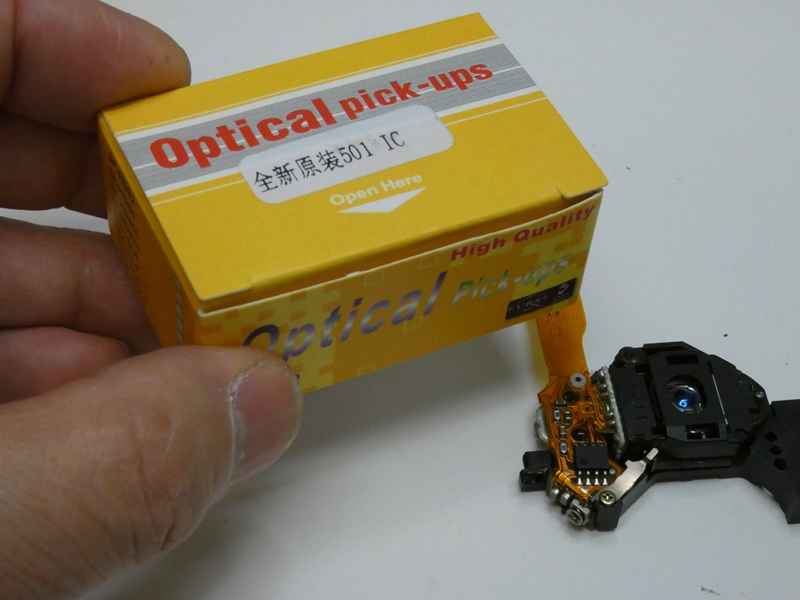

 ＡＷＭ対応を謳うＲＥＡ－０１５１を取り外し ＩＣチップ付きＲＥＡ－０１５０に交換します。 |
|||||

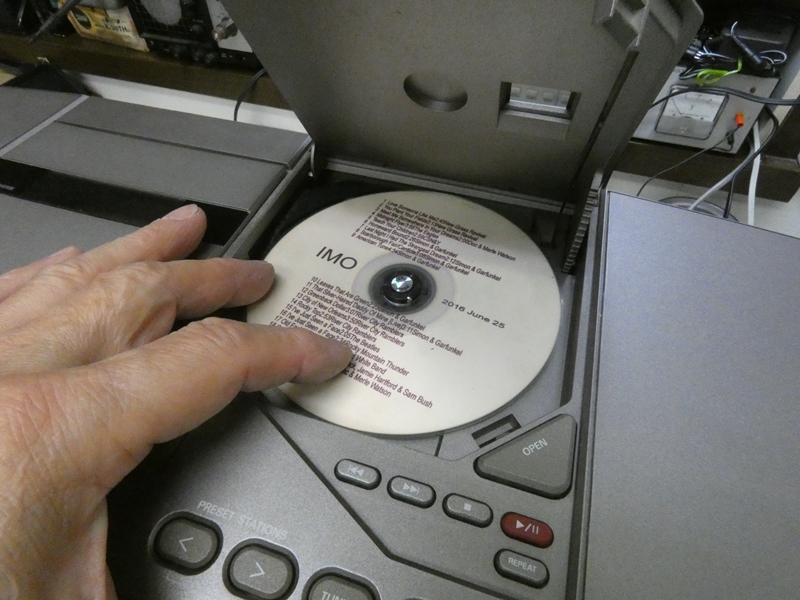

 ＣＤをセットして動作確認に臨みます。心室ブロックの ある心臓に、かなり悪影響のある瞬間を迎えます。 |

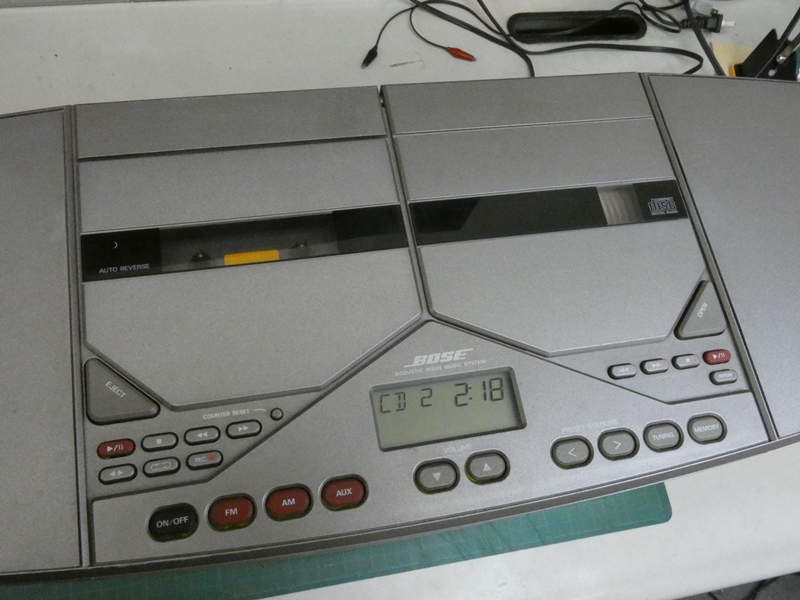

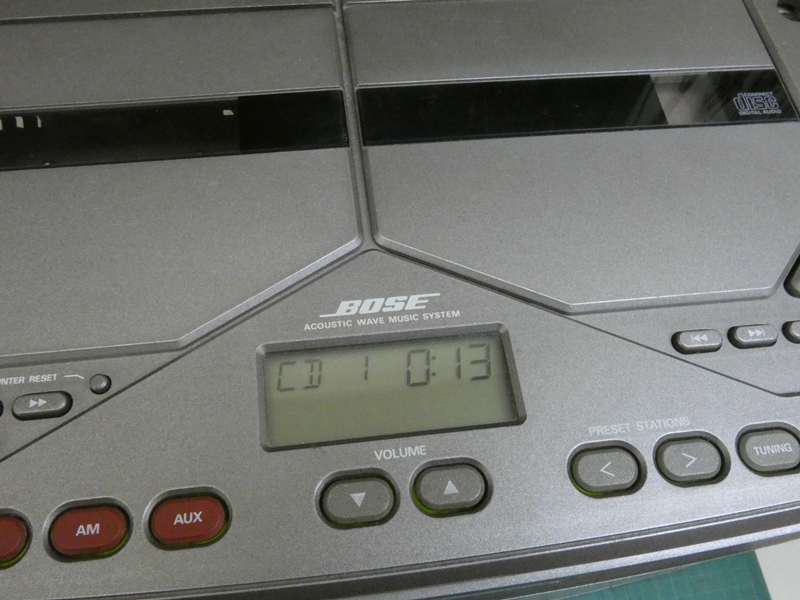

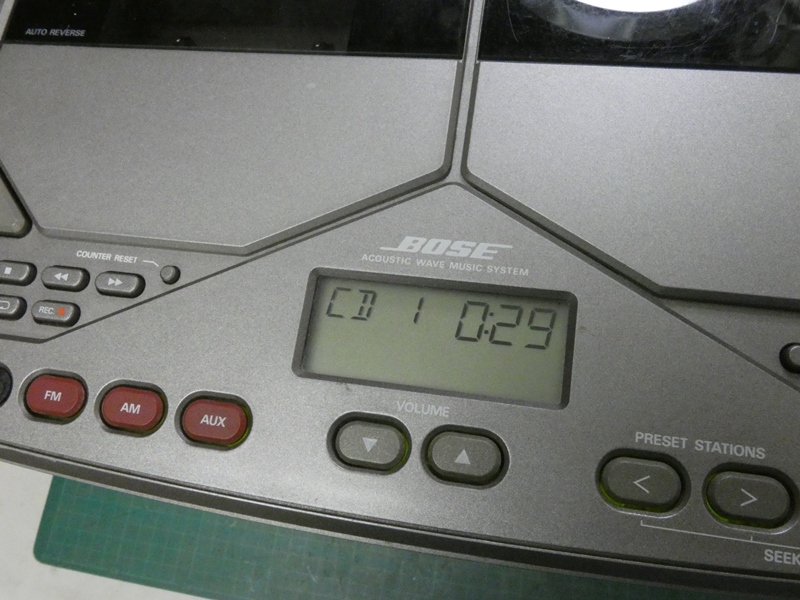

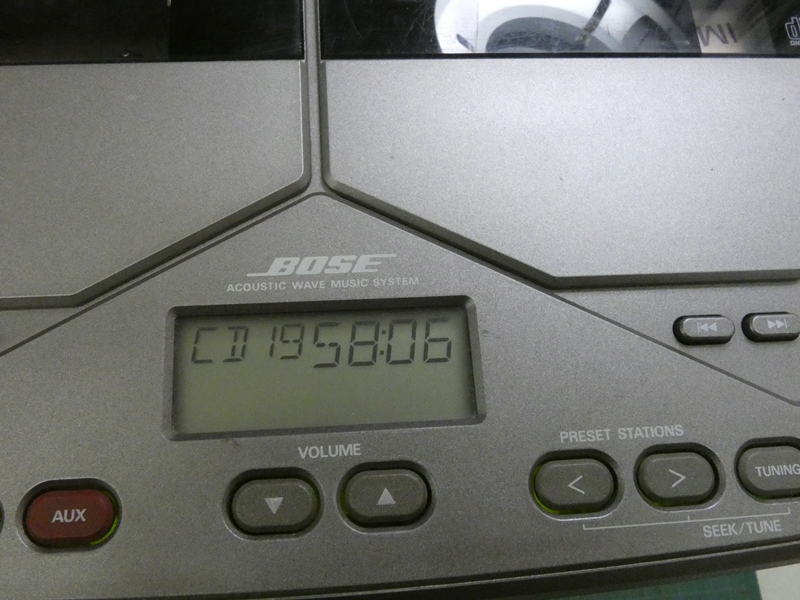

 これだから守谷工房は止められません。きっちりと ＴＯＣを読み出し、曲数１９、５８分６秒を表示しています。 |
|||||
 音楽の再生が始まります。音源がＣＤに代わり、ＢＯＳＥ ＡＷＭの本領が炸裂します。 トラック間のシークも快調そのもので、１９曲目と１曲目の厳しいシークももたつきません。 |
||||||
 しばらくＡＷＭの迫力を堪能させてもらいます。これで ご依頼主用に考えていた言い訳も忘れることが出来ます。 |
 出来ればカセットデッキのヘッドも交換して差し上げた かったところです。しかし、工房として実績もありませんし。 |
|||||
 ネットショップのＲＥＡ－０１５１は、商品の説明に反してＢＯＳＥ ＡＷＭには適合しません。 偶然見つけたＩＣ付ＲＥＡ－０１５０が、ＣＤを正常に再生します。しかし、ＲＥＡ－０１５０には ＡＷＭへの適合について表記がなく、この型番へたどり着くことは困難です。ショップには 誤りのない商品説明、あるいは何らかの留意事項の掲載をお願いしたいと思います。最後 まで目をお通し下さり有難うございました。並行してＰＬＳ－１３１０の電源回路と格闘中です。 |
||||||
|
||||||
