| ・ＩＣＦ－ＳＷ５５修理長期戦（２０２１．２．１１） |

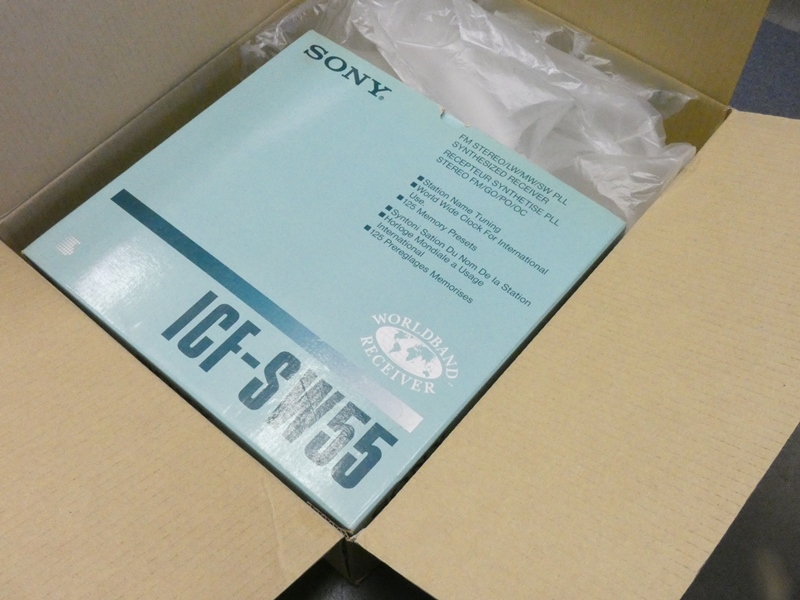

 ＳＯＮＹ製トランジスタラジオＩＣＦ－ＳＷのシリーズは、実に根強い人気が あります。オークションでは完全に動作する中古機が、驚くほどの高値で 取り引きされています。一方で、電源が入らない、放送を受信できない、 音声出力が小さいなど、多くの中古機が何らかのトラブルを抱えている ようです。昨年の１２月、工房に送られてきたＩＣＦ－ＳＷ５５は、電源が 入らない１台です。開けてみると販売当時の製品梱包がそのままです。 |
||

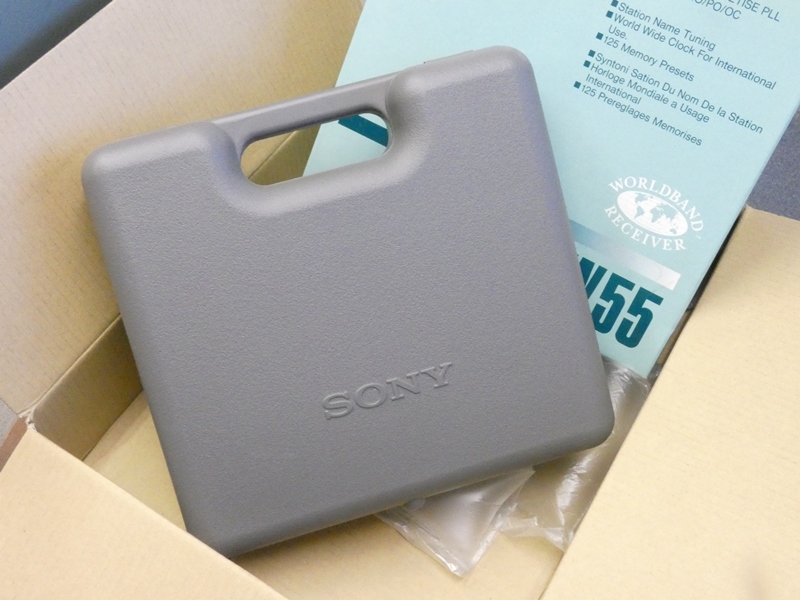

 外装カバーの中から、樹脂製の 専用キャリングケースが現れます。 |

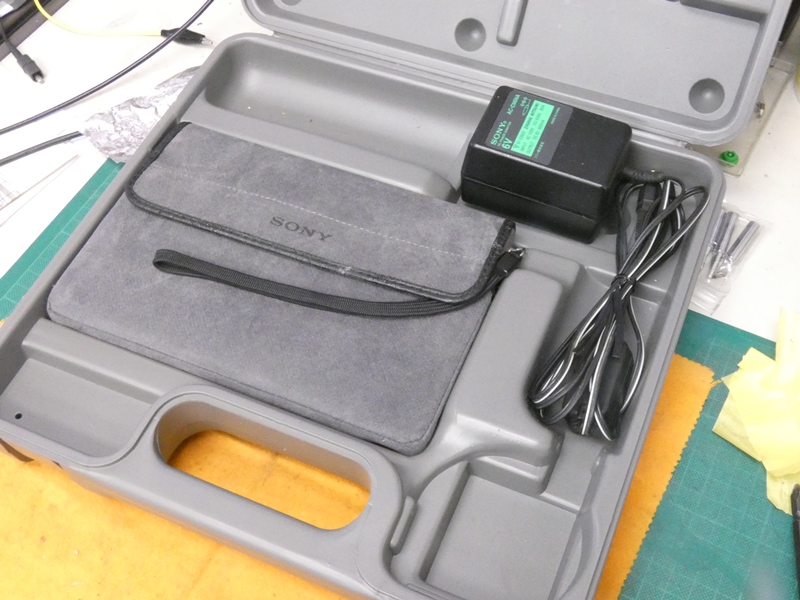

 ケース内にはラジオ本体以外にも 付属品がセットされていたようです。 |
|

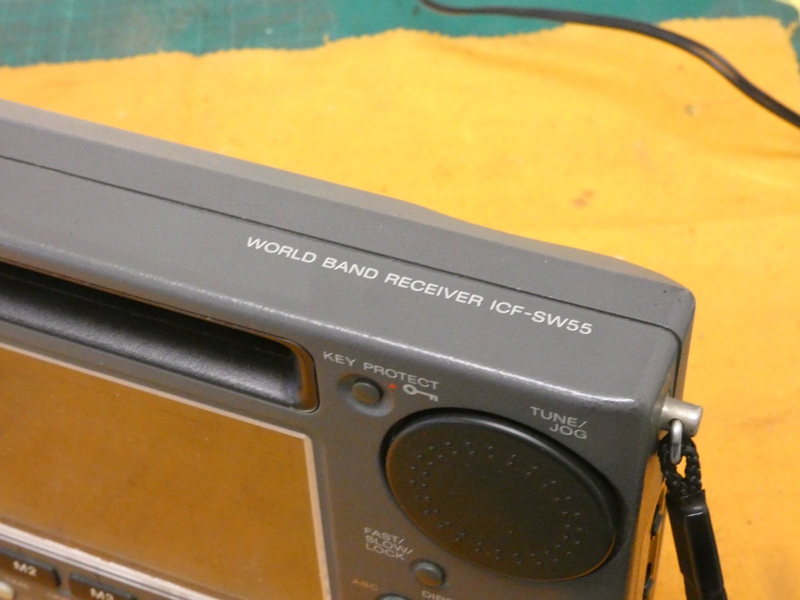

 ラジオ本体の専用保護カバーもそのままで、 中から世界品質Ｍａｄｅ ｂｙ ＳＯＮＹの登場です。 |

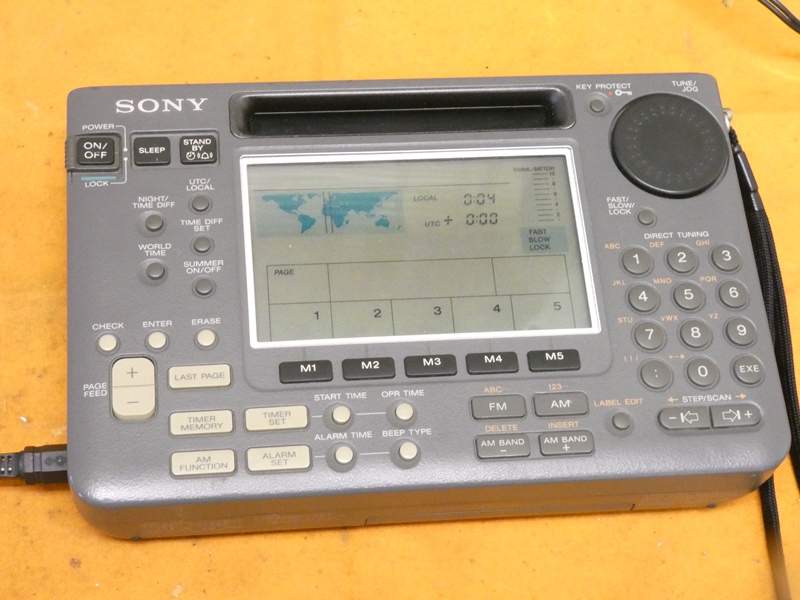

 よほど大切に丁寧に使われてきたようで、 本体にも傷や汚れがほとんどありません。 |
|

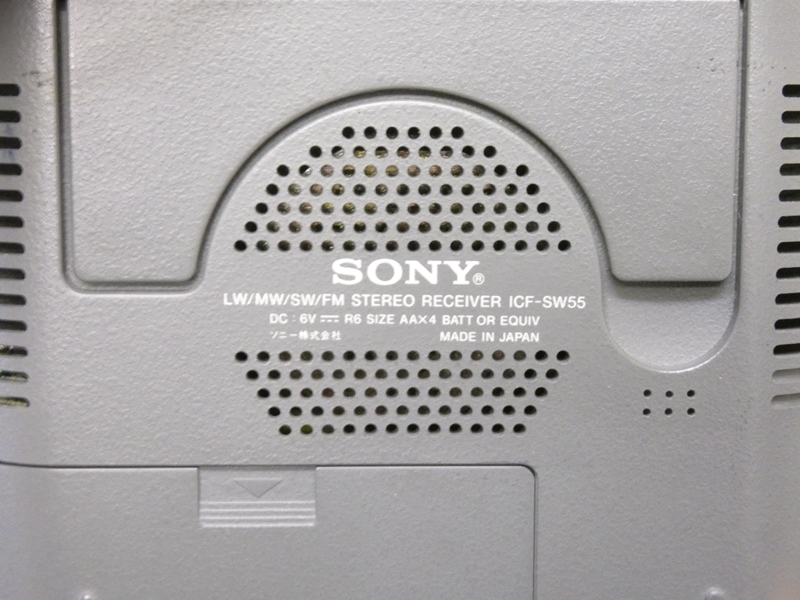

 オークションでは「極上品」となるでしょう。 ただし、完全に動作すればですが。 |
 電源が入らないのではなく、一度はＯＮになるのですが 放送を受信することなく、しばらくするとＯＦＦになる状況です。 |
|

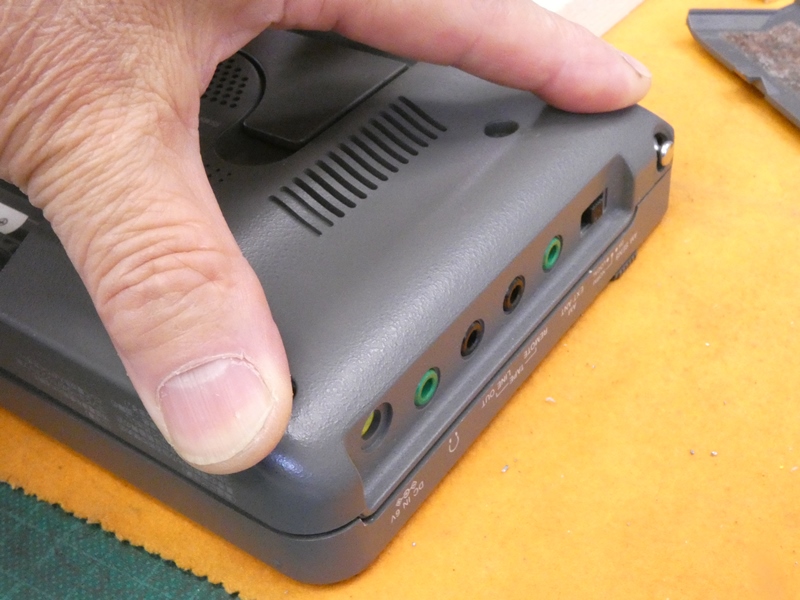

 ＩＣＦ－ＳＷのシリーズは、筐体の構造設計に 共通性があり、割と簡単に分解できます。 |

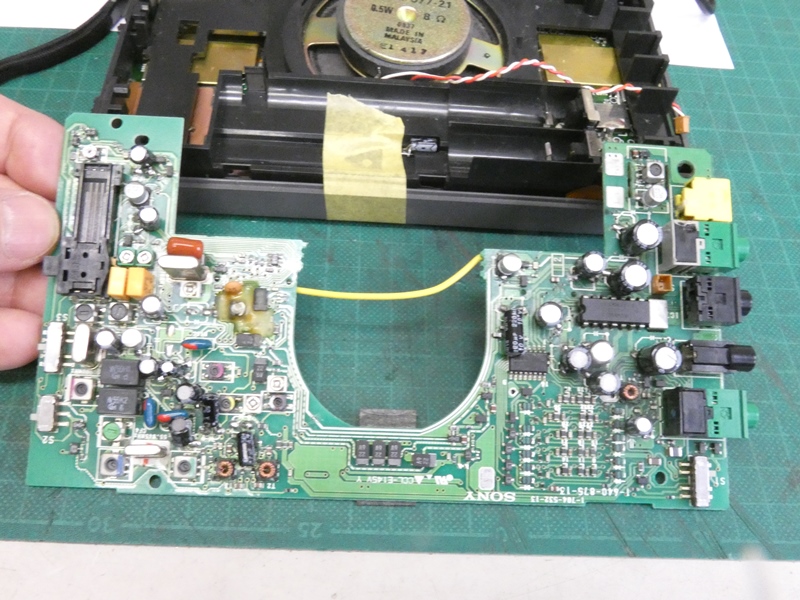

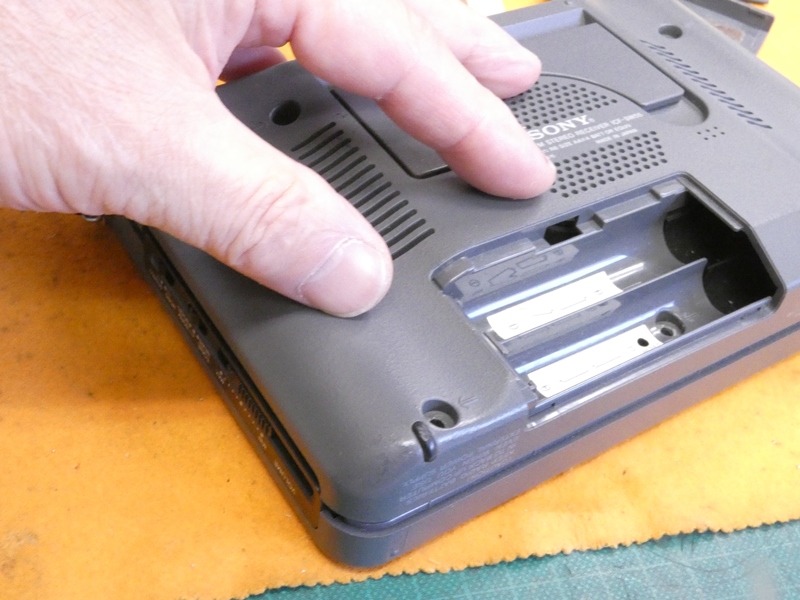

 裏側カバーを外しました。ツメを解除 するだけで手前側の基板を取り出せます。 |
|

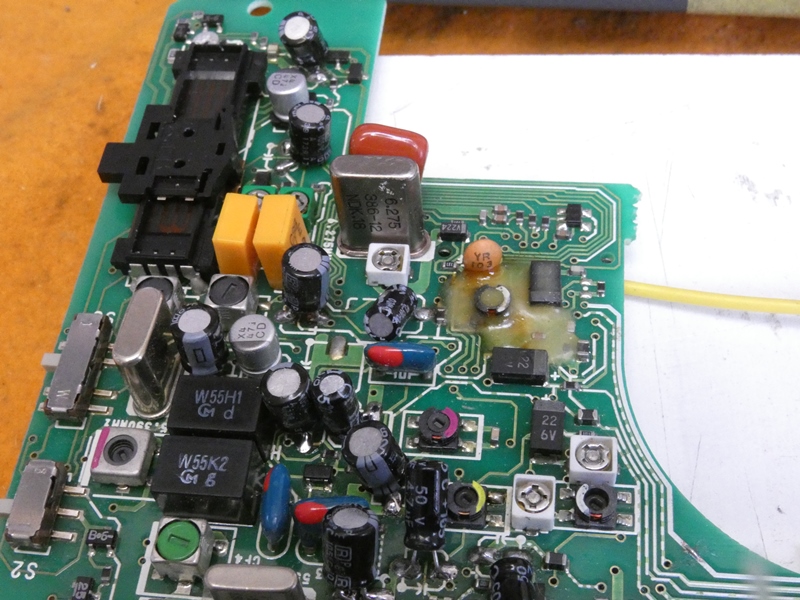

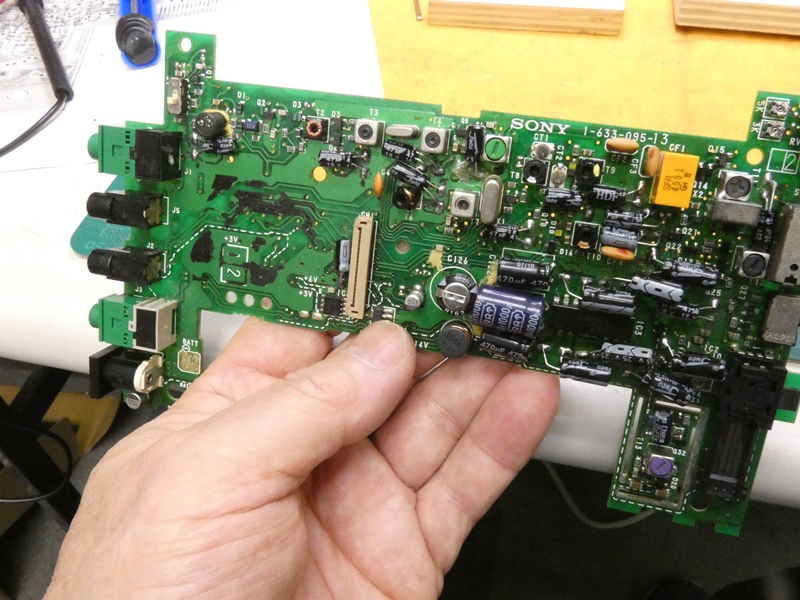

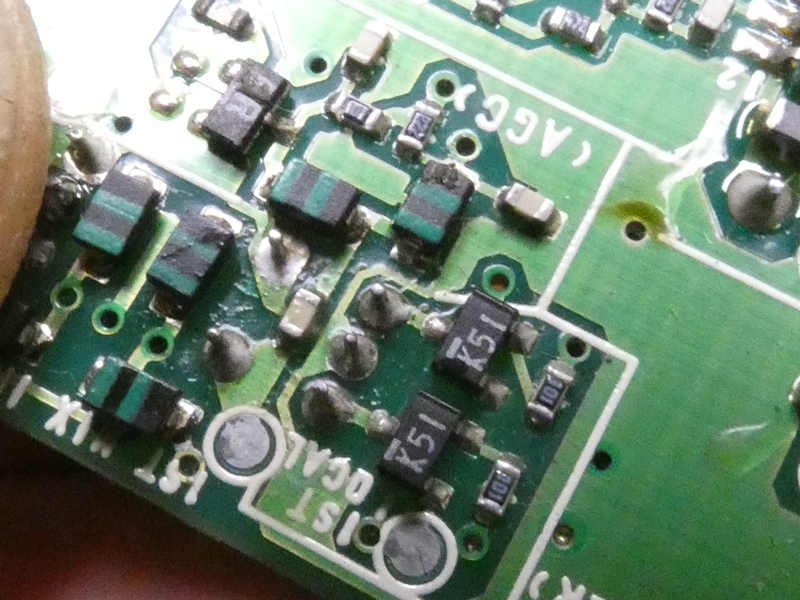

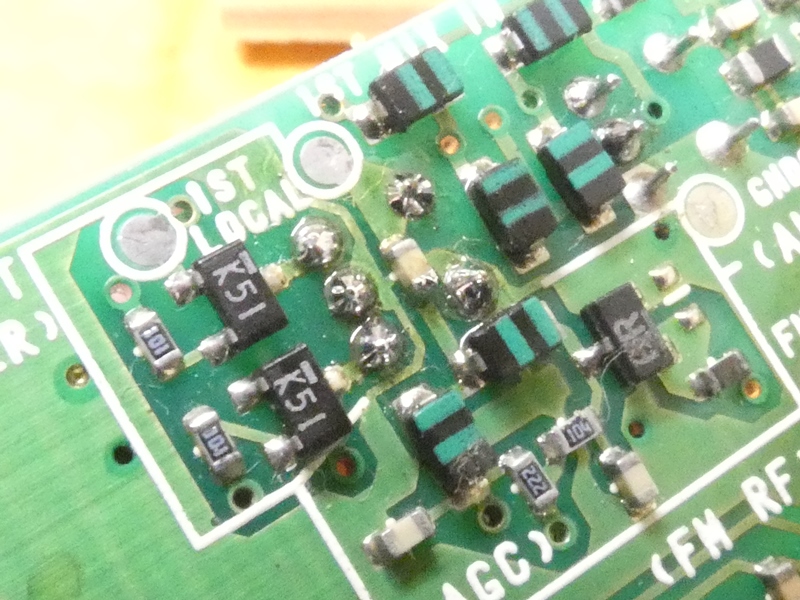

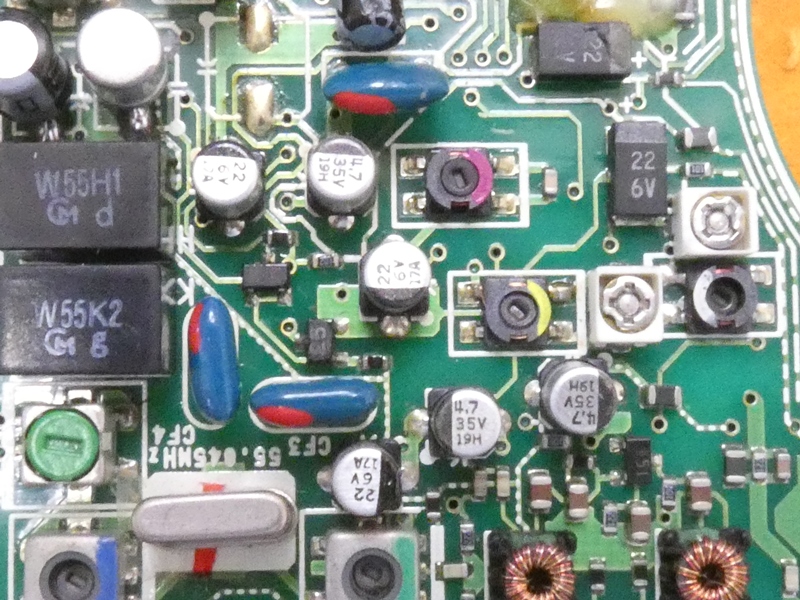

 当時は先進的デバイスのひとつだったのでしょう。 悪名高いＳＭＤコンデンサが並んでいます。 |
 ＩＣＦ－ＳＷシリーズの修理事例は、その ほとんどがＳＭＤコンデンサの交換です。 |
|

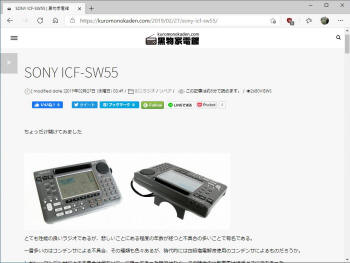

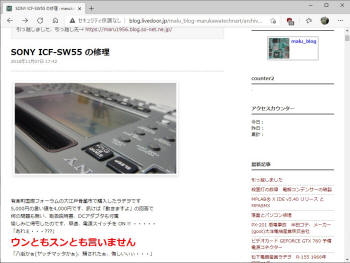

 「ＩＣＦ－ＳＷ５５ 修理」で検索すると多くの修理記事が ヒットします。例えばこちらのmarukawatechnart's blog。 |

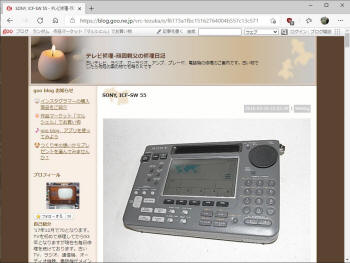

 テレビ修理-頑固親父の修理日記にも 大きな写真で分かりやすく説明されています。 |
|

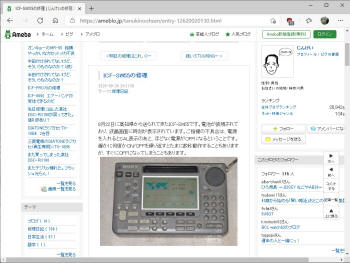

 以前にＣＲＦ－３３０Ｋの修理で紹介させていただいた じんけいの修理日記でも取り上げられています。 |
 黒物家電館で紹介されている 修理もコンデンサの交換です。 |
|

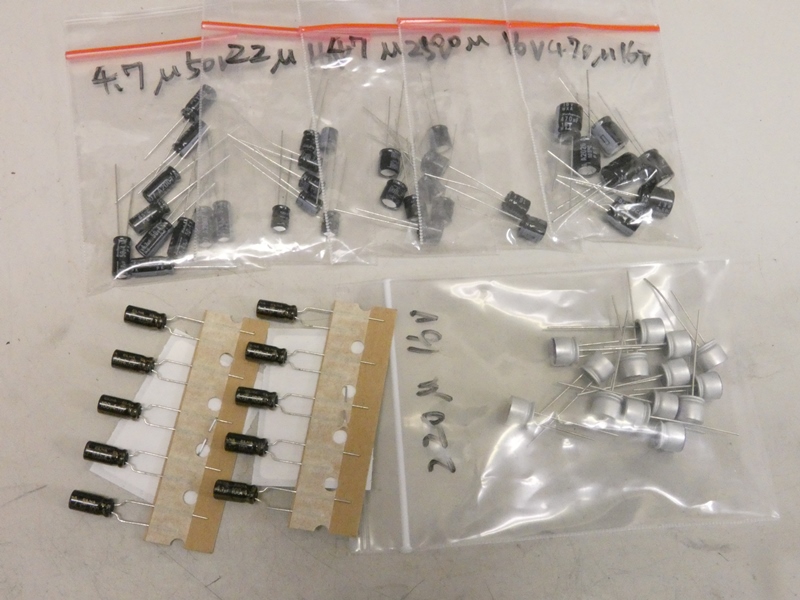

 交換が必要なコンデンサは ６種類、実に２５個に及びます。 |
 実装上小型のものが必要なので、通販ではなく 実際にサイズを確認しながら店舗で買い求めます。 |
|

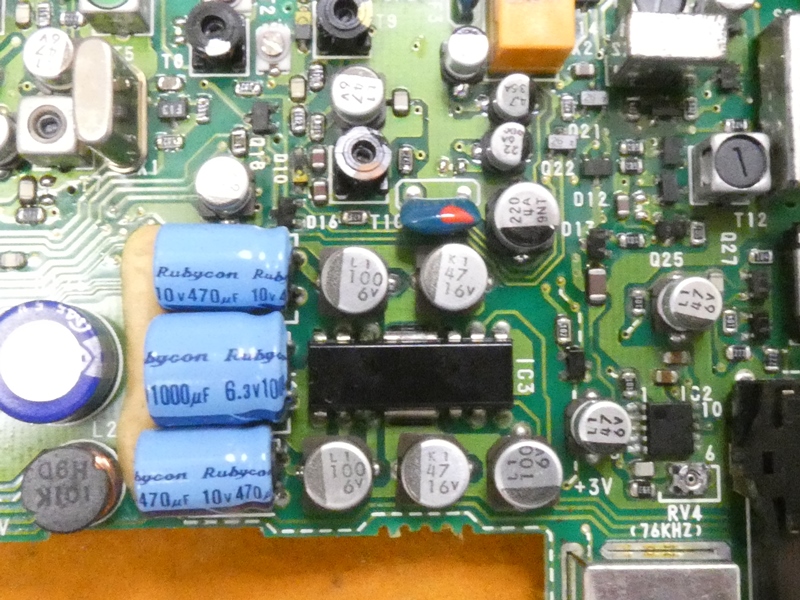

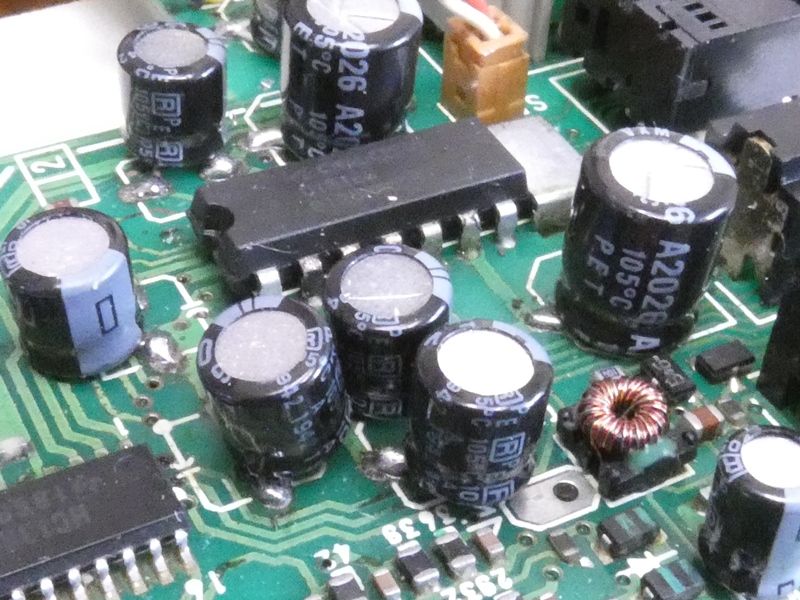

 低周波増幅段周りは作業しやすいのですが 高周波周りは実装密度が高く厄介です。 |
 筐体内で頭がつかえることなく収まるか、 時々本体に戻しながら作業を進めます。 |
|
 コンデンサ交換作業の詳細は、先輩諸氏の記事に解説されているので略します。 そして、全コンデンサの交換を終えました（疲れました）。が、電源は入りゃしません。 他の事例はこれで解決しているのですが・・。いったんＯＮになりしばらくして電源が 切れる現象は「marukawatechnart's blog」に詳しく説明されていて、これもコンデンサ 交換により解決しています・・つまり原因はコンデンサ以外にあり得るということです。 |
||
 先輩諸氏の修理事例を真似るだけで修理しよう、という甘い魂胆は通用 しないようです。心を入れ替えて（・・諦めて）ＳＷ５５の回路図を探します。 いつものように海外のサイトにありました。回路図中に各部の標準電圧が 示されているので、回路計を手に適当（テキトー）に当たっていきます。 |
||
 ＩＣＦシリーズでよく見かけるＤＣ－ＤＣコンバータ部 です。もちろんここのコンデンサも交換済みです。 |

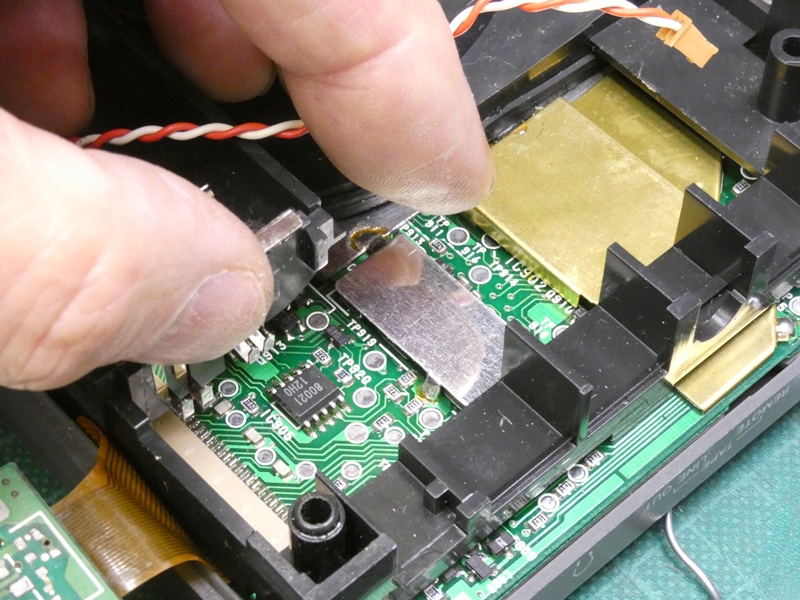

 既に取り外していますが、表裏両側から 金属製のシールドカバーが取り付けられています。 |
|
 乾電池やＡＣアダプターからくるＢ+電源とは別に ＰＬＬ回路を動作させる高電圧を作り出します。 |

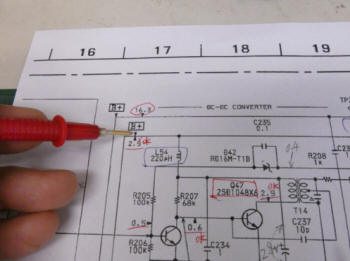

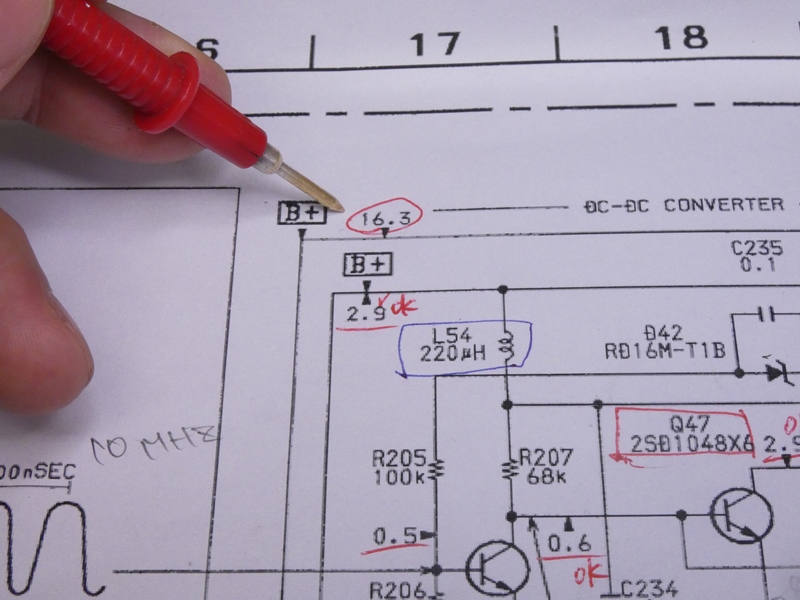

 回路図によるとＤＤコンバータの 入力電圧は２．９Ｖのようです。 |
|

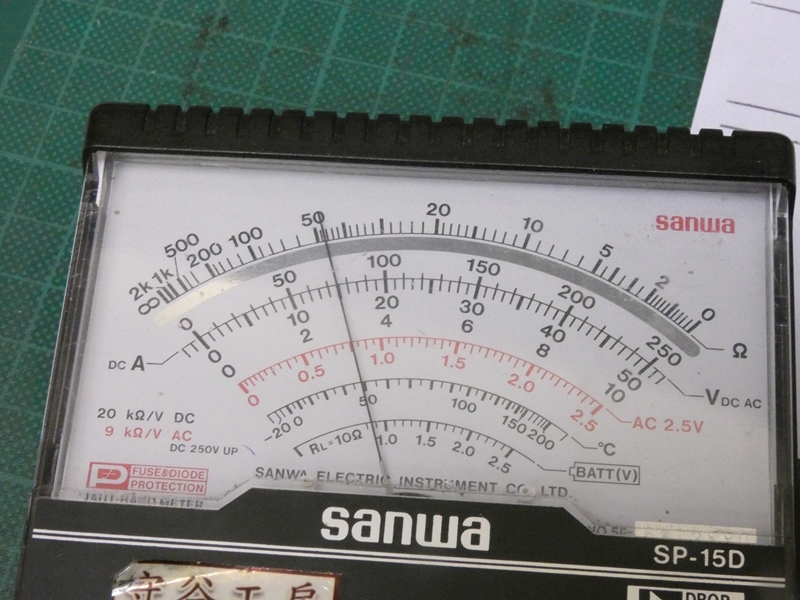

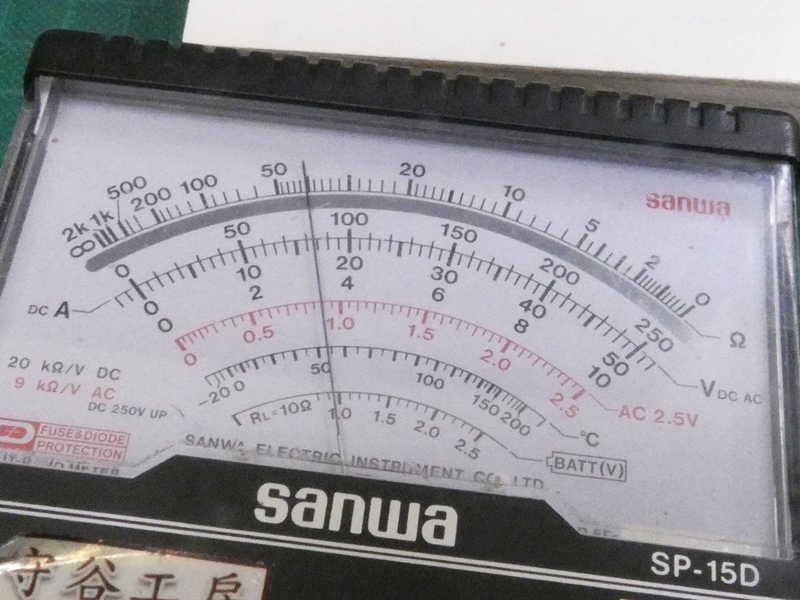

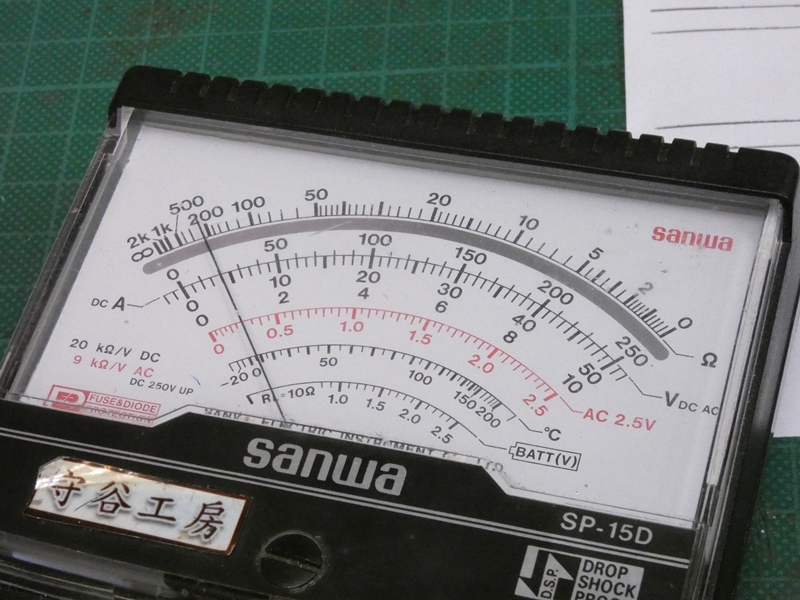

 回路計を当てるとほぼ３Ｖで、 元の電源回路は正常です。 |
 一方、ＤＤコンバータの出力は電源の 電圧をはるかに超える１６．３Ｖです。 |
|

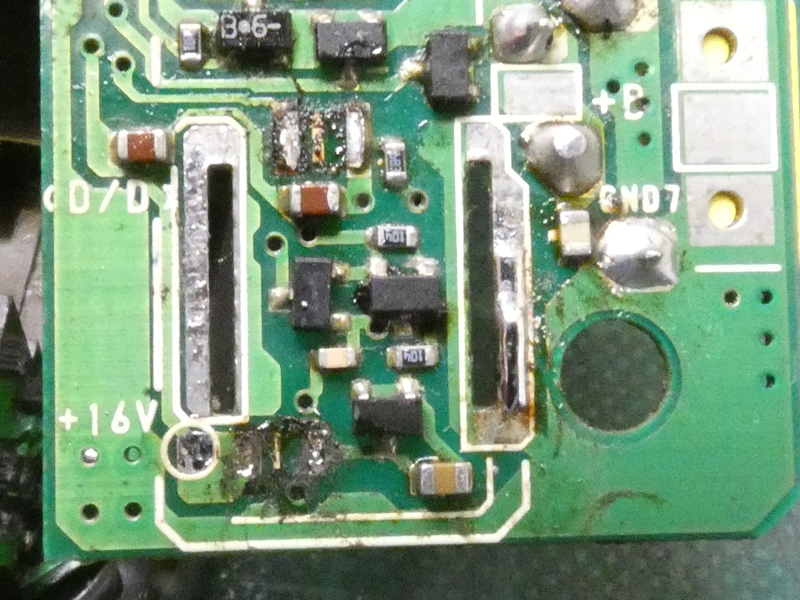

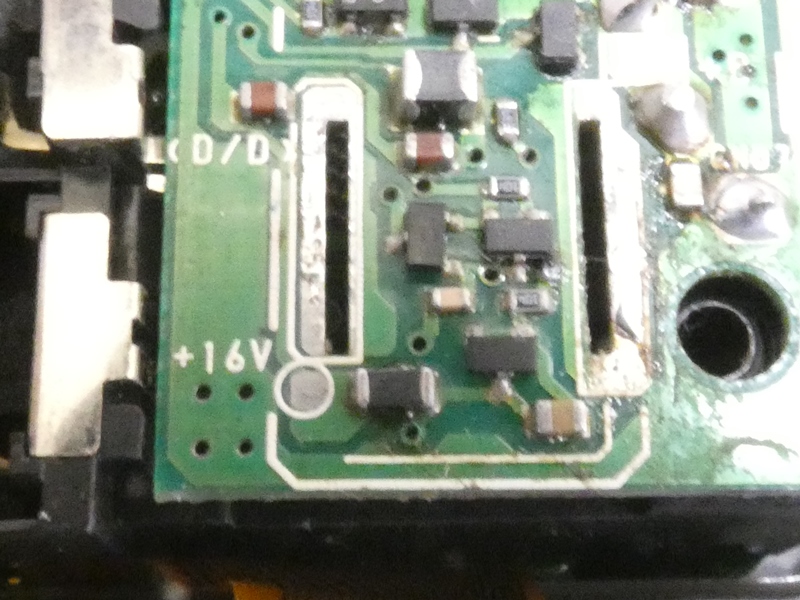

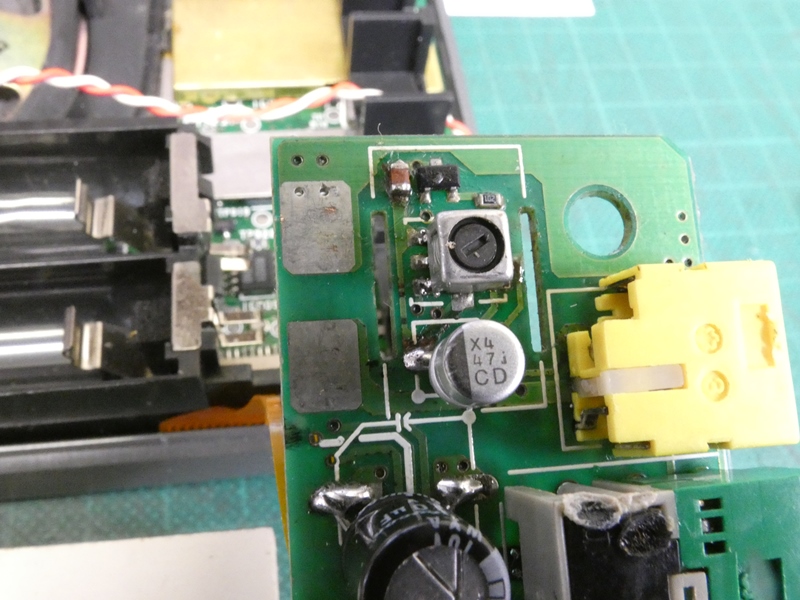

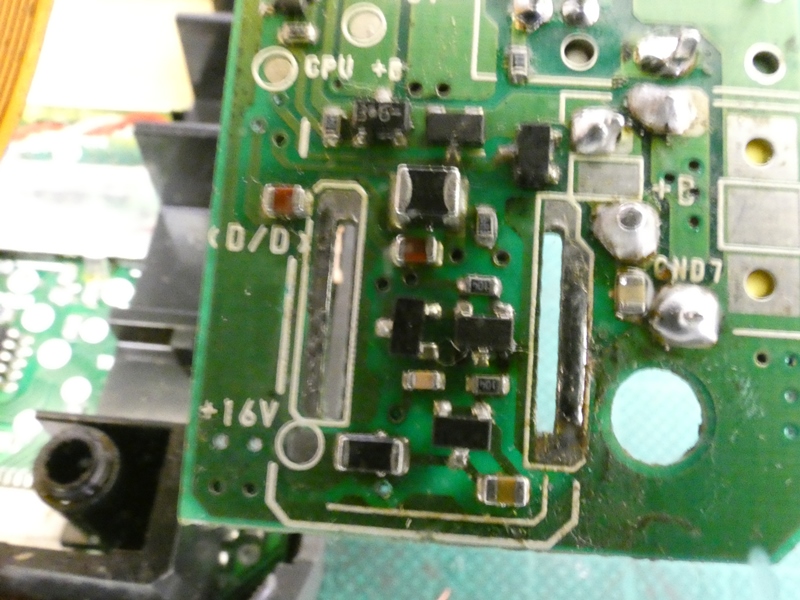

 基板上のＤＤコンバータ回路部に ＋１６Ｖの表示があります。 |

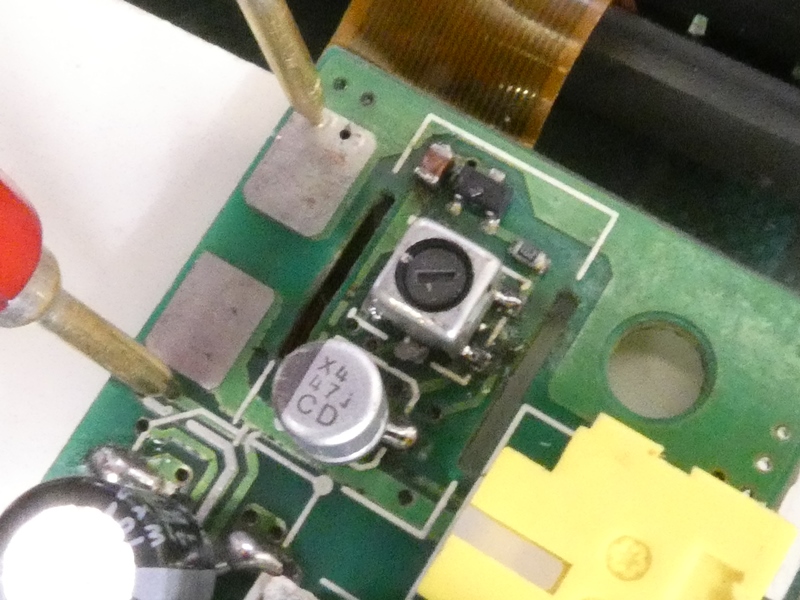

 直ぐ上のアースと思われるランドとの 間に回路計を当ててみます。 |
|
 ここは金属製シールドケースがあって接地される わけで、反対側のランドが本来のアースでした。 |

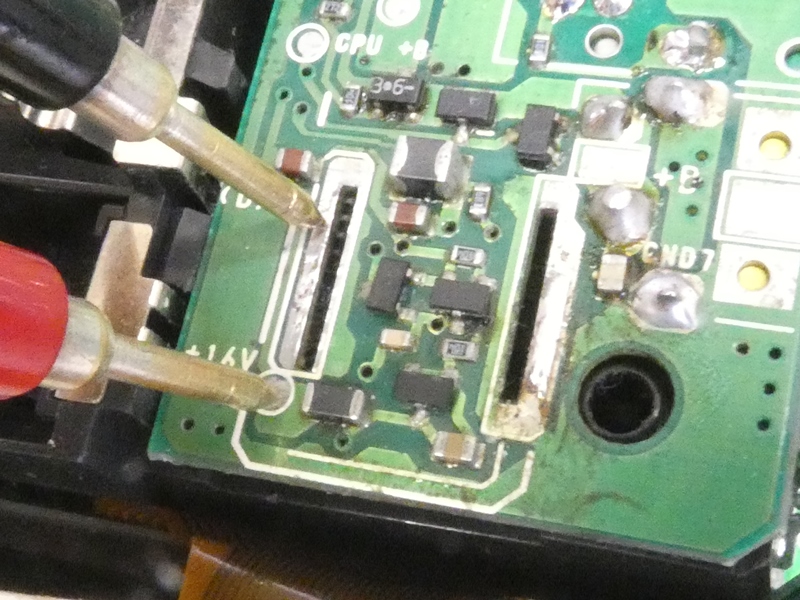

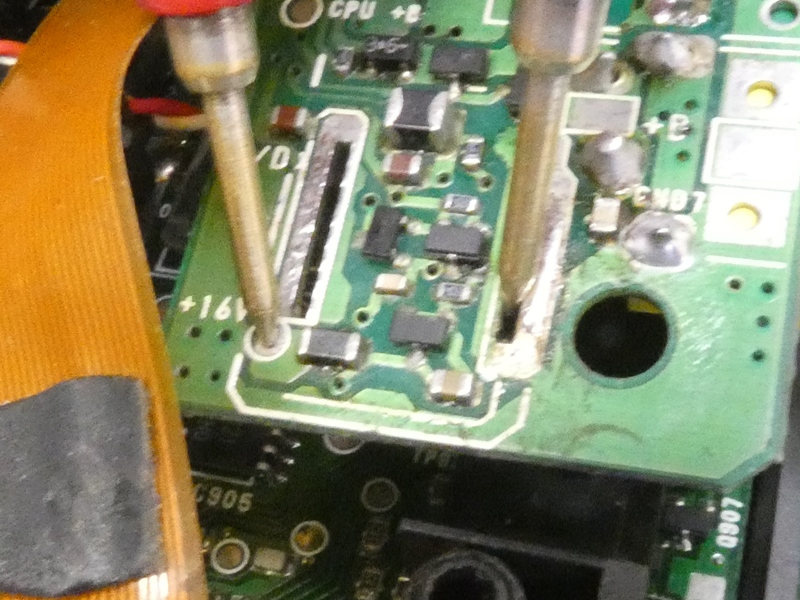

 さて、ＤＤコンバータの出力１６．３Ｖある はずが、この通り１Ｖくらいしか出ていません。 |
|
 ＤＤコンバータが正常に動作していないようです。発振の有無が疑われますが 回路図に発振の周期は１００ｎ秒と示されており、つまり周波数１０ＭＨｚになる わけで、とても工房の安物オシロスコープで追える相手ではありません。微細な チップ部品やＳＭＤコイルの動作を確認することもままならず、元の回路を修復 することは諦めます。代わりに１６．３Ｖを供給する方法として、このような製品が 存在することを見つけました。単体のＤＤコンバータです、Ａｍａｚｏｎにあります。 |
||

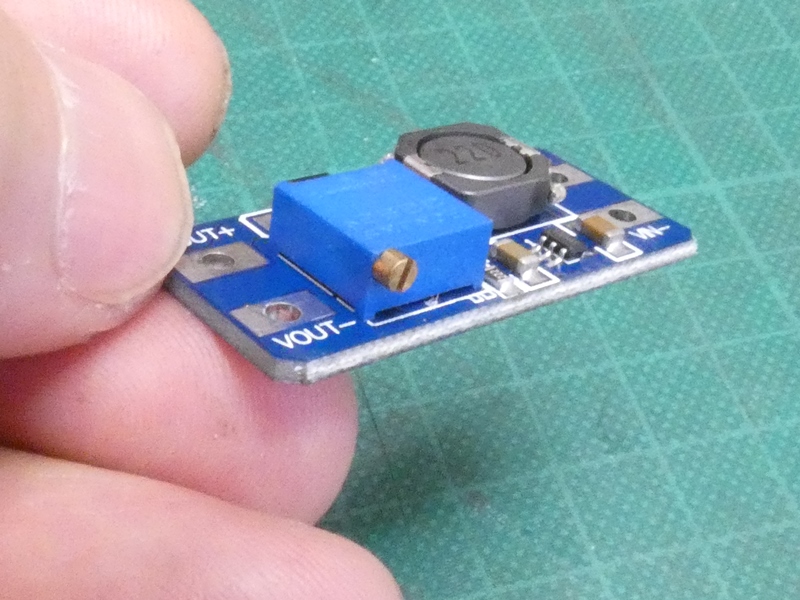

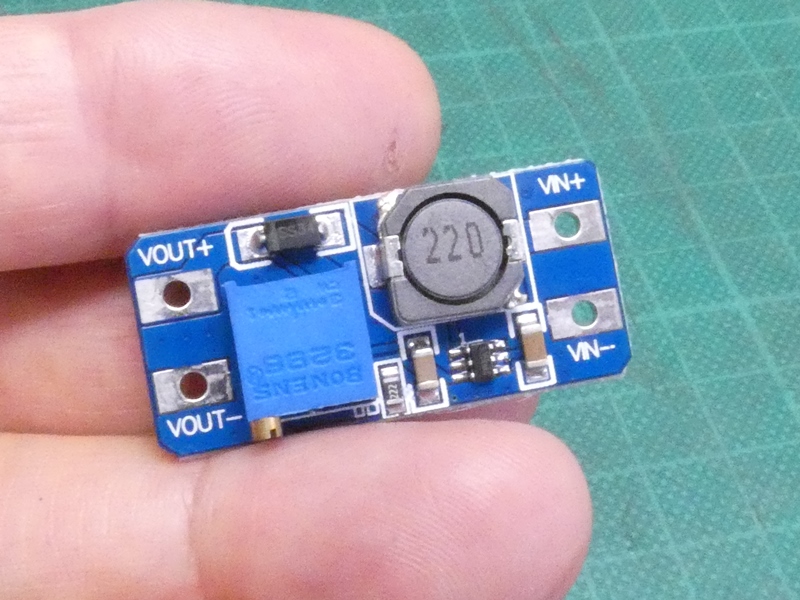

 仕様は入力２～２４Ｖ、出力５～２８Ｖ、何より ３６ｍｍｘ１７ｍｍという小型サイズが好都合です。 |

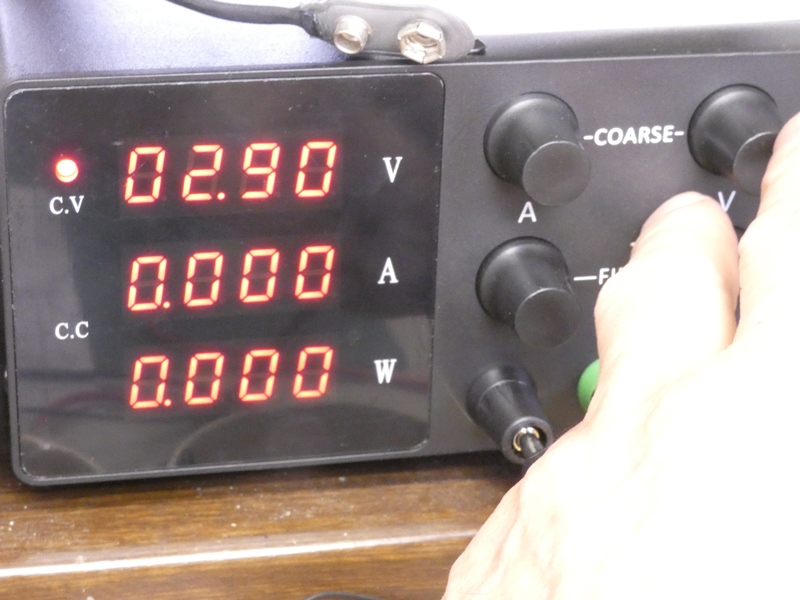

 そうは言うものの、Ｃｈｉｎａ製格安部品の実際の動作が 心配です。導入したての電源装置を２．９Ｖに設定します。 |
|

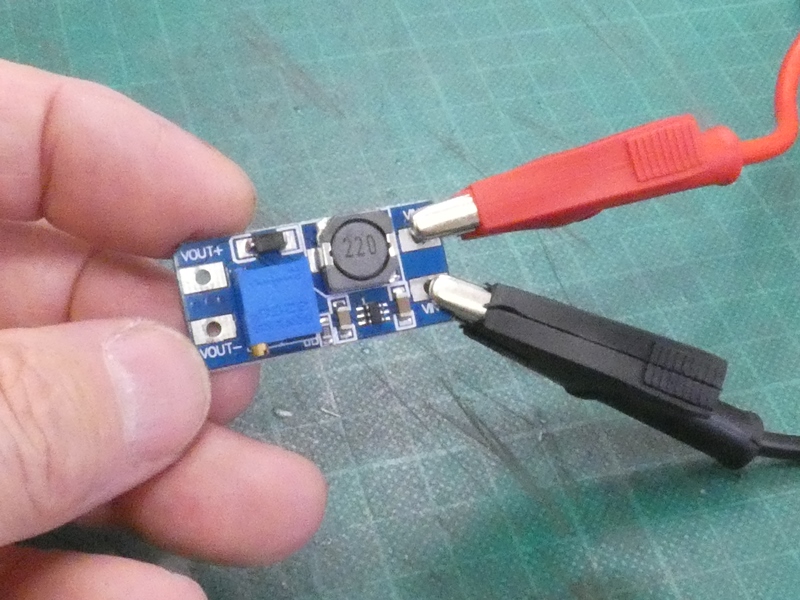

 入力側端子にクリップで ２．９Ｖを接続します。 |

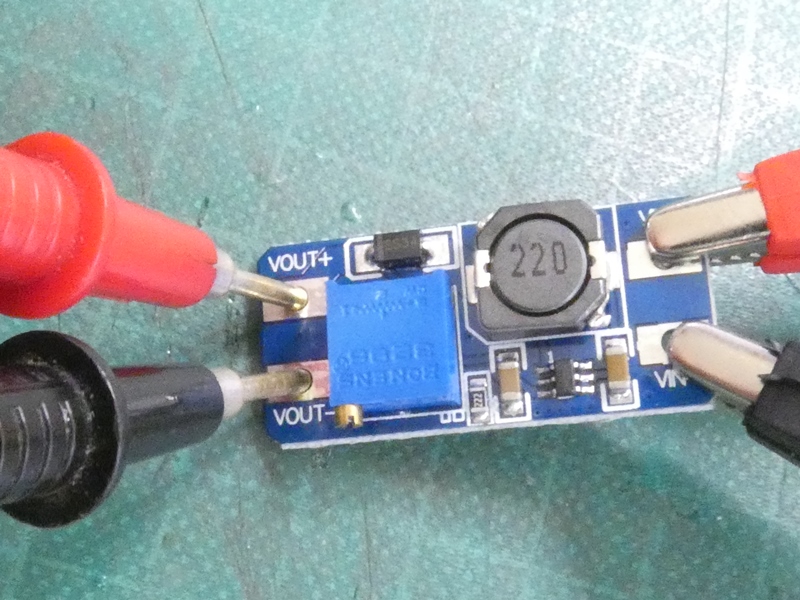

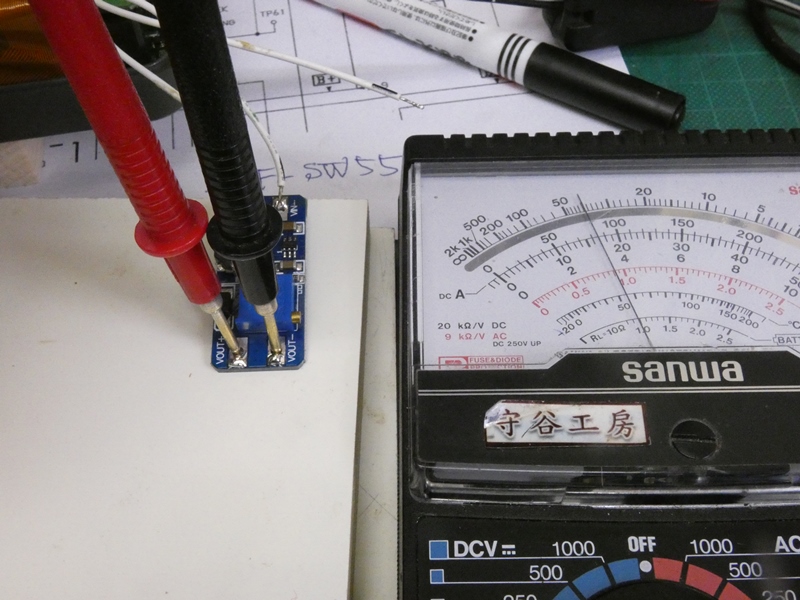

 出力端子に回路計を 当てて電圧を確認します。 |
|
 基板上のトリマーの調整でかなり精密に出力 電圧を調整できます。１６．３Ｖにセットします。 |
 ＳＷ５５の回路上でも実際に同様の 電圧を作り出すことができるでしょうか。 |
|

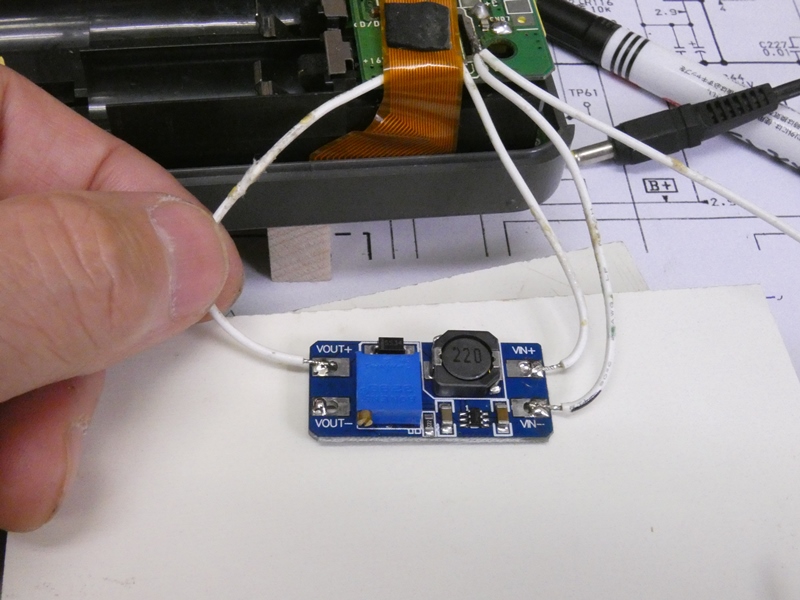

 基板からビニルコードで２．９Ｖを 取り出し、入力端子に接続します。 |
 先ほどセットした通り出力に １６．３Ｖが出ています。 |
|
 次の段階に進めます。ＤＤコンバータの 出力１６．３ＶをＳＷ５５の回路に戻します。 |

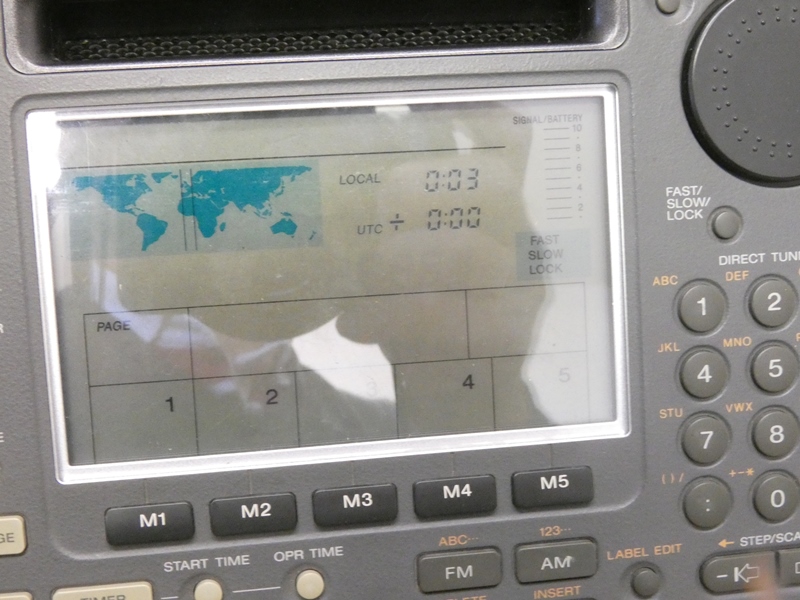

 さぁ、今度はどうなるでしょう。電源を入れる前です、 バックアップ電源により液晶に時刻が表示されています。 |
|

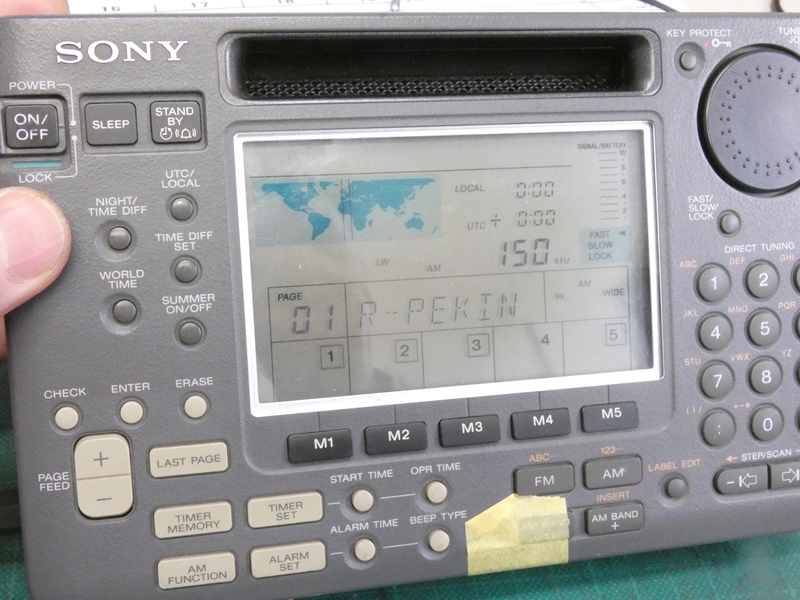

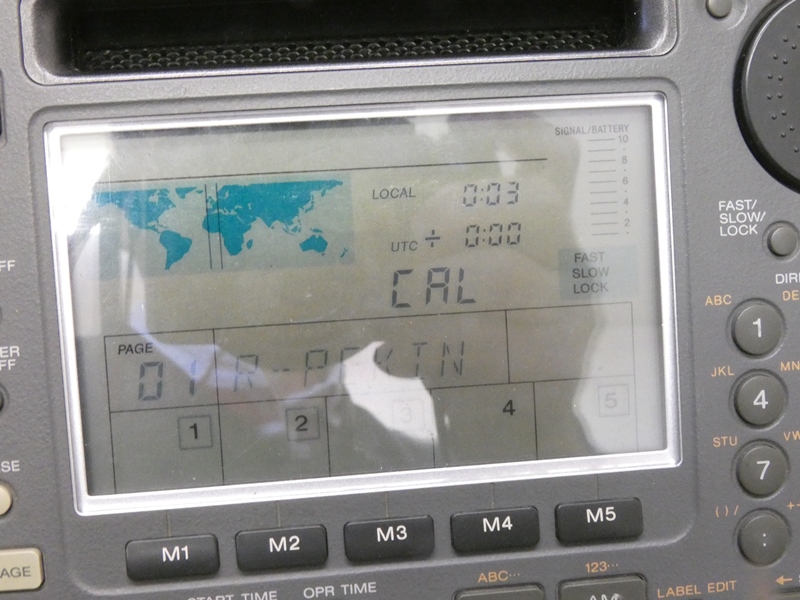

 電源スイッチを押すと、「ＣＡＬ」の表示と放送受信地域が 表示されます。以前はこの後で電源が切れていました。 |
 少し間をおいて、電源が入りました。「ＣＡＬ」に代わって 受信周波数（初期値の１５０ｋＨｚ）が表示されています。 |
|

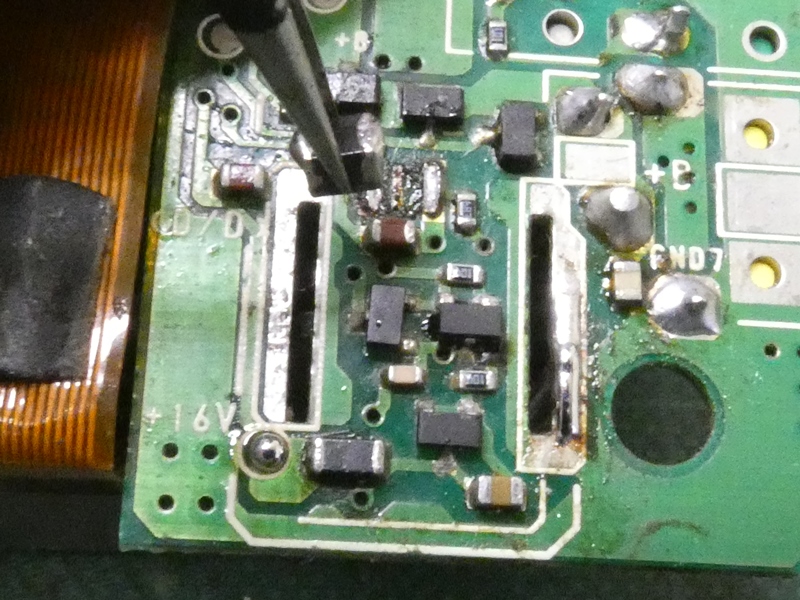

 ＤＤコンバータの動作不良が原因だったようです。 元の回路は使わないので不要な部品を取り除きます。 |
 電源供給と信号の経路を絶てば 余分な電力は消費しません。 |
|

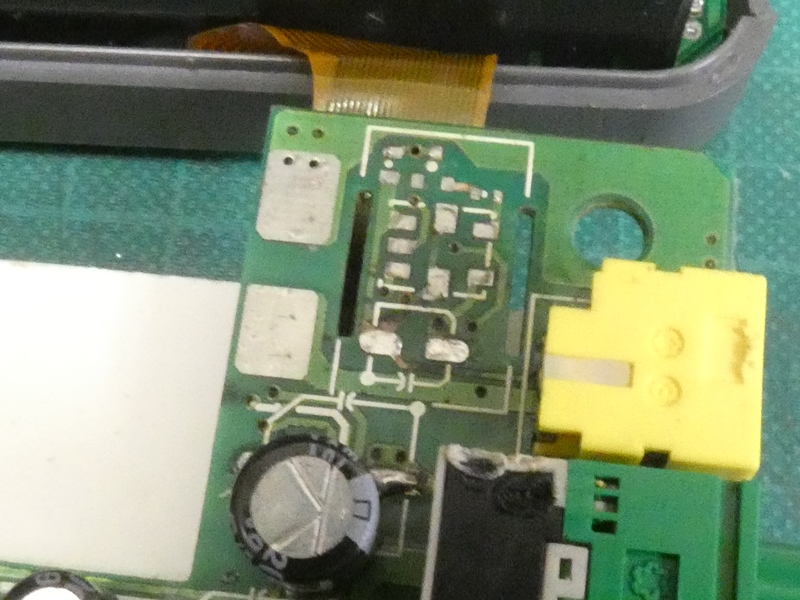

 大きな部品の実装側（本体内部側）は、新しい コンバータを組み込むため完全に部品を取り去ります。 |

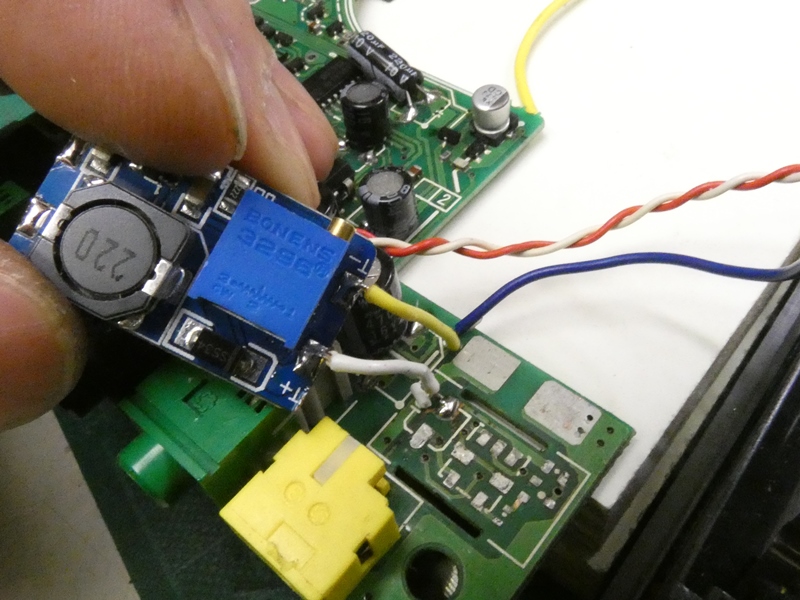

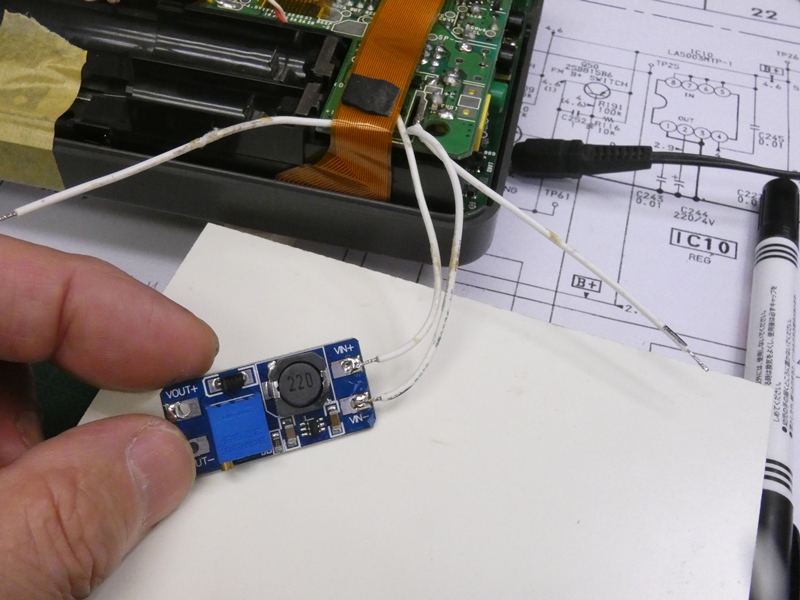

 本体基板とＤＤコンバータを接続するビニル コードを、実装に合わせて取り付け直します。 |
|

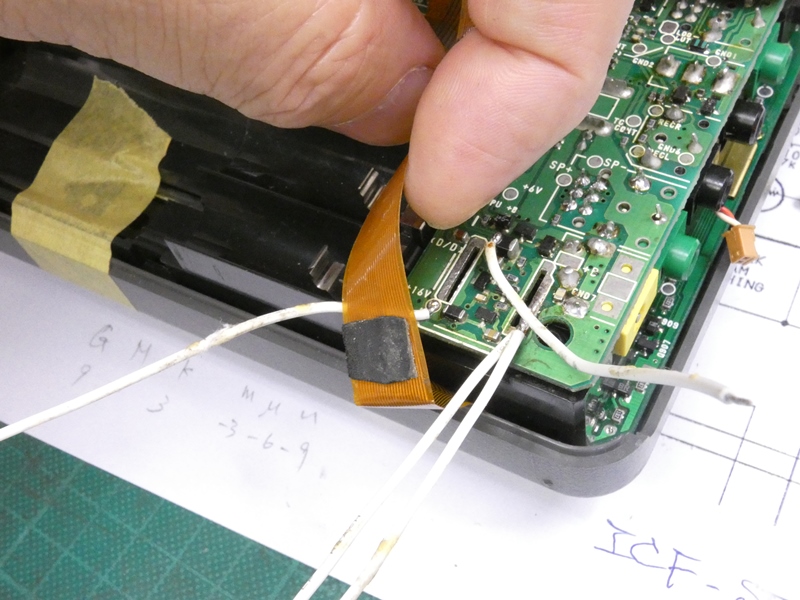

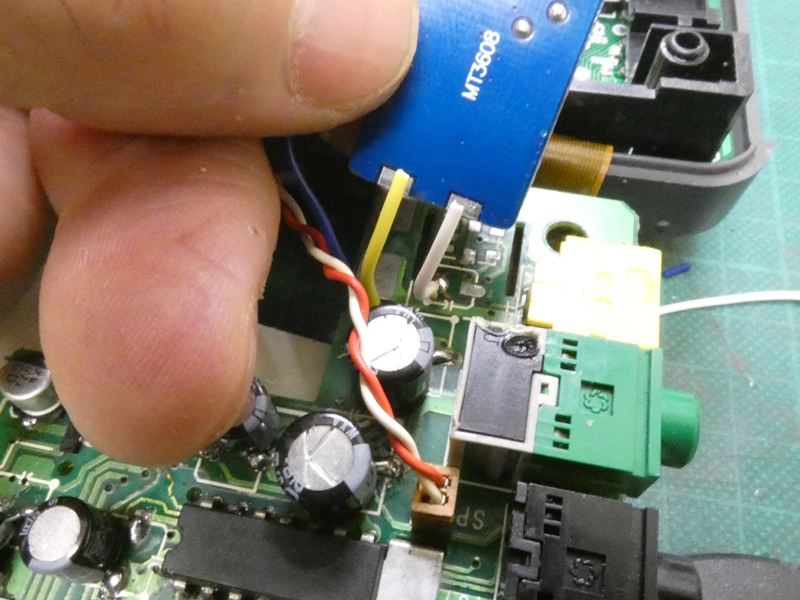

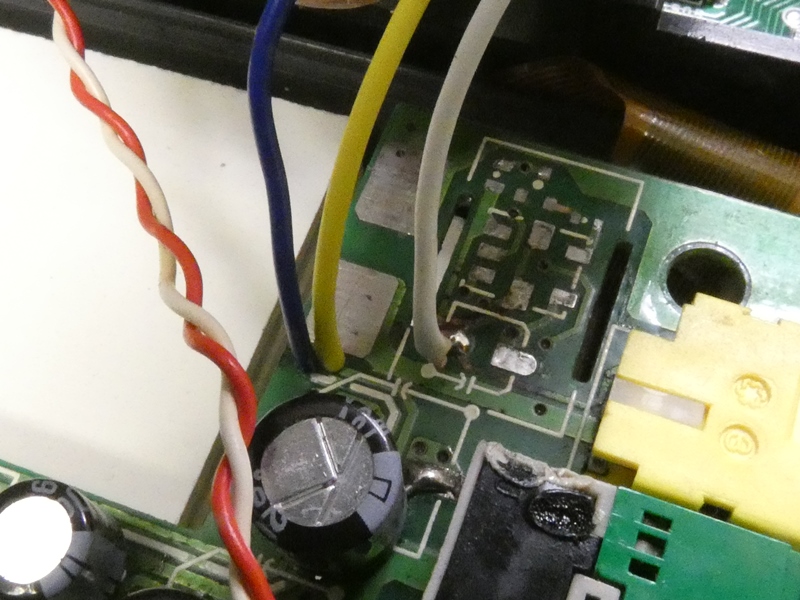

 基板から２．９Ｖ（黄）とアース（白）を 取り出し、１６．３Ｖ（青）を戻します。 |

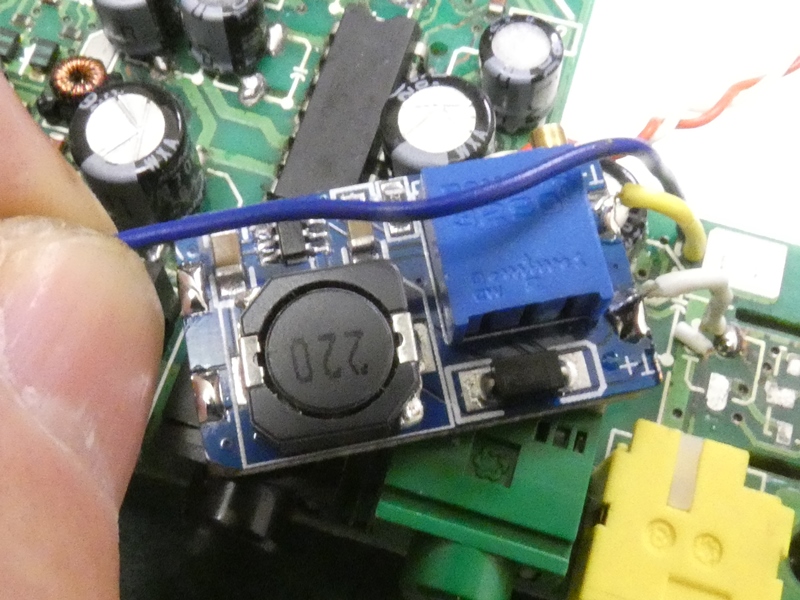

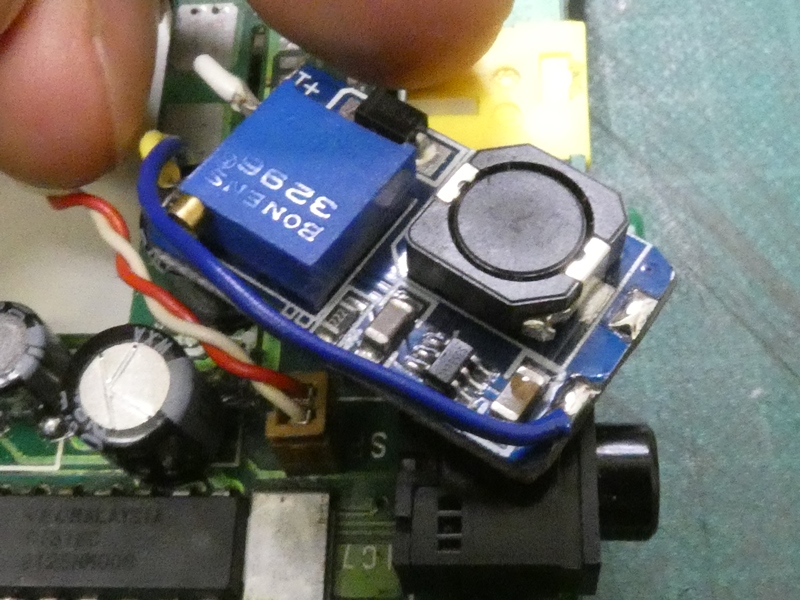

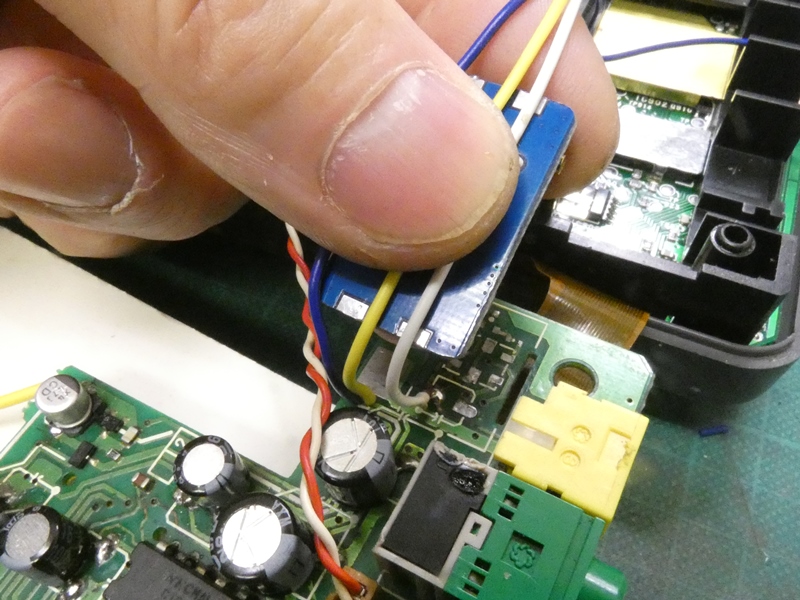

 新しいＤＤコンバータは、元のコンバータ 回路があった位置で僅かな空間に収めます。 |
|
 そのため、コンバータ基板両端にある 入出力端子部分を短く切り詰めてあります。 |
 ビニルコードによる配線も 必要最小限の長さに調整します。 |
|
 １６．９Ｖ出力の配線を基板の 反対側ぎりぎりに引き寄せます。 |
 アースの配線を入力側・出力側それぞれで 取るべきでしょうが、共通の１本で済ませます。 |
|
 ここに、ＤＤコンバータ基板が収まり そうな僅かな空間があります。 |

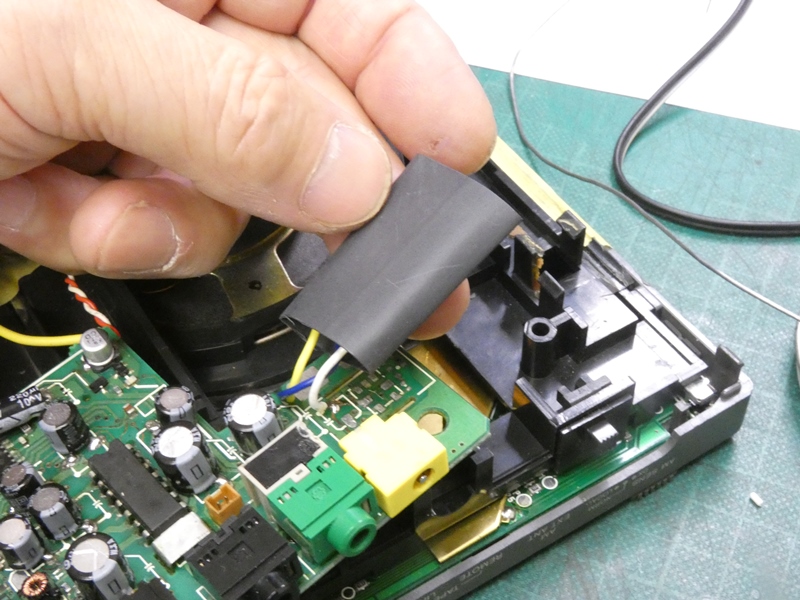

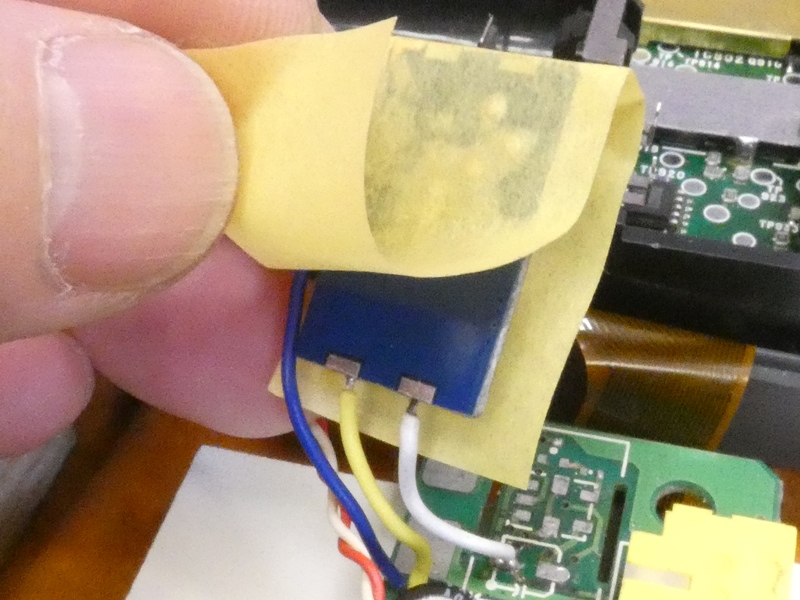

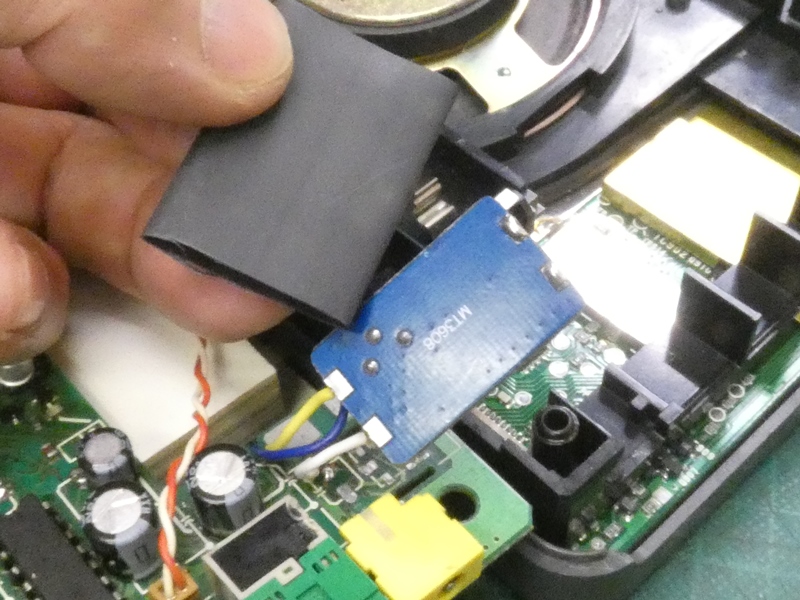

 基板が剥き出しの状態なので、 太い熱収縮チューブを被せます。 |
|
 ＤＤコンバータ基板全体を覆い、周囲と 電気的に接触しないよう絶縁します。 |

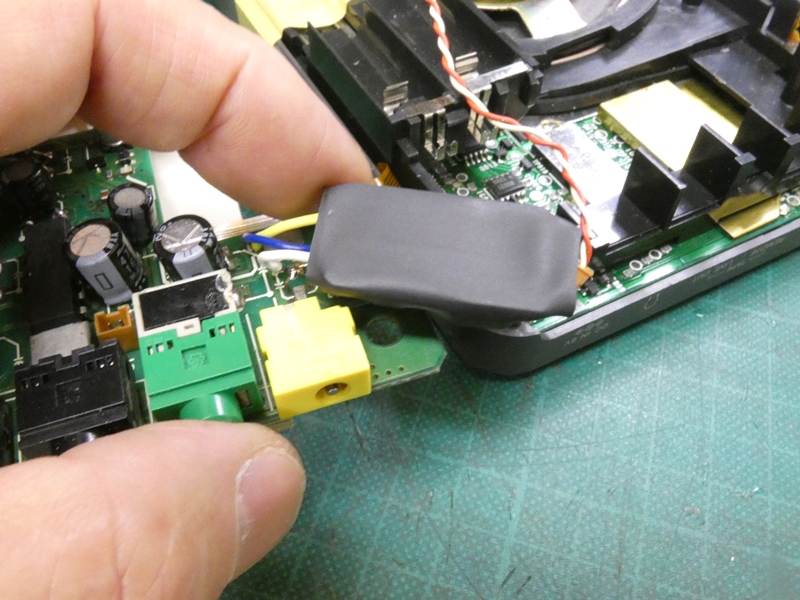

 熱を加えて収縮させます。この状態で 真下の空間に何とか収まります。 |
|
 電源が完全に入るようになりました。ＡＭ放送の 受信周波数も変更できます・・が、放送が聞こえません。 |
 電源が入りＡＭ放送の「ザー」という局間ノイズも 大きく出ているのに・・、放送が聞こえません。 |
|
 ここまで辿り着くのにいくつも山を越えてきました。 最後は高周波回路、守谷工房の苦手分野です。 |

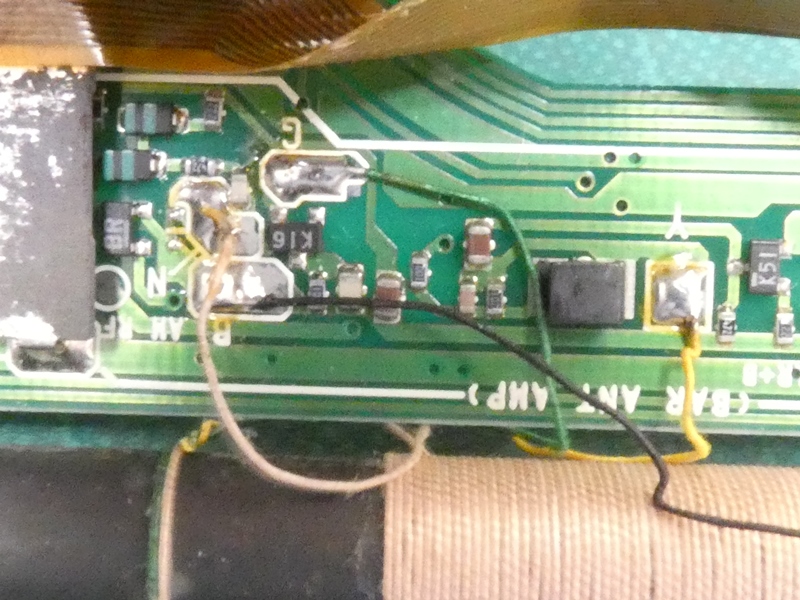

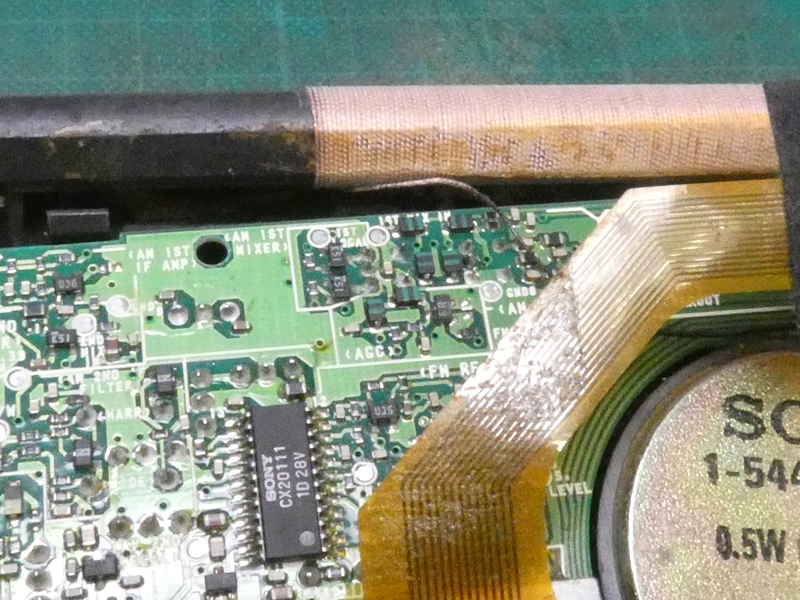

 バーアンテナの配線が切れていないか・・、 悲しいかなその程度の点検しかできません。 |
|

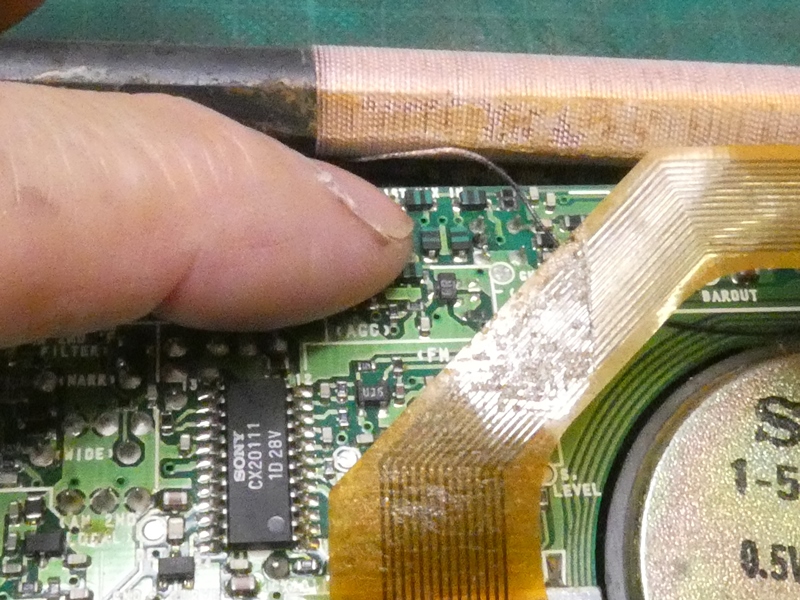

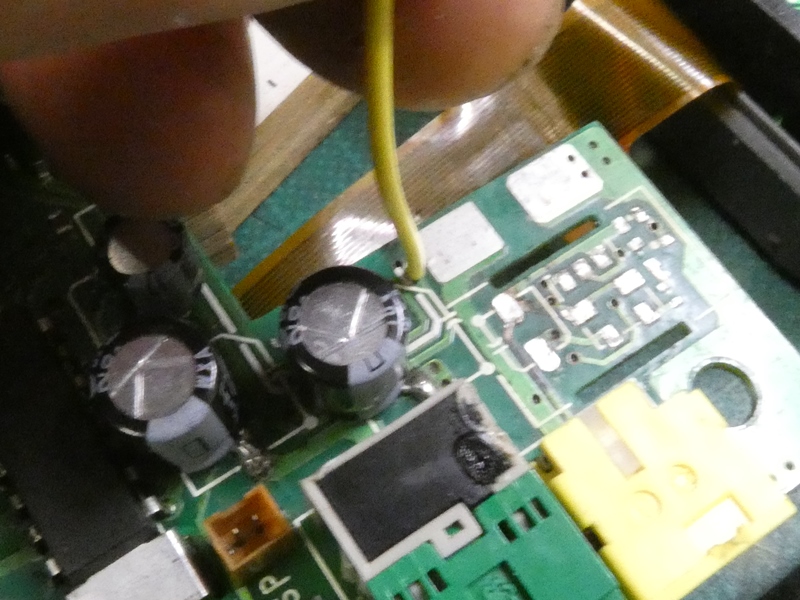

 高周波回路の大部分がこのようなチップ部品で構成されています。 しかも基板の表裏両面に部品が実装され、信号の流れを追うのも大変 です。回路計やオシロスコープのプローブを当てるにも、隣接する部品と 短絡させないよう神経を使います。低レベルな話ですが、写真のように 基板や部品の端子にあちこち指先を触れて、音声が変わりはしないか 確かめるくらいです。・・・とそうこうしている時です、一瞬ですが放送が 聞こえるではありませんか！ 指を離すと聞こえなくなります。ヒントが 隠されているのですが、残念ながらどこに触っているのか分かりません。 |
||
 こうなれば繰り返し延々と触りまくるだけ です。徐々に捜査範囲が狭まってきて・・ |

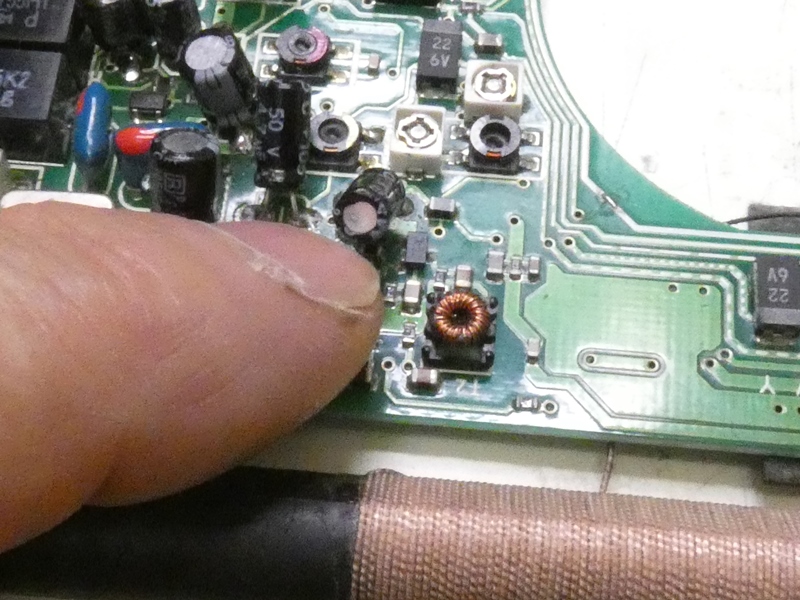

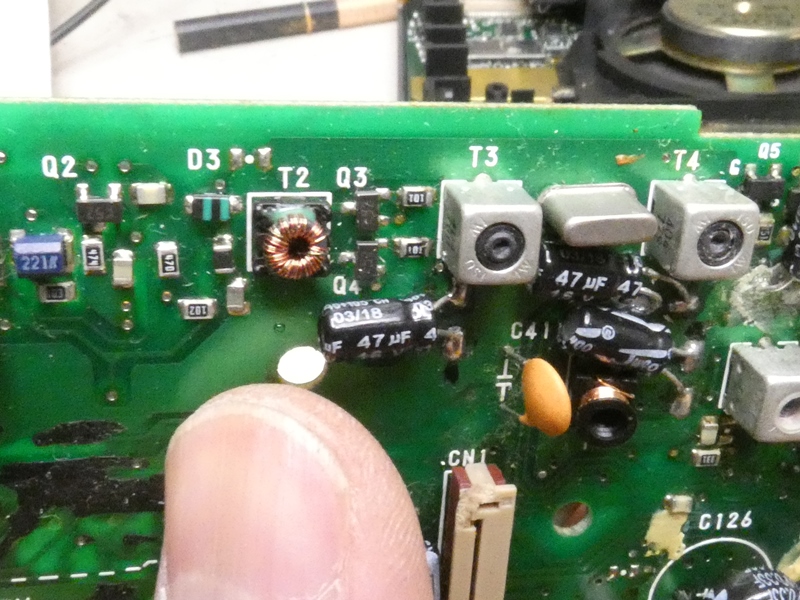

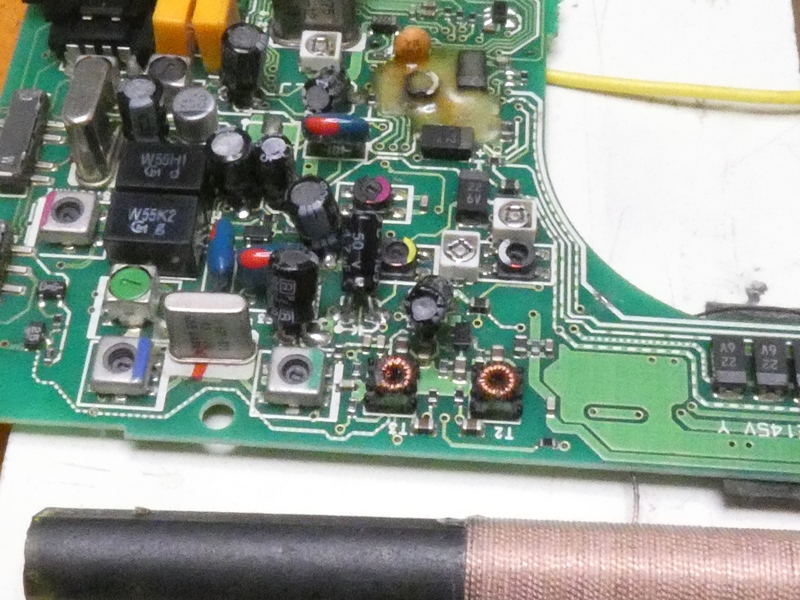

 このＩＦＴコイルです！ こいつに 触れていると放送が聞こえます。 |
|

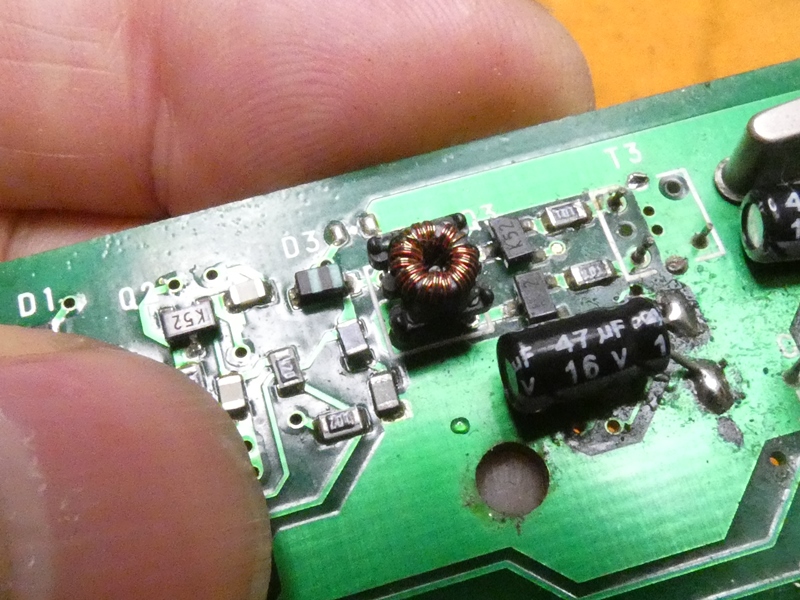

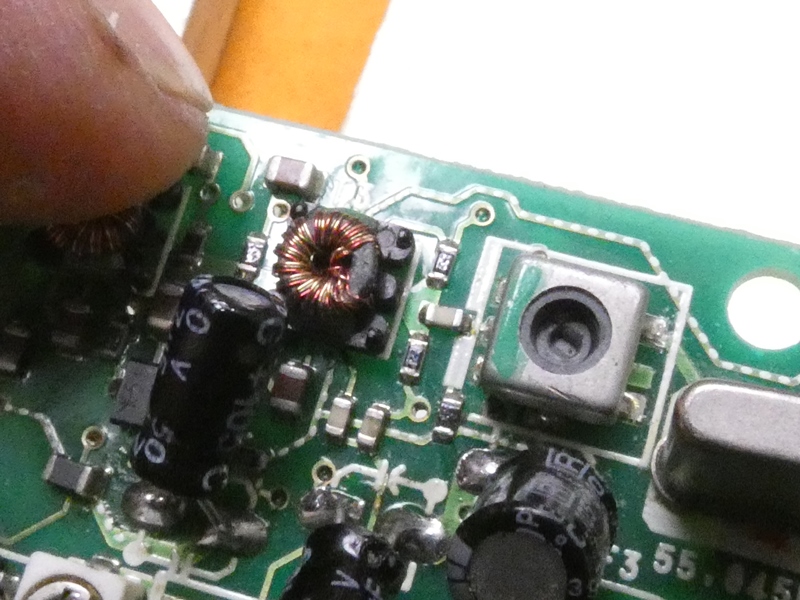

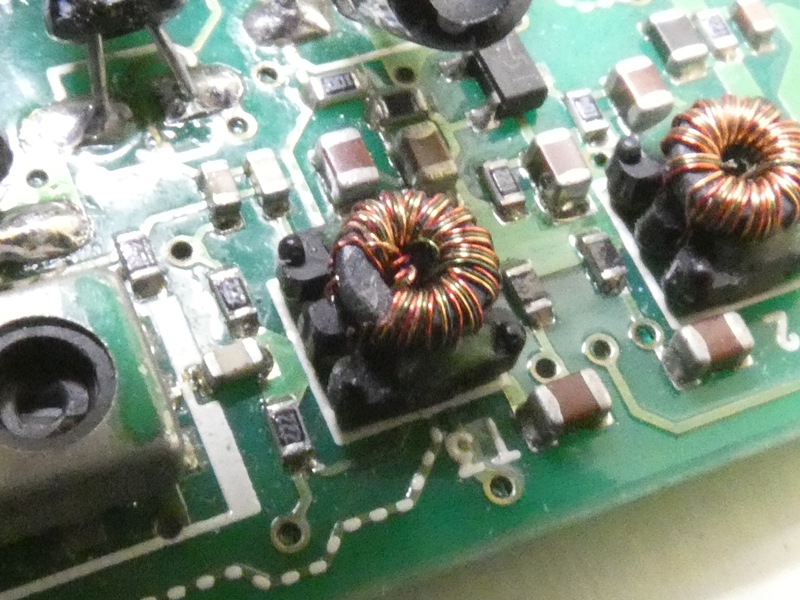

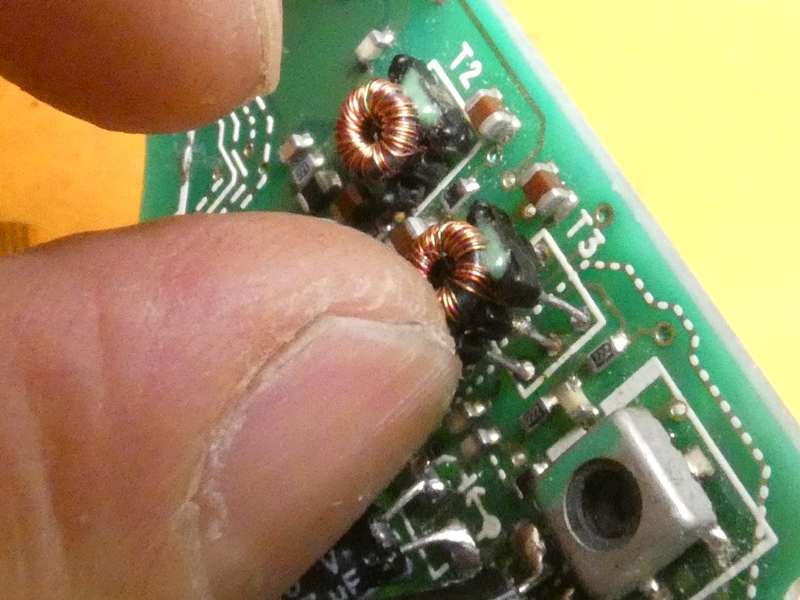

 ルーペを持ち出して拡大してみると、何とコイルの一部が欠損しています。 何かが強く当たり巻き線がむしり取られたような感じです。よく確認すると エナメル線数本分の切断端が見えます。ここで信号が途絶えているようです。 |
||

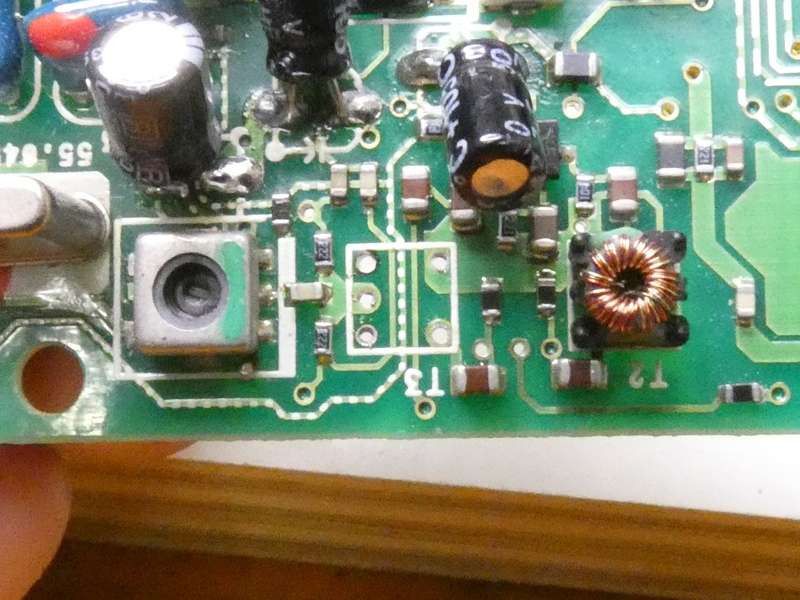

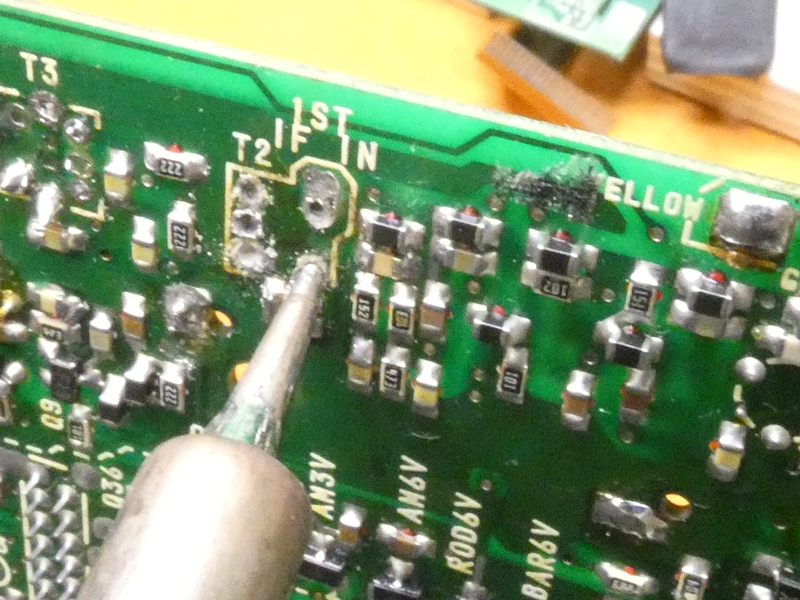

 交換または修復せざるを得ません。しかし、スルーホールに 半田付けされた微細部品を取り出すのは簡単ではありません。 |

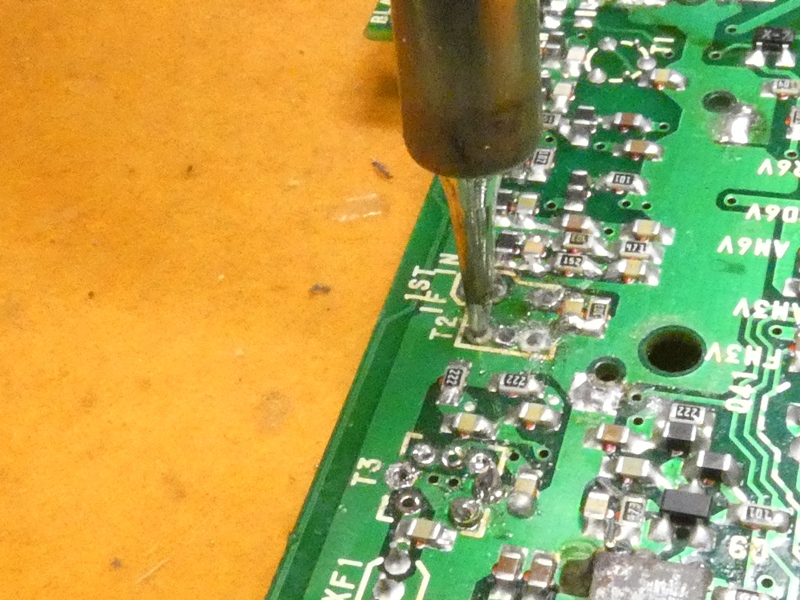

 吸い取り器で半田を除去しても、どうしても スルーホール内に半田が残るからです。 |
|

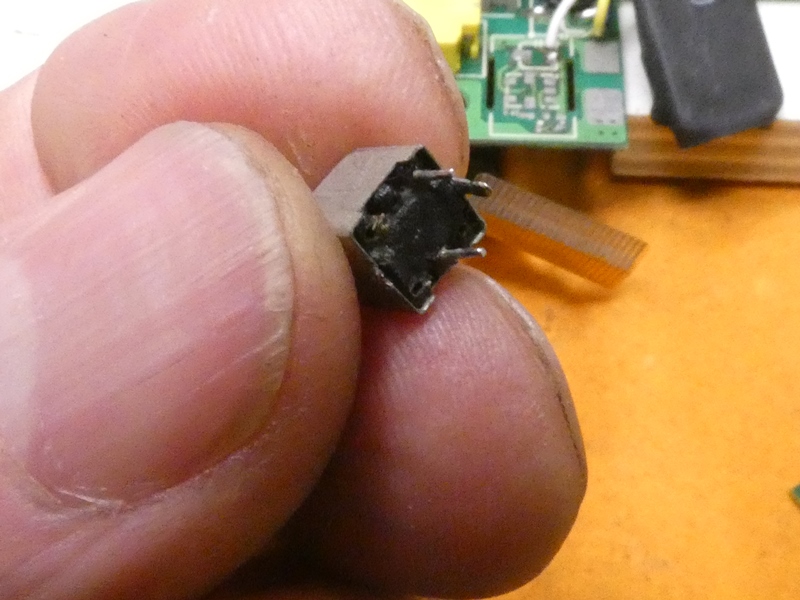

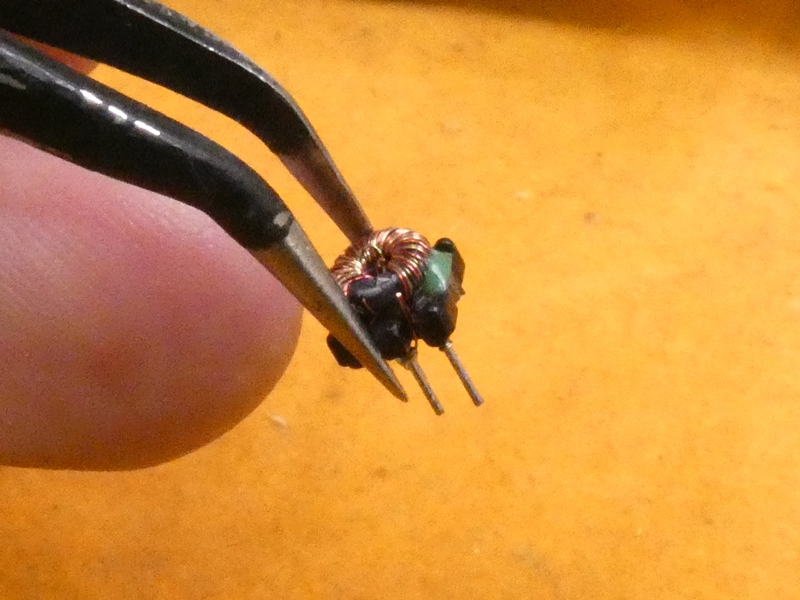

 ひやひやしながら熱を加え、何とか取り出しました。この 小さなコアリングにエナメル線を巻き直すのは不可能です。 |

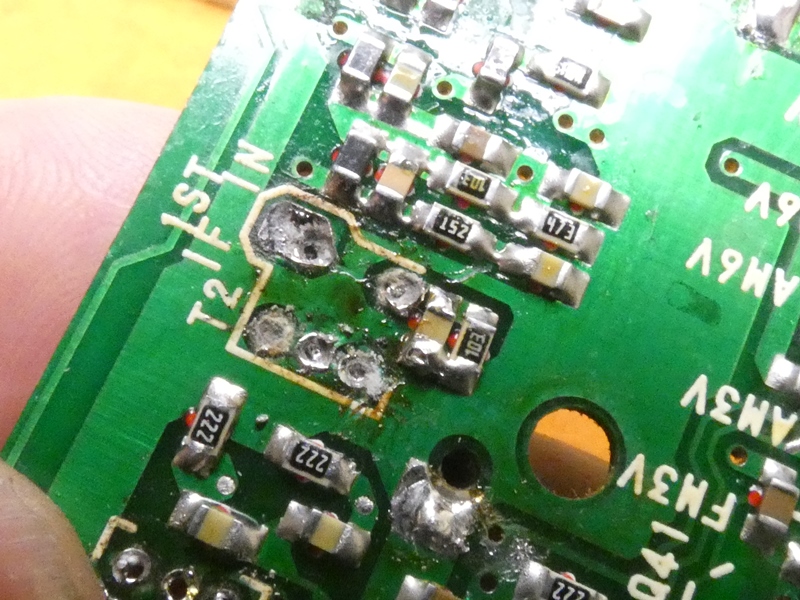

 コイルが取り付けられていたホールを 綺麗にしておきます。 |
|

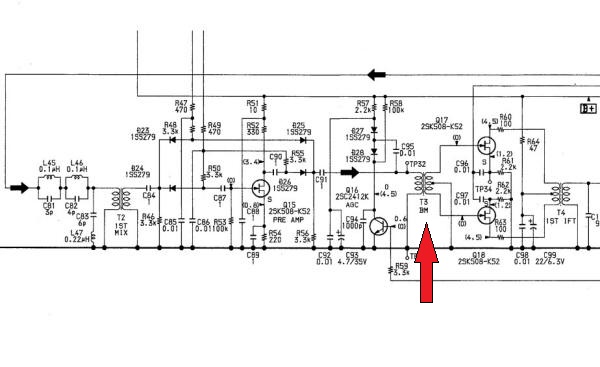

 回路図の該当部分を確認してみます。Ｔ３の記号があるコイルを探します。 ２次側巻き線にセンタータップのあるコイルで、すぐ後にＦＥＴ２個を使用した プッシュプル回路が控えているので、音声信号を上下に２分割するための 結合トランスのようです（間違っていたら済みません）。入力信号を２分割 できればよいので、あまり厳密なスペックは問われそうにありません。 |
||
 以前に利用したＩＣＦ－ＳＷ７６００のジャンク 基板です。この中からコイルを探します。 |

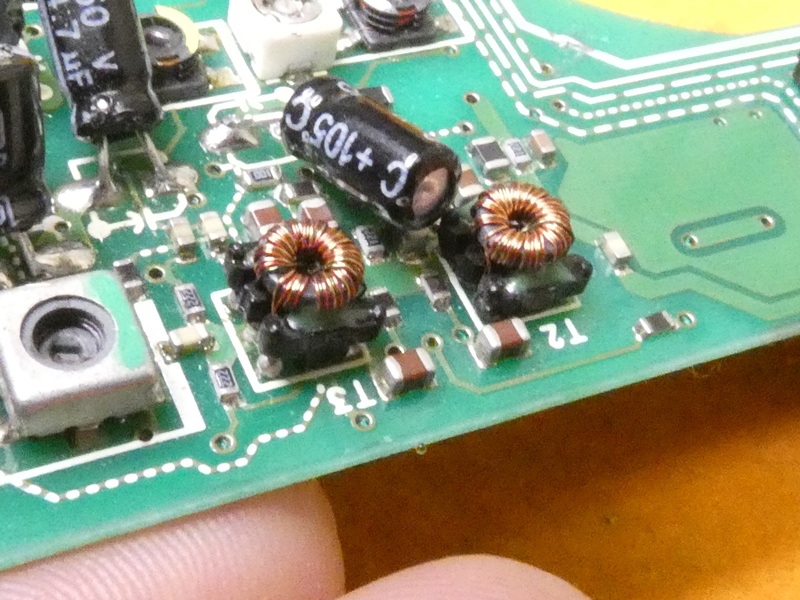

 コイルがいくつも並んでいます。 同じＴ３のＩＦＴはケース入りです。 |
|
 回路が異なるからもちろん同じ部品ではあり ませんが、試しに外してみると、このザマです。 |
 ＩＦＴのピンが抜けて基板に残って います。本命は左隣のコイルです。 |
|
 取り外して再利用することが目的なので、 絶対に部品を壊すわけにはいきません。 |

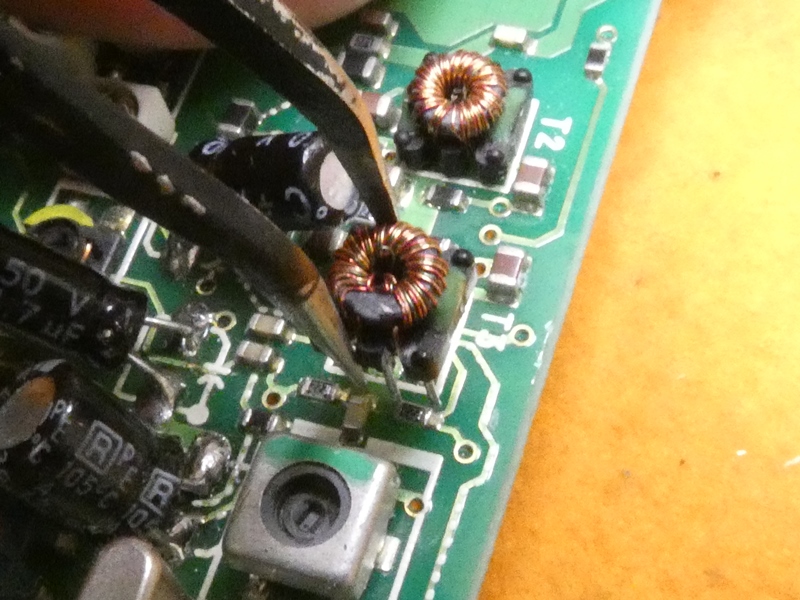

 半田面の側から丁寧に半田ごてを当て、 コイルのピンを少しずつ押し出していきます。 |
|
 裏側から見る分にはほとんど 抜けているのですが、まだです。 |

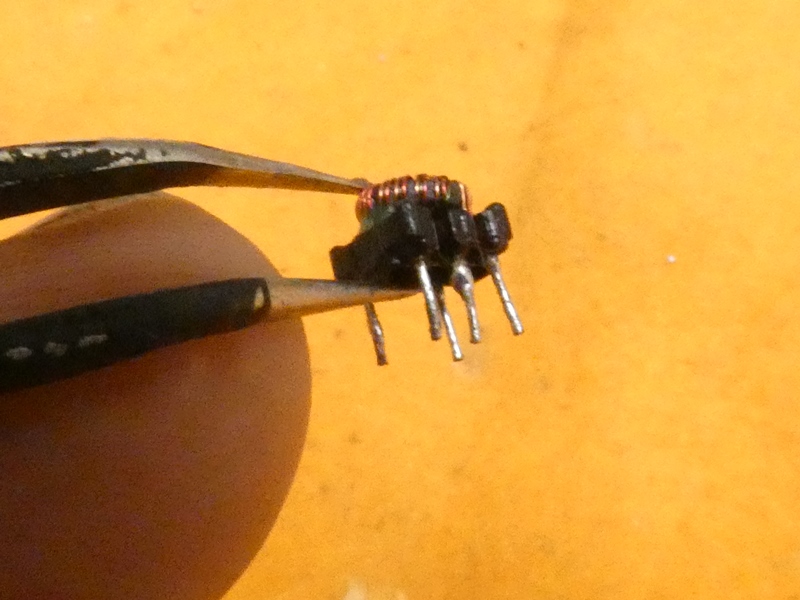

 ピンに半田がまとわりついた 状態でようやく抜けてきました。 |
|

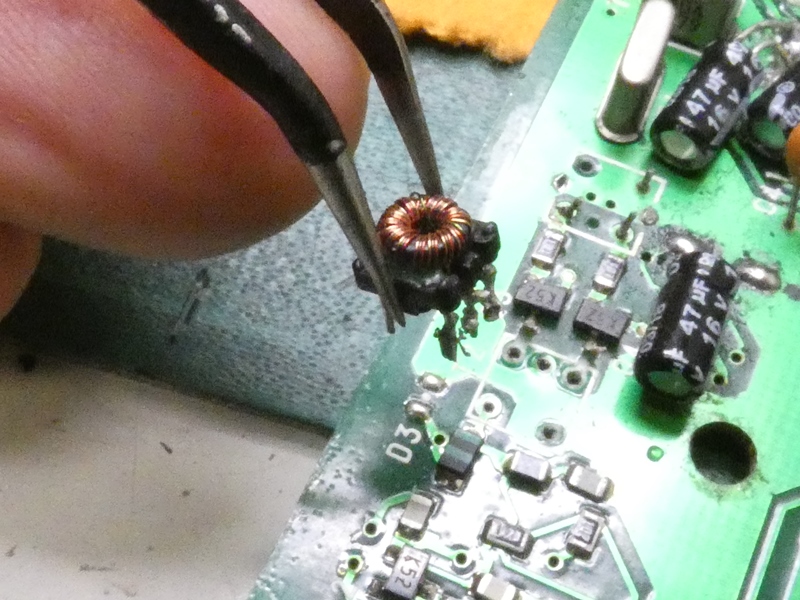

 ピンを綺麗に整えます。取り出す際に 巻き線が損傷してなければ良いのですが。 |
 回路計でピン間の導通を確認します。 巻き線に問題はないようです。 |
|

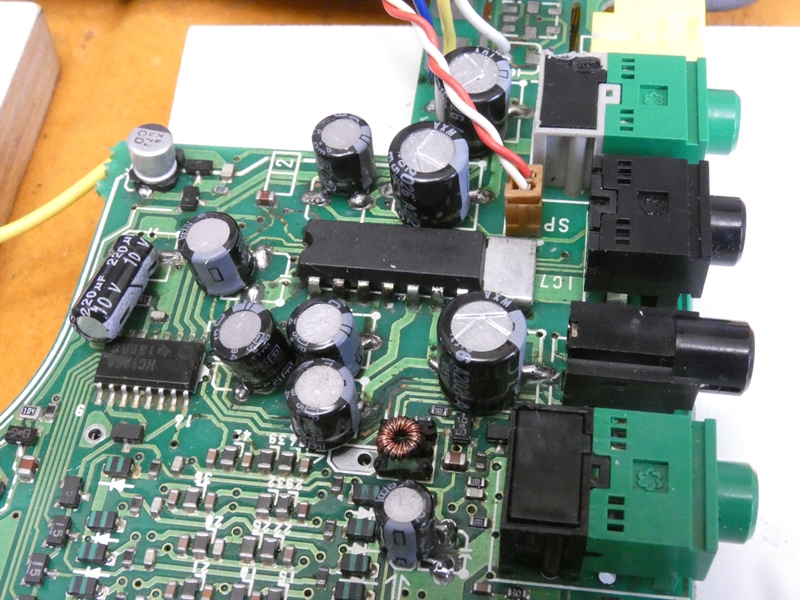

 元の位置に取り付けます。この小さなコイル、ネット上では 見つけられません。７ｍｍ角のケース入りが最小です。 |
 裏側でしっかり半田付けします。 取り外すのは金輪際御免です。 |
|
 スペックが適当でも良いとは言え、このコイルが代替品として使用できるか それは分かりません。巻き線の固定用に塗り付けられた塗料が元の部品と 同じ緑色をしているので、多分同等の部品ではないかと思うのですが・・。 電源を入れると放送が受信できます。内蔵スピーカーから放送の音声が 聞こえてきます。低周波周りのコンデンサを全て交換してあるので、音量・ 音質とも本来の性能を取り戻しているようです。で・す・が・・、ここでまたも 問題が発生です。音声にひどいノイズが混入しています。可聴域ですが かなり周波数の高い強烈なノイズで、それでも出処はすぐに判明しました。 |
||
 既に本体に収めてあるＤＤコンバータです。 元々金属製シールドで覆われている部品です。 |
 熱収縮チューブで保護しただけではノイズが出放題です。 自宅キッチンからアルミホイルの切れ端を持ってきました。 |
|

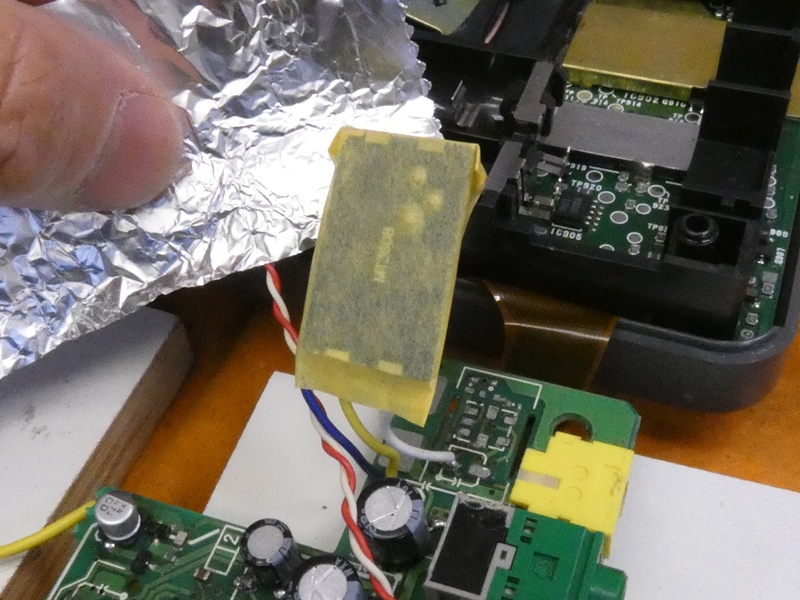

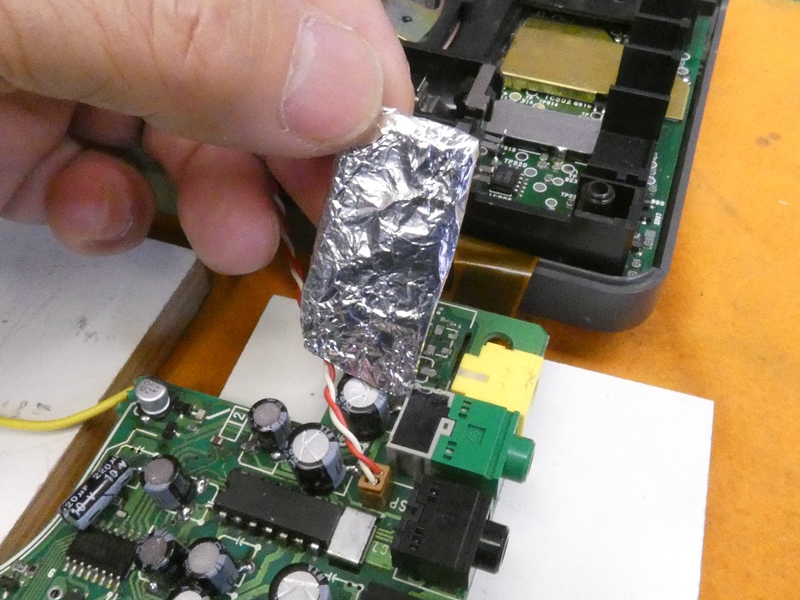

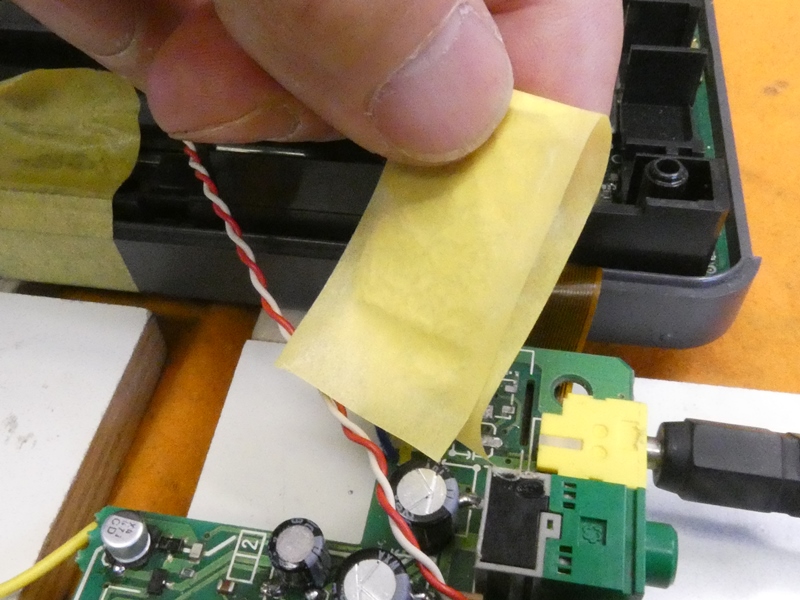

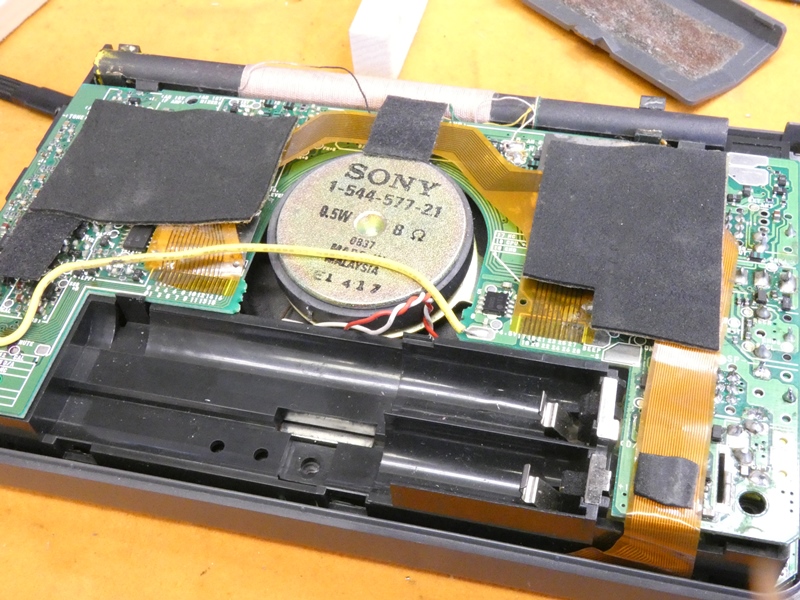

 予めマスキングテープで保護した 上から、アルミホイルで包みます。 |
 アルミホイルの外側をさらに マスキングテープで保護します。 |
|
 凄まじいノイズが嘘のように消えました。局間では多少 残っていますが、放送周波数では十分抑制されます。 |
 放送局を変えながら受信 状態を確認していきます。 |
|

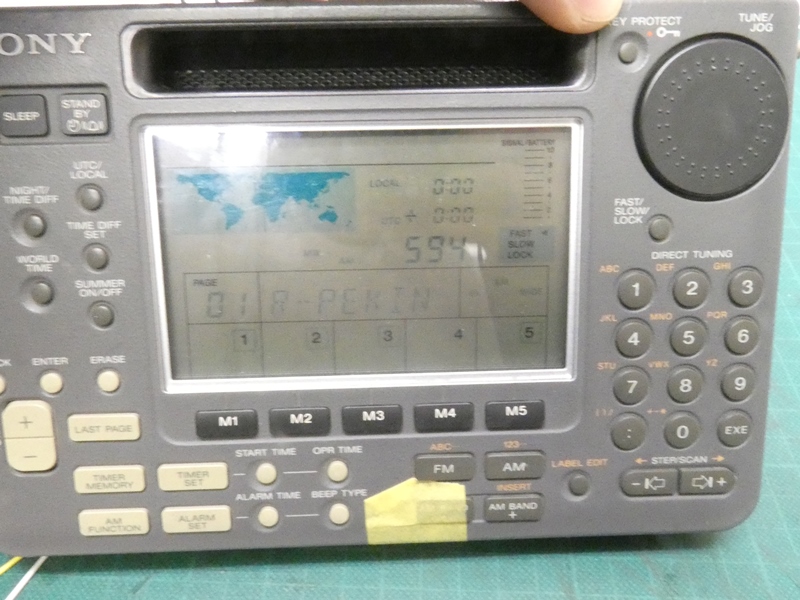

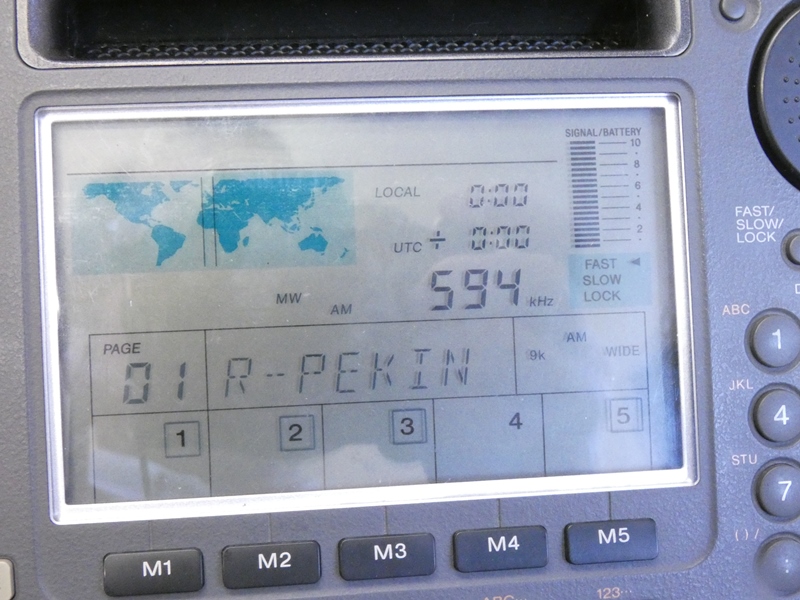

 ＮＨＫ第１・第２に続いて和光の ＡＦＮ（米軍放送）を受信しています。 |

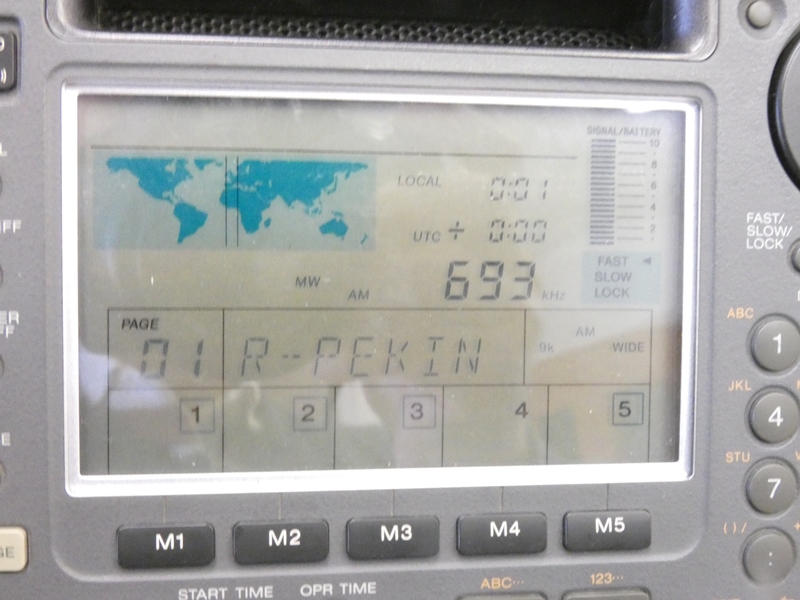

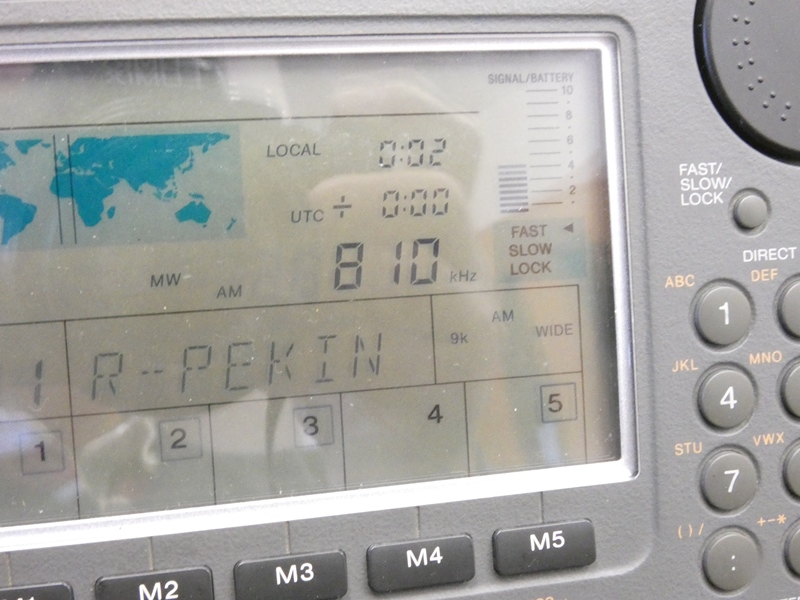

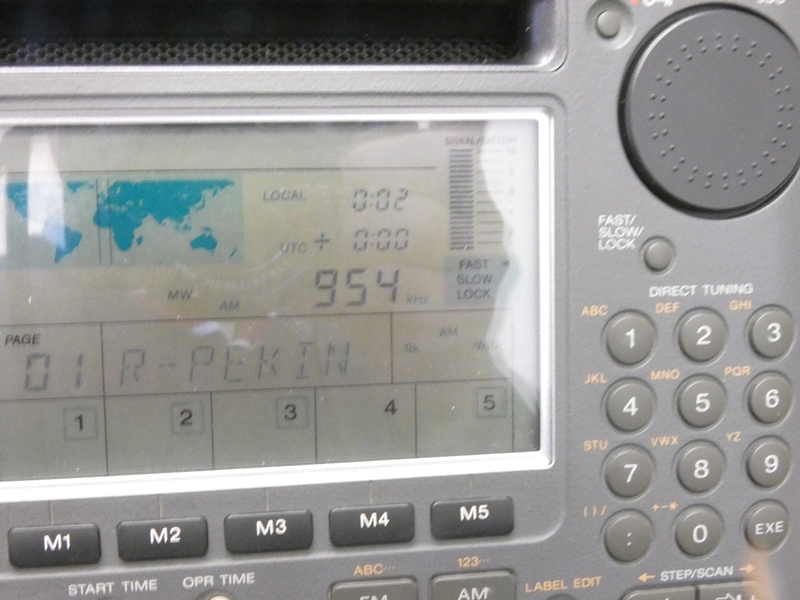

 ９５４ｋＨｚＴＢＳを受信しています。受信感度が高い ので電波の弱い工房内でも十分に受信できます。 |
|
 ２か月に及ぶ長期戦がようやく終わりを迎えます。越えてきた山の多さに溜息が 出る思いです。しかし、実は修理はまだ完全ではありません、ＦＭ放送がまだ 受信できないのです。ＦＭの受信回路に対応する測定器の設備がなく、調整の しようがありません。また、このラジオの売りであるＳＷ（短波放送）は、アンテナを 用意・調整することができず、動作確認すら行うことができません。しかし、元の ご依頼内容は「電源が入らない」でしたので、「電源は入るようにした」と言っては 身勝手極まりありませんが・・、ＡＭ放送の受信まで漕ぎ付けたことで何とか ご容赦いただけると有難い限りです。恐る恐るご依頼主にお伝えしたところ 幸いにもご了解をいただくことができました。今後も精進して参ります。 |
||
|
||
