| ・ゴミ集積所屋根葺き替え工事１（２０２０．９．２９） |

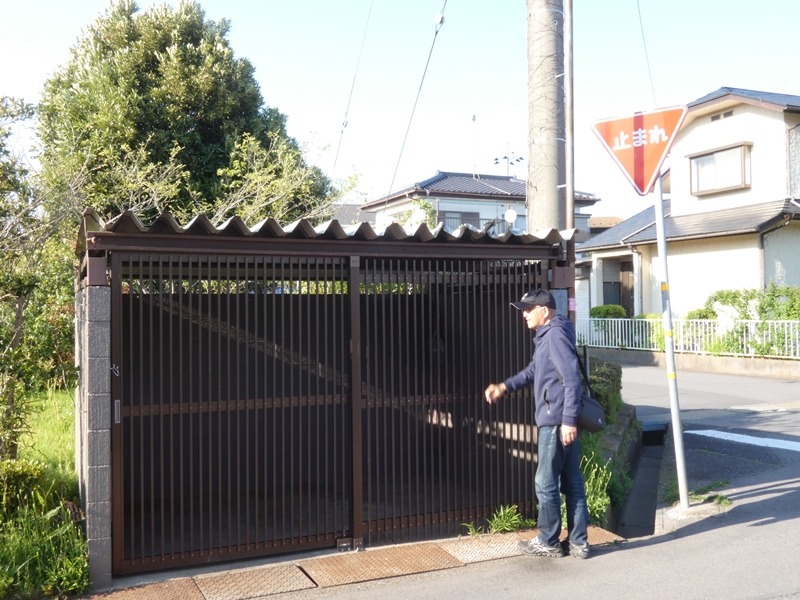

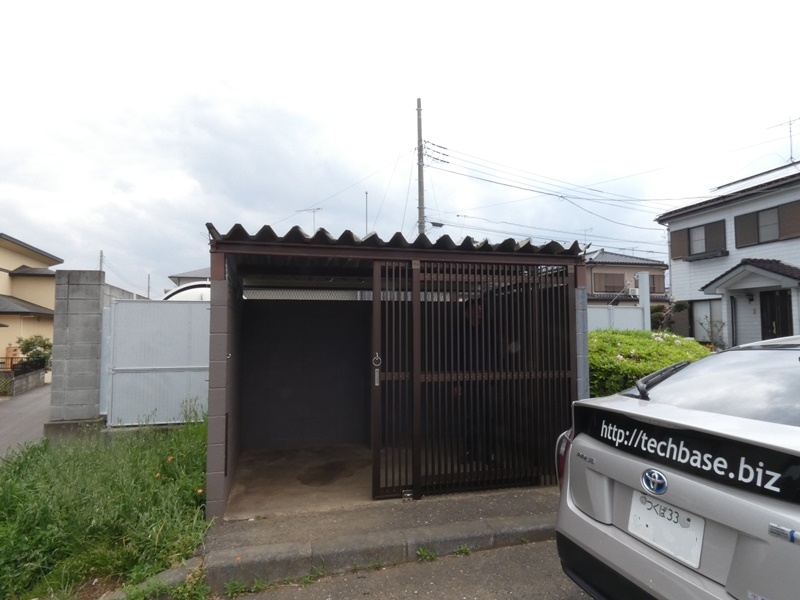

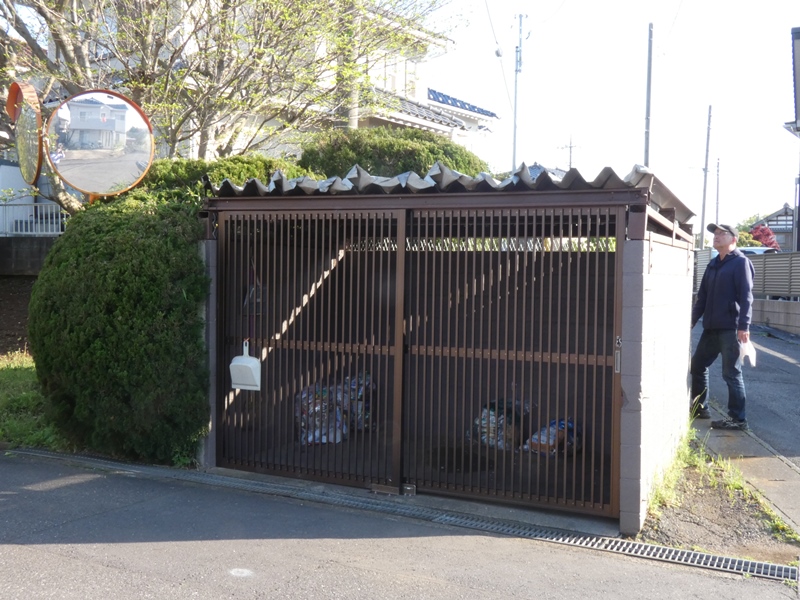

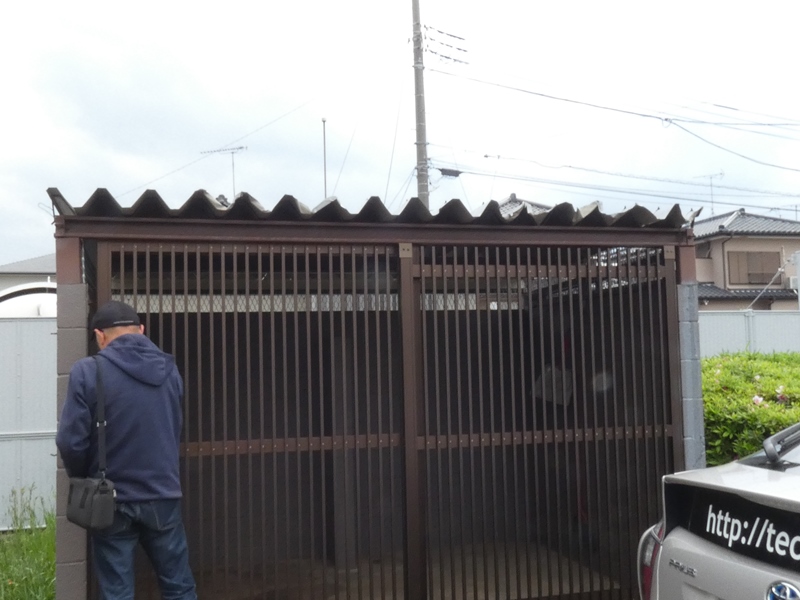

 工房開業以来、最大規模の補修工事が舞い込んで来ました。守谷市のお隣、つくば みらい市内の町内自治会からのご用命で、既に５か月も前の４月下旬に現調に出向き ました。自治会では町内に５・６か所、写真のような立派なゴミ集積所を保有・管理して おられます。蓋を開閉するボックス式ではなく、ブロック積みされた囲みに金属板製の 屋根板が葺かれ、前面はサッシの引き戸が取り付けられています（カラス対策も万全）。 |
||
 ご用命は屋根板の葺き替え（交換）との ことですが、先に小屋の全貌を把握します。 |

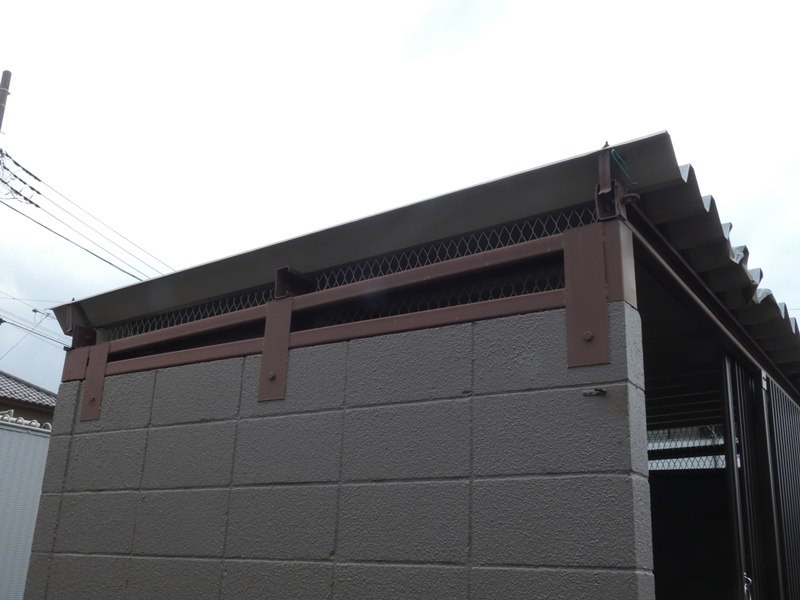

 ブロック積みされた壁の上に、鉄骨で 屋根の基礎が組まれています。 |
|
 左右端に傾斜の付いた梁が固定され、その 上に前・中・後３本の軒桁が渡されています。 |

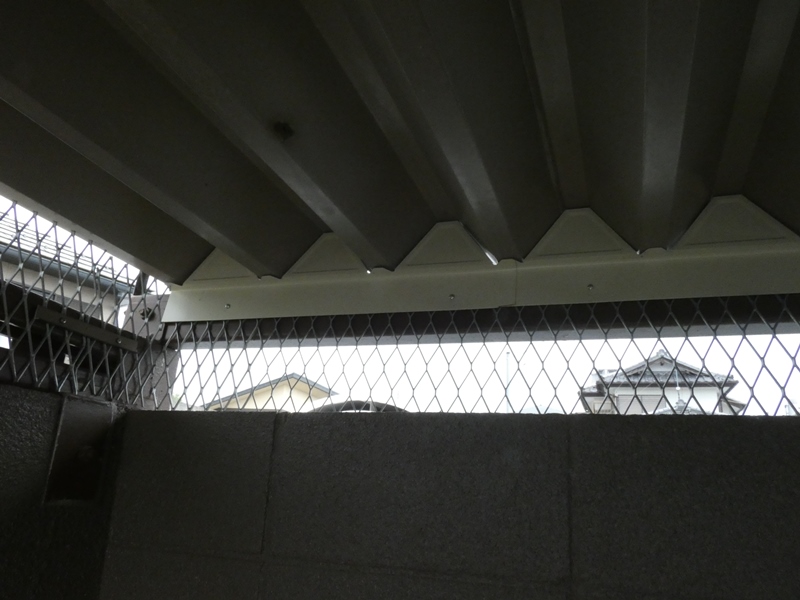

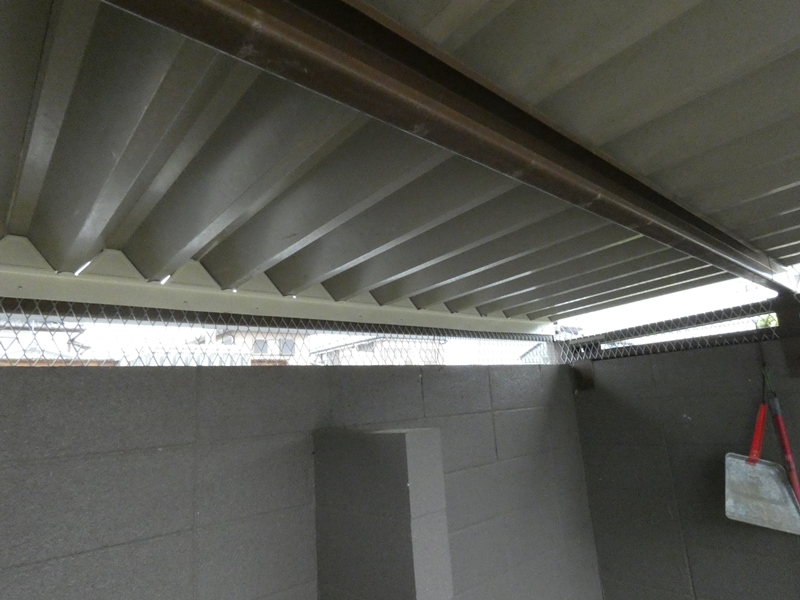

 小屋内で見上げると、中間の軒桁が見えます。 隙間はエキスパンドメタルで丁寧に塞がれています。 |
|

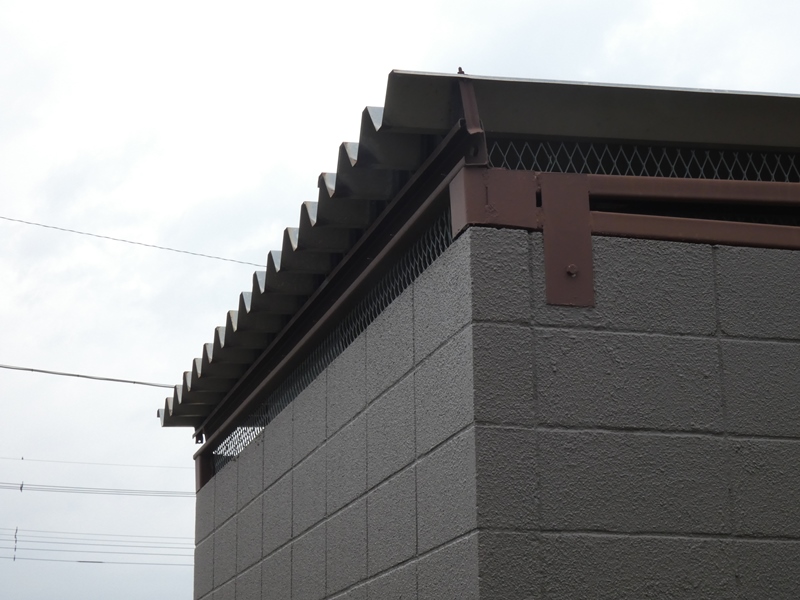

 屋根板には折板と呼ばれる鋼板材が使用されて います。「おりいた」ではなく「せっぱん」と読むそうです。 |

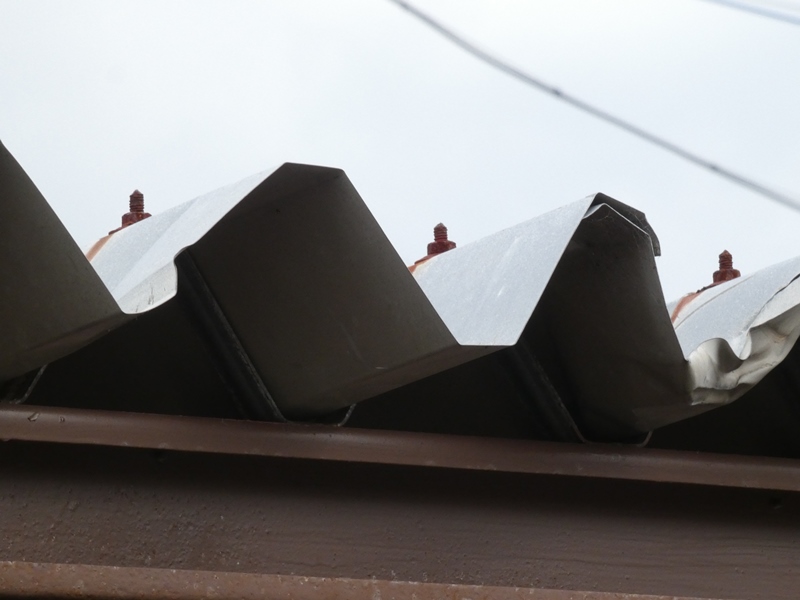

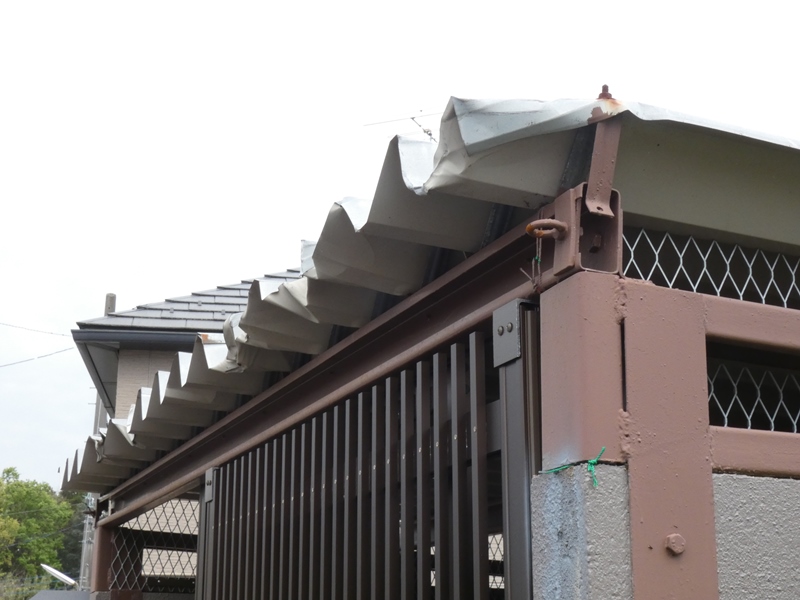

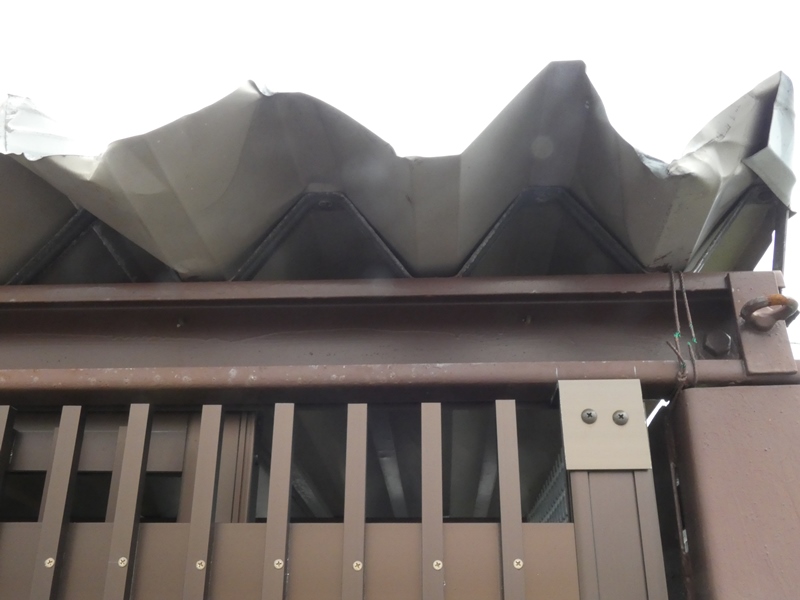

 折板で葺かれた屋根の前面縁です。 部分的に形状が崩れています。 |
|

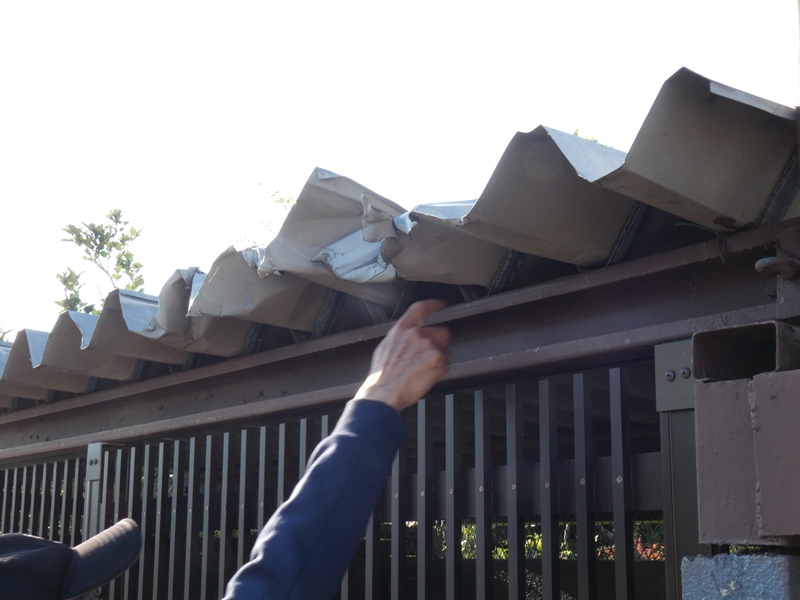

 近接して見ると、鋼板の縁がめくれています。 相当の力・衝撃が加わったように思われます。 |
 前縁の全体に渡り、複数 個所に損傷が確認できます。 |
|
 めくれた部分を鈑金により修復できなくもない ですが、屋根板ごと交換した方が早いでしょう。 |
 ご依頼主も交換による修理を望まれています。 そこで、屋根板の固定方法を確認します。 |
|

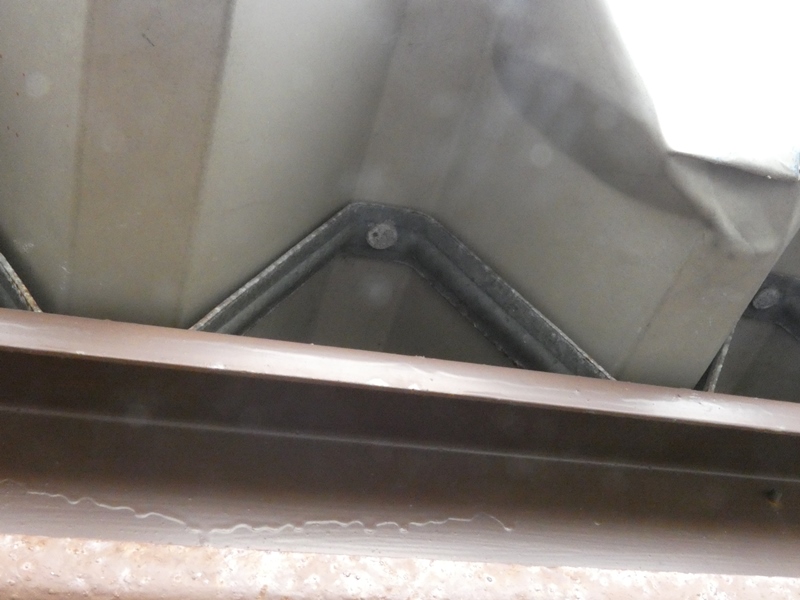

 鉄骨製軒桁に折板形状に合わせたフレームが 取り付けられ、その上に折板が載っています。 |

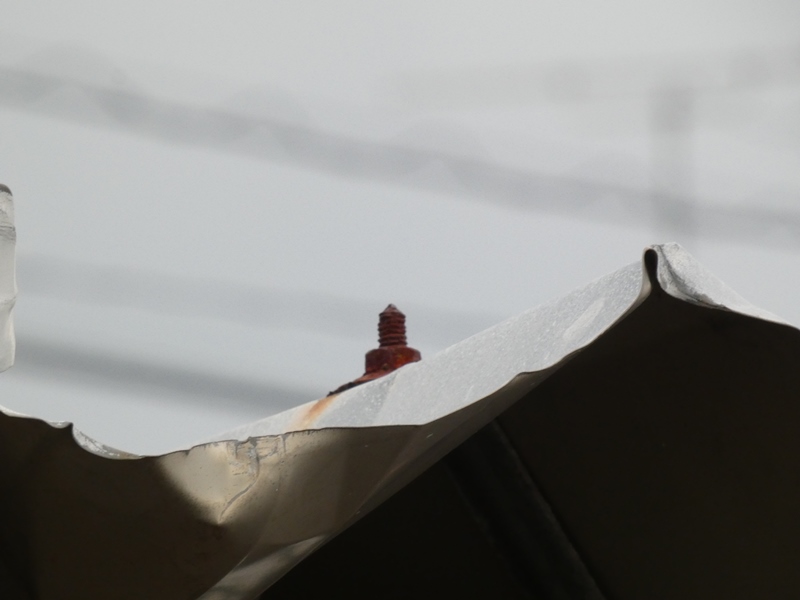

 フレームから出ているボルトが、 折板を貫通してナット固定されます。 |
|
 修理を要するゴミ集積所は町内に４か所 あるそうです。次の現場を確認します。 |

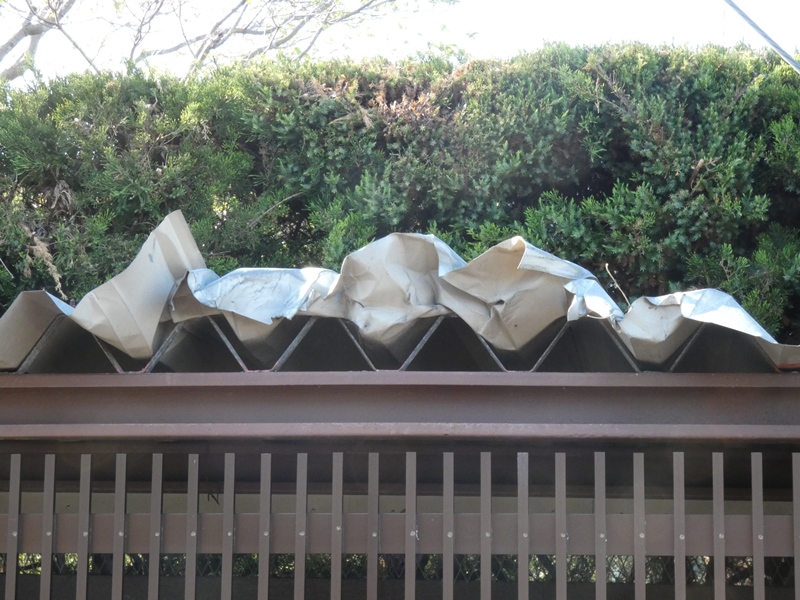

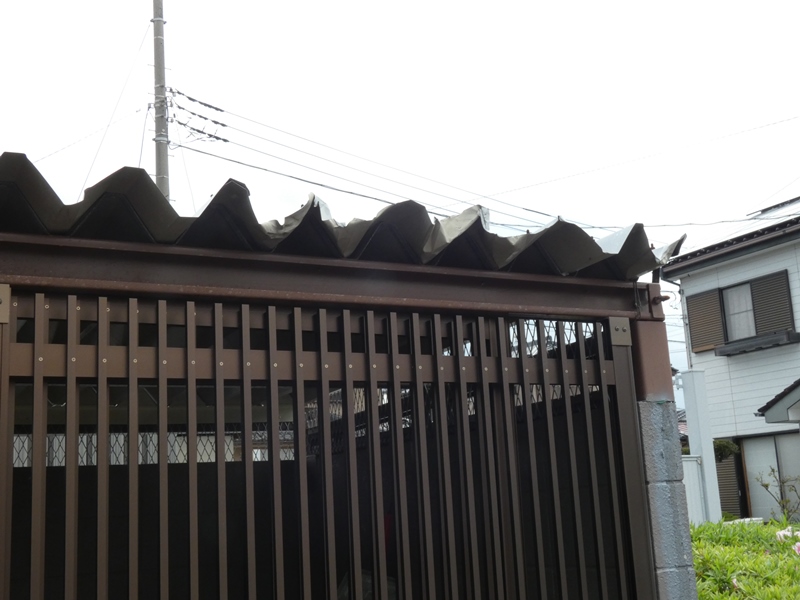

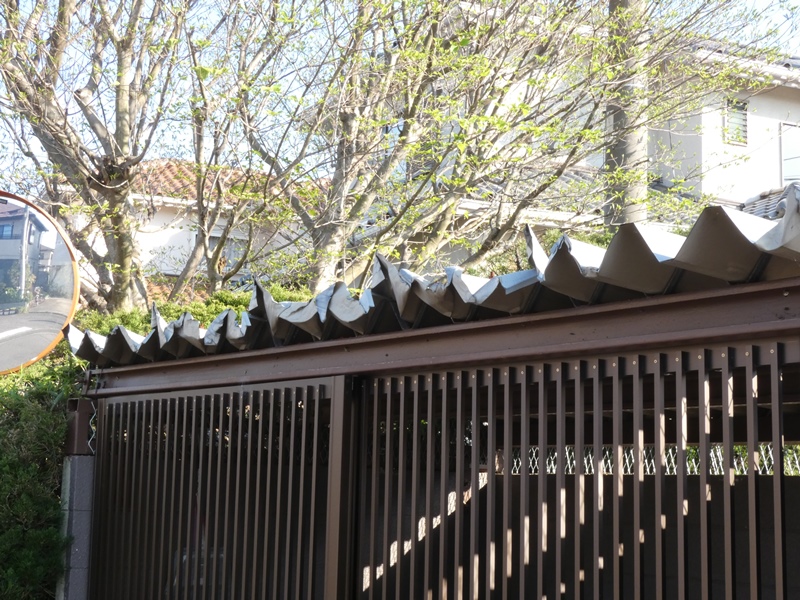

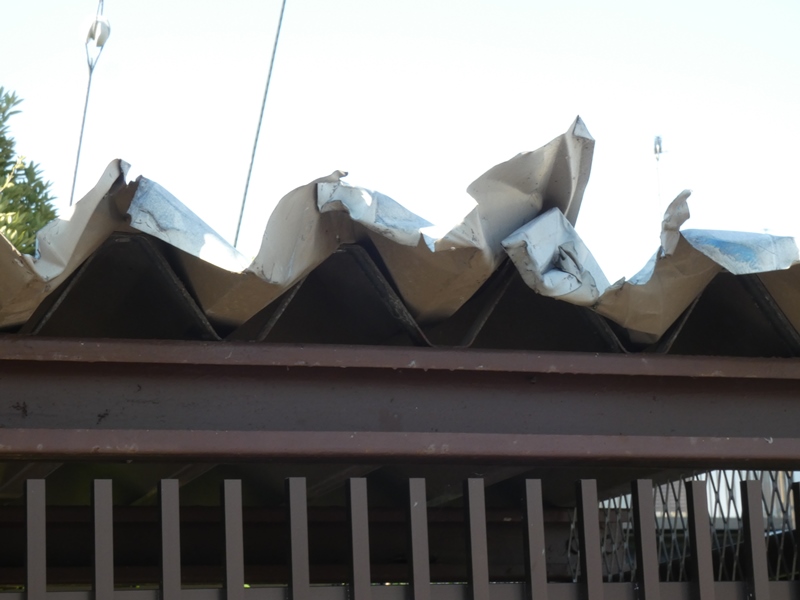

 こちらも酷いめくれ方をしています。自動車が 衝突したことが原因と疑われているようです。 |
|
 自動車・・思い当たるのはゴミ収集車でしょうか？テール ゲートを開けてバックしてくると衝突する可能性大です。 |
 つくばみらい市でもゴミ回収は市の委託事業 です。事実だとすればとんでもない話です。 |
|
 ですが、それは自治会の皆様の案件であり、工房が 口を挟んではいけません。３か所目を確認します。 |
 比較的程度が軽いとはいえ、ここにも 何かが激しく衝突した跡が確認できます。 |
|

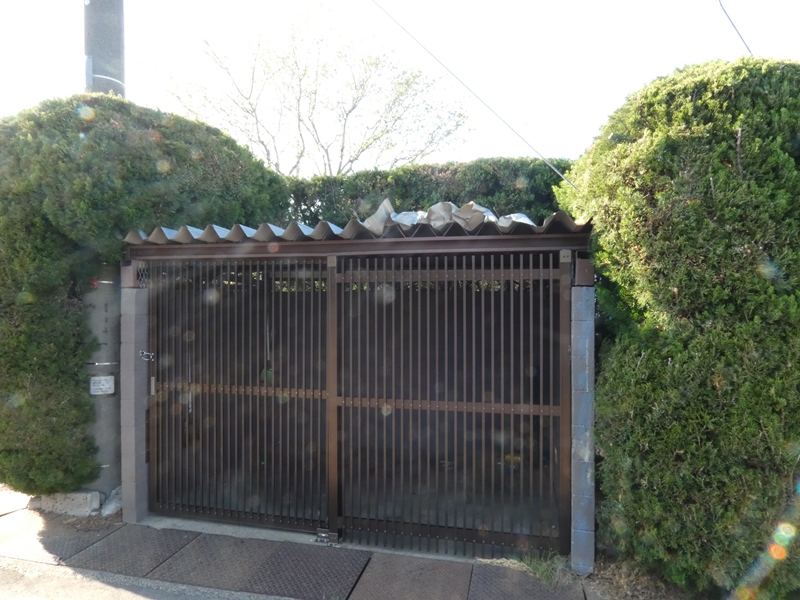

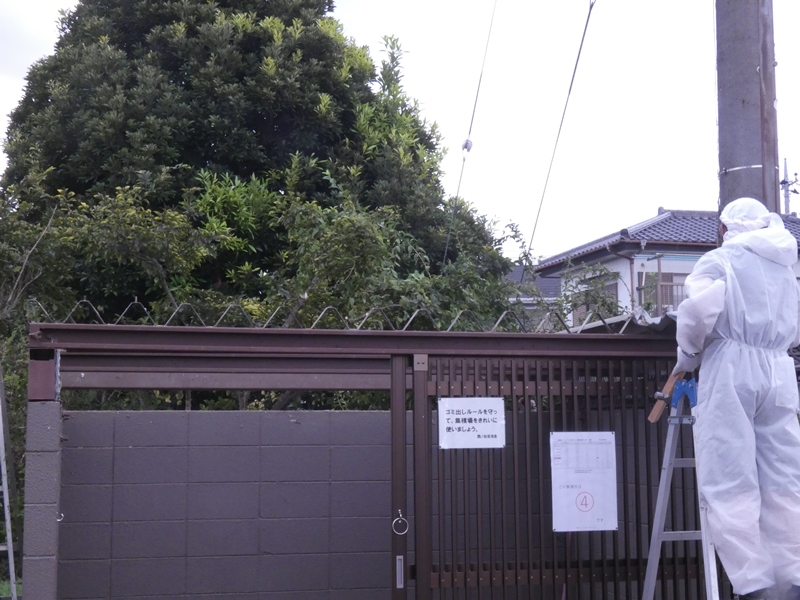

 最後４か所目を確認します。周囲に余裕が あるので、ここは作業がしやすそうです。 |

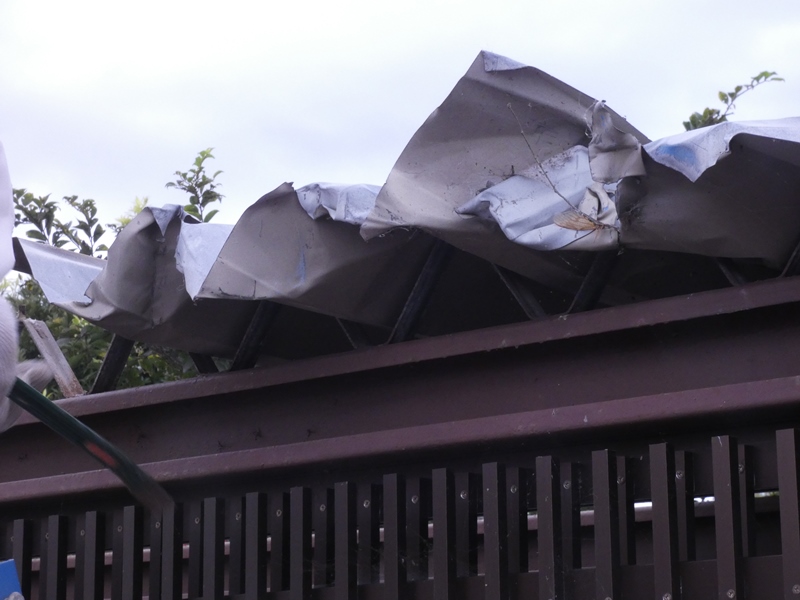

 ここも酷い有様です。しかし、どうせ折板を 全交換するので気にしないことにします。 |
|
 コロナ禍のため自治会の予算案承認が遅れ、発注をいただいたのは７月下旬に 入った頃です。工期は８月最終の土・日に開始し、９月の各週末（土・日）を使い １か所ずつ進めていくことにします。９月最後の土日を予備日とすれば、雨天による 延期が生じても９月中に完了できる計画です。資材調達を経て予定通り８月２９日 （土）に着工、９月１９日（土）最後のゴミ集積所工事の様子を以下に紹介します。 |
||

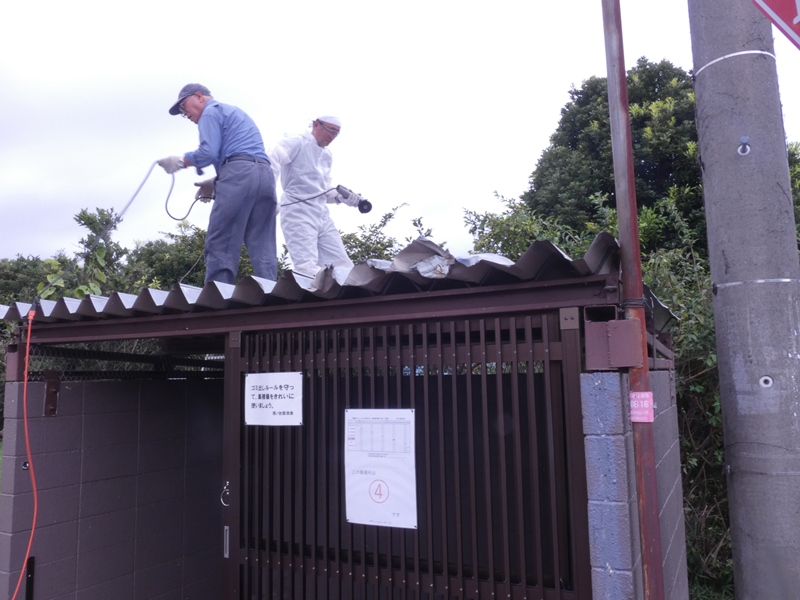

 最初に元の折板を全て取り外します。本件は工房 テクニカルパートナーのO氏とK氏が担当しています。 |

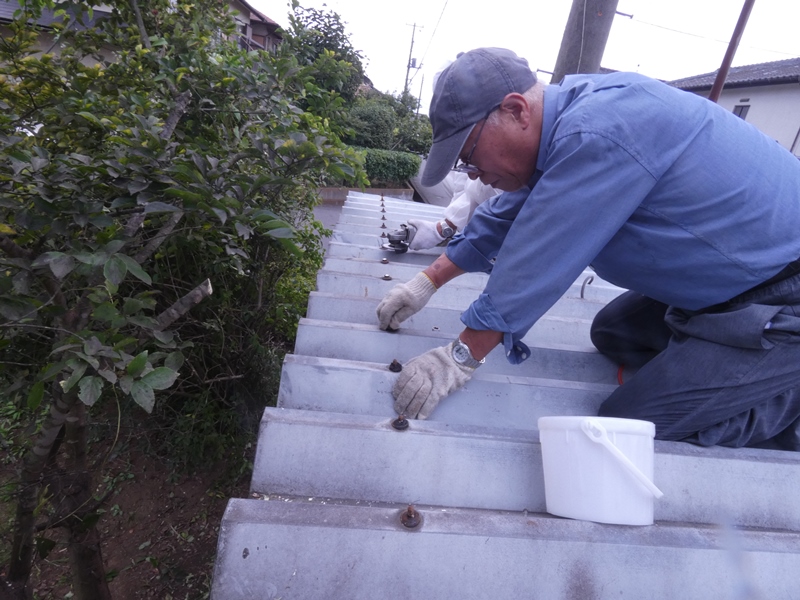

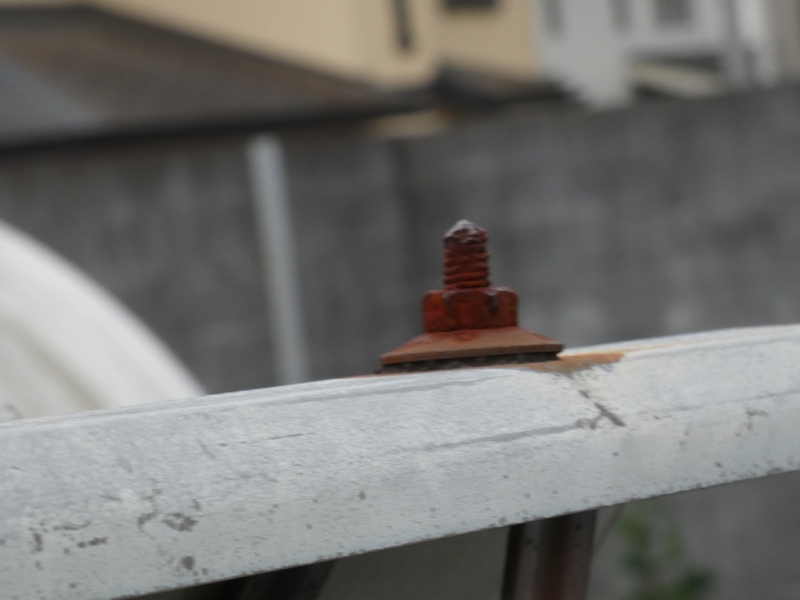

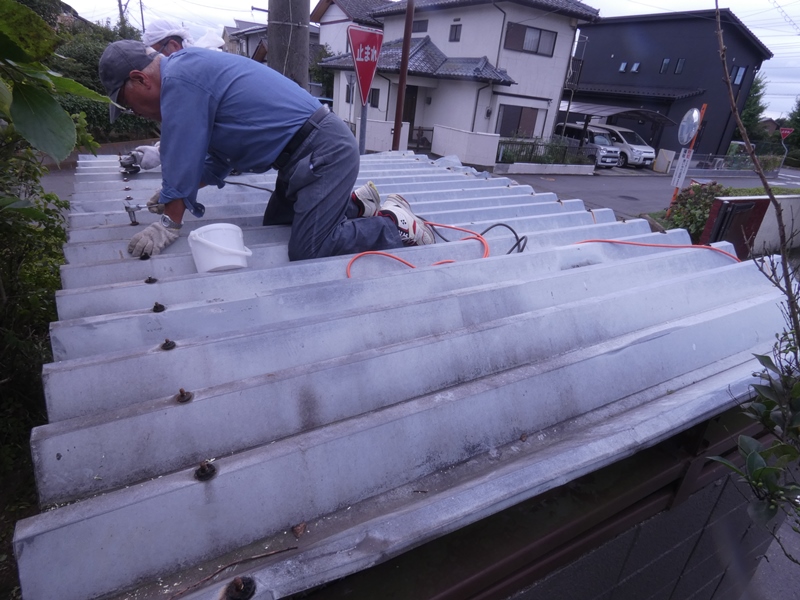

 折板を固定しているボルトを外します。ナットから上の 突き出し部が錆び付いており、ナットが回りません。 |
|

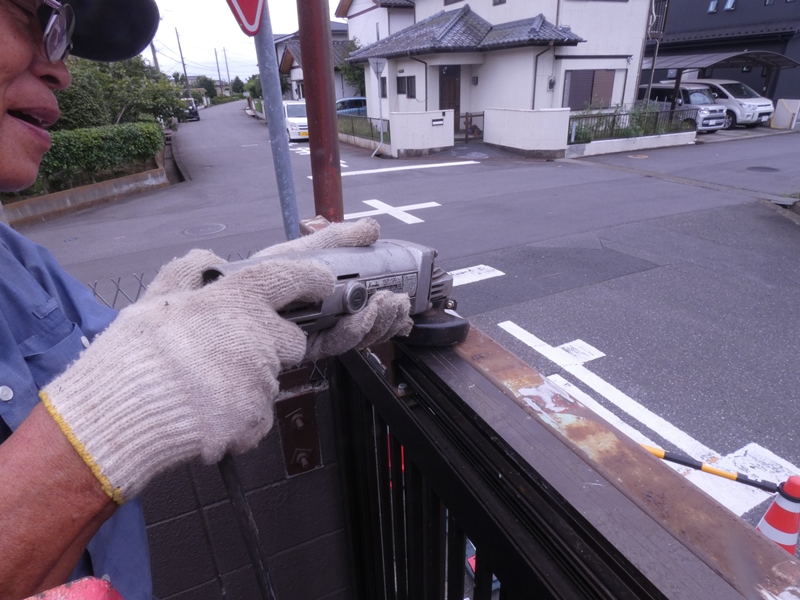

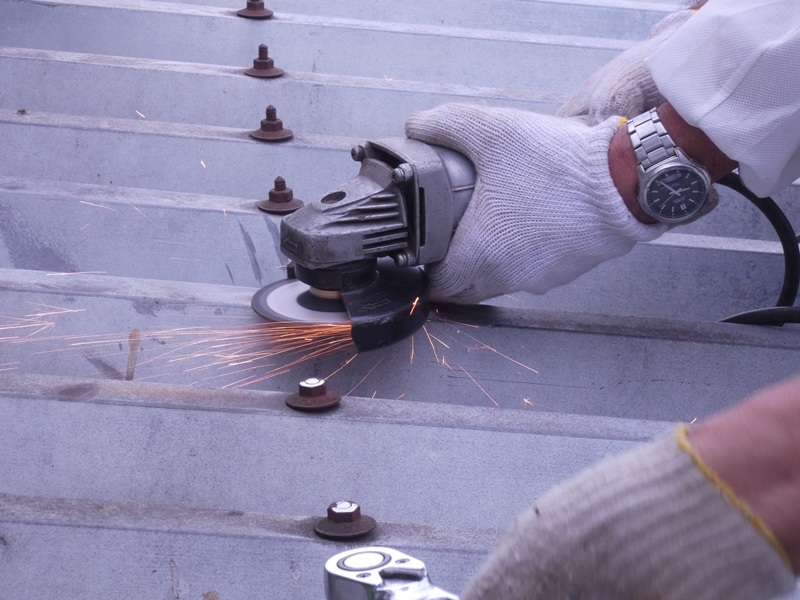

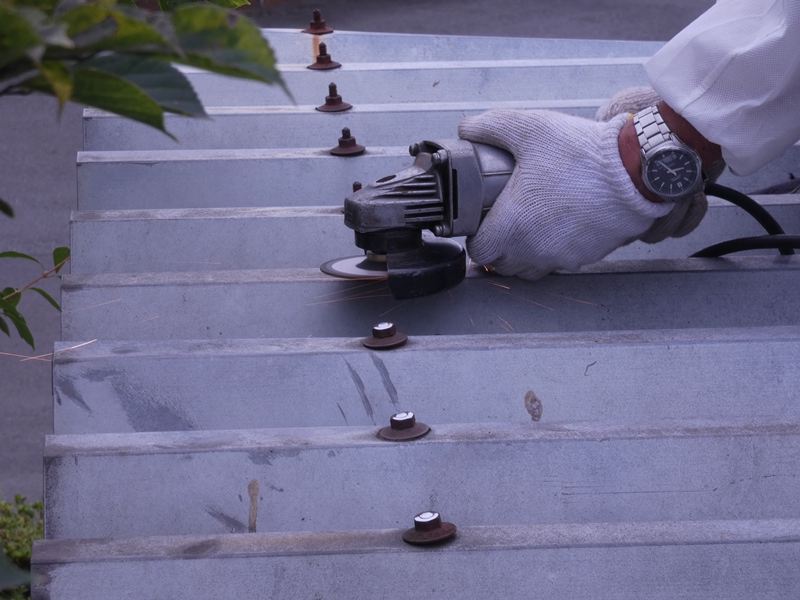

 そこで、ハンドグラインダで突き 出した部分を切断しておきます。 |
 この状態でボックスレンチを掛けると 簡単にナットを緩めることが出来ます。 |
|

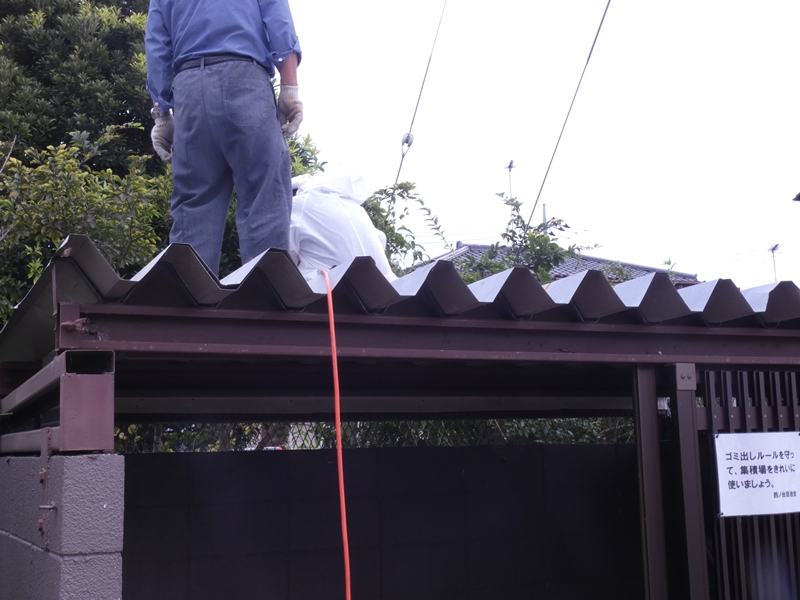

 ２人とも屋根に上がったまま、先に 全てのナットを外してしまいます。 |

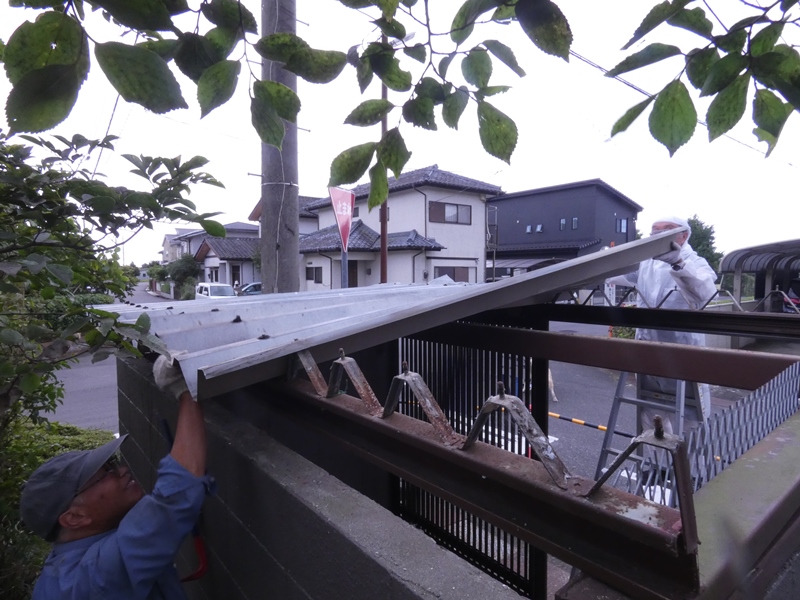

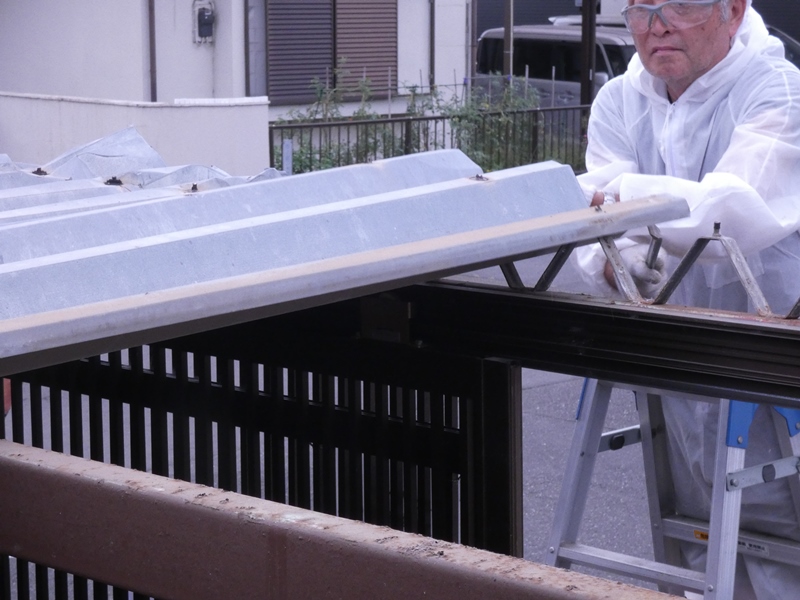

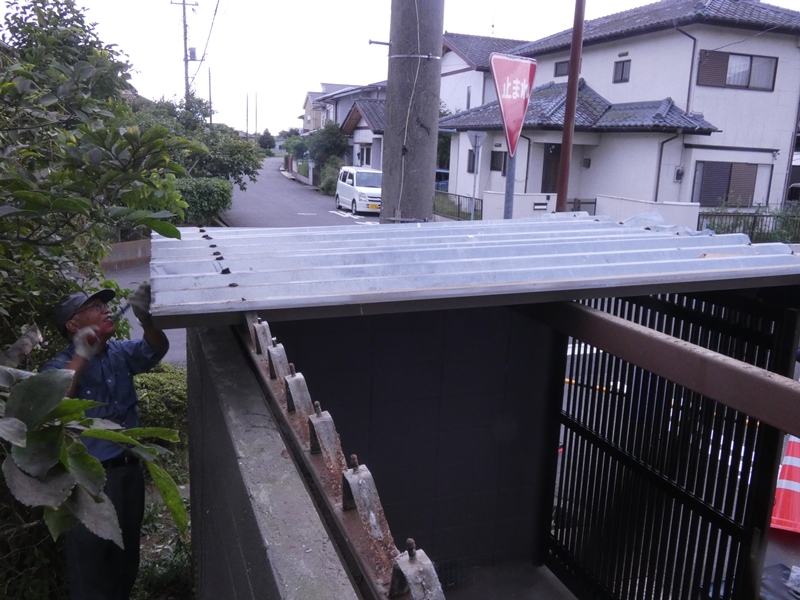

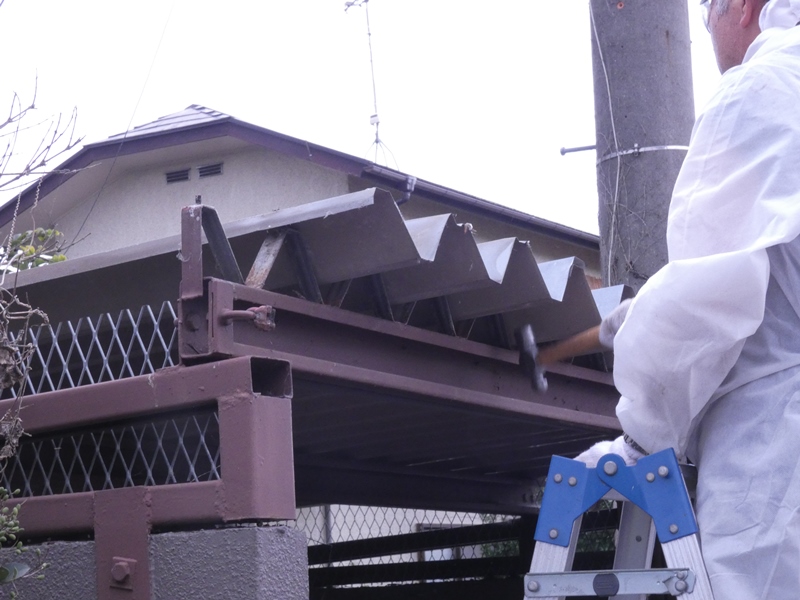

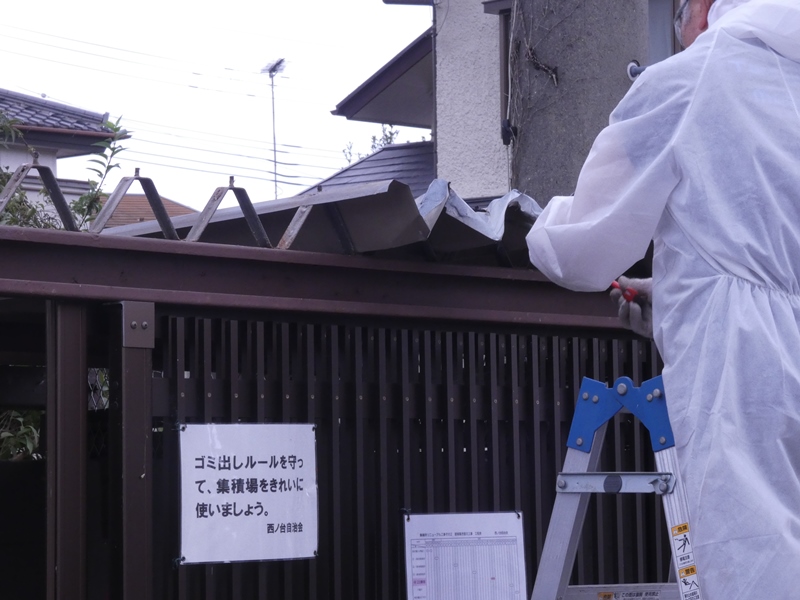

 折板の取り外しにかかります。下から ハンマーで叩いてボルトから抜きます。 |
|
 K氏が反対側を持ち上げます。前方の固定が 解除されていると、割と簡単に抜けます。 |

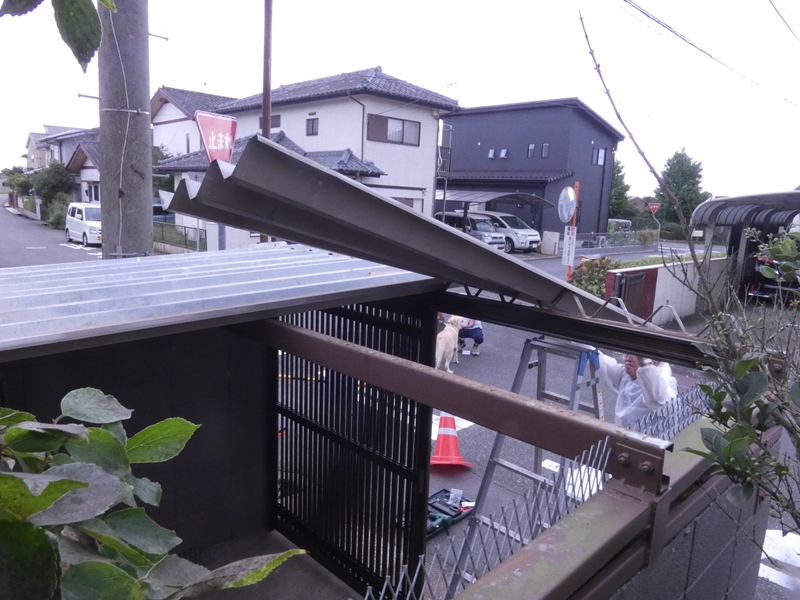

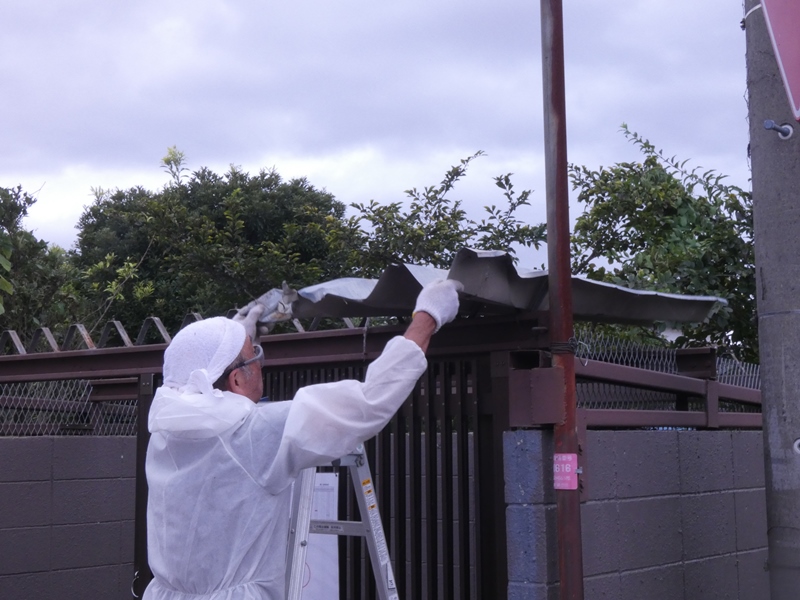

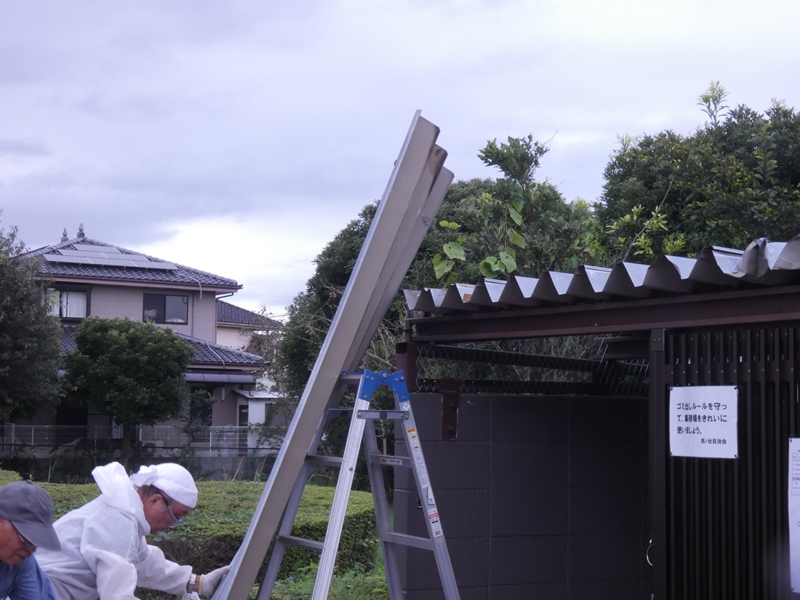

 １枚目の折板を前方に引き出します。 O氏が脚立の上で受け取ります。 |
|

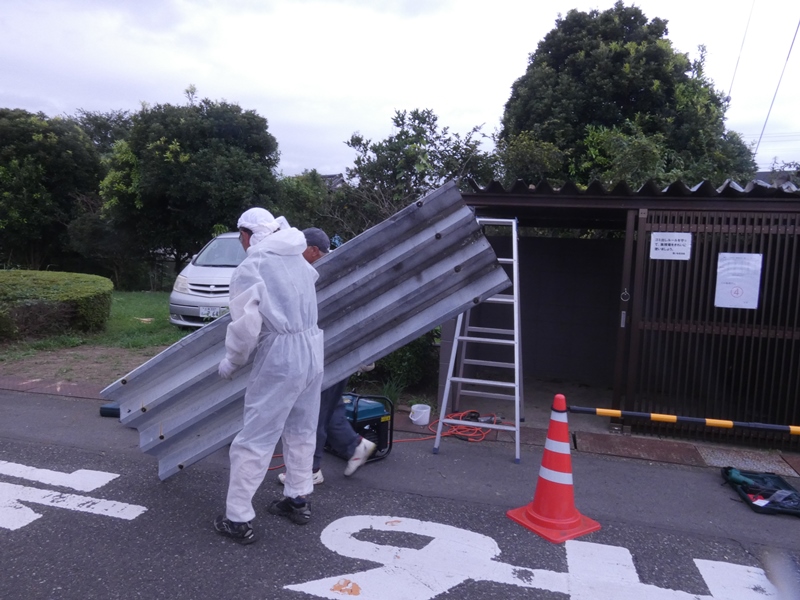

 脚立を降り、折板を地上まで引き下ろします。 ０．５ｍｍ厚の鋼板はさほど重量がありません。 |
 作業や通行の邪魔にならないよう 折板を別の場所に移動します。 |
|

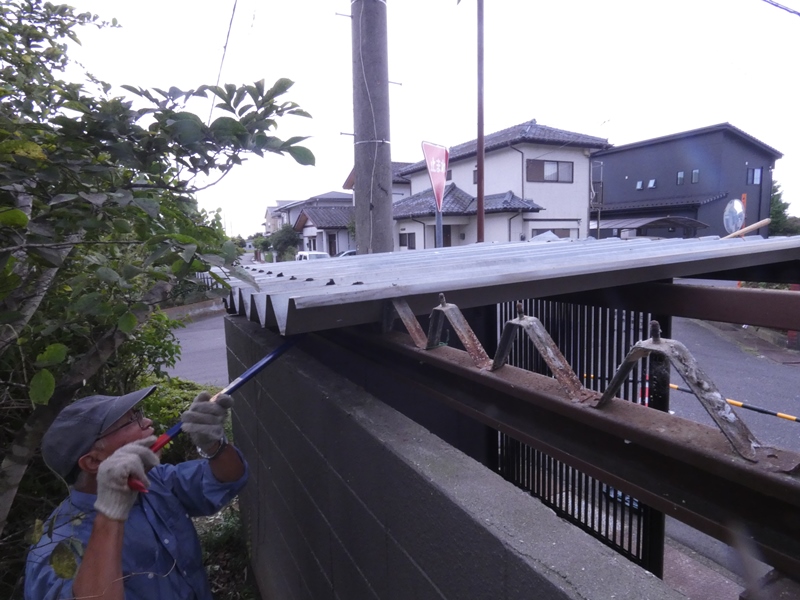

 ナットが外れていても折板が浮いてこない ことがあります。バールを使って押し上げます。 |
 手前側のK氏と向こう側のO氏が 息を合わせて要領良く外していきます。 |
|
 外れる度に道路側に１枚 ずつ引きずりおろします。 |

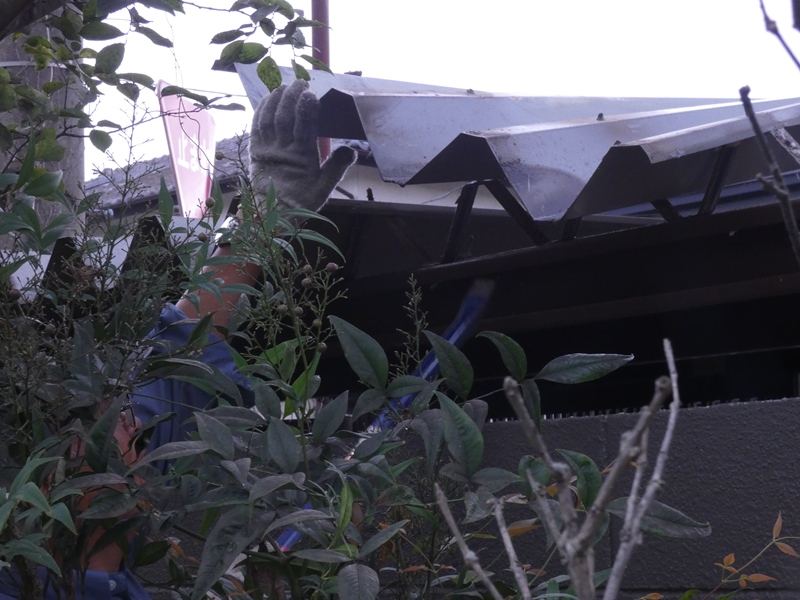

 続けて次の１枚にかかります。 折板を持ち上げボルトから外します。 |
|

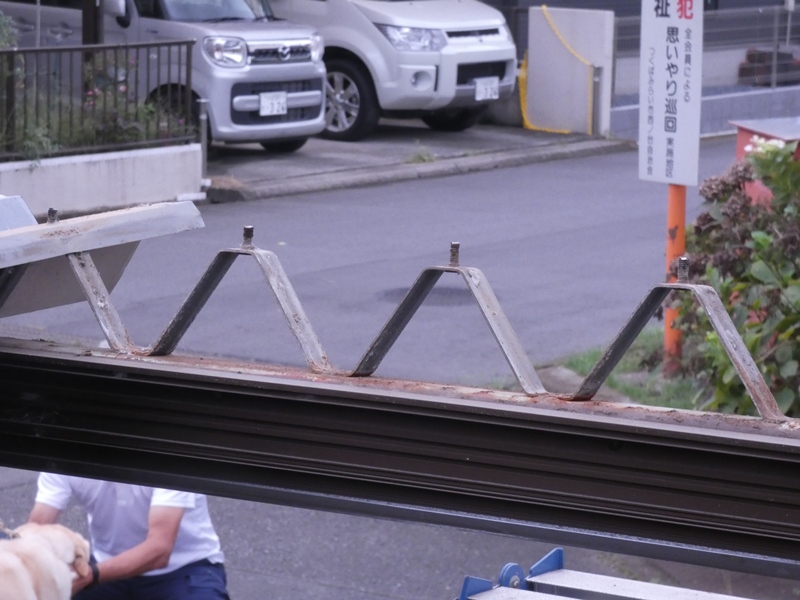

 折板を取り付けるボルトは、この 鋼板製のフレームから出ています。 |
 「タイトフレーム」と呼ばれる折板を 固定するための専用部品です。 |
|
 タイトフレームは軒桁の鉄骨材 （C形鋼材）に溶接されています。 |
 右端の２枚です。最も酷く破損していますが、 タイトフレームには影響が及んでいません。 |
|
 タイトフレームを再利用すれば 作業量も費用も節約出来るのですが、 |
 前述したようにナットから突き出たボルトの先に サビが固着し、ナットを緩めることが出来ません。 |
|
 ハンドグラインダでナットから先部分を切り落とした ため、タイトフレームは交換しなければなりません。 |
 タイトフレームは割と安価な部品ですし、 さらに出来上がりの見栄えも重要です。 |
|

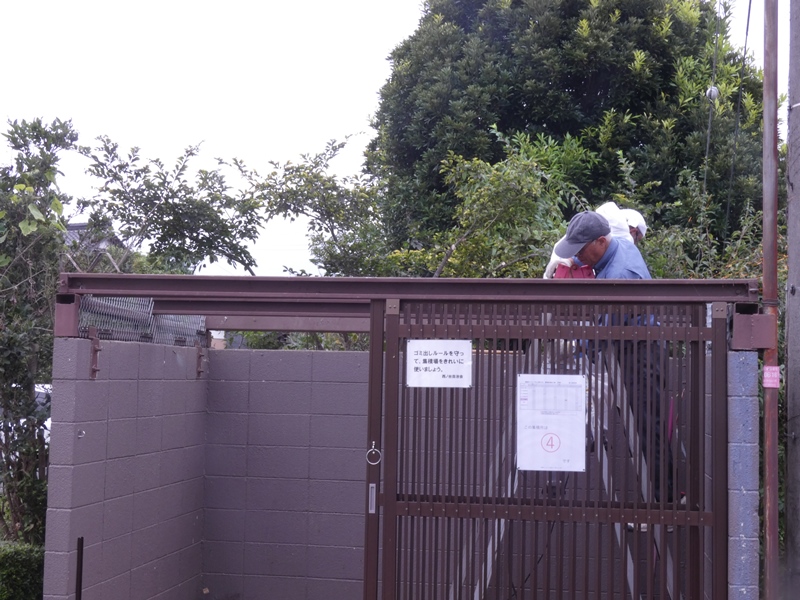

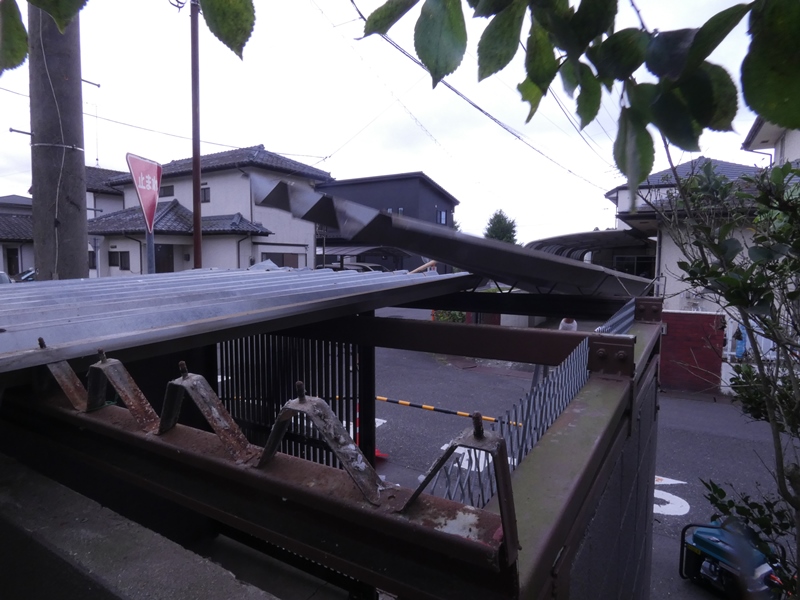

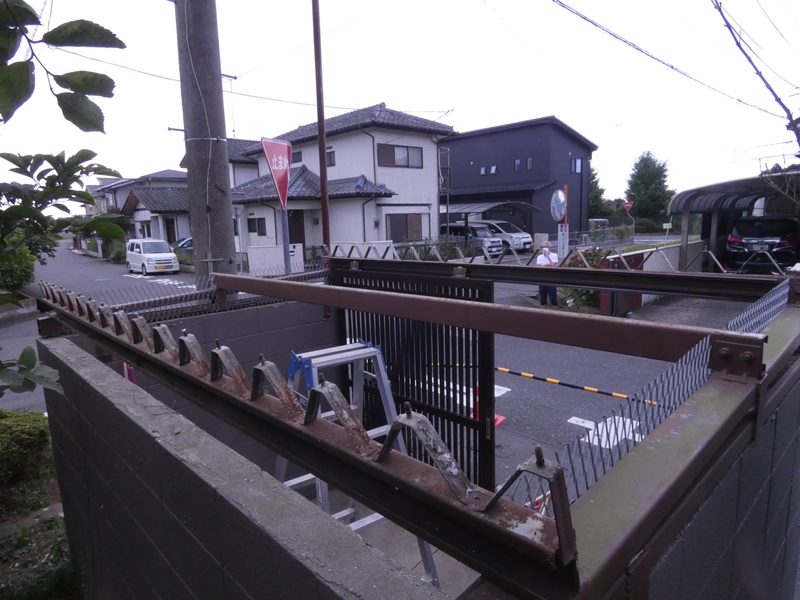

 最後の１枚を外し終わり、屋根全体が丸裸状態です。左右横方向に 渡された３本のC形鋼製軒桁が見えています。タイトフレームと軒桁の 接合は堅牢な溶接、と言うことは・・取り外しは容易ではありません。 |
||

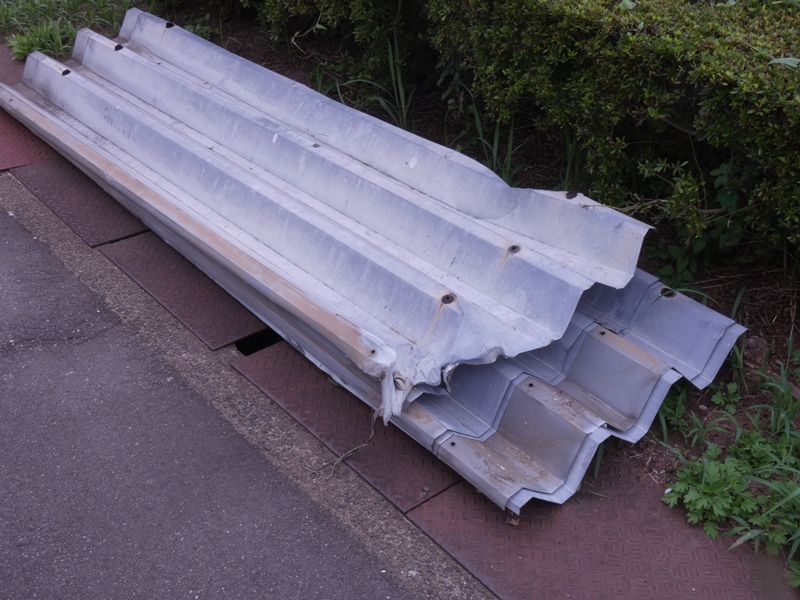

 撤去された元の折板です。廃品回収業者の方とコンタクトがあり、 作業後に屑鉄として引き取ってもらうことになっています。現場 まで回収に来てくれるそうで、労力も省けて大変助かります。 |
||

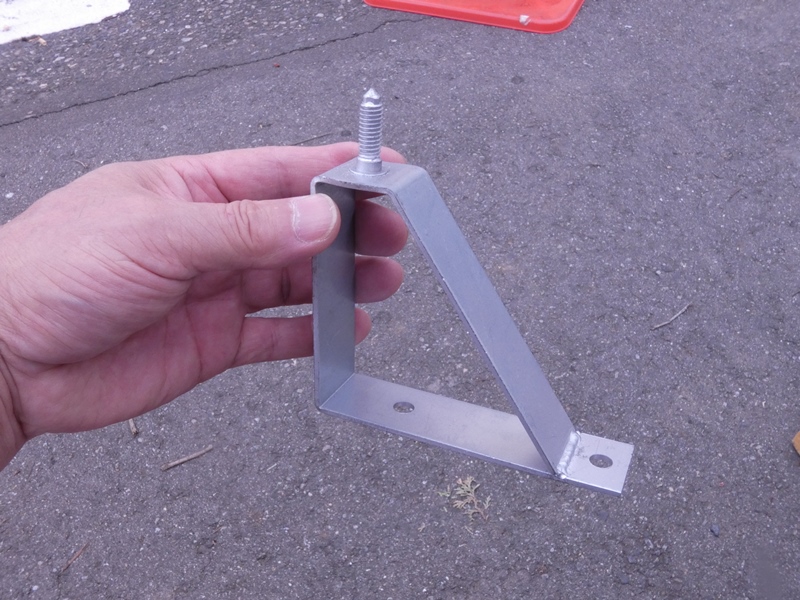

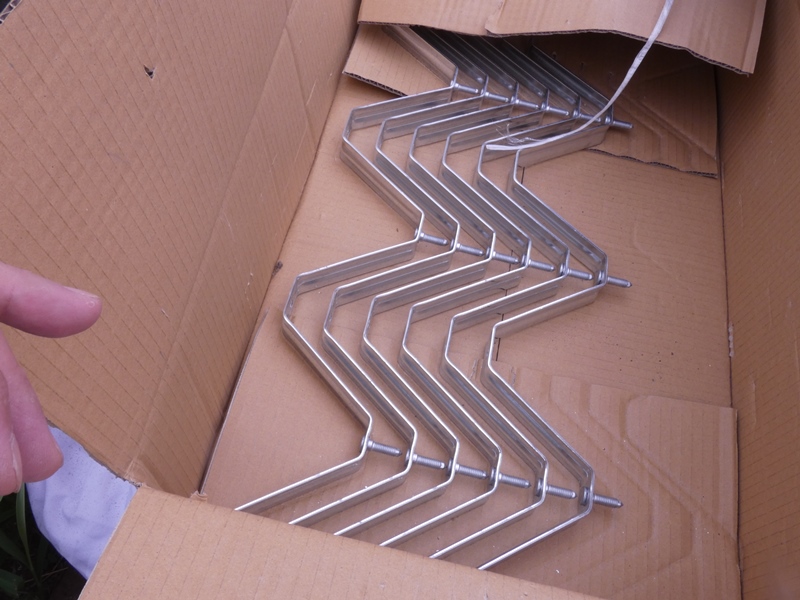

 新しく購入したタイトフレームです。ステンレス製は高額なので メッキ仕上げ品です。ボルト端が剣先状に加工されています。 |

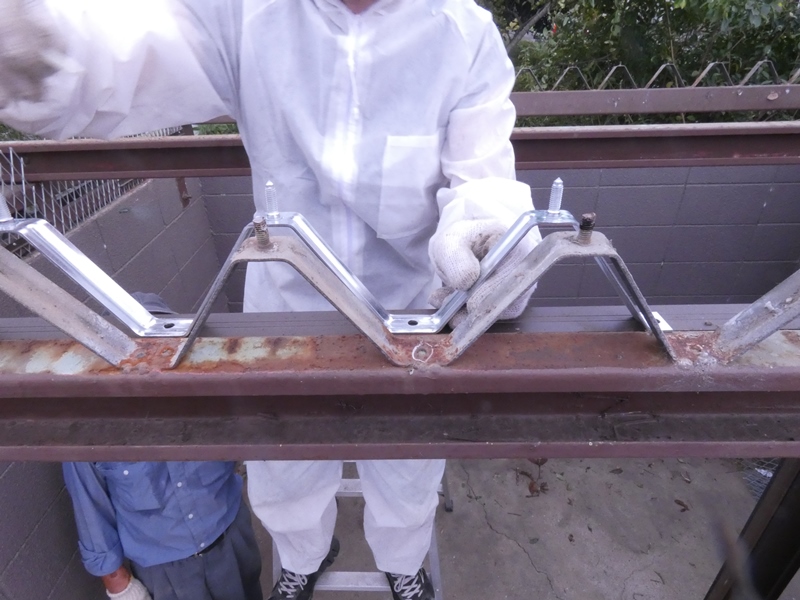

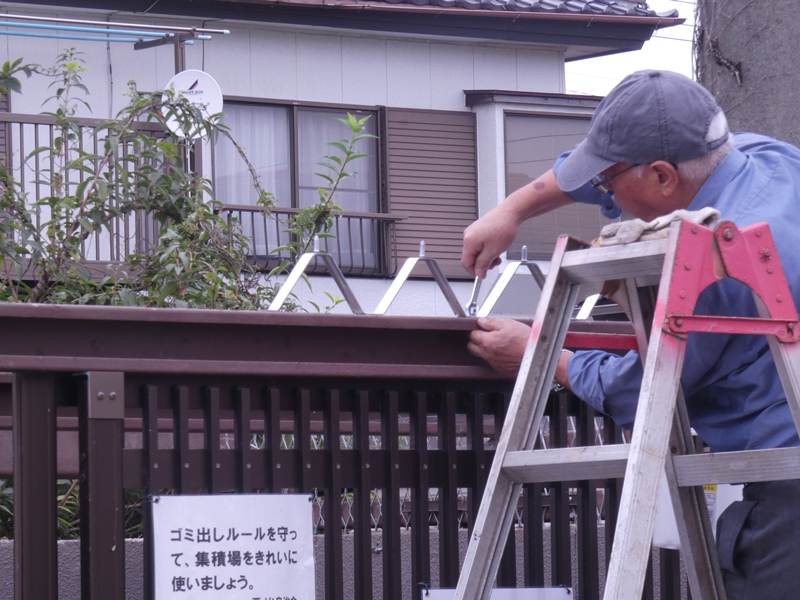

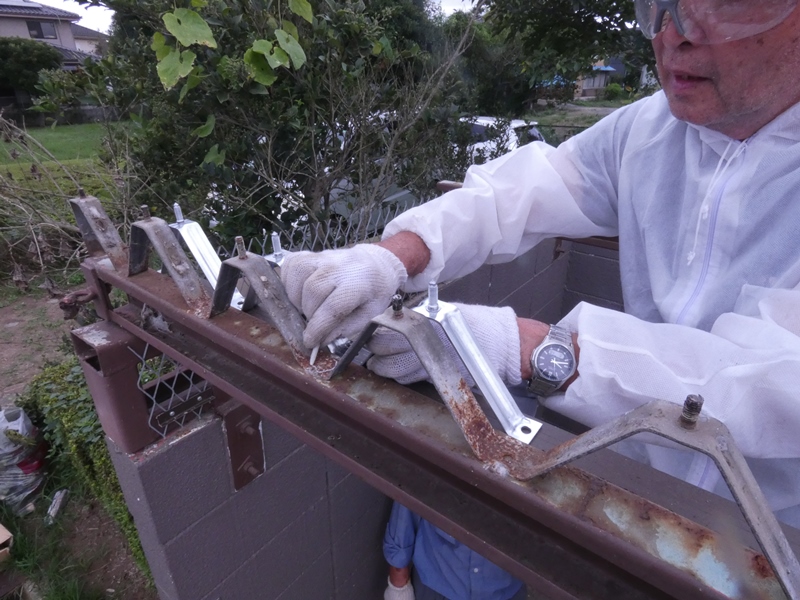

 元のタイトフレームを撤去する前に、 新しい部品を一度仮置きします。 |
|
 タイトフレーム１枚には３個の山と２個の谷が 含まれ、左右端は隣とフレームに連続します。 |

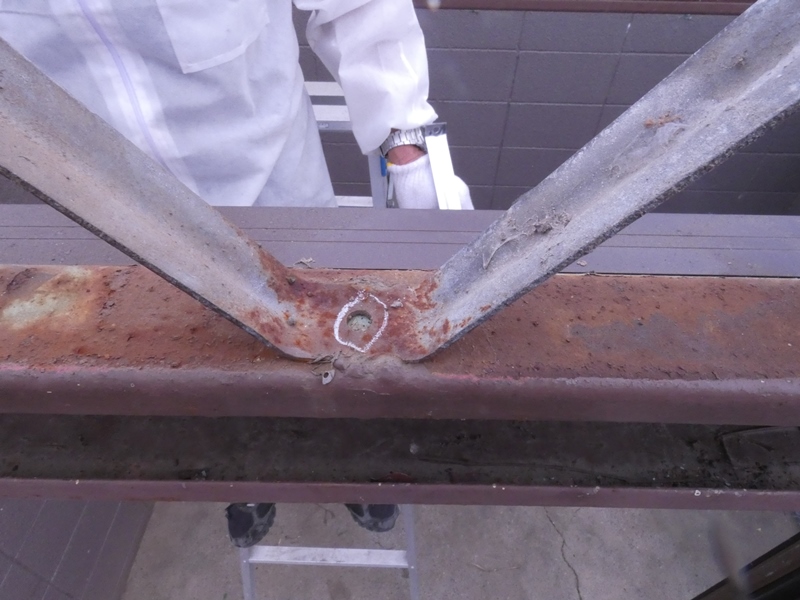

 タイトフレーム１枚につき１か所ずつ、仮固定用の ネジ穴を開ける位置を、元のフレームにマークします。 |
|
 新しいタイトフレームは、溶接ではなく 軒桁のC形鋼にボルトで固定します。 |

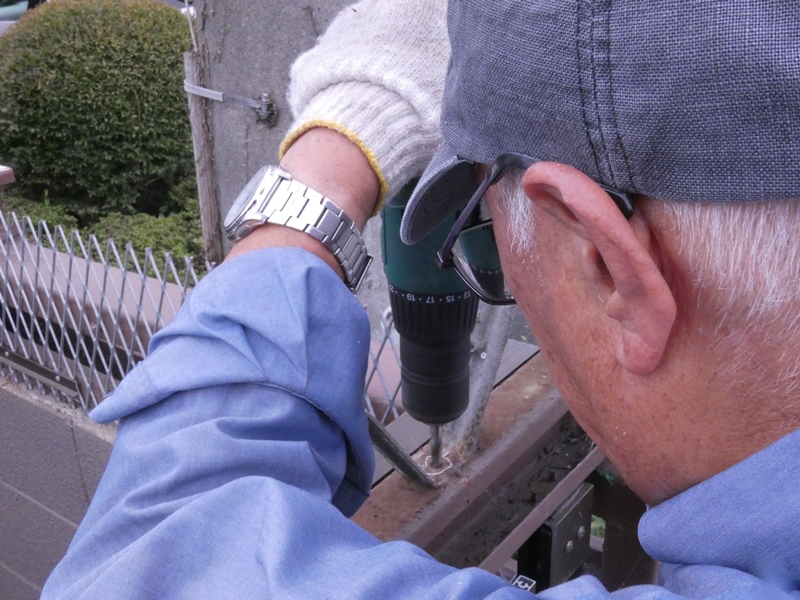

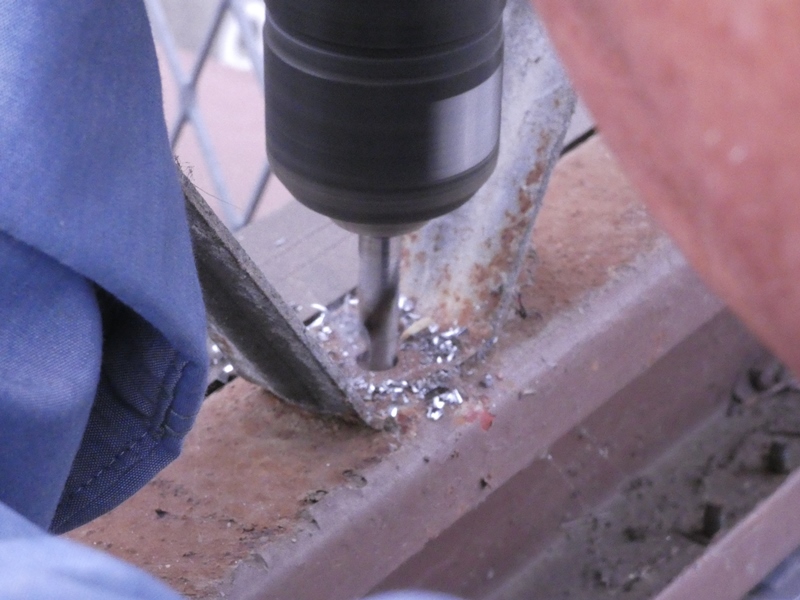

 元のタイトフレームに開いている穴をガイドに、 ８ｍｍドリルで仮固定用の穴を開けます。 |
|

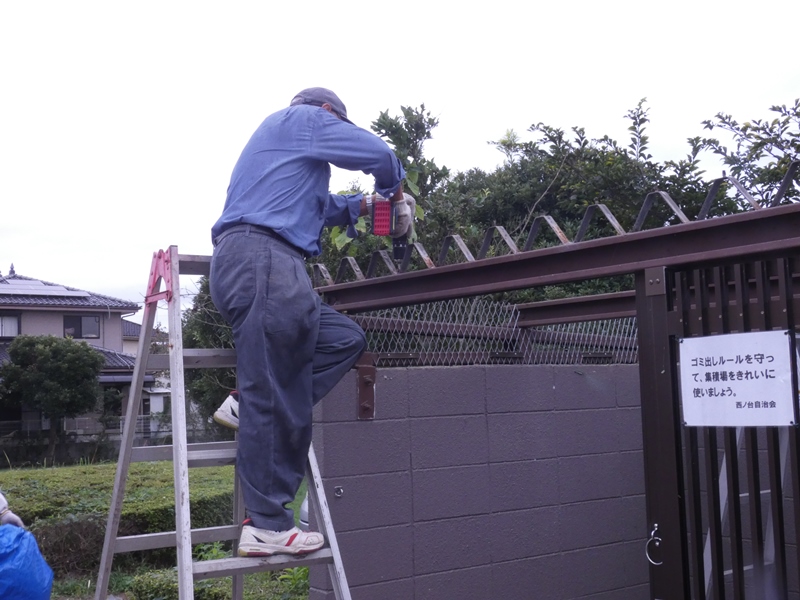

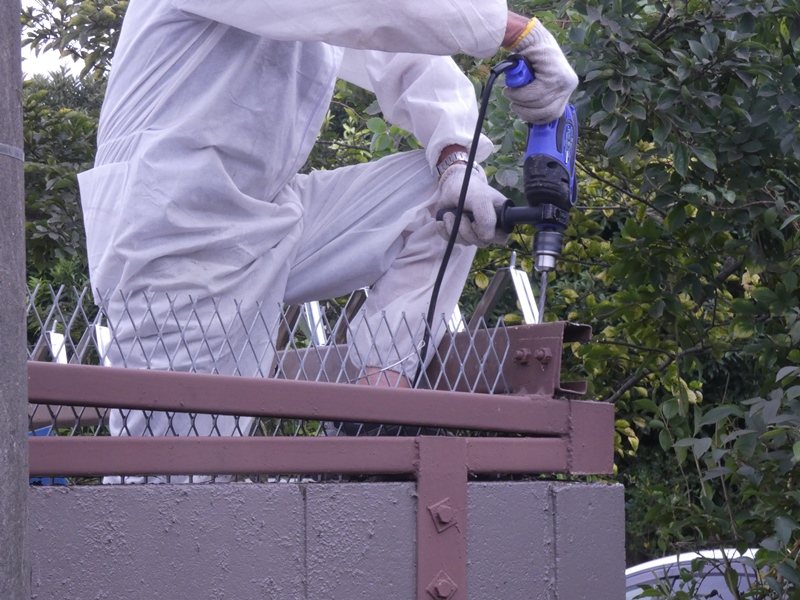

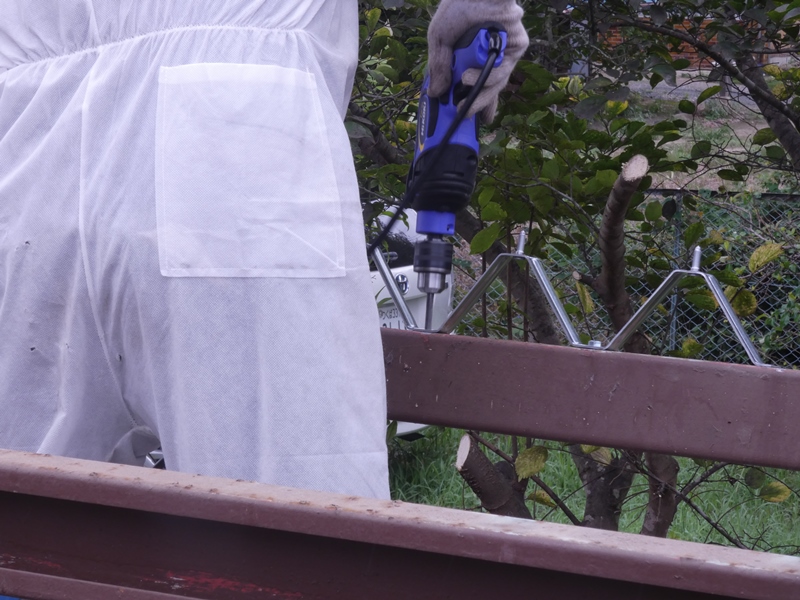

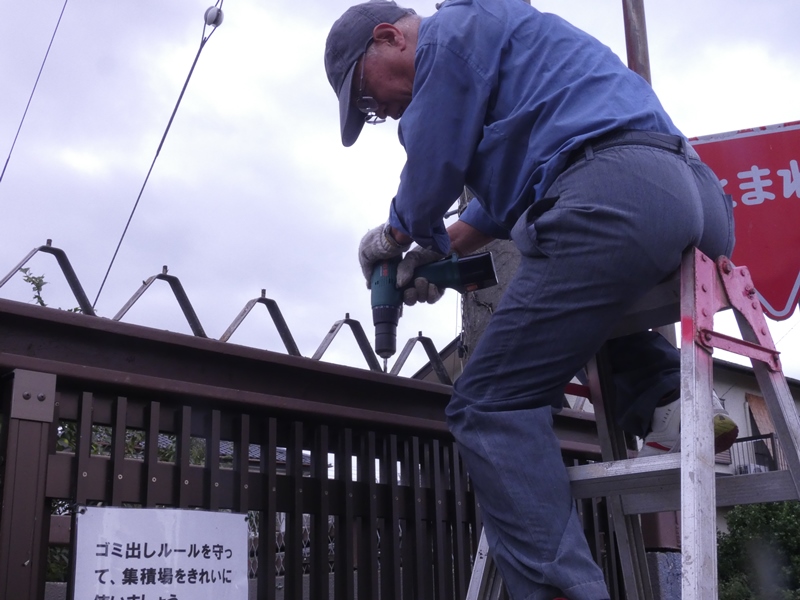

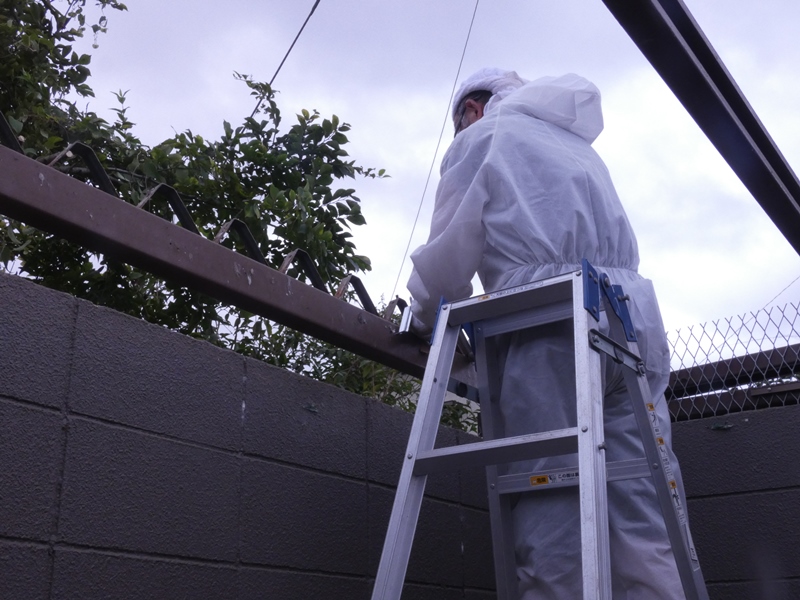

 脚立に登り、軒桁の 上からドリルを当てます。 |
 １４．４Ｖや１８Ｖ仕様の高トルク電動ドライバ・ドリルが 登場し、鉄骨に８ｍｍ程度の穴は簡単に開きます。 |
|
 ただし、ドリルビットの刃先はあまり長く持ちません。 切れ味が落ちてきたら新しいものに交換します。 |

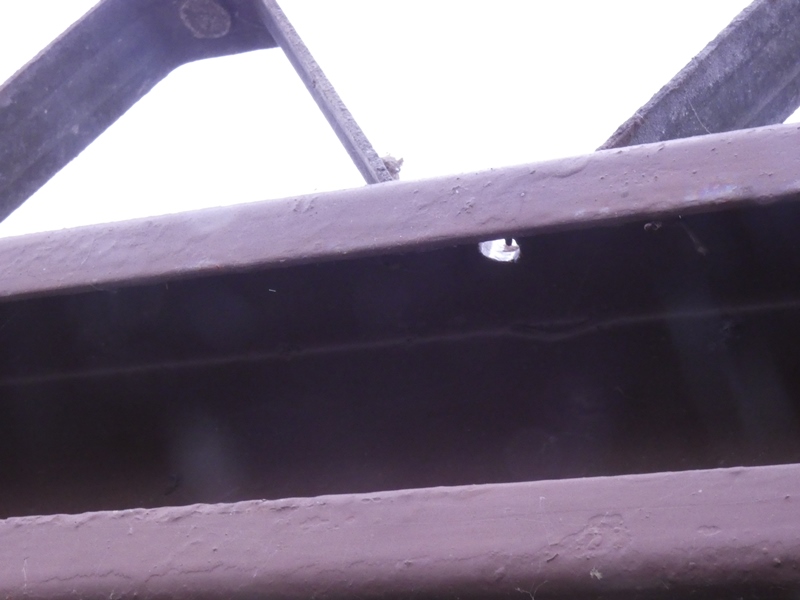

 穴を開けただけなのでまだタイト フレームは固定されたままです。 |
|

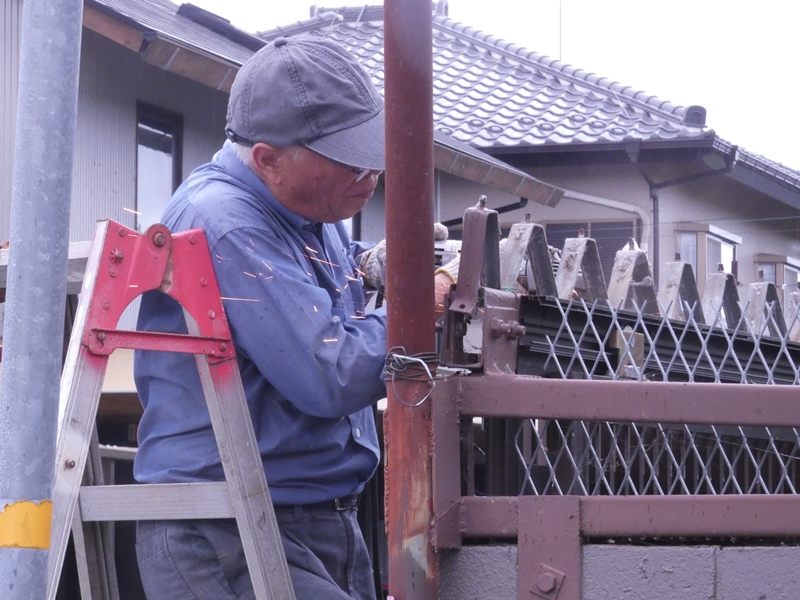

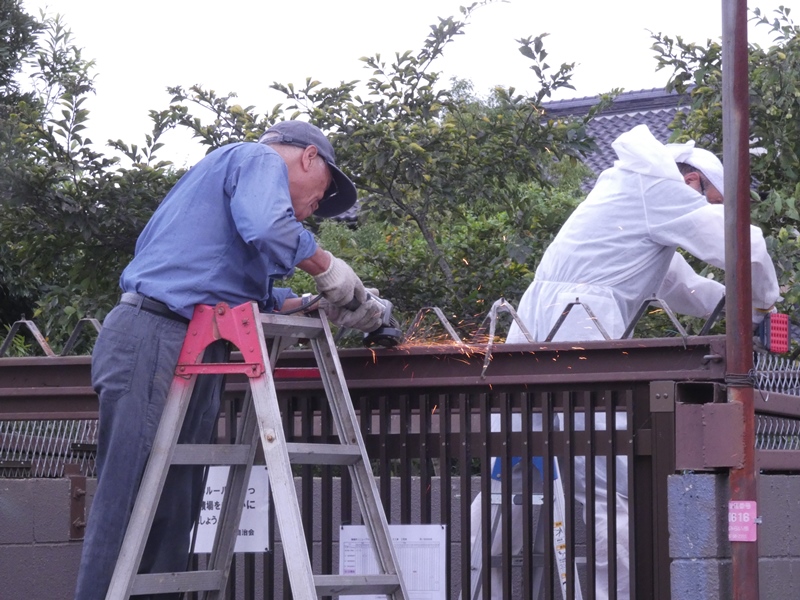

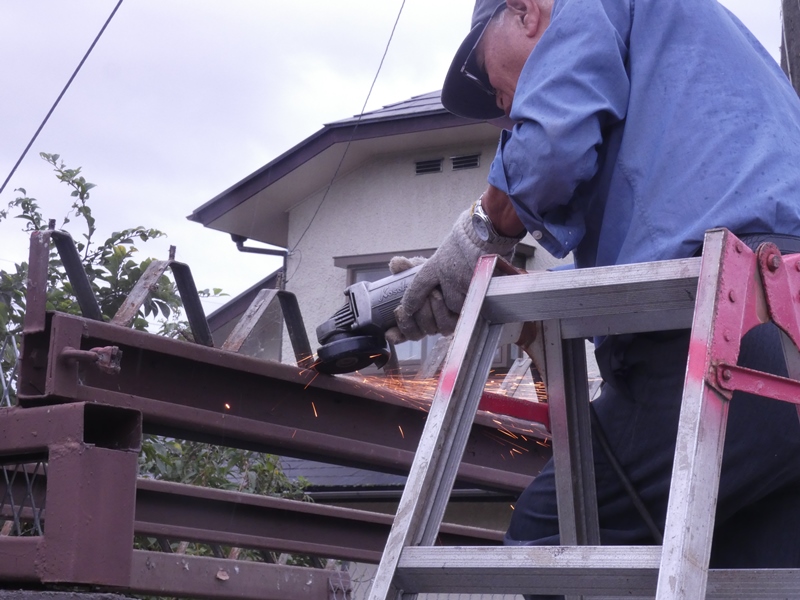

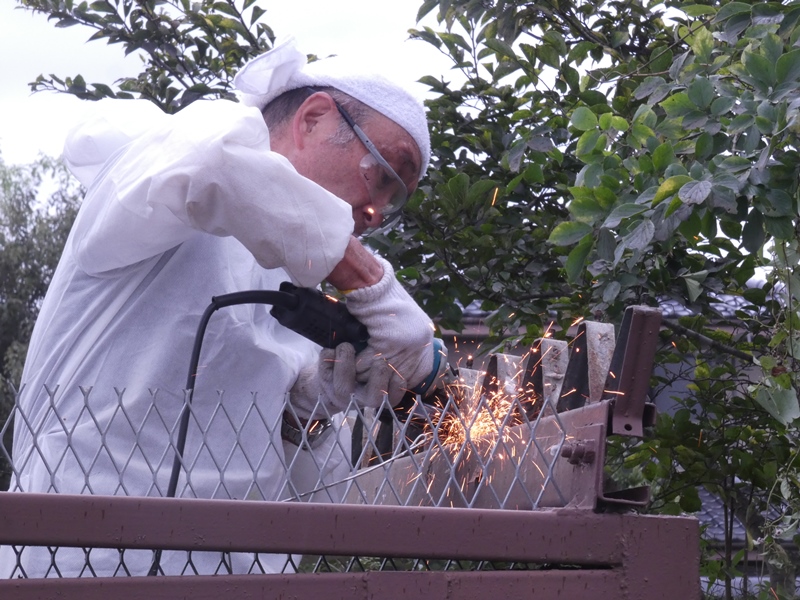

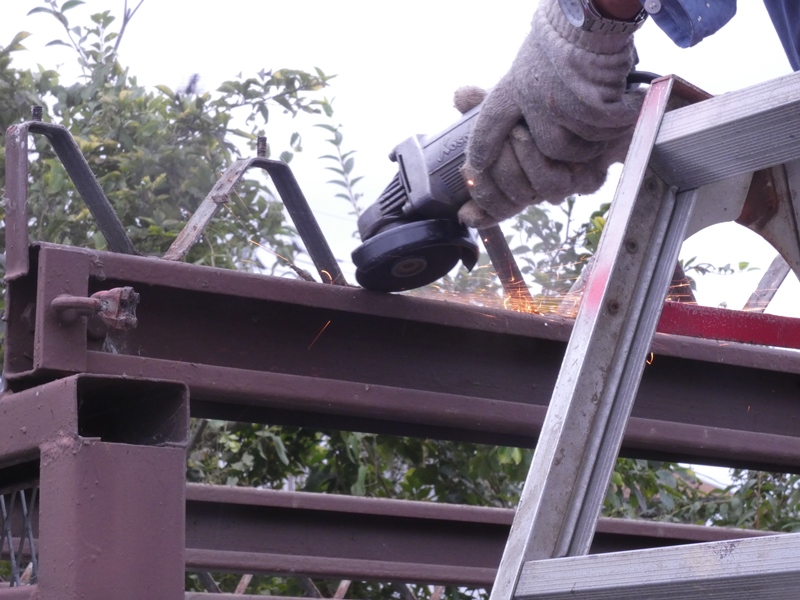

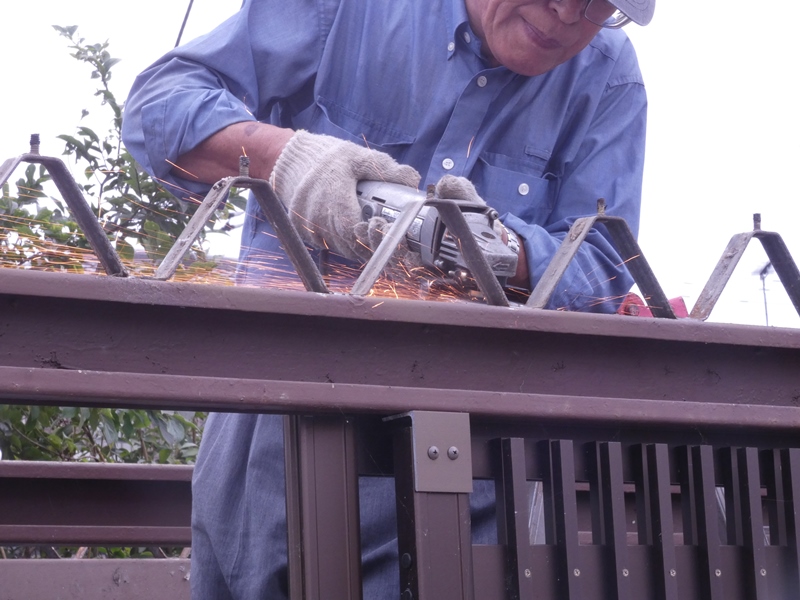

 次にタイトフレームと軒桁の溶接を ハンドグラインダで切り離します。 |

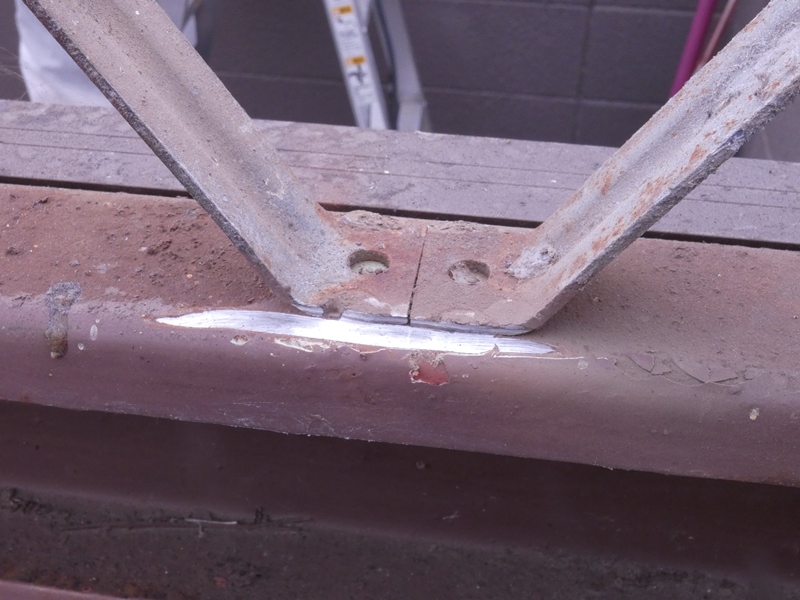

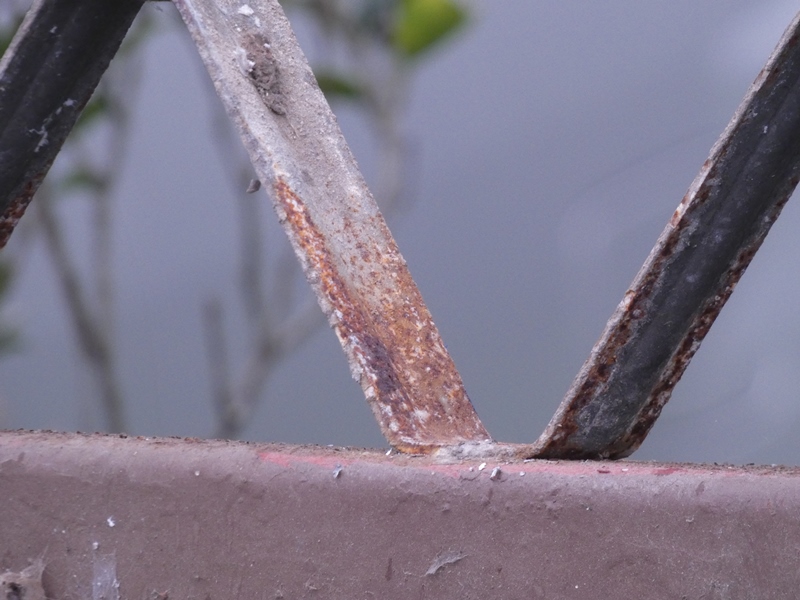

 フレーム谷部分の両側が 軽く電気溶接されています。 |
|
 ボルト先の切断作業に次ぐ騒音が出ます。自治会 役員の方から予め町内に告知いただいております。 |
 溶接により肉盛りされた部分を 出来るだけ削り落とします。 |
|
 タイトフレームと軒桁の境界が露出すれば、 ハンマーで叩くことで引き剥がせます。 |

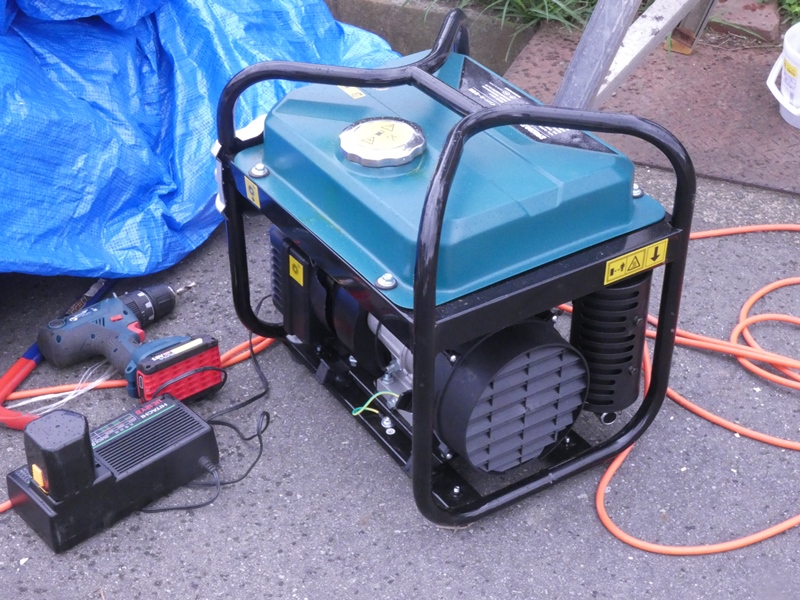

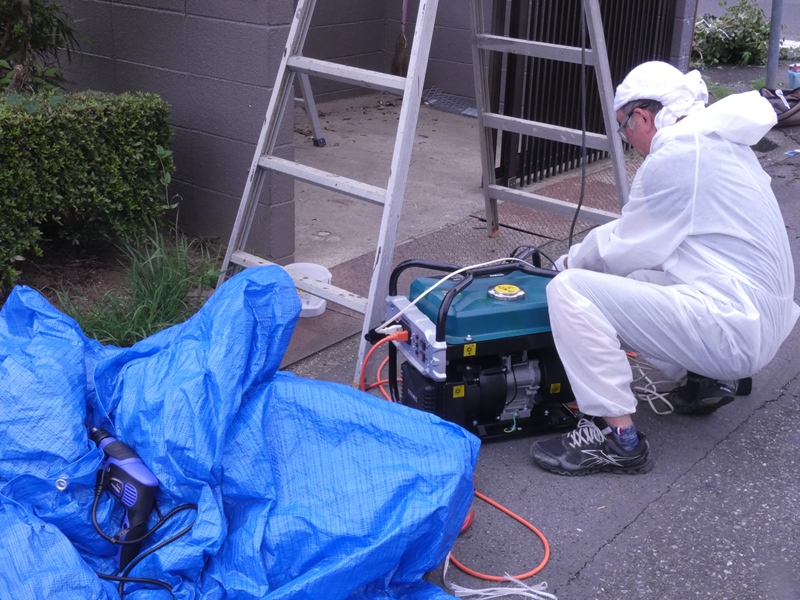

 同時に２台のハンドグラインダを動作させる ため、１．９ｋＶＡ仕様の発電機を使用します。 |
|
 元々保有していた発電機が途中で故障し、 急遽工房で調達することになりました。 |
 テクニカルパートナーK氏とO氏、２名 ２台のハンドグラインダで作業します。 |
|

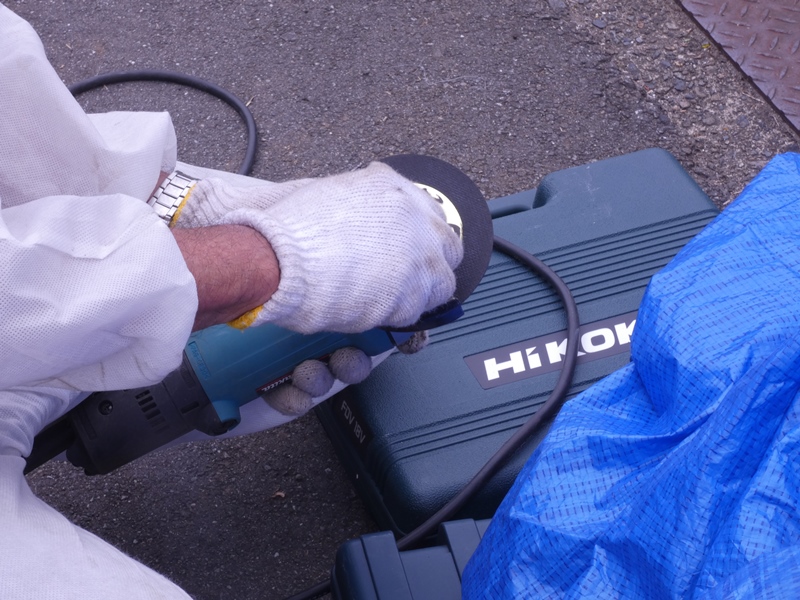

 ハンドグラインダには径１０５ｍｍの 鉄工用切断砥石を装着しています。 |
 溶接部を連続して切削すると切断砥石が激しく 摩耗するので頻繁に交換していきます。 |
|

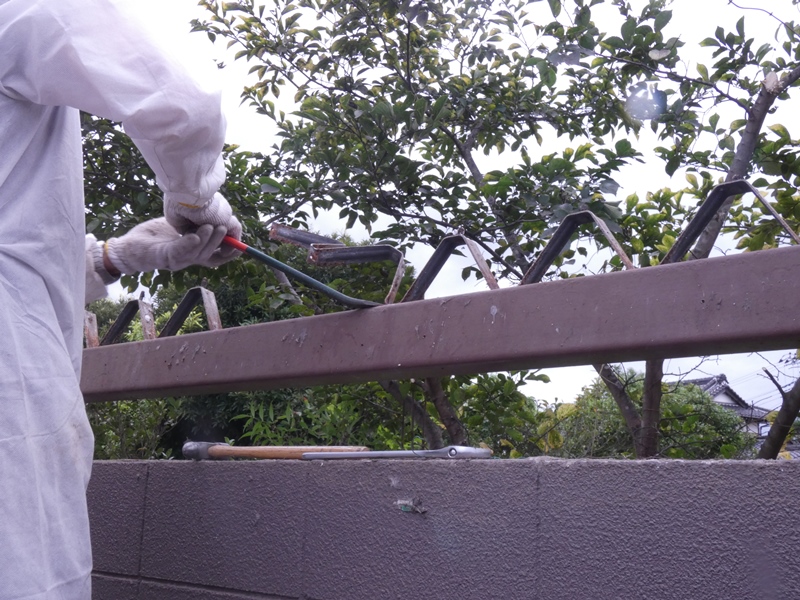

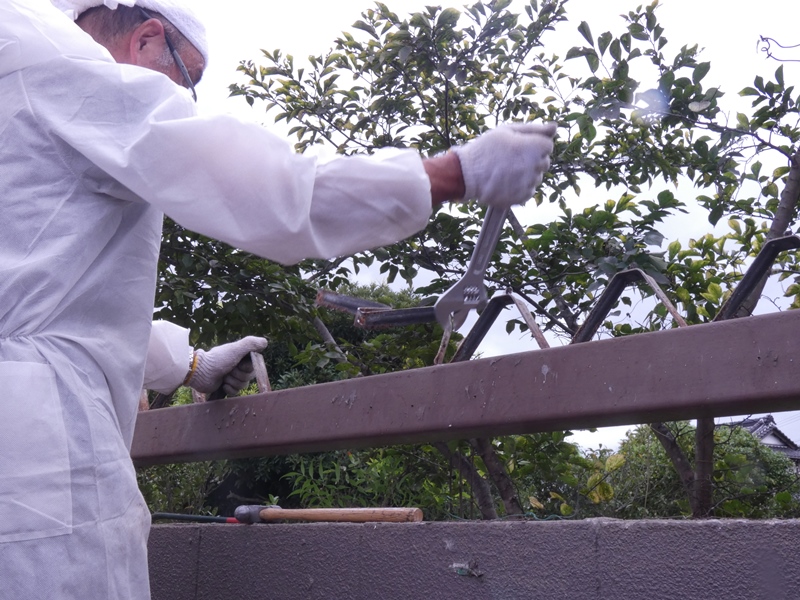

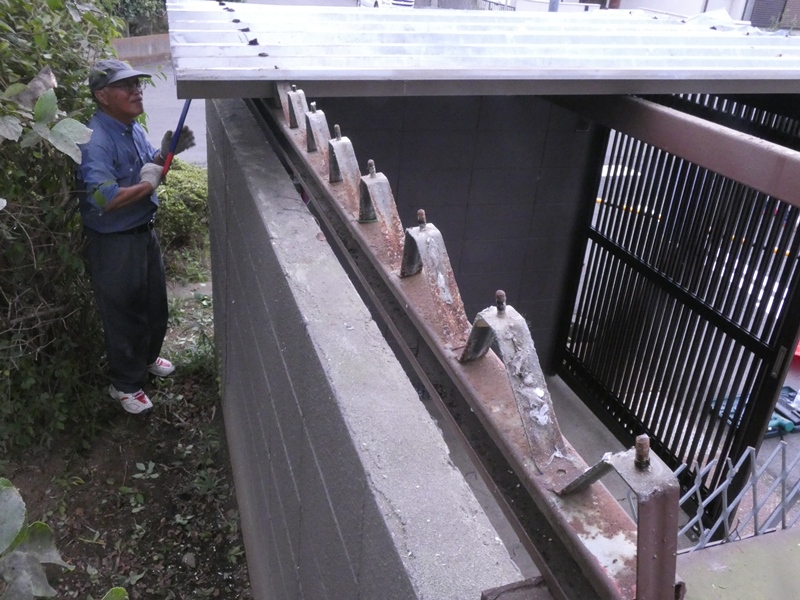

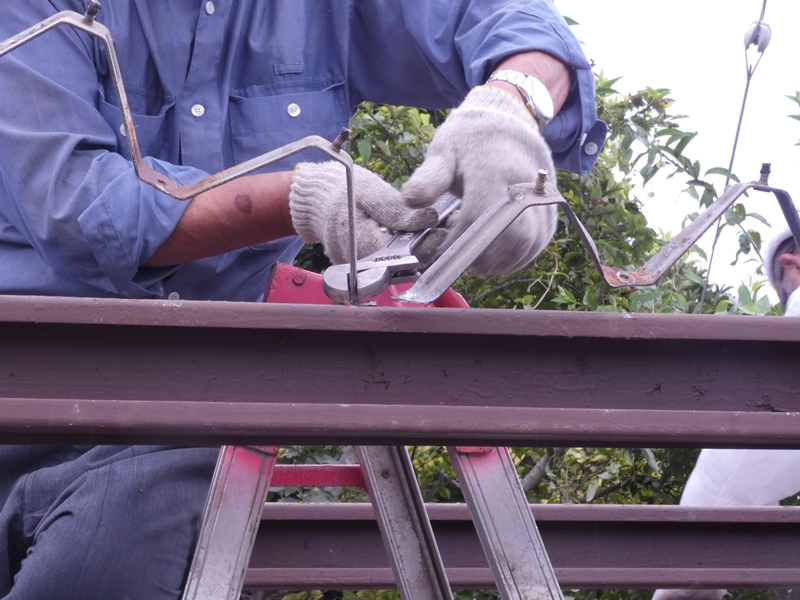

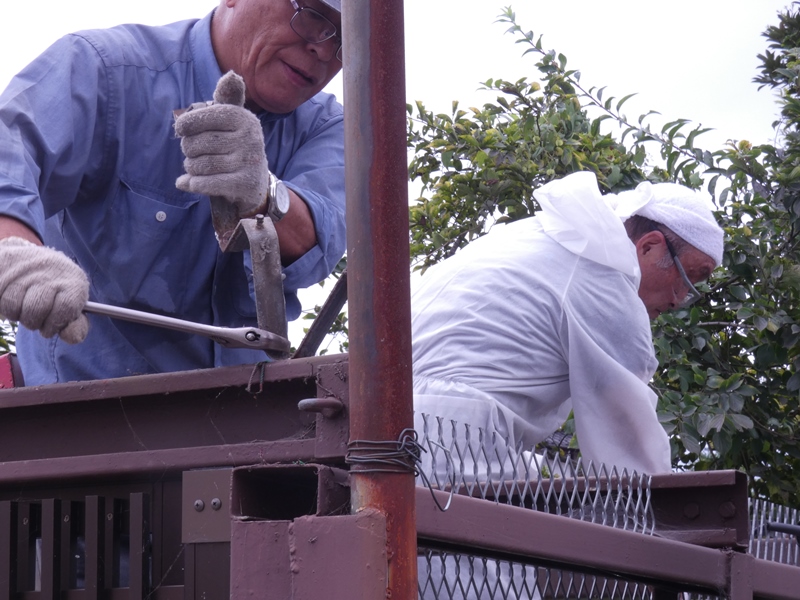

 溶接部をひと通り削り取っても、タイトフレームはまだ軒桁に付いた ままです。ここからはレンチをかけて力尽くで引き剥がします。 |
||
 ほとんどの溶接部はフレームを 折り曲げることで剥がれてきます。 |
 いくつかは元の溶接が強固だったのか 外れません。バールを入れて剥がします。 |
|

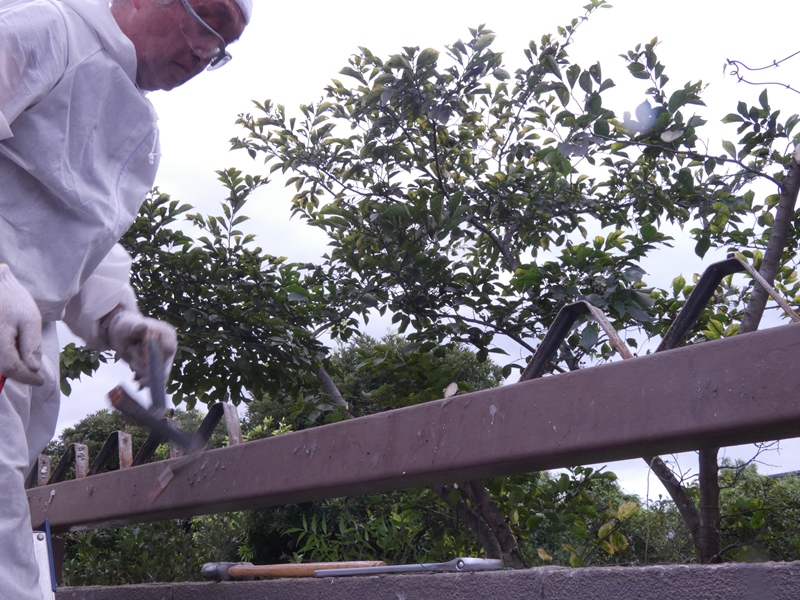

 それでも外れてこない場合は ハンマーで溶接を叩き壊します。 |

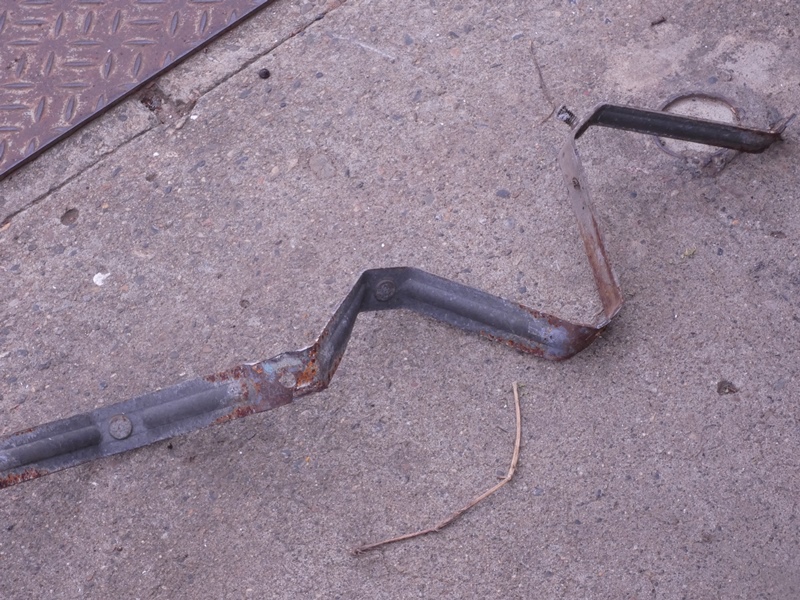

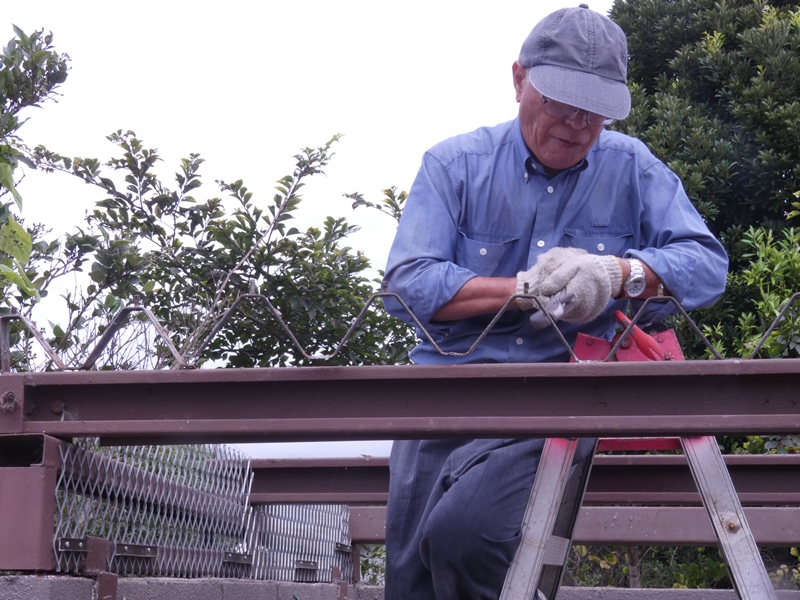

 剥がれたタイトフレームです。経年で 表面に錆びが広がっています。 |
|
 反対側の軒桁でも同時 進行で作業が進みます。 |

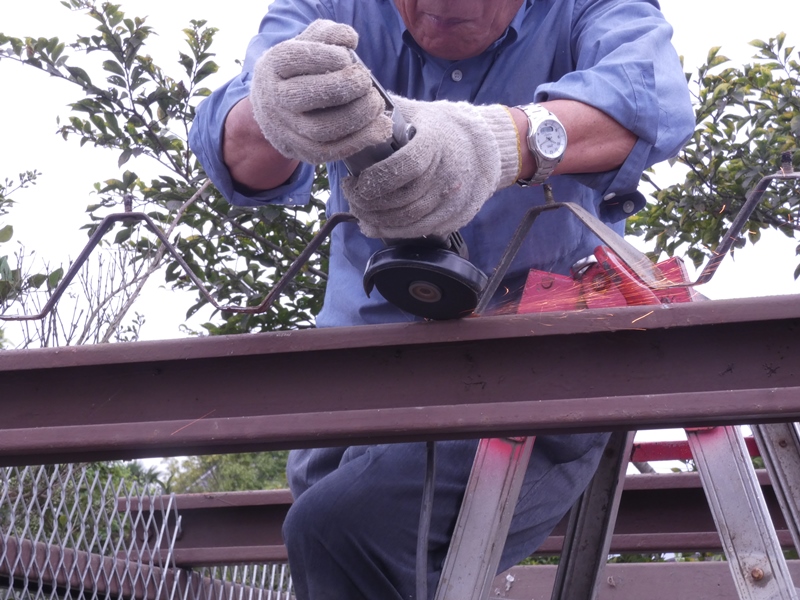

 溶接部分の取り残しがあるので 再度ハンドグラインダを使います。 |
|
 タイトフレーム谷部分の 両側を丁寧に削り取ります。 |

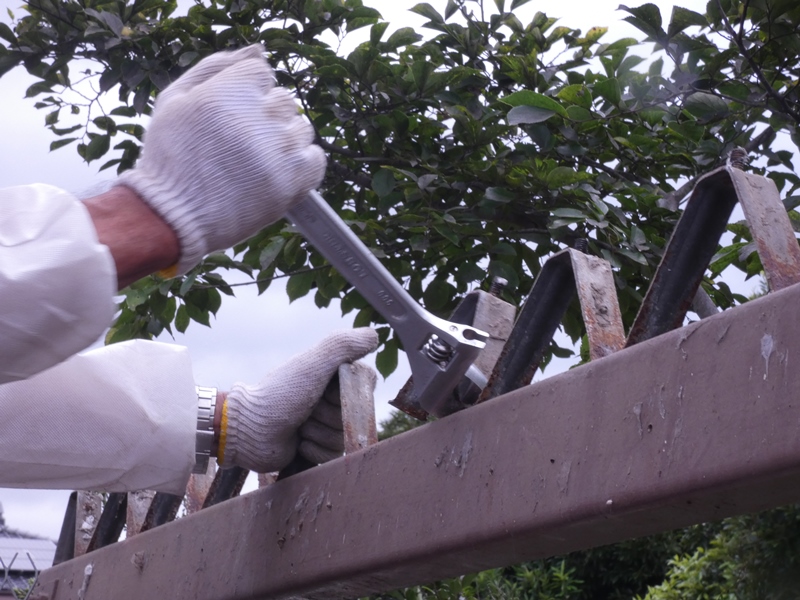

 再びレンチをかけて 引き剥がします。 |
|
 ２本の軒桁とも最後のタイトフレームを残す だけです。両端は山部で終わっています。 |

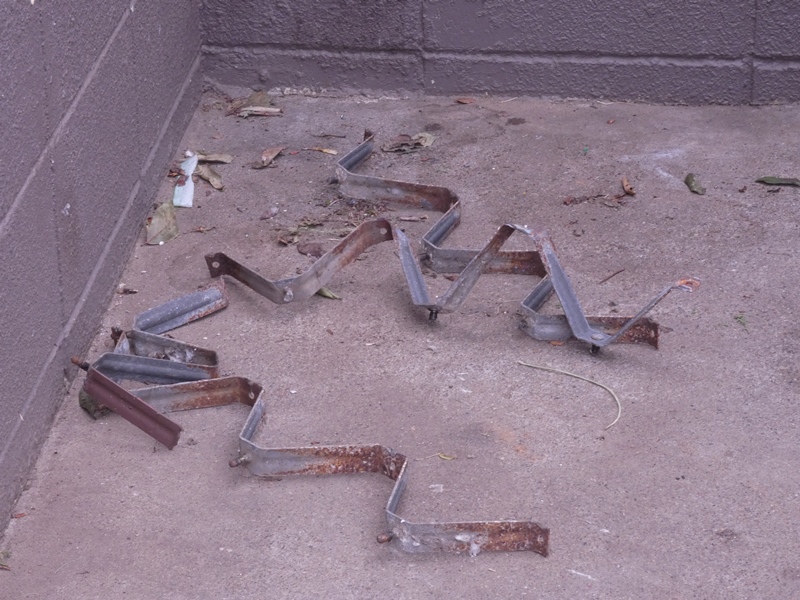

 取り外したフレームの残骸です。折板と 一緒に廃材として引き取ってもらいます。 |
|
 元のタイトフレームが全て取り払われスッキリしました。 新しいフレームを取り付ける段階ですが、まだ準備があります。 |
||
 再びハンドグラインダの出番です。 同じく切断砥石を装着します。 |

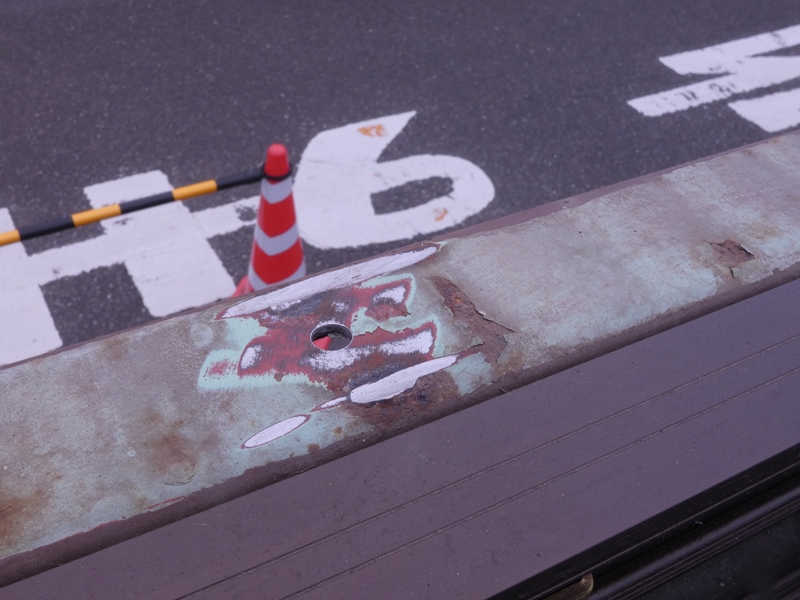

 フレームが固定されていた軒桁（C形鋼）の 上面に、溶接肉盛りの跡が残っています。 |
|
 そのままでは新しいタイトフレームを 取り付ける際に凹凸となって邪魔です。 |

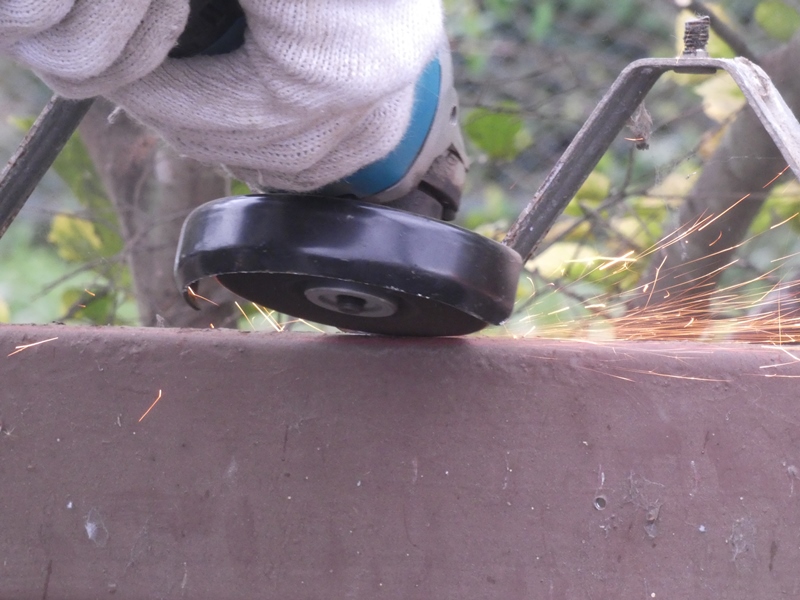

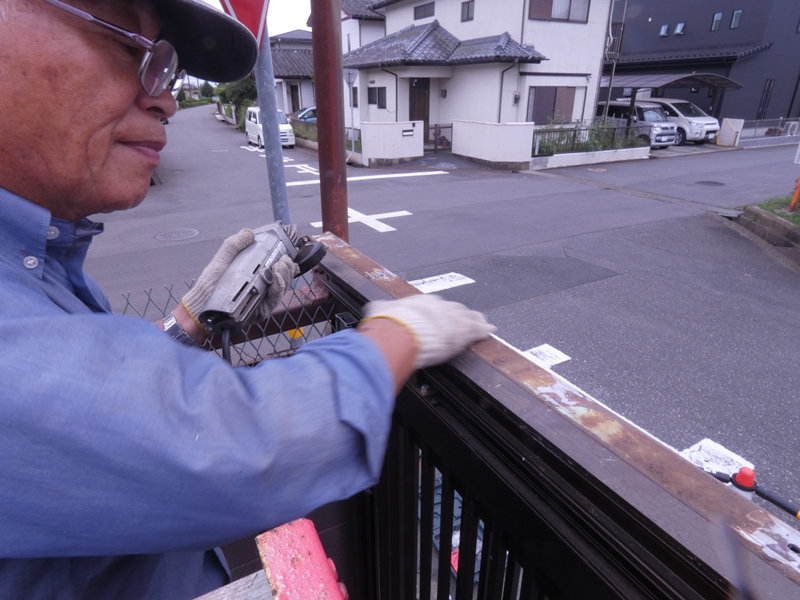

 切断砥石を平らに当てて 肉盛りの凹凸を取り除きます。 |
|
 新しいタイトフレームを 必要数分運び入れます。 |
 タイトフレームの固定方法は 溶接からボルト締めに変更します。 |
|

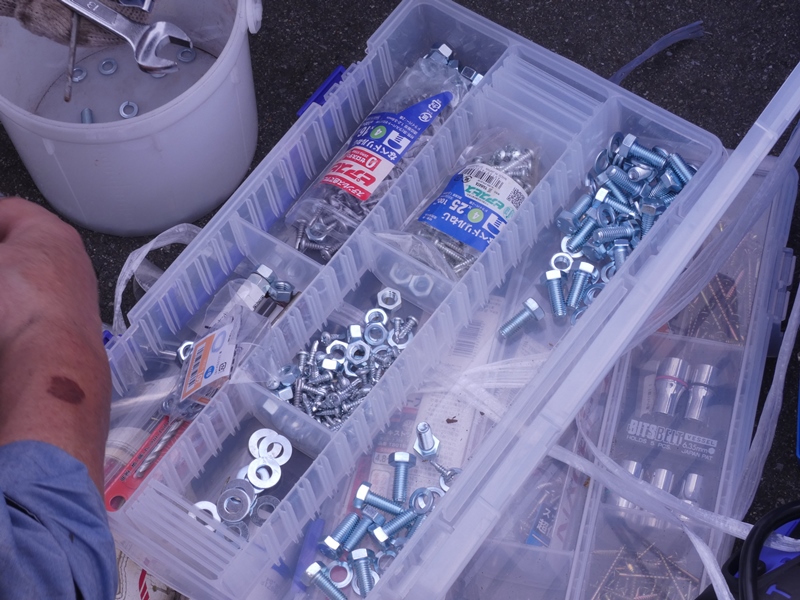

 必要なボルト、ワッシャ、ナットの セットを必要数分揃えます。 |
 タイトフレーム１枚に付き１か所ずつ既に 開けられている穴にボルトを入れます。 |
|
 タイトフレームの谷部分には全て ボルト用の穴が開けられています。 |
 ですが、ここで固定するボルトは軒桁にも 穴が開けられている１か所のみです。 |
|

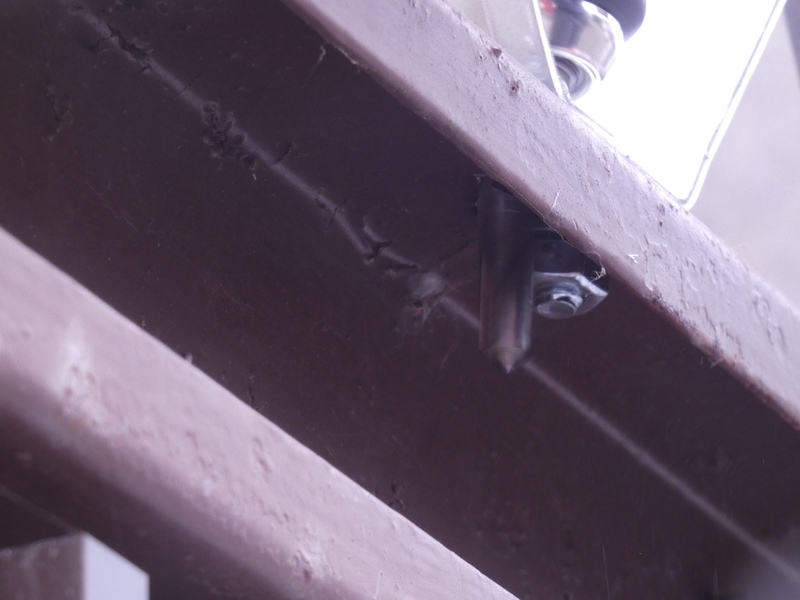

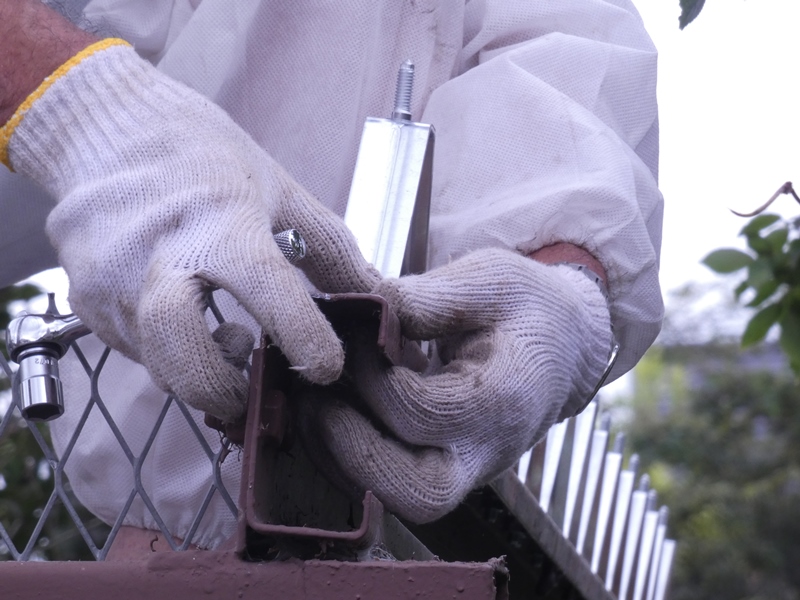

 C形鋼の手前から内側に ボルトを入れます。 |

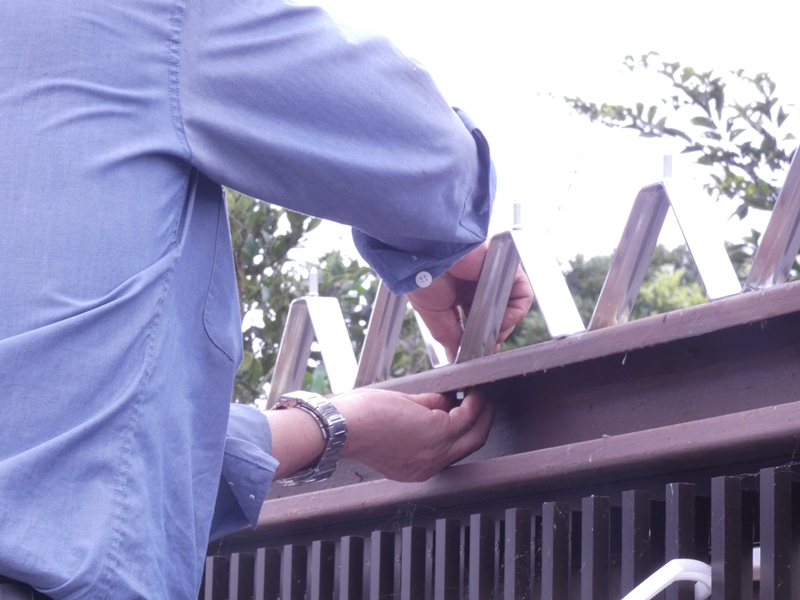

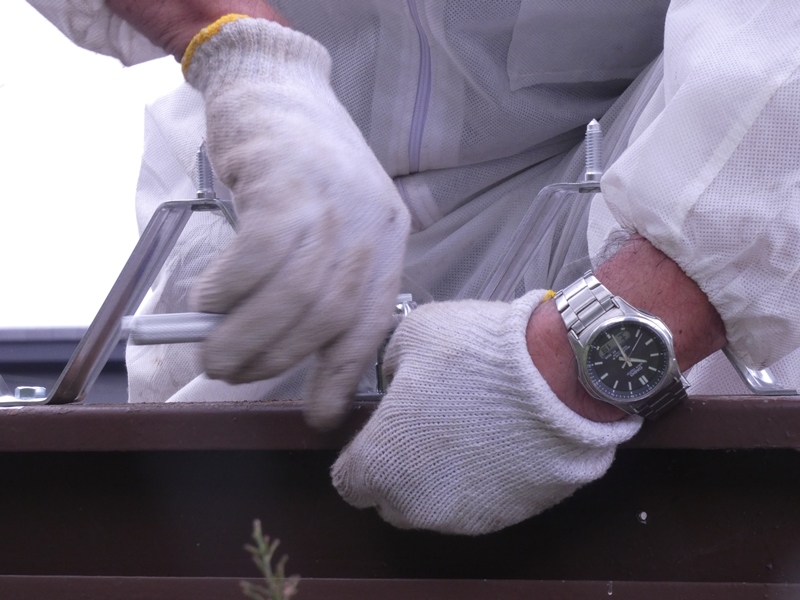

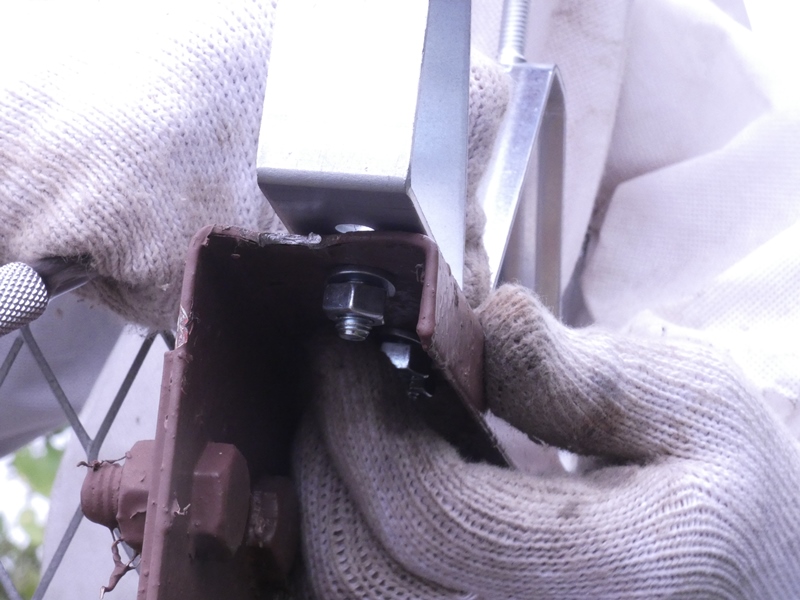

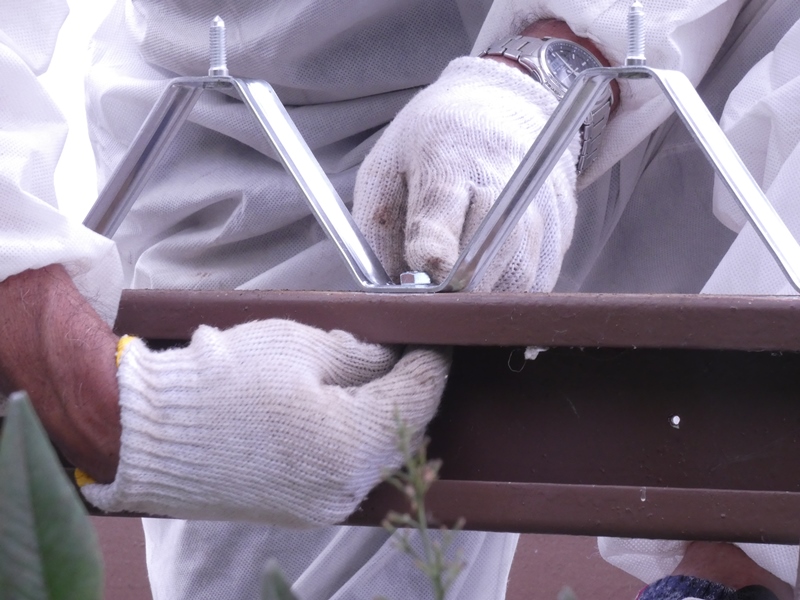

 ボルトとナットの双方にレンチを かけてボルトを締め込みます。 |
|

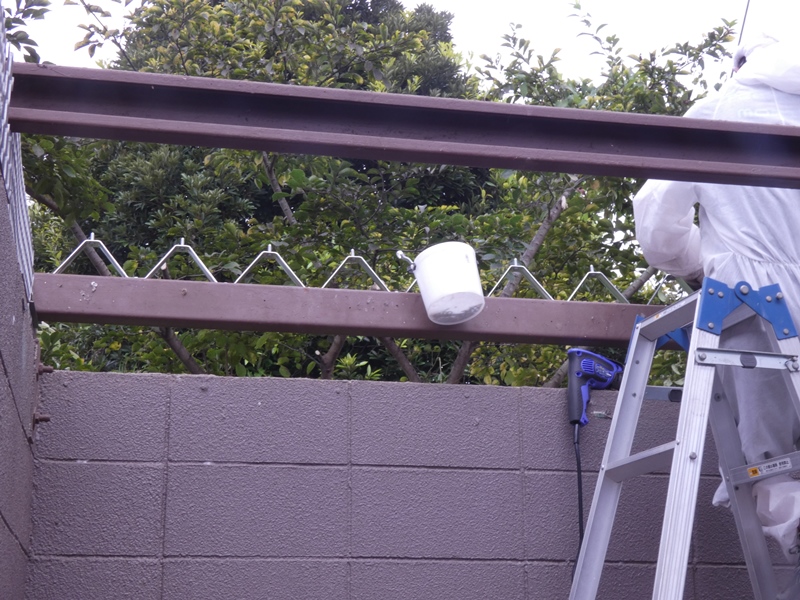

 １列当たり５枚のタイトフレームが並びます。 ボルト類を入れた容器を途中に下げておきます。 |

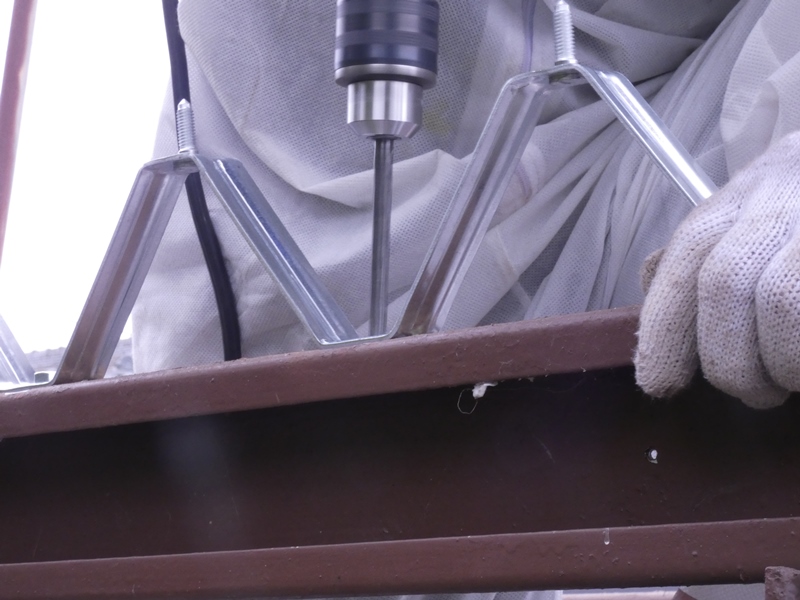

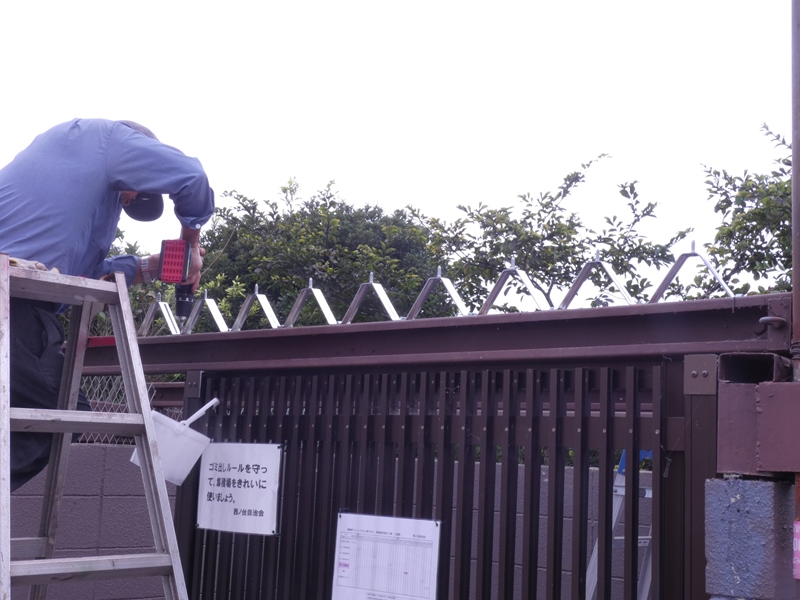

 全てのタイトフレームが仮固定された状態で、 電気ドリルで残り全てのボルト穴を開けます。 |
|

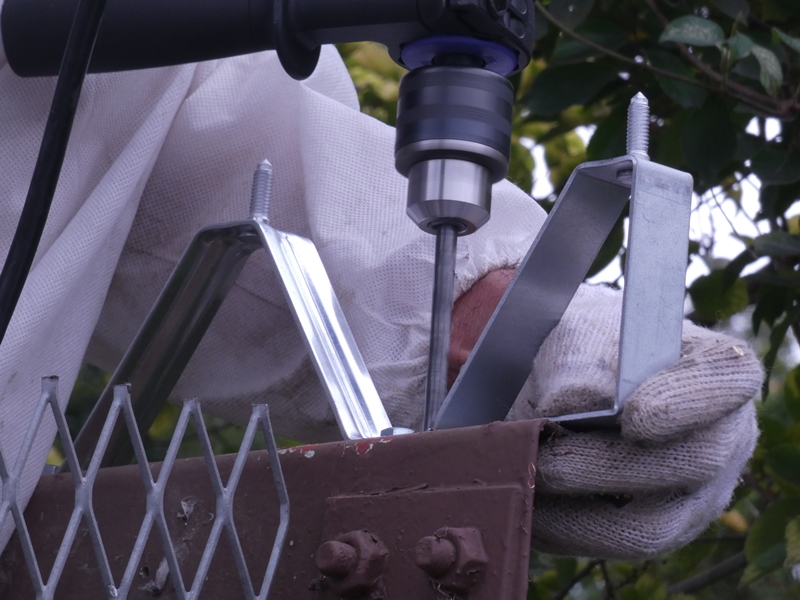

 タイトフレームの谷部に開けられている 穴をガイドにドリルビットを入れます。 |
 O氏が考え出した作業手順で、この方法により元のタイト フレームと寸分違わない位置に取り付けることができます。 |
|

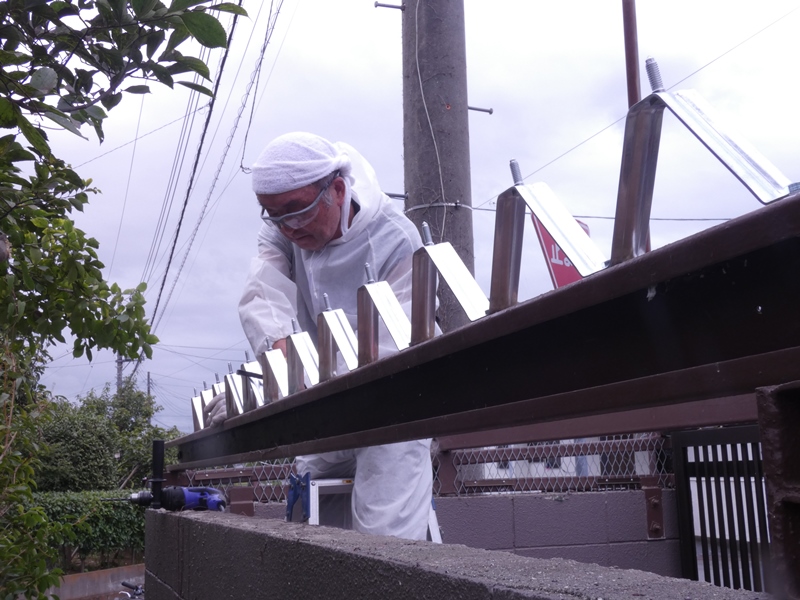

 穴を開け終わると同時に ボルトを入れて行きます。 |

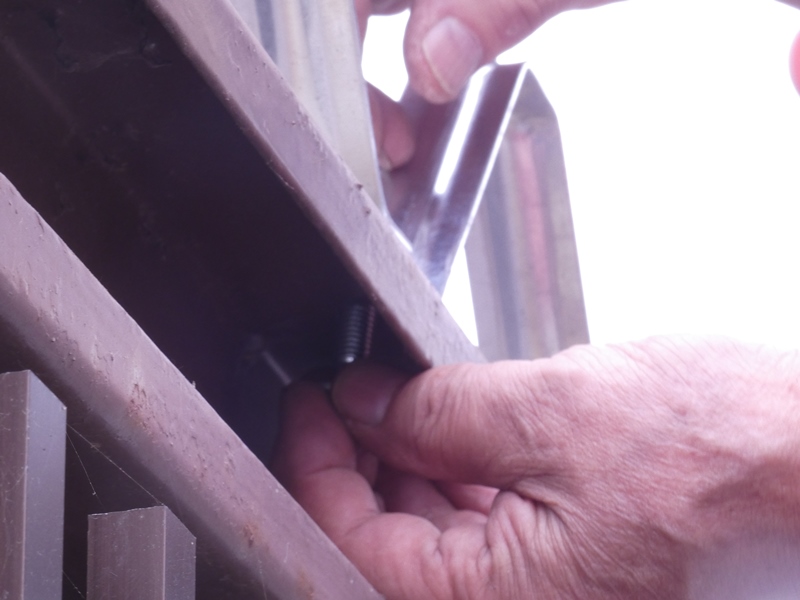

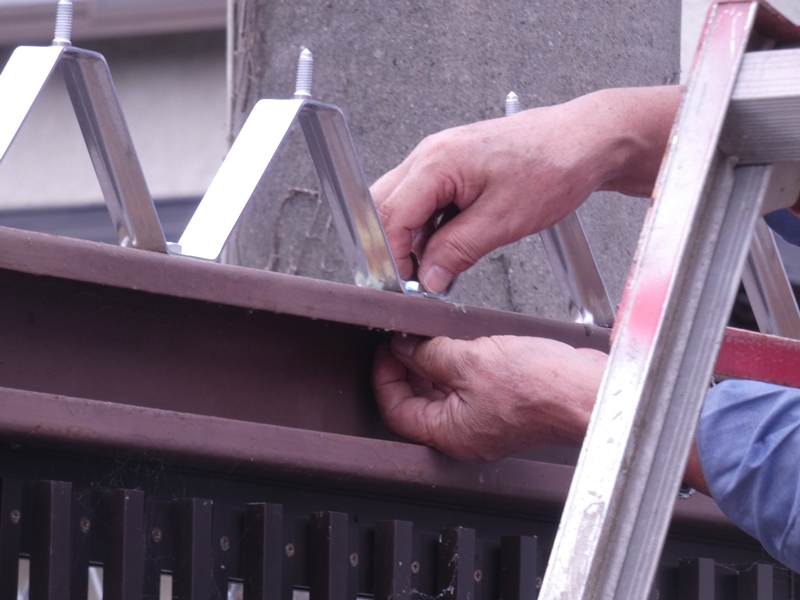

 裏側からワッシャ・ナットを入れレンチで 締め込む・・、ひたすら繰り返します。 |
|

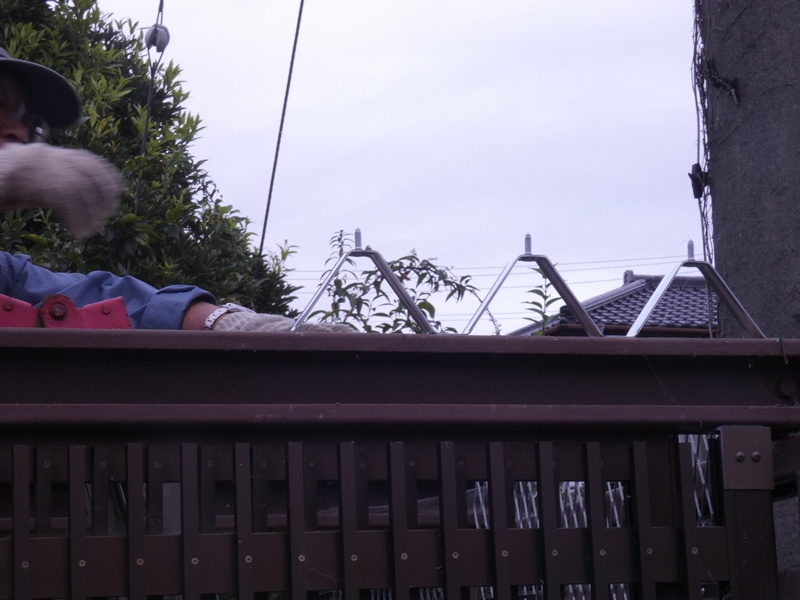

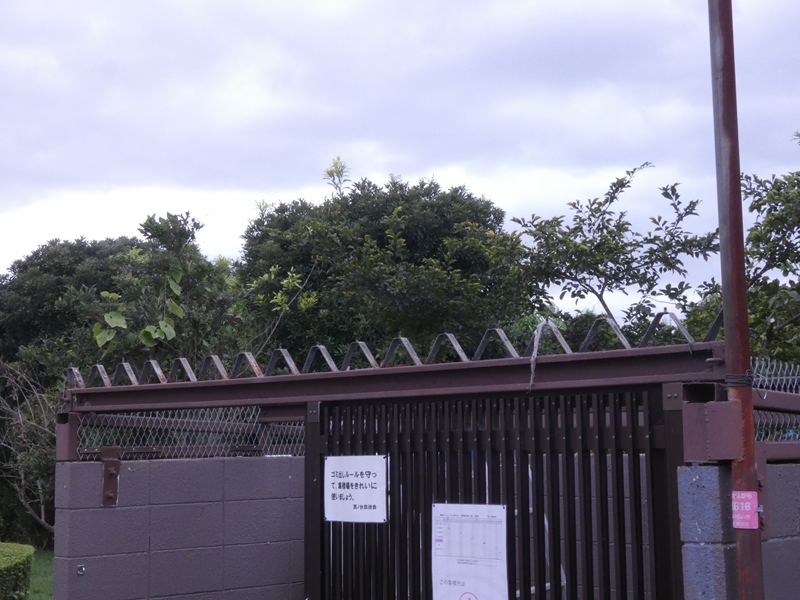

 亜鉛メッキにより銀色に輝く 新しいフレームが並びます。 |
 ２列の軒桁でほぼ同じスピードで 順調に作業が進んで行きます。 |
|
 軒桁の端に辿り着きました。元のフレームでは 最後の山を強引に折り曲げて帳尻を合わせていました。 |
 それでは外観が悪く、強度的 にも十分ではありません。 |
|

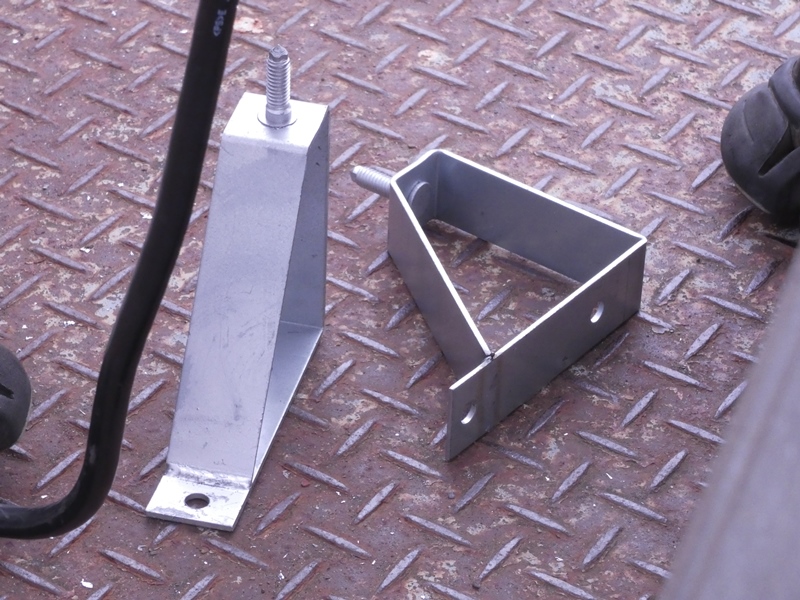

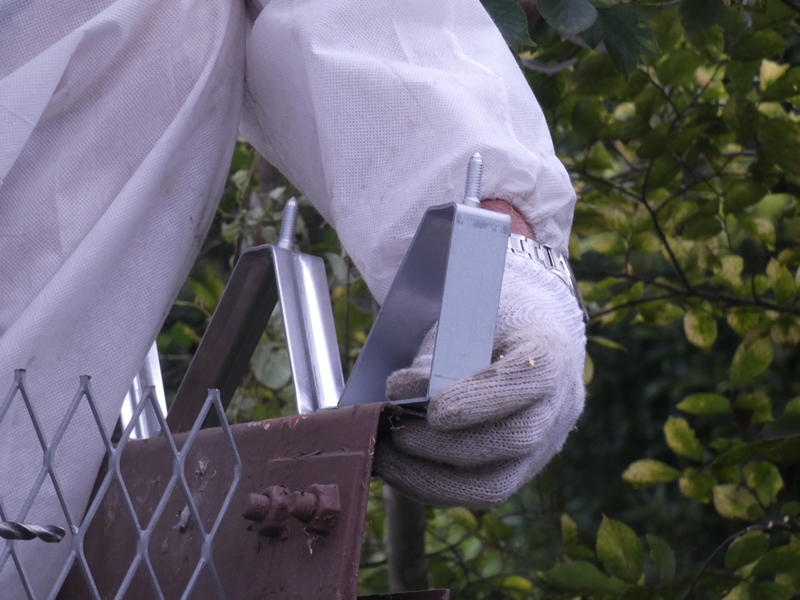

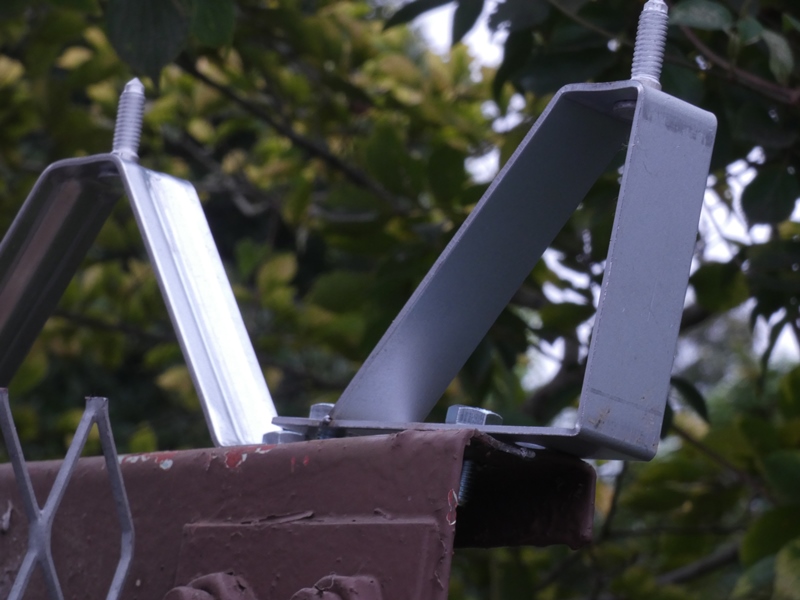

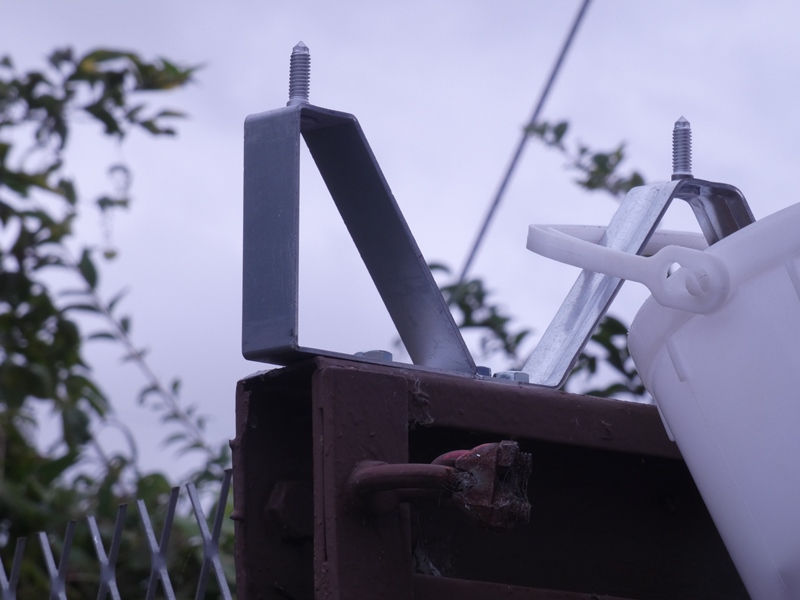

 調べてみるとこのような両端専用の妻用フレームが販売されています。三角形に閉じた 構造なので（底板が無い安価な開放型もある）、部品単体としても強度が十分にあります。 |
||

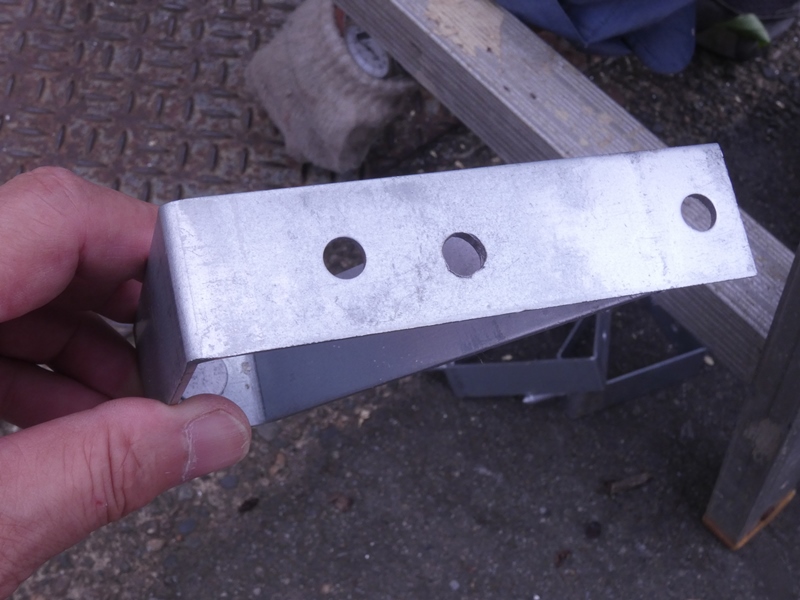

 ただし、ひとつ問題があります。底板に ボルト固定用の穴が開けられていますが、 |
 三角形の内側にある穴は、位置的に 軒桁の外側に出てしまいます。 |
|

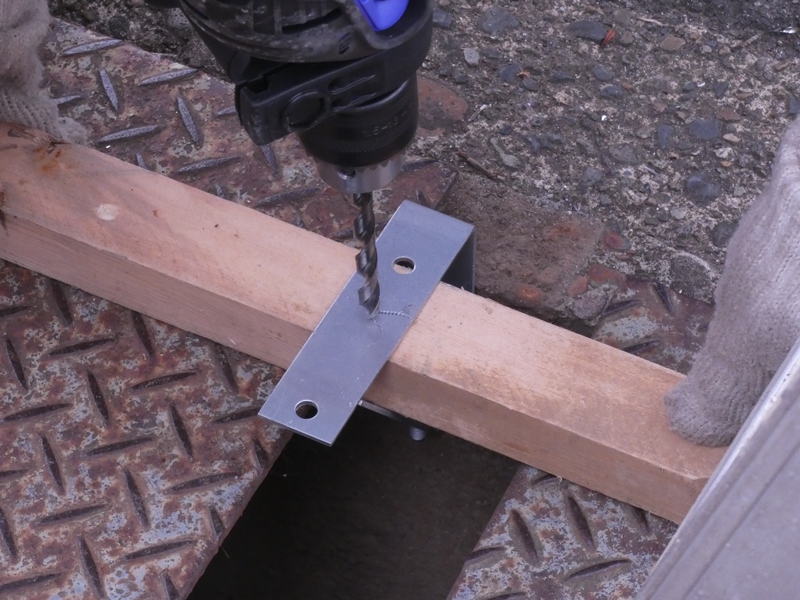

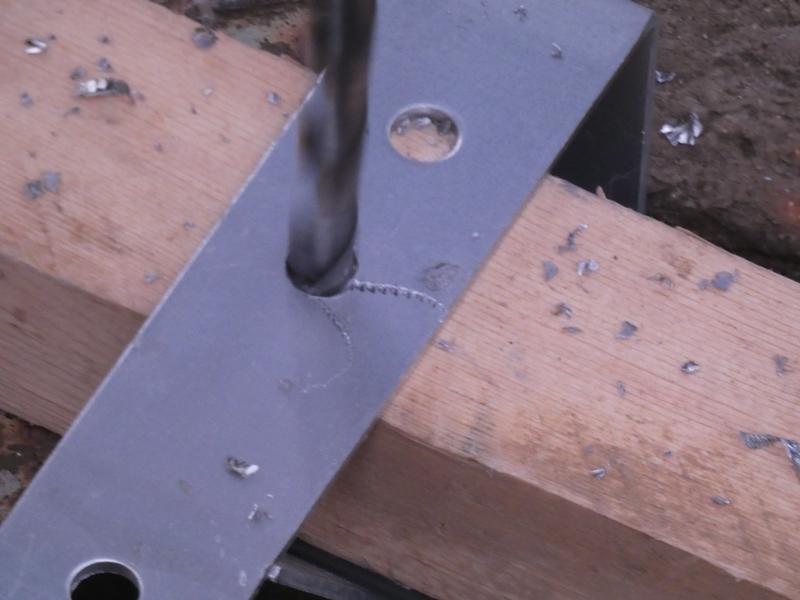

 そこで、軒桁の端を飛び出ない 位置に新たに穴を開け直します。 |
 少々位置がずれていますが、軒桁側には 現物合わせで穴を開けるので問題ありません。 |
|

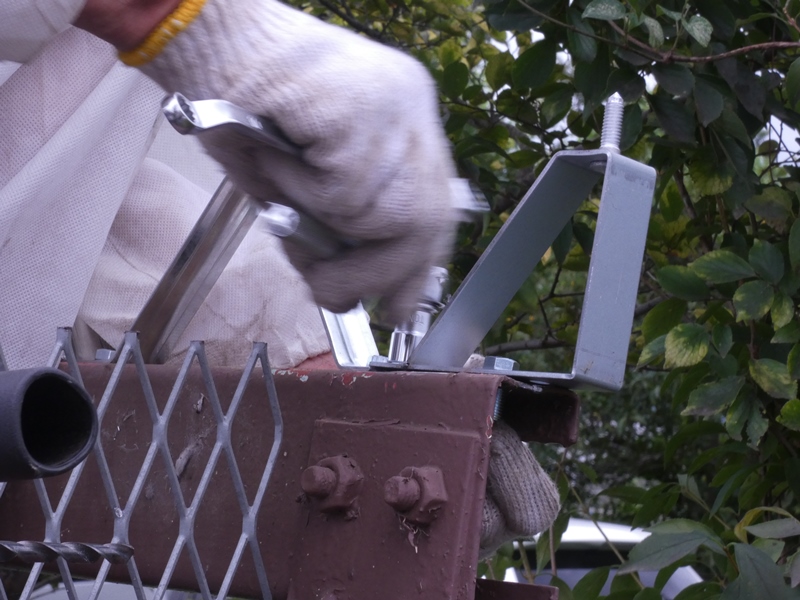

 妻用フレームを取り付け位置に 当て、ボルト穴の位置を確認します。 |
 ８ｍｍドリルによる穴あけ作業も ようやく終わりが見えてきました。 |
|

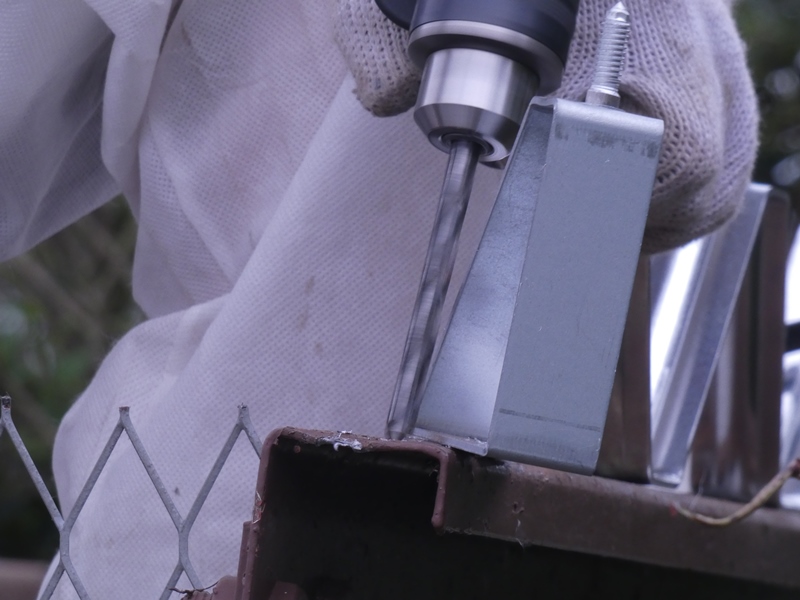

 フレーム内側の穴は、位置を確認後に フレームをずらしてドリルを入れます。 |
 ボルトを締め込んでみると妻用フレームが 手前のフレーム端に乗り上げています。 |
|
 穴あけ位置が微妙にずれたようです。 いったんボルトを緩め、穴を調整します。 |
 穴を少し大きくするだけでOKです。 修整してからボルトを締め直します。 |
|
 両端も含めてタイトフレームが綺麗に並びました。いよいよ新しい折板を取り付ける 工程へ移ることが出来ます。まだ猛暑が続く８月末の１か所目工事は、シャツに 汗染が浮き出るほど過酷な作業でしたが、９月に入ると週ごとに暑さが和らいで 来ました。途中、雨が心配される週末もあり、実際に作業中雨に見舞われた日も ありましたが、作業を重ねる度に要領が劇的に向上し９月第３週に４か所目の 工事に至りました。折板の取り付け以降の作業は、別記事にて紹介します。 ゴミ集積所屋根葺き替え工事２へ |
||
|
||
